Самодельные бетономешалки (видео)

Содержание статьи:

• 1 Как использовать бетономешалку (видео)
• 2 Принцип работы самодельной бетономешалки
  • 2.1 Виды бетономешалки
• 3 Самодельная бетономешалка: способы смешивания

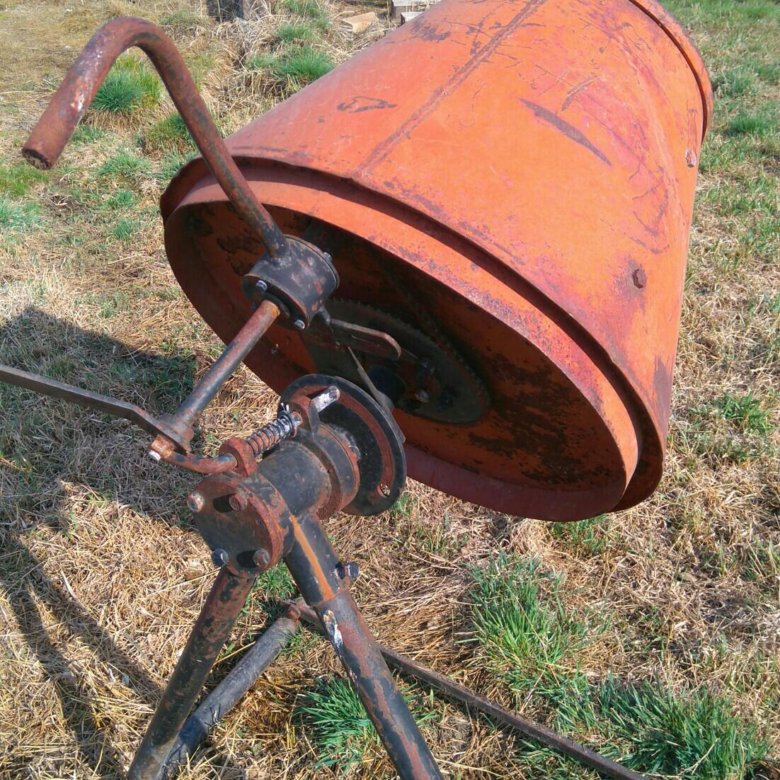

Качественная самодельная бетономешалка

Стройка с нуля – дело непростое, к тому же довольно затратное. Чтобы процесс шел быстрее, лучше заранее подготовить все необходимые материалы, инструменты, хотя бы для начальной стадии работ. Бетон – обязательная составляющая.

Замешивать его вручную – труд неблагодарный — нужна бетономешалка. Но если строительство ведется только для своих нужд и не поставлено на поток, затратное дело приобретать промышленные установки.

Можно сделать своими руками устройство для смешивания бетона из обыкновенной бочки, наверняка она есть у каждого, кто имеет дом или участок. Тем более что на этапе строительства понадобиться еще только дополнительных денежных средств, что таким образом обеспеченная экономия будет весьма существенной.

Самодельные бетономешалки, сделанные своими руками, видео о которых можно без труда найти ниже этой статьи (листайте вниз), станут для каждого строителя незаменимым помощником в работе.

Как использовать бетономешалку (видео)

В бетономешалке можно смешивать песок, воду, цемент и другие наполняющие. Так получается бетон, который используют для фундамента, стяжки пола и так далее.



Сам механизм самодельной бетономешалки, видео которой весьма интересное, предельно прост:

• резервуар для смешанной массы
• двигатели
• ось вращения
• основание

Делаем бетономешалку своими руками

Последнее должно быть прочным, чтобы бетономешалка была надежно закреплена. Для того чтобы процесс перемешивания был более качественным, внутри иногда устанавливают небольшие лопатки. Это необходимо для того чтобы ничего не сломать и не повредить в процессе перемешивания сырья.

Бетономешалку можно изготовить из подручных средств, которые наверняка найдутся на любом загородном участке. Так вы получаете полезное оборудование при низких затратах, которое пригодится для самых разных видов работ.

Никаких особенно сложных специализированных деталей для самодельной бетономешалки не понадобится, причем, если крепить ее будете при помощи болтов, можно обойтись даже без сварочного аппарата.

Принцип работы самодельной бетономешалки

Принцип работы оборудования очень простой, его поймёт даже новички, которые никогда не сталкивались с устройством бетономешалки.

Итак, резервуар непрерывно и медленно вращается по оси при помощи механической руки или мотора на электрическом двигателе. Как видите ничего сложно, необходимо просто успевать засыпать раствор в сам аппарат.

Найдите несколько разных отверток и ключей, ножовку по металлу, дрель с насадками. В роли резервуара вполне может выступить металлическая бочка на 200 л. Лучше всего, если с одной стороны дно сниматься вообще не будет.

Металлический уголок пойдет на сооружение основания для агрегата. В качестве двигателя испробуйте дрель-миксер (1300 Вт), мотор на бензине или мотоблок. Крышка у бочки (независимо от места ее расположения) должна закрываться герметически. Во всяком случае, следует сделать это максимально возможным.

Виды бетономешалки

В самом начале работ на этапе сбора материалов лучше сразу решить, будет ли бетономешалка стоять стационарно, или вы планируете ее передвигать по участку. А еще, будет она пластиковой или металлической.

Схема самодельной бетономешалки

В идеале до начала лучше продумать все, вплоть до составления чертежей или ведения записей, где будут учтены все мелочи. Когда пройден успешно предварительный этап, начинается собственно сборка.

Первым делом изготавливается основа – прочная, устойчивая. Вес бетона довольно солидный, поэтому для основания используется металл. А скрепить его части можно сваркой или большими болтами.

Бочка должна быть закреплена от вертикали на 35 градусов. Привод электрический либо ручной – на ваше усмотрение. С одной стороны, сделать ручной аппарат гораздо проще и быстрее. С другой стороны – работать на электрическом будет несравнимо легче. К раме прикрепляется редуктор, на который потом будут поставлены двигатель (на корпус при помощи кронштейна) и резервуар для раствора.

Как уже упоминалось, в емкости можете сделать лопатки изнутри. Они будут обеспечивать лучшее перемешивание смеси, да и цемента внутри будет после этого оставаться на стенках меньше.

Арматура подойдет для того, чтобы сделать ручку и закрепить ее внизу на корпусе кронштейна. Болты для этого вида работ должны быть особенно прочными. Если же все-таки вы потратите больше времени, то улучшить качество и заодно надежность своей конструкции можно при помощи сварочного аппарата.

Самодельная бетономешалка: способы смешивания

При ручном или электрическом перемешивании способ выгрузки готовой смеси предельно прост: на люке отвинчивают болты, и в предварительно подставленную емкость из перевернутой бочки вываливается раствор.

Для того чтобы увидеть своими глазами весь процесс самостоятельного изготовления бетономешалки, вы можете ознакомиться с приведенными видеоматериалами. Ничего сложного здесь нет. Даже несведущий человек в таком деле быстро научиться, не только пользоваться данным устройством, но он может ещё, и сделать бетономешалку своими руками.

В целом, стоит отметить, практичность и удобство при работе с бетономешалкой, а если и сравнить, сколько стоит бетономешалка, то самостоятельно ее собрать еще более актуальная задача.

Как сделать бетономешалку своими руками: видео и чертежи

Содержание

1. Для чего необходима бетономешалка?
2. Технология изготовления бетономешалки
3. Этапы изготовления бетономешалки своими руками
4. Изготовление емкости
5. Монтаж основания
6. Монтаж двигателя

Многим нравиться на своем приусадебном участке проводить ремонт своими руками. Чтобы поправить фундамент дома, залить дорожки, поставить изгородь на столбиках, необходим такой агрегат, как бетономешалка. Приобретать промышленную модель нет никакого смысла, потому что это выйдет очень дорого. В этом случае отличным решением будет изготовление бетономешалки своими руками, для которой не потребуются большие финансовые затраты. Так как же сделать бетономешалку самостоятельно? Благодаря представленному видео можно наглядно увидеть весь процесс такого изготовления.

2 Технология изготовления бетономешалки

3 Этапы изготовления бетономешалки своими руками

• 3.1 Изготовление емкости
• 3.2 Монтаж основания
• 3.3 Монтаж двигателя

Для чего необходима бетономешалка?

Многие считают, что небольшое количество раствора можно легко перемешать с помощью лопаты. Однако, в результате этого получается смесь очень низкого качества. Дело в том, что мешать раствор в корыте лопатой очень тяжело. Такая физическая нагрузка не каждому под силу, поэтому легче установить бетономешалку, собранную своими руками из бочки. Кроме того, если замешивать большое количество смеси, то в итоге состав получится сухим. Раствор начинает терять влагу гораздо быстрее, чем его успевают размешивать до необходимой консистенции.

Бетон хорошего качества не получится и в том случае, если использовать дрель. При закреплении ее на кронштейне в смеси остаются комочки песка. Дрель не только должна крутиться, но и перемещаться вперед-назад и по кругу. Часто инструмент не выдерживает такого напряжения и ломается.

Чтобы понять принцип работы самодельной бетономешалки своими руками, которую изготавливают для небольшого объема работ, необходимо рассмотреть процесс размешивания раствора. Существует 3 способа:

• гравитационный метод;
• вибрационный метод;
• механический метод.

Гравитационный метод. В промышленности такой способ не применяют, потому что полученный цемент имеет низкое качество. В результате гравитационного перемешивания емкость переваливается, компоненты начинают «шлепаться» друг на друга и смешиваются в относительно однородную массу.

Вибрационный метод. Считается самым надежным способом производства бетона в промышленности. В зафиксированной бадье начинает движение вибромиксер, в результате чего получается высококачественный раствор.

Механический метод. Используется только вместе с гравитационным. При этом или миксер начинает вращаться в неподвижной бадье, или бадья с выступами внутри осуществляет вращение.

Технология изготовления бетономешалки

Существует большое количество самодельных агрегатов, которые приспосабливают для изготовления бетона. Самую простую конструкцию можно сделать из обыкновенного молочного бидона, большой кастрюли, старой выварки. Чертеж ее довольно прост, а технология изготовления еще проще:

• приваривают емкость к оси;
• в крышку просовывают палку, кусок трубы или резиновый жгут и очень сильно притягивают крышку к ручкам;
• для упрощения конструкции муфты не используют, а прорезают в станине дугообразные выемки и укладывают на них ось.

Чтобы сделать более практичный агрегат, необходимо использовать другие чертежи.

Этапы изготовления бетономешалки своими руками

Изготовление емкости

Перед тем как приступить к созданию бетономешалки своими руками, следует выбрать емкость. Лучше всего использовать для этого металлические бочки, которые могут вмещать не меньше 200 л. Именно такой объем считается оптимальным для того, чтобы замесить необходимое количество бетона за один раз. Баки из пластика лучше не использовать, так как долго они не прослужат.

Для изготовления бетономешалки потребуется бочка с крышкой и дном. Если емкость изначально не имеет крышки, то ее следует приварить, вырезав из листа металла. После этого ко дну и крышке бочки следует прикрепить фланцы с подшипниками. В боку вырезают люк, через который впоследствии будут засыпать компоненты раствора. Такое отверстие лучше всего проделывать поближе к тому торцу емкости, который в процессе работы бетономешалки будет находиться ниже.

Вырезанная часть бочки будет использоваться как крышка для люка. Закрепляется она при помощи шарниров и какого-либо запорного устройства.

Чтобы раствор лучше перемешивался, на внутренние стенки бочки приваривают лопасти под углом 30 – 40 градусов. Угол наклона рассчитывается таким образом, чтобы в процессе перемешивания бетон смог «выталкиваться» наружу. Кроме того, такие лопасти можно закреплять не на стенках, а на самом вале устройства.

Если подходящую емкость найти не удается, то ее можно сделать своими руками. Для этого будут нужны следующие инструменты и материалы:

• листовой металл толщиной 1,5 – 2 мм;
• сварочный аппарат;
• вальцы;
• деревянная киянка или молоток.

Перед тем как начать резать металл, следует подготовить чертежи

с указанием необходимых размеров. Чтобы изготовить корпус бетономешалки, потребуется центральная круглая секция, дно емкости и два усеченных конуса, составляющие нижнюю и верхнюю часть конструкции. Детали, разрезанные по разметке, необходимо загнуть в кольца. Удобнее делать это при помощи вальцов. После подгонки всех деталей швы надежно сваривают.

Монтаж основания

Самодельная бетономешалка должна иметь надежное и устойчивое основание. В противном случае конструкция может перевернуться во время работы. Если не предполагается загружать в нее большое количество бетона, то остов лучше сделать из квадратного деревянного бруса, имеющего сечение 10х10 или 15х15 см. Чтобы основание конструкции не смогло пострадать от вибрации во время работы, то следует воспользоваться соединениями типа «в полдерева» или «в шип». После сборки необходимо все стыки хорошенько проклеить и стянуть саморезами.

Если требуется создать более надежный и долговечный агрегат, следует отдать предпочтение раме, которую сваривают из металлического уголка размером не меньше, чем 45х45 мм. Можно также использовать швеллер. Если нет газосварочного аппарата, то раму крепят при помощи заклепок или гаек с болтами.

Если есть такое желание, то основание можно оснастить колесами. Для этого потребуется ось без подшипников и сами колеса. Такую бетономешалку легко переворачивать и перемещать. Собирая основание, необходимо обязательно предусмотреть ручки. С их помощью устройство можно передвигать.

В процессе сборки рамы обязательно предусматривают место для двигателя. Также необходим будет противовес, чтобы при выгрузке бетона конструкция не опрокинулась. Если планируется выгружать раствор лопатой, то в этом случае противовес будет не нужен. Все эти моменты должны быть предусмотрены во время создания чертежа.

Монтаж двигателя

Чтобы сделать бетономешалку более эффективной, необходим любой однофазный мотор, скорость вращения которого составляет не более 40 об/мин.

Многие мастера, создающие самодельную конструкцию, советуют использовать электродвигатели от старых стиральных машин, вышедших из строя, таких, как «Волна» или «Чайка». Такие моторы способны работать длительное время и не перегреваться. Выбирая двигатель, следует помнить, что оптимальная скорость вращения бадьи составляет 20 – 30 об/мин. Для этого используют различные редукторы. Однако оптимальным и простым вариантом является использование шкива и приводного ремня.

Вместо двигателя от стиральной машины, можно использовать мотор от мотоцикла или работающего на бензине мопеда. В этом случае бетономешалка не будет нуждаться в электропитании и ее можно использовать в любых условиях. Крепление двигателя осуществляется при помощи 4 болтов к кронштейну или на раму, которые привариваются к корпусу редуктора.

Однако самодельная бетономешалка способна работать и при помощи ручного управления. В этом случае ни электричество, ни бензин для нее не понадобятся. Такое простейшее устройство является мобильным, легким в сборке, а управлять им способен каждый. Единственным его недостатком считается присутствие помощника для замешивания раствора.

В завершение сквозь емкость конструкции продевают вал. Чтобы устройство было более устойчивым, его следует вкопать в землю под углом в 30 градусов.

Таким образом, чтобы сделать бетономешалку своими руками, никакие особые навыки не нужны. Более наглядно процесс изготовления можно увидеть на видео. Перед тем как начать собирать такое устройство, следует воспользоваться чертежами. Они помогут правильно и точно создать самодельную конструкцию без серьезных финансовых вложений.

бетономешалка самодельная | TikTok Search

TikTok

Upload

For You

Following

sarahsong168

sarah song399

DIY concrete mixer by oil barrel #concrete #concretemixer #diyproject #cementmixer #mortrmixer #cementmachines #housebuilding #construction

TikTok видео от Сары Сонг399 (@sarahsong168): «Бетономешалка своими руками из бочки с маслом #concrete #concretemixer #diyproject #cementmixer #mortrmixer #cementmachines #construction». Фитнес.

622 просмотра|

Фитнес — Мэтт Питеркокс

ingenious_tv

ingenious_tv

Самодельная бетономешалка

450 лайков, 9 комментариев. Видео в TikTok от ingenious_tv (@ingenious_tv): «Самодельная бетономешалка». сын оригинал.

13,6 тыс. просмотров|

сын оригинал — ingenious_tv

itsabarneything

itsabarneything

#дедушка #античный #монарх #бетон #mixer #homemade #farmerbuilt #diy #facereveal #topgunmode

641 лайков, 11 комментариев. Видео TikTok от itsabarneything (@itsabarneything): «#дедушка #антиквариат #монарх #бетон #миксер #самодельный #farmerbuilt #diy #facereveal #topgunmode». Самодельная бетономешалка дедушки продолжение | цемент* | на самом деле мыл лицо пару раз до этого, это был долгий день. оригинальный звук.

5857 просмотров|

original sound — itsabarneything

itsabarneything

itsabarneything

#concrete #mixer #homemade #old #antique #farmerbuilt #hardwork #farmlife #diy #fypシ #fyp

471 лайков, 5 комментариев. Видео TikTok от itsabarneything (@itsabarneything): «#бетон #миксер #самодельный #старый #античный #фермерская #тяжелая работа #farmlife #diy #fypシ #fyp». мы до сих пор используем старинную самодельную бетономешалку дедушки. легче обрабатывать половину ярда за раз, чем целый грузовик при заливке стены | закончите смешивание и просто добавьте гравий и воду, чтобы очистить барабан. оригинальный звук.

10,5 тыс. просмотров|

original sound — itsabarneything

steelemixer

Stephen Steele

Мешает бетон менее чем за минуту и ​​очень легко моется! #Construction #Concretemixer #MudMixer #HomeImProvement #LANDSCAPING #DIYTIKTOK #DIYTIP #OFFGRIDHOMESTEAD

TIKTOKER #OFFGRIDHOMESTEA в минуту и ​​ужин легко чистить! Ручная бетономешалка! | 👆. Се Акабо (Ремикс).

2318 просмотров|

Se Acabo (Remix) — The Beatnuts

steelemixer

Stephen Steele

On YouTube under #steelemixer #concretemixer #mudmixer #diyconcrete #diytools #offthegrid #offthegridbuild #greenproduct #zeroemissions

274 лайков, 13 комментариев. Видео TikTok от Стивена Стила (@steelemixer): «На YouTube в разделе #steelemixer #concretemixer #mudmixer #diyconcrete #diytools #offthegrid #offthegridbuild #greenproduct #zeroemissions». Ручная бетономешалка!. Режим полета.

13,5 тыс. просмотров|

AirplaneMode — BONES

vasquezvip

VasquezVIP

Заливка плиты 10×10 с бетономешалкой Harbour Freight! #цемент #миксер #сделай сам

128 лайков, 8 комментариев. Видео TikTok от VasquezVIP (@vasquezvip): «Заливка плиты 10×10 с бетономешалкой Harbour Freight! #цемент #миксер #сделай сам». оригинальный звук.

1416 просмотров|

оригинальный звук — VasquezVIP

markymarino

Marky Marino

#CapCut #cementmix #diyproject #fyp #shorts

TikTok video from Marky Marino (@markymarino): «#CapCut #cementmix #diyproject #fyp #shorts» . Как сделать идеальную цементную смесь. оригинальный звук — Марки Марино.

2297 просмотров|

оригинальный звук — Марки Марино

мк.машина

мк.машина

замес бетона #машина #тех #сделай сам

23,3 тыс. лайков, 210 комментариев. Видео в TikTok от MK.machine (@mk.machine): «смешивание цемента#машина #техника#сделай сам». оригинальный звук.

1,6 млн просмотров|

оригинальный звук — МК.машина

Бетономешалка своими руками из стиральной машины

Годы тотального дефицита позади, сейчас в магазинах и торговых центрах можно купить что угодно от стройматериалов до станков и оборудования, проблем нет с помощью бытовых бетономешалок. Но беда в том, что стоят они недешево, а иногда дело даже не в цене. Например, он вам нужен только на период строительно-ремонтных работ, покупать и арендовать ни у кого нет смысла — что делать? Выходом может стать бетономешалка из стиральной машины, которую вы сделаете сами.

Стоит ли делать такую ​​самоделку?

Если у вас руки растут из правильного места, и вы любите «возиться с железками», то эта статья для вас. «Без лишних слов» можно очень дешево сделать чрезвычайно полезную в хозяйстве вещь, использовать ее самому, а потом сдать в аренду друзьям и родственникам. Многие люди скептически относятся к самоделкам, считая, что фабричное всегда лучше, но на самом деле это не всегда так. Приводим аргументы в пользу изготовления бетономешалки своими руками.

• Самодельная бетономешалка стоит копейки, а польза от нее точно такая же.
• Самодельная бетономешалка может быть изготовлена ​​по индивидуальному чертежу, например, с учетом размеров кузова или багажника вашего автомобиля, на котором будет перевозиться данная бетономешалка.
• С самоделкой проще иметь дело, если она выйдет из строя в процессе эксплуатации, ведь вы ее сделали сами, а значит, вам будет проще ее починить.
• Вы наконец-то найдете достойное применение деталям от старой стиральной машины, которые завалялись у вас в гараже, сарае или на балконе.

С плюсами определились, теперь поговорим о препятствиях, а этих препятствий тоже довольно много. Вот некоторые из них.

1. Изготовление самодельной бетономешалки требует времени, а временные затраты весьма значительны.
2. Нужно уметь «обращаться с железом» и иметь желание работать, иначе лучше не начинать это дело.
3. Вам необходимо иметь представление о конечном результате, задумке и необходимых материалах и приспособлениях для работы.

Важно! Чтобы сделать бетономешалку, нужно немного разбираться в электрике, чтобы уметь подключить ее двигатель по инструкции.

Какие материалы потребуются и что с ними делать?

Конструкция самодельной бетономешалки с двигателем не так уж и сложна. Он состоит из трех основных элементов: двигателя, приводящего в движение бак с бетоном, самого бака с осью и фундамента, на котором держится вся конструкция.

При подборе материалов и комплектующих уже необходимо представлять, каких размеров будет бетономешалка. Габаритная бетономешалка имеет большую вместимость и за один раз может смешать много бетона, но для этого потребуется мощный двигатель (от стиральной машины не получится). Кроме того, в легковой автомобиль такой агрегат не поставишь; приходится заказывать грузовик для перевозки, а это неудобно.

Бетономешалка лучше сделать небольшой вместимости, ее легче передвигать, к тому же на нее проще найти запчасти.

Сначала подготовьте инструменты. Нам понадобится дрель, ступенчатая дрель, ножовка по металлу или болгарка, сварка, отвертки и напильники, набор гаечных ключей и пассатижи. Из материалов нам понадобится:

• Емкость бетономешалки. В качестве емкости для бетономешалки можно использовать барабан от стиральной машины с запаянными отверстиями, круглый бак стиральной машины «Ока», хотя он довольно большой. Некоторые используют в качестве тары даже старые банки и фляги.
• Двигатель от старой стиральной машины. Двигатель также является основным элементом, который заставит работать бетономешалку.
  Вам придется установить и подключить его самостоятельно. Кстати, благодаря этому движку можно сделать наждак из стиральной машины своими руками, но об этом в другой статье.
• Уголок металлический 50х50. Он нам пригодится для фундамента будущей бетономешалки.
• Внутренности старой стиральной машины типа Сибирь, Ока или Вятка. Частично подходят элементы от стиральных машин с фронтальной загрузкой.
• Два колеса. Можно взять со старой машины или телеги, главное, чтобы они выдерживали немалый вес и хорошо передвигались по участку.
• Металлический стержень 4,5 см. Стержень нужен из прочной закаленной стали, так как он будет играть роль оси, которая примет на себя вес конструкции. Ей нужно будет надеть колеса.
• Металлические полоски шириной 50 мм и толщиной 4 мм.
• Кусок трубы диаметром 30 мм.

Важно! Также вам понадобится большое количество различных комплектующих: шестерни разных размеров, приводной ремень, болты и гайки разных размеров, редуктор и прочее. Многое можно найти, разобрав активаторную стиральную машину.

Сборка конструкции

Для начала нам необходимо сварить из уголков мощную и удобную раму, чтобы конструкция была максимально устойчивой, а бетономешалку можно было удобно перекатывать с места на место. Предлагаем обратить внимание на раму «Качели». Такой элемент будет выполнять сразу 3 функции: мощного фундамента, который не сломается даже при максимальной нагрузке, позволит легко перемещать всю конструкцию и даст возможность при необходимости быстро удалить бетон из бака бетоносмесителя. Делаем следующее:

1. От уголка 50х50 отрезаем два куска по 60 см — это будут основания для двух треугольников.
2. Отрезаем от этого же уголка 4 отрезка по 80 см — это будут бедра треугольников, складываем треугольники и надежно привариваем их по углам.
3. Ставим треугольники друг напротив друга, надеваем на их птицу два отрезка уголка длиной 50 см и привариваем — получаем устойчивую конструкцию из 2 соединенных треугольников.
4. Берем трубу диаметром 30 мм и отрезаем ее так, чтобы один конец лежал ровно на одном верхнем углу треугольника, а другой на противоположном верхнем углу другого треугольника.
5. К вершинам треугольников привариваем две большие гайки, по одной на каждую вершину. Отверстие гайки должно быть на 1 мм шире диаметра трубы.
6. Протягиваем трубу через гайки и запрессовываем концы так, чтобы труба свободно вращалась на вершинах треугольников, соединяя их, но не могла выскочить. Половина рамы готова — это основа.
7. Для верхней части рамы, а также для качелей нам понадобится два отрезка уголка 50х50, длиной 1,4 м. Ставим их параллельно, на расстоянии 40 см друг от друга.
8. Берем три отрезка уголка по 40 см и соединяем два параллельных отрезка по типу лесенки.
9. Находим середину около нашей лестницы, затем прикладываем эту середину поперек к подвижной трубе основания конструкции и прочно привариваем. У нас получились настоящие маленькие качели, ведь концы нашей лестницы могут совершенно свободно подниматься и опускаться.

Важно! Чтобы сделать конструкцию прочнее, можно приварить дополнительные прутья или уголки меньшего диаметра поперек бедер треугольника и в других местах, создав сильное ребро жесткости.

Основание для бетономешалки подготовлено. Теперь нужно установить нашу емкость. На один конец «лесенки» ставим нашу бочку так, чтобы большая часть ее корпуса соприкасалась с металлическим уголком, и надежно прихватываем ее, приварив к обоим уголкам, расположенным параллельно. Нижняя часть бака должна смотреть на вершины треугольников. В качестве бака лучше использовать бак стиральной машины с активатором Ока , т. к. в нем уже есть активатор, который можно отлично приспособить для замеса бетона.

Разумеется, перед использованием активатор придется существенно переделать. Точнее нам нужен только механизм, сам пластмассовый активатор можно открутить и снять. Что мы делаем?

• Берем две стальные полосы шириной 50 мм, толщиной 4 мм и длиной 90 см.
• Из них сгибаем две продолговатые скобы.
• Заранее подготовленную ось пропускаем через резьбу активатора стиральной машины так, чтобы ее конец был на 5 см в баке для стирки, и надеваем на этот конец гайку подходящего размера.
• Просверливаем в центре основания каждой скобы отверстие диаметром, соответствующим диаметру оси, и надеваем скобу на ту часть оси, которая находится в баке для стирки.
• Разводим кронштейны так, чтобы их основания были крест-накрест, на ось надеваем гайку подходящих размеров и прихватываем ее сваркой, чтобы кронштейны не сошли с оси.

Что мы сделали? Теперь, если мы возьмем ось нашей недостроенной бетономешалки с конца, противоположного торцу, находящемуся в баке, мы сможем проверить вращение нашего механизма, который будет перемешивать бетон в бочке. Если все сделано правильно, лопасти, которые раньше были концами скоб, будут вращаться по кругу внутри ствола. Для того, чтобы в дальнейшем перемешивание бетона было более эффективным, концы скоб необходимо закрутить по спирали на пол-оборота с помощью пассатижей (может потребоваться значительное усилие).

Внимание! На дне стиралки бывшей машины есть сливное отверстие, сейчас оно нам не пригодится и его можно заварить или просто хорошо заткнуть.

Пришло время подключить двигатель к противоположному концу оси нашей самоделки, если вы конечно не запланировали сделать ручную бетономешалку. Сделать это самостоятельно не очень сложно, но нужно понимать принцип подключения двигателя к сети. Вы можете посмотреть его на видео ниже или найти видеоинструкцию в интернете.

Установка двигателя не ограничивается его подключением, нам сначала нужно будет закрепить его на раме бетономешалки и защитить от дождя. Сверлим отверстия в углу лестницы для крепежа, который будет держать двигатель. В корпусе мотора есть отверстия для креплений, их необходимо совместить с просверленными отверстиями, болты вставить в отверстия и затянуть гайками. Крышку двигателя можно сделать из старой автомобильной камеры.

Важно! Делая крышку двигателя своими руками, не пытайтесь закрыть ее полностью, оставьте отверстия по бокам во избежание перегрева.

Двигатель должен быть установлен на раме так, чтобы его шкив не доходил до края оси на 2-3 см. Вам придется соединить шкив с осью через фланец.

1. Берем кусок трубы 3,2 см, один конец кладем на ось, а другой на шкив двигателя.
2. Просверливаем отверстия с обеих сторон сверлом на 4 мм, чтобы пройти через фланец и шкив и через фланец и ось.
3. Вставьте в отверстия болты подходящего размера и затяните их гайками.

Двигатель подключен к оси, теперь подключаем его к сети 220В и проверяем работу бетономешалки. Преимущество нашей простейшей бетономешалки в том, что когда нам нужно слить часть бетона из бака, мы просто беремся за тот конец «качающейся опоры», на котором расположен двигатель, и поднимаем его вверх. Бочка опускается, и бетон выливается наружу. Недостаток конструкции в том, что для того, чтобы ствол располагался под нужным углом, придется подставлять под него специальную опору в виде Т-образного костыля.
