Ремонт шарового вентиля своими руками: Ремонт шарового крана своими руками: инструкция по шагам — АртСтрой — строительные материалы в Санкт-Петербурге

Содержание

почему протекает и как починить?

Замена прокладки в кране благодаря замечательному фильму «Афоня» стала ситуацией почти анекдотической. Несмотря на все достижения цивилизации, если протекает кран на кухне или в ванной комнате, дождаться квалифицированной помощи от сантехника из управляющей компании иногда просто нереально. Но если в доме течет кран: как починить сантехническое оборудование самостоятельно? Это не самая сложная задача. Нужно выяснить причину неисправности и устранить ее с помощью несложного набора инструментов.

Подготовка и необходимые инструменты

Первое правило любого ремонта сантехнического оборудования: нужно перекрыть подачу воды. Обычно вентили можно обнаружить в туалете, рычаги нужно просто повернуть на 90 градусов. Если оборудование долго не использовали, вентили могут быть заблокированы. Не нужно прилагать героические усилия, чтобы их повернуть. Таким образом можно просто сорвать кран и тогда вместо одной проблемы придется решать две.

Вентили следует разрабатывать осторожно, постепенно увеличивая усилия и добавляя по капельке смазку.

Только после того, как подача воды надежно перекрыта, можно начинать ремонтные работы. Для начала следует подготовить необходимые инструменты, чтобы они были под рукой:

разводной ключ;
плоская отвертка;
крестовая отвертка
гаечный ключ и т.п.

Обычно этого несложного набора вполне хватает. Не помешают вспомогательные элементы, например, куски резины или кожи для изготовления новых прокладок, фторопластовая уплотняющая лента, которой заменяют вкладыши, ветошь, губки, моющее средство для устранения скопившейся внутри смесителя грязи и т. п.

Совет. Чтобы случайно упавший инструмент не повредил мойку или ванну, не помешает положить внизу что-нибудь мягкое: тряпку, кусок поролона или другой материал, пригодный для роли амортизатора.

Причины того, что кран протекает, могут быть самыми разными. Для традиционного двухвентильного крана наиболее актуальной проблемой бывает износ прокладки или вкладыша, которые необходимо заменить. Если же протекает шаровый (или шарнирный) кран, который устроен принципиально иначе, понадобятся совершенно другие действия.

Ремонт двухвентильного крана

Замена прокладки

Ответ на вопрос: почему же течет кран, как бы плотно его не закручивали, скорее всего, звучит так: проблема в износившейся прокладке. Заменить ее не сложно, для этого нужно:

Выкрутить корпус вентиля (его просто вращают против часовой стрелки).
Вынуть поврежденную или изношенную прокладку.
Изготовить новую прокладку из куска плотной кожи или резины. За образец берут, конечно же, старую прокладку.

Установить новую прокладку.
Намотать уплотнитель на упорную кромку.
Установить корпус вентиля на место, вращая его по часовой стрелке.
С помощью гаечного ключа плотно затянуть установленный вентиль.

Чтобы не возиться с изготовлением прокладки, можно купить в магазине сантехники новую. Однако, если такой возможности по какой-то причине нет, самодельная деталь вполне сгодится для срочного ремонта крана.

На схеме подробно показано, как правильно заменить керамическую прокладку в традиционном двухвентильном смесителе. Понадобится крестовая отвертка и гаечный ключ

Замена уплотнительного вкладыша сальника

Износ уплотнительного вкладыша сальника также может стать причиной течи. В этом случае протечка наблюдается когда кран открыт: вода поступает между гайкой сальника и стержнем вентиля. Чтобы исправить ситуацию, необходимо:

С помощью отвертки открутить гайку сальника.
Сделать уплотнительный вкладыш из второпластовой уплотняющей ленты.
Удалить износившийся вкладыш.
Плотно намотать новый вкладыш на стержень вентиля.
Закрутить гайку.

Если все сделано правильно, вентиль будет поворачиваться плавно, а течь прекратится.

Замена кольцевой прокладки душевого шланга

Когда течь появляется там, где соединяются смеситель и душевой шланг, причиной проблем становится обычно изношенная кольцевая прокладка. Чтобы ее заменить, необходимо:

Используя разводной ключ, открутить душевой шланг. Это нужно делать аккуратно, иначе можно легко повредить резьбу шланга.
Вынуть износившийся уплотнитель.
Поставить новую кольцевую прокладку.
Установить душевой шланг на место.

Если есть возможность, лучше всего использовать кольцевую прокладку, выполненную из силикона. Резиновые детали менее устойчивы к износу, поэтому не так долговечны.

Чаще всего для устранения течи крана приходится заменять резиновую прокладку или часть запирающего механизма — кранбуксу. Эти детали можно купить в магазине сантехники

Когда при переводе подачи воды на душевой шланг из крана продолжает вытекать небольшое количество воды, следует поменять запорные элементы, расположенные в ручках смесителя, их называют кранбуксы. Они могут быть керамическими или снабженными резиновой прокладкой, подходящую модель нужно выбрать в магазине сантехники.

Ремонт шарового крана

Новомодные шаровые краны устроены несколько сложнее, чем традиционные вентильные модели. Итак, что же необходимо делать если течет шаровый кран? Чаще всего проблема в том, что внутрь корпуса попали загрязнения, которые мешают работе смесителя.

При ремонте шарового крана нужно осторожно снять вентиль. Для этого сначала удаляют декоративную заглушку, под которой находится фиксирующий винт

Коротко говоря, кран нужно разобрать, почистить и собрать. Делают это так:

Отверткой выкрутить винт, который фиксирует рычаг.
Осторожно снять рычаг с крана.
Отверткой же выкрутить резьбовой винт.
Снять купол смесителя и пластиковый уплотнитель.
Осмотреть прокладку уплотнителя, удалить накопившийся налет.
Если уплотнитель износился, нужно приобрести и установить новую деталь.
Вынуть и осмотреть шар. Если он поврежден, его также придется заменить новым.
Аккуратно поддеть тонкой отверткой уплотнители, которые фиксируют шар. Если они хотя бы немного изношены, их также придется заменить.
После замены смазать уплотнители составом, который рекомендует производитель.
Аккуратно собрать смеситель в обратном порядке.

Выполнять все процедуры при очистке шарового смесителя нужно осторожно, поскольку его детали легко повредить. Если все этапы проделаны правильно, протечки прекратятся. Таким же образом устраняют проблемы с регулировкой температуры в смесителях этого типа.

Иногда нужно просто поменять картридж смесителя. Подробно об этой процедуре рассказано в видеоматериале:

А если течет совершенно новый кран?

Если возникает вопрос как устранить течь в кране, который только что установили, то проблемой, как правило, является заводской брак.

Порядок действий в этом случае только один: нужно демонтировать установленный смеситель, отправиться в магазин, где он был приобретен, и добиться замены испорченного оборудования.

Устранить производственный брак в домашних условиях с помощью подручных средств под силу лишь профессиональному сантехнику, да и то не всегда. Во всех остальных случаях при достаточном терпении и упорстве самостоятельное устранение протечки крана завершается вполне успешно.

Оцените статью: Поделитесь с друзьями!

Ремонт однорычажного смесителя для кухни своими руками – с картриджем и шарового

Кухонный смеситель относится к наиболее часто используемой сантехнике в квартире или доме, поэтому неудивительно, что он нередко выходит из строя.

Поворотный одноручный кран в этом случае нуждается в профилактическом ремонте с заменой узлов, иногда неисправность невозможно устранить и приходится менять сантехнический прибор полностью.

Данные работы в домашних условиях может провести практически каждый домовладелец без вызова оплачиваемого специалиста по сантехнике. Для этого необходимо знать, как разобрать кран на кухне с одной ручкой и иметь в наличии простой строительный инструмент.

Однорычажный кухонный смеситель

Устройство смесителей однорычажного типа

В современных кухнях основным видом кранов являются одноручные типы, которые практически вытеснили неудобные двухвентильные конструкции и практичнее сенсорных приборов.

Устройство однорычажного смесителя для кухни не отличается сложностью, главными узлами является корпус (имеет отлив, посадочные места для установки в мойку и подводки воды) и встраиваемый блок регулировки.

При выходе из строя ремонт однорычажного смесителя в большинстве ситуаций состоит в простой смене унифицированного блока переключения или его деталей.

Виды регулирующих узлов

Производитель поставляет на рынок однорычажные модели для смешивания жидкости только с двумя типами блоков управления: шаровыми и пластинчатыми керамическими картриджами.

Можно отметить, что керамические картриджи в силу своих высоких технических характеристик и эксплуатационных качеств практически вытеснили с рынка шаровые модели.

Качественный блок из керамики может регулировать водную подачу до 10 лет без потери эксплуатационных свойств, бюджетные китайские поделки могут выйти из строя на следующий день и намного чаще нуждаются в замене.

Внешний вид элементов конструкции керамических картриджей

Керамические картриджи

Керамический картридж представляет собой сборное соединение из деталей, установленных в пластмассовый цилиндрический корпус, вверху которого установлен рычаг, на который крепится поворотная ручка. В его нижней части расположены три отверстия: в два из них поступает вода, а из третьего смешанная жидкость направляется в отлив и вытекает наружу.

Главными узлами картриджа являются две керамические пластины с прорезями, плотно прилегающие друг к другу. При вращении одной из них вокруг своей оси входные отверстия, через которое поступает холодная и горячая вода, перекрываются в разной степени – таким образом, осуществляется регулировка температурного режима.

Если подвижная пластина смещается вдоль своей оси, происходит одновременное перекрытие обоих входных отверстий – так регулируется напор.

Основным преимуществом оснащения кухонного смесителя картриджем является простота его замены и высокая ремонтопригодность – его цилиндрический корпус легко разбирается.

Принцип работы керамического блока

Шаровые

Шаровые узлы управления состоят из одной главной детали – металлического шара с тремя отверстиями для воды и штоком для установки поворотной ручки. При работе шар поворачивается в сферическом корпусном седле, имеющем три отверстия: два для входа воды и третье для излива смешанной жидкости.

Регулировка температурного режима и напора происходит аналогично перемещению ручки в керамических моделях, для герметизации в область входных отверстий вставляются подпружиненные резиновые кольца.

Преимуществом одноруких шаровых вентилей является простота конструкции, большой срок службы и отличная ремонтопригодность — сам металлический шар теоретически не может выйти из строя, поэтому ремонт смесительного прибора заключается только в установке новых прокладок.

Особенности устройства шаровых узлов

Риски при покупке и эксплуатации

Чтобы избежать рисков при покупке и эксплуатации, лучше приобретать санитарную технику от хорошо зарекомендовавших себя на рынке производителей — это гарантирует, что она прослужит долгое время без поломок и неисправностей.

Обычно блок управления при покупке уже установлен в сантехнический прибор, а учитывая, что все их модели унифицированы, правильным решением станет приобретение точно такого прибора сразу. Это позволит при поломке старого узла сразу заменить его новым, а при повторении ситуации собрать из двух неисправных приборов работающий с дальнейшим использованием отремонтированного.

При эксплуатации кухонного крана в большинстве случаев подводка воды производится при помощи гибких армированных шлангов, которые не всегда отличаются высоким качеством. Избежать затопления помещений в случае повреждения водопроводных шлангов можно установкой на выходе труб клапана Аквастоп.

При этом следует учитывать, что принцип действия клапана заключается в перекрытии водного потока при высоком давлении, то есть он эффективен, если водный шланг отвалится от смесительного корпуса или трубы. В других ситуациях при течи квартира может быть успешно затоплена при наличии защиты Аквастоп.

Что необходимо для ремонта

Для проведения ремонтных работ придется разбирать кран, не снимая его с раковины, иногда может понадобиться ремонт кухонного излива, который в одноручных моделях можно проводить без операций по разборке.

При демонтаже крана приходится снимать рукоятку, откручивать фиксирующие гайки и шланги — для этого требуется подходящий инструмент, расходные материалы и комплектующие.

Инструменты и расходные материалы для сантехнических ремонтных работ

Инструменты

Для проведения ремонтных работ понадобится следующий инструмент:

Разводной ключ для откручивания гайки с корпуса смесительного прибора и демонтажа гибких подводок.
Торцевой или плоский гаечный ключ для прикручивания и снятия болтов на шпильках крепления.
Крестообразная отвертка или ключ шестигранник для демонтажа крановой ручки.

Необходимые материалы

При извлечении смесительного корпуса из кухонной раковины, снятии подводных шлангов, часто приходится сталкиваться с трудностями, связанными с загрязнением демонтируемых деталей известковым налетом или их коррозией. Перед проведением работ лучше обработать их поверхность средствами бытовой химии для удаления ржавчины и известкового налета — это упростит демонтаж и дальнейшую установку оборудования.

Наличие прокладок в подводных шлангах и смесительном корпусе исключает использование различного вида дополнительных уплотнителей в виде синтетической и льняной ленты, резиновых колец.

При ремонтных работах часто приходится менять пришедшие в негодность подводные шланги, для замены лучше приобретать виды с нержавеющей оплеткой и накидной гайкой со штуцерами, выполненными из цветных металлов (медь, латунь).

Внутреннее устройство однорычажного картриджевого смесителя

Ремонт смесителя с картриджем

Ремонт смесителя со встроенным картриджем в зависимости от его неисправности требует разного подхода. Если плохо перекрывается или постоянно течет вода в кране, в большинстве случаев требуется замена картриджа. Когда повреждена корпусная оболочка или отлив – придется снимать смесительное устройство и приобретать новый кран с последующей установкой.

Что может требовать ремонта

Основные узлы, которые в процессе эксплуатации чаще всего выходят из строя — блок регулировки и излив. Регулирующий узел может быть поврежден в результате длительной эксплуатации при некачественном исполнении или от попадания в водопроводную систему загрязненной воды с песком. Основная причина его неисправности – поломка встроенных пластиковых деталей и штока, на которой крепится ручка.

Отлив чаще всего выходит из строя в результате засорения фильтрующих форсунок на его выходе – в этом случае напор воды разрывает его тонкостенную трубку и образуется течь.

Ремонт фильтра в изливе

Как разобрать

При проведении ремонтных работ часто требуется разобрать однорычажный смеситель, процесс состоит из следующих этапов:

При помощи ножа или плоской отвертки снимают пластмассовую заглушку в боковой части ручки, фиксирующий винт может иметь головку под крестообразную отвертку или ключ шестигранник. Откручивают крепежный винт подходящим инструментом, перед проведением работ может понадобиться его предварительная обработка бытовыми химическими средствами против известкового налета и ржавчины.
После снятия ручки откручивают декоративную насадку. Она рассчитана на ручное снятие, но в процессе долгой работы в резьбу попадает вода и налет препятствует выкручиванию. Для облегчения снятия можно использовать разводной ключ, предварительно подложив под его губки мягкую тряпку для предотвращения царапин на хромированной поверхности. При проведении работ по демонтажу колпака следует избегать чрезмерных усилий – это может привести к деформации тонкостенной накладки.
Под колпаком находится зажимная гайка с шестигранным кольцом в верхней части – она просто выкручивается разводным ключом против часовой стрелки. Снять картридж легко – он извлекается из установочного гнезда пальцами за рычаг.

Разборка крана с керамическим картриджем

Как заменить картридж

Перед тем как поменять картридж в смесителе, внутренние детали корпуса смесителя очищают от налета и грязи при помощи тряпки и бытовых химических средств. Заменить картридж новым довольно просто — при установке совмещают корпусные выступы с углублениями в установочном гнезде.

Ошибки, которые можно совершить

Часто бывает, что после, казалось бы, правильной сборки, картридж некорректно работает. Происходит это из-за того, что выступающая резиновая прокладка в нижней части при установке мешает точному попаданию двух фиксирующих выступов на его корпусе в посадочные гнезда. Кран придется снова полностью демонтировать, устанавливать блок в правильное положение и сильнее придавливать рукой при закручивании прижимной гайки.

При монтаже важно не пережать зажимную гайку – это может привести к тугому ходу джойстика и сжатию корпусной оболочки, вызывающего быстрый износ внутренних деталей и в крайних случаях их растрескивание — если джойстик туго перемещается, следует сразу ослабить прижим.

Как разобрать смеситель на кухне шарового типа

Ремонт шарового смесителя

Основной ремонт шарового смесителя на кухне своими руками — замена прокладок, при значительных повреждениях отлива или корпусной оболочки, приводящим к протечкам, сантехнику придется менять.

Перед тем как отремонтировать шаровой кран, подготавливают обычный инструмент и расходные материалы в виде резиновых цилиндрических прокладок и купольной шайбы. Средства бытовой химии могут понадобиться для предшествующей обработки покрытых налетом и коррозией деталей.

Возможные неисправности

К основным неисправностям шаровых видов относится:

износ верхней купольной прокладки;
дефекты полого металлического шара;
истирание седлообразных клапанов;
ослабление пружин.

Если мы ремонтируем смеситель своими руками, то в отличие от картриджных видов, для точного определения неисправной детали требуется его предварительная разборка.

Разбираем смеситель

Разбирая смеситель однорычажный шарового типа выполняют следующие операции:

Снимают декоративную накладку на ручке, полностью откручивают фиксирующий винт и снимает ручку.
Отвинчивают верхний колпак разводным ключом, устанавливая его в наружные шлицы.
Извлекают пластиковую шайбу с куполообразным резиновым кольцом и шар из корпуса, отверткой достают седельные прокладки с пружинами.

Как разобрать шаровой смеситель – замена уплотнителей

Как отремонтировать

В самостоятельном ремонте может помочь инструкция по соединению крана, изучив которую починить его будет намного проще.

Но и при ее отсутствии ремонт не представляет особой сложности, в основном выполняют следующие операции:

Чаще всего меняют седла клапанов. Для этого их вставляют в корпусные выемки вместе с пружинами.
При повреждении шара, любой шаровой ремонт неэффективен – его меняют на новый.
Износ верхней купольной шайбы происходит очень редко, при истирании нужна замена.

Заключение

Ремонт однорычажных моделей кухонных кранов своими руками — довольно простая задача даже для неподготовленного домовладельца. Основные виды кранов – шаровые и картриджные, имеют схожие процессы разборки и сборки с использованием одинакового сантехнического и бытового инструмента.

Видео: как разобрать оба вида смесителей

как отремонтировать, замена на стояке если течет ржавая вода

Ситуация, когда самостоятельно необходимо выполнить в домашних условиях ремонт шарового крана — встречается довольно часто. По конструкции он отличается от обычных подобных устройств. Однако, отремонтировать его несложно для любого мужчины, который обладает минимальными навыками. Для этого нужно знать:

как устроен шаровой кран,
из каких частей состоит,
как производится подача воды.

Многие люди привыкли, что в обычном кране нужно заменить резиновую или силиконовую прокладку, и устройством можно пользоваться. В шаровой конструкции могут возникнуть подобные проблемы, но есть и другие причины его плохой работы.

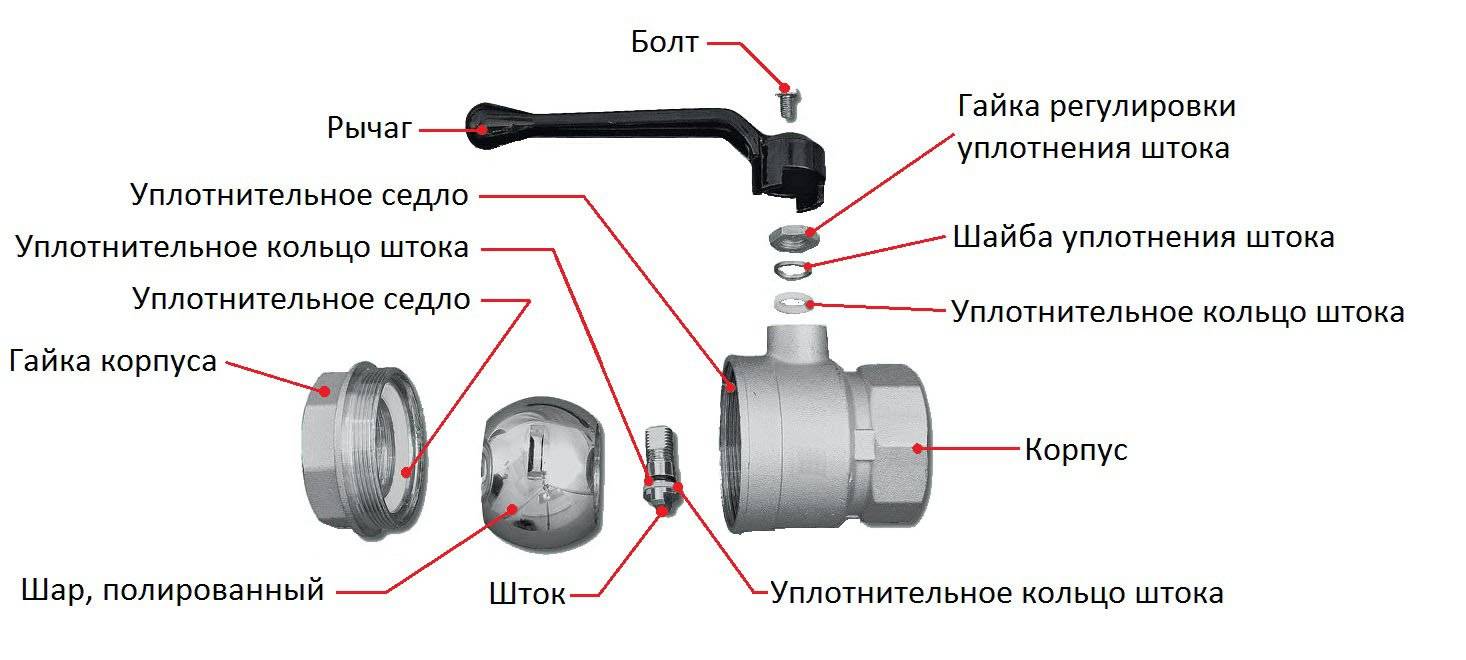

Устройство шарового крана

Шаровый кран состоит из следующих основных частей: Внутри смесителя или крана вмонтировано запорное устройство в виде металлического шара с отверстиями для прохода воды. Поворотом этого шара происходит увеличение или уменьшение напора воды или полное закрытие устройства. В смесителе есть два отверстия для холодной и горячей воды. А на выходе одно отверстие для вывода воды нужной температуры.

Устройство шарового крана

Поэтому если возникают затруднения, то ремонт шаровых кранов следует поручить сантехнику, который все сделает быстро и качественно. Но можно сэкономить средства, и все проблемы устранить своими руками.

Проблемы при эксплуатации крана шаровой конструкции

Если устройство шарового крана имеет явные повреждения в виде трещин на корпусе, то кран ремонту уже не подлежит, и его нужно заменить. Данный дефект часто встречается в дешевых устройствах, которые сделаны из некачественных материалов. Если напор воды уменьшился, то не надо сразу же разбирать кран и искать проблемы внутри. Сначала необходимо определить, возможно, напор стал меньше из-за снижения давления воды в системе. Для этого следует посмотреть, какой напор у других кранов в доме. Другая причина может быть в том, что засорился аэратор (сеточка) на выходном канале и просто ее прочистить.

В случае, если из крана течет ржавая вода, то чаще всего причина проблемы кроется в системе водоснабжения, а не в кране.

В шаровом смесителе наиболее часто встречаются следующие неисправности:

из смесителя протекает вода;
ослаблен напор воды из крана;
неправильно регулируется температура воды.

Протечка воды чаще обусловлена тем, что пространство между поворотным элементом (шаром) и резиновыми прокладками в картридже засорено. Достаточно мелкой песчинки, и герметичность конструкции будет нарушена, в результате, будет протечка.

Поэтому в этой ситуации необходимо разобрать смеситель и прочистить данное место, иначе протечка будет увеличиваться из-за того, что песчинка с течением времени деформирует прокладку из резины и ее придется поменять.

Причиной снижения давления воды может быть частичное засорение затвора. Чтобы избежать в дальнейшем возникновения данной ситуации следует установить фильтр перед смесителем или на вводе в дом. Изменение температуры воды может вызвать засорение одного из отверстий частичками песка или кусочками резиновой прокладки.

Если не удается обнаружить причины неисправности, то необходима замена крана на стояке с водой. Причина этого кроется в том, что некоторые люди покупают самые дешевые смесители и краны. А такие устройства выполнены из дешевого материала – силумина, который обладает низкой прочностью и часто просто крошится даже при небольшом механическом воздействии.

Лучше один раз купить нормальное устройство, чем часто менять или ремонтировать дешевые смесители.

Как отремонтировать шаровый кран

Последовательность разборки шарового крана:

прежде всего, следует перекрыть горячую и холодную воду перед краном;
винт, который удерживает поворотный рычаг смесителя, необходимо выкрутить. Затем следует снять рычаг, приложив некоторое усилие и немного пошатывая его из стороны в сторону;
после снятия рычага, открывается резьбовая часть устройства. Отверткой нужно его открутить, слегка поворачивая по часовой стрелке.

При этом не надо забывать о водопроводных шлангах – при повороте крана их можно повредить.

при помощи плоскогубцев необходимо удалить купол смесителя и снять пластиковый элемент;
при протечке следует внимательно осмотреть уплотнитель, который может быть изношен или засорен частицами песка или известковыми отложениями. Работу по очистке нужно производить очень осторожно, чтобы не повредить уплотнитель;
далее нужно вынуть шар из крепления, и если он имеет повреждения заменить;
следующим этапом является демонтаж уплотнителей, которые фиксируют поворотный элемент. Уплотнения и пружинки нетрудно снять плоской отверткой с тонким жалом.
Если прокладки повреждены или деформированы, то их следует заменить новыми изделиями.
Необходимо внимательно осмотреть пружинки, если они стали менее упругими, то их также нужно заменить.

Примерно так можно отремонтировать кран на кухне или в ванной комнате. Сборка производится в обратном порядке. При этом, на все прокладки, старые или новые, следует нанести тонкий слой смазки, которая подходит для конкретного типа смесителя или крана.

Состав смазки у разных производителей может быть различным. Поэтому нужно внимательно посмотреть, чем смазывается смеситель. Иначе это приведет к поломке крана.

Ремонт шарового смесителя необходимо производить очень тщательно, внимательно просматривая все элементы и части конструкции.

Особое внимание следует обратить на наличие посторонних частиц в поворотном элементе и на уплотнителях.

После сборки следует проверить герметичность всех соединений и элементов и провести испытания при подключенной воде. Если смеситель или кран работает нормально, нет протечек, давление воды в норме и температура регулируется, то значит, ремонт сделан совершенно правильно.

Как отремонтировать водопроводный вентиль. |Строительство и ремонт своими руками

Время от времени приходится ремонтировать какое-либо сантехническое оборудование в квартире. Например, необходимо заменить гибкую подводку на смеситель в ванной или отрегулировать поступление воды в бачок унитаза. Чтобы произвести такие работы без проблем необходимо, чтобы вводные вентиля в квартиру были должным образом отревизированы и при необходимости перекрывали воду.Если же вашим вентилям требуется ремонт, то можно вызвать мастера-сантехника, он конечно отремонтирует вентиль, однако иногда возникает ситуация, что приходится самому засучить рукава и взяться за ремонт, да и сантехника порой бывает приходится ждать немало времени. Чтобы не возникло подобных ситуаций вам пригодятся эти знания!

Для замены или ремонта вентиля нам понадобится газовый ключ, пассатижи, рожковые ключи 17-19,22-24, льняная прядь, кусок резины и сальниковая набивка.

Устройство вентиля I типа.

Устройство вентиля II типа.

На корпусе водопроводного вентиля любого типа есть стрелочка, которая указывает прохождение воды. Навинтить корпус вентиля на резьбу трубопровода необходимо так, чтобы стрелка совпадала с направлением подачи воды. Перед тем как установить вентиль на трубопровод, его следует проверить продуванием через резьбовое отверстие корпуса, при этом шток должен быть полностью закручен. Воздух не должен проходить. В противном случае необходимо отвернуть головку вентиля, которая называется кранбуксой, и заменить резиновую прокладку.

При проведении сантехнических работ в доме или квартире вводные вентили перекрывают, вращая маховик по часовой стрелке до упора. Если вентиль не перекрывает воду, тогда требуется перекрыть краны на стояке в подвале или на входе в дом.После закрытия вентиля на стояке убедитесь,отсутствует ли напор воды.

Разводным ключом отвинтите головку вентиля (кранбуксу). Затем открутите накидную гайку, обратите внимание, чтобы шток не вращался вместе с гайкой.
Отверткой отвинтите винт. Снимите маховик, шайбу, накидную гайку, втулку сальника. Замените прокладку.Диаметр прокладки должен быть равен диаметру клапана. При поломке штока или клапана замените обе детали.

Шток обмотайте прядями уплотнения и утрамбуйте их отверткой.
Вставьте втулку на шток и прижмите набивку. После чего завинтите рукой накидную гайку примерно на 2-3 витка резьбы.Намотайте льняную прядь уплотнения и заверните отремонтированную головку в корпус вентиля.
Довинтите гайку ключом примерно до половины. Наденьте маховик на шток вентиля.
Откройте вентиль. При наличии течи подтяните накидную гайку для того, чтобы устранить течь.

Ремонт шарового крана.

Если на у вас установлен шаровый кран, то отремонтировать его не получится, его придется полностью менять. Однако можно попробовать его «оживить». Шаровый кран получил свое название потому, как внутри корпуса крана располагается стальной шарик со сквозным отверстием. Если шаровый кран долгое время находился в неполностью открытом состоянии, то на поверхности шарика оседают частицы окиси железа и он покрывается налетом. Во избежании подобного рекомендуется шаровый кран иногда закрывать — открывать. Если кран никак «не хочет» перекрываться, можно порекомендовать снять ручку и положить на шток тряпочку, которую предварительно смочите керосином или соляркой. Также можно попробовать обработать шток тормозной жидкостью или уксусом. Подождите пока шток крана пропитается жидкостью, а затем аккуратно приступайте к разработке штока. Ручкой совершайте небольшие движения взад — вперед. Спешить не стоит. Если удастся провернуть шарик, то можно считать, что все получилось. Если раскрутить кран не получилось, то его придется все же заменить!

Еще полезные статьи по теме:

Понравилась статья?!Поделись ею со своими друзьями:

Устройство шарового крана для воды: ремонт и причины поломки

Достаточно часто случается ситуация, когда ломается шаровой кран для воды. Нет разницы, какой у него производитель: Roca или Kaiser, или какой-то другой. Люди часто не знают, какие действия предпринимать, из-за разницы в конструкции с подобными устройствами. Важно понимать, какое устройство шарового крана для воды, ремонт какие особенности имеет? Чтобы понимать, как чинить это устройство, надо знать конструкцию шарового крана для воды и способ подачи воды.

Шаровый водопроводный кран устройство и ремонт на первый взгляд сложный. В обычном кране достаточно для ремонта заменить резиновую прокладку, но с шаровым краном процедура будет другая.

Устройство шарового крана для воды

Шаровой кран работает следующим образом: внутри крана или смесителя есть специальный металлический шар, задача которого заключается в том, чтобы перекрывать ток воды. Внутри этого запорного устройства есть два отверстия, которые дают возможность воде пройти. Если этот шар поворачивать, то напор или вовсе уменьшается, или заканчивается. В самом смесителе есть отверстия для того, чтобы подавать горячую и холодную воду. В результате, выдается вода нужной температуры.

Распространенные проблемы с шаровым краном

Стоит посмотреть на сам кран изнутри и снаружи. Если на нем видны трещины, то увы, его отремонтировать не получится. Очень часто подобные дефекты можно обнаружить на моделях бюджетного ценового сегмента, поскольку они делаются из некачественных материалов.

Вторая распространенная проблема – уменьшение напора. В этом случае не надо сразу бить тревогу. Возможно, причина кроется в самом доме. Возможно, давление воды снизилось в самой системе. Чтобы узнать, так ли это, спросите у соседей. Если у них напор воды уменьшился, значит необходимо звонить в коммунальные службы и узнавать там. Вторая причина уменьшения напора кроется в засорении сеточки на выходном канале. Здесь достаточно просто ее промыть.

Бывает, что из смесителя течет рыжая вода. Обычно это проблема, связанная с системой водоснабжения, а не с конкретно вашей квартирой. Итак, самые распространенные проблемы, связанные с шаровым краном:

Протекание воды из смесителя.
Уменьшение напора воды.
Плохо регулируется температура воды.

Протечка воды

Наиболее часто встречающаяся причина протечки воды – это засорение места между шаром и резиновыми прокладками в картридже. Часто достаточно всего лишь песчинки, и герметичность нарушается. Как следствие, вода протекает. В этом случае необходимо разобрать смеситель и убрать все загрязнения с этого места. Иначе через некоторое время протечка будет еще сильнее.

Снижение давления

Итак, проблема может крыться, как уже сказано выше, в коммуникациях в самом доме. Трубы могут ремонтироваться, и тогда часто уменьшают напор, чтобы можно было починить их. Тем не менее засорение затвора также может быть причиной уменьшения давления воды. Чтобы этого не было, надо перед смесителем поставить фильтр.

Уменьшение температуры

Причиной уменьшения температуры может служить засорение одного из отверстий, которые подают воду, из-за чего она проходит хуже. Смещение может осуществляться как в сторону излишнего холода, так и излишнего тепла.

Чтобы не было проблем, стоит покупать только качественные краны. Причина того, что бюджетные смесители так быстро портятся, является то, что они изготавливаются из силумина. Этот материал очень непрочный. Достаточно небольшого механического воздействия, и появляются малозаметные трещины. Хотя часто они могут быть хорошо видны невооруженным глазом.

Ремонта шарового крана

Шаровый кран устройство, которое может потребовать ремонта. Советов много, некоторые из них:

Перед починкой обязательно перекрывайте холодную и горячую воду.
Далее следует выкрутить тот винт, который удерживает поворачиваемый рычаг в смесителе. Далее снимается сам рычаг. Для этого необходимо пошатывать его со стороны в сторону с определенным усилием.

Далее берем плоскогубцы и убираем купол в смесителе и пластиковый элемент.
Если кран протекает, проверьте уплотнитель на отсутствие повреждений, а также посмотрите, нет ли засорений. Если да, то их нужно убирать предельно осторожно. В ином случае вы рискуете повредить уплотнитель, что приведет к еще большей протечке.
ДалееДаПотом нужно проверить, нет ли повреждений в шаре смесителя. Если они есть, то придется менять его.
Далее убираем уплотнители поворотного элемента. Это сделать несложно с помощью плоской отвертки.
Деформированные прокладки заменяем.
Если пружинки потеряли упругость, их также стоит заменить.

Собирать кран в обратном порядке. При этом на все прокладки надо смазать, независимо от степени их новизны. Причем к вопросу выбора смазки необходимо отнестись ответственно, потому что от этого зависит эффективность ремонта. В некоторых случаях можно сделать еще хуже.

Оперативный ремонт шарового крана своими руками

Любой элемент запорной арматуры в процессе своей эксплуатации может выйти из строя или начать функционировать не должным образом. Не являются исключением в этом отношении и краны шаровые.

Его починка может стать настоящей проблемой даже для профессионала. Поэтому, приступая к ремонту крана, необходимо сначала четко разобраться в его устройстве.

Схема устройства шарового крана

Основа смесителя – полый шар. Материалом для его изготовления служит нержавеющая сталь. У него есть два входных отверстия (через них в устройство поступает холодная и горячая вода), а также одно выходное – через него выходит вода уже отрегулированной температуры. Шар монтируется в картридж: для его фиксации в этой гильзе используются седла, изготовленные из резины и не позволяющие ему менять свое положение под воздействием давления воды.

Возможные проблемы конструкции

Существует следующие поломки шарового смесителя:

ослабляется напор;
возникают трудности с регулировкой температуры воды.
протекает вода через его соединения;

Основная причина протечки – засор пространства между картриджем и самим шаром. Качество подаваемой воды в жилые дома далеко не всегда находится на должном уровне: несмотря на многочисленные системы очистки, в кран могут попасть частички грязи, да и сами трубы со временем ржавеют. Любое инородное тело, даже если размеры его микроскопичны, может привести к деформации фиксаторов шара и нарушению герметичности конструкции.

За силу напора отвечает шток: если его регулировка не приводит к должным результатам, значит дело, опять же, в засоре. Для его устранения надо извлечь аэратор и очистить его. Для избегания подобных проблем в дальнейшем можно установить на входе труб в помещение специальные фильтры, которые не дадут твердым частицам засорить смеситель.

Как самостоятельно отремонтировать шаровой кран

Ремонт шарового смесителя можно провести своими руками.

Перед началом работ обязательно нужно закрыть все клапаны, чтобы не допустить протечек воды.
При помощи шестигранного ключа необходимо ослабить и открутить винт, удерживающий в неподвижном положении рычаг смесителя. Данная часть снимается, но, если конструкция давно не разбиралась, для этого могут потребоваться определенные физические усилия: главное, не переусердствовать, поскольку составные части смесителя (особенно, недорогих моделей) могут сломаться.
В результате вышеописанных действий появляется доступ к резьбовому соединению, которое можно провернуть с помощью отвертки по часовой стрелке.

Приобрести качественную запорную арматуру и краны шаровые в частности можно здесь http://td-himpribor.ru

Потек шаровый кран через шток

Такие устройства отличаются высокой эффективностью, удобством в эксплуатации и надежностью. Однако со временем кран может выходить из строя и терять свою герметичность. В подобных случаях совсем не всегда требуется полная замена арматуры. Зачастую ее работоспособность можно легко восстановить своими руками, если знать, как починить кран шарового типа. Необходимо учитывать, что ремонту подлежат далеко не все устройства. Восстановить можно только разборные устройства. Поэтому пластиковые и металлические неразъемные краны являются неремонтопригодными.

Особенности ремонта шаровых кранов

Методика ремонта шарового крана зависит от типа неисправности, с которой приходится иметь дело. Всего можно выделить три основные проблемы:

утечка воды на месте соединения с трубопроводом;
утечка воды через шток;
нарушение герметичности перекрытия потока — шаровый кран не перекрывает воду.

Наиболее распространенной неисправностью является утечка на месте соединения с трубопроводом. Для устранения течи часто бывает достаточно просто подтянуть накидные гайки, с помощью которых арматура подключается к трубопроводу. Также причиной разгерметизации может быть некачественно выполненная подмотка. В этом случае узел соединения необходимо разобрать и качественно собрать снова. Помимо этого, возможен износ или неплотное прилегание торцевых уплотнений крана. Их рекомендуется заменить, даже если визуально их состояние представляется еще вполне нормальным. Наиболее серьезной проблемой может быть трещина в корпусе крана. В этом случае устройство не поддается ремонту, и текущий кран придется заменить полностью.

Если кран течет по штоку, это свидетельствует об износе или повреждении уплотнительного элемента штока. Для устранения утечки нужно поменять уплотнительное кольцо. Вначале снимается рукоятка шарового крана. После этого при помощи гаечного ключа следует открутить гайку, которая прижимает сальник. Старое уплотнительное кольцо штока снимается, а на его место устанавливается новый сальник. Затем нужно снова закрутить прижимную гайку и установить рукоятку крана. Чтобы уменьшить износ уплотнительного кольца, его рекомендуется перед установкой обработать сантехнической силиконовой смазкой. Это позволит существенно увеличить срок его эксплуатации и исключит возможность появления новой течи в этом месте в течение длительного времени. Замена уплотнительного кольца обойдется недорого, но позволит полностью восстановить нормальную работу шарового крана.

Нарушение герметичности перекрытия потока — также довольно распространенная проблема при длительной эксплуатации шаровых кранов. Она проявляется тем, что в закрытом состоянии кран не может полностью перекрыть воду, она может проходить тонкой струйкой или каплями. Со временем пропускаемый напор увеличивается. Это не дает возможности нормально выполнить ремонт или замену сантехнических приборов, счетчиков, радиаторов и других устройств, установленных после запорной арматуры. Чаще всего причина проблемы заключается в том, что шар крана просто не полностью заканчивает оборот. Это происходит в результате образования на внутренних поверхностях щелочных и солевых отложений. Шаровый кран необходимо демонтировать и полностью разобрать, после чего — тщательно очистить. Затем кран собирается снова. Еще одна причина неспособности арматуры полностью перекрыть поток заключается в повреждении или износе самого запирающего элемента — шара. Эта неисправность встречается значительно реже и не подлежит ремонту. При неисправности шара необходимо заменить кран.

Особенности ремонта шаровых кранов

утечка воды на месте соединения с трубопроводом;
утечка воды через шток;
нарушение герметичности перекрытия потока — шаровый кран не перекрывает воду.

Ремонт шарового крана можно осуществить своими руками. Стоит заметить, что люди привыкли называть все механизмы регулировки подачи воды кранами. Это ошибочно.

Запорный шаровой кран предназначен для установки непосредственно на трубы подачи воды или ее перекрытия.

А шаровой однорычажный смеситель – это устройство устанавливающееся на раковину, мойку и ванну для подачи и смешивания воды при помощи шара с полостью.

Не путайте со смесителем с катриджем, где при помощи дисков специальной формы подается и смешивается вода, потому что внешне их трудно отличить непрофессиональным взглядом.

Общие сведения

Кран запорный с шаровым механизмом бывает двух типов:

Ремонтабельность изделия

Цельносварный корпус, как не трудно догадаться, ремонту не подлежит и в случае неисправности меняется полностью.

А вот кран, состоящий из нескольких частей с шаровым механизмом отремонтировать не сложно.

Достаточно знать:

устройство корпуса
особенности конструкции
последовательность разбора крана

Перед тем, как приступить к поиску неисправности и разбору конструкции, первым дело необходимо перекрыть воду. Слить оставшуюся жидкость.

Исправляем поломку крана

Виды поломок

ПЕРЕЧИСЛИМ РАЗНОВИДНОСТИ ПОЛОМОК И ИХ УСТРАНЕНИЕ.

Протечка крана

Это происходит при нарушении герметичности уплотнителей шара при долговременном пользовании. Так же при попадании мелких частиц в поворотный механизм шар, в результате чего уплотнительная резинка недостаточно плотно прилегает или быстрее изнашивается. Так же сам шар может иметь повреждения, если изготовлен из некачественных материалов или при попадании мелких частиц.

При нарушении герметичности конструкции, поможет усиленная докрутка соединения конструкции по резьбе заводным ключом, создав более плотное прилегание к шару.

При засоре, следует разобрать конструкцию и промыть, почистить внутренние детали. Почистить фильтр, возможно он засорился. Так же ставят дополнительную сетку на трубы, для удержания мелких песчинок и кусочков ржавчины, чтобы исключить очередную поломку.

Заменить шар, если он имеет повреждения. Заменить уплотнители при их износе.

Трещина на корпусе крана

В этом случае, ремонт конечно же невозможен и приходится менять весь корпус.

Хотя, можно использовать холодную сварку для временного устранения течи, предварительно очистив и обезжирив трещину ацетоном. Таким образом можно устранить поломку, до покупки нового крана и смены конструкции.

Вентиль подачи воды с трудом закрывается

…или открывается, а то и вовсе перестает поворачиваться.

Значит сломался или засорился поворотный механизм затвора. Необходимо разобрать, снять ручку затвора, открутить все прилегающие детали и заменить на новые.

Протечка воды непосредственно в месте соединения штока и корпуса крана

Значит износились уплотнители и шайбы. Ремонтировать тут нечего, их только заменить, тем более, это пустяковое дело, по сравнению с остальным ремонтом.

Снижение напора воды

Не спешите разбирать кран. В первую очередь включить воду в остальных устройствах подачи воды. Уточнить у соседей, не уменьшился ли у них тоже напор, чтобы исключить снижение напора коммунальщиками. Так же может быть причина в засорении очистительной сетки.

На рынке популярностью пользуются фланцевые шаровые краны. Они отличаются надежностью конструкции и применяются в установке на трубах от малого до крупного диаметра. Они зарекомендовали себя с наилучшей стороны.

Для качественного и оперативного ремонта понадобятся:

Плоскогубцы
Разводной ключ
Молоток
Торцевой шестигранный ключ
Запасные детали (при уверенности в причине неисправности)
Тряпочки для протирки и минимизации грязи
Жидкое специальное средство для удаления ржавчины
Силиконовая смазка для сантехнических целей
Отвертка

Предварительное ознакомление с правильной и безопасной инструкцией демонтажа – залог успешного начала ремонта.

Ремонт однорычажного смесителя с шаровым механизмом

Устройство смесителя

Виды поломок и их устранение:

Кран закрыт, вода течет. Засорилось пространство между шаром и седлами. Сломался или треснул шаровой картридж (он не подлежит ремонту, только замене).
Напор хороший, а вода из смесителя еле течет. Дело может быть в аэраторе. Из-за жесткой воды он забился.
Нарушена регулировка температуры.

Для того, чтобы устранить неисправность и произвести замену прокладок или основного механизма потребуется демонтировать смеситель:

Снять декоративную заглушку, через отверстие открутить регулировочный рычаг.
Снять рычаг.
Далее демонтируются эксцентрики и купол смесителя.
Водный камень, ржавчину и грязь аккуратно удалить.
Достать шаровой механизм. При нарушении целостности деталь заменить.
Произвести замену всех уплотнителей, сделать это необходимо в независимости от состояния прокладок, в целях профилактики.
Собрать смеситель в обратном порядке.

Если точно следовать инструкции, смеситель начнет работать исправно.

Не подлежат ремонту корпус и шар, если они имеют механические повреждения. Все остальное можно исправить.

Как заменить запорный клапан унитаза

Фото: istockphoto.com

Этот неприметный запорный клапан унитаза почти не работает. Фактически, этот клапан может простаивать годами, даже не закрывшись. Это нехорошо. После столь долгого простоя резиновые шайбы клапана начинают засыхать, так что, когда вы наконец поверните клапан, он протекает. А поскольку клапан обычно закрывается только тогда, когда унитаз не работает, протекающий запорный клапан часто усугубляет уже текущий ремонт.

В этом руководстве рассказывается, как заменить запорный клапан унитаза, чтобы как можно скорее устранить эту утечку и вернуть в эксплуатацию фарфоровый трон.

Инструменты и материалы

Перед тем, как начать

Фото: istockphoto.com

Очень важно оценить, какой у вас тип водопровода, прежде чем приступить к замене запорного клапана унитаза.

Если вы живете в доме, построенном до 1980 года, скорее всего, у вас железных труб . Ржавые железные трубы могут сломаться и раскрошиться, когда вы попытаетесь снять старый запорный клапан, превратив то, что должно было быть простым ремонтным проектом, в кошмар для дома.По этой причине, если вы имеете дело со старой чугунной сантехникой, лучше нанять профессионала.
Также можно встретить медная сантехника . Медные трубы часто присоединяются к запорным клапанам унитаза посредством процесса, называемого потоотделением, который включает пайку стыка с помощью паяльной лампы. Это не обязательно является препятствием для домашних мастеров. Вы можете легко разрезать запотевший медный стык и заменить его компрессионным, избегая необходимости использовать пламя высокой интенсивности и горючий газ.Но если вы хотите «попотеть» новый стык, лучше всего обратиться к профессиональному сантехнику.

Наконец, имейте в виду, что, как и во многих проектах по водопроводу, после того, как вы начнете заменять запорный вентиль туалета, ваш дом будет без воды, пока вы не завершите ремонт. Перед тем, как начать, убедитесь, что у вас есть все необходимые принадлежности, чтобы вы могли закончить ремонт как можно быстрее и вернуть свои ванные комнаты в эксплуатацию. Ваша семья поблагодарит вас позже.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных сантехников.

Как заменить запорный клапан унитаза

ШАГ 1. Прекратите подачу воды.

В зависимости от того, насколько хорошо вы знаете свой дом, вам, возможно, придется потрудиться, чтобы найти главный запорный клапан водоснабжения. Клапан обычно находится в подвале, но его можно найти в разных местах, включая прачечную, под кухонной раковиной или в шкафу спальни. Возможно, вам даже придется выйти во двор, чтобы найти перекрытие водопровода. Как только вы его найдете, закрутите клапан, чтобы перекрыть воду.

Фото: istockphoto.com

ШАГ 2: Слейте воду из линий подачи воды.

Перед тем, как снимать запорный вентиль унитаза, необходимо слить воду из линии подачи, чтобы вода, оставшаяся в трубе, не вылилась на пол в ванной. Откройте кран, расположенный ниже уровня клапана унитаза, который вы заменяете. Этот шаг позволяет лишней воде стекать из расположенных над ней водопроводных труб, включая трубу, по которой вода подается в унитаз.

ШАГ 3: Отсоедините линию питания.

Подающая линия унитаза представляет собой гибкий металлический шланг, идущий от унитаза к клапану. Поставьте небольшое ведро на пол под клапаном, чтобы уловить лишнюю воду, которая вытекает из линии, прежде чем вы ее удалите. С помощью серповидного ключа открутите болт, соединяющий линию подачи с клапаном. Затем отсоедините линию от клапана.

Фото: istockphoto.com

ШАГ 4: Снимите старый запорный вентиль туалета.

Процесс снятия клапана унитаза различается в зависимости от типа соединения:

Для компрессионных соединений используйте серповидный гаечный ключ, чтобы открутить болт, соединяющий трубу с существующим клапаном, удерживая трубу парой зажимов. плоскогубцы.Плоскогубцы предотвратят перекручивание или сгибание трубы при нажатии серповидным ключом для ослабления болта. Сняв гайку, снимите старый клапан с трубы. Затем снимите и выбросьте гайку и компрессионные кольца.
Для запотевших медных соединений поместите трубный нож на медную трубу как можно ближе к старому клапану. Вам нужно оставить достаточно трубы, отходящей от стены, чтобы было место для установки нового фитинга. Затяните труборез и вращайте, пока он полностью не прорежет металл, а затем снимите клапан.

ШАГ 5: Установите новый запорный клапан.

Если вы устанавливаете новый клапан на медную трубу, используйте инструмент для удаления заусенцев, чтобы удалить острую кромку, образовавшуюся при ее обрезке. Плотно вставьте инструмент в трубу и поверните на несколько оборотов, пока край не станет гладким. Пропустите этот шаг, если вы работаете с трубой из ПВХ.

Затем наденьте стяжную гайку на медную или ПВХ трубу так, чтобы резьба была обращена к вам. Затем наденьте компрессионное кольцо на трубку.Сдвиньте новый клапан по трубе до упора, убедившись, что выпускное отверстие клапана правильно направлено вверх для приема линии подачи унитаза.

Затяните вручную стяжную гайку на резьбе входа нового клапана. Затем используйте два серповидных ключа, один для удержания корпуса клапана на месте, а другой для фиксации гайки, чтобы затянуть гайку еще на пол-оборота.

ШАГ 6: Присоедините трубопровод подачи унитаза.

Подсоедините линию подачи унитаза к новому запорному крану.Если линия подачи включает стяжную гайку, вы можете снять и выбросить гайку, прилагаемую к новому клапану. Накрутите гайку на выход клапана. Затяните гайку вручную, затем с помощью гаечного ключа затяните ее еще на пол-оборота.

Если вам не удается совместить подающий шланг с новым клапаном, вам нужно ослабить гайку клапана и переставить ее так, чтобы она совпадала с подающей линией. Перед тем, как переходить к следующему шагу, убедитесь, что вы правильно затянули все гайки.

Фото: istockphoto.com

ШАГ 7: Включите воду.

Откройте водопровод в доме, затем ослабьте запорный вентиль туалета, повернув его против часовой стрелки. Когда вода начнет заполнять бачок унитаза, проверьте, нет ли утечек вокруг нового клапана.

Если есть утечка, перекройте подачу воды, слейте воду из трубопроводов и отвинтите стяжную гайку клапана. Добавьте сантехническую ленту или замазку сантехников на резьбу на клапане. Установите на место, убедившись, что все стяжные гайки затянуты, и еще раз проверьте фитинг.

Замена протекающего клапана унитаза — это ремонт, который большинство домашних мастеров могут выполнить за несколько коротких часов. Выполнив эти простые шаги, вы можете гарантировать, что замена клапана унитаза пройдет гладко, что устранит проблемную утечку и позволит вам вернуть унитаз в эксплуатацию.

Этот проект под силу большинству домашних мастеров, но помните, что нельзя откусить больше, чем вы можете проглотить. Борьба со старой ржавой железной сантехникой — верный путь к катастрофе своими руками. Вы можете сами управлять ремонтом ПВХ и меди, но вызовите сантехника для старых вещей.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных сантехников.

Как установить водяной отсечной клапан (9 минут !!)

Сегодня вы узнаете, как установить водяной отсечной клапан… и сделать это в рекордно короткие сроки.

Если и есть время волноваться, так это утечка воды.

Они приводят к повреждению гипсокартона, плесени и т. Д.

В результате могут случиться неприятные вещи.

Запорные клапаны могут помочь предотвратить это.

Погрузимся!

Отсечные клапаны SharkBite

I LOVE Отсечные клапаны SharkBite!

Просто давят, и все.

Есть несколько шагов, но немного.

Вот все необходимое.

Кстати, эта старая ванная, над которой я работаю… Я покажу вам все тонкости ремонта.

Следите за обновлениями.

Как установить водяной запорный клапан

Сначала отключите воду в вашем доме.

Обычно водопровод находится в подвале или гараже.

Затем осушите ваш дом в самой низкой точке.

Обычно это бак для стирки, уличный кран или смеситель для кухни.

План, где вы разместите запорный клапан.

Затем отрежьте медную трубу с помощью инструмента AutoCut.

Мне нравится этот маленький инструмент.

Отлично подходит для узких пространств и разрезает медь за 7-10 оборотов.

Удалите заусенцы с внутренней стороны медной трубы.

При резке медных труб образуется небольшой выступ.

Его необходимо удалить, иначе приспособление SharkBite может не работать.

Используйте инструмент SharkBite Depth Tool, труборез Ridgid № 15 или универсальный нож.

Очистите внутреннюю часть и первый дюйм медной трубы с помощью чистящего инструмента / щетки.

Наждачная ткань также отлично подходит для очистки первого дюйма.

Поместите инструмент глубины SharkBite на медную трубу и сделайте отметку на расстоянии 1 дюйма от края.

Теперь все, что вам нужно сделать, это надеть запорный клапан воды SharkBite на трубу.

ПРЕСТО !!!

Готово.

Ну, почти готово.

Последний шаг — проверить свою работу, медленно включив воду.

Если все в порядке, утечек быть не должно.

Если по какой-то причине у вас есть утечка, вы можете выключить воду и сдвинуть SharkBite с трубы.

Я покажу вам, как это сделать в моем видео … кстати, дом на видео был моей самой первой арендой.

У нас это было 12 лет, и это был долгий путь, позвольте мне сказать вам, ха-ха.

What’s Next

SharkBites отлично подходят для душа с доступом, умывальника или туалета.

Кроме того, если вам нужно заменить переключатель душа, у нас есть отличное руководство, показывающее, как это сделать.

Если вы занимаетесь реконструкцией ванной комнаты и хотите упростить процесс, зарегистрируйтесь в видеотеке «Репетитор по ремонту ванных комнат»

Мы покажем, как построить душевые кабины (Schluter, Wedi, Curbless и т. Д.)), установить плитку, обновить ванные комнаты в подвале и многое другое.

Дополнительное руководство бесценно

Зарегистрируйтесь сегодня

Ура,

Ремонт шарового клапана 101

Время от времени получили или особенно ценные статьи, которые ранее публиковались на VALVEMagazine.com, чтобы те, кто их пропустил, могли найти лучших из лучших.Эта статья «Ремонт шарового клапана 101» была впервые опубликована 23 июня 2014 г.

Шаровые краны с металлическим седлом — это промышленные технологические клапаны, обычно предназначенные для использования на горнодобывающих, химических предприятиях и в условиях, не связанных с нефтепереработкой. Эти клапаны используются в приложениях, где требуется критическая изоляция, высокая температура, высокое давление, коррозия, эрозия / абразивный износ и наличие твердых частиц (суспензии и т. Д.). Именно эти процессы обусловливают потребность в четвертьоборотных клапанах с металлическим седлом.Конечным пользователям, которые выбирают шаровые краны с металлическим седлом, требуется быстрое срабатывание и ремонтопригодность. Комплект шаров и седел можно ремонтировать в нескольких типах шаровых кранов, включая: шаровые краны с плавающей запятой, шаровые краны с шаровой опорой и подпружиненные шаровые краны с плавающей запятой.

Отремонтировать или заменить?

Некоторые факторы, которые следует учитывать при принятии решения о ремонте или замене клапана, включают: экономику, планирование технического обслуживания установки и сбои, связанные с коррозией / эрозией.

Первым шагом является определение целей и определение того, что означает успех при рассмотрении технических аспектов конструкции клапана.Ремонт клапана — длительный процесс, поэтому вы должны убедиться, что это правильное решение, и пользователь не будет рассматривать ремонт, если это не экономичный вариант. Итак, перед выполнением ремонта подумайте о других типах клапанов, которые можно было бы использовать. Кроме того, определите, подходит ли клапан для своего конкретного местоположения? Это серьезное служебное приложение? Эти и другие факторы следует учитывать перед началом процесса ремонта.

Ремонт клапана

полезен при планировании технического обслуживания / останова предприятия и позволяет использовать программы профилактического обслуживания.Во многих случаях ремонт можно сделать за 2-6 недель.

Процесс ремонта: оценка

Ремонт шарового крана с металлическим седлом состоит из нескольких этапов. В этой статье будет рассмотрена оценка списанных, замененных и подлежащих ремонту компонентов, а затем рассмотрено производство и ремонт деталей, включая процессы термического напыления, шлифовки и притирки.

Утилизированные компоненты: Типичные утилизируемые компоненты включают одноразовые мягкие товары, такие как набивка, прокладка корпуса, упорная шайба, прокладки седла, любые сильно поврежденные компоненты и седла.То, что вы можете и не можете использовать повторно, во многом зависит от вашей концепции клапана.

Детали, подлежащие ремонту: Обычно это шар, шток, корпус и наконечник, а также металлические детали с незначительными повреждениями. Это незначительное повреждение можно устранить сваркой / механической обработкой или подрезкой / покрытием, чтобы восстановить их до нужного размера.

Шаровой кран, не подлежащий ремонту После очистки клапана выполняется проверка размеров, чтобы оценить его фактическую ремонтопригодность. Некоторые могут увидеть сильно поврежденный клапан и подумать: «Зачем вообще ремонтировать эту деталь?» Если этот шар сделан из титана марки 12 или Hastelloy C276, это будет высокая цена для пользователя.С точки зрения экономики ремонта, многое из того, что движет процессом принятия решений, — это дорогие материалы, которые необходимы и используются в этих услугах.

В наиболее жестких концепциях сервисного проектирования используется проход для прямого потока. Обычно повреждение корпуса и наконечника не является серьезным, если только не возникает высокоскоростная утечка. Любая утечка, обнаруженная вокруг OD (внешнего диаметра) седла, может вызвать другое явление эрозии. В таком случае выясните, какие повреждения он может понести и можно ли сваривать.Массивная сварка может вызвать деформацию. При большой глубине сварного шва необходимо учитывать применимые стандарты клапанов и нормы для сосудов высокого давления.

Процесс ремонта: нанесение покрытий методом термического напыления

Покрытия с термическим напылением — это процессы, при которых расплавленные или нагретые материалы напыляются на поверхность. Даже при незначительном износе для того, чтобы вернуть на место продукт, который снова будет герметично закрывать, необходимо очистить шар и повторно покрыть его, а также отремонтировать и покрыть седла.Редко бывает, что поврежденный клапан можно просто очистить и притереть. Обычно покрытие снимают и наносят повторно. Используются два процесса нанесения покрытия термическим напылением: высокоскоростное кислородное топливо (HVOF) и воздушно-плазменное напыление (APS).

Нанесение покрытия HVOF Покрытия HVOF наносятся путем объединения кислорода и топливного газа при высоких давлениях и их ускорения до сверхзвуковых скоростей, в то время как порошок впрыскивается в пламя для нанесения покрытия. HVOF производит плотные покрытия с низкой пористостью и высокой прочностью сцепления.Эти покрытия основаны на создании расплавленных пятен, которые ударяют по детали, а затем на деформации и механическом связывании этих пятен по мере их накопления. HVOF используется для нанесения карбидов и покрытий из металлов / сплавов. Они имеют типичную скорость 2051 фут в секунду, температуру шлейфа 3800 ° F и температуру между проходами детали менее 300 ° F.

Одним из типов покрытия, наносимого методом HVOF, является карбид вольфрама (WC). Покрытия из карбида HVOF характеризуются механической связью, в отличие от напыления и плавления или наплавки, которые обеспечивают металлургическую связь.Покрытия из карбида вольфрама могут выдерживать высокие температуры и обеспечивать прочность; они полезны для борьбы с истиранием, эрозией и коррозией. В зависимости от характеристик клапана работают разные покрытия. Скорее всего, вы не начнете с самой твердой матрицы покрытия из карбида вольфрама, но вы поймете, что химический состав коррозии требует другого типа покрытия. Химический состав коррозии можно изменить, отрегулировав матрицу без ущерба для сопротивления истиранию или твердости, поскольку карбид вольфрама все еще присутствует.

Второй тип покрытия термическим напылением — это воздушно-плазменное напыление. При воздушно-плазменном напылении дуга образуется между электродом и распылительным соплом, а инертный газ под давлением нагревается до высоких температур, образуя плазменный газ. Затем впрыскивается порошок, который плавится по мере продвижения по субстрату с высокой скоростью. Плазменный спрей используется для нанесения керамики и материалов, плавящихся при высоких температурах. Типичная скорость составляет 727 футов в секунду. Температура дуги превышает 20 000 ° F, температура факела составляет приблизительно 4 000 ° F, а температура между проходами детали меньше 300 ° F.

Керамические покрытия, нанесенные плазменным методом, имеют механическую связь и используются для борьбы с коррозией и истиранием. Типичные материалы включают диоксид титана и оксид хрома. Диоксид титана обеспечивает прочность и исключительную коррозионную стойкость. Оксид хрома обеспечивает высокую стойкость к истиранию и коррозии. Хотя может показаться, что оксид хрома не нужен, это может быть тип покрытия, которое следует использовать, если ранее выбранного карбидного покрытия недостаточно.

Процесс ремонта: термическое напыление, шлифовка и доводка

Пескоструйная очистка используется для удаления толстой окалины с деталей.Оценка после абразивоструйной очистки выполняется, чтобы определить, нуждается ли деталь в ремонте сварным швом. Чтобы подготовиться к повторному нанесению покрытия, покрытие затем удаляют на основной металл. Цель состоит в том, чтобы начать с нуля. Как только это покрытие будет удалено, будет лучше видна нижележащая часть. На этом этапе проверяется округлость шара, и окончательная оценка определяет, нужно ли что-то еще сделать с деталью перед нанесением нового покрытия.

Затем устанавливается чистовой размер (на основе габаритного чертежа детали), и деталь подготавливается для термического напыления.Устанавливаются параметры распыления, деталь покрывается, а затем доводится до допуска шлифованием или притиркой. Для доведения керамики до допуска требуется чистовая притирка. Карбиды обрабатываются шлифованием и притиркой. Готовая толщина будет варьироваться в зависимости от количества ранее выполненных ремонтов. Обычно в спецификации заказчика указывается максимально допустимая толщина.

Шлифование — это использование абразива для истирания поверхности детали с целью изменения ее формы. Для чистовой обработки шаров шаровых кранов используется сферическое измельчение.Хотя процесс шлифования используется как начальный этап для удаления старого покрытия, он также используется в качестве процесса отделки. Шлифовка доводит мяч до нужного конечного размера. Важно, чтобы поверхность шара была качественной, чтобы обеспечить хорошее прилегание металла к металлу. Когда процесс шлифования будет завершен, последует процесс притирки.

Притирка — это прецизионный процесс абразивной обработки, используемый для доведения поверхности до желаемой отделки или допуска по размерам путем удаления очень небольшого количества материала.Это делается для достижения уплотняющей поверхности. Существует два типа притирки: черновая притирка, которая представляет собой машинный процесс, используемый для быстрого удаления большого количества материала (аналогично шлифованию), и чистовая притирка, при которой удаляется очень небольшое количество материала для достижения уплотнительной поверхности.

После завершения процесса ремонта начинается этап сборки и тестирования. Это включает в себя: сборку… фитинг трубы, завинчивание, маркировку, испытание под давлением и в некоторых случаях очистку O2.

Цикл ремонта

Поскольку ремонт клапана является циклическим, один и тот же клапан можно увидеть неоднократно, поэтому решения о ремонте должны приниматься на основе длительного обдумывания.Если конкретный клапан выходит из строя преждевременно, контрольные признаки будут обнаруживаться каждый раз. Это инициирует анализ отказов и даже потенциальный перепроектирование. Во время ремонта клапана всегда есть возможность доработать и улучшить клапан для конечного пользователя.

Пол ван Ауденарен (Paul van Oudenaren) — инженер-механик в Watson Valve Services, Inc. Келли Уотсон — вице-президент по маркетингу компании Watson Grinding & Mfg. Свяжитесь с ней по Этот адрес электронной почты защищен от спам-ботов.У вас должен быть включен JavaScript для просмотра.

: Клапан Хаммонда

Поиск по партномеру

Выберите часть Number100-2510210321034108118-FP1550156015702002000 серии 2002200420052013003010302302030303040305030603070384454465000 Series509Y509Y P25100HI Series515Y5200HI Series545546547548567568586050606606060760706100 HP6100-006100-016100-036101-006101-016101-036110-006110-016110-036111-006111-016111-036120-006120-016120- 036121-006121-016121-036200-006200-016200-036200HP Series6201-006201-016201-036210-006210-016210-036211-006211-016211-036220-006220-016220-036221-006221-016221-036411-006411-016411-0366766 -20668668-207107128100811182018201-1582118211-15827182818301A8301A P28303A8303A P28311A8313A84228423843385018501 P28501E8501H8501H P18501M85038503 P28503H8503H P185118511H85138513H8551 серии 86038603 P286048604 P286138613-228613-22-G86148614-228614-22-G862386338701871187501876018780187

11943943 P2947967968969AAEAA21110 AT SeriesBA-260BA-480BBA-480BHBA-480SBA-480SHBA-481BBA-481SBA-490BBA- 490SBA-491BBA-491SGGSCS2HP1LCS с редуктором OperatorHP1LCS с рычагом HandleHP1LSS с редуктором OperatorHP1LSS с рычагом HandleHP1LSS4212 Lug с LeverHP1LSS4213 Lug с GearHP1WCS с редуктором OperatorHP1WCS с рычагом HandleHP1WSS с редуктором OperatorHP1WSS с рычагом HandleHP3LCS с редуктором OperatorHP3LCS с рычагом HandleHP3LSS с редуктором OperatorHP3LSS с рычагом HandleHP3LSS4212 Lug с LeverHP3LSS4213 Lug с GearHP3WCS с редуктором OperatorHP3WCS с Рычаг HandleHP3WSS с редуктором OperatorHP3WSS с Lever HandleIB412IB413TIB413T P2IB415IB418IB423IB434IB440IB440 P2IB444IB454TIB463IB610IB617IB617 P2IB629IB635IB638IB638 P2IB640IB640 P2IB641IB645IB645 P2IB646IB647IB648IB650IB651IB652IB654IB656IB904IB904 P2IB912IB940IB940 P2IB944IB945IB946IB949Insulator HandleIR1124IR1124-HIIR1124-LWIR1124-ULIR1126-HIIR1138IR1138-HIIR1140IR1140-HIIR1140-ULIR1144-HIIR1146-HIIR116IR116-HIIR1913-HIIR1937-HIIR313IR322-HIIR330IR330-HIIR337-HIIR9253IR9354MC серии Pnuematic ActuatorsMCR Серия W / Nema 4 / 7MCR100I MCR200I MCR300IMCR400I MCR675I MCR1000I MCR1 500IMCRB200I MCRB300IMCRB400I MCRB675I MCR1000I MCR1500IMCSRE200 MCSRE400 MCSRE600newproductOA Серия ActuatorPM01PM01LFPM11PM11LFUP418UP440UP440 P2UP635UP640UP640 P2UP645UP645 P2UP647UP667UP668UP8301AUP8301A P2UP8303AUP8303A P2UP8311AUP8313AUP8501UP8501 P2UP8501HUP8501H P1UP8503UP8503 P2UP8511UP8511HUP8513UP8603UP8603 P2UP8604UP8604 P2UP8613UP8614UP8901UP8911UP904UP904 P2UP912UP943UP943 P2UP947UP967UP968UP969UPBA-480BUPBA-480BHUPBA-480SUPBA-480SHUPBA-481BUPBA-481SUPBA-490BUPBA-490SUPBA-491BUPBA-491SUPGG245EUPGG345E

Расширенный поиск

Typeball Valve — Бронза ЛатуньДроссельный клапан — ВысокопроизводительныйДроссельный клапан — с резиновым покрытиемКлапан из литой сталиКонтрольный клапанЗадвижной клапанШаровидный клапанУгловой шаровой кран для водопроводаУгловой шаровой клапан для водопроводаСистема обратного клапанаКлапан для водопровода..

Нажмите здесь, чтобы получить информацию

Письмо о повышении цен

* В связи со значительным ростом стоимости сырья в течение последних нескольких месяцев, с 1 июля 2021 г. требуется повышение цен. Для получения дополнительной информации: Письмо о повышении цен

Запросить цену
Перекрестная ссылка
Литература и информационные бюллетени по продукции
Прайс-листы
Инструкции и видео по установке
Экскурсии по заводу
Техническая / сервисная информация
Заявка на продукцию

Ta Chen Sanitary Tri-Clamp 3-х компонентный ремонтный комплект для шарового клапана

Санитарные комплекты Tri-Clamp® для трехкомпонентных шаровых кранов Ta Chen с отверстиями для ремонта

Номер детали: TC-3000TCRK

Цена: 4 доллара.07 — 255,75 долл. США

Санитарный шаровой кран Ta Chen с портом True Port Ремонтные комплекты — это именно то, что вам нужно для поддержания герметичности шаровых кранов Ta Chen TC-3000TC. Этот ремонтный комплект для шарового крана Ta Chen включает седла OEM, уплотнения, упорную шайбу и уплотнение штока, которые были в комплекте с вашим клапаном, когда он был совершенно новым.При необходимости также могут быть доступны дополнительные компоненты (шар, шток, ручка и т. Д.).

При ремонте шаровых кранов TC3000TC вы можете сделать выбор в пользу модернизации седел и уплотнений из модифицированного политетрафторэтилена (ME-PTFE), которые были разработаны для обеспечения превосходных характеристик по сравнению с традиционным чистым PTFE. Основным преимуществом ME-PTFE является повышенная износостойкость, что приводит к значительному увеличению срока службы седел клапанов.

Предупреждение о восстановлении — Шаровые краны могут задерживать жидкости в полости шара, когда они закрыты.Если клапан использовался для управления опасными средами, его необходимо обеззаразить перед разборкой. Для безопасного снятия и разборки рекомендуется выполнить следующие действия:

Разборка клапана:

Сбросьте давление в линии.
Установите клапан в полуоткрытое положение и промойте линию, чтобы удалить из клапана все опасные материалы.
Все лица, участвующие в снятии и разборке клапана, должны носить защитную одежду, такую как маска для лица, перчатки, фартук и т. Д.
Соблюдайте осторожность, чтобы уплотнение и все поверхности не были повреждены во время разборки, очистки или повторной сборки.
Перед снятием клапана с линии поверните шар в открытое положение.
Выверните болты корпуса и снимите с линии, оставив достаточный зазор на конце трубы для снятия центральной секции.
Снять торцевые уплотнения с концов труб.
Повернуть шар в закрытое положение.
Снимите седла и шар.
Если необходимо заменить набивку штока, снимите гайку рукоятки, рукоятку, стопор, гайку штока, вогнутую шайбу и кольцо.
Опустите шток в полость корпуса, снимите уплотнение штока и упорную шайбу.

Восстановление клапана:

Очистите и осмотрите все компоненты, чтобы убедиться, что на них нет посторонних предметов и следов ямок, уделяя особое внимание участкам, которые должны поддерживать уплотнение. На этих участках не должно быть царапин и ямок.
Легкие царапины от удара шара о седла являются нормальным явлением и не влияют на работу клапана.
После того, как все компоненты будут очищены, осмотрены и при необходимости заменены, клапан может быть восстановлен с помощью соответствующего заводского ремонтного комплекта.
Наденьте новую упорную шайбу на шток и вставьте узел через полость для шара и полностью вверх в выемку отверстия под шток.
Соберите новую набивку штока, кольцо, вогнутую шайбу и гайку штока винта. Отрегулируйте набивку штока, чтобы она была плотной. НЕ затягивайте слишком сильно.
Слегка смажьте шар и седла смазкой, совместимой со средой, для которой предназначено обслуживание.
Вставьте шар в полость с плоскими поверхностями штока в перпендикулярном положении, убедившись, что иллюминаторы находятся в желаемом положении для работы.
Как только шар войдет в зацепление со штоком, поверните его в линейное положение, чтобы предотвратить выпадение шара во время сборки.
Вставить новые седла в корпус и концевые уплотнения на концах труб.
Установите центральную секцию обратно в линию, оставив достаточный зазор, чтобы избежать повреждения уплотнительной поверхности конца трубы.
Прикрепите болты корпуса и гайки к клапану. Наденьте стопор, ручку и навинтите гайку ручки на шток.
Переустановите в эксплуатацию, следуя процедуре установки.
Если возможно, проверьте герметичность перед установкой клапана в линию.

Сведения о примечании по технике безопасности:

Prop 65 Предупреждение:

Направляющая для замены шайбы в шаровом кране золотникового типа

разборка клапана — замена шайбы — повторная сборка клапана

Перелив бачка или бака для воды обычно возникает из-за изношенной шайбы в золотниковом клапане, протекающая шайба, вероятно, приведет к тому, что вода будет непрерывно капать в бак, но в конечном итоге поднимет уровень воды до переливной трубы.Эта капельная утечка займет некоторое время, чтобы поднять уровень воды в достаточной степени; Обычное ежедневное использование воды из бака может скрыть проблему, она может не стать очевидной до тех пор, пока этот ежедневный режим не будет нарушен, например, после того, как дом опустел, а все уехали в отпуск. Первое, что нужно проверить, когда вода капает из перелива из бачка унитаза или другого бака по прошествии определенного периода времени, — это золотниковый клапан в бачке / бачке.

ПРИМЕЧАНИЕ. Эти примечания следует прочитать до конца, прежде чем начинать замену шайбы в золотниковом клапане.Если будет обнаружено заклинивание торцевой крышки шайбы на латунном слайдере (см. Ниже), это помешает завершению работы — это означает, что бак и подача воды из него будут выведены из строя до тех пор, пока не будет приобретена замена. Чтобы избежать каких-либо задержек с повторным подключением воды к резервуару, стоит подумать о покупке запасного нейлонового ползунка перед началом работы — ползунки клапана, используемые в Великобритании, обычно имеют стандартный диаметр почти 16 мм (около 5/8 дюйма).

Перед началом работы необходимо отключить подачу воды в бак / цистерну.Бак не нужно опорожнять полностью, но необходимо слить немного воды, чтобы снять давление с поплавка, в противном случае будет сложно снять (и заменить) рычаг на конце клапана.

Хотя на рисунках ниже показан полностью снятый с резервуара клапан, работа может быть выполнена удовлетворительно, если он все еще прикреплен к резервуару.

Демонтаж клапана

Начните с снятия торцевой крышки с корпуса клапана — крышка может быть плотной и потребовать использования набора силсонов или пары больших захватов.

С помощью плоскогубцев ослабьте концы шплинта, образующего шарнир и удерживающего рычаг поплавка на месте. Вытащите штифт через отверстия в корпусе клапана и снимите рычаг поплавка.

Снимите золотниковый клапан с конца корпуса клапана. Может потребоваться использовать небольшую отвертку через отверстие под корпусом клапана (где находился рычаг поплавка), чтобы выдвинуть ползунок настолько, чтобы он был захвачен кончиками пальцев, а затем вынут.Один конец ползунка удерживает заменяемую шайбу.

Замена шайбы

Ползунок может быть двух типов: из цельной латуни с винтовой крышкой, удерживающей шайбу, или из нейлона (как показано здесь), где шайба просто вставляется в канавку. Является ли ползунок латунным или нейлоновым, во многом зависит от возраста шарового крана (в старых использовалась цельная латунь, в более современных — из нейлона) — каждый тип ползунка взаимозаменяем.

На латунном слайдере перед заменой торцевой крышки необходимо отвинтить крышку концевой шайбы, чтобы освободить старую шайбу, и установить новую шайбу.Распространенная проблема с латунными ползунами заключается в том, что золотниковые клапаны, вероятно, будут работать в течение многих лет, и крышка концевой шайбы обычно заедает на корпусе ползуна. Торцевую крышку можно ослабить, взяв ее плоскогубцами и вставив отвертку в прорезь в корпусе, чтобы получить какую-то покупку.
Однако, если крышка концевой шайбы не может быть снята с корпуса ползунка, проще всего установить новый запасной нейлоновый ползунок.
На нейлоновой ползунке обычно есть прорези вокруг ее конца, где выступают края шайбы (эти прорези очевидны на приведенном выше рисунке, на левом конце ползунка.
Используйте небольшую отвертку через один из пазов, чтобы вытащить старую шайбу (см. Справа).
После снятия старой шайбы удалите грязь из установочной канавки и вставьте новую шайбу в установочную канавку, убедившись, что она плотно прилегает к концу основного корпуса.

Повторная сборка клапана.

Повторная сборка ползуна в корпус клапана — это просто процедура разборки в обратном порядке, при этом следует обратить внимание на следующие моменты:

Убедитесь, что конец ползунка с шайбой сначала входит в корпус клапана и что прорезь на боковой стороне ползуна совпадает с прорезью в корпусе клапана, в которую входит конец рычага поплавка.
Найти рычаг поплавка в корпусе клапана может быть непросто, так как конец должен находиться в прорези ползуна — если возникают проблемы, это может быть:
- Ползунок повернулся в корпусе клапана, так что его паз не совмещается с пазом в корпусе клапана.
- Ползун либо слишком далеко в корпусе клапана, либо недостаточно глубоко.
После того, как рычаг поплавка будет помещен в ползун и установлен шплинт шарнира, слегка приоткройте концы шплинта, чтобы он не выпал.
Торцевую крышку над концом ползуна нужно только «зажать», ее не нужно затягивать слишком сильно.

Повторяющийся срабатывание шарового клапана пневматического пистолета (DIY): 4 шага

БОЧКА: сначала у меня действительно не было механизма перезарядки, я просто снимаю ствол, чтобы вставить другую пулю. Теперь я использую трубу большего размера (труба 20 мм), чтобы скользить вперед и назад, чтобы я мог перезарядить в казенной части. Это если я использую пули из папье-маше или шарики. Дартс, мне еще нужно снять ствол, чтобы перезарядить дротики.

Длинные стволы мощные, потому что они максимизируют энергию. Когда пуля гаснет в конце, остаточное давление сбрасывается. Я использую около 2 футов. Я даже попробовал 4 фута, но энергия все равно была потрачена впустую. Но я отказался от этой идеи, потому что ствол длиной 4 фута слишком длинный и его трудно удерживать. Но он стал слишком мощным, чтобы называться игрушкой. Так что я придерживаюсь 2 футов.

И помните, что нельзя приклеивать ствол к шаровому крану, потому что вы, вероятно, могли бы попробовать изобрести затворное действие для пуль, которое упростит перезарядку.Или вы можете прикрепить прицелы или другие устройства. Кроме того, вы можете сделать пистолет компактным, потому что он займет меньше места при хранении.

P / S: Я использовал пули из папье-маше. прошу прощения за ужасно выглядящие боеприпасы. но это весело, вы можете получить выстрел и не почувствуете больше, чем укус. У меня есть дротики для гвоздей и мраморные пули, но для игрушки, газетного папье-маше это

ОБЛАСТЬ ПРИМЕНЕНИЯ: Пистолет немного качается при повороте шарового клапана, и точность значительно снижается. Вы можете попробовать использовать QEV, если хотите.Точность не должна быть такой высокой, так что ничего страшного, если вы хотите делать только мушки, как у дробовика. Но я сделал переднюю и заднюю часть, потому что я часто играю с ружьем и знаю, какое усилие нужно использовать, чтобы ружье было сбалансировано и не сильно раскачивалось.

1) возьмите 2 бутылки из ПЭТ, горлышко которых может немного плотно прилегать к бочке. отрежьте основную часть, чтобы получить только горлышки бутылок.
2) Сделайте по одному пазу на ободке каждого горлышка бутылки. не слишком широкая, всего около 1 мм. выемка
3) вставьте горлышко бутылки в ствол, вы можете выбрать, насколько далеко вы хотите, чтобы считываемый и передний концы были
4) Если они слишком свободны, вы можете добавить, возможно, один слой целлофановая лента
5) найдите подходящий объект, чтобы удерживать ствол так, чтобы он не двигался
6) теперь «откалибруйте» прицел, заглянув внутрь ствола, найдите «точку отсчета».например переключатель, число на ваших часах, крошечный предмет на некотором расстоянии. затем отрегулируйте прицел так, чтобы он совпадал с «точкой отсчета».
7) повторить 6) несколько раз. Однажды я получил гвоздь, чтобы попасть точно туда, куда я хотел, примерно с 30 футов (~ 10 метров). Тогда я больше никогда не путался с выравниванием. Да, это может быть удачный выстрел, но я был доволен этим уже

, если вы присмотритесь, вы можете увидеть одну выемку на горлышке бутылки с зеленой горной росой и еще одну выемку на горлышке обычной бутылки, на которой есть красные маркеры для видимости

ФОНАРЬ : Не так хорошо, как ожидалось, но, думаю, картинка все объясняет.Я не очень оптимистично отношусь к лазерным прицелам для небольших проектов DIY. Поскольку большинство лазерных указок на самом деле не указывают прямо через свою ось, и вы не используете лучший материал для DIY, вы не можете откалибровать лазер и забыть о них, потому что через некоторое время (например, используя ленты для прикрепления лазера к пистолету) они сдвиг, и ты будешь стрелять и промахиваться.

почему протекает и как починить?

Подготовка и необходимые инструменты

Ремонт двухвентильного крана

Замена прокладки

Замена уплотнительного вкладыша сальника

Замена кольцевой прокладки душевого шланга

Ремонт шарового крана

А если течет совершенно новый кран?

Ремонт однорычажного смесителя для кухни своими руками – с картриджем и шарового

Устройство смесителей однорычажного типа

Виды регулирующих узлов

Керамические картриджи

Шаровые

Риски при покупке и эксплуатации

Что необходимо для ремонта

Инструменты

Необходимые материалы

Ремонт смесителя с картриджем

Что может требовать ремонта

Как разобрать

Как заменить картридж

Ошибки, которые можно совершить

Ремонт шарового смесителя

Возможные неисправности

Разбираем смеситель

Как отремонтировать

Рекомендации по ремонту

Заключение

Видео: как разобрать оба вида смесителей

как отремонтировать, замена на стояке если течет ржавая вода

Устройство шарового крана

Проблемы при эксплуатации крана шаровой конструкции

Как отремонтировать шаровый кран

Как отремонтировать водопроводный вентиль. |Строительство и ремонт своими руками

Еще полезные статьи по теме:

Понравилась статья?!Поделись ею со своими друзьями:

Устройство шарового крана для воды: ремонт и причины поломки

Устройство шарового крана для воды

Распространенные проблемы с шаровым краном

Протечка воды

Снижение давления

Уменьшение температуры

Ремонта шарового крана

Оперативный ремонт шарового крана своими руками

Схема устройства шарового крана

Возможные проблемы конструкции

Как самостоятельно отремонтировать шаровой кран

Потек шаровый кран через шток

Особенности ремонта шаровых кранов

Особенности ремонта шаровых кранов

Общие сведения

Ремонтабельность изделия

Исправляем поломку крана

Виды поломок

Протечка крана

Трещина на корпусе крана

Вентиль подачи воды с трудом закрывается

Протечка воды непосредственно в месте соединения штока и корпуса крана

Снижение напора воды

Ремонт однорычажного смесителя с шаровым механизмом

Устройство смесителя

Рекомендация!

Как заменить запорный клапан унитаза

Как установить водяной отсечной клапан (9 минут !!)

Ремонт шарового клапана 101

Отремонтировать или заменить?

Процесс ремонта: оценка

Процесс ремонта: нанесение покрытий методом термического напыления

Процесс ремонта: термическое напыление, шлифовка и доводка

Цикл ремонта

: Клапан Хаммонда

Поиск по партномеру

Расширенный поиск

Письмо о повышении цен

Ta Chen Sanitary Tri-Clamp 3-х компонентный ремонтный комплект для шарового клапана

Разборка клапана:

Восстановление клапана:

Сведения о примечании по технике безопасности:

Prop 65 Предупреждение:

Направляющая для замены шайбы в шаровом кране золотникового типа
