Ремонт шарового вентиля своими руками: Ремонт шарового крана своими руками- что внутри? Инструкция +Видео

Ремонт шарового крана своими руками- что внутри? Инструкция +Видео

Внешний вид кранаРемонт шарового крана можно осуществить своими руками. Стоит заметить, что люди привыкли называть все механизмы регулировки подачи воды кранами. Это ошибочно.

Запорный шаровой кран предназначен для установки непосредственно на трубы подачи воды или ее перекрытия.

А шаровой однорычажный смеситель – это устройство устанавливающееся на раковину, мойку и ванну для подачи и смешивания воды при помощи шара с полостью.

Не путайте со смесителем с катриджем, где при помощи дисков специальной формы подается и смешивается вода, потому что внешне их трудно отличить непрофессиональным взглядом.

Содержание статьи:

Содержание

Общие сведения

Виды

Кран запорный с шаровым механизмом бывает двух типов:

  1. Цельносварный.
  2. Разборный.

Ремонтабельность изделия

Цельносварный корпус, как не трудно догадаться, ремонту не подлежит и в случае неисправности меняется полностью.

А вот кран, состоящий из нескольких частей с шаровым механизмом отремонтировать не сложно.

Достаточно знать:

  • устройство корпуса
  • особенности конструкции
  • последовательность разбора крана

Перед тем, как приступить к поиску неисправности и разбору конструкции, первым дело необходимо перекрыть воду. Слить оставшуюся жидкость.

Исправляем поломку крана

Виды поломок

ПЕРЕЧИСЛИМ РАЗНОВИДНОСТИ ПОЛОМОК И ИХ УСТРАНЕНИЕ.

Протечка крана

Из чего состоит кран

Это происходит при нарушении герметичности уплотнителей шара при долговременном пользовании. Так же при попадании мелких частиц в поворотный механизм шар, в результате чего уплотнительная резинка недостаточно плотно прилегает или быстрее изнашивается. Так же сам шар может иметь повреждения, если изготовлен из некачественных материалов или при попадании мелких частиц.

При нарушении герметичности конструкции, поможет усиленная докрутка соединения конструкции по резьбе заводным ключом, создав более плотное прилегание к шару.

При засоре, следует разобрать конструкцию и промыть, почистить внутренние детали. Почистить фильтр, возможно он засорился. Так же ставят дополнительную сетку на трубы, для удержания мелких песчинок и кусочков ржавчины, чтобы исключить очередную поломку.

Заменить шар, если он имеет повреждения. Заменить уплотнители при их износе.

Трещина на корпусе крана

В этом случае, ремонт конечно же невозможен и приходится менять весь корпус.

Хотя, можно использовать холодную сварку для временного устранения течи, предварительно очистив и обезжирив трещину ацетоном. Таким образом можно устранить поломку, до покупки нового крана и смены конструкции.

Вентиль подачи воды с трудом закрывается

…или открывается, а то и вовсе перестает поворачиваться.

Значит сломался или засорился поворотный механизм затвора. Необходимо разобрать, снять ручку затвора, открутить все прилегающие детали и заменить на новые.

Протечка воды непосредственно в месте соединения штока и корпуса крана

Значит износились уплотнители и шайбы. Ремонтировать тут нечего, их только заменить, тем более, это пустяковое дело, по сравнению с остальным ремонтом.

Снижение напора воды

Не спешите разбирать кран. В первую очередь включить воду в остальных устройствах подачи воды. Уточнить у соседей, не уменьшился ли у них тоже напор, чтобы исключить снижение напора коммунальщиками.  Так же может быть причина в засорении очистительной сетки.

На рынке популярностью пользуются фланцевые шаровые краны. Они отличаются надежностью конструкции и применяются в установке на трубах от малого до крупного диаметра. Они зарекомендовали себя с наилучшей стороны.

Для качественного и оперативного ремонта понадобятся:

  • Плоскогубцы
  • Разводной ключ
  • Молоток
  • Торцевой шестигранный ключ
  • Запасные детали (при уверенности в причине неисправности)
  • Тряпочки для протирки и минимизации грязи
  • Жидкое специальное средство для удаления ржавчины
  • Силиконовая смазка для сантехнических целей
  • Отвертка

Предварительное ознакомление с правильной и безопасной инструкцией демонтажа – залог успешного начала ремонта.

Ремонт однорычажного смесителя с шаровым механизмом

Устройство смесителя

Виды поломок и их устранение:

  1. Кран закрыт, вода течет. Засорилось пространство между шаром и седлами. Сломался или треснул шаровой картридж (он не подлежит ремонту, только замене).
  2. Напор хороший, а вода из смесителя еле течет. Дело может быть в аэраторе. Из-за жесткой воды он забился.
  3. Нарушена регулировка температуры.

Для того, чтобы устранить неисправность и произвести замену прокладок или основного механизма потребуется демонтировать смеситель:

  1. Снять декоративную заглушку, через отверстие открутить регулировочный рычаг.
  2. Снять рычаг.
  3. Далее демонтируются эксцентрики и купол смесителя.
  4. Водный камень, ржавчину и грязь аккуратно удалить.
  5. Достать шаровой механизм. При нарушении целостности деталь заменить.
  6. Произвести замену всех уплотнителей, сделать это необходимо в независимости от состояния прокладок, в целях профилактики.
  7. Собрать смеситель в обратном порядке.

Если точно следовать инструкции, смеситель начнет работать исправно.

Не подлежат ремонту корпус и шар, если они имеют механические повреждения. Все остальное можно исправить.

Рекомендация!

В целях профилактики следует регулярно чистить аэратор.

Следить за чистотой смесителя. Постараться минимизировать прохождение через смеситель ржавой воды.

Ремонт шарового крана своими руками, подробные инструкции с фото и видео.

В последнее время в квартирах предпочитают устанавливать смесители самых различных конструкций или краны шарового типа, которые более практичны, отличаются надежностью и с успехом заменили краны с устаревшими сальниковыми сместителями, в которых очень часто приходилось менять резиновые прокладки.

Но все же, в процессе эксплуатации довольно трудно избежать поломок. И даже не смотря на различия в конструкции между обычными кранами с резиновыми прокладками и шаровыми, устранить поломку можно самостоятельно, поэтому рассмотрим в какой последовательности и как правильно провести ремонт шарового крана.

Ремонт крана своими рукамиРемонт крана своими рукамиРемонт крана своими руками

Конструкция шарового сместителя довольно простая и если возникает поломка, чтобы ее устранить, достаточно открутить, всего лишь, несколько винтиков или заменить прокладку.

Важно! Чтобы исправить шаровый кран, необходимо знать устройство его конструкции, придерживаясь строгой последовательности выполнения работ.

Рассмотрим ситуацию, когда необходимо устранить поломку шарового сместителя в максимально короткий срок. К сожалению, не смотря на всю простоту и удобство использования шарового крана, бывают ситуации, когда неисправность нужно устранить в максимально короткие сроки.

При этом, поломки могут возникать по самым разным причинам. К примеру, частые, резкие перепады температуры воды или некорректная установка часто приводят к протечке или нарушению процесса регулировки напора холодной или горячей воды. Если кран начал протекать, первым делом нужно определить причину, которая привела к поломке.

Устройство конструкции шарового крана

Перед тем, как приступить к устранению неисправностей, нужно знать и ориентироваться в схеме конструкции щарового крана. Даже не смотря на то, что данный тип кранов выпускается многими производителями, строение их остается неизменным.

Устройство шарового кранаУстройство шарового кранаУстройство шарового крана

Устройство шарового крана включает:

  • Не разборный картридж, который обеспечивает эксплуатационный ресурс и в котором монтируется шарик. Шар изготавливается из нержавеющей стали и в его полости происходит процесс смешивания воды. Надежную фиксацию шарика в гильзе обеспечивают специальные резиновые седла.
  • Отсутствие каких-либо уплотнителей в однорычажном механизме;
  • Поступление воды происходит из двух вводных отверстий и при выходе образуется вода нужной температуры.
  • Проблемы, которые возникают в процессе эксплуатации шарового сместителя

Если откинуть в сторону проблемы, которые возникают в следствии механических повреждений крана, к примеру трещины, пробои на кране или при подаче ржавой воды, к основным поломкам можно отнести:

  • Протечку воды из сместителя;
  • Ослабления напора при нормальном уровне подаче воды;
  • Нарушения, связанные с регуляцией температуры подаваемой воды при нормальном напоре. То есть, из крана поступает или слишком холодная вода или кипяток;

Основной причиной протечки шарового крана является засорение пространства между резиновыми седлами шара и картриджа. Соринки, которые попадают в зазор, приводят к гигроскопическим нарушениям целостности, тем самым деформируя седло и вызывая протечку воды.

Специальная сетка на кранСпециальная сетка на кранСпециальная сетка на кран

Отрегулировать уровень напора, можно изменив положение стока, который связывает шарик с рычагом. При этом можно выставить оптимальное положение труб, подающих воду, относительно к расположению отверстий в шарике, которое и будет обеспечивать нормальную подачу напора воды в сместителе.

Проблемы с напором могут возникать и при засорах затора в сместителе, поэтому в этом случае устранить неполадки можно только очистив аэратор, который извлекают, устраняют причину засоров, после чего его устанавливают в прежнее положение.

Важно! Избежать засоров дальнейшем, поможет установка фильтров для воды в подающих трубах водопровода, которые будут задерживать твердые частички, предотвращая их допуск в систему сместителя.

Как проводится ремонт шарового сместителя. Пошаговая инструкция

Разборка кранаРазборка кранаРазборка крана

Перед проведением работ, необходимо помнить, что ремонт шарового сместителя проводится в строгой последовательности, и, от того. От того, насколько качественно и правильно будут выполнены работы, зависит дальнейшая бесперебойная работа сместителя и нужно ли проводить замену крана на стояке.

При проведении ремонта крана потребуется выполнить следующие операции:
  1. Необходимо закрыть все клапаны, которые обеспечивают подачу холодной и горячей воды, чтобы предотвратить ее утечку.
  2. Используя шестигранный ключ ослабить винт, который фиксирует в одном положении рычаг. Подтягивая вверх и одновременно расшатывая снять рычажную часть крана.
  3. После демонтажа рычажной части открывается доступ к резьбовому соединению. По часовой стрелке, при помощи отвертки необходимо повернуть резьбовое соединение, надавливая на выемку с определенным усилием.

Важно! Чтобы не повредить водопроводные шланги, при поворачивании крана, процедуру по демонтажу рычажной части нужно проводить очень аккуратно.

Устройство современного кранаУстройство современного кранаУстройство современного крана
  1. При помощи плоскогубцев удаляют купол крана, снимая пластиковую деталь, которая расположена под ним.
  2. Если течет кран, одной из причин может быть износ или покрытие известковым налетом уплотнителя по причине подачи жесткой воды. При наличии известковых осложнений проводят очистку поверхности уплотнителя чистящими средствами, стараясь не повредить его целостность.
  3. На следующем этапе шар вынимают из уплотнителя. В случае сильного износа или существенной деформации проводят его замену.
  4. Снимают уплотнители, которые фиксируют шар при помощи отвертки с тонким жалом. При необходимости проводится замена старых пружин на новые, так как в процессе эксплуатации ослабляется уровень их упругости.
  5. Новые уплотнители перед установкой в корпус смазывают для увеличения их эксплуатационного ресурса.

Совет! При выборе смазки нужно учитывать модель уплотнителя, установленного в сместитель, так как его состав может существенно отличаться в зависимости от производителя. Использование некачественной или неподходящей смазки приведет к деформации и ослаблению фиксации уплотнительных колец.

После проведения замены всех элементов, которые вышли из строя, сборку проводят в обратном порядке, сначала устанавливая на место шар, затем маховик и кожух. Герметичность соединение и правильность сборки проверяют при подаче холодной или горячей воды сильным напором.

как разобрать, ремонт своими руками (+ видео)

Наша привычка самостоятельно решать мелкобытовые проблемы неистребима. И дело даже не в экономии финансов, хотя они лишними никогда не бывают. Есть что-то очень привлекательное и понятное в том, чтобы жить в интерьере, который не только с любовью задуман, но и самостоятельно воплощен.

Но ремонт современных сантехнических приборов, выполненный своими руками, может быть осложнен разнообразием конструкций тех же смесителей. Сегодня мы расскажем вам, как разобрать шаровый смеситель и отремонтировать его. Это поможет вам не прибегать к помощи специалистов, если проблему можно устранить самостоятельно.

Содержание статьи:

Чем хорош шаровый кран?

Ещё недавно альтернативы вентильному смесителю не было. И вот, с появлением однорычажного смесителя с шаровым переключателем, пользователи встали перед выбором: какой кран предпочесть? Оказалось, что именно шаровая конструкция пользуется повышенным спросом. Объясняется это замечательными эксплуатационными характеристиками этого типа смесителей.

Современный шаровый сместитель

Ещё одним несомненным преимуществом шарового смесителя является его современный и привлекательный внешний вид: он способен легко вписаться в любой интерьер

Использовать новый кран очень удобно. Вам не придется ничего крутить, чтобы установить необходимую температуру и напор воды. Достаточно просто поставить рычаг в нужное положение. Эта элементарная процедура со временем выполняется автоматически.

Те, кто давно отдаёт предпочтение именно такой конструкции, примерно знают, в каком положении должна находиться поворотная рукоятка, чтобы и напор, и температура воды были максимально комфортны для самых разных целей. Новичкам же полезно узнать, что водяной напор регулируется при движении ручки вверх-вниз, а температура – влево-вправо.

Работающий шаровый смеситель

Шаровый смеситель очень функционален: его легко настроить на нужный вам напор и необходимую температуру одним движением руки

Кроме того, считается, что надежнее шарового смесителя не найти.

Устройство однорычажного смесителя с шаровым переключателем

Увы, современные смесители, как и их вентильные собраться, время от времени выходят из строя. Ведь в их производстве используются те же материалы: металл, резина и пластик, которые могут изнашиваться в процессе эксплуатации или под влиянием внешних факторов.

Чтобы отремонтировать шаровой кран, нужно разбираться в его устройстве и уметь его при необходимости демонтировать. В состав шарового устройства входят:

  • поворотная рукоятка; По своей сути – это рычаг, который иногда называют «бабочкой».
  • шток; Уплотнение штока регулируется с помощью гайки и шайбы, которые тоже входят в комплектацию.
  • корпус с гайкой; Внутри этого корпуса и располагаются шаровой картридж и шток.
  • шаровой картридж; Его фиксируют при помощи резиновых седел.
Устройство шарового смесителя

Этот смеситель можно починить самостоятельно, не прибегая к помощи специалистов, только при механическом повреждении корпуса придется покупать новый смеситель

Шаровый картридж – неразборный элемент, имеющий три отверстия: для поступающей холодной и горячей воды и для вывода из устройства смешанной воды нужной температуры и напора.

Алгоритм работы крана такой конструкции довольно прост:

  • при подъёме рычага шар начинает вращаться;
  • отверстия на шаровом картридже начинают совмещаться с аналогичными отверстиями в седлах;
  • в зависимости от площади совпадения этих отверстий происходит изменение напора струи.

Неисправности шарового смесителя

Если обращаться со смесителем бережно, не прилагая избыточных усилий там, где они не нужны, изделия такой конструкции могут продолжительное время служить безотказно. Тем не менее, типичными для них можно назвать следующие поломки:

  • При нахождении рычага в блокирующем положении течение воды из крана не прекращается.
  • Неисправный шаровый смеситель обеспечивает слишком слабый напор воды, невзирая на то, что давление в системе водоснабжения вашего жилья не упало, что можно проверить, открывая другие краны.
  • Регулировка температуры воды в смесители нарушилась: невозможно добиться нужных параметров, поскольку смешение горячего и холодного потоков происходит в хаотичном режиме.
Неисправности шарового смесителя

Довольно часто встречающаяся неисправность шарового смесителя проявляется протечкой воды, когда само это устройство находится в блокирующем положении

Прежде, чем приступить к ремонту, следует понять, в чем причина возникшей неисправности, которая проявилась одним из перечисленных выше способов.

Виды возникающих неисправностей

Между шаровым картриджем и резиновыми седлами, с помощью которых этот элемент фиксируется, существует пространство. Его засорение является самой частой причиной выхода из строя шарового крана. Даже незначительная на первый взгляд соринка может привести к нарушению герметичности соединения. Как следствие, может деформироваться резиновое седло, из-за чего крепление шара придет в негодность.

Ещё одна часто случающаяся поломка – засорение затвора. Как таковой ремонт в этом случае не нужен. Эта проблема решается простой чисткой сантехнического устройства. Правда, для этого кран придется разбирать. Зато потом, когда вы его соберете, всё будет снова в порядке.

Вода может просачиваться из-под колпачка поворотной ручки. В этом случае следует затянуть покрепче соединение. Если течение воды прекратилось, то причина его скрывалась именно в неплотном соединении.

Засорение аэратора

Засорение аэратора приводит к недостаточному напору воды, текущей из носика смесителя, исправляется эта неисправность простой чисткой самого аэратора или его заменой

Проще всего решается проблема с засорением аэратора. Именно он может стать препятствием для создания нормального напора воды. Если аэратор снять и попробовать пустить воду без него, то по изменению напора станет ясно, был ли аэратор причиной неисправности. Аэратор можно промыть и поставить на место. А можно просто поменять на новый, как и поступают в случае полного выхода этой детали из строя.

Износиться могут и уплотнительные кольца. В этом случае вода может просачиваться из-под базы крана. Устраняется такая неисправность путем замены вышедших из строя уплотнителей. Перед началом работ перекрываем подачу воды, после чего снимаем смеситель, отсоединяя его от подводов и отвинчивая фиксирующую его гайку. Изношенная прокладка меняется на изделие такого же диаметра. Если прокладка подобрана верно, на место она будет устанавливаться с усилием. Осталось только собрать кран.

Трещина в смесителе

Единственной поломкой, при которой приходится полностью менять смеситель, является трещина в его корпусе: даже при механическом повреждении шарового переключателя можно заменить только этот элемент

Хуже обстоит дело, если сломался сам шаровой картридж. Он может треснуть, и, увы, тогда он не подлежит ремонту. Придется его попросту заменить на новый. Точно так же придется действовать и при механическом повреждении корпуса смесителя. Ремонтировать его бестолку. Проще купить и установить новый кран. Если у вас нет возможности произвести немедленную замену крана, можно воспользоваться герметиком, который временно устранит течь, но следует помнить, что устройство нужно менять. И чем быстрее, тем лучше.

Особенно часто неполадки возникают из-за повышенной жесткости воды, циркулирующей в вашей системе водоснабжения. Причем тип смесителя, который вы используете, не имеет особого значения. Чтобы не менять смесители до бесконечности, следует поставить фильтр, очищающий воду. Даже устройство для грубой очистки способно блокировать те частички, из-за которых и случаются основные поломки сантехнических приборов.

Приступаем к ремонтным работам

Допустим, что все меры предосторожности были предприняты, но всё равно ремонт шарового крана вашего смесителя неизбежен. Чтобы отремонтировать шаровый смеситель, можно, конечно, пригласить сантехника. Но лучше попытаться выполнить эту работу своими руками. Ничего сверхсложного в ней нет. Просто прислушайтесь к нашим советам.

Для выполнения ремонтных работ вам понадобятся инструменты, которые обязательно подготовьте заранее, чтобы они были под рукой.

Инструменты для выполнения ремонтных работ

Никаких особых инструментов для проведения ремонтных работ с неисправным шаровым смесителем не потребуются: все эти предметы обязательно присутствуют в арсенале любого домашнего мастера

Это:

  • разводной ключ;
  • ключ-шестигранник подходящего размера;
  • отвертка, которой можно действовать при необходимости и как тонкой спицей;
  • плоскогубцы;
  • фонарик.

Для начала следует перекрыть подачу горячей и холодной воды, в противном случае ваши манипуляции с сантехническими приборами могут привести к потопу. Не забудьте, что в кране могут находиться остатки воды, которую тоже следует слить. Перед тем, как приступить к работам, нужно закрыть тряпкой раковину. Эта мера защитит её от возможных повреждений.

Теперь можно приступить к демонтажу смесителя.

Начальный этап ремонтных работ

На начальном этапе ремонтных работ следует удалить декоративную заглушку с изображением горячей и холодной воды, она закрывает доступ к винту, который скрепляет рычаг

Последовательность работ в этом случае такова:

  • На корпусе смесителя должна быть декоративная заглушка, которую придется снять.
  • Под заглушкой находится отверстие, через которое можно добраться до винта, удерживающего рычаг смесителя. Этот винт следует открутить.
  • Теперь рычаг свободен и его можно снять. Если кран установлен давно, и его никто не раскручивал, на этом этапе может потребоваться значительное усилие. Важно действовать осторожно и ничего не повредить.
  • Итак, нам стали доступны купол крана и расположенный под ним эксцентрик, выполненный из пластика. Обе детали нужно удалить. Под ними находится шаровой картридж. Все загрязнения, которые могут быть обнаружены в процессе демонтажа, должны быть аккуратно удалены.
  • Из смесителя извлекается шаровой переключатель. Он должен быть осмотрен со всех сторон. Как уже говорилось ранее, при выявлении повреждений на этой делали, она должна быть заменена на новую. Замазывание герметиком трещин на шаре не имеет смысла.
  • Осматриваем резиновые уплотнители. Они могут потерять эластичность или просто износиться. На место отработавших свой срок уплотнителей нужно поставить новые. Элементы, фиксирующие шаровой переключатель, тоже лучше заменить. Если они долго проработали, то сделать это нужно даже просто в профилактических целях.
Сантехнические прокладки

Сантехнические прокладки являются расходным материалом: они довольно часто выходят из строя и их приходится менять; Если вам приходится покупать новую прокладку, возьмите с собой старую, чтобы не ошибиться в размере

Осталось только собрать смеситель. Делать это нужно в обратной последовательности.

Дополнительную информацию о ремонте вы можете получить из этого видео:

Если вы всё сделали правильно, то теперь смеситель снова должен работать исправно. Впрочем, протечка может находиться под изливом, который по-другому называют носиком или гусаком. Тогда придется снять излив и заменить старые уплотнительные кольца на новые.

Особое внимание следует уделить смесителю в том случае, когда у вас в доме старый водопровод. В этом случае частички ржавчины и другие загрязнения могут засорять отверстия в переключателе, через которые поступает горячая и холодная вода. Эти засорения прочищаются тряпочкой или руками. Такая процедура должна периодически выполняться даже просто в профилактических целях.

Ещё одна проблема, которая может беспокоить владельцев шаровых кранов – это раздражающий шум, возникающий, когда открываешь воду. Он возникает из-за вибрации, создаваемой воздушными и водными потоками. Благодаря её влиянию на резиновые прокладки, они тоже могут начать вибрировать. Чтобы избежать такого эффекта, можно уменьшить напор воды, установить фильтр или добиться более плотного прилегания резиновых прокладок.

Силуминовый смеситель

Внешне силуминовый смеситель выглядит ничуть не хуже любой другой модели, но такие изделия редко служат больше года; Отличить их можно по весу: силумин очень легкий

На срок службы шарового смесителя влияют не только внешние факторы, но и материал, из которого изготовлен сам кран. В продаже часто встречаются дешевые модели, которые произведены из силумина – сплава кремния и алюминия. Они недолговечны, но замечательно подойдут для тренировки любителей всё делать своими руками. А для долгой и безаварийной службы лучше выбрать более дорогую, но зато и надежную модель.

Как отремонтировать шаровый смеситель в ванной

Этот вид неисправности смесителя в ванной комнате, о котором мы вам хотим рассказать, встречается довольно часто. Поэтому мы решили рассмотреть и данный вид ремонта шарового смесителя в ванной своими руками в этой статье. Итак, мы пытаемся переключить воду из излива смесителя в душ, но при этом рычаг переключателя самопроизвольно переключается. Получается, что из излива вода течёт нормально, а в душ её подать невозможно.

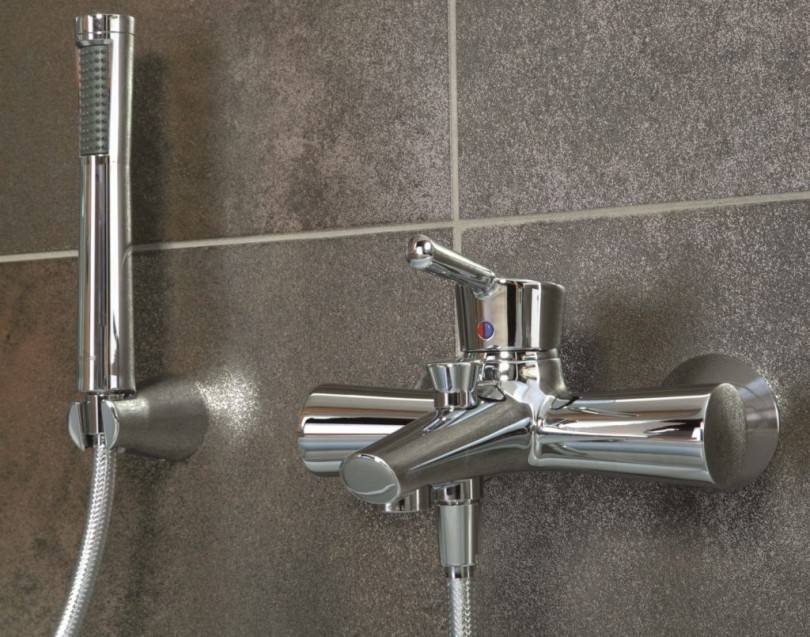

Шаровый смеситель в ванной

Шаровые смесители часто используют и в ванной, они тоже могут быть отремонтированы самостоятельно; Как правило, такой ремонт ограничивается заменой верхней или нижней прокладки

Попытаемся найти причину неисправности самостоятельно. Действовать при этом придется наугад, поскольку причин такой неисправности может быть несколько.

Первоначальная последовательность действий такова:

  • откручиваем накидную гайку, а затем снимаем шланг;
  • снимаем верхнюю прокладку, предварительно поддев её тонкой спицей;
  • заменяем только что снятую прокладку новой, смочив её перед установкой водой;
  • собираем смеситель, приводя его в первоначальное рабочее положение.

Если причиной поломки была верхняя прокладка, то, с её заменой, неисправность будет устранена. Если мы ошиблись, то ничего страшного: прокладки – расходный материал, их замена рано или поздно всё равно должна производиться.

Душ по-прежнему не работает? Тогда будем заниматься нижней прокладкой.

Для этого:

  • перекрываем горячую и холодную воду;
  • снимаем гибкий шланг;
  • после этого наступает очередь переходника, излива и рычага переключения: их мы тоже должны снять;
  • теперь вы получили доступ к эксцентрику, который тоже необходимо извлечь;
  • следующим должен стать золотник: его мы также демонтируем;
  • а вот и кольцо нижней прокладки, снимаем его и заменяем новым;
  • сборка смесителя производится в порядке, обратном демонтажу.

Прежде, чем отправляться в магазин за новыми прокладками, обязательно проверьте, нет ли у вас самих запаса этих расходных материалов. Обычно несколько запасных изделий этого вида входит в комплектацию смесителя. Если же прокладок нет или они потерялись, то их можно изготовить самостоятельно, используя для этой цели твердую резину 3-4 мм толщиной.

Правильно отремонтировать смеситель и ничего не забыть поможет вам вот этот видеоматериал:


Как реанимировать шаровый кран если он заклинил

В какой-то момент вам потребовалось перекрыть подачу воды в квартире или доме, но все ваши попытки повернуть давно неиспользуемый запорный вентиль закончились неудачей. Причина этого явления банальная — использование некачественной сантехнической арматуры. Обычно проблемы возникают с шаровыми кранами китайского производства. Металлический шарик с проходным каналом в нем просто прикипает к полимерной втулке и не может выполнять свои функции.
Как реанимировать шаровый кран если он заклинил
Не спешите вызывать сантехника и менять вентиль, есть возможность восстановить его с минимальными затратами. Наша задача состоит в том, чтобы осторожно раскачать шарик в кране и заставить его поворачиваться под прямым углом для перекрытия проходного сечения. Главное достоинство этого метода: полное отсутствие материальных затрат необходимо, только немного времени и терпения.

Используемые инструменты


Для выполнения работ по разблокировке крана шарового не потребуется каких-либо запасных частей и комплектующих. Из слесарного инструмента нам потребуются только набор качественных ключей небольшого размера. При отсутствии такового можно воспользоваться универсальным газовым (разводным) ключом.

Восстановление работоспособности запорного вентиля


Для устранения дефекта заклинившего водопроводного крана необходимо обеспечить свободный доступ к нему и хорошее освещение. Последнее крайне важно ведь часто запорная арматура располагается в закрытых шкафах. Работы по восстановлению подвижности вентиля проводятся в таком порядке:
1. Откручиваем самоконтрящуюся гайку или выворачиваем винт, удерживающий поворотную ручку типа бабочка. Делается это при помощи рожкового или накидного ключа на «8» или на «10» в зависимости от конкретной модели.
2. Снимаем ручку. Просто стянуть ее удается крайне редко и поэтому раскачиваем ее, попеременно нажимая то на один, то на другой край. Не пытайтесь стучать по ней — вы просто обломите флажки.
Как реанимировать шаровый кран если он заклинил
Как реанимировать шаровый кран если он заклинил
3. Подбираем рожковый ключ или подстраиваем газовый по размеру штока и пытаемся его проворачивать.
Как реанимировать шаровый кран если он заклинил
При это попеременно меняем направления: сначала по часовой стрелке затем против. Амплитуда движений должна быть небольшой — при приложении значительных усилий есть риск сорвать грани или сломать шток.
Как реанимировать шаровый кран если он заклинил
4. Когда появляется хотя бы небольшой ход, чуточку увеличиваем размах движений. При выполнении работ желательно одной рукой удерживать головку ключа на штоке, а другой проворачивать его.
5. После того как ход штока становится свободнее и прилагаемые усилия уменьшаться можно надеть ручку закрепить ее гайкой (винтом) и продолжить раскачивание до полного перекрытия подачи воды.
Процесс восстановления функционирования вентиля запорного занимает обычно от 10 до 15 минут. При этом финансовые затраты равны нулю — налицо существенная экономия семейного бюджета, а у вас появится репутация мастера на все руки.
Как реанимировать шаровый кран если он заклинил

Заключение


Устранение неисправности заклинившего шарового крана процедура несложная, но требующая осторожности и аккуратности. Самая большая опасность при этом окончательно сломать вентиль или повредить руки, если ключ при проворачивании крана соскочит. Кроме того существует риск «срыва» граней на штоке, потому рекомендуется использовать качественный рожковый ключ вместо разводного. При установке рукоятки шток и резьбу крепящего элемента желательно смазать графитной или любой другой консистентной смазкой. Это упростит снятие «бабочки» в следующий раз.
Избежать прикипания шарового крана можно, если периодически хотя бы раз в две-три недели его закрывать и открывать несколько раз. Еще лучше при монтаже водопровода использовать качественную арматуру, тогда и описанной проблемы не будет.

Смотрите видео


Ремонт шарового смесителя для ванной

Желания самостоятельно решать любые бытовые проблемы в доме никогда не исчезнут у владельцев. И тут даже не вопрос денег. Ведь деньги, которые можно так сэкономить, никогда не помешают для любых других целей. Конечно же, есть своеобразная романтика в том, чтобы жить в доме, который не просто выполнен по вашим предпочтением, а в который вы сами вложили частичку себя, ремонтирую или строя что-либо. Не все так легко починить своими руками.

Особенно, если дело касается сантехники. Современные приборы имеют огромное разнообразие конструкций, например, сантехника в доме. Сейчас мы поговорим о шаровом кране: как его разобрать или же починить. Вы поймёте, что данную проблему можно решить самостоятельно. И не возникнет необходимости вызовы мастера, что поможет прилично сэкономить на расходах.

Почему шаровой смеситель лучше, чем его предшественник

Было время, когда выбора в кранах не было, потому что на рынке были представлены только вентильные смесители. Сейчас же обретает все больше популярности одно рычажный кран с шаровым переключателем. Теперь возникает лишь один вопрос: какой же смеситель лучше? Как показывает практика, шаровые краны более популярны. Это объясняется тем, что такие типы конструкций показывают лучше себя в эксплуатации на длительные периоды.

Такой кран очень прост в использовании. Вам больше не понадобиться нечего откручивать и крутить, иногда прилагая немалые усилия для выбора нужного напора и температуры воды.

Теперь достаточно лишь поднять рычаг в нужное положение. Это действие дойдёт до автоматизма.

Для новичков стоит выучить правила пользования такой конструкции. Для выбора напора воды, необходимо поднять рычаг вверх или вниз. А вот выбор температуры регулируется поворотом рычага влево или вправо. Для тех, кто давно пользуется шаровым смесителем, уже не нужны данные рассказы, потому что уже подсознательно запомнили нужное положение рычага крана для себя.

По своей надёжности, шаровому крану конкурентов нет.

Что собой представляет одно рычажный шаровой смеситель

Что собой представляет одно рычажный шаровой смеситель

К сожалению, шаровые смесители не вечны и периодически происходят поломки конструкции.

Для того, чтобы выполнить ремонт шарового смесителя своими руками, нужно знать из чего состоит конструкция и как правильно ее демонтировать.

Шаровой кран состоит из таких деталей:

  • Бабочка. Это название рукоятки, которая поворачивается;
  • шток. Состоит из гайки и шайбы, которые регулируют его уплотнение;
  • корпус с гайкой. В нем есть шаровой картридж и шток;
  • шаровой картридж. За его фиксацию отвечают резиновые седла.

Шаровой картридж не разбирается. Он имеет три дырки, в две из них поступает горячая и холодная вода, а вот из третьей уже выходит вода нужной нам температуры.

Поломки шарового крана, которые чаще всего могут встретиться

Поломки шарового крана, которые чаще всего могут встретиться

При правильном использовании такие конструкции могут прослужить очень длительный период.

Однако, не стоит прилагать силовых усилий там, где они практически не требуются. Все же, со временем поломки случаются. Можно выделить самые частые неисправности крана:

  • Во время закрытого крана, вода из него не прекращает течь; слабый напор воды, который не зависит от давления в трубах вашего дома. Это легко проверить другими кранами в доме;
  • невозможно отрегулировать температуру воды в кране. Чаще всего это происходит потому, что вода в картридж поступает хаотично.

Прежде, чем начать ремонт шарового крана смесителя, нужно понять причину, по которой произошла поломка.

Виды поломок крана и их причины

Наиболее частая поломка в системе — это засорение пространства между шаровым картриджем и седлами. Герметичность фиксации механизма может нарушить даже самая мелкая соринка, которой вы б не предали значения. В следствии может изменить форму седло, что в свою очередь, нарушит крепёж шара и сделает его непригодным к использованию.

Так же, довольно часто возникает другая проблема-засорение затвора. В этом случае. Даже ремонт шарового смесителя не понадобиться. Такую проблему можно легко решить чисткой конструкции. Конечно, кран придётся разобрать. Зато после он сможет работать, как новый.

Вода может начать просачиваться под колпачка поворотного рычага крана. Для решения этой проблемы, нужно подтянуть соединение. Если проблема устранена, то причина поломки была в плохом качестве самого соединения.

Самая простая проблема-засорение аэратора. Он создаёт проблемы с напором воды. Для определения такой неисправности, достаточно демонтировать и посмотреть на силу воды в смесителе без него. Если напор увеличился, то причина была нем. Для профилактики его моют и ставят обратно. Если же он полностью вышел из строя, то достаточно приобрести новый и поставить его вместо старого.

Так же, со временем, могут испортится и резиновые прокладки. В таком случае, вода будет протекать из-под базы конструкции. Проблема так же легко решается покупкой новых колец.

Перед началом ремонта крана обязательно перекрываем подачу воды. Далее демонтируем конструкцию. Старую прокладку меняем на новую, как и предыдущую по размерам. Если она ставится на место с усилием, то все подобрано верно. В итоге собираем кран обратно и проверяем выполненную работу.

Намного сложнее будет в случае поломки шарового картриджа. К примеру, он может треснуть. В таком случае он не может быть отремонтирован и требует замены. Выходом будет покупка нового картриджа. Необходимо поступить так же, если механически повредить корпус смесителя шарового крана. Тут не имеет смысла тратить силы на его ремонт и стоит так же купить новый.

Конечно же, если нет материальной или физической возможности произвести замену моментально, то можно временно отремонтировать кран. Для этого вам понадобиться обычный герметик. Он поможет избежать протекания воды. Однако стоить помнить, что это не решает основную проблему и конструкция требует немедленной замены на новую.

Ну и самые частые поломки, которые могут появляться, из-за жёсткой воды в трубах вашего дома.

Тут даже неважно, каким типом смесителя пользуетесь конкретно вы. В таком случае, для экономии средств и прекращения бесконечной замены смесителей, стоит приобрести фильтр для воды. Самое обычное устройство способно очистить воду до той степени, чтобы избежать поломки вашей сантехники в доме.

Ремонт шарового смесителя в домашних условиях

Ремонт шарового смесителя в домашних условиях

Предположим, что вы абсолютно правильно эксплуатировали кран. К сожалению, не удалось избежать выхода из строя конструкции. В самом простом варианте достаточно воспользоваться услугами сантехников. Но такие работы можно выполнить и самостоятельно. Особых сложностей в самом ремонте нет. Для этого мы вам расскажем, как это сделать проще всего и что для этого необходимо.

Как и для любых ремонтных работ, будет необходим инвентарь, который нужно заготовить до начала работ. У вас должны оказаться:

  • Фонарик;
  • плоскогубцы;
  • разводной ключ;
  • ключ-шестигранник;
  • отвертка, как тонкая спица.

Во избежание потопа в вашей квартире, стоит заранее отключить подачу горячей и холодной воды. Для этого перекройте подачу воды в доме, если есть такая возможность или же обратитесь к дворнику для доступа в подвал. Стоит помнить, что вода может остаться в кране и ее нужно спустить перед началом любых работ. Раковину закрываем тряпкой, для защиты ее от механических повреждений. После чего демонтируем сам смеситель.

Далее следуем по этапам согласно инструкции к ремонту:

На корпусе крана есть декоративная заглушка. На ней чаще всего изображены горячая и холодная вода.

Снимаем ее для доступа к винту. Он удерживает рычаг крана. Просто откручиваем его.

После этого можно снять рычаг. Если ваш кран используется давно, на его снятие могут понадобиться усилия. Тут необходимо быть максимально осторожным, потому что главное не повредить корпус.

Теперь у нас есть доступ к куполу крана и эксцентрику. Чаще всего он сделан из пластика.

Снимаем эти части. После чего открывается доступ к шаровому картриджу. Если вы обнаружили во время работ демонтажа различные засорения, то от них нужно избавиться.

Достаём шаровой переключатель. Проверяем его на наличие механических повреждений. Как говорили выше, при любом нарушении целостности механизма, его нужно заменять на новый.

Замазывание герметиком не имеет смысла.

Приступаем к осмотру резиновых прокладок. Они могут деформироваться или просто прийти в негодность под влиянием времени. На их место лучше ставить новые. Фиксаторы так же советуем заменить на новые. Тут замена может пригодиться даже в качестве профилактики.

После всего просто собираем конструкцию обратно. Для этого читаем наши инструкции снизу списка действий.

При верном выполнении работ смеситель должен заработать, как часы. Но это не исключает протечки, которая может находиться под изливом, так же можно назвать нос или гусак. Тут можно просто его демонтировать и заменить прокладки новыми.

В воде будет много частичек ржавчины и грязи, которые будут загрязнять отверстия переключателя. Чистку производим руками или тряпкой. Ее советуют делать даже просто для профилактики.

Так же часто встречается проблема шума во время работы шарового смесителя. Это проблема больше всего раздражает владельцев, потому что возникает при открытии крана. Он появляется из-за вибраций потоков воздуха и воды. Под их влиянием могут начать вибрировать и резиновые прокладки. Решений проблемы несколько. Можно уплотнить плотность прилипания прокладок или же поставить фильтр для воды. А можно банально сделать напор воды меньше.

Срок эксплуатации шарового смесителя зависит не только от внешнего влияния, но и от материалов, которые были использованы при его изготовлении. В продаже очень много дешевых вариантов из кремния с алюминием. Они прослужат вам недолго. Зато на них можно натренировать руку на ремонте своими руками. А для надёжности и долговечности крана лучше купить модели, которые значительно дороже.

Как выполнить ремонт смесителя в ванной своими руками

Сейчас мы поговорим о поломке шарового смесителя в ванной. Он наиболее распространён среди пользователей таких систем. Это подтолкнуло нас рассмотреть ремонт шарового смесителя для ванной в этой статье более подробно. Проблема переключения воды из излива в душ. Когда рычаг переключается сам и мы не можем на него повлиять, чтобы включить душ. В итоге вода подается в кран нормально, а вот воспользоваться душем нет возможности.

Следует найти причину такого поведения смесителя. Правда, тут проблема будет в том, что действовать нужно спонтанно. Поскольку есть несколько причин такой поломки.

Начальными нашими действиями будут:

  • перекрываем подачу любой воды в кран;
  • снимаем накладную гайку;
  • снимаем верхнюю прокладку. Это делаем при помощи тонкой спицы;
  • смачиваем новую прокладку перед установкой;
  • заменяем старую прокладку на новую;
  • собираем обратно смеситель;
  • ставим его в рабочий режим.

Если после сборки причина устранена, то проблема устранена. Если же нет, то просто произвели профилактическую замену прокладок, которые необходимо периодически все равно заменять.

Если проблема не исчезла, то замена верхней прокладки не помогла и стоит поменять нижнюю.

Для такого ремонта выполняем следующие несложные действия:

  • опять же перекрываем подачу воды;
  • сливаем остаток воды в кране;
  • отключаем шланг;
  • после снимаем по очереди переходник, излив и рычаг;
  • получаем доступ к эксцетрику, который так же нужно удалить;
  • следующим демонтируем золотник;
  • снимаем и меняем нижнюю прокладку;
  • в обратном порядке собираем смеситель;
  • переводим его в рабочий режим.

Это должно решить проблему. И не забудьте перед покупкой прокладок, проверить их наличие дома. Потому что чаще всего несколько сменных входит в комплект крана. Тем более их легко сделать самостоятельно. Достаточно воспользоваться резиной толщиной в 4 мм.

Подводим итоги

Подводим итоги

Ремонт шарового крана смесителя своими руками очень прост. Достаточно иметь представление о конструкции изделия и несколько подручных инструментов, которые есть практически у всех в доме. Далее главное действовать аккуратно, чтобы не повредить конструкции. Для избежания серьезных поломок крана достаточно производить профилактическую чистку и замену резиновых прокладок. Для большей уверенности в своим силах, перед началом ремонта рекомендуем посмотреть видео.

Подводим итоги Загрузка…

как починить своими руками пошагово

Основные виды и конструкция

Производители применяют несколько классификаций смесителей. При этом конструктивно однорычажные устройства данного типа практически не отличаются между собой.

Вне зависимости от выбранной модели, каждый шаровой смеситель состоит из следующих компонентов:

  1. Поворотная рукоятка. Посредством этой детали регулируются мощность потока и температура воды. Рукоятка крепится к корпусу с помощью винта, который закрывается декоративной накладкой.
  2. Колпачок. Эта деталь крепит к корпусу клапанный механизм.
  3. «Кулачок». Чаще всего выполненная из пластика деталь, с помощью которой регулируется положение шарообразного элемента. Последний закрывает/открывает поток холодной и горячей воды. «Кулачок» дополняется резиновыми уплотнителями.
  4. Корпус и гайка, фиксирующая кран к раковине.

Шаровой элемент неразборный. В этой детали предусматриваются три отверстия, два из которых обеспечивают подачу холодной и горячей воды, а через третий поток поступает в кран.

Цельносварной

Устранить поломки цельносварных моделей нельзя. Такие краны выпускаются в неразборном корпусе. Поэтому, в случае возникновения неисправности, подобные смесители необходимо заменить на новые.

Разборный

Более распространенный тип сантехнических приборов. Эти краны, из-за особенностей конструкции, хуже переносят продолжительную эксплуатацию, но поддаются ремонту.

Виды кранов

Перед тем, как чинить кран, нужно обязательно рассмотреть виды смесителей. Существует небольшой список вариаций:

Двухвентильный – традиционный тип смесителя с возможностью открывания и регулирования потока воды.

Однорычажный – более сложная конструкция, позволяет одним рычагом регулировать и напор воды, и ее температуру.

Термостатический – вид крана, способный автоматически подавать воду определенной температуры. Используется данная вариация достаточно редко.

Бесконтактный кран управляется инфракрасным датчиком, который напрямую связан с клапаном. Такой вариант, как правило, чаще всего используется в публичных заведениях, наверное, каждый видел хоть раз такую конструкцию.

Переключатель ванна-душ

Керамический

Надежный практичный тип переключателя, унифицирован по принципу действия и части элементов с керамическими кран-буксами, обслуживание идентично. Для замены или ревизии достаточно:

  • снять (выкрутить) заглушку барашка;
  • вывернуть винт крепления;
  • снять барашек;
  • вывернуть головку.

Кнопочный

Переключатель расположен на носике. Подпружиненная кнопка при вытягивании поднимает шток, открывая путь среде в душевую насадку. Переключатель удерживается в поднятом положении напором воды.

Наличие пружины потенциально чревато поломкой, заклиниванием штока. Типовые неисправности:

  • поток одновременно из душа и носика;
  • нет фиксации вверху или возврата кнопки.

Устраняют отказы, меняя соответственно штоковые прокладки или пружину. Алгоритм поясняет видео:

Шаровый

Переключатель представляет сферу с тремя отверстиями, соединяющими каналы: холодный, горячий, душевой. С принципом действия знакомит: http://varion.ru/blog/sharovyy-pereklyuchatel-dush-vanna/.

Обычные неполадки:

  • течь по штоку или стыку футорки;
  • неполное перекрытие потока на лейку или носик.

Причина первой – износ прокладок штока или стыковой соответственно. Вторая ситуация вызвана неплотным прилеганием сферы к седлам. Устраняют, подтягивая футорки с сёдлами, притирая шар, или производят замену деталей из ремкомплекта.

Последовательность операций:

  • отсоединить гусак, душевую насадку;
  • вынуть заглушку ручки шара;
  • вывернуть винт, снять рукоятку;
  • отвернуть центральную футорку;
  • вывернуть шестигранным ключом вставки с запрессованными сёдлами;
  • очистить детали от отложений;
  • установить сферу в положение «перекрыто на душ»;
  • установить и завинтить вставки до касания с шаром, подтянуть центральную футорку;
  • надеть ручку, отрегулировать усилие поворота шара, поочередно равномерно затягивая вставки шестигранником;
  • зафиксировать ручку, присоединить излив, душ;
  • проверить результат.

Дивертор на два душа

Типичны диверторы, устанавливаемые между корпусом и гусаком. Штатный душ остается на месте, управляется центральным шаровым или керамическим затвором. Металлорукав второй лейки соединяется со штуцером дивертора, управляется встроенным золотниковым или кнопочным переключателем. Отказы аналогичны таковым у встроенных кнопочных и золотниковых переключателей.

Общий вид золотникового дивертора, основные элементы.

Золотниковый переключатель прост, поэтому работает стабильно. Для разборки снимают ручку, вывинчивают футорку, вынимают эксцентрик. Открутив переходник, выталкивают плунжер. Обслуживание состоит в очистке полости, эксцентрика, плунжера от извести. Неплотность ликвидируют, меняя прокладки. Редко обламывается ведущий палец эксцентрика. Уплотнения на штоке эксцентрика могут потребовать замены

Ремонт смесителя

Когда вся подготовительная информация изучена, можно приступать непосредственно к работе.

Вообще может быть две причины для ремонта крана:

  • Плохо течет вода из смесителя на кухне
  • Подтекает вода из смесителя в ванной

Если Вы столкнулись с первой причины, то дело в том, что труба просто забита в водопроводе. Если Вы долго используете вещь, то туда может попадать различный песок и мусор. Если у Вас не установлен фильтр, то не удивляйтесь, такие явления будут возникать достаточно часто.

Если же Вы столкнулись с тем, что кран начал подтекать, то скорее всего дело в износе прокладок. В смесителях обычно имеется три таких прокладки.

Так вот, если они отработали достаточно большое количество времени, и они вышли из строя, то будьте уверены, подтяжка гаек точно не решит проблему.

Тут нужно узнать причину. Сначала открутите гайку на гусаке при помощи разводного ключа. В корпусной части трубы Вы увидите резиновую кольцевидную прокладку, и еще одно колечко, которое как раз ее удерживает.

Резинку нужно сменить и аналогично в обратном порядке собрать смеситель.

Рекомендация! Если Вы хотите исключить возможность ошибки выбора, то возьмите износившуюся гайку и принесите ее в магазин и покажите продавцу. Он подскажет Вам такую же новую гайку.

В ином случае Вы рискуете купить вещь, которая просто не подойдет к Вашему смесителю, вряд ли Вам это нужно.

Рекомендация! Своевременно проверяйте сеточку, через которую течет вода. Она со временем забивается грязью, которая достаточно плохо отражается на работе прибора.

Своевременно откручивайте гайку и промывайте эту самую сеточку, так Вы обеспечите себе максимально приятный напор воды.

Ремонт однорычажного смесителя с поворотным изливом

На мойки в кухне или на ванную ставят смесители с поворотным краном-изливом. Периодически течь начинает из-под него. Запорный механизм в данном случае не виноват, просто прокладки потеряли эластичность или высохла смазка.

Ремонт однорычажного смесителя с подвижным изливом

В таком случае разбираете смеситель как описано выше, затем снимаете, потянув вверх излив. Убираете все старые прокладки. Если они прикипели, можно использовать плоскую отвертку или даже лезвие ножа. Вам надо их снять, но они все равно подлежат замене. По снятым прокладкам подбираете новые. Желательно чтобы они были из силикона, не из резины. Силикон более эластичный, дольше сохраняет свои свойства, лучше переносит контакт с водой.

Новые прокладки смазываете сантехнической силиконовой смазкой, устанавливаете на место. Устанавливаете излив на место. Его надо хорошо придавить, чтобы он уперся в накидную гайку на корпусе смесителя. Далее — сборка всего остального механизма.

Особенности ремонта однорычажного смесителя

В связи с тем, что однорычажные модели конструктивно похожи друг на друга, сантехнические приборы ремонтируются по единому алгоритму. Чтобы устранить возникшие неполадки, потребуется разобрать кран, для чего нужно выполнить следующие действия:

  1. С помощью ножа или плоской отвертки снять пластмассовую заглушку на рукояти и раскрутить винт. При необходимости последний нужно обработать WD-40.
  2. Раскрутить декоративную металлическую насадку. В ходе этой процедуры не рекомендуется прикладывать усилия. Иначе на насадке появятся царапины или другие дефекты.
  3. Раскрутить разводным ключом шестигранную гайку и вынуть шаровой механизм.

Если из крана течет вода под слабым напором, то рекомендуется сначала проверить состояние сетки, расположенной в сливном отверстии. Эта деталь быстро засоряется мелкими частицами, что содержатся в воде. У некоторых моделей смесителей для прочистки сетки достаточно снять декоративную накладку, закрепленную около сливного отверстия. Для этого используют разводной ключ.

Проблемы при эксплуатации

Даже качественные сантехнические приборы со временем выходят из строя. Срок служба смесителя зависит от материала, из которого он изготовлен, качества водопроводной воды и интенсивности использования. Наиболее распространёнными проблемами, возникающими при эксплуатации однорычажных моделей, являются:

  1. Трещины на корпусе прибора. Они возникают из-за низкого качества материала и ошибок при монтаже.
  2. Засорение аэратора. Причиной этой неисправности является низкое качество водопроводной воды.
  3. Износ резиновых прокладок. Уплотнители являются расходными материалами, они со временем истираются из-за высокой интенсивности использования прибора.

Устройство однорычажного смесителя с шаровым переключателем

Увы, современные смесители, как и их вентильные собраться, время от времени выходят из строя. Ведь в их производстве используются те же материалы: металл, резина и пластик, которые могут изнашиваться в процессе эксплуатации или под влиянием внешних факторов.

Чтобы отремонтировать шаровой кран, нужно разбираться в его устройстве и уметь его при необходимости демонтировать. В состав шарового устройства входят:

  • поворотная рукоятка; По своей сути – это рычаг, который иногда называют «бабочкой».
  • шток; Уплотнение штока регулируется с помощью гайки и шайбы, которые тоже входят в комплектацию.
  • корпус с гайкой; Внутри этого корпуса и располагаются шаровой картридж и шток.
  • шаровой картридж; Его фиксируют при помощи резиновых седел.

Этот смеситель можно починить самостоятельно, не прибегая к помощи специалистов, только при механическом повреждении корпуса придется покупать новый смеситель

Шаровый картридж – неразборный элемент, имеющий три отверстия: для поступающей холодной и горячей воды и для вывода из устройства смешанной воды нужной температуры и напора.

Алгоритм работы крана такой конструкции довольно прост:

  • при подъёме рычага шар начинает вращаться;
  • отверстия на шаровом картридже начинают совмещаться с аналогичными отверстиями в седлах;
  • в зависимости от площади совпадения этих отверстий происходит изменение напора струи.

Ремонт двухвентильного крана – главные советы

Как починить смеситель такого типа? Нужно разобрать и заменить изношенные элементы – кран-буксу и/или прокладку.

Последовательность работ в данном случае будет такой:

  1. Полностью перекрывается вода, после чего маховик вентиля переводится в рабочее положение, чтобы на детали не действовало избыточное давление.
  2. Далее нужно разобрать конструкцию – для этого снимаются декоративные колпачки и выворачивается винт, фиксирующий маховик. Для этого потребуется отвертка. Далее старая кран-букса заменяется новой подходящего размера, и конструкция собирается обратно.

  1. Если износилась прокладка, то она просто вынимается, а на ее место устанавливается новая, смазанная сантехнической смазкой.

Нередко вентильные смесители нужно чинить из-за того, что в них протек сальник. Тогда его нужно разобрать по тому же алгоритму и заменить изношенную набивку.

А иногда для того, чтобы наладить вентильный кран, достаточно всего лишь потуже зафиксировать сальниковую втулку, как показано на видео:

Совет! Замена набивки нужна лишь тогда, когда втулка плотно затянута, а течь все равно присутствует. В качестве набивки используются (для старых смесителей):

  • Резиновая трубка соответствующих габаритов;
  • Нитки мешковины;
  • Бечевка с пропиткой из олифы.

Если вы видите, что на деталях стерлась резьба, то это говорит о том, что пришло время обновлять сантехнику.

как отремонтировать смеситель своими руками

Краны различной конструкции используются людьми с античных времен. Более 200 лет назад был изобретен винтовой кран, в конце 20 века ему на смену пришел шаровой смеситель. Удобный и надежный, он все же иногда ломается. Многие типовые поломки можно отремонтировать самому, не дожидаясь сантехника.

Назначение

Шаровые краны предназначены для регулирования напора воды в кухонных и ванных смесителях, используются они также и для перекрытия потока в трубопроводах отопления и водоснабжения. Широко применяются эти устройства в уличных водопроводах и системах полива.

Еще одно широкое поле применения – это технологические установки. Там используются шаровые вентили как с ручным приводом, так и моторизованные.

Устройство и принцип действия

Корпус устройств состоит из камеры, входного и выходного патрубка. Чаще всего один из патрубков отливается заодно с камерой. В камере оборудовано седло клапана- это резиновая или фторопластовая прокладка. В центре камеры размещен шар, имеющий сквозное отверстие и закрепленный на вертикальной оси- штоке, вокруг которой он может поворачиваться.

При вращении шара отверстие частично или полностью совмещается с просветами патрубков, и вода может протекать через клапан.

В запорной арматуре шар имеет одно отверстие, в регулирующей, смесительной и перенаправляющей- несколько.

Рисунок 1. Устройство запорного шарового крана для воды

Принцип действия таков: в закрытом состоянии шар перекрывает седло клапана, и потока нет. По мере поворота шара на оси сквозное окно начинает совмещаться с просветом патрубка, и вода (или газ) проходит через клапан. При повороте на 90о наступает полное совмещение, и поток становится максимальным.

В запорном вентиле шток представляет собой вертикальную ось, жестко закрепленную в опорах выше и ниже шара. Шар при этом вращается только в одной плоскости. При прохождении через корпус на штоке предусмотрено уплотнительное кольцо.

Рисунок 2. Конструкция шарового смесителя

Конструкция смесителя намного сложнее. Шар имеет три отверстия:

  • Два входных: для холодной и для горячей воды.
  • Выходное для направления потока у излив.

Шар может поворачиваться в двух плоскостях. При смещении его в правую или левую сторону больше открывается окно соответственно холодной или горячей воды, меняя температуру смешанного потока. При движении рукоятки вверх-вниз увеличивается или уменьшается напор воды. Таким образом, и температуру, и необходимую силу струи можно легко отрегулировать движением одной руки.

Шар и прокладки размещены в герметичном корпусе, который называют картридж. В нем собраны все детали, требующие высокоточной обработки. Корпус же смесителя- это просто недорогая в производстве металлическая (реже – пластмассовая) отливка обычной точности. Таким образом, снижается цена изделия и повышается его ремонтопригодность. Ремонт заключается в извлечении картриджа и замене его на новый. Иногда удается обойтись заменой прокладок на новые из ремонтного комплекта.

Виды шаровых кранов, их отличия

Шаровые краны делятся на несколько разновидностей:

По назначению

  • Запорные. Устанавливаются в разрыв трубопровода, служат для его перекрытия или регулировки напора.
  • Смесители. Устанавливаются на кухнях и в ванных комнатах, служат для получения потока воды требуемой температуры и напора.
  • Трехходовые. Применяются в отопительных системах, служат для перенаправления потока воды в разные контуры системы с целью поддержания заданной температуры теплоносителя и экономии тепловых ресурсов. Используются также в установка водоподготовки и фильтрации для обеспечения сервисного режима.
Рисунок 3. Схема работы трехходового крана

По величине просвета окна

Кроме того, по величине просвета окна шара по отношению к сечению трубопровода различают:

  • Полнопроходные. Сечение окна равно сечению трубопровода, клапан не оказывает дополнительного гидравлического сопротивления потоку.
  • Редуцированные. Сечение выходного окна меньше сечения трубы на один- два типоразмера. Такие устройства могут быстро перекрыть поток без риска возникновения гидроудара.

По способу подключения

Различают шаровые краны и по способу подключения магистральной трубе:

  • Резьбовые. Входной и выходной патрубок имеют внутреннюю или наружную резьбу. Самый популярный тип присоединения для бытовых систем, дает возможность быстрого и удобного монтажа и замены деталей.
Рисунок 4. Резьбовое присоединение
  • Ниппельные. Предназначены для подключения к гибким шлангам. Используются в садовых водопроводах и временных схемах.
  • Сварные. Оба патрубка- просто отрезки труб, металлических или пластиковых. Сварное соединение с трубопроводом обеспечивает высокую прочность, герметичность и долговечность, но создает трудности при ремонте и замене узлов и деталей.
  • Фланцевые. Оба патрубка заканчиваются фланцами, которые на болтах крепятся к соответствующим фланцам на трубах.

По конструкции корпуса

  • Цельные, корпус – это одна сварная или литая деталь. Долговечные и герметичные, но неремонтопригодные.
  • Разборные. Детали соединены резьбой, либо болтами, их разбирают для обслуживания и починки.

Смесители

Эти устройства применяются на кухнях, в ванных и служат оконечными устройствами водоразбора.

Типичные неисправности

Смеситель в ванной и рычажный кран на кухне устроены практически одинаково. Все неисправности шаровых кранов делятся на следующие большие группы:

  • Неисправности корпуса, штока, рукоятки. Трещины, сколы и т.п., нарушающие их герметичность или целостность. Их не ремонтируют, нужно менять все устройство.
  • Неисправности шара. Потертости или царапины можно заполировать. Если шар треснул или часть его откололась- весь картридж подлежит замене.
  • Неполадки картриджа. Меняется целиком.
  • Износ прокладок. Нужно приобрести подходящую прокладку или ремонтный комплект и поменять ее.

Типовые неисправности смесителей:

Снизился напор

Прежде всего нужно проверить, не снизился ли напор в магистрали. Для этого достаточно открыть любой другой кран.

Если давление достаточное, нужно проверить состояние сеточки аэратора, расположенного на носике крана. Если аэратор забит частицами ржавчины или минеральными отложениями, его вставку следует заменить.

Ржавая вода

В этом случае причина не в кране, а в трубах. Устранение неисправности приведет к их замене.

Кран плохо слушается рукоятки

Причина в ослаблении винта, крепящего рукоятку. При этом движения рукоятки плохо передаются на шток и далее- на поворотный шар. Кран плохо регулирует напор и температуру, его сложно закрывать и открывать.

Рисунок 5. Винт крепления рукоятки

Необходимо проверить затяжку винта крепления рукоятки и при необходимости- подтянуть ее шестигранным ключом.

Протечки

Подтекание воды в закрытом положении- распространенная поломка. Причины того, что кран потек, обычно таковы:

  • Разрушение корпуса.
  • Износ прокладок.
  • Попадание загрязнений между шаром и прокладками.

Для того, чтобы установить эти причины, смеситель придется разобрать и прочистить, а прокладки заменить.

Инструменты и материалы

Для ремонта пригодятся такие инструменты, как:

  • Рожковые ключи.
  • Шестигранный ключ.
  • Пассатижи или переставные клещи.
  • Набор отверток.
  • Новые прокладки из ремонтного комплекта.
  • Новый картридж.
  • Сантехническая смазка.
  • Лента ФУМ или сантехническая нить.

Основные этапы ремонта

Ремонт неисправного шарового крана разбивается на несколько этапов:

Подготовка

Во время подготовки следует:

  • Перекрыть подачу воды на стояке.
  • Открыть кран и дать оставшейся в трубах воде стечь в слив.
  • Если ремонтируется смеситель в совмещенном санузле, расположенный между ванной и раковиной, под него нужно подставить широкую плоскую емкость для вытекающей воды.

Демонтаж

Разборка выполняется в следующей последовательности:

  • Поддеть двухцветную пластиковую вставку, закрывающую винт крепления рукоятки и вытащить ее.
  • Открутить шестигранный винт, удерживающий рукоятку. Снять ее, потянув верх.
  • Гайка крепления картриджа бывает прикрыта декоративным колпачком. Его нужно отвинтить вручную.
Рисунок 6. Гайка крепления картриджа
  • Рожковым ключом или переставными клещами отвинтить плоскую бронзовую гайку крепления картриджа.
Рисунок 7. Извлечение картриджа
  • Извлечь картридж.

Ремонт

  • Осмотреть три прокладки в нижней части картриджа.
  • Если они изношены или загрязнены- очистить их или заменить.
  • Если изношен сам картридж или поврежден полированный шарик внутри- заменить придется весь картридж.

Важно! Если вы решили ремонтировать картридж смесителя своими руками, следует соблюдать особую осторожность. Разбирать его надо над коробкой, чтобы собрать все пружинки и уплотнительные кольца, которые выпадут из механизма. Вероятность того, что вам удастся найти неисправность внутри картриджа, а тем более- устранить ее, невелика. Проще сразу заменить весь узел и не терять время на поиски деталей.

Сборка

Сборка устройства производится в обратном порядке.

Рисунок 8. Монтажные выступы на картридже

При установке картриджа нужно следить за тем, чтобы выступы на его нижней части попали в соответствующие им углубления в корпусе смесителя. Перед установкой картридж нужно смазать сантехнической смазкой.

Не следует прикладывать чрезмерных усилий при затягивании гайки, чтобы не сорвать резьбу.

После окончания сборки проводят пробное включение и проверяют: смеситель пропускает воду или течь устранена.

Рекомендации по проведению ремонтных работ, возможные трудности,

Опытные мастера дают следующие рекомендации:

  • Расстелить в раковине или в ванной лист картона или плотную ткань. Это предотвратит попадание мелких деталей в слив и защитит покрытие ванны от падения тяжелых инструментов.
  • Если гайка крепления картриджа прикипела, а резьба покрылась слоем минеральных отложений- нужно смочить их теплым уксусом и оставить на некоторое время.
  • Если рукоятка после сборки туго поворачивается- вы перетянули гайку. Следует ее немного, на четверть оборота, ослабить.

Начинать разборку лучше утром или днем, чтобы успеть в магазин до закрытия за запасными частями.

Советы по дальнейшей эксплуатации.

Не следует прикладывать чрезмерных усилий при перемещении рукоятки. Исправный картридж должен двигаться легко.

Для того, чтобы картридж прослужил полный срок, нужно установить перед ним фильтр механической очистки воды. Он задержит частички ржавчины, песка и минеральных отложений, которые могут быстро вывести из строя тонкий механизм.

Очищать такой фильтр нужно раз в несколько месяцев или при снижении напора воды.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
