Станок для болгарки своими руками: чертежи, фото, инструкция

Автор Sergey На чтение 8 мин. Просмотров 189 Опубликовано

Для домашнего использования нерационально покупать дорогостоящие станки. Поэтому их заменяют самодельными аналогами. Узнайте, как сделать станок для болгарки своими руками при помощи схем, чертежей и пошаговых инструкций с фото. Эта информация поможет сэкономить на приобретении дорогостоящих инструментов.

Содержание

  1. Использование болгарки
  2. Виды станков
  3. Отрезной станок
  4. Циркулярный станок
  5. Фрезерный станок
  6. Токарный станок
  7. Точильный станок

Использование болгарки

Угловая шлифовальная машина (сокращенно УШМ) используется для резки и шлифовки различных материалов. Вариативность применения инструмента обеспечивается сменными рабочими дисками и мощностью устройства.

Маломощные или бытовые болгарки применяют в домашнем хозяйстве. Рассчитаны на использование дисков диаметром 115-125 мм. Инструмент имеет небольшие размеры, двигатель низкой мощности, малый вес. Не рассчитаны на продолжительную работу без перерывов, быстро перегреваются.

Профессиональные болгарки высокой мощности применяют в строительных работах и в производственных целях. Инструмент рассчитан на использование дисков 150-230 мм. Тяжелое и мощное устройство предназначено для длительной работы без риска перегрева двигателя.

[stextbox id=’info’]Обратите внимание! Для резки деталей важную роль играет кромка диска, а при шлифовке используется вся поверхность насадки.[/stextbox]

Возможность быстрой замены рабочих поверхностей и высокая мощность инструмента позволяют увеличить спектр применения болгарки. Например, для изготовления самодельных станков. Станочное использование повышает уровень безопасности.

Виды станков

В нормальных условиях болгарку используют для резки и шлифовки деталей. Но станочное применение расширяет возможности устройства. Станок позволяет:

  • выполнять точную нарезку деталей из дерева и металла;
  • пилить древесину;
  • использовать для фрезерного и токарного дела;
  • точить инструменты.

Отрезной станок

Такой тип устройства используется для точного нарезания деталей из металла. Станок облегчает работу с тяжелым инструментом, перекладывая вес на станину. Наиболее популярным и используемым считается маятниковый станок из болгарки.

Порядок изготовления отрезного станка для УШМ:

  1. От уголка 50х50 мм отрезают 2 куска по размерам редуктора инструмента. В боковых частях высверливают отверстия диаметром 14 мм. С помощью болтов М14 прикручивают части уголков к болгарке и скрепляют между собой сваркой.
  2. Изготавливают опору для маятника. Поворотный механизм делают из двух труб разного диаметра (одна трубка должна входить в другую без усилий). Внутреннюю часть обрезают на толщину 2 подшипников (она играет роль распорки).
  3. Подбирают подшипники под диаметр внешней трубы. Тонкую трубку вставляют в толстую и запечатывают подшипниками. В отверстие продевают шпильку и фиксируют гайками. Снаружи приваривают уголок.
  4. Делают стойку для поворотного механизма. Из уголка 50х50 мм вырезают 2 стойки и просверливают в них отверстие для шпильки. Продевают шпильку поворотного механизма и фиксируют его гайкой. Механизм приваривают к основанию.
  5. Изготавливают рычаг. Его делают из профильных труб одинаковой длины. Расстояние выбирают исходя из размеров и веса болгарки. Рычаг из профтрубы приваривают одним концом к уголку на поворотном механизме, а другим – к креплению для редуктора.
  6. Опорную рамку соединяют с металлической станиной. Для усиления жесткости отрезают боковые части и соединяют с основой под углом. Фиксацию проводят с помощью болтов.
  7. Чтобы отрезаемая деталь не смещалась при работе, устанавливают фиксатор. Для этого к станине приваривают металлический уголок. Прижимной механизм делают из гайки, которую приваривают к станине. Через гайку вкручивают шпильку с упором на конце.
  8. Для облегчения работы с инструментом на нижнем конце рычага устанавливают пружину. Она будет возвращать приспособление в изначальное положение.

[stextbox id=’info’]Важно! При работе обязательно используют защитный кожух. Если оригинальная защита не подходит по размерам, изготавливают самодельную из листа металла.[/stextbox]

[youtube]https://www.youtube.com/watch?v=-OywM9Su_Hs[/youtube]

Циркулярный станок

Этот инструмент применяется для распиливания древесины. Простой циркулярный станок с протяжкой изготавливают из столешницы. Болгарку крепят с нижней части полотна. Использовать маломощные инструменты опасно из-за быстрого перегрева и малого размера дисков.

Пошаговая инструкция создания протяжного распиловочного станка:

  1. В качестве столешницы используют лист ДСП 1х2 м. К полотну приделывают ножки, чтобы получился полноценный стол.
  2. В листе делают пропил. Его размеры не должны мешать диску совершать оборот.
  3. В нижней части стола устанавливают крепления для фиксации болгарки. Для изготовления берут металлические пластины толщиной от 1 мм.
  4. Для неподвижного варианта болгарку устанавливают на кронштейны. В пластинах высверливают отверстия и закрепляют болтами на корпусе редуктора.
  5. Подвижный вариант сложнее в изготовлении, но проще в эксплуатации. Из металлического листа изготавливают рамку. В боковых пластинах высверливают отверстия для фиксации на корпусе редуктора. Противоположная часть рамки соединяется с кронштейном резьбовым соединением.
  6. Для фиксации инструмента в нужном положении к столешнице прикручивают еще один кронштейн с длинной шпилькой. К подвижной рамке болгарки приваривают гильзу диаметром больше толщины шпильки. Регулировка и фиксация инструмента обеспечивается двумя гайками.

[stextbox id=’info’]Важно! Угловая шлифмашина выдает большее количество оборотов, чем циркулярные станки. Во время работы возможно появление неприятного запаха горелой древесины.

Чтобы избежать порчи инструмента, распиловку проводят циклами до 20-30 минут.[/stextbox]

[youtube]https://www.youtube.com/watch?v=Qx68meygyhw[/youtube]

Фрезерный станок

Для точных работ с деревянными поверхностями используют фрезерные станки. Такое приспособление стоит больших денег, но легко заменяется болгаркой. При наличии навыков работы с металлом и сварочного аппарата можно обзавестись функциональным устройством.

Станок собирается по пошаговой инструкции:

  1. Подготавливают лист металла для основания. На одной из сторон наносят разметку и вырезают окружность диаметром в 1/3 стороны пластины. Зажимают деталь в тисках и отрезают лишнее, согласно нанесенным линиям.
  2. Во 2-й металлической пластине проделывают отверстие с помощью режущей коронки. Диаметр отверстия соответствует размеру выступающей части на корпусе редуктора. От получившейся заготовки крепления отрезают лишние детали.
  3. Из профтрубы 20х20 мм отрезают 2 стойки. Детали фиксируют на основании под прямым углом с помощью сварочного аппарата. Важно соблюдать осторожность, чтобы стойки не сместились.
  4. Из профтрубы 25х25 мм отрезают 2 небольших элемента. С их помощью регулируется смещение болгарки по высоте. Отрезки приваривают к заготовке крепления, проверяют плавность хода на стойках. После проверки в отрезках профтрубы большего размера высверливают отверстия для фиксатора и приваривают гайки. Вкручивают болты, которые будут удерживать станок на нужной высоте.
  5. Чтобы крепление плотно держалось на корпусе редуктора, делают небольшой пропил. На внешнем кольце крепления приваривают гайку с удлиненной резьбой и кольцом для свободного перемещения болта.
  6. Из листового металла изготавливают детали для дополнительной фиксации на поверхности корпуса. В верхней части высверливают отверстия нужного диаметра, а нижнюю загибают под прямым углом. Проверяют правильность сборки и приваривают уголки к заготовке крепления.
  7. Берут старый патрон от дрели и нарезают резьбу с обратной стороны. Подбирают диаметр, соответствующий резьбе шпинделя болгарки. Устанавливают патрон на инструмент, проверяют работоспособность.
  8. Собирают станок. На корпус шлифмашины устанавливают крепление, закручивают фиксирующий болт. Затем накручивается патрон. Крепление надевают на стойки и фиксируют болтами на нужной высоте. Конструкция готова.

[stextbox id=’info’]Обратите внимание! Для удобства управления станком используют оригинальную ручку болгарки. Ее устанавливают вместо одного из болтов угловых держателей.[/stextbox]

Видео поможет понять пошаговую сборку станка:

[youtube]https://www.youtube.com/watch?v=cBtNgsWaPIY[/youtube]

Токарный станок

Чтобы изготавливать и обрабатывать изделия из дерева, используют токарные станки. Такие устройства стоят больших денег. Не каждый мастер может позволить себе такую покупку. Сделать функциональное устройство поможет УШМ, сварочный аппарат и умение обращаться с металлическими поверхностями.

Санок делаем из болгарке по такой схеме:

  1. Из листа металла изготавливают держатель болгарки. Боковые стенки выгибают по форме редуктора, высверливают отверстия для болтов крепления на корпусе. Из трубы отрезают кольцо по толщине выступающих частей редуктора. Передняя стенка соединяет все детали.
  2. Из профильной трубы или швеллера изготавливают станину. В верхней части вырезают продольное отверстие. С его помощью будет перемещаться фиксирующая стойка. К краю станины приваривают держатель болгарки.
  3. Изготавливают передвижное основание фиксирующей стойки. Вырезают 2 металлические пластины и высверливают на одинаковом расстоянии отверстия для болтов. Продевают болты и приваривают шляпки к одной из пластин. Заводят деталь в отверстие в станине резьбой вверх, закрывают 2-й пластиной и скрепляют гайками.
  4. Подвижный механизм стойки изготавливают из подшипников. Их вкручивают в трубу соответствующего диаметра и соединяют с отрезом шпильки. Второй конец шпильки затачивают на наждачном круге. Обратная сторона трубы соединяется с длинной частью шпильки с винтом и гайку для регулировки. Механизм продевают между отверстиями простых стоек, которые приваривают к подвижному основанию.
  5. Проводят тестовый запуск. Устанавливают деревянную деталь, перемещают механизм на нужное расстояние, затягивают гайки. Конструкция готова.

[stextbox id=’info’]Важно! Маломощные аппараты не рассчитаны на длительную работу. Рабочий цикл ограничивают 20 минутами, после чего делают перерыв до остывания двигателя.[/stextbox]

Детальная инструкция изготовления изложена на видео:

[youtube]https://www.youtube.com/watch?v=6B2Eza44r-8[/youtube]

Точильный станок

Простая самоделка, позволяющая точить металлические изделия. С помощью такого приспособления легко точить инструменты и предметы бытового использования.

Устройство делают по такой схеме:

  1. Основание делают из листа ДСП. На него укладывают дополнительные доски, чтобы шлифмашина лежала ровно. Детали соединяют саморезами.
  2. Болгарка крепится болтом на корпусе редуктора через доску. С противоположной стороны крепление делают металлическим хомутом.
  3. Из остатков ДСП сооружают столик на высоту в половину шлифовального диска.
  4. Торцы станка, куда будут попадать искры, обрабатывают металлическим скотчем.
  5. Запускают болгарку, проверяют работоспособность.

Схемы, чертежи, фото и пошаговая инструкция, как сделать станок для болгарки, помогут сделать приспособление своими руками. Оставляйте свои отзывы о результатах и делитесь советами в комментариях к статье.

[youtube]https://www.youtube.com/watch?v=dYA3qzpAo98[/youtube]

ТОП 6 чертежи на отрезной станок из болгарки своими руками

ТОП 6 чертежей помогут сделать отрезной станок из болгарки своими руками без ошибок и лишних затрат. Ответы на частые вопросы, рекомендации.

ТЕСТ:

Можно ли сделать самодельный торцовочный станок из УШМ: проверочный тест с ответами на основе представленных материалов

  1. Какие устанавливают выключатели для аварийной остановки станка?

а) ручные;

б) ручные и ножные.

  1. Какие УШМ пригодны для создания отрезного станка?

а) пневматические и электрические;

б) аккумуляторные.

  1. Минимальная мощность электродвигателя болгарки для отрезного станка из болгарки:

а) 400 Вт;

б) 900 Вт.

  1. Какие станки можно сделать на основе УШМ?

а) торцовочные, отрезные;

б) шлифовальные, фрезерные, точильные.

  1. Где можно размещать болгарку в отрезном станке?

а) над столешницей;

б) под столешницей.

Ответы:

  1. Правильный вариант – б). Ножные выключатели удобнее, так как приводятся в действие быстро.
  2. Теоретически – хватит мощности во всех трех вариантах. На практике применяют а) – электрические и пневматические модели. Аккумулятор для стационарного станка не нужен. Для пневмопривода придется приобрести компрессор соответствующей производительности.
  3. 900 Вт или более. Коррекцию делают, если предполагается обработка заготовок из относительно мягких материалов, или при высокой скорости.
  4. Оба варианта – правильные. Мощная болгарка пригодна для создания разных станков бытового и полупрофессионального уровня.
  5. Допустимы два варианта крепления. Специалисты предпочитают верхнее.

Болгаркой с электроприводом выполняют много разных рабочих операций. Чтобы снизить трудозатраты с одновременным повышением точности его используют в качестве основы для станка.

«Болгарка» – распространенное название угловой шлифовальной машины (УШМ). Сменой диска этот универсальный аппарат преобразуется для обрезания, выполнения других рабочих операций.

Болгарки

Как сделать отрезной станок по шагам с чертежами: 4 довода в пользу реализации проекта

Чтобы не сомневаться в правильности принятого решения изучите следующие факты:

  1. без надежного закрепления заготовки вибрируют, увеличивая риск повреждения диска;
  2. тяжелым инструментом трудно манипулировать с высокой точностью, соблюдая перпендикулярность разреза;
  3. сложности увеличиваются при обработке толстых изделий, при создании большой партии однотипных деталей;
  4. при занятости обеих рук существенно повышается вероятность получения травм.

Качественный станок необходим для решения отмеченных задач, улучшения производительности. Его создают по следующему алгоритму:

  • уточняют целевое назначение, объем работ;
  • изучают чертежи фабричных аналогов и самоделок, выбирают подходящий вариант;
  • составляют комплект конструкторской документации со списком необходимых покупок;
  • выполняют сборку по утвержденному плану с проверкой работоспособности.

Ручная электропила

Ручная дисковая электропила из болгарки получается заменой стандартного режущего диска на диск по дереву.

Правда, такой вариант пригоден для коротких разрезов листовых материалов или отреза тонких реек. При большой длине распила или на толстых брусках существует опасность перекоса диска, заклинивания его. Удержать пилу будет гораздо легче, если рукоятку расположить не перпендикулярно оси инструмента, а сделать продолжением корпуса.

Защитный кожух удалять не рекомендуется, так как он предохранит от попадания опилок в лицо.

Народные умельцы изготавливают также ручную цепную пилу из болгарки. Правда, такой инструмент опасен для пользователя: отсутствие стопора цепи может привести к непредсказуемым последствиям. Кроме того, цепь не смазывается, что приводит к ее быстрому износу.

ТОП 6 чертежей с пояснениями для изготовления самодельного обрезного станка по металлу

Типовую циркулярную пилу создать не сложно, если закрепить болгарку под рабочим столом с прорезью. Нужно продумать систему направляющих для высокой точности перемещения заготовок.


Картинка № 1. Принципиальная схема

Посмотрите на картинке №1, как выглядит типовой обрезной станок. Здесь болгарка закреплена на подвижном шарнире, что несколько усложняет конструкцию. Такая схема отличается несколькими преимуществами:

  • простое и надежное крепление заготовки;
  • значительный вес верхней части поможет использовать меньшие усилия при разрезании заготовок;
  • при необходимости ручной электрический инструмент демонтируют для выполнения рабочих операций в штатном режиме.


Картинка № 2. Стойка для болгарки
Такую силовую раму собирают из стандартных стальных уголков, труб с квадратным сечением. Более прочными получаются сварные соединения. Но также допустимо создание сборной конструкции с применением винтов и гаек.


Картинка № 3. Сборочный чертеж маятниковой пилы

Такой проект можно использовать как пример для изготовления качественного обрезного станка по металлу. Оснащение колесами облегчает перемещение тяжелого изделия.

К сведению! В других стойках надо установить винтовые опоры. С их помощью компенсируют неровности напольного покрытия.


Картинка № 4. Маятниковая дисковая пила
Посмотрите на картинке пример станка для обработки древесины. Такая техника подходит для разрезания крупных заготовок. Надо выбирать болгарку достаточной мощности, чтобы ее хватило для работы с дисками большого диаметра. На обратном плече рычага (вместо электромотора, как на чертеже) закрепляют груз. Вес и место крепления подбирают в соответствии с личными требованиями и особенностями конкретной конструкции.


Картинка № 5. Чертеж циркулярной пилы

Этот станок можно переделать для закрепления в нижней части УШМ. Если предполагается продольная распиловка древесины, такое инженерное решение будет оптимальным.


Картинка № 6. Конструкция фабричной торцевой пилы по дереву

Посмотрите на Картинку № 6. Ее можно использовать для изготовления комплекта чертежей собственными руками. Рекомендуется обратить внимание на пружину, которая поднимает рабочий узел в исходное состояние. Поворотный стол с измерительными приспособлениями поможет создать станок с повышенными требованиями к допуску.

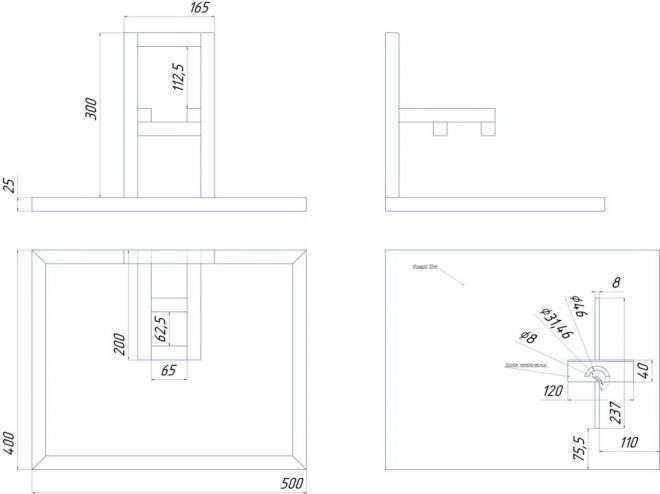

Картинка № 7. Чертеж станины

При изготовлении этой части станка применяют толстый металл. Такое решение увеличивает стоимость и вес, но продлевает срок службы, увеличивает надежность, улучшает крепление навесных элементов и точность обработки.

Особенности самодельной конструкции

Универсальность самодельного отрезного станка определяется по двум основным критериям.

Во-первых, можно отрезать металлические заготовки под разными углами — 45 и 90 градусов. Для этого предусмотрены две отдельные площадки с направляющими прорезями.

Во-вторых, рычаг, к которому крепится болгарка, может перемещаться в двух плоскостях: вверх-вниз по вертикали, и вперед-назад по горизонтали. Очень удобная функция.

Таким образом, можно резать не только профильную трубу, металлический уголок или стальной кругляк, но и листовой металл.

Переделка болгарки в станок по шагам: 10 этапов сборки, электрическая схема к чертежам

Для самостоятельного создания станка необходимо выбрать конструкцию, соответствующую имеющимся навыкам и возможностям. Проще всего собрать станок из заготовок, созданных по чертежам в профильной металлообрабатывающей мастерской. В противном случае, придется осваивать сварочные технологии и приобретать необходимое оборудование.

Ниже приведен пошаговый алгоритм самостоятельной сборки с полезными комментариями:

  1. После утверждения параметров проекта приобретают необходимые материалы, заготовки, инструменты и сменные насадки. Список покупок определяют на основе подготовленного комплекта конструкторской документации. Соблюдение действующих стандартов в этом случае не требуется. Однако необходимо указать все важные данные, как в приведенных выше примерах.
  2. Нарезают заготовки для силового каркаса. Стол создают из листовой стали толщиной не менее 5 мм.
  3. К рычагу маятника сваркой присоединяют поперечный вал. При создании этого узла тщательно контролируют перпендикулярность деталей.
  4. Для крепления УШМ подойдет захват в виде буквы «П». В его боковых частях делают отверстие под болты. Этими крепежными изделиями ручной инструмент жестко присоединяется к станине. Выбирают достаточно прочную часть корпуса болгарки.
  5. Дополнительную фиксацию обеспечивают с помощью металлического хомута. Все перечисленные крепления делают жесткими для повышения точности.
  6. Подшипники поворотного узла запрессовывают. Вместо типовых узлов фабричного производства используют подходящие по внутреннему диаметру стальные трубы с толстыми стенками.
  7. Узлы в сборе закрепляют на оси двух сторон.
  8. Сваркой присоединяют к платформе маятник. Чтобы не испортить подшипники рекомендуется ограничить повышение температуры. Для охлаждения пользуются пропитанной водой тканью.
  9. Приваривают блок с креплением для болгарки. Устанавливают на место УШМ, защитные приспособления, возвратную пружину.
  10. Уточняют качество сборки, надежность креплений, функциональность маятника. Подключают станок, проверяют работоспособность сначала на холостом ходу и далее – в рабочем режиме. Паз в столе прорезают соответствующим по ширине диском.


Картинка № 8. Подключение магнитного пускателя с кнопками отключения и защитным тепловым реле
Посмотрите на Картинку № 8. Здесь приведена электрическая схема к чертежам, улучшающая защищенность оборудования от перегрева. Она же пригодится для быстрого аварийного отключения. Одну или несколько кнопок для разрыва соответствующей цепи устанавливают в удобном месте корпуса станка. Также применяют выключатели с ножным приводом.

Изготовление мини болгарки

Самая ответственная часть – это посадить подшипник на немного обработанную (с помощью дрели и напильника) стойку от мат. платы компьютера и запрессовать тросик.

Разбираем зажим – крокодил и с помощью самодельного хомута крепим к нему подшипник. Кусок троса от спидометра закрепляем пластиковыми хомутами.

Сам электродвигатель вместе с реле помещаем в разрезанный по размеру баллончик от герметика (пустоты заполняем кусками резины). Дополнительно закрепляем болтом, который упирается в корпус моторчика от проворачивания.

Отрезной диск тоже самодельный. Для него изготавливаем защитный кожух из пластика.

Электрическая схема проста: при нажатии мини-кнопки включается реле, которое в свою очередь замыкает силовые контакты и подаёт напряжение на электродвигатель.

После сборки получаем новую конструкцию с необычным расположением моторчика. При работе инструмент держим так же, как и обычную “болгарку”, только теперь он стал более мобильным.

Укрепление станка и другие средства защиты оператора

Надежный силовой каркас – основа безопасности. Дополнительно закрывают движущиеся узлы, предотвращают доступ посторонних лиц в рабочую зону. В процессе обработки деталей применяют очки, маски, рукавицы, иные средства индивидуальной защиты.

Кроме надежного укрепления станка для защиты оператора служит определенное расположение болгарки. Для безопасности и предотвращения порчи одежды ее устанавливают так, чтобы сноп искр при работе направлялся в обратную от человека сторону.

Безопасность

Работая с болгаркой, стационарной или ручной, о безопасности нужно помнить всегда

В случае со стационарным вариантом вам нужно учесть направление инструмента и положение защитного кожуха – важно, чтобы кожух полностью скрывал зону, в которой располагается оператор. При наличии станка у вас, наверняка, возникнет желание использовать инструмент не по назначению – например, прикрепить к УШМ пильный круг для дерева, чего делать категорически нельзя!. Но, помимо этого, в отличие от абразивных и шлифовальных дисков, пильные имеют острые зубцы, которые представляют высокую опасность

Рисковать здоровьем ради быстрого распила попросту неразумно. После установки инструмента и нового диска работу болгарки следует проверять как минимум 1 минуту на холостых оборотах – круг должен вращаться совершенно свободно, без излишней вибрации, не задевая кожуха

Но, помимо этого, в отличие от абразивных и шлифовальных дисков, пильные имеют острые зубцы, которые представляют высокую опасность. Рисковать здоровьем ради быстрого распила попросту неразумно. После установки инструмента и нового диска работу болгарки следует проверять как минимум 1 минуту на холостых оборотах – круг должен вращаться совершенно свободно, без излишней вибрации, не задевая кожуха.

Все 5 вариантов самодельных станков из болгарки разного назначения

Привод инструментов этой категории отличается высокой мощностью. Качественная болгарка отличается небольшими размерами, долговечностью, устойчивостью к высоким рабочим нагрузкам. В некоторых моделях предусмотрена регулировка оборотов. Современные УШМ в базовой комплектации оснащены защитой от перегрева. Такое изделия – хорошая основа для изготовления самодельных станков разного функционального назначения.


Картинка № 9. Такой самодельный торцовочный станок подходит для обработки плит из гранита и мрамора

Токарный станок из болгарки


Картинка № 10. Схема токарного станка по дереву, сделанного из болгарки
Здесь применяется стандартная конструкция. Единственный отличный узел – устройство для передачи усилий на шпиндель. Коробка передач необходима, чтобы регулировать скорость и крутящий момент в соответствующем диапазоне.

Самодельный фрезерный станок своими руками по дереву, другие виды оборудования


Картинка № 11. Для закрепления разных инструментов фрезерный станок своими руками по дереву надо оснастить универсальной головкой

К сведению! Это приспособление можно присоединить к валу электродвигателя после демонтажа штатного редуктора.


Картинка № 12. Быстрое решение проблем
Посмотрите на Картинке № 12 показано, как из подручных средств можно собрать полноценный распиловочный/циркулярный станок за 15-20 минут. С ее помощью проще обеспечить точную обработку деревянных заготовок по сравнению с использованием ручного электроинструмента.


Картинка № 13. По снимку не сложно понять принцип действия и конструкцию шлифовального/плоскошлифовального станка

3 других станка: точильный, для заточки цепей и резки кирпича


Картинка № 14. Точильный станок
Здесь потенциально опасные места защищены от повреждения искрами с помощью полосок фольги. Временное, но недорогое и быстрое решение практической задачи.


Картинка № 15. При оснащении подходящим диском такое оборудование используют для резки кирпича, керамической плитки, натурального/ искусственного камня


Картинка № 16. Жесткое крепление к прочной столешнице превращает обычную болгарку в удобный станок для заточки цепей

ОЧЕНЬ ОПАСНО! В любом случае надо не забывать о целевом назначении оборудования. Если вы делаете самодельный станок по резке металла, следует продумать усиление конструкции. Обработку пластиковых и деревянных заготовок выполняют с меньшими нагрузками.

Как Перемотать Болгарку На 12 Вольт

Болгарка своими руками из дрели и бензопилы

Довольно нередко в быту нужно перепрофилировать рабочие инструменты. Это касается не ситуации, когда нужно использовать болгарку, а такой не имеется. На помощь бывают варианты придти дрель, бензо- по другому электрическая пила, каковой срок проекта, какой инструмент имеются.

Обычный не действенный метод получить болгарку из электрической пилы

Болгарка из дрели ()

Для такового преобразования пригодятся дома последующие инструменты:

Пока начинать преобразование, нужно убедиться, что в наиблежайшие деньки не пригодится в работах сама дрель. В прошлой статье я рассказывал как подключить и запустить двигатель на 380 вольт в однофазной электросети 220 в. И позже довольно следовать пошаговой аннотации:

  1. Выбрать насадку для будущей болгарки.
  2. Взять прут из стали маленького поперечника не сточить один из его краев. Это действие нужно для наилучшего вхождения конкретно в насадку. Также для наилучшей сцепки следует немного сточить места, которые будут соприкасаться с лепестками патрона не самого прута.
  3. Произвести фиксацию всех частей.

Резвый не обычный метод сотворения болгарки

Существует не 2-ой, более непростой метод достигнуть хотимого результата.

  1. Происходит извлечение патрона из дрели. Для болгарки он не надо, потому его есть вариант прочистить, смазать не поместить хранить.
  2. Выбрать насадку для грядущего инструмента. Лучше, чтоб это была деталь из крепкой стали, облегченный вариант тут будет неуместен.
  3. Выбор прута. Он нужен таковой длины, чтоб на 1,8-1,9 см его часть выступала вне дрели. Дальше следует один из его концов сточить рашпилем, чтоб в процессе вышел пруток, совершенно совпадающий с гнездом в самой насадке. Перед стыком стоит намазать его концы машинным маслом для наилучшего прохождения.
  4. Установка шарикоподшипника осуществляется к району для вывода. Через него будет продеваться пруток с предстоящей фиксацией у основания. Если Таковой шаг не надо, пруток фиксируется на собственном же месте.

Аккумуляторная балгарка на 12 вольт своими руками

Болгарка

самодельная. Без станков в изготовлении использовалась тока (мотор с диском болгарным и почти

Соблюдая аннотации болгарка выходит за 1-2 часа

Сделать таким методом болгарку есть вариант в течение нескольких часов не тут получить нужный инструмент.

Болгарка из бензопилы и электропилы ()

Более обычным методом сделать болгарку своими руками является ее преобразование из бензо- по другому электрической пилы. Из-за готовое приспособление

Работа диска для болгарки

будет владеть рядом преимуществ:

  • Возможность автономной работы.
  • Высочайшая мощность.
  • Цена эксплуатации.

Чтоб бензопила по другому ее электронный вид перевоплотился в болгарку, купите во всяком строительном магазине особые насадки. Они посодействуют за считанные деяния совершить эти преобразования.

Для болгарки нужно понизить риск поломки диска. С этими целями пила оборудуется особым защитным кожухом. Также стоит понизить количество оборотов используя редуктора скорости.

Болгарка на 12 вольт ()

Для способности использовать электронный инструмент у клиента, нужно его мощность в 12 Вольт переработать на 220.

Вы узнаете как правильно подключить однофазные электродвигатели на 220 вольт на примере моторов от стиральной машины.

Таким макаром, естественно питать его от авто, в каком течет неизменный ток с напряжением в 12 Вольт, методом монтажа специального инвектора.

Маломощные инвекторы стоит подключать к прикуривателю, тут особенных требований не имеется. Единственными аспектами являются:

  • Использовать при температурных критериях от.15 до 50 0 С не средней влажности.
  • Не позволять работать устройствам под прямыми солнечными лучами.
  • Не использовать для хранения места под сиденьями, так как при работе инвектор будет греться. Для его остывания нужно беспрепятственное прохождение воздуха.

Более мощнейший инвектор рекомендуется подключать к клеммам аккума. При всем этом запрещено включение зажигания либо мотора, если производимая инвектора произведен к недемонтируемому аккуму.

Сделать болгарку естественно из разных инструментов, которые у каждого есть рядом. Благодаря инструктажу, работа производится своими руками всего за 2-3 часа.

Делаем станок по резке металла с применением качественной техники: ТОП 3 производителей УШМ

В этом перечне приведены бренды, техника которых получила высокие оценки рядовых пользователей и профессионалов:

  • Bosch. Славится надежностью, хорошей продуманностью мелких элементов конструкции. Существенное ограничение – высокая стоимость даже в базовой комплектации.
  • Hitachi изначально стоили дорого. Но в наши дни часть производства перенесена в Китай, что позволило сократить издержки. В некоторых моделях отсутствует автоматическая стабилизация оборотов под нагрузкой.
  • Makita — Разумное сочетание цены и качества. Все новые модели высокой мощности оснащены эффективно защитой от перегрузок, что продлевает реальный срок службы.

Как изготовить станину для болгарки

Для каждого очевидно, что крайне сложно держать инструмент, обладающий большим весом, несколько часов. Поэтому для облегчения своего труда при выполнении операции многие мастера изготовляют специальные приспособления, которые называют станины. Когда болгарка оснащена таким приспособлением, то работу по резке можно выполнять, задействовав только одну руку.

Чтобы изготовить станину, сначала необходимо сделать деревянный ящик. Можно обойтись только одной стороной, на которой будет закреплён инструмент. Все остальные стены можно убрать, а вместо них прикрепить ножки специальной конструкции.

Но чтобы добиться эффективности использования болгарки с таким приспособлением, необходимо внести в его конструкцию некоторые изменения.

Первым делом необходимо выполнить демонтаж кожуха болгарки. После этого на инструмент необходимо надеть диск. Когда это действие будет выполнено, его нужно прижать к боковой стенке приспособления.

Необходимо поставить отметку, где был сделан зазор для хода насадки или диска. Его ширина не должна быть слишком большой, иначе посторонние предметы при выполнении работ могут попасть внутрь конструкции.

При желании зазор можно увеличить. Необходимость в этом возникает в тех случаях, когда нужно заменить насадки, не выполняя разбора полностью всей конструкции. Образцы деревянных брусков можно использовать в качестве опорных элементов. После этого можно приступать к выполнению работ по распиливанию заготовок.

Как избежать 4 ошибок в процессе эксплуатации, шлифовальных/плоскошлифовальных и других станков

Чтобы станок длительное время выполнял свои функции необходимо соблюдать следующие простые правила:

  • Не увеличивайте нагрузки более запланированных величин.
  • Пользуйтесь подходящими сменными насадками, которые предусмотрены официальными инструкциями производителей.
  • Своевременно удаляйте загрязнения, чтобы не ухудшить механизм воздушного охлаждения.
  • Поддерживайте идеальное состояние электрической изоляции, функциональность защитных устройств.

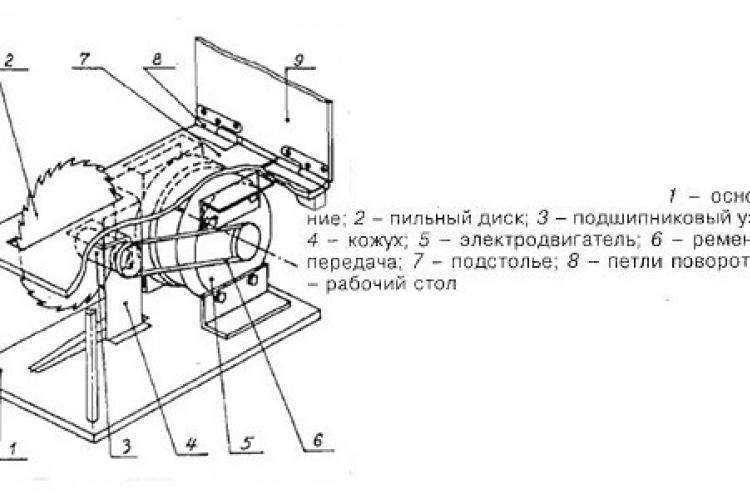

Стационарная циркулярка

Использовать болгарку в качестве рабочего механизма можно и стационарных условиях. Станина в этом случае будет иметь немного другую конструкцию. Стационарный вариант подразумевает наличие свободной площади и большого объема работ. Поэтому всю конструкцию можно сделать основательнее, массивнее, а, значит, надежнее.

Каркас станины можно сделать из уголка сварным соединением. Болтовые и другие виды разъемных креплений от постоянной вибрации теряют сцепление, конструкция начинает шататься.

Сверху металлического каркаса крепится рабочий стол из широкой доски или толстой фанеры. По нему будет передвигаться обрабатываемая деталь. Упорный уголок снабжен подвижным креплением для регулировки ширины распила.

Неплохо бы предусмотреть регулировку высоты стола или выноса диска над его поверхностью — тогда появится возможность выпиливать продольные пазы в доске.

Сбоку станка расположены органы управления: розетка и кнопки включения-отключения. В стационарном варианте клавишу на корпусе болгарки имеет смысл исключить из схемы. При наличии достаточного места в качестве привода можно применить шлифмашинку большой мощности.

О том, как сделать пилораму из болгарки, показано в этом

Первый вариант — Используя дрель

Первый вариант имеет более простое решение. Допустим, надо изготовить миниатюрный шлифовальный круг, который будет устанавливаться в дрель или шуруповерт. Для этого мы можем взять сломанный диск. На нем с помощью штангенциркуля вычерчиваем круг необходимых размеров. Потом по вычерченному кругу вырезаем будущий миниатюрный диск. В его центре сверлим отверстие, в которое вставляем болтик диаметром 6 мм. Снизу надеваем шайбу и затягиваем гайкой.

Болтик будет являться осью вращения диска. Его мы вставляем в патрон дрели или шуруповерта и зажимаем. Таким инструментом можно резать материалы в труднодоступных местах или имеющих небольшие размеры. Можно шлифовать готовые детали.

Несложно изготовить миниатюрную фрезу для резки мелких деталей из пластмассы или дерева. Для этого берем обыкновенную жестяную пробку от стеклянной бутылки. В центре ее делаем отверстие для установки оси. Осью может служить тот же болтик диаметром 6 мм. Края пробки выравниваем и вырезаем зубчики. Желательно сделать минимальную разметку.

Такая фреза, заряженная в дрель или шуруповерт, способна легко разрезать мелкие деревянные планочки, например, для моделирования. Пластмассы тоже поддаются этому нехитрому инструменту.

8 Схемы сварочных инструментов, которые можно собрать своими руками

Последнее обновление

В какой-то момент каждому сварщику приходится работать самостоятельно. Не всегда есть дополнительная пара рук, чтобы удерживать деталь неподвижно. Правда в том, что многие инструменты сварщика продаются в хозяйственных магазинах по завышенной цене. Если у вас есть материалы, лежащие в вашем магазине, вы можете сделать многие из них всего за пару часов работы и за гораздо меньшие деньги, чем вы бы потратили на их покупку. Вот восемь сварочных инструментов, которые можно сделать своими руками, которые могут максимально повысить вашу эффективность и результативность.

8 чертежей сварочных инструментов для самостоятельной сборки:

1. Третья рука

Материалы: Круглый пруток из нержавеющей стали (два размера), кремнистая бронза
Инструменты: Ленточная пила, сварочный аппарат TIG, шлифовальный станок
Сложность: Легкий

Соединив два куска круглой заготовки большего диаметра (один короче другого) с куском меньшего диаметра, вы можете сформировать основу этого третьего ручного инструмента. Затем еще три куска круглой заготовки шлифуют до острого (не слишком острого) и подкрашивают кремниевой бронзой, которую приваривают. Затем эти детали привариваются к меньшей части круглой заготовки большего диаметра: две с одной стороны и одна с другой. Таким образом, у вас есть универсальный инструмент третьей руки, который может удерживать на месте две пластины или одну деталь. Силиконовая бронза добавлена ​​к наконечникам, чтобы она случайно не оставила следы от дуги на заготовке.

2. Изгиб штанги

Материалы: Плоский стержень, болты с буртиками,
Инструменты: Ленточная пила, дрель, метчик, шлифовальный станок, сварочный аппарат
Сложность: Умеренный

Если вам нужно согнуть круглую заготовку или арматуру, этот простой в изготовлении станок для гибки прутков станет идеальным проектом. Один длинный кусок плоского стержня — это ручка, которая выполняет изгиб, и у него есть два отверстия на одном конце. Одно отверстие остается открытым, а другое имеет резьбу для болта с буртиком, который ввинчивается и приваривается к задней стороне. Лишняя резьба стачивается заподлицо с пластиной, а вторая деталь гибочного станка – это само приспособление. Два отверстия в более коротком куске плоского стержня просверлены и нарезаны резьба для плечевых болтов, которые приварены и отшлифованы так же, как и первый кусок. Открытое отверстие на рукоятке надевается на один из плечевых болтов на приспособлении, чтобы он мог выполнять изгиб вашего материала. Обязательно зачистите все острые края.

3. Крепление для круглых и квадратных труб

Материалы: Швеллер, уголок, труба
Инструменты: Сварочный аппарат, шлифовальный станок, ленточная пила
Сложность: Умеренный

Идеально подходит для монтажа деталей на трубе, которые имеют тенденцию скатываться. Базовая рама, состоящая из трех частей швеллера и двух частей уголка на каждом конце, сварена вместе. Затем скосите все углы уголка. Этот угол будет местом, где ваш материал лежит в приспособлении. Затем закруглите все края с помощью шлифовальной машины и приметайте угол на пятке по центру всех трех частей канала на стенке (не на фланце). Затем меньшие уголки прикрепляются в шести точках (по две на каждом канале) с каждой стороны приспособления. Затем хомут изготавливается из узла скользящего рычага хомута BESSEY, вваренного между отрезками трубы. Затем он крепится к боковым сторонам светильника.

4. Держатель газового баллона

Материалы: Тормозные диски, арматура, трубы, болты
Инструменты: Сварочный аппарат, шлифовальный станок, дрель, проволочный круг или щетка
Сложность: Умеренный

В некоторых газовых баллонах слишком много жидкости, и вы не хотите, чтобы они опрокинулись. Используя старый тормозной диск, можно сформировать основу держателя. Затем цилиндр поддерживается по бокам кусками арматуры, приваренными к диску с одного конца, и куском трубы с другого. Если у вас нет оборудования для сварки чугуна и углерода, вам придется просверлить отверстия по бокам диска, чтобы приварить арматуру. Это довольно просто, как только вы просверлите отверстия.

5. Молоток для шлака

Материалы: Долото, резьбовой стержень, труба, шестигранные гайки
Инструменты: Сварочный аппарат, болгарка, дрель, серповидные ключи
Сложность: Легкий

Каждый сварщик нуждается в хорошем шлаковом молоте. Если, конечно, вы не наделены большими способностями TIG! В любом случае этот шлакоотбойный молоток прослужит вам долго, а ручку можно будет легко заменить, если она износится. Старое долото для головки молотка просверливается наполовину. В это отверстие вставляется кусок стержня с резьбой, который приваривается вокруг. Затем вокруг стержня с шестигранными гайками с обеих сторон надевается кусок трубы с внутренним диаметром, лишь немного превышающим наружный диаметр резьбового стержня. Одновременно затяните гайки, чтобы зафиксировать ручку.

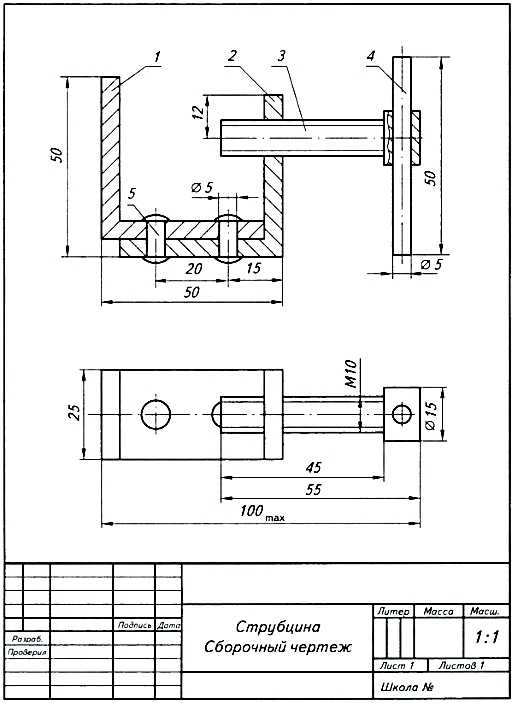

6. Миниатюрный металлический зажим

Материалы: Уголок, стальной лист, резьбовой стержень, шестигранные гайки
Инструменты: Дрель, сварочный аппарат, шлифовальный станок
Сложность: Легкий

С этим мини-металлическим зажимом будет легко крепить небольшие детали под прямым углом. Два куска уголка привариваются под прямым углом, а с обратной стороны каждого привариваются еще два куска. В каждой из этих двух частей просверлено отверстие на вертикальной ножке. Затем к отверстиям на внутренней стороне ножки прибиваются шестигранные гайки. На видео показано, что он окрашен, что поможет предотвратить образование дуги на приспособлении, но это не обязательно.

7. Стержневые зажимы

Материалы: Стальная труба, пластина, круглый стержень, болты, труба, резьбовой стержень, шайбы, плоский стержень, шестигранная накидная гайка
Инструменты: Дрель, ступенчатая дрель, метчик, торцовочная пила, шлифовальная машина
Сложность: Трудно

Иногда кажется, что вы никогда не найдете достаточно большой зажим, чтобы обойти свой материал. Вот почему важно иметь доступ к мебельным зажимам или, в данном случае, к стержневым зажимам. Они сделаны из более длинной стальной трубы с отверстиями, просверленными сбоку.

Верхняя часть хомута изготовлена ​​из куска резьбового стержня с приваренной ручкой на одном конце, а на другом конце используется кусок формованной трубы, надетый на гайку и резьбовой стержень. Все это продевается через накидную гайку в верхней части. Этот проект сложен и требует более чем нескольких навыков изготовления.

8. Сварочный стол

Материалы: Пластина, уголок, болты
Инструменты: Сварочный аппарат, шлифовальный станок
Сложность: Умеренный

Все эти проекты, вероятно, были бы невозможны без хорошего сварочного стола. Вам нужна поверхность для крепления зажима заземления и достаточно места для работы. Этот простой стол сделан из куска пластины для столешницы, которая затем поддерживается четырьмя вертикальными уголками для ножек. Внизу приварены большие болты и гайки, чтобы подвесить стол над землей, чтобы он не касался колес. Затяните болты, чтобы опустить его на колеса, и вы мобильны!

Заключительные мысли

Возможности безграничны для типов инструментов, которые вы можете создать, чтобы помочь вам в ваших сварочных проектах. Различные проекты позволят вам производить более уникальные инструменты, и в конечном итоге вам не придется покупать продукты по завышенным ценам в хозяйственном магазине или интернет-магазине. Мы надеемся, что эти схемы сварки вдохновят вас на создание инструментов, которые прослужат вам несколько лет.

Авторы избранных изображений: Роман Заец, Shutterstock

  • 8 чертежей сварочных инструментов для самостоятельной сборки:
    • 1. Третья рука
    • 2. Гибочный станок для стержней
    • 3. Крепление для круглых и квадратных трубок
    • 4. Держатель газового баллона
    • 5. Молоток для шлака
    • Mini Металлический зажим
    • 7. Барные зажимы
    • 8. Сварка Таблица
  • Заключительные мысли

8 DIY Сварки планы. Вы можете собрать себя

0002 Вы работаете над проектом по сварке своими руками в ближайшие несколько дней? Если да, то эти чертежи сварочного позиционера DIY будут вам полезны!

Сварочный манипулятор предотвращает контакт пламени с горючими материалами. Кроме того, он обеспечивает безопасность и эффективность операций резки, сварки и нагрева.

Изготовление сварочного позиционера не так сложно, как может показаться. Вам нужно только иметь план, следовать инструкциям и не торопиться, чтобы сделать это.

Если вы ищете вдохновение для создания сварочных позиционеров своими руками, вы попали по адресу. Вот восемь чертежей сварочных позиционеров DIY, которые вы можете собрать самостоятельно. Это придаст вам уверенности в том, что вы сможете самостоятельно заняться своим следующим сварочным проектом.

8 лучших самодельных сварочных позиционеров Чертежи

1. CertiFlat DIY Токарный сварочный позиционер

См. инструкции здесь

Необходимые материалы: Стандартная и червячная передача, ремень, инвертор шпинделя, контроллер двигателя и угловая шлифовальная машина.
Необходимые инструменты: Дрель, зажим, отвертка и болторез.
Уровень сложности: Умеренный

Хотите сваривать в любом направлении, но не хотите тратиться на полноценный станок с ЧПУ? Если да, то CertiFlat DIY Turning Welding Positioner — отличный вариант. 9№ 0005

Это универсальный сварочный позиционер для токарной сварки своими руками, который работает без проблем и позволяет выполнять сварку в любом удобном для вас положении. Вы можете использовать его как горизонтальный или вертикальный фрезерный станок или как токарный станок.

Идеально подходит для любителей металлообработки. Кроме того, если вам нужно простое в использовании устройство позиционирования сварщика, которое не сломит банк, это лучший выбор.

Предназначен для работы с любым сварочным аппаратом или сварочным аппаратом. Вы можете собрать его всего за несколько минут. Этот сварочный позиционер, сделанный своими руками, также изготовлен из высококачественных материалов, что обеспечивает долговечность и долгий срок службы.

2. Самодельный поворотный сварочный позиционер

См. инструкции здесь

Необходимые материалы: Серводвигатель, двигатель постоянного тока, алюминиевый лист, стальная пластина и энкодер.
Необходимые инструменты: Рулетка, отвертка, плоскогубцы, дрель и сверла, гаечный ключ.
Уровень сложности: Легкий

С помощью вращающегося сварочного позиционера DIY вы можете легко использовать процессы сварки TIG или MIG. Существует три различных способа регулировки угла заготовки во время операций механической обработки. Кроме того, есть два разных способа наклона головки шпинделя. В одном используются шарикоподшипники, а в другом — линейные подшипники с пружинами против люфта между ними.

В этом сварочном позиционере используется поворотный стол. Здесь труба зажимается и поворачивается на соответствующий угол. Кроме того, это идеальный сварочный позиционер для изготовления сварных труб. Он позволяет выполнять качественные сварные швы без деформации и перегрева металла.

Все его компоненты изготовлены из стальных листов, уголков и фитингов. Таким образом, они достаточно сильны, чтобы справиться с тяжелым оборудованием.

3. Самодельный шаровой шарнир для тисков/сварочного позиционера

См. инструкции здесь

Необходимые материалы: Сцепной шар, болты, шайбы, гайки, проникающее масло, пара захватов и токарный станок.
Необходимые инструменты: Дрели, шлифовальный станок, гаечный ключ, переносная ленточная пила, горелка, кернер и ножовка.
Уровень сложности: Легкий

Если вы хотите собрать сварочный позиционер своими руками, это отличное место для начала. Вы можете использовать этот шаровой вертлюг, чтобы проверить, является ли ваша заготовка ровной и ровной. Это устройство является обязательным для любого сварщика-любителя, которому необходимо проникнуть в труднодоступные места и сварить неправильные формы.

Сварочный позиционер с шаровым шарниром позволяет поворачивать заготовку, что упрощает ее выравнивание со сварочным аппаратом. Вы можете использовать эту установку для небольших кусков металла, которые нуждаются в сварке или пайке.

Вы также можете использовать его в других проектах «сделай сам», например, в деревообработке, где вам нужно держать вещи ровно и ровно.

Основным преимуществом этого сварочного позиционера, сделанного своими руками, является то, что его можно использовать в любом положении. Так что не беспокойтесь о том, чтобы найти для него отличное место. Он также дешев и прост в сборке. Идеально подходит для тех, кто не боится испачкать руки!

4. Сварочный позиционер своими руками

См. инструкции здесь

Необходимые материалы: Болты, гайки, толстая стальная пластина для основания, блок-держатель, две пары зажимов и крюки.
Необходимые инструменты: Крестообразная отвертка, гаечный ключ, электрическая дрель, рулетка и плоскогубцы.
Уровень сложности: Новичок

Хотите собрать простой сварочный позиционер своими руками? Если да, то это отличное место для начала! Этот сварочный позиционер будет надежно удерживать заготовку во время сварки. Это также позволяет вам вносить коррективы по мере необходимости во время процесса.

Вы можете использовать его с любым сварочным аппаратом, включая сварочные аппараты TIG и MIG. В нем используются зажимы вместо дорогих моторов или гидравлики. Таким образом, это более доступно, чем многие другие варианты!

Также имеет регулируемые губки. Они позволяют зажимать что угодно, от небольших кусков металла толщиной до двух дюймов. Он также поставляется с регулируемой головной бабкой. Таким образом, вы можете перемещать его по мере необходимости, не перемещая все это вручную каждый раз.

Вы можете собрать этот позиционер, используя лишь некоторые основные инструменты и расходные материалы.

5. Сборка сварочного позиционера

См. инструкции здесь

Необходимые материалы: Зажимы, алюминиевые рамы, шарикоподшипники и набор для сборки сварочного позиционера.
Необходимые инструменты: Уплотнительная лента, разводной ключ, отвертка, острогубцы, наждачная бумага и дрель.
Уровень сложности: Расширенный

Этот сварочный позиционер немного сложнее в сборке, чем другие, но его также легко собрать. Единственная проблема заключается в том, чтобы все компоненты хорошо стыковались друг с другом. Но если внимательно следовать инструкциям, это не должно вызвать затруднений.

Этот сварочный позиционер поможет вам установить правильный угол и высоту сварного шва. Это делает ваш готовый продукт более профессиональным. Он позволяет регулировать высоту сварочного стола, что дает вам больший контроль над процессом сварки. При необходимости вы можете настроить параметры и сваривать под любым углом.

6. Сборка самодельного сварочного позиционера

См. инструкции здесь

Необходимые материалы: Квадратная труба, стальная пластина, болты, гайки, металлические скобы, шайбы и алюминиевый уголок.
Необходимые инструменты: Аккумуляторная дрель, набор шестигранных ключей, отвертка, разводной ключ, плоскогубцы и ленточная пила.
Уровень сложности: Легкий

Вы ищете простой способ улучшить сварные швы без больших затрат? Если это так, покупка компонентов и сборка вашего сварочного позиционера может быть тем, что вам нужно!

Самодельный сварочный позиционер — это небольшое устройство, которое можно собрать дома. Он дает вам больший контроль над вашим сварочным проектом, поскольку он предназначен для удержания вашей заготовки на месте во время работы над ней. Кроме того, это дает вам некоторую гибкость при размещении сварных швов.

Это может быть полезно во многих ситуациях. Например, вы можете заниматься ремонтом кузова автомобиля или аналогичным проектом, где угол сварки имеет решающее значение. Имея под рукой самодельный сварочный позиционер, вы всегда будете делать все правильно.

Самодельный сварочный позиционер для небольших проектов. Собрать можно за час. Он имеет телескопическую конструкцию, позволяющую регулировать высоту, что упрощает его использование на различных материалах.

7. Самодельный поворотный сварочный позиционер

См. инструкции здесь

Необходимые материалы: Хомуты, пластина из алюминиевого сплава, стальной стержень, стальные трубы и двигатель.
Необходимые инструменты: Тиски, торцевой ключ, отвертка, измерительная лента и ленточная пила.
Уровень сложности: Умеренный

Этот самодельный поворотный сварочный позиционер состоит из мотор-редуктора, алюминиевой пластины и нескольких гаек и болтов. Основание изготавливается из любого материала, если он достаточно прочный, чтобы выдержать вес вашего проекта. Для этой цели можно использовать дерево или металл.

Этот позиционер позволяет вращать заготовку во время сварки. Кроме того, вы можете сваривать в любом направлении. Это облегчает сварку длинных кусков металла.

Вы также можете использовать самодельный вращающийся сварочный позиционер для создания сварного соединения под определенным углом. Если вы когда-либо пробовали сваривать что-то подобное раньше, вы знаете, насколько это сложно.

Дополнительным преимуществом является то, что процедура сварки становится намного чище, так как нет контакта между пламенем и свариваемой деталью.

8. Самодельный поворотный сварочный позиционер Arduino

См. инструкции здесь

Необходимые материалы: Двигатель постоянного тока с энкодером, серводвигателем, Arduino Uno, батарейным блоком и держателем батареи.
Необходимые инструменты: Ручная дрель, паяльник и припой, инструмент для зачистки проводов и изолента. Другими инструментами являются отвертка, острогубцы, диагональные кусачки, маленькие тиски и наждачная бумага.
Уровень сложности: Расширенный

Самодельный вращающийся сварочный позиционер Arduino — это самодельный проект, который вы можете использовать для вращательной сварки. Позиционер использует Arduino Uno и несколько датчиков для контроля угла сварки. Поворачивайте ручку, пока не получите желаемый угол при использовании этого сварочного позиционера. Затем вы можете сохранить его для дальнейшего использования.

Этот ротационный сварочный аппарат является одним из самых полезных инструментов для домашних мастеров-любителей и всех, кто хочет изготавливать свои металлические детали. Обычно он используется для металлообработки, но вы можете использовать его и для многих других задач, где требуется точное позиционирование.

Устройство включает в себя поворотное основание с серводвигателем, который приводит в движение ось вращения. Кроме того, к оси вращения прикреплен энкодер, который дает обратную связь о положении оси.

Преимущества использования сварочных позиционеров

Сварочный позиционер является важным инструментом любого сварщика. Он необходим везде, где вы используете ацетиленовую или газовую горелку во время резки, сварки и нагрева. Это предотвращает контакт пламени с горючими материалами.

Это также помогает получить лучший сварной шов под правильным углом и в нужном положении. Это гарантирует, что процесс сварки будет максимально безопасным.

Вот некоторые преимущества использования сварочного позиционера:

Снижает утомляемость

Сварка — тяжелая работа. Это может вызвать серьезное физическое напряжение, если у вас нет подходящего оборудования. Сварочный позиционер позволяет вам стоять во время работы. Таким образом, вы можете избежать усталости и травм, вызванных слишком долгим сидением или лежанием на одном месте.

Облегчает получение правильного угла

Забудьте о самостоятельном получении правильного угла и используйте вместо этого сварочный позиционер! Этот инструмент имеет регулируемые ручки. Они позволяют легко перемещать их на место. Таким образом, ваш угол каждый раз идеально совпадает со сварным швом. Кроме того, эти рычаги также подпружинены. Они автоматически вернутся в исходное положение при отпускании.

Он обеспечивает вашу безопасность

Использование сварочного позиционера поможет защитить себя и других при выполнении сварочных работ. Это особенно полезно, когда вам нужно удерживать куски металла на месте во время их сварки.

Вам не нужно будет наклоняться над деталью или держать ее одной рукой, а другой рукой приваривать. Это может привести к серьезным травмам, если что-то пойдет не так во время процесса. Эти устройства позволят вам оставаться в вертикальном положении и не подвергаться опасности, продолжая выполнять свою работу.

Предотвращает деформацию

Основное назначение сварочных позиционеров — выравнивание обрабатываемого материала. Вам не нужно беспокоиться о том, что он упадет или деформируется, когда вы начнете сварку.

Без сварочного манипулятора вам пришлось бы создавать приспособление для каждого проекта. Это может занять много времени и быть сложной задачей.

Улучшает качество сварных швов

Сварочные позиционеры используются для улучшения качества сварных швов и повышения их согласованности. Это гарантирует, что сварочная проволока находится в правильном положении на протяжении всего процесса; таким образом, вы можете легко добиться лучшей геометрии сварного шва.

Заключение

Сварочные манипуляторы — это дорогие профессиональные инструменты, которые опытные сварщики используют для получения чистого и здорового сварного шва. К счастью, вам не нужно часами просиживать за компьютером, просматривая тысячи страниц в поисках подходящего сварочного позиционера. Мы сделали это за вас и разработали эти восемь чертежей сварочных манипуляторов, которые легко собрать.

Вам нужны только основные инструменты и расходные материалы. Имея это и небольшой опыт, вы за короткое время получите самодельный сварочный позиционер. Конечно, эти сварочные позиционеры не такие мощные, как большие машины, но они справятся со своей задачей. Получите план сварочного позиционера своими руками прямо сейчас и начните строить!

Авторы избранных изображений: JulianFGuevara, Shutterstock

  • 8 лучших чертежей сварочных позиционеров для самостоятельной сборки
    • 1. Самодельный токарный сварочный позиционер CertiFlat
    • 2. Самодельный поворотный сварочный позиционер
    • 3. Самодельный шаровой шарнир для тисков/сварочного позиционера
    • 4. Сварочный позиционер DIY
    • 5. Сварочный позиционер сборка
    • 6.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
