Гриль из кирпича своими руками 300 фото пошаговые инструкции

гриль барбекю из кирпича

Нет ничего лучше, чем наслаждаться хорошей едой, свежим воздухом и компанией друзей, и самая лучшая возможность объединить эти вещи, поджарить что-то аппетитное на открытом огне. Вы можете купить гриль-барбекю и установить его практически в любом месте, но куда лучше построить собственный гриль из кирпича своими руками на даче или во дворе загородного дома. Здесь есть два преимущества: во-первых, материал - кирпичи можно легко достать, а решетку очень просто очистить; во-вторых, вы можете выбрать самую совершенную форму и размер барбекю, в зависимости от свободного места.

Кирпичный барбекю построить совсем не сложно, как может подумать большинство людей. Для хорошего повара кирпичный гриль отлично подходит для вечеринок на открытом воздухе с семьей и друзьями. Только надо учитывать, что это стационарная конструкция, поэтому перед началом строительство обязательно подумайте об удобстве. В общем, посмотрите на представленные здесь примеры и вдохновляйтесь на строительство собственного функционального кирпичного барбекю.



Барбекю гриль из кирпича

Представленная здесь конструкция гриля барбекю из кирпича, построена с двойной внутренней стенкой, изготовленной из термостойкого огнеупорного кирпича, который окружает область приготовления пищи, и внешней стенки. Этот материал выбран в основном в целях экономии. Если вы хотите изменить дизайн, то можете использовать другой материал. Десятисантиметровое пространство между стенами помогает изолировать зону приготовления. Стены накрыты тонкими плитками резаного камня. Огнеупорный раствор рекомендуется использовать в местах прямого контакта с огнем. Он термостойкий, и соединения прослужит долгое время без трещин. Основа сочетает в себе опору 30 см, поддерживающую усиленную плиту. Эта структура, известная как плавающая основа, используется, когда изменения температуры заставляют структуру сдвигаться.

Площадка барбекю

  1. Выложите площадку 120 × 150 см.
  2. Выкопайте сплошную траншею 30 × 25 см по периметру площади, оставив в центре прямоугольную насыпь.
  3. Удалите 10 см почвы с вершины насыпи и округлите ее по краям.
  4. Установите форму вокруг участка таким образом, чтобы верх был на 5 см над землей позади и 14 см вдоль. Этот склон нужен для отвода воды.
  5. Укрепите опору пятью кусками арматуры по 130 см. Установите арматуру на опоре 10 мс с передней и задней сторон траншеи.
  6. Покройте формы растительным маслом и залейте бетон.
  7. После того, как основание через неделю застынет, отметьте макет для внутреннего края стены.
  8. Проведите линию 10 см 4от передней кромки опоры и центральной линии, перпендикулярной первой линии.
  9. Сделайте прямоугольник 60 × 80 см.

Сухая кладка

Установите первый ряд огнеупорного кирпича вокруг внешней стороны прямоугольника. Примечание: Правильное размещение внутренних стен необходимо, чтобы они могли надежно поддерживать гриль. Начните с полного кирпича в 10 см, чтобы начать правую и левую стены. Завершите курс вырезанным кирпичом в середине короткой стены.

Наружная стена

Разбейте кирпичи на строительные швы по 1 см. Задняя стенка должна находиться в пределах 1 см от последнего огнеупорного кирпича в левой внутренней стене. Завершите левую стену с помощью вырезанного кирпича посередине стены. Отметьте опорные линии для наружной стены.

Опоры

  1. С одной стороны отметьте 8 рядов огнеупорного кирпича, оставив 10 мм зазор раствора и зазоры 3 мм для остальных соединений.
  2. Верхняя часть последнего ряда должна быть на расстоянии 90 см от нижнего края.
  3. Выложите 11 рядов из обычного  строительного кирпича, равномерно распределите их таким образом, чтобы последний ряд  был заподлицо с линией.
  4. Все горизонтальные промежутки должны быть толщиной чуть меньше 1,5 см.

Закладка внутренней стены

Положите слой раствора для внутренней стены, а затем заложите первый ряд огнеупорного кирпича.

Выложите наружную стену

Заложите первый ряд наружной стены. Используйте смазанные дюбеля, чтобы сделать отверстия за передними кирпичами левой и правой стен.

Наружная стена второго ряда

Начните второй ряд внешней стены.

Металлоконструкции

Установите металлические соединения между углами внутренней и внешней стен на втором, третьем, пятом и седьмом рядах.

Разгладьте раствор

Разгладьте соединения раствора.  Проверяйте соединения в обеих стенах после каждых нескольких рядов. Различные растворы могут нуждаться в сглаживании в разное время.

Установите опоры для гриля

чертежи и инструкция по кладке

Различные печи барбекю из кирпича: проекты, фото, чертежи

Когда вы не можете остановиться на каком-то одном проекте барбекю из кирпича, фото, схемы, чертежи кладки барбекю могут определиться с выбором. Изучите подготовленную нами подборку иллюстраций, чтобы понять, какой из проектов вам больше по душе

Обращайте особое внимание на сложность предлагаемой конструкции: под силу ли вам будет осуществить тот или иной проект собственными руками?

Фото 6. Фрагмент инструкции, показывающей, как складывается из кирпича печь барбекю. Порядовка кладки барбекю, подобная этой, значительно облегчает работу и особенно — тем, кто никогда не строил кирпичный барбекю своими руками. Чертежи, поэтому старайтесь выбирать именно с порядовкой.

Фото 7. Графическая схема барбекю из кирпича. Своими руками сложить барбекю кирпичный для дачи по такому проекту будет совсем несложно.

Фото 8. Компьютерная модель барбекю из кирпича: порядовка и схема постройки. Барбекю сложить будет легче с более подробной схемой, но даже такой чертеж ускоряет возведение конструкции.

Фото 9. Сгенерированная на компьютере приблизительная схема барбекю из кирпича. Кладочные чертежи, приложенные к такой схеме, дадут точную информацию о размере сооружения и порядке его строительства.

Фото 10. Схематичный набросок пьедестала под проект барбекю. Чертежи с размерами необходимы, какого бы типа печь вы ни выбрали — из камня или из кирпича, маленькую или большую, сложную по своей конструкции или нет.

Фото 12. Начинающий печник осуществляет порядовую кладку барбекю из кирпича своими руками. Фото сделано на этапе, когда фундамент уже готов и уже положены несколько рядов кирпичей.

Фото 13. Небольшое уличное барбекю из кирпича. Чертежи такого сооружения предельно простые, однако, если вы решили ставить барбекю из кирпича своими руками, порядовка, подробно описывающая кладку кирпичей, желательна и в данном случае.

ч Фото 14. Кирпичная печь с двумя трубами. На нашем сайте можно увидеть самые необычные барбекю проекты. Фото данной модели, например, показывает, что печка для барбекю и шашлыка, сложенная своими руками, может напоминать очертаниями печку из русской избы.

Фото 15. Существуют самые разнообразные виды барбекю для дачи из кирпича. Фото показывает удлиненную модель, сложенную уголком. Заметно по боковой стенке, что применялась оригинальная схема кладки барбекю из кирпича.

Фото 16. Возле дощатого забора стоит дачное барбекю из кирпича, своими руками выстроенное хозяином участка. Состоит данное сооружение из трех простейших секций. При этом видно, что применялась достаточно необычная раскладка барбекю из кирпича.

Фото 17. Кирпичное сооружение для приготовления различных блюд на открытом воздухе. Чтобы построить даже такую, относительно простую печь барбекю своими руками, порядовка кирпичной кладки может оказаться необходимой.

Фото 18. Задний дворик загородного дома с зоной барбекю и печью с большим дымоходом. Чтобы построить такое, довольно сложное кирпичное барбекю собственными руками, схемы с подробными размерами и очередностью действий просто необходимы.

Порядовка: как сложить мангал из кирпича

Несмотря на то, что мы разбираем несложный в строительстве уличный мангал из кирпича, порядовка укладки кирпича (схема) составляется заранее, с учетом выбранных габаритов и конфигурации. Удобнее всего делать это на листе в клетку.

Как класть кирпич? Наиболее простой способ укладки — со смещением каждого ряда на половину кирпича по отношению к предыдущему. Первые два ряда выкладываются сплошными. Самый первый ряд складывается из цельных кирпичей, без половинок.

Нижняя часть мангала — это цоколь. Схема кладки — от углов к центру по намеченным заранее линиям. Через каждые 3 ряда необходимо проверять правильность укладки уровнем и отвесом, выкладывать сетку для армирования.

Высота цоколя зависит от проекта. В нем могут быть одна или несколько ниш, где хранят дрова, уголь и прочую утварь. Выкладывается он сплошной кладкой.

Центральная часть конструкции — топливник. Основание для жаровни заранее отливается из бетона с армированием или выкладывается из кирпича. Если по проекту сооружаются арки для топливника и ниш, применяется кружало. Для равномерного распределения кирпичей между ними вставляются щепки.

Зазоры одинаковые, примерно 1 см. Лишь после полной выкладки арки пространство между кирпичами смачивается и заполняется раствором. Застывать выложенную арку оставляют с кружалом на день-два.

Если мангал будет использоваться еще и в качестве барбекю, следует заранее озаботиться возможностью установки решетки. Для нее оставляют небольшой выступ, или несколько выступов, чтобы решетку можно было размещать на разных уровнях. Устанавливают ее на стержни арматуры, вделанные в стенки мангала.

Совет: если оставлять между кирпичами небольшие зазоры при укладывании топливника, при использовании мангала в дальнейшем благодаря проникающему в щели воздуху горение будет лучше.

Жаровню укладывают на металлические уголки, которые крепятся к кладке штырями. Учтите это собирая дачный мангал из кирпича своими руками (фото правильно сложенного топливника ниже).

Важно! Недопустимо попадание атмосферных осадков на незаконченную кирпичную кладку. Если начался дождь — ее необходимо тщательно укрыть полиэтиленом

Последний этап — сооружение дымохода. Его наличие позволяет дольше сохранять жар в мангале и отводить дым. Для дымовой трубы кладку продолжают выкладывать, постепенно сужая ее кверху. Делается это путем смещения кирпичей в рядах. Смещение производится не более, чем на треть кирпича — в противном случае сооружение может оказаться неустойчивым.

Особенность: труба — тяжелая часть, для ее установки требуются опорные колонны.

Если выкладка кирпичной трубы кажется слишком сложной — можно установить металлическую. По окончании кладки нужно произвести обжиг стенок топливника. Для этого разжигают дрова в очаге и по максимуму повышают жар.

Сооружение жаровни, установка казана или поддона проводятся на заключительном этапе. После этого проводят декорирование. При наличии столешницы, ее можно оформить плитой из керамогранита. Сам мангал облицовывают штукатуркой, декоративным камнем, облицовочной плиткой и т.д.

Мы рассмотрели, как самому сделать мангал из кирпича. Отдельный вопрос — защита сооружения от вымывания раствора. Задача решается путем обработки специальными составами. Это может быть термостойкий лак, масляный пропиточный состав для печей и каминных кладок, силиконовый гидрофобизатор, вдобавок защищающий и от появления микроорганизмов в кладке.

Чтобы обеспечить пожарную безопасность, мангал для дачи обкладывают тротуарной плиткой. Помимо защиты от пожара, она создаст ровную, удобную площадку. В непосредственной близости от мангала не должно быть легко воспламеняющихся предметов. Для декора выбирают только негорючие, жаропрочные материалы.

Строительство барбекю своими руками

Так же важно, как вы будете готовить блюда. Часть работы может быть выполнена дома, но некоторые должны быть сделаны на месте, на улице

Вот почему эти грили, которые рядом с очаговой камерой имеют рабочую поверхность, а под ней угольную камеру и другие необходимые аксессуары, настолько удобны в использовании.

Кирпичная кладка барбекю — высота, на которой расположена столешница, а также решетка с посудой для выпечки, обычно составляет около 80 см, но вы можете разместить их немного ниже или выше, приспосабливаясь к росту человека, который чаще будет шеф-поваром.

Сторонники «сидячих» собраний могут построить барбекю, в котором очаг и решетка находятся на 50–60 см над поверхностью земли. Скорее, вы не готовите на гриле в одиночку, поэтому вам нужно убедиться, что вокруг камина есть место как для повара, так и для гостей. Лучше всего с асфальтированной поверхностью, на которой стоит (или на время встречи) садовая мебель.

С прелестями выпечки мы также сможем пользоваться садом под дождем, если гриль ставить под укрытие. В расширенной версии он иногда оснащен проточной водой и светом. Однако прежде чем принять решение о таких инвестициях, мы должны спросить себя: будем ли мы часто использовать это место в саду или только несколько раз в течение сезона? Строительство барбекю с фото примерами:

Мангал-коптильня

Конструкция мангал-коптильня сама по себе очень удобное и практичное изделие, поскольку за один прием можно приготовить и шашлык и закоптить мясные продукты

Чтобы начать самостоятельно делать, нужно обратить внимание на важные нюансы:

  • Размеры конструкции стоит подбирать с учетом количества людей, которых нужно будет накормить. Слишком маленькие изделия не будут удобными, поскольку прийдеться разделать процесс приготовления пищи на несколько подходов. Слишком большие сооружения не выгодны из-за того, что не вся поверхность будет использоваться.
  • Каким будет сооружаться изделие: стационарным или разборным.
  • Основной материал для изготовления: метал или кирпич.

Мангал-коптильня

Особенности построения коптильни

В постройке коптильни рекомендуется чтобы сооружение включало крышку, которая будет задерживать дым для копчения продуктов. Существует несколько способов ее изготовления:

  • Соорудить ее раздвижную из двух половинок.
  • Сделать с одной половинки. В таком случае она будет откидная.
  • Съёмную.
  • Задвигающую.

Основание коптильни можно разместить на ножках из метала, или сделать кирпичные опоры. Длину ножек можно подобрать индивидуально. В конструкцию мангала-коптильни можно встроить дополнительный столик. При таком варианте будет комфортно готовить еду на приспособлении.

При сооружении этого девайса нужно быть готовым к тому, что это займет много времени и сил. Но то, что получиться в результате будет полезным на протяжении многих лет. Качественно сделана конструкция– это залог того, что приготовленные блюда всегда будут вкусными.

Очень компактная коптильня

Весь процесс состоит из тех же этапов, что и предыдущие изделия. Отличие в том, что укладка кирпичей делается по другим чертежам.

Что касается облицовочных работ, то также требуется уделить этому не мало внимания. Можно использовать декоративный кирпич. Сейчас его видов большое количество, поэтому внешне девайс можно сделать таким как требует того обстановка. Также, чтобы вся локация изделия выглядела эстетично, можно обложить ее тротуарной плиткой.

Как правильно класть печной кирпич

Чтобы успешно сложить работоспособную уличную печку, обязательно соблюдайте следующие правила кладки:

  1. Каждый уровень сначала складывайте как конструктор, без раствора. Примерка позволит точно обрезать камни в нужных местах и подогнать друг к другу.
  2. Керамический кирпич замачивается на 2—3 минуты в емкости с водой, затем укладывается на место. Огнеупорный камень только ополаскивается от пыли.
  3. Максимальная толщина шва кладки на глиняно-песчаном растворе – 5 мм. Превышение грозит образованием трещин.
  4. Не перевязывайте огнеупорную стенку с обычной. В зазоры между разносортными кирпичами вставляйте листы базальтового картона.
  5. Проверяйте горизонтальность каждого яруса строительным уровнем, а вертикаль – отвесом.

Выступающий наружу раствор снимайте мастерком, а внутренние поверхности обтирайте влажной ветошью. При недостатке опыта не пытайтесь колоть камни киркой, лучше используйте болгарку с отрезным кругом по бетону.

Как построить большую кирпичную беседку с печью — практические советы

https://youtube.com/watch?v=abZRz8ClENg

Желания современных дачников вполне сопоставимы с ростом общего благосостояния российских граждан. Многим уже недостаточно на участке просто дачного домика, теплицы и бани. К тому же участки увеличились в размерах – традиционные шесть соток остались в прошлом, сейчас загородные владения составляют и десять и пятнадцать соток, а поскольку не всем хочется на даче заниматься только сельскохозяйственными работами, немало желающих еще и отдохнуть, то обустройство зон отдыха все чаще занимает умы владельцев дачных участков. Кому-то вполне достаточно легкой металлической беседки со скромным столом и табуретками, а кто-то не прочь обзавестись фундаментальным и многофункциональным строением, каким по праву можно назвать кирпичную беседку с печью барбекю. Рассмотрим варианты строительства этого объекта на дачном участке.

Как и любое серьезное строительство, возведение сложного инженерного сооружения, каким является кирпичная беседка, требует тщательной подготовки с обязательным проектированием всех элементов будущего строения.

Для начала нужно определиться с типом беседки, для чего самым разумным будет ознакомиться с фото беседок с барбекю, а после анализа понравившихся вариантов и сопоставления возможностей приступить к проектированию уже конкретного сооружения, учитывающего особенности участка и функционального назначения конкретной беседки, по возможности добавляя к стандартным проектам индивидуальные черты.

Устройство фундамента

После выбора проекта кирпичной беседки с барбекю необходимо подготовить территорию (для чего выравнивается площадка) и изготовить фундамент. Так как нагрузка несущих конструкций беседки будет существенной, к тому же сама печь имеет большой вес, фундамент необходимо сделать бетонным, для чего, в зависимости от характеристик почвы, выбрать нужный тип фундамента:

ленточный фундамент – заливается по периметру будущего строения с заглублением на определенное расстояние. При устройстве ленточного фундамента отдельно заливается блок под печь. Этот тип фундамента подходит при плотном грунте, не вызывающем деформацию.

при пучнистом или болотистом характере почвы (подверженном просадке) необходимо изготавливать фундамент в виде монолитной плиты, которая исключит разрушение конструкции от возможных движениях грунта, так как все сооружение будет двигаться вместе с фундаментной плитой.

Виды барбекю

Само понятие барбекю имеет американское происхождение и по смыслу представляет собой устройство для приготовления пищи на углях. Нам более привычно определение мангал или гриль, но для хорошего продукта гораздо важнее его правильно и вкусно приготовить, а название вторично. К тому же сам процесс приготовления в барбекю происходит немножко по-другому, чем на гриле, поэтому в названии тоже заложен определенный смысл.

Печь барбекю может представлять собой сложную по конфигурации конструкцию с несколькими отделениями – очагом, духовкой, металлической решеткой и дымоходом. Возможно даже устройство вертела. Некоторые проекты предусматривают наличие тандыра. Настоящая печь барбекю также включает в себя несколько дополнительных полок для хранения готовых продуктов и кухонной утвари, необходимой для приготовления различных блюд.

Порядовка барбекю

При изготовлении печи барбекю своими руками чертежи составляются с учетом порядовки барбекю, то есть четкого расположения каждого ряда кирпичей в зависимости от требований к назначению печи, состава и количества материалов (непосредственно кирпича) и геометрических размеров конструкции ( с учетом всех отделений печи, включая дымоход). Пример порядовки показан на рисунке.

Барбекю с казаном

Для разнообразия в печь барбекю можно встроить металлический казан, чтобы дополнительно готовить плов или овощи. Конструкция печи позволит этим блюдам готовиться в жаркой атмосфере, необходимой для качественного тушения.

Поскольку полусферическая форма казана создает большую температуру (и позволяет ее дольше удерживать), принцип длительного приготовления некоторых блюд выдерживается замечательно и барбекю с казаном как раз может стать тем особенным элементом летней кухни, которого нет больше ни у кого из соседей и знакомых.

Создание чертежа с размерами

Перед тем, как приступить к строительным работам, непременно разработайте план сооружения. Учтите в проекте размер беседки, место для камина и его площадь, а также материалы для изготовления. Начальный этап создания — составление грамотного чертежа, в котором будут учтены все требования техники безопасности.

Знаете ли вы? Начало отопительного сезона 1952 года в Великобритании сопровождалось нависшим над городами смогом, состоящим из продуктов горения угля. После фактов гибели граждан правительство запретило использование угольного отопления, тем самым резко повысив спрос на безотходные электрические камины.

Итак, при создании проекта соблюдайте следующие параметры:

  1. При расчёте площади учтите размеры нагревательного устройства. Идеальная глубина мангала из кирпича составляет 750–100 см, ширина — 120 см.
  2. Сбоку от печи для удобства желательно предусмотреть рабочий стол шириной 60–80 см, а рядом вплотную запланируйте установку мойки такой же ширины. С другой стороны уделите место для хранения дров, соблюдая при этом аналогичную дистанцию (для соразмерности).
  3. Перед мангалом нужно оставить свободное место (примерно 1–1,2 м), чтобы в процессе готовки не было тесно, а жар не мешал отдыхающим. Таким образом, для досуга выделите 8–12 м² площади, а под мангал — минимум 240×175 см.
  4. С целью сбережения места можете установить печку в углу беседки.

1- искроулавливатель, 2 -малая труба, 3- большая труба,4- Боковая верхняя левая кирпичная стенка топки, 5- правая кирпичная стена топки,6 — нижняя левая кирпичная стена топки, 7- нижняя правая стена топки,8 — задняя кирпичная стена, 9- основные нога с торца( левая), 10- основные нога с торца( правая), 11- задняя нижняя крашеная стенка, 12- кирпичная полка, 13- декоративная панель,14- основная панель, 15- основная столешница, 16- правая столешница, 17- левая столешница с мойкой, 18- левая дополнительная каменная нога, 19- правая дополнительная каменная нога

Делаем печь-барбекю из кирпича c дымоходом

Рассмотрим пошаговую инструкцию по кладке барбекю из кирпича.

Необходимые инструменты

  • Мастерок.
  • Резиновая киянка.
  • Таз или корыто.
  • Строительный миксер или лопата для перемешивания.
  • Длинная рейка с ровной поверхностью, по которой можно проверять качество работ в процессе их выполнения.
  • Рулетка.
  • Строительный уровень.

Выбор материала

Для улицы подойдут облицовочный и полнотелый керамический камень. В помещении рекомендуют использовать шамотный — он лучше выдерживает высокую температуру и хуже ее проводит. На улице печь охлаждается быстрее, чем в доме.

Подготовка кладочной смеси

Цемент смешиваем с песком в пропорции 1:3. Чтобы масса была более подвижна, можно ввести в состав известь или специальную добавку, повышающую пластичность.

Есть и другой рецепт кладочного раствора. В таз засыпают глину и заливают ее водой. Через 5 дней ее перемешивают, добавляя немного песка и цемента.

Монтаж стенок

Первый ряд лучше сначала выложить без раствора, как показано в фотогалерее. Это нужно, чтобы убедиться, что расчеты размеров проведены правильно и количество сборных элементов соответствует длине и ширине всей конструкции. Чтобы обозначить шов, оставляют зазоры в 1 см.

Основанием служит железобетонный фундамент. Кирпичи укладывают в длину. Каждый последующий ряд смещают так, чтобы шов приходился на центр изделия, расположенного снизу. Разбить керамику на две равные части сложно. Лучше сделать срез болгаркой с диском по бетону. Раствор укладывают одинаковым слоем в 1 см. Для проверки применяют арматурный прут сечением 1 см либо порядовку — рейку с нанесенными на нее размерами. Каждые три яруса проверяют рулеткой и строительным уровнем. Чтобы правильно выставить сборный элемент, по его сторонам и сверху постукивают резиновой киянкой.


Instagram @besedkibarbecue


Instagram @ofensteinbbq

Если на углах перевязку сделать не удается, их армируют проволокой либо перфорированной лентой.

Установка перемычек

При достижении стенками расчетной высоты на них выкладывают горизонтальные опоры под очаг и столешницу.

Способы создания опор
  • Ряд кладут на металлическую пластину, заделанную в боковины. В блоках можно проделать желоб и разместить их на стальных уголках, сложенных сторонами вместе. Стороны должны смотреть вверх. Их помещают в желоба, обращенные к низу. Достаточной прочностью обладает профиль сечением от 45х45 мм. Его грани не должны выступать за пределы кладки. Глубину прорези берут с запасом — сталь расширяется при нагревании и может разрушить керамические изделия.
  • Пустотелые изделия нанизываются на арматурный прут или каркас и скрепляются цементно-песчаной смесью.

Пространства между перемычками могут служить для хранения дров либо кухонных принадлежностей. Чертежи и фотографии барбекю из кирпича помогут найти решение, как еще задействовать эту зону.


Instagram @kamin_mangal_moscow


Instagram @ofensteinbbq

Выкладка топки

Она расположена на уровне перемычек. Опорой для ее дна служат стальные профили. Их заделывают в стены. Очаг представляет собой свод или прямоугольную камеру из шамотного кирпича. Вяжущим служит специальный термостойкий раствор. Он продается в виде порошка. Чтобы правильно развести его водой, нужно изучить инструкцию. Кирпичи располагают горизонтально в два ряда с перевязкой, защищающей нижние швы. Вместо кирпичей снизу можно сделать бетонную стяжку.

Стенки камеры возводят одновременно с внешними — так удобнее вести работы. Между ними делают зазор в 1 см. Он защищает внешнее покрытие от высокой температуры, а внутреннее — от растрескивания при неравномерных термических деформациях. Сборные элементы соединяют в длину.

Чтобы создать арку, потребуется кружало — металлическая или деревянная дуга. Ее фиксируют в проеме, а сверху устанавливают ряд, повторяющий форму дуги. Верхний кирпич помещают в проем последним. Соседние опираются на него и поэтому не падают. Арку изнутри защищает огнеупорная прослойка.


Instagram @kladkakamina


Instagram @kladkakamina


Instagram @mangal_kamin_rostov

Возведение трубы

Огнеупорные материалы не потребуются. Ряды располагают со смещением внутрь на треть ширины, создавая вытянутую пирамиду. На определенном уровне переходят на ровную вертикальную кладку.

Ребристую внутреннюю поверхность сложнее чистить, поэтому иногда ребра срезают либо закрывают плоскими щитами.

Отличие барбекю от мангала и гриля

Шашлык — любимое блюдо россиян на отдыхе. Самый простой способ пожарить шашлык — воспользоваться одноразовым мангалом и шампурами. Но гораздо удобней и цивилизованней делать это на даче, в созданном собственными руками более сложном устройстве. Все такие приспособления — гриль, мангал, барбекю — очень помогают дачному повару, а отличаются лишь некоторыми особенностями конструкции.

Гриль, мангал и барбекю придуманы для жарки мяса, птицы, рыбы, овощей и грибов на углях. Они отличаются лишь сложностью конструкции и

Печь барбекю своими руками - пошаговая инструкция!

Любите готовить шашлыки и другую пищу на свежем воздухе, но до сих пор не имеете собственного барбекю? Предлагаем вам прямо сейчас исправить сложившуюся ситуацию! Изучив следующую инструкцию, вы узнаете, в какой последовательности выкладывается полноценная садовая печь, а представленные схемы помогут вам досконально разобраться во всех нюансах технологии.

Печь барбекю своими руками

Материалы для строительства уличной печи

НаименованиеСредняя плотность, кг/м3Пористость, %Марка морозостойкостсиКоэф. теплопроводности, Вт/м*СМарка прочностиЦвет
Кирпич полнотелый1600-1900815-500,6-0,775-300красный
Кирпич печной шамотный1700-1900815-500,675-250от светло-желтого до темно-красного

Начните с подготовки материалов. Вам понадобится:

  • бетон. Его нужно не особо много, поэтому можете приготовить самостоятельно;
  • доски для сооружения опалубки. Отлично подойдет необрезная доска;
  • арматура. Нужна для упрочнения фундамента. Можете использовать ненужные металлические изделия – обрезки швеллеров, толстой проволока, полоски стали и т.п.;
  • обрезные доски. Из таких досок вы соорудите опалубку для бетонной стяжки под столешницу;
  • кирпичи. Понадобятся простые керамические и огнеупорные изделия;
  • железная труба диаметром порядка 150 мм;
  • материал для гидроизоляции фундамента. Обычно применяется рубероид;
  • смеситель;
  • раковина. Для садовой печи лучше всего подойдет металлическая мойка;
  • резиновый шланг.

Необходимое количество исходных материалов подбирайте в соответствии с выбранными габаритами будущей печи.

Рекомендации по составлению проекта

Схема барбекю

Подготовьте проект печи. В этом руководстве рассматривается процесс возведения полноценного комплекса для приготовления пищи, укомплектованного разделочной столешницей и мойкой. Если раковина и стол вам не нужны, просто исключите из инструкции этапы, связанные с их обустройством.

Выберите подходящее место для барбекю. В первую очередь, вам должно быть удобно пользоваться печью.

Выбираем место для печи

Важно! Если рядом с выбранной площадкой растут высокие деревья, убедитесь, что их ветви не будут находиться в непосредственной близости с будущим дымоходом. В противном случае обрежьте ветки, иначе они сгорят.

Печь не должна примыкать своей задней стенкой к каким-либо постройкам. В процессе эксплуатации барбекю кирпич будет очень сильно прогреваться, что не лучшим образом отразится на состоянии примыкающих строений – они могут попросту сгореть.

Далее представлены схемы с указанием габаритных размеров. Можете взять их в качестве основы, но параметр А лучше увеличить до 1,5 м.

Барбекю своими руками чертежСхема расположения каминаГде лучше разместить раковину

Обустройство фундамента для печи барбекю

Обустройство фундамента

Печь будет иметь сравнительно небольшую массу. Ее отлично выдержит армированный фундамент толщиной порядка 20 см. Для заливки оптимально подойдет бетон М100.

Первый шаг. Разметьте площадку под фундамент. Делайте это с помощью колышков (металлических прутков, обрезков труб) и бечевки (шнура, веревки и пр.).

Второй шаг. Выройте котлован по периметру основания. Рекомендованная глубина – порядка 30-35 см. Обязательно сделайте 5-сантиметровый запас по ширине ямы.

Третий шаг. Засыпьте дно углубления песчано-гравийной смесью и тщательно ее уплотните.

Четвертый шаг. Сделайте опалубку. Чтобы было удобнее, предварительно соберите из досок щиты шириной 30-35 см. Длину подбирайте по размерам сторон основания. Элементы опалубки установите по периметру котлована.

Пятый шаг. Уложите арматуру в опалубку. Лучше всего использовать стальные прутки диаметром 1 см.

Шестой шаг. Залейте бетон.

Приступать к дальнейшим работам можно через 3-4 дня после заливки фундамента.

Кладка печи

Уложите на фундамент двойной слой рубероида. Он возьмет на себя функции гидроизоляции и обеспечит надежную защиту стенок садовой печи от влаги из грунта.

Пример строительства барбекюПример строительства барбекюПример строительства барбекю

Выберите форму проемов барбекю. Если вы хотите делать прямоугольные проемы, подберите материал для обустройства перемычек. Подойдет железный уголок. Если же проем будет оформлен в виде арки, заранее сделайте шаблон для выкладывания свода. Для изготовления шаблона используйте доски.

Кладка печи

готовые проекты конструкций с печкой или барбекю из кирпича своими руками, печной комплекс с размерами

Любая постройка, даже кажущаяся совсем простой и легкой, имеет множество нюансов и тонкостей. Многие владельцы дач и загородных домов хотят иметь красивую беседку, где можно приготовить барбекю. Но решить эту проблему заметно сложнее, чем хотелось бы – и обязательно стоит уделить внимание очагу.

Особенности

Печь для беседки нельзя считать сугубо утилитарным объектом. На первое место выходят эстетические соображения, поскольку от внешнего вида очага зависит во многом впечатление у людей. Для изготовления печей можно применять разные материалы, ограничения связаны только с финансовыми возможностями и со вкусами владельцев. Отопительный прибор в беседке должен быть несколько иным, чем в доме или бане.

Ключевыми требованиями будут следующие:

  • повышенная стойкость к рывкам температуры;
  • возможность прогреть поверхность на длительное время;
  • удобство в обращении;
  • продуманная эстетика.

Почти все печи для беседок находятся на открытом воздухе. И даже если конструкция полностью закрытая, все равно дверь периодически открывается, да и уровень теплозащиты меньше, чем в доме. Приготовление пищи на улице отнимает даже больше времени, чем обработка на газовой или на электрической плите в доме. Поэтому стабильное обеспечение высокой температуры крайне важно. А еще значимее оно становится в конструкциях, оснащенных коптильней – там недопустимо образование конденсата.

Два последних пункта – комфорт и внешний вид – призваны помочь садоводам и дачникам. Пользоваться красиво выглядящей печью куда приятнее, чем сделанной наспех и непонятно как. Малейшие технические недочеты, которые при обогреве дома или бани будут едва заметны на краю сознания, способны испортить праздничное настроение.

Когда планируется готовить много разных блюд, часто устраивать праздники в беседке, лучше монтировать комплексные очаги. Они оснащены самыми разными принадлежностями и удовлетворяют широкий спектр запросов.

Проекты

Готовые печные комплексы закономерно отличаются повышенными размерами в сравнении с простейшими очагами.

Зато они позволяют обходиться без следующих агрегатов:

  • барбекю;
  • мангала;
  • духового шкафа и других кулинарных приспособлений.

Для дачного или загородного дома, где даже при изобилии свободного места загромождать его не стоит – это очень важное преимущество. Качественный проект печи для беседки должен предусматривать все детали: какой будет жаровня, насколько крупной сделать рабочую столешницу, какие режимы обработки пищи будут предпочтительными.

Рачительные хозяева и предусмотрительные строители даже подводят к рабочему месту водопровод.

Топку и столешницу стоит разнести в противоположные стороны, чтобы пользоваться ими можно было одновременно с максимальным удобством и без риска ЧП.

Жаровня по большей части ставится около камеры для приготовления пищи. Полезно поставить заслонку, поскольку эта деталь поможет применить остаточное тепло для томления продуктов или для выпечки.

Классическая схема подразумевает размещение дровяного отсека снизу от жаровни. Подобная компоновка проверена десятилетиями и даже столетиями, поэтому никакое серьезное усовершенствование тут невозможно. Опыт подсказывает также, что размещать кухонные принадлежности желательно под столешницей.

Одновременное строительство печи и беседки позволяет применять единый фундамент. Готовя проект самостоятельно или оценивая готовый замысел, следует основательно подумать, какое место для печи будет наиболее безопасным в пожарном отношении и не подвергнется сквознякам. Подставка под печь допускается из пустотелого кирпича, раскладываемого в соответствии со схемой порядовки.

Типичная последовательность является следующей:

  • 1–6 ряды создают пространство под столешницей;
  • 7 линия – это перекрытие;
  • 8 ряд перевязывает перекрытие и создает днище топки;
  • 9 ряд используется для раскладки топки;
  • 10 ряд продолжает ее с сужением сверху от кухонного шкафа;
  • 11 ряд – это последний топочный, перекрывающий дверцу и связывающий нижние слои;
  • 12 группа представляет уступ для шампура;
  • с 13 по 16 ярусы кладут жаровню и ее перевязки;
  • 17 ряд заканчивает стенки жаровни;
  • 18–21 ряды – это перекрытия жаровни и ее свода;
  • 22 ряд – это козырек и перевязка;
  • 23 ряд – это дымоход;
  • 24–25 ряды – это окончательное накрытие жаровни;
  • 26–27 линии – это дымоходная труба и перевязка первого ее яруса.

Стоит помнить, что смена сечения на всех этих этапах и при строительстве дымоходной трубы не допускается. Места контакта дымохода и деревянных перекладин должны иметь солидную теплоизоляцию, поскольку они будут сильно нагреваться. Детализация порядовки включает также меры по профилактике возгорания стен, пола, потолка и кровли. Печной комплекс, спроектированный, как следует построить довольно просто. Чтобы максимально точно выложить кирпич, готовят деревянные каркасы либо картонные шаблоны.

Похожим образом можно обустроить с использованием печи простые террасы и веранды. Но преимущественно все же стараются пользоваться ею в беседке, чтобы не нагонять дым и посторонние запахи на вход в дом, не привлекать насекомых и не пачкать окна копотью. В любом случае продумывая проект, нужно помнить – печка тяжела, поэтому основание под нее требуется солидное. Иногда фундамент приходится создавать не только для самого очага, но и для террасы или беседки.

Распространенное мнение, будто хватает слоя песка с тротуарной или клинкерной плиткой поверх него, в корне неверно.

Очевидная проблема связана с тем, что расположение постройки на уровне земли вызывает ее затопление даже при незначительном дожде. А обустройство ливневой канализации и дренажа может оказаться намного дороже и сложнее, чем обычно ожидают. Простой подъем сооружения над почвой гораздо выгоднее экономически. Кроме того, следует заранее выяснить все про геологические параметры земли, оценить ее линию промерзания и глубину водоносного горизонта. Подготовка с песком и гравием решает проблему надежно только над твердой и сухой каменистой подложкой.

Бетонная подкладка ослабляет действие сил морозного пучения. Но только армированные конструкции, выложенные поверх геотекстиля и пирога из других слоев, смогут долгое время работать хорошо не растрескиваясь.

Менее трудоемким вариантом является создание монолитной плиты.

К сведению: в ней формируются закладные блоки, с помощью которых крепятся несущие детали. Если рядом с поверхностью находятся грунтовые воды, плита и лента могут всплывать; тогда выходом становится использование свай.

Маленькие модульные печи для дачи получают не из кирпича, а из стойких к нагреву сортов бетона, который состоит из следующих компонентов:

  • порошкообразный перлит;
  • вспученная разновидность вермикулита;
  • шамотная пыль;
  • керамзит.

По внешнему виду подобные барбекю похожи на мангал английского образца. У них открытая топка, а уловитель дыма по форме близок к призме. Использовав такую печь в качестве комплексного барбекю под одной крышей со столом и другой мебелью, придется топить ее древесным углем. Сжигание обычных дров создает температуру около +300 градусов, которая может вывести из строя самые чувствительные части конструкции.

Внешняя облицовка на основе белоснежной штукатурки в смеси с минеральной крошкой не слишком практична. Да, такая отделка невосприимчива к разгулу атмосферных стихий. Но, несмотря на защищенность без специальных укрытий, возникающая при топке сажа может оставить грязные пятна. Убрать их способна только обработка струей высокого давления. Поэтому опытные специалисты рекомендуют выбирать иные решения.

Рекомендуется оснащать систему стартером розжига, значительно ускоряющим процесс.

Виды конструкций

Поставить в беседке вместо барбекю привычного вида русскую печку – это не такая уж плохая идея. Ведь она вполне функциональна и может заменить во многом современный уличный очаг. Конструкция в корне отличается от описанной выше. Специфика позволяет создать очень большую тепловую инерцию, то есть печь крайне медленно греется и столько же времени остывает. Но только в большой беседке такая конструкция уместна; она намного больше, чем барбекюшница (при сопоставимой кулинарной производительности).

Важно помнить, что тепло отдает только та часть русской печи, которая расположена на высоте 0,9 м от пола и выше. Остальное не прогревается. Еще один серьезный недостаток – это значительный перерасход топлива. Для частного дома это еще не так заметно, а вот для беседки уже плохо. Возвращаясь к основной теме – барбекю – следует заметить, что оно предназначено для работы преимущественно на открытом воздухе. Верхние решетки часто отличаются тремя уровнями по отношению к сжигаемому топливу.

Современные модели подчас оборудуются вертелами, разъемными решетками для зажима продуктов. Мангалы куда проще по своему виду и чаще всего делаются как прямоугольные ящики из металла. В них намного тяжелее, чем в барбекю отрегулировать тягу. Придется постоянно обдувать угли потоком воздуха, резкими движениями, чтобы справиться с этой задачей.

Гриль по исполнению разнообразнее, но устанавливаемые на улице, по большей части, представляют собой емкость с крышкой и специальной угольной решеткой.

Классический вариант гриля похож на глубокую сковородку и позволяет равномерно обогревать продукт по всем трем осям. Отверстия, оборудованные заслонками, позволяют произвольно регулировать движение воздуха. Целесообразно выбирать такой печной комплекс, в котором есть сразу три указанных элемента. Ведь в каждом из них имеются свои нюансы.

Да и одним больше нравится пища из барбекю, другим – из гриля, третьим – порция шашлыка из мангала.

Кирпичная печь, кроме мини-варианта, может быть оснащена дополнительно коптильней. Подобное оборудование требует организации высокого дымохода, внутри которого ставится поддон и подвешиваются крюки либо ставятся решетки. Эти элементы помогают удержать мясные и рыбные продукты в заданном положении.

Дно рабочей камеры покрывают опилками либо щепками от лиственных пород дерева. Дым, возникающий при тлении такой древесины, улучшает намного характеристики сырых продуктов; фундамент под печью придется делать очень мощным, иначе он не выдержит нагрузки.

Схема порядовки

Чтобы выложить из кирпича своими руками по чертежам простую печь барбекю, понадобятся следующие материалы и инструменты:

  • 360 простых керамических кирпичей;
  • 120 штук кирпича шамотного категории Ш-47;
  • пила для обработки камня;
  • уровень строительный;
  • мастерки для выкладки раствора.

Обычно первым рядом выкладывают выемку для дров и несколько идентичных ниш под кухонные принадлежности. Со 2 по 8 линии раскладка ведется в шахматном порядке с систематическими перевязками. Девятый ряд, кроме выкладки сообразно рисунку, нужно доработать: надпилить крайние кирпичи, чтобы затем получилась арка. На десятом ряду формируется сама арка (с основанием из металлического уголка) на основе Ш-47, на 11-м кладут будущие перекрытия, отпиливая идущие за ними кирпичи. На 12-й полосе наступает время закрыть кладкой каждую нишу.

В этот момент центр снабжают жаростойким кирпичом, он вынесет нагрузку от топки.

Следующий ряд делается с керамическими боковинами и припуском крайних швов. 14-я линия представляет основание топки, устройство как на предыдущем ряду. Промежуток между керамикой и шамотом выдерживают хотя бы 2 см, тогда тепловое расширение не создаст проблем. Разрыв обязательно закрывают при помощи базальтовых шнуров.

Последующие два ряда ведут по разработанной схеме, края шамота снабжают фасками 20 мм, там впоследствии и будет крепиться решетка для барбекю. 17 линия представляет собой перекрытие топки в виде арки, ее делают с подъемом стенок. Кладка в промежутке внутренних кирпичей должна быть шире. Следующие три ряда размещают просто по рисунку, 21-й начинает дымоход, а на 22–24-м уровнях строго следуют схеме, планомерно сдвигаясь внутрь.

На 24 ряду делают отверстие для дымохода величиной в кирпич. Внутренняя структура трубы формируется из шамота, а вот наружная – из простого полновесного камня. Очень важно выполнить все связки вдвойне и втройне аккуратнее, нежели в стенах. Ведь труба – это конструкция более нежная, чем капитальный дом. Высота дымохода подбирается соответственно величине беседки и должна превосходит на 1 м ее кровлю, чтобы не «угощать» собравшихся дымом.

Советы и рекомендации

Просто сделать кирпичную кладку недостаточно. Важно еще расположить печь правильно. В большинстве случаев стоит это делать в самом центре беседки либо вдоль удаленной от входа стены. Это решение позволяет добиться роскошного внешнего вида и защитить очаг от ветра. Очень хорошо, если можно выбрать тенистую площадку, на которой и без того атмосферные вихри не слишком активны.

Если заливают бетонное основание, последующее строительство начинают на 5–7 день.

От фундамента до пола должен располагаться слой гидроизоляции. Когда планируется поставить печь у самой стены, желательно выложить всю эту стену из кирпичей. Нельзя забывать о стальном листе перед топкой. Для распила кирпича по мере необходимости используют абразивный круг. Если нужно использовать казан, под него ставят балезинскую плиту.

Красивые примеры

Выполнение печи для беседки очень важно и в дизайнерском плане. Кладка из грубого камня смотрится брутально, но при этом не создает излишнего эмоционального напряжения. «Крылья» сверху используются как подставка, а внутри них расположены места для хранения дров, инвентаря.

На этом фото показаны достоинства более ровной каменной кладки, печь поставлена в относительно малой беседке, организованной при помощи навеса. Немаловажную роль при украшении играет размещенная слева каменная полочка для зелени, под которой находятся отсеки для хранения различных предметов.

О том, как сделать барбекю в беседке, вы узнаете в следующем видео.

Строительство дровяных печей для пиццы. Изготовление купола печи из обожженного кирпича, детали дымохода.

Детали конструкции дровяных печей для строительства. Планы по строительству собственных дровяных печей из кирпича, тепловое расширение и разница температур в материалах, конструктивные измерения.

Дровяные печи для очага, купола, вентиляционного отверстия, дымохода, дымохода, теплового расширения, растворов, теплоизоляции и планы строительства печей.

Чтобы дровяная печь работала правильно и эффективно, необходимо помнить несколько правил и применять их на практике.После того, как вы сделаете это, ваша дровяная печь для пиццы будет в порядке. Я написал «должно быть», потому что, например, Если вы забудете добавить цемент в раствор или поработаете волей-неволей, вы можете упустить некоторые вещи.

Я не собираюсь здесь говорить, что мы должны руководствоваться здравым смыслом, никто не идеален. Но если вы, как и я, наслаждаетесь терпеливым делом и не слишком много экспериментируете с непроверенными идеями, то из этого стремления вырастет счастье, ведь мы не делаем спутника-шпиона. Придерживайтесь приведенных ниже принципов, и все будет в порядке.

Детали конструкции дровяной печи

Я использую как метрические, так и британские единицы измерения, если их поменять местами, все будет справедливо. Наслаждаться. Несмотря на то, что это не слишком важно, так как не так много измерений, при строительстве дровяных печей все делается в основном по количеству кирпичей, вы не почувствуете, что вас пренебрегают. Но все же здесь есть конвертер единиц длины, если он когда-нибудь понадобится, или convert-to.com предоставляет множество практичных конвертеров единиц для быстрого онлайн-использования.

очков, указанных здесь, подходят для дровяной печи среднего размера для сада или дома.Сначала приготовление пиццы, затем в той же накопленной тепловой энергии большое жаркое с овощами, а после выпечки хлеба или пирожных с 10 друзьями, дровяная печь с внутренним размером купола:
82 - 90 см x 90 - 100 см (от 32 до 35 дюймов x 35 до 39 дюймов) отлично подойдет. Если вы имели в виду деревянную печь для пиццы в ресторане, печи с внутренним размером купола:
4 фута x 5 футов (1,22 м x 1,5 м) или 5 футов x 6 футов (1,5 м x 1,8 м) аналогично, но немного больше, если диаметр купола ( изображение диаграммы для конструкции печи из кирпича с прямоугольной бочкой и печи из круглого кирпича).

Какой купол лучше ...?

Я получаю много писем с вопросами; Купол какой формы лучше подходит для приготовления пищи, проще в сборке, более экономичен для огня, дольше сохраняет тепло, потребуется ли 3 часа для нагрева: о) какой купол прослужит долго? Какую из них мы должны построить, купольную печь для пиццы с прямоугольным полом или купольную печь с круглым полом иглу?

Люди задают и более серьезные вопросы; Почему наша духовка недостаточно горячая? Почему он не удерживает тепло в полу или во всем куполе и т. Д.Оба купола могут быть превосходными, если говорить простым языком о факторах «как проектировать и строить печи». При необходимости я создал новую страницу, посвященную этим и другим вопросам с логикой, о том, что делать до и во время сборки печей.

Огнеупорный раствор :
Строительный раствор и огнеупорный раствор - это не одно и то же. Огнеупорные основе шамот миномет не используется в качестве обычного строительного раствора, используемого каменщиками. Строительный раствор соединяет кирпичи, разделяя их. В древесных печах, огнеупорный раствор строго следует использовать только там, где плоские огнеупорный кирпич сустав невозможно.Подробнее о рецептах и ​​использовании огнеупорных растворов.

Строительный раствор общего назначения :
Это не огнеупорный раствор, это раствор для укладки обычного строительного кирпича, домашнего кирпича, как у каменщиков:
6: 1: 1 - песок, портландцемент и известь. Известь в растворе для укладки кирпича задерживает воду, делая раствор более мягким и оставляя больше времени для работы. Примерно в 3 раза дольше до застывания. Или можно смешать раствор без извести: 4: 1 - песок и портландцемент.

Бетонный облицовочный :..
Обшивка минимально 5 см - 2" толстый слой бетона наносится поверх огнеупорного кирпича купол любого стиля бетона печи облицовка очень быстро и легко сделать, и количество или стоимость материала оболочки требует очень мало, в отличие , степень использования каждой печи с дополнительным плотным слоем гораздо выше, Главная печь с 11. 5cm -. 4.5" огнеупоров стенки и 5 см - 2" облицовочный слой будет нагреваться в температуре пиццы, 350 ° C - 662 ° F и выше, в менее 1-1 / 2 часа (полтора часа.) Подробнее о облицовке духовки и рецепте.

Огнеупорная теплоизоляция :
Огнеупорная изоляция - это легкий защитный слой, наносимый поверх плотной варочной камеры или под ней, чтобы сделать печь более эффективной и экономичной. Тепло естественным образом имеет тенденцию подниматься вверх, поэтому цель изоляции состоит в том, чтобы остановить потерю тепловой энергии от огня, исчезающего в неправильном направлении, в основном по верху или по бокам. Изоляция также останавливает тепло, чтобы нагреть наружные стены духовки. Для изоляции дровяных печей можно использовать различные изоляционные материалы.Теплоизоляция похожа на эффект соты, фактический материал, из которого состоит конкретная изоляция, предназначен для создания воздушных пространств, а разделенные воздушные пространства (например, в изоляционном слое из керамического волокна на космическом шаттле) являются лучшей изоляцией. Подробнее о термостойких изоляционных материалах и рецептах, а также еще одна страница, посвященная вермикулитовой изоляции.

Мне нравится внешний вид ствола или иглу!

Если вам нравится характер иглу, вы можете покрыть прямоугольный купол теплоизоляцией, сформированной в форме иглу или полуцилиндра, придав вашей духовке простой внешний вид на проволочной сетке.Теплостойкая изоляция легкая и мягкая, поэтому поглощает тепловые расширения купола, предотвращая образование видимых трещин снаружи. Вы можете использовать недорогие и при этом очень хорошие изоляционные материалы (с такими же или лучшими свойствами, чем вермикулит или перлит), и да, вы можете добавить их сверху, чтобы сделать вашу духовку более эффективной и равномерно нагретой для гораздо более длительного запекания и запекания.

Я бы хотел вернуться к этим трещинам и использованию изоляции, потому что это важно; не может быть ничего хуже, чем увидеть, как ваша духовка треснет снаружи, включая фасадную отделку. Здесь мы имеем дело не только с тепловым расширением, но и с «разницей тепла в материалах». Теплоизоляция служит слоем между сплошным куполом и внешней твердой декоративной отделкой всех видов. Купол твердый, он расширяется при нагревании, несмотря ни на что, если к нему была прикреплена внешняя конструкция духовки, или достаточно, если она коснется ее, она тоже будет толкаться. Разорвите / разделите эти два слоя изоляционным слоем между ними, например, изоляция более мягкая, и поэтому будет иметь дело с ударом. Я получаю много писем, у которых сердце разбивается, и мне грустно читать, что кто-то, кто не знал об этом, находится в такой ситуации.

Если вы хотите соорудить дома по-настоящему красивую печь для шеф-повара, всегда выбирайте кирпичную кладку. Не собирайте / не отливайте свой купол заранее, на таких куполах образуются трещины в более крупных частях и начинаются раскалывания, если купол не купол должным образом. Если вы предпочитаете иметь и готовить в сборной печи, купите ее вместо этого, так как на рынке есть высококачественные продукты, а также готовые продукты для духовки в виде комплектов. Самодельные большие блоки блоков всегда подвержены влиянию температурных различий в материале. Эта работа изначально требует множества тестов.Огнеупорные кирпичи изготавливаются из глины и в процессе производства обжигаются / стабилизируются в промышленных печах. Стандартные огнеупорные кирпичи с содержанием оксида алюминия 26% предназначены для непрерывного использования при температуре от 2400 ° F до 1320 ° C. Кирпичный купол - это конструкция, состоящая из множества мелких фрагментов, при расширении тепла все может красиво двигаться, не образуя крупных трещин. Промышленные печи не собираются из больших литых сегментов, потому что всего несколько блоков это не так. эффективен в будущем. Запасные части были бы дорогостоящими во многих аспектах.Глина / грязь в огнеупорной форме является лучшим и естественным огнеупорной, и, конечно, огнеупоры длятся очень долго. номера больше физических свойств для всех огнеупоров сортов от 18% до 40% содержания оксида алюминия во всех огнеупорного кирпича тел. Также широко используется мыльный камень / Посмотрите на эти полные термические данные мыльного камня с помощью калькулятора массы.

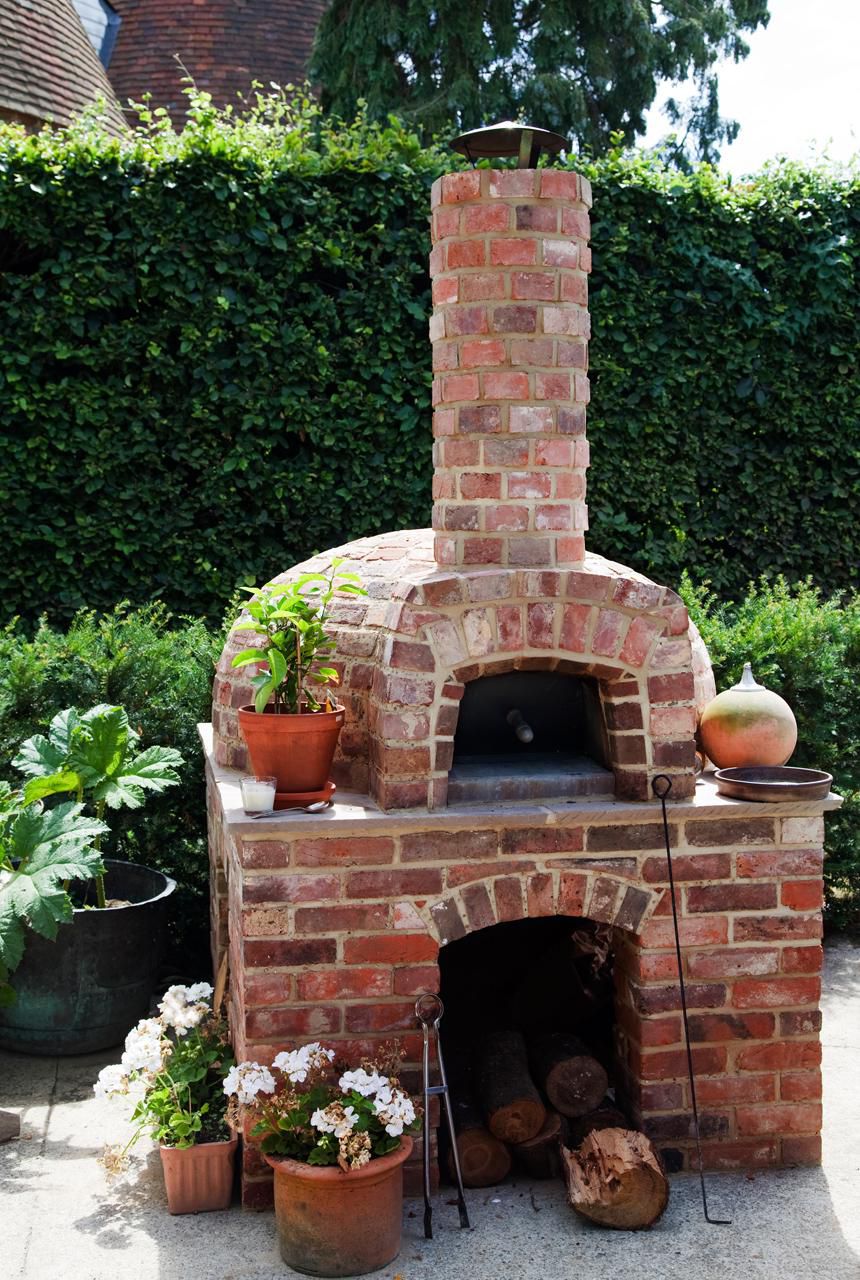

Несколько фотографий доделанной печи.

Отношение внутренней высоты купола (Убежища) к высоте входной двери должно быть правильно рассчитано. Для достижения наилучшего эффекта горения в ваших духовках очень важно правильно измерить высоту.Когда вы закончите свою работу, вы хотите, чтобы огонь хорошо горел внутри. Это соотношение составляет 62% к 64%. Самый точный пример для домашней духовки:

Высота входной двери: 10 дюймов (25,4 см)
Высота хранилища (внутренняя): 16 дюймов (40,6 см).

На самом деле купол намного ниже, что можно представить, глядя на встроенную печь снаружи. Самая высокая точка потолка, Убежище, должна быть такой низкой. Тепло от огня, хранящееся в массивных стенах, излучается обратно на готовку, плюс камера становится меньше в объеме, концентрируя важный пар, что создает хорошие условия для выпечки.

Если вы спросите меня, почему это процентное значение, я бы сказал вам в истории, когда вы посмотрите на эти многие лучшие работающие дровяные кирпичные печи с разным объемом поверхности пола и проверите их измерения, вы получите среднее значение этого же соотношение. Не меняйте ее слишком сильно и не экспериментируйте с высотой двери слишком много. Это как с нашей природой: если вы измените ее слишком сильно, она обернется против вас.
Что бы нужно было сделать, если бы вы собирались уменьшить вход, нужно было бы ввести другой источник кислорода в камеру для горения, чтобы добиться нормального горения огня.

Если вы увеличите дверцу, тепло будет уходить через верхний уровень дверцы, что сделает вашу духовку менее экономичной и трудной в использовании. Возможно, через некоторое время ваши брови тоже уменьшатся 🙂 Волосы на моей правой руке всегда короче, выглядят недоразвитыми, потому что я люблю быстро воткнуть их, схватить что-нибудь, чтобы вынуть, а потом съесть (задом наперед, чтобы все как следует проверить их слюнные железы) или прилично что-нибудь вложить внутрь.

Вход в печи на дровах построен намного ниже дверей, например, в камины.Тогда есть пространство между хранилищем и уровень дымохода или вентиляционного отверстия (вытяжной), на котором поднимающееся тепло от огня удерживается, поглощается стенами и не теряется.

Кирпичные дровяные печи используют 75% тепловой энергии от огня, а 25% уходит через дымоход. Неплохая проводимость, не правда ли? Иногда я слышу, что облицовка кирпичного купола вызывает долгое время нагрева, но, конечно, это не так, если не считать 10 минут. Это неправильная тактика обжига / разогрева, а не облицовка бетоном, если обжиг длится более 1-1 / 2 часа.Если вы хотите, то для достижения температуры пиццы в домашней печи с облицовкой может потребоваться всего 1 час. Хотя вместо агрессивного нагрева я предпочитаю умеренный нагрев, который очень легко занимает у меня 1 час 30 минут, поэтому после пиццы (если было время для пиццы) я все еще могу готовить долгое время на накопленном жаре.

Кроме готовки, всегда только пиццу было бы скучно и не весело !!! Духовка с покрытием обеспечит вам 5 часов запекания / запекания без обжига после понижения температуры пиццы и гораздо больше времени сушки фруктов после выпечки. Теплопоглощающая масса абсолютно необходима для более крупного жаркого, такого как большая индейка, баранина и т. Д., Для качественного обжаривания или выпечки абсолютно необходимо достаточное количество сохраненной тепловой энергии. Как насчет того, чтобы испечь хлеб или пирог после обжарки, а затем в течение 24 часов сушить фрукты и разрезать помидоры, отлично? Облицовка предлагает это. Чтобы быть стабильными даже в каждой качественной печи для пиццы и конвейерных печах, горячая поверхность внутри духовки покрывается плотными слоями. Именно так устроены эти печи. Некоторые печи, не только большие производственные печи, имеют купола размером с двойной кирпич (не 2x11.5 см, но в длину 2 x 23 см ... не 2 x 4,5 дюйма, а 2 x 9 дюймов, сторона кирпича.)

Не беспокойтесь о более толстых стенках купола, если вам нужна только печь для пиццы, пицца готовится, пока красные угли все еще излучаются в куполе, просто придайте больше массы полу, чтобы он не опускался вниз быстро после высокой температуры пиццы раскаленные угли были сметены в стороны.

огнеупорных кирпич отопительных печей с хорошей засухой лабиринта поглощающих 90% энергия от огня и только 10% расходуется впустую, что большая технология или система!
Камины, в них мы фактически используем только 10% энергии, излучаемой от огня в комнату, а 90% тепла проходит через дымоход.

Для пода пола духовки лежал огнеупорный огнь кирпич на песчано-кровати или на тонкий слое 1: 1 огнеупорной глины (шамот объяснено) и просеянный песок, чтобы удалить все камешки (половина ведра мелкого песка требуется для работы, без маленьких камней, иначе, если небольшой камешек окажется под огнеупорным кирпичом, вы не сможете его хорошо выровнять), смешанный с водой до состояния пасты. Распределите глиняно-песчаную смесь на влажную водную плиту с помощью зигзагообразного шпателя, имеющего квадратные зубцы на краю. Кирпичи кладут вплотную друг к другу, не используя соединительный раствор.В процессе работы используйте деревянный или резиновый молоток, чтобы равномерно выровнять кирпичи до гладкой поверхности. Кирпич для пода необходимо укладывать не менее чем через 2 дня после высыхания бетонной плиты - отверждения цемента, который армируется с помощью металлической сетки и стержней более высокого качества.

Если вы обдумываете свой собственный сложный проект по созданию печи самостоятельно - будь то большая или маленькая, дровяная печь с интересной кирпичной отделкой или очень простая печь с качественно сделанным куполом, расположенным низко на земле, и красивый кирпич перед входом арка, с дымоходом или без него - подумайте о том, чтобы воспользоваться полной справкой на всех этапах строительства из моего учебника по сборке Swishy духовка с открытым исходным кодом на компакт-диске.Этот компакт-диск проведет вас через всю работу, чтобы правильно настроить печь с первого раза, с ним вы заранее будете четко знать, что вы будете делать каждый день или этап строительства.

Новое в Cdrom Log :
1. Мастерская дровяной печи - включает 370 изображений для всех этапов строительства.
2. Папка «Эквивалентные материалы и источники» для тех, кто по какой-либо причине не может найти или купить огнеупорные цементы. шамотные, огнеупорные растворы, огнеупорный кирпич, теплоизоляция (описано несколько заменителей и препаратов, как / где их получить и как с ними работать, хорошо читать - распечатать в постель.)
3. Папка «в фотографиях купола» (большие фотографии пожаров и еды в дровяной печи.)
Содержание учебника WorkShop и как добраться до страницы.

* Может быть, вы ищете здесь кого-нибудь, кто построит для вас дровяную печь, тогда, пожалуйста, сначала спросите меня (просто повышение осведомленности).

Видео печи для пиццы MTo / дизайн Ferrari, автор: Джим (вручную собранные камни для строительства на природе, окружающей его дом).

Спасибо за просмотр.Наслаждайтесь постройкой духовок, розжигом и приготовлением грандиссимо!

Фактически, вы можете выпекать от 4 до 6 часов, перезагружая партии в духовке (включая медленное долгое запекание при температуре выпечки). Мои фавориты - это цельнозерновой хлеб, закваска и турецкий хлеб, конечно же, сладости. Хорошая идея - иметь подходящую книгу о стратегиях выпечки, я заказал ее на eBay и с тех пор с удовольствием ее читаю:

Чтобы заказать эту книгу, нажмите здесь
Великолепно в подарок, или должна быть книга «Сделай сам» Питера Рейнхарта: «Ученик хлебопекаря».

от Rado Hand

STOVEMASTER - Коммерческие кирпичные печи

Коммерческие кирпичные печи

Мы строим кирпичные коммерческие печи любых форм и размеров для любых целей. У нас есть опыт работы с тяжелыми хлебопекарными печами, духовками для рогаликов в монреальском стиле, купольными и сводчатыми печами для пиццы и плоскими хлебными печами. Наш уникальный дизайн, технологии изготовления и высочайший уровень мастерства обеспечивают непревзойденное качество, долговечность и превосходную производительность наших коммерческих духовок.

Вокруг кирпичных печей для пиццы много рекламной шумихи. Есть утверждения, что в мире есть только две семьи, которые могут построить настоящие кирпичные печи, и никто не может достичь тех же результатов, даже используя те же материалы и технологии… Есть утверждения, что только печи, построенные в Италии или Неаполе, могут работать хорошо…. Есть утверждения, описывающие конкретный строительный материал как «уникальный» и «органический»….

Мы не верим в мифы. Любой владелец духовки влюбляется в свою духовку, несмотря на ее недостатки, и поэтому любой личный опыт очень субъективен.Но если оставить в стороне субъективный опыт, все сводится к нескольким основным фактам, основным законам физики и основным пропорциям / геометрии. Учитывая это:

  • Все современные огнеупорные материалы, которые повсеместно используются в конструкции печей, имеют очень схожие свойства, и все они сделаны из основных «органических» элементов, таких как глина, добываемая из земли;
  • Печь, у которой швы не превышают 1/8 ”-3/16”, прочнее, чем печь с швами ½ ”-1”, заполненными строительным раствором или литьевым огнеупором;
  • Духовка с очень тонкими стыками обеспечивает превосходное удержание пара во время выпечки хлеба;
  • В духовке с плотными стыками нет материала, который может раскрошиться и упасть на ваши пироги;
  • Духовка с изоляцией, достаточной для того, чтобы внешняя готовая поверхность оставалась холодной на ощупь, более эффективна, чем печь, к которой никто не может прикоснуться, без опасности ожога кожи;
  • Духовка, построенная с правильными классическими пропорциями проема до высоты купола / свода, более эффективна и лучше функционирует, чем печь с загрузочным отверстием, которое игнорирует правильные пропорции;
  • Духовка, построенная с использованием теплоизоляции промышленного класса, сохраняет тепло лучше, чем печь, изолированная вермикулитом / перлитом, песком или грогом;
  • Духовка с изоляцией промышленного класса под подом лучше сохраняет тепло и работает более равномерно, чем духовка без изоляции под подом или с плохой изоляцией;
  • Печь, которая построена с помощью небольших кирпичей является более прочным, чем в печи гипс полностью из огнеупорного бетона или построен из крупных литых деталей.

Помимо субъективных мнений и мифов, вы можете увидеть, что вы можете построить печь высочайшего качества прямо здесь, в Канаде или США, без необходимости тратить деньги и ископаемое топливо, чтобы переправить печь через океан. Кроме того, печь может быть изготовлена ​​из любой формы и материала, который вам нравится, чтобы соответствовать дизайну вашего ресторана…

Как и в случае со всеми другими услугами, мы можем либо построить вам печь «под ключ», либо изготовить изолированную сердцевину и установить дымоход, оставив остальные работы (фундамент, фундамент и отделка) вашему строителю / каменщику.

Поскольку успех всего бизнеса ресторана или пекарни часто зависит от производительности печи, очень важно, чтобы характеристики печи были тщательно подобраны в соответствии с целями и требованиями шеф-повара. В отличие от крупных компаний, производящих печи, мы работаем с нашими клиентами от этапа планирования до первого пожара, консультируя нас по поводу лучшего места, обсуждая различные варианты и характеристики, определяя стиль и форму, создавая лучший инструмент для творчества ремесленника-пекаря. В отличие от крупных производителей, мы достаточно гибки, чтобы удовлетворить многие индивидуальные требования, и можем спроектировать печи в соответствии с уникальной ситуацией каждого клиента. Мы считаем, что гибкость дизайна и индивидуальное обслуживание - вот что отличает ремесленных производителей духовок от крупных производителей духовок. Иногда люди спрашивают, в чем причина выбора духовки ручной сборки? Перечисленные выше причины - это лишь две из многих причин, о которых вы можете узнать в статье Почему печь ручной сборки? страница.

Чтобы получить основную информацию о планировании печи и ценах, посетите FAQ по кирпичной печи.Мы настоятельно рекомендуем вам прочитать FAQ по кирпичной печи, прежде чем связываться с нами, поскольку там вы получите ответы на многие из ваших вопросов.

Подробное описание и фотографии конструкции различных печей смотрите в наших статьях.

Примечание. Пропорции на изображениях могут быть искажены широкоугольным объективом камеры и не отражают реальную форму или пропорции.

Некоторые рестораны и пекарни с нашими печами:

  • - Pizza Defina, Торонто, Онтарио.Печь для пиццы.
  • - Закусочная Tennessee Williams Wood-Fired Pizza, Оттава, Онтарио. Печь для пиццы.
  • - Viccino’s Pizza, Торонто, Онтарио. Печь для пиццы.
  • - «The Bagel House», Торонто, ОН. Бублик в духовке.
  • - Музей «Montgomery Inn», Торонто, Онтарио. Хлебная печь.
  • - «The Bagel House», Миссиссога, ОН. Бублик в духовке.
  • - «Tony’s Pizza», Оттава, Онтарио. Печь для пиццы.
  • - «Вечнозеленый кирпичный завод».Общественная печь для пиццы, Торонто, ON
  • - «Винный бар Брюса», Торнбери, Онтарио. Печь для пиццы.
  • - Ресторан Fratelli, Оттава, Онтарио. Печь для пиццы.
  • - «Johnny Pepper’s», Ниагарский водопад, Онтарио. Печь для пиццы.
  • - Ресторан Fratelli, Каната, ОН. Печь для пиццы.
  • - «Семейный ресторан Луи», Болдуин, Онтарио. Печь для пиццы.
  • - «Nu Bugel», Торонто, Онтарио. Бублик в духовке.
  • - «Скромный хлеб», Пиктон, ОН.Хлебная печь.
  • - «Пицца All’Antica», Оттава, Онтарио. Мобильная печь для пиццы.
  • - «Комбинат», Simcoe, ON. Печь для пиццы.
  • - Школа поваров Стратфорда, Стратфорд, Онтарио. Мобильная печь для пиццы.
  • - «Пекарня закваски», Виктория, Британская Колумбия. Хлебная печь.
  • «Fogo Inn», Джо Баттс Арм, Ньюфаундленд. Нагреватель для кладки со встроенной печью для пиццы.
  • - «Лучший уродливый бублик», Окленд, Новая Зеландия. Бублик в духовке.
  • - Грузинская хлебопекарня, Сан-Франциско, Калифорния.Духовка Toneh диаметром 5 футов (тандырная).
  • - «Кебаб 49», Этобико, ОН. Печь лаваша.
  • - Ресторан «Султан», Торонто, ОН. Печь для пиццы.
  • - «Духовка Софи», Ватерлоо, ОН. Пита (манакиш) в духовке.
  • - «Лучший уродливый бублик», Ньюмаркет, Новая Зеландия. Бублик в духовке.
  • - "Пекарня Steelcroft", остров Сент-Джозеф, Онтарио. Хлебная печь.
  • - Muskoka Marriott Resort, Миннет, Онтарио. Печь для пиццы.
  • - «Бейгл Магуайр», Квебек, Квебек.Бублик в духовке.
  • - «Пиццерия Роберто», Оттава, ОН. Печь для пиццы.
  • - Ресторан "Backhouse". Ниагара-он-Фолс, Онтарио. Печь для пиццы и дровяной гриль.

Комплект для печи на дровах | Крытый | На улице

  • маг.
    • Барбекю и грили
    • Принадлежности для барбекю и гриля
    • Бинчотан
    • Бразильские аксессуары для барбекю
    • Бразильские грили
    • Корпуса
    • Горелки газовые
    • Товары для уличной кухни
    • Подставка под духовку
    • Принадлежности для печи для пиццы
    • Переносные печи для пиццы
    • Встраиваемые грили премиум-класса
    • Шашлык
    • Дровяные печи для пиццы
    • Принадлежности для гриля якитори
    • Якитори Грили
  • Доставка
  • Возвращает
  • Конфиденциальность
  • Условия
  • Свяжитесь с нами
  • МОЯ ТЕЛЕЖКА

    Нет товаров в корзине.

  • О компании
    • Наша история
    • Майкл Джерард Шеф-повар
    • Кулинарные изделия
  • Дровяные печи
    • Наборы для дровяной печи
      • Комплект для духовки Roma
      • Комплект для духовки Milano
      • Комплект для духового шкафа Toscano
      • Комплект для духовки с двумя дверцами
    • Модернизация газовых горелок
    • Переносные печи для пиццы
    • Переносная печь для пиццы в аренду
  • Барбекю и грили
    • Brazilian Grills & Parrillas Commercial
    • Жилой комплекс Brazilian Grills & Parrillas
    • Якитори Гриль для ресторана или дома
    • Встраиваемые грили
  • Уличные кухни
    • Дизайн уличной кухни
    • Оценщик цен
    • Товары для уличной кухни
    • Открытый кухонный остров
    • Услуги по дизайну кухни
    • Установочные материалы
  • Принадлежности
    • Инструменты для печи на дровах
    • Принадлежности для барбекю и гриля
    • Принадлежности для гриля якитори
    • Шашлык для барбекю
    • Модернизация газовых горелок
    • Подставки для духовки для пиццы
    • Корпус для печи для пиццы
  • Галереи
    • Уличные кухни
    • Галерея духовок
    • Галерея барбекю
  • MG Коллекция
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
