Котлы длительного горения своими руками чертежи: Как сделать твердотопливный котел длительного горения своими руками: пошаговая инструкция + чертежи

Содержание

чертежи твердотопливного котла, устройство на твердом топливе, как устроен котел на дровах, схема, размеры самодельного котла с водяным контуром

Содержание:

Как работает агрегат
Конструкционные особенности и устройство
Сильные и слабы стороны
Рекомендации по изготовлению самодельного котла
Правила безопасности
Как сделать твердотопливный котел длительного горения своими руками
Работа над корпусом чертежи
Дымоходный патрубок
Зольник
Система подачи воздуха
Теплообменник
Окончательная сборка и монтаж
Тестирование прибора
Монтаж в доме

Самым оптимальным источником отопления для отдаленных районов без газификации и электрификации является твердотопливный котел длительного горения. Благодаря надежности, экономичности и эффективности он нередко используется для оснащения загородных домов и коттеджей.


Как работает агрегат

Обычные твердотопливные котлы способны проработать на одной закладке около 6-7 часов. Если по истечении этого времени в топку не подбросить очередную порцию топлива, это приведет к снижению температуры в доме. Причина кроется в циркуляции основного тепла в помещении по принципу свободного движения воздуха: после нагревания он поднимается вверх и выходит на улицу. Тепловой ресурс одной закладки дров прибора длительного горения рассчитан на 24-48 часов. В отдельных моделях горение поддерживается почти неделю.

Секрет здесь в следующем: в отличии от традиционных котлов, схема котла длительного горения включает в себя не одну, а две камеры сгорания. Первая из них предназначена для сжигания топлива, вторая – для поступивших из первой камеры газов. Качество процесса во многом зависит от своевременной подачи воздуха, для чего в конструкции имеется вентилятор. Подобный подход является инновационным: его впервые представила литовская компания Stropuva в 2000 году, после чего чертежи твердотопливных котлов длительного горения были взяты на вооружение ведущими производителями котельного оборудования.


На сегодняшний день агрегаты, работающие по этому принципу, являются наиболее недорогим и практичным вариантом обогрева домов в местностях, лишенных газификации. Сутью работы приборов данного типа выступает горение верхнего топлива. Обычно месторасположением топки является нижняя часть: как следствие, холодный воздух после нагревания имеет возможность подниматься вверх. Котлы длительного горения очень похожи на пиролизные: выделение основной порции тепла происходит не от сгорания твердых брикетов, а от выделившегося при этом газа.

Для сгорания внутри конструкции имеется специальное закрытое пространство. Камеры соединены между собой телескопической трубой, по которой выделившийся газ из первого отделения поступает во второе. Процесс его дожига сопровождается смешиванием с холодным воздухом, нагнетаемым вентилятором. Эта процедура проистекает без пауз, до полного перегорания топлива. Она отличается достаточно высоким температурным режимом – до +1200 градусов.

Камера для сжигания твердого топлива имеет более обширные размеры: ее объем иногда достигает 500 дм3. В нее можно загружать уголь, опилки, дрова, паллеты. Стабильное нагнетание воздуха обеспечивается встроенным вентилятором. Процесс горения характеризуется очень медленной скоростью расхода топлива. Как следствие, экономичность котельного оборудования резко возрастает.

Причина медленного прогорания заключается в нагнетании воздуха, в результате чего прогорает только верхняя часть топливной закладки. Увеличение подачи воздуха происходит только после полного перегорания верхнего слоя. В продаже имеется целый ряд нагревательных приборов, сутью работы которых является один и тот же чертеж котла длительного горения на дровах. Разная степень их экономичности и эффективности объясняется различием размеров, материалов изготовления и наличием дополнительных функций. Для работы универсальных ТТ котлов можно использовать любое топливо, что значительно упрощает их обслуживание.

Наиболее экономичными моделями считаются дровяные ТТ котлы.

Конструкционные особенности и устройство

Камера для закладки топлива любого котла длительного горения отличается внушительными размерами. Это параметр напрямую влияет на время перегорания топливной закладки. В настоящее время встречаются две успешно конкурирующие между собой технологии, реализуемые в ТТ котлах: речь идет о приборах Булерьян и Стропува. Дороговизна и сложность изготовления чертежа котла длительного горения своими руками ставит определенные препятствия на пути распространения последнего из них на территории нашей страны. В отличии от него, метод Булерьян широко используем народными умельцами для самостоятельной организации отопления загородных домов.

Чертеж котла длительного горения на твердом топливе Булерьян состоит из следующих узлов:

  1. Металлического корпуса, закрывающего внутренние камеры.
  2. Нижней камеры для сжигания топлива.
  3. Верхней камеры для сжигания газа.
  4. Дверцы для закладки дров. Она расположена в верхней части конструкции из-за больших размеров нижнего отсека для закладки ресурса.
  5. Дымового патрубка. Он находится в верхней части котла и подключен к дымоходу.
  6. Зольная камера. Расположена внизу котла и предназначена для его чистки.

Также имеется еще одна любопытная деталь. Как известно, в обычных печах функция поддувала выполняется зольником: именно через него поступает необходимый для горения воздух. В случае с Булерьян зольный отсек делается полностью герметичным: каналом подачи воздуха здесь является верхняя воздушная камера. Для регулировки подачи кислорода в верхней части этой камеры имеется заслонка. По ходу сгорания дрова в топке постепенно оседают, что приводит к опусканию распределителя. Таким образом обеспечивается беспрерывная подача свежего воздуха.

Чтобы осуществить новую загрузку, распределитель легко можно возвратить в начальное положение, потянув его вверх. Положение этого рычага служит своеобразным ориентиром уровня оставшегося топлива: таким образом можно определить, через сколько загружать следующую порцию дров. Котлы Булерьян отличается высокой экологичностью, что объясняется полным перегоранием топлива и газа: углекислый газ в атмосферу практически не попадает. Читайте также: «Как сделать котел на дровах своими руками – пошаговая инструкция».

Устройство твердотопливного котла длительного горения следующее:

  • Топка. Главный конструкционный элемент любого котла или печи. Предназначается для сжигания в нем топлива.
  • Отдел для дожига газа. Здесь догорают газы, поступившие из топки.
  • Зольник. Отсек для сборки пепла. Он нуждается в регулярной чистке.
  • Дымоход. Канал для отведения за пределы жилища продуктов сгорания.

Сильные и слабы стороны

Крупные габариты и сложность выполнения своими руками чертежа твердотопливного котла длительного горения делает благоприятным использование подобных приборов только в крупных коттеджах.

Что касается небольших дач, то для них рекомендуется выбирать более экономичные варианты.

Основными достоинствами ТТ котлов длительного горения являются:

  • Высокий КПД (около 95%)
  • Автономность отопления.
  • Экономичность.
  • Надежность и долговечность.
  • Высокая эффективность.
  • Доступность топлива.
  • Экологичность.
  • Широкий выбор топлива (уголь, дрова, опилки, паллеты).

Имеются также недостатки:

  • Большие габариты.
  • Необходимость оборудования отдельной котельной.
  • Сложное устройство котла длительного горения на дровах.
  • Нужда в постоянно обслуживании.

Котлы данного типа имеют достаточно приличную стоимость, однако такие конструкции можно изготовлять и самостоятельно.

Преимущества самодельных агрегатов:

  1. Дешевизна.
  2. Универсализм в плане используемого топлива.
  3. Возможность последующих доработок с целью увеличения эффективности и добавления мощности.

Сложнее всего – сделать конструкцию цилиндрической: для этого необходимо использовать вальцовочный станок. Если его нет, существует вариант со старыми пропановыми баллонами. Также сгодится любая труба подходящего сечения: толщина металлических стенок должна быть не менее 5 мм. В деревнях привыкли довольствоваться небольшими кирпичными печами, демонстрирующими хорошую эффективность при обогреве одноэтажных домов и дач. Если же требуется отапливать обширный коттедж, то в таком случае потребуется большой запас топлива. Кроме того, не избежать больших перепадов температуры по мере удаления от печи, да и ухаживать за ней намного сложнее, чем за твердотопливным котлом.

Рекомендации по изготовлению самодельного котла

Приступая к изготовлению котла длительного горения своими руками, необходимо вооружиться следующими советами:

  • Чтобы в процессе эксплуатации прибора можно было использовать любое топливо, топочную камеру лучше сделать из жаропрочной легированной стали. Несколько удешевить бюджет работ помогает применение бесшовной стальной трубы марки 20.
  • Перед тем, как заносить самодельный агрегат в приготовленную для него котельную, рекомендуется протестировать его на улице, оснастив временным дымоходом. Это даст возможность проверить надежность обогревателя и убедиться в правильности сборки корпуса.
  • Основная камера, изготовленная из газового баллона, в состоянии обеспечить продолжительность на протяжении 10-12 часов, т.к. дров в нее входит немного. Изначально небольшое внутреннее пространство пропанового баллона уменьшается после удаления крышки и зольника. Для увеличения показателей котла его можно изготовить из двух баллонов. Это позволит получить достаточно большую топочную камеру для обогрева обширных помещений и увеличить время между закладками дров.
  • Дверца зольника должна герметично закрываться, что не даст внешнему воздуху просачиваться внутрь камеры. Это достигается укладкой по периметру дверцы асбестового шнура. Если в котле имеется дополнительная дверца для дозагрузки топлива без съема крышки, она также герметизируется подобным образом.

Стандартные твердотопливные используют дрова, антрацит, опилки, брикеты, торф, каменной и бурый уголь. Особые претензии к качеству топлива обычно не предъявляются. Однако желательно, чтобы топливный материал был максимально сухим, что даст гарантию высокого КПД.

Правила безопасности

Для достижения хорошей эффективности, долговечности и экономичности самодельных котлов длительного горения, в ходе их эксплуатации необходимо соблюдать основные рекомендации по пожарной безопасности:

  • Следить, чтобы температура внутри контура не превышала граничных показателей.
  • Питающий трубопровод запрещается оснащать запорным вентилем.
  • В непосредственной близости от котла не должны храниться легковоспламеняющиеся материалы.
  • Вентиляция в помещении должна быть полностью исправной.
  • Прибор можно устанавливать только в отдельной комнате (котельной). Этот момент продумывается во время реализации подготовительных мероприятий.

Оборудование котельной является самым лучшим вариантом, так как ТТ котлы работают несколько иначе, чем обычные печи на дровах. Кроме того, внешне прибор не представляет эстетического интереса, и скорее всего будет нарушать общий интерьер. Так как использование твердого топлива сопровождается появлением грязи, лучше всего установить котел в нежилой комнате.

Небольшие приборы мощностью не более 35 кВт допускаются размещать в основном помещении: для удобства место монтажа можно оградить кирпичным простенком. Комната, где будет расположен котел, должна иметь хорошую вентиляцию. Очень важно организовать стабильный приток кислорода с улицы.

Как сделать твердотопливный котел длительного горения своими руками

Для работы понадобятся такие инструменты:

  • Сварочный аппарат.
  • Приспособления для обработки металла.
  • Электродрель.
  • Уровень и рулетка.
  • Маркер.
  • Болгарка.
  • Перчатки и защита для глаз.

Приступать к подобной процедуре рекомендуется только людям, имеющим хотя бы небольшой опыт обращения со сваркой и знать, как устроен котел длительного горения. Наличие специальной защитной одежды обязательно.

Также нужно приготовить такие материалы:

  • Пустой газовый баллон.
  • Металлический лист.
  • Асбестовый шнур.
  • Стальную трубу диаметром 60 мм.
  • Металлические петли и ручки.
  • Металлический уголок и вытяжку.
  • Базальтовое волокно.

Работа над корпусом чертежи

Пустой пропановый баллон оснащается разметкой, согласно чертежам твердотопливного котла длительного горения своими руками. Изготовляется прямоугольное отверстие для дверцы зольника, предназначенное для удаления пепла. Сверху баллона по окружности проводится ровная линия под срез шляпки: обрезка осуществляется с помощью болгарки.


В центральной части выполняется разметка ниши для вывода дымохода: размеры этого отверстия должны превосходить сечение трубы. В крышке проделывается отверстие и наваривается металлическое кольцо, плотно обхватывающее дымоотводный канал. Кольцо из металла толщиной 4-5 мм используется для обваривания баллона изнутри и снаружи. На него впоследствии будет одеваться крышка.

Дымоход внизу оснащается металлическим кругом, выполняющим функцию распределителя воздуха. Крепежные элементы навариваются по линии среза баллона поверх предварительно проложенного асбестового шнура. При креплении срезанной верхушки важно, чтобы она свободно снималась. Для удобства ее можно оснастить металлической ручкой.

Дымоходный патрубок

В верхней части баллона намечают отверстие под патрубок, согласно чертежам твердотопливного котла своими руками. Для вырезания дымоходной трубы используется болгарка: приварив патрубок поверх вырезанного отверстия, одевают основной корпус дымохода.

Зольник

Для вырезания отверстия под зольник используется ранее нанесенная разметка. Дверца изготовляется отдельно из листового металла: ее фиксацию на корпус скобами. Чтобы дверцу было удобно открывать и закрывать, она оснащается импровизированной ручкой из металлического стержня или толстой проволоки.


Система подачи воздуха

Вооружившись параметром внутреннего диаметра баллона, его переносят на металлический лист, уменьшив на 5 см. По нанесенной разметке болгаркой вырезают круг. Далее из металлического уголка изготовляется шесть равных отрезков, длина которых должна равняться ½ диаметра круга. В этом качестве можно применить крыльчатку, имеющую острые лопасти. При приваривании металлических элементов важно сохранить одинаковое направление.


Теплообменник

При изготовлении теплообменника проще всего использовать принцип водяного контура. Выбор его параметров полностью зависит от желаний мастера. Размеры теплообменника будут напрямую влиять на объем топлива, загружаемого за один раз: чем он больше, тем длиннее паузы между закладками дров. Для изготовления корпуса прибора используются металлические листы толщиной 5-6 мм: их хорошо проваривают на всех стыках. Верхняя и нижняя часть корпуса оформляется патрубками для коммутации трубы подачи и обратки. Центральная часть должна иметь отверстие для загрузки топлива.

Окончательная сборка и монтаж

Для того чтобы установить дверцу зольника, на корпусе вначале нужно наметить и вырезать нишу для доступа внутрь камеры. Далее в этот проем монтируются герметично закрывающаяся дверца. Баллон вставляется внутрь теплообменника. Используя сварочный аппарат, бак тщательно проваривают сверху: это дает возможность достичь абсолютной герметичности корпуса, с расположенной внутри топкой круглой формы.

Во время работы самодельного котла длительного горения с водяным контуром важно достичь дозированной подачи воздуха. Топливо загружают максимально плотно: пустоты между слоями должны быть сведены к минимуму. Бывает так, что плотная укладка поленьев разного размера затруднена: в таком случае оставшиеся ниши заполняют бумагой или стружкой. Плотность твердотопливной закладки напрямую влияет на продолжительность ее горения.


Порядок загрузки топлива в ТТ котел:

  1. Вначале нужно извлечь ограничитель подачи воздуха.
  2. Провести закладку дров через специальное отверстие, предварительно смазав их жидкостью для быстрого розжига.
  3. Ограничитель установить на прежнее место.
  4. Далее следует зажечь спичку и бросить ее в топку.
  5. Убедившись в том, что топливо начинает постепенно разгораться, дверцу плотно закрыть.

В процессе перегорания топлива будет наблюдаться постепенная усадка трубы внутрь баллона. Высота ее положения дает точную информацию о количестве дров в топке. Схема котла на угле практически ничем не отличается.

Тестирование прибора

Работы по сооружению котла удобнее всего реализовать в теплое время года прямо на улице. Там же рекомендуется провести испытание готовой конструкции, присоединив к ней временный дымоход. В тех случаях, когда планируется отапливать обширные помещения, для изготовления обогревателя рекомендуется использовать два установленных друг на друга баллона.

Монтаж в доме

Вопрос пожарной безопасности котла является очень серьезным моментом. Для его установки лучше предусмотреть отдельную комнату или угол, отделив его кирпичной кладкой. Так как поверхность котла металлическая, высока вероятность получения ожогов при неосторожном прикасании к ней. Важно также, чтобы в месте монтажа была возможность удобно вывести дымоход на улицу (через кровлю или стену). Для свободного доступа к прибору пространство в 50 см по окружности от него освобождается от любых предметов.

Правила установки:

  • Сооружение кирпичного основания. Оно должно состоять из двух сплошных рядов из кирпича, и соответствовать размерам на твердотопливный котел длительного горения.
  • Расстояние от топочной двери до стены — не менее 125 см. Расстояние между боковыми частями и стеной должно быть не менее 700 мм.
  • Между топочной дверцей и стеной соблюдается дистанция не менее 125 см. Пространство между сторонами котла и стеной — не менее 70 см.
  • Если для сооружения стен использовалась древесина, участки соприкосновения котла и перекрытия дополнительно оформляются металлической или базальтовой защитой. То же самое касается участков выведения дымохода наружу сквозь стены или потолок.
  • Котел устанавливают на фундаменте строго по уровню. При этом выходной патрубок должен располагаться на одной линии с дымоходом, в противном случае возможны нарушения тяги по ходу эксплуатации (прочитайте также: «Как работает регулятор тяги для твердотопливных котлов – виды, принцип работы, преимущества»).
  • Все соединительные узлы необходимо уплотнить герметиком.

Чертежи твердотопливных котлов длительного горения своими руками

Главная » Отопление » Котлы » Инструкции и чертежи твердотопливных котлов длительного горения своими руками

Для комфортного проживания в отечественных климатических условиях необходима эффективная система отопления. Если правильно использовать чертежи твердотопливных котлов длительного горения, своими руками можно будет изготовить надежную и экономичную конструкцию. Для получения хорошего итогового результата необходимо предварительное изучение инженерных решений и технологий в соответствующей области.

Устройство котла фабричного производства

Содержание

  1. Определение с параметрами проекта
  2. Разные конструкции
  3. Чертежи твердотопливных котлов длительного горения своими руками
  4. Изготовление котла твердотопливного длительного горения: отзывы и алгоритм действий
  5. Твердотопливный котел длительного горения своими руками: видео инструкция и выводы
  6. Изготовление котла длительного горения своими руками (видео)

Определение с параметрами проекта

Точного определения данному понятию нет. Соответствующее оборудование появилось, как ответ на требования потребителей повысить уровень комфорта в процессе эксплуатации, увеличить выработку тепла в расчете на единицу использованных энергетических ресурсов.

Основным недостатком классических котлов является необходимость регулярного добавления топлива в топку. Сложности создают также следующие факторы:

  • высокая интенсивность горения;
  • сложность оперативной регулировки и контроля этого процесса;
  • неполное использование тепла, которое удаляется вместе с дымом через систему вентиляции.

Для поддержания работы обычного котла лучше иметь рядом достаточный запас дров

Разные конструкции

Для решения отмеченных выше задач используют различные решения. Чтобы не закладывать часто новые порции топлива увеличивают размеры топки. Сделать процесс горения равномерным помогает размещение сверху прижимного устройства, дозированная подача воздуха.

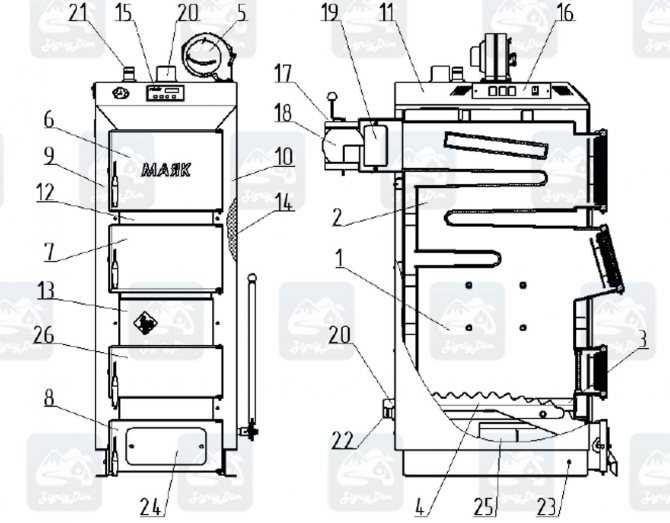

Схема типичного котла этого класса

Создать чертежи твердотопливных котлов длительного горения своими руками будет проще после подробного изучения стандартной конструкции:

  • В начальном положении прижимное устройство (10) находится в верхнем положении.
  • Через дверцу (6) в топку загружают крупную партию дров.
  • После поджигания происходит регулируемый механическим приводом (16) процесс горения.
  • Свежий воздух подается нагнетателем через телескопическую полую внутри штангу. Он распределяется равномерно через прижимной диск (10).
  • Подача кислорода сверху обеспечивает постепенное сгорание топлива, слоями.
  • Золу после завершения цикла удаляют через нижнюю дверцу (13).
  • Для поднятия диска (10) в верхнее положение используют лебедку (2) с электроприводом.

Недостатком данной конструкции является невозможность произвольной закладки дров в топку. Существенное преимущество – повышенная до 24 часов и более длительность одного рабочего цикла.

В следующей конструкции топливо можно подкладывать по мере необходимости. Здесь использована технология пиролиза. Она характерна дозированной подачей кислорода и низкой интенсивностью горения. Тлеющие дрова выделяют горючий газ. Он сгорает в дополнительной камере.

Пиролизный котел

Эта установка полноценно использует топливо. В продуктах сгорания содержится минимальное количество сажи. Сложной является оптимальная регулировка рабочих процессов.

Газовые и дизельные агрегаты лишены упомянутых недостатков по причине простоты дозирования соответствующих видов топлива. Подобный результат можно получить, если использовать специальным образом спрессованные гранулы из отходов деревообработки, шелухи семечек, иного горючего сырья.

Пеллетный котел

В данном варианте гранулы (пеллеты) засыпают в бункер, откуда они подаются шнековым механизмом в топку. Понятно, что такая конструкция позволяет при необходимости быстро увеличивать и уменьшать подачу топлива. Гибкое изменение производительности котла пригодится для оптимизации работы при изменении внешней температуры, подключении дополнительных потребителей. С гранулами не слишком сложно работать при транспортировке, хранении.

Теплообменник для подогрева воды

Повышают эффективность котлов с помощью сложных структур выходных узлов. В таких конструкциях повышается температура теплоносителя. Аналогичные функции выполняют полые стенки корпуса.

Статья по теме:

Котлы длительного горения на дровах для дома. Необходимость часто подбрасывать дрова весьма неудобна. Однако есть котлы, которые требуют внимание раз в сутки. Подробнее в отдельной публикации.

Чертежи твердотопливных котлов длительного горения своими руками

Прежде чем искать соответствующую документацию, необходимо точнее определиться с конструкцией. Предпочтительной является первая схема твердотопливного котла длительного горения, своими руками ее будет создать проще.

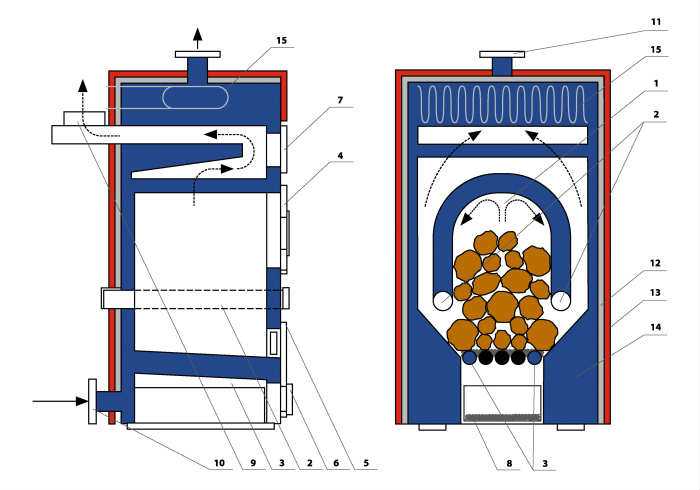

Принципиальная схема котла

Для отопления сравнительно небольшого частного дома с общей площадью 150-250 м. кв. достаточно будет следующих размеров:

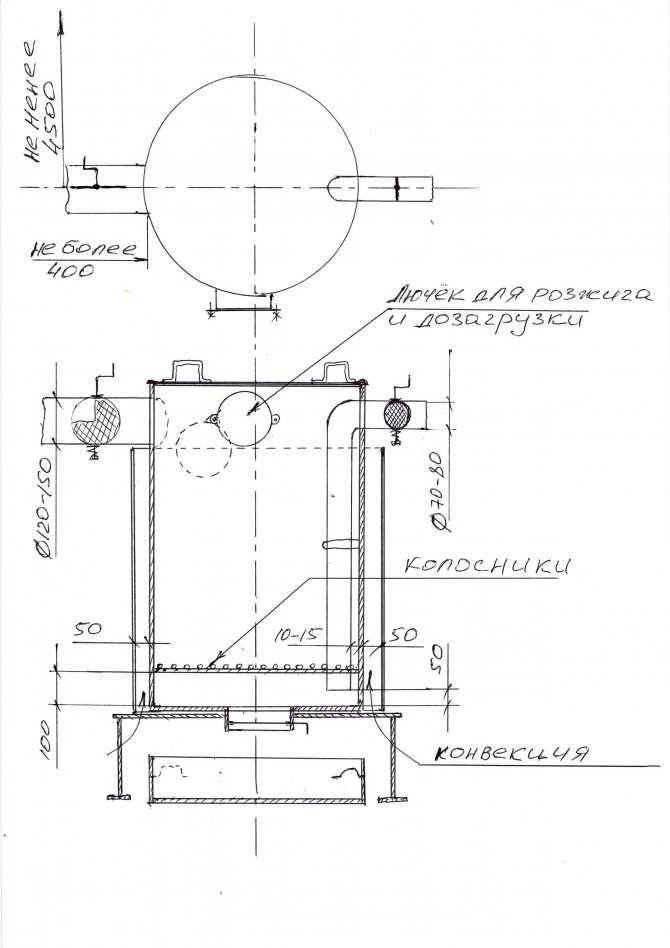

Чертежи твердотопливных котлов длительного горения своими руками

При высоте чуть более 1,5 метра и ширине около 40 см не сложно будет найти подходящее место для установки. Но надо учитывать необходимость создания технологических проходов для обслуживания. Понадобится свободное пространство сверху для монтажа лебедки и другого оборудования.

Конструкторскую документацию можно создать без соблюдения стандартов

Для реализации частных проектов не обязательно соблюдению ГОСТов. Но чем подробнее получился чертеж твердотопливного котла длительного горения своими руками, тем проще будет исключить ошибки на ранних стадиях.

Обратите внимание! Не забывайте, что комплект рисунков с размерами надо дополнить списком изделий, которые надо будет приобрести отдельно. Включите в него комплектующие детали фабричного производства, инструменты, расходные и материалы, строительные перчатки и другие индивидуальные защитные средства.

При удалении большого количества ржавчины перед окраской может понадобиться респиратор

Изготовление котла твердотопливного длительного горения: отзывы и алгоритм действий

Прежде, чем начинать работу, изучите мнения и советы реальных пользователей. Как свидетельствуют их отзывы, оборудование этого типа при правильном выполнении технологий вполне можно изготовить самому.

Создать идеальный внешний вид сложно, но он не обязателен в котельной частного дома

Для создания конструкции без лишних трудностей пригодятся готовые изделия с нужными параметрами. Подойдет металлическая труба диаметром 350 мм, высотой 1,5 метра, с толщиной стенок не менее 3 мм. Разумеется, придется сделать соответствующие корректировки некоторых других размеров.

Для вырезания качественных заготовок можно обратиться в специализированное предприятие

К нему приваривают вырезанное из листовой стали дно. Не забудьте о ножках. Они должны выдержать без повреждений вес тяжелой конструкции. Для некоторых входных и выходных отверстий подойдут отрезки труб с подходящими габаритами. Укрепление и узлы креплений навесного оборудования создают из отрезков швеллера.

Удаление окалины со сварных швов с применением электроинструмента

Готовую конструкцию очищают. Для защиты от коррозии и хороших эстетических характеристик ее покрывают слоями грунта по металлу и краской. Используют такие типы покрытий, которые устойчивы к высоким температурам. После установки лебедки и других дополнительных устройств, проверяют работоспособность всех механизмов и приводов. Котел подключают к системам подачи воздуха, водоснабжения и обогрева, дымоходу, электрической сети 220 V. Выполняют пробный пуск и устраняют выявленные недостатки

Защитный автомат выбирают соответствующий мощности потребителей

Обратите внимание! Вы знаете, как самому сделать твердотопливный котел длительного горения, но сомневаетесь в точности выполнения отдельных операций? В этом случае создание сварочных швов и другие сложные действия надо изучить заранее. Это оборудование в процессе эксплуатации должно быть надежным, поэтому лучше исключить ненужные риски.

Твердотопливный котел длительного горения своими руками: видео инструкция и выводы

Для изготовления некоторых сложных конструкций понадобится предварительное оснащение собственной мастерской. Придется освоить работу со сварочным оборудованием, приобрести специализированные инструменты и приспособления. Если он не пригодятся в будущем, то соответствующие затраты придется учесть при подсчете общей себестоимости.

Создать правильно котёл длительного горения своими руками помогут материалы данной статьи, сведения из чертежей и видео. Но для правильной оценки необходимо проверить, сколько будет стоить выполнение соответствующего заказа с помощью профессионалов.

Фабричные изделия могут стоить дороже, но на них предоставляют официальные гарантии

Изготовление котла длительного горения своими руками (видео)

Как построить собственный дровяной котел для установки внутри и снаружи помещений [Шаг за шагом]

проблемы, которые следует учитывать при строительстве собственного наружного или внутреннего дровяного котла.

Узнайте, как избежать обычных ошибок, связанных со следующими частями котла :

  • Циркуляция воды внутри дровяного котла
  • Количество воды, которое рекомендуется использовать
  • Размер камеры сгорания
  • Какие материалы использовать для строительства дровяного котла
  • Расположение дымохода
  1. Возьмите стержень и наденьте на него две гайки. Если закрутить две гайки в противоположных направлениях, они плотно сцепятся друг с другом.
  2. Затем поместите последнее звено цепи на конец стержня. Затем поместите еще одно звено в стержень, чтобы создать петлю. Наконец, добавьте еще одну гайку, чтобы закрепить цепь. (Вам нужно надеть цепь только в том случае, если вы планируете подвесить обогреватель).
  3. Теперь вам нужно собрать горшок. Сначала возьмите шайбу, наденьте ее на стержень, а затем воткните в отверстие.
  4. Закрепите стержень шайбой и гайкой рядом с отверстием.
  5. Наденьте еще одну шайбу на металлический стержень, а затем небольшой горшок.
  6. Затем еще одна шайба и еще две гайки. Повторите еще шесть раз. Вы хотите, чтобы все эти орехи захватили как можно больше тепла. Металл будет накапливать тепло от свечи и излучать его на горшки.
  7. После этого просверлите отверстие в основании горшка, так как обычно в нем нет отверстий.
  8. Наденьте основание на стержень и закрепите конец шайбами ​​и гайками.
  9. Повесьте композицию или поставьте ее на столешницу.
  10. Поместите свечи на основание и зажгите их.
  11. Закройте дверь своей комнаты и проверьте через 15-20 минут. Вы почувствуете тепло, исходящее от нагревателя свечи своими руками.

2. Нагреватель из керамической посуды своими руками

Используйте декоративные керамические детали или посуду для изготовления этого простого нагревателя. Теплый воздух будет собираться под керамической чашей, а вентилятор поможет вытолкнуть его в жилую зону.

вещей, которые вам потребуются

  • Small Fan
  • Ceramic Pot
  • Лоток
  • Маленькие свечи
  • 4 Кирпич

Как сделать нагнетатель

  1. . .
  2. Поместите два кирпича по обе стороны от лотка и два за лотком.
  3. Возьмите керамическую миску и поставьте ее вверх дном на поднос. Он должен покрывать все свечи.
  4. Поместите небольшой вентилятор на кирпичи позади подноса.
  5. Включите вентилятор, и настройка завершена!

3. Спиртовой нагреватель

Изучение того, как сделать спиртовой нагреватель своими руками, может спасти жизнь во время отключения электроэнергии зимой. Он может обеспечить вас теплом для приготовления пищи, одновременно согревая вас. Вам нужны только обычные домашние принадлежности, что делает его недорогим вариантом для обогрева вашего дома.

Туалетная бумага в этой технике работает как фитиль, а спирт служит топливом. Вам придется постоянно следить за ним из-за горящего огня. Пока с ним обращаются осторожно, он безопасен в эксплуатации.

Вещи, которые вам понадобятся

  • , втирание спирта или 70% изопропилового спирта
  • . спирта сверху, пока салфетка полностью не промокнет.
  • Зажгите огонь на алкоголе, и все!
  • 4. Горелка для банок с газировкой

    Эта легкая портативная горелка для банок может стать спасением в вашем наборе для выживания, особенно во время отключения электроэнергии.

    Вещи вам понадобится

    • Пустые банки соды
    • втирание спирта
    • Постоянный маркер
    • Pushpins
    • Hammer

    Как создать

    1. и поместить вниз. Затем используйте гвоздь и вбейте его в центр банки.

    2. Используйте канцелярские кнопки и сделайте 4 отверстия вокруг отверстия для гвоздя. Вы можете использовать молоток, чтобы забить штифты в банке.
    3. Сделайте 16 отверстий вокруг ребра внизу, используя те же канцелярские кнопки.
    4. Теперь положите банку горизонтально на ровную поверхность и прочертите ровную линию перманентным маркером по окружности.
    5. Сделайте надрез вдоль этой линии с помощью бритвенного ножа. Теперь у вас есть две части. Тот, в котором ранее были просверлены отверстия, будет сверху, а другой будет нижней частью.
    6. Сверните изоляцию для труб и закрепите ее внутри нижней части банки.
    7. Наденьте просверленную часть банки на основание, заполненное изоляцией, и соедините его.
    8. Налейте медицинский спирт в банку, чтобы заполнить ее. Подожгите топливо над нагревателем.
    9. Когда все отверстия загорятся, поместите монету, чтобы закрыть центральное отверстие в банке.
    10. Тада! Ваш нагреватель банки из-под газировки готов согреть ваш дом.

    5. Настольная яма для костра

    Хотите, чтобы на столе стоял персональный обогреватель во время работы или чтения? Попробуйте настольную яму для костра.

    Он не только согреет ваше личное пространство, но и создаст в комнате атмосферу камина. Более того, с тепловым топливом Sterno s’mores вы даже можете поджарить зефир!

    Для этого самодельного обогревателя используйте огнеупорные камни и держите их сухими. Когда камни поглощают воду, а затем нагреваются, вода расширяется, оказывая давление на камни. В результате камни могут расколоться, а в сочетании с пожаром это может привести к взрыву.

    Необходимые материалы

    • 1 огнеупорный керамический контейнер или бетонная чаша, сделанная своими руками
    • Огнестойкие камни
    • Топливная банка Sterno s’mores

    Столешница для костра в сборе

    1. Возьмите огнеупорный контейнер и положите внутрь камни.
    2. Старайтесь не укладывать камни слишком плотно. Причина в том, что вокруг топлива необходим поток воздуха, позволяющий горячему воздуху выходить за пределы контейнера.
    3. Затем добавьте канистру с топливом.
    4. Затем выложите вокруг банки больше камней.
    5. Вот и все! Давай, зажги и наслаждайся своим настольным камином!

    6. Ракетная плита

    Если вам нужен простой нагреватель, вы можете сделать ракетную печь из небольшой банки из-под кофе. Однако, если вы также хотите использовать его для приготовления пищи, вам понадобится что-то большее, например баллон с пропаном.

    Ракетные печи весьма эффективны для обогрева и даже приготовления пищи, и их можно заправлять практически любым легковоспламеняющимся материалом, например, листьями, ветками или даже газетами.

    Вещи, которые вам понадобятся

    • 3 банки разного размера; большой, средний и маленький
    • Пила для резки металла
    • Листья или ветки для костра
    • Спички
    • Песок и гравий
    • Перманентный маркер
    • Отвертка

    Самодельная ракетная печь

    1. Соберите деревянную раму размером 4 фута x 8 футов x 3,5 дюйма.
    2. Возьмите фанеру и прибейте ее к задней части рамы.
    3. Просверлите два отверстия, одно вверху и одно внизу рамы.
    4. Просверлите отверстия на верхней и нижней сторонах всех алюминиевых банок. Просверлите только верхнее отверстие для банок, которые будут размещены в нижних рядах (около 16).
    5. Сделайте 16 колонн, поставив банки друг на друга.
    6. Заделайте стык силиконовым герметиком.
    7. Дайте силикону высохнуть, а затем распылите черную краску.
    8. Поместите колонну из консервных банок, которую вы только что создали, в деревянную раму и покройте конструкцию плексигласом.
    9. Вырежьте два отверстия в комнате, где вы хотите разместить этот обогреватель; один возле верхней части стены и один возле пола.
    10. Соедините отверстия деревянного каркаса с отверстиями в комнате с помощью пластиковых труб.
    11. Установите воздуходувку на верхнюю или нижнюю трубу.
    12. Вуаля! Ваш солнечный обогреватель своими руками готов.

    8. Электрообогреватель своими руками

    Электрический обогреватель, сделанный своими руками, является более безопасным вариантом, поскольку в нем не используется открытый огонь, как в других самодельных обогревателях. В результате это идеальный вариант для использования в таких местах, как гараж или сарай. С другой стороны, его подготовка состоит из нескольких шагов, требующих покупки множества предметов.

    Прогрев катушки занимает до 10 минут. Вентилятор забирает холодный воздух из вашей комнаты и пропускает его через змеевик, нагревая его и распространяя вокруг.

    Вещи вам понадобится

    • Группа Paris
    • Металлическая банка
    • Нихромовый проволока
    • Syzre
    • Tin Opener

    Как вы можете сделать это

    1. .
    2. После того, как вы сделали спираль, удалите шприц.
    3. Возьмите немного гипса, смешайте его с водой и наполните им шприц.
    4. Дайте ему высохнуть и придайте ему твердую форму.
    5. После затвердевания гипса разрезать шприц с помощью сварочного аппарата, чтобы извлечь затвердевший гипс.
    6. Затем поместите гипс в спираль, сделанную ранее, а затем с помощью тонкого стального стержня вставьте его внутрь твердого гипса.
    7. Теперь соедините оба конца катушки электрическим проводом. Обмотайте установку скотчем.
    8. Возьмите металлическую банку и просверлите два отверстия по бокам. Закрепите катушку внутри отверстий.
    9. Просверлите еще несколько отверстий в банке, чтобы освободить место для выключателя и электрического шнура.
    10. Поместите выключатель в отверстие и подключите его электрическими шнурами, соединенными с катушкой.
    11. Вырежьте отверстие в центре крышки банки, чтобы освободить место для вентилятора. Закрепите вентилятор внутри винтами.
    12. Возьмите металлическую решетку и установите ее ближе к змеевику.
    13. В завершение подключите шнур питания вентилятора к выключателю и выведите шнур электропитания через отверстие.
    14. Подключите шнур питания, чтобы запустить обогреватель.

    9. Обогреватель для террасы своими руками

    Обогреватель для террасы, сделанный своими руками, — это отличный способ приятно проводить время на свежем воздухе, не замерзая в холодные месяцы. При создании этого обогревателя следует позаботиться о том, чтобы тщательно вымыть и высушить цилиндры. Кроме того, для создания этого нагревателя требуются некоторые навыки сварки, так что имейте это в виду.

    Вещи, которые вам понадобятся

    • 2 газовых баллона
    • Стальная трубка
    • Стальная ручка
    • Хингеса
    • гайки и болты
    • Электрическая режущая пила
    • буровой машины
    • черная краска
    • их значения и тщательно вымойте их.
    • Оставьте цилиндры сохнуть на воздухе на день или два.
    • Разрежьте оба цилиндра пополам с помощью отрезной пилы, оставив их верхнюю часть для дальнейшего использования.
    • Используйте деревянные палочки, чтобы разжечь огонь и сжечь краску с цилиндров.
    • Затем соедините верхние части обоих цилиндров с помощью прихваточной сварки. Затем вы должны присоединиться к области клапана.
    • На верхнем цилиндре отметьте место для выреза дверцы. Прежде чем вырезать эту часть, просверлите небольшие отверстия с левой стороны для установки петли. С другой стороны просверлите отверстие для дверной ручки.
    • После установки шарнира и ручки вырежьте отверстие в верхней части первого цилиндра для стального стержня. Стержень будет выступать в роли дымохода.
    • Вставьте стержень в цилиндр и приварите его по всему периметру.
    • После этого просверлите несколько отверстий для забора воздуха вокруг нижней части верхнего цилиндра. Это делается для того, чтобы огонь имел достаточное количество кислорода при розжиге.
    • Последний шаг включает в себя покраску всей установки черной краской. Это связано с тем, что черный цвет дольше сохраняет тепло.
    • Откройте дверь, поместите внутрь деревянные блоки и зажгите огонь. Вот и все! Ваш обогреватель для террасы своими руками готов к использованию!
    • 10. Мини-обогреватель «сделай сам» мощностью 100 Вт

      Если вы ищете обогреватель для рук и ног, этот мини-обогреватель станет отличным вариантом. Вы даже можете использовать его, чтобы разогреть продукты.

      Вещи, которые вам потребуют

      • 2 Проводной катушки сопротивления 3-3,5 Ом, 1 маленький и 1 средний размер
      • Черная глина
      • ГОНА до 15В, 10А

      Как сделать

      1. Возьмите небольшую жестяную коробку или банку и просверлите отверстия для изолятора.
      2. Установите изоляторы и закрепите их винтами.
      3. Затем возьмите черную глину и хорошенько смочите ее водой.
      4. Поместите кусок картона перед изолятором в банке, а затем добавьте черную глину.
      5. Заполните форму влажной глиной, оставив часть изолятора.
      6. Поместите обе катушки на влажную глину и обведите.
      7. Снимите катушки и оставьте глину сохнуть на 24 часа.
      8. После того, как глина высохнет, добавьте обе катушки сверху и соедините их с изолятором.
      9. Возьмите источник питания и соедините их с изолятором.
      10. Катушки начнут нагреваться, и вуаля, все просто!

      11. Солнечный коллектор горячего воздуха

      Солнечные коллекторы горячего воздуха можно использовать где угодно; теплица, садовый сарай или даже гараж для бюджетного отопления. Это экологически чистый продукт, который использует солнечные лучи для доставки горячего воздуха в ваш дом. Солнечное излучение достигает солнечной панели и нагревает коллектор. Воздух, проходящий через коллектор, поглощает тепло, которое затем доставляется в ваш дом с помощью небольшого вентилятора.

      Разместите коллектор на южной или западной стороне, так как на эти стороны попадает больше всего солнечного света. Рекомендуется устанавливать коллектор горячего воздуха на вертикальную поверхность, чтобы получить наилучший угол между панелью и солнцем.

      Required Materials

      • Light fixture
      • Caulk
      • Screwdriver
      • Black paint
      • Metal scissors
      • Solar panel
      • Small fan
      • Aluminum tape
      • Plexiglass

      How to DIY a Solar Air Collector

      1. Возьмите светильник и удалите все лампочки и провода.
      2. Заделайте маленькие отверстия герметиком, а большие отверстия заклейте алюминиевой лентой.
      3. Дайте герметику высохнуть в течение ночи, а затем покрасьте все приспособление в черный цвет.
      4. С помощью отвертки проделайте отверстия сверху и снизу на задней стороне приспособления.
      5. Используйте ножницы по металлу, чтобы вырезать отверстия.
      6. Установите небольшой вентилятор в верхнее отверстие и закрепите его винтами для гипсокартона.
      7. После этого поместите оргстекло на приспособление. Нанесите герметик на края, чтобы стекло приклеилось.
      8. Затем возьмите солнечную панель, нанесите герметик на заднюю часть и поместите ее в верхний левый угол.
      9. Дайте ему высохнуть в течение ночи перед использованием.
      10. После того, как ваш солнечный коллектор готов, пришло время соединить его с окном, выходящим на юг.
      11. Просверлите отверстия в верхней и нижней части оконной рамы, чтобы они совпали с двумя отверстиями, просверленными в приспособлении. Небольшой вентилятор в пластине поглотителя должен быть внутри вашего окна.
      12. Сделайте столько коллекторных пластин, сколько хотите, и разместите их вокруг южной стороны для выработки тепла.

      Когда температура начинает падать, изготовление самодельного обогревателя является одним из лучших способов сократить расходы на электроэнергию и сохранить тепло в доме. И пока вы готовы создать свою собственную систему отопления, убедитесь, что вы прочитали все меры предосторожности и ваши детекторы дыма находятся в рабочем состоянии для обеспечения безопасности.

      Рекомендуется для вас

      Сделайте свой мини-сплит, оконный или портативный кондиционер умным.

      Управляйте своим кондиционером из любого места и в любое время с помощью интеллектуальных контроллеров переменного тока Cielo Breez.

      Shop Now

      Recomended for you

      Company

      Get the latest

      &nbsp Twitter

      &nbsp Facebook

      &nbsp LinkedIn

      &nbsp Instagram

      Contact Us

      &nbsp +1 425 529 5775

      &nbsp Redmond, WA 98052

      © 2022 Cielo WiGle Inc.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
