Картофелекопалка транспортерная для минитрактора своими руками размеры: картофелесажалка, грохотная, своими руками, самодельная, чертежи

Содержание

чертежи и размеры копалки своими руками

Содержание:

  • Назначение
  • Разновидности картофелекопалок для минитрактора
    • Вибрационная
    • Транспортёрная
    • Веерная
    • Барабанная
    • Конная
  • Самостоятельное изготовление картофелекопалки
    • Рама
    • Лемех
    • Колёса
    • Сетка
    • Сцепление с минитрактором
    • Вибрационный механизм

Если в хозяйстве имеется минитрактор, то имеет смысл подумать о различном навесном оборудовании, которое может понадобиться к нему. Одним из наиболее популярных устройств является картофелекопалка для минитрактора. Дачникам и фермерам предоставляется возможность выбрать наиболее подходящую модель. В статье рассматриваются различные виды таких устройств, и даётся инструкция по самостоятельному изготовлению такого подвесного механизма.

Назначение

Мини картофелекопалка помогает хозяину извлечь картошку из земли на поверхность.

Принцип работы, который здесь применяется, состоит в следующем:

  1. Лемех погружается в землю на глубину, превосходящую ту, на которой находятся корнеплоды.
  2. При движении минитрактора он поднимает картофель, смешанный с землёй.
  3. Эта смесь постепенно перемещается назад и попадает на решётку.
  4. Там земля ссыпается в почву, а картошка дальше сдвигается назад и падает на грунт.
  5. После этого достаточно пройти по полю с ведром и собрать картошку с поверхности земли.

Картофелекопалка для минитрактора

Обратите внимание! Если сравнивать с выкапыванием картошки при помощи лопаты, то в этом случае существенно выше производительность труда, и тратится гораздо меньше физических усилий.

Использование картофелекопалок даёт владельцу следующие преимущества:

  1. Благодаря тому, что при уборке тратится гораздо меньше усилий, есть возможность уделять больше внимания качеству работы. При использовании таких агрегатов потери картошки намного меньше, чем при ручной уборке.
  2. Хотя важную часть работы делает механизм, тем не менее, обеспечивается бережливость по отношению к урожаю. Здесь практически не повреждаются корнеплоды.
  3. Уборка требует не только меньше сил, но и делается с гораздо большей скоростью.
  4. Навесная картофелекопалка имеет простой и понятный принцип работы. При этом эксплуатация такого подвесного устройства не вызывает сложностей.
  5. Для тех, кто не имеет достаточных финансовых средств для приобретения, или тех, кто любит мастерить своими руками, имеется возможность изготовить самодельное устройство.
  6. Картофелекопалку можно применять не только в качестве подвески к минитрактору, но и использовать с мотоблоком или обычным трактором.
  7. Существуют не только такие тракторные конструкции, когда корнеплоды извлекаются из земли, но и другие, где картошка попадает в специальный резервуар.
  8. В таких устройствах можно легко регулировать глубину погружения лемеха, в зависимости от необходимости.

Важно отметить! Одним из важных преимуществ таких агрегатов является их универсальность. С помощью этих устройств можно собирать не только картофель, но и другие корнеплоды.

Разновидности картофелекопалок для минитрактора

Переломные минитрактора

Существует несколько разновидностей таких агрегатов. В статье рассмотрены разновидности однорядных устройств. Однако картофелекопалка для трактора может быть двухрядной. Такая конструкция позволяет существенно повысить производительность выполняемой работы.

Вибрационная

Одним из наиболее известных вариантов является вибрационная копалка для минитрактора. В процессе работы землю роет горизонтальный лемех. Он по своей форме напоминает перевёрнутую букву «П». Лезвие погружается в землю на глубину ниже, чем должны находиться картофельные клубни. При движении на лемех попадает смесь корнеплодов, рассыпанной земли, комков и камней.

Картофелекопалка вибрационная

Сзади расположены прутья, расстояние между которыми такое, что картошка не может выпасть между ними. К этой корзине подведён вертикальный поршень, который создает вибрацию. Картофель и камни такого же размера перемещаются постепенно назад и падают на землю. Комки разбиваются из-за вибрации, и земля просыпается на землю. Картошку,  лежащую на поверхности земли, потом нетрудно будет собрать.

Интересно. Если планируется сделать картофелекопалку для минитрактора своими руками, то обычно выбирают именно эту конструкцию. Её также называют грохотной.

Транспортёрная

Схема работы здесь такая же, как и у вибрационной картофелекопалки. Однако имеются небольшие отличия. Вместо горизонтального лемеха здесь используются плоские зубья, направленные вперёд. Далее картофель попадает на ленту транспортёра, которая вращается от специального привода. По ней картошка перемещается назад и падает на землю. После этого её собирают. Примером модели, которая использует данный принцип, является транспортерный картофелекопатель Скаут для минитрактора.

Картофелекопалка транспортерная

Веерная

Такое устройство можно рассматривать как упрощённый вариант картофелекопалки. Лемех, который роет землю, напоминает штык лопаты. К его задней части веером приделаны металлические прутья.

Картошка и земля по лемеху перемещаются назад и попадают на прутья, затем падают на землю. Веерная копалка картофеля для минитрактора может быть использована не только на минитракторе, но и с мотоблоком.

Барабанная

В этом случае корнеплоды попадают во вращающийся барабан. При этом земля постепенно выпадает, и картошка, перемещаясь назад, падает на грунт.

Картофелекопалка барабанного типа

Конная

Этот копатель работает по другой схеме, чем те, которые были перечислены ранее. После того, как лемех выкапывает картошку, она перемещается назад. Там крутится колесо в плоскости, которая перпендикулярна направлению движения. Это колесо сталкивает картофель на землю пучками металлических прутьев в боковом направлении.

Самостоятельное изготовление картофелекопалки

Картофелекопалка своими руками

Наиболее удобной качественной моделью будет вибрационная картофелекопалка для минитрактора. В этом разделе приводится инструкция по её изготовлению. В процессе самостоятельного создания этого агрегата нужно учитывать, что долговечность механизма обеспечивается качеством используемой стали и прочностью соединений. Последнее может достигаться болтовыми соединениями или сварочными.

Рама

Основой, на которой нужно будет закрепить всю конструкцию в этом устройстве, является прямоугольная рама. Её делают из трубы квадратного сечения 4 на 4 см. Её сваривают таким образом, чтобы получился прямоугольник размером 80 на 100 см.

На этой раме нужно установить крепления, идущие вниз. На них будут прикреплены лемех, вибрационная решётка и держатели для колёс. Сверху на ней будет установлен механизм, который будет обеспечивать вибрацию корзины.

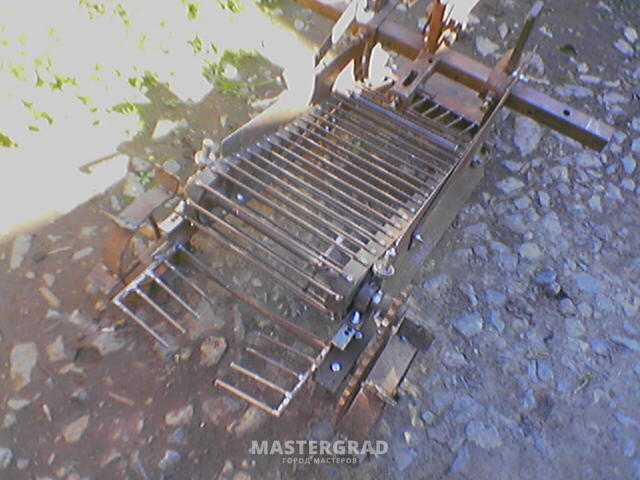

Самодельная картофелекопалка

Лемех

Этот нож будет поднимать в корзину картошку, перемешанную с землёй, предназначенную для обработки. Крепления для него находятся по бокам в передней части рамы. Лемех обычно представляет собой полосу крепкой стали, которую необходимо согнуть соответствующим образом. При этом середина должна быть расположена горизонтально, края – смотреть вверх. Передний край лемеха должен быть хорошо подточен.

Колёса

Здесь они являются не только средством передвижения, но и позволяют настроить глубину погружения лемеха. Ступицы присоединены к вертикальным металлическим трубам сечением 3 на 3 см.

К задней части рамы с боков приваривается два квадратных отрезка трубы, расположенных вертикально. Сечение у них должно быть 4 на 4 см. Вертикальные стойки от колёс продеваются в эти трубы и фиксируются с помощью болтов. Колёса находятся на оси, которая, кроме них, больше ни к чему не присоединена.

Если у владельца есть желание увеличить глубину, на которой работает лемех, то для этого достаточно сдвинуть вертикальные стойки колёс немного вверх. Если потребуется уменьшить такую глубину, то высоту колёс нужно будет откорректировать в противоположном направлении.

Обратите внимание! Желательно приготовить для работы хотя бы две пары колёс. Первая из них должна быть на резиновом ходу. Она подойдёт в том случае, если придётся работать на мягкой или влажной почве. Вторая – это колёса, имеющие стальной обод. Они будут удобны в том случае, если почва жёсткая.

Сетка

Она состоит из металлических прутьев, расположенных параллельно друг другу. Расстояние между ними таково, чтобы между ними не могли выпасть картофелины. В сетке прутья расположены параллельно направлению движения. В поперечном направлении они скрепляются узкими стальными полосками, к которым прутья должны быть приварены. Их края изогнуты вверх и крепятся к специальным держателям, которые присоединены к механизму, обеспечивающему вибрацию корзины.

Сетка для картофелекопалки

Сцепление с минитрактором

Спереди к раме при помощи сварки прикрепляется механизм, предназначенный для присоединения к минитрактору в качестве подвески.

Вибрационный механизм

К нему подсоединена корзина. Вибрация обеспечивается вращением небольшого диска с перпендикулярно установленным на нём стержнем. Диск вращается, стержень обеспечивает движение корзины вверх и вниз. Чем выше скорость вращения, тем более интенсивная вибрация.

Этот диск, как предусматривает чертёж, присоединён через переходный механизм к большому колесу, которое находится сбоку от рамы. Оно соединено резиновым шкивом с мотором минитрактора, который таким образом обеспечивает вибрацию.

Важно заметить! Если будут установлены дополнительные крепления для увеличения прочности механизма картофелекопалки, то это сделает данное устройство более надёжным и долговечным.

Использование картофелекопалки позволяет превратить выкапывание картошки в ненапряжённую работу. Кроме того, качество работы при этом будет более высоким, по сравнению с использованием обычной лопаты.

0 0 голоса

Рейтинг статьи

Автор:

Ирина Хрюкина

размеры и чертежи, как сделать

Содержание:

  • Какими бывают картофелекопалки
  • Веерная картофелекопалка
  • Грохотная картофелекопалка
  • Транспортерная картофелекопалка

Самодельные картофелекопалки для трактора являются популярными инструментами, относящимися к навесному оборудованию. При помощи картофелекопалки можно обработать небольшое поле. Продается оборудование на сельхозрынке или в спецмагазине. Однако многие фермеры не покупают готовые копалки, а делают их своими руками. Это просто и бюджетно.

Какими бывают картофелекопалки

С наступлением осени огородники начинают собирать картошку. На это уходит достаточно много времени, так как собирают ее вручную. Чтобы облегчить труд, были придуманы картофелекопалки. Принцип работы устройства в том, чтобы отделить картошку от земли и собрать ее, выбросив поверх огорода.

Картофелекопала

Часто такими устройствами оборудуют машины Т 25, которая относится к тяговому классу под номером 0,6. Это значит, что нельзя давать нагрузку на гидравлику свыше 600 кг. В связи с этим отлично подойдет самодельная картофелекопалка. Всего различают 3 основных вида самодельных картофелекопалок для трактора Т 25:

  • Грохотные состоят из привода, стола и лемеха. Устройство является высокопроизводительным. Принцип работы состоит в следующем: подхватить землю с картошкой, выложить все на стол, который все время вибрирует, в результате чего почва проходит через щели и высыпается на огород, а корнеплод остается на поверхности.
  • Транспортерные — более сложная конструкция. Она включает в себя барабан, чтобы очищать содержимое, транспортер, двигающий картофель внутри устройства, а также лопатообразный лемех.
  • Веерные, представляющие собой стрельчатые устройства, которые хорошо извлекают картошку из почвы.

Ниже будет рассмотрено как делается картофелекопалка своими руками для Т 25.

Веерная картофелекопалка

Картофелекопалка своими руками

В домашних условиях часто используют мини-трактор, чтобы обрабатывать свой огород. В этих целях следует сделать для МТЗ инструмент, который работает следующим образом:

  • устройство цепляется к трактору;
  • острым лемехом взрыхляется земля;
  • картошка выкапывается, выкладывается на лемех, двигается к металлическим прутьям;
  • сквозь них на огород высыпается земля, отделяясь от картофеля;
  • двигаясь дальше, картошка падает на почву, откуда ее легко собирать.

Веерная картофелекопалка

Важно! Перед сбором урожая нужно скосить картофельную ботву.

Допускается, чтобы на огороде был небольшой сорняк, растущий редкими кустиками.

Чтобы сделать веерную копалку самостоятельно, потребуется взять болгарку, аппарат для сварки, дрель, сверла по металлу. Еще нужны следующие материалы:

  • для ножа сталь в листах толщиной 4 мм;
  • болты с диаметром больше 12 мм;
  • для держателя и кронштейна потребуется профиль из стали с сечением в виде прямоугольника либо лист из стали большой толщины;
  • стальные пруты или нерифленая арматура с круглыми концами. Ее диаметр должен быть до 10 мм.

Еще пригодится лента для измерений, карандаш, чтобы чертить по металлу.

Как проходит сбор картофелекопалки своими руками:

  1. Посередине лемеха нужно просверлить две дырочки, чтобы была возможность прикрепить его к кронштейну.
  2. Ближе к концу ножа, где он расширяется, нужно приварить стальные пруты. Они должны расходиться веером. Длина каждого до полуметра. Еще можно их согнуть, как маршевую ступеньку.
  3. Теперь к лемеху нужно прикрепить с помощью болтов стойку. Высота ее зависит от того, какой у фермера трактор. Держатель можно приварить к плугу, тогда болты не потребуются.
  4. У кронштейна нужно просверлить отверстия, чтобы впоследствии соединить его с трактором. Он приваривается к верхнему концу стойки.
  5. Чтобы конструкция получилась более прочной, к нижней части ножа, который непосредственно входит в землю, нужно приварить полоску металла.

Из плюсов веерной копалки можно назвать надежность

Из плюсов веерной копалки можно назвать надежность. Служит такой агрегат многие годы. Части здесь не вращаются, поэтому устройство долго не выходит из строя. Подкапывается картошка легко, качественно, а главное быстро.

Из минусов можно выделить небольшую полосу прохождения — всего 25 см, поэтому урожай теряется на 20%. Еще один минус в том, что нож часто повреждает клубни, которые неприемлемы после этого для продажи. Более того, такие корнеплоды будут долго храниться, значит, для зимы не подойдут.

Грохотная картофелекопалка

Картофелекопалка для мотоблока своими руками

Грохотная картофелекопалка к Т 25, еще известная как вибрационная, является самоделкой, или копалкой-трясучкой. Она состоит из ножа, решетки, которая все время в движении, и каркаса из металла.

Грохотная картофелекопалка

На изготовление уходит пара часов. Но для этого требуется опыт и навык работы с сельскохозяйственной техникой. Нужно взять:

  • болгарку;
  • аппарат для сварки;
  • дрель по металлу и соответствующие сверла;
  • профиль из металла, сторона у которого 2,5 см;
  • лист из стали, у которого толщина до 5 мм;
  • проволоку из стали, у которой диаметр 8 мм, можно нерифленую арматуру;
  • колеса;
  • шарниры, болты, эксцентрик, рычаги, расходные материалы и мерную ленту.

Еще нужно иметь под рукой линейку и карандаш. Теперь можно приступать к работе, выполняя следующие действия:

  1. Сделать чертеж, перенести его на профиль из металла, вырезать каркас для рамы.
  2. Сварить каркас.
  3. Внизу приварить стойки, где будут крепиться колеса.
  4. Внутри нужно приварить держатели, на которые цепляются шарниры, чтобы туда подвесить грохот.
  5. К раме привариваются кронштейны, чтобы установить редуктор и механизмы, с помощью которых будет создаваться вибрация.
  6. Из прутьев сваривается грохот. Его подвешивают на каркас, используя шарниры.
  7. Теперь крепится на кронштейн редуктор, оборудование для вибрации, что соединяется с грохотом. Когда вал мотоблока будет работать, через рычаг и шатун на просеиватель будет передаваться колебание, которое создаст вращение эксцентрика.
  8. Нужно взять лист из стали и вырезать, а затем изогнуть, придав нужную форму, ножу.
  9. Лемех крепится с использованием шарниров к низу рамы и просеивателю.
  10. Теперь осталось надеть и закрепить колеса.

У грохотной картофелекопалки на Т 25 своими руками большие размеры

Важно! Лемех или нож может быть любой формы: заостренным и согнутым, вогнутым и выпуклым.

Как проходит процесс выкапывания:

  • Лемех нужно воткнуть в землю, откуда он будет вместе с ней доставать клубни.
  • Нож все время в движении, повторяя их за грохотом. Срезая грунт, он его подкидывает вверх так, чтобы клубни попали в просеиватель. Благодаря вибрации ненужная земля уходит.
  • Учитывая, как был собран агрегат, очищенный картофель падает на землю сзади устройства или сбоку от него.

Важно! Площадь уборки урожая небольшая.

Из плюсов можно выделить:

  • большой захват до 40 см;
  • нож проникает в землю на 25 см;
  • теряется урожая до 10%.

Из минусов можно выделить:

  • вибрацию, которая передается на руки фермера, что сильно утомляет;
  • нужно убирать картошку только на очищенном от сорняков и ботвы участке.

У грохотной картофелекопалки на Т 25 своими руками большие размеры.

Транспортерная картофелекопалка

Транспортерная картофелекопалка

Картофелекопалка для тракторного устройства отличается своими большими размерами, но можно получить и совсем маленькое оборудование. Например, использовать транспортерную копалку. Для сбора урожая нужно взрыхлить картофель и землю ножом. После чего почва с клубнями поступает на ленту, которая все время движется, где происходит отделение земли от картошки.

Навеска на минитрактор своими руками

Лента представлена решеткой, изготовленной из прутьев или трубок, которые расположены по отношению друг к другу параллельно. Прутья или трубки делаются из металла. Закрепляют их в цепи, чтобы они постоянно двигались, совершая поступательные движения.

Лента, которая совершает движение, изготавливается из стали в виде сетки, а также из резины, основой которой служит ткань. Именно через такую решетку просыпается земля, чтобы уже чистый картофель отправился в приемный бункер или просто упал на огород.

Важно! Транспортер движется, когда на него поступает крутящий момент от вала трактора. Используется при этом редуктор, цепь и передача с зубчиками.

Широкий нож копалки заходит на глубину до 18 см. Урожая теряется всего до 5%. Чтобы собрать нож, его нужно вырезать из толстого листа стали, а затем прикрепить к раме, которая будет его тянуть, завернув болтами.

Агрегат самостоятельно сделать сложно. Для этого нужно изучить чертежи и схемы заводских машин, поэтому требуется опыт в проделывании подобной работы.

Агрегат самостоятельно сделать сложно

Для создания транспортерной картофелекопалки нужно пройти несколько шагов. Каждый мастер по-своему делает отдельные части устройства, поэтому часто самодельные агрегаты не похожи друг на друга. Шаги по изготовлению оборудования:

  1. Сварить каркас, используя профиль из стали, у которого сечение квадратное, а также в наличии уголки.
  2. Изготовить из стали в виде листа лемех или нож.
  3. В каркас установить валики или колеса, чтобы транспортерная лента двигалась.
  4. Собрать конвейерную ленту, используя цепь, стальные прутья и другой материал.
  5. Собрать кронштейны и крепления, чтобы получился редуктор и зубчатая передача.
  6. Установить в каркас транспортерную ленту и другие механизмы.
  7. В конце установить на раму нож и колеса.

Таким образом, можно получить транспортерную картофелекопалку. Из всех трех видов это самая сложная по сборке, но более экономная по части сбора урожая.

Выбирая, какую копалку сделать, следует учесть все плюсы и минусы. Только после этого можно будет остановить выбор на какой-то одной из них.

0 0 голоса

Рейтинг статьи

Автор:

Веселоева Марина Николаевна

Картофелекопалки тракторные, как сделать своими руками, советы

Состав:

  • Общее описание картофелекопалок
  • Типы картофелекопалок и принципы их работы
    • Остроконечные универсальные
    • Экранные копалки
      • 50006 9000
    • Как правильно выбрать
    • Наиболее популярные виды заводских устройств
    • Картофелекопалка своими руками
      • Технология сборки устройства
      • Особенности самостоятельной сборки

    Сегодня многие сельскохозяйственные процессы механизированы, особенно работы, связанные с посадкой, обработкой и выкапыванием картофеля. Сегодня на рынке представлено большое количество копателей, которые можно использовать совместно с тракторами и мотоблоками. Они предназначены для масштабных работ в промышленных масштабах, а также есть небольшие агрегаты, которые используются в небольших фермерских хозяйствах.

    Общее описание картофелекопалки

    Как следует из названия, картофелекопалка относится к навесному оборудованию и нужна для выкапывания картофеля. Благодаря работе устройства, которое с помощью специальной навески крепится к трактору или мотоблоку, значительно упрощается процесс уборки картофеля. Принцип работы любой картофелекопалки заключается в том, что она глубоко проникает в землю, вытаскивает из нее клубни картофеля и оставляет их на поверхности. Человек может собирать только уже чистую картошку.

    Как выглядит

    Так как время уборки с использованием таких устройств значительно сокращается, окупить покупку такого агрегата можно достаточно быстро.

    Интересный факт. Средняя скорость уборки любой картофелекопалкой составляет 0,1-0,2 га/ч, что намного быстрее ручной уборки.

    Виды картофелекопалок и принципы их работы

    Картофелекопалка для мотоблока невская

    С работой картофелекопалок знаком практически каждый человек, который хоть раз участвовал в уборке картофеля. Для разных типов устройств общие моменты одинаковы. Сначала специальные ножи захватывают землю, которая попадает в отдельный трясущий механизм. Именно он отделяет картошку от земли, почва осыпается раньше, и картошка ложится сверху, нужно только ее собрать. Разные виды техники имеют свои принципиальные отличия. Если вы зайдете в любой магазин сельхозтехники, например, в Москве, то разнообразие моделей вас удивит.

    Универсальное остроконечное

    Данная версия устройства разработана специально для использования с мотоблоками. Остроконечные картофелекопалки очень просты, что обуславливает определенные недостатки. Самым большим недостатком такого устройства является его низкая производительность. С применением такого приспособления в среднем получается поднять только 85% урожая.

    Копьевидная лопата

    А вот стрельчатая картофелекопалка для мотоблока имеет два существенных преимущества, способных перекрыть любые недостатки:

    1. Низкая цена, что очень важно для небольших фермерских хозяйств;
    2. До использования такого копателя в мотоблоке не требуется вал отбора мощности, что позволяет успешно использовать его со старыми моделями мотоблоков.

    Внешне самые простые картофелекопалки представлены в виде простой лопаты, к которой приварены прутья для отделения картофеля от почвы.

    Копатели экранного типа

    Такие устройства намного эффективнее предыдущих. За счет того, что имеют улучшенную конструкцию, позволяют собирать сразу до 98% урожая. Представлен конструктивный состав такого копателя:

    • вибростол;
    • ведомый;
    • лемех.

    Однорядный

    Принцип работы просеивающей копки заключается в следующем. Подбираются верхние слои почвы, где находятся клубни картофеля, и перемещаются на вибростол. Далее под действием вибрации в столе почва отделяется от картофеля. Через прутья земля падает вниз, а картошка падает с другой стороны и ложится на землю.

    Конвейерные модели

    По своему принципу работы конвейерная картофелекопалка для мотоблока очень похожа на грохот. Они отличаются тем, что вибростол заменен специальной лентой конвейера. Слой почвы с клубнями подбирают и укладывают на ленту конвейера, которая по мере движения начинает транспортировать почвенную массу, отделяя почву от урожая. Почва падает через отверстия вниз, а картофель движется по транспортеру, падая сзади.

    Как правильно выбрать

    Перед покупкой картофелекопалки важно учесть множество моментов. В первую очередь стоит обратить внимание на характеристики самого агрегата и сопоставить с потребностями потенциального владельца. Основные качества можно выделить по трем пунктам:

    • производительность труда;
    • безопасность устройства для самого пользователя;
    • мощность.

    Картофелекопалка для мотоблока

    Особое внимание следует уделить технике, с которой будет использоваться картофелекопалка. Для машин среднего уровня, в частности, мотоблоков, необходимо выбирать специальные приспособления для уборки картофеля, чтобы он отлично справлялся с поставленной задачей. Если у вас есть хороший мотоблок, вы можете приобрести хорошие тяжелые роторные картофелекопалки.

    При выборе картофелекопалки важно учитывать мощность мотоблока. От правильного выбора характеристик конвейерной картофелекопалки зависит эффективность работы копалки.

    Важно! При выборе картофелекопалки важно учитывать множество моментов. В первую очередь стоит оценить мощность и тип вашего устройства. Мотоблок или культиватор должны позволять присоединять к себе такие приспособления. Также стоит учитывать тип почвы, с которой вам придется работать.

    Какая картофелекопалка лучше, гремящая или конвейерная, решать пользователю. В большинстве случаев при выборе моделей важную роль играет стоимость изделия.

    Самые популярные виды заводских устройств

    Картофелекопалка для мотоблока МТЗ

    Сегодня в продаже можно найти огромный выбор картофелекопалок различных типов и видов. Многие производители предлагают эту технику. Но из всего многообразия можно выделить несколько устройств, пользующихся большой популярностью у жителей России:

    1. Копатель ККМ-1. Картофелекопалка малогабаритная, которая предназначена для выкапывания не только картофеля, но и свеклы, лука и чеснока. Благодаря гибкой системе настроек вы можете выбрать уровень разделения почвы. Конструктивно состоит из активного ножа и посевной сетки;
    2. Копатель КМ2. Устройство навесного типа, позволяющее извлекать урожай, не повреждая его. Чаще всего этот вариант картофелекопалки используется с мотоблоком «Беларус»;
    1. Копатель «Полтавчанка» — вибрационное устройство с активным ножом, которое по своей конструкции очень похоже на традиционные картофелекопалки. Отличается повышенной производительностью, что позволяет в короткие сроки справляться с большими полями и сбором урожая;
    2. Копатель КВМЗ — картофелекопалка вибрационная однорядная, которая хорошо подходит для использования с различными мотоблоками российского, белорусского или китайского производства. Вес устройства около 39 кг;
    3. Копатель 2КН … Устройство однорядное малогабаритное, предназначенное для работы на небольших площадях фермерских хозяйств. Чтобы собрать урожай быстро и без проблем, участок следует хорошо очистить от ботвы и сорняков. Предназначен для использования с мотоблоками Целина, Нева и Каскад. Также можно использовать мини-трактор «Скаут» или МТЗ. Производительность примерно 100 м за 2 минуты.

    Экскаватор ККМ-1

    Важно помнить! Этот тип не предназначен для использования на производственных полях, этот вариант лучше всего подходит для небольших полей личных подсобных хозяйств.

    Картофелекопалка своими руками

    При наличии достаточного количества финансов сегодня несложно купить любую модель устройства, предназначенного для уборки картофеля. Главное, правильно его подобрать, в соответствии с почвой на участке, а также самим мотоблоком.

    Но некоторые умельцы легко делают тракторные копатели для картофеля своими руками. Изначально такая задача может показаться довольно сложной, но при правильном подходе вы сами сможете сделать не только простую копалку, но даже вибрационную.

    Для выполнения работ Вам потребуются:

    • сварочный аппарат;
    • сверла и сверла по металлу;
    • ножницы;
    • молоток; гаечные ключи
    • ;
    • Металлические детали для изготовления прибора.

    Технология сборки устройства

    Сборка картофелекопалки для минитрактора, предназначенной для работы с мотоблоком, своими руками состоит из нескольких последовательных этапов:

    • изготовление каркаса, для которого потребуются уголки и швеллеры;
    • крепление других элементов на изготовленном каркасе;
    • сборка трансмиссионных валов;
    • усиление на каркасе специальных бортов из металла;
    • крепление к общей конструкции конвейерной ленты или вибрационной решетки;
    • болт, крепящий лапу;
    • унификация транспортной и вспомогательной частей;
    • прямое подключение собранного оборудования к культиватору или мотоблоку.

    Чтобы собрать картофелекопалку на трактор или мотоблок своими руками, вам понадобится сварочный аппарат. Сделать такое устройство можно с помощью обычных болтовых соединений, но первый вариант надежнее. Для изготовления картофелекопалки стандартных размеров потребуются уголки 63х40 см.

    Особенности самостоятельной сборки

    Как уже отмечалось, чтобы сделать картофелекопалку своими руками, вам понадобится металлический швеллер.

    Важно! Во-первых, следует позаботиться о наличии необходимого количества болтовой фурнитуры. Их количество определяется выбранными для изготовления схемами и чертежами.

    Крутящий момент определяется с помощью резинового или металлического колеса. Важно устанавливать лапу только после полной сборки и сварки элеваторной части устройства. Изначально этот элемент крепится к каркасу, и только потом установка продолжается. Эта деталь является базовой и визуально напоминает плуг, который будет отвечать за поднятие земли с клубнями.

    Также важно правильно изготовить опорно-транспортный узел. Представляет собой металлический стержень с парой роликовых цепей. Благодаря этому элементу конвейерная лента вращается или вибрирует решетка.

    Собери сам, знай его конструкцию

    Еще одним важным моментом в самостоятельном изготовлении картофелекопалки является порядок крепления всего устройства к мотоблоку. Если в этом месте будет нарушена технология, то велика вероятность возникновения неисправностей, что может привести к снижению эффективности работы устройства.

    При правильном расчете и подборе всех запчастей можно сделать самодельную картофелекопалку даже для трактора Т 40. Важно учитывать мощность трактора и правильно рассчитать габариты агрегата.

    Как видите, использование картофелекопалок для мотоблока МТЗ или других моделей позволяет значительно облегчить работу по уборке картофеля, особенно если участок имеет средние размеры. При желании и наличии определенных навыков работы с металлом сделать такой агрегат своими руками не составит труда. А если у владельца есть в наличии определенные запчасти, то изготовление копалки станет бесплатным помощником. Наличие такого устройства значительно сократит временные и трудозатраты, а также поможет сэкономить на покупке нужного агрегата.

    Карточный копчер — солис

    Трактор.

    Digger Digger

    Semi Automic Harvester/Digger

    Solis Digger может быть использован для использования для Hardestiou установка на трактор. Копатель гарантирует, что картофель поднимается с почвенного ложа и переносится на сетку, где рыхлая почва отделяется.

    Загрузить брошюру

    Я прочитал и принимаю условия*

    Используя эту форму, вы соглашаетесь с хранением и обработкой ваших данных на этом веб-сайте.
    [cf7sr-простая-рекапча]

    Клетка доступна в варианте с цепной или ленточной клеткой из нержавеющей стали.

    Обе стороны Привод конвейера с лентой.

    Требуется простая подтяжка, если ремень или цепь ослабли.

    Специальная система конвейерных цепей снижает нагрузку, предотвращает повреждение урожая

    & отказ и продлить срок службы.

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    Описание/
    Модели    		 СЛПХ 52
    Кол-во рядов 2
    «Рабочая глубина
    (мм)»    		 130-200
    Рабочая ширина
    (мм)    		 1320
    Работает на Зубчатая передача
    Тип клетки Ремень/цепь из нержавеющей стали

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
