Как сделать щитовой домик своими руками: Каркасно щитовой дом своими руками и пошаговая инструкция

Каркасно щитовой дом своими руками и пошаговая инструкция

Некоторые застройщики предполагают, что строительство щитового дома не оправдывает себя ни затратами, ни усилиями. Но при правильном подходе, возвести щитовой дом своими руками совсем не сложно. Выверенный проект, наличие чертежей, подбор материалов и можно начинать строиться. Главное, застройщик получает дом, который делал под себя, совмещая в проекте все запросы и требования комфорта и удобства.

• Щитовое строительство: конструктивные особенности технологии
• Достоинства и недостатки каркасных домов
• Этапы строительства
• Планирование
• Фундамент
• Каркас
• Стеновые панели
• Отделочные работы, монтаж окон
• Кровля
• Советы профессионалов

Щитовое строительство: конструктивные особенности технологии

Щитовой домик представляет собой сооружение, собираемое из плоских деталей, скрепленных дополнительными элементами

Щитовой домик представляет собой сооружение, собираемое из плоских деталей, скрепленных дополнительными элементами.

Полная сборка каркаса занимает немного времени, после чего можно приступать к отделочным работам внутреннего и внешнего характера. Каркасные дома – технология, которая широко распространена во многих странах мира, причем в некоторых регионах применяется только данный способ из-за простоты и оперативности всех процессов.

Сборка конструкции производится из готовых элементов на строительной площадке. Этапы работ отличаются простотой, кроме заливки фундамента, процессы напоминают обычную сборку конструктора, поэтому возвести каркасный дом своими руками – это не только экономно, но и практично.

По видам каркасные дома различаются следующим образом:

1. Деревянный каркасник собирается из пиломатериала. При этом цена «коробки» предельно доступна. Особенно важно, что работать с деревом легко, для распиловки не требуется специальный инструмент, достаточно пилы, ножовки. Скрепление производится отверткой. Недостаток в том, что придется сделать предварительную обработку всего пиломатериала антипренами, составами против грибка, жучков.
2. Дом на металлическом каркасе подразумевает обустройство «коробки» производимой из уголка, труб квадратного сечения. Обработка требует применения тяжелых инструментов, сварочного аппарата для скрепления всех элементов. Стоимость стальной конструкции выше, чем пиломатериалов, однако при соблюдении технологии, строительство каркасного дома на металле, выгоднее – здание получается более прочным и устойчивым.
3. Дом из ЛСТК – это строение из легких стальных конструкций особой прочности. Профиль ЛСТК имеет легкий вес, отлично противостоит воздействию внешней среды, не требует дополнительной обработки и при этом разрушение происходит в течение 200-250 лет, неплохой срок службы! Работать с материалом легко и просто – он режется ножовкой по металлу, скрепляется саморезами. Цена ЛСТК высокая, но и практические качества каркаса будут идеальными.

Достоинства и недостатки каркасных домов

Если брать строительство щитового дома в свои руки, то можно воплотить в нем все свои задумки, какими бы фантастическими они не казались

О том, насколько хорош дачный домик или особняк, выстроенный по каркасной технологии, написано немало, поэтому на минусах и плюсах остановимся вкратце. Итак, преимущества технологии перед другими вариантами стриотельства:

1. Оперативность возведения. Щитовой домик своими руками можно выстроить за 2-3 месяца.
2. Сниженная стоимость строительства.
3. Высокая прочность постройки. Несмотря на различные отзывы, дома отличаются прочностью и выдерживают не только ураганные ветры, но ветры до 7 баллов по шкале Рихтера.
4. Вариабельность проектов. Если брать строительство щитового дома в свои руки, то можно воплотить в нем все свои задумки, какими бы фантастическими они не казались. Кроме того, всегда есть вариант внешней, внутренней отделки в соответствии с выбранным стилем, вкусами застройщика.
5. Скрытая прокладка коммуникаций. Поэтому не придется ставить различные короба, прокладывать магистрали. Но не стоит этим злоупотреблять, так как многие коммуникации требуют своевременного осмотра.
6. Малая масса строений. Данная особенность позволяет отлично экономить на создании несущей основы. Каркасная технология строительства допускает применение свайного, ленточного мелкозаглубленного фундамента.
7. Стойкость к деформациям. Каркасники противостоят изменениям формы, даже если в сезон холодов дом не отапливается.

Недочеты каркасных домов:

• Дерево подвержено грызунам, поэтому следует позаботиться о дополнительной защите.
• Сложности в перепланировке готовых строений.

Совет! Если строите каркасно щитовой дом своими руками и точно знаете о последующих изменениях, стоит применять каркасно-рамочную технологию.

• Второй этаж в таких строениях не всегда удобен, но можно сделать комфортную жилую мансарду.

Многие застройщики сетуют на низкие тепловые качества и высокую звукопроницаемость домов. Но применение современных материалов позволяет добиться идеального утепления и сделать дом абсолютно звуконепроницаемым.

Этапы строительства

Строительство щитового дома своими руками начинается с предварительной подготовки.

Планирование

Самостоятельная разработка проекта не всегда доступна обычному застройщику, лучше всего взять типовой проект и в подробностях его рассмотреть

Это один из важнейших процессов, так как от него зависит дальнейшая сборка всей конструкции.

Самостоятельная разработка проекта не всегда доступна обычному застройщику. Лучше всего взять типовой проект и в подробностях его рассмотреть. Такой способ удобен и тем, что плановые проекты, как правило, даются с чертежами, по которым несложно будет возвести собственный дом. Что принимается во внимание: этажность, наличие мансарды, планировка внутренних помещений, наличие балконов, мансарды, веранды, тип крыши. Возводя каркасный дом своими руками, нет необходимости ограничивать себя в выборе кровли. Она может быть скатной, многоскатной, многощипцовой или любой другой, в зависимости от предпочтений хозяина.

Фундамент

Проще и быстрее всего сделать свайный фундамент или мелкозаглубленный ленточный

Обустройство несущей основы не потребует большого вложения финансов. Проще и быстрее всего сделать свайный фундамент или мелкозаглубленный ленточный. Но дом на винтовых сваях получается дешевле, и вкручивать сваи можно хоть летом, хоть зимой. Выбирая тип основания, учитывается сложность грунта, наполненность почвы водой, этажность будущего дома.

Для одноэтажного строения как раз подходит либо свайный, либо столбчатый фундамент. Монтаж свай происходит следующим образом:

1. Размечается строительная площадка, и отмечаются места заглубления свай с шагом не более 1,2 метров.
2. Делаются небольшие углубления в местах будущего ввинчивания свайных элементов.
3. Сваи вкручиваются с расчетом глубины ниже точки промерзания грунта или не менее 0,8-1,5 метра.
4. Для упрочнения конструкции можно залить в полость свай цементный состав.
5. Оголовки закрываются рубероидными листами для предотвращения попадания влаги.
6. Надземные концы свай выравниваются по горизонтали.
7. Сооружается обвязка из каркаса или заливки ростверка, на которую укладывается дощатый пол.
8. Лучше всего выкладывать пол в два слоя, для первого неплохо подойдет необработанный пиломатериал. Доски выкладываются так, чтобы видна была разметка стеновых конструкций. Прикрепляется пол анкерными болтами с шагом не более 2 метров.
9. Поверх пола кидаются лаги, пространство между которыми заполняется утеплителем типа минваты.
10. Второй слой пола закрывает внутренность чернового пола. В качестве настила хорошо подойдет влагостойкая фанера.

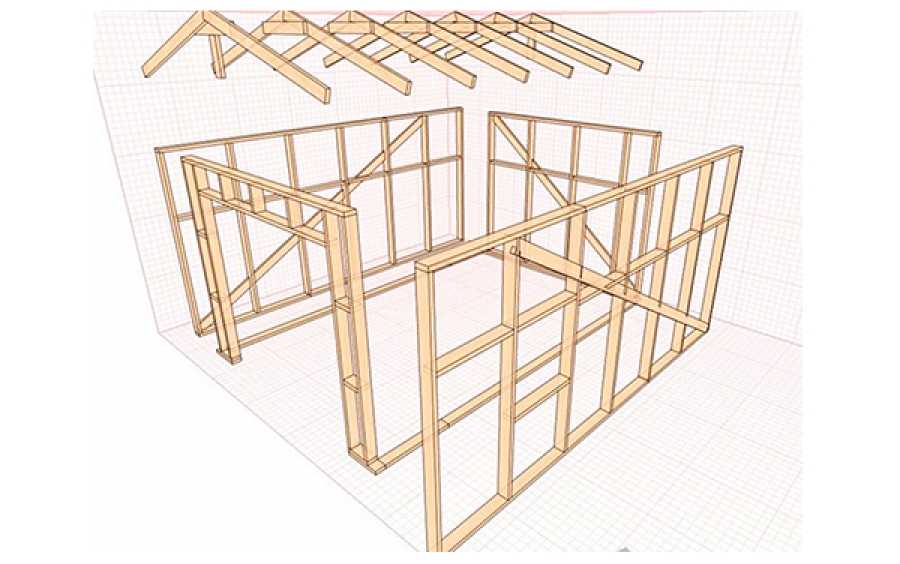

Каркас

Крайне важно сделать крепкий каркас, строя щитовой дом своими руками

Крайне важно сделать крепкий каркас, строя щитовой дом своими руками. Видео материал подскажет технологические моменты возведения, которые не будут лишними. Самой простой и удобной считается «коробка» из пиломатериалов, поскольку и работать с деревом удобно, да и цена вполне доступная. Для изготовления каркасного формата пригодится дубовый брус сечением 150*150, но можно обойтись и другими породами древесины. Соединение углов происходит методом шип-паз, а подгоняя элементы необходимо следить за отсутствием щелей и зазоров. Металлические уголки и крепления использовать нежелательно, так как процесс окисления передается древесине, и она начинает гнить. За счет этого каркасный дом расшатывается и теряет свои высокие качества.

Совет! Раскосы – это бруски, которые устанавливаются в углах для предупреждения потери жесткости каркаса. Для использования подходит любой брусковой пиломатериал, который нарезается по нужным размерам.

Стеновые панели

Если применяются панели заводского изготовления, утеплитель не понадобится, все элементы уже есть в «пироге» панелей

Как только каркас полностью готов, приходит время возведения и утепления стен. Если строим дом без готовых панелей, то утеплителем выступает материал в листах. Не стоит дешевиться, утеплитель должен быть самого высокого качества, неподверженный деформации и влаге.

Стены зашиваются досками толщины от 100 мм или заранее подготовленными щитами, а утеплитель закрепляется брусками сечения 15*20 см. На стыках плит материала показаны для применения бруски большей ширины, а набивать их лучше вертикально, чтобы листы утеплителя не сдвигались в процессе эксплуатации дома. На утеплитель нужно настелить гидроизоляционный материал, предохраняющий от попадания внутрь конструкции паров влаги.

Совет! Если применяются панели заводского изготовления, утеплитель не понадобится, все элементы уже есть в «пироге» панелей.

Отделочные работы, монтаж окон

Отделка с внутренней стороны дома осуществляется по желанию хозяина

Отделка с внутренней стороны дома осуществляется по желанию хозяина. Такие стены легко красить, оклеивать, зашивать досками или применять другие материалы. Напольное покрытие также выбирается любое, а вот с окнами придется повозиться:

1. Обязательно совпадение оконного проема в каркасе с размерами окна.
2. Чтобы свой дом всегда был теплым, лучше применять двойные или тройные стеклопакеты.
3. Общая площадь окон на одной стене не должна превышать 18% от площади стеновой панели.
4. Для упрочнения конструкции, необходимо предусмотреть дополнительные усилительные бруски под проемом и над ним.

Как только окна встали на место, можно заняться дверями и внешней обшивкой.

Кровля

Построенный дом не может обходиться без крыши, поэтому берем брусья сечением 50*150 мм со скосом краев в 50 градусов

Построенный дом не может обходиться без крыши, поэтому берем брусья сечением 50*150 мм со скосом краев в 50 градусов. Затем так:

• Полученные соединенные стропила скрепить гвоздями и поперечной перекладиной, чтобы получилась буква «А»;
• Каждое пересечение фиксировать парой косынок;
• Выполнить обрешетку из пиломатериала 25*100 мм с шагом в 10 см;
• Сверху на обрешетку монтируется рубероид или любой другой материал, крепится мебельным степлером;
• Затем укладывается материал кровли. Причем укладка происходит с верхних рядов и до конька. Листы накладываются внахлест, лишние части обрезаются;
• На коньке кровельный материал фиксируется с помощью саморезов.

Совет! Для основания кровли практичнее всего использовать мауэрлат.

Остается только проложить коммуникации и можно завозить мебель. Такой поэтапный разбор подскажет, как построить щитовой дом самостоятельно. Но все же есть работы, где без помощи мастеров не обойтись, например, это электрическая разводка, прокладка коммуникаций.

Советы профессионалов

Выбирая щитовые конструкции для строительства дома, неплохо определиться с весом элементов, чтобы избежать применения подъемной техники

Если строим дом сами, пригодятся любые дельные советы и практические замечания. Не пренебрегайте рекомендациями профессионалов, собираясь обустраивать щитовой дом своими руками. Даже если есть фото, пошаговая инструкция.

1. После разработки проекта любые изменения повлекут дополнительные финансовые и временные затраты.
2. Выбирая щитовые конструкции для строительства дома, неплохо определиться с весом элементов, чтобы избежать применения подъемной техники.

Возведение щитового дома на каркасе – процесс трудоемкий и требующий знаний. Но если предварительный выбор проекта дома и расчет сметы был правильным, хозяин позаботился о наличии времени, материалов и погода не подкачала, результат будет отличным. Очень хорошо поговорить со специалистами, которые знают, как построить дом: практические рекомендации и секреты профессионалов не будут лишними, ведь речь идет о вашем собственном коттедже.

Каркасно-щитовой дом своими руками: пошаговая инструкция по сборке

Строительство каркасно-щитового дома представляет собой пошаговую инструкцию по сборке отдельных элементов конструкции, которая сводится к повторению однотипных действий. Скорость возведения силами нескольких человек, имеющих детальный план и понимающих принципы данной работы, может составлять месяц или два. Возведение каркасно-щитового дома своими руками имеет ряд специфических преимуществ перед привлечением бригады профессиональных монтажников:

• отсутствие дополнительных наценок на стройматериалы и работу;
• возможность временного приостановления работ практически на любом этапе без выплаты неустоек;
• минимальные затраты в сравнении со строительством из иных видов материалов.

Существует несколько методик сборки каркасного дома, среди которых наиболее подходящим для самостоятельной реализации является «канадская платформа». Особенностью этого способа является то, что на первом этапе строительства полностью возводятся полы, которые в дальнейшем служат опорным основанием для стенового и кровельного каркаса. Такая технология не требует привлечения на стройплощадку тяжелой техники и позволяет обойтись минимальным количеством рабочей силы.

Фундамент

Выбор типа фундамента производится на этапе проектирования дома и осуществляется с учетом геологической карты участка, предполагаемой массы здания, специфики расположения грунтовых вод, ветровых и снеговых нагрузок в конкретном регионе. Для каркасно-щитовых построек рекомендуются следующие типы оснований:

• Свайный. В этом случае в качестве несущих элементов используются винтовые столбы промышленного производства, количество и диаметр которых выбираются в соответствии с габаритами строения, а установка в грунт может быть произведена своими силами посредством системы рычагов.
• Столбчатый. В этом случае для изготовления опор используются закопанные асбоцементные трубы, внутрь которых заливается цемент.
• Ленточный. В этом случае фундамент организуется традиционным образом, с проведением земляных работ, установкой опалубки и послойной заливкой бетона. Единственным отличием будет являться уменьшенное заглубление, что обуславливается относительно малой массой здания.

На завершающем этапе работ производится гидроизоляция фундамента, которая может быть выполнена как рулонным, так и жидким материалом.

Полы

Каркасная технология подразумевает устройство двухслойной конструкции из несущего основания и непосредственно чернового настила. На первом этапе по периметру гидроизолированного фундамента укладывается лежень из доски или бруса, выравнивается по внешнему краю и закрепляется с помощью шпилек. После этого на него монтируется обвязка из установленных на ребро досок, к которой с шагом в 300 мм – 500 мм крепятся лаги для чернового пола, поверх которого будут размещены балки перекрытия. Между лагами укладываются слои утеплителя (плиты пенопласта или схожего с ним материала, не подверженного воздействию сырости). При этом стыки второго слоя (как торцевые, так и боковые) не должны совпадать со швами первого уровня, для чего листы материала укладываются «вразбежку».

При изготовлении своими руками чистового напольного настила наиболее сложной задачей является сплачивание шпунтованных досок. Для этого первый элемент укладывается пазом вплотную к стене, а следующий – обрезается по длине таким образом, чтобы его торец приходился на балку перекрытия. Предварительное соединение паза производится путем простукивания молотком крайней доски через деревянную прокладку, а окончательное – прогоном клиньев между доской и временной рейкой, набитой на балки на расстоянии ширины следующей доски.

Стены

Технология возведения каркасных конструкций подразумевает два возможных способа реализации этого этапа. В первом случае стена или ее составные элементы собираются на полу до состояния готовой детали, которая в дальнейшем поднимается, выравнивается и закрепляется на обвязке фундамента. Во втором случае каркас стены собирается по месту согласно плану дома и пошаговым инструкциям по монтажу. Для самостоятельного строительства каркасно-щитового дома более подходящим будет второй вариант, при котором значительно проще соблюсти точность установки элементов при минимальном привлечении рабочей силы. Поднять целиком собранную стену, обшитую с лицевой стороны фанерой или OSB, может оказаться непосильной задачей для бригады из двух-трех человек.

Детальная сборка каркаса производится поэлементно, начиная с нижней обвязки, после которой монтируются угловые стойки, промежуточные распорки, мауэрлат и т.д. Такую работу будущий владелец способен выполнить своими силами или с помощью одного помощника.

Кровля

Самостоятельное изготовление кровельных деталей для каркасно-щитового дома является достаточно сложной задачей. Стропила должны быть выполнены по единому лекалу, а доски обрешетки – не иметь кривизны. Альтернативой является применение стропильных ферм промышленного производства, что также позволит и значительно ускорить процесс.

Технически, для каркасного дома может быть выбран любой тип кровли. Однако при строительстве своими руками необходимо не только соотнести сложность работы с собственными возможностями, но и сразу определиться с типом кровельного материала, под который выбирается соответствующий уклон скатов крыши:

• 10° и более – для профилированных листов,
• 12° и более – для битумной черепицы,
• 12° – 60° – для асобцементного шифера,
• 15° и более – для ондулина (увеличение уклона возможно при усилении обрешетки),
• 20° и более – для металлочерепицы своими руками,
• 20° – 60° – для полимерно-песчаной черепицы,
• 25° – 60° – для керамической черепицы.

Утепление

Наиболее распространенным и экологичным видом утеплителя в сфере каркасного домостроения является минеральная (базальтовая) вата, которая производится как в виде рулонного материала, так и в форм-факторе готовых матов различной плотности. При проведении работ своими силами проще использовать уже подготовленные листы, которые размещаются между стойками каркаса и держатся за счет собственной упругости.

Для защиты утеплителя от влаги и испарений маты с обеих сторон покрываются рулонной мембраной. Изнутри дома нашивается слой пароизоляции, а с внешней стороны – гидро- и ветрозащитный материал, обладающий односторонней паропроницаемостью. Использование такого «стенового пирога» дает возможность максимально эффективно реализовать теплоизоляционные свойства базальтовой ваты. При самостоятельном утеплении постройки необходимо соблюдать тот же принцип «разбежки», что и при укладке пенопласта. Стыки матов и рулонных мембран не должны пересекаться в одной плоскости. Такой подход исключает образование мостиков холода.

Таким образом, имея подробный план здания, выполняя пошаговые инструкции по детализации работ и соблюдая указанные нюансы, строительство каркасно-щитового дома реально выполнить своими руками, при необходимости привлекая к некоторым этапам добровольных помощников. Если вы не хотите тратить свое время и силы, то вы всегда можете обратиться за помощью к профессионалам. Ознакомиться с проектами готовых каркасных домов, вы можете на этой странице.
