Индукционный парогенератор своими руками: конструкция, принцип действия, выбор ёмкости, монтаж, причины поломки и их исправление

конструкция, принцип действия, выбор ёмкости, монтаж, причины поломки и их исправление

Казалось бы, что может быть проще пара. Однако не все замечают, насколько он нам необходим. И речь тут не только о парной или бане. Пар – прекрасное очищающее и обеззараживающее средство, он проникает в самые тонкие щели, впитывается в глубины подушек и тканей, помогает гладить бельё, очищает под давлением ткани и механизмы. Иногда возникает необходимость собрать парогенератор своими руками. Самодельный прибор может прекрасно себя проявить при прочистке таких быстро загрязняющихся устройств, как фильтр от кондиционера или, к примеру, вытяжка. Сегодня в обзоре редакции HouseChief расскажем, что такое парогенератор, где его можно использовать, из каких элементов он состоит. Также в нашем обзоре простые инструкции по сборке агрегата своими руками, а также анализ возможных ошибок, которые могут допустить новички.

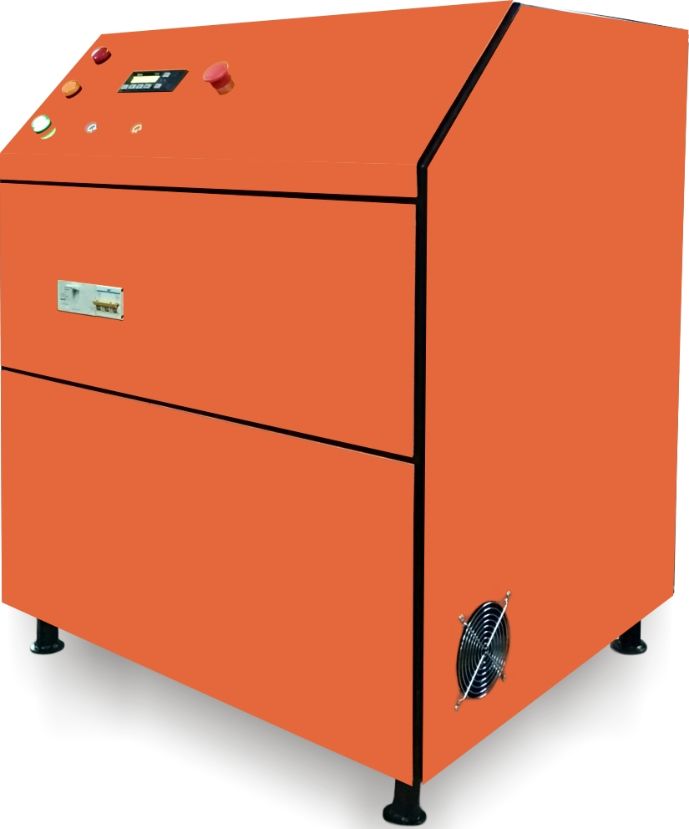

Такой промышленный образец едва ли будет по карману среднестатистическому россиянину, однако, собрать технологичный прибор можно практически за копейки

Читайте в статье

Виды парогенераторов и их применение в домашнем хозяйстве

Парогенераторы чаще всего используются для разморозки труб, обустройства бань, саун и парных. Простейший преобразователь пара обойдётся в разы дешевле, чем строительство полноценной печи с камнями. Для того чтобы начать пользоваться прибором, его просто нужно включить в сеть. Паропреобразователи используются для очистки сложного сетчатого или пористого оборудования, помогают эффективно отогревать двигатели автомобилей в зимнюю пору.

Пыли − нет! Обеззараживающая струя пара приведёт в порядок множество приборов и обеспечит их бесперебойную работу

Если ещё не так давно можно было встретить мощные парогенераторы на твердотопливные генераторы, работающие на дровах, к примеру, генератор пара Перевалова, то сегодня большинство умельцев отдают предпочтение моделям, работающим от электричества. Ведь нет ничего проще, чем просто подключить прибор к розетке. А найти старый чайник или пароварку для человека, поставившего перед собой цель − собрать прибор своими руками, не составит труда.

И это тоже пароочиститель, но работать с ним можно разве что, если нужен отправитель для одежды. Для серьёзных работ он не подойдёт

По мощности принято разделять приборы на промышленные и бытовые. Первые требуют подключения к специальным сетям с мощностью 380 В. А бытовые, как этого и следовало ожидать, работают от электророзетки на 220 В. Нагревать воду такая паровая печь может тоже по-разному. Рассмотрим основные типы таких систем:

1. Индукционные паропреобразователи. Подобное оборудование работает за счёт преобразования электромагнитного поля. Резервуары эти чаще всего используются на промышленных предприятиях, чаще всего саунах. В этом случае получается достаточно лёгкий и чистый пар.
2. Электродная паровая печь. В таких печах нагревательным элементом выступает электрод. Пар тоже получается очищенным от примесей, в нём нет никаких примесей, а также разных взвесей.
3. Электрические. Устройство чем-то напоминает электрический чайник. Здесь тоже присутствует ТЭН. Мощность может быть разной, обычно от 4 кВт.
4. Печной. Работает за счёт нагрева теплоносителя. Это могут быть дрова, уголь.
5. Ультразвуковой. В этом случае устанавливается специальный ультразвуковой прибор, который производит колебания заданной частоты. В этом случае образуется своего рода испарина, которая выпаривается в воздух. Ультразвуковой парогенератор при желании можно тоже сделать своими руками.

Пароочистители

Как устроены парогенераторы

Прежде чем приступать к поиску деталей и ревизии в гараже, важно понять, что собственно нам необходимо искать. Парогенератор своими руками можно собрать из хлама – проверено на себе. Рассмотрим устройство классического парогенератора: любой агрегат работает на воде, соответственно, нам будет необходима ёмкость или бак. Кстати, лучше всего, чтобы ёмкость имела превышенную прочность и термоизоляцию. Некоторые умельцы используют для сборки парогенератора обыкновенный газовый баллон. По сути, парогенератор можно сделать даже из металлической фляги.

Комментарий

Михаил Старостин

Руководитель бригады ремонтно-строительной компании «Дом Премиум»

Задать вопрос

«Если вы планируете использовать в качестве ёмкости для парогенератора газовый баллон, то необходимо провести процедуру его очистки от газа. Для этого необходимо крайне аккуратно и осторожно снять вентиль, выпустить из баллона остатки газа, залить его водой, повторить процедуру несколько раз. И только после этого приступать к распиливанию корпуса.

«

Кроме того, необходимо найти, подобрать, собрать или позаимствовать нагревательный элемент. В этом нам помогут вышедшие из строя старые бытовые приборы, к примеру, электрический чайник.

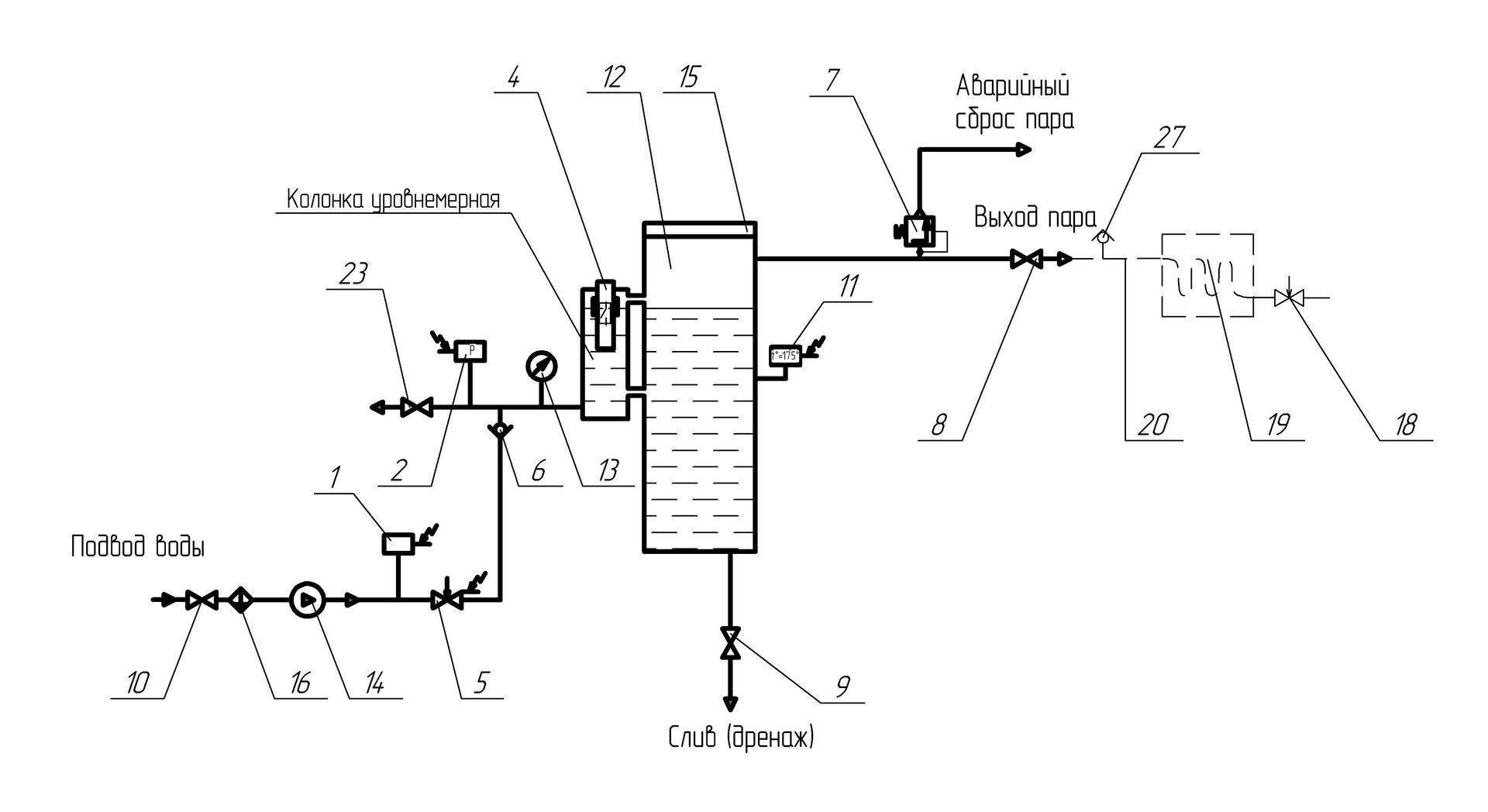

А вот так выглядит парогенератор в его классическом понимании. Однако для бытовых нужд конструкцию упрощают

Для успешной реализации проекта необходимо подготовить чертежи парогенератора, собранного своими руками. Здесь важно учесть и рассчитать мощность и необходимый объём ёмкости. Также потребуется паровой и водяной насос. Особенно если необходимо сделать паровую пушку для бани своими руками. Помните, чтобы устройство проработало долгое время, необходимо обеспечить постоянную подачу холодной воды, что, кстати, будет дополнительно охлаждать всю систему. Для того чтобы контролировать давление и температуру, можно установить специальные датчики. Если вы планируете подключать прибор к централизованной системе подачи воды, то необходимо предусмотреть наличие патрубка.

Можно приобрести специальные шланги для подключения парогенератора

Кроме того, не забывайте, что в любой системе обязательно необходимо сливать воду и прочищать ТЭНы. Поэтому необходимо обеспечить кран для слива, а также постоянный доступ к нагревательным элементам.

Как сделать своими руками парогенератор для бани из газового баллона

Такой тип сборки наиболее популярен среди умельцев. Во-первых, сам по себе баллон выполнен из качественного листового железа. Найти такой практически невозможно. Металл выдержит практически любую температуру, он устойчив к перепадам давления. Как сделать парогенератор своими руками из газового баллона, можно посмотреть в этом видео.

Какие инструменты и материалы нужны для работы

Сварные швы баллона выдерживают достаточное давление. Металл не боится коррозии, устойчив к высоким температурам. Подготовка баллона состоит из важных этапов: освобождение от остатков газа и паров (о чём мы говорили выше), спил верхней части и обработка торцов.

Для работ нам потребуются следующие слесарные инструменты: сварочный аппарат, рулетка, болгарка, крепежи, изолента, дрель, свёрла, ножницы по металлу и ключи

Совет! Заранее подготовьте все расходные материалы: металлические листы, пластины, датчики для замера давления, патрубки, шаровые краны, переходники.

Выбор и подготовка ёмкости для парогенератора

Почему именно газовый баллон – поясняем. Диаметр его основания универсален и подходит для подбора нагревательного элемента от обычного электрочайника. ТЭНом в этом случае служит нагревательное дно. Что уже само по себе является новаторским решением, так как экономит деньги и время на монтаж иной нагревательной системы.

Комментарий

Михаил Старостин

Руководитель бригады ремонтно-строительной компании «Дом Премиум»

Задать вопрос

«Размер ёмкости выбирается исключительно от планируемого объёма пара. Если сделанный аппарат выдаёт количество меньше необходимого, то ему придётся работать непрерывно, на пределе возможностей, из-за чего часто будет возникать необходимость его ремонта.

«

Перед началом монтажных работ баллон необходимо освободить от воды и высушить! Все сварочные работы следует проводить только после того, как вы полностью убедились в отсутствии любых газовых паров. Принюхайтесь, баллон должен быть полностью свободен от запаха пропана.

Вот таким в итоге может получиться ваш парогенератор. Не забудьте придумать ручку для его переноски

Установка нагревательных элементов

Нагревательные элементы – важнейший компонент любого парогенератора. Главное правило, если вы используете ТЭНы, а не нагревательную поверхность как таковую (некоторые модели электрочайников имеют ТЭН под дном), они не должны касаться ни днища, ни стенок.

Обычно для крепления ТЭНа специально высверливается отверстие немного выше дна, не менее 1 см. Вода должна заливаться ниже уровня ТЭНов

Расстояние важно выдерживать, в противном случае дно может прогореть и повредиться. Мы советуем использовать как минимум две изолирующие шайбы со специальными термостойкими силиконовыми прокладками. Не забудьте предусмотреть клапаны для слива и подачи воды. В некоторых конструкциях для обеспечения нагнетания жидкости используют дополнительную ёмкость, как правило, большего объёма, либо подключают её к централизованным сетям.

Комментарий

Михаил Старостин

Руководитель бригады ремонтно-строительной компании «Дом Премиум»

Задать вопрос

«Ёмкость располагается выше преобразователя, чтобы обеспечить естественное давление. Обычно для долива воды в дне рабочей ёмкости делают специальную трубку. Как раз она, напротив, должна быть ниже уровня ТЭНов.

«

Выбор ТЭНа зависит от объёма воды и планируемой нагрузки на агрегат. Выбирать устройство по мощности следует из расчёта на каждые 10 л жидкости 3 кВт ТЭН.

Монтаж дополнительных элементов

Для надёжной фиксации кранов и автоматики используются специальные крепёжные элементы. Они располагаются в верхней части парогенератора. Это заправочный, сбрасывающий давление и шаровой кран, а также сгоны.

Сливной клапан для парогенератора

Все эти элементы должны быть подобраны самым тщательным образом, так как они отвечают на обменные процессы баллона. Неправильная установка, не в том порядке либо не на той высоте может привести к некачественной работе оборудования.

Доработка клапанов

Если вы используете газовый баллон, то, скорее всего, у вас остался латунный клапан, который вполне может использоваться в работе парогенератора. Его легко можно превратить в шаровой вентиль. Для этого клапан разбирается, вынимается штырь, нарезается на него резьба, вкручивается вентиль. Такая конструкция потребуется для отбора потоков пара.

Однако можно воспользоваться и такой самоделкой – альтернативный вариант сливного клапана

Проверка безопасности работы парогенератора

Главным условием работы парогенератора является правильный нагрев и подача воды. Для этого на каждом этапе важно контролировать процесс. Именно поэтому большинство самодельных парогенераторов снабжено специальными автоматическими системами контроля.

Один из самых необходимых – манометр. Он помогает отслеживать данные о температуре, а также давлении

Важно организовать контрольную цепь: при нагнетании определённого давления отключается нагревательный элемент.

Особенности сборки твердотопливного парогенератора для дома на дровах или угле

Для сборки классического котла на дровах используются металлические трубы разного диаметра. Это чем-то напоминает слоистый торт с самым широким слоем внизу, это и будет загрузочной камерой.

Устройство парогенератора с топкой на твердотельном топливе

Некоторые мастера говорят, что КПД буржуйки намного выше КПД электрических парогенераторов. Но это не так. Просто сборка такого котла менее затратная. Следующий слой – резервуар для воды, он располагается непосредственно над топкой. К ней приваривается переходник с трубой, по которому пар будет поступать в банное помещение. Если вы хотите узнать подробнее о том, как сделать твердотопливный парогенератор своими руками, посмотрите это видео.

Монтаж парогенератора

Монтаж парогенератора, особенно в помещениях с потенциально большим количеством людей, (бани или сауны), должен производиться под контролем специалистов. В этом случае крайне не рекомендуется использовать самодельные установки, в частности парогенераторы без функции самоотключения. Такие устройства необходимо подбирать исходя из мощности прибора и типа нагрузки на него. Обычно мощность УЗО находится в пределах 10-30 мА. Кроме того, не забывайте, что парогенератор – это тоже электрический прибор, и он должен подключаться с использованием заземляющего контура.

Как самому сделать парогенератор для самогонного аппарата – нюансы

Ни для кого не секрет, что производство пара – неотъемлемая часть работы самогонного аппарата. Обычно для таких целей используют стеклянные, а лучше всего эмалированные ёмкости, посуда должна быть достаточно вместительная. Самый простой путь − использовать для этих целей старую скороварку. Причин для этого две: ёмкость уже обладает необходимой герметичностью, кроме того, нет необходимости искать нагревательный элемент.

Для стравливания давления необходимо установить предохранительный клапан, для освобождения от лишних паров пригодится штуцер

Если вы внимательно смотрели фильм Аркадия Данелия про самогонщиков, то наверняка помните, что аппарат снабжён специальными штангами, подающими жидкость в паропреобразователь. Для контроля над температурой обычно устанавливается штатный термометр. Как изготовить своими руками парогенератор для самогонного аппарата, можно увидеть на схеме.

Схема промышленного самогонного аппарата из нержавейки

Самогонные аппараты МАГАРЫЧ

Как сделать своими руками парогенератор для мойки двигателя – нюансы

Очень часто паровые машины используются на профессиональных мойках. Пар обеспечивает эффективное очищение от грязи и микробов. Такие машины − одни из самых шумных в штате подобных специальных устройств (из-за работающего компрессора).

Работа парогенератора в автомастерской

Обычно это агрегат на колёсах, чем-то напоминающий пылесос, к нему подаётся вода. Оператор работает чем-то наподобие пистолета. В этом случае пар подаётся под достаточным давлением. А вот самодельный парогенератор для авто вполне можно использовать для продува двигателя, обогрева шлангов.

К слову сказать, ёмкости для парогенератора не всегда должны быть именно металлическими

парогенератор для мойки автомобиля

Основные причины поломки парогенераторов

Парогенератор – это устройство, и, как и любой агрегат, он выходит из строя. Среди самых часто встречающихся неисправностей: перекал ТЭНов, прожог корпуса, а также потеря целостности шлангов, подающих воду.

Важно! Во время самостоятельной сборки прибора важно учитывать последовательность установки элементов и их точное расположение. Несмотря на простую конструкцию агрегата, это мощный инструмент, связанный с риском для жизни.

Работа с агрегатом требует большой осторожности. В вашу привычку во время работы должно войти правило контроля за давлением в ёмкости. В случае превышения допустимых показателей его необходимо стравливать. Кроме того, не оставляйте прибор включённым в помещении, где находятся дети. Это опасно. При работе с оборудованием не допускайте его холостого хода без воды. Процесс поступления охлаждённой жидкости должно быть непрерывным. Это убережёт ТЭНы от перекаливания, а прибор − от перегрева.

Перед работой и включением аппарата проверьте герметичность как самого резервуара (их может быть один или два), так и соединительных и контролирующих клапанов, шлангов и подающих систем. Иногда банальное отсутствие воды в сети может привести к порче прибора. Проконтролируйте исправность подающего и ограничительного оборудования и блока самоотключения. Среди других причин поломки можно назвать:

1. Низкое качество воды.
2. Неправильно подобранную мощность ТЭНа.
3. Накипь на нагревательных элементах.

Совет! Бороться с накипью поможет уксус или лимонная кислота. Для этого достаточно развести воду в пропорции 1 чайная ложка порошка на литр воды, прокипятить её в ёмкости.

4. Отсутствие подачи жидкости во время работы.

Дровяной парогенератор – прекрасная альтернатива электрическим, в том случае если вы располагаете дополнительным участком

Если соблюдать все вышеназванные рекомендации, то прибор, пусть даже собранный своими руками, прослужив вам верой и правдой много лет. А в завершение статьи предлагаем посмотреть видео о том, как работает парогенератор.

Оставляйте свои вопросы и комментарии ниже под статьёй. Мы будем рады получить актуальные советы, которые пригодятся нашим читателям.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Парогенератор своими руками: пошаговые инструкции с фото

Парообразователи широко применяются для обустройства бань, парных, очистки всевозможного оборудования и при производстве спиртных напитков. Такие агрегаты позволяют эффективно отогревать замёрзшие трубы и двигатели автомобилей в зимнюю пору. Самодельный агрегат будет функционировать ничуть не хуже покупного аналога, если его правильно изготовить в домашних условиях. Вместе с редакцией Seti.guru рассмотрим в сегодняшнем обзоре, как самостоятельно сделать парогенератор своими руками для различных хозяйственных нужд, а также детально разберём особенности монтажа, сборки и проверки работы агрегата.

Виды парогенераторов и их применение в домашнем хозяйстве

Независимо от назначения, конструкция парогенераторов содержит резервуар – котёл, в котором образуется пар и подаётся к внешнему потребителю. По типу подачи рабочей жидкости (воды) принято различать ручные виды агрегатов и автоматические установки. По количеству потребляемой мощности парогенераторы бывают промышленными и бытовыми. У бытовых агрегатов этот показатель, как правило, не превышает 9 кВт, и они подключаются к электросети 220 В (промышленные − к 380 В).

По способу нагрева рабочей жидкости (воды) парообразователи бывают индукционными, с электродными установками, печные и электрические. В таблице приведены основные особенности каждого типа агрегата.

Таблица 1. Типы парообразователей и их особенности

Разновидность агрегата	Изображение	Описание
Индукционный		Вода в резервуаре устройства нагревается за счёт воздействия электромагнитного поля. Оборудование позволяет получить на выходе очищенный и лёгкий пар.
Электродный		Внутри резервуара находится электрод, который является нагревательным элементом устройства. Работают установки от электросети. В результате нагрева воды получается пар, который лишён вредных примесей и минеральных отложений.
Электрический		В агрегатах устанавливаются ТЭНы различной мощности (от 4 кВт). Такие устройства используются для помещений парных. На больших площадях используют парогенераторы для бани и сауны, мощность которых превышает 12 кВт.
Печной		За счёт печного отопления осуществляется нагрев воды и выделение пара. В качестве энергоносителя используется уголь либо древесина.

В домашнем хозяйстве заводские и самодельные парообразователи используются при обустройстве парных, в качестве очистительного оборудования (мойка различных поверхностей паром под давлением), при изготовлении самогонных аппаратов. Также агрегаты применяют для отогрева труб водопровода и двигателей автомобилей. Посмотрите видео, чтобы понять, как работает парогенератор.

Видео «Принцип работы парогенератора»:

Для увлажнения воздуха в жилых помещениях можно изготовить своими руками ультразвуковой парогенератор. Данное устройство устанавливается на поверхности воды и генерирует колебания определённой частоты, в результате чего образуется множество мелких капель, которые поднимаются в воздух.

Устройство парогенераторов

Генератор пара представляет собой энергетическую установку, изготовленную из металлического корпуса, внутри которого имеется резервуар для воды. Чтобы сделать своими руками паровую пушку для бани, потребуется паровой и водяной насос. Помимо этого, в конструкции парогенератора должны быть:

• испарительная камера,
• температурный датчик,
• нагревательная установка,
• сопло.

Чтобы изготовить домашний парообразователь с автоматической подачей жидкости, необходимо снаружи конструкции установить патрубок. Данный элемент потребуется для подключения агрегата к системе водопровода. Также нужно установить кран для слива жидкости.

Совет! Изготовление такого конструктивного элемента, как испарительная камера, должно выполняться из материалов с высокой термоустойчивостью. К примеру, чтобы сделать домашнюю электрическую печь для бани с парогенератором,можно использовать сталь или медь.

Как своими руками сделать парогенератор для бани из газового баллона

Парогенератор из газового баллона один из самых востребованных вариаций для самостоятельной сборки парогенератора. Металл корпуса достаточно прочный, чтобы выдержать высокую температуру и давление пара.

Инструменты и расходные материалы, используемые в работе

При изготовлении парообразующей установки следует применять материалы, устойчивые к высокой термической нагрузке. Среди них себя хорошо зарекомендовала нержавеющая сталь. Оптимальным вариантом для создания конструкции парообразователя является газовый баллон, поскольку он изготовлен из прочного металла, а сварные швы выдерживают большое давление. Перед началом сборочно-монтажных работ следует подготовить слесарные инструменты. Для этих целей потребуются:

• электродрель и набор свёрл,
• рулетка,
• крепёжные элементы (саморезы, болты),
• круговая отрезная машина (болгарка),
• изолента,
• ножницы по металлу,
• набор ключей.

Помимо перечисленного инструмента, в работе понадобится сварочный аппарат. Данное оборудование используется для обеспечения прочных швов, а также установки металлических патрубков.

К расходным материалам также следует отнести датчики для замера давления и рабочей температуры, а также шаровые краны. В домашнем хозяйстве часто используются маломощные установки, которые можно изготовить самостоятельно из старых бытовых приборов или предметов обихода. К примеру, это может быть парогенератор из фляги, старого электрочайника или скороварки.

Выбор и подготовка ёмкости для парогенератора

Чтобы изготовить своими руками парогенератор для разморозки труби прочих хозяйственных нужд, следует выбрать для конструкции надёжный резервуар. Для этих целей идеально подойдёт газовый баллон. Что касается размеров ёмкости, их следует подбирать в соответствии с целями использования оборудования (вырабатываемое количество пара было достаточным для обогрева помещения, очистки двигателя машины, прочее).

Перед началом монтажных работ в целях безопасности баллон следует подготовить соответствующим образом. Для этого необходимо избавиться от его содержимого путём стравливания остатков газа.

Он легко удаляется из ёмкости, если выкрутить клапан.

Следующим этапом подготовки резервуара является мойка внутренней поверхности баллона (можно использовать обычное моющее средство для посуды). Обрабатывать ёмкость следует до тех пор, пока характерный запах пропана (газа) не исчезнет. После полного высыхания баллона приступают к монтажу нагревательных элементов.

Установка нагревательных элементов

Прежде чем выполнить установку нагревательных элементов своими руками, следует разработать чертёж парогенератора (пример можно увидеть на рисунке). Как видно, в верхней части резервуара следует установить ТЭН, который неподвижно монтируется на съёмной крышке.

Обратите внимание, что нагревательный элемент должен быть установлен таким образом, чтобы в случае его перегорания можно было без усилий провести замену. По этой причине не рекомендуется ТЭН приваривать к корпусу конструкции.

Мнение экспертаАртём КрикуновКонсультант по подбору инструмента ООО ‘ВсеИнструменты. ру’Спросить у специалистаПри выборе нагревателя следует учитывать, что данный конструктивный элемент должен выдерживать достаточно высокие нагрузки во время работы агрегата – от 6,079 Бар. Выбирать устройство по мощности следует из расчёта на каждые 10 л жидкости 3кВт ТЭН.

Что касается сборки агрегата на твёрдом топливе, специальных расчётов и установку нагревательных элементов производить не нужно. Посмотрите видео о парогенераторе – своими руками такое оборудование собрать достаточно просто, к тому же затраты на расходные материалы будут минимальными.

Монтаж дополнительных элементов

Следующим этапом самостоятельного изготовления парообразователя является монтаж дополнительных конструктивных элементов, которые устанавливаются в верхней части агрегата. Чтобы закрепить автоматику, а также сбрасывающий (давление) и заправочный кран, следует приварить небольшие отрезки труб – сгоны, в количестве 4 шт.с резьбой.

На боковой части конструкции монтируется шаровой кран, который, по сути, является жидкостным уровнем. Его открытие осуществляется, как только резервуар будет заполнен определённым объёмом воды, закрытие – при вытекании её наружу. Данный элемент устанавливается на расстоянии 100 мм от верхней точки корпуса агрегата.

Особенности доработки клапанов

Как мы уже говорили, в газовом баллоне имеется клапан из латуни, который следует разделить пополам. После этого необходимо извлечь стержень и выполнить нарезку резьбы для установки шарового вентиля. Такая конструкция потребуется для отбора потоков пара.

Проверка безопасности работы парогенератора

При изготовлении своими руками парогенератора для хамама, бани и прочих нужд следует провести проверку работы агрегата. Для этих целей на финальном этапе сборки конструкции следует установить автоматический блок безопасности, состоящий из манометров, позволяющих контролировать показатели температуры и давления (они должны быть соединены). Блок безопасности работает следующим образом: как только внутреннее давление либо рабочая температура достигнет предельных значений, произойдёт автоматическое отключение нагрева.

В электрическую цепь агрегата следует включить магнитный пускатель (втягивающая катушка и будет нагрузкой). После проверки рабочих показателей и срабатывания автоматики безопасности парообразователь можно устанавливать для последующей эксплуатации. Ниже представлена ориентировочная схема подключения агрегата для парной.

Особенности сборки твердотопливного парогенератора для дома на дровах или угле

Сборка твердотопливного парообразователя значительно проще,по сравнению с электрическим аналогом, и менее затратная. Для конструкции потребуются трубы различного диаметра. Для начала необходимо изготовить загрузочный резервуар, для чего можно использовать трубу диаметром 300 мм. В нём осуществляется сгорание угля либо дров. Также необходимо сварить ёмкость для воды, которая устанавливается над топкой. К ней следует приварить трубу-регистр и переходник, по которому пар будет выводиться наружу. Подробнее о том, как сделать своими руками парогенератор, можно посмотреть на видео.

Видео «Особенности сборки твердотопливного парогенератора своими руками»:

Выполняем монтаж парогенератора

По понятным причинам твердотопливные парогенераторы использовать внутри помещений бань либо парных нецелесообразно. Для этих целей потребуются электрические агрегаты. При монтаже оборудования следует обратить внимание на состояние шлангов – они должны быть без перегибов и иметь небольшой наклон. Это необходимо для свободного стока конденсата.

В ходе подключения энергетической установки к электросети следует использовать устройство защитного отключения. Мощность УЗО будет составлять 10−30 мА в зависимости от типа нагрузки и вида помещения. Обратите внимание, что парогенератор является мощной травмоопасной электроустановкой. По этой причине его монтаж должен сопровождаться обязательным подключением заземляющего контура.

Как самому сделать парогенератор для самогонного аппарата – нюансы

Для данного типа парообразователя подойдёт эмалированная либо оцинкованная глубокая посуда. Лучше использовать для изготовления агрегата скороварку по той причине, что внутри неё уже встроен нагревательный элемент, к тому же она отличается отменной герметичностью. При создании паровой установки для самогонного аппарата следует снабдить агрегат предохранительным клапаном. Данный элемент необходим для стравливания давления внутри ёмкости. Помимо этого, потребуется закрепить штуцер, который необходим для вывода потоков пара.

Чтобы контролировать уровень воды внутри ёмкости, нужно установить трубку (гофрированный металлический шланг). Для контроля над температурой нагрева рекомендуется использовать термометр. Что касается перегонного куба, в этот элемент конструкции нужно также установить штуцер, предварительно просверлив в его нижней части отверстие. К нему следует подключить пароотвод и перфорированную трубку, закрученную по спирали. Через неё выводятся потоки пара. Как изготовить своими руками парогенератор для самогонного аппарата, можно увидеть на схеме.

Как своими руками сделать парогенератор для мойки двигателя – нюансы

Для организации мойки двигателя следует соорудить мобильный электрический парогенератор для авто, который нужно подключить к водопроводу при помощи гибких шлангов. Подача пара осуществляется в данном случае под давлением, поэтому потребуется пистолет с распылителем и небольшая компрессорная установка.

Изготавливаем своими руками парогенератор для отогрева труб

Как и в предыдущем случае, парообразователь должен быть мобильным, чтобы установку можно было перемещать на значительное расстояние. Помимо гибких шлангов, для подключения установки к водопроводу потребуются электрические кабели аналогичной длины.

Рассмотрим подробно, как сделать своими руками парогенератор для универсальных целей из хлама. Таким генератором можно промывать детали бытовых приборов, которые нельзя демонтировать, к примеру, радиаторы кондиционеров.

Основные причины поломки парогенераторов

Поскольку парообразователи отличаются простой конструкцией и высокой прочностью используемых материалов, поломки такого оборудования встречаются достаточно редко. Основной причиной выхода из строя агрегатов является плохое качество используемой воды, из-за чего образуется накипь. Чтобы избежать её образования, в контуре подачи воды устанавливают соответствующее фильтрующее оборудование. Если вода жёсткая, рекомендуется сливать её остатки из резервуара, а также мыть внутренние поверхности конструкции уксусной либо лимонной кислотой. После обработки агрегат следует тщательно промыть проточной водой.

В обязательном порядке перед использованием парогенератора необходимо проверять агрегат на наличие в нём рабочей жидкости. Её отсутствие может привести к перегоранию нагревательного элемента. Уважаемые читатели онлайн-журнала Seti.guru! Делитесь в обсуждениях с другими посетителями нашего ресурса своим опытом в изготовлении парообразующего оборудования, а также предлагайте решения по его усовершенствованию.

Загрузка…

Парогенератор для авто своими руками из подручных средств

На чтение 6 мин. Просмотров 12.1k. Опубликовано 29.10.2018 Обновлено 29.10.2018

Использование парогенератора помогает выполнить большинство работ по очистке салона авто, а также некоторых деталей машины. Компактные размеры и несложный принцип действия позволяют сделать подходящий парогенератор своими руками буквально из любой подходящей техники.

Виды парогенераторов

При помощи данного приспособления можно значительно облегчить свою жизнь.

Парогенераторы прекрасно дезинфицируют и очищают загрязнения, помогают разморозить трубы и двигатель автомобиля в мороз, а также станут незаменимым помощником для прочистки фильтров.

Работают эти приборы по-разному, поэтому принято выделять пять типов конструкции.

Парогенераторы бывают:

• Электрические, работающие от сети. Промышленные модели обычно требуют подключения к обычной розетке в 220 В, а промышленные — 380 В.
• Печные парогенераторы используют в качестве нагрева твердое топливо (уголь, дрова).
• Электродная паровая печь, в которой в качестве нагревательного элемента используются электроды.
• Индукционные парогенераторы, принцип работы которых — преобразование электромагнитного поля.
• Ультразвуковые парогенераторы испаряют пар при помощи звуковых колебаний.

Самостоятельно проще всего сделать электрический парогенератор, используя для этого подходящие элементы. Парогенератор для авто можно сделать из хлама, который несложно найти в любом доме.

Устройство и принцип работы

Самые простые изделия состоят из:

• резервуара для воды;
• нагревательного элемента
• подающей трубки.

В промышленных агрегатах есть множество дополнительных элементов, обеспечивающих расширенный функционал устройства. Для домашнего применения такое оборудование обязательно пригодится, но главным недостатком станет высокая цена. Именно поэтому следует обратить внимание на возможность самостоятельного изготовления парогенератор для авто и прочих хозяйственных нужд своими руками.

Суть работы парогенератора:

• В резервуар подается вода, желательно фильтрованная и очищенная от взвесей металла. Это увеличит срок службы самодельного прибора и поможет избежать частой прочистки сопла.
• При включении нагревательного элемента вода начинает нагреваться и испаряться, попадая в расширительный бачок, откуда по трубопроводу выходит через сопло.

Полученный пар можно направлять на загрязненную поверхность, а также использовать для сауны или финской бани.

Нередко именно паром можно удалить масляные пятна или глубоко въевшуюся грязь.

В большинстве покупных моделей можно регулировать температуру и интенсивность испарений. Несмотря на то, что домашние модели лишены этого преимущества, они также неплохо справляются со своими функциями, а главное, отличаются доступной стоимостью.

Парогенератор своими руками

Определившись с главным вопросом — как будет происходить нагрев воды, можно приступать непосредственно к сборке агрегата.

Выбор емкости

Этот параметр во многом определяет производительность, а также мобильность оборудования. Для нагрева воды желательно использовать металлическую емкость с достаточной теплоизоляций, чтобы во время использования снизить риск ожогов при случайном контакте. Это может быть металлическая канистра, ведро и даже старый электрочайник. В зависимости от необходимого объема пара и время работы такое устройство нуждается в периодическом подливе воды.

Сделать своими руками парогенератор максимальной мощности можно из старого газового баллона, предварительно очистив его от возможных остатков и соорудив подходящий трубопровод для подачи пара.

Именно на примере использования газового баллона (вариант — старого огнетушителя), будет основано наше руководство.

Выбор нагревательных элементов

Если не брать в расчет вариант с нагревов воды при помощи электрической, газовой или дровяной печи, предпочтительней использовать ТЭНы подходящей конструкции. Для объема газового баллона это должен быть ТЭН для бойлера. Если емкость поменьше по объему, сгодятся и нагревательные элементы из старого чайника.

Главное условие — источник нагрева должен легко меняться в случае выхода из строя.

Приваренная конструкция, разумеется, надежней себя поведет в работе под давлением, но при перегреве и необходимости замены, придется практически полностью разбирать устройство.

Монтаж парогенератора

Перед тем как подбирать необходимые элементы конструкции, следует подготовить схемы подключения парогенератора и просчитать необходимые дополнительные детали (трубы, фитинги, система управления).

Для громоздких конструкций предпочтительней будет использовать автоматический подвод воды, чтобы не допустить сгорания нагревательного элемента.

Для этого делается трубопровод с запорным и обратным клапаном, при необходимости устанавливается фильтр для очистки жидкости.

Все работы можно разделить на следующие этапы:

• Подготовка баллона. Открытием вентиля стравливаются остатки газа. После этого выкручивается клапан и выполняется промывка внутренней части резервуара моющим средством и теплой водой. Заливка воды повторяется несколько раз, до полного удаления посторонних запахов.
• Установка нагревательных элементов. В нижней части корпуса крепятся ТЭНы любым подходящим образом (кроме сварки, хотя в некоторых случаях это более оправдано). Крепления должны выдерживать не только повышенную температуру и влагу, но и увеличенное давление в корпусе.
• Установка дополнительной фурнитуры. В верхней части баллона необходимо сделать четыре ответвления. Здесь уместней использовать резьбовые соединения и переходники подходящего размера. Одно из ответвлений используется для монтажа клапана контроля давления. Второй патрубок будет «отвечать» за заправку емкости жидкостью. Третий отводок предназначен для контроля давления и температуры нагрева. Здесь размещены манометр и термодатчик. Четвертый отводок предназначен для соблюдения приемлемого уровня воды в баллоне и расположен он немного ниже остальных — не менее чем на 10 см от верха емкости.
• Дополнительное обустройство самодельного парогенератора. Это могут быть ножки и даже колесики для свободного перемещения громоздкой конструкции, защитный кожух для безопасного контакта с горячим корпусом, а также любая подходящая конструкция подачи пара.
• Система подачи пара также представляет собой трубопровод. Для направленного действия желательно использовать сопло с более узким диаметром отверстия. Если парогенератор будет использоваться в парной или сауне, выходное отверстии для подачи пара может иметь произвольное строение.

Обязательно следует продумать систему безопасности. Принцип ее работы — отключение нагрева по достижению заданного максимального параметра температуры и давления.

Подобные датчики можно приобрести отдельно практически в любом строительном магазине.

Тестирование и устранение неполадок

После сборки самодельный парогенератор должен быть должным образом протестирован. Проверяется герметичность емкости и установленной фурнитуры, скорость нагрева воды и работа датчиков.

Для подключения к сети предпочтительней установить УЗО (устройство защитного отключения) и заземляющий контур. После этого можно проверить скорость нагрева и объем выделяемого пара.

Возможные неполадки в работе устраняются регулировкой клапанов и отладкой автоматической системы безопасности.

Техника безопасности

В процессе эксплуатации самодельного парогенератора важно соблюдать правила безопасности.

Все нагревательные элементы, используемые в создании такого устройства, должны быть заизолированы, а контур — заземлен.

Чтобы исключить выход из строя генератора при работе без воды, следует ориентироваться на показания датчика контроля заправки баллона.

Парогенератор своими руками изготовить довольно просто, главное иметь в распоряжении необходимый инвентарь и знать основные принципы работы устройства. Благодаря полезным рекомендациям нашей статьи вы сможете собрать несложное устройство для бытовых нужд.

Видео инструкция по сборке парогенератора:

виды, устройство и особенности изготовления

В сегодняшнем обзоре редакции Homius мы расскажем о том, как сделать парогенератор своими руками. Такие приспособления часто используют в целях обустройства бани, парной, чистки различного оборудования и во время производства спиртосодержащих напитков. Подобные изделия дают возможность действенно отогреть промёрзшие трубы и мотор авто в зимний период времени. Самодельное устройство, если оно изготовлено правильно, ничуть не уступает промышленному варианту. Чтобы знать, как сделать парогенератор своими руками, необходимо ознакомиться с предложенными рекомендациями.

Изготовление парогенератора своими руками
ФОТО: otoplenie-gid.ru

Содержание статьи

Парогенератор своими руками

Парообразователи представляют собой изделия, при помощи которых, благодаря интенсивному нагреванию, из воды получается пар. Как правило, они используются в бане либо на автомойке. Подобные приспособления обладают такими преимуществами, как компактные размеры и мобильность. Кроме того, благодаря несложной конструкции, изготовить парообразователь способен самостоятельно каждый, не обращаясь к помощи мастера.

Создание парогенератора собственноручно
ФОТО:  otoplenie-gid.ru

Виды парогенераторов и их применение в домашнем хозяйстве

Парообразователи зачастую используют для того, чтобы размораживать трубы, обустраивать бани, сауны и парные. Обычный парогенератор выйдет намного дешевле, чем строительство соответствующей печи с камнями. Чтобы воспользоваться приспособлением, его попросту необходимо подсоединить к сети. Парогенераторы также используют, чтобы очищать сложную сетчатую либо пористую поверхность, они помогут действенно отогреть мотор автомобиля в зимний период.

Применение парогенераторов
ФОТО: tdeko.com

Совсем недавно можно было увидеть производительные парообразователи, которые работают на дровах, например, генератор пара Перевалова. На сегодняшний день большая часть специалистов выбирает модели, функционирующие от электросети, поскольку подключение прибора к розетке является наиболее простым решением. Отыскать старый электрочайник либо пароварку для сборки парогенератора самостоятельно, не составит сложности.

По производительности устройства делятся на промышленные и бытовые. Промышленные нуждаются в подсоединении к спецсетям с напряжением 380 В. Бытовые работают от розетки на 220 В. Главные разновидности подобных систем:

1. Индукционные. Такая техника функционирует благодаря преобразованию магнитных полей. Резервуары зачастую используют на промышленных предприятиях, в саунах. Благодаря этой разновидности получается довольно лёгкий и чистый пар.
2. Электродная печь. В подобном приспособлении ТЭНом является электрод. Пар также получится очищенным от примесей, в нём отсутствуют различные взвеси.
3. Электрические. Прибор отчасти похож на электрочайник. Тут также есть нагревательный элемент. Производительность бывает различной, в основном от 4 кВт.
4. Печные. Для нагрева используют дрова, уголь.
5. Ультразвуковой. В такой ситуации устанавливают ультразвуковой прибор, производящий колебания в определённом частотном диапазоне. Такой парообразователь, при необходимости, можно также смастерить самостоятельно.

Как устроены парогенераторы

Парогенератор является энергетической установкой, которая изготовлена из металла. Для самостоятельного создания паровой пушки для бани понадобятся паровой и водяной насосы. Кроме того, в конструкции парообразователя присутствует:

• испарительная камера;
• датчик температур;
• нагревательный элемент;
• сопло.

Для изготовления домашнего генератора пара с автоподачей жидкости, требуется на внешней части конструкции установить патрубок. Такой элемент понадобится, чтобы подключить приспособление к водопроводной системе. Помимо этого, требуется смонтировать кран для слива воды.

Испарительную камеру изготавливают из материалов с повышенной термостойкостью. Например, чтобы изготовить домашнюю электропечь для бани с генератором пара, можно использовать сталь либо медь.

Устройство генератора
ФОТО: vapor-oren.narod.ru

Как сделать своими руками парогенератор для бани из газового баллона

Такая разновидность сборки распространена среди специалистов. Прежде всего, сам баллон изготавливают из высококачественного листового железа. Отыскать подобный достаточно трудно. Металл сможет выдерживать почти любые температурные показатели, его отличает устойчивость к скачкам давления.

Какие инструменты и материалы нужны для работы

До начала сборки необходимо приготовить следующие слесарные инструменты:

• электрическую дрель и свёрла;
• рулетку;
• элементы для фиксации;
• круговую отрезную машину;
• изоляцию;
• ножницы по металлу;
• ключи.

Инструменты для создания парогенератора
ФОТО: oldoctober.com

Кроме вышеуказанных инструментов, для работы потребуется сварочный аппарат. Кроме того, понадобятся индикаторы, чтобы замерить давление и рабочий температурный диапазон, а также шаровые краны.

Дома используют маломощные установки, которые реально сделать своими руками из старой бытовой техники либо предметов обихода. Например, это бывает генератор пара из фляги, старого чайника либо скороварки.

Парогенератор из чайника
ФОТО: sc-master.ru

Выбор и подготовка ёмкости для парогенератора

Диаметр основания газового баллона универсален и подойдёт для подбора ТЭНа от обыкновенного электрического чайника. Нагревательным элементом в такой ситуации станет нагревательное дно, что уже будет новаторским решением, поскольку сэкономит средства и время на установку какой-либо нагревательной системы.

Баллон с газом для парогенератора
ФОТО: vstroyka-solo.ru

Габариты резервуара выбирают непосредственно от планируемого объёма пара. Когда изготовленный прибор выдаст количество меньше требуемого, то ему понадобится работать без перерыва, на пике возможностей, ввиду чего зачастую требуется ремонт.

До начала работ по монтажу баллон следует высвободить от жидкости и просушить. Сварочные работы проводятся лишь тогда, когда пользователь в полной мере убедился, что отсутствуют какие-либо газовые пары. Нужно принюхаться, в баллоне не должен присутствовать запах пропана.

Установка нагревательных элементов

До того, как монтировать ТЭН самостоятельно, необходимо выполнить чертёж генератора пара. Вверху резервуара устанавливается нагревательный элемент, который неподвижно монтируют на съёмной крышке.

ТЭН устанавливают так, чтобы при его перегорании можно было без труда заменить его. Вследствие данной причины не рекомендовано приваривать нагревательный элемент к корпусу конструкции.

При создании устройства на твёрдом топливе, спецрасчёты и установка ТЭНов не производятся. Собрать приспособление собственноручно довольно легко, кроме того, траты на расходные элементы будут минимальны.

Монтаж дополнительных элементов

Чтобы надёжно зафиксировать краны и автоматики, используют крепёжные спецэлементы. Они расположены вверху генератора пара. Это заправочный, сбрасывающий давление и шаровой краны, сгоны.

Монтаж вспомогательных элементов
ФОТО: sc-master.ru

Каждый из таких элементов подбирается тщательным образом, поскольку они будут отвечать за процессы обмена в баллоне. Нарушение технологии сборки может привести к тому, что устройство не будет работать.

Доработка клапанов

Когда используется газовый баллон, то можно задействовать клапан из латуни. Его нетрудно трансформировать в шаровой вентиль. Для этих целей клапан разбирают, вынимают штырь, нарезают резьбу, вкручивают вентиль. Подобная конструкция понадобится для отбора потока пара.

Доработка клапанов
ФОТО: sc-master.ru

Проверка безопасности работы парогенератора

В процессе самостоятельного создания парообразователя для бани и других нужд необходимо проверить работу устройства. Для этого на финальной стадии сборки устанавливается автоблок безопасности, который состоит из манометров, дающих возможность осуществлять контроль температурных показателей и давления.

Блок безопасности функционирует таким образом: когда давление внутри или рабочие температурные показатели достигнут максимальных параметров, срабатывает автоотключение нагревания. В электроцепь приспособления необходимо включить магнитный пускатель. Когда рабочие значения и автосрабатывание безопасности проверены, то изделие можно монтировать для дальнейшего использования.

Проверка безопасности работы парогенератора
ФОТО: sc-master. ru

Особенности сборки твердотопливного парогенератора для дома на дровах или угле

Чтобы собрать классический котёл на дровах, используют трубы из металла различного диаметра. Это будет напоминать торт со слоями с наиболее широкими в нижней части, это и станет камерой загрузки.

Ряд специалистов считает, что КПД буржуйки существенно превышает КПД электрических парообразователей, однако подобное не соответствует действительности. Обычная сборка подобного устройства менее затратная. Следующий слой – ёмкость для жидкости, она расположена над топкой. К ней приваривают переходник с трубой, через который пар поступит в баню.

Монтаж парогенератора

Ввиду понятных причин твёрдотопливные генераторы пара применять в банях или парных не рекомендуется. Для этого лучше использовать электроагрегаты. Во время установки техники нужно сделать акцент на состоянии шлангов – в них не должны присутствовать перегибы, должен быть незначительный наклон. Подобное требуется, чтобы обеспечить свободный сток конденсата.

При подключении энергоустановки к электрической сети необходимо воспользоваться устройством защитного отключения. Мощность УЗО составляет 15−30 мА с учётом типа нагрузок и вида помещения.

Делается акцент на том, что парообразователь считается мощной травмоопасной электрической техникой. Вследствие этой причины, его установка должна сопровождаться подсоединением заземляющего контура.

Как самому сделать парогенератор для самогонного аппарата – нюансы

Для такой разновидности парогенератора подходит посуда из эмали или цинка. Оптимально применять для создания устройства скороварку, так как в ней уже интегрирован ТЭН. Более того, её отличает отменная герметичность. В процессе создания пароустановки для самогонного аппарата необходимо оснастить устройство клапаном предохранения. Такой элемент требуется, чтобы стравливать избыточное давление в резервуаре. Кроме того, понадобится зафиксировать штуцер, необходимый для выведения пара.

Для осуществления контроля содержания воды в резервуаре требуется монтировать трубку (гофрированный шланг из металла). Чтобы контролировать температурные показатели нагрева, рекомендовано воспользоваться термометром. Относительно перегонного куба, то в данную составляющую конструкции необходимо монтировать штуцер, заранее просверлив внизу отверстие. К нему подключают отвод пара и перфорированную трубу, которая закручена по спирали. Благодаря ей происходит выведение пара.

Генератор пара для самогонного аппарата
ФОТО:  gradusinfo.ru

Как сделать своими руками парогенератор для мойки двигателя – нюансы

Зачастую генераторы пара применяют на профмойках. Пар обеспечит надлежащую очистку от загрязнения и вредных микроорганизмов. Подобные приспособления являются одними из наиболее шумных среди аналогичных устройств (ввиду функционирующего компрессора).

Обычно, это устройство на колёсах, отдаленно напоминающее пылесос, к нему поступает жидкость. Оператор работает с пистолетом, в который полаётся под необходимым давлением пар. Самодельное устройство для автомобиля можно применять, чтобы продувать мотор, обогревать шланги.

Генератор пара для мойки мотора
ФОТО: sc-master.ru

Основные причины поломки парогенераторов

Генератор пара, как и любое иное техническое приспособление, нередко ломается. Из наиболее распространенных причин поломок выделяют перегрев ТЭНа, прожиг корпуса, разрушение шланга, который подаёт жидкость.

Использовать приспособление необходимо крайне осторожно. В процессе функционирования требуется постоянно контролировать давление в резервуаре. При увеличении допустимых значений его следует стравливать. Помимо этого, устройство нельзя оставлять работающим в комнате, где присутствуют дети.

Во время функционирования не допускается работа парогенератора без жидкости. Поступления охлаждённой воды должно быть постоянным, что сбережёт нагревательные элементы от перекала, а устройство − от перегрева.

До работы и запуска парообразователя проверяется герметичность самой ёмкости, а также соединительных и контролирующих клапанов, шлангов и систем подачи.

К другим факторам, которые могут привести к выходу из строя генератора относят:

• некачественную воду;
• неверно выбранную мощность нагревательных элементов;
• накипь на ТЭНах;
• отсутствующую подачу жидкости при функционировании.

Устранить накипь помогает уксус либо лимонная кислота. Разводят воду в соотношении 1 чайную ложку порошка на 1 л жидкости, кипятят её внутри резервуара.

Отсутствие подачи жидкости во время работы
ФОТО: sc-master.ruНакипь на парогенераторе
ФОТО: vodopodgotovka-vodi.ru

Генератор пара, который собран собственноручно, не сможет заменить аналогичную промышленную модель, более надёжную, производительную и функциональную. Однако, когда возникает необходимость, то вполне реально самому изготовить устройство, немногим уступающее покупному.

Если вам понравилась наша статья, обязательно поставьте оценку. Кроме того, мы всегда рады ответить на ваши вопросы, которые можно оставить в форме обратной связи.



Предыдущая

РемонтКак сделать идеальный ящик для инструмента — идеи из практики

Следующая

РемонтКак правильно организовать процесс покупки товаров для ремонта: советы бывалых

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

как выбрать лучший или как сделать самому

Парогенераторы для бань еще называют парообразователями. Главная их цель – превратить любую комнату в полноценную банную парилку, наполненную сырым или легким паром. В зависимости от того, какого качества и плотности он будет, вы получите микроклимат настоящей русской парной или целебного турецкого хаммама. Да, парогенератор для бани – это как раз то небольшое устройство, что подает пары прямо в парилку. И это и удобно, и выгодно! Не верите? Давайте рассмотрим этот вопрос более пристально.

Зачем русской бане парогенератор?

Итак, для чего в бане пар? Ведь это не только приятная процедура, а еще и:

• Очищение тела от невидимой глазу грязи.
• Избавление организма от всевозможных токсинов и шлаков.
• Оздоровление и исцеление кожи и волос.
• Полезное воздействие на легкие и горло.

Русская баня как раз и славится своим паром – насыщенным и легким. Благодаря ему в парилке нет необходимости применять синтетические моющие средства – неспроста ведь паровые швабры моют не хуже «мистеров мускулов». Но дело в том, что большая часть получаемого через печь пара в прямом смысле улетает в трубу, тогда как генераторы пара – это закрытые системы с высоким давлением. На самом деле они просты по своей конструкции, а потому многие русские умельцы сооружают в своих банях собственноручные парогенераторы, работающие по тому же принципу.

Установка массивной банной печи, выпускающей хороший пар – дело хлопотное. Это и изготовление фундамента, и устройство дымохода, и тщательная перепроверка всех правил противопожарной безопасности… Проблем хватает, одним словом. Тогда как парогенератор повесили – и всего делов, нужно только разобраться с пультом.

Давайте подведем итог: электрические парогенераторы лучше обычных тем, что весь их результат работы остается только в парилке, и не вылетает в трубу. Это – максимум пользы. Во-вторых, сам процесс можно полностью автоматизировать, что никак не пройдет с дровами. Ведь сегодня парогенератор для бани и сауны с выносным пультом – и вовсе не чудо техники. И, что интересно, качественный парогенератор способен дать даже более легкий пар, чем воды на раскаленных камнях.

Что собой представляет это устройство?

Главная и единственная задача любого парогенератора – превратить залитую в резервуар воду в пар. А вот способов, как это сделать, есть несколько:

1. Электродный, когда ток протекает от электрода к электроду через воду, и та хорошо нагревается.
2. При помощи ТЭНов – специальных нагревателей с разной мощностью.
3. Индукционный – по типу того, как нагревается кружка в воды в СВЧ-печи.

У пара разной консистенции – разная температура и влажность. Так, для бани такое устройство способно выдать от 35°С до 95°С, что легко задать через пульт управления. Так вы может в одной и той же парной создавать атмосферу сауны, русской бани или турецкого хаммама.

И абсолютно каждый парогенератор – для турецкой бани, и для русской – имеет одинаковую схему строения:

• бак для воды;
• блок подготовки воды;
• насос для движения воды;
• насос для движения пара;
• парообразователь;
• блок управления;
• датчики безопасности.

На внешней стороне приобретения вы заметите патрубок для подключения к системе водоснабжения, сливной кран, соединительные выходы паропровода, разъемы для датчиков и панель управления устройство. Микропроцессор и современные датчики температуры регулируют интенсивность подачи пара – по вашему желанию можно даже установить определенные временные интервалы работы парогенератора.

Промышленные модели — обзор производителей

А теперь разберемся немного в брендах. Так, для тяжелого сырого пара восточных бань лучшие парогенераторы выпускают производители HARVIA, TYLO, HELO и SAWO. Все их модели – из нержавейки, а финские еще и снабжены устройствами для самоочищения.

Некоторые модели отечественных промышленных печей для бани также оборудованы дополнительными парогенераторами – целой системой металлических пластин, наваренных на корпус. Они быстро разогреваются в процессе растопки печи до 65°С, и при соприкосновении с водой образуют приятный легкий пар. И это не совсем тот пар, что получается, если воду налить прямо на верхнюю площадку печи – здесь кипящая вода еще и сталкивается волнами, скатываясь с одной пластины на другую, отчего пар становится еще более горячим и легким. И особенно хорошие отзывы о парогенераторе из нержавеющей стали, который идет в комплекте с банной печью Сахара. У него получается очень легкий пар даже при уже теплых камнях.

А самые эргономичные парогенераторы выпускает фирма HELLO – лидер рынка. Эти модели есть самой разной мощности, с множеством дополнительных функций – ароматизации пара, очистки воды перед нагревом, цифровые системы управления и многое другое.

Наиболее надежными считаются шведские парогенераторы фирмы Tylo, высоконадежные и неприхотливые в эксплуатации. Самыми же качественный на сегодняшний день считаются изделия фирмы Harvia, естественно.

Плюсы и минусы установки таких агрегатов

Если же говорить в общем, то вот основные преимущества современных парогенераторов для бань:

• Полная автоматизация управления.
• Организация постоянного перманентного процесса образования пара без каких-либо скачков температуры и влажности воздуха.
• Мощность всего 3-12 кВт.
• Печь дополнительно не нужна – достаточно поставить электрокаменку или организовать скрытое отопление.
• Компактные размеры, стильный дизайн.
• Управление парогенератором с помощью электронной системы – даже через современный телефон.

Но не радуют обывателей такие недостатки промышленных парогенераторов:

• Нередкие поломки достаточно дорого оборудования.
• Необходимость в мощном электрическом вводе.
• Зависимость от перебоев в работе электросети.
• Высокая стоимость.

Что касается парогенераторов, имеющих функцию ароматизации пара – это особо ценное приобретение. Достаточно просто капнуть несколько капель эфирного масла в специальное отверстие, и пар станет не только приятным, но еще и целебным.

Как выбрать качественный парообразователь?

Давайте в первую очередь разберемся: что такое эффективность парогенератора? Это количество пара, которое он производит за час, его мощность и расчет на помещение парилки. И сами парогенераторы бывают разными. Так, для частных бань и саун их выпускают мощностью 4-12 кВт, а вот для общественных парных куда мощнее – даже для напряжения в 380 Вольт.

Так, для небольшой парилки в 5-6 кубических метров вполне хватит парогенератора с мощностью 4-5 кВт, а вот для помещения объемом в 10-12 куб.м параметры уже нужны в пределах 8-10 кВт. Для больших же парных около 18 кубометров подойдет только парогенератор с мощностью не менее 12 кВт.

Еще современные парогенераторы бывают автономными и автоматическими по способу подключения. В первые воду заливать нужно вам, а вторые сами подключены к системе водоснабжения. Казалось бы, чем плох второй вариант, и зачем тогда первый? Дело в том, что в наших трубах столько примесей, что накипи не избежать, а потому порой лучше не полениться и самостоятельно залить чистую приобретенную или вытащенную из колодца воду.

Сооружаем парогенератор сами: два проверенных способа

Но для многих электрический парогенератор для бани – сродни пару из открытого электрочайника. Таковые, считающие себя истинными ценителями настоящей русской бани, сооружают парогенератор для бани своими руками, не отделяя его при этом от печи. И пар получается действительно на славу, без какого-либо электричества!

Парогенератор в печи – проще простого!

Итак, первое, что нужно сделать – это увеличить инертность самой парилки. Самый простой способ – увеличить массу камней, и если в вашу печь влезает не более 60-80 кг, то можно сделать дополнительное корыто из оцинкованной сетки. Установите его прямо на печь. Далее следуйте такой инструкции:

• Шаг 1. Уложите нижний слой камней.
• Шаг 2. Установите паровые пушки.
• Шаг 3. Избавляемся от жесткого инфракрасного излучения от металлических поверхностей – по возможности обложите печь кирпичом. Трубу с экономайзером закройте листами магнезита, предварительно повесив их на каркас. Для этого сделайте дюралевые заготовки и привинтите на каркас листы так, чтобы между ними остались щели – для конвекции.
• Шаг 4. Доложите еще камней, чтобы путь к излучению был полностью перекрыт.

Вот как это выглядит на фото:

Полноценный парогенератор – из подручных средств

Вот еще один способ сделать парогенератор для бани своими руками:

• Шаг 1. Раздобудьте пустой газовый пропановый баллон – такого объема, какой вам нужен.
• Шаг 2. Выпустите из баллона абсолютно весь газ и аккуратно снимите латунный клапан.
• Шаг 3. Вымойте внутреннюю часть с помощью моющего средства для посуды – до тех пор, пока полностью не исчезнет запах газа.
• Шаг 4. Теперь баллону нужно дать хорошо высохнуть.
• Шаг 5. В нижнюю часть баллона врезаем ТЭНы (по 3 кВт на 10 л воды). Их крепление должно быть рассчитано на возможность выдержать не менее 6 атмосфер и не быть закрученным «намертво» – когда ТЭНы перегорят, их нужно будет поменять.
• Шаг 6. В верхней части баллона поставьте 4 трубки со специальной резьбой для приборов автоматики. Туда же – клапан для сброса давления и клапан заправки водой.
• Шаг 7. Сбоку баллона, на расстоянии 10 см от самой верхней точки, приварите трубку с шаровым краном – он будет открываться при заполнении парогенератора водой. Как только с него потечет вода, значит, уровень уже достиг максимума.
• Шаг 8. Теперь латунный клапан баллона нужно доработать: распилите его пополам. Уберите верхний стержень и рассверлите отверстия диаметром 15 мм. Далее нарежьте резьбу.
• Шаг 9. Накрутите шаровой кран для отбора пара.
• Шаг 10. Приобретите стрелочные манометры для контроля за давлением и температурой. Соедините эти приборы последовательным образом, чтобы при любой опасности отключался нагрев.
• Шаг 11. Разместите готовый парогенератор в отдельном сухом помещении возле парилки. А чтобы не образовывался конденсат, длину паропровода до парной сделайте минимальной.

И последнее: к процессу установки парогенераторов в баню есть серьезные требования по безопасности – едва только произойдут малейшие отклонения от нормы, прибор должен автоматически отключиться. В общем же, чтобы правильно установить такую технику в парную, не обязательно вызывать даже специалиста – вы волне справитесь сами, важно только правильно прочитать инструкцию.

Вот и все! Этого домашнего парогенератора достаточно, чтобы без проблем достичь в парилке высокой влажности – а это уже есть режим настоящей русской бани, с ее мягким паром и насыщенным влагой воздухом.

Как сделать индукционный нагреватель из сварочного инвертора своими руками

Использование индукционных катушек вместо традиционных ТЭН в отопительном оборудовании позволило значительно увеличить КПД агрегатов при меньшем потреблении электроэнергии. Индукционные нагреватели появились в продаже относительно недавно, к тому же по достаточно высоким ценам. Поэтому народные умельцы не оставили эту тему без внимания и придумали, как сделать индукционный нагреватель из сварочного инвертора.

Преимущества индукционного нагревателя

Индукционные нагреватели с каждым днем набирают популярность у потребителя благодаря следующим достоинствам:

• высокий показатель КПД;
• агрегат работает практически бесшумно;
• индукционные котлы и нагреватели считаются достаточно безопасными в сравнении с газовым оборудованием;
• нагреватель работает полностью в автоматическом режиме;
• оборудование не требует постоянного обслуживания;
• благодаря герметичности аппарат, исключаются протечки;
• из-за вибраций электромагнитного поля образование накипи становится невозможным.

Также к преимуществам данного типа нагревателя можно отнести простоту его конструкции и доступность материалов для сборки аппарата своими руками.

Схема работы индукционного нагревателя

Нагреватель индукторного типа содержит следующие элементы.

1. Генератор тока. Благодаря данному модулю переменный ток бытовой электросети преобразуется в высокочастотный.
2. Индуктор. Изготавливается из медной проволоки, скрученной в виде катушки, для образования магнитного поля.
3. Нагревательный элемент. Представляет собой металлическую трубу, размещенную внутри индуктора.

Все перечисленные элементы, взаимодействуя между собой, работают по следующему принципу. Выработанный генератором высокочастотный ток поступает на катушку индуктора, изготовленную из медного проводника. Ток высокой частоты преобразуется индуктором в электромагнитное поле. Далее, металлическая труба, находящаяся внутри индуктора, разогревается благодаря воздействию на нее вихревых потоков, возникающих в катушке. Теплоноситель (вода), проходящий через нагреватель, забирает тепловую энергию и переносит ее в отопительную систему. Также теплоноситель выступает в роли охладителя нагревательного элемента, что продляет “жизнь” отопительному котлу.

Ниже предоставлена электрическая схема индукционного нагревателя.

На следующем фото показано, как работает индукционный нагреватель металла.

Важно! Если прикоснуться разогреваемой деталью к двум виткам индуктора, то произойдет межвитковое замыкание, от которого мгновенно выгорят транзисторы.

Сборка и монтаж системы

Подключать индуктор к клеммам сварочного аппарата, предназначенным для подсоединения сварочных кабелей, нельзя. Если это сделать, то агрегат просто выйдет из строя. Чтобы приспособить инвертор под работу с индукционным нагревателем, потребуется достаточно сложная переделка аппарата, требующая, в первую очередь, знаний в радиоэлектронике.

В двух словах, эта переделка выглядит так: катушку, а именно ее первичную обмотку, требуется подсоединить после преобразователя высокой частоты инвертора вместо встроенной индукционной катушки последнего. Кроме этого, потребуется удалить диодный мост и спаять конденсаторный блок.

Как происходит переделка сварочного инвертора в индукционный нагреватель, можно узнать из этого видео.

Индукционная печь для металла

Чтобы сделать индукционный нагреватель из сварочного инвертора, потребуются следующие материалы.

1. Инверторный сварочный аппарат. Хорошо, если в агрегате будет реализована функция плавной регулировки тока.
2. Медная трубка диаметром около 8 мм и длиной, достаточной, чтобы сделать 7 витков вокруг заготовки 4-5 см в диаметре. Кроме этого, после витков должны остаться свободные концы трубки длиной около 25 см.

Для сборки печи выполните следующие действия.

1. Подберите какую-либо деталь диаметром 4-5 см, которая будет служить шаблоном для наматывания катушки из медной трубки. Это может быть деревянная круглая деталь, металлическая или пластиковая труба.
2. Возьмите медную трубку и заклепайте один ее конец молотком.
3. Плотно заполните трубку сухим песком и заклепайте второй ее конец. Песок не даст трубке сломаться при скручивании.
4. Сделайте 7 витков трубки вокруг шаблона, после чего спилите ее концы и высыпьте песок.
5. Подсоедините получившуюся катушку к переделанному инвертору.

Совет! Если предполагается, что индукционная печь будет работать длительное время на большой мощности, то к трубке рекомендуется подвести водяное охлаждение.

Индукционный нагреватель для воды

Для сборки отопительного котла потребуются следующие конструктивные элементы.

1. Инвертор. Аппарат выбирается такой мощности, какая нужна для отопительного котла.
2. Толстостенная труба (пластиковая), можно марки PN Ее длина должна быть 40-50 см. Сквозь нее будет проходить теплоноситель (вода). Внутренний диаметр трубы должен быть не меньше 5 см. В таком случае наружный диаметр будет равняться 7,5 см. Если внутренний диаметр будет меньше, то и производительность котла буде невысокой.
3. Стальная проволока. Также можно взять пруток из металла диаметром 6-7 мм. Из проволоки или прутка нарезаются небольшие куски (4-5 мм). Эти отрезки будут выполнять роль теплообменника (сердечника) индуктора. Вместо стальных отрезков можно использовать цельнометаллическую трубку меньшего диаметра или стальной шнек.
4. Палочки или стержни из текстолита, на которые будет наматываться индукционная катушка. Применение текстолита убережет трубу от нагретой катушки, поскольку данный материал устойчив к высоким температурам.
5. Изолированный кабель сечением 1,5 мм² и длиной 10-10,5 метров. Изоляция кабеля должна быть волокнистой, эмалевой, стекловолоконной или асбестовой.

Совет! Вместо стальной проволоки допускается использовать металлическую губку из нержавейки. Но перед покупкой их проверяют магнитом: если мочалка притягивается магнитом, то ее можно использовать в качестве нагревателя.

Индукционный котел отопления собирается по следующему алгоритму. Заполните корпус теплообменника изделиями из металла, о которых говорилось выше. На конце трубы, служащей корпусом, припаяйте переходники, подходящие по диаметру к трубам отопительного контура.

При необходимости, к переходникам можно припаять уголки. Также следует припаять муфты-американки. Благодаря им нагреватель будет легко демонтировать, для проведения ремонта или профилактического осмотра.

На следующем этапе на корпус теплообменника необходимо наклеить текстолитовые полоски, на которые будет наматываться катушка. Также следует сделать из того же текстолита пару стоек высотой 12-15 мм. На них будут расположены контакты для подключения нагревателя к переделанному инвертору.

Поверх полосок из текстолита намотайте катушку. Между витками должно быть расстояние не менее 3 мм. Намотка должна состоять из 90 витков проводника. Концы кабеля необходимо закрепить на ранее подготовленных стойках.

Вся конструкция помещается в кожух, который в целях безопасности будет выполнять роль изоляции. Для кожуха подойдет пластиковая труба диаметром большим, чем катушка. В защитном кожухе необходимо сделать 2 отверстия для вывода электрического кабеля. В торцы трубы можно установить заглушки, после чего в них следует проделать отверстия под патрубки. Через последние котел будет подсоединяться к отопительной магистрали.

Важно! Испытывать нагреватель можно лишь после заполнение его водой. Если включить его “на сухую”, то пластиковая труба расплавится, и придется собирать нагреватель заново.

Далее, котел врезается в систему отопления по схеме, приведенной ниже.

Схема подключения состоит из следующих элементов.

1. Источник высокочастотного тока. В данном случае – это видоизмененный инвертор.
2. Индукционный нагреватель.
3. Элементы безопасности. В эту группу могут входить: термометр, предохранительный клапан, манометр и т.д.
4. Шаровые краны. Используются для слива или заправки системы водой, а также для перекрытия подачи воды на определенном участке контура.
5. Циркуляционный насос. Благодаря ему вода сможет двигаться по отопительной системе.
6. Фильтр. Применяется для очистки теплоносителя от механических загрязнений. Благодаря очистке воды продлевается срок службы всего оборудования.
7. Расширительный бачок мембранного типа. Применяется для компенсации теплового расширения воды.
8. Радиатор отопления. Для индукционного отопления лучше использовать либо алюминиевые радиаторы, либо биметаллические, поскольку они при небольших габаритах имеют высокую теплоотдачу.
9. Шланг, через который можно заполнять систему либо сливать из нее теплоноситель.

Как видно из вышеописанного метода, самостоятельно изготовить индукционный нагреватель вполне возможно. Но лучше покупного он не будет. Даже если вы обладаете необходимыми знаниями в электротехнике, следует задуматься, насколько будет безопасной эксплуатация такого аппарата, поскольку он не оборудован ни специальными датчиками, ни блоком контроля. Поэтому рекомендуется отдать предпочтение готовому оборудованию, изготовленному в заводских условиях.

видео-инструкция по сборке парового душа своими руками, фото и цена

Закрытый душевой бокс, в отличие от сауны, имеет один существенный недостаток – там невозможно как следует прогреть своё тело, но современная промышленность выбросила на рынок сантехники парогенератор для душевой кабины, благодаря которому можно создать мини-сауну или турецкую баню.

Чаще всего такие механизмы используются в хорошо оборудованных секциях, где есть гидромассажные форсунки, два вида леек (верхняя и переносная), а также глубокий поддон с обязательным донным клапаном, который позволяет использовать ёмкость, как ванну. Мы постараемся рассказать вам, как можно выбрать и установить такой агрегат, а также покажем видео в этой статье.

Душевая кабина с паром может быть в вашем доме

Парогенератор

Выбор

Примечание. Все парогенераторы, которые используются для душевых кабин, можно классифицировать по способу нагрева воды и выделения пара. Так их существует три категории: электродные, ТЭНовые и индукционные приборы.

На фото – модель Hygromatik.

• Электродные приборы функционируют по хорошо известному принципу кипячения воды лезвиями, только здесь роль анода исполняет металлический стержень, а роль катода – вода, которая находится в ёмкости. Получается, что вода с электродом замыкают цепь, в результате чего та нагревается и закипает, а этот процесс ведёт к парообразованию.
• ТЭНовые приборы ещё проще – в определённого объёма резервуар встраивается трубчатый электронагреватель той или иной мощности – он, как и в других агрегатах, служит для нагрева жидкости. При достижении точки кипения начинает выделяться пар.

Принцип работы индукционного котла

• Очень эффективен индукционный паронагреватель, который работает по принципу индукционного котла – при подаче напряжения между катушкой и сердечником возникают так называемые вихревые токи или токи Фуко. Именно они вызывают нагрев корпуса и сердечника, который сразу же отбирает вода, доходя до критической температуры, то есть, до кипения, чего, собственно, и требует инструкция.
• При выборе парогенератора на первом месте должна стоять не его цена, а тот функционал, который заложен в агрегате заводом-изготовителем. Так как прибор создаёт особый микроклимат турецкой бани, то вам следует обратить внимание на наличие или отсутствие определённых опций (вы можете посмотреть их в таблице, расположенной ниже).

Примечание. Также, прибор подбирают в зависимости от размера помещения, по которым определяется мощность прибора – на 1м³ помещения нужно иметь 1кВт мощности. Кроме того, обратите внимание на гарантийные обязательства производителя и возможности сервисного обслуживания – это вам может пригодиться.

опции	Функционал	Для Hygromatik
Панель управления	Устройство, несущее в себе множество функций, которые обеспечивают атмосферу парного отделения, как то, пар, очистка, вентиляция, аромат и свет. Такой ПУ может быть интегрирован на приборе, либо быть дистанционным, но в любом случае отображение информации осуществляется текстовым способом.	ПУ русифицирован, на 4 строки. Имеет ЖК-дисплей с подсветкой, на котором отображаются все функции.
Очистка	Система предназначена для устранения кальциевого осадка и накипи. Функция может быть по умолчанию, либо запускаться принудительно, после каждого использования душевого бокса.	Стоит система «по умолчанию».
Ароматизация	Настоящая система может быть встроена в агрегат, либо подключаться автономно и иметь собственный ПУ. Функция ароматизации воздуха (смешивания его с разными ароматами) связана с аромотерапией, то есть, способом повышения жизнедеятельности различных человеческих органов.	Имеет встроенную систему
Турбо-пар	Дополнительная подача свежего воздуха повышает эффективность работы генератора. Кабина заполняется густым и лёгким паром.	Есть такая в наличии
Климат-контроль	Настоящая функция обеспечивает поддержание равномерной температуры в кабинке в процессе использования, а также проветривает её до и после выполненной процедуры.	Есть такая в наличии

Таблица комплектации Hygromatik

Кроме того, выбор такого агрегата будет зависеть от того климата, который предлагается на данной модели – он может быть один или таких опций может быть несколько.

Среди них может быть:

• Хамам – температура 45⁰, влажность воздуха 80%, энергозатраты 0,6-0,7кВт;
• Паровая баня – температура 45⁰, влажность воздуха 100%, энергозатраты 0,7-1кВт;
• Грязевая Расул – температура 44-50⁰, влажность воздуха 80-100%, энергозатраты 0,7-1кВт;
• Паровой душ – температура 40-50⁰, влажность воздуха 100%, энергозатраты 0,6-0,7кВт;
• Биосауна – температура 60-80⁰, влажность воздуха 50-60%, энергозатраты 0,1-0,2кВт;

Установка

Общая «начинка» бокса с парогенератором

Безусловно, душевая кабина с парилкой очень удобна и эффективна в использовании и если вам нужно установить такой прибор, то для этого (помимо самого прибора) вам понадобится электрическая дрель, саморезы с дюбелями (или без них) для крепления, разводной ключ, а также трубы для подачи воды и слива.

Если вы определились с мощностью и приобрели агрегат, то выберите место установки, соответствующее той инструкции, которая приложена от производителя.

Схема подключения ПГ

Учитывая то, что монтаж может быть либо напольным, либо настенным, паровой душ в данном случае будет выполняться во втором варианте, так как в кабинках обычно места недостаточно, хотя, если у вас это сооружение сделано по произвольным размерам (с самодельным поддоном), то место монтажа не играет никакой роли. Не забывайте, что вам обязательно нужно обустроить трубу для стекания конденсата, у которой должен быть наклон.

Заключение

Что касается фирменных душевых кабинок, то вам не придётся устанавливать там парогенератор своими руками. Некоторые из них оснащены таким агрегатом уже с завода и в нём предусмотрено большинство из вышеописанных функций.

Схема простого индукционного нагревателя своими руками

Этот замечательный небольшой проект демонстрирует принципы высокочастотной магнитной индукции и способы изготовления индукционного нагревателя. Схема очень проста в сборке и использует только несколько общих компонентов. С показанной здесь индукционной катушкой схема потребляет около 5 А от источника питания 15 В, когда наконечник отвертки нагревается. Кончик отвертки нагревается докрасна примерно за 30 секунд!

Схема управления использует метод, известный как ZVS (переключение при нулевом напряжении), для активации транзисторов, что позволяет эффективно передавать мощность.В схеме, которую вы видите здесь, транзисторы почти не нагреваются из-за метода ZVS. Еще одна замечательная особенность этого устройства заключается в том, что это саморезонансная система, которая автоматически работает на резонансной частоте подключенной катушки и конденсатора. Если вы хотите сэкономить время, в нашем магазине есть индукционный нагреватель. Возможно, вы все равно захотите прочитать эту статью, чтобы получить несколько полезных советов по правильной работе вашей системы.

Как работает индукционный нагрев?

Когда магнитное поле изменяется около металла или другого проводящего объекта, в материале индуцируется ток (известный как вихревой ток), который генерирует тепло.Вырабатываемое тепло пропорционально квадрату тока, умноженному на сопротивление материала. Эффекты индукции используются в трансформаторах для преобразования напряжений во всех видах приборов. Большинство трансформаторов имеют металлический сердечник, поэтому при использовании в них наведены вихревые токи. Разработчики трансформаторов используют разные методы, чтобы предотвратить это, поскольку нагрев — это пустая трата энергии. В этом проекте мы будем напрямую использовать этот эффект нагрева и постараемся максимизировать эффект нагрева, создаваемый вихревыми токами.

Если мы приложим непрерывно изменяющийся ток к катушке с проволокой, у нас будет постоянно изменяющееся магнитное поле внутри нее. На более высоких частотах индукционный эффект довольно силен и имеет тенденцию концентрироваться на поверхности нагреваемого материала из-за скин-эффекта. Типичные индукционные нагреватели используют частоты от 10 кГц до 1 МГц.

ОПАСНО: Данное устройство может создавать очень высокие температуры!

Схема

Используемая схема представляет собой тип коллекторного резонансного генератора Ройера, который имеет преимущества простоты и саморезонансной работы.Очень похожая схема используется в обычных схемах инвертора, используемых для питания люминесцентного освещения, такого как подсветка ЖК-дисплея. Они приводят в действие трансформатор с центральным ответвлением, который повышает напряжение примерно до 800 В для питания фонарей. В этой схеме самодельного индукционного нагревателя трансформатор состоит из рабочей катушки и нагреваемого объекта.

Основным недостатком этой схемы является то, что требуется катушка с отводом по центру, которую может быть немного сложнее намотать, чем обычный соленоид. Катушка с отводом по центру необходима, чтобы мы могли создать поле переменного тока из одного источника постоянного тока и всего двух транзисторов N-типа.Центр катушки подключается к положительному источнику питания, а затем каждый конец катушки попеременно подключается к земле транзисторами, так что ток будет течь вперед и назад в обоих направлениях.

Сила тока, потребляемого от источника питания, зависит от температуры и размера нагреваемого объекта.

Из этой схемы индукционного нагревателя видно, насколько он прост на самом деле. Всего несколько основных компонентов — это все, что нужно для создания рабочего индукционного нагревателя.

R1 и R2 — стандартные резисторы 240 Ом, 0,6 Вт. Значение этих резисторов будет определять, насколько быстро МОП-транзисторы могут включиться, и должно быть достаточно низким. Однако они не должны быть слишком маленькими, так как резистор будет заземлен через диод при включении противоположного транзистора.

Диоды D1 и D2 используются для разряда затворов MOSFET. Это должны быть диоды с низким прямым падением напряжения, чтобы затвор был хорошо разряжен, а полевой МОП-транзистор полностью выключился, когда другой включен.Рекомендуются диоды Шоттки, такие как 1N5819, поскольку они имеют низкое падение напряжения и высокую скорость. Номинальное напряжение диодов должно быть достаточным, чтобы выдерживать повышение напряжения в резонансном контуре. В этом проекте напряжение выросло до 70 В.

Транзисторы T1 и T2 представляют собой полевые МОП-транзисторы на 100 В, 35 А (STP30NF10). Для этого проекта они были установлены на радиаторах, но при работе с указанными здесь уровнями мощности они почти не нагревались. Эти полевые МОП-транзисторы были выбраны из-за их низкого сопротивления сток-исток и малого времени отклика.

Катушка индуктивности L2 используется как дроссель для предотвращения попадания высокочастотных колебаний в источник питания и для ограничения тока до приемлемого уровня. Значение индуктивности должно быть довольно большим (у нас было около 2 мГн), но оно также должно быть выполнено из достаточно толстого провода, чтобы пропускать весь ток питания. Если дроссель не используется или у него слишком малая индуктивность, цепь может перестать колебаться. Необходимое точное значение индуктивности будет зависеть от используемого блока питания и настройки катушки. Возможно, вам придется поэкспериментировать, прежде чем вы получите хороший результат.Показанный здесь был сделан путем намотки примерно 8 витков магнитной проволоки толщиной 2 мм на тороидальный ферритовый сердечник. В качестве альтернативы вы можете просто намотать провод на большой болт, но вам понадобится гораздо больше витков провода, чтобы получить такую ​​же индуктивность, как у тороидального ферритового сердечника. Вы можете увидеть пример этого на фото слева. В нижнем левом углу вы можете увидеть болт, намотанный на множество витков провода оборудования. Эта установка на макетной плате использовалась при малой мощности для тестирования. Для большей мощности пришлось использовать более толстую проводку и все спаять вместе.

Поскольку компонентов было так мало, мы спаяли все соединения напрямую и не использовали печатную плату. Это также было полезно для выполнения соединений для сильноточных частей, поскольку толстый провод можно было напрямую припаять к клеммам транзистора. Оглядываясь назад, возможно, было бы лучше подключить индукционную катушку, прикрутив ее непосредственно к радиаторам на полевых МОП-транзисторах. Это связано с тем, что металлический корпус транзисторов также является выводом коллектора, а радиаторы могут помочь охладить катушку.

Конденсатор C1 и индуктор L1 образуют резонансный контур резервуара индукционного нагревателя. Они должны выдерживать большие токи и температуры. Мы использовали полипропиленовые конденсаторы емкостью 330 нФ. Более подробная информация об этих компонентах представлена ​​ниже.

Индукционная катушка и конденсатор

Катушка должна быть сделана из толстой проволоки или трубы, так как в ней будут протекать большие токи. Медная труба работает хорошо, так как токи высокой частоты в любом случае будут протекать в основном по внешним частям.Вы также можете прокачать по трубе холодную воду, чтобы она оставалась прохладной.

Конденсатор должен быть подключен параллельно рабочей катушке, чтобы создать резонансный контур резервуара. Комбинация индуктивности и емкости будет иметь определенную резонансную частоту, на которой цепь управления будет работать автоматически. Используемая здесь комбинация катушка-конденсатор резонирует на частоте около 200 кГц.

Важно использовать конденсаторы хорошего качества, которые могут выдерживать большие токи и тепло, рассеиваемое в них, иначе они скоро выйдут из строя и разрушат вашу схему привода.Они также должны быть размещены достаточно близко к рабочей катушке с использованием толстой проволоки или трубы. Большая часть тока будет протекать между катушкой и конденсатором, поэтому этот провод должен быть самым толстым. При желании провода, соединяющие цепь и источник питания, можно сделать немного тоньше.

Этот змеевик здесь был сделан из латунной трубы диаметром 2 мм. Его было просто наматывать и легко паять, но вскоре он начал деформироваться из-за чрезмерного нагрева. Затем повороты касаются друг друга, замыкаясь и делая его менее эффективным.Поскольку во время использования контур управления оставался относительно холодным, казалось, что его можно заставить работать на более высоких уровнях мощности, но необходимо будет использовать более толстую трубу или охлаждать ее водой. Затем установка была улучшена, чтобы выдерживать более высокий уровень мощности…

Продвигая дальше

Основным ограничением описанной выше схемы было то, что рабочая катушка через короткое время сильно нагрелась из-за больших токов. Для того, чтобы в течение длительного времени иметь большие токи, мы сделали еще одну катушку, используя более толстую латунную трубку, чтобы вода могла прокачиваться через нее во время работы.Более толстую трубу было труднее согнуть, особенно в центральной точке отвода. Перед сгибанием трубы необходимо было засыпать ее мелким песком, так как это предохраняет ее от защемления на крутых изгибах. Затем он был очищен сжатым воздухом.

Индукционная катушка была сделана из двух половин, как показано здесь. Затем они были спаяны вместе, и небольшой кусок трубы из ПВХ использовался для соединения центральных труб, чтобы вода могла течь через всю катушку.

В этой катушке было использовано меньше витков, чтобы она имела более низкий импеданс и, следовательно, выдерживала более высокие токи.Емкость также была увеличена, чтобы резонансная частота была ниже. Всего было использовано шесть конденсаторов по 330 нФ, что дало общую емкость 1,98 мкФ.

Кабели, соединяющиеся с катушкой, были просто припаяны к трубе возле концов, оставляя место для установки трубы из ПВХ.

Этот змеевик можно охладить, просто пропустив воду прямо из крана, но для отвода тепла лучше использовать насос и радиатор. Для этого в емкость с водой поместили старый насос для аквариума, а к выпускному патрубку вставили трубу.Эта труба поступала в модифицированный кулер компьютерного процессора, в котором для отвода тепла использовались три тепловые трубы.

Кулер был преобразован в радиатор путем отрезания концов тепловых трубок и последующего соединения их с трубами PCV, чтобы вода протекала через все 3 тепловые трубки, прежде чем выйти и вернуться к насосу.

Если вы сами разрезаете тепловые трубки, делайте это в хорошо вентилируемом помещении, а не в помещении, поскольку они содержат летучие растворители, которые могут быть токсичными для дыхания. Вы также должны носить защитные перчатки, чтобы предотвратить контакт с кожей.

Этот модифицированный кулер для процессора был очень эффективным в качестве радиатора и позволял воде оставаться довольно прохладной.

Другие необходимые модификации заключались в замене диодов D1 и D2 на диоды, рассчитанные на более высокое напряжение. Мы использовали обычные диоды 1N4007. Это было связано с тем, что с увеличением тока в резонансном контуре наблюдалось большее повышение напряжения. Вы можете видеть на изображении здесь, что пиковое напряжение составляло 90 В (желтый график осциллографа), что также очень близко к номинальному значению транзисторов 100 В.

Используемый блок питания был настроен на 30 В, поэтому также необходимо было подавать напряжение на затворы транзистора через стабилизатор напряжения 12 В. Когда внутри рабочей катушки не было металла, она потребляла около 7 А. Когда был добавлен болт на фотографии, он поднялся до 10 А, а затем постепенно снова упал, когда он нагрелся до температуры выше Кюри. Для более крупных объектов он, безусловно, превышает 10А, но используемый блок питания имеет ограничение в 10А. Вы можете найти подходящий блок питания на 24 В, 15 А в нашем интернет-магазине.

Болт, который вы видите на фотографии раскаленным докрасна, разогрелся примерно за 30 секунд.Отвертка на первом изображении теперь может нагреться докрасна примерно за 5 секунд.

Чтобы перейти на более высокую мощность, чем эта, необходимо использовать другие конденсаторы или их больший массив, чтобы ток распределялся между ними в большей степени. Это связано с тем, что протекающие большие токи и используемые высокие частоты могут значительно нагревать конденсаторы. Примерно через 5 минут использования на этом уровне мощности индукционный нагреватель DIY необходимо выключить, чтобы они могли остыть.Также необходимо использовать другую пару транзисторов, чтобы они могли выдерживать большие скачки напряжения.

Во всем этот проект оказался вполне удовлетворительным, так как дал хороший результат от простой и недорогой схемы. Как бы то ни было, он может быть полезен для закалки стали или для пайки мелких деталей. Если вы решили создать собственный проект индукционного нагревателя, разместите свои фотографии ниже. Пожалуйста, ознакомьтесь с другими комментариями, прежде чем делать свои собственные, поскольку это может сэкономить ваше время в дальнейшем.

Если вы хотите смоделировать этот проект для тестирования различных значений индуктивности или выбора транзисторов, загрузите LTSpice и запустите это моделирование самодельного индукционного нагревателя (щелкните правой кнопкой мыши, Сохранить как)

Насколько будет жарко?

Трудно сказать, насколько горячо вы сможете что-то получить, так как есть много параметров, которые необходимо учитывать. Различные материалы по-разному реагируют на индукционный нагрев, а их форма и размер будут влиять на то, как нагревание или отвод тепла в атмосферу.

Вы можете получить приблизительное представление, используя некоторые базовые вычисления по приведенной ниже формуле, или, если хотите, мы сделали удобный калькулятор мощности нагревателя, который может рассчитать это за вас. Эта форма включает в себя материалы (например, воду), которые нельзя нагревать напрямую с помощью индукционных нагревателей, но она по-прежнему полезна, если вы пытаетесь определить, например, мощность, необходимую для нагрева поддона с водой с помощью индукционного нагревателя.

ПРИМЕР: Насколько сильно нагреются 20 г стали за 30 секунд при нагревании с помощью нагревателя мощностью 300 Вт? (при условии, что 100 Вт потеряно для окружающей среды)

Формулы:
Q = m x Cp x ΔT
ΔT = Q ÷ m ÷ Cp

Рабочий:
(300Вт — 100Вт) x 30с = 6000Дж
6000Дж ÷ 20г ÷ 0.466Дж / г ° C = 643,78 ° C

Результат:
20 г стали нагреваются до температуры на 643,78 ° C при нагревании 300 Вт нагревателем в течение 30 секунд.

Поиск и устранение неисправностей

Если у вас возникли проблемы с тем, чтобы это работало, вот несколько советов, которые помогут устранить неполадки в вашем домашнем проекте индукционного нагревателя….

PSU (источник питания)
Если ваш PSU не может обеспечить большой скачок тока при включении индукционного нагревателя, он не будет колебаться. В этот момент напряжение источника питания упадет (хотя блок питания может этого не отображать), и это помешает правильному переключению транзисторов.Чтобы решить эту проблему, вы можете разместить несколько больших электролитических конденсаторов параллельно источнику питания. Когда они заряжены, они могут подавать в вашу цепь большой импульсный ток. Хорошим мощным источником питания будет наш БП на 24 В 15 А постоянного тока.

Дроссель (индуктор L2)
Ограничивает мощность индукционного нагревателя. Если ваш не колеблется, вам может потребоваться дополнительная индуктивность, чтобы предотвратить падение напряжения в вашем блоке питания. Вам нужно будет поэкспериментировать с необходимой вам индуктивностью. Лучше иметь слишком много, чем слишком мало, так как это только ограничит мощность нагревателя.Слишком мало может означать, что это вообще не сработает. Если у вас слишком маленький сердечник индуктора, сильный ток приведет к его насыщению и вызовет слишком большой ток, что может привести к повреждению вашей цепи.

Электропроводка
Соединительные провода должны быть короткими, чтобы уменьшить паразитную индуктивность и помехи. Длинные провода добавляют в цепь нежелательное сопротивление и индуктивность, что может привести к нежелательным колебаниям или снижению производительности. Наш кабель питания на 30 А подходит для этого.

Компоненты
Выбранные транзисторы должны иметь низкое падение напряжения / сопротивление в открытом состоянии, в противном случае они перегреются или даже предотвратят колебания системы.БТИЗ, вероятно, не будут работать, но большинство полевых МОП-транзисторов с аналогичными характеристиками должны подойти. Конденсаторы должны иметь низкое ESR (сопротивление) и ESL (индуктивность), чтобы они могли выдерживать высокие токи и температуры. Диоды также должны иметь низкое прямое падение напряжения, чтобы транзисторы правильно отключались. Они также должны быть достаточно быстрыми, чтобы работать на резонансной частоте вашего индукционного нагревателя.

Включение питания
При включении не допускайте попадания металла в нагревательную спираль.Это может привести к более сильным скачкам тока, что может помешать возникновению колебаний, как упомянуто выше. Также не пытайтесь нагревать большое количество металла. Этот проект подходит только для небольших индукционных нагревателей. Если вы хотите контролировать или постепенно увеличивать мощность, вы можете использовать одну из наших схем импульсного модулятора мощности. Подробности смотрите в публикации 5108 ниже.

Мозг
Для безопасного выполнения этого проекта вам понадобится разумно работающий мозг. Создание индукционного нагревателя может быть очень опасным, поэтому, если вы новичок в электронике, вам следует попросить кого-нибудь помочь вам сделать это.Подходите к вещам логически; Если он не работает, проверьте, что используемые компоненты не неисправны, проверьте правильность подключения, прочтите всю эту статью и все комментарии, выполните поиск в Google, если вы не понимаете какие-либо термины, или прочитайте наш раздел «Обучение электронике». Помните: горячее обожжет вас и может поджечь; Электричество может убить вас электрическим током, а также вызвать пожар. Безопасность превыше всего.

Высокотехнологичный индукционный парогенератор промышленной мощности

О товарах и поставщиках:

 Исследуйте массив.Индукционный парогенератор  Коллекция  на Alibaba.com. Вы можете купить.  Индукционный парогенератор  различной номинальной мощности и топлива ..  Индукционный парогенератор  подходит как для бытового, так и для промышленного использования. Эти продукты пригодятся в различных отраслях промышленности, таких как фармацевтическая, текстильная, пищевая, строительная и т. Д. Индукционные парогенераторы
 на Alibaba.com работают на газе / угле / нефти / электричестве. Изделие изготовлено из высококачественной стали, предотвращающей ржавление при длительном использовании.Выходная температура колеблется от 170 до 350 градусов по Цельсию. Файл. Индукционный парогенератор  Варианты стиля  - вертикальные и горизонтальные. Рабочее давление, номинальная мощность, номинальное напряжение и другие подобные характеристики зависят от использования и отрасли. Тип конструкции - водяная труба или пожарная труба. Выход файла. Индукционный парогенератор   работает либо с горячей водой, либо с паром. Основными достоинствами продукции являются быстрая сборка, меньшая площадь пола, автоматизированная панель управления и т. Д.Тип циркуляции, давление, теплоемкость, материал, применение являются важными факторами при покупке. Индукционные парогенераторы

 имеют большие поверхности нагрева и высокий тепловой КПД. Они также обеспечивают чистое сгорание, сводя к минимуму возникающее загрязнение. Файл. Индукционный парогенератор  Модельный ряд  также имеет ряд мер безопасности. Например, защита от утечек, двойной регулируемый регулятор давления, предохранительный клапан полного подъема и т. Д. Индукционный парогенератор   прост в эксплуатации, экономичен, портативен и высокоэффективен.Продукция соответствует международным стандартам и имеет несколько сертификатов.

 Хватай увлекательно. Индукционный парогенератор   от Alibaba.com гарантирует максимальную окупаемость ваших инвестиций. Если да. Индукционный парогенератор  Поставщик , находите себе сделку по крупным заказам. Посетите сейчас и получите доступ к продуктам мирового класса.


Index.php? Title = парогенератор — Industrial-Craft-Wiki

v · d · eIndustrialCraft² Stuff

Бронза

Шлем • Нагрудник • Поножи • Ботинки
Nano	Шлем • Нагрудник • Поножи • Ботинки • Очки ночного видения
Quantum	Шлем • Бронежилет • Леггинсы • Ботинки
Hazmat	Шлем • Нагрудник • Поножи • Ботинки
Утилита	BatPack • Усовершенствованный Batpack • Energypack • Рюкзак CF • Композитный жилет • Jetpack • Электрический реактивный ранец • Солнечный шлем • Статические ботинки

9017 Блоки Зерновые культуры • Зерноуборочный комбайн • Зерноуборочный комбайн • Бочка для выпивки

Сельское хозяйство
Предметы	Мешок для семян • Каменная кружка • Урожайный анализатор • Электрическая мотыга • Мастерок для прополки • Удобрение • Ячейка для гидратации • Порошок для измельчения • Weed-EX
Зерновые культуры	Кофейный порошок • Хмель • Терра Бородавка • Кофе • Ром • Пиво

Энергия и проводка
Кабели	Оловянный кабель • Медный кабель • Золотой кабель • Стекловолоконный кабель • Высоковольтный кабель • Разветвительный кабель ЕС • Кабель детектора ЕС
Блоки для хранения ЕС	BatBox • CESU • MFE • MFSU
Зарядные устройства ЕС	BatBox • CESU • MFE • MFSU
Единицы хранения	Ячейка с электролизованной водой • Одноразовая батарея • Повторная батарея • Усовершенствованная аккумуляторная батарея • Кристалл энергии • Кристалл лапотрона • Элемент отладки Зарядка RE-Battery • Advanced RE-Battery • Энергетический кристалл • Lapotron Crystal
Трансформаторы	LV-трансформатор • MV-трансформатор • HV-трансформатор • EV-трансформатор

Машины
Компоненты	Базовый корпус машины • Усовершенствованный корпус машины • Электронная схема • Усовершенствованная схема • Реакторная камера • Лезвие для резки блоков (железо) • Лезвие для резки блоков (очищенное железо) • Лезвие для резки блоков (алмаз)
Сборщики	Шахтер • Продвинутый горнорабочий • Насос • Горнодобывающая труба
Генераторы	Генератор • Полужидкий генератор • Геотермальный генератор • Солнечная панель • Водяная мельница • Ветряная мельница • Ядерный реактор • Радиоизотопный термоэлектрический генератор
Процессоры	Железная печь • Электропечь • Индукционная печь • Мацератор • Компрессор • Экстрактор • Ресайклер • Формовщик металла • Установка для промывки руды • Термическая центрифуга • Консервная машина • Завод по розливу • Машина для производства твердых консервов • Конденсатор • Машина для резки блоков
UU-Matter Производство	Сканер • Хранение образцов • Репликатор • Изготовитель массы
Утилита	Электролизер • Намагничиватель • Личный сейф • Телепортер • Катушка Тесла • Коврик Trade-O-Mat • Energy-O-Mat • Регулятор жидкости • Распределитель жидкости • Солнечный дистиллятор • Буфер для предметов • Электрическая сортировочная машина
Обновления	Обновление для оверклокера • Обновление накопителя энергии • Обновление трансформатора • Обновление эжектора • Обновление с ускорением • Обновление эжектора жидкости • Обновление инвертора сигналов Redstone
Teraforming	Терраформер • TFBP — Охлаждение • TFBP — Выращивание • TFBP — Опустынивание • TFBP — Flatification • TFBP — Ирригация • TFBP — Гриб
Тепловое оборудование	77 Компоненты77 Теплопровод • Медный котел Производители Генератор твердого тепла • Генератор жидкого тепла • Генератор радиоизотопного тепла • Электрический генератор тепла • Жидкостный теплообменник Приемники Генератор Стирлинга • Ферментер • Парогенератор • Доменная печь
Вращательное оборудование	Компоненты Валы Железо • Рафинированное железо Лопасти ротора Дерево • Железо • Сталь (Рафинированное железо) • Углерод Роторы кинетической коробки передач Дерево • Чугун • Сталь (рафинированное железо) • Углерод Лопатка паровой турбины • Паровая турбина
Производители	Кинетический ветрогенератор • Кинетический генератор воды • Кинетический парогенератор • Электрокинетический генератор • Ручной кинетический генератор
Акцепторы	Кинетический генератор • Поворотный стол

Сосуд под давлением реактора • Люк доступа к реактору • Порт жидкости реактора • Порт Редстоуна реактора

Компоненты ядерного реактора
Компоненты Multiblock177
Охлаждение	Отвод тепла • Отвод тепла реактора • Улучшенный отвод тепла • Отвод тепла компонентов • Разогнанный отвод тепла • Конденсатор RSH • Конденсатор LZH
Управление теплом	Теплообменник • Теплообменник реактора • Улучшенный теплообменник • Компонентный теплообменник • Ячейка охлаждающей жидкости 10k • Ячейка охлаждающей жидкости 30k • Ячейка охлаждающей жидкости 60k
Покрытие	Покрытие реактора • Покрытие реактора защитной оболочки • Покрытие реактора теплоемкости
Радиоактивный	Топливный стержень (пустой) Уран Топливный стержень (уран) • Двойной топливный стержень (уран) • Четвертый топливный стержень (уран) Обедненный уран Топливный стержень (обедненный уран) • Двойной топливный стержень (обедненный уран) • Счетверенный топливный стержень (обедненный уран) MOX Топливный стержень (MOX) • Двойной топливный стержень (MOX) • Четвертый топливный стержень (MOX) Обедненный MOX Топливный стержень (обедненный MOX) • Двойной топливный стержень (обедненный MOX) • Четыре топливных стержня (обедненный MOX) Другое Пеллеты РИТЭГа • Топливный стержень (литий) • Топливный стержень (тритий)
Отражатели	Отражатель нейтронов • Толстый отражатель нейтронов

Ресурсы
Raw	Медная руда • Оловянная руда • Свинцовая руда • Урановая руда • Клейкая смола • Саженец каучукового дерева • Резиновая древесина • Базальт • Лом
Очищенный	Пыль • Медь • Медный блок • Олово • Оловянный блок • Бронза • Бронзовый блок • Свинец • Свинцовый блок • Серебро • Очищенное железо • Блок очищенного железа Металлы Неметаллическая пыль Камень • Глина • Угольная пыль • Гидратированный уголь • Лазурит • Сера • Обсидиан • Диоксид кремния • Литий • Алмаз • Энергия Другое Резина • Растительный шар • Био-мякина • Контейнер для отходов • Жестяная банка • Железный забор • Индустриальный кредит
Advanced	Слиток смешанного металла • Улучшенный сплав • Углеродная пластина • Необработанное углеродное волокно • Необработанная углеродная сетка • Угольный шар • Спрессованный угольный шар • Угольный кусок • Промышленный алмаз • Кристаллическая память (необработанная) • Кристаллическая память • UU-вещество • Иридиевая руда • Пластина, армированная иридием
Дом	Порошок CF • Строительная пена • Стена из строительной пены • Люминатор • Армированный камень • Армированное стекло • Усиленная дверь • Резиновый лист • Липкий изолирующий лист • Строительные леса • Железные леса
Разрушение	Промышленный тротил • Динамит • Клейкий динамит
Радиоактивный	Уран-238 • Крошечная грудка урана 238 • Урановый блок • Уран 235 • Крошечная грудка урана 235 • Обогащенное урановое ядерное топливо • МОКС-ядерное топливо • Плутоний • Крошечная грудка плутония
73	Зола • Шлак
Ремесло	Катушка • Электродвигатель • Блок малой мощности • Блок питания • Деревянная токарная заготовка • Чугунная токарная заготовка Пластины Медная пластина • Оловянная пластина • Бронзовая пластина • Железная пластина • Очищенная железная пластина • Свинцовая пластина • Золотая пластина • Лазуритовая пластина • Обсидиановая пластина Плотные пластины Плотная медная пластина • Плотная оловянная пластина • Плотная бронзовая пластина • Плотная железная пластина • Плотная рафинированная железная пластина • Плотная свинцовая пластина • Плотная золотая пластина • Плотная лазуритовая пластина • Плотная обсидиановая пластина Кожух изделия Корпус изделия из меди • Корпус изделия из олова • Кожух изделия из бронзы • Кожух изделия из железа • Кожух изделия из рафинированного железа • Кожух для свинцового изделия • Кожух для изделия из золота
Ячейки	Пустая ячейка • Универсальная ячейка для жидкости • Ячейка для сжатого воздуха • Ячейка для воды • Ячейка для лавы
Жидкости	Биомасса • Биогаз • Дистиллированная вода • Хладагент • Горячий хладагент • Лава Пахоехо • Строительная пена • UU-вещество • Пар • Перегретый пар

Mundane

Инструменты
Бронзовый топор • Бронзовая мотыга • Бронзовая кирка • Бронзовая лопата • Бронзовый меч
Привод	Горное сверло • Алмазное сверло • Иридиевое сверло • Бензопила • Электрический кронштейн для дерева • Электрический гаечный ключ • Ветромер • Сканер внешнего диаметра • Сканер OV • Нано-сабля • Горный лазер • Плазменная установка
Передатчики	Преобразователь частоты • Dynamite-O-Mote
Утилита	Инструменты для крафта Кузнечный молот • Резак • Инструмент для токарной обработки Прочие инструменты Распылитель CF • Обскуратор • EU-Reader • Маляр • Веревка • Гаечный ключ • Мастерок для прополки Другое Другое Ящик для инструментов • Защитный ящик • Комплект для модернизации MFSU
Лодки	Резиновая шлюпка • Поврежденная резиновая лодка • Каноэ из углеродного волокна • Лодка с электроприводом

Унаследованные предметы
Броня	LapPack
Чертежи Terraformer	TFBP — Компрессия
Ядерные реакторы	Механика и компоненты старого реактора • Уран • Урановая ячейка • Двойная урановая ячейка • Четырехурановая ячейка • Ячейка с почти обедненным ураном • Ячейка с обедненным изотопом • Ячейка с повторным обогащением урана • Нагревательная ячейка
Здание	Гранулы CF
Топливо	Компрессированные растения • Биоячейка • Биотопливная ячейка • H.Уголь • Угольная ячейка H. • Угольная ячейка • Топливная канистра (пустая) • Топливная канистра (заполненная)

Медь и электричество — как вырабатывать электроэнергию от движения

Что такое генератор?
Ветряная турбина включает генератор для выработки электроэнергии. Ветер заставляет его вращаться. В свою очередь, турбина вращает генератор; внутри генератора находится катушка с проволокой, которая вращается в магнитном поле. Если повернуть катушку, в катушке появится напряжение.Напряжение может управлять током по кабелям национальной сети, чтобы осветить наши дома.

(С любезного разрешения «Новости альтернативной энергетики».)

Компоненты ветряной турбины.

Генераторы на электростанции похожи, но намного больше. Они способны производить многие мегаватты энергии.

Генератор немного похож на двигатель заднего хода. Приводим в движение и вынимаем электрический ток.

Это пример электромагнитной индукции — в катушке возникает напряжение, когда она движется в магнитном поле.

Внутри генератора
Внутренняя часть простого генератора очень похожа на внутреннюю часть простого электродвигателя. Есть катушка, которая может свободно вращаться между двумя магнитами. Магниты связаны стальным каркасом, а катушка соединяется с проводами с помощью щеток. Однако вместо коммутатора в генераторе используются контактные кольца. Таким образом, контакты не меняются местами — каждая щетка поддерживает контакт с одним концом катушки на протяжении всего цикла.

Напряжение индуцируется, когда катушка вращается в магнитном поле.Смотрите видео ниже.

Простая анимация генерации постоянного тока. (Предоставлено Стивеном Карпентером.)

Уведомление:

• положение катушки, когда наведенное напряжение достигает максимального значения.
• изменение направления тока во время цикла.

Что заставляет генератор работать?
Генератор вырабатывает напряжение. Он подает ток, когда мы подключаем его к нагрузке (например, к лампочке).Ток загорается лампочкой. Однако это также затрудняет вращение генератора.

Мы должны усерднее работать, чтобы генератор продолжал вращаться после того, как потребляется ток. Чем больше тока мы получаем от генератора, тем сложнее его повернуть.

В этом есть смысл: мы ничего не получаем даром. Как только мы заставим генератор работать за нас, мы должны вложить в него больше работы. И чем больше у нас работы, тем больше работы мы должны вложить. Если бы это было не так, мы бы получали что-то бесплатно.А это противоречило бы идеям сохранения энергии.

Есть веская физическая причина, по которой становится труднее повернуть генератор, когда он выдает ток: он начинает вести себя как двигатель. В катушках течет ток. Следовательно, на катушки действует сила — как если бы это был двигатель. И эта сила будет противодействовать движению генератора и затруднять его вращение. Это физическое происхождение закона Ленца. Сила наведенного тока противостоит силе, которую вы прикладываете, чтобы заставить ток течь.

Работа входит, электричество отключено
Когда вы крутите педали на велосипеде, становится труднее, когда динамо-машина работает для включения света. Дело не только в увеличении трения. Вы должны сделать работу, чтобы динамо-машина снабжала свет электричеством. И чем больше тока потребляет лампа, тем сложнее крутить педали.

Когда мы получаем ток от генератора или динамо-машины, должна присутствовать механическая движущая сила:

• Велосипедист крутит педали, чтобы включить динамо-машину (используя химическую энергию из пищи).
• Ветер вращает турбину; ветер стихает.
• Движущийся пар на тепловой электростанции вращает турбины, которые вращают генераторы (мы должны сжигать больше топлива, чтобы произвести больше пара).

В каждом случае мы ничего не получаем даром. Чтобы подать электрический ток, нам нужно выполнять механическую работу.

Велосипедное динамо-машина генерирует напряжение для зажигания лампы. Чем больше сила тока, тем труднее крутить педали.

Что такое индукция?

Создание напряжения
Мы можем навести напряжение в проводе с помощью магнитного поля. Нам нужно заставить проволоку двигаться по полю. Мы называем напряжение наведенной ЭДС (электродвижущей силой). Чем быстрее проводник движется через поле, тем больше наведенная ЭДС. Это закон Фарадея.

Если мы переместим провод в другую сторону, то направление ЭДС изменится на противоположное.

ЭДС упадет до нуля, если на проводе:

• останавливается или
• находится вне магнитного поля.

Проволоку необходимо прорезать линии потока, чтобы вызвать ЭДС.

Создание напряжения в проводе, проходящем через магнитное поле.

Чем быстрее проводник движется через поле, тем больше наведенная ЭДС.

При перемещении провода в противоположном направлении направление ЭДС меняется на противоположное.

ЭДС падает до нуля, если провод перестает двигаться или выходит за пределы магнитного поля.

Мы получаем наибольшее индуцированное напряжение, когда эти три величины расположены под прямым углом друг к другу:

• движение кондуктора.
• магнитное поле Б.
• провод (а значит, и наведенная ЭДС).

Почему у нас напряжение?
Представьте, что несколько свободных электронов (или пучок электронов) попадают в магнитное поле. На электроны будет действовать сила. Электроны имеют отрицательный заряд. Это означает, что, хотя электроны движутся слева направо, они подобны току, текущему справа налево.

Мы можем использовать правило мотора левой руки Флеминга, чтобы определить направление силы. Это вниз. Таким образом, электроны выталкиваются вниз.

Кусок медной проволоки также содержит свободные электроны (A). Поэтому, когда проволока движется в поле, электроны выталкиваются вниз (B). Это оставляет чистый положительный заряд в верхней части провода. Следовательно, заряд разделяется в проводе, создавая напряжение (C). Верх стал более позитивным, а нижний — более негативным.

(А)

(В)

(К)

В каком направлении находится сила?
Эта ЭДС подобна ЭДС клетки. Он может управлять током по цепи. Если к проводу прикрепить нагрузку, то будет течь ток. Мы называем это индуцированным током. Однако, как только мы снимаем ток с провода, провод ощущает силу (провод, несущий ток в магнитном поле, ощущает силу).

Мы можем использовать правило моторики левой руки Флеминга, чтобы определить направление силы.В данном случае это вниз.

Другими словами, сила будет противодействовать движению проволоки. Проволока замедлится. Если мы хотим, чтобы он продолжал двигаться, нам нужно его подтолкнуть.

Если мы возьмем из провода больший ток, нам придется протолкнуть его сильнее. Чем больше ток, который мы получаем от наведенной ЭДС, тем больше работы мы должны приложить.

В этом есть смысл: мы ничего не получаем даром. Когда мы берем больший ток, мы заставляем наведенную ЭДС выполнять за нас больше работы с электричеством.Следовательно, мы должны приложить больше механических усилий. Это сохранение энергии.

Закон Ленца
Когда мы начинаем получать ток из индуцированного напряжения, на провод действует сила. Мы уже видели, что сила будет замедлять провод или затруднять его удержание. Это выражено в законе Ленца:

«Индуцированный ток течет таким образом, чтобы противодействовать движению, которое его вызвало».

Закон Ленца основан на идее сохранения энергии.Если бы индуцированный ток не протекал таким образом, мы могли бы получить что-то бесплатно.

Индукция в катушках

Наведение тока
Представьте себе магнит рядом с катушкой из медной проволоки. Катушка подключена к чувствительному амперметру. Когда магнит неподвижен, в катушке нет тока. Однако, если мы подвинем магнит к катушке, амперметр сдвинется вправо. Теперь давайте вытащим магнит. Катушка щелкнет влево.

Это показывает, что мы индуцировали ток в катушке — но только во время движения магнита.Направление тока зависело от направления движения.

Чтобы получить длительный ток от катушки, мы должны постоянно вдавливать и вытаскивать магнит. Это заставит ток двигаться вперед и назад. Другими словами, мы создали переменный ток.

Но как определить, в каком направлении будет течь ток? Используя закон Ленца.

Закон Ленца и катушки
Когда мы индуцируем ток в катушке, она становится электромагнитом.Один конец катушки — это северный полюс, а другой конец — южный полюс.

Когда северный полюс нашего магнита движется к левому концу катушки, индуцированный ток течет против часовой стрелки (если смотреть на левый конец). Это превращает левый конец катушки в северный полюс. И этот северный полюс пытается отразить входящий северный полюс магнита.

Итак, индуцированный ток противодействует движению, которое его вызвало (из закона Ленца).

Когда мы вытаскиваем магнит, левый конец катушки становится южным полюсом (чтобы попытаться удержать магнит).Следовательно, индуцированный ток должен течь по часовой стрелке.

Поддержание тока
Мы можем установить магнит на коленчатый вал и повернуть ручку, чтобы сделать простой генератор.

Как всегда, мы должны продолжать вращать магнит, чтобы преодолеть противодействующую силу, создаваемую индуцированным током. Т.е. мы должны выполнять механическую работу, чтобы получить электроэнергию.

В некоторых генераторах используется магнит, перемещающийся рядом с катушкой. Другие используют движущуюся катушку в магнитном поле.Хотя движется катушка, это работает по тому же принципу — магнитное поле движется относительно катушки.

Еще раз о движущихся катушках
Теперь мы можем понять, почему мы получаем наведенное напряжение в движущейся катушке. Есть два взгляда на это.

• провода на стороне катушки прорезают линии магнитного потока.
• катушка продвигается к северному полюсу, затем к южному полюсу и так далее.

Флюс и плотность потока

Наведение тока
Мы видели, что мы можем индуцировать ЭДС, изменяя величину магнитного поля в цепи.Мы можем сделать это, пропуская провод через магнитное поле или перемещая магнит рядом с катушкой. Но что мы подразумеваем под величиной магнитного поля?

Магнитный поток
Представьте себе провод, движущийся в магнитном поле. Мы представляем магнитное поле с помощью силовых линий. По мере того, как провод движется по полю, он прорезает силовые линии. Количество силовых линий, перерезаемых проволокой, называется магнитным потоком. Это связано с площадью магнитного поля, которое пересекает провод, и силой магнитного поля (плотностью магнитного потока).

Мы можем увеличить поток, перемещая провод быстрее или увеличивая напряженность магнитного поля. Это похоже на приближение магнита к катушке в предыдущем примере.

Значит, поток в цепи меняется, если мы:

• переместите провод в устойчивом поле, или
• изменить поле.

И в каждом случае мы получаем наведенную ЭДС.

Плотность магнитного потока
Вы можете представить поток как количество силовых линий.Иногда мы называем их линиями магнитного потока. Чем ближе друг к другу линии потока, тем сильнее поле. То есть напряженность поля представлена ​​плотностью линий магнитного потока. Иногда мы называем напряженность магнитного поля B плотностью магнитного потока. И мы используем эту идею для определения потока:

Напряженность магнитного поля = плотность магнитного потока = поток на единицу площади

B = Φ / A
Φ = B A

Закон Фарадея
Мы видели, что чем быстрее мы перемещаем провод, тем больше индуцируемая нами ЭДС.Фактически, мы обнаруживаем, что ЭДС (ε) пропорциональна скорости изменения потока. Итак, в простой схеме:

ε ∝ dΦ / dt

Это означает, что если мы удвоим скорость проволоки, поток в цепи увеличится в два раза быстрее. Следовательно, ЭДС в два раза больше.

Мы можем увеличить общий поток, соединяющий цепь, используя катушку, а не отдельный кусок провода. В этом случае ЭДС ε будет увеличиваться пропорционально количеству катушек N.Таким образом, мы получаем выражение закона Фарадея:

ε = — N (dΦ / dt)

Обратите внимание на знак минус в уравнении. Это указывает на то, что наведенная ЭДС противодействует изменению потока, которое ее произвело.

Генератор

(пар) — оборудование энергетической зоны

1.0 Назначение

Power Zone Equipment, Inc. Политика конфиденциальности данных

Политика, изложенная ниже, описывает личные данные, которые может собирать Power Zone Equipment, то, как Power Zone Equipment использует и защищает эти данные, и кому мы можем их передавать.Эта политика предназначена для уведомления физических лиц о личных данных в целях соблюдения законов и нормативных актов о конфиденциальности данных юрисдикций, в которых работает Power Zone Equipment.

Power Zone Equipment призывает наших сотрудников, независимых подрядчиков, клиентов, поставщиков, коммерческих посетителей, деловых партнеров и другие заинтересованные стороны ознакомиться с этой политикой. Используя наш веб-сайт или отправляя личные данные в Power Zone Equipment любыми другими способами, вы подтверждаете, что понимаете и соглашаетесь соблюдать эту политику, а также соглашаетесь с тем, что Power Zone Equipment может собирать, обрабатывать, передавать, использовать и раскрывать ваши личные данные как описано в этой политике.

2.0 Персональные данные

Power Zone Equipment обязуется соблюдать все разумные меры предосторожности для обеспечения конфиденциальности и безопасности личных данных, собранных Power Zone Equipment. Во время использования вами нашего веб-сайта или посредством других коммуникаций с Power Zone Equipment, персональные данные могут собираться и обрабатываться Power Zone Equipment. Как правило, Power Zone Equipment собирает личную контактную информацию (например, имя, компания, адрес, номер телефона и адрес электронной почты), которую вы сознательно предоставляете при регистрации, запросе котировок, ответах на вопросы или иным образом для использования в наших коммерческих отношениях.Иногда мы можем собирать дополнительные персональные данные, которые вы добровольно предоставляете, включая, помимо прочего, название должности, дополнительную контактную информацию, дату рождения, хобби, области интересов и профессиональную принадлежность.

3.0 Использование личных данных

Веб-сайт

Power Zone Equipment предназначен для использования клиентами Power Zone Equipment, коммерческими посетителями, деловыми партнерами и другими заинтересованными сторонами в деловых целях. Персональные данные, собранные Power Zone Equipment через свой веб-сайт или другими способами, используются для поддержки наших коммерческих отношений с вами, включая, помимо прочего, обработку заказов клиентов, заказов от поставщиков, управление учетными записями, изучение потребностей клиентов. , отвечая на запросы и предоставляя доступ к информации.Кроме того, в соответствии с законами и постановлениями соответствующей юрисдикции для поддержки наших отношений с вами:

• мы можем передавать личные данные нашим аффилированным лицам, чтобы лучше понимать потребности вашего бизнеса и то, как мы можем улучшить наши продукты и услуги;
• мы можем использовать сторонних поставщиков услуг, чтобы помочь нам в сборе, сборке или обработке личных данных в связи с услугами, связанными с нашими деловыми отношениями;
• мы (или третье лицо от нашего имени) можем использовать личные данные, чтобы связаться с вами по поводу предложения оборудования Power Zone для поддержки вашего бизнеса или для проведения онлайн-опросов, чтобы лучше понять потребности наших клиентов; и
• мы можем использовать личные данные для маркетинговой и рекламной деятельности.

Если вы решите не использовать свои личные данные для поддержки наших отношений с клиентами (особенно для прямого маркетинга или исследования рынка), мы будем уважать ваш выбор. Мы не продаем ваши личные данные третьим лицам и не передаем их третьим лицам, за исключением случаев, указанных в настоящей политике. Power Zone Equipment будет хранить ваши персональные данные до тех пор, пока вы поддерживаете отношения с клиентами с Power Zone Equipment и / или если вы зарегистрировались для получения маркетинговых или иных сообщений от Power Zone Equipment, до тех пор, пока вы не потребуете, чтобы мы удалили такие персональные данные. .

4.0 Сторонние поставщики услуг

Power Zone Equipment является коммерческим оператором своего веб-сайта и использует поставщиков услуг для оказания помощи в размещении или иным образом выступая в качестве обработчиков данных, для предоставления программного обеспечения и контента для наших сайтов, а также для предоставления других услуг. Power Zone Equipment может раскрывать предоставленные вами личные данные этим третьим сторонам, которые предоставляют такие услуги по контракту для защиты ваших личных данных. Кроме того, в соответствии с законами и нормативными актами соответствующей юрисдикции Power Zone Equipment может раскрывать личные данные, если такое раскрытие:

• — использование персональных данных для дополнительной цели, которая напрямую связана с первоначальной целью, для которой персональные данные были собраны;
• необходим для подготовки, согласования и исполнения договора с вами;
• требуется законом или компетентными государственными или судебными органами;
• необходимо для обоснования или сохранения судебного иска или защиты;
• является частью корпоративной реструктуризации, продажи активов, слияния или продажи; или,
• необходим для предотвращения мошенничества или других незаконных действий, таких как умышленные атаки на системы информационных технологий Power Zone Equipment.

5.0 Международная передача данных

Для наших клиентов в Швейцарии и Европейском союзе (ЕС) обратите внимание, что компания Power Zone Equipment находится в США. Если вы используете наши веб-сайты или веб-порталы, либо вся информация, включая личную информацию, может быть передана в Power Zone Equipment (включая субподрядчиков, которые могут поддерживать и / или управлять нашим веб-сайтом) в США и других странах и может быть передана третьим лицам. вечеринки, которые могут быть расположены в любой точке мира.Хотя сюда могут входить получатели информации, находящиеся в странах, где уровень правовой защиты вашей личной информации может быть ниже, чем в стране вашего местонахождения, мы будем защищать вашу информацию в соответствии с требованиями, применимыми к вашей информации и / или местоположению. В частности, для передачи данных за пределы ЕС, Power Zone Equipment будет использовать соглашения о передаче данных, содержащие Стандартные договорные положения. Используя наши веб-сайты или веб-порталы, вы недвусмысленно соглашаетесь на передачу вашей личной информации и другой информации в США и другие страны для целей и использования, описанных в настоящем документе.

6.0 Автоматический сбор неличных данных

Когда вы заходите на веб-сайты или веб-порталы Power Zone Equipment, мы можем автоматически (т. Е. Не путем регистрации) собирать неличные данные (например, тип используемого интернет-браузера и операционной системы, доменное имя веб-сайта, с которого вы пришли, количество посещения, среднее время нахождения на сайте, просмотренные страницы). Мы можем использовать эти данные и делиться ими с нашими филиалами по всему миру и поставщиками соответствующих услуг для мониторинга привлекательности наших веб-сайтов и улучшения их производительности или содержания.В этом случае обработка выполняется анонимно и по усмотрению Power Zone Equipment.

7.0 Прочие онлайн-данные

Кроме того, для некоторых технических онлайн-приложений или других взаимодействий с оборудованием Power Zone может потребоваться ввод коммерческих и технических данных. Предоставляя запрошенную информацию, вы даете согласие на обработку и хранение такой информации компанией Power Zone Equipment. Если в Power Zone Equipment не указано, что вы хотите удалить эту информацию с сервера Power Zone Equipment, такая информация может быть сохранена Power Zone Equipment и использована для будущих коммерческих коммуникаций.Запрос на удаление этой информации может быть сделан по контактной информации, указанной ниже. Power Zone Equipment будет принимать все разумные меры предосторожности, чтобы гарантировать, что никакая такая информация не будет предоставлена ​​или разглашена другим третьим сторонам, за исключением, если применимо, тех третьих сторон, которые выполняют хостинг, обслуживание и связанные с этим услуги сайта.

8.0 «Файлы cookie» — информация, автоматически сохраняемая на вашем компьютере

Файлы cookie — это информация, которая автоматически сохраняется на компьютере пользователя веб-сайта.Когда пользователь просматривает веб-сайт (-ы) Power Zone Equipment, Power Zone Equipment может сохранять некоторые данные на компьютере пользователя в форме «cookie», чтобы автоматически распознавать пользователя при будущих посещениях веб-сайта (-ов) Power Zone Equipment. Power Zone Equipment приложит разумные усилия для обеспечения соблюдения законов и постановлений соответствующих юрисдикций в отношении файлов cookie.

9,0 Дети

Power Zone Equipment не будет сознательно собирать персональные данные от детей младше 18 лет.Веб-сайт (-ы) Power Zone Equipment не предназначен для лиц младше 18 лет

10.0 Безопасность и целостность данных

Power Zone Equipment будет принимать разумные меры предосторожности для защиты личных данных, находящихся в его распоряжении, от риска потери, неправильного использования, несанкционированного доступа, раскрытия, изменения и уничтожения. Power Zone Equipment периодически пересматривает свои меры безопасности, чтобы обеспечить конфиденциальность личных данных.

Power Zone Equipment будет использовать личные данные только способами, совместимыми с целями, для которых они были собраны или впоследствии разрешены вами.В то время как Power Zone Equipment будет принимать разумные меры для обеспечения того, чтобы личные данные соответствовали его предполагаемому использованию, были точными, полными и актуальными, Power Zone Equipment также полагается на каждого человека, чтобы помочь в предоставлении точных обновлений его или ее личных данных.

11.0 Ссылки на другие веб-сайты

Веб-сайты

Power Zone Equipment могут содержать «ссылки» на веб-сайты, принадлежащие третьим сторонам и управляемые ими. Получив доступ к этим ссылкам, которые предоставлены для вашего удобства, вы покинете наш сайт и будете подчиняться политике конфиденциальности другого веб-сайта.Эта политика не распространяется на любую личную информацию, которую вы предоставляете посторонним третьим лицам.

12.0 Сохранение данных

В целом, Power Zone Equipment будет хранить персональные данные только столько времени, сколько необходимо для конкретной цели обработки и в соответствии с политикой управления записями Power Zone Equipment, или в соответствии с другими требованиями законов и нормативных актов конкретной юрисдикции. Например, данные будут храниться в течение периода времени, в течение которого вы имеете право использовать веб-сайты с оборудованием Power Zone, включая любые инструменты для оборудования Power Zone, доступные через наши веб-сайты.После прекращения действия такой авторизации ваши личные данные, связанные с использованием веб-сайтов Power Zone Equipment, будут удалены.

13.0 Доступ к данным и исправление

По запросу Power Zone Equipment предоставит физическим лицам разумный доступ к личным данным, которые она хранит о них. Кроме того, Power Zone Equipment будет принимать разумные меры, чтобы позволить отдельным лицам исправлять, изменять или удалять информацию, которая, как доказано, является неточной или неполной. Power Zone Equipment также полагается на каждого человека, чтобы помочь в предоставлении точных обновлений его или ее личных данных.Чтобы получить доступ, исправить, изменить или удалить личные данные Power Zone Equipment о человеке, физическое лицо должно связаться со следующим:

ТЕЛЕФОН: + 1-719-754-1981 | ЭЛЕКТРОННАЯ ПОЧТА: [email protected]

14.0 Права ЕС на конфиденциальность данных

Если ваши персональные данные обрабатываются в ЕС или вы являетесь резидентом ЕС, Общий регламент ЕС по защите данных предоставляет вам определенные права в соответствии с законом. В частности, право на доступ, исправление или удаление ваших личных данных Power Zone Equipment.

В той мере, в какой это требуется действующим законодательством, Power Zone Equipment будет предоставлять физическим лицам разумный доступ к личным данным, которые Power Zone Equipment хранит о них, и будет принимать разумные меры, чтобы позволить таким лицам исправлять, изменять или удалять информацию, которая хранится в Power Zone Equipment. их. Power Zone Equipment также полагается на каждого человека, чтобы помочь в предоставлении точных обновлений его или ее личных данных. Чтобы получить доступ, исправить, изменить или удалить личные данные, которые Power Zone Equipment хранит о физическом лице, физическое лицо должно связаться с его или ее коммерческим представителем Power Zone Equipment или связаться с нами по следующему адресу электронной почты: sales @ powerzone.com.

Если у вас есть комментарий, вопрос или жалоба относительно того, как Power Zone Equipment обрабатывает ваши личные данные, мы приглашаем вас связаться с нами, чтобы мы могли решить этот вопрос. Кроме того, лица, находящиеся в ЕС, могут подать жалобу на обработку своих личных данных в органы по защите данных ЕС (DPA). Следующая ссылка может помочь вам найти подходящий DPA: http://ec.europa.eu/justice/data-protection/bodies/authorities/index_en.htm.

15.0 Изменения в этой Политике

Power Zone Equipment оставляет за собой право время от времени изменять эту политику, чтобы она точно отражала правовую и нормативную среду и наши принципы сбора данных. Когда в эту политику будут внесены существенные изменения, Power Zone Equipment разместит пересмотренную политику на нашем веб-сайте.

16.0 Вопросы и комментарии

Если у вас есть какие-либо вопросы или комментарии по поводу этой политики (например, для просмотра и обновления или удаления ваших личных данных из нашей базы данных), пожалуйста, свяжитесь с + 1-719-754-1981 или sales @ powerzone.com

Электрогенераторы | Физика

Цели обучения

К концу этого раздела вы сможете:

• Рассчитайте ЭДС, наведенную в генераторе.
• Рассчитайте пиковую ЭДС, которая может быть наведена в конкретной системе генератора.

Электрические генераторы индуцируют ЭДС, вращая катушку в магнитном поле, как кратко обсуждается в разделе «Индуцированная ЭДС и магнитный поток». Теперь мы рассмотрим генераторы более подробно.Рассмотрим следующий пример.

Пример 1. Расчет ЭДС, наведенной в катушке генератора

Катушка генератора, показанная на рисунке 1, поворачивается на одну четверть оборота (от θ = 0º до θ = 90º) за 15,0 мс. Круглая катушка с 200 витками имеет радиус 5,00 см и находится в однородном магнитном поле 1,25 Тл. Какая средняя наведенная ЭДС?

Рис. 1. Когда катушка генератора вращается на одну четверть оборота, магнитный поток Φ изменяется от максимального до нуля, вызывая ЭДС.

Стратегия

Мы используем закон индукции Фарадея, чтобы найти среднюю ЭДС, индуцированную за время Δ t :

[латекс] \ text {emf} = — N \ frac {\ Delta \ Phi} {\ Delta t} \\ [/ latex].

Мы знаем, что N = 200 и Δ t = 15,0 мс, и поэтому мы должны определить изменение потока Δ Φ , чтобы найти ЭДС.

Решение

Поскольку площадь петли и напряженность магнитного поля постоянны, мы видим, что

[латекс] \ Delta \ Phi = \ Delta \ left (BA \ cos \ theta \ right) = AB \ Delta \ left (\ cos \ theta \ right) \\ [/ latex].{-3} \ text {s}} = 131 \ text {V} \\ [/ latex].

Обсуждение

Это практическое среднее значение, аналогичное 120 В, используемому в бытовой электросети.

ЭДС, рассчитанная в Примере 1 выше, является средним значением за одну четверть оборота. Какова ЭДС в любой момент времени? Он меняется в зависимости от угла между магнитным полем и перпендикуляром к катушке. Мы можем получить выражение для ЭДС как функции времени, рассматривая ЭДС движения на вращающейся прямоугольной катушке шириной w и высотой ℓ в однородном магнитном поле, как показано на рисунке 2.

Рис. 2. Генератор с одной прямоугольной катушкой, вращающейся с постоянной угловой скоростью в однородном магнитном поле, создает ЭДС, синусоидально изменяющуюся во времени. Обратите внимание, что генератор похож на двигатель, за исключением того, что вал вращается для выработки тока, а не наоборот.

На заряды в проводах петли действует магнитная сила, потому что они движутся в магнитном поле. Заряды в вертикальных проводах испытывают силы, параллельные проводу, вызывая токи.Но те, кто находится в верхнем и нижнем сегментах, ощущают силу, перпендикулярную проводу, которая не вызывает тока. Таким образом, мы можем найти наведенную ЭДС, рассматривая только боковые провода. Движущаяся ЭДС равна ЭДС = Bℓv , где скорость v перпендикулярна магнитному полю B . Здесь скорость находится под углом θ к B , так что ее составляющая, перпендикулярная B , равна v sin θ (см. Рисунок 2).Таким образом, в этом случае ЭДС, индуцированная с каждой стороны, равна ЭДС = Bℓv sin θ , и они имеют одинаковое направление. Суммарная ЭДС вокруг контура тогда составляет

.

[латекс] \ text {emf} = 2 {B \ ell v} \ sin \ theta \\ [/ latex].

Это выражение допустимо, но оно не дает ЭДС как функцию времени. Чтобы найти зависимость ЭДС от времени, предположим, что катушка вращается с постоянной угловой скоростью ω . Угол θ связан с угловой скоростью соотношением θ = ωt , так что

[латекс] \ text {emf} = 2 {B \ ell v} \ sin \ omega t \\ [/ latex].

Итак, линейная скорость v связана с угловой скоростью ω соотношением v = rω . Здесь r = w /2, так что v = ( w /2) ω и

[латекс] \ text {emf} = 2 B \ ell \ frac {w} {2} \ omega \ sin \ omega t = \ left (\ ell w \ right) B \ omega \ sin \ omega t \\ [ /латекс].

Учитывая, что площадь петли составляет A = ℓ w , и учитывая N петель, мы находим, что

[латекс] \ text {emf} = NAB \ omega \ sin \ omega t \\ [/ latex]

— это ЭДС , индуцированная в катушке генератора из N витков и области A , вращающейся с постоянной угловой скоростью ω в однородном магнитном поле B .Это также может быть выражено как

[латекс] \ text {emf} = {\ text {emf}} _ {0} \ sin \ omega t \\ [/ latex],

где

[латекс] {\ text {emf}} _ {0} = NAB \ omega \\ [/ latex]

— это максимальная (пиковая) ЭДС . Обратите внимание, что частота колебаний составляет f = ω / 2π , а период составляет T = 1/ f = 2π / ω . На рисунке 3 показан график зависимости ЭДС от времени, и теперь кажется разумным, что напряжение переменного тока является синусоидальным.

Рис. 3. ЭДС генератора направляется на лампочку с показанной системой колец и щеток. График показывает зависимость ЭДС генератора от времени. emf0 — пиковая ЭДС. Период равен T = 1/ f = 2π / ω, где f — частота. Обратите внимание, что сценарий E означает emf.

Тот факт, что пиковая ЭДС, ЭДС ₀ = NABω , имеет смысл. Чем больше катушек, тем больше их площадь и чем сильнее поле, тем больше выходное напряжение.Интересно, что чем быстрее раскручивается генератор (больше ω ), тем больше ЭДС. Это заметно на велосипедных генераторах — по крайней мере, на более дешевых моделях. Один из авторов, будучи подростком, находил забавным ездить на велосипеде достаточно быстро, чтобы погасить его свет, пока ему не пришлось ехать домой без света одной темной ночью. На рис. 4 показана схема, по которой генератор может вырабатывать импульсный постоянный ток. Более сложные конструкции из нескольких катушек и разрезных колец могут обеспечить более плавный постоянный ток, хотя для создания постоянного тока без пульсаций обычно используются электронные, а не механические средства.

Рис. 4. Разделенные кольца, называемые коммутаторами, в этой конфигурации создают импульсный выходной сигнал ЭДС постоянного тока.

Пример 2. Расчет максимальной ЭДС генератора

Рассчитайте максимальную ЭДС, ЭДС ₀ генератора, который был предметом примера 1.

Стратегия

После определения ω , угловой скорости, ЭДС ₀ = NABω может использоваться для определения ЭДС ₀ . Все остальные количества известны.

Решение

Угловая скорость определяется как изменение угла в единицу времени:

[латекс] \ omega = \ frac {\ Delta \ theta} {\ Delta t} \\ [/ latex].

Одна четвертая оборота равна π / 2 радиан, а время 0,0150 с; таким образом,

[латекс] \ begin {array} {lll} \ omega & = & \ frac {\ pi / 2 \ text {rad}} {0.0150 \ text {s}} \\ & = & 104.7 \ text {rad / s } \ end {array} \\ [/ latex].

104,7 рад / с — это ровно 1000 об / мин. Подставляем это значение вместо ω и информацию из предыдущего примера в ЭДС ₀ = NABω , что дает

[латекс] \ begin {array} {lll} {\ text {emf}} _ {0} & = & NAB \ omega \\ & = & 200 \ left (7.{2} \ right) \ left (1.25 \ text {T} \ right) \ left (104.7 \ text {rad / s} \ right) \\ & = & 206 \ text {V} \ end {array} \\ [/латекс].

Обсуждение

Максимальная ЭДС больше, чем средняя ЭДС 131 В, найденная в предыдущем примере, как и должно быть.

В реальной жизни электрические генераторы выглядят совсем иначе, чем на рисунках в этом разделе, но принципы те же. Источником механической энергии, вращающей катушку, может быть падающая вода (гидроэнергетика), пар, образующийся при сжигании ископаемого топлива, или кинетическая энергия ветра.На фиг.5 — паровая турбина в разрезе; пар движется по лопастям, соединенным с валом, который вращает катушку внутри генератора.

Рисунок 5. Паровая турбина / генератор. Пар, образующийся при сжигании угля, ударяет по лопаткам турбины, вращая вал, соединенный с генератором. (Источник: Nabonaco, Wikimedia Commons)

Генераторы, показанные в этом разделе, очень похожи на двигатели, показанные ранее. Это не случайно. Фактически, двигатель становится генератором, когда его вал вращается.В некоторых ранних автомобилях стартер использовался в качестве генератора. В Back Emf мы подробнее рассмотрим действие двигателя как генератора.

Сводка раздела

• Электрический генератор вращает катушку в магнитном поле, вызывая ЭДС, задаваемую как функцию времени

  [латекс] \ text {emf} = 2 {B \ ell v} \ sin \ omega t \\ [/ latex],

  , где A — площадь витка N , вращающегося с постоянной угловой скоростью ω в однородном магнитном поле B .

• Пиковая ЭДС ЭДС ₀ генератора равна

  ЭДС ₀ = NABω

Концептуальные вопросы

1. Используя RHR-1, покажите, что ЭДС на сторонах контура генератора на Рисунке 4 имеют одинаковое значение и, таким образом, складываются.
2. Источником выходной электрической энергии генератора является работа по вращению его катушек. Как работа, необходимая для включения генератора, связана с законом Ленца?

Задачи и упражнения

1.Вычислите пиковое напряжение генератора, который вращает свою 200-витковую катушку диаметром 0,100 м со скоростью 3600 об / мин в поле 0,800 Тл.

2. При какой угловой скорости в об / мин пиковое напряжение генератора будет 480 В, если его 500-витковая катушка диаметром 8,00 см вращается в поле 0,250 Тл?

3. Какова пиковая ЭДС, генерируемая при вращении катушки с 1000 витками диаметром 20,0 см в магнитном поле Земли 5,00 × 10 ⁻⁵ Тл, учитывая, что плоскость катушки изначально перпендикулярна полю Земли и вращается быть параллельно полю в 10.0 мс?

4. Какова пиковая ЭДС, генерируемая радиусом 0,250 м, катушка с 500 витками вращается на одну четверть оборота за 4,17 мс, первоначально ее плоскость перпендикулярна однородному магнитному полю. (Это 60 об / с.)

5. (a) Велогенератор вращается со скоростью 1875 рад / с, создавая пиковую ЭДС 18,0 В. Он имеет прямоугольную катушку размером 1,00 на 3,00 см в поле 0,640 Тл. Сколько витков в катушке? (b) Практично ли такое количество витков провода для катушки 1,00 на 3,00 см?

6. Integrated Concepts Эта проблема относится к велосипедному генератору, рассмотренному в предыдущей задаче. Он приводится в движение колесом диаметром 1,60 см, которое катится по внешнему ободу велосипедной шины. а) Какова скорость велосипеда, если угловая скорость генератора составляет 1875 рад / с? (b) Какова максимальная ЭДС генератора, когда велосипед движется со скоростью 10,0 м / с, учитывая, что в исходных условиях она составляла 18,0 В? (c) Если сложный генератор может изменять собственное магнитное поле, какая напряженность поля ему потребуется при 5.00 м / с для создания максимальной ЭДС 9,00 В?

7. (a) Автомобильный генератор вращается со скоростью 400 об / мин при работе двигателя на холостом ходу. Его прямоугольная катушка с 300 витками, 5,00 на 8,00 см вращается в регулируемом магнитном поле, так что она может производить достаточное напряжение даже при низких оборотах в минуту. Какая напряженность поля необходима для создания пиковой ЭДС 24,0 В? (b) Обсудите, как эта требуемая напряженность поля сравнивается с имеющейся у постоянных магнитов и электромагнитов.

8. Покажите, что если катушка вращается с угловой скоростью ω , период ее выхода переменного тока равен 2π / ω .

9. Катушка с 75 витками диаметром 10,0 см вращается с угловой скоростью 8,00 рад / с в поле 1,25 Тл, начиная с плоскости катушки, параллельной полю. а) Какова пиковая ЭДС? (б) В какое время впервые достигается пиковая ЭДС? (c) В какое время ЭДС становится наиболее отрицательной? (d) Каков период выходного напряжения переменного тока?

10. (a) Если ЭДС катушки, вращающейся в магнитном поле, равна нулю при t = 0 и увеличивается до своего первого пика при t, = 0.100 мс, какова угловая скорость катушки? б) В какое время наступит его следующий максимум? (c) Каков период вывода? (d) Когда выход составляет первую четверть от максимума? (e) Когда это следующая четверть от максимума?

11. Необоснованные результаты Катушка на 500 витков с площадью 0,250 м ² вращается в поле Земли 5,00 × 10 ⁻⁵ Тл, создавая максимальную ЭДС 12,0 кВ. (а) С какой угловой скоростью нужно вращать катушку? б) Что неразумного в этом результате? (c) Какое предположение или предпосылка ответственны?

Глоссарий

электрогенератор:

Устройство для преобразования механической работы в электрическую энергию; он индуцирует ЭДС, вращая катушку в магнитном поле

ЭДС, индуцированная в обмотке генератора:

э. Д. времени т

пиковая ЭДС:

ЭДС ₀ = NABω

Избранные решения проблем и упражнения

1.474 В

3. 0,247 В

5. (a) 50 (b) да

7. (a) 0,477 Тл (b) Эта напряженность поля достаточно мала, чтобы ее можно было получить с помощью постоянного магнита или электромагнита.

9. (а) 5,89 В (б) При t = 0 (в) 0,393 с (г) 0,785 с

11. (a) 1,92 × 10 ⁶ рад / с (b) Эта угловая скорость неоправданно высока, выше, чем может быть получена для любой механической системы. (c) Предположение, что можно получить напряжение до 12,0 кВ, является необоснованным.

Индукционная печь с открытым исходным кодом | Экология с открытым исходным кодом

Возможно, вы слышали, как мы говорили о переработке цивилизации из металлолома . Металл — основа развитой цивилизации. Металлолом в очищенном виде можно в больших количествах добывать из отвалов промышленного мусора на свалках и в рядах ограждений. Это может помочь нам производить новый металл в случае непредвиденных сбоев в глобальной цепочке поставок.Это нужно будет сделать до тех пор, пока мы не сможем напрямую добыть минеральные ресурсы и переплавить их в чистый металл.

Я с нетерпением жду того дня, когда наша индукционная печь сожрет наши сломанные тракторы и автомобили — и выплюнет их в жидкой форме. Это приводит к отливке полезных деталей с использованием форм, напечатанных на керамических принтерах с открытым исходным кодом — они существуют. Это также приводит к обработке чугуна, простейшим из которых является удар по наковальне, а наиболее изысканным — прокатка. Можем ли мы сделать это для производства металлических прутков и листов в цехе площадью 4000 квадратных футов, запланированном для Factor e Farm? Нам лучше.Технологии делают это практичным, хотя это недопустимо за пределами централизованных сталелитейных заводов. Мы видим индукционную печь, горячую прокатку, ковку, литье и другие процессы, важные для производственного компонента Global Village Construction Set.

Мы только что получили обязательство в размере 5 тысяч долларов на разработку этой технологии с открытым исходным кодом.

Программа поставки индукционной печи включает в себя высокочастотный источник высокой мощности (от 20 до 50 кВт (последний можно приобрести за 1600 долларов на Ebay) и собственно плавильную камеру.Что ж, мы могли бы купить систему под ключ, возможно, всего за 5 тысяч долларов, и запустить ее от генератора LifeTrac. Единственным недостатком этого пути является то, что в случае его поломки мы оказываемся мертвыми в воде — либо из-за невозможности починить технологию с закрытым исходным кодом, либо из-за большого счета за ремонт. Отдельный компонент, который взрывается и недоступен для ремонта, в принципе может превратить работающий блок питания в бесполезный хлам. Таким образом, стоит приручить эту технологию, открыв исходный код дизайна.

Использование открытого источника индукционного источника питания с открытым исходным кодом является более надежным и экономичным.Хотелось бы именно этого — зрелой технологии. Вопрос в поиске консультанта или разработчика. Таким образом, мы объявляем торги. Мы предлагаем от 100 до 3000 долларов за дизайн — в зависимости от степени его завершения. Мы разместим это на eLance и других сайтах аутсорсинга.

Если у вас есть квалификация для создания дизайна, отправьте заявку, отправив электронное письмо opensourceecology по адресу gmail dot com. Мы открыты для других предложений по тактическим и стратегическим аспектам.

Конкурсные предложения будут оцениваться на основе продемонстрированной компетентности участника торгов и степени завершения проектирования.Полный проект будет включать в себя все следующее:

1. Конструкция схемы индукционной печи с возможностью масштабирования до 50 кВт в единицах 1 или 5 кВт
2. Конструкция позволяет выбирать мощность и частоту
3. Источник питания может быть одно- или трехфазным.
4. Технические характеристики системы охлаждения или отвода тепла
5. Адаптируемая конструкция обмоток первичной обмотки
6. Геометрический дизайн плавильной камеры и основные расчеты передачи энергии
7. Камера плавления включает приспособления для загрузки и разливки.
8. Полный перечень материалов
9. Файлы для изготовления схем и других компонентов
10. Информация о поставщиках компонентов
11. Конструкция системы и технологические чертежи

Пожалуйста, только для серьезных участников торгов. Скептики в отношении осуществимости этого предложения будут либо отклонены в дисциплинарном порядке, либо наши критерии проектирования будут соответственно изменены.

Учитывая, что на проектные работы было выделено до 3 тыс. Долларов, мы считаем, что оставшихся 2 тыс. Долларов будет достаточно для деталей для фактического устройства: около 1 тыс. Долларов для электроники и 1 тыс. Долларов для топочной камеры.

.
