Бетономешалки своими руками: ручная, электрическая, из бочки, стиральной машинки, чертежи, фото

Содержание

Бетономешалка своими руками

Если вы не хотите покупать магазинные бетономешалки и решились сделать бетономешалку своими руками, тогда вы попали по адресу.

Нам понадобится такой инструмент:

Сварка, болгарка, дрель, паяльник.

Нам понадобится такой материал:

1 бочка с металлом 2 мм., 5 мм. металл для усиления дна бочки, 5.5 метров швеллера 100 мм., 3.5 метра уголка 50 мм., 2 мощных подшипника с валами, 1 двойной подшипник с валом и звездочкой, на которой держится груша, 1 труба 1.5 метра 20 мм., 1 редуктор уменьшающий обороты в 25 раз и хомутом для стыковки с валом двойного подшипника, электродвигатель 1.7 кВт и 1500 об/мин., шкив на двигатель 50 мм., шкив на редуктор 150 мм., ремень 940, арматура 10 мм. 3 метра, 2 колеса с валом, кнопка пуска 220 В., 3 рабочих конденсатора по 10 мкФ и 380 В. , 1 пусковой конденсатор 150 мкФ, провода, изолента, олово, электроды, круги отрезные и шлифовальные, сверло, шпильки, болты, шайбы, гайки.

Делаем из бочки грушу своими руками:

Надрезаем верх бочки по 20 см. через каждых 25 см. и равномерно загибаем, привариваем. Также верх груши нужно обогнуть проволокой 6 мм., и привариваем, далее зачищаем шлифовальным кругом. Внутри равномерно распределяем 3 уголка и прикручиваем, как на фото, потом привариваем заранее загнутую арматуру, для лучшего смешивания бетона. Теперь по дну бочки вырезаем 5 мм. металл и зажимаем его 4 болтами ко дну. Привариваем металл к ободу бочки. На металле размечаем середину и прикручиваем на три болта звездочку, набитую на вал двойного подшипника и также обвариваем. Теперь для надежной работы привариваем три уголка к звездочке, валу, металлу и ободу бочки распределив их равномерно по дну бочки. Все наша груша готова.

Делаем раму бетономешалки своими руками:

Для начала нужно нарезать швеллер и уголок по нужным нам размерам: 2 штуки по 55 см. , 1 штука 70 см., 1 шт. 78 см., 1 шт. 20 см., 1 шт. 85 см., 1 шт. 75 см., 1 шт. 81 см, 1 шт. 50 см. и 80 см. уголок. Делаем внутреннюю раму, привариваем две по 55 см. по краям к 70 см., в принципе я все подгонял по груше и двигателю. Все остальное привариваем по размерам двигателя и редуктора. Полочки для редуктора привариваем так, чтобы вал редуктора попадал на вал груши. Срезаем половину диаметра глубиной в 1 см. на двух валах для будущей их сцепки. В будущем сложим их один к одному и зажмем хомутом. Полочки делаем с уголка. В полочках для двигателя нужно сделать прорезы для болтов, для натяжки ремня на шкивах. Главное чтобы шкивы были в одной плоскости, а иначе будут быстро изнашиваться ремни. С наружной рамой также смотрим чертеж, только руль не нужен, т.к. очень тяжело поднимать, а сразу можно приварить трубу. Подшипники приваривать нужно к наружной раме, а вал подшипников к внутренней раме. Приварить нужно так, чтобы с нужной вам стороны торчал вал для стопора и трубы наклона. Стопор делаем с помощью проволоки 6 мм.

, пружины снизу, педали, прочного круглого металла и усилений с уголков, чтобы не гнуло шпильку держащую палец стопора. Круг из металла хорошо привариваем к валу, т.к. он держит вес бетона и в нем делаем прорези для стопора в нужных нам местах.

Подключения двигателя своими руками:

Подключать нужно по схеме треугольник. Выход конечной скорости груши у меня 20 об/мин., если быстрей будет разбрызгивать воду и увеличится нагрузка на двигатель. Двигатель нужен от 1.5-2 кВт можно и больше, но и двигатель будет больших размеров. Обороты в минуту должны быть от 1000-1500 об/мин. Итого у меня получается: двигатель 1.7 кВт на 1500 об/мин, редуктор уменьшает обороты в 25 раз и это выходит 60 об/мин. Далее сыграл шкивами на двигатель 50 мм., а на редуктор 150 мм. и вышло 20 об/мин.

Конечно, для нас проще бетоносмеситель купить, чем его сделать. Но, и сегодня есть любители смастерить своими руками, что-нибудь интересное.


виды бетоносмесителей, тонкости сборки самодельных агрегатов

Для благоустройства дачного участка часто нужны цементный раствор или бетон. Мастера становятся перед выбором — месить вручную (а это тяжело и неэффективно, поскольку раствор быстро застывает) или приобретать промышленную бетономешалку, что неоправданно при нерегулярных работах. Поэтому многие дачники предпочитают сделать бетономешалку своими руками, так как это несложно и целесообразно.

Принципы смешивания бетона

Всего существуют несколько вариантов замешивания строительного раствора в бетоносмесителе. А именно:

  • Гравитационный способ.
  • Принудительно-механический.
  • Принудительно-вибрационный.
  • Комбинированный гравитационно-механический.

Самый простой способ приготовления бетонного раствора — это перемешивание лопатой в неподвижном корыте. Самый неоправданный и некачественный способ. Мало того, что раствор сам по себе быстро застывает, так еще проблематично перемешать смесь до однородной массы.

Иногда мастера размешивают раствор дрелью с насадкой миксера в ведре. Этот вариант несколько лучше, но имеет свои очень серьезные недостатки. В первую очередь, дрель не рассчитана на продолжительную беспрерывную работу, со всеми вытекающими последствиями. Кроме того, технология такого вида замешивания требует постоянного вращения и перемещения инструмента в смеси. Это ненадежно, сложно и утомительно.

Гравитационное перемешивание

При гравитационном способе бадья с раствором расшатывается или переваливается, а раствор сам себя перемешивает. То есть, компоненты самостоятельно перемещаются в ёмкости под воздействием силы тяжести. Качество готовой продукции не очень хорошее и большого объема трудно достичь. Тем не менее многие мастера в бытовых условиях этот вариант смешивания применяют.

Достоинством этого вида смешивания является простота конструкции бетономешалки. Поэтому устройства такого типа часто создаются в гаражах, дачах и на мелких предприятиях.

Принудительно-механический

Принудительно-механический способ является самым простым и распространенным. Его отличительная черта — это неподвижно стоящая ёмкость. Компоненты чаще всего замешиваются механическим приводом в барабане. Барабан может иметь горизонтальное или вертикальное расположение. Суть этого способа наглядно раскрывается на примере использования дрели в ведре.

При ограниченных объемах этот способ может быть оправданным, но имеет свои особенности:

  • Возле стен ёмкости в большинстве случаев проявляются необработанные зоны.
  • Раствор может быть агрессивным, поэтому взаимодействующие со смесью узлы прибора должны быть герметично спрятаны. Это усложняет конструкцию и требует дополнительного внимания.
  • Если наполнитель раствора средне- и крупнозернистый, то по данной методике сложно перемешать компоненты.

Комбинированный вид смешивания

Многие сделанные самодельные бетономешалки своими руками используют комбинированный способ. Он одновременно объединяет в себе предыдущие два способа и имеет ряд преимуществ:

  • Нет необходимости в плотной герметизации узлов вращения, поскольку нет контакта с раствором.
    Барабан сверху не закрыт.
  • Детали конструкций этого типа служат дольше, поскольку механизм надежен и прост.
  • Состав компонента может быть любым, вплоть до гравия, щебенки, керамзита и так далее.

Вибрационный способ

В последнее время набирает популярность вибрационный способ приготовления бетона. Этот метод позволяет качественно перемешивать большие объемы смеси и его применяют в случаях, когда надо изготовить железобетонную деталь с отличными и точными эксплуатационными параметрами.

В принципе, вибрационное смешивание может практически идеально перемешать компоненты. Единственное ограничение — это приготовление «тяжелого» раствора. Для использования этого вида перемешивания, требуются значительные энергозатраты. Примерно на двадцать литров смеси нужна мощность вибратора в 1,3 киловатта. В бытовых условиях вместо привода и редуктора используют очень мощный перфоратор. Прижимать патрон нет необходимости, а вибрации должны быть независимыми.

Чертежи и конструкции бетономешалок

Перед началом сборки нужно подготовить рабочий инструмент, определиться с материалами и подготовить емкость необходимого объема. Не рекомендуется подбирать маленькую тару, поскольку в ней раствор может застыть раньше необходимого времени, а если приготовленной смеси окажется недостаточно, то весь процесс придется повторить сначала. Оптимальный объем ёмкости — это двести литров.

Общим требованием является прочность, надежность и устойчивость конструкции. Необходимо максимально ответственно изготавливать подобные сооружения, так как малейший просчет или неаккуратность приведет к поломке или даже к травмам работника.

Простейшая бетономешалка из бидона

В случае экономии электричества и времени можно собрать ручную бетономешалку из обычного молочного бидона. Весь процесс сборки занимает несколько часов и самый ответственный момент — это сварка рамы. Немного терпения — и простое гравитационное бетоносмесительное оборудование готово.

Для изготовления этой бетономешалки потребуется, собственно бидон или другая похожая ёмкость, несколько труб или толстых прутьев.

Несмотря на простоту конструкции, в бидоне можно перемешивать даже сухой концентрат для стяжки. Ось внутри бидона рассекает смесь при вращении.

Порядок действий:

  • На трубе-заготовке выгибается ручка. Водопроводные муфты привариваются в верхней части. Внутренний диаметр муфт должен быть больше, чем диаметр или поперечное сечение ручки. Чтобы избежать сильного люфта на ручку с обеих сторон от муфты можно приварить гайки.
  • В бидоне проделываются отверстия, через которые пропускается труба и приваривается к корпусу. Часто корпусы бидонов изготовлены из алюминия, а ручки стальные. Соединить их можно только при помощи холодной сварки. В крайнем случае можно приварить уголки к ручке обычной сваркой. А уголки, в свою очередь, приклепать или закрепить с помощью болтов к поверхности ёмкости.
  • Желательно определить центр тяжести. Тогда будет легче вращать барабан со смесью. Для определения центра тяжести тару размещают на ребре какого-нибудь предмета и смещают влево вправо.

Муфту можно не использовать, тем самым еще больше упростив конструкцию. Вместо муфт можно вырезать дугообразные углубления и разместить ось в них. Вращение будет неравномерным и со скрипом, но замесит неплохо. За один цикл работы в сорокалитровом бидоне получают около трёх ведер раствора. Иногда вместо бидона используют бочку. При этом возникает проблема как фиксировать крышку. Этот вопрос оригинально решается, если ручки прикрепить к бочке без крышки на разных уровнях. Один конец ручки около днища, другой — около верха. В итоге ёмкость размещается под тупым углом по отношению к поверхности земли и раствор не выливается при вращении. Но качество замеса при таком способе страдает.

Бетономешалка из бочки

Самодельная бетономешалка своими руками из бочки способна заменить заводскую модель и смешать равномерную хорошую смесь. Все материалы, необходимые для сборки, можно найти в гараже или дачном участке. Агрегат может быть как с ручным приводом, так и механическим.

Перечень необходимых деталей для сборки:

  • Бочка или другая, похожая по форме тара. Идеальный вариант — это стандартная двухсотлитровая бочка для транспортировки нефтепродуктов или горючего.
  • Труба с диаметром тридцать два миллиметра и толстыми стенками. Это будущие втулки для вала, поэтому требуется две детали сантиметров по двадцать. При электрическом варианте бетономешалки потребуются электродвигатель, подшипники и привод.
  • Металлический прут для оси. Ось должна достаточно плотно входить во втулки, соответственно диаметр оси должен быть около трёх сантиметров. Длина оси равна полутора метрам. Ось смазывается солидолом для плавного вращения.
  • Шестидесятимиллиметровый швеллер. Необходимо два метровых отрезка — это опорные элементы будущей станины. Распоркой для основных упоров служат два прута по пятьдесят сантиметров. Сваренные вместе, они придают устойчивость и прочность всему агрегату.
  • Руль от любой машины. Чем больше руль, тем легче проворачивать весь механизм.
  • Посредине бадьи располагается люк, через который происходит засыпка сухих компонентов. Его лучше всего закрепить на петлях, способные выдержать значительные нагрузки. К люку удобно присоединить ручку для удобства закрытия и открытия. Ручка может быть какой угодно.
  • Металлический квадрат с размером стороны двадцать сантиметров. Он будет размещен внутри тары.

Из инструментов нужны болгарка, чтобы разрезать метал, и сварочный аппарат для прочного соединения деталей.

После подготовительных работ вопрос как сделать своими руками бетономешалку, уже не вопрос.

Сначала центруется бочка и сажается на ось. Затем конструируются внутренние элементы, которые будут помогать перемешивать бетон.

При помощи дрели или сварочного прибора в вверху и внизу бочки просверливаются два отверстия. Через них протягивается металлическая ось диаметром тридцать миллиметров, и эта конструкция плотно сваривается. Таким образом, вал и бадья надежно прикреплены друг к другу.

В центре бочки вдоль длинного края вырезается прямоугольник. Он будет люком для засыпки компонентов раствора. Ориентировочные размеры люка составляют примерно девяносто на тридцать сантиметров. В случае маленького люка им будет неудобно пользоваться. А если его сделать слишком большим, то прочность конструкции снизится.

Из металлического квадрата конструируют лопасти и крепят в бочке. Одна сторона приваривается к стенке, а другая — к оси. Для хорошего перемешивания хватает четыре или пять лопастей, равномерно расположенных внутри бочки.

Прямоугольник, полученный от вырезания люка, приваривается к петлям, которые крепятся к бочке. В результате должен получиться закрываемый люк. После чего к крышке люка присоединяют защелку или фиксатор. Главной задачей крышки является не раскрыться во время работы устройства.

Затем сваривается рама. К длинному швеллеру приваривается второй длиною пятьдесят миллиметров. То же самое делается и со второй опорой.

К другому краю швеллера приваривается труба, в которую будет вставляться ось бетономешалки.

Затем когда металлическая ось заходит во втулки, с обоих концов привариваются стопорные кольца. Их роль выполняют толстые шайбы из металла.

После чего приваривается руль к одному из краёв оси.

Если собирается электрическая модель, то необходимо собрать и подключить соответствующий узел, состоящий из мотора и приводной системы.

Хитрости эксплуатации самодельных устройств

По принципу действия самодельные бетономешалки похожи на промышленные образцы и выполняют те же функции. Но для получения комфорта домашние устройства надо немного по-другому эксплуатировать.

Советы при работе:

  • Втулки надо регулярно смазывать солидолом. Это существенно уменьшит силу трения и вращать рукоятку сможет любой неподготовленный человек. Кроме того, если забывать смазывать, то оси очень быстро стираются.
  • Если к распоркам станины приварить по одному колесу от стиральной машины или ненужной садовой тачки, то получится легко перемещаемая конструкция.
  • Чем сильнее угол наклона, тем проще управляться с оборудованием. Максимальный угол наклона — сорок пять градусов. Если угол будет превышать это значение, то смесь будет смешиваться неравномерно.
  • Если есть необходимость собрать электрическую бетономешалку, то электродвигатель можно использовать от стиральной машины с числом передачи один к восьми. А вместо руля подойдет маховик.
  • Если бочка долго не используется, то её поверхность надо смазать отработанной смесью. В этом случае агрегат прослужит намного дольше.

При сборке и эксплуатации самодельных конструкций нельзя забывать про соблюдение техники безопасности. Это касается правил работы с электроинструментом и обычным инвентарём. Выполнение привычных несложных инструкций предотвратит неприятные ситуации и позволит избежать травмирование.

чертежи, конструкция миксера и привода

Обзавестись бетономешалкой для домашнего использования нынче не проблема – в продаже хватает относительно недорогих бытовых моделей. Нюанс: подобные изделия не отличаются вместительностью (всего 60…100 литров) и надежностью, поскольку изготавливаются из дешевых комплектующих. Домовитому хозяину, владеющему навыками слесарно-сварочных работ, проще сделать бетоносмеситель нужного объема своими руками, следуя нашим рекомендациям.

Выбор конструкции мешалки

Для заливки бетонов и приготовления цементных растворов различных марок применяются следующие виды механизированных смесителей:

  • принудительного действия — шнековые и лопастные;
  • гравитационные;
  • вибрационные.

Бетономешалка принудительного (слева) и гравитационного действия (справа)

Примечание. Мешалки для раствора вибрационного типа используются в промышленных масштабах. Собрать кустарный вариант в домашних условиях тоже реально – например, из ручного перфоратора. Но всерьез рассматривать подобные самоделки не стоит, причина — малая производительность установки.

Обычно домашние умельцы изготавливают гравитационные и принудительные модели бетоносмесителей – под них проще набрать комплектующие и материалы, имеющиеся в хозяйстве. Разберем подробнее каждую конструкцию.

Смесители принудительного действия

Принцип работы этой строительной машины напоминает приготовление раствора дрелью с насадкой – миксером. Перемешивание происходит с помощью лопастей либо шнека, установленного внутри неподвижной цилиндрической емкости. Привод – редукторный, цепной или ременной от электрического мотора мощностью 500 Вт и более (зависит от размеров емкости).

Принцип принудительного смешивания — корпус остается неподвижным, вращаются только лопасти

Конструкции принудительных бетономешалок могут отличаться по ряду признаков:

  • положение бадьи – вертикальное либо горизонтальное;
  • мобильность – стационарные установки (перемещаются краном или волоком) или передвижные модели на колесах;
  • способ выгрузки – через открывающийся лючок либо переворачивание горизонтальной бадьи, закрепленной на шарнирах;
  • порядок работы – циклический или непрерывный.

Справка. Бытовые миксеры предназначены для циклической работы – загрузка ингредиентов – смешивание – выгрузка, затем цикл повторяется. Шнековые смесители могут функционировать непрерывно – с одной стороны засыпаются сухие компоненты, с другой — выходит готовый раствор. Пример такой машины показан на чертеже.

Главное достоинство принудительной бетономешалки – получение однородного качественного раствора. Недостатки:

  • сложность изготовления – корпус и рабочую часть необходимо четко подогнать друг к другу, чтобы по углам емкости не оставалось мертвых зон, куда не достают лопасти;
  • приготовление бетонов затруднено — между стенками бадьи и лопастями застревают крупные и средние камушки;
  • подшипники самодельной мешалки надо защитить от проникновения воды, песка и цемента.

Вывод: установка отлично подойдет для выполнения штукатурных, отделочных и кладочных работ, особенно с применением сухих смесей. Также допустимо готовить бетон с наполнителем мелкой фракции – гравием, мраморной крошкой и так далее.

Машины гравитационного типа

Простейшая ручная бетономешалка, использующая принцип естественного перемешивания, изображена на фото. Если в домашнем хозяйстве отыщется железная бочка 200 л и обрезки металлопроката, такая самодельная конструкция обойдется практически бесплатно – из деталей придется купить только подшипники.

Совет. Машину с ручным приводом лучше делать из бочки, установленной на диагональную ось. Проверено практикой: качество приготовления сухих строительных смесей и бетонов значительно улучшается, а проходящая сквозь бадью труба служит дополнительным рассекателем раствора.

Классический бетоносмеситель с грушевидной бадьей использует комбинированный принудительно-гравитационный принцип. Изнутри емкости приварены лопасти хитрой формы, пропускающие бетонную смесь вдоль стенок, но захватывающие раствор ближе к центру. «Груша» вращается электрическим двигателем, бетон выгружается путем наклона рабочего барабана.

Чем хороши подобные конструкции:

  • мешалка годится для приготовления любых растворов;
  • простота изготовления — шарнирные элементы вынесены за пределы емкости и не нуждаются в герметизации;
  • «грушу» и привод можно разместить на стационарном либо передвижном каркасе, оборудованном колесами и даже прицепным устройством для легкового автомобиля.

Традиционные бетономешалки уступают принудительным по скорости приготовления и однородности раствора, зато выигрывают в простоте конструкции и универсальности. Для домашнего пользования больше подходят именно гравитационные модели. Пример такой самоделки с мотором от стиральной машины показан на видео:

Делаем растворомешалку из бочки

Чтобы подобрать детали для сборки строительной машины, предлагаем изучить ее устройство по представленному чертежу (пункты списка совпадают с позициями на эскизе):

  1. Смесительный барабан из металлической 200-литровой бочки.
  2. Рукоятка опрокидывания «груши» – стальная труба Ø20—26 мм.
  3. Опорные ролики барабана – 2 шт.
  4. Рама из металлической профильной трубы сечением 50 х 30 мм, толщина стенки 2,5 мм.
  5. Электродвигатель 750…2000 об/мин, мощностью 0,5…1,5 кВт.
  6. Поддерживающий поворотный подрамник.
  7. Крестовина сочленения – полоса металлическая 40 х 3 мм.
  8. Шкив промежуточный.
  9. Шкив основной.

Примечание. Размеры и способы соединения деталей можно изменять в зависимости от наличествующих материалов.

В качестве опорных роликов умельцы применяют небольшие колесики или обычные подшипники качения. Вместо профильной трубы без проблем используется круглая либо уголки плюс швеллеры. Размеры промежуточных и ведущих шкивов подбираются в зависимости от числа оборотов электромотора.

Помимо указанных материалов, понадобится кабель электропитания, блок пусковых конденсаторов и кнопка включения / остановки двигателя.

Изготовление бадьи

Строгая цилиндрическая форма бочки не способствует качественному смешиванию цемента с ингредиентами – щебнем, песком, керамзитом и прочими наполнителями. После затворения водой одна часть массы пристает к днищу, другая выплескивается через горловину.

Прежде чем собрать бетономешалку, из бочки нужно сделать «грушу»:

  1. Измерьте рулеткой длину окружности бадьи и разделите эту величину на 12 частей. Откладывая на стенке бочки полученное расстояние, проставьте маркером вертикальные метки.
  2. Вырежьте днище емкости болгаркой.
  3. Прорежьте вертикальные пазы вдоль нанесенных меток. Чтобы будущие «лепестки» загнулись, сошлись внутри и образовали горловину меньшего диаметра, придайте им клиновидную форму.
  4. Поочередной согните «лепестки», прихватите сваркой вдоль обечайки. Окончательно сварите элементы между собой.
  5. Процедуру повторите с другой стороны бочки.

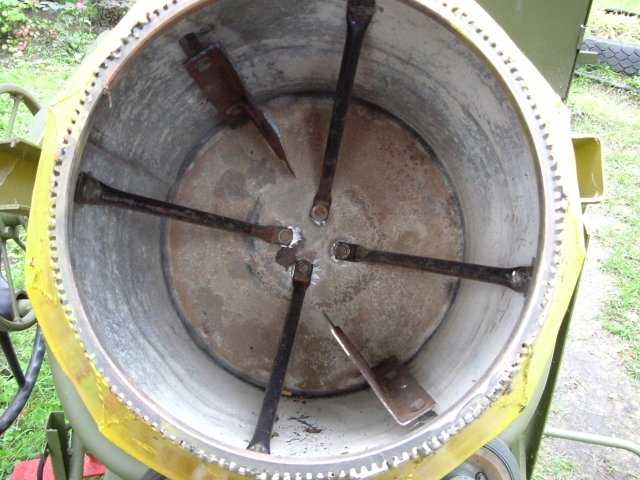

  6. Внутрь миксера приварите лопасти, как сделано на фото.

Примечание. Чем длиннее вы сделаете вертикальные надрезы, тем больше получится сужение «груши». Но помните – слишком длинные «лепестки» изгибаются неравномерно, в результате емкость потеряет правильную форму, во время вращения возникнет осевое биение.

К нижнему торцу бадьи нужно заново приварить днище и крестовину под сочленение привода. Другой вариант – крепление обоймы подшипника.

Сборка рамы и устройство привода

Конструкция железной рамы — произвольная, зависит от габаритов барабана, способа установки и найденных подручных материалов. При сборке учтите следующие рекомендации:

  • рама должна быть устойчивой, выдерживать раскачивание и опрокидывание бочки с бетоном;
  • между вертикальными стойками и горизонтальными элементами приваривайте ребра жесткости;
  • внутреннюю поворотную раму лучше делать на подшипниках, хотя вполне допустимо использовать шарниры на втулках;
  • под двигатель и детали привода подготовьте крепежные площадки;
  • если крутящий момент передается ремнем, предусмотрите скользящее крепление мотора либо шкива для его натяжения / ослабления;
  • поставьте фиксатор для закрепления бадьи в наклонном положении – сгодится металлический стержень, вставляемый в отверстия на поворотной части.

Особое внимание уделите расчету приводного механизма. Оптимальная скорость вращения «груши» — 30…40 об/мин, превышать либо занижать указанные обороты не рекомендуется. Задача – подобрать к имеющемуся электромотору шкивы, шестерни или редуктор, дабы понизить скорость. Рассчитываем передаточное число I, затем определяем размеры шкивов, пользуясь уравнением:

I = n1/n2 = D1/D2

  • n1, n2 – скорость ведущего и ведомого шкива соответственно;
  • D1, D2 – диаметры шкивов.

Пример расчета. Есть двигатель с оборотами вала 800 об/мин, размер ведущего колеса – 60 мм. Чтобы получить скорость вращения бадьи 40 об/мин, нужно подобрать ведомый шкив диаметром D2 = (800 х 60) / 40 = 1200 мм. При использовании цепной и шестеренчатой передачи нужно считать зубья звездочек.

Обычно размер ведомой шестерни выходит слишком большим. При изготовлении бетономешалки своими руками крутящий момент от электродвигателя к барабану можно передать разными способами:

  1. К днищу бадьи приварить маховик коленчатого вала от легкового авто, в качестве ведущей шестеренки применить бендикс (втягивающее устройство) стартера. Другой вариант – взять только венец маховика от грузовой машины, имеющий большой диаметр.
  2. Использовать промежуточный вал со шкивами и комбинированную передачу – ременную и цепную или наоборот.
  3. Опоясать цепью корпус «фляги» снизу, прихватить сваркой и передать крутящий момент зубьями маленькой звездочки.

Справка. На заводских моделях вопрос решается похожим способом — ведомая зубчатая шестеренка заделывается прямо в корпус бадьи.

После сборки рамы и монтажа опорных роликов бочка окончательно прикрепляется к нижней ступице. Остается подключить проводной механизм и собрать схему электропитания мешалки.

Заключение

Для нужд частного домохозяйства вполне достаточно бетоносмесителя полезным объемом 0,15 куба, что как раз соответствует 200-литровой бочке. Самодельную установку всегда можно усовершенствовать – приделать колеса, буксировочное устройство и даже организовать самозагрузку с помощью небольшого конвейера. Варианты модернизации строительной техники нередко публикуют участники тематических форумов.

Бетономешалка своими руками — дёшево и надёжно

Люди, которые планируют строить себе дом, составляют список необходимых приспособлений. И, оказывается, что без бетономешалки никак не обойтись. Приобретение такого устройства связано с большими денежными тратами, поэтому умельцами разработаны инструкции как самостоятельно собрать такое приспособление. Немаловажным фактором является и то, что данное изделие рассчитано на долгую и многократную службу.

Содержание

  1. Удобная конструкция бетономешалки
  2. Собираем самостоятельно
  3. Бочка как основа бетономешалки
  4. Выполняем сборку основных компонентов
  5. Окончание сборки и установки бетономешалки
  6. Самостоятельно делаем бадью
  7. Безопасная работа

Удобная конструкция бетономешалки

Вы можете быть уверены, что если будете внимательно следовать инструкциям, то сборка бетономешалки не отнимет много времени. Перечислим преимущества, которые вы получаете:

  • конструкция предполагает использование экономичных материалов (т.е. вам не придётся сильно тратиться).
  • даже человек без особых навыков сможет собрать это изделие.
  • составляющие детали не являются особо редкими. Их несложно найти, но приготовьтесь, что если их не будет в вашем владении, то придётся либо просить у друзей, либо покупать.

Самодельная бетономешалка включает в себя следующие детали: ручку для выброса бетона, мотор, каркас, емкость для бетона. Если вы намереваетесь перевозить бетономешалку с места на место, то следует собрать и соответствующую передвижную конструкцию на основе тележки с колёсами.

Собираем самостоятельно

Для начала надо обдумать план предстоящей работы, а именно – нарисовать чертёж бетономешалки, решить из каких компонентов она будет состоять.

Несомненно, что частью бетономешалки будет бадья. Вам придётся подыскать ёмкость или сосуд большого объёма.

— Возможно, это будет одна из тех бочек, которые часто стоят на приусадебных участках (подойдёт как металлическая, так и пластмассовая).
— Иногда встречаются и очень большие, многолитровые кастрюли, которые тоже подойдут для бетона.
— Круглые вместительные баки, наподобие «титанов», используемых для приготовления чая в поездах.

Если не удалось найти подобной ёмкости у себя либо же у друзей, то придётся потрудиться – изготовить её самостоятельно. При этом сэкономите немало денег, ведь в магазине такие изделия стоят недёшево.

Сразу стоит отметить, что для комфортной работы бетономешалки потребуется ёмкость в 200 л. и больше. Тогда вам не придётся выгружать и разгружать её, а сразу приготовите нужное количество смеси.

Бочка как основа бетономешалки

В особо неблагоприятных условиях люди умудряются изготавливать бетон, настойчиво перемешивая смесь лопатой. Но это каторжный, изматывающий труд. Ведь в состав смеси входят цемент, песок и вода – вещество получается вязким, а конечный результат может быть худшим, чем ежели использовать бетономешалку. Зато какая-нибудь старая ёмкость (например, бочка на 200 л.) станет существенной частью бетономешалки и избавит вас от мучений.

Рассмотрим два варианта изготовления такого полезного приспособления. Так, в первом случае вы будете вращать бетономешалку своими руками. Что, впрочем, значительно легче, чем делать это вовсе без этого устройства, лопатой. Второй вариант более «продвинутый» в нём используется двигатель (электрический или бензиновый), но, соответственно, и затрат придётся приложить больше.

Если вы решили сделать бетономешалку без дополнительной тяги, то вам понадобится вал и бочка. С двух сторон вала закрепляются ручки. Вы вращаете эти ручки, и вал вращается вместе с насаженной на него бочкой со смесью.

Последовательность сборки следующая:

  1. Прежде всего, необходимо вварить в бочку перегородки высотой примерно в 12 см. На ваш выбор какими будут перегородки – продольными или поперечными.
  2. Определитесь, будет ли ваша бетономешалка подвижной. Если «да», то на тачке закрепляются стойки.
  3. Проверьте, насколько герметична ваша бочка. Возможно, понадобится крышка или кусок подходящего материала, с помощью которого следует заварить эту ёмкость.
  4. Для крепления вала используются фланцы. Их необходимо привинтить или приварить ко дну и к крышке бочки.
  5. Вал вваривается во фланцы.
  6. На следующем этапе следует вырезать люк для загрузки и выгрузки бетона.
  7. Люк закрепить на петлях, смонтировать защёлку.
  8. Стойки с подшипниками крепятся на валу.
  9. При закреплении стоек в земле следите, чтобы конструкция не перекашивалась.
  10. Последним этапом станет закрепление ручек.

Теперь рассмотрим вариант, если вы решили использовать двигатель.

В этом случае крутящий момент двигателя будет идти через ремень к шкиву, а от шкива, закрепленного вместо ручки — к валу. Остальные детали, как и при использовании ручной тяги.

Возможно, вам больше понравится вертикальный вариант этой конструкции. Для этого надо проделать следующее:

  1. Разместить на основании раму с мотором. Она будет обеспечивать повороты.
  2. Повороты бочки происходят благодаря валу и специальным роликам, на которые она опирается.
  3. Чтобы не было тяжело переворачивать устройство, к оси рамы приваривается ручка, а сама рама выводится.

Обычно такую продвинутую модель бетономешалки хранят и используют по назначению в специальном защищённом месте. Это может быть гараж, сарай, просторная подсобка – главное, чтобы там была электропроводка.

Не у всех имеется сварочное оборудование, да и навыки этого ремесла не каждый знает. В таком случае рама делается из железного уголка, а сама бетономешалка – на болтах. Если у вас найдётся старая стиральная машина, то двигатель от неё подойдёт к этому устройству. Также, если найдёте ненужную дрель с рабочим двигателем на 1. 3 кВт, то можете использовать её. Обычный мотор на бензине тоже подойдёт.

Выполняем сборку основных компонентов

Каркас

Наибольшие нагрузки нашей конструкции примет на себя её каркас. Ведь при вращении бадьи образуется нагрузка, которая значительно дополняет массу бетона. В основании каркаса необходим стальной угол с параметрами около 110-130 мм.

Если сварочное оборудование недоступно, придётся обойтись болтами 27 мм (а лучше – ещё большими). Использовать болты с меньшего калибра крайне не рекомендуется, т.к. они могут не выдержать предстоящие большие нагрузки. Но в любом случае – сварка рамы остаётся более надёжным вариантом.

Постарайтесь найти двигатель 1.3 кВт. Некоторые умельцы, у которых такого устройства нет, умудряются подключать два двигателя с идентичными скоростями и моментом. Но небольшой сбой одного из них может привести к общей поломке.

Редуктор

Быстрое перемешивание бетона недопустимо. Рекомендуется делать около 35 оборотов в минуту. Большинство же двигателей рассчитаны на большую скорость. Медленные же двигатели поступают в специализированные магазины крайне редко. Так что оптимальным будет использование быстрого двигателя, дополненного редуктором.

Ременная передача

Это самый экономичный и простой способ изготовления редуктора. Вам потребуются шкивы и ремни.

Сначала вам предстоит рассчитать передачу. Не волнуйтесь: сделать это несложно, т.к. шкивы вращаются со скоростью равной отношению их диаметров.

Если вам надо снизить обороты с 1000 до 35 в минуту, то необходимо действительное число поделить на желаемое. Итак, 1000/35 = 28. Стало быть, диаметр одного шкива должен превосходить диаметр второго в 28 раз.

Предположим, диаметр маленького шкива 3 см., тогда 3*28. Получается 84 см. – таким должен быть большой шкив.

Цепная передача

Если решите применить цепную передачу, то принцип её устройства такой же, как и при ременной. Единственным отличием будет то, что при расчетах учитывается не диаметр, а сколько зубьев в малой шестерне.

Зубчатая передача

Если у вас есть зубчатый венец от двигателя старой машины, а лучше – коробка передач, то её можно использовать для устройства зубчатой передачи.

Последовательность действий следующая:

  1. Переворачиваете бочку.
  2. На середине днища размещаете калённый стальной диск (венец)
  3. Отмечаете нужные места.
  4. Откладываете венец и дрелью делаете отверстия в отмеченных местах.
  5. Как можно крепче прикручиваете венец болтами.

Но если есть возможность приварить венец – это будет оптимальным вариантом.

Окончание сборки и установки бетономешалки

Если вы уже установили венец, то для установки редуктора необходимо провести подобные же действия. Т.е. вы делаете отметки, проделываете отверстия как можно крепче закрепляются подходящими болтами.

Следующий шаг: монтаж бочки, внутри которой уже приварены или привернуты лопатки. Используют для этого металлические уголки или листы.

Для надёжности требуется заменить последний шкив или зубчатое колесо особой шестерней располагавшейся на стартере (бендиксе) автомобиля. Если вы раньше этим не занимались и не хотите ошибиться – покопайтесь в документации. Именно эта шестерня призвана принять и выдержать наибольшую нагрузку, когда будет вращаться груженная бетоном бадья.

Штурвал

Если вы делаете вертикальную бетономешалку, то для выгрузки из неё бетона необходимо изготовить штурвал
На ваш выбор следующие варианты его создания

  • использовать шкив или колёса (можно старые)
  • подойдёт кусок трубы с толстыми стенками.

Если подобрали подходящие шкив или колесо, то по их окружности сверлим несколько отверстий (на ваш выбор – 6 или 8). Минимальный диаметр 6 мм, но лучше делать больше. В отверстия нарезается резьба. В качестве ручек могут выступить даже длинные болты (но в таком случае требуется спилить их головки и нарезать резьбу более 10 мм), но лучше подойдут резьбовые стержни или металлические ручки. Их необходимо вкрутить в отверстия на колесе или шкиве.

Изготовление штурвала из трубы с толстыми стенками почти такое же, как в случае со шкивом и колесом. Иногда, если диаметр трубы слишком маленький, некоторые ручки устанавливают со смещением.

В том случае, если вовсе нет возможности изготовить штурвал, то бетон вынимают с помощью лопаты. Это более трудоёмкий, но тоже действенный способ.

Самостоятельно делаем бадью

Важнейшей частью бетономешалки будет бадья. Ей надо уделить особое внимание. Хорошо, если у вас есть подходящая ёмкость. А если нет – предстоит сделать её своими руками. Понадобится металлический лист толщиной в 2 мм. На задней части этого листа чертится развёртка большого усеченного конуса, на задней – развертка малого усеченного конуса. Также необходимо вычертить круг для дна.

Затем необходимо эту развертку вырезать, загнуть и соединить все компоненты бадьи. Перед финальной сваркой необходимо изучить насколько точно стыкуются детали.

Рама агрегата

Вам надо определить: рассчитываете ли вы на долгий срок службы бетономешалки или достаточно будет одного сезона. В первом случае можно собрать раму из дерева, но для долговечной конструкции необходимо изготовить её из металла.

Если выбрали вариант с деревом, то заготовьте саморезы – они понадобятся при сборке. Помимо того, необходимо найти брус (его параметры на выбор – 10×10 или 15×15 см). Соединения тщательно проклеиваются на стыках.

У бетономешалки, которая прослужит вам долгие годы, должна быть металлическая рама. Для производства вам потребуется уголок 45×45 мм либо швеллер. Как и при других операциях более надёжным способом скрепления будет сварка основания, но в крайнем случае подойдёт клепание или затяжка болтами.

Рама бетономешалки

Какой бы вы ни выбрали тип конструкции, в раме бетономешалки обязательно надо просверлить отверстия для всех приспособлений, обеспечивающих работу.

Двигатель

Как известно, советские стиральные машины, как и холодильники, несмотря на долгую эксплуатацию, служат верой и правдой. Поэтому в качестве двигателя для самодельной бетономешалки вполне может послужить мотор, вынутый из старой стиральной машины. Для обеспечения приемлемой для бетономешалки скорости используется редуктор.

Можно подключить и бензиновый двигатель. Такой вариант более мобильный, т.к. не требует наличия электропроводки. Двигатель можно взять от мопеда. Передача осуществляется с помощью цепи, которую также можно взять с мопеда или мотороллера.

Безопасная работа

Несмотря на обеспечение больше мобильности, использование бензинового двигателя сопряжено с риском. При попадании искры и других случайностях – возможен взрыв. Но и использование электрического двигателя несёт потенциальную опасность.

Чтобы обезопасить себя и окружающих не забывайте о следующих правилах:

  • т.к. предстоит работа во влажной среде, необходимо проверять изоляцию шнура.
    напротив – нельзя проверять раствор, когда бадья вращается.
  • т.к. бетономешалка при работе будет вибрировать, необходимо установка надёжного упора под колёса (если мы говорим о передвижном варианте). Иначе она может неожиданно съехать с места, нанеся кому-нибудь увечья.
  • та же вибрация ослабевает затяг гаек. Поэтому регулярно их проверяйте и при надобности подтягивайте.
  • нелишними будут и рукавицы. Они защитят вас от попадания раствора и возникновения аллергических раздражений.
  • не оставляйте работающую бетономешалку без присмотра. Недопустимо, чтобы к ней приближались дети.

Из всего этого следует, что даже такой, казалось бы, непростой агрегат как бетономешалка можно сделать своими руками. Главное – внимательно и ответственно выполнять инструкции. А т.к. никакое строительство не обходится без бетономешалки, то её можно сдавать в аренду, что позволит не только окупить затраты, но и заработать.

Как сделать бетономешалку своими руками

Когда возникает необходимость цементирования объемной конструкции, потребуется большое количество бетонной смеси. Если финансовые возможности позволяют, готовый раствор заказывается на заводе, а если с финансами туго, люди вынуждены готовить его самостоятельно, а без бетономешалки тут не обойтись.

Стоимость этого устройства, даже в самом скромном исполнении, превышает размер минимальной зарплаты по стране, поэтому вопрос о том, как сделать бетономешалку своими руками, крайне актуален для собственников земельных участков.

Устройство смесителя очень простое, бетономешалка состоит из барабана для смешивания раствора, оси вращения, рамы и двигателя. Внутри барабана нужно будет расположить лопасти (лопатки) для лучшего смешивания материалов. Так что ничего сложного в том, как сделать бетономешалку своими руками нет, поэтому можно смело приступать!

Делаем барабан

Сердце бетономешалки — это емкость, в которой происходит смешивание материалов. Эту емкость называют барабаном, бадьей, чашей и даже грушей. Произведенная промышленным способом, груша преимущественно отливается из стали. Однако встречаются модели с пластиковым и даже чугунным барабаном.

Самым доступным способом того, как сделать бетономешалку своими руками будет использование металлической бочки. Если есть пластиковая бочка — можно использовать ее.

Главное, чтобы объем бочки был достаточным — желательно не менее 200 литров.

В боковых стенках бочки следует просверлить небольшие отверстия для закрепления оси вращения. В корпусе бочки нужно сделать окно для загрузки материалов и выгрузки готового бетона. Для запирания дверки нужно установить надежный замок снаружи корпуса самодельной бетономешалки своими руками. Внутри бочки нужно прикрутить лопатки, которые будут способствовать лучшему перемешиванию смеси.

Конструируем раму

Барабан, двигатель и панель управления размещаются на опорной конструкции, которую обычно называют рамой.

Вне зависимости от типа рамного материала, при изготовлении бетономешалки из бочки своими руками потребуется разработать и нарисовать схему рамной конструкции.

В конструкции рамы следует учесть, что диаметр направляющих должен быть не менее чем 10*10 см. Для крепления элементов рамы между собой, рекомендуется использовать соединения с обязательной смазкой стыков клеевым составом и последующим укреплением саморезами, заклепками, болтами. Также можно использовать сварочный аппарат.

Бетономешалка из бочки, своими руками изготовленная, должна быть размещена на очень прочной раме, способной выдержать достаточно сильную вибрацию под углом в 30 градусов. На рамной конструкции следует предусмотреть место для закрепления мотора, а также размещение противовеса, защищающего устройство от опрокидывания. Помимо этого, на раме должно быть предусмотрено место для пульта управления и самой груши.

Создаем мотор

Самодельная бетономешалка из бочки может быть снабжена ручным приводом или электрическим мотором. Для бетономешалки с ручным приводом потребуется прикрепить к бочке рычаг и соединить его с осью вращения. Из такой конструкции получится ручная бетономешалка, которой не нужен ни бензин, ни электричество, а только мускульная сила. Так что если бетонной смеси требуется не слишком много, а объект цементирования невелик, то ручная бетономешалка отлично справится с работой.

Если же выбор сделан в пользу электрической мешалки, то потребуется мотор. Самый дешевый и надежный мотор, подходящий для самодельной бетономешалки из бочки — это мотор от стиральных машин.

Моторы стиральных машин могут работать длительно, без перегрева и обеспечивают подходящий крутящий момент.

Бетономешалка из бочки своими руками может работать на моторе от мопеда или мотоцикла — тогда ей не потребуется электроэнергия, ведь работа устройства будет вестись на горючем топливе. Оптимальная скорость вращения барабана бетономешалки — 30 оборотов в минуту. Для обеспечения нужного количества оборотов, потребуется приобрести редуктор, шкивы и ремень.

Собираем конструкцию

После того, как готов барабан, собран привод и сконструирована рама, можно приступать к сборке самодельной бетономешалки своими руками. Сначала на раме следует закрепить редуктор. Далее устанавливается мотор и барабан, соединяются электрические контакты, размещается пульт управления устройством.

После этого задача как сделать бетономешалку своими руками будет выполнена, можно приступать к приготовлению бетона!

Бетономешалка своими руками из бочки в домашних условиях

При строительстве дачного дома, благоустройстве участка и других работах с применением бетона лучшим помощником станет изготовленная своими руками бетономешалка. Покупать агрегат заводской сборки, если не планируется использовать его постоянно и длительно - дорогое удовольствие. А изготовить смеситель для раствора из емкости подходящих размеров доступно каждому домашнему мастеру.

Бетономешалка с ручным приводом

Сделать смеситель для бетона можно из бочки от ГСМ емкостью 100-200 литров, если объем работ велик. Для замешивания небольшого количества раствора подойдет и 2-3-ведерная кастрюля с крышкой или 40-литровый бидон из-под молока, краски и пр.

Основной принцип работы смесителя - переваливание массы раствора внутри емкости под собственной тяжестью. При наличии лопастей или миксера качество перемешивания будет гораздо выше, и потребуется меньше оборотов для достижения результата.

Для изготовлеsния бетономешалки нужны:

  • емкость подходящего объема;
  • болгарка;
  • сварочный аппарат;
  • уголок для лопастей;
  • швеллер, профтруба или отрезки водопроводных стальных труб;
  • подшипники, болты и т. п.

Сооружая бетономешалку из стальной бочки, надо прорезать на ее боковой поверхности лючок для загрузки компонентов и выгрузки раствора. Размеры люка должны быть такими, чтобы в него удобно было засыпать песок или щебень. Вырезанную часть бочки можно использовать как крышку люка, приварив к ней и корпусу бочки петли.

Для уплотнения люка по краю крышки нужно на небольшие болты прикрутить полосу толстой резины (подойдет старый коврик из автомобиля или подобное изделие). Удерживать крышку в закрытом состоянии может примитивная задвижка-шпингалет из прутка толщиной 0,5-1 см.

Внутри бочки на ее стенки надо наварить 2-4 лопасти из уголка 5х5 см, располагая их под углом к продольной оси бочки. С внешней стороны емкости в центре днища и крышки бочки приварить 2 небольших отрезка трубы или прутка. Диаметр их должен соответствовать диаметру подшипников, подобранных для изготовления бетономешалки.

Станину для емкости можно сварить из труб, швеллера или другого проката. Конструкция ее может быть любой, но она подразумевает устойчивость агрегата при вращении емкости. Простейший вариант - две А-образные стойки, скрепленные между собой 2-мя продольными отрезками проката. В верхний угол стоек нужно вварить крепления для подшипников.

Через подшипники пропустить концы вала, приваренные к бочке. Для вращения бетономешалки на концы, пропущенные через подшипники, наварить рукоятки удобной длины. Располагаться он должны в противоположном друг другу направлении, что позволит крутить емкость двоим рабочим.

При отсутствии подшипников вал можно закрепить в кольцевом или U-образном гнезде, приваренном наверху стоек. Вращать такую бетономешалку будет тяжелее, чем на подшипниках, но с течением времени вал притрется в гнезде, и вращение станет легче.

По такому же принципу можно соорудить небольшой смеситель из 2-хведерного бачка. Для закрепления его на валу можно просверлить 2 отверстия в противоположных боковых сторонах. Приварить вал к стенкам кастрюли, чтобы емкость вращалась вместе с ним. Внутри кастрюли к валу приварить рамку из отрезков труб или уголка так, чтобы получить внутренний миксер рамного типа. При вращении емкости ком раствора будет разбиваться этой рамкой и качество перемешивания будет достаточно высоким.

Закрепить крышку бачка можно просто: через дужку на крышке продеть кусок прутка или трубы. Концы прутка туго притянуть к ручкам кастрюли. За несколько оборотов вокруг оси раствор будет готов, и крышку можно отвязать для выгрузки бетона.

Бетономешалка с электроприводом

Чтобы избежать ручного труда, народные умельцы устанавливают на самодельные бетономешалки электропривод. Для изготовления его нужно немногое:

  • электромотор;
  • маховики для ременной передачи;
  • автомобильный ремень.

Если удастся подобрать двигатель от стиральной машины или другой агрегат со скоростью вращения около 40 оборотов в минуту, то нужно будет только надежно укрепить его на станине так, чтобы маховик, надетый на вал двигателя, находился в одной плоскости с маховиком на валу бочки.

В остальном предыдущая конструкция вполне подходит для применения электропривода. Автомобильный ремень (от привода генератора на ВАЗ, например) нужно натянуть на оба маховика так, чтобы он не проскальзывал при возросшей нагрузке, когда емкость наполнена.

Если скорость вращения у двигателя превышает 40 об/мин., то потребуется установка понижающего редуктора. В приведенной конструкции это может быть маховик большего диаметра, чем тот, что насажен на вал двигателя.

Сделать бетономешалку другой конструкции можно, если приварить на днище емкости отрезок трубы большого диаметра, или колесную ступицу от автомобиля. Внутрь этого цилиндра должен быть впрессован подшипник, который надо насадить на вал двигателя.

Внутренние стенки емкости оборудовать приваренными под углом к оси вращения уголками. Для эффективного смешивания раствора емкость из бочки нужно установить пол углом 450 к поверхности земли.

Удержать ее в таком положении может дополнительный упор, на который потребуется прикрепить 2 ролика или небольших колеса (от детской коляски, старого кресла и пр. ). Приводимая двигателем во вращение, бочка будет опираться на эти ролики и в то же время не испытывать затруднений при вращении. Перемешивание раствора осуществляется переваливанием его внутри емкости и под действием лопастей из уголка.

Простота конструкции и доступность материалов для изготовления агрегата - вот основные принципы, по которым создается бетономешалка своими руками. Для однократного использования при постройке дома или надворных построек вполне будет достаточно конструкции с ручным приводом или примитивным электроприводом с ременной передачей.

Более подробную информацию ищите на портале 1stones.ru

Собираем ручную бетономешалку своими руками из старого велосипеда

Незаменимым устройством на любом строительном объекте является бетономешалка. Выбор бетономешалки зависит от объемов предстоящей. Современный рынок оборудования предлагает большой ассортимент бетономешалок, изготовленных в заводских условиях. Стоимость их иногда не является доступной, да и необходимость покупки оправдана не всегда. Особенно в тех случаях, когда ее планируется использовать эпизодически или предстоит небольшой объем работы. В этом случае на помощь придет бетономешалка, сделанная в домашних условиях.

Механическая или электрическая бетономешалка?

Как и любое другое оборудование, бетономешалки, основное предназначение которых видно из самого названия, могут работать, как в ручном режиме, так и от источника электроснабжения. Наиболее востребованной, особенно если разговор касается крупных строительных объектов, является электрическая бетономешалка, имеющая целый ряд преимуществ. В их числе можно выделить следующее:

  1. Бетономешалки, работающие от электропривода, являются более производительными.
  2. Качество производимого бетона значительно отличается в лучшую сторону от того раствора, который изготавливается вручную.
  3. Значительно увеличивается скорость ремонтно-строительных работ.
  4. Для производства бетона не требуется больших физических затрат.

Механическая бетономешалка, работающая от ручного привода, в свою очередь, также имеет одно главное преимущество: с ее помощью можно мешать бетон на строительном объекте, где еще не организовано электроснабжение. К тому же она является менее дорогостоящей и позволяет экономить на электроэнергии. Если на вашем объекте налажено качественное электроснабжение или в будущем предстоят серьезные объемы работ, лучшим вариантом будет купить электрическую бетономешалку. В противном случае советуем купить или изготовить самостоятельно механическое устройство.

Принцип работы и главные элементы конструкции

Бетономешалка имеет простой принцип действия. Составные части раствора смешиваются при вращении центрального бака вокруг своей оси. Смешивание ингредиентов бетонной смеси происходит в бочке, которая, в зависимости от производительности устройства, может иметь различные размеры. Внутри неё располагается смешивающая гребенка, а для засыпки сыпучих элементов, заливки воды и слива готовой смеси используются двери или технологические отверстия.

Бочка крепится к раме, которая представляет собой устойчивую конструкцию, изготовленную из металлических уголков, трубы и арматуры. Для более плавного вращения бочки и увеличения срока службы узлов устройства используются подшипники, расположенные в корпусе. Электрическая бетономешалка имеет те же конструктивные элементы, к которым добавляется электрический двигатель, обеспечивающий вращение.

Ручная бетономешалка — этапы изготовления

Теперь мы поэтапно рассмотрим весь процесс изготовления бетономешалки своими руками.

Первым этапом является разметка, которая заключается в правильном выборе центра бочки. Это можно сделать при помощи обычной строительной рулетки. В том случае, если бетономешалка будет работать под наклоном, отверстия крепления бочки должны быть расположены на окружности максимального диаметра, для того, чтобы максимально разгрузить центральную зону дна.

Из отходов металлических конструкций делаем ножки и раму нашего устройства.

Соединяем элементы конструкции между собой при помощи сварки. В дополнение используем стандартные метизы. При этом очень важно не забыть о применении шайб и герметизирующих прокладок.

Вращение бетономешалки будет производиться за счет элементов, взятых с велосипеда, пришедшего в негодность. Нам, в частности, понадобятся педаль, шатун, каретка с подшипниками в корпусе и передняя звездочка. Элемент рамы велосипеда крепится к раме бетономешалки, а звездочка прикручивается через центральные отверстия к бочке.

Теперь, когда механическая часть конструкции бетономешалки собрана, можно усложнить конструкцию и вместо рычага присоединить электродвигатель. Можно оставить и в таком виде, приводя устройство в действие путем вращения педали.

В качестве генератора энергии можно использовать электродвигатель различной мощности – в зависимости от предполагаемой производительности устройства. В данном случае используется двигатель от автомобильных дворников.

При выборе двигателя для бетономешалки следует учитывать, в первую очередь, объем емкости (бочки). К примеру, если объем бочки составляет примерно 100 литров, достаточно установить мотор мощностью 600-800 кВт.

Самодельная бетономешалка, выполненная из подручных средств

В качестве материалов для изготовления ручной бетономешалки в домашних условиях можно использовать любые подручные материалы, которых у каждого хозяина обычно в избытке. В качестве основной емкости можно взять готовую бочку или сварную конструкцию, изготовленную из листового железа, бывшего в употреблении. В этом случае понадобится сварочный аппарат и некоторые навыки выполнения сварочных работ.

Для изготовления рамы бетономешалки прекрасно подойдут старые трубы, уголок или швеллер, которые можно купить на ближайшем пункте приема металлолома или попросить у соседа. Несколько несложных операций, также связанных с использованием сварки, позволят изготовить довольно прочную конструкцию с удобным механизмом вращения.

При монтаже данного устройства придется также продумать вариант дверки для загрузки «полуфабрикатов» и выгрузки готового раствора. Еще на стадии подготовки стоит аккуратно разметить место для будущей двери.

Какой бы объемной не была емкость, в данное технологическое окно должно входить ведро среднего размера. Также стоит побеспокоиться о герметичности и удобном механизме закрывания.

Как вариант, можно рассмотреть еще одну конструкцию бетономешалки, изготовленной своими руками. Емкость для бетона представляет собой несколько сваренных листов железа. Вращение устройства происходит самодельной ручкой, а в момент слива бетонного раствора необходимо зафиксировать бетономешалку в определенном положении, для чего используется специальное устройство, напоминающее обычный шпингалет. Такими ручными бетономешалками пользовались наши деды.

Напоследок пример не ручной, а ножной бетономешалки, в основе конструкции которой лежит велотренажер:

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Инструменты, необходимые для заливки бетонных плит и проезжей части

Если вам нужно залить бетонную плиту, подъездную дорожку, столешницу, пол или построить стену - все начинается с замешивания бетона. Для больших проектов вам нужно рассмотреть возможность заказа бетона во дворе. Однако для большинства проектов вокруг дома, фермы или сарая лучше делать бетон самостоятельно. В этой статье мы познакомим вас с различными инструментами и оборудованием для бетона, которые вы захотите учесть при заливке бетона.

Электрический смеситель для бетона и цемента

Когда вы думаете о больших строительных площадках и огромных бетоносмесительных машинах, вы, вероятно, еще не сталкивались с меньшими и более доступными электрическими бетономешалками для домашнего использования. Благодаря низкой цене, состоящей из трех цифр, эти машины сочетают в себе удобство и качество автоматизированного процесса смешивания бетона с хорошей доступностью и высокой мобильностью. Если вы работаете над проектом среднего размера на заднем дворе или вам нужно часто производить бетон для вашего двора или поместья, это будет стоить первоначальных вложений, если вы примете во внимание экономию времени и удобство.

Эти машины бывают разных размеров, обычно от 2,5 до 5 кубических футов. Миксеры меньшего размера могут производить около 8 галлонов (30 литров), в то время как более крупные смесители подходят для производства более 20 галлонов (около 75 литров и более). Электрические бетономешалки обычно идут на пятки и их можно разобрать для транспортировки.


Бетономешалка объемом 2,5 кубических фута.


Бетоносмеситель объемом 5 кубических футов.

Уточняйте цены на бетономешалки на Amazon.

Ручное и полуавтоматическое смешивание бетона

Если учесть вышеупомянутое смешивание машины негабаритные для ваших нужд, вы захотите купить руководство или полуавтоматический метод изготовления бетона. Таким образом, вам понадобится (полу) руководство инструменты для производства и заливки бетона:

Тачка, ведро или бадья

Прежде всего, вам нужно снаряжение для перевозки цемент, песок, заполнители и вода вместе. Обычно это включает ведро или тачку, в которой будут храниться ингредиенты, пока вы их смешиваете и Добавьте воды.

Хотя тачка обеспечивает некоторую мобильность, даже когда бетон уже замешан, она ограничивает количество бетона, которое вы можете производить за один раз. Большие ведра или бадьи решают эту проблему вместимости, но имеют недостаток, заключающийся в том, что они не мобильны.

Самый дешевый и быстрый способ - перемешивание лист: разворачиваете на земле, сверху выливаете ингредиенты, добавляете воды и сложите вместе с помощью другого человека. Хотя это легко, недорогой и быстрый, он, очевидно, требует участия второго человека и ограничивает емкость тоже.

Столбы для смешивания цемента

Если вы работаете на заднем дворе, лопата или мотыга, наверное, не так уж и далеко. Оба отлично справляются с большинством проекты, а также для быстрых исправлений. Однако, если вы предпочитаете более быстрый и эффективный метода, вы захотите рассмотреть смесительный полюс.

Бетономешалки с ручным управлением

Столб для смешивания с ручным управлением - это недорогой тип столбов для смешивания: он выглядит как кухонный блендер, прикрепленный к длинной стойке, и он используется для смешивания различных ингредиентов.Тем не менее, благодаря своей форме, это более эффективный инструмент для смешивания, чем лопата, поскольку он обойдется вам всего в несколько долларов.

Смесительные столбы с электроприводом

В то время как ручная смесительная стойка является идеальным инструментом для небольших проектов, а бетономешалка не имеет себе равных для больших проектов, смесительная стойка с электроприводом - это ответ на проекты где-то посередине. Он по-прежнему доступен по цене, но обеспечивает некоторое удобство и высокую эффективность для смешивания бетона в тачке или ведре. Если вам нужно смешать несколько ведер бетона в течение дня, вы оцените эти преимущества.

Найдите бетономешалки на Amazon прямо сейчас.

Границы и формы

Когда вы заливаете бетон, вы будете хотите, чтобы плита, подъездная дорожка, дорожка или пол сохраняли определенную форму. Для этого вы можете выбрать один из нескольких вариантов:

  • Постройте форму из деревянных реек, которые вы прикрепите друг к другу (используйте хорошее винтами и убедитесь, что между планками нет зазора),
  • Используйте пластиковые границы, и
  • Залейте бетон в формы.

Пластиковые границы

Один из самых удобных и гибких способов - установить границы вашего участка с помощью пластиковых границ. Вы можете заказать их за несколько долларов и легко определить границы своего рабочего места. Их также можно использовать повторно, если вы их правильно очистите.

Границы / формы
Найдите их на Amazon

Формы для заливки бетона

Если ваш проект предполагает создание подъездная дорожка, дорожка или другой тип поверхности, которая должна иметь определенную форму или конструкции, формы являются идеальным ответом на ваши требования. Вы кладете их в рабочей зоне залейте формы бетоном и удалите пластик как только бетон начинает затвердевать, обычно через несколько часов или день (см. к инструкциям для получения более подробной информации).

Таким образом можно добиться определенного рисунка поверхностей дорожек и позволить воде стекать через щель между залитыми бетонными элементами. Формы - это простая в использовании и экономичная альтернатива промышленно производимым бетонным элементам дорожек, которые можно купить в магазинах DIY.

После завершения бетонирования заливки, вы захотите сгладить поверхность и улучшить внешний вид края вашей плиты. В этом вам поможет пара недорогих ручных инструментов. эту работу эффективно:

Кельма для отделки

Когда вам нужно равномерно распределить бетонную пасту или выровнять поверхность до ее затвердевания, шпатель будет правильным инструментом. Это помогает вам перемещать или нажимать бетон и получать однородную поверхность.

Бычьи поплавки

Если ваша рабочая зона слишком велика, чтобы выровнять ее всю поверхность чистовым шпателем, правильной альтернативой будут буровые лыжи.Их можно установить на столб и помочь вам достичь той же цели: равномерно распределить бетон и улучшить поверхность вашей бетонной плиты.

Ножи / скребки для пирожков

Хотя скребки не обязательны, если вы уже используете ранее представленные инструменты, они будут очень полезны для улучшения деталей и углов налитых бетонных плит.

Шпатель / скребок
(Amazon)

Бетонообрезчик

Если вы стремитесь получить скругленные края и углы, вы захотите использовать этот тип инструмента.Благодаря своей округлой форме, он поможет вам сформировать края свежего залитого перекрытия или проезжей части.

Отделка, шлифовка и полировка бетона

После затвердевания бетона - обычно примерно через 28 дней после его укладки - вы, вероятно, захотите улучшить внешний вид его поверхности. Хотя вы можете шлифовать небольшие участки вручную, вам может понадобиться шлифовальный станок / шлифовальный станок / полировщик (эти термины часто используются как синонимы). Узнайте подробности в нашей статье о том, как шлифовать и полировать бетон, а также прочитайте наше руководство по покупке и обзоры лучших инструментов для отделки бетона в 2019 году.

Заключение

Работа с бетоном - это не ракетостроение, если вы знаете, как это делать, и если у вас есть доступ к нужным инструментам. В этой статье мы представили наиболее распространенные инструменты для смешивания и обработки бетона, которые вы можете применить для своих бетонных работ. Если вам необходимо отшлифовать залитую бетонную поверхность, обязательно ознакомьтесь с отзывами наших экспертов, прежде чем заказывать полировщик для бетона.

Подготовьте инструменты и оборудование перед тем, как начать свой проект.Удачи!

Смешивание бетона вручную, миксером или готовой смесью

Когда дело доходит до смешивания бетона, есть три варианта на выбор:

  • Смешивание вручную - там, где требуется менее ¼m³ бетона, его можно смешать вручную с помощью разумной подходящий человек.
  • Используйте бетономешалку - где объем составляет примерно от ¼м³ до 2м³, бетон с механическим приводом миксер полезен
    или
  • Покупка готовой смеси - там, где требуется более 2 м³ бетона, это проще и, вероятно, будет стоить эффективно идти на завоз товарного бетона.

Эти предложения являются общими рекомендациями, и количество необходимо для единовременного использования. Если у вас есть несколько разделов бетон, который вы могли бы сделать в течение нескольких дней, тогда вам нужно подумать о количестве бетона, необходимом в день. Смешивание вручную или с помощью бетономешалки, что дает вам гибкость (вы можете делать, сколько или как мало, вы хотите и когда хотите) - во время доставки готовой смеси необходимо разобраться, когда она прибудет на место.

Вопросы безопасности:

  • Избегать вдыхания цементной пыли - надеть маску.
  • Влажный бетон выделяет щелочь, которая при попадании на кожу может сразу же повредить кожу. смойте большим количеством воды.
  • При попадании брызг бетона в глаза промойте водой и немедленно обратитесь за медицинской помощью.

Замешивание бетона вручную.

Обычно в Великобритании мы вручную замешиваем бетон «на палубе», используя либо существующую бетонную плиту (которую можно слить из шланга и после очистки) или на большой доске для смешивания.В других странах они, кажется, предпочитают смешиваться в тачке или ванне - (кажется мне неудобно и тяжелее работать!).

При измерении цемента и балласта (или острого песка / гравия) лучше всего использовать ведро, а не измерять Благодаря «нагрузкам на лопату» вы получите больше балласта на лопату, чем цемента. Возможно, вы не захотите использовать большое ведро; когда вы сложите все ингредиентов, вы можете получить огромную кучу. Гораздо легче смешать две маленькие кучки, чем одну большую.

  • Очистите рабочую поверхность, используйте щетку и облейте ее из шланга.
  • Тщательно отмерьте на поверхность смешивания примерно половину балласта (или песка и гравия - сделайте по одному по очереди, чтобы они начать смешивать), чтобы получить грубую форму конуса.
  • Сделайте лопатой воронку в центре кучи, затем измерьте и добавьте весь необходимый цемент.
  • Отмерьте остаток балласта (или песок и гравий) и добавьте в кучу в форме конуса.
  • Смешайте все ингредиенты вместе с помощью лопаты, поработайте вокруг кучи, переворачивая смесь три или четыре раза, чтобы получить равномерно окрашенная (серая) смесь.
  • С лопатой, форма еще одна воронка в верхней части кучи и добавьте немного воды.
  • Лопата балластная из сторон кучи в центральную воронку и поверните часть кучи, чтобы вода распределилась по смеси.
  • Повторите формирование кучи, создание кратера, добавление воды, переворачивание кучи, пока вся смесь не станет влажной.
    В качестве сухого материала впитывается водой, разгладьте кучу и начните «рубить» ее лопатой по верху, перемещайте кучу, чтобы равномерно смешать с водой.
    Хорошая смесь должна быть гладкой и пластичной, а не мокрой и жидкой, сухой и рассыпчатой. В качестве ориентира обращайте внимание на гребни как на вершину. отвала «измельчена» - если между гребнями залит цементным раствором, смесь в норме; если они наполняются водянистой смесью или гребни исчезают, смесь слишком влажная; если между гребнями остается сухой, смесь слишком сухая.
    Примечание : Одна из наиболее частых ошибок, которые делают при смешивании бетона вручную, - это добавление слишком большого количества воды. Добавляйте в небольших количествах и куча вдруг станет нужной консистенции.Если вы отложите часть сухой смеси в сторону, вы можете добавить ее в кучу. если он станет слишком жидким.

Когда вы закончите смешивать, вымойте и щеткой поверхность, чтобы удалить все остатки.

Замешивание бетона бетономешалкой

Вопросы безопасности:

  • Убедитесь, что вы понимаете инструкцию по эксплуатации миксера; особенно там, где выключатель является.
  • При использовании электрического миксера убедитесь, что подача питания проходит через УЗО.
  • Убедитесь, что миксер установлен на твердой и ровной поверхности.
  • Ни в коем случае не засовывайте руки или какой-либо инструмент во вращающийся барабан - засыпайте ингредиенты сверху.
  • Всегда надевайте защитные очки, так как бетон может выплескиваться из барабана при его вращении.

Бетономешалки различных форм и размеров поставляются с бензиновым или электрическим приводом. Оба легко доступны для покупка или аренда; не забывайте, что вам нужно будет подключить электрическую к сети (через УЗО), она вам нужна рядом с кучей балласта и работы, вам не захочется толкать тяжелые тачки больше, чем необходимо.

Всегда ставьте бетономешалку на существующую бетонную плиту (которую можно промыть из шланга и затем очистить) или на большой доска для смешивания; как бы вы ни старались, случайные куски балласта, песка, гравия и смешанного бетона будут попадать на землю под смеситель.

При измерении цемента и балласта (или острого песка / гравия) лучше всего использовать ведро, а не измерять Благодаря «нагрузкам на лопату» вы получите больше балласта на лопату, чем цемента. Возможно, вы не захотите использовать большое ведро, когда сложите все ингредиентов, вы можете получить больше ингредиентов, чем может вместить миксер.

Позаботьтесь о том, чтобы количество бетона, которое вы смешиваете за один прием, соответствовало размеру барабана, слишком маленькое количество не будет смешиваться правильно, слишком большое количество может перегрузить машину.

  • Запустите машину с барабаном под углом примерно 45 °. Оставьте миксер работающим, пока миксер не будет опорожнен.
  • Добавьте примерно половину необходимого балласта (или половину песка и половину гравия).
  • Добавьте небольшое количество воды и дайте ему промыться балластом в течение минуты или двух.
  • Добавьте весь необходимый цемент.
  • Добавьте оставшийся балласт / песок / гравий и дайте ему перемешаться в течение минуты или двух.
  • Постепенно добавляйте больше воды, давая ей возможность перемешаться и следя за консистенцией. Хорошая смесь должна быть гладкой и пластик, не мокрый и жидкий или сухой и рассыпчатый. Если части смеси прилипают к краю и «выходят за верх», смесь слишком сухая; если смесь внутри проходит примерно ¾ пути до вершины, а затем снова падает в смесь, это примерно правильно; если смесь не принимается стороной, смесь слишком мокрая.
    Примечание : Одна из наиболее частых ошибок при смешивании бетона - добавление слишком большого количества воды. Добавьте его в небольших количествах и содержимое барабана внезапно приобретет нужную консистенцию. Если смесь становится слишком влажной, пригоршни посыпьте балластом. и цемент в грубых пропорциях, пока он не затвердеет.
  • По окончании перемешивания поместите тачку под барабан и выгрузите ее в тачку. Помогает иметь два человека, один, чтобы удерживать тачку, а другой наклонять барабан.
    Затем один может катить тележку на работу, а другой человек может приступить к следующей загрузке бетона.
  • Когда работа завершена или вы хотите сделать перерыв на полчаса или более, бетономешалку необходимо очистить; никогда не покидать уборка на потом - то же самое относится к тачке, ведрам и другим инструментам, которые соприкасались с ингредиентами или финальная смесь.
    Всегда чисто внутри барабана; поместите лопату с балластом и немного воды в барабан и дайте ему поработать 5 минут, опрокиньте весь груз а затем облейте внутреннюю часть барабана и при выключенном миксере используйте старую щетку, чтобы очистить все неудобные углы (т.е. за смесительными лопастями и т. д.).

Использование товарного бетона

Когда вы заказываете готовый бетонный бетон для простой работы своими руками, вам нужно сообщить поставщику четыре вещи:

  • Требуемое количество (т.е. объем в кубических метрах). Закажите на 4–10% больше бетона, чем вы оцениваете при расчете размеры плана. Это позволит избежать утечек, потерь, чрезмерной выемки грунта, разбрасывания форм и т. Д.
  • Требуемый состав бетона - часто легче сказать, для чего он нужен - i.е. опоры, садовая дорожка, подъездная дорожка и т. д. - и поставщик будет использовать свои знания, чтобы выбрать правильную смесь.
  • Когда вы захотите - вы не сможете привязать их к получасу, возможно, вам придется принять AM или PM дня.
  • Адрес.
  • Одна вещь, которую вам нужно знать от вашего поставщика, - это время бесплатной отмены, как долго вы можете оставить ее, чтобы отменить, если вы нужно.

Заказать товарный бетонный бетон - легкая часть, сложная часть - когда он прибудет. Мы надеемся, что заказанное вами количество будет доставлено. более или менее в то время, когда вы этого ожидаете.Так что вы должны быть готовы с этим справиться.

Что нужно учитывать в день доставки:

  • Где будет припарковаться грузовик? Будет ли он перекрывать главную дорогу - нужны ли вам знаки «Парковка запрещена»? Это поместится между столбы ворот? Он утонет в грязи на участке?
  • Вы готовы к бетону? Все ли раскопки выкопаны и на месте ли формы?
  • «Многие руки делают легкую работу» - грузовик не захочет ждать, поэтому, в пределах разумного, вам нужно больше помощи, тачки и т. Д. есть, тем лучше.

Как правильно выбрать бетономешалку

Понимание возможных вариаций характеристик поможет вам выбрать бетономешалку, которая лучше всего подходит для аренды. Ваш местный специалист по аренде, аффилированный с ARA, также может помочь вам сделать правильный выбор. Для получения дополнительной информации о размерах и типах см. Аренда бетономешалки любого размера.

  • Источник питания. Переносные бетономешалки в аренду обычно делятся на две категории в зависимости от источника энергии - электрические или газовые.Газовые смесители отличаются портативностью из-за отсутствия электрического шнура. Смесители с электрическим приводом не выделяют дыма, что делает их идеальными для использования внутри помещений.
  • Размер. Бетономешалки измеряются в кубических футах (куб. Футах). Большинство из них попадают в диапазон от 1 до 12 кубических футов (куб. Футов). Мешалки меньшего размера хорошо подходят для смешивания бетона для крепления столбов забора, заливки небольших плит или ямочного ремонта. Бетономешалки большего размера подходят для более крупных бетонных работ, таких как фундаменты, проезды, террасы и тротуары.
  • Материал барабана. Барабаны сдаваемых в аренду бетоносмесителей обычно изготавливаются из стали или полиэтилена. Бочки из полиэтилена легче чистить, чем бочки из более прочной стали. Фактически, для очистки полиэтиленового барабана часто требуется только постукивание по внешней стороне резиновым молотком. Для очистки стального барабана может потребоваться небольшой бетонолом.
  • Мобильность. Многие более крупные арендные бетоносмесители поставляются буксируемыми или прикрепленными к прицепам.Некоторые миксеры меньшего размера, такие как 3-куб. Фут. или меньше моделей, легко помещаются в автомобиль. Эти модели также часто имеют колесики для переноски.
  • Открытие барабана. Широкое и низкое отверстие барабана облегчает погрузку.
  • Универсальность. Некоторые взятые напрокат бетономешалки позволяют смешивать в них раствор, штукатурку, штукатурку, раствор и другие сухие материалы в мешках, помимо бетона.

Преимущества бетоносмесителей

Взяв в аренду бетономешалку, вы сможете получить идеальную смесь бетона для своего следующего проекта.Бетономешалка работает вместе с бетонной смесью и водой, помещенной в ее барабан. После смешивания бетон можно заливать прямо в форму или в другое оборудование для транспортировки на строительную площадку. Аренда бетономешалки дает подрядчикам по бетону, генеральным подрядчикам и домовладельцам, работающим на дому, следующие преимущества:

  • Добиться того же качества бетона, что и товарный бетон, с помощью арендованной бетономешалки.
  • Компании по производству товарного бетона часто берут высокую плату за доставку бетона на работу.Чтобы избежать этих затрат на доставку, арендуйте бетономешалку независимо от объема работы.
  • Прицепные и переносные бетономешалки позволяют смешивать и заливать бетон в местах, недоступных для автобетоносмесителя.

Лучшие практики

Как и большинство оборудования, бетономешалки могут представлять опасность для вас при неправильном использовании. Перед использованием этого оборудования ознакомьтесь с приведенными ниже советами и прочтите все предупреждения и инструкции производителя. Ваш местный специалист по аренде, аффилированный с ARA, может предоставить вам полные инструкции.Некоторые пункты проката предлагают видеоинструкции по безопасному и эффективному использованию оборудования.

  • Перед использованием прочтите все предупреждения и инструкции производителя.
  • Соблюдайте правила безопасного подъема при погрузке и разгрузке арендованной бетономешалки.
  • Надежно закрепить арендованный бетоносмеситель для транспортировки.
  • Соблюдайте правила техники безопасности при подключении и буксировке арендованной бетономешалки.
  • Носите соответствующие средства индивидуальной защиты.
  • Никогда не носите свободную одежду или украшения, которые могут зацепиться за арендованную бетономешалку во время использования.
  • Подключайте арендованные электрические бетономешалки только к заземленным розеткам.
  • Отключите арендованные электрические бетономешалки перед их перемещением или чисткой.
  • Эксплуатируйте арендованные газовые бетоносмесители только в хорошо вентилируемом помещении.
  • Держите посторонних на подходящем расстоянии от рабочего места.
  • Возьмите соответствующую бетономешалку в аренду в местном магазине, аффилированном с ARA.
  • Перед использованием проверьте и, при необходимости, проверьте уровни жидкости в арендованных бетономешалках.
  • Следуйте рекомендациям производителя по запуску и отключению арендованной бетономешалки.
  • Разместите арендованный бетоносмеситель на ровной поверхности для использования.
  • Обязательно тщательно перемешайте бетонную смесь перед отсыпкой.
  • Обдумайте способы использования любого дополнительного бетона и спланируйте заранее. Например, оставшийся бетон можно использовать для создания блоков патио.Формы, которые легко построить из обрезков древесины, должны быть созданы до того, как бетон будет замешан.
  • Очистите барабан арендованной бетономешалки перед тем, как вернуть его, чтобы избежать дополнительных расходов на уборку.

Обратитесь в местный пункт проката, аффилированный с ARA, для получения информации о доступных для аренды продуктах и ​​услугах, соответствующих вашим потребностям в бетономешалке. Чтобы найти ближайший к вам пункт проката, используйте Быстрый поиск пунктов проката выше.

Строительство и промышленная аренда: портативные воздушные компрессоры, портативные генераторы, аренда моторных багги, буксируемый воздушный компрессор

Как смешивать бетон

Бетон - ценный строительный материал для дома.Прочный, адаптируемый и долговечный бетон можно использовать для внутренних двориков, столбов ограждений, полов, нижних колонтитулов и плит. Вы даже можете сделать кухонные столешницы, столешницы для умывальников и раковины из бетона.

В то время как смешивание бетона обычно связано с автобетоносмесителями и коммерческими миксерами, домашние мастера могут надежно смешать небольшие количества бетона с помощью простых инструментов.

Можно смешивать меньшее количество бетона вручную, без использования миксера.Вы будете использовать только садовую мотыгу и лопату, смесительный бассейн, например тачку, и источник чистой воды, например садовый шланг.

Сколько бетона смешивать за раз

Объем партии при использовании этого метода ограничен одним или двумя 50-фунтовыми мешками с бетоном. Смешать более 100 фунтов бетона с помощью мотыги физически сложно, к тому же бетон может начать затвердевать до того, как вы сможете смешать всю партию.

Большинство домашних мастеров обнаружат, что смешивание одного мешка 50-фунтового бетона за раз - наиболее удобное количество партии.

Сколько воды добавить в бетонную смесь

Отмерение точного количества воды имеет решающее значение для успешного перемешивания бетона. Использование недостаточного количества приводит к получению сухой порошкообразной смеси, которая не слипается и не схватывается должным образом. Более частая ошибка - добавление слишком большого количества воды. Хотя заливка может быть успешной, бетон, смешанный с большим количеством воды, непрочен и вскоре рассыпется.

Хотя вы должны стремиться к точному указанному количеству воды, большинство производителей при необходимости устанавливают допуски на дополнительное количество воды.Во многих случаях можно добавить до 2 дополнительных стаканов воды.

2-дюймовая плита толщиной Необходимые мешки (50 фунтов) Требуется вода
1 квадратный фут 1 1/2 галлона
2 квадратных фута 2 1 галлон
3 квадратных фута 3 1-1 / 2 галлона
4 квадратных фута 4 2 галлона
5 квадратных футов 5 2-1 / 2 галлона

Советы по увеличению рабочего времени бетона

Бетон быстрого приготовления начинает схватываться примерно через 20-40 минут.Это означает, что у вас есть менее 20 минут, чтобы полностью перемешать бетон и залить его.

Чтобы поддерживать эти жесткие параметры, вам необходимо иметь все ваши материалы и инструменты наготове и поблизости. Каждое постороннее действие только сокращает время работы бетона.

  • С помощью садового шланга вылейте 8 чашек (или 1/2 галлона) воды из мерной чашки, а затем в ведро. Отметьте ватерлинию несмываемым маркером.
  • Поместите мотыгу, лопату, ведро с водой, мерный стакан и садовый шланг (кран включен, шланг управляется с помощью распылителя) на расстоянии досягаемости от тачки.
  • Смешайте бетон как можно ближе к месту заливки.
  • Работа с ассистентом. Один человек уделяет внимание перемешиванию, в то время как другой добавляет воды и удерживает тачку.
  • Если вы работаете в одиночку, удерживайте тачку во время перемешивания бетона, наступая на одну из опор тачки ногой или поддерживая край тачки коленом.

Бетон достигает прочности на сжатие 400 фунтов на квадратный дюйм в течение примерно двух часов и 1000 фунтов на квадратный дюйм в течение 24 часов.Бетон считается полностью затвердевшим через 28 дней, но обычно его можно использовать примерно через день или два, в зависимости от области применения.

Материалы

  • 1 быстросмесительный бетон, мешок 50 фунтов
  • Пресная вода
  1. Вылейте мешок из бетона

    Для чистой заливки, минимизирующей образование пыли, установите мешок с бетоном на торце в тачке. Возьмитесь за верхнюю часть пакета одной рукой, а другой рукой отрежьте верхнюю часть пакета универсальным ножом.Аккуратно переверните пакет набок и медленно слейте бетонную смесь. Держите пока смесь изолированной с одной стороны тачки или смесительного резервуара.

  2. Налейте воду

    Вылейте подготовленное ведро воды в открытую часть тачки или таза.

  3. Медленно сложите бетон в воде

    С помощью мотыги постепенно вытягивайте материал с бетонной стороны бассейна в воду. Убедитесь, что продукт смешан с водой, прежде чем втягивать больше продукта.

  4. Смешайте бетон вместе

    Когда весь бетон и вода смешаны, продолжайте перемешивание, пока не удалите все воздушные карманы или сухие участки.

  5. Оцените бетон и при необходимости внесите в него изменения

    Бетон должен иметь консистенцию, напоминающую арахисовое масло. Он не должен быть жидким. Если да, добавьте небольшое количество сухого бетона, чтобы смесь стала жестче. При этом смесь не должна быть порошкообразной. Если да, добавляйте до 2 стаканов воды, по одной чашке за раз.

    Один раз протащите мотыгу через смесь, чтобы мотыга касалась дна тазика. Стороны бетонной канавки должны стоять твердо. Когда вы стучите по бетону мотыгой или лопатой, он должен оставаться плоским.

  6. Очистите инструменты

    Сразу после заливки бетона очистите инструменты (если вы не собираетесь смешивать больше бетона). Поместите инструменты в тачку, распылите их, затем поставьте в сторону, чтобы они высохли. Очистите тачку от остатков бетона.

Как смешать бетон в миксере | HowToSpecialist

Эта статья про как замешивать бетон в миксере . В этом уроке я покажу вам шаг за шагом (включая видео), как быстро приготовить бетон, не смешивая его вручную. Бетономешалка или бетономешалка - это незаменимый инструмент, который вам нужен, если у вас в списке есть несколько крупных бетонных проектов. Миксер поможет вам приготовить большое количество бетона, смешивая песок, гравий, цемент и воду во вращающемся барабане.Барабан делает бетон оптимально перемешанным и сохраняет его пригодным для использования в течение длительного времени, прежде чем он затвердеет.

Перед покупкой или арендой миксера вы должны знать, что они бывают нескольких размеров. Если вам нужен миксер на выходные, я рекомендую вам выбрать, например, миксер меньшего размера с барабаном на 36 галлонов. Это позволит смешать сразу половину мешка с цементом (примерно 2 тачки). Вы также должны знать, что есть смесители намного большего размера, которые могут приготовить 2 мешка с цементом одновременно, но для загрузки и разгрузки материалов требуется больше людей.

Сделано из этого плана

Материалы

  • гравий, песок
  • цемент
  • вода

Инструменты

Время

Смешивание бетона - Урок DIY

Как смешивать бетон в миксере

Для начала налейте половину ведра воды (прибл.5л) в бетономешалку. Со временем вы определите нужное количество воды, потому что бетон должен иметь нужную консистенцию. Если воды будет слишком много, бетон будет слишком тонким и, следовательно, неуправляемым. Если вы используете слишком мало воды, бетон, песок и гравий не смешаются должным образом.

Включите миксер и переходите к следующему шагу. Если вы используете миксер в месте, где нет доступа к электричеству, вы можете использовать генератор.

Обычно мы используем тачки для транспортировки песка / гравия в бетономешалку.Загрузите тачку лопатой.

Затем загрузите несколько совков песка в барабан бетономешалки.

Мы используем пластиковую основу для хранения мешков с цементом. Откройте сумку лопатой.

Залейте в миксер несколько лопаток цемента. Обязательно ознакомьтесь с инструкциями на пакете, чтобы определить свойства песка, гравия, цемента и воды.

Если несколько человек загрузят и разгрузят бетономешалку, это, безусловно, ускорит процесс.Однако, если вы никуда не торопитесь, вы можете сделать это самостоятельно.

Добавьте еще цемента через несколько минут. Дело в том, что вам нужно дать миксеру сделать свою работу, прежде чем добавлять цемент. Вращающийся барабан будет смешивать все вместе, и если вы не налейте все сразу, смесь будет однородной.

Необходимо добавить еще воды. Бетон должен иметь кремовую консистенцию без комков.

Бетон готов к использованию.

Выгрузить бетон в тачку.

Использование тачки помогает перемещать бетон в любое место на стройплощадке.

После того, как вы опустошили барабан, вам нужно налить в барабан воду и дать ему покрутиться в течение нескольких минут. Таким образом вы сохраните внутреннюю часть барабана в чистоте, иначе бетон затвердеет, и его будет сложно удалить при следующем использовании миксера. Теперь внутри барабана все чисто, можно выключить.

Как видите, бетономешалка помогает сэкономить время и залить большое количество бетона за один день. Готовить бетон вручную - это старомодно, потому что это не даст вам такого же качества и экономии времени. Вы также можете купить уже смешанный бетон, но если вам нужно меньшее количество, это просто экономически нецелесообразно. Пожалуйста, ознакомьтесь с остальными из моих конкретных проектов и руководств .

Спасибо, что прочитали нашу статью о , как смешивать бетон в миксере , и мы рекомендуем вам ознакомиться с остальными нашими проектами. Пожалуйста, поделитесь нашими статьями с друзьями с помощью виджетов социальных сетей.

Как залить бетонную дорожку

Как залить бетонную дорожку; Бетонный тротуар своими руками сделать с помощью каркаса и бетономешалки. {Бетонный проект своими руками}

Отказ от ответственности : этот пост может содержать партнерские ссылки, и каждая покупка, сделанная по этим ссылкам, будет приносить мне небольшую комиссию (абсолютно без дополнительных затрат для вас!) См. Политика конфиденциальности для дополнительной информации.

Привет, красавицы!

Теперь, когда наша настоящая колода готова, я могу начать показывать вам некоторые проекты, которые мы делали на этом пути, включая эту бетонную дорожку, сделанную своими руками! Это было очень легко сделать и выглядит ТАК ХОРОШО Это действительно завершило вход в нашу колоду, и я очень им доволен. Заливать бетон намного проще, чем кажется, поэтому следуйте инструкциям ниже, чтобы узнать, как залить бетонную дорожку!

В этом руководстве будут рассмотрены шаги по заливке бетонной дорожки на участке, ранее занятом травой.Мы делаем шаги, чтобы удалить траву, подготовить участок и залить бетон. Не следуйте этому руководству, если вы хотите заливать бетон в другом месте, так как это может быть не так, как у нас для этого места.

Прежде, чем я начну, мне, вероятно, следует сообщить, что мой муж плотник и уже много раз заливал бетонные дорожки. Он знает, что делает, и я покажу вам, как это делается с точки зрения профессионала! Очевидно, в этом проекте мне не помогали, но было весело наблюдать, как он это делает! Он также помог мне составить этот пост.

Следовательно, это не типичный вариант «сделай сам». Если вы хотите знать, как правильно залить бетонную плиту, вы пришли в нужное место, друзья мои!

Как залить бетонную дорожку

Необходимое время: 2 дня.

Пошаговое руководство по заливке бетонной дорожки. Инструкции по заливке бетонного тротуара:

  1. План прохода

    Измерьте и наметьте место, где будет проход. Первый шаг может быть очевидным.. вам нужно спланировать дорожку и решить, насколько она вам нужна и где вы хотите, чтобы она проходила.

    Планирование имеет решающее значение, это не то, чем вы можете управлять в данный момент. Вам нужно спланировать, потому что вам нужно знать, сколько мешков с бетоном вам понадобится для завершения проекта. Это не шляпа, сделанная своими руками, вы можете просто «бежать в магазин», если вам нужно больше сумок. Почему? Поскольку вы, как только бетон застынет, вы не можете добавлять к нему. Бетон затвердевает в течение 12 часов, поэтому вам нужно работать быстро и завершить проект за один присест.

  2. Принадлежности для сбора

    Вам понадобятся следующие материалы:
    - доски 2 × 6 для формовки
    - гравий (или щебень)
    - мешки для бетона
    - бетономешалка (не нужна, если вы смешиваете вручную, другая вариант здесь)
    - тачка и лопата
    - шланг или доступ к воде
    - шпатель по бетону
    - старая метла (для создания противоскользящего захвата)
    - кромкообрезной станок по бетону (опция, но дает красивую отделку)

  3. Земляные работы

    После того, как вы спланировали, где должна быть бетонная дорожка, вам нужно выкопать участок.Уберите траву лопатой. Рекомендуется копать на глубину 5-6 дюймов. Убедитесь, что ваш участок ровный и без корней. Корни деревьев могут вызвать множество проблем с бетонными плитами.

  4. Формовка для заливки бетона

    После того, как вы спланировали, где вы хотите, чтобы ваша бетонная дорожка была, вам нужно ее сформировать. Мы используем доски 2 × 6. Вы можете использовать выравниватель, чтобы убедиться, что он идеально ровный. Мы насыпаем гравий в рамку, чтобы бетон правильно осел. Технически это не обязательно, но нам это очень помогло.

  5. Бетонная смесь

    Приготовьте предварительно замешанный бетон в соответствии с инструкциями на упаковке. Мы использовали бетономешалку, но для работы она вам не нужна. На Amazon также есть портативные бетономешалки, которые отлично работают, если вы предпочитаете делать это именно так! Инвестируя в хорошие инструменты, ваша дорожка будет отличной И все же будет дешевле, чем нанять кого-то другого, чтобы выполнить эту работу за вас.

  6. Заливка бетона

    Начните заливку бетона в форму, начиная с самой низкой точки до самой высокой.Мы использовали бетономешалку, поэтому нам пришлось перелить бетонную смесь в тачку для заливки. Если вы смешиваете в ведре, вы, конечно, можете вылить ведро прямо в рамку.

  7. Выровняйте бетон

    Убедитесь, что вы выровняли бетон тыльной стороной садовых граблей, как только закончите заливку. Если у вас нет садовых граблей, возьмите другую деревянную доску и перетащите ее по верху, чтобы выровнять ее. Здесь нужно будет работать довольно быстро, чтобы бетон не застыл на вас.Выровняйте / сгладьте его по ходу движения. Вы можете видеть на этой картинке ниже, мой муж сгладил верх после того, как бетон достиг уровня, а затем продолжил заливку.

  8. Обработка бетона

    Чтобы создать законченную кромку, проведите кромкообрезным станком по внутренней части формы, чтобы отделить бетон. Слегка проведите щеткой по поверхности, чтобы добавить нескользящую текстуру, прежде чем бетон схватится. Все это придаст бетону законченный и профессиональный вид!

  9. Дайте ему постоять

    Не прикасайтесь к нему в течение как минимум 24 часов, чтобы он затвердел.Снимите деревянную раму через 48 часов на всякий случай! Снимите шланг и наслаждайтесь!

Наконечники для бетонных дорожек своими руками

  1. Создавайте сильные формы . Не экономьте на формах и не используйте старую древесину. Крайне важно иметь прочную конструкцию вокруг бетона, чтобы добиться оптимального вида и избежать вытекания бетона.
  2. Закажите больше бетона, чем нужно . Если вы используете предварительно смешанные пакеты, как мы делали в этом посте, обязательно закажите несколько дополнительных пакетов на всякий случай.Это не та работа, которую вы можете «бежать в магазин» за дополнительными расходными материалами, поскольку бетон начнет твердеть на вас. Вы всегда можете вернуть лишние мешки с бетоном!
  3. Погода! Убедитесь, что прогноз погоды оптимален для заливки бетона. Дождь может разрушить бетонную заливку, а жаркая / сухая погода может привести к тому, что бетон схватится быстрее, чем предполагалось!
  4. Избегайте слишком большого количества воды. Может возникнуть соблазн сбрызнуть бетон небольшим количеством воды, когда вы его разглаживаете, но это может вызвать некоторые проблемы, поэтому избегайте лишней воды и используйте шпатель соответственно.
  5. Раннее удаление форм. НЕ удаляйте формы до отметки 48 часов. Это может показаться заманчивым, и может показаться, что бетон готов, но это может быть не так! Подождите два дня, чтобы быть в безопасности.

Вот и все, ребята! Как залить бетонную дорожку. Если вы ищете видеоурок для этого DIY-проекта, посмотрите этот от BuildersSA, он довольно точен с отличными советами!

Если вы ищете более причудливую бетонную дорожку, ознакомьтесь с этим сообщением в блоге о бетонных дорожках!

Надеюсь, вам понравился этот урок DIY Concrete Tutorial, он вам тоже понравится:

Как залить бетонную дорожку; Бетонный тротуар своими руками сделать с помощью каркаса и бетономешалки.{Бетонный проект своими руками}

БЕСТСЕЛЛЕРЫ Включите JavaScript для просмотра содержимого

Сделай сам - CEMEX USA

Сделай сам

Мы поставляем товарный бетон в Северной Калифорнии в соответствии с вашими строительными потребностями.


Бетон для самостоятельной работы

Хорошо выполненная работа своими руками приносит огромное удовольствие.Использовать бетон настолько просто, если следовать нескольким простым рекомендациям. Следование этим «передовым методам» также снизит риск последующих проблем.

Тщательно измерьте

Вы можете использовать этот веб-сайт для расчета бетонного объема или позвонить нам, и мы будем рады помочь, но расчеты так же хороши, как и размеры, которые вы предоставите. Всегда проводите повторные измерения после того, как опоры были вырыты или опалубки закреплены на месте.

Убедитесь, что у вас все готово до подачи бетона

Если вам необходимо погрузить бетон в тачку из-за трудного доступа, мы обсудим с вами время, в течение которого автобетоносмеситель должен находиться на строительной площадке.

Будьте особенно осторожны в экстремальных погодных условиях, включая очень жаркую погоду

Загрузите Руководство «Сделай сам» и Руководство по жаркой погоде для получения дополнительных сведений.

Секрет укладки долговечных бетонных плит часто кроется в качестве основания. Наши гиды объясняют, как подготовить подходящую основу для различных приложений. Использование современных материалов CEMEX дает дополнительные возможности для создания высокопрочных конструкций.

Советы по заливке бетона для поделок

Мы хотели бы поделиться с вами некоторыми интересными советами, которые следует учитывать при заливке бетона в любом вашем проекте.Безусловно, самый простой способ переместить влажный бетон - это «прямая заливка»; опрокидывание бетона из автобетоносмесителя прямо в траншею или плиту. Но если доступ затруднен, на небольших участках обычно используются следующие методы перемещения бетона:

При сильном падении можно построить временный желоб из дерева. Его нужно будет хорошо поддерживать.

В прокатных магазинах представлен широкий ассортимент небольших самосвалов. Они идеальны, если бетон необходимо переместить на относительно большое расстояние.

В некоторых регионах автобетоносмесители CEMEX оснащены конвейерами. Их можно использовать над забором или даже через дверные проемы. Для обеспечения доступности транспортного средства может потребоваться дополнительное уведомление. Бетон можно перекачивать, а насосы работают быстро и позволяют преодолеть большинство проблем с доступом. Однако для небольших количеств использование насоса для товарной бетонной смеси в Северной Калифорнии может быть дорогостоящим.

Строители часто используют экскаватор с большим ковшом для укладки бетона, но это редко подходит для ограниченного пространства.

Традиционная тачка до сих пор широко используется для бетонирования на многих объектах. Однако стандартный груз равен 240 поездкам на тачке, и четыре человека потребуют около часа, чтобы переместить полный груз.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
