Содержание

Самодельная рычажная лебедка

Вариант 2. Более совершенная самодельная ручная лебедка

Однако не всегда описанным в первом варианте устройством можно перетаскивать очень большие и тяжелые предметы.

Сейчас мы познакомим вас с более усовершенствованным вариантом ручной лебедки сделанной своими руками, она будет работать на основе небольшого двигателя, что значительно упростит процесс перемещения груза (например автомобиля).

Начинать работу необходимо с изготовления платформы. Для нее понадобится приобрести стальной профиль и стальную пластину толщиной от 4-5 мм. Ниже представлен чертеж готовой конструкции.

Проще всего будет сварить всю конструкцию при помощи сварочного аппарата. Если сварочного у вас нет, то можно просто стянуть все элементы между собой болтами. В прочем, это делается на усмотрение мастера.

Во избежании проблем, рекомендуем вам сразу проверить при помощи угольника правильность всех углов и не допускать перекосов.

Если каркас будет вариться сварочным аппаратом, то рекомендуем использовать электрод тройку.

Места соединения нужно обработать шлифовальным кругом, чтобы не осталось окалин и заостренных частей, об которые можно пораниться. Проверив на прочность изготовленную раму, можно приступить к дальнейшей работе.

Далее изготавливается катушка, на которую будет накручиваться трос. Сделать ее можно своими собственными усилиями из двух стальных пластин и нескольких резьбовых шпилек. Длина последних зависит от количества наматываемого троса.

Также стоит подготовить несколько трубчатых втулок, которые будут скрывать резьбовое соединение.

С одной стороны вала, на который устанавливается катушка, нужно предусмотреть наличие звездочки, по которой будет идти цепь. Равномерного вращения можно добиться двумя ступицами, которые при помощи болтов будут крепиться к дискам.

Затем нужно найти и подготовить небольшой двигатель внутреннего сгорания, который будет обеспечивать вращение барабана. На его валу должна быть расположена вторая зубчатая звездочка под цепь меньшего диаметра. Теперь можно приступать к сбору всего механизма.

На платформе (она должна быть предварительно загрунтована и покрашена, чтобы не подвигалась коррозии) устанавливаются все основные элементы и при помощи пишущего инструмента намечаются места крепления.

При этом нужно учесть возможность натяжения цепи, поэтому силовой агрегат лучше всего крепить на салазках, под которые делаются продольные отверстия. Затем дрелью просверливаются отверстия требуемого диаметра.

Чтобы было проще передвигать всю конструкцию, рекомендуется предусмотреть съемную колесную пару. Она будет крепиться к хвостовику, который был предусмотрен на каркасе. Также стоит предусмотреть защиту, которая надежно закроет катушку.

Видео обзор электрической ручной лебедки сделанной своими руками

В заключении

Подобная конструкция позволяет устанавливать дополнительные элементы, например группу роликов, которая обеспечит движение лебедки в нескольких направлениях.

В целом, изготовленная лебедка ручная своими руками позволит сэкономить сравнительно большую сумму денежных средств. Установить ее можно куда угодно: на автомобиль, на лодку или катер, использовать в гараже или быту для перетаскивания тяжелых предметов.

Единственный недостаток: работает такая конструкция только в горизонтальной плоскости или под сравнительно небольшим углом.

Особенности изготовления лебедки из стартера

Для этого лучше всего брать стартер, который в своей конструкции уже имеет планетарный редуктор. Это может быть, например, жигулевский стартер.

Для выполнения работы вам понадобится:

барабан, его можно сделать из трубы, к которой приваривают щечки толщиной 4-5 мм;
шестерни;
редуктор;
трос;
стартер;
металлический лист, на который будет монтироваться вся конструкция;
сварочный аппарат;
болгарка;
измерительные инструменты;
электропроводка.

Сначала надо сделать площадку, на которую будут монтироваться все элементы конструкции. На площадку приваривают посадочные места под барабан и выполняют его монтаж.

Следующим этапом будет соединение барабана и редуктора, при этом его первичный вал должен быть направлен верх. Соединяем редуктор и стартер. На первичный вал редуктора надевают шестерню, это может быть венец маховика. Осталось подключить проводку — и самодельная конструкция готова.

Как видите, сделать лебедку из стартера под силу любому домашнему мастеру. Таким образом, вы получите надежное и полезное оборудование и сможете сэкономить значительные средства.

Для изготовления самодельной лебёдки автор использовал стартер от ВАЗ 21015. Двигатель от стартёра авто рассчитан на кратковременную работу и быстро перегревается, но вполне подходит для изготовления электролебёдки.

Также нам понадобится понижающий редуктор от перфоратора, найти редуктор можно на блошином рынке, в данной самоделке автор взял редуктор от старой дрели советского производства с передаточным числом 1 х 20.

Вал двигателя нужно соединить с валом редуктора, сделать это можно с помощью переходной муфты и шплинтов или просто приварить их сваркой.

Собран в единый корпус.

Теперь сделаем барабан для лебёдки из куска металлической тубы и листового металла толщиной — 3 мм.

В трубе закреплён болт под крепление троса.

Из металла вырезаем два круга с отверстием по середине и привариваем их к трубе.

К барабану нужно приварить шестерню с валом. В этой самоделке вал с шестернёй взят со списанного механизма задвижки нефтепровода.

Барабан вращается на двух подшипниках которые приварены к крышкам станины лебёдки.

Барабан с шестернёй в сборе.

Как вариант можно взять чертежи барабана ручной лебёдки.

Чтобы трос не слетал с барабана к корпусу лебёдки привариваем направляющую проушину.

Редуктор закреплён на станине лебёдки, автор прикрепил редуктор с помощью трубного клуппа под нарезку резьбы.

Сопоставляем шестерёнку вала редуктора с шестерёнкой барабана. Передаточное число шестерни 1 х 5.

Схема подключения реверса на лебёдке.

Наматываем трос на барабан, толщина троса 6 – 10 мм.

Также нельзя цеплять за металлический трос автомобиль от которого запитана электролебёдка, как вариант можно воспользоваться тканевым тросом или переделать щёточный узел на электродвигателе, изолировать массу на самой лебёдке.

Самодельная лебёдка из стартера спокойно вытащит легковой автомобиль из грязи в том числе и УАЗ «буханку».

Автор самоделки: Николай Евдокимов.

Интересное видео: автор показывает свою самодельную лебёдку из стартера ВАЗ 21010

Знаю что сейчас в меня полетят яйца, гнилые помидоры и прочее… но я хочу сказать одно, я решил делать лебдку, и я буду… не важно получится она или нет, но я попытаюсь. Да, работы много… так же придется резать морду наверное, бампер, но оно наверное того стоит)

Да, работы много… так же придется резать морду наверное, бампер, но оно наверное того стоит)

Взял за бесплатно стартер сегодня, 12 в. 1,5 квт.Немножко потрепан, но ни че) Двигатель работает) это главное) И сделан в СССР а не в китае)

Скоро буду делать как то барабан, шестеренку цеплять,

редуктора не будет, будет шестеренчатый механизм. малая шестерня будет крутить большую.

Короче все в процессе…

Приложил стартер к бамперу, сделал пару фото… но он будет за бампером… так он не останется… будет по дргуому.

Как делается лебёдка своими руками

Сразу следует отметить, что при наличии достаточного количества денег всегда лучше приобрести готовую лебёдку. Однако очень высокие цены на них делают этот вариант неприемлемым для многих автолюбителей. Рассмотрим основные узлы лебёдки на УАЗ или Ниву. В принципе, они одинаковы для практически всех автомобилей.

Если нет желания делать лебедку самому, ее всегда можно купить

При самостоятельном изготовлении следует учесть:

Какой будет использован источник энергии для вращения барабана, и как будет осуществляться управление им

Имеется ли редуктор и барабан для намотки каната или троса
Тяговое усилие, развиваемое лебёдкой, должно минимум в полтора раза превышать массу
Где будет размещаться лебёдка и есть ли возможность её закрепить
Обязательно нужно учесть, что при преодолении водных преград или грязи лебёдка может оказаться и под водой, поэтому управление должно быть дистанционным, а двигатель и редуктор — герметичны по возможности
Нельзя забывать, что при некачественном изготовлении и неаккуратной установке внешний вид автомобиля будет основательно подпорчен. Это не касается ручных лебёдок.

Лебёдка из бензопилы

<center><ins class="lazy lazy-hidden adsbygoogle" style="display:block" data-ad-client="ca-pub-1812626643144578" data-ad-slot="3076124593" data-ad-format="auto" data-full-width-responsive="true"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>

Бензопилы используются для заготовки дров большинством любителей экстремального отдыха. При желании в интернете можно найти комплект чертежей для использования этого мощного инструмента в качестве источника энергии для лебёдки, лодочного мотора, бура или бензореза.

Требуется снять шину с цепью и установить на их место конструкцию из барабана, каркаса и шестерёнки. Результатом будет абсолютно автономная лебёдка, развивающая тяговое усилие от 2-х тонн. При этом шестерни объединяются цепью, что значительно упрощает их изготовление или подбор.

Общие правила безопасности при работе с автолебёдками:

Лебёдка должна использоваться исключительно для горизонтального перемещения машин или грузов
Запрещено использовать для закрепления троса балки мостов, опоры линий электропередач и связи
Работа с тросом должна проводиться в перчатках
Повреждённые тросы, блоки, шаклы, стропы должны быть заменены
При нагреве корпуса мотора свыше 600С следует отключить его и дать остыть. В противном случае возможно замыкание обмоток
Передавать пульт управления из салона наружу следует через открытое окно. Это гарантирует от повреждения провода дверью

Бензопила часто используется как источник энергии для лебедки

Подходить и прикасаться к тросу можно только после остановки лебёдки и его ослабления
Нельзя оставлять на барабане менее пяти витков троса
За неимением тросогасителя, следует использовать любые подручные средства. Избежать травм при обрыве троса можно, накинув перед работой на него спальник или брезент.

Какие существуют виды автомобильных лебедок

Самодельная лебедка может иметь гидравлический, механический или электрический привод. Независимо от того, какой тип привода имеет данное оборудование, принцип работы у всех одинаковый: на барабан через редуктор наматывается трос, делается это при помощи ручной силы или силы двигателя.

Такое оборудование может быть следующих типов:

Приспособление с электрическим приводом. В этом случае трос наматывается на барабан при помощи электрического двигателя. Для этих целей чаще всего используют переделанные генераторы или стартеры от грузовых машин или любой электрический двигатель подходящих параметров. Проще и доступнее всего сделать такое приспособление из стартера. Это объясняется тем, что данный электродвигатель имеет большой крутящий момент, большую силу и работает от аккумулятора автомобиля.
Приспособление с гидравлическим приводом. Если сделать лебедку из стартера сможет любой домашний мастер, то самодельная лебедка с гидравлическим приводом является более сложным приспособлением. Если сравнивать ее с тем оборудованием, что имеет электрический привод, то такая заводская или самодельная лебедка имеет более громоздкие размеры и сложную конструкцию. Несмотря на перечисленные недостатки, гидравлическая самодельная лебедка имеет преимущество в том, что обеспечивает большое тяговое усилие, при этом тратится минимальное количество энергии. Это особенно актуально для автомобиля, так как во время работы такого приспособления разряжается аккумулятор. Чем меньше энергии будет тратиться на ее работу, тем меньше разрядится аккумулятор. Основными элементами, из которых состоит такое гидравлическое оборудование, является бак для масла, масляный насос и его привод.
Приспособление с механическим приводом. Наиболее простым вариантом является самодельная лебедка с механическим приводом. Ее особенностью является то, что в действие она приводится не при помощи двигателя, а под действием физической силы человека. Чем большее усилие будет прикладывать человек к рычагу, тем большую мощность сможет развить такое оборудование. Чтобы увеличить ее мощность, надо использовать рычаг большой длины. Слишком большая длина рычага неудобна во время работы. Оптимальной длиной для такого приспособления будет 80-100 см, но если вам надо развить большую мощность, то надо брать более длинный рычаг.

Чертеж самодельной лебедки.

Если вы попали в грязь, то, чтобы вытянуть автомобиль, можно использовать элементарное приспособление. Для этого надо взять кусок трубы, забить в землю лом или деревянный кол и надеть на него трубу. Теперь надо взять мощный рычаг (это может быть труба или ветка), привязать трос к автомобилю, а на другом конце сделать петлю.

Осталось обкрутить тросом несколько раз вокруг трубы, вставить рычаг в петлю и начинать крутить им вокруг трубы. Таким образом, при помощи собственных усилий вы сможете самостоятельно вытянуть свой автомобиль. Чем больше будет рычаг, тем большее усилие вы сможете развить, но обычно достаточно длины рычага 70-90 см.

Самодельная рычажная лебедка

Конечно, как обычно все страшно сварено и криво порезано. Но получилось мощно, прочно и надежно. Дальше подробно. Зацените, какую ебулду запилил:

Самодельная рычажная лебедка

Была китайская ручная рычажная лебедка, которая постепенно завязалась в узел и ваще перестала внушать доверие. А мне тут еще и моторчик привезли, который надо как-то куда-то утащить с улицы. Решил почить лебедку.

От старой остались только храповые колеса, собачка рычага, и сам рычаг. Так как китайцы не умеют использовать качественные материалы, колеса и собачки сделаны наборными из тонких стальных листов. Я их сварил меж собой подобием электрозаклепок. Всю конструкцию расширил, чтобы троса больше влезало. Основа барабана — какая-то водопроводная труба. Корпус сделан из стали 3мм, уголка, и прочего мусора. Собачка в корпусе — стальная пластина с усилениями 3.5мм Раньше было 2 с чем-то, собачка упиралось только в одно колесо, и все это работало. Теперь все мощнее более чем в 2 раза. Все разъемные соединения — на пальцах со шплинтами. На лебедку влезает метров 7-8 троса 4мм.

Самодельная рычажная лебедка

Для разматывания троса запилил следующую систему: собачка рычага поднимается ейным специально обученным флажком, рычаг подается на оператора, концы собачек заходят в специально прогрызенные пропилы. Так они фиксируются в поднятом положении. Конечно, все можно было бы сделать удобнее, если бы конструкция не была чистейшей импровизацией и делалась бы по какому-то намеченному плану. Далее указательным пальцем беремся за специальную педаль на рычаге, а большим — давим на флажок второй собачки. Все, механизм разневолен, можно вытягивать трос.

Самодельная рычажная лебедка

По-моему круто получилось, я доволен.

Для того, чтобы лебедка не занимала места в или на багажниках, я решил, что лучше ей жить в каком-то отдельном месте и припилил к моцику кронштейн подвески девайса. Так выглядит сам кронштейн:

Самодельная рычажная лебедка

Корпус вводится в 2 зуба в верхней части кронштейна, а снизу на нем есть 2 уха, на которых лебедка стоит на своем рычаге, посредством приваренной «гарды».

Фиксируется все это дело пальцем на цепочке, к которому на цепочке же приделан самоколхозный пружинный шплинт, который фиксирует палец. Во какая многоходовка))

Цепочки, кстати, не простые, а оторванные от каких-то военных штуковин на Грэем-Белле))

Самодельная рычажная лебедка

Вот, как-то так.

Вариант 1. Самая простая конструкция

Итак, в основе нашего устройства будет лежать принцип рычага, который в свою очередь изучается еще в школьном курсе физики. Согласно правилу, соотношение длин в рычагах равняется соотношению сил в них.

Для того, чтобы собрать самую простую ручную лебедку, достаточно иметь под руками отрезок трубы, ось вращения, трос и рычаг. Ее приблизительное изображение представлено на рисунке ниже.

Первым делом, необходимо надежно закрепить ось к земле и сделать так, чтобы вокруг нее что-то вращалось (самый простой вариант – кусок трубы большего диаметра).

Затем берется трос. С одной стороны к нему крепится наш перемещаемый предмет, с другой делается петля и крепится к нашей оси таким образом, чтобы проворачивая движущуюся часть трос накручивался. После чего берется рычаг как можно большей длины и начинается закручивание.

Как видно, все достаточно просто, а самое главное быстро. Такую конструкцию можно собрать в любое время в совершенно любом месте.

Технология сборки

Приступая к работе нужно четко представлять, что самодельная лебедка должна получиться надежной, простой в использовании и недорогой по финансовым затратам.

У такого изделия есть преимущество в том, что собирая его своими руками, человек в мельчайших деталях знает все особенности конструкции. Более того, определенная часть автовладельцев считает, что самодельная — это значит качественная. Собрать лебедку из стартера можно в течение часа. При том условии, что все комплектующие имеются в наличии, инструменты находятся в рабочем состоянии, а мастер в трезвом виде.

Барабан с тросом является основным рабочим узлом лебедки. Работа будет выполнена быстрее, если в наличии имеется такой узел. Если его нет, то барабан легко изготовить своими руками из толстой трубы и листового металла толщиной 3-5 мм. Щечки просто привариваются к трубе с двух сторон. На одну из них крепится шестерня, на которую с помощью передаточной цепи будет подаваться усилие от редуктора. Барабан можно изготовить из пары отработавших свой срок жигулевских ступиц. Для этого достаточно сварить их по тонкой стороне. Сделать это надо на оправке, для того чтобы обеспечить соосность деталей.

Выбирая редуктор, нужно руководствоваться тем соображением, что самодельная автомобильная лебедка может функционировать без стопора.

Специалисты своего дела рекомендуют применять в таком случае редуктор, который используется для открытия и закрытия троллейбусных дверей. Хорошо, если удастся его найти. Если такой возможности нет, лебедка должна собираться по-другому, из стартера. В этом случае предпочтительнее использовать модель стартера, который оснащен планетарным редуктором. Он компактный по габаритам и не тяжелый по весу. Эти параметры нужно брать в расчет при конструировании изделия.

Самодельная лебедка, согласно действующим правилам, должна крепиться на переднем бампере машины. Хотя автолюбители используют и переносной вариант изделия. Ее можно руками загрузить в багажник и легко достать, когда в этом появляется необходимость. В любом случае она должна иметь минимальные габариты. Этот особенность механизма приходится учитывать при проектировании. Выполняя работу своими руками можно регулировать все рабочие процессы, не торопясь и не форсируя процесс сборки.

Выполняя сборку своими руками нужно обратить особое внимание на монтаж электрической проводки и коммутацию. Желательно пульт управления лебедкой закрепить подальше от вращающихся деталей

Это снизит риск травмы, которую можно получить по неосторожности. Самодельная лебедка, при правильной сборке, прослужит гораздо дольше своих заводских аналогов

Изготовление лебедки

Самой важной деталью оборудования является барабан. Далеко не всегда он имеется под рукой в готовом виде

Но его отсутствие не является фатальным – его можно быстро и просто сделать самостоятельно.

В самом простом случае используется труба. Она будет играть роль барабана. Труба насаживается на своеобразную ось, роль которой играет трос. Из троса делается петля, которую обматывают вокруг трубы. Затем трубу насаживают на отрезок трубы меньшего диаметра, который будет играть роль руки барабана. К концу троса крепят крюк или систему строп. Импровизированное устройство для подъема грузов готово.

В другом, не менее простом варианте изготовления, к платформе, роль которой может играть металлический толстый лист, крепится ось. Осью может быть труба. Лучше взять толстостенную, чтобы она не погнулась в ходе эксплуатации. На нее насадить или приварить вращающуюся часть, исполняющую роль ручки — рычага. Это тоже может быть отрезком трубы. Трос крепится к оси.

Для ручной автомобильной лебедки барабан может быть изготовлен из трубы, лучше всего толстостенной. К ней при помощи газосварочного аппарата привариваются щечки – пластины металла толщиной 4-5 мм. Если нужна качественная автомобильная лебедка, то к щечке можно приварить еще и ведомую шестерню.

Также в качестве барабана можно применить 2 ступицы от ВАЗа. В этом случае тонкий конец протачивается и детали, представляющие собой 2 половинки барабана, свариваются на оправке.

Далее присоединяется трос, один конец которого закрепляется на барабане, а на другом конце устанавливается крюк.

Еще один вариант изготовления инструмента основан на применении резьбовых шпилек. В этом случае берется вал, роль которого опять-таки играет труба. Шпилька закрепляется на подшипниках, при этом гайки не должны прокручиваться. Трос перекидывается через блок, роль которого играет вал. К тросу крепится крюк или же стропы и лебедка готова к работе. При желании можно прикрепить шкив, чтобы лебедка работала легче.

Самым сложным способом является изготовление инструмента, когда платформа для блока изготавливается из металлических уголков с помощью сварки, а затем на нее устанавливается барабан с редуктором. В этом случае придется приобретать фабричные детали. Последний способ является самым затратным и самым неоптимальным – в таком случае проще приобрести инструмент, сделанный в заводских условиях.

Виды автомобильной лебедки.

Устройства такого рода своими руками могут создаваться с электрическим, ручным и гидравлическим проводом. Все они имеют общий принцип работы: на барабан наматывается трос, который с помощью двигателя или ручным способом вращается через редуктор.

Теперь рассмотрим разные виды лебедок своими руками подробнее.

Лебедка электрическая своими руками.

При этом очень важно, чтобы электропривод обладал высоким крутящим моментом, большой силой, а также съедал как можно меньше тока, ведь тогда аккумулятор в автомобиле будет разряжаться максимально долго

Гидравлическая лебедка своими руками.

По конструкции такая лебедка является наиболее громоздкой и сложной. И даже несмотря на этот недостаток, в сравнении с электрической лебедкой она имеет большие преимущества. Они заключаются в обеспечении наибольших тяговых усилиях при минимальных затратах энергии бортовой сети.

Ну, а для ее создания в основном используется бак для масла, привод насоса и непосредственно масляной насос.

Механическая лебедка своими руками.

Самодельная механическая лебедка по принципу своей работы схожа с остальными, только вместо двигателя у нее работает сила человека. Следовательно, мощность данной конструкции напрямую зависит от прилагаемой человеком физической силы, а также длины рычага, к которому эта сила прикладывается.

Составляющие лебедки.

Основным узлом любой самодельной лебедки является барабан с тросом. Будет хорошо, если найдется готовый барабан, который не требует переделок. Если же такого нет, то придется его сделать самому. Для этого необходимо взять кусок толстой трубы и приварить к нему щечки, толщина последних должна быть порядка 3-4 мм.

Один из примеров самодельного барабана.

Чтобы изготовить необходимый нам барабан можно взять, к примеру, ступицу от Жигулей. В ней необходимо лишь проточить место сварки, то есть тонкий конец, и на оправке сварить половинки барабана нужного диаметра.

Наиболее подходящим редуктором является червячный с большим передаточным числом. Плюсы червячного редуктора заключается в том, что его применение для самодельной лебедки может обойтись без применения тормоза барабана (это обусловлено свойствами червячной пары). Наиболее подходящим таким редуктором станет редуктор от дверей троллейбуса, ведь он имеет достаточное передаточное число, а также достаточно удобен в креплении на площадке. Ну, а чтобы использование лебедки было наиболее безопасным, лучше всего изготовить выносной пульт управления, чтобы не было нужды находиться близко с натянутым тросом. Также потребуется вскрыть корпус редуктора и заблокировать конический фрикцион, который предназначен предотвращать защемления пассажиров дверьми. Это можно сделать по-разному, например, прихватив конус с помощью сварки к шестерне в нескольких местах.

В случае, когда самодельная электрическая лебедка делается с помощью стартера, то лучшим станет тот, который комплектуется планетарным редуктором. К слову, некоторые моторы марки Жигули снабжены именно таким узлом.

Лебедка из стартера своими руками.

Самодельная лебедка из стартера изготавливается следующим образом. Берется лист металла и делается площадка, на которой крепятся все узлы. После к ней следует приварить посадочные места для вала барабана и установить его. Дальше привариваем редуктор таким образом, чтобы первичный вал располагался сверху. После этого к редуктору сверху прикрепляем самодельный переходник для крепления стартера и уже на первичный вал насаживаем зубья шестерни с подходящим модулем. Для этих целей можно применить венец маховика. Теперь можно закрепить стартер и установить проводку.

Видео

Тюнинг Toyota Land Cruiser.

Тюнинг Chevrolet Lacetti.

Тюнинг восьмерки.

Наклейки на авто своими руками, пошаговая инструкция.

Из чего можно сделать лебёдку своими руками

Лебёдка — это древнее изобретение, которое появилось до изучения человеком физических законов. Работает устройство по принципу рычага — к рукоятке оператор прикладывает незначительные усилия, а устройство передвигает тяжёлые предметы. Незаменимая вещь для автолюбителей или дачников, но дорогая. Изготовление ручной самодельной лебёдки решает проблему высокой цены. За небольшие деньги можно сделать конструкцию любой сложности.

Предназначение аппарата

Водитель при езде по бездорожью может столкнуться с непреодолимым препятствием. Тогда автомобиль придётся чем-то вытаскивать из грязи или песка. Лебёдка – идеальный для этого инструмент. Некоторые автомобили имеют заводское устройство на переднем бампере. Приобретение готовой лебёдки может «влететь» в круглую сумму, поэтому есть смысл её самостоятельного изготовления из подручных средств.

Заводская или самодельная лебёдка с ручным приводом (или с электроприводом от стартера) позволяет вытащить автомобиль без буксира. Опытные автолюбители предпочитают как раз устройства собственного изготовления, полностью соответствующие их запросам. Заводские лебёдки часто отказывают или стоят больших денег.

Существуют разные виды конструкций. Однозначно сказать о том, какая из них лучше – нельзя. Различные типы применяют для разных ситуаций и целей.

Типы устройства

Классификация — это первое, что необходимо знать об устройстве тяги. Их делят в зависимости от типа конструкции, привода и технических особенностей. Некоторые типы лебёдок легко выполнить самостоятельно — это простейший механизм с ручным приводом. А сложные конструкции будут надёжно работать только при заводском изготовлении.

Эту специфику нужно учитывать при выборе типа для самостоятельного изготовления. Существуют съёмные и стационарные лебёдки. Первый вариант можно демонтировать с автомобиля, провести обслуживание или использовать для иных хозяйственных целей.

Классификация в зависимости от типа привода:

Ручной. Его преимущества — малый размер и относительно лёгкий вес. Работа идёт по принципу барабана. Трос натягивается на отдельную катушку, и её вращают ручным приводом. Недостаток кроется в ограничении массы, с которой возможна работа — не более 1 тонны.
Механический. Барабан с тросом вращается двигателем машины. Конструкция отличается большой массой, поэтому автолюбители её редко используют.
Электрический. Оптимальный вариант — барабан приводит во вращение электродвигатель. Последний питается от аккумулятора или электросистемы автомобиля. Грузоподъёмность в этом варианте – 4 тонны.
Гидравлический. Конструкция сложная, но работает бесшумно и с большим тяговым усилием. Но такие системы ненадёжны и имеют высокую стоимость. Ещё один недостаток — самостоятельно изготовить гидравлическую систему привода невозможно.

Ручная лебёдка идеально подходит для изготовления своими руками. Система имеет простую конструкцию, которую легко выполнить из подручных материалов. Сложные движущиеся части отсутствуют. Нужно лишь определиться с параметрами. При желании на такое устройство можно поставить электромотор, который избавит от физического труда.

Простой вариант из подручных материалов

Некоторые автомобилисты часто выезжают в поле или лес, в результате чего могут возникнуть проблемы с преодолением сложных участков — грязи и песка. Машина застревает, и приходится ломать голову над тем, как её вытащить. Простейшую ручную самодельную лебёдку можно сделать в полевых условиях.

Материалы:

Лом и обрезок трубы.
Трос.
Отрезок трубы для рычага.

Вряд ли в дороге материалы будут с собой. Но всё необходимое можно найти в ближайшем селении. Вместо троса подойдёт прочный канат.

Порядок изготовления:

Вбивают лом или трубку небольшого диаметра в землю, чтобы получить ось.
На ось надевают трубку большего диаметра, к которой прикрепляют трос.
Под нижний виток троса подсовывают рычаг. Это может быть ещё одна трубка, черенок от лопаты, жердь. Главное – чтобы материал был прочным.

Подобным устройством, которое собирается за десять минут, можно сдвинуть любую тяжесть с места, а не только автомобиль. Рычаг вращают так, чтобы трос наматывался на трубу. Такая ручная лебёдка поможет оперативно решить проблемы передвижения тяжёлого груза. Это не полноценное устройство, но с задачей справится.

Изготовление системы с универсальным приводом

Система с ручным приводом проста в изготовлении. Из особых навыков от мастера требуется только владение сварочным аппаратом. Для работы подойдёт любой металл. Внешний вид устройства не столь важен, главное — это работоспособность и устойчивость к большой нагрузке. Рама не должна деформироваться.

Материалы и инструменты:

Прямоугольная труба для рамы.
Вал для барабана, можно использовать трубку круглого сечения.
Лист металла толщиной не менее 3 мм для изготовления дисков барабана.
Шпильки с резьбой М10-М12 длиной 24 см – 6 штук, гайки.
Трубка диаметров 14 мм – 6 одинаковых отрезков 20 см.
Звёздочки — большая и малая. Цепь.
Ступицы, чтобы закрепить барабан на валу, а вал закрепить на раме.
Рычаг для привода.
Трос с карабином.
Сварка и электроды.
Болгарка и шлифовальный диск к ней.
Краска и грунтовка.
Гаечные ключи в наборе.

Некоторые материалы лучше приобрести — например, трубки для шпилек и вала. Остальное можно подобрать со старых механизмов — автомобилей или мотоциклов. Металл сгодится любой, даже бывший в употреблении.

Порядок изготовления:

Набрасывают чертёж, поскольку так будет проще ориентироваться при сборке — не нужно будет стоять в догадках над полуготовым изделием и думать о том, как поступить дальше.
Вырезают детали рамы из трубы сечением 2 на 2 см. Соединяют между собой части рамы строго перпендикулярно. Срез на заготовках выполняют под углом в 45 градусов.
Укладывают заготовки рамы на ровной поверхности. Места соединений точечно прихватывают сваркой, после чего проверяют, правильно ли всё установлено. Углы соединений должны быть строго 90 градусов. При отсутствии точности делают поправки, а затем приваривают детали.
Окалину удаляют болгаркой со шлифовальным кругом. Готовую раму зашкуривают, а затем покрывают грунтовкой. После высыхания последней металл красят эмалью в 2 слоя. Можно использовать обычную краску. Цель — защитить металл от коррозии, поскольку условия эксплуатации будут непростыми, с грязью и влагой.
Создание барабана. Берут лист металла и вырезают 2 круга, их диаметр около 30 см. На каждом круге необходимо делать 7 отверстий:
Одно в центре. Диаметр должен соответствовать размеру вала.
6 отверстий на расстоянии 7 см.
Скрепляют диски между собой при помощи шпилек. Шпильку просовывают в отверстие одного диска в вертикальном положении. На шпильки надевают трубки диаметром 14 см, а на них устанавливают второй диск. Шпильки необходимо не просто закрепить гайками, а дополнительно усилить контргайками – для надёжности соединений.
Барабан готов, теперь монтируют вал. Его делают из металлической трубы, но можно взять готовое изделие от любого механизма. Последний вариант предпочтительнее: поскольку точность заводской детали выше, вибрации барабана будут маленькими или отсутствовать вовсе.
С внешней стороны барабана на вал монтируют звёздочку большого диаметра. Подойдёт звёздочка из КПП мотоцикла. Чтобы закрепить барабан на раме, внешние стороны вала должны быть со ступицами.
Барабан в сборе с валом монтируют через ступицы на раму. Закрепляют конструкцию болтами. Перед монтажом барабана следует подготовить на раме площадку. На неё будет установлен привод – ручной или электрический. При использовании электропривода на площадку ставят двигатель, на валу которого закреплена малая звёздочка.
Часто ставят универсальный привод: с обратной стороны выходного вала электромотора ставят рукоятку. При отсутствии электричества лебёдку можно будет крутить вручную.
Важно правильно натянуть цепь. Провисать она не должна, но и сильное натяжение недопустимо – так звёздочки будут быстрее изнашиваться, а возможен и разрыв цепи. Проверяют натяжение цепи прокруткой барабана – цепь не должна сдерживать его вращение, когда разматывают трос.
Закрепляют конец троса на валу и наматывают его на барабан. На другой, свободный конец троса, вешают карабин.
На один из концов рамы крепят хвостовик. С его помощью лебёдку закрепляют на раме автомобиля.

Лебёдка создаётся за день. Поскольку она будет установлена на внедорожник, то и условия эксплуатации будут соответствующие. Чтобы на барабан не попала грязь и осадки, его закрывают кожухом. Так механизм дольше прослужит, а трос не будет изнашиваться.

Конструкция простая, надёжная, её легко сделать самостоятельно. Да, в ней отсутствует возможность изменения передаточного числа, нет реверса и иных дополнительных функций. Созданная своими руками электролебёдка способна перетащить тяжёлый груз по местности, будь то автомобиль или иная тяжесть.

Советы по сборке

Разработку конструкции выполняют внимательно, равно как и сборку. Задача — к каждой операции относиться максимально ответственно. Цель — выполнить сборку с высоким качеством. Это позволит избежать неприятностей при эксплуатации в экстремальных условиях. Поэтому форсировать работы не стоит, даже если очень нужно.

Действия для достижения высокого качества сборки:

Работу делают не спеша, осмысленно. Сырой, недоработанный агрегат нельзя использовать.
Следуют чертежу.
Сварные швы обрабатывают антикоррозийным составом. Сварку делают в углекислоте, чтобы получить шов высокого качества.
Пульт управления электроприводом выносят на максимально удалённое место от вращающихся деталей.
Электропроводку тщательно изолируют. Контакты защищают дополнительной изоляцией от воздействия влаги и грязи.

Негативный результат часто возникает по причине поспешных действий. Вопрос перемещения грузов в горизонтальной плоскости со своим устройством будет успешно решён. Чтобы поднимать грузы над землёй, следует перетянуть трос через прочную опору.

В хозяйстве часто требуется переместить груз на определенное расстояние или высоту. Автолюбители сталкиваются с необходимостью вытащить застрявшую машину или снять двигатель при самостоятельном ремонте. Во всех случаях выручает лебедка ручная, изготовление которой доступно собственными силами. Следует изучить особенности конструкции, воспользоваться чертежами и пошаговыми инструкциями. Отдельные нюансы раскрывает подборка видео.

Устройства классифицируются по исполнению, способу приведения в действие и другим техническим особенностям. Они подразделяются также на переносные и стационарные. Спереди автомобиля производители часто устанавливают несъемные лебедки.

По виду выделяют несколько конструкций:

1. Ручные, компактного размера. Обычно они барабанные, где на катушку намотан трос, а работа осуществляется вращением рукоятки. Предельный вес груза для такого устройства – 1 тонна.
2. Механические, которые приводятся в действие мотором. Самостоятельный движущийся узел в них не предусмотрен. Конструкция крупногабаритная, используется преимущественно в строительстве.
3. Электрическая с барабаном. Этот вариант предпочитают водители, потому что для привода можно использовать стартер. Она способна вытащить застрявший автомобиль весом до 4 тонн.

Особо следует отметить гидравлические устройства. У них бесшумная работа и большая грузоподъемность, но они ненадежны в эксплуатации.

Область использования устройств для перемещения грузов самая обширная. Если используется физическая сила, часто приходится приложить довольно значительные усилия. Самодельная лебедка поможет человеку, если он правильно оценит тяжесть работы, объем. Конструкция обязательно предусматривает тормоз и храповик. Другой вариант – безопасная рукоятка, которая одновременно служит для привода и фиксации механизма в определенном положении.

Простые ручные устройства обладают рядом преимуществ:

компактные размеры, за что их особенно ценят автолюбители;
мгновенная готовность к использованию без особой подготовки;
возможность применения для перемещения грузов в горизонтальном и вертикальном направлениях;
простота обслуживания – не требуется сложный и регулярный ремонт.

Машинный привод используется в простых подъемных кранах, скреперах, буровых установках. Это лебедка с различным количеством катушек – от одной до трех. Привод от электродвигателей, дизельных, бензиновых.

Среди ручных лебедок выделяются три разновидности: рычажные, барабанные, монтажно-тяговые. Первые из них самые простые: состоят из троса, трещотки или храпового механизма, рычага. Преимущество конструкции в способности работать без фиксации на основании – просто подвешивают. Рычагом производят движения, приводящие в действие храповик.

Рычажная конструкция на 4 тонны с фиксацией в двух положениях

На барабане намотан трос, который фиксируется кулачками, не разматываясь в обратном направлении. Его длина небольшая – до шести метров, и это существенный недостаток. Преимущество в способности развить большое тяговое усилие: 0,750–4000 тонны, поднять груз на 4 метра.

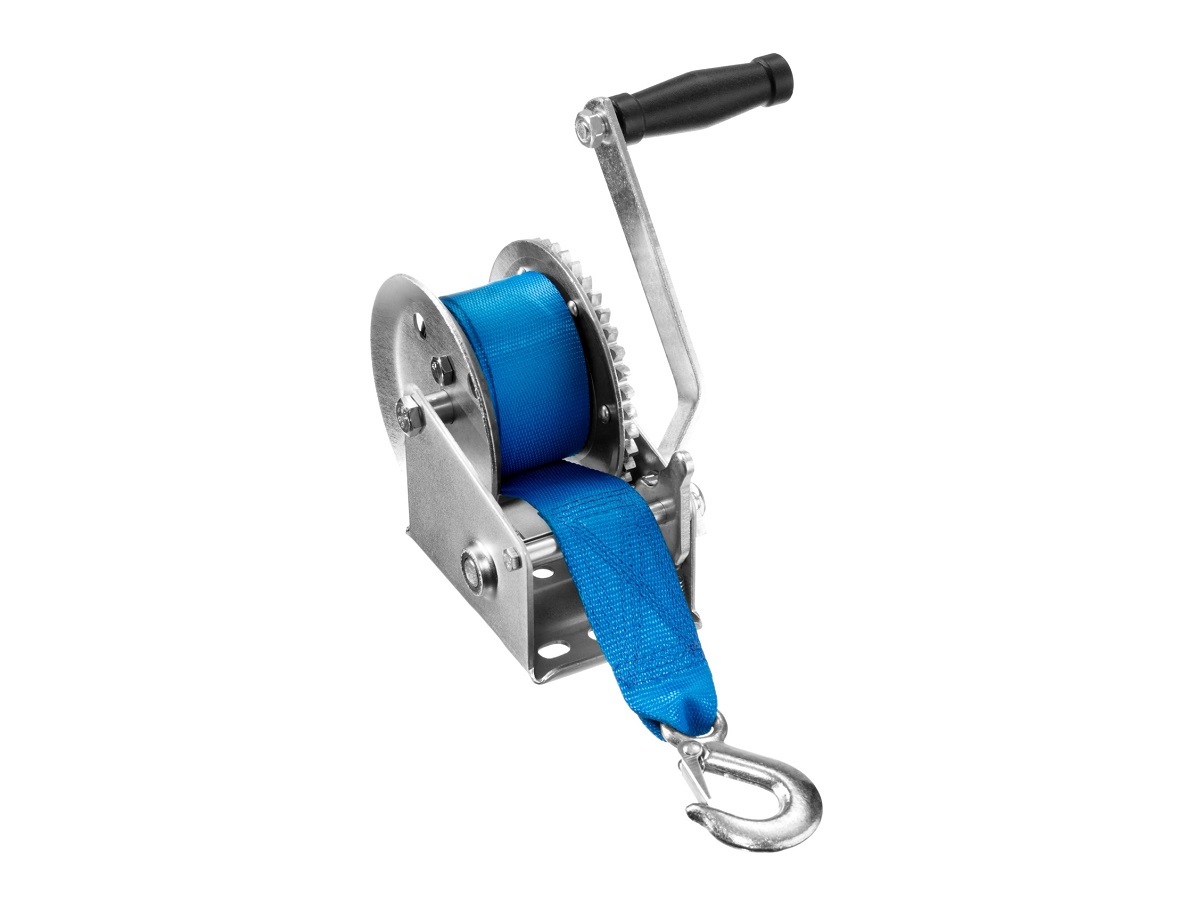

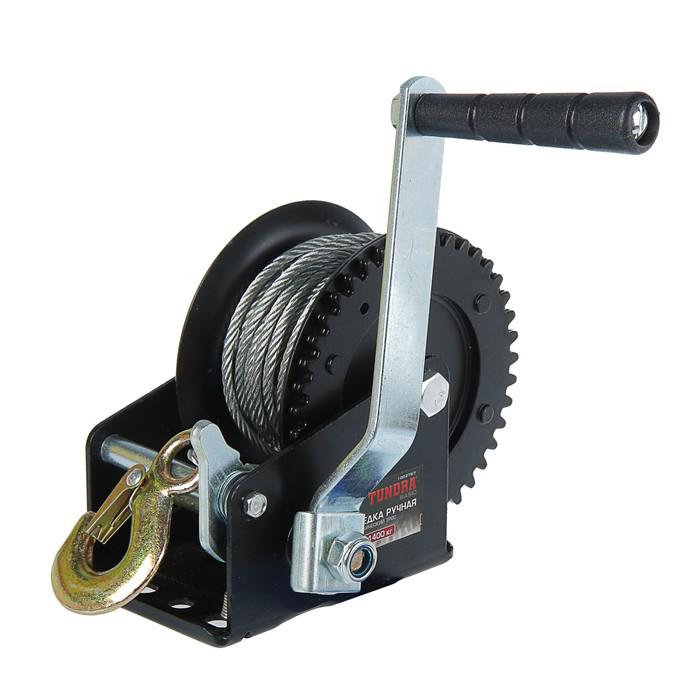

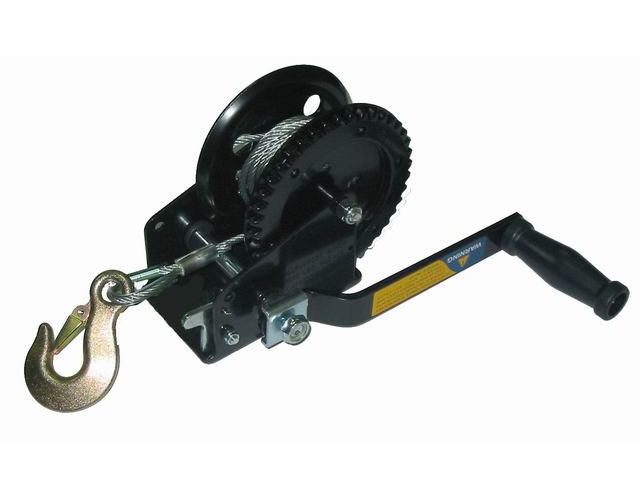

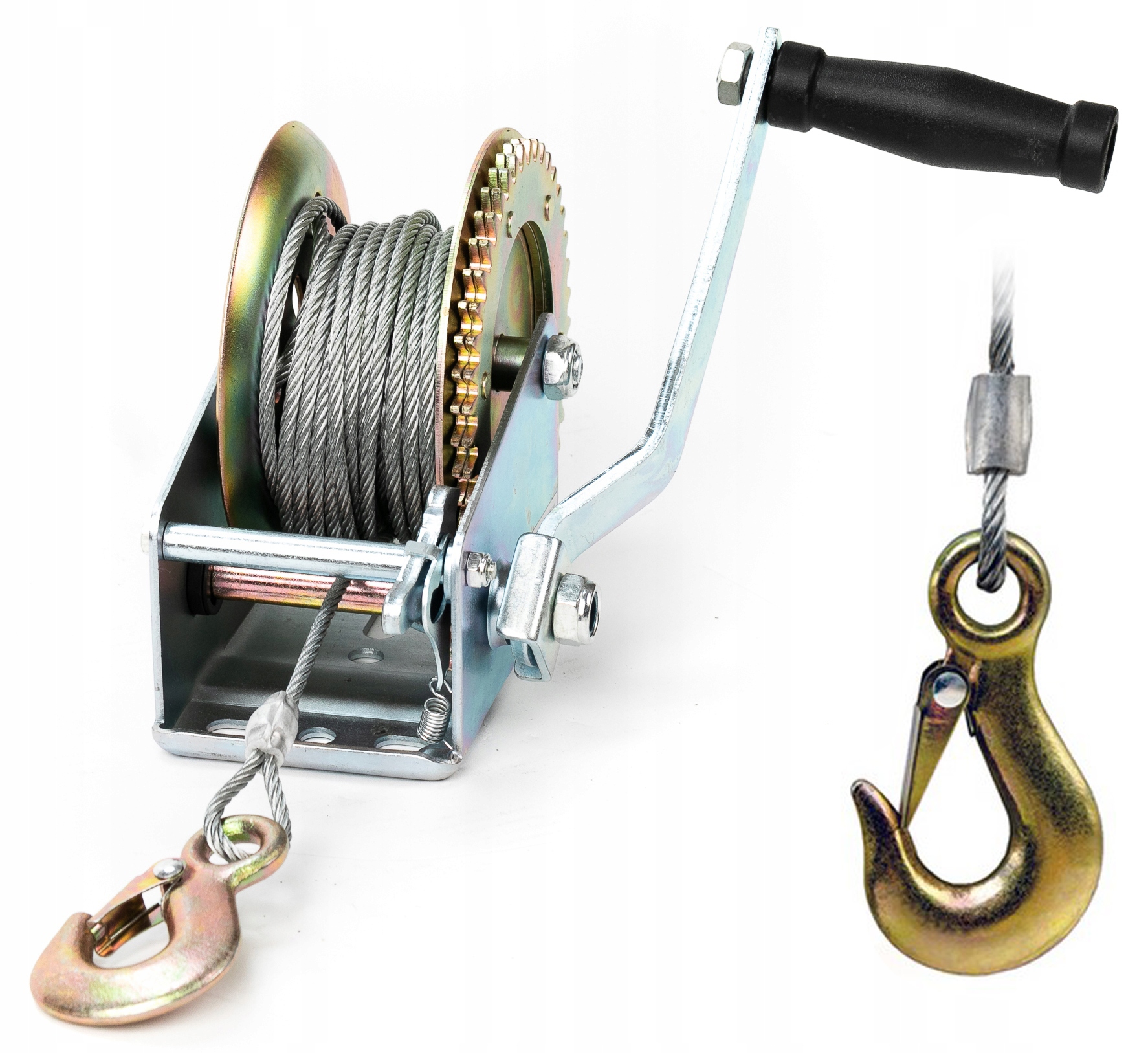

Барабанная или тросовая лебедка включает опору, рукоятку, редуктор. Основа конструкции – собственно барабан, зубчатая или червячная передача. Первая предпочтительнее из-за способности служить продолжительное время. Для безопасности предусмотрен тормозной механизм, который предотвращает внезапное падение груза. Для работы необходима фиксация на надежном основании.

При вращении рукоятки усилие передается на барабан с тросом большой длины – до 40 метров. Развиваемое тяговое усилие достигает 5 тыс. кг. Различные размеры катушки позволяют использовать мощный трос толщиной до 15 мм. С такой лебедкой легко вытаскивать машину из кювета, поднимать железобетонные блоки, проводить вспашку дачных участков, если земля не глинистая.

Монтажно-тяговая лебедка – та же рычажная, только у нее отсутствует барабан. На корпусе имеются зажимы в виде кулачков для создания нужного усилия. Они расположены параллельно, что позволяет равномерно распределить нагрузку на трос и продлить его службу. Рычаг со срезным штифтом защищает устройство от перегрузки, при необходимости блокирует кулачки. Применяется для всевозможных целей, пользуется популярностью благодаря техническому совершенству. Требуется периодическая смазка для идеальной работы узлов.

На авто, которые используются для передвижения по бездорожью, производители часто устанавливают лебедки. Этот агрегат помогает выбраться из проблемного места или подняться по склону. На отечественных машинах, таких как «Нива» и УАЗ, не предусмотрено подобное устройство. После его установки внедорожник сможет передвигаться по самой сложной местности.

Важно правильно выбрать мощность лебедки. Показатель зависит от веса автомобиля, а дополнительное оборудование увеличивает его. У различных модификаций «Нивы» он составляет 1150–1400 кг, УАЗ-469 и Hunter тяжелее – 1770 кг. Развиваемое при вытаскивании машины усилие должно быть выше минимум в 2 раза.

Устройство с ручным приводом помогает в большинстве случаев. Но если дорожные условия особенно трудные, требуется автомобильная электролебедка. Самодельную изготавливают, используя стартер транспортного средства.

О лебедке из трещотки от КАМАЗа смотрите видео.

В дороге встречаются ситуации, когда на постороннюю помощь рассчитывать не приходится. У предусмотрительного водителя в багажнике имеется лом, который служит осью вращения, и кусок трубы в качестве барабана. К ней приварен рычаг. Наличие троса подразумевается само собой. Требуется немного попотеть, чтобы вытащить машину из грязи.

Сделать приспособление, которое выручит в трудном положении, просто:

Лом забивают в землю, надевают трубу. На ней следует предусмотреть место для крепления троса – какое-нибудь отверстие или приваренные ушки.
Одним концом стропу цепляют к трубе, другим – за автомобиль. Делают петлю, вставляют рычаг и начинают вращать.
Трос постепенно наматывается, машина медленно двигается.

Известно, что чем длиннее рычаг, тем меньше требуется физических усилий. При слишком больших размерах пользоваться неудобно: оптимальные параметры – 80 см с незначительным допуском в одну или другую сторону.

Применение ручной механической лебедки для вытаскивания автомобиля требует соблюдения некоторых условий. Выбирают направление, исключающее, что машина еще больше увязнет в грязи. Колеса выставляют ровно, чтобы понизить сопротивление. При возможности место для закрепления устройства выбирают повыше – уменьшается необходимая физическая сила.

Если есть сварочный аппарат и болгарка, устройство несложно изготовить быстро. Основные узлы изделия:

каркас из профильной трубы 20×20 мм;
барабан из 3-миллиметрового листового металла, ступицы из такого же материала;
вал;
6 втулок длиной 200 мм из трубок диаметром 14 мм;
рычаг, трос и карабин.

Эту конструкцию легко переделать в лебедку с приводом от электромотора или любого другого двигателя. Придется найти две звездочки с разным количеством зубьев. Подойдет ведущая от коробки передач на мотоцикле и ведомая, что на колесе. Понадобится также цепь соответствующего шага.

Начинают с изготовления каркаса, для чего нарезают прямоугольные трубы, формирую концы под 45°. Раскладывают детали на столе, прихватывают точечно по углам. После проверки перпендикулярности и размеров заваривают швы. Если предусмотрено установить мотор, делают металлическое основание с прорезанными пазами, закрепляют. Зачищают болгаркой, ошкуривают, покрывают грунтовкой, затем двумя слоями эмали.

Для барабана вырезают 2 одинаковых круга по 300 мм в диаметре. Сверлят отверстия:

под крепление ступиц – 4 штуки;
в центре – под вал;
отступив на 70–80 мм – для втулок.

Ступицы фиксируют болтами, диски барабана соединяют шпильками. На них между кругами монтируют втулки из трубок. Закрепляют гайками и контргайками. Конструкцию устанавливают на вал, который продевают в отверстия щечек из листового металла. С одной стороны извне – место для ручки привода, с другой, если такое предусмотрено – большая звездочка. На нее затем надевается цепь, которая идет на двигатель. Для уменьшения силы трения используют подшипники подходящего диаметра.

Один конец стального каната закрепляют на валу и наматывают. Вышла простая конструкция, способная перемещать грузы горизонтально. Если требуется поднять тяжесть, дополнительно используется ручная таль или перекидывают трос через блок. Лебедку также устанавливают на транспортные средства.

Перед началом сборки своими руками размечают места креплений, используя не только чертеж, но и прикладывая имеющиеся заготовки. Это позволит определить правильные точки расположения, где возможно что-то отрезать или заменить деталь, неподходящую по размерам. К работе механизма предъявляются довольно жесткие требования: отсутствие шатаний, излишней плотности посадки, чтобы детали не изнашивались преждевременно.

Предлагаемый чертеж используется как ориентир для работы. Размеры конструкции зависят от шестерни Глиста. Ее выбирают, учитывая требуемую производительность лебедки. Исходя из параметров червячной передачи, по схеме изготавливают подъемное устройство.

Комплектующие изделия и их роль в лебедке:

1. Шестерня Глиста, которая должна иметь прочные зубья и достаточную толщину, передает усилие на вал.
2. Его делают из толстостенной трубы. С одного конца приваривают круглый кусок металла с диаметром, как у внутреннего кольца шестерни. Для фиксации троса высверливают отверстие насквозь.
3. Подшипники, на которых вращается вал. Если работа планируется непостоянная, допустимо использовать втулки.
4. Корпус – прочный и сделанный точно по размерам. Конструкция должна обеспечить отсутствие зазоров между узлами механизма.

Раму собирают из двух кусков швеллера с широкой полкой 200 мм, различных по размерам: 300 и 400 мм. Длинный располагается с правой стороны, где устанавливают шестерню и ручку привода. Используются также отрезки 4-миллиметрового металла. В швеллерах размечают и высверливают сквозные отверстия под вал, а также еще 4 для боковых пластин. Это две детали прямоугольной формы с треугольным вырезом в углу справа снизу.

Собирают в такой последовательности:

на оба конца вала устанавливают подшипники или втулки из латуни;
надевают пластины и закрепляют на швеллере болтами с гроверами под гайки;
насаживают шестерню на вал, фиксируют шпонкой, устанавливают металлическую втулку;
окончательно собирают сначала со стороны длинного швеллера, затем короткого.

Механизм готов к использованию в любых целях. Он незаменим в строительстве, им вытаскивают автомобили, устанавливают в гараж. Для уменьшения нагрузки на барабан применяется система блоков.

Каждый владелец внедорожника знает, что лебедка – незаменимое устройство при передвижении по труднопроходимой местности. Лебедки бывают различных типов, благодаря чему можно обеспечить комфортное поднятие грузов различной массы и габаритов. Смонтированная ручная лебедка своими руками позволит получить оборудование, которое будет отличаться надежностью и невысокой стоимостью. Самодельное устройство просто смонтировать в домашних условиях и оно не потребует использования специальных деталей.

Лебедки — очень удобное для поднятия грузов приспособление, благодаря чему оно имеет широкое распространение среди автолюбителей. Так как стоимость специального оборудования достаточно высока, то ручная лебедка своими руками станет оптимальным вариантом для автомобилистов, которые предпочитают наиболее оптимальное соотношение цены и качества. Также по индивидуальному макету можно создать уникальную лебедку, которая будет сочетать в себе удобство и высокую грузоподъемность. Компактные самодельные устройства могут устанавливаться на любую часть машины, что делает механизм универсальным помощником при ремонте и поездках на дальние расстояния.

Разновидности

Существует несколько классификаций лебедок. Основное предназначение устройств — подъем и перемещение грузов, поэтому они используются во многих сферах. Автомобилисты сталкиваются с необходимостью поднятия тяжелых грузов достаточно часто. Подъем крупных узлов и агрегатов в гараже либо буксировка требует надежной фиксации грузов. В зависимости от способа монтажа разделяют лебедки на 3 вида:

Стационарные. Устанавливаются на стены, потолки, балки и другие конструкции. Чаще всего используются в крупных автосервисах.
Переносные. Могут монтироваться на любую подходящую поверхность.
Передвижные. Устанавливаются на платформы на колесах. Для небольшого гаража данный вид конструкции наиболее предпочтительный.

Ручная лебедка для автомобиля наиболее распространена среди автовладельцев. Ручной привод удобен для поднятия грузов в условиях гаража, но при этом его конструкция должна быть тщательно продумана.

При отсутствии данных приспособлений эксплуатация лебедки небезопасна.

Установки с машинным приводом подразумевают наличие одного либо двух барабанов. Такие механизмы используются преимущественно в лифтах, на кранах, в буровых установках. При использовании в гараже лебедки с барабанным приводом можно существенно облегчить перенос и подъем предметов.

Что нужно знать для изготовления лебедки?

При производстве лебедок необходимо учитывать нагрузку, которая будет оказываться на конструкцию. Для автомобильных лебедок чаще всего используются устройства, которые способны выдержать нагрузку от 500 кг до 2 тонн. Рычажная лебедка предназначена для поднятия грузов на максимальную высоту до 4 м. Барабанная конструкция может выдерживать от 250 кг до 2 тонн и поднимать предметы до 30-40 м. Рычажные лебедки очень удобны в эксплуатации и распространены при использовании, так как имеют надежный фиксирующий механизм. Барабанная система удобна в использовании при извлечении машины из кювета либо поднятии грузов. Стопорный элемент работает автоматически, поэтому людям, работающим под лебедкой, грозит минимальная опасность.

Ручная лебедка для подъема и опускания груза может быть с использованием 2 видов привода:

Многоскоростной вариант обладает несколькими парами шестерён, поэтому усилие отличается одним из самых высоких показателей. Одним из главных недостатков является пропорциональное увеличение скорости. Два мешка будут подниматься вверх очень медленно, но при поднятии груза массой более 2 тонн подъем будет быстрым.

При создании лебедки с червячным механизмом необходимо учитывать усилия, которые будут прилагаться к провороту ручки. Основным недостатком этого типа оборудования является постоянное трение, оказывающееся на металлические части изделия. Данная конструкция очень часто ломается на месте червячной пары. Также стоит не забывать про регулярную смазку движущихся частей. Не стоит оказывать чрезмерную нагрузку на весь механизм, так как это приведет к преждевременному выходу из строя оборудования.

Изготовление барабанной лебедки

Такая конструкция является самой простой и может быть использована в полевых условиях. Более практичным видом лебедки будет оборудование на переносной основе. Конструкция предполагает использование более сложных деталей, которые изготавливаются самостоятельно. Для повышения эффективности работы могут использоваться дополнительные элементы видео редуктора.

В сети можно найти множество чертежей самодельных лебедок. При выборе конкретного чертежа необходимо учитывать условия, в которых будет использоваться оборудование.

Если лебедка будет устанавливаться на крышу либо в багажник авто, то необходимо просчитать дополнительную нагрузку, которая будет постоянно оказываться на устройство. Если лебедку планируется использовать в холодных регионах, то отдельное внимание необходимо уделить качеству металла.

Необходимые детали и оборудование

Для изготовления лебедки нам понадобится:

труба прямоугольного сечения для рамы;
готовый вал, или труба круглого сечения;
стальной лист толщиной 3-5 мм;
шпильки М10-М12 длиной 20-25 см в количестве 6 штук, гайки;
ступицы для вала;
готовый редуктор в сборе или звездочки большего и малого диаметра с цепью, либо зубчатые колеса;
сварочный аппарат с электродами;
гаечные ключи;
метабо со шлифовальными дисками.

Автомобилисты отмечают, что сделанные своими руками лебедки отличаются надежностью, практичностью и долговечностью. Для барабана лучше использовать трубу диаметром 20-50 мм с толщиной стенок не менее 3 миллиметров. Использование труб с другими параметрами нецелесообразно, тогда в процессе эксплуатации они деформируются и лебедка теряет свою функциональность.

Этапы сборки

В первую очередь рекомендуем набросать чертеж устройства, где указать размеры отдельных деталей и их расположение. Так проще будет ориентироваться при сборке всей конструкции.

Далее необходимо изготовить раму. Для этого из стальной трубы диаметром около 2 см вырезаем заготовки нужной длины, концы которых обрезаем под углом 45 градусов. Трубки свариваем между собой так, чтобы угол их соединения был ровно 90 градусов. После этого снимаем окалину и полируем швы.

Для создания барабана нам понадобится лист стали толщиной около 3-5 мм, из которого нужно вырезать два диска диаметром 30 см. В каждом диске вырезается по 7 отверстий: один – в центре диска, шесть – по окружности диска на расстоянии около 7 см. Диаметр отверстия в центре должен соответствовать диаметру вала устройства.

Диски скрепляются между собой с помощью шпилек М10 или М12, концы которых помещаются в отверстия по диаметру дисков и фиксируются с помощью гаек и контргаек. На шпильки также можно предварительно надеть металлические трубки соответствующего диаметра для повышения прочности конструкции. Таким образом барабан нашей лебедки готов. Далее присоединяем вал, который можно изготовить самостоятельно из металлической трубы или взять готовый из другого механизма. Концы вала необходимо оснастить ступицами для крепления его к раме.

Преимущества и недостатки самодельной лебедки

Главным достоинством самодельные лебедки является ее высокая ремонтопригодность. Мастер знает все места креплений, а также обладает чертежом, по которому было сделано устройство, поэтому отремонтировать аппарат не составит труда. Даже если было поломана готовая деталь, то, зная конструкцию, ее можно заменить буквально за несколько минут.

Другим преимуществом устройства является невысокая стоимость. Лебедка может изготавливаться из имеющихся в гараже деталей, поэтому их стоимость не учитывается при разработке проекта. Индивидуальная конструкция позволит установить лебедку на любой автомобиль и любую его часть. Специальное крепление обеспечит надежную фиксацию на транспортном средстве либо в гараже.

Самодельные лебедки часто устанавливаются на джипах или вездеходах, что обуславливается условиями эксплуатации по пересеченной местности. Имея под рукой лом, трубу, трос и пару карабинов можно сделать самодельную лебедку даже в неприспособленных для этого условиях.

К недостаткам самодельных лебедок можно отнести их длительность создания. Качественная лебедка, которая изготавливается самостоятельно, может потребовать несколько часов или дней для ее создания. Потребуется использовать профессиональное оборудование и расходные материалы высокого качества. Если все условия будут соблюдены, то автолюбитель получит качественный аппарат, который будет ему служить на протяжении не одного десятилетия.

Мощная лебедка своими руками — Строительство домов и бань

Как изготовить простую ручную лебедку своими руками? 7 этапов сборки устройства

Каждый владелец внедорожника знает, что лебедка — незаменимое устройство при передвижении по труднопроходимой местности. Лебедки бывают различных типов, благодаря чему можно обеспечить комфортное поднятие грузов различной массы и габаритов. Смонтированная ручная лебедка своими руками позволит получить оборудование, которое будет отличаться надежностью и невысокой стоимостью. Самодельное устройство просто смонтировать в домашних условиях и оно не потребует использования специальных деталей.

Разновидности

Стационарные. Устанавливаются на стены, потолки, балки и другие конструкции. Чаще всего используются в крупных автосервисах.
Переносные. Могут монтироваться на любую подходящую поверхность.
Передвижные. Устанавливаются на платформы на колесах. Для небольшого гаража данный вид конструкции наиболее предпочтительный.

При отсутствии данных приспособлений эксплуатация лебедки небезопасна.

Что нужно знать для изготовления лебедки?

Ручная лебедка для подъема и опускания груза может быть с использованием 2 видов привода:

Изготовление барабанной лебедки

Необходимые детали и оборудование

Для изготовления лебедки нам понадобится:

труба прямоугольного сечения для рамы;
готовый вал, или труба круглого сечения;
стальной лист толщиной 3-5 мм;
шпильки М10-М12 длиной 20-25 см в количестве 6 штук, гайки;
ступицы для вала;
готовый редуктор в сборе или звездочки большего и малого диаметра с цепью, либо зубчатые колеса;
сварочный аппарат с электродами;
гаечные ключи;
метабо со шлифовальными дисками.

Этапы сборки
