Расчет кирпичной стены на нагрузку: пример, от чего зависит
Содержание
- 1 Виды нагрузок на кирпичную стену
- 2 От чего зависит нагруженность кирпичной кладки?
- 3 Пример расчета нагруженности кирпичной стены
- 4 Недостаточное сопротивление стены из кирпича
Проектирование и возведение сооружений из кирпича требует дополнительного расчета нагрузки. Несущая способность кирпичной кладки при неправильной закладке приводит к разрушению стены. Поэтому инженеры с максимальной точностью рассчитывают показатели. Для этого нужно знать марку кирпича по плотности, осуществляемую нагрузку, устойчивость, сопротивление сжатию и теплопередаче.
Виды нагрузок на кирпичную стену
Нагруженность элементов конструкции подразделяют на 2 вида:
- временная;
- постоянная.
К постоянным относят удельную массу перегородок, перестенок, стен и других элементов, а также постоянное влияние подземных вод, горных пород и их гидростатика.
Временные, как становится ясно из названия, это сбор нагрузок характерного типа, которые могут изменяться. К ним относят:
- вес временно привезенного оборудования либо стационарных объектов;
- разность перепадов давления в проложенных трубах здания;
- нагрузки климатического характера влияния окружающей среды (снег, дождь, ветер).
Если сооружение проектируется с малым количеством этажей, то строители могут пренебрегать данными касательно временных напряжений на здание, однако только при условии создания повышенного запаса прочности на этапах его строительства.
Вернуться к оглавлению
От чего зависит нагруженность кирпичной кладки?
Для проведения расчета первым делом необходимо определить все факторы, влияющие на прочность участка проектирования, а именно:
Перед началом проведения калькуляций следует учесть, что в конструкции есть подоконники.
- защитные возвышения по периметру кровли;
- подоконники;
- простенки;
- участки над окнами с учетом полного веса всех составляющих стены;
- допустимые нагрузки на плиту и между перекрытиями;
- удельную массу настила;
- для зимнего периода также учитывают вес снежного покрытия на крыше и влияние сильных порывов ветра.
Для зданий более 2-х этажей проводят расчет для определения способности их сопротивляемости. С помощью формул высчитывают нагрузки от каждого отдельного этажа конструкции и точки давления. Высокие нагрузки образовываются в нижних частях кирпичного столба. Если условия по правильному соотношению величин толщины и высоты не будут выполнены, то с увеличением срока эксплуатации стена начнет выгибаться и может полностью разрушиться от перенапряжения.
В строительной индустрии предусматривается толщина кладки из кирпича для несущих стен от 1,5 до 2,5 изделия. Но окончательное вычисление зависит от высотности объекта. Определяется устойчивость к нагрузкам непосредственно с помощью расчета, но в случае строительства 3 и более этажных зданий нужен тщательный анализ по формулам, которые учитывают сложение нагрузок от каждого этажа, угол приложения силы и возможные дополнительные напряжения.
Вернуться к оглавлению
Пример расчета нагруженности кирпичной стены
Чтобы разобраться в вопросе нагрузок несущих конструкций, можно изучить пример выполнения проекта, в котором не учитываются временные эксплуатационные нагрузки. Например, здание 4-х этажей с толщиной стен 64 см (Т), удельный вес с учетом всех элементов — кирпича, штукатурки и раствора составляет М=18 кН/м3. По ГОСТу 11214—86, выполнена закладка окон, их размеры по ширине 100—150 см (Ш) по высоте 100—130 см (В).
Приложение веса на простенок от элементов, находящихся выше, согласно замерам, равен 0,64*1,42 м, а высота одного этажа (Вэт) 4200 мм. При этом сила давления на участок происходит под углом 45°. При слое штукатурки в 2 см определяют нагрузку от стен следующим алгоритмом: Нстен=(4Вэт+0,5(Вэт-В1)3—4Ш1*В1)(h+0,02)М. Подставив значения, получают 0, 447 МН. Определение требуемой нагруженной площади П=Вэт*В½-Ш/2.
В этом случае значение равно 6 м. Нп =(30+3*215)*6 = 4,072МН. Получаемая нагрузка на кладку из кирпича от перекрытий 2-го этажа равняется: Н2=215*6 = 1,290МН, в том числе Н2l=(1,26+215*3)*6= 3,878МН. Удельный вес кирпичного простенка высчитывается по формуле: Нпр=(0,02+0,64)*(1,42+0,08)*3*1,1*18= 0,0588 МН.
Расчет несущей способности кирпичной стены выполняется по максимально загруженным простенкам нижнего этажа.
При обследовании элемента выбирают части стены с минимальной шириной и толщиной. Чаще всего они расположенными в проемах дверей или окон. Если условие У >= Н на устойчивость стены при расчетах подтверждается, то проект выполнен верно и прочность конструктивных элементов достаточна. Расчет простенка для каждого этажа и суммирование значений показывают общую нагрузку здания и выполняются согласно СНиП II-22—81.
Вернуться к оглавлению
Недостаточное сопротивление стены из кирпича

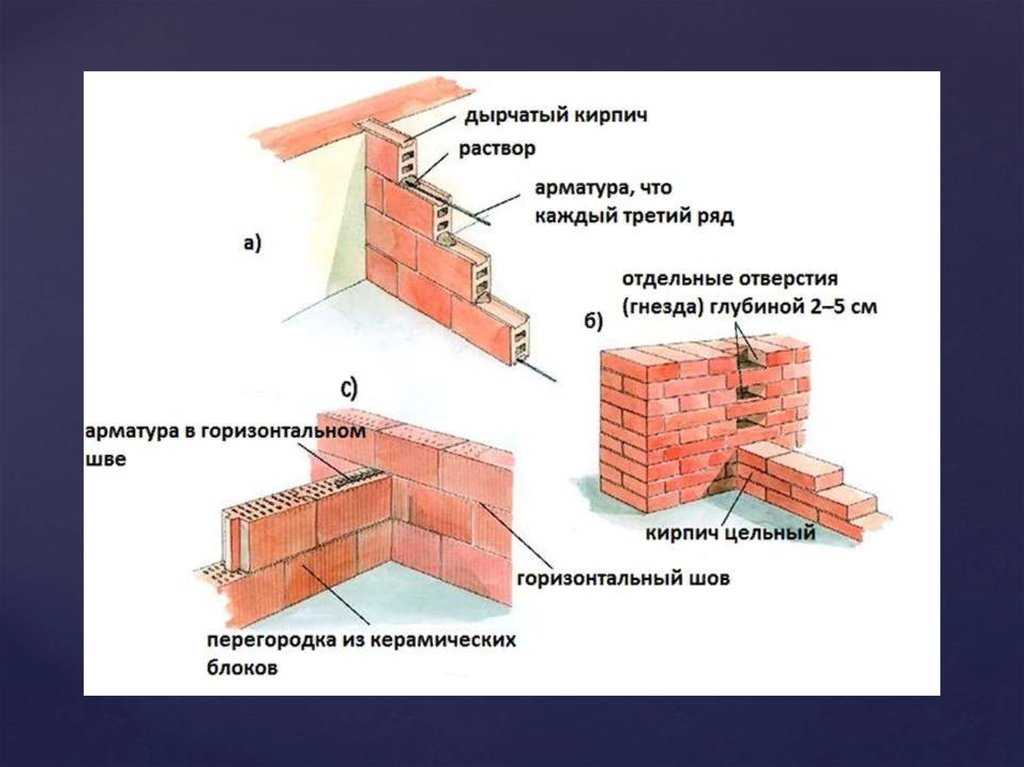

Если при определении расчетного сопротивления данные устойчивости менее ее нагрузки, следует выполнять армирование стенок и перегородок.
При упрочнении материала прирост показателей прочности составляет 40%. Далее следует заново пересчитать показатели устойчивости, учитывая усиление стальными элементами. Зная что У = 1,5, а Н = 1,113, рассчитывается коэффициент усиления, поделив значения, К = 1,348. Таким образом, увеличить прочностные показатели нужно на 34,8%. Проводя армирование железной обоймой, можно достичь нужных показателей прочности, если правильно выбрать марку кирпича, усиление, определить конструкцию фундамента и характеристики грунта под фундаментом.
Расчет количества кирпича для строительства стен
Оглавление:
- Типы кирпича и виды кладки
- Как проводить расчет кирпича на строение?
Расчет количества кирпича на дом дело нетрудное, но требующее определенной внимательности.
Для получения нужного результата следует сначала подсчитать общую длину всех стен дома (или иного строения), после чего рассчитать их объем и, исходя из него, определить нужное количество кирпича. При этом следует учитывать толщину кладки и долю цементного раствора в ее объеме.
Необходимые замеры дома для расчета количества кирпича.
Для того чтобы рассчитать объем стен, необходимо:
- вычислить длину их периметра,
- рассчитать общую площадь исходя из периметра и высоты,
- вычесть из полученной величины площадь всех проемов,
- умножить полученную реальную площадь стен на их толщину.
Если в доме имеются стены или перегородки разной высоты или толщины, то расчет по ним следует производить по отдельности.
Типы кирпича и виды кладки
Существует 3 стандартных варианта размера:
Усредненный расчет количества кирпича.
- одинарный 250*120*65 мм (или 1 НФ нормальный формат),
- полуторный 250*120*88 мм (1,4 НФ),
- двойной 250*120*138 мм (2,1 НФ).
Иногда встречаются и другие стандарты (евро, модульный, неполномерный), но применяются они редко.
В 1 кубометре помещается:
- одинарного 512 штук,
- полуторного 378,
- двойного 242 штуки.
Однако столько помещается в кубометре именно чистого стройматериала. Но, чтобы рассчитать реальное количество кирпича, нужно учесть еще и слой цемента, который обычно считается равным 1 см. В таком случае получается уже другой результат. На 1 кубометр материала стены тогда приходится:
- 394 штуки одинарного,
- 302 полуторного,
- 200 двойного.
Традиционно используется 5 вариантов кладки по толщине, от 0,5 до 2,5:
- 0,5, или 12 см,
- 1, или 25 см,
- 1,5, или 38 см,
- 2, или 51 см,
- 2,5, или 64 см.
Вернуться к оглавлению
Как проводить расчет кирпича на строение?
Количество кирпичей в кладке.
Вышеприведенные варианты исчерпывают весь спектр возможностей: 3 типа материала, 5 вариантов кладки. Исходя из этого и следует считать количество. Например, нам нужно построить коробку для гаража 3*6 м, 3 м высотой, полуторной кладки полуторного же кирпича. Имеется проем для ворот 2* 2.5 м.
Сначала считаем площадь всех стен строения. Она составляет 3*3 + 3*3 + 6*3 + 6*3 = 54 м². Вычитаем проем, который составляет 2*2,5=5 м². Таким образом, реальная площадь у нас получается 54-5 = 49 м². Кладка полуторная, то есть 38 см. Значит, общий объем стройматериала 49 * 0,38 = 18,62 м³. Однако это с учетом цементного слоя. Так как у нас полуторный кирпич, в 1 кубометре материала стен его содержится 302 штуки. В общей сложности выходит 302 * 18,62 = 5623,24, округляем до 5623 штуки. Так как закупать материал нам нужно кубометрами без учета раствора, считаем, сколько по чистому объему составят 5623 штуки: 5623/378 = 14,88 м³ то есть закупать надо 15 м³.

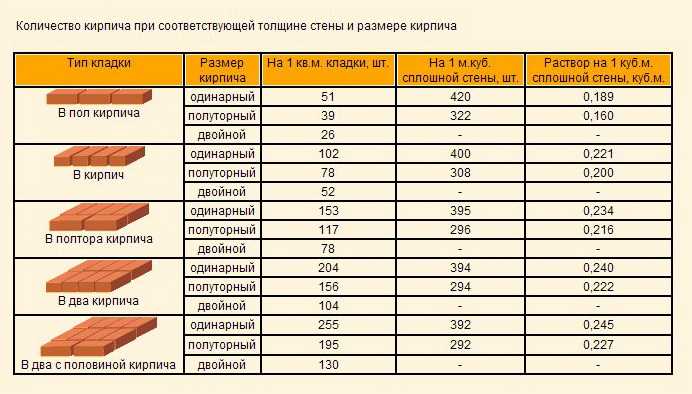

Кроме того, так как вариантов возможных кладок не так уж много, можно просто использовать таблицу, в которой указано число кирпичей на м² кладки разной толщины в зависимости от типа.
Для решения задачи достаточно найти нужную величину по таблице и умножить на общую площадь стен дома, а потом пересчитать на объем чистого стройматериала.
Также следует упомянуть, что в настоящее время существует большое количество программ, онлайн-калькуляторов и тому подобных вещей, автоматизирующих подсчет. Даже простая таблица в Excel тоже вполне способна помочь в этом деле. Однако на практике, если вы не специалист, проще произвести примерный расчет вручную или в уме, особенно предварительный, когда особая точность не нужна, а все цифры по мере проработки проекта еще будут неоднократно меняться.
Нельзя исключать, что вам посчастливится столкнуться с редко встречающимися стандартами: евро (250*85*65 мм, 0,7 НФ), модульным одинарным (288*138*65, 1,3 НФ) или неполномерками (3/4, 1/2 или 1/4, то есть длиной 180, 120 или 60-65 мм). В этом случае расчет придется производить более трудоемким способом. Рациональнее всего будет сначала рассчитать параметры 1 м² кладки.
Но при проектировании следует учитывать, что, по мере уменьшения размеров отдельного кирпича, постройка во все большей степени начинает состоять из цементного раствора. Это не прибавляет сооружению ни прочности, ни термоизоляционных свойств.
Другие статьи
Как оценить материалы для кирпичной стены толщиной 5 дюймов
Tweet
По своему назначению все стены являются несущими или ненесущими. Несущая стена является частью конструкции здания – она удерживает здание. Ненесущая стена – это всего лишь перегородка, разделяющая различные помещения здания.
Вы можете снести стену, если она не несущая; нельзя перемещать или сносить несущую стену.
Неспециалисту непросто определить, является стена несущей или нет. Вы должны полагаться на совет опытного лицензированного инженера-строителя.
Большинство современных многоэтажных зданий имеют несущий каркас и ненесущие стены. Большинство жилых зданий в США и почти все здания с деревянным каркасом построены с несущими стенами типа каркаса платформы или баллонного каркаса.
Кирпичная стена
Кирпичная стена используется для разделения пола в другом полезном пространстве. Например, спальня, гостиная, туалет, кухня, склад и т. д.
Для этой цели мы используем кирпичные стены разной толщины. Толщина может быть 3 дюйма, 5 дюймов и 10 дюймов. Обычно мы делаем кирпичную стену толщиной 10 дюймов по периферии и кирпичную стену толщиной 5 дюймов в качестве внутренней перегородки.
Кем бы вы ни были, домовладельцем, инженером-строителем, прорабом, подрядчиком или строителем, вы должны оценить необходимое сырье для кирпичных стен, которые вы планируете построить.
Спецификации материалов для 5? Кирпичная стена
Кирпичные стены толщиной 5 дюймов сооружаются во внутренних стенах. Кирпичная стена толщиной 3 дюйма редко встречается на полу здания. На следующих шагах вы узнаете, как измерить материалы для кирпичной стены толщиной 5 дюймов.
Следующие три материала необходимы для возведения кирпичной стены толщиной 5 дюймов:
1. Кирпичи
2. Цемент
3. Песок
Кирпич: Кирпичи первого сорта используются для возведения кирпичных стен. Стандартный размер кирпича составляет 9,5″ X 4,5″ X 2,75″.
Цемент: портландцемент обычно используется в кирпичной кладке. Вес мешка с цементом составляет 50 кг, что эквивалентно 1,25 куб. фута.
Песок: Как правило, лучше всего подходит средний песок
Как рассчитать кирпичи для кирпичной стены толщиной 5 дюймов?
Возьмем кирпичную стену длиной 10 футов и высотой 10 футов для нашего оценочного проекта. Тогда площадь нашей стены равна
10′ X 10?= 100 квадратных футов.
Поскольку толщина нашей стены составляет 5 дюймов, объем стены составляет
100 кв. футов. x 5 дюймов = 41,67 кубических футов.
5″ = 0,42)
= 42 кубических фута
Расчет объема кирпича (включая раствор)
Стандартный размер кирпича: 9,5″ X 4,5″ X 2,75.
Когда мы строим кирпичную стену, мы обычно используйте слой раствора толщиной ?? между кирпичами для соединения. Включая этот растворный шов, размер кирпича будет 10 x 5 x 3 дюйма.
Итак, объем кирпича (включая раствор) равен
= 10″ x 5″ x 3″
= 0,83? x 0,42? x 0,25?
= 0,087 куб. кирпичей для расчетной кладки
Количество кирпичей = Объем кладки / Объем кирпича (включая раствор)
= 42 / 0,087
= 482 шт. , необходимое количество кирпичей на 100 квадратных футов кирпичной кладки составляет 500.
Расчет и формула кирпичной кладки
Чтобы рассчитать объем раствора, вам сначала нужно получить общий объем кирпичей, используемых для возведения кирпичных стен.
Затем нужно от объема кирпичной кладки вычесть объем кирпичей.
Объем раствора = объем кирпичной стены — объем кирпичей.
Мы используем 482 кирпича, чтобы сделать нашу кирпичную стену.
Итак, объем этих кирпичей:
= 482 x 9,5″ x 4,5″ x 2,75″.
= 482 x 0,79? x 0,37? x 0,23?
= 32,40 кубических фута.
Объем кирпичной стены, который мы рассчитали выше, составляет 42 кубических фута.
Таким образом, объем раствора равен
= 42 — 32,40
= 9,60 кубических футов
Доля цемента и песка
Обычно используемая пропорция цемента и песка для возведения кирпичных стен толщиной 5 дюймов составляет 1:4.
Чтобы проанализировать объем цемента и песка, нам нужно получить сухой объем этого влажного объема
Сухой объем раствора,
= влажный объем раствора x 1,30
= 9,60 х 1,30
= 12,48 кубических футов.
Как рассчитать сухой объем раствора
Известно, что сухой объем раствора равен
= влажный объем раствора x 1,30
= 10 x 1,30
= 13,00 кубических футов.
Процесс измерения объема цемента и песка в растворе
Соотношение цемента и песка в растворе 1:4. Это означает, что одна единица цемента будет смешана с четырьмя единицами песка.
Общее количество элементов в растворе: 1+4=5.
Цемент объем,
= (сухой объем раствора ? сумма коэффициентов) ? доля цемента в растворной смеси.
= (12,48×5) ?1
= 2,50 кубических фута.
Для 50-килограммового мешка с цементом объем мешка с цементом составляет 1,25.
= (2,50?1,25) = 2
Таким образом, на расчетный кирпичный проект нам потребуется 2 мешка цемента.
Объем песка,
= (сухой объем раствора ? сумма коэффициентов) ? Доля песка в растворной смеси.
= (12,48×5)×4
= 10 кубических футов.
Окончательное решение
Таким образом, чтобы рассчитать материалы для кирпичной стены толщиной 5 дюймов, сначала нужно увидеть количество кирпичной кладки, а затем посчитать количество кирпичей, необходимое в проекте. После этого подсчитать объем необходимого количества.
кирпичей и объем предполагаемой кирпичной кладки. А затем вычесть объем кирпичей из объема кирпичной кладки, чтобы получить требуемый объем раствора. Во-первых, получить точный объем раствора, как только вы получите объем раствора, получить сухой объем этого. Последним шагом является определение соотношения цементного песка, которое дополнительно оценивает количество цементного песка.0003
