С тех пор, как люди спустились с деревьев, вышли из пещер и выбрались из землянок, проблема дешевых и легко возводимых стен не потеряла своей актуальности. А сейчас, с учетом того, что цены на энергоносители растут как сказочные богатыри, не по дням, а по часам, хорошая теплоизоляция наружных стен стала еще и одним из главных факторов при выборе материала стены.

Стены бывают двух видов - наружные и внутренние. Наружные стены могут быть несущие и самонесущие, внутренние стены - только несущие, а внутренние самонесущие стены называются перегородками и рассматриваются отдельно. А вот материалом для стены может быть буквально все, что попадется под руку.

Несущие стены

один из самых широко распространенных видов стен. Задача несущих стен - выдерживать нагрузку от перекрытий и кровли, а также обеспечивать необходимую теплоизоляцию. Для возведения несущих стен используются материалы, обладающие достаточной прочностью: натуральный камень, кирпич, шлакоблок, бетонные блоки, монолитный бетон и др.

Однако, чем больше прочность материала, тем больше его плотность и соответственно тем меньше его сопротивление теплопередаче. Поэтому толщина несущих стен, выполненных из кирпича, натурального камня или тяжелого бетона, достаточная для прочности и устойчивости стены, часто является недостаточной для обеспечения теплоизоляции по последним теплотехническим нормам. Если раньше толщины кирпичной кладки наружной стены 51 см  для некоторых климатических районов считалось достаточно, то теперь и 77 см толщины кирпичной кладки наружной стены для тех же районов не всегда хватит. Поэтому наружные несущие стены все чаще выполняются не из одного материала, а как минимум из двух. При этом первый материал обеспечивает необходимую прочность и устойчивость, а второй - теплоизоляцию. В малоэтажном строительстве наружные несущие стены могут изготавливаться из менее прочных материалов, таких как шлакоблок, легкие, пористые и ячеистые бетоны.

Самонесущие стены

делаются в каркасных зданиях, часто самонесущие стены называют ограждающими конструкциями. В каркасных зданиях каркас рассчитывается на нагрузку от перекрытий, вышележащих стен и кровли, таким образом на самонесущие стены действует нагрузка только от собственного веса материала, из которого самонесущие стены изготовлены. Это позволяет использовать для возведения самонесущих стен практически любые материалы, способные выдержать ветровую нагрузку и воздействие атмосферных осадков. Самонесущие стены могут быть и кирпичными и каменными и из тяжелого бетона, но по приведенным выше причинам для возведения самонесущих стен как правило используются материалы, обладающие необходимым сопротивлением теплопередаче. Кроме того, материалы для стен должны иметь хорошую морозостойкость и низкое водопоглощение. Чем больше воды поглощается стеновым материалом, тем хуже в итоге будет теплоизоляция и тем быстрее может произойти разрушение материала при замерзании в зимнее время впитавшейся воды. Но как правило менее плотные материалы из-за своей структуры имеют достаточно высокое водопоглощение и потому часто нуждаются в дополнительной защите.

Ну а теперь более подробно рассмотрим наиболее часто используемые

Стеновые материалы:

Строительные материалы, используемые для возведения стен, можно классифицировать по различным признакам: по происхождению, по способу производства, по прочности, по весу, по теплопроводности, по размеру, по простоте и быстроте монтажа, по доступности, по эстетичности, по экологичности, по цене и т.п. Каждый из вышеперечисленных признаков безусловно важен, поэтому выбрать наиболее подходящий вариант при строительстве своего дома не так уж и просто. Одной из наиболее показательных мне представляется классификация стеновых материалов по размерам и по весу, так как большинство стройплощадок частных домов объединяет низкий уровень механизации, подразумевающий, что большинство грузов поднимаются вручную. Далее материалы для стен рассматриваются именно с этой позиции, при этом попутно даются краткие характеристики материалов по другим указанным признакам.

По размеру стеновые материалы делятся на:

Мелкоштучные стеновые материалы.

Мелкоштучными считаются материалы, которые можно относительно легко укладывать вручную. Как правило вес одного элемента не превышает 20-30 кг. Соответственно элементы стен из более плотных материалов имеют меньшие размеры, чем элементы из менее плотных материалов. К мелкоштучным стеновым материалам относятся:

Натуральный камень

получаемый из горных пород.

Наиболее популярные виды природных камней, используемых для возведения стен, описаны отдельно.

Искусственный камень

получаемый путем формовки на стадии изготовления.

Как и натуральный, различные виды искусственных камней используются при возведении стен несколько тысяч лет. Искусственные камни часто имеют правильную геометрическую форму, размеры, прочность и морозостойкость, нормированную ГОСТами. Это значительно облегчает расчет и ускоряет процесс каменной кладки. Впрочем торцы камня могут быть не только плоскими, но иметь пазы или шпунт и гребень для упрощения кладочных работ. Камни в зависимости от назначения подразделяют на рядовые и лицевые, а также на порядовочные, перевязочные, угловые и перегородочные. Фактура лицевых камней может быть не только гладкой, но и рифленой, колотой (имитирующей сколы горных пород) и шлифованной. В отличие от натурального камня, цвет и фактуру искусственных камней можно относительно легко изменять в соответствии с потребностями. Вес камней не должен превышать 31 кг, толщина наружной стенки пустотелых камней должна быть не менее 2 см.

Керамический кирпич и камень

получают путем обжига глины. Сейчас выпускают глиняный кирпич нескольких видов: обычный (рядовой), облицовочный (лицевой) клинкерный (повышенной прочности и плотности) и шамотный (огнеупорный). Практически для каждого из указанных видов керамического кирпича имеется свой стандарт. Чаще все при строительстве жилых зданий используется обычный и облицовочный кирпич с размерами 250х120х65 мм. И обычный и облицовочный кирпичи бывают полнотелыми и пустотелыми. У облицовочного кирпича объем пустот значительно бол

МАТЕРИАЛЫ ДЛЯ КЛАДКИ СТЕН

РЕКОМЕНДАЦИИ

ПО ПРИМЕНЕНИЮ И ПРОЕКТИРОВАНИЮ

СТЕН ЗДАНИЙ

ИЗ ТЕПЛОЭФФЕКТИВНЫХ ЧЕТЫРЕХСЛОЙНЫХ БЛОКОВ



ПЕРВАЯ РЕДАКЦИЯ





Нижний Новгород

ПРЕДИСЛОВИЕ

Рекомендации по применению и проектированию стен зданий из теплоэффективных четырехслойных блоков содержат основные положения по применению стеновых четырехслойных теплоэффективных блоков из легких, плотных или поризованных бетонов на пористых и плотных заполнителях с включением регулируемого по толщине теплоизоляционного слоя. Приведены данные о материалах, конструкциях стен и узлов сопряжения, рекомендуемых строительных растворах и их составах. Приведена методика расчета стен по несущей способности, а также теплотехнический расчет.

Даны примеры расчета.

Для инженерно-технических работников проектных и строительных организаций.

Табл. 2 Илл. 10

Рекомендованы к изданию решением секции «Крупнопанельных и каменных конструкций» Научно-технического совета ЦНИИСК им. В.А.Кучеренко



ЦНИИ Строительных Конструкций им. В.А.Кучеренко





СОДЕРЖАНИЕ



Введение......................................................................................................................... 0



1 Общие положения.............................................................................. 1



2 Область применения......................................................................... 1



3 Материалы для кладки стен. .............................................................. 2



4 Расчетные характеристики кладки стен зданий из четырехслойных

теплоэффективных блоков........................................................................................ 2



5 Расчет элементов конструкций стен из четырехслойных

теплоэффективных блоков........................................................................................ 2



6 Конструкция стен и узлов здания, сопряжения из четырехслойных

теплоэффективных блоков........................................................................................ 4



7 Указания по производству работ..................................................... 6



8 Теплотехнический расчет стен зданий из четырехслойных блоков 6



Приложение А I Пример расчета несущей способности стен

из четырехслойных блоков. .......................................................... 8



II Пример расчета сопротивления теплопередаче стен зданий

из четырехслойных теплоэффективных блоков....................... 9



Приложение В Составы строительных растворов и клея для производства

кладки стен зданий из трехслойных теплоэффективных блоков 11



Приложение В Типы четырехслойных блоков......................................................... 13



Приложение Г Конструкции кладки стен зданий и узлов с применением

четырехслойных блоков.................................................................... 15



Приложение Д Перечень нормативных документов............................................... 28





ВВЕДЕНИЕ



Настоящие «Рекомендации» разработаны в целях обеспечения рационального использования стеновых четырехслойных теплоэффективных блоков строительной системы «Полиблок»», изготавливаемых методом литья из легких, плотных, тяжелых, или поризованных бетонов на пористых и плотных заполнителях с теплоизоляционными вкладышами из вспененного или экструзионного пенополистирола низкой плотности, при проектировании и строительстве зданий и сооружений различного назначения: жилых, общественных, производственных и сельскохозяйственных.

Теплоэффективные четырехслойных блоки изготавливаются в соответствии с ТУ 5835-002-99461491-2008

Введены впервые Дата введения с 18 августа 2008 г.



ТУ 5835-002-99461491-2008 «Строительная система «Теплодом». Блоки четырехслойные стеновые. Технические условия».

Кладка из четырехслойных теплоэффективных блоков разработана для применения типов изделий, рекомендуемых ООО «Кремнегранит Эко».

При подготовке Рекомендаций использованы материалы экспериментально-теоретических исследований, опыт проектирования, строительства и эксплуатации зданий со стенами из различных типов блоков.

Рекомендации разработаны в развитие СНиП П-22-81* «Каменные и армокаменные конструкции» и «Пособия по проектированию каменных и армокаменных конструкций (к СНиП П-22-81)».

Текст СНиП П-22-81*, как правило, в Рекомендациях не приводится.

Рекомендации разработаны:

ЦНИИСК им. В.А.Кучеренко Пономаревым О. И., Ломовой Л.М.

Предложения и пожелания по содержанию Рекомендаций направлять в ЦНИИСК им. В.А.Кучеренко по адресу: 109428, Москва, 2-я Институтская ул., д. 6, стр.1.

ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Настоящие рекомендации содержат основные указания по применению, проектированию и возведению стен жилых, общественных, производственных и сельскохозяйственных зданий из четырехслойных теплоэффективных блоков в обычных районах строительства, в том числе с климатом резко – континентального шельфа России.

1.2. Наружные стены здания следует проектировать с учетом климатических условий района строительства, тепловлажностного режима помещений и предполагаемых сроков службы зданий, а также требований, приведенных в нормах проектирования СНиП П-22-81* «Каменные и армокаменные конструкции», СНиП 23-02-2003 «Тепловая защита зданий».

В помещениях с агрессивной средой блоки могут применяться при ус­ловии защиты внутренней поверхности стен от воздействия агрессивных факторов. С наружи зданий никаких вариантов защиты стен зданий не предусмотрено, потому как наружный декоративно защитный слой четырехслойного теплоэффективного блока формируется с плотностью не менее 2,5 и сам является защитным слоем для всей конструкции стены здания.



ОБЛАСТЬ ПРИМЕНЕНИЯ

2.1. Четырехслойных теплоэффективные блоки следует применять, как правило, в зданиях с сухим и нормальным влажностным режимом помещений. Допускается применять для наружных стен помещений с влажным режимом при условии нанесения на внутренние поверхности стен пароизоляционного покрытия. Применение для стен помещений с мокрым режимом, а также для наружных стен подвалов и цоколей не допускается.

Влажностный режим помещений зданий следует определять по СНиП 23-02-2003.

Теплотехнический расчет стен и их сопротивление воздухопроницанию и паропроницанию выполняются в соответствии с требованиями СНиП 23-02-2003.

2.2. При проектировании зданий и проведении расчетов прочности элементов стен из четырехслойных теплоэффективных блоков следует руководствоваться СНиП П-22-81*, «Пособием по проектированию каменных и армокаменных конструкций (к СНиП П-22-81)», ЦНИИСК им. Кучеренко Госстроя СССР, М., 1987г. и настоящими Рекомендациями, учитывающими особенности работы кладки из теплоэффективных четырехслойных блоков.

2.3. При проектировании следует также учитывать требования настоящих рекомендаций с учетом указаний и ограничений действующих норм:

СНиП 2.08.01-89*, 2001г. «Жилые здания»;

СНиП 2.09.04-87* «Административные и бытовые здания»;

СНиП 31-02-2001 «Дома жилые одноквартирные»;

СНиП 31-03-2001 «Производственные здания»;

СНиП 21-01-97* «Пожарная безопасность зданий и сооружений».

2.4. Проектирование конструкций зданий и сооружений из четырехслойных стеновых блоков, предназначенных для строительства в сейсмических районах и районах Крайнего Севера, на территории распространения вечномерзлых грунтов, на подрабатываемых территориях, а также для эксплуатации в условиях систематического воздействия пониженной и/или повышенной температуры, влажности и динамических воздействий, выполняется с учетом дополнительных требований, предъявляемых к строительству зданий и сооружений и их конструкций, в перечисленных условиях, по соответствующим нормативным документам.

2.5 Допустимую высоту (этажность) здания следует определять расче­том несущей способности наружных и внутренних стен с учетом их совместной работы.

Стены могут быть несущими, самонесущими, ненесущими и для за­полнения каркаса строительных конструкций.

Стены рекомендуется возводить на ленточных монолитных железобетонных фундаментах в т.ч. мелкозаглубленный.

2.6. Четырехслойных блоки рекомендуются в несущих и самонесущих сте­нах зданий высотой до 3-х этажей включительно, но не более 12 м.

Этажность здания: при применении блоков для ненесущих стен - один этаж при высоте не более 6 м; для заполнения каркасов - не ограничивается.

2.7. Для несущих стен зданий высотой до 2-х этажей рекомендуется применять блоки по прочности не менее М50, для 3-х этажных зданий - М75.



МАТЕРИАЛЫ ДЛЯ КЛАДКИ СТЕН

3.1. Стеновые четырехслойных блоки - изделия конструкционные, изготавливаемые из плотного легкого или поризованного бетона на пористых заполнителях с теплоизоляционным вкладышем из вспененного или экструзионного пенополистирола. Наружный слой дополнительно может иметь декоративную лицевую поверхность.

Внутренний основной слой дополнительно может иметь лицевой слой из мелкозернистого бетона для стен, предназначенных под чистовую отделку.

Наружный и внутренний слои блока соединены связями из базальтопластиковой или стеклопластиковой арматуры.

Размеры, форма блоков приведены в Приложении В.

3.2. Толщина наружного слоя блока - не менее 80 мм.

Толщина внутреннего слоя - не менее 120 мм.

Толщина слоя эффективного утеплителя:

для вспененного пенополистирола - не менее 150мм;

для экструзионного пенополистирола – не менее 120 мм.

3.3. За марку «М» четырехслойных теплоэффективного блока по прочности при сжатии, МПа (кгс/см2) принимается средний предел прочности при осевом сжатии блока с передачей нагрузки на площадь «брутто» без вычета слоя теплоизоляции.

Среднее значение прочности блока вычисляют по ГОСТ 8462-85.

3.4. Блоки по пределу прочности при сжатии по сечению «брутто» подразделяют на марки: М35, М50, М75.

3.5. Марка бетона блоков по морозостойкость: F50, F75, F100.

3.6. По пожарной опасности четырехслойных блоки относятся к классу КО по СНиП 21-01-97.

Блоки следует применять для зданий I степени огнестойкости в каче­стве ненесущих ограждающих конструкций и III степени огнестойкости для несущих ограждающих конструкций.

3.7. Для возведения стен из четырехслойных блоков в зависимости от требуемой прочности кладки следует применять марки растворов по пределу прочности при сжатии в кгс/см2: 35, 50, 75. Применять раствор более марки «75» не рекомендуется.

3.8. Растворы по плотности в сухом состоянии подразделяют на тяжелые - плотностью 1500 кг/м3 и более, и легкие - плотностью менее 1500 кг/м3.

3.9. Раствор должен обладать в свежеизготовленном состоянии подвижностью и водоудерживающей способностью, обеспечивающими возможность получения ровного растворного шва, а в затвердевшем состоянии иметь необходимую прочность и равномерную плотность.

3.10. При выборе состава, а также изготовлении, выдержки и испытании растворов для кладки следует руководствоваться ГОСТ 28013-98 «Растворы строительные. Общие технические условия», СП 82-101-98 «Приготовление и применение растворов строительных», ГОСТ 5802-86 «Растворы строительные. Методы испытания».

3.11. При производстве работ кладку стен следует выполнять на растворах подвижностью - погружение стандартного конуса - 80–100 мм.




Читайте также:


Рекомендуемые страницы:

Поиск по сайту

Какой материал используется для кладки?

Современное строительство домов – это оригинальные проекты. Большинство квартир продается без внутренних перегородок и отделок, чтобы хозяева могли самостоятельно проектировать жилье под свои потребности. Если с проектированием и отделкой все понятно, то выбор материала для кладки перегородок у многих вызывает интерес.

Выбор материала для кладки перегородок имеет свои требования, которые нужно соблюдать:

  • Материал, используемый для перегородок должен хорошо обрабатываться, чтобы при создании сложных форм не возникало проблем
  • Высокая прочность материала не должна становится помехой при прокладке электропроводки
  • Межкомнатная перегородка должна иметь высокую прочность, для крепления бытовой техники и натяжного потолка
  • Перегородки должны быть звукоизоляционными
  • Перегородки в ванной должны быть влагостойкими
  • Монтаж перегородок должен быть легким

Основные материалы, используемые для перегородок:

Кирпич. Возведение перегородок из такого материала требует бригады каменщиков. Кладка из кирпича не дешевая, тем более такая кладка требует штукатурки.

Вибропрессованные блоки легки в кладке, так как имеют специальные пазы. Благодаря такой кладке стена получается ровной и ее не нужно ровнять штукатуркой. Недостатком материала является высокая прочность, которая мешает прокладывать электропроводку и вес.

Гипсокартонные перегородки в последнее время имеют высокую популярность, из-за своей простоты, не смотря на многочисленные недостатки. Материал не прочен и может сломаться от одного удара. На такой перегородке невозможно подвесить полки и другие приборы. Гипсокартонные перегородки звукопроницаемы и в загородных домах даже могут завестись грызуны. Гипсокартонные перегородки монтируются только, если нужна легкая стена.

Гипсовые пазогребневые блоки популярны не менее гипсокартонных стен. Перегородки возводятся быстро и без проблем, тоже касается, и монтажа электропроводки. Единственный их недостаток в том, что размер используемых блоков 667/500/80 мм. При таком размере звукоизоляция имеет уровень 39 Дб. а должно быть 41.

Газобетонные перегородки используются для утепления и возведения перегородок. При использовании материала достигается геометрическая точность, легкость в укладке и экологичность. Единственный недостаток – это низкая звукоизоляция, так как материал имеет низкую плотность. Поэтому материал лучше всего использовать для утепления, а не для межкомнатных перегородок.

Пеноблок имеет аналогичные характеристики, что и газоблоки. Однако преимущество их в том, что повышение плотности можно заказать у производителя. Блоки достаточно прочны, легкие в укладке и влагостойкие.

Из вышеперечисленного можно сделать вывод, что  материал для кладки перегородок лучше всего выбирать из пенобетона. При заказе соблюдайте необходимые нормы 100 мм. толщиной и плотностью 1000 кг./куб. м.

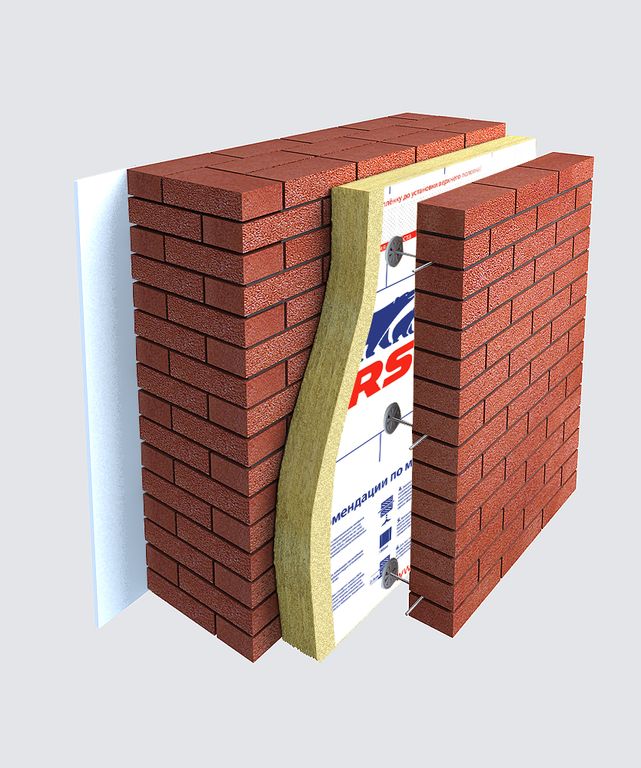

Облегченная кладка: особенности методики, материалы

В целях экономии кирпича с достаточной теплоизоляцией применяется облегченная кладка. С помощью такой методики значительно снижается общая масса здания, что уменьшает давление на фундамент постройки. В процессе строительных работ сначала выкладывают нижний слой сплошной кладкой, а потом внешний и внутренний перестенок, между которыми оставляется зазор в полкирпича для заполнения бетонным раствором или сыпучими теплоизолирующими смесями. Заключающий слой кирпича выполняется так же как и первый.

Что собой представляет?

Кирпичная кладка облегченной конструкции является методом возведения стен, при которой удается достичь таких положительных эффектов, как:

  • уменьшение массы стен;
  • снижение давления на фундамент и несущие конструкции;
  • экономия строительных материалов;
  • обеспечение достаточной теплоизоляции;
  • снижение себестоимости стройки.
Вернуться к оглавлению

Особенности методики

От правильности проведения облегченной кладки зависит функциональность стены, поэтому нужно придерживаться всех правил, потому как в этом процессе важен каждый миллиметр.

Более дешевый вариант заполнителя между кладками – опилки.

Облегченная кирпичная кладка применяется в малоэтажных зданиях. При этом возводятся две стенки, которые стыкуются только в самом низу и верху. Пространство между ними заполняется легкой смесью бетона и песка или других строительных засыпок. Самым экономным считается применение шлака или опилок, но такие средства хоть и более доступны, но со временем проседают и снижают теплоизоляцию стен. Внешняя верста выкладывается в полкирпича, а внутренняя — от 1-го до 2,5 монолита. Стенки должны быть связаны между собой. Для этого применяется тычковый ряд кирпича или металлические анкеры, согнутые на концах под прямым углом.

Все процессы этой облегченной кладки осуществляются поэтапно. Сначала выкладывается внутренняя и внешняя верста на 1,5 м от фундамента. Поочередно вставляются тычковые ряды кирпича или анкера, которые закрепляются на расстоянии не менее 50 см от края стены. После этого пустоты заполняются легким бетонным раствором или специальными сыпучими строительными смесями. Дальше кладка осуществляется в том же порядке. Дверные, оконные проемы, нижний и верхний ряд конструкции выкладывается сплошной кладкой. Это обеспечивает достаточную термоизоляцию.

Вернуться к оглавлению

Какие материалы и инструменты необходимы?

Прежде чем начать любые строительные или ремонтные работы следует просчитать, сколько и какого стройматериала понадобится. Кроме этого, нужно предусмотреть все необходимое оборудование и инструменты. Для осуществления облегченной конструкции понадобятся такие средства:

Из материалов может понадобиться бетон.
  • Материалы:
    • кирпич;
    • бетон;
    • песок;
    • цемент;
    • сыпучие строительные смеси или другие приспособления для утепления;
    • металлические анкера;
  • Инструменты:
    • кельма;
    • растворная лопатка;
    • расшивки для выпуклых и вогнутых швов;
    • порядовка;
    • шнурки-причалки;
    • молоток-кирочка;
    • строительный уровень;
    • отвес и угольник.
Вернуться к оглавлению

Методика облегченной кладки

Для возведения кирпичных верст используют кирпич, изготовленный из различных материалов и способов производства.

Выполнение облегченной кирпичной кладки осуществляется в такой последовательности:

Между двумя кладками нужно заполнить пространство раствором.
  1. Закрепление порядовок.
  2. Натяжка шнуров-причалок.
  3. Перенос и расстановка монолитов на версте.
  4. Приготовление цементного раствора в специальной таре.
  5. Подача смеси каменщику и распределение его под наружную версту.
  6. Кладка внешней стены.
  7. Распределение раствора под внутреннюю версту.
  8. Выкладывание внутреннего перестенка.
  9. Разложение цементной смеси под забутку.
  10. Заполнение пространства между верстами.
  11. Проверка правильности выложенного ряда.

Стена из облегченной кирпичной кладки является достаточно трудоемкой конструкцией, поэтому для ее выполнения необходимо несколько наемных работников. Доверять такую тяжелую работу рекомендуется только опытным каменщикам, так как незначительные ошибки могут привести к нарушению теплоизоляции постройки или разрушению здания.

Стены из керамических блоков - технология кладки, утепления и отделки

Стены из теплой керамики — за и против (сравнительная таблица)

Преимущества Недостатки
  • Низкий вес
  • Меньшая нагрузка на фундамент, по сравнению с кирпичом
  • Высокие показатели паропроницаемости
  • Высокая скорость возведения стен за счет крупных размеров блока
  • Необходимость в армировании
  • Необходимость в применение для отделки только паропроницаемых материалов
  • Необходимость использования специального «теплого» раствора
  • Относительная хрупкость материала за счет пористости

Технология кладки стен из поризованного керамического блока

Важно понимать, что технология кладки стен из поризованной керамики отличается от кладки классического кирпича, рассмотрим основные моменты.

Приготовление раствора

Для того, чтобы теплоизоляционные качества будущего строения были максимально высоки, для кладки стен в один слой необходимо применять специальный, так называемый, теплый раствор (так как обычный раствор после высыхания создает «мостики холода» - пути потери тепла). Технология его замешивания схожа с приготовлением обычного песчано-цементного раствора (необходимо развети в воде с соблюдением пропорций, указанный на упаковке).

Толщина слоя раствора по нормативам 10-12 мм. Чтобы пустоты не были залиты раствором на блоки укладывается специальная стеклопластиковая сетка.

Особенности кладки первого слоя

Керамические блоки уладываются на фундамент, важно, чтобы он был ровным, потому что от этого зависит качество всей кладки. Выравнивание поверхности необходимо производить при помощи цементно-песчаного раствора или мелкозернистого бетона, если присутствуют большие перепады высот. Затем между фундаментом и блоками укладывают слой гидроизоляции (например, рубероид), которая не допустит попадания влаги в поры блоков.

Начало кладки производится с углов, при помощи строительного уровня проверяется отсутствие отклонений. Блоки желательно смачивать водой для того, чтобы высыхание раствора происходило равномерно. После монтажа угловых блоков производится заполнение первого ряда кладки (для ориентира натягивает шпагат). Для выравнивания блоков используется резиновая киянка. Если для состывковки необходимо отпилить кусок блока, это необходимо делать при помощи болгарки со специальным диском (или можно купить готовые доборные блоки).

После завершения кладки первого ряда необходимо выждать примерно 12 часов, чтобы дать растворру хорошо схватиться, затем можно приступать к дальнейшим работам.

Возведение стен

Все последующие ряды кладки стен из керамоблоков, так же как и первый, производят с углов, не забывая о регулировке при помощи строительного уровня.


Важно! Швы должны быть одной толщины, вертикальные швы должны быть полностью заполнены, без пустот. Так же необходимо соблюдать перевязку швов — в соседних рядах они не должны совпадать.  Для укрепления стен через каждые 3-4 ряда необходимо прокладывать арматуру (диаметр 6-8 мм).


В необходимых местах устраиваются оконные и дверные проемы.

Кладка керамических блоков - видео

Технические характеристики стен из керамических блоков

Характеристики сооружения из теплой керамики во многом зависят от его конструкции, вариантов утепления и отделки. Ниже мы приводим характеристики стены из керамических блоков с внутренней и наружней отделкой (песчано-цементная штукатурка):

Толщина стены, мм 380 440 500
Эквивалент в кирпичах, шт 11,59 13,32 15,13
Предел прочности на сжатие, кг/см2 100 100 100
Расход блоков, шт/м2 16 16 16
Расход кладочного раствора, л/м2 25 30 35
Коэффициент теплопроводности при использовании «теплого» раствора, Вт/м2 0,35 0,31 0,29

Ошибки при кладке стен из керамических блоков

Для того, чтобы дом из керамических блоков был максимально теплоэффективен, важно соблюдать технологию кладки этого материала и не совершать ошибок, самые распространненные из которых:

  • Разрезка блоков не специализированным инструментом
  • Комбинирование в кладке керамических блоков и кирпичей. Такое сочетание недопустимо по причине сильной разницы в теплопроводности двух материалов (у кирпича она выше в 4-5 раз)
  • Недопустимо попадание осадков в пустоты блоков, что происходит, когда в процессе приостановки работ по возведению стен, материал не укрывается защитной пленкой
  • В простенках необходимо делать перевязку в кладке блоков
  • Важно выполнять технологические требования заполнения стыков: вертикальные стыки не заполняются расвором, исключая случаи, когда на одном из блоков отсутствует гребень или толщина стыка превышает 5 мм


Важно! Для кладки внутренних стен из керамических блоков нет необходимости использовать блоки толщиной 380 мм, для этих целей прекрасно подходит блок 250 мм


Утепление и облицовка стен из керамичеких блоков

Стены без утеплителя

Для умеренного и теплого климата возможно возведение однослойной стены из поризованной керамики, при этом строение в целом будет характеризоваться удовлетворительными теплосберегающими свойствами. Однако такой вариант не подходит для регионов с холодным климатом, в таком случае рационально возводить двуслойные стены с их последующим утеплением.

Стены с утеплителем

Если планируется утепление стены, то для возведения сооружения можно выбирвать блоки меньшей толщины. Важно выбирать утеплитель, который по своим характеристикам является более паропроницаемым материалом, чем поризованные блоки, поэтому чаще всего для утепления применяют минераловатные плиты. Их клеят к стене и отделывают штукатуркой с высокими паропроницаемыми свойствами.

В связи с тем, что готовая стена не имеет достаточно презентабельный внешний вид, ее отделывают при помощи различных материалов. Рассмотрим самые пополярные варианты облицовки стены из керамоблоков.

Облицовка кирпичом

Самый отработанный и распространненный вариант отделки. Для связи кладки из блока и кирпича изпользуются гибкие связи, возведение несущей стены и облицовочной чаще всего производят параллельно, что позволяет значительно сократить временные и денежные затраты, так как эти работы производятся силами одной рабочей бригады.

Оштукатуривание

Важным преимуществом отделки стен из теплой керамики штукатуркой является простой технологический процесс, который не требует специальных знаний и подготовки. Ассортимент штукатурных смесей довольно широк, поэтому это является относительно экономичным и простым способом облицовки фасадных стен из теплой керамики.

Вентилируемые фасады

Важным преимуществом вентилируемых фасадов для поризованных блоков является наличие возмонжости циркуляции воздуха в зазоре между стеной и отделкой, который уносит с собой излишки влаги, предотврящая возможность образования конденсата. В простенок дополнительно укладывается легкий утеплитель, поэтому для возведения стен можно использовать блоки меньшей толщины, при этом не теряя в общей теплоэффективности строения.

Виды кирпичной кладки - обзор существующих вариантов

От специфики и назначения конструкции используются разнообразные виды кирпичной кладки. Игнорирование строительных правил и норм может свести к нулю затраты труда и потраченного времени. Статья раскрывает особенности кладки тем или иным способом, знакомит с системой перевязки швов. Материал носит ознакомительный характер и сопровождается фото и видеоматериалом.

О кирпичах, которые используются в строительстве

Строительный материал (кирпич) бывает:

  1. Силикатный.
  2. Керамический.
  3. Клинкерный.
  4. Шамотный.
  5. Полнотелый кирпич.
  6. Пустотелый кирпич.

Давайте поближе познакомимся с каждым из видов и узнаем особенности и отличия этого строительного материала.

Силикатный

Обзор рабочего материала начинаем с самого простого и дешевого кирпича, который можно использовать в строительстве. В производстве используется известь и песок. Сырьё замешивается в автоклаве или вручную добавляется вода в определенных пропорциях. Затем, готовый продукт сушат. При столь слабом технологическом процессе понятно, что качество готового продукта не высоте. Его недостатки:

  • прочность на низком уровне;
  • большой вес, что затруднят работу;
  • слабые теплоизоляционные свойства;
  • влагостойкость на низком уровне.

К тому же, силикатный кирпич, слабо переносит воздействие ультрафиолетовых лучей.

Керамический (красный)

Своему названию обязан материалу изготовления – глине. Производство предполагает обжиг сырья в печи при t0 800-1 тыс. градусов. Пористость, получается, из-за того, что при обжиге глины вода испаряется, а органика выгорает.

Клинкерный

От красного кирпича его отличает только более высокая t0 обжига. В остальном это схожий конечный продукт. Понятно, что чем выше температура обжига, тем прочнее материал.

Шамотный

Его изготавливают из огнеупорной глины. Продукт отличается:

  1. Особой устойчивостью к высоким t0. Даже неоднократно нагретый шамотный кирпич не разрушается.
  2. Огнеупорный очень теплоёмкий. Он быстро нагревается и медленно отдаёт тепло.

Его назначение и область применения предсказуемая: его практикуют при монтаже печей, плит и каминов.

 Полнотелый

Он обладает высокой прочностью, не поддаётся промерзанию и противостоит проникновению влаги. Он, благодаря вышеперечисленным свойствам, применяется при строительстве конструкций с повышенными нагрузками. Он идеально подходит для возведения дымовых труб, подпорных стенок и подземных сооружений.

Пустотелый

Его используют при возведении стен зданий разного направления. Пустоты кирпича служат проводником тепла. С ним легче работать, его вес меньше чем у пустотелого кирпича.

Об инструменте, коротко

Для кирпичной кладки необходим определённый набор инструментов, в который входит:

  1. Основной инструмент любого каменщика – это мастерок или как его ещё называют кельма. Им наносится и выравнивается цементный раствор, убираются излишки связывающего вещества.
  2. Корочка. С её помощью кирпич подгоняют под размер: обтёсывают и колют.
  3. Расшивка. Этим инструментом разделывают швы между рядами.
  4. Порядовка выступает контролёром высоты кладки. Допускается толщина шва до 12 мм.
  5. Шнур натягивается на расстоянии 2-3 мм от края ряда. С его помощью осуществляется контроль горизонта.
  6. Отвес ещё одно необходимое приспособление. С его помощью контролируют вертикаль.

Общие принципы кирпичной кладки

Калькулятор кирпичной кладки.

Существуют определённые (общие) понятия кирпичной кладки, о которой речь пойдёт ниже.

  1. Кирпич, уложенный в соседних вертикальных рядах должен перекрывать на ½ длины или ширины. Один кирпич должен иметь опору из двух других.
  2. Вертикальные швы необходимо заполнять цементным раствором. Не допускается наличие пустот. Это не даёт кладке расслоиться.
  3. Перевязка при кладке обязательна. Она обеспечивает общее соединение всей стены.
  4. В нижней части: цоколь и/или фундамент от кладки должен разделять изоляционный слой.
  5. Она начинается с обустройства углов. Наружная сторона стены кладётся в первую очередь.
  6. Если необходимо укрепить конструкцию используют стальную арматуру.

Это и есть основные принципы, используемые в работе. Теперь необходимо определиться со способами.

Виды и способы

Кладку различают в зависимости от вида строительства.

Терминология кладки

Существуют определённые способы, к которым относится:

  1. Ложковая перевязка.
  2. Цепная перевязка.
  3. Многорядный вариант.
  4. Облегчённая.
  5. Армированная перевязка.
  6. Декоративная перевязка.
  7. Ажурная.

Способы перевязки кладки.

Что собой представляет каждый вариант, давайте разбираться вместе.

Ложковый ряд

Это самая простая кладка в 1\2 кирпича. Особенность выполнения: смещение вертикальных швов от одного ряда к другому на четверть или половину длину кирпича. Если речь идёт о стандартном продукте: 250/120/65.

Цепная перевязка

Её назначение: сделать стену как можно прочнее. Для монолита всей конструкции используется схема: горизонтальный ложковый ряд укладывается параллельно с разбежкой швов. Второй ряд – тычковый.

Многорядный вариант

Важно чтобы тычком выполнялись первые и крайние ряды в стене. Нет жёстких ограничений на использование тычка в каждом втором ряду кладки. С тычковым рядом можно чередовать от 3-х до шести ложковых рядов.

Облегчённая кладка

Особенности облегчённых конструкций.

В данном варианте облегчённой конструкции есть одна особенность. Облегченная кладка – это по сути две стены, только выложенные в 2 кирпича. Пространство между стенами заполняется разными материалами. Например, керамзитом.

Армированная перевязка

Армированный способ перевязки

Перевязка этим способом необходима для укрепления общей конструкции. Обычно этим способом пользуются при возведении зданий в сейсмоопасном районе. Армирование возможно при монтаже теплоизоляционных стен.

Декоративный вариант

Внешняя декоративная отделка

Этот способ кладки используется с внешней стороны здания для украшения фасада и/или полной композиции. Сегодня ажурная кладка практикуется при отделке внутри помещений, как технических, так и жилых зон. Стену можно искусственно состарить, или использовать как вариант отделки углов помещения, или в виде фрагмента на общей стене.

Существует несколько вариантов, о которых читайте ниже.

  • Готический вариант.

Простой способ укладки ,где в каждом ряду чередуются длинные и короткие стороны рабочего (укладочного) продукта.

  • В виде креста.

Она выполняется на два креста. Сначала необходимо подобрать промежуток чередования будущего узора.

  • Силезская технология.

Этот вариант предполагает вложить два ряда непосредственно в ложок. Третий ряд укладывается в тычёк. Важно при выполнении этого технологического процесса соблюдать вертикальность шва.

  • Голландская технология.

Вариант голландской технологии предполагает изначально укладывать кирпич ложком. Необходимо чередовать тычёк через каждые два ложка.

  • Ажурный вариант.

Ажурный забор

Этот вариант больше подходит для оформления стены с внешней стороны.

Мы перечислили небольшую часть возможных приёмов кладки кирпича. Больше о способах можно почерпнуть из технической литературы и видеоматериалов, которых много в сети интернет.

Расчёт кирпича для кладки



Толщина кирпичной кладки



Вид кирпичной кладки Часть кирпича Толщина стены, мм.


Кладка в четверть кирпича

0,25 65
Кладка в полкирпича 0,5 120
Кладка в 1 кирпич 1 250
Кладка в полтора кирпича 1,5 380
В два кирпича 2 510
В два с половиной кирпича 2,5 640
В три кирпича 3 и более 770 и больше
Стандартные размеры кирпича



Вид кирпича Размеры, мм.
длина ширина толщина
Одинарный 250 120 65
Утолщенный 250 120 88
Одинарный модульных размеров 288 138 63
Утолщенный модульных размеров 288 138 88
Утолщенный с горизонтальным расположением пустот 250 120 88

Возможные виды кладки

Виды кладки кирпича

Техника безопасности при выполнении работ

В строительстве кладка может выполняться на разной высоте. Поэтому, работа каменщика на «верхотуре», считается опасной. Различные документы регламентируют выполнение работ на высоте. Необходимо соблюдение не только техники выполнения работ, но и личной безопасности.

Работа выполняется в специальной одежде (рабочем костюме). В комплект костюма входит специальная обувь (ботинки) и рукавицы.

При работе на нижних этажах, к примеру, строительстве частного дома с использованием лестницы, конструкция должна быть надёжно закреплена.

Вы помните о соблюдении техники безопасности?

В заключение

Как видим вариантов использования кирпича много. Необходимо при строительстве дома соблюдать определённый порядок и правильно выполнять кладку.

Отклонение от строительных технологий и/или несоблюдение элементарных норм строительного процесса может пагубно повлиять на прочность возводимого объекта.

NCMA TEK ДЕТАЛИ СТЕНЫ ИЗ БЕТОННОЙ КЛАДКИ. ТЭК 5-3А Подробнее (2003)

Фонд. Фонд

Влага. Помимо структурных проблем, наиболее важным фактором при проектировании фундамента является влажность.Ни одному клиенту не нужен мокрый подвал. Ни одному клиенту не нужен сырой подвал. Ни одному клиенту не нужна плесень в

Дополнительная информация

Дополнения и Изменения

Дополнения и изменения Строительство пристроек и переделок представляет собой разную группу проектов улучшения и ремонта дома, которые обычно направлены на улучшение существующей основной

Дополнительная информация

КЛАДКА И КИРПИЧ

КЛАДКА БЛОКА И КИРПИЧА Продукты, выделенные в этом разделе: Строительная смесь SAKRETE Тип N Строительная смесь SAKRETE Тип S Основы укладки кирпича и блока Первый шаг в строительстве кирпичной или блочной стены - построить

Дополнительная информация

ООО "Суперформ Продактс"

ТИПИЧНОЕ УГЛОВОЕ АРМИРОВАНИЕ ПРИМЕЧАНИЕ: СМ. ТЕХНИЧЕСКИЕ ГРАФИКИ АРМАТУРЫ, ПРЕДСТАВЛЯЕМЫЕ ПРОИЗВОДИТЕЛЕМ СТАЛЬНОЕ АРМИРОВАНИЕ УГОЛ СТЕНЫ 90 Copyright 2012 сентябрь 2012 5.1.1 Расстояние между арматурными стержнями 6 дюймов 12 дюймов Макс. Загрузите фунты / футы. 2000

Дополнительная информация

Проблемы с влажностью подвала

Фундаменты Назначение фундамента Целью фундамента является надежное распределение веса конструкции по земле.Технические данные о состоянии грунта, горных пород и воды используются при проектировании

. Дополнительная информация

MUNICODE SERVICES LTD.

Путеводитель по Фонду Консервированной Древесины MUNICODE SERVICES LTD. Подготовлено MuniCode Services Ltd. Краткое описание и ограничения данного руководства Следующая информация, необходимая для создания Preserved

Дополнительная информация

Глава 2: Основы

Глава 2: Основы Crawlspace [V502. 1.2] Вентиляционные отверстия. Вентиляционные отверстия в подвесном пространстве помогают сохранить изоляцию пола и каркас пола сухими. Вентиляционные отверстия также снижают вероятность скопления радона под полом.

Дополнительная информация

6 ПЕРЕОБОРУДОВАНИЕ ПОЧТОВЫХ ДОМОВ

Модернизация почтовых и причальных домиков 71 6 ПЕРЕОБОРУДОВАНИЕ ПОЧТОВЫХ И ПЕРВИЧНЫХ ДОМОВ Джеймсом Э. Расселом, P.E. 72 Переоборудование постов и причалов Модернизация постов и причалов 73 переоборудование постов и причалов Это

Дополнительная информация

ОСНОВЫ ГЛАВА 4

ГЛАВА 4 ОСНОВЫ РАЗДЕЛ R401 ОБЩИЕ ПОЛОЖЕНИЯ R401.1 Приложение. Положения данной главы должны регулировать проектирование и строительство фундамента и фундаментных пространств для всех зданий. Фундамент из дерева

Дополнительная информация

Ремонт вашего подвала

building science. com 2006 Building Science Press Все права на воспроизведение в любой форме защищены. Отчет о ремонте вашего здания в Америке - 0309 2003 (отредактированный в 2007 г.) Building Science Corporation Резюме:

Дополнительная информация

Инженерные деревянные фундаменты

Инженерные деревянные фундаменты Emeraldfoundations.com 1 Руководство по планированию и установке EWF Это руководство будет служить руководством по планированию и установке системы Emerald Foundation. Эта система состоит из

Дополнительная информация

СТАРШАЯ ШКОЛА ВОСТОЧНОГО ЛАЙМА

Обзор: 1971 N 1966 GYM 1966 CLASSROOM WING 1966 AUD. 1971 GYM 1998 1998 POOL EAST LYME HIGH SCHOOL Оригинальное здание 1966 года: Первоначальная средняя школа Ист-Лайма была построена в 1966 году и насчитывала

Дополнительная информация

Р Е С И Д Е Н Т И А Л Х О У С И Н Г

HL 252 Ред. Апрель 1997 г. R E S I D E N T I A ​​L H O U S I N G УПРАВЛЕНИЕ ВНЕШНИМИ ВОДНЫМИ ПРОБЛЕМАМИ ДЛЯ ЖИЛЫХ ОБЪЕКТОВ I II III IV V Лот Канализация Водоотведение Основание Гидроизоляция плиты перекрытия

Дополнительная информация

Рекомендации по осмотру жилых помещений

Руководство по осмотру жилых помещений 201 Размеры фундамента перед заливкой Свидетельство о местонахождении здания - если требуется в разрешении на строительство, примечания по строительству и рекомендации Проверьте размеры здания по

Дополнительная информация

Осмотр дома Vision

Vision Home Inspection 324 Rams Run Shepherdsville KY 40165-7877 Инспектор: Джеймс Макфадден Отчет об инспекции имущества Заказчик (и): Адрес собственности: Дата проверки: Просмотреть сводку отчета Это отчет

Дополнительная информация

0331 Кирпично-блочное строительство

0331 КОНСТРУКЦИЯ ИЗ КИРПИЧА И БЛОКОВ Этот рабочий раздел был написан для зданий класса 1 и 10a, которые полностью соответствуют области применения AS 4773. 1. Если работы включают изолированные конструкции, (полностью отдельные

Дополнительная информация

5.0 настенные аппликации

5.0 Стены 5.1 Стены ниже уровня земли Правильно армированные ICF Arxx с номинальной шириной бетонной сердцевины 6 (150 мм) явно более устойчивы к боковому давлению грунта, чем 8 (200 мм) плоские

Дополнительная информация

симптомы неисправного фундамента

симптомы неисправного фундамента Как засуха влияет на фундамент вашего дома? Для многих техасских семей дом становится самым крупным вложением средств, а также семейным состоянием.Фундамент дома

Дополнительная информация

Почвы, фундаменты и контроль влажности

Почвы, фундаменты и контроль влажности почвы Верхний рыхлый слой минерального и / или органического материала на поверхности Земли, который служит естественной средой для роста растений и опорой для фундаментов

Дополнительная информация

Отчет о предварительном осмотре гипсокартона

SM MEDALLION INSPECTIONS помогает людям принимать обоснованные решения Отчет о проверке состояния гипсокартона 5657 Garden Valley Place, Милтон, Джорджия 30024 Подготовлено для Бетси и Пола Догерти, 12 января 2015 г. Медальон

Дополнительная информация

СТАНДАРТНАЯ ОТКРЫТАЯ КРЫШКА ПАТИО

СТАНДАРТНОЕ ОТКРЫТОЕ ЗДАНИЕ КРЫШКИ ПАТИО И ОТДЕЛЕНИЕ БЕЗОПАСНОСТИ 201 E.LA HABRA BLVD. LA HABRA, CA

62-90-9710 Позвоните, прежде чем копать 1-800-227-2600, ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: этот информационный бюллетень предназначен для помощи

Дополнительная информация

Открытые террасы и крыльцы

Открытые террасы и крыльцы. Руководства по строительству для домовладельцев. Зачем мне нужно разрешение? ВЫ ЗНАЛИ? Как собственник-застройщик вы несете ответственность за такое разрешение. Если ваша работа выполняется

Дополнительная информация

Общие проблемы со стенами

Общие проблемы со стенами Общие проблемы со стенами Существуют проблемы и проблемы, которые присущи всем стенам и установке сайдинга. В этой статье мы узнаем о следующих обычно

Дополнительная информация

K2 КАМЕНЬ НАТУРАЛЬНЫЙ Шпон

ВВЕДЕНИЕ ЧТО ТАКОЕ НАТУРАЛЬНЫЙ ТОНКИЙ КАМЕНЬ K2? Облицовка Natural K2 Stone - это натуральный камень толщиной 1 дюйм, что делает его достаточно легким для использования в качестве облицовки. Иногда называют тонким шпоном, тонким

Дополнительная информация

Как отремонтировать дом

Оценка структурных повреждений Обратите внимание: эта презентация предназначена только для использования в качестве основного образовательного инструмента и ни в коем случае не является всеобъемлющей.Каждое свойство следует рассматривать в индивидуальном порядке.

Дополнительная информация

ДЫМОХОДЫ И КАМИНЫ

ГЛАВА 10 ДЫМОХОДЫ И КАМИНЫ>> Согласно ORS 215. 730, если в жилом доме на одну семью, расположенном на лесных территориях, есть дымоход или дымоходы, каждый дымоход должен иметь искрогаситель. РАЗДЕЛ R1001

Дополнительная информация

Хроники масонства

Зима 2015-16
Заливка бетонных стен кладки: нужно ли это?
Зима 2015-16
Летом 2013
THE ИСТОРИЯ И ЗНАЧЕНИЕ КОРПУСА КЛАДКИ СТЕНЫ
Лето 2013
Весна лето 2012
Допустимо Перекалибровка напряжения в TMS 402 2011 г. Строительный кодекс
Весна-Лето 2012
Зима 2011-12
The Влияние движения Соединения на структурных Конструкция усиленного Бетонные стены из кирпича
Зима 2011-12
Зима 2010-11
ВЫСОКАЯ ДОПОЛНИТЕЛЬНЫЙ ЦЕМЕНТНЫЙ МАТЕРИАЛ (SCM) ЗАМЛО ИССЛЕДОВАНИЕ ФАЗ 2 И 3
Зима 2010-11
Лето осень 2010
КОНЦЕНТРИРОВАННЫЙ НАГРУЗКИ НА КЛАДКИЕ СТЕНЫ
Лето-осень 2010
весна 2010
Отверстия в бетонной кладке Стены (Часть III): Внеплановые силы
Пружина 2010
Зима 2009-10
Дизайн анкерных болтов в Бетонная кладка
Зима 2009-10
Лето осень 2009
Собираюсь Зеленый с бетоном Раствор для каменной кладки
Лето-осень 2009
весна 2009
ОТВЕРСТИЯ В БЕТОННОЙ КЛАДКЕ (Часть II)
Пружина 2009
Зима 2008-09
ОТВЕРСТИЯ В БЕТОННОЙ КЛАДКЕ
Зима 2008-09
падать 2008
зеленый Строительство и бетон Кладка
Осень 2008
Летом 2008
Армирование Развитие и круг Соединения армированных Бетонная кладка
Лето 2008
весна 2008
Соответствие с FM
Пружина 2008
Зима 2007-08
Максимум Армирование и Пластичность в бетоне Стены, работающие на сдвиг
Зима 2007-08
падать 2007
The Сравнение 2006 г. Положения IBC и UBC 1997 г. для сопротивления сдвигу бетона
Осень 2007
Летом 2007
The Влияние осевой нагрузки по дизайну прочности стройной внеплановой Бетонные стены из кирпича
Лето 2007
Пересмотрено Весна 2007
Сравнение воздействия Осевая нагрузка вне плоскости Тонкие стены: допустимы Расчет напряжений
Пересмотренный Весна 2007
Зима 2006-07
Сравнение МБК 2006 г. и Положения UBC 1997 г. для дизайна Подвергнутые сдвиговым стенкам в плоскостной осевой и изгибные нагрузки
Зима 2006-07
Летом 2006
Калифорния Требования к DSA / SS и OSHPD для масонства: пример усиленного масонства Дизайн
Лето 2006
весна 2006
Качество Гарантия бетона Кладка: 1997 UBC vs. 2006 МБК
Пружина 2006
Зима 2005-06
Анкоридж бетонной кладки Элементы
Зима 2005-06
Зима 2004-05
Бетон Масонство и бум в жилом районе средней этажности Строительство
Зима 2004-05
падать 2004
Земля Дождь, ветер и огонь Ценить дары природы.
Осень 2004
Летом 2004
на месте Тестирование стен CMU Другая альтернатива
Лето 2004
весна 2004
Горячий Погодная кладка Ограничение вашего воздействия
Пружина 2004
Зима 2003-04
Out- Плоский дизайн Кладка стен
Зима 2003-04
падать 2003
Примеры проиллюстрировать Различия между UBC 1997 г. и Кодекс MSJC 2002 года II: Плоские нагрузки на кирпичных стенах
Осень 2003
Летом 2003
Примеры проиллюстрировать Различия между UBC 1997 г. и Часть кода MSJC 2002 года I: внеплоскостные нагрузки на кирпичных стенах
Лето 2003
весна 2003
Сравнение UBC 1997 г. и 2002 MSJC
Пружина 2003

Зима 2002-03
Механизм Шарниры управления
Зима 2002-03
падать 2002
Усадка Трещины в бетоне Кладка
Осень 2002
Летом 2002
Жесткость Расчеты для стен с проемами
Лето 2002
весна 2002
Дизайн каменных пирсов
Пружина 2002
Зима 2001-02
Коды и технические характеристики Понимание и Работая через Тестирование лабиринта, осмотр и строительство- Часть III
Зима 2001-02
падать 2001
Коды и технические характеристики Понимание и Работая через Структурный дизайн лабиринта Положения - Часть II
Осень 2001
Весна лето 2001
Коды и технические характеристики Понимание и Работая через Материал лабиринта и Стандарты продукции - Часть I
Весна-Лето 2001
Осень 2000-Зима 2001
Кладка Стены сдвига отражают Красивый структурный Инженерное дело
Осень 2000-Зима 2001

Каменная стена - Типы, механизмы разрушения и преимущества

Кирпичная стена Каменная стена

Каменная стена - Типы, механизмы разрушения и преимущества

Представлено-Bhawnesh Kuldeep

Каменные стены построены из отдельных каменных блоков из материалов, таких как , кирпич, бетон, пустотелые блоки, ячеистый бетон и др. , обычно в горизонтальных рядах, зацементированных вместе с каким-либо раствором.

Преимущества каменной кладки

Использование кирпича и камня может увеличить тепловую массу конструкции. Кирпич обычно не требует окраски, поэтому он может обеспечить структуру с меньшими затратами на обслуживание. Он очень термостойкий и, следовательно, обеспечивает хорошую защиту от огня. Стены из кирпича более устойчивы к снарядам. Эти конструкции, предназначенные для сжатия, предпочтительно с известковым раствором, могут иметь расчетный срок службы более 500 лет по сравнению с 30–100 годами для конструкций из стали или RCC.

Типы

  • Каменная кладка
  • Кирпичная кладка
  • Бетонная кладка из пустотелых блоков
  • Армированная кладка
  • Композитная кладка

Каменная кладка при обрыве Каменная кладка при обрыве кирпичной кладки атакует, и начинает наклоняться внутрь, совсем не обязательно, что стена будет падать в том же направлении. При пожаротушении необходимо соблюдать безопасное расстояние между собой и неустойчивой стеной.Когда часть сломанной стены падает внутрь, ее нижняя часть может вылететь наружу, а верхняя часть может сначала упасть внутрь, а затем соскользнуть вниз. Известен как внутренний / внешний коллапс.

Угол 90 градусов

Это наиболее распространенный тип разрушения кирпичной стены во время пожаров. Стена падает прямо, верх рушащейся стены падает на землю. Расстояние будет равно высоте участка провала, измеренному от основания стены. Например, 50-футовая стена, обрушившаяся при падении под углом 90 градусов, покроет кирпичом не менее 50 футов земли.Стальные перемычки могут отскакивать или раскатываться еще дальше. В этом случае стена начинает наклоняться наружу вверху, отделяясь от других ограждающих стен, и, наконец, падает прямо под углом 90 градусов.

Обрушение занавеса при падении

В этом обрушении внешняя каменная стена падает, как падение, которое представляет собой срезанную сверху занавеску. Обрушившаяся стена осыпается и падает прямо вниз, образуя груду кирпичей и раствора на земле у основания стены.Обрушение кирпичного шпона или каменной стены с каменной кладкой обычно происходит при падении занавеса.

Механизм разрушения кирпичной кладки

Метод конечных элементов

МКЭ: Метод численного решения полевых задач. FEM разрезает конструкцию на несколько элементов (частей конструкции). Затем повторно соединяет элементы в «узлах», как если бы узлы были булавками или каплями клея, которые удерживают элементы вместе. Результатом этого процесса является система одновременных алгебраических уравнений.

Почему ФЭМ ????

  • Нелинейные задачи решаются легко.
  • Простые формулировки позволяют решать самые разные проблемы.
  • Наиболее привлекательной особенностью МКЭ является его способность относительно легко справляться со сложной геометрией (и границами).
  • Есть причины считать математическую основу аппроксимации методом конечных элементов более надежной, например, потому что качество аппроксимации между точками сетки очень хорошо.

Подходы -

Существовали два основных подхода, которые были разработаны для конститутивного описания кладки, а именно:

Макромоделирование кладки - При макромоделировании кладки не проводится различия между отдельными элементами и соединениями. сделано, и кладка рассматривается как однородный, изотропный или анизотропный континуум.Поскольку макромоделирование кладки выгодно, когда важно общее поведение конструкции. Невозможно устранить влияние стыков раствора, действующих как плоскости ослабления.

Подход к микромоделированию - Альтернативный подход к микромоделированию, расширенные блоки моделируются с помощью сплошных элементов, в то время как поведение стыков строительного раствора и границы раздела строительного раствора сгруппировано как элементы раздела прерывистых линий. В этом исследовании предпочтение было отдано микромоделированию, а не макромодели.

Метод конечных элементов - При анализе методом конечных элементов кладка обрабатывается микромоделью, в которой блоки кирпича и швы моделируются индивидуально с различными типами элементов. Блоки каменной кладки моделируются размазанными элементами трещин, которые учитывают разрушение блоков как при растяжении, так и при сжатии, в то время как стыки раствора моделируются с помощью элемента интерфейса, чтобы учесть присущие плоскости слабости, чтобы включить все основные типы механизмов разрушения, которые характеризуют кирпичная кладка.

Заключение

В этом исследовании представлена ​​эффективная методика анализа методом конечных элементов, которая показывает большую универсальность в анализе сложных неоднородностей при анализе конструкций каменных стен за счет использования элементов интерфейса с основной моделью, полностью созданной на основе теории приращений пластичности для моделирования реального поведения на границе между контактирующими материалами. Было показано, что модель метода конечных элементов может эффективно прогнозировать поведение каменных конструкций, как с ограниченной, так и с неограниченной каменной стеной, а также с достаточно точными значениями нагрузки обрушения.

Обсуждение

Джахангир Бахтери и др. (2004) выполнили моделирование методом конечных элементов структурной кладки из глиняного кирпича, подвергнутой осевому сжатию. Чтобы доказать, что в нормальном случае, когда модуль упругости раствора Ej меньше модуля упругости кирпича Eb, увеличение толщины раствора приводит к уменьшению модуля упругости кладки и увеличению модуля упругости раствора, что приводит к к увеличению модуля упругости кладки. Предполагалось, что модели будут построены из пяти местных глиняных кирпичей, имеющих размеры 212 мм × 92 мм × 66 мм (длина × ширина × высота), и каждая модель имеет уникальную толщину шва из раствора.Было пять наборов моделей с различной толщиной швов раствора: 7,5, 10, 12,5, 15 и 20,0 мм.

Заключение

При увеличении толщины швов раствора прочность кладки будет снижаться. Максимальная прочность на сжатие моделей была получена при толщине шва раствора 7,5 мм.

Типы стен из раствора и кладки

Раствор обычно изготавливается из смеси портландцемента, гашеной извести, песка и воды, хотя существует множество различных классификаций растворов.Также существуют различные классификации стен из каменной кладки: пустотелые или полые, армированные, несущие и композитные.

Стены из кирпичной кладки невероятно прочные, они отвечают за регулирование температуры, а также поддерживают ваш дом. Строительный раствор обеспечивает большую стабильность и прочность каменной кладки, без него вся стена сразу же опрокинулась бы. Раствор и кладка работают вместе, чтобы сформировать стены, которые обеспечат вам уединение, безопасность и душевное спокойствие.

Технические характеристики минометов: 5 различных типов минометов

Раствор обычно состоит из четырех простых ингредиентов:

  • Портлендский цемент
  • Известь гидратированная
  • Песок
  • Вода

Раствор измеряется в фунтах на квадратный дюйм, psi.Хотя легко предположить, что более прочный раствор всегда лучше, это не всегда относится к строительному раствору. Соответствующая прочность раствора зависит от каждого отдельного проекта. Когда раствор прочнее, чем кладка, он перенапрягает кирпич или другие кладочные материалы, что в конечном итоге приводит к повреждениям. Это как няня, которая вредит младенцам. Раствор доверяют для защиты кладочных материалов; это не должно причинить им вреда.

ASTM C 270 создал Стандартные технические условия на строительный раствор для каменной кладки, в котором перечислены основные типы строительного раствора:

Тип M (мин. 2500 фунтов на кв. Дюйм): наиболее часто используемый с камнем раствор типа M является одним из самых сильных вариантов.Раствор типа M имитирует прочность камня. Этот тип раствора может быть рекомендован для каменных блоков с высокой прочностью на сжатие, а также для проектов, в которых вы работаете против силы тяжести или с более экстремальными боковыми нагрузками.

Тип S (мин. 1800 фунтов на квадратный дюйм): Подобно типу M, раствор типа S считается прочностью выше средней, что делает его желательным для применений ниже уровня. Его часто рекомендуют для проектов, в которых кладка имеет прямой контакт с землей. Он обладает более высокой адгезией и поперечной прочностью, а также лучшей устойчивостью к умеренному давлению почвы.Это делает его подходящим для наружных стен, патио или неглубоких подпорных стен.

Тип N (мин. 750 фунтов на кв. Дюйм): Раствор типа N является универсальным раствором с некоторой гибкостью. Его гибкость делает его идеальным для использования с полумягким камнем или кладкой. В отличие от типа M и типа S, тип N может использоваться для несущих наружных стен, находящихся выше уровня земли, или для усиленных внутренних стен.

Тип O (мин. 350 фунтов на квадратный дюйм): Раствор типа O прост в эксплуатации и имеет низкую прочность, что делает его полезным ресурсом для ремонта строительного раствора на уже существующих прочных конструкциях.Раствор с меньшей прочностью делает его более эластичным и помогает предотвратить растрескивание. Раствор типа O обычно используется для внутренних работ, которые не являются несущими.

Тип K: Хотя Раствор Типа K больше не включен в классификацию ASTM C 270, он все еще используется для ремонта исторических кладок в Торонто и в других странах мира. Раствор K имеет самую низкую прочность на сжатие и является предпочтительным раствором для проектов по сохранению исторических памятников. Этот миномет обладает правильной «тонкостью» для работы, достаточной прочности, чтобы выполнить работу, не нанося ущерба хрупким историческим материалам.

Мы относимся к каждому историческому каменному зданию как к уникальной индивидуальности. Чтобы правильно подобрать раствор, мы проводим испытания, чтобы узнать, какой тип раствора использовался в первоначальном строительстве. На основе этой информации мы можем создать идеальный раствор для ремонта исторической кладки, который повысит ценность вашей собственности.

Виды кладки стен

Полые или полые стены из каменной кладки: Полые или полые каменные стены, наиболее часто используемые в современном строительстве, имеют пустое пространство между внешней и внутренней границей стены.Такая конструкция предназначена для предотвращения попадания влаги в основную конструкцию. Это также затрудняет прохождение тепла через стены, обеспечивая лучшую внутреннюю изоляцию.

Несущие каменные стены: Несущие каменные стены могут быть усиленными или неармированными, и они могут быть внутренними или внешними стенами. Возвращаясь к основам, несущая стена - это стена, которая поддерживает вес через фундамент конструкции.

Армированные каменные стены: Армированные каменные стены могут быть несущими стенами или ненесущими стенами.Неармированные стены подвержены риску появления трещин и разрушения конструкции, особенно из-за землетрясений, сильного дождя и ветра. Армированные стены помогают предотвратить эти сбои, укрепляя стену по горизонтали и вертикали. Количество арматуры и конкретное их размещение определяется конструкцией и ее условиями.

Стены из каменной кладки с последующим натяжением: Как и стены с армированной каменной кладкой, стены из кладки с последующим натяжением помогают защитить от таких вещей, как ветер и землетрясения.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
