Насосная станция для частного дома: как выбрать + рейтинг

Автор: Татьяна Захарова

Последнее обновление: Июль 2019

Вспомните, сколько времени, сил, а порой и нервов отнимает банальное обеспечение загородной собственности водой. Попробуйте перенести немалый объем вручную к точкам водоразбора и не устать. А если еще нужно наполнить емкости для полива сада/огорода, бассейн и баки в бане, то легче вообще отказаться от затеи, чем ее реализовать. Правда?

Совсем другое дело, если вместо вас столь трудоемкий процесс осуществляется насосным оборудованием. Неутомимые «труженики» предельно оперативно обеспечат все объекты водой. Потому насосная станция для дома или обожаемой дачки просто необходима. А как ее выбрать, мы детально расскажем в следующей статье.

Предложенная нами информация в тончайших подробностях освещает нюансы устройства и принцип работы системы. Вашему вниманию представлены критерии выбора агрегата и самые востребованные модели. Предложенные нами сведения подкреплены полезными схемами, фото и видео.

Содержание статьи:

Выбираем лучший вариант для водоснабжения

Собственный источник на загородном участке может полностью обеспечить водой жилое здание, придомовую территорию, огород, сад.

Чтобы создать бесперебойную, хорошо функционирующую систему водообеспечения, необходимо продумать процесс подачи, то есть для перекачки жидкости из источника в дом или к другим точкам водоразбора и проложить коммуникации.

Существует три общепринятых способа устройства передачи воды:

перекачка с помощью насоса напрямую к потребителю;
использование накопительного бака и насоса;
применение и насоса.

Схема подключения насоса считается наиболее простой, так как вода подается непосредственно от скважины к месту использования – кухонному крану, поливочному шлангу и т.д.

Выбирая оборудование для подключения, необходимо тщательно изучить его технические характеристики и обеспечить наличие источника питания. Частое включение (если предусмотрена автоматизация, то при каждом открытии крана) приводит к тому, что насос быстро выходит из строя.

Пример установки поверхностного насоса, с помощью которого осуществляется полив газонов, клумб, грядок. Для обеспечения садового водоснабжения достаточно модели средней мощности

Насос без дополнительного оборудования хорош для небольших дачных участков, которые посещают в теплое время года или наведываются изредка, например, по выходным.

Второй вариант отличается наличием накопительной емкости – бака, установленного в верхней части здания (чаще всего на чердаке).

Преимуществом данной конструкции является запас воды, равный объему бака. Даже во время перебоев электроэнергии можно свободно мыть посуду или принимать душ.

Галерея изображений

Фото из

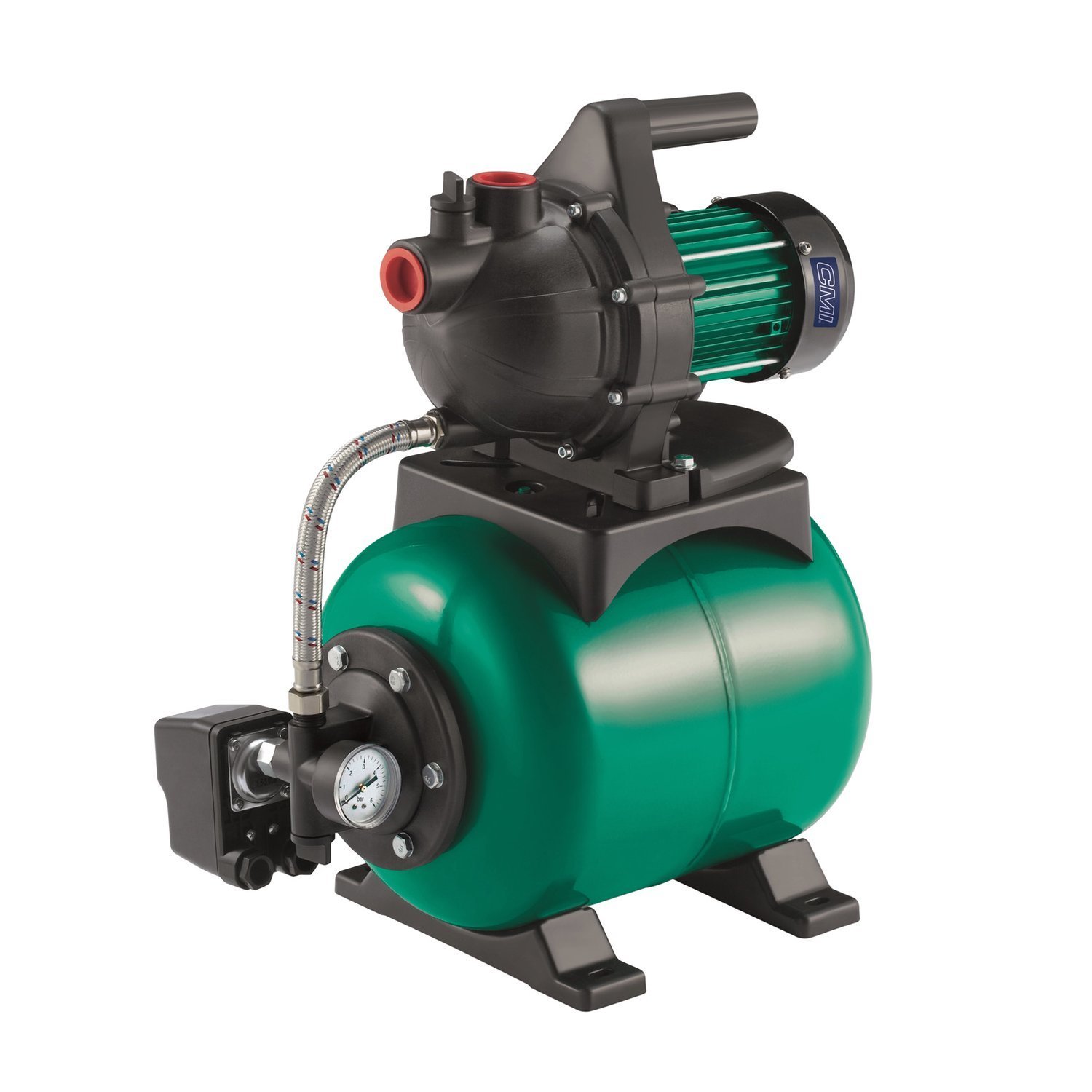

Насос — основной агрегат насосной станции

Комплекс оборудования в насосной станции

Реле давления с манометром в составе системы

Гидроаккумуляторы в комплектации насосной станции

Минусы подобной конструкции:

необходимым условием является наличие утепленного чердака достаточной для установки бака площади;
важен большой размер емкости, поэтому придется укрепить перекрытия;
на случай аварии следует произвести качественную гидроизоляцию.

Иногда требуются дополнительные затраты для покупки второго насоса. Он необходим, чтобы поддерживать определенные параметры давления.

Чем больше механизмов, тем сложнее система и тем выше вероятность сбоев в процессе эксплуатации.

Как выбрать поверхностный насос (2018) | Другие инструменты | Блог

Любая человеческая деятельность, так или иначе, связана с водой. Вода нужна для питья, для приготовления пищи, для отопления, для мытья, для смыва отходов, для полива и т.д.

И, конечно же, намного удобнее, если воду не нужно таскать ведрами, и она течет сама собой.

На вопрос «как этого добиться» ответит, пожалуй, каждый – «поставить насос».

А вот какой насос поставить, и какие у него должны быть характеристики?

На этот вопрос ответить уже не так просто – различия в условиях работы насосов привели к узкой специализации их типов и громадному их разнообразию. Режим работы насоса, чистота воды, требуемое давление, прокачиваемые объемы – все это оказывает прямое влияние на тип используемого насоса.

Неправильно подобранный насос не даст желаемого результата – и это в лучшем случае. В худшем случае он просто выйдет из строя, и вернуть за него деньги не получится – у любого насоса гарантия прекращается при несоответствии условий эксплуатации его параметрам. Поэтому перед покупкой насоса следует тщательно определиться с его назначением и требуемыми характеристиками. И, разумеется, надо понимать, какой параметр за что отвечает.

Погружной или поверхностный?

В некоторых случаях условия эксплуатации четко определяют тип насоса – так, циркуляционный насос бывает только поверхностным, а дренажные насосы практически все погружные.

А вот для забора воды из колодца или скважины уже можно использовать оба вида насосов. И, выбирая поверхностный насос для полива или водоснабжения, следует обратить внимание на его плюсы и минусы в сравнении с погружным.

Преимущества:

— Насос всегда доступен, его проще обслуживать и проще заменить.

— Производительные (более 30 л/мин) поверхностные насосы дешевле погружных с аналогичными параметрами.

Недостатки:

— Небольшая глубина забора – большинство моделей не могут забирать воду с глубины больше 9 м, а на глубинах 5-8 метров их производительность будет много ниже паспортной.

— Высокая шумность – без дополнительной шумоизоляции работу насоса будет слышно в любой точке дома, даже если он расположен в подвале.

— Если насос расположен вне дома, нельзя допускать его замерзания. Помещение, в котором он расположен в холодное время года, придется отапливать

— Малейший подсос воздуха на входе поверхностного насоса с центробежным механизмом приводит к значительному падению производительности.

Таким образом, поверхностный насос будет необходим для организации отопления; удачным решением будет использование его и для полива; для налаживания водоснабжения поверхностный насос имеет смысл использовать только с неглубокими колодцами. Во всех остальных случаях лучше выбирать среди погружных насосов.

Характеристики поверхностных насосов

Вид насоса определяет его область назначения.

— Насосные станции представляют собой комплект из поверхностного насоса, гидроаккумулятора и реле давления.

Поверхностная насосная станция позволяет максимально быстро и просто организовать водоснабжение с постоянным давлением в сети и разбором из нескольких точек.

— Садовые насосы применяются в основном для полива, хотя мощные садовые насосы вполне можно использовать в системе водоснабжения частного дома – если позволит глубина забора воды.

— Поверхностные фекальные насосы позволяют перекачивать бытовые сточные воды в тех случаях, когда невозможно организовать канализацию самотеком.

— Циркуляционный насос применяется для обеспечения циркуляции теплоносителя в системах отопления.

Применение циркуляционного насоса позволяет значительно снизить стоимость системы отопления за счет применения труб меньшего диаметра и упрощения их прокладки.

Механизм насоса

Увихревых и центробежных насосов двигатель вращает рабочее колесо с лопатками, помещенное в цилиндрический корпус.

Особенностями вихревых насосов являются расположения входного и выходного патрубков (по касательной к колесу) и малое (до 0,2 мм) расстояние между корпусом и лопатками. Во время вращения крыльчатки на входном патрубке создается разрежение, под действием которого жидкость попадает внутрь насоса, движется вместе с лопатками колеса по кругу и выбрасывается из выходного патрубка.

Вихревой насос создает на выходе большое давление при небольшом расходе, поэтому вихревые насосы часто применяются при организации систем водоснабжения частных домов: расход в таких системах невелик, а высокое давление позволяет создать хороший напор на втором и даже третьем этаже.

Основной недостаток этой конструкции – её требовательность к чистоте перекачиваемой жидкости: при наличии в воде песка колеса и стенки корпуса быстро изнашиваются, и производительность насоса падает в разы. Кроме того, КПД вихревых насосов ниже, чем у центробежных.

У центробежных насосов жидкость поступает в центр вращающегося колеса, разгоняется лопатками и выбрасывается через выходной патрубок под действием центробежной силы.

Центробежные насосы менее требовательны к чистоте воды, поэтому могут использоваться для забора воды из естественных водоемов. Центробежные насосы используются для полива и для организации водоснабжения, если вода в колодце или скважине недостаточно чистая.

Основной недостаток поверхностных центробежных насосов – повышенные требования к герметичности водозабора. Если входной патрубок будет подсасывать воздух, производительность насоса сильно упадет. Кроме того, перед включением поверхностного центробежного насоса, в его корпус обязательно следует залить воду через заливную горловину. Если этого не сделать, возможен выход насоса из строя.

Потребляемая мощность определяет основные характеристики насоса: его производительность, давление, высоту забора и т. д. Но выбирать насос только по этому параметру не стоит – два насоса с одинаковой мощностью могут сильно отличаться в производительности и создаваемом давлении.

Подбирать насос следует в соответствии с условиями эксплуатации, а мощностью пользоваться как индикатором «честности» производителя: если при схожих с другими моделями параметрах выбранная модель имеет заметно меньшую мощность, то к такой модели следует отнестись с подозрением – особенно, если она выпущена малоизвестным производителем.

Производительность определяет, какой объем воды насос способен прокачать за определенное время. Для разных типов насосов применяются различные способы расчета требуемой производительности, зависящие от множества параметров: глубины забора, дебета скважины, архитектуры и протяженности системы, количества точек разбора, диаметра труб и т.д. Для приблизительной же оценки требуемой производительности можно воспользоваться следующими величинами:

— Для водоснабжения требуемую производительность можно ориентировочно посчитать, умножив количество одновременно открытых кранов на 10 и добавив 20-30% запаса. Так, если допустить, что в доме могут быть одновременно открыты три крана, то производительность насоса должна быть не менее 3*10*1,2 = 36 л/мин.

— Для полива следует просуммировать расход одновременно работающих поливальных устройств и добавить запас 20-30%. Приблизительную оценку здесь давать сложно, потому что расход поливальных устройств может колебаться от единиц литров в минуту в небольших капельных системах до десятков литров в минуту в дождевателях.

Если очень грубо, то производительности до 20 литров в минуту хватит для одновременной работы одного-двух дождевателей, такой насос больше пригоден для ручного полива.

Для одновременной работы нескольких дождевателей, поливающих площадь 3-5 соток, потребуется производительность около 30 литров в минуту.

Для полива площади в 10 соток потребуется производительность в 60-80 литров в минуту.

Для полива больших площадей используются системы автоматического полива, включающие дождеватели по очереди, что снижает требуемую производительность насоса.

Здесь следует отметить, что указываемая в характеристиках насоса производительность дается для нулевой высоты подъема и нулевой высоты забора. И для полива, и для водоснабжения, чем с большей глубины забирается вода и чем на большую глубину она поднимается, тем производительность насоса ниже. В руководстве по эксплуатации насоса обычно даются графики её зависимости от высоты подъема.

Если графиков нет, можно примерно оценить производительность на нужной высоте, приняв, что на максимальной высоте подъема производительность равна 0.

-Для отопления подсчет производительности производится с помощью теплотехнических расчетов, и пренебрегать ими не стоит: для одной и той же площади отапливаемых помещений потребная производительность насоса может меняться в десятки раз в зависимости от среднегодовой температуры, архитектуры системы отопления, диаметра и протяженности труб, количества и размера радиаторов и т.д.

Для очень грубой оценки можно оценить потребную производительность (в л/мин), поделив площадь помещения на 10 для радиаторного отопления и на 3 – для отопления теплым полом.

Глубина погружения определяет, каково максимальное расстояние от насоса до поверхности воды, т.е., с какой максимальной глубины насос способен забирать воду. Но следует иметь в виду, что при заборе воды с максимальной глубины, его производительность и давление на выходе будут намного ниже.

Насос всегда следует подбирать со значительным запасом по глубине забора и с учетом того, что любая глубина, отличная от 0, снижает производительность насоса – графики зависимости производительности от глубины забора обычно приводятся в руководстве.

Допустимая температура жидкости важна, если предполагается откачка горячих жидкостей. Также на неё следует обратить внимание при выборе циркуляционного насоса. Большинство циркуляционных насосов рассчитано на температуру до 110°С, чего вполне достаточно для любых жидкостных систем отопления. Но встречаются модели с допустимой температурой 60°С – такие рекомендуется устанавливать на системах теплого пола, где температуры редко превышают 30°С.

Подъем воды определяет, какое давление создается на выходе насоса и на какую высоту он способен поднять воду. Так же, как и в случае с глубиной забора, высота подъема, например, в 40 метров, не означает, что на высоте в 40 метров будет течь вода. Высота подъема в 40 метров означает, что выше этой высоты вода течь уже не будет вообще, а на 40 метрах если и будет, то буквально каплями.

Поэтому высоту подъема надо подбирать с запасом. Для ориентировочного расчета подъема воды используется следующая формула: H = 10P + ΔP + ΔH, где P – минимальное давление в верхней точке разбора, для водоснабжения это 2,5-3 бара. ΔP – потери давления на горизонтальных участках трубопровода, примерно считается как 10% от суммарной длины горизонтальных участков. ΔH – перепад высоты между уровнем установки насоса и высотой самой верхней точки разбора.

Например, если длина горизонтальных участков трубопровода составляет 10м, насос установлен на высоте 1 м от земли, а верхняя точка разбора – кран на втором этаже – расположен в 6 м от земли, то требуемый подъем воды будет: Н=10*3+0,1*10+5 = 36 м.

Но имейте в виду, что подъем воды насосов приводится для забора с нулевой глубины. Чем с большей глубины насос забирает воду, тем сильнее падает высота подъема. Если в руководстве насоса приведены графики зависимости выходного давления от глубины забора, следует скорректировать требуемую высоту по ним.

Если графика нет, то для оценки к требуемой высоте можно добавить глубину забора в метрах, умноженную на 1,5. Но учтите, что такой метод расчета довольно груб и неприменим, если глубина забора близка к максимальной (более 80%).

Для вышеприведенного примера, если добавить условие забора с глубины 2 м, расчет будет выглядеть так: Н = 2*1,5+10*3+0,1*10+5 = 39 м. Для лучшего напора воды и для предотвращения падения напора с износом деталей насоса, имеет смысл предусмотреть запас в 20-30%.

Автоматический контроль уровня воды (датчик сухого хода) необходим для любого насоса, особенно, если предполагается его использование в автоматическом режиме. Если датчик сухого хода отсутствует в комплектации насоса, его следует докупить отдельно и подключить насос через него. Пренебрегать датчиком сухого хода не стоит, даже если вы уверены, что вода для насоса никогда не кончится. Всегда возможно повреждение всасывающего шланга, которое – при отсутствии датчика сухого хода – быстро приведет к поломке насоса.

Варианты выбора поверхностных насосов

Если вам нужен недорогой насос для организации полива дачного участка в ручном режиме, выбирайте среди маломощных садовых насосов.

Если чистота перекачиваемой воды оставляет желать лучшего, выбирайте среди центробежных садовых насосов.

Насосная станция поможет вам быстро и просто организовать в частном доме (или на приусадебном участке) водопровод.

Если вам нужно сливать сточные воды в точке, удаленной от ближайшей канализационной трубы – или если вход в канализацию расположен выше точки слива, вам потребуется поверхностный фекальный насос.

Отопление с естественной циркуляцией в современных домах давно уже не используется, и для движения теплоносителя по трубам в системе отопления должен присутствовать циркуляционный насос.

4 важных совета по установке насосной станции для давления воды

Развитая инфраструктура в частном доме, на даче или загородном участке мечта любого владельца жилой недвижимости. Стабильное водоснабжение можно назвать основным показателем комфортной эксплуатации любого жилища. Учитывая неблагоприятные условия работы стационарных трубопроводов, установка насосной станции в частном доме считается наиболее приемлемым вариантом водоснабжения. Вашему вниманию здесь представлены 4 совета по монтажу насоса для воды, которые помогут не затопить ваш дом и продлят насосу жизнь.. Данная схема является наиболее актуальной для продолжительного использования.

Для тех, кому не все будет понятно, в самом низу будет подробное видео с пояснениями

Установите фильтры

Два фильтра для очистки. Самопромывающийся и полипропиленовая нить

Изначально проектирование и подключение насосной станции требует соблюдения требований установленного регламента общей эксплуатации всей конструкции в целом. Для первичной очистки воды требуется наличие определённых очищающих элементов. Распространённым вариантом считается установка фильтров механической очистки на входе водоснабжения перед насосной станцией.

Первый фильтр состоит из пластиковой колбы с сеткой внутри для сбора крупных частиц мусора. Следующий очищающий элемент установлен сразу за первым, состоящий из колбы, внутри которой установлен фильтр полипропиленовая нить. С её помощью происходит окончательная фильтрация (очистка) воды, поступающей в основной водопровод дома.

Обычно оба фильтра используются не только для водоснабжения. Опытные проектировщики параллельно с подачей воды используют фильтра на выходе для накопительной емкости. То есть отфильтрованную воду можно подавать сразу напрямую в дом, или через накопительную ёмкость. Это могут быть водонагреватель, большой резервный накопитель и др.

Установите реле давления

Реле давления устанавливается сразу за насосом

Следующая рекомендации связана с работой, непосредственно с самой насосной станцией подачи жидкости. Согласно техническим параметрам агрегат может максимально выдать фиксированное давление. Обычно это 3-5 атмосфер. В нашем случае станция Grudnfos MQ 3-45 выдает 4,5 амтосферы.

Если прокачка воды будет производиться из накопительной ёмкости, давление в трубопроводе составит так же 4,5 атмосферы. В случае забора из основных систем водоснабжения дело обстоит немного иначе. Вода из основного трубопровода подаётся под разным давлением. Если давление в водопроводе подскочит до 3 бар, плюс мощность станции 4,5 бар в итоге получится около 7 бар. Такой показатель в любом случае очень негативно скажется на работе всей системы трубопровода в помещении. Могут повредиться стыковые соединения фитингов, сами трубы и другие важные элементы конструкции.

Чтобы этого не произошло, на выходе насосной станции должен быть установлен реле давления насосной станции. То есть на входе, к примеру, 7 бар, после прохождения через реле давления получится 4 бар (если выставите это значение), что необходимо для нормальной работы всей системы. Устройство самого регулятора предусматривает возможность регулировки давления воды под конкретные условия эксплуатации. В итоге, как только станция нагонит установленные 4 бар, реле даёт команду на выключение насоса.

Подключите использование гидроаккумулятора

Гидроаккумулятор для насосной станции на 50 литров

Подключение насосной станции предусматривает использование гидроаккумуляторов. Обычно это ёмкость на 50 литров (мембранный бак для систем водоснабжения). Возникает естественный вопрос, для чего такие сложности. Хотелось бы заметить, что данная схема используется во всех «крутых» системах водоснабжения Европы и России.

Основная работа гидроаккумулятора состоит в экономии электроэнергии и срока службы насосной установки. Как это происходит? Сама конструкция гидроаккумулятора представляет собой временный накопитель давления воды. Обычно у любого владельца возникает необходимость кратковременного открытия крана на кухне или в ванной (помыть руки, намочить тряпку и др.). В стационарном трубопроводе кратковременное открытие крана, не отражается на запуске насосной установки.

В условиях такой эксплуатации насоса, всегда происходит кратковременное его включение. Давление в трубах в любом случае сразу упадёт ниже 4 бар. Как правило, любой запуск электродвигателя насосной станции потребляет большую мощность, соответственно и повышается расход электроэнергии. А также частое включение влияет на срок службы всех деталей агрегата.

Для долгосрочного поддержания необходимого давления в системе применяются специальные расширительные баки. Теперь при кратковременном открытии (использования) крана, смесителя станция запускаться лишний раз не будет. Когда в баке после частых включений упадёт уровень воды, естественно включится насос, пока снова не создастся определённое давление, и так по кругу.

Установите редуктор давления

Редуктор давления выставляем на 1,5-2 бара

Данный прибор имеет несколько типов конструкции (поршневой или мембранный). В данном случае речь пойдёт о конструкции поршневого типа. Это так называемый дополнительный элемент ограничения давления в системе после реле насосной станции. Обычно давление 4 бар то же считается высоким показателем. На редукторе можно выставить 1-1,5 бар, что обеспечит стабильную эксплуатацию всей системы в целом.

Для полной ясности повторим ещё раз. Реле давления на станции устраняет общую перегрузку из стационарных сетей. Редуктор давления обеспечивает комфортные условия использования водопроводных сетей в доме.

У пытливого читателя может возникнуть технически правильный вопрос: почему необходимо использовать два варианта сброса давления. Можно спокойно выставить, например 1,5 на реле насосной станции. Весь секрет заключается в эксплуатационных параметрах гидроаккумулятора. Для его заполнения водой требуется создать повышенное давление более 4 бар. Поэтому схематично вся система водоснабжения делится на две зоны, повышенного и пониженного давления.

Сначала идёт подключение от насоса к расширительному баку (зона высокого давления), далее от бака через редуктор в центральный водопровод (зона низкого давления). При большом желании всю конструкцию можно собрать своими руками. Главное соблюдение расчётов и порядок установленных действий. Установка на скважину так же реальна, как и подключение к централизованной подаче воды.

Для полной ясности при подведении итого в необходимо отметить следующие варианты необходимые для стабильной работы всего водоснабжения. А именно:

Использовать фильтрующие элементы.
Разобраться в работе насосной станции, реле согласно инструкции.
Обязательно использовать гидроаккумуляторы.
Применять редуктор давления.

Как правило, такое оборудование может иметь приличную стоимость. Но если заранее просчитать возможные варианты классических, устаревших схем водоснабжения, то разница очевидна.

В первых сразу нарушается комфорт эксплуатации. Станция постоянно работает (шум, гул электромотора). Давление в сети или слишком маленькое, или наоборот, рвёт все соединения и внутренние детали кранов.

Без фильтрующих элементов засоряются подвижные части насоса, рабочие зоны регуляторов, клапанов. А если забор проводится из скважины, то средства очистки просто необходимы. Не помешает накопительный бак на случай отсутствия воды некоторое время. В итоге при проведении предварительных подсчётов становится очевидным, что установка насосной станции по представленной схеме, отличный вариант для продолжительного использования с минимальными затратами на обслуживание.

Читайте так же:

Устройство насосной станции водоснабжения и ее установка

На сегодняшний день применение бытовых насосных станций при организации систем водоснабжения в частных домах является наиболее оптимальным решением.

Мы уже говорили о том, какие бывают разновидности насосных станций.

Автоматическая насосная станция служит для подачи воды, а также для повышения или поддержания давления в системе. Бытовая станция может состоять как из отдельных агрегатов, так и поставляться в собранном виде.

Насосные станции могут использоваться как при наличии постоянного (колодец, скважина), так и переменного источника воды (питьевая привозная вода, хранящаяся в различной емкости резервуарах).

Конечно, для устройства в частном доме водопровода можно изготовить и подобие небольшой водонапорной башни, расположив на чердаке некий бак. Прикиньте сами, какое давление вы при этом получите. Для обычного дома оно составит в лучшем случае чуть более половины атмосферы. Причем, давление это не увеличится, даже при установке бака большей емкости.

Отсюда очевидно, что получить таким способом нормальный водопровод невозможно. Поэтому можете не мучиться и использовать бытовую насосную станцию, состоящую из водяного насоса, мембранного бака и реле давления.

Сегодня мы поговорим об устройстве бытовой насосной станции.

Устройство насосной станции и принцип ее действия

Насосные станции включают в себя несколько функциональных узлов:

водозабор с сеткой и обратным клапаном, располагающийся непосредственно в скважине;
всасывающую магистраль, по которой осуществляется подъем воды из скважины и подача ее в корпус насоса;
центробежный насос, создающий разрежение с одной стороны, за счёт чего и поднимается вода, и давление с другой стороны, благодаря чему вода поступает в дом и распределяется в нём по потребителям;
реле давления, которое автоматически включает насос при падении давления ниже определенной величины и выключает при повышении давления до конкретной величины;

мембранный бак (или гидроаккумулятор), служащий для предотвращения эффекта гидравлического удара, возникающего при включении станции, что могло бы нанести немалый вред всей нашей системе водопровода, включая трубы, сантехнику и сам насос;
электромотор, сопряжённый механически с насосом, и электрически — с реле давления;
стрелочный манометр, по которому осуществляется визуальный контроль давления в магистрали и при необходимости его регулировка.

На рисунке приведено устройство гидроаккумулятора насосной станции.

Цифрами на рисунке обозначено:

Корпус бака
Внутренний бак, изготовленный из пищевой резины
Ниппель. Точь-в-точь как в шине автомобиля
Фитинг для присоединения к водопроводу
Воздушное пространство, где воздух находится под давлением

Вода, находящаяся внутри резинового бака
Выход воды к потребителям
Вход воды от насоса

Между мембраной и металлическими стенками бака находится воздух. Когда вода отсутствует, то мембрана находится в смятом виде и прижата к фланцу, в котором располагается входной водяной патрубок. Под давлением вода поступает в бак. При этом мембрана расправляется, занимая пространство внутри бака. В определенный момент времени давление воды в мембране уравновешивается с давлением воздуха между баком и мембраной и поступление в бак воды прекращается. Теоретически, в водопроводе давление воды при этом должно установиться необходимой величины и двигатель насоса должен отключиться немного раньше того момента, когда давления воды и воздуха уравновесятся.

Для того, чтобы гидравлические удары сглаживались, необходим бак очень маленького объема и абсолютно не нужно, чтобы он вообще наполнялся. Тем не менее, хозяева предпочитают на практике использовать баки внушительной емкости, которая может достигать и 50 литров, и 100 и так до полутонны. В данном случае мы имеем дело с эффектом накопления воды. Иначе говоря, насос дольше работает, чем нам нужно для того, чтобы помыться. Зато потом двигатель и дольше отдыхает. Считается, что портится мотор не от времени, которое он находился в работе, а от числа включений и выключений. Применение накопительного бака дает насосу возможность включаться на гораздо более продолжительные промежутки времени и на кратковременные расходы воды не реагировать.

Накопление воды весьма полезно не только в целях продления насосу срока службы. Представьте себе, моетесь в душе, и вдруг выключается электричество. И даже мыло с себя будет смыть нечем, если… в баке нет запаса воды.

Мембранный бак на 80 литров воды не может в себе содержать все 80 литров, ведь между стенками бака и мембраной находится воздух.

Изменяя давление воздуха , можно регулировать некоторое наибольшее количество воды, которое может находиться в баке. Кроме того, можно подключать баки в любом количестве параллельно друг другу.

В обслуживании баки почти не нуждаются. Нужно их только подкачивать примерно раз в год обычным автомобильным насосом.

Помимо реле давления, включающегося при падении и выключающегося при росте давления, существует и так называемая автоматика давления, имеющая другой принцип. Она рассчитана на несколько иной класс потребителей воды. Автоматика давления также при падении в системе давления включает насос до достижения определенной величины, однако отключается насос не по достижении давления, а по прекращении тока через автоматику жидкости. В чем различие? Не трудно догадаться, включение насоса будет более частым с автоматикой, нежели с накопительным баком и реле давления. Выключение насоса будет происходить по достижении наибольшего, развиваемого им, давления. Это очень существенно. У меня, например, очень мощный и высокопроизводительный насос.

У него максимальное давление составляет более 6-ти атмосфер. В водопроводе мне такое давление не нужно. В этом случае необходимо использовать расширительный бак и обычное реле давления. А вот если насос очень маленький и не развивает давления более четырех атмосфер, да к тому же используется для значительных и длительных заборов воды, например, для полива, то в таком случае автоматика давления без применения накопительного бака поможет сэкономить копеечку. Кстати, ничто не мешает, во-первых, использовать автоматику давления совместно с накопительным баком, и во-вторых, стоимость хорошего реле давления не намного меньше стоимости автоматики.

Как собрать и установить насосную станцию своими руками?

О том как собрать насосную станцию своими руками, вы можете узнать из приведенных ниже видеороликов.

Как собрать и установить насосную станцию (видео)

Как собрать насосную станцию (видеоурок)

Еще одно видео на польском языке мне понравилось тем, что весь процесс сборки показывается очень подробно и наглядно, может кому будет полезно.

Подробная инструкция по подключению насосной станции (гидрофора) MH-1300

Приведу дословный перевод, прошу не судить строго. 🙂 Какие заметите ошибки, в том числе в терминологии — просьба написать в комментарии, я поправлю. Итак…

Как подключить напорный бак на участке

Здравствуйте! Сегодня покажем, как смонтировать комплект напорного бака для обеспечения водой дома на одну семью или для поливки огорода. Нам понадобятся: всасывающий шланг, шланг для подачи воды, обратный клапан, шаровой клапан (кран), второй обратный клапан, тефлоновая клейкая лента для герметизации, фильтр, который защитит роторы напорного бака от повреждения.

(0. 37) Это труба, которую опустим в колодец. И, чтобы вода не возвращалась обратно, нужно замонтировать обратный клапан. Конец шланга прикрепляем к самому клапану, далее крепим насос и сетку, которая предохраняет клапан от попадания сторонних частичек.

(1.14) Для герметизации нам послужит клейкая тефлоновая лента.

(1.46) Мы смонтировали всасывающее устройство, которое опускаем в водозаборную скважину.

(2.00) Если нам нужен напорный бак для использования круглый год, то шланг нужно вкопать на глубину одного метра, чтобы защитить воду в нем от замерзания. Приступаем к монтажу еще одного обратного клапана.

(2.32) В нашем монтаже используем фильтр, предохраняющий роторы насоса от попадания сторонних частичек.

(2.54) Случается, что уровень воды в колодце падает, и насос работает «насухо», повреждая роторы. Поэтому мы используем защиту от работы «насухо».

(3. 43) Используем также шаровой клапан, которым сможем перекрыть воду в случае аварии.

(4.23) Приступаем к подключению шланга, по которому вода будет поступать в наш дом.

(5.00) Для облегчения подключения используем гибкую соединительную трубку. В то время, как голубой шланг зафиксирован неподвижно под фундаментом — гибкая трубка поможет нам маневрировать напорным баком.

(5.35) Перед включением насоса следует наполнить всю систему водой.

(6.25) Держа нажатой кнопку на устройстве, защищающем от работы «насухо», включаем насос. Насос уже работает. И за минуту вся система наполняется водой из колодца. Вот и все — у нас есть вода!

Способы установки насосной станции

1 Сетчатый фильтр на входе всасывающей линии (размер ячейки сетки фильтра 1 мм)
2 Кран на входе
3 Кран на выходе
4 Обратный клапан
5 Кронштейн трубопровода
6 Фильтрующая сетка
7 Накопительный резервуар
8 Городская сеть водоснабжения
9 Верхний уровень воды
10 Нижний уровень воды

Водяная станция для дома, гарантия вашего водоснабжения

Для обеспечения комфортной жизни в частных домах в условиях отдаленности от централизованного водопровода имеет большое значение организация автономного водоснабжения путем установки водяной станции на персональных источниках воды, таких как колодцы или артезианские скважины.

Именно водяная станция для дома способна решить многие ваши проблемы, связанные с использованием воды в повседневной жизни. Чтобы ваша станция вам прослужила не один год, необходимо очень внимательно подойти к подбору устанавливаемого насоса.

Если ваш источник воды находится на большой глубине, превышающей 6-7 метров, то для подачи воды лучше использовать не водяные станции, а глубинные насосы. В остальных случаях водяные станции прекрасно справятся с возложенной на них задачей.

Принцип работы водяной станции

Любая насосная водяная станция состоит из следующих основных составных частей:

непосредственно насоса, которым станция высасывает воду из источника;
бак, в котором происходит накопление выкачиваемой воды;
блок управления, при помощи которого организуется бесперебойная подача воды.

Очень часто водяные станции комплектуются реле защиты от перегрева, что значительно продлевает их срок службы.

Водяная насосная станция работает по следующему принципу. Сначала происходит подача воды в водонакопитель до достижения определенного уровня давления воды, а уже оттуда вода поступает к потребителю. Как только уровень давления в баке накопителя падает до критической точки, происходит автоматическое включение насоса и начинается нагнетание давление в водоаккумуляторе путем добычи следующей порции воды.

Разновидности используемых водяных станций для дома

Современный рынок различных гидроустановок предлагает следующие виды бытовых насосных станций: центробежные, вихревые, а также канализационные.

Центробежные насосные станции работают на принципе возникновения центробежной силы от вращения специального колеса, которое создает необходимое давление, чтобы обеспечить подъем воды. Такие станции оснащены специальными электродвигателями и выпускаются двух типов. При первом насосы полностью погружаются в воду, а во втором, называемом полупогружаемом, электродвигатель располагается на поверхности. Чаще всего станции, работающие на принципе центробежной силы, используются для перекачивания воды из артезианских скважин. К несомненным достоинствам таких станций можно отнести их не восприимчивость к резким перепадам температур добываемой воды.

Вихревые насосные станции работают благодаря созданию множества вихрей специальным лопастным колесом, которые в результате скопления создают необходимое для работы насоса давление. Одним из главных условий успешной работы таких водяных станций является наличие первоначального давления, и использоваться они могут только в условиях закрытого помещения, так как эффективная работа такого насоса зависит от воздействия атмосферного давления. Нередко такой тип водяной станции применяется для подъема воды из колодца, имеющего достаточно высокий уровень воды.

Кроме непосредственной добычи воды, нередко встает задача организовать эффективный отвод использованных вод. Именно этим целям и служат канализационные водяные станции. Этот вид водяных приспособлений имеет более громоздкий размер и более сложную конструкцию. В ее состав входят основной и вспомогательные насосы, различные датчики, и достаточно разветвленный трубопровод. Главной отличительной особенностью канализационной насосной станции от обычной является наличие специальной емкости, куда происходит скапливание достаточно объемных взвесей, которые могут содержаться в сточных водах. Этот накопитель требует регулярной очистки. Канализационная водяная станция может эффективно работать при любом атмосферном давлении.

Таким образом, какая водяная станция для дома вам необходима, вы можете решить, если правильно оцените, какой объем воды вам необходим, для ваших нужд, какой источник воды, вы будете использовать, а также какой временной промежуток будет работать ваш насос.

для частного дома, как выбрать для дачи, водяная станция водоснабжения, водонасосная

Насосная станция может отличаться по мощности и конструкции

Система водоснабжения считается просто необходимой, как для частного дома, так и для квартиры. Естественно, проживание будет намного комфортнее, если в кране постоянно будет присутствовать вода, причем без перебоев, независимо от того, как работает напорная станция. В некоторых жилых помещениях проведен домашний водопровод, но вся проблема состоит в том, что водонасос подает не оптимальный напор, и такая бытовая техника, как стиральная машина или посудомойка попросту не могут осуществлять свою работу. Именно в этих обоих случаях многие предпочитают установить специальное оборудование, такое как собственная водонасосная станция.

Водяная станция: правила подключения

Водяная мини-станция или, другими словами, насос индивидуального пользования именно в квартире, требуется для подкачки давления в трубах до 4 атм. Это считается идеальным давлением, а в некоторых домах оно не превышает даже 1,5 атм.

Если будет присутствовать такое минимальное давление:

Максимум, что будет работать в доме из техники, подключенной к водопроводу – это не мощная стиральная машина и не более.
Речи о джакузи даже и быть не может, так как она не сможет функционировать, так как требуется.
Душевые кабины и тому подобные установки тоже не в состоянии справиться с таким давлением.

Важно помнить о том, что прежде чем будет установлена личная водостанция, нужно произвести расчет, так как слишком повышенное давление может стать причиной прорыва в трубе и порчи бытовых приборов. Соответственно, водная насосная станция должна быть настроена на конкретное давление воды при подаче, чтобы исключить все неприятные последствия.

Монтаж насосной станции в квартире

Особенно часто приходится проводить монтаж насосного оборудования тем, кто проживает на высоких этажах, так как в час пик или другими словами в вечернее время и выходные дни, вода с их крана практически перестает течь.

В этом случае монтаж циркуляционного насоса осуществляется непосредственно в центральную магистраль для подачи воды и позволяет всем жителям подъезда полноценно пользоваться водой.

Чаще всего, на территории Украины используются компактные водонасосные станции, устанавливаемые в пространстве кладовой или подвала, если квартира находится на первом этаже. За счет большого ассортимента накопительных баков, есть возможность выбрать конструкции от 100 – 1000 литров в объеме.

Ещё больше полезной информации о пользе и универсальности насосной станции в найдёте на следующей странице: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/nasosnaya-stantsiya-dlya-kolodtsa

Монтаж:

Труба для установки насоса должна быть предварительно размечена, чтобы грамотно установить переходники.
Обязательно нужно перекрыть воду.
Трубу следует срезать по двум намеченным ранее местам.
Внешняя сторона каждого обрезанного торца должна быть нарезана под резьбу.
На трубу следует накрутить переходники с внутренней резьбой.
Далее в них устанавливаются фитинги.
Монтаж насоса осуществляется посредством следования стрелочкам, расположенным на корпусе устройства, за счет которых можно увидеть циркуляцию жидкости.
Затем нужно сделать подключение электрощита к насосному устройству за счет трехжильного кабеля.
У насоса должна быть отдельная розетка.

Насос включается в работу первоначально тестово для того, чтобы осмотреть его исправность и пригодность а также исключить протечки. Как только все проверено, стыки стоит прокрутить фумлентой и подтянуть для надежности. Чтобы правильно подключить водоснабжающие станции для квартиры потребуется соблюдение вышеперечисленных рекомендаций от мастера и обязательно учет техники безопасности.

Гидроаккумулятор станет надёжным помощником в случае отключения воды. Как его установить узнавайте из следующего материала: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/ustanovka-gidroakkumulyatora-dlya-sistem-vodosnabzheniya-svoimi-rukami

Что такое насосная станция для частного дома

Хорошая подкачивающая водонапорная станция для воды – это устройство, позволяющее оптимизировать проведение водопровода в дом. Для подачи, может быть использована емкость колодца или скважины. В некоторых случаях, забор воды вовсе осуществляется из ближайшего водоема или же центрального водопровода.

Станция включает в себя:

Насос;
Гидроаккумулятор;
Группу контроля и автоматики.

Как правило, водозаборная дачная подстанция включает в себя вышеперечисленные элементы. Преимущество такого оборудования состоит в том, что с его помощью увеличивается давление в трубах, за счет чего есть возможность использовать бытовую технику на всю мощность.

Критерии выбора насосных станций для дачи

Если рассчитать то, сколько воды потребляет 1 частный домик, и провести обзор такого момента, как технические характеристики устройства не просто, то с выбором корпуса все намного легче. В основном, насосы для забора воды изготавливаются в корпусе из стали, чугуна, полипропилена высочайшей плотности. Именно полипропиленовый корпус считается самым недорогим, а также он не поржавеет, и практически не издает шума при работе.

Чтобы выбрать такое оборудование для дачи, как водопроводная подстанция, стоит обратить внимание на ряд критериев:

Какое расстояние будет с места забора воды до монтажа устройства.
Обязательно нужно учесть то, как высоко поднимается вода. Другими словами, если забор воды осуществляется с колодца или водоема, то стоит взять в учет периоды, когда уровень воды поднимается, чтобы исключить подтопление оборудования.
Не менее важна производительность устройства, от чего зависит то, какой объем жидкости будет подаваться, к примеру, за час или минуту. Для расчета такого параметра, стоит обратить внимание на степень расхода или просто потребность в воде.
Объем гидроаккумулятора может повлиять на то, как много воды будет находиться в постоянном запасе, на случай, если отключится электричество. Данный момент является не особенно важным, так как гидронасос устанавливают в тех участках, где очень часто происходит отключение питания, и он служит своего рода, как накопитель и энергии и воды.
Водоподъемная станция может выбираться и по наличию дополнительных функций или же по их отсутствию. Например, могут быть установки, которые снабжены защитой от перегрева и охлаждения, другими словами, от резкого перепада температуры, что существенно продлевает срок эксплуатации конструкции.

Гидроаккумуляторы слишком дорогие по цене, а чем они дороже, тем они более эффективные, потому выбор зависит только от личных предпочтений и не более. Важно то, что такое устройство нельзя заменять такой установкой, как расширительный бачок, ведь, несмотря на схожую конфигурацию, предназначение у них совершенно разное.

Для регулирования подачи воды по трубам вам понадобится реле давления для насоса. Читайте полную информацию в нашей статье: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/rele-davleniya-vody-dlya-nasosa

Виды станций водоснабжения

Чтобы подобрать автоматические насосные станции, выбор нужно делать еще и по тому, какую шумность они издают. Шум можно убрать различными вариантами шумоизоляции или помещения оборудования в отдельное помещение, но изначально лучше найти тихий прибор.

Различают всего 3 вида и это:

Вихревая;
Центробежная;
Поршневая.

Вихревые или бесшумные станции самые лучшие для дома. Процесс всасывания воды проводится посредством лопастей, установленных на внутренней части корпуса. Работает установка максимально тихо, однако не может работать с большой глубиной.

Вихревые варианты есть и для жилых домов, но такая тихая и, казалось бы, очень удобная установка крайне неустойчива к резким перепадам температуры.

Центробежная насосная станция самая подходящая и подойдет тем, кому нужна вода, если она расположена на множество метров под землей. Функционирование может осуществляться при любой температуре, и при этом монтаж проводится в специально сделанном приямке.

Поверхностные и погружные насосные станции

В большинстве случаев подстанции, которые продаются в готовом виде с завода, оснащаются насосом поверхностного типа. Устанавливаются они рядом с гидроаккумулятором и приборами контроля. Насосные станции могут иметь поверхностный тип и погружной.

Подбор осуществляется по:

Эффективности;
Личным предпочтениям;
Стоимости.

К оборудованию проводится подключение трубопровода, который и отправляется в источник с водой. Диаметр трубы в среднем составляет 32 мм. У оборудования присутствует возможность поднимать воду с 7-10 м. Если нужна именно такая маленькая и компактная подстанция, то следует позаботиться о монтаже специального клапана с фильтром, установка которого проводится на конце водозаборного шланга. Таким образом, очищается вода при подаче в дом, а сам клапан имеет функцию, за счет которой вода не стекает по трубе в те моменты, когда подкачка не функционирует, что позволяет при включении начать пользоваться водой без длительного ожидания.

Глубокая скважина по популярности более востребованная, а также считается более надежная.

Именно для нее стоит использовать насос погружного типа или установку, в которой присутствует выносной эжектор. Отличается установка не только по параметрам, но и по тому, что в ней может присутствовать электронное управление, за счет чего пользоваться оборудованием намного проще. Недостатком является то, что системы эти вакуумные и при попадании в них воздуха, вполне возможно завоздушивание и появление проблем с функционированием.

Правила монтажа водяных станций для домашнего водопровода

Рейтинг домашних насосных станций просто велик, так как в продажу поступают, и немецкие, и китайские, и отечественные товары, способные поразить своими эксплуатационными свойствами и техническими характеристиками.

Конечно же, важно обращать внимание на особенности их работы, а также на:

Отзывы потребителей;
Стоимость;
Срок эксплуатации.

Не менее важно ознакомиться с тем, как проводится монтаж устройства, чтобы оно в действительности могло прослужить на протяжении длительного времени. Желательно доверить процесс монтажа специалисту с опытом работы, чтобы не навредить оборудованию. Если планируется использовать систему зимой, то помещение должно быть, либо теплым, либо постоянно отапливаемым, но это относится к поверхностным станциям.

Если насос издает слишком большой шум, то следует сформировать звуконепроницаемый короб.

Опытные мастера рекомендуют сделать такое сооружение, как кессон или, другими словами, помещение с небольшими габаритами, располагающееся на глубине в 2,5 м. При водозаборе из скважины, обсадную трубу стоит срезать немного выше уровня дна кессона. Категорически не желательно собирать кессон для дачи, так как это не целесообразно по финансовым затратам. Для дачи можно использовать более простой вариант в виде небольшого ящика или специальных приямок, куда оборудование выносится на период с весны по осень и убирается на зиму. Таким образом, будет сохранен его срок эксплуатации.

Какими бывают насосные станции (видео)

Выбирая качественное оборудование, можно обеспечить себя постоянной подачей воды и самое главное, без особых проблем, но при условии грамотного монтажа.

Оцените статью: Поделитесь с друзьями!

водная станция — это … Что такое водная станция?

водная станция — vandens stotis statusas T sritis Kūno kultūra ir sportas apibrėžtis Statinys vandens sporto šakų (pvz., Buriavimo, irklavimo, motorlaivių sporto, plaukimožyboms) pratyboms. Vandens stotis turi reikalingą tai sporto šakai rangą, инвентарь… Sporto terminų žodynas

Глубоководная станция — Инфобокс Тайваньской станции Название = 深水站 | EngTitle = Глубоководная станция ImageName = ImageSize = Operator = Массовая скоростная транзитная линия Гаосюн = Код линии Yanchao = R22A Место = поселок Янчао, округ Гаосюн (22 ° 45 N, 120 ° 24 E, 51 м, 5 м, 5 м) Дата начала = декабрь… … Википедия

Водная остановка — Водная остановка или водная станция на железной дороге — это место, где поезда останавливаются для пополнения запасов воды. Остановка самого поезда также называется остановкой на воде. Термин восходит к временам паровых машин, когда большое количество воды…… Wikipedia

Водная интоксикация — Классификация и внешние ресурсы Водная интоксикация, также известная как отравление водой, является потенциально фатальным нарушением функций мозга, которое возникает, когда нормальный баланс электролитов в организме выходит за безопасные пределы…… Википедией

Водяные колыбели — Водные колыбели — это морские сооружения, которые собирают воду у самого дна озера для снабжения насосной станцией на берегу.Название «кроватка» происходит от функции конструкции — окружать и защищать впускной вал. Города снабжены…… Wikipedia

Рекуперация воды — это процесс, при котором вода, используемая в домах и на предприятиях, спускается в канализацию и становится сточными водами, которые затем очищаются с помощью биологических и химических процессов, чтобы воду можно было безопасно вернуть в окружающую среду для улучшения естественных… … Википедия

Water Hotel Tianjin (Тяньцзинь) — Water Hotel Tianjin страна: Китай, город: Тяньцзинь (город) Water Hotel Tianjin Расположение Идеально расположен в центре города. 5 минут езды от Восточного железнодорожного вокзала Тяньцзиня. 30 минут езды до международного аэропорта Тяньцзинь. Номера…… Международные отели

Станция HYPO — Станция HYPO, также известная как Fleet Radio Unit Pacific (FRUPAC), была подразделением ВМС США по мониторингу сигналов и криптографической разведке на Гавайях во время Второй мировой войны. Это было одно из двух основных подразделений разведки союзников в…… Wikipedia

Нагрев воды — это термодинамический процесс, использующий источник энергии для нагрева воды выше ее начальной температуры.Обычно горячая вода используется для приготовления пищи, уборки, купания и обогрева помещений. В промышленности и горячая вода, и вода, нагретая до пара, имеют…… Wikipedia

Водная политика — Водная политика, иногда называемая гидрополитикой, — это политика, на которую влияют вода и водные ресурсы. Первое использование термина «гидрополитика» появилось в книге Джона Уотербери, озаглавленной «Гидрополитика долины Нила», Syracuse University Press ,…… Википедия

Гидравлический удар — (или, в более общем смысле, гидравлический удар) — это скачок давления или волна, возникающая, когда движущаяся жидкость вынуждена останавливаться или внезапно менять направление (изменение импульса). Гидравлический удар обычно возникает, когда клапан внезапно закрывается на конце трубопровода… Wikipedia

Backyard Gear Water Station Plus Outdoor Sink — Walmart.com

«,» tooltipToggleOffText «:» Щелкните выключателем, чтобы получить

БЕСПЛАТНУЮ доставку на следующий день!

«,» tooltipDuration «:» 5 «,» tempUnavailableMessage «:» Скоро вернусь! «,» TempUnavailableTooltipText «:»

Мы прилагаем все усилия, чтобы снова начать работу.

Временно приостановлено в связи с высоким спросом.
Продолжайте проверять наличие.

«,» hightlightTwoDayDelivery «:» false «,» locationAlwaysElhibited «:» false «,» implicitOptin «:» false «,» highlightTwoDayDelivery «:» false «,» isTwoDayDeliveryTextEnabled «:» true «,» useTestingApi » «,» ndCookieExpirationTime «:» 30 «},» typeahead «: {» debounceTime «:» 100 «,» isHighlightTypeahead «:» true «,» shouldApplyBiggerFontSizeAndCursorWithPadding «:» true «,» isBackgroundGreyoutEnabled} «:» false » locationApi «: {» locationUrl «:» https://www.

walmart.com/account/api/location «,» hubStorePages «:» home, search, browse «,» enableHubStore «:» false «},» oneApp » : {«drop2»: «true», «hfdrop2»: «true», «heartingCacheDuration»: «60000», «hearting»: «true»}, «feedback»: {«showFeedbackSuccessSnackbar»: «true», «feedbackSnackbarDuration «:» 3000 «},» webWorker «: {» enableGetAll «:» false «,» getAllTtl «:»
