Требования к вентиляции в котельной с газовым котлом

Вытяжка для котла в частном доме, оборудованного автономным отоплением – это обязательная инженерная система, обеспечивающая санитарные условия проживания. Ее главные задачи — отвод продуктов сгорания из котлоагрегата в атмосферу и приток свежего воздуха в жилые комнаты.

Требования к вентиляции в котельной с газовым котлом обязательно учитываются при выполнении проекта жилого строительства. Без этого собственник не сможет законно ввести дом в эксплуатацию, поскольку государственные надзорные органы такой дом в эксплуатацию не примут.

СодержаниеПоказать

Назначение вентиляции

Вентиляция котельной состоит из двух функциональных подсистем: приток атмосферного воздуха и отвод уходящих газов от отопительного котла.

Расчет и монтаж вытяжки-ответственный процесс. Источник фото: th460.ru

Назначение системы дымоотвода:

  1. Подача кислорода в составе воздуха в необходимом количестве для полного сжигания топлива.
    Дефицит кислорода уменьшает эффективность работы котельной установки из-за потерь, вызванных неполным сгоранием топлива. Кроме того несгоревшие частицы топлива проходят по газовому тракту котла и дымоотводящих каналов, вызывают преждевременный износ поверхностей оборудования, заносят сажей дымоходы и загрязняют окружающую среду.
  2. Вывод вредных дымовых газов, образовавшиеся в результате процесса горения. При несоблюдении технологических правил эксплуатации котельного оборудования в части топочных режимов, угарный газ попадает в помещение с образованием опасной концентрации вредных веществ в воздухе, что является угрозой для здоровья окружающих.
  3. Выполняет функции вытяжки газового котла в частном доме при аварийных утечках дымовых газов или природного газа в топочную. Такая ситуация возможна в случае нарушения целостности газопровода, отрыва газового пламени от горелки, а также при падении разрежения в топке.

Требования к вытяжке по закону

Правила вентиляции закреплены в СНиП. Базовое требование относится к объему воздухообмена – он обязан обеспечивать 3-х кратную циркуляцию воздуха в течение часа.

Вентиляция котельной в частном доме выполняется только по предварительному проекту. В котором представлены исполнительные схемы вентиляции помещения, вид и количество необходимого оборудования, перечень материалов и запчастей для монтажа дымохода.

Основные требования к воздухообмену

При покупке вентиляционного и дымоотводящего оборудования для газового котла в частном доме, определенных проектной документацией, необходимо проверить их на соответствие качества, регламентированного нормами законодательства на территории РФ.

Базовые требования законодательства по обустройству систем вентиляции газового котла в частном доме:

  1. Установка отдельного воздуховода в вентиляционной конструкции.
  2. Герметичность вентканалов, все швы обязаны быть подвергнуты обработке термоустойчивым герметиками.
  3. Обустройство отдельного воздушного канала в потолке топочного помещения.
  4. Устройство гильз в стеновых конструкциях для вывода газохода из помещения на улицу.
  5. Подключение к одному дымоходу не более 2-х газовых установок.
  6. Между наружной стенкой и точкой завершения газохода обязано выдерживаться расстояние более 300 мм.
  7. Подвод воздуха может быть организован и снаружи, и изнутри топочной. Однако при этом в роли смежного помещения нельзя использовать жилую комнату.

Виды вентиляционных систем

Циркуляция воздушных масс в помещении выполняется естественной или принудительной. Первую применяют для котлоагрегатов тепловой мощностью до 30 кВт, если подобная система предусмотрена для данной модификации заводом-изготовителем.

Вторая схема устанавливается в более мощных котлах с развитыми поверхностями нагрева, несколькими контурами циркуляции и большой протяженностью дымовентиляционных каналов. Такая система теплоснабжения имеет большие аэродинамические сопротивления по пути движения газовоздушной смеси, которую потребуется преодолеть дымовым газам.

В связи с чем их движение может быть обеспечено только принудительно с использованием дутьевого вентилятора или дымососа.

Естественная

В наименьшей степени эффективная система и при этом более простая, устанавливается в одноэтажных домах небольшой площади с маломощными котлами. Зачастую ее используют для организации воздухообмена, протекающего в подвальных, чердачных, подсобных помещениях и гаражах.

Естественная вытяжка в котельной

Забор воздушных масс в помещении топочной выполняется через форточки, оконные проемы, вентиляционные решётки в дверных полотнах, а вытяжная вентиляция — через воздуховоды, размещенные вверху стен либо в потолочных перекрытиях с выводом над крышей.

Профессионально выполненная система вентиляция меняет весь объем воздуха в топочной на свежий. Для этого приточное и выходное воздушное отверстие располагают противоположно друг другу.

К примеру, размещают котлоагрегат непосредственно против входа, а вытяжное отверстие — над котлом. Воздушные массы передвигаются снизу, проходят через всю топочную и поступают вверх к вытяжке. Окно при этом может находиться на любой стене.

Выходное отверстие воздуховодов не рекомендуют размещать около котла. В зимнее время резкое падение температур наружного воздуха может отразиться на работе котла, в связи, с чем отверстие выполняют на расстоянии не меньше 1-1.5 м от зоны его расположения.

Принудительная

Турбированные отопительные устройства или котлы с принудительной циркуляцией устанавливаются только по рекомендациям завода-изготовителя оборудования. Они выпускаются с закрытыми топочными камерами, а воздух подается дутьевыми центробежными вентиляторами.

Для повышения эффективности котельного оборудования и его ремонта, в современных котлах устанавливают комбинированная система воздухоподачи с применением воздушных фильтров, калорифера, для предварительного подогрева воздуха и вентиляторов.

Для газовых котлов большей мощности дополнительно устанавливаются дымососы, которые создают разрежение в топке, тем самым заставляя перемещаться дымовые газы по газоходам.

Инновационные бытовые котлоагрегаты с закрытой топкой, использующие газообразное топливо, комплектуются автоматикой с погодозависимой системой управления и безопасности.

Она устанавливает режим в зависимости от температуры наружного воздуха, в связи, с чем регулирует подачу объема газового топлива. Данная функция должна согласовываться с количеством воздуха поступающего в котел, чтобы обеспечить полноту сгорания газа.

Для согласованности теплотехнических и аэродинамических процессов служат первичные датчики по температуре греющей воды и давлению тяги в топочном пространстве.

Таким образом, исполнительные механизмы в режиме открытия/закрытия топлива будет работать пропорционально с расходом воздуха, поступающего на горелочное устройство.

Расчет необходимого воздухообмена вытяжки для газового котла в частном доме

По СНИП, в помещении, где расположен котел, должна обеспечиваться трехкратная циркуляция воздуха, то есть полный объем воздуха обязан обновится в топочной каждые 20 минут.

Сначала рассчитывают фактическую кратность циркуляции вентиляции в помещении с газовым котлом, по нормам она равна 3. Для топочной 15 м2 и уровнем потолков 3.0 она будет равняться:

Кц=(6-3)х0.25+3=3.75

Расчет необходимого воздухообмена осуществляют по формуле:

Во=KхОк

Где:

  • Во — эффективный объем воздуха, м3/час;
  • К — кратность циркуляции;
  • Ок — объем топочной, где установлен котел.
  • 3.75х(15.0х3.0)=168 м3.

Теперь возможно определить номинальное площадь сечение входного канала — 168/3600=0.0466 м2.

В случае, если станет применяться вентканал круглого сечения, то Дн трубы более 216 мм.

Как выполнить вентиляцию топочной

Профессиональный расчет системы приточной вентиляции в коттедже с автономным источником отопления должен проводиться в рамках общего проекта жилого дома в разделе вентиляция.

В проекте должны быть предусмотрены разделы по расчету размеров ветканалов, определены типы вентоборудования и монтажные схемы. Задачей проектирования — является создание системы, которая сможет обеспечить трехкратный воздухообмен.

Схема

Естественную вентиляцию можно устанавливать в помещениях, расположенных не в низменностях и когда дом не закрывают другие постройки, препятствующие нормальному воздухообмену. Такая схема должна определить места размещения функциональных узлов.

Схема вентиляции с приточной установкой

Так патрубок для забора воздуха, должен размещаться в нижней части стены, а выходящий — в верхней, на противоположной стороне. Это требуется для организации естественной конвекции в помещении. Кроме того на выходе воздуха из топочной не должно оказывать влияние тепло поступающее от источника отопления и радиаторов.

Инструменты и материалы

Для обустройства воздуховодов применяются различные материалы: пластикат, металлические листы покрытые цинком, обычные стальные листы или дюралевые.

Для индивидуальных домов с автономным отоплением, возможно, применение в качестве воздуховодов — ПХВ-канализационные трубы требуемого диаметра.

Дополнительно к этим трубам приобретают переходники, а на патрубок для забора воздуха — защитную решетку.

Дополнительные материалы для обустройства вентиляции для газового котла в частном доме:

  1. Гильзы для перекрытий защитные.
  2. Крепления и установочные хомуты.
  3. Строительный уплотнитель, герметизирующий пустоты между гильзами и стеновыми переходами.
  4. Набор строительных инструментов.
  5. Перфоратор для выполнения сквозных стеновых отверстий
  6. Защитные средства.

Монтаж вентиляции

Выполнять работу по обустройству газоходов рекомендуется в теплое время года. Рабочее место должно иметь хорошее освещение и на нем не должны быть посторонние люди, мешающие осуществлению мероприятий.

Перед тем как начать сборку системы, ее выполняют в пробном варианте на свободной площадке, тем самым проверяют комплектность. Далее по схеме отмечают места создания крепежных отверстий в стенах и потолочном переходе. Входной патрубок устанавливается на уровне 25 см от земли.



Последующие мероприятия по организации вентсистемы:

  1. Очищают монтажные отверстия от загрязнений.
  2. Устанавливают гильзы для проходов вентиляционных каналов.
  3. Монтируют трубы.
  4. Закрепляют вертикальный участок, проверяя качество крепежа.
  5. Устанавливают вентилятор и подключают его к электропитанию.
  6. Выполняют проверку работоспособности соединенных газоходов и систем вентиляции в котельной частного дома.

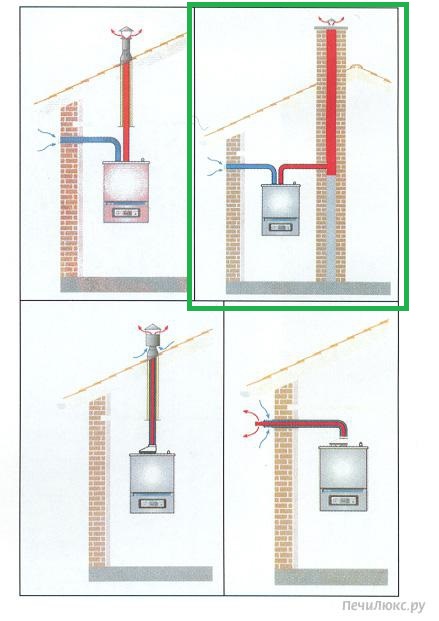

Коаксиальная труба

Данная вытяжка для котла — инновационная конструкции дымохода. Она выполняется по принципу встроенных вдруг в друга труб и осуществляет одновременно две функции: отвод дымовых газов из котла в атмосферу и забор чистого воздуха, необходимого, чтобы обеспечить полноту сжигания топлива в котле.

Такие дымоходы подразделяются на два вида: горизонтального и вертикального размещения. Горизонтальные проходят сквозь стену, а вертикальные — через потолок на чердак и далее через крышу.

Вторая система, при установке газового котла, наиболее сложная, цена ее дороже, а кроме того она требует установки конденсатоотводчика.

Данная модификация дымовой трубы обладает одним существенным недостатком — существует возможность замерзания конденсатной жидкости на внешней части конструкции. Эту проблему можно разрешить утеплением дымоотвода теплозащитным материалом.

Из кирпича

Традиционный кирпич издавна использовался для обустройства воздуховодов и дымоотводящих систем. В настоящее время он не соответствует нужному уровню эксплуатационных требований и значительно уступает другим современным материалам.

Это также вызвано тем, что конструкции вентканалов из кирпича очень громоздкие, нуждаются в привлечении высококлассных специалистов, но при этом являются недолговечными, а при контакте с кислотосодержащим конденсатом, скорость их разрушения возрастает в разы.

Поэтому в последнее время из кирпича воздвигают только шахту, а сам дымоход газового котла выполняют из оцинкованных труб с толщиной стенок, учитывающий температурный режим уходящих газов.

Стальной дымоотвод

В настоящее время этот вид дымоотвода наиболее распространён по причине своих высококачественных характеристик. Стальные трубы в системах вентиляции и дымоотвода просто устанавливаются, по сравнению с кирпичными.

Толщину трубных стен подбирают исходя из температуры уходящих газов. При максимальном показателе 400-450 С допустимая толщина стенок — 0.6, а при большей температуре — 1.0 мм.

Недостатком таких систем, являются, то что при высоких температурах они быстро прогорают, кроме того они обладают слабой устойчивость по отношению к кислотному конденсату, выделяющемуся из дымовых газов, при точке росы примерно 55 С.
Для борьбы с коррозионными процессами применяют нержавеющие стальные трубы, которые размещаются в «сэндвич», панелях.

Керамическая дымовая труба

Данный вид системы дымоотвода особенно универсальный, в связи с этим считается безупречным решением для котлов на газовом топливе. Они хорошо чистятся, не собирают на своей поверхности сажу, из-за глянцевого внутреннего покрытия, имеют высокую газоплотность и устойчивость к агрессивным химсоединениям. Не маловажным преимуществом керамического материала является его долговечность.

Труба из керамики. Источник фото: ekaterinburg.freeadsin.ru

Тем не менее, как у любого стройматериала у него есть свой недостаток — высокая влагопроницаемость, поэтому они нуждаются в конденсатоотводчиках.

Кроме того такие трубы в дымоотводах в одиночку не применяется, а комбинируется с минватой и камнем. Лучший вариант обустройства такой системы, когда керамическая труба закрывается изоляционным материалом, а после размещается в керамзитобетонной оболочке.

Эксплуатация

При работе систем вентиляции газового котла расчетные температурные режимы, кратность воздухообмена для жилых зданий, где установлены газовые котлы, должны согласовываться с действующими нормативами СНИП, правилами пожарной и санитарно-гигиенической безопасности.

Естественная приточно-вытяжная система вентиляции обязана гарантировать выведение нужного объема воздуха из всех комнат при температурах на улице +5 С и ниже. При работе принудительной вентиляции с использованием газовых калориферов не разрешается допускать разбежность по объему притока и вытяжки более чем на 10%, в одну или другую сторону.

Оголовки основных вытяжных шахт вентиляции для газовой котельной в частном доме в системах с естественной циркуляцией воздуха оборудуют дефлекторами. Антикоррозионная защитная окраска металлических труб, и их конструктивных элементов выполняется не чаще 1 раза в 3 года.

Профессионально выполненная вентиляция в частном доме с автономным отоплением — это не роскошь, а жизненная необходимость.

Она призвана обеспечивать не только приток свежего воздуха, но и отвод в атмосферу вредных, ядовитых дымовых газов, образующихся в процессе работы котла. От качества ее работы будет зависеть здоровья окружающих, поэтому лучше поручить ее монтаж специалистам.

вентиляционный канал, воздуховод, вентканал в помещении с газовым котлом

Содержание:

В помещении, где сгорает природный газ, постепенно увеличивается концентрация угарного газа. Когда человеку приходится постоянно находиться в такой атмосфере, развиваются опасные болезненные симптомы: головокружение, различные аллергические реакции. Со временем они переходят в тяжёлые заболевания. При утечке газа создаётся взрывоопасная ситуация. По этой причине всюду, где стоит газовое оборудование, имеется вентиляционная система.


Для чего нужна вентиляция

Для того, чтобы газ горел, ему требуется постоянная подача кислорода. Если его не будет хватать, в атмосфере аккумулируется большое количество продуктов горения, очень опасных для жизни. Качество пламени при этом изменяется. Огонь окрашивается в жёлтый цвет и выделяет обильную копоть. При этом КПД котла или плиты заметно снижается, так как объём сгораемого газа остаётся прежним, а тепловой энергии от него исходит гораздо меньше.

Газ представляет угрозу взрыва, когда происходит его утечка. Это может случиться не только при поломке оборудования. Порыв ветра из окна может внезапно затушить огонь на газовой конфорке. Иногда рассыхается шланг подачи газа, и на нём появляются трещины.


Вентиляция для газового котла в частном доме — это залог безопасности при эксплуатации агрегатов, работающих на природном или баллонном газе. Исправная вентиляционная шахта в многоквартирном доме может спасти жизнь жильцам при неисправности газовых плит.

Особенности вентиляционной системы зависят от особенностей здания, куда она вмонтирована. Важен тип оборудования, которое будет использоваться, мощность, пропускная способность и другие параметры, характеризующие интенсивность горения природного газа. Диаметр трубы вентиляции для газового котла зависит от модели агрегата.

Требования к вентиляции в котельной

Монтаж вентканалов для газового котла в различных зданиях устанавливают с учётом похожих требований. Исключение составляют котельные, где стоит агрегат с коаксиальным дымоходом. Схема вентиляции газового котла в частном доме предусматривает автономный приток воздушных масс.


К помещениям, где стоят газовые котлы, предъявляют следующие технологические нормы:

  • К дымоходу подключают не более двух газовых приборов, независимо от их расположения по отношению друг к другу и к дымоходу.
  • В частных домовладениях вентиляционную систему для газового агрегата делают максимально герметичной. Нельзя допустить даже минимальных протечек угарного газа или копоти, опасных для жизни. Места стыков дымоходных каналов обрабатывают герметиком, который устойчив к повышению или понижению температуры.

На заметку. Для стабильной работы газового агрегата воздух должен поступать в котельную в троекратном объеме. Это принимают во внимание при расчёте размеров вентиляционного канала для газового котла.

Виды вентиляционных систем для газового котла

Для помещений с газовыми агрегатами в частных домах устанавливают следующие виды вентиляционных систем:

  • Естественные и механические;
  • Вытяжные, приточные и комбинированные, исходя из их предназначения;
  • Канальные или бесканальные по конструктивным особенностям.

Если вентиляцию устраивают в котельной, где установлен газовый котёл с открытой камерой сгорания, принимают во внимание такие моменты:

  • наличие вентиляционной шахты для вывода угарного газа на улицу;
  • монтаж общей системы вытяжной вентиляции;
  • наличие приточной вентиляции, которая затягивает воздушные массы с улицы в котельную (учитывают щели и зазоры в окнах и дверных проёмах).

На заметку. Когда котельная герметичная, установка специальной системы притока воздуха обязательна.


При выборе котла для отопления дома, следует правильно рассчитать его мощность, чтобы оправдать затраты на обустройство вентиляции. Количество подачи кислорода должно соответствовать потребностям агрегата для того, чтобы пламя в горелке не давало копоти. Если этого не учесть, то на теплообменнике быстро образуется слой сажи и КПД котла упадёт. При подсчёте требуемого притока воздуха следует учесть объём котельной.

Требования к вытяжке газового котла в частном доме обязательны к исполнению, их соблюдение будет гарантом безопасной эксплуатации оборудования.

Если в котельной не хватает притока воздуха, снижается объём кислорода, и может появиться обратная тяга. Как следствие — угарный газ направится в помещение. Особенно это опасно, когда отопительный агрегат устанавливают в кухонной зоне. При поглощении кислорода вредная атмосфера в помещении приведёт к тому, что у жильцов появятся признаки кислородного голодания: боль и рези в глазах, слезотечение, головокружение. Это значит, что воздуховод для газового котла в частном доме не выполняет свою задачу.

Как работают вентиляционные системы

Рассмотрим подробно работу различных типов вентиляции в помещении с газовым котлом:

  • Для механической тяги требуется монтаж вентилятора. Его устанавливают в вентиляционную решётку на подаче воздуха в помещение. Естественная тяга отличается тем, что перемещение воздушных масс происходит за счёт разницы давления в помещении и за окном. Но даже в этом случае, при нормальной тяге, монтаж небольшого вентилятора не помешает. При механическом типе вентиляции создаётся принудительный приток кислорода и эффективно выталкивается отработанный воздух.

  • Иногда в котельных устанавливают комбинированную систему вентиляции — приточно-вытяжную. Комбинация механической и естественной вентиляции создаёт хорошие условия для безопасной работы газового агрегата.
  • Простейшая вентиляционная система — бесканальная. Это специальные отверстия в потолке или стенах, иногда соединяющие два помещения, например, кухню и санузел.
  • При высокой загазованности и запылённости квартиры или дома устанавливают канальную вентиляцию. Это просчитанная система трубопроводов, которые идут по зданию. Расположение труб и их диаметр рассчитывает специалист.

Вытяжная вентиляция для кухни с газовым котлом

Устройство вентиляции в кухне с газовым котлом — процесс не сложный. Нужно иметь базовый набор инструментов и небольшой опыт работы.

Для монтажа вытяжной вентиляции понадобятся:

  • вентилятор, оснащённый обратным клапаном;
  • вентиляционная решётка;
  • вентиляционная труба для газового котла соответствующего диаметра.


Этапы выполнения монтажа:

  • Обозначают маркером точное место для размещения воздуховода. Следует учесть, что диаметр круга должен быть несколько большим, чем размер воздуховодной трубы.
  • Перфоратором необходимо просверлить отверстия по кругу (с частым шагом) и одно в центре.
  • С помощью инструментов (молотка и зубила) выбивают середину. Должно получиться круглое отверстие, куда встанет труба.
  • Зазоры следует тщательно заделать монтажной пеной или цементным раствором.
  • Устанавливают вытяжной вентилятор.
  • Завершающий этап — крепление решётки. Это надёжный барьер от пыли, сора и насекомых. Выбирая газовое оборудование для дома, необходимо заранее предусмотреть нюансы вентиляции.

Установка приточной вентиляции

Приточная вентиляция требуется для того, чтобы не просто дать возможность зайти воздуху с улицы, но и отфильтровать его, охладить или согреть по ситуации.

В квартирах и частных домах ставят оборудование небольшой мощности. Такая система тихо работает и создаёт комфортные условия для жизни. Современные воздуховоды хорошо вписываются в интерьер.


Простейшим способом организации этой системы является установка приточного вентилятора.

Делается это по схеме аналогично монтажу вытяжного вентиляционного прибора.

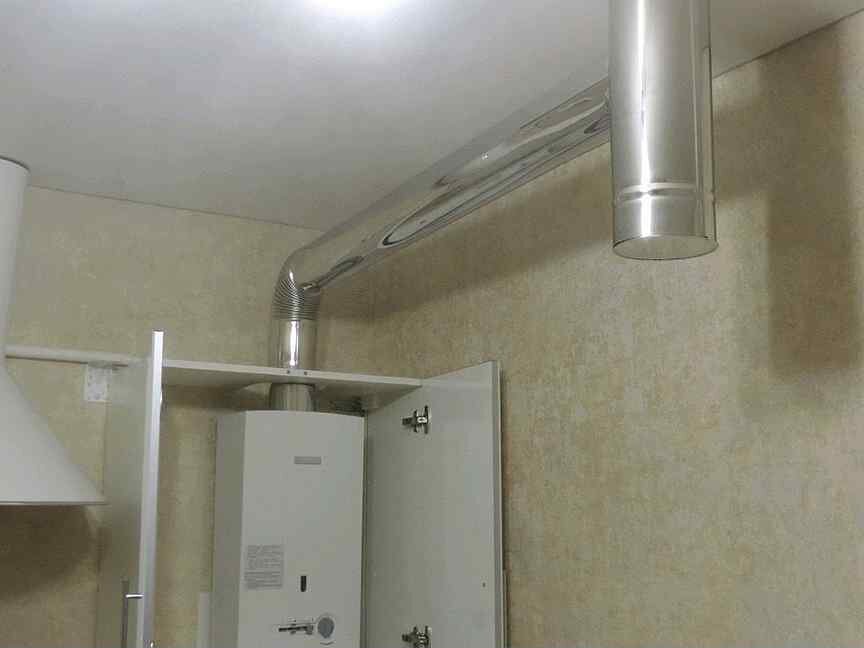

Как сделать вентиляцию для газовой колонки

Для устройства вентиляции в помещении, где установлена газовая колонка, нужно обязательно предусмотреть дымоход. Обычно он выполнен из гофрированной металлической трубы. Наиболее выгодный и эффективный вариант — коаксиальный дымоход. Он прослужит долгий срок, и его монтаж не составляет труда. Требования к параметрам помещения, где устанавливают коаксиальную дымоходную трубу, минимальны. Все необходимые расчёты, связанные с установкой такого дымохода, зависят от мощностных характеристик газового прибора. Устройство вытяжки на кухне для газового котла очень ответственное мероприятие, от которого зависит безопасность жильцов.

Комплект дымохода для газовой колонки включает следующие элементы:

  • колпак, защищающий конструкцию;
  • проходной патрубок, которым отделяют трубу от стены;
  • крепёжные элементы;
  • переходники от трубопровода к колонке;
  • смотровое окно для проверки состояния дымоходной системы;
  • ёмкость для сбора конденсата.

Диаметр дымохода должен быть одинаковым по всей магистрали. Его размеры указывают в инструкциях производители газовых колонок.


В длину такие дымоходы обычно 400 см и более. В регионе с морозными зимами дымоходы утепляют. Когда устанавливают вентиляцию в частном домовладении, верхний конец трубы выводят на 100 см выше кровли.

Монтаж дымохода выполняют согласно нормативам СНиП:

  • у газовой колонки должен быть отдельный дымоход;
  • труба для отвода дыма должна быть смонтирована герметично для исключения протечек угарного газа;
  • материал, из которого сделана труба, должен быть устойчив к влаге и перепаду температур;
  • дымоходная труба не должна провисать, крепёж должен быть жёстким;
  • когда выполняют монтаж, главная цель — добиться равномерной тяги, поэтому трубы должны быть гладкими (трубы с квадратным сечением лучше не применять).
  • для хорошей тяги дымоход ставят вертикальным способом;
  • конденсат и сор собираются в специальном люке, который устраивают в нижней части дымохода.


Этапы монтажа дымохода:

  1. В стену монтируют проходной патрубок. С наружной части стены к патрубку прикрепляют колено в 90 градусов.
  2. Внутри помещения прикрепляют отвод от колонки.
  3. Снаружи устанавливают дымоходную трубу, соединяя патрубки хомутами.
  4. По всей высоте стены равномерно распределяют крепёжные элементы.
  5. После того, как будет завершен процесс крепления трубы к стене, следует убедиться, что дымоход нигде не провисает. Обычно для крепежа хватает шага в 200 см.
  6. На верхнюю часть трубы одевают укрывной зонт.
  7. В нижней части трубы следует оборудовать сборник для конденсата.
  8. Проверяют тягу. Если пламя от спички клонится в сторону трубы, всё сделано правильно.

На заметку. Перед монтажными работами, связанными с вентиляцией в котельной, нужно изучить нормативную документацию к газовому агрегату. В ней содержится полезная информация по обеспечению нормального функционирования оборудования.

Устройство вентиляции в кухне с газовой плиткой

Очень часто в кухнях с естественной вентиляцией воздух нормально не очищается. Проверить это не сложно. Достаточно выкурить одну сигарету и оставить помещение закрытым на 15 минут. Если следы дыма остались, значит вентиляция не управляется со своей функцией. Причин может быть много: ошибка при проектировании здания, недобросовестность строителей, отсутствие надлежащего технического обслуживания системы. Нужно принимать меры.


Требования СНиП 42-01 для помещений с газовой плитой следующие:

  • высота потолков не менее 220 см;
  • наличие вентиляционного отверстия или окна с форточкой;
  • просвет между дверью и полом (или отверстие) не меньше 0,25 кв.м.

Как организовать отток воздуха

Самый эффективный способ и наиболее распространенный — монтаж вытяжки над плитой. Это устройство оснащено вентилятором, который вытянет дым и угарный газ. С помощью вытяжки осуществляется принудительная вентиляция в кухонной зоне.

В продаже имеются два вида вытяжек:

  • Выполняют функцию фильтрации и рециркуляции воздушных масс. Такое оборудование не является частью вентиляционной системы, так как оно не принимает участие в воздухообмене.
  • Выводят отработанные газы наружу. Обеспечивают полноценный вывод загазованного воздуха. Его сменяет поток свежего воздуха с улицы.


На заметку. Когда в кухне, где стоит газовая плита, окна пластиковые, системе приточной вентиляции нужно уделить особое внимание.

Как высчитать мощность вытяжки:

М=Ох10, где О — объём воздуха в помещении. Высчитывают его по следующей формуле:

О=HхLхS, где H — высота потолков, L — длина, S- ширина помещения.

По нормативам в многоквартирном доме запрещено подключать вытяжку в вентиляционную общедомовую шахту, целиком перекрывая отверстие. Дело в том, что при отключенной вытяжке вентиляция не будет выполнять своё предназначение. Проблему решают специальные вентиляционные решетки для двух каналов.

Как организовать приток воздуха

Для того, чтобы в кухню, где установлено газовое оборудование, постоянно поступал свежий воздух, существуют специальные приточные устройства.

Типы приточного оборудования:

  • Приточный клапан, встраиваемый в раму пластикового окна. Может функционировать в ручном или автоматическом режиме. При сильных морозах может выйти из строя, так как подвержен обледенению.
  • Приточный клапан, встраиваемый в стену. Для его монтажа делают отверстие в наружной стене. Может эксплуатироваться как ручным, так и автоматическим способом.
  • Устройство для проветривания помещения, которое включается от электросети. Его прикрепляют на нижнюю филёнку пластиковой двери. Выполняет функцию фильтрации и прогрева воздушного потока.

Любой тип вентиляции под газовый котел, колонку или плиту можно при желании установить самостоятельно.


Какая система вентиляции должна быть в котельной частного дома: виды, требования

Применяя газовый котел в виде основного источника отопления и нагревания воды в частном доме нужно обязательно выполнять условия эксплуатации оборудования. Немаловажное условие при работе агрегата – вытяжка для котла, которая всегда требуется, несмотря на вид отопительного прибора.

Требования к вентилированию газовой котельной

Котлы небольшой производительности (до 60 кВт) располагаются на кухне при условии, когда она отвечает определенным требованиям:

  • размеры помещения не менее 7,5 м3 при установке одного отопительного прибора, и не менее 13.5 при установке двух;
  • потолок не менее 2 м при установке одного отопительного прибора, и не менее 2. 5 при установке двух;
  • площадь стекол в окнах не менее 3 см2 на 1 м³ помещения;
  • обязательное наличие в окнах рам и форточек;
  • расстояние между отопительным прибором и стеновой конструкцией не менее 100 мм;
  • стена покрыта огнестойким материалом;
  • поступление свежего воздуха естественным путем (через нижние зазоры в дверях или специальные отверстия в стене).

Для более производительных котлов свыше 30 кВт нужно отдельное помещение с площадью более 15 м2.

Требования к вентиляции твердотопливного котла и помещения

Основные условия к проведению вентиляции в котельной в частном доме – это соответствие определенной площади и объема. Это вызвано необходимой частотой воздухообмена за единицу времени, противопожарной безопасностью и регулярными осмотрами оборудования. Следовательно, для нормальной вентиляции котельной расстояние котла от стен и свободный доступ к нему должен быть обеспечен в зависимости от производительности агрегата:

  1. Для котла производительностью до 30 кВт не менее 3,5 м2.
  2. Для теплового устройства от 30 до 60 кВт – 5 м2.
  3. Если у агрегата мощность больше 60 кВт, то площадь котельной – свыше 6м2.

Кроме того, высота до потолка должна быть 2,2 м.

Дымоотвод отопительного прибора в частном доме

Дымоходы и их монтаж нуждаются в специализированном подходе и соблюдении определенных требований. Стенки дымоотвода обычно изготавливаются устойчивыми к перепадам температуры, к коррозии и воздействию химических соединений.

Вытяжка для котлов в частном доме должна отвечать строительным нормативам:

  1. СНиП 41-01-2003 «Вентиляция и отопление жилых помещений».
  2. СНиП 42-01-2002, 42-101-2003 «Рекомендации и требования к газораспределительным комплексам»

Таким образом, поддерживаясь этих законодательных актов, нужно соблюдать, чтобы дымоудаление соответствовало необходимому воздухообмену и ППБ. А для этого нужно вычислить высоту и сечение дымоотвода и воздуховода. При установке обходимо соблюдать следующие условия:

  • труба должна быть выставлена строго вертикально;
  • возвышаться над коньком крыши не более 0,5 м;
  • общая высота венканала – не более 5 м;
  • стыки в канале изолируются термостойким герметиком.

При соблюдении выше перечисленных требований, вентиляционную трубу для отопительного прибора можно смонтировать своими руками.

Как подобрать материал для вытяжки

Для решения таких задач применяется кирпич, нержавеющая, оцинкованная сталь или керамический материал. Проанализируем более детально каждую из них.

Коаксиальная вентиляция

Эта вытяжка газового котла в частном доме состоит из короткой внешней и длинной внутренней трубы. Помимо этого к ней относятся всякие принадлежности: хомуты, колена, прокладки, а также – приемник для конденсата. Еще такую конструкцию называют «труба в трубе» и используется она в газовых отопительных приборах с закрытой камерой горения.

Устройство и принцип работы одинаковый для всех котлов такого типа:

  1. Труба, расположенная внутри, подсоединятся с одной стороны к патрубку котла, а ее другая сторона выводится на улицу и по ней выходят продукты сгорания. Она сделана из нержавейки и выдерживает перепады высоких температур.
  2. Труба, расположенная снаружи, присоединяется одним концом к входному отверстию, а другой конец выводится за пределы помещения. В этом канале происходит поступление свежего воздуха.
  3. Во время эксплуатации агрегата, выработанные продукты горения за счет тяги по внутреннему каналу отводятся наружу, и в то же время к камере сгорания поступает свежий воздух по внешнему каналу.

Данное коаксиальное устройство обладает следующими достоинствами:

  1. Дымоход безопасен. Это возможно потому, что выходящие горячие продукты горения тут же охлаждаются холодным воздухом, поступающим извне.
  2. Повышенная производительность. Свежий воздух при подаче нагревается и увеличивает КПД агрегата.
  3. Экологичность системы.
  4. Установка на кухне. Такой настенный отопительный прибор не портит общий интерьер в помещении.

Еще одной особенностью монтажа таких котлов с коаксиальной циркуляцией воздуха является то, что в доме для частного проживания монтировать дымоход можно как вертикально, так и горизонтально.

Кирпичная кладка

Сейчас кирпич все реже применяется для вентиляционных колодцев.

Это вызвано двумя основными причинами:

Во-первых, его недолговечностью, через 7-10 лет кирпич начинает крошиться, и кладка теряет герметичность, а значит, она теряет свое предназначение. Разрушается он из-за того, что в канале температура меняется и в результате образуется конденсат, который зимой замерзает. Более приемлемо делать дымоходы из этого материала, когда стенки постоянно испытывают контакт с горячими отходами.

Во-вторых, кирпичная кладка – это трудоемкий процесс, у такого вентиляционного канала непростое устройство и неоправданные расходы.

В связи с этим, более удачным вариантом будет являться кирпичная шахта с заложенной внутри оцинкованной трубой для вентиляции. Собирается она по частям из 2-х метровых контуров, а толщина стенок подбирается с учетом температуры отводящих газов.

Стальная вытяжка

Отработанный газ при работе газового котла имеет температуру около 430 градусов, а при эксплуатации твердотопливных котлов еще больше. Поэтому трубы для вытяжки газового котла в частном доме изготавливаются из нержавеющей стали с толщиной стенок 0,7-1 мм. Данные изделия вполне стабильны к действию конденсата на поверхности стенок.

Надо отметить, что период эксплуатации этих вентиляционных труб ощутимо меньше, чем кирпичных и керамических. В то же время стандартные стальные вытяжки проще при замене, так как они легче и не нуждаются в специализированных основаниях для придания прочности.

Такие каналы изготавливаются в разных вариантах:

  1. Размещение в специально выложенном колодце из кирпича;
  2. Из заводских контуров. При этом всякий контур представляет собой сэндвич-трубу с двумя стенками. Здесь одна труба расположена в другой, а зазор заполнен теплоизолирующим материалом.

Использование таких вытяжек упрощает установку, при этом они монтируются как внутри помещения, так и снаружи.

Керамическая вытяжка

Следует дать оценку, что керамический канал – идеальное решение для всех видов котлов в частном доме. Этот материал устойчив к высоким температурам. А также нейтрально относится к ядовитым химическим соединениям, которые могут образовываться при сгорании разного топлива. Каналы керамической вытяжки в основном располагаются вертикально из модулей с одной или двумя выемками.

В последнем варианте второй канал применяется для вентилирования котельной или для поступления воздуха к горелке котла. Обычно такие сэндвичи утепляют минеральной ватой, чтобы защитить их от охлаждения и возникновения конденсата. К тому же в утепленной трубе увеличивается естественная тяга. При устройстве такой керамической вытяжки должен остаться зазор для свободного прохождения воздуха между утеплителем и поверхностью колодца.

На рынке стройматериалов можно встретить комплекты керамических вытяжек в металлическом кожухе. Такая модель не нуждается в устройстве вентиляционных зазоров и монтируется на отопительный прибор как внутри, так и снаружи дома. Они могут эксплуатироваться с температурой выходящих газов до 450 градусов.

В то же время керамика хорошо впитывает влагу, поэтому у них обычно предусматривается лоток для сбора конденсирующейся влаги. А сам канал обеспечивается свободным доступом для обдува воздухом. Благодаря сглаженной поверхности в трубе, в ней обеспечена устойчивость против загрязнения и удобное очищение при обслуживании.

Для работы котлов на твердом топливе в частном доме применяются трубы, выдерживающие температуру 650 градусов. Кроме того они должны быть нейтральными к сгоранию сажи и эксплуатироваться в сухом состоянии.

Расчет системы вентиляции

Вычисление вентиляции в помещении с газовым котлом рекомендуется делать, учитывая следующие параметры:

  • объем котельной;
  • скорость воздушной массы;
  • кратность воздухообмена;
  • количество членов семьи.

Учитывая данные параметры, рассчитывается нужное сечение вытяжки для газового котла, при этом диаметр приточного отверстия вычислять нет необходимости, поскольку эти размеры должны быть равны. Если же котельная уже существует, но диаметр вытяжного канала меньше расчетной, нужно дополнительно делать принудительную вентиляцию. Для расчета можно использовать разные способы, ниже приведены два из них.

Вычисление вентиляции по количеству воздухообмена:

L = N × S × Н, где:

L — мощность котла кВт/ч;

N — кратность обновления воздуха;

S — площадь котельной;

Н — высота до потолка в м.

Вычисление вентиляции по числу членов семьи:

L = N × Lн, где:

L — мощность котла кВт/ч;

N — число членов семьи в доме;

Lн — минимальная норма потребления воздуха на одного человека:

во время отдыха — 20 м³/ч;

при пассивной деятельности — 40 м³/ч;

при физических нагрузках — 60 м³/ч

Подбор и монтаж оборудования

Воздухообмен естественным путем в котельном помещении достигается за счет приточного и вытяжного каналов.

При монтаже приточного канала необходимо:

  1. Подготовить кусок пластмассовой трубы, фильтрующую сетку и обратный клапан. Сечение трубы подбирается в зависимости от мощности котла. В случае, когда производительность менее 30 кВт, то хватит 150 мм. Чем больше мощность, тем больше сечение.
  2. Для создания правильного процесса горения и соответствующей вытяжки в частном доме, подачу воздуха нужно создать как можно ближе к топке котла. Поэтому отверстие в стене нужно пробить напротив горелки, но не выше его рабочей зоны. В отверстие вставляется отрезок трубы, и щели заделываются монтажной пеной.
  3. Снаружи патрубок закрывается сеткой для предохранения от насекомых и мелких животных. Внутри трубы нужно установить обратный клапан для защиты от обратной тяги на улицу.
  4. Трубы для вытяжки в котельном помещении при естественном вентилировании устанавливаются только вертикально, при этом высота их не должна быть меньше 3,5 м.

Сейчас многие пользователи не задаются вопросом перед выбором той или иной приточной вентиляции, так как оптимальным решением будет установка комбинированной системы воздухообмена.

Вентиляция для газового котла в частном доме: требования, схема

Частный дом, в случае невозможности подключения централизованных коммуникаций (отопление, горячая вода), требует строительства автономных систем. Для этой цели оптимальным вариантом является монтаж газового котла и сопутствующих линий.

Вентиляционная система в частном доме для газового котла — это необходимость

Обязательно соблюсти требования по воздухообмену, чтобы эффективно выводились продукты горения, постоянно поступал свежий кислород. Вентиляция для газового котла в частном доме имеет свои особенности устройства и функционирования.

Общая информация о котлах, их размещение

Газовый котёл – оборудование, позволяющее нагревать и поддерживать на определённом температурном уровне воду за счёт тепловой энергии, получаемой в результате горения газа. Процесс горения газа сопровождается выделением побочных продуктов, которые несут существенную угрозу для здоровья человека.

Их попадание в организм вызывает нарушения в процессах жизнедеятельности человека. В больших дозах соединения провоцируют развитие опасных заболеваний. Не стоит забывать и про сам природный газ: он взрывоопасен и требует особого отношения при использовании.

В частных домах применяются различные газовые котлы, к которым предъявляются разные требования по воздухообмену. Для напольного оборудования большой мощности установлены требования по размещению. Такие агрегаты можно устанавливать в отдельном специальном здании, в пристройке к основному дому, на чердаке, цокольном этаже или в подвале.

К объектам, где располагается напольный газовый котёл, предъявляются дополнительные требования:

  1. Площадь не менее 4 кв. м.
  2. Объём помещения не менее 8 куб. м.
  3. Высота потолка не менее 2,2 м.
  4. Ширина входного проёмы не менее 80 см.
  5. Наличие не менее одного окна с прямым выходом на воздух с открывающимися створками для проветривания.
  6. Наличие открытой приточки воздуха – щель в стене или оконном профиле, через которую постоянно поступает кислород.
  7. Т. к. объект относится к взрывоопасным, площадь остекления в нём должна превышать 0,05 кв. м. на 1 куб. м. объёма помещения.

Использование подвала и цоколя допускается с ограничениями, при выполнении ряда дополнительных требований. В таких помещениях обязательно оборудование основной и дублирующей систем вентиляции, т. к. нарушение в работе конструкции воздухообмена приведёт к угрозе взрыва.

Чаще всего используются настенные котлы небольшой мощности. Средняя мощность таких нагревательных агрегатов 30 кВт. Они обеспечены продуктивной и удобной камерой внутреннего сгорания. К этому оборудованию предъявляются менее жёсткие требования по размещению. Настенные котлы можно размещать в подсобном помещении, на кухне или в ванной комнате.

Настенный газовый котел можно разместить в кухне

Какие задачи решает воздухообмен:
  1. Доставка объёмов кислорода, нужных для непосредственного процесса горения. При недостаточном поступлении свежего воздуха горение провоцирует выделение чрезмерного количества опасных соединений.
  2. Создаются оптимальные условия для эффективной работы оборудования.
  3. Выведение из помещения продуктов горения и самого газа в случае нарушения работы оборудования.

Классификация вентиляционных систем, которые используются в большинстве частных домов:

  1. По принципу создания тяги: естественная или принудительная.
  2. По направлению движения: приточная, вытяжная, комбинированная (коаксиальная).
  3. По конструкции: канальная или целостная, не имеющая каналов.

Факторы, влияющие на параметры системы воздухообмена в помещении с газовым котлом:

  1. Мощность прибора, его функциональные особенности.
  2. Площадь помещения.
  3. Нагрузка на котёл (частота использования).
  4. Наличие окон, дверей.
  5. Особенности климата местности, где расположен дом (температура, ветер, осадки, влажность и др.).

Существует несколько факторов, влияющих на параметры системы воздухообмена в помещении с газовым котлом

Вентиляция для котла: её параметры и схема

Газовый котёл с изолированной камерой сгорания оснащается коаксиальным каналом. Такой дымоход позволяет одновременно выводить дым и доставлять свежий кислород.

Конструкция состоит из двух труб разного диаметра, меньшая из которых располагается внутри большой. По внутренней трубе меньшего диаметра выводится дым, а по пространству между трубами поступает свежий кислород.

Нормативы при установке газового котла и обустройстве вентиляции:

  1. К дымоходу можно подключить один или два газовых прибора, не больше. Это правило действует независимо от удалённости и расположения.
  2. Вентиляционный канал должен быть герметичен.
  3. Швы обрабатываются герметиками, свойства которых позволяют обеспечивать изоляцию под воздействием высоких температур.
  4. Система должна состоять из негорючих материалов.
  5. Горизонтальные участки вытяжки должны состоять из двух каналов: один для выведения дыма, второй для прочистки.
  6. Канал, предназначенный для чистки, располагается ниже основного на 25—35 см.

Существуют строгие требования к вентиляции по размерным параметрам и расстояниям:

  1. Пространство от горизонтальной трубы до потолка не менее 20 см.
  2. Стены, пол и потолок помещения должны быть сделаны из негорючих материалов.
  3. На выходе трубы все горючие материалы должны обшиваться слоем негорючей изоляции.
  4. Расстояние от внешней стены, откуда выходит труба, до окончания дымохода не должно быть меньше 30 см.
  5. Если напротив горизонтальной трубы есть ещё одна стена, расстояние до неё не должно быть меньше 60 см.
  6. Расстояние от поверхности земли до трубы – не менее 20 см.

Требования к вентиляции для котлового прибора с открытым горением:

  1. Оборудуется канал для выведения дыма.
  2. Обустраивается общая система с эффективной подачей требуемых объёмов кислорода.

Вытяжная и приточная вентиляция для газового котла размещается в противоположных углах, оборудуется обратным клапаном. Он обеспечит защиту в случае нарушения направления перемещения потоков, когда продукты горения потянет в здание, а свежий воздух будет уходить за пределы.

Размерные параметры вентиляции рассчитываются исходя из необходимых объёмов выведения газов и подачи кислорода. Объёмы выведения равняются трём единицам кратности воздухообмена в помещении. Кратность воздухообмена – это количество воздуха, проходящее через помещение за единицу времени (один час). Подача кислорода равняется трём единицам кратности плюс объём, поглощаемый горением.

Диаметр необходимого воздуховода рассчитывается исходя из мощности котла.

Диаметр воздуховода рассчитывается исходя из мощности котла

Так, на 1 кВт требуется приток через отверстия диаметром до 30 см, если подача воздуха идёт из соседних помещений, и диаметром около 8 см, в случае, когда приток идёт напрямую с улицы. Приток воздуха при мощности прибора не более 30 кВт делается диаметром не более 20 см. Отверстие выведения газов размещается над прибором.

Пример расчёта параметров воздухообмена:

  1. Размеры помещения: длина (i) 3 метра, ширина (b) 4 метра, высота (h) 3 метра. Объём (v) помещения равен 36 кубическим метрам и рассчитывается по формуле (v = I * b * h).
  2. Кратность воздухообмена (к) рассчитывается по формуле k = (6-h) * 0,25+3. Считаем – k = (6-3) * 0,25+3 = 3,75.
  3. Объём, который проходит за час (V). V = v * k = 36 * 3,75 = 135 кубических метров.
  4. Площадь поперечного сечения вытяжки (S). S = V/(v x t), где t (время) = 1 час. S = 135/(3600 х 1) = 0,037 кв. м. Приточное отверстие должно иметь аналогичный размер.

Дымоход может быть оборудован различными способами:

  1. Выход горизонтально в стену.
  2. Выход в стену с изгибом и подъёмом.
  3. Вертикальный выход в потолок с изгибом.
  4. Прямой вертикальный выход через кровлю.

Схема вентиляции в частном доме с коаксиальным дымоходом имеет следующий вид:

  • газовый котёл;
  • угловой коаксиальный отвод;
  • коаксиальная труба;
  • отводчик конденсата;
  • фильтр;
  • защитная решётка;
  • горизонтальный и вертикальный наконечники;
  • накладка на крышу.

Рекомендации при обустройстве воздухообмена

Советы, которые стоит учитывать при обустройстве и эксплуатации воздухообмена:

  1. Жёлтый цвет пламени и высокий уровень выделяемой копоти сигнализируют о том, что в комнату поступает недостаточное количество кислорода.
  2. Рекомендуется установить вентилятор на вытяжку, т. е. использовать принудительную систему воздухообмена.
  3. Вентилятор, при обустройстве в вытяжку, монтируется в специальном коробе, который должен защитить от воздействия разрушающих факторов окружающей среды (влажность, температура, механическое воздействие). Для короба рекомендуется применять покрытия из материалов, отвечающих этим требованиям.

Система воздухообмена для котла в частном доме своими руками монтируется следующим образом:

  1. На месте приточного канала отмечается нужный размер.
  2. По отметке перфоратором проделывается дыра (под небольшим углом, чтобы стекал конденсат) и вставляется труба с прокладкой утеплителя.
  3. С уличной стороны труба закрывается решёткой.
  4. На стене в помещении монтируется обратный клапан.

Вытяжка обустраивается аналогичным образом, только она располагается вертикально и выводится на крышу. Окончание трубы должно располагаться выше конька кровли на 50 см. На окончание устанавливается дефлектор для усиления циркуляции воздуха и защиты от загрязнений.

Котельные дымоходы — Полное руководство по правилам дымохода для котлов

Все, что нужно знать о дымоходах для котлов

** Обновление **

Если вы покупаете ЛЮБОЙ котел Viessmann в Boiler Central, , вы получаете 15-летнюю гарантию. Бесплатные запчасти, работа и вызовы!

Чтобы узнать стоимость котла за 20 секунд — нажмите здесь

Если вы дошли до этой страницы, у вас, вероятно, проблемы с дымоходом котла, или вам интересно, что такое дымоход котла и почему вы никогда не слышали о нем раньше.

Дело в том, что дымоход котла, несмотря на идентичное произношение и похожее написание, не имеет ничего общего с чрезмерным потоотделением, насморком, ознобом и чувством грубости.

Хотя проблемы с котлом могут быть такими же травматичными, как и доза гриппа, особенно зимой, обычно есть решение.

Если вы ищете дополнительную информацию о дымоходах для котлов или предыдущие исследования должны убедить вас в том, что вам может понадобиться новый дымоход или даже новый котел, вам пригодится эта направляющая для дымохода .

Вот все, что вам нужно знать о дымоходах.

Получите фиксированную цену онлайн за 20 секунд:

Q Какое топливо использует ваш котел?

Что такое дымоход котла?

Определение дымохода котла : Дымоход котла — это компонент, который обеспечивает безопасный выход газов. В большинстве случаев это труба или воздуховод, который крепится к котлу для безопасного отвода выхлопных газов из дома.

Цель состоит в том, чтобы удалить ненужные продукты, не подвергая их воздействию ни вы, ни кто-либо другой. Воздуховод прикреплен к котельной и выходит за пределы здания, обеспечивая безопасный проход.

Без дымохода котла существует риск попадания выхлопных газов в воздух в вашем доме, что, безусловно, не рекомендуется. Каждая установка нового котла требует нового дымохода в соответствии с правилами.

Как вы, вероятно, можете понять из этого краткого описания, дымоходы от котла играют очень важную роль, и поэтому всегда рекомендуется обращаться за помощью к специалистам, если вы думаете, что у вас могут быть проблемы с дымоходом котла или вы переехали домой.Вы не знаете, в каком состоянии дымоход котла.

До тех пор, пока мы не достигнем точки, когда невероятно умные ученые будут разрабатывать топливо, производящее полностью чистые и безвредные газы, мы продолжим полагаться на дымоходы котлов, чтобы защитить нас от потенциально вредных выбросов.

Получите фиксированную цену онлайн за 20 секунд:

Q Какое топливо использует ваш котел?

Почему важен дымоход котла?

Если вы не инженер-газовик и не заядлый поклонник чтения или изучения котлов в свободное время, возможно, вы даже не задумывались о дымоходе котла, но это действительно важная часть вашей системы отопления.

Без дымохода котла вы можете подвергнуться воздействию вредных газов. Также необходимо учитывать воздействие на окружающую среду.

При установке дымоходов котла существуют строгие критерии, обеспечивающие безопасный выброс дымовых газов и вредных газов в атмосферу.

Мы обсудим правила дымохода более подробно позже.

У всех есть дымоход котла?

Если у вас дома есть котел, весьма вероятно, что у вас также есть дымоход.

Дымоходы устанавливаются при использовании комбинированных, обычных и системных котлов. Единственное исключение, которое может относиться к небольшому количеству домовладельцев, — это задний котел.

Это тип котла, который устанавливается за камином. Если за камином стоит газовый котел, выбросы будут проходить через дымоход, а не через дымоход котла.

Стоит отметить, что задние котлы — вымирающая порода, потому что они намного менее эффективны, чем комбинированные и обычные котлы.

Если у вас дома есть задний бойлер или вы планируете приобрести недвижимость, в которой установлен этот тип бойлера, стоит изучить другие варианты и подумать об обновлении системы.

Это сэкономит вам деньги на счетах за электроэнергию и улучшит производительность вашего котла.

Если этот сценарий применим к вам, было бы разумно получить несколько цитат. Вы можете быть удивлены тем, сколько вы можете сэкономить, особенно в долгосрочной перспективе.

Получите фиксированную цену онлайн за 20 секунд:

Q Какое топливо использует ваш котел?

Нужен ли дымоход котла?

Если вы дошли до этого раздела руководства, не пропуская основные моменты, вы, вероятно, уже знаете ответ на этот вопрос.

Если у вас есть котел, установленный в вашем доме, и вы собираетесь по своим делам включать отопление в холодную погоду и запускать горячую ванну после тяжелых дней, вам понадобится дымоход из котла.

Дымоход котла — это простой механизм, но он очень важен для вашей безопасности, а также для безопасности окружающих.

Дымоходы для котлов не только способствуют здоровью и безопасности, но и необходимы для обеспечения того, чтобы ваша система отопления соответствовала установленным нормам.

Если бы мы использовали метафору и сказали, что наличие котла без дымохода было сравнимо с нырянием с акулами без клетки, вы скоро поняли бы важность дымохода.

———-

Получите расчет стоимости котла с мгновенным решением по финансированию онлайн — нажмите здесь

———-

Если у вас уже установлен комбинированный котел или обычный котел, в нем должен быть исправный дымоход.

Если вы думаете о замене котла или проводите проверку, чтобы убедиться, что все в хорошем рабочем состоянии, вам не о чем беспокоиться.

Дымоходы будут проверяться в ходе плановых проверок, и если устанавливается новый котел, любые работы по созданию нового дымохода или ремонту существующего воздуховода обычно включаются в предложение.

Где я найду дымоход котла?

В большинстве случаев поиск дымохода не требует полноценной охоты за сокровищами в стиле Аннеки Райс.

Обычно, если вы выйдете на улицу, вы увидите дымоход, прикрепленный к стене. Дымоход будет размещен на стене, ближайшей к котлу, и снаружи дома вы сможете увидеть конец трубы.

Если вы когда-нибудь замечали, что пар выходит из дома вашего соседа в холодный день, то это будет дымоход котла.

В большинстве зданий есть горизонтальные дымоходы, но иногда может быть рекомендован вертикальный дымоход.

Тип дымохода обычно зависит от формы здания и расположения котла.

В новых установках для замены котлов используются круглые дымоходы, а в старых (старше 15 лет) воздуховоды чаще имеют квадратный конец.

Не волнуйтесь, если вы не знаете, какой у вас тип дымохода.

Инженер сможет предоставить вам всю необходимую информацию о существующем или новом дымоходе, а также легко получить ответы, просто взглянув на конец дымохода.

Получите фиксированную цену онлайн за 20 секунд:

Q Какое топливо использует ваш котел?

Дымоходы: доступны различных форм и размеров

Дымоходы бывают всех форм и размеров.

Если вы думаете о замене котла и разговариваете по телефону с инженером, он может спросить, какой у вас дымоход.

Это не крупица информации, которую многие из нас хранят в центре внимания, поэтому не паникуйте, если вы не знаете что-то в голове.

К счастью, найти нужные ответы несложно.

Форма

Когда вы разговариваете с инженером, он может спросить, какой формы имеет дымоход.

В подавляющем большинстве случаев ответ будет круглая или квадратная .

Быстрая визуальная проверка даст вам необходимую ясность.

Выйдите наружу, найдите трубу и посмотрите, круглый ли дымоход или квадратный.

Наиболее частая причина, по которой задают этот вопрос, — это выяснить, сколько лет котлу, поскольку современные котлы обычно имеют круглые дымоходы.

  • Круглые дымоходы : круглые дымоходы обычно встречаются на установках, которые были установлены за последние 15 лет и отводят газы по трубам диаметром 22 мм.
  • Квадратные дымоходы : Квадратные дымоходы чаще встречаются в старых установках, в которых все еще могут использоваться трубы диаметром 15 мм, а не стандартные трубы диаметром 22 см.Если трубы старые, их следует модернизировать, чтобы они соответствовали действующим стандартам безопасности.

Получите фиксированную цену онлайн за 20 секунд:

Q Какое топливо использует ваш котел?

Дымоход горизонтальный и вертикальный ‖ —

Форма дымохода может варьироваться от одного котла к другому, как и расположение дымохода.

В большинстве случаев дымоход расположен горизонтально, и его можно увидеть сквозь внешнюю стену сбоку здания.

При горизонтальном дымоходе труба проходит прямо через стену за котлом.

В случаях, когда котел не прикреплен к внешней стене, можно установить вертикальный дымоход.

В этом случае дымоход идет вверх, а затем выходит через крышу.

Вертикальный дымоход похож на очень маленький дымоход, и видно, как из него выходит пар, когда включено отопление.

Поскольку размещение вертикального дымохода сложнее и сложнее, чем у стандартного горизонтального дымохода, оно дороже.

Иногда также могут возникать проблемы с доступом к крыше, и требуются строительные леса, что увеличивает затраты на рабочую силу.

Если вам действительно нужен вертикальный дымоход, вы будете проинформированы о стоимости установки до того, как примете окончательное решение.

Получите фиксированную цену онлайн за 20 секунд:

Q Какое топливо использует ваш котел?

Как форма и расположение дымохода влияют на затраты?

У большинства из нас нет бесконечного бюджета, поэтому важно знать о возможных финансовых последствиях различных типов дымохода.

Нет ничего хуже, чем получить гораздо более привлекательный счет, чем ожидалось.

Хорошая новость в том, что если у вас уже есть горизонтальный круглый дымоход, это, скорее всего, вообще не повлияет на затраты.

Если квадратный дымоход необходимо замуровать или нужен вертикальный дымоход, стоимость установки будет выше, но не паникуйте.

Полная стоимость будет объявлена, прежде чем вы продолжите. Вертикальные дымоходы могут создавать проблемы из-за необходимости прокладывать воздуховод через пространство под крышей.

Если к крыше затруднен доступ или инженер не достоин роли статиста в BFG, это означает, что могут потребоваться строительные леса и черепицу необходимо переместить или заменить.

———-

Получите расчет стоимости котла с мгновенным решением по финансированию онлайн — нажмите здесь

———-

Еще одно соображение, когда говорят о стоимости нового котла при установке нового котла, — это дома, для которых требуется комплект шлейфа.

Если ваш котел расположен рядом с окном или любым другим отверстием, рекомендуется приобрести этот комплект, который предназначен для удлинения дымохода, чтобы обеспечить безопасный выход вредных газов.

Нормы дымовых газов котла

Безопасность прежде всего — это пословица, которую всегда следует применять при установке котла.

При установке дымохода соблюдаются критерии, обеспечивающие безопасность и соответствие всех агрегатов и систем необходимым стандартам.

Нормы регулируют расположение дымохода котла, высоту и окончательные детали, касающиеся размещения дымохода.

Расположение

Местоположение дымохода — ключ к защите вас, а также людей, которые живут рядом с вами.

При рассмотрении возможного места для дымохода инженеры должны убедиться, что это место не подвергает опасности других.

Например, если вы живете в таунхаусе, дымоход не должен располагаться слишком близко к окну вашего соседа.

Если дымоход расположен рядом с ограничивающей линией, расстояние между границей и концом дымохода должно составлять не менее 600 мм.

Также важно не размещать дымоходы слишком близко к пешеходным и пешеходным дорожкам общего пользования.

Получите фиксированную цену онлайн за 20 секунд:

Q Какое топливо использует ваш котел?

Высота

Высота дымохода может иметь значение для собственности, расположенной близко к другим зданиям, и для общественных участков.

Основные элементы безопасного монтажа

Чтобы убедиться, что установка соответствует нормам дымохода котла, необходимо выполнить следующие шаги:

  • Воздуховод должен быть надежно загерметизирован с обеих сторон с помощью герметика, такого как герметик или песчаный цемент.
  • Угол трубы должен быть точным, чтобы предотвратить капание.
  • Воздуховод должен быть надежно закреплен болтами и винтами (это относится ко всем трубопроводам и удлинителям)
  • Длину дымохода следует тщательно рассчитывать для обеспечения безопасности и поддержания оптимальной производительности котла: лучше избегать добавления слишком большого количества удлинителей, так как это может повлиять на КПД котла.
  • Как я могу убедиться, что получу лучшее предложение на новый котел

Если вы ищете лучший комбинированный котел и отопительные системы, естественно захотеть найти лучшее предложение.

Если вы ищете лучшую цену и первоклассный сервис, почему бы не связаться с нами сегодня?

Мы можем предоставить вам дополнительную информацию, дать представление о стоимости в зависимости от ваших индивидуальных требований и объяснить разницу между различными типами дымоходов для котлов.

Все наши сотрудники имеют класс инженеров-теплотехников и имеют регистрацию Gas Safe.

———-

Получите расчет стоимости котла с мгновенным решением по финансированию онлайн — нажмите здесь

———-

Если вы хотите узнать цену на дополнительные расходы на расширение дымохода или место выхода дымохода, мы можем помочь.

Необходимо удалить отходящие газы и окись углерода из комбинированного или конденсационного котла.

Чтобы получить фиксированную цену на новый котел, воспользуйтесь нашей онлайн-системой расчета котировок, где вы можете приобрести свой котел в течение нескольких минут.

Вы можете заплатить наличными или воспользоваться нашими вариантами финансирования котлов, которые выполняются онлайн в течение нескольких минут, а также воспользоваться 15-летней гарантией на комбинированные и системные котлы Viessmann 050-W и Viessmann 100-W.

Чтобы узнать цену за 20 секунд — нажмите здесь.

Получите фиксированную цену онлайн за 20 секунд:

Q Какое топливо использует ваш котел?

Котельная установка | ATMOS

ОБЩИЕ УСЛОВИЯ ДЛЯ НАДЛЕЖАЩЕЙ РАБОТЫ И ВЫСОКОЙ ЭФФЕКТИВНОСТИ КОТЛОВ ATMOS.

  • Установка котла может производиться только профессиональными установщиками, прошедшими обучение у производителя.
  • Котел необходимо устанавливать в сухом и хорошо вентилируемом помещении — котельной.
  • При подключении котла к системе всегда необходимо устанавливать терморегулирующий клапан Laddomat 21 или TV 60 ° C после котла вместе с насосом, шаровым краном, плавающим обратным клапаном и фильтром, чтобы обеспечить возврат воды. к котлу никогда не опускается ниже 65 ° C — согласно стандарту ЧСН 070240/93. (Количество конденсирующихся смол и кислот уменьшается с увеличением температуры воды, возвращающейся в котел = увеличение срока службы котла).Мы рекомендуем использовать Laddomat 21 только мощностью до 50 кВт включительно.
  • Насос в контуре котла должен всегда включаться независимым термостатом, когда температура достигает 70 — 80 ° C. В случае подключения котла без накопительных баков насос в контуре обогреваемого объекта может работать только тогда, когда насос в контуре котла работает (одновременно). Причина в том, чтобы избежать переохлаждения котла через заднюю заслонку в контуре котла или Laddomat 21.
  • В каждом режиме котла температура воды на выходе из котла должна быть 80 — 90 ° C.
  • Если котел постоянно работает на мощности менее 40% от номинальной или используется для нагрева воды летом, необходимо ежедневно нагревать его теплом для поддержания долговечности котла. Котел нельзя постоянно эксплуатировать в режиме минимальной мощности, так как возможно образование смол или кислот.
  • Котел должен быть защищен от перегрева в случае отключения электроэнергии, так как он обладает определенной инерцией.

Варианты решений защиты котла от перегрева

  1. контур защиты от перегрева с клапаном TS 130 90 ° C) или WATTS STS 20
  2. резервный источник электроэнергии (аккумулятор) для насоса (см. Прайс-лист, котлы к этому источнику не подключаем)
  3. одна из ветвей в системе подключена к самопроизвольной циркуляции воды с несколькими
  4. Котел
  5. , соединенный с баком доохлаждения и обратным зонным клапаном

ВНИМАНИЕ — ВСЕ КОТЛЫ, ИЗГОТОВЛЕННЫЕ В 2003 ГОДУ И ДО ПРЕДЫДУЩЕГО, ОБОРУДОВАНЫ КОНТУРОМ ОХЛАЖДЕНИЯ.

РЕКОМЕНДУЕМЫЕ УСТАНОВКИ — КЛАССИФИЦИРОВАНЫ ПО ЗАКАЗУ С НАИЛУЧШИМИ ПРЕИМУЩЕСТВАМИ

(Примечание к схемам: в случае работы насоса обратный клапан закрывается избыточным давлением на выходе насоса; в случае отключения насоса клапан полностью открывается.))

Прочие 42 Рекомендуемая конфигурация установки

  • Тяга в дымоходе должна достигать указанных значений (21 — 35 Па в зависимости от типа котла).

    Малая тяга снижает долговечность котла — котел более склонен к осаждению смол, забивается и дымится при добавлении топлива.
    Решение: выровняйте дымоход или установите на дымоход специальный переходник или вытяжной вентилятор.

    Большая тяга увеличивает расход топлива (увеличенные потери в дымоходе — меньший КПД котла).
    Решение: установить дроссельную заслонку в дымоходе между котлом и дымоходом.

  • Зона загрузки котла и задний сборный канал необходимо регулярно очищать от золы и пыли.

ВНИМАНИЕ — Дымоход должен быть хорошо изолирован и изолирован, чтобы избежать конденсации водяного пара и смолы в дымоходе при пониженной мощности котла.

Рекомендации от ATMOS

Большинство из вышеперечисленных условий выполняется при установке котла вместе с накопительными баками. Поэтому мы настоятельно рекомендуем это.

Несоблюдение данных инструкций влечет прекращение гарантии и снижает срок службы котла.

Laddomat 21

НАКОПЛЕНИЕ ТЕПЛА

Установка котла вместе с накопительными баками дает ряд преимуществ:

  • меньший расход топлива (20-30%), котел работает на полную мощность и максимальный КПД, пока топливо не сгорит
  • долгий срок службы котла и дымовой трубы — образование гудрона и кислот сведено к минимуму
  • возможна комбинация с другими способами обогрева — эл.г. использование электроэнергии для накопления тепла
  • предназначен для совмещения нагревательных элементов (радиаторов) с теплым полом
  • комфортный обогрев и идеальное выгорание топлива
  • более экологичное отопление
  • Гарантия 3 года на корпус котла

Мы рекомендуем установку котла вместе с накопительными баками в качестве основного варианта установки.
Если вы не можете обеспечить рекомендуемый объем накопительного бака, подключите котел как минимум с одним расширительным баком на 500-1000 л.Система отопления должна быть установлена ​​квалифицированной компанией в соответствии с ČSN 060830. Если вы выбираете накопительный бак большого объема, вы также должны выбрать котел с соответствующей мощностью, чтобы он мог заряжать резервуары в разумные сроки.

УСТАНОВКА КОТЛА С НАКОПИТЕЛЬНЫМИ СУДНАМИ И LADDOMAT 21 — ДИАГРАММА СОЕДИНЕНИЙ

Диаметр трубок в установке с накопительными баками
Тип и мощность котла часть A часть B
Cu Сталь Cu Сталь
DC 18S, C 18S, DC 20GS 28×1 25 (1 дюйм) 28×1 25 (1 дюйм)
DC 22S, DC 25S, DC 25GS, C 20S, DC 22SX 28×1 25 (1 дюйм) 28×1 25 (1 дюйм)
постоянного тока 32S, постоянного тока 32GS, C 30S, постоянного тока 30SX 35×1,5 32 (5/4 дюйма) 28×1 25 (1 дюйм)
DC 40GS, C 40S, DC 40SE, DC40SX 35×1,5 32 (5/4 дюйма) 28×1 25 (1 дюйм)
DC 50S, DC50SE 42×1,5 40 (6/4 «) 35×1,5 32 (5/4 дюйма)

Laddomat 21 предназначен для котлов мощностью до 75 кВт, однако мы Рекомендуем использовать максимум 50 кВт.
Котлы мощностью более 50 кВт мы рекомендуем оборудовать самым большим терморегулирующим клапаном ESBE и мощным насосом или трехходовым клапаном с сервоприводом и электрическим управлением, поддерживающим минимальную температуру возвратной воды в пределах 65-75 ° C. . Соединение котла с накопительными баками может быть выполнено с использованием открытого или закрытого расширительного бака.

Работа системы с аккумуляторами

После розжига котла во время работы на максимальной мощности (от 2 до 4 нагрузок) мы нагреваем накопительные баки до требуемой температуры 90 — 100 ° C.Затем даем котлу прогореть. После этого мы забираем тепло из резервуара через трехходовой клапан в течение периода времени, соответствующего размеру резервуара и температуре наружного воздуха. В отопительный период (при соблюдении минимальных емкостей гидроаккумуляторов) он может составлять от 1 до 3 дней. В случае, если невозможно использовать накопление, мы рекомендуем установить как минимум один бак на 500–1000 л для балансировки запуска и завершения работы котла.

Изоляция емкости

Накопительные баки обычно поставляются без изоляции.Подходящим решением является совместное утепление указанного количества емкостей (необходимого объема) минеральной ватой в каркас из гипсокартона или дополнительное заполнение заливным утеплителем. Рекомендуемая толщина утеплителя (минеральная вата) — 120 мм. Другой возможный вариант — приобрести емкости уже утепленные минеральной ватой в кожухе из кожзаменителя, также поставляемые нашей компанией.

Отопление ГВС

Для нагрева технической воды можем использовать комбинированный котел или накопительный бак с медным проточным водонагревателем (см. Прайс-лист).

Laddomat 21

Laddomat 21

Его конструкция заменяет классическое соединение нескольких независимых частей. Он состоит из чугунного корпуса, терморегулирующего клапана, насоса, обратного клапана без пружины, шаровых кранов и термометров. Когда вода в бойлере достигает температуры 78 ° C, терморегулирующий клапан открывает подачу из бака. Подключение к Laddomat 21 намного проще, поэтому мы настоятельно рекомендуем его.Арматура Laddomat 21 поставляется с термокартриджем на 72 ° C, который рассчитан на котлы мощностью более 32 кВт.

ЭКСПЛУАТАЦИОННЫЕ ДАННЫЕ
Макс. рабочее давление 0,25 МПа
Строительное давление 0,25 МПа
Испытательное давление 0,33 МПа
Макс. рабочая температура 100 ° С
ТИП СОСУДА ОБЪЕМ (л) ДИАМЕТР (мм) ВЫСОТА (мм)
AN 500 500 600 1944/1940 *
AN 750 750 750/790 * 1974/1752 *
AN 800 800 790 1910
AN 1000 1000 850/790 * 2025/2202 *

Емкости поставляются без изоляции или с изоляцией в кожухе из кожзаменителя.

МИНИМАЛЬНЫЙ ОБЪЕМ НАКОПИТЕЛЬНОГО СУДНА
Тип DC 18S DC 22S DC 25 / 25GS постоянного тока 32 / 32GS постоянного тока 40GS / SX DC 50S DC 70 / 75SE постоянного тока 100
Мощность / кВт 20 22 25 35/32 40 49 70 99
Объем / л 1000
1500
1500
2000
1500
2000
2000
2500
2500
3000
3000
4000
4000
5000
5000
6000

Мы рекомендуем всегда выбирать больший объем накопительного бака из заданного размера.

МИНИМАЛЬНЫЙ ОБЪЕМ НАКОПИТЕЛЬНОГО СУДНА
Тип C 18S C 20S C 30S C 40S C 50S
Мощность / кВт 20 25 32 40 48
Объем / л 1 000 — 1 500 1 500–2 000 2 000 — 2 500 2 500–3 000 3 000–4 000

Отопительные системы с накопительными баками — лучшая установка с котлами на твердом топливе.

Сгорание

Темы котельных — топливо, такое как нефть, газ, уголь, древесина — дымоходы, предохранительные клапаны, резервуары — эффективность сгорания

Адиабатические температуры пламени

Адиабатические температуры пламени водорода, метана, пропана и октана — в Кельвинах

Подача воздуха в котельную

Неполное сгорание котла может привести к образованию окиси углерода — CO — и повторное возгорание может вызвать катастрофические последствия как для персонала, так и для имущества.

Альтернативные виды топлива — Свойства

Свойства альтернативных видов топлива, таких как биодизель, E85, КПГ и др.

Уголь антрацит

Марки угля антрацита

Плотность в градусах API

Плотность в градусах API выражают плотность или плотность жидких нефтепродуктов.Калькулятор преобразования API — удельный вес

Стандарт ASTM — Том 05.06 Газообразное топливо, уголь и кокс

Обзор стандартов в разделе 5 ASTM — Нефтепродукты, смазочные материалы и ископаемое топливо — Том 05.06 Газообразное топливо, уголь и кокс

Биогаз — Энергосодержание

Энергосодержание в биогазе, производимом из городских и промышленных отходов

Биогаз — Типичный состав

Типичный состав биогаза, произведенного из бытовых отходов

Биомасса — Высшая теплотворная способность

HHV топлива из биомассы

Биомассы, используемые в качестве Топливо — энергоемкость

Некоторые виды биотоплива и их энергоемкость

КПД котла

КПД котла — полная и низшая теплотворная способность

Скорость выхлопа котла

Рекомендуемая скорость выхлопа котла

Тепловая нагрузка котла и площадь дымохода

900 20 Мощность котла и площадь дымохода

Размер дымохода и камина

Дымоходы и камины для каминов и печей, сжигающих дрова или уголь в качестве топлива

Размер дымохода

Рассчитать тягу и требуемую площадь дымохода

Классификация угля

Классификация угля основан на летучих веществах и кулинарной способности чистого материала

Классификация газов

Окислители, инертные и горючие газы

Эффективность сгорания и избыток воздуха

Оптимизация КПД котлов важна для минимизации расхода топлива и нежелательного выброса в окружающую среду

Горение топлива и оксидов азота ( NO x ) Выбросы

Выбросы оксидов азота — NO x — при сжигании таких видов топлива, как нефть, уголь, пропан и др.

Сжигание топлива — выбросы диоксида углерода

Выбросы углекислого газа в окружающую среду CO 2 при сжигании топлива, такого как уголь, нефть, природный газ, сжиженный нефтяной газ и биоэнергетика

Сжигание древесины — теплотворная способность

Дрова и сжигание древесной теплоты сгорания — для таких пород, как сосна, вяз, Hickory и др.

Процессы сгорания и эффективность сгорания

Типичные показатели эффективности сгорания в каминах, обогревателях, котлах и т. Д.

Испытания на горение

Испытания на сжигание мазутных и газовых горелок

Выбросы от сжигания биомассы

Сжигание биомассы и выбросы

Энергосодержание в некоторых общих источниках энергии

Некоторые распространенные виды топлива для обогрева и их энергосодержание

Взрывные двери в дымоходах

Рекомендуемый размер взрывозащитных дверей или стабилизаторов тяги в установках, работающих на жидком топливе

Дрова для топки — шнур

Совместно rd — наиболее распространенная единица для закупки топливной древесины

Температура пламени Газы

Адиабатические температуры пламени для обычных топливных газов — пропана, бутана, ацетилена и других — воздуха или кислорода

Точки воспламенения — жидкости

Обычные жидкости и топливо и их точки вспышки

Температура точки росы дымовых газов

Температура точки росы дымовых газов и конденсация водяного пара

Ископаемые и альтернативные виды топлива — энергосодержание

Перечень чистого (низкого) и валового (высокого) содержания энергии в ископаемых и альтернативные виды топлива вместе с описанием измерения содержания энергии

Топливные газы и значения сгорания

Значения сгорания для некоторых топливных газов, таких как природный газ, пропан и бутан — БТЕ на кубический фут

Топливные газы и индекс Воббе

Воббе индекс для обычных топливных газов — пропана, бутана, метана и др.

Топливные газы Нагревательная ценность

Горючие газы и теплотворная способность — ацетилен, доменный газ, этан, биогаз и др. — Валовая и чистая стоимость

Мазут — резервуары для хранения

Размеры резервуаров для хранения мазута

Топливные горелки

Типы мазутных горелок — типы горшков, типы горелок и вращающиеся типы

Значения сгорания жидкого топлива

Значения сгорания в британских тепловых единицах / галлон для жидкого топлива No.1 по № 6

Топливные насосы — мощность всасывания

Одноступенчатые и двухступенчатые топливные насосы и их мощность всасывания

Вязкость мазута

Топливные масла — и их вязкость в зависимости от температуры

Топливо — воздух для горения и дымовые Газы

Воздух для горения и дымовые газы для обычных видов топлива — кокс, нефть, древесина, природный газ и др.

Виды топлива — плотности и удельный объем

Плотности и удельные объемы некоторых распространенных видов топлива — антрацита, бутана, газойля, дизельного топлива, кокса , масло, древесина и др.

Топливо — более высокая и более низкая теплотворная способность

Более высокая и более низкая теплотворная способность (= теплотворная способность) для некоторых распространенных видов топлива — кокса, масла, древесины, водорода и др.

Топливо и точки кипения

Некоторые обычные виды топлива и их точки кипения

Топливо и химикаты — Температура самовоспламенения

Температура самовоспламенения для некоторые распространенные виды топлива и химикаты бутан, кокс, водород, нефть и др.

Температура выхлопных газов

Температура выхлопных и выходных газов для некоторых распространенных видов топлива — природного газа, сжиженной нефти, дизельного топлива и др.

Топливо Дымовые газы и средняя точка росы

Температура точки росы дымовых газов для типичного топлива

База данных свойств топлива

Онлайн-база данных свойств нефтяного топлива

Газообразное топливо и его химический состав

Химический состав некоторых распространенных газообразных топлив, таких как угольный газ, природный газ, пропан и др.

Газы — Пределы концентрации взрыва и воспламеняемости

Пределы пламени и взрыва для газов — пропана, метана, бутана, ацетилена и др.

Полная и чистая теплотворная способность для некоторых распространенных газов

Общая теплотворная способность и полезная теплотворная способность некоторых распространенных газов водород, метан и др.

Валовая ценность сгорания Материалы

Полная величина сгорания для некоторых широко используемых материалов — углерода, метана, этилена и др. — значения в БТЕ / фунт

Потери напора в масляных трубах

Потери напора или давления из-за трения в масляных трубах — различная вязкость и ламинарное течение.

Тепловые потери из масляных труб

Тепловые потери в Вт / м · K и БТЕ / час · фут o F из масляных трубок в диапазоне температур 10 — 38 o C ( 50 — 100 o F )

Теплота сгорания

Табличные значения теплоты сгорания (= энергосодержание) обычных веществ вместе с примерами, показывающими, как рассчитать теплоту сгорания

Тепловая ценность

Брутто (высокая) и нетто ( низкая) теплотворная способность

Топливо для отопления — сравнение затрат

Формулы сравнения затрат для топлива для отопления, такого как природный газ, пропан, сжиженный нефтяной газ, мазут и электроэнергия

Скорость циркуляции водогрейного котла

Мощность котла и расход воды — британские единицы и система СИ- ед.

Прерывистое горение и КПД котла

КПД снижается из-за прерывистой работы котла

Сжиженный газ Natu ral Gas — LNG

LNG или сжиженный природный газ

Сжиженный нефтяной газ — LPG

LPG или сжиженный нефтяной газ

Метан — преобразование между жидкими и газообразными единицами

Преобразование между жидкими и газообразными единицами для LNG или метана

Natural Потребление газа

Расход природного газа для обычного оборудования, такого как котлы, духовки, плиты, чайники и т. Д.

Маслопроводы — рекомендуемые скорости потока

Скорости потока в масляных трубах должны поддерживаться в определенных пределах

Онлайн-калькулятор топливных эквивалентов

Онлайн-калькулятор для расчета эквивалентов энергии топлива — нефть и газ

Оптимальный процесс горения — топливо и избыток воздуха

Стабильные и эффективные условия горения требуют правильного смешения топлива и кислорода

Парафины и алканы — свойства горения

Тепловые характеристики, воздух / фу отношения el, скорость пламени, температуры пламени, температуры воспламенения, точки вспышки и пределы воспламеняемости

Пропан — теплофизические свойства

Химические, физические и термические свойства пропанового газа — C 3 H 8

Пропан — пар Давление

Давление паров пропана

Пропан-бутановые смеси — давление испарения

Давление испарения пропан-бутановых смесей

Концевая муфта для дымоходов

Концевая муфта для дымоходов и одностенных вентиляционных отверстий

Расчет котельных

Минимальная котельная площадь

Уголь стандартных сортов — теплотворная способность

Уголь стандартных сортов и теплотворная способность

Стандартные эталонные топлива и их эквиваленты

Преобразование между эквивалентами топлива

Стехиометрическое горение

Стехиометрическое горение и экс расход воздуха

Классификация топки

Топки для угля можно классифицировать по мощности сжигания угля

Отходы топлива

Теплотворная способность топлива из отходов

Древесина и биомассовая теплота

Показатели сгорания влажной и сухой древесины — БТЕ / фунты, кДж / кг и ккал / кг

Породы древесины — влажность и вес

Вес сырых и высушенных на воздухе дров

Следует ли мне заменить обычный котел на комбинированный?

Если вы только что купили новый дом, у вас сломался существующий котел или котел, который у вас есть, старше 12 лет, то вам, возможно, стоит подумать о его замене.Комбинированные котлы — это фантастика, поскольку они обеспечивают отопление помещений, а также воду по запросу — вы можете отказаться от резервуара для горячей воды.

Если у вас обычный отопительный котел, стоит ли его менять?

Ваша существующая система отопления

Прежде всего, важно определить имеющуюся у вас отопительную систему и тип ее расположения, который вы ищете. Это повлияет на то, подходит ли пароконвектомат для установки в вашем доме.

Говоря о «обычных системах», мы обычно имеем в виду котел, работающий только на нагрев, который имеет два резервуара для холодной воды на чердаке и резервуар для горячей воды, обычно находящийся в сушильном шкафу.

Системный котел очень похож на котел, работающий только на нагрев, за исключением того, что вам не требуются питательные и расширительные баки для холодной воды на чердаке.

Комбинированный котел, как обсуждалось ранее, работает, обеспечивая горячую воду без необходимости в резервуаре для горячей или холодной воды. В основном, если открыть краны горячей воды, котел загорится и нагреет воду, выходящую из труб. Поскольку вам не нужно хранить горячую воду перед ее использованием (т. Е. Нет резервуара для горячей воды), они считаются более эффективными.

Какие причины для установки комбинированного котла?

Одной из основных причин установки комбинированного бойлера является то, что вы можете отказаться от резервуаров для воды, и это, очевидно, освобождает много места. Это особенно важно в квартирах и небольших домах, где пространство в дефиците. Представьте себе, что вы можете использовать существующий сушильный шкаф в качестве дополнительного места для хранения вещей. Конечно, вам все еще нужно место для котла, но он, как правило, аналогичен по размеру стандартному отопительному котлу и может размещаться в том же помещении.

К предыдущему пункту относится тот факт, что комбинированный котел не производит и не хранит горячую воду. В обычном бойлере горячая вода, как правило, производится два раза в день, независимо от того, используется он или нет — утром и вечером. Очевидно, для этого необходимо, чтобы котел включился для производства горячей воды, и если по какой-либо причине он не используется, вода просто остывает, что является пустой тратой энергии. Комбинированные котлы производят горячую воду только тогда, когда она вам нужна (т.е. вы включаете кран или душ), поэтому очевидно, что для многих людей это дает существенную экономию энергии.

>>> Сколько должен стоить новый котел? >>>

Котлы

Combi отлично подходят, когда у вас относительно небольшая потребность в горячей воде в любой момент времени. Если вам требуется подача горячей воды в несколько розеток одновременно — скажем, вы хотите запустить 2 душа одновременно утром, тогда комбинированный бойлер не подойдет. В этом случае больше подойдет обычный или системный котел.


Последний момент: с обычным котлом или системным котлом, когда вы израсходовали всю горячую воду, то есть она; вам нужно подождать, пока котел не загорится и произведет новую горячую воду в соответствии с настройками вашего программатора. С комбинированным бойлером теоретически вы можете производить безграничное количество горячей воды, хотя давление воды в сети определяет мощность.

Очевидно, стоит упомянуть об эффективности — новый комбинированный котел должен иметь КПД около 90% (как новая система или обычный котел), поэтому, если ваш котел очень старый, вы можете установить новый котел на этом этапе.Вы можете выполнить некоторые расчеты, чтобы узнать, может ли это быть актуально для вас — вы можете узнать об этом больше здесь или поговорить с нашими партнерами в Heatable.

Когда устанавливать комбинированный котел?

Теоретически вы можете изменить систему отопления в любое время, но, вероятно, лучше всего это сделать во время общего ремонта (при условии, что котел работает нормально!). Выполнение этой работы при ремонте поможет свести к минимуму потрясения, поскольку такие вещи, как прокладка новых труб под полом, усложняются, если на месте есть красивый ковер! Добавление любых новых радиаторов в систему, очевидно, усложнит эту задачу, как и преобразование системы, когда вы переходите от системного или отопительного котла (с баками) к комбинированному.

Если вы проводите ремонтные работы, вы также должны попытаться установить как можно больше изоляции одновременно с установкой новой системы отопления — это снизит потребность в газе, поскольку тепло будет уходить из дома медленнее, и поэтому вам следует увидеть еще большую экономию энергии.

>>> Сколько должен стоить новый котел? >>>

Мы также рекомендуем установить бойлер до зимы, так как в это время наблюдается тенденция к большому спросу на сантехников, что немного увеличивает цену — поэтому замена бойлера в летние месяцы должна быть немного дешевле.

Последний момент связан с размещением нового котла — с учетом того, где в настоящее время находятся существующий котел и дымоход. Если котел заменяется, дымоход должен будет располагаться на внешней стене, что может потребовать его физического перемещения. Это увеличит ваши расходы. Также может потребоваться установка отводящего шлейфа в зависимости от того, насколько близко текущий дымоход находится в непосредственной близости от ваших местных соседей.

Такие компании, как Heatable, часто также предлагают варианты финансирования, а это означает, что ваш новый котел может стоить вам всего от 10 фунтов стерлингов.50 в месяц. Вы можете посетить их здесь, чтобы узнать больше.

Комбинированные конденсационные котлы

Конденсационные котлы

в наши дни являются стандартом для всех бытовых применений — любой котел, который вы устанавливаете сейчас, будь то комбинированный, только тепловой или системный, будет конденсационным.

Конденсационные котлы очень эффективны, и большинство из них в настоящее время производятся с КПД 90% или выше. Они используют тепло отходящих дымовых газов для предварительного нагрева холодной воды, поступающей в котел, отсюда и такой высокий уровень эффективности.

Конденсационный комбинированный котел (как и все конденсационные котлы) будет иметь дополнительную конденсационную трубу, которая позволяет отводить конденсированные пары во время работы котла. Это не должно быть проблемой, если установщик может подсоединить выпуск трубы к стоку, внутреннему или внешнему. Если это невозможно, возможно, придется переместить котел, что увеличит общую стоимость установки.

Комбинированные котлы и системы утилизации тепла дымовых газов

Система рекуперации тепла дымовых газов (FGHRS) работает с использованием дополнительного теплообменника, чтобы использовать тепло в отходящих дымовых газах, которое производит любой котел.Это рекуперированное тепло используется для предварительного нагрева холодной воды, поступающей в котел, тем самым снижая количество энергии, необходимое для нагрева воды до необходимого уровня.

Даже самые эффективные котлы, доступные сегодня на рынке, имеют КПД только 90% из-за потерь тепла в отходящих дымовых газах; однако установка FGHRS даже на совершенно новом котле может помочь еще больше повысить энергоэффективность, помогая вам сэкономить деньги на ваших счетах.

>>> Какой котел лучше всего установить? <<<

Сколько стоят комбинированные котлы?

Здесь ведется блог, в котором обсуждают стоимость котлов.

  • Прямая замена на существующий комби — от 1600 фунтов стерлингов + НДС (оплата труда и запчасти)
  • Комбинированное преобразование (только на тепле или системе) — от 2500 фунтов стерлингов + НДС (работа и запчасти)

Стоит ли менять комбинированный котел?

Если у вас небольшой дом и вам уже не хватает места, то комбинированные котлы — отличное решение. Кроме того, если вы только переезжаете в собственность и собираетесь проводить обширный ремонт, то установка новой системы отопления в это время будет идеальным решением.

С другой стороны, если у вас большой дом с большой потребностью в горячей воде в любое время, вы можете выбрать системный / обычный бойлер.

Также, если у вас ограниченный бюджет, преобразование системы увеличит общие расходы.

Установка нового котла

Вы думаете о покупке нового котла? Мы обыскали страну в поисках лучших торговцев, чтобы убедиться, что мы рекомендуем только тех, кому действительно доверяем.

Если вы хотите, чтобы мы нашли для вас местного установщика для установки нового котла в вашем доме, просто заполните форму ниже, и мы свяжемся с вами в ближайшее время!

Видеоролики Газовый котел

и видеоролики

Газовый котел и видеозаписи | Depositphotos® Газовое пламяКрупный план манометра, труб и кранов системы газового отопления в котельной.Манометр — прибор для измерения давления жидкости в трубопроводе. 2019Газовое пламяГазовое пламяГазовая плита работает, затем отключается Помещение с системой отопления здания, эффективная водоподготовка. Видеоматериал. Манометр, трубы и краны системы отопления в котельной.Горит газ из кухонной газовой плиты в замедленном темпеГазовая плита Горит Станция хранения и подачи газа. Трубопроводы для транспортировки газа. Запорная арматура и манометр. Нефтегазовое дело. Промышленность добычи природных ресурсов. Производство топлива. Крупным планом — возгорание природного газа в горелке печи. Старая необслуживаемая система отопления в производстве. Гейзер, водонагреватель. Горит пламя факела Горит газ от кухонной газовой плиты, замедленная съемка Система отопления и горячая вода в частном доме Прибор для измерения давления в трубах.Газовый манометр для измерения давления пламени, установленный в водопроводных или газовых системах, газовая горелка, вкл. / Выкл., Горит синим пламенем газовой плиты, газ, горит медленным движением на кухонной газовой плите. оборудование системы отопления, жители ТаиландаГорение синим пламенем газовой плитыТрубопровод в пожарной насосной станцииКрупным планом воспламенение природного газа в горелке печи. Горящий газ из кухонной газовой плитыГорящий газ в плитах плитыСовременное оборудование котельной для системы отопленияТрубопроводы, водяной насос, клапаны, манометры. Трубы и краны Клапаны системы отопления

Отличная новость !!! Вы попали в нужное место для газового котла. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress.У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок и небольших независимых продавцов со скидками, которые предлагают быструю доставку, надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот топовый газовый котел должен в кратчайшие сроки стать одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели газовый котел на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в газовом котле и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести газовый котел по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
