Установка мембранного бака: Установка расширительного бака. На подачу или обратку?

Содержание

Установка расширительного бака. На подачу или обратку?

Так уж устроено, что частные дома практически повсеместно обделяют поставками центрального отопления. Но зимы суровые и простым заклеиванием и запениванием щелей в доме тепло не сохранить. Поэтому очень важно свой дом оборудовать собственной системой отопления. Однако не все знают, как проходит выбор и установка расширительного бака. Ведь даже при подключении такой, казалось бы, посредственной и простой, детали есть свои нюансы.

Говорить о различных видах расширительных баков мы в этой статье не будем, так как их всего 2: открытый и закрытый. Первый тип, открытый, в наше время можно встретить в основном в старых домах. А второй тип между собой отличается только объемом, да внешним видом. Здесь будет обозреваться закрытый тип расширительных мембранных баков и то, как именно следует его устанавливать в системе домашнего отопления.

Подключение расширительного бака на подачу

Что же означает «установка бака на подачу»? Очень даже просто — это такой тип установки расширительного бачка, при котором циркуляционный насос выкачивает давление из расширительного бочонка.

То есть бак устанавливается на всасывающей стороне насоса. Рассмотрим ниже, как это отобразится на работоспособности системы домашнего отопления в целом.

После сборки такой отопительной цепи, при которой насос качает из расширительного бака, мы наполняем ее водой. Пусть, для примера, будет закачано воды на 1 бар статического давления. Когда будет включен насос, он начнет создавать динамическое давление. Это легко можно увидеть, посмотрев на показания манометров, установленных в разных углах системы.

И так, насос включен. Он создает давление в 1,5 атмосферных давления. На ближайшем к нему манометре отображаются показания давления равные 1,4 бар. Пока жидкость в системе добирается до последующих измерительных приборов, давление опускается все ниже и ниже.

Когда жидкость совершает практически полный круг обращения по системе и доходит до установленного расширительного бачка — можно увидеть, что динамическое давление системы отопления будет равняться статическому. И на участке между насосом и бачком давление опустится еще ниже, снижая нагрузку на систему.

Монтаж расширительного бака в системе на обратку

Как мы определились, установка расширительного бака на подачу делает так, чтобы динамическое давление системы отопления на подходе к баку выравнивалось со статическим давлением. Подключение же бака на обработку даст нам совершенно другую картину.

Для удобства представьте, что система выглядит точно также, имеет те же размеры и параметры. Единственное отличие — бак установлен на выходе напора насоса. Это приводит к тому, что насос давит, в первую очередь, внутрь расширительного бака.

Система вновь наполняется жидкостью, которая создает давление 1 бар. Что следует после включения насоса? Он также создает давление 1,5 бар. Следом давление перераспределяется в расширительный бак. В данной точке, как и в случае с установкой бака на подачу, давление динамическое становиться равно давлению статическому. Но вот уже после того, как нагнетание покинет пределы расширительного бака,  при изучении показаний манометров будет видно, что динамическое давление системы ниже, чем статическое!

Однако, несмотря на кажущиеся удобство второго метода установки, при неправильном расчете длинны системы отопления и наполнении её статическим давлением, давление может упасть ниже, чем атмосферное давление.

Это приводит к тому, что вода начинает вскипать при более низких температурах, что приводит к крайне быстрому изнашиванию насоса, из-за чего его лопасти разрушаются в течении короткого времени.

Что следует помнить при монтаже расширительного бака

⦁ Установка мембранного бака должна производиться в помещении отопленном выше 0.

⦁ Бак необходимо подключить так, чтобы не был перекрыт доступ к его запору и сливу.

⦁ Система, в которой редуктор давления устанавливается после водомера, обеспечивает постоянное начальное давление в баке.

⦁ Расширительный бак устанавливается так, чтобы клапан предохранения устанавливался перед проточной арматурой.

Выводы и советы по установке расширительного бака

Из этой статьи становиться понятно, что универсальным способом установки расширительного бака — является подключение его на подачу, перед всасывающей стороной насоса. Это всегда обеспечит систему отопления стабильной работоспособностью и износоустойчивостью, а, следовательно, и уменьшит затраты как энергии, так и времени, и денег.

При этом на подачю или на обратку работает насос — неважно.

В случае, если в отопительной системе имеется 2 или более циркуляционных насосов, то расширительный бак следует смонтировать как можно ближе к всасывающей стороне всех насосов. Когда отопительная система вашего помещения имеет большие размеры, можно установить несколько расширительных баков, при установке ориентируюсь на указание выше — как можно ближе к всасывающей стороне насоса.

Читайте так же:

Установка расширительного бака в системе отопления открытого и закрытого типа: виды баков, правила установки

В целях компенсации температурного расширения теплоносителя в отопительной системе устраивают баки открытого или закрытого типа. Они бывают с естественной и принудительной циркуляцией. Объем жидкости имеет свойство изменяться, так как теплоноситель при работе расширяется и сжимается. Чтобы стабилизировать давление на внутренние стены элементов в системе отопления, а также компенсировать изменения объема жидкости применяют расширительные баки.

Содержание:

  1. Виды баков
  2. Расширительный бак открытого типа
    2.1 Достоинства и недостатки
    2.2 Как работает бак открытого типа. Правила установки
  3. Расширительный бак закрытого типа
    3.1 Безмембранные баки
    3.2 Мембранные баки
    3.3 Преимущества и недостатки мембранного бака
    3.4 Как выбрать мембранный бак
    3.5 Установка закрытых расширителей

Виды баков

Есть два типа расширительного бака:

  1. Расширительный бак открытого типа.
  2. Расширительный бак закрытого типа.

При снижении температуры жидкости в трубопроводе и для ее естественного возращения, устанавливают бак открытого типа в самой высокой точке отопительной системы. Бак такого типа представляет собой объемную емкость, которая сообщается с атмосферой.

Расширительный бак закрытого типа имеет вид герметичного сосуда, который заполнен на одну половину жидкостью, а на вторую - газом либо воздухом, который находится под давлением.

После нагрева жидкость продвигается в экспанзомат, а газ в это время сжимается. Жидкость возвращается обратно после охлаждения, а получившаяся разница в объемах заполняется газом.

Расширительный бак открытого типа

Рассмотрим подробнее все особенности бака открытого типа. Бак используют при небольшой протечке для восполнения воды. А также для забора воздуха из системы.

Такой бак может быть цилиндрическим или прямоугольным и изготавливается обычно из стальных или полимерных материалов. Так как устанавливают экспанзомат вверху, то трубопроводы отопления должны быть длинными. Для обслуживания данного устройства, а также очистки от загрязнений сверху бака устроена крышка.

Установить расширительный бак открытого типа можно в специальном помещение на крыше дома, лестничном проеме или на чердаке. Если в вашем доме высокие потолки, то такой бак хорошо разместиться в санузле или хоз. помещении. Если емкости выходят за пределы отапливаемого помещения, то их следует утеплять для избегания потерь тепла.

Достоинства и недостатки

Достоинства баков открытого типа:

  1. Сбрасывает давление и отводит воздух из отопительной системы.
  2. Невысокая стоимость устройства.

К недостаткам относятся:

  1. Большие потери тепла и необходимость утепления некоторых элементов.
  2. Перед установкой необходимо устроить дополнительные трубопроводы отопления.
  3. Так как система испаряет некоторое количество теплоносителя, то необходимо его периодически пополнять.
  4. Возможность образования коррозии стальных элементов из-за контакта с атмосферой.

Из-за недостатков данного оборудования, его используют все меньше, отдавая предпочтение бакам закрытого типа.

Как работает бак открытого типа. Правила установки

Для предотвращения застаивания воды в баке необходимо устроить циркуляцию. Между баком и магистралью трубопровода устраивают контур. Он должен состоять из циркуляционной и расширительной трубы.

Отверстие циркуляционной трубы необходимо расположить ниже расширительной на 0,5 см. Благодаря циркуляции из системы отопления пузырьки воздуха выходят в атмосферу. Такая система подходит для принудительной циркуляции. Если же система оснащена естественной циркуляцией, то необходимо подключить расширитель вверху подающего трубопровода.

Расширительный бак закрытого типа

Бак закрытого типа имеет вид герметичного сосуда, который изготовлен из стали. Часть бака заполнена инертным газом, а вторая часть заполнена жидкостью. Расширительный бак закрытого типа бывает двух видов: мембранный и безмембранный.

Безмембранные баки

В таких баках нет внутреннего разделения пространства, поэтому теплоноситель напрямую контактирует с газом. Снаружи устанавливают газовый баллон или компрессор для поддержания давления внутри бака. Подача газа и контроль давления происходят автоматически.

Мембранные баки

Более популярными являются мембранные баки, так как они разделяются при помощи гибкой мембраны.

Поэтому газ и жидкость не контактируют.

Бывают баки с тарельчатой мембраной и с грушевидной (баллонной) мембранной.

Первая мембрана крепится в середине бака и похожа на полусферу. Она может становиться вогнутой или выпуклой в зависимости от изменений температуры воды.

Вторая мембрана похожа на сосуд и крепится на разных концах емкости. Между мембранной и металлическими стенками находится газ, поэтому теплоноситель не контактирует со стенками бака. Следовательно, такой бак защищен от коррозии и имеет высокий срок службы. В данном баке можно заменить мембрану. Расширители выпускают с бутиловыми и этиленпропиленовыми мембранами. Они отличаются высокой долговечностью.

Преимущества и недостатки мембранного бака

Преимущества мембранного бака:

  • Не обязательно устраивать теплоизоляцию;
  • Потери тепла минимальные;
  • Работает при высоком давлении;
  • Небольшие размеры;
  • Установить бак можно почти в любом месте;
  • Бак хорошо защищен от коррозии, так как не контактирует напрямую с атмосферой.

К недостаткам можно отнести:

  • Периодическая подкачка воздуха или газа;
  • Большая стоимость;
  • Давление в системе необходимо контролировать.

Как выбрать мембранный бак

Мембранные баки бывают овальной формы и плоские с диафрагмой. Второй вариант более компактный, его можно установить между стеной и внутренней отделкой. Таким образом, вы сэкономите место в вашем доме. Главным параметрам такого бака является необходимый объем жидкости. Его предварительно рассчитывают.

От качества и параметров мембраны зависит срок службы бака.

Основные характеристики мембраны:

  1. Материал, из которого изготавливают мембрану.
  2. Рабочие температуры и давление.
  3. Диффузионная устойчивость.

Баки, которые используют для отопления окрашивают красным цветом, а тем, которые применяются для системы водоснабжения окрашивают в синий.

Установка закрытых расширителей

Если бак закрытого типа с принудительной циркуляцией, то рекомендуется устанавливать его перед циркуляционным насосом.

Производить монтаж можно в любом положении, но наиболее хорошим вариантом будет верхний подвод жидкости. Так как пузырьки воздуха будут выводиться естественным образом. Бак будет работать даже при повреждении мембраны.

В некоторых отопительных приборах уже встроен расширительный бак, в таком случае нет необходимости устанавливать дополнительный. Если вы решили сменить воду на другой теплоноситель, то возможно придется заменить бак с более высоким объемом. Но также можно установить дополнительный расширитель.

При установке бака закрытого типа с естественной циркуляцией необходимо установить поплавковый автоматический клапан. Его устраивают вверху системы для сброса воздуха, когда система наполнена. Если при пользовании баком, вы заметили что его объема вам недостаточно, вместо покупки нового будет выгоднее установить дополнительный бак нужного размера.

Читайте также:

Установка мембранного расширительного бака в системе отопления -

Как установить мембранный расширительный бак системы отопления

Одним из элементов отопительной системы является мембранный расширительный бак. Как он выглядит, можно увидеть на фото. Это устройство необходимо для компенсации изменений объема воды, которые происходят по причине ее нагрева. Эластичная мембрана делит корпус бака на две части, в одной из них находится жидкий теплоноситель, а вторая наполняется азотом или воздухом, поступающим под высоким давлением.

Применение мембранных расширительных баков

Мембранные баки применяют в следующих случаях:

  • при обустройстве отопительных систем, для работы которых используются автономные источники тепла;
  • для функционирования конструкций отопления, подключенных к сетям централизованного теплоснабжения в соответствии с независимой схемой;
  • в системах, где задействуют тепловые навесы и солнечные коллекторы;
  • в схемах теплообеспечения, в которых имеются замкнутые контуры и переменная рабочая температура.

Преимущества применения мембранных устройств

Мембранные расширительные баки в системах отопления имеют ряд преимуществ:

  • мембраны из бутила и натуральной резины разрешается применять в снабжении питьевой водой;
  • устройства пригодны для воды любого качества, даже для той, в составе которой содержится много кальция;
  • при необходимости мембрану можно без проблем заменить;
  • мембранный расширительный бак системы отопления по сравнению с напорным типом, не имеющим ее, обладает большим объемом для вытеснения жидкости;
  • отсутствует риск, что питьевая вода будет загрязнена;
  • потребуется минимальная подкачка воздуха;
  • отсутствуют потери теплоносителя в результате испарения;
  • низкие эксплуатационные затраты;
  • монтаж бака обходится недорого и выполняется быстро.

Конструкционные особенности

Назначение мембранного расширительного бака заключается в том, что на всех рабочих этапах устройство должно поддерживать равновесие между давлением обоих частей и при необходимости нивелировать чрезмерное давление или регулировать его перепады в отопительной конструкции. Таким образом, монтаж мембранного расширительного бака предотвращает возникновение повышенных нагрузок в контуре отопления и при аварийных ситуациях в случае выявления неисправностей.

Устройство бывает с заменяемой или несменной мембраной. В первом случае теплоноситель находится полностью в емкости гибкой мембраны и не может взаимодействовать со стальной внутренней поверхностью. Все работы, связанные с демонтажем и последующим монтажом нового изделия, выполняют через фланец, закрепляемый на болтах.

Если приобретено устройство с фиксированной диафрагмой, у него имеется внутренняя полость, состоящая из двух частей. В этом случае используется несменная диафрагменная мембрана, которая жестко зафиксирована.

Расширительный мембранный бак для систем обогрева применяют при создании циркуляции теплоносителя закрытого типа с целью компенсации его теплового расширения в результате увеличения или уменьшения температуры жидкости, тем самым предотвращая гидравлические удары. В постоянном режиме обе камеры устройства – водяная и газовая — имеют одинаковое давление, что позволяет соблюдать герметичность системы. Такое устройство расширительного бака системы отопления проверенно временем и признано наиболее практичным.

Циркулирующая по контуру вода не содержит агрессивных газов и поэтому коррозия не приведет бак в непригодность, что позволяет эксплуатировать его продолжительное время. Напорное расширительное устройство помещают в помещении котельной, и по этой причине нет необходимости защищать его от промерзания.

Несмотря на то, что подбор бака для отопительной конструкции индивидуален, не следует забывать, что:

  • начальное давление в мембранном баке для теплоснабжения, подключенном к холодному водоснабжению, должно превышать статическое давление в системе на 30-50 кПа;
  • в устройстве необходимо наличие запасного количества теплоносителя для обеспечения компенсации возможных протечек.

Для защиты системы с замкнутым контуром и расширительным баком от слишком высокого давления устанавливают предохранительные клапаны.

Установка мембранных расширительных баков

Необходимо поставить предохранительный клапан. Как правило, схема подключения мембранного расширительного бака предусматривает, что перед устройством обустраивают дренаж.

Производить установку должен специалист, в крайнем случае, нужна его консультация.

Когда выполняется монтаж, следует учесть несколько моментов:

  • бак лучше устанавливать до места разветвления водопровода. Надо обеспечить возможность подпитывать систему и сливать теплоноситель, при этом температура в помещении не может быть ниже нуля градусов;
  • место крепления устройства должно быть несущим, поскольку не допускается дополнительная нагрузка на изделие со стороны труб и других элементов. Когда оно имеет объем 8-30 литров, его монтируют на стену, если больше, то модель устанавливают на пол (прочитайте также: «Монтаж и установка расширительного бака в системе отопления своими руками»).

Посмотрите также видео о мембранных расширительных баках системы отопления:

В обязательном порядке расширительный мембранный бак для водоснабжения или отопления необходимо заземлять, чтобы избежать электролитической коррозии. На входе в устройство ставят обратный клапан, когда он не предусмотрен в конструкции циркуляционного насоса. На выходе монтируют манометр и автоклапан для спуска воздуха.

Схема и правила установки расширительного бака в системе отопления

При запуске внутридомовой тепловой сети из холодного состояния, вода, циркулирующая по бойлеру котла, начинает нагреваться, при этом подъем температуры сопровождается расширением объема.

Для того чтобы не создавалось чрезмерное давление внутри корпуса, которое может вызвать разрыв труб и котла, «лишнюю воду» сбрасывают.

Для этой цели нужно установить расширительный бак в системе отопления закрытого типа, который будет выполнять роль демпфера давления в магистрали.

Устройство и виды расширительного бака

Расширительные баки выпускаются открытого и закрытого типа. Первые имеют доступ к атмосфере, а вторые — нет. Открытые расширители устанавливаются в схемы, работающих по принципу естественной циркуляции. Лишняя вода просто вытекает на улицу либо в канализацию, а подпитку контура после охлаждения, проводят в ручном режиме через подпиточный кран.

Закрытые системы расширительных баков наиболее применимы в системах отопления. Конструктивно они состоят из 2-х камер: водяной и воздушной. Компенсация лишнего давления производится таким способом: избыток теплоносителя наполняет водяной сектор, создавая давление на эластичную мембрану, установленную между камерами. При этом воздух или специальный газовый наполнитель, имеющийся в воздушном секторе, сжимается. В противоположность воде, он может подвергаться сильному сжатию, при этом увеличение давления в сосуде не происходит.

В торговой сети реализуются два типа, которые хорошо интегрируются в группу безопасности для отопления с расширительным баком:

  • С мембраной тарельчатого типа;
  • с грушевидной мембраной.

Принцип действия оборудования для закрытой системы

При нагреве сетевой воды в отопительном замкнутом контуре она расширяется, при этом соответственно растет давление в каждой точке сети, в том числе и в расширительном баке. Из-за этого начинает растягиваться мембрана, при этом сжимая воздух. В том момент, когда температура теплоносителя достигает максимального значения, давление в сети стабилизируется и система начинает функционировать с рабочими параметрами.

После отключения отопительного котла, начинает снижаться температура в сети, и объем воды. Напор на мембрану падает и ранее принятый объем воды выталкивается воздухом в сеть, таким образом, происходит ее подпитка. Необходимо отметить, что результативная работа расширителя в схеме теплоснабжения возможна при профессиональном расчете и настройке.

Установка расширительного бака в закрытой отопительной сети

Монтаж расширительного бака отопления закрытого типа выполняют так, чтобы ниппель воздушной камеры устройства смотрел вниз. Крепление бака-расширителя в закрытых отопительных системах с настенным двухконтурным котлом выполняется с использованием специальных фитингов – «американки». Перед его установкой необходимо установить кран, для проведения ремонта и технического обслуживания.

Перед запуском котлоагрегата проверяют работоспособность бачка, для чего закрывают вход рабочего агента в него. Затем открывают систему, пока давление на манометре не достигнет единицы. После чего открывают вентиль на резервуар, и контролируют показание давления по манометру. Если бак-расширитель функционирует исправно, давление поднимется на 0.2 атм, поскольку из него в систему поступит дополнительная жидкость. Расширительный сосуд закрепляется к стенке. Для того чтобы подключать его, к корпусу прикреплены специальные монтажные планки, с отверстиями для крепежа, положение корпуса устанавливают по уровню.

Расчет объема бака

Наиболее доступный метод расчета бачка в системе теплоснабжения:

Умножают на 0. 08 объем теплоносителя в системе. Его определяют путем умножения 15 литров на 1 кВт тепловой нагрузки. Для системы 15 кВт, для жилого домовладения 150 м2 потребуется расширительный бак емкостью:

15 кВт Х 15 л Х 0.08 = 18 литров.

Можно также установить минимальный объем по формулам:

Объем расчетного сосуда V = (Vсум x Eрас)/Dм, где:

  • Vсум — общий объём сети.
  • Ерас — коэффициент, учитывающий тепловое расширения среды
  • Dм — эффективность бака-расширителя.

Например, для объекта с 300 м2, высотой системы отопления 5 м и тепловой мощностью 44 кВт, объем гидроаккумулирующей емкости составит:

  • Vос = 30 x 15 = 450 л.
  • P м = 2.5 бар
  • P о = 0.5 бар

D = (2.5 — 0.5)/(2.5 + 1) = 0.57

Vрб = 450 x 0.04/0.57 = 31.57 литров

Также можно выполнить расчет с помощью применения онлайн калькуляторов:

например для жилого дома — 150 м2, начальным давлением в сети — 1.5 бар, максимальным давлением — 3. 0 бар, программа определяет объем бака — 17 литров.

Подбор модели

После того как будет установлен необходимый минимальный объем расширительного бачка, по каталогам производителей в интернете или магазине сантехнике выбирают нужную модель.

Баки выпускаются стандартных размеров, очень редко, расчетный объем в точности совпадает со стандартным типоразмером. По этой причине, полученный результат округляют в большую сторону.

Например, если нужно выбирать расширитель из модельного ряда «ROZ-NAVI», для примера онлайн калькулятора :

При расчетном показателе — 18 литров выбирают модификацию ROZ-NAVI 35.

Для больших тепловых объектов, расчетные объемы гидроаккумулятор имеют показатели, когда они не проходят в стандартные двери. В таком случае одну емкость можно заменить на несколько менее объемных, выполнив их соединение последовательно. При этом важно, чтобы их общий объем равняться или был выше расчетного.

Способы подключения

Монтажная схема гидроаккумулирующей емкости зависит от вида отопительной системы: открытая или закрытая и модификация бака. Очень важно правильно установить емкость, чтобы она могла надежно компенсировать удельное расширение теплоносителя. Во внутридомовой системе отопления могут быть установлены не один, а несколько баков.

При установке расширителя в открытой системе в чердачном помещении придерживаются таких правил:

  1. Бак размещают над котлом по прямому стояку подающей магистрали.
  2. Корпус бака требуется тщательно теплоизолировать.
  3. Должен быть выполнен монтажный перелив в канализацию.

Самым универсальным вариантом установки гидроаккумулирующего бака закрытой системе отопления — включение его на подачу, перед всасывающим патрубком центробежного насоса. Такая схема обеспечивает внутридомовую систему теплоснабжения устойчивым режимом работы.

В закрытых системах отопления, использующих незамерзающий антифриз, объем бака увеличивают на 15% от общего объема, поскольку он имеет высокий коэффициент теплового расширения.

Первый запуск

Для того чтобы правильно выполнить подключение расширительного бака нужно тщательно изучить заводскую инструкцию, в которой прописываются предельные параметры работы по давлению и температуре среды, схема и инструкция подключения.

После выполнения монтажных работ до заполнения емкости рабочей средой, в нее через воздушный ниппель насосом накачивают воздух, и контролирую показания по манометру. Иногда фирма-производители реализуют сосуды, уже заполненные воздухом либо аналогичной средой с рабочими параметрами.

Первоначальное давление должно быть на 0.2 бар больше статических показателей в сети, это выполняется, чтобы снизить риск создания вакуумной среды.

После этого открывают подпиточный вентиль и набирают систему вместе с сосудом до начального давления свыше 0.3 бар от первоначального давления в воздушном секторе. В техдокументации котла обозначено самое низкое давление контурной воды, ниже которого агрегат не сможет включиться.

Далее, запускают котел в работу и нагревают теплоноситель до допустимой рабочей температуры. В процессе нагрева удаляют воздух из сети, и контролируют давление. Останавливают электронасос и открывают подпиточный кран и доводят давление в горячей системе до рабочего показателя.

Техника безопасности при установке

Исходя от конструкции гидроаккумулирующего бака и используемых материалов, фирмы устанавливают некоторые ограничение в работе систем теплоснабжения.

Обычно, это касается коррозионной активности жидкой среды в системе. К примеру, ограничивается процент содержание этиленгликоля.

Условия использования таких устройств прописаны в заводских инструкциях, к общим требованиям безопасности относятся:

  1. Эксплуатация бачка при давлениях, выше допустимого размера.
  2. В точке монтажа емкости к системе теплоснабжения, необходимо размещение группы безопасности, срабатывающей при превышении давления в сети.
  3. В автономных системах отопления применяют сборники с предельным давлением не менее 3. 0 бар.

Расширительный бак своими руками

Все виды работ, связанные с установкой, подсоединением и наладкой расширительного бачка, не относятся к особо сложным и могут выполняться домашними мастерами самостоятельно.

Тем более, для них этот опыт будет полезным, потому что в процессе эксплуатации расширителя потребуется знать, как в нем корректировать показатель давление. Кроме того расценки на такие работы довольно высокие.

Для того чтобы выполнить гидроаккумулирующую емкость небольшого объекта отопления, подойдет сосуд 10-12 литров, в зависимости от полученного расчетного результата по объему.

Можно расширитель выполнить из листовой стали. Выполняют разметку стального листа, предварительно выполнив карту раскроя из бумаги. Такой метод поможет вырезать детали с меньшими потерями металла. При стыковке листов, в обязательном порядке, учитывают толщину круга шлиф машинки, которая сможет «съесть» пару миллиметров. Все операции выполняют скрупулезно с дальнейшей зачисткой кромок.

Корпус сосуда складывается из 5 или 6 прямоугольников, исходя из необходимости изготовления крышки. При надобности можно верхнюю часть крышки поделить на 2 детали таким образом, приварить одну часть к основанию, а вторую — на завесы.

Вырезанные детали устанавливают под 90 градусов и приваривают. Метод сварки: газосварка хорошо подходит для 2-х мм стали, а 4 мм нужно соединять электросваркой.

В днище корпуса выполняют отверстие для патрубка подающего теплоносителя. В конструкцию емкости устанавливают врезки для подпитки системы и аварийного дренажа, выше максимального допустимого уровня заполнения сборника, с тем, чтобы избежать перелива воды.

После выполнения сварочных работ и обвязки с трубами отопления, емкость утепляют, чтобы вода не замерзла.

Сквозь просвет в крышке вода из сборника испаряется и в систему отопления поступает воздух. Это может привести к перегреву труб и низкой скорости циркуляции в системе отопления.

Для того, чтобы разрешить данную проблему, специалисты советуют залить в бак незначительное количество масла. Жировая пленка защитит теплоноситель от проникновения воздуха.

Таким образом, подводя итог можно подчеркнуть, что расширительный бак в системе отопления частных домов — обязательное защитное устройство, для стабилизации давления в сети во время запуска ее из холодного состояния.

Чтобы обеспечить надежную защиту, потребуется выполнить расчет необходимого объема емкости, и сделать выбор модели по каталогам в интернете или в торговой сети.

Как правильно установить расширительный бак в системе отопления

В процессе нагрева котла вода расширяется, избыток теплоносителя заполняет специальную емкость, расположенную в определенной точке отопительной сети. Отсюда наша задача – пояснить, как установить расширительный бак в системе отопления частного дома. Также уточним место подключения, способ опорожнения и настройки расширительного бачка.

Где устанавливается расширительный бак на отопление

Итак, установка бачка зависит от типа системы отопления и назначения самого резервуара. Вопрос не в том, для чего нужен расширительный бак, а в каком месте он должен скомпенсировать расширение воды. То есть, в тепловой сети частного дома может стоять не один такой сосуд, а несколько. Вот перечень функций, возлагаемых на различные расширительные емкости:

  • компенсация теплового расширения воды в закрытых системах отопления;
  • в открытых сетях резервуар выполняет 2 функции – воспринимает лишний объем теплоносителя и удаляет воздух из системы в атмосферу;
  • в определенных условиях мембранный бак служит дополнением к штатному расширительному бачку газового котла;
  • поглощать излишки нагретой воды в сети горячего водоснабжения.

Находясь в наивысшей точке системы открытого типа, бачок работает как воздухоотводчик

В открытых тепловых сетях вода в резервуаре контактирует с атмосферным воздухом. Поэтому установка расширительного бака предусматривается в наивысшей точке – на стояке, идущем от котла. Зачастую эти системы делаются самотечными, с увеличенными диаметрами трубопроводов и большим количеством теплоносителя. Вместительность бака должна быть соответствующей и составлять около 10% от общего объема воды. Куда, как не на чердак, ставить такой габаритный резервуар.

Справка. В одноэтажных домах старой постройки встречаются небольшие расширительные бачки для открытой системы отопления, установленные на кухне рядом с напольным газовым котлом. Так тоже правильно, находящуюся под потолком емкость проще контролировать. Правда, это не слишком хорошо выглядит в интерьере. Мягко говоря.

Отопительные системы закрытого типа отличаются тем, что мембранный расширительный бак для воды полностью герметичен. Оптимальный вариант монтажа – в помещении котельной, рядом с остальным оборудованием. Другое место, где иногда приходится устанавливать закрытый расширительный бачок для отопления – это кухня в небольшом доме, поскольку там размещен котел.

В системах закрытого типа, работающих на незамерзающем теплоносителе, объем резервуара следует увеличить до 15% от общего количества жидкости. Причина — повышенный коэффициент теплового расширения гликолевых антифризов.

О дополнительных емкостях

Производители комплектуют настенные теплогенераторы встроенными бачками, воспринимающими избыток нагретого теплоносителя. Размеры бака не всегда соответствуют домовой отопительной разводке, иногда вместительности не хватает. Чтобы давление теплоносителя при нагревании находилось в пределах нормы, производится расчет литража и ставится дополнительный расширительный бак для настенного котла.

К примеру, вы переделали открытую самотечную систему в закрытую без замены магистралей. Новый отопительный агрегат подобрали по тепловой нагрузке. Встроенной котловой емкости не хватит на расширение такого количества воды.

Другой пример: отопление теплыми полами всех помещений двух– или трехэтажного дома плюс радиаторная сеть. Здесь объем теплоносителя тоже выйдет внушительный, маленький бачок не справится с его увеличением, давление внутри системы вырастет. Нужен второй расширительный бак для котла.

Примечание. Второй резервуар в помощь котловому – это тоже закрытая мембранная емкость, размещается в помещении топочной.

Когда горячее водоснабжение дома обеспечивает бойлер косвенного нагрева, возникает аналогичная проблема – куда девать избыток санитарной воды из накопителя? Простое решение – поставить сбросной клапан, как это делается на электрических водонагревателях. Но бойлер косвенного нагрева объемом 200…300 л станет терять через клапан слишком много горячей воды. Правильное решение – подобрать и установить расширительный бак для бойлера.

Справка. В буферных емкостях (теплоаккумуляторах) некоторых производителей также предусмотрена возможность подключения компенсирующего бачка. Более того, специалисты рекомендуют ставить его даже на электрические бойлеры большой вместительности, что и показано на видео:

Как правильно поставить бак

При монтаже открытого резервуара в чердачном помещении следует соблюдать ряд правил:

  1. Емкость должна стоять прямо над котлом и соединяться с ним вертикальным стояком подающей магистрали.
  2. Корпус сосуда надо тщательно утеплить, дабы впустую не терять тепло на обогрев холодного чердака.
  3. Обязательно организовать аварийный перелив, чтобы в нештатной ситуации горячая вода не залила потолок.
  4. Чтобы упростить контроль уровня и подпитку, рекомендуется вывести в котельную 2 дополнительных трубопровода, как это показано на схеме подключения бака:

Примечание. Трубу аварийного перелива принято направлять в канализационную сеть. Но некоторые домовладельцы с целью упростить задачу выводят ее под кровлей прямиком на улицу.

Установка расширительного бака мембранного типа выполняется вертикально либо горизонтально в любом положении. Малые емкости принято крепить к стене хомутом или подвешивать к специальному кронштейну, большие – просто ставить на пол. Тут есть один момент: работоспособность мембранного бачка не зависит от его ориентации в пространстве, чего нельзя сказать о сроке службы.

Сосуд с закрытого типа прослужит дольше, если его смонтировать вертикально воздушной камерой кверху. Рано или поздно мембрана исчерпает свой ресурс, появятся трещины. При горизонтальном расположении бачка воздух из камеры станет быстро проникать в теплоноситель, а тот – занимать его место. Ставить новый расширительный бак на отопление придется в срочном порядке. Если емкость висит на кронштейне «вниз головой», эффект проявится быстрее.

В нормальном вертикальном положении воздух из верхней камеры будет медленно проникать через трещины в нижнюю, как и теплоноситель неохотно пойдет вверх. Пока размеры и количество трещин не возрастет до критичного уровня, отопление будет исправно работать. Процесс занимает длительное время, неполадку вы заметите далеко не сразу.

Верный признак критического износа и растрескивания мембраны в расширительном закрытом бачке – падение давления в домашней отопительной сети. Периодически отслеживайте показания манометра на группе безопасности.

Но как бы вы ни размещали сосуд, стоит придерживаться следующих рекомендаций:

  1. Изделие надо располагать в котельной таким образом, чтобы его было удобно обслуживать. Не устанавливайте напольные аппараты вплотную к стене.
  2. При настенном монтаже расширительного бака системы отопления не ставьте его слишком высоко, чтобы при обслуживании не пришлось дотягиваться до отсекающего крана или воздушного золотника.
  3. Нагрузка от подводящих трубопроводов и отсекающей арматуры не должна ложиться на патрубок бачка. Крепите трубы вместе с кранами отдельно, это облегчит замену резервуара в случае поломки.
  4. Не допускается прокладывать подводящую трубу по полу через проход или подвешивать на высоте головы.

Вариант размещения оборудования в котельной – бачок больших размеров ставится прямо на пол

Способы подключения

Гидравлически правильно подключать бак в точке, находящейся на обратной магистрали перед котлом и циркуляционным насосом (если смотреть по направлению течения воды). Бак можно врезать и на подаче, но при 1 условии: насос должен располагаться на подающей линии и все так же стоять впереди компенсирующей емкости.

Лучшее место подключения мембранного бачка – обратка отопления в котельной, но обязательно перед насосом, а не после него

Момент второй: при перегреве твердотопливного котла бачок, подключенный к подаче, начнет заполняться паром. Воздух и пар – это сжимаемые среды, в этом случае резиновая «груша» перестанет компенсировать расширение воды.

Правильное подключение расширительного бака к системе отопления всегда осуществляется через отсекающий шаровой кран с американкой. Тогда резервуар можно в любой момент вывести из эксплуатации и быстро поменять, не дожидаясь остывания теплоносителя. Если же установить на подводке тройник и второй кран, как изображено на схеме подключения, то емкость можно предварительно опорожнить:

Рекомендация. При обвязке бойлера косвенного нагрева с котлом и ГВС подключайте расширительный бак к линии холодного водоснабжения на входе в накопитель. Здесь применяется специальный бак, выдерживающий давление водопроводной сети. Емкость для отопления или гидроаккумулятор не годится. Как их различить, смотрите на видео:

Установка и подключение расширительного бака в открытых и закрытых вариантах отопительных систем

Чтобы обеспечить теплоносителю возможность расширяться при нагреве, нужна установка расширительного бака в системе отопления. Это весьма важное мероприятие. Оно защитит трубы и радиаторы от ненужных нагрузок и значительно увеличит срок службы функциональных элементов автономной системы обогрева.

Мы расскажем о том, как работает расширительный бачок в открытых и закрытых контурах. Подскажем, как его грамотно установить в оба варианта системы. В представленной нами статье вы найдете описание технологии подключения этой резервной емкости и полезные рекомендации.

Виды и функции расширителей для отопления

Расширительный бак нужен, чтобы компенсировать воздействие, которое оказывает на систему отопления увеличение объема теплоносителя при нагреве. Дополнительная емкость, подключенная к контуру, становится местом хранения образовавшегося избытка воды. Когда температура падает, часть теплоносителя покидает бак и возвращается в трубы.

Процесс повторяется с каждым циклом нагрева и охлаждения. Если бы в системе отсутствовал такой резервуар, то при нагревании воды внутри труб возрастало, а затем уменьшалось бы давление.

Такие перепады отрицательно сказываются на состоянии системы. Они приводят к возникновению протечек в местах соединения приборов и труб и даже могут спровоцировать поломку оборудования.

Подбирают расширительный бак в зависимости от особенностей системы отопления. Для закрытых контуров нужен особая замкнутая капсула с мембраной, а для открытых – подойдет негерметичная емкость удобной конфигурации и нужного размера.

Следует выбирать мембранный бак, который предназначен для контакта с горячей водой. Обычно корпус таких устройств окрашен в красный цвет. Емкость для установки в открытом контуре можно сделать самостоятельно, например, сварить из листового металла. Но важно не только выбрать подходящий прибор, но и правильно его установить.

Монтаж мембранного устройства

Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.

Правильное положение емкости

При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

  1. Его нельзя ставить вплотную к стене.
  2. Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
  3. Подвешенный на стене бак не должен располагаться слишком высоко.
  4. Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
  5. Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.

Подключение расширительного бачка

Место для монтажа такого бака выбирают там, где забор избыточного теплоносителя будет максимально эффективным.

Выясняя, как правильно установить расширительный бак в открытую систему отопления, нужно обратить внимание на три важных момента:

  • выбрать самую высокую точку контура;
  • поместить бак непосредственно над котлом отопления, чтобы их можно было соединить вертикальной трубой;
  • обеспечить перелив на случай аварии.

Требования объясняются особенностями функционирования самотечных систем отопления. Горячий теплоноситель перемещается от котла по трубам и достигает расширительного бака, потеряв значительную часть тепловой энергии.

Остывшая вода естественным образом перетекает по трубам в теплообменник для нового нагрева. Расположение бака в наиболее высокой точке позволяет удалять из теплоносителя пузырьки воздуха, попавшие в систему.

Рассчитать вместительность бака для открытой системы просто. Измеряют общий объем теплоносителя в контуре, 10% от этого показателя составит искомую цифру. Чаще всего расширительный резервуар устанавливают на чердаке.

Это особенно удобно, если нужна большая емкость, ведь для нормальной работы самотечной системы может понадобиться значительное количество теплоносителя. А расширительный бак малого размера можно поставить даже на кухне под потолком, если это позволяет правильным образом связать его с отопительным котлом.

Если же устройство пришлось поставить на чердаке, нужно позаботиться о его утеплении. Это особенно важно, если чердак не отапливается. Хотя теплоноситель и поступает в бак уже остывшим, не стоит пренебрегать возможностью сохранить часть тепловой энергии. В дальнейшем для нагрева понадобится меньше времени и топлива, что заметно сократит расходы на отопление.

Для подключения расширительного бака и перелива нужно провести в котельную две трубы. Перелив обычно подключают к канализации, но иногда владельцы дома решают просто вывести трубу наружу, аварийный сброс производится наружу.

После того, как место для установки расширительного бачка выбрано и рассчитан его объем, нужно найти и установить подходящую емкость. Небольшие баки крепят на стене с помощью кронштейнов или хомутов.

Вместительные емкости нужно устанавливать на полу. Герметично закрывать такой бак не нужно, но крышка все же понадобится. Она необходима, чтобы защитить теплоноситель от мусора.

Часть воды из открытой системы испаряется, потерянный объем необходимо восполнять. Теплоноситель обычно доливают в открытый контур именно через расширительный бак.

Этот момент нужно учесть при выборе места для монтажа устройства. Не всегда удобно носить воду ведром на чердак. Проще заранее предусмотреть установку подающей трубы, которая ведет к расширительному баку.

Выводы и полезное видео по теме

Пошаговая демонстрация установки и подключения мембранного бачка в систему отопления:

Интересные советы по установке расширительной емкости в открытой системе:

Обычный расширительный бак, как и мембранный гидроаккумулятор установить не слишком сложно. Для этого не нужны специальные навыки или инструменты. Но нужно четко соблюсти требования, связанные с особенностями системы отопления, для которой выполняется такой монтаж.

Хотите рассказать о том, как устанавливали расширительный бачок собственными руками? Владеете полезными сведениями, которые могут помочь посетителям сайта в самостоятельной установке? Пишите, пожалуйста, комментарии, задавайте вопросы и размещайте фото по теме статьи в находящемся ниже блоке.

Установка расширительного бака | Строительный портал

Использование расширительного бака необходимо в каждой закрытой системе отопления, и даже в некоторых системах подключенных к центральному отоплению. Процесс установки расширительного бака довольно сложный, но если внимательно изучить инструкцию сделать это самостоятельно, без привлечения специалистов, вполне возможно.

Оглавление:

  1. Принцип работы расширительного бака
  2. Разновидности расширительных емкостей для отопления
  3. Расчет расширительного бака для отопления
  4. Установка расширительного бака для отопления открытого типа
  5. Установка закрытого расширительного бака
  6. Советы и правила установки расширительного бака
  7. Обслуживание расширительного бака для отопления

Принцип работы расширительного бака

Расширительный бак представляет собой металлический резервуар, который подключается к системе отопления. Основная функция этого прибора - устранение повышения давления в трубопроводе, в следствие расширения теплоносителя.

Расширительные баки бывают двух видов: открытые и закрытые. Принцип работы каждого из этих баков различается друг от друга.

Открытая расширительная емкость имеет металлическую крышку, которая открывается для добавления теплоносителя в систему.

Закрытый расширительный бак состоит из металлической емкости, которая не имеет никаких отверстий, кроме подключения к системе. Емкость разделяет внутренняя мембрана, выполнена из резины. При повышении давления резина прогибается и теплоноситель попадает в резервуар, при снижении давления или утечке теплоносителя, резина давит на половину бака, в котором размещен газ и теплоноситель поступает в систему. Таким образом, расширительный бак является регулятором давления, который предотвращает появления высоких скачков напряжения в системе. Если не использовать расширительную емкость, система отопления не будет нормально функционировать, а краны, трубы и котел быстро выйдут из строя.

Расширительные баки используют в частной системе отопления, а в некоторых случаях и в системе, подключенной к центральному отоплению.

Разновидности расширительных емкостей для отопления

Расширительные баки разделяют на:

  • открытые,
  • закрытые.

Открытый расширительный резервуар имеет ряд недостатков, поэтому редко используется, в основном в тех случаях, когда система не подключена к насосу, и вода свободно циркулирует.

Недостатки открытого расширительного бака:

  • из-за частого открытия крышки происходит контакт комплектующих системы отопления кислородом из-за чего на стенах труб и радиаторов образовывается ржавчина;
  • когда температура воды повышается, происходит испарение жидкости, поэтому периодически следует добавлять теплоноситель в систему;
  • открытый расширительный резервуар устанавливается в самой высокой точке, по сравнению с системой отопления, поэтому монтаж такого прибора занимает много времени.

Единственным достоинством открытого расширительного бака является небольшая стоимость, по сравнению с закрытым.

Закрытый расширительный резервуар называют мембранным, в зависимости от типа мембраны выделяют:

  • расширительные емкости сменного типа,
  • расширительные емкости несменного типа.

Сменные расширительные баки предполагают замену мембраны, при повреждении. Чтобы заменить мембрану достаточно открутить фланец.

Несменные расширительные баки подразумевают замену всего бака при повреждении мембраны. Такие баки более устойчивы к перепадам давления, а мембрана - идеально и герметично прилегает к внешней стенке емкости.

Расширительные баки бывают двух форм:

  • балонной,
  • плоской.

Балонная форма напоминает большую емкость в которой расположена мембрана или крышка, в зависимости от типа бака.

Плоские расширительные баки имеют сплюснутую форму и мембрану в виде диафрагмы. Преимуществом плоских расширительных баков является то, что они занимают мало места и легко устанавливаются.

Расчет расширительного бака для отопления

На размер и объем расширительного резервуара влияет:

  • тип системы;
  • вместительность системы;
  • максимально допустимое давление;
  • место установки расширительного бака.

Самый простой способ определения объема расширительного бака - узнать вместительность системы отопления и разделить данную сумму на 10%. Например, если система обогрева содержит 400 л теплоносителя, то объем расширительной емкости составит 40 л, в том случае, если теплоносителем выступает вода. Если в качестве теплоносителя используют гликолевую жидкость, тогда к этой сумме нужно прибавить еще 50 %.

Обратите внимание, что 3 % теплоносителя в закрытом расширительном баке приходит на возмещение возможных утечек. В любом случае, полученный в результате расчета объем бака следует немного увеличить.

Для получения точного расчета в больших или сложных системах отопления лучше довериться специалистам или использовать онлайн-калькулятор.

На правильный расчет расширительного бака указывает несрабатывание предохранительного клапана.

Установка расширительного бака для отопления открытого типа

Открытая расширительная емкость является местом для контакта воды с кислородом. Применяют открытую емкость в том случае, когда вода свободно, без использования насоса перемещается по системе или когда система подключена к центральному отоплению.

Так как воздух контактирует с водой, вся система отопления проектируется под уклоном, чтобы излишки кислорода вытеснялись из радиаторов.

Расширительный бак место установки: самая верхняя точка, по отношению к системе обогрева. Высота установки расширительного бака должна превышать высоту инсталляции системы отопления.

Расширительный бак схема установки:

Установка дополнительного расширительного бака производится в том случае, если невозможно смонтировать систему отопления под наклоном. Уровень установки основного и дополнительного расширительного бака должен быть одинаковым.

Открытая расширительная емкость включает патрубки:

  • расширительный,
  • сигнальный,
  • циркуляционный,
  • переливной.

С помощью расширительного патрубка бак подключают к системе отопления.

В большинстве случаев открытый расширительный резервуар монтируют вблизи котла и подсоединяют к системе водоснабжения с помощью сигнального патрубка, который контролирует уровень теплоносителя.

Переливной патрубок соединяет бак с канализацией, при переполнении бака жидкость автоматически сливается в канализацию.

Циркуляционный патрубок обеспечивает подачу теплоносителя, в том случае, если расширительная емкость размещается в неотапливаемом помещении.

Установка закрытого расширительного бака

Перед изучением правил по установке расширительного резервуара закрытого типа, рассмотрим преимущества этого устройства перед открытым расширительным резервуаром:

  • минимальные теплопотери;
  • не нуждаются в изоляции;
  • работа при высоких скачках напора;
  • установка в любом месте, без привязки к наивысшей точке;
  • устройства закрытого типа более компактны и легче устанавливаются;
  • отсутствие образования ржавчины на внутренних стенках системы отопления;
  • легкость в обслуживании.

Инструменты для работы:

  • разводной ключ;
  • ключ для установки пластиковых труб;
  • ступенчатый ключ.

Подготовительный этап включает:

  • отключение котла от электричества, газоснабжения или водообеспечения;
  • перекрытие крана, отвечающего за циркуляцию теплоносителя;
  • слив теплоносителя, из отопительного участка, на котором устанавливается расширительный бак.

Инструкция по установке расширительного бака:

1. Установите на подводящей трубе запорный и дренажный кран, для перекрытия и спуска воды.

2. С помощью винтов или фланцев подсоедините расширительную емкость к системе. Если трубы системы отопления полипропиленовые, нужно использовать паяльный аппарат, муфты, уголки и фитинги.

3. Фитинг под названием “американка” поможет в будущем с легкостью извлечь бак для замены или ремонта. Перед установкой фитинга на расширительный бак намотайте на резьбу льняную ленту и нанесите уплотнительную пасту.

4. Когда вода с системы слита, разрежьте трубу специальными ножницами и установите тройник.

5. Установите предохранительный клапан и манометр.

6. Перед запуском системы очистите фильтр грубой очистки.

7. Перед тем как подключить расширительный бак к системе, нужно создать рабочее давление. Для этого используйте насос.

8. Когда расширительный бак подключен к сети - запустите все краны подачи теплоносителя и включите котел.

Советы и правила установки расширительного бака

1. Устанавливайте расширительный бак таким образом, чтобы поступление теплоносителя производилось сверху.

2. При отсутствии данных, о точном объеме отопительной системы, вместительность расширительного бака рассчитывается исходя из мощности котла: 15 л жидкости рассчитаны на 1 кВт мощности.

3. Перед покупкой и установкой расширительного бака осмотрите котел отопления. Многие современные котлы имеют скрытый расширительный резервуар, который располагается в середине котла.

4. Не монтируйте расширительную емкость закрытого типа возле циркуляционного насоса, из-за возникновения больших перепадов давления.

5. Установка вакуумного расширительного бака производится только при плюсовой температуре.

6. Установка мембранного расширительного бака закрытого типа производится со стороны подачи холодной воды к котлу.

7. В качестве уплотнителя, используйте только те герметики, которые имеют стойкость перед высокой температурой, в противном случае протечка неизбежна.

8. При определении месторасположения и монтажа расширительного бака, следует подумать о дальнейшем подходе или обслуживании прибора. Не устанавливайте расширительный бак в труднодоступных местах.

9. Во время установки расширительного бака соблюдайте правила безопасности и общепринятые инструкции.

10. Обязательно ознакомьтесь с инструкцией от производителя по установке расширительного бака.

11. Обязательно установите предохранительный клапан, который иногда идет в комплектации с баком, если клапана нет - купите его отдельно.

Обслуживание расширительного бака для отопления

1. Один раз в 6-7 месяцев следует осматривать расширительный бак на наличие механических повреждений или ржавчины. При их наличии, нужно устранить проблему.

2. В расширительных емкостях закрытого типа один раз в шесть месяцев следует проверять давление.

3. В устройствах со сменной мембраной нужно периодически проверять мембрану на целостность или наличие повреждений.

4. Если расширительный бак не используется на протяжении длительного времени, храните бак в сухом месте, обязательно слив всю воду и высушив прибор.

5. При замене отдельных запчастей бака рекомендуется покупать комплектующие только фирмы-изготовителя бака.

6. Для заполнения воздушной камеры лучше всего использовать инертный газ, например, азот.

7. Правильная работа расширительного бака зависит от давления и температуры системы отопления.

8. При резком падении давление есть риск повреждения мембраны. Для замены мембраны нужно выполнить ряд действий:

  • отсоединить расширительную емкость от системы;
  • сбросить давление в баке с помощью вентиля, который расположен в верхней части бака;
  • снимите фланец, расположенный в месте подсоединения бак к системе;
  • снимите мембрану и спустите излишки воды;
  • вставьте мембрану и установите фланец;
  • прикрепите бак, предварительно установив нужное давление.

Правильное подключение расширительного бака

Чтобы уберечь отопительную магистраль от скачков давления, важно правильно установить расширительный бак.

31.10.2019

Расширительный бак применяют, чтобы сбрасывать излишнее давление в отопительной системе. При правильно подобранном объеме бачка гидроудар практически исключен. Но чтобы уберечь отопительную магистраль от скачков давления, важно правильно установить расширительный бак. При соблюдении всех правил элемент будет радовать долгой службой, исполняя свои обязанности на все 100%. Функции расширительного бака   Итак, расширительный бак [ https://mirnasosov.ru/catalog/bytovoe_nasosnoe_oborudovanie/gidroakkumulyatory_i_rasshiritelnye_baki/rasshiritelnye_baki/ ] (далее РБ) нужен, чтобы вбирать в себя лишнюю воду, которая расширяется от нагрева. Тем самым внутри системы давление поддерживается на стабильном уровне. Подробнее об этих приборах можно прочитать в нашей статье "Для чего нужен расширительный бак [ https://mirnasosov.ru/news/dlya-chego-nuzhen-rasshiritelnyy-bak-v-sisteme-otopleniya/ ] ". В зависимости от разновидности системы (открытая или закрытая), в нее включают открытый или закрытый РБ. Правила их установки кардинально различаются.   Схема подключения расширительного бака открытого типа   В открытых системах теплоноситель движется по трубам за счет эффекта конвекции. Горячая вода из котла стремится в верхнюю точку системы и далее направляется к радиаторам, отдает им тепло и направляется по «обратке» в котел.   РБ открытого типа представляет собой любой открытый резервуар: часто это сварной металлический бак или даже пластиковая канистра. Крышка такой емкости нужна только чтобы не допустить внутрь различный сор.   [ /upload/medialibrary/063/063e0c9edc9d1211dc437621e84f127f.jpg ] Прямое сообщение с атмосферой нужно не случайно. При естественной циркуляции теплоносителя в верхней части труб скапливаются пузырьки воздуха. РБ открытого типа не только вмещает в себя лишнюю воду, но предотвращает завоздушевание, отводя воздух в атмосферу.   В силу этих особенностей подключение расширительного бака открытого типа предполагает разместить его выше всех остальных элементов: под потолком, на чердаке и.т.п. Есть некоторые нюансы монтажа.   - Если открытый бачок ставят на чердаке, необходимо качественно утеплить его на зиму, чтобы вода внутри не заледенела.    - Сообщение с воздухом предполагает испарение жидкости из бачка. Если слишком много воды испарится, то восполнить ее будет нечем, а образовавшаяся пустота в системе отопления заполнится воздухом. Результатом может стать коррозия внутренних поверхностей и образование воздушных пробок. Потому необходимо контролировать уровень воды в резервуаре.    Подключение расширительного бака закрытого типа   Систему отопления закрытого типа тщательно  рассчитывают  и составляют ее проект, который включает местоположение расширителя. Мембранный расширительный бак – это резервуар в форме цилиндра, который изнутри разделен на 2 камеры: для воздуха и для воды. Объем прибора подбирают исходя из объема воды или антифриза во всем контуре - он должен превышать 1/10 от этого количества.   Еще об объеме: если вы планируете поменять воду на антифриз, то нужно  добавить еще один расширитель, поскольку объема прежнего уже не будет достаточно. Антифриз при высокой температуре расширяется сильнее, чем вода. [ /upload/medialibrary/7a2/7a29f99124662fe95ed6be06c6c0c553.jpg ]   При проектировании отопительной системы нужно учитывать такие моменты: - РБ закрытого типа нужно установить на удобном уровне для обслуживания. То же касается его частей и дополнительных элементов, например, отсекающего крана, предохранительного клапана. - Если РБ предназначен для напольного монтажа, не следует ставить его врлотную к стене. - Трубы, которые подводятся к РБ, нужно дополнительно закрепить на стене. Вес подводящих труб и различной арматуры не должен ложиться на соединение патрубка бачка и трубы.   Куда ставить расширительный бак: на подачу или обратку?   Расширитель лучше всего ставить на прямой отрезок трубы, где вода не сильно завихряется.   Большинство мастеров едины во мнении, что устройство лучше всего устанавливать на обратную магистраль. Такое решение продлевает жизнь мембраны бака, потому что так она контактирует с водой температурой 50-60 градусов. Если ставить элемент на подающую магистраль, близкая к закипанию вода станет агрессивно изнашивать грушу изнутри. С точки зрения функциональности нет разницы, куда устанавливать расширительный бак закрытого типа, он везде будет работать одинаково. [ /upload/medialibrary/b83/b8335764a382157930d46739978a5f57. jpg ] Как расположить мембранный расширительный бак? Монтаж устройства возможен сверху над трубой, снизу или даже горизонтально. Основную свою функцию при этом бачок будет выполнять одинаково. Но самое оптимальное расположение – сверху над трубой, когда воздушная камера оказывается сверху. Если расположить РБ снизу, то жидкость свободно затекает сверху из трубы прямо на мембрану. Если груша растрескается, то жидкость сразу просочится в воздушную камеру, и прибор станет неисправен. При расположении прибора над трубой опасность трещин, протечки, проникновения пузырьков воздуха в жидкую среду намного ниже, а срок эксплуатации – дольше.   Устройства для подключения расширительного бака   Отсечной кран с америкнкой   Самый оптимальный способ установки РБ – с помощью отсечного крана с накидной гайкой - американкой. Так устройство будет удобно обслуживать: вы можете перекрыть доступ воды к баку, снять его и заменить, или же установить новую мембрану. Для максимального удобства можно поставить тройник на подводящую трубу и подключить дополнительный кран – для слива содержимого бака. Если невозможно отрезать доступ теплоносителя в РБ, то для съема емкости придется ждать, пока теплоноситель в трубах остынет, и снять часть обвязки.   Предохранительный клапан Часто он идет в комплекте с РБ. В противном случае лучше докупить и установить клапан недалеко от расширителя. Если последний не справляется, и давление в системе нарастает, клапан сбрасывает излишки воды.   Манометр Манометр наглядно показывает ситуацию с давлением. Если предохранительный клапан не срабатывает автоматически, манометр подскажет, когда нужно стравить напряжение вручную. [ /upload/medialibrary/e3d/e3dd8fe9367fe3e1b4771fe475cdff59.jpg ]   Проверка давления Как проверить и отрегулировать уровень давления при подключении расширительного бака? Это делается путем накачки или стравливания воздуха из воздушной камеры. Уровень давления в ней должен быть такой же, как и во всем отопительном контуре. Для проверки давления откручивается пластиковая крышка сверху, и в открывшийся золотник бака вставляется автомобильный манометр для шин. Подкачать воздух можно обычным автомобильным насосом, а стравить можно нажатием на шток золотника. После подключения расширительного бака можно заполнить трубы жидкостью, а затем включить котел. Все, бак успешно установлен! С Вами были специалисты Мира Насосов [ https://mirnasosov.ru/ ] ! В нашем интернет-магазине большой выбор расширительных баков любого объема. У нас можно заказать профессиональную установку расширительного бака в Нижнем Новгороде от мастеров со стажем! Обращайтесь по телефону  +7 (831) 258-00-32 [ tel:+78312580032 ]  или же в контактную форму сайта!

Монтаж и обслуживание расширительных баков отопления и водоснабжения/ КИТ г. Домодедово

Мембранные баки (расширительные баки, гидробаки). Что это? Для чего они необходимы?



Назначение

Прежде всего, необходимо разобраться в назначении мембранных баков, по сути у гидробаков две основные задачи:

  • регулирование давления;
  • компенсации объема в закрытых системах отопления, солнечных батарей и охлаждения воды.
  • компенсации объема и гидравлических ударов для систем водоснабжения;
  • для  накопления воды или использования в качестве регулирующей ёмкости систем водоснабжения.

Устройство расширительных баков

Мембрана разделяет бак на камеру для воды и камеру для газа с воздушной подушкой.

Виды мембранных баков

Мембранные расширительные баки доступны в различных диапазонах рабочего давления и номинального объема, плоские или цилиндрические, напольного и подвесного исполнения в зависимости от назначения, а также могут быть снабжены не заменяемой мембраной или заменяемой грушей (незаменяемые мембраны предусмотрены для систем отопления).

Основное деление мембранных баков по их назначению:

- Мембранные расширительные баки – для систем теплоснабжения (отопления) и холодоснабжения.

- Мембранные расширительные баки - для систем питьевого и технического водоснабжения (все водоносные части защищены от коррозии, а вода хранится в резиновых грушах).

При этом производители допускают применение мембранных баков систем отопления только в системах с закрытой атмосферой и с некоррозионной и химически не агрессивной, а также не содержащей ядовитые вещества водой. При это в технической документации рекомендуется свести к минимуму доступ кислорода из воздуха, обусловленный пермеацией (взаимной проницаемостью), добавлением воды и т. д. При этом при использовании в качестве теплоносителей гликолей рекомендуется использовать ёмкости с полной мембраной.

Производители

Основными производителями мембранных баков представленных на российском рынке являются компании Reflex (Германия), Cimm (Италия), Flamco (Голландия). Данные компании предлагают широкую номенклатуру высококачественных мембранных баков и по праву считаются лидерами рынка.

Монтаж

Основные правила интуитивно понятные большинству:

  • установка должна производиться в отапливаемом помещении;
  • должна быть возможность осмотра со всех сторон, газовый зарядный клапан, запорная и сливная арматура с защитой со стороны подачи воды оставались в свободном доступе, а заводская табличка была хорошо видна;
  • безмоментный, безвибрационный монтаж (без напряжения), недопустимо воздействие дополнительной нагрузки, идущей от трубопроводов или оборудования;
  • для ряда моделей баков необходимо настенное крепление (в основном это баки 8-25 л).

Также настоятельно рекомендуется при монтажа бака установить защищённую запорной арматуры со сливной арматурой (DIN EN 12828) для возможности проведения работ по техническому обслуживанию. В случае использования установок большого размера возможна установка сливной и запорной арматуры по отдельности. Подключение сервисного крана позволяет владельцу самостоятельно, либо силами сервисной компании осуществлять регулярное плановое обслуживание мембранного бака.

Рекомендуется подключение мембранного бака на стороне всасывания циркуляционного насоса в обратном трубопроводе к отопительному котлу, солнечному коллектору или к холодильной машине.

Давление в мембранном баке

Давление в мембранном баке определяется в упрощенном варианте для:

  • мембранного бака системы отопления, как статическое давление системы + 0,2бар;
  • для расширительного бака системы ГВС, как выходное давление редуктора - 0,3бар;
  • для расширительного бака системы ХВС, как 0,9 от давления включения реле давления скважинного (колодезного) насоса.

Соответственно требуется произвести либо подкачку давления, либо спустить излишнее давление в баке.

Техническое обслуживание расширительного бака

Для правильной работы систем отопления, ГВС, ХВС и продолжительного срока службы расширительного бака требуется ежегодное техническое обслуживание мембранных баков включающее в себя проверку герметичности бака, проверку мембраны, проверку давления в пустом баке и подкачка требуемого давления (в случае необходимости).

При наличии сервисного крана выполнение данной процедуры требует мало времени, при отсутствии сервисного крана требуется разбор места подключения бака, слив с бака, слив всего участка трубопровода до ближайшего места перекрытия системы.

В случае если мембрана пропускает воду (не держит давления) требуется замена расширительного бака.

Выход расширительного бака из строя является аварийной ситуацией требующей срочного устранения.

Опыт обслуживания котельных и систем водоснабжения показал, что большинство мембранных баков установленных в частных домах либо являются не рабочими, либо давление в них не соответствует необходимому. В конечном счете это приводит к выходу из строя скважинных (колодезных) насосов, не корректной и не эффективной работе систем отопления и ГВС, разрушению трубопроводов и элементов котельных в следствии гидравлических ударов.

Специалисты нашей компании в обязательном порядке осуществляют проверку состояния расширительных баков в рамках обслуживания системы водоснабжения и обслуживания котельного оборудования.

На все работы предоставляется гарантия.

С компанией КИТ надежно и удобно!

Как установить расширительный бак мембранного типа: монтаж, видео

Каждый хочет видеть свое жилище красивым и благоустроенным. При этом очень важно, чтобы все желания и мечты были подкреплены финансовой возможностью воплощения своей мечты в реальность. К тому же за современными технологиями дело не станет. Благодаря им сегодня обустройство любой системы в доме стало возможным за максимально короткие сроки. Это касается и мембранного расширительного бака, который является ключевым моментом отопительной системы дома. Именно установке этого элемента теплосистемы стоит уделять особое внимание.

Устройство мембранного расширительного бака.

В чем заключается работа мембранного бака

Устройство системы с расширительным баком: 1 – котёл, 2 – автовоздушник, 3 – термостатический клапан, 4 – радиатор, 5 – балансировочные клапаны, 6 – мембранный расширительный бак, 7 – шаровой кран, 8 – фильтр сетчатый магистральный, 9 – циркуляционный насос, 10 – термоманометр, 11 – предохранительный клапан.

По окончании монтажа системы и подключения бака к электропитанию осуществляется включение насоса, который начинает закачивать воду в водяную камеру. При этом объем воздуха, который находится в воздушной камере бака, начинается уменьшаться на величину объема воды, поступающей в бачок.

Уменьшение объема воздуха способствует возрастанию давления в мембранном баке. Насос, предварительно установленный на реле давления, пока не произойдет падения давления в системе из-за водоразбора, находится в отключенном состоянии. При этом вода поступает потребителю из мембранного бака.

Благодаря уравновешиванию давления воздуха в мембранном баке за счет давления воды сама мембрана регулярно находится в свободном состоянии. При этом каких-либо внутренних напряжений она не испытывает. Контроль за давлением мембранного бака осуществляется посредством манометра. Благодаря ему также производится настройка реле давления на заданный рабочий диапазон работы мембранного расширительного бака в системе отопления.

Вернуться к оглавлению

Область применения мембранного бака

Использование расширительного бака возможно не только в системе отопления, но и водоснабжения и водоподготовки. В этом случае гидроаккумуляторы, представляющие собой баки для воды, применяются в качестве аккумулирования жидкости с целью ее подачи под нужным давлением в определенный момент. Гидравлические баки нередко используются и при устройстве промышленной и сельскохозяйственной системы водоснабжения.

Расширительные бачки также могут применяться для предотвращения полного разрушения системы в случае гидравлического удара. Кроме того, они незаменимы при использовании в качестве емкости с водой в системе пожаротушения, а также в виде резервных баков в случае отключения электричества.

Вернуться к оглавлению

Виды расширительных баков

Место установки бака определяется по типу самой системы отопления. Она может быть:

  • открытой;
  • закрытой.

Так выглядит закрытый расширительный бак в уже смонтированной системе отопления.

Важно! Система отопления открытого типа сегодня используется очень редко. В быту они используются только в старых строениях.

Расширительный бачок в открытых отопительных системах выполнен в виде емкости, верх которой не закрывается. Подключение его к теплосистеме осуществляется с помощью резьбового соединения, расположенного на дне бака.

Установка и эксплуатация расширительного бака закрытого типа в системе отопления тоже имеет свои особенности. Конструкция бака закрытого типа выполнена в виде герметично закрытой капсулы, которая разделяется на две части с помощью резиновой мембраны.

Вернуться к оглавлению

Преимущества баков закрытого типа

Важно! Мощность котла и объем используемой жидкости влияет на объем бака, монтаж которого осуществляется при создании отопительной системы в загородных домах.

В отличие от открытых, баки закрытого типа обладают массой преимуществ:

Два вида закрытых расширительных баков.

  • высокая надежность, безопасность и экономичность;
  • отсутствие необходимости добавления теплоносителя в отопительную систему;
  • исключение вероятности образования воздушных пробок благодаря отсутствию давления в верхней точке системы;
  • возможность установки в любом месте в доме;
  • отсутствие вероятности выливания воды за пределы бака, что позволяет больше не беспокоиться о повреждении отделки стен и полов;
  • отсутствие контактирования теплоносителя с воздухом, благодаря чему полностью исключается испарение теплоносителя. За счет этого радиаторы и трубопровод не подвержены окислению, а значит, срок службы такой системы отопления будет намного больше.

Вернуться к оглавлению

Виды закрытых баков

Закрытые баки в зависимости от вида используемой в конструкции мембраны делятся на два вида:

  1. Экспансоматы с диафрагменной мембраной несменного типа.
  2. Фланцевый бак со сменной мембраной.

Существуют разные объемы расширительных баков, благодаря этому их можно устанавливать на системы отопления разной величины.

Углеродистый корпус первого вида создается посредством метода глубокой холодной штамповки. Мембрана в этом случае крепится по периметру отсеков, а внутренняя поверхность корпуса покрывается эпоксидными красками, отличающимися высокой влагоустойчивостью. Внешняя часть корпуса закрашивается эмалью. Сначала бак полностью заполняется воздухом, способствующим прижиманию мембраны к внутренней поверхности. С возрастанием температуры внутри бака начинается увеличение давления, за счет чего происходит подача теплоносителя, отжимающего мембрану в обратную сторону. Во втором в это время воздух начинает сжиматься.

Устройства второго типа выпускаются в горизонтальном и вертикальном виде. В отличие от первого вида, теплоноситель во фланцевом баке не соприкасается с его металлической частью. Это стало возможно за счет расположения теплоносителя внутри мембраны. Поэтому применение специального защитного покрытия бачка необязательно. Преимущество данного устройства еще заключается в возможности проведения замены мембраны в случае необходимости.

Вернуться к оглавлению

Установка расширительного бака закрытого типа

Мембранная емкость закрытого типа может быт установлена в любом месте. Исключение составляет лишь отсутствие возможности врезки емкости сразу после циркуляционного насоса. В противном случае не избежать лишних скачков давления в системе отопления.

Температура воздуха в помещении, где планируется произвести монтаж бака закрытого типа, не должна быть ниже нуля. Помимо этого по окончании работ не должны возникать препятствия к запорной арматуре, шильдику, сливному крану и воздушному клапану. Это предоставит возможность производить регулировку давления в воздушной камере в любое время. Монтаж устройства должен производиться таким образом, чтобы на него не оказывались статические нагрузки, такие как напор труб и других агрегатов.

Для обеспечения постоянного значения начального давления в мембранном оборудовании производится установка редуктора.

Монтаж бака при устройстве системы отопления в доме предполагает установку предохранительного бака перед проточной арматурой по ходу течения.

Вернуться к оглавлению

Особенности установки расширительного бака мембранного типа

Установка и подключение расширительного бака в систему отопления сопряжены с некоторыми трудностями. Более того, допуская ошибки при работе, можно столкнуться с огромным количеством проблем. Поэтому при малейших сомнениях в своих силах не стоит самому браться за работу.

Монтаж расширительного мембранного агрегата подразумевает использование следующих инструментов и материалов:

  • газовый ключ;
  • разводной ключ;
  • ступенчатый ключ;
  • пластиковые трубы.

Показатели приборов при работе расширительного бака.

При устройстве отопления загородного дома с использованием расширительного бака очень важна герметичность соединений. При этом ни в коем случае нельзя использовать некачественные уплотнители, которые, как правило, не выдерживают высоких температур.

Установка бака мембранного типа должна осуществляться согласно общим правилам и нормам для обеспечения безопасности эксплуатации отопительной системы.

Корпус мембранного бака разделена на две части посредством гибкой мембраны. В одной из них накапливается вода, а во второй воздух или газ, который сжимается до заданного давления. Из отопительных систем в одну часть переходит теплоноситель, а вторая часть, которая находится под высоким давлением, в это время заполняется воздухом, поддерживаемым ниппелем.

Такой монтаж требует проведения правильных расчетов для определения точных технических параметров. Бачок должен присоединяться к трубопроводу, который проходит в непосредственной близости от котла. При этом на трубопровод в обязательном порядке устанавливают предохранительное устройство, которое препятствует превышению давления.

Мембранный бак не должен разбираться и демонтироваться во время работы. Кроме того, его нельзя открывать и рассверливать с усилием.

С целью предотвращения коррозии и увеличения срока работы теплосистемы и труб вода должна циркулировать без кислородных примесей и иных агрессивных газов.

Установка расширительного бака в системе отопления открытого и закрытого типа: виды баков, правила установки

В целях компенсации температурного расширения теплоносителя в системе отопления устраивают баки открытого или закрытого типа. Они бывают с естественной и принудительной циркуляцией. Объем жидкости имеет свойство изменяться, так как теплоноситель при работе расширяется и сжимается. Чтобы стабилизировать давление на внутренние стены элементов в системе отопления, а также компенсировать изменения объема жидкости применяют расширительные баки.

Содержание:

1. Виды баков
2. Расширительный бак открытого типа
2.1 Достоинства и недостатки
2.2 Как работает бак открытого типа. Правила установки
3. Расширительный бак закрытого типа
3.1 Безмембранные баки
3.2 Мембранные баки
3.3 Преимущества и недостатки мембранного бака
3.4 Как выбрать мембранный бак
3.5 Установка закрытых расширителей

Виды баков

Есть два типа расширительного бака:

  1. Расширительный бак открытого типа.
  2. Расширительный бак закрытого типа.

При снижении температуры жидкости в трубопроводе и для ее естественного возращения, устанавливают бак открытого типа в самой высокой точке отопительной системы. Бак такого типа представляет собой объемную емкость, которая сообщается с атмосферой.

Расширительный бак закрытого типа имеет вид герметичного сосуда, который заполнен на одну половину жидкостью, а на вторую - газом либо воздухом, который находится под давлением. После сообщения жидкость продвигается в экспанзомат, а газ в это время сжимается. Жидкость возвращается обратно после охлаждения, а получившаяся разница в объемах заполняется газом.

Расширительный бак открытого типа

Рассмотрим подробнее все особенности бака открытого типа. Бак используйте при небольшой протечке для восполнения воды. А также для забора воздуха из системы.

Такой бак может быть цилиндрическим или прямоугольным и изготавливается обычно из стальных или полимерных материалов.Так как устанавливают экспанзомату, то трубопроводы отопления должны быть возобновляемой. Для обслуживания данного устройства, а также для очистки от загрязнений сверху бака устроена крышка.

Установить расширительный бак открытого типа можно в специальном помещении на крыше дома, лестничном проеме или на чердаке. Если в вашем доме высокие потолки, то такой бак хорошо разместиться в санузле или хоз. помещение. Если емкости выходят за пределы отапливаемого помещения, то их утеплять для избегания потерь тепла.

Достоинства и недостатки

Достоинства баков открытого типа:

  1. Сбрасывает давление и отводит воздух из отопительной системы.
  2. Невысокая стоимость устройства.

К недостаткам отношения:

  1. Большие потери тепла и необходимость утепления некоторых элементов.
  2. Перед установкой необходимо устроить дополнительные трубопроводы отопления.
  3. Так как система испаряет некоторое количество теплоносителя, то необходимо его периодически пополнять.
  4. Возможность образования коррозии стальных элементов из-за контакта с атмосферой.

Из-за недостатков данного оборудования, используйте все меньше, отдавая предпочтение бакам закрытого типа.

Как работает бак открытого типа. Правила установки

Для предотвращения застаивания воды в баке необходимо устроить циркуляцию. Между баком и магистралью трубопровода устраивают контур. Он должен состоять из циркуляционной и расширительной трубы. Отверстие циркуляционной трубы расположить ниже расширительной на 0,5 см. Благодаря циркуляции из системы отопления пузырьки воздуха выходят в атмосферу. Такая система подходит для принудительной циркуляции. Если же система оснащена естественной циркуляцией, то необходимо подключить расширитель вверху подающего трубопровода.

Расширительный бак закрытого типа

Бак закрытого типа имеет вид герметичного сосуда, который изготовлен из стали. Часть бака заполнена инертным газом, а вторая часть заполнена жидкостью.Расширительный бак закрытого типа бывает двух видов: мембранный и безмембранный.

Безмембранные баки

В таких баках нет внутреннего разделения пространства, поэтому теплоноситель напрямую контактирует с газом. Снаружи установлены газовый баллон или компрессор для поддержания давления внутри бака. Подача газа и контроль давления автоматически.

Мембранные баки

Более популярными являются мембраны, разделяющиеся при помощи гибкой мембраны. Поэтому газ и жидкость не контактируют.

Бывают баки с тарельчатой ​​мембраной и с грушевидной (баллонной) мембранной.

Первая мембрана крепится в середине бака и похожа на полусферу. Она может становиться вогнутой или выпуклой в зависимости от изменения температуры воды.

Вторая мембрана похожа на сосуд и крепится на разных концах емкости. Между мембранной и металлическими стенками находится газ, поэтому теплоноситель не контактирует со стенками бака. Следовательно, такой бак защищен от коррозии и имеет высокий срок службы.В данном баке можно заменить мембрану. Расширители выпускают с бутиловыми и этиленпропиленовыми мембранами. Они отличаются высокой долговечностью.

Преимущества и недостатки мембранного бака

Преимущества мембранного бака:

  • Не обязательно устраивать теплоизоляцию;
  • Потери тепла минимальные;
  • Работает при высоком давлении;
  • Небольшие размеры;
  • Установить бак можно почти в любом месте;
  • Бак хорошо защищен от коррозии, так как не контактирует напрямую с атмосферой.

К недостаткам можно отнести:

  • Периодическая подкачка воздуха или газа;
  • Большая стоимость;
  • Давление в системе необходимо контролировать.

Как выбрать мембранный бак

Мембранные баки бывают овальной формы и плоские с диафрагмой. Второй вариант более компактный, его можно установить между стеной и внутренней отделкой. Таким образом, вы сэкономите место в вашем доме. Главным параметрам такого бака является необходимый объем жидкости.Его рассчитывают.

От качества и параметров мембраны зависит срок службы бака.

Основные характеристики мембраны:

  1. Материал, из которого изготавливают мембрану.
  2. Рабочие температуры и давление.
  3. Диффузионная устойчивость.

Баки, которые используют для отопления окрашивают красным, а тем, которые применяются для системы водоснабжения окрашивают в синий.

Установка закрытых расширителей

Если бак закрытого типа с принудительной циркуляцией, то рекомендуемый его перед циркуляционным насосом. Производить монтаж можно в любом положении, но самым хорошим будет верхний подвод жидкости. Так как пузырьки воздуха будут выводиться естественным образом. Бак будет работать даже при повреждении мембраны.

В некоторых отопительных приборах уже встроенный расширительный бак, в таком случае нет необходимости устанавливать дополнительный бак. Если вы решили сменить воду на другой теплоноситель, то возможно придется заменить бак с более высоким объемом. Но также можно установить дополнительный расширитель.

При установке бака закрытого типа с естественной циркуляцией необходимо установить поплавковый автоматический клапан. Его устраивают вверху системы для сброса воздуха, когда система наполнена. Если при пользовании баком, вы заметили что его объем вам недостаточно, вместо покупки будет выгоднее установить дополнительный бак нужного размера.

Читайте также:

Мембранный расширительный бак системы отопления

Расширительный бак - очень важный элемент в системе отопления. С его помощью предотвращается повышение давления в отопительной системе, когда она нагревается. Баки могут быть открытого и закрытого типа. Открытые баки имеют ряд недостатков, которых нет в мембранных. Они потерю громоздки, имеют большую потерю тепла, не работаю под большим давлением. Мембранные баки более совершенны, и у них нет тех недостатков, которые есть у открытых.

Что такое мембранный расширительный бак

Расширительный бак - немаловажный элемент в отоплении, потому что он предотвращает закипание теплоносителя, что может привести к плохим последствиям.

Такие баки могут Введение в разные системы:

  • с тепловыми насосами и солнечными коллекторами;
  • с автономным источником тепла;
  • подключенных к сети центрального теплоснабжения по независимой схеме;
  • с замкнутыми контурами.

Мембранные баки регулируют давление в системе отопления в случае его повышения и при перепадах давления, что предотвращает чрезвычайные опасные ситуации и раз разе неисправности отопительных систем.

Расширительный мембранный бак может быть с фиксированной и заменяемой перегородкой. Первые, сделанные с внутренней полостью, поделенной на две части надежно зафиксированной мембранной, которая находится по периметру сечения.

Баки с заменяемой перегородкой отличаются от фиксированных тем, что теплоноситель находится в мембранной емкости и не вступает в контакт со стальной поверхностью. Монтаж и демонтаж мембраны достаточно прост, через фланец, который крепится болтами.

Совет . Устанавливая мембранный бак, необходимо надежно его прикрепить, потому что во время работы, масса бака увеличивается.

Преимущества мембранных расширительных баков

Расширительные баки обладают огромным преимуществом:

  • не загрязняют воду;
  • низкие расходы при эксплуатации;
  • легкий монтаж;
  • безопасность, надежность;
  • установка в любые части дома;
  • невозможность выливания воды из бака;
  • отсутствие потерь тепла;
  • минимальная подача воздуха;
  • Мембраны из натуральной резины и бутила правил в питьевом водоснабжении;
  • применяются при любом типе воды;
  • удобны в использовании;
  • радиатор и котел из-за отсутствия контакта воды и воздуха Земля дольше , чем обычно.

Расширительные мембранные баки используются в закрытых системах систем и надежную работу котла.

Совет . Выбирая мембранный бак, следует отдать предпочтение бакам закрытого типа, которые лучше открытого.

Конструкция расширительного мембранного бака

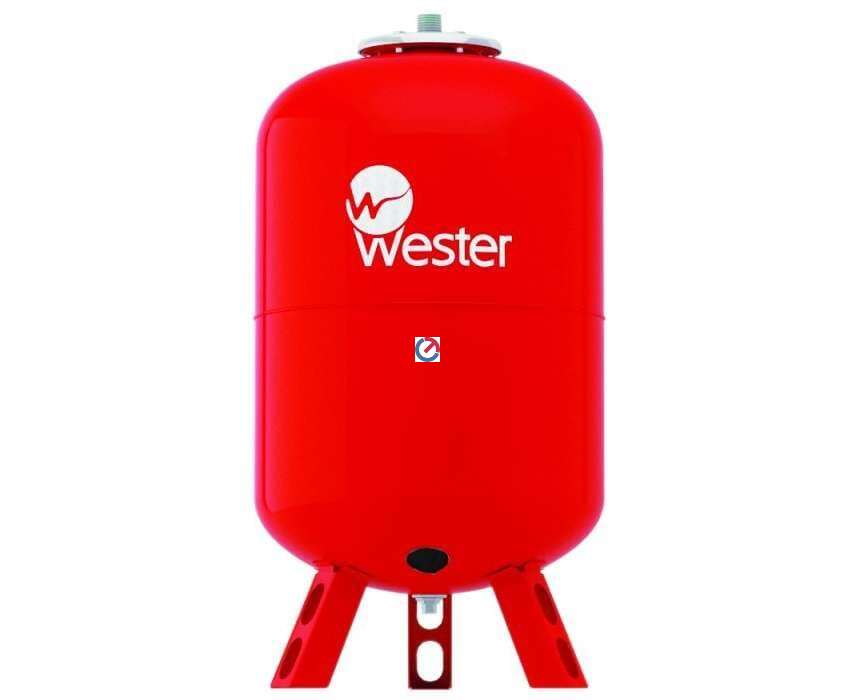

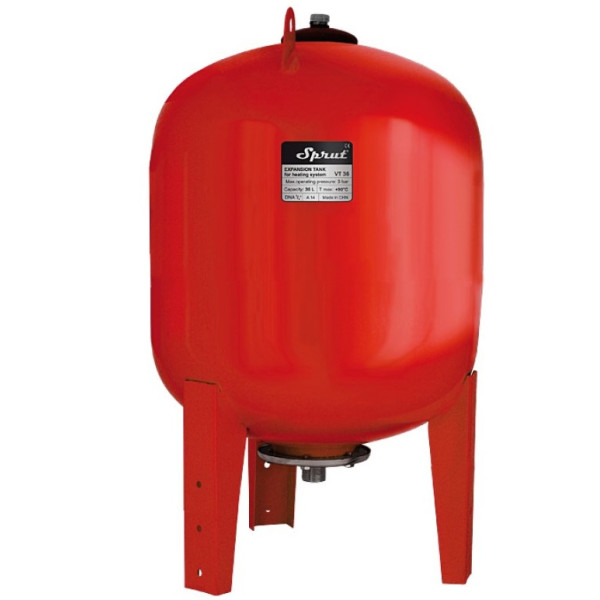

Мембранный расширительный бак - плоский или баллонный металлический корпус , внутри разделенный мембранной из резины.В одной части находится воздух или газ, который сжимается до необходимого уровня. Уровень сжатия воздуха, можно найти в паспорте. Другая часть бака в рабочем состоянии будет наполняться водой и благодаря этому уровню сжатия газа таким же, как и во всей системе отопления. Компрессор в баке поддерживает давление в воздушной камере.

Одним из самых важных элементов мембранного расширительного бака является мембрана, которая может быть двух типов:

  • баллонного;
  • диафрагменного.

Диафрагменные применяются в баках с маленьким объемом и их невозможно заменить. Баллонные можно легко заменить в случае необходимости и такой тип расширительного бака более надежный из-за того, что вода находится в мембране и не прикасается к корпусу бака.

Совет . Выбирая мембранный расширительный бак, необходимо уделить внимание материалу, из которого сделанная мембрана.

Выбор мембранного бака

В системе отопительных систем мембраны, как и расширение воды, меняется не очень быстро, но запрос жидкости может быть примерно 90 ° C.

Выбирая расширительный мембранный бак, особое внимание нужно уделить материалу, из которого изготовлена ​​мембрана. Материал должен быть качественным, надежным и устойчивым к высоким температурам и перепадам.

Также следует обратить внимание на такие характеристики мембраны:

  • диапазон рабочих температур;
  • длительный срок службы;
  • санитарные и гигиеничные требования;
  • устойчивость к воздействию высоких температур;
  • динамичность.

Совет . Выбирая расширительный мембранный бак, необходимо подбирать баки с прочным и надежным корпусом, чтобы он прослужил дольше.

Расчет объема расширительного мембранного бака

Для того, чтобы определить объем расширительного мембранного бака, нужно определиться с суммарным объемом отопительной системы, который складывается из нескольких областей:
  • трубопровода;
  • отопительного прибора;
  • котла.

Самый простой способ определения нужного объема бака, это вычислить 10% от суммарного объема системы отопления. Если он составляет 500 литров, то понадобится бак объемом 50 литров.

Если объем расширительного мембранного бака будет меньше, чем нужно, то это приведет к плохим последствиям. Начнут появляться трещины, будет утечка горячей воды через резьбу, да и сам бак может очень быстро испортиться и его придется менять.

Мембранный бак подбирается индивидуально для каждой системы отопления.

Совет . Если в замкнутую отопительную систему поставить предохранители клапаны, то можно избежать повышения давления и защиту всю систему.

Установка расширительного мембранного бака

Для установки и подключения мембранного бака к отопительной системе понадобится умение и знания. За установку бака не следует браться самостоятельно, если нет уверенности, что все будет правильно сделано.

Для установки понадобится:

  • ступенчатый ключ;
  • газовый ключ;
  • пластиковые трубы;
  • разводной ключ.

Устанавливается мембранный расширительный бак в системе отопления, нужно очень тщательно и внимательно проверять герметичность соединения.

Расширительный бак должен быть герметичным, его нельзя разбирать, открывать, он просто подключается к трубопроводу , который находится ближе всего к котлу . Также для предотвращения повышения давления установить предохранительные устройства.

Устанавливая бак, необходимо учесть несколько правил:

  • установить мембранный бак до разветвления;
  • в комнате должна быть постоянно температура выше 0;
  • место крепления бака может получать огромную нагрузку, поэтому оно должно быть несущим ;
  • перепроверить расчеты перед установкой;
  • Если объем бака больше 30 литров , то он не крепится к стене, а ставится на ножки;
  • На выходе бака установить манометр для контроля давления , а на входе - обратный клапан, если нет насоса.

Совет . Для того, чтобы продлить срок отопительных систем, не нужно использовать воду с кислородными примесями и агрессивные газы.

Возможные поломки

Самой распространенной поломкой мембранного расширительного бака считается разрыв мембраны в случае превышения допустимого давления и неравномерные нагрузки. Сменные мембраны рвутся намного чаще запрессованных, потому что для второго, более прочные материалы, поскольку их можно в любой момент поменять, а вот запрессованные нет.

Из-за разрыва мембраны, если ее не заменить, бак со временем приходит в негодность , потому что вода попадает на внутреннюю поверхность бака и он под воздействием коррозии становится негодным.

На качество и надежность мембранного расширительного бака влияет также выбор материала, из которого его сделано. Качественный материал будет стоить намного дороже.

Мембранные расширительные баки - важная часть системы отопления, потому что благодаря им возможен контроль над давлением в отопительной системе.Чтобы выбрать бак, необходимо индивидуальные особенности системы и подбирать под нее.

Оцените статью: Поделитесь с друзьями!

Установка расширительного бака в системе отопления: подключение и монтаж

Вы успешно подобрали и приобрели бак мембранного типа на свою систему отопления. Пришло время его установить, и тут возникает масса вопросов: куда ставить, как подключать и так далее. На просторах интернета на эту тему советов - множество и все противоречивые.Чтобы прояснить все спорные моменты и подробно рассмотреть, как правильно производится установка расширительного бака, предлагаем вашему вниманию данную статью.

Где ставить расширительный бак в закрытой системе отопления?

К слову сказать, в частных домах не бывает открытых и закрытых систем, бывают гравитационные и напорные (насосные). В первой воде движется за счет разности удельного веса (естественная циркуляция), а во второй - принудительно побуждается насосом.

Для справки. Открытая система работает одновременно на отопление и ГВС, использует только крупных централизованных сетей. Вот почему все индивидуальные системы - закрытые.

Чтобы правильно установить расширительный бак в системе отопления, надо выполнить следующие требования:

  • расположение бачка - помещение топочной, недалеко от котла;
  • аппарат должен стоять в таком месте, где к нему будет доступ для настройки и обслуживания;
  • в случае крепления бачка к стене на кронштейне рекомендуется выдержать высоту, удобный для доступа к его воздушному клапану и запорной арматуре;
  • труба подводки вместе с кранами не должна нагружать своим весом расширительный бачок. То есть, подводку следует крепить к стене отдельно;
  • подводку к напольному расширительному баку для отопления не прокладывать по полу поперек прохода;
  • емкость не ставить тесную к стене, достаточный просвет для осмотра.

Резервуары небольших возможностей подвешивать к стене при условии, что ее несущей способности будет достаточно. Что же касается ориентации бачка в визу, то тут много противоречивых советов.Одни рекомендуют способ установки, при котором труба присоединяется к емкости сверху, а воздушная камера, соответственно, находится снизу. Обоснование - легче удалить воздух из-под мембраны при заполнении, вода его вытеснит.

На самом деле в первоначальном состоянии резиновая «груша», поджимаемая с одной стороны давления воздуха, не оставляет места для него с другой стороны, как показано на фото выше. Специалисты по монтажу как раз советуют установить расширительный бак присоединительным патрубком вниз, и только так.В некоторых моделях штуцер изначально находится на боковой части, в ее нижней части, и сосуд по-другому поставить невозможно (см. Фото ниже).

Пояснить это просто. Аппарат будет функционировать в любом положении, хоть и лежа на боку. Другое дело, что рано или поздно в мембране появились трещины. Когда установка мембранного расширительного бака выполнена воздушной камерой вверх, патрубком вниз, воздух будет проникать сквозь трещины в теплоноситель очень медленно и резервуар еще прослужит какое-то время.Быстро перетечет в камеру с теплоносителем и бачок придется срочно менять.

Примечание. Производители осуществляют монтаж расширительного бака системы отопления, как раз подвешивая его «головой» вниз, на кронштейне. Это не запрещается, все будет работать, только в случае неисправности мембраны узел выйдет из строя сразу же.

Как подключить расширительный бак

После того как емкость надежно закреплена на стене или зафиксирована на полу, необходимо правильно подключить расширительный бак к трубопроводам отопления.Для этого нужно наметить трассу для трубы, проходящую кратчайшим путем к месту присоединения. Считается, что наилучшее место подключения для закрытых мембранных бачков находится на обратном трубопроводе. Только не перед самым входом в котле, а до циркуляционного насоса (если он не установлена ​​на подаче) и сопровождающий его запорная арматура. Ниже схема установки расширительного бака:

Обоснований такой врезке несколько:

  • в обратке температура теплоносителя значительно ниже, что продлит срок службы мембраны;
  • если место установки и врезки находится на обратном трубопроводе, циркуляционный насос работает в комфортном режиме;

в подем трубопроводе твердотопливного котла может возникнуть критическое давление и пароводяная смесь перегрева по разным причинам.Попадание этой смеси в резиновую «грушу» приведет к тому, что она прекратит выполнять свои функции.

На самом деле практика показывает, что большая разницы для присоединения между подачей и обраткой нет. Просто принято подключение расширительного бака к системе отопления через обратный трубопровод, так надежнее. А вот что точно не помешает, так это отсекающий шаровой кран на подводке, а еще лучше - штуцер для опорожнения и второй кран. Тогда в любой момент бак можно отсечь от системы, слить из него воду и снять для ремонта или замены.

Совет. Для тех, у кого газовый котел не снабжен манометром или группой безопасности, нелишним встроить ее в контур расширительной емкости, используя такую ​​схему монтажа:

Указания по настройке

После монтажа и врезки аппарата в тепловую сеть требуется его настройку. Она заключается в том, чтобы обеспечить необходимое давление в воздушной камере, соответствующей вашей системе. Это нужно для избегания гидроударов в сети, их может создать мембрана бачка во время остаточного теплоносителя и выталкивания его излишков из камеры.Операция выполняет в такой последовательности:

  • когда монтаж бака закрытого типа завершен, система заполняется холодной водой;
  • с помощью клапанов и кранов Маевского из труб и радиаторов удаляются воздушные пробки;
  • измеряется давление в системе, а затем в воздушной камере манометрической бачка;
  • стравливанием или подкачиванием давление в системе устанавливается на 0. 2 Бар ниже, чем давление в системе.

Теперь, когда произведена правильная установка расширительного бачка с началом настройки, можно запускать котел.Давление в емкости будет расти одинаково плавно при нагреве и остывании теплоносителя.

Заключение

В принципе, монтаж компенсирующей емкости не является слишком сложной процедурой. Какие-то специальные инструменты или приспособления тоже не требуются, достаточно обычного набора, что есть у каждого рачительного хозяина. Но чтобы установить бак в системе отопления и настроить его, надо быть внимательнее и не пропускать никаких мелочей. Тогда аппарат прослужит долго и без проблем.

Все о мембранных баках. Установка, замена и ремонт.

Частые вопросы, связанные с ремонтом и установкой мембранных баков

Предисловие.

Современные инженерные решения позволяют облегчить жизнь потребителей во смыслах. Одним из таких технических решений, являются мембранные баки. Мембранный бак - устройство, для создания дифференциального давления. В системах отопления, с помощью мембранных баков, стало возможно монтировать закрытые системы трубопроводов.Это позволяет уйти от громоздких емкостей в открытых системах и необходимости контролировать уровень жидкости в этих емкостях. В системе водоснабжения расширительный бак, создать компактные резервуары для запасов воды, в противовес громоздким емкостям и водонапорным башням.

Отличия расширительного бака от гидроаккумулятора.

Хоть мы имеем два разных названия, по смыслу, это совершенно одинаковые приборы. Есть разница только в цвете, и качестве применяемой резины.Баки красного цвета - расширительные, они для систем отопления, т.е. предназначены для горячей воды. Гидроаккумуляторы - синего цвета, применяются для холодной воды.

Советы по выбору и опыт.

Резиновая мембрана, которая находится внутри расширительного бака или гидроаккумулятора, является по сути расходным материалом. Конечно же все зависит от качества применяемой в них резины, однако сам по себе материал не слишком долговечен, и используются редко эксземпляры, старше 12 лет.По опыту подобного оборудования, можно отметить долгожителями - марку REFLEX, но с одним «но»! Современные экземпляры, точно проигрывают в качестве, тем, что приобретались 10 лет назад. Среди брендов, которые мы обслуживаем, точно не посоветуем * мембраны Джилекс и Вестер. Так как именно их приходилось много менять. Самые частые причины выхода из строя:

· Разрыв мембраны

· Коррозия фланца

· Коррозия ёмкости

· Герметичность ниппеля

Конечно любая из этих проблем вполне решаема, но только в том случае, если Вы имеете оригинальные расходные материалы.Подбором и поиском аналогичных расходников, сантехника врят-ли будет заниматься, а скорее всего, предложит заменить вышедшее из строя оборудование. Именно поэтому мы рекомендуем покупать тех производителей, чьи расходные материалы, есть в свободной продаже. Интернет-магазин SANCOM рекомендует устанавливать расширительные баки под торговой маркой Tim, производимые в КНР. Такой выбор, дает возможность докупить фланец или мембрану, в случае выхода из строя.

Как определить вышедший из строя расширительный бак.

В правильно смонтированной системе отопления, установленное давление не должно иметь больших перепадов. Если Вы заметили, что установленное давление резко повышается, при включении котла, скорее всего вышел из строя расширительный бак. Для начала проверьте ниппель для подкачки воздуха. Если при нажиме на клапан ниппеля, это скорее внутренний разрыв мембраны, так как в воздушном пространстве, не должно быть воды. Мембрану придется заменить на аналогичную.Если же при нажатии на ниппель, нет ни воды, ни воздуха, следует проверить наполненность бака водой. Если бак прикручен на гибком соединении, аккуратно покачать его, если соединение с трубопроводом жесткое, то постучите по стенкам бака. Глухой звук - полный бак, звонкий - бак пустой. Если бак полный, значит он не накачен воздухом. Причина отсутствия воздуха в баке, пропускающий ниппель, или негерметичность (плохо прикручен фланец или коррозия). В этом случае необходимо выполнить выполнение визуального осмотра бака на наличие коррозии, затем накачать бак через ниппель, компрессором или обычным насосом, проверить ниппель и сомнительные места и понаблюдать за давлением.Обратите внимание, что накачку мембранного бака следует производить при сброшенном давлении в системе трубопровода до нуля! Если на баке присутствует сквозная коррозия, к сожалению бак придется заменить. Если неисправен ниппель, можно заменить его на другой, подойдет обычный автомобильный. Если бак пустой, при работающей системе отопления под давлением, скорее всего, что давление воздуха в расширительном баке больше давления воды в трубопроводе. Отрегулируйте давление в мембранном баке при необходимости.

Как определить вышедший из строя гидроаккумулятор?

Если у Вас загородный дом, в доме установлена ​​насосная станция или поверхностный насос, то определить вышедший из строя бак, будет проще всего. Гидроаккумулятор, дает некоторый запас воды в трубопроводе, следовательно, работать насосу приходиться только тогда, когда заканчивается этот запас воды. Если при каждом открытии крана, включается насос, и отключается при закрытии крана, то с уверенностью можно сказать, мембранный бак - не работает должным образом.Определить бак, который вышел из строя при работающем насосе в колодце или скважине сложнее. Однако проще и точнее всего, попросить помощника и послушать работу насоса. Если помощника рядом нет, то вышедший из строя гидроаккумулятор, можно определить по напору. Каждый раз, когда Вы открываете кран, напор на секунду обрывается, а затем резко бьет мощной струей. Но данный пример, может означать так-же неверно настроенную автоматику и давление бака. Можно воспользоваться еще одним способом проверки… Отключите питание, проверьте, будет ли в трубопроводе вода.Если вода есть, значит и есть запас воды в баке. Если баков несколько, то данный способ, покажет только выход из строя сразу всех баков. Каждый раз, когда возникают сомнения в работоспособности мембранного бака, рекомендуем проверить ниппель мембранного бака. В нем должен быть воздух. Если через ниппель потекла жидкость, скорее всего, порвана мембрана и ее нужно заменить. Если нет ни воды не воздуха, проверьте наполненность бака водой. Если бак под завязку наполнен водой, то скорее всего воздух стравило с ниппеля, попробуйте слить систему и подкачать бак, через ниппель обычным автомобильным насосом или компрессором.Если бак пустой, а через ниппель идет воздух с хорошим давлением. Значит давление воздуха, выше давления в водяной магистрали.

Установка мембранного бака.

Мембранный бак, установить и подключить в систему очень просто. Он имеет подключение на фланце, как правило, либо 3/4 '', либо 1 '' с наружной резьбой. Подключить расширительный бак можно на любом участке трубопровода. Для врезки в систему можно использовать тройник или выход на коллекторе. Соединиться можно любыми водопроводными трубами, но удобнее всего соединиться с помощью специальной угловой гибкойки. Еще есть один вариант установки небольших расширительных баков, это установка на специальный кронштейн, присверливаемый к стене, либо на настенную группу безопасности. Но этот вариант годится для баков до объема 36 литров. Установка данного прибора может вполне осилить и владелец хозяйства, больших навыков это не требует. Единственное, что требуется проверить и отрегулировать после установки, это накаченное заводское давление, и в случае неверных значений, отрегулировать его. Давление в баке, рассчитывается по значениям, исходя из перепадов давления в системе, согласно настройкам автоматики насоса.Для того, чтобы бак заполнялся, нужно накачать в него давление воды больше, чем закаченное давление воздуха. Для водопроводных систем давление воздуха ниже 1,5 бар, не имеет особого смысла, которое будет выдавливать воду из бака. Бак пропустит в себя воду тогда, когда значение давления воды, превысит значение по давлению воздуха. Далее, опорожнятся бак сначала тогда, когда давление воды, станет меньше, чем давление воздуха. И опорожняться бак будет под давлением воздуха, которое в него закачали.Поэтому накачивайте воздушное давление в баке, с учетом того давления, которое будет выдавливать воду, при отключенном насосе. Подкачку давления воздуха в баке, следует проводить только на пустом трубопроводе. По завершению работ, на всякий случай, проверьте герметичность ниппеля.

Замена и ремонт мембранного бака.

Заменить бак не составляет большой трудности и с этой задачей легко может справиться и домовладелец. Прежде всего, необходимо слить всю систему, или тот участок, перекрывается предусмотренными для этого кранами.После, как мембранный бак будет опорожнен, необходимо раскрутить гайку скрученную с фланцем и освободить бак. Установленный новый бак, необходимо отрегулировать по нужному Вам давлению воздуха, сделать это лучше до запуска системы. После того, как Вы прикрутите бак и установите нужное давление, можно сделать пробный запуск. Следите за тем, чтобы при запуске, не было воздушных шипенья и подтеков.

Кроме замены самого бака, возможно произвести и его ремонт. Например, можно заменить проржавевший фланец, или мембрану (грушу) внутри бака.Сантехники идут неохотно на подобное мероприятие, подобная работа грязная, а много за нее не взять. Скорее всего, Вам предложат заменить бак целиком, ссылаясь на отсутствие подходящих запчастей. Поэтому зачастую ломать голову с заменой внутренностей, приходиться хозяевам. Заменить мембрану или фланец не сложно. Нужно лишь раскрутить болты на фланце. Однако нужно понимать целесообразность такого ремонта. Например, если бак вышел из строя быстро или имеет следы коррозии, то такой ремонт лучше и не планировать, а действительно, заменить на новый бак.Если бак остался как новый, а у Вас имеется мембрана от производителя, тогда лучше поменять. Прежде чем приступить к ремонту, вы должны быть уверены, в том, что именно мембрана вышла из строя. Главным фактором разрыва мембраны, является наличие жидкости при нажатии на клапан ниппеля. Помните, при разрыве мембраны, вода поступает во внутреннюю полость мембранного бака, и имеет контакт, с необработанной внутренней внутренней поверхности. Такой контакт может ускорить внутреннюю коррозию стенок бака, поэтому при замене мембраны, хорошо просушите внутреннюю поверхность бака.

Установка, замена или ремонт расширительного бака от SANCOM

Монтажники интернет-магазина SANCOM, выполнят работы по установке любых мембранных баков в системе отопления и водоснабжения. Огромный опыт в обучении сантехнических систем, позволяет с твердой уверенностью говорить о нас, как о профессионалах рынка услуг. Работы любой сложности, расширительные баки любого объема, как для отопления, так и для водоснабжения, с напольной и настенной установкой.Работы выполняются с выездом к заказчику, при установке оборудования, возможен выезд с необходимым и оборудованием. Стоимость, замены складывается из удаленности объекта от Москвы, сложности условий работ, объема расширительного бака. Выполняем ремонт расширительных баков, при наличии необходимых расходников. На расширительные баки, которые поставляем и рекомендуем, ремонт в рамках гарантии и пост-гарантийное обслуживание.

Надеюсь данная статья будет для Вас полезной!

Автор статьи - Капустин Александр, статья подготовлена ​​для интернет-магазина SANCOM 29.05.2019 года.Данная статья является интеллектуальной собственностью интернет-магазина SANCOM и ее автора. При копировании статей и размещения на сторонних ресурсах, обязательно указание на источник и автора! По вопросам сотрудничества и обратной связи просьба обращаться по адресу электронной почты: [email protected], с указанием ссылок данной статьи.

Всего доброго!

* Личное мнение автора статьи, основанное на личном опыте обслуживания.

Установка расширительного бака | Строительный портал

Использование расширительного бака необходимо в каждой закрытой системе отопления, и даже в некоторых системах подключенных к центральному отоплению.Процесс установки расширительного бака довольно сложный, но если внимательно изучить инструкцию, сделать это самостоятельно, без привлечения специалистов, вполне возможно.

Оглавление:

  1. Принцип работы расширительного бака
  2. Разновидности расширительных емкостей для отопления
  3. Расчет расширительного бака для отопления
  4. Установка расширительного бака для отопления открытого типа
  5. Установка закрытого расширительного бака
  6. Советы и правила установки расширительного бака
  7. Обслуживание расширительного бака для отопления

Принцип работы расширительного бака

Расширительный бак представляет собой металлический резервуар, который подключается к системе отопления.Основная функция этого прибора - устранение повышения давления в трубопроводе, следствие расширения теплоносителя.

Расширительные баки бывают двух видов: открытые и закрытые. Принцип работы каждого из этих баков различается друг от друга.

Открытая расширительная емкость металлическую крышку, которая открывается для добавления теплоносителя в систему.

Закрытый расширительный бак состоит из металлической емкости, которая не имеет никаких отверстий, кроме подключения к системе.Емкость разделяет внутренняя мембрана, выполнена из резины. При повышении давления резина прогибается и теплоноситель попадает в резервуар, при снижении давления или утечке теплоносителя, резина давит на половину бака, в котором размещен газ и теплоноситель поступает в систему. Таким образом, расширительный бак является регулятором давления, который предотвращает появление скачков напряжения в системе. Если не использовать расширительную емкость, система отопления не будет нормально функционировать, а краны, трубы и котел быстро выйдут из строя.

Расширительные баки используют в частной системе отопления, а в некоторых случаях и в системе, подключенной к центральному отоплению.

Разновидности расширительных емкостей для отопления

Расширительные баки разделяют на:

  • открытые,
  • закрытые.

Открытый расширительный резервуар имеет ряд недостатков, поэтому редко используется, в основном в тех случаях, когда система не подключена к насосу, и вода свободно циркулирует.

Недостатки открытого расширительного бака:

  • из-за частого открытия крышки происходит контакт комплектующих системы отопления кислородом из-за чего на стенах труб и радиаторов образовывается ржавчина;
  • когда температура воды повышается, происходит испарение жидкости, периодически добавляется теплоноситель в систему;
  • Открытый расширительный прибор устанавливает в самой высокой точке, по сравнению с системой отопления, поэтому монтаж такого прибора занимает много времени.

Единственным достоинством открытого расширительного бака является небольшая стоимость, по сравнению с закрытым.

Закрытый расширительный резервуар называют мембранным, в зависимости от типа мембраны выделяют:

  • расширительные емкости сменного типа,
  • расширительные емкости несменного типа.

Сменные расширительные баки предполагают замену мембраны, при повреждении. Чтобы заменить мембрану достаточно открутить фланец.

Несменные расширительные баки подразумевают замену всего бака при повреждении мембраны. Такие баки более устойчивы к перепадам давления, а мембрана - идеально и герметично прилегает к внешней стенке емкости.

Расширительные баки бывают двух форм:

  • балонной,
  • плоской.

Балонная форма напоминает емкость в данной мембране или крышке, в зависимости от типа бака.

Плоские расширительные баки имеют сплюснутую форму и мембрану в виде диафрагмы.Размеры плоских расширительных баков являются то, что они занимают мало места и легко устанавливаются.

Расчет расширительного бака для отопления

На размер и объем расширительного резервуара влияет:

  • тип системы;
  • вместительность системы;
  • максимально допустимое давление;
  • место установки расширительного бака.

Самый простой способ определения объема расширительного бака - вместительность системы отопления и разделить сумму на 10%.Например, если система обогрева содержит 400 л теплоносителя, то объем расширительной емкости составит 40 л, если теплоносителем выступает вода. Если в качестве теплоносителя использовать гликолевую жидкость, тогда к этой сумме нужно прибавить еще 50%.

Обратите внимание, что 3% теплоносителя в закрытом расширительном баке приходит на возмещение утечек. В любом случае, полученный в результате расчета объем бака следует немного увеличить.

Для точного расчета в больших или сложных системах отопления лучше довериться специалистам или использовать онлайн-калькулятор.

На правильный расчет расширительного бака указывает несрабатывание предохранительного клапана.

Установка расширительного бака для отопления открытого типа

Открытая расширительная емкость является местом для контакта воды с кислородом. Применяют открытую емкость в том случае, когда вода свободно, без использования насоса перемещается по системе или когда система подключена к центральному отоплению.

Так как воздух контактирует с водой, вся система отопления проектируется под уклоном, чтобы излишки кислорода вытеснялись из радиаторов.

Расширительный бак место: самая верхняя точка, по отношению к системе обогрева. Высота установки расширительного бака должна соответствовать высоте инсталляции системы отопления.

Расширительный бак схема установки:

Установка дополнительного расширительного бака производится в том случае, если смонтировать систему отопления под наклоном. Уровень установки основного и дополнительного расширительного бака должен быть одинаковым.

Открытая расширительная емкость включает патрубки:

  • расширительный,
  • сигнальный,
  • циркуляционный,
  • переливной.

С помощью расширительного патрубка бак подключают к системе отопления.

В большинстве случаев открытый расширительный резервуар монтируют вблизи котла и подключают к системе водоснабжения с помощью сигнального патрубка, который контролирует уровень теплоносителя.

Переливной патрубок соединяет бак с канализацией, при переполнении бака жидкость автоматически сливается в канализацию.

Циркуляционный патрубок обеспечивает подачу теплоносителя, в том случае, если расширительная емкость размещается в неотапливаемом помещении.

Установка закрытого расширительного бака

Перед изучением правил по установке расширительного резервуара закрытого типа, рассмотрим преимущества этого устройства перед открытым расширительным резервуаром:

  • минимальные теплопотери;
  • не нуждаются в изоляции;
  • работа при высоких скачках напора;
  • установка в любом месте, без привязки к наивысшей точке;
  • устройства закрытого типа более компактны и легче устанавливаются;
  • отсутствие образования ржавчины на внутренних стенках системы отопления;
  • легкость в обслуживании.

Инструменты для работы:

  • разводной ключ;
  • ключ для установки пластиковых труб;
  • ступенчатый ключ.

Подготовительный этап включает:

  • отключение котла от электричества, газоснабжения или водообеспечения;
  • перекрытие крана, отвечающего за циркуляцию теплоносителя;
  • слив теплоносителя, из отопительного участка, на котором устанавливается расширительный бак.

Инструкция по установке расширительного бака:

1. Установка на подводящей трубе запорный и дренажный кран, для перекрытия и спуска воды.

2. С помощью винтов или фланцев подключите расширительную емкость к системе. Если трубы системы отопления полипропиленовые, нужно использовать паяльный аппарат, муфты, уголки и фитинги.

3. Фитинг под названием «американка» поможет в будущем с легкостью извлечь бак для замены или ремонта. Перед установкой фитинга на расширительный бак намотайте на резьбу льняную ленту и нанесите уплотнительную пасту.

4. Когда вода с системы слита, разрежьте трубу специальными ножницами и установите тройник.

5. Установите предохранительный клапан и манометр.

6. Перед запуском системы очистите фильтр грубой очистки.

7. Перед тем как подключить расширительный бак к системе, нужно создать рабочее давление. Для этого використовуйте насос.

8.Когда расширительный бак подключен к сети - запустите все краны подачи теплоносителя и включите котел.

Советы и правила установки расширительного бака

1. Устанавливайте расширительный бак таким образом, чтобы поступление теплоносителя производилось сверху.

2. При отсутствии данных, точного объема расширительного бака рассчитывается исходя из мощности котла: 15 л жидкости рассчитаны на 1 кВт мощности.

3.Перед покупкой и установкой расширительного бака осмотр котел отопления. Многие современные котлы имеют скрытый расширительный резервуар, который предоставляется в середине котла.

4. Не монтируйте расширительную емкость закрытого типа возле циркуляционного насоса, из-за возникновения больших перепадов давления.

5. Установка вакуумного расширительного бака производится только при плюсовой температуре.

6. Установка мембранного расширительного бака закрытого типа производится со стороны подачи холодной воды к котлу.

7. В случае уплотнителя, використовуйте только те герметики, которые имеют стойкость перед высокой температурой.

8. При определении месторасположения и монтажа расширительного бака, следует подумать о дальнейшем подходе или обслуживании прибора. Не установите расширительный бак в труднодоступных местах.

9. Во время установки расширительного бака соблюдайте правила безопасности и общепринятые инструкции.

10.Обязательно ознакомьтесь с инструкцией от производителя по установке расширительного бака.

11. Обязательно устанавливайте предохранительный клапан, который иногда идет в комплектации с баком, если клапана нет - купите его отдельно.

Обслуживание расширительного бака для отопления

1. Один раз в 6-7 месяцев следует осматривать расширительный бак на наличие механических повреждений или ржавчины. При их наличии, нужно устранить проблему.

2.В расширительных емкостях закрытого типа один раз в шесть месяцев следует проверять давление.

3. В устройствах со сменной мембраной нужно периодически проверять мембрану на целостность или наличие повреждений.

4. Если расширительный бак не используется на протяжении длительного времени, храните бак в сухом месте, обязательно слив всю воду и высушите прибор.

5. При замене отдельных запчастей бака рекомендуется покупать комплектующие только фирмы-изготовителя бака.

6. Для заполнения воздушной камеры лучше всего использовать инертный газ, например, азот.

7. Правильная работа расширительного бака зависит от давления и температуры системы отопления.

8. При резком падении давление есть риск повреждения мембраны. Для мембраны нужно выполнить ряд действий:

  • отсоединить расширительную емкость от системы;
  • сбросить давление в баке с помощью вентиля, который находится в верхней части бака;
  • снимите фланец, расположенный в месте подсоединения бак к системе;
  • снимите мембрану и спустите излишки воды;
  • вставьте мембрану и вставьте фланец;
  • прикрепите бак, установив нужное давление.

зачем нужен, место установки, расчёт объема

Расширительный бак - важное звено отопительной системы. В данной статье мы расскажем о предназначении этого устройства, принципиально его работы и способе подключения, а также рассмотрим ключевые слова выбора мембранного бака для частного дома.

Расширительные баки разных областей

Предназначение и принцип работы

В процессе функционирования системы отопления наблюдаются частые изменения температуры теплоносителя: она то скачет вверх, то, наоборот, уменьшается.При этом изменяется и объем жидкости. Когда жидкость нагревается, показатели давления в сети увеличиваются, подобное может спровоцировать образование гидроударов и разрушение отопительного прибора.

Во избежание таких неприятных ситуаций, излишнее количество вытесняется в расширительный бак. Нужно установить предохранительный клапан безопасности, через который будет уходить лишнее количество воды.

Больше информации о предохранительном клапане в системе отопления можно найти тут

Для того, чтобы кислород не растворялся в воде и на стенках трубопровода не образовывались коррозийные процессы, вода в бачке отделяется от воздуха посредством эластичной мембраны.

Принцип функционирования расширительного бака базируется на том, что когда показатели температуры теплоносителя увеличиваются на 10 ° С, его объем возрастает на 0,3-0,4%. Предназначен для увеличения давления в бак.

Виды расширительных баков

Для разных систем отопления применяются различные виды расширительных баков, которые отличаются между собой, габаритами и расчетом.Однако, главный критерий, на основе которого выделяются типы расширительных баков - тип отопительной системы.

Виды мембранных расширительных баков

В закрытой системе отопления движение теплоносителя происходит благодаря циркуляционному насосу. Он не образует вспомогательного давления, а просто направляет воду по трубам. В подобной отопительной системе монтируется расширительный бак для отопления закрытого типа. Внешне он напоминает герметичную емкость, поделена на две части.Между ними размещенная эластичная мембрана. В участке помещен воздух, другой для излишнего теплоносителя.

Из-за того, что в баке закрытого типа присутствует мембрана, его часто называют мембранным.

В открытой системе отопления насос отсутствует, поэтому здесь в качестве расширительного бака может выступать абсолютно любая циркуляционная емкость, к которой подведены трубы отопления.

Самый обычный вариант такого бака - это металлическая емкость, устанавливаемая на чердаке.Однако у подобного варианта выделяется значительный изъян. Из-за того, что бак негерметичный, теплоноситель испаряется. Поэтому за ним постоянно нужно следить и в случае необходимости доливать. Вы можете удобно осуществлять это собственноручно, но это не совсем, потому что можно забыть пополнить запасы воды, что чревато поломкой системы.

Поэтому рекомендуется использовать автоматизированный контроль уровня воды.

Выбор мембранного бака

Чтобы подобрать наиболее подходящий расширительный бак для системы отопления в вашем доме, следует учесть несколько рекомендаций, которые дают специалисты.

Если в вашем жилище смонтирована схема с естественной циркуляцией, то наиболее оптимальным станет расширительный бак открытого типа. Открытую емкость можно собственноручно. Главное, произвести правильные вычисления объема бака.

Расширительный (мембранный) бак на отопление 24 л

Вопрос с мембранным расширительным бака немного сложнее. Выбирая емкость, главное не спутать бачок для отопления с гидроаккумулятором для водоснабжения.Внешних различий у этих емкостей практически нет, поэтому будьте внимательны и обязательно читайте надписи на шильдике. На отопительном баке будет указана рабочая температура до 120 ° С и давление до 3 Бар. На гидроаккумуляторе температура до 70 ° С и давление до 10 Бар.

Помимо вышеописанного, выбирая расширительный бак для системы отопления, следует обратить внимание на такую ​​составляющую, как возможность заменить «грушу» в случае ее поломки. Габариты устройства выбираются только после предварительного расчета бака закрытого типа.

Расчет объема

Для того, чтоб ответить, какой объем расширительного бака нужен для отопления, следует прибегнуть к расчету. Для этого нужно высчитать 10% от объема теплоносителя в системе. Эти данные обычно рассчитываются на этапе разработки проекта.

Если они отсутствуют, то значение можно получить следующим образом: слить теплоноситель, а затем заполнить бак, при этом его замеры (пустить через счетчик). Другой вариант - можно просто высчитать объем труб в системе и приплюсовать объем радиаторов, полученный результат и будет объем системы отопления.И уже от этой цифры рассчитать 10%.

Еще один способ расчета расширительного бака для отопления - использовать формулой.

Вам понадобятся данные:

  • объем системы - С;
  • максимальное рабочее давление системы - Pмакс;
  • начальное давление, с которой система начинает функционировать (этот показатель указан в паспорте) - Pмин;
  • коэффициент расширения теплоносителя (для воды 0,4, для антифризов показатель увеличивается на этикетке, чаще всего в пределах 01, -0,13) - Е.

Зная все вышеописанные показатели, можно произвести расчет объема расширительного бака по формуле:

V = E * C * (Pмакс + 1) / (Pмакс + Pмин)
Объём расширительного бака

Расчеты не сложные, но Если вы имеете дело с системой отопления открытого типа, вы и без этих значений подобрать расширительный бак, поскольку объем подобных емкостей практически не влияет на стоимость.

А вот расчет расширительного бака для закрытых отопительных системы лучше, т.к. цена напрямую зависит от объема.

Выбирайте бак с запасом объема, т.к. Система может быстро износиться или перестать функционировать.

Монтаж

Процесс установки расширительного бака в системе отопления находится в непосредственной зависимости от того, открытого или закрытого типа отопительной системы.

Открытая система

По большому счету открытое отопление - это один большой сосуд, в котором осуществляются конвекционные потоки.

Монтаж расширительного бака должен выполнять следующие функции:

  • он должен быстро направлять нагретый теплоноситель вверх;
  • должен обеспечивать свободную циркуляцию воздуха.

Исходя из вышеизложенных требований к расширительному баку, размещение должно быть выполнено вверху конструкции. Обычно в частных домах, в качестве места для подобных емкостей выбирают чердак либо разгонный коллектор (в однотрубной системе).

Стоит отметить и основные особенности самого бака, применяемого в системе отопления открытого типа:

  • не предполагает наличие запорной арматуры;
  • нет необходимости в наличии резиновой мембраны и крышки.

В качестве расширительного бака используется обычная емкость, которую в случае необходимости можно долить воду (например, когда она испарилась).

Закрытая система

В случае, если в вашей системе отопления закрытая, то установка расширительного бака характеризуется рядом функций:

  1. Наиболее подходящим местом подключения устройства считается тот участок, где нет завихрений, течение теплоносителя ближе всего к ламинарному дому.Поэтому лучше всего монтировать бак перед циркуляционным насосом.
  2. Особое внимание стоит уделить размещению бачка в рекламе. Наиболее предпочтительный вариант - когда жидкость попадает в емкость сверху. Это позволит полностью освободить от воздуха отсек с жидкостью.
  3. Объем бака должен быть равен 1/10 части и более от объема всей жидкости в системе.

Обратите внимание! Часто в комплект отопительного котла входит расширительный бак и циркуляционный насос.Поэтому прежде чем приобретать эти устройства, убедитесь в том, что они вам необходимы. Иначе вы попросту потратите деньги впустую.

На примере, как осуществляется установка мембранной емкости.

  1. Если вы подключаете расширительную емкость к функционирующей системе отопления, то прежде всего нужно отключить оборудование и слить воду с батарейки. Для того, чтобы вода стекала быстрее, рекомендуется открыть краны Маевского.
  2. В случае использования пластиковых батарей, то монтаж должен производиться через разъемный элемент, именуемый «американкой».Первая часть этой детали прикручивается непосредственно к бачку, а также другая припаять к трубе. После чего обе части надо соединить между собой.
  3. На следующем этапе разрезается труба отопления и монтируется тройник. Именно к нему подсоединяется труба от бака.
  4. Далее осуществляется промывка и демонтаж фильтра грубой очистки.
  5. После того, как все необходимые элементы установлены, надо заполнить краны и заполнить батарею водой. Уровень давления должен подняться до 1,2-1,3 кПа.
  6. На заключительном этапе стравливается воздух и закрываются краны Маевского.

Перед расширительным баком установите кран. Благодаря этой детали вы сможете ремонтировать устройство, при этом не нужно будет спускать воду с радиаторов.

Обслуживание расширительного бака

Для того, чтобы расширительный функционировал максимально, без сбоев и неполадок, нужно соблюдать требования, выдвигаемые к обслуживанию устройства:

  • осуществляйте проверку бака на случай образования - под долго повреждения, ржавления и т.д .;
  • раз в несколько месяцев нужно проверять начальное давление газового пространства на соответствие расчетному показателю;
  • следите за целостностью мембраны. Если обнаружите какие-либо нарушения, то сразу замените ее;
  • , если вы не эксплуатируете его в течение длительного времени, чтобы произвести его хранение в сухом месте.

Для того, чтобы провести проверку расширительного бака отопления, первым делом отключите его от системы отопления, опустошите его и к ниппелю газовой плоскости подключите манометр.Если показатели давления ниже того, что было установлено в процессе установки расширительного бака, то через этот же ниппель надо накачать бак компрессором.

Мембрана - важный элемент, поэтому ее проверкой не стоит пренебрегать. Если во время проверки давления газового пространства, после того, как вы слили, через дренажный кран продолжает поступать воздух, давление в газовой полости уменьшилось до атмосферного, то очевиден -мембрана пробита.

Для осуществления замены этой детали, в первую очередь, нужно отсоединить бак от системы отопления, а затем дренировать его.На следующем этапе надо сбросить давление газовой полости через ниппель и демонтировать фланец мембраны и достать саму мембрану. После этого, проверьте внутреннюю часть корпуса на наличие загрязнений и коррозийных процессов. В случае обнаружения - промойте корпус водой и высушите.

Подводя итог, можно прийти к выводу, что расширительный бак является неотъемлемым звеном отопительной системы. Для того, чтобы устройство максимально эффективно функционировало, не стоит пренебрегать правилами установки и эксплуатации.

Установка расширительного бака в Оренбурге

Снабдить систему отопления расширительным баком компания «Экодом» в Оренбурге.

Зачем устанавливать расширительный бак

Каждый пользователь желает, чтобы вода из крана шла с постоянной температурой и под стабильным напором. Иногда с этим возникают проблемы. Для поддержания ровного давления и температуры воды в водопроводной системе включает гидробак.

Как устанавливается мембранный бак

Грамотное расположение бака мембранного типа - важнейшая задача установки.Конструкция, размещенная в неположенном месте, может нанести вред всей системе отопления. Поэтому в данном вопросе необходимо довериться профессионалам.

Основные требования, должен руководствоваться установщик бака:

  • Место расположения - вблизи котла отопления.
  • Подбирайте место так, чтобы было удобно произвести ремонт и обслуживание.
  • Если конструкция крепится на кронштейн, выдерживайте компоновку, при которой нет сложности достать до основных креплений.
  • Устанавливать подводку необходимо отдельно от основной конструкции, что избежать лишнего давления.
  • Оставляйте расстояние, чтобы осмотр, между стеной и емкостью.

Подключение гидробака

После установки емкости начинаются работы по подключению к трубопроводам отопления. Это мероприятие включает множество тонкостей, которые учитывает мастер-установщик. Он подбирает правильный подход и систему подключения таким образом, чтобы конструкция прослужила максимально долго.

Заказать установку бака в систему отопления

Монтаж расширительного бака - не долгое, но требующее специальных знаний занятие.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
