Как ставить укосины в каркасном доме + супер-способ за 10 секунд

Как ставить укосины в каркасном доме + супер-способ за 10 секунд

Если принять решение выстраивать каркасный дом собственноручно, стоит обратить внимание на момент установку укосин в каркасном доме. Они являются подпорками для каркаса, которые размещены не вертикально, а под уклоном.

Укосины внутри каркасного дома являются важным элементом, и некоторые непутевые архитекторы не придают им определенного внимания, и потому заменяют их на распорки. Но это в корне неправильно, и распорки помогают устранять у досок пружинистость, не давая «гулять» досками вверх и вниз.

А согнуться и будущем заваливаться они могут быть крайне легко, а тем более, если на местности часто бывает порывистый ветер. Укосины добавят каркасу пространственной жесткости и не дают ему «ходить».

Общие сведения

Максимальное качество и надежность дают деревянные подпорки полнотелого вида. Но если пристройка не массивная, то не запрещается применять гибкие укосины, сделанные из металла в виде пластин, лент и шпилек.

Самый удачный угол, под которым требуется монтировать подпорки, составляет 45 градусов. Но очень часто бывает так, что конструкция (размещение стен по отношению друг к другу, наличие дверных и оконных проемов) не дает возможность использовать их таким образом, и максимум, что получится сделать – 60 градусов. В таком случае важно разместить увеличенное число укосов в один ряд.

Деревянные или металлические – разновидности укосин

Выбор требуемого типа укосин внутри каркасного дома всегда будет разным. Нет хороших или плохих, каждый случай уникальный. Предлагаем разобраться, что к чему. Деревянные подпорки делают из древесины с повышенной степенью прочностью с габаритами 2.5*10 см (куда реже 5*10 см). Из достоинств материала выделим прочность, и при этом легкость. Это дает ощутимое преимущество не делать цельный вес конструкции очень тяжелым.

Если говорить про конструкции из металла, они обладают более существенную массу, и потому используются куда реже деревянных аналогов.

К слову, в остальных странах отдают преимущество именно им. Установка таких укосов выглядит по-другому – они монтируются в виде креста. Из-за этого, добавляя большую массу, можно в полной мере быть уверенным, что эти подпорки справятся с огромным давлением и нагрузкой. Слабой частью будут последствия наличия металла – если гидроизоляция будет монтирована некачественно, а влага попадет к металлическому профилю, а еще начнется процесс образования ржавчины.

Мифы об укосинах

Довольно часто можно сталкиваться с мнением о том, что внутри каркасного дома укосины являются не больше, чем прихотью застройщиков. Говорят, что их придумали лишь для того, чтобы получить от клиентов куда больше средств. В действительности все совсем не так. Подтвердить это способны люди, которые знакомы с физическими законами.

Именно каркасная жесткость помогает ему выстаивать в плохую погоду, или не свалиться под воздействием силы тяжести. Существует еще и миф о том, что можно произвести замену подпорки наружной отделкой – это ерунда. Да и правда, при выстраивании простого маленького хозяйственного блока можно упустить их выстраивание. При такой ситуации наружная отделка бывает сделана только кафелем и плиткой, или если доски для отделки будут размещены лишь под углом в 45 градусов.

Есть ошибочное мнение о том, что ставить укосины внутри каркасного дома требуется лишь для внешних стен, а внутри дома они не нужны. В выстроенном по такой технологии здании давление от кровли, каркаса и стен будет перекладываться лишь на те стены, на которых есть укосы, т.е. на внешние. А вот внутренние спустя время начнут деформироваться и потянут за собой конструкцию в целом. Неверным будет и то мнение, что укосины и распорки в каркаснике – понятие идентичные. В действительности, распорки тоже являются вертикальными досками, как и остальные каркасные части, которые лишь устанавливают в здания с высотой в 3 метра и больше, которые играют роль устранения дощатой пружинистости.

Но пространственную жесткость они не придадут, что даст каркасу возможность не заваливаться спустя время, то наклонится и это 100%. После всего сказанного выше мы еще не рассказали вам все обо всех фактах, чтобы убелить в важности монтажа укосин, и можно показать несколько примеров фото каркасников, которые были монтированы без подпорок, и что с ними станут спустя время.

Именно они и дадут такие качества:

  • Исключит каркасную деформацию.
  • Придаст строению долговечность и качественность.
  • Предотвратит движение теплового изолятора между перегородок.
  • Выполняет свойства стабилизатора строения, не даст ей упасть.
  • Нагрузка, которая исходит от ужасной погоды (снегопад и сильный ветер), а еще статическая нагрузка от крыша равномерно рассредоточиться по общему периметру конструкции.

Что случится, если в каркасном доме не будет укосин?

Что будет, если не использовать укосины в каркаснике

Ниже описаны различные изображения настоящих домов, которые были выстроены по канадской и американской технологии возведения. В них были соблюдены все правила (а они в таких странах очень строгие). Даже очень часто применяемые ОСБ листы были заменены на фанеру, которая могла выдерживать более тяжелый вес. И все-таки, это все не спасло дома от ужасной судьбы, настигшая их по довольно простой причине – нет укосов. Строение просто не могло противостоять тому виду нагрузки, которая на нее обрушилась. Это будет недопустимым в работе подрядчика, так как абсолютно не просчитана требуемая нагрузка. Важно знать о том, что игнорирование подпорок сможет неизбежно привести дом к разрушению. И никакая фанера, распорки в роли внешней отделки дома не приведет строение к спасению.

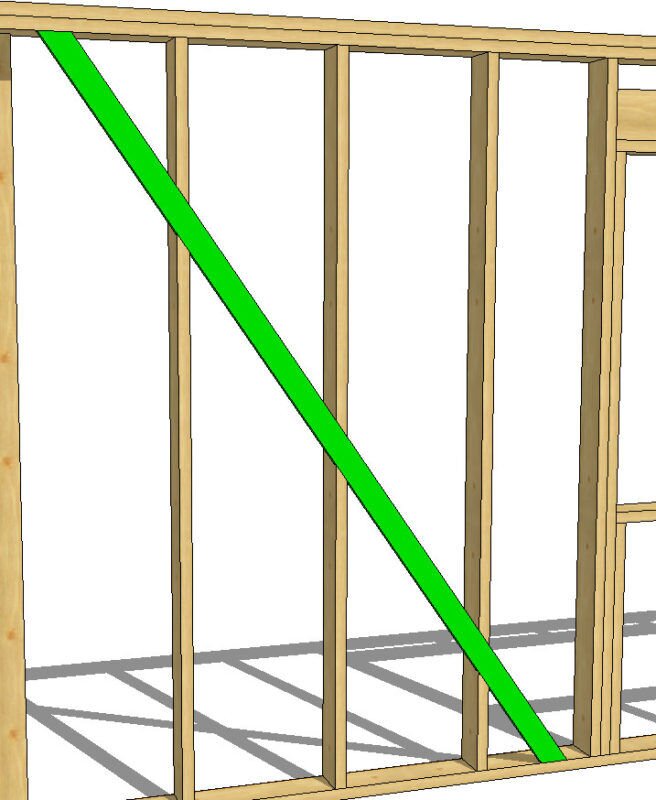

Как монтировать укосины

Неизвестно, по какой конкретной причине архитекторы и люди, занимающиеся проектированием, могут допустить множество грубых ошибок при создании проекта и укосин внутри каркасника. Ниже описано, как быстро и правильно делать укосины внутри каркасного дома. условия,

которые важно соблюсти при монтаже укосин:

  1. Угол между укосин и домовой обвязкой должен быть строго с прямым углом (т.е. 90 градусов).
  2. Подпорка не должна быть с толщиной больше ¼ толщины стойки стены.
  3. Укос обязательно должен быть монтирован в уровень со стойками, а извне строения прикрепляют лишь временные.
  4. Сверху подпорку врезают в верхнюю обвязку, а снизу в нижнюю. Острый угол от укосин и это место под нее в обвязке должны быть сделаны под углом в 90 градусов.
  5. Для одной стенки важно поставить 2 подпорки – одна должна быть направлена в одну сторону, а другая в противолежащую. Это вполне хватает, но не менее.
  6. Идеальным углом наклонна для подпорки будет 45 градусов, но допустимо до 60 градусов. Если угол будет больше, то важно увеличивать количество укосин.
  7. Если вы еще не выстроили стену, и вы желаете заранее монтировать укосину, важно оставить болтики чуть незакручеными.
    Это дает возможность после установки стен скорректировать ее положение.
  8. Как сделать укосины в каркасном доме? При применении ригеля он с укосиной должны быть с разных сторон.
  9. Применение саморезов при монтаже подпорок исключается.
  10. Укосину можно прикрепить со внутренней и наружной стороны стен. жесткость от этого не поменяется, а снаружи делать монтаж удобнее. Но установленные внутри, подпорки помогают избегать появление мостиков холода.
  11. Если вы используете минеральный тепловой изолятор, важно его чуть подрезать в соответствии с толщиной подпорки. Пропуская такой шаг, на концах укосин будут появляться мешки воздуха, из-за пострадает качество строения.
  12. В случае, если по определенной причине нет возможности монтировать 2 разнонаправленные подпорки, следует выйти из ситуации таким образом. Требуется после монтажа стен обшивать ее ОСП-3 листами, толщина которого 1.2 см до монтажа паровой изоляции.

Далее мы подготовили для вас советы.

Рекомендации по монтажу

Если вы из числа тех людей, кто понимает, насколько важно монтировать укосины – это замечательно. Далее важно правильно их делать и устанавливать. Вот несколько полезных советов, как нужно и не нужно делать. Самой жесткой угловой позицией подпорки будет 45 градусов. Важно по максимуму стараться, чтобы достигать именно такого угла. Но реальность такова, что не всегда выходит достигать такой цифры. Без ощутимых потерь жесткости числа могут быть до 60 градусов.

Все, что было сказано выше – должно быть возмещено большим числом подпорок. Важно избегать применения подпорок полого вида, помимо случаев, когда идет речь про маленькие постройки с гибкими сваями диагонального типа. Устанавливать укосины внутри каркасного дома от пола до центра стен от потолка. Крайне важно, чтобы они плотно прилегали до верхнего перекрытия и стойкам.

При пересечении подпорки со стойками вертикального типа, первые должны входить в пазы второго. При этом размер толщины подпорки, а еще глубины паза должны четко совпадать.

Получается, что, если каркасный не из древесины, а из металла, в нем аналогичным образом вырезают пазы. Есть и специальные требования по СНиП, в которых задокументированы габариты всех поперечных сечений укосин. Стоит обратить внимание, что ниже изображены идеальные укосины в каркасном доме – как их устанавливают и выглядят уже непосредственно внутри каркаса строения.

Что такое временные элементы и их монтаж

Временные укосины – довольно важный элемент при выстраивании каркасного частного дома, и они послужат для того, чтобы:

  • Не дает послабить угловую стойку с элементами в нижней обвязке.
  • Укреплять стойки по углам, а при их монтаже делать их по максимуму устойчивыми.
  • Для того, чтобы добиваться максимальной четкости при выравнивании стен при выстраивании.
  • При появлении проблем с грамотной установкой оконного или дверного проема, наружной или внутренней отделки помещения.
  • Когда не получается повесить двери, также, как и если между собой не сходятся плиты при отделочном этапе.
  • При монтаже стропил под кровлю.

Установка простейшая, если соблюдать инструкцию. Для начала убедитесь в том, что углы ровные, и такую операцию производят строительным уровнем, а если его нет рядом – простым грузилом. В Америке есть особый метод, который тоже можно применять. Установите строительный уровень на доске, а длина будет аналогична стеновой длине. Временные подпорки укрепляют блоками, которые прикручены до нижнего основания. По сути, укосы временного типа часто применяют в роли рычага, чтобы создавать давление и под ним выравнивать кривую часть перегородки. Подпорки не всегда нужно приобретать на стройрынке, и их можно сделать своими руками. Для этого нужна доска с сечением 2.5*10 см (но, если на местности часто бывают сильные ветровые порывы, сечение следует увеличить). Доска должна быть примерно на 30% больше, чем высота перегородки. После прислоните укосины к стенам под углом 45 градусов (если не получится, то 60 градусов).

Итоги

Для укосин в каркасном доме нужно сделать наметку пазов в стойках, а нижних и верхних лагах. Пазы вырезают, на укосине делают углы в соответствии с отмеченной геометрией. Если рядом есть оконный или дверной проем, то стоит сделать укосины из угла в проем. Если разместить ее так, то нагрузка с данных точек равномерно распределиться по общей конструкции. При фиксировании укосин не рекомендовано использовать саморезы, лишь гвозди по 2-3 штуки.

Для того, чтобы не просто построить каркасный дом, а сделать все на высшем уровне, с расчетом на то, чтобы семья могла жить там долго, при выстраивании следует монтировать подпорки. Такой, как может показаться, небольшой элемент может обезопасить строение от деформирования и даже падений. В случае, если вы обратились к подрядчику, на моменте рассмотрения домового проекта важно проследить, чтобы компания внесла такой момент в планы и чертежи.

Если вы решили выстраивать дом своими руками – стоит не упустить такой вопрос, и следует подойти к несу с ответственностью. В дальнейшем вы будете только рады этому, и ваш дом сможет выдержать и сильный ветер, и годы, и снегопады. По этой причине укосины являются залогом долговременного и спокойного проживания. А ниже для вас представлено полезное видео, как при помощи электроинструмента и нивелира колотить укосины за 10 секунд.

Как делать укосины в каркасном доме? Пошаговая инструкция +Фото и Видео

Укосины в каркасном доме – технология установки, пошаговая инструкция

Немногие знают, что такое укосины в каркасном доме. Но еще меньше людей знают, в каких случаях они нужны, а в каких нет, а также какие есть разновидности и как правильно произвести установку. Об этой и пойдет речь в статье.

Как можно понять из названия, основанием каркасного дома служит внутренний каркас («скелет») здания. Именно от этой конструкции во многом зависит долговечность и прочность дома, поэтому крайне важно приобрести для изготовления каркаса только качественные материалы и правильно выполнить сборку.

Краткая характеристика

Что такое укосины?

Чаще всего для изготовления каркаса используют хвойные породы древесины, и куда реже металл и лиственные породы. Для стоек вертикальной нагрузки идеально подойдет клееный брус. Для распределения вертикальных нагрузок делают перемычки из досок.

Этапами строительства каркасного считаются:

  • Создание фундамента.
  • Укладка брусьев на нижнюю обвязку и фиксация их к фундаменту.
  • Установка стоек.
  • Установка верхнего яруса.
  • Фиксация каркаса.
  • Установка потолочных балок и обустройство кровли.
  • Утепление.
  • Внутренняя и внешняя отделка.

Каркас сам по себе является массивным сооружением, которое сделано из высококачественного и прочного материала. Так к чему же проводить дополнительное укрепление каркаса и можно ли обойтись без этого?

Для чего они нужны?

Если вы не знаете, как делать укосины в каркасном доме, для начала ознакомьтесь с тем, какие функции они выполняют. В каркасе все детали расположены перпендикулярно и параллельно друг другу, и поэтому они не всегда могут быть устойчивыми к поперечным нагрузкам, к примеру, если присутствует «гуляние» грунта, воздействие ветром или снега. Для того, чтобы придать необходимую жесткость конструкции, в каркас встраивают укосины. Это особые диагональные элементы, которые не только сделают каркас стабильнее и устойчивее, но и будут удерживать внешние стороны дома.

Если в каркасе не предусмотрены элементы жесткости, оно со временем может утратить геометрии, а это приведет в свою очередь к деформации внутренней и внешней отделки. При сильных нагрузках по бокам дом даже может сложиться. Менее страшные последствия – это потеря тепла из-за того, что будет нарушена целостность слоя утеплителя и долговечность дома будет уменьшена. В таком случае установка укосин в каркасном доме будет оправдана, хоть и повлечет за собой дополнительные затраты материалов, средств и времени.

Обратите внимание, что иногда вместо укосин устанавливают между стойками распорки, а это менее трудоемко. Но такие распорки дадут лишь вертикальную жесткость, и не будут препятствовать «складыванию».

В каких случаях установка не требуется? Это относится к небольшим постройкам, к примеру, туалеты, гаражи и хозяйственные блоки. Также это возможно, если в доме использована внешняя косая обрешетка. Если материал для облицовки крепкий и большого размера, к примеру, прочная фанера или плиты ОСП-3.

Как установить?

…постоянные укосины

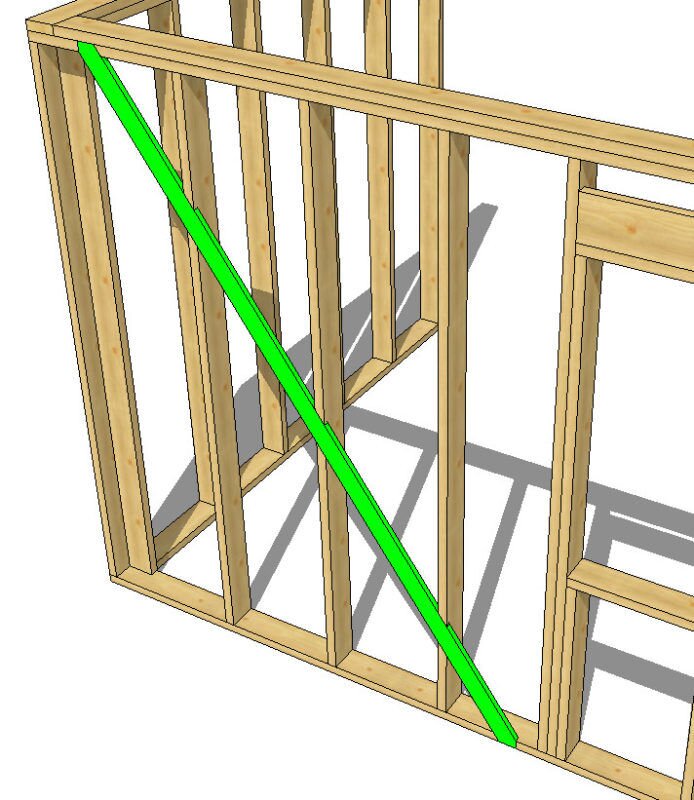

Теперь давайте рассмотрим, как сделать укосины в каркасном доме, которые будут находиться там постоянно. Такие элементы устойчивости следует вставить не только во внешние стены, но даже в перегородки. В идеале, угол установки должен быть 45 градусов. Но из-за оконных и дверных проемов вы не всегда сможете соблюдать это требование, и тогда позволительно увеличить угол до 60 градусов. Установка должна быть произведена от нижнего бруса стены к верхним углам.

Как итог, элементы жесткости будут образовывать прямоугольный треугольник с угловой стойкой. В местах установки оконных и дверных коробов, укосину будет лучше сделать так, чтобы она была направлена от углов к проемам, и тогда вы сможете дополнительно закрепить элементы. Для плотного прилегания следует врезать в элементы каркаса укосины, предварительно выпилив пазы требуемой ширины и глубины. При правильно смонтированных элементах прочности все будет прилегать к каркасу плотно и не помешает выполнению обшивки.

На каждой стене следует делать как минимум две детали и расположить их по краям, на которых расположены наружные углы. Для стабилизации дома в обоих направлениях на наружной стене одну укосину следует сделать с наклоном влево, а на противолежащем конце этой же стены с наклоном вправо. Для удобства установки элементы жесткости должны быть расположены снаружи стен, но если вспомнить законы теплофизики, то эффективнее будет, если установить их изнутри, так как при таком расположении они будут уменьшать теплоотдачу утепленной стены.

Важно! Крепление делают гвоздями, и ни в коем случае нельзя использовать саморезы.

Изредка строители делают укосины из остатков досок и крепят только там, где это удобно, но так делать нельзя. Следует использовать доски, которые по длине не менее трети общего расстояния от потолка до пола. Также элементы обязательно должны быть полнотелыми и не иметь пустот. Идеальный вариант – доски из дерева хвойных пород с толщиной в 2,5 см. Поверьте, нет необходимости в более дорогих и толстых досках. Во-первых, даже этот материал отлично выполнит свои функции, а во-вторых, укосина будет врезаться в каркас, и чем больше толщина, тем больше риск ослабления каркаса.

Проверьте, чтобы используемые доски были хорошо просушены. Если они сильно влажные, то при высыхании в будущем между ними и элементами каркаса будет увеличиваться зазор и жесткость конструкции в целом будет нарушена. Обязательно должен быть подрезан утеплитель вдоль краев досок, иначе с краю будут образовываться воздушные мешки, а это тоже негативно воздействует на теплоизоляционные качества дома.

… временные укосины

Временная конструкция жесткости обычно устанавливается рабочими при третьей стадии строительства, если вы не планируете сделать аналогичную конструкция на постоянку. Они скрепляют промежуточные и угловые стойки, пока не будет скреплена верхняя обвязка. Помимо этого, временные конструкции часто используют для выравнивания каркасных стен, чтобы избежать перекосов, которые в дальнейшем могут затруднить внутреннюю отделку.

Как изготовить временные элементы жесткости? Для начала выровняйте углы при помощи уровня или отвеса. После можно устанавливать доски внакладку и соблюдать шаг в 120-150 см. Будет лучше, если вы е будете экономить. Доски крепим к нижней и верхней обвязке при помощи гвоздей, а перед началом обшивки временные элементы можно снимать.

Заключение

Таким образом, для максимальной стойкости каркаса такие элементы жесткости, как укосины в каркасном доме считаются необходимым элементов для всей конструкции. Их следует делать только из качественных материалов и в соответствии со всеми указанными выше советами.

Конструкция каркасного дома + узлы

Основные узлы каркасного дома, чтобы дом не покосился

Выстраивание каркасного частного дома очень похоже на сборку постройки. Каркасный деревянный дом собирают в соответствии по схеме. При этом от узлового качества сборки будет зависеть прочность и надежность будущей постройки. Какие особенности выполнения главных узлов каркасного дома? И как грамотно закрепить нижнюю и верхнюю обвязку, укосины, стойки и ригеля?

Узлы для соединения в нижней обвязке

Нижняя обвязка внутри каркасного дома – это рама из деревянных брусков или сколоченных между собой пары-тройки досок, которые укладывают поверх свайного винтового основания. На фундамент из бетона под нижнюю обвязку укладывают лежни, т.е. доски. Они будут играть главную роль – выравнивают основание и скрывать те изъяны, которые могли быть получена при его заливке. Лежни прикрепляют на фундамент из бетона посредством анкеров. Места установка размещают на дистанции не больше 0.05 см, и при этом анкерами прикрепляют минимум балочные концы.

Для монтажа анкеров требуется просверлить отверстия с определенной глубиной. Они будут проходить сквозь доски и углубляют в толщину фундамента из бетона. Глубина просверливания и заколачивания анкеров определит высоту стен дома и фундаментной конструкцией. Для обычной каркасной стенки в 2.5-3 метра на основании из бетона глубина опускания анкера в бетоне будет от 15 до 20 см. Иным вариантом для установки анкеров будет бетонирование анкерных шпилек при заливке основания. При литье плиты из бетона или ленты в заданных местах с толщину бетона, который не застыл, вставляют полые конусы, имеющие внутреннюю резьбу. После того, как застынет бетон, в такие конусовидные удлиненные шпильки закручивают анкера.

Особенности анкерного соединения

Их несколько:

  • Отверстия в брусках просверливают больше на 0.3 см, нежели диаметр анкерной шпильки.
  • Под головки болтов-анкеров можно укладывать широкие шайбы, чтобы сделать больше площадь контакта с поверхностью из древесины, а еще повышать прочность соединения креплений.

Перед фиксированием производят обязательную гидроизоляция – на бетон укладывают рубероид или накрывают поверхность особыми устойчивыми к воде составами или мастикой. После установки важно проверить горизонт. Отклонения от уровня горизонта допустимо в размере не больше 0.5 градусов на 3 метра.

Узел нижней обвязки на столбчатом основании

Описанная выше фиксация конструктивных узлов каркасника применяется на плитных и ленточных основаниях. Для столбчатого фундамента используют иную схему:

  1.  Для удобства фиксирования верхняя часть опор из столбов должна быть с плоским горизонтальным оголовником с отверстиями.
  2. Поверх оголовника укладывают балки из древесины, которые будут играть функцию ростверка.
  3. В балках требуется просверлить углубления с требуемой глубиной.
  4. Их просверливают под имеющиеся в оголовнике отверстия, и балку фиксируют шурупами или болтами.

Обратите внимание, что прикреплять брус на основание требуется обязательно. Мелкгоуглубленные плиты и ленты подвергаются большим подвижкам при замерзании. Надежное соединение нижней обвязки и лежней обеспечивает долговечность и надежность строения в целом.

Узловая конструкция каркасного дома

Каркасные вертикальные стойки монтируют поверх нижней обвязки, а еще прикрепляют гвоздями. Фиксирование при помощи уголков из металла применяют при Т-образном соединении балок, где нет вырубки. Его сделать куда проще. Фиксирование балок гвоздями из металла применяют при стыках в частичной вырубкой нижней балки. Это будет более сложным для собственноручного выполнения. Стыки без вырубки применяют для каркасных угловых опор. Соединением встык уголкам или пластинами применяют в главных узлах крепления каркасного дома, если вы строите все своими руками, не привлекая профессионалов. Если работают строители с опытом, то они применяют соединение с частичным врезанием. Оно будет предупреждать сильные брусковые и дощатые подвижки каркаса при усыхании.

Интересно, что размер вырубки под каркасную вертикальную стойку составит от 30 до 50% от брусковой толщины в нижней обвязке.

Угловые стыки без вырезки фиксируют при помощи пластик из металла посредством саморезов для древесины. При этом применяю усиленные уголки из стали с несколькими отверстиями для перфорации. А еще прочные саморезы серебристого и светлого золотистого цвета. Усиление уголков для фиксирования домовых углов делают за счет технологической обработки – пластины из металла при изготовлении закаливают, или же за счет металла с огромной толщиной сечения, до 0.3 см. Соединение с вырубкой часто применяют, чтобы крепить стойки посередине стен. Опоры вставляют в выемки, которые подготовлены и дополнительно крепят гвоздями. После фиксацию дополняют в вертикальном положении при помощи укосин – наклоненные планки по диагонали, которые упираются с одной стороны в вертикальную стойку, а со второй в обвязку горизонтального типа. Для удобства опор торцы укосин делают скошенными – нужно спилить часть торца.

Укосины (временные)

При сборочном процессе каркаса устанавливают еще и временные укосины, которые закрепляют несколько стоек вертикального типа. Временные укосины размещают между нижней и верхней обвязкой под наклоном. Они соединяют несколько стоек вертикального типа и закрепляют гвоздями. Временные укосины размещают с наружной части каркаса. Для фиксирования не требуется производить вырубку, а прикреплять их требуется таким образом, чтобы в конце строительства вспомогательные балки можно будет с легкостью убрать. По этой причине для фиксации применяют гвозди. Временные укосины требуется удерживать стойки вертикально до того момента, пока не будут монтированы постоянные укосины в верхней и нижней части стойки. Как только постоянные укосины займут место, временные балки для фиксации можно будет снять.

Обратите внимание, что строительный проект содержит узловое описание для деревянного каркасного дома по чертежам. Он не так уж часто описывают метод крепления укосин временного типа, так как они не несут главной нагрузки и поддерживают каркас не постоянно, а временно.

Узлы в верхней обвязке

Верхняя обвязка в каркасном доме укладывается на каркасные вертикальные опоры после монтажа угловых стоек. Если домовой периметр очень большой (больше, чем 6 метров), то помимо столбов по углам ставят еще и промежуточные – посередине стенки. И лишь после, верхнюю обвязку укладывают. После укладывания верхнего ряда требуется прикрепить временные укосины – через всю стеновую поверхность. Дао=лее следует прикрепить оставшиеся стойки вертикального типа и укосины к ним. После временные укосины между нижней и верхней обвязки снимают. Проще всего производить сборку стен в каркасном доме в лежачем положении, сколачивая между собой вертикальные стойки, нижнюю обвязку, укосины, ригель и верхнюю обвязку. И лишь после этого стены поднимают вертикально, где останется лишь скреплять между собой все домовые стенки. Для прочного стенового соединения дома применяют вторую верхнюю обвязку, которая будет сделана внахлест первой верхней обвязки.

При применении верхней двойной обвязки можно обходиться без использования уголков из стал. При этом не требуется частично срезать дощатые торцы, делая соединение «в лапу». Такие соединения с вырубкой торцевой части нарушат дощатую целостностью и значит, ослабят ее. Поверх второй обвязки верхнего типа укладывают балки для межэтаэного перекрытия. Балки укладывают на торцы, а дистанция между балок задают по размеру пролета и закрепляют гвоздями.

Стеновой угол

Узлы стен каркасного деревянного дома, а точнее угол, является местом, где есть максимальные тепловые потери. Обычно именно по углам накапливается конденсат и именно их важно утеплять в первую очередь. По этой причине еще при сборочном этапе каркаса требуется продумать, чтобы углы будущей каркасной постройки были теплыми. Как это сделать? Фиксирующие ровные пластины размещают снаружи балки вертикального типа. Они соединяют одноуровневые соседние поверхности стойки вертикального типа и балок горизонтального типа. Уголки для фиксации размещают с боковой части, и они соединяют взаимно перпендикулярные поверхности. Что еще следует знать про углы?

При выстраивании в регионах, где прохладный климат, в роли стоек вертикального типа применяют не деревянный цельный брус, а делают угловую стойку из отдельных досок. Такая конструкция будет сильно напоминать колодец. В этом внутреннее пространство укладывают утеплительный материал, который удерживают тепло, а еще ограничивают различные тепловые потери. Оконный узел в каркасном строении еще должен быть теплым, для этого используют одинарные стойки, но нагрузку с дверных и оконных проемов снимут посредством ригеля. Его закрепляют во всю длину стены каркасного дома посредством запила во всех стойки вертикального типа. При этом следует учесть, что под каждым проемом окна должно быть хотя бы пару вертикальных досок опоры.

Узлы для системы стропил

До узлов стропильной системы относят все соединения между элементов, а точнее:

  • Фиксирование балок перекрытий до верхней обвязки.
  • Крепления лежня стропил до верхней обвязки.
  • Укрепление стоек на фронтоны до верхней обвязки и до крайних стропил.
  • Фиксирование внутренних стоек до стропильного лежня и до конька.
  • Крепления подкосов – балок наклонного типа, которые поддерживают стропила и будут опираться на лежень.
  • Фиксирование обрешетки.
  • Крепление ригелей до наклонных стропил.

Все перечисленные тут крепления можно выполнять посредством уголков или даже гвоздей, если элементы системы стропил соединяются с накладыванием друг на друга.

Элементы крепления

В роли крепежей для каркасных узлов в деревянном доме применяют такие элементы:

  1. Пластины для крепления (ровные пластинки или уголки с отверстиями/можно и без них). Уголки и пластины прикрепляют к опорам или балкам посредством саморезов по древесине.
  2. Скобы (угловые и прямые) являются проволочным креплением с определенным диаметром, причем их края загибают и вставляют в торцы или боковые балочные части.
  3. Болтики – применяют, чтобы стягивать соседние балки и стропила, а еще вставляют в отверстия сквозного типа и закрепляют при помощи гаек.
  4. Гвоздики.

Все крепежные и фиксирующие соединения для каркасных построек делают из металла, а для того, чтобы закрепить несущие элементы, применяют усиленные уголки из стали, которая закалена или повышенной толщины в 0.4 см. Для фиксирования поддерживающих элементов применяют уголки, сделанные из простой стали с толщиной в 0.3 см. Для защиты от коррозии для создания углов, пластин применяют сталь, которая оцинкована. Защита от ржавчины крайне важна при наружном строительстве, когда крепления из металла могут становится центром конденсации влаги, а еще намокания стеновых участков. По этой причине оцинкованные элементы крепления очень популярны в разных узлах каркасника.

Ошибки соединения узлов

В конструкции каркасного дома узлы должны быть отображена на чертежах, эскизах и описаниях. Но несмотря на то, что начинающие мастера часто допускают ошибки.

Предлагаем рассмотреть главные и самые повторяющиеся ошибки, которые допускают начинающие строители при каркасной сборке.

  • Применять в роли угловых стоек цельные брусья или доски, которые поставлены друг с другом. Этот угол будет прохладным, т.к. в нем начнет конденсироваться влага и появится плесень.
  • Применять для крепления «черные» саморезы, которые не самые прочные, а тем более, если для строительства закуплено дерево, которое плохо просушено. При сушке и короблении они могут «сорваться». Лучшим решением станут саморезы серебристого и золотистого цвета, с оцинковкой или слоем фосафатирования/хроматирования.
  • Применение плохо высушенного дерева, которое дает сильнейшую усадке и «рвет» все соединения.

Это новая технология, которая проста, но все же имеет много нюансов и особенностей.

задачи и описание, инструменты и монтаж

Содержание статьи:

Укосина – это прочная доска, устанавливаемая в стены каркасных строений. Конструктивно такая балка обеспечивает дополнительную прочность и препятствует изменению геометрии деревянных каркасных домов. В отличие от основных стоек, расположенных вертикально, укосины встраиваются в конструкцию под углом, что придает ей жесткость, необходимую для противодействия поперечным нагрузкам, например, при воздействии ветра, снега и пр.

Необходимость использования

Укосины повышают прочность конструкции

Внутренний «скелет» каркасного дома обустраивают из установленных с определенным шагом вертикальных стоек, которые связывают между собой верхнюю и нижнюю обвязку конструкции. От надежности получившегося каркаса во многом зависит долговечность и надежность строения. Однако такая конструкция обеспечивает стойкость дома только при вертикальной нагрузке. При воздействии поперечных сил каркас способен потерять устойчивость.

Чтобы придать конструкции стойкость при воздействии различных по направлению нагрузок, поверх вертикальных стоек набиваются доски по диагонали (укосины). Их назначение – придать каркасу дополнительную пространственную жесткость, сделав его при этом надежнее и устойчивее. Без таких элементов каркас со временем может изменить свою геометрию, что будет способствовать разрушению внутренней и внешней отделки дома, потере тепла и в конечном итоге полному разрушению дома.

Применение укосин при возведении каркасного дома позволяет:

  • Улучшить пространственную жесткость стен и строения в целом.
  • Предотвратить смещение стен.
  • Повысить способность деревянного здания противостоять природным катаклизмам (землетрясениям, подвижкам грунта, ураганам и пр.).

Укосины не применяют при возведении небольших строений: хозблоки, туалеты и пр. Также без них можно обойтись, если при обустройстве внешних поверхностей строения использовалась косая обрешетка.

Способы установки

При монтаже каркаса деревянного дома укосины вбивают в несущие стены (наружные и внутренние) между стойками:

  • по диагонали;
  • параллельно друг другу;
  • крест-накрест.

При этом их нижняя часть должна находиться как можно ближе к центру стены, а верхняя – к верхнему углу.

Небольшие по размеру укосины допускается не вбивать между стойками, а прибивать к ним. Так как доски устанавливаются по диагонали, их длина может превышать длину каркасных стоек примерно на 30%.


Рекомендуемый угол, под которым устанавливают укосины, составляет 45° относительно плоскости пола. В тех случаях, когда это невозможно, например, при наличии оконных или дверных проемов, доски допускается вбивать под углом порядка 60°.

При необходимости в одной стене может быть установлено по несколько укосин. На наружных стенах при этом устанавливают по две укосины, располагающиеся по краям, где находятся наружные углы. Одну из них монтируют с наклоном влево, а вторую вбивают на противоположной стороне этой же стены с наклоном вправо. Кроме того эти элементы жесткости должны быть надежно связаны с обвязкой и каркасными стойками. Все это в конечном итоге позволяет стабилизировать положение каркаса в целом.

Разновидности укосин

Временные укосины

В строительстве применяются два вида укосин – деревянные и металлические.

Деревянные укосины изготавливают из досок размером 25х100 мм. Они достаточно прочные и вполне справляются со своими задачами. При этом они существенно не влияют на вес всего каркаса.

Металлические укосины отличаются большим весом и способны выдержать сильное напряжение, успешно справляясь с большими нагрузками. Монтируют их крест-накрест, предварительно хорошо изолировав от воздействия влаги. В противном случае металл начнет ржаветь, что со временем приведет к его полному разрушению.

Укосины бывают временными и постоянными. Постоянные предназначены для укрепления каркаса на протяжении всего срока эксплуатации здания, а временные используют для связки промежуточных и угловых стоек до тех пор, пока не будет скреплена верхняя обвязка. Используют их и для выравнивания стен каркаса, что позволит в дальнейшем избежать проблем при внутренней отделке стен.

Не стоит путать укосины с распорками. Последние действительно придают дополнительную жесткость отдельным конструктивным элементам, например, ячейкам четырехугольных блоков. При этом на жесткость каркаса в целом они влияния не оказывают.

Особенности монтажа

Изготавливают укосины из хорошо просушенных досок хвойных пород. Ведь при высыхании влажных досок между ними и элементами каркаса появятся зазоры, снижающие жесткость конструкции в целом.

Устанавливая постоянные укосины в каркасном доме своими руками, необходимо учесть, что они должны образовать прямоугольный треугольник с угловой стойкой. Не менее важно расположить их заподлицо с плоскостью последней. Добиться этого можно, если в стойках каркаса вырезать пазы, куда эти доски и будут затем вставляться. Такие же пазы вырезают в верхней и нижней обвязке.

С обвязкой потолка и пола дополнительные элементы жесткости соединяют мощными болтами, а к стойкам их прибивают гвоздями.

Для крепления укосин нельзя использовать саморезы.

При правильном монтаже укосин в каркасном доме все элементы, обеспечивающие жесткость конструкции, будут плотно прилегать к каркасу и не будут мешать обустройству обшивки.

Приступая к монтажу временных элементов жесткости не забудьте выровнять углы, используя уровень или отвес.

Временные элементы жесткости врезать в стойки и обвязку не нужно. После того как верхняя обвязка каркаса будет полностью завершена, временные укосины демонтируют и в дальнейшем используют для других целей.

Ошибки при монтаже

При установке укосин своими руками, не имеющие достаточного опыта домовладельцы часто совершают одни и те же ошибки:

  • недостаточно жесткое крепление укосин к элементам каркаса;
  • использование для изготовления элементов жесткости некачественной древесины или бракованных досок;
  • неправильный уклон укосин относительно пола;
  • применение в качестве укосин обрезков досок, которые набиваются хаотично;
  • недостаточная длина досок.

Еще одна, довольно часто встречаемая ошибка – отказ от использования укосин вообще в надежде на то, что необходимую жесткость конструкции придаст обшивка каркаса плитами ДСП или ОСБ. Однако такая обшивка добавит жесткости только соединению внутри каркасной ячейки, а не всего каркаса в целом. Ведь каркасная конструкция представляет собой шарнирное соединение и не предполагает наличия дополнительных элементов жесткости, способных выдержать боковые нагрузки.

Используем Метод Ларри Хона 🛠 Не про каркас

По  большому счёту, стена каркасного дома представляет собой классическую рамную конструкцию, состоящую из верхней и нижней досок (тяжей, лежней), соединённых между собой вертикальными стойками. Каркасная стена в состоянии выдержать высокие вертикальные нагрузки (второй этаж, крышу). Но, боковые (горизонтальные) нагрузки главным образом действуют на гвоздевые соединения горизонтальных досок и стоек, и долго противостоять им стена каркасного дома не может – она складывается, ломается.

Последние годы большая часть возводимых каркасных стен обшивается (снаружи или внутри) ОСП, фанерой или другими панелями высокой плотности, которые обеспечивают каркасу стены необходимую боковую устойчивость. В том случае, если стена каркасного дома имеет классическую, «старорежимную» конструкцию без обшивки её плитами (только доски, утеплитель и плёнки), то устойчивость стены к боковым нагрузкам обеспечивается укосинами.

2 вида укосин, применяемых в каркасном доме

Существует 2 самых распространённых вида укосин:

  • деревянная укосина,

  • укосина из тонкостенного, но прочного металлического уголка или пластины.

В стародавние времена применялся ещё и способ установки диагональных укосин между стойками, но он был не надёжен и на сегодняшний день уже не используется.

Укосины часто называют «угловым креплением», собственно так оно и есть, в 99% случаев они устанавливаются в углах стены. Именно при установке укосин в углах они наиболее эффективно противодействуют боковым нагрузкам.  Но, в случае наличия в углу стены дверного или оконного проёма, укосины можно поставить и в любой другой части каркасной стены. Эффективность правильно установленной укосины от этого уменьшится незначительно.

Запомните или запишите

При правильной установке, укосина одним концом врезана в верхнюю доску в верхнем углу каркасной стены, вторым концом в нижнюю доску (основание) стены, плюс укосина должна быть врезана во все стойки, которые она пересекла. Правильный угол установки укосины 45˚ – 60˚ (градусов).

В общем, доверьтесь проектировщику – если он является хорошим специалистом, то он и укосины запроектирует там где надо, и другие способы борьбы с разрушительным эффектом боковых нагрузок применит.

Укосины по Ларри Хону в стене каркасного дома

Проектировщик – проектировщиком, но, давайте сверимся с книгой Ларри Хона «Очень эффективный плотник» и посмотрим как он врезал деревянные укосины.

Выбираем углы как оптимальное место установки укосин. Возьмите на вооружение: вариант когда 2 укосины сходятся в одном углу – идеален.

Пояснение к фотографии № 1: Чтобы сделать вырезы для укосины в верхней, нижней досках и в стойках каркаса стены, положите укосину вдоль стены в её предполагаемом месте установки. Используя будущую укосину в качестве направляющей для вашей циркулярной пилы, сделайте резы по обеим сторонам от неё.

Пояснение к фотографии № 2: Чтобы окончательно доделать вырез под укосину поместите циркуляру на плоскость верхней, нижней доски или стойки каркаса, между двумя сделанными ранее резами и аккуратно опустите лезвие диска пилы. Обязательно контролируйте циркулярную пилу обеими руками! Если вы не владеете своей циркулярной пилой в совершенстве, то лучше не выполняйте эту сложную манипуляцию, а просто наделайте в промежутках между крайним левым и крайним правым резами кучу других резов такой же глубины, а потом выбейте их стамеской.

Крепим укосину к верхней доске, стойкам и к основанию каркасной стены минимум  2 гвоздями к каждой.

Вот такой вот он, собственно, процесс – врезание укосин в стену каркасного дома. Не простой, но и не особо сложный. Просто нужно делать это аккуратно и быть внимательным.

Мне нравитсяНе нравится

«Ошибки строительства каркасных домов». Часть 1

На данную публикацию меня натолкнули фото и видео, размещенные в интернете. Фото (рисунки) взяты с интернета для комментирования ошибок строительства КД.

Каркас это один из основных элементов дома, как фундамент. Не малую роль в каркасе играют укосины.

Правильно установленные укосины — один из основных элементов постройки каркасного дома.От их установки будет зависеть жесткость всего каркасного дома. Существуют технологии постройки КД вообще без укосин, а жесткость каркасу придают за счет обшивки жесткими плитами изнутри или снаружи. Но как мне кажется это не совсем правильно.

Из личного опыта: Одна фирма решила сэкономить и предложила нам врезать укосины из доски дюймовки( 25*100мм). С большим трудом объяснив им, что она будет бесполезной, нам разрешили использовать только доску 50*100 мм, на двойную обвязку так же не дали материала… В общем дом вибрировал от начала поднятия стен и вибрация дома до конца так и не исчезла даже когда обшили дом снаружи, но только значительно уменьшилась кода была произведена внутренняя обшивка довольно жесткой плитой Quick Deck — влагостойкая шпунтованная ДСП, где соединение плит проклеивалось клеем ПВА.

После такого «опыта» я советую все же укосины на наружных стенах ставить и делать их только из доски 50*150 и в некоторых случаях даже из 50*200.

Рассмотрим различные фото-рисунки и дадим им характеристики.

ФОТО 1 ФОТО 1

На данном фото-рисунке исполнена часть наружной стены дома. В случае такой сборки вы столкнетесь со следующими трудностями:

Во-первых, утепление: две укосины установлены явно не правильно. И тот кто решится так их установить, столкнется со следующим. Утеплить нормально минватой в этом случае даже профессионалу не получится. Даже если хотя бы одна укосина будет установлена изнутри помещения, то в этом случае уже нормальное утепление дома будет затруднительным, а в таком варианте и вообще не возможно. Утеплить проем над окном между двумя досками 50*150 в зазор 50 мм по настоящему также не получится, конечно, если только туда не будет задута пена, но это более дорого, чем минвата.

Во-вторых, укосины работать в полную меру не будут, так как они должны располагаться от угла одной стойки в угол хотя бы другой. Установить две наружных укосины сложно, но возможно. Но лучше было установить одну укосину из доски 50*200 как укосина 1, не врезая в нижнюю и верхнюю обвязку, а просто упереть в углы стоек. Такая конструкция будет гораздо крепче предложенного. Было уже проверено.

В-третьих, верхняя и нижняя обвязка, это не обвязка, а просто перерасход материала доски и дополнительный «допуск» холодного воздуха в дом, так как джут между этими досками явно не предполагалось прокладывать, а если предполагалось то это дополнительный выброс денег на джут и гвозди.

В-четвертых, даже если ставить поперечины, то их желательно ставить рядом с дверьми, в местах где будут расположены петли, придавая дополнительную жесткость дверному проему, в противном случае они будут служить дополнительным мостиком холода между улицей и внутренним помещением. И лучше их расположить не параллельно земле (как на рисунке), а перпендикулярно, чтоб

support jib — определение — English

Примеры предложений с «support jib», память переводов

патент-wipo Судно имеет упор стрелы (10, 110) для поддержки стрелы, когда кран не работает. TmClassМонтажные устройства для камер, Система крепления опоры штанги для крепления дополнительного оборудования, состоящего из опор и стрелок, патенты-wipo Особой характеристикой изобретения является то, что по меньшей мере одна из опорных стрел (40), имеющих профиль опоры или полой камеры, имеет поперечное отверстие (48), которое может быть выполнен, например, как корпус для вспомогательного узла (52) приводного устройства.Структура патентов-wipoSupport способны улучшать способность стрелы подшипника и кран с работы прибора поддержки structurepatents-wipoThe по существу, содержит шасси (12), два передних и два задних поддерживающих стрелы (38, 40), которые являются расширяемой по отношению к шасси (12) из транспортного положения в, по меньшей мере одну рабочую позицию и каждый из них опираетс на опорную ногу (42) на основании, с шасси поднимается, и приводной блок (47) управления для управления рабочих узлов и / или опорные стрелы.В основе изобретения лежит мачта (4), на верхнем конце которой расположена фиксирующая и откидывающаяся опора (8) гуська. Поперечные концевые держатели (8) поддерживаются на скользящих гуськах с помощью стопорных средств (9). tmClass Неметаллические изделия для использования в сочетании с деталями рамы, а именно винтовые соединители, зажимные элементы, соединительные блоки, соединители стержней, соединители ключей, крепежные пластины, опорные ножки, гнезда, шарниры, петли, защелки, непрозрачные и прозрачные пластины, листы, решетки, упоры, заглушки, маскирующие профили, кромочные профили, захваты, опоры для постаментов, укосины, траверсы, сменные рамы, монтажные опорные элементы для кабелей, проводов, гибких трубок, труб и рельсов, в том числе стеновые панели, крышка все пластины, включенные в этот класс патентов-wipoA, удлинитель (6) направляется в опоре (8) удлинителя, так что указанный удлинитель может перемещаться и закрепляться и несет конструкцию (10) крыши на своем внешнем конце, при этом указанная конструкция крыши ( 10) можно продлить например, навес, веер или каркас.Патенты-wipo Средняя часть по крайней мере одной из дугообразных опор поворачивается на рычаге гуська. Патенты-wipo Шарнирно-сочлененный гуськ для перемещения груза поддерживается на основании и содержит первый рычаг гуська, шарнирно соединенный с основанием. Судно крана снабжено устройством хранения узла грузового крепления (10, 150) для хранения разобранного узла грузового крепления и средства перемещения (167), способного зацепляться с узлом грузового крепления и смещать его, когда он установлен на шкивный блок и когда гуська поддерживается опорой гуська.Кроме того, между стрелой (2) и опорой (4) предусмотрен подъемный цилиндр (25), чтобы установить стрелу на определенный угол поворота по отношению к горизонтали. этот тип, который имеет опорное устройство (10), который расположен на устройстве (1) таким образом, чтобы быть с возможностью поворота вокруг вертикальной оси (в) и предназначен, в транспортном положении, чтобы поддержать стрелы (3) по отношению к проезжей части в опорной секции (21) на расстоянии от оси (в).EurLex-2D = РАССТОЯНИЕ МЕЖДУ МИКРОФОННОЙ ПОДДЕРЖКОЙ И МЕХАНИЗМОМ В НАПРАВЛЕНИИ СТРЕЛКИ . EurLex-2d = расстояние между опорой микрофона и механизмом в направлении стрелы. Lex-2d = расстояние между опорой микрофона и механизмом в направлении стрелы. ) для использования в смотровой колодец (1), содержащее опорную мачту и стрелы крана (14), соединенный под углом к ​​верхней концевой части (16) опорной стойки (12) .patents-wipoThe настоящее изобретение относится к двойной Подъемный кран с поворотной стрелой, содержащий основную стрелу и вспомогательную стрелу, а также устройство позиционирования вспомогательной стрелы для поддержки и позиционирования вспомогательной стрелы относительно основной стрелы и приведения в действие поворота вспомогательной стрелы.патенты-wipoA нижнего конца опорной конструкции сочетается с головкой стрелы и жестко соединен с стреловыми head.patents-wipoA соединительного т ги (24), соединяющие задним членом стрелы крана (14) к опорной мачте (12 ).

Показаны страницы 1. Найдено 58 предложения с фразой support jib.Найдено за 18 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Найдено за 1 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Они поступают из многих источников и не проверяются. Имейте в виду.

Служба поддержки клиентов удаленных рабочих мест

Ограничения Никто Никто Только часовой пояс ЕС США + Канада Удаленный GMT до GMT + 3 Восточная Канада Америка Европа Азиатско-Тихоокеанский регион EMEA EST Часовой пояс Канада Америка + Индия Северная Америка Часовой пояс США Только Великобритания Только Азия Часовой пояс PST ET +/- 4 часа +/- 3 часа PT CET UTC +/- 4 часа Испания UTC-5 и UTC + 3 GMT + 3 до GMT-8 UTC +/- 2 Франция ЕС и США EST CT +/- 2 часа Корея Италия Бразилия UTC в UTC + 5 Только США Только ЛАТАМ Австралия Германия Тихоокеанский часовой пояс Япония Новая Зеландия Греция Филиппины Пакистан США / Европа Чили Мексика Россия Таиланд Украина Индия индюк Польша Дубай Канада + Великобритания Кипр Дания Швеция Нидерланды

Типы Все На постоянной основе Интернатура Неполная занятость Контракт

Work for Us — Support Adventure Jobs
