Уклон водосточной системы: Уклон водосточного желоба – статьи

Уклон водосточного желоба на 1 метр: минимальный угол наклона

Жилой дом прослужит долгие годы своим владельцам только в том случае, если позаботиться о правильном устройстве и функционировании водостока. Именно водосточная система является неотъемлемой частью кровли и не позволяет застаиваться на ее поверхности осадкам или талой воде, а вовремя отводит их с крыши. Кроме того, желоба и трубы не дают попадать влаги на фундамент либо фасад, также сохраняя их целостность и способность противостоять негативным условиям среды много лет. Грамотно организованный сток воды позволит продлить эксплуатационный период строения и сэкономить на наружных ремонтных и восстановительных работах. Чтобы система действительно справлялась со своей задачей эффективно, необходимо знать, каким должен быть уклон водосточного желоба, а также как правильно монтировать элементы водоотвода.

Элементы водосточной системы

Водосток – это система элементов, требующая четкой последовательности при установке. Такая конструкция для сбора и отвода воды имеет довольно большое число комплектующих. Чтобы установка прошла правильно и быстро, стоит более детально рассмотреть все составные части водоотвода. Комплектация в зависимости от условий может меняться, однако, наиболее распространенными считаются водосточные системы со следующим набором элементов:

• водосточный желоб – открытый сверху канал, закрепляемый в горизонтальной плоскости, его предназначение сводится к собиранию воды и направлению ее к трубе;
• водосточная труба – отвечает за отвод дождевых вод, закрепляется в вертикальном положении, это не единый элемент, а составной, то есть собирается из более мелких частей, таких как звенья и крепежи;
• кронштейн для желоба – предназначен для фиксации желоба, а также для регулирования уровня его наклона, подбирается элемент в соответствии с размерами водосточного желоба, и может иметь различный диаметр и длину, устанавливаются кронштейны через каждые полметра;
• заглушки – элементы предназначены для закрытия желоба с торца, исключают протечки конструкции, а также придают желобу жесткость, бывают полукруглыми или прямоугольными, выпускаются трех модификаций по варианту монтажа – универсальные и лево- либо правосторонние;
• водоприемная воронка – часть для сбора воды и направления ее в трубу, соединяет желоб и водосточную трубу;
• листвоуловитель – это решетка, защищающая систему от забивания ветками, листьями и прочим возможным мусором, считается необходимым элементом, так как без нее водосток утратит эффективность и часть воды будет оставаться на крыше;
• муфты – соединительные детали, необходимые для сборки элементов водостока в общую конструкцию, также могут быть использованы для увеличения длины трубы;
• тройники – детали, позволяющие произвести разветвление водостока;
• сливное колено – концевая часть водосточной трубы, через которую вода выводится наружу и направляется в ливневую канализацию либо в желоб на земле для отвода воды от фундамента;
• обводы – необходимы в том случае, если труба должна пройти мимо выступов, то есть предназначены для поворота водосточной трубы;
• хомуты – крепежные части, фиксирующие трубу к стене, и не допускающие отклонения по вертикали, в зависимости от материала фасада, следует выбирать и специализированные кольца для крепления, отличаемые вариантом заклепок.

Это основные элементы системы отводы воды, которые необходимо приобрести, планируя самостоятельный монтаж. Также при установке водостока следует знать, каким может быть минимальный уклон водосточного желоба и на что влияет данный показатель.

Особенности монтажа водостока

Монтируется водосточная система после того, как завершены фасадные работы, но на крыше еще не произведена установка финишного покрытия. Для эффективного функционирования водосточной системы, необходимо грамотно установить желоб на кровле. Выбирается форма и конструкция лотка в зависимости от годового количества осадков, а также конфигурации крыши дома. В частности, чем больше сечение желоба, тем большее количество осадков он сможет отвести. Монтируется сток, как по периметру всего строения, для этого стоит приобретать не только прямые элементы желоба, но и угловые части, которые будут огибать углы, так и только на одном из скатов, в этом случае необходимо использовать торцевые заглушки. Важно знать, что уклон водосточного желоба на 1 метр по нормативным документам должен составлять не менее 1-2 мм. Этот параметр по СНиПам является минимальным, так как если выполнить монтаж строго в горизонтальном положении, то возникнут проблемы с движением воды, она будет застаиваться и переливаться за края лотка на поверхность крыши.

Особенность водостока в том, что движение талых и дождевых вод происходит под действием естественных сил, без необходимости приобретать дополнительное оборудование. Жидкость по желобу от высокой точки перемещается к минимальной, то есть наклон должен быть устроен в сторону воронки. Рекомендованный уклон желоба водостока составляет 0,3-0,5 см на каждый погонный метр лотка. То есть при общей длине желоба в 6 м, одна сторона будет выше другой примерно на 2-3 см. Чтобы уклон водостока получился плавным, кронштейны должны быть установлены строго на определенной высоте. Добиться этого можно наиболее простым методом: для начала фиксируются первый и последний держатель с соответствующим углом, а затем между ними протягивается строительный шнур либо нить и уже по линии устанавливаются остальные кронштейны с шагом в 50-70 см. Также можно ориентироваться на то, что каждый следующий кронштейн должен быть выше предыдущего на 2-3 мм. Стоит иметь в виду, что если лоток не единый, а сборный, то стоит увеличить угол водосточного желоба. Это связано с тем, что вода на своем пути будет встречать соединяющие швы, которые снизят скорость ее движения.

Важно понимать, что водосток необходим для любого жилого строения вне зависимости от его конфигурации. Монтировать же водосточный желоб следует по правилам, установленными нормативными документами и подтвержденными на практике. Только в таком случае система справится со своей функцией наиболее эффективно и защитит дом от губительного воздействия влаги.

Уклон водостока — как он влияет на эффективность водоотведения

Водосточная система — обязательный атрибут современных зданий и сооружений. При кажущейся простоте конструкции — это на самом деле непростая система, где такому показателю, как уклон водостока, предъявляются строгие требования. Именно под определённым углом собираются желоба конструкции для обеспечения эффективного удаления воды, стекающей со скатов крыши.

Содержание

1. Что такое водосточная система крыши
2. Стандартный угол наклона
3. Как выставить угол наклона
4. Нюансы монтажа водосточной системы
   1. Видео инструкция

Что такое водосточная система крыши

Атмосферные осадки – негативный фактор, который снижает продолжительность эксплуатации любого здания и сооружения. Чтобы снизить негативное воздействие дождя, снега и прочего строители используют различные приспособления, материалы и даже целые системы. Одна из таких – водосточная, которая представляет собой конструкцию из двух частей: горизонтальная – это желоба в виде лотков, расположенных под карнизом кровли. Именно эта конструктивная часть принимает на себя сброс воды с крыши.

Вторая часть – вертикальная. По сути, это трубные стояки, которые устанавливаются через определённое расстояние друг от друга. В них вода попадает с лотков.

Схема водостока для кровли

Общая конструкция водоотведения несложная, если не учитывать один серьёзный фактор, а именно: угол наклона желобчатых участков, потому что сама система водостоков является самотёчной. Нельзя брать за основу этого значения (угла) любые параметры, то есть, на своё усмотрение. Существуют определённые нормативы, которые определяют не только сам уклон жёлоба водостока, но и другие конструктивные критерии системы.

Стандартный угол наклона

Под стандартной величиной подразумевается вилка двух значений:

• минимальный – 1 мм на 1 м длины желобчатого участка;
• максимальный – 7 мм.

Но какой уклон должен быть в плане его оптимального показателя. Здесь многое будет зависеть от размеров крыши, а точнее, от площади скатов, от количества осадков, выпадающих в районе строительства дома. Скорее всего, надо обозначить не количество, а интенсивность выпадения. К примеру, в южных регионах проливные дожди, которые сбрасывают за час огромное количество воды, выпадают чаще. В северных районах дожди не редкость, но интенсивность их низкая. Они за сутки могут сбросить такое же количество воды, но длительность сброса будет большей.

Получается так, что угол водостока на 1 метр длины, равный минимальному значению, оптимален для северных регионов. С большим потоком воды он справится, но с трудом. Да и нет гарантий, что не будет происходить переливов через края лотков. Максимальный показатель с такой задачей справится лучше. Но и тут есть один нюанс – чем больше воды приходится отводить с кровли, тем больше по диаметру воронка должна устанавливаться на вертикальный участок водосточной системы. Будет ли это красиво выглядеть на фасаде, потянет ли трубчатый стояк большой объем воды – вопросы, требующие более подробного разбора.

Касательно свода норм и правил под номером II-26–76 «Кровли», то в нём чётко оговаривается, что уклон водосточной системы, здесь имеется в виду продольный уклон, не должен быть меньше 2%. Это есть 2 cм на 1 м длины восточной конструкции. И хотя выше минимальный параметр был обозначен в 1 мм, это не противоречит СНиПу, потому что документ учитывает в основном строения больших габаритов, к примеру, одноэтажных домов и коттеджей (как самых маленьких).

Но здесь же в СНиПе оговаривается, что в таком случае высота бортов желобчатых участков водосточных систем не должна быть меньше 120 мм. Если этот параметр сделать меньше, то и уклон в размере 1 мм будет реальным в плане нормального отведения осадков с кровли.

Как выставить угол наклона

Что касается обозначения уклона водостока, то есть две величины: одна обозначается в градусах, вторая в миллиметрах. Именно последний вариант чаще применяется в строительстве. Так проще определиться с монтажными габаритами конструкции или системы. К примеру, если длина карниза, по которому выставляется желобчатый участок, равна 10, а угол наклона равен 5 мм, то при одностоячном расположении вертикальной трубы края желобов будут располагаться по отношению к вертикали между собой на расстоянии 5 см (50 мм).

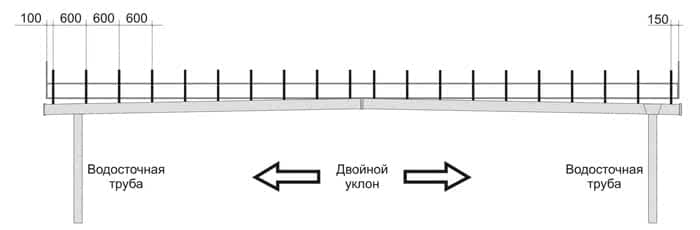

Потому что на каждый метр длины придётся один край относительно другого опускать в сторону стояка. А так как длина конструкции 10 м, то соответственно опускание будет производиться на 10х5=50 мм или 5 см.

1. Поэтому монтаж кронштейнов, поддерживающих лотки водосточной системы, начинают с самой верхней точки у одного из краёв карниза.
2. У противоположной стороны точку крепления другого кронштейна спускают на 5 см.

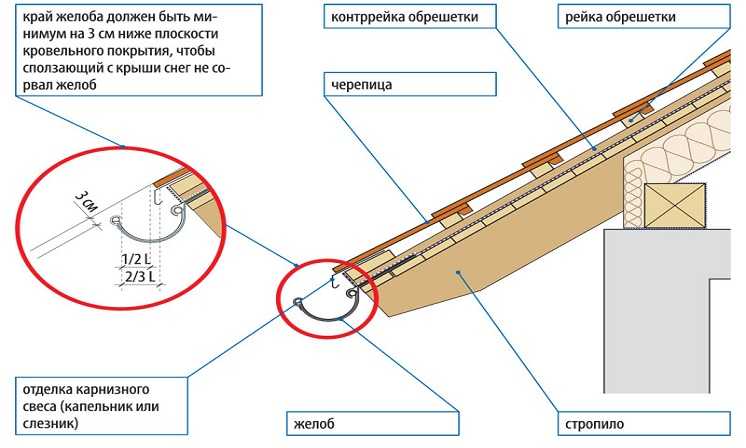

3. Затем две точки, расположенные на разных краях свеса кровли, соединяют между собой бечёвкой или шпагатом. Он точно будет выставлен под углом в 5 мм.
4. После чего между точками или уже закреплёнными кронштейнами устанавливаются промежуточные крепёжные элементы с шагом 50–60 см.

Нюансы монтажа водосточной системы

Уклон водостока напрямую влияет на сложность сооружения всей системы водоотведения. Неправильно произведённые замеры и расчёты могут привести к печальным последствиям:

• перелив воды через желоба, которая начнёт заливать стены дома и фундамент;
• перелив через воронку за счёт неправильно выбранного уклона, большой угол приводит к увеличению скорости движения воды по желобам;
• застаивание воды в лотках, скапливание листвы и другого мусора, что приведёт к засорению всей водосточной системы кровли и проведению очистительных или ремонтных операций.

Именно поэтому начиная монтаж лотковой части системы водоотведения с крыши, надо в первую очередь определиться с уклоном водостока. От его правильного выбора зависит эффективность отвода атмосферных осадков без негативного воздействия на элементы здания или сооружения.

Кроме вышеописанного параметра в водосточной системе, точному расчёту подлежат и другие величины, где важными являются диаметры (сечения) желобов и вертикальных трубных стояков. Именно они обозначают объем отводящей с кровли воды, именно они определяют эффективность водоотведения. Но надо отметить, что водосточная конструкция не зря называется системой. В ней все завязано между собой, в ней все элементы подогнаны друг под друга с учётом не только объёма осадков, но и размеров крыши здания.

Видео инструкция

Расчет уклона дренажной трубы | Simpson Plumbing LLC

(обновлено 22 ноября 2021 г. )

Ничто не испортит день быстрее, чем обнаружение того, что дренажные трубы не сливаются. Будь то в душе или в кухонной раковине, стоячая вода является признаком того, что что-то не так. Обычно это признак того, что в системе есть какая-то блокировка, но виновата может быть и сама сантехника.

Трубы должны иметь небольшой уклон вниз для правильного дренажа. Стандартный уклон составляет от ¼ дюйма до 3 дюймов на фут в зависимости от использования. Для исправной работы сантехники необходим точный расчет. Труба с недостаточным уклоном не будет стекать, в то время как труба со слишком большим уклоном сливает воду слишком быстро, оставляя после себя твердые частицы.

И если твердые частицы не сливаются, рано или поздно вы можете оказаться с засором. Если вы устанавливаете водосточную трубу, вот простой способ рассчитать уклон водосточной трубы. Однако, в зависимости от масштаба проекта, определить уклон намного проще, чем выполнить работу.

Укладка дренажных труб — это работа для профессионалов, но домашние мастера могут попробовать свои силы и в менее масштабных дренажных системах.

Не откусывай больше, чем сможешь прожевать

Прокладка дренажной трубы для водопровода — работа для профессионалов. Это довольно обширная и важная часть сантехники дома. Работа усложняется, если вы связаны с муниципальной системой. Неправильная дренажная работа может вызвать множество проблем с вашей собственностью, включая повреждение фундамента и ландшафта.

Например, если водосточные трубы расположены неправильно, они будут сливать воду в сторону вашего дома. Избыток воды может ослабить фундамент и привести к его наклону или проседанию со временем. Точно так же чрезмерный полив газона из-за плохого дренажа может вызвать проблемы с растениями, такие как грибки и болезни. Должная осмотрительность необходима перед началом любого проекта.

Большинство городов и ассоциаций домовладельцев не будут благосклонно относиться к обширным проектам земляных работ, проводимым своими руками. Тем не менее, хорошо понимать процесс, если вашему сантехнику когда-нибудь понадобится установить новую трубу. Simpson Plumbing может помочь с установкой труб.

Рассчитать уклон для стока дождевой воды

Более разумным проектом для домашнего мастера является установка водосточной трубы, чтобы избавиться от воды где-нибудь во дворе. Тихоокеанский северо-запад известен тем, что здесь выпадают дожди в течение нескольких месяцев. Живете ли вы на юго-западе Вашингтона или от Портленда до Бенда, ваша собственность нуждается в хорошем дренаже. Это предотвратит сырость во дворе или, что еще хуже, под домом.

Возможно, вы уже пытались решить проблему. Иногда все, что нужно, это более длинный водосточный желоб, чтобы отвести воду от дома. Если ваш двор имеет уклон в сторону от дома, достаточно желоба, который выходит на расстоянии трех футов от фундамента.

Бочка для дождевой воды — простое решение для сбора лишней воды, но иногда для работы требуется дренажная труба.

Если все, что вы пробовали, не сработало, возможно, вы задумались об установке трубы или системы французского слива. Если вы планируете использовать любое из этих решений, вам нужно знать, как рассчитать уклон дренажной трубы.

Прежде чем копать глубже 12 дюймов, обязательно позвоните в Центр уведомлений коммунальных служб, чтобы помочь найти подземные линии. Жители Вашингтона и Орегона могут звонить по одному и тому же номеру: 811. Звоните как минимум за два рабочих дня до раскопок. Они отправят кого-нибудь, чтобы отметить места, где копать небезопасно.

Еще одно: не сливайте туда, где не положено или что создает проблемы соседям. Пусть вода из водосточных желобов или других мокрых мест стечет в сухое место во дворе. Если вы сомневаетесь, проверьте коды вашего региона.

1. Измерьте и спланируйте
Первый шаг необходим для определения уклона: Измерьте расстояние дренажной линии. Для того, чтобы сделать точные расчеты, вам необходимо знать точную длину, по которой должна пройти труба. Чтобы найти это, спланируйте маршрут слива, взяв кратчайшее возможное расстояние.

Чем длиннее маршрут трубы, тем более уязвима она к засорению. Запишите любые изгибы и повороты, для которых потребуются определенные детали. Если вы устанавливаете простую дренажную трубу, вам, вероятно, не придется беспокоиться о слишком большом количестве углов.

2. Приобретение труб и материалов
После того, как вы определили маршрут линии, вы можете вычислить длину труб. Когда вы покупаете трубу и необходимые материалы для ее сборки, всегда давайте себе немного больше для работы. Не забудьте включить все соединители труб, чтобы получить правильную конфигурацию.

3. Расчет уклона
Перед укладкой трубы используйте эту формулу для определения уклона и создайте следующую диаграмму уклона канализационной трубы:

• Умножьте количество футов вашей трубы (X) на дюймы вы планируете наклонить линию (Y).
• Это даст вам разницу в высоте (Z) между началом и концом трубы: (X) x (Y) = (Z).
• Пример 1: Если у вас есть 10 футов трубы, и вы хотите наклонить ее на ½ дюйма на фут, ваше уравнение будет 10 x ½ = 5 дюймов. Это означает, что вам нужно будет убедиться, что разница в высоте между началом и концом составляет 5 дюймов.
• Пример 2: Если вам нужен минимальный уклон (¼ дюйма на фут), ваше уравнение будет следующим: 10 x ¼ = 2 ½ дюйма. В этом случае конец вашей трубы будет на 2 ½ дюйма ниже начала. Это минимальный уклон дренажной трубы. Все, что меньше, снижает эффективность слива и может привести к засорению.

Если вам нужна помощь в определении правильного уклона и положения ваших труб или вам нужна помощь специалиста по их прокладке, обратитесь в Simpson Plumbing. Наши опытные сантехники с удовольствием ответят на ваши вопросы по сантехнике. Мы здесь, чтобы помочь вам позаботиться о вашем доме и убедиться, что ваша сантехника сделана правильно.

Наклонный дренаж

Наклонный дренаж

НАКЛОННЫЙ СЛИВ

1. Категория

4.0 — Стабилизация наклона

2. Состояние проектирования

Уровень II

3. Также известный как

Гибкий дренаж, дренаж с наклоном трубы, Чут.

4. ОПИСАНИЕ

Скатная канализация представляет собой дренажную систему, используемую для сбора и отвода ливневых вод. сток по поверхности склона. Эта система обычно состоит из бермы на вершина склона (или берега ручья) и гибкая труба с концевыми участками и защита на выходе. Откосный водосток изготавливается из гофрированного трубы (полимерные или металлические) и могут быть временными или постоянными. Бордюры, бордюры или земляные дамбы используются для направления стока в дренаж на склоне.

5. НАЗНАЧЕНИЕ

Наклонный водосток отводит концентрированный сток сверху вниз крутой склон, не вызывая эрозии в пути. Концентрированный поверхностный сток может быть основной причиной овражной эрозии, особенно вдоль глубоко врезанных каналов. Концентрированный сток, сбрасываемый на склон, также может способствовать развитию поровых вод и фильтрационных давлений, которые могут привести к массовому обрушению откосов. Склон дрены обычно используются для: 1) временного отвода стока вниз по поверхности крутой склон до тех пор, пока не будет установлена ​​постоянная защита и/или укрытие (серый и Сотир, 1996), 2) предотвращают дальнейшую прорезку оврага и 3) служат постоянный водоотвод вниз по крутому склону, где внешний вид не является фактор.

6. ПЛАНИРОВАНИЕ

Подходит для эрозионных процессов:

	Эрозия зацепа с разрушением верхнего берега
	Размыв среднего и верхнего берегов течениями
	Местная чистка
	Эрозия местных линз или слоев несвязных отложений
	Эрозия береговым стоком
	Общая деградация кровати
	Рубка головы
	Трубопровод
	Эрозия навигационными волнами
	Эрозия ветровыми волнами
	Эрозия из-за выпахивания льдом и обломками
	Общая неустойчивость берега или склонность к массовому обрушению склона

Пространственное применение:

	Инстрим
	Носок
	Мидбанк
	Верхняя часть банка

Гидрологическая / геоморфологическая обстановка

	Резистивный
	Перенаправление
	Непрерывный
	Прерывистый
	Внешний изгиб
	Внутренний изгиб
	Разрез
	Боковая миграция
	Аградация

Условия, в которых применяется практика:

Наклонные трапы, изготовленные из гофрированных полиэтиленовых труб, обычно являются временными мерами, которые используются во время операций по сортировке пока не будут установлены постоянные дренажные сооружения. Дренажи труб ограничены до максимальной площади дренажа 2 га (5 акров) на трубу и должны быть размещены на устойчивых склонах. Желоба мощеные, открытые, постоянный отвод ливневых вод. конструкции, которые обычно используются для больших площадей дренажа, а именно, вверх до 15 га (36 акров) на трубу.

Сложность:

От низкой до средней. Откосные водостоки, особенно гибкие водосточные трубы из полимерных материалов, относительно просты в проектировании и установке. Не требуется тяжелое оборудование и требования к материалам минимальны.

Руководство по проектированию/типовые чертежи:

Наклонные дрены должны быть предназначены для сбора и отвода ливневых стоков. от двухлетнего шторма. Важные аспекты дизайна (Goldman et ал., 1986) для трубных откосных дрен включают размер трубы водовода, конструкция входной секции и защита на выходе для предотвращения эрозии/размыва в момент разряда. Сама труба должна иметь такой размер, чтобы передавать ожидаемые выделения. Прилагаемая таблица была разработана Министерством сельского хозяйства США. Служба сохранения ресурсов (1975 г.) как руководство по определению уклона трубы. стоки в Мэриленде, где годовое количество осадков составляет примерно 102 см (40 дюймов). Размеры труб для таких дренажей следует рассчитывать по квалифицированный инженер с учетом местных условий на реальных объектах.

ТАБЛИЦА 1: Размеры дренажных труб с уклоном

Диаметр трубы см (дюйм)	Максимальная площадь водосбора, га (акров)
30 (12) 46 (18) 53 (21) 61 (24) 76 (30)	0,2 ​​(0,5) 0,6 (1,5) 1,0 (2,5) 1,4 (3,5) 5,0 (2,0)

Вход в слив на склоне должен быть спроектирован и изготовлен с осторожностью. Склоновые стоки должны быть сооружены с бермами, которые не перекрываются. На входе в трубу высота бермы должна быть не менее 300 мм (12 д) выше верха трубы. Вход или вход состоит стандартной расширяющейся концевой секции для водопропускных труб шириной не менее 15 см (6 дюймов) металлическая пластина, вкопанная в землю. Эта пластинка для пальцев действует как отсечной барьер, который не позволяет стоку подрезать входное отверстие трубы. Для защиты выпускного отверстия можно использовать фартук из каменной наброски. Для заданного диаметра трубы (D), фартук должен быть 3D в ширину и 6D в длину, и он должен состоять из Камень диаметром 15 см (6 дюймов), помещенный на глубину не менее 30 см (12 дюймов). Выход защита имеет важное значение, поскольку стоки на склонах несут концентрированный сток. Дополнительные технические характеристики конструкции можно найти у Goldman et al., (1986).

Рис. 1. Схематическое изображение компоновки и размещение наклонного дренажа.

Рис. 2. Схематический чертеж, показывающий типичный размеры составных частей трубы откосного водостока

Наклонный слив с двунаправленным Вход Типичный Рисунок
.dwg	.dgn

Наклонный слив с раструбом Вход Типичный Чертеж
.dwg	.dgn

7. ЭКОЛОГИЧЕСКИЕ ВОПРОСЫ / ПРЕИМУЩЕСТВА

Концентрированный поверхностный сток является одной из основных причин деградации берегов ручья. и действует в значительной степени независимо от процессов размыва бокового потока. Концентрированный сброс вниз по крутому берегу может привести к вырубке и образованию оврага сеть, которая возвращается в соседний прибрежный коридор. Этот овраги приводят к потере почвы и земли за гребнем берега ручья. эродированная почва перемещается по сети оврагов и откладывается в виде наносов в месте слияния основного оврага и ручья. Мелкий осадок может увеличиться мутность в ручье и чрезмерное осаждение могут разрушить водную среду обитания. Правильно спроектированный и построенный дренаж на склоне может предотвратить эту последовательность. событий.

8. ГИДРАВЛИЧЕСКАЯ НАГРУЗКА

Дренажные трубы, используемые в качестве временных дренажных предназначены для защиты от течений рек во время паводков. Их основное назначение и функции предназначен для передачи стока вниз по течению в периоды низкого стока. Анкеровка трубы система может быть использована для надежного крепления трубы к склону и предотвращения вытягивания или разделение; однако это крепление не предназначено для сопротивления гидравлическому силы сопротивления от набегающего потока. Некоторое внимание следует уделить места выхода армирующих труб для предотвращения местного размыва.

9. ВОЗМОЖНОСТИ КОМБИНИРОВАНИЯ

Склоновые дрены полностью совместимы с растительной обработкой берегов ручьев. Их можно эффективно использовать вместе с непрерывным или прерывистым защита пальцев ног или броня. Последние обеспечивают защиту от местного поноса. от концентрированных стоков из труб. Наклонные трапы также можно использовать в комбинации с канавами и дренами, которые перехватывают местный сухопутный сток и направляют его к наклонному водостоку (см. Техника: Диверсия Дайке ).

10. ПРЕИМУЩЕСТВА

Наклонные желоба относительно не бросаются в глаза. Гибкие водосточные желоба могут быть размещены и удалены легко при использовании в качестве временной дренажной меры. Тяжелый подъемное оборудование не требуется, а требования к материалам минимальны.

11. ОГРАНИЧЕНИЯ

Склоновые дрены могут быть сорваны или сорваны с берега во время высокого стока или события наводнения. Откосный водосток должен располагаться на устойчивой, относительно ровной поверхности с уклоном не более 1В:1Н. Если происходит неконтролируемая эрозия в зоне водосбора за гребнем склона сток может нести большие объемы осадка. Наклонный дренаж может направить этот сток с наносами непосредственно в соседний поток.

12. МАТЕРИАЛЫ И ОБОРУДОВАНИЕ

Основные требования к материалам труб откосных водостоков гофрированные высокие трубы из полиэтилена высокой плотности (HDPE). Металлические стержни и кабельная проволока обычно используется для анкеровки или крепления труб к склону. Нет тяжелой техники требуется для целей установки.

13. КОНСТРУКЦИЯ / МОНТАЖ

Откосные водостоки, сооруженные из труб, предпочтительнее открытых желобов, потому что вода не может вылиться и размыть склон. Входная часть должна быть хорошо закреплён, а труба надёжно закреплена на склоне, чтобы обеспечить что дренаж работает по назначению. Если эрозия обширная, дренаж сам может засориться и потерять значительную часть своей емкости. В этих случаях необходимо предотвратить попадание осадка в канализацию путем обеспечения некоторый тип защиты на входе, например, фильтрующая ткань, гравий и проволочная сетка или блок и гравийный барьер от наносов. Голдман и др. др. (1986) предоставить подробное руководство по проектированию и установке этих входные защитные системы. Следующие меры предосторожности следует соблюдать при установка откосных водостоков:

• Разместите наклонные дренажи на ненарушенном или хорошо утрамбованном материале в указанном месте. места.

• Вручную утрамбуйте почву под и вокруг водозаборного устройства (входа) толщиной 150 мм (6 в) подъемники.

• Используйте водонепроницаемые фитинги на всех соединениях дренажа на склонах.

• Закрепите трубу на откосе на расстоянии 3 м (10 футов).

• Удлините водосток за пределы края склона и обеспечьте защиту выпускного отверстия.

• Сооружение бермы на высоте 300 мм (12 дюймов) над верхней частью трубы у трубы. вход.

• Уплотнение и стабилизация бермы.

Разделение или отрыв трубы в верхней части склона это возможная проблема с наклонными стоками. Эту проблему можно предотвратить с помощью кабеля. трубу к неподвижной опоре вверху, как показано на фотографиях ниже. Прокладка кабеля к неподвижной опоре наверху позволит гибкому откосному водостоку прогибаться во время высокие потоки в канале. Гибкие водосточные желоба можно отнести к типу «жертвенных» водосточных желобов. защита откосов. Замена их после повреждения или утери при больших потоках в канал может быть более рентабельным, чем пытаться защитить их от мусора и ущерб от ударов во время экстремальных наводнений.

Рисунки 3 и 4. Фотографии закрепленного кабеля слив трубы наклонный.

14. СТОИМОСТЬ

Стоимость наклонных дренажей зависит от типа и диаметра используемой трубы. Ед. изм затраты на материалы для диаметра от 375 до 750 мм (от 15 до 30 дюймов) без подкладки, гофрированные трубы из полиэтилена высокой плотности (HDPE) варьируются от 10,50 до 27,9 долларов США.0 за м (от 3,20 до 8,50 долларов за фут). Рифленый профиль диаметром 750 мм (30 дюймов) с облицовкой Труба из полиэтилена высокой плотности стоит примерно 44,25 доллара за м (13,50 доллара за фут). Камень для перрона и земляных работ для откоса и бермы являются дополнительными факторами стоимости, но, вероятно, зависит от конкретного места, особенно земляных работ.

15. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ / МОНИТОРИНГ

Сливы на склонах следует проверять еженедельно и после каждого дождя. Любая эрозия склона, бермы или выхода должна быть немедленно устранена. После постоянной стабилизации склона и постоянного дренажа система на месте, временные дренажи склона могут быть удалены. Забит дренажи следует промыть или заменить.

16. РАСПРОСТРАНЕННЫЕ ПРИЧИНЫ / ОБСТОЯТЕЛЬСТВА НЕИСПРАВНОСТИ

Наиболее вероятные причины выхода из строя склоновых дрен:

• Перекрытие бермы, потому что:

1. трубы имеют неправильный размер и не могут проводить потоки,
2. Берма слишком низкая, и
3. трубы забиты мусором и осадком.

• Абразивная эрозия на выходе из-за неправильной или неадекватной защиты на выходе против концентрированного потока.

• Отсоединение или отделение трубы из-за неправильного крепления или боковое перемещение во время паводков.

17. КОНКРЕТНЫЕ ИЗМЕРЕНИЯ И ПРИМЕРЫ

Наклонные дренажи использовались для защиты поверхности высокой крутой земляной дороги набережная, поддерживающая межгосударственное шоссе (I-275) недалеко от Джонсон-Сити, Теннесси. Мульча из соломы и обработка гидросемянами обеспечили достаточную защиту от прямая дождевая эрозия, но не против стока, создаваемого дорожным покрытием до установки бордюров и постоянных водостоков. Наклонные стоки транспортируются этот сток безопасно доходит до основания склона и предотвращает эрозию наносы от попадания в водоток, расположенный рядом с подошвой насыпи. Откосные водостоки состояли из 225 мм (9в) диаметр, полимерный, гофрированный трубы расположены на расстоянии примерно 61 м (200 футов) вдоль склона, как показано на фотографиях. внизу:

для защиты насыпи земляной дороги.

Рисунок 6. Берма и вход для гофрированной трубы наклонные дрены показаны на фото слева.

18. ИССЛЕДОВАТЕЛЬСКИЕ ВОЗМОЖНОСТИ

Совместное использование заглубленных, гибких откосных дрен с Live Gully Fill Ремонт. Этот подход повлечет за собой размещение гибкой дренажной трубы в овраге. дно, окружая (покрывая) его защитным зернистым фильтрующим слоем, а затем установить ремонт Live Gully Fill поверх заглубленного откоса. Пример такого решения показан на фотографиях ниже, где гибкий, Гофрированная труба была прикреплена к водопропускной трубе, расположенной рядом с вершине высокого берега реки. Сток из водопропускной трубы высоко на склоне вызвало образование крупного притока на берегу, как показано на фотографиях. Гибкий наклонный дренаж теперь безопасно передает этот сток в русло ручья. ниже и позволит разместить ремонтную засыпку оврага поверх трубы. (См. Технику: Живой Ремонт заполнения оврага )

Рисунок 7 и 8. Фотографии, демонстрирующие использование гибкого трубного откосного водостока используется для отвода стока из водопропускной трубы, которая ранее вызвало образование большого притока на берегу ручья.

19. ССЫЛКИ

Goldman, S.J., Jackson, K., & Bursztynsky, T.A. (1986). Эрозия и справочник по контролю отложений . Макгроу Хилл, Нью-Йорк.

Грей, Д. Х. и Сотир, Р.
