варианты труб для вытяжки газового котла отопления, как выбрать, способы изоляции

Содержание:

Наступление зимних холодов знаменует собой начало отопительного сезона, когда котлы для обогрева жилищ начинают использоваться на полную мощность. При этом эксплуатация их неизбежно связана с потребностью в отведении продуктов горения, с целью чего используются вытяжные трубы для котлов отопления.


Учитывая, что газ является наиболее популярным видом топлива, используемым в отопительных котлах, особую востребованность имеют вытяжные трубы для газовых котлов. Их эффективная работа обеспечивает не только качественную эксплуатацию системы отопления в целом, но и безопасность проживания людей в жилом доме.

Функции вытяжных труб

Основное предназначение труб для вытяжки заключается в отведении продуктов сгорания и отработанных газов из системы. Это достигается за счёт наличия тяги, образующейся внутри дымохода при смешении горячих газов с холодным воздухом окружающей среды.

Выведение отработанных газов и поступление атмосферного воздуха в трубу происходит одновременно, и для обеспечения нормальной тяги давление внутри газового котла должно быть сильно отрицательным.


Проверить состояние давления и тяги в котле можно, открыв в процессе работы дверцу отверстия под вытяжной трубой и подведя к ней пламя. Если тяга нормальная, тогда огонь затягивается в трубу и потухает.

Основные требования к вытяжным трубам для газовых котлов

Трубы вытяжные для котлов отопления должны отвечать следующим условиям:

  • прочность;
  • герметичность;
  • устойчивость по отношению к воздействию высоких температур;
  • морозостойкость;
  • антикоррозийная устойчивость;
  • химическая стойкость по отношению к воздуху и газообразным продуктам горения.


С учётом данных качеств наилучшими трубами для монтажа вытяжки можно считать стальные, оцинкованные, эмалированные и алюминиевые изделия. Что же касается возведения кирпичных вытяжных труб, то их использование в данном случае не рекомендуется в связи с низкой устойчивостью к разрушению.

Разновидности вытяжных труб для котлов отопления

Вытяжные трубы для отопительных котлов подразделяются на различные типы в зависимости от используемых для их изготовления материалов, конструкционных отличий и метода монтажа.

Основные разновидности труб для вытяжных установок следующие:

  • Многооболочковые сборные, представляющие собой многослойную конструкцию. Наружный слой их чаще всего выполнен из нержавеющей стали, средний – из базальтовой ваты, внутренний – из глазурованного шамота. Встречаются и конструкции другого типа, в котором внутренний слой также сделан из нержавеющей стали. Плюсом данной разновидности труб является устойчивость к воздействию температур до 1000 °C; минусом же следует считать их достаточно тяжёлый вес.
  • Влагостойкие, которые являются оптимальным вариантом для низкотемпературных тепловых генераторов либо конденсационных котельных установок. Данный тип котлов работает при температуре газовой среды не выше 100 °C, и работа при умеренно высоких температурах сопровождается выраженным процессом конденсации. Конденсат, в свою очередь, разрушительно воздействует на трубу вытяжки. Применение влагостойких вытяжных труб позволяет заметно снизить конденсацию и предотвратить вред, исходящий от неё для вытяжной конструкции.
  • Отдельно стоящие, имеющие конфигурацию из нескольких внутренних труб, изоляционной прослойки и наружной корпусной части, которая может быть изготовлена из кирпича, стали или железобетона. Такие трубы используются при монтаже вытяжки в домах с централизованной отопительной системой.
  • Трубы с вентиляционным каналом, представляющие собой оптимальный вариант для одновременного решения двух задач: вывода отработанных газов и подачи в систему воздуха, обеспечивающего процесс горения.
  • По типу используемых материалов встречаются трубы для вытяжки асбестоцементные, стальные, керамические и другие.

Определение необходимых параметров для вытяжных труб

Параметры труб для вытяжки газовых котлов могут быть различными, и определяются рядом факторов, в частности:

  • Разновидность и мощность котла. Производители обычно предоставляют рекомендации для каждой модели относительно требуемых параметров вытяжного комплекса, которых следует придерживаться.
  • Объём отработанных газов, которые требуется вывести через просвет трубы, в значительной степени определяет требуемую высоту вытяжной конструкции.
  • Число поворотов в вытяжных трубах должно быть максимум три.
  • Ширина вытяжной трубы не должна превышать ширину дымохода.
  • Для газовых и твердотопливных котлов высота вытяжной конструкции должна быть 4 метра или более, из которых 0,4 метра должно возвышаться над уровнем крыши.
  • Стальные дымоходные трубы следует оснащать отверстием и дверцей для удаления сажи.
  • Стыковые участки должны быть обработаны посредством термостойких герметиков.


Монтаж вытяжных труб может производиться как снаружи, так и изнутри строения. Независимо от способа установки вытяжки, следует произвести обязательную изоляцию близкорасположенных горючих элементов посредством невоспламеняющихся материалов. При наружном монтаже, помимо этого, обязательным элементом сборки должно быть утепление трубных конструкций.

Особенности утепления вытяжных труб для котельных

Основная цель при утеплении труб вытяжки для котлов отопления – предохранить их от вредоносного действия конденсата, образующегося в трубе при значительных температурных колебаниях. Наряду с этим, применение теплоизолирующих материалов способствует уменьшению потерь тепла в жилом строении и его помещениях.

Наиболее часто применяемые утеплительные материалы и изделия для газовых котлов – это стекловата, минеральная вата, базальтовые утеплители либо конструкции из кирпича. Наилучшим вариантом являются сэндвич-дымоходы, в которых заранее предустановлена утеплительная конструкция; в противном же случае обустраивать теплоизоляционную систему приходится самому.

Для этого утепляемую трубу можно обернуть рулонным теплоизоляционным материалом, после чего разместить внутри другой трубы, имеющий больший диаметр.


Другим вариантом является сооружение вокруг вытяжной трубы каркаса из оцинкованного железа. При таком варианте вначале труба оборачивается утеплительным материалом, а уже поверх него осуществляется скрепление вышеописанным каркасным кожухом.

Качественное проведение монтажных работ по установке вытяжных труб наряду с надёжно обустроенным утеплением для них являются одними из важнейших факторов, обеспечивающих безопасную и эффективную эксплуатацию котлов отопления. Наряду с этим, надёжность установленных вытяжных конструкций способствует тому, чтобы отопительная система жилого дома прослужила долгие годы, не доставляя жильцам каких-либо хлопот, неприятностей или проблем.


Дымоход для газового котла: описание, расчет, монтаж



Вступление

Дымоход для газового котла нужен для отвода результатов горения газа в топке котла. Расчет, строительство и материал дымохода подчиняются определенным строгим правилам и определяются в проекте газификации дома.

Познакомьтесь с содержанием статьи:

  • Что такое дымоход (кратко)
  • Размеры газового дымохода

Что такое дымоход

Дымоход входит в монтаж внутреннего газопровода дома. Дымоход это круглая или прямоугольная вертикальная труба, по которой из газового котла выводятся продукты после сгорания газа. Дымоход, смонтированный в доме, называют внутренним, дымоход, смонтированный или построенный вне дома, называют наружным. Отводящие по дымоходу продукты горения имеют высокую температуру. Именно по этому пожарная инспекция особенно тщательно проверяет правильное устройство дымоходов.

Размеры газового дымохода

Обычно, отвод для газового котла сделан из круглой трубы. Именно по этому, предпочтительно газовый дымоход делать круглого сечения. Правда лучшим считается сечение дымохода в виде овала. Овальные дымоходы из-за не равномерного прогревания, обеспечивают наибольшую тягу, так как создают осевое завихрение выводящих газов, не встречая препятствий на пути. В квадратном дымоходе в углах образуются обратные завихрения, которые препятствуют основной тяге.

Поясню, почему важно правильно подобрать диаметр и длину дымохода. В дымоходе важна, так называема тяга. Если тяга дымохода слабая отработанные газы будут скапливаться в топке и мешать сгоранию топлива. Это уменьшает теплоотдачу газового котла и снижает эффективность отопления.

При этом нужно правильно подобрать сочетание длины дымохода и его диаметра.

  • Если труба будет слишком длинной, то тяга будет выкачивать жар из топки;
  • Если труба будет слишком толстой, то поднимаясь по ней газы, остынут и тяга снизится;
  • Если труба будет и тонкой и длинной создастся аэродинамическое сопротивление, которое «удушит» тягу.

Расчет диаметра и длины дымохода

Вообще говоря, в паспортах большинства газовых котлов указан диаметр дымохода. Диаметр дымохода привязан к его мощности.

Для расчета понадобится две величины: внутренняя площадь сечения  дымохода (f) и внутренняя площадь сечения топки (F).

  • Для каминов и круглых дымоходов отношение F/f должно равняться 10 .
  • Для квадратных и прямоугольных дымоходов отношение F/f= 1,5.

 Причем: f= π×d внутренний. F=Ш×Г топки.

Диаметр дымохода нельзя делать меньше диаметра отводящей трубы газового котла.

Высота дымохода над крышей

Для коньковой крыши «нулем» для определения высоты дымохода служит конек. Возможны три варианта высоты:

  •  500 мм над коньком;
  • На уровне конька;
  • На 10⁰ ниже уровня конька.

Нормированная высота дымоходов хорошо видна на рисунке.

Монтаж дымохода

Дымоход строится одновременно или раньше монтажа газового котла.  По своему расположению дымоходы разделяют на внутренние (внутри дома) и внешние (вне дома). О них чуть ниже.

Монтаж дымохода внутри дома

Проход дымохода через потолок и стены дома нужно изолировать специальными элементами. При соприкосновении дымохода с горючими поверхностями дымоход от них нужно изолировать.

Монтаж дымохода вне дома

Вне дома, дымоход нуждается в утеплении, чтобы не было его промерзания. На рисунках вы видите все элементы внешнего и внутреннего дымохода.

Специально для сайта Obotoplenii.ru

Другие статьи раздела Газификация дома

Популярные статьи

Дымоходы (трубы) для газовых котлов

У нас в продаже имеются дымоходы для газовых котлов следующих производителей:

Они изготовлены из новейших материалов на современном оборудовании. Они надежны, безопасны и долговечны. У нас вы можете купить коаксиальные трубы Vaillant, Protherm, Baxi, Buderus, Navien и Cox Geelen (для котлов Wolf), различные отводы, адаптеры, а также стандартные комплекты для прохода через стену.

Если вы решили купить дымоход для газового котла, сначала нужно его спроектировать, а для этого вам понадобится выполнить следующие действия (для облегчения проектирования дымоходов производители в инструкциях как правило приводят примеры стандартных схем их прокладки):
— определить места начала и окончания трассы дымохода
— составить трассу, соединяющую эти две точки, определиться, из каких составных частей она будет состоять
— проверить соблюдение максимальной длины трассы дымохода (эту величину обычно указывают производители газовых котлов в технической документации на котел).

Монтаж дымохода для газового котла представляет собой соединение отдельных стандартных элементов дымохода между собой. Чаще всего они просто вставляются друг в друга, иногда соединяются при помощи втулок. Как правило производители дымоходов объединяют совместно используемые элементы и продают их в виде систем или комплектов. Самыми популярными у покупателей являются коаксиальные комплекты для горизонтального прохода через стену, подходящие для газовых котлов с закрытой камерой сгорания. В них обычно входит колено (отвод 90 градусов) от котла, труба (ее длина у разных производителей варьируется от 60 до 110 см), уличный наконечник, а также различные уплотнения и декоративные накладки. Часто возникает вопрос о взаимозаменяемости элементов дымоходов различных производителей. Ответ на вопрос, подойдет ли «неродной» дымоход вашему котлу, сможет дать только опытный монтажник. Многие элементы дымоходов разных производителей являются взаимозаменяемыми, но есть и такие, которые не подойдут. Особенно это касается элементов, непосредственно контактирующих с котлом.

Существует два вида дымоходов для газовых котлов:

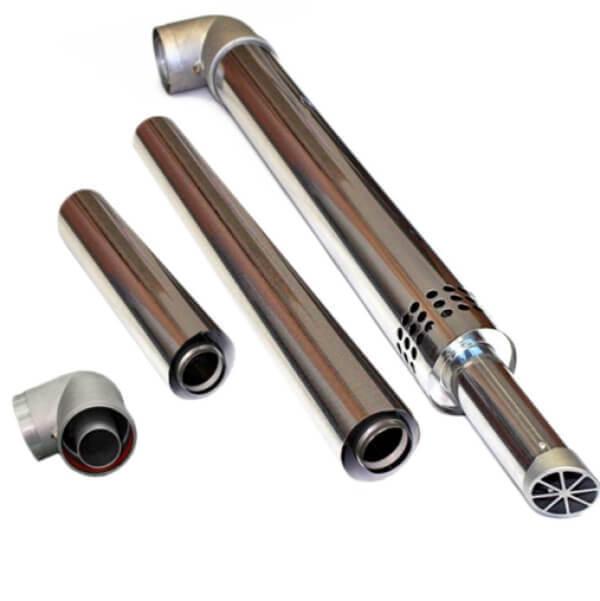

1) Коаксиальные дымоходы (собранные по принципу «труба в трубе») диаметром 60/100 или 80/125 мм. В них внутренняя, более узкая труба (диаметром 60 либо 80 мм) является непосредственно дымоходом и служит для отвода отработанных газов из котла, а наружная (диаметром 100 или 125 мм) — является воздуховодом и служит для забора воздуха для горения с улицы.
2) Раздельные дымоходы диаметром 80 мм. При таком варианте трассы для подвода воздуха и удаления продуктов сгорания могут проходить отдельно и по разным траекториям. Причем все составные элементы раздельного дымохода походят как для использования в качестве воздуховода, так и в качестве дымохода. Поскольку турбированные котлы в основном выпускаются в расчете на подключение к коаксиальному дымоходу, для присоединения раздельного дымохода на котел необходимо сначала установить специальный разделительный элемент (адаптер).

Горизонтальные трассы дымоходов должны прокладываться с уклоном. Если горизонтальный дымоход выходит на улицу, то уклон нужно делать наружу (по направлению от котла) под углом 0,5 — 1,5%. Если же он выходит в общий дымоход (шахту), то наоборот уклон делается по направлению к котлу. Дымоходы с вертикальными участками всегда рекомендуется комплектовать элементами для сбора и отвода конденсата. Эти элементы лучше всего устанавливать как можно ближе к котлу, а трубы дымохода устанавливать с уклоном в их сторону.

По окончании монтажа дымоход следует проверить на газонепроницаемость. Это можно сделать не только визуально, но и при помощи газоанализатора или специального раствора, реагирующего на наличие продуктов сгорания. Также надо проверить его на наличие участков с высокой температурой поверхности дымохода. Такие участки должны быть изолированы.

Утепление вытяжной трубы газового котла: обзор материалов

Автор Монтажник На чтение 11 мин Просмотров 15.1к. Обновлено

Дымоход является важным элементом любой топливный отопительной системы, при использовании газа он может располагаться внутри или снаружи жилого дома. При эксплуатации к нему предъявляются определенные требования, одним из которых является утепление вытяжной трубы газового котла.

Не все домовладельцы понимают, зачем необходимо утеплять наружную часть дымохода, многие делают это неправильно. Чтобы эффективно произвести монтаж утеплителя, полезно рассмотреть основные виды дымоходов, материалы изготовления теплоизоляции и технологию ее установки.

Рис 1. Внешний вид дымоотводящих систем

Конструкция дымохода

Для повышения безопасности и эффективности работы на стадии проектирования и монтажа необходимо соблюдать нормативные требования к конструкции и установке дымоходного канала.

Его главными конструктивными элементами являются:

  • Газоход — узел, являющийся переходным элементом из котла в дымоходный канал, монтируется при помощи переходников.
  • Дымоходная труба, которая устанавливается вертикально и предназначена для создания тяги.
  • Ревизия — элемент, расположенный внизу вытяжной трубы, используется для очистки канала от сажи после сгорания газа, удаления прочих загрязнений и конденсата в трубе.
  • Дефлектор (оголовок, зонт) — защищает вытяжную трубу газового котла от проникновения внешних осадков.
  • Крепежная фурнитура (стяжки, хомуты) для установки дымоотвода внутри или снаружи здания.

Рис. 2 Устройство дымопровода

Основные требования, предъявляемые к дымоходным системам для газовых котлов

При установке дымоходных каналов для обеспечения их эффективной работы и пожарной безопасности следует точно выполнять требования, прописанные в нормативной документации СНиП 2.04.05-91 и ДБН В.2.5-20-2001. Их основными положениями являются следующие пункты:

  • Сечение дымохода (диаметр трубы) не должно быть меньше выходного патрубка котла.
  • Основная труба должна располагаться вертикально без наклонных участков (допустим уклон не больше 30 градусов), в ее конструкции не должно быть искривлений и зауженных участков.
  • Максимальное число поворотов в отводной магистрали — не более трех при длине ответвлений в сторону до 1-го метра.
  • Допустимое расстояние между стенками дымоотвода и негорючими поверхностями — не меньше 5 см., если он проходит через горючие стены и крышу, допускаемое расстояние более 25 см.
  • Материал изготовления дымоходного канала должен быть устойчив к высоким температурам и иметь структуру, препятствующую пропусканию газов.
  • Все соединения должны быть герметичны, изоляция не должна пропускать влагу и газы.
  • В месте прохождения трубного канала через крышу конструкция должна быть цельной и без стыков.

Рис. 3 Схема обвязки котла

  • В нижней части трубы обычно располагается элемент для сборки конденсата. Материал его изготовления должен быть стойким к воздействию влаги и продуктам сгорания газа.
  • В местах, где предусмотрены повороты, обязательно расположение люков ревизии для очистки дымопровода от загрязнений и конденсата.
  • Длина дымоходного канала должна обеспечивать хорошую тягу, высота его наружной части должна составлять не менее 50 см. над коньком крыши.
  • При установке отводного канала для дыма обязательно наличие в его верхней части защитного козырька для предотвращения попадания загрязнений и атмосферных осадков.

Виды отводных газовых дымоходов

Все газовые дымоотводы в зависимости от материала изготовления можно разделить на несколько типов, в их число редко входят конструкции из кирпича, практически не используемые для отведения нагретых газов.

Квадратный дымоходный кирпич с круглым внутренним сечением часто используется для обвязки выпускного трубопровода.

Из нержавейки

Металлические дымоотводы пользуются большой популярностью в системах отведения продуктов сгорания, наибольшей коррозионной стойкостью обладает нержавеющая сталь, которую применяют чаще других. Ее физические характеристики обладают следующими положительными качествами:

  • Коррозионная стойкость к атмосферным осадкам и конденсированной влаге существенно увеличивает срок ее службы.
  • Нержавейка обладает хорошей химической устойчивостью к саже, образующейся после сгорания газа.
  • Нержавеющий металл устойчив к высоким температурам, не плавится до 500 С.
  • Металлические дымоотводы прочны и стойки к ударам, при повреждении им можно легко придать исходную форму, запаять разрыв или сквозное отверстие.
  • Внутренняя гладкая поверхность не препятствует выходу горючих газов с сажей, ее отложение на стенках минимально.
  • Отводной кожух из стали имеет небольшой вес, его легко монтировать, закрепляя к стене хомутами на стандартный дюбельный крепеж. Промышленность выпускает широкий ряд переходников, тройников и колен стандартных размеров, позволяющих легко установить дымоходную систему в любом здании.
  • Для монтирования стального дымохода не требуется проведение сложных работ со значительным разрушением стен и потолков — его можно устроить в построенном доме с минимальным количеством демонтажных операций.
  • Цена нержавейки вполне демократична, ее установка доступна практически любому домовладельцу.

При изготовлении металлических дымопроводов используются специальные марки нержавейки с повышенной устойчивостью к действию кислот.

Рис. 4 Металлический дымопровод

Асбестовые

Асбестоцементные трубы имеют в своем составе 85% цемента и 15% асбеста, благодаря волокнистой структуре асбестового наполнителя в его порах задерживается цемент — поэтому изделие обладает хорошей прочностью. Длина трубных изделий из асбестоцемента может достигать 5 метров, а сечение лежит в пределах 100 — 500 мм. Для отвода дыма используются безнапорные изделия, основные характеристики которых следующие:

  • Коррозионная стойкость к влаге и химическим веществам, невосприимчивость к биологическим загрязнениям.
  • Длительный срок эксплуатации.
  • Устойчивость к механическим нагрузкам, кроме ударных.
  • Не слишком сложная установка без применения специального оборудования, соединение производят при помощи специальных хомутов.
  • Пожаробезопасность, хорошая термоустойчивость (до 300 С. ) и теплопроводность. При превышении заданной температуры асбестоцементные изделия склонны к разрыву и деформации.
  • Значительный вес, осложняющий проведение монтажных работ.
  • Более низкая тяга по сравнению с металлическими конструкциями.
  • Сложность или невозможность установки ревизионных люков, неудобство очистки от сажи.
  • Склонность к накоплению конденсата. Асбестоцемент, накапливая влагу из воздуха, издает неприятный запах и может ее передавать через стенки в примыкающие конструкции.

Рис. 5 Асбестоцементный дымоход

Керамические

Монтируя дымоход, иногда используют трубопровод из керамики, применение которого отличается следующими особенностями:

  • Трубные элементы производят из гладкостенной керамики — это предотвращает налипание сажи и позволяет производить чистку не чаще двух раз в год.
  • Керамические изделия более удобны в установке, чем их асбестоцементные аналоги. Для удобства монтажа их поверхность оснащена шипами и пазами, обеспечивающими прочное герметичное соединение. При сборке системы используют цельные тройники и колена, выпускаемые производителем в широком ассортименте.
  • Керамика не подвержена воздействию влаги и не напитывает воду.
  • Изделия устойчивы к высоким температурам и химическим элементам, входящим в состав продуктов горения.
  • Высокая теплопроводность материала способствует его быстрому прогреванию — это увеличивает тягу и повышает коэффициент полезного действия всей системы.
  • Трубы имеют высокую прочность, долговечны, но как и вся керамика, разрушаются при ударном воздействии твердыми предметами.
  • К недостаткам можно отнести их высокую стоимость (около 40 у.е. за погонный метр), монтаж всей системы из высококачественных итальянских материалов может обойтись в сумму около 1000 у.е.
  • При монтаже керамические дымопроводы имеют наиболее эстетичный вид — обычно их устанавливают вместе с утеплителем в каналы из специального дымоходного кирпича, наиболее дорогие виды которого имеют сложную структуру из внутренней трубы круглого сечения и наружной квадратной поверхности.

Рис. 6 Дымопровод из керамики

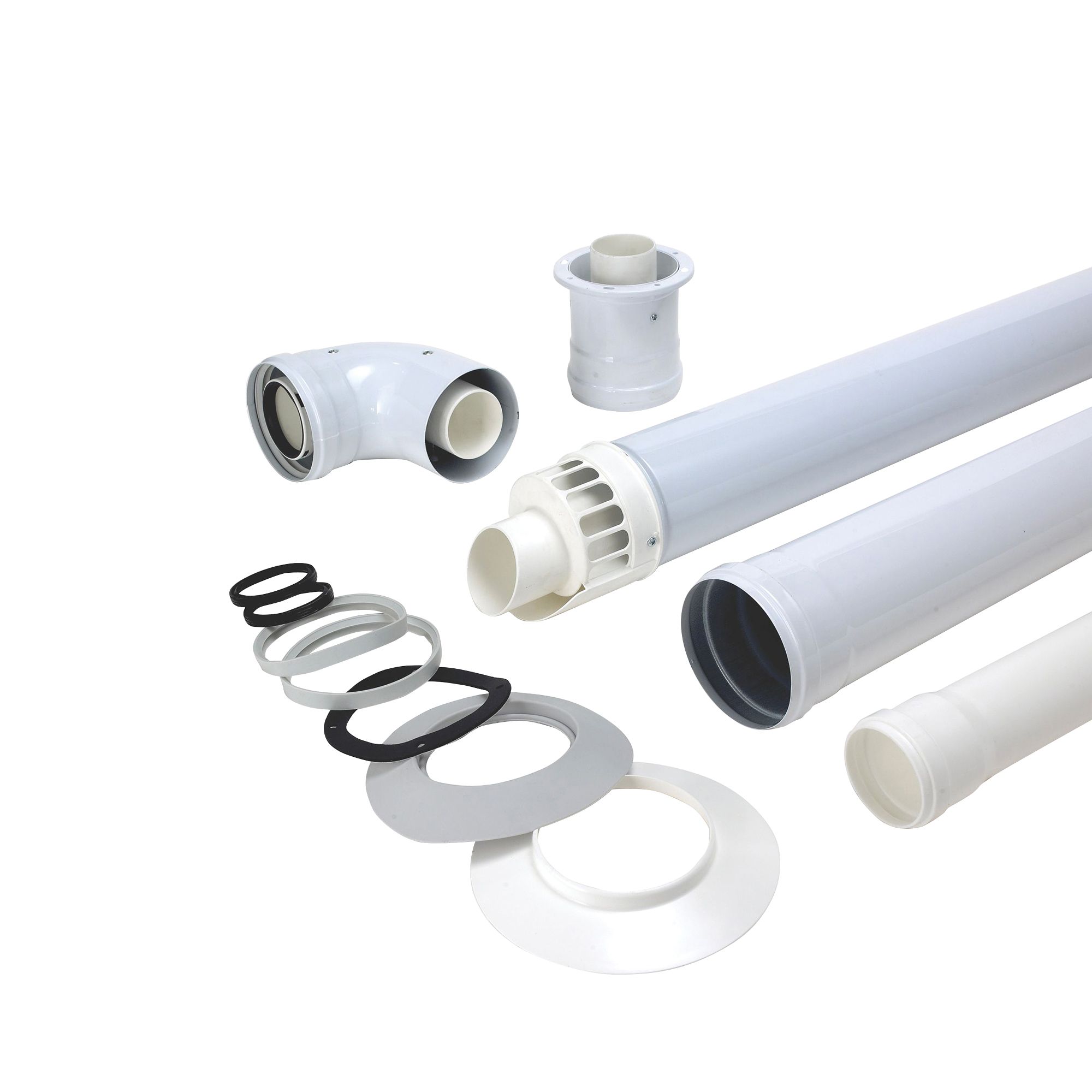

Коаксиальная отводная система

Одним из современных высокотехнологичных решений для отвода продуктов сгорания является применение коаксиального дымоотвода. Конструктивно устройство выполнено в виде двух труб разного диаметра, соединенных между собой внутренними перемычками. Внешняя выполняет функции подвода свежего воздуха в котел снаружи, внутренняя выводит продукты горения на улицу. Система обладает следующими отличительными особенностями:

  • Позволяет сохранять насыщенный кислородом воздух внутри помещения, который не поглощается работающим котлом, в доме не потребуется размещать проточную вентиляцию.
  • В коаксиальных видах решена проблема конденсата — благодаря специальной конструкции он не накапливается на внутренних стенках.
  • Выводная труба может располагаться в любой плоскости и иметь малую длину.
  • Устройство имеет высокий коэффициент полезного действия и пожаробезопасно — выходящий воздух охлаждается через трубные стенки наружным потоком.

Система подходит для функционирования в современных моделях отопительных котлов, оснащенных турбинами для всасывания наружного воздуха и выталкивания нагретых газообразных веществ.

Рис 7 Коаксиальный дымоход

Зачем нужно утеплять дымоходные трубы котла

Утепление канала для вывода продуктов горения от котельного оборудования позволяет увеличить коэффициент полезного действия системы — соответственно это снижает эксплуатационные расходы на топливо. Теплый дымопровод более эффективен, чем холодный, по следующим причинам:

  • Тяга в котле напрямую зависит от температуры стенок отводного канала — чем она выше, тем больше скорость воздушного потока. Если стенки трубопровода находятся в холодном состоянии, время, затраченное на прогрев дымоходного канала, увеличивается, и продукты горения в большом количестве будут поступать в помещение, отравляя воздух угарным газом.
  • При охлаждении в отводной шахте появляется кислотный конденсат, образующийся в результате взаимодействия продуктов горения с высоким содержанием углекислого газа и воды. В холодных дымоходах при резком охлаждении он накапливается быстрее и в большом количестве — это приводит к усиленной коррозии и уменьшению срока службы металлических конструкций.
  • Если дымоотвод выполнен из керамики или асбестоцементных материалов, скопившийся на нем конденсат при резком охлаждении наружным воздухом проникает в структуру и вызывает промерзание стенок. Это приводит к их разрушению и уменьшению срока службы.
  • Использование материалов для утепления вытяжной трубы газового котла снижает потери тепла в жилом помещении, которое частично забирается выводным трубопроводом.

Рис 8. Дымоходный кирпич

Краткий обзор основных материалов для теплоизоляции газового дымопровода

Для утепления дымохода используют материалы с низким коэффициентом теплопроводности и высокой температурной устойчивостью. Второму требованию не удовлетворяет большинство современных изоляционных материалов, к которым относятся пенопласт, пеноплекс, поролон, целлюлозные пористые утеплители и материалы на основе вспененного полиэтилена.

Эффективность теплоизолятора зависит от материала, из которого он изготовлен, и его толщины, важной характеристикой является способность напитывать влагу.

Рис. 9 Популярные теплоизоляторы для (стеклянная и базальтовая вата)

Стекловата

Является материалом, полученным из тонких стеклянных волокон, имеет высокую термостойкость и низкую теплопроводность, не боится влаги и не впитывает воду. Срок службы стекловаты довольно высок, но материал имеет низкую плотность — это затрудняет его монтаж. Хотя стекловата в основном выпускается в рулонах, для теплоизоляции удобнее использовать фольгированные полые цилиндры с прорезью.

Рис. 10 Тепловая проводимость изоляторов

Минеральная вата

Базальтовый утеплитель широко используют в строительной сфере благодаря своим высоким изоляционным качествам и экологичности. Минвата устойчива к высоким температурам, но способна напитывать влагу, для утепления лучше использовать минеральную вату в виде полых цилиндров. Минеральный утеплитель обладает высокой плотностью, поэтому его удобно монтировать и обрабатывать — материал является основным видом утеплителя для трубных дымоотводов.

Дымоходный кирпич. Промышленностью выпускаются специальные виды полого кирпича с отверстием под дымоходный трубопровод, утеплителем является воздушные полости в его стенках. Дымоходный кирпич лучше всего использовать вместе с утеплителем, который предотвращает контакт трубопровода с кирпичными стенками. Помимо своих изоляционных качеств, кирпич обеспечивает высокую декоративность жилого дома, скрывая некрасивые дымоходные трубы в эстетичных каменных колоннах.

Утепление вытяжной трубы газового котла

Решая, чем утеплить трубу, следует рассматривать не только утеплитель, но и его эффективность при работе с различными дымопроводами и удобство монтажа. Способы утепления дымоходов не отличаются большим разнообразием, в основном используются вата и наружная оболочка в виде трубных кожухов или кирпичных колонн.

Рис 11 Утепление вытяжной трубы газового котла стекловатой

Утепление стальной трубы газового котла

Вентиляционную трубу от газового котла из металла можно утеплить любым из приведенных выше способов, для фиксации теплоизолятора и придания конструкции эстетичного внешнего вида используются два способа: устанавливают базальтовый или стекловатный теплоизолятор под металлический кожух большого диаметра или укладывают в колонну из дымоходного кирпича.

Промышленность выпускает готовые металлические дымоходные сэндвич-трубы с теплоизолятором, помещенным между двумя оболочками.

Рис. 12 Монтаж базальтового теплоизолятора на керамический дымопровод

Утепление асбестовой или керамической трубы

Способы утепления труб из данных материалов аналогичны металлическим трубопроводам, для закрепления теплоизолятора на асбестовую трубу газового котла надевается трубная оболочка большего диаметра или она обкладывается колонной из секционного дымоходного кирпича.

Как утеплить кирпичную трубу газового котла

Решая, как утеплить трубу дымохода из кирпича, применяют строительные технологии проведения работ по утеплению фасадов, в качестве изолятора лучше всего использовать базальтовую вату.

Чтобы утеплить кирпичную трубу минеральной базальтовой ватой, при монтаже плиты ее приклеивают или крепят на зонтичные дюбеля, наклеивают на поверхность сетку и штукатурят, после чего трубу красят в нужный цвет.

Как утеплить трубу газового котла своими руками

Чтобы утеплить керамическую или асбестовую трубу газового котла, для конструкции своими руками нужно изготовить металлический кожух с большим на 100 мм. диаметром и поместить в него утеплитель. Утеплять асбестовые трубы проще секциями по полтора метра, утрамбовывая в них вату базальтового утеплителя и соединяя широкими хомутами. Для улучшения герметизации на улице можно использовать гидроизоляцию для отделки верхней части дымоотвода под козырьком.

Рис. 13 Основные моменты монтажа теплоизолятора в колонну из кирпича

Чтобы правильно утеплить дымоход газового котла, следует использовать изоляцию из стеклянной или минеральной ваты, укладывать утеплитель лучше в кожух большего диаметра или колонну из кирпича. Эффективность утепления в любом случае зависит от материала, из которого изготовлен теплоизолятор, его толщины и качества монтажа.

видео-инструкция по монтажу своими руками, капает конденсат, высота над крышей. фото и цена

Вентиляция в доме или квартире необходима, для удаления отходов горения, посторонних запахов и пара. Даже если ваше жилье обеспечено центральным отоплением и горячим водоснабжением, без вытяжки не обойтись на кухне и в санузле. Тем более обязательны вытяжные трубы для вентиляции там, где работает котел, печь или газовое оборудование.

Эти элементы необходимы для нормальной работы вентиляции.

Типы дымоотводных и вентиляционных труб

Установка бетонной трубы.

  1. Многооболочковые сборные аналоги. Представляют собой корпус из бетона легких сортов, покрытый изнутри глазурованным шамотом. Теплоизоляцией служит минеральная вата. Такая вытяжная труба для газового котла, печи легковесна и проста в монтаже.
  2. Заводского изготовления. Их конструкция аналогична многооболочковым. Стандартные качественные элементы упрощают установку и ремонт.
  3. Аналоги с вытяжным вентиляционным каналом, для отвода продуктов горения. Этот тип хорошо подходит для автономных отопительных установок. Вытяжная труба для котла, помимо отвода отработанных веществ, одновременно доставляет необходимый для процесса горения воздух.

Система для газовой колонки.

  1. Влагостойкие трубы. Они оптимальны для низкотемпературных тепловых генераторов и конденсационных котлов.

Обратите внимание! При температуре отработанных веществ ниже 100 ⁰ образуется конденсат, оседая на поверхности. Поступающий в цокольный отдел трубы воздух собирает и выводит влагу наружу через специальное отверстие.

  1. Свободно стоящие дымовые отводы. Эта разновидность применяется для больших систем центрального отопления. Состоит из одной или нескольких внутренних выводящих газ труб, изолирующего слоя и внешнего корпуса. Оболочка выполняется из стали, кирпича или железобетона.

Вытяжка для газовых котлов

Какой должна быть индивидуальная вытяжная труба для газовой колонки, во многом зависит от многих факторов. Место расположения, мощность и тип котла имеет значение. Также немаловажно то, на чем работает оборудование (узнайте также как сделать парник из пластиковых труб).

Так, вытяжная труба в частном доме для угольного котла, отличается от трубы для котла газового. Трубы из нержавейки цилиндрической формы самые популярные у домовладельцев.

Размеры дымоходов

Правильная установка вытяжной системы.

Понятно, что вытяжка должна справляться со своей задачей и не приносить хлопот хозяину. Какой должна быть вытяжная труба для вентиляции в частном доме, чтобы отвечать всем современным требованиям?

Какой должна быть высота

  1. В зависимости от объема выработанных газов напрямую зависит и высота трубы. Если вы приобрели индивидуальную установку малой мощности, к ней должна быть приложена инструкция. В том числе, рекомендации для дополнений, и трубы в первую очередь.
  2. Специалисты советуют не делать уровень высоты менее 4-х метров. В случае использования газа в качестве топлива, трубу выставляют на 4,5 метра.
  3. Минимальная высота вытяжной трубы над крышей – 40 см.

Обратите внимание! В случае повышенной тепловой мощности отопительной установки, а также при наличии нескольких котлов, необходимо предпринять соответствующие меры. Каждый из теплогенераторов должен снабжаться отдельной трубой.

О диаметре

  1. Диаметры, как трубы, так и отверстия для нее не делают больше аналогичного параметра дымохода.
  2. Трубу для газовых колонок и печей обязательно оборудуют люком. Он необходим для очистки от накопившейся сажи.
  3. Не делают более трех поворотов отвода. Также под входом в трубу оставляется пространство, где будет скапливаться сажа. Это важно и для прочисток, и для правильного накопления и отвода конденсата наружу.

Кровельные вентиляционные воздуховоды

На фото кровельная вытяжка.

Сложно представить частный дом без трубы на крыше. Без нее не получится создать необходимый для полноценного проживания микроклимат.

Если над вами никто не живет, целесообразно отводить отходы горения через кровлю.

  1. Вентиляционная система обязательно снабжается защитным колпаком. Это предотвратит попадание осадков внутрь. Выводится канал кухонных вытяжек, а также системы с канальным рекуператором и вентилятором.
  2. Трубы не только отводят все ненужное, но и надежно защищают вентиляционное оборудование от попадания влаги и грязи.
  3. Внимательное отношение к установке и соблюдение всех правил будет способствовать правильной работе всего оборудования, а также обеспечит безопасность домовладельцам.

Обратите внимание! Дымоход должен иметь запас прочности. По стандартам труба обязана выдержать 10-ти балльный ветер (до 30 м/сек). При штормовых ветрах даже на каждый м 2 стен идет нагрузка в 50–60 кг.

Тонкое и непрочно закрепленное изделие попросту сломается.

Изделия из ПВХ

Элементы для пластикового воздуховода.

Привычные оцинкованные дополнения постепенно вытесняются более современными и технологичными аналогами.

Поливинилхлорид отличает не только приемлемая, по сравнению с металлом цена, но и практичность.

  1. Трубы из ПВХ не подвержены коррозии, совсем не боятся повышенной влажности.
  2. Отличительной чертой является повышенная прочность, соответственно, и срок службы.
  3. При самом малом, по сравнению с металлическими собратьями весе, аксессуары способны выдерживать ощутимые нагрузки.
  4. Тем, кто намерен выполнять монтаж своими руками, обращаться с пластиковыми отводами будет предельно просто.
  5. Особенности производства таковы, что готовый продукт не имеет шва и шероховатостей. Идеально гладкая поверхность препятствует статическому сопротивлению при прохождении воздуха.
  6. Если воздуховод из пластика обработан антистатическим составом, он не будет притягивать частички пыли. Это избавит владельца от частой прочистки и продлит срок службы оборудования.

Особенности монтажа

  1. До установки следует рассчитать оптимальное расположение вывода. Трубу устанавливают относительно подветренного ската, для уменьшения ветровой нагрузки.
  2. Если капает конденсат из вытяжной трубы, значит, длина пазухи для скопления снега слишком большая.
  3. Для определенного типа оборудования подбирают соответствующий ему по назначению отвод.

Вывод

Только правильно выбранная и установленная труба повысит производительность всей системы и избавит от внепланового ремонта и наладки (узнайте здесь, как отогреть трубу).

Сориентировать вас поможет видео в этой статье.

Дымоходы, комплектующие дымоход для газовых котлов

Выберите категорию:

Все Запчасти для газовых котлов » Запчасти универсальные для котлов (взаимозаменяемые) » Запчасти для напольных котлов » Запчасти Navien » Запчасти Daewoo (ДЕУ) » Запчасти Master Gas Seul » Запчасти Ferroli »» Ferroli Arena »» Ferroli Fortuna »» Ferroli Domina/Pro »» Ferroli Divatech »» Ferroli DOMIPROJECT »» Ferroli Divatop » Запчасти Beretta » Запчасти для Bosch, Junkers » Запчасти Arderia » Запчасти BAXI » Запчасти Аристон » Запчасти VIESSMANN » Запчасти VAILLANT » Запчасти Балтгаз (BaltGaz), Нева Люкс (NevaLux) » Immergas » Запчасти Chaffoteaux » Запчасти для газовых горелок » Запчасти Hermann Запчасти для электрических котлов и водонагревателей Запчасти для газовых колонок Запчасти на газовые и электрические плиты Отопительное оборудование » Котлы газовые »» Настенные газовые котлы »»» Котлы газовые настенные Navien »»»» Серия NAVIEN DELUXE »»»» Серия NAVIEN DELUXE PLUS »»»» Серия NAVIEN ATMO »»» Котлы газовые настенные NEVA (Нева) »»» Котлы газовые настенные Arderia »»» Котлы газовые настенные Ferroli »»» Котлы газовые настенные Daewoo »»» Котлы газовые настенные Vaillant »»» Котлы газовые настенные BAXI »»»» Настенные »»»» Настенные конденсационные »»» Котлы газовые настенные OASIS »»» Настенные газовые котлы Olical JLG (КНР) »»» Котлы газовые Vissmann »» Напольные газовые котлы »»» Котлы напольные одноконтурные »»» Котлы напольные двухконтурные »»» Аппараты АОГВ »» Парапетные котлы »» Дымоходы, комплектующие дымоход для газовых котлов » Газовые конвекторы » Котлы электрические » Котлы на отработке » Котлы напольные твердотопливные »» Котлы пиролизные »» Твердотопливные котлы »»» Твердотопливные стальные котлы »»» Твердотопливные чугунные котлы »»» Газогорелочные устройства — горелки »»» Пеллетные горелки »» Котлы пилетные » Обогреватели на жидком топливе » Расширительные баки для систем отопления » Печи отопительные твёрдотопливные » Группы безопасности Товар со скидкой (Распродажа) Бытовая сантехника » Аксессуары для ванных комнат и туалетов »» Аксессуары D-Lin »» Аксессуары FRAP » Мойки кухонные » Полотенцесушители » Смесители »» Запасные части для смесителей » Сифоны, комплектующие » Комплектующие для спускных бачков Водонагреватели Газовые шланги, гибкая подводка для воды, шланги для полива Дымоходы » Одностенные Дымоходы » Двухстенные дымоходы Запорно-регулирующая арматура » Газовые краны » Вентили, латунные, чугунные. Резьбовые, фланцевые. » Шаровые краны »» Шаровые краны «BUGATTI» »» Шаровые краны отопление и водопровод » Задвижки, Затворы (чугунные, стальные) » Уплотнительные кольца .Средства герметизации соединений, лен, герметики, » Запорная арматура FAR »» Регулирующие и Запорные Вентили »» Терморегулирующие вентили »» Универсальные узлы (для одно — и двухтрубных систем) Инструмент » Ключи разводные и газовые » Ключи рожковые, торцовые, трубчатые, наборы инструментов » Резьбонарезной инструмент » Ручной инструмент Инфракрасные обогреватели » ИК Пион серия Thermo Glass » Инфракрасные обогреватели газовые » Инфракрасные обогреватели других производителей Канализационные трубы и фитинги » Канализация Ostendorf » Канализация Санполимер »» Фитинги Санполимер »» Трубы Санполимер ф 110мм »» Трубы Санполимер ф 50мм » Прокладки, манжеты » Трапы для слива воды Коллекторы для систем отопления » Коллекторы — гидрострелки » Коллекторы FAR »» Гидравлический разделитель FAR »» Нерегулируемые коллекторы FAR »» Регулирующие и запорные коллекторы FAR »» Терморегулирующие и запорные коллекторы FAR »» Сборные узлы, коллекторы для теплых полов »» Комплектующие к коллекторам FAR » Коллекторы START Счетчики,измерительные приборы » Счетчики »» Счетчики воды »»» Бытовые »»» Промышленные »» Счетчики газовые »» Счетчики тепла » Манометры » Термометры » Термостат (измеритель преобразователь температуры) » Установочное оборудование для термометров и манометров Насосы, насосное оборудование » Насосы «Wilo» — Станции, циркуляционные, погруженные, поверхностные и др. »» Насосы многоступенчатые «Wilo» »» Насосы погружные «Wilo» »» Насосы самовсасывающие «Wilo» »» Насосы циркуляционные «Wilo» »» Установки «Wilo» » Насосы «PEDROLLO» »» Насосы вихревые «Pedrollo» »» Насосы погружные «Pedrollo» »»» Насосы колодезные »»» Насосы скважинные »»» Насосы погружные дренажные »»» Насосы погружные многоступенчатые »»» Насосы погружные фекальные »»» Насосные станции Pedrollo »» Насосы садовые «PEDROLLO» »» Насосы самовсасывающие «Pedrollo» »» Насосы центробежные «Pedrollo» » Насосы поверхностные вихревого типа » Насосы поверхностные центробежного типа » Насосы погружные » Насосы циркуляционные »» Циркуляционные насосы UNIPUMP »» Циркуляционные насосы GRUNDFOS »» Циркуляционные насосы SPERONI » Насосы вертикальные моноблочные » Насосы самовсасывающие » Насосы дренажные » Насосы фекальные » Насосные станции » Насосные станции канализационные » Гидроаккумуляторы » Комплектующие к насосам Обогреватели » Электрические обогреватели »» Масляные обогреватели »» Электрические обогреватели марки ПЭТ »» Обогреватели галогеновые »» Взрывозащищенные обогреватели »» Конвекторы электрические »» Тепловентиляторы »» Тепловые завесы » Тепловые пушки / Калориферы »» Тепловые пушки электрические »» Тепловые и потолочные конвекторы »» Калориферы газовые »» Калориферы дизельные » Жидкотопливные обогреватели Радиаторы отопления » Радиаторы алюминиевые » Радиаторы биметаллические » Радиаторы стальные панельные » Радиаторы чугунные » Радиаторы (конвекторы) Jaga » Комплектующие для алюминиевых и биметаллических радиаторов » Комплектующие для чугунных радиаторов Электрические, электронные модули, выключатели Системы очистки воды » Бытовые фильтры очистки воды для квартир » Фильтры очистки воды для коттеджей » Комплектующие и расходные материалы Соль Теплоносители (антифризы) для систем отопления Терморегуляторы » Механические терморегуляторы » Электронные терморегуляторы (програмируемые) » Терморегуляторы GSM (управление с мобильного) » Терморегуляторы трёхходовые для систем отопления и ГВС Трубопроводы и фитинги » Полипропиленовые системы » Металлопластиковые системы » Стальные системы » ПНД системы » Медные трубопроводы и фитинги » Теплоизоляция для труб Шланги поливочные Мы в ВК

Производитель:

Все»WIKA Alexander Wiegand GmbH & Co.», Германия.AEG (Китай)Altoen DaewooAXIS, РоссияBAXIBeretta, ИталияBONOMINI, ИталияBugatti, ИталияD-LIN (Китай)FerroliFimeFIV, ИталияFRAP (Китай)GrundfosGrundfos, ДанияHaierHONEYWELLHONEYWELLHoneywell, Csech RepublicIMITItaltehnica ИталияJet-line Varmega, ИталияMeerPlastMORA (Чехия)OpenTherm (starclima) италияOstendorf, ГерманияRBM, ИталияRiello, ИталияSIT GRUP EUSohonThermoWatt, ИталияTIM, КитайUnipump РоссияVaillantWatss ГерманияWilo ГерманияZilmetАнипласт, РоссияБалтГазВенгрияГерманияГреция HalcorЗАВОД ТЕПЛОВОГО ОБОРУДОВАНИЯ «ПЕЛЛЕТРОН» Дамир тел. 8-912-292-23-59 +WhatsAppИталияКитайКореяЛуч (Таганрог)Мимакс Таганрог (8634) 38-16-13, 38-02-80 [email protected], Ип СупруновНева (Балтгаз)НидерландыОООПолитэк, РоссияПольшаРБМ, ТулаРоссияРоссия, г. ЭнгельсРоссия, г.ТаганрогРоссия, Московская областьРоссия, Челябинск.РязаньРязань ООО»РОСТ»Санкт-Петербург, РоссияСАНПОЛИМЕР РоссияСанполимер, РоссияТепловодомер, РоссияТурцияТурцияУклад, ПсковФинляндияФранцияЧистополь, РоссияШвеция SWEPЭван (Россия)Япония

Дымоходы для газовых котлов — устройство, расчет, требования, как утеплить своими руками? |

Установка дымохода на газовый котел вполне по силам любому мужчине, который не прогуливал в школе уроки труда, но необходимо знать, что дымоходы для газовых котлов имеют специфические требования к конструкции и правила установки.

Оглавление

Сначала коротко о видах дымопроводов:

  • Кирпичные. В современном строительстве используются редко, как правило, с ними приходится иметь дело в старых зданиях. При устройстве дымохода для газового котла требуется доработка кирпичной конструкции с целью повышения безопасности и долговечности. Доработка заключается во вставке металлической трубы внутрь кирпичной и устройстве теплоизоляции между ними.
  • Нержавеющая труба (сэндвич). Распространенная современная конструкция. Представляет собой трубу в трубе из нержавеющей кислотоупорной стали. Пространство между стенками заполнено жаропрочной минеральной ватой. Одно из самых лучших решений для современного отопительного оборудования. В продаже есть готовые элементы, из которых легко собрать конструкцию с нужными размерами.
  • Коаксиальный дымоход для газового котла. Это конструкция трубы в трубе, когда пространство между стенками служит для подачи холодного воздуха в топку, а по внутренней трубе продукты сгорания выводятся наружу. Подаваемый холодный воздух нагревается выхлопными газами, увеличивая КПД котла. Увеличивается безопасность дымопровода за счет охлаждения наружным, приточным воздухом. Имеет компактную, эстетичную конструкцию и требует минимум материалов для монтажа.
  • Керамический. Не самый эстетичный, зато самый недорогой. Простой в монтаже, пожаробезопасный, надежный, поэтому самый востребованный в сегменте недорого строительства.

Расчет дымохода газового котла

Диаметр дымохода для газового котла рассчитывается исходя из того, что требуемая площадь сечения газохода — не менее 5,5 см2 на 1 кВт паспортной мощности котла. В существующих зданиях возможен вывод в один дымопровод одного, двух (не более) отопительных котлов или водонагревателей, находящихся на разных этажах здания, при условии входа дымовых газов в канал, не ближе 0,5 м друг от друга по высоте. Когда отопительные приборы расположены на одном этаже и продукты сгорания выводятся в единственный дымопровод, делается рассечка на такую же высоту (не менее 0,5 м). При выводе дымовых газов от двух приборов в один газоход, расчетное сечение суммируется исходя из одновременной работы двух агрегатов.

Конденсат на внутренней поверхности канала имеет высокую концентрацию серной кислоты. Поэтому труба дымохода для газового котла должна быть выполнена из кислотоустойчивого материала (кислотостойкие марки стали, керамика, асбоцемент).

Можно привести различные схемы дымоходов для газового котла, но в силу огромного количества архитектурных вариантов достаточно рассмотреть общие требования к конструкции и монтажу.

Расчет должен соответствовать следующим общим требованиям:

Дымоход для газового котла на выходе должен иметь вертикальное положение;

Допускается наклон от вертикали до 30° с отклонением в сторону до 1 м;

Площадь сечения наклонных участков не может быть меньше сечения вертикальных;

Площадь сечения канала должна быть равна или больше площади сечения выхлопного канала котла;

Горизонтальная часть газохода должна иметь наклон к котлу 2 см на каждый метр длины;

Обязательна установка ревизии на горизонтальном участке;

Внизу вертикального ствола обязателен тройник с заглушкой с отверстием для вывода конденсата;

Оптимальная форма сечения – круг или овал. При такой форме создается минимум сопротивления поднимающимся дымовым газам;

Соединения частей дымопровода рассчитывать так, чтобы они не попадали в уровень с межэтажными перекрытиями;

В местах поворота устанавливается люк, для чистки и устранения конденсата;

Максимально число колен — три, радиус закругления — больше диаметра трубы;

Монтаж дымоходов для газовых котлов

Требования к дымоходам газовых котлов:

  • Котел с дымопроводом необходимо соединять при помощи термостойкого герметика
  • Хомуты монтируются через 2,5 м на вертикали и каждые 1.5 м на горизонтали.
  • консольный уголок (промежуточное крепление) на вертикальном участке ставится через каждые 10 м
  • Свинцовая основа дымопровода должна быть тщательно подогнана к крыше.
  • При монтаже дымоходов для газовых котлов не допускается прогиб элементов дымопровода;
  • Зазоры между соединительными элементами недопустимы;
  • Внутренняя поверхность канала должна быть гладкой, чтобы уменьшить оседание сажи;
  • Длина горизонтальной части газохода до 3 м в новых зданиях и не больше 6 м в старых;
  • Перекрывание звеньев трубы при монтаже — минимум на половину диаметра.

Высота дымохода для газового котла

Чтобы добиться необходимой тяги, при монтаже нужно учитывать следующие строительные нормы размещения газохода по высоте:

  • Дымоотвод должен быть выше конька крыши не менее чем на 0,5 м, когда её ось находится на расстоянии от конька меньше 1 м;
  • Если расстояние от оси до конька от одного до трех метров, то «дымарь» должен находиться на уровне конька.
  • Высота дымоотвода над плоской кровлей должна быть не менее 1 метра;
  • Если канал газоотвода выше кровли больше, чем на 1,8 метра, то её необходимо закрепить дополнительными растяжками.

Как утеплить дымоход газового котла?

Причина, из-за которой утепляют дымоотвод — образование конденсата. В котлах с низким КПД и высокой температурой дымовых газов необходимости утепления и защиты дымовых труб не было. Теплогенератор постоянно работает, дымопровод постоянно теплый. Остывания до «точки росы» не происходит. Современные газовые котлы имеют низкую температуру дымовых газов от 30 до 150 С. При периодическом включении оборудования, образовавшийся конденсат может не успевать таять, и на трубе вырастают наледи, уменьшающие диаметр газоотвода. Это уже чревато попаданием угарных газов внутрь помещения, т.е. опасно для жизни людей, живущих в доме. По этой же причине не рекомендуют вывод газовых котлов в кирпичную дымовую трубу. Кирпичная кладка впитывает конденсат, и начинает течь, либо в холодную погоду обмерзать.

Как утеплить дымоход газового котла? Утепляют наружные дымоотводы или те части внутренних, которые проходят выше пола чердака. Кирпичный «дымарь» «гильзуют». То есть вставляют внутрь кислотостойкую или керамическую или асбоцементную трубу. Пространство между гильзой и кирпичом заполняют минеральным наполнителем (минеральная вата) или керамзитом.

Теплоизоляция газохода из труб выполняется либо готовыми сэндвичами, или минеральными наполнителями с последующей обмоткой фольгой или оцинковкой. Зная диаметр и длину своего дымопровода можно подобрать готовое решение у продавцов минеральных утеплителей.

Современные дымоходы для твердотопливных котлов имеют те же требования, что и для газовых, только площадь сечения дымопровода должно быть не менее 8 см2 на 1 кВт номинальной тепловой мощности отопителей. Дымоход для твердотопливного котла, как и для газового, должен быть защищен от конденсата, даже надежнее, т.к. при сгорании твердого топлива образуется больше твердых остатков. При накапливании на стенках дымового канала и даже на камере сгорания они могут существенно снизить эффективность использования оборудования, вплоть до выхода из строя.

 Загрузка …

Рекомендуем прочесть!

Следует ли заменять котельные трубы вместе с коммерческим котлом?

Вы задаетесь вопросом, не пора ли заменить ваш коммерческий котел, и думаете о замене труб котла вместе с агрегатом? Владельцы зданий и руководители предприятий часто выбирают котлы, потому что они чрезвычайно энергоэффективны по сравнению с другими типами отопления, а котлы могут быть многофункциональными, обеспечивая надежное горячее водоснабжение жителей и сотрудников вашего здания. Конечно, есть большая вероятность, что водопроводные трубы вашего котла были установлены одновременно с вашей нынешней системой котла.Хорошая новость заключается в том, что вы можете определить, пора ли заменить всю систему, включая трубы, или только котел.

Признаков необходимости замены коммерческого котла в Чикаго

Согласно графику ожидаемого срока службы оборудования ASHRAE, коммерческие котлы рассчитаны на срок от 24 до 30 лет, но это зависит от типа и стиля вашего котла, а также от того, насколько хорошо вы его обслуживали на протяжении многих лет.

Ожидаемый срок службы водогрейных и паровых котлов

Если ваш текущий котел был установлен в период с 1985 по 2005 год, велика вероятность, что пришло время его заменить.

  • Котлы чугунные — От 30 до 35 лет
  • Электрокотлы -15 лет
  • Котлы пожаротрубные стальные -25 лет
  • Стальные водотрубные котлы — от 24 до 30 лет

Кроме того, горелки коммерческих газовых и электрических котлов рассчитаны на срок службы только 21 год. Это означает, что даже если ваш котел находится в хорошем рабочем состоянии, вам может потребоваться осмотр и ремонт или замена горелок, чтобы обеспечить бесперебойную и надежную работу.

Дополнительные признаки того, что пришло время заменить котел
  • Ржавчина — Ржавчина реже встречается в котлах с замкнутым контуром, которые постоянно повторно нагревают одну и ту же воду. Однако, если ваш котел постоянно нагревает новую воду из-за его конструкции или того факта, что вы также используете свой котел для подачи горячей воды своим жильцам, он быстрее ржавеет. Хороший способ определить, не ржавеет ли ваш котел изнутри, — это регулярно его осматривать.Если внутренняя часть сильно заржавела, пора заменить.
  • За последние 12–24 месяцев вам потребовалось несколько ремонтов котла — Увеличение частоты ремонтов и необходимость выполнять все более дорогостоящие ремонты для поддержания работоспособности котла — верный признак того, что вам необходимо его заменить.
  • Ваш котел теряет эффективность — В этом случае вы заметили, что ваш котел не является энерго- или водосберегающим, как это было несколько лет назад.Это может быть связано с протечками в самом бойлере или протечками в водопроводных трубах, а также из-за неспособности поддерживать правильную температуру воды для нагрева радиаторов до соответствующих температур. Если вы заметили увеличение своих счетов за газ, электричество и / или воду, пора приступить к планированию замены бойлера.

Признаки необходимости замены системы трубопроводов, подключенных к вашему котлу

Если вы определили, что настало подходящее время для замены бойлера, возможно, сейчас самое подходящее время для замены водопроводных труб, соединяющих ваши котлы с радиаторами в квартирах арендатора и в общественных местах.Водопроводные трубы котла рассчитаны на срок службы от 20 до 80 лет при надлежащем техническом обслуживании. Однако, если у вас есть паровой котел, проблемы с водопроводными трубами могут возникнуть немного раньше. Это связано с тем, что избыточное давление может вызвать чрезмерное усилие на трубы, что приведет к их более быстрому износу. Если в трубах произошли многочисленные утечки, кислород может попасть в систему, что может вызвать ржавление стальных или железных труб быстрее, чем ожидалось, и, в зависимости от качества воды, медные трубы могут начать коррозию, что приведет к закупорке труб и утечкам из точечных отверстий.

Рекомендации по прокладке трубопровода котла при установке нового котла в здании в Чикаго

При установке нового энергоэффективного котла важно понимать существующие трубы и систему трубопроводов, необходимую для нового котла, даже если текущие трубы находятся в пределах ожидаемого срока службы и не подвержены какой-либо экстремальной коррозии или утечкам. Обычные системы трубопроводов котла включают однотрубный последовательный контур, двухтрубный прямой возврат и двухтрубный обратный возврат.

Однотрубный контур

Однотрубный контур состоит из единой трубопроводной сети, идущей от котла к радиаторам в здании и обратно к котлу.Это самый простой тип трубопроводной системы для котлов, но он может привести к неравномерному нагреву. Это связано с тем, что радиаторы около передней части контура получают наибольшее количество тепла, и когда горячая вода проходит через систему трубопроводов, вода теряет тепло. По этой причине правильно спроектированная однотрубная система содержит радиаторы большего размера, чем системы других типов. Также важно отметить, что однотрубные системы часто предназначены для паровых котлов, а не для водогрейных котлов.

Две трубы с прямым возвратом

Если у вас однотрубная система и вы устанавливаете энергоэффективный водогрейный котел, может быть хорошей идеей модернизировать вашу систему трубопроводов до двухтрубной системы прямого возврата.Этот тип системы содержит два набора труб, идущих от котла к радиаторам. В этой системе горячая вода из бойлера передается в радиатор, но использованная вода не направляется в следующий радиатор. Вместо этого каждый радиатор возвращает использованную воду в бойлер. Это гарантирует, что все бойлеры будут получать одинаковую температуру воды, что приведет к более равномерному нагреву во всем здании.

Двухтрубный обратный возврат

Если вы устанавливаете новый котел и планируете использовать зонирование для контроля тепла в здании и сокращения затрат, вам необходимо установить двухтрубную систему обратного возврата.Как и в случае с двухтрубным прямым возвратом, использованная вода не проходит через каждый бойлер. Вместо этого он возвращается в котел, что позволяет гарантировать, что все котлы будут получать воду одинаковой температуры.

Получение помощи от Althoff по своевременной замене котла и труб

Здесь, в Althoff, наши специалисты по отоплению и сантехники могут помочь вам решить, какой тип котла установить в вашем коммерческом или многоквартирном семейном доме в Чикаго, и нужно ли заменить трубы вашего котла или модернизировать их до новой системы, чтобы обеспечить ваше здание с равномерным и / или зональным отоплением.Все начинается с осмотра вашей текущей системы, включая трубы котла и водопровода, ведущие к радиатору. Затем мы порекомендуем несколько систем котлов в соответствии с вашим минимальным и максимальным бюджетом и требованиями к энергоэффективности. Как только вы выберете новую систему котла, мы закажем ее и назначим дату установки.

Чтобы узнать больше о замене и / или модернизации вашего котла или запросить экстренный ремонт вашего котла, позвоните нам по телефону 800-225-2443.

Установка нового котла — Зачем нужно модернизировать газовую трубу | Услуги GA | Установка котла | Котельное Финансирование | Обслуживание котлов | Ремонт котлов | Плимут | Салташ

Установка нового котла — Зачем нужно модернизировать газовую трубу

Если вы получали расценки на замену котла, местная компания по установке котлов могла вам сообщить, что размер вашей газовой трубы слишком мал и требует модернизации перед установкой комбинированного котла.
Поработав со многими клиентами, которым требовалась эта модернизация перед установкой нового котла, я знаю, что это может стать неожиданностью для домовладельца.

Зачем нужна модернизация трубы?
Для большинства газовых комбинированных котлов требуется подводящая труба диаметром 22 мм от комбинированного котла к счетчику. Его также, возможно, придется увеличить до 28 мм и даже 35 мм в секциях, если газовый маршрут является особенно длинным, имеет много изгибов и поворотов на маршруте, по которому он проходит, или обслуживает множество устройств.
Многие старые котлы с открытой вентиляцией и системные котлы были оснащены 15-миллиметровой трубкой подачи газа, так как это было все, что им было нужно для медленного нагрева воды через водонагреватель в течение часа или около того.
Комбинированный котел работает по-другому, нагревая воду мгновенно, что означает, что ему требуется больший объем газа в течение более короткого периода времени. Это означает, что для подачи нужного объема газа требуется труба большего размера.
Вам также может потребоваться модернизация, если вы устанавливаете бойлер большей мощности, чем в настоящее время, для большей производительности горячей воды.Это может потребовать модернизации газовой трубы. Например, у вас может быть котел мощностью 24 кВт, и вы можете захотеть перейти на бойлер мощностью 30 кВт, чтобы потребность в требуемом газе увеличилась.

Всегда ли необходима модернизация газопровода?
Модернизация газовой трубы не всегда может быть необходимой, но это будет зависеть от вашей текущей конфигурации трубопровода.
Иногда длина существующей трубы уже составляет 22 мм от счетчика до котла, поэтому ее не нужно модернизировать.
Однако есть и другие соображения, которые следует учитывать.Я также сталкивался с ситуациями, когда длина трубы составляла 22 мм, но давление в котле не было достаточным из-за отложений нагара внутри трубы. Поэтому визуально трубопровод выглядел нормально, но не подходил для работы.

Какие трубы затронуты?
Когда инженер-теплотехник устанавливает новый котел, огонь или плиту, эти приборы должны быть рассчитаны на газ, чтобы обеспечить их максимальную мощность при правильном давлении газа. Если это давление не может быть достигнуто, трубу необходимо модернизировать.

Если вы установите комбинированный котел там, где газовая труба не соответствует требованиям, вы нарушите правила газовой безопасности и инструкции производителя, нарушите закон, и котел никогда не будет работать в полную силу.

Сколько это будет стоить?
Стоимость модернизации ваших труб будет зависеть от вашей текущей настройки и обстоятельств, поэтому вам всегда следует обращаться к инженеру по газобезопасным котлам для предварительного обследования вашей собственности, чтобы дать вам точное фиксированное ценовое предложение.Естественно, чем сложнее работа, тем она дороже. Например, если вы живете в бунгало с пространством под полом, это, скорее всего, очень простая работа. Однако, если в вашей собственности твердый пол, это может стать сложной и дорогостоящей работой, которая может потребовать подъема половиц и избегания определенных участков. Обновление вашей системы трубопроводов может стоить от 50 до 800 фунтов стерлингов. Цена на медь также может немного колебаться, поэтому это может повлиять на цену.

Если вас беспокоит, нужно ли вам модернизировать газовые трубы перед установкой комбинированного котла, позвоните в местную службу регистрации газовых сейфов, и вам сообщат об этом, когда они выполнят ваше предложение по котлу.Кроме того, если у вас ежегодно проводится обслуживание котла, ваш специалист по котлам, скорее всего, вам на это укажет.
Помните, что обычно существует веская причина для требования обновления трубопроводов, и очень маловероятно, что выбранный вами инженер пытается взимать с вас плату за ненужную работу.

Если вы планируете установить новую котельную в Плимуте, позвоните нам сегодня по телефону 01752 957729, чтобы договориться о бесплатном предложении котла.

Пластиковые вентиляционные трубы для высокоэффективных конденсационных печей

Традиционные газовые печи с принудительной подачей воздуха производят горячие выхлопные газы сгорания, и поэтому требуются металлические вентиляционные трубы или дымоходы.Напротив, современные высокоэффективные конденсационные печи выпускают гораздо более холодные газы, и для их вытяжных отверстий требуются только пластиковые трубы из материалов, таких как ПВХ, ХПВХ или АБС. Некоторые высокоэффективные печи также включают пластиковую трубу для зоны всасывания, а во всех типах используется третья пластиковая труба для отвода коррозионной конденсации, образующейся в процессе сгорания.

Поскольку не существует универсальных стандартов для выхлопных и всасывающих труб на высокоэффективных печах, нет ясности и ответственности в отношении утвержденных строительных стандартов для этого материала труб.При установке этого типа печи лучше всего следовать спецификациям производителя труб, а также любым местным строительным или водопроводным требованиям.

Типы высокоэффективных систем вентиляции печи

Есть два типа конденсационных печей: двухтрубные, или с прямым отводом, и однотрубные системы, с непрямым отводом.

  • Система с прямым отводом (двухтрубная): Двухтрубная система наиболее распространена в системах отопления домов.Он обеспечивает прямое впускное отверстие, по которому наружный воздух поступает в герметичную камеру сгорания с помощью одной трубы, а вторая вентиляционная труба обеспечивает герметичный отвод выхлопных газов обратно за пределы вашего дома. В системе с прямой вентиляцией вы можете легко увидеть, как две трубы выходят из стены вашего дома. Вентиляционные отверстия могут также заканчиваться над крышей.
  • Однотрубная система: Однотрубная система непрямого отвода воздуха используется там, где нет реальной необходимости в отдельном отводе воздуха для горения.Он имеет вентиляционную трубу для выхлопных газов, но использует не кондиционированный (не охлажденный и не нагретый) воздух из пространства вокруг топки в качестве воздуха для горения. Эти печи обычно устанавливаются в некондиционных помещениях, таких как гараж, подвал, подвал или чердак, где есть много окружающего воздуха для обеспечения горения.

Зачем конденсационным печам трубка для конденсата

В высокоэффективных конденсационных печах используется двухступенчатое сгорание, позволяющее извлечь как можно больше тепловой энергии из сжигаемого газа.После первой стадии горячие выхлопные газы проходят через вторую стадию сгорания, что приводит к выхлопу с очень небольшим количеством тепла. В результате этого процесса в теплообменнике печи образуется конденсат или влага. Трубка для конденсата отводит влагу в слив в полу или в бытовую канализацию.

Почему в печах используются пластиковые трубы

Конденсационные печи относятся к устройствам КАТЕГОРИИ IV, для которых требуется, чтобы вентиляционные системы были водонепроницаемыми и газонепроницаемыми. В печи используется электродвигатель вытяжной вентиляции, который выталкивает выхлопные газы через вентиляционную трубу, создавая положительное статическое давление в вентиляционной трубе.В конденсационной печи образуются конденсированные отходящие газы, содержащие воду и диоксид углерода, которые вместе образуют углекислоту, которая приводит к образованию коррозионного конденсата. Поэтому производители печей рекомендуют использовать только специальные виды пластика для вентиляции и отвода конденсата в конденсационной печи.

Подходящие материалы для вентиляционных и конденсатных труб включают ПВХ (поливинилхлорид), ХПВХ (хлорированный поливинилхлорид) и АБС (акрилонитрил-бутадиен-стирол) пластиковые трубы, в зависимости от заданной температуры отходящих газов печи.Эти разные пластмассы имеют разные максимальные температуры нагрева: ПВХ имеет самый низкий рейтинг при 140 градусах по Фаренгейту, ХПВХ — самый высокий при 194 градусах, а АБС находится между ними при максимальной температуре эксплуатации 160 градусов. Повреждение трубы, например провисание или протечка, может произойти, если устойчивые температуры превышают эти рекомендуемые рабочие температуры.

Путаница вокруг отраслевых стандартов

Международный кодекс топливного газа гласит в разделе 503.4.1.1 (IFGS): «Пластиковые трубы и фитинги, используемые для вентиляции приборов, должны устанавливаться в соответствии с инструкциями по установке производителя оборудования.Но это отсутствие спецификаций может привести к путанице. Хотя в инструкциях производителя указывается, какие типы трубопроводов приемлемы для их продукции, они оставляют на усмотрение подрядчика по установке, какую пластиковую трубу использовать.

По иронии судьбы, хотя наличие пластиковых вентиляционных труб стало синонимом высокоэффективных конденсационных печей, производители труб из ПВХ не рекомендуют ПВХ для этого применения. Также отсутствуют какие-либо официальные стандарты ASTM для пластиковых труб, используемых для отвода продуктов сгорания.Даже когда производитель печи ссылается на агентство по стандартизации и стандарт — например, ASTM D1785 для труб из ПВХ Schedule 40 — стандарт предназначен только для установки трубы. Стандарт ASTM D1785 для Приложения 40 (применяемый к водоотводным дренажным трубам) гласит: «Эта стандартная спецификация для труб из ПВХ не включает требований к трубам и фитингам, предназначенным для отвода продуктов сгорания».

Нормы и рекомендации по конденсационной печи

Строительные нормы и правила как на национальном, так и на местном уровне, похоже, отдают предпочтение производителям печей, чтобы указать, какие пластиковые трубы можно использовать в качестве низкотемпературных вентиляционных отверстий для их продукции.Тем не менее, помимо рекомендаций, именно подрядчик по установке в конечном итоге определяет, какую пластиковую трубу использовать.

Несмотря на путаницу, безопасная практика предполагает использование труб из ПВХ сортамента 40 для воздухозаборника печи и ХПВХ для вытяжного вентиляционного отверстия, , учитывая более высокую рабочую температуру. Таким образом, если в печи возникнет проблема, из-за которой температура выхлопных газов превысит расчетную, система вытяжной вентиляции будет иметь почти на 40% больше мощности, чтобы справиться с избыточным теплом, прежде чем оно достигнет точки, где она может выйти из строя.

Руководство по комбинированному котлу

Мы всегда хотим, чтобы вы получали максимум от отопления и горячего водоснабжения. Итак, в результате мы подготовили это мини-справочник по вашему пароконвектомату. В ближайшее время мы планируем написать более подробные статьи по всем аспектам комбинированных котлов.

Цель этого руководства — лучше понять, как работает ваш котел. Мы объясним, как он обеспечивает отопление и горячую воду и как использовать его в условиях повышенного спроса или экстремальных погодных условий. Надеюсь, эта информация окажется для вас полезной.

Информация о комбинированном котле Quick

Комбинированный котел (широко известный как комбинированный) объединяет в одном приборе функции отопления и горячего водоснабжения. Сегодня комбинированные котлы компактны, просты в использовании, надежны, эффективны и очень эффективны при подаче тепла и горячей воды прямо из одной установки.

Комбинированные котлы могут монтироваться на стену или на пол. Каждый котел должен иметь дымоход. Дымоход (установленный на котле) безопасно выводит продукты сгорания наружу. Лучше всего, чтобы дымоход выходил кратчайшим путем.

К котлу подключено семь труб:

  • Газовая труба
  • Вход холодной воды в магистраль
  • Выход горячей воды
  • Трубопровод центрального отопления
  • Обратный трубопровод центрального отопления
  • Трубка сброса давления
  • Конденсат труба
Как это работает? Руководство по комбинированному котлу.

Комбинированный котел объединяет в одном приборе центральное отопление и горячую воду. С самого начала стоит отметить, что пароконвектомат может выполнять только одну из этих функций одновременно, и он всегда отдает приоритет горячей воде.

Процесс выработки тепла, необходимого как для отопления, так и для горячей воды, одинаков. Медная газовая труба подает газ от счетчика через газовый клапан к газовой горелке внутри герметичной камеры. Когда горелка горит, она направляет тепло к основному теплообменнику. Современные комбис извлекают из газа как можно больше тепла, которое образует конденсат внутри теплообменника. Трубка для конденсата собирает конденсат и выводит его наружу.

В холодную погоду конденсатопровод необходимо защитить от замерзания.Рекомендуется проложить как можно большую часть трубы изнутри, прежде чем открывать ее снаружи. Любая внешняя труба для конденсата должна минимизировать горизонтальные участки. Защитите меньшую внешнюю трубу для конденсата, используя изоляцию и устройство защиты от замерзания (короткие участки трубопровода диаметром 42 мм и более не требуют изоляции).

Безопасна ли напорная система?

Внутри теплообменника тепловая энергия передается системной воде (воде, которая течет вокруг радиаторов). Производитель котла рекомендует использовать герметичную систему, а воду настроить на рабочее давление.Если есть проблема с котлом, насосом или системой наполнения, котел безопасно сбросит избыточное давление через трубку сброса давления. Предел давления нагнетания составляет 3 бара, устанавливается предохранительным клапаном (PRV). PRV соединяет воду в системе с трубопроводом сброса давления.

Трубка PRV должна быть установлена ​​из меди. Всегда отключайте PRV в соответствии с инструкциями производителя или действующими правилами техники безопасности. Подтекающая труба PRV обычно указывает на проблему с напорной системой в котле.Для регулировки или ремонта потребуется вызвать квалифицированного инженера.

Центральное отопление

Мы продолжаем это руководство по вашему комбинированному оборудованию с функцией центрального отопления. В большинстве случаев комбинированные котлы отапливают дом, перекачивая горячую воду по трубам к радиаторам в каждой комнате. Это контролируется с помощью программатора или таймера, а также комнатного термостата. Каждый радиатор снабжен впускным и выпускным клапанами. Радиаторные клапаны используются для балансировки распределения тепла. Чтобы тепло достигало всех радиаторов равномерно, необходимо сбалансировать клапаны.Термостатические радиаторные клапаны могут быть установлены для повышения эффективности и комфорта управления.

Важно сбалансировать радиаторы. Убедитесь, что ваш теплотехник выполнил эту задачу при установке нового котла или ремонте чего-либо на котле или системе. Сегодня существуют системы, которые обеспечивают дистанционное управление обогревом через ваш мобильный телефон или планшет. Это добавляет дополнительный контроль и может быть действительно удобным, особенно во время путешествия или неожиданного возвращения домой.

Горячая вода

Горячая вода образуется, когда в водопроводной сети нагревается холодная вода, протекающая через пароконвектомат.Вода отводится из радиаторного контура с помощью переключающего клапана в пластинчатый теплообменник (ПТО). ПТО передает тепло воды из системы в водопроводную холодную воду, как только открывается кран или душ. Горячая вода достигает заданной температуры, указанной контроллером котла. Газовая горелка регулируется, чтобы поддерживать равномерную температуру. Наконец, термисторы регулируют подачу газа по мере протекания водопроводной воды, чтобы поддерживать постоянную температуру воды.

В условиях сильного холода некоторым комбинированным котлам может быть трудно достичь требуемой температуры.В этом случае может помочь уменьшение расхода воды из крана или душа. Подавляющее большинство новых комбайнов могут справиться с этими нечастыми требованиями.

Это руководство к вашему пароконвектомату представляет собой обзор функциональных возможностей этого типа оборудования. Мы будем писать более подробные блоги по многим темам, затронутым здесь, и свяжем их с этой статьей, как только они будут опубликованы.

Почему вам может понадобиться модернизировать газовые трубы

Вы беспокоитесь, что вам может понадобиться модернизировать газовую трубу перед установкой комбинированного котла?

Возможно, вас уже уведомили о том, что ваш трубопровод должен быть модернизирован инженером-теплотехником, имеющим сертификат Gas Safe.

Поработав со многими клиентами, которым требовалось именно это обновление перед установкой комбайна, я знаю, что это может создать дополнительный стресс для любого домовладельца.

Ниже я расскажу, почему вам может понадобиться модернизировать газовую трубу и какие работы могут потребоваться.

Зачем нужна модернизация трубы?

Текущие правила газовой безопасности гласят, что подводящая труба 22 мм должна быть проложена от комбинированного котла к счетчику.Может также потребоваться модернизация до 28 мм и 35 мм в секциях, если газопровод находится на особенно большом расстоянии, имеет много изгибов и поворотов на маршруте, по которому он проходит, или обслуживает многие приборы.

Многие старые некомбинированные котлы были оснащены 15-миллиметровой трубкой для подачи газа , так как это было все, что им требовалось для медленного нагрева воды через водонагреватель в течение часа или около того.

Комбинированный котел немного отличается, так как он мгновенно нагревает воду, а это означает, что он сжигает много газа за короткий период.Из-за этого требуется труба большего размера для обеспечения правильного давления газа (для правильного количества топлива).

СОВЕТ: Вам также может потребоваться модернизация, если вы устанавливаете бойлер большей мощности, чем в настоящее время, для более высокой производительности горячей воды. Это может потребовать модернизации газовой (топливной) трубы.

Всегда ли требуется модернизация трубы?

Короткий ответ: нет .

Обновление трубы может не всегда быть необходимым, но это будет зависеть от вашей текущей настройки трубы.

Иногда существующая труба уже 22 мм от счетчика до котла, поэтому в модернизации нет необходимости.

Однако следует учитывать и другие соображения.

Например, у вас может быть счетчик, у которого старый вывод соединен с медью . Инженер не может оставить это на месте, поэтому его необходимо обновить.

Я также сталкивался с ситуациями, когда труба имеет диаметр 22 мм, но не демонстрирует адекватного давления в котле из-за отложений нагара внутри трубы.Поэтому визуально трубопровод выглядел нормально, но не подходил для работы.

Какие трубы затронуты?

Когда инженер устанавливает котел, огонь или плиту, он должен провести тест на исправность счетчика. Любая визуальная ведущая труба должна быть модернизирована.

Приборы

должны быть рассчитаны на газ, чтобы гарантировать, что они могут работать с максимальной мощностью при правильном давлении . Если это давление не может быть достигнуто, трубу необходимо модернизировать.

ПРЕДУПРЕЖДЕНИЕ : Если вы устанавливаете комбинированный котел там, где газовая труба не соответствует требованиям, вы нарушите правила газовой безопасности и инструкции производителя, нарушив закон.

Сколько это будет стоить?

Стоимость модернизации ваших труб действительно будет зависеть от вашей текущей настройки и обстоятельств, поэтому вам всегда следует спрашивать о визите на дом и фиксированной цене от выбранного вами инженера.

Как показывает практика, чем сложнее работа, тем дороже она становится.Например, если вы живете в бунгало с пространством под полом, это, скорее всего, очень простая работа.

Однако, если в вашей собственности каменные или кафельные полированные полы, это может стать сложной и дорогостоящей работой, которая может потребовать подъема половиц и обхода определенных участков.

Из-за вышеизложенного модернизация трубопроводов может стоить от 150 до 800 фунтов стерлингов.

Ваши следующие шаги

Если вас беспокоит, нужно ли вам модернизировать газовые трубы перед установкой комбинированного котла, позвоните вашему местному инженеру, зарегистрированному в системе газовой безопасности, чтобы он дал вам оценку (или при необходимости процитировал).Если вы подозреваете, что какой-либо газовый прибор или трубопровод небезопасен, позвоните в Регистр газовой безопасности и попросите одного из их инспекторов посетить вашу собственность, чтобы оценить ваши трубопроводы, приборы или качество изготовления.

Помните, что обычно существует действительная причина для требования обновления трубопроводов, и очень маловероятно, что выбранный вами инженер пытается взимать с вас плату за ненужную работу.

Газовые трубы нельзя скрыть в бетонных полах или стенах, а ваш инженер не может подключить к неисправным или нестандартным трубопроводам .Они должны либо разрезать и изолировать, либо полностью заменить трубу.

Заключение

Если вы не уверены, что вам нужно модернизировать газовую трубу перед установкой комбинированного котла, этот блог должен помочь вам расслабиться. Согласно правилам газовой безопасности, необходимо установить подводящую трубу 22 мм от комбинированного котла к счетчику. Итак, если у вас старая труба 15мм , ее необходимо заменить.

Старые свинцовые трубы также должны быть заменены, как и любая труба , не демонстрирующая адекватного давления в котле из-за отложений нагара в трубе.Инженер может проверить это, проверив рабочее давление на каждом газовом приборе.

Если вы не уверены в том, действительно ли вам нужно модернизировать газовые трубы, обратитесь к местному инженеру, имеющему регистрацию газовой безопасности, для проведения оценки (и при необходимости укажите цену).

Если вы считаете, что какие-либо из ваших газопроводов небезопасны, свяжитесь с регистратором газовых сейфов , который может послать кого-нибудь для проверки трубопроводов на вашем участке.

Как установить бойлер

Автор ronstik из Shutterstock

Когда дело доходит до отопления вашего дома, бойлер является энергоэффективным и экологически чистым решением.Холодная вода проходит через бойлер по нагретым трубам, а затем распределяется по дому в виде горячей воды или пара. Это экономичный вариант. Однако у многих домовладельцев нет бойлера. Вместо этого у них старая устаревшая система водяного отопления. Мы хотели бы помочь вам это изменить. Если вы хотите установить котел, рекомендуем нанять профессионального сантехника, который выполнит эту работу. Вот как работает процесс установки!

Шаг 1 — Расположение

Местоположение вашего нового котла так же важно, как и выбранная вами модель.Сам котел должен располагаться достаточно близко к водопроводу, газу, электрической розетке и дымоходу для вентиляции, о чем мы подробнее поговорим позже. Земля или пол тоже должны быть ровными.

Шаг 2 — Ремонт котла

Здесь слово «зачистка» означает добавление соответствующих труб в систему котла. Для этой задачи вам понадобится гаечный ключ. Сначала добавьте циркуляционный насос непосредственно в котельную, а затем установите ниппель стояка. Это позволит вам проложить правильные трубы для протока воды по всему дому.Прикрепите нужное количество ниппелей к стояку, а затем прикрепите каждую трубу, соответствующую различным зонам в вашем доме. Вам понадобится упомянутый ранее гаечный ключ!

Шаг 3 — Подающая и обратная трубы

Установив подходящие трубы, вы можете перейти к подающей и обратной трубам. Обычно циркуляционный насос располагается на обратной стороне котла, а контроль потока — на стороне подачи. Вы затянете гайки гаечным ключом, прикрепите бойлер к резервуару с горячей водой и воспользуетесь медной трубкой и правильными фитингами.

Шаг 4 — Установка дымохода

Мы уже упоминали о присоединении дымохода. Что ж, мы на этом этапе. Котел должен иметь надлежащую вентиляцию. Управление этой вентиляцией осуществляется через дымоход или дымовую трубу. Мы рекомендуем трубу из листового металла для подключения котла к дымовой трубе. Просверлите несколько отверстий и прикрепите винтами по металлу для надежной фиксации.

Шаг 5 — Присоединение газопровода

Теперь ваш новый котел не может работать без источника топлива. Если вы, как и большинство домовладельцев, используете газовый котел, вам нужно будет правильно подключить газовую линию.Если вы используете природный газ, вам нужно подключить черную трубу с резьбой. В руководстве по эксплуатации котла должны быть более подробные инструкции по надлежащему подключению газовой линии.

Шаг 6 — Запустите ее!

Наконец, после того, как все подключения выполнены и расположены правильно, самое время запустить котел. Пришло время узнать, окупится ли ваш тяжелый труд. Откройте водопровод, чтобы бойлер наполнился. Вам не нужно беспокоиться о давлении, так как автоматический подающий клапан вас покроет.Но для следующего шага вам обязательно понадобится профессиональный сантехник. Специалист запустит котел должным образом и проверит выход CO2, что является важным вопросом безопасности, а также при необходимости внесет соответствующие корректировки.

График работы специалиста по установке котла с Rick’s Plumbing по телефону 203-874-6629!

  • Опубликовано 8 августа 2018 г.
  • Категория: Котлы

Все, что нужно знать о газопроводах

Начало октября означает, что многим домовладельцам, живущим в северной части страны, придется начать разжигать отопление. системы.Природный газ — один из наименее дорогих и наиболее эффективных способов заправить печь или котел. Наряду с его преимуществами возникают проблемы с безопасностью и ответственность домовладельцев. Ваша работа как домашнего инспектора — помочь выявить недостатки, которые могут поставить под угрозу безопасность жителей домов, использующих природный газ. Мы обсудим некоторые основы проверки газопровода.

Подающая, отводная и отводная линии или стояки

Трубопровод внутри дома называется линией подачи газа или линией здания.Ответвления идут к индивидуальным приборам. Отводная линия заканчивается отводной линией, которая представляет собой вертикальную трубу, спускающуюся к устройству от воздушной ответвительной линии. Этот отводной трубопровод называется стояком, если по нему газ подается к прибору от ответвления ниже прибора.

Сифон, грязеуловитель или водослив

В точке подключения прибора обычно имеется отстойник или грязеуловитель, иногда называемый отводом, который включает ниппель и колпачок.Этот удлинитель трубы обычно имеет длину не менее 3 дюймов и предназначен для улавливания любой воды или посторонних материалов, которые могут быть в газе, до того, как материал попадет в сам прибор. Это просто гравитационная система, в которой твердые тела и жидкости попадают в карман.

Трубопровод после счетчика принадлежит домовладельцу.

Трубопровод после счетчика газа обычно является обязанностью домовладельца. За трубопровод до газового счетчика и за сам счетчик обычно отвечает газовая компания.

Материалы трубопроводов

Сталь, медь, латунь: Наиболее распространенными газовыми трубопроводами являются черная сталь. Оцинкованная сталь, медь, латунь или CSST (гофрированные трубы из нержавеющей стали) также могут использоваться в некоторых областях, но некоторые коммунальные предприятия специально запрещают использование меди. В других областях широко распространено использование меди. Вы должны знать, что приемлемо в вашем районе. Стальные трубы обычно черного цвета с фитингами из ковкого чугуна или стали. В некоторых областях также используется оцинкованная сталь.

Разъемы

Гибкие разъемы: Гибкие разъемы разрешены для подключения приборов к газопроводу. На соединении с жестким трубопроводом должен быть запорный вентиль. Этот клапан должен находиться в той же комнате, что и прибор.

Три или шесть футов длиной и доступны: Гибкие разъемы не проходят сквозь стены, пол или потолок, и их нельзя скрыть. Длина гибкого соединителя обычно не превышает 3 футов, за исключением газовых плит и сушилок для одежды.Для этих приборов обычно допускается длина 6 футов. Часто сращивание или соединение соединителей с ниппелями запрещено. В некоторых юрисдикциях гибкие соединители разрешены только для газовых плит, сушилок, уличных барбекю и других полупортативных приборов. Использование гибких соединителей в газовых печах, водонагревателях, обогревателях и т. Д. Не допускается. В районах, подверженных землетрясениям, гибкие соединители с большей вероятностью будут использоваться на всех устройствах, поскольку они обеспечивают некоторую степень защиты от утечки или разрыва газопровода во время землетрясение.Проверьте свой местный газовый кодекс, чтобы определить, что разрешено или запрещено в вашем регионе.

Лента для уплотнения резьбы

Лента для уплотнения резьбы (часто ошибочно называемая лентой Teflon®) белого цвета не рекомендуется в качестве соединительного материала для стальных газовых трубопроводов. Режущие масла, которые остаются на резьбе труб при производстве, могут помешать герметизации ленты. В некоторых местах допускается использование желтой ленты для уплотнения резьбы. Смазка для труб предпочтительна и может быть всем, что разрешено. Вы можете узнать об этом в газовой компании.Спросите, следует ли сообщать о дефектах установки трубопроводов с резьбовой герметизирующей лентой любого цвета.

Не в воздуховодах

Газовые трубы не могут проходить через дымоходы или системы воздуховодов.

Запорный вентиль

Хотя есть некоторые исключения, большинство приборов должно иметь запорный вентиль рядом с ними.

Трубопровод связующего газа

Большинство властей не разрешают использование газопровода в качестве средства заземления для электрических сетей.Однако подключение газового трубопровода к системе электрического заземления является обязательным требованием во многих юрисдикциях. Часто это делается путем присоединения газового трубопровода к трубопроводу подачи воды (при условии, что он заземлен), часто рядом с водонагревателем. Чтобы предотвратить накопление электрического потенциала в газовом трубопроводе, которое могло бы привести к возникновению дуги, которая может воспламенить газ, мы хотим поддерживать нулевой электрический потенциал в газовом трубопроводе, подключив его к системе заземления.

Следующие проблемы являются типичными для газовых трубопроводов:

  1. Утечки
  2. Несоответствующие материалы
  3. Несоответствующая опора
  4. Ржавчина
  5. Отсутствие капельного клапана
  6. Отсутствует запорный клапан
  7. Неправильные соединения
  8. Пластиковая труба обнажена выше уровня
  9. Трубопроводы в дымоходах или системах воздуховодов
  10. Медные трубы не имеют надлежащей маркировки

Последствиями всех этих проблем являются возможные утечки газа и взрывы.

Мы обсудили некоторые основы газопровода, которые домашние инспекторы должны хорошо понимать, чтобы определять потенциально небезопасные ситуации. Мы также перечислили десять условий, которые являются типичными при проблемах с газопроводом.

Добавить комментарий

Ваш адрес email не будет опубликован.
