Трубы для газовых котлов отопления. Подключение дымовых труб к котлам

Установка автономного отопления – это важнейший момент в благоустройстве частного дома. Для систем отопления пригодятся магистральные трубы, с помощью которых осуществляется подключение к радиаторам, а также трубы для отвода дыма от котла. От правильного выбора дымоходов зависит не только качественная работа нагревателя, но и безопасность жильцов дома. Для различных типов котлов используются разные дымовые трубы.

От правильного выбора трубы для газового котла зависит работа всей системы отопления

Как выбрать трубы для котлов отопления

Основное назначение дымохода – вывод продуктов сгорания топлива в открытый воздух. Грамотно выбранные трубы для отопительных котлов должны обладать следующими характеристиками:

  • наличие силы тяги. На силу тяги влияет диаметр трубы для котлов отопления. Слишком малое или слишком большое сечение будет не лучшим образом сказываться на скорости вывода газа из трубы и, соответственно, на работе котла;
  • устойчивость к нагреванию.
    Допустимо применение только термостойких материалов в оснащении дымохода для твердотопливного котла. Продукты сгорания газовых котлов обладают меньшей температурой и кислотностью, чем дровяных, например, но устойчивость материала труб для газового отопления к высоким температурам важна не меньше;
  • химическая инертность. Это правило особенно актуально для устройства дымохода твердотопливного котла. При сгорании твердого топлива образуются вещества, которые не должны вступать в реакцию с материалами, из которых изготовлен дымоход. В составе конденсата присутствуют агрессивные химические вещества, которые могут со временем испортить целостность дымовой трубы;
  • правильная форма. Лучшими характеристиками обладают трубы, имеющие овальное или круглое сечение. Квадратные дымоходы в настоящее время используются гораздо реже, так как на их стенках оседает большое количество сажи и копоти.
    Отложения на стенках дымохода влияют на силу тяги котла.

Лучше всего выбирать для дымоотвода трубы круглой формы

Важно! При выборе труб необходимо обращать внимание на целостность поверхности их стенок. На них не должно быть никаких механических повреждений, царапин или трещин. Стенки должны быть строго ровными, без сужений и расширений во внутренней полости.

Виды труб для отопительных котлов

Можно выделить основные разновидности дымоходов. Их несколько.

Кирпичный. Трубы из кирпича имеют эстетичный внешний вид, а также являются классическими образцами дымоходов. Вместе с тем, их востребованность переживает спад. Кладка кирпича требует больших временных и материальных затрат. Труба из кирпича совершенно не подходит для твердотопливного котла отопления. Кирпич достаточно чувствителен к токсичному дыму, появляющемуся вследствие сгорания твердого топлива, поэтому со временем его структура нарушается.

Еще одним существенным недостатком дымоходов из кирпича является их квадратная форма. Из-за этого обстоятельство дымовые трубы нуждаются в регулярной прочистке от сажи. Для уменьшения воздействия кислотной среды на структуру кирпича применяется метод гильзовки дымоходного канала с помощью цилиндрической стальной трубы. Металлическая гильза помещается внутрь кирпичного дымохода.

Металлический. Чаще всего в качестве материала при производстве используется нержавеющая сталь. Такие трубы используются и для газовых котлов отопления, и годятся для твердотопливного нагревателя.

Наиболее практичной и долговечной будет дымоходная система из нержавеющей стали

Дымоходы из нержавеющей стали нуждаются в дополнительном утеплении. Можно приобрести заводские модели многослойных дымоходов, или сделать утепление своими руками. Обычно для этих целей устанавливают конструкцию типа «сендвич»: две различные по размеру трубы, меньшая из которых выполняет функции дымохода, большая – защитной гильзы.

Полезный совет! Изолирующая конструкция не должна быть слишком тяжелой. Для заполнения пространства между гильзой и дымовой трубой используются легкие материалы, такие как базальтовая вата.

Керамический. Дымовые трубы из огнеупорного материала (качественная керамика выдерживает нагрев до 1200 градусов), применяемые для газовых котлов и твердотопливного нагревателя. Такие дымоходы имеют двойную конструкцию: внутренняя труба выполнена из керамики, наружная оболочка – из керамзитбетона или шамота.

Коаксильный. Данный тип дымовых труб может быть произведен из различных материалов: полипропилена, стали, полифениленсульфида, керамики. Для твердотопливного котла коаксильный дымоход не подойдет.

Используются коаксильные дымовые трубы только для газовых котлов с герметичной топкой. От других видов труб коаксильные дымоходы отличаются наличием двух конструктивных элементов. Через первый осуществляется вывод газов на улицу, через второй поступает воздух в котел.

Коаксиальный дымоход подходит только для котлов, работающих на газе

Принципы устройства трубы котла отопления

Соблюдение рекомендаций к установке каналов для вывода дыма помогут обеспечить хорошую и, что главное, бесперебойную тягу. При неправильно установленном дымоходе отмечается уменьшение тяги, и котел не будет работать в полную мощь. Самое опасное последствие в случае того, если подключение дымовой трубы выполнено с ошибками – так называемое «опрокидывание тяги», когда токсичные газы под влиянием ветра или высокой влажности идут внутрь дома, а не на улицу. Итак, устройство дымохода должно соответствовать некоторым требованиям.

Недопустимо подключение более чем одного котла к системе дымохода. Совмещение труб в данном случае неэффективно: продукты горения все равно будут попадать внутрь здания.

Дымовая труба устанавливается строго вертикально, ее высота не должна составлять менее 5 метров. Конструкции с большей высотой имеют более сильную тягу. Иногда устройство дымовой трубы включает в себя участки с наклоном в 45 градусов. Максимально допустимым уклоном трубы по вертикали является показатель в 30 градусов на каждый погонный метр.

Подключение котлов отопления к дымовым трубам осуществляется горизонтальным участком трубопровода длиной до 2 метров. Уклон горизонтального участка не может составлять менее 2%. Предшествовать горизонтальному участку должна вертикальная труба длиной от 1 метра. Если возможности монтажа вертикальной выводной трубы нет, как в случае с настенными котлами, то выполняется подключение основной дымовой трубы с помощью горизонтальной разводки.

Чем меньше изгибов будет в конструкции дымохода, тем лучшей будет тяга котла.

Устройство основания дымохода твердотопливного котла подразумевает наличие специальных инспекционных люков, облегчающих процесс прочистки трубы. Некоторые современные модели газовых котлов не требуют наличия инспекционных люков.

Дымоход должен располагаться строго вертикально, от этого зависит сила тяги

Полезный совет! Подключение коаксильных дымоходов допустимо в горизонтальной плоскости. Их устройство предполагает определенный наклон, достаточный для стока конденсата на улицу. Выход дыма при использовании коаксильного дымохода должен находиться на расстоянии от 60 см от окон.

Расстояние между соединительной трубой и поверхностью стены или потолка составляет от 50 мм при отделке из несгораемых материалов.

Если облицовка стен выполнена из сгораемых материалов, расстояние до трубы увеличивается до 250 мм.

В основание вертикального ствола дымохода при использовании нержавеющих стальных конструкций монтируются тройники на газовую трубу. Тройники с различным уклоном (87 градусов, 45 градусов) применяются также для отвода газов и обеспечения обслуживания дымоходов. Для очистки дымовой трубы от сажи и удобства ремонта используются тройники-ревизии, оснащенные заглушкой. Если дымоход имеет выход на крышу, общий с вентиляционными трубами, его следует поднять значительно выше общего колпака.

Данные принципы берутся в расчет если требуется подключение дымовой трубы и к газовому, и к твердотопливному котлу.

При монтаже любых видов дымоходов особое внимание уделяется участкам, проходящим через стены или кровельные перекрытия. Для этих участков используются кровельные проходки из эластичного алюминия, которые также создают эффект герметизации.

Подключение дымоходной системы к котлу: схема рабочего процесса

Внутреннее устройство конструкции дымохода осуществляется с помощью основных технологических моментов.

Высота наружной части дымохода зависит от типа и формы кровли дома

Правила нужно неукоснительно соблюдать, чтобы система функционировала так, как нужно.

  • на перекрытия наносится разметка в соответствии с утвержденным планом дымохода. После проверки правильности разметки вырезаются отверстия под выход дымовой трубы;
  • выполняется соединение патрубка газового котла с переходником;
  • осуществляется подключение тройника и ревизии, устанавливаются основные кронштейны для крепления газовых труб к стене;
  • монтируется непосредственно дымоходная труба. Для наращивания высоты используются колени;
  • на перекрытия устанавливаются патрубки для прохождения через них дымохода;
  • монтируются остальные крепежные элементы для стен. Шаг между настенными хомутами составляет 2 метра, между кронштейнами – 4 метра;
  • устройство дымохода завершается специальным наконечником, обычно выполненным в форме конуса. Оголовок защищает дымовую трубу от осадков;
  • на оптимальную работу системы влияет то, насколько возвышается дымовая труба над кровлей. Высота дымоходной трубы над прилегающей частью крыши составляет не менее, чем 50 см. В случае с плоской кровлей берется высота от 200 см.

Устройство системы отопления твердотопливного или работающего на природном газе котла изначально несет потенциальную опасность. Ошибки в монтаже или выборе дымоходных труб могут стать причиной возникновения аварийной ситуации в доме. Если нет уверенности в том, что все расчеты системы котельного отопления были произведены верно, есть смысл обратиться к профессионалам.

Утепление вытяжной трубы газового котла: обзор материалов

Автор Монтажник На чтение 11 мин Просмотров 15к. Обновлено

Дымоход является важным элементом любой топливный отопительной системы, при использовании газа он может располагаться внутри или снаружи жилого дома. При эксплуатации к нему предъявляются определенные требования, одним из которых является утепление вытяжной трубы газового котла.

Не все домовладельцы понимают, зачем необходимо утеплять наружную часть дымохода, многие делают это неправильно. Чтобы эффективно произвести монтаж утеплителя, полезно рассмотреть основные виды дымоходов, материалы изготовления теплоизоляции и технологию ее установки.

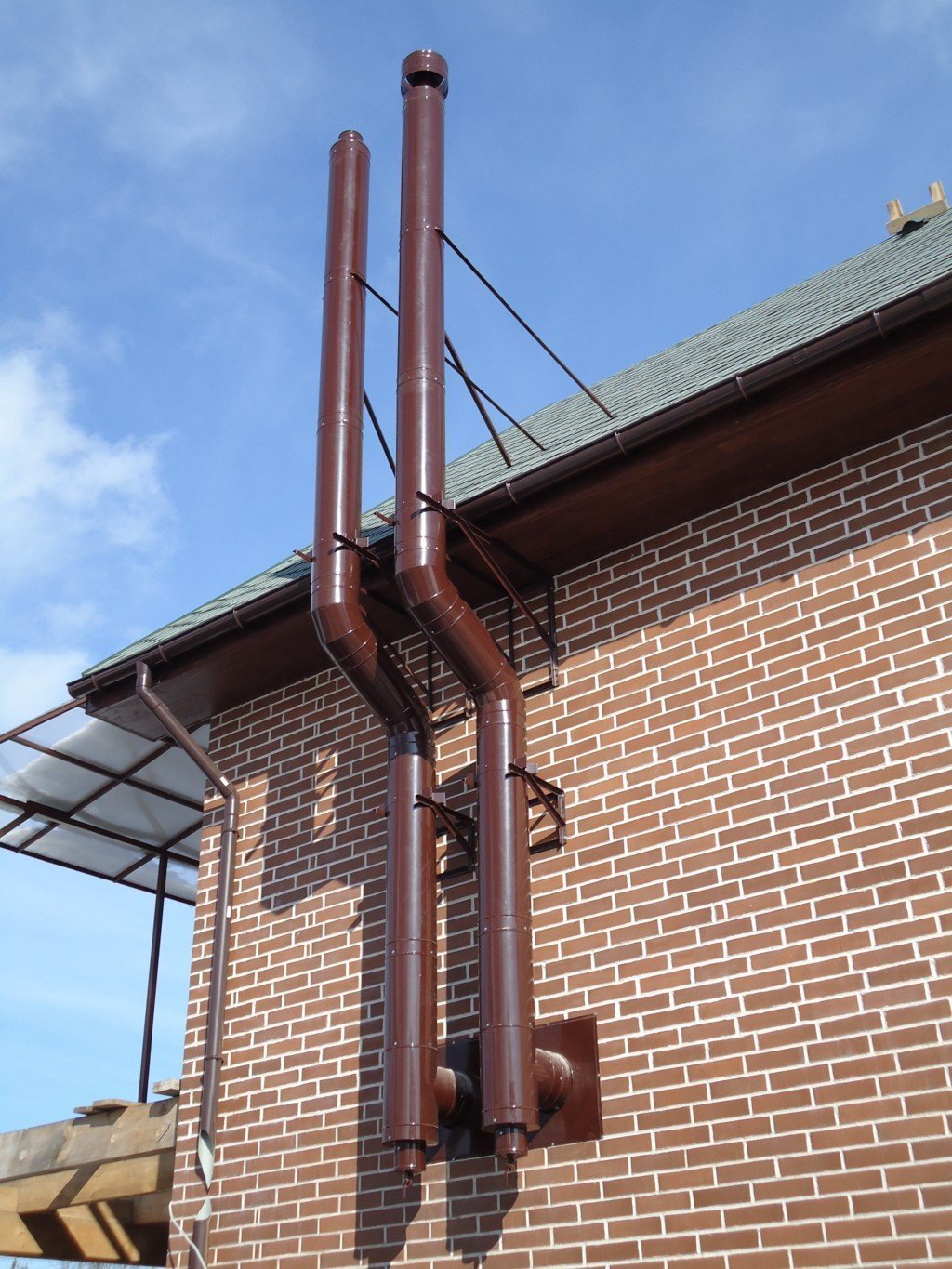

Рис 1. Внешний вид дымоотводящих систем

Конструкция дымохода

Для повышения безопасности и эффективности работы на стадии проектирования и монтажа необходимо соблюдать нормативные требования к конструкции и установке дымоходного канала.

Его главными конструктивными элементами являются:

  • Газоход — узел, являющийся переходным элементом из котла в дымоходный канал, монтируется при помощи переходников.
  • Дымоходная труба, которая устанавливается вертикально и предназначена для создания тяги.
  • Ревизия — элемент, расположенный внизу вытяжной трубы, используется для очистки канала от сажи после сгорания газа, удаления прочих загрязнений и конденсата в трубе.
  • Дефлектор (оголовок, зонт) — защищает вытяжную трубу газового котла от проникновения внешних осадков.
  • Крепежная фурнитура (стяжки, хомуты) для установки дымоотвода внутри или снаружи здания.

Рис. 2 Устройство дымопровода

Основные требования, предъявляемые к дымоходным системам для газовых котлов

При установке дымоходных каналов для обеспечения их эффективной работы и пожарной безопасности следует точно выполнять требования, прописанные в нормативной документации СНиП 2.04.05-91 и ДБН В.2.5-20-2001. Их основными положениями являются следующие пункты:

  • Сечение дымохода (диаметр трубы) не должно быть меньше выходного патрубка котла.
  • Основная труба должна располагаться вертикально без наклонных участков (допустим уклон не больше 30 градусов), в ее конструкции не должно быть искривлений и зауженных участков.
  • Максимальное число поворотов в отводной магистрали — не более трех при длине ответвлений в сторону до 1-го метра.
  • Допустимое расстояние между стенками дымоотвода и негорючими поверхностями — не меньше 5 см., если он проходит через горючие стены и крышу, допускаемое расстояние более 25 см.
  • Материал изготовления дымоходного канала должен быть устойчив к высоким температурам и иметь структуру, препятствующую пропусканию газов.
  • Все соединения должны быть герметичны, изоляция не должна пропускать влагу и газы.
  • В месте прохождения трубного канала через крышу конструкция должна быть цельной и без стыков.

Рис. 3 Схема обвязки котла

  • В нижней части трубы обычно располагается элемент для сборки конденсата. Материал его изготовления должен быть стойким к воздействию влаги и продуктам сгорания газа.
  • В местах, где предусмотрены повороты, обязательно расположение люков ревизии для очистки дымопровода от загрязнений и конденсата.
  • Длина дымоходного канала должна обеспечивать хорошую тягу, высота его наружной части должна составлять не менее 50 см. над коньком крыши.
  • При установке отводного канала для дыма обязательно наличие в его верхней части защитного козырька для предотвращения попадания загрязнений и атмосферных осадков.

Виды отводных газовых дымоходов

Все газовые дымоотводы в зависимости от материала изготовления можно разделить на несколько типов, в их число редко входят конструкции из кирпича, практически не используемые для отведения нагретых газов.

Квадратный дымоходный кирпич с круглым внутренним сечением часто используется для обвязки выпускного трубопровода.

Из нержавейки

Металлические дымоотводы пользуются большой популярностью в системах отведения продуктов сгорания, наибольшей коррозионной стойкостью обладает нержавеющая сталь, которую применяют чаще других. Ее физические характеристики обладают следующими положительными качествами:

  • Коррозионная стойкость к атмосферным осадкам и конденсированной влаге существенно увеличивает срок ее службы.
  • Нержавейка обладает хорошей химической устойчивостью к саже, образующейся после сгорания газа.
  • Нержавеющий металл устойчив к высоким температурам, не плавится до 500 С.
  • Металлические дымоотводы прочны и стойки к ударам, при повреждении им можно легко придать исходную форму, запаять разрыв или сквозное отверстие.
  • Внутренняя гладкая поверхность не препятствует выходу горючих газов с сажей, ее отложение на стенках минимально.
  • Отводной кожух из стали имеет небольшой вес, его легко монтировать, закрепляя к стене хомутами на стандартный дюбельный крепеж. Промышленность выпускает широкий ряд переходников, тройников и колен стандартных размеров, позволяющих легко установить дымоходную систему в любом здании.
  • Для монтирования стального дымохода не требуется проведение сложных работ со значительным разрушением стен и потолков — его можно устроить в построенном доме с минимальным количеством демонтажных операций.
  • Цена нержавейки вполне демократична, ее установка доступна практически любому домовладельцу.

При изготовлении металлических дымопроводов используются специальные марки нержавейки с повышенной устойчивостью к действию кислот.

Рис. 4 Металлический дымопровод

Асбестовые

Асбестоцементные трубы имеют в своем составе 85% цемента и 15% асбеста, благодаря волокнистой структуре асбестового наполнителя в его порах задерживается цемент — поэтому изделие обладает хорошей прочностью. Длина трубных изделий из асбестоцемента может достигать 5 метров, а сечение лежит в пределах 100 — 500 мм. Для отвода дыма используются безнапорные изделия, основные характеристики которых следующие:

  • Коррозионная стойкость к влаге и химическим веществам, невосприимчивость к биологическим загрязнениям.
  • Длительный срок эксплуатации.
  • Устойчивость к механическим нагрузкам, кроме ударных.
  • Не слишком сложная установка без применения специального оборудования, соединение производят при помощи специальных хомутов.
  • Пожаробезопасность, хорошая термоустойчивость (до 300 С.) и теплопроводность. При превышении заданной температуры асбестоцементные изделия склонны к разрыву и деформации.
  • Значительный вес, осложняющий проведение монтажных работ.
  • Более низкая тяга по сравнению с металлическими конструкциями.
  • Сложность или невозможность установки ревизионных люков, неудобство очистки от сажи.
  • Склонность к накоплению конденсата. Асбестоцемент, накапливая влагу из воздуха, издает неприятный запах и может ее передавать через стенки в примыкающие конструкции.

Рис. 5 Асбестоцементный дымоход

Керамические

Монтируя дымоход, иногда используют трубопровод из керамики, применение которого отличается следующими особенностями:

  • Трубные элементы производят из гладкостенной керамики — это предотвращает налипание сажи и позволяет производить чистку не чаще двух раз в год.
  • Керамические изделия более удобны в установке, чем их асбестоцементные аналоги. Для удобства монтажа их поверхность оснащена шипами и пазами, обеспечивающими прочное герметичное соединение. При сборке системы используют цельные тройники и колена, выпускаемые производителем в широком ассортименте.
  • Керамика не подвержена воздействию влаги и не напитывает воду.
  • Изделия устойчивы к высоким температурам и химическим элементам, входящим в состав продуктов горения.
  • Высокая теплопроводность материала способствует его быстрому прогреванию — это увеличивает тягу и повышает коэффициент полезного действия всей системы.
  • Трубы имеют высокую прочность, долговечны, но как и вся керамика, разрушаются при ударном воздействии твердыми предметами.
  • К недостаткам можно отнести их высокую стоимость (около 40 у.е. за погонный метр), монтаж всей системы из высококачественных итальянских материалов может обойтись в сумму около 1000 у.е.
  • При монтаже керамические дымопроводы имеют наиболее эстетичный вид — обычно их устанавливают вместе с утеплителем в каналы из специального дымоходного кирпича, наиболее дорогие виды которого имеют сложную структуру из внутренней трубы круглого сечения и наружной квадратной поверхности.

Рис. 6 Дымопровод из керамики

Коаксиальная отводная система

Одним из современных высокотехнологичных решений для отвода продуктов сгорания является применение коаксиального дымоотвода. Конструктивно устройство выполнено в виде двух труб разного диаметра, соединенных между собой внутренними перемычками. Внешняя выполняет функции подвода свежего воздуха в котел снаружи, внутренняя выводит продукты горения на улицу. Система обладает следующими отличительными особенностями:

  • Позволяет сохранять насыщенный кислородом воздух внутри помещения, который не поглощается работающим котлом, в доме не потребуется размещать проточную вентиляцию.
  • В коаксиальных видах решена проблема конденсата — благодаря специальной конструкции он не накапливается на внутренних стенках.
  • Выводная труба может располагаться в любой плоскости и иметь малую длину.
  • Устройство имеет высокий коэффициент полезного действия и пожаробезопасно — выходящий воздух охлаждается через трубные стенки наружным потоком.

Система подходит для функционирования в современных моделях отопительных котлов, оснащенных турбинами для всасывания наружного воздуха и выталкивания нагретых газообразных веществ.

Рис 7 Коаксиальный дымоход

Зачем нужно утеплять дымоходные трубы котла

Утепление канала для вывода продуктов горения от котельного оборудования позволяет увеличить коэффициент полезного действия системы — соответственно это снижает эксплуатационные расходы на топливо. Теплый дымопровод более эффективен, чем холодный, по следующим причинам:

  • Тяга в котле напрямую зависит от температуры стенок отводного канала — чем она выше, тем больше скорость воздушного потока. Если стенки трубопровода находятся в холодном состоянии, время, затраченное на прогрев дымоходного канала, увеличивается, и продукты горения в большом количестве будут поступать в помещение, отравляя воздух угарным газом.
  • При охлаждении в отводной шахте появляется кислотный конденсат, образующийся в результате взаимодействия продуктов горения с высоким содержанием углекислого газа и воды. В холодных дымоходах при резком охлаждении он накапливается быстрее и в большом количестве — это приводит к усиленной коррозии и уменьшению срока службы металлических конструкций.
  • Если дымоотвод выполнен из керамики или асбестоцементных материалов, скопившийся на нем конденсат при резком охлаждении наружным воздухом проникает в структуру и вызывает промерзание стенок. Это приводит к их разрушению и уменьшению срока службы.
  • Использование материалов для утепления вытяжной трубы газового котла снижает потери тепла в жилом помещении, которое частично забирается выводным трубопроводом.

Рис 8. Дымоходный кирпич

Краткий обзор основных материалов для теплоизоляции газового дымопровода

Для утепления дымохода используют материалы с низким коэффициентом теплопроводности и высокой температурной устойчивостью. Второму требованию не удовлетворяет большинство современных изоляционных материалов, к которым относятся пенопласт, пеноплекс, поролон, целлюлозные пористые утеплители и материалы на основе вспененного полиэтилена.

Эффективность теплоизолятора зависит от материала, из которого он изготовлен, и его толщины, важной характеристикой является способность напитывать влагу.

Рис. 9 Популярные теплоизоляторы для (стеклянная и базальтовая вата)

Стекловата

Является материалом, полученным из тонких стеклянных волокон, имеет высокую термостойкость и низкую теплопроводность, не боится влаги и не впитывает воду. Срок службы стекловаты довольно высок, но материал имеет низкую плотность — это затрудняет его монтаж. Хотя стекловата в основном выпускается в рулонах, для теплоизоляции удобнее использовать фольгированные полые цилиндры с прорезью.

Рис. 10 Тепловая проводимость изоляторов

Минеральная вата

Базальтовый утеплитель широко используют в строительной сфере благодаря своим высоким изоляционным качествам и экологичности. Минвата устойчива к высоким температурам, но способна напитывать влагу, для утепления лучше использовать минеральную вату в виде полых цилиндров. Минеральный утеплитель обладает высокой плотностью, поэтому его удобно монтировать и обрабатывать — материал является основным видом утеплителя для трубных дымоотводов.

Дымоходный кирпич. Промышленностью выпускаются специальные виды полого кирпича с отверстием под дымоходный трубопровод, утеплителем является воздушные полости в его стенках. Дымоходный кирпич лучше всего использовать вместе с утеплителем, который предотвращает контакт трубопровода с кирпичными стенками. Помимо своих изоляционных качеств, кирпич обеспечивает высокую декоративность жилого дома, скрывая некрасивые дымоходные трубы в эстетичных каменных колоннах.

Утепление вытяжной трубы газового котла

Решая, чем утеплить трубу, следует рассматривать не только утеплитель, но и его эффективность при работе с различными дымопроводами и удобство монтажа. Способы утепления дымоходов не отличаются большим разнообразием, в основном используются вата и наружная оболочка в виде трубных кожухов или кирпичных колонн.

Рис 11 Утепление вытяжной трубы газового котла стекловатой

Утепление стальной трубы газового котла

Вентиляционную трубу от газового котла из металла можно утеплить любым из приведенных выше способов, для фиксации теплоизолятора и придания конструкции эстетичного внешнего вида используются два способа: устанавливают базальтовый или стекловатный теплоизолятор под металлический кожух большого диаметра или укладывают в колонну из дымоходного кирпича.

Промышленность выпускает готовые металлические дымоходные сэндвич-трубы с теплоизолятором, помещенным между двумя оболочками.

Рис. 12 Монтаж базальтового теплоизолятора на керамический дымопровод

Утепление асбестовой или керамической трубы

Способы утепления труб из данных материалов аналогичны металлическим трубопроводам, для закрепления теплоизолятора на асбестовую трубу газового котла надевается трубная оболочка большего диаметра или она обкладывается колонной из секционного дымоходного кирпича.

Как утеплить кирпичную трубу газового котла

Решая, как утеплить трубу дымохода из кирпича, применяют строительные технологии проведения работ по утеплению фасадов, в качестве изолятора лучше всего использовать базальтовую вату.

Чтобы утеплить кирпичную трубу минеральной базальтовой ватой, при монтаже плиты ее приклеивают или крепят на зонтичные дюбеля, наклеивают на поверхность сетку и штукатурят, после чего трубу красят в нужный цвет.

Как утеплить трубу газового котла своими руками

Чтобы утеплить керамическую или асбестовую трубу газового котла, для конструкции своими руками нужно изготовить металлический кожух с большим на 100 мм. диаметром и поместить в него утеплитель. Утеплять асбестовые трубы проще секциями по полтора метра, утрамбовывая в них вату базальтового утеплителя и соединяя широкими хомутами. Для улучшения герметизации на улице можно использовать гидроизоляцию для отделки верхней части дымоотвода под козырьком.

Рис. 13 Основные моменты монтажа теплоизолятора в колонну из кирпича

Чтобы правильно утеплить дымоход газового котла, следует использовать изоляцию из стеклянной или минеральной ваты, укладывать утеплитель лучше в кожух большего диаметра или колонну из кирпича. Эффективность утепления в любом случае зависит от материала, из которого изготовлен теплоизолятор, его толщины и качества монтажа.

Требования к дымоходу газового котла – нормативы

Как должен быть сделан дымоход газового котла, работающего на естественной тяге? Какие требования к отведению газов от атмосферных газовых котлов…

При обустройстве котельной и монтаже (приобретении) дымохода, или подключении котла (котлов) к существующему в здании дымоходу, нужно руководствоваться действующими нормативами, которые и определяют эксплуатацию газового оборудования. В первую очередь это действующий СП 62.13330.2011 «Газораспределительные системы». Что можно узнать из этого документа насчет дымохода для газовой котельной…

Какая высота дымохода над крышей

Первый вопрос, который обычно задают или решают владельцы, – обеспечение высоты дымохода. Это тесно увязано с вопросом, какую длину труб приобретать…

Дымоход должен подниматься выше границы зоны ветрового подпора… Это наглядно обозначено на соответствующих схемах, прилагаемых к тому же СП….

Все предельно доступно понятно, на какую высоту относительно конька крыши, или ее свеса, необходимо поднимать дымоход при его конкретном расположении для конкретного здания.

Что можно поставить над дымоходом – зонт, дефлектор…

Само собой разумеющееся действие, по мнению многих, – установить над дымоходом зонтик от дождя, — нормативом запрещается. Над дымоходом газового атмосферного котла не должно быть ничего. И если зонт, дифлектор или что-то там появится, вас просто оштрафуют.

Атмосферная вода, которая попадает в дымоход, не представляет из себя помехи. Вода в трубе и так всегда присутствует от конденсата, она стекает в нижнюю часть, где обязательно оборудуется капельник. Также и атмосферные осадки, которые попадут в трубу, будут промывать ее, и уйдут на капельник.

Допускаются ли изгибы вертикального дымохода

Допускаются наклонные части дымохода, но только лишь на угол, не превышающий 30 градусов от вертикали, и при этом отклонение (склонение) дымохода в сторону не должно быть более одного метра.

Поэтому типовые уголки под 45 градусов для обвода свеса крыши для газового дымохода (по новым требованиям) не подходят. Нужно искать углы до 30 град (включительно). При этом следить, чтобы не отклониться в сторону слишком длинной наклонной частью более чем на метр.

Также при этом не допускается заужать сечение меньше чем в вертикальной части. В общем, типичная конструкция изогнутого дымохода для обхода свеса кровли допускается, но она стала строже….

Какая длина горизонтальной части дымохода (подводящей трубы) допускается, сколько изгибов

От котла, как правило, обустраивается горизонтальная подводящая дымоходная труба, которая заводится в обустроенный кирпичный дымоход или стыкуется тройником с вертикальной частью, при этом возможно выходит сквозь стену на улицу. Во вновь создаваемых домах длина горизонтальной подводящей трубы (при сечении соответствующем паспорту…) должна быть не более 3,0 метров. Но в действующих домах, допускается такая длина до 6,0 метров.

При этом на горизонтальной части допускается 3 изгиба. Их радиусы закругления должны быть не меньше диаметра самой трубы. Их углы не регламентированы, значит можно изгибать до 90 градусов. Таким образом, в действующем доме, мы можем котел установить в дальнем углу и проложить вдоль стен трубу с 3 изгибами под 90 градусов суммарной длиной 6 метров, но проектировать можно только до 3 метров.

Можно ли на один дымоход подключить 2 котла или больше

На один дымоход подключить можно не более 2 котлов (нагревателей, печей…), но только лишь в действующих домах. В других же каждый газовый котел должен оборудоваться своим дымоходом.

В действующих домах сечение дымохода должно соответствовать производительности двух котлов, которые подключаются. Также подключения должны быть на разных уровнях, а расстояние между ними не меньше 0,75 метров. Или же подключение может быть выполнено на одном уровне, но от этого места и выше на 0,75 м в дымоходе должна быть сделана рассечка при обеспечении должного сечения (что на практике встречается редко).

Или же могут быть подключены не более 2-х котлов (водонагревателей, печей) но работать они должны по очереди, их одновременная работа не допускается, что должно быть обеспечено соответствующими электрическими (механическими) защитами, при этом сечение должно соответствовать агрегату с большими требованиями.

Таким образом, в один дымоход можно включить основной и резервный теплогенераторы, или котел и водонагреватель, например, если будет блокировка от их одновременной работы.

Еще требования по обеспечению воздухом

Но работа атмосферного котла должна обеспечиваться достаточным количеством воздуха поступающего в помещение, если только агрегат не забирает сам этот воздух с улицы по отдельному патрубку. Также поступление воздуха в помещение и вытяжная вентиляция должны обеспечивать и трехкратный обмен воздуха в течении часа. Что касаемо притока, то допускается его поступление из других комнат здания, для чего в двери (конструкции) котельной создается приточное отверстие площадью не менее 200 см кв.

Или же такое приточное отверстие делается для поступления воздуха с улицы. Но чтобы предотвратить обледенение, которое неизбежно возникнет, можно сделать внутри помещения продолговатый короб вдоль стены опускающийся сверху вниз, по которому бы приточный воздух, поступая в помещение, нагревался теплом, а конденсат стекал бы в емкость и сливался в канализацию…

Дымоходы для газовых котлов — устройство, расчет, требования, как утеплить своими руками? |

Установка дымохода на газовый котел вполне по силам любому мужчине, который не прогуливал в школе уроки труда, но необходимо знать, что дымоходы для газовых котлов имеют специфические требования к конструкции и правила установки.

Оглавление

Сначала коротко о видах дымопроводов:

  • Кирпичные. В современном строительстве используются редко, как правило, с ними приходится иметь дело в старых зданиях. При устройстве дымохода для газового котла требуется доработка кирпичной конструкции с целью повышения безопасности и долговечности. Доработка заключается во вставке металлической трубы внутрь кирпичной и устройстве теплоизоляции между ними.
  • Нержавеющая труба (сэндвич). Распространенная современная конструкция. Представляет собой трубу в трубе из нержавеющей кислотоупорной стали. Пространство между стенками заполнено жаропрочной минеральной ватой. Одно из самых лучших решений для современного отопительного оборудования. В продаже есть готовые элементы, из которых легко собрать конструкцию с нужными размерами.
  • Коаксиальный дымоход для газового котла. Это конструкция трубы в трубе, когда пространство между стенками служит для подачи холодного воздуха в топку, а по внутренней трубе продукты сгорания выводятся наружу. Подаваемый холодный воздух нагревается выхлопными газами, увеличивая КПД котла. Увеличивается безопасность дымопровода за счет охлаждения наружным, приточным воздухом. Имеет компактную, эстетичную конструкцию и требует минимум материалов для монтажа.
  • Керамический. Не самый эстетичный, зато самый недорогой. Простой в монтаже, пожаробезопасный, надежный, поэтому самый востребованный в сегменте недорого строительства.

Расчет дымохода газового котла

Диаметр дымохода для газового котла рассчитывается исходя из того, что требуемая площадь сечения газохода — не менее 5,5 см2 на 1 кВт паспортной мощности котла. В существующих зданиях возможен вывод в один дымопровод одного, двух (не более) отопительных котлов или водонагревателей, находящихся на разных этажах здания, при условии входа дымовых газов в канал, не ближе 0,5 м друг от друга по высоте. Когда отопительные приборы расположены на одном этаже и продукты сгорания выводятся в единственный дымопровод, делается рассечка на такую же высоту (не менее 0,5 м). При выводе дымовых газов от двух приборов в один газоход, расчетное сечение суммируется исходя из одновременной работы двух агрегатов.

Конденсат на внутренней поверхности канала имеет высокую концентрацию серной кислоты. Поэтому труба дымохода для газового котла должна быть выполнена из кислотоустойчивого материала (кислотостойкие марки стали, керамика, асбоцемент).

Можно привести различные схемы дымоходов для газового котла, но в силу огромного количества архитектурных вариантов достаточно рассмотреть общие требования к конструкции и монтажу.

Расчет должен соответствовать следующим общим требованиям:

Дымоход для газового котла на выходе должен иметь вертикальное положение;

Допускается наклон от вертикали до 30° с отклонением в сторону до 1 м;

Площадь сечения наклонных участков не может быть меньше сечения вертикальных;

Площадь сечения канала должна быть равна или больше площади сечения выхлопного канала котла;

Горизонтальная часть газохода должна иметь наклон к котлу 2 см на каждый метр длины;

Обязательна установка ревизии на горизонтальном участке;

Внизу вертикального ствола обязателен тройник с заглушкой с отверстием для вывода конденсата;

Оптимальная форма сечения – круг или овал. При такой форме создается минимум сопротивления поднимающимся дымовым газам;

Соединения частей дымопровода рассчитывать так, чтобы они не попадали в уровень с межэтажными перекрытиями;

В местах поворота устанавливается люк, для чистки и устранения конденсата;

Максимально число колен — три, радиус закругления — больше диаметра трубы;

Монтаж дымоходов для газовых котлов

Требования к дымоходам газовых котлов:

  • Котел с дымопроводом необходимо соединять при помощи термостойкого герметика
  • Хомуты монтируются через 2,5 м на вертикали и каждые 1.5 м на горизонтали.
  • консольный уголок (промежуточное крепление) на вертикальном участке ставится через каждые 10 м
  • Свинцовая основа дымопровода должна быть тщательно подогнана к крыше.
  • При монтаже дымоходов для газовых котлов не допускается прогиб элементов дымопровода;
  • Зазоры между соединительными элементами недопустимы;
  • Внутренняя поверхность канала должна быть гладкой, чтобы уменьшить оседание сажи;
  • Длина горизонтальной части газохода до 3 м в новых зданиях и не больше 6 м в старых;
  • Перекрывание звеньев трубы при монтаже — минимум на половину диаметра.

Высота дымохода для газового котла

Чтобы добиться необходимой тяги, при монтаже нужно учитывать следующие строительные нормы размещения газохода по высоте:

  • Дымоотвод должен быть выше конька крыши не менее чем на 0,5 м, когда её ось находится на расстоянии от конька меньше 1 м;
  • Если расстояние от оси до конька от одного до трех метров, то «дымарь» должен находиться на уровне конька.
  • Высота дымоотвода над плоской кровлей должна быть не менее 1 метра;
  • Если канал газоотвода выше кровли больше, чем на 1,8 метра, то её необходимо закрепить дополнительными растяжками.

Как утеплить дымоход газового котла?

Причина, из-за которой утепляют дымоотвод — образование конденсата. В котлах с низким КПД и высокой температурой дымовых газов необходимости утепления и защиты дымовых труб не было. Теплогенератор постоянно работает, дымопровод постоянно теплый. Остывания до «точки росы» не происходит. Современные газовые котлы имеют низкую температуру дымовых газов от 30 до 150 С. При периодическом включении оборудования, образовавшийся конденсат может не успевать таять, и на трубе вырастают наледи, уменьшающие диаметр газоотвода. Это уже чревато попаданием угарных газов внутрь помещения, т.е. опасно для жизни людей, живущих в доме. По этой же причине не рекомендуют вывод газовых котлов в кирпичную дымовую трубу. Кирпичная кладка впитывает конденсат, и начинает течь, либо в холодную погоду обмерзать.

Как утеплить дымоход газового котла? Утепляют наружные дымоотводы или те части внутренних, которые проходят выше пола чердака. Кирпичный «дымарь» «гильзуют». То есть вставляют внутрь кислотостойкую или керамическую или асбоцементную трубу. Пространство между гильзой и кирпичом заполняют минеральным наполнителем (минеральная вата) или керамзитом.

Теплоизоляция газохода из труб выполняется либо готовыми сэндвичами, или минеральными наполнителями с последующей обмоткой фольгой или оцинковкой. Зная диаметр и длину своего дымопровода можно подобрать готовое решение у продавцов минеральных утеплителей.

Современные дымоходы для твердотопливных котлов имеют те же требования, что и для газовых, только площадь сечения дымопровода должно быть не менее 8 см2 на 1 кВт номинальной тепловой мощности отопителей. Дымоход для твердотопливного котла, как и для газового, должен быть защищен от конденсата, даже надежнее, т.к. при сгорании твердого топлива образуется больше твердых остатков. При накапливании на стенках дымового канала и даже на камере сгорания они могут существенно снизить эффективность использования оборудования, вплоть до выхода из строя.

 Загрузка …

Рекомендуем прочесть!

требования по устройству и установке дымоходных труб в частном доме, температура, какая труба нужна, нормы отопления

Содержание:

Обустройство системы отвода продуктов сгорания для газовых котлов должно выполняться с учетом ряда требований и нормативов. Характеристики дымоходов строго регламентируются нормативами, которые направлены на создание предельно безопасной системы – при неправильной сборке дымохода угарный газ может попасть в помещение и навредить жильцам.


Любое отопительное оборудование предъявляется свои требования к системе отвода продуктов сгорания, и газовые котлы не являются исключением. Помимо качественного вывода газов, дымоход для газового котла должен обеспечивать хорошую тягу. В данной статье будут рассмотрены требования, которые предъявляются к дымоходам для газовых котлов, и нормативы, регламентирующие обустройство дымоотводных каналов.

Требования к материалу изготовления дымохода

Материалы, используемые для производства дымоотводных устройств, должны соответствовать следующим требованиям:

  • Устойчивость к высоким температурам;
  • Высокая устойчивость к коррозионному воздействию;
  • Устойчивость к агрессивным химическим веществам и средам.


Все эти требования к дымоходу для газового котла имеют под собой реальную основу. Так, требование о химической инертности вызвано тем, что в трубе дымохода при работе газового котла находится определенное количество конденсата, содержащего в себе серную кислоту. Чтобы такая среда не повреждала конструкцию, она должна быть защищена от коррозии и химического воздействия. Снизить интенсивность выделения конденсата можно при помощи утепления дымохода.

Выбор материала для дымохода

При обустройстве дымоотводных систем могут использоваться металлические, керамические и коаксиальные трубы. Решать, какая труба нужна для газового котла, нужно в соответствии с требованиями, которые предъявляет конкретная модель котла. Если же в документации отсутствует подобная информация, то придется изучить характеристики каждого из представленных материалов.

Самым популярным материалом для изготовления дымоходов является металл. Чаще всего используется нержавеющая сталь, но встречаются и варианты из оцинкованной стали. В любом случае, рабочая температура в дымоходе газового котла при использовании металлических труб может достигать 800 градусов, чего вполне достаточно для обустройства системы отвода продуктов сгорания.

Конструкция металлических дымоходов включает в себя внутренний слой, изготовленный из нержавеющей стали, теплоизоляционный слой из базальтовой ваты и тонкий металлический кожух. Такие устройства достаточно надежны, имеют высокую прочность и имеют приемлемые визуальные качества.


Следующий вариант – это керамические дымоходы, рассчитанные на эксплуатацию при температуре до 1200 градусов. Подобные устройства имеют трехслойную конструкцию, которая включает в себя керамический слой, теплоизоляцию и внешнюю оболочку из керамзитобетона. К основным достоинствам дымоходов из керамики можно отнести простоту конструкции и монтажа, надежность и высокую пожаробезопасность.

Последний вид дымоходов – коаксиальный, который хорошо выглядит и имеет очень хорошие эксплуатационные характеристики. Благодаря двухслойной конструкции коаксиальные дымоходы оказываются надежно защищены от выделяющегося конденсата. В сочетании с газовыми котлами это качество проявляется особенно ярко, поэтому выбор коаксиального дымохода в данном случае будет наиболее оправданным.

Существуют также кирпичные дымоходы, но они изначально рассчитаны на использование с твердотопливным отопительным оборудованием. Чтобы появилась возможность подключить газовый котел к кирпичному дымоходу, последний необходимо переоборудовать, вставив в него металлическую часть и выполнив теплоизоляционные работы.

Размеры и сечение дымохода

Чтобы рассчитать площадь сечения дымоходной трубы, нужно учитывать размеры патрубка, который имеется в газовом котле. Пропускная способность дымохода в результате должна быть не меньше самого патрубка. К дымоходу можно подключить сразу два отопительных котла, но их вводы можно размещать только на разных уровнях, а расстояние между ними должно быть не менее 0,5 м. Сечение трубы при подключении двух котлов равняется сумме их мощности, умноженной на 5,5.


Разбираясь, какой дымоход нужен для газового котла, нужно учитывать не только его площадь, но и форму сечения. Сечение дымоходной трубы может иметь прямоугольную или круглую форму. Поток дыма перемещается внутри трубы по спиралевидной траектории, поэтому наличие разных углов будет ему мешать. Именно из-за этого предпочтение желательно отдать дымоходу с круглым сечением труб, которые обеспечивают более высокую тягу.

Расположение труб

Дымоходная труба может располагаться только вертикально. Отклонение от вертикальной оси может составлять не более 30 градусов, или же 1 метр в любую сторону. Подключение дымохода к газовому котлу осуществляется таким образом, чтобы из котла выходил участок трубы длиной не менее 0,5 м.


Количество изгибов и поворотов в дымоходе нужно по возможности свести к минимуму. Если такой возможности нет, то устанавливать отводы и колена можно, но их суммарное количество не должно превышать 3. Горизонтальные участки труб могут иметь уклон величиной не более 0,01 градуса по направлению к котлу.

Установка зонтов

Оголовники на дымоход можно не устанавливать в том случае, если они мешают выходу продуктов сгорания. Для каждой отдельной трубы должен быть собственный зонт, установленный на оголовке. Защитные «грибки» должны обязательно иметь форму конуса.

Правила монтажа дымохода для газового котла

Устанавливая дымоотводные трубы для газового котла в частном доме, нужно соблюдать ряд правил:

  • Элементы дымохода должны устанавливаться снизу вверх;
  • Крепить элементы конструкции можно исключительно вертикальным образом;
  • Труба под газовый котел не должна быть выше 5 м;
  • Изгибы и провисания труб на прямых участках не допускаются;
  • Все точки соединений труб должна обязательно обрабатываться герметиком;
  • В дымоходе не должно быть больше трех горизонтальных участков длиной свыше 1 м;
  • Располагать оголовок можно только над зоной прохождения воздушных масс.


Дымоход обязательно должен надежно крепиться к расположенной возле него стене. Прямые участки трубы должны фиксироваться на расстоянии не более 1,5 м, при этом все соединения самих элементов дымохода нужно надежно крепить друг к другу. Чтобы собранная конструкция была максимальной надежной и прочной, ее элементы нужно дополнительно усилить при помощи металлических хомутов.

Требования СНиПов по установке дымохода

Любой дымоход, независимо от конструктивных особенностей и материала изготовления, должен устанавливаться с учетом требований, описанных в СНиП 2.04.05-91. Указанные в данном документе нормы в первую очередь направлены на создание безопасной системы. Кроме того, соблюдение данных норм даст возможность ввести котел в эксплуатацию и не иметь проблем с местной газовой службой.


Устройство дымохода газового котла в частном доме должно выполняться в соответствии с рядом требований:

  1. Дымоход для газового отопительного оборудования должен обязательно обеспечивать хорошую тягу.
  2. Система должна быть обустроена таким образом, чтобы в ней присутствовал сборник конденсата. Такая конструкция позволяет предотвратить разрушение дымохода, которое происходит из-за скопления агрессивного конденсата на его стенках.
  3. Оголовок дымохода нельзя оборудовать грибками, дефлекторами и аналогичными устройствами, которые препятствуют нормальному выводу продуктов сгорания газа.
  4. При установке дымохода нужно обязательно обратить внимание на качество крепления отдельных элементов. Вся конструкция должна быть собрана достаточно надежно, чтобы выдерживать условия эксплуатации.
  5. Дымоход газового котла для отопления частного дома на каждом своем участке должен быть герметичным. Разумеется, речь идет о точках, где происходит соединения отдельных элементов дымоходной трубы.


Все нормы дымохода для газового котла направлены на создание качественной системы, способной выполнять свою работу.

Заключение

Обустройство дымохода для газового котла – это серьезная и очень важная задача, от которой зависит эффективность отопительного оборудования и его безопасность. Возможность ввода котла в эксплуатацию напрямую зависит от того, насколько были соблюдены требования к устройству дымохода для газового котла. Если уверенности в собственных навыках нет, монтаж дымохода лучше доверить специалистам, которые грамотно спроектируют конструкцию и установят ее в соответствии со всеми существующими нормативами.


Мокнет труба дымохода газового котла?

Мокрые пятна или даже потеки жидкости на трубе дымохода – распространенные проблемы среди владельцев газовых котлов. Производители постоянно стремятся повысить эффективность работы выпускаемого им оборудования, а вместе с тем проблема образования конденсата в дымоходе становится все более актуальной для пользователей. Из-за особенностей работы газового отопительного оборудования при проектировании дымоходной системы следует учесть ряд факторов. Даже малейшие ошибки в проектировании и эксплуатации, например, отсутствие утепления, приводят к образованию конденсата.

Если замечены мокрые следы на дымоходной трубе, нужно немедленно предпринимать меры, так как конденсат обладает разрушительной силой. Но сначала следует определить причину этого явления. Рассмотрим самые распространенные причины, почему мокнет дымоход. Образование конденсата в дымоходах газовых котлов обусловлено тем, что продукты горения имеют низкую температуру (обычно не превышает 120 градусов) и «точка росы» смещается внутрь дымоходной системы.

Распространенные ошибки при проектировании

Предупредить образование конденсата внутри дымохода во многих случаях невозможно. Часто проблему даже не решает утепление трубы или решает только частично (уменьшается количество образующейся жидкости). Чтобы труба не мокла, важно устанавливать конденсатосборник для дымохода. Специальное комплектующее обычно располагается внизу системы или на поворотах и предназначено для отведения жидкости из трубы. Если конденсатосборник отсутствует, образующей влаге внутри трубы некуда деваться. Как результат, она постоянно течет по стенкам и впитывается в них. Под воздействием влаги и перепада температур кирпичные конструкции начинают разрушаться. Страдают от такого постоянного воздействия системы и из других материалов. К примеру, асбестовая труба начинает отслаиваться, а нержавейка – ржаветь. Обусловлено это тем, что в жидкости содержатся агрессивные кислотные соединения.

Если правильно подобрать тройник с конденсатосборником для дымохода, можно предупредить чрезмерное намокание трубы или кирпичной конструкции. Конденсат все равно будет появляться в системе, но так он будет сразу отводиться наружу. Как результат, стены не будут мокнуть и разрушаться, а значит, система сможет дольше прослужить.

Иногда при установке дымохода для газового котла допускают и другую ошибку. Ныне для обустройства систем для отвода продуктов горения обычно используются сэндвич трубы. Главное их преимущество в том, что они не нуждаются в утеплении, так как теплоизолятор находится между наружным и внутренним контуром. И хотя стоимость таких труб немного выше, в целом решение их использовать окупается эффективной работой дымохода. За счет утеплителя внутренний контур так быстро не остывает, поэтому проблема не стоит так остро.

Несмотря на  это, иногда по трубе течет жидкость. Обусловлено это тем, что устанавливается одноконтурный проход через кровлю. Поскольку современные газовые котлы отличаются цикличностью (то работают, то выключаются), температура внутри системы постоянно меняется. Из-за перепадов узел сопряжения быстро приходит в непригодность. Из-за разрушений жидкость может течь не только по внутренним, но и наружным стенам.

Если проход сэндвича через кровлю обустроен неверно, проблема с конденсатом будет довольно актуальной. При отсутствии утепления жидкость будет образовываться в больших количествах, так как стенки трубы холодные и на них легко будет оседать конденсат. Вся влага после начинает течь вниз по трубе, проходя через всю систему.

Чтобы решить подобную проблему, можно утеплить проход, подобрав подходящий теплоизоляционный материал. С практической точки зрения такой вариант – отличное решение, но если важна эстетика, тогда следует подыскать другие альтернативы. Решить проблему поможет гибкая труба ФуранФлекс Black. Так как она вставляется внутрь основной конструкции, снаружи остается невидимой, но при этом композитный материал обладает низкой теплопроводностью, поэтому  предупреждает чрезмерное образование влаги. Вместе с тем футеровка ФуранФлексом – это отличная защита внутренних стенок дымоходной системы от агрессивного воздействия кислотных соединений и других факторов. Чтобы обеспечить эффективную работу дымохода и продлить срок службы основной конструкции, заказывайте установку ФуранФлекс.

Пластиковый дымоход для газового котла – обман или прорыв?

Если для обогрева помещений используется газовый котел, важно правильно оборудовать систему для отведения продуктов горения. На смену традиционным решениям все чаще приходят современные материалы. Наряду с полимерными дымоходами ФуранФлекс Black, на рынке появились пластиковые дымоходы. Действительно ли такие конструкции могут использоваться? И насколько они безопасные? Чтобы найти ответы на все эти вопросы, нужно подробнее рассмотреть все особенности пластиковых дымоходов.

Главные особенности и отличия

Пластиковый дымоход состоит из полимерных труб, соединительных фитингов, муфт и других комплектующих. Для его изготовления используется особый термостойкий пластик. Главная его особенность в способности выдерживать температуру до 120 градусов по Цельсию. При кратковременном воздействии такие системы могут выдерживать температуру до 140 градусов.

На рынке пластиковые дымоходы для газовых котлов бывают из жестких и гибких полимеров. Системы из жесткого пластика могут использоваться для возведения конструкции с нуля. А вот гибкие трубы обычно используются для гильзования уже существующих систем, возведенных из кирпича или нержавейки. При подборе элементов нужно учитывать эти факторы. Иногда совмещают гибкие и жесткие трубы, если конструкция имеет изгибы и повороты.

Когда может использоваться?

Пластиковый дымоход выдерживает температуру до 120˚C. Ныне производители газовых котлов стремятся увеличить производительность своих устройств. Большинство современных моделей от ведущих производителей имеют высокий КПД. Главная особенность работы таких котлов в том, что температура продуктов горения не превышает 120 градусов.

Для современных газовых котлов пластиковые дымоходы могут успешно использоваться при условии соблюдении правил эксплуатации и правильно спроектированной системы.

Если в вашем доме установлен газовый котел старой модели, тогда от покупки пластикового дымохода нужно отказаться. Выходящие из камеры продукты горения имеют довольно высокую температуру (обычно свыше 120 градусов по Цельсию), поэтому трубы из пластика могут легко расплавиться или деформироваться.

Перед установкой пластикового дымохода тщательно изучите техническую документацию газового котла, а лучше проконсультируйтесь со специалистом.

Преимущества и недостатки

Дымоходы из пластика пока не пользуются большой популярностью, хотя они обладают несколькими важными преимуществами:

  • Небольшой вес. Трубы из пластика имеют малый вес. Благодаря этому, систему можно монтировать без применения специальной техники. К тому же установка такой системы не требует укрепления фундамента и стен.

  • Простота монтажа. При необходимости трубы можно отрезать ножовкой. Для соединения используются муфты и фитинги. Трудностей при монтаже обычно не возникает.

  • Устойчивость к коррозии. В отличие от стальных труб, пластиковые дымоходы обладают стойкость к коррозии. При правильном использовании могут прослужить длительное время. Пластик не боится конденсата и агрессивных веществ, которые в нем содержатся.

  • Доступная цена. По сравнению с нержавеющими трубами, пластиковый дымоход стоит значительно дешевле.

Среди недостатков стоит отметить низкую механическую прочность пластиковых труб, отсутствия утепления. При небрежной погрузке, транспортировке или случайных ударах могу появиться трещины или другие дефекты. К применению такие элементы не пригодны. Поскольку пластиковые дымоходы не пользуются достаточной популярностью, выбор размеров труб, а также комплектующих к ним на рынке скудный.

Возможные риски

Несмотря на то, что преимущества преобладают перед недостатками, не спешите покупать пластиковый дымоход для газового котла. На рынке довольно много подделок. При использовании некачественной продукции очень высокий риск возникновения пожара. Если для производства используется сырье с плохими характеристиками, дымоход не способен выдержать высоких температур. При прохождении горячих продуктов горения через пластиковые трубы они начинают плавиться и даже могут загореться.

Даже если дело не доходит до пожара, некачественный пластиковый дымоход при нагреве может выделять токсичные вещества. К тому же может нарушиться герметичность системы, что станет причиной проникновения опасных продуктов горения внутрь помещения. Эти факторы могут стать причиной отравления людей, которые находятся внутри помещения.

Если вы все-таки решили установить пластиковый дымоход, выбирайте продукцию от проверенных производителей.

Обязательно проверяйте наличие сертификатов качества, они выглядят вот так. Не стоит рисковать своим здоровьем и домов ради небольшой экономии.

Почему вам может понадобиться модернизировать газовые трубы

Вы беспокоитесь, что вам может понадобиться модернизировать газовую трубу перед установкой комбинированного котла?

Возможно, вас уже уведомили о том, что ваш трубопровод должен быть модернизирован инженером-теплотехником, имеющим сертификат Gas Safe.

Поработав со многими клиентами, которым требовалось именно это обновление перед установкой комбайна, я знаю, что это может создать дополнительный стресс для любого домовладельца.

Ниже я расскажу, почему вам может понадобиться модернизировать газовую трубу и какие работы могут потребоваться.

Зачем нужна модернизация трубы?

Текущие правила газовой безопасности гласят, что подводящая труба 22 мм должна быть проложена от комбинированного котла к счетчику. Возможно, потребуется модернизировать его до 28 мм и 35 мм в секциях, если газопровод находится на особенно большом расстоянии, имеет много изгибов и поворотов на маршруте, по которому он проходит, или обслуживает многие приборы.

Многие старые некомбинированные котлы были оснащены 15-миллиметровой трубкой для подачи газа , так как это было все, что им требовалось для медленного нагрева воды через водонагреватель в течение часа или около того.

Комбинированный котел немного отличается, так как он мгновенно нагревает воду, а это означает, что он сжигает много газа за короткий период. Из-за этого требуется труба большего размера для обеспечения правильного давления газа (для правильного количества топлива).

СОВЕТ: Вам также может потребоваться модернизация, если вы устанавливаете бойлер большей мощности, чем в настоящее время, для большей производительности горячей воды. Это может потребовать модернизации газовой (топливной) трубы.

Всегда ли требуется модернизация трубы?

Короткий ответ: нет .

Обновление трубы может не всегда быть необходимым, но это будет зависеть от вашей текущей настройки трубы.

Иногда существующая труба уже 22 мм от счетчика до котла, поэтому нет необходимости в обновлении.

Однако следует учитывать и другие соображения.

Например, у вас может быть счетчик со старым выводом , соединенным с медью . Инженер не может оставить это на месте, поэтому его необходимо обновить.

Я также сталкивался с ситуациями, когда труба имеет диаметр 22 мм, но не демонстрирует адекватного давления в котле из-за отложений нагара внутри трубы.Поэтому визуально трубопровод выглядел нормально, но не подходил для работы.

Какие трубы затронуты?

Когда инженер устанавливает котел, огонь или плиту, он должен провести тест на исправность счетчика. Любая визуальная ведущая труба должна быть обновлена.

Приборы

должны быть рассчитаны на газ, чтобы гарантировать, что они могут работать с максимальной мощностью при правильном давлении . Если это давление не может быть достигнуто, трубу необходимо модернизировать.

ПРЕДУПРЕЖДЕНИЕ : Если вы устанавливаете комбинированный котел там, где газовая труба не соответствует требованиям, вы нарушите правила газовой безопасности и инструкции производителя, нарушив закон.

Сколько это будет стоить?

Стоимость модернизации ваших труб действительно будет зависеть от вашей текущей настройки и обстоятельств, поэтому вам всегда следует спрашивать о визите на дом и фиксированной цене от выбранного вами инженера.

Как показывает практика, чем сложнее работа, тем дороже она становится.Например, если вы живете в бунгало с пространством под полом, это, скорее всего, очень простая работа.

Однако, если в вашей собственности каменные или кафельные полированные полы, это может стать сложной и дорогостоящей работой, которая может потребовать подъема половиц и обхода определенных участков.

Из-за вышеизложенного модернизация трубопроводов может стоить от 150 до 800 фунтов стерлингов.

Ваши следующие шаги

Если вас беспокоит, нужно ли вам модернизировать газовые трубы перед установкой комбинированного котла, позвоните вашему местному инженеру, имеющему регистрацию газовой безопасности, чтобы он дал вам оценку (или, при необходимости, расценки).Если вы подозреваете, что какой-либо газовый прибор или трубопровод небезопасен, позвоните в Регистр безопасности газа и попросите одного из их инспекторов посетить вашу собственность, чтобы оценить ваши трубопроводы, приборы или качество изготовления.

Помните, что обычно существует уважительная причина для необходимости обновления трубопроводов, и очень маловероятно, что выбранный вами инженер пытается взимать с вас плату за ненужную работу.

Газовые трубы не могут быть скрыты в бетонных полах или стенах, а ваш инженер не может подключиться к неисправным или нестандартным трубопроводам .Они должны либо разрезать и изолировать, либо полностью заменить трубу.

Заключение

Если вы не уверены, что вам нужно модернизировать газовую трубу перед установкой комбинированного котла, этот блог должен помочь вам расслабиться. Согласно правилам газовой безопасности, необходимо установить подводящую трубу 22 мм от комбинированного котла к счетчику. Итак, если у вас старая труба 15мм , ее необходимо заменить.

Старые свинцовые трубы также должны быть заменены вместе с любой трубой , не демонстрирующей адекватного давления в котле из-за отложений углерода в трубе.Инженер может проверить это, проверив рабочее давление на каждом газовом приборе.

Если вы не уверены, действительно ли вам нужно модернизировать газовые трубы, обратитесь к местному инженеру, зарегистрированному в системе газовой безопасности, для проведения оценки (и при необходимости укажите цену).

Если вы считаете, что какие-либо из ваших газопроводов небезопасны, свяжитесь с регистратором газовых сейфов , который может послать кого-нибудь для проверки трубопроводов на вашей территории.

Руководство по комбинированному котлу

Мы всегда хотим, чтобы вы получали максимум удовольствия от отопления и горячего водоснабжения.Итак, в результате мы подготовили это мини-справочник по вашему пароконвектомату. В ближайшее время мы планируем написать более подробные статьи по всем аспектам комбинированных котлов.

Цель этого руководства — лучше понять, как работает ваш котел. Мы объясним, как он обеспечивает отопление и горячую воду и как использовать его в условиях повышенного спроса или экстремальных погодных условий. Надеюсь, эта информация окажется для вас полезной.

Информация о комбинированном котле Quick

Комбинированный котел (широко известный как комбинированный) объединяет в одном приборе функции отопления и горячего водоснабжения.Сегодня комбинированные котлы компактны, просты в использовании, надежны, эффективны и очень эффективны при подаче тепла и горячей воды прямо из одной установки.

Комбинированные котлы могут монтироваться на стену или на пол. Каждый котел должен иметь дымоход. Дымоход (установленный на котле) безопасно выводит продукты сгорания наружу. Лучше всего, чтобы дымоход выходил по кратчайшему пути наружу.

К котлу присоединено семь труб:

  • Газовая труба
  • Вход холодной воды
  • Выход горячей воды
  • Трубка подвода центрального отопления
  • Возвратная труба центрального отопления
  • Трубка сброса давления
  • Конденсат труба
Как это работает? Руководство по комбинированному котлу.

Комбинированный котел объединяет в одном приборе центральное отопление и горячую воду. С самого начала стоит отметить, что пароконвектомат может выполнять только одну из этих функций одновременно, и он всегда отдает приоритет горячей воде.

Процесс выработки тепла, необходимого как для отопления, так и для горячей воды, одинаков. Медная газовая труба подает газ от счетчика через газовый клапан к газовой горелке внутри герметичной камеры. Когда горелка горит, она направляет тепло к основному теплообменнику.Современные комбис извлекают из газа как можно больше тепла, которое образует конденсат внутри теплообменника. Трубка для конденсата собирает конденсат и выводит его наружу.

В холодную погоду конденсатопровод необходимо защитить от замерзания. Хорошей практикой является проложить как можно большую часть трубы изнутри, прежде чем открывать ее снаружи. Любая внешняя труба для конденсата должна минимизировать горизонтальные участки. Защитите меньшую внешнюю трубу для конденсата, используя изоляцию и устройство защиты от замерзания (короткие участки трубопровода диаметром 42 мм и более не требуют изоляции).

Безопасна ли напорная система?

Внутри теплообменника тепловая энергия передается системной воде (воде, которая течет вокруг радиаторов). Производитель котла рекомендует использовать герметичную систему, а воду настроить на рабочее давление. Если есть проблема с котлом, насосом или системой наполнения, котел безопасно сбросит избыточное давление через трубку сброса давления. Предел давления нагнетания составляет 3 бара, устанавливается предохранительным клапаном (PRV). PRV соединяет воду в системе с трубопроводом сброса давления.

Трубка PRV должна быть установлена ​​из меди. Всегда отключайте PRV в соответствии с инструкциями производителя или действующими правилами техники безопасности. Капающая труба PRV обычно указывает на проблему с напорной системой в котле. Для регулировки или ремонта потребуется вызвать квалифицированного инженера.

Центральное отопление

Мы продолжаем это руководство по вашему комбинированному оборудованию с функцией центрального отопления. В большинстве случаев комбинированные котлы отапливают дом, перекачивая горячую воду по трубам к радиаторам в каждой комнате.Это контролируется с помощью программатора или таймера, а также комнатного термостата. Каждый радиатор снабжен впускным и выпускным клапанами. Радиаторные клапаны используются для балансировки распределения тепла. Чтобы тепло достигало всех радиаторов равномерно, необходимо сбалансировать клапаны. Термостатические радиаторные клапаны могут быть установлены для повышения эффективности и комфорта управления.

Важно сбалансировать радиаторы. Убедитесь, что ваш теплотехник выполнил эту задачу при установке нового котла или ремонте чего-либо на котле или системе.Сегодня существуют системы, которые обеспечивают дистанционное управление обогревом через ваш мобильный телефон или планшет. Это добавляет дополнительный контроль и может быть действительно удобным, особенно во время путешествия или неожиданного возвращения домой.

Горячая вода

Горячая вода образуется, когда в водопроводной сети нагревается холодная вода, протекающая через пароконвектомат. Вода отводится из радиаторного контура с помощью переключающего клапана в пластинчатый теплообменник (ПТО). ПТО передает тепло воды из системы в водопроводную холодную воду, как только открывается кран или душ.Горячая вода достигает заданной температуры, указанной контроллером котла. Газовая горелка регулируется, чтобы поддерживать равномерную температуру. Наконец, термисторы регулируют подачу газа по мере протекания водопроводной воды, чтобы поддерживать постоянную температуру воды.

В условиях сильного холода некоторым комбинированным котлам может быть трудно достичь требуемой температуры. В этом случае может помочь уменьшение расхода воды из крана или душа. Подавляющее большинство новых комбайнов могут справиться с этими нечастыми требованиями.

Это руководство к вашему пароконвектомату представляет собой обзор функциональных возможностей этого типа оборудования.Мы будем писать более подробные блоги по многим темам, затронутым здесь, и свяжем их с этой статьей, как только они будут опубликованы.

Следует ли заменять котельные трубы вместе с коммерческим котлом?

Вы задаетесь вопросом, не пора ли заменить ваш коммерческий котел, и думаете о замене труб котла вместе с агрегатом? Владельцы зданий и руководители предприятий часто выбирают котлы, потому что они чрезвычайно энергоэффективны по сравнению с другими типами отопления, а котлы могут быть многофункциональными, обеспечивая надежное горячее водоснабжение жителей и сотрудников вашего здания.Конечно, есть большая вероятность, что водопроводные трубы вашего котла были установлены одновременно с вашей нынешней системой котла. Хорошая новость в том, что вы можете определить, пора ли заменять всю систему, включая трубы, или только котел.

Признаки необходимости замены коммерческого котла в Чикаго

Согласно диаграмме ожидаемого срока службы оборудования ASHRAE, коммерческие котлы рассчитаны на срок от 24 до 30 лет, но это зависит от типа и стиля вашего котла, а также от того, насколько хорошо вы поддерживали его в течение многих лет.

Ожидаемый срок службы водогрейных и паровых котлов

Если ваш текущий котел был установлен в период с 1985 по 2005 год, велика вероятность, что пришло время его заменить.

  • Котлы чугунные — От 30 до 35 лет
  • Электрокотлы -15 лет
  • Котлы пожаротрубные стальные -25 лет
  • Стальные водотрубные котлы — от 24 до 30 лет

Кроме того, горелки коммерческих газовых и электрических котлов рассчитаны на срок службы только 21 год.Это означает, что даже если ваш котел находится в хорошем рабочем состоянии, вам может потребоваться осмотр и ремонт или замена горелок, чтобы обеспечить бесперебойную и надежную работу.

Дополнительные признаки того, что пришло время заменить котел
  • Ржавчина — Ржавчина реже встречается в котлах с замкнутым контуром, которые постоянно повторно нагревают одну и ту же воду. Однако, если ваш котел постоянно нагревает новую воду из-за его конструкции или того факта, что вы также используете свой котел для подачи горячей воды своим жильцам, он быстрее ржавеет.Хороший способ определить, не ржавеет ли ваш котел изнутри, — это регулярно его осматривать. Если внутренняя часть сильно заржавела, пора заменить.
  • За последние 12–24 месяцев вам потребовалось несколько ремонтов котла. — Увеличение частоты ремонтов и необходимость выполнять все более дорогостоящие ремонты для поддержания работоспособности котла — верный признак того, что вам необходимо его заменить.
  • Ваш котел теряет эффективность — В этом случае вы заметили, что ваш котел не является энерго- или водосберегающим, как это было несколько лет назад.Это может быть связано с протечками в самом бойлере или протечками в водопроводных трубах, а также из-за неспособности поддерживать правильную температуру воды для нагрева радиаторов до соответствующих температур. Если вы заметили увеличение своих счетов за газ, электричество и / или воду, пора приступить к планированию замены бойлера.

Признаки того, что вам следует также заменить систему трубопроводов, подключенных к вашему котлу

Если вы определили, что настало подходящее время для замены бойлера, возможно, это также хорошее время для замены водопроводных труб, соединяющих ваши котлы с радиаторами в квартирах арендаторов и в общественных местах.Водопроводные трубы котла рассчитаны на срок службы от 20 до 80 лет при надлежащем техническом обслуживании. Однако, если у вас есть паровой котел, проблемы с водопроводными трубами могут возникнуть немного раньше. Это связано с тем, что избыточное давление может вызвать чрезмерное усилие на трубы, что приведет к их более быстрому износу. Если в трубах произошли многочисленные утечки, кислород может попасть в систему, что может вызвать ржавление стальных или железных труб быстрее, чем ожидалось, а в зависимости от качества воды медные трубы могут начать коррозию, что приведет к закупорке труб и утечкам из точечных отверстий.

Рекомендации по прокладке трубопровода котла при установке нового котла в здании в Чикаго

При установке нового энергоэффективного котла важно понимать существующие трубы и систему трубопроводов, необходимую для нового котла, даже если текущие трубы находятся в пределах ожидаемого срока службы и не подвержены какой-либо сильной коррозии или утечкам. Обычные системы трубопроводов котла включают однотрубный последовательный контур, двухтрубный прямой возврат и двухтрубный обратный возврат.

Однотрубная петля

Однотрубный контур состоит из единой трубопроводной сети, идущей от котла к радиаторам в здании и обратно к котлу.Это самый простой тип трубопроводной системы для котлов, но он может привести к неравномерному нагреву. Это связано с тем, что радиаторы около передней части контура получают наибольшее количество тепла, и когда горячая вода проходит через систему трубопроводов, вода теряет тепло. По этой причине правильно спроектированная однотрубная система содержит радиаторы большего размера, чем системы других типов. Также важно отметить, что однотрубные системы часто предназначены для паровых котлов, а не для водогрейных котлов.

Две трубы с прямым возвратом

Если у вас однотрубная система и вы устанавливаете энергоэффективный водогрейный котел, может быть хорошей идеей модернизировать вашу систему трубопроводов до двухтрубной системы прямого возврата.Этот тип системы содержит два набора труб, идущих от котла к радиаторам. В этой системе горячая вода из бойлера передается в радиатор, но использованная вода не направляется в следующий радиатор. Вместо этого каждый радиатор возвращает использованную воду в бойлер. Это гарантирует, что все бойлеры будут получать одинаковую температуру воды, что приведет к более равномерному нагреву во всем здании.

Двухтрубный обратный возврат

Если вы устанавливаете новый котел и планируете использовать зонирование, чтобы контролировать тепло в здании и сократить расходы, вам необходимо установить двухтрубную систему обратного возврата.Как и в случае с двухтрубным прямым возвратом, использованная вода не проходит через каждый бойлер. Вместо этого она возвращается в котел, что позволяет гарантировать, что все котлы будут получать воду одинаковой температуры.

Получение помощи от Althoff по своевременной замене котла и труб

Здесь, в Althoff, наши специалисты по отоплению и сантехники могут помочь вам решить, какой тип котла установить в вашем коммерческом или многоквартирном семейном доме в Чикаго, и нужно ли заменить трубы вашего котла или модернизировать их до новой системы, чтобы обеспечить ваше здание с равномерным и / или зональным отоплением.Все начинается с осмотра вашей текущей системы, включая трубы котла и водопровода, ведущие к радиатору. Затем мы порекомендуем несколько систем котлов в соответствии с вашим минимальным и максимальным бюджетом и требованиями к энергоэффективности. Как только вы выберете новую систему котла, мы закажем ее и назначим дату установки.

Чтобы узнать больше о замене и / или модернизации вашего котла или запросить экстренный ремонт вашего котла, позвоните нам по телефону 800-225-2443.

Что такое конденсатопровод? | Подробное руководство

Конденсатные насосы

Конденсатные насосы собирают и отводят опасные сточные воды, которые образуются котлом во время его работы.Как уже упоминалось, они используются, когда гравитация не может переместить эту воду. Хорошим примером этого является установка котла в подвальной квартире. Поскольку он находится ниже уровня земли, сточные воды невозможно переместить, и для облегчения доступа вам понадобится насос для конденсата.

У меня нет внешнего слива для моей конденсатной трубы

В некоторых случаях нет внешнего слива для сточной воды, чтобы выйти из конденсатной трубы. Если это относится к вам, не паникуйте.Вы также можете получить так называемый «Soakaway».

Soakaway

Хотя их название говорит само за себя, Soakaways предлагают отличную альтернативу, если у вас нет внешнего отвода конденсата. Основная цель — безопасный контроль сброса сточных вод с конденсатом в землю. Он улавливает эти сточные воды и за счет использования известковой крошки может нейтрализовать кислотное содержание вытекающей воды.

Большинство отстойников будет выглядеть примерно так, вместе со стружкой извести.

Используя отстойник, вы также можете снизить вероятность того, что любой кислотный конденсат останется в самой системе.Это продлит срок службы котла, а также улучшит общее качество вашей системы центрального отопления.

ПРИМЕЧАНИЕ: Если вы используете выгребную яму в своем саду, имейте в виду, что вы не сможете расположить трубу для конденсата рядом с ней.

Моя конденсатная труба замерзла

Во-первых, это одна из наиболее распространенных проблем комбинированного котла, которая возникает при разговоре о конденсатной трубе вашей системы отопления.

С приближением зимы вероятность замерзания конденсатных труб повышается.Это особенно верно, если рассматриваемая труба проходит снаружи без надлежащей защиты или изоляции.

Когда это происходит, вода, идущая по трубе, замерзает, что автоматически предотвращает запуск котла. Результат? Никакого отопления и горячей воды зимой… как раз тогда, когда это нужно больше всего!

Как разморозить конденсатную трубу?

К счастью, принять необходимые меры для трубопровода замерзшего конденсата довольно просто. Когда это происходит, обычно есть довольно хорошие признаки, на которые стоит обратить внимание.Это включает в себя наблюдение за вашим котлом, чтобы увидеть, отображает ли он определенные коды ошибок. Еще одним признаком того, что это может быть проблема, является то, что вы можете услышать «хлюпающий» звук, когда ваш котел включается.

Используйте теплую воду

Это самый простой способ решить проблему. Вы можете просто полить пораженный участок трубы теплой водой, которая со временем оттает. Следует помнить одну вещь — не допускайте попадания воды на близлежащие дорожки или пешеходные дорожки. Хотя это кажется очевидным, иногда это может остаться незамеченным и, как следствие, вызвать серьезную опасность поскользнуться.

Используйте бутылку с горячей водой

Если у вас нет подходящего доступа для проливания теплой воды прямо на трубу для замерзшего конденсата, то есть другие способы решения этой проблемы. Вы также можете поставить бутылку с горячей водой на пораженный участок. Преимущество этого метода заключается в том, что вы можете избежать брызг горячей воды и, скорее всего, избежите еще одной опасности поскользнуться.

Утеплитель

Трубка для конденсата может оканчиваться над или под землей.Однако, если он находится над землей, вам придется отстать. Это добавит дополнительную изоляцию к самой трубе и обеспечит ее бесперебойную работу в холодные зимние месяцы. Любой профессиональный установщик должен включать в стандартную комплектацию в качестве профилактической меры лаг.

Что делать, если не работает?

Вы сможете довольно быстро определить, работают ли эти параметры или нет. Если вы обнаружите, что котел все еще не работает после того, как лед был растоплен или удален, следующим шагом должно быть приглашение кого-нибудь осмотреть котел.Мы, как национальный установщик, должны подчеркнуть, что вам необходимо убедиться, что у вас есть полностью квалифицированный высококвалифицированный специалист, выполняющий эту процедуру за вас. Им нужно будет быть уверенным в том, что они делают, и понимать, как это можно донести до широкой публики.

Заключение

Как видно из этой статьи, хотя есть несколько вещей, которые следует учитывать при вопросе «Что такое конденсатопровод?», Ответ относительно прост. Выбрасывая сточные воды из вашей системы в наружную канализацию, образующиеся опасные пары могут безопасно уйти за пределы помещения.В то же время, благодаря природе конденсационных котлов, вы можете сэкономить много денег, поскольку ваш котел может утилизировать потерянное тепло для продолжения обогрева вашего дома.

Переоборудование котлов с дизельного топлива на газ | Контрактный бизнес

Переоборудование котла, работающего на жидком топливе, на водяной — это важный проект по обеспечению домашнего комфорта. Хорошо выполненная работа обеспечивает больше жилого пространства и устраняет более высокие счета за отопление во времена стремительного роста цен на нефть.

Избавьтесь от масляного бака

На мой взгляд, масляный бак — это архаичный метод отопления дома, который представляет для домовладельца риски, а также неопределенные затраты в свете высоких цен на нефть для американских горок.

Также существует значительный риск, связанный с резервуаром для нефти в подвальном помещении, в основном из-за человеческой ошибки. Сколько раз вы слышали о переполненном масляном баке, который пролился на пол? Моя любимая история — это когда танк настолько забился илом, что вывалилось дно! После очистки клиент стал беднее на 25 000 долларов. Это крайний случай, и, к счастью, это происходит нечасто.

Снятие масляного бака не завершено, пока не будут сняты вентиляционное отверстие для масла и внешние линии подачи.Если установщик забудет удалить линии, а домовладелец не сможет отменить следующую поставку масла, у клиента может быть лужа масла в подвале. (Прокрутите вниз, чтобы продолжить чтение статьи.)

Модернизация облицовки дымохода

Если вы не устанавливаете высокоэффективную систему с выходом прямо наружу, все преобразования нефти в газ необходимо будет модернизировать с помощью вкладышей дымоходов и подпитки. Это требование должно быть включено в любое предложение, которое вы предоставляете для конверсии нефти в газ.

Установка парового отопления

Подготовка. Продавец создаст необходимый список материалов и передаст его менеджеру склада, который соберет все материалы для установщика перед работой.

  1. Установщик должен проверить предполагаемую рабочую папку на предмет особых инструкций и предупреждений.

  2. Имейте в виду, что при каждой работе котла сертифицированный инспектор по дымоходу будет посещать его для проверки состояния облицовки дымохода.

  3. Прочтите инструкцию для работы и держите ее под рукой для справки во время проекта.

  4. Установщик должен войти в дом через правильную дверь. Эта информация будет в папке с предполагаемой работой.

  5. Накройте и защитите полы и лестницы клиента перед перемещением любого оборудования в дом или из дома.

  6. Установщик или ученик организует все необходимые части на полу в рабочей зоне, обращая внимание на то, что ничего не пропало.

Демонтаж старого оборудования

  1. Перед тем, как снять старый котел, установщик пометит трубы около котла, отметив, является ли каждая труба подающей или обратной линией. Кроме того, вся проводка должна быть помечена и обозначена, чтобы помочь электрику при новой установке.

  2. Установщик отрежет старый котел от трубопровода. Подрядчик по демонтажу котла демонтирует существующий котел и вывезет его из помещения.Установщик или ученик ни в коем случае не должны участвовать в удалении. Эта мера предосторожности предотвращает травмы установщика или ученика. Подрядчик по переезду проходит обучение и получает оплату за выполнение этой работы.

  3. Установщик должен соблюдать осторожность при сливе воды из системы. Если возможно, постарайтесь, чтобы это было прохладно. Ответственность системного инженера — попросить домовладельца выключить аварийный выключатель, который зажигает газовую горелку, как можно раньше утром в день установки.

Страница 2 из 2

Важно помнить:

  • Не сливайте горячую воду в унитаз.
  • Не перекачивайте воду из старой системы на лужайку или клумбу.
  • Не сливайте старую воду из системы в сливную раковину, не спросив предварительно разрешения клиента.
  • После слива системы промойте дренажную зону пресной водой.
  • Промойте возвратные мокрые линии.
  • Пластиковые пакеты и пластиковые листы доступны для уменьшения распространения мусора.

Установка нового котла

Монтажник несет ответственность за то, чтобы подрядчик по демонтажу котла или подмастерье очистили территорию перед установкой нового котла на место.

Подрядчик по демонтажу, установщик и / или подмастерье принесет новый котел в котельную. Все котлы должны быть установлены сверху на 4 дюйма. монолитное бетонное основание из блоков.

Если цокольный этаж не может выдержать вес нового котла или обеспечить ровную монтажную поверхность, перед установкой котла необходимо подготовить новую бетонную подушку.Все котлы должны быть установлены горизонтально и вертикально с помощью только стальных прокладок.

Монтажник рассмотрит дымовую трубу перед подключением трубопровода к системе. Используйте как можно меньше фитингов для дымохода. Это обязательно. Дымоход обычно является самой большой трубой и устанавливается в последнюю очередь. Я настоятельно рекомендую вам сначала установить все вентиляционные трубы. Вы не попадете в угол.

Обвязка нового котла

Установщик произведет монтаж трубопровода около котла в соответствии с инструкциями производителя котла.

  1. Мы предварительно обрезаем все подводящие трубопроводы и трубопроводы петли Хартфорда, чтобы сэкономить время и повысить эффективность работы. (Петля Хартфорда — это трубопровод между коллектором парового котла и его самотечным возвратным трубопроводом). Я настоятельно рекомендую следовать чертежам производителя внутри руководства пользователя.
  2. Закрепите сливной отвод с помощью ниппеля и клапана. Для этих соединений используйте тефлоновую ленту и герметик для труб.
  3. Каждый раз, когда необходимо вырезать существующую трубу, необходимо использовать капиллярный капилляр на новой резьбе в дополнение к тефлону и компаунду.
  4. Никогда не вставляйте старую втулку в старый фитинг. Это приведет к утечке.
  5. Все котлы должны быть сделаны из стали, а не из меди. Со временем медные трубопроводы будут сильно расширяться и сжиматься и неизбежно будут протекать.
  6. Постройте коллектор. Трубопровод «около котла» — это просто так. Это трубопровод, который поднимается от системы и соединяется с существующим домовым трубопроводом подачи и возврата.
  7. Установите 2-дюйм. вертикальный трубопровод для подачи. Минимальная длина размера — 18 дюймов.
  8. Установите 2-дюйм. поворотный шарнир. Это позволит наклонить магистраль вниз и позволить конденсату возвращаться в отопительный котел.
  9. Установите в дом полноразмерный тройник. Положите тройник на бок и подсоедините к основному питанию с помощью полноразмерного колена и штуцера.
  10. Продолжайте движение к петле Хартфорда и возвратному трубопроводу.
  11. Настраивать тройник для выравнивателя нужно осторожно. Всегда обращайтесь к инструкциям производителя.Для этого примера используйте чертеж магазина.
  12. Размер тройника имеет решающее значение, особенно когда есть два возврата. Штуцеры обратного трубопровода всегда должны подключаться выше ватерлинии.
  13. Всегда меняйте главные вентиляционные отверстия. Вентиляционные отверстия основной линии обычно расположены на конце возвратного трубопровода. Эти вентиляционные отверстия необходимо заменить из-за возраста и накопления ржавчины.
  14. Подача воды через обратку. Этот метод позволяет холодной воде поступать через горячую возвратную воду и позволяет ей закаливаться.Никогда не наливайте холодную воду в верхнюю часть паровой системы, это может «сотрясать» систему и треснуть ее секцию. См. Диаграмму ниже.
  15. Монтаж трубопровода для снятия шлама — важный шаг, который часто упускается из виду. Наша работа заключается в заправке трубы маслом. Котлы, которые мы устанавливаем, хранились снаружи с красивым масляным покрытием внутри для защиты от погодных условий. Как-то нам нужно добыть это масло. Установка для снятия шлама должна быть размещена выше ватерлинии и ниже верхней части секции.

Лучшее, что я могу вам дать, — это представить, как вы наполняете стакан вверх дном.Если вы наполните стакан таким образом, вода и все, что плавает сверху, будет прилипать к крыше стакана. Мы не хотим этого, мы хотим, чтобы с поверхности воды в данном случае было снято масло. Если мы установили трубу под крышей котла

Процедура очистки

Перед установкой трубопровода около котла сотрите тряпкой как можно больше смазочно-охлаждающей жидкости. После установки все паровые котлы необходимо обезжирить и тщательно очистить.

Не добавляйте в котел никаких химикатов, если их не укажет системный инженер.

Рабочее давление

Настроить все паровые отопительные котлы на включение при давлении 1/2 фунта на квадратный дюйм и отключение при самом низком давлении, чтобы пар попадал в самый дальний радиатор.

Если вентиляционные отверстия работают нормально, большинство систем парового отопления будут работать нормально при максимальном давлении отключения 1-1 / 2 фунта на квадратный дюйм.

Примечание. Паровые котлы Burnham теперь поставляются с особой системой контроля давления, которая требует настройки включения на 2 фунта на квадратный дюйм и дифференциальной настройки на 2 фунта на квадратный дюйм.

Тимоти Флинн — генеральный директор Winters Company, организации, предоставляющей услуги на дому, базирующейся в Кембридже, Массачусетс.Компания Winters специализируется на обслуживании и установке систем вентиляции и кондиционирования, а также на проектах реконструкции кухонь и ванных комнат. Компания Winters является членом Nexstar и лауреатом финансовой премии Фрэнка Дж. Блау. Флинн готов поговорить об улучшении продаж или новых услугах с любым заинтересованным подрядчиком. С ним можно связаться по телефону [email protected] или 617 / 765-4876. Процедура установки парового котла написана в соавторстве с Аль Леви.

Заявление о котле 101: Основы бытового котла

Каждую зиму домовладельцам напоминают о важности их котельных систем, особенно если система не работает должным образом.Поскольку заявления о котле начинают появляться на столах монтажников в холодное время года, важно понимать основы этих систем и то, как они работают.

Что такое бойлер?

Котлы — это системы водяного отопления, то есть они используют воду для передачи тепла. Этот тип системы имеет много преимуществ, одно из которых — поддержание более постоянной температуры. Котлы также обычно более эффективны, чем системы с принудительной подачей воздуха, и не требуют воздуховодов. Это, в свою очередь, предотвращает попадание пыли, аллергенов и плесени в воздух дома через воздуховоды.

Котел подает нагретую воду к оконечным устройствам (в данном примере — к радиаторам). Вода передает тепло воздуху, а затем возвращается в котел, где цикл повторяется.

Различия между котлами, работающими на природном газе и жидком топливе

В жилых котлах используется два основных вида топлива: природный газ и мазут. Природный газ горит чисто и в последние годы был дешевле нефти. Газ подается от коммунального предприятия по коммуникационным линиям в дом.Чтобы определить, работает ли котел на природном газе, поищите рядом с котлом линию подачи газа с запорным вентилем. (На фото: Бытовой газовый котел)

С другой стороны, для масляных котлов

требуется большой резервуар на месте, в котором может храниться от 200 до 1000 галлонов. Нефть часто используется там, где нет природного газа. Кроме того, первоначальная цена на стандартный масляный котел часто стоит в два-три раза больше, чем на его газовый аналог.

Подача тепла через различные типы клемм

Для обеспечения теплом кондиционированного помещения гидравлическая система нагревает воду и распределяет ее по герметичным трубам в терминалы по всему дому.В жилой недвижимости обычно встречаются терминалы трех основных типов.

Радиаторы

, один из наиболее часто используемых типов, относительно большие и обычно изготавливаются из стали, алюминия или чугуна. Более современные радиаторы используют воду для обеспечения тепла, но около 10% систем в старых домах все еще имеют паровые радиаторы. В системе парового отопления бойлер нагревает воду до тех пор, пока она не станет паром. Затем пар проходит через радиаторы для передачи тепла, затем конденсируется обратно в воду и возвращается в котел для повторного использования. (На фото выше: жилой радиатор)

Еще один распространенный терминал котла — регистр плинтуса. Важное примечание: Некоторые электрические плинтусы не подключены к какой-либо системе центрального отопления; вы можете идентифицировать их по их индивидуальному термостатическому контролю. Крайне важно понимать разницу между ними, поскольку плинтусы с электрической конвекцией сталкиваются с совершенно другими проблемами, чем с гидравлическими. В то время как электрические плинтусы работают исключительно от электричества, водяные обогреватели производят лучистое тепло, выталкивая воду из котла и через трубы уникальной плавниковой формы плинтуса для равномерного тепла. (На фото: внутри регистра на плинтусе)

Гидравлическая система под полом — это еще один тип терминала котла, хотя и менее распространенный, чем радиаторы или регистры плинтуса. Здесь вода забирается из котла и подается по отдельным трубам, расположенным наверху плиты или чернового пола. Трубы покрыты готовым полом и излучают равномерное лучистое тепло, исходящее от пола. Самым большим недостатком этого типа гидравлической системы является возможность легко диагностировать утечку в трубопроводе.

Система лучистого отопления под полом

Общие виды потерь котла

Котлы могут столкнуться со значительными (и дорогостоящими) проблемами, особенно в зимние месяцы. Для наладчиков критически важно работать в тесном сотрудничестве с обученным техником для диагностики и устранения всех проблем, которые могут возникнуть в гидравлической системе, поскольку малейший недосмотр может создать опасные ситуации.

Урон от замораживания

В зимние месяцы из-за отрицательных температур могут произойти разрывы труб и клапанов на всех типах котлов.Это может произойти в одной зоне или во всей системе дома, и, как следствие, повреждение водой может быть катастрофическим, если не устранить его быстро. Кроме того, объем повреждений может значительно различаться. В то время как медные трубы можно легко отремонтировать, чугун — нет, а треснувшие радиаторы необходимо будет полностью заменить. (На фото: треснувший радиатор из-за низких температур)

Puffback

Puffback может возникнуть, когда котел не воспламеняется должным образом и позволяет газу или парам масла накапливаться в камере сгорания.Когда он в конечном итоге воспламеняется, избыток топлива может вызвать что угодно, от небольшого количества дыма до небольшого взрыва, который затем выбрасывается в область, окружающую котел. В редких случаях дым и сажа также могут подниматься по трубам вместе с теплом, которое продолжает циркулировать по дому.

Отказ отсечки по низкому уровню воды

Распространенной проблемой котла является отказ выключателя отсечки по низкому уровню воды, который может произойти либо из-за отсутствия регулярного обслуживания, либо из-за возрастного износа.Выключатель гарантирует, что котел не нагреется без достаточного количества воды. Если котел будет работать без достаточного количества воды, это может вызвать трещину в теплообменнике или камере сгорания.

Хотя эти устройства отключения с низким уровнем воды бывают как электрическими, так и механическими, механический переключатель с большей вероятностью выйдет из строя преждевременно. Одна из распространенных причин этого сбоя заключается в том, что поплавковый механизм иногда забивается водой, что приводит к ложному отрицательному результату, указывающему на то, что в системе недостаточно воды.Это, в свою очередь, автоматически отключает систему.

Другой частой проблемой механического переключателя является накопление полностью растворенных твердых частиц (TDS) или минеральных отложений, которые могут препятствовать свободному перемещению поплавкового механизма вверх и вниз при соответствующем уровне воды. TDS также могут вызывать вспенивание воды, создавая ложноположительный эффект, который не позволяет поплавку указывать, когда пора закрыть клапан из-за низкого уровня воды. Это может привести к сухому возгоранию, ремонт которого требует больших затрат, чем замена котла. (На фото: механическое отключение при низком уровне воды, которое имеет накопление TDS и создает ложное срабатывание, которое приводит к сухому пожару)

Скачок высокого напряжения

Другой регулярный сбой в гидравлических системах — это скачок высокого напряжения, поскольку котлы состоят из значительного количества электронных компонентов. Вам всегда нужен лицензированный специалист с надлежащим испытательным оборудованием для диагностики и устранения любых повреждений системы, вызванных скачком высокого напряжения.

Кража меди

В значительной части гидравлической системы используются ценные медные трубы, поэтому, к сожалению, кража является обычным явлением.В зависимости от того, как воры удалили котел и трубопроводы, замена украденных труб может оказаться дорогостоящим для лицензированного сантехника. В любых ситуациях, когда могут присутствовать оголенные провода или другие опасные факторы, наладчики не должны ничего трогать до тех пор, пока лицензированный техник не осмотрит место. (На фото: медный трубопровод, отрезанный от системы котла)

Ущерб водой

Повреждение водой может иметь катастрофические последствия для котла; Поэтому очень важно проводить полную оценку, когда котел подвергается воздействию воды в течение любого периода времени.В результате потери воды электрические компоненты котла, горелка и даже камера сгорания или нагрева могут получить множество повреждений.

HVACi устраняет претензии на догадки

Котлы

— важная часть любого дома, и они состоят из множества частей, которые необходимо регулярно обслуживать и проверять. В случае претензии важно, чтобы обученный техник оценил всю систему и ситуацию до начала любых обсуждений урегулирования.

Технические специалисты

HVACi обладают навыками, позволяющими полностью исследовать и диагностировать точную неисправность котла.Основываясь на своих выводах, HVACi составляет подробный отчет о повреждениях, в котором даются рекомендации по вариантам ремонта или замены и оцениваются затраты. Отправьте нам претензию на котел сегодня, и мы быстро и точно оплатим ее.

Все, что вам нужно знать о газовых трубах: от обслуживания до признаков того, что они нуждаются в ремонте

Наши системы отопления жизненно важны, если мы хотим сохранять тепло и комфорт дома или на работе, особенно в холодные месяцы. Система газового отопления — одна из наиболее распространенных систем отопления, включающая бойлер, газовые трубы и радиаторы, для обеспечения центрального отопления как коммерческой, так и домашней недвижимости.

Хотя бойлер является важным компонентом центрального отопления (он нагревает горячую воду, которая затем рассеивается по всему дому), трубы также жизненно важны для передачи тепла по всему дому. Важно регулярно ухаживать за газовыми трубами и знать признаки, на которые следует обращать внимание, которые указывают на необходимость ремонта или замены. Если вы хотите узнать больше о том, как ухаживать за трубами, и о предупреждающих знаках, на которые следует обратить внимание, см. Наше удобное руководство ниже.

Что такое газовые трубы?

Газовые трубы — это, как вы можете себе представить, трубы, по которым вода, нагретая газовым котлом, подается к радиаторам по всему дому. Существует несколько различных материалов, одобренных для газовых работ, и трубы могут быть сделаны из стали, меди, латуни или алюминия, и это лишь некоторые из них.

Сталь и медь являются наиболее распространенными материалами, используемыми внутри зданий, и есть и другие материалы, используемые для любых труб, проложенных снаружи здания, например полиэтилен. Трубопровод, который проходит внутри здания, называется линией подачи газа или линией здания, и есть также ответвления, которые подключаются к отдельным приборам.Газовые трубопроводы нельзя прокладывать через дымоходы или системы воздуховодов, и все газовые приборы должны иметь запорный вентиль рядом с ними.

Газовые трубы и котлы всегда должны устанавливаться, ремонтироваться и обслуживаться сантехниками, имеющими сертификат газовой безопасности.

Как ухаживать за трубами

Газовые системы чрезвычайно эффективны и безопасны, но все же важно знать некоторую основную информацию о вашей системе и о том, как ухаживать за трубами. Это обеспечит хорошее состояние ваших газовых труб и может снизить потребность в дорогостоящем ремонте, если проблема не будет устранена.Ознакомьтесь с некоторыми из наших советов ниже, чтобы узнать о простых способах ухода за вашей газовой системой.

Ознакомьтесь с установкой

Вам не нужно быть полностью обученным водопроводчиком, но важно знать свою газовую систему и знать, где можно отключить газ, если вы подозреваете утечку или другое проблема. В большинстве случаев отключить газ очень просто, просто выключите все краны газовых приборов и сигнальные лампы, а затем переключите предохранительный запорный клапан в положение «выключено».

Вам также следует убедиться, что вы можете легко получить доступ к своему котлу и счетчику газа в любой момент времени.

Регулярные визуальные осмотры

Вы можете сделать это самостоятельно, но, как правило, для уверенности лучше, чтобы их осмотрел профессионал. Проверьте состояние неподвижных и гибких труб, обращая особое внимание на фитинги и соединения в местах соединения газовой трубы с прибором.

Отключите газ, если вы уйдете

Это необязательное требование каждый раз, когда вы уезжаете на длинные выходные, но если вы будете вдали от дома на несколько недель или месяцев, вы можете выключить газ. подача газа на всякий случай.Перед повторным открытием клапана вам необходимо убедиться, что все газовое оборудование выключено, и лучше всего это делать только летом, так как трубы могут замерзнуть зимой, если они не используются.

Предотвратить их замерзание

Когда температура резко падает, увеличивается риск замерзания или разрыва ваших труб, но этого можно легко предотвратить, если подумать заранее. Регулярная прокачка воды через краны (или даже очень медленная подача воды) может помочь предотвратить замерзание труб, и если вы можете себе это позволить, оставьте отопление на более низкой температуре, если вы уезжаете в отпуск.

Добавление общей изоляции чердаков, подвалов, окон и дверей также может поддерживать стабильную температуру в вашем доме и предотвращать замерзание или разрыв труб зимой.

Признаки того, что вам может потребоваться ремонт или замена газовой трубы

Даже если вы принимаете регулярные и тщательные меры по уходу за своими трубами, иногда возникают проблемы, и обычно это происходит из-за общего износа или старения ваших газовых труб . Утечки газа могут быть очень опасными, поэтому, если вы подозреваете, что у вас проблема с газовыми трубами или бойлером, очень важно как можно скорее устранить проблему.

Утечка в газовой магистрали обычно является наиболее распространенной проблемой, но если вы не знаете, как выглядят потенциальные проблемы с газом, см. Ниже некоторые признаки того, что вам может потребоваться ремонт или замена газопровода.

Вы можете почувствовать запах газа

Природный газ на самом деле не имеет запаха, но поставщики добавляют химикаты с сильным запахом, чтобы упростить выявление утечек газа. Запах — характерный сернистый запах, похожий на запах тухлых яиц, поэтому вы обязательно будете знать, если есть утечка! Если вы чувствуете запах газа, откройте как можно больше окон, выключите подачу газа из крана и как можно скорее позвоните по номеру службы экстренной помощи с газом.

Необычный шум в трубах

Ослабленные или протекающие трубы часто издают необычные звуки, которые указывают на наличие проблемы. Шипящий звук, исходящий из ваших труб, может означать, что в вашем доме есть отверстие, через которое газ может просачиваться в ваш дом, а лязг или стук может означать, что в системе трубопроводов есть разрыв или неплотное соединение.

Головокружение или проблемы с дыханием

Даже если вы не слышите или не чувствуете запаха утечки газа, утечка газа в ваш дом может вызвать ряд проблем со здоровьем, включая головные боли, головокружение, тошноту, сонливость и проблемы с дыханием или грудная боль.Если вы заметили скопление этих симптомов среди всех, кто живет или работает в доме, отключите газ и немедленно позвоните по номеру службы экстренной помощи.

Счета за газ выше, чем обычно

Сломанная или неэффективная система газопровода может привести к неожиданному увеличению ваших счетов за газ, поскольку в случае утечки для обогрева помещения требуется больше газа. Если вы не включали термостат или обогрев в большей степени, чем обычно, значительное увеличение счета за газ обычно указывает на проблему с системой.

Если дом старый

Если вы живете в доме, построенном до 1970 года, велика вероятность, что в нем будут использоваться чугунные трубы для газовой системы. Хотя этот материал очень прочен и может выдерживать длительное использование, если вашему дому около 100 лет, велика вероятность, что срок службы труб подошел к концу.

Может быть дешевле и эффективнее просто заменить систему трубопроводов, чем продолжать платить за регулярный дорогостоящий ремонт.

Если вы недавно вели строительные работы

Если вы недавно отремонтировали свой дом, особенно ванную комнату или кухню, есть вероятность, что газовые трубы могли быть случайно повреждены во время этого процесса.Ремонт — это идеальное время, чтобы проверить состояние ваших труб, так как они часто открывают некоторые части системы трубопроводов, обычно скрытые за стенами или под половыми досками.

Если вы считаете, что проблема в ваших газовых трубах или бойлере, и вам необходимо обслуживание или ремонт, свяжитесь с профессионалами West London Gas. Мы предлагаем полный спектр услуг, включая установку газовых приборов, сервисное обслуживание, аварийный ремонт, замену газовых котлов и многое другое.

У нас есть все необходимое для бесперебойной работы ваших газовых систем и систем центрального отопления, а наши инженеры по газу и отоплению предлагают конкурентоспособные цены на установку и ремонт вашей собственности в Западном Лондоне.Чтобы получить дополнительную информацию о любых наших услугах, позвоните нам сегодня или посетите наш веб-сайт, чтобы узнать больше.

Добавить комментарий

Ваш адрес email не будет опубликован.
