Схемы подключения трёхфазного двигателя в однофазную сеть: конденсаторное, резисторное, через преобразователь

В личном хозяйстве часто требуется подключить какой-либо станок или приспособление для облегчения деятельности. Это может быть и корморезка, и самодельная дробилка, и циркулярка, и бетономешалка, и многое другое. На всех устройствах обычно используют асинхронные 3 фазные двигатели. Они самые распространённые. Остаётся лишь выбрать метод включения этого мотора в однофазную сеть 220 В.

  • Стандартное подключение
    • Соединение обмоток
  • Электрический двигатель в домашней сети
    • Конденсаторное включение
    • Резисторное включение электродвигателя
    • Через преобразователь частоты
  • Применение однофазных двигателей в быту

Стандартное подключение

Все трехфазные асинхронные двигатели подсоединяют в сеть на 380 В. При этом они выдают максимальную мощность и наибольшие обороты. Но не у каждого хозяина есть возможность провести к себе на участок все три фазы. Это связано с финансовыми затратами по установке специальных счётчиков и различных щитов учёта электроэнергии. К тому же само оформление документов занимает довольно много времени.

По стандартной схеме, чтобы подключить трехфазный двигатель к 380 В, производят соединение трёх фаз со штатными клеммами мотора через пускатели, с помощью которых осуществляется запуск. В распределительной коробке двигателя обычно свободны три контакта, к которым и цепляют три фазы. Совершенно нет никакой разницы, какую фазу подсоединить к конкретному проводу. Правда, есть один нюанс – при смене проводов подключения, не трогая третий провод, получают вращение электродвигателя в другую сторону, что иногда необходимо в хозяйственной деятельности.

Соединение обмоток

Схемы соединения обмоток в двигателе только две – «звезда» или «треугольник». И оттого, как они соединены, зависят рабочие характеристики мотора. При любом соединении мощность не теряется. Зато при чрезмерной нагрузке двигатели со «звездой» медленнее скидывают свои обороты, чем их собратья с «треугольником». Отсюда делают вывод, что моторы со «звездой» требуют меньше пускового тока и, следовательно, менее нагружают электросеть при запуске.

Двигатели с соединением обмоток по «треугольнику» выдают свою мощность до конца даже при большой нагрузке, совершенно не теряя оборотов. Зато потом резко останавливаются, и для их следующего запуска требуется огромный пусковой ток, что чрезмерно перегружает электрическую сеть.

В промышленности используют обе схемы соединения. Двигатели со «звездой» применяют там, где требуется их систематическое включение и выключение, например, на каких-либо линиях производства, переработки, сборки и так далее. Моторы, у которых обмотки соединены по «треугольнику», нужны для работы на постоянных режимах нагрузки, например, выгрузной конвейер из шахты и другое.

В личных подсобных хозяйствах чаще всего используют двигатели, у которых соединение обмоток сделано по принципу «звезда». По такой схеме двигатели легко запускаются, а это не нагружает электрическую сеть частного дома.

Электрический двигатель в домашней сети

Обычное штатное напряжение домашней розетки 220 В. Оно считается однофазным, и на него рассчитаны все электрические бытовые приборы, начиная от телевизора и заканчивая последней моделью кофемолки.

А вот при необходимости включения трехфазного двигателя в однофазную сеть возникает несколько проблем. А именно:

  • без дополнительных устройств запуск невозможен;
  • при работе двигателя пропадает 30 – 40 % мощности. Это вынужденная потеря, так как в работе задействованы только две обмотки статора вместо трёх.

Всё-таки асинхронные трехфазные двигатели мощностью до 2,2 кВт с успехом подсоединяют к обычной домашней розетке. Для этого есть три проверенных способа.

  1. Конденсаторное включение электродвигателя.
  2. Резисторное включение.
  3. Включение через частотный преобразователь.

Все три метода подключения имеют свои плюсы и минусы, поэтому выбирают наиболее удобный применительно к конкретным условиям. А также всё зависит от финансовых возможностей хозяина.

Конденсаторное включение

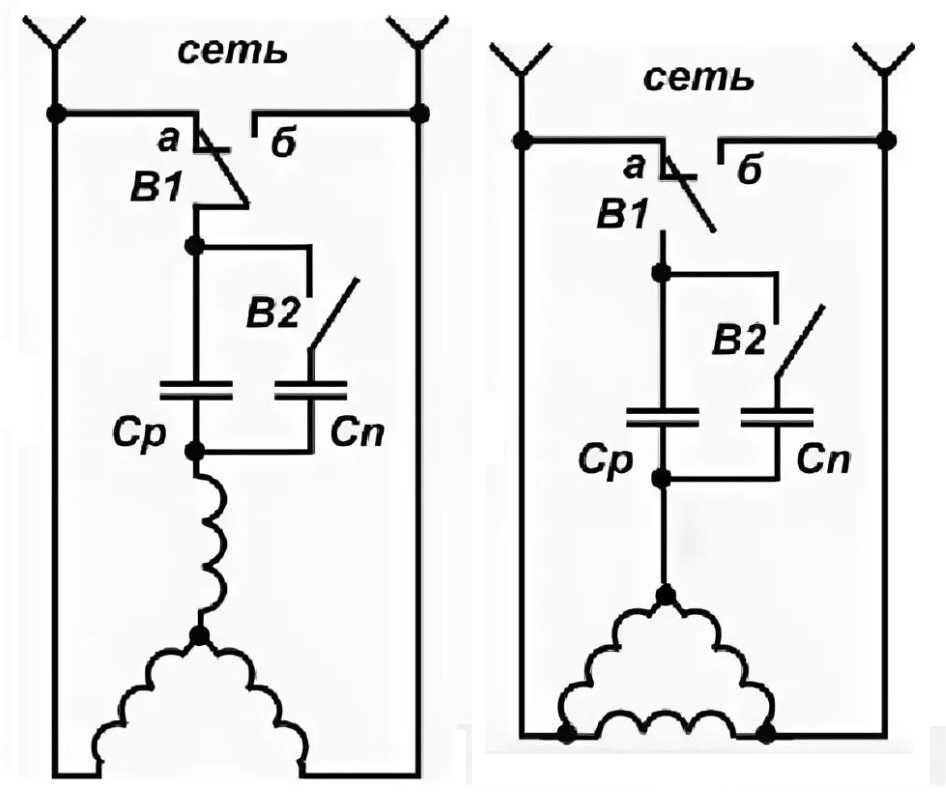

Это наиболее распространённый способ. И заключается в введении некоторого количества ёмкостей, чтобы

произошёл сдвиг фазы третьей незадействованной обмотки статора. Это намного облегчает запуск мотора. О том, как подключить 3х фазный двигатель на 220 вольт, подробно видно на схеме. Здесь сразу представлены два вида соединений обмоток статора.

  • С1- С4, С2-С5, С3-С6 – обозначения обмоток статора;
  • Ср – рабочий конденсатор;
  • Сп – пусковой конденсатор;
  • КН — кнопка для запуска.

Конечно, если двигатель без применения конденсаторов хорошенько раскрутить вручную до 1 тыс. об/мин., а потом включить в сеть на 220 В, то, скорее всего, он будет работать. Но этим никто и никогда не занимался. Обычно искали или покупали ёмкости для запуска.

Ёмкость рабочего конденсатора рассчитывают по формуле С=67×Р, где Р – мощность двигателя в кВт, а С – ёмкость конденсатора в мкФ. На практике пользуются ещё более простой формулой – 7 мкФ на каждые 100 Вт мощности. Например, для мотора 2,2 кВт нужен конденсатор ёмкостью 154 мкФ. Конденсаторы таких больших ёмкостей встречаются довольно редко, поэтому их набирают несколько и соединяют параллельно. При этом необходимо учитывать напряжение, на которое они рассчитаны. Оно должно быть больше 220 вольт примерно в полтора раза.

Обычно используют конденсаторы таких типов, как БГТ, КБП, МБГЧ, МБГО и им подобные. Это наиболее безопасные бумажные ёмкости, способные выдерживать значительную перегрузку при запуске двигателя. К тому же они слабо подвержены нагреву. Но при отсутствии их применяют и электролитические конденсаторы. В таком случае корпуса этих ёмкостей соединяют и хорошенько изолируют, так как они после высыхания электролита способны взрываться при нагрузке. Правда, довольно редко.

При запуске двигателя мощностью до 2,2 кВт используют только рабочий конденсатор. Его вполне хватает, чтобы разогнать мотор до штатных оборотов. При большей же мощности необходимо применять и пусковой конденсатор. Его ёмкость больше рабочего в 2,5 – 3 раза, то есть, для мотора в 2,2 кВт это будет 300 – 450 мкФ. В качестве пусковых ёмкостей часто применяют именно электролитические, так как в этом случае они работают кратковременно и нужны только для запуска. После набора мотором своих полных оборотов пусковые конденсаторы отключают кнопкой КН, что показано на схеме.

Чтобы изменить направление вращения электродвигателя, необходимо сделать переключения. Для этого нужно обратиться к схеме, где обмотки соединены «звездой»:

  • вместо С1-С2 подключить в однофазную сеть С1-С3;
  • рабочий конденсатор Ср включить между С2 и С3;
  • кнопку с пусковым конденсатором тоже переключить на С2-С3.

В схеме соединения «треугольником» проводят аналогичные действия.

Существует специальная электрическая схема переключения вращения двигателя, которая на практике используется довольно редко. Обычно настраивают вращение в какую-нибудь одну сторону. Мотор нужен для привода конкретного устройства или агрегата, и чтобы поменять вращение рабочего органа, используют обыкновенный редуктор. Это можно увидеть на примере токарного или другого станка. В личном подсобном хозяйстве, например, для изменения хода ленты, где калибруют картофель, также употребляют редуктор. Это намного упрощает определённую задачу и обеспечивает хорошую технику безопасности.

Резисторное включение электродвигателя

При отсутствии конденсаторов для включения трехфазного мотора в однофазную сеть иногда используют резисторы. Это мощные керамические или стеклованные сопротивления. Вполне сгодится вольфрамовая проволока толщиной до 1 мм. При подключении её скручивают в пружину и укладывают в керамическую трубку.

Размер сопротивления вычисляется по формуле R = (0,87× U )/ I , где U – напряжение однофазной сети 220 В, а I – величина тока в амперах А.

Схема подключения с резисторами используется только для двигателей мощностью до 1 кВт, так как в сопротивлении происходит большая потеря энергии.

Через преобразователь частоты

Запуск 3-фазного мотора от сети на 220 В с помощью этого устройства сейчас является самым перспективным. Оттого оно употребляется в новейших проектах по управлению электроприводами. Дело в том, что при изменении напряжения и частоты сети меняется количество оборотов мотора, а в результате — и направление вращения.

Преобразователь представляет собой две электронные части, которые находятся в одном корпусе. Это управляющий модуль и силовой. Первый отвечает непосредственно за пуск и регулировки, а второй питает мотор электроэнергией.

Использование преобразователя для пуска трехфазного двигателя от домашней сети позволяет резко уменьшить пусковой ток и, следовательно, нагрузку. Практически пуск мотора можно производить постепенно, наращивая его обороты от 0 до 1000 – 1500 об/мин.

Пока такой прибор имеет очень высокую стоимость, что ограничивает его применение в домашнем хозяйстве. Кроме того, из-за плохих показателей качества самой электросети устройство постоянно находится в стадии усовершенствования. Это заставляет многих хозяев пользоваться старыми проверенными способами подключения трехфазных двигателей в однофазную сеть.

Применение однофазных двигателей в быту

Кроме трехфазных моторов широкое распространение получили и однофазные асинхронные двигатели. Они повсюду применяются в мощных насосах, в стиральных машинах, в тепловых и вентиляционных системах, а также пользуются популярностью у частных предпринимателей, которые решили открыть собственную пилораму.

Такие двигатели включают в обычную сеть на 220 В. Внутри этих моторов находятся две обмотки – одна из них пусковая, а другая рабочая. При создании сдвига фаз между ними получается вращающееся магнитное поле – это основное условие для запуска этих двигателей. Сдвигают фазы, как и в случае с трехфазными моторами, путём добавления ёмкостей. Схема подключения однофазного двигателя очень похожа на схему с трехфазным мотором.

Расчёт конденсаторов производят по такой же формуле или учитывают, что на каждый киловатт мощности мотора нужно 75 мкФ ёмкости. Это для рабочего конденсатора, а для пускового — в три раза больше. Кроме того, конденсаторы должны выдерживать напряжение не менее 300 В. При малой мощности двигателя вполне обходятся одной рабочей ёмкостью.

Подключение трехфазного двигателя к однофазной сети без потери мощности

Главная > Энергетика > Подключение трехфазного двигателя к однофазной сети без потери мощности

Как известно, при включении трёхфазного асинхронного двигателя в однофазную сеть, по распространенным конденсаторным схемам: «треугольник», или «звезда», мощность двигателя используется только наполовину (в зависимости от применяемого двигателя).

Кроме того, затруднён запуск двигателя под нагрузкой.

В предлагаемой статье описан метод подключения двигателя без потери мощности.

В различных любительских электромеханических станках и приспособлениях чаще всего используются трехфазные асинхронные двигатели с короткозамкнутым ротором. К сожалению, трехфазная сеть в быту — явление крайне редкое, поэтому для их питания от обычной электрической сети любители применяют фазосдвигающий конденсатор, что не позволяет в полном объеме реализовать мощность и пусковые характеристики двигателя. Существующие же тринисторные «фазосдвигающие» устройства еще в большей степени снижают мощность на валу двигателей.

Вариант схемы устройства запуска трехфазного электродвигателя без потери мощности приведен на

рис. 1.

Обмотки двигателя 220/380 В соединены треугольником, а конденсатор С1 включен, как обычно, параллельно одной из них. Конденсатору «помогает» дроссель L1, включенный параллельно другой обмотке. При определенном соотношении емкости конденсатора С1, индуктивности дросселя L1 и мощности нагрузки можно получить сдвиг фаз между напряжениями на трех ветвях нагрузки, равный точно 120°.

На рис. 2 приведена векторная диаграмма напряжений для устройства, представленного на рис. 1, при чисто активной нагрузке R в каждой ветви. Линейный ток Iл в векторном виде равен разности токов Iз и Ia, а по абсолютному значению соответствует величине Iф√3, где Iф=I1=I2=I3=Uл/R — фазный ток нагрузки, Uл=U1=U2=U3=220 В — линейное напряжение сети.

К конденсатору С1 приложено напряжение Uc1=U2, ток через него равен Ic1 и по фазе опережает напряжение на 90°.

Аналогично к дросселю L1 приложено напряжение UL1=U3, ток через него IL1 отстает от напряжения на 90°.

При равенстве абсолютных величин токов Ic1 и IL1 их векторная разность при правильном выборе емкости и индуктивности может быть равной Iл.

Сдвиг фаз между токами Ic1 и IL1 составляет 60°, поэтому треугольник из векторов Iл, Iс1 и IL1 — равносторонний, а их абсолютная величина составляет Iс1=IL1=Iл=Iф√3. В свою очередь, фазный ток нагрузки Iф=Р/ЗUL, где Р — суммарная мощность нагрузки.

Иными словами, если емкость конденсатора С1 и индуктивность дросселя L1 выбрать такими, чтобы при поступлении на них напряжения 220 В ток через них был бы равен Ic1=IL1=P/(√3⋅Uл)=P/380, показанная на рис.

1 цепь L1C1 обеспечит на нагрузке трехфазное напряжение с точным соблюдением сдвига фаз.

Таблица 1
P, Вт IC1=IL1, A C1, мкФ L1, Гн
100 0.26 3.8 2.66
200 0.53 7.6 1.33
300 0.79 11.4 0.89
400 1.05 15.2 0.67
500 1.32 19.0 0.53
600 1.58 22.9 0.44
700 1.84 26.7 0.38
800 2.11 30.5 0.33
900 2.37 34.3 0.30
1000 2.63 38.1 0.27
1100 2.89 41. 9 0.24
1200 3.16 45.7 0.22
1300 3.42 49.5 0.20
1400 3.68 53.3 0.19
1500 3.95 57.1 0.18

В табл. 1 приведены значения тока Ic1=IL1. емкости конденсатора С1 и индуктивности дросселя L1 для различных величин полной мощности чисто активной нагрузки.

Реальная нагрузка в виде электродвигателя имеет значительную индуктивную составляющую. В результате линейный ток отстает по фазе от тока активной нагрузки на некоторый угол ф порядка 20…40°.

На шильдиках электродвигателей обычно указывают не угол, а его косинус — широко известный cosφ, равный отношению активной составляющей линейного тока к его полному значению.

Индуктивную составляющую тока, протекающего через нагрузку устройства, показанного на рис. 1, можно представить в виде токов, проходящих через некоторые катушки индуктивности Lн, подключенные параллельно активным сопротивлениям нагрузки (рис. 3,а), или, что эквивалентно, параллельно С1, L1 и сетевым проводам.

Из рис. 3,б видно, что поскольку ток через индуктивность противофазен току через емкость, катушки индуктивности LH уменьшают ток через емкостную ветвь фазосдвигающей цепи и увеличивают через индуктивную. Поэтому для сохранения фазы напряжения на выходе фазосдвигающей цепи ток через конденсатор С1 необходимо увеличить и через катушку уменьшить

Векторная диаграмма для нагрузки с индуктивной составляющей усложняется. Ее фрагмент, позволяющий произвести необходимые расчеты, приведен на рис. 4.

Полный линейный ток Iл разложен здесь на две составляющие: активную Iлcosφ и реактивную Iлsinφ.

В результате решения системы уравнений для определения необходимых значений токов через конденсатор С1 и катушку L1:

IC1sin30° + IL1sin30° = Iлcosφ, IC1cos30° — IL1cos30° = Iлsinφ,

получаем следующие значения этих токов:

IC1 = 2/√3⋅Iлsin(φ+60°), IL1 = 2/√3⋅Iлcos(φ+30°).

При чисто активной нагрузке (φ=0) формулы дают ранее полученный результат Ic1=IL1=Iл.

На рис. 5 приведены зависимости отношений токов Ic1 и IL1 к Iл от cosφ, рассчитанные по этим формулам Для (cosφ = √3/2 = 0,87) ток конденсатора С1 максимален и равен 2/√3Iл = 1.15Iл, а ток дросселя L1 вдвое меньше.

Этими же соотношениями с хорошей степенью точности можно пользоваться для типовых значений cosφ, равных 0,85…0,9.

Таблица 2
P, Вт IC1, A IL1, A C1, мкФ L1, Гн
100 0.35 0.18 5.1 3.99
200 0.70 0.35 10.2 2.00
300 1.05 0.53 15.2 1.33
400 1.40 0.70 20.3 1.00
500 1.75 0. 88 25.4 0.80
600 2.11 1.05 30.5 0.67
700 2.46 1.23 35.6 0.57
800 2.81 1.40 40.6 0.50
900 3.16 1.58 45.7 0.44
1000 3.51 1.75 50.8 0.40
1100 3.86 1.93 55.9 0.36
1200 4.21 2.11 61.0 0.33
1300 4.56 2.28 66.0 0.31
1400 4.91 2.46 71.1 0.29
1500 5.26 2.63 76.2 0.27

В табл. 2 приведены значения токов IC1, IL1, протекающих через конденсатор С1 и дроссель L1 при различных величинах полной мощности нагрузки, имеющей указанное выше значение cosφ = √3/2.

Для такой фазосдвигающей цепи используют конденсаторы МБГО, МБГП, МБГТ, К42-4 на рабочее напряжение не менее 600 В или МБГЧ, К42-19 на напряжение не менее 250 В.

Дроссель проще всего изготовить из трансформатора питания стержневой конструкции от старого лампового телевизора. Ток холостого хода первичной обмотки такого трансформатора при напряжении 220 В обычно не превышает 100 мА и имеет нелинейную зависимость от приложенного напряжения.

Если же в магнитопровод ввести зазор порядка 0,2…1 мм, ток существенно возрастет, а зависимость его от напряжения станет линейной.

Сетевые обмотки трансформаторов ТС могут быть соединены так, что номинальное напряжение на них составит 220 В (перемычка между выводами 2 и 2′), 237 В (перемычка между выводами 2 и 3′) или 254 В (перемычка между выводами 3 и 3′). Сетевое напряжение чаще всего подают на выводы 1 и 1′. В зависимости от вида соединения меняются индуктивность и ток обмотки.

В табл. 3 приведены значения тока в первичной обмотке трансформатора ТС-200-2 при подаче на нее напряжения 220 В при различных зазорах в магнитопроводе и разном включении секций обмоток.

Сопоставление данных табл. 3 и 2 позволяет сделать вывод, что указанный трансформатор можно установить в фазосдвигающую цепь двигателя с мощностью примерно от 300 до 800 Вт и, подбирая зазор и схему включения обмоток, получить необходимую величину тока.

Индуктивность изменяется также в зависимости от синфазного или противофазного соединения сетевой и низковольтных (например, накальных) обмоток трансформатора.

Максимальный ток может несколько превышать номинальный ток в рабочем режиме. В этом случае для облегчения теплового режима целесообразно снять с трансформатора все вторичные обмотки, часть низковольтных обмоток можно использовать для питания цепей автоматики устройства, в котором работает электродвигатель.

Таблица 3
Зазор в
магнитопроводе, мм
Ток в сетевой обмотке, A,
при соединении выводов на напряжение, В
220 237 254
0.2 0.63 0.54 0.46
0.5 1.26 1.06 0.93
1 2.05 1.75

В табл. 4 приведены номинальные величины токов первичных обмоток трансформаторов различных телевизоров и ориентировочные значения мощности двигателя, с которыми их целесообразно использовать фазосдвигающую LC-цепь следует рассчитывать для максимально возможной нагрузки электродвигателя.

Таблица 4
Трансформатор Номинальный
ток, A
Мощность
двигателя, Вт
ТС-360М 1.8 600…1500
ТС-330К-1 1. 6 500…1350
СТ-320 1.6 500…1350
СТ-310 1.5 470…1250
ТСА-270-1,
ТСА-270-2,
ТСА-270-3
1.25 400…1250
ТС-250,
ТС-250-1,
ТС-250-2,
ТС-250-2М,
ТС-250-2П
1.1 350…900
ТС-200К 1 330…850
ТС-200-2 0.95 300…800
ТС-180,
ТС-180-2,
ТС-180-4,
ТС-180-2В
0.87 275…700

При меньшей нагрузке необходимый сдвиг фаз уже не будет выдерживаться, но пусковые характеристики по сравнению с использованием одного конденсатора улучшатся.

Экспериментальная проверка проводилась как с чисто активной нагрузкой, так и с электродвигателем.

Функции активной нагрузки выполняли по две параллельно соединенных лампы накаливания мощностью 60 и 75 Вт, включенные в каждую нагрузочную цепь устройства (см рис. 1), что соответствовало общей мощности 400 Вт В соответствии с табл. 1 емкость конденсатора С1 составляла 15 мкф Зазор в магнитопроводе трансформатора ТС-200-2 (0,5 мм) и схема соединения обмоток (на 237 В) были выбраны из соображений обеспечения необходимого тока 1,05 А.

Измеренные на нагрузочных цепях напряжения U1, U2, U3 отличались друг от друга на 2…3 В, что подтверждало высокую симметрию трехфазного напряжения.

Эксперименты проводились также с трехфазным асинхронным двигателем с короткозамкнутым ротором АОЛ22-43Ф мощностью 400 Вт. Он работал с конденсатором С1 емкостью 20 мкф (кстати, такой же, как и при работе двигателя только с одним фазосдвигающим конденсатором) и с трансформатором, зазор и соединение обмоток которого выбраны из условия получения тока 0,7 А.

В результате удалось быстро запустить двигатель без пускового конденсатора и заметно увеличить крутящий момент, ощущаемый при торможении шкива на валу двигателя.

К сожалению, провести более объективную проверку затруднительно, поскольку в любительских условиях практически невозможно обеспечить нормированную механическую нагрузку на двигатель.

Следует помнить, что фазосдвигающая цепь — это последовательный колебательный контур, настроенный на частоту 50 Гц (для варианта чисто активной нагрузки), и без нагрузки подключать к сети эту цепь нельзя.

Однофазный VS Трехфазный: в чем разница?

Содержание

Блок питания переменного тока можно разделить на однофазный (1-фазный) и трехфазный (3-фазный). Как правило, однофазное питание используется там, где потребность в электроэнергии невелика. Короче говоря, это для запуска небольшой техники. Трехфазное питание несет большую нагрузку и может работать на большом оборудовании на заводах.

Когда дело доходит до однофазной и трехфазной сети, основное различие заключается в том, что первая используется для бытового электроснабжения, а вторая – для работы тяжелой техники. В этой статье обсуждаются различия между ними, чтобы вы могли узнать что такое трехфазное питание  и понять, как они работают.

Что такое однофазное питание и его особенности?

В однофазном электричестве напряжение питания изменяется одновременно. Обычно однофазный ток называют «бытовым напряжением», потому что он в основном используется в домах. Когда дело доходит до распределения питания, при однофазном подключении используются нулевой и фазный провода. Нейтральный провод действует как обратный путь для тока, а фазные провода несут нагрузку.

При однофазном подключении напряжение начинается с 230 Вольт и имеет частоту около 50 Герц. Поскольку напряжение в однофазном соединении постоянно растет и падает, на нагрузку не подается постоянная мощность. Давайте обсудим преимущества и недостатки использования однофазного питания.

Преимущества

  • Однофазные соединения предназначены для бытового электроснабжения и жилых домов. Это связано с тем, что для работы большинства бытовых приборов требуется небольшое количество электроэнергии, таких как телевизор, освещение, вентиляторы, холодильник и т. д.
  • Функционирование однофазного подключения простое и обычное. Он представляет собой компактный и легкий блок, в котором поток электроэнергии по проводам будет меньше, если напряжение выше.
  • Из-за снижения мощности он обеспечивает оптимальную работу мощности от однофазного подключения и эффективную передачу мощности.
  • Однофазное подключение лучше всего подходит для агрегатов мощностью до 5 л.с.

Недостатки

  • Тяжелое оборудование, такое как промышленные двигатели и другое оборудование, не может работать от однофазного источника питания.
  • Небольшие двигатели мощностью менее одного киловатта не могут работать от однофазного источника питания из-за отсутствия начального крутящего момента, необходимого двигателю. Итак, для бесперебойной работы двигателя требуется дополнительное оборудование, называемое пускателем двигателя .

Что такое трехфазное питание и его особенности?

При трехфазном подключении к электросети вы получаете три отдельных электрических услуги. Итак, как работает трехфазный ? Каждая ветвь тока может достигать максимального напряжения и отделяется на одну треть времени, завершенного в течение одного цикла. Короче говоря, напряжение от трехфазного подключения к сети остается постоянным.

И никогда не падает до нуля. Понимание трехфазного питания и принципов его работы важно, если вы работаете с тяжелым оборудованием. Для этого требуется три проводника вместе с одним нейтральным проводом в трехфазном соединении. Токопроводящие жилы находятся на расстоянии 120 градусов друг от друга.

Кроме того, вы можете найти два различных типа конфигураций в трехфазном питании: звезда и треугольник. Для конфигурации «звезда» требуется заземление и нейтральный провод. Конфигурация схемы «треугольник» не требует нейтральных проводов.

Более того, все виды высоковольтного оборудования могут использовать питание от схемы треугольника. Вот преимущества и недостатки использования трехфазного источника питания.

Преимущества

  • Не требует дополнительных пускателей для запуска тяжелых промышленных двигателей, поскольку имеет достаточную мощность для обеспечения необходимого крутящего момента.
  • Большая техника работает эффективно. Промышленные и коммерческие нагрузки предпочитают трехфазное подключение из-за высокой потребности в электроэнергии.
  • При увеличении количества фаз в системе питания напряжение трехфазной сети становится более плавным.
  • Трехфазное соединение не требует излишних проводящих материалов для передачи электроэнергии. Таким образом, если речь идет об экономичном решении, трехфазное подключение является более экономичным.

Недостатки

  • Самым большим недостатком трехфазного подключения является то, что оно не выдерживает перегрузки. Таким образом, это может повредить оборудование, и шансы на дорогостоящий ремонт выше. Это связано с тем, что стоимость отдельных компонентов высока.
  • Поскольку напряжение блока очень высокое, трехфазное подключение требует больших затрат на изоляцию. Изоляция зависит от напряжения, а размер проводов зависит от распределения мощности.

В чем разница между однофазным и трехфазным питанием?

Вот важные различия между однофазным и трехфазным подключением.

  • При однофазном подключении электрический ток протекает по одному проводнику. С другой стороны, трехфазное соединение состоит из трех отдельных проводников, которые необходимы для передачи электроэнергии.
  • В однофазной системе электроснабжения напряжение может достигать 230 Вольт. А вот при трехфазном подключении он может нести напряжение до 415 Вольт.
  • Для бесперебойного прохождения электроэнергии по однофазному соединению требуется два отдельных провода. Один представляет собой нейтральный провод, а другой представляет собой одну фазу. Они необходимы для завершения цепи. При трехфазном подключении системе требуется один нейтральный провод и трехфазные провода для завершения цепи.
  • Максимальная мощность передается по трехфазному соединению по сравнению с однофазным источником питания.
  • Однофазное соединение состоит из двух проводов, образующих простую сеть. А вот на трехфазном подключении сеть сложная, потому что там четыре разных провода.
  • Так как однофазное соединение имеет один фазный провод, если что-то случится с сетью, полное питание будет прервано. Однако в трехфазном источнике питания, если что-то случится с одной фазой, остальные фазы все равно будут работать. Таким образом, нет прерывания питания.
  • Что касается эффективности, то однофазное подключение меньше по сравнению с трехфазным подключением. Это связано с тем, что для трехфазного источника питания требуется меньше проводников по сравнению с однофазным источником питания для той же цепи.

Заключение

Таким образом, когда речь идет о однофазном и трехфазном электроснабжении , для подключения к электричеству в жилых помещениях не требуется трехфазное подключение, потому что все приборы не нуждаются в таком подключении. Однако, если в вашем доме есть несколько тяжелых приборов, возможно, вам может понадобиться трехфазное подключение.

Рекомендуем к прочтению

Устройство передачи энергии

Сколько мощности теряется в линиях электропередачи

Содержание Электричество — одно из величайших изобретений, когда-либо созданных. И хотя было время, когда люди жили без этого товара,

Подробнее »

Устройство передачи энергии

Электрический трансформатор: как это работает?

Трансформатор (ТФ) уже более века работает как важнейший элемент в системах распределения электроэнергии, как для промышленности, так и для предприятий,

Подробнее »

Подключение трехфазного электродвигателя к однофазной сети

3-х фазный двигатель можно использовать для работы от бытовой сети переменного тока одной фазы напряжением 220 вольт. Возможна переделка, даже если нет большого опыта электромонтажных работ при минимальном навыке монтажа. Стоимость дополнительных элементов схемы невелика.


Типы соединения обмоток

Трехфазный двигатель содержит статор — неподвижную часть с закрепленными проволочными витками. Они смещены относительно друг друга по окружности на 120 угловых градусов. Переменный ток, проходя по обмоткам, создает изменяющееся магнитное поле, толкающее подвижную часть двигателя — ротор, или, как его раньше называли — якорь.

Возможны два способа включения обмоток между собой:

  • Звезда — первые концы обмоток соединяются между собой, а ко вторым выводам катушек подключаются фазные жилы сети.

  • Треугольник — витки соединены последовательно друг за другом, конец третьей обмотки соединяется с началом первой. Схематично сформируйте треугольник, к вершинам которого подсоедините фазы.


Этапы работы:

1. Внимательно осмотрев электродвигатель, найдите розетку (обычно алюминиевую табличку) с информацией о параметрах. Не нужно браться за переделку двигателя мощностью более 1 кВт (1кВт). Надпись DY 220/400 означает, что двигатель можно включать как по «треугольнику» (D), так и по «звезде» (Y). Рабочее напряжение 220 вольт одно/или 400 трехфазное. Клеммы с маркировкой L (1 ÷ 3) для подключения фаз.
2. Стандартно катушки 3-х фазного электродвигателя включаются «звездой». Изменение положения полосовых перемычек создаст узор «треугольник».
3. После этого к фазному проводу подключается L1, а к L3 — нулевой провод. Подключаем средний вывод (L2) к конденсатору смещения, второй вывод которого подключаем к фазе или нулю. Это определяет направление вращения якоря. Для двигателя мощностью 100 Вт потребуется емкость 8÷10 мкФ, для 0,25 кВт нужен конденсатор 20 мкФ.
4. Удобно быстро менять направление вращения, переключая конденсатор с фазного провода на ноль. Биполярный переключатель будет подавать питание на двигатель.

Подключение к однофазной сети

Снимите крышку распределительной коробки двигателя, получив доступ к перемычкам.
Предварительно отвернув гайки крепления, изменить положение перемычек, изменив схему соединения обмоток на «треугольник». После этого надежно затяните гайки и установите на место крышку коробки, отметив соединения проводов фаз 1, 2 и 3.

Определяем среднюю обмотку, вырезаем сердечник, зачищаем изоляцию. Прижать концы клеммным ушком, если есть, подключить конденсатор в разрыв.

Удобное и надежное переключение цепи с помощью клеммных пар. Подключив провода от двигателя и конденсатора к разъему, с другого конца подается земля, фаза и ноль. Аккуратное затягивание клеммных винтов обеспечит надежный электрический контакт.

ВАЖНО!

Двигатель имеет желто-зеленый проводник. Он соединен с корпусом. Подключенный через третьи контакты вилки и розетки шнура к земле, он предохраняет от пробоя напряжения по массе двигателя. К нему нельзя подключать другие провода электрической сети — только желто-зеленый конец сетевой вилки .
Работу схемы можно проверить, подключив провод от конденсатора к фазе и включив питание 220. Если все детали исправны, двигатель должен вращать ротор в одну сторону.
Сняв питание, переключаем конденсатор на нулевой провод — двигатель вращается в обратную сторону.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
