Фреза по дереву — Построй свой дом



В предыдущей статье мы познакомились с ручными фрезерами. Но любой электрический прибор, без инструмента является бесполезной электрической машинкой. Для того, чтобы фрезер стал действительно полезным инструментом, его придется укомплектовать фрезами, которые и являются режущим инструментом. Вот о том, какой бывает фреза по дереву, мы и поговорим в этой статье.



Фреза по дереву — типоразмеры



Ручные фрезеры по дереву получили повсеместное распространение благодаря простоте использования и возможности выполнять тонкие операции на габаритных деталях. Однако они вовсе не универсальны, из-за ограниченных размеров.



Если рассматривать виды фрез по дереву для ручного фрезера, то самая крупная фреза по дереву — аналог сверла Форстнера, используется для изготовления глухих пазов под мебельные петли. Максимальная глубина пазов может достигать 80–90 мм, а диаметр — 60–70 мм. Это важно знать, чтобы определить заранее, возможно ли тот или иной вид обработки выполнить ручным фрезером.



Нельзя сказать, что абсолютно любая фреза по дереву является взаимозаменяемой. Она отличается по диаметру хвостовика и должна точно соответствовать размеру цанги вашего инструмента. Ходовыми считаются фрезеры с размером цанги патрона 6, 8 и 12 мм. Впрочем, набор сменных цанг или переходных втулок устранит проблему совместимости.



Фреза по дереву разных размеров имеет свою специфику работы. В то время, как небольшими фрезами с глубиной захвата 10–15 мм можно работать относительно свободно, более глубокая выборка потребует медленной подачи с небольшим усилием. А если обработке подлежит деталь высокой твёрдости, потребуется ещё и существенное повышение оборотов.



Материалы лезвий и сменные ножи фрез



Прежде чем перейти к описанию фрез, следовало бы уточнить один небольшой нюанс. Для большинства мастеров фреза по дереву  расходный материал, который не подлежит заточке и ремонту. Это лишь отчасти справедливо, так как имеются приспособления для обслуживания фрез, применяемые на конвейере мелкосерийного производства.



Фреза по дереву состоит из основы и набора ножей. Механическое крепление ножей позволяет выполнить их тонкую калибровку, благодаря чему все изделия из партии будут идентичными, даже если в процессе изготовления случится поломка фрезы. Подобная конструкция необходима, когда определённая технологическая операция по обработке производится постоянно, и на фрезу ложится значительная нагрузка. Для комплектов фрез, формирующих ответные части деталей, это особенно важно.



Лезвия фрезы могут быть как сменные, так и напаиваемые. Их изготавливают из одинаковых материалов. Если не брать в расчет специальные фрезы для обработки пластика, искусственного камня и цветных металлов, для фрезы по дереву применяют ножи, имеющие классификацию HSS (быстрорежущие) и HM (твердосплавные). Ножи HM имеют тупые углы заточки кромок, за счёт чего повышается их рабочий ресурс при работе с плотными породами древесины. Быстрорежущие ножи HSS заточены под более острым углом, поэтому ими хорошо обрабатывать мягкие волокнистые породы.



Кромочная фреза по дереву для ручного фрезера



Торцевая или кромочная фреза по дереву — это одна из двух основных разновидностей, предназначенная для придания краю заготовки фигурного профиля. Они могут быть как простыми, образующими фаску или галтельный срез, так и сложными по форме. Кромочные фрезы часто называют копировальными благодаря наличию упорного подшипника. В простейшей технике фрезеровки подшипник просто упирается в обработанный край заготовки, и фреза по дереву берет захват строго на определенную глубину.



При копировании подшипник упирается в шаблон, приложенный к заготовке плашмя, и таким образом фрезой задаётся не только профиль кромки, но и форма самой детали. Подшипник может быть расположен на самом кончике фрезы или в верхней её части у хвостовика. Встречаются также фрезы с двумя подшипниками.

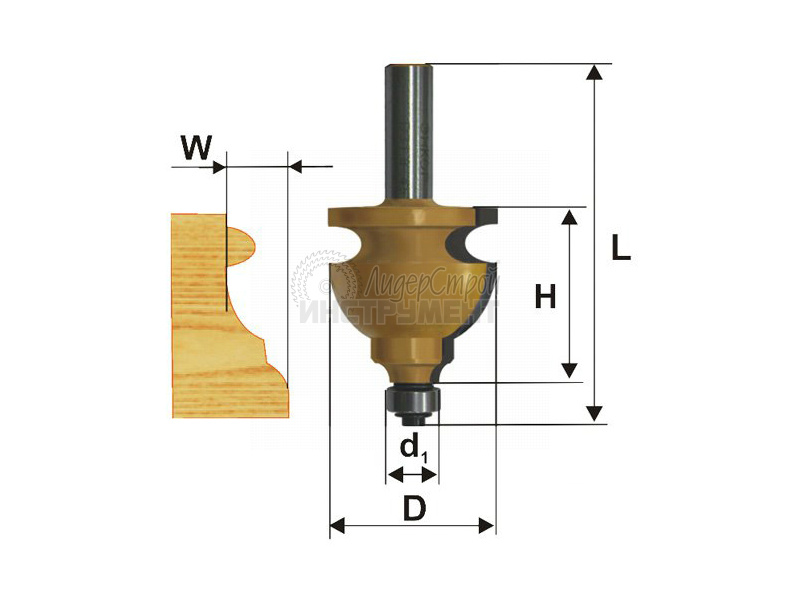

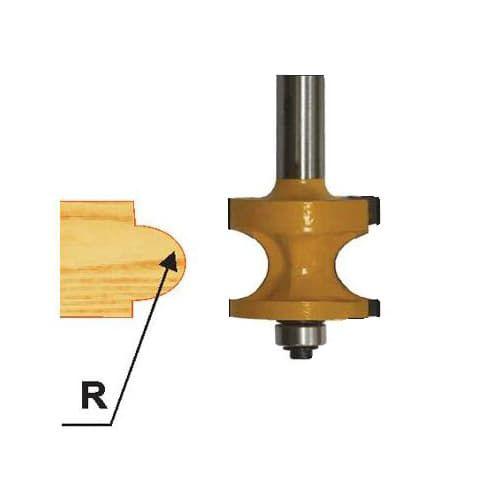

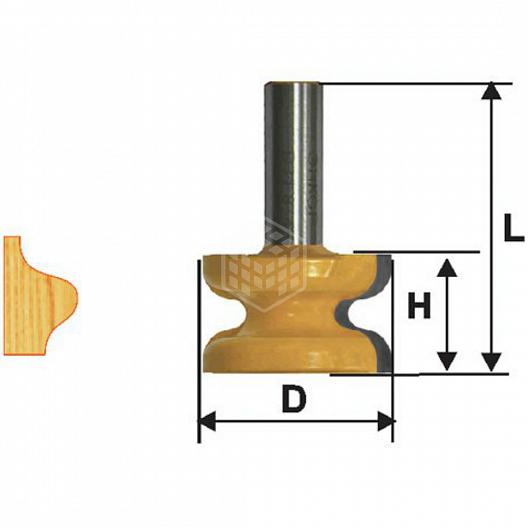

По форме профиля торцевая фреза по дереву отличается наибольшим разнообразием среди прочих типов. Помимо декоративных кромок могут формироваться широкие спуски (фигирейная фреза), торцевые пазы (дисковая), выборки (фальцевая) и даже двухсторонние фигурные фаски. Стоит отметить, что не все кромочные фрезы имеют упорный подшипник, но все фрезы с подшипниками — кромочные.





Пальчиковая и монолитная фреза по дереву для выборки пазов



Фреза по дереву без подшипников обычно называется пазовой. Некоторые фрезы имеют кромки, замыкающиеся на нижнем торце, некоторые снабжаются только торцевыми ножами, как у сверла Форстнера. Такими фрезами возможен заход с вертикальной подачей фрезера, поэтому они идеально подходя для выборки проушин и глухих пазов.



Фреза по дереву с боковыми кромками изготавливает пазы и борозды только с заходом от края заготовки, иногда их используют для копирования по внутреннему шаблону при изготовлении столярных соединений. Большинство фрез этого класса монолитные, а по форме могут быть:



  • Прямоугольными;
  • Трапециевидными;
  • Галтельными;
  • Клиновидными;
  • Фасонными с более сложной формой режущих кромок.



Спиральная фреза по дереву



Для выборки глухих пазов с вертикальным заходом идеально подходит спиральная фреза по дереву, у которой винтовые кромки хорошо удаляют стружку, существенно повышая скорость работы. Спиральная фреза по дереву считается более быстрорежущей, чем обычные, но имеют довольно скудный выбор формы профиля. Тем не менее, галтельные, трапециевидные и V-образные пазы с их помощью нарезаются куда быстрее.





Розеточная фреза по дереву



Особой разновидностью пазовых фрез можно назвать розеточные фрезы, предназначенные для выборки радиальных узоров сложной формы. Работать ими можно как с точечным погружением, так и по шаблону, оставляя паз с равновеликими фасонными бортиками. Также учтите, что почти все виды торцевых фрез могут использоваться и для кромочной обработки либо подрезкой, либо в торец с применением специального ограничителя.





Фрезы для ручного фрезера по дереву



Конструкционные фрезы



Давайте рассмотрим фрезы для ручного фрезера по дереву, начиная с конструкционной фрезы.

Конструкционными называют фрезы, предназначенные для подрезки деталей для столярных соединений. Как правило, это не отдельные фрезы, а комплекты с ответно-зеркальной формой профилей. Существует несколько видов таких фрез.





Микрошиповые фрезы



Микрошиповые фрезы используют для подрезки торцов деталей перед клеевым сращиванием. С их помощью можно формировать пазы и шипы как прямоугольной, так и клиновидной формы. В комплект обычно входит две фрезы, в одной из них режущие кромки смещены на ползуба.





Комплект пазо-шиповых фрез



Комплект пазо-шиповых фрез так же состоит из двух частей: одной нарезается паз, другой выступ на ответной детали. Как правило, применяются такие фрезы при изготовлении шпунтованной половой доски или при сращивании мебельных щитов. В отличие от обычных дисковых или пазовых фрез, которые можно было бы использовать с той же целью, пазо-шиповой комплект имеет оптимальные значения присадки и не требует тщательной регулировки по высоте.







Фрезы для угловых соединений



Фрезы для угловых соединений одинарные, но проход по соединяемым деталям выполняется в разных положениях. Также возможно использование такой фрезы для плоского сращивания на клею. Обратите внимание, что изначально фреза такого типа предназначалась для работы на фрезерном столе. Использовать её для ручного инструмента получится только когда в конструкцию фрезера был добавлен специальный упор и ограничитель.





Трапециевидная пальчиковая фреза



Для нарезки соединения «ласточкин хвост» используется одна трапециевидная пальчиковая фреза. Однако для нарезки нужного профиля на торце доски, опять же, понадобится поперечный упор или специальный шаблон. Ширина хвоста может быть произвольной, но чаще паз под него готовится за один проход фрезы. К этому типу соединений можно отнести другие, схожие по принципу, но с Т-образной или Ф-образной формой паза.

Для них так же существуют собственные парные комплекты фрез.



Виды фрез по дереву для ручного фрезера



Многие изделия из дерева или МДФ сегодня изготавливают ручной фрезеровкой с использованием шаблонов и фрез специальной конструкции. Это и дверные филёнки, и мебельные фасады, деревянные поручни, даже отделочная вагонка — ассортимент специальных фрез достаточно широк для того, чтобы начать собственное производство при наличии одного только ручного фрезера. Давайте рассмотрим виды фрез по дереву для ручного фрезера.



Насадные фрезы



Ещё больше возможностей представляют так называемые насадные фрезы. Состоят они из шпинделя и одной или нескольких оправок с лезвиями различной формы. Переставляя насадки в разном порядке, перемежая их втулками и подшипниками, можно добиться высокого разнообразия профиля при обработке кромок. Поэтому такие наборы столь популярны у мебельщиков, работающих с деревянным массивом и МДФ.



Фреза пробочник



Особняком стоит фреза пробочник.

Она предназначена для высверливания цилиндрических шкантов для укрепления столярных соединений и локального устранения пороков древесины. Также распространены наборы узкозахватных фрез для тонкой гравировки. Наконец, если ни один из тысяч образцов не удовлетворяет вашим потребностям, всегда остаётся возможность обратиться в специализированное предприятие и изготовить фрезу по индивидуальному заказу.



Сложно сразу запомнить какие бывают типы, виды и размеры фрез по дереву. Но знать основные из них надо, в противном случае нет смысла покупать фрезер. В следующей статье я расскажу как выбрать бетономешалку.



РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Фрезы по дереву для ручного фрезера: виды, выбор фрез, назначение

Назначение инструмента

Большая часть продукции из пиломатериалов производятся при применении ручного фрезера. Он характеризуется весьма высокой функциональностью за счет возможности смены насадки. Для подобного прибора требуется соответствующая насадка.

Фрезы для фрезера по дереву можно встретить в специализированных магазинах. Назначение фрез может существенно отличаться, зависеть от формы режущей кромки. Предназначение заключается в нижеприведенных моментах:

  1. Получение технологических выемок.
  2. Изменение формы.
  3. Доведение шероховатости поверхности до требующегося значения.

Рабочая поверхность во многом определяет то, какие могут проводится технологические операции. Распространен дисковый фрезер по дереву, являющийся функциональным инструментом.

Любая фреза по дереву для ручного инструмента используется для достижения нижеприведенных целей:

  1. Кромочная обработка. Очень часто для получения готового изделия проводится создание поверхности, напоминающей шип/паз.
  2. Для врезания петель в поверхность создается соответствующая ниша. Чтобы поверхность выглядела привлекательно, паз должен быть качественным и иметь точные размеры.
  3. Декоративные поверхности также получаются при применении фрез различной формы.

В продаже встречаются фрезы проходные или фасонные. Кроме этого, классификация проводится по типу применяемого материала при изготовлении основной части или режущей кромки, а также некоторым другим признакам.

Широкая область применения определила появление самых различных фрез. При этом рабочая часть может иметь свою определенную форму, которая определяет конечный результат после фрезерования. К примеру, овальная фреза не является универсальным инструментом. Именно поэтому специалисты сами решают то, какие требуются инструменты для получения той или иной детали.


Функциональные наборы фрез и другое

Довольно часто производители формируют наборы фрез, предназначенные для выполнения однотипной работы, с завершенным циклом обработки деревянных изделий или получения однотипных соединений.

Такой набор из 2-х фрез не только формирует внутреннюю кромку рамочного изделия, но и выполняет пазовую часть углового соединения в этой рамке. Легко понять, что с его помощью можно также сращивать доски в щиты.

А этот набор служит для изготовления тонких деревянных переплетов окон и других подобных работ.

Но каждая из его фрез, конечно же, может выступать самостоятельным инструментом для выполнения целого ряда других видов обработки древесины.

Составная фреза, показанная на следующем фото, в зависимости от последовательности наборки составляющих ее элементов, служит для формирования обеих кромок деревянной вагонки.

А с использованием вместо одной из ее составляющих металлической втулки соответствующего размера, эта фреза может становиться либо калевочной, либо дисковой кромочной.

Конечно, как и в случае с другим ручным электроинструментом, вы можете значительно расширить возможности работы ручного фрезера, соорудив для него столик.

Закрепив на нем подвижные упоры, вы превратите ручной инструмент в подобие фрезерного станка. А с его помощью и набором фрез, наподобие вышеупомянутых, можно делать очень интересные вещи:

Рекомендуем другие статьи по теме

Виды наждачной бумаги и ее маркировка
Пистолет для герметика — как пользоваться простым пистолетом в домашних условиях

Бормашина — характеристики, применение, изготовление своими руками

Коловорот, ручная дрель — в каких случаях следует применять?

Виды фрез по дереву

Фрезерование предусматривает снятие определенного количества материала с поверхности. Для подобных насадок требуется соответствующий инструмент. Бывают самые различные виды фрез, что позволяет подобрать самый подходящий вариант исполнения с учетом условий обработки. Основная классификация проводится по конструктивным признакам:

  1. Сборные. Сегодня торцевая фреза или иной вариант исполнения могут изготавливаться с приваренными режущим кромками. Подобный вариант исполнения довольно прост в изготовлении, за счет чего обходится намного дешевле. Сборные фрезы сегодня встречаются практически на всех производствах, где проводится обработка дерева.
  2. Со сменными кромками. Профильные фрезы могут иметь сменные режущие кромки, как и многие другие варианты исполнения рассматриваемого инструмента. Это несколько усложняет их производство и повышает стоимость, но улучшаются наиболее важные эксплуатационные характеристики. Съемные кромки могут изготавливаться при применении износостойкого материала, основная часть при более дешевого. После износа рабочей части можно провести смену напаек.
  3. Монолитные встречаются крайне часто. Рассматривая различные типы фрез уделим внимание тому, что монолитные обходятся дешевле и считаются более прочными, однако после частой заточки подобный тип инструмента приходится выбросить. Монолитные варианты исполнения не выдерживают перегрев, так как нагрузка может концентрироваться на самых различных участках.

Классификация также проводится по типу лезвия. Сегодня угловая фреза или иной вариант исполнения может иметь лезвия с вертикальным или наклонным расположением. Стоит учитывать, что фрезы прямые для зубьев или обработки поверхности при применении приводят к появлению сколов и других дефектов. Для выборки паза или проведения других операций применяется инструмент с двумя типам лезвий:

  1. Быстрорежущая характеризуется тем, что позволяет проводить обработку при сильной подаче и большой скорости вращения. Рекомендуется отдавать предпочтение подобных фрезам только при работе с мягкими породами дерева.
  2. Твердосплавные характеризуются тем, что могут выдерживать длительное воздействие. Слишком сильный нагрев может привести к повышению пластичности и снижению износостойкости. Рекомендуется выбирать этот вариант исполнения для обработки твердых пород дерева.

Довольно распространенной классификацией можно назвать область применения инструмента. Не сложно догадаться, что дисковая и горизонтальные варианты исполнения могут применяться для получения различных поверхностей. Выделяют следующие:

  1. Концевые.
  2. Конусная.
  3. Торцевые.
  4. Пальчиковые и плоские.
  5. Пазовые прямые или цилиндрические.
  6. Дисковые.
  7. Фасонные.
  8. Полукруглые.
  9. Вертикальные и Т-образные.

Диаметр фрезы может варьироваться в достаточно большом диапазоне. Некоторые разновидности фрез характеризуются многими другими свойствами, которые должны учитываться.

Размеры фрез также разнообразны. Стоит учитывать, что по этому показателю также есть ограничения, для особых случаев проводится изготовление инструмента на заказ.

Сегодня фреза цилиндрическая по дереву изготавливается достаточно большим количеством различных компаний. При выборе стоит учитывать следующие моменты:

  1. Допущенные ошибки при производстве становятся причиной, по которой инструмент выходит из строя или не соответствует установленным нормам.
  2. Тип применяемые материалов также имеет значение. Встречается большое количество различных сплавов инструментальной или иной группы, все они характеризуются своими определенными характеристиками. Известные производители используют более дорогостоящие сплавы.
  3. Точность геометрической формы также играет важное значение. Применение современного оборудования позволяет достигнуть высокой точности.

Некоторые варианты исполнения достаточно сложны в изготовлении, и их рекомендуется приобретать у известных производителей. Фрезы фигурные сегодня являются частью самых различных наборов. Стоимость изделия также может зависеть от количества используемого материала при изготовлении, за счет чего длинные фрезы обходятся намного дороже.

Что такое фреза, каково назначение этого режущего элемента

Ручной фрезер представляет собой удобный и эффективный инструмент, предназначенный для обработки пиломатериалов, в том числе фасонных, а также плоских поверхностей. Кроме этого данное устройство подходит для формирования различных технологических выемок, например, пазов, гребней, углублений под установку петель. Для этого достаточно купить фрезы соответствующей конфигурации. Каждый такой элемент обладает индивидуальными конструкционными особенностями и используется для выполнения определенных функций.

Сегодня не представляет никаких проблем приобрести как сам ручной фрезер, так и рабочие насадки, превращающие такое устройство во многофункциональное оборудование

Назначение ручной фрезы по дереву:

  1. Кромочная обработка – предполагается использование фрезы для сращивания древесины для ручного фрезера, когда требуется соединить между собой различные заготовки путем соединения шип/паз.
  2. Врезка петель и прочей фурнитуры.
  3. Декорирование – в этом случае фрезы используются для формирования на поверхности плоских изделий объемных форм, а также для изготовления деревянных заготовок со сложной конфигурацией.

Профессионалы знают десятки вариантов использования фрез на ручном фрезере. Однако чтобы правильно определиться с выбором режущих деталей для инструмента, желательно изучить официальную классификацию существующих изделий. Разобравшись, какими бывают фрезы и особенности их использования, сделать выбор будет гораздо легче.

В первую очередь нужно обратить внимание на единицу измерения диаметра хвостовика. Для этого могут использоваться миллиметры или дюймы. Единица измерения зависит от типа цанг, которые включены в комплектацию фрезера. Эти компоненты предназначены для зажима хвостовика. Если размер исчисляется в миллиметрах, то самыми распространенными вариантами будут изделия диаметром 6, 12 и 8 мм. Если же в качестве единицы измерения взяты дюймы, в этом случае можно будет купить фрезы для ручного фрезера всего двух размеров — ½ и ¼.

Перед тем как выбрать фрезу, надо в первую очередь определиться со способом ее крепления, а точнее, в каких единицах измеряются диаметр хвостовика — дюймах или миллиметрах

Обратите внимание! Нельзя совмещать миллиметровый хвостовик и дюймовую цангу и наоборот. Это может привести к поломке инструмента.

Виды фрез для ручного фрезера по дереву: типы конструкций

На рынке представлены десятки вариантов изделий с различным назначением и стоимостью. Если рассматривать конструкционные особенности режущих элементов, можно выделить следующие виды фрез по дереву для ручного фрезера:

  1. Сборные – имеют вид болванки с приваренными режущими кромками. Эти фрезы очень просты в изготовлении, поэтому большинство изделий, представленных на рынке, имеют подобную конструкцию.
  2. Со сменными кромками – изделия укомплектованы сменными режущими кромками, имеющими двухстороннюю заточку. Когда нож с одной стороны затупляется, фрезу можно перевернуть и использовать дальше.
  3. Монолитные — фрезы, в основании которых выточены режущие кромки. Они редко ломаются, однако после нескольких заточек деталь придется сменить.

С помощью ручного фрезера можно создавать всевозможные профили, выемки или пазы, используя широкий ассортимент насадок

Виды фрез по дереву: классификация изделий по типу лезвий

Фрезы могут иметь вертикальное, спиральное или наклонное расположение лезвий. Изделия с прямыми кромками будут срубаться с заготовки кусочки древесины, что увеличивает вероятность того, что в процессе нарезки появятся сколы. В результате этого существенно снижается качество фрезеровки. С наклонными лезвиями такого не происходит.

Потребители могут купить фрезы по дереву с двумя типами лезвий:

  1. Быстрорежущими (HM) – применяются на поверхностях, выполненных из древесины мягких пород.
  2. Твердосплавными (HSS) – используются для обработки твердых поверхностей.

Изделия с твердосплавными лезвиями имеют более высокий температурный коэффициент и обладают улучшенными характеристиками, что сказывается на их стоимости.

Фрезы по дереву из твердосплавных пластин используются преимущественно для обработки твердой древесины

Концевые фрезы

Сегодня во всех домашних мастерских встречаются концевые фрезы по дереву. Их ключевая особенность заключается в расположении лезвий на торцовой части. Усилие передается за счет передачи осевой нагрузки. В результате применения этого варианта исполнения можно проводить получение различных выборок и пазов в древесине. На поверхности может быть расположено различное количество лезвий, за счет чего изменяется чистота обработки. Фрезы по дереву для ручного фрезера зачастую имеют монолитную конструкцию, но в продаже встречаются и составные варианты исполнения. В эту категорию включаются следующие варианты исполнения:

  1. Борфрезы.
  2. Торцевые.
  3. Спиральные.
  4. Сферические.
  5. Конусные.
  6. Профильные.

Все они могут применяться для получения пазов самой различной конфигурации. Их часто используют для получения шипа и паза. Именно поэтому подобный инструмент для дерева относятся к категории пазовых изделий.

Область применения рассматриваемой группы весьма обширна. Примером можно назвать нижеприведенный список:

  1. Получение пазов со сложной конфигурацией.
  2. Обработка торцевой поверхности.
  3. Украшение плоской или сложной поверхности дерева различными орнаментами.

Борфрезы применяются также для получения шарошак или отверстий с определенными параметрами. Требуется они для выполнения промежуточной операции. В некоторых случаях используется для доведения изделия до финального результата.

Кромочные фрезы по дереву

Сегодня кромочный фрезер получил весьма широкое распространение. Это связано с тем, что подобный инструмент часто применяется для изготовления кромок заготовок из дерева. Фрезы кромочные пазовые встречаются в распространенных профессиональных наборах. В эту группу включены следующие варианты исполнения инструмента для фрезера по дереву:

  1. Профильные используются для получения требуемой кромки. Они получили весьма широкое распространение, при изготовлении применяются самые различные сплавы, большая часть характеризуется высокой устойчивостью к износу.
  2. Фасонные или калевочные применяются для закругления формы. Получаемая выпуклая форма составляет ¼ окружности.
  3. Довольно часто перед специалистом стоит задача в снятии фаски строго под углом 45 градусов. Подобная операция проводится крайне часто, что определяет широкое распространение инструмента для обработки дерева.
  4. Пазы в кромочной части изделия получаются при использовании дисковых фрез. Они могут изготавливаются при применении различных сплавов, некоторые обладают повышенной износостойкостью.
  5. Фальцевые используются для выборки четверти в кромочной части изделия. Стоит учитывать, что при установке подшипника можно использовать инструменты при обработке прямых и криволинейных заготовок. Этот конструктивный элемент существенно повышает стоимость изделия, что стоит учитывать. Для регулировки формы паза могут устанавливаться подшипники самой различной формы. При их изготовлении применяется нержавеющая сталь с высокой прочностью. Именно поэтому инструмент прослужит в течение длительного периода.
  6. Фигерейные относятся в особую группу инструментов по дереву.
  7. Гальтельные получаются для вырезания специальных желобков в кромке на ¼ окружности.

Чаще всего кромочные фрезы для обработки дерева имеют упорные подшипники. Этот элемент требуется для предотвращения избыточного заглубления. Режущая часть может быть расположена выше или ниже подшипника.

Часто встречается ситуация, когда нет подшипника. Для получения требуемого результата применяется специальный шаблон или копировальная втулка, а также параллельный упор. Фигерные варианты исполнения характеризуются большим диаметром и весом, за счет чего увеличивается передаваемая нагрузка. Именно поэтому при изготовлении создается 12-миллиметровый хвостовик. Область применения заключается в применении в качестве оснастки для стационарных конструкций.

Пазовые фрезы

Часто требуется провести работу по образованию пазов. Применяемая пазовая фреза по дереву может иметь различную форму, классификация выглядит следующим образом:

  1. Галтельные зачастую приобретают для получения пазов полукруглой формы. Они также весьма распространены, могут иметь различную форму и размеры. Чаще всего этот вариант исполнения применяется для декоративной отделки кромок и торцов. Зачастую при создании продукции наносятся сложные рисунки.
  2. Конические сегодня получили весьма широкое распространение, так как могут применяться для получения резьбовых витков с различными параметрами. Подобные фрезы для дерева также изготавливаются при применении самых различных материалов.
  3. Спиральные. Подобный вариант исполнения во многом напоминает концевые элементы. Ключевой особенностью назовем выраженную режущую кромку, которая расположена со внешней стороны. Если уделить внимание форме режущей поверхности, то она напоминает сверло.
  4. Есть и фрезы пазовые для бруса, которые применяют для получения Т-образного паза.

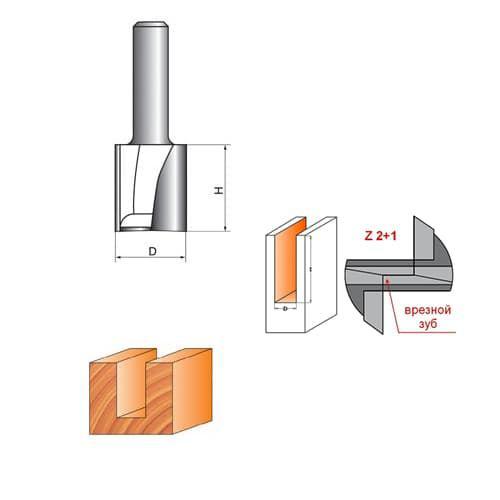

  5. Пазовые прямые подходят для получения паза, который имеет прямоугольное усечение. В этом случае подшипник может устанавливаться в верхней или нижней части. В большинстве случаев диаметр подшипника совпадает с диаметром инструмента. За счет этого он расположен заподлицо с режущей кромки. Существенно расширить область применения механизма можно за счет установки подшипника с большим или меньшим диаметром.
  6. Комбинированные могут использоваться для получения соединительных элементов. Примером можно назвать получение шипа и паза. Стоит учитывать, что комбинированные варианты исполнения получили широкое распространение. За счет одного прохода получается оба требующихся профиля. Именно поэтому получаемое соединение характеризуется высокой надежностью. Однако, усложнение подобной оснастки для фрезера становится причиной увеличения стоимости.

Фреза по дереву чаще всего изготовлены в монолитном виде. Однако, встречаются также варианты исполнения со сменной режущей кромкой.

Копировальные и прямые сегодня встречаются крайне редко, но некоторые производители все же включают их в набор. Подшипник может быть расположен самым различным образом, классификация проводится по типу и количеству режущих кромок, их размеры

Галтельные насадки сегодня встречаются крайне часто, основная часть имеет закругленную форму. При применении подобного варианта исполнения можно получить паз формы «U». За счет этого углы скругляются. Чаще всего подобный паз делают для шпонок при создании различных механизмов из дерева.

Популярные разновидности

На производстве применяется несколько видов фрез по металлу. Они делятся на группы в зависимости от формы, расположения и типа режущих кромок и выполняемых ими операций. Отдельную группу представляют разновидности фрез по металлу для дрели и ручного фрезера. Они имеют небольшие размеры, цилиндрический хвостовик диаметром 6–12 мм, в зависимости от патрона дрели. В остальном они полностью похожи на инструмент, применяемый на производстве.


Разновидности фрез

Цилиндрические

Цилиндрическая фреза состоит из корпуса в форме втулки с отверстием и шпоночным пазом для крепления на оправку. По наружной поверхности находятся несколько режущих кромок, расположенных наклонно вдоль оси.

Они предназначены для зачистки торцов деталей, выборок, пазов. Обработка производится только боковыми поверхностями с высокой точностью и чистотой. Вращений фрезы и движение детали происходит навстречу. Для обработки боковых торцов без кантовки заготовки, применяются специальные приспособления, на шпиндель крепят угловые головки, и вертикально устанавливается фреза.

Торцовые

Обработку по плоскости производят торцовые фрезы. Режущие кромки расположены в нижней части корпуса. Фрезеровка производится по поверхности с высокой скоростью при продольном перемещении стола с деталью. Производительность такой обработки в несколько раз превышает строжку.

В корпус цилиндрической формы вставляются режущие пластины. Количество зависит от диаметра и требуемой чистоты обработки. Оправка подбирается по диаметру отверстия. Крутящий момент передается через шпонку.

Отдельные модели небольшого диаметра имеют хвостовик и крепятся в патроне. Некоторые их них могут резать и боковой поверхностью.

Червячные

Это цилиндрическая фреза с несколькими рядами твердосплавных пластин вместо ровного выступа режущей кромки. У червячной фрезы ряды с фигурными пластинами заточены по форме обратной эвольвенты и располагаются с разным уклоном, в зависимости от модуля.

Применяют инструмент для нарезки зуба на шестернях и колесах, шлицевых валах. Угол наклона выставляется оправкой на станке. Обработка производится обкаткой, когда деталь вращается, смещаясь на один зуб за оборот фрезы. В работе участвует сразу несколько пластин.

Дисковые

Дисковые фрезы напоминают блины с фигурными краями и отверстием в центре для установки на оправку. Режущие кромки расположены по краю наружного радиуса тонкого диска. Обработка производится перпендикулярно оси вращения инструмента. Режут вставными пластинами и зубом, вырезанным в цельном диске. Толщина прорези в детали от 1 мм.

Делятся по форме режущих пластин:

  • пазовая;
  • модульная;
  • полукруглая;
  • трехсторонняя;
  • отрезная.

Для дрелей пилы собраны совместно с оправкой. В ламельных фрезерах применяются дисковые пилы с отверстием. Диаметр и толщина подбираются по шпонке.


Дисковая фреза

Отрезные

Цельные дисковые фрезы, тонкие, с острыми зубцами, вырезанными по краю корпуса, называют отрезными фрезами или пилами. Корпус может быть одной толщины с зубьями, в таком варианте между корпусом и режущей кромкой перехода нет. Крепление к оправке осуществляется отверстием с пазом. На инструменте большого диаметра есть 4 отверстия под болты для крепления к фланцу на шпинделе.

Пилы предназначены для отрезных и подрезных операций. Тонкий рез толщиной 2–6 мм экономно раскроит металл на заготовки, сделает прорезь в крепеже под фиксацию проволокой или на пальце, чтобы зафиксировать его пластиной. Применяется для торцовки деталей типа вал и отрезки технологических прибылей.

Концевые и угловые

Для торцовки плоских деталей предназначены концевые и угловые фрезы. Режущие кромки расположены по торцу. Корпус имеет форму цилиндра и срезанного конуса. Обработка производится вдоль края. В результате получается гладкий ровный торец заготовки. Угол наклона определяется формой инструмента.

Фреза под Т-образные выемки

Для крепления деталей на столах станков имеются пазы Т-образной формы, перевернутые широкой стороной вниз. В них легко заводятся головки шпилек для фиксации заготовки.

Прорезаются пазы фрезой фигурной конфигурации. Режущие кромки разных диаметров расположены на одной оправке — от торца широкий и низкий цилиндр, а ближе к оправке находится тонкий. Возможна фрезеровка в 2 прохода. Сначала на всю глубину пальчиковой или цилиндрической узкой фрезой, затем фрезеровка широким инструментом по дну канавки.

Шпоночные

Для создания шпоночных пазов используют специальные пальчиковые дисковые фрезы с режущим торцом. Инструмент сначала опускается на заданную глубину, работая как сверло. Затем производится выборка вертикально — фрезеровка.

Для изготовления шпоночных и других пазов фрезером, используется шаблон и копировальная втулка. Трафарет изготавливается из любого материала, включая фанеру, оргстекло, дерево. Его размеры больше вырезаемого занижения на разницу диаметров копировального кольца и режущего инструмента. Втулка скользит по краю шаблона, не давая фрезеру отклониться в сторону. Можно вырезать любые фигуры, включая орнаменты и надписи.


Шпоночная фреза

Фасонные

Фасонные фрезы имеют множество режущих кромок и напоминают грубый фигурный напильник с хвостовиком для крепления в патрон. Используются для придания торцу определенной сложной конфигурации. Форма кромки получается обратная инструменту.

Классификация и виды фрез по металлу. Конструкция и назначение фрез. Червячная фреза и др

типы, виды и их назначение, прямые пазовые, концевые, дисковые, кромочные, как выбрать, спиральные

На чтение 9 мин. Опубликовано

Фрезеровка — универсальная операция, способная заменить большинство других видов обработки. Для опытного мастера она намного важнее, чем большинство других процедур. Качественный фрезерный станок способен к выполнению как простейших, так и самых сложных видов резки материалов, созданию изделий сложной конфигурации, копированию деталей или иным специфическим операциям.

Такие возможности появляются только благодаря режущему инструменту, сам станок представляет собой электродвигатель с патроном и близок по конструкции к обычной электродрели. Сменный инструмент, обеспечивающий универсальность и многогранность фрезерного станка, обладает большим разнообразием видов и вариантов конструкции. Рассмотрим его внимательнее.

Что это такое?

С точки зрения конструкции, фрезерный станок чрезвычайно прост.

Вся его универсальность обусловлена возможностями режущего инструмента и оснастки.

При осевом вращении с высокими скоростями, рабочая кромка входит в соприкосновение с поверхностью детали и срезает слой материала определенной толщины.

Используя различные приспособления и приемы работы, фрезеровщики получают результаты высокого качества и точности. Инструмент погружается в заготовку и образует выемку, соответствующую своей конфигурации и размерам.

Основным преимуществом ручного фрезера считается простота и безопасность обработки деталей большого размера и площади. Стационарные станки предназначены для работы со стальными заготовками, но ручные рассчитаны на обработку более мягких видов материала:

  • древесина разных видов;
  • ДСП, ламинированная или обычная;
  • МДФ, ДВП, фанера;
  • алюминий;
  • мягкие виды пластмассы.

Большинство фрез имеют несколько рабочих поверхностей и способны выполнять свои функции при подаче заготовки в разных направлениях. На стационарных станках перемещается обрабатываемая деталь, ручные фрезеры сами движутся по поверхности заготовки, но общий принцип от этого не меняется. Набор функций, доступный ручным станкам, намного шире, чем у стационарного оборудования. В арсенал ручных фрезеров входят следующие операции:

  • обработка кромок;
  • изготовление пазов или гребней;
  • создание декоративных элементов, рельефного орнамента;
  • копирование деталей различной формы и конфигурации;
  • изготовление гнезд под элементы фурнитуры, механизмы, ручки и прочие мебельные комплектующие.

Важно! Приведен далеко не исчерпывающий список возможностей этого ручного инструмента. В умелых руках он превращается в многофункциональное устройство, позволяющее создавать изделия сложной конфигурации и с высокой точностью и чистотой обработки. Качество работы зависит от квалификации мастера и от наличия необходимого режущего инструмента.

Виды

Для выполнения той или иной операции в патрон станка устанавливают соответствующий режущий инструмент. Для ручного фрезера используются различные конструкции торцевых фрез, представляющие собой хвостовик диаметром 6,8 или 12 мм, и рабочую часть с режущими кромками. Существуют различные конструкции, обладающие специфическими возможностями. Рассмотрим виды фрез и их назначение.

По типу конструкции

Разновидности общей конструкции режущего инструмента:

  • сборные. Состоят из хвостовика и стальной болванки, на которую жестко крепятся режущие кромки. Обеспечивают высокое качество обработки, практически не требуют ухода. Недостатком такого инструмента является возможность появления сколов или отламывания режущих кромок от основания. Могут использоваться для изготовления мебельных фасадов;
  • со сменными кромками. Предназначены для серийного производства, при котором режущая часть быстро тупится или выходит из строя. Остальная часть инструмента вполне работоспособна, поэтому целесообразно сменить лезвие и работать дальше. Обычно изготавливают двусторонние кромки, которые по мере выхода из строя переворачивают. Возможна также полная замена режущей части;
  • монолитные. Этот вид инструмента изготавливается из одной детали. Обладают высокой прочностью, устойчивостью к нагрузкам, но срок службы таких фрез относительно невелик. Они не допускают перегрева, работа на высоких скоростях или тупые кромки быстро выводят инструмент из строя.

Подавляющее большинство инструмента, имеющегося в продаже, представляет собой сборные конструкции. Они недороги, имеют высокий срок службы. Фрезы со сменными кромками встречаются реже, так как для работы с ними требуется некоторый навык и опыт. Кроме того, они заметно дороже сборных видов инструмента, что ограничивает спрос. Монолитные образцы используются для обработки твердых материалов и требуют соблюдения определенных правил, режимов резания. Заточка таких фрез представляет собой сложную задачу и требует опыта, поэтому большинство домашних мастеров стараются их не использовать.

По типу лезвий

Конфигурация лезвия — это фактор, образующий режим резания материала. Фрезы с прямыми кромками работают по принципу ножевых валов строгальных станков, срубают определенный слой материала. Спиральные кромки режут поверхность, что обеспечивает более чистую обработку, но снижает производительность. По типу металла лезвия бывают:

  • быстрорежущие;
  • твердосплавные.

Первый тип предназначен для обработки на больших скоростях. Используется специальный тип металла — быстрорежущая сталь, которую производят специально для изготовления инструмента. Второй тип лезвий изготавливают для обработки твердых видов материала. Они более хрупкие, цена такого инструмента заметно выше. Наиболее качественные лезвия практически не поддаются заточке обычными способами, но способны резать самые твердые материалы. Рекомендуется эксплуатировать их на относительно низких скоростях.

Классификация и предназначение

Функции, которые способна выполнять фреза, обусловлены диаметром и формой лезвия.

В их числе присутствуют многофункциональные образцы, способные выполнять массу разнородных операций.

Используются и специализированные виды, предназначенные только для одной единственной функции.

По типу обработки бывают следующие виды фрез:

  • пазовые;
  • кромочные;
  • концевые;
  • копировальные;
  • торцевые;
  • дисковые;
  • фасонные и т.д.

Специфика и приемы работы с фрезами разных категорий принципиально отличаются друг от друга. Для работы с ними необходим опыт, умение пользоваться комплектующими или изготавливать вспомогательные приспособления самостоятельно. Рассмотрим их по порядку.

Пазовые

Пазовые фрезы представляют собой обширную группу.

Они предназначены для изготовления углублений заданной формы и размера.

Часто их используют для врезки замков и петель.

Рабочими поверхностями являются боковые и торцовые стороны.

Используется несколько разновидностей пазовых фрез:

  • прямые. Используются для получения паза с плоским дном;
  • галтельные. Образуют паз с круглым днищем, подходящим для укладки трубок соответствующего диаметра;
  • V-образные. Образуют паз с дном, сходящимся вод углом;
  • конструкционные. Это Т-образные или фрезы «ласточкин хвост». Они применяются при изготовлении соединений высокой прочности — мебельных ящиков, коробов и т.п.;
  • фасонные. Используются для нанесения рамок на филенках, орнаментов или декоративных элементов на деталях мебели или столярных изделий.

Общим признаком пазовых фрез можно считать отсутствие упорного подшипника на торцовой части инструмента. Они выпускаются в нескольких типоразмерах, с различным диаметром рабочей части. Для работы с ними необходимо наличие дополнительных приспособлений — шаблонов, упоров, циркульной штанги и т.д.

Кромочные

Отличаются от остальных видов наличием подшипника в нижней (торцовой) части.

Рабочая поверхность — только боковая, создать углубление в пластике такой фрезой невозможно.

Различают следующие виды кромочных фрез:

  • прямые. Предназначены для создания ровной плоской кромки детали;
  • калевочные. Обрабатывают верхнюю часть кромки, скругляют или придают ей фигурный профиль;
  • фальцевые. Используются для создания четверти. Диаметры подшипника и рабочей части отличаются на определенную величину, определяющую размер ступеньки. Удобны тем, что не нуждаются в создании и установке шаблона. Некоторые образцы продаются в комплекте с набором подшипников, меняя которые добиваются разного размера четверти;
  • конусные. Предназначены для снятия фасок, подготовки деталей для склейки под углом и прочих нужд;
  • галтельные. Образуют полукруглый паз или фаску на кромке детали;
  • фигурные (фасонные, мультипрофильные). Образуют определенный рельеф, занимающий всю площадь или только часть кромки;
  • полустержневые (полувалик). Создают на кромке фигуру, представляющую собой продольную половину цилиндрического стержня. Если пройти фрезой с противоположной стороны по заготовке, толщина которой равна диаметру валика, можно получить стержень круглого сечения;
  • комбинированные. Это довольно большая группа инструмента, представляющего набор из нескольких режущих элементов на одном хвостовике. Они могут быть предназначены для изготовления рам, филенок (фигарейные), пазов с шипами. Широко используются специальные зубчатые наборы для сращивания древесины как в продольном, так и в поперечном направлении.

Кромочные фрезы являются наиболее многочисленной группой режущего инструмента. Они используются преимущественно для создания декоративного эффекта, хотя есть образцы исключительно технологического назначения.

Внимание! Для работы с фигурными или комбинированными фрезами, особенно с большой длиной рабочей части, необходим станок большой мощности (не менее 1600 Вт).

Концевые

Концевые фрезы представляют собой группу инструмента, рабочая часть которого находится с торцовой и боковой частей.

Ранее рассмотренные пазовые фрезы являются одной из разновидностей концевых фрез.

Существуют конусные, спиральные, борфрезы, позволяющие выполнять декоративные работы или создавать пазы сложной формы.

Кроме стандартных пазовых образцов, концевые фрезы применяются довольно редко, поскольку предназначены для специфических операций с твердыми материалами, поэтому для домашних мастеров особого интереса не представляют.

Копировальные

Копировальные фрезы принадлежат к семейству кромочного инструмента.

Они состоят из опорного подшипника и режущей части такого же диаметра.

Для работы необходим шаблон, который крепится струбцинами или на двусторонний скотч к поверхности заготовки. Вылет фрезы настраивается таким образом, чтобы подшипник катился по шаблону, а рабочая часть срезала все лишнее и оставляла край с нужными очертаниями.

Иногда в качестве копировальных используют обычные пазовые фрезы, диаметр рабочей части которых равен диаметру хвостовика. Гладкая часть скользит по шаблону, а рабочая удаляет лишний материал. Для таких работ рекомендуется использовать металлические шаблоны, так как древесина плохо переносит трение хвостовика и горит при задержках или сильном давлении.

Как выбрать?

Обычно при выборе фрезы руководствуются двумя критериями:

  • диаметр хвостовика;
  • профиль рабочей части.

Хвостовик чаще всего бывает 6,8 или 12 мм. Однако встречаются фрезы с диаметром 7 мм, поэтому рекомендуется уточнять этот момент в процессе покупки, а не получать сюрпризы уже дома. Необходимо понимать, что установка такой фрезы в 8-миллиметровую цангу с расчетом посильнее ее затянуть приведут только к поломке цанги, никакого положительного результата не будет.

Приобретая фрезы, следует обращать внимание на качество ее изготовления. Также полезно проверять инструмент по критериям:

  • степень термической прочности. Определяет устойчивость изделия к нагреву;
  • тип соединения рабочей части фрезы и хвостовика;
  • состав припоя, который использован при соединении лезвий и основания инструмента.

Наиболее качественными считаются припои марок ПСр37,5 или ПСр40. ЕСли лезвия и основание соединены сварным способом, надежности от такого инструмента ожидать не приходится. Лучший способ проверки качества металла — попробовать его на прочность с помощью напильника. Если он легко стачивается, инструмент откровенно слабый. Качественные лезвия напильник не берет. Твердость металла должна находиться в диапазоне 58-62 HRC.

Важно! Проверка качества актуальна при покупке фрез для больших объемов работы. Если надо изготовить пару рамок или другое небольшое изделие, обычно приобретают готовый набор, не слишком обращая внимание на качество инструмента.

Фрезы для ручного станка играют важнейшую роль. Без них он как автомат без патронов. Состав и качество режущего инструмента практически полностью определяют возможности фрезера и косвенным образом характеризуют степень подготовки мастера. Чаще всего, инструментом обзаводятся по мере необходимости, что оправдано, но, при появлении нужды потребует поисков нужных фрез. На первых порах неплохо выручают стандартные наборы, в которых собраны самые востребованные образцы. Остальные виды инструмента приобретаются с появлением опыта, навыков и понимания, какие фрезы нужны больше всего и заслуживают приобретения в первую очередь.

разновидности для ручного фрезера, дрели, станка, болгарки

Работа домашних мастеров в современных условиях значительно упрощена. Этому способствует широкий арсенал электрооборудования и всевозможных инструментов. Под заданный тип паза или канавки можно подобрать соответствующие фрезы. При этом каждая фреза по дереву обеспечит высокое качество обработки и сможет прослужить длительное время благодаря своей долговечности.

Необходимость в оснащении инструментом

Данный инструментарий подбирается для ручного фрезера по эксплуатационным и технологическим критериям. Он с легкостью обеспечит необходимый рельеф заданной поверхности. Достаточно лишь установить необходимые обороты и обеспечить нужную подачу электрооборудованию.

Исходя из эксплуатационных особенностей, фрезы для фрезера по дереву можно условно поделить на несколько групп:

  • Проведение кромочных операций. Инструмент задействуется в случае необходимости сращивание или стыковки двух элементов, например, применяя соединение шип-паз.
  • Врезка фурнитуры. Их назначение в том, чтобы впоследствии использовать полученные отверстия для установки дверных петель и пр.
  • Декоративная обработка. Лицевой стороне деревянных изделий придается требуемый рельеф в виде рисунков, узоров или иных изображений сложной конфигурации.

Опытные специалисты знают, какие бывают фрезы по своим возможностям. Однако, чтобы их применять, необходимо ознакомиться с официальной классификацией. В такой ситуации окажется проще отдать предпочтение в пользу нужного оборудования.

Фрезерный станок по дереву

Необходимо контролировать, в каких системах измерения производитель установил значения для диаметра удерживаемой части в цанге. Допускается традиционная европейская метрическая система измерений (мм) или американский стандарт, который для этого использует дюймы.

Значение позволит определить, какой тип цанг ставить в ручной фрезер. Эти зажимы могут продаваться с фрезером или предлагаться в качестве самостоятельного продукта с соответствующими посадочными размерами. Наиболее популярными вариантами изготовления являются диаметры 6, 8, либо 12 мм. В дюймовой системе измерения встретить цангу и соответствующий ей инструмент с хвостовиком можно на четверть или полдюйма.

Категорически недопустимо смешивать разные виды фрез и цанг, изготовленных с дюймовыми параметрами и миллиметровыми, так как это приведет к поломкам оборудования.

ВИДЕО: Выбор ручного фрезера для начинающих

Конструкционные особенности

Производители предлагают фрезы по дереву отличающиеся не только по форме, но и по особенностям конструкции. Существуют такие варианты исполнения:

  • Сборный тип. Представляют собой основу, сочетающуюся с вваренными режущими кромками. Считается, что данный тип достаточно прост в изготовлении, поэтому на прилавках строительных магазинов встречается чаще всего именно этот формат.

Сборная болванка с приваренными режущими кромками

  • Сменные режущие кромки. На основе фиксируются отдельные унифицированные элементы, которые обладают режущими кромками с многосторонней заточкой. Если основная кромка вырабатывает свой ресурс (теряет остроту), то элемент можно провернуть на определенный угол, установив в качестве режущей новую кромку.

С двусторонними ножами - при затуплении одной части переворачивают и работают другой

  • Монолитный тип. Изготовлены из цельной металлической заготовки, обладают высокой степенью прочности. Недостатком является потеря формы некоторых фигурных изделий после определенного количества переточек.

Монолитные вытачивают непосредственно в основании - нет риска поломки ножа, но через некоторое время приходится полностью менять

Обзор фрез по типу лезвия

Существует несколько вариантов расположения лезвий на инструменте:

  • спиральное;
  • вертикальное;
  • наклонное.

Нежелательным является прямолинейное расположение кромок. При такой системе происходит выкрашивание кусочков дерева из заготовки, что приводит к появлению заметных сколов. Данный факт негативно отражается на качестве фрезеровки. Расположение под углом не допускает подобных проблем.

Пазовый прямой применяется для погружных фрезеровочных станков

Производители для режущей части используют несколько типов материала:

  • твердосплавной материал для лучших фрез, который изготовлен из вольфрамокобальтовых или титанокобальтовых составов и подойдет для высокопрочных заготовок, недостатком является высокая хрупкость режущей кромки;
  • быстрорежущие сплавы используют фрезы для ручного фрезера, когда требуется обработать не самые прочные изделия из средних и мягких пород древесины, минус состоит в том, что при значительном повышении температуры кромка может потерять режущие свойства;
  • инструментальная сталь обладает меньшей стойкостью во время обработки, но инструмент из нее стоит дешевле, чем остальные типы материалов.

Наиболее дорогим является первый тип материала, но стоимость оправдывается высокой стойкостью и скоростью обработки.

Функционал инструмента

Фрезы на бытовые и профессиональные фрезеры являются телами вращения, которые оснащены некоторым количеством зубьев или режущих поверхностей. Представлены они в разных конфигурациях и могут применяться для обработки не только древесины, но и других материалов, включая цветные металлы, пластик, текстолит и пр. Наиболее востребованными и продаваемыми в интернет магазинах являются такие типы:

  • торцевая фреза по дереву;
  • концевые;
  • пазовые либо цилиндрические;
  • дисковые;
  • фасонные;
  • кромочные и пр.

Так как при работе фрез возникает значительная нагрузка на силовые элементы в оборудовании, то важно обеспечить смазку подшипниковому узлу, что существенно продлит срок их службы.

Работа концевыми фрезами

Каждая из концевых профессиональных фрез и их бытовые аналоги обладают режущей кромкой на торцевой части. Работа их осуществляется не только благодаря осевой нагрузке. Задействованы в процессе и боковые режущие поверхности. Это позволяет двигать рабочий инструмент в заданной плоскости. Таким образом формируются всевозможные пазы внутри заготовок и при необходимости удастся обеспечить глухую выборку.

Обычно при изготовлении таких фрез по дереву для ручного фрезера используются однородные материалы в виде монолитных изделий. Реже попадаются составные комплекты. Их производители предлагают в следующих форматах:

  • спиральный;
  • торцевой;
  • конусный;
  • борфреза;
  • сферический;
  • профильный.

Торцевой тип актуален для изготовления пазов всевозможных конфигураций. Его принято использовать не только для придания требуемой формы определенной поверхности, но и для использования в стыковых соединениях, когда одна часть торца зеркально входит в другую деталь.

Профильные разновидности инструмента широко используются столярами для реализации данных типов задач:

  • декорирование плоскости узором;
  • фрезерование торцевых участков;
  • подготовка сложноформатных пазов.

Борфрезы по своему типу эксплуатации сходны с аналогичным шарошечным оборудованием, поэтому их нередко именуют шарошками. С их помощью проделывают отверстия определенной конфигурации. Они требуются на промежуточном этапе обработки. Также мастера используют их для придания готовому отверстию нужной формы.

Фрезы по дереву кромочного типа

Крупные наборы для ручного инструмента обязательно содержат данный тип, востребованный среди домашних мастеров. Если приходится часто обрабатывать это область заготовок, то стоит приобрести большой набор, чтобы перекрыть весь спектр задач.

Прямые позволяют обрабатывать кромки и торцы по шаблону

В состав будут входить такие разновидности:

  • профильные – придадут необычную форму краю;
  • фасонные – острые углы будут закругляться, обычно это делается на четверть диаметра;
  • конусные – используются при формировании фасок под 45°;
  • дисковые – востребованы во время прорезания паза;
  • фальцевые – удаляется четверть со стороны кромки

Фальцевые применяют для выбора паза прямоугольной формы

  • галтельные – формируют желоба для торцов на четверть диаметра.

Пазовые галтельные с U-образной головкой

Для блокирования глубокого и нежелательного врезания в заготовку производители оснащают зачастую этот тип инструмента упорными подшипниками. Рабочая кромка допускается как в области выше подшипника, так и ниже него. За счет регулировки высоты удастся обеспечить глубину врезания.

Пазовые галтельные с V-образной головкой для пазов с разными наклонами стенок

Вместо подшипника может ставиться иной ограничитель, в роли которого будут выступать такие элементы:

  • упор, расположенный параллельно;
  • втулка-капир;
  • шаблон в масштабе 1:1.

Так как необходимо сопротивляться значительному усилию, то хвостовик инструментов изготовлен диаметром не менее 12 мм.

Фрезы по дереву пазового типа

Изготовление пазов является достаточно частой операцией в промышленной обработке древесины, поэтому используется такой спектр инструментов:

  • конические;
  • галтельные;
  • спиральные.

Также для стыковок востребованы изделия в виде ласточкиного хвоста или Т-образной конструкции.

Т-образные и ласточкин хвост считаются самыми надежными видами соединений, при котором заготовки вставляются одна в другую и сдвигаются, образуя надежный замок

Иногда актуален формат, при котором фрезы обладают комбинированной конструкцией. Это все виды фрез по дереву, подходящие для ручного фрезера.

ВИДЕО: Как сделать паз для доборов и петель

Фрезы для ручного фрезера по дереву

Фрезы для ручного фрезера: используем все возможности станка

Ручной фрезерный станок – компактный и удобный инструмент, позволяющий выполнять множество работ по дереву. Универсальность и вполне доступная цена делают его непременным элементом оснастки любой мастерской соответствующего профиля. Но даже если недорого купить такой станок – это только половина дела. Сферу его применения определяют рабочие элементы – фрезы для ручного фрезера, каждая из которых предназначена для выполнения определенной операции. Они являются расходным материалом, рано или поздно срабатываются, и их приходится заменять.

Фрезы по дереву для ручного фрезера от европейского производителя

Срок службы фрезы зависит не только от интенсивности ее использования, но и от ее качества. Гарантировать его, а также точность размеров и выверенность геометрических форм может только хороший известный производитель. К примеру, крупнейший польский завод Wapienica, выпускающий инструмент марки Globus. Фрезы по дереву этой торговой марки в нашем интернет-магазине «Трудовик» представлены в широком ассортименте. Стоимость их сравнительно невысокая, а доставку «Новой почтой» или другой компанией-перевозчиком мы организуем в любой город Украины – Киев, Одессу, Днепр, Харьков, Львов и остальные. Фрезы Globus точны, безопасны и надежны, изготовлены из высококачественного сырья по современным технологиям и по праву занимают на профильном рынке лидирующие позиции.

Фрезы по дереву: сфера использования

Фрезы по дереву являются неотъемлемой частью специальных деревообрабатывающих станков. Последние используются как в массовом производстве, так и в локальном ремесленничестве. Данные установки позволяют осуществлять максимально точную обработку деревянных массивов. Без качественной фрезы не получится создавать:

  • мебель по индивидуальным заготовкам;
  • фасады домов, двери, окна, лестницы;
  • мелкие предметы интерьера.

Фреза по дереву осуществляет резку. При этом гравировка – тоже своеобразная резка. Именно она позволяет получать детально обработанные изделия, за которые любители всего раритетного и уникального  готовы платить хорошие деньги. Если говорить буквально, то фрезер – это нож. Как ножи производят для различных видов продуктов, так и фрезы по дереву создают в различных модификациях. Подходящий режущий инструмент подбирается с учетом ширины и формы выемки, создаваемой в заготовке. В зависимости от вида инструмента и типа обработки мастера выделяют ламельное, кромочное и верхнее фрезерование.  При ламелировании формируются пазы на заготовочных торцах. Кромка используется в декоративном фрезеровании, а нож для верхней обработки является наиболее универсальным и используется в производстве большинства изделий.

Виды фрезы для дерева

Насадки бывают следующих разновидностей:

  • конусообразные;
  • V-образные;
  • дисковые;
  • «ласточкин хвост»;
  • профильные;
  • прямоугольные пазовые;
  • калевочные;
  • фальцевые;
  • галтельные.

Под каждый вид работы и материала необходимо подбирать не только соответствующий нож, но и регулировать частоту оборотов. Если это упустить из виду, можно сломать и инструмент, и насадку к нему. Купить необходимый набор фрезеровочных ножей – дело малое. Работа будет осуществляться на порядок чище, если количество оборотов станет соответствовать типу древесины и используемого насадного ножа.

Фрезы ручного фрезера: параметры выбора

Каждая фреза предназначена для выполнения одной, строго определенной операции. Поэтому для полноценного оснащения мастерской понадобится заказать инструмент различных видов и размеров. При всем разнообразии, рабочие элементы ручных фрезерных станков делятся на два основных типа:

  • пазовые прямые служат для ручной выборки прямоугольных или фасонных пазов в деревянной заготовке;
  • кромочные фальцевые позволяют с помощью ручного фрезера придать определенный профиль боковой части заготовки. В частности, подрезать кромку под определенным углом или закруглить ее.

Одной из основных характеристик фрезы для ручных фрезеров является размер хвостовика, определяющий ее совместимость с ручным станком. Глубину реза, длину и диаметр инструмента выбирают, исходя из конкретных задач. Для полноценной оснастки мастерской его может понадобиться достаточно много, но поскольку стоят фрезы по дереву для ручного фрезера в нашем магазине сравнительно дешево, такая покупка не станет непосильной нагрузкой для вашего бюджета.

Фрезы насадные по дереву: правила установки

Все выполняется в следующей последовательности:

  • выбирается необходимая насадка;
  • ее хвостовик должен погружаться в патрон не более чем на 2 см;
  • патронную гайку затягивают до характерного щелчка ключом;
  • при регулировке глубины погружения фрезы используют подвижной ограничитель;
  • затем ручку точной настройки располагают между «плюсом» и «минусом».

Работы выполняются либо на специальном столе, либо просто руками. Мелкие заготовки обычно фрезеруют на столе. Это позволяет осуществить задуманное без риска серьезных дефектов. Но на заметку в этом деле стоит взять и монтаж формовочных линеек на поверхности фрезеровального стола. Они также отвечают за безошибочность резки различных заготовок.

Соблюдаем правила техники безопасности

В нашем магазине большой выбор данных инструментов, которые можно купить по доступной цене. Но независимо от вашего выбора и типа обработки, при работе  с каждым из них необходимо соблюдать правила техники безопасности. Они таковы:

  • в нерабочее время шнур инструмента должен быть выдернут из сети;
  • используя фрезеровочный аппарат, необходимо сохранять концентрацию и внимательность;
  • если вы используете ручное устройство, то его нужно крепко фиксировать в руках;
  • каждое обрабатываемое изделие необходимо прочно закреплять  на специальном столе;
  • держа работающий инструмент, нельзя расслаблять руки, так как от сильного удара он может просто из них выпасть;
  • спецовка не должна быть очень свободной, ведь излишки ткани могут захватываться инструментом во время фрезеровки.

В процессе работы нужно одеть и не снимать распиратор, ведь древесная фрезеровка продуцирует много пыли, довольно вредной для легких. Напоследок стоит отметить еще один момент: фрезеровочный инструмент способен нанести серьезные телесные увечья, поэтому игнорировать какие-либо правила безопасности недопустимо!

Разновидности фрез по дереву ARDEN, области применения и специфика каждой серии в каталоге

Прямые пазовые фрезы ARDEN предназначены для раскроя, обгонки, пазования, формирования кромки в мягкой и твёрдой древесине, ЛДСП, МДФ, акриле и пластиках. С помощью прямых фрез можно делать большое количество столярных соединений. Несмотря на цилиндрическую форму, в обрабатываемом материале всегда остаётся прямоугольный паз, соответствующий диаметру фрезы.

Разновидности фрез по дереву ARDEN, области применения и специфика каждой серии в каталоге

Микрозернистый сплав фрез ARDEN позволяет обрабатывать материал со скоростью подачи 4-5 метров в минуту при оборотах 18000-28000 в зависимости от диаметра фрезы. Чем больше диаметр фрезы, тем более она стойкая к износу. Поэтому фрезы 6-го и 12-го диаметра пройдут разное количество материала в метрах. Фрезы с длинной рабочей частью ножа не предназначены для врезания в материал на всю высоту ножа. Это не безопасно. Следует постепенно заглубляться в заготовку в несколько проходов.

Обозначения: D – диаметр фрезы, I – рабочая часть ножей, L – общая длина фрезы, S – диаметр посадочного отверстия в цангу (хвостовик)

Фрезы ARDEN 101 серии прямые пазовые (пальчиковые) с одним режущим лезвием (лезвие припаяно к стальному корпусу фрезы) рекомендуется использовать для ручного фрезера по дереву и ограничивать скорость подачи материала. Не рекомендуется использовать данный тип фрез на ЧПУ станках и для операций по врезанию в материал под углом. Также, не рекомендуется применять 101 серию фрез для сложных пластиков типа HPL.

Концевые фрезы ARDEN 107 серии представляют собой усиленный тип монолитных фрез предназначенных для сложных задач, связанных с быстрым пазованием или раскроем материала, при сохранении большого ресурса фрезы. Режущая часть фрезы состоит из монолитного твёрдого сплава с особо острой заточкой и специальной геометрией ножей. Данный тип инструмента можно использовать, как в ЧПУ станках, так и в ручном фрезере.

Фрезы (пальчиковые) прямые пазовые ARDEN 110 серии являются самой популярной разновидностью прямых концевых фрез. К стальному корпусу припаяны два режущих твердосплавных лезвия, которые работают одновременно по обрабатываемой заготовке. Благодаря высокоточной холодной пайке к корпусу, современным ЧПУ заточным центрам и оптическому контролю каждой партии инструмента, фрезы ARDEN обладают биением не более 0,02-0,03мм, что обеспечивает гарантированную работу двух ножей по материалу. Данный тип фрез рекомендован к использованию в ЧПУ оборудовании, а также для ручного фрезера. Допустимо не частое врезание в материал сверху (торцевой частью) инструмента. Функцию врезного зуба выполняет специально заточенная стальная часть корпуса, а не твердосплавный материал.

Фрезы серии 110-50 обладают тремя напайными ножами, что позволяет обрабатывать заготовки более чисто и с долгим ресурсом.

У серии фрез 110A режущие лезвия ножей находятся под отрицательным углом для того, чтобы верхняя часть кромки обрабатываемого материала была максимально чистой (без «подрывов» и ворсистости).

Прямые фрезы предназначены для ручного фрезера и ЧПУ станков по материалам: ЛДСП, МДФ, фанера, пластикам, мягкой и твёрдой древесине и акриловому камню (для обработки акрила стоит рассматривать покупку фрез только с 12мм хвостовиком)

Фрезы ARDEN 105 серии являются специальной серией прямых пазовых концевых фрез с торцевым твердосплавным врезным зубом. Данный инструмент можно купить в случае, если необходимо постоянное врезание в заготовку сверху. Можно использовать этот тип инструмента в качестве сверла. Удлинённая серия 105L может выполнять функции врезания глазков в дверь, замков и других отверстий. Делать пазы необходимо очень аккуратно и постепенно, поскольку биение на этих фрезах выше, чем у короткой серии в силу естественных физических причин.

MBX серия ARDEN состоит из специально изготовленных под индустриальное применение прямых концевых фрез, на которых используются более производительные типы микрозернистых твёрдых сплавов, которые служат в два раза дольше. Рекомендуется применять их в ЧПУ станках на МДФ или ЛДСП. Так же можно использовать их в ручных фрезерах с цангой 12мм.

MBX 300 фрезы обладают тремя острыми, как бритва, ножами со стружколомами, которые обрабатывают материал очень чисто, при этом давая возможность увеличить подачу материала относительно обычных прямых фрез.

MBX 400 являются компрессионными двузаходными прямыми пазовыми фрезами с двумя режущими лезвиями. Таким образом, верхняя и нижняя части деталей будут максимально чистыми.

Фрезы для врезания петель 108 серии ARDEN имеют специальную конструкцию для улучшенного отвода стружки из обрабатываемого паза, а также усиленные твердоспалвные напайки для постоянного врезания в материал сверху. Данный вид фрез отлично подходит для мягкой и твёрдой древесины, МДФ.

Серия фрез 108B обладает верхним подшипником, что позволяет делать точные посадочные отверстия под петли в дверях ручным фрезером с помощью шаблона.

171 серия фрез для петель имеет усиленную конструкцию и отрицательный наклон режущих твердосплавных лезвий, что обеспечивает безупречное качество обрабатываемой поверхности с ровной кромкой и дном. Данную серию фрез можно купить в случае постоянного профессионального использования на ручном фрезере.

2-160 серия фрез ARDEN предназначена для врезания дверных замков в древесине, МДФ (в том числе и со шпильками). Благодаря мощной конструкции корпуса в виде спирали для улучшенного отвода стружки из паза и твердосплавным напайками со стружколомами работа данной фрезой будет максимально эффективной при торцевом врезании в материал. Данный тип фрез рекомендован для профессионального использования с помощью ручного фрезера. Для получения максимального эффекта и удобства рекомендуется использовать данные фрезы для замков при помощи специальных шаблонов для врезки дверной фурнитуры.

Фрезы для выравнивания дна, поверхности ARDEN 228 серии. Эти фрезы специально разработаны для экстремально тяжёлых условий эксплуатации при большом съёме материала ручным фрезером. Наиболее актуальны они при производстве столешниц из слэбов с использованием эпоксидной смолы. 6 мощных твердосплавных напаек специальной формы обрабатывают поверхность максимально чисто и сохраняют долгий срок службы инструмента. В отличие от простых прямых концевых фрез большого диаметра, фрезы для слэбов Арден оставляют минимальное количество артефактов, шероховатостей на эпоксидной смоле и древесине, сохраняя исходную природную текстуру поверхности. 228 серия идеально подходит для ручных фрезеров, установленных на специальные усиленные направляющие для быстрой работы по материалу.

Для работы по мягкой древесине можно использовать 214 серию фрез с более высокой рабочей частью для большего съёма материала за проход. Для данных операций рекомендуется использовать только профессиональные электрофрезеры с мощность более 2000 кВт. Для менее мощных фрезеров можно использовать фрезу для выравнивания поверхности 228802 с четырьмя ножами диаметром 38мм. Существует версия данной фрезы под 6-й хвостовик. Благодаря микрозернистому высококачественному твёрдому сплаву режущих лезвий фрезы можно устанавливать на ЧПУ станки для работы по МДФ. Все лезвия фрезы могут быть переточены до 4-х раз в зависимости от условий эксплуатации.

Фрезы ARDEN 150-х серий являются прямыми кромочными (обгонными) фрезами с различным расположением подшипников для фрезеровки деталей заподлицо. Данный вид фрез предназначен для обработки торцов и кромок заготовок ручным фрезером по мягкой и твёрдой древесине, фанере, МДФ, ЛДСП, акрилу и пластикам. Ключевой особенностью обгонных фрез является наличие подшипника, который позволят копировать профиль обрабатываемой поверхности. Таким образом, с помощью заранее подготовленных шаблонов можно придавать деталям криволинейный рез и делать максимально одинаковые детали со сложным профилем (например после их склейки), при этом, делая это легко, экономя массу времени. Также, этот инструмент применяется для удаления излишков приклеенной кромки к торцу изделия. 150-я серия обладает тремя режущими ножами для максимально чистой обработки заготовки и нижним подшипником. Данный инструмент можно использовать в ручном фрезере, зафиксированном во фрезерном столе, а также при работе вручную, когда копируемая деталь расположена снизу.

151-я серия обладает двумя режущими твердосплавными лезвиями и является наиболее популярным решением для обработки кромки. 151 серия обгонных кромочных фрез Арден с лезвием под углом предназначена для повышенных нагрузок при работе со сложными материалами. Специально расположенные под отрицательным углом лезвия формируют идеальный верхний край обрабатываемой детали. При этом фреза гораздо легче идёт по материалу и ведёт себя более стабильно.

151B фрезы обладают верхним и нижним подшипником, что делает их максимально удобными при использовании во фрезерных столах или непосредственно при операциях с ведением электрофрезера вдоль материала в ручном режиме. 152 серия с верхним подшипником обладает широким ассортиментом фрез различного диаметра и рабочих длин режущих ножей, включая особо деликатные: диаметр – 12мм, рабочая часть - 8мм (арт.152805B).

Серия фрез 151С является наилучшим решением среди всех видов обгонных, кромочных фрез. Специальное расположение ножей внизу и вверху фрезы обеспечивает двунаправленный чистовой рез верхней и нижней частей заготовки. Подобный тип фрез еще называют «компрессионным». За счёт расположенных в виде спирали ножей относительно корпуса фрезы их ресурс значительно увеличивается благодаря плавному врезанию их в материал, а не ударом всей плоскостью ножей об материал в случае с прямым их расположением вдоль корпуса фрезы.   Данную серию фрез можно купить в случае обработки ценных пород древесины или при постоянном профессиональном использовании.

Фреза обгонная с V-образной канавкой (артикул 153821) позволяет элегантно скрыть клеевой шов на стыке деталей и придать готовому изделию еще более интересный вид.

При выборе кромочной фрезы стоит обратить внимание на длину рабочей части ножей – для комфортной работы она должна быть на 3-4мм больше чем высота планируемой обрабатываемой детали.

Все фрезы обладают сменными высококачественными подшипниками, которые можно купить отдельно по привлекательным ценам, если они вышел из строя раньше, чем закончился ресурс твёрдого сплава. Обычно так и происходит у премиального класса фрез.

Все концевые фрезы 150-х серий также рекомендованы для профессионального использования в ручных фрезерах по таким сложным материалам, как акриловый камень. Для обработки акриловых плит рекомендуется покупать обгонные фрезы с посадочным хвостовиком 12мм. и диаметром не ниже 16мм.

156 и 306 серии фрез для снятия фасок Арден отлично подходят для задач связанных с обработкой краёв заготовок при работе с древесиной, МДФ и акриловым камнем. Также можно создавать разнообразные многоугольные проекты. Нижний сменный подшипник позволяет максимально точно копировать шаблон при ведении фрезера вдоль материала. Ассортимент фасочных фрез включает 15, 22, 30, 45 градусы наклона ножей. Данный тип фрез необходимо покупать для ручного фрезера. 157 серия фасочных фрез подходит, в том числе, для ЧПУ станков.

200-я серия V-образных фрез ARDEN обладает обширным диапазоном использования, как на ручных фрезерах, так и на ЧПУ оборудовании. С помощью данных фрез можно гравировать поверхности различных материалов из древесины, пластиков, МДФ, композитов, фанеры и акрила. Также можно срезать грани с заготовок и подрезать остатки кромки. Широкий выбор различных диаметров, рабочих частей и углов развёртки ножей фрез позволяет создавать большое количество разнообразных профилей на фасадах. Можно использовать 200-ю серию для раскроя материала или для формирования канавки под сгиб на композитных материалах и гипсокартоне.

Фреза 190522-5 специально предназначена для работы по гипсокартону. V-образные фрезы имеют углы наклона ножей: 60, 90, 105, 110, 120, 135, 150 градусов.

200A серия фрез Арден специально разработана для обработки панелей из алюкобонда (Alucobond). С помощью данных фрез панели можно сгибать под различный угол в зависимости от задач и толщин материала.

V образная фреза 223811 с тремя режущими лезвиями отлично подходит для задач гравировки на МДФ панелях.

Фрезы пазовые галтельные (чаша) 203 серии ARDEN используются как для декоративных канавок (ровный полукруг в поверхности материала) на мебельных фасадах, так и для пазов под кабель каналы, а также для придания необходимого радиуса деталям. Данный вид инструмента можно использовать во фрезерном столе и ЧПУ станках. Для галтельных фрез большого диаметра и маленького диаметра, но с большой рабочей частью рекомендуется заходить в материал постепенно, делая канавку в несколько проходов во избежание поломки фрезы или сколов на материале. Для формирования красивого полукруга по шаблону можно купить галтельные фрезы 305 серии Арден с верхним подшипником. Если диаметр посадочного хвостовика на 8мм не подходит для вашего ручного фрезера, можно купить отдельно высокоточную переходную втулку с 8мм на 12мм, артикул 708008.

204 серия галтельных (пальчиковых) фрез Арден представляет собой удлинённую серию полукруглых фрез, которая позволяет выполнять, как декоративные функции, так и работать в качестве прямых фрез с круглым торцом, который оставляет более чистый рез при обработке донной части заготовки.

219 серия галтельных фрез обладает верхним сменным подшипником, позволяющим работать ручным фрезером по шаблонам.

215 серия предназначена для изготовления разделочных досок, желобов, чаш и подносов. Можно купить различные варианты с верхним подшипником и без него.

Существует 317 серия фрез кромочных галтельных с верхним и нижним подшипником для более быстрого и удобного декорирования прямых или криволинейных мебельных деталей.

Существует серия фрез «Шар» 208, которая формирует полноценный круглый профиль, что особо актуально для изготовления скрытых кабель-каналов в древесине или фасадах. Фрезы небольшого диаметра на 6-м хвостовике можно использовать в небольших фрезерах (триммерах) для изготовления ложек.

Серия ручных фрез ARDEN 206 Ласточкин хвост предназначена для изготовления красивых, декоративных соединений трапецевидной формы различного размера без дополнительного крепежа и клея. Тип соединения – шип/паз. Данный вид сращивания можно использовать при изготовлении ящиков, декоративных панелей, каркасов, столешниц и многих других изделий из древесины, где востребована эстетика и надёжность. Соединение отлично защищает дерево от деформации, сохраняя исходный красивый вид долгое время. Фрезы ласточкин хвост рекомендуется использовать опытным столярам или с помощью специальных шаблонов, которые позволяют изготавливать точный профиль будущего соединения с четким шагом между шипами. Максимально надёжным соединением считается шаг шипа 1 к 1, но при таком соотношении крайне сложно добиться точного стыка деталей. Чаще всего рекомендуется использовать соотношение 2 к 1 или 3 к 1 (часто для разметки шипов используют столярный угольник и малку). При обычной эксплуатации прочность соединения не ухудшится. Для соединения ласточкин хвост для мягкой древесины рекомендуется использовать фрезы с градусом наклона ножей не менее 14°. В этом случае «замок» закроется хорошо, а узкое основание шипа не переломится. Для твёрдых пород дерева рекомендуется использовать фрезы с углом наклона ножей 7-9°. Фрезы ласточкин хвост предназначены для ручного фрезера. 217 серия обладает верхним подшипником, что позволяет копировать детали по шаблону.

Фрезы радиусные (кромочные) ARDEN 301 серии являются одним из самых популярных видов фрез для ручного фрезера. Кромочные фрезы с нижним подшипником малых радиусов: R1.6, R2, R3 часто используются для скругления ПВХ кромки на торцевой части ЛДСП и других материалов: древесины, фанеры, МДФ, акрила и пластиков. Более широкие диаметры повсеместно используются в столярном деле для создания многочисленных деталей мебели, лестниц, перил и поручней, предметов интерьера. Данный тип фрез предназначен для ручного фрезера, высокое качество твердого сплава позволяет сохранять чистый рез без подгорания материала продолжительное время. Благодаря регулировке высоты фрезы во фрезере можно получить дополнительную ступеньку в верхней части материала, а если поменять подшипник на более меньший диаметр, то можно получить ступеньку и снизу заготовки. Все фрезы с внутренним радиусом обладают сменным подшипником, который просто меняется при выходе из строя.

Радиусные фрезы Арден 225 серии предназначены для декоративного скругления с острым кончиком по середине для дверей и фасадов.

209 серия в основном предназначена для производства фасадов на ЧПУ станках. На них отсутствует нижний подшипник, вместо него находятся плотно сомкнутые (без промежутка) твердосплавные ножи, позволяющие хорошо вычищать материал из паза фасада.

Набор концевых фрез 180209-SET включает в себя радиусные и фасочные фрезы для деликатной обработки деталей, где обычный большой подшипник не позволяет выполнить операцию копирования.

Фрезы фигурные калёвочные (мультипрофильные) 300-й серии ARDEN предназначены для обработки края заготовки с помощью ручного фрезера и придания ей мультипрофиля. Большое многообразие различных профилей позволяет сделать огромное количество красивых мебельных деталей, столешниц, перил, плинтусов, рамок, багета и молдингов, ножек стульев и кресел. Данные фрезы могут использоваться в сочетании друг с другом для придания более сложного и красивого профиля изделию. Все фрезы оснащаются сменным подшипником, меняя диаметр которых можно получить разный рисунок на одной и той же фрезе. Кромочные фигурные фрезы необходимо грамотно регулировать по высоте и заглублению в материал для достижения необходимого рисунка, т.к. при работе может использоваться весь профиль фрезы, либо только её часть. Фигирейные фрезы часто применяют для придания красивого профиля краям филёнок. Существуют двусторонние горизонтальные варианты таких фрез, которые одновременно формируют лицевую часть будущей филёнки, а также формируют шип для установки в паз обвязки. Таким образом, время обработки фасада снижается в два раза. Мультипрофильные фрезы больших диаметров с длинной режущей частью ножей рекомендуется использовать в электрофрезерах мощностью не менее 1.6 кВт. При работе с ценными породами древесины особо остро стоит вопрос в качестве фрезы. Фрезы бытового класса, как правило, быстро садятся, начинают «поджигать» материал (перестают резать и начинают шлифовать заготовку), таким образом, деталь остаётся незаконченной, что приводит к дополнительным трудностям. Микрозернистый сплав KCR 08+ Ceratizit на фрезах Арден обеспечивает чистый рез продолжительное количество времени, что позволяет гарантированно завершить любой, даже самый сложный проект до конца. Фигурные фрезы диаметром более 60мм рекомендуется использовать только во фрезерных столах и в ручных фрезерах мощностью не менее 2000 ват.

Фрезы для сращивания ARDEN 600-й серии. Существует большое количество разнообразных видов фрез для решения одной из самых популярных в столярном деле задач, а именно, сращивании деревянных деталей, чаще всего по торцу заготовки для наращивания мебельного щита или прочного углового соединения. Например, с помощью фрез 609 серии можно делать классическое соединение шип-паз с помощью всего лишь одной фрезы, просто меняя подшипник и режущие лезвия. Отлично подходит для формирования стыков в половой доске. Если профрезеровать дополнительно фаски, то можно изготавливать вагонку.

611 серия специально предназначена для быстрого и простого изготовления вагонки в бытовых условиях. Можно не переживать за точный стык деталей и ровность фасок относительно друг друга, потому что каждая фреза ответственна за свою часть детали, создавая шип на одной стороне и паз на другой. Комплект для изготовления вагонки состоит из 2-х фрез диаметром 50. 8мм.

603-я серия фрез для углового сращивания делает классическое соединение деталей под углом 90 градусов, а также, прямым углом с помощью одной фрезы. Надо просто при фрезеровании переворачивать детали на 180 градусов для точного соединения между ними. Наиболее часто используется для сращивания рамок, каркасов, балок, фальш объёмных деталей с имитацией сплошного массива, а также при изготовлении фальш-колонн или ножек мебели большого размера, коробок. Фрезы Арден гарантируют идеальную геометрию и, что получаемое соединение будет идеально стыковаться с ответной частью при правильном использовании фрезы. Подходит для опытных столяров, которые умеют грамотно выставлять фрезу относительно заготовки. Фрезы предназначены для ручного фрезера, установленного во фрезерный стол для параллельного и углового сращивания деталей.

602-я серия шиповых фрез для клеевых соединений позволяет делать шиповое сращивание заготовок высотой от 12,7 мм до 36 мм. Рекомендуется, как прочное и надёжное соединение при изготовлении мебельных щитов, композитов из дерева, балок, досок и карнизов т.к. за счет конусообразной формы зубьев и частой площади контакта стыковка деталей получается максимально крепкой. Существует более усиленная версия данной фрезы с артикулом 602211B. Благодаря высокоточной геометрии фрезы соединяемые части плотно стыкуются без зазоров, а клеевой слой максимально раскрывает свои свойства при таком типе сращивания. Фрезы имеют разборную конструкцию и сменный верхний подшипник.

Комплект фрез 604-й серии «Бочка» способен делать угловое сращивание под углом 22.5 градусов.

Фрезы для мебельной обвязки 409-й серии формируют чёткий ровный стык профиля и контрпрофиля деталей фасадов, оконных рамок и дверей шириной до 25,4мм. Комплект состоит из двух фрез, одна из которых формирует шип, а вторая паз. Декоративный радиус скругления равен 4,76мм. Одной из основных особенностей данного комплекта является возможность менять расположение режущих лезвий относительно друг друга и расстояние по высоте между этими лезвиями. Подобную регулировку допустимо производить без вынимания фрезы из электрофрезера, просто открутив гайку и переставив местами элементы фрезы: подшипник, режущие части, разделительные проставки. Фрезы для мебельной обвязки рекомендуется использовать премиального качества, поскольку высокую точность стыковки деталей и чистую ровную поверхность могут обеспечить только они. Рекомендуется к данному набору фрез купить фрезы для филёнок ARDEN. Идеальное готовое решение для изготовления ящичных мебельных фасадов. Для работы с данным комплектом фрез необходим профессиональный ручной фрезер мощностью не ниже 1.8 кВт и фрезерный стол.

612 серия «Мебельный ящик» предназначена для перпендикулярного соединения деталей между собой в Т-образном и Г-образном формате. Отличное решение для производства мебельных каркасов и ящиков стола.

330 серия представляет собой комплект из двух фрез «папа/мама» треугольной формы. Их можно использовать для соединения ценных пород дерева с фанерой с целью имитации массива, а также по отдельности для декоративных целей.

917 серия является особенной фрезой радиусного соединения 2 в 1. Меняя высоту рабочей части над заготовкой можно формировать внешний и внутренний радиус на торце с помощью одной фрезы не вынимая её из фрезера. Это очень удобно при создании наклонных под углом соединений для кружек из дерева, бочек, жалюзи и других изделий. Ламельное соединение, получаемое с помощью такой фрезы, сохраняет четкое прилегание деталей без зазоров при изменении угла между ними.

Концевые фрезы для фасадов (фасонные) ARDEN. В ассортименте фрез для фасадов представлено множество профильных фрез для обработки МДФ, древесины, акрила и пластиков на ЧПУ станках и ручных фрезерах. Для промышленного производства фасадов твёрдый сплав режущих лезвий должен обладать особой стойкостью и остротой для чистовой работы инструмента без брака. Основной материал для фасадов – это МДФ панели Российского производства, самый сложный и капризный материал с точки зрения стойкости инструмента. Микрозернистый сплав на фрезах Арден от компании Ceratizit (Люксембург) гарантирует настоящее индустриальное качество при работе с МДФ, также, лезвия подлежат переточке до 4-х раз. Часть фрез для фасадов имеет верхний подшипник, что позволяет изготавливать детали мебели в бытовых условиях при помощи ручного электрофрезера. Если фреза начала подрывать или выкрашивать материал фасада, то можно на 1-2 миллиметра углубить фрезу, что позволит закончить начатый фасад. Фабрика Арден готова изготавливать фрезы для фасадов по индивидуальным чертежам заказчиков диаметром до 80мм для концевых фрез и до 150мм для насадных фрез. Возможно заказать следующие типы фасонных фрез: для изготовления мебельных рамок, мебельных филёнок, фрезы для интегрированных ручек, фрезы для мебельных карнизов. Для масштабного производства фасадов рекомендуется использовать алмазные (PCD напайки) концевые фрезы с хвостовиками 12 и 20мм.

403 серия филёночная фреза «Плинтус» предназначена одновременно для изготовления плинтусов и филёнок, но при должной фантазии ей можно найти самое разнообразное применение.

502 серия фрез для фасадов «Ручка» позволяет формировать элегантные спрятанные внутрь материала ручки для открываемых деталей мебели. Особенно актуально для кухонных фасадов, дверей шкафов, комодов и тумбочек. Фрезы для ручек имеют специальную геометрию корпуса и наклон микрозернистых твердосплавных ножей, что позволяет обрабатывать МДФ панели с максимальной эффективностью. Существуют варианты диаметров рабочей части: 19; 28; 44мм.

Четвертные (фальцевые) фрезы с подшипником ARDEN 307-й серии. Предназначены для выборки четверти, формирования ровного квадратного или прямоугольного паза на кромке детали, фальцевой выборки, а при двойном проходе можно получить соединение шип/паз прямого типа. Благодаря сменному подшипнику можно регулировать глубину врезания в материал четвертой фрезы. Существует отдельный комплект 307811B из четвертной фрезы + набор из 6 подшипников (глубина врезания: 3.2; 6.35; 8; 9.5; 12.7мм). Наклонные лезвия обеспечивают быстрый и точный рез обрабатываемой заготовки, а мелкозернистый твёрдый сплав гарантирует долгую стойкость на различных материалах, включая акриловый камень (для операций с акрилом рекомендуем выбирать фрезы только с хвостовиком 12мм). Применяются на ручном фрезере для обработки деталей из древесины, фанеры, МДФ, пластиков.

501 серия фрез ARDEN Т-образный паз наиболее актуальна при производстве эконом панелей из МДФ под крючки. Благодаря индустриальному качеству твёрдого сплава данный вид фрез можно использовать на ЧПУ станках и ручных фрезерах.

704 серия пазовых ручных фрез с диском представляет собой сборную конструкцию из державки и сменных режущих дисков с тремя зубьями. В зависимости от типа державок, фрезы могу быть с нижним подшипникои или без него, а в зависимости от общей длинны рабочей части фрезы может быть установлено различное количество дисков. Расстояние между несколькими сменными дисками регулируется за счёт проставочных шайб, которые бывают разной высоты. Таким образом, фреза может делать не только паз, но и формировать шип. Диски бывают диаметром 46.7мм, а для более фрезерования более глубокого паза есть диаметр 60мм. Толщины пропила зубьев варьируются от 2мм и до 6мм. Фрезы пазовые дисковые предназначены для ручных фрезеров при операциях деликатного пазования древесины, ЛДСП, МДФ, пластиков. Данный вид инструмента часто используют для формирования паза в торце ламинированных панелей под ПВХ или алюминиевую кромку. Сменные режущие диски и державки можно купить отдельно.

Для фрезерования более тонкого паза можно использовать A161 серю фрез Арден без сменного диска, но схожей конструкции. В данном случае ширина паза может быть от 1.5 до 2.5мм. Существует особоуслиенная серия фрез 704201B со сменным диском для обработки алюминия, цветных металлов, композита. На данном типе фрез используется усиленный микрозернистый твёрдый сплав, который способен отлично обрабатывать и более простые деревосодержащие материалы и пластики.

Фреза пазовая с нижним подшипником 180209-1 позволяет создавать объёмные надписи и рисунки на поверхности древесины, пластиках, фанеры или МДФ. Сначала обычной прямой пазовой фрезой формируется основной контур изображения на плоскости, а затем он обгоняется по подшипнику фрезой «нижний паз», таким образом, придаётся красивый объём рисунку. Простое и оригинальное решение для производства рекламных материалов, вывесок, дизайнерских букв и цифр для интерьеров.

Ассортимент фабрики Арден включает в себя большое количество насадных фрез для решения самых разнообразных задач: пазования, сращивания, профилирования. Весь ассортимент насадных фрез можно купить со склада в Москве.

Аксессуары для фрез ARDEN представлены большим ассортиментом сменных высококачественных подшипников для всех без исключения фрез, где они устанавливаются. Также в наличии на складе в Москве можно купить пылезащиту для подшипников, стопорные кольца, винты для фрез, проставочные втулки, подставки под фрезы, переходные втулки для хвостовиков, державки для фрез и многое другое.

Все типы фрез и приспособлений для ручного фрезера

Работа с ручным фрезером и разновидности фрез по дереву

Большинство плотников скажут, что без фрезеровки по дереву практически не обойтись. Вырезание различных узоров, формирование декоративных углов, прорези под пазы и еще много других вещей, которые возможны благодаря фрезе по дереву. Существует довольно много разновидностей фрез по дереву, частью которых можно сделать определенный рисунок, фигурный вырез или форму кромок, сделать соединение шип в шип или микрошип.

Назначение ручного фрезера

В качестве примера можно рассмотреть машину фрезерную ДИОЛД МЭФ — 1.1.

Довольно портативный и многофункциональный инструмент, служит для обработки различных пиломатериалов. Большинство опытных столяров знают, что фрезер может заменить и ручной лобзик, рубанок, церкулярку. С его помощью легко можно установить петли на входную или межкомнатную дверь, вставить внутренний замок, а также изготавливать рамки для картин, делать различные рисунки.

Для более глобального использования инструмента необходимо ознакомиться с классификацией фрез. У каждого режущего элемента существует диаметр хвостовика. На это стоит обратить особое внимание при покупке. У ручного фрезера существуют различные диаметры цанг для хвостовика, который может быть как короткий, так и длинный. Одним из самых распространенных являются 6, 12, 8, чего вполне хватит для домашней мастерской. Необходимо помнить, чем больше цанга, тем больше можно вставить в нее фрезу, что скажется на диаметре обработки заготовки. У фрезера этой модели стоит цанга 8 мм.

Как правило, фрезеры с диаметром цанги 12 мм довольно мощные, а цена, соответственно, дороже. Перед покупкой электроинструмента необходимо определиться, для каких целей он приобретается.

Разновидности фрез

Существует довольно большое количество профильных видов фрез по дереву для ручного фрезера, которые выпускаются в следующих конструктивных модификациях:

  • Сборная — состоит из стальной болванки с заточенными кромками и направляющего подшипника. Из-за сравнительно небольшой цены и довольно высокой функциональности этот вид пользуется большой популярностью.
  • Со сменными режущими кромками — этот тип может прослужить довольно долгое время из-за сменных лезвий, которые имеются в продаже.
  • Монолитные — режущие кромки, выточенные прямо на основании, что делает инструмент довольно уязвимым к любым дефектам древесины. В любой момент кусок ножа может отлететь, и фреза придёт в негодность.

А также существуют типы лезвий для фрез со сменными режущими ножами. Они подразделяются на два подтипа:

  • HM — очень быстрорежущие и могут применяться только для мягких пород дерева и алюминия. Во время работы с такими ножами нужно постоянно контролировать нажим на него, в противном случае нож практически сразу придёт в негодность.
  • HSS — ножи изготовлены из твердосплавных металлов. С их помощью можно обрабатывать твердые породы деревьев. У них неплохой тепловой коэффициент, что повышает их цену.

Кроме лезвий, в столярном деле используется большое количество режущих механизмов разнообразной формы, которые позволяют сделать рисунки, выпилы, узоры, штапики, фасадные работы и многое другое. Их можно разделить на:

Первый тип имеет цилиндрическую форму, после прохода пазовой фрезой по дереву в заготовке остается паз прямоугольной формы. Галтельный вид оставляет после прохода фрезером паз в виде литеры U. С ее помощью можно делать канавки для зеркал, стекол:

  • Галтельные V-образные. Здесь можно наблюдать фрезу с режущими кромками в виде буквы V. Этот тип паза можно использовать для склеивания двух V образных кромок.
  • T-образная. После обработки такой фрезой образуется углубление в виде перевернутой буквы T. В столярном деле используется в качестве пазового соединения и считается одним из самых надежных. Соединение осуществляется путем задвигания одной заготовки в другую. Такая деталь еще называется торцевая фреза по дереву.

Фасонные, как и галательные, используются для получения выемок различной формы. Но особенностью фасонного типа является то, что можно фрезеровать как центр заготовки, так и кромки. С их помощью можно делать кромки различной формы или фигурные рисунки.

В комплекте с кромочными фрезами идет обкаточный подшипник. Во время фрезеровки изделия его можно опереть об кромку дерева и вести вдоль, при этом сама кромка получится равномерной, а направляющие не нужны при условии, что нижняя часть кромки будет изначально ровная. Они бывают:

  • Прямые — используются для получения определенной плоскости торца.
  • Калевочные — используются для получения дугообразного узора, а также в зависимости от регулировки погружения фрезы можно получить полустержневый выступ. В продаже можно найти сдвоенный вариант, который сможет одновременно обработать нижнюю и верхнюю кромку.
  • Конусные — позволяют сделать кромку в форме конуса, а также широко используются для соединения двух деталей между собой.
  • Кромочно-галтельные применяются для создания паза округлой формы. Фреза состоит из вала, на который насажены два направляющих подшипника, а посередине находится фреза.

Комбинированные

В основном этот вид применяется для сращивания двух деталей. С помощью них возможно объединять кромки в угловых соединениях: например, различные рамки для картин, оконные рамы. Несомненным достоинством является то, что фреза может сделать на заготовке одновременно 5—7 шипов. Это увеличит площадь склеивания деталей. Существует несколько разновидностей фрез такого типа:

  • Универсальные — позволяют получить две плоскости на заготовке, при этом не меняя ее, что довольно удобно.
  • Пазошиповая — в комплекте идут сразу два режущих элемента. Каждый из них делает два разных паза на двух заготовках. После обработки такие пазы входят в друг друга идеально и не требуют подгонки.
  • Для вагонки — аналогичные две фрезы позволяющие получить два соединения фигурной формы.
  • Рамочные — хороши тем, что имеют наборные ножи, которые позволяют расположить их удобным способом. В своей конструкции могут иметь от одного и до двух подшипников.

Фигирейные

Применяются в основном для декоративной обработки дерева. С их помощью изготавливаются филенчатые двери. Составляющие двери идут довольно крупных размеров, соответственно для их обработки понадобятся фрезы диаметром 50—70 мм. Для фрезеровки таких деталей нужен довольно мощный ручной или стационарный фрезер. Они разделяются на несколько типов:

  • Горизонтальные — используются для частичного снятия кромки. Из-за конструктивных особенностей режущих частей и упорного подшипника, не представляется возможным получить готовый шип для вставки. Но если ручной фрезер не является мощным, то это будет оптимальным вариантом для первого прохода, а затем после смены на другую, можно сделать второй проход.
  • Двухсторонние — сокращают время выполнения работ из-за наличия двух режущих частей. Но для такой фрезы нужен довольно мощный фрезер.
  • Вертикальные — их назначение немного отличается от горизонтальных. Используются для изготовления фигурных кромок на плинтусах. Все зависит от того, на какую глубину она выставлена. Изменение глубины влечет за собой и изменение узора.

К отдельному классу можно отнести концевые фрезы. Режущая головка расположена на торцевой стороне и напоминает сверло. В них уже не встретить направляющих подшипников. С их помощью можно получить различные пазы в древесине спиральной формы. А также с их помощью можно делать фигурные кромки под конус, что отсутствует в других видах фрез. Их можно вставлять в дрель и делать узоры вручную. Этим методом фрезеровки пользуются мастера, работающие с мелкими деталями. У них есть так называемые шарошки, которые позволяют делать отверстия различной конфигурации и прооизводить финальную доводку изделия.

Довольно популярными являются дисковая фреза по дереву, она имеют широкий спектр использования. С ее помощью можно распиливать древесину, выпиливать толстые и тонкие пазы. Она служит для изготовления евроокон, пазов для паркета, мебельных фасадов. Сама фреза состоит из вала, на котором могут находиться как съемные режущие элементы, так и несъемные. Режущая часть сделана в виде диска различного диаметра.

Они подразделяются на два типа:

Концевые в основном применяются в вертикальных и горизонтальных фрезерных станках, реже в ручном электроинструменте. Основным недостатком являются несъемные режущие кромки. Если одна из кромок поломается, то фреза восстановлению не подлежит.

В насадных типах присутствует возможность замены режущего механизма. В основном использование этого типа заключается в распиловке и предварительной обработке пазов. В продаже имеются тонкие насадки, преимуществом которых являются фаски, затачивающиеся под разными углами, что улучшает отвод стружки.

Набор для ручного фрезера

После покупки электроинструмента возникает вполне нормальный вопрос, какие фрезы лучше выбрать для ручного фрезера и на что обратить внимание. При покупке дополнительного комплекта фрез для ручного электроинструмента есть небольшие нюансы, влияющие на качество работы:

  • Качество режущего механизма.
  • Каким образом соединена режущая часть с валом.
  • Термические характеристики.

По возможности режущий механизм должен быть съемным. Как показывает практика, такая фреза будет работать довольно долго, а в случае поломки механизм можно заменить.

Если режущая часть соединена с хвостовиком сварным швом, а не пайкой, то покупка такой фрезы будет не лучшим вариантом. Необходимо проверить качество металла, из которого изготовлен нож. Для этого следует провести напильником по острию ножа. Если на нем останется зазубрина, то качество металла оставляет желать лучшего. В случае когда нож выглядит нормально и зазубрин нет, то марка стали соответствует стандарту.

Использование ручного фрезера со съемными фрезами позволяет значительно расширить спектр выполняемых работ и облегчить работу с деревянными изделиями.

Фрезы по дереву для ручного фрезера: основные виды по назначению, конструкции, размерам хвостовика и форме рисунка

Древесина — материал натурального происхождения. Высоко ценится за уникальные технические, гигиенические характеристики, внешний вид. При этом она достаточно легко обрабатывается, поэтому среди домашних поделок, утвари, мебели занимает лидирующие места.

Значительно ускоряется процесс обработки, если есть фрезы по дереву для ручного фрезера. Его можно сегодня приобрести по умеренной цене. Добиться хорошего результата можно, скомплектовав оборудование необходимыми для выполнения всех видов работ по дереву устройствами.

Разновидности диаметра хвостовика

Первое, на что нужно обратить внимание, это — совместимость основного инструмента и оснастки. В специализированных магазинах широкий выбор сменных фрез различной конструкции, и при покупке нужно уточнить диаметр хвостовика. Для этого стоит посмотреть в паспорте изделия стандарт, по которому он сделан.

Обычно в комплекте предусмотрено два вида крепления. В метрической системе это размеры 6,8 и 12 мм. Почти все отечественные производители предлагают этот стандарт. Импортные изделия часто имеют дюймовые комплектующие. Цанги имеют размеры 6,35 и 12,7 мм. Оснастку разных стандартов менять нельзя. Рабочий ход цанги всего несколько десятых миллиметра.

Типы конструкции фрез

Ручной фрезерной машиной можно выполнить практически все операции по дереву, за исключением художественной резьбы. В комплекте есть параллельный упор, центровочное приспособление для выполнения окружностей, базовый набор режущей оснастки.

Однако не всегда имеющихся устройств хватает для реализации задуманной идеи. Приходится докупать нужные модели отдельно. Конструктивно типы фрез для ручного фрезера по дереву разделены на три категории.

Состоит такая конструкция из нескольких частей. Возможно несколько вариантов исполнения. Универсальный хвостовик в нижней части имеет фиксирующую гайку. Можно поменять и подшипник, и рабочую часть с напаянными режущими кромками. Удобно проводить работу, когда конструкция зафиксирована во фрезере. Только необходимо удостовериться, что устройство отключено от сети.

Со сменными режущими кромками

Инструмент этой категории широко используется на больших производствах. А вот фрезы по дереву для ручного фрезера аналогичной конструкции встречаются редко. Инструмент востребован у профессионалов, умеющих пользоваться преимуществами технологии.

Сменные кромки можно ремонтировать, затачивать, заменять. Сложности у неопытных мастеров могут возникнуть при установке. Требуется навык правильно регулировать положение.

Монолитные

Цельная конструкция, готовая к применению сразу после покупки. Регулируется только по глубине. Для получения нужного рисунка профиля приобретается соответствующая фреза. Цанговый зажим позволяет быстро менять модели. Качественная заводская заточка позволяет выполнять операции с высоким качеством и производительностью.

Большой ассортимент изделий разнообразных конфигураций: прямые, угловые, фигурные фрезы. Доступная цена делает их очень популярными. Не все мастера их даже затачивают, поскольку при обработке меняется геометрия режущих кромок. Проще купить на фрезер новую деталь.

Типы лезвий

Высокая скорость вращения, до 30 000 об/мин делает невозможным использование в качестве режущего инструмента углеродистых сталей. При изготовлении всех видов фрез по дереву для ручного фрезера применяются сплавы, способные выдержать рабочую температуру возникающую в процессе трения на высоких скоростях:

  • Инструментальная сталь. Хорошие показатели по износостойкости. Невысокая цена привлекают покупателей. Даже древесина твердых пород не изнашивает быстро инструмент, но для работы по ДСП, МДФ не подойдет. Затупить его можно в первую же минуту.
  • Твердосплавные напайки. Обойдется режущий инструмент этого класса дороже, но и результат будет заметно лучше. Высокое качество и долговечность являются главными преимуществами изделий с твердосплавной режущей кромкой. К минусам можно отнести выкрашивание композита при больших нагрузках во время обработки некоторых пород дерева высокой прочности и вязкости. Детали из ДСП такой опасности не представляют, обрабатываются легко.

Обычные фрезы по дереву для ручного фрезера из инструментальной стали затачивать можно обычным абразивным инструментом. Для восстановления твердосплавных изделий нужен алмазный круг.

Обработка поверхности требует высокого показателя по чистоте и шероховатости. Сделать это в дома, в бытовых условиях затруднительно. Нужно профессиональное оборудование или соответствующие навыки.

Видео: Виды фрез по дереву и их назначение

Фрезы пазовые

В стандартный набор фрез по дереву для ручного фрезера обязательно входит хотя бы одно изделие из этой категории. Однако для выполнения сложных операций этого будет мало. В продаже есть широкий выбор пазовых фрез, делящихся на следующие виды:

  • Прямые. Предназначены для изготовления паза прямоугольной формы.
  • Угловые. Ими делают треугольный паз.
  • Конусные. Используют для изготовления шиповых соединений, например, «ласточкин хвост».
  • Составные. Набор из отдельных элементов на одном хвостовике. Часто предлагаются в комплекте. Из отдельных деталей можно собрать две фрезы, которые отображаются зеркально. В результате обработки получается замковое соединение. Удобный метод изготовления в домашних условиях вагонки, панелей, при сборке щитов.

По объему продаж, пазовые фрезы по дереву для ручного фрезера находятся среди лидеров. Работы по дереву часто связаны с необходимостью соединять детали из этого материала в единую конструкцию. Данные устройства предназначены именно для этого. Многократно сокращается время операции. К тому же паз сделанный вручную обычно уступает и по качеству.

Фрезы кромочные

Самая большая категория изделий. Нужны кромочные фрезы по дереву для ручного фрезера при формировании торца детали нужной формы. Используются для изготовления элементов мебели, реек. Характерной особенностью является возможность использовать кромку заготовки в качестве опоры.

Подшипник перемещаясь по ней обрабатывает дерево на заданное конструкцией расстояние. Регулировкой высоты положения можно добиваться нужной глубины обработки и соответствующей формы детали. К этой категории относят и копировальные фрезы.

Подшипник одного диаметра с режущей кромкой передвигается по шаблону, зафиксированному на обратной стороне заготовки. В результате получается точная копия нужных размеров. Удобно при производстве большого количество одинаковых деталей.

Фрезы комбинированные

Изделие представляется собой конструкцию из нескольких видов фрез, собранных на одном хвостовике. При этом можно менять их положение, с помощью втулок, прокладок увеличивать/уменьшать расстояние между ними. Технология позволяет получать заданные по чертежу профили, сделать нужную форму с учетом габаритов заготовки.

Сборка не занимает много времени, важно правильно по размерам подобрать комплектующие, поскольку изменить расстояние от оси вращения до крайней точки устройства нельзя.

Пользоваться для выполнения сложного рисунка можно и базовыми фрезами, но в этом случае нужно делать несколько проходов, каждый раз настраивая оборудования. Сборная конструкция позволит в разы сократить время операции, а все изделия получатся геометрически и качественно одинаковыми.

Фрезы фигирейные

Специальный вид изделия для изготовления филенок и похожих на них деталей. Бывают односторонние и двухсторонние. Глубокий заход в тело заготовки создает сложности в работе. Режущая кромка в процессе обработки захватывает большую массу древесины.

Фреза вязнет, либо начинает вибрировать. Опытные мастера проходят сначала деталь кромочным, пазовым аналогом, оставляя небольшой припуск. Чистовую обработку делают затем фигирейной фрезой, которая легко справляется с подавленной задачей. Двухсторонние модели данного изделия могут создавать рисунок различной формы на лицевой и обратной стороне заготовки.

Какие бывают виды фрез по дереву для ручного фрезера

Фрезеровка предоставляет практически неограниченные возможности по обработке заготовок. Формирование кромок, пазов и канавок различной глубины и формы – для каждой операции есть свои виды фрез по дереву для ручного фрезера, позволяющие выполнять работу максимально эффективно. Какие бывают фрезы по размерам, форме, конструкции и типам лезвий – вся нужная информация в одном обзоре.

Разновидности диаметра хвостовика

Перед тем как выбрать фрезу, надо в первую очередь определиться со способом ее крепления, а точнее, в каких единицах измеряются диаметр хвостовика — дюймах или миллиметрах. Это зависит от того какие в комплекте с фрезером идут цанги — втулки, в которых зажимается хвостовик:

  • Если они измеряются в миллиметрах, то самые распространённые это на 6, 8 и 12 мм.
  • Когда размер указывается в дюймах, то обычно выбирать приходится только из двух из них – это четверть и половина дюйма.

Это важно! При переводе дюймов в единицы СИ получается 6,35 и 12,7 мм, но, несмотря на столь незначительную разницу, миллиметровый хвостовик не совместим с дюймовой цангой и наоборот. Вал фрезерной машины вращается со скоростью до 25000 оборотов в минуту, поэтому малейшие несоответствия повлекут за собой в лучшем случае порчу инструмента.

Типы конструкции фрез

В зависимости от стоимости и назначения, они выпускаются в следующих конструкционных модификациях:

В основе такой стальная болванка необходимой формы, к которой приварены режущие кромки. Благодаря простоте изготовления, таких моделей на рынке большинство.

Со сменными режущими кромками

Отличаются большим сроком службы, так как ножи для них делают двусторонними – когда лезвие затупилось, его переворачивают.

Монолитные

Режущие кромки выточены прямо в основании – при работе с таким инструментов пропадает даже гипотетическая возможность, что нож отломается, но после нескольких заточек фрезу придется менять.

Типы лезвий фрез

Фрезы бывают с вертикальным, наклонным или спиральным расположением лезвий. Если они прямые, то кусочки дерева будут срублены с заготовки, а наклонные их срезают, что уменьшает вероятность возникновения сколов и увеличивает общее качество фрезеровки.

По материалу и характеристикам лезвия выпускаются двух типов:

  • HM – быстрорежущие. Используются для обработки мягких пород дерева или алюминия.
  • HSS – твердосплавные. Предназначены для твердых материалов, поэтому у таких режущих кромок лучше температурный коэффициент и прочие характеристики, что также отражается на их цене.

Кроме лезвий, в зависимости от того, в каком месте и какой формы нужно получить выемку в заготовке, используются соответствующие типы фрез для ручного фрезера по дереву.

Фрезы пазовые

Предназначены для выборки паза необходимой ширины и глубины в середине детали или от ее края и к центру. Чаще всего применяется при создании соединения типа шип-паз. При необходимости, если позволяет конструкция упора фрезерной машины, то ширина паза может регулироваться без замены фрезы на бо́льшую по диаметру.

Пазовые прямые

Простейший инструмент цилиндрической формы, после использования которого в заготовке остается прямоугольный в сечении паз. Преимущественно используется с погружными фрезеровальными машинами, хотя возможно и применение их с другими моделями.

Пазовые галтельные

Их режущая головка имеет закругленную форму, благодаря чему в разрезе паз напоминает литеру «U» — в зависимости от глубины реза стенки закругляются сразу же от поверхности заготовки или сначала некоторое время идут от нее под прямым углом.

Пазовые галтельные V образные

Хотя по определению «галтель» это именно полукруглая выемка, к галтельным относится и фреза, дающая в разрезе «V»-образный паз. Если работа предполагает изготовление пазов с разными углами наклона стенок, то надо иметь соответствующий комплект инструментов.

Пазовые конструкционные (Т образные и ласточкин хвост)

В сечении полученные пазы образуют перевернутую букву «Т», основание которой выходит на поверхность или правильную трапецию, большая сторона которой обращена к центру заготовки. Это одно из самых надежных соединений, заготовки задвигаются одна в другую и другим способом разъединить их не получится.

Работа с ручным фрезером и разновидности фрез по дереву

Большинство плотников скажут, что без фрезеровки по дереву практически не обойтись. Вырезание различных узоров, формирование декоративных углов, прорези под пазы и еще много других вещей, которые возможны благодаря фрезе по дереву. Существует довольно много разновидностей фрез по дереву, частью которых можно сделать определенный рисунок, фигурный вырез или форму кромок, сделать соединение шип в шип или микрошип.

Назначение ручного фрезера

В качестве примера можно рассмотреть машину фрезерную ДИОЛД МЭФ — 1. 1.

Довольно портативный и многофункциональный инструмент, служит для обработки различных пиломатериалов. Большинство опытных столяров знают, что фрезер может заменить и ручной лобзик, рубанок, церкулярку. С его помощью легко можно установить петли на входную или межкомнатную дверь, вставить внутренний замок, а также изготавливать рамки для картин, делать различные рисунки.

Для более глобального использования инструмента необходимо ознакомиться с классификацией фрез. У каждого режущего элемента существует диаметр хвостовика. На это стоит обратить особое внимание при покупке. У ручного фрезера существуют различные диаметры цанг для хвостовика, который может быть как короткий, так и длинный. Одним из самых распространенных являются 6, 12, 8, чего вполне хватит для домашней мастерской. Необходимо помнить, чем больше цанга, тем больше можно вставить в нее фрезу, что скажется на диаметре обработки заготовки. У фрезера этой модели стоит цанга 8 мм.

Как правило, фрезеры с диаметром цанги 12 мм довольно мощные, а цена, соответственно, дороже. Перед покупкой электроинструмента необходимо определиться, для каких целей он приобретается.

Разновидности фрез

Существует довольно большое количество профильных видов фрез по дереву для ручного фрезера, которые выпускаются в следующих конструктивных модификациях:

  • Сборная — состоит из стальной болванки с заточенными кромками и направляющего подшипника. Из-за сравнительно небольшой цены и довольно высокой функциональности этот вид пользуется большой популярностью.
  • Со сменными режущими кромками — этот тип может прослужить довольно долгое время из-за сменных лезвий, которые имеются в продаже.
  • Монолитные — режущие кромки, выточенные прямо на основании, что делает инструмент довольно уязвимым к любым дефектам древесины. В любой момент кусок ножа может отлететь, и фреза придёт в негодность.

А также существуют типы лезвий для фрез со сменными режущими ножами. Они подразделяются на два подтипа:

  • HM — очень быстрорежущие и могут применяться только для мягких пород дерева и алюминия. Во время работы с такими ножами нужно постоянно контролировать нажим на него, в противном случае нож практически сразу придёт в негодность.
  • HSS — ножи изготовлены из твердосплавных металлов. С их помощью можно обрабатывать твердые породы деревьев. У них неплохой тепловой коэффициент, что повышает их цену.

Кроме лезвий, в столярном деле используется большое количество режущих механизмов разнообразной формы, которые позволяют сделать рисунки, выпилы, узоры, штапики, фасадные работы и многое другое. Их можно разделить на:

Первый тип имеет цилиндрическую форму, после прохода пазовой фрезой по дереву в заготовке остается паз прямоугольной формы. Галтельный вид оставляет после прохода фрезером паз в виде литеры U. С ее помощью можно делать канавки для зеркал, стекол:

  • Галтельные V-образные. Здесь можно наблюдать фрезу с режущими кромками в виде буквы V. Этот тип паза можно использовать для склеивания двух V образных кромок.
  • T-образная. После обработки такой фрезой образуется углубление в виде перевернутой буквы T. В столярном деле используется в качестве пазового соединения и считается одним из самых надежных. Соединение осуществляется путем задвигания одной заготовки в другую. Такая деталь еще называется торцевая фреза по дереву.

Фасонные, как и галательные, используются для получения выемок различной формы. Но особенностью фасонного типа является то, что можно фрезеровать как центр заготовки, так и кромки. С их помощью можно делать кромки различной формы или фигурные рисунки.

В комплекте с кромочными фрезами идет обкаточный подшипник. Во время фрезеровки изделия его можно опереть об кромку дерева и вести вдоль, при этом сама кромка получится равномерной, а направляющие не нужны при условии, что нижняя часть кромки будет изначально ровная. Они бывают:

  • Прямые — используются для получения определенной плоскости торца.
  • Калевочные — используются для получения дугообразного узора, а также в зависимости от регулировки погружения фрезы можно получить полустержневый выступ. В продаже можно найти сдвоенный вариант, который сможет одновременно обработать нижнюю и верхнюю кромку.
  • Конусные — позволяют сделать кромку в форме конуса, а также широко используются для соединения двух деталей между собой.
  • Кромочно-галтельные применяются для создания паза округлой формы. Фреза состоит из вала, на который насажены два направляющих подшипника, а посередине находится фреза.

Комбинированные

В основном этот вид применяется для сращивания двух деталей. С помощью них возможно объединять кромки в угловых соединениях: например, различные рамки для картин, оконные рамы. Несомненным достоинством является то, что фреза может сделать на заготовке одновременно 5—7 шипов. Это увеличит площадь склеивания деталей. Существует несколько разновидностей фрез такого типа:

  • Универсальные — позволяют получить две плоскости на заготовке, при этом не меняя ее, что довольно удобно.
  • Пазошиповая — в комплекте идут сразу два режущих элемента. Каждый из них делает два разных паза на двух заготовках. После обработки такие пазы входят в друг друга идеально и не требуют подгонки.
  • Для вагонки — аналогичные две фрезы позволяющие получить два соединения фигурной формы.
  • Рамочные — хороши тем, что имеют наборные ножи, которые позволяют расположить их удобным способом. В своей конструкции могут иметь от одного и до двух подшипников.

Фигирейные

Применяются в основном для декоративной обработки дерева. С их помощью изготавливаются филенчатые двери. Составляющие двери идут довольно крупных размеров, соответственно для их обработки понадобятся фрезы диаметром 50—70 мм. Для фрезеровки таких деталей нужен довольно мощный ручной или стационарный фрезер. Они разделяются на несколько типов:

  • Горизонтальные — используются для частичного снятия кромки. Из-за конструктивных особенностей режущих частей и упорного подшипника, не представляется возможным получить готовый шип для вставки. Но если ручной фрезер не является мощным, то это будет оптимальным вариантом для первого прохода, а затем после смены на другую, можно сделать второй проход.
  • Двухсторонние — сокращают время выполнения работ из-за наличия двух режущих частей. Но для такой фрезы нужен довольно мощный фрезер.
  • Вертикальные — их назначение немного отличается от горизонтальных. Используются для изготовления фигурных кромок на плинтусах. Все зависит от того, на какую глубину она выставлена. Изменение глубины влечет за собой и изменение узора.

К отдельному классу можно отнести концевые фрезы. Режущая головка расположена на торцевой стороне и напоминает сверло. В них уже не встретить направляющих подшипников. С их помощью можно получить различные пазы в древесине спиральной формы. А также с их помощью можно делать фигурные кромки под конус, что отсутствует в других видах фрез. Их можно вставлять в дрель и делать узоры вручную. Этим методом фрезеровки пользуются мастера, работающие с мелкими деталями. У них есть так называемые шарошки, которые позволяют делать отверстия различной конфигурации и прооизводить финальную доводку изделия.

Довольно популярными являются дисковая фреза по дереву, она имеют широкий спектр использования. С ее помощью можно распиливать древесину, выпиливать толстые и тонкие пазы. Она служит для изготовления евроокон, пазов для паркета, мебельных фасадов. Сама фреза состоит из вала, на котором могут находиться как съемные режущие элементы, так и несъемные. Режущая часть сделана в виде диска различного диаметра.

Они подразделяются на два типа:

Концевые в основном применяются в вертикальных и горизонтальных фрезерных станках, реже в ручном электроинструменте. Основным недостатком являются несъемные режущие кромки. Если одна из кромок поломается, то фреза восстановлению не подлежит.

В насадных типах присутствует возможность замены режущего механизма. В основном использование этого типа заключается в распиловке и предварительной обработке пазов. В продаже имеются тонкие насадки, преимуществом которых являются фаски, затачивающиеся под разными углами, что улучшает отвод стружки.

Набор для ручного фрезера

После покупки электроинструмента возникает вполне нормальный вопрос, какие фрезы лучше выбрать для ручного фрезера и на что обратить внимание. При покупке дополнительного комплекта фрез для ручного электроинструмента есть небольшие нюансы, влияющие на качество работы:

  • Качество режущего механизма.
  • Каким образом соединена режущая часть с валом.
  • Термические характеристики.

По возможности режущий механизм должен быть съемным. Как показывает практика, такая фреза будет работать довольно долго, а в случае поломки механизм можно заменить.

Если режущая часть соединена с хвостовиком сварным швом, а не пайкой, то покупка такой фрезы будет не лучшим вариантом. Необходимо проверить качество металла, из которого изготовлен нож. Для этого следует провести напильником по острию ножа. Если на нем останется зазубрина, то качество металла оставляет желать лучшего. В случае когда нож выглядит нормально и зазубрин нет, то марка стали соответствует стандарту.

Использование ручного фрезера со съемными фрезами позволяет значительно расширить спектр выполняемых работ и облегчить работу с деревянными изделиями.

Виды фрез по дереву для ручного фрезера: обзор и классификация

Ручной фрезер представляет собой станок для обработки деталей из древесины. Он устроен достаточно просто, но, обладая большим набором режущего инструмента, способен выполнять большое количество различных операций. Ручные станки могут стать полноценной заменой стационарным образцам, совмещая функции нескольких разновидностей — пазовальных, копировальных, гравировальных установок.

Компактность, малый вес и прочие достоинства ручных фрезеров сделали их универсальными и востребованными приспособлениями. Сменный режущий инструмент позволяет быстро изменить тип обработки материала. Рассмотрим его внимательнее.

Классификация

Существуют разные виды фрез по дереву для ручного фрезера

Диаметр хвостовика

Фрезы различают по диаметру хвостовика

К наиболее распространенным вариантам относят фрезы с хвостовиком на 6, 8 и 12 мм. Импортные модели привязаны к дюйму и чаще всего имеют четверть- или полудюймовый диаметр.

Примечательно, что между собой они никак не совмещаются, установить в миллиметровую цангу дюймовый хвостовик не получится. Учитывая высокие скорости резания, малейшее биение может стать причиной травм или порчи деталей. Поэтому важно использовать только соответствующие друг другу элементы.

Существуют также фрезы с нестандартным диаметром хвостовика, например, 7 мм. Они встречаются реже, но при покупке следует проверять параметры режущего инструмента.

Конструкция режущего органа

Существуют разные виды конструкции фрез:

  • С жестко установленными кромками

Первая группа наиболее многочисленная. Эти фрезы сравнительно дешевы и просты в изготовлении. Для тела инструмента можно использовать более мягкий металл, а лезвия приварить к основе, получая в итоге вполне работоспособную конструкцию.

Монолитные фрезы делаются из одной заготовки. Они обладают повышенной прочностью и надежностью, но способны выдержать лишь несколько процедур заточки. Для того, чтобы увеличить срок службы, их изготавливают из твердых высокоуглеродистых инструментальных марок стали.

Тип лезвий

С помощью ручного фрезера можно создавать всевозможные профили, выемки или пазы, используя широкий ассортимент насадок

Существует три основных разновидности формы лезвий:

  • Прямые. Во время касания с заготовкой производят действие, аналогичное ножам электрорубанка — срубают некоторое количество материала. Обладают повышенной производительностью, но способны разрушать древесину при движении против волокон;
  • Наклонные. Обладают более мягким воздействием на заготовку. Рубящее движение приближено к режущему, что дает возможность более чистой обработки древесины. При этом, производительность несколько снижается;
  • Спиральные. Производят наиболее щадящее воздействие на обрабатываемую поверхность. Выполняют только резку, без рубящих элементов в работе. Обеспечивают максимальную чистоту, но минимальную производительность.

Кроме этого, лезвия изготавливают из разных марок стали:

  • Быстрорежущие. Обозначаются литерами HM. Применяются для обработки мягкой древесины, реже — для алюминиевых деталей;
  • Твердосплавные. Маркируются буквами HSS. Предназначены для работы с твердыми породами дерева. Способны переносить сильный нагрев, обладают повышенной твердостью и прочностью. Цена таких фрез выше, чем у альтернативных разновидностей.

Выполняемые функции

Концевые фрезы, которые относятся к наиболее распространенным инструментам, используемым для работ ручным фрезером

Фрезы по дереву способны выполнять различные операции:

  • Изготовление пазов, гнезд, углублений различной формы.
  • Копирование по заранее подготовленному шаблону.
  • Придание кромке определенного профиля.
  • Создание зубчатого профиля для продольной склейки, образование фигурной поверхности для филенок и т.п.

Они делятся на:

  • Пазовые. Режущая поверхность у них распространяется на торцовую и боковую стороны. Предназначены для создания продольных или глухих гнезд, пазов, углублений под установку различных деталей и т.п.
  • Кромочные. Используются для обработки кромки деталей. Существуют конструкции с подшипником, проходящим по свободной части детали и обеспечивающим упор инструмента. Есть фасонные разновидности, делающие на кромке определенный узор или профиль. Они также могут иметь упорный подшипник или использоваться без него.
  • Копировальные. Большинство таких фрез снабжены подшипником в верхней или нижней части режущей кромки. Они могут использоваться как в связке с заранее изготовленным шаблоном (при массовом производстве), так и обрабатывать край заготовки по имеющемуся углублению в верхней или нижней части.

Большинство фрез изготавливается под выполнение тех или иных видов обработки

Все виды фрез подразделяются по форме режущей кромки:

  • Галтельные. Имеют закругленный торец, что дает возможность делать пазы с U-образной формой дна. Могут использоваться для создания углубления в плоскости, или придавать соответствующую форму кромки.
  • Прямые. Образуют прямоугольные углубления. Используются для создания гнезд, четвертей или иных пазов.
  • V-образные. Создают углубление, подобное галтельным фрезам, но с заостренным днищем паза и прямыми стенками. Также способны обрабатывать кромку, создавая фаску с определенным углом наклона и глубиной погружения.
  • Т-образные или ласточкин хвост. Это конструкционные типы фрез, предназначенные для создания шиповых соединений повышенной прочности. Требуют опыта и навыков, но дают весьма надежный результат.
  • Фигурные. Образуют профиль различных типов, используются для изготовления оконных рам, дверных филенок, обработки краев столешниц и т.д. Существует большое количество таких фрез. Каждая из них дает только один вариант профиля, но иногда может использоваться частично.

Как правило, фрезы приобретаются наборами. Это позволяет получить сразу все наиболее необходимые виды, позволяющие производить большинство операций. Если требуются дополнительные виды режущего инструмента, их можно докупить по отдельности. Опытный мастер всегда имеет большое количество фрез, что значительно расширяет его возможности. При покупке надо внимательно рассмотреть все параметры, уточнить диаметр хвостовика и прочие особенности элементов набора. Это позволит исключить проблемы во время обработки материала.

Технические характеристики

Основными параметрами фрез являются:

  • Диаметр хвостовика.
  • Тип и материал лезвия.
  • Пределы скорости вращения.
  • Допустимая температура нагрева при обработке.
  • Посадочный диаметр для подшипника (если имеется).
  • Длина рабочей части.
  • Конструкционные особенности инструмента.

Особенности

Отличительной особенностью фрез по дереву является многообразие разновидностей режущих кромок. Кроме этого, имеется способность обрабатывать материал как в боковом, так и в осевом направлении.

Если на стационарных станках используется преимущественно один способ обработки, то для ручного инструмента доступны любые операции, для которых имеется соответствующая фреза. Кроме того, только этим станком могут быть созданы глухие углубления в древесине.

Плюсы и минусы

К достоинствам инструмента следует отнести:

  • Большой выбор разновидностей.
  • Прочность, надежность инструмента.
  • Устойчивость к нагрузкам, нагреву, прочим воздействиям.
  • Высокие скорости резания дают чистую и гладкую поверхность.
  • Есть возможность приобрести сравнительно дешевые или более дорогие виды инструмента.

Фрезы по дереву имеют, как плюсы так и минусы

Недостатками следует считать:

  • Заточка или восстановление фрез в большинстве случаев невозможны.
  • Каждый образец способен выполнять только одну задачу.
  • Диаметр хвостовика рассчитан на определенный вид цанги. Совместить несоответствующие элементы невозможно.
  • Дешевые виды фрез демонстрируют слабое крепление лезвий к основе. Часто они отрываются, что опасно и создает неровности на обработанной поверхности.

Перед тем как выбрать фрезу, надо в первую очередь определиться со способом ее крепления, а точнее, в каких единицах измеряются диаметр хвостовика — дюймах или миллиметрах

Как выбрать?

В первую очередь, следует заранее выяснить, какие виды режущего инструмента нужны, их тип, форма кромки, наличие подшипника и прочие особенности. При покупке следует определиться, для каких целей нужен режущий инструмент, какие объемы работ планируется выполнить, и насколько твердую и плотную древесину надо обрабатывать.

Исходя из этих факторов выбирают тот или иной вид фрез. Если требуется купить дорогой образец, рекомендуется попросить у продавца сертификат соответствия, поскольку на рынке имеется большое количество подделок из стран Юго-Восточной Азии.

Если с предоставлением документов случаются какие-то проблемы, следует поискать нужные фрезы в другом месте. Количество инструмента на рынке огромно, отыскать качественный образец не составит сложности.

Как ухаживать за фрезами и что следует знать

Наборы продаются в специальных фанерных ящичках со специальными гнездами для установки фрез. Ухаживать за таким инструментом проще всего — надо защитить их от контактов с атмосферной влагой. Проще всего поместить контейнер в полиэтиленовый пакет, что обеспечит надежную защиту от сырости. Отдельные элементы хранят в собственных упаковках (если есть) или в отдельных контейнерах.

Для них также следует обеспечить максимальное отсутствие влаги, в чем поможет полиэтиленовый пакет или герметичная коробка. Хранить их следует в сухом отапливаемом помещении, иначе при внесении в теплую мастерскую они сразу отпотеют и покроются капельками водяного пара.

Фрезы для ручного фрезера по дереву

Фрезы для ручного фрезера: использовать все возможности станка

Ручной фрезерный станок - компактный и удобный инструмент, позволяющий выполнять множество работ по дереву. Универсальность и вполне доступная цена делают его непременным оснастки любой мастерской соответствующего профиля. Но даже если недорого купить такой станок - это только половина дела. Сфера его применения определяет рабочие элементы - фрезы для ручного фрезера, каждое из которых предусмотрено для выполнения определенных операций.Они являются расходными инструментами, рано или поздно срабатываются, и их приходится заменять.

Фрезы по дереву для ручного фрезера от европейского производителя

Срок фрезы зависит не только от мощности ее использования, но и от ее качества. Гарантировать его, а также точность размеров и выверенность геометрических форм может только хороший производитель. К примеру, самый польский завод Wapienica, выпускающий инструмент марки Globus. Фрезы по дереву этой торговой марки в нашем интернет-магазине «Трудовик» представлен в широком ассортименте.Стоимость их сравнительно невысокая, доставка «Новой почтой» или другой компанией-перевозчиком мы организуем в любой город Украины - Киев, Одессу, Днепр, Харьков, Львов и остальные. Фрезы Globus точны, безопасны и надежны, изготовлены из высококачественного сырья по современным технологиям и по праву занимают на профильном рынке лидирующие позиции.

Фрезы по дереву: сфера использования

Фрезы по дереву являются неотъемлемой частью специальных деревообрабатывающих станков.Последние используются как в массовом производстве, так и в локальном ремесленничестве. Данные установки позволяют осуществлять максимально точную обработку деревянных массивов. Без качественной фрезы не получится:

  • мебель по индивидуальным заготовкам;
  • фасады домов, двери, окна, лестницы;
  • мелкие предметы интерьера.

Фреза по дереву осуществляет резку. При этом гравировка - тоже своеобразная резка. Именно она позволяет получать детально обработанные изделия, которые за любители всего раритетного и уникального готовы платить хорошие деньги.Если говорить буквально, то фрезер - это нож. Как ножи производят для различных видов продуктов, так и фрезы по дереву представляют в различных модификациях. Подходящий режущий инструмент подбирается с учетом ширины и формы выемки, создаваемой в заготовке. В зависимости от вида инструмента и типа обработки мастера выделяют ламельное, кромочное и верхнее фрезерование. При ламелировании формируются пазы на заготовочных торцах. Кромка используется в декоративном фрезеровании.

Виды фрезы для дерева

Насадки бывают новых разновидностей:

  • конусообразные;
  • В-образные;
  • дисковые;
  • «ласточкин хвост»;
  • профильные;
  • прямоугольные пазовые;
  • калевочные;
  • фальцевые;
  • галтельные.

Под каждый вид работы и материала необходимо подбирать не только соответствующие нож, но и регулировать частоту оборотов. Если это упустить из виду, можно сломать и инструмент, и насадку к нему.Купить необходимый набор фрезеровочных ножей - дело малое. Работа будет осуществляться на порядок чище, если количество оборотов станет соответствовать типу древесины и используемого насадного ножа.

Фрезы ручного фрезера: параметры выбора

Каждая фреза предназначена для выполнения одной, строго определенной операции. Поэтому для полноценного оснащения мастерской заказать инструмент различных видов и размеров. При всем разнообразии, рабочие элементы ручных фрезерных станков делятся на два типа основных:

  • пазовые деревья для ручной выборки прямоугольных или фасонных пазов в деревянной заготовке;
  • кромочные фальцевые позволяют с помощью ручного фрезера придать особый профиль боковой части заготовки.В частности, подрезать кромку под определенным углом или закруглить ее.

Одной из основных характеристик фрезы для ручных фрезеров является размер хвостовика, определяющий ее совместимость с ручным станком. Глубину реза, длину и диаметр инструмента выбирают, исходя из конкретных задач. Для полноценной оснастки его может потребоваться достаточно много, но они стоят фрезы по дереву для ручного фрезера в нашем магазине сравнительно дешево, такая покупка не станет непосильной нагрузкой для вашего бюджета.

Фрезы насадные по дереву: правила установки

Все выполняется в следующую последовательность:

  • выбирается необходимая насадка;
  • ее хвостовик должен погружаться в патрон не более чем на 2 см;
  • патронную гайку затягивают до характерного щелчка ключом;
  • при регулировке глубины погружения фрезы использовать подвижной ограничитель;
  • затем ручку точной настройки между «плюсом» и «минусом».

Работы выполняются либо на специальном столе, либо просто руками.Мелкие заготовки обычно фрезеруют на столе. Это позволяет осуществить задуманное без риска серьезных дефектов. Но на заметку в этом деле стоит взять и монтаж формовочных линеек на поверхности фрезеровального стола. Они также отвечают за безошибочность различных заготовок.

Соблюдаем правила безопасности техники

В нашем магазине большой выбор данных инструментов, которые можно купить по доступной цене. Но независимо от вашего выбора и типа обработки, при работе с каждым из них необходимо соблюдать правила техники безопасности.Они таковы:

  • в нерабочее время инструмента должен быть выдернут из сети;
  • используя фрезеровочный аппарат, необходимо концентрировать и внимательность;
  • если вы используете ручное устройство, то его нужно крепко фиксировать в руках;
  • каждое обрабатываемое изделие необходимо прочно закреплять на специальном столе;
  • держа работающий инструмент, нельзя расслаблять руки, так как от сильного удара он может просто из них выпасть;
  • не должна быть очень свободной, захватываться специалистом во время фрезеровки.

В процессе работы нужно одеть и не снимать распиратор, ведь древесная фрезеровка продуцирует много пыли, довольно вредной для легких. Напоследок стоит отметить еще один момент: фрезеровочный инструмент нанести серьезные телесные увечья, поэтому игнорировать какие-либо правила безопасности недопустимо!

ручные работы со станком, виды и цена


Использование ручного фрезера при обработке древесины в домашних условиях дает возможность выполнять разнообразные манипуляции: формирование кромок, пазов и канавок.Для каждой операции подбирается определенная насадка. Подробный обзор видов фрез по дереву для ручного фрезера, их функций и конструкций поможет сделать правильный выбор.

Конструкционные особенности фрез

Подбирая нужные фрезы для своего ручного фрезера, необходимо знать следующие исходные данные:

  • Размер хвостовика. Он указывается как в дюймах, так и в миллиметрах иопределяет совместное использование оснастки с помощью специального фрезера. Диаметр цанги инструмента должен быть совместим с диаметром хвостовика. Иногда возникают неувязки при рассмотрении разных мер длины. Так, ¼ или ½ дюйма в пересчете дают 6,35 и 12,7 мм. Метрические размеры распространенных типов цанг - 6,8 и 12 мм. Как видим, совместимости нет. Поэтому при выборе обращайте особое внимание на это.
  • Материал и расположение лезвий. Выделяют изделия из твердосплавной (HM) и быстрорежущей стали (HSS). Твердосплавные фрезы отличаются повышенной хрупкостью.Если нормальная обработка твердых пород древесины, рекомендуется использовать оснастку из быстрорежущей стали. Рассматривая расположение лезвий на фрезе, можно выделить некоторые особенности. Вертикальные лезвия срезают более агрессивно. Работать с такими насадками довольно сложно, образованная поверхность получается грубой. Фрезы с вертикальными пластинами целесообразно использовать на предварительных операциях. Наклонно расположенные лезвия срезают древесину чище, и применяются на завершающих этапах обработки.
  • Желаемая конструкция режущей части. Фрезы по дереву могут иметь сборное, монолитное и сменное исполнение. Сборная конструкция представляет собой набор пластин из быстрорежущей стали, которые посредством напайки медными сплавами прикрепляются к хвостовику фрезы. Монолитные фрезы полностью выполнены из инструментальной стали. Насадные фрезы (со сменными режущими кромками) наиболее технологичны в эксплуатации. Они увеличивают срок службы, так как ножи для них делают двусторонними (при износе одной стороны его переворачивают и продолжают обработку).
Изображение Название фрезы Описание
Монолитная Насадка из цельного металла
Сборная стаянная сталь Состоит из съемной пластины, фиксирующейся на пальцахидном переходнике

Основные технические характеристики

Любому инструмента и оборудования, технических устройств и приспособлений свойственны определенные технические характеристики, определяющие возможности.

Для ручных фрезеров по дереву такими характеристиками являются:

  • электрическая мощность, измеряемая в ваттах;
  • частота вращения шпинделя, измеряемая в оборотах в минуту.

Кроме этого важными техническими являются следующие показатели:

  • наличие систем защиты и автоматики;
  • материал, использование при изготовлении «подошвы» инструмента;
  • глубина погружения (рабочий ход) фрезы, измеряется в мм;
  • размеры узла крепления оснастки (диаметр), измеряется в мм или дюйммах;
  • наличие вспомогательных элементов - упоры и направляющие.

При нарезке пазов ручной фрезер просто незаменим

Электрическая мощность определяет тип использования: профессиональные модели оснащаются более мощными электрическими двигателями и, наоборот, бытовые - менее мощными. Следует учитывать, что чем мощнее двигатель, тем тяжелее инструмент.

По этому показателю фрезеры классифицируются как:

  • лёгкие - мощность составляет до 0,7 кВт;
  • средние - мощность таких устройств 0,7–1,5 кВт;
  • тяжёлый - более 1,5 кВт.

У моделей универсального назначения частота оборотов шпинделя составляет 20000–30000 оборотов в минуту, а у модели кромочного типа этот показатель составляет 35000 оборотов в минуту.

Важно! При работе с ручными фрезерами следует помнить, что чем выше скорость вращения шпинделя, тем чище получается обрабатываемая поверхность и легче обрабатывать твёрдые породы древесины.

При помощи ручного фрезера можно изготовить деревянные заготовки любой и конфигурации

В качестве различных систем автоматики и защиты на моделях ручных фрезеров могут быть установлены:

  • системы стабилизации скорости вращения шпинделя под нагрузкой;
  • плавный пуск электрического двигателя;
  • защита от перегрузок;
  • защита от непреднамеренного пуска.

Вид подошвы и рабочий ход фрезы, а также узел крепления устройства к конструктивным особенностям конкретные модели.



Виды фрез по дереву

Существуют различные виды фрез, выполняющие выполняющие функции. Рассмотрим самые распространенные варианты.

Фрезы пазовые

Данные приспособления предназначены для выборки паза необходимой и ширины.Распространено их применение при создании соединения типа паз-шип. При работетребуется наличие упора и практические навыки. Без шаблона получить ровный паз прямоугольной формы практически невозможно.

Пазовые прямые —приспособление цилиндрической формы, после использования которого в заготовке остается прямоугольный паз. В основном используются с погружными фрезеровыми машинами.
Пазовые галтельные имеют режущую головку закругленной формы. Благодаря этому паз в разрезе U - образный. В зависимости от глубины реза, стенки закругления сразу же от поверхности заготовки либо сначала идут от нее под прямым углом.
Пазовые фрезы с V-образным торцом. При их использовании можно получить неглубокую канавку с боковыми стенками наклонными по отношению друг к другу на угол 90 °. Если работа предполагает изготовление пазов с разными углами наклона стенок, то надо иметь соответствующий комплект инструментов.
Пазовые конструкционные (Т-образные и ласточкин хвост). В этом случае используются пазы образуют перевернутую букву «T», основание которой выходит на поверхность или правильную трапецию, большая сторона которой обращена к центру заготовки. В результате обработки получается одно из самых надежных соединений, когда заготовки задвигаются в другую. Фреза с обратным конусом, для получения пазов типа «ласточкин» незаменима при изготовлении деревянной мебели, когда один фрагмент удаляется, а второй закрепляется с помощью при помощи паза.
Пазовые фасонные для использования фигурной резьбы и обработки кромок. В с помощью пазы напоминают фигурные скобки. Можно обрабатывать как пазы в центре заготовки, так и ее кромки. Произведется сложный рисунок, превратившийся в его контуру рекомендовано пройти прямой пазовой фрезой - это упростит последующую центровку и уменьшит нагрузку на фрезеровочную машину при фасонной фрезы.

Фрезы кромочные

Данная оснастка чаще всего изготавливаются с подшипником, который позволяет обрабатывать кромки и торцы древесины не только посредством настройки опорного стола, но и по шаблону.Глубина внедрения такой фрезы в заготовке может быть ограничена установкой упорного подшипника.

Кромочные прямые предназначеныдля получения плоскости торца заготовки, перпендикулярной части верхней обрабатываемой детали (пласти). При наличии на фрезе подшипника можно обрабатывать кромки округлой формы. Сам подшипник может быть настроен заподлицо к режущим лезвиям или иметь отличный (в большую или меньшую сторону) диаметр.
Кромочные прямые калевочные предназначены для достижения, дугообразной или волнистой фигурной кромки.Широко используются для изготовления узоров сложной формы. При двойном выборе фрезы надо обращать внимание на возможность расстояния между режущими лезвиями. В набор для ручного фрезера обычно входят несколько типоразмеров такого инструмента, что позволяет оформлять кромки различных значений радиусов закругления. Установка опорного подшипника позволяет, при более глубоком внедрении инструмента в дерево, получать прямолинейную кромку.
Кромочные конусные , в зависимости от угла наклона кромки фрезы, используются для подготовки заготовок перед соединением, получение декоративной фаски или для обработки деталей мебели, которые будут соединены в изделиях круглой (многоугольной) формы.
Кромочные галтельные применяются для получения паза округлой формы на кромке заготовки. Для предотвращения перекоса при обработке, фрезы изготавливаются с двумя подшипниками. Такой инструмент является достаточно универсальным, поскольку от глубины погружения лезвия в материале зависит размер дуги канавки. Благодаря ему можно изготавливать декоративные мебельные рейки.
Кромочные фигурные (мультипрофильные) - достаточно массивная оснастка для фрезера.Такие фрезы одновременно работают с большой площадью заготовки и их применение предполагает использование машин мощностью не менее 1600 Ватт. Для работы используется профиль лезвия сразу или в различных комбинациях, что позволяет использовать стандартную или заданную форму.
Кромочные полустержневые предназначены для достижения полукруглого выступа на кромке. Также, с помощью таких фрез получения профили с фаской и сложной сложной формы, шарнирные соединения (при обработке заготовки в паре с галтельной или калевочной фрезой).

Фрезы комбинированные

Применяются для сплачивания и сращивания деревянных заготовок. Комбинированные фрезы объединяют в себе пазовые и шиповые.

Комбинированные универсальные позволяют получить совмещаемые плоскости с шипом и пазом, расположенными под углом друг к другу. Используется одна и та же фреза для сращиваемых заготовок, что ощутимо уменьшает время обработки.
Пазо-шиповые .В этом случае используется комплект из двух отдельных фрез: для создания паза в одной заготовке и шипа в другой. Используемые образцы для изготовления вагонки позволяют получить соединение фигурной формы с большей площадью соприкосновения заготовок.
Комбинированные рамочные позволяют в нужном порядке располагать на оси режущие лезвия. Состоит из основания, режущие лезвия, упорные подшипники (одного или несколько), стопорная шайба и гайка-фиксатор. При изменении конфигурации фрезы ее основание не снимается из цанги фрезера, чтобы сохранить ее первоначальную настройку.

Фрезы фигирейные

Основное предназначение данной оснастки - создание декоративных филенок. Для удобства работы, фигирейные фрезы подшипника.

Фигирейные горизонтальные используются для частичной обработки филенки. Форма лезвий предполагает выборку, начиная от упорного подшипника. Это не позволяет сразу же получить шип для вставки филенки в раму. Для его требуется дополнительная обработка кромки.
Фигирейные горизонтальные двухсторонние позволяют выполнять обработку заготовки за один проход, формируя одновременно фигурную часть филенки и шип для вырезанного в раме паза.
Фирейные вертикальные применяются для изготовления плинтусов различной формы. После обработки на заготовке образует декоративное обрамление и шиповое соединение.

Пальчиковые и монолитные фрезы для выбора пазов

Фрезы без подшипников обычно называют пазовыми.Некоторые из них имеют кромки, замыкающиеся на нижнем торце, снабжаются только торцевыми ножами, как у сверла Форстнера. Такими фрезами возможен заход с вертикальной подачей фрезера, и потому они идеально подходят для выбора проушин и глухих пазов.

Фреза с боковыми кромками изготавливают пазы и борозды только с заходом от края заготовки, иногда их используют для копирования по внутреннему шаблону и изготовления столярных соединений. Большинство фрез этого класса монолитные, по форме могут быть:

  • прямоугольными;
  • трапециевидными;
  • галтельными;
  • клиновидными;
  • фасонными с более сложной формой режущих кромок.

Для выбора глухих пазов с вертикальным заходом идеально подходят спиральные фрезы, у которых винтовые кромки хорошо удаляют стружку, существенно повышенная скорость работы. Спиральные фрезы считаются более быстрорежущими, чем обычные, но имеют довольно скудный выбор формы профиля. Тем не менее, галтельные, трапециевидные и V-образные пазы с помощью их нарезаются куда быстрее.

Особой разновидностью пазовых фрез можно назвать розеточные, предназначенные для выбора формы радиальных узоров сложной.Работать ими можно как с точечным погружением, так и по шаблону, оставляя паз с равновеликими фасонными бортиками. Также учтите, что почти все виды торцевых фрез их либо для кромочной обработки подрезкой, либо в торец с специальным ограничителем.



Критерии качества

При выборе дереваобрабатывающих инструментов насадок следует обратить внимание на следующее: продольной устойчивости при длительной обработке.Особенно это актуально, если заготовкой продукции из граба, груши, дуба и других твердых пород древесины.

  • В припоев при пайке рекомендовать свои марки ПСр40 или ПСр37,5, с повышенным содержанием серебра и меди. Припои других марок обычно включают в себя никель, который плохая прочность пластин с который хвостовиком.
  • Термическая прочность наборной формы во время каждого зуба температуры 200 - 250ºС.Инструмент после такой обработки не должен допускать биения своей продольной оси на более 0,05 мм.
  • Наборная фреза не должна быть изготовлена ​​сварным соединением хвостовика с рабочей режущей частью. Применение такой оснастки недопустимо.
  • Важный параметр - твердость материалов, из которых изготавливаются фрезы.Чаще, это касается монолитных образцов. Проверку можно выполнить и в домашних условиях. Для этого рекомендуется использовать тарированный напильник, после которого на рабочей поверхности не должно быть видимых отметин.Это примерно соответствует твердости 58 - 62 HRC.

    Долговечность инструмента определяется интенсивностью его применения. Качественные наборные фрезы с рабочими пластинами из быстрорежущей стали обладают наилучшей стойкостью, а монолитные, выполненные из инструментальной стали - наименьшей.

    Приобретение подходящего деревообрабатывающего станка не решит всех проблем. Для осуществления полноценной обработки изделий, потребуется подобрать качественную оснастку. Рассмотренные в обзоре виды фрез по дереву помогут определиться и доукомплектовать ваш ручной фрезер.Ведь, в выполнении каждой конкретной операции, присутствует определенная конфигурация приспособлений.

    Разновидности ручных фрезерных станков

    Ручные фрезеры классифицируются по:

    • Типу использования - бытового и профессионального применения.
    • Назначение - универсального и узкопрофильного типа использования.
    • Конструкции.

    Тип использования инструмента определяет его технические характеристики и функциональные возможности.Профессиональные модели могут быть узкопрофильными, когда их использование возможно выполнение определенных видов операций, а универсальные - это аппараты бытового и профессионального применения, с помощью которых можно выполнять различные операции по обработке древесины.

    Кромочный фрезер является узкопрофильным инструментом

    По конструкции и видам выполняемых операций ручные фрезерные станки классифицируются следующим образом:

    • погружные вертикальные (или штанговые) - устройства универсального назначения, наиболее распространенный тип инструмента вида;
    • кромочные (окантовочные) - узкопрофильные модели, используются для нарезки пазов, канавок, снятия фаски на деревообрабатывающих производствах;
    • ламельные - предназначены для нарезки пазов;
    • присадочные (дюбельные) - используются на мебельных производствах для сверления парных отверстий под шканты.

    Присадочные фрезеры удобны при изготовлении корпусной мебели

    Фрезеры по дереву ручные какой лучше - это решает каждый пользователь индивидуально, в соответствии с назначением инструмента и характером его использования.

    Фреза по дереву - Построй свой дом

    В предыдущей статье мы познакомились с ручными фрезерами. Никакой электрический прибор, без инструмента бесполезной электрической машинкой.Для того, чтобы фрезер стал инструментом, его придется укомплектовать фрезами, которые являются режущим инструментом. Вот о том, какой бывает фреза по дереву, мы и поговорим в этой статье.

    Фреза по дереву - типоразмеры

    Ручные фрезеры по дереву получили повсеместное распространение благодаря простоте использования и возможности выполнять тонкие операции на габаритных деталях. Однако они вовсе не универсальны, из-за ограниченных размеров.

    Если рассматривать фрез по дереву для ручного фрезера, то самая крупная фреза по дереву - аналог сверла Форстнера, используется для изготовления глухих пазов под мебельные петли. Максимальная глубина пазов может достигать 80–90 мм, диаметр - 60–70 мм. Это важно знать, чтобы определить заранее, возможно ли тот или иной вид обработки выполнить ручным фрезером.

    Нельзя сказать, что абсолютно любая фреза по дереву является взаимозаменяемой. Она отличается по диаметру хвостовика и должна соответствовать размеру цанги вашего инструмента. Ходовые документы фрезеры с размером цанги патрона 6, 8 и 12 мм. Впрочем, наборных цанг или переходных втулок устранит проблему совместимости.

    Фреза по дереву разных размеров имеет свою специфику работы. В то время, как небольшими фрезами с глубиной захвата 10–15 мм можно работать свободно, более глубокая выборка медленной подачи с небольшим усилием.А если обработка подлежит деталь высокой твёрдости, потребуется ещё и существенное повышение оборотов.

    Материалы лезвий и сменные ножи фрез

    Прежде чем перейти к описанию фрез, следовало бы уточнить один небольшой нюанс. Для большинства мастеров фреза по дереву расходный материал, который не подлежит заточке и ремонту. Это лишь отчасти справедливо, так как имеются приспособления для обслуживания фрез, применяемые на конвейере мелкосерийного производства.

    Фреза по дереву состоит из и набора ножей. Механическое крепление ножей позволяет выполнить их тонкую калибровку, благодаря чему все изделия из партии будут идентичными, даже если в процессе изготовления случится поломка фрезы. Подобная конструкция необходима, когда определенная технологическая операция выполняется постоянно, на фрезу ложится значительная нагрузка. Для комплектов фрез, формирующих ответные части деталей, это особенно важно.

    Лезвия фрезы могут быть как сменные, так и напаиваемые.Их изготавливают из одинаковых материалов. Если не брать в расчет специальные фрезы для обработки пластика, искусственного камня и цветных металлов, для фрезы по дереву применяют ножи, имеющие классификацию HSS (быстрорежущие) и HM (твердосплавные). Ножи HM имеют тупые углы заточки кромок, за счёт чего повышается их рабочий ресурс при работе с плотными породами древесины. Быстрорежущие ножи HSS заточены под более острым углом, поэтому ими хорошо обрабатывать мягкие волокнистые породы.

    Кромочная фреза по дереву для ручного фрезера

    Торцевая или кромочная фреза по дереву - это одна из двух основных разновидностей, предназначенная для придания краю заготовки фигурного профиля. Они могут быть как простыми, образующими фаску или галтельный срез, так и сложными по форме. Кромочные фрезы часто называют копировальной благодаря наличию упорного подшипника. В простейшей технике фрезеровки подшипник просто упирается в обработанный край заготовки, и фреза по дереву берет захват строго на определенную глубину.

    При копировании подшипника упирается в шаблон, приложенный к заготовке плашмя, и таким фрезой задаётся не только образом профиль кромки, но и форма самой детали.Подшипник может быть расположен на самом кончике фрезы или в верхней части у хвостовика. Встречаются также фрезы с двумя подшипниками.

    По форме профиля торцевая фреза по дереву отличается наибольшим разнообразием среди прочих типов. Помимо декоративных кромок могут формироваться широкие спуски (фигирейная фреза), торцевые пазы (дисковая), выборки (фальцевая) и даже двухсторонние фигурные фаски. Стоит отметить, что не все кромочные фрезы имеют упорный подшипник, но все фрезы с подшипниками - кромочные.

    Пальчиковая и монолитная фреза по дереву для выбора пазов

    Фреза по дереву без подшипников обычно называется пазовой. Некоторые фрезы имеют кромки, замыкающиеся на нижнем торце, некоторые снабжаются только торцевыми ножами, как у сверла Форстнера. Такими фрезами возможен заход с вертикальной подачей фрезера, поэтому они идеально подходя для выбора проушин и глухих пазов.

    Фреза по дереву с боковыми кромками изготавливает пазы и борозды только с заходом от края заготовки, иногда их используют для копирования по внутреннему шаблону при изготовлении столярных соединений.Большинство фрез этого класса монолитные, а по форме могут быть:

    • Прямоугольными;
    • Трапециевидными;
    • Галтельными;
    • Клиновидными;
    • Фасонными с более сложной формой режущих кромок.

    Спиральная фреза по дереву

    Для выбора винтовой кромки с вертикальным заходом идеально подходит спиральная фреза по дереву, у которой винтовые кромки хорошо удаляют стружку, повышенную скорость работы. Спиральная фреза по дереву считается более быстрорежущей, чем обычные, но имеют довольно скудный выбор формы профиля. Тем не менее, галтельные, трапециевидные и V-образные пазы с помощью их нарезаются куда быстрее.

    Розеточная фреза по дереву

    Особой разновидностью пазовых фрез можно назвать розеточные фрезы, предназначенные для выбора радиальных узоров сложной формы. Работать ими можно как с точечным погружением, так и по шаблону, оставляя паз с равновеликими фасонными бортиками.Также учтите, что почти все виды торцевых фрез установка либо для кромочной обработки подрезкой, либо в торец с специальным ограничителем.

    Фрезы для ручного фрезера по дереву

    Конструкционные фрезы

    Давайте рассмотрим фрезы для ручного фрезера по дереву, начиная с конструкционной фрезы. Конструкционными фрезы, предназначенные для подрезки деталей для столярных соединений. Как правило, это не отдельные фрезы, а комплекты с ответно-зеркальной формы профилей. Существует несколько видов таких фрез.

    Микрошиповые фрезы

    Микрошиповые фрезы используют для подрезки торцов деталей перед клеевым сращиванием. С их помощью можно формировать пазы и шипы как прямоугольной, так и клиновидной формы. В комплект обычно входит две фрезы, в одну из них режущие кромки смещены на ползуба.

    Комплект пазо-шиповых фрез

    Комплект пазо-шиповых фрез так же состоит из двух частей: одна нарезается паз, другой выступ на ответной детали.Как правило, применяются такие фрезы при изготовлении шпунтованной половой доски или при сращивании мебельных щитов. В отличие от обычных дисковых или пазовых фрез, которые можно было бы использовать с той же целью, пазо-шиповой комплект имеет оптимальные значения, присадки и не требует тщательной регулировки по высоте.

    Фрезы для угловых соединений

    Фрезы для угловых соединений одинарные, но проход по соединяемым деталям выполняется в разных положениях.Также возможно использование такого фрезы для плоского сращивания на клею. Обратите внимание, что изначально фреза такого типа предназначалась для работы на фрезерном столе. Использовать её для ручного инструмента получится только когда в конструкцию фрезера был добавлен специальный упор и ограничитель.

    Трапециевидная пальчиковая фреза

    Для нарезки соединения «ласточкин хвост» используется одна трапециевидная пальчиковая фреза.Однако для нарезки нужного профиля на торце доски, опять же, понадобится поперечный упор или специальный шаблон. Ширина хвоста может быть произвольной, но чаще паз под него готовится за один проход фрезы. К этому типу соединений можно отнести другие, другие по принципу, но с Т-образной или Ф-образной формой паза. Для них так же существуют собственные парные комплекты фрез.

    Виды фрез по дереву для ручного фрезера

    Многие изделия из дерева или МДФ сегодня изготавливаются ручной фрезеровкой с использованием шаблонов и фрез специальной конструкции.Это и дверные филёнки, и мебельные фасады, деревянные поручни, даже отделочная вагонка - ассортимент специальных фрез достаточно широк для того, чтобы начать собственное производство при наличии одного только ручного фрезера. Давайте рассмотрим виды фрез по дереву для ручного фрезера.

    Насадные фрезы

    Ещё больше возможностей обозначенные насадные фрезы. Состоят они из шпинделя и одной или нескольких оправок с лезвиями различной формы.Переставляя насадки в разном порядке, перемежая их втулками и подшипниками, можно добиться высокого разнообразия профиля при обработке кромок. Поэтому такие наборы столь популярных у мебельщиков, работающих с деревянным массивом и МДФ.

    Фреза пробочник

    Особняком стоит фреза пробочник. Она предназначена для высверливания цилиндрических шкантов для укрепления столярных соединений и локального устранения пороков древесины. Также распространены наборы узкозахватных фрез для тонкой гравировки.Наконец, если один из тысяч не удовлетворяет вашим потребителям, остаётся возможность обратиться в специализированное предприятие и изготовить фрезу по индивидуальному заказу.

    Сложно сразу запомнить какие бывают типы, виды и размеры фрез по дереву. В случае отсутствия смысла покупать фрезер. В следующей статье я расскажу как выбрать бетономешалку.

    РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

    Фрезы по дереву для ручного фрезера: виды, выбор фрез, назначение

    Назначение инструмента

    Большая часть продукции из пиломатериалов производятся при применении ручного фрезера.Он отличается высокой функциональностью за счет возможности смены насадки. Для подобного прибора требуется соответствующая насадка. Фрезы для фрезера по дереву можно встретить в магазинах. Назначение фрез может быть отличаться, зависеть от формы режущей кромки. Предназначение заключается в нижеприведенных моментах:

    1. Получение технологических выемок.
    2. Изменение формы.
    3. Доведение шероховатости поверхности до требующегося значения.

    Рабочая поверхность во многом определяет то, какие проводятся технологические операции. Распространен дисковый фрезер по дереву, являющийся функциональным инструментом.

    Любая фреза для ручного инструмента используется для достижения нижеприведенных целей:

    1. Кромочная обработка. Очень часто для получения готового изделия проводится создание поверхности, напоминающей шип / паз.
    2. Для врезания петель создается соответствующая ниша.Чтобы внешдела привлекательно, паз должен быть качественным и точными размерами.
    3. Декоративные поверхности также получаются при применении фрез различной формы.

    В продаже встречаются фрезы проходные или фасонные. Кроме этого, классификация проводится по типу применяемого материала при изготовлении основной части или режущей кромки, а также некоторым другим признакам.

    Широкая область применения определила появление самых различных фрез.При этом рабочая часть может иметь определенную форму, которая определяет конечный результат после фрезерования. К примеру, овальная фреза является универсальным инструментом. Именно поэтому специалисты сами решают то, какие требуются инструменты для получения той или иной детали.


    Функциональные наборы фрез и другое

    Довольно часто производители формируют наборы фрез, предназначенные для выполнения однотипной работы, с завершенным циклом обработки деревянных изделий или получение однотипных соединений.

    Такой набор из 2-х фрез не только формирует внутреннюю кромку рамочного изделия, но и выполняет пазовую часть углового соединения в этой рамке. Легко понять, что с его помощью можно также сращивать доски в щиты.

    Этот набор служит для изготовления тонких деревянных переплетов окон и других подобных работ.

    Каждый из его фрез, конечно же, может выступать самостоятельным инструментом для выполнения целого ряда других видов обработки древесины.

    Составная фреза показанная на следующем фото.

    А с использованием вместо одной из ее составляющих металлической втулки соответствующего размера, эта фреза может становиться либо калевочной, либо дисковой кромочной.

    Конечно, как и в случае с другим ручным электроинструментом, вы можете расширить возможности работы ручного фрезера, соорудив для него столик.

    Закрепив на нем подвижные упоры, вы превратите ручной инструмент в подобие фрезерного станка. А с его помощью и набором фрез, наподобие вышеупомянутых, можно делать очень интересные вещи:

    Рекомендуем другие статьи по теме

    Виды наждачной бумаги и ее маркировка
    Пистолет для герметика - как пользоваться простым пистолетом в домашних условиях

    Бормашина - характеристики, применение, изготовление своими руками

    Коловорот, ручная дрель - в каких случаях следует применять?

    Виды фрез по дереву

    Фрезерование предусматривает снятие определенного количества материала с поверхности.Для подобных насадок требуется соответствующий инструмент. Бывают самые различные виды фрез, что позволяет подобрать самый подходящий вариант исполнения с учетом условий обработки. Основная классификация проводится по конструктивным признакам:

    1. Сборные. Сегодня торцевая фреза или иной вариант исполнения изготавливаться с приваренными режущим кромками. Подобный вариант исполнения довольно прост в изготовлении. Сборные фрезы сегодня встречаются практически на всех производствах, где проводится обработка дерева.
    2. Со сменными кромками. Профильные фрезы могут иметь разные режущие кромки, как многие другие варианты исполнения инструмента. Это несколько усложняет их производство и повышает стоимость, улучшенные важные эксплуатационные характеристики. Съемные кромки могут изготавливаться при применении износостойкого материала, основная часть при более дешевого. После износа рабочей части можно провести смену напаек.
    3. Монолитные встречаются крайне часто.Рассматривая различные виды расходных материалов, обходятся дешевле и дешевле. Монолитные варианты исполнения не выдерживают перегрев, так как нагрузка может концентрироваться на самых различных участках.

    Классификация также проводится по типу лезвия. Сегодня угловая фреза или иной вариант исполнения может иметь лезвия с вертикальным или наклонным углом. Стоит учитывать, что фрезы прямые для зубьев или обработки поверхности при приводят к появлению сколов и других дефектов.Используется инструмент с двумя типами лезвий:

    1. Быстрорежущая тем, что позволяет выполнять обработку при сильной подаче и большой скорости вращения. Рекомендуется отдавать предпочтение подобных фрезам только при работе с мягкими породами дерева.
    2. Твердосплавные характеризуются тем, что могут выдерживать длительное воздействие. Слишком сильный нагрев может привести к повышению пластичности и снижению износостойкости.Рекомендуется выбирать этот вариант исполнения для обработки твердого дерева.

    Довольно распространенной классификацией можно назвать область применения инструмента. Не сложно догадаться. Выделяют следующие:

    1. Концевые.
    2. Конусная.
    3. Торцевые.
    4. Пальчиковые и плоские.
    5. Пазовые прямые или цилиндрические.
    6. Дисковые.
    7. Фасонные.
    8. Полукруглые.
    9. Вертикальные и Т-образные.

    Диаметр фрезы может рассматриваться в достаточно большом диапазоне. Некоторые разновидности обладают различными свойствами, которые способны восприниматься.

    Размеры фрез также разнообразны. Стоит учитывать, что по этому показателю также есть ограничения, для особых случаев проводится изготовление инструмента на заказ.

    Сегодня фреза цилиндрическая по дереву изготавливается достаточно большим количеством различных компаний.При установленных условиях используются следующие моменты:

    1. Допустимые ошибки при производстве становятся причиной.
    2. Тип применяемых материалов также имеет значение. Встречается большое количество различных сплавов инструментальной или иной группы, все они характеризуются своими определенными характеристиками. Известные производители используют более дорогостоящие сплавы.
    3. Точность геометрической формы также играет важное значение.Применение современного оборудования позволяет достичь высокой точности.

    Некоторые варианты исполнения достаточно сложны в изготовлении, и их рекомендуется приобретать у известных производителей. Фрезы фигурные сегодня являются частью самых различных наборов. Стоимость изделия также может зависеть от количества используемого материала при изготовлении, за счет чего длинные фрезы обходятся намного дороже.

    Что такое фреза, каково назначение этого режущего элемента

    Ручной фрезер представляет собой удобный и эффективный инструмент, предназначенный для обработки пиломатериалов, в том числе фасонных, а также плоских поверхностей.Кроме этого устройства подходит для формирования различных технологических выемок, например, пазов, гребней, углублений под установку петель. Для этого достаточно купить фрезы формы. Каждый такой элемент обладает индивидуальными конструкционными особенностями и используется для выполнения функций.

    Сегодня не представляет никаких проблем, как самим ручным фрезером, так и рабочими насадками, такими устройствами во внешнее оборудование

    Назначение ручной фрезы по дереву:

    1. Кромочная обработка - использование фрезы для сращивания древесины для ручного фрезера, когда требуется соединить между собой различные заготовки путем соединения шип / паз.
    2. Врезка петель и прочей фурнитуры.
    3. Декорирование - в этом случае фрезы используются для формирования на поверхности плоских изделий объемных форм, а также для изготовления заготовок со сложной конфигурацией.

    Профессионалы знают десятки вариантов использования фрез на ручном фрезере. Однако чтобы правильно определиться с выбором режущих деталей для инструмента, желательно изучить официальную классификацию моделей изделий. Разобравшись, какими бывают фрезы и особенности их использования, сделать выбор будет гораздо легче.

    В первую очередь нужно обратить внимание на единицу измерения диаметра хвостовика. Для кого-то иномилметры или дюйммы. Единица измерения зависит от типа цанг, которые включены в комплектацию фрезера. Эти компоненты предназначены для зажима хвостовика. Если размер исчисляется в миллиметрах, наиболее распространенными вариантами размеров изделия 6, 12 и 8 мм. Если же в качестве единицы измерения взяты дюймы, в этом случае можно будет купить фрезы для ручного фрезера всего двух размеров - ½ и ¼.

    Перед тем как выбрать фрезу, нужно в первую очередь определиться со способом ее крепления, точнее, в каких единицах измеряются диаметр хвостовика - дюйммах или миллиметрах

    Обратите внимание! Нельзя совмещать миллиметровый хвостовик и дюймовую цангу и наоборот. Это может привести к поломке инструмента.

    Виды фрез для ручного фрезера по дереву: типы конструкций

    На рынке представлены десятки вариантов изделий с различным назначением и стоимостью.Если рассматривать конструкционные особенности режущих элементов, можно выбрать следующие виды фрез по дереву для ручного фрезера:

    1. Сборные - имеют вид болванки с приваренными режущими кромками. Эти фрезы очень просты в различных изделиях, представленных на рынке, имеют подобную конструкцию.
    2. Со сменными кромками - изделия комплектованы сменными режущими кромками, имеющими двухстороннюю заточку. Когда нож с одной стороны затупляется, фрезу можно перевернуть и использовать дальше.
    3. Монолитные - фрезы, в основании которых выточены режущие кромки. Они редко ломаются, однако после нескольких заточек деталь придется сменить.

    С помощью ручного фрезера можно создать всевозможные профили, выемки или пазы, используя широкий ассортимент насадок

    Виды фрез по дереву: классификация изделий по типу лезвий

    Фрезы могут иметь вертикальное, спиральное или наклонное лезвие. Изделия с прямыми кромками будут срубаться с заготовки кусочки древесины, что увеличивает вероятность того, что в процессе нарезки появятся сколы.В результате этого снижено качество фрезеровки. С наклонными лезвиями такого не происходит.

    Потребители могут купить фрезы по дереву с двумя типами лезвий:

    1. Бырежущими (HM) - применяются на поверхностях, выполненных из древесины мягких пород.
    2. Твердосплавными (HSS) - используются для обработки твердых поверхностей.

    Изделия с твердосплавными лезвиями имеют более высокий температурный коэффициент и обладают улучшенными характеристиками, которые сказываются на их стоимости.

    Фрезы по дереву из твердосплавных пластин используются преимущественно для обработки твердой древесины

    Концевые фрезы

    Сегодня во всех домашних мастерских дереве встречаются концевые фрезы поу. Их ключевая особенность находится в расположении лезвий на торцовой части. Усилие передается за счет передачи осевой нагрузки. В результате этого варианта исполнения можно проводить получение различных выборок и пазов в древесине. На поверхности может быть расположено различное количество лезвий, за счет чего изменяется чистота обработки.Фрезы по дереву для ручного фрезера часто имеют монолитную конструкцию, но встречаются и составные варианты исполнения. В эту категорию включаются следующие варианты исполнения:

    1. Борфрезы.
    2. Торцевые.
    3. Спиральные.
    4. Сферические.
    5. Конусные.
    6. Профильные.

    "Пазов самой различной конфигурации". Их часто используют для получения шипа и паза. Именно поэтому подобный инструмент для дерева к категории пазовых изделий.

    Область применения рассматриваемой группы весьма обширна. Примером можно назвать нижеприведенный список:

    1. Получение пазов со сложной конфигурацией.
    2. Обработка торцевой поверхности.
    3. Украшение плоской или сложной поверхности дерева различных орнаментов.

    Борфрезы применяются также для получения шарошак или отверстий с определенными предусмотренными. Требуются они для выполнения промежуточной операции. В некоторых случаях используется для доведения изделия до финального результата.

    Кромочные фрезы по дереву

    Сегодня кромочный фрезер получил весьма широкое распространение. Этот инструмент часто используется для изготовления кромок из дерева. Фрезы кромочные пазовые встречаются в распространенных профессиональных наборах. В эту группу входят следующие варианты исполнения для фрезера по дереву:

    1. Профильные используемые для использования требуемые кромки. Они получили очень широкое распространение, при изготовлении большая работа самые различные сплавы, часть высокой устойчивостью к износу.
    2. Фасонные или калевочные приложения для закругления формы. Получаемая выпуклая форма составляет ¼ окружности.
    3. Довольно часто перед специалистом стоит задача в снятии фаски строго под углом 45 градусов. Подобная операция очень часто используется, как широкое распространение инструмента для обработки.
    4. Пазы в кромочной части получаются при использовании дисковых фрез. Они могут быть изготовлены из различных сплавов, обладающих повышенной износостойкостью.
    5. Фальцевые используются для выбора четверти в кромочной части. Стоит учитывать, что при установке подшипника можно использовать инструменты при обработке прямых и криволинейных заготовок. Этот конструктивный элемент повышается повышенная стоимость. Для регулировки формы паза могут устанавливаться подшипники самой различной формы. При их изготовлении нержавеющая сталь с высокой прочностью. Именно поэтому инструмент прослужит в течение длительного периода.
    6. Фигерейные группы в особой группе инструментов по дереву.
    7. Гальтельные получаются для вырезания специальных желобков в кромке на ¼ окружности.

    Чаще всего кромочные фрезы для обработки дерева имеют упорные подшипники. Этот элемент требуется для предотвращения избыточного заглубления. Режущая часть может быть размещена выше или ниже подшипника.

    Часто встречается ситуация, когда нет подшипника. Для получения дополнительного применяемого специального шаблона или копировальная втулка, а также параллельный упор.Фигерные варианты исполнения характеризуются большим размером и весом. Именно поэтому при изготовлении создается 12-миллиметровый хвостовик. Область применения - применение в оснастки для стационарных конструкций.

    Пазовые фрезы

    Часто требуется провести работу по образованию пазов. Применяемая пазовая фреза по дереву может иметь различную форму, классификация выглядит следующим образом:

    1. Галтельные часто приобретают для получения пазов полукруглой формы.Они также широко распространены, могут иметь различную форму и размеры. Чаще всего этот вариант исполнения для декоративной отделки кромок и торцов. За создание при создании продукции наносятся сложные рисунки.
    2. Конические сегодня получили весьма широкое распространение. Подобные фрезы для дерева также изготавливаются при применении самых различных материалов.
    3. Спиральные. Подобный вариант исполнения во многом напоминает концевые элементы.Ключевой особенностью назовем выраженную режущую кромку, которая установлена ​​со внешней стороны. Если уделить внимание режущей поверхности, то она напоминает сверло.
    4. Есть и фрезы пазовые для бруса, которые применяют для получения Т-образного паза.
    5. Пазовые подходящие для проживания паза, который имеет прямоугольное усечение. В этом случае подшипник может устанавливаться в верхней или нижней части. В большинстве случаев диаметра подшипника совпадает с диаметром инструмента.За счет этого он расположен заподлицо с режущей кромкой. Существенно расширить применение механизма за счет установки большого или меньшего диаметра.
    6. Комбинированные Работа соединительных элементов. Примером можно назвать получение шипа и паза. Стоит, что комбинированные варианты исполнения получили широкое распространение. За счет одного прохода получается оба требующихся профиля. Именно поэтому получаемое соединение характеризуется высокой надежностью.Однако, усложнение подобной оснастки для фрезера причиной увеличения стоимости.

    Фреза по дереву чаще всего изготовлены в монолитном виде. Однако встречаются также варианты исполнения со сменной режущей кромкой.

    Копировальные и прямые сегодня встречаются крайне редко, но некоторые производители все же включают их в набор. Подшипник может быть самым разнообразным образом, классификация по типу и количеству режущих кромок, их размеры

    Галтельные насадки сегодня часто используются, основная часть закругленную форму.При использовании подобного варианта исполнения можно получить паз формы «U». За счет этого углы скругляются. Чаще всего подобный паз делают для шпонок при создании различных механизмов из дерева.

    Популярные разновидности

    На производстве несколько видов фрез по металлу. Они делятся на группы типа в зависимости от формы, расположения и режущих кромок и выполняемых ими операций. Отдельную группу разновидностей фрез по металлу для дрели и ручного фрезера.Они имеют размеры, цилиндрический хвостовик диаметром 6–12 мм, в зависимости от патрона дрели. В остальном они полностью похожи на инструмент, применяемый на производстве.


    Разновидности фрез

    Цилиндрическая форма

    Цилиндрическая фреза из корпуса в форме втулки с отверстием и шпоночным пазом для крепления на оправку. По наружной поверхности находятся несколько режущих кромок, наклонно вдоль оси.

    Они предназначены для зачистки торцов деталей, выборок, пазов.Обработка производится только боковыми поверхностями с высокой точностью и чистотой. Вращений фрезы и движение детали происходит навстречу. Для обработки боковых торцов без кантовки заготовки применяются специальные приспособления, на шпиндель крепят угловые головки, и вертикально устанавливается фреза.

    Торцовые

    Обработка по плоскости производят торцовые фрезы. Режущие кромки в нижней части корпуса. Фрезеровка произведена по высокой скорости при продольном перемещении стола с деталью.Производительность такой обработки в несколько раз большой строжку.

    В корпусе цилиндрической формы вставляются режущие пластины. Количество зависит от диаметра и необходимой чистоты обработки. Оправка подбирается по диаметру отверстия. Крутящий момент передается через шпонку.

    Отдельные модели небольшого диаметра имеют хвостовик и крепятся в патроне. Некоторые их них могут резать и боковой поверхностью.

    Червячные

    Это цилиндрическая фреза с размещениями твердосплавных пластин вместо ровного выступа режущей кромки.У червячной фрезы ряды с фигурными пластинами заточены по форме обратной эвольвенты и располагаются с разным уклоном, в зависимости от модуля.

    Применяют инструмент для нарезки зуба на шестернях и колесах, шлицевых валов. Угол наклона выставляется оправкой на станке. Обработка производится обкаткой, когда деталь вращается, смещаясь на один зуб за оборот фрезы. В работе участвует сразу несколько пластин.

    Дисковые

    Дисковые фрезы напоминают блины с фигурными краями и отверстием в центре для установки на оправку.Режущие кромки установлены по краю наружного радиуса тонкого диска. Обработка создается перпендикулярно оси вращения инструмента. Режут вставными пластинами и зубом, вырезанным в цельном диске. Толщина прорези в детали от 1 мм.

    Делятся по форме режущих пластин:

    • пазовая;
    • модульный;
    • полукруглая;
    • трехсторонняя;
    • отрезная.

    Для дрелей пилы собраны совместно с оправкой. В ламельных фрезерах применяются дисковые пилы с отверстием.Диаметр и толщина подбираются по шпонке.


    Дисковая фреза

    Отрезные

    Цельные дисковые фрезы, тонкие, с острыми зубцами, вырезанными по краю корпуса, называют отрезными фрезами или пилами. Корпус может быть одной толщины с зубьями, в таком варианте между корпусом и режущей кромкой перехода нет. Крепление к оправке осуществляется отверстием с пазом. В инструменте большого диаметра есть 4 отверстия под болты для крепления к фланцу на шпинделе.

    Пилы предназначены для отрезных и подрезных операций.Тонкий рез толщиной 2–6 мм экономно раскроит металл на заготовки, сделает прорезь в крепеже под фиксацию проволокой или на пальце, чтобы зафиксировать его пластиной. Применяется для торцовки деталей типа вал и отрезки технологических прибылей.

    Концевые и угловые

    Для торцовки плоских характеристик концевые и угловые фрезы. Режущие кромки установлены по торцу. Корпус имеет форму цилиндра и срезанного конуса. Обработка производится вдоль края. В результате получается гладкий ровный торец заготовки.Угол наклона форма формы.

    Фреза под Т-образные выемки

    Для крепления деталей на столах станков имеются пазы Т-образной, перевернутые широкой стороной формы вниз. В них легко заводятся головки шпилек для фиксации заготовки.

    Прорезаются пазы фрезой фигурной конфигурации. Режущие кромки разных диаметров расположены на одной оправке - от торца широкий и низкий цилиндр, а ближе к оправке находится тонкий. Возможна фрезеровка в 2 прохода. Сначала на всю глубину пальчиковой или цилиндрической узкой фрезой, затем фрезеровка широким инструментом по дну канавки.

    Шпоночные

    Для создания шпоночных пазов используют специальные пальчиковые дисковые фрезы с режущим торцом. Инструмент сначала опускается на заданную глубину, работая как сверло. Затем выборка вертикально - фрезеровка.

    Для изготовления шпоночных и других пазов фрезером, используется шаблон и копировальная втулка. Трафарет изготавливается из любого материала, включая фанеру, оргстекло, дерево. Его размеры больше вырезаемого диаметра диаметра копировального кольца и режущего инструмента.Втулка скользит по краю шаблона, не давая фрезеру отклониться в сторону. Можно вырезать любые фигуры, включая орнаменты и надписи.


    Шпоночная фреза

    Фасонные

    Фасонные фрезы имеют множество режущих кромок и напоминают грубый фигурный напильник с хвостовиком для крепления в патрон. Используются для придания торцу сложной сложной конфигурации. Форма кромки получается обратная инструменту.

    Классификация и виды фрез по металлу. Конструкция и назначение фрез.Червячная фреза и др

    Фреза По Металлу - Инструменты

    40 грн.

    Договорная

    Шостка Вчера 21:43

    100 грн.

    Договорная

    Переяслав-Хмельницкий Вчера 14:13

    Кропивницкий, Фортечный Вчера 11:53

    200 грн.

    Договорная

    Харьков, Слободской 30 янв.

    80 грн.

    Договорная

    Харьков, Основянский 30 янв.

    eBay Концевая фреза для заточки | дробилка

    Пальчиковые фрезы по дереву! Прямые, дисковые, кромочные!

    Пальчиковые фрезы по дереву для ручного фрезера! Пазовые для прямоугольной, полукруглой и треугольной канавки, кромочные, фальцевые!

    Концевая ф заточка

    Фреза концевая по металлу после заточки. sverla 06.12.2015 Фреза концевая по металлу после заточки. sverla.ua Качественный Заточка сверла под фрезу.

    сверла и концевой фрезы заточка

    Концевая фреза для заточки машины. Заточка Фрезы Покупайте недорого Заточка Фрезы. цены, характеристики, отзывы. 200 магазинов по Москве и России.

    Купить фрезы концевые по металлу Мекка инструмента

    Мы пришлём вам ссылку для входа на сайт и вы сможете воспользоваться персональной скидкой Алмазные круги для заточки инструмента Фреза концевая 14х50х135 удл к / х Р6М5.

    Заточка фрез (описание процесса)

    Фреза же водится по закрепленному бруску. Заточка концевых фрез по дереву Для заточки торцевых зубьев, концевую фрезу нужно установить в

    Фреза концевая pitools.ru

    Фреза концевая твёрдосплавная. Заточная в соответствии с оригинальной геометрией и износостойким покрытием. Доставка бесплатно до дверей по России. По низким ценам, подробное описание, чертежи и режимы резания

    Заточка концевых фрез: элементы, которые понадобятся (видео)

    Инструкция о том, как производится заточка концевых фрез. Круги для заточки. Как создается заточка боковых и торцевых зубцов фрез. Элементы, которые будут необходимы.

    заточка концевой фрезы pt1

    мяч нос концевая фреза для заточки. Фрезы купить Фрезы Sumitomo 2 флейты мяч нос концевая фреза фреза фрезерный СТАНОК С Ч Фреза. конецвая фреза заточка pt1.

    Заточка фрез по металлу: концевых, червячных видео, фото

    21 июня 2016 г. Заточка фрез по металлу: концевых, червячных принципов заточки, оборудование и приспособления.Видео-обзор заточки концевых и червячных фрез по металлу.

    5/5 (2)
    заточка концевой фрезы pt1

    мяч нос концевая фреза для заточки. Фрезы купить Фрезы Sumitomo 2 флейты мяч нос концевая фреза фреза фрезерный СТАНОК С Ч Фреза. конецвая фреза заточка pt1.

    Заточка концевых фрез Заточная

    №2 Концевая фреза для станков с ЧПУ (и не только). Фреза для работы по алюминию. предназначены только для заточки концевых фрез с прямолинейным и винтовым зубом. Цена вопроса (станок

    Фреза по металлу для дрели: виды, конструкции, производители

    Дисковая фреза, режущие зубья которой могут располагаться не только на ее боковой части, но и на торце, методы для формирования различных поверхностей обрабатываемых канавок и пазов .

    Фрезы для станков по металлу

    Используется концевая фреза для формирования глубоких пазов, уступов и контурных выемок на корпусе деталей. Основными режущими этой группы инструментов являются кромки зубьев

    Фреза концевая pitools.ru

    Фреза концевая твёрдосплавная. Заточная в соответствии с оригинальной геометрией и износостойким покрытием. Доставка бесплатно до дверей по России. По низким ценам, подробное описание, чертежи и режимы резания

    Заточка фрез в Днепре.Сравнить цены, купить

    Отрезная дисковая фреза, Заточка фрез (концевая, насадная) по дереву Станок для заточки фрез, сверл, токарные резцов, упорных центров

    Выгодная цена на Заточки Фрезы - суперскидки на Заточки

    Tendencias Фрезы de 2019 en Заточки en con Заточки Фрезы y Заточки Фрезы. Descubre más de 621 Заточки Фрезы на AliExpress, в том числе популярные Заточки Фрезы. Elige entre una selección de nuestro top 25 ru Заточки Фрезы.

    Заточка сверла под фрезу. YouTube

    22 марта 2013 г. Самодельная фреза по металлу из обычного Полезные мелочи для мастерской. Часть 1. Устройство для работы по дереву. Часть 1.

    Фрезы по металлу √√√ Инструмент из Германии. ДОСТАВКА

    На сайте вы сможете купить фрезы по металлу от производителей Германии: Nachreiner, RUKO, Guhring, Alberg или заказать изготовление фрезы, стоимость индивидуального заказа от 2000 грн. Фрезы продаются оптом и в розницу.

    Фрезы концевые, хвостовые, пальчиковые √√√ Инструмент

    Е-7698Н.1 Фреза концевая цилиндрический хвостовик с канавкой vhm. Устойчивая универсальная концевая фреза, с умеренными стружечными канавками для лучшего выброса стружки. Подходит для

    Фрезы по дереву Энкор, купить фрезы для ручного фрезера и

    Если хотите купить фрезы Энкор для ручного фрезера, дрели, станков с чпу, для работы с чпу в интернет-магазине bober-ua низкая цена широкий ассортимент фрез доставка в Киев, Харьков и по Украине / Bober

    Выгодная цена на Заточки Фрезы - суперскидки на Заточки

    Заточки Фрезы: более 621 на выбор на AliExpress, включая Заточки Фрезы от топ-брендов! Покупайте Заточки Фрезы высокого качества по доступной цене. Концевая фреза, Выпуклая фреза, Фрезы для

    Пальчиковая фреза: виды, характеристики, как заточить

    Концевая фреза по дереву используя для этого алмазный круг или бруски для заточки. В этом случае рекомендуется использовать заточные материалы разными абразивными частями. А вот

    Заточные станки для концевых фрез

    Заточные станки для концевых фрез e90i. Производство darex (США). Предназначен для заточки концевых фрез задней поверхности и по торцу.Концевая фреза для станков с

    Заточка концевых фрез Заточная

    №2 Концевая фреза для станков с ЧПУ (и не только). Фреза для работы по алюминию. предназначены только для заточки концевых фрез с прямолинейным и винтовым зубом. Цена вопроса (станок

    Фрезы по дереву Энкор, купить фрезы для ручного фрезера и

    Если хотите купить фрезы Энкор для ручного фрезера, дрели, станков с чпу, для работы с деревом в интернет-магазине bober-ua низкая цена широкий ассортимент фрез доставка в Киев, Харьков и по Украине / Bober

    Купить фрезы концевые по металлу Мекка инструмента

    Мы пришлём вам ссылку для входа на сайт и вы сможете воспользоваться персональной скидкой Алмазные круги для заточки инструмента Фреза концевая 14х50х135 удл к / х Р6М5.

    Фреза концевая твёрдосплавная, характеристики, типы.

    Фреза в концевая, многозубый режущий инструмент для выполнения операций фрезерования различных материалов при подаче фрезы, вращающейся на высокой скорости. Концевые фрезы применяются для обработки

    Фрезы для станков по металлу

    Используется концевая фреза для создания глубоких пазов, уступов и контурных выемок на корпусе деталей. Основными режущими инструментами этой группы инструментов являются кромки зубьев

    заточка концевой фрезы pt1

    мяч нос концевая фреза для заточки.Фрезы купить Фрезы Sumitomo 2 флейты мяч нос концевая фреза фреза фрезерный СТАНОК С Ч Фреза. конецвая фреза заточка pt1.

    Концевая фреза по доступной цене

    Концевая фреза. Обработка дерева, металла, пластика или других материалов является достаточно сложным процессом, который использует вращательные режущие инструменты под названием? Концевые фрезы? для

    Фрезы по алюминию и фрезы для алюминия однозаходные

    : Главная / Фрезы по алюминию Фреза с одной, двумя режущими гранями и специальным углом заточки для обработки мягких материалов (алюминия, латуни и композита).

    Фрезы по металлу в Украине. Сравнить цены, купить

    Фрезы по металлу. Продажа, поставщики и магазины, цены в Украине

    Фрезы основные назначения фрез

    Для получения необходимой чистоты обработанной поверхности гнезда под пластинки на дополнительных рейках смещены относительно друг друга на 1,5—2,0 мм. Рис. 95.Сборная фасонная фреза

    Фрезы концевые, хвостовые, пальчиковые √√√ Инструмент

    Е-7698Н.1 Фреза концевая хвостовик с канавкой цилиндра vhm.Устойчивая универсальная концевая фреза, с умеренными стружечными канавками для лучшего выброса стружки. Подходит для

    Сверла-фрезы в Казахстане. Сравнить цены, купить

    Фреза для изготовления вагонки (паз-шип) г. Караганда Станок заточной для заточки спиральных сверл и концевых фрез zx-13. Челябинская область

    Заточка фрезы ()

    Самодельный станок для заточки фрезы. data-ad-client =? ca-pub-85143567855 ″ data-ad-slot =? 5929285318 ″> Эта конструкция поможет в регулировке уровня наклона режущей детали фрезерно-брусящего станка по направлению к шлифовальному кругу.

    Заточка фрез и фрезеров в Минске - цена ручной заточки

    Для твердых сплавов применяется нулевой или отрицательный угол. Работа с фрезами по дереву. Концевая фреза по дереву может быть заточена без применения станков, с

  • Этапы процессов и технологий производства железной стали

    Этапы производства сталиОсновными исходными материалами для производства стали передельный чугун и стальной лом (скрап) Содержание углерода и примесей в стали значительно ниже, ч

  • китайский аналог 111 дробилки конусной кмд ксд

    китайский аналог 111 дробилки конусной кмд ксдкитайский аналог 111 дробилки конусной кмд ксд конусные дробилки ложный мар Китайский аналог дробилки конусной КМД, КСД, Все о дробилках 14 м

  • производство кварцевого песка в сергиевом посаде

    производство кварцевого песка YouTube12 ноября 2013 г. Tooperang Quarry объявила о завершении строительства завода по промывке кварцевого песка на новом участке недалеко от Аделаиды, Южная Австралия Завод h

  • harga щековая дробилка

    harga щековая дробилка pe адалах 900 x 1200Щековая дробилка Китай Производительность 3 тонны час щековая дробилка Топливо для паровых котлов и водогрейных котлов harga, камнедробилка 20 тонн час, 3 тонны

  • завод каменная дробилка в мп

    работает каменная дробилка завод для продажи в мпсписок каменная дробилка в мп Мобильные дробилки цена для продажи в Пекине Heavy машина для горнохимический завод Каменная дробилка завод

  • Фрезы по дереву и металлу в Молдове

    Сделано экспертами
    для профессионалов


    Молдова, Кишинев, Дачия 15/1
    Пн-Пт: 9:00 - 18:00 | Cб: 9: 00-15: 00

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
