Вязка арматуры под ленточный фундамент: правила, схемы
Сооружая фундамент для дома, надо учитывать все требования, предъявляемые СНиПами. Потому что от правильно проведенных строительных работ зависит качество конечного результата. Это в полной мере относится к вязке арматуры под ленточный фундамент. При кажущейся несложности процесса, требования к нему достаточно жесткие.
Хотя сама вязка не требует жесткого крепления арматуры между собой, потому что важная составляющая металлической конструкции – это удерживание объемности и возможности балансировать при заливке и застывании бетонной смеси. То есть, без изменения размеров и формы каркас принимает идеальное положение под воздействием нагрузок, действующих на него со стороны бетона.
Виды арматуры
Сегодня в строительстве для заливки ленточного фундамента используют обычную стальную арматуру и новую – композитную. Оба вида применяются для сооружения конструкций каркасов, но вопрос, какая лучше, сегодня один из актуальных.
Итак, давайте разберемся, какую арматуру надо выбирать для заливки ленточного фундамента.
Металлическая
В этой категории материала три вида: холоднодеформированная, термомеханическая и горячекатаная.
Не будет влезать в дебри технологий производства каждого вида, просто обозначим, что для создания высокой прочности фундамента применяется горячекатаный вид класса АIII.
Это арматура с рифленой поверхностью, которую укладывают в продольном направлении. Именно она несет на себе все основные нагрузки (на растяжение и на изгиб), которые действуют на фундамент дома.

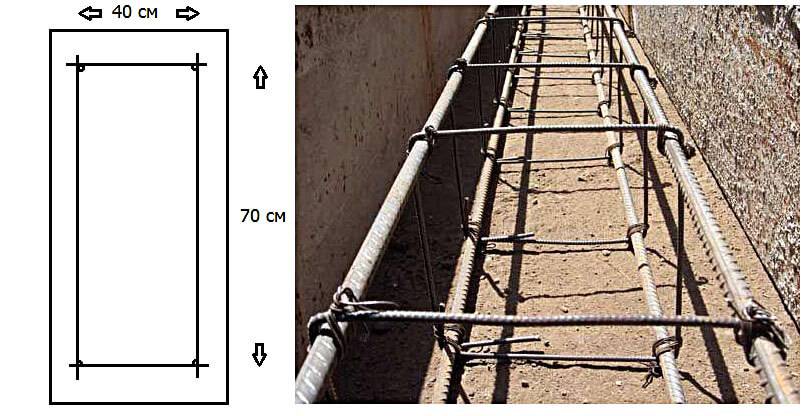

Есть в конструкции армирующего каркаса и еще два элемента: вертикально установленные стержни и поперечные. Первые вместе с продольными составляют основу каркасных решеток, вторые отвечают за соединение нескольких армирующих сеток между собой.
Поэтому для этих двух групп можно использовать арматуру и классом ниже, и диаметром меньше. К примеру, для вертикальных элементов используются прутки класса АII (тоже с рифленой поверхностью), для поперечин класса АI (гладкие).
Что касается диаметра, то в частном домостроении используется арматура диаметром в пределах 8 — 18 мм. Такой же размер характерен и для вертикальных стержней, а вот поперечины могут изготавливаться из арматуры 6 — 8 мм или проволоки (катанки) диаметром 6 мм. Наиболее популярный вид для поперечин – катанка. Добавим, что выбираемый диаметр поперечных элементов зависит от высоты собираемого каркаса.
- Если этот показатель не превышает 80 см, то каркас обвязывается катанкой 6 мм.
- Если выше данного значения, тогда 8 мм.
Обвязка арматуры стального типа производится специальной проволокой. Она мягкая и при частых циклах сгибания не рвется.
Стеклопластиковая
Пластиковую арматуру нередко называют композитной, потому что состоит она из нескольких разных материалов.
Основа у них, конечно, пластик, а вот наполнители могут быть разными: базальт, стекло и углерод.
Самыми популярными среди них – это стеклопластиковая арматура.
У нее отличные технические и эксплуатационные характеристики, но цена намного ниже, чем у остальных видов.
Вот преимущества стеклопластиковых стержней перед стальными.
- Они не коррозируют, хотя внутри фундамента эти процессы происходят медленно.
- У них низкая тепловая проводимость.
- Они не бояться перепадов температур и влажности.
- Прочность на растяжение – 1000 МПа. У стальной арматуры этот показатель равен 390 МПа.
- Стеклопластиковая арматура в 3,5 раза легче металлической.
- Она не проводит электрический ток.
Что касается недостатков, опять же в плане сравнения, то упругость у стеклопластиковой арматуры намного ниже.
В строительных канонах еще нет определенных стандартных подходов, на которые можно было бы опираться, отвечая на вопрос, для каких фундаментов можно использовать стеклопластиковую арматуру. Просто из личного опыта строители рекомендуют, что эту разновидность лучше использовать для сборки каркаса под ленточный фундамент, если последний закладывается под небольшие легкие постройки.
При сооружении ленточного фундамента своими руками не стоит экспериментировать. Все давно уже стандартизировано и узаконено. Поэтому армирующий каркас должен изготавливаться из стальной арматуры класса А III. В зависимости от давления здания на фундамент диаметр стержней выбирается из диапазона от 8 до 18 мм.
Инструменты для вязки
Буквально лет двадцать назад никто и не помышлял об изобретение инструмента для вязки арматуры.
Во все времена использовался обычный крючок, и замены ему не находилось по той простой причине, что это самое простое приспособление, дешевое, которое можно без проблем сделать своими руками.
С помощью крючка можно было связать большое количество стального материала буквально за пару часов. Главное, что требовалось от производителя работ, иметь навык работы с этим инструментом (опыт) и знать несколько способов вязки.
Но требования, увеличить скорость проведения работ, дало толчок для изобретателей, которые стали предлагать различные конструкции крючков. Это механические инструменты и электрические. К первым относится крючок инерционного действия. Это инструмент с ручкой, внутри которой сделаны прорези по спирали. На самом металлическом крючке сделаны выступы, которые входят в эти прорези.
Получается так, что при натягивании ручки на себя, крючок для вязки начинает выходить из нее, вращаясь относительно своей центральной оси. То есть, получается так, что, вставив крючок в петлю проволоки, и начиная тянуть ручку на себя, инструмент закручивается, тем самым закручивая и проволоку.
Но лучше всех в этом плане себя показал электрический пистолет.
В его конструкции имеется катушка с проволокой (она сменная), из которой последняя подается на специальный рабочий орган.
При нажатии кнопки, проволока выходит наружу и сама скручивается под вращательным действием головки инструмента.
Быстрота, высокое качество – вот основные параметры, когда приходится использовать вязальный пистолет для арматуры.
Единственный минус этого инструмента – высокая цена. Поэтому когда ставится задача правильной вязки арматуры для ленточного фундамента своими руками, то от способа с пистолетом придется отказаться. Можно обойтись обычным крючком.
Как и чем гнуть?
Существуют специальные гибочные станки, с помощью которых можно гнуть арматуру. Делается это в одном случае, когда производится армирование углов ленточного фундамента. Но не стоит приобретать оборудование данного типа, если сооружении фундамента проводится своими руками. Есть способы ни чем не хуже станочных, но по простоте производства работ куда проще.
Для этого понадобятся всего лишь две трубы, которые вбиваются в землю с расстоянием между ними в 2 см.
Существует большое количество способов соединение элементов армирующего каркаса при помощи вязальной проволоки. Самый простой из них – это сложить отрезок проволоки длиною 25 — 30 см пополам, и обязать ею место перехлеста двух прутков с помощью крючка. Эта схема вязания арматуры настолько проста, что в ней даже разбираться не придется.
Но есть более сложные способы вязки, которым придется учиться. Поэтому вопрос, как правильно вязать арматуру для ленточного фундамента, до сих пор актуален.
Ведь хозяин дома старается при минимальных затратах получить максимальный результат. А правильная обвязка арматуры ленточного фундамента – это гарантия высокого качества конечного результата. Поэтому давайте рассмотрим несколько способов обвязки.
Видео
Схемы и приемы
Перед тем как вязать арматуру, надо понимать, что не всегда можно использовать простые схемы вязки. Ведь фундаментные конструкции подвергаются подчас огромным нагрузкам, исчисляемым сотнями тонн. Поэтому и способы крепления надо использовать более сложные.
Посмотрите на фото ниже, где показана одна из схем вязки арматуры. Она отличается от остальных тем, что сложенная вдвое проволока как бы делает двойную петлю, с помощью которых происходит прижим одного прутка к другому.
Таким способом связывать элементы каркаса не совсем удобно, но это эффективная схема, гарантирующая высокую прочность соединения.
К простым способам обвязки можно еще отнести и другую технологию:
- В двойную петлю вставляется один свободный конец проволоки.
- Делается два оборота крючком.
- Затем вставляется второй конец в петлю.
- Делается необходимое количество оборотов для зажима двух прутков.
Армирование углов
К армированию в углах надо подходить с особым вниманием, потому что эти участки самые нагружаемые, в них образуются разряжения высокой величины. Поэтому соединение арматуры в них производится по специальным схемам, в которых часть элементов конструкции в одной траншеи заходит в соседнюю с перехлестом сопряженных концов.
Обратите внимание, что в этих двух схемах четко определены различия. Если в первой перехлест и соединение двух каркасов происходит за счет продольной арматуры, которую сгибают и направляют в соседнюю траншею, то во второй связка производится Г — образным хомутом, изготовленным из той же арматуры, что и продольные элементы армирующего каркаса.
При этом необходимо понимать, что угловые элементы всегда усиливаются вертикальной и продольной арматурой или специальными П — образными хомутами из стержней, что и вертикальные элементы. Вяжется арматура для фундамента в углах конструкции хомутами или проволокой.
Необходимо обратить внимание и на тот факт, что ближе к углам сооружения шаг установки вертикальных и поперечных прутков уменьшается до половины основного расстояние между ними. Это в первую очередь усиливает конструкцию.
На фотографии выше показаны всего лишь две схемы вязки арматурных стержней в углах ленточного фундамента. Их намного больше, и у каждой своя специфика проведения работ, своя точная технология стыковки и вязки.
Заключение по теме
Сооружение ленточного фундамента своими руками – это несколько строительных операций, где одна из важнейших – вязка армирующего каркаса. Насколько важна эта операция, можно понять лишь после того, когда фундамент покроется трещинами. Здесь несколько причин: неправильно сделали расчет нагрузки со стороны здания, не выдержали точно рецептуру бетонного раствора, неправильно связали армирующий каркас, который под действием нагрузок просто разошелся в теле бетона.
Случается это не так часто, потому что сам процесс вязки каркаса для ленточного фундамента достаточно прост. Но учтите, что стоит отступиться от тех правил и нюансов, о которых говорилось в этой статье, и можно пожинать плоды своего невнимания, а где — то даже расхлябанности.
Как вязать арматуру — схемы, чертежи, способы
Практически все бетонные изделия, включая фундаменты, требуют армирования. Объясняется это тем, что неармированные бетонные конструкции хорошо противостоят только сжатию, а растяжение и изгиб не выдерживают. Для того, чтобы он был устойчив для нагрузок разной направленности, бетонные изделия армируют стальной или композитной арматурой.
Проектирование фундамента
Любой фундамент должен служить строению в течение сотен лет. Это возможно, только если он правильно рассчитан и не менее правильно выполнен.
Расчет фундамента в привязке к конкретным координатам местности достаточно сложен. Он учитывает виды и строение почв, климатические, сейсмические характеристики района, глубины промерзания, уровень грунтовых вод, характеристики используемых материалов, ограничения, диктуемые СНиП (строительные нормы и правила) и другие данные.
Результатами расчетов является проектная документация на фундамент. В ней всегда присутствуют рабочие чертежи по устройству арматурного каркаса.
Документы, регламентирующие укладку арматуры, могут иметь разные названия:
- план укладки арматуры;
- схема прохождения углов;
- схема соединения арматуры в местах стыковки стен;
- схема армирования ленточного фундамента и другие.
В перечнях указаний для исполнителей в чертежах обозначаются способы соединения пересечений, устанавливается в процентах число соединяемых пересечений к общему их количеству и другие данные по монтажу каркаса.
Как связать арматурный каркас?
Чертеж вязки арматуры устанавливает точки вязки пересечений и вид вязальной проволоки. Способы вязки арматуры определяет руководитель работ на объекте.
О том, как вязать арматуру правильно, помещено много информации, включая видео, в Интернете. Главным в этом процессе является строгое соблюдение схемы вязки арматуры.
Сегодня применяются следующие способы соединения и вязки арматуры:
- пластиковыми хомутами — они просто затягиваются на пересечениях;
- вязка проволоки крючком, самодельным или промышленным с рукояткой;
- вязка обычными клещами или пассатижами;
- вязка винтовым крючком;
- вязка специальными клещами с винтовой рукояткой;
- вязка при помощи шуруповерта;
- вязка проволоки промышленным вязальным пистолетом: подача, огибание соединения и скручивание происходит автоматически с большой скоростью;
- соединение встык муфтами с обжимом последних специальным ручным гидравлическим инструментом.
При вязке арматуры используется специальная стальная проволока диаметром от 0,8 мм до 1,2 мм. В процессе производства она отжигается в термопечи, поэтому становится мягкой, продается небольшими бухтами.
Технология подготовки проволоки заключается в том, что ее нарезают мерными кусками длиной 20–30 см (длину устанавливают опытным путем). Для снижения трудоемкости эту нарезку производят непосредственно в бухте, которую без размотки рассекают отрезным кругом в нескольких местах.
Средний расход вязальной проволоки на одну тонну арматуры составляет, по опытным данным, 15–20 кг. Чтобы соблюдать ГЭСН (государственные элементные сметные нормы), нужно сначала установить минимально допустимую длину вязальных кусков для используемых кусков, а только затем разрезать бухту на заготовки.
Для вязки стержней арматуры отрезок проволоки складывают вдвое, петлевой конец пропускают снизу под соединение, вверху надевают петлю и двойной конец отрезка на вязальный крючок. Вращая его ось в любую сторону, добиваются скручивания и затягивания проволоки на соединении. Опытные мастера достигают очень высоких скоростей выполнения операции, сравнимых с производительностью профессионального пистолета, который стоит очень дорого.
