Схема подключения двухклавишного выключателя на две лампочки: монтаж


Самостоятельное выполнение электромонтажных работ позволяет сэкономить немало денег и времени. Чтобы выполнить такие операции, нужно изучить их особенности, порядок выполнения и т.п.

Именно этими вопросами мы и займемся в нашей статье, рассмотрев особенности выполнения электромонтажных работ. Информация представлена в форме пошаговой инструкции, снабженной детальными фото, на которых проиллюстрирован поэтапный процесс монтажа.

И хотя схема подключения двухклавишного выключателя на две лампочки сначала может показаться сложной, но, разобравшись в принципе функционирования такого устройства, с монтажом справится даже начинающий электрик.

Содержание статьи:

Общие сведения о двухклавишном выключателе

Выключатель этого типа используют чаще всего для освещения в двух смежных помещениях или для управления многорожковой люстрой. Первый вариант традиционно применяют для раздельного варианта санузла или для светильников, установленных в разных комнатах.

Если оба осветительных прибора удобно включать из одной точки, разумнее установить одно устройство с двумя клавишами, а не два одинаковых одноклавишных выключателя.

Если организовать таким способом управление люстрой, можно регулировать освещенность комнаты, включая только часть лампочек или все одновременно. Такая схема может пригодиться и на кухне, например, для включения верхнего и нижнего света.

Не слишком опытному мастеру может быть не просто разобраться и порядком подключения выключателя с двумя клавишами. Но если понять принцип и последовательность выполнения работ, то проблем не возникнет.

Особенности монтажа выключателя

Предположим, что наша задача заключается в оснащении электропроводкой новостроя, которого еще не касалась рука электрика. Рассмотрим особенности выполнения электромонтажных работ по этапам.

Этап #1 — выполнение подготовительных работ

Для начала следует подготовить необходимые инструменты и материалы:

  • однополюсной автомат и ;
  • выключатель с двумя клавишами;
  • распределительную коробку;
  • два светильника;
  • din – рейку, чтобы установить устройства для защиты проводки и хозяев;
  • подходящий по размерам и типу подрозетник;
  • ;
  • изоленту;
  • ленту с перфорацией для монтажа кабеля;
  • крепежные элементы;
  • отвертки, крестовую и плоскую, или шуруповерт с насадками;
  • индикатор напряжения;
  • нож, кусачки, пассатижи и т. п.

Начинают подключение с подготовительного этапа. Сначала нужно установить распределительную коробку, в которой будут собраны и соединены в соответствии со схемой все провода.

Чтобы защитить цепь от поломок и перегрузок, понадобится автомат, а для защиты владельцев помещения от ударов в случае утечке тока потребуется УЗО. Эти устройство нужно монтировать в распределительном щитке дома или квартиры, где для них предусмотрено подходящие места.

Схема подключения двойного выключателя поможет выполнить соединение всех элементов и проводов правильно. Понимание принципов существенно облегчит монтаж

Если по каким-то причинам такой монтаж невозможен, УЗО и автомат устанавливают на монтажной рейке, закрепленной прямо на стене. После этого нужно поставить подрозетник для выключателя.

Подрозетник нужно выбирать в зависимости от материала стены: под бетон или гипсокартон. Устройства для бетона используют и на других подобных основаниях: для кирпича, газо- и пенобетона, керамзитовых блоков и т.

п. В стене делают отверстие нужного размера, а затем фиксируют коробку гибсовым или цементным раствором.

Начинать монтаж следует с установки защитных устройств (обычно в щитке), распределительной коробки и подрозетника для выключателя

Этап #2 — выбор и установка подходящего подрозетника

Для работ по гипсокартонной плите используются другие модели и способы монтажа . Они снабжены распорными элементами, которые позволяют зафиксировать устройство в отверстии. Такие же подрозетники берут для установки на стене с обшивкой из ДСП, фанеры и т.п.

Теперь можно начинать прокладку проводов. В соответствии с составленной схемой нужно сделать разметку и проложить штробы, если запланирована скрытая прокладка кабеля.

Для подключения выключателя в подрозетнике нужно оставить примерно 10 см провода. Жилы следует зачистить от изоляции на 10 мм

Подрозетники, предназначенные для монтажа по бетону, устанавливают в отверстие и фиксируют гипсовым или другим подходящим связывающим раствором

Выбирая подрозетник для выключателя, нужно обратить внимание на такой нюанс. Новые модели таких устройств выполняют из пластика, они имеют диагональ 67 мм. Старые, обычно металлические, аналоги немного больше, у них диагональ 70 мм. Эта небольшая разница может стать решающей.

Современные двухклавишные выключатели отлично подходят к 67-миллиметровым подрозетникам. Зафиксировать механизм внутри можно с помощью распорных ножек или на винтах.

В металлических моделях три дополнительных миллиметра могут сильно затруднить установку выключателя, поскольку длины распорных ножек, которые обычно находятся на боковых сторонах механизма, может не хватить для его надежного закрепления.

Для установки в фальш-стену из гипсокартона или другого легкого материала нужно брать подрозетники, которые крепятся с помощью распорных приспособлений

Если установка выполняется в подрозетник нового образца, помимо распоров следует использовать более надежный способ крепления винтами, для которых на металлической рамке выключателя имеются отверстия. Перед началом работ следует убедиться, что на коммуникациях отсутствует напряжение.

Этап #3 — тонкости работы с проводами

Для двухклавишного выключателя нужно взять трехжильный провод, который дополнен заземляющей жилой. Такие кабели имеют двойную изоляцию: внутреннюю, для каждой отдельной жилы, и наружную, для всего кабеля.

Сначала питающий кабель, подводят к защитным устройствам, затем прокладывают линию от защитного устройства к распределительной коробке.

Из распределительной коробки должны выходить четыре провода: к УЗО и автомату, к выключателю, и еще два – к двум светильникам

От коробки провод ведут к подрозетнику, а затем еще две линии – на светильники. В распределительной коробке нужно оставить концы около 150 мм, а для подрозетника хватит задела в 100 мм.

Теперь нужно . Номинал устройств защиты определяется отдельно для каждого конкретного случая в зависимости от мощности освещения.

Чаще всего в квартирах устанавливают УЗО на два полюса для отключения при необходимости двух отдельных линий, на входе в каждую из них ставят однополюсной автомат.

Обе линии в случае незначительного энергопотребления могут подключаться для защиты к однополюсному УЗО, после которого в цепь включают по однополюсному автомату для защиты проводки.

Затем нужно выполнить соединение отдельных отрезков кабеля в общую сеть. Для этого следует снять слой наружной изоляции. Обычно начинают с провода, ведущего к распределительной коробке от защитных устройств, потом освобождают от изоляции отдельные жилы.

Под изоляцией находится три провода, изоляция на которых .

Внутренняя изоляция трехжильного провода различается по цвету для каждой жилы: для фазы, нуля и заземления. Нужно строго соблюдать эту маркировку

Одна жила предназначена для нуля, вторая – для заземления, третья – для фазы. Нужно запомнить, провод какого цвета выделен для каждой функции.

Перед подключением концы аккуратно . При этом нужно проследить, чтобы цветовая маркировка на жилах, подключенных к автомату, совпадала с теми, что из него выходят. Если нулевой провод проходит вверху по правой стороне, то и внизу он тоже должен быть справа.

Заземление для осветительных приборов не всегда предусмотрено в стандартных квартирных схемах. В этом случае третий провод остается неиспользованным.

Если же контур заземления имеется, следует его подключить, чтобы дополнительно защитить освещение от возможных аварий. Этот контур присоединяют к соответствующим контактам на осветительных приборах. В новых моделях светильников обычно есть контакты для заземления.

Такая мера предосторожности при подключении двухклавишного выключателя на две лампочки обязательна, если освещение устанавливают в ванной комнате или другом помещении с высокой влажностью. Жилы заземления, которые не были использованы, следует заизолировать и уложить так, чтобы они не мешали проведению дальнейших монтажных работ.

Этап #4 — установка и подключение выключателя

Снаружи стандартная модель выключателя состоят из двух клавиш и декоративной рамки, хотя дизайн может и различаться. За ними находится рабочий механизм. Чтобы открыть его, нужно снять клавиши.

Для этого каждую из них поддевают отверткой и отсоединяют. Некоторые производители делают на краях клавиш небольшие выступы, чтобы облегчить процесс разборки устройства.

После того, как клавиши сняты, нужно удалить декоративную рамку. Для этого следует отвинтить крепеж или открыть защелки. Контакты прибора могут различаться в зависимости от модели. Обычно их делают винтовыми или самозажимными. Теперь можно провести подключение и установку выключателя.

Помимо распорных лапок для фиксирования выключателя в подрозетнике используют винты. Сначала нужно выровнять положение устройства с помощью уровня

После снятия наружного слоя изоляции с каждой жилы нужно удалить примерно по 10 мм изоляционного покрытия – . Предварительно стоит изучить особенности конструкции устройства, обратив внимание на тип контактов. Выключатель нужно развернуть оборотной стороной и рассмотреть.

Здесь обычно имеется схема, с помощью которой можно правильно выполнить подключение. Если на приборе подобной информации не имеется, ее нужно поискать в инструкции или использовать приборы, чтобы определить, какой контакт предназначен для входа фазы, а какие два являются выходами.

Отсутствие необходимой маркировки – редкий случай, характерный для некоторых старых моделей выключателя еще советских времен или для дешевых устройств низкого качества, изготовленных в Китае. Иногда помогает простая логика: вход и выход практически всегда расположены на противоположных сторонах. Вход только один, а выходов в таких выключателях всегда два.

Вход и выход для контактов обычно расположены на противоположных сторонах. Вход фазы обозначен как L, а подключение выходящих контактов – стрелками

Обычно буквой L обозначают место подключения входа фазового провода, а стрелками на противоположной стороне – место подсоединения проводов, отвечающих за работу отдельной клавиши.

Жилу, которая чаще всего покрыта белой изоляцией, нужно присоединить к входу фазы, а остальные две жилы, которые на фото имеют голубой и желто-зеленый цвет, к соответствующим гнездам. После того, как все контакты подключены, нужно развернуть устройство и установить его в подрозетник.

В моделях с самозажимными контактами подключение выполняется исключительно просто.

Зачищенный край провода нужно просто вставить в место подключения. Там установлен зажим, который автоматически фиксирует соединение пружиной. Таким образом подключают все три провода.

Нужно внимательно следить за цветовой маркировкой отдельных жил. После того, как они вставлены в разъемы, нужно немного потянуть обратно, чтобы убедиться, что соединение надежное. Если же необходимо вынуть зафиксированные жилы из зажимных контактов, то соединение нужно отключить.

Для этого рядом с каждым зажимом предусмотрены кнопки, они могут быть расположены на торцах устройства. При нажатии кнопки зажим размыкается, и провод можно будет легко вынуть. На выключателях с винтовыми фиксаторами контактов обозначение входа и выхода для проводов часто отсутствует.

Обычно сверху расположен вход фазы, в внизу – два выхода. В конструкции таких устройств имеется пластина, к которой присоединены подвижные выходные контакты, их назначение очевидно. Чтобы зафиксировать контакты в таком устройстве, нужно открутить зажимной винт, вставить в отверстие зачищенный край провода, в затем завернуть крепеж обратно.

Слева стрелки указывают на винты выходных контактов двойного выключателя, справа – на винты, которые регулируют положение распорных лапок для монтажа устройства в подрозетнике

При этом нужно проследить, чтобы край изоляции не оказался в месте зажима. Еще два винта в таких устройствах служат для фиксирования прижимных распорных лапок. Их отвинчивают, чтобы завершить установку выключателя в подрозетник. Теперь можно приступать к подключению светильников.

Этап #5 — завершение монтажных работ

Нужно взять провод подходящей длины и уложить его в подготовленный канал или на стену/потолок в соответствии с разметкой. Нужно зачистить жилу и подключить ее к нужному контакту. Если для этого используется стандартный пластиковый , то достаточно зачистить 5 мм провода.

Точно так же подводят питание и ко второму светильнику. Неиспользованные здесь провода заземления нужно заизолировать. Теперь следует взять питающий провод, который соединит распределительную коробку и провод, идущий из распределительной коробки к выключателю. Концы этих проводов следует освободить от наружной изоляции.

Если провода заземления (здесь они желтого цвета) не используются, их нужно изолировать и убрать в процессе монтажа

Соединение отдельных жил в распределительной коробке можно выполнить методом скруток, это простой, но не самый безопасный вариант

Жилы зачищают примерно на 40 мм. После этого нужно соединить в скрутку два фазовых провода. Движения рекомендуется производить по часовой стрелке.

Скручивание сначала можно выполнить вручную, но затем нужно укрепить соединение с помощью пассатижей. Следует оставить только 5-7 витков скрутки, излищек удаляют кусачками.

Этот способ соединения электрокоммуникаций считается устаревшим и даже запрещен в ПУЭ п2.1.21.

Профессионалы рекомендуют использовать для монтажа электропроводов следующие методы:

  • пайку;
  • сварку;
  • опрессовку;
  • сжимные соединения (винты, зажимы и т.п.)

Особенности популярных и надежных способов соединения проводов мы рассмотрели .

Если жила заземления на этом этапе не использована, рекомендуется снова позаботиться о ее изоляции. Теперь нужно очистить от наружного и внутреннего покрытия конец фазового провода, ведущего к светильнику. Его нужно соединить с одним из проводов, которые выходят из выключателя.

Точно также нужно поступить с проводом фазы, который ведет от второго светильника, его соединяют со второй жилой, выходящей из выключателя.

Снова следует заизолировать все невостребованные жилы заземления и уложить их в распределительную коробку. Если же заземление предусмотрено, соответствующие провода нужно последовательно соединить. Остается выполнить соединение нулевых жил: одну от провода питания и еще две от светильников. Их просто скручивают между собой.

Этап #6 — проверка работоспособности схемы

Теперь остается вкрутить лампочки в патроны светильников и проверить работу схемы.

По окончании сборки схема подключения двойного выключателя будет выглядеть примерно так. На этом этапе нужно выполнить проверку: включить УЗО и автомат, а затем клавиши – поочередно и вместе. После проверки устройства защиты нужно отключить

Сначала нужно включить УЗО и автомат. После этого поочередно проверяют работу каждой клавиши выключателя, а затем включают и выключают оба светильника одновременно.

Если все выполнено правильно, лампы загорятся и погаснут в соответствии с положением клавиш выключателя

После этого нужно выключить защитные устройства и заизолировать все места соединения и завершить монтаж двухклавишного выключателя, установив декоративную рамку.

Выводы и полезное видео по теме

Наглядный процесс монтажа двухклавишного выключателя можно посмотреть здесь:

На деле выполнить подключение такого устройства не сложно, нужно только разобраться с порядком всех операций и соблюдать требования безопасности. Лучше и проще использовать современные приборы и материалы, поскольку их легче устанавливать и они лучше сочетаются между собой.

Хотите уточнить непонятные моменты по монтажу выключателя, которые мы недостаточно подробно осветили в этой статье? Или желаете дополнить изложенный выше материал ценными замечаниями/советами, исходя из личного опыта? Пишите, пожалуйста, свои вопросы в блоке комментариев, выражайте свое мнение, добавляйте полезные рекомендации.

Подключение люстры к двойному выключателю: схемы + правила монтажа


Люстра не только дополняет общий дизайн помещения, но и служит источником света в темное время суток. Однако максимально возможный уровень иллюминации применяется не так часто, ведь верно? В большей части ощущается потребность в использовании экономного режима, когда функционирует только часть ламп.

С этой целью выполняют подключение люстры к двойному выключателю, позволяющему регулировать интенсивность освещения комнаты. Хотите произвести монтаж коммутирующего устройства самостоятельно, но не знаете, как это правильно осуществить?

Мы поможем вам разобраться со всеми нюансами этого процесса — в статье приведены схемы подключения прибора к выключателю с двумя клавишами, рассмотрены основные ошибки, которые допускают новички. Правильное соединение проводов позволит осуществлять управление, обеспечивая комфортное освещение.

Материал статьи снабжен фотографиями, схемами и рекомендациями в видеоформате по корректному выполнению подключения люстры своими силами. Изучив основные правила и схемы монтажа, можно приступать к работе.

Содержание статьи:

Безопасность превыше всего

Работа с электропроводкой должна выполняться с соблюдением техники безопасности и выдержкой четкой последовательности действий.

В первую очередь правила касаются обесточивания проводки в процессе подгонки и , монтажа рабочего механизма выключателя, подключения проводников в клемм и других действий.

Основной аспект, на котором стоит заострить внимание при выполнение домашних электротехнических работ – контакт с оголенными проводами. Все действия при этом должны выполнятся после отключения общего рубильника и с применением специальных инструментов

Однако для определения нужного провода наличие электропитания все же понадобится, поэтому в работе необходимо быть максимально осторожными и выполнять все действия только специальными инструментами с качественной изоляцией рукояток.

На рисунке видно, что к двойному выключателю подходят 3 проводника, один из них направлен от распределителя, а остальные применены для контакта с люстрой. Электропроводка алюминиевая и представлена трехжильным проводом

Монтаж двойного выключателя осуществляется только в разрыв проводника фазы.

При инспектировании выполненной схемы разрешается включать и выключать осветительные приборы только после полной изоляции оголенных жил и их окончательного закрепления.

Применение двойных выключателей

Подключение люстры к электрической цепи на двойной выключатель позволяет как поочередно задействовать группу ламп, так и включать во всю мощность светотехнический прибор.

При этом двухфазное устройство может срабатывать, взаимодействуя только с двумя группами, количество ламп в которых не ограничено.

С помощью двухклавишного прибора можно подключить любые две группы освещения, нуждающиеся в параллельном или поочередном включении. При этом схема практически не претерпевает изменений

Такая регулировочная фурнитура может применяться в частном доме, где первая линия питает наружное освещение, а вторая – коридор, также в квартирах, распределяя электропитание между двумя комнатами санузла.

Двухклавишный выключатель – это пара одноклавишных, укомплектованных в одном корпусе, поэтому и схема подсоединения практически идентична.

Для воспроизведения плана монтажа изначально необходимо ознакомиться с конструктивными особенностями изделия и с подключаемыми к электросети элементами.

Устройство прибора с двумя клавишами

Модификаций и  достаточно много. Однако двухклавишная электрофурнитура обрела популярность сравнительно недавно, когда освещение стало воспроизводиться с помощью многоламповых люстр.

Так появилась потребность распределения света посредством зонирования точечными светильниками.

№1 — модель самозажимного клеммника

Корпус прибора имеет стандартные параметры. В зависимости от модификации может быть накладной или встроенный, легко монтируется на внешнюю или внутреннюю часть стены.

Второй вид оснащен регулируемыми фиксаторами. С помощью винтов корпус прибора крепится в нужном положении.

В конструкции двухклавишного прибора размещены два независимых механизма, посредством которых осуществляется соединение и разрыв контура электрической сети

Для крепления проводов в современных вариантах фурнитуры используются пластинчатые зажимы или прижимная планка с винтами.

Безвинтовая модель получила широкое распространение и просто незаменима при самостоятельной установке для новичков. Схема подключения и распределение контактов в большинстве случаев показана сзади корпуса. Также используются общепринятые маркировочные значения.

Основное условное обозначение – латинская буква L, означающая контакт для фазного провода. Рядом нанесена пара стрелок, направленных вниз. Они трактуются как указание направления двух отходящих фаз. Такой же смысл несут и цифры, указанные на месте стрелок.

В этом немецком двухпозиционном свитче фазный провод подсоединяется к клемме с маркировкой L, а отходящие фазы, обращенные к соответствующим клавишам, к клеммам 1 и 2

В левой части размещены двойные контакты первой клавиши переключателя, в правой – второй.

Исходя из метода подключения, каждая из клавиш может обеспечивать напряжением в разных направлениях, например, включать несколько лампочек светильника или освещать комнату, расположенную рядом.

Для каждого из проводников определено свое назначение, поэтому оптимальный вариант – применение кабеля с жилами разных цветов. Это существенно упростит и ускорит электромонтажный процесс.

№2 — подключение безвинтовой модели

Процесс подключения самозажимных контактов значительно проще в сравнении с винтовыми. В первую очередь, отключают подачу электричества. Далее все жилы будущего контакта должны быть зачищены от изоляционного материала на 1 см.

Каждый контакт предусматривает фиксирование одной пары жил. Зачищенный провод вставляется до упора в соответствующее отверстие механизма.

После включения электричества нужно вычислить фазу питания. Для этой цели применяют индикаторную отвертку. После проверки подача тока должна быть прекращена.

Проверка наличия или отсутствия фазы на контактах осуществляется через специальные окошки, которые предусмотрены в механизме двухфазного выключателя

Следуя схеме, указанной на обратной стороне рабочей части выключателя, необходимо поочередно присоединить разноцветные жилы, распределяя их по клавишам.

Рассмотрим подробный план действий на конкретном примере.

С электрического щитка квартиры в распределитель заходит электропитание в виде пары жил: фаза, обозначенная красным цветом, и ноль – синим. Также рядом с ними может идти желто-зеленый провод заземления

В нашем примере питающая фаза красного цвета соединяется с красным проводом, идущим на общий контакт двухпозиционного выключателя. На выходе из него уже получается два провода – бордового и желтого цветов.

Провод бордового цвета направлен в распределительную коробку. Там он подсоединяется к идентичному по цвету контакту и идет на первую группу лампочек люстры.

Согласно схеме, фазный контакт желтого цвета, уходящий в распределитель, должен быть соединен с аналогичным по цвету проводом, идущим на вторую группу светильников.

Ноль, изображенный на схеме голубым и тоже исходящий из электрощитка квартиры, идет напрямую к распределительной коробке, а затем к клеммной колодке, где подключается ноль каждой из группы ламп люстры.

Аналогично нулевой жиле идет желто-зеленая, отвечающая за землю.

Обязательно проверяется надежность выполнения контактного зажима – нужно произвести легкое натягивание кабеля. Если есть необходимость в каких-либо поправках, следует прижать кнопку на торце нужного контакта. На картинке L – контакт для присоединения фазы

При установке и подключению двойного выключателя его рабочий механизм прячут в подрозетник, фиксируя в нужном положении винтовым креплением. Далее на прибор ставят клавиши и декоративную накладку.

№3 — установка винтовых контактов

В этом случае схематических указаний нет. Визуально необходимо обозначить два нижних контакта, которые, вероятнее всего, представляют отходящие фазы, и верхний – питающую фазу.

Удостоверится в правильности действий можно методичным включением и отключением контактов: при включенных клавишах цепь замыкается, в положении выключено — цепь размыкается.

В зависимости от производителя обозначение клемм может отличаться. В этом китайском выключателе маркировка представлена таким образом: L – общая фаза, отходящие фазы L1 и L2

Механизм этого вида выключателя оснащен тремя винтовыми контактами, посредством которых подсоединяются жилы, и двумя винтами, приводящими в действие распорные лапки.

На верхний одиночный контакт садится фаза питания (1), два нижних – отходящие фазы светильника (2), распорные винты находятся с правой и левой стороны устройства (3)

Для контактов винтового типа необходимо зачищать жилы на 0,5 см. Фиксация жил осуществляется с помощью пластины, которая приводится в движение винтами.

Проверка корректности подключения проводов

Первоочередная задача – проинспектировать насколько правильно был подключен выключатель. На одной из линий индикатор напряжения в разомкнутом положении должен показать наличие потенциала фазы.

На месте, где планируется устанавливать люстру, должны выходить две жилы, а именно нейтральный и фазный провод, идущий от переключателя.

Количество проводников у самого прибора будет больше, особенно когда подключается многорожковый светильник. Также возможно наличие заземляющей жилы, если в доме эксплуатируется электропроводка с системой заземления TN-C-S.

Если при проверке не удалось обнаружить фазу, это говорит о неправильном подключении проводки или же о проблемах с закреплением жил в рабочем механизме выключателя

Для правильного распределения назначения каждого кабеля необходимо проверить наличие у них напряжения. Для этого есть несколько специальных приборов: индикатор, вольтметр, цифровой мультиметр и др.

Работать с индикатором напряжения несложно: необходимо прикасаться его наконечником к очищенному от изоляции участку проводки.

Только один кабель не подсвечивает прибор — ноль, остальные при контакте с отверткой будут вызывать его свечение — фаза. Поочередное переключение двух клавиш выключателя поможет распознать принадлежность провода к нужной клавише.

Помимо ноля и фазы в новостройках дополнительно размещают заземление. Подключение желто-зеленого провода производится к аналогичному кабелю светильника

Подобный метод определения используется и при измерении цифровым мультиметром. Его необходимо выставить в режиме «Вольты» и задать шкалу — более 220 В. Чередуя необходимо прикасаться щупами к парам проводов.

Фазная пара не приведет к изменениям на циферблате прибора. Соединив щупами возможную фазу и ноль, можно наблюдать на индикаторе цифру 220 В. Если проводка имеет одинаковый цвет лучше разметить ее маркерами.

Расшифровка маркировки электропроводов

Для удобства идентификации и во избежание путаницы изоляция жил . Согласно стандартам, провод заземления имеет желтый цвет с полоской зеленого оттенка.

Такой проводник встречается в новостройках, где обеспечен высокий уровень защиты от поражения током.

В домах со старой проводкой расшифровка назначения кабеля затруднена, т.к. раньше цвет изолирующего материала применялся одинаковый. Для начала электромонтажных работ потребуется сделать прозвон кабеля (+)

Маркировка нейтрального проводника осуществляется изолирующей оболочкой синего или голубого цвета, в которую заключена жила. Для фазы могут применяться любые другие вариации оттенков, кроме указанных.

Варианты выполнения соединений

Подключение люстры и прочих приборов освещения выполняется методом опрессовки, спайки или посредством клеммных переходников.

Первый вариант предусматривает соединение проводниковых жил посредством их обжатия фиксирующей гильзой. Вся процедура осуществляется специальным инструментом – пресс-клещами. Это способ соответствует всем нормативным документам.

Второй метод считается одним из самых надежных, однако трудным в воспроизведении. Его практически не применяют из-за неудобства работы на высоте.

Выбрав один из способов контакта проводников необходимо помнить о том, что алюминий под постоянной нагрузкой обретает пластичность. Соединения такого плана нуждаются в регулярном инспектировании. Также периодически нужно затягивать фиксирующие болты

Нельзя скручивать друг с другом алюминиевые и медные провода — формируется гальваническая пара, которая даже при незначительном повышении уровня влажности в квартире может воспроизводить электрохимическую реакцию в виде окисления.

Этот процесс нарушает контакты, а место стыковки начинает подогреваться. Именно по этой причине и образуются очаги возгорания.

Если использовать для соединения клеммы, с проводников потребуется снять изоляционный материал на 9-11 мм. Для этого на зажимах есть специальные метки, определяющие нужный уровень зачистки

Актуальным считается использование . На данный момент модельный ряд этого соединительного элемента достаточно широк – от классического винтового варианта до пружинной модификации.

Как правильно подключить люстру?

Если обратить внимание на пятирожковую люстру, в ее арсенале довольно большое количество проводов, поэтому неопытные мастера избегают таких осветительных приборов.

Однако ничего сложного в процессе подключения жил, идущих от распределителя к такому светильнику, нет.

Поскольку определение фазности проводов осуществляется при включенном электропитании, необходимо следить за тем, чтобы оголенные концы жил не соприкасались. Если потребуется, их нужно аккуратно развести в разные стороны, предварительно выключив щиток

В первую очередь необходимо разобраться с проводкой на потолке, которая в стандартной ситуации имеет три провода:

  • L1 – фаза первой клавиши выключателя;
  • L2 – фаза второй клавиши;
  • N – ноль.

Если провода одинаковые по цвету, то с помощью индикатора напряжения определяется принадлежность каждого, т. е. фазы L1 и L2. Соответственно, оставшаяся жила будет нулевой.

Далее можно переходить к процессу формирования контактных узлов. Рассмотрим на примере пятирожковой люстры, у которой 10 проводов: фазные жилы коричневого цвета — их 5, и такое же количество синих нулевых.

Большинство люстр китайского производства не оснащены нужными соединениями, поэтому изначально потребуется определить на сколько групп будут поделены лампочки. Патрон каждой лампы имеет два проводника разных цветов – черного или синего и коричневого

У этого светильника есть одно неоспоримое достоинство – комбинация лампочек может быть составлена по своему усмотрению. Согласно нижеописанной схеме, в первую группу входит две лампочки, во вторую – остальные три.

Схема подключения пятирожковой люстры. Расшифровка обозначений: L – фаза общего питания выключателя, L1 и L2 – фазные провода серии лампочек (красный цвет), нулевой кабель N – синий

Исходя из этой схемы, подключение пятирожкового осветительного прибора производится в несколько этапов. Изначально пара коричневых проводов комплектуется в один узел.

Желательно чтобы лампы, входящие в одну серию, подсоединялись параллельно. Эту скрутку именуем L1.

Следующим шагом будет аналогичное скручивание незадействованных трех коричневых проводов. Это будет серия L2. Далее полученные два узла вставляют в двухпроводные .

Все контакты лучше оформлять посредством клеммных зажимов, а не методом скрутки. Использовать можно как общий модуль зажима, так и индивидуальную конструкцию

На следующем этапе скручиваются синие жилы и подключаются к клемме трехпроводного типа.

Порядок подключения не имеет значения. Комбинация может быть 3+2 или 2+3. Это будет нейтральный узел — N.

Единственный минус клеммников Ваго – они не обработаны кварцевой пастой, защищающей контакты от окисления. Однако решить эту проблему можно приобретением такого состава и самостоятельным спринцеванием ее в зажим

По итогу на выходе получается 3 узла соединения: фаза первой и второй группы ламп — L1 и L2, общий нейтральный узел — N. Учитывая маркировку проводов, их необходимо подсоединить к соответствующим линиям на потолке.

Фазных проводников, выходящих из светильника, получается два (L1, L2), а нулевой провод (N) будет только один и он подсоединяется ко второму контакту патрона

На финишном этапе необходимо уложить всю проводку в колодку чаши люстры и установить ее. Крепление выполняется одним из способов: вешается на крючок или прикручивается шурупами. Далее затягиваются декоративные заглушки светильника.

Использование провода заземления

При обустройстве электрокоммуникаций в новых домах согласно общепринятым нормам обязательно в проводке будет присутствовать провод заземления.

В таких помещениях при монтаже люстры можно обнаружить, что из потолка выходят 4 провода: две фазы от выключателя, ноль и заземление.

Маркировка провода заземления выполняется сочетанием желтого цвета с зеленой полосой. В однофазной сети он будет третьей жилой, в трехфазной — пятой

В большинстве моделей люстр с двумя группами ламп и деталями из металла в комплектации предусмотрен клеммный блок, через который и производится подключение заземления.

В процессе монтажа осветительного прибора нужно обратить на это внимание и подключить провод.

Подключение галогенного светильника

Люстры с  не всегда работают от сети переменного напряжения 220 В — это могут быть изделия, рассчитанные на переменное напряжение в 6, 12 или 24 В. Поэтому во втором случае понадобится понижающий трансформатор.

Иногда производитель в каждой модели осветительного прибора, работающего на галогенных лампах, встраивает специальные трансформаторы для понижения тока.

При этом схема находится уже в собранном виде и остается ее только установить. Незадействованными остаются 2 кабеля, которые и соединяют с потолочной проводкой, при этом подключение выполняется произвольно.

На схеме показан принцип подключения люстры с электронным трансформатором. В этой вариации светильника есть блок контроллера. На тыльной стороне его корпуса изображен план подключения. На схеме: PE – земля, N – ноль, L – фаза

Люстры, в комплектацию которых входит дистанционный пульт, могут быть различной модификации: с галогенными, светодиодными или лампами накаливания.

Есть модели и комбинированного типа. Такое устройство осложнено наличием блока радиоуправления. По сути, этот контроллер являет собой беспроводное устройство, управление которым осуществляется посредством пульта или стандартного клавишного переключателя.

Подключение такого прибора освещения выполняется подобно предыдущей модели, однако здесь будет добавлен еще один провод, самый тонкий из всех.

Это антенна, посредством которой воспроизводятся сообщающиеся действия пульта и контроллера. Он остается в неизменном виде внутри стакана люстры.

Выводы и полезное видео по теме

Весь процесс подготовки люстры к подключению и непосредственно подсоединение к питанию двойного выключателя описан в видео:

Неопытные мастера достаточно часто допускают ошибки в процессе электромонтажа, какие именно и как их избежать смотрите в видеосюжете:

Если воспроизводить корректно все этапы монтажа и следовать схеме, можно обезопасить себя от неприятных последствий при непосредственном эксплуатировании осветительного прибора. Более того, удастся создать неповторимую световую атмосферу в помещении, подстраивая ее под свои нужды.

Поделитесь с читателями вашим опытом подключения люстры к двойному выключателю. Пожалуйста, оставляйте комментарии к статье, задавайте интересующие вас вопросы и участвуйте в обсуждениях. Форма обратной связи расположена ниже.

Как подключить двойной выключатель на две лампочки

Если нужно настроить включение и выключение двух источников света из одной точки, без выключателя с двумя кнопками не обойтись. Он потребуется и если в комнате висит люстра на 2 или три лампы, в таком случае появится возможность регулировки количества включенных осветительных приборов: каждая клавиша подключается к одной или двум лампочкам. Именно поэтому вопрос, как подключить двойной выключатель на 2 лампочки, актуален для каждого хозяина.

Конструкция электровыключателя

Двухклавишный выключатель очень похож на обычный одинарный, различие лишь в количестве контактов и кнопок. В конструкцию устройства входят:

  • рамка;
  • механизм для электроустановки;
  • клавиши.

Подключение двухклавишного выключателя на две лампочки осуществляется при помощи одного из двух типов зажимов:

  • клеммные, которые считаются самыми удобными, для использования достаточно зачистить провода и подсоединить к клемме;
  • винтовые, которые фиксируют провод по мере закручивания винта.

Меры безопасности

Любое взаимодействие с электроприборами должно осуществляться в соответствии с техникой безопасности. Подключение двойного выключателя света может стать опасным, если не соблюдать следующие правила:

  • Сначала необходимо отключить электроэнергию и обязательно удостовериться в отсутствии напряжения.
  • Подсоединение двухклавишного выключателя должно осуществляться только по схеме.
  • Изоляция на используемых инструментах должна быть целой, без повреждений и трещин;
  • Перед началом работы желательно пометить маркером фазу и ноль, чтобы не перепутать, если провода одного цвета.

Если все условия правильно соблюдены, то подключение двойного выключателя на две лампочки станет максимально безопасным.

Необходимые инструменты

Перед началом работы нужно подготовить следующие инструменты:

  • отвертка крестового типа
  • отвертка с индикатором, чтобы проверять отсутствие напряжения в сети;
  • нож или специальный инструмент, который очищает провода от изоляции;
  • пассатижи или обжимные наконечники.

Если планируется подключение двойного выключателя скрытого типа, то потребуется еще и перфоратор с насадкой для сверления больших отверстий, а также строительная смесь для закрепления корпуса устройства в проделанном отверстии (штукатурка, гипс и т.д.).

Схема подключения

Перед началом монтирования обязательно надо ознакомиться с правилами установки. Схема подключения двойного выключателя легкая, главное – разобраться с основными принципами монтажа.

Через двухклавишный выключатель должна проходить только фаза, а земля и рабочий ноль идут к источникам света напрямую из распределительной коробки. Фазу можно определить при помощи отвертки-индикатора, для этого его кончиком нужно прикоснуться к контакту и нажать на кнопку на корпусе отвертки. Если это фаза, то светодиод на отвертке загорится, если ноль - нет.

При правильном подключении выключатель будет разрывать фазу, если перепутать ее с нулем, то при смене лампы в светильнике может ударить током.

Фазный контакт присоединяется ко входной клемме и закрепляется, а отходящие контакты предназначены для двух отдельных источников света. Если один провод идет сразу на несколько ламп, то они подсоединяются параллельно. Пример схемы, как подключить двойной выключатель на две лампочки, на фото:

Процесс монтажа

Перед разбором информации о том, как подключить двойной выключатель на две лампочки, необходимо определиться, какой вид выключателя у вас имеется в наличии: для открытой или скрытой установки. Процесс монтажа этих двух разновидностей отличается друг от друга, рассмотрим их подробнее.

Открытая установка

Прелесть таких двухклавишных выключателей в том, что для их подключения не обязательно нужно штробить стену, чтобы спрятать начинку устройства (она помещена в сам корпус), а провода можно спрятать в кабель-канал. Работа осуществляется согласно следующим этапам:

  1. Определяется фазный провод и подводится к месту установки выключателя.
  2. На стену прикрепляется специальная негорючая накладка из соображений пожаробезопасности. Если стена бетонная и без обоев, можно крепить корпус прямо на нее.
  3. Пластмассовые клавиши снимаются.
  4. Фазный провод прикрепляется внутри коробки ко входящему контакту. Он единственный на одной стороне выключателя, напротив находятся два исходящих контакта, к которым крепятся провода от источников света. Их заводят в коробку и разводят на освет. приборы. Ориентируйтесь на схему, указанную на обратной стороне выключателя.

Сначала следует прикрутить корпус к стене или прокладке при помощи шурупов или дюбелей, затем привинчивается механизм. После этого монтируется крышка и клавиши.

Скрытая установка

Для второго типа монтажа потребуется перфоратор, последовательность действий следующая:

  1. Измерьте диаметр монтажной коробки и подберите коронку (насадку на инструмент) соответствующего размера.
  2. Используя коронку, проделываем круглую прорезь в стене и стамеской убираем вырезанные куски.
  3. Штробим стену для электропроводки. Штроба идет либо в сторону распред коробки, при этом строго вертикально.
  4. В готовом пластиковом корпусе установочной коробки выключателя света проделываются отверстия для проводов.
  5. Дыра в стене смачивается водой и заполняется строительным раствором, в него монтируется коробка. Лишний раствор удаляется, поверхность выравнивается при помощи шпателя.
  6. Провода подключать надо так же, как и при установке открытого выключателя: фаза к входящему контакту, остальные два провода – к исходящим.
  7. Устройство устанавливается в отверстие и фиксируется при помощи зажимов, сверху устанавливается рамка.
  8. Монтируются обе клавиши.

Подключение двойного выключателя света перестанет казаться сложным делом, если изучить схему и не пропускать важные этапы работы. Главное – внимательность и соблюдение правил техники безопасности.

Схема подключения двойного выключателя на две лампочки

Как подключить две лампочки на двойной выключатель?

Что такое двойной выключатель и где применяется?

Двойной выключатель используется для управления двух электрических приборов одним устройством либо для включения и выключения двух групп на одном бытовом приборе.

Зачастую такие выключатели используются для включения разных секций многоламповых люстр – клавиши выключателя отвечают за разные группы лампочек в люстре, при нажатии обеих кнопок загораются все лампочки в люстре.

Перед тем как устанавливать выключатель необходимо провести этап подготовительных работ:

  • приобрести выключатель, который подходит вашим требованиям;
  • изучить особенности расположения контактов;
  • подготовить место для проведения работ и необходимые инструменты;
  • тщательно придерживаться правил безопасности.

Устройство двухклавишного выключателя

Все двухкнопочные выключатели трехконтактные – имеют один ввод, а выводов два. Провод с фазой необходимо подключить к общему вводу, а выводы включают и выключают разные секции в бытовых приборах.

При монтаже выключатель располагают так, что контакт ввода находится снизу, а выводы, предназначенные для подключения осветительного прибора – сверху. Так как такой выключатель трехконтактный, то и зажимов под провода предусмотрено также три.

Почему фаза должна разрываться выключателем?

Какой бы не была конструкция электроприбора, фаза должна разрываться выключателем. Это необходимо для обесточивания электроприборов.

Таким образом, при ремонтном обслуживании прибора (например, при замене перегоревшей лампочки) обеспечивается безопасность при включенном автомате.

Схема подключения двойного выключателя

Перед установкой выключателя необходимо отключить поступление электротока на распределительном щитке и убедиться, что на проводах нет электронапряжения. От электрощита в распределительную коробку идут синий и красный провода, отвечающие за ноль и фазу соответственно.

Для подключения двойного выключателя необходимо соединить между собой нулевые провода светильников и электрического щита, а к фазному проводу электрощитка подключить провод, который подсоединяется к общему контакту выключателя.

Таким образом, с выключателя выходит синий провод (фаза первого светильника) и желтый (фаза второго светильника). Каждый из них подключается к соответствующим фазным проводам каждого светильника.

В коробке распределения они подключаются к нужным лампочкам или светильникам. То есть эти провода являются коммутируемыми фазами разных групп электрических приборов.

К синему проводу (нулевому) на распределительном щите подключается синий провод (нулевой), который идет на электроприбор. Выключателем соединяются фазы двух секций светильника.

Выполнив все соединения необходимо проверить правильность проведенной работы. Если сделано се правильно, то можно переходить к спайке и изоляции.

Особенности подключения или как не допустить ошибок

Соединяя провода одного и того же цвета можно использовать винтовые соединители, которые просты в использовании и очень надежны. Такое соединение важно применять при одновременном использовании медных и алюминиевых проводов.

Ведь соединив такие провода, напрямую зачастую возникает окисление, контакт становится неплотным и может вызывать нагрев провода, что в свою очередь может привести к выгоранию и пожару.

Что такое проходной выключатель и где его используют?

Выключатель, который выключает и включает электроприборы с двух разных мест, называется проходным. Применяют их для рационального использования электричества. Например, в длинном коридоре удобно включать свет в одном конце, а выключать в другом.

Выключатель проходного типа имеет три контакта для подводимых проводов. Чтобы иметь возможность управлять электроприборами из нескольких мест, необходимо использовать четырехконтактные или шестиконтактные выключатели перекрестного типа.

Схема подключения проходного выключателя

Двойной переходной выключатель имеет две независимых друг от друга группы контактов. Чтобы подключить такой выключатель необходимо соединить нулевой провод электрощита с нулевым проводом распределительной коробки, а затем соединить эту коробку с лампой.

Это действие необходимо выполнить для первого и второго переключателя. После этого нужно соединить между собой переключаемые контакты обоих переключателей. Затем из каждого переключателя выводится кабель, монтируются светильники и параллельно соединяются друг с другом.

Когда эта работа выполнена, можно переходить к установке распределительной коробки. В нее вводят кабель, идущий со светильника и провода от переключателей и электрощита. Для выбора расположения распределительной коробки нужно найти такое место, чтобы она никому не мешала и требовала короткие провода.

После выполнения работ необходимо сделать проверку – пощелкать переключателем и посмотреть искрит или нет.

Проверка устройства защитного отключения на срабатывание

УЗО выполняет важную функцию – при утечке электротока отключает напряжение. Поэтому нужно систематически проверять устройство на срабатывание.

Выполнить проверку можно несколькими способами:

  • нажать кнопку «Тест», УЗО сразу же должно сработать. Такую проверку рекомендуется проводить ежемесячно;
  • использовать контрольную лампу – одним концом провода соединиться с фазой, другим концом – с нулем в розетке. УЗО должно моментально среагировать;
  • имитировать утечку электротока с помощью реостата.
  • Если устройство защитного отключения не сработало, то это свидетельствует о его неисправности, или поломке одной из его внутренних деталей. Особым случаем является поломка механизма имитации утечки тока. В этом случае устройство защитного отключения функционирует и справляется со своей задачей.

    Но в любом случае специалисты рекомендуют поменять такое устройство, ведь нет никаких гарантий в его надежности. Тем более, что жизнь человека дороже, чем цена на устройство защитного отключения.

    Как подключить двойной выключатель на две лампочки? Схема подключения двухклавишного выключателя

    Что обязательно нужно учесть при выборе летнего лагеря для своего чада Учебный год только что закончился, а значит, самое время подумать о том, в каком лагере будут отдыхать ваши дети этим летом. Вам стоит начать изучать.

    Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

    Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

    О чем сожалеют люди на смертном одре: откровения медицинских сестер Человеческая жизнь коротка. Но зчастую люди задумываются о том, что можно было сделать и исполнить, когда уже слишком поздно.

    Почему вы никогда не видели птенца голубя? Отправьтесь на любую городскую площадь, и, без сомнения, вы увидите сотни голубей, которые летают возле прохожих. Но, несмотря на такое большое количе.

    Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.

    Схема подключения двойного выключателя на две лампочки
    Схема подключения двойного выключателя

    Двухклавишный выключатель предназначен для включения и выключения из одного места двух электроприборов или управления отдельными секциями одного прибора.

    Чаще всего такие выключатели используются для включения светильников люстры: каждая из двух клавиш включает одну из двух групп ламп, а при включении обеих клавиш включается полностью вся люстра.



    В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.

    Очень часть двухклавишные выключатели устанавливаются в коридорах у входных дверей частных домов. В этом случае одна из клавиш включает свет в коридоре, а другая – на улице.

    В квартирах двухклавишные выключатели часто устанавливаются также для включения света в раздельном санузле – ванной и туалете. В общем, существует большое количество вариантов применения двухклавишных выключателей, но при этом схема их включения в любом случае одинакова.

    Схема подключения двухклавишного выключателя мало отличается от схемы подключения одноклавишного. По своей сути двухклавишный выключатель представляет собой два одноклавишных, установленных в один корпус.

    Итак, перед началом монтажа необходимо выбрать и приобрести двухклавишный выключатель в соответствии с цветом, дизайном и другими требованиями.

    Перед монтажом следует внимательно ознакомиться с расположением контактов выключателя. Иногда на задней стороне выключателей можно найти схему контактов выключателя. где изображены нормально разомкнутые контакты в выключенном положении и общий вывод.

    В двойном выключателе имеется три контакта – общий ввод и два отдельных вывода. К вводу подключается фаза от распределительной коробки, а два вывода управляют включением групп ламп люстры или другими источниками света.

    Как правило, выключатель нужно монтировать так чтобы общий контакт располагался внизу.

    Если схема на обратной стороне выключателя отсутствует, то контакты определяются следующим образом: вводной контакт находится с одной стороны выключателя, а два вывода, к которым подключаются осветительные приборы – с другой стороны.

    Соответственно, на двухклавишном выключателе имеется три зажима для присоединения проводов – один на входном контакте, и по одному на двух выходных.

    Итак, мы разобрались с работой выключателя. Теперь нужно подготовить рабочее место, инструменты и материалы. Нельзя забывать, что самое главное при выполнении любых работ, связанных с электричеством – техника безопасности.

    Независимо от конструкции осветительного прибора, выключатель в цепи переменного тока должен разрывать фазный провод. Таким образом, при выключении выключателя обеспечивается обесточивание электроприборов, которые после этого можно безопасно обслуживать, например, заменить перегоревшую лампочку в люстре.

    Нулевой провод от распредкоробки подключается непосредственно к управляемому электроприбору.

    Каждая из клавиш двухклавишного выключателя может устанавливаться в одно из двух положений, включающее или выключающее электроприбор.

    Схема подключения двухклавишного выключателя

    Перед началом монтажа следует обязательно отключить напряжение на распределительном щите и убедиться в отсутствии напряжения на всех проводах.

    В распределительную коробку от электрического щита приходит два провода – фазный (красного цвета) и нулевой (синего цвета).

    Схема подключения двухклавишного выключателя собирается в такой последовательности: нулевые провода от электрощита, светильника №1 и светильника №2 сразу же соединяются между собой. К фазному проводу который пришел от электрощита подключается провод, идущий к общему контакту двухклавишного выключателя.

    Подключение двухклавишного проходного выключателя

    Одноклавишные выключатели все меньше используются в современных квартирах с трех- или пятиламповыми люстрами. Предлагаем рассмотреть, как подключить двухклавишный выключатель с подсветкой, с розеткой, также фото и схема в нашей статье.

    Типы выключателей

    Существует два способа подключения проводов к выключателю света: винтовыми зажимами и самозажимными клеммами. В первом случае, кабеля размещаются в специальной колодке и стянуты винтом. Единственный недостаток такого соединения в том, что со временем винты раскручиваются и нуждаются в подтяжке. Т.е. в любой момент может произойти мини-замыкание.

    Крупные производители используют для создания своей продукции второй вариант. Он считается более дорогим, но и обладает большей эффективностью. К тому же, в последнее время все чаще стала использовать модульная технология.


    Схема: пример подключения двухклавишного выключателя

    Как подключить выключатель

    Ниже мы представили схему работы выключателя и его установки. Двухклавишный евровыключатель – это два одинарных прибора, но в одном корпусе. Их фазы объединены, и в тот момент, когда у одного перемыкает контакты (и он начинает подавать питание на свою группу приборов), второй обрывает цепь, и перестает принимать сигналы от кабеля фазы от розетки или проводки в квартире. Это происходит, потому что провод с заземлением и нуль фазы присоединены напрямую к светильнику, а через выключатель проходит фаза.


    Схема подключения двухклавишного выключателя к люстре

    Для работы понадобится:

  • Плоскогубцы
  • Отвертки (индикатор, плоская и крестовая)
  • Канцелярский нож
  • Уровень.
  • Первоначально отключаем электричество. Далее нужно подготовить провода в установочной коробке, для этого зачищаем их плоскогубцами. Необходимо оставить приблизительно 10 сантиметров провода, лишнее отрезаем канцелярский ножом. Теперь можно соединять проводку и провода выключателя. Если проводка трехфазная, то особого труда этот процесс не составит.6 просто соединяем соответствующие по цветам кабеля к 3 фазам и нулю.

    Если же проводка двухфазная, то нужно скрепить клеммой провода выключателя, и получив в итоге две шутки вместо трех, присоединить их к питанию электрической сети.

    Установите защитные пластины и включите питание. В идеале, оба переключателя должны быть в верхнем или нижнем положении, когда свет выключен. Если необходимо, снимите второй электрический выключатель, поверните его на 180 градусов в коробке, затем установите его как две позиции тумблера.

    Видео: Как подключить двухклавишный выключатель

    Подключать люстру также не сложнее. Определенные лампы объединяются в группы, причем если групп может быть, только две, то ламп – любое количество: с двумя рожками, пятью или даже шестью.

    Установка выключателя

    Основная сложность заключается не в подключении проводов на две независимых лампы. А в установке выключателя в разветвительную коробку. Импортные выключатели (simon, wessen, lezard, schneider electric, anam, legrand-легранд, valena).

    Нужно при помощи отвертки закрепить выключатель непосредственно в установочном отверстии и закрутить его винтами или болтами (которые чаще всего идут в комплект). После устанавливаем не него коробку с клавишами, прижимаем и закрепляем (если нужно), болтами поверх.

    Очень интересная практика – монтаж выключателя с индикацией скрытой установки. Этот вид электроприборов популярен в «умном» доме и в квартире, где дизайн и стилистика играет большую роль. Его установка производится в углублении в стене, от распределительной коробки к кабелям проводки, все полностью аналогично обычному монтажу, но на завершающем этапе нужно прикрепить специальную закрывающуюся крышку (иногда используются датчики с перекидной заслонкой).

    Рассмотрим процесс установки, если есть две сети электричества. Объединяем одну сеть – в одну группу, вторую – в другую. Теперь соответственно соединяем кабеля. Один провод должен замыкаться, когда размыкается другой, так что внимательно проверяйте соединения.

      Один выключатель на две лампы

    Как уже говорилось, приборы контролируют две группы светильников, а значит можно установить ванную и коридор на двуклавишный выключатель. Для этого провода от обеих ламп выводим к проводам и месту расположения выключателя, объединяем каждый из них в отдельные группы, соединяем клеммами и крепим к выключателю. Для больших помещений рекомендуем прочитать статью, как подключить проходной двухклавишный выключатель.

    Точно также производится и установка выключателя освещения на две комнаты.

    • объединяйте группы продуманно (к примеру, кухня-туалет, коридор-ванна, гостиная-комната, и т.д.) тогда не будет перерасхода кабеля
    • устанавливайте выключатели в зонах досягаемости: не за креслом или шкафом
    • на светильник и вентилятор нужно подсоединять более мощный выключатель, учитывая, что помимо основных кабелей, там есть провод, отвечающий за питание непосредственно вентилятора
    • советуем использовать выключатели с индикацией simon
    • чтобы правильно подключить прибор, обязательно нужно просмотреть разводку проводки, особенно это касается при подключении к двум источникам питания
    • если ранее подобного опыта работы не было, советуем предварительно просмотреть видео, как устанавливается выключатель.

    Как подключить двухклавишный выключатель. Схема подключения

    У многих из нас возникает вопрос: Как самому подключить двухклавишный выключатель?- вопрос простой, нужно только немного разобраться в способе такого подключения. Рассмотрим первоначально более простые схемы с подключением выключателя света на две клавиши. Способ подключения двухклавишного выключателя света в общем то ничем не отличается от подключения выключателя с одной клавишей.

    Преимущество в установке и в подключении двухклавишного выключателя состоит в том, что при подобных электрических схемах с применением выключателя на две клавиши, можно как бы управлять освещением.

    Схема подключения двухклавишного выключателя

    Наглядный пример такого выбора освещения представлен в электрической схеме рис.1, когда в электрическую цепь светильника. включается либо одна лампа либо другая, либо включаются все две лампы. Выключатель здесь так же подключается в электрической цепи последовательно на фазном проводе. Лампы в люстре подключены параллельно, #8212 внешнему источнику электрической энергии.

    Подключение люстры-к двойному выключателю

    При подключении люстры с тремя лампами к двухклавишному выключателю света рис.2, нулевой провод в данной схеме подключения является общим на две группы ламп, то есть выбор освещения люстры имеет подключение:

    Подключение двух люстр

    Подключение двухклавишного выключателя света в данной схеме, с подключением двух светильников, #8212 типично как и для других представленных электрических схем. Схему можно представить, как подключение двух люстр с управлением через двухклавишный выключатель (рис. 3).

    Как подключить люстру-на 6 ламп

    Подключение люстры с шестью лампами через двухклавишный выключатель света рис.4 указывает на способ такого подключения ламп. Здесь так же все просто. Провода L1 и L2 от выключателя имеют разветвление как и нулевой провод,- на две группы ламп светильника.

    Монтаж с последующим подключением двухклавишного выключателя света для подобного типа светильника,- не требует подробного объяснения. Выбор освещения от двухклавишного выключателя осуществляется следующим образом включения ламп, где в электрическую цепь включается:

  • первая группа из трех ламп
  • вторая группа из трех ламп
  • светильник полностью #8212 из шести ламп.
  • Как разобрать двуклавишный выключатель света

    Разборка двухклавишного выключателя первоначально проводится со снятия двух клавиш,- с последующей разборкой.

    Как подключить двухклавишный выключатель

    На фотоснимке ниже, наглядно показан способ соединения проводов к винтовым контактам двухклавишного выключателя.

    Провод с фазным потенциалом соединяется к одному винтовому контакту двухклавишного выключателя. Два других провода поступающих на нагрузку,- по отдельности соединяются к контактам от двух клавиш выключателя, как это показано в представленных электрических схемах.

    Как установить и подключить выключатель света

    Время от времени у каждого человека, активно использующего освещение в доме, возникает необходимость в замене вышедшего из строя или из моды выключателя. Далеко не всегда это может сделать квалифицированный специалист – мастер-электрик, поэтому знать азы самостоятельного монтажа необходимо для собственного спокойствия. Важно знать, как установить выключатель света, чтобы работа, выполненная своими руками, была качественной.

    Выключатель: история и эволюция

    Привычные сегодня выключатели появились в конце 1870-х годов, благодаря изобретению Эдисона. Уже через несколько лет – в 1893 году свет увидел прообраз современного выключателя – рубильник с пружинным механизмом и автоматом. В начале ХХ века выключатели стали потихоньку обретать свою привычную форму. В конце 40-х начале 50-х годов XX века, стали появляться изделия одноклавишные, позднее приобрести стало возможно и варианты с 2-3-мя клавишами. Сегодня этот элемент домашней электросети оснащается подсветкой, имеет различные формы и уже не кажется, чем–то необычным.

    Выбор регулятора освещенности: с одной или двумя клавишами?

    Удобство управления светом в помещении зависит от многих факторов:

    • собственного вкуса
    • расположения комнат
    • интенсивности освещения.

    Одно- и двухклавишные элементы включения/выключения являются оптимальным решением для бытовых целей, поскольку отлично справляются с нагрузкой, но не выдержат, если придется работать с мощными профессиональными осветительными приборами– это важно учитывать.

    Они подходят для работыкак со старыми лампочками накаливания, так и с новыми, современными изобретениями — люминесцентными осветительными приборами или диодными лампами, лентами.

    Количество клавиш напрямую зависит от поставленных перед изделием задач – так, для включения света в санузле раздельного типа, лучше приобретать элемент с двумя клавишами, чтобы экономить электроэнергию. В небольших помещениях идеален одноклавишный вариант.

    Хитрости выбора контролера освещения: подключение без проблем

    Прежде чем переходить к подключению, важно узнать хитрости выбора. Сегодня существует множество моделей, позволяющих контролировать уровень освещения в комнатах. Если выбор пал на реостатные модели, то важно помнить, что они позволяют выбирать уровень света, плавно регулировать яркость свечения лампочки. Вместе с тем, такой вариант является самым выгодным, но он пригоден только для самых простых ламп накаливания и, установив такой контроллер света,придется все время пользоваться исключительно им.

    Корпус должен быть выполнен из прочного и обязательно огнестойкого пластика. Внутренняя основа может быть выполнена из керамики. Если установлена подсветка, что очень часто используют в современных моделях, то необходимо помнить, что такой выключатель все время находится под напряжением.

    Как правильно установить элементы регулирования: определение количества света, подготовительные работы, подключение и инструменты

    Прежде чем приступать к установке, необходимо определиться с тем, где будут расположены выключатели, поскольку от этого зависит удобство управления светом в помещении.Подключение само по себе не сложное, поэтому желаемое количество света легко достичь. После этого важно проверить наличие всех необходимых для работы инструментов:

    • выключатель/и
    • распределительная коробка
    • провода для соединения
    • изолента.

    Монтажные работы: способы установки элементов подключения света

    Существует несколько способов, как правильно подключить контроллеры света. Все они не сложные, нетребуют много времени и сил, но некоторые знания в этом деле обязательны, чтобы потом источники света радовали глаз и могли отвечать потребностям людей.



    Иногда включать/выключать свет в комнатах необходимо из разных мест, особенно если помещение большое. Для этой цели, обычно устанавливаются разные светильники. Пример, человек захочет управлять освещением в комнате из прихожей и, собственно, из самой комнаты, в люстре находится 4 — 5 лампочек, именно для этого необходимо знать, как подключить свет через выключатель, чтобы играть с освещением по собственному желанию.

    По сути, необходимо сделать так, чтобы управлять можно было разными группами лампочек в люстре, например, в комбинации 1, 2, 5-4-5 штук одновременно.

    Для того, чтобы изменять количество лампочек в группе и необходимо знать, как подключить выключатель света.

    Схема подключения

    Чтобы произвести подключение,потребуются непосредственно сами элементы управления – одинарные или двойные – зависит от нужды и желания самих людей, делающих ремонт. Удобнее пользоваться двухклавишными проходными выключателями, если речь идет о прихожей.

    Вот так он выглядит в разобранном состоянии, полностью готовом к установке:

    У двойного или, как его еще называют, двухклавишного элемента управления освещением — имеется всегдашесть контактов — соответственно, два входа и четыре выхода. Подключение производится исходя из этих особенностей.

    Схема подключения выглядит так:

    По сути — это два одинарных элемента, соединенных в одном надежном корпусе. Здесь видно, как подключить двойной выключатель света, чтобы дальнейшая эксплуатация была максимально безопасной для человека, удобной и практичной.

    Схема, предназначенная для управления освещением одновременно из трех мест в помещении, мало чем отличается от предыдущей. Разница заключается в том, что в нее включен еще один элемент двойного типа — перекрестный, которыйотличается от одинарных и двойных, так как имеет четыре контакта, а не шесть, как ранее – по два входа и два выхода, соответственно. Во время нажатия на двойной спаренный выключатель, сразу же срабатывают на переключениедва независимых друг от друга контакта.

    Важно отметить, что общее количество мест управления освещением с одного выключателя, установленного в комнате, не ограничивается двумя или тремя, оно может без труда достигать и пяти — шести. Это осуществляется следующим способом — выключатель используется одинарный на три контакта, в связке с ним, установлен еще один —на четыре контакта.

    Начало работ по созданию идеального света в помещении

    Необходимо проверить наличие всех инструментов заранее, чтобы подключение прошло спокойно, поскольку потом оставлять недоделанный элемент управления будет просто опасно. После этого, следует проверить, исправно ли работает проводка и осветительные приборы, установленные в помещении.

    Одноклавишный вариант встроенного типа, устанавливается обычно в коридоре или прихожей. Таквыглядят одно- и двухклавишный варианты:

    С помощью этихразработок удобно создавать идеальное освещение в коридоре.

    Схема подключения одноклавишного выключателя — самая простая, поскольку на один выключатель приходится всего 2 провода. Подключить выключатель света на одну лампочку можно с квартирного электрощитка, здесь фаза — провод красного цвета, ноль — провод синего цвета. Напряжение приходит в распределительную коробку, которая располагается в коридоре.

    Фаза соединяется в распределительной коробке с проводом красного цвета, который идет непосредственно на выключатель. С него провод, обозначенный на схеме оранжевым цветом, уходит обратно в распределительную коробку, где соединяется с проводом также оранжевого цвета, идущему в осветительный прибор, являющегося одновременно нагрузкой в этой схеме.

    Ноль в свою очередь соединяется в распределительной коробке с проводом, обозначенным синим цветом, который сразу уходит на лампочку. Для соединений проводов в распределительной коробке удобно использовать клеммы – с ними подключение пройдет быстрее и надежнее.

    Важно помнить. Выключатель всегда должен разрывать именно фазу, но не ноль.

    При замене лампы, достаточно будет отключить всего лишь выключатель, и в патронене будет напряжения. Если же перепутать и разорвать ноль, то при замене лампы, она в любом случае останется под напряжением. Так происходит, если выключатель снабжен светодиодом, который всегда светится в темноте. Подключение новых элементов в этом случае будет происходить под напряжением.

    Нюансы работы: подключение света

    Существует два типа установки – с открытой и закрытой проводкой. В том случае, если речь идет об установке с открытой проводкой, то на помощь придет подрозетник, который устанавливается в стене. На него уже и крепится выбранный выключатель по приведенной выше схеме.

    Крепления производятся шурупами, дюбелями или саморезами – выбор крепежей зависит от материала стены и типа выключателя. Отверстия, в которые потом будет закручен выключатель, сверлятся заранее при помощи дрели. После соединения проводов накладывается изолирующая крышка и завинчивается при помощи специальных зацепок. Клавиша, при помощи которой будет производиться регулирование количества света в помещении, ставится в самую последнюю очередь. Как видно подключение света – дело доступное для большинства людей, необходимо лишь внимательно изучить инструкцию и действовать по схеме.

    Вот так выглядят подрозетники:

    Так – разобранные выключатели, готовые к установке

    На видео можно посмотреть весь процесс работ и наглядно увидеть все особенности, которые могут поджидать человека во время установки:

    Установить выключатель самостоятельно можно, даже не имея специального образования. Сложности могут поджидать лишь тех, кто боится работать с напряжением, так как им придется преодолевать свой страх. В остальном, сегодня имеются подробные пособия и видеоуроки, позволяющие произвести любые работы самостоятельно, не прибегая к помощи мастеров, которых иногда приходится ждать по нескольку дней. Однако, если человек чувствует в себе неуверенность или боязнь – лучше не рисковать и не экспериментировать, а воспользоваться услугами специалиста – так безопаснее и надежнее. Таким образом, подключение не отнимет много сил, времени и нервов.

    Простые полезные советы

    Простой и прочный древесный клей: Клей для дерева можно сделать самому. Достаточно взять немного творога и растворить его в нашатырном спирте. На 100гр. нашатырного спирта, 25гр. творога. Древесные поверхности нужно тщательно подогнать друг к другу, чтобы не было щелей, намазать и плотно скрепить струпцинами.

    Выключатель на трубке пылесоса: Некоторые современные пылесосы снабжены выключателем на шланге. Это очень удобно. Но если в вашем пылесосе такого выключателя нет, не беда. Его можно сделать самостоятельно. На корпус пылесоа нужно вывести розетку, а к шлангу прикрепить липкой лентой шнур с вилкой и выключателем.

    Комментариев пока нет!

    Как подключить двойной выключатель на две лампочки

    Подробная схема подключения двухклавишного выключателя на две лампочки

    С трудом представляется жизнь без искусственного освещения. Складывается некое впечатление возвращения к каменному веку, когда люди жили в темных пещерах.

    Но даже на тот момент в качестве освещения использовали огонь. Так чем мы, высокоинтеллектуальные индивидуумы, создавшие и изучившие такую чудесную науку, как «электрика», хуже пещерного человека?!

    Мы – не пещерные люди, мы создаем будущее. Задумайтесь на секундочку: первую лампу накаливания создал еще в начале XIX века англичанин Деларю, а сегодня в XXI веке мы с вами пытаемся разобраться в том, как установить двухклавишный выключатель для ламп. Забавная штука прогресс, не находите?

    Не спешите стыдиться своей неопытности или неумения разбираться с электронными приборами. По прочтению этого текста вы будете обладать всеми знаниями для установки и составления схемы подключения двухклавишного выключателя на две лампочки.

    Устройство

    Как же подключить двухклавишный выключатель к двум лампочкам? Перед тем как перейти к описанию процедуры подключения, давайте для начала ознакомимся со структурой устройства. Итак, элемент состоит из 3 ключевых «К» :

    В других версиях вместо клеммников находятся винтовые зажимы. Суть их работы одна и та же – принятие тока на входе.

    Параллельным соединением к выключателю подсоединяются два провода. Контакты смыкаются и размыкаются от нажатия клавиш. Они закрепляются клеммами или винтовыми зажимами.

    Чтобы подключить кабель к клеммникам, зачистите провод и вставьте его конец в отверстие клеммы. Винтовая система помимо вставки провода предполагает закрутку винтов для надежного закрепления кабелей. Делается это с помощью стандартной крестовой отвертки.

    Не стоит перетягивать зажимы — это скажется неблагоприятно на износостойкости проводов.

    Помимо прочего, современные выключатели выпускаются с наличием индикатора и/или подсветки. Первое – своеобразный сигнализатор того, замкнута или нет сеть в данный момент, последнее – удобное приспособление, способное упростить поиск выключателя в темноте. Есть и настоящие ноу-хау приспособления в этой области, но это не меняет особенностей монтажа и их подключения .

    Схематическое изображение

    Рисунок ниже – схема подключения двойного выключателя на две лампы в доме/квартире с заземлением типа TN-C.

    Разъяснения. фаза L подключается к выключателю. От него она идет к светильнику 1 и 2. Земля и рабочий ноль из распределительной коробки подключаются напрямую к обоим светильникам.

    Стандартную схему подключения двойного выключателя к 2 лампочкам представит это видео:

    Инструменты и материалы

    Для установки двухклавишного устройства потребуется наличие инструментов:

    • отвертки: одна – крестовая, другая – с прямым шлицем;
    • монтажный нож;
    • уровень;
    • пассатижи;
    • бокорезы;
    • молоток;
    • зубило.

    Последние два инструмента используются для создания отверстия в стене.

    • выключатель;
    • электропровода с сечением от 1,5 мм²;
    • монтажная коробка для выключателя;
    • клеммники или винтовые затяжки;
    • изолента.

    Собрались с мыслями, материалом и инструментами? Приступаем к монтажу.

    Подготовка к работе и монтаж проводов

    Подготовительные работы начинают с подготовки электропроводов. Если здание еще строится, то проблем с прокладкой кабеля нет: ее проводят по планировке с соблюдением всех требований, включая пожарную безопасность. Кабеля при этом размещают по отдельным каналам или специальным гофрированным трубкам .

    Перед тем как начать любые работы, связанные с монтажом электропроводки и подключению различных устройств, отключайте питание на щитке. Соблюдайте правила безопасности!

    Если же здание устарело и есть проблемы с электропроводкой, то придется попотеть:

    • не сильно, если провода смонтировали открытым способом ;
    • сильно, если закрытым .

    При последнем варианте заново делаются штробы и прокладываются провода .

    Для более подробного ознакомления с темой, как подключить двойной выключатель и подсоединить его на две лампочки, рекомендуем просмотреть видео:

    Установка блока

    В первую очередь, зачищают концы проводов: один входной и два выходных. которые подключаются напрямую к светильникам. Очищают провода от изоляционного слоя на 10 см.


    Входную фазу подключают к клемме или винтовому зажиму, что находится по отдельности от других отверстий и называется входным. Два выходных провода крепятся с помощью двух других клемм/зажимов. Этот вариант подключения подойдет для двухклавишных устройств, не имеющих дополнительных модулей.

    Модульное устройство подключается несколько иным образом. Входной кабель вставляют в ту клемму модуля, которая подписана латинской буквой L. Рядом находится вторая клемма. Они обе соединяются с помощью провода малой длины. Выходные провода подключают так же, как и на однокорпусных устройствах.

    После завершения процедуры, выключатель устанавливается в монтажную коробку и закрепляется болтами в подрозетнике. Некоторые модели имеют съемные клавиши и рамки. Крепятся они в конце установки.

    Предлагаем вашему вниманию ещё одно обучающее видео, как подключить два светильника к двойному выключателю:

    Учитесь делать все собственноручно – в жизни пригодится!

    Итак, теперь вы знаете, как соединить двухклавишный выключатель на две лампочки и подключить его к двум люстрам или светильникам. Оно не только повышает самооценку любого мужчины, но и существенно экономит средства, которые ранее уходили на вызов электрика.

    Как подключить две лампочки на двойной выключатель?

    Что такое двойной выключатель и где применяется?

    Двойной выключатель используется для управления двух электрических приборов одним устройством либо для включения и выключения двух групп на одном бытовом приборе.

    Зачастую такие выключатели используются для включения разных секций многоламповых люстр – клавиши выключателя отвечают за разные группы лампочек в люстре, при нажатии обеих кнопок загораются все лампочки в люстре.

    Перед тем как устанавливать выключатель необходимо провести этап подготовительных работ:

    • приобрести выключатель, который подходит вашим требованиям;
    • изучить особенности расположения контактов;
    • подготовить место для проведения работ и необходимые инструменты;
    • тщательно придерживаться правил безопасности.

    Устройство двухклавишного выключателя

    Все двухкнопочные выключатели трехконтактные – имеют один ввод, а выводов два. Провод с фазой необходимо подключить к общему вводу, а выводы включают и выключают разные секции в бытовых приборах.

    При монтаже выключатель располагают так, что контакт ввода находится снизу, а выводы, предназначенные для подключения осветительного прибора – сверху. Так как такой выключатель трехконтактный, то и зажимов под провода предусмотрено также три.

    Почему фаза должна разрываться выключателем?

    Какой бы не была конструкция электроприбора, фаза должна разрываться выключателем. Это необходимо для обесточивания электроприборов.

    Таким образом, при ремонтном обслуживании прибора (например, при замене перегоревшей лампочки) обеспечивается безопасность при включенном автомате.

    Схема подключения двойного выключателя

    Перед установкой выключателя необходимо отключить поступление электротока на распределительном щитке и убедиться, что на проводах нет электронапряжения. От электрощита в распределительную коробку идут синий и красный провода, отвечающие за ноль и фазу соответственно.

    Для подключения двойного выключателя необходимо соединить между собой нулевые провода светильников и электрического щита, а к фазному проводу электрощитка подключить провод, который подсоединяется к общему контакту выключателя.

    Таким образом, с выключателя выходит синий провод (фаза первого светильника) и желтый (фаза второго светильника). Каждый из них подключается к соответствующим фазным проводам каждого светильника.

    В коробке распределения они подключаются к нужным лампочкам или светильникам. То есть эти провода являются коммутируемыми фазами разных групп электрических приборов.

    К синему проводу (нулевому) на распределительном щите подключается синий провод (нулевой), который идет на электроприбор. Выключателем соединяются фазы двух секций светильника.

    Выполнив все соединения необходимо проверить правильность проведенной работы. Если сделано се правильно, то можно переходить к спайке и изоляции.

    Особенности подключения или как не допустить ошибок

    Соединяя провода одного и того же цвета можно использовать винтовые соединители, которые просты в использовании и очень надежны. Такое соединение важно применять при одновременном использовании медных и алюминиевых проводов.



    Ведь соединив такие провода, напрямую зачастую возникает окисление, контакт становится неплотным и может вызывать нагрев провода, что в свою очередь может привести к выгоранию и пожару.

    Что такое проходной выключатель и где его используют?

    Выключатель, который выключает и включает электроприборы с двух разных мест, называется проходным. Применяют их для рационального использования электричества. Например, в длинном коридоре удобно включать свет в одном конце, а выключать в другом.

    Выключатель проходного типа имеет три контакта для подводимых проводов. Чтобы иметь возможность управлять электроприборами из нескольких мест, необходимо использовать четырехконтактные или шестиконтактные выключатели перекрестного типа.

    Схема подключения проходного выключателя

    Двойной переходной выключатель имеет две независимых друг от друга группы контактов. Чтобы подключить такой выключатель необходимо соединить нулевой провод электрощита с нулевым проводом распределительной коробки, а затем соединить эту коробку с лампой.

    Это действие необходимо выполнить для первого и второго переключателя. После этого нужно соединить между собой переключаемые контакты обоих переключателей. Затем из каждого переключателя выводится кабель, монтируются светильники и параллельно соединяются друг с другом.

    Когда эта работа выполнена, можно переходить к установке распределительной коробки. В нее вводят кабель, идущий со светильника и провода от переключателей и электрощита. Для выбора расположения распределительной коробки нужно найти такое место, чтобы она никому не мешала и требовала короткие провода.

    После выполнения работ необходимо сделать проверку – пощелкать переключателем и посмотреть искрит или нет.

    Проверка устройства защитного отключения на срабатывание

    УЗО выполняет важную функцию – при утечке электротока отключает напряжение. Поэтому нужно систематически проверять устройство на срабатывание.

    Выполнить проверку можно несколькими способами:

  • нажать кнопку «Тест», УЗО сразу же должно сработать. Такую проверку рекомендуется проводить ежемесячно;
  • использовать контрольную лампу – одним концом провода соединиться с фазой, другим концом – с нулем в розетке. УЗО должно моментально среагировать;
  • имитировать утечку электротока с помощью реостата.
  • Если устройство защитного отключения не сработало, то это свидетельствует о его неисправности, или поломке одной из его внутренних деталей. Особым случаем является поломка механизма имитации утечки тока. В этом случае устройство защитного отключения функционирует и справляется со своей задачей.

    Но в любом случае специалисты рекомендуют поменять такое устройство, ведь нет никаких гарантий в его надежности. Тем более, что жизнь человека дороже, чем цена на устройство защитного отключения.

    Схема подключения двойного выключателя на две лампочки
    Схема подключения двойного выключателя

    Двухклавишный выключатель предназначен для включения и выключения из одного места двух электроприборов или управления отдельными секциями одного прибора.

    Чаще всего такие выключатели используются для включения светильников люстры: каждая из двух клавиш включает одну из двух групп ламп, а при включении обеих клавиш включается полностью вся люстра.

    В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.

    Очень часть двухклавишные выключатели устанавливаются в коридорах у входных дверей частных домов. В этом случае одна из клавиш включает свет в коридоре, а другая – на улице.

    В квартирах двухклавишные выключатели часто устанавливаются также для включения света в раздельном санузле – ванной и туалете. В общем, существует большое количество вариантов применения двухклавишных выключателей, но при этом схема их включения в любом случае одинакова.

    Схема подключения двухклавишного выключателя мало отличается от схемы подключения одноклавишного. По своей сути двухклавишный выключатель представляет собой два одноклавишных, установленных в один корпус.

    Итак, перед началом монтажа необходимо выбрать и приобрести двухклавишный выключатель в соответствии с цветом, дизайном и другими требованиями.

    Перед монтажом следует внимательно ознакомиться с расположением контактов выключателя. Иногда на задней стороне выключателей можно найти схему контактов выключателя. где изображены нормально разомкнутые контакты в выключенном положении и общий вывод.

    В двойном выключателе имеется три контакта – общий ввод и два отдельных вывода. К вводу подключается фаза от распределительной коробки, а два вывода управляют включением групп ламп люстры или другими источниками света.

    Как правило, выключатель нужно монтировать так чтобы общий контакт располагался внизу.

    Если схема на обратной стороне выключателя отсутствует, то контакты определяются следующим образом: вводной контакт находится с одной стороны выключателя, а два вывода, к которым подключаются осветительные приборы – с другой стороны.

    Соответственно, на двухклавишном выключателе имеется три зажима для присоединения проводов – один на входном контакте, и по одному на двух выходных.

    Итак, мы разобрались с работой выключателя. Теперь нужно подготовить рабочее место, инструменты и материалы. Нельзя забывать, что самое главное при выполнении любых работ, связанных с электричеством – техника безопасности.

    Независимо от конструкции осветительного прибора, выключатель в цепи переменного тока должен разрывать фазный провод. Таким образом, при выключении выключателя обеспечивается обесточивание электроприборов, которые после этого можно безопасно обслуживать, например, заменить перегоревшую лампочку в люстре.

    Нулевой провод от распредкоробки подключается непосредственно к управляемому электроприбору.

    Каждая из клавиш двухклавишного выключателя может устанавливаться в одно из двух положений, включающее или выключающее электроприбор.

    Схема подключения двухклавишного выключателя

    Перед началом монтажа следует обязательно отключить напряжение на распределительном щите и убедиться в отсутствии напряжения на всех проводах.

    В распределительную коробку от электрического щита приходит два провода – фазный (красного цвета) и нулевой (синего цвета).

    Схема подключения двухклавишного выключателя собирается в такой последовательности: нулевые провода от электрощита, светильника №1 и светильника №2 сразу же соединяются между собой. К фазному проводу который пришел от электрощита подключается провод, идущий к общему контакту двухклавишного выключателя.

    Подключение двухклавишного проходного выключателя

    Одноклавишные выключатели все меньше используются в современных квартирах с трех- или пятиламповыми люстрами. Предлагаем рассмотреть, как подключить двухклавишный выключатель с подсветкой, с розеткой, также фото и схема в нашей статье.

    Типы выключателей

    Существует два способа подключения проводов к выключателю света: винтовыми зажимами и самозажимными клеммами. В первом случае, кабеля размещаются в специальной колодке и стянуты винтом. Единственный недостаток такого соединения в том, что со временем винты раскручиваются и нуждаются в подтяжке. Т.е. в любой момент может произойти мини-замыкание.

    Крупные производители используют для создания своей продукции второй вариант. Он считается более дорогим, но и обладает большей эффективностью. К тому же, в последнее время все чаще стала использовать модульная технология.


    Схема: пример подключения двухклавишного выключателя

    Как подключить выключатель

    Ниже мы представили схему работы выключателя и его установки. Двухклавишный евровыключатель – это два одинарных прибора, но в одном корпусе. Их фазы объединены, и в тот момент, когда у одного перемыкает контакты (и он начинает подавать питание на свою группу приборов), второй обрывает цепь, и перестает принимать сигналы от кабеля фазы от розетки или проводки в квартире. Это происходит, потому что провод с заземлением и нуль фазы присоединены напрямую к светильнику, а через выключатель проходит фаза.


    Схема подключения двухклавишного выключателя к люстре

    Для работы понадобится:

  • Плоскогубцы
  • Отвертки (индикатор, плоская и крестовая)
  • Канцелярский нож
  • Уровень.
  • Первоначально отключаем электричество. Далее нужно подготовить провода в установочной коробке, для этого зачищаем их плоскогубцами. Необходимо оставить приблизительно 10 сантиметров провода, лишнее отрезаем канцелярский ножом. Теперь можно соединять проводку и провода выключателя. Если проводка трехфазная, то особого труда этот процесс не составит.6 просто соединяем соответствующие по цветам кабеля к 3 фазам и нулю.



    Если же проводка двухфазная, то нужно скрепить клеммой провода выключателя, и получив в итоге две шутки вместо трех, присоединить их к питанию электрической сети.

    Установите защитные пластины и включите питание. В идеале, оба переключателя должны быть в верхнем или нижнем положении, когда свет выключен. Если необходимо, снимите второй электрический выключатель, поверните его на 180 градусов в коробке, затем установите его как две позиции тумблера.

    Видео: Как подключить двухклавишный выключатель

    Подключать люстру также не сложнее. Определенные лампы объединяются в группы, причем если групп может быть, только две, то ламп – любое количество: с двумя рожками, пятью или даже шестью.

    Установка выключателя

    Основная сложность заключается не в подключении проводов на две независимых лампы. А в установке выключателя в разветвительную коробку. Импортные выключатели (simon, wessen, lezard, schneider electric, anam, legrand-легранд, valena).

    Нужно при помощи отвертки закрепить выключатель непосредственно в установочном отверстии и закрутить его винтами или болтами (которые чаще всего идут в комплект). После устанавливаем не него коробку с клавишами, прижимаем и закрепляем (если нужно), болтами поверх.

    Очень интересная практика – монтаж выключателя с индикацией скрытой установки. Этот вид электроприборов популярен в «умном» доме и в квартире, где дизайн и стилистика играет большую роль. Его установка производится в углублении в стене, от распределительной коробки к кабелям проводки, все полностью аналогично обычному монтажу, но на завершающем этапе нужно прикрепить специальную закрывающуюся крышку (иногда используются датчики с перекидной заслонкой).

    Рассмотрим процесс установки, если есть две сети электричества. Объединяем одну сеть – в одну группу, вторую – в другую. Теперь соответственно соединяем кабеля. Один провод должен замыкаться, когда размыкается другой, так что внимательно проверяйте соединения.

    Один выключатель на две лампы

    Как уже говорилось, приборы контролируют две группы светильников, а значит можно установить ванную и коридор на двуклавишный выключатель. Для этого провода от обеих ламп выводим к проводам и месту расположения выключателя, объединяем каждый из них в отдельные группы, соединяем клеммами и крепим к выключателю. Для больших помещений рекомендуем прочитать статью, как подключить проходной двухклавишный выключатель.

    Точно также производится и установка выключателя освещения на две комнаты.

    • объединяйте группы продуманно (к примеру, кухня-туалет, коридор-ванна, гостиная-комната, и т.д.) тогда не будет перерасхода кабеля
    • устанавливайте выключатели в зонах досягаемости: не за креслом или шкафом
    • на светильник и вентилятор нужно подсоединять более мощный выключатель, учитывая, что помимо основных кабелей, там есть провод, отвечающий за питание непосредственно вентилятора
    • советуем использовать выключатели с индикацией simon
    • чтобы правильно подключить прибор, обязательно нужно просмотреть разводку проводки, особенно это касается при подключении к двум источникам питания
    • если ранее подобного опыта работы не было, советуем предварительно просмотреть видео, как устанавливается выключатель.

    Как подключить двухклавишный выключатель. Схема подключения

    У многих из нас возникает вопрос: Как самому подключить двухклавишный выключатель?- вопрос простой, нужно только немного разобраться в способе такого подключения. Рассмотрим первоначально более простые схемы с подключением выключателя света на две клавиши. Способ подключения двухклавишного выключателя света в общем то ничем не отличается от подключения выключателя с одной клавишей.

    Преимущество в установке и в подключении двухклавишного выключателя состоит в том, что при подобных электрических схемах с применением выключателя на две клавиши, можно как бы управлять освещением.

    Схема подключения двухклавишного выключателя

    Наглядный пример такого выбора освещения представлен в электрической схеме рис.1, когда в электрическую цепь светильника. включается либо одна лампа либо другая, либо включаются все две лампы. Выключатель здесь так же подключается в электрической цепи последовательно на фазном проводе. Лампы в люстре подключены параллельно, #8212 внешнему источнику электрической энергии.

    Подключение люстры-к двойному выключателю

    При подключении люстры с тремя лампами к двухклавишному выключателю света рис.2, нулевой провод в данной схеме подключения является общим на две группы ламп, то есть выбор освещения люстры имеет подключение:

    Подключение двух люстр

    Подключение двухклавишного выключателя света в данной схеме, с подключением двух светильников, #8212 типично как и для других представленных электрических схем. Схему можно представить, как подключение двух люстр с управлением через двухклавишный выключатель (рис. 3).

    Как подключить люстру-на 6 ламп

    Подключение люстры с шестью лампами через двухклавишный выключатель света рис.4 указывает на способ такого подключения ламп. Здесь так же все просто. Провода L1 и L2 от выключателя имеют разветвление как и нулевой провод,- на две группы ламп светильника.

    Монтаж с последующим подключением двухклавишного выключателя света для подобного типа светильника,- не требует подробного объяснения. Выбор освещения от двухклавишного выключателя осуществляется следующим образом включения ламп, где в электрическую цепь включается:

  • первая группа из трех ламп
  • вторая группа из трех ламп
  • светильник полностью #8212 из шести ламп.
  • Как разобрать двуклавишный выключатель света

    Разборка двухклавишного выключателя первоначально проводится со снятия двух клавиш,- с последующей разборкой.

    Как подключить двухклавишный выключатель

    На фотоснимке ниже, наглядно показан способ соединения проводов к винтовым контактам двухклавишного выключателя.

    Провод с фазным потенциалом соединяется к одному винтовому контакту двухклавишного выключателя. Два других провода поступающих на нагрузку,- по отдельности соединяются к контактам от двух клавиш выключателя, как это показано в представленных электрических схемах.

    Как установить и подключить выключатель света

    Время от времени у каждого человека, активно использующего освещение в доме, возникает необходимость в замене вышедшего из строя или из моды выключателя. Далеко не всегда это может сделать квалифицированный специалист – мастер-электрик, поэтому знать азы самостоятельного монтажа необходимо для собственного спокойствия. Важно знать, как установить выключатель света, чтобы работа, выполненная своими руками, была качественной.

    Выключатель: история и эволюция

    Привычные сегодня выключатели появились в конце 1870-х годов, благодаря изобретению Эдисона. Уже через несколько лет – в 1893 году свет увидел прообраз современного выключателя – рубильник с пружинным механизмом и автоматом. В начале ХХ века выключатели стали потихоньку обретать свою привычную форму. В конце 40-х начале 50-х годов XX века, стали появляться изделия одноклавишные, позднее приобрести стало возможно и варианты с 2-3-мя клавишами. Сегодня этот элемент домашней электросети оснащается подсветкой, имеет различные формы и уже не кажется, чем–то необычным.

    Выбор регулятора освещенности: с одной или двумя клавишами?

    Удобство управления светом в помещении зависит от многих факторов:

    • собственного вкуса
    • расположения комнат
    • интенсивности освещения.

    Одно- и двухклавишные элементы включения/выключения являются оптимальным решением для бытовых целей, поскольку отлично справляются с нагрузкой, но не выдержат, если придется работать с мощными профессиональными осветительными приборами– это важно учитывать.

    Они подходят для работыкак со старыми лампочками накаливания, так и с новыми, современными изобретениями – люминесцентными осветительными приборами или диодными лампами, лентами.

    Количество клавиш напрямую зависит от поставленных перед изделием задач – так, для включения света в санузле раздельного типа, лучше приобретать элемент с двумя клавишами, чтобы экономить электроэнергию. В небольших помещениях идеален одноклавишный вариант.

    Хитрости выбора контролера освещения: подключение без проблем

    Прежде чем переходить к подключению, важно узнать хитрости выбора. Сегодня существует множество моделей, позволяющих контролировать уровень освещения в комнатах. Если выбор пал на реостатные модели, то важно помнить, что они позволяют выбирать уровень света, плавно регулировать яркость свечения лампочки. Вместе с тем, такой вариант является самым выгодным, но он пригоден только для самых простых ламп накаливания и, установив такой контроллер света,придется все время пользоваться исключительно им.



    Корпус должен быть выполнен из прочного и обязательно огнестойкого пластика. Внутренняя основа может быть выполнена из керамики. Если установлена подсветка, что очень часто используют в современных моделях, то необходимо помнить, что такой выключатель все время находится под напряжением.

    Как правильно установить элементы регулирования: определение количества света, подготовительные работы, подключение и инструменты

    Прежде чем приступать к установке, необходимо определиться с тем, где будут расположены выключатели, поскольку от этого зависит удобство управления светом в помещении.Подключение само по себе не сложное, поэтому желаемое количество света легко достичь. После этого важно проверить наличие всех необходимых для работы инструментов:

    • выключатель/и
    • распределительная коробка
    • провода для соединения
    • изолента.

    Монтажные работы: способы установки элементов подключения света

    Существует несколько способов, как правильно подключить контроллеры света. Все они не сложные, нетребуют много времени и сил, но некоторые знания в этом деле обязательны, чтобы потом источники света радовали глаз и могли отвечать потребностям людей.

    Иногда включать/выключать свет в комнатах необходимо из разных мест, особенно если помещение большое. Для этой цели, обычно устанавливаются разные светильники. Пример, человек захочет управлять освещением в комнате из прихожей и, собственно, из самой комнаты, в люстре находится 4 – 5 лампочек, именно для этого необходимо знать, как подключить свет через выключатель, чтобы играть с освещением по собственному желанию.

    По сути, необходимо сделать так, чтобы управлять можно было разными группами лампочек в люстре, например, в комбинации 1, 2, 5-4-5 штук одновременно.

    Для того, чтобы изменять количество лампочек в группе и необходимо знать, как подключить выключатель света.

    Схема подключения

    Чтобы произвести подключение,потребуются непосредственно сами элементы управления – одинарные или двойные – зависит от нужды и желания самих людей, делающих ремонт. Удобнее пользоваться двухклавишными проходными выключателями, если речь идет о прихожей.

    Вот так он выглядит в разобранном состоянии, полностью готовом к установке:

    У двойного или, как его еще называют, двухклавишного элемента управления освещением – имеется всегдашесть контактов – соответственно, два входа и четыре выхода. Подключение производится исходя из этих особенностей.

    Схема подключения выглядит так:

    По сути – это два одинарных элемента, соединенных в одном надежном корпусе. Здесь видно, как подключить двойной выключатель света, чтобы дальнейшая эксплуатация была максимально безопасной для человека, удобной и практичной.

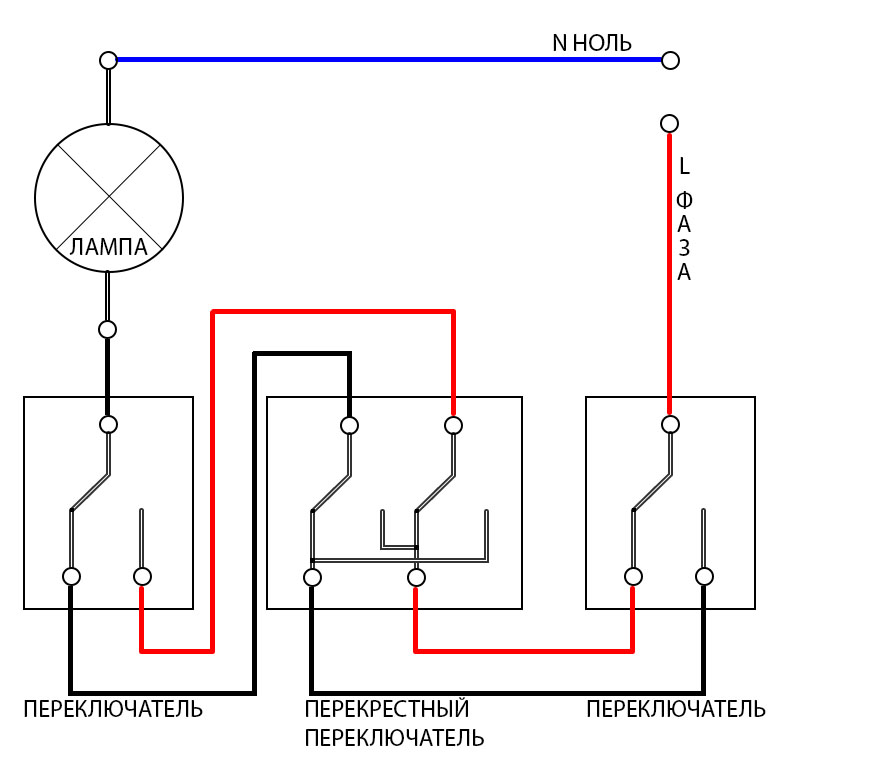

    Схема, предназначенная для управления освещением одновременно из трех мест в помещении, мало чем отличается от предыдущей. Разница заключается в том, что в нее включен еще один элемент двойного типа – перекрестный, которыйотличается от одинарных и двойных, так как имеет четыре контакта, а не шесть, как ранее – по два входа и два выхода, соответственно. Во время нажатия на двойной спаренный выключатель, сразу же срабатывают на переключениедва независимых друг от друга контакта.

    Важно отметить, что общее количество мест управления освещением с одного выключателя, установленного в комнате, не ограничивается двумя или тремя, оно может без труда достигать и пяти – шести. Это осуществляется следующим способом – выключатель используется одинарный на три контакта, в связке с ним, установлен еще один —на четыре контакта.

    Начало работ по созданию идеального света в помещении

    Необходимо проверить наличие всех инструментов заранее, чтобы подключение прошло спокойно, поскольку потом оставлять недоделанный элемент управления будет просто опасно. После этого, следует проверить, исправно ли работает проводка и осветительные приборы, установленные в помещении.

    Одноклавишный вариант встроенного типа, устанавливается обычно в коридоре или прихожей. Таквыглядят одно- и двухклавишный варианты:

    С помощью этихразработок удобно создавать идеальное освещение в коридоре.

    Схема подключения одноклавишного выключателя – самая простая, поскольку на один выключатель приходится всего 2 провода. Подключить выключатель света на одну лампочку можно с квартирного электрощитка, здесь фаза — провод красного цвета, ноль — провод синего цвета. Напряжение приходит в распределительную коробку, которая располагается в коридоре.

    Фаза соединяется в распределительной коробке с проводом красного цвета, который идет непосредственно на выключатель. С него провод, обозначенный на схеме оранжевым цветом, уходит обратно в распределительную коробку, где соединяется с проводом также оранжевого цвета, идущему в осветительный прибор, являющегося одновременно нагрузкой в этой схеме.

    Ноль в свою очередь соединяется в распределительной коробке с проводом, обозначенным синим цветом, который сразу уходит на лампочку. Для соединений проводов в распределительной коробке удобно использовать клеммы – с ними подключение пройдет быстрее и надежнее.

    Важно помнить. Выключатель всегда должен разрывать именно фазу, но не ноль.

    При замене лампы, достаточно будет отключить всего лишь выключатель, и в патронене будет напряжения. Если же перепутать и разорвать ноль, то при замене лампы, она в любом случае останется под напряжением. Так происходит, если выключатель снабжен светодиодом, который всегда светится в темноте. Подключение новых элементов в этом случае будет происходить под напряжением.

    Нюансы работы: подключение света

    Существует два типа установки – с открытой и закрытой проводкой. В том случае, если речь идет об установке с открытой проводкой, то на помощь придет подрозетник, который устанавливается в стене. На него уже и крепится выбранный выключатель по приведенной выше схеме.

    Крепления производятся шурупами, дюбелями или саморезами – выбор крепежей зависит от материала стены и типа выключателя. Отверстия, в которые потом будет закручен выключатель, сверлятся заранее при помощи дрели. После соединения проводов накладывается изолирующая крышка и завинчивается при помощи специальных зацепок. Клавиша, при помощи которой будет производиться регулирование количества света в помещении, ставится в самую последнюю очередь. Как видно подключение света – дело доступное для большинства людей, необходимо лишь внимательно изучить инструкцию и действовать по схеме.

    Вот так выглядят подрозетники:

    Так – разобранные выключатели, готовые к установке

    На видео можно посмотреть весь процесс работ и наглядно увидеть все особенности, которые могут поджидать человека во время установки:

    Установить выключатель самостоятельно можно, даже не имея специального образования. Сложности могут поджидать лишь тех, кто боится работать с напряжением, так как им придется преодолевать свой страх. В остальном, сегодня имеются подробные пособия и видеоуроки, позволяющие произвести любые работы самостоятельно, не прибегая к помощи мастеров, которых иногда приходится ждать по нескольку дней. Однако, если человек чувствует в себе неуверенность или боязнь – лучше не рисковать и не экспериментировать, а воспользоваться услугами специалиста – так безопаснее и надежнее. Таким образом, подключение не отнимет много сил, времени и нервов.

    Простые полезные советы

    Прибить доску накрепко: Для того чтобы доску прибить накрепко, нужно забивать гвозди при небольшом наклоне угла по отношению к вертикали и под разным сторонам наклона.

    Очистить стекло ото льда: Удалить лед со стекла можно раствором обычной поваренной соли. Нужно смачивать стекло пока лед не растает.

    Комментариев пока нет!

    Как подключить двойной выключатель на две лампочки

    Устройство выключателя с двумя клавишами

    По внешним признакам такой выключатель очень схож с обычным устройством, отличие только в устройстве внутреннего механизма. Корпус состоит из рамки и клавиш.

    Выключатель с двумя клавишами позволяет управлять освещением двух групп и состоит из:

    • каркаса;
    • двух кнопок для переключения;
    • вводных и выводных клеммников.

    В качестве крепежей могут использоваться клеммы и винты. Электрический ток подается на первую клемму. После этого к механизму подсоединяются 2 проводка, которые контролируют взаимодействие клавишных устройств. К зажимам присоединяется кабельный проводок, который подводит включатель к приборам освещения. Считается, что двухклавишный выключатель – это модификация одноклавишного устройства.

    Зачастую встречаются модульные выключатели, которые состоят из 2 одинарных соединительных частей.

    Принцип работы двойного выключателя заключается во взаимодействии контактов и проводков, которые подсоединяются к светильникам различной конструкции.

    Подключение кабелей и проводов происходит благодаря клеммникам. Клеммы – это специальные устройства, которые оснащены самозажимными механизмами. Клеммные зажимы в последнее время стали очень популярными, поскольку для подсоединения достаточно очистить кончики проводов от изолирующего материала и соединить их с клеммой.

    Существуют выключатели с винтовыми зажимами, в них происходит все аналогичным образом, только фиксация происходит путем закручивания винтов.

    Есть виды современных двухклавишных выключателей, которые оснащены устройством подсветки и индикатором. Подсветка помогает обнаружить устройство в темноте, а индикатор показывает наличие замкнутой сети в светильнике.

    Достоинства двойных выключателей

    Устройства с двумя клавишами обладают следующими преимуществами:

    • один прибор может контролировать работу нескольких ламп или осветительных приборов;
    • обеспечение контроля за интенсивностью и яркостью света в помещениях. Одинарный выключатель при одном нажатии включает все лампочки осветительного прибора, однако двойной можно использовать не на полную силу, включив одну клавишу;
    • возможность регулировать освещение сразу в двух помещениях;
    • экономное расходование электроэнергии;
    • рациональное использование кабелей и проводов;
    • допускается включение одного светильника, что благотворно сказывается на здоровье глаз. Всем известно ощущение, когда происходит подключение сразу всех лампочек, такое происходит при одинарном выключателе;
    • удобство при подключении двухклавишных выключателей для сырых помещений или уличного освещения, так как одно устройство гораздо удобнее маскировать от непогоды или ударов. При монтаже на улице выключатели должны быть защищены специальными кожухами.

    Необходимые инструменты

    Перед началом работы нужно подготовить следующие инструменты:

    • отвертка крестового типа
    • отвертка с индикатором, чтобы проверять отсутствие напряжения в сети;
    • нож или специальный инструмент, который очищает провода от изоляции;
    • пассатижи или обжимные наконечники.

    Если планируется подключение двойного выключателя скрытого типа, то потребуется еще и перфоратор с насадкой для сверления больших отверстий, а также строительная смесь для закрепления корпуса устройства в проделанном отверстии (штукатурка, гипс и т.д.).

    Для установки двухклавишного устройства потребуется наличие инструментов:

    • отвертки: одна – крестовая, другая – с прямым шлицем;
    • монтажный нож;
    • уровень;
    • пассатижи;
    • бокорезы;
    • молоток;
    • зубило.

    Последние два инструмента используются для создания отверстия в стене.

    Список материалов:

    • выключатель;
    • электропровода с сечением от 1,5 мм²;
    • монтажная коробка для выключателя;
    • клеммники или винтовые затяжки;
    • изолента.

    Собрались с мыслями, материалом и инструментами? Приступаем к монтажу.

    После составления схемы начинают подготовку материалов, необходимых для монтажа. В перечень дополнительных материалов входят:

    • электрические провода, сечение которых должно быть не менее полутора квадратных миллиметров. Для точного определения метража следует провести замеры помещения с помощью рулетки;
    • двухклавишные выключатели;
    • изолента;
    • монтажная коробка;
    • клеммники или винтовые зажимы.

    Список инструментария:

    • крестовые и плоские отвертки;
    • монтажный нож для снятия изоляционного материала;
    • бокорезы;
    • нивелир;
    • пассатижи;
    • молоток и зубило на случай необходимости процесса штробления или углубления для подрозетников.

    Способы применения

    Большое количество достоинств такого устройства позволяет его использовать практически во всех помещениях дома, квартиры, офиса и т. д. К тому же, двухклавишный выключатель может служить регулятором работы светильников сразу в нескольких помещениях, например, ванная и туалет или коридор и кухня. Для того чтобы правильно провести монтаж, необходимо знать, как подключить двойной выключатель на две лампочки.

    Таким образом, можно сделать вывод о том, что сфера использования двухклавишных выключателей огромна.

    Технология монтажа проводки

    Подготовительные работы начинают с подготовки электропроводов. Если здание еще строится, то проблем с прокладкой кабеля нет: ее проводят по планировке с соблюдением всех требований, включая пожарную безопасность. Кабеля при этом размещают по отдельным каналам или специальным гофрированным трубкам.

    Перед тем как начать любые работы, связанные с монтажом электропроводки и подключению различных устройств, отключайте питание на щитке. Соблюдайте правила безопасности!

    Если же здание устарело и есть проблемы с электропроводкой, то придется попотеть:

    • не сильно, если провода смонтировали открытым способом;
    • сильно, если закрытым.

    При последнем варианте заново делаются штробы и прокладываются провода.

    Этот этап включает в себя:

    1. Подготовку схемы подключения.
    2. Расчёт необходимых материалов.
    3. Закупку комплектующих.
    4. Выбор инструментов.

    Если прислушаться к известной поговорке: «Семь раз отмерь, а один отрежь», то любая работа начинается с измерений. Поэтому надо бы начать нашу работу с похода к инструментальному ящику за рулеткой. Но вот беда — не знаем что мерить. Значит, нужно определиться с тем, что у нас уже есть и что мы хотим получить.

    Заходя на кухню видим люстру, выключатель и небольшую крышечку под самым потолком. Там скрывается распределительная коробка. Она называется так потому, что оттуда напряжение по проводам распределяется к потребителям. Потребители — это розетки с включёнными в них холодильником, электрочайником и микроволновкой, а также наша люстра. Розетки нас не интересуют, а вот люстра — да.

    Следующим шагом попробуем нарисовать схему текущего подключения люстры.

    Схема подключения люстры до замены выключателя

    А теперь дорисуем то, что мы хотим добавить — дополнительную лампочку на стену.

    Схема подключения 2-хклавишного выключателя на 2 лампочки

    На предыдущей схеме видно как подключать, а как тянуть провода между бра и кнопкой — не очень. Поэтому изобразим ещё одну схему подключения двойного выключателя на две лампочки— монтажную.

    Схема прокладки кабелей к двойному выключателю

    Ещё раз смотрим:

    1. Сейчас у нас на месте В1 одноклавишный выключатель, а нужно поставить двухклавишный.
    2. Из коробки выходит линия на Л1 — это наша люстра в центре потолка.
    3. Из той же коробки нужно протянуть провод к лампе Л2 — это новый светильник.

    Теперь нужно определиться с путём, по которому пойдёт кабель от выключателя к коробке и дальше к светильнику.

    Мы не пытаемся начать капитальный ремонт, а пробуем сделать работу с наименьшими временными и техническими затратами. Для этого есть два варианта:

    1. Всю проводку проложить в кабельные короба. Это узкие пустотелые пластиковые планки со съёмной верхней крышкой. Они аккуратно смотрятся на стене с любым покрытием, потому что имеют компактную форму и чистый белый цвет.
    2. Использовать примыкание вертикальной плоскости и потолочного перекрытия. Даже если дом построен из бетонных панелей, то по углам они примыкают неплотно. И если не бояться слегка намусорить, то можно очистить стык от шпаклёвки и сделать прокладку по углу. Останется только установить пластиковый канал к выключателю и к светильнику.

    Первый вариант отличается скоростью исполнения и минимальным объёмом мусора, но большим количеством дополнительных элементов на стене, с которыми нужно мириться. Второй вариант делает прокладку менее заметной, но подготовка связана с «ковырянием» в стене и большим количеством пыли. Выбираем подходящий вариант.

    Первым делом определимся с проводкой, идущей отдельно к каждому из участников подключения. Начнём с двухклавишного выключателя. Он имеет три клеммы: на общий кабель и на два раздельных. Поэтому для его включения в схему понадобится трехжильный кабель.

    На общий провод подключаем жилу с красной изоляцией. Ниже можно видеть специально составленный стенд с условным расположением будущих действующих элементов этой части электропроводки.

    Снизу выключатель, сверху источник электричества подключенный по двухжильному проводу с нулём и фазой, а слева и справа две лампочки. Все провода сходятся вместе в распределительной коробке — необходимом элементе монтажа грамотной проводки.

    Первым делом нужно очистить каждую жилу всех проводов от изоляции. Сначала снимаем белый защитный материал, общий для внутренних жил каждого из кабелей, а затем поочередно удаляем изоляцию со всех жил.

    Подробнее рассмотрим функции каждой жилы у проводов питающего кабеля, выключателя и лампочек.

    Сверху расположен питающий кабель. Слева у него коричневая жила, идущая на фазу, а справа — синяя, подключенная на ноль. Далее по бокам можно видеть одинаковые провода лампочек, у которых также синяя жила — нулевая, а коричневая — фазная. Тут стоит уточнить, что ноль (синий провод) должен приходить на внешний контакт патрона, который контактирует с резьбой лампочки, а фаза (коричневый провод) — на внутренний, который соединяется с точкой в центре нижней части лампочки.

    На выключателе, как уже ранее говорилось, красная жила в центре идёт на общий контакт, а зеленая и серая по бокам подключены к перемычкам клавиш.

    Теперь нужно соединить красную жилу выключателя с коричневой фазовой жилой источника питания. Синий нулевой провод с питающего кабеля подключаем одновременно к двум синим жилам обеих лампочек. А серый и зеленый провода от выключателя скручиваем с коричневыми кабелями, идущими на фазу у лампочек. В итоге получаем примерно следующую картину.

    Завершающим этапом все соединения нужно надёжно подтянуть плоскогубцами и спаять. После чего хорошенько изолировать каждую скрутку и компактно уложить в распределительной коробке.

    Перед проведением подключения нужно провести проверку используемых проводов. Для этого необходимо провести тестирование и определить, какой из проводов является фазовым. Для тестирования используется индикаторная отвертка, которая покажет наличие тока светодиодным сигналом. Нужно отметить фазовый провод, чтобы впоследствии не перепутать его с нулевым.

    Перед началом установки двойного выключателя следует грамотно проложить электропроводку до места локализации устройства. В случаях использования скрытого способа проводки разводку проводов проводят до момента оштукатуривания стен. Только после этого на места устанавливают выключатели и светильники, а затем их подключают. Прокладка проводов производится согласно предварительно составленной схеме.

    При использовании открытого способа проводка укладывается в кабель-каналы или гофрированные трубы. В случаях замены электропроводки скрытый способ считается более трудоемким, поскольку сначала нужно демонтировать старую проводку, а затем установить новую. Открытый способ электропроводки является более экономичным и не требует затрат и труда. Довольно легко удалить старую проводку и подключить новую.

    После того, как кабель размещен на назначенное место, начинают процесс подключения выключателей. В период укладки и подключения необходимо обесточить помещение, в котором будут происходить работы.

    В грамотно спроектированном распределительном щитке все автоматы-выключатели маркированы, и поэтому обесточить нужный автомат не составит труда. Если провода не подписаны, то автомат можно обнаружить методом подбора.

    После разводки проводов начинают монтаж двухклавишного включателя.

    Работа начинается с зачистки кончиков проводов. Подключить двойной выключатель света можно с использованием 3 проводков: первый – вводной, который обеспечивает вхождение тока, и 2 выводных, которые подсоединяются к приборам освещения. Кончики проводов зачищают от изоляции, расстояние зачистки составляет примерно 10 см.

    Затем очищенные провода подсоединяют к клеммам. Этот крепеж в системе обозначается буквой «L». Такой зажим расположен в одной стороне конструкции, то есть — отдельно, и его нельзя перепутать. Такой способ используют для двухклавишных включателей, если их конструкция не модульная.

    Для модульных выключателей подключение происходит по-иному. В этом случае вводной кабель подключается в клемму первого модуля. Такая клемма обозначается также буквой «L», только она соединяется тонким проводом со вторым модулем. Именно так происходит подсоединение к фазному проводу. Выводные клеммы обозначаются на схеме в виде стрелок, и подсоединение к ним проводков производится аналогичным образом.

    Различают несколько вариантов подключения двойного выключателя:

    1. Простейший способ характеризуется равным количеством проводов от потолка и осветительного прибора. Для соединения таких проводов достаточно просто их скрутить между собой.
    1. Если на потолке 3 провода, а люстра имеет большее количество плафонов, то в этом случае проводят распределение проводов на секции и их подключение к фазовому проводу.
    2. Если из потолка выходят 4 провода, в этих случаях провода скручивают между собой. Один из четырех проводов является заземляющим, его можно определить по светло-зеленому цвету и маркировке «РЕ».

    На конструкции по бокам располагаются 2 винтика, с помощью которых можно регулировать фиксацию лапок. В случаях, если устройство болтается, с помощью винтов можно его подкрутить и закрепить покрепче. Для этого понадобится фигурная отвертка.

    Коробку монтируют в специально подготовленное углубление, после чего устанавливают верхнюю декоративную рамку. Затем выключатель крепят в подрозетнике. Для крепления используют болты или зажимы. Этот процесс зависит от конструкции купленного вами включателя. Есть разновидности, имеющие съемные рамки и кнопки для нажатия. Эти элементы снимают перед подключением и устанавливают после выполнения всего объема работ.

    Составление чертежа для подключения

    Перед проведением монтажных работ необходима схема подключения. На чертеже должна быть четко учтена прокладка провода. В основном к включателю подводится фазный провод. Заземляющий и нейтральный провода подсоединяются непосредственно к светильнику. От выключателя отходят 2 кабельных провода, каждый из которых должен подключаться к лампочкам или другим приборам освещения.

    Основной принцип схемы – это указание подключения проводов от распределительной коробки к светильнику.

    Установка блока

    В первую очередь, зачищают концы проводов: один входной и два выходных, которые подключаются напрямую к светильникам. Очищают провода от изоляционного слоя на 10 см.

    Входную фазу подключают к клемме или винтовому зажиму, что находится по отдельности от других отверстий и называется входным. Два выходных провода крепятся с помощью двух других клемм/зажимов. Этот вариант подключения подойдет для двухклавишных устройств, не имеющих дополнительных модулей.

    Модульное устройство подключается несколько иным образом. Входной кабель вставляют в ту клемму модуля, которая подписана латинской буквой L. Рядом находится вторая клемма. Они обе соединяются с помощью провода малой длины. Выходные провода подключают так же, как и на однокорпусных устройствах.

    После завершения процедуры, выключатель устанавливается в монтажную коробку и закрепляется болтами в подрозетнике. Некоторые модели имеют съемные клавиши и рамки. Крепятся они в конце установки.

    Учитесь делать все собств

    Электрические схемы переключателя света

    - Do-it-yourself-help.com

    По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком.Как читать эти диаграммы

    Эта страница содержит схемы подключения бытовых выключателей света и включает в себя: петлю выключателя, однополюсные выключатели, регулятор света и несколько вариантов подключения комбинированного устройства с выключателем розетки. Также включены схемы подключения нескольких осветительных приборов, управляемых одним переключателем, двумя переключателями на одной коробке и раздельной розеткой, управляемой двумя переключателями.

    Подключение контура переключателя

    Когда источник электричества исходит от осветительной арматуры и управляется из удаленного места, используется петля переключателя.

    Эта схема соединена двухжильным кабелем, идущим от источника света до места выключателя. Нейтраль от источника подключается непосредственно к клемме нейтрали на лампе, а горячий источник соединяется с белым контурным проводом. Белый провод с обоих концов помечен черным, чтобы определить его как горячий. На SW1 он подключен к одному из выводов. Черный контурный провод подсоединяется к другому выводу, а на индикаторе - к горячему выводу на приспособлении.

    Это обновленная версия первой аранжировки.Поскольку электрический код в обновлении NEC 2011 года требует наличия нейтрального провода в большинстве новых распределительных коробок, между светом и переключателем проходит трехжильный кабель. Красный и черный используются для горячего, а белый нейтральный провод на распределительной коробке позволяет запитать таймер, пульт дистанционного управления или другой программируемый переключатель.

    Подключение однополюсного переключателя света

    Здесь однополюсный переключатель управляет питанием светильника. Источник находится у переключателя, и оттуда к свету идет двухжильный кабель.Горячий провод источника подключается к клемме переключателя, а другая клемма подключается к черному проводу кабеля. Нейтральный провод от источника соединяется с белым проводом кабеля и продолжается до света. На светофоре белый провод подключается к нейтральному выводу, а черный провод подключается к горячему.

    Электромонтаж двух переключателей для двух ламп

    Здесь два переключателя подключены к одному блоку для управления двумя отдельными лампами. Источник находится в распределительной коробке, и к каждому светильнику подводится 2-проводный кабель.Один источник соединен с каждым переключателем с помощью кабеля для питания двух ламп.

    Схема подключения нескольких источников света

    На этой схеме показано подключение одного переключателя для управления 2 или более лампами. Источник находится на SW1, и оттуда идет двухжильный кабель к приборам. Горячие и нейтральные клеммы на каждом приспособлении соединяются с помощью гибкого кабеля с проводами цепи, которые затем переходят к следующему свету. Это простейшее размещение более одного светильника на одном выключателе.

    Схема подключения диммера

    Реостат или диммер позволяет изменять ток, протекающий к осветительной арматуре, тем самым изменяя интенсивность света.Переключатель диммера будет иметь многожильные провода, которые необходимо отрезать от сплошного кабеля в виде косички. Подобное устройство следует использовать только с лампой накаливания, а не с потолочным вентилятором или другим двигателем. См. Схему подключения регулятора скорости для подключения реостата для управления скоростью вентилятора.

    Для подключения этой цепи от диммера к свету идет двухжильный кабель. Источник находится на диммере, и горячий провод соединен с одним горячим проводом на устройстве. Другой провод от диммера соединен с черным проводом кабеля, идущим к горячей клемме на светильник.Нейтральный провод источника соединен с белым проводом кабеля, который продолжается до нейтральной клеммы на фонаре.

    Подключение коммутатора к настенной розетке

    Здесь розетка управляется однополюсным выключателем. Обычно это используется для включения и выключения настольной лампы при входе в комнату. На этой схеме 2-проводной кабель проходит между SW1 и розеткой. Источник находится на SW1, и горячий провод подключен к одной из клемм там. Другая клемма переключателя подключена к черному проводу кабеля, идущему к горячей клемме на розетке.Нейтраль источника соединяется в распределительной коробке с белым проводом кабеля, идущим к нейтрали на розетке.

    Схема подключения

    для раздельной розетки

    На этой схеме показано подключение разъемной розетки, при которой верхняя половина контролируется переключателем SW1, а нижняя половина всегда горячая. Розетка разделяется путем разрыва перемычки между двумя клеммами цвета латуни. Перемычка между нейтральными серебряными клеммами должна оставаться нетронутой.

    Здесь источник находится на выходе, а оттуда к SW1 идет двухжильный кабель.Нейтральный провод цепи подключается к одной из нейтральных клемм на розетке, к выключателю он не идет. Горячий источник соединен с кабелем, который подключается к нижней, всегда горячей половине розетки, и к белому кабельному проводу, идущему к SW1. Белый провод с обоих концов помечен черным, чтобы определить его как горячий. Черный провод кабеля идет к SW1, соединяя его с горячей верхней половиной раздельной розетки.

    На этой обновленной схеме 3-проводной кабель проходит между розеткой и переключателем, а красный провод кабеля используется для передачи горячего источника к переключателю.Нейтраль от источника соединяется с распределительной коробкой с помощью белого провода, и на этой схеме белый провод закрывается гайкой. Это представляет собой изменение кода NEC, которое требует наличия нейтрального провода в большинстве новых распределительных коробок. Если вы используете новую цепь, проверьте электрический код, чтобы понять это и любые другие обновления необходимой процедуры.

    Подключение двойной коммутируемой розетки

    В этой схеме раздельная розетка управляется двумя отдельными переключателями.При таком расположении две лампы можно подключить к одной розетке, и каждой можно управлять отдельно из двух разных мест.

    Здесь снова соединительный язычок между клеммами розетки сломан, а нейтральный язычок остается целым. Источник находится на SW1, и 3-проводный кабель идет оттуда к розетке, 2-проводный кабель идет оттуда к SW2. Горячий провод источника соединен с кабелем SW1 и черным проводом, идущим к коробке розеток. В коробке черный провод соединен с белым проводом, идущим к SW2.Белый провод имеет черные отметки на обоих концах, чтобы идентифицировать его как горячий.

    Красный провод кабеля проходит от SW1 к клемме под напряжением в верхней половине разъемной розетки. Нейтраль источника соединяется с белым проводом, идущим к нейтрали розетки. Неважно, какой именно, требуется только одно соединение.

    От розетки черный провод кабеля, идущий к SW2, подключается к горячей клемме на нижней половине и к переключателю на другом конце.

    На этой обновленной схеме 3-проводной кабель проходит между розеткой и переключателем SW2, чтобы обеспечить возможность подключения источника нейтрали ко второй распределительной коробке.

    Здесь белый не используется для горячего, а вместо этого черный провод служит для второго переключателя. Красный провод к SW2 подключен к горячему полюсу в нижней половине розетки и к переключателю на другом конце.

    Подключение к 3-ходовой розетке

    На этой схеме два трехпозиционных переключателя управляют розеткой настенной розетки, которая может использоваться для управления лампой от двух входов в комнату. Эта схема подключена так же, как и 3-сторонние фонари по этой ссылке.

    Между выключателем и розеткой проходит трехжильный кабель.Источник находится на SW1, где горячий соединяется с общей клеммой, а нейтраль соединяется с нейтралью на выходе. Красный и черный провода, идущие от SW1 к розетке, используются в качестве дорожных. На выходе путешественники соединяются, чтобы бежать к SW2, используя красный и белый провода в этом кабеле. Белый провод с обоих концов помечен черным, чтобы определить его как горячий. Черный провод к SW2 подключается к горячему на розетке и к общему проводу SW2 на другом конце.

    Электропроводка для розетки и комбинированного переключателя

    Комбинированное устройство с выключателем розетки удобно, когда вам нужны оба, но у вас есть только одна коробка.Подобно ранее упомянутым разъемным розеткам, в этих устройствах используется съемный соединитель между двумя горячими клеммами, чтобы при необходимости разделить его. В неповрежденном состоянии и подключенном к одному проводу горячего источника, комбо можно использовать для выключения и включения света, пока розетка будет постоянно горячей. Если вам нужно подобное устройство с защитой от замыкания на землю на кухне, в ванной или прачечной, загляните сюда, чтобы увидеть электрические схемы для комбинированного выключателя розетки gfci.

    На этой схеме показан первый вариант подключения для этого устройства.При таком расположении перемычка между горячими клеммами остается нетронутой. Источник находится на устройстве, а горячий подключается непосредственно к одному из горячих выводов, неважно, какой именно. Двухжильный кабель проходит от комбо к осветительной арматуре, а выход переключателя подключается к черному проводу, идущему к горячей клемме светильника. Нейтральный провод источника соединен с нейтралью на половине розетки комбинированного устройства и с белым проводом кабеля, идущим к свету. На свету он подключается к нейтральному выводу.

    Если у вас есть второе устройство в одной коробке с комбинированным переключателем, вы можете соединить их вместе, как показано на этой схеме. Здесь мы используем розетку, но любое устройство, такое как выключатель, таймер и т. Д., Будет подключено таким же образом. Вкладка на комбо остается нетронутой, а источник горячего подключения соединен с помощью гибкого провода к горячим клеммам на каждом устройстве в коробке. Нейтраль источника подсоединяется к обоим устройствам и к белому проводу, идущему к клемме нейтрали устройства. Выход комбинированного переключателя подключается к черному проводу, идущему к горячему выводу прибора.

    Это еще один вариант подключения комбинированного устройства, в котором используются два электрических источника. В этой конфигурации соединительный язычок между горячими клеммами на устройстве сломан, чтобы разделить их. Переключатель управляет светом, и половинка розетки комбинированного устройства всегда горячая.

    Источник 1 входит в осветительную арматуру, и оттуда проходит трехжильный кабель к половине переключателя на устройстве. Горячий от источника подключается к черному проводу, идущему к комбо-разъему и к входной стороне переключателя.Белая нейтраль от источника подключается непосредственно к светильнику. Красный провод от фонаря подключается к выходу переключателя и к горячему выводу на другом конце.

    Источник 2 подключается к комбинированному устройству, где провода под напряжением и нейтраль подключаются к соответствующим клеммам на розеточной половине устройства.

    Наконец, комбинированный переключатель может использоваться для управления самой встроенной розеткой, что позволяет ей работать как переключаемая розетка.Это удобно, если вы хотите использовать переключатель для управления осветительной арматурой или другим устройством, подключенным к комбо. Здесь перемычка между двумя половинками удаляется, и горячая цепь подключается к входной стороне переключателя. Релейный выход направляется на горячую сторону розетки с помощью короткой перемычки того же калибра. Нейтраль контура подключена к нейтральной стороне розетки.

    Еще подобное на Do-It-Yourself-Help.com

    Как подключить двухпозиционный переключатель (со схемой)

    Одна из простых, но интересных схем подключения, которую молодые инженеры изучают в своей лаборатории, - это установка для подключения освещения лестницы .Возможно, большинство из нас уже использовали его, не обращая особого внимания на то, как он работает. Освещение лестницы дома или в любом другом месте обычно осуществляется с помощью так называемого двустороннего переключателя. В настоящее время на рынке существует множество различных типов переключателей, и некоторые из них могут использоваться напрямую для двустороннего подключения без каких-либо специальных двусторонних проводных соединений. Но в этом уроке мы покажем вам, как сделать проводку двухпозиционного переключателя с обычными бытовыми переключателями. Двухстороннее переключающее соединение означает, что вы можете управлять электрическим оборудованием, таким как лампочка, с помощью двух переключателей, расположенных в разных местах, обычно используемых на лестнице.Двусторонним переключателем можно управлять независимо от любого переключателя, это означает, что независимо от положения другого переключателя (ВКЛ / ВЫКЛ), вы можете управлять светом с помощью другого переключателя.

    Существует два метода подключения с двухпроводной коммутацией , один - это 2-проводное управление , а другое - 3-проводное управление . Мы объяснили оба метода ниже, и оба метода продемонстрированы в Video , приведенном в конце этой статьи.

    Необходимые компоненты для подключения двухпозиционного переключателя

    • Два двухпозиционных переключателя
    • Лампа
    • Источник переменного тока
    • Соединительные провода

    Подключение двухпозиционного переключателя с использованием двухпроводного управления

    Это первый метод двусторонней коммутации, это старый метод .Если вы собираетесь установить новый, воспользуйтесь тремя методами управления проводом.

    Как вы видите на схеме двухпозиционного переключателя ниже, вы обнаружите, что фаза / напряжение соединены с общим проводом первого двухпозиционного переключателя. PIN1 и PIN2 первого переключателя связаны с PIN1 и PIN2 второго переключателя соответственно. Один конец лампы подключен к общей клемме второго переключателя, а другой конец лампы подключен к нейтральной линии источника питания переменного тока.

    Примечание: При 2-проводном методе управления, когда переключатели находятся в противоположном состоянии свет будет в состоянии ВЫКЛ. , как показано на схеме ниже:

    Условие получения выхода в состоянии ВКЛ такое же, как в таблице истинности Ex-nor, приведенной ниже:

    Переключатель 1

    Переключатель 2

    Состояние лампы

    0

    0

    1

    0

    1

    0

    1

    0

    0

    1

    1

    1

    Где 0 представляет состояние ВЫКЛЮЧЕНО, а 1 представляет состояние ВКЛЮЧЕНО.

    Как подключить проводку двухпозиционного переключателя с помощью трехпроводного управления

    Это новый метод подключения двухпроводного переключателя , который немного отличается от метода двухпроводного управления. Этот метод широко используется в настоящее время, поскольку он более эффективен, чем двухпроводная система управления.

    Как вы можете видеть на принципиальной схеме двухпозиционного переключателя под номером , общий контур обоих переключателей закорочен.PIN1 обоих переключателей соединен с фазой или проводом под напряжением, а PIN2 обоих переключателей соединен с одним концом лампы. Другой конец лампы подключен к нейтральной линии источника питания переменного тока.

    Примечание: В 3-проводном методе управления, когда переключатели находятся в таком же состоянии , световой индикатор будет в состоянии ВЫКЛ. , как показано на схеме ниже:

    Условие получения выхода в состоянии ВКЛ такое же, как в таблице истинности взрывозащиты или логического элемента, которая приведена ниже:

    Переключатель 1

    Переключатель 2

    Состояние лампы

    0

    0

    0

    0

    1

    1

    1

    0

    1

    1

    1

    0

    Где 0 представляет состояние ВЫКЛ, а 1 представляет состояние ВКЛ.

    Применение двухпозиционного переключателя:

    • В основном на лестничной клетке.
    • Ошибочное отключение устройств безопасности / защиты цепи.
    • Большой зал с двумя входными / выходными воротами.
    • Для управления любыми приборами переменного тока, такими как вентилятор или свет, из двух мест, например, входа и выхода.

    Двухпозиционный переключатель | Электропроводка

    Я включил этот метод двухстороннего переключения для справки, потому что вы можете встретить его в старых домах, но я не рекомендую вам его использовать.Если вы выполняете новую установку или замену двухпозиционной системы переключения, используйте трехпроводной метод управления.

    Вы, скорее всего, встретите эту двухстороннюю схему освещения в промышленных / коммерческих условиях, где установка является магистральной / кабельной и используются одножильные проводники.

    Рис. 1: Схема двухстороннего переключения света с использованием двухпроводного управления

    Оборотная сторона двухпроводной системы управления

    Этот подход часто называют «методом экономии кабеля», потому что для него требуется только двухпроводное управление.Это нормально, если выполнено правильно, но вот на что вам нужно обратить внимание: если это используется на лестничной клетке, где у вас есть переключатель наверху и переключатель внизу, существует опасность того, что нейтраль и напряжение будут поступать из разных цепей освещения. См. Fi2 2.

    Рис. 2. Двустороннее переключение с двухпроводным управлением (НЕ ДЕЛАЙТЕ ЭТО)

    Первая причина, по которой это BAD - из соображений безопасности; скажем, мы работаем над освещением наверху, поэтому мы выключаем цепь освещения наверху, думая, что мы в безопасности.. НЕПРАВИЛЬНО . Живое напряжение принимается внизу, и все еще есть токоведущие проводники, питающие выключатель наверху, и если кто-то щелкнет выключателем внизу на этой диаграмме, то живое питание также будет распространяться до лампы (вы жареный ребенок !!).

    Если вы видите, что этот метод используется в вашем доме ИЗОЛИРУЙТЕ ВСЕ ЦЕПИ ОСВЕЩЕНИЯ ПЕРЕД РАБОТОЙ НА ЛЮБОМ ИЗ НИХ . Если вы не уверены, что ИЗОЛИРУЙТЕ ВСЕ ЦЕПИ ОСВЕЩЕНИЯ ПЕРЕД РАБОТОЙ НА ЛЮБОЙ ИЗ НИХ.

    Примечание: если бы этот метод использовался в длинном коридоре, где оба переключателя находились внизу и, предположительно, нейтраль не была заимствована из другой цепи (НЕ ПРИНИМАЙТЕ ЭТОГО), то этой проблемы безопасности не существовало бы.Но читайте дальше ..

    Вы видите, что этот метод предлагается на многих сайтах DIY, но вопросы безопасности редко объясняются должным образом. Вот еще одна причина не делать этого, которую я еще не нашел ни на одном сайте DIY:

    Индукционные петли и радиопомехи

    Как вы, наверное, знаете, любой проводник с током излучает электромагнитное поле. Преимущество сдвоенных и заземляющих кабелей заключается в том, что токопроводящие и обратные провода всегда находятся в непосредственной близости (в одном кабеле), поэтому возникает эффект компенсации.

    Теперь снова рассмотрим Рис. 2, ток питания покидает потребительский блок (плату предохранителей) и проходит по дому к выключателю на нижнем этаже, затем он направляется наверх ко второму выключателю через свет. Путь к нейтрали вполне может пройти вокруг цепи освещения наверху, прежде чем вернуться вниз к потребительскому блоку. BINGO, мы только что превратили наш дом в массивную индукционную петлю , идеально спроектированную, чтобы мешать разного рода вещам:

    • Слуховые аппараты с индукционной петлей
    • Радиоприемники
    • Мой милый Стратт (это электрогитара, если вы не музыкант)
    • Компьютерные сети

    Я думал, что закончил, но пока мы обсуждаем, почему этот метод не очень хорош:

    Ошибочное срабатывание устройств безопасности / защиты цепи

    Практика «заимствования» нейтрали у цепи, которая не питала звук, вполне может нанести ущерб современному потребительскому устройству, имеющему несколько УЗО или АВДТ.

    Итак, подведем итог: если вы не хотите поссать в темноте, потому что ваша жена включила чайник внизу, используйте метод трехпроводного управления🙂


    Теги: Схема 2-стороннего освещения, 2-ходовой переключатель, Схема 2-ходового переключателя, электрическая проводка, как подключить свет, как подключить двухсторонний переключатель, Схема подключения света, схема освещения, схема подключения освещения, два переключатель пути

    Двухстороннее переключение света | Светильник

    Вот пошаговые инструкции о том, как подключить двухстороннюю схему освещения или заменить существующий односторонний переключатель света на двухстороннюю систему, это очень полезно на лестницах и т. Д.так как у вас может быть переключатель внизу и вверху лестницы.

    Перед работой с какой-либо электрической цепью вы должны убедиться, что она правильно изолирована и не может быть случайно снова включена. Перед выполнением любых электромонтажных работ прочтите статью о процедурах безопасной изоляции. Если вы не на 100% уверены, что делаете, вызовите квалифицированного электрика. Строительные нормы и правила постоянно меняются, и модификация домашней электрики может противоречить новым правилам и аннулировать вашу домашнюю страховку.

    Двухстороннее переключение не так сложно, как может показаться на первый взгляд, и должно быть довольно простым, если вы будете следовать схемам ниже.

    Заземляющие провода не показаны на всех фотографиях и схемах для ясности, но должны быть подключены ко всем клеммам заземления. Для двухстороннего переключения требуются двусторонние переключатели света, их можно определить, посмотрев на клеммы на задней панели переключателя. Будет клемма Com (общая), клемма L1 и клемма L2.

    Двухстороннее переключение со старыми цветами проводки -

    На этой диаграмме представлена ​​схема двустороннего переключения. Существуют и другие способы подключения двухсторонней схемы освещения, но это, безусловно, наиболее распространенный и простой метод.Для этой схемы были использованы старые цвета проводки, которые присутствуют в большинстве домов в Великобритании. Для установки двух- или трехпозиционного переключателя требуется трехжильный и заземляющий кабель, который должен проходить от первого переключателя света ко второму, а затем подключаться, как показано на этой схеме. Первый переключатель - это переключатель, который содержит провод под напряжением и коммутируемый провод под напряжением. На схеме показаны только отдельные цвета. В реальной жизни эти провода будут покрыты внешней защитной оболочкой и будут включать неизолированный провод заземления и будут называться кабелем.На провода можно было надеть красную оплетку или ленту, как показано, чтобы показать, что в какой-то момент они будут под напряжением. Теперь эта оплетка будет коричневой. Подключения очень простые, и на этой странице есть еще одно руководство.

    Двухстороннее переключение с новыми согласованными цветами -

    Это та же диаграмма, что и выше, но с использованием новых согласованных цветов. Для установки двух- или трехпозиционного переключателя требуется трехжильный и заземляющий кабель, который должен проходить от первого переключателя света ко второму, а затем подключаться, как показано на этой схеме.Первый переключатель - это переключатель, который содержит провод под напряжением и коммутируемый провод под напряжением. На схеме показаны только отдельные цвета. В реальной жизни эти провода будут покрыты внешней защитной оболочкой и будут включать неизолированный провод заземления и будут называться кабелем. Коричневая оплетка или лента могла быть помещена на провода, как показано, чтобы показать, что в какой-то момент они будут под напряжением.

    Как преобразовать одиночный выключатель в двухстороннюю систему

    Здесь вы можете увидеть заднюю часть выключателя света, в данном случае это двухсторонний выключатель, используемый для одностороннего света.Односторонний переключатель имеет только общий вывод L1, а двусторонний переключатель имеет общий вывод L1 и L2, как показано на рисунке.

    Обратите внимание, что используется новый согласованный кабель (коричневый и синий), и обратите внимание, что коричневый провод был помещен поверх синего провода. Это означает, что в какой-то момент он будет под напряжением! Заземляющий провод всегда должен быть подключен к клеммам заземления, здесь он удален для наглядности, но должен быть подключен даже к пластиковым выключателям света, если только клемма заземления отсутствует.Задняя коробка нуждается в заземлении, если она не пластиковая и не имеет точки заземления.

    Для двухстороннего переключения вам потребуется трехжильный кабель и кабель заземления, достаточная длина, чтобы протянуть его от существующего переключателя света до места, где вы собираетесь разместить второй переключатель света.

    Этот кабель необходимо проложить по простейшему маршруту. Ниже приведены рекомендации и допустимые зоны, разрешенные зоны проводки.

    Это не новый согласованный кабель, поэтому, возможно, потребуется изменить цвета, необходимо использовать заземляющую оплетку перед подключением, как и все кабели.

    Не существует установленных правил, определяющих, какой из проводов что делает при трехстороннем освещении, но я собираюсь использовать наиболее разумный вариант.

    Снимите провод, который находится в общей клемме, и вставьте ее в клемму L2.

    Эти два провода являются постоянными и коммутируемыми проводами под напряжением.

    Нет никаких фиксированных правил, по которым провод идет куда, но если вы будете следовать цветам, которые я использовал здесь, они, кажется, имеют смысл!

    Обратите внимание на коричневые оплетки всех проводов! Я сдвинул его немного назад, чтобы вы могли видеть фактические цвета проводов.Коричневый провод и синий провод в коричневой оболочке уже находятся в клеммах L1 и L2, это описано выше. Эти два провода находятся под постоянным напряжением и переключаются под напряжением.

    Старые цвета -

    Желтый провод идет к общей клемме, красный - к клемме L1, а синий - к клемме L2.

    Новые цвета -

    Серый провод идет в общую клемму, коричневый - в клемму L1, а черный - в клемму L2. Когда вы закрепляете провод в клемме, всегда слегка потяните за него, чтобы убедиться, что он закреплен правильно.Это может сэкономить часы работы позже, когда провод выскочит и перестанет работать!

    Это задняя часть второго переключателя, который делает схему 2-ходовой. И снова коричневая оплетка сдвинута назад для ясности. Провода в этом переключателе должны точно имитировать три провода, которые вы вставили в другой переключатель.

    Старые цвета -

    Желтый провод идет к общей клемме, красный - к клемме L1, а синий - к клемме L2.

    Новые цвета -

    Серый провод идет в общую клемму, коричневый - в клемму L1, а черный - в клемму L2.Теперь у вас есть свет, который можно включать или выключать из 2 разных мест.

    Видео-руководство о том, как это сделать, находится здесь -

    Как подключить двухсторонний переключатель света видео

    Подключение двухпозиционного переключателя



    Как подключить двухпозиционный переключатель. Подключить двухпозиционный переключатель так же просто, как и в случае с основной домашней проводкой. Прежде всего, нам нужно немного изучить терминологию, чтобы вы точно знали, что обсуждается.

    Перейдите на страницу «Терминология коммутатора », где я обсуждаю термины, используемые для различных типов домашних электрических переключателей.Это также должно помочь понять функции каждого типа переключателя.

    При подключении схемы двухпозиционного переключателя все, что вы на самом деле делаете, - это управление потоком мощности (выключение / включение) на нагрузку (свет, лампа, розетка, потолочный вентилятор и т. Д.)

    Теперь типичная схема будет содержать 3-проводной кабель , известный как romex. Кабель состоит из черного, белого и неизолированного медного провода.

    Черный провод = Питание или Горячий провод
    Белый провод = Нейтраль
    Голая медь = Земля

    При подключении схемы двухпозиционного переключателя все, что нам нужно сделать, это управлять черным проводом (горячим проводом) для включения и выключения Загрузка.Эта простая диаграмма ниже поможет вам лучше понять, что делает эта схема.

    На диаграмме выше источник питания входит слева. Обратите внимание, что черный провод - единственный провод, которым мы управляем через двухпозиционный переключатель. У вас есть входящий горячий провод (черный), идущий к одному винту (не имеет значения, используете ли вы латунный или серебряный винт) на стороне двухпозиционного переключателя, и черный провод от другого винта на двухпозиционном переключателе собирается нагрузка (свет, потолочный вентилятор и т. д..). Белые провода скреплены гайками, чтобы можно было продолжить цепь.

    Теперь что касается провода массы. Очень важно также подключить заземляющий провод к выключателю. Зеленый винт на двухпозиционном переключателе предназначен для заземления, поэтому все провода заземления должны быть подключены, как показано ниже.

    Все провода заземления (неизолированная медь) теперь подключены (входящее заземление, заземление нагрузки и заземление переключателя). Это обеспечивает безопасную защиту цепи, поскольку все заземления не повреждены.

    Итак, чего мы добились. При подключении двухпозиционного переключателя на схеме ниже показана основная концепция подачи электричества к нагрузке. Предположим, что управляемая вами нагрузка - это свет. Электричество проходит от горячего провода (черный) через двухпозиционный переключатель (показан в выключенном положении), а затем к свету и возвращается через нейтральный провод (белый). Это законченная схема.

    Теперь, поняв диаграмму выше, перейдите к верхней диаграмме и, используя концепцию, показанную здесь, просто используйте указатель мыши на этой диаграмме и проследите за потоком от черного провода (горячий провод) к нагрузке и возвращайтесь через белый провод. (нейтральный).Это должно дать вам хорошее общее представление о том, как работает схема двухпозиционного переключателя, и поможет вам добавить или изменить двухпозиционный переключатель.

    Итак, теперь, когда у вас есть основная концепция подключения двухпозиционного переключателя, давайте посмотрим на следующие схемы двухпозиционного переключателя, чтобы увидеть, какой тип схемы у вас есть. После того, как вы вытащили выключатель из стены, провода в коробке и соединяемые с выключателем должны выглядеть следующим образом.

    Базовая двусторонняя цепь - питание на коммутаторе


    Базовая двусторонняя цепь - питание на световом индикаторе


    Электропитание на коммутаторе - с 2 последовательными лампами


    Подача питания на свет - с 2 двухпозиционными переключателями и 2 фонарями


    Питание на свету - с двухпозиционным переключателем и розеткой


    Электропитание на выключателе / ​​розетке - с подсветкой



    Разрешите Тима Картера из AskTheBuilder.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
