Струбцины монтажные, столярные и слесарные

Струбцина – это приспособление с зажимным механизмом для фиксации деталей при обработке или склеивании двух элементов изделия. С их помощью предмет закрепляется в неподвижном положении, что облегчает работу мастера и позволяет достичь качественного результата. В столярных мастерских при выполнении ремонтных или монтажных работ, а также для сварки широко используются струбцины всех видов: угловые, винтовые и других конструкций.

Устройство и принцип действия

Эти зажимные приспособления обычно состоят из рамы (F-образные) или скобы (G-образные слесарные струбцины). Также имеется подвижная часть, которая приводится в действие при силовом воздействии на рукоятку и сжимает или разжимает фиксирующие элементы. Струбцины различаются по типу механизма.

Виды струбцин

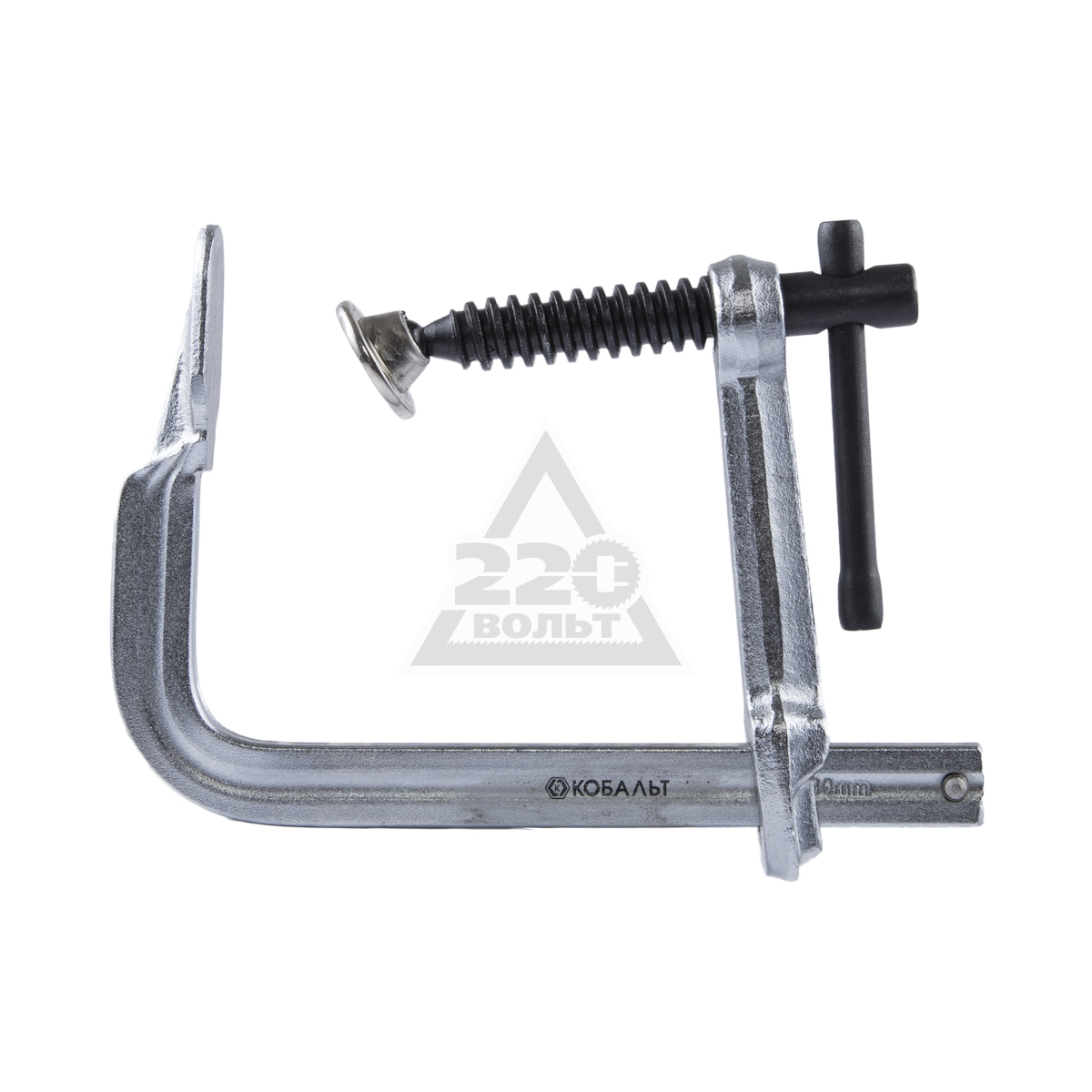

  • Винтовая – в струбцинах такой конструкции имеется винт и Т-образная рукоятка, при повороте которой губки сжимаются или разжимаются.
    Их также применяют для фиксации труб при работах с сантехникой.
  • Монтажная струбцина – применяется для крепления труб и других элементов коммуникаций, а также для зажима деталей конструкций при поднятии на высоту.
  • Угловая – струбциной такой конструкции можно удерживать при склеивании или сварке элементы рам, уголков и т.д.
  • Струбцина быстрозажимная – приспособление для быстрой фиксации, которое имеет рычажно-осевой механизм, что позволяет облегчить усилия пользователя при зажиме детали – достаточно одной рукой переместить рукоять в нужное положение.
  • Ручная струбцина, или пружинный зажим – имеет две рукоятки, при разведении которых зажимные части разводятся, а при обратном действии сводятся, фиксируя какой-либо предмет. Пружинный механизм значительно облегчает усилия пользователя. Этой разновидностью монтажных струбцин пользуются для склеивания мелких деталей, удержания небольших предметов из мягких материалов (дерева, картона, пластика и т.
    д.).

Важно знать при выборе струбцин

Рабочий ход определяет, на какое расстояние раздвигаются фиксирующие элементы слесарной струбцины. Чем больше этот показатель, тем более крупные детали можно зажимать. У разных моделей он может составлять от 20 до 350 мм.

В нашем интернет-магазине вы можете узнать цену на столярные струбцины и купить нужную модель. Сделайте заказ прямо сейчас по телефону или через форму на сайте!

Струбцина. Виды струбцин, их особенности и сферы применения

Струбцина имеет разные виды отличаются они между собой по своему назначению, конструкции, материалу, размерам и т.др., все подробности о каждом виде смотрите здесь.

Во время работы с заготовками и деталями из различных материалов, их приходится придерживать одной рукой в определенном положении.

При этом большинство строительных инструментов требуют, чтобы обе руки были свободны.

Как зажим, подойдут простейшие тиски, однако, их конструктивные особенности не всегда позволяют зафиксировать деталь в удобном положении.

Кроме того, используя тиски, мастер привязан к месту, на котором они смонтированы.

В этом случае незаменимым инструментом будут специальные зажимные приспособления – струбцины.

Они позволяют и освободить обе руки, и фиксировать обрабатываемые детали в любом удобном положении.

Простейший зажим представляет собой рамку, на которой закреплен зажимной механизм.

Такая конструкция позволяет использовать этот инструмент в любых ситуациях и сварщиками, и столярами.

Вместе с простейшим вариантом, который можно изготовить самостоятельно, распространение получили и более технологичные виды струбцин, каждый из которых “заточен” под определенную работу.

Содержание статьи

Устройство и принцип действия

Классическая струбцина имеет те же функции, что и тиски, а ее конструкция очень напоминает механизм крепления советской мясорубки к столу.

В качестве материала при изготовлении этого инструмента используется металл, дерево, прочный пластик.

Обыкновенный ручной зажим представляет собой изогнутую буквой “П” монолитную раму, к которой с одной стороны прикреплены подвижные зажимные элементы.

Как правило, это длинный винт, оборудованный с одной стороны рукоятью для удобства поворота вокруг оси, а с другой стороны имеющий плоский широкий пятак.

За счет поворота винта этот пятак создает давление на противоположный конец рамы.

Если между пятаком и рамой поместить два, скажем, деревянных бруска, а затем затянуть винт, они надежно зафиксируются между собой.

В зависимости от конструкции, прижимные вспомогательные инструменты можно разделить на:

Корпусные струбцины

Зажимное усилие может быть использовано для фиксации обрабатываемых деталей на косых и параллельных плоскостях.

За счет того, что прижим осуществляется элементами корпуса, инструмент получил свое название.

Представляет собой два металлических прямоугольных бруса, соединенных между собой с одной стороны прочной планкой. Один из них неподвижно прикреплен к планке, а второй снабжен дотягивающим винтом и может свободно перемещаться.

Противоположная часть брусков – прижимные губы.

Для зажима деталей, необходимо свести между собой металлические бруски до упора в заготовку, а затем затянуть винт (снабжен удобной ручкой).

Этот вариант инструмента наиболее распространен.

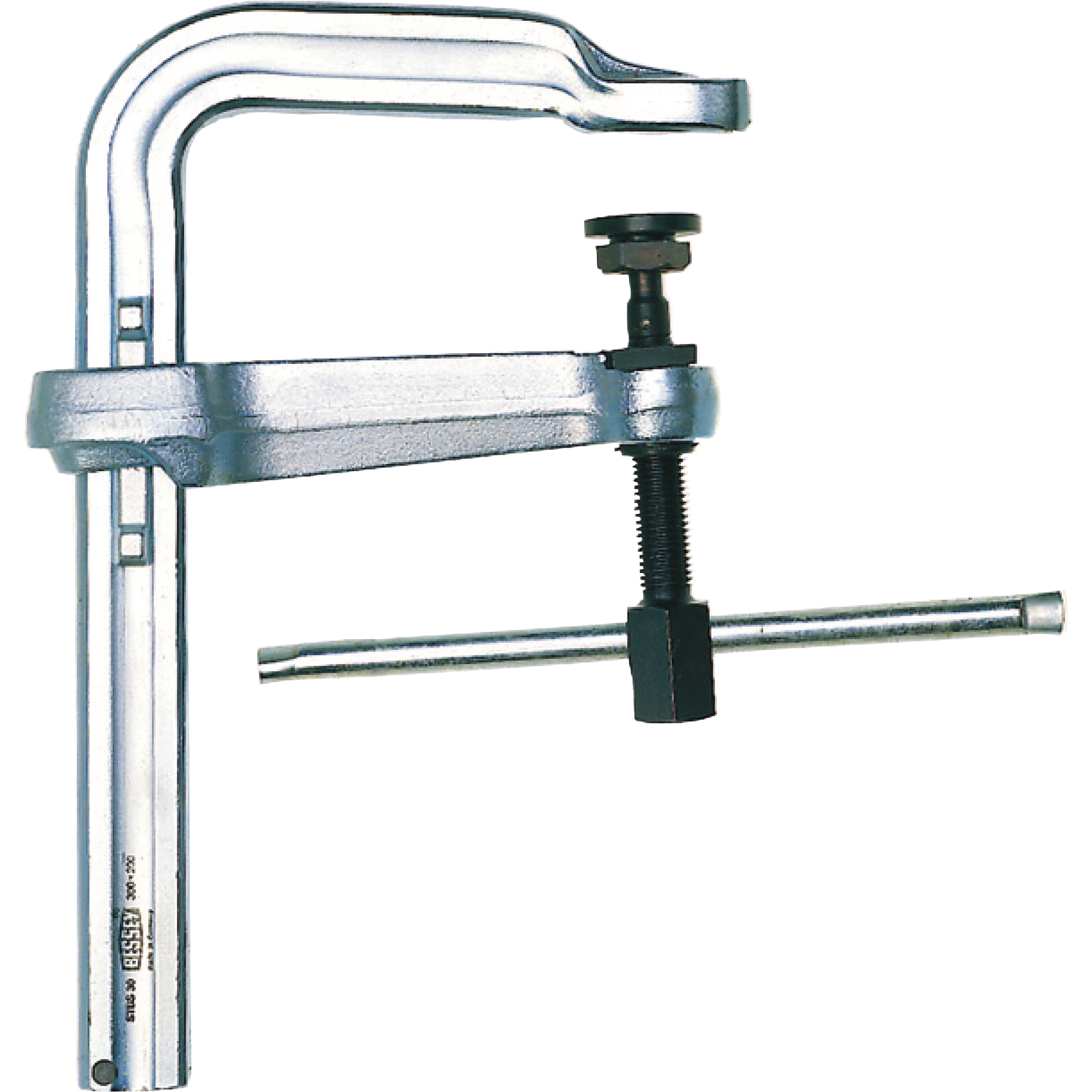

Струбцина винтовая

Это популярный вспомогательный инструмент.

Может быть выполнен в нескольких вариантах, но основное зажимное усилие обеспечивает винт с ручкой и пятаком.

Может быть выполнена в виде корпусного зажима, где прижимной винт проходит насквозь бруска, а пятак является губой.

Другой вариант – корпус в форме буквы “G” или “П”, сквозь одну из “ножек” которой пропущен зажимной винт с пятаком.

Широко распространены кованые винтовые струбцины, изготовленные из инструментальной стали.

Металл, после ковки и закалки, обладает высокой прочность, следствием чего является надежность инструмента.

Магнитная струбцина

Наиболее востребована сварщиками, так как служит для предварительной фиксации между собой двух металлических заготовок (трубки, профильные уголки и т.д.).

Может быть выполнена в виде равнобедренного прямоугольного треугольника, пяти -, шестигранника.

Грани струбцины имеют магнитные вставки, которые и отвечают за фиксацию металлических элементов между собой под углом.

Струбцина с трещоткой

Внешне очень похожа на обыкновенную бельевую прищепку, но большего размера.

Зажимается усилием руки, а установленный храповый механизм блокирует разжимание губок.

Для ослабления зажима служит специальный рычажок-собачка (кнопка).

Струбцина триггерная

Еще называют быстрозажимной.

Имеет F-образную конструкцию.

Одна губка неподвижно закреплена на металлической планке.

Вторая имеет рукоять, похожую на пистолетную, с рычажком, напоминающим оружейный спусковой крючок, и специальным флажком – замком.

Если флажок стоит в положении “разблокировано”, подвижная губка легко перемещается вдоль планки свободным ходом.

В положении “заблокировано” прижим осуществляется нажатиями на рычажок.

При этом движение губки в противоположную сторону блокируется тем самым замочным механизмом.

Проще говоря, система напоминает пистолеты для герметиков.

Гидравлическая струбцина

G-образный корпус, как в случае с винтовым инструментом, однако, вместо винта используется некое подобие домкрата, на штоке которого установлен пятак.

Вакуумные струбцины

На раме параллельно друг другу установлены вакуумные присоски со встроенными ручными насосами.

Используются для позиционирования в одной плоскости двух плоских деталей, например, листов МДФ, металла.

Виды струбцин

Различные виды зажимов и их конструкционные особенности позволяют эффективно использовать их для фиксации широкого спектра материалов конкретных форм и размеров под определенными углами.

Некоторые вспомогательные инструменты больше подойдут для упрощения сварочных работ, другие актуальны в столярном деле, третьи просто созданы для склеивания материалов плоской формы встык.

Среди всех видов вспомогательного инструмента особое место занимает так называемая закрывающая струбцина.

Это даже не инструмент, а полноценный монтажный элемент.

Основное назначение – крепление монтажного профиля к двутавровым балкам без необходимости сверлить отверстия.

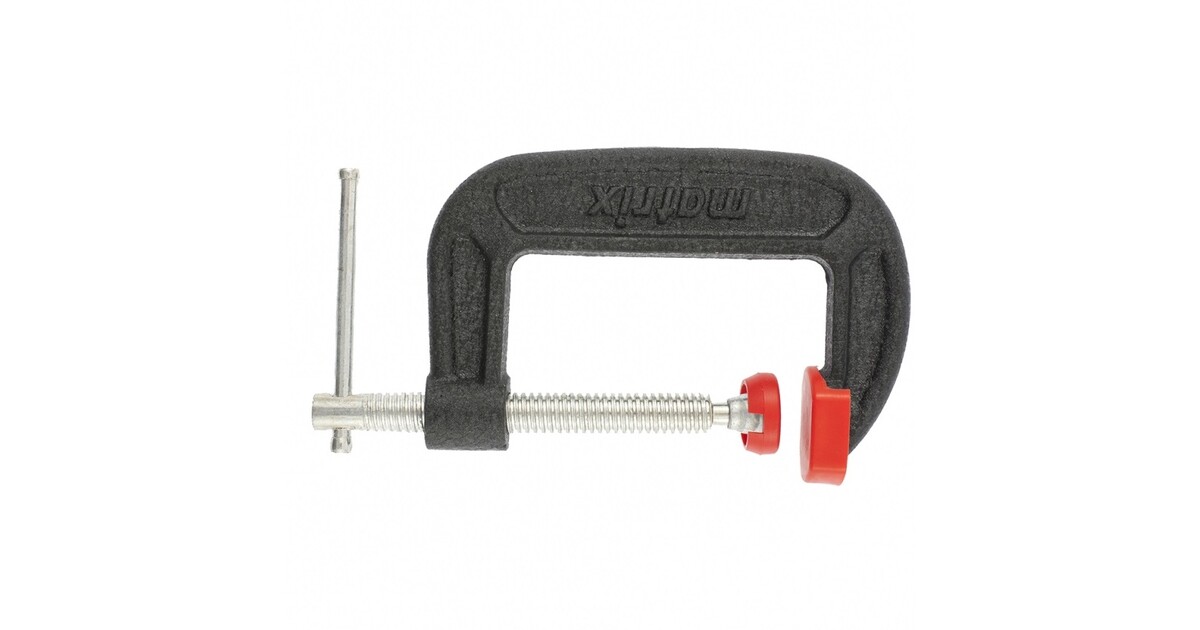

G-образные

Хорошая струбцина для работы с металлом – кованая G-образная, изготовленная из инструментальной стали.

Обладает высокими прочностными показателями, что позволяет ее использовать для временного скрепления нескольких металлических деталей между собой.

Мелкий шаг резьбы практически гарантирует хороший прижим.

Полезная функция при сварке.

При этом, нет необходимости прилагать серьезные усилия, чтобы хорошо зафиксировать заготовки.

Из-за своей хрупкости инструмент редко используются для скрепления металлических конструкций, больше рассчитан на работу с деревом.

Так как прижимное усилие высоко, чтобы структура дерева не была нарушена, необходимо под губу и пятак подкладываться деревянные прокладки.

Более продвинутый вариант – струбцина литая С-образная, которую иначе называют торцевым зажимом.

Торцевые

Торцевая струбцина (торцевой зажим) конструкцией напоминает G-образные модели.

Литой или кованный корпус, напоминающий формой букву “С”, имеет три винтовых зажима (под прямым углом относительно друг друга) с пятками.

Эта струбцина хорошо подходит для дерева, обеспечивая хорошее сцепление поверхностей и их взаимную фиксацию, потому востребованы столярами.

Как правило, инструмент применяется для приклеивания на торцы мебели накладок.

Среди минусов отмечается некоторое неудобство использования, так как одновременно приходится и придерживать наладку, и затягивать все винты, и держать саму струбцину.

T-образные

Особенностью Т-образного зажима является направляющий профиль в форме буквы «Т», длинна которого может превышать 1 м.

На нем закреплены подвижные губки.

Прижим обеспечивается винтом с ручкой, соединенным со второй губкой.

Используется для фиксации секционных заготовок.

Незаменима при монтаже оконных переплетов и в производстве мебели.

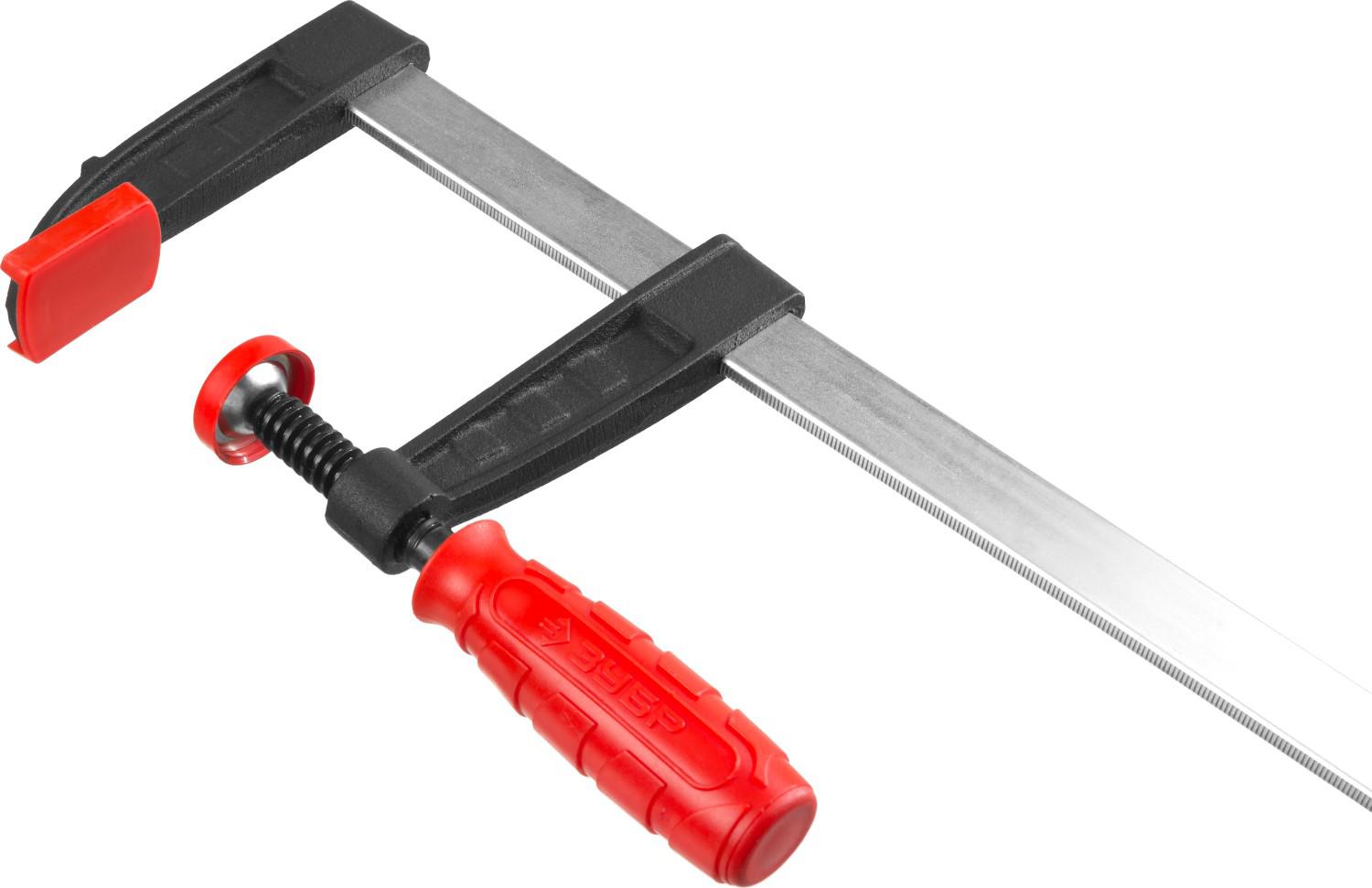

F-образные

Конструкция f-образной струбцины обладает меньшей надежностью, чем G-образного варианта.

Тем не менее, причина, по которой этот инструмент получил распространение — широкий диапазон регулировок.

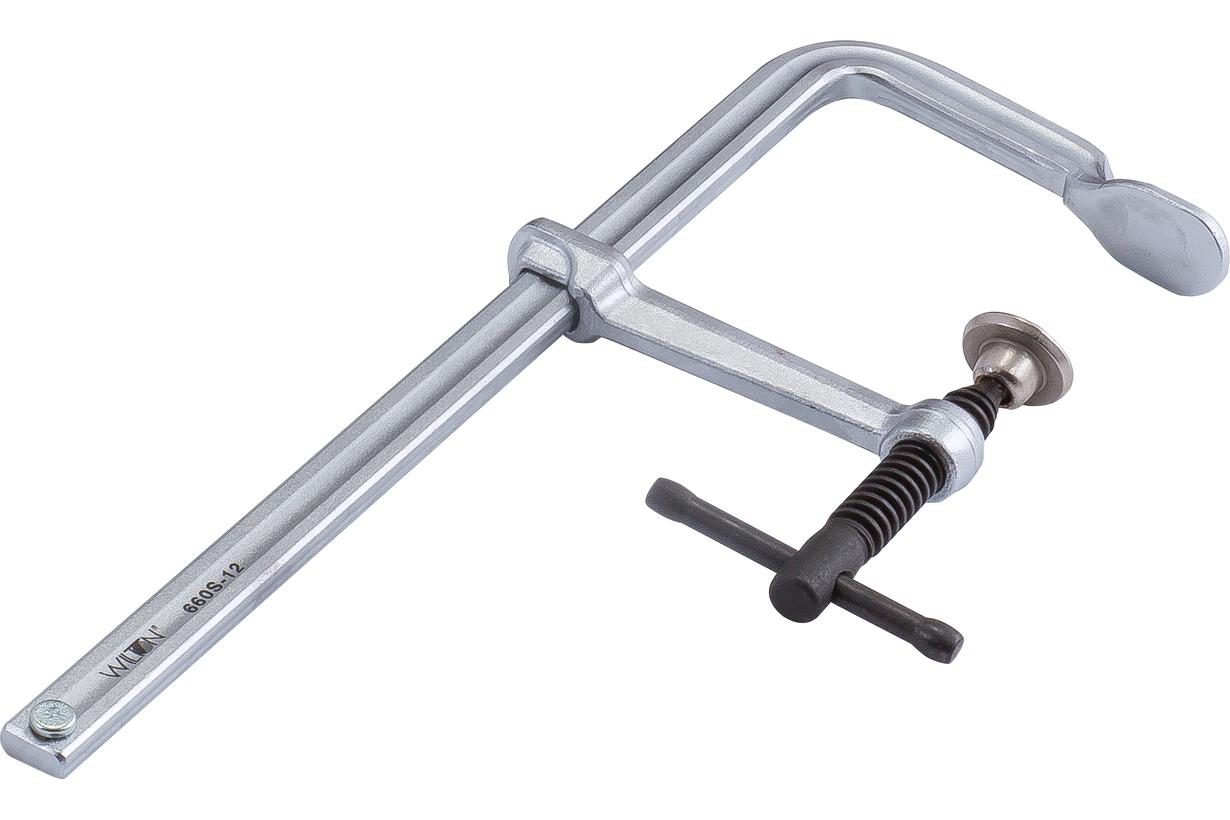

На металлической рейке с одной стороны закреплена неподвижная губа, а с другой стороны губа со свободным ходом, на которой установлен поджимной винт с шайбой – пятаком.

Длинна рейки, в зависимости от модели, может быть несколько десятков сантиметров, что позволяет фиксировать между собой несколько деталей, общая ширина которых не превышает длину этой металлической планки.

Угловые

Особая конструкция зажимов этого типа позволяет легко узнать их. Они могут быть как магнитными, так и винтовыми.

Последний вариант используется исключительно при соединении досок или деревянных брусков под прямым углом.

Соблюдение угла 90 градусов обеспечивается мощным литым корпусом, имеющим две выступающие пятки.

Прижим осуществляется, как правило, одним винтом.

Такая конструкция обеспечивает соблюдение правильного угла, а сквозные отверстия на основной части позволяют крепить этот вспомогательный инструмент к рабочему столу или верстаку.

Для скрепления металлических труб, уголков или профилей под прямым углом используется угловая магнитная струбцина для сварочных работ.

Выглядит она, как равнобедренный прямоугольный треугольник, стороны которого оснащены магнитами.

Такой инструмент подходит для предварительной фиксации металлических заготовок, что позволяет добиться их точного позиционирования.

Ленточные

Такой вид вспомогательного инструмента используется столярами и бондарями.

Узкая специализация ленточного зажима обусловлена его особой конструкцией: механизм натяжения и жесткая лента или ремень.

Обеспечивает равномерную нагрузку по всей поверхности притягиваемых элементов.

Струбцина ременная используется зачастую для изготовления деревянных бочек (при фиксации клепок), сборки круглых стульев и рамок.

Трубные

В основе такой струбцины лежит трубка с неподвижной губой.

Вторая губа свободно перемещается вдоль трубки, фиксируется специальным стопором, а поджим заготовок осуществляется специальным винтом с ручкой.

Используется при склеивании щитов большой площади при изготовлении столешниц, дверей.

В работе используются минимум два трубных зажима, установленных на противоположных сторонах щитов.

Они позволяют выровнять между собой заготовки и надежно их зафиксировать.

Пружинные

Основным преимуществом пружинной струбцины является возможность ее использования одной рукой.

Конструкция напоминает большую прищепку для развешивания белья.

Наименее надежный вариант, так как прижим заготовок осуществляется обыкновенной пружиной, которая не позволяет регулировать прижимное усилие.

Со временем пружина теряет свои характеристики упругости, за счет чего постепенно снижается оказываемое на заготовки давление.

Еще один недостаток – небольшой захват.

Используется, как правило, при работе, не требующей серьезного прижимного усилия.

Быстрозажимные автоматические струбцины

Автоматические струбцины используются зачастую профессионалами за счет простоты использования.

Конструкция представляет собой металлическую планку, на которой с одной стороны установлена съемная неподвижная губка.

С противоположной стороны находится подвижная губа со специальным механизмом с двумя ручками — триггером.

Затягивается струбцина триггерная посредством сжимания этих ручек.

За счет такой конструкции, инструмент получил еще одно название – струбцина пистолетная.

Она позволяет фиксировать заготовки одной рукой, создавая при этом достаточно высокое прижимное усилие.

Если развернуть губки в противоположные стороны, мастер получит распорную струбцину.

Этот инструмент востребован не только за счет удобства использования, но и универсальности.

Тем не менее, со временем механизм изнашивается, а показатель максимального усилия струбцины на сжатие и на разжим снижается.

Чтобы не тратить денег, струбцины можно сделать своими руками.

Информацию о самодельных струбцинах смотрите здесь

инструкции по изготовлению с чертежами, фото и видео

Проведение слесарных или столярных работ в необорудованных для этого местах неизбежно связано с проблемой крепления заготовок. Очень трудно исключить их перемещение по столу или верстаку в процессе обработки, если те не оснащены специальными зажимами, тисками или другими фиксирующими устройствами. Одним из таких устройств, простым, доступным и универсальным, являются струбцины. Мы расскажем, что они собой представляют и как используются, а также дадим подробную инструкцию по изготовлению надёжных струбцин своими руками.

Для чего нужен инструменте, его устройство и виды инструмента

Струбцина относится к дополнительным столярно-слесарным инструментам. Основным назначением струбцин является фиксация заготовки на опорной поверхности или нескольких заготовок для их склейки, следовательно, конструкция инструмента должна включать минимум два элемента: опорную поверхность и подвижную губку, оборудованную механизмом фиксации. Перемещение подвижной губки осуществляется, как правило, при помощи винта или рычага, что позволяет усилить сжатие и предотвратить обратный ход в процессе работы. В зависимости от специализации и конструктивных особенностей выделяют следующие виды струбцин:

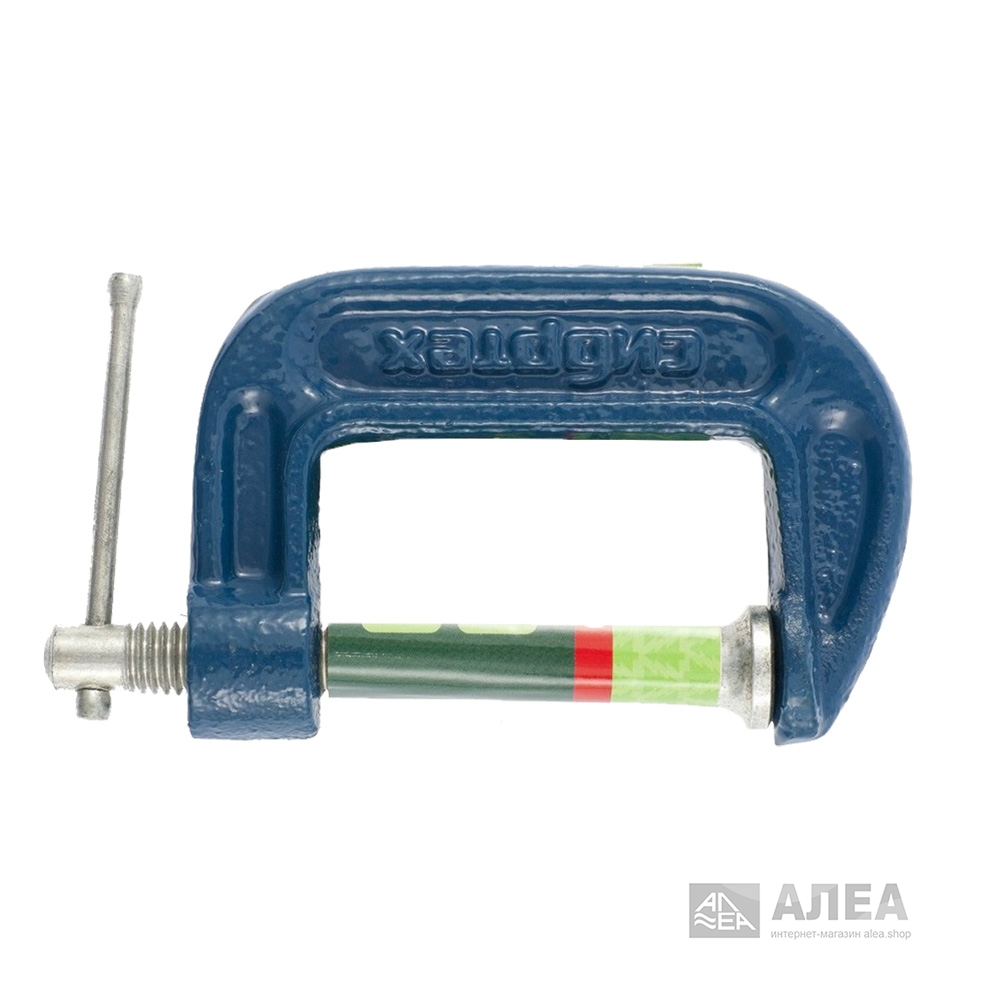

  1. Винтовые G-образные — самые распространённые, отличаются простотой конструкции и относительно малой стоимостью. Представлены металлической скобой, с одной стороны которой расположена опорная поверхность, а с другой — резьбовое ушко с вкрученным в него регулировочным винтом. Внутренняя часть винта оснащена рабочей губкой, внешняя — рукоятью. Инструмент эффективен при работе с тяжёлыми, крупными заготовками простой формы.

    Струбцины такого типа подходят для работы с крупными заготовками

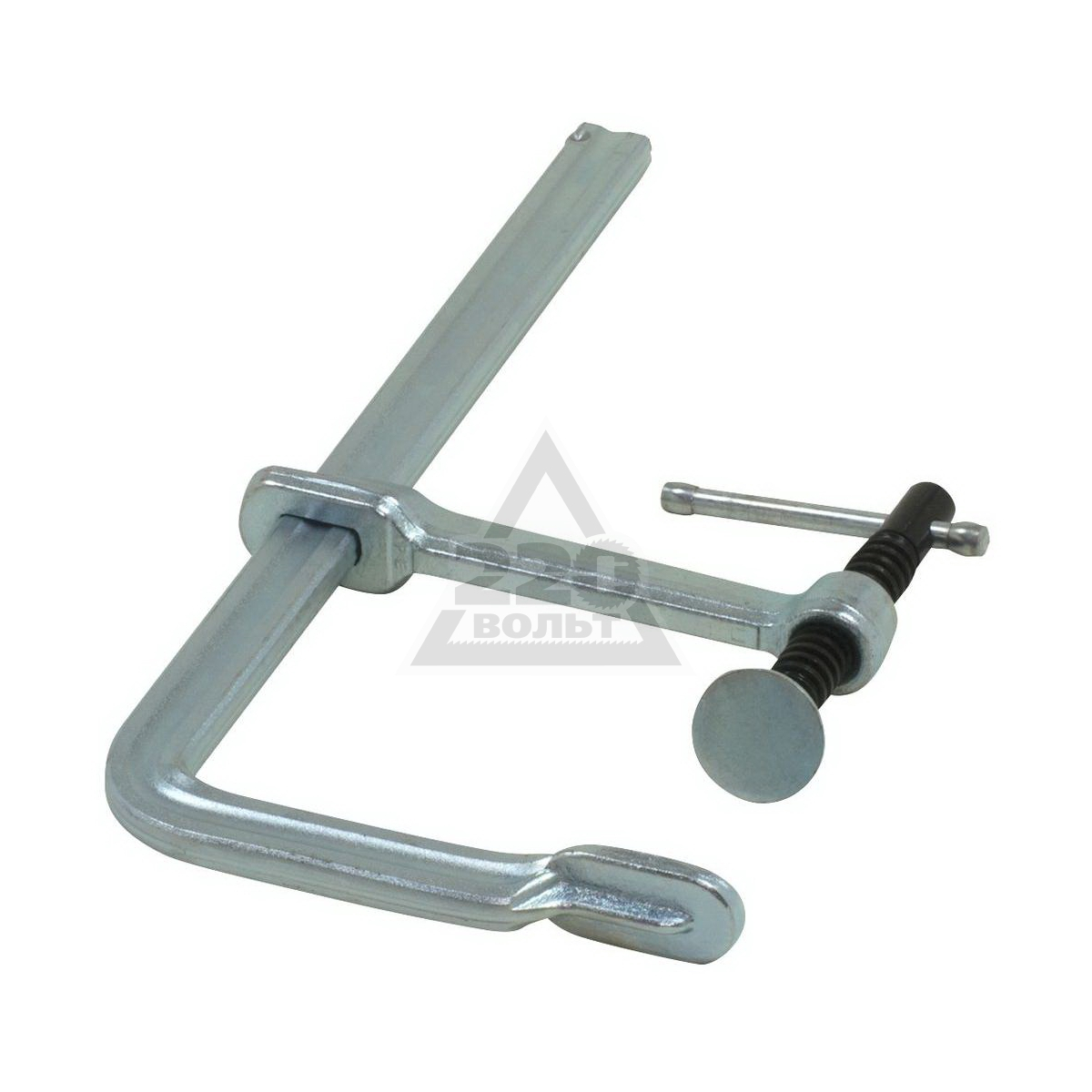

  2. Быстрозажимные F-образные — более универсальны, их опорная поверхность неподвижно закреплена на длинном стержне, по которому скользит рабочий блок с губкой. Перемещение и фиксация блока обеспечивается вспомогательным винтом или шаговым нажимным механизмом.

    Предметы фиксируются за счёт вспомогательного винта и шагового механизма

  3. Трубные — позволяют фиксировать крупногабаритные заготовки за счёт варьирования длины трубы. Состоят из двух отдельных элементов — опорной плиты с винтовым зажимом и губки, скользящей по трубе.

    Стубцина подходит для работы с габаритными заготовками

  4. Угловые — призваны упростить стыковку заготовок под прямым углом, для чего имеют по две опорные и рабочие поверхности. Делятся на два подвида. Первый предполагает наличие двух зажимных винтов, расположенных перпендикулярно друг другу; второй оснащается одним винтом с двухсторонним угловым блоком на конце. Очень редко встречаются специализированные струбцины, позволяющие располагать заготовки под острым или тупым углом.

    Струбцины этого типа упрощают стыковку заготовок под прямым углом

    Угловая струбцина с двухсторонним угловым блоком

  5. Ленточные — оборудованы гибким элементом и несколькими плавающими по нему губками. Фиксируя губки в определённых местах ленты и регулируя её натяжение, можно обрабатывать заготовки сложной формы.

    Ленточная струбцина оснащена ленточным элементом, позволяющим зафиксировать заготовку по периметру

  6. Клещевые — состоят из двух шарнирно соединённых частей и распорной пружины. На практике применяются редко из-за относительно малой надёжности стыка, однако обеспечивают максимальную скорость установки и снятия заготовки.

    Такая струбцина используется редко из-за малой надёжности стыка

В домашних условиях чаще всего изготавливают струбцины первых трёх видов, так как они не слишком требовательны к материалам и технологиям производства, а также позволяют решать большинство бытовых задач, требующих применения вспомогательного инструмента.

Ещё больше информации о разновидностях струбцин вы найдёте в нашем следующем материале: //stanok.guru/oborudovanie/stolyarnaya-strubcina-chto-eto-za-instrument.html

Как сделать столярную струбцину своими руками: пошаговые инструкции с чертежами

Для изготовления струбцин в домашних условиях достаточно обладать базовыми навыками слесарного и столярного дела. В качестве материалов используется деревянный брус, металлопрокат, трубы и детали крепежа, в частности, болты, шпильки, гайки, штифты. Для стыковки металлических деталей струбцин желательно наличие электрического сварочного аппарата. При выполнении любых работ главное — следовать инструкции и соблюдать технику безопасности.

Изготовление инструмента винтового типа

Такой вид струбцины поможет хорошо зафиксировать заготовки из дерева

Струбцина, изготовленная по данной методике, отлично подойдёт для фиксации небольших деревянных заготовок — фанеры, листов ДВП, ОСБ и ДСП, а также досок и тонкого бруса. Мы предлагаем вам самостоятельно выбрать масштаб, но в остальном лучше не отклоняться от следующей последовательности действий:

  1. Перенесите шаблоны всех деревянных деталей на плотную бумагу или картон в соответствии с выбранным масштабом.
  2. С помощью шаблона перенесите изображение на доску подходящей ширины. Лучше использовать не сосновые доски, а более твёрдую древесину.
  3. Используя электролобзик, вырежьте все детали. Подправьте форму напильником, а поверхность зашлифуйте наждачной бумагой.
  4. В «челюстях» наметьте и просверлите отверстия для осевого болта. Отверстие верхней «челюсти» удлините с помощью круглого напильника так, чтобы его длина составила 1,5–2,5 диаметра болта.
  5. В рукояти просверлите отверстие для гайки, диаметром соответствующее номеру гаечного ключа. Надфилем придайте ему шестигранную форму. Установите гайку внутрь на эпоксидный или цианакрилловый клей.
  6. Соберите струбцину — зафиксируйте осевой болт в нижней «челюсти» клеем, установите на шурупах заднюю петлю, наденьте верхнюю челюсть и, подложив шайбу, установите рукоять. На рабочие поверхности наклейте мягкие накладки.

Ещё более простой вариант — изготовление винтовой струбцины из ножовки.

Простой вариант струбцины из ножовки

В таком случае достаточно на одном конце её дуги приварить опорную площадку, а на другом — гайку, в которую и будет устанавливаться регулировочный винт с губкой и рукоятью.

Самодельная быстрозажимная струбцина из дерева

Изготовление такой струбцины займёт больше времени

Использование F-образных струбцин значительно ускоряет рабочий процесс. А вот изготовление самой струбцины несколько сложнее, чем создание её винтового аналога. Потребуется сделать следующее:

  1. Перенесите изображения на пиломатериал так, как было описано выше. Точно соблюдайте указанные размеры деталей и места отверстий штифтов.
  2. Вырежьте детали электролобзиком, им же сделайте узкую прорезь в подвижной губке и глубокие прорези для осевой пластины. При помощи стамесок выберите паз для кулачкового рычага.
  3. Просверлите отверстия для штифтов. Обработайте все внешние и внутренние поверхности деталей напильником, а после — наждачной бумагой.
  4. Из металлической полосы болгаркой вырежьте осевую пластину, зашлифуйте её. Просверлите отверстия для штифтов.
  5. Выполните сборку инструмента, установив на пластину губки с помощью штифтов. В подвижную губку вставьте кулачок. Наклейте рабочие накладки.
  6. Проверьте работоспособность быстрозажимной струбцины. В случае необходимости измените форму рабочей части кулачкового рычага.

Грубая фиксация нижней губки на осевой пластине может осуществляться заклиниваем её направляющих штифтов, вставкой дополнительного штифта, винтовым зажимом или другим способом.

Видео: изготовление быстрого зажима

Трубная из металла

Для изготовления такой струбцины потребуется металлическая труба

Для такого инструмента потребуются три металлических кольца, внутренний диаметр которых соответствует внешнему диаметру имеющейся у вас трубы, вместо которой, к слову, можно использовать и металлический стержень. При наличии сварочного аппарата, процесс изготовления струбцины сводится к такому алгоритму:

  1. К двум кольцам приварите опорные площадки, которые можно сделать из стального уголка; на третье кольцо установите гайку, а само кольцо приварите к концу трубы.
  2. К шляпке длинного болта приварите импровизированную рукоятку из металлического стержня, болт вкрутите в кольцо с гайкой.
  3. Со свободного конца трубы на неё наденьте кольцо верхней подвижной губки. В кольце нижней губки сделайте отверстия для фиксирующих штифтов.
  4. Нижнее кольцо установите на трубу.

Трубная струбцина оптимально подойдёт для удержания элементов мебели при её сборке, будет удобна в строительно-монтажных работах и других подобных операциях.

Видео: самодельная струбцина трубного типа

Угловая

Для изготовления струбцины такого типа можно использовать дерево, металл или дюралюминий. Между собой они отличаются не только материалом, но и прижимной силой и величиной фиксируемой заготовки. В нашем следующем материале представлены подробные инструкции по изготовлению инструментов: //stanok. guru/oborudovanie/kak-izgotovit-svoimi-rukami-uglovuyu-strubcinu.html

Как в быту, так и в профессиональной деятельности, связанной с обработкой дерева и металла, струбцины станут незаменимым помощником. Следуя инструкциям и обладая простым набором материалов, вы сможе своими руками смастерить этот инструмент.

Оцените статью: Поделитесь с друзьями!

Струбцина угловая (Металлический угловой зажим) Bessey 2×90/60 WSM9

Описание:

Металлический угловой зажим
Автоматическая настройка на детали разной толщины
Стабильные губки и основа из высококачественного чугуна
Покрытый медью винт предотвращает налипание брызг при сварке
Точный прямой угол




Преимущества:

  • Автоматическая настройка

  • Шарнирно закрепленная маточная гайка позволяет автоматически настраивать губки на детали различной толщины

  • Открытая рабочая область

  • Проход позволяет фиксировать Т-образные соединения и обеспечивает свободный доступ к детали при сварочных и монтажных работах

  • Стабильная основа и зажимные губки

  • Стабильная основа и губки, выполненные из высококачественного чугуна, чтобы сильно зажимать детали. Они оцинкованы и таким образом защищены от коррозии. Конструкция губок обеспечивает точно прямой угол при зажимании

  • Покрытый медью винт

  • Винт с трапецеидальной резьбой покрыт медью, что препятствует налипанию брызг при сварке.

Технические характеристики:

​​Ширина зажима 2×90 мм
Максимальный проход 60 мм
Высота губки 35 мм
Длина губки 110 мм.
Вес 3,8 кг


Производство Bessey (Германия).

Bessey (Бессей): лучшие зажимные и режущие приспособления с 1889 года. «Кто перестает совершенствоваться, тот перестает быть лучшим», — BESSEY придерживается этого принципа основателя компании Макса Бессей, каждый день, уже более 100 лет. Идет ли речь о зажимных или режущих приспособлениях, убедитесь сами в несравненных новаторских решениях с признанным качеством BESSEY. Идеи и качество – вот основа преимуществ, превращающих BESSEY в инструментальную марку, не имеющую себе равных.



Рекомендация «Арсенал Мастера»:

Рекомендуем к использованию, доставим в любой город России.

Отзывы о Струбцина угловая (Металлический угловой зажим) Bessey 2×90/60 WSM9

Струбцина G-образная как необходимое приспособление для сварочных работ

Вопросы, рассмотренные в материале:

  • Почему для сварочных работ необходимы струбцины
  • Какие существуют типы и виды струбцин
  • Что собой представляет G-образная струбцина
  • Как правильно выбрать G-образную струбцину

Умельцы, занимающиеся столярными, слесарными и сварочными работами, знают о необходимости использования прижимных механизмов. Зажимы имеют разное назначение и различные виды, но их удобство и надежность переоценить невозможно. В любой мастерской они обязательно должны присутствовать, облегчая работу столяров, сварщиков и слесарей. В нашей статье поговорим о том, что представляет собой струбцина G-образная и на что обратить внимание при ее выборе.



Почему для сварочных работ необходимы струбцины

Несмотря на кажущуюся простоту сварочных работ, подход к ним требуется ответственный и профессиональный. В первую очередь должны быть подготовлены инструменты и материалы, необходимые в процессе сварки. Качество и надежность готовых изделий требуют использования при работе особых инструментов, таких как G-образная струбцина, значительно облегчающая рабочий процесс.

Сварочные струбцины представляют собой зажимы, соединяющие обрабатываемые детали. Надежно фиксируя заготовки, приспособления существенно облегчают процесс сварки.

Конструкция струбцин включает в себя базовую раму и подвижную часть со специальным зажимом. Отличительная черта подвижной части фиксатора заключается в регулировке расстояния с помощью прижимных губок. Зажим представлен специальным рычагом или винтом, надежно фиксирующим подвижный элемент приспособления. Он также позволяет регулировать уровень сжатия заготовок.

Благодаря фиксации деталей G-образная струбцина существенно упрощает процесс сварочных работ. Производятся также специальные фиксаторы, предназначенные для соединения угловых заготовок.

Струбцину можно рассматривать в качестве альтернативы обычным тискам. При работе с металлом на столе велика вероятность выгибания сварочного шва или изменения угла соединения деталей.

Струбцина для сварочных работ, хоть это и не тиски, без проблем справится с удержанием заготовок. Помимо фиксации свариваемых деталей, зажим облегчает работу с толстыми металлическими деталями.

Типы и виды струбцин

Классическая струбцина выполняет функции, аналогичные тем, с которыми легко справляются тиски. Внешне она схожа с элементом крепления к столу советской мясорубки. Такие зажимы изготавливают из металла, дерева, прочного пластика.

Конструктивно ручной зажим состоит из монолитной рамы, выполненной в форме буквы «П», с прикрепленными к ней с одной стороны прижимными деталями. Обычно зажимы выполняются в виде длинного винта, имеющего с одной стороны рукоятку, облегчающую его повороты вокруг своей оси, и плоскую широкую пластину – с другой стороны. Поворачиваясь, винт прижимает пластину к противоположному концу рамы. При помещении между пластиной и рамой двух элементов и последующем затягивании винта, заготовки надежно зафиксируются друг с другом.

Помимо этого простейшего фиксирующего приспособления, производятся и более сложные в конструктивном исполнении струбцины, включая G-образные, и каждый вид фиксаторов предназначается для использования в определенных видах работ.

Рекомендовано к прочтению

По конструкции вспомогательные зажимные инструменты делятся на:

  • Корпусные струбцины.

За счет прижимного усилия обрабатываемые заготовки фиксируются на косых и параллельных плоскостях. Для фиксации деталей используется корпус струбцины, именно поэтому она называется корпусной.

Конструктивно вспомогательный инструмент состоит из двух прямоугольных металлических брусьев, которые соединены друг с другом за счет прочной планки. Один брус неподвижно закреплен на планке, второй свободно перемещается благодаря дотягивающему винту. На противоположной стороне брусьев расположены прижимные губы. Чтобы зафиксировать заготовки, металлические брусья сводятся друг с другом, пока не упрутся в деталь, после чего затягивается винт, имеющий удобную рукоятку. Такие струбцины являются самыми распространенными.

  • Струбцина винтовая.

Имеет несколько вариантов исполнения, но во всех случаях для обеспечения фиксации заготовок используются снабженный рукояткой винт и пластина. Струбцина может выполняться в виде корпусного фиксатора, в этом случае прижимной винт проходит сквозь брусок, а пластина выступает в качестве губы. Также возможен вариант струбцины слесарной G-образной или П-образной, при котором прижимной винт с пластиной проходит через одну из ножек.

Широкое распространение получили кованые винтовые фиксаторы, для изготовления которых используется инструментальная сталь. Ковка и закалка придают металлу повышенную прочность, что в свою очередь положительно сказывается на надежности струбцины.

  • Струбцина с трещоткой.

На первый взгляд похожа на большую бельевую прищепку. Для сжатия инструмента необходимо приложить физическое усилие, а для блокировки разжимания прижимных губ используется храповый механизм. Чтобы ослабить зажим, конструкция снабжена специальным рычажком-собачкой (кнопкой).

  • Струбцина триггерная.

Также называют ее быстрозажимной. Одна прижимная губа неподвижно крепится к металлической планке, вторая снабжена рукояткой с рычагом, похожим на спусковой крючок пистолета, и специальным флажком-замком. Помещение флажка в положение «разблокировано» позволяет подвижной прижимной губе свободно перемещаться вдоль планки. После нажатия на рычажок, прижимная губа перейдет в положении «заблокировано». Перемещению губы в противоположную сторону будет мешать сам замочный механизм. Принцип действия такого зажима схож с принципом действия пистолетов для герметиков.

  • Гидравлическая струбцина.

Струбцина имеет g-образный корпус, но винт в ней заменен некоторым подобием домкрата, на штоке которого размещается пластина.

  • Магнитная струбцина.

Сварщики ценят магнитный зажим, позволяющий предварительно фиксировать металлические заготовки (например, трубки, профильные уголки и пр.). Этот фиксатор имеет вид равнобедренного прямоугольного треугольника, пяти- или шестигранника.

Металлические заготовки фиксируются под определенным углом за счет магнитных вставок, расположенных внутри граней прижимного инструмента.

  • Вакуумные струбцины.

Вакуумные присоски со встроенными ручными насосами располагаются на раме параллельно друг другу. С их помощью фиксируются плоские заготовки, например, листовой металл, листы МДФ.

В зависимости от внешнего вида фиксаторы могут быть торцевыми, угловыми, ленточными, трубными, пружинными, быстрозажимными автоматическими, Т-образными, F-образными и G-образными струбцинами. На последних остановимся подробнее.

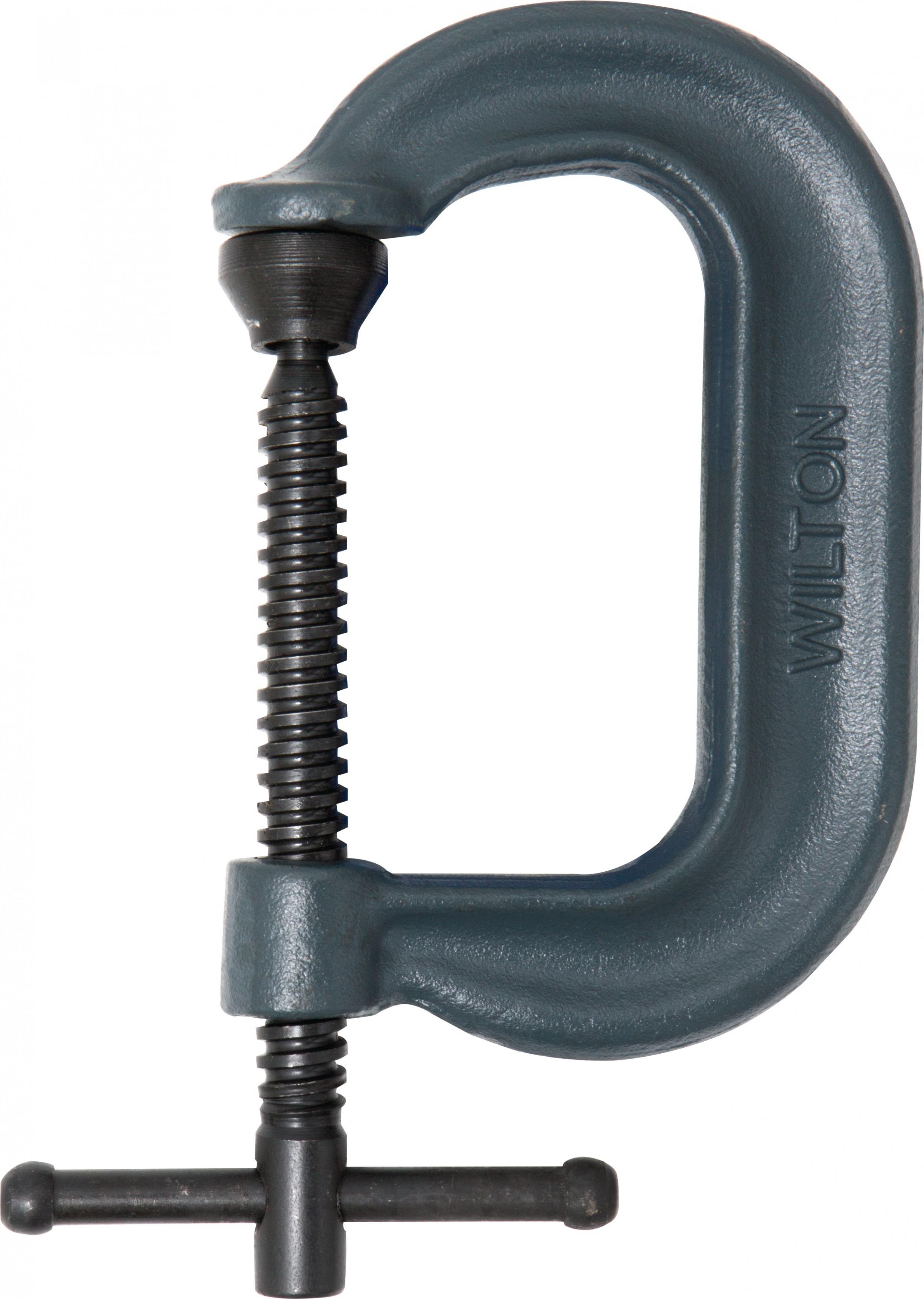

Что собой представляет G-образная струбцина

G-образные струбцины внешне напоминают латинскую букву «G». Порой этот вид зажимов называют С-образными. Эти фиксаторы являются универсальными, а потому наиболее распространенными. Конструктивно они представляют собой литую или кованую скобу, дополненную подвижным прижимным винтом.

С помощью G-образных струбцин заготовки прижимаются к плоской поверхности, например, к краю стола и фиксируются. Зачастую такой инструмент рассматривают как дешевый аналог тисков. Принцип работы фиксатора аналогичен зажимам, при помощи которых крепится к столу мясорубка или шлифовальный станок.

G-образные струбцины обладают множеством достоинств, включая легкость, удобство в использовании, прочность, позволяющую им временно крепить друг к другу металлические детали. Благодаря мелкому шагу резьбы обеспечивается надежная фиксация. Отсутствие люфта гарантирует простоту работы с деталями без необходимости время от времени подтягивать механизм.

Такие инструменты позволяют клеить детали, прижимать друг к другу металлические листы для последующего сваривания, фиксировать плоские детали для дальнейшей обработки при помощи шлифовальной машинки или напильника. При этом не требуется прилагать усилия для обездвиживания заготовок.

Основной недостаток G-образных струбцин заключается в том, что они фиксируют только заготовки, имеющие небольшую толщину. Ширина зажима не может превышать ширину рамы. Впрочем, этот вид фиксаторов имеет широкий размерный ряд.

В основном к G-образным струбцинам прибегают при работе с деталями, расположенными параллельно относительно друг друга, и при необходимости приложения к ним одинакового усилия сжатия.

Сварочные G-образные струбцины отличаются от обычных:

  • Использованием более толстых прижимных губок для повышения жесткости соединений. Такое решение снижает риск выгибания и другого искажения швов при выполнении сварных работ.
  • Прижимные винты могут быть медными или омедненными. Их основная задача заключается в предотвращении разрушения резьбы из-за попадания на нее капель расплавленного металла. Металлические брызги не пристают к медной поверхности, соответственно срок эксплуатации зажима увеличивается.

Как выбрать G-образную струбцину

Если вы хотите купить G-образную струбцину, ориентируйтесь на размер и форму деталей, с которыми намереваетесь работать. Первоочередное значение имеет ширина зажима, непосредственно влияющая на максимально возможное раскрытие прижимных губок, и, соответственно, величину деталей, с которыми возможно будет работать.

Для столярных мастерских, в которых предполагается работа с крупными элементами, оптимальным решением станет покупка фиксатора с максимальной шириной между губками, достигающей 500 мм. В процессе слесарных и сварочных работ обрабатывают металлические заготовки небольшой толщины, поэтому зажим может иметь диапазон в пределах 100 мм. Работа с мелкими деталями (например, крепежными) требует использования небольших G-образных фиксаторов, расстояние между прижимными губками которых составляет 25–50 мм.

Если при выполнении работ имеет значение также высота заготовок, то одним из критериев выбора G-образного фиксатора будут глубина зажима и высота губок. Необходимо помнить о том, что для удобства работы размер губок не должен превышать габариты детали. Для обработки очень крупных заготовок используются фиксаторы с увеличенной глубиной зажима, к примеру, до 200 мм.

Значение имеет и материал, из которого изготовлены губки. Работать с металлическими деталями лучше фиксаторами с металлическими губками, дополненными насечками для лучшего удержания заготовок.

Конструктивно G-образные струбцины состоят из массивной металлической (стальной или чугунной) скобы с закрепленной на ее конце неподвижной прижимной губкой. Вторая губка – подвижная – расположена на винте, вращающегося благодаря рукоятке. Размер обрабатываемых деталей ограничивается движением губки внутри скобы. Такие фиксаторы нашли широкое применение в столярных, слесарных, сварочных работах, при монтаже элементов.

Длина среднего G-образного зажима составляет 325 мм, ширина – 255 мм, захват варьируется от 70 до 170 мм. Впрочем, размеры G-образных струбцин могут быть различными. Стоит приобрести разные модели, ориентируясь на работу, которую вы выполняете. Наиболее распространенными являются фиксаторы, ширина захвата которых составляет 100 и 150 мм, однако лучше купить также зажимы больших размеров.

Обратите внимание на качество инструмента, поскольку в дешевых фиксаторах скобы прогибаются, что сильно затрудняет их использование. Можно столкнуться с тем, что прижимные губки не соединяются друг с другом, соответственно, обрабатывать тонкие детали с их помощью будет невозможно. Впрочем, можно купить набор облегченных G-образных струбцин, стоимость которых невысока, но качество остается отличным.

Кроме того, существуют специализированные G-образные фиксаторы, в которых увеличена глубина захвата, благодаря чему они могут фиксировать места, с которыми не справятся обычные тиски. Такие зажимы также не помешают, к тому же ими можно пользоваться и при выполнении обычных работ. Фиксировать накладки лучше при помощи зажима (кромочного), прижимающего заготовки сразу в двух направлениях.

Таким образом, G-образная струбцина является универсальным фиксатором, подходящим для работы с металлами и не только. Сварщикам обойтись без зажима практически невозможно, в противном случае будет страдать как качество готовых изделий, так и собственный комфорт в процессе работы.

Не всегда в магазине можно купить фиксаторы, которые идеально подошли бы по определенным критериям. Некоторое время назад приходилось довольствоваться тем, что есть, однако сейчас для решения вопроса достаточно обратиться в специализированную компанию, занимающуюся изготовлением G-образных струбцин, и спустя непродолжительное время у вас будет инструмент, полностью отвечающий вашим требованиям.

Почему следует обращаться именно к нам

Мы с уважением относимся ко всем клиентам и одинаково скрупулезно выполняем задания любого объема.

Наши производственные мощности позволяют обрабатывать различные материалы:

  • цветные металлы;
  • чугун;
  • нержавеющую сталь.

При выполнении заказа наши специалисты применяют все известные способы механической обработки металла. Современное оборудование последнего поколения дает возможность добиваться максимального соответствия изначальным чертежам.

Для того чтобы приблизить заготовку к предъявленному заказчиком эскизу, наши специалисты используют универсальное оборудование, предназначенное для ювелирной заточки инструмента для особо сложных операций. В наших производственных цехах металл становится пластичным материалом, из которого можно выполнить любую заготовку.

Преимуществом обращения к нашим специалистам является соблюдение ими ГОСТа и всех технологических нормативов. На каждом этапе работы ведется жесткий контроль качества, поэтому мы гарантируем клиентам добросовестно выполненный продукт.

Благодаря опыту наших мастеров на выходе получается образцовое изделие, отвечающее самым взыскательным требованиям. При этом мы отталкиваемся от мощной материальной базы и ориентируемся на инновационные технологические наработки.

Мы работаем с заказчиками со всех регионов России. Если вы хотите сделать заказ на металлообработку, наши менеджеры готовы выслушать все условия. В случае необходимости клиенту предоставляется бесплатная профильная консультация.

Производство МАРКО Лтд: Струбцина аварийная металлическая

Главная / Производство / Струбцина аварийная металлическая

Мы предлагаем Аварийную струбцину металлическую для шпангоутов c бульбовым профилем собственного производства со склада в Одессе.
Мы изготавливаем струбцину аварийную Тип 1 для шпаций до 600 мм. Струбцина аварийная МАРКО Лтд обладает большим запасом прочности, соответствует Правилам классификации и постройки морских судов РМРС, изд. 2013г., раздел «Аварийное снабжение» ч. III /1, гл. 9, п. 2.



Характеристики:

Длина, (мм) :
Длина прижимного винта , (мм) :
Макс раскрытие захватов, (мм) :
Ширина струбцины, (мм) :
Масса струбцины, (кг) :

720 (±10)
360 (±10)
48
100 (±10)
17 (±0,1)

Струбцина аварийная металлическая применяется на судах морского и речного флота. Если на корпусе в районе пробоины есть шпангоуты, пластырь с мягкими бортами или деревянный щит крепится с помощью

аварийной струбцины.

Балка струбцины изготовлена из двух усиленных стальных швеллеров, соединенных между собой планками. На балке установлены два съемных захвата для шпангоутов с бульбовым профилем со стопорными винтами и гайка-ползун с прижимным винтом. Захваты изготовлены крючкообразной формы, цельносварными, соединенных осью в средней части.



Купить аварийную струбцину

Тип 1 для шпаций до 600 мм со склада или заказать аварийную струбцину другого типа (угловые) или размера (800 мм), можно у нас на производстве.
Струбцина аварийная поставляется с Паспортом и Сертификатом качества МАРКО Лтд.
Назначенный срок службы — 15 лет. Гарантийный срок — 1 год.

Струбцины окрашены в синий цвет аварийного инструмента, используются только по назначению, хранят на аварийном посту с другим аварийным инвентарем.

Оперативно поставляем на объект заказчика.


Партнерам и Заказчикам

Выгодные предложения

Возникли вопросы?

Производственный отдел
+38 (048) 733-33-39
welcome

Струбцина «EcoKraft» ручная пистолетная, KRAFTOOL 32228-15, металлический корпус, 150/350мм, 200кгс 32228-15

ОПЛАТА

Все наличные и безналичные взаиморасчеты с Покупателями осуществляются строго в российских рублях. Все цены на данном сайте указаны в российских рублях.

Способы оплаты:

  • Наличный расчет
  • Безналичный расчет
  • Оплата банковской картой на сайте или при самовывозе из магазина

Наличный расчет

Физическим лицам.

При доставке товара оплата производится наличными курьеру интернет–магазина «Энтузиаст» при получении заказа.

В случае самовывоза оплата производится в розничном магазине при получении ранее оформленного и подтверждённого заказа.

Безналичный расчет

Физическим и юридическим лицам.

Для физических лиц:

На Вашу электронную почту будет выслан счёт – Вы сможете оплатить его в любом банке (при предъявлении паспорта РФ).

При оплате взимается комиссия – размер комиссии уточняйте в банке.

Срок зачисления средств: от 1 до 3 рабочих дней с момента их перечисления Покупателем.

Для юридических лиц:

100% предоплата осуществляется безналичным банковским переводом средств.

Срок зачисления средств: от 1 до 3 рабочих дней с момента их перечисления Покупателем.

Индивидуальные Заявки и реквизиты для выставление счета, можно отправлять на электронную почту интернет–магазина «Энтузиаст» – [email protected]; [email protected]

Сформированный, на основании реквизитов Покупателя счет, отправляется на указанную Покупателем электронную почту.

ВАЖНО! Счёт действителен в течение 3 рабочих дней. Возможно продление периода оплаты счета. Для этого необходимо связаться с менеджером.

ВАЖНО! Оплата платежной картой в сети Интернет
Вы можете оплатить свой заказ платежной картой Visa, Mastercard или МИР в нашем Интернет-магазине. После успешной оплаты Вы получите электронный чек. Информация, указанная на чеке, содержит все данные о проведенной операции оплаты.

Гарантии безопасности
Данные Вашей платежной карты гарантировано защищены в соответствии со стандартами безопасности PCI DSS. Данные карты вводятся на защищенной банковской платежной странице, передача информации происходит с применением технологии шифрования SSL. Дальнейшая передача информации происходит по закрытым банковским сетям, имеющим наивысший уровень надежности. Для дополнительной аутентификации Держателя карты используется протокол 3D-Secure. Если Эмитент поддерживает данную технологию, Вы будете перенаправлены на его сервер для ввода дополнительных реквизитов платежа».

Струбцина — Ручной инструмент — OLX.ua

Бердянск Вчера 18:48

Каменское Вчера 10:11

Запорожье, Днепровский Вчера 10:11

Одесса, Приморский Вчера 10:03

200 грн.

Договорная

Харьков, Московский 30 янв.

Переяслав-Хмельницкий 29 янв.

500 грн.

Договорная

Одесса, Суворовский 29 янв.

инструкции по изготовлению с чертежами, фото и видео

Проведение слесарных или столярных работ необорудованных для этого неизбежно связано с проблемой крепления заготовок. Очень трудно исключить их перемещение по столу или верстаку в процессе обработки, если не оснащены специальными зажимами, тисками или другими фиксирующими устройствами. Одним из таких устройств, основным, доступным и универсальным, являются струбцины. Мы расскажем, что они представляют собой и как используемые, а также дадим подробную инструкцию по изготовлению надёжных струбцин своими руками.

Для чего нужен инструмент, его устройство и виды инструмента

Струбцина относится к дополнительным столярно-слесарным инструментам. Основное назначение струбцин является фиксация заготовки на опорной поверхности или несколько заготовок для их склейки, следовательно, конструкция инструмента должны включать минимум два элемент: опорная поверхность и подвижная губка, оборудованный механизм фиксация. Перемещение подвижной губки осуществляется, как правило, при помощи винта или рычага, что позволяет усилить предотвращение обратного хода в процессе работы. В зависимости от специализации и конструктивных особенностей различных видов струбцин:

  1. Винтовые G-образные — самые распространенные, отличаются простотой конструкции и относительно малой стоимостью. Представлена ​​металлическая скоба, с одной стороны которой расположена опорная поверхность, а с другой — резьбовое ушком с вкрученным в него регулировочный винте. Внутренняя часть винта оснащена рабочей губкой, внешняя — рукоятью. Инструмент эффективен при работе с тяжёлыми, крупными заготовками простыми формами.

    Струбцины такого типа подходят для работы с крупными заготовками

  2. Быстрозажимные F-образные — более универсальные, их опорная поверхность неподвижно закреплена на длинном стержне, по которому скользит рабочий блок с губкой.Перемещение и фиксация блока обеспечивается вспомогательным винтом или шаговым нажимным механизмом.

    Предметы фиксируются для вспомогательного винта и шагового механизма

  3. Трубные — позволяют фиксировать крупногабаритные заготовки для счётного измерения длины трубы. Состоит из два отдельных элементов — опорная плита с винтовым зажимом и губки, скользящий по трубе.

    Стубцина подходит для работы с габаритными заготовками

  4. Угловые цели упростить стыковку заготовок под прямым углом, для чего имеют две опорные и рабочие поверхности. Делятся на два подвида. Первый предполагает наличие двух зажимных винтовок, перпендикулярно друг другу; второй оснащается одним винтом с двухсторонним угловым блоком на конце. Очень редко встречаются специализированные струбцины, позволяющие располагать заготовки под острым или тупым углом.

    Струбцины этого типа упрощают стыковку заготовок под прямым углом

    Угловая струбцина с двухсторонним угловым блоком

  5. Ленточные — Обеспечивающие гибким блоком и размещенными по нему губками.Фиксируя губки в установочных лентах и ​​регулируя ее натяжение, можно обрабатывать заготовки сложной формы.

    Ленточной струбцина оснащена ленточный элемент, позволяющая зафиксировать заготовку по периметру

  6. Клещевых — состоит из двух шарнирно соединённых частей и распорная пружина. На практике применяются редко из-за относительно малой надёжности стыка, однако обеспечивает максимальную скорость установки и снятия заготовки.

    Такая струбцина используется редко из-за малой надёжности стыка

В домашних условиях чаще всего изготавливают струбцины первых трёх видов, так как они не слишком требовательны к материалам и технологиям производства, а также позволяют решать большинство задач, требующих применения вспомогательного инструмента. .

Ещё больше информации о версиях струбцин вы найдёте в следующем материале: //stanok.guru/oborudovanie/stolyarnaya-strubcina-chto-eto-za-instrument.html

Как сделать столярную струбцину своими руками: пошаговые с чертежами

Для изготовления струбцин в домашних условиях обладать базовыми навыками слесарного и столярного дела. В качестве материалов используется деревянный брус, металлопрокат, трубы и детали, крепежа, в частности, болты, шпильки, гайки, штифты.Для стыковки металлических деталей струбцин желательно наличие электрического сварочного аппарата. При выполнении любых работ главное — инструкции и соблюдать технику безопасности.

Изготовление инструмента винтового типа

Такой вид струбцины поможет зафиксировать заготовки из дерева

Струбцина, изготовленная по данной методике, отлично подойдёт для фиксации небольших деревянных заготовок — фанеры, листов ДВП, ОСБ и ДСП, а также досок и тонкого бруса . Мы предлагаем вам самостоятельно выбрать масштаб.

  1. Перенесите шаблоны всех деталей на плотную бумагу или картон в соответствии с выбранным масштабом.
  2. С помощью шаблона перенесите изображение на доску подходящей ширины. Лучше использовать не сосновые доски, а более твёрдую древесину.
  3. Используя электролобзик, вырежьте все детали. Подправьте форму напильником, а поверхность зашлифуйте наждачной бумагой.
  4. В «челюстях» наметьте и просверлите отверстия для осевого болта. Отверстие верхнего «челюсти» удлините с помощью круглого напильника так, чтобы его длина составила 1,5–2,5 диаметра болта.
  5. В рукояти просверли отверстие для гайки, соответствующее номеру гаечного ключа. Надфилем придайте ему шестигранную форму. Установите гайку внутрь на эпоксидный или цианакрилловый клей.
  6. Соберите струбцину — зафиксируйте осевой болт в нижней челюсти клеем, установите на шурупах заднюю петлю, наденьте верхнюю челюсть и, подложив шайбу, установите рукоять. На рабочие поверхности наклейте мягкие накладки.

Ещё более простой вариант — изготовление винтовой струбцины из ножовки.

Простой вариант струбцины из ножовки

В таком случае достаточно на одном конце ее дуги приварить опорную площадку, а на другом — гайку, в которой будет устанавливаться регулировочный винт с губкой и рукоятью.

Самодельная быстрозажимная струбцина из дерева

Изготовление такого струбцины займёт больше времени

Использование F-образных струбцин значительно ускоряет рабочий процесс.А вот изготовление самой струбцины несколько сложнее, чем создание её винтового аналога. Потребуется сделать следующее:

  1. Перенесите изображения на пиломатериал так, как было описано выше. Точно соблюдайте размеры деталей и места отверстий штифтов.
  2. Вырежьте детали электролобзиком, им же сделайте узкую прорезь в подвижной губке и глубокие прорези для осевой пластины. При помощи стамесок выбрать паз для кулачкового рычага.
  3. Просверлите отверстия для штифтов.Обработайте все внешние и внутренние поверхности деталей напильником, а после — наждачной бумагой.
  4. Из металлической полосы болгаркой вырежьте осевую пластину, зашлифуйте её. Просверлите отверстия для штифтов.
  5. Выполните сборку инструмента, установив на пластину губки с помощью штифтов. В подвижную губку вставьте кулачок. Наклейте рабочие накладки.
  6. Проверьте работоспособность быстрозажимной струбцины. В случае необходимости изменить форму рабочей части кулачкового рычага.

Грубая фиксация нижней губки на осевой пластине может осуществляться другими заклинивающими её направляющими штифтов, вставкой дополнительной штифта, винтовым зажимом или способом.

Видео: изготовление быстрого зажима

Трубная труба из металла

Для изготовления такого инструмента потребуется металлическая труба

Для такого инструмента потребуются металлические кольца, внутренний диаметр соответствует внешнему диаметру имеющейся у вас трубы, вместо которой, к слову, можно использовать и металлический стержень. При наличии сварочного аппарата, процесс изготовления струбцины сводится к такому алгоритму:

  1. К двум кольцам приварите опорные площадки, которые можно сделать из стального угла; на третье кольцо установите гайку, само кольцо приварите к концу трубы.
  2. К шляпке длинного болта приварите импровизированную рукоятку из металлического стержня, болт вкрутите в кольцо с гайкой.
  3. Со свободного конца трубы на нее наденьте кольцо верхней подвижной губки. В кольце нижней губки сделайте отверстия для фиксирующих штифтов.
  4. Нижнее кольцо установите на трубу.

Трубная струбцина оптимально подойдёт для удержания элементов мебели при её сборке, будет удобна в строительно-монтажных работах и ​​других подобных операциях.

Видео: самодельная струбцина трубного типа

Угловая

Для изготовления струбцины такого типа можно использовать дерево, металл или дюралюминий. Между собой они отличаются не только языком, но и прижимной силой и величиной фиксируемой заготовки.В следующем материале представлены подробные инструкции по изготовлению инструментов: //stanok.guru/oborudovanie/kak-izgotovit-svoimi-rukami-uglovuyu-strubcinu.html

Как в быту, так и в профессиональной деятельности, нет обработкой и металла , струбцины станут незаменимым помощником. Следуя инструкциям и обладая общим набором материалов, вы сможете смастерить этот инструмент своими руками.

Оцените статью: Поделитесь с друзьями!

Производство МАРКО Лтд: Струбцина аварийная металлическая

Главная / Производство / Струбцина аварийная металлическая

Мы предлагаем Аварийную струбцину металлическую для шпангоутов c бульбовым профилем собственного производства со склада в Одессе.
Мы изготавливаем струбцину аварийную Тип 1 для шпаций до 600 мм. Струбцина аварийная МАРКО Лтд 90 обладает большим запасом прочности, соответствует правилам и постройки морских судов РМРС, изд. 2013г., Раздел «Аварийное снабжение» ч. III / 1, гл. 9, п. 2.



Характеристики:

Длина, (мм):
Длина прижимного винта, (мм):
Макс раскрытие захватов, (мм):
Ширина струбцины, (мм):
Масса струбцины, (кг):

720 (± 10)
360 (± 10)
48
100 (± 10)
17 (± 0,1)

Струбцина аварийная металлическая применяется на судах морского и речного флота.Если на корпусе в районе пробоины есть шпангоуты, пластырь с мягкими бортами или деревянный щит крепится с помощью

аварийной струбцины.

Балка струбцины изготовлена ​​из двух усиленных стальных швеллеров, соединенных между собой планками. На балке установлены два съемных захвата для шпангоутов с бульбовым профилем со стопорными винтами и гайка-ползун с прижимным винтом. Захваты изготовлены крючкообразной формы, цельносварными, соединенных осью в средней части.

Купить аварийную струбцину

Тип 1 для шпаций до 600 мм со склада или заказать аварийную струбцину другого типа (угловые) или размера (800 мм), можно у нас на производстве.
Струбцина аварийная поставляется с Паспортом и Сертификатом качества МАРКО Лтд.
Назначенный срок службы — 15 лет. Гарантийный срок — 1 год.

Струбцины окрашены в синий цвет аварийного инструмента, используются только по назначению, хранятся на аварийном посту с другим аварийным инвентарем.

Оперативно поставем на объект заказчика.


Партнерам и Заказчикам

Выгодные предложения

Возникли вопросы?

Производственный отдел
+38 (048) 733-33-39
добро пожаловать

Струбцина угловая (Металлический угловой зажим) Bessey 2×90 / 60 WSM9

Описание:

Металлический угловой зажим
Автоматическая настройка на детали разной толщины
Стабильные губки и основа из высококачественного чугуна
Покрытый медью винт предотвращает налипание брызг при сварке
Точный прямой угол


Преимущества:

  • Автоматическая настройка

  • Шарнирно закрепленная маточная гайка позволяет автоматически настраивать губки на детали толщины

  • Открытая рабочая область

  • Проход позволяет фиксировать Т-образные соединения и обеспечивает свободный доступ к деталям при сварочных и монтажных работах

  • Стабильная основа и зажимные губки

  • Стабильная основа и губки, выполненные из высококачественного чугуна, чтобы сильно зажимать детали. Они оцинкованы и таким образом защищены от коррозии. Конструкция губок обеспечивает точно прямой угол при зажимании

  • Покрытый медью винт

  • Винт с трапецеидальной резьбой покрыт медью, препятствует налипанию брызг при сварке.

Технические характеристики:

Ширина зажима 2×90 мм
Максимальный проход 60 мм
Высота губки 35 мм
Длина губки 110 мм.
Вес 3,8 кг

Производство Bessey (Германия).

Bessey (Бессей): лучшие зажимные и режущие приспособления с 1889 года. «Кто перестает совершенствоваться, тот перестает быть лучшим», — BESSEY придерживается этого принципа основателя компании Макса Бессей, каждый день, уже более 100 лет. Идет ли речь о зажимных или режущих приспособлениях, убедитесь, что сами в несравненных новаторских решениях с признанным качеством BESSEY. Идеи и качество — вот основа преимущества, превращающих BESSEY в инструментальную марку, не имеющую себе равных.

Рекомендация «Арсенал Мастера»:

Рекомендуем к использованию, доставим в любой город России.

Отзывы о Струбцина угловая (Металлический угловой зажим) Bessey 2×90 / 60 WSM9

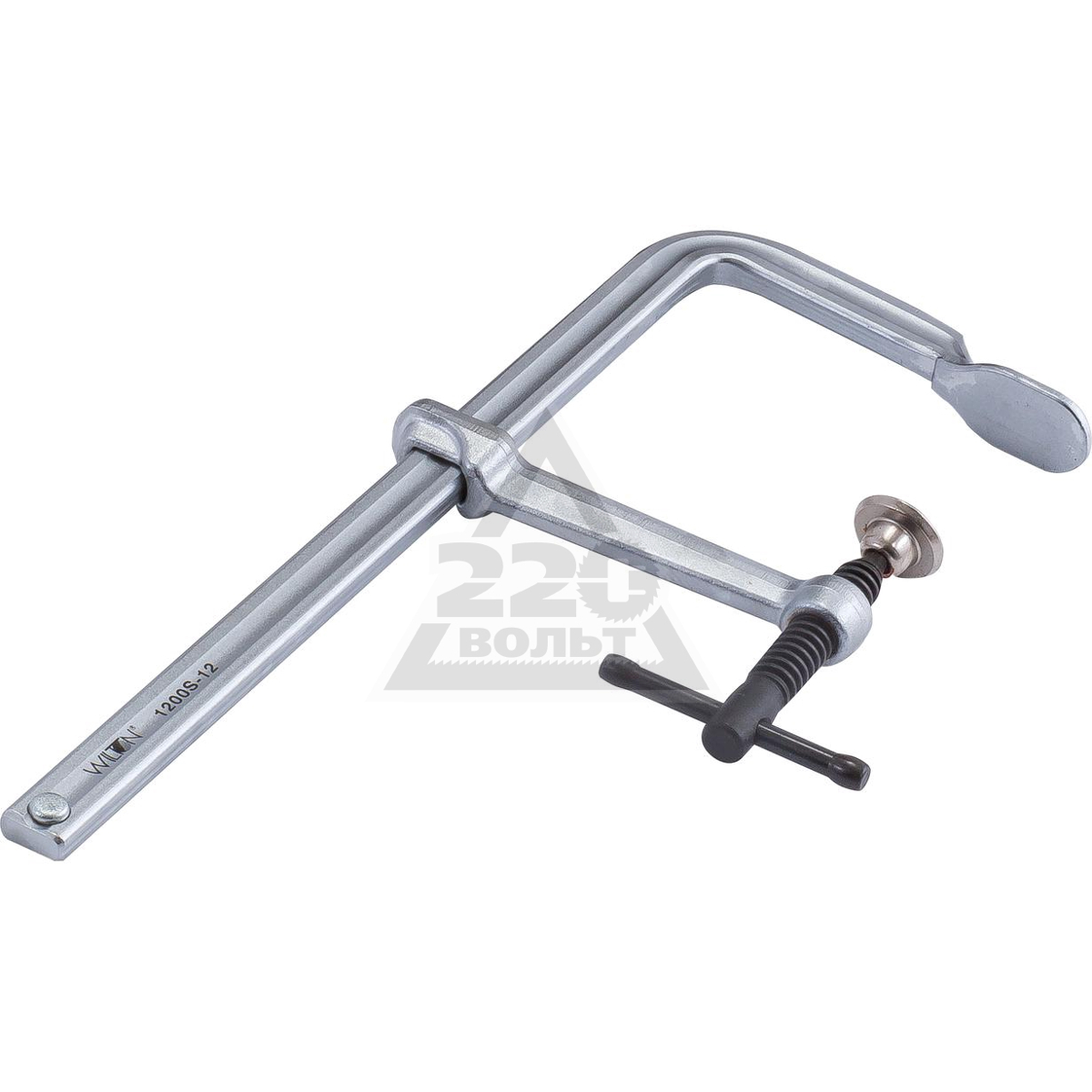

струбцина металлическая быстрозажимная слесарная — Prix

Offres spéciales sur les струбцина металлическая быстрозажимная слесарная на aliexpress

Quel que soit l’objet de votre désir, la plateforme d’AliExpress est une véritable mine d’or. Une envie de струбцина металлическая быстрозажимная слесарная? N’allez pas plus loin! Nous Proposons des milliers de produits dans toutes les catégories de vente, afin de удовлетворительно, кому вы завидуете. Des grandes marques aux vendeurs plus originaux, du luxe à l’entrée de gamme, vous Trouverez TOUT sur AliExpress, avec un service de livraison rapide et fiable, des mode de paiement sûrs et pratiques, quel que soit le montant et la Quantité de votre командовать.

Sans oublier les économies dont vous pouvez bénéficier grâce aux prix les plus bas du marché et à des remises sensationnelles.Вот струбцина металлическая быстрозажимная слесарная va faire envie à tous vos proches, croyez-nous! «

AliExpress для сравнения, чтобы узнать о различных ценностях и рекламных акциях. Notre site regroupe également des commentaires de véritables client, chaque produit étant noté selon plusieurs commerciaux.Tous les éléments sont réunis pour vous aider à prendre la meilleure décision, en fonction de vos besoins et de vos envies. Il vous suivre de suivre les consils des миллионов клиентов удовлетворяет услуги по номинальной стоимости «.

Alors n’attendez plus, offrez-vous votre / вос струбцина металлическая быстрозажимная слесарная! Qualité et petits prix garantis, il ne vous reste plus qu’à valider votre panier et à cliquer sur «Acheter maintenant».C’est simple comm bonjour. Et parce que nous adorons vous faire plaisir, nous avons même prevu des coupons pour rendre votre achat encore plus avantageux. Pensez à les récupérer pour obtenir ce (s) струбцина металлическая быстрозажимная слесарная для un prix imbattable. «

Chez AliExpress, rien ne nous rend plus fier que la lecture des retours positifs de notre chère clientèle, c’est pourquoi nous nous Engagementons à leur offrir le meilleur.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
