Какие бывают клеммные колодки — фото и видео подключения клемм и советы по выбору производителя

Использование клеммных колодок – это лучший способ упорядочить разводку проводов. Именно такие электротехнические элементы, как клеммники, гарантируют надёжность и долговечность проводки в целом.

Краткое содержимое статьи:

Особенности и преимущества клеммных колодок

Клеммные соединения представляют собой пару или несколько пар контактов, расположенных в колодке. Именно она обеспечивает отсутствие необходимости в скручивании проводов. Как видно на фото клеммной колодки, в ней две пары проводников объединены общим контактом. Крепление жил происходит внутрь соединителя.

Важный момент – клемма должна соответствовать напряжению. Если конструкцию подобрать неграмотно, то она может не выдержать нагрузки. На сегодняшний день клеммы применяются довольно часто.

Достоинства:

• Аккуратность.
• Безопасность.
• Возможность в любой момент времени отключить необходимую линию, не обесточивая всю систему.
• Надёжность.
• Простота использования.
• Терпимость к ошибкам при монтаже схемы.
• Финансовая доступность.

Классификация клеммных колодок

Клеммы применяют в самых разных областях электромонтажа. Сегодня можно встретить клеммные соединения не только для отдельных пар проводников, но и колодки, предназначенные для создания системных пар разных уровней.

В зависимости от назначения, клеммные колодки делят на элементы, используемые для:

• соединения между собой проводов;
• печатной платы;
• DIN-рейки;
• кросс-модулей.

Кроме того, клеммы могут отличаться по числу рядов и по способу их зажима.

Типы клеммных колодок

Разъёмные. Помимо основного разъёма, предназначенного для крепления проводов, в таких конструкциях есть разъём для подсоединения к другим клеммам.

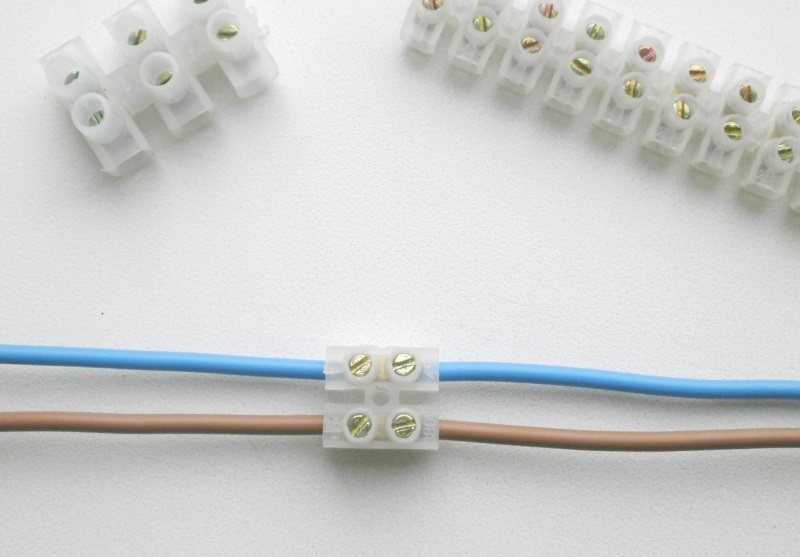

Винтовые. В винтовых клеммных колодках базовым элементом для фиксации проводов является винт.

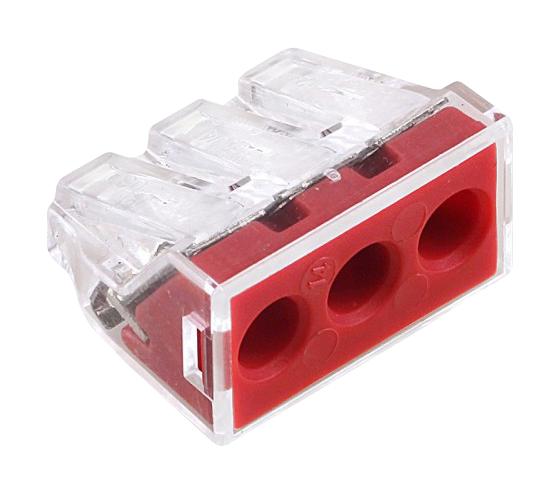

Нажимные. Фиксация проводов происходит внутри колодки, а закрепление – посредством нажатия на рычаг. Соединение получается быстроразъёмные.

Барьерные. Подобный вид колодок считается самым устойчивым к большим токовым нагрузкам. Их применяют в сети с повышенным значением напряжения.

Проходные. Позволяют произвести два параллельных подключения на одной клеммной конструкции.

Пружинные. Пружинные клеммные колодки по своему исполнению схожи с нажимными. Это неразъёмные конструкции, в которых крепление провода происходит внутри конусной цанги. Хотя в отдельных моделях размыкание предусмотрено. Но такие клеммы нельзя применять повторно.

Отдельно стоит отметить клеммные колодки с предохранителем. Также существуют клеммы с защитой от взрывания.

Виды клеммников в зависимости от материала корпуса

Корпус клеммы может быть:

Керамическим. У керамики множество плюсов и всего один минус — хрупкость

Полипропиленовым. Полипропилен характеризуется прочностью, пластичностью, устойчивостью к механическим нагрузкам и вибрациям. Другое достоинство – отсутствие трещин при деформации. Недостаток – температурные и диэлектрические показатели оставляют желать лучшего.

Полиамидным. Полиамид – это материал, преимущества которого – прочность, негорючесть, устойчивость к внешним нагрузкам. Минус – дороговизна.

Карболитовым. Отличные диэлектрические характеристики, негорючесть, устойчивость к статическим нагрузкам и вибрации – это всё плюсы. Недостаток – низкая ударостойкость.

Поливинилхлоридным. Преимущества ПВХ – негорючесть, прочность, низкая стоимость. Минус – деформация при высокой температуре.

Также можно встретить клеммники из текстолита или эбонита. Но из-за их высокой стоимости, применяются они довольно редко и лишь для определённых проектов.

Производители

Большое значение отводится компании-изготовителю. Известная марка служит своеобразной гарантией качества изделия. Поэтому не стоит экономить. Колодки от недобросовестных производителей могут расплавиться и привести к замыканию проводки.

Самыми популярными компаниями, занимающимися выпуском клемм, являются WAGO Kontakttechnik и Phoenix Contact.

В заключение отметим, что такие понятия, как клеммная колодка и универсальность, несовместимы. Каждая отдельная ситуация требует индивидуального выбора клеммника с учётом электрических и прочностных показателей. Поэтому, прежде, чем идти за покупкой клеммного соединения, нужно озаботиться составлением схемы проводки, определиться и высчитать требуемое число и тип клемм.

Фото клеммных колодок

Вам понравилась статья? Поделитесь 😉



Соединительная колодка для проводов в категории «Электрооборудование»

№610 Колодка соединительная для проводов 0,5-1,5мм2, красный КЛЕММЫ

Доставка по Украине

2. 80 грн

Купить

ФОП Вовк Сергей Иванович

№611 Колодка соединительная для проводов 1,5-2,5мм2, синий КЛЕММЫ

Доставка по Украине

3.10 грн

Купить

ФОП Вовк Сергей Иванович

№612 Колодка соединительная для проводов 4,0-6,0мм2, желтый КЛЕММЫ

Доставка по Украине

4.70 грн

Купить

ФОП Вовк Сергей Иванович

65x Соединительные провода, джамперы для макетов HS

Доставка по Украине

280.80 грн

140.40 грн

Купить

Hot Shopping

65x Соединительные провода, джамперы для макетов DB

Доставка по Украине

265.85 грн

132.92 грн

Купить

DomeBuys

65x Соединительные провода, джамперы для макетов WL

Доставка по Украине

284.50 грн

142.25 грн

Купить

WebLine

65x Соединительные провода, джамперы для макетов VN

Доставка по Украине

300.83 грн

150.41 грн

Купить

V-Nalichii

Набор проводов для Arduino соединительных 120 шт (20 см. )

На складе в г. Вознесенск

Доставка по Украине

125 грн

Купить

ArduinoKit обучающие наборы

Колодка провода соединительная на 25 кв

На складе

Доставка по Украине

12 грн

Купить

АВТОмелочь

Колодка провода соединительная на 16 кв

На складе

Доставка по Украине

Купить

АВТОмелочь

Колодка провода соединительная на 14 кв

На складе

Доставка по Украине

Купить

АВТОмелочь

Колодка провода соединительная на 12 кв

На складе

Доставка по Украине

Купить

АВТОмелочь

Колодка провода соединительная на 10 кв

На складе

Доставка по Украине

Купить

АВТОмелочь

Набор гильза соединительная обжимная для проводов с медью 4 размера (130 шт)

На складе в г. Днепр

Доставка по Украине

500 грн/набор

399 грн/набор

Купить

ПриДБАЙ

Клеммная колодка с нажимными зажимами 3х6-провода LT-736 для распределительных коробок, 450V/32A, прозрачная

Доставка по Украине

69.1 — 142.56 грн

от 17 продавцов

84.30 грн

69.10 грн

Купить

Top Shop

Смотрите также

Клеммная колодка с нажимными зажимами 3х9-провода LT-933 для распределительных коробок, 450V/32A, cерая

Доставка по Украине

93 — 142.56 грн

от 17 продавцов

113.46 грн

93 грн

Купить

Top Shop

Клеммная колодка с нажимными зажимами 2х6-провода LT-626T для распределительных коробок, 450V/32A, прозрачная

Доставка по Украине

93 — 142.56 грн

от 15 продавцов

113.46 грн

93 грн

Купить

Top Shop

Клеммная колодка с нажимными зажимами 2х4-провода LT-422 для распределительных коробок, 450V/32A, прозрачная

Доставка по Украине

46. 9 — 142.56 грн

от 17 продавцов

57.22 грн

46.90 грн

Купить

Top Shop

Клеммная колодка с нажимными зажимами 2х4-провода LT-624 для распределительных коробок, 450V/32A, cерая

Доставка по Украине

76.6 — 142.56 грн

от 18 продавцов

93.45 грн

76.60 грн

Купить

Top Shop

65x Соединительные провода, джамперы для макетов

На складе в г. Ровно

Доставка по Украине

по 80 грн

от 10 продавцов

80 грн

Купить

PROMRV

Клеммная колодка с нажимными зажимами 3х9-провода LT-933 для распределительных коробок, 450V/32A, прозрачная

Доставка из г. Одесса

102.6 — 142.56 грн

от 17 продавцов

108 грн

102.60 грн

Купить

Electrica-№1

Клеммная колодка с нажимными зажимами 2х6-провода LT-626 для распределительных коробок, 450V/32A, cерая

Доставка из г. Одесса

61.7 — 142.56 грн

от 18 продавцов

108 грн

102. 60 грн

Купить

Electrica-№1

Клеммная колодка с нажимными зажимами 2х4-провода LT-422 для распределительных коробок, 450V/32A, cерая

Доставка по Украине

32.1 — 142.56 грн

от 16 продавцов

108 грн

102.60 грн

Купить

Electrica-№1

Клеммная колодка с нажимными зажимами 3х9-провода LT-639 для распределительных коробок, 450V/32A, прозрачная

Доставка по Украине

104.76 — 142.56 грн

от 17 продавцов

108 грн

Купить

Switmarket

Клеммная колодка с нажимными зажимами 2х6-провода LT-623 для распределительных коробок, 450V/32A, cерая

Доставка по Украине

61.7 — 142.56 грн

от 18 продавцов

108 грн

Купить

Switmarket

Клемма быстрого монтажа WGn-2. Соединительная самозажимная клемма для проводов

На складе в г. Киев

Доставка по Украине

6.97 грн

Купить

Tema Tools

Клемма быстрого монтажа WGn-3. Соединительная самозажимная клемма для проводов

На складе в г. Киев

Доставка по Украине

9.41 грн

Купить

Tema Tools

Самозажимная клемма WGn-5 на провод соединительная. Соединительные клеммы для проводов

На складе в г. Киев

Доставка по Украине

14.02 грн

Купить

Tema Tools

Ретро провод 2х1,5 двойной витой белый для наружной проводки

На складе в г. Кременчуг

Доставка по Украине

31 грн/м

Купить

РЕТРОКАБЕЛЬ

Полное руководство по выбору клеммной колодки

Что такое клеммная колодка?

Клеммная колодка состоит из модульного корпуса с изолированным корпусом, который соединяет вместе два или более проводов. Клеммные колодки, также называемые клеммными соединителями, соединительными клеммами или винтовыми клеммами, используются в широком спектре приложений, где необходимо безопасное подключение электрических систем. Они идеально подходят для конструкций, требующих надежных, хорошо организованных и полупостоянных проводных соединений, которые можно легко заменить для осмотра или ремонта в полевых условиях.

Типы клеммных колодок

Существуют различные типы клеммных колодок, которые можно использовать в конструкции. Вот некоторые из наиболее распространенных:

Монтаж на печатную плату

Часто называемые клеммными колодками Eurostyle или «провод-плата», клеммные колодки для монтажа на печатную плату работают путем вставки оголенных проводов в модуль, где зажим фиксирует провод в корпусе. Затем корпус припаивается к печатной плате в общих посадочных местах. Клеммные колодки для монтажа на печатную плату могут быть одно-, двух- или многоуровневыми модулями.

Изолирующие полоски

Эти клеммные колодки имеют винтовую клемму, в которой кольцевая или лепестковая клемма прикрепляется к проводу, а затем вставляется в винт и затягивается в корпус. Барьерные полосы обычно используются там, где вибрация вызывает беспокойство.

Проходные клеммные колодки

Проходные клеммные колодки используются для соединения двух проводов в соединениях провод-провод. Этот тип клеммной колодки имеет один входной и один выходной контакт, где два отдельных провода подводятся к противоположным сторонам корпуса. Как и версии для монтажа на печатную плату, они также могут быть одинарными, двойными или многоуровневыми модулями.

Ключевая клеммная колодка Электрические соображения

При проектировании системы, в которой будет использоваться клеммная колодка, вы, вероятно, будете знать общие требования к напряжению и току вашей системы. Хотя это очень важно, есть и другие факторы, которые следует учитывать при разработке, как подробно описано ниже.

Номинальный ток

Номинальный ток часто является наиболее важным параметром, который следует учитывать при проектировании клеммных колодок. Номинальный ток зависит от проводимости клемм, площади поперечного сечения и соответствующего тепловыделения. Работа при слишком большом токе может привести к перегреву и повреждению клеммной колодки, что создает серьезные проблемы с безопасностью. Лучше всего использовать клеммную колодку, рассчитанную как минимум на 150 % максимального тока, ожидаемого в системе.

Номинальное напряжение

Номинальное напряжение частично определяется диэлектрической прочностью и шагом корпуса клеммной колодки. Максимальное напряжение системы приложения должно быть меньше номинального напряжения. Любые скачки напряжения в системе также следует оценивать при выборе клеммной колодки.

Количество полюсов

Количество отдельных цепей в клеммной колодке также известно как количество полюсов. Это может быть как один полюс, так и 24 полюса, в зависимости от того, сколько отдельных цепей требуется в конкретном приложении.

Шаг

Шаг клеммной колодки определяется как расстояние между центрами от одного полюса до другого. Шаг соединителя часто определяется общим номиналом клеммной колодки, где учитываются такие факторы, как напряжение/ток, путь утечки и зазор. Обычные отраслевые шаги могут составлять, помимо прочего, 2,54 мм, 3,81 мм, 5,0 мм и 7,62 мм.

Размер/Тип провода

Минимальное и максимальное сечение провода, которое может принять клеммная колодка, зависит от номинального напряжения/тока. В дополнение к тому, чтобы убедиться, что используемые провода физически подходят к клеммной колодке, следует также учитывать тип провода. Многожильный или многожильный провод обычно используется для винтовых клемм, а одножильный обычно используется для вставных клеммных колодок. В Северной Америке размер провода указывается в единицах американского калибра провода (AWG).

Ключевая клеммная колодка Механические соображения

В дополнение к электрическим факторам системы, при проектировании клеммной колодки необходимо учитывать механические ограничения. Ключевыми особенностями, которые следует учитывать, являются любые механические ограничения корпуса конструкции, которые могут повлиять на общую площадь основания, ориентацию и доступность соединений. Механические варианты корпуса могут включать, помимо прочего, следующие.

Ориентация ввода провода

Клеммные блоки доступны в трех распространенных ориентациях: горизонтальной, вертикальной и под углом 45°. Горизонтальное и вертикальное также известны как 90° и 180° соответственно. Ориентация проводов часто может определяться физическими ограничениями в общей конструкции, которые делают один вариант более осуществимым, чем другой.

Горизонтальная (90°), вертикальная (180°) и 45° ориентация

Способ крепления проводов

Метод крепления проводов в корпусе клеммной колодки обычно осуществляется тремя основными способами: винтовой зажим, кнопка , или вставной.

• Винтовые клеммы
  Винтовые клеммы или клеммные колодки с винтовыми зажимами обеспечивают прилегание провода к проводнику в клеммной колодке путем затягивания винта, закрывающего зажим.
• Кнопочная кнопка

  Кнопочные клеммные колодки крепят провод к проводнику с помощью пружинного зажима, который открывается нажатием кнопки. При отпускании кнопки пружина зажимается на проводе.
• Push-In
  Подобно нажимной кнопке с пружинным зажимом, вставная клеммная колодка позволяет вжимать провод непосредственно в корпус без использования кнопки для открытия пружины.

Клеммы с винтовыми, кнопочными и вставными клеммами

Тип модуля

Модули клеммных колодок могут состоять из частей, которые блокируются друг с другом, или в отдельных корпусах. Модули клеммных колодок с блокировкой обычно изготавливаются в 2- и 3-полюсных версиях. Используя эти два размера, разработчик может добиться любого необходимого количества полюсов, просто соединив модули вместе.

Цельные клеммные колодки сконструированы таким образом, что все полюса находятся в одном корпусе. Они типичны для съемных корпусов, где было бы невозможно иметь несколько частей. Другие варианты использования включают сильноточные или высокотемпературные версии, где один корпус был бы прочнее.

Блокировка по сравнению с моноблочными клеммными колодками

Метод соединения проводов с корпусом

Хотя в большинстве соединителей клеммных колодок провода вставляются непосредственно в корпус, существуют некоторые варианты, в которых используются сопряженные пары, которые можно соединять вместе. Эти съемные клеммные колодки по-прежнему имеют провода, вставленные в корпус, но с дополнительным преимуществом модульного корпуса, который можно вставлять непосредственно в фиксированный корпус на печатной плате. Это упрощает конструкции, в которых необходимо часто отключать основные соединения без необходимости отсоединения всех отдельных проводов.

Съемные клеммные колодки используют вилку и розетку для подключения.

Классы безопасности

Клеммные колодки обычно сертифицированы и/или разработаны в соответствии со стандартами безопасности UL и/или IEC и изготовлены из материалов, класс воспламеняемости которых соответствует UL94V-0. Рейтинги UL и IEC могут указываться в таблице данных с разными значениями. Это связано с тем, что каждое агентство использует разные стандарты и требования, которым должна соответствовать клеммная колодка. При выборе клеммной колодки необходимо знать общие требования к безопасности вашей системы и убедиться, что номинальные характеристики клеммной колодки им соответствуют.

Другие особенности конструкции

Чтобы упростить сборку или техническое обслуживание для пользователя, можно изменить цвет корпуса или специальную маркировку, чтобы различать различные соединения клеммных колодок. Это особенно полезно для более сложных систем, в которых используется несколько проводов и цепей, размещенных в централизованном месте.

Также необходимо учитывать рабочую температуру конечной системы, чтобы знать, потребуется ли клеммная колодка для работы при высоких температурах.

Заключение

Хотя при проектировании системы в целом необходимо учитывать множество факторов, клеммные колодки являются оптимальным решением для соединений сложной электрической системы. Благодаря множеству цветовых вариантов и конфигураций клеммные колодки CUI Devices предлагают ряд вариантов для решения ваших задач проектирования «провод-плата».

Основные сведения о клеммных колодках и их различных подтипах

Загрузите эту статью (и остальные статьи из нашей серии о подключении) в библиотеке Design Guide.

Клеммные колодки представляют собой разновидность соединительных компонентов для соединения секций электронных схем в промышленных приложениях. Они включают в себя электропроводящие узлы с гнездами для крепления проводов, заключенными в монолитный пластиковый корпус. Некоторые клеммные колодки имеют контактные площадки или ножки для подключения к печатным платам, но большинство из них имеют собственные корпуса для привинчивания к раме машин, крепления к боковым сторонам промышленных электрических компонентов, защелкивания в промышленных направляющих и стойках или монтажа на внутренних стенах. корпусов пультов управления. Здесь мы сосредоточимся на последнем. Обратитесь к статье motioncontroltips.com о геометрии DIN-рейки для получения дополнительной информации о DIN-рейках, на которые монтируются многие клеммные блоки. Также обратитесь к дочернему сайту Design World eeworldonline.com для получения дополнительной информации о клеммных колодках для печатных плат — тех, которые припаяны или иным образом монтируются к печатным платам и соединяют тонкие провода для низковольтных приложений питания и управления между компонентами печатной платы.

На этой DIN-рейке установлены клеммные колодки и (в синих корпусах) реле на основе электромеханического действия.

Корпусные клеммные колодки лучше всего подходят для полупостоянных и постоянных подключений сигналов и питания… с размерами проводов и кабелей от тонкого 16 американского калибра проводов (awg) до логического эквивалента -7,5 awg — массивного круглого сечения mil из 600 kcmil или MCM. Большинство всех конструкций клеммных колодок обеспечивают надежное крепление провода, а также легкое отсоединение провода, что позволяет проводить проверки, ремонт и замену проводки и подключенных компонентов.

Клеммные колодки общего назначения (иногда называемые просто электрическими колодками или клеммами для проводов) широко применяются в бесчисленных приложениях в качестве точек подключения электрических соединений. Другие более специализированные клеммные колодки включают:

• Клеммные колодки для передачи сигналов ввода-вывода
• Клеммные колодки для распределения питания
• Клеммные колодки для подключения двигателей, включая однофазные и трехфазные двигатели для различных промышленных применений
• Клеммные колодки для использования в качестве блоки заземления — разработаны специально для соединения с землей)
• Клеммные блоки для использования в качестве блоков предохранителей — в которых два провода соединяются с предохранителем для защиты цепи.

В отличие от других вариантов соединителей, таких как кабельные соединители DIN, штыревые разъемы, соединители D-sub и промышленные гнездовые соединители, одна клеммная колодка обычно обеспечивает только одно (однополюсное) проводное соединение с имеющейся электронной схемой. Тем не менее, клеммные колодки поставляются в многорядных банках для присоединения массивов проводов к цепям по мере необходимости.

Рассмотрим особый случай интерфейсных блоков. Также называемые интерфейсами клеммных колодок , они отличаются наличием двух типов разъемов… один из которых обычно имеет форму очень длинного массива розеток для подключения отдельных дискретных проводов. На самом деле задача интерфейсного блока состоит в том, чтобы соединить ряд проводов от силового компонента с готовым кабелем (со специальным разъемом) от контроллера или другого слабосигнального компонента. Например, один общий интерфейс может принимать 37-контактный штекер D-sub и подключать его к 38-контактной клеммной колодке, которая удерживает провода в своих клеммах с вставными контактами. Напомним, что Субминиатюрный разъем D-типа

назван в честь своего характерного D-образного металлического экрана штекера … возможно, наиболее известного из-за того, что он использовался на концах кабелей старых потребительских принтеров.

Имеется множество интерфейсов клеммных колодок для подключения различных разъемов DIN, а также плоских разъемов, разъемов IDC и других стандартных кабельных наконечников. Некоторые стили с функциями безопасности включают в себя розетки для проводов с глухой передней частью, которые утапливают проводящие элементы в пластиковый корпус. Другие стили имеют ступенчатую (многоуровневую) конструкцию для экономии места и облегчения доступа ко всем разъемам для проводов, даже если одна секция блока уже подключена.

При выборе клеммной колодки первостепенное значение имеют номинальные токи. Чрезмерный ток через клеммную колодку может вызвать перегрев и выход из строя. Напряжение обычно не является проблемой, но все же является ключевым параметром клеммной колодки: чрезмерное напряжение (хотя и редкое) может вызвать пробой диэлектрика и утечку тока между соседними колодками. Опубликованные значения пути утечки (между клеммами) и зазора (расстояние по воздуху) клеммной колодки также влияют на номинальное напряжение.

Розетки на клеммных колодках должны быть достаточно большими, чтобы в них можно было вместить кабельные сечения конструкции. Тип провода (одножильный или многожильный) частично определяет, какие типы клемм являются наиболее подходящими: одножильный (одножильный) провод обычно достаточно жесткий, чтобы отодвинуть пружинный механизм внутри вставных соединителей, тогда как многожильные провода часто используются с винтовыми клеммами на клеммных колодках.

Подробнее о розетках внутри клеммных колодок

Элементы, контактирующие с проводами внутри клеммных колодок, часто изготавливаются из медного сплава с тем же коэффициентом теплового расширения, что и провод, который они размещают. Это позволяет избежать проблем, связанных с разной скоростью расширения, а также проблем, связанных с электролитическими реакциями при соприкосновении разнородных металлов. Там, где клеммная колодка, вероятно, допускает вставку как одножильного провода, так и многожильного провода, некоторые производители изготавливают контактирующие с проводом элементы из бериллиевой меди.

Клеммные колодки с винтовыми клеммами используют винты для крепления кабелей и проводов. Обычно они встречаются в блоках, работающих с умеренными напряжениями и токами, и требуют, чтобы технический специалист вставлял провода в открытые розетки, а затем с помощью отвертки затягивал небольшую пластину на проводе, чтобы надежно удерживать его. Клеммные колодки большего размера могут вставлять металлические оболочки розеток, чтобы сделать контакт проводов еще более надежным. Подтипами винтовых клемм являются контакты с зажимом для ленты (в которых используется винт для зажима провода и узел ленты) и трубчатые контакты. В последних используется прямоугольная металлическая трубка с винтом на каждом конце. Это называется трубчатым винтовым контактом, когда плоское дно винта удерживает вставленный провод на месте. Это называется трубчатым зажимным контактом, когда плоская прижимная пластина на конце винта зажимает провод… что полезно для тонкожильного провода.

Клеммные блоки с барьерными клеммами также используют винты для надежного крепления токопроводящих проводов и кабелей. Однако у них есть несколько точек подключения для нескольких кабелей, а также небольшие барьеры между отдельными клеммами.

Клеммные колодки с контактами q uick-connect используют сопряжение простых гнездовых выводов, которые допускают вставку плоских штыревых лезвий, припаянных к концу провода, требующего соединения. Это сопряжение на основе трения является обычным для приложений с тонкой проволокой, а также для тех, которые регулярно обслуживаются или реконфигурируются.

Клеммные колодки с вставными контактами или с вставными контактами (иногда называемыми подпружиненными контактами) имеют открытые гнезда для ручной вставки проводов и кабелей. Затем механизм с плоской пружиной, встроенный в основание каждой розетки, вгрызается в кабель и прижимает его механическим клином к внутренней стенке розетки. Эти конструкции включают в себя толкатели, называемые разжимными плунжерами (вдавливаемые с помощью отвертки с плоской головкой или более специализированного инструмента для кочерги), чтобы временно удерживать подпружиненный механизм, если по какой-либо причине необходимо удалить провода, загруженные в клеммную колодку. В некоторых случаях эти толкатели имеют яркую окраску — для облегчения идентификации и для того, чтобы техническим специалистам было легче увидеть, куда прикладывать отвертку.

Вставные контакты все чаще используются в клеммных колодках, которые устанавливаются на DIN-рейки, поскольку они позволяют избежать проблем, связанных с чрезмерной затяжкой винтов, и часто ускоряют монтаж клеммных колодок.

Тесно связаны с вставными контактами пружинно-зажимные контакты . Подпружиненный механизм удерживает провода в гнездах… но разница в том, что пружина принимает форму внутри гнезда.
