Установка и монтаж щита учета

Расскажем о том, как собрать щит учёта электроэнергии. И что в основном для этого нужно.


Доброго времени! Сегодня мы расскажем о том, как собрать щит учёта электроэнергии 220В. И что в основном для этого нужно.
Сразу скажем, что вопрос сборки достаточно сложный, и если вы не уверены в своих силах, то лучше не беритесь за такую работу самостоятельно, так как цена ошибки здесь чревата такими последствиями как короткое замыкание или пожар.
В конце мы приведём схему, в которой покажем, какие неисправности в щите учёта могут послужить причиной выхода из строя оборудования, начиная от котлов отопления и заканчивая светодиодными лампами.

Итак, начнём. Как понятно из названия, «щит учёта», этот щит служит для учёта электроэнергии, которую вы потребляете. Поэтому в нем обязательно должен присутствовать счётчик, но обо всём по порядку.

Выбор щита

В первую очередь вам нужен сам ящик (щит), в который вы будете все устанавливать. Он подбирается исходя из количества автоматов, размера счетчика и т.п. Щиты бывают в пластиковом и металлическом исполнении, скрытого и открытого монтажа. Тут опять же все зависит от условий, в которых вы будете производить монтаж. На ящиках есть маркировка, на какое количество автоматических выключателей они рассчитаны, так что тут все подбирается индивидуально. Но не стоит выбирать слишком маленький ящик, так как будет неудобно производить монтаж.

Совет: на улице лучше ставить стальные щитки.
Во-первых, потому что случайным людям будет гораздо сложнее в него попасть и сломать. Во-вторых, на морозе пластик становится ломким и со временем может потрескаться, из-за чего нужно будет менять щит, а это немало лишней работы.

Ну и последнее, что могу посоветовать, это учитывать степень «пылевлагозащищенности». Она маркируется, например: IP65. Ниже приведена таблица степени защиты.

Автоматические выключатели

Итак, щиток — это первое, что вы покупаете. Но перед этим нужно определиться с тем, какое количество автоматических выключателей будет установлено.

Заранее эти расчёты делает ваш электрик, а так же вы можете сделать это самостоятельно.

Для начала, лучше всего поделить розетки и освещение. Допустим: один автомат на освещение, а второй на розетки. Далее всё зависит от вашего потребления электричества. Если потребление будет большое, то можно, например, 2 комнаты подключить на одну пару автоматов, а остальные комнаты на другую. Под парой автоматов мы подразумеваем два автомата «свет и розетки». т.е получается 4 автомата.

Обратите внимание:
Если какой-либо прибор в доме потребляет больше 5 киловатт, то его необходимо подключать отдельной линией (и, соответственно, отдельным автоматом). Это такие приборы как электроплита, электрокотел и т.п. Так же стиральную машину рекомендуется подключать на отдельную линию. Ну и, конечно же, надо держать пару запасных автоматов на случай появления нового потребителя в доме.

На вводе желательно устанавливать двухполюсной автомат (двойной), а так же УЗО и ОПС, но об этом ниже.

Выбор мощности автоматических выключателей

Начнём с того, что автоматы подбираются исходя из сечения проводки, чтобы он мог отключиться до того как ваш провод начнет плавиться от перегрузки.

В основном провода сечением 2.5мм² идут на розетки, а 1.5мм² на освещение.

Получается, что на провод в 2.5мм² ставят автомат с номиналом мощности 20 А (ампер), а на 1.5мм² мощностью 16А. Ниже приведем таблицу, на какое сечение и какой автомат рекомендуется ставить, а также какова максимальная нагрузка у такого провода:

Что такое УЗО и зачем оно нужно?

Будем считать, что вы определились с количеством и мощностью автоматов. Далее поговорим про УЗО.
УЗО — это устройство защитного отключения, предназначенное для защиты от утечек тока. В нашем случае под утечкой тока подразумевается электричество, которое проходит мимо электропроводки и электроприборов. Задача этого прибора обнаружить эту утечку и отключить питание. Простыми словами: если вы возьметесь за 2 оголенных провода, то устройство отключит ток до того, как вы почувствуете удар током, но это в теории.
Также в этом устройстве имеется защита от перегрузки (как на автомате). УЗО бывает таких же номиналов, что и автоматы(10А,16А,25А и т.д). А вообще УЗО это очень полезная штука, которая срабатывает при малейших утечках тока, так что не пренебрегайте такой защитой. Вот скажем у электродвигателя стиральной машины перетерлась изоляция провода (Фаза) в таком случае корпус вашей машинки будет под током (а вы этого не знаете). Без УЗО вас будут ждать неприятные последствия. Можно привести еще кучу ситуаций, в которых будет полезно данное устройство, но думаю это излишне.

Полагаю, вы уже выбрали для себя, будете ставить его или нет.

ОПС: что это и для чего?

Следующим элементом, который мы рассмотрим, будет элемент под названием ОПС (Ограничитель импульсных перенапряжений). Предназначено данное устройство от входящих перенапряжений (например, молнии). Но для корректной работы требует заземления.
В щит устанавливается параллельно вводного автомата (далее на схеме будет показано подробно). Принцип работы данного устройства заключается в том, что при перенапряжении ОПС создает внутри себя короткое замыкание, вследствие чего отключается вводной автомат, тем самым преграждая дальнейший путь перенапряжению в вашу домашнюю сеть, а ток, который прошел, сбрасывает на заземление. Считается, что данный прибор одноразовый и после перенапряжения он выходит из строя. Выглядит он как обычный однополюсной автомат только за место «флажка» выключателя на нем находится индикатор рабочего состояния (когда он зеленый — прибор исправен, если красный, то он вышел из строя).

Если вы подключаете к электросети новый дом, то установка ОПС обязательна. Если же просто ремонтируете проводку, то данный вопрос остается на ваше усмотрение. ОПС подразделяются на три категории: «B», «C», «D».

К Класс «B»

Монтируется на ввод в помещение в ГРЩ (главный распределительный щит.) Является защитой от ударов молний и перенапряжений.

К Класс «С»

Монтируется в помещении в РЩ (распределительный щит). Предназначен для защиты внутренней проводки и автоматических выключателей. Защищают от остаточных перенапряжений, которые прошли через класс «В». Самый распространенный вариант, который устанавливается наиболее часто.

К Класс «D»

Устанавливается непосредственно на потребитель. Защищает потребитель от высокочастотных помех и перенапряжений, которые прошли через класс «С».

Выбор счетчика:


Счетчики бывают электромеханические и электронные.
Электромеханические счетчики имеют механический механизм отсчета. Конечно, они отличаются от своих предшественников с диском. Теперь диск заменил светодиодный индикатор. При отключении данного прибора от сети все показания остаются на табло.

Электронный счетчик имеет жидкокристаллический дисплей, на котором выводятся показания. Погрешность, как и у механического аналога, в пределах 1%. Данный счетчик отличается от механического тем, что в случае отключения от сети или поломки прибора вы не сможете увидеть показания. Хотя электронные счетчики имеют более продвинутый функционал. Помимо потребленной энергии он может показывать количество активной и реактивной энергии и еще много другого (в зависимости от модели). Также многие модели оснащены функцией дистанционной передачи показаний.

Кроме того, счетчики подразделяются на однотарифные и двухтарифные.

Однотарифные счетчики считают электроэнергию по одному тарифу, то есть по дневному, и вы платите за каждый киловатт определенную сумму. В большинстве случаев такие счетчики оснащены механической системой счета, но бывают исключения (то есть может быть и электронный).

Двухтарифный счетчик считает электроэнергию по 2 тарифам. Дневной и ночной. Дневной считается, так же как и на однотарифном, но дневной тариф идет с 8:00 до 23:00. С 23:00 до 8:00 начинается ночной тариф, но платить вы за него будете почти вдвое меньше. Но стоит такой прибор вдвое дороже.

Класс точности — это показатель погрешности электросчетчика. Сейчас новые модели идут с классом точности 2 и выше, что допускается в любой электрической сети. Так что на этом параметре не стоит заострять внимание.

Размеры счетчиков

По размерам счетчики тоже могут быть разные. Бывают большие и маленькие. Качество от размера никак не зависит. Большие счетчики требуют отдельного места в ящике (в ящике бывают специальные места, отведенные для этого). Маленькие же устанавливаются также как автоматы и не требуют специально отведенного места для себя.

Сборка щита

Ну вот, мы постепенно подошли к самому главному ответу на вопрос: как же нам собрать щит учета электроэнергии на 220 В. Ниже будет приведена схема сборки, но сейчас постараюсь вам объяснить все на словах.

Итак, первое, с чего мы начнем, это установка вводного автомата (далее ВА). Я приведу пример с установкой УЗО и ОПС, если вы их не устанавливаете, то просто пропускаете этот момент. Далее параллельно вводного автомата устанавливается ОПС (то есть фазный провод из ВА идет на ОПС, а из него на шину заземления). Далее провода «фаза» и «ноль» из ВА идут на счетчик, а из счетчика на УЗО. Из УЗО проводом «фаза» подключаются все группы автоматов, а провод ноль идет на нулевую шину (обычно шины идут в комплекте, но при их отсутствии вам придётся их докупать). Группы автоматов можно соединить специальной шиной, либо перемычками из провода 6мм².

Осталось подключить только ВА «питающим» проводом.

По цвету можете монтировать как угодно, но лучше следовать стандарту. Синий, либо коричневый, это «ноль», белый или красный — это «фаза», желто-зеленый это заземление. А вот и сама схема сборки:

Схема сборки щита с УЗО и ОПС


Схема сборки щита без УЗО и ОПС:

Ну вот в принципе и все, что мы хотели рассказать. При затягивании контактов на автоматах делайте это с максимальным усилием (если затяните не достаточно сильно, то со временем контакт ослабеет и начнет греться, со всеми вытекающими последствиями).
Спасибо за внимание. Удачного вам ремонта!

Проконсультироваться бесплатно и приобрести всё необходимое для сбора щита учёта, можно на нашем сайте.

— Мы несем гарантийные обязательства по товару.
— Проконсультироваться и оформить заказ можно по бесплатному телефону: +7 (800) 200-92-12,
— Либо пишите нам: [email protected] .

Однофазная схема распределительного щита - 5 разных вариантов

Подробности
Просмотров: 129322

Распределительные щиты уже давно присутствуют в современных квартирах. Также в домах старой постройки многие начинают самостоятельно ставить их у себя. Это правильное и грамотное решение. Распределительный щит позволяет разделить всю нагрузку квартиры на отдельные и независимые линии, что повышает надежность работы электрооборудования, защищает электропроводку и повышает Вашу безопасность. Если Вы затеяли делать дома капитальный ремонт, то сразу меняйте старую электропроводку, ставьте распределительный щит и разделяйте всю нагрузку электрооборудования на разные автоматические выключатели. Например, 1-я линия на сплит-систему, 2-я на стиральную машину, 3-я на розетки кухни, 4-я на розетки в других комнатах, 5-я на освещение и т.д. Давайте разберемся в этом подробнее...

Не думайте, что повесить пластиковый шкаф и установить автоматические выключатели сложно. Нужно просто понять схему подключения и соединения всех элементов, и тогда у вас все получится. В данной статье рассмотрим типовые схемы распределительных щитов. На самом деле их может быть огромное количество, так как у всех свои особенности, разное количество автоматических выключателей, кто-то использует УЗО, а кто-то дифавтоматы, у кого-то отсутствует место для монтажа полноценного шкафа и т.д. Ниже предлагаю вашему вниманию пять типовых однофазных схем распределительного щита, которые смогут вам помочь во всем разобраться. Также можете почитать статью: как собрать распределительный щит.

Однофазная схема распределительного щита

  • Схема №1. Первый вариант представляет собой обычную схему состоящую из одних автоматических выключателей. Такой шкаф вешается обычно в коридоре, а счетчик электрической энергии  стоит в подъездном щите. Тут присутствует общий входной автоматический выключатель и затем по автомату на каждую отходящую линию. На схеме распределительного щита нарисовано их 5 штук - это для примера. У вас их может быть другое количество, например еще два автомата на кондиционеры и один на духовой шкаф. Здесь это не важно. Главное нужно понять как подключить автоматические выключатели и отходящие от них провода. Вот время покупки пластикового щита смотрите, чтобы шины N и PE были в комплекте. Если их нет, то придется докупать отдельно.

    На схеме я указал входной автоматический выключатель на 32А с характеристикой "С", а автоматы на отходящие линии с характеристикой "В". Это будет лучший вариант по моему мнению. Чтобы понять, что означают эти буквы - характеристики, читайте статью: Что такое время-токовые характеристики автоматических выключателей и зачем они нужны? Номинал автоматических выключателей рассчитывайте самостоятельно. Он может отличаться от указанных на схеме. Для этого можете почитать следующие статьи: Выбор автоматического выключателя по номиналу и Какой марки выбрать автоматический выключатель.

  • Схема №2. Вторая схема распределительного щита похожа на предыдущую, но здесь уже присутствует прибор учета электрической энергии. Она применяется, когда счетчик стоит непосредственно в квартире. Это предусмотрено проектом здания. Самостоятельный перенос приборов учета электроэнергии из подъезда в квартиру и наоборот сетевые компании не разрешают. Суть схемы тут такая же как и в первом варианте, но только после двухполюсного входного автоматического выключателя ставится счетчик. Разноцветными линиями я показал какие перемычки нужно сделать и куда их подключить. Синие линии - это N (ноль), черные линии - это L (фаза), желтые линии - это PE (земля). Если у вас двухпроводная проводка в доме, т.е. нулевой и заземляющий проводник совмещены, то у вас на схеме не будет желтых линий.

  • Схема №3. Третья схема распределительного щита более современная. Здесь присутствует входное УЗО. Их стали применять не так давно для защиты человека от поражения электрическим током и еще редко у кого стоят дома. Тут перед автоматическими выключателями ставится общее УЗО на 100mA. При токе утечки в 0,1А оно обесточит весь щит. При подключении УЗО обратите внимание на надписи возле контактов. Здесь обязательно нужно соблюдать полярность подключения фазы и нуля. Куда подключать N написано на корпусе УЗО. Также УЗО ставится в паре с дублирующим автоматическим выключателем. Это необходимо, чтобы защитит его от короткого замыкания и перегрузки линии. В предложенной схеме его дублирует входной двухполюсный автоматический выключатель.

  • Схема №4. Этот вариант схемы распределительного щита будет подороже, но зато она отвечает более высоким стандартам безопасности. Тут предлагается подключать УЗО на каждую отходящую линию. Также каждое УЗО стоит в паре с автоматическим выключателем. Для соблюдения селективности входное УЗО ставим на 100мА, а УЗО на отходящие линии ставим на 30мА. Обратите внимание, что объединять нули после УЗО нельзя.

    Данный вариант схемы распределительного щита позволяет защищать все отходящие линии по отдельности. При утечки тока отключится только то УЗО, где она произошла, а другая часть квартиры будет работать в прежнем режиме. Это удобно при поиске возникшей неисправности и исключает перебой с электроснабжением другого электрооборудования.

  • Схема №5. Этот вариант схемы распределительного щита предусматривает использование дифференциальных автоматических выключателей вместо УЗО и обычных автоматов. Это позволяет немного сэкономить ваших средств и уменьшить размер шкафа. Один дифференциальный автоматический выключатель занимает 2 модуля, а УЗО в паре с автоматом 3 модуля, хотя выполняют одинаковые функции. Смотрите схему подключения дифавтоматов. Если их несколько штук, то вы выигрываете существенно в размере шкафа.

Улыбнемся:

Учитель:
- Дети, какие части света вы знаете?
- Части света? - переспрашивает ученик.
- Выключатель, лампочка, провода.

Добавить комментарий

Однолинейная схема щита учета: проект электроснабжения гаража

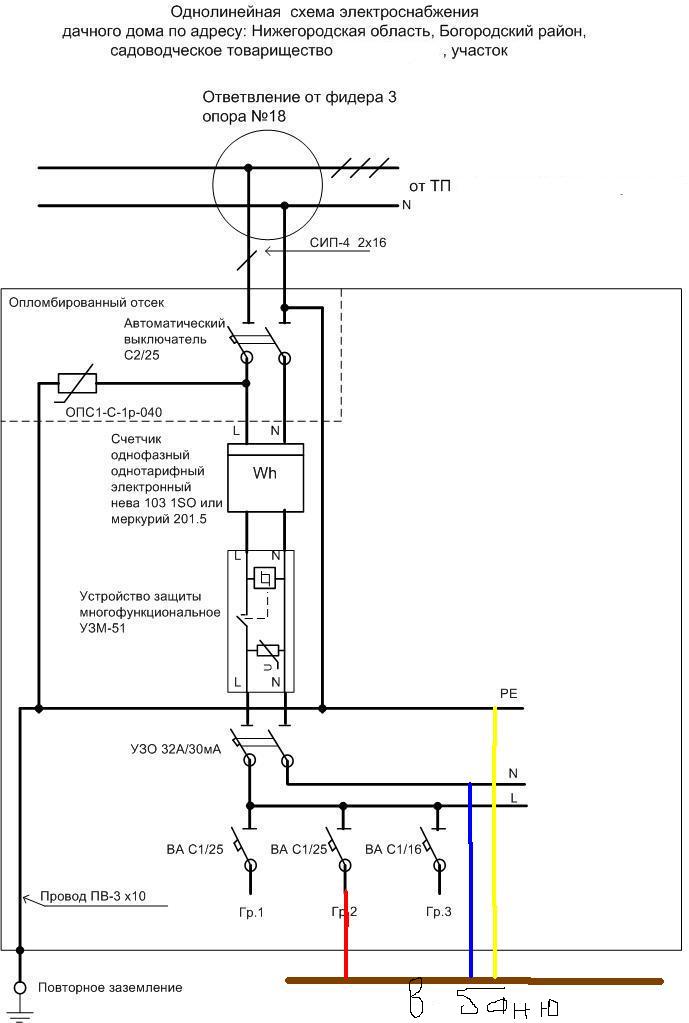

Однолинейная схема электроснабжения гаража

Cхема щита учета электроэнергии 380в для частного дома 15 квт

Cтандартные в таких случаях параметры сети для подключения частного дома это:

— 3 фазы

— Напряжение: 380В

— Выделенная мощность: 15 кВт

— Вводной кабель: СИП 4х жильный (3 фазных проводника и PEN)

Отмечу, что одна из основных задач ТУ, не только обеспечить безопасность электроустановки, но и предотвратить возможность хищения электричества потребителями.

Именно поэтому, все устройства защиты или коммутации в электрощите, расположенные до электрического счетчика, должны быть защищены от возможности нелегального подключения. Обычно они скрыты в отдельных боксах, которые при подключении пломбируют.

Кроме того, технические условия предписывают размещать щит учета в доступном для проверки месте — на границе участка, на опоре освещения или заборе.

Чаще всего такие внещние щиты используются исключительно для учета, без дополнительных возможностей, несет лишь базовые функции. Основной распределительный щит (РЩ), при этом, ставится внутри в дома, где все потребители разделяются на группы, распределяется нагрузка, устанавливается соответствующая защитная автоматика и т.д.

Все представленные ниже схемы будут рассчитаны под две самые популярные в частных домах системы заземления TT и TN-C-S. Под каждым вариантом подключения – будут ссылки на пошаговую инструкцию по сборке, с подробными комментариями.

Если же вы не определились, какую из систем заземления выбрать – вам поможет следующая информация:

TN-C-S – рекомендуемая правилами система заземления. Имеет ряд недостатков, применять её стоит если вы уверены в состоянии подходящих к дому электросетей, если они достаточно новые и регулярно обслуживаются.

TT – относительно более безопасная система. К главным недостаткам можно отнести лишь большие затраты как на монтаж защитного оборудования и устройство контура заземления, так и на регулярное обслуживание. Которые, для безопасной работы, должны всегда поддерживаться вами в работоспособном состоянии.

Подробнее о разнице в устройстве систем заземления вы узнаете в одной из следующих статей. Подписывайтесь на нашу группу Вконтакте, следите за выходом новых материалов.

Электрический щит учета электроэнергии 380В частного дома с розеткой 220В

В данном схеме электрического щитка дополнительно стоит модульная розетка 220В (номер 7) с индивидуальным устройством защиты – дифавтоматом (номер 8), совмещающим в себе Автоматический выключатель и Устройство защитного отключения. Номинал УЗО должен быть выше, чем у защитного автомата, например 40А, ток утечки 100 или 300 мА.

Электрический щит учета 380В, с модульной розеткой, заземление TN-C-S

Электрический щит учета 380В, с модульной розеткой и дифавтоматом, заземление TТ

Следуя этому примеру, где розетка защищена автоматическим выключателем дифференциального тока, вы сможете установить любое другое модульное оборудование, контакторы, трансформаторы и т.д. в щит учета электроэнергии, если будет такая необходимость.

Еще раз отмечу, что под каждой схемой есть ссылки, перейдя по которым вы сможете прочитать подробности, узнать использованное оборудование, задать вопросы.

Если вы знаете еще какие-то полезные варианты сборки щита учета частного дома 380В, пишите в комментариях, это может быть интересно и полезно многим.

В остальном же, здесь представлены основные варианты, которые применяются при подключении к электросети частных домов и садовых домиков. А самое главное, такие электрощиты успешно принимаются контролирующими органами и вводятся в эксплуатацию.

Источник: https://RozetkaOnline.ru/podkljuchenie-i-ustanovka/item/218-ckhema-shchita-ucheta-elektroenergii-380v-dlya-chastnogo-doma-15-kvt

Однофазное и трехфазное подключение

Между одно- и трехфазным подключением существует много различий технического плана. Так, например, подключение по трехфазной схеме осуществляется с использованием четырех или пяти проводов. Из них три являются фазными, по которым подается ток, а остальные два – это нулевой провод и заземление. В некоторых случаях для нуля и заземления используется один общий провод.

При подключении по однофазной схеме применяется два или три провода. Это соответствует фазе нулю и заземлению. Использование двух проводов означает, что ноль и заземление находятся на едином проводнике. Заранее зная количество фаз, можно сделать расчеты допустимой мощности и определить количество электрооборудования, которое может быть одновременно включено в сеть на каждой линии.

В случае однофазного подключения все подаваемое напряжение сосредотачивается на одной линии, что нередко приводит к перегрузкам. Толщина проводов на внутренних линиях домашней сети значительно выше тех, которые используются в трехфазной схеме. Это связано с более высокой нагрузкой, которая приходится только на одну линию. С учетом всех перечисленных факторов, при устройстве электроснабжения частного дома, предпочтение чаще всего отдается трем фазам.

Подключение по трехфазной схеме

В первую очередь требуется подготовить всю необходимую документацию. Она включает в себя технические условия эксплуатации, которые выдаются организацией – поставщиком электроэнергии. На основании технических условий осуществляется составление проектной документации на электроснабжение объекта .

Вам понадобятся следующие документы:

  • Договор с энергоснабжающей организацией.
  • Акт осмотра имеющегося электрооборудования.
  • Заключение лабораторного исследования схемы, предназначенной для конкретного объекта.
  • Акт разграничения электрических сетей по балансовой принадлежности.

В составляемом проекте учитываются особенности дальнейшего потребления электроэнергии. Все потребители разделяются на группы, которые включают в себя розетки и систему освещения. Каждая группа может быть отдельно выключена, если требуется провести ремонтные работы. В это время другая группа продолжает использоваться, не доставляя хозяевам излишних неудобств.

Для всех групп выполняются расчеты максимальной мощности потребления электроэнергии. В соответствии с этим выбирается и наиболее оптимальное сечение проводников. Как правило, линии освещения прокладываются кабелем, сечение которого составляет 1,5 мм2, а для розеток необходимо уже не менее 2,5 мм2. Каждая группа подключается к автоматическим защитным устройствам, исключающим возгорание проводки в случае короткого замыкания.

Таким образом, при наличии проекта подключения можно выполнить расчеты потребности в материалах, приборах и оборудовании, а также заранее определить размеры электрощита. На прилагаемых схемах отмечаются все места, где располагаются выключатели, розетки, стабилизирующие устройства и другое стационарное оборудование.

Непосредственное подключение может выполняться подземным или воздушным способом. Как правило, в частных домах используется второй вариант, имеющий ряд существенных преимуществ. В этом случае можно воспользоваться любыми схемами подключения, при минимальных затратах времени на выполнение работ. В процессе дальнейшей эксплуатации воздушные линии значительно легче ремонтировать. Большое значение имеет стоимость подключения, которая гораздо ниже, чем при использовании подземной прокладки кабельной линии.

При выполнении воздушного подключения следует учитывать расстояние от дома до столба. которое не должно превышать 15 м. В том случае, когда расстояние больше указанного, требуется установка дополнительного столба. За счет этого исключается сильное провисание или обрыв провода при негативном воздействии внешних факторов. Также следует обратить внимание на то, чтобы провода не создавали помехи пешеходам и транспортным средствам. Высота крепления трехфазной линии составляет не менее 2,7 м и более. Сами провода устанавливаются на специальных изоляторах, а уже потом они от столба подводятся к силовому щиту.

Силовой щит рекомендуется устанавливать на фасад здания, далее провода идут уже от него по всем помещениям. При наличии электрифицированных пристроек, питающая линия подводится к ним также от щитка. Для подключения и учета потребленной электроэнергии необходим трехфазный счетчик. В основном используются устройства прямого включения, принцип работы которых напоминает однофазный счетчик. В этом случае требуется всего лишь правильно соблюдать схему подключения устройства, размещенную на его задней крышке или в техническом паспорте.

В некоторых случаях в частном доме может использоваться схема полукосвенного включения трехфазного счетчика. Схема подключения дополняется трансформатором напряжения. Для оплаты потребленной электроэнергии показания прибора нужно умножить на коэффициент трансформации, указанный на трансформаторе.

Однолинейная схема электроснабжения частного дома

При разработке электроснабжения частных домов чаще всего применяется однолинейная схема, как наиболее оптимальный вариант. Она дает возможность для простого проектирования и монтажа, даже собственными силами. Однолинейная схема зарекомендовала себя, как эффективная и удобная в эксплуатации. По своей сути она является сильно упрощенной принципиальной схемой, где все виды подключений и прокладка сетей выполнены одной линией одинаковой толщины. Отсюда и появилось название однолинейной схемы.

Существует два варианта однолинейных схем – расчетная и исполнительная. Первый вариант используется в процессе строительства дома. Данная схема определяет порядок монтажа кабельных линий на конкретном объекте и выбор защитной аппаратуры. Предварительно выполняются расчеты всех силовых нагрузок на данную сеть. На расчетной однолинейной схеме указываются все имеющиеся мощности и их величины. В обязательном порядке отмечается расположение ВРУ. маркируются электрические щиты.

Исполнительная схема выполняется для действующих электроустановок, когда дом уже построен. К этому времени от проектной организации уже получены результаты обследования здания для подготовки наиболее подходящего расположения всех элементов и устройств электроснабжения.

Порядок сборки

После получения разрешения на подключение к трем фазам и технического условия, приступим к самостоятельной сборке щита. Ввод будет монтироваться в герметичном боксе, который нужно собрать на наружной стене частного дома или столбе. В нем установлен трехфазный счетчик и автоматический выключатель, как показано на фото ниже:

Возле ввода организовываем устройство заземления, согласно правилам. Вводной щит учета электроэнергии будет опломбирован и свободного доступа к нему не будет. Поэтому первым делом нужно самостоятельно собрать трехфазный распределительный щиток, распределив потребителей по своему желанию.

От вводного бокса к распределительному электрощиту заводится 5-жильный кабель L1; L2; L3; N; PE, или 4-х жильный L1; L2; L3; N при условии использования схемы заземления TN-C-S или организации еще одного устройства заземления возле щитка.

Для подключения трехфазного домашнего оборудования собрать щит нужно будет по следующей схеме:


Сборка щита учета на 380 вольт выполняется многожильным проводом, сечением не менее 4 мм с цветной изоляцией. Рекомендуемые цвета — L1 красный, L2 белый, L3 черный, N синий, PE желто-зеленый. Чтобы правильно собрать трехфазный щиток, нужно внимательно смотреть на защитные устройства, на которых нанесены отметки фаз для подключения проводов. На данной схеме представлены четырехполюсные защитные аппараты УЗО, с дополнительной клеммой N, в обычных автоматах эта клемма может отсутствовать. По очереди установленные в щитке на DIN-рейку устройства начинаем коммутировать, отмеряем провод от клеммы L1 до клеммы L1 следующего за ним устройства, с запасом 30%, для удобства монтажа и эксплуатации.

Такую операцию проводим со всеми клеммами, однако учтите, что заранее нарезать отрезки не рекомендуется, потому что в процессе сборки заметите, что длина отрезка L1 намного короче монтажного отрезка L3. Еще лучше собрать щит, используя монтажную трехфазную шину, которая сэкономит место и сведет к минимуму шансы что-то перепутать. Отдельно ставим нулевую шину и шину РЕ, которую обязательно соединяем с корпусом щитка учета электроэнергии.

Если же у вас в квартире либо доме нет мощного оборудования, нужно собрать щиток на 380в таким образом, чтобы каждая фаза была равномерно нагружена однофазными потребителями. Пример такой сборки трехфазного электрощита в частном доме вы можете увидеть ниже:

В данной схеме электрического щита фазы распределены на отдельную нагрузку, через однополюсные автоматы и дифференциальные выключатели. L1, L2 и L3 равномерно нагружены потребителями, согласно предварительно посчитанной предполагаемой нагрузке.

Не рекомендуется делать так — одна фаза на розетки, другая на освещение, третья на любые другие нужды, т.к. важно распределять нагрузку между L1, L2, L3. Если одна из фаз чрезмерно нагружена, происходит просадка напряжения на ней, в это же время на свободных происходит подъем напряжения. Это явления часто можно наблюдать в зимнее время, в жилом секторе. Если ваш сосед по фазе включил мощный потребитель, у вас в доме стали тускло светить лампы освещения, и холодильник натужно стал гудеть. Знайте это просадка вашей фазы. А в это же время у других соседей, запитанных от других фаз, начинают ярко светиться и взрываться лампы, перегорать техника, и даже может возникнуть пожар.

Что касается трехфазной нагрузки, для нее такой перекос будет фатальным. Чтобы этого не происходило, когда вы решите собрать щит, дополнительно установите реле контроля фаз и напряжения для трехфазной сети. Для однофазной сети выполняют подключение реле напряжения. Проконтролировать распределение нагрузки можно с помощью мультиметра с токовыми клещами, который показан на фото ниже.

Ну и последний вариант сборки щита учета электроэнергии на 380 вольт — смешанный, когда в домашней электросети присутствуют и трехфазные и однофазные потребители электроэнергии. В этом случае собрать электрощит нужно следующим образом:

Видеоуроки по монтажу

Если ознакомившись с предоставленной информацией вы все же не до конца поняли, как правильно собрать трехфазный щиток, советуем просмотреть видеоролики, в которых наглядно демонстрируется порядок сборки:

Вот и все, что хотелось рассказать вам о том, как собрать щит учета электроэнергии 380в своими руками. Как вы видите, выполнить подключение можно только при наличии определенных навыков, т.к. при сборке нужно учитывать множество нюансов, таких как равномерное распределение нагрузки и правильный выбор номинала автоматов.

Также рекомендуем прочитать:

380 провожу для подключения 9 кВт водонагревателя для отопления частного дома! От счётчика провожу только одну линию 220в т.к. менять всю проводку в доме, что бы равномерно распределить нагрузку на все 3 линии нет возможности!
Большая ли будет «неравномерность нагрузки» при включении холодильника и чайника и как это повлияет на напряжение в доме?
