Схема скрутки проводов в распределительной коробке: виды, монтаж и способы соединения проводов

Содержание

виды, монтаж и способы соединения проводов

Главная сложность, с которой вы можете столкнуться в процессе прокладки электрической проводки в частном доме, квартире или конкретной комнаты – необходимость их коммутации внутри распределительной коробки.

С данным процессом связано несколько наиболее распространенных ошибок, и если вы хотите их избежать, то нужно учитывать ряд важных моментов. Разложить провода по штробам или кабель-каналам – несложно. Другое дело распределительная коробка: при работе с ней нужно соблюдать определенные правила и рекомендации.

к содержанию ↑

Назначение разветвительных коробов

Электрическая проводка должна разделяться на отдельные группы в зависимости от потребителя электроэнергии. В этих целях используются специальные электротехнические изделия, выполняющие важные функции:

  • повышение уровня пожарной безопасности;
  • эстетичность.

Под корпусом коробки прячут кабели, что обеспечивает надежную защиту от механических повреждений и существенно продлевает срок службы проводки в целом.

Если рассматривать принцип монтажа, то приборы делятся на встраиваемые и наружные, подходящие для открытой проводки. Первые размещают внутри заранее подготовленных ниш, вторые крепят к поверхности любой стены. Также существует специальная уличная коробка.

к содержанию ↑

Основная функция распределительной коробки

При помощи данного электротехнического изделия можно существенно снизить расходы на организацию электропроводки. Без этого элемента пришлось бы соединять каждый электроприбор с отдельным кабелем, что привело бы к приумножению количества каналов, требуемых для укладки, и испортило внешний вид.

Грамотное распределение кабеля внутри коробки повысит безопасность жилых и нежилых комнат. Это обусловлено изоляцией соединительных точек с горючими материалами, содержащимися в стене. Конструкция оборудования продумана до мельчайших деталей, поэтому гарантирует легкость проведения ремонтных работ.

Но основная функция коробки связана с равномерным распределением электрической энергии между всеми потребителями, установленными в помещении. Кроме того, структура изделия учитывает потенциальное расширение за счет добавления новых ветвей электрической цепи.

к содержанию ↑

Почему называется по-разному

Данное электротехническое оборудование называют по-разному, начиная от распределительной и заканчивая ответвительной или распаячной коробкой. Принцип действия всегда идентичен: коробка представляет собой головной центр, в который поступает электрическая энергия от источника, после чего распределяется по разным ветвям, подавая напряжение на розетки, переключатели и осветительные приборы. Именно поэтому она и получила свое название – «распределительная». Альтернативное название «ответвительная» появилось из-за того, что в коробку входит один провод, а выходят – несколько кабелей.

Распаечные изделия называются так из-за используемого способа коммутации проводов внутри корпуса: после скрутки они обязательно паялись. Несмотря на огромное разнообразие современных способов коммутации кабелей в коробках (клеммные колодки, гильзы, зажимы, сварка), их до сих пор называют распаечными.

Другим синонимом прибора стало слово «расключительная». Услышать его можно исключительно в среде людей, занятых в сфере электромонтажа. На деле слово образовано от двух других терминов – распределение и подключение: сначала провода распределяются по ветвям, а затем выполняется их подключение. Следуя данному принципу, легко догадаться, откуда появилось другое наименование коробки – «соединительная».

Таким образом, отправляясь в магазин за распределительной коробкой, не нужно удивляться, если на прилавке будет стоять нужное вам изделие, но под другим названием. Также обратите внимание на габариты прибора, в соответствии с которыми придется создавать углубление в стене. Например, прямоугольные коробки для квартиры обычно производятся стандартного размера – 100х100х50 мм.

к содержанию ↑

Можно ли обойтись без монтажных распределительных коробок

Теоретически такой вариант возможен и допустим, но чтобы убедиться в том, что реализовать его практически невозможно, достаточно представить простую картину: на входе в квартиру установлен вводный электрический щиток, коробки в комнатах не используются, поэтому приходится тянуть отдельные кабели до каждого выключателя, розетки и осветительного прибора. Это приведет к существенным затратам на покупку кабеля, расширению и углублению штроб (либо установке более широких кабель-каналов, что нарушит эстетичность). Вывод: установка распределительной коробки – экономически целесообразное и рациональное решение.

Многие люди ошибочно полагают, что дополнительный соединительный узел, появляющийся внутри распределительной коробки (на линии от вводного щита от конкретной розетки), приведет к ухудшению безопасности, в то время как цельный кабель намного лучше. На деле, если все выполнено грамотно и правильно, то выбранный метод коммутации не будет представлять угрозы. Наконец, подобное изделие облегчает поиск неисправностей на линии, поэтому вам не придется долбить всю стену, чтобы найти поврежденный участок электрической цепи.

к содержанию ↑

Виды распределительных коробок

Выше мы указали первый критерий для классификации коробок – способ крепления (встраиваемая и наружная). Независимо от этого коробки закрываются плотной крышкой, обеспечивающей быстрый доступ к содержимому и целостность проводки. При необходимости изучить содержимое корпуса электрику достаточно снять крышку.

Основными материалами изготовления распределительных коробок являются пластик и металл. Во втором случае используют листовую луженую сталь и сплавы с содержанием алюминия. Важное условие: металлическая коробка должна быть надежно защищена от воздействия коррозии.

Если изделия размещаются на стратегически важном объекте, где недопустимы какие-либо поломки, то рекомендуется покупать коробку с крышкой на винтах и водоизоляционными прокладками. Металл более надежен в плане пожарной защиты, поскольку в течение нескольких минут способен сохранять целостность содержимого. Этого времени обычно достаточно для оперативного обесточивания сети.

Определенными положительными качествами характеризуются и пластиковые элементы. Они устойчивы к любым процессам окисления, являются отличными диэлектриками. В обоих случаях степень защиты от пыли и влаги – не ниже IP65.

По геометрической форме коробки бывают круглыми, квадратными и прямоугольными.

Первые применяют в тех ситуациях, когда коммутируется малое число кабелей, последние – большое. Конкретные габариты прибора зависят от сечения и количества проводов.

Совет! Если требуется монтаж распределительной коробки в бетонной стене, то намного проще использовать изделия круглой формы.

к содержанию ↑

Где и как устанавливать распределительные коробки

Обычно коробки располагаются под потолком на расстоянии 100-200 мм от него. Конкретное значение зависит от высоты комнаты. Если проводка скрытая, то изделие размещается внутри стены на определенную глубину так, чтобы поверхность крышки была заподлицо со стеной. Для электропроводки открытого типа подойдут наружные коробки.

В соответствии с правилами устройства электрических установок (ПУЭ) важно обеспечить свободный доступ к крышке распределительной коробки, что необходимо в случае проведения ревизии или устранения неисправностей. Если изделие является наружным и крепится непосредственно к стене, то данное условие выполняется автоматически.

Размещая прибор в углублении стены, нужно обеспечить выполнение двух требований. Во-первых, нужно знать, где он установлен, во-вторых, следует обеспечить своевременный доступ к изделию, не нарушая при этом эстетичность. Если последним можно пренебречь, не нарушив ПУЭ, то первое требование является обязательным и важным.

Поддержать эстетичный внешний вид можно за счет поклейки красивых обоев, после чего аккуратно обрезать вокруг крышки распределительной коробки, не удаляя ту часть, которая приклеена на нее.

Выбирая альтернативные варианты отделки, убедитесь в идентичности цвета поверхности крышки и стены. Постарайтесь сделать так, чтобы при необходимости снятия крышки стена в данном месте не разрушалась. Если устанавливаются натяжные потолки, то следует создать небольшие люки, обеспечивающие доступ к коробкам.

к содержанию ↑

Способы соединения проводов

В ПУЭ прописано пять основных методов для коммутации двух проводов:

  • скрутка;
  • сварка;
  • клеммные колодки;
  • пайка;
  • опрессовка.

Скрутка

Максимально быстрый, простой, но крайне ненадежный метод коммутации. Для изоляции проводов применяют изоленту, пластиковые колпаки или термоусадочные трубки.

Скрутка с монтажными колпачками

Намного качественнее и стабильнее будет соединение, выполненное при помощи специальных монтажных колпачков. Изделия состоят из двух частей – наружной пластиковой, не поддерживающей горения, и внутренней металлической, конической формы с резьбой. Последняя позволяет буквально накрутить колпачок на конец провода, обеспечивая большую площадь соприкосновения и отличные электрические параметры. Данным методом можно соединить два или больше проводов без использования пайки.

Для выполнения операции удалите изоляцию на расстояние до 20 мм и скрутите провода друг с другом. На скрутку наденьте колпачок и проверните несколько раз. При выборе колпачка ориентируйтесь на число скручиваемых проводов и их сечение. Данный вариант экономит пространство, позволяя более компактно разместить кабель.

к содержанию ↑

Пайка

Стандартный метод соединения проводов, подразумевающий использование олова и припоя.

Характеризуется высокой надежностью и долговечностью, но уходит гораздо больше времени.

Сварка проводов

Первая сложность метода – необходим сварочный аппарат инверторного типа. Такой вариант считается еще более надежным и качественным, позволяя превратить две жилы в одну. К нему следует прибегать лишь в крайних случаях: при выполнении заземления частного дома с мощной нагрузкой, подключении насосов или источников бесперебойного питания для работы газовых котлов.

Клеммные колодки

В соответствии с рекомендациями в ПУЭ при коммутации двух проводов из разных материалов нужно использовать специальные зажимы винтового или пружинного типа. Простой способ, требующий отвертку. Постарайтесь не перетянуть зажимные болты.

к содержанию ↑

Опрессовка

Данный метод подразумевает использование пресс-клещей и гильз. Последние выбираются в зависимости от соединяемых жил – для алюминиевых берутся алюминиевые гильзы, для медных – медные и т. д. Учтите, что с помощью пассатижей вы не сможете обеспечить надежное и качественное соединение.

Основные схемы расключения

После изучения и выбора способа коммутации проводов в распределительной коробке ознакомьтесь с информацией по соединению конкретных проводников.

Как подключить розетки

В большинстве случаев розетки подключаются группами, для чего используется отдельная токоведущая линия. Внутрь коробки попадают три кабеля с двумя-тремя проводниками. Коричневым цветом обычно обозначают «фазу», синим – «ноль», желто-зеленым – «заземление». Существуют альтернативы этим цветам со следующим стандартом – красный, синий и черный соответственно.

Провода нужно сгруппировать по цветам, сложить, вытянуть и обрезать для получения равной длины. Обязательно делайте это с небольшим запасом до 10 см, чтобы оставить за собой возможность для повторных распределения и коммутации. Далее выполните коммутацию по выбранному методу. Если соединяются два провода (без заземления), то схема остается прежней, только упрощается.

к содержанию ↑

Подключение одноклавишного выключателя

С коммутацией выключателя дела обстоят сложнее. Здесь будут три группы проводов с иным соединением. Один провод подает напряжение с соседней коробки или вводного электрического щитка, другой поступает с люстры, третий – с выключателя.

Фазный провод нужно подать на выключатель, подключаемый к люстре. Убедитесь, что напряжение на осветительный прибор будет поступать только при замкнутом положении выключателя. Нейтральный и заземляющий провода люстры соединяются напрямую со щитком.

к содержанию ↑

Подключение двухклавишного выключателя

К выключателю с двумя клавишами прокладывают кабель, состоящий из трех жил (без заземляющей, которая коммутируется напрямую с коробкой). Один провод идет на общий контакт выключателя, второй – на первую, третий – на вторую клавиши. Запомните цвет проводника, соединенного с общим контактом.

Фазный провод нужно подключить к общему контакту, нейтральные с вводного щитка и двух осветительных приборов соединяются напрямую. Фазные провода от светильников следует соединить с жилами на отдельных клавишах выключателя.

Напоследок хочется напомнить о соблюдении элементарных правил электрической и пожарной безопасности. Никогда не соединяйте напрямую два проводника, изготовленных из разных металлов – например, алюминия и меди. Если такой коммутации не избежать, то воспользуйтесь коробками с клеммами.

Следите за выполнением правильной коммутации фазных, нейтральных и заземляющих проводов. Если перепутать «фазу» и «заземление», то можно вызвать короткое замыкание. Следуя пословице «семь раз отмерь, один раз отрежь», прежде чем прятать под элементы декора встраиваемую распределительную коробку, убедитесь в работоспособности всех потребителей, подключенных через нее.

Распределительная коробка для электропроводки: виды, монтаж и способы соединения проводов

Скрутка проводов в распределительной коробке: пошаговая инструкция, советы мастеров

В процессе ремонта хозяева дома или квартиры сталкиваются с необходимостью выполнить монтаж распределительных коробок. Провода в них нужно правильно монтировать. Самым известным способом в этом случае является скрутка. У него есть определенные преимущества и недостатки. Выполнить скрутку в распределительной коробке своими руками сможет практически каждый. Но при этом нужно узнать обо всех нюансах такой работы. Как выполнить скрутку, будет рассмотрено далее.

С чего начать?

Одним из самых давних способов подключения электрики является скрутка проводов в распределительной коробке. Как правильно выполнить подобную процедуру? Прежде чем приступать к выполнению подобной задачи, нужно рассмотреть все особенности этого процесса.

Нужно понимать, что неправильно выполненное соединение несет потенциальную угрозу для жильцов дома, их соседей. Раньше скрутка была единственным способом соединения проводов. Но со временем эта технология совершенствовалась. Люди стали применять больше электрических приборов, которые имеют высокую мощность. Поэтому на электрическую систему сегодня действуют значительные нагрузки. Обычная скрутка, к сожалению, не выдерживает такого воздействия.

Нужно помнить, что соединение проводов в распределительной коробке по ПУЭ не может быть выполнено с помощью обычной скрутки. В процессе строительства или реконструкции нельзя сдать в эксплуатацию объект, который имеет в этой конструкции провода, соединенные представленным способом.

Однако скрутка не теряет своей актуальности и сегодня. Применяются ее усовершенствованные разновидности. Обычная используется домашними мастерами при подключении проводов с незначительной нагрузкой. Соединение – это слабое место всей электрической системы, поэтому оно должно быть выполнено правильно. Последствиями халатного отношения к требованиям ПУЭ станет не только возможное поражение током пользователей электросети, но и возможность возникновения пожара. В этом случае неправомерные действия хозяев дома или квартиры могут стать поводом для привлечения их к уголовной ответственности. Чтобы этого не произошло, нужно выполнять все работы по подключению электрики правильно.

Распространенные ошибки

Перед началом работы нужно ознакомиться с установленными требованиями относительно скрутки проводов в распределительной коробке по ПУЭ. Это позволит избежать ошибок. Начинающий электрик должен изучить все требования, которые выдвигаются подобными правилами к созданию соединений.

Некоторые мастера пренебрегают требованиями к личной безопасности. Они применяют неподходящий инструмент, который не имеет защиты от поражения электрическим током. Также важно работать в прорезиненной обуви, отключив электропитание в квартире или доме. Это простые правила, которые нужно выполнять в процессе работы.

Скрутки электрических проводов в распределительной коробке нужно делать по установленной методике. Недопустимо накручивать один провод на другой. Такую ошибку часто допускают начинающие электрики. Жилы в обязательном порядке должны равномерно накручиваться одна на другую. Только в этом случае обвитие может гарантировать достаточную механическую прочность такого соединения. Ток в этом случае будет проходить по проводнику правильно. Такое соединение при правильной эксплуатации прослужит много лет.

Многие мастера допускают ошибку при выборе длины скрутки. Ее размер должен соответствовать требованиям инструкции. Слишком короткое соединение легко разрывается. Существует определенная зависимость между длиной скрутки и толщиной провода. Чем он тоньше, тем короче может быть соединение. Толстые жилы требуют длинной скрутки.

Разновидности

Как сделать скрутку проводов в распределительной коробке? Для этого применяется несколько способов. Выполнив их правильно, можно создать качественное соединение, которое будет безопасно эксплуатироваться несколько десятков лет.

Стоит придерживаться простого правила, которое гласит, что с помощью скрутки можно соединить только однотипные провода. Если же они разные, потребуется применять специальные клеммы, зажимы. Электрики чаще всего используют следующие разновидности скрутки:

  • простая;
  • скрутка желобком;
  • бандажная.

Перечисленные способы могут применяться параллельно, последовательно или с ответвлением. У каждого подвида есть свои особенности. Так, простой способ соединения проводов при помощи скрутки широко применяется домашними мастерами для выполнения соединения в распределительной коробке. Однако для увеличения его надежности применяются дополнительные элементы, например, специальные колпачки.

Если нужно соединить жилы большого диаметра, используется бандажная скрутка. Методика желобком применяется преимущественно для алюминиевого провода. Очень важно выполнять такое соединение с большой степенью точности.

Стоит отметить, что скрутка проводов в распределительной коробке с помощью представленных способов применяется только в том случае, если сечение жил не превышает 10 мм². Обычно в бытовых условиях применяются провода с сечением 1,5 или 2,5 мм².

В каких случаях скрутка недопустима

В некоторых случаях недопустимо использовать скрутку проводов в распределительной коробке. Как правильно выполнить соединение, указано в ПУЭ. Конечно, независимо от требований стандартов, скрутка остается самым популярным типом соединения. От нее не откажутся как профессиональные, так и начинающие мастера.

Но при этом следует помнить, что с течением времени такая фиксация постепенно ослабевает. Это объясняется остаточной упругой деформацией жил. В месте крепления переходное сопротивление растет, что приводит к перегреву провода. В этом случае соединение нарушается. Только грамотно выполненная скрутка прослужит долго.

В некоторых ситуациях из-за особенностей такого соединения нельзя даже думать о его применении при подключении. Таким ограничением может быть ток в электрической цепи, который превышает 3 А. Также категорически исключено применять представленный тип соединения, если коробка находится в горючем материале.

Если мастер является профессиональным электриком, ему также запрещено применять этот способ коммутации. В противном случае он будет нести ответственность, вплоть до уголовного наказания. Мастер, соединивший провода при помощи представленной методики, подвергает заказчиков потенциальному риску. Если произойдет возгорание (что не является редкостью при использовании скрутки), вина всецело ложится на электрика. Поэтому мастера сегодня избегают применять этот способ при выполнении своих профессиональных обязанностей.

Простая скрутка

Если, например, нужно выполнить скрутку медных проводов в распределительной коробке, которые являются однотипными, можно воспользоваться следующей инструкцией. Нужно отключить напряжение в сети. Далее обе жилы необходимо качественно зачистить. Но при этом действовать нужно осторожно, чтобы не повредить жилу.

Длина скрутки проводов в распределительной коробке может быть разной. Но стандартом считается показатель 5 см. Этого вполне достаточно, чтобы создать прочное соединение на проводах 2,5 мм².

Можно воспользоваться специальным инструментом для скрутки проводов в распределительной коробке. С помощью него легко снять изоляцию с провода, не повредив его. После этого оголенные контакты нужно протереть салфеткой, смоченной в ацетоне. Обезжирив поверхность, нужно зачистить концы наждачной бумагой. Обработку проводят до появления металлического цвета.

Сначала жилы скрещивают, а затем их скручивают с помощью пассатижей. Действовать нужно аккуратно, чтобы витки были равномерными. Должно получиться не менее 5 витков. Готовую скрутку изолируют. Для этого применяется изолента. Вместо нее лучше применять термоусадочные трубки. Их еще называют кембриками. Такие материалы качественно защитят место соединения от неблагоприятного воздействия окружающей среды. Если выполнить все действия в соответствии с инструкцией, можно получить надежную фиксацию проводов. Лучше всего этот способ применять для медного провода.

Скрутка одножильного и многожильного провода

Более сложной задачей является фиксация одножильного и многожильного провода. В этом случае также рекомендуется прибегнуть к иной методике. Но если другого выхода нет, то возможна скрутка в распределительной коробке 6 проводов многожильного типа с одножильным кабелем. Действовать нужно по инструкции, не пренебрегая ни одним этапом проведения работы.

Сначала провода оголяют с помощью специального инструмента. Если его нет, можно воспользоваться ножом, но действовать нужно осторожно. Длина оголенной жилы должна составлять не меньше 5 см. Далее концы одно- или многожильного провода обрабатывают ацетоном и наждачной бумагой.

Когда подготовительные работы будут выполнены, два провода скрещивают и на расстоянии 2,5 см от края начинают наматывать многожильный провод.

Рассматривая методику, как делать скрутки проводов в распределительной коробке, стоит уделить внимание процессу накрутки. Все тонкие жилы должны ровно ложиться на моножилу. Дальше с помощью пассатижей свободный конец нужно загнуть в сторону витков. Одножильный провод плотно прижмет участок, на который намотан многожильный. Соединение изолируется с помощью кембрика.

Эту же методику применяют в том случае, если нужно выполнить фиксацию двух многожильных проводов. Стоит помнить, что соединять алюминиевую и медную жилы нельзя. Такое действие приведет к быстрому разрушению места соединения. В итоге произойдет короткое замыкание, провод перегреется. Из-за этого может начаться пожар. Поэтому нужно совмещать только идентичные материалы.

Советы профессионалов

Специалисты дают совет, как сделать скрутку проводов в распределительной коробке. Если хозяева дома все же решили выбрать именно эту методику для соединения жил кабеля, лучше всего дополнительно спаять или сварить место крепления. Это значительно повысит безопасность соединения. Оно станет неразрывным, а поэтому надежным. Если жилы имеют большой диаметр сечения, применение представленных дополнительных действий является обязательным.

Специалисты советуют применять при соединении проводов клеммы Wago. Это значительно упростит процесс крепления, а также сделает эксплуатацию электрической системы безопасной. С помощью таких приспособлений для скрутки проводов в распределительной коробке можно коммутировать кабели из меди и алюминия, жилы разного сечения.

Еще одним надежным методом фиксации является применение зажимов СИЗ. Это недорогие приспособления, которые в несколько раз повышают безопасность соединения. Не стоит экономить на собственной безопасности. Современные приспособления отличаются приемлемой стоимостью. Они обеспечивают высокий уровень безопасности.

Если фиксация была выполнена методом скрутки, не стоит сразу прятать провода в коробку. Нужно включить сеть, а затем электрические приборы. В течение нескольких часов при максимальной нагрузке на линию нужно наблюдать за местом скрутки. Только если с ним все в порядке, можно установить их в предназначенном для этого месте. Если крепление греется, нужно переделать работу снова. Это значит, что место соединения получилось ненадежным.

Пайка или сварка

Скрутка проводов в распределительной коробке будет надежной, если ее спаять или сварить. Для этого потребуется воспользоваться специальным инструментом и материалами. Зачистив концы, их скручивают. Действия похожи на простую скрутку. Но после создания такого соединения, скрученные концы окунают в расплавленный предварительно припой. Жилы опускают после этого в паяльную ванну. Когда материал остынет, нужно место крепления дополнительно защитить кембриком. Можно применять также изоленту.

Также допустимо воспользоваться паяльником. Но этот способ практически невозможно применить, если требуется спаять 3–4 жилы со стандартным сечением (2,5 мм²). В этом случае выполнить спайку можно только при наличии у инструмента толстого жала из меди. Оно должно характеризоваться высокой теплоемкостью. Мощность паяльника должна быть не менее 40 Вт (лучше 60 Вт).

Стоит отметить, что остужать место фиксации при использовании метода пайки в холодной воде категорически запрещено. Крепление в этом случае получится некачественным. В материале появляются из-за резкого перепада температуры микротрещины.

Преимущества и недостатки

Скрутка проводов в распределительной коробке, усиленная методом пайки, имеет высокую надежность и качество места фиксации. Но у этой методики есть и определенные недостатки. О них нужно узнать до начала работы.

Недостатком пайки является потребность приобретать специальный инструмент, с которым нужно уметь правильно обращаться. Процесс фиксации в этом случае получается весьма трудоемким. Конечный результат в итоге получается неразъемным. Чтобы разъединить провода, их нужно будет разрезать. Проводники при этом укоротятся.

ПУЭ также ограничивают применение этого подхода для жилых помещений. В горючих материалах применение подобного типа соединений недопустимо. С течением времени место пайки теряет напряжение, снижается показатель электропроводности.

Применение шуруповерта

С помощью шуруповерта можно создавать равномерную скрутку. При этом применять дополнительные приспособления не потребуется. Провода готовят к проведению соединения. Концы кабеля изгибают и устанавливают их в патроне шуруповерта. Его нужно зажать. Дальше необходимо нажать на кнопку инструмента. Обороты следует выставить небольшие. Провод при этом надо удерживать плоскогубцами. Когда скрутка будет выполнена, кончики обрезают. Дальше можно изолировать скрутку с помощью кембрика или изоленты. Но лучше дополнительно укрепить соединение с помощью пайки. Шуруповерт обеспечивает равномерность накрутки проводов друг на друга. Это повышает качество соединения.

Соединение проводов в распределительной коробке: схема, скрутка и спайка

Содержание статьи:

Соединение проводов в распределительной коробке требует от мастера соблюдения всех условий. В случае неверного подключения под угрозой находятся не только бытовые устройства, но и безопасность жилья. Существуют правила и нормы, которых нужно придерживаться при подсоединении проводников в распределительной коробке.

Для чего нужна распределительная коробка

Одной из задач распределительной коробки является систематизация проводников

Провода и кабели, отходящие от электропроводки, должны распределяться по разным помещениям в квартире. В каждой комнате может быть несколько точек питания. Чтобы состыковать все проводники, используется специальное устройство, которое называется распределительной коробкой (также называют распаечной или разветвительной). В них укладываются все проводники от потребляющих устройств в соответствии со строгими правилами ПУЭ.

Распределительные коробки делятся на внутренние и наружные. Внутренние монтируются в специальную нишу в стене, на одном уровне с отделкой остается только крышка коробки. На стену крепятся внешние распредкоробки.

Встречаются круглые и прямоугольные коробки. Число выводов – 4, но могут делаться дополнительные. Для крепления на каждом выводе есть резьба.

К преимуществам распределительной коробки относят:

  • Улучшение ремонтопригодности системы. Необслуживаемый контакт несет потенциальную угрозу.
  • Систематизированность коммутации.
  • Простота профилактического осмотра.
  • Повышение степени пожарной безопасности. Особенно актуально в деревянных домах, где малейшая искра может вызвать возгорание.
  • Экономия при прокладке кабелей.

По определенным правилам проводится соединение проводников в коробке.

Способы соединения проводников

Способы соединения проводов

Есть несколько видов создания контакта проводников в распределительной коробке. Выбор зависит от материала жил, условий окружающей среды, числа проводов, сечения соединяемых кабелей.

Наиболее распространенные способы соединения:

  • клеммники;
  • пружинные клеммы wago;
  • самоизолирующие зажимы;
  • скрутка;
  • опрессовка;
  • пайка;
  • зажим типа «орех»;
  • болтовое соединение.

По требованиям ПУЭ нельзя просто скрутить провода. Это небезопасно для жилья.

Клеммные колодки

Соединение проводов при помощи клеммных колодок

Под клеммами понимают изделия из пластика с внутренней латунной втулкой с винтами по обе стороны. В эти места вставляются проводники и плотно фиксируются. Способ является весьма распространенным при соединении проводов в распределительной коробке.

Преимущества:

  • разные диаметры входных отверстий;
  • низкая стоимость;
  • надежность;
  • простота и удобство монтажа;
  • возможность соединения меди и алюминия.

Недостатки:

  • низкое качество самого изделия;
  • можно собрать только два провод;
  • риск разрыва тонких жил.

Для более надежной фиксации многожильных проводов применяются другие способы.

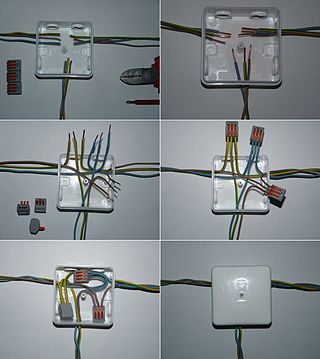

Клеммы Wago

Клеммы Wago в распределительной коробке

Колодки wago представляют собой пружинный механизм. Они являются самыми популярными устройствами для создания контакта. По сравнению со стандартными клеммниками стыковка происходит при помощи рычажка. Он позволяет сохранить целостность проводника и не повредить его. Перед использованием проводник зачищается от изоляции. Затем жилы вставляются в отверстие.

Плюсы:

  • возможность соединения разнородных материалов – например, алюминиевого и медного проводов;
  • стыковка нескольких жил сразу;
  • не повреждаются тонкие жилы;
  • небольшие размеры;
  • легко делать установку;
  • надежность крепления;
  • возможность установки индикатора для контроля состояния электрической сети.

К недостаткам изделий Wago можно отнести только высокую стоимость.

Самоизолирующие зажимы (СИЗ)

Эти устройства представляют собой пластиковый колпачок с пружиной для фиксации кабеля.

Основные преимущества:

  • низкая цена;
  • негорючий пластик;
  • легкость монтажа;
  • широкий выбор цветовых оттенков.

Из недостатков можно выделить плохие крепежные свойства и невозможность стыковки разнородных материалов.

Опрессовка гильзами

Стык проводов гильзой

С помощью гильз можно создать качественный и надежный контакт. Суть метода заключается в установке защищенного от изоляции провода в специальную трубку – гильзу. После трубку опрессовывают путем сжатия и обрабатывают изоляционным материалом. Сверху накладывается термоусадочная трубка или изолента.

Плюсы:

  • высокое качество и надежность сборки;
  • невысокая стоимость.

Недостатки опрессовки:

  • одноразовое крепление;
  • необходимость приобретения специальных дорогостоящих инструментов;
  • для обжимки меди и алюминия требуется специальная гильза.

Опрессовка отличается высокой трудоемкостью и требует от мастера наличия определенных навыков.

Пайка

Пайка

Среди всех предложенных пайка – самый надежный способ стыковки. Перед соединением зачищаются проводники, после чего оголенную жилу обрабатывают припоем. Провода окунаются в ванночку и после остывания обрабатываются изоляцией.

Главное преимущество способа – высокая надежность и качество.

Минусы:

  • Требуется профессиональный инструмент, с которым мастер должен уметь работать.
  • Высокие трудозатраты.
  • Соединение одноразовое. Его нельзя распаять.

Вместо пайки может применяться сварка. Принцип действия аналогичен, но есть важное различие – разные навыки при проведении работ. Специалист должен уметь обращаться со сварочным аппаратом.

Скрутка

Соединение проводов скруткой запрещено правилами ПУЭ. Скручивать проводники можно только в том случае, если будет использоваться еще один способ фиксации.

Зажим типа «орех»

Соединение типа “Орех”

Такой вид зажимов представляет собой устройство с двумя металлическими пластинками и четырьмя болтами, расположенным по углам. В пластине фиксируется зачищенный проводник и покрывается карболитной оболочкой.

Преимущества:

  • низкая стоимость;
  • простота установки;
  • соединение разных металлов;
  • качественная изоляция.

К недостаткам «Ореха» можно отнести ослабление контакта со временем и необходимость его подтягивания. Также зажим отличается крупными размерами, из-за чего его неудобно монтировать в распределительной коробке.

Болтовое соединение

Болтовое соединение проводов

Один из самых простых и незатратных способов соединения проводов – контакт при помощи болтов. Для работы потребуются только болт, шайбы и гайка. Соединение довольно простое – на резьбу болта надевается гайка и накручивается жила. Затем ставится еще одна гайка и накладывается вторая жила. Все сверху прижимается третьей шайбой и заканчивается гайкой. Сверху контакт покрывается изоляцией.

Болтовое соединение отличается следующими преимуществами:

  • стоимость;
  • простота установки;
  • можно соединять медь и алюминий.

Недостатки:

  • низкое качество фиксации;
  • необходимость большого количества изоляции.

Также болт является довольно большим, его сложно поместить в распределительную коробку.

Стыковка жил с разными сечениями

При соединении проводов с разным сечением используют клеммники Wago

Кабельная продукция выпускается с разным сечением. Чем больше площадь проводника, тем большую нагрузку он может выдержать. Для контакта двух проводов с разным сечением используют клеммные колодки wago. Если проводники выполнены из разных материалов, то потребуется специальная колодка, внутри которой нанесен специальный состав, оберегающий контакт от окисления. Также жилы разных размеров можно закрепить пайкой.

Проведение работ в земле и воде

Необходимость установки проводов в подземных или подводных условиях возникает довольно редко. В этих случаях нужно придерживаться определенных условий, чтобы контакт был прочным и надежным.

Прокладка проводов в воде может осуществляться с помощью специальной электроустановки – погружного насоса. Тогда концы проводников запаиваются и обрабатываются изоляцией. Сверху нужно надеть термоусадочную трубку. В случае соблюдения рекомендаций и условий эксплуатации контакт будет качественным и надежным и прослужит не один год.

Если электропровод прокладывается в земле, используется такой же способ защиты. Но если требуется сделать еще более безопасное соединение, можно прижать концы кабеля клеммной колодкой.

Соединительная коробка для проводов должна быть герметичной. Дополнительно она заливается силиконом. Для защиты от грызунов провода можно проложить в прочной трубке или кабеле.

Основные схемы расключения

Кроме соединения проводов в распредкоробке потребуется сделать их разветвление на розетки и выключатели. Расключить провода можно по-разному в зависимости от типа устройств и вида проводки.

Подключение розеточной группы

Подключение розеточной группы

Розеточная группа обычно выделяется в отдельную независимую линию.

В коробке есть три провода с разным цветом. Каждый имеет свое назначение. Коричневый является фазовой жилой, голубой – ноль, а желто-зеленый – заземление. Реже могут применяться другие расцветки.

Перед тем как прокладывать провода их следует подрезать до одинаковой длины и сделать запас в 10-12 см.

Предварительно рекомендуется проверить назначение жил с помощью тестера.

Подключение однокнопочного выключателя

Подключение одноклавишного выключателя

Если подключается переключатель, количество групп будет также равно трем. Способ соединения будет несколько отличаться. Есть три входа – от коробки или электрощита, от светильника и от выключателя. Фазу нужно подключить к кнопке переключателя. С выхода выключателя проводник проводится к осветительному устройству. Работать свет будет только в случае замкнутых контактов на выключателе.

Подключение двухкнопочного выключателя

Нередко применяются двухклавишные виды выключателей. Они способны обеспечивать две группы светильников. Схема их подсоединения несколько сложнее. К выключателю соединяется трехжильный кабель. Один его проводник является общим контактом выключателя, остальные отправляются к выходам с кнопок. Фаза объединяется с общим контактом. Нули следует соединить с обеих групп осветительных приборов. Фазы со светильников и проводники с выключателя объединяются попарно. Одна пара – от выключателя к фазе первого светильника, вторая – от выключателя ко второй лампочке.

медные провода, скрутка, инструмент и припой

Содержание статьи:

Все без исключения электромонтажные схемы предусматривают наличие разветвления и соединения кабелей и проводов. Для этого требуется дополнительно устанавливать распределительную коробку, которую изготавливают из металла или полимерных материалов. Однако установить конструкцию недостаточно, важно знать технологию пайки скруток проводов в распредкоробке.

Для чего нужны распределительные коробки

Коробка для коммутации проводов

Необходимость использования распределительных коробок не должна вызывать сомнений. Чтобы в этом убедиться, следует ознакомиться с предостережениями специалистов:

  • Пренебрежение монтажом конструкции – нарушение правил, изложенных на нормативных документах.
  • Соблюдение пожарной безопасности. Благодаря РК существенно сокращается вероятность коротких замыканий и пожара, обусловлено это герметичностью конструкции.
  • Монтаж устройства отнимет немало времени, зато в будущем модернизировать, обслуживать, ремонтировать и наращивать провода будет значительно проще. Например, если потребуется установить дополнительную розетку или выключатель, нужные провода удастся вывести именно из распределительной коробки.

В общем, монтаж распределительной коробки обязателен. Технология установки проста, сложность может возникнуть при соединении проводов.

Общие правила коммутации

Реализация метода пайки напоминает сварочные работы, только используется обыкновенный паяльник, а не инверторный аппарат с электродами. Перед скруткой жилы нужно залудить. Для этого разогревается паяльник, погружается в канифоль и проводит по зачищенным от изоляции местам несколько раз до появления рыжеватого оттенка.

Для качественного выполнения работ нужно предварительно проверить жало паяльника. Важно, чтобы оно было чистым. Если поверхность неровная, на ней скопились загрязнения, сделать качественный припой будет невозможно. Загрязнения удаляются с помощью напильника, далее его конец повторно лудится.

Преимущества пайки в сравнении с другими способами соединения

Инструмент для снятия изоляции с проводов – стриппер

Существует несколько способов соединения проводов в распределительной коробке, однако минимальным переходным сопротивлением и монолитным соединением отличается только пайка и сварка. Спаять провода в домашних условиях может каждый желающий. Для сварки потребуется опыт и наличие специального сварочного аппарата.

Для проведения работ потребуется следующий набор инструментов:

  • флюс;
  • нож, предназначенный для удаления изоляционного материала;
  • припой;
  • бокорезы;
  • паяльник;
  • плоскогубцы или пассатижи;
  • наждачная бумага.

Предварительно не подготовив весь необходимый инструмент и расходные материалы, приступать к работе нельзя.

Пайка проводов

Снятие изоляции с провода

Лужение и пайка кабелей в распределительной коробке проводится в несколько этапов.

  1. Удаление изоляционного слоя.
  2. Зачистка проводов до появления характерного блеска металла.
  3. Облуживание.
  4. Скрутка.
  5. Пайка.
  6. Изолирование.

Прежде чем приступать к соединению токопроводящих жил, нужно проанализировать, какая длина потребуется. Провода обрезают так, чтобы при пайке концы были расположены снаружи распределительной коробки. По окончании работ их укладывают любым желаемым способом.

Пайка проводов в распределительной коробке запрещена в натяг. Запас в данном случае также неуместен.

Для удаления изоляционного слоя используется специальный инструмент – стриппер или острый нож. Работая с острым ножом, движения должны напоминать обстругивание карандаша. Запрещено подрезать изоляционный слой пассатижами или бокорезами, нельзя делать круговые надрезы. Поперечные повреждения в ближайшем будущем станут причиной обрыва.

Для провода, предназначенного для пайки, зачистка колеблется в пределах 1,5-3 см. Количество витков – не менее 2.

Основные виды соединения проводов под пайку

Провода перед пайкой тщательно зачищают и лудят, чтобы на поверхности жил не появились окислы, препятствующие нормальной проводимости и увеличивающие сопротивление. Уже облуженные проводники скручиваются с помощью плоскогубцев или пассатижей.

Пайка скрутки медных проводов в коробке имеет аналогичный алгоритм. Скрутка должна быть плотной, но при этом не натянутой, иначе концы токопроводящих жил могут попросту обломаться.

В завершение скрученные провода спаивают паяльником таким образом, чтобы со всех сторон спайка была покрыта равномерным слоем. Качество работы всецело зависит от того, насколько качественно были зачищены концы.

Выбор мощности паяльника

Для качественного выполнения работ требуется использовать довольно мощные паяльники, не менее 65 Вт. Особенно это важно при работе с медными проводами, поскольку медь – хороший проводник тепла, следовательно, отводит тепло от места спайки. Если мощности устройства недостаточно, это может привести к «холодной пайке» – припой покрывает спаиваемую область неравномерно, прочность будет низкой.

Устройство должно оптимально прогревать место в течение 1 минуты и не более, поверхность припоя по окончании работ должна быть гладкой, иметь равномерный блеск.

Тип припоя

Существует большое разнообразие припоев, основные из них перечислены в таблице.

Марка припояСостав (%)Прочность при растяжении (кг/мм)Температура плавленияПрименение
ПОС-30Свинец – 70

Олово – 30

3,2266Для пайки и лужения деталей, изготовленных из стали, меди и их сплавов
ПОС-40Свинец – 60

Олово – 40

3,8238Для пайки и лужения контактов и деталей в радиоаппаратуре, изготовленных из оцинкованной стали
ПОС-90Свинец – 10

Олово – 90

4,9220Для пайки и лужения медицинских инструментов и металлической посуды
ПОС-61ММедь – 2

Свинец – 37

Олово – 61

4,5192Для пайки и лужения печатных проводников и медных проводов
ПОС-61 (третник)Свинец – 39

Олово – 61

4,3190Для лужения и пайки токоведущих частей, изготовленных из бронзы, латуни и меди с герметичными швами
ПОСВ-33Висмут – 33,3

Свинец – 33,3

Олово – 33,3

130Для пайки деталей, изготовленных из константана, латуни и меди с герметичным швом
ПОСВ-50 (Сплав Розе)Висмут – 50

Свинец – 25

Олово – 50

94Для обработки деталей, которые восприимчивы к перегреву
Сплав д АрсеВисмут – 45,3

Свинец – 45,1

Олово – 6,9

79Для производства предохранителей, лужений и пайки деталей восприимчивых к перегреву
Сплав ВудаКадмий – 12,5

Висмут – 50

Свинец – 25

Олово – 12,5

68,5Важная особенность – токсичен. Предназначен для изготовления предохранителей, лужения и пайки деталей, восприимчивых к термическому воздействию

Последние три марки обладают низкой температурой плавления и невысокой прочностью сплава.

Защита места пайки от окисления

Флюс для пайки

Для защиты места пайки от окисления кислородом используется флюс. При работе с медью чаще всего применяются:

  • Канифоль, в ее состав входит только сосновая канифоль.
  • ЛТИ-120 включает в себя триэтаноламин (1-2%), солянокислый анилин (3-7%), этиловый спирт (66-73%), канифоль (20-25%).
  • В состав спиртоканифоли входит этиловый спирт (60-70%) и канифоль (30-40%).

Самый простой, бюджетный и при этом распространенный вариант флюса – обычная канифоль. Единственная трудность, которая может возникнуть при работе с веществом – твердое агрегатное состояние.

Технология пайки и лужения

Простой способ лужения

Приступая к пайке или лужению проводов, важно последние разместить горизонтально таким образом, чтобы жало паяльника беспрепятственно касалось всех сторон. Некоторые «специалисты» рекомендуют размещать токопроводящие жилы вертикально, но делать это не стоит, поскольку капли припоя могут начать растекаться.

Перед облуживанием провода нагревают паяльником и параллельно касаются места нагрева кусочком канифоли до тех пор, пока она не начнет плавиться. Если используется жидкий флюс, его наносят предварительно еще до начала нагрева. После лужения провода скручиваются.

Технология пайки немного отличается, поскольку здесь требуется большее количество припоя. На токопроводящие жилы наносится флюс и паяльником прогревается до равномерного распределения расплавленной капли. В случае необходимости процедуру можно повторить.

Пайка с помощью горелки и тигля

Приспособление для спайки проводов

Если предстоит большой фронт работ, целесообразно использовать тигли, представляющие собой полый металлический цилиндр, оснащенный ручкой для заполнения расплавленным припоем. Это устройство может нагреваться с помощью газовой горелки или же применяться в качестве насадки на мощный паяльник.

Емкость вмещает в себя небольшое количество расплавленного припоя, пока он застывает, человек успевает сделать несколько скруток.

Меры предосторожности

Во время выполнения работ следует проявлять осторожность, поскольку расплавленный припой может оставить сильные ожоги при попадании на кожные покровы. Во всех марках припоев содержится свинец, пары которого токсичны для человека. Чтобы предотвратить отравление, работать нужно в респираторе.

При пайке проводов запрещается применять кислотосодержащие активные флюсы, поскольку после завершения работ они требуют полного удаления. Остатки флюса оказывают разрушающее действие на все материалы, особенно для меди агрессивны паяльная кислота и хлористый цинк.

В целом работа не должна вызвать сложностей, главное заранее ознакомиться с технологией выполнения, подготовить весь расходный материал и инструментарий.

Как правильно соединить провода в распределительной коробке: способы и схемы подключения

Соединение проводов в распределительной коробке многие стараются доверить профессионалам, справедливо считая это делом сложным и ответственным. Действительно, проблемы с электрикой могут привести к короткому замыканию и непоправимым последствиям. Так разве это не повод выполнить прокладку кабеля и подсоединение проводов самостоятельно и на совесть? Тем более что ничего особенно сложного в этой работе нет. Главное знать, как выглядит схема соединения проводов в распределительной коробке.

1

Основное правило проводки – соблюдаем параллели и перпендикуляры

Если есть возможность самостоятельно проложить новый кабель или заменить старый, строго придерживайтесь основных правил. Это облегчит любые последующие работы и обезопасит от вероятности попасть в провод под напряжением. Существует нормативный документ (Правила устройства электроустановок), который регламентирует все этапы работы. Напоминаем, что проводить каждый из них необходимо при отключенном электричестве! Провода всегда должны быть уложены в специальные штробы в стене на высоте 15 см от уровня предполагаемого потолка, параллельно ему.

Укладка проводки

Опускать кабель к розетке или к выключателю необходимо строго вертикально, перпендикулярно основной проводке. Обходя оконный или дверной проем, ведите параллельную линию на расстоянии 10 см от откоса. Монтировать кабель лучше в специальный гофрошланг или кабель-канал для электропроводки. Это существенно облегчит последующую замену поврежденного участка, поскольку сам провод не будет зацементирован в процессе отделки, вы легко сможете вытащить его и вставить новый. По мере необходимости в месте соединения всех ответвлений устанавливают распределительную коробку, их в квартире бывает несколько, в зависимости от числа подключений.

2

Разновидности и особенности распределительных коробок

В зависимости от условий (толщина стен, этап ремонта), можно использовать коробки двух типов:

  • внутренние, для которых в стене фрезой высверливается отверстие нужного диаметра и глубины,
  • наружные, которые крепятся поверх стены.

Конечно, с точки зрения дизайна предпочтительнее первый вариант, тем более что крышку такой распределительной коробки можно спрятать за отделочными материалами. Главное предварительно составить схему электрики в доме, чтобы потом, в случае ремонта проводки, не искать ключевые узлы. У наружных коробок, которые, конечно, трудно будет спрятать или замаскировать, есть свое преимущество: в случае неполадок вам не придется портить финишное покрытие стен. По форме, размеру и материалу распределительные коробки также весьма разнообразны.

Монтирование распределительной коробки

С формой и размером обычно определяются в зависимости от сделанных строителями отверстий, или по имеющимся в наличие фрезам или коронкам, которыми эти отверстия будут делать.  Главное, чтобы размер соответствовал количеству проводов, которые предполагается соединять. Это напрямую влияет и на удобство, и на качество работы. Материал большой роли не играет, все представленные на рынке варианты долговечны, и выбор обусловлен в первую очередь личными предпочтениями и финансовыми возможностями. Единственный важный момент – если вы использовали гофрошланг, покупайте коробки, в которых предусмотрено его подсоединение.

Почему не стоит пренебрегать распределительными коробками?

  1. 1. Они облегчают ремонт электропроводки, помогают найти поврежденный участок и заменить его.
  2. 2. Чаще всего соединения проводов становятся слабыми местами системы и периодически выходят из строя. В коробке их легче осмотреть еще на этапе профилактики.
  3. 3. С точки зрения пожарной безопасности коробки существенно повышают устойчивость дома перед огнем.
  4. 4. Экономят время и деньги, поскольку без них кабель придется тянуть от электрощитка к каждой розетке. Кстати, как разобраться в многочисленных брендах розеток, можно прочесть в статье на нашем сайте со ссылке.

3

Скрутка как основа основ – стоит ли ее применять?

Существует несколько способов соединения проводов в распределительной коробке. Скрутка оставалась наиболее распространенным вариантом на протяжении многих лет. Но сейчас за ее ненадежность ее не рекомендуют использовать. В правилах сказано, что подобный способ не обеспечивает должный контакт, приводит к перегреву и становится причиной пожаров. Поэтому, использовать его или нет, решать вам. Правильно же скрутка одножильных проводов выполняется следующим образом:

  1. 1. Оба конца зачистите от изоляции на длину примерно в сантиметр.
  2. 2. Концы выровняйте параллельно друг другу. Там, где начинается оплетка, их следует держать пальцами, свободные концы захватите плоскогубцами.
  3. 3. На тонких проволоках сделайте не менее пяти витков, чтобы концы надежно соединились по всей длине. Более толстые скрутите не менее трех раз.
  4. 4. Сверху скрутку защищают с помощью изоленты.

Многожильные провода соединяют похожим образом:

  1. 1. Зачистите их на длину порядка 4 сантиметров.
  2. 2. Разделите жилы на проводники на половину этой длины.
  3. 3. Соедините скруткой каждую пару проводников до места, где начинается их разделение.
  4. 4. Скрученные пары накрутите на неразделенные участки, уплотните плоскогубцами.
  5. 5. Заизолируйте.

4

Как соединять провода с помощью монтажных колпачков и клемм

Более современный, эффективный и безопасный вариант скрутки – использование специальных монтажных колпачков. Внешне они напоминают колпачки недорогих шариковых ручек. Снаружи выполнены из негорючего изолирующего материала, а внутри металлические. Такая конструкция позволяет соединять кабели более надежно и занимает значительно меньше места внутри коробки. Происходит соединение довольно просто. Провода зачищают, немного наживляют между собой, вставляют внутрь колпачка и заворачивают до упора.

Соединение проводов монтажными колпачками

Клеммные колодки делают процесс еще проще. В продаже в специализированных магазинах есть разные варианты:

  • винтовые – открытого и закрытого типа;
  • для быстрого монтажа – с одноразовым плоскопружинным механизмом крепления, с многоразовыми рычажками и с электромонтажной пастой, которая предотвращает окисление и позволяет соединять провода из разных металлов.

Они очень просты в использовании, надежны и долговечны. Обеспечивают качественное соединение. Суть проста: в специальное отверстие вставляется зачищенный провод и фиксируется с помощью винта, рычага или пружинки.

5

Спайка или сварка проводов в распределительной коробке

Спайка потребует от вас определенного времени и навыков, но при этом обеспечит хороший результат. Как и в предыдущих случаях, провода нужно зачистить, нанести на них с помощью горячего паяльника канифоль, затем скрутить, как в самом первом способе, и нанести на скрутку расплавленное олово, пока контакт не станет монолитным. Дополнительно его лучше обмотать изолентой.

Сварка проводов

Метод сварки требует наличия специального оборудования, но обеспечивает самый надежный контакт, поскольку в результате проделанной работы получается, по сути, единый провод. Последовательно процесс выглядит следующим образом:

  1. 1. Контакты зачищаем и скручиваем традиционным способом. Важно убрать всю оплетку, можно пройтись по ним наждачкой.
  2. 2. Насыпаем специальный сварочный флюс в углубление электрода сварочного аппарата. Аппарат, разумеется, нужен электрический – инверторный, а флюс – подходящий к металлу проводов.
  3. 3. Включаем сварочный аппарат, подносим электрод к месту сварки и ждем до образования шарика – контактной точки.
  4. 4. Убираем остатки флюса, наносим лак и изолируем.

6

Опрессовка и болтовой способ – еще два варианта

Соединить провода в распределительной коробке можно еще двумя способами. Опрессовка – это закрепление скрутки с помощью гильзы из того же материала, что и проволока внутри. Гильза также должна быть подходящего диаметра, чтобы после того, как вы вставите внутрь провода, оставалось минимум свободного места. Гильза надевается на зачищенные и скрученные концы и фиксируется специальными клещами. Обычными плоскогубцами едва ли удастся добиться качественного соединения.

Опрессовка проводов

Вариант, когда кабель соединяют с помощью болтов, надежен, но практически не используется из-за сложности и объемности по сравнению с другими вариантами. Для него из зачищенных концов проволоки делают колечки, чередуя их с шайбами, нанизывают на болт и затягивают гайкой. Всю конструкцию изолируют.

7

Фаза, ноль, заземление – как подключить розетку и выключатели

Прежде, чем осуществить соединение проводов в коробке любым из вышеописанных способов, давайте разберемся с самими материалами. Они делятся на два вида: трехжильные провода, где есть фаза, ноль и заземление и старые, двужильные – только фаза и ноль. Ответственные производители традиционно используют оплетку для этих типов проводов общепринятых цветов:

  • фаза – коричневый/красный,
  • ноль – голубой/синий,
  • заземление – желто-зеленый/черный.

Если же в вашем случае цвета другие, или все провода одного цвета, найдите фазу с помощью мультиметра или специальной отвертки и пометьте нужные жилы.

Цветная оплетка проводов

Это наиболее простой вариант подключения внутри распределительной коробки. Минимально здесь возможно наличие трех проводов: входящий от щитка, исходящий для дальнейших подсоединений и на саму розетку. Если розеток в данной распределительной коробке несколько, то добавится соответствующее количество проводов. В итоге необходимо соединить между собой все фазы, все нулевые и жилы заземления. Оставляйте небольшой запас проводов на случай ремонта. Если вам предстоит выполнить подключение одноклавишного выключателя, не стоит волноваться. Здесь все тоже достаточно просто:

  1. 1. Фаза со входящего от электрощитка кабеля уходит на выключатель, а ноль – на светильник.
  2. 2. Ноль с выключателя соединяется с фазой светильника, тогда он будет гореть только при включенном выключателе.
  3. 3. Все три заземления соединяются между собой.

Теперь разберемся, как выполнить распайку для двухклавишного выключателя. Этот вариант сложнее предыдущих, но не намного. Последовательность соединений такая:

  1. 1. Фаза с входящего кабеля заводится на выключатель.
  2. 2. Ноль с входящего провода – на светильник.
  3. 3. Две оставшихся жилы от кабеля выключателя подсоединяются каждый к своей клавише и заводятся на светильник.

Бывает, что в одной распределительной коробке собираются провода и от розеток, и от выключателей. В этом случае нужно проявить чуть больше терпения и внимательности, чтобы последовательно и надежно сделать распайку в коробке. Если вы не участвовали в процессе монтажа проводки внутри стен, на начальном этапе будет сложно определить, какой из них к чему ведет. Выяснять это придется, скорее всего, опытным путем, поочередно подсоединяя и проверяя работоспособность розеток и выключателей. Главное, не забывайте про технику безопасности!

По завершении работ вмонтируйте коробку в отверстие, если еще не сделали этого ранее, закройте крышкой и пользуйтесь электричеством с удовольствием и чувством выполненного долга.

виды, преимущества и недостатки, правильное соединение

Электричество так привычно в современной жизни, что представить себе, как без него обойтись, практически невозможно. Если постирать или перемолоть мясо можно вручную, то телевизор, компьютер, мобильный телефон на углях, как утюг, не заработают. Электричество в каждом доме – это уже необходимость, и подается оно туда по проводам от внешних сетей. На входе в каждую квартиру или индивидуальный дом стоит распределительная коробка, от которой отходят провода внутренней электрической проводки.

Необходимость распределительной коробки

В первую очередь, распределительные коробки обеспечивают пожарную безопасность. Наибольшую опасность с точки зрения возникновения пожара представляют собой места соединения проводов. Из-за большого сопротивления в местах недостаточного плотного контакта возникает нагрев проводки в этом месте, который может привести к пожару при контакте с горючими материалами стены.

Распределительная коробка исключает опасность возгорания, изолируя место соединения проводов.

Кроме того, распределительная коробка играет функциональную роль. Доступ к спрятанным в ней соединениям проводов значительно проще и удобнее, чем, если бы соединение каждого провода пряталось в стене в глубоких штробах, которые потребовалось вскрывать, нарушая отделку стен, при ремонте проводки.

И даже наружная распредкоробка выглядит эстетично по сравнению с торчащим из стены пучком кабелей.

Способы соединения проводов

Специальные Правила устройства Электроустановок (ПЭУ) регламентируют правильное соединение электрических проводников сваркой, пайкой, опрессовкой или с помощью винтовых и болтовых зажимов.

Правилами не оговаривается самый распространенный способ соединения – скрутка. Хотя правильно выполненная скрутка надежней плохого соединения пайкой. Выбор способа соединения зависит от нескольких факторов:

  • соединяемые материалы. Это может быть алюминий, медь или их комбинация;
  • количество проводов в соединении. Можно соединять не только два, но и три, четыре и больше проводов;
  • нагрузка в цепи;
  • сечение и количество жил.

Соединение скруткой

Чтобы выполнить такое соединение, нужно зачистить концы жил, тщательно скрутить их пассатижами и заизолировать место скрутки. Очень просто и без материальных затрат. Но такое соединение со временем ослабевает за счет остаточной упругой деформации материала, а, значит, увеличивается сопротивление в соединении и контакт начинает греться вплоть до разрушения и возгорания. Поэтому ни в коем случае нельзя прокладывать проводку со скруткой по горючим основаниям, например, в деревянном доме. И еще один запрет – слабая защита от влаги не позволяет такое соединение выполнять в помещениях с повышенной влажностью.

Таким способом категорически запрещено соединять разнородные материалы, многожильные кабели с одножильными и при токе больше 3 А.

Чтобы скрутка была качественной, с проводов нужно снять изоляцию до 80 мм длины проводов, сложить их перпендикулярно друг другу, если их два, и параллельно, если – три и больше, и плотно скрутить. Оставшиеся концы жил нужно удалить кусачками винтовым движением, как бы вмазывая материал проводов один в другой. Общая длина готовой скрутки должна быть не менее десяти, а лучше пятнадцати диаметров жил.

Если для изоляции используются специальные колпачки или термоусадочная трубка (кембрик), то они надеваются на провод до скручивания. Термоусадочную трубку рекомендуют надевать дважды, а изоляционную ленту укладывать не менее, чем в три слоя. Какой бы ни выбирался изоляционный материал, он должен захватывать и собственную изоляцию проводов для защиты от влаги и его сползания .

Соединение пайкой или сваркой

Этот способ является лучшим по сочетанию технологичности и надежности, но требует некоторых навыков для выполнения качественного соединения.

Перед пайкой провода нужно тщательно очистить от изоляции и окислов, облудить при необходимости и скрутить не так плотно, как при простой скрутке, покрыть флюсом и опаять. Пайкой можно соединять и медные и алюминиевые провода с подходящим флюсом и припоем. Нельзя использовать активный кислотный флюс, так как он разрушает соединение, оставаясь на оголенных проводах. Изолируется место соединения обычным способом.

При неоспоримых достоинствах у этого метода есть и достаточно существенные недостатки:

  • необходимость навыков в работе, трудоемкость процесса;
  • использование специального инструмента;
  • неразъемное соединение, то есть для ремонта его нужно полностью удалять;
  • увеличение со временем сопротивления в соединении, что ухудшает электропроводность и увеличивает потери напряжения в сети.

Сварка — еще более надежный метод соединения, чем пайка, но при этом нужен сварочный аппарат с индивидуальными средствами защиты и навыки сварочных работ, что в быту встречается значительно реже. Разве что понадобится самостоятельно выполнить электромонтажные работы в загородном доме, тогда приобретение сварочного аппарата инверторного типа будет экономически оправдано. Сварочные инверторы малогабаритны, обладают широким диапазоном регулирования сварочного тока, при малом энергопотреблении обеспечивают устойчивое горение дуги. Для сварки медных проводов используются угольно-медные электроды или угольные стержни от обычных пальчиковых батареек.

Подготовка к сварке отличается только плотностью скрутки и тем, что свободные концы двух жил, даже если их больше в соединении, распрямляются и прижимаются параллельно друг к другу для облегчения формирования шарика расплава. Потом скрутку помещают в сварочный зажим (обычные старые пассатижи) и угольным электродом сваривают концы провода до основной скрутки в течение двух-трех секунд, чтобы не оплавилась изоляция. После остывания место сварки изолируют обычным способом.

Часто возникает искушение не дожидаться естественного остывания, а воспользоваться холодной водой, чтобы ускорить процесс монтажа проводки. Но холодная вода вызывает появление микротрещин в материале, что, естественно, влияет на качество соединения.

Опрессовка

При этом методе соединения электрических проводов используются специальные трубчатые гильзы или наконечники. Промышленность выпускает гильзы для проводов сечением от 2,5 до 240 мм², и очень важно правильно подобрать соединитель для конкретного соединения. Для выполнения работ необходим специальный инструмент. Это может быть обжимочный пресс или клещи, механические, электрические или гидравлические.

Выбрав подходящую гильзу и отрегулировав инструмент, удаляют с проводов изоляцию, концы зачищают и наносят на них кварцево-вазелиновую пасту, надевают соединитель и обжимают. Если инструмент простой, то нужно выполнить несколько обжатий на некотором расстоянии друг от друга. Используя хороший инструмент, можно обжать гильзу за один раз. В конце выполняется обычная изоляция места стыка.

Соединяемые провода могут вставляться в соединитель с противоположных сторон так, чтобы их стык находился примерно посредине гильзы. Бывает удобно вставлять оба провода с одной стороны, при этом суммарная площадь сечения всех проводов должна быть меньше сечения гильзы. Качественный монтаж и надежная изоляция – это положительные стороны использования опрессовки. Но есть и отрицательные моменты:

  • гильза деформируется при опрессовке и повторное ее использование невозможно;
  • необходимость специального инструмента для обжатия гильзы, подгонки ее по длине и снятия изоляции с провода;
  • для опрессовки соединения медного и алюминиевого провода нужна достаточно редкая специальная гильза;
  • достаточно большие затраты времени на монтаж электропроводки.

Соединительные изолирующие зажимы (СИЗ)

Зажим представляет собой колпачок с квадратной стальной проволокой, свернутой в спиральный конус. Для алюминиевых проводов конус заполняется специальной пастой, предотвращающей окисление оголенных концов. Правильно подобрать размер СИЗа в соответствии с площадью сечения и количеством соединяемых проводников позволит информация на упаковке с зажимами.

Чтобы соединить провода, их концы зачищают на расстояние немного меньшее глубины колпачка, складывают вместе, слегка скручивают и сверху наворачивают колпачок. Зачищать оголенные провода от окислов не нужно, так как эту работу выполняют грани пружинки, а ее витки плотно прижимают провода друг к другу.

Применение таких соединителей технологично, они не только соединяют провода, но и изолируют место соединения, правда, не обеспечивают той контактной площади, как при скручивании с пайкой. Яркая расцветка колпачков помогает при монтаже отметить ноль, фазу и заземление, если провода не имеют цветной маркировки. К недостаткам можно отнести:

  • постепенное ослабевание пружинки со временем, а, следовательно, увеличение сопротивления контакта и потерь напряжения в сети;
  • ограничения по количеству соединяемых проводов, можно соединять два с сечением 4 мм² или четыре с площадью сечения 1,5 мм²;
  • невозможность смешанных соединений.

Болтовые соединения

Соединение с помощью болта – простой, надежный и эффективный способ. Нужно всего лишь иметь короткий болт небольшого сечения, три шайбы и гайку. Правда, изоленты на такое соединение уходит много, да и в распределительной коробке не используется из-за громоздкости. На болт надевают шайбу, потом накручивают зачищенный провод, еще одну шайбу (если соединяют медный и алюминиевый), второй провод, шайбу и плотно затягивают гайку.

Винтовые зажимы

Винтовые зажимы позволяют выполнять быстрый и аккуратный монтаж. Они широко распространены при подключении к проводам светильников, выключателей, розеток. С их помощью можно соединять медь и алюминий, при этом не нужна изоляция соединений.

К недостаткам винтовых зажимов можно отнести:

  • необходимость опрессовки или пропайки многожильного кабеля перед монтажом;
  • необходимость периодического обслуживания соединений, так как винты нужно подкручивать, то есть к ним необходим доступ.

Зажим «орех»

Такой соединитель получил название за форму. Он представляет собой кабельный зажим со специальными пластинами, в которых выполнены канавки под провода, и четырьмя винтами по углам. Провода зачищаются, вставляются под пластину и фиксируются винтами. Затем надевается карболитовая оболочка. С помощью этого зажима можно соединять медь и алюминий, изоляция достаточно надежна, процесс монтажа прост и не вызывает затруднений. В основном такое отводное соединение используется для отвода в квартиры от общего алюминиевого стояка. Но кроме подтягивания резьбовых соединений, есть еще один недостаток – габариты, из-за которых «орех» не помещается в распределительную коробку.

Клеммные колодки

Соединение с помощью клеммных колодок используется в распредкоробках, при установке светильников, розеток и выключателей. Клеммные колодки имеют маленькие размеры, легко помещаются в коробку. В маленький пластиковый корпус вставлена латунная втулка, в которую с двух сторон вкручиваются винтики. С торцов колодки вставляются зачищенные жилы и зажимаются винтами с усилием. Для проводов разных сечений предназначены колодки с различным входным отверстием. Качество такого соединения высокое, монтаж легкий, соединить можно разнородные материалы, но есть и существенные недостатки клеммных колодок:

  • соединение только двух проводов;
  • низкое качество самих колодок, из-за чего возможны нарушения в сети;
  • нужна осторожность при монтаже алюминия и многожильных проводов, чтобы не повредить контакт из-за хрупкости металла.

Клеммы WAGO

Этот относительно новый вид соединения с использованием пружинных изолированных зажимов на сегодня наиболее надежен и безопасен. Споры по поводу надежности соединений с помощью клемм WAGO могут быть связаны либо с подделками на рынке, либо с неправильным выбором клеммы под конкретную нагрузку. Международные сертификаты и допуски защищают репутацию этих изделий. Единственный их недостаток – это высокая стоимость.

Специальный безвинтовой пружинный механизм делает монтаж соединений простым и быстрым. Клеммы могут быть многоразовыми со специальным рычажком, который и зажимает провод, и освобождает его при необходимости. Одноразовые клеммы фиксируют жилу с некоторым усилием, зато и освободить его, по мнению производителей, нельзя.

Для монтажа нужно только зачистить концы проводов и вставить их в зажим.

Преимущества клемм WAGO:

  • возможность монтажа разнородных металлов;
  • возможность фиксации одновременно более двух проводов;
  • аккуратная фиксация тонких проводов;
  • хорошее качество соединения;
  • компактные размеры.

Соединение проводов в распределительной коробке

Из всех перечисленных способов соединения проводов в распределительной коробке не используются «орех» и болтовое соединение по одной причине – большие габариты. Все остальные способы имеют право на жизнь.

Остается уточнить два момента, какой способ использовать для соединения большого (три, четыре, пять) количества проводов и что делать, если нужно соединить провода разного сечения.

Для соединения проводов разного сечения хорошо подходят клеммы WAGO или более дешевый вариант – обычные клеммные колодки. А вот для большого количества проводников в распределительной коробке можно использовать несколько вариантов в зависимости от условий и стоимости монтажа:

  • клеммы WAGO;
  • опрессовка;
  • пайка;
  • СИЗы;
  • скрутка.

Естественно, предпочтительней всего использовать клеммы WAGO, а в самую последнюю очередь – скрутку.

При выборе решения нужно в первую очередь обеспечить безопасность и надежность эксплуатации электрических сетей, потом уже следуют долговечность и стоимость. И очень важно, чтобы соединения проводов, каким бы способом они ни выполнялись, были доступны для осмотра и обслуживания.

Как подключить выключатель света


Подключение однополюсного переключателя


Вопрос: В вашем примере показан двухпроводной Romex, но у большинства Romex, которые я видел, есть три провода: белый, один черный и один медный провод заземления без экранирования. Как правильно подключить этот заземляющий провод?
Джерри,

Ответ: Как объяснено на этой странице выше: Эти кабели типа NM содержат заземляющий провод, который также требуется для всех приложений. Заземляющие проводники всегда соединяются вместе, чтобы обеспечить целостность пути заземления.
Дэйв

Подробнее о электромонтажных выключателях



Вопросы по электромонтажным выключателям


Вопрос от Джона из Лексингтона, Кентукки:
Каким образом проводка для нового выключателя света и приспособления добавляется к существующему выключателю?

У меня уже есть выключатель света, и я хочу добавить второй выключатель для нового света, который будет работать отдельно. Электроэнергия поступает в выключатель, который управляет одним светом в конце цепи.Я знаю, что мне нужно заменить монтажную коробку, и у меня все в порядке с прокладкой кабеля и установкой пластин, но я не знаю, как лучше всего добавить проводку. Есть ли простой способ сделать это или мне нужно обратиться к электрику?

Ответ Дейва:
Добавление выключателя света и приспособления к существующему выключателю

Задача по установке дополнительной проводки для выключателя света и нового светильника будет зависеть от наличия доступа к предлагаемому месту. Наем квалифицированного электрика обеспечит правильность установки в том месте, где будут идентифицированы существующие провода цепи, а новая проводка цепи будет продлена до нового переключателя света, а затем до нового осветительного прибора.Метод, используемый для установки новой проводки, будет зависеть от конструкции стены и расположения в доме. Особое внимание будет уделено мощности существующей цепи, типу и размеру проводов, а также обеспечению защиты и установке дополнительной проводки в соответствии со всеми применимыми электрическими нормами.


Вопрос от Денни, разнорабочего из Садбери, Онтарио, Канада, Канада:
Как мне выключить существующий свет и добавить два новых светильника к существующему выключателю света?

У меня на потолке на кухне один выключатель.Я хочу закрыть существующий свет и запустить два новых источника света от существующего светового короба. Это недалеко от существующего источника света, поэтому мне нужно будет провести провод от существующей коробки к двум новым коробкам. Как мне подключить его, если мне не нужен светильник в текущем месте. Как мне его закрыть?

Ответ Дэйва:
Добавление новых осветительных приборов к существующему выключателю

Самый простой способ добавить новые осветительные приборы — это проложить новую проводку к существующему осветительному устройству, срастить провода вместе, когда старый светильник был подключен, а затем накрыть декоративную заглушку крышку на коробку.Arlington делает белую пустую крышку коробки для приспособлений, которая очень хорошо подходит для этого типа приложений.
Если вы хотите снять коробку с осветительной арматурой и есть доступ к чердачной зоне, тогда можно снять коробку с осветительной арматурой и установить проводку в новую распределительную коробку, расположенную в доступном месте, где новая проводка для дополнительного освещения светильники могут быть подключены. Новая распределительная коробка должна быть надежно закреплена, а после выполнения всех соединений проводки необходимо установить глухую крышку.


Вопрос от Роба, домовладельца из Оттавы, Канада:
У меня есть то, что я уверен, простой вопрос, но я хочу быть уверенным, поскольку новые переключатели света, которые я хочу установить, являются дорогими цифровыми переключателями.

Новые переключатели, очевидно, должны быть трехпозиционными, поскольку они имеют красный провод в дополнение к черному, белому и зеленому. Однако старые переключатели не являются трехпозиционными, а в электрической коробке, в которой они находятся, даже нет КРАСНЫХ проводов. Один старый переключатель — единственный переключатель, управляющий одним светом, в то время как другой старый переключатель — единственный переключатель, управляющий тремя другими лампами.

Итак, когда я кладу новые переключатели с красными проводами в коробку, что мне делать с красными проводами?

Думаю, я просто отключу красные провода от новых переключателей, поскольку они не нужны, но я хочу быть уверенным.

Ответ Дейва:
Запасной провод переключателя

Вы правы, когда новый переключатель не будет использоваться в качестве трехпозиционного переключателя, красный провод закрывается небольшим проводным соединителем или изолентой.



распределительные коробки | Электропроводка

Мы только что добавили дополнительные принципиальные схемы на страницу двустороннего переключения.

На этой конкретной странице показано двухстороннее переключение старых цветов кабеля, связанное с кольцевой радиальной схемой, в которой используются потолочные розетки. Поскольку в некоторых старых домах с этими старыми цветами кабеля могут быть кольцевые радиальные цепи с использованием распределительных коробок, мы добавили дополнительную принципиальную схему, которая показывает это. Посмотрите здесь:

Двухстороннее переключение с радиальной соединительной коробкой в ​​виде петли (старые цвета кабеля)

962AGN6KJSRM


Теги: распределительные коробки, двусторонняя коммутация

На рис. 1 показано то, что называется радиальной схемой (иногда называемой «петлевой» или «многоточечной радиальной схемой освещения»).в котором используются распределительные коробки вместо потолочных розеток. Вы можете найти эту схему проводки в старых домах.

N.B. На схемах ниже показаны цвета старых кабелей, поскольку вы вряд ли найдете такой подход в современном доме, в котором будут использоваться новые «согласованные» цвета кабелей.

Если в вашей осветительной цепи все кабели оканчиваются потолочными розетками, а не распределительными коробками, воспользуйтесь одним из следующих вариантов:

Многоточечная радиальная осветительная цепь с новыми цветами кабеля (согласованная) или

Схема многоточечного радиального освещения (старые цвета кабеля)

Рис. 1: Схема многоточечного радиального освещения с использованием распределительных коробок

Электропитание от потребительского блока (плата предохранителей, показанная синим цветом на рис. 1) подается в первую распределительную коробку (распределительная коробка A, рис. 1).Это будет кабель А на схеме ниже (рис. 2), на которой показано, как оконцовывается распределительная коробка. Эта подача напряжения теперь возвращается обратно из распределительной коробки (кабель B, рис. 2) и подает питание на следующий потолочный светильник в радиальной цепи (распределительная коробка B, рис. 1). Это повторяется для каждого источника света в цепи, пока мы не дойдем до последнего источника света.

Когда мы дойдем до последнего индикатора, вы увидите, что есть только питание от распределительной коробки B (рис. 1), это кабель A на схеме ниже (рис. 3), которая показывает, как находится последняя распределительная коробка в цепи. прекращено.

Рис. 2: Электропроводка распределительной коробки для кольцевой радиальной цепи освещения

Обратите внимание, что каждая из трех распределительных коробок на Рис. 1 имеет, помимо источников питания, дополнительный кабель, который подводит к выключателям света (провод выключателя). Это кабель C на рис. 2 и рис. 3. Кабель D (рис. 2 и рис. 3) является источником питания осветительной арматуры.

Рис. 3: Оконечная муфта соединительной коробки для конца радиальной цепи освещения


Теги: электропроводка, как подключить свет, распределительные коробки, схема подключения света, схема освещения, схема подключения освещения, радиальная схема

Схема подключения — все, что вам нужно знать о схеме подключения

Что такое электрическая схема?

Схема подключения — это простое визуальное представление физических соединений и физической компоновки электрической системы или цепи.Он показывает, как электрические провода соединяются между собой, а также может показать, где приспособления и компоненты могут быть подключены к системе.

Когда и как использовать электрическую схему

Используйте электрические схемы, чтобы помочь в создании или изготовлении схемы или электронного устройства. Также они пригодятся при ремонте.

Энтузиасты DIY используют электрические схемы, но они также распространены в домостроении и ремонте автомобилей.

Например, строитель дома захочет подтвердить физическое расположение электрических розеток и осветительных приборов, используя схему подключения, чтобы избежать дорогостоящих ошибок и нарушений строительных норм.

Как нарисовать электрическую схему

SmartDraw поставляется с готовыми шаблонами электрических схем. Настраивайте сотни электрических символов и быстро вставляйте их в свою электрическую схему. Специальные ручки управления вокруг каждого символа позволяют быстро изменять их размер или вращать при необходимости.

Чтобы нарисовать провод, просто нажмите на опцию Draw Lines в левой части области рисования. Если щелкнуть линию правой кнопкой мыши, можно изменить цвет или толщину линии, а также при необходимости добавить или удалить стрелки.Перетащите символ на линию, и он вставится и встанет на место. После подключения он останется подключенным, даже если вы переместите провод.

Если вам нужны дополнительные символы, щелкните стрелку рядом с видимой библиотекой, чтобы открыть раскрывающееся меню, и выберите Еще . Вы сможете искать дополнительные символы и открывать любые соответствующие библиотеки.

Щелкните Set Line Hops в SmartPanel, чтобы показать или скрыть линейные переходы в точках пересечения. Вы также можете изменить размер и форму хмеля.Выберите Показать размеры , чтобы показать длину проводов или размер компонента.

Щелкните здесь, чтобы прочитать полное руководство SmartDraw о том, как рисовать принципиальные и другие электрические схемы.

Чем электрическая схема отличается от схемы?

Схема показывает план и функции электрической цепи, но не касается физического расположения проводов. На схемах подключения показано, как соединяются провода и где они должны располагаться в реальном устройстве, а также физические соединения между всеми компонентами.

Чем электрическая схема отличается от графической схемы?

В отличие от графической схемы, схема подключения использует абстрактные или упрощенные формы и линии для отображения компонентов. Графические схемы часто представляют собой фотографии с этикетками или подробные чертежи физических компонентов.

Стандартные символы электрических схем

Большинство символов, используемых на схеме соединений, выглядят как абстрактные версии реальных объектов, которые они представляют. Например, выключатель будет разрывом линии с линией под углом к ​​проводу, очень похоже на выключатель, который можно включать и выключать.Резистор будет представлен серией волнистых линий, символизирующих ограничение тока. Антенна — это прямая линия с тремя маленькими линиями, отходящими на ее конце, очень похожая на настоящую антенну.

  • Провод токопроводящий
  • Предохранитель, отключается, когда ток превышает определенную величину
  • Конденсатор для хранения электрического заряда
  • Тумблер, останавливает ток при открытии
  • Кнопочный переключатель, на мгновение разрешает ток при нажатии кнопки, прерывает ток при отпускании
  • Аккумулятор, накапливающий электрический заряд и вырабатывающий постоянное напряжение
  • Резистор, ограничивает ток
  • Провод заземления, используемый для защиты
  • Автоматический выключатель, используемый для защиты цепи от перегрузки по току
  • Индуктор, катушка, создающая магнитное поле
  • Антенна, принимает и передает радиоволны
  • Устройство защиты от перенапряжения, используется для защиты цепи от скачков напряжения
  • Лампа, излучает свет при протекании тока через
  • Диод, позволяет току течь в одном направлении, указанном стрелкой или треугольником на проводе
  • Микрофон, преобразует звук в электрический сигнал
  • Электродвигатель
  • Трансформатор, изменяет напряжение переменного тока с высокого на низкое или наоборот
  • Наушники
  • Термостат
  • Электророзетка
  • Распределительная коробка

Примеры электрических схем

Лучший способ понять электрические схемы — это посмотреть на некоторые примеры электрических схем.

Щелкните любую из этих схем подключения, включенных в SmartDraw, и отредактируйте их:

Просмотрите всю коллекцию примеров и шаблонов схем подключения SmartDraw

Пошаговое руководство по установке солнечной фотоэлектрической системы

Фотоэлектрическое руководство:

Пошаговое руководство по переходу на солнечную энергию

вернуться на предыдущую страницу

8. Выберите и установите меньшие электрические компоненты.

После того, как вы выбрали марки инвертора и модуля, вы будете готовы выбрать другие компоненты, которые будут играть вспомогательные роли в вашей фотоэлектрической системе. К настоящему времени вы и / или ваш подрядчик должны сконфигурировать массив так, чтобы в нем было заданное количество модулей, подключенных последовательно, параллельно или и то и другое.

Именно здесь учитываются многие требования Национального электрического кодекса (NEC). В частности, жилые сетевые солнечные электрические цепи должны включать следующее:

  • Распределительная коробка или сумматор (для соединений проводов в массиве или рядом с ним)
  • DC Disconnect (Вы можете использовать тот, который поставляется с большинством инверторов.)
  • Защита от перегрузки по току (Предохранители и / или автоматические выключатели могут быть дополнительными на стороне постоянного тока или в вашей системе, но ваша сторона переменного тока всегда должна включать одно или несколько из этих устройств O.C.)
  • Защита от замыканий на землю (уже имеется в большинстве инверторов)
  • Розетка счетчика нетто (требуется многими коммунальными предприятиями)
  • Разъединитель переменного тока (размещается рядом с главной сервисной панелью)
  • Автоматический выключатель DP (устанавливается непосредственно на главной сервисной панели, где проводка вашей фотоэлектрической системы встречается с электросетью)

Более подробный обзор всех этих продуктов см. В разделе «Баланс элементов системы» — страница 2.

EnerzyTech.com
Эта иллюстрация фотоэлектрической цепи включает в себя резервную батарею и панель «нагрузки постоянного тока». Конструкция обычной сетевой системы (без батарей, контроллера заряда, панели выключателя постоянного тока и предохранителя батареи) представляет собой легкую прогулку по сравнению с этой установкой.

Чтобы определить подходящий размер и характеристики более мелких компонентов для установки, вам понадобится следующая информация:

  • уровни напряжения и тока цепи на входе в компонент
  • количество жил (проводов), входящих и выходящих из детали
  • размер трубопровода, входящего и / или выходящего из компонента (если используется)
  • требуемый типоразмер предохранителя / прерывателя (на основе расчетов допустимой нагрузки.)
  • расположение шкафов (NEMA оценивает все электрические шкафы для использования внутри и вне помещений.)
  • максимальная оценка температуры окружающей среды, в которой будет размещен компонент
  • , является ли инвертор бестрансформаторным (Если да, требуется максимальная токовая защита как для положительного, так и для отрицательного проводов.)

При покупке компонентов проверьте, какие марки предохранителей или автоматических выключателей совместимы с каждым продуктом.Совместимость обычно весьма ограничена, поэтому убедитесь, что хотя бы одна модель предохранителя или прерывателя, указанная в спецификации продукта, легко найти и не слишком дорога.

Хотя большинство домашних фотоэлектрических систем легко подбираются по размеру из нескольких стандартных продуктов, представленных на рынке, все же неплохо понять математику, используемую для количественной оценки вольт, ампер и ватт, пульсирующих через цепь. Более того, если вы живете в месте, где очень жарко летом или очень холодно зимой, эти расчеты становятся критически важными при выборе компонентов, которые могут выдержать экстремальные условия.Высокая температура увеличивает нагрев внутри проводов и кабелепровода (и между клеммами), в то время как низкая температура может увеличить напряжение, превышающее допустимое для модулей массива.

Вот почему строительные инспекторы и коммунальные предприятия внимательно изучают схемы и спецификации продукции, представленные вместе с заявкой на получение разрешения на солнечную батарею. Во время проверки на месте инспектор также проверит рейтинги, указанные на самих компонентах, и подтвердит, что они совпадают с теми, которые вы указали в своем заявлении.

Начиная с простой части определения размеров компонентов, максимальное напряжение в фотоэлектрической цепи (то есть на стороне массива инвертора) рассчитывается по следующей формуле:

В макс = В o.c. X # модулей на строку X Поправочный коэффициент напряжения для низких температур

Если это уравнение кажется вам знакомым, это то же самое, что использовалось в Step 6 для определения размера инвертора.Опять же, учитывая спецификацию напряжения холостого хода 37,2 В для жилого модуля Sharp ND-235QCJ, сконфигурированного с двумя цепочками массивов из десяти модулей, математика выглядит так:

В макс. = 37,2 X 10 модулей X 1,13, что составляет 420,36 В.

Значение, используемое для «поправочного коэффициента низкотемпературного напряжения», было взято из таблицы 690.7 NEC, показанной ниже. Это простой способ регулировать напряжение в зависимости от температуры. Вы просто ищите свою самую низкую локальную температуру в диапазонах, указанных в таблице, а затем выбираете соответствующий множитель в среднем столбце.Для Сакраменто это значение составляет 1,13.

Таблица NEC 690.7

В США максимально допустимое напряжение в любой жилой цепи составляет 600 вольт. Следовательно, электрические компоненты, продаваемые поставщиками, всегда рассчитаны на 600 вольт. С другой стороны, при выборе устройства защиты от перегрузки по току на стороне постоянного тока обычно необходимо использовать предохранители, поскольку автоматические выключатели не могут выдерживать напряжение более 240 вольт.

Выбор комбайнера или распределительной коробки

Когда напряжение отключено, следующей проблемой становится более неприятный расчет тока / силы тока.NEC использует термин амперная нагрузка , а не сила тока при обсуждении номинальных значений и размеров компонентов. Пропускная способность — это мера способности проводника выдерживать ток, и это измерение имеет большой запас прочности на всякий случай. Максимальный порог тока определяется комбинацией математических формул, таблиц NEC, в которых перечислены пределы допустимой нагрузки для проводов, предохранителей, клемм и других электрических элементов, а в некоторых случаях — спецификациями продукта.

Если у вас более одной цепочки модулей, но вы не хотите, чтобы после инвертора проходило более двух проводов, вы должны использовать сумматор.Это может иметь место, например, если у вас ограниченное пространство для прокладки провода через существующий канал. Однако чаще домашние солнечные электрические системы используют простую распределительную коробку и позволяют каждому набору проводов проходить по пути к инвертору. Большинство инверторов имеют входные клеммы ( или каналов), которые позволяют подключать от 2 до 4 (а иногда и больше) наборов проводов.

Какой бы компонент вы ни выбрали, распределительную коробку или сумматор следует разместить рядом с массивом, потому что в этом месте вы переключитесь на менее дорогой тип провода. NEC требует, чтобы переход проводов проходил внутри электрического шкафа. Вы не можете просто соединить соединительные провода вместе, обернуть их изолентой и оставить в элементах.


На фото слева изображен фотоэлектрический сумматор Soladeck с привязкой к сетке. Обратите внимание на четыре набора проводов (положительный и отрицательный), входящие снизу и отмеченные лентой (красный — для незаземленных проводов, белый — для заземленных). Сверху выходит только один комплект проводов вместе с зеленым проводом заземления.Клемма заземления в правом нижнем углу соединяет зеленый провод здания с голым медным заземлением, идущим снизу от массива.

Диаграмма справа, которая не представляет то, что вы видите на фотографии, показывает, как соединение двух цепочек проходит от массива через блок комбайнера. Большинство сетевых инверторов не используют контроллер заряда батареи, поэтому толстые красный и черный провода (положительный и отрицательный) будут идти вниз по потоку к центральному инвертору.(Если в вашей системе используются микроконвертеры, сумматор будет объединять провода, по которым идет переменный ток, и может проходить через автоматические выключатели вместо предохранителей.) В любом случае, предохранители внутри сумматора обеспечивают защиту от перегрузки по току, а грозовой разрядник обеспечивает защиту от перенапряжения защита , которая может потребоваться, а может и не потребоваться в вашем городе. Зеленая линия обозначает заземление. Обратите внимание, что все физическое оборудование (модули, корпус коробки и т. Д.) Заземлено.Это требование NEC. Фото: SolaDeck —- Схема: HomePower.com

Защита от перегрузки по току (плавкие предохранители или автоматические выключатели) должна быть включена в фотоэлектрический источник или выходную цепь только в том случае, если у вас есть три или более цепочки массива. Предохранители обычно размещаются внутри коробки сумматора (если вы ее используете) или внутри разъединителя постоянного тока (если вы этого не делаете).

Большинство O.C. устройства рассчитаны на максимальную рабочую температуру 40 ° C (или 104 ° F). Это нормально для бытовой электропроводки.С другой стороны, из-за своего расположения на открытом воздухе или на чердаках фотоэлектрические компоненты могут подвергаться гораздо большему нагреву, чем это. Таким образом, если вы планируете разместить какие-либо предохранители или прерыватели на сильном нагреве, вам следует обратиться к спецификациям продукта для определения коэффициентов регулировки температуры. В противном случае в цепи могут возникать неприятные срабатывания или перегорать предохранители в жаркую погоду.

Для определения нормального O.C. номинал устройства (т.е. размер предохранителя или прерывателя), начните с этого уравнения:

Токовая нагрузка цепи = I max X 1.56

На стороне постоянного тока цепи для этого расчета используется ток короткого замыкания (Isc). Если, например, ваш предохранитель будет помещен в сумматор или распределительную коробку, то Isc будет соответствовать спецификациям тока короткого замыкания для модулей. Для нашего образца массива модулей Sharp расчет выглядит следующим образом:

8,60 ампер (ток короткого замыкания) X 1,56 = 13,42 ампер.

Так как предохранители продаются типоразмеров (6, 8, 10, 15, 20, 25, 30 ампер и т. Д.)), NEC заявляет, что вы должны выбрать ближайший размер, равный или чуть превышающий значение допустимой нагрузки. Для 13,42 ампера это означает предохранитель на 15 ампер.

Для фотоэлектрических цепей, включающих обычный инвертор с трансформатором, только один из двух проводов в паре — незаземленный или горячий провод — защищен предохранителем. Однако, если у вас есть бестрансформаторные инверторы, оба провода в паре должны быть защищены предохранителями.

Кроме того, если вам интересно, множитель 1,56 в расчете допустимой нагрузки — это сокращение, которое включает две формулы NEC, применимые к фотоэлектрическим цепям.Первая формула — Imax X 1,25, что соответствует тому, что NEC называет постоянным током цепи. Вторая формула — Continuous Current X 1,25, которая обеспечивает амортизацию выше первого значения, чтобы избежать ложных отключений из-за незначительных колебаний тока. Теперь, если вы возьмете 1,25 X 1,25 (или 1,25 в квадрате), вы получите 1,56.

Для нашего образца системы с привязкой к сети с обычным инвертором, двумя цепочками массивов и напряжением (измеренным ранее) 420.36 вольт, приобретаемая нами распределительная или объединительная коробка должна быть рассчитана на 600 вольт постоянного тока (т. Е. Стандартного размера), вмещать положительный и отрицательный проводники как минимум для двух струн и иметь номинальный ток не менее 30 А. (Вы все еще можете вставить предохранители на 15 А, но стандартный номинал для компонентов в этом диапазоне составляет 30 А.)

— —
Слева: проходной корпус Soladeck AC / DC 3R работает как распределительная коробка для фотоэлектрических систем, устанавливаемых на крыше. Он поставляется с окладом, поэтому его можно установить на композитной черепичной черепице.На этой фотографии три набора проводов (для трех модулей) и земля выходят в направлении чердака. Однако большинство распределительных коробок устанавливаются в вертикальном положении и, желательно, в тени, защищенной от солнца. Обратите внимание на предусмотренные в этом продукте клеммы для подключения положительного и отрицательного проводов, а также заземляющего провода (от голой меди к зеленому). Это лучший способ подключения проводов, хотя простой электрический шкаф без клемм гораздо дешевле купить.Справа разъем для проводов Polaris будет использоваться для подключения проводов в недорогой распределительной коробке без клемм. Гайки для обычных проводов не выдерживают высоких температур и могут расплавиться, что приведет к короткому замыканию, поэтому их никогда не следует использовать для солнечных батарей на крыше.

Между прочим, некоторые модели сумматоров поставляются с предварительно смонтированными изнутри, что позволяет сэкономить время на установку. Вот список продуктов Midnite Solar, компании, которая продает как предварительно смонтированные, так и традиционные сумматоры для жилых и коммерческих фотоэлектрических систем. Распределительные коробки и сумматоры в идеале должны быть рассчитаны на фотоэлектрические системы, так как эти изделия предназначены для работы с высокими температурами. Вы также захотите, чтобы ваш ящик имел рейтинг NEMA 3R или 4, если он будет размещен на открытом воздухе. Кроме того, в любой коробке, которую вы покупаете, должно быть достаточно места внутри, чтобы соединения проводов (включая заземляющий провод оборудования) были простыми и удобными. Провода, скрученные вместе в крошечном пространстве, естественно, будут выделять больше тепла и представлять более высокий риск короткого замыкания или отключения от клеммы.Ваша работа по электромонтажу становится намного проще, если в корпусе предусмотрены шины или клеммные колодки и блоки .

Выбор разъединителя постоянного тока

Если вы решите не использовать сумматор, у вас, скорее всего, будет два или более набора проводников, идущих ниже по потоку в разъединитель постоянного тока. Отключение — это ручной выключатель включения / выключения, помещаемый в цепь, чтобы дать людям возможность быстро отключить одну секцию фотоэлектрической цепи.Для небольшой фотоэлектрической системы, подключенной к сети, вам следует спросить своего строительного инспектора и коммунального предприятия, соответствует ли отключение постоянного тока, уже установленное на вашем инверторе, требованиям. В этом случае вы сэкономите время и деньги, пропустив дополнительный компонент.

Square-D, 600 В, выключатель постоянного тока с плавким предохранителем, 30 А

Если вы включаете в свою цепь автономный выключатель постоянного тока, вам придется подобрать его таким же образом, как и распределительную коробку или сумматор. В большинстве случаев модель подходящего размера для вашей схемы будет рассчитана на 600 вольт постоянного тока.У вас также будет выбор: купить плавкий или неплавкий . В случае плавкого разъединителя размер, который вы выбираете для своих предохранителей, зависит от того, какой ток каждый набор проводников несет от массива через разъединитель, а также от того, размещен ли в цепи перед разъединителем сумматор.

Если вы не комбинируете ток в своей фотоэлектрической цепи, здесь применимы те же формулы, использованные выше:

Токовая нагрузка цепи = I max X 1.56

Если используется комбайнер, то:

O.C. ampacity = I max X #Module Строки в массиве X 1,56

Для нашего массива сэмплов с блоком сумматора математическое значение будет 8,60 ампер х 2 струны х 1,56, что составляет 26,84 ампера. Ближайший предохранитель с этим значением или выше — это 30-амперный предохранитель.

Чтобы узнать больше о разъединителях постоянного тока и их номиналах, ознакомьтесь с популярной моделью Square-D HU361RB.Буква «U» в номере модели означает «не слитый». Даже если вы не покупаете модель с плавким предохранителем, вам все равно потребуется вычислить номинальную емкость для продукта. Таким образом, приведенная выше математика по-прежнему актуальна, и продукт, который вы покупаете, должен быть рассчитан на 30 ампер.

Выбор выключателя переменного тока

Этот разъединитель находится между инвертором и главной сервисной панелью дома. Примечательно, что электричество, которое видит отключение переменного тока, мало похоже на электричество фотоэлектрической матрицы на стороне постоянного тока вашей системы.В частности, у вас будет два «горячих» проводника (в дополнение к нейтрали), идущие от инвертора к главной сервисной панели, которые будут проходить через этот разъединитель. Каждый будет нести половину 240 вольт, генерируемых инвертором.

Формула допустимой нагрузки NEC также изменяется на стороне переменного тока цепи. Вместо 1,56 множитель 1,25. Вместо тока короткого замыкания вы должны использовать максимальный или продолжительный выходной ток, указанный в спецификации инвертора.Таким образом, расчет допустимой нагрузки выглядит так:

Допустимая нагрузка цепи = Выходной ток переменного тока инвертора X 1,25

Для Fronius IG 4000, например, выходной ток составляет 16,7 ампер. Таким образом, 16,7 х 1,25, что составляет 20,88 ампер. Таким образом, правильный выключатель или предохранитель в цепи (или внутри инвертора на стороне выхода переменного тока) должен быть рассчитан на 25 ампер.

Для самого разъединителя переменного тока вы должны выбрать 2-полюсную модель на 30 А.Если ваш инвертор бестрансформаторный, и вы решили купить плавкий выключатель переменного тока, вам понадобится трехполюсная модель, чтобы предохранить нейтральный проводник в цепи, так как он не будет заземлен.

Для более подробного обсуждения того, как определить размер защиты от перегрузки по току в фотоэлектрической системе, вот статья эксперта NEC Джона Уайлса.

Выбор автоматического выключателя DP

Когда вы проводите проводку от разъединителя переменного тока к главной панели, вам необходимо установить новый двухполюсный автоматический выключатель ( он же DP ) в панель как часть этого подключение.Выключатель должен быть типа с обратным питанием , поскольку ток должен иметь возможность течь в обратном направлении в электрическую сеть. Каждый полюс будет обрабатывать один из двух горячих 120-вольтных проводов, идущих от инвертора.

«Двухполюсный» означает, что автоматический выключатель имеет два размыкающих выключателя, хотя он занимает столько же места, что и однополюсный выключатель. Когда вы покупаете этот компонент, обязательно сначала проверьте свою главную панель, чтобы увидеть, какие марки автоматических выключателей совместимы с ним.

Здесь можно использовать те же вычисления, что и для отключения переменного тока:

Допустимая нагрузка цепи = Выходной ток переменного тока инвертора X 1,25

Опять же, 16,7 X 1,25 = 20,88 А, что означает, что для каждого проводника под напряжением подходит 25-амперный выключатель. Кроме того, NEC требует, чтобы фотоэлектрический выключатель располагался на конце панели, противоположном «основным» выключателям. Это создает физический барьер между двумя источниками питания (электросеть и инвертор), что снижает вероятность возникновения дуги, короткого замыкания или другого случайного столкновения титанов.

Примечание. Если ваша основная сервисная панель имеет емкость шины 100 ампер, максимальный размер выключателя, который вы можете добавить, составляет 20% от 100, что составляет 20 ампер. Это означает, что вы не можете использовать инвертор мощностью более 3800 Вт без обновления главной панели или «бокового отвода линии». Максимальный выходной ток инвертора, приемлемый для 20-амперных автоматических выключателей, составляет 16 ампер, поскольку 16 X 1,25 равно 20. В качестве альтернативы вы можете уменьшить размер «основного» выключателя на сервисной панели со 100 до 80 ампер, что позволит вам использовать больший ток. размер выключателя.Однако это может привести к частому срабатыванию выключателя, когда вы используете несколько приборов в доме. Если шина вашей главной панели рассчитана на 200 ампер, вы можете использовать автоматический выключатель фотоэлектрической системы до 20% X 200 или 40 ампер.

Выбор счетчика нетто

Если требуется, между вашим инвертором и главной сервисной панелью необходимо установить корпус счетчика нетто и розетку. Инструкции, которые вы получите от своей коммунальной компании, должны включать спецификации, определяющие тип компонента, который будет выполнять эту задачу.Если вы не знаете, какой продукт купить, обратитесь к представителю компании.

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

Продолжение на странице 9 … (Выбор и размер провода)

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

Меню шагов установки солнечной энергии

Домашняя страница

————————————————- —————

Авторские права © 2012-2014 TheSolarPlanner.com

Любые отзывы и предложения присылайте по адресу
info [at] thesolarplanner dot com .

————————————————- —————-

Обязательно введите все три слова:
TheSolarPlanner
, чтобы найти этот сайт позже.

% PDF-1.3 % 344 0 obj> endobj xref 344 88 0000000016 00000 н. 0000002729 00000 н. 0000002849 00000 н. 0000003823 00000 н. 0000004098 00000 н. 0000004255 00000 н. 0000004740 00000 н. 0000005108 00000 п. 0000005698 00000 п. 0000005958 00000 п. 0000006071 00000 н. 0000006182 00000 п. 0000006231 00000 п. 0000006280 00000 н. 0000006329 00000 н. 0000006378 00000 п. 0000006426 00000 н. 0000006473 00000 н. 0000006520 00000 н. 0000006567 00000 н. 0000007675 00000 н. 0000008705 00000 н. 0000009192 00000 н. 0000009466 00000 н. 0000009741 00000 н. 0000010266 00000 п. 0000011437 00000 п. 0000012820 00000 н. 0000013302 00000 п. 0000013584 00000 п. 0000014874 00000 п. 0000014963 00000 п. 0000015181 00000 п. 0000015447 00000 п. 0000016574 00000 п. 0000016823 00000 п. 0000017225 00000 п. 0000018244 00000 п. 0000018455 00000 п. 0000019249 00000 п. 0000020310 00000 п. 0000027087 00000 п. 0000030676 00000 п. 0000039417 00000 п. 0000042515 00000 п. 0000043586 00000 п. 0000046833 00000 п. 0000046884 00000 п. 0000046935 00000 п. 0000046986 00000 п. 0000050137 00000 п. 0000050349 00000 п. 0000051139 00000 п. 0000051935 00000 п. 0000053446 00000 п. 0000054236 00000 п. 0000054447 00000 п. 0000055241 00000 п. 0000056040 00000 п. 0000075639 00000 п. 0000080284 00000 п. 0000097264 00000 п. 0000097811 00000 п. 0000102100 00000 н. 0000102577 00000 н. 0000106055 00000 н. 0000106536 00000 н. 0000108914 00000 н. 0000109093 00000 н. 0000112034 00000 н. 0000112824 00000 н. 0000113618 00000 н. 0000114412 00000 н. 0000114624 00000 н. 0000114846 00000 н. 0000118168 00000 п. 0000118957 00000 н. 0000119749 00000 н. 0000122672 00000 н. 0000125846 00000 н. 0000136240 00000 н. 0000137063 00000 н. 0000139409 00000 н. 0000158904 00000 н. 0000165075 00000 н. 0000165321 00000 н. 0000167236 00000 н. 0000002056 00000 н. трейлер ] >> startxref 0 %% EOF 431 0 obj> поток xb«e`h«g`2gd @

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
