Шайба под гайку — зачем нужно подкладывать?

Время прочтения статьи: 15 минут

Автор статьи: pkmetiz.ru

Нередко монтажники, строители и все, кто сталкивается по роду занятий с крепежными соединениями, интересуются, зачем и для чего нужна шайба под гайку. Первостепенная задача, которую выполняет шайба в соединении — уплотнение соединения деталей.

За счет промежуточного элемента между поверхностью, к которой прикручивается крепеж, и болтом (шурупом, шпилькой, саморезом), исключается возможность деформации крепежных изделий. Если бы шайбы не было, из-за излишнего усилия при затягивании крепеж может зайти глубже положенного, что приведет к вдавливанию шляпки болта в поверхность.

Шайбы используют везде, где присутствуют крепежные соединения. Отказ от использования этих небольших, но важных деталей может завершиться поломкой или выходом из строя механизма в самый неподходящий момент. Металлическая прокладка продлевает жизнь крепежа и в целом хорошо влияет на функциональность и надежность соединения.

Промежуточная деталь берет на себя часть нагрузки от сложных условий эксплуатации, и не дает раскручиваться резьбовым соединениям. При выборе шайб нужно руководствоваться техническими условиями чертежей крепежной сборки.

Шайба — особенности крепежной детали

Шайба представляет собой крепежный элемент со сквозным отверстием, который в соединении располагается под головкой болта. Предназначение изделия — предотвратить самоотвинчивание болта, а также увеличить площадь опорной поверхности в крепежном соединении. Размеры детали должны соответствовать диаметральным размерам болта. Наиболее востребованы плоские шайбы стандартных типоразмеров, менее востребованы изделия с увеличенной высотой и со специфической геометрией.

Основной материал для производства шайб это листовая углеродистая сталь. Острые грани шайбы должны быть сбиты в процессе производства, это один из признаков качественного изделия. Нестандартные шайбы можно изготавливать с помощью верстака и слесарных инструментов, однако такой метод отличается высокими трудозатратами.

Стандартные детали выпускают на прессовых машинах. Одна из технологий, которая обеспечивает достойное качество крепежа при массовом выпуске — объемная холодная штамповка. Преимущество метода состоит в том, что на одном станке можно изготовить изделия разных типоразмеров.

Классификация шайб

Шайбы делятся на различные типы по самым разным признакам: материалу изготовления, классам прочности и точности, типоразмерам отверстий и высоте, уровню гладкости соприкасающихся поверхностей. Общепринятая классификация шайб с учетом внешней формы выглядит так:

• Плоские — бывают круглыми, овальными, прямоугольными и квадратными, иногда имеют одностороннюю фаску.
• Пружинные (гровер)  — соответствуют ГОСТ 6402, используются для предупреждения саморазвинчивания болтовых соединений.
• Двухвитковые пружинные — применяются при укладке железнодорожных путей.
• Шайбы с увеличенным размером (внутренний диаметр в 3 и более раз меньше наружного) — применяются при монтаже деревянных и сантехнических изделий.
• Шайбы для кровельных работ — имеют уплотнительные резиновые кольца для герметичности соединения.
• Шайбы с лапками — стопорные изделия для гаек с подложкой, применяются если есть вибрации.

Тип шайбы для конкретного соединения определяется с учетом большого количества факторов. Разнообразие шайб огромно, можно подобрать идеальную деталь для любого крепежа.

Тонкости монтажных работ

Сборка крепежных соединений производится в соответствии с требованиями общепринятых стандартов. Порядок действий перед затягиванием крепежа:

• Промывка крепежа в специальном растворе для расконсервации и удаления смазки.
• Проверка параметров резьбы и геометрию изделий.
• Нанесение специальной смазки на каждую деталь будущего крепежного соединения. В соответствии с требованиями чертежа подготавливают поверхности соединяемых конструкций (оксидируют, применяют химическую или струйную очистку при необходимости).
• Совмещение отверстий и каналов крепежа, проверка точности и затяжка с использованием соответствующих инструментов.

Если в одной плоскости присутствует несколько крепежных соединений, натяжение каждого крепежа выполняют через болт. Последнее натяжение выполняют с применением динамометрического ключа, который обеспечивает точный контроль рабочего усилия.

В некоторых случаях для фиксации резьбы применяют специализированный клеевой состав. Клей не способен удержать вместе крепежные детали, но зато он предотвращает развинчивание резьбы в случае постоянной вибрации и при переменных нагрузках. Чтобы эффект защиты от саморазвинчивания сработал, клеевой состав должен затвердеть — после застывания в месте соединения образуется твердый полимер.

Шайбу под болт или под гайку?

Вопрос, который возникает наиболее часто при сборке крепежных соединений — шайба ставится под гайку или под головку болта? Иногда монтажники, не разбираясь в тонкостях крепежа, ставят по одной шайбе и под болт, и под гайку. Прежде всего, нужно разобраться, зачем под гайку подкладывают шайбу. Это делается, чтобы увеличить площадь опоры и снизить давление на гайку, что препятствует самопроизвольному выкручиванию. Согласно нормативам СП, есть особенности монтажа крепежных соединений с контролируемым натяжением и без него:

• Без контролируемого натяжения согласно ГОСТ 11371-78 под гайку ставят не более двух шайб круглого типа. Третью шайбу допустимо установить под головку болта. Если в чертеже резьбового соединения не указано использование пружинных шайб или иного метода противодействия самоотвинчиванию элементов крепежа, шайбы устанавливаются стандартные плоские.
• С контролируемым натяжением шайбы ставятся под гайку и болт в обязательном порядке. При этом необходимо проверить точное соответствие параметров крепежного соединения чертежам и зафиксировать результат работ в соответствующий журнал отчетной документации.

Еще один распространенный вопрос — нужна ли шайба под самоконтрящуюся гайку? В некоторых сферах из-за особенностей условий эксплуатации механизмов невозможно применять контргайки и гроверные шайбы. В таких случаях используют самоконтрящиеся гайки, под которые действительно не требуется подкладывать шайбу.

Шайба — важный элемент резьбового соединения

В составе резьбового соединения шайба малозаметная, но очень значимая составляющая. В зависимости от конструкции такие метизы могут иметь разное назначение. Одни увеличивают опорную площадь, другие предотвращают самоотвинчивание, третьи — обеспечивают защите от проникновения жидкости. Ниже обзор наиболее популярных видов шайб, их назначение, конструкция, технические характеристики и свойства.

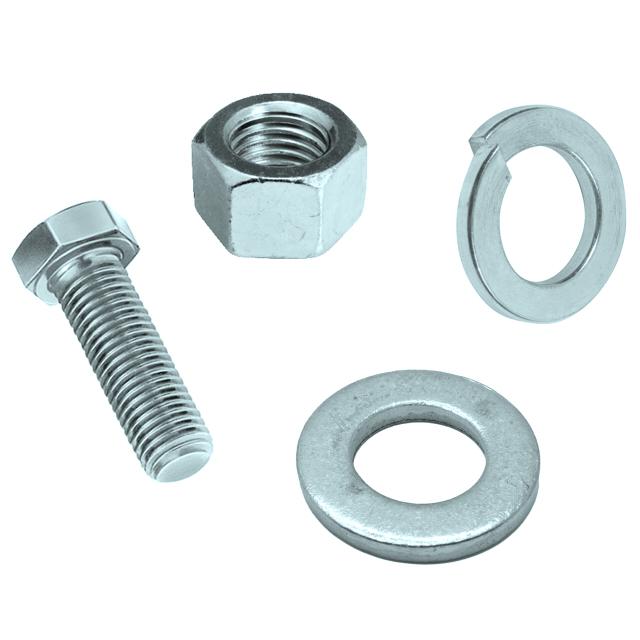

Шайба плоская

Классический состав резьбового соединения — болт, гайка, плоская шайба. Задачи шайбы следующие:

•  равномерное распределение нагрузки на основания скрепляемых материалов
• увеличение площади прижима
• предотвращение повреждения скрепляемых материалов

Конструктивно она представляет собой, выштампованный из металла круг с отверстием посредине.

Диаметр внутреннего отверстия соответствует (чуть больше) диаметру стержня болта, винта, шпильки. Производство стандартных плоских шайб регламентируется стандартами ГОСТ 11371, DIN 125. При повышенных требованиях к площади прижима требуются метизы с увеличенным диаметром. Такие производятся в соответствии с ГОСТ 6958 и DIN 9021. Наружный диаметр увеличенной плоской шайбы примерно в три раза больше внутреннего диаметра. Для примера, если обычная плоская шайба ГОСТ 11371 для крепежной детали М10 имеет наружный диаметр 20 мм, то увеличенная, по ГОСТ 6958 — 30 мм.

Плоские шайбы также в определенной степени, при незначительных динамических нагрузках, предотвращают самопроизвольное отвинчивание крепежных деталей. При устройстве металлоконструкций скрепляемых высокопрочным крепежом (болты и гайки) применяются специальные изделия по ГОСТ Р 52646. Из изготавливают из улучшенных сталей, показатель твердости HRC находится в пределах 35…45. Плоские шайбы выпускаются без покрытия, оцинкованными, с другими типами металлизированных и неметаллизированных покрытий.

Пружинная шайба (гровер)

Один из недостатков резьбового соединения — самопроизвольное раскручивание под влиянием вибрационных, динамических нагрузок. Особо актуально такая проблема стоит в автомобиле- и станкостроении, при производстве оборудования. В конструкциях, содержащих движущиеся части. Одно из недорогих решений такой проблемы — установка под болт или гайку пружинной шайбы. Другое, часто используемое, название такого крепежа — “гровер”, в честь ее английского изобретателя Джона Гровера.

По конструкции крепеж выполнен в виде кольца с разрезом наискось под углом около 70 град и разведенными в стороны краями. Материалом для изготовления метизов служит квадратная проволока с высокими пружинными свойствами. При затяжке за счет сжатия гровера на соединение действует дополнительная продольная сила, препятствующая самопроизвольному раскручиванию. Кроме этого, раскручиванию препятствует и угол разреза, который упирается в торец крепежной детали.

Гроверы хорошо работают при изменяющихся продольных нагрузках на соединение, но не защищают от самораскручивания при поперечных.

Пружинные шайбы производятся в соответствии со стандартами ГОСТ 6402, DIN 7980, 127. При затяжке закладных, стыковых, клеммных болтов, ввинчивании шурупов-глухарей в ж/д скреплениях применяются специальные двухвитковые пружинные шайбы по ГОСТ 21797.

Шайба стопорная с зубом

Более современный крепеж для предотвращения самоотвинчивания резьбового соединения — шайба стопорная с зубом. Такой крепеж востребован, в частности при производстве бытовой техники и оборудования. При сборке электроинструмента, стиральных и посудомоечных машин, бытового строительного оборудования под головку винта или болта, гайку подкладывается стопорная шайба. Такое решение является недорогим и вполне надежным.

Конструктивно стопорная шайба с зубом имеет внутренний или наружный край в форме зуба и повернутый относительно основной плоскости на угол до 45 град. Зубья могут производиться методом насечки или вырубки. Направление поворота правое. Метизы производятся из пружинных сталей, имеющих высокую твердость, обладающими высокой упругостью..

Крепеж изготавливается в соответствии с ГОСТ 10463, DIN 6798. Сортамент стопорных шайб с зубом по ГОСТ представлен небольшими диаметрами — от 2 до 24 мм (по DIN до 30 мм). Они изготавливаются их углеродистых сталей, латуни, нержавейки.

Шайбы NORD-LOCK

Шайбы NORD-LOCK — прогрессивный крепеж в резьбовых соединениях. Его применение предотвращает самораскручивание соединения. Особая конструкция такого крепежа не только предотвращает самопроизвольное отвинчивание, но также и сохраняет предварительное натяжение в соединении.

В крепежном изделии NORD-LOCK применен стопорно-клиновой эффект для сохранения прочности соединения. В основе фиксации соединения с помощью таких метизов лежит в первую очередь предварительное натяжение (в обычных трение). Конструктивно шайба NORD-LOCK состоит из 2 шайб нижняя и верхняя сторона которых имеет форму зубцов (клиньев), препятствующих спонтанному отвинчиванию.Благодаря конусообразной форме, в соединении долго сохраняется предварительное натяжение даже если болт и гайка из “релаксирующего”, мягкого материала.

Интернет-магазин Крепком предлагает купить шайбы, болты, гайки, шпильки и другой крепеж по привлекательным ценам. У нас большой выбор способов оплаты, отправка товара транспортными компаниями в любой город.

Статьи о продукции 03.12.2020 16:42:45

Какие бывают гайки и для чего применяются

Гайка – это строительное металлическое изделие позволяющее крепить детали и производить различные необходимые работы. Выглядит гайка как шестигранник по форме и имеет внутри резьбу, которая может быть метрическая или дюймовая.

Закрутить гайку можно с помощью гаечного ключа, а крепится она в сочетании с такими изделиями:

• болтом;
• винтом;
• шайбой;
• шпилькой.

Какие гайки часто применяются?

• Гайки под барашек.
• Квадратные.
• Корончатые.
• Простых и заканчивая.
• С фланцем.
• Узкоспециализированные.
• Шестигранные.

Материал изготовления:

• высокопрочные гайки;
• нержавеющие гайки;
• оцинкованные гайки.

Каждая из гаек применяется для разных работ и имеет свои особенности.

Описание гаек

Шестигранная гайка

Чаще всего используются шестигранные гайки для различных крепежей. Такая гайка имеет форму с шестью гранями и внутри глубокую резьбу, которая очень прочно удерживается на болте. Закрутить гайку можно используя гаечный ключ или плоскогубцы, если позволяет размер.

Корончатая гайка

Эта гайка применяется там, где происходит постоянный уровень вибрации, например, в часах и прочих механизмах. Она особо прочно фиксируется и не расшатывается. Название такое не случайно, форма гайки напоминает корону.

Колпачковая гайка

Это глухая шестигранная гайка, которая отлично фиксирует крепеж. Чаще всего применяется для изготовления мебели, сантехники и там где необходимо закрыть острые предметы или торчащие болты. Название тоже соответствует внешнему виду гайки.

Барашек гайка

Гайка в форме рожек барашка применяется при разном производстве и работах. Мебель, сантехника, декор, техника, электротовары и многие другие предметы обихода человека изготавливаются с помощью такой гайки. Обратите внимание на то, что закрутить барашковую гайку можно вручную, и она не имеет граней по краям.

Квадратная гайка

Такая гайка используется там, где необходимо создать очень мощное крепление. Обычно деталь же имеет отверстие (под стандартные размеры) в форме подходящей для квадратной гайки. Она полностью фиксируется внутри, а вкручивается в данном случае болт или шуруп в нее. При производстве важных и сложных деталей такую гайку приваривают, что позволяет делать особо прочный монтаж.

Шлицевая гайка

Такую гайку можно использовать при изготовлении канцтоваров, сантехники, деталей машин и техники, она может быть изготовлена из различного материала и отличаться прочностью, размерами. Закрутить ее можно с помощью вилочной отвертки.

Гайка с фланцем

Эта шестигранная гайка с фланцем предназначена для того чтобы можно было регулировать давление на поверхность (снижать или повышать). Чем гайка меньше, тем слабее соединение, а чем больше, тем крепче.

Применение гаек в быту

Где принять гайки особенно удобно, и при этом не надо «изобретать велосипед»?

• Сменить веревки на балконе для сушки белья, очень просто с помощью гаек и без вызова мастера. Особенно, если у вас высокий этаж!

Понадобится лишь срезать старые веревки, продеть торс и закрепить его, можно посередине, если нет возможности дотянуться до основания прохода торса.

• Если хочется украсить стен или окно мигающими гирляндами, то можно использовать колпачковую гайку, которая скроет некрасивые концы гвоздиков или саморезов.
• И конечно, сантехника не обходится без гаек, если некоторые детали пришли в негодность, то их легко заменить с помощью гаек.

Применение гаек очень широко не только в быту, при производстве товаров, но и на многих заводах, которые изготавливают военную технику, машины и многое другое.

Особенности гаек

Кроме стандартных изделий, есть еще ряд специальных гаек. Рассмотрим, какие они бывают и для чего применяются.

Невысокие гайки

Тот же шестигранник, только узкий, как на рисунке. Применяется для более точных деталей.

Длинные гайки

Такая длинная гайка применяется при скрытых деталях и для того чтобы максимально надежно закрепить тяжелые детали.

Гайки, которые применяют там, где есть высокие нагрузки на детали

Такое соединение особо прочное и, конечно, используется при строительстве, соединении, тяге грузов, подъемных работах и т.д.

Корончатые гайки

Данный вид гаек может иметь разную длину и ширину, конечно, это изделие крепит деталь очень прочно и выдерживает большие нагрузки. Корончатая гайка обычно изготавливается из оцинкованной стали и не подвергается коррозии и ржавчине.

Приварные гайки

Само собой разумеется, что такие гайки служат элементом капитального крепежа.

Самостопорящиеся гайки

Если посмотреть внимательно, то вы заметите, что в отличие от гайки с фланцем, здесь гайка перевернута, то есть шестигранник внизу, и выполняет функцию прочной фиксации. При этом открутить самостопорящуюся гайку нельзя будет.

Такие гайки применяют обычно при сборке или ремонте машин и техники.

Квадратные гайки

Эти изделия могут быть разными по размеру, высоте и ширине.

Их отлично применяют при изготовлении ПК, техники, сантехники и более масштабных разработках.

На крупных деталях не редко такие гайки приваривают, чтобы избежать механических воздействий.

Квадратные гайки обладают высокой прочностью.

Круглые гайки

Цилиндрические части поверхностей необходимо соединять с такими же деталями, поэтому круглые гайки здесь незаменимы, и они облегчают процесс работы механизмов. Еще такие гайки используют для кабелей и прочих электронных работ.

Гайки-барашки

Существует два варианта выпускаемой продукции:

• Гайки барашки с округленными концами – это отечественный производитель.
• Рожки гаек с остренькими концами – это американские.

Оби модели очень высокого качества и прочно крепят детали.

Мебельные гайки

Здесь имеется 4 разновида гаек:

• Забивная – вбивается в отверстие мебели, так как она имеет шипы, то после вбивание прокручивание гайки исключено.

• Мебельная муфта – вкручивается в мебель и благодаря своей резьбе крепко удерживает детали. Ее можно закреплять дополнительными гайками, шурупами и прочими крепежами.
• Декоративная гайка

Имеется сквозное отверстие? Тогда эта гайка то, что вам нужно. Винт вкручивается внутрь и очень надежно крепит элементы.

Потайная гайка

Такая гайка устанавливается внутрь изделия и в нее закручивается винт. Это очень прочное крепление. Применяется для мебели, сумок и т.д.

Кузовная гайка

До сих пор считается гайкой, хотя на самом деле – это сборка, где присутствует скоба, в которой спрятана квадратная гайка. Сделана она из пружинной стали и применяется при монтаже машин. Кроме того, такие гайки используют для электрических систем.

Антивандальная гайка

У гайки антивандальной гайки есть две особенности:

• Резьба, с помощью которой можно крепко и надежно затянуть деталь.
• А верхняя часть абсолютно гладкая и поэтому выдернуть гайку невозможно.

Такие гайки можно увидеть на кораблях, катерах и т.д.

Выбирайте гайки, которые необходимы для работ и применяйте не только для строительства, а еще и для внутренних отделок помещений. С их помощью можно разнообразить интерьер!

ГОСТ Р 52646-2006 (ИСО 7415:1984) Шайбы к высокопрочным болтам для металлических конструкций. Технические условия (с Изменением N 1), ГОСТ Р от 27 декабря 2006 года №52646-2006

ГОСТ Р 52646-2006
(ИСО 7415:1984)

Группа Г36

ОКС 21. 060.30
ОКП 16 8000

Дата введения 2008-01-01

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации — ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН рабочей группой в составе Общества с ограниченной ответственностью «Научно-производственный центр мостов» (ООО «НПЦ мостов») и Закрытого акционерного общества «Центральный научно-исследовательский и проектный институт строительных металлоконструкций им. Н.П.Мельникова» (ЗАО «ЦНИИ ПСК им. Н.П.Мельникова») на основе собственного аутентичного перевода стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 229 «Крепежные изделия»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2006 г. N 411-ст

4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 7415:1984* «Шайбы плоские для высокопрочных строительных болтов закаленные и отпущенные» (ISO 7415:1984 «Plain washers for high-strength structural bolting, hardened and tempered») путем внесения технических отклонений, объяснение которых приведено во введении к настоящему стандарту.
________________
* Доступ к международным и зарубежным документам, упомянутым в тексте, можно получить, обратившись в Службу поддержки пользователей. — Примечание изготовителя базы данных.

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5)

5 ВВЕДЕН ВПЕРВЫЕ


Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

ВНЕСЕНО Изменение N 1, утвержденное и введенное в действие Приказом Росстандарта от 17.03.2011 N 32-ст c 01.07.2011

Изменение N 1 внесено изготовителем базы данных по тексту ИУС N 6, 2011 год

В настоящий стандарт включены дополнительные по отношению к требованиям международного стандарта ИСО 7415:1984 требования, отражающие потребности национальной экономики Российской Федерации и особенности изложения национальных стандартов Российской Федерации (в соответствии с ГОСТ Р 1.5-2004), а именно приведены:

— нормативные ссылки на национальные стандарты;

— размеры шайб для болтов М42 и М48;

— размеры шайб с увеличенным диаметром и толщиной;

— требования к толщине покрытия шайб;

— пример условного обозначения шайб с увеличенным диаметром и толщиной и разными видами покрытия;

— теоретическая масса шайб.

Из стандарта исключены размеры шайб для болтов М12.

Указанные дополнительные требования включены в разделы 1, 2, 3, 4, 5 и приложения А и Б настоящего стандарта на основании требований ГОСТ Р 1.5 к содержанию стандартов на продукцию, при этом модифицированные разделы выделены вертикальной полужирной линией, расположенной слева от измененного текста, замененный текст приведен в приложении В, а текст, не включенный в стандарт, приведен в приложении Г.

Раздел 6 настоящего стандарта идентичен соответствующему разделу международного стандарта ИСО 7415:1984.

1 Область применения

	Настоящий стандарт распространяется на плоские закаленные и отпущенные шайбы (далее — шайбы), предназначенные для использования в металлических конструкциях, применяемых в строительстве (в том числе — в строительстве мостов) и машиностроении, эксплуатируемые во всех макроклиматических районах независимо от категории размещения по ГОСТ 15150. (Измененная редакция, Изм. N 1). 2 Нормативные ссылки В настоящем стандарте использованы нормативные ссылки на следующие стандарты: ГОСТ Р 9.316-2006 Единая система защиты от коррозии и старения. Покрытия термодиффузионные цинковые. Общие требования и методы контроля ГОСТ Р 52643-2006 Болты и гайки высокопрочные и шайбы для металлических конструкций. Общие технические условия ГОСТ Р 52644-2006 (ИСО 7411:1984) Болты высокопрочные с шестигранной головкой с увеличенным размером под ключ для металлических конструкций. Технические условия ГОСТ Р 52645-2006 (ИСО 4775:1984) Гайки высокопрочные шестигранные с увеличенным размером под ключ для металлических конструкций. Технические условия ГОСТ Р ИСО 4759-3-2009 Изделия крепежные. Допуски. Часть 3. Плоские круглые шайбы для болтов, винтов и гаек. Классы точности А и С ГОСТ 9.306-85 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Обозначения ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды ГОСТ 18123-82 Шайбы. Общие технические условия Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку. (Измененная редакция, Изм. N 1). 3 Конструкция и размеры Конструкция и размеры шайб должны соответствовать указанным на рисунке 1 и в таблице 1. Рисунок 1 Таблица 1 В миллиметрах
			М16	(М18)	М20	М(22)	М24		(М27)	М30	М36	М42	М48
		Не менее	18	20	22	24	26		30	33	39	46	52
		Не более	18,43	20,43	22,52	24,52	26,52		30,52	33,62	39,62	46,62	52,62
		Не менее	32,4	37,9	40,4	42,4	48,4		54,1	58,1	70,1	82,1	94,1
		Не более	34	38	42	44	50		56	60	72	84	96
		Не менее	3,1	3,1	3,1	3,4	3,4		3,4	3,4	3,4	3,4	3,4
		Не более	4,6	4,6	4,6	4,6	4,6		4,6	4,6	4,6	4,6	4,6
	— диаметр резьбы соответствующего болта. Размеры, заключенные в скобки, применяют при соответствующем обосновании. Допускается применять шайбы конструктивного исполнения 2 с увеличенным диаметром и толщиной, размеры которых приведены в приложении А. Примечание — Для шайб с покрытием вышеуказанные размеры действительны до нанесения покрытия. Допускается в отверстии наличие фаски размером для болтов: M16 — не более 1,6×45°; М20, М22, М24 — не более 2,0×45°; М27, М30 — не более 2,4×45°; М36, М48 — не более 3,0×45°.
	Шайбы могут быть изготовлены без покрытия или с металлическими и неметаллическими покрытиями по ГОСТ Р 9.316 и ГОСТ 9.306. Толщина покрытия определяется потребителем в зависимости от требований к условиям и правилам эксплуатации. Теоретическая масса шайб приведена в приложении Б. (Измененная редакция, Изм. N 1). 4 Технические требования Таблица 2 — Технические требования
	Материал							Сталь
	Механические свойства, твердость (HRC)							35…45
	Допуски			Класс точности				С
				Национальный стандарт				ГОСТ Р ИСО 4759-3-2009
	Качество поверхности			Национальный стандарт				ГОСТ Р ИСО 4759-3-2009
	Покрытие			Нормальное				Черная оксидная пленка
				Произвольное				Цинковое термодиффузионное по ГОСТ Р 9.316
								Металлическое или неметаллическое неорганическое по ГОСТ 9.306
	Приемка							ГОСТ Р 52643
	Соответствующие болты							ГОСТ Р 52644
	Соответствующие гайки							ГОСТ Р 52645
	Рекомендуемые марки стали приведены в ГОСТ Р 52643. Черная оксидная пленка с тонким остаточным масляным покрытием означает нормальное качество поверхности, получаемое в результате термообработки.
	(Измененная редакция, Изм. N 1). 5 Обозначение Примеры обозначения шайб без покрытия и с покрытием различных видов Шайба закаленная и отпущенная для высокопрочных конструкционных болтов с резьбой диаметром =М16 без покрытия: Шайба 16 ГОСТ Р 52646-2006 Шайба закаленная и отпущенная для высокопрочных конструкционных болтов с резьбой диаметром =М20 с термодиффузионным цинковым покрытием (ТД) по ГОСТ Р 9.316 толщиной 30 мкм: Шайба 20 ТД30 ГОСТ Р 52646-2006 Шайба закаленная и отпущенная для высокопрочных конструкционных болтов с резьбой диаметром М22 с химическим фосфатным покрытием по ГОСТ 9.306: Шайба 22 хим. фос ГОСТ Р 52646-2006

(Измененная редакция, Изм. N 1).

6 Маркировка

Маркировку выполняют вдавленной в виде буквы на поверхности шайбы, не соприкасающейся с гайкой.

(Измененная редакция, Изм. N 1).

Приложение А (обязательное). Размеры шайб с увеличенным диаметром и толщиной

Приложение А
(обязательное)

В настоящем приложении приведена информация о размерах шайб конструктивного исполнения 2 с увеличенным диаметром, применяемых при специальном обосновании.


Таблица А.1

В миллиметрах

		М16	(M18)	M20	(M22)	M24	(M27)	M30	M36	M42	M48
	Не более	19	21	23	25	27	31	35	42	48	54
	Не менее	18	20	22	24	26	30	33	39	46	52
	Не более	37	39	44	50	56	66	68	78	90	100
	Не менее	32,4	37,9	40,4	42,4	48,4	54,1	58,1	70,1	87,8	97,8
	Не менее	3,4	3,4	4,4	4,4	4,4	4,4	5,4	5,4	7,4	7,4
	Не более	4,6	4,6	5,6	5,6	5,6	5,6	6,6	6,6	8,6	8,6
— диаметр резьбы болта. Размеры, заключенные в скобки, применяют при соответствующем обосновании. Примечание — Для оцинкованных болтов вышеуказанные размеры действительны до оцинковки.

Пример условного обозначения:

Шайба закаленная и отпущенная конструктивного исполнения 2 с увеличенным диаметром и толщиной для высокопрочных конструкционных болтов с резьбой диаметром =М16 без покрытия:

Шайба 2-16 ГОСТ Р 52646-2006

Приложение Б (справочное). Теоретическая масса шайб (без защитного покрытия)

Приложение Б
(справочное)

Таблица Б.1

Номинальный диаметр резьбы болта , мм	Теоретическая масса 1000 шт. шайб, кг
	при нормальном диаметре и толщине	при увеличенном диаметре и толщине
16	23,6	28,6
(18)	29,6	30,6
20	36,3	39,9
(22)	38,6	53,1
24	51,7	68,2
(27)	63,4	96,2
30	71,2	96,3
36	103,8	122,5
42	140,0	164,3
48	184,6	200,8

Приложение В (справочное). Разделы ИСО 7415:1984, которые применены в настоящем стандарте с модификацией их содержания для учета особенностей национальной стандартизации

Приложение В
(справочное)

1 Объем и сфера применения

Данный международный стандарт содержит спецификацию на закаленные и отпущенные кольцевые плоские шайбы для высокопрочных болтов с шестигранной головкой с увеличенным размером под ключ для металлических конструкций диаметром от М12 до М36 включительно.

2 Нормативные ссылки

ИСО 4759-3 Допуски на крепежные элементы. Часть 3. Шайбы для болтов, винтов и гаек с метрической резьбой диаметром не менее 1 и не более 150 мм. Классы изделий А и С

3 Размеры

В миллиметрах

		М12	М16	М20	(М22)	М24	(М27)	М30	М36
	Не менее	14	18	22	24	26	30	33	39
	Не более	14,43	18,43	22,52	24,52	26,52	30,52	33,62	39,62
	Не менее	25,7	32,4	40,4	42,4	48,4	54,1	58,1	70,1
	Не более	27	34	42	44	50	56	60	72
	Не менее	3,1	3,1	3,1	3,4	3,4	3,4	3,4	3,4
	Не более	4,6	4,6	4,6	4,6	4,6	4,6	4,6	4,6
Размеры резьбы, заключенные в скобки, следует по возможности не применять.

Примечание — Обозначение размеров приведено на рисунке 1 настоящего стандарта.

4 Технические требования и ссылочные стандарты

Материал		Сталь
Механические характеристики, твердость (HRC)		35…45
Допуски	Класс точности	С
	Международный стандарт	ИСО 4759-3
Качество поверхности	Нормальное	Черное оксидное покрытие
	Произвольное	Цинковое электролитическое покрытие
		Кадмиевое электролитическое покрытие
		Цинковое горячее покрытие
Приемка		Предмет будущего международного стандарта
Соответствующие гайки		ИСО 4775
Минимальная твердость для шайб, оцинкованных горячим способом, может составлять 26 HRC. Черная оксидная пленка с легким остаточным масляным покрытием означает нормальное качество поверхности, получаемое в результате термообработки. Необходимы меры предосторожности во избежание водородного охрупчивания; также необходимо сделать ссылку на международный стандарт, посвященный электролитическому нанесению покрытий на резьбовые компоненты.

Приложение Г (справочное). Сведения о соответствии ссылочных международных стандартов национальным стандартам Российской Федерации, использованным в настоящем стандарте в качестве нормативных ссылок

Приложение Г
(справочное)

Таблица Г.1

Обозначение ссылочного национального стандарта Российской Федерации	Обозначение и наименование ссылочного международного стандарта и условное обозначение степени его соответствия ссылочному национальному стандарту
ГОСТ Р 9.316-2006	ИСО 10683:2000 Детали крепежные. Неэлектролитические цинковые покрытия (NEQ)
ГОСТ Р 52643-2006	ИСО 4775:1984 Гайки шестигранные для высокопрочных конструкционных болтовых соединений с широкими гранями. Класс точности В. Классы прочности 8 и 10 (NEQ) ИСО 7411:1984 Болты с шестигранной головкой для высокопрочных конструкционных болтовых соединений с широкими гранями (длины резьб в соответствии с ИСО 888). Класс точности С. Классы прочности 8.8 и 10.9 (NEQ) ИСО 7415:1984 Шайбы плоские для высокопрочных строительных болтов закаленные и отпущенные (NEQ) ИСО 3269:2000 Изделия крепежные. Приемочный контроль (NEQ)
ГОСТ Р 52644-2006 (ИСО 7411:1984)	ИСО 7411:1984 Болты с шестигранной головкой для высокопрочных конструкционных болтовых соединений с широкими гранями (длины резьб в соответствии с ИСО 888). Класс точности С. Классы прочности 8.8 и 10.9 (MOD)
ГОСТ Р 52645 (ИСО 4775:1984)	ИСО 4775:1984 Гайки шестигранные для высокопрочных конструкционных болтовых соединений с широкими гранями. Класс точности В. Классы прочности 8 и 10 (MOD)
ГОСТ 9.306-85	ИСО 971:1990 Покрытия конверсионные фосфатные по металлу. Методы определения характеристик (NEQ)
ГОСТ 15150-69	МЭК 721-3-4:1994 Классификация внешних условий. Часть 3. Классификация групп внешних параметров и их жесткостей. Стационарное применение в местах, не защищенных от погодных условий (MOD)
ГОСТ 18123-82	ИСО 4759-3:1977 Допуски крепежных изделий. Часть 3. Шайбы для болтов, винтов и гаек с метрической резьбой диаметром от 1 до 150 мм. Классы точности А и С (MOD)
Примечание — В настоящей таблице использованы следующие условные обозначения степени соответствия стандартов: — MOD — модифицированные стандарты; — NEQ — неэквивалентные стандарты.

Электронный текст документа
подготовлен АО “Кодекс” и сверен по:
официальное издание
М.: Стандартинформ, 2007

Редакция документа с учетом
изменений и дополнений подготовлена
АО «Кодекс»

Болт шпилька винт гайка шайба — класс прочности

Болт шпилька винт

Болт шпилька винт производятся из различных углеродистых сталей – разным сталям соответствуют разные классы прочности. Хотя, иногда можно из одной и той же стали изготовить болты различных классов прочности, используя при этом разные способы обработки заготовки или дополнительную термическую обработку – закалку.

Например, из Стали 35 можно изготовить болты нескольких классов прочности: класса прочности 5.6 – если изготовить болты методом точения на токарном и фрезерном станке: классов 6.6 и 6.8 – получатся при изготовлении болтов методом объёмной штамповки на высадочном прессе; и класса 8.8 – если полученные перечисленными способами болты подвергнуть термической обработке – закалке.

Класс прочности для болт шпилька винт из углеродистых сталей обозначают двумя цифрами через точку. Утверждённый прочностной ряд для болт шпилька винт из углеродистых сталей содержит 11 классов прочности:

3.6; 4.6; 4.8; 5.6; 5.8; 6.6; 6.8; 8.8; 9.8; 10.9; 12.9

Первая цифра маркировки класса прочности болта обозначает 0,01 часть номинального временного сопротивления – это предел прочности на растяжение – измеряется в МПа (мегапаскалях) или Н/мм² (ньютонах на миллиметр квадратный). Также первая цифра маркировки класса прочности обозначает ≈0,1 часть номинального временного сопротивления, если Вы измеряете предел прочности на растяжение в кгс/мм² (килограммах-силах на миллиметр квадратный).

Пример: Шпилька класса прочности 5.8: Определяем предел прочности на растяжение

5/0,01=500 МПа (или 500 Н/мм²; или ≈50 кгс/мм²)

Вторая цифра обозначает 0,1 часть отношения предела текучести (напряжения, при котором уже начинается пластическая деформация) к номинальному временному сопротивлению (пределу прочности на растяжение) – таким образом для шпильки класса прочности 10.9 второе число означает, что у шпильки, относящейся к этому классу, минимальный предел текучести будет равен 90% от значения предела прочности на растяжение, то есть будет равен: (10/0,01)×(9×0,1)=1000×0,9=900 МПа (или Н/мм²; или ≈90 кгс/мм²)

Пример: Шпилька класса прочности 5.8: Определяем предел текучести

500х0,8=400 МПа (или 400 Н/мм²; или ≈40 кгс/мм²)

Значение предела текучести – это максимально допустимая рабочая нагрузка болта, винта или шпильки, при превышении которой происходит не восстанавливаемая деформация. При расчётах нагрузки на болт шпилька винт используют 1/2 или 1/3 от предела текучести, то есть, с двукратным или трёхкратным запасом прочности соответственно.

Классы прочности и марки сталей для болт шпилька винт

Класс прочности	Марка стали	Граница прочности, МПа	Граница текучести, МПа	Твердость по Бринеллю, HB
3.6	Ст3кп, Ст3сп, Ст5кп, Ст5сп	300…330	180…190	90…238
4.6	Ст5кп, Ст.10	400	240	114…238
4.8	Ст.10, Ст.10кп	400…420	320…340	124…238
5.6	Ст.35	500	300	147…238
5.8	Ст.10, Ст.10кп, Ст.20, Ст.20кп	500…520	400…420	152…238
6.6	Ст.35, Ст.45	600	360	181…238
6.8	Ст.20, Ст.20кп, Ст.35	600	480	181…238
8.8	Ст.35, Ст.45, Ст.35Х, Ст.38ХА, Ст.20Г2Р	800*	640*	238…304*
8.8	Ст.35, Ст.35Х, Ст.38ХА, Ст.40Х, Ст.20Г2Р	800…830**	640…660**	242…318**
9.8*	Ст.35, Ст.35Х, Ст.45, Ст.38ХА, Ст.40Х, Ст.30ХГСА, Ст.35ХГСА, Ст.20Г2Р	900	720	276…342
10.9	Ст.35Х, Ст.38ХА, С.45, Ст.45Г, Ст.40Г2, Ст.40Х, Ст.40Х Селект, Ст.30ХГСА, Ст.35ХГСА,	1000…1040	900…940	304…361
12.9	Ст.30ХГСА, Ст.35ХГСА, Ст.40ХНМА	1200…1220	1080…110	366…414

В таблице приведены самые распространённые в метизном производстве и рекомендованные марки сталей, но в различных особых случаях также применяются и другие стали, когда их применение продиктовано дополнительными требованиями к крепежу.

Значками помечено в таблице:

* применительно к номинальным диаметрам до 16 мм.

** применительно к номинальным диаметрам больше,чем 16 мм.

Существуют специальные стандарты на высокопрочные болты узкоотраслевого применения, имеющие свою градацию прочности. Например, стандарты на высокопрочные болты с увеличенным размером “под ключ”, применяемые в мостостроении – так называемые “мостовые болты”: ГОСТ 22353-77 и российский стандарт ГОСТ Р 52644-2006.

Прочность болтов согласно этих стандартов обозначается значением временного сопротивления на разрыв (границы прочности) в кгс/см²: то есть, 110, 95, 75 и т.д.

Такие болты могут производиться в двух исполнениях:

• Исполнение У – для климатических областей с максимально низкой температурой до -400С – буква У не обозначается в маркировке
• Исполнение ХЛ – для климатических областей с максимально низкой температурой от -400С до -650С – обозначается в маркировке на головке болта после класса прочности

Резьба болтов	Класс прочности болтов	Марка стали	Граница прочности, МПа (кгс/см²)	Относит. удлинение, %	Ударная вязкость болтов исполнения ХЛ, МДж/м²(кгс·м/см²)	Макс. твердость по Бринеллю, HB
М16…М27	110	40Х Селект	1100 (110)…1350 (135)	минимум 8	минимум 0,5 (5)	388
М30	95		950 (95)…1150 (115)			363
М36	75		750 (75)…950 (95)
М42	65		650 (65)…850 (85)
М48	60		600 (60)…800 (80)

Самоконтрящиеся гайки DIN 982 и DIN 985

В обычном крепеже для избежания непроизвольного откручивания нужны шайбы, шплинты или контргайки, однако применяться эти метизы могут не везде. Гайка самостопорящаяся в дополнительной фиксации не нуждается, поэтому ее используют в автомобилестроении и других сферах, где важна прочность и надежность соединения.

Гайка с нейлоновым кольцом (вставкой) – это представитель прогрессивного и многофункционального крепежа. Метиз с контрящим кольцом из полиамида или нейлона является продуктом длительных исследований и испытаний, в процессе которых был достигнут желаемый эффект. Крепеж этого типа производится по принципу холодной объемной штамповки. Данная технология подразумевает использование высокотехнологичного холодноштамповочного оборудования с производительностью 400 шт/мин.

Завальцованный нейлоновый вкладыш обеспечивает гайке самофиксацию. Даже если под воздействием динамических нагрузок соединение ослабнет, оно не будет быстро развинчиваться, как это происходит с обычными шестигранными метизами. В работе гайки используется принцип «натяга», что подразумевает нарезку резьбы с маленьким положительным допуском. Завинчивая крепежный элемент, мастер прилагает усилия, чем обусловлено высокое трение между витками. Именно это трение и удерживает гайку на болте даже при сильной вибрации.

Гайка самоконтрящаяся DIN 985 (низкая)

Гайка DIN 985 со стопорным кольцом из нейлона в последние годы получила широкую востребованность в автомобилестроении и в авиационной промышленности. Эластичные кольца обеспечивают надежность крепежа, выполняет функцию амортизаторов, поглащая вибрации.

Гайки самостопорящиеся – ГОСТ для DIN 985:

• размер резьбы (мм) М 2.5 — М 48;
• шаг резьбы 0,5-5 мм;
• высота с нейлоновым кольцом 4-48 мм;
• допуск резьбы 6H;
• класс точности A – до М 16, B – после М 16.

Гайка самостопорящиеся DIN 982 (высокая)

Отличие крепежных элементов DIN 982 от DIN 985 заключается в разной их высоте при том же диаметре. По ГОСТ метизы DIN 982 выше, чем самоконтрящиеся гайки DIN 985. Например, при диаметре М 16 первая имеет высоту 14,1 мм, вторая – 10,5 мм.

Гайки самоконтрящиеся – ГОСТ для DIN 982:

• размер резьбы (мм) М 3-М 24;
• шаг нарезки 0,8-3 мм;
• высота с контрящим кольцом 6,3-28 мм;
• поле резьбового допуска 6H;
• точность A – до М 16, B – после М 16.

Сфера применения самоконтрящихся гаек

Самостопорящие гайки DIN 982 и DIN 985 повышают технические характеристики узлов и механизмов автомобилей. Применение высокотехнологичных метизов позволяет существенно снизить расходы при сборке или ремонте авто. Используют этот крепеж везде, где нужно в условиях сильной вибрации придать соединению максимальную надежность и прочность.

Такие гайки востребованы в самолетостроении. Применение их в качестве элементов узлов летательных аппаратов является одним из факторов безопасной эксплуатации современных самолетов и вертолетов.

Гайки с нейлоновыми вставками используются для производства спецтехники, например отбойных молотков, вибротрамбовок для укладки асфальта и обустройства базовой подушки из гравия и песка.

Конструктивные особенности

Крепежные гайки с нейлоновой вставкой и внутренней винтовой нарезкой изготавливаются из углеродистой стали или нержавеющей стали А1 — А5. Метизы выпускаются в оцинкованном варианте и без защитного цинкового покрытия. Торцы гаек разной формы: внешний – как у обычного шестигранника, второй выполнен по типу кольца, наружный край которого завальцован внутрь. Кольцо удерживает полиамидный вкладыш, нужный для самостопорения метиза, накрученного на стержень болта.

Гайка и шайба

Наша система обнаружила, что вы находитесь в Германии
Если это не так, выберите правильную страну:

AfghanistanÅland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBolivia, многонациональное государство ofBonaire, Синт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика theCook IslandsCosta RicaCôte d’IvoireCroatiaCubaCuraçaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland острова (Мальвинские) Фарерские острова, Фиджи, Финляндия, Франция, Французская Гвиана, Французская Полинезия, Французские Южные территории, Габон, Гамбия, Грузия, Германия, Гана, Гибралтар, Греция, Гренландия, Гренада, Гваделупа, Гуам, Гватемала, Гернси, Гвинея, Гвинея-Бисау, Гайана, Гаити, Hear d Island и McDonald IslandsHoly Престол (Ватикан) HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Исламская Республика ofIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика ofKorea, Республика ofKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, Республика ofMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты ofMoldova, Республика ofMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestine, Государственный ofPanamaPapua Новый ГвинеяПарагвайПеруФилиппиныПиткэрнПольшаПортугалияКатарРеюньонРумынияРоссийская ФедерацияРуандаСент-БартелемиСент-Елена, Вознесение и Тристан-да-КуньяСент-Китс и НевисСент-ЛюсияСент-Мартен (французская часть) Сен т Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSao Том и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint Маартен (Голландская часть) SlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSouth SudanSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwanTajikistanTanzania, Объединенная Республика ofThailandTimor-LesteTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабского EmiratesUnited KingdomUnited StatesUnited Внешние малые государства УругвайУзбекистан Вануату Венесуэла, Боливарианская Республика Вьетнам Виргинские острова, Британские Виргинские острова, СШАС.Уоллис и Футуна, Западная Сахара, Йемен, Замбия, Зимбабве.

Гайки и болты: как держать

Не будет большим натяжением сказать, что без гаек и болтов мир развалился бы. Болтовые соединения есть везде, от рамы вашего 3D-принтера DIY до гаек, удерживающих колеса на вашем автомобиле. Хотя штраф за отказ, безусловно, выше в последнем, чем в первом, самоотвинчивание гаек и болтов редко бывает полезным. Инженеры придумали десятки способов убедиться, что мир не развалится, и одни работают лучше, другие.Давайте рассмотрим несколько из этих методов и выясним, что работает, а что нет, и в процессе, возможно, мы узнаем немного о том, как работают эти увлекательные застежки.

Что не работает

Поперечная вибрация приводит к саморастворению. Источник: BoltScience.com

Существует множество способов выхода из строя болтового соединения, но самоотвинчивание, вызванное вибрацией, является, пожалуй, наиболее коварным. Любой, кто когда-либо стучал по застрявшему болту или использовал ударный ключ для удаления ржавой гайки, знает, что вибрация действительно помогает.Включите то же соединение в работу и подвергните его правильной вибрации, и есть большая вероятность, что соединение само разорвется и выйдет из строя.

В 1960-х годах немецкий инженер Герхард Юнкер изучил самоотвинчивание и пришел к выводу, что причиной разрушения болтовых соединений являются поперечные колебания. Он изобрел простой испытательный прибор, который обеспечивал быстрые поперечные колебания, контролируя предварительное натяжение крепежа с помощью датчика веса. Графическое отображение предварительной нагрузки в зависимости от количества вибрационных циклов позволило понять эффективность различных методов блокировки.Этот тест стал известен как тест Юнкера и, как стандарт DIN 65151, остается золотым стандартом для тестирования самоотвинчивания.

Есть несколько увлекательных видеороликов, демонстрирующих тесты Юнкера в действии, а некоторые просто пугающие. Обычно мы накидываем простую стопорную шайбу со спиральной пружиной на шпильку или болт, аккуратно и плотно затягиваем гайку и заканчиваем, чувствуя, что мы сделали надежное соединение. Но ничто не могло быть дальше от истины. На самом деле, видео ниже показывает, что стопорные шайбы не только очень мало повышают безопасность болтовых соединений, но и ни один из других распространенных методов — простые шайбы, гайки с нейлоновой вставкой и гайки с гайками — также не могут сильно помочь.

Что работает

Джем в действии. Источник: BoltScience.com

Очевидно, что видео выше направлено на маркетинг модных клиновых стопорных шайб компании, и совершенно очевидно, что они работают хорошо. Но почему они работают, когда выходит из строя простая стопорная шайба? Чтобы ответить на этот вопрос, стоит посмотреть, что еще работает, что не было проверено в видео — правильно установленная контргайка.

Контргайка — это низкопрофильная гайка, обычно примерно на половину высоты стандартной гайки, которая устанавливается на ниже большей гайки.Когда контргайка установлена, она затягивается примерно на четверть или половину полного конечного момента. Затем устанавливается толстая гайка и затягивается до окончательного значения, при этом контргайка удерживается на месте гаечным ключом. Это эффективно протянет болт через контргайку. Затем резьба болта контактирует с верхними сторонами резьбы внутри контргайки, одновременно контактируя с верхней или прижимной поверхностью верхней гайки. Поскольку верхняя и нижняя гайки создают противодействующие силы на болт, вероятность самозатягивания гаек значительно ниже.

Аналогичный механизм работает в клиновых стопорных шайбах. Две половинки шайбы имеют стопорные клинья, угол наклона которых превышает шаг резьбы болта. По мере затягивания болта более высокий шаг шайб оттягивает болт вверх, создавая противодействующую силу для заклинивания резьбы и предотвращения самоотвинчивания застежки.

Если мы посмотрим на все методы блокировки, которые терпят неудачу, все они имеют нечто общее: все они полагаются на трение. Контргайки и клиновые стопорные шайбы работают, создавая натяжение, чтобы противостоять поперечным колебаниям, которые приводят к самоотвинчиванию, и поэтому намного более эффективны.

Конечно, существуют и другие способы фиксации резьбовых соединений. На ум приходят фиксаторы для клейкой нити, а также более сложные методы, такие как гайки с проволокой и шайбы с выступами, и они могут быть очень эффективными методами. Но из-за низкой стоимости и простоты установки трудно превзойти простую контргайку, чтобы мир не развалился.

Источник избранного изображения: Nord-LockGroup

гайки и шайбы на заказ | Различные типы, материалы, марки

National Bolt & Nut Corporation производит широкий выбор гаек и шайб по индивидуальному заказу, которые соответствуют различным приложениям и потребностям рынка.Если для применения требуется гайка, изготовленная по индивидуальному заказу, National Bolt & Nut может предложить различные варианты конструкции.

Доступные типы орехов

Наша команда экспертов обладает знаниями, навыками и оборудованием, необходимыми для производства разнообразных орехов по индивидуальному заказу в малых и больших объемах производства. Мы предлагаем типов нестандартных гаек :

• Двусторонний : Двусторонний
• Анкер: Лучше всего подходит для приложений, где доступ к одной стороне конструкции ограничен
• Заглушка: Закругленный конец с одной стороны
• Замок : Зубчатый с прорезями на одном конце
• Коническая: Коническая
• Муфта : Резьбовая для соединения двух наружных резьб
• Готовый шестигранник: Шестигранный для фиксации болта
• Гибкий замок: Устойчивость к ударам и ударам
• Тяжелый шестигранник : больше и толще для болтов большого диаметра
• Шестигранный фланец : Широкий фланец на одном конце для распределения давления
• Шестигранник : Более тонкий с плоскими углами
• Keps: Шайба свободного вращения для облегчения сборки
• Нейлоновая вставка : 9004 4 Вставка с внутренним диаметром для сопротивления повороту
• Нейлоновая накладка : Нейлоновая накладка по внутреннему диаметру для лучшего захвата
• Нейлоновая гранула: Использует меньшую нейлоновую вставку для обеспечения уплотнения
• Полуфабрикат шестигранник: Шесть- двусторонний гайка с только резьбой и опорной поверхностью обрабатываемой
• Зазубренных шестнадцатеричным фланцем : Non-спиннинг шайбы, прикрепленной на дне
• шлицевых гекс : шестигранной с механизмом блокировки слотов
• площадью : Четырехсторонние гайки с повышенным сопротивлением откручиванию
• Палец: Рифленая наружная поверхность для облегчения затяжки вручную
• Верхний фиксатор : Деформированная часть верхней резьбы, действующая как стопорная «зона»
• Крыло: Содержит две металлические крылья для облегчения затяжки вручную

Все они могут быть изготовлены в соответствии с английскими, британскими или метрическими стандартами размеров и широким спектром отраслевых стандартов, включая DIN, ANSI, IFI, ISO, JIS, SAE и ASTM.

Нестандартные гайки — материалы и отделка

Выбор материала для вашего компонента очень важен, поскольку различные физические и химические характеристики могут значительно улучшить производительность вашего приложения. Позвольте нашей команде помочь вам выбрать правильный материал, чтобы ваша деталь соответствовала требованиям и ограничениям приложения.

материалов , которые мы предлагаем для наших индивидуальных решений для гаек:

• Легированные стали
• Алюминий
• Бериллий
• Латунь
• Силиконовая бронза
• Углеродистая сталь
• Магний
• Молибден
• Монель
• Инконель
• Никель
• Нержавеющая сталь
• Олово
• Титан
• Нейлон

В дополнение к нашим производственным возможностям мы также предлагаем услуги по обработке и отделке, чтобы облегчить поставку прочных и долговечных гаек.Например, мы обеспечиваем термообработку для повышения твердости гайки и различные варианты отделки — от автомобильной и черной оксида до серебра и цинкования — для улучшения функциональных и эстетических качеств гайки.

Общепромышленное применение

Наши гайки по индивидуальному заказу находят применение в самых разных отраслях промышленности. Некоторые из наиболее распространенных промышленных применений для наших гаек по индивидуальному заказу включают:

• Котлы
• Мосты
• Строительная техника
• Инженерная сантехника
• Двигатели
• Гидравлика
• Рабочие колеса
• Ювелирные изделия
• Станки
• Установки водоподготовки

Подобно нашим гайкам, наши специальные шайбы доступны из различных материалов с различной отделкой и соответствуют стандартам, чтобы удовлетворить различные потребности клиентов.

Доступные типы шайб

Мы производим шайб на заказ:

+

• Скошенные : Угловая для конструкционных применений
• Фланец : Воспитанный внутренний диаметр
• Плоский : Используется для увеличения опорной поверхности гайки или головки крепежного элемента
• упрочнённом : Обеспечить герметичность суставов и распределить давление
• Замок : предотвращает проворачивание и проскальзывание гаек
• Пластик : обеспечивает устойчивость к вибрации и выдерживает воздействие определенных химикатов
• Плечо : обеспечивает изоляцию и снижает вибрацию
• Пружина : обеспечивает осевую гибкость для предотвращения ослабление
• Wave : компенсирующая пружина для амортизации удара

National Bolt & Nut: ваш источник качественного крепежа

National Bolt & Nut Corporation производит широкий ассортимент стандартных гаек и шайб для различных промышленных применений.Однако, когда готовый продукт не соответствует уникальным спецификациям приложения, мы предлагаем индивидуальные решения для крепежа.

Для получения дополнительной информации о типах имеющихся у нас крепежных изделий, посетите наше полное руководство по крепежам. Чтобы узнать больше о наших гайках и шайбах по индивидуальному заказу или стать нашим партнером для ваших потребностей в крепежных изделиях, свяжитесь с нами или запросите предложение сегодня.

Технические характеристики

В центре внимания отрасли

Сельское хозяйство
Авто
Строительство
Электроника
Пищевая промышленность
Тяжелая техника
Морской

Горное дело
Ядерная
Нефть, газ, нефть
Энергия
Медицинский
Транспорт

Предполагаемое приложение

Котлы
Мосты
Строительная техника
Сантехника
Двигатели

Гидравлика
Рабочие колеса
Ювелирные изделия
Станки
Водоочистные сооружения

Материалы (металлы)

Легированные стали
Алюминий
Бериллий
Латунь
Силиконовая бронза
Углеродистая сталь
Магний

Молибден
Монель
Инконель
Никель
Нержавеющая сталь
Олово
Титан

Материалы (пластмассовые полимеры)

Различные пластмассы
Нейлон

Стандартный

Британский
Английский
Метрическая

Спецификация закалки

Термообработка в соответствии с любой индивидуальной спецификацией

Типы крепежа

* Мы можем изготовить множество нестандартных креплений в соответствии с вашими требованиями *

Дюбели и штифты
Шланговые соединения
Гвозди
Заклепки

Винты
Кандалы
Муфты валов
Шпильки

Типы болтов

* Мы можем изготовить множество нестандартных болтов в соответствии с вашими требованиями *

Якорь
Согнутый
Каретка
Потайной

Лифт
Лаг
Т-образная ручка
Т-образный паз
Фланец
Каретка
Бент
Плуг

Типы болтов и головок винтов

* Мы можем изготовить множество типов головок под ваши требования *

Переплет
Кнопка
Филлистер
Квартира
Плоская выточка
Безголовый
Шестиугольник
Шестиугольник с отступом
В одну сторону
Овальный

Кастрюля
Пентагон
Филипс
Раунд
Плечо
Квадратное плечо
Розетка
Обрезанный шестигранник
Ферма
12-гранный

Типы резьбы

* Мы можем изготовить множество нестандартных типов резьбы в соответствии с вашими требованиями *

ACME
Гипсокартон
Станок
Саморез
Самосверлящие приводные винты
Самосверлящий
Тип 17
Тип 23

Тип 25
Тип A
Тип AB
Тип B
Тип F
Дерево
UNC
UNF

Марки

* Мы можем изготовить множество специальных марок, соответствующих вашим спецификациям *

2
5
8

8.8
10,9
12,9

Типы приводов для болтов и винтов

* Мы можем изготовить различные типы приводов в соответствии с вашими требованиями *

Комбинация
Шестигранник / шестиугольник
Филипс
Шесть лепестков
Щелевой

Розетка
Площадь
Защита от несанкционированного вскрытия
Торкс

Типы гаек

* Мы можем изготовить многие типы гаек по вашему запросу *

2-ходовой
Якорь
Кепка
Замок
Конический
Сцепление
Готовый шестигранник
Гибкий замок
Тяжелый шестигранник
Шестигранный фланец
Шестигранный джем

Keps
Нейлоновая вставка
Нашивка нейлоновая
Нейлоновые гранулы
Полуфабрикат шестигранник
Зубчатый шестигранный фланец
Шестигранный шлиц
Площадь
Большой палец
Верхний замок
Крыло

Отделка

Автомобильная промышленность
Черный оксид
Латунь
Кадмий
Хромат
Хром
С цветным покрытием
Оцинкованный

Никелированный
Окрашенный
Фосфат
Полированный
ПТФЭ
Посеребренный
Цинк

Отраслевые стандарты

ANSI — Американский национальный институт стандартов

• ANSI B 18.2,4 2 м
• ANSI B 28.2.4 1 м

DIN ISO — Международная организация по стандартизации

UTS — унифицированный стандарт резьбы

• UNC
• UNF
• UNEF
• UNS
• NPT
• NPTF

Объем производства

Мин.
$ 60
От низкого объема к большому

Макс
Несколько миллионов единиц

Форматы файлов

AutoCAD (DWG, DWZ)
BMP — Битовая графика
Катя (CATDrawing, CATPart)
Делкам (ДГК, ДМТ)
DXF — Формат обмена чертежами или формат обмена чертежами
GIF — Формат обмена графикой
IGES — Начальная спецификация обмена графикой, формат файла ANSI.
Изобретатель (IDW, IPT)
IronCAD (ICD, ICS)
JPG или JEPG — Объединенная группа экспертов по фотографии
MasterCam (многомерные выражения, MC8, MC9, SET)
PDF — Формат переносимого документа
Pro-E или Pro / Engineer (DRW, PRT, XPR)
СБ
Файл 3D-модели ACIS
SolidWorks (SLDPRT, SLDDRW, SLDDRT)
STEP — Стандарт для обмена данными о модели продукта
SurfCam (DSN)
TIFF — Формат файла изображений с тегами

Диаметр

Мин.
M2
# 4

Макс
M80
4 в

Стиральная машина наполняет и сливает воду одновременно

Обновлено 17 октября 2020 г. : Первая публикация 12 июля 2013 г.

Если стиральная машина наполняет воду, и сливают ее одновременно время есть несколько возможных причин.Это неожиданное поведение может привести к замкнутому кругу стиральной машины. Вода могла стекать в канализацию из-за неисправности водопровода. Или это может быть прерывание программы стирки из-за обнаружения неисправности. Тщательное наблюдение за тем, где в цикле возникает проблема, поможет выяснить, какая из этих различных неисправностей вызывает проблему.

Вода сливается или откачивается?

Прежде всего необходимо установить, как вода выходит из стиральной машины, когда она пытается наполниться.Если сливной насос определенно , а не работает, но вода теряется в канализацию, значит, он перекачивается. См. Мое подробное объяснение перекачивания далее в этой статье.

Вода откачивается

Если вы, , слышите, как работает сливной насос, и вода откачивается так же, как в начале цикла отжима, значит, стирка прерывается. Не путайте водяной насос с рециркуляционным насосом (если он есть). Они просто рециркулируют воду обратно в барабан.Вы должны знать разницу между сливным насосом, который откачивает воду при полоскании и отжиме, и рециркуляционным насосом, который работает в цикле стирки. Не все стиральные машины имеют рециркуляционный насос.

Может быть перегрев

Современные стиральные машины обнаруживают перегрев воды и реагируют на нее. Они могут начать откачивать горячую воду. Они могут одновременно принимать холодную воду, чтобы все остыть. Если это именно то, что происходит, он также должен указать код ошибки, мигая или загорая индикаторы определенных опций, или отображая конкретный код ошибки на цифровом дисплее.

Если причиной неисправности является перегрев, то это должно произойти во время цикла стирки. Это также должно произойти примерно через полчаса, когда вода нагреется. Вы также должны увидеть, что вода внутри очень горячая. Я также ожидал, что такое поведение будет относительно недолговечным. Если стиральная машина считает, что она перегрелась, и прервала цикл стирки, все, что ей нужно сделать, это охладить вещи и слить всю воду. Как только это будет сделано, он должен выключить отображение кода ошибки.

Эта неисправность также может быть вызвана неисправным термистором (термостатом), выдающим ложные показания. Если вы думаете, что у вас есть эта неисправность, вам лучше найти инженера, но у меня здесь есть общая справочная статья — Как проверить термистор NTC.

Вы можете поддержать этот бесплатный ресурс с помощью моих партнеров. Они предоставляют качественные сопутствующие услуги и товары.

Forbes специализируется на аренде бытовой техники Bosch , поэтому они знают их как можно лучше. Они также сдают в аренду другие бренды и многие другие товары — подробнее об аренде

Прочие неисправности

Если насос работает непрерывно, как только стиральная машина включается и не выключается, возможно, в машине есть нарушения изоляции.Вызовите инженера.

Peter Tyson Appliances обеспечивает высокое качество обслуживания в сочетании со специальными предложениями и конкурентоспособными ценами на тщательно подобранную бытовую технику.

---

Сифонирование воды

Если вода все время просто сливается, но не откачивается активно, это сифонирование. Стиральная машина пытается наполнить барабан водой, но вода уходит в канализацию. Он будет продолжать обнаруживать, что внутри недостаточно воды, и доливать еще.Современные стиральные машины должны быть достаточно сложными, чтобы понимать, что что-то не так, и прекращать работу с ошибкой. В противном случае он может застрять в этом цикле на неопределенное время.

Сифонирование происходит, когда конец сливного шланга ниже уровня воды внутри стиральной машины. На моей схеме показана стиральная машина, подключенная правильно. Конец сливного шланга находится выше уровня воды в барабане.

Вода всегда выравнивается. Таким образом, вы можете видеть, что вода в сливном шланге совпадает с водой в барабане.Если сливной шланг протолкнуть вниз по трубе для сточной воды или труба, в которую он проталкивается, упадет, вода может начать откачивать.

Откачивание может начаться под действием силы тяжести или при первой откачке воды из машины. Последнее происходит так же, как если бы вы откачивали бензин из машины, всасывая трубку, чтобы начать вытекать жидкость. Помните: если насос работает , это не сифонирование. Кроме того, сифонирование маловероятно, если сливной шланг подсоединен к U-образному изгибу под раковиной, потому что он находится очень высоко.

Стиральную машину недавно перенесли?

Сифонирование чаще всего происходит, когда стиральную машину выносили для очистки или переезжали в новый дом и т. Д. Это также может произойти, если стояк не прикреплен к стене должным образом и падает под углом.

Когда сливной шланг вставляется в стояк, он должен иметь на конце изгиб сливного шланга. Это не только предотвращает выпадение сливного шланга, но и предотвращает его слишком низкое давление. Длина сливного шланга, выходящего из изгиба, должна составлять примерно 4 или 5 дюймов.

Полные инструкции по точной высоте стояка должны быть доступны в руководстве по эксплуатации или в отдельных инструкциях по установке, прилагаемых к машине.

Переполнение?

Если стиральная машина переполняется, она не должна одновременно заполняться водой. Однако, если конец сливного шланга находится в стояке и достаточно низок, это может вызвать сифонирование. Вода может начать вытекать из сливного шланга в канализацию из-за более высокого уровня воды в барабане.Стиральная машина определяет потерю воды и продолжает наполнение. Однако это было бы редко. Если не запустить сифон, шайба переполнится и затопится. Если вы видите, что уровень воды в барабане слишком высок, и ваша стиральная машина определенно переполняется, попробуйте переполнить.

---

Не увлекайтесь

За прошедшие годы даже опытные мастера по ремонту бытовой техники были серьезно ранены или убиты.
