Самодельная лебедка из авто стартера своими руками

Главная » Тюнинг » Самодельная лебедка из авто стартера своими руками

просмотров 9 269

Самодельная лебедка из стартера автомобиля

Достаточно зафиксировать трос лебедки за любое недалеко расположенное дерево и включить ее, чтобы транспортное средство свободно выбралось из какой угодно болотистой местности. Но если джип, на пример, УАЗ, имеет возможность одолеть распутье без применения выручки со стороны, то обычные легковые автомобили, хозяева которых зачастую едут в то место, где дороги отсутствуют как класс, бывают не в столь выигрышном положении. Без помощи лебедки они не смогут выбраться, даже если застрянут в неглубокой луже. Лебедка обойдется в приличную сумму денег, но в состоянии вытянуть из трясины и массивный автомобиль. Позволить себе приобрести сильную и малогабаритную модель сможет далеко не любой владелец машины. Хорошим выходом из сложного положения стало бы изготовление лебедки из автомобильного стартера.

Значительное число автомобилей, построенных для езды по пересеченной местности, обладают большим клиренсом и весьма мощным мотором. Это позволяет им без особых усилий преодолевать сложные дорожные препятствия. Но бывают такие ситуации, что несмотря на мощные характеристики внедорожников, они все-таки не в силах вытащить сами себя из трясины. Чтобы не пропасть в безнадежной переделке, такие автомобили еще на автозаводах могут дополнительно снабжать сильными электрическими лебедками, как добавочной функцией. Это значительно увеличивает шансы транспортного средства своими силами одолеть непролазное бездорожье.

Делаем лебедку самостоятельно или покупаем

Нужно сразу же заметить, что самодельная лебедка по силовым характеристикам практически не уступает заводским моделям. Помимо механического, лебедку возможно привести в действие гидравлическим и электрическим приводом. Но подобные конструкции или трудоемки для изготовления в частном гараже, или непродуктивны в сложных дорожных условиях. Помимо этого, механические разновидности имеют чрезмерно крупные габариты, что не позволит их установить на небольшой автомобиль.

В начале изготовления из пускового устройства лебедки, надо подготовить все необходимые компоненты, которые выбираются в соответствии с чертежом конструкции. Для самодельной лебедки потребуется:

  1. Сам стартер с питанием 12 вольт.
  2. Редуктор.
  3. Станина для крепления барабана.
  4. Барабан, для намотки троса.

Собирая лебедку, чертежи конструкции необходимо держать в поле зрения, а не надеяться на свою память – оплошности при сборке непозволительны. Весь необходимый инструмент рекомендуется расположить на рабочем месте заранее. В основе конструкции можно применить бывший в употреблении или новый специально купленный для этой цели стартер. При этом получается существенная экономия времени. Надо помнить, что для более тяжелого автомобиля нужен мощный стартер. Чтобы поднять КПД конструкции, надежнее взять пусковое устройство с планетарным редуктором. При малом употреблении электричества он может развивать весьма большую мощность.

Собираем самодельную лебедку

Для многих автолюбителей изготовление механизма самостоятельно имеет большой плюс, так как, мастеря какую-либо вещь лично для себя, делаешь это на совесть. Помимо того, скрупулезно исследуется и ее устройство, по этой причине водитель хорошо понимает все индивидуальности своей поделки, и сумеет отремонтировать ее в экстремальных условиях. Если приготовлены необходимые детали, лебедку можно собрать в течение нескольких часов, по окончании чего следует приступить к процессу испытания.

Главным элементом будущей лебедки послужит барабан с навитым на него тросом, по этой причине ее сборка стартует с его изготовления. Если применить готовый барабан неосуществимо, его можно сделать из толстостенной стальной трубы и пары металлических листов толщиной пять миллиметров. Два круга вырезают по размеру и приваривают с обоих торцов к трубе. Останется закрепить на один из кругов шестерню, используя которую на барабан будет сообщаться усилие для его вращения.

В том варианте, когда применяется планетарный редуктор, сборка лебедки становится намного проще, потому что пропадает необходимость монтажа редуктора в отдельном корпусе, который сложно найти. Лебедка на его базе выходит тяговитой, не тяжелой и малогабаритной. Ее достаточно просто монтировать в передней части абсолютно любого джипа. По окончании сборки лебедки, требуется подключить электромотор стартера к бортовому питанию. Помимо этого, необходимо тщательным образом обдумать место для пульта управления. Он должен быть удален от крутящихся механизмов и максимально закрыт от грязи и сырости.

Если самодельной лебедкой оснащается транспортное средство с пластмассовым бампером, который не в силах перенести серьезной нагрузки, понадобится заранее соорудить силовой элемент и основательно прикрепить на кузов автомобиля. Дополнительно на него устанавливается платформа для крепления лебедки, для этого можно применить лист стали толщиной четыре или пять миллиметров. По окончании разметки, сверлят отверстия для крепления самодельной лебедки.

Установка лебедки на автомобиль

После таких приготовлений следует приступить к монтажу. Для соединения каждого элементов в один узел, необходимо применять болты диаметром десять миллиметров, так как более маленькие могут не вынести предельных нагрузок. После того как лебедку закрепили на площадке, следует подсоединить электропитание и смонтировать выключатель. Ему придется переносить нагрузки до десяти ампер, потому как стартер употребляет много энергии.

Для соединения установленной лебедки с электросетью автомобиля, оптимально применить провода из меди сечением 3 мм2. Такая проводка гарантирует устойчивое снабжение стартера электричеством без утрат. Выключатель, установленный на лебедке, удобен при ее эксплуатации. Если его нет, то придется всякий раз открывать крышку капота и подключать провода вручную.

Перед первым использованием лебедки, нужно проверить, насколько крепко собрана конструкция. Тем более, если она смонтирована в передней части транспортного средства. Вначале тестируем на холостом ходу, без нагрузки. После этого, автомобиль следует протащить по ровной, твердой грунтовке. И если все получилось, как и было задумано, лебедку проверяют полностью оснащенным автомобилем на хорошем бездорожье.

Как использовать лебедку долго и безопасно

По окончании установки и испытания эффективности самодельной лебедки, наступает пора ее интенсивного использования. В зависимости от веса автомобиля, нагрузка на нее при вызволении из болотистой почвы может быть весьма серьезной. Чтобы механизм не нанес пользователю травмы, на барабан лебедки надежнее всего накрутить крепкий трос. Приобретая его, необходимо удостоверится, что его технические характеристики удовлетворяют всем требованиям безопасности.

Понятно, что при использовании лебедки, трос и остальные подвижные составляющие нуждаются в регулярном осмотре и смазке. Понадобится систематическая чистка от пыли и грязи, которые обильно накапливаются на ней. В период применения лебедки, следует не забывать и о том, что стартер не рассчитан на долгое время работы – не стоит его включать более десяти секунд, с последующим отдыхом до минуты. А также позаботьтесь о том, чтобы в момент вытаскивания автомобиля его салон был свободен от пассажиров.

Проголосуйте, понравилась ли вам статья? Загрузка...

варианты и принцип действия, советы по сборке и эксплуатации

Любой автолюбитель перед тем как, отправиться в путь, должен удостовериться, что всё необходимое он взял с собой. Но, если обычным водителям много снаряжения брать не нужно, то покорители бездорожья собираются с особым рвением. Любой автолюбитель, который предпочитает езду на самых экстремальных и трудных участках и дорогах, берёт с собой самое нужное и необходимое снаряжение, которое сможет помочь и облегчит передвижение, а также обеспечит выход из самых трудных ситуаций.

Одним элементом снаряжения, который поможет автолюбителю-экстремалу, является лебёдка. Опытный водитель, который готов ко всем перипетиям дорожного приключения, обязательно возьмёт в путь с собой это важное приспособление. В трудных условиях, в которых существует высокая вероятность того, что автомобиль попадёт в канаву или застрянет в грязи, лебёдка поможет водителю вытянуть своё транспортное средство из таких дорожных преград.

Конечно, приобрести такое устройство можно уже в виде готового приспособления, что, конечно, не может не радовать. Но, если автолюбителю не очень хочется ходить по магазинам и тратить средства на это устройство, к тому же если у него имеются все нужные компоненты, он может сделать лебёдку самому.

Для чего нужна лебёдка?

Лебёдка понадобится в первую очередь для водителей машин повышенной проходимости. Не секрет, что такие автомобили используются, как раз для поездок по тем дорогам, где уже нет городского комфорта и асфальта. Просёлочные дороги могут доставить много проблем неподготовленному водителю. Но наличие лебёдки может выручить и преодолеть самые трудные отрезки пути. Некоторые модели автомобилей повышенной проходимости уже оснащены лебёдкой, которая установлена на переднем бампере.

Если же автомобиль таким устройством не оснащён, то его можно приобрести и установить на своё транспортное средство. Но вполне можно сделать лебёдку своими руками. Многие автолюбители уже пользуются самодельными лебёдками из стартера. Между прочим, большинство утверждает, что самодельные лебёдки даже надёжнее, чем их заводские аналоги.

Существует несколько типов такого устройства. Различаются эти типы в зависимости от энергии, приводящей исполнительный механизм в движение. Нельзя сразу взять и сказать, какой из существующих типов лебёдки может называть предпочтительным и лучшим, так как они применяются в разных ситуациях.

Типы самодельных лебёдок

Как было написано чуть выше, типов лебёдок существует всего три. Они пригодятся в разных ситуациях и различаются также от энергии, которая приводит механизм в действие. Но схожи они в одном: в принципе работы. Он заключается в том, что на барабан наматывается стальной трос. Барабан может вращаться, благодаря редуктору двигателя или же посредством применения своих сил, вручную.

Самодельные лебёдки для автомобилей могут быть:

  • электрические;
  • гидравлические;
  • ручные.

Гидравлический привод

Лебёдка гидравлическая считается более сложным механизмом, так как обладает некоторыми дополнительными элементами, а именно: гидроприводом, баком для масла и масляным насосом. Само устройство является довольно громоздким, так что собрать его труднее, чем устройства других типов. Но у гидравлической лебёдки есть два больших преимущества: она потребляет меньше электроэнергии, но в то же время обладает большей мощностью, чем другие механизмы. Обычно лебёдки такого типа монтируются на очень крутые внедорожники, а также на тракторы и мотоблоки.

Электрический привод

Как правило, лебёдку с электрическим приводом встретить можно намного чаще, так как она является самым популярным вариантом у мастеров, которые собирают эти устройства вручную. Объяснить столь высокую популярность можно высоким КПД и простотой всей конструкции. В качестве привода можно использовать как электродвигатель, так и тракторный или автомобильный генератор. Генератор следует подключить таким способом, чтобы он впоследствии работал, как двигатель. Если в устройстве лебёдки использовать стартер, то само устройство получится более компактным.

Очень важным требованием к электроприводу является то, что он должен обладать высоким крутящим моментом. Чтобы аккумуляторная батарея не разряжалась слишком быстро, следует позаботиться о том, чтобы электропривод не потреблял слишком много электроэнергии, но при этом работал, имея достаточную мощность. Кстати, этот тип самодельной лебёдки легче соорудить своими руками.

Механический привод

Устройство с данным приводом работает по тому же принципу действия, по которому работают и другие варианты конструкции данного устройства. Главным минусом механического привода является его габариты — он является довольно громоздким. Кстати, это самый большой привод из других вариантов устройства.

Главным отличием устройства, использующей механический привод, от других вариантов, является то, что вместо электродвигателя используется непосредственно физическое воздействие. То есть, чтобы привести механизм в действие, придётся приложить определённые усилия. В принципе, если использовать лебёдку такого типа, то можно отметить её основное преимущество, которое заключается в том, что такой лебёдкой всегда можно воспользоваться при отсутствии источников энергии.

Конструкция изделия

Для того чтобы изготовить самодельную лебёдку, следует для начала ознакомиться с перечнем основных деталей, которые используются для её изготовления. Основными элементами устройств, сделанных своими руками можно назвать следующие детали:

  • барабан с тросом;
  • двигатель;
  • редуктор;
  • основа (шасси).

Перед тем как начать сборку, следует всё для этого подготовить. Для начала рекомендуется разобраться со всеми нужными чертежами и электрическими схемами. В этом деле лучше не полагаться на свою память или пускать всю работу на самотёк. Затем нужно подготовить рабочее место и все инструменты, которые понадобятся в процессе работы.

Технология сборки

Если мастер собирает всю конструкцию своими руками, то разбираться он будет в ней намного лучше, чем в приобретённом устройстве. К тому же многие автолюбители склоняются к тому мнению, что самодельные лебёдки более качественные и надёжные. Если собирать такое устройство из стартера, то на всю процедуру уйдёт примерно час, но при условии, что всё необходимое будет приготовлено загодя.

Основным рабочим узлом лебёдки является барабан с тросом. Если такой уже имеется у пользователя, то работа займёт намного меньше времени. Но не все являются счастливыми обладателями такого полезного устройства. В случае если уже готового барабана нет, то можно сделать его самому, используя толстую трубу и листовой металл толщиной от 3 до 5 мм. Щёчки следует просто приварить к трубе с двух сторон. Шестерня прикрепляется к одной из них. На эту шестерню будет впоследствии подаваться усилие от редуктора.

Кстати, в том случае, если готового барабана нет, то его также можно изготовить из жигулевских ступиц, которые уже отработали свой срок. Это сделать не очень трудно. Надо лишь сварить их по тонкой стороне. Для того чтобы обеспечить соосность деталей, нужно делать это на оправке.

При выборе редуктора для устройства, многие профессиональные мастера рекомендуют брать редукторы, которые используются в троллейбусах для открытия и закрытия дверей. Если у пользователя есть возможно достать такой редуктор, то рекомендуется использовать именно его. Но если такого устройства нет, то нужно сделать лебёдку по-другому, то есть используя стартер. Рекомендуется использовать особый стартер, оснащённый планетарным редуктором. Такой стартер является более компактным и лёгким, что впоследствии будет положительным фактором.

Самодельные лебёдки обычно крепятся на передние бамперы автомобилей. Но автолюбители также используют и переносные варианты таких устройств. Их ставят в багажник и достают в том случае, если их применение понадобится в определённой ситуации. В принципе, в любом случае следует делать лебёдку как можно компактнее. Громоздкие устройства могут впоследствии причинить некоторые неудобства, что сделает их более сложными в использовании.

Советы, касающиеся сборки и эксплуатации

  • При сборке самодельной лебёдки следует внимательно отнестись ко всем деталям. Это позволит избежать возможных неприятных последствий, которые могут проявиться из-за некачественной конструкции.
  • Ни в коем случае не надо форсировать процесс сборки. Как говорится, поспешишь — людей насмешишь. Лучше потратить лишний час, чтобы уже точно разобраться во всём, чем потом пожинать плоды своей поспешности.
  • Нужно обратить внимание на коммутацию и монтаж электрической проводки. Пульт управления лебёдкой рекомендуется закрепить подальше от вращающихся деталей. Это снизит риск получения травм, которые могут быть впоследствии получены по неосторожности или в результате поспешных действий.

Выводы

Считается, что самодельные лебёдки являются менее безопасными, чем заводские аналоги. К тому же они никак не подойдут для подъёма грузов. Это связано с тем, что у таких устройств нет стопора. Но одним из главных преимуществ самодельных лебёдок является тот факт, что при правильной сборке они могут прослужить даже больше, чем лебёдки, собранные фабрично.

Самодельные лебёдки из стартеров являются более компактными, так что при выборе варианта перед сборкой, лучше сделать выбор в пользу этих устройств. Преимущества таких лебёдок будут замечены пользователем сразу же при использовании.

Оцените статью: Поделитесь с друзьями!

Лебедка своими руками электрическая, ручная, из стартера

Движение по пересеченной местности даже на внедорожнике с высокой проходимостью может создавать массу проблем. Для повышения проходимости очень часто проводится установка на автомобилях дополнительного оборудования, которое позволяет преодолевать сложные участки пути. Примером назовем лебедку. Сегодня устанавливается лебедка на УАЗ и многие другие автомобили. При желании изготавливается лебедка своими руками и устанавливается не только на Ниву, но и другие внедорожники. Стоит учитывать, что самодельная лебедка может быть предназначена для подъема груза и других целей. К примеру, есть переносные варианты исполнения, которые могут устанавливаться на колесо или другой элемент автомобиля. Рассмотрим особенности изготовления лебедки, ее виды и многие другие моменты подробнее.

Лебедка своими руками

Конструкция

Прежде чем приступать к изготовлению лебедки своими руками следует рассмотреть особенности конструкции. Устройство лебедки для авто может существенно отличаться, к примеру, по типу используемого привода при изготовлении.

Классическая конструкция автомобильной или мотолебедки имеет следующие особенности:

  1. Барабан, на который проводится накручивание применяемой лебедки. Лебедки самодельные для автомобиля могут иметь различные размеры применяемого барабана. Стоит учитывать, с увеличением его размера можно проводить наматывание большого количества троса, но и нагрузка также повышается.
  2. Привод. Конструкция предусматривает создание усилия, за счет которого и происходит наматывание троса. Существуют самые различные схемы привода, все они обладают определенными достоинствами и недостатками.
  3. Очень часто устанавливается редуктор. Она предназначен для повышения передаваемого усилия на барабан.
  4. Чертежи предусматривают и наличие самой различной основы. Стоит учитывать, что шасси должно обладать высокой устойчивостью к нагрузке, надежно крепиться к основанию.
  5. Самодельная таль.
Чертеж самодельной лебедки
Чертеж лебедки

Скачать чертежи, по которым будет проводится создание конструкции можно в интернете. Технология сборки во многом зависит от сложности реализуемого проекта.

Изготовление

Многие автомобилисты придерживаются мнения, что самодельные лебедки более надежные и долговечные. Если и приобретать подобную конструкцию на авто, то следует отдавать предпочтение дорогим вариантам исполнения от известных производителей.

Важным конструктивным элементом можно назвать барабан, на который наматывается трос. Изготовить барабан для лебедки можно своими руками при применении трубы определенного диаметра в качестве сырья. Толщина стенок трубы должна быть не менее 3 мм, так как в противном случае барабан под воздействием нагрузки деформируется. В данном случае понадобится сварочный инструмент, так как щеки крепятся именно сваркой.

Изготавливая лебедку своими руками также приходится проводить установку редуктора. Сегодня самодельный редуктор встречается крайне редко, так как проще всего его снять с другого механизма. В большинстве случаев проводится установка редукторов, которые применяются для открытия и закрытия дверей троллейбусов. При отсутствии подобного механизма к рассматриваемой задаче можно приспособить и другие разновидности редуктора.

Необходимые детали подбираются в зависимости от выбранного чертежа. К примеру, лебедка из дрели обладает своими особенностями, в большей степени подходит для мотоцикла, так как установленные механизм не рассчитан на высокую нагрузку. Рассматривая способы изготовления стоит учитывать, что в большинстве случаев применяется сварка для создания неразъемного соединения. Однако, сама конструкция к бамперу крепится зачастую болтами, так как нужно обеспечить возможность для обслуживания.

Типы лебедок

В продаже можно встретить самые различные варианты исполнения лебедки. Основной классификацией принято считать то, какой устанавливается привод. По этому показателю выделяют следующие конструкции:

  1. Электрические конструкции на сегодняшний день получили самое широкое распространение. Это связано с тем, что подобная конструкция способна работать под весьма высокой нагрузкой. Как правило, питание установленного электромотора проходит от аккумулятора транспортного средства, а блок управления может быть расположен внутри автомобиля или снаружи.
  2. Механическая лебедка проще всего в изготовлении. Большое распространение получила червячная конструкция, когда для передачи усилия и его увеличения устанавливается редуктор. Небольшая автолебедка механического типа предназначена для небольшого усилия.
  3. Гидравлическая. Встречаются и конструкции гидравлического типа. Их принцип работы основан на подаче жидкости под большим давлением, за счет чего происходит перемещение подвижного элемента. Как правило, гидравлический привод устанавливается на конструкцию, предназначенную для транспортировки груза.

Чаще всего самодельная конструкция имеет механический привод, так как он проще в изготовлении и установке.

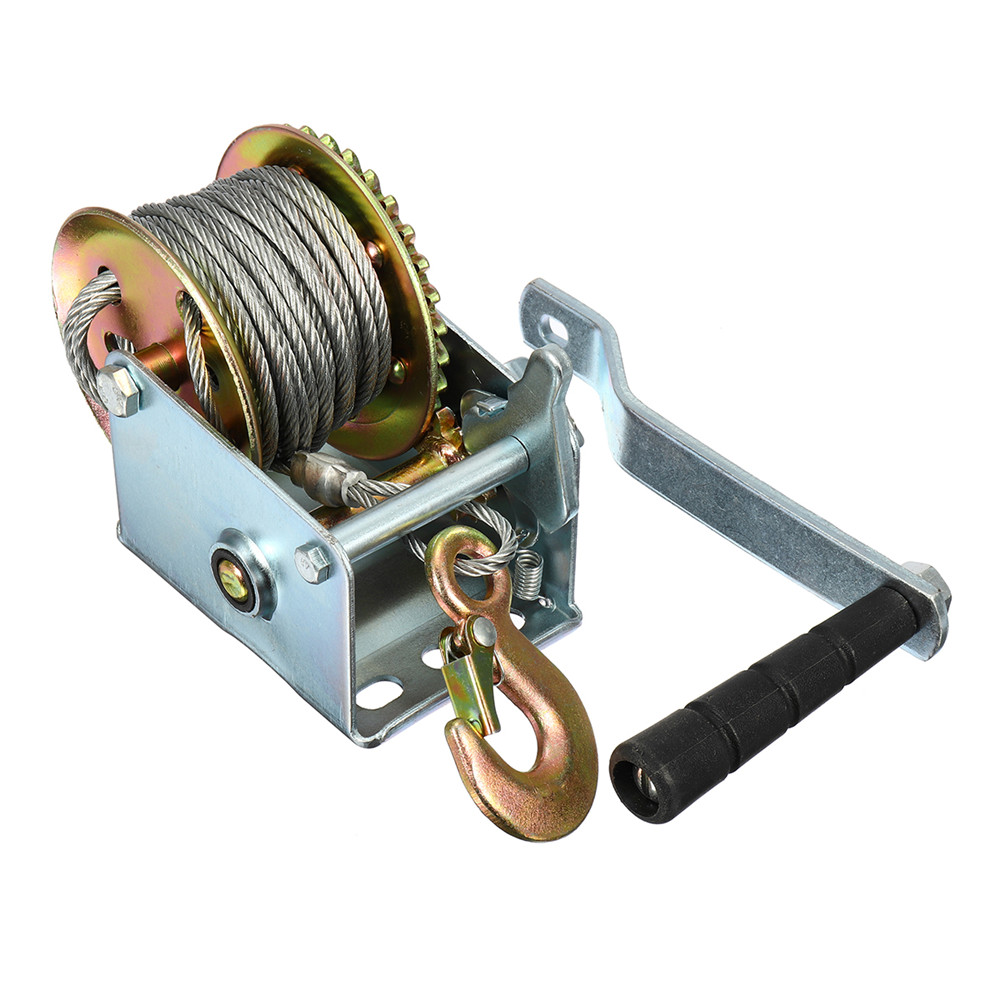

Ручная

Ручная лебедка своими руками довольно проста в изготовлении, что определило ее широкое распространение. Основным недостатком конструкции можно назвать ее довольно большие габаритные размеры. Ручная барабанная лебедка может существенно выходить за пределы автомобиля, а для ее установки требуется специальные бампер с широким посадочным местом.

Не стоит забывать также о том, что конструкция имеет ручной привод.

На момент, когда автомобиль застрял одновременно тянуть и управлять им не получится. Именно поэтому рассматриваемая конструкция сегодня встречается все реже.

Чертеж ручной лебедки

Электрическая

Как ранее было отмечено, довольно большое распространение получила конструкция с электрическим приводом. Это связано с тем, что самодельная электролебедка комфортна в использовании и рассчитана на достаточно высокую нагрузку. Ее особенностями назовем следующие моменты:

  1. Высокий показатель КПД определяет то, что конструкция эффективнее справляется с поставленными задачами.
  2. В качестве источника усилия может использоваться отдельный электродвигатель или генератор. При выборе варианта исполнения, при котором подключение лебедки проводится через генератор, следует быть осторожным, так как этот узел транспортного средства важен и не выдерживает перегрузок.
  3. Электрическая автомобильная лебедка должна обладать высоким крутящим моментом. Кроме этого, уделяется довольно много внимания показателю потребления энергии. Это связано с тем, что в неподвижном состоянии транспортного средства большая часть питания будет поступать не от генератора, а аккумулятора. Слишком высокий показатель электропотребления может стать причиной быстрой разрядки аккумулятора. Однако, слишком низкий показатель электропотребления может стать причиной существенного снижения мощности устройства.

Самодельная лебедка

В последнее время большой популярностью стали пользоваться варианты исполнения, которые могут питаться от источника энергии 12 вольт. В подобном случае устройство лебедки подключается к прикуривателю или соответствующей розетке в автомобиле при ее наличии.

Гидравлическая

Гидравлическая лебедка считается наиболее сложным вариантом исполнения, так как конструкция представлена сочетанием следующих элементов:

  1. Барабана с тросом.
  2. Механического элемента, передающего вращение барабану.
  3. Гидравлического привода.
  4. Масляным насосом или компрессором.
  5. Баком для масла.

Кроме этого, подобная автомобильная лебедка довольно сложна в изготовлении, имеет большие размеры. Сложность конструкции также определяет необходимость в выполнении периодического обслуживания.

Преимуществом варианта исполнения с гидравлическим приводом можно назвать низкий показатель энергопотребления и более высокую мощность. Лебедку подобного типа целесообразно устанавливать только на крупные внедорожники, которые имеют высокий показатель снаряженной массы. Кроме этого, конструкция подходит для автомобилей, которые часто применяются для движения по пересеченной местности.

Лебедка из стартера своими руками

Довольно большое распространение получила конструкция, в которой применяется стартер для передачи усилия. Лебедка из стартера своими руками изготавливается в том случае, когда нельзя подобрать наиболее подходящий редуктор.

Рассматривая то, как сделать лебедку из стартера своими руками, отметим нижеприведенные моменты:

  1. Создается шасси согласно скаченному или разработанному проекту. Соединение всех элементов проводится сваркой.
  2. Изготавливается барабан. Для этого можно использовать трубу требуемого диаметра, но есть и более сложные механизмы.
  3. Барабан фиксируется на валу со звездочкой, на которую будет передаваться усилие.
  4. Конструкция барабана крепится на корпусе вместе со стартером.
  5. Стартер соединяется с валом.
  6. Проводится подключение источника питания к управляющими блоку, проверяется работа устройства.
  7. Создаются защитные элементы основных механизмов. Не стоит забывать о том, что при движении по пересеченной местности на лебедку может оказываться различного рода воздействие. Качественная защита позволяет существенно продлить срок службы конструкции.
  8. Лебедка устанавливается на автомобиле и проверяется в деле.

Лебедка из стартера

Самодельная лебедка из стартера характеризуется относительно небольшими габаритными размерами, а также высокой эффективностью в применении. Именно поэтому она создается чаще других конструкций.

Преимущества и недостатки самодельной лебедки

Многие автомобилисты задаются вопросом, стоит ли изготавливать лебедку из подручных материалов или лучше приобрести уже готовый вариант исполнения. Для начала отметим, что самодельная лебедка обладает нижеприведенными достоинствами:

  1. Высокая ремонтопригодность. Если устройство изготовлено своими руками, то провести его ремонт будет не сложно. При этом все необходимые материалы также будет найти не сложно.
  2. Низкая стоимость. Покупные конструкции обходятся довольно дорого. Лебедку изготовить самостоятельно можно при использовании подручных материалов, что существенно снижает стоимость изделия.
  3. Проще провести установку на автомобиле. Самодельная лебедка изначально изготавливается под конкретный автомобиль.

Что касается покупных вариантов исполнения, то они зачастую обладают более компактными размерами и высоким показателем КПД. Многие конструкции также пригодные для ремонта. Единственным их недостатком, конечно же, является высокая цена. Кроме этого, некоторые лебедки могут устанавливаться только на подготовленное место, для чего придется изменять бампер или приобретать новый.

3 вида самодельных лебёдок и особенности их изготовления своими руками

Особенности применения

Лебедка является узкоспециализированным, но при этом универсальным видом тягового механизма, который получил широкое распространение не только для использования в качестве автолебедки. Их применяют в следующих сферах:

  • При строительстве для подъема на высоту тяжелых грузов. Применяются как механические, так и электрические устройства.
  • Для эвакуации погрязших в трясине автомобилей, тогда лебедка устанавливается на сами авто.
  • В сельском хозяйстве для волочения и подъема на высоту бревен и прочих тяжелых предметов.

Список не ограничивается этими тремя позициями, хороший агрегат всегда найдет применение. Именно поэтому многими изготавливается самодельная лебедка на Ниву или другой отечественный внедорожник своими руками.

В любом случае она должна быть надежной, выносливой и прочной, поэтому к ее изготовлению следует подойти с ответственностью. По своей сути, она будет полезным апгрейдом вашего авто, который всегда найдет свое применение.

Например, можно вытащить из грязи собственную машину, подцепившись к толстому дереву, или выручить своего друга.

Разновидности лебедок

Например, их часто применяют на автоэвакуаторах https://volok-evakuator.ru, но если вы собираетесь официально оказывать услуги эвакуации транспортных средств, то самодельное устройство придется поставить на учет и регулярно проводить его проверку на предмет износа. Журнал учета необходимо будет предъявлять при прохождении ТО на технику. Это касается тросов, у которых имеется степень износа или лимитируемое количество порванных жилок.

Известны следующие разновидности лебедок:

  • Электролебедка — устройство, намоточный барабан которого приводится в движение посредством электрического двигателя. Он должен быть высокомоментным и низкоскоростным, поэтому с ним применяется понижающий преимущественно планетарный редуктор. Могут применяться и иные конструкции, что зависит от тягового усилия. Автомобильные лебедки, устанавливаемые на автоэвакуаторы для легковых авто, рассчитаны на 4 тонн. В продаже имеются модели от 1 до 15 тонн и более, производимые китайскими, российскими, голландскими и финскими производителями: KDJ 9000 L, KDJ 8000 L, лебедки фирмы Delta DV 15000 и другие.

  • Гидравлическая — навесной агрегат, подключаемый к гидравлической системе автомобиля. Соответственно, устанавливаются только на специальных видах техники, например, на тракторах МТЗ или китайских моделей. Обладают высокими тяговыми усилиями и отменной надёжностью работы практически в любых экстремальных условиях.
  • Механическая лебедка с ручным приводом. Распространенный вариант конструкции, но неудобен тем, что требуется длинный рычаг и время. Это самая надежная конструкция, так как не имеет электрических и гидравлических двигателей.

Что касается цены, то она может быть самой различной, что зависит от производительности устройства. Например, агрегаты для легковых автомобилей с грузоподъемностью до 4 т будут стоить порядка 500 $ с электрическим приводом.

Гидравлические — в 2 раза больше, именно поэтому многие владельцы транспортных средств Нива или других внедорожников мечтают сделать самодельные лебедки для автомобиля.

Какие полезные самоделки можно сделать из бензопилы

Конструкция и строение

Если необходимо сделать лебёдку для авто или на квадроцикл, особенно если вы регулярно увлекаетесь экстремальными видами спорта, то в первую очередь определитесь с весом, который лебедка должна будет поднимать.

Например, средний вес квадроцикла составляет всего 400 кг, поэтому для него достаточно лебедки с тяговым усилием до 700 кг или 1 т.

Если речь идет об автомобиле, то тогда требуется более мощный агрегат с грузоподъемностью не менее 3 тонн.

Важно! Покупать или делать самостоятельно лебёдку следует с запасом, иначе в трудную ситуацию можно попасть в безвыходное положение.

Итак, от прикладываемой нагрузки на лебёдку будет зависеть ее мощность, соответственно, и габариты механизма, электрическая она или это гидролебедка, роли не играет.

Чем она мощнее, тем ее размер будет больше, что вполне понятно. Первым делом стоит разобраться с конструкцией. Хотя, по сути, они будут отличаться лишь приводным устройством, в остальном схожи.

В конструкции любой лебедки входят следующие функциональные узлы:

  • Приводной двигатель. Орган, который создает начальный крутящий момент, передаваемый через редуктор на барабан.

  • Редуктор планетарный или простой ступенчатый или червячный. Конструкция во многом зависит от веса груза, но в основном используется планетарный понижающий механизм.
  • Вал, на котором находится барабан. На него наматывается трос в процессе подъёма груза или осуществления его волочения. В простых автомобильных лебедках, рассчитанных на небольшой вес, он один, в мощных с тяговым усилием более 10 тонн их может быть 2 и более, что объясняется теорией блоков.
  • Трос с крюком. Один из главных компонентов, благодаря которому и осуществляется волочение груза. Обычно является стальным наборным из отдельных жил.

Способы сделать своими руками

Чтобы изготовить лебёдку самостоятельно, необходимо найти подходящий чертеж агрегата. Если поискать, то всегда можно найти, иногда придется импровизировать и что-то придумывать самостоятельно.

Например, как сделать лебедку из стартера своими руками. Во-первых, определяемся с питанием.

Если она устанавливается на автомобиль типа внедорожник Нива, то она должна быть рассчитана на питание от 12 вольт.

Гидравлический пресс из домкрата своими руками

Рассмотрим один из агрегатов от автомобилей ВАЗ 2101. Стартер обладает следующими характеристиками:

  • напряжение питания — 12 В;
  • скорость вращения якоря — 5000 об/мин;
  • ток потребления на холостом ходу — 35 А;
  • крутящий момент на максимальной мощности — 0,76 кгм;
  • ток на максимальной мощности — 250 А.

Если вы захотите использовать этот двигатель в качестве тягового устройства, то учтите, что он будет потреблять значительный ток от бортовой сети в холостом режиме.

Учитывая то, что вращение будет передаваться на барабан посредством редуктора, то потребляемая мощность будет ниже максимальной, но все же пользоваться такой лебедкой рекомендуется только при заведенном двигателе, когда генератор будет подпитывать бортовую цепь.

В кратковременном режиме генераторы на ВАЗ 2101 могут обеспечить ток до 91 А. В любом случае для обеспечения надёжности работы такого устройства необходимо применить защиту по току, чтобы что-нибудь не сжечь.

Еще одним вариантом лебедки, которую можно изготовить самостоятельно, является конструкция из шуруповерта. Такой агрегат подойдёт лишь к лёгким видам техники, например, для кдароцикла далеко не во всех ситуациях, при этом работать двигатель инструмента будет на предельных режимах.

К тому же его эффективность во многом будет зависеть от создаваемого крутящего момента. Средние по мощности способны обеспечивать 0,15 кгм, чего будет едва хватать, но все же можно попробовать изготовить такую конструкцию.

Придется придумать крепление для шуруповерта и переходник на редуктор.

Самодельная лебедка из дрели

Выбор редуктора

Следующей проблемой является выбор редуктора. Любая лебедка электрическая 220 В своими руками должна содержать в себе механизм, который будет передавать вращение с большим тяговым усилием. Существуют следующие разновидности редукторов:

  • Червячные, передают вращение под углом 90 градусов, не требуют устройств для торможения, так как обладают хорошими самотормозящими свойствами.

  • Для лебёдок не используются из-за сложности перпендикулярного расположения главного приводного и вторичного валов.
  • Цилиндрические, представляют собой одну или несколько пар шестерен в одной плоскости, находящихся в зацеплении. Вращение передается с меньшего колеса на большее. Обладают высокой надёжностью, но меньшим тяговым усилием. Удобны для использования при конструировании самодельных лебедок.

Как сделать кожух на болгарку под пылесос своими руками

Планетарный редуктор, самый распространенный на сегодняшний момент. Состоит обычно из 3 сателлитов, солнечной, коронной шестерни и водила. Обладают увеличенным рабочим ресурсом, передаваемой мощностью, но сложны в конструктиве.

Самым простым решением при изготовлении агрегата, электрическая лебедка на 220 В, конечно, всегда можно воспользоваться преобразователем, тем более в продаже имеются готовые устройства высоких мощностей. В качестве приводного двигателя можно применить асинхронный мотор, но лучше воспользоваться двигателем от стиральной машины. Современные модели являются довольно мощными и производительными.

Процесс изготовления

Далее, необходимо изготовить фланцы для барабана, которые привариваются к нему. В них жёстко вставлен вал, который опирается на несущую конструкцию — раму лебедки через подшипники. Вал посредством муфты соединяется со вторичным валом редуктора, корпус которого жестко присоединен к раме лебедка. К ней же закрепляется мотор.

Следует помнить о том, что планетарный и циклический редукторы требуют применения тормозных муфт, для чего можно использовать соленоид и тормозные щетки, которые будут прижиматься к валу. Тормоз нужен для того, чтобы более точно выполнять любые действия с лебедкой, особенно когда необходимо максимально аккуратно выполнять подъем или опускание груза.

К барабану необходимо прикрепить трос, для чего сверлится в трубе отверстие, куда продевается его один конец и механически закрепляется в цилиндре. Он пройдет через направляющее ушко, для плавности хода можно использовать дополнительный ролик. Если необходимо увеличить тяговое усилие, то можно использовать систему роликов. В таком случае конструкция лебедки усложнится и увеличится.

Управление работой лебедки организуется дистанционно пультом на радиочастоте или проводным способом. Можно купить готовые радиомодули приема/передачи сигналов или изготовить их самостоятельно. Проще и надёжнее воспользоваться проводным пультом. Вам потребуется задействовать всего 2 кнопки: намотки троса и смотки его.

Если имеется тормоз, то он обычно включается автоматически, когда отпускается какая-нибудь кнопка и выключается при их нажатии.

Лебедка ручная – особенности конструкции, изготовление своими силами

Другие электроинструменты

06.12.2018

7.5 тыс.

5 тыс.

8 мин.

В хозяйстве часто требуется переместить груз на определенное расстояние или высоту. Автолюбители сталкиваются с необходимостью вытащить застрявшую машину или снять двигатель при самостоятельном ремонте.

Во всех случаях выручает лебедка ручная, изготовление которой доступно собственными силами. Следует изучить особенности конструкции, воспользоваться чертежами и пошаговыми инструкциями.

Отдельные нюансы раскрывает подборка видео.

Устройства классифицируются по исполнению, способу приведения в действие и другим техническим особенностям. Они подразделяются также на переносные и стационарные. Спереди автомобиля производители часто устанавливают несъемные лебедки.

По виду выделяют несколько конструкций:

  1. 1. Ручные, компактного размера. Обычно они барабанные, где на катушку намотан трос, а работа осуществляется вращением рукоятки. Предельный вес груза для такого устройства – 1 тонна.
  2. 2. Механические, которые приводятся в действие мотором. Самостоятельный движущийся узел в них не предусмотрен. Конструкция крупногабаритная, используется преимущественно в строительстве.
  3. 3. Электрическая с барабаном. Этот вариант предпочитают водители, потому что для привода можно использовать стартер. Она способна вытащить застрявший автомобиль весом до 4 тонн.

Особо следует отметить гидравлические устройства. У них бесшумная работа и большая грузоподъемность, но они ненадежны в эксплуатации.

Область использования устройств для перемещения грузов самая обширная. Если используется физическая сила, часто приходится приложить довольно значительные усилия.

Самодельная лебедка поможет человеку, если он правильно оценит тяжесть работы, объем. Конструкция обязательно предусматривает тормоз и храповик.

Другой вариант – безопасная рукоятка, которая одновременно служит для привода и фиксации механизма в определенном положении.

Простые ручные устройства обладают рядом преимуществ:

  • компактные размеры, за что их особенно ценят автолюбители;
  • мгновенная готовность к использованию без особой подготовки;
  • возможность применения для перемещения грузов в горизонтальном и вертикальном направлениях;
  • простота обслуживания – не требуется сложный и регулярный ремонт.

Машинный привод используется в простых подъемных кранах, скреперах, буровых установках. Это лебедка с различным количеством катушек – от одной до трех. Привод от электродвигателей, дизельных, бензиновых.

Среди ручных лебедок выделяются три разновидности: рычажные, барабанные, монтажно-тяговые. Первые из них самые простые: состоят из троса, трещотки или храпового механизма, рычага. Преимущество конструкции в способности работать без фиксации на основании – просто подвешивают. Рычагом производят движения, приводящие в действие храповик.

Рычажная конструкция на 4 тонны с фиксацией в двух положениях

На барабане намотан трос, который фиксируется кулачками, не разматываясь в обратном направлении. Его длина небольшая – до шести метров, и это существенный недостаток. Преимущество в способности развить большое тяговое усилие: 0,750–4000 тонны, поднять груз на 4 метра.

Барабанная или тросовая лебедка включает опору, рукоятку, редуктор. Основа конструкции – собственно барабан, зубчатая или червячная передача. Первая предпочтительнее из-за способности служить продолжительное время. Для безопасности предусмотрен тормозной механизм, который предотвращает внезапное падение груза. Для работы необходима фиксация на надежном основании.

При вращении рукоятки усилие передается на барабан с тросом большой длины – до 40 метров. Развиваемое тяговое усилие достигает 5 тыс. кг. Различные размеры катушки позволяют использовать мощный трос толщиной до 15 мм. С такой лебедкой легко вытаскивать машину из кювета, поднимать железобетонные блоки, проводить вспашку дачных участков, если земля не глинистая.

Монтажно-тяговая лебедка – та же рычажная, только у нее отсутствует барабан. На корпусе имеются зажимы в виде кулачков для создания нужного усилия. Они расположены параллельно, что позволяет равномерно распределить нагрузку на трос и продлить его службу.

Рычаг со срезным штифтом защищает устройство от перегрузки, при необходимости блокирует кулачки. Применяется для всевозможных целей, пользуется популярностью благодаря техническому совершенству. Требуется периодическая смазка для идеальной работы узлов.

На авто, которые используются для передвижения по бездорожью, производители часто устанавливают лебедки. Этот агрегат помогает выбраться из проблемного места или подняться по склону. На отечественных машинах, таких как «Нива» и УАЗ, не предусмотрено подобное устройство. После его установки внедорожник сможет передвигаться по самой сложной местности.

Важно правильно выбрать мощность лебедки. Показатель зависит от веса автомобиля, а дополнительное оборудование увеличивает его. У различных модификаций «Нивы» он составляет 1150–1400 кг, УАЗ-469 и Hunter тяжелее – 1770 кг. Развиваемое при вытаскивании машины усилие должно быть выше минимум в 2 раза.

Устройство с ручным приводом помогает в большинстве случаев. Но если дорожные условия особенно трудные, требуется автомобильная электролебедка. Самодельную изготавливают, используя стартер транспортного средства.

О лебедке из трещотки от КАМАЗа смотрите видео.

В дороге встречаются ситуации, когда на постороннюю помощь рассчитывать не приходится. У предусмотрительного водителя в багажнике имеется лом, который служит осью вращения, и кусок трубы в качестве барабана. К ней приварен рычаг. Наличие троса подразумевается само собой. Требуется немного попотеть, чтобы вытащить машину из грязи.

Сделать приспособление, которое выручит в трудном положении, просто:

  • Лом забивают в землю, надевают трубу. На ней следует предусмотреть место для крепления троса – какое-нибудь отверстие или приваренные ушки.
  • Одним концом стропу цепляют к трубе, другим – за автомобиль. Делают петлю, вставляют рычаг и начинают вращать.
  • Трос постепенно наматывается, машина медленно двигается.

Известно, что чем длиннее рычаг, тем меньше требуется физических усилий. При слишком больших размерах пользоваться неудобно: оптимальные параметры – 80 см с незначительным допуском в одну или другую сторону.

Применение ручной механической лебедки для вытаскивания автомобиля требует соблюдения некоторых условий. Выбирают направление, исключающее, что машина еще больше увязнет в грязи. Колеса выставляют ровно, чтобы понизить сопротивление. При возможности место для закрепления устройства выбирают повыше – уменьшается необходимая физическая сила.

Если есть сварочный аппарат и болгарка, устройство несложно изготовить быстро. Основные узлы изделия:

  • каркас из профильной трубы 20×20 мм;
  • барабан из 3-миллиметрового листового металла, ступицы из такого же материала;
  • вал;
  • 6 втулок длиной 200 мм из трубок диаметром 14 мм;
  • рычаг, трос и карабин.

Эту конструкцию легко переделать в лебедку с приводом от электромотора или любого другого двигателя. Придется найти две звездочки с разным количеством зубьев. Подойдет ведущая от коробки передач на мотоцикле и ведомая, что на колесе. Понадобится также цепь соответствующего шага.

Начинают с изготовления каркаса, для чего нарезают прямоугольные трубы, формирую концы под 45°. Раскладывают детали на столе, прихватывают точечно по углам.

После проверки перпендикулярности и размеров заваривают швы. Если предусмотрено установить мотор, делают металлическое основание с прорезанными пазами, закрепляют.

Зачищают болгаркой, ошкуривают, покрывают грунтовкой, затем двумя слоями эмали.

Для барабана вырезают 2 одинаковых круга по 300 мм в диаметре. Сверлят отверстия:

  • под крепление ступиц – 4 штуки;
  • в центре – под вал;
  • отступив на 70–80 мм – для втулок.

Ступицы фиксируют болтами, диски барабана соединяют шпильками. На них между кругами монтируют втулки из трубок. Закрепляют гайками и контргайками.

Конструкцию устанавливают на вал, который продевают в отверстия щечек из листового металла. С одной стороны извне – место для ручки привода, с другой, если такое предусмотрено – большая звездочка.

На нее затем надевается цепь, которая идет на двигатель. Для уменьшения силы трения используют подшипники подходящего диаметра.

Один конец стального каната закрепляют на валу и наматывают. Вышла простая конструкция, способная перемещать грузы горизонтально. Если требуется поднять тяжесть, дополнительно используется ручная таль или перекидывают трос через блок. Лебедку также устанавливают на транспортные средства.

Перед началом сборки своими руками размечают места креплений, используя не только чертеж, но и прикладывая имеющиеся заготовки.

Это позволит определить правильные точки расположения, где возможно что-то отрезать или заменить деталь, неподходящую по размерам.

К работе механизма предъявляются довольно жесткие требования: отсутствие шатаний, излишней плотности посадки, чтобы детали не изнашивались преждевременно.

Предлагаемый чертеж используется как ориентир для работы. Размеры конструкции зависят от шестерни Глиста. Ее выбирают, учитывая требуемую производительность лебедки. Исходя из параметров червячной передачи, по схеме изготавливают подъемное устройство.

Комплектующие изделия и их роль в лебедке:

  1. 1. Шестерня Глиста, которая должна иметь прочные зубья и достаточную толщину, передает усилие на вал.
  2. 2. Его делают из толстостенной трубы. С одного конца приваривают круглый кусок металла с диаметром, как у внутреннего кольца шестерни. Для фиксации троса высверливают отверстие насквозь.
  3. 3. Подшипники, на которых вращается вал. Если работа планируется непостоянная, допустимо использовать втулки.
  4. 4. Корпус – прочный и сделанный точно по размерам. Конструкция должна обеспечить отсутствие зазоров между узлами механизма.

Шестерня Глиста

Раму собирают из двух кусков швеллера с широкой полкой 200 мм, различных по размерам: 300 и 400 мм. Длинный располагается с правой стороны, где устанавливают шестерню и ручку привода.

Используются также отрезки 4-миллиметрового металла. В швеллерах размечают и высверливают сквозные отверстия под вал, а также еще 4 для боковых пластин.

Это две детали прямоугольной формы с треугольным вырезом в углу справа снизу.

Собирают в такой последовательности:

  • на оба конца вала устанавливают подшипники или втулки из латуни;
  • надевают пластины и закрепляют на швеллере болтами с гроверами под гайки;
  • насаживают шестерню на вал, фиксируют шпонкой, устанавливают металлическую втулку;
  • окончательно собирают сначала со стороны длинного швеллера, затем короткого.

Механизм готов к использованию в любых целях. Он незаменим в строительстве, им вытаскивают автомобили, устанавливают в гараж. Для уменьшения нагрузки на барабан применяется система блоков.

Устройство недолговечно в использовании из-за некачественных материалов. Для изготовления храповых колес берут слишком тонкий металл. Они наборные из пластин общей толщиной 2 мм. Их требуется сварить по технологии электрозаклепок. «Собачку» делают из стальной пластины 4 мм, в оригинале только 2. Теперь механизм мощнее вдвое.

Конструкцию расширяют, чтобы поместилось больше стального каната. Для основы барабана используют водопроводную трубу, корпус – из железа 3 мм, уголков. На всех разъемах – пальцы и шплинты. Входит до 8 метров троса толщиной 4 мм.

Приводят в действие такими операциями:

  • «собачки» поднимаются флажком;
  • рычаг двигают в сторону человека;
  • происходит фиксация механизма.

Теперь можно вытянуть трос и приступать к работе.

Лебёдка из стартера своими руками: чертежи, фото изготовления

Самодельная лебёдка из стартера: чертежи электролебёдки, фото изготовления самоделки своими руками.

Для изготовления самодельной лебёдки автор использовал стартер от ВАЗ 21015. Двигатель от стартёра авто рассчитан на кратковременную работу и быстро перегревается, но вполне подходит для изготовления электролебёдки.

К барабану нужно приварить шестерню с валом. В этой самоделке вал с шестернёй взят со списанного механизма задвижки нефтепровода.

  1. Барабан вращается на двух подшипниках которые приварены к крышкам станины лебёдки.
  2. Боковые крышки.
  3. Барабан с шестернёй в сборе.
  4. Как вариант можно взять чертежи барабана ручной лебёдки.
  5. Чтобы трос не слетал с барабана к корпусу лебёдки привариваем направляющую проушину.
  6. Установлены шпильки.
  7. Редуктор закреплён на станине лебёдки, автор прикрепил редуктор с помощью трубного клуппа под нарезку резьбы.

Сопоставляем шестерёнку вала редуктора с шестерёнкой барабана. Передаточное число шестерни 1 х 5.

  • Схема подключения реверса на лебёдке.
  • Наматываем трос на барабан, толщина троса 6 – 10 мм.

Совет! Не подключайте электролебёдку к автомобильному аккумулятору при выключенном двигателе, аккумулятор разрядится за несколько минут.

Также нельзя цеплять за металлический трос автомобиль от которого запитана электролебёдка, как вариант можно воспользоваться тканевым тросом или переделать щёточный узел на электродвигателе, изолировать массу на самой лебёдке.

  1. Самодельная лебёдка из стартера спокойно вытащит легковой автомобиль из грязи в том числе и УАЗ «буханку».
  2. Автор самоделки: Николай Евдокимов.
  3. Интересное видео: автор показывает свою самодельную лебёдку из стартера ВАЗ 21010

Самодельная лебедка из трещотки

Лебедка является механизмом, который широко используется во многих сферах жизни.Принцип ее действия состоит в передаче тягового усилия от приводного барабана с помощью гибкого элемента (цепи, троса, каната).

В зависимости от источника прилагаемой силы лебедки подразделяются на механические и электрические. И те, и другие можно изготовить самостоятельно, приложив немного усилий и терпения.

  • Самодельная лебедка из трещотки
  • Довольно часто возникает потребность в поднятии тяжелого груза и фиксировании его в таком положении.
  • Это может быть, например, массивная крышка в подвал или большие части от автомобиля.
  • Справиться с такой непростой задачей вам поможет самодельная лебедка из трещотки.
  • Чаще всего для изготовления самодельных лебедок из трещотки используют червячный механизм от ЗИЛа — он наиболее компактный и может выдержать вес до полутонны.

Трещотки от КамАЗа и МАЗа способны выдержать вес до двух тонн и более.

Это самый подходящий вариант лебедки для домашнего применения.  Солидная грузоподъемность при необходимости позволит справиться со сравнительно большими грузами. Их подъемом или перетаскиванием. Рассмотрим пошагово весь процесс созидания лебедки из камазовских трещоток.

  1. Для изготовления грузоподъемного приспособления такого типа понадобиться:
  2. Две задние трещотки автомобиля Камаз: левая и правая
  3. Крюки для буксировки в количестве 2шт.
  4. Трос диаметром 4-5 мм.
  5. Кулак для разжимания тормозных колодок на автомобиле Камаз
  6. Болт для крепления крюка
  7. Шаг №1
  8. Разберите тормозные трещотки, вынув из них все , кроме шестерни, как указано на фото.
  9. Шаг №2

Далее из разжимного кулака срежьте собачку и  при помощи угловой шлифовальной машинки, в народе именуемой болгаркой нарежьте шлицы,  идентичные расположенным с другой стороны.

Идеальным вариант будет изготовление такого вала в условиях механической мастерской на фрезерном станке.

Нарезка шлицей своими руками потребует внимательности аккуратности и соблюдения правил и норм безопасного обращения с электроинструментом.

  • Шаг №3
  • Возьмите крышки от ненужной трещотки б/у и изготовьте  две шайбы для будущей лебедке.
  • Шаг №4
  • Сварите конструкцию, как указано на фото и просверлите отверстие по диаметру троса, для его фиксации.
  • Шаг №5

Установите трещотки на шлицы, поставьте болт и повесьте на него буксировочный крюк. Конструкцию можно усилить, надев на болт втулку. Я это сделал при помощи втулки с подушки двигателя внутреннего сгорания.

  1. Шаг №6
  2. На свободный конец троса устанавливаем второй буксировочный крюк.
  3. Шаг №7
  4. Изготавливаем и устанавливаем ручку для удобства работы с лебедкой.
  5. Шаг №8

Тестируем полученный механизм. Лебедка готова к применению.

При частом использовании самодельной лебедки из трещотки червячный механизм может быстро выйти из строя, в таком случае лучше заменить шестеренки на более прочные и износоустойчивые.

Самодельная электро лебедка
  • Самодельная электро лебедка пригодится вам в самых сложных ситуациях.
  • Она поможет вытащить автомобиль из глубокой трясины, сэкономив средства.
  • В основу ее работы положен принцип использования мощности всяческих устройств, таких как:
  • —          разнообразные двигатели;
  • —          генераторы от тракторов;
  • —          стартеры, переделанные под двигатели.

Интересно! Стартер для бензокосы, тут!

Изготовить лебедку с электрическим приводом своими руками не сложно.  Ее вы можете применить для ведения домашнего хозяйства, например, задействовать в процессе вспашки приусадебного участка, строительных работах, а также в любых других операциях, связанных с  перемещением грузов. Рассмотрим пошаговую инструкцию создания этого механизма.

Для начала нужно определить необходимые комплектующие:

Электродвигатель. Для домашней лебедки не целесообразно применение сверхмощного двигателя, рассчитанного на трехфазную сеть.  Вполне достаточно небольшого движка мощностью 2,2 кВ, напряжением 220 В. Предлагаем электродвигатель мощнее, чем на видео. Практика показала, что аппарат с мощностью 1,1 кВт со вспашкой не справляется. А двигатель 2,2 проверен на дачном участке.

  1. Электромагнитный пускатель ПМ2 16А, пульт, конденсатор, провод ПВС 3Х1,5
  2. Редуктор 1:40.
  3. Шкива (2шт) и ремень для обустройства передачи от электродвигателя к редуктору.
  4. Подшипник 180306 в корпусе (2шт).
  5. Вал барабана.
  6. Шлицевая часть с наружной гранаты(2шт).
  7. Ступица.
  8. Металлопрокат различной толщины и сечения для изготовления рамы и барабана.
  9. Метизы для крепления двигателя, редуктора и барабана.
  10. Для выполнения работ по изготовлению механизма, вам потребуется: слесарный инструмент, болгарка, дрель и сварочный аппарат.
  11. Кинетическая схема лебедки с электродвигателем
  12. Этап №1

Прежде, чем приступить к изготовлению рамы под агрегат, нужно набросать эскиз будущей металлоконструкции с указанием размеров.

Для этого нужно  взять лист бумаги и вычертить раму, после чего мерительным инструментом снять все установочные размеры и спланировать размещение электродвигателя, редуктора и барабана на эскизе.

Упростит составление чертежа видео размещенное выше. На основании эскиза вам будет проще приготовить необходимый металлопрокат и метизы для будущего агрегата.

Этап №2

Из трубы прямоугольного сечения свариваем общую раму, на которую  монтируем  электродвигатель и редуктор  с установленными шкивами и прикрученным основанием из профильной трубы. Для того, чтобы ремень не провисал площадку двигателя делаем на навесах, далее точечной сваркой привариваем навесы к раме агрегата, как показано на фото.

Этап №3

Редуктор устанавливаем на уголках. Одеваем ремень ременной передачи и проверяем его натяжение. Прихватываем сваркой основание редуктора.

Этап №4

Переходим к изготовлению барабана.  С двух сторон к трубе диаметром 159 привариваем металлические шайбы, как показано на фото.

Далее приступаем к сварке и сборке вала. Привариваем шлицевую часть гранаты в торец вала как показано на фото и вставляем вал внутрь барабана. Набиваем на вал подшипники и корпуса и привариваем точечной сваркой вал к барабану. Второй шлицевую часть гранаты привариваем к валу редуктора.

Этап №6

Выставляем барабан с помощью подручных средств, чтобы выдержать соосность вала редуктора и барабана. Далее с помощью уголка закрепляем корпуса подшипников барабана точечной сваркой.

  1. Этап №7
  2. Подключаем электрооборудование лебедки и делаем пробный пуск.
  3. Этап №8

Если тестирование прошло удачно, отключаем электропитание, снимаем электродвигатель и редуктор и выполняем сварку стыков. После чего ставим на место механизмы лебедки. На барабане закрепляем трос. С другой стороны троса устанавливаем буксировочный крюк. Самодельная лебедка с электроприводомготова.

  • Такой механизм обладает довольно большой грузоподъемностью, однако требует времени на сборку и отсутствия влажности.
  • Для безопасной работы с большими тяжестями желательно электролебедку оснастить небольшим и простым выносным пультом.

Самодельная лебедка для хозяйства

Всевозможные лебедки являются незаменимой вещью для автомобилистов. Но также успешно может быть задействована самодельная лебедка для хозяйства.

  1. Здесь чаще всего подобные устройства используют для перемещения грузов по горизонтальной поверхности, на пример тяжелых бревен.
  2. Часто задействуют лебедки фермеры, устанавливая ее над чердачным проемом, перемещая таким образом грузы между разными частями помещения.
  3. А некоторые умудряются использовать самодельную лебедку для вспахивания земли.
  4. Для этого ее достаточно закрепить на краю участка, на конец троса зацепить плуг и включить лебедку.
  5. Механизм тянет плуг, а человеку остается только задавать ему направление. С помощью лебедки можно не только вспахивать землю, но и осуществлять все циклы обработки земли

Предлагаем лебедку для домашней работы, а точнее для окучивания картофеля на базе болгарки. Для изготовления практически ничего не надо. Мы представляем ее как модификацию нашей лебедки с электрическим двигателем.

Когда двигатель оказался маломощным, а нового пока мне было, появилась идея переделать привод. Решили использовать болгарку. Что из этого получилось судить вам. Мы расскажем, как все же проходила модификация.

Начнем с переделки рамы, площадку двигателя надо адаптировать под болгарку. Навесы и первоначальный вид площадки остается неизменным. Единственно ее нужно поднять на раме уголками, чтобы дать натяжку ремню.

На болгарке имеются резьбовые отверстия для крепления ручек. Именно в них мы вставляем болты, чтобы закрепить болгарку к площадке, дополнительно привариваем уголок к площадке, как показано на фото и крепим электрический привод еще одним болтом.

После чего привариваем к раме уголки и поднимаем площадку. На болгарку насаживаем шкив, надеваем ремень и проводим испытание вхолостую. Далее проводим полное тестирование на картофельном поле.

Самодельная механическая лебедка

В экстренных ситуациях на дорогах вашей незаменимой помощницей станет самодельная механическая лебедка.

Она не займет много места в багажнике любого автомобиля и позволит решить проблему без привлечения посторонних.

Для работы такого вида лебедки потребуется только ваша физическая сила. Самодельная механическая лебедка работает по принципу рычага.

Прилагая усилия на рычаг, вы наматываете трос на ось, и чем длиннее рычаг и больше прилагаемая физическая сила — тем больший вес можно передвинут

Лебедка помогает вам справится с многочисленными сложными задачами, поэтому ее наличие желательно у каждого практичного человека.

Но это не значит, что нужно тратить огромные деньги на ее приобретение. Конструкция лебедки довольно проста и позволяет соорудить ее из подручных средств.

  • Вам понадобится:
  • —          отрезок от трубы;
  • —          крепкий трос;
  • —          крепкая палка.
  • Отрезок трубы послужит основой такой лебедки, на нем закрепляем трос, а ручку делаем из палки.

Если подходящих палок по близости нет – берем второй кусок трубы и мастерим ручку из него. Вот и все – сделана лебедка своими руками!

При приложении усилия на ручку трубка, насаженная на ось, начинает вращаться и наматывать на себя трос. Ось нужно надежно закрепить, например, хорошо вбить в землю.

И сделать это надо под углом, чтобы все элементы самодельной лебедки не соскочили с оси во время работы.

Самодельные лебедки для автомобиля

Сегодня повсеместно встречаются плохие дороги, многочисленные ямы и выбоины, что затрудняет нормальное передвижение автомобилиста.

Можно запросто застрять где-нибудь и надеяться на помощь посторонних.

Однако, она может задерживаться, так что лучше иметь запасной вариант, не зависящий от внешних факторов и помощников. В таких ситуациях спасти вас сможет лебедка.

  1. Далеко не каждый автомобиль оснащен ею, потому что высококачественные лебедки довольно дорогие, а те, что подешевле недолговечные и далеко не всегда имеют мощность, достаточную для спасения серьезно застрявшего автомобиля.
  2. Вот почему оптимальным вариантом считаются самодельные лебедки для автомобиля.
  3. Такие лебедки могут быть как простыми и сделанными своими руками максимум за 30 минут, так и более продвинутые, но тоже самодельные.

Подобрано для вас:

Лебедка из стартера своими руками: 3 варианта конструкций

Лебёдка является наиболее востребованным грузоподъёмным механизмом. Её цель заключается в перемещении груза в горизонтальной плоскости. Водители транспортных средств повышенной проходимости нуждаются в данном механизме в первую очередь, поскольку такие автомобили используются для передвижения по дорогам без асфальтного покрытия и городского комфорта. Такие условия приводят к тому, что машина может застрять в песке или грязи, откажет при подъёме на возвышенность. Для таких ситуаций внедорожники оснащены лебёдкой на переднем бампере, но если её нет, можно сделать самостоятельно. Как изготавливается лебёдка из стартера своими руками, и какие рекомендации стоит соблюдать?

Разновидности лебёдок

В зависимости от ситуации можно использовать разные типы лебёдок, которые отличаются приводящими механизм в действие энергиями. Принцип работы в данном случае единый – стальной трос наматывается на барабан, который может вращаться вручную или посредством редуктора двигателя. Как заводская, так и самодельная лебёдка из стартера может быть ручной, гидравлической или электрической.

Рассмотрим их.

  1. Действие механической или ручной лебёдки основано на силе мотора. В плане надёжности данному варианту нет равных. Однако любители отдыхать в условиях бездорожья не особо жалуют такой механизм из-за больших габаритов. Если такая лебёдка изначально предусмотрена в транспортном средстве, водитель будет чувствовать себя максимально защищённым, но не выберет такой вариант при самостоятельной установке механизма. Несмотря на тот факт, что изготовленная ручная лебёдка своими руками будет мощной, она занимает слишком много места в машине.
  2. Электрические варианты пользуются среди водителей внедорожников наибольшим спросом. Барабан вращается посредством электрического мотора, получающего питание от автомобильного аккумулятора. При работе с такими механизмами важно следить за зарядом аккумулятора и оставить достаточно ресурса, чтобы доехать домой. Такие лебёдки отличаются практичностью и рассчитаны на поднятие груза весом до 4 тонн. Именно электрический вариант чаще всего выбирают, если выполняется лебёдка своими руками.
  3. Конструкция гидравлической лебёдки наиболее сложная за счёт дополнительных элементов в виде масляного насоса, бака для масла и гидропривода. Собрать такой механизм самостоятельно сложнее остальных, к тому же лебёдка получается слишком громоздкой. Тем не менее данный вариант обладает и преимуществами, среди которых минимальное потребление энергии в сочетании с высокой мощностью. Целесообразность использования гидравлических лебёдок наблюдается при эксплуатации мотоблоков, тракторов или внедорожников.

Самостоятельное изготовление: ограничения и рекомендации

Итак, как сделать самодельную лебёдку, какие ограничения необходимо взять во внимание?

  1. Запуск автомобильного стартера осуществляется посредством втягивающего реле с бендиксом. В соленоиде нет никакой необходимости, но контактный пускатель лишним не будет. Это обеспечит больший ток на контактах. Схему включения лучше оставить штатную. Фиксация бендикса осуществляется посредством сварки в положении максимального сцепления, но, в зависимости от используемого редуктора, его можно удалить из втягивающего реле.
  2. Работа стартера не может быть продолжительной. Но это не значит, что продолжительные нагрузки приведут к его немедленному сгоранию. Тем не менее, корпус двигателя не обеспечит обмотке достаточного охлаждения. Регулярная эксплуатация лебёдки с учётом продолжительных периодов работы следует обеспечить механизму дополнительное охлаждение. В качестве рёбер охлаждения подойдут наваренные на корпус алюминиевые уголки.
  3. Допускается самостоятельное изготовление редуктора для лебёдки, но можно подобрать подходящий от электрического инструмента с учётом необходимой нагрузки.
  4. Для предотвращения перегрева позаботьтесь о том, чтобы питающие провода были с большим сечением.

Возможно, вас также заинтересует статья нашего специалиста, в которой рассказывается о том, как изготовить домкрат своими руками.

Интересуетесь, как сделать квадроцикл своими руками? Читайте об этом в полезной и познавательной статье нашего специалиста.

Поэтапное выполнение работ

Далее представлена подробная инструкция о том, как сделать лебёдку своими руками, используя стартер от «Жигулей». Выбор данного стартера обусловлен тем, что он максимально компактен и отличается высокой степенью надёжности. Дополнительным преимуществом является возможность его приобретения практически за бесценок на любом стихийном автомобильном рынке.

  1. Силовые контакты втягивающего реле можно оставить, если нагрузки на лебёдку будут существенными. Механизм бендикса, в свою очередь, необходимо вместе с конусным кожухом удалить.
  2. Поскольку механизм в данном случае маломощный и компактный, в создании редуктора из шестерни маховика нет никакой необходимости. Просто подберите узел от большой дрели. Редуктор должен быть понижающим.
  3. Отделите корпус бендикса от лебёдки и выполните по месту сопряжение вала редуктора с соответствующей частью стартерного мотора. Сделать это можно как посредством создания переходной муфты со шплинтами, так и путём классической электросварки.
  4. В установке демпферов нет необходимости, поскольку они всё равно сломаются.
  5. Использование планетарного редуктора позволит повысить передаточное отношение при необходимости.
  6. Используйте трубу соответствующего размера для закрытия пространства между двигателем и редуктором, чтобы оператор был защищён от вращающихся элементов.
  7. Корпус двигателя и редуктора необходимо надёжно соединить, но не простыми шпильками с резьбой.
  8. Изготовьте барабан их отреза листового железа толщиной в пару миллиметров и стальной трубы диаметром 1,2 см. Приварите к трубе круглые щёки и просверлите соосное отверстие для силового вала по центру каждой боковой части.
  9. Силовой вал должен быть со штатной парой рабочих шестерён, в противном случае сопряжение основной звёздочки с выходом редуктора выполнить будет проблематично.
  10. Надёжно сварите между собой все элементы на станине из швеллера. Люфты недопустимы.
  11. Из листового железа толщиной до 5 мм выполните боковые стенки. Толщина менее 3 мм не подойдёт.
  12. С помощью мощных подшипников с подиумами зафиксируйте барабан. Данный этап один из самых ответственных. Приварите подиумы к боковым стенкам.
  13. Редуктор на станине следует зафиксировать так, чтобы его шестерёнка цеплялась за силовую шестерню на валу барабана. Между стенками должен быть поводок для троса – проушина.
  14. Соедините электромотор от стартера с редуктором и придайте лебёдке презентабельный внешний вид – зачистите швы, устраните ржавчину и покройте поверхность краской.

Рекомендации к эксплуатации

Длительный эксплуатационный срок самодельной лебёдки напрямую зависит от соблюдения следующих условий:

  • качественная смазка подшипников;
  • надёжная фиксация механизма на фундаменте;
  • установка цепных пар в одной плоскости;
  • проверка деталей перед запуском;
  • следите за нагрузкой и не превышайте допустимые нормы;
  • контролируйте перемещение груза;
  • не прикасайтесь к тросу, если он под нагрузкой;
  • следите за витками, когда трос наматывается на барабан.

Выводы

Водитель с элементарными навыками ремонта авто сможет самостоятельно изготовить лебёдку и не беспокоиться о проходимости автомобиля в условиях бездорожья. Используйте только проверенные и качественные расходные материалы, поскольку от них напрямую зависит надёжность механизма и длительность эксплуатационного срока лебёдки.

Пожалуйста, оцените этот материал!

Самодельная лебедка | Мастер

От бездорожья, колдобин и грязи  никто не застрахован и если вдруг Ваш автомобиль крепко застрял в грязи, спасти положение может самодельная лебедка. Даже те,  кто часто и помногу ездит по проселочным дорогам редко держат в багажнике покупные лебедки. Эти устройства продаются в автомагазинах в большом ассортименте, они бывают разных моделей и конструкций, но  главная причина того, что приобретают их редко – цена. Как правило, стоимость мощной лебедки составляет не одну сотню условных единиц, а дешевые маломощные модели обернутся выброшенными деньгами на ветер, поскольку толка от них мало, да и прослужат оно недолго.

Так стоит ли тратить немалую сумму на вещь, которая может понадобиться один-два раза в году? Выходом в данной ситуации может стать самодельная лебедка, соорудить которую можно за пять минут или более продвинутые, опять же, самодельные.

Как вариант - простой самодельный домашний трактор 😉 или еще круче Шестиколесный "запорожец-хаммер"

Из школьных учебников нам известно правило рычага, по которому соотношение сил в каждом конкретном рычаге равняется соотношению дин плеч этого рычага. По данному принципу работает и самодельная лебедка.

Простая конструкция предлагаемой лебедки позволяет собрать ее на месте и основой может послужить всего лишь отрезок трубы. Для того чтобы привести в действие данную трубу, ее насаживают на ось при помощи крепкого троса. Петлю этого троса обматывают несколько раз вокруг отрезка трубы и насаживают на импровизированную ручку, в качестве которой может послужить любая крепкая палка или еще лучше – еще один отрезок трубы меньшего диаметра.

При вращении ручки труба (т.е. лебедка) начнет вращаться по оси, а трос при этом наматываться на лебедку. В качестве оси можно использовать кол, вбитый в землю. При этом процессе соотношение сил будет равно той величине, с которой соотносятся длина ручки и радиус трубы (ворота).

При возможности использования сварочного аппарата к лебедке можно приварить крючок для лучшего зацепления троса, а также проушину (ею может послужить кусок трубы) для удобной вставки ручки в ворот. Также полезными будут небольшие щечки на торце трубы.

Самодельная лебедка данной конструкции пригодится не только автолюбителям. С ее помощью можно также перемещать грузы, использую ее, например, на даче или приусадебном участке. Можно помогать лебедкой при перемещении выкорчеванных деревьев, пней или тяжелых бревен. Также пригодится она и на стройке. Например, для перемещения поддонов со стройматериалами.

Но есть и ограничения – такой самодельной лебедкой нельзя поднимать грузы, поскольку у нее нет стопора. Но, тем не менее, устройство очень полезное и, сделав такую лебедку и легко поместив ее в багажнике автомобиля или в кладовке на даче, можно быть уверенным, что она выручит в трудной ситуации.

Еще один вариант конструкции простой лебедки



Действие лебедки основано на всем известном правиле рычага. Соотношение плеч рычага в данном случае будет равно соотношению сил в рычаге. Трудно поверить, но лебедку можно сделать из обычного обреза трубы. Для этого понадобится посадить этот отрезок на ось, после чего вокруг трубы обмотать трос. Петлю троса нужно обмотать вокруг трубы несколько раз, после чего закрепить ее на ручку. В роли ручки вполне может выступить еще один обрез трубы меньшего диаметра. Осью может выступить какой-либо металлический кол, забитый в землю. Таким образом, если начать вращать ручку нашей лебедки, то обрез трубы начнет вращаться вокруг своей оси, а трос в это время будет наматываться на лебедку. Соотношение длины ручки лебедки и радиуса трубы покажет соотношение сил, оно на удивление, может равняться нескольким тоннам. Если же в наличие имеется еще и сварочный аппарат, то к устройству можно приварить крючок, за который удобно будет цеплять петлю троса. Небольшие щечки на с торцов трубы поспособствуют правильной укладке троса. Кстати, не только вытащить застрявший автомобиль поможет такое приспособление.







С его помощью вполне можно перемещать бетонные блоки или бревна на стройплощадке. Пожалуй единственным недостатком такой лебедки является отсутствие возможности перемещать грузы в вертикальном положении, поскольку у нее нет стопора. Зато при горизонтальном перемещении она будет незаменима и уж точно не уступит в качестве китайским аналогам, которые продаются в магазине. Положите эту лебедки в багажник Вашего автомобиля и в тяжелую минуту она не подведет.





Еще один вариант простейшей самодельной лебедки - "самоспас"  который поможет Вашему автомобилю в трудную минуту. Простое устройство такой лебедки состоит из куска трубы, на которую наматывается трос и рычаг, который, усилием человека наматывает трос на трубу.





Лебедка из подручных запчастей. Берется вал (которым колодки тормозные разводит) от зила. От 38 мм диаметром. Далее нужно проточить до диаметра 35 мм с двух сторон чтобы надеть подшипники. К валу приваривается две шайбы (щеки). Получается барабан для троса со шлицами на конце. Подшипники зажимаются в обоймы к раме. На шлицевую часть одевается трещотка от того же зила. В ней червячная передача (по моему около 1 к 20). Далее для вытаскивания крутится червяк воротком и получается тяга. Для размотки и сматывания троса нужно предусмотреть съемное крепление трещотки.





 Существует множество других, и даже электрические самодельные лебедки от автомобильной сети. Применять такие лебёдки приходиться редко, но иногда они спасают от неприятностей.


Лебедка своими руками: как сделать самодельную лебедку

Рано или поздно, любой, кто часто передвигается по бездорожью понимает всю необходимость такого простого приспособления как автомобильная лебедка.

Самодельная лебедка с усилием 4.5 тонны

Сейчас на рынке представлен большой выбор устройств цена на которые варьируется в зависимости от тягового усилия, сложности конструкции и наглости производителя. Еще одним выходом из положения является лебедка своими руками.

Конечно, на такой шаг решится не каждый, ведь гораздо проще установить на машину покупное устройство, однако для самодельщика это не выход, и он обязательно озадачится самостоятельным изготовлением ”спасателя” для своей машины.

Какой может быть самодельная лебедка?

Самодельные устройства такого рода могут быть с ручным, электрическим и гидравлическим приводом. Общий принцип устройства таков: трос наматывается на барабан, который вращается через редуктор двигателем или руками. Рассмотрим каждый вид подробнее:

  • Лебедки с электроприводом. Чаще всего в качестве двигателя в них используют автомобильные стартеры, переделанные на работу в режиме мотора, генераторы от тракторов или грузовой техники, либо подбирают соответствующие по своим характеристикам электродвигатели от различной техники. Не зависимо от происхождения, электропривод должен иметь высокий крутящий момент, большую мощность и потреблять как можно меньше тока, чтобы не существенно разряжать аккумулятор автомобиля.

    Гидравлическая лебедка

  • Гидропривод для лебедки сложнее по конструкции. Как правило, для него требуется масляный насос, привод насоса и бак для масла. Несмотря на свою громоздкость и сложность конструкции, лебедки с гидравлическими моторами обладают большим преимуществом перед электролебедками – они обеспечивают большее тяговое усилие при меньших затратах энергии бортовой сети.
  • Лебедка ручная своими руками делается по такому же принципу, как и все остальные, только вместо роль двигателя выполняет человек. Соответственно мощность лебедки напрямую зависит от физической силы оператора и длины рычага, к которому прикладывается усилие.

Компоненты самодельной лебедки

Барабан с тросом – основной узел любой лебедки, самодельной или промышленного изготовления, начнем с него. Если найдется готовый барабан и не потребует никаких переделок, то это будет просто замечательно, если же такового не окажется под рукой – значит, придется сделать его. Для этого нужно взять отрезок толстостенной трубы и приварить к нему щечки толщиной 4 – 5 мм. В зависимости от конструкции лебедки, к одной из щечек барабана может быть приварена ведомая шестерня, а труба снабжена посадочными местами под подшипники.

Пример самодельного барабана

Как вариант для изготовления барабана можно использовать пару ступиц от Жигулей. Нужно будет только проточить место сварки (тонкий конец) и сварить половинки барабана на оправке подходящего диаметра для обеспечения соосности деталей.

Редуктор предпочтительнее использовать червячный с большим передаточным числом. Преимущество червячного редуктора в том, что при его использовании  автомобильная лебедка своими руками может обойтись без тормоза барабана (в силу свойств червячной пары). В качестве примера можно рассмотреть редуктор от троллейбусных дверей, он обладает достаточным передаточным числом и удобен в креплении на площадке.

Для безопасного пользования лебедкой целесообразно сделать выносной пульт управления, чтобы не находиться рядом с натянутым тросом.

При использовании его на лебедке нужно вскрыть корпус и заблокировать конический фрикцион, который предназначается для предохранения от защемления пассажиров дверьми. Сделать это можно любым удобным способом, самый простой из которых – прихватить конус к шестерне сваркой в нескольких местах.

Если предполагается что лебедка электрическая своими руками делается с использованием стартера, то лучше использовать такой, который комплектуется планетарным редуктором, (некоторые жигулевские моторы снабжены таким узлом).

Как сделать лебедку из стартера

Делаем из листа металла площадку, на которой будут крепиться все узлы. Затем привариваем к ней посадочные места для вала барабана и устанавливаем его. После этого присоединяем редуктор (первичным валом вверх) и по месту привариваем пластину его крепления.

Сверху к редуктору крепим самодельный переходник для крепления стартера, а на первичный вал насаживаем шестерню с подходящим модулем зуба (можно использовать венец маховика). Закрепляем стартер и устраиваем проводку, устанавливаем на машину – пользуемся.

Самодельная лебедка подходящего типа


Самодельная лебедка – несложное устройство. Она отлично подойдет для различных транспортных средств, начиная от легковых автомобилей и заканчивая тракторами. Автовладельцы изготавливают их давно, часто отказываясь от заводских моделей. Такое решение может показаться странным, но водители легко объясняют его личной проверкой надежности.

Виды самодельных лебедок

Любой чертеж подскажет, как можно собрать полезное устройство. Автомобильная лебедка остается необходимостью, поэтому не стоит отказываться от нее. Сначала стоит познакомиться с доступными вариантами, которые гарантируют простоту сборки. Существуют следующие виды этих устройств:

  • Ручная;
  • Электрическая;
  • Гидравлическая.

Самодельная лебедка – несложное устройство

В соответствии с используемыми схемами удастся подобрать оптимальную лебедку. При желании человек самостоятельно сделает подходящую модель, которая будет соответствовать его запросам. Из-за чего стоит подробно рассмотреть каждый вид, дав ему общую характеристику.

Ручная

Самодельная ручная лебедка – отличный выбор, гарантирующий простоту эксплуатацию. Это ее главное преимущество, позволяющее свободно пользоваться устройством, не сталкиваясь с проблемой разряженного аккумулятора. Единственной проблемой остается необходимость прикладывания немалых усилий.

Схема устройства такого аксессуара становится сложной. Следует произвести расчеты, чтобы получить достаточную мощность. В ином случае она будет соответствовать только физической силе человека. Ему не удастся вытащить внедорожник из кювета, поэтому установка не даст успешных результатов.

Ручная лебедка из стартера – наиболее доступный вариант, который можно выбрать для собственного автомобиля.

Воспользовавшись им, удастся в короткий срок собрать надежную конструкцию, способную справиться с задачей в любую погоду. Практика показывает, что именно такие аксессуары оказываются незаменимыми во время длительных путешествий.

Электрическая

Постаравшись упростить себе задачу, люди должны выбрать иную схему конструкции. Электрическая лебедка также удобна и доступна, ведь для ее создания придется воспользоваться всего лишь небольшим двигателем. Он наверняка найдется в любом гараже, оставшись от стиральной машины или шлифовального станка.

Электрическая самодельная лебедка

Электро или ручная лебедка? Такой выбор оказывается перед каждым человеком. Если хочется свободно перемещать крупные грузы, даже вытаскивая собственный трактор из оврага, человеку лучше воспользоваться доступным подключением. Для этого подойдет аккумулятор, находящийся под капотом.

Многие владельцы транспортных средств предпочитают такую конструкцию. Она поначалу представляется сложной для исполнения, но после быстрого изучения получается выявить трудные моменты и справиться с ними. Только во время эксплуатации вскроется неприятный недостаток. Им является невозможность использования устройства при разряженном аккумуляторе.

Гидравлическая

Выбирая подходящего «помощника», автовладелец обязательно постарается найти лучшее соотношение всех показателей. Гидравлическая самодельная лебедка окажется оптимальным вариантом, совпадающим с пожеланиями профессионалов. С одной стороны она сохраняет простоту ручных конструкций, а с другой – обеспечивает повышенную мощность.

Конструкция гидравлики сложнее, чем может показаться на первый взгляд. Для учета всех требований чертежа придется подобрать различные детали, а потом объединить их в единую действующую систему. После ее установки поездки станут полностью безопасными и спокойными.

Самодельная гидравлическая лебедка

Гидравлические конструкции обычно применяются крупными производителями. Пусть они не во всем идеальны и требуют регулярного обслуживания, но отлично справляются со своими функциями. По этой причине их популярность остается на высоком уровне, который поддерживается постоянными разработками и дополнениями.

Какую лебедку выбрать?

Решив сделать из стартера своими руками необходимый аксессуар, придется задуматься о выборе подходящего типа. Лебедки сильно отличаются друг от друга, что заставляет всерьез оценить характеристики устройства. Сделать это не представляется возможным, поэтому проще прочитать несколько тезисов, отмечаемых профессионалами.

  • Если в будущем не придется сталкиваться с чрезмерной нагрузкой, проще собрать ручную модель.
  • Подключение к аккумулятору нужно сделать так, чтобы вывести управление на приборную панель.
  • Гидравлика должна хорошо обслуживаться, в ином случае конструкция быстро выйдет из строя.

В любом случае мощность лебедки будет напрямую зависеть от выбранного троса. Даже при высоких показателях заводских моделей не всегда удается перемещать крупногабаритные автомобили. Главной причиной этого оказывается неправильный выбор троса. Оптимальным вариантом считается стальная витая нить, но даже она не всегда справляется с большим весом. Практичнее найти хороший тряпочный трос, соответствующий высоким требованиям к выдерживаемой нагрузке.

Лебедка необходима для внедорожных поездок. Вождение автомобиля может быть профессиональным, но это не значит, что полностью исключаются опасные ситуации. От аварий никто не защищен, поэтому лучше заранее подготовиться к упрощенному выезду из кювета или спасения кого-нибудь из товарищей.

Постройте самодельную лебедку за 35 долларов - Сделай сам

Рано или поздно каждому домовладельцу понадобится хорошая лебедка. Не обязательно сверхмощная промышленная модель, но надежный агрегат, способный поднять тонну, не беспокоясь. Что-то, что не будет стоить руки и ноги, но справится с этими случайными подъемами двигателя, вытаскиванием пней и другими грузоподъемными работами, которые время от времени возникают в каждом доме, квартире, гараже и подвале. Северная Америка.

Что ж, сэр (и мэм), изобретательные исследователи MOTHER EARTH NEWS собрали именно такую ​​лебедку, которую почти каждый может использовать и позволить себе, потому что [1] она управляется вручную, [2] ее сборка стоит менее 35 долларов, и [3] он ничем не уступает коммерческим моделям с той же грузоподъемностью, но которые продаются за 100 долларов и более!

Начните свой проект самодельной лебедки с подбора выброшенной коробки передач легкового или грузового автомобиля с «ручным переключением передач» (которую можно приобрести у дружественного местного продавца металлолома всего за 5 долларов).00, или на автосервисе немного больше). Подойдет практически любая марка или модель механической коробки передач, но вы обнаружите, что лучше всего работает «погрузчик с верхней загрузкой», который мы использовали. Это связано с тем, что механизм переключения передач встроен прямо в крышку трансмиссии, поэтому нет рычага переключения передач за пределами коробки, с которым можно было бы возиться. (Совет: в большинстве автомобилей, построенных до Второй мировой войны, и во многих пикапах, используемых в настоящее время, особенно в тех, которые оснащены 4-скоростным приводом, используются трансмиссии этого типа с «верхней загрузкой».)

Для изготовления основания и различных опор лебедки вам также понадобится широкий ассортимент канавок, уголков и плоских деталей. Опять же, ваш соседский торговец металлоломом - тот самый, кого стоит увидеть. Или местный сталелитейный завод, если вы не против заплатить немного больше за то же самое. Остальные компоненты также доступны в виде лома, включая автомобильные детали, трубу, шкив и ремень (оба из которых можно утилизировать из старой стиральной машины).

Снимите корпус хвостового вала (эта «лишняя» деталь, которая удерживает трос спидометра и прикручена болтами к задней части коробки передач) из переработанной коробки передач и вырежьте кусок резиновой внутренней трубки того же размера и формы, что и коробка. задняя пластина.Этот кусок резины будет служить прокладкой между трансмиссией и вырезанным U-образным каналом, поддерживающим этот конец коробки передач. (Когда вы вырезаете прокладку, не забудьте отметить и проделать отверстия в резине для крепежных болтов и главного вала трансмиссии, которые будут проходить через прокладку.)

Все четыре из 3/16 "x 3" x Основные опорные кронштейны 10 x 7 дюймов вырезаются из одного 28-дюймового куска U-образного канала размером 3/16 x 3 x 10 x 3 дюйма (если у вас нет газовой горелки, вы должны быть удалось убедить местного сварщика выполнить всю резку металла в рамках этого проекта - на самом деле это не так уж и много - за символическую плату.)

Положите 30-дюймовую секцию швеллера 3/16 "x 2" x 7 "x 2" (основание лебедки) вниз и поместите на нее трансмиссию "в положение". Затем поверните вверх два основных опорных кронштейна. «на краю» (с одной из 3-дюймовых боковых кромок на одном уровне с основанием) и установите их напротив главного вала коробки передач, одну спереди, а другую сзади трансмиссии. Отрежьте эти кронштейны примерно на 1/12 дюйма над верхом вала, просверлите отверстие 3/4 дюйма в каждой металлической пластине в месте соприкосновения с концом вала, а затем обрежьте оба кронштейна, чтобы сформировать коническую форму.Это будут кронштейны кривошипа и барабана.

Выполните ту же процедуру с двумя скобами из швеллера, которые подходят вплотную к лицевым сторонам самого редуктора. (Только на этот раз вам придется просверлить отверстия в пластинах в соответствии с монтажной схемой на передней и задней части вашей конкретной трансмиссии. Вам также придется вырезать прорезь на переднем кронштейне, достаточно большую, чтобы позволить картер коробки передач, чтобы установить заподлицо с опорой.) После того, как два кронштейна будут обрезаны до нужного размера и просверлены, наденьте новую резиновую прокладку на заднюю часть трансмиссии и надежно прикрутите опоры к коробке передач с помощью оригинального оборудования, поставляемого с Блок.

Теперь расположите переднюю часть трансмиссии примерно в восьми дюймах от одного конца основания из швеллера, просверлите пару отверстий в «ножках» каждой из двух опорных кронштейнов и прикрутите коробку на место с помощью четырех болтов 5/16 дюйма. болты 1 1/4 дюйма, гайки и стопорные шайбы. (ПРИМЕЧАНИЕ: дополнительная плоская шайба 3/8 дюйма с загнутым вверх краем и просверленным отверстием вставляется под одну из головок болта, прежде чем она будет зажата. Пружина растяжения для храпового фиксатора зацепится за просверленное отверстие позже, во время окончательная сборка вспомогательного оборудования вашей лебедки.)

Все мы знаем, что чем длиннее рукоятка такой лебедки, тем больше у нас рычагов и тем легче будет «намотать» тяжелый груз. Вот почему наши конструкторы оснастили эту лебедку массивной трубчатой ​​ручкой длиной примерно полтора фута. Это на несколько дюймов больше, чем расстояние, на котором главный вал агрегата расположен над основанием лебедки… что определенно может создать проблемы с зазором во время работы подъемника. В данном случае, однако, это не проблема по двум причинам: [1] эта лебедка разработана, в нормальных условиях, для установки достаточно близко к краю кузова грузовика, прикрученной болтами лавке, погрузочной платформе и т. Д. .чтобы обеспечить абсолютно свободный зазор рукоятки во время полного поворота, и [2] наши гениальные изобретатели встроили в устройство автоматический замок и шлицевую рукоятку, так что в любое время, когда вращение рукоятки ограничено, вам нужно только вытащить рукоятку , поверните его в «свободное» положение, верните рукоятку обратно, сделайте пол-оборота и повторяйте до тех пор, пока груз, который вы пытаетесь поднять, не будет поднят, несмотря на узкий зазор вокруг ручки подъемника.

Ключевым элементом, обеспечивающим работу этой изящной функции, является утрамбованный диск сцепления, ступица которого имеет шлицы, которые подходят к шлицам на входном валу вашей лебедки.Вырежьте ступицу и приварите ее к трубному ниппелю длиной 2 1/2 дюйма и 3/4 дюйма. Затем пропустите блок через отверстие 3/4 дюйма (оно должно быть неплотным, но не неряшливым) в верхней части одного из треугольных опорных кронштейнов (обратите внимание, что опора повернута так, чтобы ее выступ был обращен к трансмиссии), и проденьте резьбу. колено 3/4 дюйма на другой конец ниппеля. Расположите кронштейн так, чтобы было легко надеть ступицу и снять ее с вала трансмиссии, затем просверлите два отверстия 5/16 дюйма и надежно прикрутите опору к основанию.

Закончите кривошип, ввинчивая трубу 3/4 дюйма длиной 16 дюймов в открытый конец только что смонтированного колена, наденьте еще одно колено на 90 ° на другой конец трубы и прикрутите 8 дюймов трубы длиной 3/4 дюйма. в это. Затем сварите все резьбовые соединения вместе, чтобы они никогда не разошлись во время использования лебедки.

Рабочий конец подъемника изготавливается путем отрезания шлицевой ступицы от старого универсального шарнира и приваривания ее к прямозубой шестерне диаметром около 4 дюймов (размер ступицы шестерни не критичен, если она подходит к шлицевому валу. что выходит из коробки передач).Затем приварите кусок трубы длиной 14 дюймов к другому концу шлицевой ступицы карданного шарнира (это нормально, если труба входит примерно на полдюйма в ступицу для дополнительной прочности, когда они свариваются вместе), вставьте 6-дюймовый -диаметр V-образного шкива над осью (для этого вам, возможно, придется вырезать кусок мяса из ступицы шкива), а также приварить шкив к шлицевой ступице.

Теперь вы готовы вырезать два диска диаметром 7 дюймов из обрезков листового металла толщиной 16 мм. Просверлите отверстие 3/4 дюйма в центре каждой из этих концевых пластин барабана, наденьте первый на ось и надежно приварите его к V-образному шкиву.Затем отцентрируйте отрезок 4-дюймовой трубы длиной 9 1/2 дюйма (сам барабан) на пластине, сдвиньте вторую концевую пластину вниз по оси до тех пор, пока она не коснется другого конца барабана, и надежно сварите узел вместе. (ПРИМЕЧАНИЕ. Важно, чтобы секция трубы была "правильной" на торцевых пластинах до того, как она будет приварена к ним, чтобы готовый барабан не был "смещен по центру" при вращении. Хороший способ выровнять эту сборку - это вырезать четыре куска дерева одинаковой ширины, а затем сжать их на равном расстоянии вокруг оси - между валом 3/4 дюйма и барабаном 4 дюйма, прежде чем он будет приварен к концевым пластинам.)


Наденьте кусок 1 дюйм длиной 1 дюйм на вал трубы 3/4 дюйма, сдвиньте эту прокладку к готовому барабану, намотайте тормозной ремень на клиновой шкив, просверлите два отверстия 5/16 дюйма через "зубцом" последнего основного опорного кронштейна, слегка прижмите кронштейн к распорке 1 дюйм и привинтите опору к основанию лебедки.

Затем отрежьте угол 45 ° на одном конце каждого из небольших (5/16 "x 1 3/8" x 4 1/2 ") опорных кронштейнов тормоза и собачки и приварите опоры непосредственно к стороне основания. под цилиндрической зубчатой ​​передачей барабана (с прикладом собачки 5/16 "x 1 3/8" x 8 ", расположенным между двумя кронштейнами так, чтобы он прямо касался зубьев прямозубой шестерни).

Затем просверлите отверстие 1/2 дюйма в опорных кронштейнах, собачке и на одном конце тормозной ручки 5/16 дюйма x 1 дюйм x 18 дюймов. (В это время также следует просверлить два отверстия диаметром 5/16 дюйма в рукоятке тормоза: наметьте первые четыре дюйма выше отверстия 1/2 дюйма, а второе - на шесть дюймов выше первого. Это тоже хорошее время для сверления. отверстие 1/4 дюйма - для зацепления пружины растяжения - через рычаг собачки примерно в четырех дюймах от ее вершины.)

После этого пропустите болт 1/2 "x 5" через плоскую шайбу, торец ручки тормоза, еще четыре шайбы, первый опорный кронштейн, торец собачки, вторую опору и еще одну шайбу. .Затем просверлите отверстие 1/8 дюйма в конце болта и закрепите весь узел шплинтом 1/8 дюйма x 1 дюйм. Зацепите один конец натяжной пружины за отверстие 1/4 дюйма в рычаге собачки, а другой конец к отверстию в загнутой шайбе, прикрученной к основному опорному кронштейну. Также пора закрепить болт 5/16 "x 2" в каждом из двух отверстий 5/16 "ручки тормоза (используйте две гайки - по одной с каждой стороны стержня), чтобы надежно затянуть каждый болт на месте. ).

Приварите четыре угловых кронштейна 1/8 "x 2" x 2 "x 3" к стальному основанию вашей лебедки и просверлите в них отверстия 3/8 ", чтобы вы могли прикрутить подъемник так плотно, что он никогда не будет двигаться под грузом.Затем вынести весь блок на улицу, хорошо промыть его бензином и нанести пару слоев яркой индустриальной краски.

После этого просто надеть пару резиновых рукояток на голые металлические ручки лебедки. И так же легко вставить клиновой ремень в канавку шкива, обернуть его вокруг нижнего болта ручки тормоза, а затем зацепить ремень за верхний болт ручки. (Удерживайте клиновой ремень на месте, просверлив два или три отверстия 1/8 дюйма с обеих сторон петли и закрепив пару или три болта 5-44 x 1 1/4 дюйма через сдвоенную резину.

И наконец: стальной трос 3/16 дюйма прочно прикреплен к барабану лебедки, пропуская его через два отверстия 1/4 дюйма, просверленных примерно на расстоянии одного с четвертью дюйма друг от друга во «внешней» концевой пластине барабана. Пропустите кабель через отверстия так, чтобы на барабане лежало около четырех дюймов скрученной и оплетенной проволоки, а затем надежно припаяйте его на месте. Другой конец кабеля, естественно, выполнен в виде петли, и к ней стандартными зажимами крепится крючок.

Прикрутите лебедку, зацепите трос за все, что она будет удерживать, выберите передачу (включая передачу заднего хода - самую мощную, которую вы будете использовать, просто повернув «в другую сторону»), и «заводите!» Храповик и собачка предотвратят внезапную развязку троса, когда вы отпустите рукоятку, а тормозом можно управлять вручную (с меньшими нагрузками), просто отпустив собачку.

Если у кого-нибудь есть идея получше лебедки с [1] несколькими передаточными числами за [2] менее 35 долларов, мы обязательно хотели бы знать об этом. Потому что, насколько нам известно, вы мало что можете сделать, чтобы улучшить эту конструкцию ... разве что смонтировать для нее моторный привод!


Опись материалов

Основание
(1) 3/16 "x 2" x 7 "x 2" U-образный канал длиной 31 дюйм

Анкеры
(4) 1/8 "x 2" x 2 "угол 3" длиной

Опорные кронштейны
(4) 3/16 "x 3" x 10 "x 3" U-образный канал длиной 7 дюймов
(8) 5/16 "x 1 1/4" болты с шестигранной головкой, гайки, шайбы
(8 ) имеющиеся болты крепления трансмиссии
(1) кусок резиновой внутренней трубки 7 "x 10"

Барабан
(1) диаметр 4 дюйма, труба сортамента 40, длина 9 1/2 дюйма
(1) 3/4 дюйма, труба сортамента 40 (ось барабана), длина 14 дюймов
(1) 1 дюйм, труба сортамента 40 (распорка) 1 дюйм длинные
(2) диски диаметром 7 дюймов из листового металла толщиной 16
(1) продольная прямозубая шестерня диаметром 4 дюйма
(1) клиновой шкив диаметром 6 дюймов
(1) шлицевая ступица карданного шарнира (совместима с трансмиссионным валом)

Кривошип
(1) 3/4 дюйма, модель 40, длина 8 дюймов
(1), 3/4 ", сортамента 40, труба, длина 16 дюймов
(1) 3/4 дюйма, сортамента 40, труба, длина 2 1/2 дюйма,
(2 ) Колена 3/4 "
(1) диск сцепления (совместим с трансмиссионным валом)

Тормоз и собачка
(1) Плоская пластина 1 "x 5/16" (рукоятка тормоза), длина 18 дюймов
(1) Плоская пластина 1 3/8 "x 5/16" (защелка), длина 8 дюймов
(2) 1 плоская пластина 3/8 дюйма x 5/16 дюйма (опорные кронштейны) 4 1/2 дюйма длиной
(1) стальной болт 1/2 дюйма (шарнирный палец) 5 дюймов длиной
(2) 5/16 дюйма x 2 дюйма болты, гайки, плоские шайбы
(5) плоские шайбы 1/2 "
(1) шплинт 1/8" x 1 "
(1) удлинительная пружина с плоской шайбой 3/8" для крепления
(3) 5- Болты 44 x 1 1/4 "с шайбами ​​и гайками
(1) клиновой ремень 40" x 1/2 "

Трос
(1) 50 футов стального троса 3/16 дюйма
(1) стальной крюк со штифтом и зажимами

Разное
(2) резиновые рукоятки


Первоначально опубликовано: ноябрь / декабрь 1978 г.

Кто-нибудь когда-нибудь делал самодельную лебедку?

Я бы никогда не отговорил кого-то мыслить нестандартно.

После того, как все обдумывание сделано, вы должны все обдумать.Это практично? Это имеет значение? Это мое творение, и я сделал это по-своему !!!!

Теперь давайте подумаем над этим (успокойтесь, это может занять некоторое время)

Гидравлический двигатель имеет некоторые преимущества. Можно тянуть вечно и не перегревать вещь. Недостаток в том, что это не дешево. Плюс нужно где-то поставить насос и клапан плюс шланги.

У меня есть несколько моторов, которые прокладывают снаряд, и я планирую подключить их к трактору или погрузчику.

Electric может сильно перегрузиться в течение нескольких секунд.Также относительно дешево купить и подключить. В меньшем размере, даже вполне доступном! Остерегайтесь китайских моторов .... некоторые проблемы с контролем качества.

Хорошо, используя запасную трансмиссию и задний мост. Heavy - единственный реальный недостаток. Если вы откроете дифференциал и сварите пауки вместе, вы можете полностью отрезать одну трубку. Это даст вам то же соотношение, что и diff.
Воткнуть туда трансмиссию .... дает много вариантов, и некоторые быстрые тяги, или серьезные серьезные хрюканья , когда это необходимо.

Я только что посмотрел гидравлический мотор (северный) низкая скорость, высокий крутящий момент.
Крутящий момент 310 фут-фунт, 150 об / мин, около 16 галлонов в минуту.

На одном из ваших рисунков изображена бабушка-транс. Сделаем некоторые предположения. 6 на 1 первую передачу? Может быть, дифференциал 3,5 к 1?
7,14 об / мин. Ах да, я знаю эту скорость! Это скорость эволюции !!!
Ваш основной действительно медленный режим. Какой крутящий момент? 6510 без трения. Это в фунтах / футах. Итак ... это означает, что если бы вы использовали колесо, с тросом на расстоянии около 1 фута от оси, оно потянуло бы 6000 фунтов.отрежьте колесо до 1/2 размера, и вы можете удвоить это. 12000 .... Который долго не работал. Ось сломалась. Или подшипники взорвутся. Карданные шарниры между трансмиссией и дифференциалом также имеют номинальный крутящий момент .....

У меня есть фрикционная муфта, чтобы, надеюсь, решить эту проблему.

Ладно, оставь пока колесо там. отлично подходит для намотки кабеля. Как и есть, он потянет почти 3 тонны. Теперь давайте что-нибудь сделаем !!
Высокая передача! 42,85 об / мин и 1085 фунтов! Это жестоко.

Он будет тянуть более 1000 фунтов со скоростью 3 мили в час !!!! Это может сработать ...

Ваш пробег может отличаться ... Это основано на "колесе" диаметром 24 дюйма.
На самом деле, вы можете использовать 15-дюймовое автомобильное стальное колесо, которое будет значительно меньше (больше тяги), но медленнее.
Мне нравится идея со скоростью 3 мили в час, это достаточно быстро, чтобы на самом деле справиться !!

Сейчас у него ободок 15 дюймов, я думал о том, чтобы сделать его около 2-4 дюймов
Пища для размышлений от парня, который был там и делал такие вещи.
-Pat

Создайте лебедку для вейкборда стоимостью менее 900 долларов С BeachWinches.com: 18 шагов (с изображениями)

Теперь мы можем оживить нашу лебедку. Теперь мы можем установить наш двигатель, катушку, лебедку, роликовый фаркоп и роликовую цепь.

Извините, у меня нет фотографий, как надевать каждую деталь. Если вам нужна помощь, просто спросите в комментариях.
Для каждого болта и гайки, которые мы надевали на нашу лебедку, мы использовали фиксатор резьбы, чтобы защитить их от вибрации от лебедки. НАСТОЯТЕЛЬНО РЕКОМЕНДУЮ!

Для крепления двигателя, как вы видите, задняя часть.Это потому, что наш мотор вращается против часовой стрелки. Если мы переместим двигатель в другую сторону, это приведет к тому, что наш роликовый фаркоп и трос лебедки будут испытывать большие нагрузки и риск поломки. Итак, мы перевернули наш двигатель, и нам пришлось сделать специальный выхлоп для нашего двигателя, чтобы он не плавил нашу акриловую защиту от брызг. На следующем этапе мы сделали кастомный выхлоп.

После установки двигателя и катушки. Вам нужно поработать, чтобы определить, где будут совпадать звездочки. Это очень важно, потому что, если одна из ваших звездочек, звездочка катушки или звездочка двигателя не на одной линии, ваша роликовая цепь оторвется в середине сеанса работы с лебедкой, а не весело.В качестве совета держите все на оси катушки не закрепленным болтами, чтобы вы могли настроить, где все должно совпадать. Как только все будет выровнено, вы можете прикрутить катушку и звездочку к оси. Для справки проверьте наши 3-е и 4-е изображения.

Как только они будут на вашей лебедке, вы начинаете катать лебедку вокруг своей катушки. Просто завяжите узел на одном конце вокруг оси катушки в середине катушки. Затем, чтобы сэкономить время, вы можете одновременно проверить свою лебедку. Запустите двигатель и попросите напарника удерживать дроссельную заслонку, пока другой помогает наматывать лебедку на катушку.* Надевайте перчатки, чтобы не обжечься веревкой. Не езжайте быстро, просто посмотрите, как работает двигатель и как крутится катушка. Все должно работать гладко. В противном случае вы должны найти способ отрегулировать ось катушки или двигатель, чтобы решить проблему.

После того, как трос лебедки включен, вы можете прикрепить роликовый фаркоп к передней части лебедки. Болты должны уже совпадать с вашим кабельным каналом, и все, что вам нужно сделать, это затянуть гайки.

После того, как лебедка окажется на месте, пропустите свободный конец троса лебедки через лебедку и привяжите его к ручке вейкборда.

Наконец, вам нужно будет установить брызговик. Мы использовали 4 L-образных кронштейна от Lowes и просто прикрутили их к нашей раме. Два сверху и два снизу перед двигателем. На рисунке 1 показано расположение L-образных скоб. Мы только что купили 10X Acrylic от Lowes, потому что он был прочным и довольно дешевым. Не используйте обычный акрил, он сломается при изгибе, используйте более прочный акрил или лексан. Измерьте желаемую ширину брызговика и вырежьте его. В зависимости от ширины может потребоваться вырезать прорезь для роликовой цепи, чтобы она могла проходить, не касаясь ограждения.Начните с просверливания двух небольших отверстий и прикрутите брызговик к верхней части лебедки. Затем, установив нижние L-образные кронштейны на место, осторожно согните ограждение так, чтобы оно касалось нижних кронштейнов. Затем прикрутите нижнюю часть, и все готово!

Передняя часть авто с самодельной лебедкой. Устройство для тяги. Фотография, картинки, изображения и сток-фотография без роялти. Image 144898931.

Передняя часть автомобиля с самодельной лебедкой. Устройство для тяги. Фотография, картинки, изображения и сток-фотография без роялти.Изображение 144898931.

перед авто с самодельной лебедкой. приспособление для вытаскивания машины из грязи. Рука тянет тяжелый грязевой крюк на гоночной машине, самодельное устройство для инженерной установки лебедки, натягивая грязь на машину.Автомобиль, едущий по грязной дороге. Устройство для вытаскивания лебедки из металлической трубы. Самодельная модель автомобиля, обладающего силой и выносливостью.

M L XL

Таблица размеров

Размер изображения Идеально подходит для
S Интернет и блоги, социальные сети и мобильные приложения.
M Брошюры и каталоги, журналы и открытки.
л Внутренние и наружные плакаты и печатные баннеры.
XL Фоны, рекламные щиты и цифровые экраны.

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать Электронный Всесторонний

6000 x 4000 пикселей | 50.8 см x 33,9 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

6000 x 4000 пикселей | 50,8 см x 33,9 см | 300 точек на дюйм | JPG

Скачать

Купить одно изображение

6 кредитов

Самая низкая цена
с планом подписки

  • Попробуйте 1 месяц на 2209 pyб
  • Загрузите 10 фотографий или векторов.
  • Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любой размер

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь с вашим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать.Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

. Принимать

DIY Полноприводная Lada переосмысливает термин `` схематичный ''

Это видео похоже на очередной дурацкий эксперимент команды Garage 54 на YouTube, и технически так оно и есть. Однако у этой самодельной полноприводной идеи есть немного истории, поскольку это что-то вроде городской легенды. Идея проста - прикрепите веревку или другой наматываемый материал к колесу или шине и используйте собственную мощность транспортного средства, чтобы либо избавиться от проблем с помощью лебедки, либо, в этом случае, передать мощность другим колесам, у которых в противном случае нет.

Чтобы это произошло, команда вновь обратила внимание на беспомощную «Ладу» и оснастила ее специальными колесами, обмотанными стальным тросом. Оба передних колеса несут трос до тех пор, пока не понадобится полный привод, после чего кабели подключаются к задним колесам. Поскольку Lada имеет задний привод, движение вперед заставляет задние колеса разматывать трос спереди, поворачивая их в процессе. То есть теоретически все равно.

10 Фото

Да, у есть много проблем с такой настройкой, не в последнюю очередь из-за того, что она работает только с блокировкой дифференциала.Кроме того, в дальнейшем это не сработает, и вы ограничены в радиусе действия тем, сколько у вас кабеля. Существует также небольшая проблема с с управляемым крутящим моментом, особенно если тросы не затягиваются одновременно. Сила может буквально вырвать колесо из рук водителя, как мы много раз видели в этом видео.

Вы знаете, что еще мы видим в видео? Чертовски работает . Lada надежно застревает в глубоком снегу, и с подключенными кабелями отважной маленькой машинке несколько раз удается выбраться из нее.Конечно, моментное рулевое управление может сломать пальцы, если вы не будете осторожны, и тогда возникает целая проблема с попыткой намотать трос, как только вы закончите. Но да, это один из городских автомобильных мифов, который попадает в подтвержденную категорию .

То есть, это подтверждено, но отдаленно не практично и не безопасно. Другими словами, ни в коем случае не пытайтесь делать это дома.

Создание бампера лебедки с большим клиренсом

Если вы похожи на нас, вы, вероятно, съеживаетесь при мысли о покупке дополнительной автостраховки.Это необходимое зло, которое год за годом высасывает ваши с трудом заработанные деньги, и редко (если вам повезет) вы пожинаете плоды. В мире бездорожья лучшая страховка, которую вы можете купить, - это лебедка для самовосстановления. Для многих организованных велопробегов это обязательное требование. Однако, в отличие от автострахования, вы можете практически гарантировать, что ваша лебедка привыкнет.

Для нашего проекта Chevy S-10 2001 года это был элемент, который, как мы знали, нам нужен, но нам не понравился небольшой ассортимент доступных бамперов для лебедок, предлагаемых для S-10 нашего поколения.В первую очередь это было связано с тем, что мы хотели как можно меньше бампера. Для нас было важно безопасное место для хранения лебедки Warn M8-S и небольшой кусок металла для очистки передней части пикапа.

Итак, мы выбрали собственный маршрут. Начав с чего-то большего, чем универсальная монтажная пластина для лебедки, стержень диаметром 1,75 дюйма, трубка из DOM с толщиной стенки 0,120 и несколько секций листовой стали, мы умоляли команду внедорожника Low Range 4x4 в Уилмингтоне, Северная Каролина, повернуть наши бампер мечты в реальность.Как вы понимаете, переход по маршруту «сделай сам» может быть сопряжен с некоторыми трудностями, но мы разбиваем процесс для вас, чтобы вы тоже могли создать свой собственный передний бампер для мини-грузовика.

Посмотреть все 20 фотоСмотреть все 20 фотоСмотреть все 20 фотоСмотреть все 20 фотоСмотреть все 20 фотоСмотреть все 20 фотоСмотреть все 20 фотоСмотреть все 20 фотоСмотреть все 20 фотоСмотреть все 20 фотоСмотреть все 20 фотоСмотреть все 20 фотоСмотреть все 20 фотоСмотреть все 20 фотоСмотреть все 20 фотоСмотреть все 20 фотоСмотреть все 20 фото

High and Tight!
Хотя мы могли бы сделать бампер более сложной конструкции, мы думаем, что подход «меньше - значит больше» был правильным решением.Мы хотели максимально сохранить внешний вид S-10 и не нуждались в кучке ненужных материалов и громоздкости, прикрепленных к передней части. У нас все еще есть много лишних вещей, которые нужно решить на нашем грузовике, и мы, вероятно, подрежем несколько дюймов от концов бампера, так как шины могут соприкасаться с полной нагрузкой.

Просмотреть все 20 фотографий

Беспроводная лебедка
Чтобы управлять лебедкой, не открывая капот, мы будем использовать беспроводной контроллер лебедки Warn (номер детали
).Это автоматическое обновление, которое дает вам возможность использовать небольшой брелок для беспроводного управления лебедкой. У нас по-прежнему есть возможность подключить контроллер напрямую, но это избавит от необходимости прокладывать любые дополнительные провода внутри кабины.

Просмотреть все 20 фото

Как работает лебедка (полная поломка)

Лебедка - это не новый инструмент, который требует отдельного описания.

При этом сегодняшняя лебедка отличается от лебедки, которая использовалась в прошлом.

В эти лебедки добавлено множество новейших компонентов и технологий.

Итак, независимо от того, сколько других способов поднять вашу машину без лебедки, использование лебедки, несомненно, лучший способ вытащить ваш автомобиль из строя.

В основном, для восстановления вашего грузовика, джипа, внедорожника, UTV, квадроцикла и других коммунальных услуг, лебедка - самый лучший выбор.

Знать, как работает лебедка изнутри, необязательно, но это тоже не повредит.

Лучший способ изучить его механизм - это узнать о его компонентах и ​​их роли в работе лебедки.

Кстати, если у вас нет лебедки и у вас ограниченный бюджет, вы можете проверить этот список высококачественной лебедки за деньги .

Компоненты лебедки и принцип работы лебедки

Каждая электрическая лебедка имеет стандартные компоненты. Позвольте мне перечислить эти компоненты один за другим и рассказать об их основных функциях.

Трос лебедки: Лебедка может иметь синтетический трос или стальной трос. Однако длина его может быть разной. Лебедки с большей грузоподъемностью имеют более длинные тросы, чем лебедки с меньшей грузоподъемностью, и, как правило, длина колеблется от 40 до 90 футов.

Синтетический трос весит намного меньше стального троса. Кроме того, синтетическая леска менее опасна, чем стальной, если она порвется под нагрузкой. Всегда будет правильным решением использовать демпфер с версией со стальным тросом, поскольку он не даст веревке оторваться назад, если она порвется.

Барабан лебедки: Барабан лебедки представляет собой объект цилиндрической формы, вокруг которого наматывается трос. Это помогает веревке правильно наматываться и разматываться.

Муфта свободного хода: Каждая современная лебедка имеет бортовую муфту свободного хода. Порядок работы муфты свободного хода может быть разным, но конечный результат во всех случаях одинаков.

Позволяет включать / отключать передачу. Муфта свободного хода также позволяет вытягивать трос вручную.

Как я уже сказал, порядок работы может быть разным. Некоторые лебедки оснащены подъемно-поворотным механизмом, а некоторые оснащены рычагом, который необходимо повернуть для работы.

Шестерня лебедки: Большинство лебедок оснащено трехступенчатой ​​планетарной передачей; некоторые идут с двухступенчатой ​​планетарной передачей.

Это эллиптические шестерни, и потому, что их называют «планетарными», они работают как планеты, вращающиеся вокруг Солнца.Это означает, что маленькая шестеренка вращается вокруг большой шестерни.

Зубчатая передача позволяет лебедке тянуть тяжелые предметы. Он преобразует мощность двигателя в тяговое усилие. Используя муфту свободного хода, вы можете легко включать / отключать зубчатую передачу.

Двигатель лебедки: Каждая лебедка имеет двигатель, встроенный в систему. Это либо электродвигатель, либо гидравлический мотор.

Электродвигатель работает быстрее гидравлического двигателя.Кроме того, в большинстве случаев вам понадобится электродвигатель.

Почему?

Это потому, что для работы лебедки используется аккумуляторная батарея автомобиля. С другой стороны, гидравлический двигатель требует, чтобы вы подключили некоторые линии к вашей системе рулевого управления с гидроусилителем и использовали это гидравлическое давление для запуска лебедки.

Для использования гидравлической лебедки необходимо, чтобы двигатель работал; с другой стороны, электрическая лебедка работает до тех пор, пока у вас есть заряд аккумулятора.

Итак, практически электродвигатель - наиболее удобный тип двигателя для джипа, грузовика, внедорожника, UTV или квадроцикла.

Двигатель лебедки приводит барабан во вращение.

Соленоид: Соленоид - это еще один компонент, которым обладает каждая полезная лебедка. Это может быть перемещаемый соленоид или неперемещаемый соленоид.

Соленоид напрямую подключает вашу лебедку к аккумулятору вашего автомобиля.Он активирует двигатель лебедки, подав необходимый ток, не повреждая двигатель лебедки.

Вы можете подключить свой проводной пульт дистанционного управления к этому соленоидному блоку и управлять лебедкой, соблюдая безопасное расстояние.

Все подходящие лебедки оснащены герметичной коробкой соленоида, защищающей от внешних воздействий.

Тормоз : Автоматический тормоз удержания груза внутри лебедки необходим для повышения вашей безопасности.Почти все первоклассные лебедки, такие как лебедка Smittybilt или лебедка KFI, оснащены автоматическим тормозом удержания груза.

Заключительные слова

Эта статья не о том, как пользоваться лебедкой.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
