Розетка штепсельная открытого и закрытого типов

Штепсельная розетка является частью разъема для быстрого подключения потребителей электричества. Конструкция включает корпус, основу из пластика или керамики, пружинные контакты и клеммы для подключения питания. Модели имеют большое разнообразие исполнения.

Как выглядит штепсельная розетка

Необходимой принадлежностью, образующей с розеткой разъемное соединение через пружинные контакты, является вилка с металлическими штырями.

Розетки устанавливаются однофазные, с контактом заземления и без него, а также трехфазные. Последние имеют 4 контакта, три из которых предназначены для фаз, а один – для нуля или земли. Модели могут быть утопленного типа или накладными, влагозащищенными, сдвоенными, с выключателем и встроенным УЗО. При этом принцип действия остается одним и тем же. Простая и надежная конструкция дает возможность любому человеку подключить электрические приборы к сети.

Устройство розетки

Конструкция включает основание (колодку) с защитным корпусом и размещенными внутри металлическими контактами. Они обеспечивают подключение к штырькам, а также удерживают их вместе с вилкой и проводом. На основании крепятся металлические площадки, к которым прикручиваются подводящие провода и где расположены контакты. Кроме того, существуют еще заземляющие контакты, выполненные в виде двух металлических подпружиненных полосок.

По требованиям ПУЭ, в квартире нужен отдельный контур заземления. На вилке подключаемого прибора находится третий контакт земли, присоединенный к корпусу. Он выполняется подпружиненным и дополнительно удерживает вилку от выпадения из гнезда. Все элементы соединяются с помощью винтов.

Устройство штепсельной розетки в разобранном виде

На рисунке розетка изображена с защитными шторками, закрывающими контакты. Когда вилка вставляется в отверстия корпуса, они отодвигаются, обеспечивая доступ к токоподводящим частям. Чтобы шторки меньше изнашивались, они укрепляются металлическими кольцами или полосками. Существуют конструкции, в которых шторки отодвигаются вручную, путем поворота закрывающей гнезда пластины.

Материалы

Колодка раньше изготавливалась из керамики, но сейчас ее больше делают из термопласта или специального поликарбоната. Пластиковое основание менее хрупкое и дешевле в изготовлении. Материал имеет высокие эксплуатационные параметры, но проигрывает в качестве керамике, деформируясь от нагрева и обладая меньшим напряжением пробоя.

Контакты делаются из бронзовых, латунных или медных пластин. Сплав должен быть упругим для обеспечения надежного соединения со штырями вилки.

Классификация

Розетки выполняются с разными видами последующего монтажа и количеством разъемов.

Внутренние и внешние

Внутренние розетки утопленного типа применяются чаще. Они удобнее в применении, поскольку монтируются в стене и подключаются к скрытой проводке. Для них в бетоне делается специальная ниша, в которую крепится монтажная коробка. Модели снабжаются внутренними стальными лапами с зубцами. Они разводятся в стороны с помощью винтового соединения и за счет трения о боковые стенки удерживают конструкцию в скрытой монтажной коробке. Устройство не обеспечивает постоянного прочного соединения и его время от времени приходится подкручивать. Более надежным является способ винтового крепления непосредственно к коробке, которая прочно закреплена гипсовым раствором. Кабель подводится к розетке по каналу внутри стены, его концы подключаются к специальным зажимам. Важно прочно прикрепить концы жил к контактам, иначе в этом месте возникает искрение и выгорание соединения.

Расположение розеток утопленного типа

Как видно из рисунка, внутренние розетки при скрытой проводке удобны для подключения и хорошо выглядят. Их корпусами являются только крышки с гнездами, а основная часть помещается внутри стены.

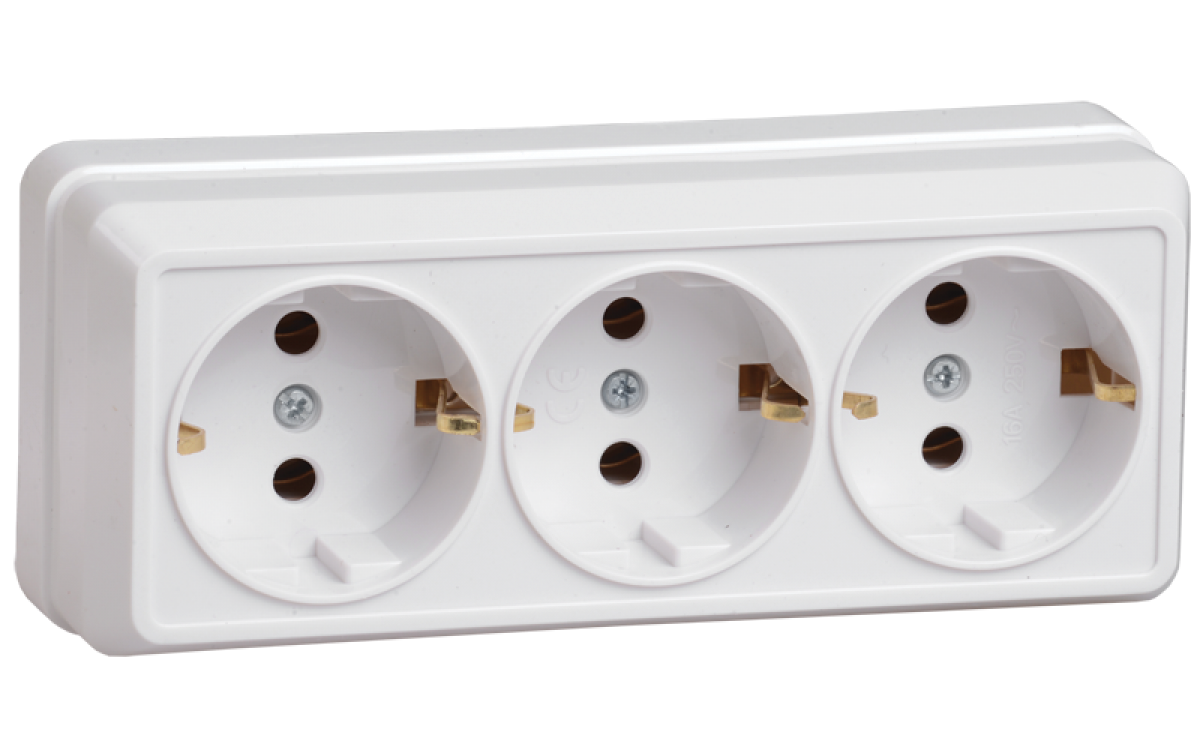

Внешние розетки (накладного типа) применяют при проводке, которую не прячут под штукатуркой, а размещают в трубах или кабель-каналах.

Как выглядит накладная розетка

Такое размещение кабеля делается при невозможности прокладки скрытой проводки с целью обеспечения доступа, а также во вспомогательных или производственных помещениях. Внутреннее устройство не отличается от розетки утопленного типа. Основание и корпус крепятся на стену через подрозетник, изготовленный из неэлектропроводного материала. Наружные розетки могут быть снабжены дополнительной подсветкой, таймером и кнопочным выталкивателем вилки.

По количеству полюсов

Полюсов у розеток может быть от одного до четырех. В России больше распространена двухполюсная, с контактом заземления. Многополюсные розетки обычно применяются в трехфазных сетях при подключении станков, насосов, электрокотлов и др.

Трех,- и четырехполюсная розетки

Форма контакта со штырьками вилки может быть круглой (классический вариант), плоской и комбинированной. Плоские штифты часто используют на вилках зарубежного производства. На рисунке выше изображены двухполюсная (а) и трехполюсная (б) розетки с заземляющим контактом в комплекте с вилками. Они рассчитаны на ток 25-32 А и применяются большей частью для подключения электроплит, стиральных машин, станков, насосов и другого мощного оборудования.

Запрещается использовать вместо заземляющего нулевой провод. Если фаза и ноль поменяются местами при ремонтных работах, на корпусе электроприбора может оказаться потенциал фазы.

Подключение. Видео

О том, как подключить розетку своими руками, рассказывает это видео.

Для обустройства электроснабжения квартиры необходимо правильно выбрать и установить штепсельные розетки. Выбор производится по мощности, функциональности, дизайну, цене и с соблюдением всех норм электробезопасности. Преимущественно устанавливается однофазная розетка утопленного типа, с заземляющим проводом.

Оцените статью:

Виды электрических розеток ⋆ Электрик Дома

Розетки есть в каждом доме: с их помощью подключают электрические приборы в сеть. Они являются частью штепсельного соединения, для которого также необходима вилка. Среди вилок выделяют различные виды, розеток электрических существует не меньше. Внешне все они похожи между собой, оттого трудно разобраться в выборе. Рассмотрим разновидности розеток, встречающихся в быту.



Критерии для классификации розеток

Все розетки можно разделить на несколько классов по следующим критериям:

  • Тип, принятый для эксплуатации в пределах страны;
  • Способ обеспечения безопасности;
  • Способ монтажа;
  • Дополнительные возможности.

По данным критериям можно выделить свыше 20 видов электрических розеток, которые встречаются в бытовых условиях. Современные модели обеспечивают не только прочное штепсельное соединение, но и являются многофункциональными. Они же отличаются высокими показателями безопасности.



Типы розеток, используемые в России

В пределах нашей страны широко используются следующие виды розеток электрических:

  1. Накладные;
  2. Встраиваемые.

Отдельно выделяют розетки, предназначенные для подключения в сеть электрических плит.

Накладные

Они же внешние розетки электрические (открытого типа). Для их установки нет необходимости проделывать в стене отверстие. Они просто укрепляются к ее поверхности: коробка сильно выступает. Розеточный разъем со всех сторон окружается защитным корпусом. Поэтому контакты полностью изолированы от внешней среды. Это одно из главных отличий от встраиваемых розеток.

Встраиваемые

Они же внутренние (закрытого типа). Так называют те розетки, колодка и контакты которых врезаются в стену. Поэтому корпус сливается с ее плоскостью без образования выступа. Они монтируются в специальные коробки, если в доме организована скрытая проводка. Разновидностью является розетка скрытой проводки с заземлением.



Для электроплит

Электроплита – прибор высокой мощности. Поэтому подключать ее следует в специальные розетки для электрической плиты. Они бывают однофазные и трехфазные, открытые и закрытые. Розетка для электроплиты 220В – однофазная, а 380В – трехфазная. Они способны работать от сети с силой тока от 20 до 32 ампер.

Для дополнительной безопасности розеточный корпус изготавливается из тугоплавкого пластика или керамики. А контактной группой является латунь.



Разновидности безопасных розеток

Если контакты розетки остаются открытыми, то существует риск поражения электрическим током. Это особенно опасно для детей, поскольку их маленькие пальчики могут легко пролезть в разъем. Непоседы также могут самостоятельно попытаться подключать электроприборы, совать внутрь различные металлические предметы. Защита нужна и самим розеткам. Например, от попадания воды.

С заземлением

Этот вид розеток предназначен исключительно для трехфазной проводки и идеально подходит для домов с заземлением. Для них характерны высокие показатели безопасности, которые удовлетворяют общепринятым нормам.

В электрических розетках с заземлением предусмотрено углубление цилиндрической формы в средней части. В углублении можно обнаружить специальные отверстия, предназначенные для вилки. А в боковой части отчетливо видны контакты прямого заземления. Розеточная конструкция такова, что при подключении вилки сначала обеспечивается контакт с заземлением. Силовые контакты соединяются только после этого.

С устройством защитного отключения (УЗО)

Конструкция подобных моделей предусматривает наличие устройства защитного отключения. Они предназначены для обеспечения безопасности в помещениях с повышенной влажностью воздуха. Например, в ванной комнате легко поразиться током при использовании электроприборов, если они контактируют с водой. Если установить розетку с УЗО, то встроенный датчик моментально зафиксирует утечку тока, если таковая есть. При этом электрический прибор самопроизвольно отключается, пока ток не успел достичь человека. Обесточивание будет происходить и при нарушенной изоляции, при коротком замыкании.

Со шторками

Самая простая защита детей от электрического тока – использование розеток со шторками. Они прикрывают разъем от проникновения посторонних предметов. Шторки могут открываться тремя способами: от нажатия с усилием, путем поворота вилки по кругу, движением вверх. Показатели безопасности не самые высокие. Однако это лучше, чем полное отсутствие защиты.

С поворотной вилкой

Отлично защищает от удара током розетка с поворотной вилкой. Ее конструкция такова, что для смыкания токоведущих частей необходимо не только воткнуть вилку в гнездо, но и повернуть ее по часовой стрелке. Чтобы отключить электроприбор, ее нужно будет повернуть в обратную сторону. Только потом вилку легко можно будет вынуть из гнезда.

С крышками

Для ванной комнаты удобно использовать розетки с крышками. Такие модели надежно защищены от попадания воды. Если бытовой прибор подключен в сеть, то брызги не могут попасть внутрь гнезда, поскольку им мешает штепсельная вилка. При отключении устройства гнездо закрывается специальной крышкой.



По способу монтажа

Несколько розеток можно устанавливать в одном блоке. Иногда с ними совмещают выключатели. А монтировать коробку можно как в стену, так и в пол.

Настенные

Традиционно розетки встраивают в стену или укрепляют на ее поверхности. Это просто и доступно.





Напольные

Настенный способ монтажа имеет ряд минусов. Это не добавляет интерьеру привлекательности, а провода от электрических приборов могут тянуться по всей комнате. Особенно неудобно это в офисах, где сотрудники одновременно работают с десятками компьютеров, подключенных к сети.

Проблему решили напольные розетки электрические, которые монтируются в пол с использованием специального люка. Его крышка надежно защищает гнезда от попадания воды и инородных предметов. Люки идут в один уровень с полом и могут иметь декор, гармонирующий с основной дизайнерской задумкой.

Совмещенные между собой, с выключателем

Если планируется монтаж двух и более розеток, то совмещение их в одном блоке будет рациональным решением. Если их всего две, то есть возможность использовать в этих целях всего один подрозетник. Если их количество равно трем и более, то их придется монтировать в ряд. Для скрытого типа проводки понадобится дополнительная рамка, визуально объединяющая розеточные блоки между собой в единое целое. Точно так же можно совместить розетку с выключателем.



Умные розетки

Для умного дома разработаны специальные умные розетки. Они оснащены разнообразными гаджетами, а управление ими может осуществляться дистанционно.

С датчиком температуры

Розетка со встроенным датчиком температуры позволяет держать под контролем температуру в помещении, в котором она установлена. Причем данные о температуре воздуха можно получать дистанционно посредством sms-сообщений.



С таймером

Розеточная коробка со встроенным механическим таймером позволяет задать время отключения электроприбора. Он отключится самостоятельно, вашего присутствия для этого не понадобится. Механический таймер позволяет устанавливать программу включения и выключения электроприбора продолжительностью 24 часа. Коробка со встроенным цифровым таймером позволяет планировать режим работы розетки на неделю вперед. Про розетки с таймером более подробно можно прочитать тут.

Радиоуправляемые

С помощью пульта можно управлять работой бытовых электрических приборов, подключенных к сети через розетки, монтированные в труднодоступных местах: за диваном, шкафом, в коридоре или на чердаке. Дистанционное управление позволяет включать и выключать систему отопления или полива, освещения, бойлер на расстоянии до 25 метров.



Прочие виды розеток

Среди прочего многообразия можно выделить следующие виды розеток электрических:

  • С лампочкой-индикатором. Когда электроприбор подключен, лампочка горит. И она не светится, если сеть обесточена.
  • С винтовым зажимом, обеспечивающим прочное соединение розеточных контактов с проводкой. Во время монтажа установщик помещает провода между двумя пластинками, которые с усилием зажимает с помощью винта.
  • Пневморозетки – это розеточные устройства с рабочим напряжением всего в 24 Вольта. К ним подключается не вилка, а уборочный шланг. По сути, это встроенный пылесос, для которого в доме совсем не нужно места. И необходимость в периодическом освобождении контейнера от мусора отпадает. Пневморозетки бывают настенными и напольными.
  • Розетка проходная электрическая – не являющаяся конечной в электрической цепи. Силовой провод, питающий ее, уходит к следующей. В цепи может быть несколько последовательно соединенных розеток.

Страница не найдена ⋆ Электрик Дома

Умный дом

Начнём с истории. Она началась не в Японии, где роботы расхаживают по улицам, а

Электропроводка и соединения

Не убедившись, что на данном участке стены не проходит электропроводка, нельзя вбить даже маленький

Как это устроено

В условиях сурового российского климата зимой может быть холодно даже в хорошо утепленных квартирах

Электропроводка и соединения

Так как работа внешней электросети регулируется специальной компанией, подвести электропроводку в дом своими руками

Светодиодные ленты

Для монтажа светодиодной ленты требуется комплект оборудования, состоящий из блока питания, самой ленты и

Своими руками

Трёхфазные двигатели постоянного тока довольно часто применяются в быту и промышленности. Для их управления

Своими руками

Практические все известные сегодня нагревательные устройства и приборы функционируют благодаря работе трубчатых электронагревательных элементов,

Электродвигатели

Двигатели, в общем-то, простые механические устройства, но перемотка катушек асинхронников представляет собою довольно сложную

Своими руками

Центральное отопление осенью начинает действовать поздно, в то время как весной оно рано отключается.

Как это устроено

Печатная плата — современное устройство для электрического и механического соединения различных электронных элементов. В самом

Как это устроено

Терморегулятором называют деталь изделия, автоматически поддерживающую температуру, значение которой устанавливает потребитель. Другое название устройства

Бытовые электроприборы

Срок использования счётчиков электроэнергии довольно длительный. Во многих квартирах  срок эксплуатации данных приборов на

Бытовые электроприборы

Для каждого вида ламп предусмотрена средняя продолжительность работы. Для лампочек Ильича срок службы составляет

Бытовые электроприборы

Велико было наше недоумение, да отчасти и возмущение, когда привычные дешевые лампы накаливания стали

Светодиодные ленты

В этой статье расскажу как можно сделать умную подсветку с помощью RGB светодиодной ленты

Электродвигатели

Если у вас есть трехфазный электродвигатель, вы знаете, что это недешевое удовольствие. Поэтому при

Светодиодные ленты

Применение светодиодных лент в квартире популярно для устройства дополнительного освещения и декоративного подсвечивания. С

Альтернативные источники энергии

Энергия электрического тока, входя внутрь асинхронного двигателя, легко переходит в энергию движения на выходе

Электродвигатели

С точки зрения регулирования скоростью вращения электродвигателей, интересно уравнение для электромеханических характеристик, соответствующее Второму

Видео электрика

В данном уроке автор подробно показывает и рассказывает о способе подключения простой светодиодной ленты

технические характеристики с заземляющим контактом, монтаж 2-х полюсной розетки открытой установки или утопленного типа с защитным контактом

Одним из важнейших элементов для штепсельного соединения является штепсельная розетка. Используется для коммутации электрического прибора с сетью через вилку для передачи тока к электроприбору.

Розетка штепсельная

Ассортимент моделей огромен: влагозащищенные и пылезащищенные устройства, приборы с заземлением с защитной шторкой, для открытой и закрытой проводки.

Выбор электроприбора напрямую зависит от условий эксплуатации и технических требований помещения.

Штепсельная розетка – это…

Устройство позволяющее при минимальных затратах обеспечить безопасное включение в сеть электроприборов. На рынке целый ассортимент штепсельных розеток – влагозащищенные, заземленные, сдвоенные, но главный принцип работы неизменен. Прибор не функционирует без вилки, поэтому нужно учитывать размеры и расположение отверстий. Для предотвращения контакта с различными предметами исполняется гнездовой разъем.

В настоящее время происходит замена устаревшего вида проводки, поэтому штепсельная розетка с заземляющим контактом становится незаменимым прибором. Это в разы повышает безопасность.

Конструктивные особенности и технические характеристики

Традиционно штепсельная розетка состоит из трех элементов – корпус, колодка и контакт с устройством. Корпус выполняет декоративную и защитную функцию и изготавливается из прочных невозгораемых материалов. Колодка – основа прибора, изготавливается из керамики или карболита и удерживает крышку и контакты. По контактам с устройством электроэнергия доходит до потребителя. Выполняется из различных сплавов.

В конструктивном плане выделяют приборы утопленного и наружного типа. В первом случае подрозетник отсутствует, а накладные устройства имеют в составе крепежную панель. Утопленные приборы используются для скрытой проводки (выглядят эстетично). Устройства наружного типа монтируются на открытую прокладку сети.

Штепсельные розетки имеют маркировку, состоящую из цифр и букв. Например: РШ-Ц – 20-0-01-10/220 – это штепсельная электророзетка утопленного типа для открытой проводки, однофазная, с заземлением, используется для сети напряжением 220В и частотой 50 Гц.

В документации на каждый прибор должны быть указаны номинальные и предельные токи и напряжения, количество контактов, полюса, степень защиты и климатические требования.

Малогабаритная модель РС-16-006 скрытой установки

Розетка двухполюсная. Одноместной скрытой установки. Заземление отсутствует. Диаметр штырьков вилки составляет 4 или 4,8 мм.

Прибор накладной белого цвета, из матового пластика. Номинальное напряжение 250 В, номинальный ток 16  А. Степень защиты IP20, климатическое исполнение УХЛ4.

Розетка штепсельная ПС-326-100 (марка ИЭК)

ПС-326-100 утопленного типа для открытой проводки. Номинальный ток 40 А, напряжение 24В. Количество контактов 7. Применяется для прицепов ВАЗ, КАМАЗ и т.д.

Низковольтная розетка 42В РП-2Б

Влагозащищенная модель утопленного типа для скрытой проводки, степень защищенности IP43, номинальное напряжение 42 В, ток 10 А. Климатические условия эксплуатации УХЛ, количество полюсов 2.

Нейтральные малогабаритные типа НМШ

НМШ используются для соединения цепей повышенной мощности, являются устройствами электромагнитного типа. Схема установки отличается от классических моделей. В паспорте указывается сопротивление 310 Ом, напряжение 12 В, отпускание якоря 6,7 В и время срабатывания – мгновенно.

Виды и размеры

Классификация производится по типу установки, числу входов, виду разъемов, монтажу.

По типу монтажа выделяют внутренние и внешние розетки. Внутренние устанавливаются вместе с контактами и коробкой в стену, что удобно для пользователей. Устанавливаются только на скрытой проводке. Внешние (накладные) используются для наружной проводки и монтируются поверх стены. Процесс монтажа прост, но такие устройства могут быть неудобны в быту.

По числу полюсов выделяют однополюсные, двухполюсные, трехполюсные и четырехполюсные розетки. В России преимущественно используются двухполюсные устройства.

Внутренние

Монтаж розетки внутреннего типа сложен. Устанавливается напрямую в стену. Корпус – металлический или пластиковый подрозетник, закрепленный на стене на гипс или цементный клей. На подрозетник устанавливается колодка и затягивается винтами.

Утопленного типа

Часто используются в быту, так как выглядят эстетично. Для установки в стене делается специальная ниша, куда крепится монтажная коробка. Недостаток – устройство периодически приходится подкручивать, так как соединение может немного отходить. Для надежного закрепления используют винтовое крепление напрямую к коробке.

При установке прочно прикрепить концы жил к контактам, так как в этом месте чаще всего и происходит выгорание или искрение.

Внешние

Внешние (или накладные) розетки используются при прокладке в кабелях или трубах. Такой тип используется при невозможности прокладки скрытой проводки или в производственных помещениях, в которых необходим постоянный доступ. Внутренне розетки внешнего и утопленного типа практически не отличаются, разница только в виде монтажа. Наружные розетки могут быть дополнительно оборудованы электронным таймером, подсветкой, кнопочным выталкивателем вилки и другими нужными функциями.

С заземляющим контактом

В современных домах имеются новые требования к электрической проводке. Это обязательное наличие заземляющих контуров. Так как некоторые бытовые приборы являются металлическими электроустановками с большой мощностью. В отличие от традиционных устройств заземляющие розетки имеют 3 (для однофазной сети) или 5 (для трехфазной сети) контактов. В остальном конструкция отличий не имеет.

С защитным контактом

Используются также для нового типа проводки. В штепсельных розетках защитный контакт соединяется с заземляющим проводом. В конструкции устройства имеются специальные гнезда для приемки скобы защитного контакта.

Монтаж

Устанавливать штепсельные розетки рекомендуется на расстоянии 0,8-1 метр над полом. Для детских комнат, школ, и детсадов это расстояние может быть больше, чтобы дети не дотянулись до электророзетки.

Установка и подключение розеток производится в несколько этапов:

  • подготовка места для установки розетки;
  • установка подрозетника и его ввод в кабель;
  • разделка кабеля;
  • подключение проводов к клеммам устройства;
  • монтаж колодки;
  • проверка точности установки;
  • монтаж защитного корпуса;
  • подача тока, проверка работоспособности электроустройства.

Любая розетка устанавливается в соответствии с правилами устройства электроустановок.

Необходимо:

  • учитывать место установки, количество розеток в помещении, сечение кабеля;
  • перед подключением проверить цепь на отсутствие короткого замыкания при помощи тестера;
  • следить за состоянием изоляции, не использовать поврежденные экземпляры.

Установка открытой проводки

Электрические конструкции для проводки открытого типа снабжены изолирующей защитной крышкой. Закрепляются к поверхности стены с помощью специальной плоской площадки – подрозетника, или на дюбеля.

Первым шагом монтажа будет закрепление подрозетника на стене. Закрепляется либо при помощи дюбелей на бетонную или кирпичную стену, либо с использованием шурупов для дерева и пластика. Также  применяются винты и саморезы для закрепления на металлической основе. Отверстия делаются заранее дрелью или перфоратором. К подрозетнику напрямую устанавливается розеточный узел, к клеммам розетки подключаются колодки.

В конце нужно закрепить декоративную (изолирующую) крышку при помощи центрального винта. После установки крышки можно проверить работоспособность розетки.

Монтаж проводится строго при снятом напряжении и с соблюдением техники безопасности.

Монтаж закрытой проводки

Установка при скрытой проводке делается с использованием специальных подрозетников, которые изготавливаются в виде неглубокого стакана. Для размещения подрозетника на гипсокартонной стене нужно сначала просверлить отверстие по диаметру стакана, вставить его в нишу и закрепить. На гипсокартонную стену фиксация делается с помощью специальных лапок зажимов. Для бетонных стен используются специальные гипсовые смеси. Для проведения электропроводки нужно проштробить в стене бороздку с глубиной, достаточной для провода. В нее укладываются провода таким образом, чтобы запас составлял примерно 10 см.

Важно не укладывать их пучком. Затем закрепляется розеточный узел, а к клеммам подключаются провода. Корпус закрепляется с помощью шурупов или распорок. Фиксировать винты нужно усердно, так как при слабом контакте происходит нагрев.

В отдельную категорию выделяется установка силовых розеток. Используются для мощного электрооборудования – посудомоечные и стиральные машины, бойлеры, кондиционеры. Монтаж имеет особенности:

  • подключение к отдельной линии, которая идет от щитка;
  • линия должна выдерживать нагрузку не менее 40 Ампер;
  • толщина проводка должна быть больше.

Крепится силовая розетка в месте, где выходит силовой кабель. Крепление делается дюбелями. Защита должна быть степенью не менее IP20. Изоляция и соединение производятся путем скрутки и пайки.

Советы и рекомендации

При работе с розетками следует выполнять эксплуатационные условия, чтобы прибор прослужил дольше:

  1. Необходимость снижения переходного сопротивления в цепи между контактами вилки и клеммами розетки. Этого достигают путем придания клеммам специальной формы, которая позволяет увеличить площадь контактов и силу сжатия.
  2. В старых розетках надежный контакт делался с помощью подпружинных клемм. Для современных устройств используются клеммы из специальных сплавов, которые не ломаются при небольшом повышении температуры.
  3. Розетку нужно беречь от механических воздействий и ударов. Новые модели делаются из материалов, которые дешевле технической керамики и уступают ей по качествам.

Образцы высшей ценовой категории  оснащаются специальным механизмом, который автоматически извлекает вилку. Это позволяет продлить срок службы розетки.

Для детских комнат лучше покупать розетки со специальными шторками, которые оберегают рабочие отверстия от внешних факторов. Подобные механизмы быстрее выходят из строя, чем классические модели, поэтому важно выбирать качественные устройства и проверять их работоспособность.

Подключать отдельные группы розеток в квартире советуется либо шлейфом, либо с помощью отдельных линий до каждого устройства. Укладка проводов замотанным пучком недопустима.   Также рекомендуется отделить линиями провода розеток, работающих под высокими нагрузками (для стиральных машин, нагревателей, электроплит и других мощных устройств).

Желательно выбирать модели с распределительными коробками.

Штепсельная розетка – это прибор для подключения к сети бытовых приборов через вилку. Выбор розетки напрямую зависит от эксплуатационных условий, технических требований и вида подключаемых приборов. Монтаж и подключение устройства можно провести самостоятельно, даже без специального опыта, важно следовать инструкции по установке и соблюдать технику безопасности.

Полезное видео

Розетка наружная закрытого типа. Виды розеток и рекомендации по их выбору и монтажу

Электрическая розетка — это сложное электротехническое устройство для безопасного подключения потребителей к центральной сети. Механизм розетки обеспечивает надежное замыкание контактов для бесперебойной передачи тока по цепи. Большой выбор устройств различного типа представлен на нашем сайте.

Какую розетку выбрать

У нас просто огромный ассортимент изделий, разнообразных по дизайну и техническим характеристикам. Чтобы купить электрические розетки, подходящие для конкретных условий эксплуатации, кроме цвета и формы стоит обратить внимание на способ монтажа. Здесь возможны два варианта:

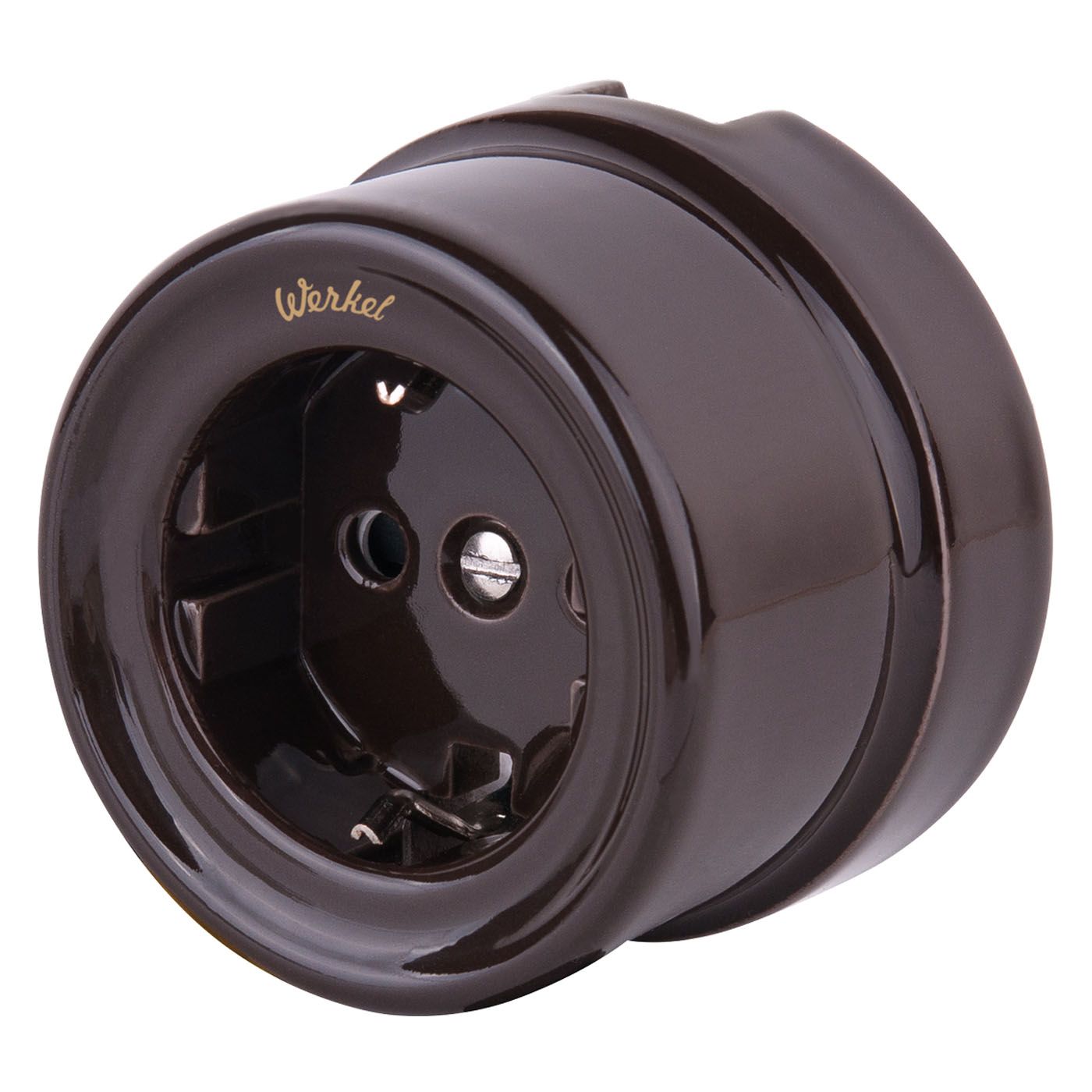

  1. Накладные розетки. Предназначены для монтажа в наружной проводке. Устройство крепят к стене шурупами или саморезами. Розетки для кабель-каналов выступают над поверхностью стены и требуют немного свободного пространства для подключения вилки. Основное преимущество — легкий монтаж и возможность быстрого переноса на новое место. Для организаций мы всегда рекомендуем купить такие розетки оптом, чтобы установить во всех офисах.
  2. Внутренние розетки. Электротехническая составляющая конструкции скрыта в стене, на поверхности монтируется только декоративная накладка. Устройство оптимально для выполнения скрытой электропроводки, когда штробу под розетку готовят заранее. Изделие монтируется немного сложнее, чем накладные модели, но не имеет при этом выступающих частей.

При выборе розетки нужно обращать внимание на следующие характеристики:

  • влагозащита. Для использования в помещениях с повышенной влажностью выбирайте специальные розетки Legrand с откидной крышкой. Их можно устанавливать в ванной комнате, в бассейне, на кухне и т. д.;
  • допустимое значение силы тока (указано на обратной стороне). Например, к розетке на 16 Ампер можно подключать потребителей, суммарное энергопотребление которых не превысит это число. Иначе возможно оплавление и даже возгорание;
  • число мест. В ассортименте есть розетки одинарные , двойные, тройные и четырехместные. Здесь выбор зависит исключительно от ваших потребностей;
  • тип вилки. При выборе обязательно обратите внимание на вилку электроприбора, для которого покупаете розетку. У отечественной техники диаметр штырьков 4 мм, и расстояние между ними небольшое. Европейские бытовые приборы изготавливают с другой вилкой. Там диаметр штырьков 4,8 мм, и расстояние между ними больше. Цена розетки от этого не зависит, но есть риск, что вы просто не сможете подключить технику из-за неподходящего расположения контактов.

Если в доме есть маленький ребенок, рекомендуем выбирать розетки с крышкой . Такие розетки с защитой от детей помогут защитить любопытного малыша от случайной электротравмы. По всем остальным вопросам вы можете проконсультироваться с нашими менеджерами. Все изделия, представленные на сайте, выполнены в корпусах из ударопрочного пластика и соответствуют всем нормам электробезопасности. Это хорошая возможность купить в Москве розетки высокого качества по приемлемым ценам.

При замене электропроводки или косметическом ремонте розетки приходится менять. Старые розетки либо выходят из строя, либо не вписываются в новый дизайн помещения, либо ослабевает их контактная система.

Ассортимент розеток велик. Мы не сравниваем качество товаров разных производителей, а расскажем, как выбрать правильный тип розетки из их модельного ряда.

Штепсельные розетки

Розетки выпускаются с заземляющим контактом и подключаются к трехпроводной распределительной сети. Наличие заземляющего контакта обязательно для оборудования, на вилках которого есть вывод заземления: стиральных машин, компьютеров, электроинструмента. Но есть розетки и без заземления. Если в распределительной сети отсутствует защитный проводник, устанавливать розетку с заземляющим контактом нецелесообразно. И в трехпроводной сети не обязательно устанавливать розетку с тремя контактами: для подключения зарядных устройств, настольных светильников обычная розетка удобнее.


Контактные системы современных розеток рассчитаны на ток 16 А. В розетку с заземляющим контактом можно вставить обычную вилку и наоборот.

По способу монтажа розетки делятся на виды:

Вид розетки

Область применения

Розетка скрытой установки

Утопленное в стену исполнение, используемое для подключения к проводке в штробах
Розетка открытой установки


Устанавливается на поверхность, проводка подводится в пластиковых кабель-каналах или гофре
Розетка открытой установки IP44

Устанавливается на поверхность, защищена от попадания влаги и пыли. Для установки на открытом воздухе.

Розетка скрытой установки состоит из встраиваемой части с контактной системой, колодкой, узлом крепления и декоративной накладки. В зависимости от применяемого типа монтажной коробки розетки либо распираются в ней специальными зажимами, либо крепятся к коробке винтами. Современные изделия имеют в составе оба способа крепления.

Розетка открытой установки состоит из корпуса, в котором находится колодка с контактной системой. У изделий со степенью защиты IP44 в корпус встроены резиновые сальники. Через них внутрь вводится питающий кабель, для чего прорезаются отверстия нужного диаметра. Вход влагозащищенных розеток закрывается подпружиненной крышкой.

Еще одно полезное дополнение к конструкции розетки – шторки для защиты от детей . Они перекрывают вход в розетку и открываются только при одновременном надавливании. Шторка не позволит ребенку засунуть внутрь металлический предмет, но пропустит штепсельную вилку. Но, если дети уже выросли, установка розеток со шторками необязательна. Шторки препятствуют входу вилки и вносят некоторый дискомфорт. Их можно со временем выломать за ненадобностью, но тогда отверстия под вилку станут неоправданно большими.

Розетки открытой и скрытой установки выпускаются блочными . Самые распространенные – двойные и тройные розетки. Некоторые модели двойных розеток поддерживают подключение двух кабелей на разные контакты, их удобнее соединять шлейфом.


Телевизионные розетки

Раньше телевизионные кабели прокладывались от разветвительной коробки в подъезде непосредственно до телевизора. Но сейчас в одной квартире устанавливается несколько телевизионных приемников. И антенный кабель, лежащий на полу, нравится не всем.

Теперь для подключения телевизора в стене устанавливается розетка с разъемом для подключения телевизионного штекера. А входной антенный кабель подводится в стене непосредственно к ней или через разветвительное устройство.


По способу и схеме подключения ТВ розетки делятся на виды:

Интернет розетки

Эти розетки используются для подключения компьютеров и ноутбуков к сети интернет. Они оборудованы портом RJ-45 для подключения сетевого кабеля.

Интернет розетки выпускаются для скрытой проводки и для наружного монтажа, с одним или несколькими разъемами для подключения отходящих линий. Состоят они из корпуса, в котором размещены модули для подключения входного кабеля. Модули бывают встроенными , такие розетки стоят дешевле, но при выходе модуля из строя не подлежат ремонту. Другой вид интернет розетки: со сменными модулями – более гибок в эксплуатации. Модули приобретаются отдельно, их можно не только менять, но и собирать нужную конфигурацию.


1. Не приобретайте сразу партию розеток. Купите одну, подключите, попользуйтесь, оцените ее достоинства и недостатки. Можно приобрести для сравнения розетки разных производителей.

2. Избегайте дешевых изделий. Для понижения цены производители упрощают конструкцию и не применяют дорогих материалов. Не приобретайте электротовары в продовольственных гипермаркетах.

3. Обращайте внимание на контактную систему. При присоединении жилы кабеля контакты розетки не должны смещаться. Многократное присоединение к розетке вилки должно происходить с одинаковым усилием. Если контакты ослабеют, розетка через пару лет начнет греться и искрить, а провода в ней – плавиться.

В настоящее время существует огромное количество разновидностей розеток. Производители электротехнической продукции выпускают как обычные штепсельные розетки, так и розетки с дополнительными функциями.

Обычная штепсельная розетка представляет собой электрическое изделие, предназначенное для подключения приборов к электрической сети. Она состоит из основания (корпуса), токопроводящей части и лицевой панели.

Основание розетки может быть или пластмассовым, или керамическим. Керамическое основание, по сравнению с пластмассовым основанием, более хрупкое. Но зато оно не горит и достаточно хорошо рассеивает тепло.

Токопроводящая часть розетки закрепляется на корпусе. Она предназначена для подсоединения проводов электрического питания к контактной части и для подключения электрических приборов при помощи вилки. Контакты токопроводящей части розетки под электрическую вилку обычно бывают изготовлены из латуни.

Лицевая панель прикрывает основание и токопроводящую часть. Она предназначена в первую очередь для защиты от случайного прикосновения к токопроводящей части, а во вторую — для декора. Лицевую панель изготавливают из негорючего материала.

По способу установки розетки бывают внутренними и накладными (наружными). Также бывают розетки переносного типа.

Какими бывают розетки и как они устроены

Внутренние розетки

Данный вид розеток наиболее распространён в быту. Внутренние розетки применяются при скрытой электропроводке, которая прокладывается внутри стены. Такие розетки монтируются в специальный подрозетник, находящийся в стене, и закрепляются там при помощи специальных крепёжных ножек, являющихся частью общей конструкции розетки.

Внутренние розетки установлены практически во всех жилых домах и помещениях.

С распространением гипсокартонных стен и перегородок производители электротехнических изделий стали выпускать внутренние розетки и для гипсокартона.


Розетки данного вида устанавливают для наружной электрической проводки, проходящей по поверхности стен. Розетки устанавливаются непосредственно на стене. Накладные розетки часто монтируют в деревянных частных домах. На предприятиях они тоже очень часто встречаются.


Такие розетки либо представляют собой обычный удлинитель, либо похожи на него. Преимущество переносных розеток – мобильность.

По наличию контакта заземления электрические розетки бывают обычного вида (с двумя проводами) и европейского образца (с заземляющим контактом и тремя подводимыми проводами).

Раньше все розетки выпускались без дополнительного заземляющего контакта, да и сегодня такие розетки очень популярны. Где не требуется дополнительная защита человека и бытовых приборов, используются обычные розетки, к которым подключаются только два провода (фаза и ноль).


У большинства современных розеток предусмотрен специальный заземляющий контакт, к которому подключается провод заземления. Благодаря заземляющему контакту любое современное устройство при подключении к сети через такую розетку будет заземлено, т.е. в первую очередь обеспечивается электробезопасность.

По количеству гнёзд розетки бывают одинарные, двойные, тройные и т.д. Одинарные и двойные обычно монтируются в домах и квартирах, тройные розетки и розетки с большим количеством гнёзд часто встречаются в офисных помещениях.

По количеству фаз розетки бывают однофазные (220В) и трёхфазные (380В). Последний тип используется для подключения трёхфазной нагрузки на предприятиях. У трёхфазных розеток также имеется контакт заземления.

В настоящее время также встречаются розетки с дополнительными техническими характеристиками и функциями. Это влагозащищённые розетки, розетки с устройством защитного отключения, таймером, розетки с наличием защитных шторок и т. д.

Данная модель отключает подачу электричества на прибор, если в цепи появляется утечка электрического тока. Т.е. принцип работы схож с работой обычного УЗО.

Данная розетка представляет собой устройство с электронным таймером. На таймере можно программировать время отключения розетки, т.е. снятия напряжения на выходе. Это бывает необходимым во многих случаях.


Отверстия под вилку в таких розетках изначально закрыты. Они открываются обычно вверх при подключении вилки, или при круговом движении вилкой.

Помимо всех перечисленных бывают розетки с подсветкой, с USB-выходом, с выталкивателем вилки и др.

Кроме электрических розеток бывают розетки специального назначения.


Розетки под телевизионную антенну вместо отверстий под электрическую вилку имеют специальный разъём, предназначенный для подключения телевизионного кабеля. Такие розетки обычно монтируют в том месте, где будет стоять телевизор.


Данные розетки имеют специальный разъём для подключения телефонного аппарата. По форме и по размеру они могут быть такими же, как и обычные электрические розетки.

Компьютерные розетки предназначены либо для подключения к интернету, либо для соединения персональных компьютеров в локальную сеть. Разъём компьютерной розетки похож на разъём телефонной розетки, но отличить их можно по виду подключаемого кабельного наконечника и по количеству контактов в разъёме.


Комбинированные розетки – устройства, объединяющие в себе функции различных по назначению розеток. Для этого в конструкции таких розеток используется несколько гнёзд. Например, в домашних условиях можно установить тройную розетку для подключения телевизионной антенны, телефона и компьютера.

Розетки есть в каждом доме: с их помощью подключают электрические приборы в сеть. Они являются частью штепсельного соединения, для которого также необходима вилка. Среди вилок выделяют различные виды, розеток электрических существует не меньше. Внешне все они похожи между собой, оттого трудно разобраться в выборе. Рассмотрим разновидности розеток, встречающихся в быту.

Все розетки можно разделить на несколько классов по следующим критериям:

  • Тип, принятый для эксплуатации в пределах страны;
  • Способ обеспечения безопасности;
  • Способ монтажа;
  • Дополнительные возможности.

По данным критериям можно выделить свыше 20 видов электрических розеток, которые встречаются в бытовых условиях. Современные модели обеспечивают не только прочное штепсельное соединение, но и являются многофункциональными. Они же отличаются высокими показателями безопасности.

Типы розеток, используемые в России

В пределах нашей страны широко используются следующие виды розеток электрических:

  1. Накладные;
  2. Встраиваемые.

Отдельно выделяют розетки, предназначенные для подключения в сеть электрических плит.

Накладные

Они же внешние розетки электрические (открытого типа). Для их установки нет необходимости проделывать в стене отверстие. Они просто укрепляются к ее поверхности: коробка сильно выступает. Розеточный разъем со всех сторон окружается защитным корпусом. Поэтому контакты полностью изолированы от внешней среды. Это одно из главных отличий от встраиваемых розеток.

Встраиваемые
Радиоуправляемые


С помощью пульта можно управлять работой бытовых электрических приборов, подключенных к сети через розетки, монтированные в труднодоступных местах: за диваном, шкафом, в коридоре или на чердаке. Дистанционное управление позволяет включать и выключать систему отопления или полива, освещения, бойлер на расстоянии до 25 метров.

Прочие виды розеток

Среди прочего многообразия можно выделить следующие виды розеток электрических:

  • С лампочкой-индикатором . Когда электроприбор подключен, лампочка горит. И она не светится, если сеть обесточена.
  • С винтовым зажимом , обеспечивающим прочное соединение розеточных контактов с проводкой. Во время монтажа установщик помещает провода между двумя пластинками, которые с усилием зажимает с помощью винта.
  • Важнейший элемент домашнего и офисного электрохозяйства. С ними имеют дело все, от их качества и правильного выбора зависит правильная эксплуатация электросети, безопасность и правильность использования электроприборов.

    Выбирайте электророзетки правильно

    Купить розетку несложно. Но желательно понимать, в каких условиях она будет эксплуатироваться и выбирать правильную модель. Производители предлагают широкий ассортимент электророзеток для всех случаев жизни. Розетка силовая может быть:

    • с заземлением или без заземления;
    • встраиваемые розетки и накладные розетки;
    • с винтовым креплением провода или без него;
    • с защитными шторками и для работы в условиях повышенной влажности;
    • с выталкивателями вилок, универсальные (под любой тип вилки), уличные, с таймерами и индикаторами и др.

    Вся эта продукция может быть куплена на нашем сайте. Вы можете собрать полный комплект электрооборудования, в том числе и купить розетки, интернет магазин «Престиж» готов обеспечить вас всем необходимым.

    Учитывайте условия эксплуатации и характеристики электрической розетки

    Собираясь купить розетки электрические, обратите внимание на то, какая нагрузка будет в нее включаться. Розетка силовая, цена на которую немного больше может оказаться лучше, так как рассчитана на больший ток. Если планируется включать приборы, для нормальной работы которых нужно наличие третьего провода — заземления, то должна быть куплена розетка электрическая, цена на которую будет немного больше, но есть все нужные контакты.

    Для помещений со сложными условиями (например, ванная) нужна специальная розетка электрическая, цена на которую выше, чем на стандартную продукцию. Дело в том, что их оснащают корпусом с защитой, соответствующей определенному классу IP. Уровень защиты, который имеет розетка силовая, купить которую вы планируете для ванной, указывается на ее корпусе.

    Используйте качественную комплектацию

    Подбирайте правильную и удобную комплектацию для системы энергоснабжения. Если есть затруднения в выборе, то не стесняйтесь обратиться за советом к нашему онлайн-консультанту. Он поможет вам грамотной технической консультацией по всем позициям.

    Качественная розетка, цена на которую не так уж велика, после правильной установки будет использоваться вами по принципу «поставил и забыл». Она не будет трещать, искрить, в ней не разболтаются контакты. Не экономьте на комплектации и ставьте с систему электроснабжения только качественные и соответствующие по всем характеристикам комплектующие.

Электрические розетки. Стандарты и виды. Особенности

Современная жизнь немыслима без электричества. Обилие электроприборов, которые требуют подключения к сети, делают крайне желательным наличие розеток, удовлетворяющих всем запросам новейших устройств и гаджетов. Электрические розетки – это место, где скрытая от внешних глаз разветвленная система проводов и кабелей являет себя в осязаемом мире домашнего интерьера и позволяет человеку использовать свои удивительные токопроводящие качества на благо повседневной жизни. Без этого приспособления не обойтись ни в одной квартире, где есть хоть один мощный бытовой прибор, такой как холодильник или стиральная машина.

Розетка и вилка

Для подключения электрического оборудования к силовым сетям применяются различные виды штепсельного соединения. Оно состоит из двух частей (розетка и вилка).

Электрические розетки

 постоянно находятся под напряжением. Они имеют вид гнезда с закрытым расположением проводников для исключения случайного контакта с посторонними предметами.

Штепсельная вилка соединяется с источником потребления электроэнергии кабелем или образует с ним общий корпус. Окончание вилки имеет форму штырей, соответствующих расположению гнезд на розетке.

На заре широкого распространения электричества не был создан единый стандарт для применяемого оборудования. Поэтому форма и технические характеристики разъемов в разных странах оказались различными.

Стандарты

A— Американский стандарт без заземления.  Также такой вид используется в Японии.
B — Американский стандарт но уже с заземлением.
C — Европейский стандарт без заземления (в России это старое исполнение розеток — в новом и исполнении заземление присутствует). Такой тип разъёмов распространён и в Европе и в России и в ближнем Зарубежье и т.д..
D — Старый Британский стандарт.
E — Французский стандарт.
F — Европейский стандарт с заземлением. Современное исполнение розеток.
G — Британский стандарт с заземлением. Современное исполнение розеток.
H — Израильский стандарт с заземлением.
I — Австралийский стандарт с заземлением.
J — Швейцарский стандарт с заземлением.
K — Датский стандарт с заземлением.
L — Итальянский стандарт с заземлением.
M — Южно Африканский стандарт с заземлением.

При стационарной установке розетки имеют корпус для накладной или утопленной установки. Существуют и переносные варианты.

Часто изделие, приобретенное за границей, не может быть подключено  к вашей сети без использования необходимого переходного устройства. Бытовые приборы, производимые для продажи на экспорт, обычно адаптируют к местным условиям.

Технические характеристики штепсельных соединений

Элементы штепсельного соединения должны соответствовать характеристикам электрической сети. В России и Европе применяется напряжение 220 и 380 Вольт, в США и Японии – 100-127 Вольт. В большинстве стран используется частота переменного тока 50 или 60 Гц.

Важной характеристикой вилок и розеток является максимальная расчетная сила тока, напрямую связанная с мощностью подключаемого оборудования. Бытовые электрические розетки предназначаются для тока не более 16А. Для подключения мощной техники монтируют соответствующие промышленные разъемы. В них обязательно присутствует заземляющий электрод. В бытовых сетях допускается обходиться без него.

Виды
  • Стандартная электрическая розетка, это самый распространенный тип розетки, который встречается повсюду, в каждой комнате, от гостиной до спальни и чулана, куда подключается самые популярные приборы, такие как телевизор, фен и т.п. Создана , этого достаточно для распространенных некрупных устройств и светильников. Более мощные электроприборы
    требуют специальных типов розеток для своего подключения к сети. Эти розетки созданы для работы с током силой 5 Ампер и напряжения 220 Вольт, имеют на своей передней панели 2 разъема. Они могут быть с заземлением и без.

Существуют различные варианты схем разводки электросети в жилых помещениях, отличающиеся как типом разветвления, так и силой тока. Розетка должна отвечать конкретным нуждам в каждом индивидуальном случае. Именно поэтому на рынке встречаются множество видов розеток с самой разной заявленной силой тока, которую они могут выдержать.

  • Заземленные розетки используются в схемах с автоматическими выключателями, которые должны проверяться на регулярной основе. В каждом доме существуют помещения с повышенной опасностью коротких замыканий. Это кухни и ванные, которые по всем правилам должны быть оснащены розетками с заземлением. Такие розетки легко отличить по массивному корпусу и полукруглому отверстию с железной окантовкой внизу между 2 основными разъемами.

  • Существуют специальные розетки, сконструированные для подключения сушильных машин. Такие электрические компоненты способны выдержать значительную мощность с напряжением от 120 до 240 Вольт. Розетки для сушильных машин часто имеют до 4-х разъемов.

  • Розетки для электрических плит также обладают повышенным запасом прочности и способностью работать в режиме экстремальной мощности и большого напряжения. Такие розетки обязательно должны работать совместно с электрическим предохранителем и заземлением.

  • Водонепроницаемые розетки с успехом находят свое применение на приусадебных участках, в открытых летних кафе и в бассейнах. Они выполнены из металла, устойчивого к коррозии и солнечным лучам, их внутренние токопроводящие детали надежно спрятаны от проникновения жидкости.

  • Розетки с защитой от посторонних предметов сделаны специально, чтобы дети и некоторые взрослые не могли просунуть в отверстия предметы, не предназначенные для этого. Принцип действия состоит в том, что в разъемы встроены специальные затворы, которые отодвигаются только при воздействии на них штекером определенной формы. Как только вилка вытащена, отверстия снова закрываются.

  • Комбинированные розетки используются в случаях, когда необходимо экономно использовать пространство. Они совмещают сразу 2 функции в одном устройстве. Например, это может быть заземленная розетка с выключателем и 15-амперный дуплекс со световой индикацией.

  • Для подключения сразу нескольких потребителей электрического тока выпускаются розетки со встроенным подавителем волнообразных скачков напряжения. Они отлично защитят устройства от неполадок в контактной сети.

  • Особняком стоят розетки для компьютерных сетей, радио и телефона. Они рассчитаны на низкие силы тока и небольшое напряжение до 30 Вольт.

В зависимости от условий применения розеток они могут иметь дополнительные функции
  • Электрические розетки с механическим таймером способны выключить прибор в нужное время без участия человека.

  • Розетки с удобным выталкивателем вилки позволяют обходиться без прикладывания лишних усилий, которые часто приводят к ослаблению крепления в стене встроенных розеток других типов.

  • Электрические розетки с подсветкой легко найти в темное время суток.

  • Электрические розетки с встроенным устройством защитного отключения размыкают цепь при обнаружении тока утечки.

Далеко не все электрические розетки созданы для соединения со всеми видами материалов электрических проводников. Некоторые разъемы не предназначены для работы с медными штекерами, другие не выдерживают алюминиевых. На оборотной стороне каждой розетки делается специальная маркировка, указывающая на тип проводника, в большинстве случаев оба материала будут подходящими.

В мире существует множество типов обрамления выходов электрической сети. Потому что для всего многообразия потребителей тока требуется разный набор специфических свойств и функциональных особенностей. Изобилие современных розеток позволяет осуществить оптимальный выбор для каждого случая и сделать работу приборов максимально удобной и безопасной.

Общие требования, применяемые ко всем типам штепсельных соединений:
  • Надежная изоляция корпуса и токоведущих частей друг от друга.
  • Обеспечение плотного контакта, соответствующего допустимой величине проходящего тока.
  • Защита от неправильного подключения, электробезопасность при неполном контакте и в момент подключения и отключения.
  • Пожаробезопасность.
Похожие темы:

Вилки и розетки каучуковые IP44 16А стандартные

Бренд:
IEK
TDM Electric
ЭРА
Тип подключения: не важноВинтовой зажимВинтов. зажим клемма
Цвет: не важноОранжевыйСинийЖелтыйКрасныйЧерный
Ориентация угол подключения: не важноНаклонн. угловой аяПрямолинейн.
Материал: не важноРезинаПластик
Модель исполнение: не важноШтепсельная вилкаС заземляющим контактомШтекер папа
Вид марка материала: не важноПрочееТермопласт
Степень защиты IP: не важноIP44
Для тяжелых условий в соотв. с VDE: не важноДаНет
Поперечное сечение жилы: не важно015 25 мм?75 1
С крышкой ами: не важноДа
Номин. ток: не важно16 мА
Форма корпуса: не важноПрямоугольникКвадратная оеПрямоугольн.
Температура эксплуатации: не важноот 25 до +60 °C
Номин. частота: не важно50 Гц
Номинальное напряжение: не важноПеремен. AC 250 В
Количество полюсов: не важно23
Номин. напряжение: не важно220…250 В250 В
IEC ток: не важно16 А
Напряжение согл. EN 60309 2: не важно220 230 В 50+60 Гц синяя
Ориентация заземляющего контакта по циферблату часов: не важно6 ч12 ч
Цветовая кодировка: не важноЧерный
Ввод кабеля: не важноЗащита от перекручиванияУплотнительная гайка
Ток для UL версии: не важно16 А
Исполнение для вооруженных сил: не важноНетнет
Способ подключения: не важноВинтовой зажим
Количество постов мест: не важно14
Тип комплектации: не важноВ сборе с корпусом
Номин. ток утечки: не важноДанные не найдены А
Символы индикация: не важноБез надписи печати
Прозрачный: не важноНет
Лицевая накладка: не важноВ сборе с корпусом
Способ монтажа: не важноОткрытой установки
Защитное покрытие поверхности: не важноНеобработанная
С подсветкой индикация напряжения в сети: не важноНет
С ориентационной подсветкой: не важноНет
Защита от перенапряжения: не важноНет
Дифференциальная защита по току: не важноНет
Тип крепления: не важноВинтовое крепление
Количество отключаемых розеток: не важно13
Ширина устройства: не важно68 мм
С откидной крышкой: не важноДа
Высота устройства: не важно95 мм248 мм
Глубина устройства: не важно55 мм65 мм
Со шторками защита от прикосновения: не важноНет
Тип поверхности: не важноНе применимо
Подходит для степени защиты IP: не важноIP44
С полем для надписи: не важноНет
Запираемый ая: не важноНет
С выталкивателем: не важноНет
С миниатюрным предохранителем: не важноНет
Не содержит без галогенов: не важноДа
Специальное питание: не важноНе требует специального питания
Цвет по RAL: не важно9 017
Частота: не важно50 Гц
Функция выключения: не важноНет
Повёрнутая центральная вставка: не важноНет
Подхватывание фазы: не важноНет без
В комплекте с вилкой разъем: не важноНет
Количество розеток с заземляющим штырем: не важно24
Длина кабеля питания: не важно2 м
Подходит для штыревого защитного контакта: не важноДа
Номер цвета RAL: не важно3028
Производитель: не важноЭРАTDM ElectricIEK
Сбросить

закрытых гнезд Spelter (CSS) | Веревочный блок

Дистрибьюция
Ropeblock имеет сильную глобальную сеть дистрибьюторов складских запасов. Это гарантирует конечным пользователям и OEM-производителям немедленную доступность розеток Ropeblock.

Конструкция
Механизмы загрузки гнезда Spelter характеризуются как очень сложные и интенсивно исследовались Ropeblock с использованием тензометрических испытаний и исследований методом конечных элементов.Истинное и полное понимание нелинейного поведения необходимо для достижения инженерного оптимума. Этот оптимальный геометрический вариант был дополнен нашей первой на рынке конструкцией с противовращением и отрицательной нагрузкой, а также конструкцией с низким коэффициентом надреза для повышения усталостной прочности. Полный ассортимент розеток Ropeblock одобрен DNV GL и LRS.

Материал
Наш стандартный ассортимент головок доступен из закаленной и отпущенной литой стали с механическими свойствами, отвечающими жестким требованиям сегодняшнего рынка.Все наши розетки подходят для использования при отрицательных температурах. Материалы соответствуют или превышают ударную вязкость> 42 Дж / -20 ° C по Шарпи-V. Гнездо Ropeblock маркируется размером, диаметром троса и номером партии или серийным номером. Все детали полностью отслеживаются до их сертификата по партии или серийному номеру, указанному на каждом компоненте.

Испытания
Розетки Ropeblock подлежат самым строгим процедурам поверхностного и объемного неразрушающего контроля, исключающим любой риск производственных дефектов.Эти процедуры принимаются всеми крупными сторонними организациями. Розетки могут быть подвергнуты проверочной загрузке в соответствии с программой тестирования Ropeblock, это подразумевает тестирование до 30% от MBL сокета. Более высокие испытательные нагрузки доступны по запросу. Собственный доступ к испытательному стенду с вертикальной розеткой, а также к горизонтальному испытательному стенду общего назначения обеспечивает быстрое время реакции. Специально разработанные инструменты тестирования были разработаны для тестирования всех элементов, включая корзину.

Покрытие
Все разъемы Wedge, Spelter, Fast и Super Reeve покрыты синей грунтовкой Ropeblock или горячей оцинковкой.

Особые требования
Наши инженеры готовы работать над любыми особыми требованиями, которые могут у вас возникнуть. Усовершенствованные методы 3D CAD и метода конечных элементов (FEM) сокращают время вывода на рынок новых инновационных конструкций розеток. Эти конструкции включают, но не ограничиваются ими, различные материалы (например, нержавеющую сталь), расширенные функции (например, поворотное гнездо), эстетический дизайн (например, для мостовидных работ). Для получения более подробной информации свяжитесь с нами напрямую.

КБ выполнения — DataDirect Что означает ошибка «сокет закрыт» с драйвером ODBC?

Ошибка «s ocket closed » означает, что соединение было прервано, однако конкретная причина не была указана / возвращена.
Ошибка «s ocket closed » указывает на то, что соединение было потеряно вне контроля или ведома драйвера.

На это может быть несколько причин, например:

  • сбой сети
  • тайм-аут межсетевого экрана
  • база данных неожиданно прервала соединение
  • разрешения учетной записи
Чтобы определить точную причину, необходима дополнительная информация:

A. Трасса ODBC необходима, чтобы увидеть, по какому вызову ODBC был возвращен «Socket closed».

Trace = 1 [Начать трассировку]
TraceOptions = 3 [Также присутствует информация об идентификации потока и временных метках]
ODBCTraceFlush = 1 [Помогает записать все содержимое в файл]

Для получения дополнительной информации см. Статью:

B. Используйте Snoop , утилиту на основе Java, используемую для регистрации сетевых пакетов между базой данных и драйвером:

Download Snoop: https://www.progress.com/support/evaluation/download-resources/download-tools

1.Скопируйте Snoop.класс в любое место.

2. Отредактируйте файл odbc.ini , создав DSN для требуемой базы данных.
Укажите «localhost» / имя хоста машины, на которой размещено отслеживание, в качестве HostName и любой номер порта, который не используется в качестве PortNumber (9999).

3. Выполнить:

java Snoop <имя_сервера БД> <номер порта БД> -snoopPort <любой неиспользуемый порт на вашем компьютере>

[Номер порта должен быть таким же, как и номер порта в odbc.ini файл выше]

Пример:

java Snoop 172.22.33.444 3306 -snoopPort 9999 -showTimestamps true -showReadableTimestamps true


4. Запустите приложение, которое подключается к базе данных, пока проблема не будет воспроизведена.

5. Журналы отслеживания будут находиться в каталоге отслеживания, где находится класс отслеживания.

Пример:

0. выход,
1. выход,


Для получения дополнительной информации см. Статью:
C. Для определения причины потери соединения может потребоваться дополнительное отслеживание сети.Для получения этой информации можно использовать

сторонних пакетов Network Analyzer, таких как WireShark. WireShark можно получить по адресу: http://www.wireshark.org/.

D. Проверьте, включен ли для базы данных SSL, если для базы данных включен SSL, убедитесь, что установлены необходимые параметры подключения SSL.

Для получения дополнительной информации см. Статью:

Закрытая розетка Spelter — Miami Cordage

Закрытая розетка для заклинателя — Miami Cordage
  • Гнезда из кованой стали до 1-1 / 2 ″, литая легированная сталь от 1-5 / 8 ″ до 4 ″
  • Концевые муфты
  • Spelter имеют рейтинг эффективности 100%, исходя из прочности каната, указанного в каталоге
  • .
  • Номинальные характеристики основаны на рекомендуемом использовании с тросом 6 x 7, 6 x 19 или 6 x 37, IPS или XIP (EIP), XXIP (EEIP), RRL, FC или IWRC
  • Прядь с минимальным количеством проводов (например,грамм. 1 x 7) требует особого внимания, чтобы длина корзины для розеток была в пять (5) раз больше диаметра нити или в пятьдесят (50) раз больше диаметра проволоки, в зависимости от того, что больше
  • Гнезда с закрытыми пазами
  • соответствуют требованиям к рабочим характеристикам Федеральной спецификации RR-S-550E, тип A, за исключением положений, требуемых от подрядчика.
Номер детали Диаметр каната
(дюйм)
WLL
(тонна)
Вес
(фунт)
SOSP38 3/8 12.00 0,75
SOSP12 1/2 20,00 1,50
SOSP58 5/8 30,80 2,50
SOSP34 3/4 43,50 4,25
SOSP78 7/8 65,30 7,25
SOSP1 1 81,60 10,50

Сопутствующие товары

СОЕДИНИТЕЛЬНЫЕ РОЗЕТКИ | Тросовые стропы

Обжимные муфты прессуются механически с использованием прецизионных штампов.При правильном изготовлении и изготовлении обжатых муфт сохраняется 100% прочности троса. Обычно используется только 1 обычная укладка. Обжимные узлы взаимозаменяемы с залитыми гнездами для каната диаметром до 2 дюймов. Монтажная длина измеряется от осевой линии штифтов как для открытого, так и для закрытого положения. Розетки.

Веревка Dia.(Дюймы)
— 1/4 5/16 3/8 16.07 1/2 16 сентября 5/8 3/4 7/8 1 1-1 / 8 1-1 / 4 1-3 / 8 1-1 / 2 1-3 / 4 2 2-1 / 4 2-1 / 2

* Все обжимные узлы розеток проходят контрольные испытания по завершении, и готовые изделия будут сопровождаться сертификатами
.

Показанная номинальная грузоподъемность

применима только к тросам 6×19 и
6×37 EIP класса IWRC.

Услуги по испытанию мобильных нагрузок и инспекции

Мы предлагаем услуги инспекций и мобильных контрольных испытаний для проверки продукции, испытаний на разрыв и нагрузочных испытаний, чтобы гарантировать соответствие всех канатных стропов, которые мы продаем и ремонтируем. Наши услуги по проверке мобильных устройств доступны на всей территории США.В дополнение к нашим услугам тестирования мобильной нагрузки у нас есть стационарные испытательные стенды для обслуживания Оклахомы, Техаса, Канзаса, Вайоминга, Северной Дакоты, Нью-Мексико и всех прилегающих территорий.

CES — планка с низкопрофильными гнездами с закрытым входом 0,100 дюйма

Рынок беспилотных летательных аппаратов (БПЛА), более известных как дроны, быстро растет. Независимо от того, используются ли они в правительстве или в коммерческих целях, современные БПЛА сочетают в себе преимущества высокопроизводительных самолетов с функциональностью новейших информационных технологий.Des …

Веб-семинар для компьютерных пользователей — Коррекция причинно-следственной связи или Коррекция отсутствия причинно-следственной связи, вот в чем вопрос. впервые появился в блоге Samtec ….

Недавно мы работали с Supplyframe над их видео «Инжиниринг разумнее с Samtec», чтобы осветить некоторые способы, которыми Samtec помогает инженерному сообществу более эффективно разрабатывать свои продукты.Мы понимаем, что коннектор может показаться маленьким кусочком головоломки в полноценной системе …

Наши друзья из журнала Signal Integrity Journal недавно провели часовую панельную дискуссию по практическим методам определения характеристик коннекторов. Его модерировали Эрик Богатин, Университет Колорадо в Боулдере, технический редактор журнала Signal Integrity Journal и Teledyne LeCroy Fe…

С детства я всегда был поклонником технологий, улучшающих жизнь. Когда мне было 8, я помню, как программировал видеомагнитофон для записи утренних мультфильмов, чтобы не пропустить хорошие после того, как автобус забрал меня из школы. Когда мне было 10, я делал микстейпы из моих любимых песен […] …

пользователей -… вероятно клиент закрыл сокет …

Если ваши клиенты вызывают операцию закрытия, когда они заканчивают использовать ZK, вы
не увидит эту ошибку. Для вашего клиента неожиданно закрыть сокет
без закрытия. Я подозреваю, что это ошибка в том, как вы
используют клиент ZK.

Пн, 17 июля 2017 г., 9:25, [скрытый адрес электронной почты] <[скрытый адрес электронной почты]>
написал:


> Собираюсь развернуть более новую версию клиентов, чтобы проверить, есть ли ошибка
> ушел…
>
>
>
> 14.07.17, 16:07, Шон Хейси написал:
>
>> 14.07.2017, 5:14, [скрытый адрес электронной почты] написал:
>>
>>> Используя zookeeper 3.5.3-beta, мы получаем несколько строк журнала, например:
>>>
>>> [2017-07-14 13: 02: 30,588] ПРЕДУПРЕЖДЕНИЕ Невозможно прочитать дополнительные данные из
>>> client sessionid 0xc00bee319ed0004, вероятно, клиент закрыл сокет
>>> (org.apache.zookeeper.server.NIOServerCnxn)
>>>
>>> Почему zookeeper «читает» дополнительные данные от клиента, если он уже
>>> уйти? В любом случае, если клиент ушел, это не должно считаться
>>> ошибка, не правда ли?
>>>
>> Я не эксперт в коде ZK, поэтому могу полностью ошибаться в том, что я
>> скажу:
>>
>> Такое сообщение, вероятно, означает, что нормальная работа стека TCP
>> (когда клиент уведомляет сервер о закрытии сокета) был
>> как-то прервано, возможно, из-за плохо настроенного брандмауэра или
>> проблема с сетью.Всегда есть вероятность ошибки, но она есть.
>> Скорее проблема будет где-нибудь еще. Я не верю, что это
>> — это сообщение, которое можно проигнорировать — вероятно, оно указывает на присутствие
>> Реальная проблема, которую надо исправить.
>>
>> Если я ошибаюсь, надеюсь, кто-то, кто ЯВЛЯЕТСЯ экспертом, подойдет и
>> поправьте меня.
>>
>> Спасибо,
>> Шон
>>
>>
>

удаленный рабочий стол — XRDP отклоняет вход в систему

Я использую компьютер с Windows 7 и пытаюсь получить доступ к системе RHEL7 через удаленный рабочий стол Windows.

До сегодняшнего дня я (и другие сотрудники моего отдела) могли войти в систему RHEL с помощью xrdp.

Сегодня внезапно xrdp начал отклонять соединения. Я вижу зеленый фон экрана входа в систему, но он отклоняет учетные данные (и они в порядке).

Я могу пинговать сервер, подключаться через putty и использовать filezilla, но подключение к удаленному рабочему столу отклоняет вход в систему.

Я также пытался подключиться через удаленный рабочий стол к другому компьютеру CENTOS, и он отлично работает.

Есть идеи?

РЕДАКТИРОВАТЬ:

~ / .xsession-errors :

  gnome-session-is-accelerated: обнаружен llvmpipe.


/var/log/xrdp.log:

  [20171031-13: 55: 53] [DEBUG] TLSv1.2 включен
[20171031-13: 55: 53] [DEBUG] TLSv1.1 включен
[20171031-13: 55: 53] [DEBUG] TLSv1 включен
[20171031-13: 55: 53] [DEBUG] Уровень безопасности: запрошено 3, выбрано 1
[20171031-13: 55: 53] [INFO] имя подключенного клиентского компьютера: SPENATE7
[20171031-13: 55: 53] [ИНФОРМАЦИЯ] Установлено соединение TLS с 192.168.197.176 порт 51321: TLSv1.2 с шифром AES256-GCM-SHA384
[20171031-13: 55: 53] [DEBUG] xrdp_00007c0e_wm_login_mode_event_00000001
[20171031-13: 55: 53] [ИНФОРМАЦИЯ] Загрузка файла раскладки клавиатуры /etc/xrdp/km-0000040a.ini
[20171031-13: 55: 53] [WARN] обнаружен локальный файл раскладки клавиатуры для 0x0000040a, который не соответствует встроенной раскладке клавиатуры, с использованием локального файла раскладки клавиатуры
[20171031-13: 55: 58] [DEBUG] xrdp_wm_log_msg: подключение к sesman ip 127.0.0.1 порт 3350
[20171031-13: 55: 59] [ИНФОРМАЦИЯ] xrdp_wm_log_msg: sesman connect ok
[20171031-13: 55: 59] [DEBUG] xrdp_wm_log_msg: отправка информации для входа в диспетчер сеанса, подождите...
[20171031-13: 55: 59] [DEBUG] возвращаемое значение из xrdp_mm_connect 0
[20171031-13: 56: 05] [INFO] xrdp_wm_log_msg: не удалось войти в систему для отображения 0
[20171031-13: 56: 05] [DEBUG] xrdp_mm_module_cleanup
[20171031-13: 56: 05] [DEBUG] Закрытый сокет 18 (AF_INET 127.0.0.1:46890)


/var/log/xrdp-sesman.log :

  [20171031-12: 58: 20] [ОШИБКА] X-сервер - отображение в диапазоне недоступно
[20171031-12: 58: 20] [DEBUG] Закрытый сокет 8 (AF_INET 127.0.0.1:3350)
[20171031-13: 01: 28] [INFO] завершение работы sesman 1
[20171031-13: 01: 28] [DEBUG] Закрытый сокет 7 (AF_INET 127.0.0.1: 3350)
[20171031-13: 01: 29] [CORE] завершение работы подсистемы журнала ...
[20171031-13: 01: 29] [DEBUG] libscp инициализирован
[20171031-13: 01: 29] [INFO] запуск xrdp-sesman с pid 14292
[20171031-13: 01: 29] [INFO] прослушивание порта 3350 на 127.0.0.1
[20171031-13: 01: 41] [ИНФОРМАЦИЯ] Соединение получено с порта 127.0.0.1 35854
[20171031-13: 01: 41] [INFO] ++ создан сеанс (доступ предоставлен): имя пользователя sanpen, ip 192.168.197.176:60904 - сокет: 12
[20171031-13: 01: 41] [INFO] запуск сеанса Xvnc ...
[20171031-13: 01: 41] [DEBUG] Закрытый сокет 9 (AF_INET 0.0,0.0: 5910)
[20171031-13: 01: 41] [DEBUG] Закрытый сокет 9 (AF_INET 0.0.0.0:6010)
[20171031-13: 01: 42] [DEBUG] Закрытый сокет 9 (AF_INET 0.0.0.0:6210)
[20171031-13: 01: 42] [DEBUG] Закрытый сокет 9 (AF_INET 0.0.0.0:5911)
[20171031-13: 01: 42] [DEBUG] Закрытый сокет 9 (AF_INET 0.0.0.0:6011)
[20171031-13: 01: 42] [DEBUG] Закрытый сокет 9 (AF_INET 0.0.0.0:6211)

.

Добавить комментарий

Ваш адрес email не будет опубликован.
