Ростверк – что это такое?

Ростверком называется горизонтально расположенный элемент свайного фундамента сооружения (своеобразный пояс или подушка), который принимает на себя всю нагрузку здания и, равномерно распределяя, передает ее на опорные колоны. Это достигается путем обвязки свай в целостную конструкцию. Поскольку ростверк на свайный фундамент повышает прочность здания, то необходимо обеспечить достаточную жесткость всем узлам соединения.

Преимущество подобного основания для здания заключается в его долговечности, прочности и возможности устройства на песчанистых и глинистых почвах, а также на плывунах.

К тому же из-за незначительного объема подготовительных работ и используемого бетонного раствора подобная конструкция основания дома считается менее затратным вариантом по сравнению с другими видами фундаментов.

Чтобы лучше понять, что такое ростверк, нужно знать его классификацию по следующим типам:

  • по месту обустройства;
  • по используемым стройматериалам;
  • по конструктивному решению.

По месту расположения:

  • Мелкозаглубленный. Это оптимальный тип конструкции для получения надежной устойчивости. Поскольку подошва пояса устроена непосредственно на земле, то вся будущая нагрузка от конструкции будет распределяться не только между сваями, но и на весь фундамент.

Мелкозаглубленный ростверк

  • Заглубленный. В данном случае часть конструкции с шириной подошвы от 50 см входит в грунт. Такие типы фундаментов используют для строительства, на неустойчивых грунтах, зданий в несколько этажей.

Вид заглубленного ростверка в разрезе

  • Висящий. Расстояние между землей и сооружением составляет 100 мм и более. В этом случае ростверк создается дерева или стали, чтобы исключить контакт здания с влагой грунта. Чтобы конструкция не проседала под весом сооружения, используются сваи или столбы внушительных размеров.

Висящий тип

По конструктивному решению:

  • Монолитный ростверк – это целостная конструкция железобетона, создаваемая на месте устройства фундамента. Наиболее распространен ленточный тип, однако плитный ростверк незаменим при строительстве сооружения на неустойчивых почвах. Его устройство связано со значительными трудозатратами, частым армированием и большой себестоимостью.

Так выглядит цельнолитой железобетонный пояс

  • Сборная металлическая конструкция, элементы которой фиксируются при помощи сварки. Недостатком является трудоемкость монтажа и недостаточная жесткость и прочность соединений. Сборный ростверк устанавливается на верхушки свай, и приваривается к ним без последующей заливки бетоном. Свайные фундаменты с ростверком сборным хорошо подходят для некапитальных строений, срок эксплуатации которых составляет порядка 10-20 лет.

Сборная конструкция из металла

  • Сборно-монолитный пояс является комбинированным вариантом и включает в себя элементы промышленного производства, скрепляемые между собой при помощи шпоночных и замковых соединений. После того как конструкция собрана, все соединения заливаются бетоном образую прочную единую ленту. Подобные ростверки используются при возведении многоэтажных жилых и офисных зданий, а также заводских и фабричных корпусов. Устройство сборно-монолитного пояса требует больших материальных затрат, задействования спецтехники и большой точности во время монтажа.

Сборно-монолитный ростверк

Разбираясь с тем, что это такое ростверковый фундамент стоит также рассмотреть материалы, используемые в конструкции.

Внимание! Можно отказаться от устройства ростверка, только в индивидуальном строительстве. В случае возведения зданий с двумя этажами и более он необходим для обеспечения достаточной жесткости.

Используемые материалы

Особенности конструкции зданий и величины получаемых нагрузок диктуют применение материалов для создания ростверков:

  • железобетон;
  • дерево;
  • металл.

Свайные фундаменты с монолитными ростверками

Железобетонный пояс обладает высокой стабильностью, жесткостью, надежностью, долговечностью и может выдерживать высокие нагрузки. Эти качества стали причиной широкого применения свайного ростверка с монолитным перекрытием. Конструкция состоит железной арматуры, повышающей прочностные характеристики фундамента, и бетона. Укрепление монолитного ростверка на сваях может быть выполнено отельными прутьями, скрепленными в плоский каркас или объемными остовами.

Железобетонный ростверк висящего типа

Бетонные ростверки по устройству сходны с железобетонными поясами, единственным различием является отсутствие арматуры в конструкции первых. Вся нагрузка ложится и распределяется бетоном. Оголовки фундаментных свай должны быть на 100 мм утоплены в бетоне ростверка. Такие пояса применяются только в возведении одноэтажных строений.

Важно! Определяет смету и нормы на устройство монолитного ростверка – ГЭСН.

Конструкции из пиломатериала

Деревянная конструкция преимущественно используется при возведении домов из пиломатериала. Укладка деревянного ростверка на столбчатый фундамент выполняется на специальную гидроизоляционную прокладку из толи или рубероида. Также, чтобы исключить преждевременную порчу древесины, конструкцию следует обрабатывать особыми биозащитными пропитками. Фиксацию бруса на сваях выполняют посредством кронштейнов или болтов.

Деревянная конструкция ростверка

Есть два варианта устройства пояса из пиломатериалов:

  • При устройстве основания здания создается одинарный или двойной настил из предварительно обработанных бревен, который устанавливается на распланированную щебневую площадку.
    Этот вариант раньше использовался для возведения небольших строений из пиломатериалов;
  • Выполняется крепление ростверка из бруса на столбчатом фундаменте. Однако конструкция не обладает высокой прочностью, поскольку дерево не самый надежный стройматериал, поэтому она чаще всего применяется при создании навесов и беседок.
Видео: устройство ростверка для деревянного дома



Металлический пояс для фундамента

Металлическая обрешетка изготавливается из швеллера, двутавра или квадратного профиля и обладает высокой прочностью и жесткостью. Как правило, данная конструкция используется при устройстве свайно-винтовых оснований для одноэтажных домов. Швеллер устанавливают на оголовки опор, и фиксируют посредством сварочного соединения.

Металлический ростверк на бетонных колоннах

Пояс из металла используют в основном в висячем варианте. Однако в последнее время такие конструкции применяются очень редко, поскольку из-за тяжести материала требуется привлечение подъемной спецтехники, что экономически невыгодно. К тому же металл подвержен риску возникновения коррозийных процессов.

Типы и назначение ростверков

Ростверковые конструкции различаются по типу и назначению. При выборе необходимой конструкции учитывается много факторов.

Ленточные фундаменты с ростверками

Для зданий, довольно прочной и надежной опорой являются свайные фундаменты с ленточным ростверком, для устройства которых используют две технологии. Одна из них применяется при обустройстве оснований выше уровня грунта, а вторая – на этапе создания решетчатой конструкции, которая принимает на себя часть нагрузки.

Ленточный фундамент с ростверком в разрезе

Ленточный фундамент – это оптимальный вариант для устройства основания на склонах и участках со сложным рельефом, поскольку не требуется выполнение сложных подготовительных работ по планированию участка с привлечением спецтехники. Данная конструкция прекрасно подходит для возведения сооружений из облегченных материалов.

Используя при строительстве дома ленточный фундамент обязательно необходимы:

  • Песчаная подушка, толщина которой составляет 200-300 мм. Она создается под бетонным каркасом и сваями для их защиты от разрушительного воздействия грунтовой влаги.
  • Гидроизоляция решетки и опор, для чего применяют полиэтиленовую пленку, рубероид или асбоцементные трубы.

При обустройстве фундамента необходимо тщательно рассчитывать количество и шаг свай в ленточном ростверке, а также его толщину и прочие параметры.

Для забора

Устройство ростверка для заборов необходимо для полноценной защиты конструкции, которую не может обеспечить плоскость ограждения. Создание пояса обусловлено не только обеспечением от внешних факторов, но и для того, чтобы например домашние животные не могли выбраться за пределы участка. Причины могут быть любыми, но исполнение всегда должно быть качественным, обеспечивать прочность и долговечность конструкции.

Ростверк для забора

В принципе, ростверк под забор практически не отличается от пояса, используемого при обустройстве фундаментов домов.

Здесь использована та же конструкция, стройматериалы и выполняются аналогичные функции.

Для свайного основания

Необходимость устройства столбчатого фундамента с ростверком обуславливается непосредственно конкретной конструкцией здания, его весом и жесткостью каркаса сооружения. Для того чтобы опорные колоны не заваливались их обязывают монолитным железобетонным, металлическим или даже деревянным поясом.

Свайное основание с ростверком

В строительстве используется несколько схем свайного основания зданий:

  • Колонны с навесным поясом заглубляются в грунт. Данная схема используется в 90% всех свайных фундаментов;
  • Столбы опираются на щебневую насыпь без углубления в грунт. При такой схеме обеспечивается высокая жесткость основания дома, что позволяет максимально снизить вероятность просадки сооружения;
  • Без ростверка. Этот вариант используется для строительства небольших домов.
На заметку! Опоры для столбчатого основания здания могут комбинированными, например, кладка из кирпича сочетается с заливкой бетонным раствором или основой из строительного бута. В принципе, свойства фундамента от этого не изменяются, но значительно упрощается процесс обустройства и снижается стоимость.

Свайно-ростверковые фундаменты

Технология ростверка с буронабивными сваями

Обустройство оснований с ростверком на буронабивных сваях обязательно при возведении зданий на неровном рельефе, склонах и неустойчивых почвах. Эти конструкции оптимальный вариант для строительства, как небольших домов, так и капитальных сооружений средней величины. Буронабивные фундаменты с ростверком имеют несущую способность выше, чем у монолитных и ленточных оснований, да и обходятся они дешевле.

Ростверк с буронабивными колоннами в разрезе

Буронабивные сваи, в состоянии вынести нагрузку порядка 1500 кг. Для возведения сооружения средних размеров понадобится несколько десятков колонн, диаметр которых может доходить до 150 см., а длина до 40 м.

Для обустройства основания здания не требуется проведения серьезных земляных работ. Каждая свая гидроизолируется двумя слоями толи или рубероида и фиксируется в непромерзающем слое грунта. Гидроизоляция позволяет защитить бетон от разрушения и снизить давление грунта на опоры.

Преимущества основания на буронабивных опорах:

  • при устройстве фундамента здания, расположенные в непосредственной близости, не подвергаются воздействию динамических сил;
  • возможность установки на любых грунтах;
  • не наносится вред окружающему ландшафту;
  • располагается ниже отметки промерзания почвы;
  • подходит для деревянных, каркасных и кирпичных домов;
  • дешевизна;
  • скорость устройства основания составляет несколько дней.

Верхушки установленных столбов обрезаются на одном уровне, после чего они объединяются общим поясом. Ростверк на буронабивных сваях позволяет обеспечить равномерное распределение нагрузки, оказываемые весом конструкции, по всему основанию здания. Устройство свайно-ростверкового фундамента можно посмотреть в видео ниже:



Минусом данной конструкции является тот факт, что из-за наличия свободного пространства между полом и грунтом, буронабивной фундамент с ростверком требуется утеплить. Это приводит к дополнительным рабочим и материальным затратам.

Ростверк на винтовых сваях

Преимущество фундамента на винтовых сваях заключается в том, что для их установки не требуется проведения земляных работ, и они как правило, применяются на глинистых и пучинистых грунтах. После того как опоры установлены, их оголовки срезают в один уровень и производят устройство решетчатого пояса.

Виды ростверков на винтовых сваях

Монолитные железобетонные и бетонные конструкции для винтовых свай делают крайне редко, поскольку этот тип опор используется для возведения легких сооружений. Чаще всего свайно-винтовой ростверк выполняют из металлического уголка или швеллера.

Перед установкой ростверка на оголовки винтовых свай, к ним приваривают металлические площадки, размер которых должен позволить скорректировать осевое смещение опор. Далее швеллером или уголком производится обвязка всех свай, в результате чего создается прочная и надежная конструкция.

Важно! Перед устройством фундамента и ростверка на винтовых сваях необходимо провести антикоррозийную обработку всех металлических элементов конструкции. Это значительно увеличит срок эксплуатации возводимого сооружения.

Основные размеры и габариты

Для создания прочного и долговечного фундамента необходимо произвести правильные расчеты. Форма и размеры применяемого ростверка определяются особенностями конструкции возводимого здания, нагрузками на фундамент, количеством и местоположением свай.

Вид свайного фундамента в разрезе

Ростверк создается, так же как и конструкция ленточного фундамента. Высота ростверков для свайных фундаментов напрямую зависит от того на какой уровень от земли должна быть приподнято строение, а также от его веса. Можно самостоятельно выполнить расчет конструкции, опирающейся на грунт или немного углубленной. В случае с устройством висячего пояса лучше доверить расчеты специалистам, поскольку для непрофессионала они очень сложны.

Можно самостоятельно рассчитать размеры ростверка свайного фундамента по формуле B = M / (L × R), где:

  • B – минимально допустимая высота для опоры пояса;
  • M – вес конструкции сооружения без учета используемых опор;
  • L – длина пояса;
  • R – прочность грунта у поверхности земли.

Арматурный каркас ростверка

Арматурные каркасы для поясов на свайном основании создаются, так же как и для сооружения на ленточном фундаменте. В конструкции необходимо провести продольное (рабочее), горизонтально и вертикально поперечное армирование. Общее сечение продольного армирования должно быть не менее 0,1% от сечения пояса. Для подбора сечения каждого прута и их четного количества используют сортимент арматуры.

Сортамент стальной арматуры

Вид арматурыДлина пояса, мДиаметр, мм
Продольная (рабочая) арматураДо 3от 10
Свыше 3от 12
Горизонтальная арматура (поперечная)от 6
Вертикальная арматураДо 0,8от 6
Свыше 8от 8

Основные производители и типовые серии свайных ростверков

Для частных или небольших строений можно изготовить решетчатые пояса самостоятельно непосредственно на месте строительства, но при возведении промышленных корпусов, многоэтажных зданий и т.п. используют конструкции заводского производства. Среди основных производителей ЖБИ ростверка от 35 тонн можно выделить следующие компании:

  • ОАО АПСК «Гулькевичский»;
  • ЗАО «ОБД»;
  • ЗАО «Т-Бетон»;
  • ООО «ЛСР. Строительство-Урал»;
  • ООО «ЗКПД Томская Домостроительная Компания»;
  • АО «ПЗСП».
СерияОписание
Монолитные железобетонные ростверки

серии 1.411.1-1/89

Для устройства оснований под сборные ж/б колоны одно- и многоэтажных зданий промышленного назначения серии ИИ 20-1/70, ИИ 20-2/70, ИИ 20-3/70.Опоры сооружений серий ИИ 20-1/70, ИИ 20-2/70, ИИ 20-3/70 имеют сечение 400*400 и 400*600 мм. и должны заделываться в фундамент на 600 мм.
Серия 1.011-6Изготавливаются из тяжелого бетона класса В 12,5Квадратные сваи 300*300 и 350*350 мм.
Серии на ростверк из металла:

3.407-115

3.407.2-162

3.407.9-146

3.407.9-1581

Для эксплуатации конструкции при температуре:

●     до - 40˚C ростверк изготавливается из углеродистой стали марки ВСт 3, соответствующей ГОСТу 380-71;

●     ниже - 40˚C для ростверка используют низколегированную сталь марки 09Г2С, которая соответствует ГОСТу 19281-73 и 19282-73.

Наименование, которым обозначаются типовые ростверки для свайных фундаментов, включает в себя обязательные буквенные индексы РС и РБ и порядковые номера. Маркировка РС1 – РС5 используются на квадратных опорах, а РБ – для прямоугольных свай.

Важно! При необходимости заказа ростверков от 50 тонн производителя ЖБИ нужно выбирать особо тщательно, чтобы гарантировать прочность и долговечность всей конструкции.

Основные положения по устройству и расчету свайного ростверка

При устройстве свайно-ростверкового фундамента необходимо знать основные требования, предъявляемые к ростверку и провести грамотные расчеты всей конструкции. Также обязательно наличие исполнительной схемы по ростверкам, на которой обозначаются все основные элементы конструкции. Важным моментом при проектировании основания здания является точный расчет необходимого числа опор для каждого конкретного типа сооружений. Основой расчетов является общий вес строения и несущая способность почв. Массу дома необходимо разделить на несущую способность грунта и, получаем значение площади проектируемого основания. Для определения запаса прочности площадь фундамента следует увеличить на 30%. Чтобы вычислить необходимое число опорных колонн требуется площадь основания разделить на объем каждой сваи, при этом должны соблюдаться следующие условия:

  • опоры должны быть установлены во всех углах возводимого строения;
  • сваи монтируются в точках пересечения стен здания;
  • согласно СНИП расстояние между сваями в ростверке составляет 2-2,5 м.

Соединение сваи с поясом может быть жестким или свободным. В случае свободного соединения оголовки опор входят в ростверк на глубину 50-100 мм. Данный тип крепления подходит для центрально-нагруженных опорных колонн.

Крепление ростверка к свае

При жестком соединении оголовок сваи разбивается, и арматура оголяется, после чего выполняется замоноличивание в бетонный или железобетонный ростверк. Подобный тип крепления выполняется в тех случаях, когда:

  • устройство свайных фундаментов с ростверками выполняется на нестабильных грунтах;
  • на опоры оказываются горизонтальные нагрузки;
  • в основании установлены комбинированные или наклонные опоры;
  • опорные колоны работают на выдергивающие нагрузки.

Пример расчетов

Рассмотрим пример расчета свайного фундамента с ростверками для одноэтажного кирпичного дома с вальмовой крышей из металлочерепицы. В здании имеется два железобетонных перекрытия толщиной 220 мм. Размеры дома в плане – 6*9 м, толщина несущих стен составляет 380 мм. Общая высота этажа – 3,15 м, от пола до потолка – 2,8 м, а суммарная длина перегородок внутри здания – 10 м (внутренние стены в помещениях отсутствуют). На участке присутствует тугопластичная смесь с пористостью – 0,5 и глубиной залегания – 3,1 м.

Тип нагрузкиКоэффициент
Дерево1,1
Металл1,05
Засыпка, изоляция, железобетон, стяжки1,1
Элементы, изготавливаемые на производстве1,2
Элементы, изготавливаемые на непосредственно на месте строительства1,3
Оборудование, мебель, люди1,2
Снег1,4

Предварительно устанавливаем ширину ростверка 400 мм. и высоту 500 мм. Длина опоры составляет 3 м., а сечение – 50 см. Ориентируемся на шаг опорных свай – 1,5 м. Для определения общего количества свай необходимо длину ростверка разделить на шаг опор и прибавить 1 (при необходимости полученное значение округляем в меньшую сторону до целого числа – 30/1,5+1≈21).

  • Площадь опоры, м2 3,14*0,52/4 = 0,196
  • Периметр, м - 2*3,14*0,5 = 3,14
  • Масса ростверка, кг - 0,4 м.*0,5 м.*30 м.*2500кг/м3 = 19500
  • Масса опор, кг - 21*3 м.*0,196 м2*2500кг/м3*1,3 = 40131
  • Масса здания, т - Вес опор + вес ростверка + сумма из таблицы ≈ 224

Чтобы рассчитать объем ростверка и другие параметры необходимо определить массу строения без фундаментных опор. В результате получаем M = 204 т. Ширина посолы равна М / (L * R) = 204/ (30*75) = 0,09 м. Такой пояс нельзя применять для строительства, в рассматриваем случае, поскольку свесы кирпичных стен должны быть не больше 40 мм. Поэтому назначаем ширину —  400 мм, а высота остается – 500 мм.

Статья по теме:

Свайный фундамент: расчёт. Для обустройства свайной конструкции необходимо точно рассчитать количество и размеры столбов, глубину их залегания и места расположения. Произвести эти расчёты можно самостоятельно, воспользовавшись сведениями, алгоритмами и рекомендациями, которые предложены в нашем материале.

Расчет и чертежи армирования ростверка свайных фундаментов

Сечение горизонтальной (рабочей) арматуры должно быть 0,1%*0,4*0,5 = 0,0002 м2 = 2 см2. В данном случае хватит 4 металлических прута Æ 8 мм, но согласно нормативам необходимо использовать минимально допустимый Æ 12 мм. Для вертикальной и поперечной арматуры используются стержни Æ 6 мм.

Схема армирования ростверка

Расчеты занимают какое-то время, но они помогут значительно сэкономить деньги и время в ходе возведения дома. Для лучшего понимания важности процесса выполнения расчетов стоит посмотреть это видео:



Создание свайно-ростверкового фундамента своими руками

Для самостоятельного устройства свайно-ростверкового фундамента необходимо выполнить следующие этапы работ:

  • проектирование и расчет фундамента;
  • подготовительные работы и планирование рабочего участка;
  • бурение скважин и устройство траншей;
  • создание опалубки;
  • изготовление армирующего каркаса;
  • заливка бетона и вибрирование.

В том случае если в фундаменте используется металлический ростверк, то он приваривается  оголовкам опорных колон. При установке пояса следует строго выдерживать горизонталь, для того чтобы нагрузка от здания равномерно передавалась на фундамент.

Опалубка ростверка и щебневая подложка

Устраивая заглубленную конструкцию из железобетона, потребуется выполнить подсыпку из щебня фракции 20-60 мм, и уплотнить его при помощи выброплатформы. Слой щебневой подложки должен быть не менее 150 мм. Для улучшения несущей способности почвы под поясом следует укладывать щебень небольшими слоями, которые требуется уплотнять вибратором. На щебневую подложку устанавливается опалубка для ростверка, ширина которого должна немного превышать толщину стен, а высота опалубочных щитов должна учитывать и размер будущего цоколя.

Схема армирования

В схеме армирования ростверков свайных фундаментов точно так же как и при устройстве оснований используются два верхних и нижних пояса из металлической арматуры, а также вертикальные и продольные прутья меньшего диаметра. На этапе армирования необходимо заложить короба и трубы, для последующей прокладки инженерных коммуникаций. Поскольку, если этого не предпринять, то впоследствии придется долбить бетон, что приведет к нарушению целостности монолита.

Трамбовка бетона вибратором

Заливая пояс бетоном нужно провести вибрацию раствора. Не выполнив эту процедуру трудно добиться однородности и высокой прочности. Именно поэтому обработка бетона вибратором при заливке фундамента и пояса крайне необходима и обязательна. Опалубку можно снять через 4 дня, если после заливки температура воздуха составляла +20˚C. К этому времени проектная прочность бетона достигнет 50%, что вполне достаточно для начала следующего этапа строительных работ. При температуре +10˚C этот срок составит порядка 2 недель. При более низких температурах залитый монолит нуждается в утеплении или подогреве.

Типичные ошибки, допускаемые при создании буронабивного фундамента с ростверком можно посмотреть на видео ниже:



Статья по теме:

Фундамент на винтовых сваях своими руками. Сделать такую конструкцию вполне по силам любому более-менее грамотному строителю. Его преимущества и недостатки, особенности монтажа и отделки – обо всем этом в нашем материале.

Рассмотрим плюсы и минусы фундамента свайного с ростверком на глубине промерзания, и почему именно этому типу оснований отдают предпочтение.

К достоинствам следует отнести:

  • высокая устойчивость и несущая способность;
  • невысокая стоимость;
  • не требуется проведение больших объемов земляных работ;
  • простота монтажа;
  • высокая устойчивость на нестабильных грунтах.

Среди недостатков свайно-ростверкового фундамента выделяют следующее:

  • невозможность устройства подвального помещения;
  • не рекомендовано возведение стен из тяжелых материалов;
  • сложность выполнения необходимых расчетов.

Заключение

Практически во всех случаях при устройстве фундаментов для одно- и многоэтажных домов необходимо создание ростверка. Использование пояса при создании фундаментов – это довольно трудоемкий процесс, однако, если учтены и выполнены все требования, произведены необходимые расчеты и использованы качественные и сочетаемые строительные материалы, то надежность всей конструкции здания гарантирована.

Экономьте время: отборные статьи каждую неделю по почте

Что такое ростверк в строительстве

Решая задачи по обеспечению устойчивости возводимых строений, строители отводят серьезную роль прочности фундаментной основы. Постройка зданий осуществляется на различных типах оснований. Для проблемных грунтов предпочтителен столбчато-свайный фундамент, состоящий из отдельных опор, передающих нагрузку на почву. Надежную фиксацию оголовков опорных элементов обеспечивает ростверк. Многие слышали этот термин, однако далеко не все имеют представление о назначении конструкции, преимуществах и классификации.

Что такое ростверк в строительстве

Среди различных типов фундаментов широко используется ростверковый. Ростверк – это что? Такой вопрос часто задают начинающие строители. Разберемся, что представляет собой ростверковая основа здания. Опытные застройщики, осуществляя строительство домов на винтовых сваях, объединяют верхние части опор горизонтально расположенными балками. В результате создается единый силовой контур – ростверк, обладающий повышенной прочностью и жесткостью. В сформированном фундаменте нагрузку от массы строения воспринимают свайные опоры ростверковой конструкции.

Главное назначение силовой обвязки:

  • обеспечение фиксированного положения фундаментных опор;
  • равномерное распределение передаваемых зданием нагрузок на колонны.
  • формирование надежной опорной поверхности для возведения стен и перегородок.
Ростверк – горизонтально расположенная часть свайного фундамента, воспринимающая и передающая нагрузку от стен здания на сваи

Подобная конструкция, состоящая из винтовых или железобетонных свай, объединенных горизонтальным поясом, широко применяется при возведении одноэтажных строений на различных видах грунтов, в том числе почвах с повышенной концентрацией глинистых частиц, песка и влаги.

Ростверковая основа обладает комплексом серьезных преимуществ:

  • позволяет осуществлять строительство зданий на проблемных грунтах;
  • обеспечивает устойчивость строений;
  • не требует выполнения трудоемких земляных мероприятий;
  • не зависит от глубины расположения водоносных слоев.

Наряду с достоинствами, свайно-ростверковая основа имеет и слабые стороны:

  • сложность сооружения подвального помещения, основные размеры и габариты которого связаны с конструкцией ростверка и высотой выступающих частей опор;
  • необходимость использования специального оборудования для установки в грунт опорных элементов фундаментной базы.

Выполняя устройство свайных фундаментов, с целью повышения их нагрузочной способности, выступающие части опор целесообразно объединить силовым поясом. Ведь фундаментную основу нагружают своим весом крыша, стены, потолок, бытовая техника. Сметы на сооружение ростверковой основы всегда ниже, чем на постройку ленточного фундамента.

В зависимости от типа фундамента, особенностей геологического строения грунтов ростверк может отличаться

Разбираясь, что такое ростверк в строительстве, изучите его классификацию. Ростверковый фундамент классифицируется по следующим критериям:

  • уровню расположения;
  • используемому для постройки материалу;
  • конструктивным особенностям.

Остановимся детально на особенностях каждой разновидности ростверка.

Разновидности ростверка по расположению

Планируя соорудить ростверковый фундамент для каркасного дома своими руками, определитесь с уровнем расположения относительно нулевой отметки.

Возможны следующие варианты:

  • висящий фундаментный пояс;
  • возвышающийся ростверк;
  • мелкозаглубленная основа.

Рассмотрим каждую разновидность.

Возвышающийся над уровнем грунта

Отличительная черта высокого ростверка – расположение низа связующего пояса над поверхностью грунта на расстоянии 10–15 см, что позволяет:

  • соорудить возвышающуюся ростверковую основу на проблемных грунтах;
  • исключить влияние сил морозного пучения почвы;
  • избежать развития сырости за счет вентиляции пространства под постройкой;
  • сохранить положение фундаментных опор при подвижках слоев грунта.
Повышенный ростверк наиболее распространен и предусматривает расположение его подошвы на уровне грунта

Имеется еще одно серьезное преимущество возвышающегося силового контура – гравийно-песчаная подушка для фундамента высокой конструкции не требуется, так как он расположен выше нулевой отметки и не контактирует с почвой.

Минусы конструкции:

  • увеличенный уровень тепловых потерь за счет проникновения под основу здания холодных воздушных масс;
  • необходимость усиленной теплоизоляции пола, контактирующего с холодным воздухом;
  • повышенный уровень затрат, связанный с необходимостью монтажа по контуру здания защитных щитов декоративного цоколя.

Желая соорудить высокий ростверковый пояс, разберитесь, как правильно сделать цоколь дома, чтобы надежно защитить нижнюю часть строения и пол от холодных воздушных потоков.

Расположенный на нулевой отметке

Ростверковая основа, расположенная на одном уровне с почвой, возводится достаточно часто. Связующий пояс базируется на песчано-щебеночной подушке, имеющей толщину 15–20 см. Подсыпка производится после извлечения грунта под нижней плоскостью ростверка. Главная особенность конструкции – демпфирующая подушка.

Относится к данному типу, если происходит совпадение его подошвы и отметки планировки почвы

Она выполняет важные задачи:

  • предотвращает отрицательное влияние морозного пучения грунта;
  • не позволяет скапливаться талой воде и осадкам под ростверковой основой;
  • герметизирует зазор под горизонтальной балкой ростверка.

Для повышения прочностных характеристик конструкции и защиты от влаги производится армирование и гидроизоляция. Устройство повышенного ростверка несложно выполнить своими руками. Пошаговая инструкция поможет справиться с поставленной задачей.

Заглубленный в почву

Силовая конструкция, связывающая верхние части опор, располагается ниже нулевой отметки. Технология сооружения предусматривает следующие работы:

  1. Подготовку приямка, расположенного между опорными колоннами.
  2. Выравнивание основы траншеи.
  3. Подсыпку гравийной подушки.
  4. Монтаж щитовой опалубки.
  5. Сборку и установку арматурной решетки.
  6. Заливку бетонного раствора.

Оголовки свай бетонируются в процессе заливки силовой рамы. Для повышения ресурса эксплуатации заглубленного ростверка важно надежно защитить его от влияния осадков. Разберитесь, как сделать отмостку вокруг дома правильно. Бетонная окантовка по контуру дома, выполненная с наклоном, обеспечит эффективный отвод влаги от ростверкового фундамента.

Основное отличие такого варианта состоит в расположении ленты ниже уровня земли

Классификация ростверка по виду применяемого стройматериала

Рассмотрим, из какого материала можно сделать ростверк. Для изготовления ростверковой обвязки применяются различные стройматериалы:

  • бетон, усиленный арматурной решеткой;
  • металлопрокат различного сечения;
  • высушенная и обработанная древесина;
  • марочный бетон без арматуры.

Прочностные характеристики конструкции должны соответствовать расчету свайного ростверка. Остановимся на особенностях применения различных материалов.

Монолитный железобетонный ростверк

 По эксплуатационным характеристикам конструкции из железобетона прочнее бетонных.

Ростверк железобетонный благодаря прочной арматурной решетке обладает следующими достоинствами:

  • повышенной нагрузочной способностью;
  • продолжительным периодом эксплуатации;
  • высоким уровнем надежности;
  • достаточной жесткостью;
  • способностью воспринимать увеличенные сжимающие нагрузки.

Для армирования применяются стальные прутки, соединенные в общий каркас, а также готовые пространственные решетки.

Монолитный ростверк представляет собой цельную конструкцию, заливаемую непосредственно на строительной площадке

Конструкция из металла

Силовой пояс из металлопроката позволяет обеспечить требуемый запас прочности. Технология сооружения предусматривает выполнение следующих операций:

  1. Нарезку заготовок из швеллера или двутавра.
  2. Установка профильного проката на торцы колон.
  3. Сварку отдельных балок в общий контур.

Для повышения стойкости к воздействию коррозии нанесите защитное покрытие.

Ростверковая основа из древесины

Прочность древесины позволяет воспринимать массу легких деревянных или каркасных строений. Для обеспечения долговечности деревянных брусьев:

  • тщательно высушите материал;
  • пропитайте древесину антисептиками;
  • гидроизолируйте поверхность балок рубероидом.

Ресурс эксплуатации зависит от качества подготовки материала.

Бетонный ростверк

Последовательность действий по обустройству ростверкового фундамента из бетона аналогична сооружению железобетонного пояса. Основное отличие – бетонирование силовой обвязки без арматурных каркасов. Восприимчивость бетона к воздействию растягивающих усилий и изгибающих моментов ограничивает область использования бетонного ростверка.

Конструктивные разновидности фундамента с ростверком

Классификация предусматривает деление ростверков на виды в зависимости от конструкции. Возможные варианты:

  • сборная конструкция. Состоит из профилей, сваренных между собой. Ресурс эксплуатации ограничивается двумя десятилетиями в связи с недостаточной жесткостью. Сборный вариант применяется для временных строений;
  • цельный ростверк. Формируется из бетонного раствора, усиленного арматурным каркасом. Обеспечивает устойчивость малоэтажных зданий на проблемных грунтах;
  • комбинированный вариант ростверковой базы. Включает изготовленные в производственных условиях узлы. Их собирают в единый силовой каркас и бетонируют. Конструкция применяется в промышленном строительстве.

Выбор оптимального варианта определяется требованиями проекта.

Заключительные рекомендации

Ростверк – нагруженная часть фундаментной основы, повышающая жесткость конструкции. Классификация позволяет выбрать требуемый тип связующего пояса в зависимости от особенностей строения, характеристик грунта. Определяясь с конструкцией ростверка, прислушайтесь к мнению профессионалов.

Плита с ростверком: понятие, разновидности, преимущества, изготовление

Перед строителями, осуществляющими возведения зданий на нестабильных грунтах, возникает проблема обеспечения устойчивости строений. Среди различных типов фундаментов заслуживает особого внимания цельная плита с ростверком, обладающая множеством достоинств. Она способна воспринимать значительные нагрузки от массы строения и равномерно распределять их на опорную поверхность основы. Ростверк на базе цельной бетонной плиты обеспечивает надежность возводимых зданий за счет повышенной прочности. Рассмотрим детально его особенности.

Что представляет собой монолитная плита с ростверком

Конструкция свайно-монолитного фундамента с ростверком довольно простая. Она включает следующие элементы:

  • опорные сваи, находящиеся в почве. Они погружаются в грунт с помощью специального оборудования или формируются из бетона;
  • бетонную плиту, усиленную пространственным каркасом из стальной арматуры. Цельная плита сооружается в приямке и после заливки объединяет выступающие части вертикальных колонн;
  • ростверк, связывающий оголовки свайных опор. Он укрепляется арматурными прутками, соединенными вязальной проволокой. Формируется путем заливки бетона в опалубку, собранную на плите или в почве.

Верхние части свай объединены монолитной плитой и бетонным контуром, что положительно влияет на прочностные характеристики. В отличие от ленточной основы, которая опирается на грунт, плитный ростверк передает действующие по периметру нагрузки на опорные колонны.

Фундамент плитный железобетонный с монолитным ростверком

Плита с ростверком решает комплекс задач:

  • соединяет колонны в силовой контур за счет объединения верхних частей бетонной лентой;
  • выравнивает действующие на колонны усилия, которые вызваны весом строения и реакцией грунта;
  • фиксирует сваи в вертикальном положении, не позволяя им смещаться под воздействием нагрузок;
  • предотвращает возможность непредвиденной усадки фундамента в результате влияния природных факторов.

Такой фундамент с ростверковым усилением позволяет демпфировать значительные нагрузки, повышая устойчивость возводимых строений.

В каких случаях применяется монолитная плита с ростверком

Ростверковый вариант фундамента используют в качестве основы для будущих зданий в следующих ситуациях:

  • при возведении массивных зданий с увеличенными габаритами, а также сложными архитектурными решениями;
  • при выполнении работ на проблемных грунтах с увеличенной влажностью и близким расположением грунтовых вод.

Эта конструкция также положительно зарекомендовала себя на насыпных грунтах и подвижных почвах с высоким содержанием песка.

Плита с ростверком — это один из самых прочных видов систем

Плитный ростверк – конструктивные варианты

Плитный ростверк изготавливается в различных вариантах, классифицируется по следующим признакам:

  • используемому материалу. Наряду с армированным бетоном, применяется стальной профиль, древесина и обычный бетон;
  • особенностям конструкции. Исполнение может быть монолитным, сборным или монолитно-составным;
  • высоте расположения относительно грунта. Конструкция может соприкасаться с грунтом, а также смещаться в различную сторону от нулевой отметки.

Рассмотрим варианты конструкции, предусматривающие возможность использования следующих материалов:

  • железобетона. Использование прочных арматурных каркасов позволяет повысить несущую способность основания и, соответственно, устойчивость строения. Такая плита обладает увеличенной жесткостью, может эксплуатироваться на протяжении длительного времени;
  • бетона. Связующий контур из бетона изготавливается без использования стальной арматуры, что значительно уменьшает прочностные свойства. Все нагрузки воспринимает бетонный массив, который может растрескиваться под воздействием изгибающих нагрузок;
  • металлического проката. Объединение оголовков колонн производят с помощью двутавровых балок или швеллеров, формирующих единый силовой каркас. Применение металлопроката оправдано при строительстве свайно-винтовых оснований для небольших зданий;
  • древесины. Установленные на колонны деревянные балки формируют основу для легких щитовых построек из древесины. Деревянные элементы важно надежно гидроизолировать, а также обработать антисептиками для повышения долговечности.
Монолитная плита вместе с ростверком в последнее время стала весьма популярным способом установки фундамента

Плита с ростверком может изготавливаться в различных вариантах исполнения:

  • цельном. Это наиболее прочная конструкция из монолитного железобетона, которая используется на проблемных грунтах. Отличительная черта – повышенная прочность и долговечность. К недостаткам относится трудоемкость выполнения работ;
  • сборном. Ростверковая основа формируется из готовых элементов, соединяемых электросваркой. Жесткость конструкции ниже, чем в цельном варианте. Для выполнения работ необходимо грузоподъемное оборудование, что повышает уровень затрат;
  • сборно-монолитном. Опорный контур, соответствующий конфигурации строения, формируется из отдельных элементов. Они соединяются между собой, затем бетонируются. Реализация этого метода формирования фундамента требует повышенных расходов.

Цельная основа превосходит все приведенные варианты по запасу прочности и долговечности.

На какой высоте выполняется основание с плитой

Ростверковый тип фундамента может сооружаться на различной высоте. Применяются следующие варианты конструкции:

  • приподнятая. Низ бетонной основы превышает уровень нулевой отметки на 15–20 см. При этом почва в результате морозного пучения не может оказывать отрицательного воздействия на основание. Такое решение проверено на слабых грунтах, обеспечивает постоянный воздухоообмен под строением. Однако холодные массы воздуха повышают теплопотери. Эта особенность требует специальных мер защиты по утеплению пола и защите периметра здания с помощью щитов;
В большинстве случаев рельеф, на котором планируется устанавливать такой фундамент, не имеет абсолютно никакого значения
  • нулевая. Это распространенный вариант, при котором уровень расположения бетонной подошвы соответствует нулевой отметке. Между бетонной основой и грунтом располагается песчано-щебеночная подушка толщиной 15–20 см, сформированная после извлечения почвы. Основание устойчиво к воздействию сил морозного пучения, надежно герметизирует пространство между грунтом и фундаментом строения, обеспечивает эффективный отвод талых и дождевых вод;
  • углубленная. Связующая конструкция сооружается в приямке, расположенном ниже уровня грунта. После подсыпки щебня и его уплотнения сооружается опалубка, производится армирование и выполняется заливка бетонного раствора. Такой вариант исполнения ростверкового основания требует повышенного уровня денежных затрат, связанных с необходимостью выполнения значительного объема земляных работ.

Выбирая конструктивный вариант исполнения ростверкового фундамента, следует учитывать особенности почвы, рельеф местности и ориентироваться на финансовые возможности.

Достоинства и недостатки ростверковой основы на плите

Плитный ростверк обладает серьезными преимуществами по сравнению с другими типами фундаментов:

  • длительным ресурсом эксплуатации. Долговечность фундаментной конструкции превышает семь десятилетий;
  • универсальностью. Монолитная плита с ростверком может сооружаться на различных почвах, а также без учета особенностей рельефа;
Бетонный ростверк используется исключительно для несущих стен
  • повышенными прочностными характеристиками и надежностью. Применение арматурного каркаса повышает эксплуатационные свойства;
  • расширенной областью применения. Конструкция обеспечивает устойчивость различных видов зданий;
  • простотой и доступностью технологии. Методы выполнения работ понятны, позволяют самостоятельно соорудить основание;
  • равномерным распределением усилий по поверхности основы. Это позволяет избежать растрескивания бетона.

К недостаткам следует отнести повышенный уровень расходов. По сравнению с другими видами оснований затраты на выполнение строительных мероприятий выше, что связано с повышенной потребностью в бетонном растворе и необходимостью выполнения земляных работ.

Фундамент плита с ростверком – подготовительные работы

Приступая к выполнению работ необходимо подготовить оборудование, материалы и инструменты. Понадобятся:

  • бетоносмеситель;
  • «болгарка»;
  • лопаты, ведра;
  • тачка;
  • проволока для вязки арматуры;
  • шнуры для разметки и рулетка;
  • доски для изготовления опалубки.
Для начала стоит обзавестись всем необходимым

Потребуются также материалы для приготовления бетонного раствора и стальная арматура для сборки каркаса.

На подготовительном этапе выполните следующие мероприятия:

  1. Разметьте площадку. Габариты должны превышать размер фундамента на 50 см с каждой стороны будущего строения. Используйте шнур, натянутый между колышками.
  2. Извлеките почву на глубину 0,5 м, перенесите плодородный грунт для временного хранения. Для выполнения работ желательно использовать экскаватор.
  3. Определите места расположения свай. Опорные колонны забейте в грунт или забетонируйте, руководствуясь требованиями проекта.
  4. Сформируйте траншею глубиной 0,3 м для ростверка. Разровняйте дно, установите щитовую опалубку силового контура.

При выполнении работ обеспечьте равную высоту выступающих частей опорных элементов.

Как изготовить ростверковый вариант фундамента

Дальнейшие мероприятия по изготовлению ростверкового основания производите по следующему алгоритму:

  1. Нарежьте арматурные прутки, свяжите в приямке с помощью проволоки каркас для ростверка.
  2. Забетонируйте приямок по периметру здания, обеспечьте его неподвижность на протяжении недели.
  3. Соберите деревянную опалубку для плитной основы, используя предварительно подготовленные щиты.
  4. Установите внешние подпорки, обеспечивающие неподвижность щитов при заливке бетона.
  5. Уложите по контуру площадки геотекстиль, насыпьте щебеночную подушку толщиной 20 см.
  6. Насыпьте сверху мелкий песок слоем 10–15 см, тщательно утрамбуйте сформированный массив.
  7. Постелите гидроизоляцию из листового рубероида или полиэтилена, обеспечив перекрытие листов.
  8. Соберите пространственный каркас из стальной арматуры, зафиксируйте его к выступающим частям решетки.
  9. Подготовьте бетонную смесь по стандартной рецептуре, обеспечьте непрерывную заливку раствора в опалубку.
  10. Утрамбуйте бетонный массив, используя глубинный вибратор. Постелите полиэтилен, и по мере твердения периодически увлажняйте поверхность.

Соблюдая последовательность операций несложно самостоятельно изготовить ростверковую основу. Благодаря доступности технологии, такой вид фундамента может использоваться при возведении частных домов. Выполнение работ своими силами позволит уменьшить объем расходов и осуществить задуманное без привлечения специалистов. Конструкция обеспечит устойчивость здания и его долговечность.

что это и его роль в обустройстве фундамента

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Любое сооружение нуждается в надежном, качественном, грамотно спроектированном и обустроенном основании. Сегодня большой популярностью пользуется ростверковый фундамент на сваях, который имеет экономическую выгоду по сравнению с традиционным ленточным основанием. Особенностью конструкции является горизонтальная перемычка, связывающая сваи. Ростверк: что это такое и в чем его главное назначение, подробно описано в статье.

Заливка монолита с ростверком

Ростверк: что это за элемент и зачем он необходим

Рассматривать данный вопрос необходимо начать с определения: что такое ростверк фундамента. Внутренний строительный элемент представляет собой горизонтальную бетонную, стальную или деревянную перемычку, связывающую разрозненные элементы столбчатого или свайного фундамента между собой, в результате чего создается ровная площадка для монтажа окладного венца. Ростверк воспринимает нагрузку от несущих конструкций здания и равномерно распределяет ее на опоры, которые передают нагрузку на грунт.

Ростверк сэкономит время, деньги и силы на строительство основания

Такая конструкция по своей жесткости и прочности не уступает традиционному ленточному фундаменту, но цена ростверкового фундамента будет намного ниже, что связано с меньшими трудозатратами и трудоемкостью работ.

Конструкция основания создается с использованием каркасной технологии, где столбы или сваи воедино связываются между собой для образования прочного основания. Фундамент с ростверком сооружается на глинистых, торфяных, лессовидных, суглинистых, пучинистых и илистых грунтах. Строительство дома может быть выполнено на территориях с витиеватым рельефом или на склонах.

Разновидности ростверка и какие у него есть типы

Эргономичность, долговечность и эстетичность здания зависит от типа ростверка, который укладывается на столбчатый или свайный фундамент. Он может быть плитный, ленточный и стаканный.

В зависимости от места расположения ростверка относительно земляного полотна различают следующие виды конструкций:

  • повышенный;
  • высокий;
  • заглубленный.

Ростверк со сваями может стать основанием для здания из любого материала

Конструкция перемычки может быть:

  • монолитной;
  • сборно-монолитной;
  • сборной.

В зависимости от материала изготовления различают ростверки:

  • металлические;
  • деревянные;
  • бетонные;
  • железобетонные.

Типы элемента и основная задача ростверка

Главным назначением ростверка является восприятие нагрузки от несущих элементов здания и равномерное ее распределение на фундамент. Наиболее распространенным и экономически оправданным является свайный фундамент.

Плитный ростверк по сваям в виде крупноформатных железобетонных плит устанавливают при значительных габаритах строения по его периметру. Такой ростверк укладывается на стандартный пирог, состоящий из:

  • песчано-гравийной подушки в виде двух слоев по 10 см с виброуплотнением;
  • кольцевого дренажа, расположенного на уровне подошвы ростверка;
  • бетонной подготовки в виде стяжки без арматуры;
  • гидроизоляции.

Если грунтовые воды залегают довольно высоко, то при возведении такой конструкции нет нужны делать дополнительные отводы

Ленточный фундамент на сваях может быть монолитным или сборным. Первый вариант используется для буронабивных свай. Это связано с тем, что материалы имеют одинаковое линейное расширение и технические характеристики. Также в теле ростверка легче замуровать оголовки с торчащей арматурой.

Сборный ленточный ростверк используется в технологии деревянного строительства. Деревянные брусья укладываются на оголовки и стыкуются в полдерева. Это позволяет снизить затраты на строительство и приступать к возведению строения уже на следующий день после устройства основания.

Сборный ленточный ростверк может быть выполнен в виде железобетонных балок, примыкающих к оголовку свай. Такая конструкция используется преимущественно для винтовых свай, обвязанных двутаврами или швеллерами.

Благодаря основанию с ростверком есть возможность возведения фундамента даже в сложных местах

При устройстве железобетонных буронабивных свай с ростверком может быть использован стаканный тип конструкции. Ростверк представлен подколенником, установленным на столб, высотой кратной 15 см, шириной – 30 см. Каждый стакан должен опираться на четыре сваи. Такой тип основания используется при монтаже колонн. Чаще всего применяется в с/х и промышленном строительстве.

Что такое ростверк: конструкция элемента

Монолитный ростверк является наиболее удачным решением для малоэтажного строительства. Элемент представлен цельной конструкцией замкнутого типа, выполненной из железобетона или бетона. Он заливается при строительстве, в виде монолитной плиты или балки (ленты). В первом варианте конструкция связывает все сваи в единую систему, которая охватывает всю площадь здания. Ленточный ростверк соединяет сваи последовательно и устанавливается только под несущими элементами строения.

Ростверк, надежно фиксируясь к сваям и включая их в свою толщу, соединяет элементы основания. Монолитный ленточный ростверк может быть повышенный, высокий или заглубленный. Он устраивается при неблагоприятных геологических условиях грунта. Выполнение такого ростверка отличается высокими техническими и эксплуатационными характеристиками. Однако конструкция имеет повышенную трудоемкость, высокую стоимость работ и требует создания густого армирования.

Ростверк выполняет функцию равномерного распределения нагрузки по всему периметру основания

Сборный ростверк представлен конструкцией, выполненной из стальных балок, соединенных между собой сваркой. В качестве соединительных элементов используются двутавры и балки. Также конструкция может быть выполнена из деревянных брусьев. Такой вариант используют преимущественно для возведения некапитальных сооружений и промышленных зданий. Конструкция монтируется и закрепляется на оголовки свай, что не требует последующего замоноличивания.

Полезный совет! Для строительства частного дома сборный ростверк использовать нецелесообразно, ибо это связано с весьма трудоемким и затратным процессом.

Сборный тип имеет и свои недостатки. В первую очередь процесс монтажа является весьма трудоемким, что связано со значительным весом металлических элементов. В отдельных местах ростверка могут образовываться области с невысокой прочностью, что связано с низкой жесткостью сварных соединений. В связи с образованием коррозии или гниения дерева конструкция является недолговечной, что ограничено 1020 годами эксплуатации.

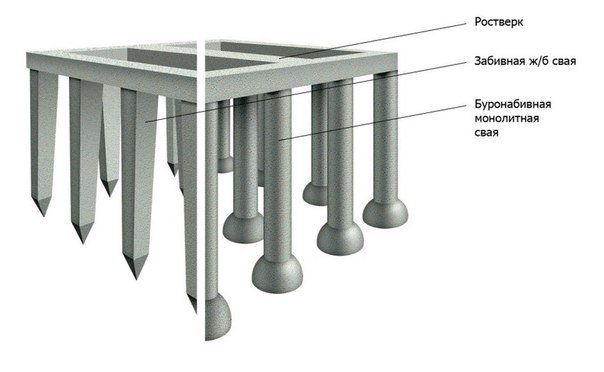

Схема свайного фундамента

Промежуточным решением между двумя предыдущими вариантами является монолитно-сборный ростверк. Сборная конструкция состоит из заранее изготовленных деталей, которые укладываются на сваи и связываются друг с другом шпоночным соединением. Осуществляется это во время строительства. Затем вся конструкция омоноличивается.

Оптимальное место расположения ростверка

Наиболее рациональным решением с точки зрения целостности конструкции и стабильности ее работы при возникновении различных деформацийсчитается устройство высокого или висячего ростверка на буронабивных сваях. Он устанавливается над уровнем грунта не менее 10 см. Если расстояние будет меньше, возникнет вероятность повреждения целостности ростверкаи узлов соединения его со сваями, что приведет к вырыванию последних.

Главным недостатком такой конструкции является отсутствие герметизации пространства между нижней частью ростверка и грунтом. Благодаря тому, что создается свободный доступ холодного воздуха, увеличиваются теплопотери дома. Решить проблему можно при помощи монтажа щитов или дополнительного утепления пола дома.

Благодаря фундаменту с ростверком, нет необходимости в рытье огромных котлованов

Полезный совет! Такой тип ростверка целесообразно выбирать для субтропического климата, также при возведении деревянных конструкций.

Подошва повышенного ростверка располагается на уровне грунта, на который укладывается гравийная или песчаная подушка толщиной 10-15 см, для чего извлекается слой грунта. Такая прослойка способствует снижению влажности грунта под зданием и свободной фильтрации воды. В таком варианте исключается образование продуваемой области между грунтом и перекрытием.

Заглубленный ленточный фундамент на буронабивных сваях является наиболее популярным вариантом, в то же время и самым нерациональным. Для его создания по периметру будущего здания вырывается неглубокая траншея. Далее устанавливаются сваи таким образом, чтобы из дна траншеи торчали их оголовки. Устраивается песчаная подушка. После этого выполняется желоб-опалубка, дно которого располагается ниже уровня земли. Далее создается бетонный ростверк.

Полезный совет! Несмотря на то, что под заглубленным ростверком образуется непродуваемое пространство, в качестве дополнительной изоляции можно смонтировать шверты, которые будут воспринимать нагрузку от вспучиваемого грунта во время морозов.

Выбор вида ростверка зависит от ландшафта, климата и веса здания

Из какого материала изготавливается ростверк

Железобетонный ростверк характеризуется повышенной прочностью, надежностью, стабильностью работы, жесткостью, несущей способностью и долговечностью. Это наиболее распространенный вариант. В составе конструкции присутствует арматура, что увеличивает прочностные характеристики ростверка, забирая на себя часть нагрузок. Армирование может выполняться созданием полноценного пространственного каркаса или закладкой отдельных стержней.

Важно! При формировании железобетонного ростверка должен быть обеспечен достаточный защитный слой для арматуры.

Изготовление бетонного ростверка идентично предыдущему варианту. Отличием является отсутствие армирования. Вся нагрузка воспринимается бетонной конструкцией, которая накрывает оголовки свай на высоту не менее 10 см. Данный вариант является менее прочным и долговечным. Бетонный ростверк используют при возведении одноэтажных зданий.

Изготовление металлического ростверка осуществляется из профильного проката, представленного двутаврами и швеллерами. В результате получается прочная и жесткая конструкция. Но в связи с возможной коррозией металла, особенно в местах сварных соединений, металлический ростверк является недолговечным. Его используют для строительства одноэтажных строений.

Схема свайного фундамента из набивных комбинированных свай

Деревянный ростверк применяется исключительно для возведения строений из дерева. Укладка деревянного бруса осуществляется через гидроизоляционную прокладку на сваи, в качестве которой применяется рубероид или толь. Перед монтажом балки следует обработать специальными составами и антисептиками, что исключит образование плесени и зарождение различных паразитов в толще древесины. Крепление бруса между собой осуществляется при помощи болтов и кронштейнов.

Характеристика свайного фундамента с ростверком

Свайный фундамент – это конструкция, в которой нагрузка на грунт от сооружения передается через сваи, что представлены частично или полностью заглубленными в грунт столбами или брусьями. Для жесткой и надежной связи верхних частей свай устраивается ростверк.  Данный тип фундамента рационально использовать при возведении строений на водонасыщенных слабых грунтах, на склонах, имеющих крутой уклон, в районах, где глубина промерзания грунта превышает 2 м, также, если вес будущего строения превышает 350 т.

Статья по теме:

Дренажная система вокруг дома: устройство дренажа для фундамента жилого здания

Устройство дренажа для защиты фундаментной части здания, специфичность этой процедуры, технология создания конструкции своими руками.

Сваи представляют собой металлические, деревянные или бетонные заостренные, длинные или имеющие пяту стержни круглого или квадратного сечения. Они погружаются в грунт в готовом виде или изготавливаются непосредственно в толще грунта. В готовом виде свая имеет с одной стороны острый конец, которым при помощи специальной строительной техники погружается в толщу грунта, проходя подвижные слои, упирается в твердую почву. При изготовлении свай в грунте выполняется бурение скважин, которые, впоследствии, армируются и заливаются бетоном.

Фундамент с ростверком не подойдет для многоэтажных построек

Разновидности свайных фундаментов с ростверком

По способу погружения в грунт свайный фундамент может быть набивным, забивным или винтовым. Первый вариант представлен бетонными или железобетонными конструкциями. Для их создания арматура предварительно напрягается, что увеличивает трещиностойкость фундамента. Для устройства свай в толще земли необходимо просверлить требуемое количество отверстий заданного диаметра и глубины. В каждое из них вставляется обсадная металлическая или бетонная труба. В нее опускается арматура и вся полость заливается бетоном.

Конструкция может быть выполнена с закрытым или открытым нижним концом. Главным преимуществом такого типа свайного фундамента является высокая несущая способность, простая технология, сниженная себестоимость работ, что связано с минимальными трудозатратами, отсутствие негативного воздействия и вибраций на окружающие сооружения.

Второй вариант предполагает забивание в грунт готовых железобетонных свай. В качестве специальной техники могут быть использованы копры, вибропогружатели и гидравлические сваесдавливающие агрегаты, выбор которых зависит от характеристики грунта, особенностей и глубины забивания свай. Данный тип фундамента применяется в зонах вечной мерзлоты. Забивные элементы могут быть круглой, квадратной или трапециевидной формы. Для увеличения надежности и несущих характеристик сваи могут быть оснащены дополнительными опорными кольцами.

Пример дома на сваях с ростверком

Винтовой ростверковый фундамент: что это такое

Фундамент с ростверком на винтовых сваях является одним из новых вариантов. Конструкция обладает хорошими эксплуатационными характеристиками и может устанавливаться на любом типе грунта. Свая представлена полой трубой, острым наконечником и одной или несколькими лопастями. Наконечник может быть сварным или литым.

Для каждого типа грунта используется определенный вид винтовых свай. Для каменных участков применяют узко-лопастные винтовые сваи, которые имеют особо прочные сварные наконечники и двойные лопасти, что обеспечивает надежное сцепление с грунтом и предотвращает перекос сваи. Для талых и обводненных грунтов применяются сваи с острым литым наконечником и лопастями среднего размера, что является гарантией легкого проникновения элемента в грунт без его разрыхления.

Для вечномерзлых грунтов используют сваи с лопастями небольшого размера, что способствует быстрому введению элемента в грунт без риска перекоса. Наконечник сваи имеет специальную фрезу, изготовленную из особо прочных легированных сталей. Такие элементы отличаются высокой стоимостью.

Ростверк никогда не должен опираться на грунт

Варианты расположения свай и их виды

Сваи могут быть висячими или в виде стоек. В первом варианте нагрузка на окружающий грунт передается через трение о боковые стенки. Такие сваи характеризуются развитой боковой поверхностью по всей длине с множеством выступов, что обеспечивает хорошую несущую способность конструкции. Данный тип применяется для почв с высоким уровнем грунтовых вод или имеющих толстый слой слабого грунта, под которым располагается более прочный, но он все равно не способен удержать сваю-стойку.

Сваи-стойки передают нагрузку от сооружения непосредственно на прочный грунт, который располагается под слабым слоем. Элементы характеризуются гладкой поверхностью, за которую грунт не цепляется. Самым важным критерием для данного типа свай является широкое основание, которое воспринимает более 80% от общей нагрузки.

Полезный совет! Для многоэтажных и долговечных построек целесообразно выбирать сваи-стойки ТИСЭ, имеющие значительное уширение в нижней части элемента, что позволяет исключить дальнейшую осадку.

Сваи в грунте могут располагаться по одному из способов:

  • одиночному;
  • ленточному;
  • полосами;
  • в виде куста;
  • полем.

Различные варианты и виды свай

Первый способ выбирается под отдельно стоящую опору. В зависимости от особенностей рельефа свая может быть установлена наклонно. Ленточный способ предполагает размещение свай по всему периметру сооружения. Для строительства массивных многоэтажных конструкций используется установка свай в несколько рядов в виде полос.

Кустовое размещение предполагает установку элементов под несущими стенами и объектами с большой нагрузкой. Такой способ применяется для строительства навесов и сооружений с большим количеством колонн, которые удерживают кровлю. Для строения большого размера используется установка свай в шахматном порядке.

Выбор способа расположения свай зависит от проекта строительства. Элементы должны располагаться в углах и в местах пересечения простенков. Оптимальным считается расстояние между сваями в ростверке 2–3 м.

Плюсы и минусы свайно-ростверкового фундамента

Подбирая основание для будущего строения необходимо изучить плюсы и минусы свайного фундамента с ростверком. Такая конструкция имеет отличную устойчивость и высокую несущую способность. Это особенно важно для строительства домов на почвах, которые склонны к подвижкам. Данный тип фундамента часто встречается в сейсмически активных зонах, когда основа останется неподвижной при небольших землетрясениях.

Ростверк лишь соединяет сваи и равномерно распределяет нагрузки между ними

Важно! Классические сваи способны выдерживать нагрузку до нескольких тонн.

Свайно-ростверковый фундамент целесообразно выбирать для строительства сооружений на грунтах со сложной структурой, особенно в горной местности, которая характеризуется небольшим слоем сыпучего грунта. Производители выпускают сваи различной длины, что позволяет возводить фундамент на склонах, а также создавать криволинейные объекты. Свайно-ростверковый фундамент является идеальным основанием для строительства здания из любого материала.

Благодаря тому, что ростверк не контактирует с землей, исключается вероятность подтопления сооружения грунтовыми водами, попадания в дом грызунов и различных насекомых. Для возведения свайного фундамента с ростверком нет необходимости в предварительной очистке и выравнивании площадки строительства, что уменьшает трудоемкость и себестоимость работ. Возводить фундамент можно самостоятельно без привлечения мощной строительной техники, что особенно важно в условиях плотной застройки или на небольших земельных участках.

Однако данная конструкция имеет свои недостатки. При проектировании этого типа фундамента следует выполнить точные расчеты с привлечением специалиста. Здесь следует учесть длину, диаметр, вес, количество свай и их точное месторасположение.

Ростверк будет идеальным вариантом для загородного дома

Важно! Свайный фундамент не рекомендуется использовать для тяжелых, массивных сооружений даже за счет увеличения диаметра свайных элементов.

Еще одним недостатком является трудоемкий ремонт основания, который потребует сооружения подпорных стенок или установки дополнительных свай. Возведение свайного фундамента с ростверком исключает устройство подвального помещения и требует дополнительного утепления нижней части здания.

Расчет свайно-ростверкового фундамента

Выполнение расчета свайно-ростверкового фундамента является серьезным и ответственным мероприятием. Этот процесс лучше доверить специалисту в данной области. Для выполнения расчета необходимо собрать информацию о территории для строительства: геологическое строение и физические свойства грунта, гидрогеологические и физико-географические условия местности. Получить всю необходимую информацию можно в местной геологоразведочной службе, предварительно оформив заказ.

На основании полученных данных выполняются расчеты параметров выбранного фундамента. Нагрузка на фундамент с ростверком рассчитывается исходя из общей массы строения. Далее вычисляется глубина заложения опор. Исходя из несущей способности фундамента и величины нагрузки, определяется минимальная совокупная площадь опор. Далее подбирается тип, диаметр и количество свай, которые распределяются по площади строения, согласно выбранной схеме расположения. Далее расчетным путем определяются размеры ростверка.

Ростверки сборного типа не требуют омоноличивания

Полезный совет! Для выполнения расчета свайного фундамента с ростверком можно воспользоваться онлайн-калькуляторами или услугами специалистов строительных компаний.

Расчет ростверка свайного фундамента выполняется на основании СниП ІІ-В.1–62. Следует учитывать, что ширина конструкции должна быть на 10–20 см толще стены строения, а высота должна быть примерно равной значению ширины. Завершающим этапом является подбор строительного материала.

Устройство свайно-ленточного фундамента своими руками

Сооружение ростверка на столбчатом или свайном фундаменте своими руками является посильной и выполнимой задачей. Первый вариант целесообразно выбирать для строительства небольших сооружений без постоянной нагрузки, таких как дачные дома и беседки. Свайный фундамент является наиболее популярным решением при возведении строений, предназначенных для постоянной эксплуатации.

Устройство свайно-ростверкового фундамента своими руками целесообразно выполнять в конце весны, начале лета или ранней осенью. Первым делом необходимо подготовить площадку, очистив ее от мусора и растительности.

Монолитный тип ростверка является цельной конструкцией

Полезный совет! Территорию под будущее строительство рекомендуется обработать химикатами, что исключит рост растительности.

Далее выполняется разметка территории на основании проекта с указанием мест расположения свай. Если используются винтовые сваи, то их следует вкрутить без предварительного создания отверстий. Для этого можно воспользоваться трубой или ломом, который необходимо вставить в оголовок опоры. Для винтовых свай удобнее делать металлический или деревянный ростверк. Бетонную перемычку целесообразно устраивать лишь под будущий дом из камня, для которого требуется высокая жесткость основания.

Важно! Сваи должны располагаться строго перпендикулярно грунту.

Если устраиваются буронабивные сваи, своими руками установить их не получится. Для создания отверстий в грунте необходимо привлечь специальную технику. Буронабивные сваи могут быть изготовлены двумя способами. Первый вариант предполагает в каждую пробуренную лунку поместить опалубку в виде металлической трубы необходимого диаметра. Внутреннее пространство армируется и заливается бетоном. Второй вариант исключает установку опалубки.

Деревянный ростверк бывает лишь один по своему исполнению — сборный

Для устройства свайного фундамента с ростверком используется бетон класса В7,5-В15, что является оптимальным решением для небольших строений. Для габаритных зданий можно применять бетон, классом до В25. Более прочный строительный материал нецелесообразно использовать для частного домостроения. Это экономически не оправдано, поскольку запас прочности материала превышает нагрузку от здания. В каждое отверстие закладывается арматура диаметром 12-16 мм класса А400.

Закладка свайного фундамента с монолитным ростверком

Для работ понадобятся такие инструменты и материалы:

  • штыковая и подборная лопата;
  • лом;
  • колья;
  • веревка;
  • деревянные доски или листы ДСП для опалубки;
  • комплект стальных винтовых свай;
  • арматура для армирования свай и ростверка;
  • металлические трубы;
  • бетонный раствор;
  • отвес;
  • нивелир или гидроуровень;
  • рулетка;
  • специальные химикаты;
  • плиты пеноплекса;
  • песок;
  • щебень;
  • битумная мастика.

Шверты нельзя закреплять на самом ростверке

Устройство фундамента свайного с монолитным ростверком выполняется по следующему алгоритму:

  • очистка и выравнивание основания;
  • бурение отверстий в намеченных местах необходимой глубины и размера для свай;
  • утрамбовка грунта и создание подушки из песка средней или крупной фракции толщиной 30-50 см на дне отверстий;
  • монтаж винтовых или буронабивных свай согласно технологии производства работ;
  • подготовка песчаной подушки для монолитного ростверка;
  • устройство опалубки;
  • в яму опускается каркас из арматуры, состоящий не менее чем из 4 прутьев, длина которых выбирается с учетом высоты обвязки;
  • выполнение заливки бетоном;
  • создание деревянной опалубки для монолитного ростверка;
  • после застывания бетона выполняется сбор арматурного каркаса для ростверка;
  • монтаж опалубки для обвязки;
  • бетонирование ростверка;
  • снятие опалубки после того, как бетон наберет требуемую прочность;
  • выполнение гидроизоляции.

Высокий ростверк поднимается выше 15 см над землей

Полезный совет! Если образуется подпольное пространство, его лучше закрыть декоративным цоколем или забиркой.

Армирование ростверка выполняется при помощи стержней класса А400, которые могут быть соединены в каркас сваркой или связаны при помощи вязальной проволоки. Второй вариант является более трудоемким, но надежным.  При укладке каркаса следует оставить расстояние от стержня до опалубки не менее 3 см – для создания защитного слоя из бетона, что предотвратит образование коррозии.

Полезный совет! На углах здания прутья арматуры следует обязательно связывать проволокой.

Создание монолитного ростверка фундамента на сваях

Перед устройством ростверка на сваи следует уложить слой гидроизоляции. Это необходимо для того, чтобы исключить возможность намокания подошвы элементов. В качестве гидроизоляционного материала можно использовать рубероид, полиэтиленовые пленки или мембраны. Если под подошвой ростверка предусмотрена подушка из гравия мелкой фракции, что может нарушить целостность гидроизоляционного слоя, следует предусмотреть подбетонку.

Процесс возведения монолитного ростверка трудоемкий и дорогой

Следующим этапом является устройство опалубки под фундамент на бетонных сваях. Для этого выполняется разметка с шагом 0,5-0,8 м с вбиванием колышков сечением 5х5 см по всему периметру строения. Далее выполняется укладка горизонтальных деревянных досок, в которых вырезаны предварительно отверстия под сваи.

Устанавливаются вертикальные элементы опалубки, которые приколачиваются к горизонтальным доскам. Для опалубки рекомендуется использовать прочные деревянные доски или листы ДСП. Внутри сборную опалубку следует застелить полиэтиленовой пленкой. Габариты опалубки должны превосходить высоту будущего ростверка не менее, чем на 5 см.

Полезный совет! В случае устройства низкого ростверка можно использовать несъемную опалубку, которая станет впоследствии дополнительной теплоизоляцией для стен помещений.

Армирование ростверка: пошаговая инструкция

Следующим этапом при устройстве ростверка свайного фундамента является создание арматурного каркаса, который впоследствии должен быть полностью со всех сторон утоплен в бетон. Для этого необходимо уложить на дно опалубки в поперечном направлении деревянные бруски любой ширины, но с одинаковой толщиной 30-50 мм. На них укладывается нижний ряд стержней арматуры, которые необходимо связать между собой так, чтобы обеспечить одинаковое расстояние между прутьями.

Инструкция по вязке арматуры

Верхний пояс арматурного каркаса необходимо подвесить к поперечным брусьям, которые связывают стойки опалубки. Затем следует связать между собой нижний и верхний пояса.

Для армирования монолитной ленты обычно используется арматура класса А400. Количество стержней подсчитывается исходя из отношения площади поперечного сечения горизонтальной перемычки к сумме сечений всех прутьев, что составляет 1000:1. Выполняется следующий порядок расчета:

  • необходимо умножить ширину на высоту ростверка, поделив результат на 1000;
  • полученное значение необходимо разделить на площадь сечения одного прутка.

Полученный результат является минимальным количеством стержней, необходимых для армирования.

Полезный совет! Расстояние между рядами арматуры не должно превышать 150 мм.

Устройство дополнительных элементов и бетонирование ростверка

Перед заливкой бетоном горизонтальной перемычки следует заложить специальные трубы, через которые будут проходить инженерные коммуникации, такие как водопровод, отопление, канализация и связь. Также следует предусмотреть в основании вентиляционные отверстия.

Ростверки могут различаться как по конструкции, так и по своему расположению и материалу

Важно! Не следует пренебрегать данным этапом, поскольку потом придется нарушать целостность ростверка.

Для создания монолитного ростверка рекомендуется использовать бетоны марки М300 и М500. При заполнении бетонной смесью опалубки следует использовать вибромашину, которая способна утрясти бетон, чтобы исключить вероятность образования полостей, что повысит прочностные характеристики бетона.

Через два часа после заливки бетона его рекомендуется накрыть пленкой. Если на улице жарко, периодически необходимо снимать пленку и смачивать бетон водой, чтобы на его поверхности не образовывались трещины. Полное застывание конструкции наступит не раньше, чем через неделю, что зависит от температуры окружающей среды.

Если на улице температура воздуха достигает 20 град., опалубку можно снимать через 4 дня, поскольку бетонное основание наберет более половины прочности. Если температура не поднимается выше 10 град., опалубку не нужно трогать на протяжении 14 дней. При температуре воздуха ниже 10 град. необходимо обеспечить дополнительный обогрев и организовать утепление фундамента. После полного застывания бетона можно приступать к созданию гидроизоляционного слоя при помощи битумной мастики.

Ростверк сборного типа может быть выполнен из металла или дерева

Устройство столбчатого фундамента с ростверком

Устройство основания под будущую постройку выполняется по следующему алгоритму:

  • очистка территории от растительности с последующей обработкой химикатами;
  • разметка участка на основании проекта;
  • создание отверстий для будущих столбов;
  • трамбование грунта на дне ямы;
  • создание песчаной подушки высотой не менее 15 см;
  • укладка геотекстиля;
  • засыпка щебнем;
  • выполнение опалубки для каждой ямы;
  • накрывание полиэтиленом опалубочной системы;
  • создание каркаса для армирования свай;
  • формирование столбов путем заливки в отверстия бетона;
  • обработка поверхности столбов битумной мастикой;
  • монтаж опалубки между железобетонными столбами для создания ростверка, высота которой должна превышать высоту будущей конструкции на 5-10 см;
  • устройство песчаной подушки;
  • бетонирование ростверка с армированием конструкции;
  • создание гидро- и теплоизоляции.

Сборный ростверк применяют для возведения таких построек, где срок службы не превысит 20 лет

Основные ошибки при возведении свайно-ростверкового фундамента

Первой ошибкой, которая может существенно повлиять на надежность и жестокость конструкции, является неправильное выполнение расчетов нагрузки на основание здания. Здесь очень важно учесть особенность типа грунта местности, где будет выполняться строительство.

Следующей ошибкой считается малая глубина заложения или неправильная установка свай. В грунте под сваями может образоваться свободно пространство, что станет причиной усадки основания. Это, несомненно, приведет к уменьшению воздушной прослойки под ростверком, что может стать причиной обрыва сваи в зимнее время. Чтобы исключить такую вероятность, сваи следует монтировать ниже глубины промерзания грунта.

На практике встречаются случаи, что проектом не предусматривается создание воздушной прослойки под ростверком. Это особенно опасно в зимний период года, когда мерзлая земля значительно расширяется в разные стороны, в том числе и по вертикали. Это приведет к образованию избыточного давления на нижнюю часть ростверка, что может стать причиной его повреждения или обрыва. Чтобы это исключить, следует позаботиться об организации утеплительного слоя в виде плит пенополистирола, которые также будут исполнять роль искусственной амортизации.

Повышенным считается ростверк, у которого подошва находится на одном уровне с землей

Не менее важным моментом является создание надежной связи между ростверком и сваями. Если надежная фиксация отсутствует, это может привести к смещению столбов по горизонтали. В результате чего на них не будет воздействовать расчетная нагрузка от сооружения, которое может в этом месте просесть.

Ростверковый фундамент под дом или другое строение является наиболее популярным и экономически оправданным вариантом в современном строительстве. Он отличается универсальностью, повышенной прочностью и надежностью. Качественно выполненный ростверк, согласно нормативным требованиям, является залогом долговечной конструкции.

Для чего нужен ростверк?

Столбчатый фундамент состоит из двух функциональных элементов — свай и ростверка.

В буквальном переводе с немецкого Rostwerk — решетка и строение, что описывает конструкцию, но не объясняет ее предназначения.

Главная задача, для которой устанавливают ростверк — равномерное распределение нагрузки на несущее основание строения.

Обычно при строительстве жилых домов и других сооружений долгой эксплуатации укладывают ленточный фундамент, но это не всегда возможно из-за грунтовых вод, глубокого промерзания почвы или нестабильных грунтов. В этих случаях используют свайный фундамент или монолитную плиту, а для равномерности нагрузки сверху устанавливают конструкцию ростверка.

Наиболее распространенный вариант — рама из железобетонных балок или плит, прочно опирающаяся на надежно установленные столбы. Ростверк объединяет оголовки свай и создает жесткую опору для сооружения.Также ростверком называют бревенчатый настил, уложенный на подушку из щебня, песка или гравия — такой фундамент в сочетании со сваями пригоден для легких сооружений.

В многоэтажных домах решетчатые конструкции устанавливают между этажами и наверху здания для повышения жесткости и разделения нагрузки на вертикальные конструкции. Выбор ростверка зависит от типа грунтов, фундамента и специфики будущего сооружения.

Виды по признакам

  • Место. Ростверки укладывают на землю, заглубляют или подвешивают.
  • Материал. Используется дерево, металл, бетон или железобетон.
  • Исполнение. Монолитные, сборные и сборно-монолитные.

Равномерное распределение нагрузки от строения на опорную часть фундамента и несущее основание — главная задача, которую решает ростверк. Горизонтальная конструкция связывает столбы или сваи фундамента.

Платформа равномерно распределяет вес строения на опоры, передающие нагрузку на грунтовое основание. Единая конструкция фундамента предотвращает неравномерную просадку постройки, появление трещин в стенах, сырости и коррозии.

Материалы для изготовления

Выбор материала для изготовления ростверка зависит от нескольких факторов:

  • типа фундамента;
  • нагрузки на фундамент;
  • типа грунта;
  • высоты грунтовых вод.

Железобетон

Наиболее удобный вариант ростверка для бетонных свай — надежный, стабильный, долговечный и распространенный материал. Изготавливают из стальной арматуры и бетона, образующих прочную и износостойкую конструкцию. Используется в строительстве тяжелых многоэтажных зданий и промышленных объектов, реже — для загородного жилья .

Различают сборные и монолитные железобетонные ростверки. Сборные изготавливают в заводских условиях и собирают на площадке.

  • преимущества — прочность и легкость монтажа;
  • недостатки — необходимость использования грузоподъемной техники и гидроизоляции соединительных узлов.

Арматура в виде плоского или объемного каркаса многократно повышает прочность, затвердевший бетон хорошо переносит нагрузки при сжатии.

Металл

Используется двутавр или швеллер. Профильный прокат обеспечивает жесткость и прочность конструкции. Металлический ростверк подходит для одноэтажных домов и в свайно-винтовых фундаментах. Металл прикрепляют к оголовкам свай сваркой.

Металлические сваи и ростверк требуют предварительной защитной обработки, так как они подвержены коррозии. Обычно используют на пучинистых грунтах.

  • преимущества — жесткая и надежная конструкция;
  • недостатки — необходимость использования крановой техники, обработки швов из-за коррозийной неустойчивости сварочных соединений.

Дерево

Деревянный брус или короб из доски под ростверки используют для легких деревянных или каркасно-щитовых домов. Между брусьями и сваями следует уложить гидроизоляцию из толя или рубероида. Чтобы сохранить древесину от гниения, необходимо обработать элементы специальной биозащитной пропиткой.

Брусья к сваям прикрепляют кронштейнами или болтами. Этот материал сейчас почти не используется.

  • преимущества — конструкции легкие и недорогие, быстрый монтаж;
  • недостатки — невысокая прочность, необходимость дополнительной обработки.

Бетон

Используется для небольших строений при максимальном количестве опор. Оголовки свай должны быть заглублены в бетон ростверка минимум на 10 см. Отсутствие арматуры не позволяет сильно нагружать подобные конструкции, критичны нагрузки на изгиб. Специалисты не рекомендуют использовать этот тип ростверков.

  • преимущества — простота и дешевизна;
  • недостатки — ненадежность.

Какие бывают?

Существуют три типа ростверка по расположению относительно нулевой отметки.

Высокий (надземный)

Располагается значительно выше отметки грунта или воды. Пояс балок висит над поверхностью грунта или воды, не касаясь их. Нагрузка в этом случае принимается только опорами фундамента. Используют в холодном климате или при угрозе подтопления построек, а также для строительства над водой или на заболоченных участках.

Повышенный (наземный)

Основание ростверка совпадает с нулевой отметкой. Верхний слой грунта иногда убирают и насыпают устойчивый к вспучиванию грунт, например, песок. Этот вид ростверка считают самым надежным, поскольку нагрузку удается распределить равномерно на опоры и на грунт через балки.

Низкий (подземный)

Часто используется в строительстве промышленных объектов. Ростверк заглублен в грунт ниже нулевой отметки. Под него копают неглубокий котлован, на основании которого устраивают подстилающий слой из стабильного при замерзании грунта.

Далее устанавливают опалубку, арматурный каркас и бетонируют. Можно также использовать сборную железобетонную или металлическую конструкцию.

Где применяется?

Классические ленточные фундаменты надежны, но часто не могут быть использованы в сложных грунтах. Ленточно-ростверковые (свайно-ростверковые) фундаментные конструкции лишены этого недостатка: они отлично справляются с нагрузкой и почти не имеют ограничений в применении.

При строительстве на склонах и в неустойчивых грунтах свайно-ленточные фундаменты позволяют обойтись без насыпи или снятия грунта. Они надежнее и дешевле — стоимость ниже классических ленточных на 10-25%.

Фундамент для забора

Свайно-ленточные фундаменты для заборов эффективны на глубоко промерзающих или пучинистых грунтах, хотя возможно использование в любых условиях. Если планируется тяжелый забор (облицовочный кирпич, бутовый камень), то такой тип фундамента также окажется самым удачным.

Опорами служат глубоко врытые столбы или сваи, заглубленные до отметки на 10 см ниже глубины промерзания. Лента из монолитного бетона на высоте 15–20см от поверхности грунта равномерно распределяет нагрузку на опоры.

Важно! Устройство такого фундамента обходится недешево, поэтому предварительно рекомендуем обратиться к профессионалам для выбора типа фундамента и расчетов.

Свайный куст

Несколько опор, объединенных ростверком, используется для массивных конструкций. Виды свайных кустов:

  • три сваи треугольником;
  • четыре сваи квадратом;
  • пять свай: четыре квадратом, пятая в центре, расстояние между сваями 2,5–3,5 диаметров свай;
  • лента: сваи в одну или две линии, расстояние между ними не менее трех диаметров;
  • свайное поле — ряды свай, образующие сплошное поле, расстояние между сваями 3–6 м.

Ростверк для куста свай также может быть высоким, поверхностным или заглубленным.

Зависимость типа ростверка от свай

Сваи для фундаментов изготавливают предварительно или бетонируют непосредственно на месте установки (буронабивные сваи).

На готовых сваях делают ростверки из деревянного бруса, железобетона, металлического профиля или бетона. Брус к оголовку опоры крепят болтами, металлический профиль и закладные детали балок ростверка приваривают.

Буронабивные сваи бетонируют в стальных или полимерных трубах, в которые устанавливается арматурный каркас и используют высокопрочный бетон. Ростверки после изготовления свай бетонируют в опалубке, в которую при необходимости предварительно устанавливают арматуру.

Размеры и габариты

Рассчитывают ростверки под колонны и ленточные по несущей способности при основных, дополнительных и особых нагрузках. Может проводиться расчет на раскрытие трещин при разных нагрузках. Аналогично рассчитывают ростверки круглого и квадратного сечения.

Основные характеристики ростверков:

  • Минимальная ширина ленточного ж/б — 40 см, высота — 30 см. Точные размеры определяются расчетами.
  • Размеры подошвы под колонны, ступени, подколонник принимаются размерами, кратными 300 мм, а высота плиты, ступеней и подколонника — кратной 150 мм.
  • В плане размеры принимаются кратными 30 см, а размер наружного контура на 20 см должен превышать размер свайного куста.
  • Высота ростверка на 40 см превышает глубину стакана (следует учесть необходимость заделки анкерных болтов). Расчетная высота должна быть минимальной и кратной 15 см.
  • Поперечные сетки арматуры стенок стакана ростверка устанавливаются на расстоянии не более 20 см и до ¼ глубины заделки колонны.
  • Количество арматурных сеток под ж/бколоннами — не менее 2, под стальными — не менее 4. По высоте между сетками должно быть 5–10 см.
  • Фундаменты полей свай размерами более 10х10 м проектируют аналогично кустовым.

При наличии агрессивных грунтовых вод под ростверк устраивают втрамбованную в грунт и пролитую битумом щебеночную подушку толщиной от 10 см.

Нормативная документация

Обратите внимание. Свайные фундаменты с ростверками проектируют и строят, используя СНиП и прочую нормативную документацию. Это касается всех типов фундаментов.

Для расчетов и соблюдения строительных норм используются следующие документы:

  • СНИП 3.02.01-87 Земляные сооружения.
  • СП 50-101-2004 Организация оснований зданий.
  • СП 24.13330.2011 Фундаменты свайные.
  • СНиП-2.02.01.83 Основания зданий и сооружений.
  • ГОСТ24022-80 Железобетонные фундаменты.
  • ГОСТ 24476-80 Железобетонные сборные фундаменты.

что это такое и какие виды его бывают

Любой фундамент на сваях изготавливается из двух частей – это непосредственно сваи, использующиеся для передачи давления на несущий слой, и ростверк.

Не многие начинающие строители знают, что такое ростверк, и для чего предназначен, но, тем не менее, он имеет большое значение в конструкции основания.

В данной статье будут рассмотрены виды ростверков, их предназначение и основные отличия.

Понятие ростверка и его разновидности

Ростверком называют горизонтально размещенный участок свайного базиса, который используется для принятия и передачи нагрузки от стен постройки на сваи. Помимо этого, ростверк позволяет объединить все сваи в цельное изделие, поэтому крайне важно при работе создать жесткие узлы соединения.

Устройство ростверкаКонструкция может не касаться поверхности

В зависимости от разновидности основания и геологических параметров почвы ростверк может иметь различия:

  • По месту размещения. Он может располагаться на грунте, быть углубленным или и вовсе не касаться поверхности.
  • По компонентам, которые использовались при производстве. Для изготовления может применяться железобетон, металл, дерево или обычный бетон.
  • По конструкции. Изготавливаются монолитный, сборно-монолитный и сборный ростверк.

Схему конструкции свайного фундамента можно увидеть ниже.

Виды по размещению

В зависимости от участка нахождения ленты относительно поверхности земли существуют следующие разновидности:

  • высокий ростверк, еще его именуют висячим;
  • повышенный;
  • заглубленный.

Увидеть расположение разных типов относительно грунта можно на схеме ниже.

Высокий

В домах с высоким ростверком полы будут холодными

Такой тип располагается над уровнем почвы, а его нижняя конструкция возвышается на 10 см относительно планировочной отместки земли. Эта разновидность имеет хорошие показатели стабильности и целостности и позволяет избежать возможных повреждений фундамента. При отсутствии необходимых зазоров ростверк или узлы соединения могут быть деформированы, что приведет к вырыванию свай.

В результате выбора высокого ростверка образуется проветриваемое пространство под полом, что позволит обеспечить высокий уровень влаги в доме и прохладу в жаркое время года.

Минусом такого решения является отсутствие герметизации пространства между почвой и нижней плоскостью перекрытия. Холодные потоки воздуха и отсутствие неподвижного воздушного слоя увеличивают теплопотери постройки. Из-за этого при возведении дома в суровой климатической среде, пол понадобится утеплить. Еще одним недостатком является отсутствие возможности соорудить полноценный цоколь или подвал.

Повышенный

Такой тип является более распространенным и предусматривает размещение его подошвы на уровне почвы.

В качестве основания для ленты используется подушка на основе песка или гравия с толщиной 10-15 см, для монтажа которой удаляется необходимое количество грунта и производится замена на гравий.

В результате образуется противопучинистая подушка, предотвращающая морозное пучение почвы.

Гравийная подушка снижает уровень влаги почвы и предотвращает скопление воды. Несомненным плюсом такого ростверка является отсутствие продуваемого пространства между перекрытием и почвой.

Заглубленный

Заглубленные конструкции располагаются ниже уровня грунта

Как производится монтаж заглубленного ростверка и что это такое? Такой вид отличается размещением ленты ниже поверхности грунта.

По линии установленных свай вырывается яма небольшой глубины, на дне которой монтируется подушка из щебня. После этого в траншею устанавливают опалубку, и производится армирование и бетонирование.

Крепеж между элементами осуществляется путем замоноличевания верхушек свай в ростверке.

Разновидности по типу материала

Железобетонные конструкции стабильны и прочны

В зависимости от конструкции постройки и давления на фундамент ростверк может изготавливаться из следующих материалов:

  • железобетона;
  • металла;
  • дерева;
  • бетона.

Железобетонное изделие

Такой тип имеет высокий показатель несущей способности и отличается стабильностью, прочностью и высоким сроком эксплуатации. Именно эти качества гарантировали ему широкое применение. В составе железобетонного ростверка есть арматура, которая повышает прочность, и бетон, позволяющий выдерживать большое давление. Армирование может выполняться как отдельными стержнями, скрепленными в единый каркас, так и заранее собранными каркасами. О том, как не ошибиться с монтажом ростверка, смотрите в этом видео:

Крайне важно при создании основания ростверка обеспечить для арматуры хорошую защитную прослойку.

Металлическая конструкция

Чаще всего для возведения конструкции используют двутавровые или швеллерные балки

Металлический ростверк производится из профильного проката: двутавра или швеллера. Отличается хорошими показателями прочности и жесткости.

Часто используется при создании фундамента на основе свай и винтов и при возведении одноэтажных построек.

Швеллер укладывается на оголовки свай из металла и крепится путем сварки. Основным недостатком такого материала является невысокая устойчивость к коррозии, что приводит к необходимости дополнительной защитной обработки изделий.

Деревянный ростверк

Такая разновидность используется исключительно для деревянных построек. Монтаж деревянных досок  выполняется через предназначенную для этого гидроизоляционную прокладку. Для этого применяется рубероид или толь. О монтаже деревянной консструкции в каркасном доме смотрите в этом видео:

Чтобы избежать гниения древесины, ростверк обрабатывается специальными антисептиками. Крепеж бруса к свае осуществляется при помощи болтов или кронштейнов.

Бетонные конструкции

Устройство такого вида идентично рассмотренному выше железобетонному изделию. Однако имеется и ряд особенностей. В конструкции не предусмотрено армирования. Все давление воспринимается и распределяется бетоном.

При использовании такой разновидности нужно, чтобы оголовки свай заходили в бетон на уровень в 10 см. Применять бетонный ростверк можно исключительно при возведении одноэтажных построек.

Виды по типу конструкции

Сборный металлический крепеж часто бывает недостаточно прочен

В зависимости от параметров конструкции ростверки бывают следующих типов:

  • сборные;
  • монолитные;
  • сборно-монолитные.

Сборная конструкция

Зачастую такая конструкция изготавливается из стальных балок, скрепленных при помощи сварки. Основным минусом такой разновидности является трудная установка тяжеловесных балок и невысокая прочность сварочного крепежа.

Такие виды укладываются на оголовки свай и закрепляются, необходимость в замоноличивании отсутствует. Такое решение прекрасно подойдет для некапитальных домов со сроком эксплуатации до 20-ти лет.

Монолитный ростверк

Монолитные конструкции заливаются с использованием опалубки

Такое изделие производится в виде цельной конструкции, которая заливается непосредственно на стройплощадке. К этой категории относятся бетонные или железобетонные материалы ленточного или плиточного типа.

Ленточная разновидность более широко применяется, но плиточная незаменима при плохих геологических параметрах почвы.

Работа по монтажу монолитного ростверка не отличается высокой трудоемкостью и не потребует больших финансовых затрат.

Сборно-монолитный

Состоит из сборных частей заводского производства, собираемых по типу конструктора. После сборки все швы замоноличиваются, создавая единое изделие. Используется в промышленном строительстве для многоэтажных домов. Подробнее о монтаже монолитного ростверка смотрите в этом видео:

Такая разновидность имеет высокую стоимость, требует специальной техники и точности при установке.

Как видно из статьи, ростверк является важной частью фундамента. Существует много видов такого изделия. Выбор осуществляется исходя из разновидности фундамента и параметров почвы.

Grillage Foundation | Типы фундамента ростверка

Самый важный момент в этой статье

Фундамент ростверка

Фундамент ростверка состоит из двух или более ярусов балок, уложенных под прямым углом для распределения нагрузки на большой площади. Этот тип фундамента обычно используется для опор и стоек колонн тяжелых конструкций.

или

Фундамент, состоящий из одного, двух или более слоев балок (обычно стальных), наложенных на бетонный слой для распределения нагрузки по большой площади, является фундаментом для гриля.

Используется в основании колонн. Эти слои залиты бетоном и расположены под прямым углом друг к другу. Этот тип фундамента обычно используется для столбов и колонных лесов с тяжелой конструкцией.

Хотя фундамент и сетка выглядят одинаково, они разные. Там, где фундамент передает нагрузку от конструкции на землю, сетка распределяет тяжелые нагрузки на большие площади.

Также читайте: Сваи для фундамента | Использование свайного фундамента | Характеристики свайного фундамента

Типы фундамента ростверка

По материалам, использованным при строительстве, фундамент ростверка бывает двух типов:

  • Стальной фундамент ростверка
  • Фундамент деревянного гриля

Фундамент стального ростверка

Фундамент стального ростверка состоит из стыков или стальных балок, поставляемых в одинарном или двойном слое.Его название определяет его функцию и структуру, поскольку он состоит из стальных балок, структурно известных как стальные катаные балки.

Обеспечивается минимальное покрытие 10 см на внешних сторонах внешних балок, а также над верхними полками верхнего слоя.

Глубина бетона должна быть не менее 15 см. После выравнивания основания и заливки бетона необходимо убедиться, что уплотнение выполнено должным образом и образуется непроницаемый слой толщиной не менее 15 см.

Защищает стальные балки от грунтовых вод, которые могут вызвать коррозию. Затем укладываем первый слой балок на бетонное основание на расстоянии от 100 до 300 мм с помощью трубных разделителей.

Затем заливаем бетон между балками первого слоя и вокруг них. После этого размещаем второй уровень балки под прямым углом к ​​первым уровням с помощью разделителя.

Затем снова заливаем бетон между стальными балками и вокруг них. При этом, мы подключаем стальные опоры для верхнего слоя с помощью опорной плиты, боковых углов, и усиливающей накладки.

Эти соединительные элементы также заделаны в бетон, чтобы сделать соединение жестким.

Также прочтите: Разница между опорой и фундаментом | Что такое опоры и фундамент

Деревянный ростверковый фундамент

Деревянный фундамент предназначен для кладки стен, сильно нагруженных деревянными колоннами.

Этот фундамент особенно полезен на затопленных территориях, где несущая способность почвы очень низкая и где нагрузка на почву ограничена 50-60 кН / м2.

Деревянные доски и деревянные балки используются вместо стальных балок. между деревянными стыками нет бетона.

Однако нижний бетон, подаваемый в стальную решетку, заменяется деревянной платформой, построенной из деревянных досок.

Выемка фундамента ровная. Нижний слой деревянных досок размером от 20 до 30 см и шириной от 5 до 7,5 см укладывается рядом, без промежутков между ними.

Над этим слоем под прямым углом размещается деревянная балка того же сечения, что и у деревянного столба.

Затем снова кладут еще один слой досок под прямым углом к ​​направлению балок. Верхний слой досок может быть 7,5-10 см. Толстые, простирающиеся на всю ширину основания стены, на которой возводится каменная стена.

Также прочтите: Что такое Raft Foundation | Тип опоры | Деталь Плот Footing проекта

Грильяж Фонд

Для проекта фундамента решетки, необходимо рассчитать нагрузки и моменты надстройки.

Исходя из этого, нам необходимо определить базовую площадь, необходимую для адекватного допустимого давления на грунт в данном состоянии.

Разделив эту область, мы найдем номера и размер каждого слоя сетки. Затем мы должны спроектировать слой так, чтобы он наклонялся от края слоя выше.

Он определит размеры балки, необходимые для выдерживания изгибающих моментов и поперечных сил.

Сетка не может быть залита бетоном и по порядку, так как совместное действие балки и бетона будет деморализовано.Метод строительства и загрузки должен соответствовать требованиям проекта

Также читайте: Двутавровая балка и двутавровая балка | Что такое двутавровая балка | Что такое двутавровая балка

Характеристики решетчатого фундамента

Решетка соединяет весь фундамент в единую конструкцию и тем самым способствует равномерному распределению веса дома и всех свай.

В большинстве случаев фундамент представляет собой монолитную железобетонную конструкцию. Сопротивление обеспечивается металлической конструкцией (стальной фундамент для гриля).

Установка фундамента под решетку

Шаги по установке фундамента под решетку показаны ниже:

  • Во-первых, для сплошной монолитной сетки нам необходимо изготовить и установить конструкцию. Мы предпочитаем этот мангал, потому что он более надежный.
  • Опалубка изготовлена ​​из кромочных досок в виде прямоугольных желобов. Его высота составляет 1 фут, а ширина равна минимальной толщине стены дома. Между каждой сеткой следует оставить расстояние от 15 до 30 см.
  • Внутри опалубки мы должны определить структуру соединения арматуры с помощью соединительного провода. Кратчайшее расстояние от конструкции рядом с опалубкой должно быть таким же.
  • Затем арматура подключается к тому же соединительному проводу, который использовался ранее.
  • Затем бетон необходимо приготовить с помощью бетономешалки. Заливается в опалубку в непрерывном цикле. Соединения необходимо размещать на высоте примерно от 25 до 30 мм, чтобы они полностью погрузились в бетон.Бетон нужно заливать осторожно, чтобы избежать образования нежелательных полостей. 6. После заливки поверхность необходимо выровнять и дать высохнуть. После высыхания опалубку можно снимать. Фундамент готов.

Преимущества ростверка

  • Требуется меньше времени и материалов на установку;
  • Снижает выделение тепла из дома с помощью фундамента, так как не применяется к мерзлому грунту.
  • Снижает уровень вибрации дома (это очень реально, если дом построен рядом с автомагистралями) .

Недостатки ростверка

  • Требуется установка свай на достаточно большой глубине;
  • пространство под сеткой необходимо заполнить и обогреть.

Понравился пост? Поделитесь этим с вашими друзьями!

Рекомендуемое чтение -

grillage - Traduction en français - Примеры английского

Ces examples peuvent contenir des mots vulgaires liés à votre recherche

Ces examples peuvent contenir des mots familiers liés à votre recherche

Ростверк с наполнителем из полистирола также может использоваться для строительства понтонных причалов.

Ростверк rempli de polystyrène peut également être utilisé pour la construction de pontons.

Фундамент пирса имеет вид колонн, которые объединены при помощи ростверка .

Fondation Pier a l'apparence des columnsnes, qui sont combinés à l'aide d'un grillage .

Если расчет монолитного ростверка не нужен, не используйте данные размеры.

Расчетный ростверк монолитный без необходимости, без использования размеров.

ARM2 - Количество рядов в ростверке Ribbon .

ARM2 - Le nombre de lignes dans le grillage de ruban.

Железобетонная надстройка, соединенная со стальными оболочками и ростверком , образует прочную самотечную конструкцию, на которой установлены швартовные тумбочки и упоры.

La superstructure en béton armé reliée auxctures de coque en acier et au grillage forme une construction solide basée sur la pesanteur, au-dessus de laquelle sont montés des bollards d'amarrage et des butées.

простирающиеся в две стороны предусмотрены на верхних краях передней ростверки

s'étendant en direction de deux côtés sont Disposés au niveau des bords supérieurs du grillage avant

Ключевые слова: автомобильные мосты, перекос, анализ передаточной матрицы, моделирование ростверка , многолучевые перекрытия, однопролетные, сравнительные решения.

Mots clés: ponts-routes, tablier sur poutres multiple, obliquité, portée simple, méthode de la matrice de transfert, grillage , сравнительные решения.

Результаты поиска " grillage avertisseur"

Результаты исследований для " grillage avertisseur"

Результаты поиска " grillage de signalisation"

Результаты исследований для " grillage de signalisation"

Идеализация моста ростверком не аксиоматична и не без подводных камней.

L'idéalisation d'un pont par un grillage n'est pas évidente et ne va pas sans embûches.

Вставной элемент (4) в соответствии с настоящим изобретением удобно изготавливать из пластмассы с помощью процесса литья под давлением; он состоит из балки , ростверка (5) и опор (6), объединенных в растр.

Элемент для вставки (4) соответствует предварительному изобретению, представляет собой современное производство на основе пластического материала, полученного путем инъекции; Возможна установка grillage (5) et des unités porteuses (6) combinées en réseau.

Конструкционная сталь ростверк поддерживает узлы облицовки до и во время процесса заливки, полностью погружаясь в литой бетон, и обеспечивает прочность на растяжение, дополняющую прочность на сжатие бетонной засыпки.

Le grillage en acier структурная поддержка les ensembles de coninement avant et pendant le processus de coulée, devenant totalement incorporé à l'intérieur du béton coulé, и обеспечивает сопротивление à la traction en комплемент à la résistance à la rempléton .

При строительстве дорог и аэропортов конструкция ростверка будет покрыта слоем стабилизированного или нестабилизированного щебня или щебня (5) и дополнительным поверхностным слоем из асфальта или бетонного покрытия.

Dans la construction de routes et d'aéroports, la structure en form de grillage est ensuite recouverte par une couche de conglomérats broyés ou de copeaux стабилизируемые или нестабилизированные (5) и ванная комната как couche de surface de revêtement en asphalte ou en бетон.

Заполненный полистиролом ростверк также может быть адаптирован с помощью носа, кормы и борта соответствующей конструкции вместе с добавлением подвесного мотора для аварийного использования в качестве парома.

Le grillage rempli de polystyrène peut également être Adapted Grâce à une partie de proue, une partie arrière et des party latérales correctement conjointement avec l'addition d'un moteur hors-bord pour des utilisations d'urses.

Поворотная платформа транспортного средства, содержащая узел центрального подшипника (11) и платформу (10), образованную закрывающей пластиной (19) напряженной обшивки, конструктивно объединенной с ростверком опорных балок (17).

Une пластинчатый формный tournante налить VEHICULES comprend ипа СОЕДИНЯЙТЕСЬ де поддержку центральной (11) ET ипу пластины-формы (10) formée пар ипы зубного налета revêtement Porteur (19) combinée де façon structurale ауес ип ростверк де poutrelles-де-опора (17) .

УНИВЕРСАЛЬНЫЙ ПРЕКАСТ GRILLAGE ФУНДАМЕНТ И СПОСОБ ИЗГОТОВЛЕНИЯ ИХ

FONDATION À GRILLAGE PRÉCOULÉ UNIFIÉE ET PROCÉDÉ DE FABRICATION DE CELLE-CI

нижние кромки переднего ростверка

() les bords inférieurs du grillage avant

Кол-во бетонных ростверка .

Уточняйте размеры ростверка

Спецификация размеров grillage

Фундамент ростверка - стальная конструкция

Конструкция фундамента ростверка применяется для тяжелых структурных нагрузок от колонн, опор или балок, необходимых для передачи несущей способности сравнительно плохого грунта.

Фундамент ростверк помогает распределять нагрузку на большую площадь грунта. Этот фундамент помогает избежать глубоких земляных работ, так как необходимая площадь основания предусмотрена для нагрузки трансмиссии. Глубина фундамента ограничена от 1 м до 1,5 м.

Определение фундамента с ростверком - Фундамент с ростверком состоит из двух или более ярусов балок, уложенных под прямым углом для распределения нагрузки на большой площади.

Этот тип фундамента обычно используется для опор и опор колонн тяжелых конструкций.Ростверк состоит из стальной I I секции (R.S.J), уложенной в одинарную или двойную большую. Второй крупнее. Количество R.S.J.S и расстояние между ними зависит от нагрузки на конструкцию и несущей способности почвы.

Для устройства ростверкового фундамента выкапывается траншея необходимой ширины и глубины. Поверхность траншеи выравнивается и утрамбовывается. На утрамбованную поверхность наносится слой цементного бетона, который хорошо уплотняется, чтобы сделать его непроницаемым. R.S.J.S желаемых размеров укладываются через равные промежутки времени.Нижние фланцы R.S.J.S заделываются в бетон путем заливки густого цементного раствора. R.S.J.S соединяются между собой трубами и болтами. Болты вбиваются в перемычку R.S.J.S.

Г.И. Отрезки трубы помещаются между R.S.J.S, и длинный болт пропускается через все отверстия и трубы. Это соединит R.S.J.S вместе, образуя жесткую массу.

Типы фундаментов ростверков

1. Фундамент стальной ростверк

Стальной решетчатый фундамент представляет собой конструкцию из стальных балок, структурно известных как рулонные стальные балки (RSJ), состоящие из двух или более ярусов.

2. Фундамент из деревянных ростверков

Деревянный ростверк предназначен для тяжелонагруженной деревянной колонны или кирпичной стены.

Изображения фундамента ростверка

Чертежи разреза и плана ростверка.

Фундамент - схемы изгиба и сдвига.

Фундамент ростверка - временные работы

Преимущества фундаментов для ростверков

Фундамент из стального ростверка дает больше преимуществ подрядчикам, чем деревянный ростверк.

Скорость монтажа - подрядчики могут сэкономить время, используя фундамент из ростверка.

Удобство - ростверк в фундаменте позволяет избежать заливки бетона и сэкономить время благодаря простоте монтажа.

Экономически эффективный метод - Подрядчик может снизить затраты за счет минимального нарушения работы транспортной инфраструктуры.

Универсальное решение для фундамента - эта технология подходит для множества различных приложений.

Дополнительные ресурсы для чтения

Фундамент для ростверка

ppt - Просмотр Slideshare, фундамент для ростверка pdf скачать

grillage - перевод - Français-Anglais WordReference.com

[gʀijaʒ]

Изменения из ' grillage ' (нм): mpl: grillages
Изменения из ' grillagé ' (прил.): F: grillagée, mpl: grillagés, fpl: grillagées
Grillagées 9109 (сопряженный)
grillage est:
1 e personne du singulier du présent de l'indicatif
3 e personne du singulier du présent de l'indicatif
1 и présent du subjonctif
3 e personne du singulier du présent du subjonctif
2 e personne du singulier du présent de l'impératif
grillagé est:
участник

WordReference Англо-французский словарь © 2020:

Principales traductions
grillage nm nom masculin : s'utilise avec les article "le", "l '" (devant une voyelle ou un h muet), "un" . Пример: garçon - nm> On dira " le garçon" ou " un garçon". (clôture en fils de fer croisés) (сетка) забор, проволочный забор n существительное : относится к человеку, месту, предмету, качеству и т. Д.
проволочная сетка , проволочная сетка n существительное : относится к человеку, месту, вещи, качеству и т. д.
проволочная сетка n существительное : относится к человеку, месту, вещи, качеству и т. д.
Le jardin est clos par un grillage.
Сад огорожен проволочной оградой.
grillage nm nom masculin : s'utilise avec les article "le", "l" (devant une voyelle ou un h muet), "un" . Пример: garçon - nm> On dira " le garçon" ou " un garçon". (torréfaction) ( coffee ) обжарка n существительное : Относится к человеку, месту, предмету, качеству и т. Д.
La maîtrise du grillage du café est très importante.
Очень важно научиться обжаривать кофе.
grillage nm nom masculin : s'utilise avec les article "le", "l" (devant une voyelle ou un h muet), "un" . Пример: garçon - nm> On dira " le garçon" ou " un garçon". (flambage d'un Textile) ( Textile ) singeing n существительное : Относится к человеку, месту, вещи, качеству и т. Д.
Les duvets et fibrilles sont éliminés par grillage.
Пух и тонкие волокна удаляются опаливанием.
grillage nm nom masculin : s'utilise avec les article "le", "l" (devant une voyelle ou un h muet), "un" . Пример: garçon - nm> On dira " le garçon" ou " un garçon". (gazage) жареный n существительное : Относится к человеку, месту, предмету, качеству и т. Д.
отопление n существительное : Относится к человеку, месту, вещи, качеству и т. Д.
Le grillage modifie la химическая композиция de ce minerai.
Обжиг изменяет химический состав этого минерала.

WordReference Англо-французский словарь © 2020:

Principales traductions
grillagé adj adjectif : modifie un nom.Il est généralement placé après le nom et s'accorde avec le nom ( ex: un ballon bleu, un e balle bleu e ). En général, seule la forme au masculin singulier est donnée. Залить бывший le féminin , на ajoute "e" ( например: petit> petit e ) и налить бывший le pluriel , на ajoute "s" ( ex: petit> petit s ). Pour les formes qui sont "irrégulières" au féminin, celles-ci sont données ( ex: irrégulier, irrégulière > irrégulier = forme masculine, irrégulière = forme féminine) 9014 gr. fenced adj прилагательное : Описывает существительное или местоимение - например, «девушка ростом », «интересная книга », «большой дом ».«
( ворота ) проволочная сетка, сделанная из проволочной сетки прил. прилагательное : описывает существительное или местоимение - например,« девушка ростом »,« » интересная книга "" большой дом ".
( окно ) есть решетки (установлены) v expr словесное выражение : Фраза со специальным значением, функционирующая как глагол - для Например, «соединить головы», «кончить»."
Dans specifics pays les fenêtres sont grillagées.
В некоторых странах на окнах установлены решетки.

WordReference English-French Dictionary © 2020:

9034 tractions
grillager⇒ vtr verbe transitif : verbe qui s'utilise avec un Complément d'objet direct (COD). Пример: «J ' écris une lettre»."Elle ретрове сын чат". (garnir d'un grillage) забор⇒ vtr переходный глагол : Глагол, принимающий прямой объект, например, « Say something». "Она нашла кота".
забор [sth] с проволокой v expr глагольное выражение : Фраза со специальным значением, функционирующая как глагол - например, «соединить головы», «прийти к концу."
Le gardien a grillagé toute la résidence.

' grillage ' également Trouvé dans ces Entrées:

На французском языке:

Английский:


grillagé - перевод - Français-Anglais WordReference.com


Варианты из ' grillagé ' (прил.): F: grillagée, mpl: grillagés, fpl: grillagées

WordReference Англо-французский словарь © 2020:

Principales traductions
grillagé adj adjectif : modifie un nom.Il est généralement placé après le nom et s'accorde avec le nom ( ex: un ballon bleu, un e balle bleu e ). En général, seule la forme au masculin singulier est donnée. Залить бывший le féminin , на ajoute "e" ( например: petit> petit e ) и налить бывший le pluriel , на ajoute "s" ( ex: petit> petit s ). Pour les formes qui sont "irrégulières" au féminin, celles-ci sont données ( ex: irrégulier, irrégulière > irrégulier = forme masculine, irrégulière = forme féminine) 9014 gr. fenced adj прилагательное : Описывает существительное или местоимение - например, «девушка ростом », «интересная книга », «большой дом ».«
( ворота ) проволочная сетка, сделанная из проволочной сетки прил. прилагательное : описывает существительное или местоимение - например,« девушка ростом »,« » интересная книга "" большой дом ".
( окно ) есть решетки (установлены) v expr словесное выражение : Фраза со специальным значением, функционирующая как глагол - для Например, «соединить головы», «кончить»."
Dans sures pays les fenêtres sont grillagées.
В некоторых странах на окнах установлены решетки.

WordReference English-French Dictionary © 2020:

9034 tractions
grillage nm nom masculin : s'utilise avec les article "le", "l '" (devant une voyelle ou un h muet), "un" . Пример: garçon - nm> On dira " le garçon" ou " un garçon". (clôture en fils de fer croisés) (сетка) забор, проволочный забор n существительное : относится к человеку, месту, предмету, качеству и т. Д.
проволочная сетка , проволочная сетка n существительное : относится к человеку, месту, вещи, качеству и т. д.
проволочная сетка n существительное : относится к человеку, месту, вещи, качеству и т. д.
Le jardin est clos par un grillage.
Сад огорожен проволочной оградой.
grillage nm nom masculin : s'utilise avec les article "le", "l" (devant une voyelle ou un h muet), "un" . Пример: garçon - nm> On dira " le garçon" ou " un garçon". (torréfaction) ( coffee ) обжарка n существительное : Относится к человеку, месту, предмету, качеству и т. Д.
La maîtrise du grillage du café est très importante.
Очень важно научиться обжаривать кофе.
grillage nm nom masculin : s'utilise avec les article "le", "l" (devant une voyelle ou un h muet), "un" . Пример: garçon - nm> On dira " le garçon" ou " un garçon". (flambage d'un Textile) ( Textile ) singeing n существительное : Относится к человеку, месту, вещи, качеству и т. Д.
Les duvets et fibrilles sont éliminés par grillage.
Пух и тонкие волокна удаляются опаливанием.
grillage nm nom masculin : s'utilise avec les article "le", "l" (devant une voyelle ou un h muet), "un" . Пример: garçon - nm> On dira " le garçon" ou " un garçon". (gazage) жареный n существительное : Относится к человеку, месту, предмету, качеству и т. Д.
отопление n существительное : Относится к человеку, месту, вещи, качеству и т. Д.
Le grillage modifie la химическая композиция de ce minerai.
Обжиг изменяет химический состав этого минерала.

WordReference Англо-французский словарь © 2020:

Principales traductions
grillager⇒ vtr verbe Transitif : verbe qui s'utilise d'obutilise d'objet . Пример: «J ' écris une lettre». "Elle ретрове сын чат". (garnir d'un grillage) забор⇒ vtr переходный глагол : Глагол, принимающий прямой объект, например, « Say something». "Она нашла кота".
забор [sth] с проволокой v expr глагольное выражение : Фраза со специальным значением, функционирующая как глагол - например, «соединить головы», «прийти к концу."
Le gardien a grillagé toute la résidence.

' grillagé ' également Trouvé dans ces Entrées:

На французском языке:

Английский:


Grillage - это слово Scrabble?

ГРИЛЛЯЖ - это слово на корню?

слов с друзьями: ДА

Scrabble США: ДА

Scrabble UK: ДА

Английский международный (SOWPODS): ДА

Scrabble Global: ДА

Включить1 Словарь: ДА

Определения слова ростверк

Существительное
GRILLAGE (множественное число GRILLAGE) Фундамент из поперечных деревянных или стальных балок, обычно для распределения тяжелых грузов на больших площадях.
Этимология
Возник 1770–80 из ростверка {{etyl, fr, en}}.

Источник: английский викисловарь. Доступно по лицензии CC-BY-SA.

Слово GRILLAGE приносит 10 очков в Scrabble и 14 очков в Words with Friends

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
