Регулировочные винты карбюратора бензопилы: Регулировка карбюратора бензопилы своими руками / Веселый Дровосек

Как отрегулировать карбюратор на бензопиле, натяжение цепи и подачу масла

Содержание
1. Основные регулировки бензиновых цепных пил
2. Регулировка натяжения цепи
2.1. Показания к выполнению регулировки натяжения цепи
2.2. Порядок выполнения натяжения цепи
3. Регулировка подачи масла для смазки цепи
3.1. Конструктивные особенности системы смазки цепи
3.2. Показания для проведения регулировки смазки цепи
4. Регулировка карбюратора двигателя
4.1. Особенности работы ДВС бензопилы
4.2. Показания для проведения настройки карбюратора
4.3. Настройка карбюратора

Основные регулировки бензиновых цепных пил

Качественная высокоэффективная работа с гарантированным результатом возможна только при правильной настройке основных систем и узлов бензиновых цепных пил.

Основные настройки бензопил сводятся к трем основным регулировкам:

• настройка натяжения цепи;
• регулировка подачи масла для смазки цепи;
• настройка карбюратора.

Регулировка натяжения цепи

В процессе работы, смены пильной гарнитуры постоянно возникает вопрос – как отрегулировать цепь бензопилы. Чаще всего операцию натяжения необходимо выполнять для новой цепи, ввиду ее способности к растяжению в начальный период эксплуатации.

Рекомендации по безопасному выполнению работ!

Натяжение цепи необходимо проводить только при выключенном двигателе, остывшей гарнитуре и обязательно в перчатках для защиты рук!

Показания к выполнению регулировки натяжения цепи

Неправильное натяжение цепи приводит к нарушению эксплуатационных характеристик бензопилы.

Если цепь перетянута, то увеличивается сопротивление движению цепи и падают мощностные характеристики двигателя.

Если натяжение цепи ослаблено, то возможен повышенной износ пильной гарнитуры, цепи и звездочек, увод пилы в сторону при распиле, а также опасность соскакивания цепи с шины и ее разрыва.

Правильно отрегулированное натяжение цепи должно исключать провисание нижней ветви цепи и упругое состояние верхней ветви.

Порядок выполнения работ следующий:

• Ослабить крепление шины
• Обеспечить натяжение цепи вручную перемещая шину
• Слегка затянуть крепление шины
• Используя механизм натяжения обеспечить правильную натяжку цепи

• Окончательно зафиксировать шину

Проверку натяжения цепи осуществляют по верхней части цепи. При вытягивании ведущего звена в средней части шины, его хвостовик не должен выходить за пределы шины более чем на 2-4 мм.

После натяжения необходимо проверить ход цепи по шине от руки. Если движение цепи плавное, без стопорения и рывков, то регулировку натяжения сделали верно.

Регулировка подачи масла для смазки цепи

Смазка цепи бензопилы необходима для снижения трения при движении цепи по направляющей шине и предотвращения чрезмерного нагрева и износа пильной гарнитуры. Для смазки применяется цепное масло для бензопил.

Конструктивные особенности системы смазки цепи

Как отрегулировать масло на бензопиле? Перед тем, как ответить на этот вопрос стоит разобраться в системе смазки. В цепных пилах для осуществления смазки цепи применяются масляные насосы. Конструктивно они бывают либо мембранными, либо поршневыми с приводом от ведущей звездочки. Масло насосом под давлением подается по специальному каналу в направляющую шины. Чем выше обороты двигателя, тем больший объем масла подается на цепь. Для экономии масла, на холостом ходу, когда цепь неподвижна, масляный насос не работает.

Во многих моделях бензопил предусмотрена механическая система регулировки подачи масла. Она представляет собой специальный регулировочный винт, расположенный на корпусе масляного насоса. На премиальных моделях цепных пил подача масла регулируется автоматически.

Показания для проведения регулировки смазки цепи

При работе цепной пилы могут возникать два вида неисправностей системы смазки цепи.

Первая неисправность относится к недостаточной смазке цепи, которая может привести к повышенному износу гарнитуры.

Важный совет!
Проверяется работоспособность и достаточность смазки цепи направлением кончика шины на вертикальную чистую поверхность и увеличением оборотов ДВС до максимальных. При правильном смазывании цепи на вертикальной поверхности появятся масляные пятна.

Вторая неисправность относится к чрезмерной подаче масла, что приводит к появлению капель масла под пилой, увеличению расхода масла и удорожанию эксплуатационных затрат.

Если смазка цепи недостаточна или чрезмерна, можно попробовать отрегулировать подачу регулировочным винтом. Если регулировка подачи масла невозможна или добиться соответствующего эксплуатационным условиям смазывания цепи не удается, то необходимо обратиться в авторизованный сервисный центр.

Важный совет!
Для поддержания системы смазывания цепи в работоспособном состоянии, регулярно проверяйте и проводите чистку проводящих отверстий и масляных каналов на шине, по которым подается масло.

Регулировка карбюратора двигателя

Стоит заметить, что базовые настройки карбюратора выполнены на заводе изготовителе и производить дополнительную настройку новой пилы в период обкатки не стоит.

Начальные базовые настройки карбюратора бензопилы обеспечивают ограниченные максимальные обороты и подачу более обогащенной топливной смеси для наилучшей обкатки инструмента. После обкатки инструмента, возможного изменения эксплуатационных параметров (атмосферного давления, влажности и температуры окружающей среды), нагрузки и интенсивности проведения работ, изменения качества топлива, естественного износа инструмента требуется провести корректировку настроек карбюратора.

Особенности работы ДВС бензопилы

Особенностью работы бензопилы являются два режима: режим холостого хода (2800…3300 об/мин) и режим максимальных оборотов (11000–15000 об/мин). Конкретные характеристики могут различаться, как по моделям, так и по условиям эксплуатации.

Качественная настройка карбюратора бензопилы обеспечивает уверенный запуск двигателя, стабильную работу на холостых оборотах и высокую приемистость, т.е. быстрый набор максимальных оборотов при работе под нагрузкой.

Показания для проведения настройки карбюратора

Базовые настройки карбюратора изменять без особой необходимости не следует. Однако есть причины, которые требуют вмешательства.
Основные причины следующие:

• Плохо запускается двигатель
• Двигатель, после запуска, на холостых оборотах работает нестабильно и может заглохнуть
• Происходит движение или дерганье цепи на холостых оборотах двигателя
• Бензопила долго набирает обороты при нажатии на клавишу газа
• Значительно повысился расход топлива
• Происходит слишком густой (черный) выхлоп
• Сильная вибрация бензопилы
• Электроды на свечах зажигания, либо черные (переобогащенная топливная смесь), либо с белесым налетом (обедненная топливная смесь)

Как отрегулировать карбюратор на бензопиле

Важный совет!
Перед началом регулировки карбюратора, необходимо внимательно изучить инструкцию по эксплуатации бензопилы в части раздела настройки карбюратора. Для тонкой настройки карбюратора потребуется тахометр для точного выставления минимальных и максимальных оборотов двигателя.

Перед началом работ по настройке карбюратора необходимо прочистить воздушный фильтр, проверить затяжку крепления карбюратора и прогреть пилу в течении 10 мин.

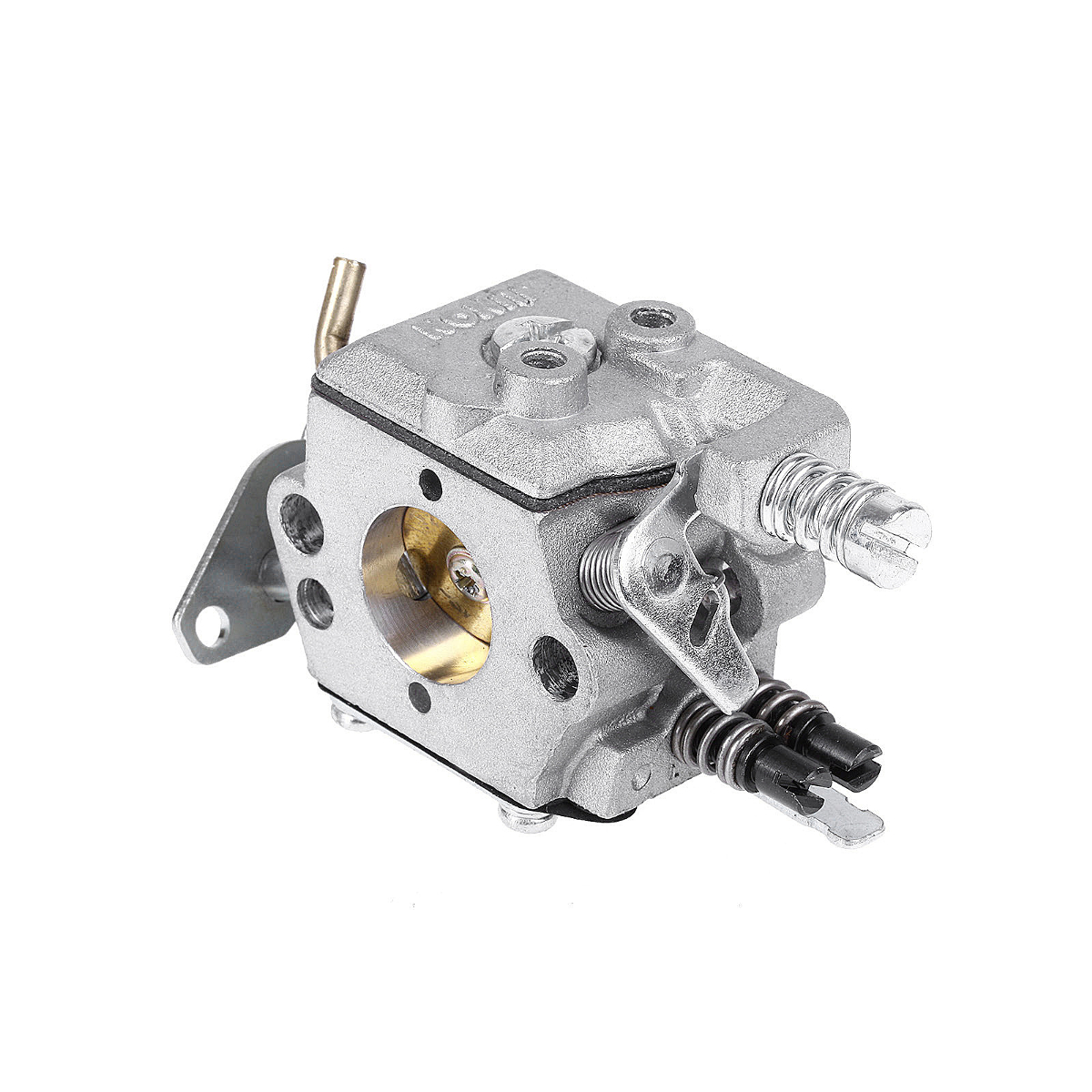

Как правило, настройка карбюратора производится тремя регулировочными винтами на корпусе бензопилы:
1. Регулировочный винт жиклера холостого хода «L», который используется для регулировки оборотов холостого хода
2. Регулировочный винт жиклера «H», который используется для выставления максимальных оборотов двигателя пилы

3. Регулировочный винт холостого хода, который может иметь разное обозначение у различных производителей: «S», «LA» или «T»

Важный совет!
Как отрегулировать бензопилу, если у Вас нет технического регламента или рекомендаций по регулировке карбюратора конкретной модели бензопилы, навыков проведения этих достаточно технически сложных настроек, необходимого точного измерительного инструмента (тахометра), то лучше довериться техническим специалистам в авторизованных сервисных центрах.

Правильно и качественно отрегулированный карбюратор обеспечивает легкий запуск двигателя, стабильную работу и высокую приемистость бензопилы!

Получите 10 самых читаемых статей + подарок!

*

Подписаться

Регулировка карбюратора бензопилы

Карбюраторы большинства бензопил имеет три винта для регулировки:

•
• L – винт жиклера для регулировки низких оборотов
•
• H – винт жиклера для регулировки высоких оборотов
•
• Винт — Т у Партнёра и Хускварны (у Штиля LA) – регулировка холостого хода бензопилы

Винтами H и L регулируется соотношение смеси бензина и воздуха определяемое открытием дроссельной заслонки карбюратора. При откручивании винтов происходит обогащение смеси, и обороты соответственно растут, при закручивании смесь обедняется – обороты падают.

Винт Т(LA) предназначен для регулировки оборотов холостого хода. Основная «настройка» бензопилы производится на заводе-изготовителе при конечном испытании. Карбюратор, как правило, отрегулирован на подачу более богатой (чем оптимальная) топливной смеси. Заводскую регулировку необходимо сохраняться первые часы работы пилы. Затем (необязательно) производится более точная регулировка карбюратора.



Регулировку начинаем с настройки холостого хода, для этого вращаем винт T (LA) против часовой стрелки, добиваясь полной остановки цепи при устойчивых оборотах двигателя.



Для дальнейшей точной регулировки понадобиться тахометр и её лучше доверить специалистам, тем более что в большинстве случаев она может и не понадобиться.

Настройку инструмента начинаем с винта L, затем используем винт H и в конце винт Т (LA).

Отыскиваем наибольшие обороты холостого хода, для этого медленно поворачиваем винт L в разных направлениях. После нахождения положения наибольших оборотов двигателя необходимо повернуть винт L на 1/4 оборота против часовой стрелки. Если цепь при этом вращается на холостом ходу, винт Т следует поворачивать простив часовой стрелки, пока она не остановится.

Винтом Н регулируется мощность и частота оборотов. Регулировка карбюратора на обедненную смесь приводит к избыточным оборотам, перегреву двигателя и выходу из строя поршневой бензопилы.

Прогреваем двигатель бензопилы на холостом ходу не менее 10 секунд и поворачиваем винт Н на 1/4 оборота против часовой стрелки. Даём двигателю поработать около 10 сек., затем проверяем максимальные обороты двигателя тахометром. В случае несоответствия максимальных оборотов паспортным, операцию следует повторить. При подаче слишком богатой смеси глушитель начинает дымить, при слишком бедной пила визжит и перегревается.

Заканчиваем регулировку настройкой оборотов холостого хода, как уже было описано выше. Число оборотов холостого хода установлено правильно, если двигатель работает без сбоев при минимальных оборотах и цепь при этом не вращается.

Карбюратор можно считать отрегулированным, если двигатель быстро разгоняется и по звуку напоминает работу четырехтактного на полном газу.



Настройка и регулировка карбюратора бензопилы + сборка/разборка

Дачное строительство и ремонт не обходятся без применения бензопилы, как и уход за садом. Из-за неисправности инструмента может встать вся работа, поэтому так важно уметь самостоятельно его разбирать, находить неполадки и устранять их. При достаточном опыте и сноровке возможна даже регулировка карбюратора бензопилы – процедура сложная, а точнее говоря, ювелирная. Как провести процедуры по регулировке, мы и предлагаем вам сегодня разобрать.

Ни одно ремонтное мероприятие не обходится без знаний основ устройства механизма. Разбираясь в составных элементах и принципе работы, проще определить причину поломки.

Любая неисправность в карбюраторе грозит остановкой двигателя

Карбюратор – одна из главных функциональных частей двигателя, которая служит для подготовки и подачи топливной смеси, состоящей из определенных пропорций горючего и воздуха. Как только пропорции нарушаются – двигатель начинает «барахлить», а то и вовсе перестает работать.

Добиться правильной работы карбюратора можно, изучив его «начинку»:

• Трубка с поперечной заслонкой для регулировки потока воздуха.
• Диффузор – сужение для увеличения скорости потока воздуха, находится около входного отверстия подачи топлива.
• Распылитель, из которого поступает топливо (топливная игла на схеме).
• Поплавковая камера, регулирующая уровень топлива при входе в канал.

Вот как это выглядит на схеме:

На схеме отображено взаимодействие топлива и потока воздуха

Принцип работы: струя воздуха в диффузоре распыляет топливо, создавая смесь, поступающую в цилиндр. Чем больше количество поступающего топлива, тем выше обороты двигателя. Карбюраторы различных моделей работают по одной и той же схеме.

Советы по выбору хорошей бензопилы для садовых работ тут: https://diz-cafe.com/tech/vybor-benzopily.html

Конкретно регулировка карбюратора бензопилы требуется в редких случаях, чаще возникают проблемы, связанные с поступлением топлива или износом деталей. Но иногда «симптомы» указывают на то, что необходимо именно отрегулировать механизм. Вот некоторые признаки:

• После того, как двигатель завелся, он тут же глохнет. Как вариант – вообще не заводится. Причина кроется в переизбытке воздуха и дефиците топлива.
• Увеличение расхода топлива, и как следствие – большое количество выхлопных газов. Это происходит из-за обратного процесса – перенасыщения смеси топливом.

Причины сбоя регулировки могут быть и механическими:

• Вследствие сильной вибрации повреждается защитный колпак, в результате все три болта теряют установленную фиксацию.
• Из-за износа поршневой части двигателя. В данном случае настройка карбюратора бензопилы выручит лишь на время, лучше заменить изношенную деталь.
• По причине засора, который возникает из-за некачественного топлива, окалины или повреждения фильтра. Карбюратор требует полной разборки, промывки и регулировки.

Как заточить цепь бензопилы: https://diz-cafe. com/tech/kak-zatochit-cep-benzopily.html

Если бензопила внезапно перестала работать, для выяснения причин необходимо ее разобрать

Устройство карбюратора моделей разных марок практически одинаковое, поэтому возьмем для примера бензопилу Partner. Каждый элемент аккуратно снимаем и укладываем по порядку, чтобы затем было легче собрать.

Карбюраторы бензопил разных производителей если и отличаются, то не принципиально

Верхняя крышка снимается путем откручивания трех болтов. Вслед за ней – поролон, составная часть воздушного фильтра.

Стрелками указаны болты, которые необходимо отвинтить, чтобы снять крышку

Затем удаляем топливный шланг, за ним – тягу привода.

Верхняя стрелка указывает на топливный шланг, нижняя – на тягу привода

Далее следует снять наконечник тросика.

Стрелкой показан наконечник тросика, который необходимо снять

Слева со штуцера стягиваем бензиновый шланг.

Так же аккуратно снимаем бензиновый шланг, на который указывает стрелка

Карбюратор окончательно отсоединяем, он готов к регулировке. Его механизм достаточно сложен, поэтому, если требуется дальнейшая разборка карбюратора, следует снимать элементы очень аккуратно – они маленькие, поэтому могут потеряться.

Карбюратор состоит из множества мелких деталей, которые при разборке следует раскладывать по порядку

Чтобы узнать, как отрегулировать карбюратор на бензопиле, следует научиться различать три винта (у некоторых моделей всего один).

Винты L и H похожи только с виду, на самом деле они разные

Каждый винт имеет свое буквенное обозначение:

• «L» служит для настройки низких оборотов;
• «H» необходим для регулировки верхних оборотов;
• «Т» нужен, чтобы отрегулировать холостой ход (у моделей с одним винтом присутствует только он).

Заводская регулировка является оптимальной, а с помощью винтов настраивают работу двигателя в особых ситуациях (работа, связанная с разными климатическими условиями).

На схеме видны выходы винтов регулировки карбюратора при закрытой крышке

Для настройки бензопилы используют специальный инструмент

Настройку выполняют только винтами L и Н. Чтобы повысить обороты, их поворачивают по часовой стрелке. Чтобы понизить – против часовой стрелки. Последовательность использования винтов: L – Н – Т.

Может быть полезно: как отремонтировать бензокосу своими руками: https://diz-cafe.com/tech/remont-benzokosy-svoimi-rukami.html

Если возникают сомнения по поводу регулировки, лучше обратиться к специалисту, так как неправильная настройка способна вывести двигатель из строя.

Оцените статью: Поделитесь с друзьями!

Регулировка оборотов карбюратора бензопилы

Регулируем карбюратор бензопилы

 Использование бензопилы значительно упрощает жизнь даже любителям, а в отдельных профессиях она практически незаменима. Но, как и любое сравнительно сложное оборудование, мотопила нуждается в регулярном техническом обслуживании. Если оно выполняется несвоевременно или некачественно, то это приводит к возникновению различных неисправностей. Одна из наиболее распространенных причин неполадок состоит в неправильной настройке карбюратора мотопилы, сбивающейся вследствие смещения регулировочных винтов под воздействием вибраций или в результате неудачных попыток его регулирования.

Регулировка бензопилы требуется в следующих случаях:

• заводские настройки карбюратора мотопилы сбиты;
• мотор заводится с натугой и почти моментально глохнет;
• попадание частичек мусора в механизм, распределяющий топливо, вследствие неисправности системы очистки воздуха;
• выхлоп чересчур густой, расход топлива чересчур большой, топливо сгорает в цилиндре не полностью;
• значительное изнашивание поршневой группы (в таком случае регулировка карбюратора бензопилы является временной мерой).

 Карбюратор предназначен для подготовки топливной смеси для подачи в мотор. Нарушения пропорций в топливной смеси приводят к сбоям в функционировании двигателя.

 Конструкция карбюраторов в разных моделях мотопил различается, но все они действуют по одному и тому же принципу. Поток воздуха быстро движется по каналу. Скорость его движения регулируется при помощи заслонки, перекрывающей канал. Подаваемое в канал через распылитель топливо смешивается с воздухом, после чего образовавшаяся топливовоздушная смесь попадает в мотор.

 Карбюратор всегда состоит из одного и того же набора деталей, хотя может слегка видоизменяться в зависимости от изготовителя. В его состав входят следующие части:

• Основа. Она представляет собой специальную трубку, имеющую внешнее сходство с аэродинамической конструкцией. Через нее проходит поток воздуха. В середине трубки в поперечном направлении находится заслонка, позицию которой можно менять. Чем сильнее она задвинута в проход, тем меньшее количество воздуха попадает в мотор.
• Диффузор. Это суженная часть трубы. С его помощью обеспечивается повышение скорости движения воздушного потока именно в той части, откуда подается топливо.
• Поплавковая камера. Этот элемент по форме похож на резервуар. Он используется для непрерывного сохранения оптимального уровня топлива перед входом в канал, из которого подается воздух.
• Каналы для поступления топлива. Топливная смесь находится в поплавковой камере, откуда поступает в жиклер, а затем подается в распылитель.

 Чтобы функционирование инструмента было эффективным и ровным, отдача максимальной, а расход топлива экономным, требуется своевременная регулировка карбюратора бензопилы. Перед ее выполнением следует проверить чистоту воздушного и топливного фильтров. На большей части мотопил регулировка выполняется при помощи трех винтов: высоких оборотов, низких оборотов, холостого хода.

 Регулировка карбюратора должна производиться с максимальной аккуратностью, поскольку ошибки чреваты весьма значительными последствиями, вплоть до выхода мотора из строя.

Признаками верной настройки являются следующие:

• разгон мотора осуществляется быстро и плавно;
• цепь остается неподвижной на холостом ходу;
• двигатель при работе издает ровный звук, напоминающий звучание четырехтактного агрегата.

 Регулировка карбюратора китайской бензопилы производится так же, как и у моделей, выпущенных европейскими производителями, по сути китайские аналоги-это копии именитых брендовых инструментов, но с некоторыми изменениями.

[embedyt] https://www.youtube.com/watch?v=ZY6mmTg3Xu8[/embedyt]

 Для этого используются те же винты H, L и T. Стандартом для карбюраторов китайских мотопил является позиция винта L, при которой он ослаблен по сравнению с полностью зажатым состоянием на полтора оборота. Для винта H стандарт – один оборот от такой же позиции. Регулировка холостого хода выполняется на прогретом моторе.

[embedyt] https://www.youtube.com/watch?v=fwa4t-Uu3kk[/embedyt]

 У некоторых моделей регулируется только холостой ход. Тем не менее, владельцы китайских мотопил и сотрудники сервисов говорят о повышенной сложности регулировки карбюратора у инструментов, выпущенных китайскими производителями. Даже у опытных мастеров отрегулировать китайскую бензопилу занимает немногим более времени, в отличии от оригинальных инструментов.

Настройка оборотов на бензопиле

 Для тех, у кого имеется бензопила, регулировка карбюратора своими руками не составляет особой сложности. Для этого надо изучить устройство карбюратора и запомнить последовательность действий, выполняемых для регулирования элементов, от которых зависит правильная работа деталей самого карбюратора и располагающихся около него элементов.

Перед тем как отрегулировать карбюратор бензопилы, надо подготовить устройство. В этих целях выполняются следующие действия:

• Осуществляется прогрев мотора, для чего он запускается приблизительно за десять минут перед началом ремонтных работ, а после их начала выключается.
• Выполняется проверка и промывка воздушного фильтра.
• Цепь останавливается путем поворачивания винта T до упора.

 Для обеспечения безопасности ремонтных работ необходимо подготовить ровную поверхность, чтобы инструмент мог быть размещен на ней аккуратно, а цепь развернуть в противоположную сторону. Потребуется тахометр для определения нарушений в функционировании карбюратора.

 Всем, кто хочет узнать, как отрегулировать карбюратор на бензопиле, необходимо учитывать, что данная процедура состоит из двух главных стадий. Первая проводится при включенном моторе, вторая – после прогревания мотора.

 Для успешного регулирования карбюратора следует предварительно изучить инструкцию по использованию конкретной модели мотопилы для уточнения дополнительных нюансов регулировки данного оборудования.

 На первой стадии производится поворот винтов низких и высоких оборотов по часовой стрелке до упора, а затем поворот в противоположном направлении на полтора оборота и сохранение в этом положении.

 На второй стадии мотор переводится на средние обороты для прогрева в течение десяти минут. Перемещение винта, отвечающего за регулирование холостого хода, должно производиться по часовой стрелке. Отпустить его можно лишь при переходе мотора в режим стабильной работы. Следует проследить за тем, чтобы в ходе данного процесса цепь оставалась в неподвижном состоянии.

 При работе мотора на холостом ходу он может глохнуть. В такой ситуации следует немедленно провернуть винт по часовой стрелке до упора. В некоторых случаях происходит смещение цепи. В таких ситуациях надо провернуть винт против часовой стрелки.

 При решении вопроса, как правильно отрегулировать бензопилу, нужно проверить функционирование мотора в ходе выполнения максимальных оборотов. При правильном функционировании мотора после нажатия на акселератор скорость быстро увеличивается до пятнадцати тысяч оборотов в минуту.

 При отсутствии такой реакции или чересчур медленном возрастании скорости надо прокрутить против часовой стрелки винт с маркировкой L. При этом важно обеспечивать умеренность движения, поскольку поворот не должен составлять более одной восьмой от оборота на 360 градусов.

 Ограничение максимального числа оборотов производится с использованием регулировочного винта, помеченного буквой H. Для уменьшения количества оборотов надо прокручивать его против часовой стрелки, а для его увеличения – в противоположном направлении. Максимальная частота не должна быть более пятнадцати тысяч оборотов в минуту. При поворачивании этого винта следует учитывать процессы зажигания. При возникновении даже еле заметных сбоев надо уменьшить максимальное число оборотов.

Как настроить карбюратор на бензопиле, чтобы он правильно функционировал на холостом ходу? Для этого необходимо обеспечить соблюдение следующих условий:

• Цепь остается неподвижной на холостом ходу.
• Звук, издаваемый мотором, напоминает звучание четырехтактного агрегата.
• Мотор увеличивает обороты в ускоренном темпе даже при несильном нажатии на акселератор. При плавном усилении нажима скорость мотора увеличивается соразмерно, доходя до максимально допустимого уровня.

 В случае обнаружения несоответствий данным условиям необходимо повторить основную стадию настройки.

 Чтобы верно настроить карбюратор китайской бензопилы, следует запомнить его заводские настройки, а потом включить мотор. Чтобы точно установить свои параметры, в дальнейшем придется держать его в работающем состоянии на протяжении нескольких часов. В некоторых случаях решить данную проблему удается сразу после десятиминутной работы мотора, но многие модели китайских изготовителей нуждаются в особом обращении.

Настройка выполняется в следующем порядке:

• Регулирование начинается на холостом ходу. Необходимо добиться плавного увеличения оборотов мотора с использованием регулировочных винтов, поэтому сперва надо оставить его в работающем состоянии в течение некоторого времени на малых оборотах. Движение цепи по шине представляет собой отклонение от нормы. В таком случае следует добиться оптимальной позиции при помощи регулировки с использованием крайних винтов, чтобы цепь не двигалась.
• Производится переход на обороты средней скорости. В некоторых случаях это сопровождается задымлением мотора. Данный дефект устраняется посредством закручивания винта для поступления менее насыщенной топливной смеси. Однако скорость оборотов мотора при этом возрастет. Необходимо изменять настройки до тех пор, пока мотор не станет при нажатии на дроссель увеличивать обороты плавно, без возникновения перебоев или резких рывков.
• Выполняется проверка мотора бензопилы. Инструмент переводят на минимальные обороты, после чего производят быстрое нажатие на рычаг и его удержание при максимальном нажатии на протяжении трех секунд. При появлении нарушений в функционировании мотора следует произвести постепенное ослабление винта, пока не будет достигнуто оптимальная позиция.
• Мотопила должна проработать в реальных условиях некоторое время. Для этого нужно распиливать древесину, после чего осмотреть все задействованные в этом процессе детали. При наличии отклонений необходимо их исправить при помощи регулировочных приспособлений. После устранения всех дефектов и установки оптимальных настроек для подачи топливной смеси процедура настройки завершена.

Как отрегулировать карбюратор бензопилы

Карбюратор имеет три регулировочных винта:

L – винт жиклера низких оборотов

H – винт жиклера высоких оборотов

Т – винт регулировки холостого хода

регулировочные винты echo3500

С помощью винтов H и L регулируется соотношение горюче-смазочной смеси и воздуха определяемое открытием дроссельной заслонки. При закручивании винтов (по часовой стрелке) смесь обедняется – низкие обороты,  при откручивании винтов (против часовой стрелки) происходит обогащение смеси, обороты растут.Винт Т регулирует обороты холостого хода. При поворачивании по часовой стрелке число оборотов увеличивается, против часовой стрелке – уменьшается.Основная настройка карбюратора производится на заводе-изготовителе при испытании пилы. Карбюратор отрегулирован на более богатую чем оптимальная смесь. Такая регулировка должна сохраняться при первых часах работы пилы. Затем производится точная регулировка карбюратора.

карбюратор husqvarna 142

При вращении цепи на холостых оборотах необходимо поворачивать винт T против часовой стрелки до тех пор пока цепь не остановится.Точную регулировку карбюратора можно проводить только в разогретом состоянии специалистами со специальным оборудованием (счетчик оборотов).Сначала регулируется винт L, затем H и в конце винт Т. Сначала необходимо отыскать наибольшие обороты холостого хода, медленно поворачивая винт L по часовой стрелке (или против). После нахождения положения наибольших оборотов необходимо повернуть винт L на 1/4 оборота против часовой стрелки. Если цепь при этом вращается на холостом ходу, повернуть винт Т простив часовой стрелки пока цепь не остановится.Регулировка винта Н влияет на мощность и частоту оборотов. Регулировка карбюратора на обедненную смесь приводит к избыточным оборотам и выходу пилы из строя.После прогрева двигателя на полном ходу в течении 10 сек повернуть винт Н на 1/4 оборота против часовой стрелки. Дать двигателю поработать около 10 сек. Проверить максимальные обороты тахометром. Повторить операцию в случае несоответствия максимальных оборотов паспортным. Двигатель должен работать по звуку как четырехтактный. При слишком бедной смеси пила визжит. При регулировке карбюратора на слишком богатую смесь глушитель начинает дымить.Для оптимальной регулировки необходимо обратиться к специалисту имеющему доступ к тахометру.Точная регулировка оборотов холостого ходя винтом Т осуществляется после регулировки винтов L и H.если потребуется регулировка числа оборотов холостого хода, то при работающем двигателе винт Т нужно поворачивать по часовой стрелке пока пильная цепь не начнет вращаться. Затем нужно поворачивать винт обратно против часовой стрелке до тех пор пока цепь не перестанет вращаться. Число оборотов холостого хода установлено правильно, если двигатель работает равномерно всех положениях с достаточным запасом оборотов, когда цепь начинает вращаться.Карбюратор отрегулирован правильно, если двигатель разгоняется незамедлительно и по шуму работает как четырехтактный на полном газу. Регулировка винта L на слишком бедную смесь приводит к затрудненному запуску и плохому разгону двигателя. По материалам сайта Ie5107

Регулировка и ремонт неисправностей карбюратора бензопилы своими руками

Функционирование двигателя внутреннего сгорания (ДВС) бензопилы базируется на сжигании топливно-воздушно-масляной смеси. Чтобы смешать бензиново-масляную смесь с воздухом, а затем порционно подать ее в камеру сгорания, на двигателях устанавливают довольно сложное по своей конструкции устройство — карбюратор. При покупке новой бензопилы карбюратор уже имеет заводские настройки, но со временем они сбиваются, и устройство, контролирующее подачу топлива, требуется снова настраивать. Не зная, как устроен карбюратор, и не понимая принцип работы данного модуля, выполнить правильную его настройку будет проблематично.

Конструкция и принцип действия карбюратора бензопилы

Карбюратор бензопилы состоит и следующих основных узлов:

• цельнолитого корпуса, изготовленного из легкого алюминиевого сплава;
• диффузора, расположенного у входа в карбюратор;
• жиклеров, специальных клапанов, предназначенных для регулировки подачи горючей смеси;
• распылителя;
• поплавковой камеры.

Ниже представлена схема карбюратора фирмы Walbro, которыми очень часто оснащаются бензопилы. Воспользовавшись данной схемой, можно более подробно изучить внутреннее устройство карбюратора бензопилы.

У карбюратора может быть 2 или 3 регулировочных винта с пружинами. Регулировочные винты сконструированы так, что на их окончаниях находятся иглы (конусы). Винты имеют правую резьбу, то есть закручиваются по часовой стрелке.

Работа карбюратора бензопилы происходит следующим образом.

1. После запуска ДВС открывается воздушная заслонка.
2. В диффузоре (16), где есть сужение, поток воздуха ускоряется и смешивается с бензином. Последний поступает через жиклеры (15) и (12), а очищенный воздушным фильтром воздух – через заслонку (7), размещенную на входе диффузора.
3. Заслонка (8), расположенная за диффузором, регулирует, какое количество приготовленной смеси попадет в камеру сгорания.
4. Объем бензина, проходящего сквозь жиклеры, регулируется винтами (17) и (10) – это, соответственно, винты L и H на бензопиле.
5. От игольчатого клапана (11) зависит объем топливной смеси в поплавковой камере (14). Функционирование игольчатого клапана контролируется мембраной (13).
6. Мембрана (4) контролирует подачу топливной смеси в камеру сгорания, и это зависит от количества оборотов ДВС. Бензин проходит очистку через фильтр (6).

Когда нужна регулировка

Как уже говорилось, новая бензопила уже имеет стандартные настройки подачи топлива. Но для правильной обкатки рекомендуется ограничить максимальные обороты двигателя, и делается это с помощью регулировочных винтов, расположенных на корпусе карбюратора. Также после обкатки потребуется снова произвести более точную настройку подачи горючей смеси.

Кроме этого, настроить карбюратор придется в следующих случаях:

• вследствие сильной вибрации сбились заводские настройки;
• ДВС плохо заводится и сразу же глохнет;
• ДВС заводится, но обороты не развиваются, и он глохнет;
• износилась поршневая группа – в таком случае регулировка карбюратора бензопилы возможна в качестве временной меры;
• двигатель не функционирует на холостых оборотах;
• повышенный расход бензина, из-за чего агрегат выдает много дыма, происходит загрязнение глушителя и свечи зажигания нагаром, снижается мощность двигателя.

Правила настройки карбюратора

Следует знать, что карбюратор можно правильно настроить только при условии, если:

• фильтры очистки (бензиновый и воздушный) не загрязнены;
• жиклеры и подходящие к ним каналы чисты;
• мембраны не имеют повреждений;
• игольчатый клапан исправен и в поплавковую камеру поступает необходимый объем топливной смеси.

Чтобы отрегулировать карбюратор импортных бензопил, необходимо придерживаться следующих правил.

1. Перед регулировкой, по возможности, следует прогреть двигатель на холостых или минимальных оборотах около 10-15 мин.
2. Вращением регулятора “L” добиваются такой работы двигателя, чтобы он выдавал на холостом ходу полторы-две тысячи оборотов в минуту. Но следует обратить внимание на то, как двигатель набирает обороты. При нажиме на рычаг акселератора разгон должен идти быстро и равномерно. При обнаружении “провала” оборотов, винт следует слегка выкрутить до устранения этого явления, поскольку оно вызывается недостаточным обогащением топливной смеси.
3. Когда будет отрегулирована подача смеси на низких оборотах, следует начать закручивать винт “T” до тех пор, пока вы не заметите вращение пильной цепи. После этого, винт следует выкрутить наполовину или треть оборота, наблюдая за поведением механизма сцепления. В норме, на холостых оборотах пила не должна вращаться.

Винтом “H” компенсируются заниженные или завышенные обороты по причине замены типа топлива, изменения концентрации масла или влажности окружающего воздуха.

Также “верхняя” настройка может слетать при неправильной регулировке низких оборотов соответствующим винтом.

Винт “H”, не имея достаточно опыта, лучше не регулировать. Если настройка карбюратора бензопилы будет производиться некомпетентным человеком, велика опасность того, что на высоких оборотах в камеру сгорания будет поступать слишком обедненная смесь, особенно при нагрузке. Такая работа двигателя неизбежно приведет к быстрому износу его поршневой системы и к сбою в системе зажигания.

Приступать к регулировке высоких оборотов можно, если человек, который будет выполнять настройку, имеет знания и навыки по регулировке карбюраторных двигателей. В распоряжении мастера-настройщика должен иметься специальный прибор — тахометр или мультиметр с функцией осциллографа.

Настройка карбюратора бензопилы, а именно, высоких оборотов двигателя, происходит по простой схеме.

1. Необходимо закручивать или выкручивать винт “H” до тех пор, пока на максимальном газу двигатель не разовьет около 15 тысяч оборотов в минуту (по тахометру) или то значение, которое указывается в мануале к данному агрегату.
2. При использовании осциллографа частота искрового разряда должна быть в пределах от 230 до 250 Гц. Следует учитывать, что под нагрузкой частота может уменьшаться приблизительно на 10-15%.

Можно сделать вывод, что для безопасности следует настраивать ДВС на слегка заниженные обороты.

Карбюратор китайской бензопилы следует настраивать по такому же принципу, как было описано выше. На ее корпусе имеются отверстия, в которые, чтобы регулировать обороты двигателя, нужно вставлять плоскую отвертку. Каждое отверстие подписано какой-либо одной буквой из трех. Как правило, возле верхнего отверстия можно увидеть букву “Т”, а возле нижних (показаны стрелками) – буквы “L” и “H”.

Такое же расположение винтов имеет и китайская бензопила Карвер (CARVER). На следующем рисунке показано как выглядит карбюратор от китайской бензопилы вне корпуса агрегата.

Как устранить неисправности карбюратора

Основные неисправности карбюратора бензопилы могут быть следующими.

1. Двигатель заводится с трудом и глохнет спустя несколько секунд после старта. Зачастую причиной этого является неправильная настройка низких оборотов. Топливо-воздушная смесь получается слабо обогащенной. Необходимо выкрутить винт “L” на пол оборота, после чего настройка должна завершиться винтом “T”.
2. Мощность двигателя ощутимо снижается при нагрузке. Это значит, что карбюратор чрезмерно обогащает смесь кислородом. Поэтому винт “H” необходимо немного закрутить, примерно на 1/8 оборота. Если после таких действий мощность двигателя по-прежнему является недостаточной, но произошло некое улучшение в его работе, то регулятор можно еще немного подтянуть.
3. Двигатель на максимальных оборотах и без нагрузки начинает “петь”. Вызывает данный сбой в работе агрегата обедненная смесь и завышенные обороты. Настройка происходит все тем же винтом “H”.
4. В камеру сгорания не поступает бензин. Поломка может быть вызвана засорением топливного фильтра, каналов и жиклеров карбюратора. Для устранения неисправности нужна полная разборка данного модуля бензопилы и продувка его каналов сжатым воздухом (потребуется компрессор). Чтобы качественно почистить топливные каналы, можно воспользоваться специальной карбюраторной жидкостью для промывки. Также отсутствие поступления топлива в цилиндр двигателя может быть из-за неправильной регулировки. Как это делается своими руками, рассматривалось выше.
5. Переливает карбюратор. В 90% случаев перелив топлива вызывается подсохшей и загрубевшей мембраной, которая давит на коромысло, связанное с иглой. Чтобы ее поменять, потребуется снять и разобрать карбюратор.

6. Двигатель плохо набирает обороты, работает с перебоями, снижается мощность. Данные неполадки часто вызывает засоренный воздушный фильтр. Потребуется снятие крышки, закрывающей фильтр, и его чистка, которая заключается в стирке с моющим средством.

В целом, своевременная регулировка, а также вовремя выполненный ремонт карбюратора бензопилы могут значительно продлить срок работы всей поршневой системы двигателя. Поэтому к настройке данного компонента топливной системы нужно относиться с большим вниманием.

Регулировка карбюратора бензопилы – полезные советы от компании «Сам себе сервиc»!

Бензиновая пила – это широко распространенный и весьма востребованный инструмент. Им пользуются в лесных хозяйствах и строительстве, но особенно он пользуется большой популярностью у дачников. Миллионы владельцев дач и частных домов используют его для решения самых необходимых задач.

Ей можно и дров напилить, и в саду ненужное дерево прибрать, и крышу подогнать. Соответственно, поддерживать её работоспособность надо на должном уровне, чтобы она прослужила вам долгие годы. В этой статье мы расскажем вам о тонкостях регулировки карбюратора в этом устройстве.

Карбюратор служит для образования и подачи топливной смеси, состоящей из бензина и воздуха, в двигатель пилы. На фото вы видите типичный карбюратор. Практически на всех видах бензиновых пил установлены китайские карбюраторы.





Винт холостого хода «S»      —————-



Винт низких оборотов «L» /слева/      ——————

Винт высоких оборотов   «Н» /справа/     ——————

Строение они имеют простейшее: проходной трубы, диффузора, иглы-распылителя и поплавковой камеры.

По двум бокам располагаются заслонки:

1.        Маленькая – дроссельная. Она управляет объемом смеси бензина и воздуха, которая подается в цилиндр двигателя.
2.        Большая – воздушная. Она уменьшает движение воздуха при запуске холодного двигателя.

На этой схеме показано образование смеси из бензина и воздуха. Под действием движения воздуха в районе диффузора распыляется бензин. Полученная смесь подается в цилиндр для сгорания. При повышении подачи бензина возрастают обороты в двигателе. По этому методу работают практично все карбюраторы.







Когда необходима регулировка?

• После приобретения новой бензиновой пилы проводится ее обкат. Это требует небольшого понижения высоких оборотов двигателя. По завершению обката эти обороты выставляются на прежний уровень.
• При значительном увеличении расхода топлива и количества черного дыма из выхлопной трубы.
• После починки или установки нового карбюратора.
• Когда «плавают» холостые.
• После сбоя прежних настроек карбюратора в силу разных причин /повышенная вибрация корпуса, изнашивание поршневой группы, загрязнение карбюратора/.



Комплект для настройки карбюратора бензопилы.

1. Тахометр – для замера оборотов двигателя.
2. Шлицевая отвертка с длинным жалом.
3. Специальный регулировочный ключ. Он имеется только на сервисе. (! Это сделано для того, чтобы регулировку производил сертифицированный мастер сервисного центра)



Регулировка карбюратора бензопилы своими руками.

Прежде чем производить регулировку необходимо:

• произвести чистку бензинового и воздушного фильтров, чтобы убедиться, что бензин и воздух поступают в достаточном количестве и беспрепятственно
• калибровку карбюратора надо проводить на прогретом движке

Регулировочные винты карбюратора:

• L – регулирование минимальных оборотов,
• H – регулирование максимальных оборотов,
• S – точное регулирование оборотов холостого хода.

На некоторых видах бензиновых пил для облегчения налаживания карбюратора винт «H» прячут, оставляя для регулирования только «L» и «S». Точное выставление положения «H» требует наличия тахометра /или осциллографа/ и высокой квалификации специалиста по настройке. Неопытному  дачнику его лучше не трогать, дабы не запороть движок пилы.

Движение винтов при регулировании:

• при закрутке «L» и «H» происходит увеличение в смеси бензина и уменьшение воздуха /обеднение смеси/ и количество оборотов движка возрастает,
• при вывертывании «L» и «H» в смеси количество воздуха повышается /обогащение смеси/, что приводит к уменьшению числа оборотов.



Установка заводского положения жиклеров.

Калибровочные винты  «H» и «L» не спеша завертывают до конца. Потом отвертывают в обратном направлении на два оборота. Точное число оборотов надо смотреть в инструкции по эксплуатации.



Налаживание и контроль холостых /минимальных/ оборотов.

Находим и выставляем максимальные обороты путем неторопливого вращения «L» в разные стороны. Когда установлены максимальные обороты, жиклер «L» закручиваем на 1/4 часть оборота против хода часов.

В случае если цепь пилы двигается на холостых оборотах, необходимо калибровочный винт «S» заворачивать против хода часов до прекращения её движения.





Налаживание и контроль максимальных оборотов.

Корректирование максимальной частоты оборотов двигателя производится жиклером «Н». Частота оборотов возрастает при закручивании «Н». У бензиновых пил частота вращения бывает от 11500 оборотов в минуту до 15000 оборотов в минуту.

Наибольшие обороты определяются по возникающим прерываниям в функционировании системы зажигания движка пилы. При их обнаружении жиклер «Н» слегка вывертывают против хода движения часов.



Контроль ускорения работы пилы.

Если все регулировки выполнены правильно, то во время легкого надавливания на кнопку акселератора движок бензиновой пилы бойко и твердо увеличивает обороты от минимума до максимума. В случае если обороты увеличиваются еле-еле, замедленно и неторопливо – то жиклер «L» выкручивается против хода часов не больше, чем на 1/8 часть оборота.



Окончательный этап регулировки – это повторный контроль качества работы на холостых оборотах. Если движок работает стабильно и цепь при этом не вращается, то наладку работы пилы можно считать законченной.

Как настроить карбюратор бензопилы

В недавнем блоге я сослался на курсы Game of Logging, которые посетил, и описал все новое, что я узнал о безопасном и эффективном использовании бензопилы. Одним из таких пунктов было обслуживание бензопилы, и одной из его частей было испытание карбюратора. Я управляю бензопилами более 30 лет и никогда не знал, как отрегулировать карбюратор. Если у вас есть новая пила, это не относится к вам, поскольку новые правила требуют, чтобы пилы были изготовлены таким образом, чтобы только квалифицированный техник мог настроить карбюратор.Однако, если у вас пила более старого образца, вот как быстро ее настроить. Начните с установки трех регулировочных винтов. Обычно они обозначаются буквами L (низкоскоростной жиклер), H (высокоскоростной жиклер) и I (холостой жиклер). Ваша пила может быть обозначена по-другому (на фотографиях в галерее ниже жиклер холостого хода обозначен буквой «S»), но у вас будет три винта, соответствующих этим описаниям. Поищите в руководстве по эксплуатации информацию о том, как отрегулировать карбюратор.

Примечание. В руководстве пользователя может быть рекомендовано не регулировать карбюратор без тахометра, который помогает не запускать двигатель слишком высоко.Если у вас есть тахометр — отлично. Если нет, вы все равно можете выполнить следующие шаги, чтобы настроить карбюратор, стараясь не увеличивать обороты двигателя дольше, чем предлагается здесь.

А теперь давайте настроим вашу пилу.

1. Запустите пилу и дайте ей поработать несколько минут, чтобы она прогрелась.

2. Положите пилу, дайте ей поработать 30 секунд, затем поднимите ее и наклоните вперед (рукоятка вверх, а планка вниз).

3. Если он продолжает работать, переходите к шагу 4.Если он заглохнет, затяните винт Low Speed ​​. Это уменьшит количество топлива, поступающего в карбюратор. При необходимости повторите шаг 2.

4. Оборот (ускорение) пилы холостого хода.

5. Если он ускоряется нормально, переходите к этапу 6. Если он «заедает», ослабьте винт Low Speed ​​. Это увеличит количество топлива, поступающего в карбюратор. При необходимости повторите шаг 4.

6. Проверните пилу на холостом ходу примерно 5 секунд (никогда не проверяйте ее в течение 10 секунд или дольше).

7. Если он «трепещет» при увеличении оборотов, это хорошо, поэтому переходите к шагу 8. Если он «кричит» при увеличении оборотов, это плохо. Ослабьте винт High Speed ​​. При необходимости повторите шаг 6.

8. Если цепь неподвижна, а пила не работает, то все готово.

9. Если цепь вращается вокруг шины во время холостого хода пилы, отрегулируйте натяжной винт , если необходимо, чтобы он остановился. Эта ситуация может быть исправлена ​​за считанные секунды и чрезвычайно опасна, если ее не исправить.

Вот и все. Менее пяти минут вашего времени может иметь большое значение для того, насколько хорошо работает ваша пила. Два дополнительных совета: 1) используйте горячую воду и средство для мытья посуды, чтобы очистить воздушный фильтр бумажного типа (дайте ему высохнуть перед использованием), и 2) используйте бензопилу для очистки воздушного фильтра проволочного типа (вам не нужно высохнуть перед использованием).

Эта информация поможет вашей пиле работать более эффективно и рационально. Это продлит срок службы пилы и потребует меньше усилий с вашей стороны.В совокупности это означает более безопасные условия эксплуатации и большее количество сезонов в оленьей стойле для вас.

18 апреля 2012 г.

| От Кип Адамс

Карбюратор для пилы

Регулировка карбюратора на Pro Пилы

Все пилы иногда нуждаются в регулировке карбюратора. Пила с правильным отрегулированный карбюратор будет производить максимум мощность, минимальное дымообразование, плавная работа и холостой ход, и предоставить безотказное обслуживание. А слишком богатая пила вызовет чрезмерный дым и недостаточная мощность.Слишком наклонная пила также имеют недостаточную мощность, но это условие может быстро вызвать повреждение двигателя. Следующая информация описывает процесс регулировки карбюратора на профессиональной пиле.

Мост У двигателей Pro Saw есть Три регулировочных винта карбюратора:

1. Скорость холостого хода / остановка дроссельной заслонки — Это регулировка, которая контролирует, насколько дроссельная заслонка (бабочка) остается открытой при отпускании курка дроссельной заслонки. Если это слишком низкая регулировка, двигатель заглохнет, когда дроссельная заслонка триггер отпущен.Если эта корректировка установлен слишком высоко, высокие обороты холостого хода вызовут центробежную муфту зацепиться, и цепь будет работать. Это опасное состояние.
2. Регулировка топлива на низкой скорости — Это регулировка, которая регулирует долю топлива в топливовоздушной смеси на холостом ходу. Регулировка, которая слишком богатый приведет к тому, что двигатель нагружается и умирает на холостом ходу. А слишком бедная смесь вызовет голод в двигателе и заставит его разгоняться или всплеск. Регулировка очень бедной смеси также приведет к остановке двигателя.
3. Регулировка подачи топлива на высокой скорости — Это регулировка, которая контролирует долю топлива в воздушно-топливная смесь на скорости резания. Это было бы неточно сказать, что это самая важная настройка, потому что все эти регулировки должны быть точными, чтобы пила работала наилучшим образом, но это — регулировка, определяющая, как пила движется по пропилу. An слишком богатая регулировка не позволит пиле достичь числа оборотов в минуту. уровень, необходимый для создания максимальной мощности. Реакция дроссельной заслонки также может быть вялый, двигатель будет дымить и работать плохо.А слишком бедная смесь позволит двигателю достичь уровня оборотов где вероятен выход из строя подшипника и заклинивание цилиндра. Это также будет недостаточная мощность при резке и склонность к сильному нагреву.

Богатые рабочие условия

Регулировка карбюратора излишне богатой — это когда доля топлива в топливовоздушной смеси слишком высока. Когда это происходит, топливо плохо горит. То, что горит, не выделяет много тепла, поэтому рабочий ход слабый. Частично сгоревшая смесь выбрасывается в глушитель и выходит из пилы в виде дыма.Избыточное состояние также вызывает накопление углерода.

Бережливые рабочие условия

Регулировка бедного карбюратора — это когда доля топлива в горючей воздушно-топливной смеси настолько мала, что не хватает топлива для сгорания. Это также приводит к слабому рабочему ходу и недостаточной мощности пилы. Помимо низкой мощности, обедненная смесь вызывает повышение температуры в цилиндре, что может привести к заклиниванию. Состояние обедненной смеси также допускает чрезмерное количество оборотов в минуту, что приводит к выходу из строя подшипников штока.

При регулировке карбюратора на профессиональной пиле лучше всего использовать цифровой тахометр. Эти тахометры просты в использовании и не требуют никаких проводов. Когда тахометр находится рядом со свечой зажигания, он улавливает электрический сигнал, когда свеча зажигается. На двухтактном двигателе это происходит при каждом обороте двигателя, поэтому тахометр просто считает импульсы и отображает результаты.

Карбюратор Корректирование Процедура

1. Перед тем, как запустить пилу, найдите небольшой плоский отвертка.В отвертка должна быть достаточно маленькой, чтобы ее можно было регулировать отверстие. Убедитесь, что в отверстиях нет мусора, а на концах регулировочные винты видны. На некоторых пилах эти области могут быть заполнены стружки, делающие регулировку трудной или невозможной.

   Вам также понадобится тахометр. Это сложно (даже для обученный ухо), чтобы отрегулировать сегодняшние пилы настолько точно, насколько это необходимо без тач. Мы настроили тысячи пил и используем тахометр. религиозно.

2. Начните с проверки воздушного фильтра пилы.Убери это если необходимо. Регулировка карбюратора с воздушным фильтром частично забит — это как регулировка карбюратора с дроссельной заслонкой частично на. Если вы отрегулируете пилу с загрязненным воздушным фильтром, пила будет работать слишком бедной при очистке фильтра.
3. Проверить уровень топлива. В бак должен быть заполнен более чем наполовину. Если карбюратор регулируется, когда топливный бак почти пуст, карбюратор может быть настроен слишком богатым, когда топливный бак заполнен.
4. Запустите двигатель и прогрейте это вверх.Регулировки карбюратора на холодном двигателе будут слишком богатыми при достижении нормальной рабочей температуры.

5. Начните с установки холостого хода скорость. Попробуйте установить скорость около 2700 об / мин. Если у вас нет тахометр, попробуйте установить скорость так, чтобы пила работала на холостом ходу с цепью остановился. Никогда не устанавливайте холостой ход, чтобы цепь работала, когда дроссельная заслонка выпущенный. Если пила не простаивает, переходите к следующему шагу.
6. Установить низкую скорость топливо корректирование. Медленно закручивайте винт, пока двигатель не начнет работать с помпажами или не загорится голодом. по топливу (обедненный).Запомните положение отвертки. слот. Теперь медленно выверните регулировочный винт, и двигатель должен запуститься. лучше. Продолжайте поворачивать винт, пока двигатель не начнет нагружаться. (богатый). Делать отметьте положение гнезда для отвертки и сравните его с положение регулировки наклона. Теперь медленно закрутите винт, чтобы положение, в котором он простаивает лучше всего. Это должно быть примерно посередине между богатые и худые позиции.

   Щелкните ссылку ниже и а Аудиоклип в формате WAV будет загружен в ваш браузер.Вы услышите на холостом ходу пила. Медленно наклоняем регулятор низких оборотов, пока холостой ход не поднимется. а затем начинает умирать. Потом мы разбогатели, и двигатель начинает ворвань, обороты падают, и двигатель почти глохнет. Оптимальный настройка находится между этими двумя крайностями.

   Это примерно. 25 секунд долго, но требуется время для загрузки. Те из вас, у кого медленные системы или соединения могут не захотеть ждать! Нажмите здесь, чтобы увидеть пилу Звук регулировки холостого хода WAV

7. Перейти вернуться к шагу (4) и сбросить обороты холостого хода.Скорее всего, настройка оборотов изменилась. так как вы оптимизировали регулировку топливной смеси.

8. Набор высокоскоростное топливо корректирование. Удерживая спусковой крючок широко открытым, проверьте число оборотов в минуту. тахометр. В приведенном ниже списке указаны максимальные настройки оборотов в минуту для популярные профессиональные пилы с шиной и цепью без нагрузки:

   • STIHL 044, MS440, 046, MS460 — 13 500 об / мин
   • STIHL 066, MS660 — 13000 об / мин
   • STIHL 084, 088, MS880 — 11500 об / мин

   • HUSQVARNA 272, 372 — 13 500 Обороты
   • HUSQVARNA 288, 385, 390, 394, 395 — 13 000 Обороты
   • HUSQVARNA 3120 — 11 500 Обороты
   ПРИМЕЧАНИЕ: Если у вас нет тахометр, установите уровень оборотов так, чтобы пила «четыре цикла» или «рыдания» при широко открытой дроссельной заслонке.Не пытайтесь установить максимальную скорость вращения уровни без тахометра. Слегка богатая регулировка приведет к снижают производительность, но уменьшают возможность повреждения пилы двигатель.
9. Нажмите по ссылке ниже и Аудиоклип в формате WAV будет загружен в ваш браузер. Что вы это услышите время — пила настраивается на полную скорость. После увеличения до максимума RPM и удерживая спусковой крючок, регулируем высокую скорость богатой, вызывая ее замедлить и жир. Затем мы регулируем его наклон, заставляя его чтобы звучать ровнее, но потом начинает голодать топливо.Когда мы поддерживаем это от худого к богатому снова звук становится немного грубее. Этот немного грубый звук (или 4-тактный звук, как его иногда называют) там, где вы хотите быть. Мы любим говорить «как можно ближе» к гладкости, но все еще немного в грубости.

   Это один больше, чем во-первых, и для загрузки требуется больше времени. Те из вас, у кого медленные системы или соединения могут не захотеть ждать! Нажмите здесь для регулировки полного вращения пилы Звук WAV

10. Перейти вернуться к шагу (4) и отлично настроить регулировку холостого хода и регулировку подачи топлива на низких оборотах.Движение одного регулировочного винта часто вызывает необходимость повторной регулировки двух других.
11. Ваш пила правильно отрегулирована и готов к работе.

Почему карбюратор должен Отрегулировать

Если карбюратор установлен правильно, когда пила новая, почему он должен быть перенастроен? Некоторый люди задаются вопросом, почему их пила требует периодического тюнинга. Они не понимают, почему пилы нельзя наладить на заводе и остаться правильно отрегулирован на срок службы пилы. Причина в том, что есть многие операционные изменения пользователь вносит, не осознавая этого.Эти изменения включают работу на разных высотах, изменения в топливе, и множество другие факторы вызывают необходимость периодической регулировки карбюратора пилы.

Сегодня, сложная электроника может контролировать и измерять воздух / топливо потребности. Благодаря этой технологии пилы смогут «саморегулироваться». Этот технология хорошо развита для легковых и грузовых автомобилей. Процесс миниатюризация экономичной и прочной системы, которая будет работать на пиле двигатель находится в стадии разработки. А пока сохраните тахометр и отвертка под рукой.

Наш совет

Предыдущая информация кратко объясняет богатые и обедненные условия работы. Он также определяет три регулировочных винта и их функции. Следует отметить, что на сегодняшних профессиональных пилах большинство этих регулировок имеют «ограничители», которые ограничить диапазон регулировки карбюратора. В большинстве случаев правильный регулировка находится в этом диапазоне, но не всегда. Если правильно регулировка вашей пилы выходит за пределы ограниченного диапазона, возьмите пилу в магазин. Иногда это вызвано неисправностью пилы и иногда необходимо просто сбросить диапазон на ограничителях.

Есть вопросы или Комментарии? Позвоните или зайдите.

Как отрегулировать карбюратор бензопилы

Что карбюратор делает на бензопиле?

Карбюратор бензопилы довольно прост, как и карбюраторы, но не лишен тонкостей. Назначение карбюратора — точно контролировать чрезвычайно малые количества топлива и смешивать его, , с воздухом, который поступает в двигатель, чтобы двигатель работал должным образом. Когда недостаточно топлива смешивается с воздухом, происходит обеднение топлива, и двигатель либо не работает, либо потенциально может быть поврежден.Бедная смесь возникает в результате недостатка топлива или слишком большого количества воздуха. Обычно в двухтактном двигателе, таком как бензопила, топливо также обеспечивает смазку двигателя. Когда происходит чрезмерное смешивание топлива с воздухом, двигатель будет «работать на обогащенной смеси» или будет залит топливом, и может не запуститься, или будет работать и выделять много дыма, или он будет работать плохо, так что он легко глохнет и заболачивает или даже тратит топливо. Бензопилы, работающие на обедненной или богатой смеси, будут выделять чрезмерный выхлоп. Таким образом, бензопила, которая работает должным образом, будет иметь надлежащее соотношение топлива и воздуха, здоровую искру и достаточную степень сжатия для нагрева топливно-воздушной смеси.Карбюратор отвечает за правильное соотношение воздух / топливо для смеси. Чтобы найти запасные части карбюратора и других деталей бензопилы НАЖМИТЕ ЗДЕСЬ…

Карбюратор в бензопиле относительно прост по сравнению с другими карбюраторами, поскольку он должен работать только в этих трех ситуациях;

• Если вы пытаетесь запустить бензопилу в холодном состоянии.
• Пока двигатель бензопилы работает на холостом ходу.
• Когда двигатель бензопилы открыт настежь.

Мало кто из тех, кто работает с бензопилой, действительно интересуется градациями между полностью открытой дроссельной заслонкой и холостым ходом.Таким образом, приращение производительности между этими крайностями не имеет особого значения. Однако для более крупных двигателей, таких как автомобильный, очень важны многие градации, что значительно усложняет автомобильные карбюраторы.

Карбюратор бензопилы имеет следующие основные особенности; Во-первых, карбюратор — это вообще трубка. Поперек этой трубки находится регулируемая круглая пластина, известная как дроссельная заслонка . Внутри этой трубки в какой-то момент есть сужение, известное как трубка Вентури.В трубке Вентури создается вакуум. Внутри предприятия есть отверстие, известное как jet , которое позволяет вакууму всасывать топливо.

Когда карбюратор работает нормально при полном открытии дроссельной заслонки , дроссельная заслонка обычно параллельна длине трубки, обеспечивая максимальный поток воздуха через карбюратор. Поток воздуха создает вакуум внутри сопла, который всасывает контролируемое количество топлива через жиклер.

Когда двигатель бензопилы работает на холостом ходу, дроссельная заслонка часто почти закрыта.В этом случае через вентиляционное устройство не проходит достаточный поток воздуха для образования вакуума. Тем не менее, на задней стороне дроссельной заслонки есть разрежение, поскольку пластина препятствует потоку воздуха. Если просверлить крошечное отверстие в трубке карбюратора, дроссельная заслонка может всасывать воздух в трубку. Крошечное отверстие известно как холостой жиклер. Есть еще один винт с надписью «Lo» или «L», который регулирует количество топлива, протекающего через жиклер холостого хода.

Когда вы пытаетесь запустить бензопилу с тяговым шнуром при холодном двигателе, она работает на очень низких оборотах .Кроме того, двигатель холодный и поэтому для запуска требуется очень богатая топливовоздушная смесь. Теперь в игру вступает дроссельная заслонка. Когда он активирован, пластина закрывает трубку Вентури. Когда трубка Вентури закрыта, а дроссельная заслонка широко открыта, много топлива всасывается карбюраторным двигателем через главный жиклер, а также жиклер холостого хода. В результате получается очень богатая смесь, которая позволяет двигателю запускаться один или два раза или просто медленно работать. Теперь, если открыта заслонка воздушной заслонки, двигатель начинает работать нормально.

Как отрегулировать карбюратор на бензопиле Poulan Pro

Карбюратор бензопилы Poulan имеет одну особенность для настройки с помощью инструмента для увеличения и уменьшения холостого хода. Карбюратор Poulan обычно правильно настраивается на заводе. Однако регулировка может потребоваться, когда двигатель работает плохо, работает на высоких оборотах или умирает. Двигатель, работающий на очень высокой скорости , может быть поврежден или работать неэффективно.Двигатель, который работает на низкой скорости, может заглохнуть и заглохнуть, и потребуется частый перезапуск.

Настройку карбюратора Poulan необходимо выполнять, когда двигатель трудно запускается, умирает после запуска или умирает под нагрузкой . В таких ситуациях соотношение топлива и масла к воздуху требует увеличения. Если бензопила звучит так, как будто ее двигатель работает слишком богато, она набирает обороты и издает пронзительный звук. В таком случае топливно-воздушную смесь нужно сделать обедненной, чтобы не повредить двигатель.

Перед настройкой карбюратора бензопилы Poulan вы сначала разместите бензопилу на ровной поверхности так, чтобы цепь свешивалась с поверхностью, или все предметы должны быть отодвинуты, чтобы цепь ни с чем не соприкасалась. Поскольку цепь перемещается во время регулировки, вы должны быть на носить защитное снаряжение , включая кожаные перчатки, обувь с закрытым носком, длинные брюки, рубашку с длинным рукавом и защитные очки.

Регулируя карбюратор на холостом ходу, найдите винт холостого хода, помеченный буквой «T», прямо над грушей заправочного насоса.Теперь запустите бензопилу в обычном режиме и дайте ей поработать на холостом ходу, убедившись, что цепь ничего не касается. Используя небольшую отвертку с плоской головкой, поверните винт холостого хода по часовой стрелке, чтобы увеличить скорость, если двигатель работает слишком медленно. Когда цепь начнет двигаться, поверните винт холостого хода против часовой стрелки, чтобы двигатель работал на холостом ходу без остановки, а цепь останавливалась на нужных оборотах холостого хода.

Как отрегулировать карбюратор на бензопиле Homelite

Карбюраторы

Homelite, как и другие малогабаритные двигатели, часто меняют настройки из-за регулярных ударов и вибрации во время нормальной работы.Часто нетрудно заметить, когда возникает необходимость в корректировке настройки карбюратора. Если бензопила не работает на холостом ходу и умирает, значит, топливная смесь слишком бедная. Если бензопила слишком быстро работает на холостом ходу и цепь движется сама по себе, значит, смесь слишком богатая. В этом случае вам нужно повернуть винт холостого хода и определить точку, в которой двигатель будет плавно работать на холостом ходу, а цепь не будет двигаться сама по себе.

Перед настройкой карбюратора следует проверить воздушный фильтр на предмет мусора и грязи.Чтобы получить доступ к фильтру, открутите два винта, которыми крепится пластиковая цилиндрическая крышка бензопилы Homelite. Снимите крышку, чтобы получить доступ к фильтру. Ослабьте и снимите винт, фиксирующий фильтр. Постучите воздушным фильтром по поверхности, чтобы удалить грязь и пыль. Промойте воздушный фильтр теплой проточной водой с жидким домашним моющим средством. Тщательно промойте и просушите, снова закрепите на бензопиле и затяните винт, которым он держался. Установите крышку на место и закрепите ее винтами.

Регулировка карбюратора бензопилы Homelite включает регулировку винта холостого хода.Этот винт находится сбоку бензопилы прямо над ручкой шнура стартера . Чтобы отрегулировать обороты холостого хода, используйте отвертку и вставьте ее в отверстие, помеченное буквой T. Если двигатель работает слишком быстро и цепь движется сама по себе без нажатия на курок дроссельной заслонки, тогда смесь слишком богатая и требует, чтобы он стал стройнее. Поверните винт холостого хода против часовой стрелки с шагом оборота, уменьшая частоту вращения двигателя до тех пор, пока двигатель не станет плавно работать на холостом ходу и когда цепь перестанет двигаться.Если двигатель запускается и работает, но не работает на холостом ходу при отпускании курка дроссельной заслонки, поверните винт холостого хода по часовой стрелке. Поверните винт холостого хода с шагом оборота, чтобы двигатель бензопилы работал плавно.

Как отрегулировать карбюратор на бензопиле Husqvarna

Поместите пилу Husqvarna на плоскую ровную поверхность, убедившись, что цепь ничем не соприкасается, когда вы будете настраивать карбюратор. Запустите двигатель и дайте ему поработать пять минут, чтобы он прогрелся.Найдите 3 различных регулировочных винта, которые находятся рядом со стартовым шнуром на корпусе бензопилы. Рядом с каждым винтом выбита буква. Поверните винт с надписью «L» по часовой стрелке с помощью отвертки с плоским жалом до конца. Не поворачивайте винт дальше его естественного упора . Поверните винт против часовой стрелки так, чтобы бензопила плавно работала на холостом ходу, не останавливаясь. Чтобы проверить двигатель, нажмите на курок дроссельной заслонки. Отрегулируйте винт с надписью «L» до тех пор, пока бензопила не начнет плавно ускоряться и звучать плавно.

Поместите отвертку с плоской головкой поверх регулировочного винта холостого хода, обозначенного «T.». Поворачивайте винт по часовой стрелке, пока цепь не начнет двигаться. Немедленно начните поворачивать винт против часовой стрелки, чтобы цепь перестала двигаться. Бензопила должна поддерживать холостой ход, пока цепь не вращается.

Поверните регулировочный винт с надписью «H» по часовой стрелке с помощью отвертки с плоским жалом до естественного упора винта. В этот момент двигатель звучит очень грубо.Теперь поворачивайте винт по часовой стрелке, пока двигатель Husqvarna не заработает плавно. При нажатии на курок дроссельной заслонки бензопила должна без проблем разгоняться и не выпускать дым из выхлопной трубы.

Как отрегулировать карбюратор бензопилы мастера

Перед регулировкой карбюратора бензопилы Craftsman вам понадобится небольшая отвертка с плоским жалом и кусок дерева.

Положите бензопилу на ровную ровную поверхность и убедитесь, что цепь не соприкасается.Найдите три регулировочных винта карбюратора сбоку на корпусе вентилятора и пусковой шнур. Два винта наверху имеют маркировку «L» и «H». Винт с маркировкой «L» предназначен для регулировки на низкой скорости, а винт «H» — для регулировки на высокой скорости. Нижний винт с надписью «I» предназначен для регулировки холостого хода.

Поверните винты «L» и «H» по часовой стрелке до их естественного упора. Поверните оба винта против часовой стрелки на один полный оборот.

Теперь запустите бензопилу и дайте двигателю поработать на холостом ходу в течение двух-трех минут.Когда двигатель работает на низких оборотах или работает с шумом, медленно вращайте винт «I» по часовой стрелке, пока двигатель бензопилы не заработает плавно. Когда двигатель работает на высоких оборотах, медленно вращайте винт «I» против часовой стрелки, пока бензопила не начнет работать плавно.

Пока двигатель все еще работает, отрегулируйте винт с надписью «L.». Медленно вращайте винт «L» по часовой стрелке до тех пор, пока число оборотов бензопилы не упадет. Обратите внимание на положение винта. Теперь медленно вращайте винт «L» против часовой стрелки, пока частота вращения бензопилы не увеличится, а затем снова не снизится.Отметьте положение винта. Отрегулируйте винт «L» между этими двумя отмеченными положениями.

Проверьте пилу, сделав надрез на дереве. Если кажется, что пила теряет мощность из-за пробного пропила или выходит дым, слегка поверните винт с надписью «H» по часовой стрелке и попробуйте сделать еще один пропил. Продолжайте вращать очень немного, пока ваша бензопила Craftsmen не сможет плавно разрезать кусок дерева без дыма.

Ремонт карбюратора бензопилы Stihl

Перед тем, как разбирать карбюратор, важно очистить его, протерев бумажными полотенцами, а также удалив рыхлую грязь.

1. Начните со снятия пластины, закрывающей диафрагму, и проверьте, правильно ли она используется. Снимите прокладки и поместите их в том порядке, в котором вы их разобрали. Переверните карбюратор и снимите вторую крышку после ослабления винта с крестообразной головкой. С этой стороны будут открыты прокладка и экран. Кроме того, сложите их в том порядке, в котором вы их разбирали.
2. Перед заменой прокладок может потребоваться очистить или заменить топливную сетку и игольчатый клапан. На этом этапе нужно быть осторожным, так как компоненты здесь маленькие, они могут упасть и потеряться.Вы увидите качельку, удерживаемую винтом с головкой Philips. Положите большой палец на сторону коромысла, ближайшую к карбюратору. Ослабив и удалив винт, медленно уберите большой палец и соберите иглу, винт, пружину и коромысло. Вы можете разместить эти крошечные компоненты на магнитной поверхности.
3. Теперь вы можете очистить карбюратор с помощью любого съемника прокладок с помощью очистителя. Смочите его и дайте очистителю пройти через все проходы в карбюраторе.
4. После очистки или замены любого заменяемого компонента можно приступать к сборке карбюратора.Начните с того, что верните экран. Теперь верните игольчатый клапан, сначала вернув небольшую пружину на место. Вставьте иглу обратно в рычаг качалки. Вставьте коромысло и иглу обратно в карбюратор. Снова нажмите большим пальцем на сторону качельки, чтобы установить обратно винт Philips.
5. Переходя к прокладкам, вы просто выравниваете отверстия и кладете их обратно, переворачивая их. Проделайте то же самое с другой стороной. Установите на место детали прокладки, перевернув их.
6. Теперь карбюратор полностью собран. Вы можете установить его обратно на бензопилу, сначала повторно прикрепив газовую трубку и трос газа. Газовая труба является самой длинной из двух трубок и соединяется с черной зазубриной. После того, как эти две детали будут повторно присоединены, карбюратор можно установить на резьбовой шпильку. Хромированная зазубрина совмещается с импульсной трубкой и сама прикрепляется к ней. Теперь затяните гайки.
7. Наконец, вам нужно повторно соединить провод дроссельной заслонки с курком. Если ни один из регулировочных винтов не был повернут в процессе восстановления, карбюраторы должны быть исправны и исправны.

Надеюсь, это руководство было полезным. Бензопилы могут быть сложными в ремонте и обслуживании, если вам это кажется слишком сложным, возможно, пришло время для изменений, начните с просмотра нашего руководства по покупке бензопилы, чтобы облегчить жизнь.

Как отрегулировать карбюратор бензопилы?

Карбюратор — исключительная часть бензопилы, которая контролирует количество топлива, используемого машиной.

Очень важно правильно настроить эту часть бензопилы, потому что в противном случае ваш инструмент может выйти из строя и стать трудным в использовании.Слишком дорогостоящая регулировка может в конечном итоге повредить двигатель, поэтому вам нужно быть очень осторожным с настройкой.

Почему карбюратор важен?

Когда дело доходит до бензопилы, карбюратор определяет, насколько мало топлива будет смешиваться с воздухом, что помогает работать инструменту.

Если слишком много топлива смешивается с воздухом, двигатель в конечном итоге залит топливом. А слишком мало топлива приведет к снижению мощности бензопилы, а значит, будет дым. В результате произойдет накопление углерода, который может повредить двигатель.

Три регулировочных винта

Карбюраторы большинства бензопил имеют три регулировки:

Скорость холостого хода

Когда курок дроссельной заслонки отпущен, эта регулировка определяет, насколько дроссельная заслонка будет оставаться открытой. Слишком высокая частота вращения холостого хода приведет к срабатыванию центробежной муфты пилы, и цепь начнет вращаться. С другой стороны, слишком низкая частота вращения холостого хода приведет к тому, что ваш двигатель заглохнет, как только вы отпустите курок дроссельной заслонки.

Высокая скорость

Эта регулировка контролирует, сколько воздуха и топлива будут смешиваться для обеспечения скорости резания. Некоторые люди могут возразить, что это, вероятно, самый важный регулировочный винт из всех трех.

Если эта регулировка слишком высока, пила не достигнет требуемого уровня оборотов, необходимого для максимальной мощности. Слишком низкая модификация даст вам такой уровень оборотов, при котором может произойти заклинивание цилиндра и отказ подшипника.

Низкая скорость

Эта регулировка определяет, сколько воздуха и топлива будут смешиваться на холостом ходу.Слишком малое регулирование приведет к скачку двигателя из-за голодания. А слишком большое изменение приведет к увеличению нагрузки на двигатель и, в конечном итоге, его отказу. Двигатель также может умереть, если регулировка будет слишком низкой.

Как отрегулировать карбюратор?

• Осмотрите воздушный фильтр и при необходимости очистите его. Если вы не удалите оставшиеся засоры, вы закончите регулировку пилы с грязным фильтром. В конце концов, когда фильтр будет очищен, пила будет работать обедненной.
• После этого проверьте уровень топлива пилы. Убедитесь, что бак заполнен более чем наполовину. Если вы отрегулируете бензопилу с низким уровнем топлива, когда вы в конце концов заполните бак, карбюратор может стать слишком отрегулированным. Затем запустите двигатель и дайте ему прогреться, так как холодный двигатель может дать вам богатую регулировку.
• Тогда вам нужно будет сосредоточиться на холостых оборотах. Начните с установки скорости 2700 об / мин с помощью тахометра. Просто убедитесь, что пила не простаивает, заставляя цепь работать, как только дроссель отпущен.
• Для регулировки низких оборотов поверните винт внутрь до тех пор, пока двигатель не остановится, и затем отметьте положение винта. После этого поверните винт наружу, чтобы двигатель работал лучше, а затем начинайте нагружать.
• Обратите внимание на это положение винта. Оптимальное положение винта должно быть где-то между первым и вторым отмеченными положениями, при которых машина будет работать на холостом ходу лучше всего.
• Для регулировки на высоких оборотах поверните винт внутрь до тех пор, пока топливная смесь не выйдет наружу. Затем поверните его внутрь, пока не услышите трепетание.Теперь у вас должно быть правильное число оборотов в минуту, которое вы можете проверить с помощью тахометра.
• Для получения дополнительных инструкций посетите веб-сайт производителя бензопилы.

Советы по процессу

Сначала убедитесь, что машина лежит на плоской поверхности. Вокруг пилы не должно быть лишних предметов, особенно возле цепи. Вы не хотите, чтобы что-либо по ошибке зацепилось за лезвие бензопилы в процессе регулировки.

Хорошая идея — надеть защитное снаряжение, например кожаные перчатки.Кроме того, имейте комплект защитных очков, рубашку с длинными рукавами и длинные брюки.

Заключение

Поскольку карбюратор является ключевым элементом бензопилы, неплохо знать, как его отрегулировать. Таким образом, вы можете убедиться, что ваша машина работает должным образом. В результате ваш инструмент прослужит вам долго.

Некоторые другие статьи по бензопиле:

1. Как работает бензопила?
2. Руководство для начинающих по предотвращению рисков по использованию бензопилы
3. Как измерить размеры вашей цепи бензопилы?

Carb, регулировка винта High / Low.| Arboristsite.com

У меня есть эта закладка, вот ссылка и информация >>> http://web.archive.org/web/20051018212959/www.madsens1.com/sawtune.htm

Регулировка карбюратора на Pro Saws Info
Carburetor регулировка важна для цепных пил и других двухтактных двигателей. Слишком богатая регулировка вызовет дымление пилы, недостаточную мощность и может повредить двигатель. Слишком бедная регулировка также приведет к недостаточной мощности и с большей вероятностью повредит двигатель.Правильная регулировка карбюратора позволит пиле развивать максимальную мощность, производить минимальное количество дыма, плавно работать и работать на холостом ходу, а также обеспечивать бесперебойную работу.

Регулировка карбюратора излишне богатой — это когда доля топлива в горючей воздушно-топливной смеси настолько высока, что топливо плохо сгорает. При ожоге не выделяется много тепла, поэтому рабочий ход слабый. Частично сгоревшая смесь выбрасывается в глушитель и выходит из пилы в виде дыма. Избыточное обогащение вызывает накопление углерода и закупоривает противопожарный экран и порты цилиндра, если он работает в течение определенного периода времени.

Регулировка бедного карбюратора — это когда доля топлива в горючей воздушно-топливной смеси настолько мала, что не хватает топлива для сгорания. Это также приводит к слабому рабочему ходу и недостаточной мощности пилы. Помимо низкой мощности, обедненная смесь вызывает повышение температуры цилиндра, что часто приводит к заклиниванию. Состояние обедненной смеси также допускает чрезмерные обороты, что часто приводит к выходу из строя подшипника шатуна большого конца. В нашем магазине мы чаще наблюдаем преждевременные отказы двигателя из-за обедненной смеси, чем из-за богатой.

———————————————— ———————————

Большинство двигателей цепных пил имеют три регулировочных винта карбюратора:
Скорость холостого хода / ограничитель дроссельной заслонки — Это регулировка, которая контролирует, насколько дроссельная заслонка (дроссельная заслонка) остается открытой при отпускании курка дроссельной заслонки. Если этот параметр установлен слишком низко, двигатель заглохнет при отпускании курка дроссельной заслонки. Дроссельная заслонка (бабочка) просто перекрывает подачу горючего воздуха / топлива, и двигатель останавливается.Если эта регулировка установлена ​​слишком высоко, высокие обороты холостого хода приведут к включению центробежной муфты, и цепь будет работать. Это опасное состояние, и его нельзя допускать.

Регулировка подачи топлива на низкой скорости — это регулировка, которая регулирует долю топлива в горючей воздушно-топливной смеси на холостом ходу. Слишком богатая регулировка вызовет нагрузку на двигатель и остановку на холостом ходу. Слишком бедная смесь загорит двигатель голодом и заставит его работать быстрее или быстрее.Регулировка очень бедной смеси также приведет к остановке двигателя.

Регулировка подачи топлива на высокой скорости — это регулировка, которая регулирует долю топлива в горючей воздушно-топливной смеси на скорости резания. Было бы неправильно сказать, что это самая важная настройка, потому что все эти настройки должны быть точными, чтобы пила работала наилучшим образом, но это настройка, которая определяет, как пила движется в пропиле. Слишком богатая регулировка не позволит пиле достичь уровня оборотов, необходимого для создания максимальной мощности.Реакция дроссельной заслонки также может быть вялой, двигатель будет дымить и работать плохо. Слишком бедная смесь позволит двигателю достичь таких оборотов, при которых возможен выход из строя подшипников и заклинивание цилиндров. Ему также будет не хватать мощности при резке, и он будет очень горячим.

Предыдущая информация кратко объясняет богатые и обедненные режимы работы. На нем также указаны три регулировочных винта и их функции. Следует отметить, что в некоторых бензопилах отсутствует игла регулировки скорости.Эти пилы имеют так называемый «фиксированный жиклер», который настраивается на заводе. Карбюраторы с «фиксированной струей» используются, чтобы запретить оператору пилы устанавливать слишком наклонную регулировку и повредить пилу. К сожалению, они также часто не позволяют пиле достичь максимальной производительности.

———————————————— ———————————

Процедура регулировки карбюратора

Для обеспечения правильной регулировки карбюратора необходимо выполнить следующую процедуру. :

(1) Проверьте воздушный фильтр и при необходимости очистите его.Регулировка карбюратора с частично забитым воздушным фильтром аналогична регулировке карбюратора с частично открытой воздушной заслонкой. Если вы отрегулируете пилу с грязным воздушным фильтром, пила будет работать слишком бедной при очистке фильтра.

(2) Если требуется регулировка карбюратора из-за нового или восстановленного карбюратора, лучше всего начать с настройки регулировки подачи топлива на один оборот. Это достигается путем аккуратного завинчивания регулировочных винтов на их гнезда и последующего их откручивания на один оборот каждый.Необходимо соблюдать осторожность при навинчивании их на сиденья, потому что сиденья могут быть легко повреждены, если регулировочные винты будут установлены слишком сильно. Эти сиденья хрупкие, и в случае их повреждения карбюратор необходимо заменить.

(3) Проверьте уровень топлива. Бак должен быть заполнен более чем наполовину. Если карбюратор регулируется, когда топливный бак почти пустой, карбюратор может быть настроен слишком богатым, когда топливный бак заполнен.

(4) Запустите двигатель и прогрейте его. Регулировки карбюратора, сделанные на холодном двигателе, будут слишком богатыми, когда он достигнет нормальной рабочей температуры.

(5) Начните с установки холостого хода. Попробуйте установить скорость около 2700 об / мин. Если у вас нет тахометра, попробуйте установить скорость так, чтобы пила не работала на холостом ходу с остановленной цепью. Никогда не устанавливайте холостой ход, чтобы цепь двигалась при отпускании дроссельной заслонки. Если пила не простаивает, переходите к следующему шагу.

(6) Установите регулировку подачи топлива на низкой скорости. Медленно заворачивайте винт, пока двигатель не начнет работать в режиме скачков или не будет хватать топлива. Запомните положение отверстия для отвертки. Теперь медленно выверните регулировочный винт, и двигатель должен работать лучше.Вращайте винт до тех пор, пока двигатель не начнет нагружаться. Запишите положение прорези для отвертки и сравните его с положением регулировки наклона. Теперь медленно закрутите винт до положения, при котором он лучше всего работает на холостом ходу. Это должно быть где-то посередине между богатыми и скудными настройками.

Щелкните ссылку ниже, и в ваш браузер загрузится аудиоклип в формате WAV. Вы услышите пилу на холостом ходу. Медленно наклоняем регулятор низкой скорости до тех пор, пока холостой ход не поднимется, а затем он начинает умирать.Затем мы разбогатели, и он начинает рыдать, и обороты падают, почти до точки, где он умирает. Оптимальная настройка находится между этими двумя крайностями. Если вы настроите слишком худой, у него закончится бензин и он умрет или умрет при ускорении. (Обратите внимание, что пила, отрегулированная слишком сильно, также может умереть при ускорении.)

Это прим. 25 секунд, но требуется время для загрузки. Те из вас, у кого медленные системы или соединения, возможно, не захотят ждать!

Щелкните здесь для звука регулировки холостого хода пилы WAV

(7) Вернитесь к шагу (5) и сбросьте скорость холостого хода.Скорее всего, установка оборотов изменилась после того, как вы оптимизировали регулировку топливной смеси.

(8) Установите регулировку подачи топлива на высоких оборотах. Держите спусковой крючок широко открытым и проверьте обороты с помощью тахометра. В приведенном ниже списке указаны максимальные настройки частоты вращения для популярных профессиональных пил без шины и цепи:

STIHL 044 — 13 500 об / мин
STIHL 066 — 13000 об / мин
STIHL 084 — 11500 об / мин

HUSQVARNA 272 — 13 500 об / мин
HUSQVARNA 288 — 13000 об / мин
HUSQVARNA 288 — HUSQVARNA 394 — 13 000 об / мин
HUSQVARNA 3120 — 11 500 об / мин
ПРИМЕЧАНИЕ: Если у вас нет тахометра, установите уровень об / мин так, чтобы пила «четыре цикла» или «вздрагивала» при полностью открытой дроссельной заслонке.Не пытайтесь установить максимальные обороты без тахометра. Слегка увеличенная регулировка снизит производительность, но снизит вероятность повреждения двигателя пилы.

Щелкните ссылку ниже, и в ваш браузер загрузится аудиоклип в формате WAV. На этот раз вы услышите, что пила настраивается на полный оборот. После увеличения оборотов до максимальных оборотов и удержания, мы настраиваем высокую скорость на более высокий уровень, заставляя его замедляться и рыдать, развивая небольшую мощность. Затем мы регулируем его наклон, чтобы он звучал более плавно, а затем он начинает голодать, также создавая мало мощности и создавая МНОГО тепла.Когда мы снова переключаемся с обедненного на насыщенный, звук становится немного грубее. Этот слегка грубый звук (или 4-тактный звук, как его иногда называют) — именно то, что вам нужно. Мы любим говорить «как можно ближе» к гладкости, но все же лишь немного в шероховатости.

Этот больше, чем первый, и для его загрузки требуется больше времени. Те из вас, у кого медленные системы или соединения, возможно, не захотят ждать!

Щелкните здесь, чтобы увидеть звук регулировки полной обороты пилы WAV

Вернитесь к шагу (5) и выполните точную настройку регулировки холостого хода и регулировки подачи топлива на низкой скорости.Корректировка одного регулировочного винта часто вызывает необходимость повторной регулировки другого регулировочного винта.

Ваша пила правильно отрегулирована и готова к работе.

———————————————— ———————————

Почему нельзя установить углеводы, когда они новые, а затем оставить их в покое ?
Некоторые люди задаются вопросом, почему их пилу нельзя отрегулировать, если она новая и не требует никакой другой настройки. Они не понимают, что пилы нельзя настроить на заводе и правильно отрегулировать в течение всего срока службы пилы.Дело в том, что некоторые производители тоже так думают и пробовали карбюраторы с фиксированным и полужестким жиклером. Эти типы карбюраторов никогда не работали хорошо. Причина в том, что высота, тип топлива и множество других факторов заставляют пилы нуждаться в периодической регулировке карбюратора. В будущем, вероятно, будут разработаны узлы впрыска топлива для цепных пил. Сложная электроника сможет отслеживать и измерять потребности в воздухе / топливе двухтактных двигателей, а пилы смогут «саморегулироваться». А пока держите под рукой регулировочную отвертку.

Карбоновый

СОВЕТЫ ТИМА

НАСТРОЙКА КАРБЮРАТОРА

Правильно работающая пила необходима для безопасной и продуктивной валки деревьев. Все, кто Работающий бензопилой должен понимать, как отрегулировать карбюратор. Даже если ты выберешь чтобы не регулировать карбюратор самостоятельно, следует понимать, когда карбюратор вышел из строя. регулировка и должна быть настроена кем-то с соответствующими навыками.

Ниже приведены шаги для регулировки карбюратора:

1. Регулярно проверяйте и очищайте воздушный фильтр .

2. Сбалансируйте винты высокой и низкой скорости вращения — Запустите и прогрейте пила до рабочей температуры. Винты высоких и низких оборотов полностью завернуты. (по часовой стрелке). Затем каждый винт следует открутить (против часовой стрелки) влево на один полный поверните (или какой-либо другой в соответствии с инструкциями в руководстве пользователя.)

Затем поворачивают регулировочный винт по часовой стрелке для уменьшения расхода топлива (по часовой стрелке). снижает расход топлива). По мере того, как топливная смесь истощается, пила будет работать быстрее, пока не прозвучит как будто кричит. На этом этапе поверните высокоскоростной винт влево, чтобы позволить больше топлива до тех пор, пока не услышите «трепетание». Это подходящая частота вращения для вашей пилы.

Это можно подтвердить с помощью тахометра, но только тахометр не может убедитесь, что у вас правильная топливная смесь.Возможно, утечка воздуха может помешать вам от получения надлежащей топливно-воздушной смеси, и вам может потребоваться снизить обороты, чтобы услышать «флаттер». Следовательно, «флаттер» важнее, чем показания тахометра. Операторы цепной пилы должны понимать, что топливная смесь выполняет две дополнительные функции — охлаждение мотора и смазка двигателя. Если пила бежит слишком компактный, ни одна из этих функций не выполняется эффективно, и пила будет разрушен.

3. Дроссельная заслонка — Убедитесь, что пильная цепь не движется, когда пила на холостом ходу. Если цепь движется, поверните дроссельный винт против часовой стрелки, чтобы замедлить ход. цепь до остановки.

4. Испытание на опрокидывание — При включенном тормозе цепи дайте пиле холостой ход 10-20 секунд, а затем поверните пилу в другое положение. Если пила заглохнет, она получает слишком много топлива, которое стекает под цилиндр. Поверните винт низкой скорости по часовой стрелке (уменьшив топливо) немного и повторите тест.

5. Accelerate — Отключите тормоз цепи. Если там есть колебания в ускорении, мотор пилы не получает достаточно топлива. Включите низкую скорость закрутите против часовой стрелки, чтобы увеличить количество топлива, и повторите испытание на опрокидывание.

Садовые путеводители | Как отрегулировать холостой ход цепной пилы Craftsman

Цепная пила Craftsman имеет регулируемую скорость холостого хода. Регулируя поток газа в карбюраторе, вы можете регулировать обороты холостого хода вашей пилы.Этот винт открывает и закрывает жиклер в камере смешения топлива на карбюраторе. Чрезмерная регулировка карбюратора может повредить карбюратор и поршень. Это также вызовет вращение цепи на холостом ходу, что может быть опасно для оператора.

Откройте бензобак и залейте в Craftsman свежеприготовленное топливо для цепной пилы. Регулировка при пустом баке может повредить карбюратор. Отвинтите верхнюю крышку воздушного фильтра отверткой.

• Цепная пила Craftsman имеет регулируемую скорость холостого хода.

• Регулируя поток газа в карбюраторе, вы можете регулировать скорость холостого хода вашей пилы.

Вытащите воздушный фильтр из коробки. Промойте фильтр в теплой мыльной воде. Смойте прохладной водой. Дайте ему высохнуть в течение нескольких часов, прежде чем использовать его повторно. Не регулируйте карбюратор с загрязненным воздушным фильтром.

Запустите двигатель мастера и дайте цепной пиле поработать несколько минут на холостом ходу, чтобы прогреть двигатель. Найдите три буквы на стороне стартера бензопилы, которые читаются как «H», «L» и «T.Вставьте маленькую отвертку в отверстие, отмеченное буквой «T» для холостого хода.

• Вытащите воздушный фильтр из коробки.

• Запустите двигатель мастера и дайте цепной пиле поработать несколько минут на холостом ходу, чтобы прогреть двигатель.

Поверните винт «Т» по часовой стрелке, чтобы увеличить скорость холостого хода. Вращайте винт по часовой стрелке, пока цепь не начнет двигаться сама по себе. Медленно поверните винт против часовой стрелки с шагом 1/8, пока цепь не перестанет вращаться. Определите максимальную скорость холостого хода, прежде чем цепь начнет вращаться сама по себе.Это будет ваша оптимальная скорость холостого хода.

Craftsman 3.3 бензопила не будет работать на холостом ходу

Двумя способами, которые, скорее всего, вылечат двигатель, который не работает на холостом ходу должным образом, являются очистка воздушного фильтра и регулировка винта холостого хода карбюратора, и очистка воздушного фильтра идет в первую очередь, потому что регулировка холостого хода будет неверно, если он грязный. Фильтр установлен за крышкой в ​​корпусе чуть выше ручки. Карбюратор цепной пилы Craftsman 3.3 оснащен тремя регулировочными винтами, и хотя Sears рекомендует, чтобы вы обслуживали их у авторизованного специалиста, вы можете безопасно регулировать винты холостого хода и тихоходные винты самостоятельно.После очистки воздушного фильтра и сетки искрогасителя, которая находится за глушителем, вы готовы к настройке карбюратора. Поворачивайте винт холостого хода по часовой стрелке, пока цепь не начнет вращаться, затем поверните его назад до точки, в которой цепь останавливается.
