Рециркуляция горячей воды в частном доме: для чего необходима и как правильно смонтировать

Содержание

для чего необходима и как правильно смонтировать

Поговорим про организацию системы ГВС с рециркуляцией. Благодаря такой схеме водоснабжения в контуре ГВС постоянно поддерживается циркуляция горячей воды.



Преимущества циркуляции ГВС и область применения

Достаточно широко распространены ситуации, когда в частных домах вся система водоподготовки объединяется в одном техническом помещении, максимально удалённом от обитаемой зоны. Также часто можно встретить проекты домов, имеющих несколько санузлов, в том числе на разных этажах. Для таких ситуаций характерна значительная протяжённость трубопроводов горячего водоснабжения, что сулит жильцам некоторые неудобства.

Например, при открытии горячей точки водоразбора требуется время, порой немалое, пока вода, проследовав по каналам и отдав им часть собственного тепла, начнёт поступать из крана при номинальной температуре. Это не только вызывает определённые неудобства при каждом использовании санузла, но также приводит к перерасходу воды, которая на многих объектах частного строительства служит стратегическим ресурсом.

Проблему решает узел рециркуляции, поддерживающий постоянный проток в системе ГВС. Благодаря этому горячая вода поступает из крана сразу после открытия, к тому же её температура может быть точно отрегулирована вне зависимости от режима работы нагревательного прибора.

Узлами рециркуляции могут быть укомплектованы те системы, в которых за нагрев воды отвечает накопительный нагреватель, бойлер косвенного нагрева или второй контур котла. При использовании проточных газовых и электрических нагревателей их гораздо разумнее переместить ближе к точкам водоразбора.

Нужно отметить, что рециркуляция ГВС подразумевает совершенно иную топологию системы. Поэтому реализация такой идеи возможна только в процессе строительства, ну или как минимум капитального ремонта. При попытках доработать имеющийся сантехнический комплекс с целью организовать рециркуляцию, вряд ли получится обойтись малой кровью.

Насосный узел и обвязка

Схема компоновки узла рециркуляции может отличаться в зависимости от используемого водогрейного и насосного оборудования.

Например, конструкцией некоторых бойлеров косвенного нагрева предусмотрен третий отвод из верхней трети ёмкости для подключения возвратной трубы рециркуляции. Если такого отвода нет, обратный поток подключается через тройник к патрубку подачи холодной воды.


Пример схемы обвязки бойлера косвенного нагрева с рециркуляцией ГВС: 1 — котёл отопления; 2 — группа безопасности котла с расширительным баком; 3 — циркуляционный насос системы ГВС; 4 — группа безопасности бойлера с расширительным баком; 5 — потребители горячей воды; 6 — радиаторы отопления; 7 — бойлер косвенного нагрева; 8 — циркуляционный насос бойлера; 9 — обратные клапаны; 10 — циркуляционный насос системы отопления; 11 — сетчатый фильтр грубой очистки


 Если взять в качестве примера стандартный электрический водонагреватель с двумя отводами, то на патрубке подачи холодной воды сначала устанавливается разъёмное соединение с накидной гайкой и группа безопасности для бойлеров. Ниже монтируется тройник, на два свободных отвода которого устанавливают шаровые краны.

Один из них предназначен для подключения к магистрали ХВС, другой — для обратной трубы петли рециркуляции.


Схема рециркуляции ГВС с накопительным бойлером: 1 — накопительный водонагреватель; 2 — кран для подсоса воздуха при сливе бака; 3 — группа безопасности; 4 — обратные клапаны; 5 — циркуляционный насос; 6 — недельно-суточный таймер; 7 — потребители горячей воды

Таким образом, подача холодной воды в систему происходит только при снижении давления от открытия водоразбора, в остальных случаях горячая вода циркулирует по замкнутой петле, включающей весь объём бойлера.

Это главный недостаток водонагревательных приборов, конструкция которых не предусматривает их использование в системах ГВС с рециркуляцией. При такой схеме подключения бойлер не будет как положено отдавать 2/3 своего объёма с неизменно высокой температурой, ведь при подпитке весь объём жидкости будет равномерно охлаждаться.

Что касается самого насоса, для этих целей ведущими производителями сантехнического оборудования (Wilo, Grundfos) разработаны целые серии приборов.

Их основное отличие от стандартных циркуляционных насосов — резьбовые патрубки для подключения такого же типоразмера, который обычно используется в бытовых системах водоснабжения — под резьбу 1/2" или 1/4".

В остальном такие насосы практически полностью идентичны оборудованию, которое используется в системах отопления с принудительной циркуляцией теплоносителя. Из дополнительных функций могут иметься в наличии регулировка производительности, суточно-недельный таймер и термостат.

Система трубопроводов

Один из главных недостатков систем ГВС с рециркуляцией заключён в их повышенной материалоёмкости. Помимо того что водопроводный контур состоит из двух труб, замкнутых в петлю, дополнительно требуется обеспечить теплоизоляцию каналов, дабы сдерживать в пределах нормы паразитные утечки тепла. Но обе эти проблемы решаются относительно легко.

Лучший вариант материала для обустройства системы с рециркуляцией — полиэтиленовые трубы (PEX) с надвижными пресс-фитингами. Да, монтаж таких систем требует использования специального дорогостоящего оборудования, однако вполне можно обойтись комплектом ручного инструмента для опрессовки, взятым в аренду. При этом в пересчёте на погонаж сами трубы обходятся значительно дешевле полипропиленовых и металлопластиковых, а срок их службы несопоставимо выше.

В любом случае, схема прокладки трубопровода достаточно проста. Первая её часть, подающая воду к сантехническому оборудованию, монтируется непрерывной линией от теплового узла последовательно к каждой точке водоразбора. На последней точке в цепи трубопровод не заканчивается, он возвращается обратно к тепловому узлу. Это обстоятельство нужно учитывать при рассмотрении различных схем прокладки, чтобы минимизировать расход материалов на организацию петли.

Перед прокладкой каждый отдельный сегмент трубопровода облачается в поясную теплоизоляцию из вспененного полиэтилена или каучука. Последний материал более предпочтителен для тех участков труб, которые впоследствии будут замурованы. Теплоизоляция должна размещаться вплотную к фитингам, все стыки между оболочкой нужно обязательно проклеить металлизированным скотчем.

Эксплуатация и режимы работы

Мнение, что система рециркуляции послужит причиной дополнительных энергозатрат, не лишено оснований, однако во многом преувеличено. Дело в том, что в отопительный период, когда в горячей воде есть самая насущная необходимость, паразитные теплопотери так или иначе остаются внутри теплового контура здания, а потому не могут считаться бесцельной тратой.

Летом же, когда в обогреве помещений надобности нет, рециркуляцию можно попросту отключить, обесточив насос и перекрыв кран на обратной стороне петли. Правда, для этого устройство принудительной циркуляции должно размещаться по схеме после всех точек водоразбора.

Рециркуляция ГВС может быть относительно легко автоматизирована. Даже если насос не снабжён встроенным программируемым таймером, ничто не мешает установить отдельное управляющее устройство и отключить работу системы ночью или в отсутствие хозяев. Если же жильё снабжено системой бытовой автоматизации, можно наладить работу системы рециркуляции на основе алгоритмов «Умного дома» или охранной сигнализации. опубликовано econet.ru

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

P.S. И помните, всего лишь изменяя свое потребление - мы вместе изменяем мир! © econet

что это такое, как организована в многоквартирном доме, схема для частного, что делать, если возникли неполадки

Что это такое?

Организовать непрерывный подогрев воды обычными методами невозможно, поэтому используется простой и действенный способ — линию ГВС закольцовывают и запускают процесс циркуляции.

Поток выходит из бойлера, проходит по кругу и возвращается в нагревательную емкость.

Остается лишь настроить скорость перемещения, чтобы обеспечить подачу воды с нормативной температурой для всех абонентов линии.

Для передвижения используются циркуляционные насосы, хотя в небольших системах возможна естественная циркуляция.

Когда необходима?

Необходимость циркуляции возникает в протяженных линиях с большим количеством абонентов, например, в многоквартирных домах или общественных зданиях. В тупиковом трубопроводе вода быстро остынет.

Это явление ярко выражено в ночное время, когда водоразбор практически прекращается, и вода теряет тепловую энергию.

Запуск циркуляции позволяет:

  1. постоянно обновлять поток в трубах,
  2. подогревать остывшую воду для обеспечения нормативных значений.

В небольших системах водоснабжения одноэтажных частных домов циркуляция используется редко. Расстояние от водонагревателя до точек водоразбора сравнительно невелико, поэтому нецелесообразно тратиться на приобретение или установку насоса, собирать петлю, запускать процесс.

Проще пропустить немного воды, успевшей остыть, чтобы получить нормальный горячий поток.

В двухэтажных домах или коттеджах система циркуляции становится необходимостью.

Естественное и принудительное циркулирование — в чем разница?

Естественная построена на физическом процессе подъема нагретой воды вверх. Плотность горячей воды меньше, чем холодной, поэтому теплые слои вытесняются менее нагретыми слоями. Это явление происходит без участия человека, надо лишь создать условия для запуска процесса.

Однако, естественная циркуляция проходит нестабильно, без необходимого напора. Скорость перемещения слоев воды невелика, протолкнуть поток сквозь трубопровод она не может. Кроме того, регулировать естественный процесс практически невозможно, только запустить или остановить его.

Принудительная — это перемещение воды с помощью специального насосного оборудования. Процесс происходит равномерно, его можно регулировать, изменять параметры потока или останавливать по необходимости. Насос создает давление, позволяющее перемещать воду по разветвленной, протяженной системе.

Естественный процесс используется там, где достаточно медленного, малоэффективного перемешивания слоев воды с разной температурой. Как правило, она применяется в небольших системах водоснабжения частного дома, когда нужен лишь небольшой обмен слоев.

Для многоквартирных домов подходит только принудительная циркуляция, позволяющая поднимать водный поток до верхних этажей, производить эффективную замену остывшей воды.

Схема

Существуют разные схемы циркуляции, отличающиеся степенью сложности и точкой установки насоса. Наиболее эффективный и надежный вариант — сборка петли с выходом и возвратом в бойлер (прямой и обратной линиями).

Насос ставится на обратной линии, в точке с самой низкой температурой воды. Обычно, это участок перед входным патрубком нагревателя.

Есть другие варианты, где линии ГВС и ХВС соединяются в одну петлю. Остывшая горячая вода становится холодной, обратная линия подключается к кранам ХВС сантехники. Этот вариант нельзя использовать для систем с большим количеством абонентов. Рассмотрим типичные схемы для систем водоснабжения разного типа.

В частном доме

Система ГВС частного дома сравнительно невелика, длина трубопроводов заметно меньше, чем в МКД. Это позволяет использовать естественную тип циркуляции, которой достаточно для поддержания температуры в подающем участке трубы.

Степень нагрева обратной линии особого значения не имеет, только в отношении экономии топлива или электроэнергии, потраченных на подогрев воды в бойлере. Чем короче трубы, тем меньше расход энергоносителей. Использование циркуляционного насоса в данном случае не имеет смысла.

Если дом большой, или воду приходится подавать в несколько помещений (например, в дом, баню и вспомогательные постройки), использование циркуляционного насоса становится необходимостью. В таких случаях делают полноценные системы ГВС с прямой и обратной линиями и насосным оборудованием.

Схема циркуляции горячей воды в частном доме:

В многоквартирном при теплоснабжении

Подача горячей воды в многоквартирные дома производится путем местного нагрева холодного потока в бойлерах, установленных в подвале. Эта схема называется закрытой. Открытая схема подачи ГВС предполагает подключение к магистральному трубопроводу с горячей водой.

В настоящее время открытые схемы законодательно запрещены и используются только в некоторых старых кварталах, где монтаж бойлеров по каким-либо причинам невозможен.

Как правило, используется метод подачи ГВС через стояк, проходящий по всем квартирам, расположенным одна над другой и соединенный с другим стояком (или несколькими), по которым вода возвращается в бойлер.

Поскольку вода находится в постоянном движении, она не остывает, всем абонентам обеспечена нормативная подача горячей воды. Однако, часто стояк проходит по квартирам и возвращается в подвал как отдельный трубопровод. Это делается в многоэтажных домах, где обеспечить достаточный напор для нескольких стояков технически невыполнимо.

Открытом

При открытом теплоснабжении подача ГВС зависит от конструкции отопительной и водопроводной сетей. Обычно используется закольцованная схема подачи теплоносителя, из которой отбирают горячую воду.

Такая схема использовалась ранее, но сегодня она считается неэффективной и расточительной.

Отбор воды из системы обогрева не позволяет использовать специальные добавки против накипи, создает неравномерное наполнение системы ЦО.

Серьезные недостатки стали причиной отказа от применения открытых схем, которые сохранились только в отдельных кварталах старой застройки.

Закрытом

Закрытая система работает на холодной воде, которую нагревают в бойлере. Этот вариант позволяет создавать петлю из трубопровода ГВС и запускать циркуляцию, поддерживая нормативную температуру и стабильное давление.

Эта схема дает возможность:

  • регулировать температурный режим;
  • менять давление;
  • настраивать параметры подачи воды в широких пределах.

Как организовать самостоятельно?

Схема циркуляции частного дома обычно создается самостоятельно, с учетом конфигурации помещений, количества точек водоразбора, ответвлений, дополнительных линий. Основная задача — постоянная работа полотенцесушителя, который устанавливают в разрыв линии ГВС.

Если вода остынет, прибор перестанет греть помещение и сушить полотенца, в ванной будет сыро и холодно.

Для построек среднего размера используют один розлив, но для коттеджей большой величины часто устанавливают несколько бойлеров с собственными системами. Рассмотрим наиболее распространенные варианты.

Через накопительный бойлер

Накопительный бойлер представляет собой емкость с утепленными стенками, где аккумулируется и выдается по необходимости горячая вода.

Система циркуляции для него не принципиальна, поскольку температура обратной линии будет ниже, чем в основном резервуаре. Это потребует подогрева или замены воды.

Если отказаться от циркуляции, вода в тупиковых линиях совсем остынет, режим подачи ГВС нарушится.

Поэтому, для организации перемещения потока, выполняют следующие действия:

  • прямая линия ГВС проводится до всех потребителей и возвращается к накопителю;
  • перед входом в емкость устанавливается циркуляционный насос;
  • трубопровод подпитки от котла подключается либо отдельным входом, либо присоединяется к патрубку обратки через трехходовой кран.

Подпитка емкости производится только при падении давления в системе ГВС или при сильном понижении температуры. Для правильной работы такой системы необходим блок управления с системой датчиков, которые в непрерывном режиме будут давать информацию о состоянии потока.

Такая схема требует использования отдельного котла, не связанного с системой обогрева. Поэтому, она используется только в южных регионах.

Через бойлер косвенного нагрева

Бойлер косвенного нагрева представляет собой нагреватель, где рабочим «органом» служит змеевик с горячим теплоносителем. Как правило, он встроен в систему отопления.

Горячий поток проходит через змеевик с достаточной скоростью, чтобы тепловой энергии оставалось достаточно для обогрева дома. При этом, линия ГВС всегда готова к выдаче воды нужной температуры. Циркуляция нужна только для того, чтобы исключить остывание воды в тупиковых линиях.

Порядок сборки:

  1. Бойлер подключают к системе отопления. Для этого у него есть отдельная пара патрубков для подачи и выхода теплоносителя. Обычно, бойлер располагают рядом с котлом, чтобы получать теплоноситель с максимальной температурой.
  2. Линию подачи ГВС закольцовывают и подключают через циркуляционный насос к бойлеру. Как правило, обратку присоединяют к дальней точке водоразбора и направляют к емкости по максимально прямому пути, чтобы не терять тепловую энергию.
  3. Присоединяют трубопровод подпитки холодной водой. Он подает воду при понижении уровня в емкости. Команду на запуск дает поплавковый клапан.
  4. Запускают циркуляцию и настраивают режим нагрева, изменяя скорость или объемы подачи теплоносителя в нагреватель.
  5. Проверяют систему на работоспособность, устраняют обнаруженные недостатки.

Вариант циркуляции через бойлер косвенного нагрева считается самым эффективным и стабильным. В летнее время отопительный контур отключают, и котел работает только на подогрев емкости.

Эксплуатация и режим работы

Эксплуатация линий ГВС с циркуляцией требует периодической проверки состояния насосного оборудования, удаления воздушных пробок и прочих необходимых действий. Однако, если монтаж линии был выполнен правильно, проблем с воздушными пробками и трубопроводами не будет.

В своем доме

Система подачи ГВС частного дома полностью находится в ведении его владельца. Это позволяет ему производить ремонт без оглядки на УК или ТСЖ, но создает дополнительные заботы.

Основная задача состоит в наблюдении за состоянием циркуляционного насоса, поскольку выход его из строя станет причиной прекращения подачи горячей воды.

Кроме этого, приходится заботиться о работоспособности котельного оборудования и прочих элементов системы подачи воды.

В многоквартирном

От абонента никаких действий не требуется. Все заботы о состоянии систем и работе насосов производят специалисты УК.

Жителям МКД необходимо своевременно оповещать компанию о возникающих проблемах, соблюдать правила эксплуатации систем подачи воды и не устанавливать недозволенных элементов в линии ГВС.

Если движение приостановилось — что делать?

Несмотря на высокую эффективность работы, циркуляция в линиях ГВС иногда останавливается. Рассмотрим основные причины и способы решения проблемы.

В частном

Основная причина — выход из строя циркуляционного насоса. Решением проблемы станет ремонт или замена этого узла. Иногда причиной неисправности становится обычное отсутствие электропитания — обрыв провода или ложное срабатывание УЗО.

Вторая распространенная причина — завоздушивание трубопровода. В этом виновата неправильная сборка линии, где имеются вертикальные изгибы трубы.

В них понемногу накапливаются воздушные пузырьки, которые рано или поздно перекрывают все сечение и останавливают поток. Решение проблемы — установка крана Маевского.

В МКД

Прекращение циркуляции в системах ГВС многоквартирного дома практически всегда обусловлено выходом из строя циркуляционного насоса. При обнаружении проблемы, необходимо сразу обратиться в управляющую компанию, чтобы не затягивать ремонт.

Еще одна причина остановки циркуляции — неправильное подключение полотенцесушителя к стояку ГВС в одной из квартир.

Если на байпас установлен отсечной кран, появляется возможность остановки циркуляции и полное прекращение подачи горячей воды для всех абонентов, расположенных дальше по линии.

В этом вопросе поможет обращение в УК, а в сложных ситуациях приходится идти в суд.

Заключение

Циркуляция горячей воды является важной и полезной функцией, позволяющей экономить тепловую энергию и удешевить систему ГВС в целом. Она одинаково нужна в частном доме и в МКД, поскольку вода остывает в любой системе, независимо от ее конфигурации и степени сложности.

Для организации процесса необходим монтаж обратной линии и установка циркуляционного насоса. Это несколько усложняет эксплуатацию системы, но дает возможность получать ресурсы, соответствующие нормативным показателям.

Обвязка бойлера косвенного нагрева с рециркуляцией: схема подключения

В автономных системах ГВС, для многоуровневых объектов разводка имеет повышенную протяженность, что влияет не только на срок подачи горячей воды, но и на перерасход водных и энергоресурсов из-за того, что их приходится сбрасывать в канализацию, пока не пойдёт из крана вода нужного качества.

Такие действия сегодня просто не допустимы, когда весь мир борется за сохранение водных ресурсов на планете. Несложные расчеты говорят о том, что семья с составом в 4-е человека в год может “слить” до 14 тыс. л воды. Эта проблема тревожит научный потенциал ЕС, поэтому там повсеместно реконструируют схемы ГВС с обвязкой бойлера косвенного нагрева с рециркуляцией (БКНсР).

По этому направлению реализуются передовые, инновационные технологии в системе горячего водоснабжения в России.

СодержаниеПоказать

Принцип рециркуляции

Многие такие бойлеры стали оснащать специальным отводом для подключения линий рециркуляция воды для ГВС, чтобы обеспечить постоянную температуру нагретой воды. Поэтому при монтаже системы прокладывают дополнительную трубу, которая обеспечивает движение среды по замкнутому кольцу с возможностью ее отбора.
Система рециркуляция ГВС имеет смысл, если длина труб будет более 10 м. Принцип ее довольно простой, с небольшими конструкционными различиями, зависящими от схемы обвязки бойлера косвенного нагрева, способа разводки для конкретных потребителей: коллекторной, двухтрубной или стандартной.

При коллекторной схеме вода проходит последовательно через коллекторы, и возвращается к исходной точке системы с бойлером косвенного нагрева. В двухтрубной - вода движется параллельно с холодной, но у конечного потребителя она не останавливается, а возвращается к исходной точке.

Что такое рециркуляция

В стандартной схеме применяют обратную линию, от самого дальнего водозабора имеющей общую точку у спускного вентиля бойлера косвенного нагрева к тройнику или к холодной линии в ёмкости. Поэтому горячая вода циркулирует и поступает с расчетными параметрами к потребителю.

Насос рециркуляция горячей воды монтируется в обратку. Регулировка системы выполняется датчиком температуры и таймером, включающего оборудование системы, обычно, во время пиковой нагрузки горячего водоснабжения.

Косвенный нагрев — используется, когда у пользователя в схеме теплоснабжения есть вторичные энергоресурсы, например, в автономной системе теплоснабжения, запитанной от котла, в котором частично энергии идет на нагрев отопление, а другая — на БКНсР.

Греющий теплоноситель движется по внутреннему змеевику емкости, нагревая воду внешнего контура отопления. После чего холодный теплоноситель насосом направляется в котёл для повторного цикла, а вода из и бака-аккумулятора попадает в систему ГВС.

Конструкционно подключение бойлеров могут выполняться с несколькими контурами, в виде змеевиков, работающих от разных источников тепла: к котловому теплоносителю, к дымовым газам, к солнечному генератору и к электрическому ТЭНу.

Расчёт мощности и выбор оборудования

Первоначально, чтобы выбрать схему БКНсР и подобрать оборудование требуется выполнить расчет тепловой нагрузки на ГВС для конкретного потребителя. Неправильный выбранный метод подключения приведет к неэффективности системы рециркуляции ГВС или поломки основного и насосного оборудования.

Как выбрать бойлер

Например, чтобы выполнить расчет, для семьи из 4-х человек берут нормы горячей воды по СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий».

Несложные расчеты показывают, что на мытье посуды потребуется 336 л/неделю, душ- 1280 л/неделю, на мелкие действия еще 280 л/неделю, итого 2856 л/неделю или 17л/час.

Формула для определения мощности:

17х0.0375=0.637кВт

Расчетные параметры нагревателя:

  1. Минимальный объем водопотребления 1.5 л/мин.
  2. Объём емкости — более 100 л.
  3. Время нагрева воды до 2-х часов.
  4. Материал теплоизоляции пенополиуретан либо минвата.
  5. Элементы защиты: клапаны, датчики температуры и давления и предохранители.
  6. Срок службы — от 10 до 12 лет.

Бойлер косвенного нагрева Drazice

В торговой сети имеются надежные, проверенные практикой, бойлеры косвенного нагрева Drazice с объёмами от 80 до 200 л без ТЭНов. Корпус нагревателя подключают к внешнему источнику тепловой энергии с максимальными параметрами 110 C и 10 Бар. Теплопередача происходит через спиральный теплообменник с развитой поверхностью нагрева.

Бойлер комплектуется регулятором выходящей температуры, термостатом для управления трёхходовым вентилем или насосом циркуляции.


В нижней части предусмотрен люк, закрепленный на фланце для проведения работ по ремонту и обслуживанию, например, во время очистки бака от мусора и накипи.

Преимущества косвенных бойлеров Drazice:

  • долговечность, бак изнутри покрыт эмалью без никеля и магниевым анодом для антикоррозионной защиты;
  • наличие дополнительного фланца для размещения змеевика серии R;
  • энергоэффективность класса «В»;
  • защита от гальванического эффекта и электрохимической коррозии;
  • автоматика управления для безопасной эксплуатации.

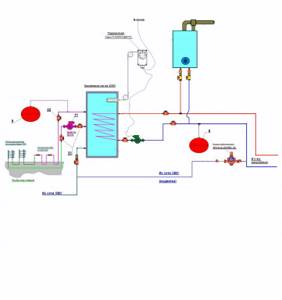

Схема обвязки бойлера косвенного нагрева с рециркуляцией

Принцип подключения водонагревателя косвенного нагрева не отличается от обычного бойлера.

Стандартное устройство выглядят так как большие баки и состоят из следующих элементов:

  • цилиндрический бак – горизонтальный или вертикальный;
  • изоляционное покрытие для сохранения температуры;
  • датчики температуры и давления;
  • змеевик — теплообменник;
  • антикоррозионная защита.

Самое сложное оборудование — это змеевики, которые выполняют из стали или латуни. Они изготавливаются сложной конфигурацией поближе к днищу бака для равномерного нагрева среды. которая поступает в змеевик емкости.
Обвязка БКНсР производится согласно чертежам с учетом индивидуальных характеристик схемы теплоснабжения.

Для создания контура ГВС через бойлер используют 3 стандартные схемы монтажа:

  1. Включение в схему трехходового клапана.
  2. Размещение циркуляционного насоса с несколькими режимами работы.
  3. Обвязка через гидравлическую стрелку.

Трехходовые клапаны применяются с баками повышенного объема, а схема рассчитывается по принципу двухконтурного отопления. Схема с трёхходовым клапаном предусматривает установку 2-х циркуляционных насосов для распределения поступающей среды по потокам на отопление и ГВС и комплектуются термостатами и автоматическими переключателями сред.

Гидравлические стрелки используют на объектах, имеющих больше 2 контуров, например, радиаторы, тёплые полы или ГВС. Можно рециркуляцию воды выполнить по упрощенной схеме подключения бойлера косвенного нагрева, используя полотенцесушитель, для этого его устанавливают в разрыв закольцованного циркуляционного контура с насосом. Он создает напор движения среды по замкнутому контуру, БКНсР в этом случае имеет 3 врезки, 2- для ГВС и одну для подпитки системы.

Схема с рециркуляцией

Если водонагреватель имеет безнасосную схему циркуляции, рециркуляцию выполняют с помощью трехходового термостатического смесителя: ГВС, подогреваясь, циркулирует по замкнутому контуру, по мере расхода, подпитывается холодной водой.

Советы по монтажу

Считается, что легче выполнить обвязку, когда БКНсР монтируется одновременно с котлом и другим дополнительным оборудованием ГВС, поскольку врезать его в действующую схему сложнее из-за габаритов и недостаточности свободных площадей котельного зала.

Основные правила установки:

  • рационализация площадки размещения, поближе к источнику;
  • обустройство снования для бака;
  • установка мембранного гидроаккумулятора на выходе ГВС воды в бойлере, с объемом не менее 1/10 БКНсР;
  • обеспечение автономности каждого контура нагрева, через использование шарового крана;
  • обеспечение защиты от противотока, через установку обратного клапана;
  • обеспечение качества воды фильтрацией.

Требования безопасности при установке:

  1. Запрещено закреплять тяжелое оборудование на гипсокартонных или тонких перегородках. Кронштейны должны быть закреплены анкерами или дюбелями.
  2. Не зависимо от вида установки, монтаж производят выше уровня котла, или на его уровне.
  3. Напольный тип размещают на прочном основании высотой до 1 м.
  4. При установке, патрубки должны быть направлены к котлу.

Главная задача с которой успешно справляется БКНсР — повышение качества услуги ГВС в энергоэффективном режиме. Фактически, система ГВС с бойлером косвенного нагрева совместила в себе лучшие качества накопительных и проточных агрегатов.

Циркуляционный насос для ГВС: как подобрать и обвязать

В помещениях с большой длиной трубопровода горячего водоснабжения используются циркуляционные насосы. Они устанавливаются в отдельном контуре.

Циркуляционный насос для ГВС делает возможным поступление воды необходимой температуры сразу после открытия крана.

СодержаниеПоказать

Конструкция

Рециркуляционный насос не имеет большой мощности и производительности. Устройство перекачивает теплоноситель на небольшие расстояния.

Нагнетания высокого показателя давления от циркуляционного насоса для ГВС не требуется. Изделие состоит из корпуса, крыльчатки и электрического двигателя. Под действием магнитного поля при поступлении напряжения на обмотки двигателя его якорь начинает вращаться.

Крыльчатка смещает массу воды и нагнетает её в выходной патрубок. Забор жидкости осуществляется из входного патрубка.
При подборе циркуляционного насоса необходимо учитывать его тип и технические характеристики. Независимо от производителя все помпы для рециркуляции делят на 2 типа - с мокрым или сухим ротором.

Насос с сухим ротором

В устройствах такого типа водяная среда находится отдельно от деталей электрического двигателя. Мотор имеет воздушное охлаждение.

Устройство с сухим ротором

Отличительной особенностью агрегатов с сухим ротором является высокий коэффициент полезного действия. Вращающиеся детали электрического двигателя нуждаются в периодической смазке. Это необходимо для снижения степени трения между комплектующими.

С мокрым ротором

Просто такого типа крыльчатка и якорь электрического двигателя полностью погружены в водяную среду. Агрегаты с мокрым ротором имеют низкий коэффициент полезного действия.

Преимуществом устройств данного типа является отсутствие необходимости в смазке вращающихся деталей электрического двигателя. Охлаждение частей осуществляется водой.

Мокрый ротор. Источник фото: fl.ru

Рециркуляционные насосы с мокрым ротором отличаются низким уровнем шума при работе. Это позволяет использовать их в жилых помещениях, как в дневное, так и в ночное время суток. Часто подобные аппараты применяются в квартирах и домах.

Принцип действия

Циркуляционные насосы используются для постоянного перемещения жидкости в системе горячего водоснабжения. Для их подключения необходима установка накопительной емкости. Забор жидкости осуществляется через входной патрубок насоса, при этом создается разрежение, и вода из накопительного бака поступает в контур.

Крыльчатка насоса перекачивает жидкость, нагнетая давление в выходном патрубке, одновременно с этим остывшая вода поступает обратно в ёмкость. Таким образом, при постоянной работе помпы осуществляется непрерывная циркуляция теплоносителя в системе.

Принцип работы насоса в схеме

Контур ГВС не заканчивается в месте крайней точке забора воды, а соединяется с накопительной емкостью. Таким образом жидкость постоянно циркулирует в системе независимо от того, открыты точки забора воды или закрыты.
Для удобства использования на трубопроводе для обратной подачи можно установить запорное устройство. Это позволит перекрыть контур и прекратить рециркуляцию горячего водоснабжения при необходимости.

Как подобрать насос для ГВС

При выборе помпы необходимо учитывать технические характеристики определенной модели. Это позволит приобрести рециркуляционный насос, по своим параметрам подходящий под определённую систему горячего водоснабжения.

При выборе учитываются:

  • уровень шума. В зависимости от модели степень шумности может отличаться. Для жилого помещения лучше подобрать тихий насос;
  • напор подаваемой жидкости. Измеряется максимальной высотой водяного столба. Если контур ГВС расположен в одной горизонтальной плоскости с помпой, подойдут модели с высотой столба 50 – 80 см. Для высоких зданий и сооружений необходимо учитывать этот параметр с запасом;
  • потребление электроэнергии. В зависимости от модели насоса его показатели мощности могут отличаться.

Как подключить

Для правильного включения в контур горячего водоснабжения насоса необходимо строго следовать инструкции по эксплуатации приложенной производителем. При наличии систем защиты, предусмотренных заводом-изготовителем, их установка является обязательной.

Подключение осуществляется в следующей последовательности:

  1. Подбор места для установки. Лучше монтировать помпу в отдельном кармане. Такой способ установки позволит при необходимости исключить её из системы. Это может понадобиться для проведения профилактических мероприятий или ремонта.
  2. Прекращение водоснабжения и слив жидкости из контура. Проведение работ при наличии воды в системе запрещено. Это может привести к затоплению помещения.
  3. Удаление части трубопровода. Обрезка металлических труб осуществляется углошлифовальной машиной или другими инструментами. Для пластиковых трубопроводов применяют специализированные ножницы. Они делают ровный срез, что положительно влияет на качество пайки.

    Подключение. Источник фото: bakilux.com.ua

  4. Монтаж резьбовых соединений и установка помпы.
  5. Подключение к бытовой электрической сети. Включение прибора в электросеть должно производиться в строгом соответствии с инструкцией по эксплуатации.
  6. Пуск и наладка агрегата.

Первый запуск

Перед тем, как включить насос, необходимо исключить наличие воздуха в системе. Для этого в трубопровод подачи нагнетают давление воды, до тех пор, пока жидкость не потечёт из трубы обратки. Запуск насоса без воды в системе не рекомендуется. Это может привести к быстрой поломке устройства.

Управление насосом

Круглосуточная циркуляция воды в системе является экономически невыгодной. В зависимости от способа управления различают 2 вида рециркуляционных насосов:

  1. Управляемый блоком управления исходя из показаний температурного датчика. Рециркуляция воды в системе осуществляется по мере ее остывания. Датчик монтируют в контур для циркуляции горячей воды. Когда температура жидкости находится в установленных пределах, ротор электродвигателя и крыльчатка, перекачивающая жидкость, останавливаются. По мере падения показателя насос автоматически выключается. Это позволяет постоянно поддерживать температуру жидкости в нужном диапазоне.

    Насосом управляет контроллер, в зависимости от температуры наружного воздуха

  2. Управляемый таймером. Насос рециркуляции ГВС автоматически включается и выключается через определенный промежуток времени. Временной промежуток между срабатываниями устанавливаются пользователем. При этом нужно рассчитать длину контура, скорость движения жидкости и наличие теплопотерь. В зависимости от модели можно программировать устройство на 24 часа или на 7 дней.

Какой насос лучше Grundfos или Wilo

Насосы для ГВС Grundfos и аналогичные изделия фирмы Wilo являются качественными помпам для рециркуляции горячей воды от европейских производителей. Насосы компании Грундфос, как и устройства Wilo, имеют свои преимущества и недостатки.
При выборе необходимо опираться на технические характеристики определенных моделей.

Независимо от производителя насос должен подходить под эксплуатационные параметры. Нарушение этого правила сократит срок службы изделия.
Насосы для циркуляции горячего водоснабжения используются для бесперебойной подачи жидкости независимо от длины трубопровода. В зависимости от модели технические характеристики изделий отличаются. Это необходимо учитывать при выборе устройства

Система рециркуляции ГВС

В индивидуальных системах отопления, особенно если дом имеет два и более этажей разводка может иметь достаточную протяженность.   В данном случае может возникнуть неудобство длительного ожидания горячей воды.  Если в доме живет небольшая семья (3 – 5 человек), то горячая вода в течение дня включается не так уж и часто.  Между включениями она успевает остыть и при последующем включении некоторое время из крана льется холодная или просто теплая вода до тех пор, пока она не сольется на пути от  котла до точки разбора. Таким образом, ожидание горячей воды может занять минуту, а за это время в канализацию уйдет до 12 литров воды и сгорит порядка 0.04 куба газа.  На эту проблему давно обратили внимание в технически развитых странах и подсчитали,  что обычная среднестатистическая семья из 4-х человек может “спустить” в сток до 14 000 литров холодной воды в год только в ожидании появления горячей!!!! Кроме растраты воды, расходуется и энергия, что в конечном итоге отрицательно влияет и на Ваш кошелек.

                Жители Европы, у которых вода стоит на много  больше  чем  у нас, перестраивают системы ГВС, внедряя в них систему рециркуляции. Следует сразу оговориться, что система рециркуляции оправдывает себя  только при длине труб ГВС более 10 метров.  Сам по себе принцип рециркуляции прост и может иметь незначительные различия в зависимости от способа разводки ГВС.

                При коллекторной системе разводки рециркуляция ГВС осуществляется последовательно через все коллекторы, а затем возвращается к водонагревателю.  При двухтрубной разводке труба горячей воды проходит параллельно трубе холодной воды, при этом на дальнем потребителе  она не заканчивается, а возвращается к водонагревателю.  В стандартной системе используются  отдельные обратные  лини, ведущие от самой удаленной точки забора воды к водонагревателю. Обратная линия имеет подсоединение у спускного вентиля  водонагревателя  к тройнику или же к линии подачи холодной воды в бак.  Благодаря этому горячая вода постоянно перекачивается  и поступает к потребителю сразу же после открытия крана.  Рециркуляционный насос устанавливается  в обратную линию с дополнительным, встроенным в него устройством, которое повторяет поток.   Регулировка такого устройства осуществляется благодаря таймеру или температурному датчику.  Таймер на насосе включается в заранее заданное время, которое, как правило, выпадает на пиковое использование горячей воды.

                Для систем отопления и водоснабжения  используют одни и те же центробежные насосы. Но для системы рециркуляции ГВС  частного дома нет смысла использовать  насос слишком большой производительности.  Должный комфорт вполне можно обеспечить и насосом с меньшими показателями.  Для среднестатистического дома  вполне достаточно центробежного насоса с мокрым ротором, мощностью не более 25 Вт.  Его следует дополнить датчиком температуры, таймером или недельным программатором.



Дом, м?

Мощность/ производительность насоса

80 – 120

15 - 50

120 – 160

15 - 60

160 – 299

15 - 60

200 – 240

25 - 80

240 – 280

25 - 80



Температурный датчик помогает поддерживать нужную температуру всей линии в пределах заранее заданного диапазона (около 55 градусов). Важно знать, что рециркуляция возможна  только в том случае, если водонагревательный бак имеет дополнительное отверстие для трубы.

                Рециркуляция  ГВС обеспечивает горячую воду уже через 1 – 2 секунды, причем неважно, на каком этаже открыли кран.  Когда вода во всей системе прогреется до заданной температуры, циркуляционный насос отключается и вся система становится в режим ожидания.

                Для достижения максимального режима экономии, линия подачи воды и обратная линия должны быть хорошо теплоизолированы для уменьшения излучения тепла. В противном случае можно получить дополнительную систему обогрева с постоянно работающим циркуляционным насосом.  Не стоит использовать рециркуляционный контур  в качестве полотенцесушителя, если у Вас  стоит двухконтурный котел.

                Как показывает практика, без дополнительного бойлера сложно добиться должного комфорта.  Система комфортного ГВС может быть такая – с выхода ГВС вода поступает в накопительный бойлер, из него в магистраль, затем от дальнего крана на рециркуляционный насос и с него на вход холодной воды  котла или колонки.   Подпитка системы осуществляется через обратный клапан.  Рециркуляционный насос подключаем вместо нагревательного ТЭНа.  Когда температура воды в бойлере низкая, насос начинает гонять воду по кругу через котел, датчик протока котла “видит” воду и включает режим ГВС.  После прогрева воды во всей системе до температуры заданной датчиком бойлера, рециркуляционный насос отключается, и система переходит в режим “ожидание”.

Рециркуляция ГВС — Построй свой дом



Проживая в городских квартирах мы привыкли, что открывая кран горячего водоснабжения практически сразу же начинает течь горячая вода. В большинстве загородных домов этот происходит по-иному. Открыв кран ГВС приходится ждать некоторое время, пока из крана начинает течь горячая вода и чем дальше точка водоразбора от котла, тем продолжительнее это время. Происходит это потому, что в системе водоснабжения дома не оборудована рецеркуляция ГВС. Вот о том, как устроена рецеркуляция ГВС и стоит ли ее делать, мы и поговорим в этой статье.



Рециркуляция ГВС, это движение горячей воды по замкнутому контуру, с возможностью ее отбора. Благодаря такой схеме водоснабжения в контуре ГВС постоянно находится горячая вода и открывая кран, пользователь получает горячую воду практически сразу.



Рециркуляции ГВС и ее применение



Очень часто бывает так, когда в загородном доме система водоподготовки оборудована в техническом помещении, при этом оно расположено на значительно расстоянии от жилой зоны. К тому же большинство домов, имеет несколько санузлов на разных этажах. Проектируя систему водоснабжения для таких домов, инженеры закладывают значительную протяженность трубопроводов, в которых находится достаточно большой объем воды.



В том случае, если жильцы дома долгое время не пользовались горячей водой, через какое-то время вода в трубах остывает. Вот поэтому, при открытии крана ГВС требуется время, иногда немалое, пока горячая вода, проследовав по трубопроводу начнет поступать из крана. Это создает не только определенные неудобства для пользователя, но и приводит к перерасходу воды, особенно если она поступает из городского водопровода.



Для того, чтобы этой проблемы не было, при проектировании горячего водоснабжения дома, предусматривается узел рециркуляции, поддерживающий постоянный или периодический поток воды в системе ГВС. Благодаря этому горячая вода поступает из крана практически сразу.



Установить узел рециркуляции ГВС можно там, где за нагрев воды отвечает накопительный нагреватель, бойлер косвенного нагрева либо второй контур котла. Необходимо отметить, что рециркуляция ГВС подразумевает совершенно иную компоновку системы водоснабжения. Поэтому лучше всего, если она будет разрабатываться на стадии проектирования дома, так как попытки переделать уже имеющуюся систему, как правило приводят к большим затратам.



Схемы организации рециркуляции ГВС



Принципиальная схема рециркуляции ГВС может отличаться в зависимости от используемого оборудования. Так, например, в конструкции некоторых бойлеров косвенного нагрева предусмотрен третий отвод для подключения возвратной трубы рециркуляции. Если такого отвода в вашем бойлере нет, обратный поток можно подключить через тройник к патрубку подачи холодной воды.



Схема обвязки бойлера косвенного нагрева с рециркуляцией ГВС





На рисунке выше показана схема обвязки бойлера косвенного нагрева с рециркуляцией ГВС, где:

  1. Котел отопления;
  2. Группа безопасности котла с расширительным баком;
  3. Циркуляционный насос системы ГВС;
  4. Группа безопасности бойлера с расширительным баком;
  5. Потребители горячей воды;
  6. Радиаторы отопления;
  7. Бойлер косвенного нагрева;
  8. Циркуляционный насос бойлера;
  9. Обратные клапаны;
  10. Циркуляционный насос системы отопления;
  11. Сетчатый фильтр грубой очистки



Схема рециркуляции ГВС с накопительным бойлером



Если на вашей даче стоит электрический водонагреватель с двумя отводами, то для организации рециркуляции на патрубке подачи холодной воды сначала устанавливается разъемное соединение с накидной гайкой и группа безопасности для бойлеров. Ниже монтируется тройник, на два свободных отвода которого устанавливают шаровые краны. Один из них предназначен для подключения к магистрали ХВС, а другой — для обратной трубы петли рециркуляции.





На рисунке выше показана схема рециркуляции ГВС с накопительным бойлером, где:

  1. Накопительный водонагреватель;
  2. Кран для подсоса воздуха при сливе бака;
  3. Группа безопасности;
  4. Обратные клапаны;
  5. Циркуляционный насос;
  6. Суточный таймер;
  7. Потребители горячей воды



В приведенной схеме организации рециркуляции ГВС, подача холодной воды в систему происходит только при снижении давления, в остальных случаях горячая вода будет циркулировать по замкнутому контуру, включая весь объем накопительного бойлера. Но такая схема имеет и свои недостатки, так как при таком подключении, бойлер не будет отдавать 2/3 своего объема с неизменно высокой температурой, как это положено, так как при подпитке весь объем жидкости будет равномерно охлаждаться.



Насосы для системы рециркуляции ГВС



Для организации рециркуляции ГВС производителями сантехнического оборудования разработаны целые серии циркуляционных насосов. Их основным отличием от стандартных циркуляционных насосов, является резьбовые патрубки для подключения такого же типоразмера, который обычно используется в бытовых системах водоснабжения, а, именно под резьбу 1/2″ или 1/4″. Также такие насосы могут оснащаться дополнительными функциями, например, регулировкой производительности, недельным таймером или термостатом.



В остальном циркуляционные насосы для систем рециркуляции ГВС полностью идентичны насосам, которое используется в системах отопления с принудительной циркуляцией теплоносителя.



Трубопроводы для системы рециркуляции ГВС



Стоит иметь ввиду, что рециркуляция ГВС потребует затратить значительно больше средств на ее монтаж. Помимо затрат на водопроводный контур, дополнительно требуется обеспечить теплоизоляцию труб, чтобы удержать в пределах нормы утечки тепла.



В качества материала для обустройства системы рециркуляции ГВС лучше всего подойдут трубы из сшитого полиэтилена (PEX). О них мы уже говорили в предыдущей статье. Эти трубы применяются для организации отопления с помощью теплого пола. В пересчете на погонный метр трубы РЕХ обойдутся вам значительно дешевле полипропиленовых и металлопластиковых труб, к тому же срок их эксплуатации значительно выше.



Сама схема прокладки трубопровода достаточно проста. Одна ее часть, подающая воду к точкам водоразбора, последовательно монтируется непрерывной линией от теплового узла к каждой точке. Однако на последней точке водоразбора трубопровод не заканчивается, а возвращается обратно к тепловому узлу. Это надо учитывать при рассмотрении различных схем прокладки, для минимизации расхода материалов.



Перед тем как начинать прокладку, каждый сегмент трубопровода помещается в поясную теплоизоляцию из вспененного полиэтилена или каучука. Каучук больше подходит для тех участков труб, которые впоследствии будут замурованы. Изолируются не только сами трубы, но и фитинги, к тому же все стыки в теплоизоляционном материале обязательно проклеиваются металлизированным скотчем.



Эксплуатация системы рециркуляции ГВС



Рециркуляция ГВС достаточно затратное удовольствие, так как бойлеру придется постоянно подогревать воду, дополнительно затрачивая на это энергоносители, а циркуляционный насос будет постоянно расходовать электроэнергию.



Некоторые специалисты советуют отключать рециркуляцию ГВС летом, но тогда теряется весь смысл ее организации, так как горячая вода требуется ежедневно и круглогодично. Для того, что можно было сэкономить на энергозатратах, придется еще немного потратиться. Например, можно приобрести циркуляционный насос с встроенным, программируемым таймером или установить отдельное управляющее устройство, которое с определенной цикличностью будет прогонять по контуру горячего водоснабжения воду, тем самым не давая ей остынуть. К тому же рециркуляцию ГВС можно отключать на ночь и на то время, когда вас нет дома.



В следующей статье я расскажу об анемостате.



РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Как быстрее получить горячую воду дома | Домашние дела

Советы для дома

Никто не любит, когда зимой на него обливают холодную воду. Узнайте, как быстрее получить горячую воду и как это влияет на ваше отопление и водопровод.

Вы когда-нибудь задумывались, как быстрее получить горячую воду? В холодные зимние месяцы ожидание подачи горячей воды из крана может показаться вечностью.Но вы можете быть удивлены, узнав, что даже со стандартным водонагревателем в баке у вас может быть мгновенная горячая вода в вашем доме - или что-то очень близкое к этому. Давайте рассмотрим ваши варианты получения дома горячей воды моментально.

Циркуляционный насос горячей воды

Одним из способов мгновенного получения горячей воды является циркуляционный насос горячей воды. Это инновационное устройство подает горячую воду в смеситель без промедления. Вот как это работает.

Когда вы закрываете кран с горячей водой в большинстве домов, горячая вода, остающаяся в трубах, со временем остывает.Когда вы снова открываете кран, вы сливаете остывшую воду до тех пор, пока свежая горячая вода не достигнет крана. Процесс может занять несколько минут и может привести к потере значительного количества воды, тепловой энергии и времени.

С рециркуляционным или подкачивающим насосом, установленным рядом с краном, остывшая горячая вода отправляется обратно в водонагреватель и быстро заменяется свежей горячей водой. Теперь, когда вы открываете кран с горячей водой, вы получаете почти мгновенно горячую воду. Сантехнические системы, оснащенные рециркуляционным насосом, могут сократить время ожидания горячей воды на 60–80 процентов.

Разновидностью рециркуляционного насоса смесителя является водонагреватель. Эти модели содержат насос на 120 вольт и таймер, подключенный к линии горячей воды. В заданное время включается рециркуляционный насос (потребляя примерно такую ​​же мощность, как у лампочки мощностью 25 Вт) и поддерживает циркуляцию горячей воды, делая ее немедленно доступной из-под крана.

Наконец, электронные рециркуляционные насосы также основаны на электронасосе. Однако в этих моделях добавлены цифровые элементы управления и зонный клапан с термостатом для достижения максимальной эффективности.Электронные рециркуляционные насосы могут быть активированы нажатием кнопки на пульте дистанционного управления

Интеллектуальное решение для рециркуляции горячей воды - Проекты и истории

Эти форумы очень помогли мне. Я хочу выплатить свой долг, поделившись своим опытом использования интеллектуальной рециркуляции горячей воды. Насколько я могу судить, я поступал немного иначе, чем другие.

Проблема:
Длинные участки трубы между местом нагрева воды и фактическим использованием горячей воды приводят к длительному времени ожидания и значительным потерям воды, прежде чем горячая вода станет доступной.

Прогнозирующее (немое) решение:
Разверните систему рециркуляции горячей воды, такую ​​как
1.
amazon.com

Вт 500800 Система рециркуляции горячей воды со встроенным таймером - Отстойники - Amazon.com

Никогда больше не ждите горячей воды! Циркуляционный насос горячей воды Watts обеспечивает подачу горячей воды в каждый кран или душ, когда это необходимо, устраняя потери воды. Легко устанавливается на любую водную систему и ...


2.
amazon.com

Вт (596816) Комплект клапана датчика системы рециркуляции горячей воды - - Amazon.com

Комплект клапана датчика системы рециркуляции мгновенной горячей воды модели 596816 разработан для использования в домах с несколькими контурами горячей воды или где одна часть дома не получает горячую воду. Используйте с r ...


Это включает установку насоса (1) на линию горячей воды, выходящую из вашего водонагревателя. Насос работает по графику, прогнозирующему потребность в горячей воде. График программируется вручную на помпе (как это делается с некоторыми тупыми таймерами рождественского / ландшафтного освещения).В дополнение к насосу термочувствительный клапан (с цифрой 1 или 2) размещается в раковине на конце каждого участка трубопровода горячей воды или рядом с ним. Клапан открывается и позволяет течь между подачей горячей и холодной воды под раковиной, когда температура воды падает ниже фиксированной температуры (~ 95 градусов по Фаренгейту). Если насос включен при открытом клапане, холодная / теплая вода в трубопроводе горячей воды будет прокачиваться через него и будет возвращаться в водонагреватель. Клапан закроется, когда температура воды достигнет отметки (~ 95 градусов).Если все клапаны закрыты, насос не работает (отходы!).

Event Driven (Smart) Решение:
Установите график работы помпы на «всегда включен», но включайте и выключайте его, управляя интеллектуальной розеткой.
amazon.com

Samsung F-OUT-US-2 SmartThings Outlet, Белый - - Amazon. com

Добавьте элегантности своему дому с помощью розетки SmartThings и настройте свет, электронику и мелкую бытовую технику на включение и выключение в разное время дня, когда двери открываются, когда есть движение...


Поставщик подтвердил, что такое поведение поддерживается насосом WATTS.

Смарт предоставляется с помощью приложения SmartApp, которое управляет насосом клапана с помощью датчиков температуры на клапанах стока.
amazon.com

Fibaro FGK-101 ZW5 Z-Wave Plus Датчик двери / окна, белый - - Amazon.com

Датчик двери / окна FIbaro - это язычковый датчик Z-Wave с питанием от батареи. Датчик расширяет возможности вашего умного дома, отслеживая открытие дверей, окон и гаражных ворот.Он также может ...


amazon.com

Amazon.com: DS18B20 TO-92 3-контактный проводной цифровой термометр Датчик температуры IC: Industrial & Scientific

Модель оправы: DS18B20. Программируемое разрешение TO-92. Точность 1-Wire цифрового термометра: ± 0,5 ° C. Напряжение питания: 3 В ~ 5,5 В. Температура срабатывания: -55 ° C ~ + 125 ° C. в упаковке 5 шт.


amazon.com

Amazon.com: Набор термоохлаждающего клея Arctic Silver 7g Premium Silver (ASTA-7G): Компьютеры и аксессуары

Термоклей Arctic Silver является прочным клеем.Компоненты, которые вы прикрепляете с помощью термоклея Arctic Silver, останутся прикрепленными навсегда


amazon.com

Amazon.com: 3-контактный ЦП JBtek с оплеткой, удлинительный кабель вентилятора корпуса, красный, 2 шт .: Компьютеры и аксессуары

-

В качестве альтернативы можно использовать реле температуры KSD9700 вместо датчика температуры DS18B20. Проблема, с которой я столкнулся с переключателем, заключалась в их дискретных настройках температуры включения / выключения. Я обнаружил, что моя вода никогда не становилась достаточно горячей, чтобы переключить датчик KSD9700 35c (95f), и редко становилась достаточно холодной, чтобы переключить датчик 30c (86f).

Если используется датчик температуры DS18B20, обязательно подключите его к устройству Fibaro перед включением в сеть SmartThings, чтобы можно было использовать вариант «с температурой» обработчика типов устройств.

Я также обнаружил, что эти датчики было намного лучше прикрепить к моей медной трубе, чем к пластиковым клапанам. Я согнул 3 контакта корпуса TO-92, чтобы соединить его с 3-контактным кабелем вентилятора, подключенным к устройству Fibaro. Таким образом, устройство можно разместить в более доступном месте для обслуживания аккумулятора.

Температурный выключатель / датчик используется, чтобы сказать, когда включение насоса будет иметь любое значение (температура достаточно низкая для открытия клапана). Этот температурный порог будет зависеть от того, где установлен датчик, и насколько горячей будет вода при полном нагреве (когда клапан закрывается во время откачки). Мои датчики измеряли более 91f, когда клапаны закрываются, поэтому для меня порог 90f работает хорошо.

Вместо того, чтобы всегда качать горячую воду, когда она холодная, я решил добавить больше умов в виде «датчика приближения».То есть я хочу, чтобы насос работал, только если эта работа принесет мне пользу (сейчас мне нужна горячая вода). Я сделал это, отслеживая состояние умных выключателей / лампочек на мойках.

Фактически SmartApp - это просто «поршень» CoRE, который говорит, что если температура ниже порогового значения (клапан открыт) и горит любой из индикаторов приближения, включите насос. Другой поршень CoRE отменяет эту логику, чтобы выключить его. Чтобы помпа не включалась и не выключалась быстро при достижении этого порогового значения, а также во избежание ненужного разряда батареи на устройстве Fibaro, я настроил устройство Fibaro на опрос на предмет изменений температуры каждые четыре минуты.Они также настроены на отображение изменений только с шагом 0,5 градуса.

SmartThings Z-Wave Tweaker использовался для всей этой конфигурации.
https://community. smartthings.com/t/beta-z-wave-tweaker?source_topic_id=104265

На самом деле у меня есть два участка трубопровода, каждый с клапаном / датчиком на конце и каждый со своим собственным индикатором приближения, связанным с ними. Если есть необходимость, насос запускается. Если в этом нет необходимости, насос останавливается. Потребность оценивается при опросе температуры и включении света.

Надеюсь, это кому-то поможет!

Рециркуляция горячей воды для бытового потребления - скачать ppt

Презентация на тему: «Рециркуляция горячей бытовой воды» - стенограмма презентации:

1 Рециркуляция горячей воды для бытового потребления
… нагреть, быстро и СЕЙЧАС !!

2 Некоторые факты . .. Водяное отопление - ________ наибольшее потребление энергии в жилищах
______________ пирога Сегодня все больше: Средний дом ____________ 1970: ________SF 2010: ________ SF Расстояние до самого дальнего светильника _________________ 1970: ______________ 2010: ______________ Приборы для горячей воды ________________ 1970: _____________ 2010: В _____________ ____ раз, чтобы получить горячую воду сегодня, по сравнению с 1970 годом По оценкам Министерства энергетики, семья из четырех человек может потреблять до ___________ галлонов воды в год. Чтобы понять преимущества рециркуляции горячей воды для бытового потребления, сначала важно понять некоторые основные факты.Во-первых, нагрев воды для бытовых нужд обычно является вторым или третьим по величине потребителем энергии в жилых помещениях… в зависимости от того, где вы находитесь, размера конструкции и количества людей, живущих в ней. Обычно это потребление энергии может составлять от 14 до 25 процентов от общего энергетического пирога. Опять же, в зависимости от климата, основными потребителями энергии являются отопление и охлаждение. Если бы кто-то жил в южном климате, то, вероятно, нагрев воды для бытовых нужд был бы потребителем энергии номер два после кондиционирования воздуха, поскольку отопление не является такой большой проблемой.В горах вполне возможно, что в качестве потребителя энергии водонагреватель фактически заменит кондиционирование воздуха. Помимо энергопотребления возникает проблема ожидания поступления горячей воды в прибор. Когда дело доходит до купания и уборки, за последние 40 лет время ожидания увеличилось. Давайте посмотрим назад во времени и сравним…

3 Типы рециркуляции ГВС ___________ ___________ ___________
Насос и элементы управления водонагревателем ___________ Насос и элементы управления Водонагреватель Aquastat Большинство водопроводных систем в США представляют собой простые магистральные и ответвительные системы, как показано здесь. К ним относятся магистральные магистральные горячие и холодные магистрали, проходящие через дом, и более мелкие ответвления, идущие к группам обслуживающего оборудования. Есть несколько способов объединить системы рециркуляции горячей воды с этим типом водопровода. ___________

4 Полуконтурная рециркуляция с использованием линии холодной воды в качестве возврата
Насос, клапан, регулятор, термодатчик Другой вариант - это метод полуконтурной рециркуляции с использованием линии холодной воды в качестве возврата.Под раковиной установлен циркуляционный насос или какой-то вентиль ... циркуляционный насос работает по таймеру на определенный период времени. Даже несмотря на то, что вода из трубопровода горячей воды циркулирует обратно в водонагреватель через трубопровод холодной воды ... маловероятно, что так много горячей воды, если таковая вообще будет, попадет в трубопровод холодной воды. Помните, что рециркулируемая вода либо холодная, либо прохладная, но не горячая. Чем дольше термостат запрограммирован на работу, тем больше вероятность попадания горячей воды в линию холодной воды.Важно иметь в системе какой-то активированный контроль температуры ... либо датчик, который отключит циркуляционный насос при повышении температуры в кране, либо какой-то клапан с регулируемой температурой, который закроется, когда температура воды в арматуре станет удовлетворительной. Taco Plumb n ’Plug® Аналоговый с таймером - ________________ Цифровой - _________________ Что делает аквастат? Не рекомендуется для _____________________________________

Юридический документ Английский Просмотр | Онтарио.около

Закон о строительных нормах, 1992 г.
Loi de 1992 sur le code du bâtiment

ПОЛОЖЕНИЕ ОНТАРИО 403/97

Внесены изменения в O. Reg. 422/06

СТРОИТЕЛЬНЫЙ КОД

Примечание. Настоящий Регламент был отменен 31 декабря 2006 г. См .: O. Reg. 350/06, Дивизион C, Часть 4, сс. 4.2, 4.3.

Настоящий Регламент составлен только на английском языке.

ЧАСТЬ 1
ОБЪЕМ И ОПРЕДЕЛЕНИЯ

Раздел

1.1.

Общие

1.1.1.

Администрация

1.1.2.

Область применения

1.1.3.

Определения слов и фраз

1.1.4.

Сокращения

ЧАСТЬ 1
ОБЪЕМ И ОПРЕДЕЛЕНИЯ

Раздел 1. 1. Общие положения

1.1.1.Администрация

1.1.1.1. Соответствие административным требованиям

(1) Управление этим Кодексом осуществляется в соответствии с Законом о Строительном кодексе 1992 года .

1.1.2 Область применения

1.1.2.1. Заявка

(1) Зарезервировано

1.1.3. Определения слов и словосочетаний

1.1.3.1. Неопределенные термины

(1) Определения слов и фраз, используемых в данном Кодексе, которые не включены в список определений в этой Части, должны иметь значения, которые обычно приписываются им в контексте, в котором они используются в данном Кодексе, принимая принимать во внимание специальное использование терминов в различных профессиях и профессиях, к которым применяется данная терминология.

1.1.3.2. Определенные термины

(1) Слова и термины, выделенные курсивом в данном Кодексе, имеют следующее значение для целей настоящего Кодекса и, если указано, следующее значение для целей Закона.

Поглощение Траншея означает выемку в грунте (как определено в Части 8) или заполнении слоя выщелачивания , являющемся частью выщелачивающего слоя , в котором проложена распределительная труба и которая позволяет проникать сточных вод в грунт (как определено в Части 8) или заполнение слоя выщелачивания.

Доступный означает, когда применяется к приспособлению , соединению, сантехническому прибору , клапану, очистке или оборудованию, имеющему к нему доступ, но которое вначале может потребовать снятия панели доступа, двери или аналогичного препятствия без разрезания или поломка материалов.

Доступ к выходу означает, что часть средства выхода в пределах зоны этажа , которая обеспечивает доступ к выходу , обслуживающему зону этажа .

Замерзание означает адгезию грунта к фундаментному блоку в результате замерзания грунта воды .

Система воздушного барьера означает узел, установленный для обеспечения непрерывного препятствия движению воздуха.

Воздушный пробой означает свободное вертикальное расстояние между самой нижней точкой , косвенно соединенной сливной трубы и ободом уровня затопления приспособления , в которое он выпускается.

Кондиционирование воздуха - это процесс обработки воздуха для одновременного управления его температурой, влажностью, чистотой и распределением для удовлетворения требований к комфорту обитателей кондиционируемого помещения.

Воздушный зазор означает свободное вертикальное расстояние по воздуху между самой нижней точкой выпускного отверстия для водоснабжения и ободом уровня затопления приспособления или устройства, в которое выпускное отверстие выпускается.

Конструкция с воздушной опорой означает конструкцию, состоящую из гибкой мембраны, которая достигает и сохраняет свою форму и поддержку за счет внутреннего давления воздуха.

Сигнал тревоги означает звуковой сигнал, передаваемый по всей зоне или зонам или по всему зданию , чтобы сообщить жителям, что существует пожарная ситуация.

Сигнал тревоги означает звуковой сигнал для извещения назначенных лиц о пожаре.

Допустимое давление подшипника означает максимальное давление, которое может быть безопасно применяться к почве или пород блока фундамента, рассмотренному в конструкции в соответствии с ожидаемой загрузкой и подповерхностными условиями.

Допустимая нагрузка означает максимальную нагрузку, которая может быть безопасно приложена к фундаментному блоку , учитываемая в проекте при ожидаемой нагрузке и подземных условиях.

Альтернативная мера означает замену требованиям Части 3, 4, 5, 6, 7, 8 или 9 Кодекса или альтернативу соответствия .

Устройство означает устройство для преобразования топлива в энергию и включает в себя все компоненты, элементы управления, проводку и трубопроводы, которые должны быть частью устройства в соответствии с применимым стандартом, упомянутым в данном Кодексе.

Архитектор для целей Закона и настоящего Кодекса означает владельца лицензии, свидетельства о практике или временной лицензии в соответствии с Законом об архитекторах .

Артезианские подземные воды означает замкнутый водоем под давлением в земле.

Планы как построенные для целей Закона и настоящего Кодекса означает строительные планы и спецификации , которые показывают здание и расположение здания на участке, поскольку здание было построено.

Занятие собрания означает занятие или использование здания или его части собранием людей для гражданских, политических, туристических, религиозных, социальных, образовательных, рекреационных или подобных целей, или для потребления еда или питье.

Чердак или пространство под крышей означает пространство между крышей и потолком верхнего этажа или между карликовой стеной и наклонной крышей.

Обратный поток означает обратный поток или реверсирование нормального направления потока.

Устройство для предотвращения обратного слива означает устройство или способ, которые предотвращают обратный поток в системе распределения воды .

Обратный сифон означает обратный поток , вызванный отрицательным давлением в системе подачи.

Устройство для предотвращения обратного сифонации означает устройство или способ, предотвращающее обратное сифонирование в системе распределения воды .

Задний вентиль означает трубу, которая устанавливается для вентиляции сифона с горизонтальной части дренажа или вертикальной опоры унитаза или другого приспособления , которое имеет встроенное сифонное смывное действие и «С обратной вентиляцией» имеет соответствующее значение.

Обратный клапан означает обратный клапан , предназначенный для использования в гравитационной дренажной системе .

Безбарьерный означает, что к зданию и его объектам можно подойти, войти и использовать люди с физическими или сенсорными нарушениями.

Подвал означает этаж или этаж здания , расположенного ниже первого этажа .

Опорная поверхность означает поверхность контакта между фундаментным блоком и грунтом или скалой , на которую он опирается.

Общежитие, общежитие или ночлег означает дом , где,

(a) высота здания не превышает 3 этажа и площадь застройки не превышает 600 м 2 ,

(b) жилье предоставляется более чем 4 лицам за вознаграждение или за предоставление услуг, или за и то, и другое, и

(c) в жилых комнатах нет ванных комнат и кухонь для исключительного использования отдельными жителями.

Котел означает прибор , предназначенный для подачи горячей воды или пара для обогрева помещений, обработки или получения энергии.

Сифон для бутылок означает сифон , который удерживает воду в закрытой камере и изолирует воду, погружая впускную трубу в жидкости или с помощью перегородки, погруженной в жидкости.

Ответвление означает сливную трубу или , соединенную своим верхним концом с местом соединения 2 или более почв или сливных труб или с почвой или сливную трубу и подсоединенную на своем нижний конец к другому ответвлению , отстойнику , сточной трубе или или сливу здания .

Отводное вентиляционное отверстие означает вентиляционную трубу , которая своим нижним концом соединена с местом соединения 2 или более вентиляционных труб и соединена своим верхним концом либо с вентиляционной трубой , вентиляционной трубы или заголовок , или оканчивается открытым .

Проходной патрубок означает дымовую трубу или камеру для приема дымовых газов от одного или нескольких патрубков дымохода и для выпуска этих газов через единственное соединение дымохода .

Площадь застройки означает наибольшую горизонтальную площадь здания выше класса в пределах внешней поверхности внешних стен или в пределах внешней поверхности внешних стен и центральной линии брандмауэров .

Веб-сайт Строительного кодекса означает веб-сайт www.obc.mah.gov.on.ca.

Регулирующий клапан здания означает клапан в водопроводной системе , который регулирует поток питьевой воды из водопровода в водораспределительную систему .

Строительная канализация означает бытовую канализацию или ливневую канализацию .

Высота здания означает количество этажей , находящихся между крышей и полом первого этажа .

Строительная канализация означает бытовую канализацию или ливневую строительную канализацию .

Строительный сифон означает сифон , который устанавливается в канализацию санитарного здания или санитарную канализацию здания для предотвращения циркуляции воздуха между канализационной системой и общественной канализацией.

Занятие бизнесом и персоналом означает занятие или использование здания или его части для ведения бизнеса или оказания или получения профессиональных или личных услуг.

Лагерь для размещения рабочих означает лагерь, в котором здания или другие строения или помещения используются для размещения 5 и более сотрудников.

Палаточный лагерь означает землю или помещения, используемые в качестве ночлега, за исключением лагеря отдыха .

Навес означает конструкцию в виде крыши, выступающую более чем на 300 мм от внешней стороны здания .

Помещение для ухода и лечения (Группа B, раздел 2) означает помещение , в котором люди получают особый уход и лечение.

Занятие по уходу (группа B, раздел 3) означает помещение , в котором люди получают особую или контролирующую помощь из-за когнитивных или физических ограничений, но не включает жилище .

Занятие по уходу или задержанию означает занятие или использование здания или его части лицами, которые,

(a) зависят от других, чтобы освободить устройства безопасности для разрешения выхода,

(b) получать особый уход и лечение, или

(c) получать надзорную помощь.

Стена полости означает конструкцию из кирпичных блоков, уложенных с полостью между перемычками. Шнуры связаны между собой металлическими стяжками или скрепляющими элементами и действуют вместе, чтобы противостоять поперечным нагрузкам.

Свидетельство о занятии незавершенного здания означает свидетельство, описанное в Приложении 2.22.5.3. (5).

Камера означает конструкцию, которая имеет открытое дно и содержит под давлением распределительную трубу .

Обратный клапан означает клапан, который разрешает поток в одном направлении, но предотвращает обратный поток.

Дымоход означает преимущественно вертикальную шахту, в которой находится не менее 1 дымохода для отвода дымовых газов наружу.

Подкладка дымохода означает канал, содержащий дымоход , используемый в качестве облицовки кирпичной или бетонной дымовой трубы .

Вентиляционная труба означает вентиляционную трубу , которая функционирует для двух или более ловушек , соединяющаяся с горизонтальным ответвлением , где нижний конец вентиляционной трубы соединяется со сливной трубой на стороне выхода наивысшего приспособление группы и верхний конец соединяется с отводным отверстием , вентиляционным стеклом , вентиляционным отверстием пакета или продолжается до открытого воздуха независимо, и «контур вентилируется» имеет соответствующее значение.

Очистка означает доступ к фитингу в дренажной системе или вентиляционной системе , которая установлена ​​для обеспечения доступа для очистки и осмотра и снабжена легко заменяемой воздухонепроницаемой крышкой.

Чистая вода означает воду, прошедшую через систему рециркуляции .

Чистые водные отходы означают сточные воды, не содержащие примесей или загрязняющих веществ, вредных для здоровья человека, растений или животных или ухудшающих качество окружающей среды.

Затвор означает устройство или узел для закрытия проема через противопожарную перегородку или внешнюю стену, например дверь, ставень, армированное стекло или стеклянный блок, и включает в себя все компоненты, такие как оборудование, закрывающие устройства, рамы. и якоря.

Горючий означает, что материал не соответствует критериям приемлемости CAN4-S114, «Стандартный метод испытаний для определения негорючести строительных материалов».

Горючая конструкция означает тот тип конструкции, который не соответствует требованиям для негорючей конструкции .

Альтернатива соответствия означает замену требований другой части Кодекса, перечисленных в частях 10 или 11, и « C.A. »имеет соответствующее значение.

Компьютерный зал означает комнату с электронным компьютером / оборудованием для обработки данных, например, с основным блоком, которая отделена от остальной части здания с целью контроля качества воздуха в помещении с помощью автономного климат-контроля. система и в которой жильцов нагрузка помещения составляет не более одного человека на каждые 40 м 2 помещения.

Кондиционируемое пространство означает любое пространство в здании , температура которого регулируется для ограничения колебаний в ответ на внешнюю температуру окружающей среды или внутренние перепады температур путем обеспечения, прямо или косвенно, нагрева или охлаждения значительной части год.

Строительный индекс означает уровень по шкале от 1 до 8, определенный в соответствии с таблицей 11.2.1.1.A. обозначение ожидаемого уровня производительности конструкции здания по отношению к типу конструкции и противопожарной защиты существующего здания , и « C.I. »имеет соответствующее значение.

Изолированная зона использования означает охраняемую зону, содержащую одну или несколько комнат, в которых движение людей ограничено одной комнатой из-за мер безопасности, не контролируемых жильцом.

Непрерывный слив и сброс означает выпускную трубу , которая является вертикальным продолжением вертикальной сливной трубы и включает в себя вертикальную сливную трубу .

Критический уровень означает уровень погружения, при котором устройство для предотвращения обратного сифонации перестает предотвращать обратное сифонирование .

Дневной лагерь означает лагерь или курорт, который принимает людей на непрерывный период, не превышающий двадцать четыре часа.

Ясли означает ясли в соответствии с определением Закона о яслях .

Тупик означает трубу, которая заканчивается закрытым фитингом.

Собственная нагрузка означает вес всех постоянных конструктивных и неструктурных компонентов здания .

Глубокий фундамент означает элемент фундамента , который обеспечивает опору для здания , передавая нагрузки либо концевыми опорами на грунт , либо скалу на значительной глубине под зданием , либо за счет сцепления или трения , или и то, и другое, в почве или скале , в которую он помещен. Сваи являются наиболее распространенным типом глубокого фундамента .

Деятельность по проектированию означает деятельность, описанную в Подразделе 15.11 (5) Закона.

Расчетное давление в подшипнике означает давление, прилагаемое фундаментным блоком к грунту или горной породе и которое не превышает допустимого давления в подшипнике .

Расчетная производительность, при использовании в определении термина канализационная система означает общий дневной расчетный расход бытовых сточных вод , определенный в соответствии со Статьей 8.2.1.3.

Дизайнер означает лицо, ответственное за дизайн.

Расчетная нагрузка означает нагрузку, прилагаемую к фундаментному блоку и которая не превышает допустимую нагрузку .

Помещение для содержания под стражей (группа B, раздел 1) означает помещение , в котором люди находятся под ограничением или неспособны к самосохранению из-за мер безопасности, не находящихся под их контролем.

Развернутая длина означает длину по средней линии трубы и фитингов.

Прямое соединение означает физическое соединение таким образом, что вода или газ не могут выходить из соединения.

Распределительная труба означает трубу или трубопровод в системе распределения воды .

Распределительная коробка означает устройство для обеспечения того, чтобы сточных вод из установки обработки распределялись в равных количествах по каждой линии распределительной трубы в выщелачивающем слое .

Распределительная труба означает линию или линии перфорированных или открытых соединенных труб или плиток, установленных в слое выщелачивания с целью распределения сточных вод из установки обработки в почву (как определено в Части 8 ) или слой выщелачивания в слое выщелачивания .

Доска для прыжков в воду означает гибкую доску.

Платформа для прыжков в воду означает жесткую платформу, которая не является стартовой платформой .

Дренажная система означает набор труб, фитингов, приспособлений и принадлежностей на участке, который используется для отвода сточных вод и чистой воды в главную канализацию или частную канализационную систему , и включает частный коллектор , но не включает трубопровод подземного дренажа .

Система питьевого водоснабжения имеет то же значение, что и в подразделе 2 (1) Закона о безопасной питьевой воде, 2002 г. .

Барабанная ловушка означает ловушку , входной и выходной концы которой расположены по бокам цилиндрического корпуса ловушки .

Жилая единица означает комнату , используемую в качестве жилого помещения, используемую или предназначенную для использования в качестве жилища одним или несколькими лицами и обычно содержащую кухню, столовую, жилую, спальню и санитарные помещения.

Уборная земляной ямы означает уборную, состоящую из котлована в земле, над которой надстройка.

Сточные воды означают бытовые сточные воды , прошедшие через установку очистки .

Электрическое отопление помещений означает источник электроэнергии, обеспечивающий более 10% тепловой мощности, предусмотренной для здания , и включает следующие типы:

(а) унитарный плинтус с электрическим сопротивлением,

б) отопление шкафа электрическое сопротивление унитарное,

(c) электрический резистивный потолочный кабель или кабель для теплого пола,

(г) электрическое сопротивление центрального отопления,

(e) электрическое водяное отопление, или

(f) воздушные тепловые насосы в сочетании с резервным электрическим сопротивлением.

Земляной грунт означает пространство, образованное удалением грунта , скалы или насыпи для целей строительства.

Вытяжной канал означает канал, по которому воздух выводится из комнаты или помещения на улицу.

Выход означает, что часть средств выхода , включая дверные проемы, которая ведет от этажа , которую он обслуживает, в отдельное здание , открытую общественную улицу или внешнее открытое пространство, защищенное от воздействия огня. от корпус и имеющий выход на открытую проезжую часть.

Уровень выхода означает уровень закрытой лестницы выхода в здании , регулируемый Подразделом 3.2.6. при котором внешний выход дверь или выход коридор ведет наружу.

Выходной этаж означает этаж , имеющий внешнюю дверь выход в здании , регулируемом Подразделом 3.2.6.

Открытая фасадная часть здания означает ту часть внешней стены здания , которая обращена в одном направлении и расположена между уровнем земли и потолком его верхнего этажа , или где здание разделено на противопожарных отсека , внешняя стена пожарного отсека , обращенная в одном направлении.

Наружная облицовка означает те компоненты здания , которые подвергаются воздействию внешней среды и предназначены для защиты от ветра, воды или пара.

Дымоход заводского изготовления означает дымоход , полностью состоящий из частей заводского изготовления, каждая из которых предназначена для сборки друг с другом без необходимости изготовления на месте.

Фермерское здание означает здание или его часть, которое не содержит жилых помещений и которое связано и расположено на земле, предназначенной для ведения сельского хозяйства и используемой в основном для размещения оборудования или домашнего скота, или производство, хранение или переработка сельскохозяйственной и садовой продукции или кормов.

Заливка означает грунт , скала , щебень, промышленные отходы, такие как шлак, органический материал или их комбинация, которые транспортируются и размещаются на естественной поверхности почвы или скалы или органической местности. Он может быть уплотнен, а может и нет.

Противопожарный отсек означает замкнутое пространство в здании , которое отделено от всех остальных частей здания ограждающей конструкцией, обеспечивающей противопожарную изоляцию , которая может потребоваться, чтобы иметь рейтинг огнестойкости .

Противопожарный клапан означает затвор , который состоит из нормально удерживаемой открытой заслонки, установленной в системе распределения воздуха, в стене или полу, и предназначенной для автоматического закрытия в случае пожара для поддержания целостности пожарная часть .

Пожарный извещатель означает устройство, которое обнаруживает состояние возгорания и автоматически инициирует электрический сигнал для активации сигнала тревоги или сигнала тревоги и включает в себя тепловых извещателей и детекторов дыма .

Пожарная нагрузка означает горючего содержимого комнаты или площади , выраженное в терминах среднего веса горючих материалов на единицу площади, из которых потенциальное тепловыделение может быть рассчитано на основе теплотворной способности материалы, включая меблировку, чистовой пол, отделку стен и потолка, отделку и временные и передвижные перегородки .

Рейтинг огнестойкости означает время в часах или его доли, в течение которых затвор выдержит прохождение пламени при воздействии огня при определенных условиях испытаний и критериях эффективности или в соответствии с другими предписаниями настоящего Кодекса.

Рейтинг огнестойкости означает время в часах или его доли, в течение которых материал или сборка материалов будут выдерживать прохождение пламени и передачу тепла при воздействии огня при определенных условиях испытаний и критериях производительности или в соответствии с определением расширение или интерпретация полученной из них информации в соответствии с положениями настоящего Кодекса.

Древесина, обработанная огнестойкими добавками означает древесину или древесное изделие, обладающее характеристиками горения поверхности, такими как распространение пламени, расход топлива и плотность дыма

Устройство рециркуляции горячей воды - в доме

ПРИБОР ДЛЯ ГОРЯЧЕЙ ВОДЫ CHILIPEPPER - УНИКАЛЬНЫЙ
Если вы уже давно читаете нашу колонку, то знаете, что нам нравится, когда у нас есть возможность рассмотреть новый продукт или услугу. Что ж, на этот раз это изобретение, которое предлагает новый поворот к старой идее. Старая идея - это мгновенная горячая вода из-под крана, а новая изюминка заключается в том, что это НЕ обычный водонагреватель. И это НЕ обычная система рециркуляции. Вместо этого это простой и недорогой сантехнический прибор, называемый прибором для горячей воды Chilipepper (который содержит насос и таймер), который обеспечивает мгновенную подачу горячей воды. И, что самое главное, он рассчитан на простой монтаж своими руками. Если вы можете установить встроенный фильтр для воды, вы можете установить это устройство.Все, что вам нужно, - это плоскогубцы, электрическая отвертка / дрель и около получаса вашего времени.

Водонагреватель Chilipepper имеет два преимущества. Во-первых, сокращаются потери воды. Хотите верьте, хотите нет, но средняя семья из четырех человек ежегодно тратит около 10 000 галлонов воды в ожидании горячей воды в душе, смесителе на кухне и раковине в ванной. Во-вторых, просто нажав кнопку и подождав несколько секунд перед включением смесителя, вы можете получить мгновенную горячую воду (прямо из водонагревателя) в тот момент, когда вы включаете смеситель или душевой клапан.Больше никаких тестов в холодной воде, от которых остынет каждая косточка в руке.

Устройство для горячей воды Chilipepper - не первая попытка его изобретателя решить проблему сточных вод и холодной горячей воды. У прибора для горячего водоснабжения Chilipepper есть предок - система горячего водоснабжения по запросу (HWOD). Когда нам впервые показали оригинальную систему HWOD, мы подумали, что это водонагреватель в месте использования. Боже, мы ошибались! Система HWOD была совершенно другим изобретением. HWOD использовал компьютерный чип, небольшой, но мощный насос и серию обратных клапанов для перемещения холодной воды, находящейся в трубопроводе горячей воды, обратно в водонагреватель через трубопровод холодной воды - не проливая ни капли! И хотя система HWOD была более энергоэффективной, чем обычная рециркуляционная система, и хотя ее стоимость составляла одну пятую от стоимости обычной рециркуляционной системы, она все еще была относительно дорогой - и несколько сложной в установке.Хотя его можно было удобно разместить в шкафу под кухонной раковиной или в туалетном столике, у него был недостаток, заключающийся в том, что его приходилось паять на место. Была еще пара недостатков. Термостатические регуляторы не всегда работали эффективно, а ремонт системы мог занять недели - не было местных дилеров, которые могли бы сделать ремонт на дому. Но мы полагаем, что у них была такая же проблема тогда, когда одно из изобретений Томаса Эдисона не удалось.

Как бы то ни было, система HWOD была феноменальной идеей и чудесным устройством, которое экономило воду и добавляло удобства - теплая вода из-под крана. Без потерь энергии, связанных с работой модной и дорогой системы рециркуляции. И все это без дополнительных затрат на водонагреватель в месте использования.

Несмотря на то, что мы были полностью впечатлены работой приспособления HWOD, мы сказали изобретателю, что цена в 400 долларов должна быть ниже 200 долларов и что сложная установка должна быть полностью исключена. Мы даже внесли предложения относительно того, как, по нашему мнению, этого можно достичь. Что ж, три года спустя он доказал, что слушает.Около месяца назад нам позвонили. «Привет, ребята, наконец-то мы сделали это». Больше никакой пайки, больше никакой компьютерной микросхемы, которая может выйти из строя, больше никаких обратных клапанов, которые могут заклинивать, и, что лучше всего, если система выйдет из строя, ее можно будет снять за 15 минут и отправить на ремонт, она весит всего 4 фунта ».

Теперь вместо сложной сантехнической арматуры, требующей компьютерных микросхем, обратных клапанов и пайки, устройство для горячего водоснабжения второго поколения Chilipepper представляет собой просто насос с таймером, который работает одним нажатием кнопки (доступен дополнительный беспроводной пульт дистанционного управления). И все работы заключены в небольшой компактный пластиковый корпус, который крепится на один винт. Отсоедините водопроводные линии от крана и ввинтите их в водонагреватель Chilipepper. Затем добавьте в кран две новые линии от устройства для горячей воды Chilipepper. Все фитинги резьбовые. Не требуется пайка или специальные ключи. Все, что вам нужно - это плоскогубцы. Вам понадобится электрическая дрель, чтобы проделать небольшое отверстие в лицевой части шкафа для ванной, чтобы установить кнопку управления.Водонагреватель Chilipepper звучит как вентилятор для ванны, поэтому не удивляйтесь, если вы услышите небольшой шум. Помните, что насос работает всего несколько секунд и только тогда, когда вы хотите вытеснить холодную воду. Наше решение проблемы - установить прибор в детской ванной. Они любят шум. Не волнуйтесь, они все равно не услышат это через бумбокс!

Для получения дополнительной информации об этом удивительном устройстве вы можете написать изобретателю по электронной почте на Chilipepperapp.com или позвонить ему по телефону 800 914-9887.

Решения для рециркуляции воды GRUNDFOS HOt. Мгновенная горячая вода

1 GRUNDFOS Рециркуляция горячей воды Мгновенная горячая вода

2 Рециркуляция горячей воды Чего вы ждете? Многие домовладельцы ждут до 60 секунд или более, пока из крана или душа потечет горячая вода. С Grundfos ожидание окончено! Удобство и экономия воды уже здесь.Благодаря системе рециркуляции горячей воды вы сможете мгновенно получить горячую воду и избавиться от ненужных отходов на расстоянии одного телефонного звонка. Что такое рециркуляция горячей воды? Рециркуляция горячей воды обеспечивает непрерывный поток горячей воды в линию горячего водоснабжения вашего дома, когда вам это нужно. Без системы рециркуляции горячей воды неиспользованная горячая вода в линии остывает, и ее необходимо откачать, прежде чем горячая вода из вашего водонагревателя достигнет нужного крана. В результате тратятся литры воды.Как работает рециркуляция горячей воды. Существует два типа систем HWR, подходящих для применения в новых и старых домах. Новое строительство Возвратная линия При строительстве нового дома выделенная обратная линия устанавливается между концом линии горячего водоснабжения и водонагревателем. Циркуляционный насос устанавливается в точке подключения обратной линии к резервуару с горячей водой. Затем циркуляционный насос выталкивает нагретую воду из бака через линию подачи и обратно через линию возврата. Модернизация существующих домов. Система комфорта В этой системе используется линия подачи холодной воды в качестве обратной линии к водонагревателю.Циркуляционный насос используется для создания перепада давления, который позволяет холодной и холодной воде в линии подачи горячей воды обходить (при небольшом объеме) в линию подачи холодной через запатентованный термостатический клапан, который устанавливается под самой дальней раковиной. от водонагревателя. Grundfos мгновенно доставит вам горячую воду из крана!

3 Решения для новых домов Рециркуляция горячей воды Системы рециркуляции горячей воды становятся все более популярными в связи с растущим интересом населения к экономии воды и повышению удобства жизни.Во многих странах мира возврат горячей воды является обязательным при строительстве нового дома. Надежные решения для строительства нового дома Современная водосберегающая система водоснабжения состоит не только из трубы для холодной воды (зеленый) и трубы для горячей воды (красный), но и из циркуляционной трубы (фиолетовый). см. рисунок ниже. Насос Grundfos Comfort предлагает единственное традиционное решение для рециркуляции, которое обеспечивает простую и надежную установку. Сантехнику необходимо установить выделенную обратную линию, а остальное сделает циркулятор.Характеристики и преимущества Grundfos Comfort UP UP B Стандартные характеристики UP UP BUT Включает таймер и термостат Быстрая и простая установка Встроенный таймер и термостат на модели BUT обеспечивают оптимальную работу Латунный корпус насоса со встроенным клапаном Использует лампочку мощностью менее 25 Вт Может сэкономить тысячи литров воды в год на одно домохозяйство Схема установки Новый дом Компания Grundfos разработала несколько моделей циркуляционных насосов для удовлетворения потребностей систем горячего водоснабжения. Доступны модели из бронзы и нержавеющей стали, устойчивые к коррозионному воздействию горячей воды.См. Брошюру «Насосы для дома и сада».

4 Решения для существующих домов Правильное решение для существующих домов Традиционную рециркуляцию горячей воды сложно и непрактично установить в существующем доме. Компании ответили на это большими блоками под раковиной, которые громоздки в установке и часто требуют источника питания, который трудно найти под раковиной в ванной комнате. Инновационная система комфорта Grundfos теперь дает вам возможность обеспечить домовладельцев удобством и комфортом горячей воды в одно мгновение даже в уже существующем доме.Как работает система комфорта Grundfos? Когда ваш кран закрыт, в ваших водопроводных трубах остывает горячая вода. Вода, остывающая за ночь, на следующее утро превращается в холодный душ, потому что из крана или душа должна стекать вся вода между системой горячего водоснабжения и лейкой душа. В системе Grundfos Comfort вода циркулирует обратно в накопитель горячей воды, поэтому она становится горячей и комфортной с момента поворота крана. В системе Grundfos Comfort System используется основная линия подачи, что устраняет необходимость в установке обратной линии.Небольшой циркуляционный насос установлен на выпускной трубе резервуара для горячей воды, чтобы вода в вашей линии оставалась горячей. Клапан на вашем кране обеспечивает байпас, который позволяет воде рециркулировать, используя уже установленный трубопровод холодной воды в качестве обратной линии к системе горячего водоснабжения. Когда температура воды на клапане достигает 38 C, он закрывается и прекращает циркуляцию. Клапан работает без электричества и поэтому может быть легко установлен без необходимости искать розетку.Вместе насос и клапан обеспечивают мгновенную подачу горячей воды из любого крана и душа в доме. На насосе даже есть таймер, чтобы сделать систему более эффективной во время простоя, например, ночью и в полдень, что поможет вам сэкономить деньги. Примечание: в линии холодной воды будет небольшое количество прохладной воды. Grundfos Comfort System PN Включает один насос и клапан PN Включает один насос и два клапана Схема установки Существующий дом Характеристики и преимущества Не требуется обратная линия Не требуется электричество под раковиной Встроенный таймер и сетевой шнур Использует лампочку мощностью менее 25 Вт Установка менее чем за час Может сэкономить тысячи литров воды в год на одно домохозяйство.Hot

5 Решения для рециркуляции горячей воды Современное состояние Система Grundfos Comfort UP15-14 основана на новейших технологиях и за годы работы на рынке доказала свою высокую надежность. Технология шарикового двигателя делает Grundfos Comfort особенно устойчивым к образованию накипи, что обеспечивает длительный срок службы насоса. Изоляционная оболочка Предотвращает потерю тепла Шаровой двигатель со встроенным ротором Цельный, без вала; при необходимости ротор можно легко вынуть для очистки Встроенный термостат Standard (с опцией 24-часового таймера) обеспечивает постоянную температуру горячей воды и экономит энергию R 1/2 Корпус насоса из латуни Долговечный и экологически чистый .Простая установка без дополнительных приспособлений и беспроблемный демонтаж в случае замены Проверенная фиксация кабеля с помощью винтового разъема Простое подключение к сети с помощью гибкого или жесткого кабеля 24-часовой таймер, устанавливается прямо на насос (опция) Видит, что требуется горячая вода доступен без потерь; благодаря наклонной головке таймер прекрасно читается в любом положении. Запатентованный 4-ходовой клапан. Обеспечивает постоянную подачу теплой воды к горячим кранам. Области применения и ограничения Система подходит для этих применений. Система Grundfos Comfort подходит для установки в системы хранения горячей воды под давлением. Система Grundfos Comfort подходит для домов, где подача горячей и холодной воды одинакова. поставляются с клапаном ограничения давления.В этом случае Grundfos рекомендует установить клапан ограничения давления того же номинала в системе подачи холодной воды. Насос может быть установлен в любом месте контура горячей воды. Для обеспечения оптимальной производительности Grundfos рекомендует устанавливать насос после любых регулирующих клапанов или устройств. Кроме того Grundfos рекомендует разрешить как минимум 3 м трубопровода между насосом и комфортом клапаном Если приложение требует два клапанов, то потребности насоса должны быть установлен в положении, когда оба клапана на нагнетательной стороне насоса Система не будет подходит для этих целей Любые условия на объекте, при которых давление горячей и холодной воды не сравняется в положении комфортного клапана Любые условия, при которых небольшое количество воды из контура горячей воды не попадает в контур холодной воды Для проточной горячей воды системы, ограниченный поток через клапан (2.5 л / мин) может быть недостаточно для запуска системы. Пожалуйста, проконсультируйтесь с поставщиком перед установкой системы комфорта Grundfos. Система не подходит для применений, в которых клапан ограничения давления или другое устройство изменяет давление горячей и холодной воды на клапане комфорта. Система комфорта Grundfos не подходит для использования с запорными клапанами перемычки. обеспечить и предотвратить перепуск горячей воды в контур холодной воды через комфортный клапан (обычно устанавливается под умывальником)

6 Преимущества для сантехников и дилеров Уникальная возможность Система комфорта Grundfos - это не просто еще один насос.Это возможность построить бизнес и повысить уровень удовлетворенности клиентов. Наша система уникальна. Не только в продукции, которую мы производим, но и в том, как мы помогаем вам извлечь максимальную пользу для вашего бизнеса. Итак, работаете ли вы одним человеком или управляете парком из 20 автомобилей, у Grundfos есть решение и проверенный послужной список, которые принесут вам больше прибыли. Сиднейский сантехник Дэйв Адамс говорит, что система Grundfos Comfort увеличила его доход. Я установил несколько систем Comfort и обнаружил, что она действительно продает себя.Сейчас у меня в наличии минимум две системы. Всякий раз, когда я выполняю работу, я спрашиваю клиентов, не испытывают ли они длительных задержек с получением горячей воды, и обычно отвечаю положительно. Я рассказываю им о системе комфорта и конвертирую около 90 процентов запросов в инсталляции. Моим клиентам это очень нравится, и мне тоже, тем более, что он легко продается и предоставил мне расширяющийся новый поток доходов. Успех за рубежом В течение многих лет система комфорта Grundfos пользуется успехом в США. Установлено более 100 000 систем, что не только обеспечивает комфорт конечным пользователям, но и создает хорошие возможности для бизнеса для наших дилеров и сантехников.Пол Небраски, Nebrasky Plumbing - Нью-Йорк У нас есть система комфорта на каждом из наших грузовиков. Когда моя команда отвечает на звонок в службу горячего водоснабжения, в двух третях случаев мы устанавливаем систему комфорта во время этого звонка. Мои сантехники и клиенты их любят. Система комфорта была фантастической. Он произвел революцию в индустрии рециркуляции горячей воды. Роджер Пежо, Роджер-сантехник - Канзас-Сити Мы установили систему комфорта во всем, от новостройки до особняков за миллион долларов.Их легко продать. Вам просто нужно задавать правильные вопросы. Сообщите своим клиентам, что им не нужно ждать горячей воды, когда они этого хотят. Все наши грузовики оснащены системой комфорта. Ключ к успеху - наличие его в грузовике. Вы можете продать его намного проще, если он у вас уже есть. Преимущества Дополнительный доход Быстрая и простая установка Превосходная прибыль Новые клиенты

7 Преимущества для домовладельцев Преимущества рециркуляции горячей воды для домовладельцев Сегодняшние домовладельцы постоянно стремятся улучшить свой образ жизни.Посудомоечные машины, микроволновые печи, электрические гаражные ворота - все, что когда-то считалось дополнительным домашним оборудованием, теперь стало стандартным. Немедленное приготовление горячей воды призвано стать еще одной из этих стандартных функций. Удобство и комфорт Строители и сантехники делают рециркуляцию горячей воды функцией, которая не только повышает ценность дома, но и обеспечивает комфорт и удобство мгновенного горячего водоснабжения, которого и следовало ожидать. Представьте, что вы включаете душ и сразу получаете горячую воду. Зачем ждать, пока в канализацию уйдет холодная вода? Экономия и окупаемость Сколько людей останавливаются и думают, что происходит с литрами воды, которые стекают в канализацию во время ожидания? Эти литры воды тратятся впустую, и в среднем домашнем хозяйстве, которое принимает четыре душа в день, это в сумме составляет тысячи литров в год.Умножьте это количество на все дома в сообществе, и у вас будут миллионы литров воды, которые стекают в канализацию каждый год. Рециркуляция горячей воды означает мгновенное получение горячей воды без ненужных отходов. Окупаемость произойдет за счет сокращения использования воды и водных отходов. Помощь сообществу и окружающей среде Пресная вода - ценный природный ресурс, который постепенно истощается.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
