Бетонные плиты - вес, размеры, виды

Технология сборного строительства с использованием стандартных железобетонных изделий и конструкций широко применяется во всех отраслях хозяйства, так как позволяет сократить сроки и стоимость сооружения объектов.

Изготовлением элементов занимаются специализированные предприятия — заводы крупнопанельного домостроения или железобетонных изделий. В номенклатуру их продукции входят стеновые и межэтажные панели, сваи, фундаментные блоки и подушки, перемычки, лестничные марши, а основная доля продукции относится к железобетонным плитам различной формы, размеров и назначения.

Содержание

  • Основная информация.
    • Состав перекрытий.
    • Преимущества и недостатки.
  • Разновидности плит.
    • Сплошные изделия.
    • С пустотами из железобетона.
    • Ребристые панели.

Основная информация

На эксплуатационные характеристики бетонных изделий оказывают влияние такие факторы, как конструкция, качество применяемых материалов и соблюдение технологии изготовления. Каждый из них обеспечивает этим изделиям преимущество перед другими видами строительных элементов, но и подразумевает некоторые недостатки.

Состав перекрытий

Популярность и технические параметры строительных плит обеспечиваются сочетанием характеристик и свойств двух входящих в их состав материалов — бетона и стали. Применение стального армокаркаса в составе железобетона позволяет многократно повысить прочностные характеристики такого относительно непрочного и хрупкого материала, как бетон. В свою очередь, бетон выполняет защиту стальной составляющей изделия от коррозии и ржавчины.

Выбор необходимых для изделия видов и марок стальной арматуры и бетона выполняется на основании расчета, по которому определяют количество слоев арматурной сетки, шаг сетки, диаметр прутка или проволоки, необходимость предварительного напряжения арматуры перед заливкой.

В зависимости от назначения в составе армокаркаса могут использоваться высокопрочная проволока Вр-II, горячекатаный пруток A-IV, А-V,A-VI, упрочненный пруток Ат-IV, Ат-VI, Ат-V или арматурный канат К-7. Данные о материале, примененном для армокаркаса, указываются в общей маркировке плит.

При изготовлении железобетонных конструкций в частном строительстве или своими руками следует придерживаться нескольких общих правил. При изготовлении плит для фундамента используют профиль большего сечения, чем для плит перекрытия. Разнонаправленная во всех слоях каркаса арматура обеспечивает лучшие показатели изделия на изгибающие нагрузки. По периметру плиты выполняется усиленный опорный пояс для предотвращения растрескивания в местах опирания. К армокаркасу привариваются грузоподъемные петли или проушины и закладные детали для монтажа.

Для заливки форм в заводских условиях используют плотный и тяжелый бетон марки не ниже М300 с классом прочности не ниже В22,5. При выполнении этого условия данные о бетоне в маркировке не указывают. Дополнительная маркировка наносится в случае применения ячеистого (индекс Я), жаростойкого (Ж) или пористого бетона (П).

Преимущества и недостатки

В качестве одного из достоинств железобетонных плит можно назвать их доступность.

Предприятия по изготовления железобетонных изделий существуют во всех крупных городах, этот вид продукции полностью стандартизован, что предоставляет достаточный выбор для приобретения или заказа необходимого изделия.

По стоимости с учетом монтажа и механических характеристик дорожные и стеновые бетонные плиты сравнимы с кирпичной и блочной кладкой, но выигрывают по срокам возведения. При сооружении межэтажных перекрытий конкуренцию железобетону по стоимости составляет древесина, уступающая в прочности и долговечности.

Современные технологии и материалы помогают достичь высокого уровня шумо- и теплоизоляции бетона, высокой степени чистоты и гладкости поверхности плит, что делает их применение привлекательным для жилищного строительства.

К преимуществам стоит добавить и такие показатели, как высокая сейсмостойкость и пожаростойкость бетона.

Недостатком сборного железобетона многие специалисты и пользователи называют необходимость применения специальной техники для монтажа, особенно при высотном строительстве. Его скорее можно посчитать спецификой конструкции, в промышленном или поточном гражданском секторе она разрешается существованием специализированным монтажных организаций, в индивидуальном — разовым характером работ и массой предложений по выполнению соответствующих работ или предоставлению услуг.

Разновидности плит

К категории бетонных плит относится множество изделий, различающихся по конструкции, форме и текстуре поверхности, материалу, назначению и условиям эксплуатации. Примером может послужить один из классифицируемых по назначению видов, наиболее применимых и знакомых большинству, — плиты перекрытия.

Бетонные плиты могут различаться по материалу, конструкции, текстуре поверхности, а также назначению.

Сплошные изделия

Сплошные, называемые также полнотелыми или монолитными, плиты применяются в сооружениях с повышенными нагрузками и требованиями по водостойкости и морозостойкости — для дорожного, аэродромного и гидротехнического строительства, для межэтажного перекрытия промышленных объектов, при устройстве перекрытия теплотрасс.

При возведении зданий эта разновидность применяется в качестве капитальных стеновых панелей, для устройства балконов и эркеров. Изделия отличаются не только повышенной прочностью, но и большой массой.

Сплошные плиты.

При необходимости и отсутствии особых технических требований монолитную плиту любого размера можно изготовить и своими руками, выполнив опалубку, армокаркас и укладку в форму заводского или также самостоятельно приготовленного бетона.

С пустотами из железобетона

Для снижения общего веса строительных конструкций межэтажные перекрытия часто выполняют из пустотелых плит. Уменьшение объема бетона не должно привести к снижению прочностных характеристик и в этих элементах компенсируется усилением армокаркаса, что всегда подтверждается расчетами.

Пустотные плиты из-за небольшой массы дешевле монолитных и практичнее в монтаже. Их номенклатура обеспечивает наличие подходящей модели для любого объекта. Толщина пустотелых плит составляет от 160 до 300 мм, самой востребованной является 220 мм.

Диапазон ширины плит — от 1,0 до 6,6 м, длины — от 2,5 до 12 м.

Ребристые панели

Ребристые перекрытия, классифицируемые как и П-образные, преимущественно используют в промышленном строительстве.

Такая форма обеспечивает плитам повышенную жесткость за счет продольных вертикальных ребер и дополнительных поперечных. По сравнению с другими типами плит перекрытия ребристые панели обладают максимальной — до 18 м — длиной и используются в широких пролетах производственных цехов.

Стандартная высота ребристых панелей составляет 30 и 40 см, ширина — от 1,5 до 3,0 м. Для изготовления этих изделий применяют бетон средней и высокой плотности, при наличии в воздухе рабочей зоны агрессивных веществ рекомендуется применение силикатного бетона.

все виды и стандартные размеры


Плитами перекрытия называют горизонтальные конструкции, которые выполняют функцию междуэтажных или чердачных перегородок, установленных между кровлей и последним этажом дома.

В современном строительстве обычно прибегают к установке бетонных перекрытий, при этом абсолютно не важно, сколько уровней у строения. В этой статье мы рассмотрим типы и размеры плит перекрытия, которые применяются на строительных объектах чаще всего. Данные изделия составляют основную долю продукции, которая выпускается на заводах ЖБИ.

Назначение конструкции

Несущие конструкции производят из тяжелого или легкого бетона, а усиливают их структуру при помощи арматуры, которая придает прочность изделиям. На современном рынке строительных материалов представлены все стандартные виды ЖБ плит, которые можно разделить на несколько категорий в зависимости от того, какая у них ширина, длина, вес, и другие не менее важные параметры, влияющие на основные характеристики изделий.

Самая распространенная методика классификации бетонных панелей заключается в разделении их по виду поперечного сечения. Также существует еще несколько отличительных характеристик, которые мы обязательно рассмотрим в нашей статье.

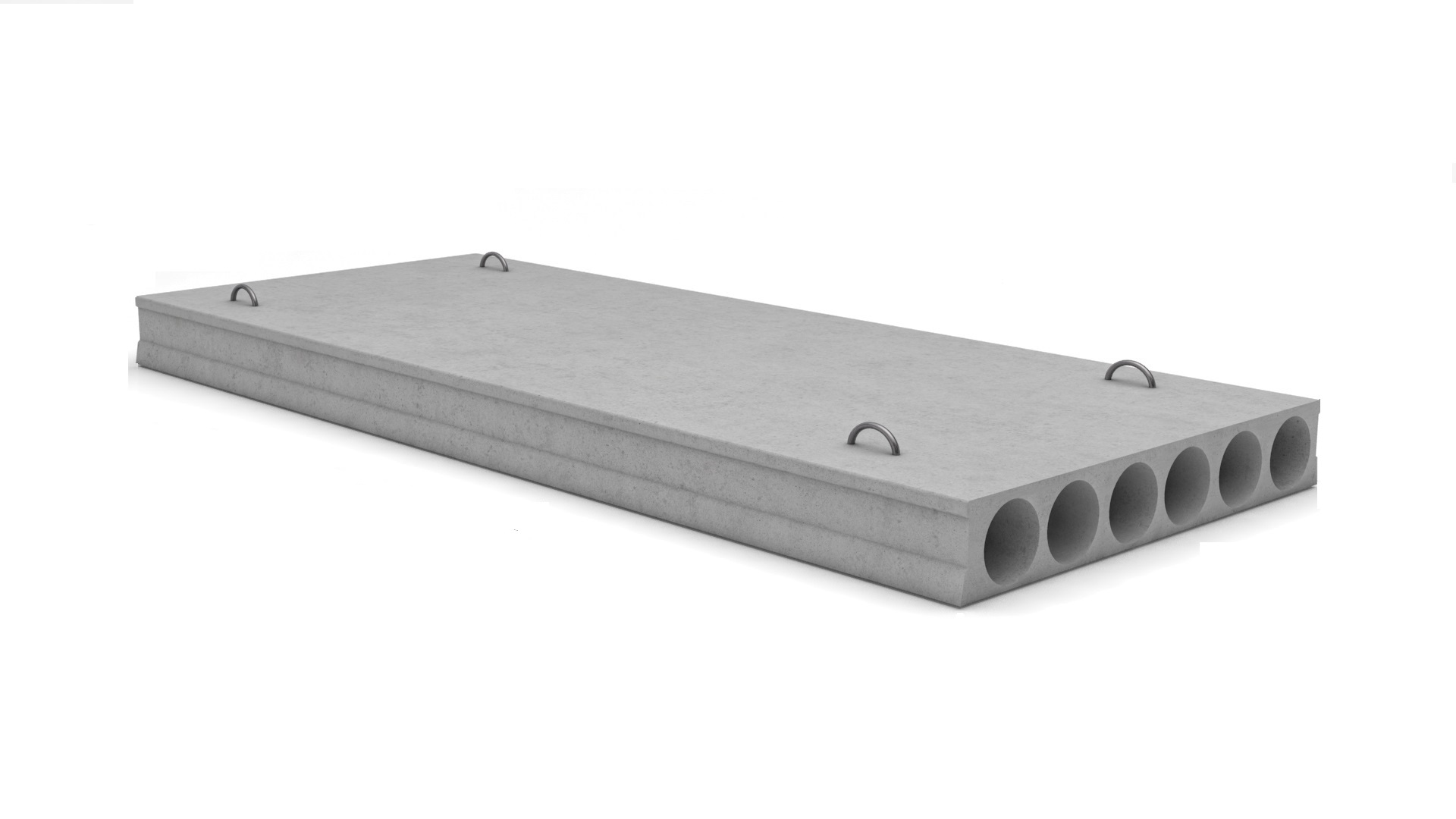

Многопустотные железобетонные панели ПК

Это одни из самых часто встречающихся разновидностей изделий, выпускающихся на заводах ЖБИ, которые одинаково хорошо подходят для строительства частного и многоэтажного дома. Также многопустотные ПК изделия широко применяются в возведении массивных промышленных зданий, с их помощью обеспечивают защиту теплотрасс.

Многопустотные плиты перекрытия характеризуются наличием пустот

Ровная плоская поверхность, которой обладают круглопустотные жб панели, позволяет монтировать надежные перекрытия между этажами, выдерживающие внушительные нагрузки. Данная конструкция снабжена полостями с сечениями различной формы и диаметра, которые бывают:

  • круглыми;
  • овальными;
  • полукруглыми.

Технологические пустоты, которые в процессе монтажа заполняются воздухом, благодаря этой своей особенности пользуются повышенным спросом, что говорит о преимуществах именно такой конфигурации блоков. К неоспоримым достоинствам ПК относится:

  1. Существенная экономия сырья, что позволяет снизить себестоимость готового изделия.
  2. Высокий коэффициент тепловой и шумовой изоляции, улучшающий эксплуатационные характеристики постройки.
  3. Круглопустотные панели являются отличным решением для прокладки коммуникационных магистралей (проводов, труб).

Железобетонные конструкции данного типа можно условно разделить на подгруппы, и далее мы расскажем, какие бывают круглопустотные перекрытия и по каким признакам их можно отнести к той или иной подгруппе. Эта информация будет важна для правильного выбора материала в зависимости технологических требований строительства.

Плиты разнятся способом установки: у 1 ПКТ есть три опорные стороны, в то время как 1 ПКК может быть уложена на все четыре стороны.

Также необходимо обращать внимание и на размер внутренних пустот – чем меньше диаметр отверстий, тем выносливее и прочнее круглопустотные панели. К примеру, у образцов 2ПКТ и 1 ПКК аналогичная ширина, толщина, длина и количество опорных сторон, однако в первом случае диаметр пустотелых отверстий равен 140 мм, а во втором – 159 мм.

Что касается прочности продукции, выпускаемой заводами, то на ее показатели непосредственно влияет толщина, которая в среднем составляет 22 см. Существуют и более массивные панели с толщиной в 30 см, а при заливке облегченных образцов соблюдают этот параметр в пределах 16 см, при этом в большинстве случаев используют легкий бетон.

Отдельно стоит упомянуть о несущей способности изделий ПК. В большинстве своем многопустотные перекрытия ПК, согласно общепринятым стандартам, выдерживают нагрузку в 800 кг/м2. Для строительства массивных зданий промышленного назначения применяют плиты, изготовленные из напряженного бетона, этот параметр увеличивают до расчетного значения в 1200-1250 кг/м2. Расчетная нагрузка – это вес, превышающий аналогичную величину самого изделия.

Производители выпускают железобетонные панели стандартных размеров, но иногда параметры могут существенно отличаться. Длина ПК может варьироваться в диапазоне 1,5м – 1,6 м, а их ширина составляет 1 м, 1,2 м, 1,5 м и 1,8 м.

Наиболее легкие и малогабаритные перекрытия весят менее полутонны, в то время как самые массивные и тяжелые образцы обладают весом в 4 000 кг.

Круглопустотные конструкции очень удобны в использовании, ведь застройщик всегда имеет возможность подбирать материал необходимого размера, и это еще один секрет популярности данной продукции. Ознакомившись с самыми распространенными ПК изделиями, к которым относятся пустотные плиты перекрытия, рассмотрев их виды и размеры, предлагаем перейти к другой продукции аналогичного назначения.

Сборные ребристые (П-образные) панели

Свое название данные железобетонные конструкции получили благодаря особой конфигурации с двумя продольными ребрами жесткости, а применяются они в строительстве нежилых помещений и в качестве несущих элементов для прокладки теплоцентралей и сетей водопровода. Для усиления жб изделий на этапе их заливки проводят армирование, что вкупе с особой формой приводит к экономии сырья, придает им особую прочность и наделяет устойчивостью к изгибу. Их не принято устанавливать в качестве перемычек между этажами для жилого дома, так как здесь придется столкнуться с неэстетичным потолком, который достаточно сложно снабдить коммуникациями и обшить облицовкой. Здесь также есть свои подвиды, рассмотрим, какие отличия имеются у изделий в рамках одной группы.

Конструкция ребристых плит отличается высокой прочностью

Первая и основная отличительная особенность П-образных конструкций заключается в их размерах, а точнее, в показателях высоты, которая составляет 30 или 40 см. В первом случае мы сталкиваемся с изделиями, которые применяются при возведении зданий общественного назначения и в качестве перемычек между верхним этажом дома и чердачным помещением. Для массивных крупногабаритных коммерческих и промышленных зданий обычно выбирают плиты с высотой в 40 см. Ширина ребристых перекрытий может составлять 1,5 или 3 м (для более прочных образцов), а их вес колеблется в пределах 1,5 – 3 т (в редких случаях до 7 т). Сборные ребристые бетонные плиты характеризуются следующими показателями длины:

  • 6 м.
  • 12 м.
  • 18 м (редко).
Таблица размеров ребристых плит

Сплошные доборные конструкции

Если необходимо получить особо прочное перекрытие между этажами дома, прибегают к помощи сплошных перемычек, так как они с легкостью выдерживают нагрузку в 1000-3000 кгс/м2, и применяют их в основном при монтаже многоэтажных зданий.

Сплошные перемычки позволяют смонтировать высокопрочное перекрытие

У таких изделий есть минусы, ведь их вес для сравнительно небольших габаритов достаточно внушительный: стандартные образцы весят от 600 кг до 1500 кг. Также у них слабоваты показатели тепловой и шумовой изоляции, что не позволяет им достойно конкурировать с пустотелыми ПК образцами. Длина данного вида панелей составляет от 1,8 м до 5 м, а толщина равна 12 или 16 см.

Монолитные конструкции

Предыдущий и данный виды панелей имеют одинаковую сферу применения и устанавливаются там, где есть необходимость создать крепкую постройку, способную выдержать сверхнагрузки. Такая перегородка не содержит полостей и создается непосредственно на стройплощадке по имеющимся точным расчетам, поэтому она может принимать любую конфигурацию и размеры, ограниченные лишь площадью возводимого объекта.

В статье мы подробно описали, какие бывают виды панелей перекрытия, какими стандартными размерами они обладают и где применяются чаще всего, поэтому вы сможете выбрать необходимые изделия для предстоящего строительства и получите прочную долговечную конструкцию, способную прослужить вам не менее столетия.

технические характеристики — Всё про бетон

Плиты перекрытия используют для разделения строения на этажи. Эти элементы конструкции воспринимают массу от мебели и людей, находящихся в здании, служат в качестве диафрагм жесткости, расположенных по горизонтали, улучшают звуко- и теплоизоляцию характеристики помещений.

Для улучшения звукоизоляционных характеристик и уменьшения веса их изготавливают с продольными, обычно круглыми пустотами. Нижняя часть плиты должна быть полностью подготовлена к отделке и выполняет функцию потолка, а верхняя сторона  выступает как основание для настила пола.

Разновидности плит перекрытия

Чтобы подобрать для здания наиболее подходящую плиту перекрытия, используют их особую маркировку. Эта отметка дает возможность получить информацию об основных качествах изделия. Начиная с предельной нагрузки, которую способна без ущерба выдержать плита и заканчивая ее габаритами.

В маркировке желательно полностью разобраться, чтобы впоследствии во время выбора конкретного изделия не допустить ошибки.

Для разного вида зданий и способов строительства используют и разные виды плит перекрытий:

  • Ребристые. Не отличаются от подобных изделий особым профилем, благодаря которому плиты лучше выдерживают нагрузки на изгиб. Но, присутствие своеобразных выступов в виде балок, ограничивает их использование для устройства жилых помещений. Производят как сплошные ребристые плиты, так и с проемами. Это дает возможность использовать их при постройке подвалов или чердачных помещений.
  • Пустотелые. В основном используют, для создания междуэтажных перекрытий. Эти плиты прекрасно      сохраняют тепло и защищают от шума, их используют при постройке зданий из бетона, кирпича и различных блоков. Плиты такого типа имеют небольшую массу.
  • Монолитные. Это наиболее прочные изделия, среди используемых в строительстве плит перекрытия. Именно их повышенная несущая способность и стала основным фактором для их использования – строительство высотных зданий и многоэтажных домов.
  • Сплошные. Эта разновидность плит перекрытия в основном используется при строительстве промышленных или сложных зданий. Они способны переносить достаточно высокие нагрузки во время эксплуатации. При их изготовлении используют бетон с максимальными показателями прочности.
  • Облегченные. Эта разновидность изделий имеет небольшую массу, благодаря множеству пустот в конструкции. Используют как при постройке производственных зданий, так и при строительстве малоэтажных домов. Главное их преимущество – масса. Это дает возможность их использовать в постройках на легких фундаментах и при строительстве зданий на слабых грунтах.

Сферы использования

  • Основная сфера применения различных плит – изготовление межэтажных перекрытий. Для этого лучше всего годятся пустотелые варианты;
  • Еще эти элементы конструкции используются для чердачных перекрытий и при строительстве различных перегородок. Для первого способа использования лучше ребристые изделия, а для второго наиболее подходящие пустотные плиты;
  • Так же из плит перекрытий можно собирать теплотрассы, устанавливая их как конструктивные или ограждающие элементы;
  • При строительстве гаражей, особенно, в строениях на несколько машин — они используются как для крыши, так и для постройки стен, в этом случае лучше выбрать пустотные детали.

Достоинства и недостатки

Преимущества перекрытий из ЖБ плит видны сразу – повышенная прочность, длительный срок службы и надежность. Эти конструктивные элементы могут переносить практически без ущерба огромные нагрузки.

И что очень важно – в течение 50 лет после изготовления бетон, из которого изготовлены плиты, становится только прочнее, обычно такие изделия могут пережить несколько поколений людей.

Преимущества ЖБ плит:

  • Длительный срок службы, надежность и прочность;
  • Стоимость доступна для большинства людей;
  • Высокие показатели тепло и звукоизоляции;
  • Простота установки изделий.

Как недостатки можно назвать:

  • Необходимость применения во время монтажа мощной грузоподъемной техники;
  • Довольно большая масса – например, перекрытия между этажами в постройке из дерева из таких элементов изготовить невозможно, конструкция здания просто не сможет выдержать такой массы;
  • Необходимость заливки стяжки для распределения общей нагрузки по всем уложенным плитам.

Но, все эти недостатки полностью перекрывают их положительные свойства, и ЖБ плиты один из самых популярных материалов, как в капитальном, так и в частном строительстве.

Классификация

Длина плит ПК чаще всего стандартная 12 м, высота 0.22-0.31 м, а их ширина – 1 м, 1,2 м, 1,8 м. если в плите есть пустоты или ребра армирования она стает очень прочной на изгиб при небольшой массе. В их пустотах удобно прокладывать линии коммуникаций и электропроводку.

Условно маркируют ЖБ плиты перекрытий с пустотами, на 3 подвида:

  1. 1-я группа — это вид изделия, его габариты, разновидность бетона («Л» – легкий, «С» – силикатный плотный) и вид арматуры;
  2. 2-я группа указывает расчетную нагрузку, и ее несущую способность;
  3. 3-я группа указывает присущие плите дополнительные свойства, отображающие особые условия применения ЖБ плит и уникальные особенности конструкций, к примеру, наличие закладных элементов.

Технические характеристики плит перекрытия

Важнейшие характеристики таких изделий – ширина, длина, ширина, вид и допустимая нагрузка. У разных изделий они могут отличаться, по этой причине необходимо внимательно изучить их маркировку.

Стандартные габариты, ЖБ плит перекрытия, по длине находятся в пределах 1,5-16,2 дециметров, и по ширине 10-18 дециметров. В большинстве случаев толщина может быть 220-400 мм, в зависимости вида плиты и ее длины.

При производстве этих элементов конструкции стандартными габаритами не ограничиваются, и если потребуется, изготовитель может сделать плиту перекрытия на заказ изделие с другими размерами.

По своим характеристикам, разные типы плит перекрытия тоже отличаются.

Некоторые типы требуют использование дополнительной звукоизоляции, так как их небольшая толщина неспособна надежно защитить от шума.

Преимуществом ЖБ плит небольшой толщины, является их небольшая масса. По другим характеристикам такие конструктивные элементы можно разделить по допустимой нагрузке на плиту перекрытия. Это – важный момент в проектировании и строительстве зданий.

Ведь способность плиты выдерживать определенную нагрузку, влияет на ее несущую способность. Эти качества плит перекрытия определяют надежность и срок службы нового здания в целом.

Стандартные размеры

Для экономии средств на строительство дома желательно во время проектирования предусмотреть использование плит стандартных размеров, ведь стоимость изделий, изготовленных на заказ, потребует дополнительных затрат.

Ассортимент предприятий по производству плит перекрытия дает возможность, выполнить какие угодно задачи строительства, ведь это изделие представлено различных размеров. Длина колеблется в пределах 1,6–15,0 м, ширина может быть от 0 до 2,4 м, толщина изделия равна 220 мм.

С помощью такой сетки размеров можно изготовить проект здания любой конфигурации и необходимого размера. Плиты из тяжелого бетона (М200) и легкого бетона в большинстве случаев производят с пустотами длиной плит 2,4-6,6 м. Толщина ЖБ плит равна 220 мм, масса изделия 0,9-2,5 т.

Приобретая ЖБ плиты без пустот, учтите, что их стандартные габариты –2,6 м, 4,2 м, 6,6 м. Для устройства конструкции «на одну комнату» лучше выбирать размеры плит 1,2 – 2,4 м длиной.

Покупая плиты нужно принять в расчет, что если толщина изделия 160 мм, то оно считается тяжелым и способно обеспечить надежную защиту помещений от шума. Если ЖБ плита 120 мм толщиной, то потребуется дополнительно его.

Технология монтажа

Установка на место плит перекрытия – рискованная и трудоемкая работа, по этой причине необходимо тщательно подготовиться к ней.

Монтаж перекрытий сам по себе несложен, необходимо только сделать все поэтапно:

  1. После доставки и разгрузки материала, необходимо привлечь к работе автокран. На участки где будут лежать плиты перекрытия, необходимо уложить цементный или бетонный раствор.
  2. После этого с помощью автокрана железобетонные плиты, осторожно, поднимают на необходимую высоту и размещают на подготовленном месте, если не удалось сразу правильно уложить ЖБ изделие, то ломиком его перемещают в необходимое положение.
  3. Таким образом, поднимая плиты за петли, выполняют укладку остальных плит перекрытия. Благодаря тому, плиты размещают на месте, где уложен раствор, они некоторый период еще остаются подвижными и, если потребуется, их ломом несложно слегка сместить.
  4. По длине плит перекрытия в промежутке между ними находится руст, его нужно хорошо замазать раствором. По сторонам пустотелых ЖБ плит, есть много небольших углублений. Когда будут заделаны раствором русты, плиты превратятся в единую конструкцию.

Важно! После укладки плит и заделки рустов, необходимо раствором закрыть торцы ЖБ плит, иначе в зимний период они промерзнут.

Изолировать торцы плит, можно таким образом:

  1. Использовать минеральную вату, которой забивают пустоты по торцам примерно на 20-30 см глубиной;
  2. Используя легкий бетон, залить торцы плиты на глубину около 25 см;
  3. Закрыть торцы кирпичом и после этого промазать их раствором.

Заделку торцов можно произвести при подготовке к укладке плит, так будет значительно удобнее и проще.

Стоимость плит перекрытия

При покупке плит перекрытия их стоимость является одним из важнейших факторов, она прямо пропорциональна габаритам изделия: большие плиты стоят дороже, даже если ширина будет одна, то за длинную плиту заплатить придется больше.

Наиболее дорогими будут монолитные плиты, которые нечасто используются в частном строительстве, так как их изготавливают для использования в местах с высокими нагрузками.

Оптимальным вариантом для строительства 1-2 этажных зданий будет выбор плит с пустотами внутри, эти изделия при небольшой стоимости обладают такими положительными свойствами, как:

  • Снижены требования к грузоподъемной технике;
  • Улучшенная, зашита от шума;
  • Выше теплоизоляционные показатели.

При проектировании нужно принимать в расчет то, что выбор стандартных габаритов плит в финансовом отношении более выгоден, по сравнению с их изготовлением по индивидуальным требованиям. Учтите что ходовые плиты стандартных габаритов по доступной стоимости всегда в наличии.

Нестандартные изделия приобрести значительно сложнее, и может, потребуется делать их на заказ, что будет стоить дороже. Так как ЖБ изделия прекрасно компонуются между собою, то будущий хозяин дома неограничен в конструктивных решениях, этажности здания, и реализации любых дизайнерских замыслов.

Размеры и виды плит перекрытия

Каждый человек, который хоть однажды сталкивался спроцессом строительства домов, отчетливо понимает, что без плит перекрытияобойтись не получится. Их делают из железобетона, что обеспечивает довольновысокие прочностные характеристики. Размерыплит перекрытия могут быть разными, однако от них зависит масса блока, егопрочность и износостойкость. Многопустотные плиты перекрытия стали пользоватьсяпопулярностью достаточно давно, нет причин полагать, что в дальнейшем придетсяотказаться от их использования. Практика показывает, что около девяностапроцентов веса каждого дома – это масса именно таковых блоков. Важно понимать,что вес у плит перекрытия может быть разным, как и размеры. Все зависит отфактической сферы применения данной продукции.

Рис. 1 Размеры плит перекрытия

Конструкционные особенности плит перекрытия

Несложно догадаться в том, что внутри такое плитыперекрытия пустотные, так как в противном случае они бы имели слишком большуюмассу. В ходе продажи обязательно добавляется маркировка, свидетельствующая отом, что блоки многопустотные, впрочем, это и так заметно даже для несведущегочеловека. ГОСТ плит перекрытиярегламентирует типоразмеры этой продукции и иные параметры. Характернаяособенность в том, что форма пустот внутри таковых плит может быть овальной,круглой и даже прямоугольной. Это оказывает воздействие на функциональныеособенности данной продукции, широко применяемой в современном строительстве.Большинство плит перекрытия имеют цилиндрические пустоты, так как это самыйоптимальный вариант в плане производства, а также эксплуатации.


Рис. 2 Многопустотные плиты перекрытий: а — с круглыми пустотами; б — плиты, изготовляемые на установках с бетонирующими комбайнами; в — плиты с овальными пустотами; 1 — верхний слой; 2— средний слой; З — нижний слой

Плиты перекрытия бывают без армированными иармированными, что также делает их более и менее прочными. Те модификации,которые имеют железный каркас, являются армированными, обладающими повышеннымзапасом прочности. Важно понимать, что эти плиты перекрытия могут похвастатьдовольно высокими показателями массы, однако их использование также влечет засобой повышение нагрузок на само здание, на затраты строительства. Все этоскорее негативные моменты, но подобная продукция обладает очень внушительнымзапасом прочности, поэтому способна эксплуатироваться под высокими нагрузками. Плиты перекрытия (ПК) размеры ГОСТстрого определены, поэтому всегда можно подобрать нужный вариант дляиспользования в тех или иных условиях. Что касательно проведения монтажныхработ, то здесь имеет значение то, на какое именно опирание они будутукладываться, та как оно может быть разным.

Например, когда опирание не может похвастать хорошимзапасом прочности, то в итоге неминуемо проявятся неприятные последствия, аименно их строители заинтересованы избегать всеми силами. Еще один немаловажныймомент – это размер пустотной плиты перекрытия, так как именно от этогопараметра зачастую зависит стоимость продукции. Строители учитывают не толькодлину и ширину плиты, но и ее фактическую массу. Длина плит перекрытияварьируется в пределах от тысячи ста восьмидесяти миллиметров до десяти тысячисемисот миллиметров. Этого запаса вполне достаточно для решения большинствастроительных задач. Плиты перекрытия поразмеру подбираются в зависимости от целей строителей. Что касательноширины подобной продукции, то она тоже может варьироваться от девятисотдевяноста миллиметров до трех тысяч пятисот миллиметров. Самыми популярными наданный момент являются многопустотные плиты, длина которых равна шести метрам,а ширина полутора метрам. Высота и толщина этих панелей тоже имеет немаловажноезначение.

Толщина подобных плитперекрытия всегда остается неизменной и равняется двухсот двадцати миллиметрам.Немаловажное значение имеет масса таковой панели, так как от этого зависитнагрузка на здание и долговечность самой панели. Монтаж подобных блоков всегдареализуется посредством использования спецтехники – кранов, а ихгрузоподъемность начинается от четырех тонн. Строители неизменно берут вовнимание длину и массу панелей, особенно, когда предстоит строительствосовременного дома, ведь в этом случае длина будет не столь важной в расчетах,как масса плиты перекрытия.

Рис. 3 Плиты перекрытия (ПК) размеры ГОСТ

Подробно о массе и размерах бетонных плит перекрытия

Когда речь идет про использование плит перекрытия всовременном строительстве, неизменно берется во внимание их масса. Здесьсуществуют определенные особенности, которые нужно брать во внимание. Например,в пределах нашей страны производятся такого рода плиты весом от девятисотшестидесяти килограмм до четырех тысяч восемьсот двадцати килограмм. Именномасса является базовым параметром, из-за которого в последующем можноопределить методику установки плиты на ее будущее место. Практика показывает,что зачастую для этого применяются краны, грузоподъемность которых находится впределах пяти тонн. Желательно, чтобы оставался некоторые запас впроизводительности спецтехники, чтобы была возможность обеспечения безопасностина строительной площадке. Размерыбетонных плит перекрытия оказывают непосредственное воздействие на ихмассу, которая увеличивается прямо пропорционально. Важно брать во внимание,что масса панелей с одинаковой маркировкой на практике может отличаться, однакоэтот разбег будет минимальным. Масса плит перекрытия не изменяется вплоть дограмма, так как подобные погрешности попросту не имеют никакого значения.

Эксплуатационные нагрузки

Например, если изделие из бетона попадает под дождь,то его масса соответственно увеличится в сравнении с тем, которое было в сухойсреде. Эти условия стоит брать во внимание в ходе строительства, так как впоследующем нагрузки на здание периодически могут изменяться. Каждая панельперекрытия имеет три отдельные части, которые должны учитываться строителями.Например, верхняя часть с этажом, где будут проживать люди. Разумеется, сверхуизделие будет подвергаться нагрузке от напольного покрытия, утеплителей, атакже бетонных стяжек, которые укладываются сверху. Именно стяжки оказываютсильное воздействие на блоки, так как имеют немалый вес. Виды плит перекрытия бывают разными, однако все они обладаютмногочисленными конструкционными сходствами, а эксплуатационные особенностипрактически одинаковы. Что касательно нижней части плиты перекрытия, то онаслужит основанием для потолка, которое нагружается осветительными приборами. Нестоит относиться к этому фактору скептически, ведь для монтажа подобной техникиприходится нарушать целостность перекрытия для прокладки проводки.

Рис. 4 Виды плит перекрытия

Если же речь идет о применения плит перекрытия вбольших помещениях, в пределах которых имеются многочисленные колонны,хрустальные люстры, то последние тоже имеют очень большую массу, что приводит кповышению нагрузок на силовую конструкцию любого строения. Финишная отделкапотолочной зоны может быть разной, но в любом случае она внесет свой вклад вразрушение плиты и подвергнет ее более быстрому износу из-за повышенныхнагрузок. Конструкционная часть плиты перекрытия тоже должна учитыватьсястроителями, так как именно она служит для объединения верхней и нижней частиединого блока, поддерживая их в воздухе. Любая пустотная плита являетсяконструкционной, поддерживающей все составляющие блоки в едином комплексе. Длина плит перекрытия, как и их ширина,тоже отражаются на прочности изделия.

Важно брать во внимание динамическую нагрузку, так какона тоже оказывает немаловажное значение в строительстве любых объектов. Еесозданием постоянно занимаются сами люди, то и дело перемещающиеся по такимплитам или же, двигая по ним свои вещи, не всегда обладающие малым весом. Всеподобные факторы оказывают немаловажное значение на износостойкость идолговечность панелей перекрытия, поэтому их следует брать во внимание прирасчетах нагрузок на объект, который проявятся по завершению проведениястроительных мероприятий.

Как устроены пустотные плиты?

Стоит рассмотреть обычную бытовую ситуацию, когда наплиту перекрытия приходится высокая нагрузка, например, если нужно один разпереместить рояль, то ничего страшного не произойдет, но если такие вещипередвигать каждый день, то это грозит разрушением плиты. Не стоит опасатьсятого, что плита может рухнуть, однако с ее вентилируемостью уже могутпроявиться первые проблемы. Маркировкаплит перекрытия указывает на их технические и эксплуатационныехарактеристики. Все существующие блоки такого типа принято делить нараспределенные и точечные. Понять разницу между таковой продукцией предельнопросто. Если рассмотреть простейший бытовой пример. Если одна и та же массивнаялюстра будет иметь вес около тонны, то она станет оказывать на перекрытиеисключительно точечную нагрузку, а вот если речь идет про тяжелый натяжнойпотолок, то он уже окажет распределенную нагрузку.

Рис. 4 Маркировка плит перекрытия

Также существует совмещенная нагрузка, котораяобъединяет в себе точечную наряду с распределенной. Разумеется, в этом случаеплита перекрытия будет испытывать повышенные нагрузки. В качестве примера можнорассмотреть самую обычную ванну, которую предварительно заполнили водой. В этомслучае она будет находиться на штатных ножках, а давление корыта на ножки – этои есть распределенная нагрузка, но ножки на пол будут оказывать точечнуюнагрузку. Толщина плиты перекрытия ЖБможет быть разной, что определит ее запас прочности. Цена пустотной плитынепосредственно связана с ее массой. Вникнуть в суть этого дела довольносложно, однако вполне реально, если проводить аналогии с бытовыми ситуациями.При строительстве любого объекта в обязательном порядке осуществляется расчетнагрузок на бетонные перекрытия. Важно понимать, что маркировки всех плит могутсущественно различаться. Например, если конструкция предусматривает вариации внескольких типовых размерах, то в этом случае буквенное обозначение неизменнодополняют цифрами. Из этого следует, что любые железобетонные перекрытияпустотного типа имеют маркировку, начинающуюся с символов ПК, а монолитныеплиты будут обозначаться просто буквой П. Расчет плит перекрытия, а именнонагрузок на них, всегда производится индивидуально еще на этапе составленияпроектной документации.

Дополнительная информация

Стандартныеразмеры плит перекрытия регламентированы ГОСТом, поэтому онизакупают на основании проектных расчетов строительной компанией. Если изделияориентированы на эксплуатацию в довольно сложных условиях, то приходитсяприбегать к более широкой классификации по разновидности напрягаемой арматуры,что используется на этапе производства железобетонных конструкций. В рядеслучаев маркировке подвергаются даже бетонные растворы, если в этом возникаетнеобходимость. Каждый дом из блоков обладает стеновыми перегородками, которыеразнятся конструкцией. Бетон может быть легким, жаростойким, силикатным,ячеистым и мелкозернистым. Все эти разновидности бетона указываются вмаркировке бетонных перекрытий по первой букве из названия типа бетонной смеси.

Технология производства плиты ПК ГОСТ

ПлитыПК ГОСТ производятся разными способами, что по итогу отличаетих качеством лицевой поверхности. Если мы говорим о плитах формата ПК или ПГ,то их льют при условии использования опалубок, а вот панели ПБ производятпосредством непрерывной методики на конвейере. Важно понимать, что последняятехнология отличается большим совершенством в сравнении с опалубочнымпроизводством, поэтому и поверхность и таковых плит перекрытия более гладкая ичистая в сравнении с плитами ПК. Что касательно конвейерного производства, тооно дает возможность изготавливать плиты разной длины вплоть до девяти метров,что крайне удобно для заказчиков, использующих доборные плиты. Технологияпроизводства тоже оказывает воздействие на прочностные характеристикиизготавливаемой продукции. Все они регламентированы и берутся во внимание, когдасоставляются проектные расчеты. Плиты перекрытия подбираются в соответствии снагрузками.

Плиты перекрытия – размеры, маркировка и классификация железобетонных плит

Без плит перекрытия не обходится ни один крупный строительный объект. Плиты представляют собой удобный и надежный материал, с которым строительство занимает минимум времени. Богатый ассортимент дают возможность легко выбрать плиты перекрытия, размеры и маркировка которых идеально подходят для конкретного случая. На стадии проектирования необходимо знать, какими бывают железобетонные плиты перекрытия, чтобы подобрать те, которые позволят быстро и качественно завершить строительство.

Главные преимущества плит перекрытия

Сначала стоит коротко рассказать о достоинствах, которые делают плиты настолько востребованными.

При изготовлении производитель придерживается требований, которые указаны в ГОСТ 9561-91 “Многопустотные железобетонные плиты перекрытий для зданий”. Это обеспечивает строительному материалу ряд важных достоинств:

  • Низкая стоимость по сравнению с другими строительными материалами, которые используются в аналогичных ситуациях.
  • Скорость монтажа. Нет необходимости ожидать, пока затвердеет раствор или бетон, используемый при устройстве перекрытий.
  • Шумоизоляция – круглые пустоты снижают коэффициент проводимости звука.
  • Надежность – армирование позволяет плитам противостоять любым типам нагрузок: на сжатие, изгиб, растяжение.
  • Богатый выбор изделий, различающихся по размерам, крепости и прочим характеристикам.

Поэтому сегодня почти ни один крупный строительный объект не обходится без использования плит перекрытия.

Габариты плит

Сегодня изготавливаются плиты разных габаритов. Благодаря тому, что размеры бетонных плит перекрытия сильно различаются, специалисты могут легко подобрать те, которые подойдут для возведения конкретного здания.

Например, длина плит варьируется в пределах 2400-12000 мм. Ширина может составлять 1000-7200 мм. Для большей информативности стоит разместить таблицу с подробным описанием габаритов плит перекрытия:

Тип плитыРазмер плиты, мм
ДлинаШирина
1ПК
2ПК
3ПК
От 2400 до 7500 с шагом 300, исключая 69001000, 1200, 1500, 1800, 2400, 3000, 3600
1ПК90001000, 1200, 1500
1ПК
2ПК
3ПК
От 3600 до 7500 с шагом 300, исключая 6900От 2400 до 3600 с шагом 300
1ПК
2ПК
3ПК
От 2400 до 3600 с шагом 300От 4800 до 7200 с шагом 300, исключая 6900
4ПКОт 2400 до 6600 с шагом 300, а также 7200 и 90001000, 1200, 1500
5ПК6000, 9000, 120001000, 1200, 1500
6ПК120001000, 1200, 1500
7ПКОт 3600 до 6300 с шагом 30001000, 1200, 1500, 1800
ПГ6000, 9000, 120001000, 1200, 1500

Как видите, плиты могут сильно различаться по размеру. Это позволяет специалистам легко подбирать наиболее подходящие материалы для выполнения конкретных работ.

Классификация плит

Разделять их можно по различным параметрам. Например, необходимое количество опор для укладки, толщина и многие другие. Но специалисты разделяют их на три группы по конструкции.

Пустотные

Плиты имеющие воздушные полости, обеспечивающие высокие показатели звукоизоляции и теплоизоляции. Благодаря этому они могут стать прекрасным выбором при необходимости устройства межэтажных перекрытий. От того, какой диаметр имеют пустоты, зависят все характеристики плиты: вес, коэффициент тепло- и звукопроводности, возможность выдерживать нагрузки. Они находят применение при возведении домов из различных строительных материалов.

Пустотные плиты перекрытия.

Ребристые

Основная сфера применения – строительство кровли в промышленных зданиях – складах и ангарах.

Ребристые плиты перекрытия.

Монолитные

Не имеют внутренних пустот. Представляют армированные конструкции из бетона высоких марок. Главное достоинство – высокая прочность. Сравниться с ними не могут плиты других типов. Применяются при возведении высотных зданий, когда несущая способность является более важным фактором, чем малый вес и высокий коэффициент шумоизоляции.

Монолитные плиты перекрытия.

Сфера применения существенно увеличивается, так как конструкция плит существенно различается. Это дает инженерам возможность легко выбирать материал, подходящий для определенного здания.

Расшифруем маркировку

Маркировка плит перекрытий дает возможность проектировщику легко узнать важные данные о конкретном строительном материале. Это крайне важно – ему достаточно прочесть всего несколько символов, чтобы определить, какая плита обеспечит нужный уровень безопасности и надежности.

Рассмотрим маркировку плиты ПК63.12-3. АтVта

Маркировка плиты перекрытия ПК63.12-3.АтVта расшифровывается:

  • Буквы ПК обозначают тип изделия – плита перекрытия.
  • Первое число показывает длину плиты. В маркировке используются дециметры, а не другие единицы измерения. На практике длина на 20 миллиметров меньше указанной в маркировке. Поэтому, данная плита будет иметь длину 62,8 дециметра или 628 сантиметров.
  • Второе число – ширина плиты. Она также указывается в дециметрах, однако, фактическая ширина плиты на 10 миллиметров меньше. Так что, можно с уверенностью утверждать, что ширина плиты будет составлять 11,9 дециметра или 119 сантиметров.
  • Последнее число, после дефиса, обозначает несущую способность. Измеряется она в центнерах на квадратный метр. Эта плита способна выдерживать нагрузку до 300 килограмм на квадратный метр.
  • Буквы в конце обозначают дополнительные характеристики изделия. Так, АтVта сообщает, что плита армирована арматурой предварительного напряжения.

Кроме этого, могут встречаться следующие обозначения:

  • т – при создании изделия использовался тяжелый бетон. Благодаря этому она отличается повышенной прочностью, что позволяет применять её в местах с повышенной механической нагрузкой.
  • а – отверстия плиты имеют уплотняющие вкладыши.

Запомнив эти нехитрые обозначения, даже непрофессионал легко сможет понять, какая конкретно плита скрывается за сложной маркировкой. Значит, сумеет определить, в каких местах её использование будет лучшим решением.

Дополнительная маркировка

При необходимости маркировка дополняется ещё одной буквой. В качестве примера рассмотрим маркировку 2ПКТ 56.10-8 та. Буква Т обозначает необходимое количество опор. Она показывает, что при установке плиты, последняя должна иметь минимум три опоры. Стоящая на её месте буква “К” означает необходимость четырех опор. Но большинство плит перекрытия нуждается всего в двух опорах, что и подразумевается в случаях, когда дополнительной буквы в маркировке нет.

В маркировке встречается обозначение ПГ или же ПБ. Первое обозначает, что плита имеет грушевидные пустоты. Маркировка ПБ обозначает плиты, при изготовлении готовых использовалось непрерывное формование. Для этого производитель использует длинные стенды.

Как вы убедились, маркировка легко поддается расшифровке. Изучив обозначения и взглянув на маркировку, вы узнаете характерные для конкретной плиты перекрытия размеры, назначение и ряд других параметров.

Другие статьи по теме:

Железобетонные стеновые панели: типы, вес, размеры, ГОСТ

Издавна строительным материалом служили кирпич, камень, дерево. В прошлом веке был разработан новый вид строительства – возведение вертикальных стен из армированных бетонных плит стандартных размеров. Разработаны серии стеновых панелей различного назначения.

СодержаниеСвернуть

Созданы альбомы чертежей для панелей разного вида, с расчетами, учитывающие особенности эксплуатации. ГОСТы на железобетонные стеновые панели предписывают, типоразмеры, виды бетона и стали для закладных и арматуры, место установки.

Типы и серии железобетонных стеновых панелей

Стеновая панель представляет железобетонную плиту, устанавливаемую вертикально. В зависимости от места применения используются пустотелые, монолитные железобетонные формованные изделия, сплошные или с выемками под окна и двери.

Стеновые ЖБИ выпускаются поточным методом. Это значит, объект собирается из разных панелей, относящихся к одной серии. Они унифицированы, относятся к одному альбому чертежей, независимо, строят дом в Москве или Чите. Набор отлитых деталей является конструктором для строителей.

Виды ж/б панелей и ГОСТы

  • Железобетонные наружные стеновые панели для жилых и общественных зданий могут отливаться из легкого пористого и тяжелого бетонов. Однослойные и двухслойные изделия соответствуют ГОСТ 11024-20-12
  • В строительстве жилых и административно-культурных объектов используют панели стеновые трехслойные железобетонные, монолитные или сборные, отвечающие требованиям ГОСТ 31310-2015.
  • Для контура цокольного этажа и подполья используют однослойные и двухслойные вертикальные конструкции соответствующие ГОСТ 11024-84 и ГОСТ 11118-73.
  • Внутренние стеновые панели из железобетона по характеристикам отвечают ГОСТ 12504-80.
  • Однослойные железобетонные стеновые панели для ограждения или инженерно- техническим конструкциям выпускаются по ТУ завода изготовителя.

Особые требования к арматурной сетке и закладным элементам. Для каждого вида плит применяется определенный вид стали, диаметр стержней, марка и класс арматурной сетки. Определяющими на этом этапе являются ГОСТ 31310-2005 и ГОСТ 1305-2003.

Значение серии ж/б изделий и альбома чертежей

В рамках ГОСТ разрабатывается серия внутренних или наружных железобетонных стеновых панелей с учетом допусков под условия эксплуатации, применяемого бетона, арматуры, закладных и схемы соединения блоков. То есть альбом регламентирует всю технологию от изготовления до установки стеновой плиты.

Как пример, серия 1.432.1-21 трехслойных железобетонных стеновых панелей рассчитана для плит длиной 6 м, устанавливаемых в отапливаемом помещении. Воздушная среда – влажная и агрессивная. Для этой серии разработано 7 выпусков альбома.

Каждый несет рабочие чертежи для одного сегмента – стеновые панели, монтажные узлы, применяемая арматура и прочее. Характеристики и размеры стеновых железобетонных панелей

В зависимости от нагрузки, которую будет нести стеновая панель подбирается арматура и закладные. Причем армирование выполняется с предварительным напряжением или обычным способом.

Плотность бетона, для отливки:

  • особо легкий, с пористым наполнителем – 700 кг/м3;
  • легкий – массой до 1800 кг/м3;
  • тяжелый – плотность до 1800 кг/м3;
  • особо тяжелый – выше 2 500 кг/м3.

Вес стеновых железобетонных панелей зависит от марки бетона, и количества слоев в сборке. Панели могут использоваться в каркасном строительстве, закрепляться закладными на опору, и тогда сборные железобетонные стеновые панели считают не несущими.

В бескаркасном контуре стеновые панели несущие, загруженные. Они могут быть также самонесущими и поэтажно несущими.

Размеры стеновых панелей

Типовые размеры наружных железобетонных стеновых панелей регламентированы ГОСТом.

  • Для жилых зданий используют плиты длиной 6 м, и 3 м, 1,5 м как доборные в проемах, с оконными гнездами, выемками под двери.
  • Для производственных помещений 6, 12 м длиной.
  • Высота всех плит 1,2 или 1,8 м.

Примечания:

  1. Координационные высоты панелей, указанные в таблице выше, относятся к панелям, предназначенным для надземных этажей, а координационные толщины панелей – к однослойным и сплошным слоистым панелям. В случаях, когда в таблице приведено несколько модулей, координационный размер кратен одному из этих модулей.
  2. Координационную длину угловых панелей определяют в зависимости от толщины панелей и конструкции угловых стыковых соединений.
  3. Координационную длину простеночных панелей допускается принимать отличной от приведенной в таблице в случаях, когда это обосновано особенностями решения фасадов зданий.
  4. Координационную толщину панелей, кратную модулю М/4, равному 25 мм,следует предпочтительно принимать для слоистых панелей.
  5. Допускается при соответствующем технико-экономическом обосновании и с разрешения госстроев союзных республик принимать координационную толщину панелей более 400 мм.
  6. Допускается изготовлять панели координационными размерами, отличными от указанных в табл. 1, на действующем оборудовании до 01.01.91, а также в случаях, предусмотренных СТ СЭВ 1001-78.

Толщина железобетонных стеновых панелей

Толщина железобетонных стеновых панелей зависит от количества слоев и составляет 20-50 см. Внутренние железобетонные стеновые панели представляют крупногабаритные плиты на высоту этажа и нужную длину, до 6 метров.

Примечание. Минимальную толщину слоя, указанную в скобках, допускается принимать по согласованию между проектной организацией – автором проектной документации на конкретные здания и предприятием-изготовителем при наличии технико-экономического обоснования, разработанного на основании экспериментальных данных, полученных для конкретных конструкций панелей с учетом условий их применения в зданиях и климатических воздействии.

Изготавливают их из обычного или гипсового бетона, укрепляют армирующей сеткой и покрываются слоем антикоррозийной замазки. Внутренняя плита обычно бывает однослойная, самонесущая.

На ребре каждой панели есть маркировка, которую нужно уметь читать:

  • Первая цифра 1, 2,3 показывает, сколько слоев в монолитной конструкции, а 4-6 – в сборной.
  • В- внутренняя, Н- наружная панель;
  • С – стены, Ц – цоколь, подвал, Ч – чердак.
  • размеры в дециметрах.

Порядок изготовления трехслойных железобетонных стеновых панелей

Однослойная плита изготавливается из бетона. Двухслойная имеет каркас, и теплозащитный слой, который одновременно выполняет функцию пароизоляции. Сверху конструкция покрывается цементно-песчаной стяжкой. Несущий слой устанавливают со стороны помещения.

Но в современном строительстве наиболее часто используют трехслойные стеновые плиты. Здесь панель с арматурой устанавливается на наружную сторону, укладывается слой теплоизоляции и внутренняя и наружная панель скрепляются арматурой.

Утеплитель в железобетонные стеновые панели выбирается, исходя из климатических условий эксплуатации. Армирование двухстороннее, каркасом и сеткой с защитой ее от ржавления специальной замазкой.

Крепление железобетонных стеновых панелей

Один из ответственных этапов панельного строительства – сборка каркаса здания или сооружения. На каждой панели предусмотрены специальные металлические элементы крепления, называемые закладными.

Какой тип замка выбрать, предписывает Типовая Технологическая Карта (ТТК) и является ссылочным документом в разработке ППР – проекта производства работ.

Однослойные или многослойные железобетонные панели закрепляют на каркасе одним из способов:

  • Методом сварки. Закладной элемент панели соединяется с ригелем балки с помощью стальных накладок.
  • Болтовое соединение – закладная и накладка соединяются винтовым соединением. От коррозии узел защищают бетонированием.
  • Соединение петля-скоба, когда накладка выполнена из арматуры, на нее вставляется петля закладной, место соединения бетонируется.
  • Самофиксирующие связи – когда замок выполняется между панелями. Одна из них имеет разомкнутую петлю, другая – выступающий штырь. При монтаже получается соединение, которое по действиям напоминает навешивание полотна двери на выступающие стержни.

Технические требования к стеновым панелям

Независимо, изготовлены железобетонные панели для промышленных зданий или жилых помещений они должны отвечать требованиям:

  • Точные размеры и формы с точно установленными закладными соединениями.
  • Соответствие веса и размера стандарту.
  • Соблюдение допусков, установленных ГОСТ, с погрешностью не более 10 мм.
  • Все металлические компоненты должны быть установлены заподлицо, для закладных допускается выход на 3 мм над поверхностью.

Заключение

Стеновые панели ускоряют и удешевляют строительство зданий и сооружений. Их используют в малоэтажном и высотном строительстве. Выбирая формованные изделия из железобетона, следует обращать внимание на соответствие плиты требованиям стандартов и ее назначение.

Размеры плит перекрытия для частного дома

Любой, даже одноэтажный небольшой дом имеет хотя бы две плиты перекрытия — ту, которая отделяет жилое пространство от подвала или цоколя и верхнее перекрытие, отделяющее чердачное помещение от всего остального объема. Очень часто применяются бетонные плиты перекрытия, поскольку они конструктивно упрощают архитектуру здания, но требуют некоторых дополнительных мер при установке.

Размеры плит

Любые перекрытия должны обладать определенными параметрами чтобы выдержать нагрузку, быть жесткими, а также иметь другие характеристики, удовлетворяющие нормы. Но в первую очередь, необходимо знать размеры плит перекрытия для частного дома . В таблице мы привели стандартные размеры плиты.

Эти размеры могут отличаться от тех плит, которые изготовлены на региональных заводах ЖБИ, но общее понятие о размерах плит получить можно.

Пустотные и многопустотные плиты

Существует множество плит перекрытия, использующихся в частном малоэтажном строительстве, но пустотные и многопустотные плиты прочно заняли лидирующие позиции. Как можно было убедиться, плиты имеют довольно обширный диапазон размеров в длину, но шире, чем 1,8 метра в частном строительстве используются крайне редко.

Плиты перекрытия производят на базе тяжелых силикатных бетонов, а также на базе легких конструкционных марок бетонов с уплотненной структурой. Плиты для малоэтажного строительства не предполагают использование в условиях агрессивных сред, а также при критических температурах. Также есть определенные нормы по влажности воздуха, которым эти плиты соответствуют, но если значения этих параметров отличается от средних, то применяют плиты из специальных марок бетона и с другим армированием. Все пустотные плиты имеют уже готовые под отделку поверхности — как снизу, для устройства потолков, так и сверху, для укладки полов. При устройстве перекрытий очень важное значение имеет схема опирания плиты, а также вес плиты. В зонах с нестабильной сейсмической обстановкой применяют плиты более высокого класса прочности.

Требования к плитам перекрытия

Поскольку плита перекрытия это несущий элемент конструкции здания, то прочности и устойчивости уделяется особенное значение. Вся продукция серьезных заводов железобетонных изделий проходит тщательный контроль качества. Плита должна иметь ряд качеств, чтобы соответствовать нормам строительства и ГОСТам.

  1.  Плита должна иметь высокую прочность, поскольку это самая нагруженная деталь конструкции здания после фундамента. Прочность плиты должна рассчитываться с большим запасом, поскольку стабильной остается только нагрузка от здания непосредственно, а дополнительная нагрузка в виде мебели, оборудования и отделочных материалов может быть разной.
  2.  Жесткость плиты имеет огромное значение, поскольку деформация и изгиб плиты может привести к разрушению как самого перекрытия, так и нанести непоправимый ущерб зданию.
  3.  Огнеустойчивость плиты перекрытия тоже немаловажный фактор. Если огонь сможет разрушить перекрытие, то все здание может пострадать непоправимо.
  4.  Пустотные плиты перекрытия должны иметь минимальный вес и низкую стоимость, но при этом сохранять прочность и остальные характеристики неизменными.

Такие свойства плиты, как звукоизоляция, теплопроводность, гидроизоляция тоже имеют большое значение при выборе плит.

Плиты перекрытия ребристые

Главная задача плит перекрытия в частном доме — покрыть большую площадь, но при этом иметь малый вес и высокую прочность. Всем этим требованиям отвечают ребристые плиты перекрытия. Они отлично справляются с нагрузкой, тем не менее перекрывают достаточно большую площадь.

Бетонная ребристая плита перекрытия конструктивно состоит из цельной монолитной армированной панели и продольных элементов, которые играют роль ребер жесткости. Для усиления конструкции иногда могут применяться поперечные ребра. Особенность такой конструкции состоит в том, что в зонах повышенной нагрузки на сжатие бетонная масса увеличивается, а зонах растяжения бетон тоньше. Этим объясняется небольшое количество бетонного раствора и сравнительно небольшая масса ребристой плиты.

Стандарт маркировки бетонных плит

Разобраться в маркировке бетонных плит непосвященному человеку не так просто, но если это необходимо, то придется вникнуть в стандартные обозначения плит и в их маркировку. Если на плите стоит маркировка ПК, значит плита перекрытия круглопустотная, а после буквенной индексации следуют просто размеры плиты.

К примеру, последние буквы могут обозначать класс арматуры по степени стойкости к агрессивным средам. После размеров в цифровом виде указана максимальная нагрузка, которую может принять плита без изменения линейных параметров.

Плита перекрытия получила широкое распространение благодаря своим основным прочностным качествам, а также неплохим показателям по теплоизоляции, шумоизоляции и огнеупорности. Если использовать плиту перекрытия в частном строительстве, можно существенно повысить прочность здания и здорово сэкономить на этом.

Какой толщины должна быть бетонная плита? - Как вести

🕑 Время чтения: 1 минута

Толщина бетонной плиты зависит от нагрузок и размеров плиты. Как правило, толщина плиты 6 дюймов (150 мм) рассматривается для жилых и коммерческих зданий с элементами армирования в соответствии с проектом. Методы, используемые для определения толщины плиты, различаются для разных типов плит. Например, расчет толщины односторонней плиты отличается и проще, чем расчет толщины двусторонней плиты.

Выбор и расчет толщины плиты, включая плиты различных типов, является важным шагом в процессе проектирования.Если следовать надлежащей процедуре расчета толщины плиты, срок проектирования значительно сократится, помимо достижения надежной и экономичной толщины плиты.

Толщина односторонней плиты

Толщина односторонней плиты основана на прогиб , изгиб , сдвиг и иногда требования к огнестойкости .

1. Требования к отклонению

Apart от плит, которые сильно нагружены, например, плиты несут несколько метров грунта толщина плиты выбирается исходя из требований прогиба.Кодекс ACI устанавливает ограничения на толщину плиты. если прогиб не рассчитан и определен как приемлемый.

В противном случае толщина односторонних плит должна быть не менее L / 20 для простого поддерживаемые плиты; L / 24 для плит с неразрезным концом; L / 28 для плит с обоими заканчивается непрерывным; и L / 10 для консолей; где L - пролёт.

Эти значения могут использоваться при условии, что плиты не поддерживают или не прикреплены к перегородкам или другим конструкциям, которые могут быть повреждены из-за больших прогибов.

2. Требования к изгибу и сдвигу

Определение толщины плиты на основе изгиба и сдвига требования не часто. Однако эти требования должны быть проверены в конструкция, даже если толщина выбрана исходя из требований к прогибу.

Порядок проверки толщины плиты на соответствие требованиям изгиба следующим образом:
  1. Рассчитайте пробные факторизованные нагрузки на основе толщины плиты, рассчитанной на основе требований к прогибу.
  2. Вычислить моменты, используя подходящие методы, такие как метод коэффициента ACI.
  3. Поскольку для плит редко требуется коэффициент армирования более 0,01, проверьте, соответствует ли выбранная толщина плиты коэффициенту армирования 0,01. Используйте уравнение 1 для вычисления d:

Где:

d: эффективная глубина плиты, необходимая для выдерживания момента

Mu: момент, рассчитанный по нагрузкам

b: ширина плиты, полоса плиты 1 м (12 дюймов) считается

R: сопротивление изгибу (МПа), вычисленное с использованием следующего выражения:

Где:

p : коэффициент усиления принимается равным 0.01

фу: предел текучести стали, МПа

fc ': прочность бетона на сжатие, МПа

Процедура проверки толщины плиты на соответствие требованиям к сдвигу: следует:
  1. Вычислить предел прочности на сдвиг по нагрузкам, Vu
  2. Вычислить расчетную прочность плиты на сдвиг, уравнение 3. Если все пролеты равны, предел прочности на сдвиг возникает на внешней поверхности первой внутренней плиты, который вычисляется по уравнению 4, в противном случае - сдвиги. следует проверять на внешней поверхности первой внутренней плиты и типичной внутренней плиты, уравнение 5.

Где:

Vc: прочность бетона на сдвиг плиты

b: ширина плиты 1000 мм

d: эффективная глубина плиты

Vu: предельный сдвиг плиты

Вт: предельная распределенная нагрузка равна до 1,2 * статическая нагрузка плюс 1,6 * переменная нагрузка

л: пролет перекрытия

3. Требования к огнестойкости

Иногда плита толщина контролируется опасностью передачи тепла при пожаре.Для этот критерий огнестойкость пола - это количество часов, необходимое для температура неэкспонированной поверхности повысится на заданную величину, обычно 121,1 ° C (250 ° F).

При повышении температуры на 121,1 ° C (250 ° F) плита толщиной 76,2 мм (3-1 / 2 дюйма) дает 1-часовую огнестойкость, 127-миллиметровая (5-дюймовая) плита обеспечивает 2-часовую огнестойкость, а плита 152,4 мм (6-1 / 4 дюйма) обеспечивает 3-часовую огнестойкость. Наконец, толщину плиты обычно округляют до ближайших 10 мм.

Двусторонняя плита Толщина

Как и в случае односторонней плиты, толщина двусторонней плиты должна удовлетворять требованиям к прогибу и сдвигу.

1. Требования к отклонению

Обычно толщина плиты выбирается таким образом, чтобы предотвратить чрезмерный прогиб при эксплуатации. Код ACI предоставляет метод расчета минимальной толщины двусторонней плиты, которая удовлетворяет прогибу.

Этот метод применим для различных типов двусторонних плит, таких как плоская плита, плоская плита, плиты на балках, плиты без внутренних балок. Чтобы просмотреть подробные сведения о вычислении минимальной толщины плиты, щелкните здесь.

Выбранная толщина плиты должна быть достаточной для сдвига как внутри, так и снаружи колонн.Код ACI позволяет использовать более тонкие плиты, если расчетный прогиб находится в пределах указанных ограничений прогиба.

Процедура проверки адекватности Толщина плиты, способная выдержать сдвигающую силу, составляет:
  1. Определить факторная равномерная нагрузка.
  2. Проверить односторонние ножницы
  3. Проверить двухсторонний сдвиг штамповки

Если прочность плиты на сдвиг меньше, чем предел прочности на сдвиг, приложенный к плите, то для решения этой проблемы должны быть рассмотрены необходимые стратегии.Эти стратегии включают:

  1. Утолщите плиту по всей панели. Это может быть контрпродуктивным, поскольку вес плиты может значительно увеличить силу сдвига.
  2. Используйте откидную панель, чтобы утолщить перекрытие рядом с колонной.
  3. Добавьте поперечную арматуру.

Толщина бетонной плиты | icreatables.com

Факторами, влияющими на толщину бетонной плиты, являются климат, почвенные условия и предполагаемое использование. Значения толщины плиты в этой статье являются рекомендациями IRC и местных городов. Проконсультируйтесь с местным строительным отделом и / или инженером-строителем, чтобы узнать рекомендованную вами толщину бетонной плиты для пола сарая на заднем дворе, подъездной дороги, посадочной площадки дверного проема или крышки крыльца.

Рекомендуемая толщина бетонных плит

Навесные плиты: толщиной 3 1/2 дюйма. Полы сараев, которые используются для студийных сараев или мастерских, будут иметь толщину 3 1/2 дюйма.

Гаражные плиты: толщиной 3 1/2 дюйма

Домашние внутренние плиты: толщиной 3 1/2 дюйма (Международный жилищный кодекс от 2009 г. 506.1 гласит, что толщина 3 1/2 дюйма с проволочной сеткой № 6 в верхней 1/3 бетонной плиты, 506.2.4 и Пластиковая перегородка толщиной 6 мил под плитой, 506.2.3)

Подъездные пути: 4 дюйма, для некоторых участков требуется 5 дюймов. Многие гаражные сараи нуждаются в подъездной дорожке, ведущей к большой двери сарая. Толщина 4 дюйма помогает с более крупными транспортными средствами, которые можно подъехать или припарковать перед навесом на заднем дворе.

Крышки крыльца: Распространение над холодным складом, толщиной 6–8 дюймов с арматурным стержнем № 4 с шагом 12 дюймов по центру в каждую сторону. Это должно быть подтверждено инженером-строителем, поскольку каждый пролет крыльца отличается.

Крышки крыльца: На уплотненном грунте, 4-5 дюймов

Тротуары: 5 дюймов; этого требуют многие города.Обратитесь в местный строительный департамент, потому что, даже если вы платите за бетон, город обычно владеет им.

Подъездные пути: 6-8 дюймов, обратитесь в местный строительный отдел.

Рекомендуемая смесь цемента и бетона

Бетон, залитый снаружи: проездов, фундаментов, тротуаров и т. Д., Обычно в 6 мешков. = 6000 фунтов на квадратный дюйм.

Заливка бетоном интерьеров: гаражей, домов, цокольных этажей и т. Д., обычно смесь из 5 мешков = 5000 фунтов на квадратный дюйм.

Толщина плиты »Alpha Paving

Бетон может быть отличным выбором для мощения проезжей части, парковок, пешеходных дорожек и других участков. Когда многие клиенты начинают задумываться об установке бетона, они часто спрашивают, какой толщины лучше всего подходит для плиты. Хотя многие муниципалитеты установили нормы, требующие определенной минимальной толщины, в некоторых случаях фактическое количество может быть больше, чем требуется в соответствии с кодексом. Поэтому подрядчик по бетону должен учитывать множество факторов, прежде чем решить, какой толщины сделать плиту.

Бетон: толщина плиты - факторы, влияющие на толщину плиты

Первый фактор, который необходимо учитывать, - это назначение плиты. Это подъезд к жилому дому, коммерческая стоянка, улица в промышленном районе, стоянка на стоянке для грузовиков, тупик в жилом районе или тротуар, ведущий через парк?

Назначение плиты дает информацию, относящуюся к следующему фактору, а именно весу и объему движения, которое, как ожидается, будет использовать тротуар.Например, тротуар, на котором должно находиться большое количество тяжело загруженных грузовиков, должен быть прочнее, чем типичный подъезд к дому, а пешеходный переход, по которому проходят лишь редкие пешеходы, может быть прочнее, чем тот, на котором установлено большое количество тележек для гольфа.

Подрядчику также необходимо будет учесть множество других факторов, включая дренаж и качество подстилающей почвы. Если предыдущее покрытие на участке вышло из строя, подрядчик захочет определить причину.

Бетон: Толщина плиты - Общие рекомендации по толщине бетона

После того, как подрядчик учтет все факторы, он или она рассчитает надлежащую толщину плиты.Слишком толстая плита - пустая трата денег заказчика, а слишком тонкая плита приведет к преждевременному разрушению. Поскольку все работы разные, следующие рекомендации могут отличаться от того, что рекомендует ваш подрядчик после надлежащей оценки вашего сайта.

• Тротуары: бетонные тротуары обычно имеют толщину 4 дюйма. Однако, если тротуар поддерживает моторизованные служебные автомобили или пересекает проезжую часть, может потребоваться, чтобы его толщина составляла 8 дюймов.
• Подъездные пути: подъездные пути к дому могут иметь толщину всего 4 дюйма, если они предназначены только для легковых автомобилей.Если они будут время от времени использоваться в мусоровозах, жилых автофургонах или других тяжелых транспортных средствах, рекомендуемая толщина может составлять 6 дюймов или более.
• Автостоянки: для большинства автостоянок потребуется бетонное покрытие глубиной не менее 6 дюймов. Если разрешены и тяжелые грузовики, толщину необходимо увеличить. Зоны вокруг площадок для мусорных контейнеров и погрузочных платформ могут быть толщиной до 12 дюймов.
• Подъездные пути для коммерческих предприятий: минимальная глубина проезжей части для коммерческих предприятий составляет 6 или 8 дюймов, в зависимости от муниципальных норм, регулирующих территорию.Фартуки на подъездных дорожках должны иметь толщину не менее 8 дюймов, а во многих случаях фартуки должны быть толщиной до 10 дюймов.
• Автомагистрали: толщина перекрытия на автомагистрали зависит от интенсивности движения. Текущие стандарты для межгосударственных автомагистралей, например, требуют, чтобы бетон имел толщину от 11 до 12 дюймов.

Если вам требуется бетонное покрытие или ремонт бетона, вы можете рассчитывать на качество продукции Alpha Paving по конкурентоспособным ценам. Если вам нужен бетонный тротуар, бетонный пандус ADA, бетонная подъездная дорога, бетонная дорога или автостоянка, у нас есть опыт, чтобы выполнить ваш проект вовремя и в рамках бюджета.Мы также предлагаем полный спектр услуг по асфальту, включая укладку асфальта, нанесение герметика, ремонт асфальта и разметку парковок. Наша компания имеет клиентскую базу, которая включает в себя многочисленные розничные торговцы, муниципалитеты, школы, фирмы по управлению недвижимостью, подразделения, аэропорты, отели, жилые комплексы, церкви, медицинские учреждения, офисные парки и промышленные объекты. Если у вас есть дополнительные вопросы о бетоне: толщина плиты или вы хотите получить бесплатное ценовое предложение, заполните онлайн-форму или позвоните по телефону (512) 677-9001.

Мы также обслуживаем следующие районы: Buda, Kyle, Killeen, Cedar Park, Leander, Belton, Hutto, Lakeway, Lago Vista, Taylor!

Какой толщины должна быть бетонная плита для патио?

Выбор толщины бетонной плиты вашего патио

Лучшая особенность внутреннего дворика - то, что его практически не обслуживают. Хотя вам действительно нужно добавить несколько тонких штрихов здесь и там, вам действительно не нужно много делать, чтобы сохранить внешний вид вашей выходки на свежем воздухе.

Это зависит от типа.

Три наиболее часто выбираемых типа патио включают патио из брусчатки, камня и бетонных плит. Из трех наиболее легко выдерживать те, что сделаны из бетона. Хотя они бывают разных форм, бетонная плита - лучший вариант, когда вы ищете плоский, гладкий и устойчивый внутренний дворик, который дает вам тепловой обогрев и лучший пол для работы.

У того, чтобы быть лучшим вариантом, есть свои недостатки.Хотя это может показаться довольно простым, строительство бетонной плиты для вашего патио может быть сложным само по себе. Даже не заставляйте меня начинать с состава бетона, размещения и измерения, чтобы плита встала на место. Вдобавок ко всему, время и правильная установка вашей бетонной плиты важны для устойчивости пола вашего патио. Тем не менее, давайте разберемся во всех деталях, прежде чем начать.

Все, что вам нужно знать

Как самый прочный, прочный и самый надежный способ создания вашего патио, бетонная плита требует большой точности и аккуратности, когда речь идет о размерах и соотношении компонентов.Сверху может показаться, что цемент заливают верхний слой почвы, но под всем этим - совершенно новый мир строительства.

Хотя некоторые предпочитают просто укладывать бетонную плиту над неглубокой ямой, это не совсем разумный способ работы на вашем патио. Построение его на одной лишь почве не может гарантировать вам стабильности. Даже если ваша плита идеально измерена, из-за щели в земле, выступающих камней или просто слабого верхнего слоя почвы она может треснуть под давлением. Это особенно верно в случае патио, расположенного при очень высоких или низких температурах.

Вы, конечно, можете отремонтировать, но в отличие от брусчатки и кирпича, которые можно заменить сразу, треснувшую бетонную плиту не так просто залатать. Заполнение трещины возможно, однако, когда что-то выходит из-под контроля, например, сорняки, проталкивающиеся через трещину, или линии, идущие дальше по линии, единственный вариант, который у вас есть, - это заменить всю плиту.

Тем не менее, прежде чем вы начнете копаться на заднем дворе, было бы лучше получить правильные цифры с первого раза.

(Вторая догадка, строить ли террасу или террасу? Прочтите эту статью, чтобы узнать, дешевле ли построить террасу или террасу!)

Назад к основам

Хорошему зданию всегда нужен хороший фундамент. То же самое касается вашего бетонного патио. Даже если вы не можете предсказать, как почва сместится со временем, создание подушки для вашей бетонной плиты помогает уменьшить эффекты, которые вызовет любое движение.

Основание из гравия является наиболее распространенной и практичной опорой для работы.И хотя может возникнуть соблазн просто залить все вокруг, на самом деле это определяет, какой толщины должна быть ваша бетонная плита. Хотя вы можете использовать соотношение 1: 1 для дуэта плиты и гравия, вы всегда можете обратиться к калькулятору бетонных плит или профессионалу, чтобы разобраться в своих цифрах.

Однако рекомендуется использовать в качестве фундамента 4-6 дюймов гравия. Если вы выберете минимум 4 дюйма, вам нужно будет проложить себе путь через минимум 8 дюймов.

Значит ли это, что с плитой можно возиться? Насколько толстыми должны быть плиты для террасы?

Несмотря на отличный фундамент, дом обязательно рухнет и развалится, если будет построен из некачественных материалов и неточных размеров.Согласно этой логике, ваше патио подвергнется тому же самому, если вы решите последовать его примеру с людьми, которые забывают детали в спешке, чтобы создать патио своей мечты.

Даже если у вас есть конкретные идеи патио для небольших двориков, каждая деталь должна быть тщательно спланирована, иначе вы получите патио, которого вам не хватит даже на месяц, прежде чем вы начнете работать над ремонтом. Очень важно, чтобы ваша бетонная плита была толщиной не более шести (6) дюймов. Кроме того, было бы лучше вычислить цифры, если вы хотите работать с каким-либо меньшим, поскольку вы можете положить только одну плиту.Если вы хотите положить новый бетон поверх старого, сначала проверьте все, что вам нужно знать. Потому что не только плохо класть одну на другую, но и две бетонные плиты для пола во внутреннем дворике обречены на провал. Подумайте об этом так: если две разные бетонные плиты должны были быть соединены вместе, сдвиг верхнего слоя почвы может привести к тому, что обе бетонные плиты будут стираться друг о друга. Это может привести к преждевременному растрескиванию бетонных плит.

Кроме того, это действительно было бы много работы.

В заключение, если вы хотите обойти бетонную плиту для пола патио, вам лучше уделить время, усилия и внимание деталям, а не торопиться.В конце концов, из спешки ничего хорошего не выходит. И если у вас когда-нибудь возникнут проблемы с вашим патио, All Pro Decks здесь, чтобы помочь!

Строительство бетонных подъездных путей - толщина, арматура и многое другое

Starburst Concrete Design
в Yorktown Heights, NY

Чтобы ваша бетонная подъездная дорожка выглядела хорошо в течение многих лет, существует ряд важных технических требований, которым ваш подрядчик должен следовать во время установки. То, насколько хорошо ваша подъездная дорожка выглядит и работает в долгосрочной перспективе, во многом зависит от качества изготовления и материалов, из которых она изготовлена.Чтобы обеспечить беспроблемную подъездную дорогу, используйте следующий список для получения информации о правильной конструкции.

Укладка бетона необходимой толщины

Толщина является основным фактором (даже большим, чем прочность бетона) при определении структурной способности проезжей части. Уложите бетон минимальной толщиной 4 дюйма . По данным Tennessee Concrete Association, увеличение толщины с 4 до 5 дюймов добавит примерно 20% к стоимости вашего бетона, но также увеличит грузоподъемность проезжей части почти на 50%.

Также рассмотрите возможность утолщения краев проезжей части на 1 или 2 дюйма, чтобы обеспечить дополнительную структурную поддержку в области, которая, скорее всего, будет подвергаться большой нагрузке. Утолщенные секции должны выступать от края плиты на 4-8 дюймов.

Для ваших местных почвенных условий и погодных условий может также потребоваться более толстая плита проезжей части. Обратитесь к местному подрядчику по подъездным дорогам за рекомендацией специалиста.

Арматура и арматура из проволочной сетки

Использование стальной арматуры обеспечит дополнительную конструктивную способность вашей подъездной дороги и особенно важно, если плита будет подвергаться интенсивному движению.Армирование не предотвратит появление трещин, но поможет удержать их вместе, если они все же возникнут.

Армирование может представлять собой проволочную сетку или стальную арматуру ½ дюйма (# 4). Используйте проволочную сетку для проездов толщиной от 4 до 5 дюймов и арматуру для тех, которые имеют толщину 5 дюймов и более. Разместите арматурный стержень в виде сетки с интервалом между стержнями примерно 12 дюймов . В любом случае следует использовать блоки под арматурой, чтобы они оставались по центру бетона.

Синтетические волокна также оказались полезными в подъездных путях как способ уменьшить усадочные трещины.Однако волокна не обеспечивают структурного усиления. (См. Использование волокон для вторичного армирования.)

Правильно подготовленное земляное полотно

Равномерность как состава почвы, так и уплотнения является ключом к хорошему земляному полотну, которое обеспечит адекватную опору, обеспечит равномерную толщину плиты и предотвратит оседание плиты и растрескивание конструкции. Мягкие пятна следует удалить и заменить хорошим материалом, например гравием или щебнем. Многие западные штаты имеют обширные почвы.В этих условиях в качестве материала земляного полотна следует использовать от 2 до 8 дюймов щебня, в зависимости от степени расширения. Если вы не уверены в характеристиках почвы в вашем районе, проконсультируйтесь с инженером по почвам.

Не разрешайте укладку бетона на сухое земляное полотно, рекомендует Tennessee Concrete Association. Опрыскивание земляного полотна сначала для его увлажнения предотвратит впитывание воды из свежего бетона.

Виброплиты и трамбовки являются наиболее распространенными машинами, используемыми для уплотнения земляного полотна проезжей части жилых домов.Щелкните здесь, чтобы узнать больше о основаниях и основаниях для бетонных плит.

Правильная бетонная смесь

Дизайн смеси

повлияет на характеристики и долговечность бетонной подъездной дороги. Прочтите больше о конструкции смеси для бетонных подъездных путей, чтобы узнать, что именно просить.

Управляющие шарниры проезжей части могут быть включены в декоративный рисунок.

Правильно расположенные стыки

Чтобы предотвратить случайное растрескивание, контрольные стыки следует размещать на расстоянии не более 10 футов для плиты проезжей части толщиной 4 дюйма.Хотя случайные трещины, как правило, не являются структурной проблемой и не сокращают срок службы проезжей части, они могут вызывать раздражение. Также избегайте схем соединения, которые дают прямоугольные или треугольные секции. Глубина контрольных швов также имеет решающее значение. Установщик бетона должен вручную обработать или пропилить их до глубины, равной одной четвертой толщины плиты (или 1 дюйм для 4-дюймовой плиты).

В дополнение к контрольным швам, изоляционный шов должен быть установлен там, где подъездная дорога встречается с тротуаром, плитой пола гаража и другими существующими тротуарами.Попросите вашего подрядчика предоставить план стыковки как часть его письменного предложения.

Чистовая отделка

Самые большие ошибки, возникающие при отделке бетонных проездов, - это чрезмерная обработка поверхности и выполнение отделочных работ при наличии сточной воды.

Обычно чистовая обработка состоит из трех этапов. Ваш подрядчик должен:

  • Выровняйте или зачистите бетон стяжкой для получения однородной поверхности.
  • Заряжайте бетон с помощью деревянного или магниевого поплавка до того, как скапливается спускная вода.
  • Нанесите простую отделку щеткой для улучшения сцепления с дорогой - если только в планах не требуется штамповка проезжей части или нанесение другого типа декоративной текстурированной отделки (см. «Как сделать бетон устойчивым к скольжению»).

Окончательная обработка стальным шпателем не требуется и может принести больше вреда, чем пользы, преждевременно герметизируя бетонную поверхность и предотвращая испарение сточной воды.

Прочтите о подходящих инструментах для отделки.

Правильный дренаж

Чтобы устранить стоячую воду на подъездной дорожке, она должна иметь уклон в сторону улицы и от существующих конструкций (например, вашего дома и гаража) минимум 1/8 дюйма на фут, рекомендует Portland Cement Association.Если надлежащий дренаж невозможен из-за того, что бетонная плита заклинивает между двумя конструкциями, вам может потребоваться установить дренаж, который будет собирать воду в нижней точке бетона и отводить ее.

Правильные методы отверждения

Выдержите бетон сразу после завершения отделки. Отверждение бетона - последний этап процесса и один из самых важных. К сожалению, он также один из самых запущенных. В крайних случаях, если бетон не затвердел сразу после окончательной отделки, это может привести к снижению прочности до 50% за счет снижения устойчивости бетона к погодным условиям и увеличения вероятности появления дефектов поверхности.

Методы отверждения включают покрытие бетона пластиковыми листами или одеялами для влажного отверждения, непрерывное орошение и нанесение жидкого отверждающего состава, образующего мембраны. Для плит, которые должны быть окрашены кислотой, влажное отверждение является лучшим подходом, поскольку отвердитель должен быть полностью удален, чтобы позволить кислотному пятну проникнуть. Однако наиболее распространенный способ отверждения однотонного или полностью окрашенного бетона - использование жидкого отвердителя. Узнайте больше о том, почему так важно выдерживать бетон и как это делается.


Дополнительная информация: Замена покрытия старых бетонных проездов

Продолжение саги: Толщина заливного бетона на классных плитах

В большинстве торговых и коммерческих структур полы просто залиты бетоном. Земля является частью опалубки, и ее ровность, уплотнение и гранулометрия влияют на толщину залитого бетона, а также наличие или отсутствие камней, обломков и подобных материалов. Если нижележащая земля не идеально выровнена, по всей плите возникают различия в толщине бетона.

Исторически сложилось так, что владельцы требуют, чтобы плиты были бетонной толщины не менее заданной. Подрядчики по заливке бетона и генеральные подрядчики обычно заливают бетон до указанной толщины, но бетон дает усадку в течение периода отверждения. Соответственно, плиты обычно отверждаются до толщины, меньшей, чем толщина заливки, и часто неравномерно по площади плиты. Большинство спецификаций для розничных или коммерческих бетонных плит указывают толщину от 4 до 6 дюймов.

Владельцы и подрядчики исторически спорили о том, соответствует ли наливная плита спецификации из-за ее толщины.Однажды в статье сообщалось, что толщина одной указанной 6-дюймовой плиты варьировалась от 2 ¾ дюймов до 8 дюймов, но «нормальный» диапазон должен был составлять от 4 ½ дюймов до 7 ½ дюймов толщины при «средней» толщине бетона 5. От ¼ до 5 ½ дюймов. Большинство бетонных плит после заливки не соответствуют указанной толщине. Этот факт может привести и приводит к судебному разбирательству или арбитражу.

В недавнем случае речь шла о следующей спецификации:

Критерии проектирования перекрытий: мин.Толщина плиты должна составлять 4 дюйма, исходя из минимального давления на грунт в 3000 фунтов на квадратный фут, равномерной расчетной нагрузки на пол 100 фунтов на квадратный фут и точечной нагрузки на крепление 400 фунтов на квадратный фут. Зарегистрированный инженер должен проверять толщину плиты на основе конкретных условий площадки, изменять толщину критериев проектирования в соответствии с требованиями конкретных условий площадки и сообщать о любых отклонениях от критериев проекта руководителю проекта Заказчика.

Кроме того, спецификация бетонной смеси требовала, чтобы смесь была налита до давления 3000 фунтов на квадратный дюйм при отверждении после двадцати восьми дней отверждения.

После того, как плита была залита, она была проверена на наличие керна и оказалась тонкой. Его средняя толщина составляла 3 ½ дюйма, причем один образец керна фактически был ниже минимального допустимого уровня ACI. Владелец заявил, что плита не соответствует спецификации 4 дюймов и представляет собой дефектную конструкцию. Подрядчик и субподрядчик заявили, что плита превышает требуемые спецификации, поскольку фактически залитый более прочный бетон превысил указанные требования к нагрузке в 3000 фунтов на квадратный дюйм. Заливка бетона при отверждении превысила 3700 фунтов на квадратный дюйм.Что касается несущей способности, плита «в заливке» была конструктивно прочнее, чем плита «как указано».

Бетон со временем укрепляется. Следовательно, если произойдет разрушение бетонной плиты, это обычно происходит раньше, чем позже. Бетонная плита предназначена для выдерживания необходимых нагрузок, заранее определенных архитекторами и инженерами. Спецификации требуют минимальной толщины плит, но они также требуют, чтобы заливанная смесь выдерживала нагрузки в определенное количество фунтов на квадратный дюйм при отверждении.Несущая способность плиты является результатом сочетания нескольких факторов, а не только толщины плиты. Двумя наиболее важными факторами являются прочность бетона и толщина плиты. Спецификации для плит на уровне грунта часто рассматриваются как проектные спецификации, поскольку они предоставляют подрядчику точную толщину желаемой плиты. Также необходимо учитывать допуски.

Строительные инженеры и архитекторы годами обсуждали допуски на толщину бетонных плит, залитых на грунт.ACI-117 Американского института бетона претерпел несколько изменений с конца 1930-х годов. Последняя версия ACI - ACI-117-10. В опубликованных статьях сообщается, что некоторые плиты по сортам действительно соответствуют требованиям по толщине. В комментарии ACI-117-10 говорится: «Ни одна конструкция не является ровной, вертикальной, прямой и правильной», и по этой причине предусмотрены допуски.

Американский институт бетона первоначально предоставил допуски на толщину, которые были как положительными, так и отрицательными. В конечном итоге ACI устранил свой допуск на большую толщину и предоставил допуск от указанной толщины в отрицательные 3/8 дюйма, при этом ни один образец не будет меньше отрицательного 3/4 дюйма, независимо от указанной толщины.ACI-117.10 4.4 (а).

Спецификация в недавнем случае, процитированном выше, оказалась спецификацией производительности. Спецификация не просто требовала 4-дюймовой плиты, но в целом требовала, чтобы плита выдерживала предполагаемые нагрузки в течение срока службы конструкции. Хотя рассматриваемая плита была не такой толстой, как указано, подрядчик доказал, что ее прочность на сжатие и несущая способность превышают проектные требования. На момент принятия решения никаких отказов не произошло, и плита использовалась более двух лет без трещин, сколов или дефектов.

Вопрос о том, является ли спецификация проектной или эксплуатационной спецификацией, является вопросом закона, на решение которого могут повлиять факты. Споры о толщине плиты и допусках будут продолжаться, но цель плиты останется; выдерживать необходимые нагрузки в течение срока службы конструкции.

Какая толщина бетонной плиты мне нужна

Однако обычная толщина бетонной плиты составляет около 10 см .Что бы вы ни планировали делать, ваша бетонная плита должна быть толщиной не менее 5 см. Это минимальная толщина бетонной плиты. Это только толщина бетонной плиты, и она не включает гравийную основу, если вы используете что-то подобное.

Толщина вашей бетонной плиты будет зависеть от типа плиты и ее назначения. Толщина очень важна для вашего проекта, потому что она напрямую влияет на размер цемента и бетона, которые необходимо заливать. Это, следовательно, означает больше денег на материал проекта.

Получите цитаты и полезные советы от опытных бетонщиков. Они сообщат вам, как лучше всего приступить к проекту бетонирования, и дадут вам наилучшую оценку вашего бюджета.

Какой глубины должна быть бетонная плита?

Если вам не нужна гравийная основа для бетонной плиты, вам нужно вырыть яму, достаточную для того, чтобы бетон находился на одном уровне с землей или был немного выше земли - опять же, на столько же, сколько и вы. хочу, чтобы это было.

Это означает, что отверстие для бетонной плиты должно иметь глубину около 10 см, для плиты толщиной 10 см, которая заливается непосредственно на землю, или для плиты толщиной 5 см с гравийным основанием глубиной 5 см.Так готовится грунт под бетонную плиту с основанием.

Разберем разные типы проектов бетонирования и необходимую для них толщину бетонных плит.

Какой толщины должна быть бетонная плита для сарая?

Заливку бетонной плиты толщиной 7,5 см, вероятно, удастся избежать, если вы планируете построить световой навес, в котором ничего особенного не будет. Однако, если вы хотите быть в безопасности, выберите бетонную плиту толщиной 10 см.

Сначала вам нужно убедиться, что ваша бетонная плита находится в правильном месте. Проверьте правила вашего совета, потому что ваш сарай не может быть где-то еще. Получив эту информацию, отметьте землю, на которой вы хотите копать, и подготовьте опалубку для бетонирования.

Таким образом вы увидите, нужно ли вносить корректировки, если почва зашита или есть какие-либо другие сложности.

Какой толщины должна быть гаражная плита?

Ваш гараж должен выдержать вес вашего автомобиля, а также тонны других связанных с автомобилем предметов, которые вы храните в гараже.Это означает значительный вес, поэтому не пытайтесь построить бетонный фундамент для гаража толщиной менее 15 см . Этого должно хватить для гаража на одну машину.

Если вы ведете грузовик или хотите иметь гараж на две машины меньшего размера, минимальная толщина бетонной плиты составляет 20 см. . Если вы используете свой гараж для больших и груженых грузовиков, вам также необходимо герметизировать бетон и защитить его от повреждений.

Построить гараж сложнее, чем построить сарай, и вам нужно проверить, есть ли у вас на это разрешение.Вы можете бетонировать фундамент гаража прямо на своей земле, если у вас песчаная почва с хорошим дренажем, но если у вас есть глина или что-то подобное, вам понадобится не менее 15-20 см гравия для основания .

Каким должен быть бетон для патио?

Ваш бетонный патио будет красивым и прочным, если ваша бетонная плита толщиной 15 см. . Однако вы можете сделать бетонную плиту толщиной 10 см для патио, которая не будет выдерживать большой вес. Все зависит от размера бетонной плиты, почвы, на которой вы строите свой внутренний дворик, и веса, который вы планируете положить на свой внутренний дворик.

Например, всего два стула и небольшой стол на хорошо дренированной почве легко подойдут даже для 7,5 см . Однако, если вы хотите иметь каменные или бетонные скамейки, столы, барбекю и целые кухни на открытом воздухе, ваш минимум составляет 15 см .

Проверьте состав вашей почвы. Если ваша почва плохо дренирована, необходимо основание для бетонной плиты. Это означает выкопать яму, установить вокруг нее опалубку, засыпать гравием и залить поверх нее плиткой.

Какая толщина лучше всего подходит для бетонной проезжей части?

Ваша бетонная плита для проезда должна быть толщиной около 10 см . Для него необязательно иметь гравийное основание, но необходимо подготовить почву под ним. Это означает, что необходимо удалить все большие камни и утрамбовать почву.

Если на вашей подъездной дорожке скоро останутся тяжелые автомобили, вам нужно сделать более толстую бетонную плиту. Сделайте его не менее 12 см и нанесите герметик из вашего бетона, чтобы его не так легко повредить.

При строительстве убедитесь, что подъездная дорога имеет уклон. Это требование, потому что почву необходимо правильно дренировать.

Какой толщины должна быть бетонная дорожка?

Это один из самых простых проектов бетонирования. Бетонная плита для дорожки не должна быть толщиной более 7,5 см .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
