Откатные ворота своими руками. Фотоинструкция по установке

В этой статье мы расскажем Вам о всех тонкостях строительства и монтажа, а так же о всех возможных проблемах, с которыми Вы можете столкнуться если решите сделать откатные ворота своими руками. Впервые сталкиваясь с задачей установить откатные ворота, — самой большой загадкой представляется чертеж откатных ворот. На самом деле, конструкция откатных ворот очень простая, схема их установки тоже не сложная и ниже мы расскажем основные принципы установки откатных ворот, поняв которые у Вас больше не останется вопросов относительно того, как установить их своими руками. Но обо всём по порядку.

Откатные ворота. Считаем оптимальную ширину проема

Это самый главный вопрос, на который Вы должны ответить самому себе прежде всего. Под шириной откатных ворот мы будем подразумевать ширину самого створа ворот, т.е. свободное расстояние между столбами ворот при полностью открытых воротах. Для ответа на данный вопрос нужно определиться всего с несколькими моментами:

• Какие автомобили будут въезжать через эти откатные ворота? Только легковые? Газели? Трактора? Камазы?
• Под каким углом будут въезжать все эти автомобили, особенно грузовые?

По собственным ощущениям, откатные ворота должны быть такой ширины, чтобы при проезде через них, между столбами ворот и зеркалами оставался зазор не меньше, чем по 30 см с каждой стороны ( а лучше все 50 см. ) А теперь немного статистики о ширине некоторых автомобилей (с учетом зеркал).

• Форд фокус 3 = 2,01 м.
• Форд Эксплорер 2015 = 2,29 м.
• Газель (цельнометаллический фургон) = 2,5 м.
• КамАЗ = 2,9 м.

Только не говорите, что Вы уже всё построили и больше никакие грузовики никогда не будут заезжать к Вам на участок. Уверяю Вас, что в жизни будет достаточно ситуаций, в которых Вам понадобится впускать к себе на участок грузовые машины. А теперь давайте ответим на вопрос о том, под каким углом к Вам смогут заезжать такие машины? Согласно статистике, угол въезда подобных машин на участок составляет 45 градусов к линии ворот. Смотрите сами, длина типового КамАЗа 65111 составляет 7,34 метра, а теперь подойдите к тому месту на своем участке, в котором Вы планируете установить откатные ворота, посмотрите на пространство за ними и попробуйте ответить на вопрос о том, хватит ли грузовику этого пространства для того, чтобы развернуться и заехать в Ваши откатные ворота под прямым углом к линии ворот?

Если мы оказались правы и угол въезда грузовика составит примерно 45° к линии ворот, то согласно теореме Пифагора, чтобы КамАЗ шириной 2,9 метра прошел в створ Ваших ворот под углом 45 градусов ВООБЩЕ БЕЗ ЗАЗОРА между зеркалами и столбами ворот, ширина створа ворот должна составлять 4,1 метра.

Однако мы не рекомендуем равняться на эту цифру так как, во-первых, она не учитывает зазора, а во-вторых, существуют ситуации когда проезжающая через створ ворот машина может либо качнуться по какой-либо причине, либо соскользнуть в сторону на снегу, льду или грязи, забуксовать и сместиться в сторону и т.д. Исходя из этих соображений, мы рекомендуем устанавливать откатные ворота с шириной проема не менее 4,5 метров.

Если от теории перейти к практике, то наш собственный опыт говорит о том, что оптимальная ширина створа ворот составляет 4,5 метра, а идеальная ширина створа ворот составляет 5 метров.

Обращаем Ваше внимание на то, что всё, написанное выше, касалось ширины проема ворот, но не ширины полотна ворот! Если говорить о полотне ворот, то тут есть один важный момент, который нужно учитывать. Ширина полотна ворот должна быть примерно сантиметров на 20 больше, чем ширина проема ворот! В противном случае при закрытых воротах у Вас будет щель, заметная под углом к плоскости ворот (см.

фото ниже). Если Вы забыли попросить изготовить полотно ворот чуть шире запланированной ширины проема, — Вы можете исправить ситуацию, установив воротные столбы чуть ближе друг к другу, чем планировали. Таким образом Вы уменьшите ширину проема примерно сантиметров на 15-20, но зато избежите образование щели.

Откатные ворота. Нюансы с высотой откатных ворот

Многим может показаться, что данный момент вообще не стоит внимания и обсуждения, но это не так. Отчасти согласимся. Действительно, игнорирование данного момента не создаст Вам никаких существенных проблем кроме эстетических. Многие считают, что если высота полотна забора, примыкающего к воротам составляет 2 метра, то и высота полотна ворот должна быть 2 метра. В реалии это не так. Давайте рассмотрим на примере:

• У нас есть забор, сделанный из профлиста, имеющего высоту 2 метра и установленного без ленты и без зазора снизу. В этом случае, профлист поднимается прямо от земли на высоту 2 метра. (статью об установке забора мы публиковали ранее: Столбы для забора. Без ошибок строим забор своими руками)
• Заказывая или изготавливая самостоятельно каркас полотна ворот, Вы ориентируетесь на такой же профлист, имеющий ту же высоту, что и у забора — 2 метра, не так ли?

А теперь давайте посмотрим, что получится в результате. В обоих случаях Вы ориентируетесь на одинаковую высоту профлиста, но Вы не учитываете то, что в случае с забором, профлист начинается прямо от земли и его верхний край находится на высоте ровно 2 метра над землей. При этом, в случае с воротами, нижний край откатных ворот не может касаться земли, он приподнят примерно на 10 см от земли.

Справедливости ради надо отметить, что зазор между землей и нижней частью ворот регулируется с помощью регулировочных площадок, которые стандартно входят в комплект роликов (смотрите фото справа и фото ниже). Роликовые опоры одеваются и крепятся на регулировочные площадки с помощью гаек, и с помощью этих же гаек высоту установки роликовых опор (а значит и каркаса ворот) можно регулировать в пределах 5 см. В результате, минимальное расстояние от земли будет 10 см, максимальное — 15 см от земли.

Идем дальше. В отличие от забора, профлист ворот обычно вставляется в профиль, из которого состоит каркас полотна ворот, при этом профиль обычно сваривается из трубы прямоугольного сечения 60/40 мм. Уже набежала высота ворот: 100мм + 40мм + 2000мм + 40мм = 2180мм. Но это ещё не всё, так как к полотну ворот снизу приваривается направляющая балка, имеющая высоту 60 мм (для ворот массой до 350 кг). Итого, с учетом направляющей балки, расстояние от поверхности земли до верхнего края ворот уже составляет 2180 мм + 60 мм = 2240 мм. Как видите, согласно расчетам,

верхний край ворот оказался на 24 см выше верхнего края забора!

Для справки: размеры направляющих балок, идущих в комплекте с роликами и прочими комплектующими для откатных ворот, различаются (комплектующие для откатных ворот подробнее будут описаны ниже, в конце данной статьи). Каждый комплект имеет своё название, и применяется в зависимости от размера и веса ворот:

• Комплект МИКРО: откатные ворота проемом до 4м и весом до 300кг включительно; размеры направляющей балки МИКРО — высота 55мм, ширина 60мм, толщина 3мм, стандартная длина 4.5м / 5.3м / 6м;
• Комплект ЭКО: откатные ворота проемом до 5м и весом до 500кг включительно; размеры направляющей балки ЭКО — высота 60мм, ширина 70мм, толщина 3.5мм, стандартная длина 5м / 6м / 7м;
• Комплект ЕВРО: откатные ворота проемом до 6м и весом до 800кг включительно; размеры направляющей балки ЕВРО — высота 75мм, ширина 90мм, толщина 4.5мм, стандартная длина 6м / 7м / 8м / 9м;
• Комплект МАКС: откатные ворота проемом до 12м и весом до 2000кг включительно; размеры направляющей балки МАКС — высота 135мм, ширина 130мм, толщина 5мм, стандартная длина 6м / 9м;

Чтобы избежать подобного эстетического промаха, высоту каркаса откатных ворот нужно делать ориентируясь не на высоту заполняющего профлиста, а на высоту забора, примыкающего к воротам.

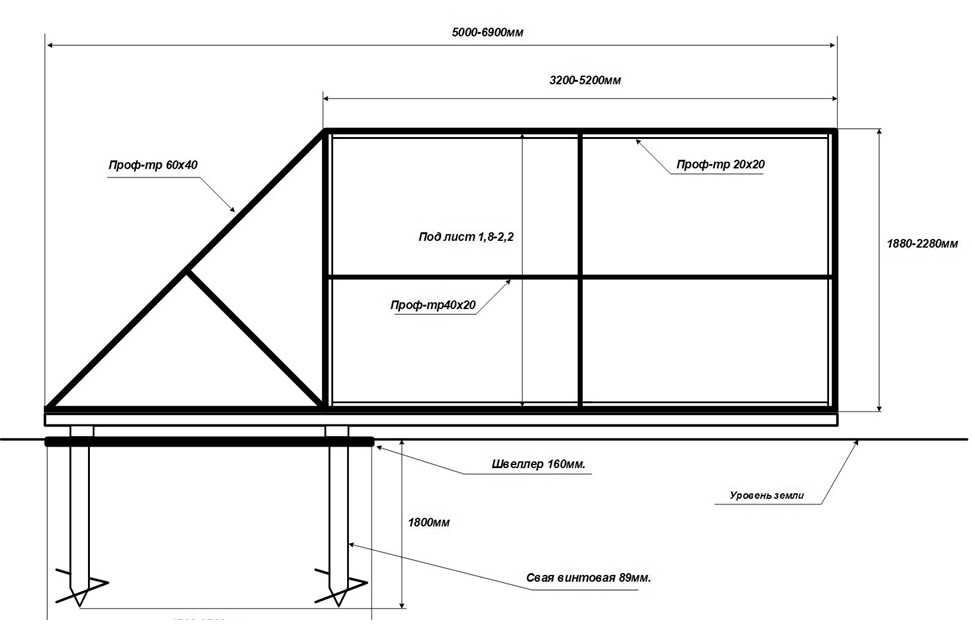

Откатные ворота. Чертеж и схема откатных ворот.

Откатные ворота имеют настолько простую конструкцию, что никакой чертеж ворот Вам не потребуется. Ниже мы поясним Вам схему работы откатных ворот, после чего Вы без труда поймете их конструкцию, что от чего в ней зависит, что и как в ней можно менять на своё усмотрение. Итак, основой  всей конструкции сдвижных откатных ворот являются 2 ролика и движующаяся по ним направляющая балка (иногда её называют «направляющим рельсом»). Посмотрите на фото ниже.

Направляющая, двигающаяся по роликам и есть основа всей конструкции. Направляющая приваривается снизу к каркасу ворот и вот уже весь каркас двигается по роликам. Так как ролики не должны находиться в проеме ворот, чтобы не мешаться под ногами, — их выносят в сторону, за пределы проема ворот, а откатные ворота соответственно удлиняют так называемым «противовесом». Общепринятой конструкцией является такая, при которой длина «противовес» равна половине длины проема ворот.

Другими словами, для проема ворот в 5 метров, общая длина каркаса будет равна 5 + 5/2 = 7,5 метров. При этом 2,5 метра в этом каркасе будет тот самый «противовес», который является вылетом за пределы проема ворот и опирается на ролики.

Строго говоря, общепринято, что длина противовеса ворот равна 1/3 — 1/2 длины проема. Но мы настойчиво рекомендуем делать противовес длинной в 1/2 от длины проема ворот. Почему? Потому что люди очень часто делают «облегченный» противовес — треугольником (как на рисунке ниже). В результате мало того, что уменьшают длину противовеса до 1/3 длины проема, так еще и усекают «противовес» до треугольника, уменьшая тем самым его вес. В этом случае он просто перестаёт выполнять функцию противовеса — слишком легким получается. В результате откатные ворота будут «не в балансе», «клюют» при закрывании и при полном открывании, а все нагрузки как раз ложатся на ролики, которые от этого и вылетают за 2-3 года, а не за 10 лет, как им положено.

 Итог: если противовес «квадратный» — то в принципе хватит и 1/3 проема. Если «треугольный» — то 1/2 проема. Но идеальным вариантом всё равно будет длина противовеса, равная 1/2 длины проема ворот.

Именно поэтому основой установки ворот является установка роликов. Именно ролики держат всю конструкцию и испытывают наибольшие нагрузки в сравнении со всеми остальными элементами конструкции сдвижных откатных ворот. Эти два ролика держат навису всё полотно ворот, поэтому их устанавливают на массивный железобетонный фундамент, в который, для удобства заливают закладную деталь, выполненную из швеллера. Это делается для упрощения последующего монтажа роликов и именно к ней впоследствии привариваются основания двух роликов, а ещё позже — основание для крепления двигателя механизма отката. (смотрите фотографию выше).

Все остальные комплектующие для откатных ворот практически не несут силовых нагрузок и служат для удерживания полотна ворот от раскачиваний. Все эти комплектующие для откатных ворот изображены ниже. Из них, поддерживающая шина (кронштейн квадратный с двумя резиновыми роликами), улавливатель нижний и улавливатель верхний — монтируются на столбы.

Давайте разберем поэлементно весь набор комплектующих, необходимых для установки откатных ворот. Посмотрите на схему ниже, на которой мы пронумеровали все элементы. Итак поэлементно согласно нумерации на схеме:

1. Торцевая заглушка для задней части направляющей. Её предназначение отчасти декоративное, отчасти чтобы предотвратить набивание снега внутрь направляющей при откате ворот в зимний период если они откатываются, разгребая снег;
2. Поддерживающая шина с двумя регулируемыми роликами (кронштейн квадратный с двумя резиновыми роликами). Она устанавливается в верхней части столба (ближайшего к закладной с несущими роликами) и просто удерживает полотно ворот в вертикальном положении от раскачивания и опрокидывания;
3. Улавливатель верхний. Он  устанавливается на «принимающем» столбе. Роль уловителя — удерживать полотно ворот от раскачивания когда откатные ворота закрыты;
4. Улавливатель нижний. Практически то же самое, что и в предыдущем пункте, но с опорной площадкой, на которую закатывается опорный ролик когда откатные ворота полностью закрываются. Смысл в том, чтобы  не только удержать откатные ворота от раскачивания, но и разгрузить ведущие ролики и направляющую, испытывающую сильные изгибающие нагрузки при полностью выдвинутых воротах;
5. Опорный ролик. Данный ролик является одновременно и демпфером и заглушкой для переднего края направляющей. При закрытии ворот он закатывается в «нижний улавливатель» (см. предыдущий пункт № 4), демпфирует удар полотна закрывающихся ворот, опирается своим роликом на опорную площадку «нижнего улавливателя», снимая изгибающие нагрузки с направляющей и всего полотна ворот;
6. Собственно сама направляющая (или «направляющий рельс»), благодаря которому откатные ворота и движутся вперед-назад по роликам (ролики на схеме откатных ворот под № 7). Как мы уже написали выше, направляющая заглушена с тыльной стороны элементом №1, с передней стороны элементом № 5.
7. Опорные ролики с регулировочными подставками — элементы, несущие на себе основную нагрузку и обеспечивающие перекатывание откатных ворот. По сути это самые силовые элементы конструкции, требующие закрепления на прочном основании в виде закладной, обычно монтируемой на железобетонный фундамент.

Регулировочные подставки служат для:

• точного выставления по одной прямой роликовых опор (если ролики будут стоять не по прямой, то будут сильно изнашиваться. Без регулировочных подставок ролики почти невозможно выставить ровно)
• регулировки высоты установки ворот относительно земли (в пределах 5 см)
• возможности замены износившихся роликовых опор (если роликовые опоры были бы приварены к закладной без регулировочных подставок, то их было бы проблематично заменять без применения «болгарки» сварочного аппарата).



Устанавливаем откатные ворота. Закладная, фундамент, столбы.

У многих закладной элемент вызывает много вопросов, так как непонятна форма и размеры этой закладной детали и все начинают искать её чертеж. Чертеж Вам не понадобится. Смысл этого элемента лишь в том, чтобы на бетонном основании подготовить некую основу для последующего монтажа роликов и привода ворот при помощи электросварки. Исходя из этого, форма вообще не имеет значения, размеры могут варьироваться. Под закладную берется швеллер № 10, 12,14, 16, 20. Чем массивнее откатные ворота — тем более мощный швеллер. Закладная должна стоять прямо на линии движения полотна будущих ворот, площадка под двигатель смещена от этой линии внутрь двора.

Посмотрите на фото, размещенное ниже. Как видите, на закладной элемент смонтированы ролики (на фото они под цифрами 1 и 2). Из этого же фото видно, что ролик № 2 логичнее было бы сместить правее, ближе к правому краю каркаса ворот (точка крепления определяется при полностью закрытых воротах).

Казалось бы, что в идеале, ролик № 1 должен был бы стоять у самого столба (который находится на фото слева), а ролик № 2 должен стаять у самого края направляющего рельса, ближе к краю каркаса ворот (на фото справа). Это почти так, но есть один нюанс! Дело в том, что направляющая балка имеет по краям вставленные внутрь элементы. Дальний от проема ворот край балки закрывается торцевой заглушкой (на фото под номером 4), а в противоположенный край вставляется вспомогательный опорный ролик (на фото под номером 3), закатывающийся в нижний улавливатель при закрытии ворот. Поэтому ролики № 1 и № 2 должны быть установлены на соответствующих расстояниях. Длина закладного элемента может равняться длине «противовеса» ворот. Т. е. при ширине проема ворот в 5 метров и ширине «противовеса» 2,5 метра, длина закладной может быть примерно 2,3 — 2,5 метра. Для установки привода с электродвигателем в будущем, — приварите к закладному элементу площадку в любом месте. С другой стороны этого можно не делать и впоследствии приварить к закладной сверху пластину, выступающую вбок  и уже на неё ставить привод.



Теперь о фундаменте. Фундамент откатных ворот это пожалуй самая важная и ответственная часть всей конструкции ворот. В первую очередь фундамент нужен под закладную, к которой будут крепится основные опорные ролики. Некоторые фирмы и частные бригады предлагают более дешевый вариант фундамента, нежели железобетон, а именно они предлагают закрутить несколько винтовых свай, на которые потом сверху приваривается закладная и вот собственно почти всё готово. Далее рядом, в этот пучок свай вкручивается ещё одна немного кривенько (так как ровно рядом не вкрутить целый куст свай), под столб. Мы такой вариант даже рассматривать не будем. Возможно он и подходит под небольшие и легкие сдвижные откатные ворота, например, имеющие длину 3 метра с легким каркасом, обшитым профлистом с одной стороны, однако откатные ворота более длинные и тяжелые будут «гулять» на таком фундаменте.

Мы считаем, что альтернативы железобетонному фундаменту в данном случае нет, однако и его можно заливать по-разному. Так, например, в интернете зачастую предлагается заливать либо лишь один фундамент — непосредственно под закладную, либо два раздельных, один из которых — под закладную, второй — под «принимающий» столб. Этот вариант изображен на схеме, представленной ниже.

Этот вариант намного лучше, чем идея использования винтовых свай, однако наличие двух раздельных фундаментов может закончится неприятностью, особенно в тех случаях, когда такие фундаменты не заглублены ниже уровня промерзания грунта. Дело в том, что в результате морозного пучения такие раздельные фундаменты могут двигаться независимо друг от друга. В этом случае, даже при незначительных смещениях относительно друг друга, всё может закончиться тем, что откатные ворота перестанут попадать в уловители, установленные на приемном столбе и Вам придется постоянно пытаться перенастраивать уловители. А если такие деформации будут происходить 2 раза в год, например в начале и в конце зимы? А если ещё чаще? Вы хотите всю свою жизнь посвятить вечной регулировке ворот на своём участке и стать гуру в этом деле? Лично мы — нет!

Решение этой проблемы довольно простое (но более дорогое, чем два отдельных фундамента) — оба столба должны быть связаны одним общим фундаментом. В этом варианте, даже в случаях смещения фундамента, оба столба будут ВСЕГДА находиться параллельно друг другу, смещаясь в одной связке. Ниже публикуем фото такого фундамента откатных ворот.

Столбы для откатных ворот устанавливаются перед заливкой фундамента бетоном. В случае с откатными воротами столбы не несут практически никакой нагрузки, кроме ветровой. Имеется в виду, что у полотна ворот обычно высокая «парусность» и во время сильного ветра, ветровая нагрузка передается от полотна ворот на столбы. Если говорить о достаточности, то для подобных ворот будет достаточно взять трубу 60х60х2мм, однако для тех, кто страдает гигантоманией так же, как и мы, мы рекомендуем делать столбы из трубы 100х100х4мм.

Относительно того, стоит ли устанавливать «П»-образные столбы или обычные — тут нет единого мнения. Комплектующие для откатных ворот, описанные выше, могут быть установлены  без всяких проблем и на одинарные столбы.  Мы предпочитаем «П»-образные столбы, но при этом, если Вы внимательно посмотрите на фотографии, приведенные в данной статье, то увидите, что изначально мы устанавливали и заливали бетоном одинарные столбы. Установив при этом в нижней части небольшие закладные стальные пластины, к которым впоследствии приварили другие столбы меньшего сечения, чем основные. Таким образом мы из одинарных столбов сделали «П»-образные. «П»-образные столбы предпочтительны в том случае, если впоследствии Вы планируете установить не только привод для ворот, но и комплект автоматики для ворот, включающий фотоэлементы. Во-первых, — фотоэлементы будет удобнее ставить именно на внутренние столбы, а не на внешние (из антивандальных соображений). Во-вторых, — внутри внутренних столбов будет удобно провести скрытую проводку к фотоэлементам и сигнальной лампе. Подробнее об этом Вы можете прочитать в нашей статье «Автоматика для откатных ворот».



Откатные ворота. Конструкция каркаса ворот.

Каркас сдвижных ворот лучше сваривать из металла. Конструктивно он сваривается из труб прямоугольного или квадратного сечения двух типоразмеров. В качестве силового каркаса берутся трубы бóльшего сечения, внутреннее заполнение в виде ребер жесткости делается из труб меньшего сечения, например 20 х 20 мм.

Мы предлагаем Вам выбирать сечение труб для каркаса откатных ворот в зависимости от массы и/или длины ворот, согласно таблицам, представленным ниже:

К каркасу лучше сразу приварить зубчатую рейку (либо цилиндры с резьбой под крепление зубчатой рейки). Крепления зубчатой рейки (цилиндры с резьбой, 3шт на 1 метр рейки) стандартно идут в комплекте с ней. Обязательно проверяйте этот факт при покупке! Чтобы автоматику без проблем потом поставить. Иначе потом будет крайне неудобно её ровно приваривать к самому низу ворот.  Её длина должна быть минимум на 1 метр больше, чем длина проема. Этот 1 лишний метр (или более) зубчатой рейки выступает на «противовес» ворот для того, чтобы быть всегда в зацепе с зубчатым колесом двигателя привода ворот. Зубчатая рейка универсальна и подходит под 99% приводов (САМЕ, NICE, Дорхан, Алютех и т.п.).  Если приваривать цилиндры с резьбой для последующего крепления зубчатой рейки, то лучше их приварить заблаговременно к направляющей (направляющему рельсу) как показано на двух фото ниже.

А теперь обратите внимание на фото откатных ворот, размещенное ниже. На этом фото визуально понятно, насколько сильные нагрузки испытывают ролики, которые собственно удерживают откатные ворота и по которым эти ворота катаются. Имейте ввиду, что если Вы решите сделать в откатных воротах калитку (врезав её прямо в полотно ворот), то её стоит делать в той части ворот, которая расположена ближе всего к несущим роликам, на которых откатные ворота и держатся. Если же Вы решите установить калитку на дальнем от роликов конце полотна ворот, то вы ещё больше нарушите баланс развесовки, «увеличите рычаг» и силы, воздействующие на ролики.

Комплектующие для откатных ворот

Если говорить о комплектующих для ворот, то мы бы рекомендовали комплектующие марки РОЛТЭК потому как они зарекомендовали себя как наиболее надежные из предлагаемых сегодня на рынке. Комлектующие для ворот обычно представляют собой наборы, такие же, как на фотографиях и схемах в нашей статье (выше по тексту). Эти наборы комплектующих делятся по мощности, в зависимости от длины и массы полотна ворот. Лучшие цены на комплектующие для откатных ворот Вы найдете на нашем сайте в разделе «Магазин дисконтных цен» => «Комплектующие для откатных ворот». Комплектующие для ворот РОЛТЭК делятся следующим образом, как указано в таблице ниже:

Масса полотна ворот	Длина полотна откатных ворот (ширина проема ворот)	Название комплекта	Размеры балок (ширина х высота, измеренные с торца)
до 350 кг	до 4 метров	«МИКРО»	60х55 мм
до 500 кг	до 5 метров	«ЭКО»	70х60 мм
до 800 кг	до 7 метров	«ЕВРО»	90х75 мм
до 2000 кг	до 12 метров	«МАКС»	130х135 мм





Возможно Вам будет также интересно:

• Каркас откатных ворот

  Заказываем каркас откатных ворот. Что нужно учесть перед заказом Эта статья расскажет о том, что нужно знать перед тем, как заказать …

• Автоматика для откатных ворот

  Автоматика для откатных ворот это не только сам привод для ворот, который непосредственно производит открывание и закрывание полотна ворот. Привод …

• Ворота с калиткой или калитка отдельно?

  Калитка в воротах? Все «За» и «Против». Какая калитка лучше — отдельная или встроенная в ворота? Если попытаться перечислить все аргументы в пользу …

• По-настоящему необычный забор — зеркальный забор

  Если захотеть, то можно изменить практически любой из окружающих нас предметов до неузнаваемости. Всё ограничивается лишь нашей фантазией. Представьте, что …

• Столбы для забора. Без ошибок строим забор своими руками

  Забор своими руками. Если Вы решили построить забор своими руками, то наверняка подоплекой самостоятельного строительства является задача сэкономить деньги или, по …

Чертежи откатных ворот своими руками схемы эскизы конструкция – Ворота Центр

23 апреля 2018

2 комментария

Что дает правилный чертеж откатных ворот?

Дажеж если хорошо постараться в интернете вы ненайдете толковых чертежей раздвижных ворот для дома и дачи, так как производители не охотно делятся ими, но как найти то, что нужно вам?

В первую очередь вы должны понимать, что хороший правильный чертеж позволит совершить закупку профильных труб в нужном количестве.  Также вам не нужно будет делать расчеты, так как в чертежах с деталировкой должно быть указанно какая нужна фурнитура для откатных ворот, сколько и каких деталей у вас предполагается с каким градусом порезки отдельных элементов под индивидуальный проем и тд.



Как выглядит чертеж-детализация — эскиз?

Давайте рассмотрим эскиз чертежа откатных ворот для дачи и дома ниже

Именно так и выглядит сам чертеж раздвижных ворот. Как вы видите по нему можно увидеть последовательность при сваривании и определить нахлест и место нахождение каждой детали.



Фото1



Далее детализация. Следующая часть чертежа указывает сечение труб, сколько и каких деталей вам потребуется. Также общее количество профильных труб (в метрах).

Вы конечно можете сделать и вручную самостоятельно, но часто бывает так, что, когда упускаешь одну мелочь — это может повлечь за собой целую цепочку несоответствий. Советуем не рисковать. Тем более, когда можно получить ИНИВИДУАЛЬНЫЙ ЧЕРТЕЖ СОВЕРШЕННО БЕСПЛАТНО!



Фото2



Как бесплатно получить такой чертеж-детализацию?

Стоимость подобных чертежей откатных ворот составляет в районе 800 грн, мы точно знаем.

Почему мы даем чертеж БЕСПЛАТНО? Первое мы точно понимаем, что те, кто хочет сделать откатные ворота своими руками, чаще делают их не потому что так дешевле, а потому, что это как вызов себе.Всегда приятнее, когда что-то сделано своими руками. Это как хобби и показатель «очумелости» рук, которые все оценят и друзья ну а в первую очередь жена. Мы сами с этого начинали.

Но мы то понимаем, что без фурнитуры и комплектующих не обойтись, и считаем, что будет честно делать индивидуальный чертеж под каждого клиента, который захочет купить фурнитуру для откатных ворот у нас. Тем более, что у нас фурнитура для людей, без непонятных ценников. 5 лет гарантии мы считаем хорошим показателем и качества, и уверенности в товаре.



Другие статьи по этой теме:

Как установить закладную

Схема и чертеж, фундамента откатных ворот

Размеры фундамента под откатные ворота 4,5,6 метров

Закладная (швеллер) для откатных ворот, чертеж, фото

Как установить закладные для столбов ворот



Поделиться

Поделится

Поделится

Роман, доброго дня. При замовлені фурнітури в нашому магазині, креслення ми вам вишлемо безкоштовно!

Ответить

Доброго дня, скільки коштує зробити креслення-схему відкатних воріт ?

Ответить

Новый комментарий

Войти с помощью

Отправить

Дизайн раздвижных ворот (стили и материалы)

Здесь мы рассмотрим дизайн раздвижных ворот, включая то, что это такое, преимущества, различные стили, современные элементы дизайна, материалы, фурнитуру и стоимость раздвижных ворот.

Ворота являются важной частью домов и предприятий, которые обеспечивают дополнительную безопасность и вносят свой вклад в эстетику и общую привлекательность дома.

При выборе конструкции откатных ворот в первую очередь следует обратить внимание на их дизайн. Обычно выбирают между распашными или откатными воротами.

Содержание

Что такое раздвижные ворота?

Для начала, что это такое? Откатные ворота могут работать как с направляющей, так и без нее (безрельсовые). Вы можете открывать и закрывать их с одной стороны на другую. Самое приятное в этих воротах то, что когда они «открыты», они выглядят так, будто их «спрятали».

В отличие от традиционных распашных ворот, которые занимают место в зависимости от направления, в котором они открываются. Эти ворота также легко автоматизируются, что делает понятным, почему они так популярны как в жилых, так и в коммерческих целях.

Каковы основные преимущества раздвижных ворот?

Они экономят место: Раздвижные ворота могут стать настоящим подарком для неправильных или небольших подъездных путей, поскольку они могут полностью функционировать, не занимая места.

Вы получаете все роскошь и преимущества установки ворот, не нуждаясь в дополнительном пространстве для того, чтобы ваши ворота могли открываться или поворачиваться, когда они широко открыты. Даже самые маленькие подъездные пути могут быть закрыты воротами без каких-либо проблем.

Они служат дольше распашных ворот, особенно для домов с уклоном: Это достаточно просто для понимания. В наклонном месте распашные ворота, как правило, испытывают большое напряжение, потому что они несут всю нагрузку своего веса, когда открываются.

Гравитация притягивает их еще больше, что в конечном итоге приводит к ускоренному износу. То же самое можно сказать и о распашных воротах, находящихся в ветреных местах. Они, как правило, вызывают гораздо больше злоупотреблений, чем необходимо, и это может сократить срок службы ваших ворот.

Но это не относится к раздвижным воротам. Они фактически полностью игнорируют эту проблему, поскольку их открывающее движение происходит из стороны в сторону, а не в раскачивающемся движении.

Они надежны и индивидуальны: Они похожи на большинство ворот, но конструкция раздвижных ворот, в частности, имеет больше преимуществ, когда речь идет об эстетике и индивидуальности.

Он имеет очень элегантный, несколько премиальный внешний вид и, безусловно, может повысить общую стоимость вашего дома в будущем. Поэтому, если подумать, инвестиции в раздвижные ворота могут принести вам пользу в будущем, если вы решите продать свою собственность.

Разные варианты откатных ворот

Здесь представлены различные типы откатных ворот.

Раздвижные ворота (с направляющими)

Этот тип раздвижных ворот рекомендуется для домов, где требуется довольно широкий вход (например, 6 метров и выше). Это часто для основных промышленных приложений. Они легко настраиваются и, конечно, могут быть полностью автоматизированы.

Они обеспечивают гораздо большую безопасность, чем распашные ворота. Раздвижные типы ворот для забора, которые движутся по рельсам, на самом деле имеют 2 других варианта: одноколейный и двухсекционный. Вариант с одной дорожкой открывается с одной стороны, тогда как дорожка с двумя разделителями открывается посередине.

Раздвижные садовые ворота

Установка раздвижных ворот в саду — это разумно и удобно. Это гораздо более эргономично, так как вы можете лучше использовать пространство, и вам не нужно беспокоиться о том, чтобы сбить горшки или садовую мебель, как это обычно бывает с воротами с поворотными механизмами.

Помимо лучшего использования пространства, раздвижные садовые ворота также гарантируют, что вы сможете продемонстрировать красоту или эстетику внутренней части вашего имущества, в то же время обеспечивая уровень безопасности, не открывая его полностью снаружи. Так что это по-прежнему эстетично, но все же достаточно прочно, чтобы служить сдерживающим фактором от злоумышленников.

Консольные раздвижные ворота

Этот тип конструкции раздвижных ворот также известен как безрельсовые ворота. Еще одно прозвище, под которым он проходит, — «висячие ворота». Принцип работы этого типа ворот заключается в том, что они имеют механические подшипники, которые скрыты вместо колес, которые используются в гусеничной версии откатных ворот.

Весь вес ворот уравновешивается двумя подвесками; следовательно, ему действительно вообще не нужна дорожка. И поскольку вся его работа полностью безрельсовая, это означает, что он практически не создает трения.

Это уменьшает усилие тяги на ворота, что означает меньший износ откатных ворот, гораздо более длительный срок службы, чем обычно, и гораздо меньшее техническое обслуживание.

Телескопические раздвижные ворота

См. этот комплект телескопических раздвижных ворот на Amazon [спонсорская ссылка]

Этот тип раздвижных ворот разработан специально для очень компактных проездов или парковок. Как это работает, так это то, что он разбивается на несколько панелей (изначально из одной большой). Движение телескопическое, отсюда и название этого конкретного варианта раздвижных ворот.

Этот вариант ворот работает на гусеничном ходу. Если у вас небольшая подъездная дорожка, вариант с телескопическими раздвижными воротами, безусловно, стоит обратить внимание, поскольку он экономит на 40% больше места и более компактен по сравнению с остальными родственниками раздвижных ворот. Он поставляется в трех вариантах, в зависимости от количества панелей или «листьев», на которые он распадается: двухстворчатый, трехстворчатый и четырехстворчатый.

Раздвижные складные ворота

Считается самым безопасным из всех вариантов раздвижных ворот. В некоторых случаях их метко называют «воротами с аварийным рейтингом». Это связано с тем, что эти раздвижные ворота специально разработаны и спроектированы так, чтобы выдерживать удары тяжелых транспортных средств о них.

Он рассчитан на такое воздействие. Это обеспечивает повышенную безопасность и безопасность тем, кто находится внутри. Этот тип ворот обычно используется в качестве периметра для дорогих объектов или объектов, содержащих ценные активы.

Существуют также сертификаты для этого типа ворот, и они должны пройти их, чтобы убедиться, что они всегда соответствуют отраслевым стандартам. Он также обладает функциями более высокого класса, такими как высокая коррозионная стойкость, заполнение, полностью интегрированный магнитный замок и так далее.

Раздвижные ворота своими руками

Теоретически ворота представляют собой довольно простые механизмы. Если вы немного разбираетесь в строительстве, это то, что вы можете сделать сами. Вот некоторые основы, которые вам понадобятся, прежде чем вы начнете:

Что касается материалов, это может быть полностью на ваше усмотрение. Вы можете выбрать полностью стальные или металлические откатные ворота, а можете выбрать деревянные. Как мы уже говорили, все зависит от вас. Есть так много дизайнов на выбор, поэтому убедитесь, что вы остановились на одном конкретном предмете, прежде чем покупать необходимые материалы на основе конкретного дизайна, который вы действительно выбрали.

Даже если вы немного разбираетесь в инструментах, все равно будет проще и удобнее просто купить набор для раздвижных ворот, сделанный своими руками. В эти комплекты уже входят все движущиеся части, материалы и даже инструменты, которые могут вам понадобиться для установки раздвижных ворот.

Это также обойдется вам гораздо дешевле. Если вы решите построить откатные ворота с нуля, из сырья, даже не считая времени и труда, которые вам потребуются, которые большую часть времени не учитываются, это будет стоить вам где-то от 3000 долларов и выше.

С другой стороны, стоимость большинства комплектов раздвижных ворот, сделанных своими руками, составляет около 1800 долларов. Так что, если подумать, это более удобно и эффективно, плюс стоит меньше.

Современный дизайн раздвижных ворот

Искать обновленный или современный дизайн раздвижных ворот довольно просто. Есть несколько особенностей, которые вы должны иметь в виду, когда ищете идеальный вариант для своего дома или бизнеса:

Безопасность: Ищите что-то, сделанное из твердых материалов, таких как прочная кедровая древесина или металл. Откатные ворота должны быть достаточно прочными и прочными, чтобы предотвратить проникновение злоумышленников в вашу собственность.

Прочность: Инвестируйте в современный дизайн откатных ворот высочайшего качества. Это не тот тип инвестиций, на котором можно сэкономить. Помимо безопасности, вам также нужно что-то достаточно прочное и долговечное, чтобы выполнять свои функции изо дня в день.

Он также должен быть достаточно долговечным, чтобы прослужить вам долгие годы. Ворота должны быть одноразовой инвестицией, а не чем-то, что вы должны постоянно поддерживать и обновлять.

Удобство использования: Следующее, что вам нужно учитывать, это простота использования. Уровень безопасности, обеспечиваемый современной конструкцией откатных ворот, зависит от того, насколько быстро вы сможете их открывать и закрывать. Дизайн должен быть достаточно простым и понятным, чтобы вы или кто-либо еще в вашем доме мог контролировать и получать к нему доступ в любой момент времени.

Надежность: Все современные конструкции раздвижных ворот требуют периодического обслуживания, чтобы гарантировать, что они всегда функционируют и работают на оптимальном уровне. Подумайте о дополнениях к материалу, таких как порошковое покрытие стальных материалов для защиты от коррозии и ржавчины.

Имейте в виду, что, поскольку все ворота находятся снаружи, они сильно подвержены влиянию стихии. Вы должны убедиться, что у них есть все необходимое, чтобы выстоять и выдержать испытание временем, пока они там. Это сложная задача, но если вы сделаете все возможное, чтобы ваши раздвижные ворота были оснащены дополнительными функциями, это избавит вас от многих головных болей в будущем.

Внешний вид: Это первое, что вы или любой другой человек видите, прежде чем войти в помещение. Ворота, которые не очень хорошо спроектированы, могут сделать ваш дом скучным или слишком закрытым.0004

На ваш выбор предлагается множество дизайнов и материалов, чтобы после установки ворот вам никогда не пришлось отвлекать вас от общей привлекательности бордюра.

Выберите что-нибудь, что дополнит ваш внешний вид. В наши дни на рынке доступно так много разновидностей, что сделать это довольно легко для вас.

Вот еще несколько моментов, которые необходимо учитывать при проектировании современных раздвижных ворот:

• Измерения

• Бюджет

• Материалы

• Slind Gate Type

• Обращение внесено в вашу внешнюю собственность

SLIDENT GATED . Первое, о чем вы думаете, выбирая откатные ворота для установки в своем доме. Вот все, что вам нужно знать, когда дело доходит до вашего выбора:

Деревянные раздвижные ворота

Дерево является одним из самых натуральных и прочных строительных материалов, поэтому вполне логично, что для начала стоит выбрать деревянные раздвижные ворота.

Прежде чем продолжить этот вариант, важно отметить, что не все леса одинаковы. У каждого из них есть свои особенности, а также свои сильные и слабые стороны, которые следует учитывать.

В конечном счете, все сводится к тому, какой бюджет у вас есть или с каким бюджетом вы готовы работать. Затем вам также необходимо учитывать, каков ваш бюджет на техническое обслуживание, каковы ваши личные вкусы и стили, а также какой у вас климат в вашем районе. Давайте рассмотрим самые популярные варианты дерева, используемые для откатных ворот:

Ель: Отлично подходит для комплектов раздвижных ворот, сделанных своими руками, и если вы хотите убедиться, что в итоге у вас получатся ворота, соответствующие внешнему виду. Это также довольно экономично, так как это самый дешевый из всех ваших вариантов дерева. Он светлого цвета, и это делает его отличным холстом для пятен и красок.

Выбирая ель, вы должны убедиться, что вы делаете все возможное для ее обработки и ухода, чтобы максимально продлить срок службы материала. Слово предостережения, из-за того, что он не самый прочный среди вариантов дерева, он имеет тенденцию деформироваться или изгибаться со временем.

Пихта: Эта древесина очень прочная и считается выгодной по цене. Как и сосна и ель, он также слегка окрашен, поэтому очень хорошо сочетается с морилками и красками. Они также часто поставляются предварительно обработанными, что означает, что они уже будут устойчивы к вредителям.

Если вы живете в районе, подверженном термитам, предварительно обработанная ель — очень хороший вариант для раздвижных ворот. У вас также есть возможность сохранить его естественным, просто нанеся на него прозрачное пятно. Он дает приятный желтый цвет, который со временем темнеет.

Сосна: Этот древесный материал очень прочный, но, с другой стороны, очень прочный. Неудивительно, что сосна является одним из самых популярных древесных материалов для раздвижных ворот. Часто производители сосны обрабатывают сосновую древесину под давлением, а также сушат ее в печи.

Это удаляет большую часть внутренней влаги и обеспечивает устойчивость к гниению. Это идеальная древесина, если вы планируете окрашивать или красить раздвижные ворота. Однако следует помнить одну вещь: есть причина, по которой сосновая древесина может стоить так дешево.

Вам нужно будет постоянно обслуживать его, чтобы убедиться, что он не испортится и не деформируется слишком быстро. Тем не менее, если вы находитесь в довольно влажном климате, сосна — отличная рекомендация.

Кипарис: Эта древесина естественным образом содержит химическое вещество под названием ципретин. Это означает, что кипарис вообще не требует какой-либо обработки древесины, чтобы она была устойчива к гниению и гниению. Он естественным образом отпугивает жуков и насекомых, поэтому кипарис десятилетиями был популярным материалом для ограждений.

С ним очень легко работать, и он не склонен к деформации. Хотя это недешево. Но опять же, это зависит от того, где вы находитесь в Соединенных Штатах.

Если вы живете на юге, где дерево является родным, оно будет стоить дешевле. Будьте готовы заплатить больше, если вы живете на севере, так как доставка и обработка доставят его к вам.

Кедр: Кедр содержит натуральные масла, что означает, что древесный материал издает очень чистый и острый аромат. Из-за этих натуральных масел кедр также известен своей высокой репеллентностью к насекомым и жукам без необходимости обработки древесины.

Кедр может быть разных цветов, но обычно сначала он красный, а затем, в конце концов, приобретает серебристый цвет. Кстати, на оба цвета приятно смотреть. По стоимости кедр считается чем-то средним. Это означает, что это легко для бюджета, учитывая качества, которые он обеспечивает.

Основным недостатком кедра является то, что он плохо сочетается с красками и морилками. Если вы хотите выбрать что-то яркое, было бы лучше, если бы вы выбрали что-то более светлое.

Красное дерево: Красное дерево долговечно и очень красиво. Это считается одним из самых прочных древесных материалов, которые вы когда-либо могли использовать в деревянных раздвижных воротах. Он имеет насыщенный красный цвет, который одновременно привлекает внимание и деревенский, и обычно не требует окраски.

Нанесите слой или два прозрачной морилки, и все готово. Он содержит натуральные танины, которые удерживают жуков и других вредителей от нападения на него. Он также чрезвычайно устойчив к влаге, поэтому, если вы живете в районе, где часто бывает много снега или дождя, красное дерево, безусловно, является лучшим древесным материалом.

Металлические раздвижные ворота

Существуют различные типы металлов для использования в раздвижных воротах:

• Сталь: Этот сплав обычно представляет собой комбинацию углерода и железа. Известно, что он очень устойчив к ударам транспортных средств и намного прочнее чистого железа. Сталь считается очень прочной и считается лучшим вариантом для откатных ворот.

• Алюминий: Это очень ковкий и легкий металл. Хотя он не такой прочный и долговечный, как сталь, он по-прежнему высоко ценится за способность естественным образом противостоять ржавчине и коррозии.

• Кованое железо: Это тип железа, который был нагрет и обработан дополнительными инструментами. Кованое железо — довольно интересный материал, поскольку считается, что оно гораздо более податливо по сравнению с чугуном.

Это означает, что из него можно сделать сложные и эстетичные узоры. Более того, этот металл имеет отчетливый волокнистый вид. Это добавляет определенный слой интереса и текстуры при превращении в раздвижные ворота.

Оборудование для раздвижных ворот

Вам на самом деле не нужна детальная фурнитура для раздвижных ворот, так как чаще всего они устанавливаются профессионалами или, если вы решите сделать это самостоятельно, все они поставляются в одном комплекте. Тем не менее, было бы неплохо ознакомиться с тем, что они из себя представляют.

Вот некоторые из наиболее распространенных деталей фурнитуры, используемых в работе откатных ворот. Обратите внимание, что фурнитура может различаться в зависимости от типа раздвижных ворот, которые у вас есть.

Цепи и натяжители

Цепи обычно имеют свои собственные категории числовых значений калибра. Эти рейтинги датчиков будут определять размеры, которые вам понадобятся для ваших конкретных раздвижных ворот. Наиболее часто используемые размеры — это номера 40 и 41.

Это для довольно поздних операций с воротами, подобных тем, которые используются в жилых целях. Цепи размером 50 и 60 используются для более тяжелых и промышленных применений. Распространенными вариантами являются изделия из нержавеющей стали или никелированные.

Защелки для раздвижных ворот

Защелки для раздвижных ворот служат в качестве упора для раздвижных ворот. Это защитит их и предотвратит отрыв от стойки. Это обеспечит безопасность ваших ворот.

Существует несколько популярных типов защелок: защелки с большим пальцем, рычажные защелки, кольцевые защелки и болтовые защелки.

Замки для раздвижных ворот

Конечно, ворота были бы бесполезны, если бы вы не могли их запереть. Вот некоторые из вариантов:

• На основе гравитации

• Пружина, загруженная

• Bolted

• Iron

• Aluminum

SLIDEEL GATELELELS 6. WALDELS WALEELS HALDELS HALIDELS WHEELILDELS WHEELILDELS WHEELELS HALIDELS WEALILDELS. V-образные колеса. Обычно они имеют высоту от 4 до 6 дюймов и могут быть изготовлены из различных материалов, от чугуна до пластика и стали. Чугун — самый бюджетный, но не обязательно лучший вариант, так как он легко ломается.

Пластиковые колеса работают тише, потому что оснащены герметичным подшипником, но из-за мягкости материала они также недолговечны и подвержены усталости материала от общего веса ворот.

Стальные колеса — лучший материал для рассмотрения, так как базовые 4-дюймовые колеса могут выдерживать нагрузку более 3000 фунтов на колесо, не ломаясь и не получая каких-либо повреждений. Известно, что эти колеса служат до 10 лет, а с добавлением цинкового покрытия и герметичных подшипников с обеих сторон они прослужат еще дольше.

Направляющая для раздвижных ворот

Большинство направляющих изготавливаются из плоских стержней и уголков, которые превращаются в направляющие. Если вы умеете сваривать, это даже можно сделать самостоятельно, если вы того пожелаете.

Однако это не обязательно, так как они обычно продаются готовыми к использованию перед установкой с использованием бетонных анкеров. Если вы покупаете гусеницу, вы должны знать размеры ворот, чтобы получить точную посадку.

Электрические раздвижные ворота

Внешний вид — это еще не все. Мы живем в эпоху автоматизации и электрических раздвижных ворот. Этот тип раздвижных ворот великолепен, поскольку в конце дня он не требует какого-либо ручного управления. Вот некоторые из причин, по которым вам нужно инвестировать в него:

• Он отлично выглядит и привнесет в ваш дом некий «вау-эффект».

• Он прост в использовании, так как требует минимального участия человека.

• Это более безопасно, так как обычно поставляется со встроенными датчиками и предупреждающими устройствами, чтобы предупредить вас о возможных злоумышленниках.

• Занимает меньше места.

• Низкие эксплуатационные расходы.

• Они отличаются долговечностью и надежностью.

Устройство открывания раздвижных ворот

Устройство открывания раздвижных ворот – это ответ на ваши молитвы, когда вы хотите автоматизировать функции открывания и закрывания вашей конструкции раздвижных ворот. На ваш выбор предлагаются различные типы открывателей:

1. Автоматический привод для раздвижных ворот: Вот некоторые из наших лучших вариантов автоматических устройств для открывания раздвижных ворот, а также некоторые ключевые характеристики, которые вы должны учитывать: изготовлен из высококачественных материалов и работает на полностью медном двигателе

• Энергоэффективный и достаточно мощный, чтобы легко открывать ворота весом до 1400 фунтов

• Дистанционное управление на расстоянии до 100 футов

JIELI 1800lb Автоматический открыватель откатных ворот с цепным приводом

• Встроенная термозащита автоматически отключает ворота, когда температура достигает определенного значения, защищая двигатель

• Предназначен для тяжелых условий эксплуатации и открывать ворота весом до 1800 фунтов

• Может управляться дистанционно с расстояния 100 футов

TOPENS CK1200 Автоматический открыватель откатных ворот Цепной привод Электрический привод ворот

• Универсальное применение: Может использоваться в жилых помещениях, на фермах и ранчо, в коммерческих целях и даже во дворах. Для этого также требуются базовые инструменты, отсутствие сварки, и в комплект входит все оборудование для его установки. (Легко для домашних мастеров)

• Тяжелый режим работы, грузоподъемность до 3400 фунтов.

• Очень тихая работа.

• Поставляется с 30-дневной политикой обмена и возврата, 12-месячной гарантией и пожизненной технической поддержкой.

• Может управляться дистанционно или через мобильное приложение.

2. Устройство открывания раздвижных ворот на солнечной энергии: Если вы хотите сэкономить на электроэнергии, у устройства открывания раздвижных ворот есть варианты на солнечной энергии. Вот некоторые из лучших на рынке:

Комплект TOPENS DK1000S для автоматического открывания раздвижных ворот Solar Kit

• Привод для раздвижных ворот с реечным приводом для тяжелых раздвижных ворот весом до 1800 фунтов. и 40 футов

• Привод защитных ворот на въезде Солнечная панель с питанием от батареи

• имеет несколько применений

• С проектированием Cleverly

• Удаленно управляемые

• поставляется с 12-месячной гарантией и 30-дневной свободной службой обменной службы

2 E-Guard E-Guard E-Guard E-Guard и 30-дневная служба обмена или обменной службы

2 E-Guard E-Guard и 30-дневная служба обмена

2 E-Guard.

5-метровый автоматический электрический привод для раздвижных ворот с питанием от солнечной батареи

• Может выдерживать нагрузку до 1100 фунтов

• Мотор промышленного класса

• Дистанционное управление, но имеется ручная разблокировка

• Имеет интеллектуальный цифровой блок управления

• Бесшумная работа

Стоимость откатных ворот

Сколько стоят откатные ворота с электроприводом Стоимость откатных ворот с электроприводом: . В двух словах, он может варьироваться от 1000 до 3000 долларов или даже намного выше, в зависимости от включений.

Различие в стоимости обычно зависит от того, какая у вас конструкция: с одинарными раздвижными воротами или с двойными раздвижными воротами. Одиночные варьируются от 1000 до 3000 долларов США, а двойные — от 2000 до 5000 долларов США.

Комплект раздвижных ворот

Изготовление раздвижных ворот на заказ обходится недешево. Помимо обычно высококлассных и дорогих материалов, специализированный труд, который требуется вместе с установкой, также не является чем-то само собой разумеющимся. №

Для тех, кто ограничен в средствах, комплект откатных ворот предлагает практичное и простое решение. Большинство комплектов стоят всего около 1800 долларов или около того, в зависимости от дополнительных функций, но с точки зрения бюджетных диапазонов домовладельцы могут легко сэкономить 3000 долларов или больше, просто выбрав комплект для раздвижных ворот и сделав это самостоятельно.

Большинство из них поставляются довольно легко, с очень четкими инструкциями и, кроме нескольких основных инструментов, необходимых для установки, они также поставляются со всеми движущимися частями.

Если вам посчастливилось немного поработать в мастерской, комплект для раздвижных ворот, безусловно, может сэкономить вам много денег, в отличие от того, чтобы заказать изготовление ворот с нуля.

Раздвижные и распашные ворота

Основное различие между конструкциями раздвижных и распашных ворот заключается в том, как они открываются и закрываются. Раздвижные ворота перемещаются из стороны в сторону, в то время как распашные ворота открываются и задвигаются по дуге.

Uses, Benefits & Features of Sliding Gates

Use or application:

• Residential entrances or driveways

• Sloping driveways (where swing gates are impossible to install)

• Коммерческая и жилая недвижимость

Преимущества:

• Менее уязвима к склонам и сильным ветрам

• Элегантный фасад

• Greater Security

• Безопасные замки и легкая автоматизация

Особенности:

• Слайды влево или справа

• Беги на Cantilevers или на постоек

• . на коротких или высоких высотах

• Простота автоматизации

Использование, преимущества и особенности распашных ворот

Область применения:

• Для содержания детей и домашних животных, также отлично подходит для палисадников

• Не требуется установка стальных балок или бетона

• Выглядит более гостеприимно

• Проще сочетать с различными темами и дизайнами дома

4

4

4 Преимущества:

• Дешевле, чем раздвижные ворота

• Требует меньше обслуживания

• Простота установки

Особенности:

• Можно зафиксировать с помощью замка или защелки

• Можно добавить головки рельсов для дополнительного уровня безопасности

• Доступны в различных исполнениях лучшие идеи для подъездных ворот на этой странице.

404 — СТРАНИЦА НЕ НАЙДЕНА

Почему я вижу эту страницу?

404 означает, что файл не найден. Если вы уже загрузили файл, имя может быть написано с ошибкой или файл находится в другой папке.

Другие возможные причины

Вы можете получить ошибку 404 для изображений, поскольку у вас включена защита от горячих ссылок, а домен отсутствует в списке авторизованных доменов.

Если вы перейдете по временному URL-адресу (http://ip/~username/) и получите эту ошибку, возможно, проблема связана с набором правил, хранящимся в файле .htaccess. Вы можете попробовать переименовать этот файл в .htaccess-backup и обновить сайт, чтобы посмотреть, решит ли это проблему.

Также возможно, что вы непреднамеренно удалили корневой каталог документов или вам может потребоваться повторное создание вашей учетной записи. В любом случае, пожалуйста, немедленно свяжитесь с вашим веб-хостингом.

Вы используете WordPress? См. Раздел об ошибках 404 после перехода по ссылке в WordPress.

Как найти правильное написание и папку

Отсутствующие или поврежденные файлы

Когда вы получаете ошибку 404, обязательно проверьте URL-адрес, который вы пытаетесь использовать в своем браузере. Это сообщает серверу, какой ресурс он должен использовать попытка запроса.

http://example.com/example/Example/help.html

В этом примере файл должен находиться в папке public_html/example/Example/

Обратите внимание, что в этом примере важен CaSe . На платформах с учетом регистра e xample и E xample не совпадают.

Для дополнительных доменов файл должен находиться в папке public_html/addondomain.com/example/Example/, а имена чувствительны к регистру.

Неработающее изображение

Если на вашем сайте отсутствует изображение, вы можете увидеть на своей странице поле с красным размером X , где отсутствует изображение. Щелкните правой кнопкой мыши на X и выберите «Свойства». Свойства сообщат вам путь и имя файла, который не может быть найден.

Это зависит от браузера. Если вы не видите на своей странице поле с красным X , попробуйте щелкнуть правой кнопкой мыши страницу, затем выберите «Просмотреть информацию о странице» и перейдите на вкладку «Мультимедиа».

http://example.com/cgi-sys/images/banner.PNG

В этом примере файл изображения должен находиться в папке public_html/cgi-sys/images/ пример. На платформах, которые обеспечивают чувствительность к регистру PNG и png — это не одно и то же место.

Ошибки 404 после перехода по ссылкам WordPress

При работе с WordPress ошибки 404 Page Not Found часто могут возникать при активации новой темы или изменении правил перезаписи в файле .htaccess.

Когда вы сталкиваетесь с ошибкой 404 в WordPress, у вас есть два варианта ее исправления.

Вариант 1. Исправьте постоянные ссылки

1. Войдите в WordPress.
2. В меню навигации слева в WordPress нажмите  Настройки > Постоянные ссылки (Обратите внимание на текущую настройку. Если вы используете пользовательскую структуру, скопируйте или сохраните ее где-нибудь.)
3. Выберите По умолчанию .
4. Нажмите  Сохранить настройки .
5. Верните настройки к предыдущей конфигурации (до того, как вы выбрали «По умолчанию»). Верните пользовательскую структуру, если она у вас была.
6. Нажмите  Сохранить настройки .

Это приведет к сбросу постоянных ссылок и устранению проблемы во многих случаях. Если это не сработает, вам может потребоваться отредактировать файл .htaccess напрямую.

Вариант 2. Измените файл .htaccess

Добавьте следующий фрагмент кода в начало файла .htaccess:

# BEGIN WordPress
c>
RewriteEngine On
RewriteBase / 9index.php$ — [L]
RewriteCond %{REQUEST_FILENAME} !-f
RewriteCond %{REQUEST_FILENAME} !-d
RewriteRule . /index.php [L]

# Конец WordPress

Если ваш блог показывает неправильное доменное имя в ссылках, перенаправляет на другой сайт или отсутствуют изображения и стиль, все это обычно связано с одной и той же проблемой: в вашем блоге WordPress настроено неправильное доменное имя.

Как изменить файл .htaccess

Файл .htaccess содержит директивы (инструкции), которые сообщают серверу, как вести себя в определенных сценариях, и напрямую влияют на работу вашего веб-сайта.

Перенаправление и перезапись URL-адресов — это две очень распространенные директивы, которые можно найти в файле .htaccess, и многие скрипты, такие как WordPress, Drupal, Joomla и Magento, добавляют директивы в .htaccess, чтобы эти скрипты могли работать.

Возможно, вам потребуется отредактировать файл . htaccess в какой-то момент по разным причинам. статьи и ресурсы для этой информации.)

Существует множество способов редактирования файла .htaccess

• Отредактируйте файл на своем компьютере и загрузите его на сервер через FTP
• Использовать режим редактирования программы FTP
• Используйте SSH и текстовый редактор
• Использование файлового менеджера в cPanel

Самый простой способ редактирования файла .htaccess для большинства людей — через диспетчер файлов в cPanel.

Как редактировать файлы .htaccess в файловом менеджере cPanel

Прежде чем что-либо делать, рекомендуется сделать резервную копию вашего веб-сайта, чтобы вы могли вернуться к предыдущей версии, если что-то пойдет не так.

Откройте файловый менеджер

1. Войдите в cPanel.
2. В разделе «Файлы» щелкните значок «Диспетчер файлов ».
3. Установите флажок для Корень документа для и выберите доменное имя, к которому вы хотите получить доступ, в раскрывающемся меню.
4. Убедитесь, что установлен флажок Показать скрытые файлы (dotfiles) «.
5. Нажмите  Перейти . Файловый менеджер откроется в новой вкладке или окне.
6. Найдите файл .htaccess в списке файлов. Возможно, вам придется прокрутить, чтобы найти его.

Для редактирования файла .htaccess

1. Щелкните правой кнопкой мыши файл .htaccess и выберите  Редактировать код в меню. Кроме того, вы можете щелкнуть значок файла .htaccess, а затем 9Значок 0669 Code Editor вверху страницы.
2. Может появиться диалоговое окно с вопросом о кодировании. Просто нажмите Изменить , чтобы продолжить. Редактор откроется в новом окне.
3. При необходимости отредактируйте файл.
4. Когда закончите, нажмите  Сохранить изменения в правом верхнем углу. Изменения будут сохранены.
5. Протестируйте свой веб-сайт, чтобы убедиться, что ваши изменения были успешно сохранены.
