Расширительный бак для водоснабжения — виды, расчет, выбор

Автор Монтажник На чтение 17 мин Просмотров 10.9к. Обновлено 08.12.2020

При монтаже систем автономного водоснабжения помимо водозаборных электронасосов используют автоматические приборы управления их работой, монтируемые по-отдельности или входящие в состав насосных станций. Один из основных узлов автоматики — расширительный бак для водоснабжения, являющийся незаменимым элементом и выполняющий в системе ряд важных функций.

Если для забора воды с небольших глубин применяют поверхностные насосные станции, в состав которых входит расширительный бак (гидроаккумулятор), то при использовании погружных электронасосов прибор приобретается отдельно. Перед покупкой подходящего гидроаккумулятора полезно знать их разновидности, схемы подключения, варианты монтажа и настройки приборов. Любому потребителю, самостоятельно занимающемуся монтажом автономной системы водоснабжения, не помешают знания о формулах расчета объема мембранного бака и критериях его выбора с учетом советов опытных специалистов.

Рис. 1 Расширительный бак для водоснабжения в частном доме

Какие функции выполняет расширительный бак в водоснабжении

Мембранный бак для водоснабжения — многофункциональный прибор, ни одна автономная система, за исключением использующих дорогостоящие погружные электронасосы с частотным управлением, не может обойтись без его использования. Чтобы ответить на вопрос, для чего нужен бак в системе, следует рассмотреть его конструктивное устройство и принцип работы.

Все мембранные баки состоят из двух основных частей, включающих в себя металлический бачок и внутреннюю эластичную мембрану с запрессованным в крышку корпуса входным штуцером. При работе электронасоса на закрытые краны вода поступает во внутреннюю эластичную оболочку и происходит ее растяжение (расширение), в определенный момент водоподача прекращается и гидробак остается в наполненном состоянии.

Когда краны открывают, вода из гидроаккумулятора поступает в систему с определенным давлением за счет сжатия эластичной мембраны до момента повторного запуска насоса, который снова качает воду для наполнения бака. Процессом включения-отключения электронасоса управляет реле давления, для его настройки на пороги срабатывания используют встроенный в систему манометр.

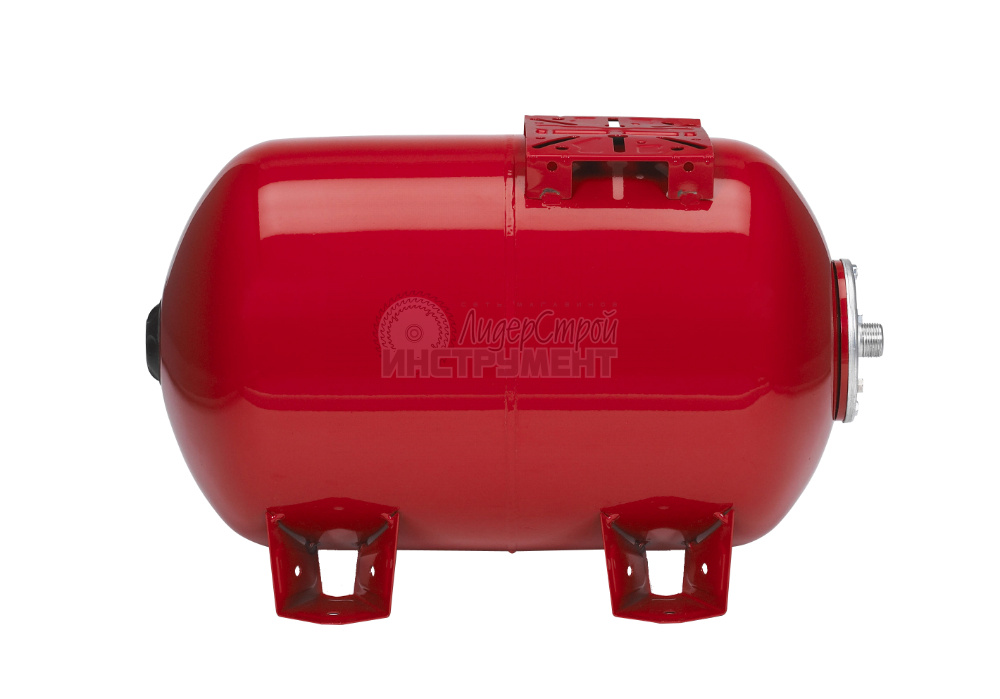

Рис. 2 Конструктивное устройство горизонтального бака

Расширительный бак для водоснабжения в качестве гидроаккумулятора

Из принципа работы гидробака понятно, что он накапливает (аккумулирует) некоторый объем воды в своем внутреннем эластичном баллоне или части корпуса. Благодаря этому в системе определенное время поддерживается нужное давление, а также создается некоторый запас воды, полезный в аварийных ситуациях при кратковременном отключении электричества, повреждениях водопровода, отказе электронасоса.

Некоторые домовладельцы устанавливают гидробаки большого объема внутри дома — это позволяет делать значительные запасы водных ресурсов.

Однако к большим объемам гидроаккумуляторов следует подходить с практической точки зрения — в крупногабаритных баках вода задерживается дольше и реже обновляется, поэтому при перерывах в водопотреблении велика вероятность ее порчи с неприятными для пользователя последствиями.

Гидробак для стабилизации напора в системе

Так как наполненная водой емкость гидробака отдает водные ресурсы в течение длительного времени, зависящем от его объема и потребления, ровное давление в водопроводе поддерживается длительной период времени. При отсутствии накопительной емкости трубопровод освобождался бы от водных ресурсов быстрее — это вызывало бы быстрое падение давления в системе и частое включение электронасоса.

Рис. 3 Принцип работы гидроаккумулятора

Расширительный бак для защиты от гидроударов

Защита от гидроударов — один из ответов на вопрос, зачем нужен гидробак. Принцип компенсации им гидроударов в системе заключается в следующем: при отключении — включении электронасоса происходит резкая остановка или движение водных потоков. При этом в силу инерционности вода оказывает физическое воздействие на оболочку трубопровода, запорную и регулирующую арматуру, передавая им свою кинетическую энергию. Узлы и детали водопроводной системы начинают смещаться, в результате чего происходит ослабление резьбовых и компрессионных соединений, крепежа трубопровода, появляется сбои в работе автоматики.

Эластичная накопительная емкость для системы водоснабжения в виде оболочки внутри гидробака при движении и остановке водного потока растягивается или сжимается в первую очередь — это позволяет предотвратить физическое воздействие на другие узлы водопровода.

Статья по теме:

Схема водоснабжения частного дома от скважины с гидроаккумулятором. В отдельной статье даются схемы подключения гидроаккумулятора, рассказывается про монтаж водоснабжения из скважины с погружным и поверхностным насосом.

Гидроаккумулятор для увеличения срока службы насосного оборудования

Принцип работы автоматики включения и отключения электронасоса состоит в реакции реле на заполнение емкости гидробака водой — как только внутренняя резиновая оболочка начинает растягиваться и оказывать сопротивление давлению водных масс, в определенный момент срабатывает реле давления и отключает электронасос. Понятно, что чем дольше заполняется водой внутренняя оболочка гидробака, тем большее время насос находится во включенном состоянии.

Аналогично при водозаборе вода из бака уходит медленнее и соответственно реле на включение электронасоса срабатывает через значительный промежуток времени.

Учитывая приведенные выше рассуждения понятно, что чем больше объем гидроаккумулятора, тем меньше количество циклов включения — отключения электронасоса и соответственно увеличивается продолжительность его функционирования вместе с управляющим реле.

Рис. 4 Гидробаки для отопительных систем – популярные бренды

Какие бывают типы мембранных баков

Закрытые гидробаки используют в системах отопления и водоснабжения, хотя они имеют одинаковое конструктивное устройство, у отопительных видов мембрана сделана из термостойкой резины, а наружная поверхность бака, в отличие от голубых для водоснабжения, окрашена в красный цвет.

Также физические параметры баков для водоснабжения и отопления отличаются предельно допустимыми параметрами рабочих давлений соответственно в 10 и 5 бар и как отмечалось выше, максимальной термостойкостью внутренних оболочек в 70 и 120° С.

Также расширительные баки для водоснабжения имеют следующие отличия:

1. По способу установки различают модели вертикального и горизонтального расположения, последние, как правило, имеют меньший объем и всегда используются в составе насосных станций.
2. Гидроаккумуляторы отличаются друг от друга объемами, самый малый из предлагаемых на рынке агрегатов рассчитан на 8 л, а наибольшую емкость имеет вертикальный гидробак бренда Wester, вмещающий 10000 л воды.
3. Материалом изготовления резервуаров гидробаков служит легированная сталь с высоким содержанием углерода, обладающая антикоррозионными свойствами, снаружи она обычно покрывается лакокрасочными материалами. Иногда баки производят из нержавейки, которая обладает более высокой сопротивляемостью коррозии.

Рис. 5 Разновидности мембран

Внутренняя оболочка гидробака изготавливается из следующих материалов:

• Натуральной каучуковой резины (Natural) белого цвета с рабочим температурным диапазоном от -10 до +70 °С, материал можно использовать для аккумулирования питьевой воды. Рабочий ресурс при полном растяжении оболочки из каучука составляет 10 – 15 тысяч сокращений, при наполнении водой не более 20% от объема предельное количество сжатий достигает 50 тысяч. К недостаткам натурального каучука относят способность микропор пропускать воду при высоких давлениях — в результате на внутренних стенках гидробака выпадает конденсат, вызывающий ускоренную коррозию металла.
• Синтетической этилен-пропиленовой резины EPDM со сроком службы, рассчитанным на 100 тысяч сокращений, оболочка предназначена для эксплуатации в гидробаках систем отопления, диапазон рабочих температур материала от -10 до +120 °С.
• Универсальной синтетической резины из бутила (Butyl) с ресурсом в 50 — 60 тысяч сокращений, подходит для систем с питьевой водой и часто устанавливается в гидробаки насосных станций, выдерживает температуры от -10 до +100 °С. Отличается от натурального каучука низкой водонепроницаемостью.
• Оболочки из резины SBR устанавливаются в гидробаках для работы с технической водой температурой от -10 до +100 °С.

По способу исполнения оболочки гидроаккумуляторов бывают плоскими и баллонного типа.

Также гидроаккумуляторы отличаются между собой конструктивным расположением мембран в корпусе бака.

Рис. 6 Гидробак со сменной оболочкой – внутреннее устройство

Мембранный бак со сменной мембраной

Гидробаки с данным методом крепления диафрагмы легко отличимы от аналогов наличием в передней части крышки из нержавейки (оцинкованной стали, пластика) с болтовым креплением.

В конструкции предусмотрена возможность замены внутренней оболочки, которая оснащена специальной горловиной и зажимается фланцем с помощью нескольких болтов. В гидробаках большого объема оболочка дополнительно фиксируется за хвостовой выступ в задней части к ниппелю, через который производится подкачка воздуха.

Основная задача при смене эластичного баллона — точно разместить его горловину в посадочном гнезде гидробака и не пережать при фиксации фланцевыми болтами. Преимуществом данного вида гидроаккумуляторов является отсутствие контакта воды с внутренней поверхностью металлического бака — это предотвращает коррозию и увеличивает срок службы прибора.

Бак со стационарной диафрагмой

В подобных конструкциях цилиндрический корпус состоит из двух половинок, при сборке резиновая диафрагма надежно запрессовывается между ними. Попадающая внутрь корпуса вода контактирует с внутренней поверхностью бака и оказывает на него негативное воздействие, ускоряя коррозию.

Чтобы предотвратить разрушение металла, внутренние стенки резервуара покрывают антикоррозионными составами. Конструкция с неразъемным соединением чаще используются в гидробаках отопления, техническая резина которых в отличие от пищевой имеет более высокие температурные характеристики и рассчитана на большее число циклов сжатия и расширения. К тому же диафрагма расширительных баков отопления не работает в режимах сильного сжатия и расширения, что еще более увеличивает срок ее службы и делает неразборную конструкцию оправданной с технической точки зрения.

Рис. 7 Материалы изготовления и конструктивное устройство мембранного бака со встроенной диафрагмой

Установка и настройка гидроаккумулятора

Установка бака в системе водоснабжения производится вместе с реле давления, сухого хода (при использовании погружных электронасосов) и манометром. В большинстве случаев для подключения этих приборов используют пятивходовой фитинг с отводами стандартных диаметров и резьбы для подключения: напорного трубопровода от электронасоса, внутридомовой водопроводной магистрали, реле давления, манометра и гидроаккумулятора. При монтаже обвязки гидроаккумулятора выполняют следующие операции:

1. В трубопровод, идущий от электронасоса, помещают фильтр грубой очистки от песка. Многие профессионалы и мастера специализированных фирм устанавливают вместо или вслед за фильтром очистки от песка прибор тонкой очистки, мотивируя это тем, что при таком расположении не будет загрязняться мембрана реле давления, являющаяся основным исполнительным элементом в автоматической системе управления. Однако подобное подключение к системе водоснабжения приводит к тому, что электронасос вынужден работать на фильтр тонкой очистки с низкой пропускной способностью — это потребует приложения большей мощности и может привести преждевременному выходу агрегата из строя из-за перегрузки (перегрева).
2. Далее за фильтром грубой очистки в линию помещают пятивходовой фитинг. К нему прикручивают реле давления и манометр. Для удобства пользования в случае выхода из строя, к примеру, гидроаккумулятора или любых элементов автоматики, в систему устанавливают отсекающие запорные краны. Один из них ставят на выходе пятерника, предназначенного для подключения к гидроаккумулятору, второй устанавливают на входе внутридомового трубопровода.

Рис. 8 Схема обвязки гидроаккумулятора с поверхностным насосом

1. Иногда требуется слить воду из гидроаккумулятора, в этом случае от запорного шарового крана откручивают гибкую подводку и освобождают резервуар, по аналогии поступают и с внутренней водопроводной системой, спуская воду через дополнительный кран в линии или через весь трубопровод в скважину.
2. Для нормального функционирования погружного электронасоса обязательна установка реле сухого хода. Для этого перед пятивходовым фитингом ставят тройник с боковым отводом, в который вкручивают реле.
3. Многие устанавливают шаровый кран в напорный трубопровод от электронасоса на входе пятивходового распределителя. Данное действие не совсем понятно с точки зрения логики (зачем нужен кран) — обычно в водопроводную магистраль на выходе погружного электронасоса или всасывающего напорного трубопровода поверхностной насосной станции ставят обратный клапан, предотвращающий стекание воды обратно в скважину через электронасос или трубу. А если понадобится слить воду из внешнего подземного трубопровода обратно в скважину, это можно сделать открыванием обратного клапана (дополнительного вентиля) — за счет уклона проложенного трубопровода к источнику она уйдет самотеком. К тому же при случайном закрытии шарового крана, его засорении, потере работоспособности, насос будет качать воду в закрытую систему без автоматики и выйдет из строя.
4. К запорным шаровым кранам подключают с помощью гибкой подводки гидроаккумулятор и внутридомовой трубопровод.
5. Собранный узел вместе с пятерником и элементами автоматики обычно крепят к стене помещения, в котором находится поверхностный электронасос, гидроаккумулятор. Если это невозможно по каким-либо причинам, пятерник прикручивают ко входному патрубку гидроаккумулятора напрямую или через переходной отрезок трубы, аналогичным образом поступают при подключении узла к электронасосу.

Статья по теме:

Насосные станции водоснабжения для частного дома. Возможно, читая, что такое расширительный бак для водоснабжения, будет интересно узнать, что из себя представляет, из каких элементов состоит и как работает насосная станция для водоснабжения, а также характеристики, как выбрать, производители и цены.

Рис. 9 Расширительный бак для водоснабжения с обвязкой в кессонном колодце

Настройка гидроаккумулятора

В любом гидроаккумуляторе на задней части корпуса имеется штуцер, рассчитанный на накачку воздуха ручным насосом с определенным давлением. Это делается для того, чтобы эластичный баллон функционировал в оптимальном режиме без критичных изменений своего физического состояния.

То есть, если давление воздуха внутри гидробака между стенками эластичного баллона и металлического корпуса будет выше минимального в системе, мембранная оболочка сожмется, потеряет свою форму и быстро выйдет из строя. Поэтому давление воздуха внутри гидроаккумулятора устанавливается с таким расчетом, чтобы оно никогда не превышало минимальное в системе, для приблизительных расчетов берется 10% уменьшение. Второй метод расчета нужного давления внутри гидроаккумулятора — умножение нижнего порога срабатывания реле на 0,9, к примеру, при предельном значении в реле 1,7 бар после умножения на 0,9 получим необходимое давление внутри гидробака 1,53 бара.

Настроить нужную разницу давлений в гидроаккумуляторе и системе можно двумя способами: в первом случае меняют нижний порог срабатывания реле, во втором — давление воздуха в мембране аккумуляторного бака.

К примеру, рассмотрим типовые значения порогов срабатывания гидравлического реле 1,4 — 2,8 бар и давления внутри гидроаккумулятора в 1,5 бар. В первом случае мы настраиваем реле на отключение при давлении в системе около 1,7 бар. Если необходимо регулировка расширительного бака для водоснабжения с изменением внутреннего давления, поступают следующим образом:

• Открывают запорный кран или откручивают гибкую подводку, сливая воду из гидроаккумулятора.
• Снимают защитную крышку с задней части, освобождают ниппель и вставляют в него автомобильный манометр, измеряя давление.
• Если его нужно уменьшить, просто стравливают воздух до получения нужных показаний манометра.
• Для увеличения давления внутри гидробака подключают к ниппелю обычный автомобильный насос и накачивает воздух до необходимого значения, периодически проверяя показания манометром.

Рис. 10 Таблица для расчета объема гидроаккумулятора

Расчет объема гидроаккумулятора

Подбор мембранного бака в первую очередь производят по его главному параметру — объему, если он мал, система будет работать неэффективно со слишком частыми включениями электронасоса и небольшими гидроударами. При превышении объема застой воды в баке может сделать ее непригодной для питья.

Для расчета объема гидробака используют следующую формулу:

Vt = 16,5 · Qmax/А · Pmax · Pmin/(Pmax – Pmin) · 1/Pg, где:

• Vt — объем гидробака;
• Qmax – подача воды в единицу времени, измеряется в литрах в минуту, стандартное водопотребление для одной семьи составляет 3м³/час или 50 л/мин;
• А – допустимое число включений электронасоса за один час, зависит от мощности агрегата, для большинства погружных моделей предельный показатель равен 20;
• Pmax и Pmin – величины давлений отключения и включения электронасоса в барах, их типовые усредненные значения соответственно 3 и 1,5 бара;
• Pg – давление воздуха внутри гидроаккумулятора в барах, рассчитывается умножением Pmin на 0,9 (0,9 х 1,5) = 1,35.

В результате получаем:

Vt = 16,5 · 50/20 · 3 · 1,5/(3 – 1,5) · 1/1,35 = 91,66 л

Как видно из таблицы на рис. 10, максимальный объем воды внутри любого расширительного бака не превышает 50% от его паспортных данных.

Расширительный бак для водоснабжения в различных системах – схемы монтажа

Помимо работы в качестве оборудования для автономного водопровода, мембранный расширительный бак для водоснабжения нередко используют в других целях, устанавливая его в отопительные, водосборные и водоснабжающие системы различного инженерного исполнения. При этом основные критерии выбора — температурные характеристики внутренней оболочки, объем бака и способ его размещения на поверхности.

Рис. 11 Гидробак с бойлером косвенного нагрева – схема и пример размещения

Обвязка бойлера косвенного нагрева

Бойлер косвенного нагрева предназначен для создания запасов горячей воды в доме, конструктивно он выполнен в виде металлического утепленного резервуара для сбора воды, внутри которого находится отопительный трубопровод. Поступающая в бойлер холодная вода нагревается трубами, по которым циркулирует теплоноситель системы отопления — таким образом установка не потребляет электроэнергию, а потребитель всегда имеет запас горячей воды. Также петлевая схема подключения трубопровода бройлера с рециркуляцией не позволяет остывать воде в трубах.

Общеизвестно, что при нагреве вода расширяется и в закрытом бройлере из-за этого повышается давление. Для компенсации к нему подключают вертикально установленный расширительный бак для систем водоснабжения, оболочка которого принимает на себя возросшее давление воздуха.

Рис. 12 Вертикальный расширительный бак для водоснабжения в системах обезжелезивания

Запас воды

Для обеспечения автономного водоснабжения вовсе не обязательно устанавливать погружные или поверхностные электронасосы в водные источники и производить непрерывный водозабор. Альтернативный метод — кратковременный сбор воды и хранение ее запасов в накопительной емкости. Для его реализации на чердаке дома устанавливают накопительный бак, наполняют его водой из любого источника с помощью электронасоса, предусматривая разрыв цепи электропитания поплавковым выключателем, установленным на стенке накопительной емкости.

Недостатком способа сбора жидкости в накопительную емкость является неудобство ее размещения на чердаке, а также низкий напор без мембраны при малой высоте расположения (1 бар на 10 метров вертикального водного столба), не всегда достаточный для комфортного водопотребления.

Альтернатива данному варианту — использование накопительного гидробака большой емкости. Его можно разместить в любом месте дома и даже в подвале, а элементом, управляющим электронасосом, служит реле давления. В этом случае подобранный гидробак обеспечит значительно больший напор воды во внутреннем водопроводе по сравнению с накопительной емкостью на чердаке. Его второе немаловажное преимущество — нахождение внизу, благодаря этому подключаемый трубопровод не будет портить дизайн и эстетичный вид дома в отличие от накопительного бака, к которому придется протягивать линию по верху.

Рис. 13 Схема монтажа гидроаккумулятора в системе со скважинным насосом

Забор воды из скважины

Технология подключения гидроаккумулятора к магистрали автономного водоснабжения с подачей воды из скважины была рассмотрена выше, в этом случае гидроаккумулятор обычно используют в составе насосной станции или размещает его отдельно, рядом со скважинным насосом. Бак также может находиться в доме, намного реже его помещают на поверхности в отдельной пристройке.

Забор воды из емкости

Не всегда водозабор производят для бытовых нужд и питья, нередко вода нужна в хозяйстве для полива огородов, автомоек, наполнения бассейнов или рукотворных прудов. В этом случае ее чистота не играет большой роли, и она может быть взята из различного вида источников или емкостей — озер, прудов, крыниц, бочек для сбора дождевых осадков. Использование поверхностных насосов при этом требует постоянного надзора, поэтому рационально применять для водосбора автоматически отключаемые насосные станции, в состав которых обязательно входит горизонтальный гидробак. Прибор предотвратит нежелательные гидравлические удары и обеспечит работу отключающей автоматики от реле давления, если оно не подходит, его отсоединяют от питания, меняют на реле сухого хода или на входе напорной трубы ставят переходник с реле протока.

Рис. 14 Схемы насосных станций для дома

Советы по выбору оптимально подходящего бака

При выборе гидробаков руководствуются следующими соображениями:

1. Гидроаккумулятор со сменной оболочкой баллонного типа имеет ряд преимуществ перед изделиями со встроенной диафрагмой — позволяет менять баллон, что выгодно из-за не слишком высокого срока службы изделий из натуральных материалов. К тому же вода в баллонных баках не контактирует с его стенками — это снижает требования к коррозионной стойкости металлического резервуара.
2. Съемный фланец лучше подобрать из прочной нержавейки, имеющей высокий срок службы.
3. Необходимый объем гидроаккумулятора определяют по приведенным выше формулам, чтобы избежать расчетов, можно воспользоваться готовыми таблицами.
4. Материал баллона в системах забора питьевой воды выбирают из экологически чистой пищевой резины, лучше всего данным требованиям подходит бутил.
5. При покупке рассматривают производителей с учетом оптимального соотношения цены и качества, одними из лучших считаются гидроаккумуляторы Zilmet (холдинговая компания со штаб-квартирой в Италии), Reflex (Германия), понятно, что в качественных показателях им уступают агрегаты Джилекс и Wester российского производства, Аквасистем российской сборки из итальянских комплектующих.

Рис. 15 Стоимость популярных моделей гидроаккумуляторов 2019 г

Гидроаккумулятор — один из важнейших узлов в системе автономного водоснабжения, от физических параметров, конструкции и материалов изготовления которого во многом зависит ее функционирование. Чтобы выбрать подходящий агрегат, определяют его необходимый объем по несложным формулам или таблицам, далее подбирают модель из ряда брендов отечественного и зарубежного производства по оптимальному соотношению цены и качества, рассматривая материалы изготовления и руководствуясь отзывами, советами специалистов.

Мембранный расширительный бак для водоснабжения- Цена на расширительный бак

Поиск по параметрам

Производитель: Valtec

Страна: Италия

1 748 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

11 829 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

1 883 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

14 735 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

2 438 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

6 735 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

8 916 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

17 428 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

29 908 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

9 651 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

14 832 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

23 836 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

30 944 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

47 428 руб

Цена указана без скидки

Автономная система подачи воды стала нормой для частных домовладений. Комфорт ценится превыше всего. Но для того, чтобы работа была бесперебойной, требуются специальные устройства и приспособления. Так, для поддержания давления в трубопроводе, используют расширительный бак для водоснабжения.



Основные функции



Оборудование выполняет несколько функций:

• служит для поддержания давления в сети при поломке или выключении насоса;

• защищает от гидроударов;

• защищает насос от раннего износа.



Классификация расширительных баков системы водоснабжения



Существует два основных вида бачков – мембранные и диафрагменные.

Первые отличаются возможностью замены мембраны при ее повреждении. Ее легко вытащить через фланец, достаточно просто открутить болты. Задняя часть мембраны прикреплена к ниппелю.

Вода, поступая в мембрану, не контактирует со стенками бачка. Это дополнительная защита от коррозии и грязи. Компания Valtec выпускает расширительные баки для водоснабжения из нержавеющей стали. Могут быть выполнены в горизонтальном положении и вертикальном.

В диафрагменном оборудовании емкость разделена на две половины жесткой мембраной. Ее нельзя заменить при повреждении. В этом исполнении вода вступает в контакт со стенками бачка. Даже при условии, что расширительный бак для сети водоснабжения будет выполнен из нержавейки, это не продлит надолго срок его эксплуатации.

При использовании расширительного нержавеющего бака для горячего водоснабжения его нужно монтировать между обратным клапаном и входом холодной воды в бачок. Для комфортного применения в тепловодоснабжении, бачок должен держать 8 атмосфер и более. При покупке внимательно изучайте характеристики изделия.

Все о мембранных баках. Установка, замена и ремонт.

Частые вопросы связанные с ремонтом и установкой мембранных баков

Предисловие.

Современные инженерные решения позволяют облегчить жизнь потребителей во многих смыслах. Одним из таких технических решений, являются мембранные баки. Мембранный бак – устройство, для создания дифференциального давления. В системах отопления, с помощью мембранных баков, стало возможно монтировать закрытые системы трубопроводов. Это позволило уйти от громоздких емкостей в открытых системах отопления и необходимости контролировать уровень жидкости в этих емкостях. В системах водоснабжения расширительный бак, позволил создавать компактные резервуары для запасов воды, в противовес громоздким емкостям и водонапорным башням.

Отличия расширительного бака от гидроаккумулятора.

Хоть мы имеем два разных названия, по смыслу, это совершенно одинаковые приборы. Есть разница только в цвете, и качестве применяемой резины. Баки красного цвета – расширительные, они для систем отопления, т.е. предназначены для горячей воды. Гидроаккумуляторы – синего цвета, применяются для холодной воды.

Советы по выбору и опыт.

Резиновая мембрана, которая находиться внутри расширительного бака или гидроаккумулятора, является по сути расходным материалом.

Конечно же все зависит от качества применяемой в них резины, однако сам по себе материал не слишком долговечен, и судя по опыту нашего монтажного отдела, редко встречаются эксземпляры, старше 12 лет. По опыту обслуживания подобного оборудования, можем отметить долгожителями – марку REFLEX, но с одним «но»! Современные экземпляры, точно проигрывают в качестве, тем, что приобретались 10 лет назад. Среди брендов, которые мы обслуживаем, точно не посоветуем* мембраны Джилекс, и Wester. Так как именно их приходилось много менять. Самые частые причины выхода из строя:

·        Разрыв мембраны

·        Коррозия фланца

·        Коррозия ёмкости

·        Герметичность ниппеля

Конечно любая из этих проблем вполне решаема, но только в том случае, если Вы имеете оригинальные расходные материалы. Подбором и поиском аналогичных расходников, сантехник врят-ли будет заниматься, а скорее всего, предложит заменить вышедшее из строя оборудование. Именно поэтому, мы рекомендуем покупать тех производителей, чьи расходные материалы, есть в свободной продаже.

Интернет-магазин SANCOM, рекомендует устанавливать расширительные баки под торговой маркой Tim, производимые в КНР. Такой выбор, дает возможность докупить фланец или мембрану, в случае выхода из строя.

Как определить вышедший из строя расширительный бак.

В правильно смонтированной системе отопления, установленное давление не должно иметь больших перепадов. Если Вы заметили, что установленное давление резко повышается, при включении котла, скорее всего вышел из строя расширительный бак. Для начала, проверьте ниппель для подкачки воздуха. Если при нажиме на клапан ниппеля, из него потекла жидкость, скорее всего это внутренний разрыв мембраны, так как в воздушном пространстве, не должно быть воды. Мембрану придется заменить на аналогичную. Если же при нажатии на ниппель, нет ни воды, ни воздуха, следует проверить наполненность бака водой. Если бак прикручен на гибком соединении, можете аккуратно покачать его, если соединение с трубопроводом жесткое, то постучите по стенкам бака.

Глухой звук – бак полный, звонкий – бак пустой. Если бак полный, значит он не накачен воздухом. Причина отсутствия воздуха в баке, пропускающий ниппель, или не герметичность(плохо прикручен фланец или коррозия). В этом случае, рекомендуем произвести визуальный осмотр бака на наличие коррозии, затем накачать бак через ниппель, компрессором или обычным насосом, проверить ниппель и сомнительные места и понаблюдать за давлением. Обратите внимание, что накачку мембранного бака воздухом следует производить при сброшенном давлении в системе трубопровода до нуля! Если на баке присутствует сквозная коррозия, к сожалению бак придется заменить. Если неисправен ниппель, можно заменить его на другой, подойдет обычный автомобильный. Если бак пустой, при работающей системе отопления под давлением, скорее всего, что давление воздуха в расширительном баке больше давления воды в трубопроводе. Отрегулируйте давление в мембранном баке при необходимости.

Как определить вышедший из строя гидроаккумулятор?

Если у Вас загородный дом, и в доме установлена насосная станция или поверхностный насос, то определить вышедший из строя бак, будет проще всего. Гидроаккумулятор, дает некоторый запас воды в Вашем трубопроводе, следовательно работать насосу приходиться только тогда, когда заканчивается запас этой воды. Если при каждом открытии крана, включается насос, и отключается при закрытии крана, то с уверенностью можно сказать, мембранный бак – не работает должным образом. Определить бак, который вышел из строя при работающем насосе в колодце или скважине сложнее. Однако проще и точнее всего, попросить помощника, и послушать работу насоса. Если помощника рядом нет, то вышедший из строя гидроаккумулятор, можно определить по напору. Каждый раз, когда Вы открываете кран, напор на секунду обрывается, а затем резко бьет мощной струей. Но данный пример, может означать так-же неверно настроенную автоматику и давление бака. Можно воспользоваться еще одним способом проверки… Отключите питание насоса, и проверьте, будет ли в трубопроводе вода. Если вода есть, значит и есть запас воды в баке. Если баков несколько, то данный способ, покажет только выход из строя сразу всех баков.

Каждый раз, когда возникают сомнения в работоспособности мембранного бака, рекомендуем проверить ниппель мембранного бака. В нем должен быть воздух. Если через ниппель потекла жидкость, скорее всего, порвана мембрана и ее нужно заменить. Если нет ни воды не воздуха, проверьте наполненность бака водой. Если бак под завязку наполнен водой, то скорее всего воздух стравило с ниппеля, попробуйте слить систему и подкачать бак, через ниппель обычным автомобильным насосом или компрессором. Если бак пустой, а через ниппель идет воздух с хорошим давлением. Значит давление воздуха, выше давления в водяной магистрали.

Установка мембранного бака.

Мембранный бак, установить и подключить в систему очень просто. Он имеет подключение на фланце, как правило либо 3/4», либо 1» с наружной резьбой. Подключить расширительный бак можно на любом участке трубопровода. Для врезки в систему можно использовать тройник или выход на коллекторе. Соединиться можно любыми водопроводными трубами, но удобнее всего соединяться с помощью специальной угловой гибкой подводки. Еще есть один вариант установки небольших расширительных баков, это установка на специальный кронштейн, присверливаемый к стене, либо на настенную группу безопасности. Но этот вариант годится для баков объемом до 36 литров. Установка данного прибора может вполне осилить и владелец хозяйства, больших навыков это не требует. Единственное, что требуется проверить и отрегулировать после установки, это накаченное заводское давление, и в случае неверных значений, отрегулировать его. Давление в баке, рассчитывается по значениям, исходя из перепадов давления в системе, согласно настройкам автоматики насоса. Для того, чтобы бак заполнялся, нужно накачать в него давление воды больше, чем закаченное давление воздуха. Для водопроводных систем, давление воздуха ниже 1,5 Bar, не имеет особого смысла, так как это то давление, которое будет выдавливать воду из бака. Бак пропустит в себя воду тогда, когда значение давления воды, превысит значение по давлению воздуха. Далее, опорожнятся бак начнет тогда, когда давление воды, станет меньше, чем давления воздуха. И опорожняться бак будет под давлением воздуха, которое в него закачали. Поэтому накачивайте воздушное давление в баке, с учетом того давления, которое будет выдавливать воду, при отключенном насосе. Подкачку давления воздуха в баке, следует проводить только на пустом трубопроводе. По завершению работ, на всякий случай, проверьте герметичность ниппеля.

Замена и ремонт мембранного бака.

Заменить бак не составит большой трудности и с этой задачей, легко может справиться и домовладелец. Прежде всего, необходимо слить всю систему, или тот участок, который перекрывается предусмотренными для этого кранами. После того, как мембранный бак будет опорожнен, необходимо раскрутить гайку скрученную с фланцем и освободить бак. Установленный новый бак, необходимо отрегулировать по нужному Вам давлению воздуха, сделать это лучше до запуска системы. После того, как Вы прикрутите бак и установите нужное давление, можно сделать пробный запуск. Следите за тем, чтобы при запуске, не было воздушного шипенья и подтеков.

Кроме замены непосредственно самого бака, возможно произвести и его ремонт. Например, можно заменить проржавевший фланец, или мембрану (грушу) внутри бака. Сантехники идут неохотно на подобное мероприятие, тк подобная работа грязная, а много за неё не взять. Скорее всего, Вам предложат заменить бак целиком, ссылаясь на отсутствие подходящих запчастей. Поэтому зачастую, ломать голову с заменой внутренностей, приходиться хозяевам. Заменить мембрану или фланец не сложно. Нужно лишь раскрутить болты на фланце. Однако нужно понимать целесообразность такого ремонта. Например, если бак вышел из строя быстро или имеет следы коррозии, то такой ремонт лучше и не планировать, а действительно, заменить на новый бак. Если бак остался как новый, а у Вас имеется мембрана от производителя, тогда лучше поменять. Прежде чем приступить к ремонту, Вы должны быть уверены, в том, что именно мембрана вышла из строя. Главным фактором разрыва мембраны, является наличие жидкости, при нажатии на клапан ниппеля. Помните, при разрыве мембраны, вода поступает во внутреннюю полость мембранного бака, и имеет контакт, с необработанной внутренней поверхностью. Такой контакт может ускорить внутреннюю коррозию стенок бака, поэтому при замене мембраны, хорошо просушите внутреннюю поверхность бака.

Установка, замена или ремонт расширительного бака от SANCOM

Монтажники интернет-магазина SANCOM, выполнят работы по установке любых мембранных баков в системы отопления и водоснабжения. Огромный опыт в монтаже сантехнических систем, позволяет с твердой уверенностью говорить о нас, как о профессионалах рынка услуг. Работы любой сложности, расширительные баки любого объема, как для отопления так и для водоснабжения, с напольной и настенной установкой. Работы выполняются с выездом к заказчику, при установке оборудования, возможен выезд с необходимым материалом и оборудованием. Стоимость замены, складывается из удаленности объекта от Москвы, сложности условий работ, объема расширительного бака. Выполняем ремонт расширительных баков, при наличии необходимых расходников. На расширительные баки, которые мы поставляем и рекомендуем, выполняем ремонт в рамках гарантии и пост-гарантийное обслуживание.

Надеюсь данная статья будет для Вас полезной!

Автор статьи — Капустин Александр, статья подготовлена для интернет-магазина SANCOM 29/05/2019 года. Данная статья является интеллектуальной собственностью интернет-магазина SANCOM и ее автора. При копировании статьи и размещения на сторонних ресурсах, обязательно указание на источник и автора! По вопросам сотрудничества и обратной связи, просьба обращаться по адресу электронной почты: [email protected], с указанием ссылки данной статьи.

Всего доброго!

*Личное мнение автора статьи, основанное на личном опыте обслуживания.

Выбор и установка расширительного бака для воды

Расширительный бак для водоснабжения применяют для стабилизации рабочего давления, защиты оборудования от возможных гидроударов, а также для выравнивания температурных показателей жидкости. Работа гидробаков протекает автономно на основании полученных данных о состоянии системы и не требует наличия насосов, компрессора или подключения к электросети.

Расширительный бак.

Характеристика закрытых расширительных баков

Расширительные емкости — это резервуары цилиндрической или шарообразной формы с горизонтальным или вертикальным расположением рабочей камеры. Могут быть напольной или подвесной конструкции.

Оборудование предназначено для обеспечения бесперебойной эксплуатации систем водоснабжения жилого дома, подключенных к центральной сети. Для работы в структуре водопровода, подающего ресурс из подземных источников (скважины, колодцы), предназначены гидроаккумуляторы. Они поставляются в комплекте насосных станций, у них то же назначение, но другие требования и условия эксплуатации.

Особенности устройства и конструкции

Расширительный бак представляет собой непроницаемую емкость, выполненную из высоколегированной стали. Пространство рабочей камеры прибора делит на две части резиновая мембрана, которая по своей форме и способу крепления может быть двух видов.

В первом варианте — это вертикально установленный клапан, с одной стороны которого находится воздух, а с другой — вода. Вторая модификация устройства изготавливается в форме сплошной грушевидной емкости из резины, которая внизу, через выпускной клапан, фиксируется к корпусу прибора. Внутри мембраны находится жидкость, а снаружи — воздух.

Баки для бытового использования поставляются в торговую сеть размером от 8 до 150 л. Модели от 50 л снабжаются опорными стойками, штуцером для подключения дополнительных устройств и манометром для измерения давления.

Принцип работы гидроаккумулятора

Принцип работы гидроаккумулятора.

Гидроаккумулятор — это стальная емкость с металлическими опорами. Внутри корпуса находится две камеры — воздушная и гидравлическая. Верх воздушной камеры оборудован ниппелем, через который можно сбросить или накачать воздух. Низ емкости заканчивается специальным штуцером для соединения с водопроводом.

Принцип работы мембранного механизма следующий: после запуска перекачивающей станции вода подается в бачок прибора до тех пор, пока плотность в системе не превысит максимально допустимого уровня, после чего реле отключает гидроаккумулятор. При открытии кранов объем воды в камере уменьшается, сила напора падает, автомат подключает насос, и давление стабилизируется.

Классификация по области применения

Расширительные баки по своему внешнему виду и способу изготовления разделяют на открытые и закрытые конструкции. Оборудование открытого типа — это емкость накопительного действия, которая применяется в загородных домах с ограниченным водоснабжением. Размер и материал резервуара подбирают с учетом необходимого объема воды в сутки. Камеры такого типа используют в качестве дополнительного оборудования при устройстве отопления жилых зданий.

Устройства закрытого типа служат для компенсации температурных расширений и стабилизации давления в следующих системах:

• подачи холодной воды;
• горячего водоснабжения;
• отопления;
• водоочистки.

Материалы для гидропневматического оборудования

Безотказная работа любого гидропневматического агрегата зависит от правильного выбора мембраны. В зависимости от области применения и условий эксплуатации деталь может изготавливаться из следующих материалов:

1. Натуральная резина — предназначена для приборов с рабочим температурным диапазоном -5…+50°С.
2. Бутил-каучуковая диафрагма — работает в пределах 0…+120°С.
3. EPDM — синтетический эластомер, эксплуатируется в режиме +1…+110°С, рабочий напор жидкости — до 12 бар.
4. SBR-диффузор из стирол-бутадиеновой резины для горячего и холодного водоснабжения — до 15 бар, +1…+100°С.

Расчет объема бака перед выбором

Для того чтобы правильно настроить систему водопровода квартиры, нужно не ошибиться в выборе объема расширительного бака. Методика расчета размера емкости построена на сборе информации о бытовых приборах, расположенных в квартире.

Расчет объема бака перед выбором.

Составляем перечень точек подключения с указанием числа каждого типа оборудования, частоты включения в сутки и определяем суммарный коэффициент расхода воды (Cy). Например, есть два умывальника, общая частота использования 6 раз/сутки: 2х6 = 12. Такие вычисления необходимо произвести с каждым наименованием. Затем сложить все значения. Полученная сумма и будет показателем потребления ресурса в квартире.

После этого необходимо воспользоваться таблицей из международного способа расчета UNI 9182, подставить суммарный коэффициент и выбрать резервуар нужного размера.

На основании опыта использования системы расчетов объем емкости для квартиры равен:

• до 3 потребителей — расширительный бак до 24 л;
• до 8 точек — 50 л;
• свыше 10 приборов — 100 л.

Горизонтальная и вертикальная ориентация

Какой ориентации приобрести гидробак, зависит от размера емкости и свободного места в квартире. В стандартном варианте резервуары объемом до 50 л выпускают с возможностью монтажа прибора на стены помещения и с вертикальным расположением корпуса.

Гидроаккумуляторы большей вместимости предусматривают несколько способов установки. Они могут быть как вертикальной, так и горизонтальной ориентации. В зависимости от комплектации приборы могут поставляться в составе насосной станции или в виде отдельного агрегата для автономных систем.

Схемы подключения гидробаков

Для того чтобы подключить гидропневматические баки к холодному или горячему водопроводу, они должны быть оснащены:

Схема подключения гидробака.

• подающим, спускным и отводящим патрубками;
• манометром;
• предохранительным клапаном;
• датчиком уровня;
• ниппелем — устройством для регулирования и пополнения воздуха.

Расширительные емкости для холодной воды устанавливают в самой нижней точке распределительной системы. Баки для горячего водоснабжения монтируют на трассе трубопровода со стороны подачи жидкости к нагревательному оборудованию (теплообменник, бойлер и др.).

Выполнение установки расширительного бака

Монтаж агрегата производится в помещении с температурой не ниже 0°C. Минимальное расстоянии от стен и плит перекрытий — не более 60 см. Вокруг установленного оборудования необходимо обеспечить проход для доступа к воздушному крану, сливному клапану, запорной арматуре. Не допускается воздействие веса подключенного оборудования и трубопроводов на корпус прибора.

Перед установкой гидробака в камере необходимо измерить манометром плотность воздуха, она должна соответствовать техническим характеристикам механизма. Точную регулировку можно выполнить через ниппель в верхней части резервуара. Монтаж устройства (вертикально или горизонтально) зависит от объема бака и указывается в рекомендациях завода-изготовителя при покупке оборудования.

Особенности регулировки гидроаккумулятора

Настройка рабочих характеристик гидроаккумулятора происходит следующим образом:

1. Проверяем давление в воздушной камере. Для этого подключаем манометр к резиновому клапану, расположенному в верхней части емкости.
2. Если полученные значения не соответствуют рекомендуемым, то нажатием на ниппель стравливаем воздух и снижаем давление или накачиваем газ для повышения силы напора.
3. Затем открываем защитный кожух реле и при помощи большой гайки регулируем верхний уровень срабатывания, отвечающий за остановку насоса при максимальном давлении.
4. Нижняя граница запуска оборудования настраивается малым креплением.
5. Закрываем корпус реле и проверяем результаты.

Настройка давления бака в системе водоснабжения

Гидроаккумулятор поступает в торговую сеть с базовыми настройками производителя оборудования. Иногда такие параметры не соответствуют условиям эксплуатации.

Настройка давления бака в системе водоснабжения.

Корректировка работы расширительного бака показана в следующих ситуациях:

1. После установки агрегата. Регулировка значений согласно техническим нормам региона.
2. Слабый напор в системе.
3. Бак не наполняется.
4. Замена мембраны на новую.
5. Ремонт магистрали.
6. В воздушной камере превышены рекомендуемые значения, основания — показания манометра.
7. Нарушен температурный режим горячего водоснабжения.

При корректировке давления в газовом отсеке прибора следует учитывать, что для защиты емкости от коррозии воздушная камера на заводе заполняется осушенным азотом. Поэтому при регулировке плотности воздуха в газовой полости или наполнении резервуара после смены мембраны рекомендуется пользоваться техническим азотом.

Предохранительные клапаны устройства должны быть отрегулированы так, чтобы рабочее давление в защищенном сегменте не превышало нормативное более чем на 10 %, а при установленном значении до 0,5 МПа ≤ 0,05 МПа.

Регулировка гидробака в обвязке водонагревателя

Расширительные баки для систем горячего водоснабжения компенсируют изменения объема жидкости в границах допустимой минимальной и максимальной температуры, а также поддерживают давление в проектном диапазоне.

Мембранная емкость для ГВС устанавливается непосредственно в точке подачи холодной воды в систему. Оптимальной считается установка резервуара после редуктора давления. Концентрация воздуха в камере гидроаккумулятора должна быть на 0,25 бар выше, чем показатели рабочего напора в магистрали, или на 0,2 бар больше, чем установленное давление на выходе редуктора.

При такой настройке излишки воды, периодически появляющиеся в системе из-за повышения температуры, в процессе охлаждения будут постепенно сбрасываться обратно в трубопровод.

Правила обслуживания гидробака

Правила обслуживания гидробака.

Установка, испытания и ремонт оборудования должны проводиться в соответствии с рекомендациями завода-изготовителя специалистами, прошедшими специальную подготовку.

Любые изменения конструкции расширительной камеры с использованием сварных работ или посредством механических воздействий запрещаются.

Один раз в год требуется выполнять профилактический осмотр гидробака:

1. Проверять давление в воздушной камере.
2. Проводить внешний осмотр корпуса установки.
3. Обследовать контрольно-измерительную аппаратуру (манометр, клапаны, реле и др.).
4. Инспектировать герметичность трубопроводов и работу запорной арматуры.

Монтаж гидробака открытого типа

Расширительные емкости открытого типа — это навесное оборудование, которое монтируют в верхней точке магистрали. Место установки должно иметь хорошую вентиляцию во избежание формирования конденсата на поверхности прибора. Высота размещения емкости должна позволять свободный доступ к внутренней части резервуара для выполнения технического осмотра или ремонта рабочей камеры.

Резервуар оборудуется поплавковым клапаном, который устанавливается на входной магистрали. Он предназначен для поддержания в накопительной камере уровня жидкости, который исключает перелив воды через кромку бака.

Выводы и полезное видео по теме

Использование расширительных баков в системе водоснабжения квартиры позволяет получить контролируемую подачу воды с постоянным давлением, обеспечивающим стабильную безаварийную работу сантехнического оборудования.

Как выбрать бак для систем водоснабжения

Бак для водоснабжения (расширительный бак) представляет собой емкость, используемую для автономного отопления и водоснабжения. Он предотвращает возникновение повышенного давления и защищает систему от гидравлических ударов. Расширительные баки подбираются индивидуально для каждой системы с учетом всех параметров и характеристик. Они должны быть устойчивы к повышенному давлению и не восприимчивы к коррозии.

Главная задача расширительных баков для водоснабжения поддержание оптимального давления в системе. Для этих целей в баках используются компенсаторы, выравнивающие нагрузку на все части системы водоснабжения. Бак и мембрана, контактирующие с водой, изготавливаются из материалов, не влияющих на вкус воды. Такие материалы должны быть сертифицированы и отвечать санитарно-гигиеническим требованиям.

Бак для водоснабжения: принцип действия.

Внутри расширительного бака размещена резиновая мембрана, делящая бак на две части. В одну накачивается воздух, другая часть остается пустой. Пустая часть бака после запуска водоснабжения заполняется водой. Часть с закачанным воздухом предназначена для поддержания заданного напора. Давлением воздуха вода выдавливается из бака в трубопроводы, благодаря чему создается устойчивое состояние системы. без перепадов и перегрузок.

Бак расширительный для водоснабжения: особенности работы.

Вода, попадающая из скважины в бак, находясь под давлением, увеличивает мембрану и уменьшает объем воздуха, создавая при этом некоторое давление. После достижения необходимого уровня давления насос отключается, вода расходуется и давление падает. Для поддержания давления насос опять включается.

Помимо прочих положительных качеств, мембранный бак компенсирует гидравлический удар, тем самым намного сокращая частоту включения насоса. Это повышает срок эксплуатации элементов системы и экономит электроэнергию. Кроме того, при отключении электричества бак для водоснабжения может играть роль прибора-«допользования». Т.е. вода еще некоторое время будет поступать потребителю.

Расширительные баки бывают горизонтальной и вертикальной формы, открытыми и закрытыми. Объем воды, как и рабочее давление, также варьируются.

Структура баков для систем водоснабжения.

Конструкция гидроаккумулятора не слишком сложна: он состоит из герметично закрытой емкости овальной формы. Баки для систем водоснабжения имеют две внутренние камеры: воздушную и жидкостную. От аналогичных отопительных эти агрегаты отличаются наличием разделительной мембраны, а также характером материала ее изготовления.

Для того чтобы не навредить высокому качеству питьевой воды, ее делают из экологичного каучука, обладающего отличными гигиеническими свойствами. Что касается размеров баков — они могут быть совершенно разными, начиная от 8 и заканчивая 100 литрами.

Объем бака для водоснабжения

При расчете объема бака учитывается начальное давление воздуха, содержащегося в пустом отсеке бака, и рабочее (при максимальной нагрузке). Принципиальным же считается расчет необходимого напора воды. Хотя для потребителя и достаточно знать соотношение объема бака к объему всей системы, неправильно подобранный бак приводит к скорому выходу из строя оборудования и  трубопроводов.

 Бак открытого типа

Такие приборы устанавливаются на максимально возвышенных точках системы отопления (чердаки, крыши зданий). Напор воды компенсируется лишь атмосферным давлением, из-за чего отсутствует возможность регулировки и возникает опасность протечки при избытке жидкости. Сейчас баки открытого типа используются крайне редко.

Как выбрать бак для системы водоснабжения?

Чтобы выбор оборудования был оптимальным, следует взять на вооружение несколько правил:

• Необходимо принимать во внимание, в какой именно системе будут задействованы агрегаты.
• Стоит учитывать, какой температурный режим планируется.
• Обращать внимание на технические параметры оборудования, которые были заданы производителем.
• Если планируется остановить выбор на мембранном типе бака, то нужно иметь в виду, что насос здесь имеет ограниченное количество включений. Однако данное замечание не актуально в том случае, если воду предстоит накапливать под действием высокого давления.
• Если в системе применяется насос поверхностного типа, то к нему должен прилагаться небольшой по объему гидроаккумулятор, поскольку он имеет большее количество подключений в течение минуты, чем насос погружного типа.
• Мембранные баки для систем водоснабжения с горизонтальным способом установки следует использовать только в паре с поверхностными насосами.
• Стоит учитывать конкретные характеристики системы водоснабжения.

В итоге, назначение бака сводится к нескольким основным принципам:

• Оборудование помогает избежать гидроударов, возникающих внутри комплекса.
• С его помощью стабилизируется и поддерживается на одном уровне давление внутри системы.
• Благодаря наличию баков, происходит оптимизация функций насоса, поскольку он будет защищен от слишком частых включений.
• Помогает продлить срок эксплуатации насоса.

Расширительные баки

ГлавнаяКаталогРасширительные баки

Сортировать по:   цененазваниюпроизводителю

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

html?tmpl=compare»>в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

html?tmpl=compare»>в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

html?tmpl=compare»>в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

html?tmpl=compare»>в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

html?tmpl=compare»>в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

html?tmpl=compare»>в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

html?tmpl=compare»>в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

Сортировать по:   цененазваниюпроизводителю

Отопление и снабжение зданий холодной и горячей водой – это самые необходимые удобства, без которых современному человеку трудно представить свою жизнь. Для их получения используются как централизованные системы, так и автономные, предназначенные для обслуживания одного или нескольких зданий. Одним из необходимых элементов систем отопления и водоснабжения является расширительный бак.

Здесь мы предлагаем вам небольшой обзор этих устройств, весь выпускаемый ассортимент которых можно разделить на несколько видов по их конструкции, материалам изготовления, области применения и ремонтопригодности.

Расширительный бак для котла

Известно, что вода при нагревании расширяется. При этом увеличивается внутреннее давление на трубы, радиаторы и места соединений элементов системы, что приводит к их преждевременному износу и повышает вероятность аварии. При снижении температуры возникает обратный эффект – давление в сети падает, что вызывает уменьшение скорости движения теплоносителя. Поэтому в любой отопительной системе используют прибор. способный вместить излишки теплоносителя – расширительный бак для воды. Накопление излишка и отдача его по мере необходимости позволяет компенсировать падение давления и поддержать постоянную скорость движения потока.

Исходя из способа циркуляции, можно выделить два вида отопительных систем: открытые, в которых движение теплоносителя происходит естественным образом, и закрытые – с принудительной циркуляцией, обеспечиваемой насосами. Закрытые системы используются повсеместно в многоэтажных застройках, поскольку открытые аналоги не могут работать с большими объемами теплоносителя и разветвленными сетями трубопроводов. В последние годы при обустройстве системы водяного отопления в частных домах также нередко отдают предпочтение закрытому варианту.

Преимуществ у закрытых отопительных систем несколько:

• они обеспечивают быстрый нагрев помещений;
• внутреннее давление в них поддерживается на постоянном уровне;
• скорость движения теплоносителя можно регулировать;
• системы автоматизированы и не требуют постоянного контроля человеком;
• воздух в трубы не попадает, поэтому вероятность коррозии сведена к минимуму;
• теплоноситель не испаряется, а, значит, кроме воды, можно использовать для заполнения системы антифриз.

Выбирая тип системы отопления, рекомендуется ориентироваться на его эффективность и удобство управления, в частности, на степень его автоматизации. Важна также стоимость основного оборудования – котла, насоса, радиаторов и т. п. Цена на расширительный бак для открытой или закрытой системы демократична, поэтому решающей роли в выборе она не играет.

Разновидности баков для отопления

Несмотря на выполнение одной и той же функции, различия между устройствами обусловлены типом системы и являются конструктивными. В открытых отопительных системах используются негерметичные резервуары, которые устанавливают в самой высокой точке, чаще всего на чердаке дома. Обязательным условием для качественной работы устройства является утепление чердачного помещения, так как замерзание воды в емкости выведет из строя всю систему отопления. Расширительный бак из нержавеющей стали или из обычной стали со специальным антикоррозионным покрытием может служить очень долго. Иногда для этой цели используют пластмассовые баки достаточного объема, но срок их службы существенно короче.

Как работают системы отопления с открытым резервуаром? За счет теплового расширения нагретая котлом вода поднимается вверх, а затем, остывая, под действием силы гравитации опускается вниз и вновь поступает в котел. Два основных преимущества этого варианта – энергонезависимость и бесшумная работа обусловлены тем, что для перекачивания теплоносителя не требуются насосы. Однако в этом случае необходимо наблюдать за уровнем воды, периодически добавляя её, так как значительное снижение объема теплоносителя может вызвать закипание котла.

Недостатком открытого варианта является возможность попадания воздуха в трубы, что ускоряет процесс коррозии металлических элементов. Кроме того, в качестве теплоносителя в гравитационной системе используется только вода, поскольку антифриз – это летучая жидкость, которая быстро испаряется.

Если открытую емкость можно купить, заказать частному мастеру или, при наличии умения, навыка и технической возможности, изготовить самостоятельно, то единственная возможность получить в свое распоряжение закрытые расширительные баки – магазин, так как они производятся промышленным способом. В отличие от открытых резервуаров, такие модели имеют герметичную конструкцию и меньший объем, поэтому место для их установки всегда найдется даже в маленькой котельной. Как правило, это приспособление устанавливают рядом с циркуляционным насосом. Главное правило его монтажа – между бачком и котлом не должна располагаться запорная арматура.

Конечно, закрытая отопительная система энергозависима, так как циркуляционному насосу для работы требуется бесперебойная подача электричества. Однако высокий уровень автоматизации современных котлов создает условия для существенной экономии топлива, что может компенсировать расходы на электроэнергию.

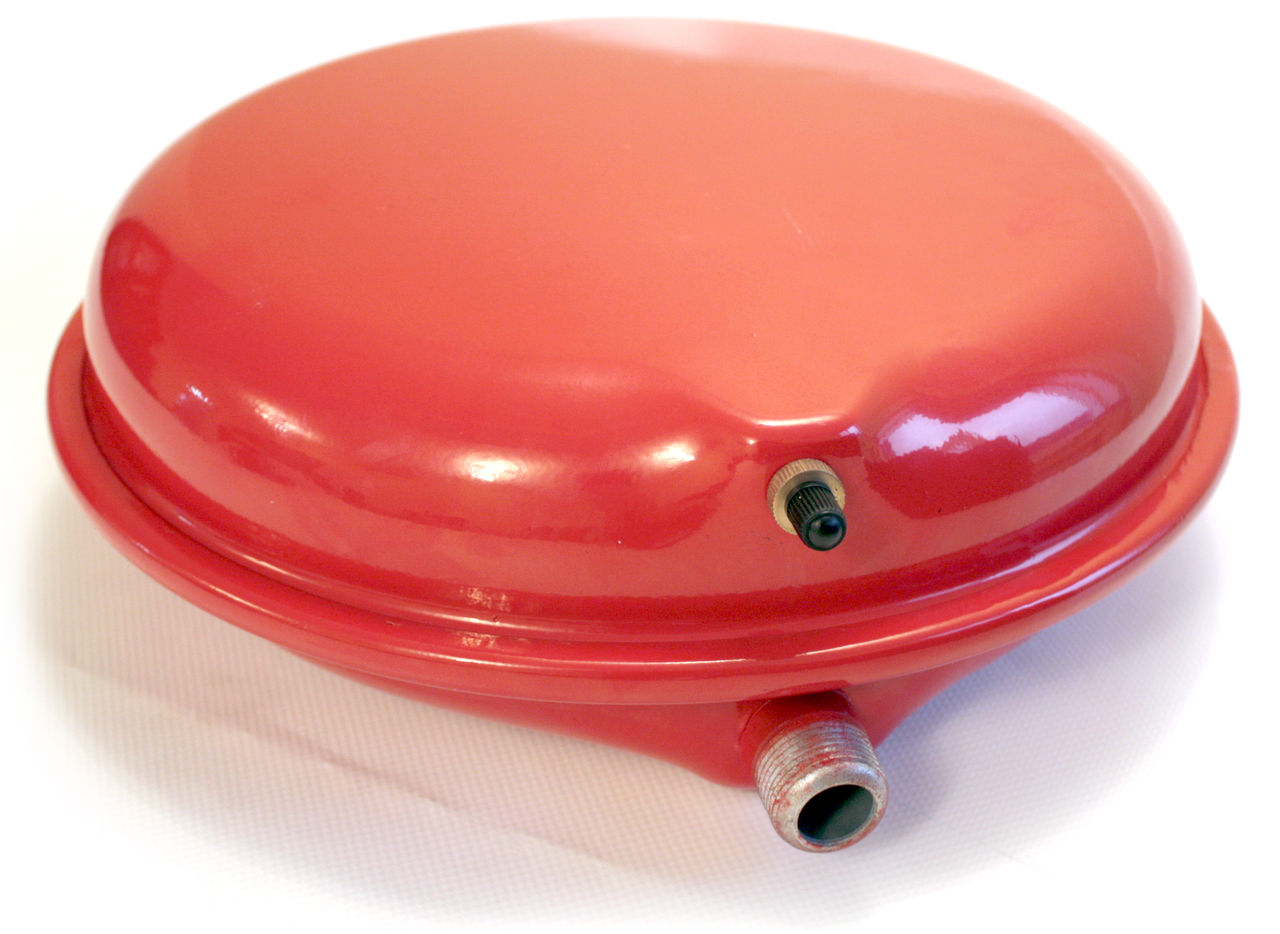

Из чего состоит напорный расширительный бак для закрытой системы?

Это устройство имеет герметичный стальной корпус, на который снаружи порошковым способом нанесена красная или синяя краска. Внутри корпуса установлена мембрана из эластичного материала – натуральной каучуковой или синтетической бутиловой резины. Мембраны могут иметь разные формы: выпускаются шаровые, баллонные или диафрагменные варианты.

Мембрана разделяет внутреннее пространство бачка на воздушный и водяной отсеки, изолированные друг от друга. Водяной отсек предназначен для прохождения через него потока воды или иного теплоносителя, поэтому он подключается к трубопроводу водоснабжения или отопительной системы с помощью специального патрубка. Чтобы поддерживать в системе определенное давление, выпускается расширительный бак с пробкой на воздушном отсеке. Под ней установлен ниппель для закачивания воздуха.

Устройство работает следующим образом. Когда циркуляционный насос включен, теплоноситель поступает в водяной отсек, а мембрана начинает растягиваться. При этом воздух в другом отсеке сжимается, а давление возрастает. При достижении наибольшей допустимой величины давления (или его выравнивания в обоих отсеках) специальный датчик подает сигнал в блок управления, и циркуляционный насос автоматически выключается.

При обратном процессе (снижении давления) мембрана, сжимаясь, давит на теплоноситель и выталкивает его из резервуара. Когда давление упадет до минимального допустимого значения, циркуляционный насос включается вновь. Это создает условия для продления срока службы насоса, так как он включается гораздо реже. Кроме того, мембранное устройство способно защитить систему от гидравлических ударов (резких перепадов внутреннего давления).

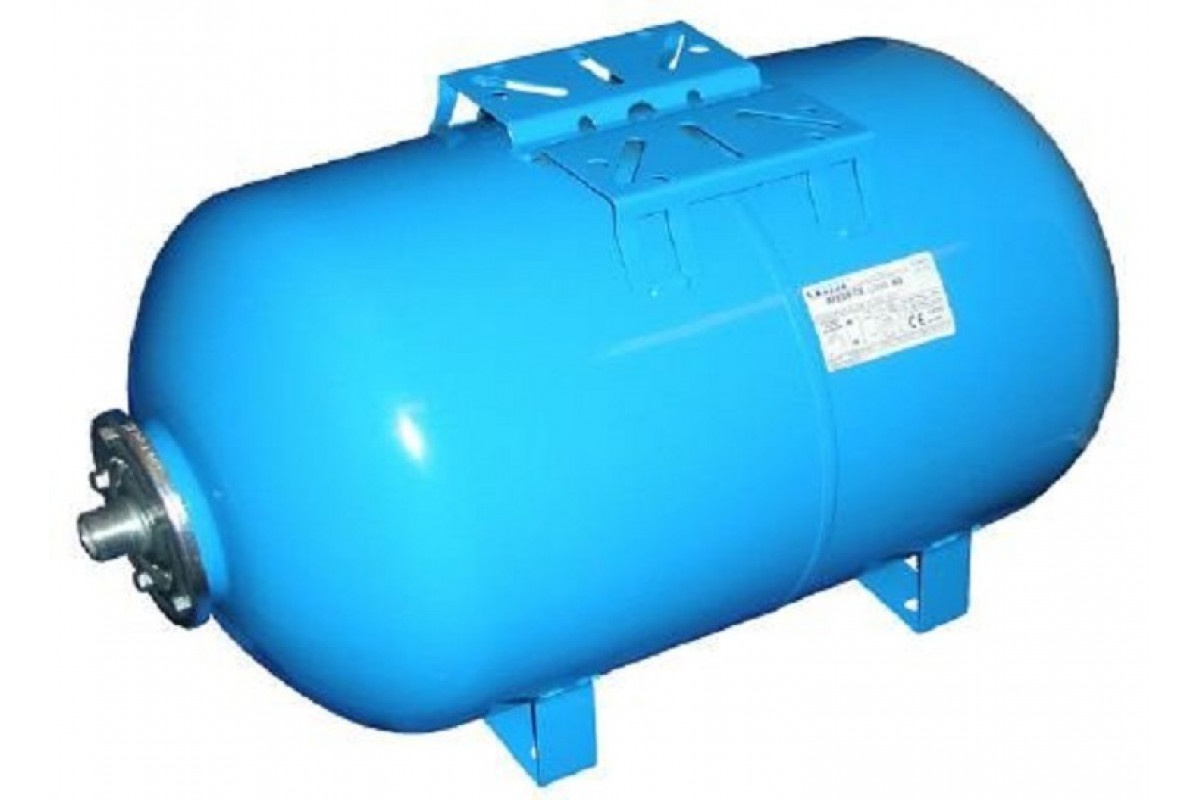

Расширительный бак для холодной воды

Мембранные устройства для систем водоснабжения окрашиваются в синий цвет, в отличие от бачков для отопления, которые бывают только красными. Но главное отличие заключается не в цвете – в синих устройствах устанавливают исключительно мембраны, выполненные из пищевой резины, которая разрешена для использования в контакте с питьевой водой.

Синие баки в системах холодного водоснабжения играют роль гидроаккумуляторов, накапливая избыток воды и отдавая его в сеть по мере расходования воды. Можно купить расширительный бак-гидроаккумулятор объемом до 5000 л. При объеме более 80 л они снабжаются автоматическими воздухоотводчиками. Эти приспособления устраняют воздух, попадающий в трубопроводы и скапливающийся в верхней части мембраны. Если этого не сделать, эффективность работы устройства снижается.

Важным преимуществом синих бачков является их разборная конструкция. Если мембрана повреждена или отработала положенный срок, можно установить вместо неё новую. У красных баков мембраны делаются из более дешевой технической резины и замене не подлежат, поэтому при любой неисправности красного устройства необходимо его заменить. По этой причине цена на баки расширительные для воды, используемые в питьевом водопроводе, оказывается немного выше, чем на красные бачки, имеющие неразборную конструкцию.

Техническое обслуживание описанных здесь приборов несложно, но должно быть регулярным. Один раз в полгода проверяется давление в воздушном отсеке. Если оно окажется ниже, чем было при начальной настройке системы, необходимо подкачать воздух в соответствующий отсек. Кроме того, при обслуживании проверяется целостность мембраны и наличие либо отсутствие внешних повреждений корпуса или его коррозии.

Что нужно знать для правильного выбора?

Любой интернет-магазин расширительных баков предлагает большой выбор разнообразных моделей этих устройств. На российском рынке отопительного оборудования в изобилии представлена не только отечественная, но и европейская (немецкая и итальянская), а также китайская продукция. Небольшой сегмент рынка занимают также чешские, южнокорейские и польские изделия. Среди них имеются устройства с вертикальной и горизонтальной компоновкой, рассчитанные на напольную установку и навешиваемые на стену с помощью специальных креплений.

Казалось бы, что проще – заказать на все баки расширительные прайс, выбрать изделия, подходящие по цене и объему, оплатить заказ и ждать доставки. Ведь, если их конструкция так проста, то разница между изделиями от любых производителей невелика. Тем не менее можно предложить вниманию покупателей несколько рекомендаций по их приобретению:

• перед покупкой желательно проверить наличие необходимых сертификатов, подтверждающих соответствие продукции стандартам, принятым в данной области;
• узнайте, на выпуске каких изделий специализируется производитель. Если данная продукция занимает одну из главных позиций в его ассортименте, то можно ожидать пристального внимания изготовителя к выбору сертифицированных материалов и применения в производстве высоких технологий, повышающих качество товара;
• включает ли каталог расширительных баков данного производителя запасные части к ним, например, сменные мембраны из пищевой резины для гидроаккумуляторов? Если нет, то ремонт изделия может оказаться затруднительным или невозможным;
• если вы обнаружили на корпусе прибора маркировку СЕ, это означает, что продукция отвечает требованиям европейской директивы для оборудования, работающего под давлением;
• продукция компаний «с именем», то есть заслуживших высокую репутацию на рынке, обладает качеством и надежностью, а стоимость расширительных баков при этом оказывается не намного выше, чем изделия неизвестных производителей.

Интернет-магазин и салоны «Мой котел» предлагают покупателям большой выбор качественных товаров по демократичным ценам. Перед покупкой вы можете задать интересующие вас вопросы нашим специалистам по телефону. Мы предоставляем также услуги доставки и установки приобретенного оборудования.

.

Расширительный Бак для Водоснабжения: Устройство, Монтаж

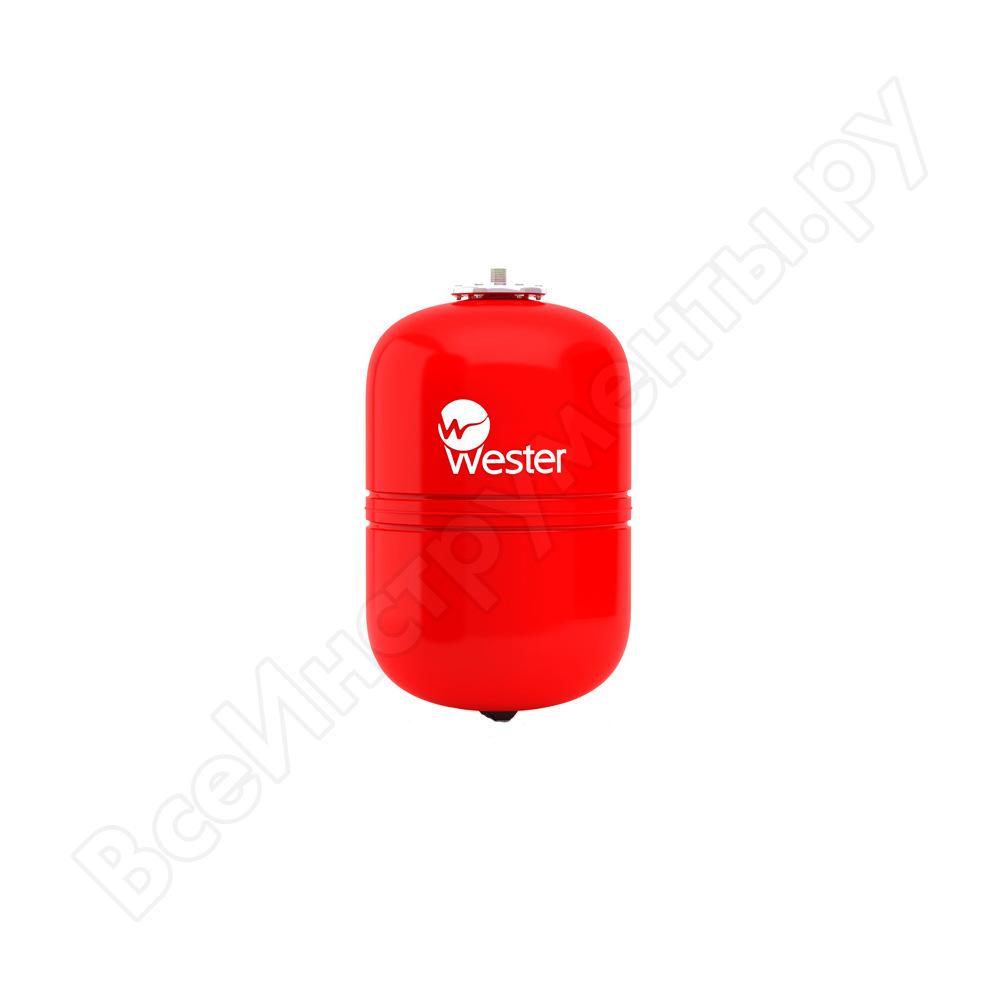

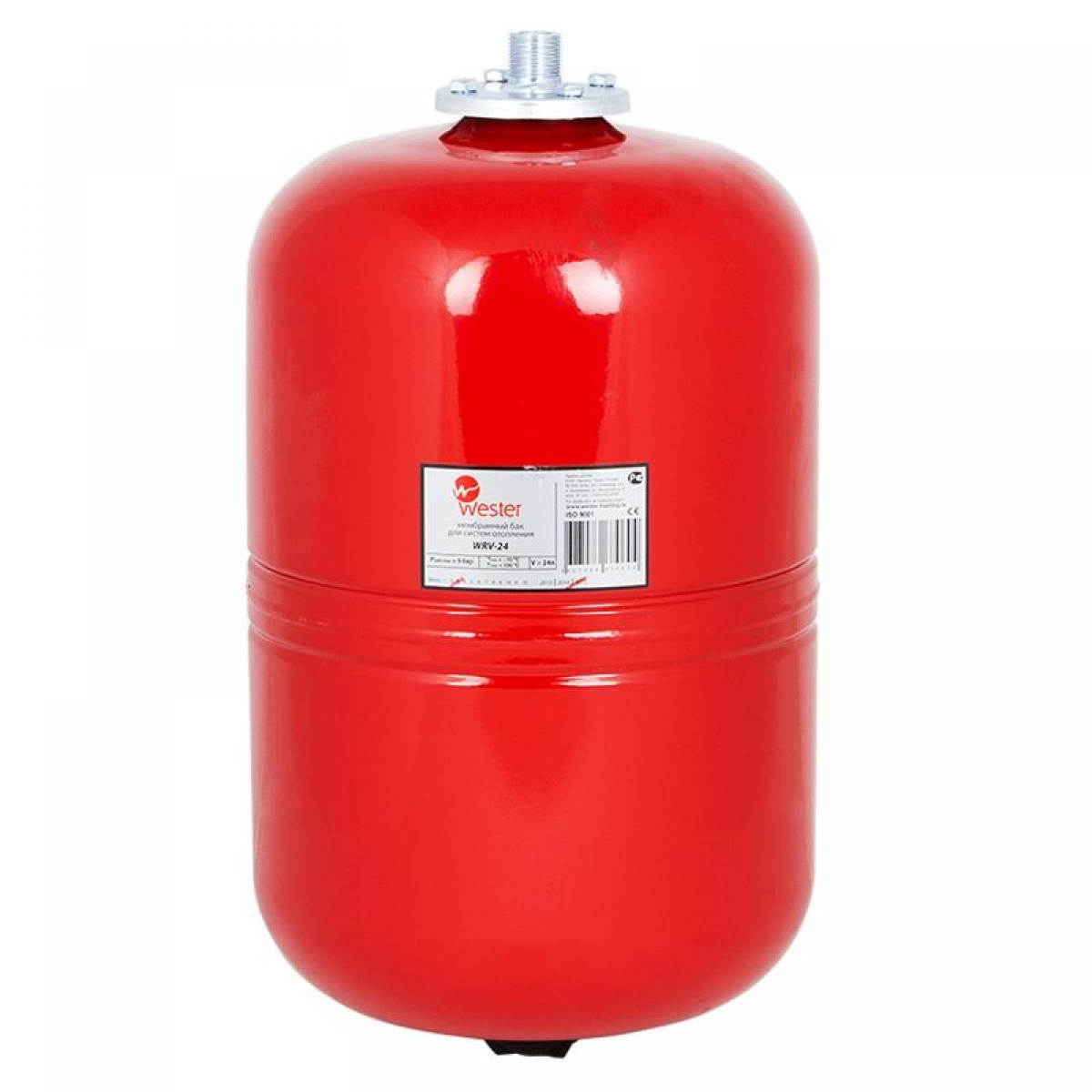

Мембранные бачки Wester

Сегодня нам предстоит выяснить, для чего нужна установка расширительного бака в системе водоснабжения, как устроен мембранный бачок, и как его правильно подключить. Начнем мы, однако, с уточнения формулировок и названий сантехнической арматуры.

Долой путаницу

В магазинах сантехники вы можете встретить две разновидности этих устройств, отличающиеся друг от друга цветом:

Изображение	Описание
Расширительный бак для горячего	1. Устанавливаемые на отопление — водоснабжение расширительные баки обычно красные и в полном соответствии с названием предназначены для компенсации теплового расширения воды или жидкого теплоносителя при нагреве. Жидкости практически не сжимаются, и при их расширении давление в замкнутом контуре начинает расти с катастрофической скоростью; воздушная подушка тормозит его рост.
Гидроаккумуляторы, или расширительные баки для систем питьевого водоснабжения — синие	2. Гидроаккумуляторы — синего цвета (см. Гидроаккумуляторы для водоснабжения) . Они позволяют создать автономный запас холодной воды, и выполняют функцию демпфера. То есть, гасят скачки давления при открытии/закрытии запорной арматуры и включении/выключении подающего воду насоса.

Узнать больше о мембранных баках вам поможет видео в этой статье.

Устройство

Как устроены расширительные баки для водоснабжения?

Мембранный бачок — это стальная емкость с патрубком для подключения к водопроводу или системе отопления и золотником для накачки. Она разделена эластичной мембраной на два отсека — воздушный и водяной. Воздушный отсек нередко вместо воздуха заполняется азотом, исключающим поражение стенок бачка коррозией.

Устройство расширительного бака водоснабжения: стальная емкость разделена на два отсека упругой мембраной

Любопытно: расширительный бак системы горячего водоснабжения или отопления обычно снабжается мембраной с повышенной термостойкостью. Никаких других конструктивных различий между ним и гидроаккумулятором нет, поэтому расширительный бачок можно смело использовать в роли гидроаккумулятора.

Схемы

Теперь давайте более детально разберемся, зачем нужен расширительный бак в системе водоснабжения, на примере конкретных схем.

Обвязка бойлера

Обвязка бойлера обычно включает два установленных на его входном патрубке элемента арматуры:

Изображение	Описание
Пружинный обратный клапан	Обратный клапан. Он пропускает холодную воду из водопровода внутрь накопительного водонагревателя, но не позволяет ей выливаться обратно при отключении ХВС.
Предохранительный клапан с отводом воды в дренаж	Предохранительный клапан. Поскольку обратный клапан превращает водопровод и бойлер в замкнутый контур, при нагреве воды в нем начинает быстро расти давление. Когда оно достигает опасных значений, предохранительный клапан сбрасывает избыток воды через дренажную трубку.

Полезно: объединенные в одном корпусе обратный и предохранительный клапаны часто продаются под названием «группа безопасности бойлера».

Клапан для бойлера

Пока объем бойлера невелик, потери нагретой воды незначительны или отсутствуют (тепловое расширение компенсируется упругостью стенок водопровода). А вот при его значительном объеме горячая вода сбрасывается в дренаж литрами и десятками литров, что заметно сказывается на расходах на нужды ГВС.

Подключение расширительного бака к системе водоснабжения полностью исключает потерю нагретой воды. Ее избыток вмещается мембранным бачком, что сопровождается незначительным ростом давления в контуре.

Мембранный бачок в обвязке бойлера

Насколько большим должен быть расширительный бак на систему водоснабжения с бойлером известного объема?

Обычно он берется равным 10% от объема бойлера. Да, тепловое расширение воды в разумных пределах температуры меньше 10%; однако не забывайте про то, что вместимость отсека для воды не равна полному объему мембранного бачка: часть этого объема занята воздухом.

Поэтому на практике используется округление в большую сторону: бак расширительный для водоснабжения 50 литров способен обеспечить безопасную работу 500-литрового бойлера.

Расширение воды при нагреве

Запас воды

Как использовать гидроаккумулятор или расширительный бак для холодного водоснабжения, обеспечив себя водой на время ее периодических отключений?

Инструкция по монтажу прибора своими руками  предельно проста и состоит всего из двух пунктов:

1. Подключите патрубок бачка к любому участку водопровода гибкой или жесткой подводкой;

Гидроаккумулятор обеспечит вас водой при ее кратковременных отключениях

2. На вводе ХВС установите обратный клапан. Он не позволит воде сливаться из бака в отключенный и сброшенный магистральный водопровод.

Обратите внимание: полезная емкость мембранного бака заметно отличается от его полного объема. Например, расширительный бак системы водоснабжения 500 литров, способен запасти на случай отключения не больше 250 литров воды.

Вода из скважины

Как установить расширительный бак в системе водоснабжения с подачей воды из скважины или колодца? Он опять-таки монтируется в любой точке водопровода.

Мембранный бачок в системе автономного водоснабжения

Помимо мембранного бака, такая система включает:

Изображение	Описание
Линейка погружных насосов Джилекс	Погружной или поверхностный насос. Он поднимает воду и создает избыточный напор, обеспечивающий работу сантехнических приборов.
Обратный клапан стоит на выходном патрубке погружного насоса	Обратный клапан. Он ставится после погружного насоса или на всасывающем патрубке поверхностной насосной станции.
Автоматическое реле для управления насосом с датчиком давления	Автоматическое реле, управляющее работой насоса (то есть включающее его при падении давления в контуре и выключающее при достижении давлением верхнего критического значения.

Схема водоснабжения от скважины

Какое давление в расширительном баке системы водоснабжения нужно поддерживать?

Ответ нельзя дать, на зная настроек автоматики  управления насосом. Давление в расширительном бачке водоснабжения должно быть немного ниже (примерно на 0,2 атмосферы) давления включения подкачки воды из скважины. В этом случае насос будет запускаться до того, как остатки воды из мембранного бачка вытекут через открытый кран.

Как накачать расширительный бак в системе водоснабжения, если давление в нем упало ниже необходимого? Это можно сделать любым воздушным насосом — велосипедным, автомобильным и т. д. Шланг насоса подключается к золотнику на мембранном бачке.

Накачка мембранного бачка автомобильным компрессором

Вода из емкости

Водоснабжение из накопительной емкости практикуется в садовых товариществах с  подачей воды по графику, а также там, где изношенные магистрали водоснабжения часто отключаются для ремонта. Самый простой способ подачи воды в водопровод — самотеком, из установленного на чердаке бака.

Самотечный водопровод с подачей воды из установленной на чердаке емкости

Однако такая схема имеет три серьезных недостатка:

1. Запас воды ограничен прочностью перекрытия;
2. Чердак должен быть утепленным и отапливаемым, иначе вода замерзнет в первые же заморозки;
3. Напор в самотечном водопроводе ограничен расстоянием по вертикали между баком и краном. Между тем для нормальной работы бытовой техники (проточных водонагревателей, стиральных и посудомоечных машин) нужен напор не менее 3 метров (0,3 кгс/см2).

Подача воды из емкости, установленной в подвале, подполе или цокольном этаже, с помощью насосной станции лишена всех этих недостатков: вес стоящего на поверхности грунта или стяжки бака ничем не ограничен, напор создает насос, а температура грунта ниже уровня промерзания круглый год выше нуля.

Емкость с запасом воды установлена в цокольном этаже

Какую роль в этой схеме выполняет расширительный бак для систем водоснабжения? Ту же, что и при подаче воды из скважины: сглаживает скачки давления и позволяет насосу простаивать при незначительном расходе воды.

Какой должна быть схема подключения расширительного бака для водоснабжения? Опять-таки такой же, как при автономном водоснабжении из скважины или колодца.

Схема подачи воды из накопительной емкости

Однако: на практике на подачу воды из емкости обычно ставится поверхностная насосная станция, представляющая собой насос, автоматическое реле с датчиком давления и гидроаккумулятор на одной станине.

На фото — насосная станция

Борьба с гидроударами

Гидроударом называется кратковременный скачок давления, возникающий в замкнутом контуре вследствие инерции движущегося потока воды при его мгновенной остановке. Гидроудар часто выводит давление за пределы прочности труб и гибких подводок; последствия весьма предсказуемы — владелец получает разрывы водопровода по швам и фитинговым соединениям.

Сочетание высокой температуры и скачка давления привело к разрыву полипропиленовой трубы

Если к водопроводу подключены расширительные баки — водоснабжение делается абсолютно безопасным: воздушная емкость и в этом случае исполняет роль демпфера. Бачок небольшого объема монтируется на вводе водоснабжения или (при коллекторной разводке воды) на коллекторе.

Мембранный гаситель гидроударов на коллекторе

Заключение

Надеемся, что наш материал поможет уважаемому читателю в проектировании и монтаже собственного водопровода. Успехов!

Расширительные баки для систем холодного и горячего водоснабжения

Расширение — резервуары HVAC

Wessels производит расширительные баки трех конструкций: компрессионные, баллонные и диафрагменные. У каждого стиля резервуара есть модели, которые имеют кодировку ASME или Non-ASME. Размеры цистерн варьируются от 2 до 10 000 галлонов. Большинство сосудов под давлением Wessels спроектированы с использованием сосуда с предварительным давлением с внутренним баллоном или диафрагмой для управления жидкостями под давлением. Большинство продуктов Wessels представляют собой стандартные модели по каталогу с более чем 6000 резервуаров на складе для быстрой отгрузки.Резервуары изготавливаются по индивидуальному заказу в соответствии со спецификациями заказчика для высокого давления и / или из специальных материалов для тяжелых условий эксплуатации.

Что такое расширительные баки?

Расширительные баки требуются в системе отопления или кондиционирования с охлажденной водой с замкнутым контуром для поглощения расширяющейся жидкости и ограничения давления в системе отопления или охлаждения. Бак надлежащего размера будет учитывать расширение жидкости в системе во время цикла нагрева или охлаждения, не позволяя системе превышать критические пределы давления.В расширительном баке сжатый воздух используется для поддержания давления в системе, принимая и удаляя изменяющийся объем воды по мере ее нагрева и охлаждения.

Некоторые конструкции резервуаров включают диафрагму или баллон для изоляции расширенной воды от воздушной подушки, регулирующей давление. Когда вода расширяется, она содержится в баллоне, чтобы предотвратить коррозию резервуара и потенциал заболачивания. Воздушная подушка для регулирования давления предварительно заряжается на заводе и может быть отрегулирована в полевых условиях для соответствия критическим требованиям системы.Такая конструкция и принцип действия расширительного бака этого типа позволяет проектировщику или инженеру уменьшить размер бака до 80%.

Компрессионные баки предназначены для поглощения сил расширения и регулирования давления в системах отопления / охлаждения. Этот бак является старейшим типом, который использовался в этих системах. Это хорошо работает, когда воздух контролируется и хранится в резервуаре, а не в системе.

Узнать больше

Разделитель

Съемные расширительные баки с баллонами предназначены для использования в системах водяного отопления / охлаждения для поглощения силы расширения, возникающей в результате изменений температуры нагревающей / охлаждающей жидкости.

Узнать больше

Разделитель

Мембранный бак был разработан для отделения воздушной подушки системы от воды в системе. Переувлажнение резервуара не может произойти, поскольку воздух удерживается между стенкой резервуара и внешней стороной камеры, помещенной внутри резервуара, в то время как вода в системе находится внутри камеры.

Узнать больше

Емкости для теплового расширения | Компания Wessels

Тепловое расширение — резервуары для горячей воды для бытового потребления

Баки теплового расширения предназначены для регулирования давления в системах питьевой воды.Водонагреватель или водонагревательная система здания обычно создают термически расширенную воду. Тепловой расширительный бак надлежащего размера вмещает этот дополнительный объем воды за счет расширения во время цикла нагрева и контролирует повышение давления в системе, не давая давлениям достичь критических пределов. В баке используется сжатый воздух для поддержания давления в системе, принимая и удаляя изменяющийся объем воды по мере того, как она нагревается и охлаждается. Эти резервуары сконструированы с использованием гибкого бутилового барьера, который отделяет накопленную воду от захваченной воздушной подушки с контролем давления.Этот барьер, сменный баллон или фиксированная диафрагма, позволяет воде удерживаться внутри баллона, предотвращая коррозию и возможное заболачивание. Баки теплового расширения спроектированы в соответствии со стандартами ASME, а также доступны в исполнении без кодов. Баки теплового расширения Wessels предлагаются в самом широком в отрасли диапазоне от 2 до 4000 галлонов и до 250 фунтов на квадратный дюйм.

Герметичные расширительные баки отличаются от расширительных баков из обычной стали тем, что гибкая камера или диафрагма отделяют воздушную подушку от жидкости в системе.Предварительная заправка бака со стороны воздуха должна быть отрегулирована на месте, чтобы соответствовать давлению в системе. Когда вода в системе расширяется, баллон расширяется, прижимаясь к воздушной подушке, чтобы принять расширенную воду.

Баллоны для теплового расширения (ASME / NON-ASME)

Баки-дозаторы

требуются в замкнутой системе отопления или вентиляции и кондиционирования с охлажденной водой для поглощения расширяющейся жидкости и ограничения давления в системе отопления или охлаждения. Резервуар расширения или сжатия надлежащего размера будет учитывать расширение жидкости в системе во время цикла нагрева или охлаждения, не позволяя системе превышать критические пределы давления в системе.

Узнать больше

Разделитель

Баки с термодиафрагмой (ASME / NON-ASME)

Мембранный бак был разработан для отделения воздушной подушки системы от воды в системе. Переувлажнение резервуара не может произойти, поскольку воздух удерживается между стенкой резервуара и внешней стороной камеры, помещенной внутри резервуара, в то время как вода в системе находится внутри камеры. Это изменяет систему на систему удаления воздуха, так как любой воздух, извлеченный из воды системы, выходит из системы в атмосферу.

Узнать больше

Расширительные баки водонагревателя: что вы должны знать

Расширительный бак водонагревателя, также называемый расширительным баком, представляет собой предохранительное устройство, предназначенное для защиты водопровода от теплового расширения. Риск повреждения давлением из-за теплового расширения редко вызывает беспокойство у водонагревателей без резервуара, но если у вас есть водонагреватель типа резервуара, ваша водопроводная система может оказаться под угрозой.

Если учесть, что 50 галлонов холодной воды с помощью теплового расширения станут не менее 52 галлонов после нагрева, дополнительные 2 галлона воды больше не поместятся в бак водонагревателя.Вот тут-то и пригодится расширительный бак.

Что такое расширительный бак водонагревателя?

Расширительный бак водонагревателя — это просто небольшой резервуар, который поглощает воду в мочевой пузырь для снижения избыточного давления в водонагревателе.

Раньше, когда вода расширялась, это не было проблемой, несколько лишних галлонов просто текли обратно в городское водоснабжение. Но сегодня расширенному водопроводу некуда деваться, потому что действующие правила водопровода запрещают ему попадать в городскую систему, где он может загрязнить коммунальное водоснабжение.

При наличии требуемых обратных клапанов и предохранителей противотока ваши водопроводные трубы, водонагреватель и даже некоторые приборы должны иметь дело с повышенным давлением, вызванным тепловым расширением. Это вызывает ненужный износ, который может привести к повреждению приборов, использующих горячую воду, включая ваш водонагреватель. Это могло быть даже причиной лопнувшей трубы!

Вт DET-5 Расширительный бак водонагревателя

Watts DET-5 — идеальный размер для 50-галлонных водонагревателей.

Принцип работы расширительного бака

Внутри расширительного бачка находится баллон для сжатого воздуха, который поглощает дополнительную воду, расширяясь и сжимаясь.

Когда вода в вашем водонагревателе становится горячей, она расширяется и увеличивает давление в баке и водопроводной системе. Однако вместо того, чтобы позволить давлению расти, избыток воды попадает в расширительный бак.

Когда кран в доме открывается (или вода охлаждается), вода из расширительного бака сбрасывается обратно в систему горячего водоснабжения.В расширительном баке только переливающаяся вода. Он не хранит воду постоянно.

Посмотреть видео

Зачем мне нужен расширительный бак?

Обойтись без расширительного бачка водонагревателя рискованно. Хотя у многих водонагревателей нет расширительного бачка, мы настоятельно рекомендуем его добавить. Он защитит вашу сантехнику, бытовую технику и водонагреватель.

Перелив горячей воды может вызвать повышение давления в резервуаре для воды до опасного уровня, что может привести к поломке компонентов.Как вы можете себе представить, переливная горячая вода также может вытечь через клапан T&P и вызвать серьезные повреждения водой.

Даже если компоненты не ломаются и не возникают утечки, отказ от расширительного бачка может иметь негативные последствия. Повышенная нагрузка, вызванная чрезмерно полным баком горячей воды, может сократить срок службы нагревателя, не говоря уже о том, что компоненты могут изнашиваться раньше, чем ожидалось.

Выбор подходящего расширительного бачка для водонагревателя

Установка расширительного бака на ваш водонагреватель — это не только хорошая идея, но и требование в большинстве областей, и важно определить правильный размер для вашей системы.К сожалению, когда дело доходит до баков теплового расширения, не существует универсального варианта.

Как правильно выбрать размер расширительного бака

Выбрать правильный размер относительно легко. Необходимо учитывать два основных фактора:

• Вместимость водонагревателя — эту информацию можно найти на заводской этикетке, прикрепленной к вашему водонагревателю.
• Бытовое давление воды — Давление воды, измеренное в фунтах на квадратный дюйм в водопроводной сети вашего дома, можно измерить с помощью манометра.Просто прикрепите манометр к шлангу или крану и включите воду. Рекомендуется проверять давление воды в течение 24 часов. Однако есть еще один вариант — обратиться в вашу компанию по водоснабжению.

Имейте в виду, что вам следует установить редукционный клапан, если давление воды превышает 80 фунтов на квадратный дюйм. Идеальное давление воды составляет от 50 до 60 фунтов на квадратный дюйм.

Этот водяной манометр поставляется с адаптерами, которые позволяют измерять давление воды в нескольких местах.

Общие рекомендации по выбору размера расширительного бака

Эта таблица поможет вам правильно определить размер расширительного бака для вашего водонагревателя. Предполагается, что температура установлена ​​на 150 градусов.

Если ваш водонагреватель выходит за пределы этих значений статического давления подачи или производительности, лучше обратиться к специалисту. Они могут выйти и произвести необходимые расчеты и даже установить за вас расширительный бачок.

Amtrol производит отличный расширительный бак для водонагревателя на 2 галлона.

Что произойдет, если расширительный бак неправильного размера?

Покупка расширительного бака подходящего размера важна, но если вы сомневаетесь, лучше ошибиться в сторону большего, чем меньшего.

Расширительный бак, который слишком велик для вашей системы, все равно сможет безопасно обрабатывать лишнюю воду. Однако слишком маленький резервуар может вызвать срабатывание клапана сброса температуры и давления и сброса избыточного давления.

Как установить расширительный бак

Если вы немного разбираетесь в механике и любите выполнять домашние задания, вы сможете установить расширительный бак самостоятельно.Или вы можете просто обратиться к профессионалу, который сделает эту работу за вас.

Установка расширительного бака

• Как описано выше, определите давление воды в вашем доме с помощью манометра. Если давление выше 80 фунтов на квадратный дюйм, установите редукционный клапан.
• Проверьте давление воздуха в расширительном бачке с помощью манометра.
• Отрегулируйте давление воздуха в расширительном баке в соответствии с максимальным давлением воды в доме. Использование ручного насоса, НЕ воздушного компрессора.
• Установите емкость на линию холодной воды (подробности смотрите в видео).
• Откройте кран и дайте ему поработать, пока у вас не будет стабильной струи воды. Это удалит весь воздух из резервуара.

Посмотреть видео

Как обслуживать расширительный бак

Расширительные баки водонагревателя требуют регулярного технического обслуживания для обеспечения оптимальной работы. Большинство экспертов рекомендуют вам или лицензированному специалисту выполнять плановое техническое обслуживание ежегодно.

Почему требуется техническое обслуживание расширительного бака?

Расширительные баки имеют внутренний баллон, разделяющий воздух и воду. Через процесс, называемый «диффузией», из мочевого пузыря будет вытекать воздух. Утечка часто может составлять 1 фунт / кв.дюйм в год, чего достаточно, чтобы изменить ситуацию уже через 12 месяцев.

Если внутренний баллон разрывается, расширительный бак наполняется водой и не сливается должным образом. Когда это произойдет, вам нужно будет купить другой расширительный бачок, поскольку отремонтировать баллон невозможно.Средний срок службы расширительного бака составляет 6 лет при правильной установке.

Проверка мочевого пузыря

Мы предложим вам более простой метод, но если вы вызовете специалиста для проверки расширительного бачка, он воспользуется следующими шагами:

• Отключите подачу воды в ваш дом и сбросьте давление, открыв кран.
• Снимите колпачок со стержня клапана на расширительном бачке и прикрепите манометр к шине. Давление должно быть выше 75 фунтов на квадратный дюйм.
• Если в баке нет давления воздуха, расширительный бак вышел из строя. Вам нужно будет заменить его на новый.
• Если внутри резервуара давление, вам необходимо проверить давление воды.
• Расширительный бак и давление воды должны быть одинаковыми. Если это не похоже, вам нужно будет использовать ручной насос, чтобы добавить воздуха в расширительный бачок.

Однако, если вы ищете быстрый и простой способ осмотреть резервуар, вы можете просто нажать на клапан Шредера, расположенный снаружи резервуара.

Если при нажатии на клапан выходит воздух с шипением, баллон находится в хорошем рабочем состоянии. Но если вместо этого начинает капать вода, скорее всего, мочевой пузырь лопнул, и вам нужно будет купить новый.

Проверка PSI

Убедившись, что баллон находится в хорошем состоянии, вы захотите проверить давление в баллоне psi. В руководстве по эксплуатации будет указано значение фунта на квадратный дюйм для вашего резервуара. Вы можете записать этот номер на баке, чтобы вам не приходилось искать его снова в будущем.

Снимите показания манометром. Если давление фунтов на квадратный дюйм слишком велико для , вы можете просто выпустить немного воздуха, нажав на клапан, пока не выйдет достаточно воздуха. Если psi слишком низкое , вам нужно добавить немного воздуха с помощью насоса для шин.

Мы настоятельно рекомендуем использовать ручной насос вместо воздушного компрессора при добавлении воздуха. Воздушный компрессор может легко разорвать мочевой пузырь.

Посмотреть видео

Расширительный бак водонагревателя

— нужен ли мне расширительный бак?

«Что это за странный резервуар над моим водонагревателем?» «Кто-то сказал мне, что мне нужен« расширительный бак »на мой водонагреватель! Почему?» «Когда я впервые открываю кран, давление воды у меня странно колеблется.Что происходит?» Если у вас есть какие-либо из этих вопросов, читайте дальше! Вот все, что вы должны знать о расширительном бачке, о котором часто забывают. Примечание: эта статья предназначена только для информационных целей. Сантехнические работы должны выполняться только лицензированным, застрахованным профессионалом. Legacy Plumbing не несет ответственности за любой ущерб или травмы, возникшие в результате использования или неправильного использования этой информации. Вы получаете доступ, используете и полагаетесь на любую информацию, представленную на нашем веб-сайте, исключительно на свой страх и риск.

Как выглядит расширительный бачок?

Обычный бытовой расширительный бак чем-то похож на небольшой пропановый бак. Самые распространенные цвета — кремовый или синий. Сверху у него есть воздушный клапан, как и на большинстве шин, который называется клапаном Шредера. Внизу — резьбовое соединение трубы. Обычно они размером с баскетбольный мяч — более или менее в зависимости от размера водонагревателя (ов), который они обслуживают.

Как работает расширительный бачок водонагревателя?

Когда вы нагреете чайник с водой на плите, в конце концов чайник начнет свистеть, поскольку давление, возникающее внутри него, выдувает пар.Хотя вода в вашем водонагревателе не достигает точки кипения и не превращается в пар, она расширяется при нагревании. Это называется тепловым расширением. Это дополнительное давление будет просто поглощено системой водоснабжения муниципалитета и станет незначительным. Без проблем. Однако, если обратный клапан или клапан регулирования давления (PRV) установлен на водопроводной линии, входящей в ваш дом, он удерживает все это избыточное давление в водопроводной системе вашего дома, что вызывает нагрузку на ваши линии подачи, арматуру и приборы.Вот тут-то и пригодится расширительный бачок. Правильно установленный, он поглощает это избыточное давление. Половина резервуара заполнена водой из основной системы водоснабжения вашего дома. Другая половина заполнена сжатым воздухом. Посередине находится баллон из бутилкаучука. По мере того, как вода в водонагревателе нагревается и расширяется, она давит на мочевой пузырь и еще больше сжимает воздух с другой стороны.

Когда это требуется?

Расширительный бак всегда настоятельно рекомендуется, если у вас есть «замкнутая система», вызванная каким-либо обратным клапаном или клапаном регулирования давления, установленным на линии водоснабжения вашего дома.Обычная иллюстрация сравнивает высокое давление воды в доме с высоким кровяным давлением. Обычно это не имеет немедленных негативных последствий. Однако длительный износ этого избыточного давления может сократить срок службы всего в вашей водопроводной системе. Самыми слабыми частями системы обычно являются клапаны наполнения унитаза, линии подачи и электромагнитные клапаны стиральных, посудомоечных и льдогенераторов. Они гораздо чаще выходят из строя преждевременно при воздействии высокого давления воды.Если у вас избыточное давление более 80 P.S.I. Подключаемый к вашему дому из городского водопровода, расширительный бак сам по себе ничего не исправляет. Это работа редукционного клапана (PRV). Когда давление, подаваемое в ваш дом, находится на должном уровне от 40 до 80 P.S.I. и у вас есть PRV или обратный клапан, в который входит расширительный бак. Он защищает от постоянных колебаний высокого давления, вызванных тепловым расширением в замкнутой системе. В зависимости от того, где вы живете, в городе может потребоваться расширительный бак, независимо от давления воды, для прохождения проверки сантехники — например, при установке нового водонагревателя.Например, во Фриско, штат Техас, в настоящее время во всех новых домах требуются PRV и расширительный бак. Кроме того, на момент написания этой статьи расширительный бак требовался на всех водонагревателях, установленных или замененных в Литтл-Вязах, штат Техас. Это связано с тем, что водомеры оснащены обратными клапанами, которые образуют замкнутую систему. Проконсультируйтесь с инспектором по сантехнике в вашем городе, чтобы узнать, какие правила водоснабжения действуют в вашем районе.

Нужно ли мне больше одного, если у меня несколько водонагревателей?

Вам необходимо решение для теплового расширения, размер которого соответствует вашей сантехнической системе.Например, один водонагреватель на 50 галлонов может обслуживаться расширительным баком на 2 галлона. Если у вас более одного нагревателя в одной или подключенной системе, вы можете установить расширительный бак для каждого нагревателя или один расширительный бак большего размера. Опять же, сверьтесь с местными поправками к правилам водоснабжения и со спецификациями производителя расширительного бачка, чтобы убедиться, что у вас есть точная информация для вашей ситуации.

Каков ожидаемый срок службы расширительного бачка?

Срок службы расширительного бачка очень непредсказуем.Есть много переменных, которые могут повлиять на продолжительность работы, например, качество установленного резервуара, качество воды и надлежащее наполнение резервуара — и это лишь некоторые из них. Мы видели, как некоторые резервуары выходили из строя всего за два года, что привело к серьезному ущербу от воды, а некоторые длились восемь лет или дольше. В качестве меры предосторожности мы рекомендуем заменять их не позднее, чем через год после истечения срока гарантии производителя. На резервуары, устанавливаемые в этой зоне, обычно предоставляется гарантия сроком на один или пять лет, поэтому замену следует производить каждые два-шесть лет.

Может ли мой расширительный бачок протечь?

Да, как и любая другая часть водопроводной системы вашего дома, расширительный бачок может выйти из строя в процессе эксплуатации. Обычно они терпят неудачу по двум причинам. Во-первых, резиновый баллон внутри них изнашивается, и резервуар перестает функционировать как средство уменьшения теплового расширения. Во-вторых, точка соединения между водяным трубопроводом и резервуаром может подвергнуться коррозии и начать протекать. Единственное, что вы можете сделать, чтобы предотвратить повреждение расширительного бачка, — это поручить ему установить его надлежащим образом квалифицированным водопроводчиком.Хороший сантехник установит резервуар, убедившись, что он имеет надлежащую опору и хорошее соединение. Он также разместит его (если возможно) над поддоном водонагревателя или где-нибудь, что минимизирует риск повреждения в случае утечки. Еще одна вещь, которую вы можете сделать, чтобы увеличить долговечность вашего решения для теплового расширения, — это приобрести качественный резервуар с пятилетней гарантией производителя. Хорошие резервуары имеют резьбовое соединение из нержавеющей стали и изготавливаются из высококачественных материалов: толстого бутилкаучука, полипропилена, толстой углеродистой стали и т. Д.Большинство производителей рекомендуют проверять расширительные бачки ежегодно, когда они новые, и чаще, когда они стареют.

Как я могу проверить, работает ли мой расширительный бак?

ПРИМЕЧАНИЕ. Перед тем, как начать тестирование, убедитесь, что перед расширительным баком есть работающий запорный клапан. Если во время тестирования произойдет катастрофический сбой, это может привести к серьезным повреждениям. Мы рекомендуем проводить любое тестирование у лицензированного специалиста. Если вы видите какие-либо признаки коррозии на соединении расширительного бачка (см. Рисунки), отключите подачу воды и вызовите лицензированного специалиста.Legacy Plumbing не несет никакой ответственности за ущерб, вызванный неправильным тестированием или отказом фитингов во время тестирования. Есть несколько вещей, которые вы можете сделать, чтобы определить, работает ли ваш расширительный бачок.

Монитор давления: Easy

Самый простой — визуально следить за напором воды. Без рабочего расширительного бака в системе с замкнутым контуром вы сможете заметить колебания давления воды при определенных условиях. Всякий раз, когда за периодом интенсивного использования горячей воды следует период, когда вода не используется, это приведет к повышению давления в системе.Включите горячую воду в кран и смотрите. Он начнет выходить с заметно высоким давлением, а затем начнет опускаться. Когда избыточное давление стравливается, поток выравнивается и остается стабильным. Просто имейте в виду — из-за других факторов, влияющих на расход и давление, это не окончательное испытание вашего расширительного бачка.

Наружное нарезание резьбы: Easy

Второй способ узнать, работает ли расширительный бачок, — это постучать по нему металлическим предметом. Хотя это тоже не полный контрольный тест, это очень простой способ проверить.Нижняя половина исправно функционирующего расширительного бака заполнена водой из водопровода вашего дома. Верх заполнен сжатым воздухом. Поочередно постукивая металлическим предметом по верхней и нижней части резервуара, вы должны получить отчетливую разницу в издаваемых звуках. Там, где есть воздух, должно быть больше полого кольца, а не лязга. Если нет разницы в звуке, возможно, у вас поврежденный расширительный бачок.

Проверьте клапан: Easy

Другой, гораздо более надежный способ определить, был ли поврежден ваш расширительный бак, — это выпустить немного воздуха из клапана Шредера наверху.Если выходит воздух, значит, резиновый пузырь цел. Если выходит вода, значит, произошел разрыв.

Проверка давления: расширенная

Наконец, после того, как вы выполнили предыдущие тесты и ваш расширительный бачок прошел, есть окончательный способ определить, находится ли ваш расширительный бачок в хорошем состоянии и правильно ли он отрегулирован. Для этого потребуются манометр и воздушный насос, который вы использовали бы для автомобильных шин.

1. Включите наружный водопроводный кран со шлангом и дайте ему поработать примерно 15 секунд.Это снизит любое потенциальное избыточное давление, создаваемое тепловым расширением, и оставит вам только то давление, на которое настроен ваш PRV.
2. Подсоедините манометр к крану и определите текущее давление воды в вашей системе.
3. Перекройте подачу воды в свой дом с помощью главного запорного клапана.
4. Откройте кран и слейте все давление из вашей системы.
5. Подойдите к расширительному бачку и подсоедините выпуск вашего насоса к клапану Шредера.
6. Манометр на вашей помпе покажет вам, какое давление воздуха в баллоне. Большинство производителей требуют, чтобы предварительная заправка их баков была такой же, как в предыдущем показании давления воды, которое вы получили на шаге 2.
7. Если предварительная заправка вашего бака не соответствует давлению поступающей воды, вы можете отрегулировать его с помощью насоса до надлежащего P.S.I.
8. После отключения помпы вы можете восстановить подачу воды в дом и дважды проверить герметичность.

После выполнения этой процедуры вы можете быть уверены, что расширительный бачок работает должным образом. Распространенная ошибка сантехников (особенно сантехников) состоит в том, что они забывают предварительно заправить расширительный бак до надлежащего давления при его установке. Эта процедура может исправить эту ошибку установки, если бак еще не был поврежден.

У вас остались вопросы?

Здесь, в Legacy Plumbing, каждый из наших технических специалистов по обслуживанию обучен диагностировать любые проблемы с расширительными баками и правильно их устанавливать.Если у вас есть какие-либо вопросы или опасения по поводу расширительного бачка и его установки, просто свяжитесь с нами, и мы будем рады вам помочь. Руководство по расширительному баку

от Lee Supply

Баки теплового расширения полезны для большинства домовладельцев и становятся нормой во все большем количестве городов. В связи с этим важно, чтобы у всех нас было базовое представление о

.

какие они. Этот флаер предназначен для краткого обзора расширительных баков и того, что они из себя представляют.

Что такое тепловое расширение?

Термин «тепловое расширение» используется для описания расширения объема воды из-за нагрева. Все водонагреватели, независимо от вида топлива, могут испытывать тепловое расширение. В каждом водонагревателе резервуарного типа холодная вода нагревается по мере поступления в резервуар водонагревателя. Это увеличивает общий объем воды и давление внутри резервуара, которое необходимо сбросить, чтобы избежать потенциально отрицательных эффектов теплового расширения.

Например, вода, нагретая с 90 ° F до настройки термостата 140 ° F в водонагревателе на 40 галлонов, расширится почти на половину галлона. Поскольку вода не сжимается, дополнительный объем, создаваемый расширением, должен куда-то уйти.

Направляющая для расширительного бака

Почему сейчас это становится серьезной проблемой?

В прошлом системы горячего водоснабжения были «открытыми» системами. Поэтому, когда объем нагретой воды превышал емкость бака, она текла обратно в городскую магистраль или водозабор.

Но сегодняшние правила водоснабжения требуют интеграции устройств предотвращения обратного потока или обратных клапанов, в первую очередь для предотвращения загрязнения воды в доме. В результате современные системы горячего водоснабжения считаются «закрытыми» системами. Любое повышение давления по существу задерживается в доме. (Чтобы узнать больше о обратном потоке, вы можете прочитать флаер обучения обратному потоку).

Клапан T&P:

Водонагреватель имеет предохранительный клапан температуры и давления (T&P), который спроектирован как предохранительное устройство, которое должно использоваться в первую очередь в аварийных случаях, а не на регулярной, ежедневной основе для сброса давления, вызванного типичным тепловым расширением.Использование только клапана T&P для компенсации теплового расширения приводит к потере воды и энергии и может привести к преждевременному выходу клапана из строя.

Еще до срабатывания предохранительного клапана T&P (обычно при 150 фунт / кв.дюйм) избыточные уровни давления, вызванные тепловым расширением, могут оказывать силы, оказывающие негативное воздействие на систему горячего водоснабжения. Ниже приведены некоторые из возможных эффектов:

— Преждевременный выход продукта из строя — Повреждение или обрушение центрального дымохода (Повышенное содержание угарного газа в доме) — Снижение производительности и срока службы продукта — Повреждение соединений водонагревателя и трубопроводной системы дома — Уменьшение срока службы водопроводных приборов и приборов в доме — Шумный гидравлический удар в трубах дома

Итак, какое решение?

Бак теплового расширения — это небольшой бак под давлением со сжимаемой воздушной подушкой (диафрагмой), который устанавливается на стороне подачи (вход холодной воды) водонагревателя.

Когда тепловое расширение воды создает избыточное давление внутри водонагревателя, избыток воды нагнетается в расширительный бак, поддерживая уровни давления в пределах нормального рабочего диапазона водонагревателя.

Когда давление в водонагревателе нормализуется (обычно после того, как
поступает запрос на горячую воду в доме), вода из расширительного бака возвращается обратно в водонагреватель диафрагмой, и потенциально вредные эффекты теплового расширения уменьшаются. устранено.
Наличие расширительного бачка также помогает предотвратить капание из кранов и работу туалетов, удерживая избыточное давление от попадания на приспособления и преждевременного их повреждения.

Вам нужен расширительный бак, если у вас есть колодезная вода?

Если клиент не пользуется городской водой и у него есть колодец, скорее всего, ему не нужен расширительный бак. Он не принесет никакого вреда, но, скорее всего, в этом нет необходимости. Колодец имеет колодезный резервуар, который действует как расширительный бак.Однако, если по какой-то причине у клиента есть обратный клапан между резервуаром колодца и водонагревателем, он должен рассмотреть возможность установки расширительного бака между обратным клапаном и водонагревателем.

Размер расширительного бака:

При выборе размера расширительного бака необходимо учитывать несколько факторов: размер водонагревателя, заданная температура водонагревателя, давление воды на входе и заданное значение давления воздуха в расширительном баке.

Размер водонагревателя и уставка температуры:

Ниже представлено то, что BackStop, наша линейка расширительных баков, рекомендует для своих баков с водонагревателем с уставкой 140 градусов.(Заводская уставка обычно составляет 120 градусов). Если владелец дома поднимает температуру выше 140, он может выбрать резервуар большего размера. Вы не можете увеличить размер расширительного бачка, но вы можете его уменьшить.

Давление подачи внутри дома:

Чтобы получить давление подачи внутри дома, владелец дома может позвонить подрядчику или выполнить шаги, перечисленные ниже:

1. Выключите все сантехнические устройства в доме и вокруг него, включая краны, льдогенератор, автоматический наполнитель бассейна, разбрызгиватели, посудомоечную машину, стиральную машину и испарительный охладитель.

2. Найдите наружный водопроводный кран как можно ближе к передней части дома. Вот откуда в дом попадает вода из городского водопровода.

3. Снимите шланг с «нагрудника шланга», части втулки, которая позволяет вам вкручивать и откручивать шланг.

4. Навинтить на его место манометр. Они могут приобрести манометр у нас.

5. Включите патрубок.

6. Посмотрите, как движется стрелка калибра.Он приземлится под номером, который указывает давление воды.

7. Повторите тест трижды в один день: рано утром, когда вы возвращаетесь с работы домой, и перед сном. Вероятно, каждый раз вы будете видеть какие-то вариации. Оптимальный диапазон составляет от 55 до 65 фунтов на дюйм (PSI).

Уставка давления воздуха в расширительном баке:

После определения давления подаваемой воды необходимо установить давление воздуха в расширительном баке.Хорошее практическое правило — установить давление теплового расширения на 5 фунтов на квадратный дюйм выше, чем давление воды в доме.

Что нужно и что нельзя делать с расширительным бачком

Когда вода нагревается, пространство, необходимое для каждой молекулы, увеличивается. Любая попытка предотвратить это расширение будет встречена огромными силами. Если прочный металлический контейнер полностью заполнен жидкой водой и изолирован от атмосферы, давление в нем будет быстро возрастать по мере нагрева воды. Если позволить этому давлению расти, этот контейнер в конечном итоге лопнет, в некоторых случаях сильно.

Чтобы предотвратить такой результат, гидронные системы с обратной связью оборудуются расширительным баком. Бак представляет собой воздушную подушку — жидкость с высокой степенью сжатия, на которую расширяющаяся вода может давить, не создавая большого повышения давления в системе. Думайте о воздухе в резервуаре как о пружине. По мере расширения воды в системе этот «источник» сжимается. Когда вода остывает и сжимается, «родник» возвращается в исходное состояние.

Рисунок 1 Стандартный расширительный бак

В старых системах часто использовались «стандартные» расширительные баки, в которых воздух и вода находятся в прямом контакте.Расширительный бак этого типа обычно подвешивается к потолку механического помещения. Это позволяет воздуху, выпущенному из первоначального количества воды в системе, перемещаться вверх в резервуар. Пример такого резервуара показан на рисунке 1.

Несмотря на то, что стандартные расширительные баки функционируют, они значительно больше, чем современные расширительные баки мембранного или баллонного типа. По сути, они дороже, тяжелее и требуют больше места для монтажа. Если они не оснащены подходящей арматурой, они также могут со временем наполняться водой и «заболачиваться».«Они редко используются в современных гидравлических системах, особенно в жилых или легких коммерческих зданиях.

РАЗДЕЛЕНИЕ ВОЗДУХА И ВОДЫ

Сегодня в наиболее часто используемых расширительных баках для систем водяного отопления или охлаждения используется очень гибкая диафрагма из бутилкаучука или EPDM для полного разделения воздуха и воды внутри бака. Эта диафрагма соответствует внутренней стальной поверхности резервуара, когда на стороне воздуха находится давление, как показано на рисунке 2.

Рисунок 2 Мембрана из EPDM разделяет воздух и воду в резервуаре

Когда вода в системе нагревается и расширяется в резервуар, диафрагма деформируется и перемещается в сторону закрытой воздушной камеры. Давление воздуха в баке увеличивается, как и давление воды в системе. Однако, если резервуар имеет надлежащие размеры, повышения давления в системе недостаточно, чтобы вызвать открытие предохранительного клапана, даже когда вся вода в системе достигает максимальной температуры.

Мембранные расширительные баки можно подобрать по размерам с помощью таблиц или программного обеспечения.Подробная процедура определения размеров расширительных баков мембранного типа приведена в ссылке 1, а также в нескольких других отраслевых публикациях. Ключевые концепции:

1. Создание давления на воздушной стороне бака до уровня статического давления воды в месте расположения расширительного бака перед добавлением воды в систему. Это предотвращает частичное сжатие воздуха в баке холодной водой. Диафрагма начинает сжиматься только при повышении температуры воды.

2. Выберите размер резервуара так, чтобы давление на предохранительном клапане системы было на 5 фунтов на кв. Дюйм ниже номинального давления открытия клапана, когда вся жидкость в системе имеет максимально ожидаемую температуру.Запас в пять фунтов на квадратный дюйм предотвращает «подтекание» предохранительного клапана, когда давление приближается к номинальному давлению открытия.

Даже при правильном размере расширительного бачка детали установки могут повлиять на его способность функционировать по назначению и обеспечить долгие годы службы.

ДО

Рисунок 4 Монтаж расширительного бака мембранного типа

1. Do Pump Away: Деталь, которая когда-то понималась и уважалась в отрасли гидроники, но постепенно теряла приоритет по сравнению с другими «удобствами» упаковки или установки, заключается в подключении расширительного бака к контуру гидравлического трубопровода рядом с впускным отверстием. циркулятора.Это сводит к минимуму перепад давления между точкой подключения резервуара к контуру, то есть точкой, в которой давление не изменяется при включении циркуляционного насоса, и входом в циркуляционный насос. Это позволяет добавить дифференциальное давление, создаваемое циркуляционным насосом, к статическому давлению в системе. Повышенное давление в системе помогает защитить циркуляционный насос от кавитации и часто позволяет работать тише. Это также увеличивает способность вентиляционных отверстий выводить воздух из системы.На рисунке 3 показано несколько приемлемых мест размещения резервуара.

2. Установите резервуар вертикально с соединением вверху: Также лучше всего устанавливать расширительные баки мембранного типа вертикально с соединением трубопровода вверху. Это снижает нагрузку на соединение резервуара по сравнению с горизонтальной установкой. Это также позволяет предотвратить попадание воздуха в трубопроводе со стороны воды расширительного бака при первом заполнении системы. Рисунок 4 иллюстрирует различия.

3.Обязательно проверьте давление воздуха: Важно убедиться, что давление воздуха на стороне резервуара равно статическому давлению, которое будет присутствовать на соединении резервуара, когда система заполнена холодной жидкостью. Большинство производителей заявляют, что их резервуары предварительно заряжены до 12 фунтов на квадратный дюйм. Не думайте, что это всегда правда или правильно. Двенадцать фунтов на квадратный дюйм подходит для систем, в которых верхняя часть трубопровода находится примерно на 16 футов выше входа расширительного бака (при условии, что в самом верху системы требуется статическое давление 5 фунтов на квадратный дюйм, чтобы вентиляционные отверстия функционировали должным образом).Для более высоких трубопроводных систем требуется более высокое давление воздуха, чтобы предотвратить частичное сжатие диафрагмы перед нагревом жидкости. Рассчитайте статическое давление на входе в резервуар по формуле 1.

Формула 1:

Где:

Па = правильное давление на стороне воздуха (фунт / кв. Дюйм)
H = расстояние от соединения расширительного бака до верхней части контура трубопровода (футы)
Dc = плотность «холодной» жидкости в системе при температуре примерно 60F (фунт / фут3)
5 = статическое давление 5 фунтов на кв. Дюйм, необходимое в верхней части системы для работы вентиляции
144 = постоянная преобразования единиц

Например: если верхняя часть контура трубопровода находилась на 25 футов выше соединения расширительного бака и предполагая, что система заполнена водой, правильное давление воздуха на стороне бака будет:

Приобретите шинный манометр низкого давления со шкалой 0–30 фунтов на квадратный дюйм и велосипедный насос или небольшой воздушный компрессор.Используйте их для установки расчетного давления воздуха на стороне перед заполнением системы жидкостью.

4. Планируйте заранее: Срок службы расширительного бака зависит от рабочей температуры системы, давления, химического состава жидкости и содержания кислорода. Некоторые баки выходят из строя, когда в диафрагме возникает утечка. Обычно это приводит к тому, что бак наполняется жидкостью и становится «забитым водой». Вы можете проверить это, нажав на шток клапана Шредера. Если выходит струя жидкости, значит, емкость поджаривается.Баки также могут иметь утечки в тонкой стальной оболочке. Единственный вариант — новый танк. Это когда вы оцените наличие шарового клапана, который может изолировать резервуар от остальной части системы. Без этого клапана вам, возможно, придется слить несколько галлонов жидкости из системы, чтобы открутить вышедший из строя резервуар и ввинтить новый.

5. Учитывайте завышение размера: Типичные расчеты размеров мембранного расширительного бака определяют минимальный объем бака. Можно использовать резервуар большего размера, хотя, вероятно, и более дорогой.Это снижает изменения давления в системе при изменении температуры жидкости.

6. Планируйте самые низкие температуры жидкости: В большинстве систем водяного отопления размер расширительного бака и давление на стороне воздуха основаны на предположении, что холодная жидкость, используемая для заполнения системы, находится в диапазоне температур от 45F до 60F. Это нормально. Однако, когда расширительный бак используется в контуре солнечного коллектора или системе снеготаяния, раствор антифриза будет временами намного холоднее, возможно, даже ниже 0F.Если диафрагма резервуара полностью расширяется относительно стальной оболочки при температуре жидкости около 45 ° F, любое дальнейшее охлаждение жидкости может вызвать отрицательное давление в системе и возможное приток воздуха из вентиляционного отверстия поплавкового типа. Ссылка 2 ниже объясняет, как исправить эту возможность. Идея состоит в том, чтобы добавить в резервуар достаточное количество жидкости во время создания давления в контуре, чтобы диафрагма не полностью расширялась внутри резервуара до тех пор, пока вся жидкость в системе не достигнет минимально возможной температуры.

7. Сделайте поправку на растворы антифриза: Растворы пропилена или этиленгликоля имеют более высокий коэффициент расширения по сравнению с водой. Чем выше концентрация антифриза, тем больше требуется объем расширения. Увеличение объема воды, нагретой от 60F до 180F, составляет около трех процентов. Увеличение объема 50-процентного раствора пропиленгликоля, нагретого от 60 ° F до 180 ° F, составляет около 4,5%. Это следует учитывать при выборе размеров резервуаров для таких систем, как таяние снега, солнечное тепло, или других приложений, где используются антифризы на основе гликоля.Опять же, методы в Справке 1 могут приспособиться к этому.

НЕЛЬЗЯ

Как обычно, список всех запретов по сути будет включать противоположность всем запретам. Тем не менее, есть еще несколько важных моментов.

1. Не совмещайте сталь и кислород: Не используйте стандартный расширительный бак с кожухом из углеродистой стали в любом типе открытого контура, например, в системе, использующей питьевую воду для передачи тепла к водяным излучателям тепла, т.е. плохая идея по ряду других причин.Повышенное содержание растворенного кислорода в воде в системе с разомкнутым контуром по сравнению с системой с замкнутым контуром ускоряет коррозию тонкой оболочки резервуара из углеродистой стали. Это ограничение также применяется к системам с замкнутым контуром, использующим небарьерные трубки из PEX или других материалов, которые могут допускать диффузию кислорода в системе. Расширительные баки с внутренней полимерной футеровкой следует использовать в любом применении, где может присутствовать более высокий уровень растворенного кислорода.

Рисунок 5 Расширительный бак, установленный рядом с гидравлическим сепаратором

2.Не заполняйте его грязью: Не устанавливайте расширительные бачки непосредственно под гидравлическими сепараторами. Это позволит грязи, собранной на дне сепаратора, попасть в расширительный бачок. Со временем это могло привести к выходу из строя диафрагмы. Если резервуар должен быть рядом с гидравлическим сепаратором, лучше всего установить его на тройнике в любой трубе, соединяющейся с соединениями нижней боковой стенки на сепараторе, как показано на Рисунке 5.

3. Не перегревайте его: По возможности избегайте размещения расширительных баков в непосредственной близости от очень горячей воды.Когда оболочка резервуара нагревается за счет миграции тепла (теплопроводности и конвекции), давление воздуха в резервуаре увеличивается. При прочих равных условиях это увеличивает давление в системе по сравнению с ситуацией, когда корпус резервуара более холодный. Это может привести к негерметичности предохранительного клапана. Можно разместить резервуар на расстоянии нескольких футов от того места, где труба от резервуара соединяется с системой. Держите бак ниже этой точки подключения, чтобы уменьшить перенос тепла за счет конвекции.

4.Не создавайте несколько точек подключения: Можно использовать два или более расширительных бачков с общим объемом одного бака большего размера. Однако эти резервуары должны подключаться к общей трубе, которая имеет единственную точку подключения в системе. Избегайте подключения нескольких резервуаров к разным частям одного и того же трубопровода. Это может вызвать неожиданные колебания давления в зависимости от того, где расположены циркуляционные насосы по отношению к резервуарам.

Рисунок 6 Стяжная система для крепления корпуса резервуара

5.Не оставляйте его уязвимым для ударов: Небольшой расширительный бачок, который свисает с верхних соединений на ½ дюйма, можно легко согнуть при случайном ударе, например, когда кто-то встает из согнутого положения и толкает бак. Спросите меня, откуда я это знаю … Если резервуар должен быть установлен в уязвимом месте, используйте систему обвязки, чтобы закрепить корпус на твердой поверхности, как показано на рисунке 6. Некоторые производители расширительных резервуаров предлагают комплекты ремней или другое оборудование для надлежащей поддержки резервуара танковый снаряд.

В дополнение к примечанию обвязки оба резервуара имеют изолирующие шары и достаточно места для доступа к воздушному клапану Шредера внизу.Оба резервуара подключены параллельно к общей трубе, что позволяет использовать одну точку подключения к контуру.

6. Не предполагайте совместимость: Убедитесь, что выбранный вами расширительный бачок совместим с жидкостью, используемой в системе. Комбинированные диафрагмы из бутила / EPDM или полностью из EPDM обычно совместимы с растворами гликоля и растворами метанола или этанола, которые иногда используются в геотермальных контурах заземления. Однако разные поставщики резервуаров используют разные материалы и имеют разные температурные ограничения для этих материалов.Всегда лучше получить разрешение производителя резервуара на совместимость с жидкостями.
Расширительные баки выполняют простую, но очень необходимую функцию. Следуйте этим советам, чтобы они работали должным образом. <>

Джон Зигенталер, П.Е., окончил политехнический институт Ренсселера по специальности машиностроение и имеет лицензию профессионального инженера. Он имеет более чем 35-летний опыт проектирования современных систем водяного отопления. Последняя книга Зигенталера — «Отопление с использованием возобновляемых источников энергии» (см. Www.Hydronicpros.com для получения дополнительной информации).

Ссылки
1. Modern Hydronic Heating, 3rd Ed., John Siegenthaler, Cengage Publishing 2012, ISBN -13: 978-1-4283-3515-8
2. Отопление с использованием возобновляемых источников энергии, Джон Зигенталер, Cengage Publishing 2017, ISBN -13: 978-1-2850-7560-0

Зачем нужен расширительный бачок

Почему у водонагревателя в моем новом доме есть еще один небольшой резервуар, свисающий со стороны трубы над ним?

То есть расширительный бак, установленный на трубе подачи воды к водонагревателю.Его цель — бороться с тепловым расширением воды, когда она нагревается в водонагревателе, чтобы предотвратить слишком высокое давление воды. Если давление воды станет достаточно высоким, это может привести к повреждению клапанов в сантехнической арматуре, стыков в подающих трубопроводах и даже водонагревателя.

В водонагревателях всегда происходит тепловое расширение. Как и большинство веществ, вода расширяется при нагревании. Это происходит несколько раз в день в водонагревателе после того, как в доме было использовано немного горячей воды, и холодная вода, поступающая в водонагреватель, нагревается.

Поскольку вода не сжимается, давление в ней будет увеличиваться, если в ней нет места для расширения при нагревании. В прошлом расширяющаяся вода в водонагревателях выталкивала часть воды обратно из дома — в общественную водопроводную сеть, которая могла поглощать давление.

Но этот механизм для сброса давления больше не работает. Причина — обратные клапаны. Обратный клапан — это односторонний клапан, который предотвращает обратный поток воды, не позволяя ей течь в неправильном направлении.Обратные клапаны теперь установлены на всех подключениях к коммунальному водопроводу. Их цель — не дать воде вытекать обратно из дома через водопроводную трубу.

Это предотвращает загрязнение, которое может произойти в водопроводе в доме или на предприятии, от загрязнения общественной системы водоснабжения на улице. Но оборотная сторона этого состоит в том, что, если в системе нет другого места для расширения, давление воды в доме быстро растет по мере нагрева водонагревателя.

Вот тут-то и пригодятся расширительные бачки.В расширительном баке находится воздух, который очень сжимается. Расширяющаяся вода из водонагревателя может стекать в расширительный бак, где воздух сжимается, освобождая место для увеличенного объема воды. Давление воды в системе существенно не повышается.

В большинстве домов, где есть обратный клапан на водопроводной трубе — обычно как часть редукционного клапана, установленного чуть выше или ниже основной отсечки воды — нет расширительного бака, поскольку до недавнего времени в нем не было необходимости.Это может вызвать или не вызвать чрезмерное повышение давления, в зависимости от характеристик водопровода в доме.

Если вы заметили, что шайбы в сантехнике быстро изнашиваются, или если вода периодически капает из предохранительного клапана на водонагревателе, проконсультируйтесь с водопроводчиком о целесообразности добавления расширительного бачка.
