Расширительный бак для отопления схема: устройство, функции + правила выбора и монтажа в систему

Содержание

Установка расширительного бака в системе отопления подключение и монтаж

Как установить мембранный расширительный бак системы отопления

Одним из элементов отопительной системы является мембранный расширительный бак. Как он выглядит, можно увидеть на фото. Это устройство необходимо для компенсации изменений объема воды, которые происходят по причине ее нагрева. Эластичная мембрана делит корпус бака на две части, в одной из них находится жидкий теплоноситель, а вторая наполняется азотом или воздухом, поступающим под высоким давлением.

Применение мембранных расширительных баков

Мембранные баки применяют в следующих случаях:

  • при обустройстве отопительных систем, для работы которых используются автономные источники тепла;
  • для функционирования конструкций отопления, подключенных к сетям централизованного теплоснабжения в соответствии с независимой схемой;
  • в системах, где задействуют тепловые навесы и солнечные коллекторы;
  • в схемах теплообеспечения, в которых имеются замкнутые контуры и переменная рабочая температура.

Преимущества применения мембранных устройств

Мембранные расширительные баки в системах отопления имеют ряд преимуществ:

  • мембраны из бутила и натуральной резины разрешается применять в снабжении питьевой водой;
  • устройства пригодны для воды любого качества, даже для той, в составе которой содержится много кальция;
  • при необходимости мембрану можно без проблем заменить;
  • мембранный расширительный бак системы отопления по сравнению с напорным типом, не имеющим ее, обладает большим объемом для вытеснения жидкости;
  • отсутствует риск, что питьевая вода будет загрязнена;
  • потребуется минимальная подкачка воздуха;
  • отсутствуют потери теплоносителя в результате испарения;
  • низкие эксплуатационные затраты;
  • монтаж бака обходится недорого и выполняется быстро.

Конструкционные особенности

Назначение мембранного расширительного бака заключается в том, что на всех рабочих этапах устройство должно поддерживать равновесие между давлением обоих частей и при необходимости нивелировать чрезмерное давление или регулировать его перепады в отопительной конструкции.

Таким образом, монтаж мембранного расширительного бака предотвращает возникновение повышенных нагрузок в контуре отопления и при аварийных ситуациях в случае выявления неисправностей.

Устройство бывает с заменяемой или несменной мембраной. В первом случае теплоноситель находится полностью в емкости гибкой мембраны и не может взаимодействовать со стальной внутренней поверхностью. Все работы, связанные с демонтажем и последующим монтажом нового изделия, выполняют через фланец, закрепляемый на болтах.

Если приобретено устройство с фиксированной диафрагмой, у него имеется внутренняя полость, состоящая из двух частей. В этом случае используется несменная диафрагменная мембрана, которая жестко зафиксирована.

Выбирают мембранный бак для системы отопления непосредственно под конкретную отопительную конструкцию с учетом количества теплоносителя. Если у устройства объем окажется недостаточным, то последствия могут быть самыми негативными – часто появляются трещинки и возможна протечка воды сквозь резьбу. Кроме этого нередко в системе падает давление ниже допустимой нормы, в результате чего воздух попадает внутрь бака. Поэтому выбор устройства должен соответствовать необходимым параметрам конструкции (детальнее: «Делаем подбор расширительного бака для отопления «).

Расширительный мембранный бак для систем обогрева применяют при создании циркуляции теплоносителя закрытого типа с целью компенсации его теплового расширения в результате увеличения или уменьшения температуры жидкости, тем самым предотвращая гидравлические удары. В постоянном режиме обе камеры устройства – водяная и газовая — имеют одинаковое давление, что позволяет соблюдать герметичность системы. Такое устройство расширительного бака системы отопления проверенно временем и признано наиболее практичным.

Циркулирующая по контуру вода не содержит агрессивных газов и поэтому коррозия не приведет бак в непригодность, что позволяет эксплуатировать его продолжительное время. Напорное расширительное устройство помещают в помещении котельной, и по этой причине нет необходимости защищать его от промерзания.

Несмотря на то, что подбор бака для отопительной конструкции индивидуален, не следует забывать, что:

  • начальное давление в мембранном баке для теплоснабжения, подключенном к холодному водоснабжению, должно превышать статическое давление в системе на 30-50 кПа;
  • в устройстве необходимо наличие запасного количества теплоносителя для обеспечения компенсации возможных протечек.

Для защиты системы с замкнутым контуром и расширительным баком от слишком высокого давления устанавливают предохранительные клапаны.

Отличия от гидроаккумулятора

Конструкция герметичных расширительных баков схожа с конструкцией гидроаккумуляторов, однако, предназначение у этих приборов разное. Расширительный бак компенсирует расширение воды, происходящее из-за нагревания в системе отопления. Гидроаккумулятор аккумулирует объём воды под давлением в системе водоснабжения, имеющей напорный насос, чтобы уменьшить частоту включения данного насоса и сгладить гидроудары.

Кроме того, чаще внутри гидроаккумулятора находится груша, сделанная из пищевой резины. Именно она накачивается водой, в результате вода не контактирует с корпусом бака. Расширительный бак для систем отопления изготовлен с мембраной, выполненной из технической резины. Она делит корпус на два отсека, а теплоноситель имеет контакт с корпусом.


Расчёт объёма

Объём – это главная характеристика, по которой выбирается расширительный бак. Многие источники советуют выбирать объём расширительного бака в пределах 10% общего объёма теплоносителя в отопительной системе. Этот способ определения вместимости устройства основан на том, что коэффициенты теплового расширения теплоносителя даже при содержании гликоля до 90% и нагреве +100 градусов не превышают 0,08. Такой метод расчётов не учитывает давление в системе, поэтому может дать неточности. Есть более точный метод расчёта объёма мембранного расширительного бака. Здесь используется соотношение:


V = C*Bt / (1 – (Pmin /Pmax)), где

  • С – объём теплоносителя в системе;
  • Bt – коэффициент теплового расширения теплоносителя;
  • Pмin – начальное давление в баке;
  • Pmax – допустимое давление в системе.

Объём теплоносителя в отопительной системе определяют, учитывая все её узлы. Данный параметр получают из проектной документации на отопление. Если такой возможности нет, можно воспользоваться ориентировочным расчётом, который основан на том, что объём теплоносителя в системах отопления связан с мощностью отопления – на каждый кВт приходится 15 л жидкости. Коэффициент теплового расширения жидкости определяют с помощью её состава – чаще всего, в отопительных системах квартир и домов не исключено добавление в воду гликолей для улучшения её характеристик. Этот коэффициент может зависеть и от температуры теплоносителя. Можно найти необходимые величины в таблицах объёма воды в трубе.

Максимальное давление в отопительной системе определяют с помощью минимальной из величин, которые допускаются для разных узлов. Переходной клапан настраивается именно на неё. Первоначальное давление в отопительной системе при охлаждённом теплоносителе соответствует настроечному (минимальному) давлению. Для многих устройств возможно точное его регулирование распространёнными средствами (стравливание воздуха из бака или его накачивание насосом). Давление в баке контролируется во время установки на него манометра. Расчётные данные дадут увеличение объёма теплоносителя в системе в процессе его нагревания. Для выбора бака коэффициент заполнения округляют в большую сторону. Коэффициент зависит от максимального и начального давления и может быть найден с помощью таблиц, предоставляемых производителями или в специальной литературе.

Где и как устанавливается бачок

Теплоноситель в индивидуальных системах отопления может двигаться самотёком, или же за счёт создаваемого насосом напора. Но в любом случае её необходима ёмкость, которая будет компенсировать расширение. Не нужно это только если нагрев воды осуществляется газовым котлом, так как в нём имеется встроенный бачок.


Расширительная ёмкость внутри газового котла
Система на основе твердотопливного котла требует установки расширительного бака
Схема с электрическим котлом

Правила установки закрытых расширителей

Установленный расширитель отопления.

  1. Установка расширительного бака закрытого типа в системе отопления может осуществляться в любой точке схемы, но оптимальным является монтаж перед циркуляционным насосом (для система отопления с принудительной циркуляцией теплоносителя).
  2. Установка допускается в любом положении, но вариант с верхним подводом жидкости является предпочтительным, так как позволяет естественным образом выходить пузырькам воздуха. Такой монтаж обеспечит работоспособность бака даже при разрыве мембраны.
  3. Если в процессе эксплуатации системы отопления обнаружится, что объема установленного бака недостаточно вместо его замены рациональней установить дополнительный требуемых размеров.
  4. При переходе с воды на другой теплоноситель может понадобиться замена расширительного бака на более объемный. Возможна установка дополнительного расширителя.
  5. Некоторые модели отопительных котлов имеют встроенный расширительный бачок, в этом случае установка дополнительного не требуется.
  6. Установка закрытого расширителя в систему отопления с естественной циркуляцией требует установки «автосбросника» (автоматического поплавкового клапана) в верхней точке системы для автоматического сброса воздуха при наполнении системы и во время работы котла.

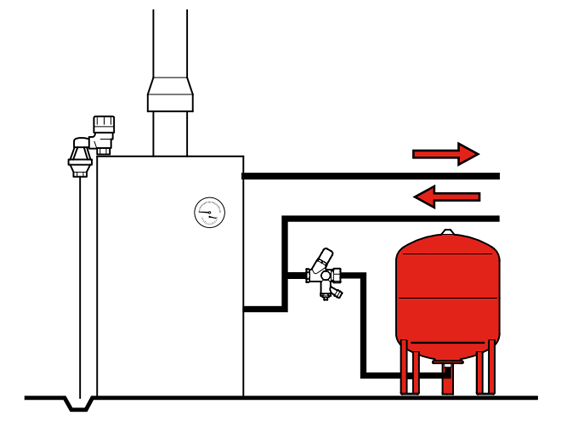

Установка мембранных расширительных баков

До того, как установить расширительный мембранный бак, необходимо познакомиться с инструкцией, прилагаемой к устройству, которую включают в техническую документацию. Изначально его поставляют с избыточным давлением газа, который полностью заполняет весь его объем. До монтажа бак накачивают под предварительно рассчитанное давление.

Необходимо поставить предохранительный клапан. Как правило, схема подключения мембранного расширительного бака предусматривает, что перед устройством обустраивают дренаж.

Производить установку должен специалист, в крайнем случае, нужна его консультация.

Когда выполняется монтаж, следует учесть несколько моментов:

  • бак лучше устанавливать до места разветвления водопровода. Надо обеспечить возможность подпитывать систему и сливать теплоноситель, при этом температура в помещении не может быть ниже нуля градусов;
  • место крепления устройства должно быть несущим, поскольку не допускается дополнительная нагрузка на изделие со стороны труб и других элементов. Когда оно имеет объем 8-30 литров, его монтируют на стену, если больше, то модель устанавливают на пол (прочитайте также: «Монтаж и установка расширительного бака в системе отопления своими руками «).

Посмотрите также видео о мембранных расширительных баках системы отопления:

В обязательном порядке расширительный мембранный бак для водоснабжения или отопления необходимо заземлять, чтобы избежать электролитической коррозии. На входе в устройство ставят обратный клапан, когда он не предусмотрен в конструкции циркуляционного насоса. На выходе монтируют манометр и автоклапан для спуска воздуха.

Правильное положение емкости

При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

  1. Его нельзя ставить вплотную к стене.
  2. Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
  3. Подвешенный на стене бак не должен располагаться слишком высоко.
  4. Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
  5. Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.

Монтаж герметичных резервуаров

Установка расширительного бака в динамической (закрытой) системе отопления осуществляется в любой точке контура. Это так, но не совсем. Все же есть важные аспекты, которые следует учитывать. Ниже представлены несколько примеров, куда нельзя устанавливать расширительный бак в системе отопления:

  • нельзя монтировать расширительный бачок после насоса, нагнетающего давление в контуре.

Как установить расширительный бачок в системе отопления? Непосредственно за насосом точно нельзя, это приведет к постоянным скачкам стрелки манометра. Все дело в том, что нанос постоянно нагнетает давление, которое на участке за ним выше, чем на возврате.  Работа бачка в таких условиях будет некорректной. Технически грамотной и рациональной будет установка расширительного бачка в системе отопления на участке обратного хода теплоносителя. Он, проходя по контуру, испытывает на себе силу трения и сопротивления. Это снижает его скорость. Помимо этого, проходя весь цикл, теплоноситель отдает свое тепло и, соответственно, уменьшается в объёме. Все эти факторы сопутствуют уменьшению давления в системе отопления. И в результате получается, что на возврате теплоносителя давление немного меньше и оно более стабильное, чем сразу за насосом;

  • нельзя ставить расширительный резервуар по ходу теплоносителя сразу за котлом.

Монтаж расширительного бака в закрытой системе отопления сразу за котлом выполнять нельзя, потому что на этом отрезке самая высокая температура теплоносителя. Жидкость в этом месте находится в состоянии своего максимального расширения для данного контура. Поэтому давления там выше, чем во всей системе. Не стоит забывать, что бачок настраивается под определенное давление в системе, и отклонения могут привести к перепадам. Нестабильность давление на этом участке также может быть вызвано наличием встроенного насоса в электрическом котле;

  • нежелательно расположение герметичного бачка таким образом, чтобы жидкость в него поднималась.

Бак в разрезе

Установка расширительного бачка в системе отопления должна выполняться таким образом, чтобы ниппель воздушной камеры смотрел вниз. Все дело в воздухе, который может быть в контуре. Мембранный бак является герметичным. Связи между камерами, разделенными мембраной, также нет. Если установить бак таким образом, что теплоноситель будет спускаться в бачок, то весь возможный воздух туда попасть никак не сможет. Так как по законам физики его выталкивает вверх и он успешно может добраться до места его выхода наружу. В системе предусмотрена установка в самой высокой точке воздухоотводчика. Это такой клапан, который автоматически стравливает воздух из контура. Также в радиаторах современного образца, вверху на торце, есть спусковой клапан для воздуха, который работает в ручном режиме. Перед тем как установить расширительный бак в систему отопления, нужно помнить, что мембранный бачок не может выводить воздух из системы. Если ниппель будет смотреть вверх, то проходящие мимо пузырьки воздуха непременно окажутся в бачке. После этого его уже будет не выгнать, что постепенно приведет к уменьшению полезного объёма резервуара.

Ставьте расширительный бачок перед котлом на обратке, там же нужно ставить манометр. Так как на этом участке стабильное давление.

Расширительный бачок для отопления закрытого типа устанавливается посредствам специальных фитингов, в народе именуемых «американкой». Это вид соединения, который легко откручивается, при этом он надежный и герметичный. Его конструкция состоит из двух частей, которые не имеют резьбового соединения. При ее накручивании можно не использовать паклю или герметик, так как внутри есть уплотнительная резинка. Если при монтаже расширительного бака не использовались американки, и он был посажен намертво, то дальнейшее обслуживание становится затрудненным.

Перед тем как установить расширительный бак для отопления, надо поставить кран. Это позволит проводить текущее обслуживание и проверить работоспособность резервуара. Для определения исправности бака, перед запуском котла нужно перекрыть доступ рабочей жидкости в резервуар, перекрыв кран. Затем включить систему и не открывать его, пока стрелка шкалы манометра не дойдет до единицы. После этого надо открыть вентиль и наблюдать за показаниями манометра. Если бак работает исправно, давление дойдет до 0,2 атмосферы, так как в него вытисниться лишняя жидкость.  Распространенная ошибка, которую допускают при монтаже расширительного бака отопления закрытого типа – это установка крана после американки, перед самим баком, а не до нее.

Например, порвалась мембрана и надо устранять неполадку. Есть разборные модели бачков, а есть неразборные. В разборных можно поменять только мембрану, а вот неразборные меняются целиком. В любом случае надо снимать бак с контура. Перекрываем кран, который стоит после американки, и весь теплоноситель из системы вытечет после того, как буде снят расширительный бак для отопления. Если бы схема установки была правильной, и кран стоял до американки, такое не произошло бы.

Расширительный бак крепится к стене. Для этого к его корпусу приварены уши, с отверстиями для крепежа. Если таких креплений в конструкции бака не предусмотрено, можно использовать универсальное крепление с хомутом. Сначала оно крепится на стену, а затем вокруг резервуара затягивается хомут.

Монтаж негерметичных резервуаров

Возможные схемы

Установка расширительного бака в открытой системе отопления осуществляется в самой высокой точке контура. У него часто даже крышки нет. Основное ее назначение – это защита теплоносителя от попадания в него мусора. Получается, что вода в бачке контактирует с воздухом. Этот аспект является одним из недостатков данной системы. Повышенный уровень кислорода в воде ведет к разрушению стенок трубы. Воздух вступает в реакцию с металлом и чем его больше, тем разрушительный эффект сильнее. Правильно установленный бачок помимо того, что компенсирует изменения объема теплоносителя, он также выводит из него воздух. Так как является самой высокой точкой в системе. Открытые системы отопления работают без насосов. Жидкость в них циркулирует самотеком. Такие системы делаются под наклоном. Теплоноситель движется медленно, медленнее, чем в замкнутых системах.

Есть несколько вариантов, где устанавливать расширительный бак в системе отопления:

Первый и самый классический вариант – это установка расширительного бака в системе отопления на стояке, прямо над котлом. В этом случае нагретый в котле теплоноситель поднимается вверх и не только продвигается по контуру, а и попадает в бачок. В результате там всегда высокая температура, иногда доходит даже до кипения, если были допущены ошибки в расчетах. При этом бачок будет издавать звуки, похожие на те, которые появляются при кипении чайника. Не свист, но слышно хорошо;

В расширительном баке для отопления открытого типа, установленном на обратке, теплоноситель будет холоднее, чем на подаче. Поэтому проблемы кипения и постоянных звуков исключаются;

  • комбинированно;

Бывает и так, что устанавливают два резервуара: один на подаче, второй на обратке. Это в тех случаях, когда возникают карманы для воздуха в системе отопления, а установка дополнительного расширительного бака на обратном ходе теплоносителя решает эту проблему.

На форумах есть мнение, что в схеме установки расширительного бака на обратке в замкнутой системе отопления должны присутствовать насосы. Есть и опровержения этому, в частности, личный опыт автора, который успешно эксплуатирует подобную систему без насоса больше двадцати лет.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Закрытый бак своими руками

Закрытый (герметичный) бачок

Герметичные баки делаются в производственных условиях. Сделать расширительный бак для отопления своими руками можно и дома, но это какой трудоемкий и сложный процесс, что овчинка не стоит выделки. Поэтому на практике очень редко можно встретить самодельные герметичные расширительные баки для отопления. Инструкция с описанием этапов самостоятельного изготовления резервуара:

  • изготовить каркас, состоящий из двух половинок;
  • на каждую из частей наварить по фланцу, благодаря которым крепится мембрана и соединяются части корпуса. Получиться две камеры: в одной воздух, во второй – вода. Они не должны контактировать. Конструкция должна быть герметична;
  • в одну из частей нужно врезать патрубок для прохода жидкости, а во второй ниппель, через который будет регулироваться количество воздуха;
  • купить, или вырезать, из резины мембрану и поместить её между двумя частями, скрутить болтами фланец. При этом нельзя забывать о герметичности;
  • установить на контур и провести настройку расширительного бака для отопления.

Лучше отказаться от этой затеи в пользу покупки заводского изделия, не поскупившись на более дорогую модель с встроенным ниппелем. Так как сделать расширительный бак для отопления, учитывая количество инструментов, которые будут нужны для работы, и необходимость наличия навыков достаточно высокого уровня, крайне сложно.

Давление в воздушной камере герметичного бачка настраивается под определенные требования котла. Поэтому есть риск, что купленная дешевая модель без ниппеля не будет работать в вашей системе отопления должным образом.

Открытый бак своими руками

Открытый бачок

Другое дело расширительный бачок для отопления дома открытого типа. Раньше, когда в частных домах собирали только открытие системы, о покупке бака даже речи быть не могло. Как правило, расширительный бак в системе отопления, схема которого состоит из пяти основных элементов, делали прямо по месту монтажа. Не известно, можно ли было, вообще, его купить в то время. Сегодня проще, так как можно это сделать в специализированном магазине. Сейчас в преимущественном большинстве жилье обогревается герметичными системами, хотя есть еще много домов, где стоят открытие контуры. А как известно, бачки имеют свойство прогнивать и может возникнуть необходимость его замены.

Устройство расширительного бака системы отопления, который продается в магазине, может и не соответствовать требованиям вашего контура. Есть вариант, что он не поместится. Возможно, придётся изготовить его самостоятельно. Для этого вам понадобятся:

  • рулетка, карандаш;
  • болгарка;
  • сварочный аппарат и навыки работы с ним.

Помните о безопасности, одевайте перчатки и работайте со сваркой только в специальной маске. Имея все необходимое, можно сделать все за пару часов. Начнем с того, какой металл выбрать. Раз уж первый резервуар сгнил, значит, нужно сделать так, чтобы со вторым такого не произошло. Поэтому лучше использовать нержавеющую сталь. Толстую брать не надо, но и слишком тонкую тоже. Такой металл дороже обычного. В принципе, можно сделать и из того что есть.

Теперь поэтапно рассмотрим, как сделать бак своими руками:

Разметка листа металла. Уже на этом этапе вы должны знать размеры, так как от них зависит и объём резервуара. Система отопления без расширительного бака необходимого размера будет работать некорректно. Измерьте старый или сами посчитайте, главное, чтобы в нем было достаточного места для расширения воды;

Не размечайте сразу все детали. Надо учитывать толщину круга, лучше отмерять и вырезать по одной заготовке. Не забывайте зачищать края.

Вырезание заготовок. Конструкция расширительного бака отопления состоит из пяти прямоугольников. Это если он без крышки. Если хотите сделать крышу, то вырежьте еще одну деталь и разделите ее в удобной пропорции. Одна часть будет приварена к корпусу, а вторая сможет открываться. Для этого ее на завесы нужно приварить ко второй, недвижимой, части;

Сваривание заготовок в одну конструкцию. В дне сделайте отверстие и приварите туда патрубок, через который теплоноситель из системы будет попадать внутрь. Патрубок надо соединить со всем контуром;

Утепление расширительного бака. Не всегда, но достаточно часто, резервуар стоит на чердаке, так как там находится пиковая точка. Чердак – это неотапливаемое помещение, соответственно, зимой там холодно. Вода в баке может замерзнуть. Чтобы этого не случилось, обложите его базальтовой ватой, или еще какими-нибудь утеплителями, устойчивыми к высокой температуре.

Бывает, что температура в открытом контуре повышается до такого уровня, что вода в расширительном резервуаре закипает. Учитывайте это при выборе утеплителя для бака. Он должен быть устойчивым к воздействию высоких температур и иметь высокие теплоизоляционные характеристики.

Как вы смогли убедиться нет ничего сложного в том, чтобы сделать бак своими руками. Выше описана самая простая конструкция. При этом помимо патрубка, через который резервуар соединяется с системой отопления, в схеме расширительного бака для отопления могут быть дополнительно предусмотрены следующие отверстия:

  • через которое осуществляется подпитка системы;
  • через которое лишний теплоноситель сливается в канализацию.

Схема бака с подпиткой и сливом

Если вы решили сделать бак своими руками с патрубком для слива, то разместите его так, чтобы он был выше линии максимального заполнения резервуара. Вывод воды через слив называется аварийным выбросом и главная задача этого патрубка – это недопущение переливания теплоносителя через верх. Подпитку можно врезать в любом месте:

  • так, чтобы вода была выше уровня патрубка;
  • так, чтобы вода была ниже уровня патрубка.

Каждый из способов правильный, разница лишь в том, что поступающая вода из патрубка, который находится над уровнем воды, будет журчать. Это скорее хорошо, чем плохо. Так как подпитка осуществляется в том случае, если в контуре недостаточно теплоносителя. А почему его там не хватает:

  • испарение;
  • аварийный выброс;
  • разгерметизация.

Если вы слышите, что в расширительный резервуар поступает вода из водопровода, то уже понимаете, о возможности возникновения каких-то неполадок  в контуре.

В итоге на вопрос: «нужен ли расширительный бак в системе отопления?» — можно наверняка ответить, что нужен и обязательно. Также нужно отметить, что для каждого контура подходят разные резервуары, поэтому правильный подбор и правильная настройка расширительного бака в системе отопления крайне важны.



Как проверить и накачать расширительный бак

Перед тем, как подключить и заполнить резервуар теплоносителем, необходимо проверить давление в воздушной камере бачка на соответствие давлению в отопительной сети. Для этого со стороны воздушного отсека откручивается или снимается пластмассовая заглушка, а под ней находится обычный золотник, знакомый вам по автомобильным камерам. Манометром измеряете давление и подгоняете его под свою систему, подкачивая насосом или спуская нажатием на шток золотника.


Бачок накачивается через штуцер обычным ручным насосом

К примеру, расчетное давление в сети после заполнения должно составлять 1.3 Бар. Тогда в воздушном отсеке расширительного бака надо сделать 1.1 Бар, то бишь, на 0.2 Бар меньше. Фокус в том, чтобы резиновая «груша» бачка была поджата со стороны воды. Иначе при остывании сжавшийся теплоноситель станет затягивать воздух через автоматические воздухоотводчики, что недопустимо. После настройки открываете кран, производите заполнение всей системы теплоносителем и спокойно запускаете котел.

Примечание. Некоторые производители указывают на упаковке своих изделий заводское давление в отсеке с воздухом. По нему можно подобрать подходящий бачок и не возиться с накачиванием.

Неисправности

Одной из самых распространённых поломок мембранного расширительного бака считают разрыв мембраны из-за превышения допустимого давления и неравномерных нагрузок. Для запрессованных мембран используют более прочные материалы, так как их нельзя поменять, поэтому сменные мембраны рвутся довольно часто. Из-за разрыва мембраны расширительный бак выйдет из строя, потому что вода попадёт на внутреннюю поверхность, и бак заржавеет, что недопустимо. Поэтому материал, из которого сделана мембрана, сильно влияет на надёжность и качество расширительного бака. Нужно быть внимательным при выборе нужной модели, установке и обслуживании устройства. Прежде всего, его необходимо правильно настроить.

Обзор принципа работы расширительного бака смотрите в следующем видео.

Ошибки, возникающие при установке

Так как владельцы частных домов стараются выполнять большинство работ самостоятельно, никто не застрахован от ошибок при установке и наладке оборудования:

  • Плохое качество требуемых инструментов или их отсутствие.
  • Применение некачественных уплотнителей или дешёвых герметиков в местах соединений. Использование веществ, не предназначенных для высоких температур, приведёт к образованию течи во время нагревания жидкости в контуре.
  • Установка расширителя в недоступном месте.
  • Выбор резервуара без предварительного расчёта объёма приводит к поломке котла или некорректной работе системы.
  • Невыполнение норм и правил безопасности при монтаже ёмкости приводит к аварийной ситуации и несёт угрозу жизни.

Полезные советы от профессионалов

Напоследок предлагаем вам ознакомиться с дельными советами, которые, возможно, предупредят возникновение определенных ошибок в рабочем процессе:

Как вы могли догадаться, реальный объем расширительного бака вычисляется согласно сложной формуле и, если вы не специалист, то не стоит слишком усердствовать и вникать в цифры – берите за основу стандартно принятый показатель в 10% от общего объема теплоносителя.
Если в процессе эксплуатации собственноручно изготовленного расширительного бачка в системе отопления слишком часто срабатывает предохранительный клапан, это говорит о том, что объем бака был вычислен неверно. А это, в свою очередь, означает, что вы ошиблись с расчетом общего объема теплоносителя в системе

Решение в данной ситуации весьма простое: добавьте в систему еще один расширительный бак, который компенсирует недостающий объем.
Чтобы трубная разводка была установлена грамотно, следует особое внимание уделить лишь двум местам в системе: месту поступления теплоносителя в расширительный бак (должно осуществляться в верхней точке) и месту его ухода (осуществляется снизу).
Чтобы избежать закипания жидкости в расширительном баке, позаботьтесь о двух вещах: грамотно выбранном диаметре труб контурной разводки и наличии уклона контуров.

Мы ознакомили вас с общей информацией о расширительных баках в отопительной системе, а также предоставили инструкцию по изготовлению эффективной конструкции своими руками. Желаем вам удачи!

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

  1. Его нельзя ставить вплотную к стене.
  2. Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
  3. Подвешенный на стене бак не должен располагаться слишком высоко.
  4. Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
  5. Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Видео описание

В видео о том, как настроить правильно работу расширительного бака:

Выводы и полезное видео по теме

Пошаговая демонстрация установки и подключения мембранного бачка в систему отопления:

Интересные советы по установке расширительной емкости в открытой системе:

Обычный расширительный бак, как и мембранный гидроаккумулятор установить не слишком сложно. Для этого не нужны специальные навыки или инструменты. Но нужно четко соблюсти требования, связанные с особенностями системы отопления, для которой выполняется такой монтаж.

Источники

  • https://msklimat.ru/ustanovka-membrannogo-rasshiritelnogo-baka-dlya-otopleniya.html
  • https://stroy-podskazka.ru/otoplenie/membrannyj-rasshiritelnyj-bak/
  • https://remont-book.com/membrannyj-rasshiritelnyj-bak-dlya-otopleniya/
  • https://msklimat.ru/ustanovka-rasshiritelnogo-baka-v-zakrytoj-sisteme-otopleniya.html
  • https://mr-build.ru/newsanteh/rassiritelnyj-bak-dla-otoplenia-otkrytogo-tipa.html
  • https://utepleniedoma.com/otoplenie/otopitelnoe-oborudovanie/ustanovka-rasshiritelnogo-baka
  • https://opechkah. ru/bez-rubriki/rasshiritelnyj-bak-dlya-otopleniya-ustanovka-svoimi-rukami
  • https://otivent.com/kak-pravilno-ustanovit-rasshiritelnyj-bak-v-sisteme-otopleniya
  • https://ogon.guru/otoplenie/komponenti-sistemi/ustanovka-rasshir-baka.html
  • https://m-strana.ru/articles/rasshiritelnyy-bachok/
  • https://sovet-ingenera.com/otoplenie/otop-oborudovanie/ustanovka-rasshiritelnogo-baka-v-sisteme-otopleniya.html

Установка расширительного бака 🌡 в системе отопления закрытого типа

Одно из преимуществ автономной системы отопления — это возможность поддерживать комфортную температуру в доме, вне зависимости от сроков начала и завершения отопительного сезона, и экономить на оплате счетов за коммунальные услуги. Схематично она состоит из нагревательного котла и контура, по которому циркулирует горячий теплоноситель. В качестве теплоносителя обычно используется вода. Важную роль в отопительном оборудовании играет система оборота горячей воды, которая состоит из нескольких частей. Правильность ее работы во многом зависит от такого элемента конструкции, как расширительный бачок.

Пример обустройства отопления с расширительным баком

Сравним системы отопления закрытого и открытого типа

Функционирование открытой системы отопления основано на законах термодинамики, за счет которых осуществляется движение теплоносителя. Из области высокого давления и соответствующей температуры на выходе котла вода перемещается по трубам в область более низкого давления, и ее температура при этом понижается. Охлажденный теплоноситель направляется обратно в котел, и процесс повторяется. Таким образом, происходит естественная циркуляция жидкости, согласно законам физики.

Так как при нагревании воды происходит увеличение ее объема, в конструкции открытой системы отопления предусмотрен расширительный бачок. Для эффективного движения теплоносителя открытого типа расширительный бачок устанавливают в самой высокой точке системы, а нагревательный котел – в самой низкой. Монтаж на чердаке расширительного бака представляется оптимальным вариантом. Устройство его не отличается сложностью.

Схема отопления открытого типа

С течением времени происходит испарение воды, поэтому ее уровень необходимо своевременно восполнять. При перерывах в использования отопления и при отрицательных температурах окружающей среды воду нужно сливать, иначе она замерзнет в трубах и разорвет их. Открытая система отопления имеет следующие преимущества:

  • независимость от источников электрической энергии;
  • отсутствие шума;
  • простоту обслуживания;
  • быстрый запуск и остановку.

В закрытой системе отопления испарения воды не происходит, так как она герметична. Движение теплоносителя осуществляется с помощью нагнетательного или циркуляционного насоса, с которым можно ознакомиться в статье «Какой циркуляционный насос выбрать для системы водяного отопления частного дома, технические характеристики». При этом для эффективной работы также необходим расширительный бак, изготовленный из прочного металла. Закрытая система отопления состоит из нагревательного котла, циркуляционного насоса, трубопроводной сети, радиаторов и расширительного бака. Замкнутая система отопления имеет следующие преимущества:

  • отсутствие необходимости постоянного контроля уровня теплоносителя;
  • возможность использования антифриза;
  • регулировка внутреннего давления;
  • возможность подключения дополнительных приборов.
Система отопления закрытого типа

При грамотном монтаже отопительного оборудования оба варианта будут работать отлично. Выбор между ними определяется условиями эксплуатации и особенностями размещения. Между двумя системами имеются следующие различия:

  • В открытой системе отопления расширительный бачок располагается в наивысшей точке. В закрытой отопительной системе он может располагаться практически в любом месте.
  • Вероятность образования воздушных пробок в закрытой системе отопления значительно ниже. Это обуславливается повышенным внутренним давлением и отсутствием прямого контакта с атмосферой.
  • Для функционирования открытой системы отопления необходимы трубы большого диаметра. Монтажные работы осложняются необходимостью учитывать правила гидравлики при распределении потоков, выполнении поворотов, уклонов и так далее.
  • Используемые в закрытой системе отопления трубы небольшого диаметра удешевляют ее стоимость. Здесь важно грамотно установить циркуляционный насос, чтобы при его работе создавалось как можно меньше шума.

Устройство и функции расширительного бака в отопительном контуре

Функцией расширительного бака в открытом отопительном контуре является прием излишков воды при ее расширении, вследствие нагревания, и возврат в систему при понижении температуры. Емкость не является герметичной, и теплоноситель напрямую контактирует с окружающей средой, поэтому в открытой системе отопления происходит испарение воды. Устройство отличается несложностью конструкции, при необходимости его можно сделать своими руками.

Расширительный бак открытого типа

К недостаткам открытой системы можно отнести необходимость постоянного контроля уровня воды, так как она испаряется, опасность замерзания жидкости в расширительном бачке, невозможность использования антифриза в качестве теплоносителя. Кроме того, попадающий в систему воздух вызывает образование воздушных пробок, коррозию внутренних частей и их кавитацию.

В закрытом отопительном контуре расширительный бак изготавливается из металла повышенной прочности. Устройство состоит из двух половинок, герметично завальцованных друг к другу. В конструкции предусмотрен приемный клапан и внутренняя мембрана. При повышении температуры теплоносителя клапан открывается, и в расширительный бачок поступают излишки увеличившегося объема жидкости.

Диафрагма, изготовленная из жаростойкой высокопрочной резины, разделяет его на две части. В верхнюю часть герметичной емкости закачивается газ, в нижнюю часть поступает горячий теплоноситель, сжимающий мембрану и расположенную за ней газовую среду. При остывании рабочей жидкости, вследствие расширения газовой среды, диафрагма выдавливает ее обратно в отопительный контур.

Устанавливать мембранный бак можно горизонтально или вертикально в любом положении.

Устройство расширительного бака закрытого типа

Работоспособность расширительного бака закрытого типа не зависит от его ориентации в пространстве, чего нельзя сказать о сроке службы. Для продления эксплуатационного периода мембранного бака его лучше располагать таким образом, чтобы воздушная камера оказалась сверху. С течение времени в диафрагме появляются трещины, и пока их размер и количество не достигнет критического уровня, система будет исправно работать при вертикальном размещении емкости. При горизонтальном положении (в случае появления трещин в диафрагме) воздух со своей половины будет быстро проникать в теплоноситель и наоборот, в связи с чем потребуется срочная замена бака.

К чему приводит недостаточный объем встроенного бака котла

Недостаточный объем встроенного бака котла может привести к сбоям в работе системы отопления. При нагревании жидкость расширяется, и ее излишки поступают в расширительный бачок. Если его объем недостаточен, происходит переполнение емкости, и клапан аварийного сброса давления стравливает теплоноситель в дренаж. Остатки остывшего теплоносителя возвращаются в отопительный контур.

Давление в системе при недостаточном объеме расширительного бака

В результате уменьшения его количества происходит снижение внутреннего давления в системе. Если оно уменьшается на небольшую величину, котел будет функционировать, при значительном снижении давления работа отопительного оборудования будет блокирована.

Если своевременно не восполнить уровень теплоносителя до нормального, система может разморозиться, поэтому не следует допускать возникновения подобных аварийных ситуаций.

Расчет необходимого объема мембранного бака

Необходимый объем мембранного бака рассчитывается по несложной формуле. Его величина составляет десять процентов от общего количества теплоносителя, циркулирующего по системе, в том случае, если в этом качестве выступает вода. Общий объем теплоносителя можно определить по показаниям водяного счетчика при заполнении системы отопления.

Более точную цифру получаем суммированием объема всех труб, емкости котла и батарей. Считается, что на один киловатт мощности котельного оборудования требуется пятнадцать литров теплоносителя, то есть общий объем жидкости определяется умножением паспортной мощности котла на пятнадцать. Это значение будет лежать в пределах допустимой погрешности.

Иллюстрация изменения объема в баке при колебаниях давления в системе

Например, если для работы обогревательного оборудования необходимо триста литров воды, то объем мембранного бака должен составлять тридцать литров. Этот параметр увеличивается на пятьдесят процентов при использовании в качестве теплоносителя незамерзающей жидкости, то есть в данном случае величина необходимого объема будет составлять сорок пять литров. Кроме того, надо учитывать возможность утечек и увеличить расчетное значение еще приблизительно на три процента. При правильном определении величины мембранного бака клапан аварийного сброса давления не срабатывает.

Устанавливаем оптимальное давление в бачке

Перед тем, как подключить расширительный бачок и заполнить его теплоносителем, в его воздушной камере необходимо установить оптимальное давление, соответствующее данному параметру в отопительной сети. Для выполнения этой процедуры с воздушного отсека снимается пластмассовая крышка, под которой находится ниппель, такой же, как в автомобильных покрышках. Измеренное манометром давление подгоняется под нужное значение подкачкой при помощи насоса или стравливанием при нажатии на шток ниппеля.

Группа защиты контролирует давление в системе

Оптимальное давление в бачке получается корректировкой в меньшую сторону внутреннего давления в закрытой системе отопления. Делается это для того, чтобы резиновая диафрагма была поджата со стороны теплоносителя. В противном случае, при его остывании произойдет затягивание воздуха сквозь автоматические отводчики, чего допускать ни в коем случае нельзя. Например, если внутреннее давление в сети составляет 1,2 атмосферы, то его оптимальная величина в расширительном бачке составит одну атмосферу. После установки этого значения можно открывать кран и заполнять систему теплоносителем.

С периодичностью в шесть месяцев в компенсационной емкости закрытого типа нужно проверять давление и производить визуальный осмотр на наличие механических повреждений.

При резком изменении внутреннего давления и температуры в отопительной сети существует риск повреждения мембраны, и в таком случае потребуется ее замена. Для этого необходимо выполнить следующие манипуляции:
  • расширительный бак отсоединить от магистрали;
  • стравить в нем давление, нажав на шток золотника;
  • снять поврежденную мембрану, слить излишки воды и установить новую;
  • установив оптимальное давление, прикрепить емкость на место.

Выбираем место установки расширительной емкости

Монтаж расширительного бака зависит от типа системы отопления и назначения самого резервуара. Компенсационную емкость закрытого типа лучше устанавливать на возвратной магистрали перед нагревательным котлом и циркуляционным насосом.

Варианты размещения и монтажа расширительного бака

При ее расположении на подающей магистрали срок службы мембраны уменьшится вследствие постоянного воздействия более высокой температуры теплоносителя. Кроме того, в этом случае при возникновении аварийной ситуации в расширительную емкость может проникнуть пар, в результате чего диафрагма перестанет компенсировать давление теплоносителя, так как смесь воздуха и пара является сжимаемой средой.

Подключение расширительного бачка осуществляется через отсекающий шаровой кран. Это делается для того, чтобы при необходимости можно было быстро заменить компенсационную емкость, не дожидаясь, пока произойдет остывание теплоносителя. Установка второго крана дает возможность предварительно слить горячую воду из бака.

Как правильно установить своими руками закрытый расширительный бак

Схема подключения не отличается особенной сложностью. Правильно монтировать закрытый расширительный бак своими руками можно, соблюдая следующую схему подключения. Предварительно нагревательный котел обесточивается, перекрывается подача теплоносителя, вода из радиаторов сливается.

Если для монтажа применяются полипропиленовые трубы, потребуется специальный паяльник для их монтажа. Понадобятся также муфты и уголки. Из фитингов лучше использовать «американку», так как она дает возможность без затруднений снимать емкость для проведения профилактических работ и ремонта. Ниже приводится последовательная схема действий по монтажу расширительного бака.

  1. На резьбовую часть штуцера бака наматывается уплотнительная нить.
  2. На штуцер заворачивается переходник для установки крана.
  3. На резьбовую часть переходника наматывается уплотнительная нить.
  4. На переходник устанавливается запорный кран.
  5. На резьбовую часть «американки» наматывается уплотнительная нить. «Американка» заворачивается в кран с помощью пассатижей и разводного ключа.
  6. На резьбовую часть уголка наматывается уплотнительная нить. Уголок заворачивается в «американку».
  7. На корпус бака надевается хомут для крепления бака, который входит в комплект поставки.
  8. На противоположной стороне бака находится ниппель для закачки воздуха, на который накручена пластиковая крышка.

После размещения расширительного бачка в выбранном месте проверяется качество всех соединений, и в систему осуществляется подача теплоносителя. После того, как внутреннее давление в батареях достигнет расчетных значений, из них стравливаются воздушные пробки, и отопительная система запускается на полную мощность. Компенсационная емкость устанавливается так, чтобы ее удобно было обслуживать, то есть между ней и стеной оставляется свободное пространство.

Уплотнять все соединения нужно герметиками, стойкими к воздействию высоких температур, иначе неизбежно возникновение протечек. Мембранный расширительный бак в закрытой системе отопления устанавливается со стороны подачи холодной воды. При выполнении всех манипуляций необходимо соблюдать требования техники безопасности.

Уважаемый читатель! Ваши замечания, предложения или отзыв послужат наградой автору материала. Спасибо за внимание!

Следующий видеоролик тщательно подобран и поможет разрешить оставшиеся вопросы.

установка своими руками пластикового бачка и выбор варианта для системы отопления

Расширительный бак, используемый для системы отопления, служит для компенсации в случае расширения объема закипающего теплоносителя в результате его нагревания. Его функцией является снижение давления в самой разводке. По этой причине такой бак должен применяться для отопительных систем обоего типа. Бак для установки в закрытой системе вполне реально изготовляется как самодельный расширитель своими руками. Вторым вариантом является применение готовых емкостей.

Расположение

В основном такие бачки устанавливаются между котловым патрубком и самой первой от него батареей либо за напорным штуцером. Такое размещение расширяющего бака становится альтернативой предохраняющему водяному клапану. В случае перегревания котла избыточный пар не останется в системе, а уйдет наружу в воздух.

При оборудовании отопительных систем многоэтажных домов такие расширяющие баки располагаются в чердачной части постройки, а в котельных – под их потолками.

При этом такой бак должен стать самой верхней точкой тепловой системы. С этой целью обустраивается тройник. Его располагают в узле, где вертикальная часть напорного трубопровода сопрягается с его горизонтальной веткой. К верхнему резьбовому отводу этого тройника крепится отрезок арматуры для соединения системы с самим расширяющим баком.

Вот поэтому такие расширители в тепловых системах многоэтажек и стараются установить именно на чердаках либо в котельных повыше к потолку. Делается это тогда, когда габариты и объем бака позволяют разместить его таким образом. Поэтому перед началом установки следует рассчитать геометрию такой емкости, взяв за основу рекомендуемый объем.

Расчет объема

Габариты такого расширителя для отопительной системы открытого типа вычисляют на основе объема и температурного параметра теплоносителя. Простейшая схема такого расчета базируется на первом показателе. В данном вычислении объем бака должен составлять 5% от аналогичного показателя для системы.

К примеру, если система вмещает 200 л воды, то объем расширяющего бака составит 10 л воды.

Более точный и отличающийся большей сложностью способ вычисления вместе с вместительностью системы принимает в расчет и температурный показатель теплоносителя. Известно, что повышение температуры в системе на 10°C вызывает увеличение объема на 0,3%. Если взять за основу комнатную температуру воды и ее максимальную температуру, которая не может подняться выше точки кипения в 100°C, то и увеличение объема воды в системе не превысит 2,4%.

В практическом смысле лучше использовать либо максимальное значение, взятое из 5% пропорции, либо усредненный результат, полученный как половина суммы 5% + 2,4% объемов теплоносителя.

Самодельный бак из стального листа

Взяв за основу вышеприведенные расчеты емкости бака, можно приступить к его изготовлению.

Отопительные системы вместимостью свыше двухсот, а тем более трехсот литров воды встречаются крайне редко. Поэтому для расширительного бака объем порядка 10-15 л будет вполне приемлемой величиной. Для его изготовления берется стальной лист размером 500×756 мм с толщиной от 2 мм и выше.

Процесс изготовления начинается с раскроя стального листа. При наличии возможности и для большей точности лучше сделать это в заводских условиях на гильотинных ножницах. В противном случае лист разрезается болгаркой на два фрагмента размером 250×756 мм. Далее эти заготовки распускаются на 6 квадратов по 250×250 мм.

В одном из них газовым резаком прожигается отверстие. В него вваривается штуцер. Можно проделать это сварочным электродом. Его резьбовой сгон должен составлять порядка одного или половины дюйма.

Две заготовки прихватываются сваркой под 90 градусов. Та же процедура сваривания под прямым углом проделывается с двумя другими заготовками. Из полученных таким образом уголков сваривается квадрат, причем швы провариваются до герметичного состояния. Затем выполняется тестирование стыков с помощью мела и керосина.

Мел при этом наносится на наружную часть сварного шва, а керосин – на внутреннюю. Если через некоторый промежуток времени на полоске от мела не проступили жирные пятна, то шов является герметичным.

Дном изделия является деталь с вваренным в нее патрубком. Далее швы снова проверятся на герметичность по вышеописанному способу.

Газовым резаком или сварочным электродом в оставшейся заготовке прожигается отверстие Ø 50 мм. Эта заготовка с проделанным в ней отверстием приваривается в качестве крышки бака кубической формы.

В последнем моменте проверкой на герметичность швов можно пренебречь. Итогом проделанной работы должна стать емкость объемом 15,6 литра. В процессе ее изготовления весь металл расходуется по безотходной технологии, а бака такой емкости вполне достаточно для использования в трехсотлитровой системе.

Процесс изготовления бака таким способом весьма трудоемок и требует участия в нем опытного сварщика. Поэтому если нет подобной квалификации или возможности нанять соответствующего специалиста, то лучше воспользоваться иным способом, сделав бак из готовой емкости.

Расширительный бак из газового баллона

На изготовление расширителя можно затратить как 50-литровый, так и 27-литровый газовый баллон. В первом случае от него берется отрезок высотой 250 – 300 мм. Второй вариант означает использование всего баллона.

Поэтому с целью экономии материала целесообразнее задействовать емкости объемом 27 или даже 12 литров. Такой самодельный бак из 12-литрового баллона можно устанавливать в системы емкостью до 240 л.

Превращение баллона в расширяющий бак осуществляется следующим образом.

Перед началом работы из баллона следует полностью стравить весь остаток газа с отдушкой, придающей ему столь специфичный запах, полностью выкрутив из него вентиль. После этого через отверстие выкрученного вентиля баллон полностью заполняется водой на весь его объем. Эта вода сливается через 5-10 часов. Стравливание и слив воды всегда следует проводить подальше от человеческого жилья.

Когда баллон подготовлен таким образом, отрезается коническая часть его вентиля. Далее она сваривается со сгоном штуцера потребного диаметра для формирования входа в расширяющий бак. Если не удается воспользоваться сваркой, то можно использовать вентиль в виде входа, стыкуя его с системой посредством сильфонной подводки. Она обычно прикручивается к внешнему штуцеру вентиля.

Затем к поверхности корпуса баллона привариваются ножки, причем сама емкость устанавливается для этой операции вниз вентилем. За неимением сварки ножки изготавливаются из уголков и фиксируются к баллону винтами, просверлив в нем отверстия, и нарезав в них резьбу, или саморезами по металлу герметизированными шайбами из силикона.

На заключительном этапе работ в баллоне прорезается окошко 50×50 мм. Он проделывается со стороны баллонного дна. Оно теперь становится верхней точкой всего бака. Через такой маленький люк можно заливать в систему теплоноситель, стравливать из него пар или избыточный воздух из системы.

Таким образом, изготовление бака из газового баллона является не такой уж сложной операцией, но существует еще один более простой вариант получения расширительного бака.

Пластмассовый бак

Здесь просто берется пластиковая емкость. На роль бака подойдет и канистра 10-40 литров, и обычное ведро на 10 или 12 литров. Более предпочтительным вариантом будет основа прямоугольного сечения.

К ней следует приобрести резьбовой штуцер с резьбой на два сгона и резиновая шайба по диаметру штуцера, а также две гайки под диаметр и шаг резьбы сгонов.

Затем один из торцов штуцера нагревается на открытом огне паяльной лампы, газового резака или газовой плиты и этим нагретым штуцерным сгоном прожигается дно канистры, ведра либо какой-то другой емкости, предназначенной под расширительный бак. После этого следует обрезать верх изделия и прожечь с помощью раскаленного на открытом огне гвоздя три отверстия. Эти отверстия проделываются треугольником и служат для крепления бака к стене.

Теперь следует оснастить дно изделия штуцером. С этой целью на сгон наворачивается гайка, и сам он вводится в отверстие. С внутренней части емкости бака на резьбу сгона надевают резиновую уплотнительную шайбу и прикручивают, туго затягивая, вторую гайку. Задачей этой второй гайки является плотная фиксация резины к донной части с упором во вторую гайку, находящуюся с внешней стороны.

Последний этап работ заключается в креплении емкости повыше, где-то под потолком. Для этого применяются дюбели либо саморезы. Они вставляются в заранее прожженные раскаленным гвоздем или просверленные в пластике отверстия. Такой способ крепления подойдет для монтажа 5-литровой емкости, а вот для ее 10-литрового образца потребуется уже соорудить полку.

Подключение расширителя к отопительной системе

Для подключения бака, изготовленного по одному из вышеописанных способов, к системе отопления из нее надо слить воду, удалив 1/10 часть от ее общего объема так, чтобы уровень теплоносителя понизился до самого верхнего патрубка группы батарей.

Следует определить максимально высокую точку напорной системы и врезать тройник в это место. При этом если в системе применяются полимерные трубы, то можно воспользоваться цанговым фитингом. При сборке теплопровода из элементов стальной арматуры вваривается отвод с резьбовой торцевой частью. Он используется вместо тройника.

Расширительный бак оборудуется под потолком. В ином случае он монтируется на чердачном перекрытии. Для установки на чердаке придется делать окно на потолке для создания доступа к разводному тройнику.

Затем на штуцер расширительного бака накручивается гайка для фиксации сильфонного шланга, а второй конец этого сильфона опускается до уровня тройника. Последний прикручивается к отводу разводки в виде патрубка или тройникового штуцера.

Сильфонный шланг можно заменить полимерной или стальной трубой, но это создаст больше сложностей при монтаже. По этой причине предпочтение остается не конструкции жесткого типа, а гибкому шлангу.

О том, как правильно установить расширительный бак для отопления, смотрите в следующем видео.

Расширительный бак открытого типа для отопления

Принцип работы расширительного бака

Расширительный бак предназначен для поддержания давления в системе подачи воды.

Чаще всего для водоснабжения используется закрытое оборудование мембранного типа.

Оно представляет собой емкость, внутри которой установлена резиновая мембрана. Она делит устройство на две камеры: воздушную и водную.

После запуска системы электронасос заполняет последнюю водой.

Объем воздушной камеры при этом уменьшается.

Чем меньше объем воздуха в баке, тем выше давление.

В качестве расширительного бака для системы водоснабжения используется конструкция мембранного типа.

Резиновая диафрагма делит устройство на две камеры: воздушную и водную

Как только оно превысит запрограммированную отметку, насос будет автоматически отключен. Включится же он только после того, как давление упадет ниже минимальной запрограммированной отметки, при этом вода начнет поступать из водяной камеры бака. Цикл «выключение-включение» повторяется автоматически. Давление в системе можно проверить по  манометру, который может быть установлен на оборудовании.  Устройство можно настроить, выбрав предпочитаемый диапазон рабочего давления.Установленный в системе водоснабжения мембранный расширительный бак выполняет сразу несколько функций:

  • Поддерживает давление при отключенном насосе.
  • Защищает систему от возможного гидравлического удара, спровоцированного перепадами напряжения в сети или попаданием в трубопровод воздуха.
  • Сохраняет под давлением некоторое количество воды.
  • Защищает насосное оборудование от преждевременного износа.

Использование расширительного бака дает возможность при малом водопотреблении не включать насос, а покрывать потребности в воде за счет жидкости, хранящейся в баке.

Монтаж гидробака открытого типа

Устройство открытого типа используется все реже, так как требует постоянного вмешательства пользователя в свою работу. Открытый расширительный бак — это негерметичная емкость, которая служит для образования давления в водопроводе, аккумулирования воды, а также служит в качестве расширительной камеры.


К баку подключают: кран для слива, патрубки для рециркуляционной и подающей трубы, контрольную и переливную трубу

Бак устанавливают выше самой верхней сантехнической точки, например, на чердаке, вода в систему поступает самотеком. Каждый метр, на который поднимается устройство, увеличивает давление в водопроводе на 0,1 атмосфер.

Чтобы автоматизировать процесс обеспечения водой, бак оснащают поплавковым переключателем и устанавливают автоматическое реле, которое будет включать и отключать насос.


Емкость монтируют в непромерзаемом помещении, накрывают крышкой от пыли и мусора, укутывают стенки минеральной ватой или другим утеплителем

Такой способ организации водоснабжения требует регулярного контроля пользователя, иначе вода при отрицательных температурах может замерзнуть (если помещение не отапливается). Жидкость будет испаряться, поэтому придется постоянно доливать ее.

Кроме того, такая емкость громоздкая и не эстетичная, для нее обязательно нужно иметь в доме чердачное помещение. Но главный недостаток устройства — бак не приспособлен работать в условиях высокого напора воды в системе.

Пластмассовый бак

Здесь просто берется пластиковая емкость. На роль бака подойдет и канистра 10-40 литров, и обычное ведро на 10 или 12 литров. Более предпочтительным вариантом будет основа прямоугольного сечения.

К ней следует приобрести резьбовой штуцер с резьбой на два сгона и резиновая шайба по диаметру штуцера, а также две гайки под диаметр и шаг резьбы сгонов.

Затем один из торцов штуцера нагревается на открытом огне паяльной лампы, газового резака или газовой плиты и этим нагретым штуцерным сгоном прожигается дно канистры, ведра либо какой-то другой емкости, предназначенной под расширительный бак. После этого следует обрезать верх изделия и прожечь с помощью раскаленного на открытом огне гвоздя три отверстия. Эти отверстия проделываются треугольником и служат для крепления бака к стене.

Теперь следует оснастить дно изделия штуцером. С этой целью на сгон наворачивается гайка, и сам он вводится в отверстие. С внутренней части емкости бака на резьбу сгона надевают резиновую уплотнительную шайбу и прикручивают, туго затягивая, вторую гайку. Задачей этой второй гайки является плотная фиксация резины к донной части с упором во вторую гайку, находящуюся с внешней стороны.

Последний этап работ заключается в креплении емкости повыше, где-то под потолком. Для этого применяются дюбели либо саморезы. Они вставляются в заранее прожженные раскаленным гвоздем или просверленные в пластике отверстия. Такой способ крепления подойдет для монтажа 5-литровой емкости, а вот для ее 10-литрового образца потребуется уже соорудить полку.

Типы мембранных баков

Существует два основных типа расширительного мембранного оборудования.

Прибор со сменной мембраной

Главная отличительная особенность – возможность замены мембраны. Она вынимается через специальный фланец, который держится на нескольких болтах. При этом нужно учесть, что в приборах большого объема для стабилизации мембраны ее дополнительно закрепляют задней частью к ниппелю. Еще одна особенность устройства в том, что вода, заполняющая бак, остается внутри мембраны и не контактирует с внутренней частью бака. Что оберегает металлические поверхности от коррозии, а саму воду от возможного загрязнения и существенно продляет срок эксплуатации оборудования.  Выпускаются такие модели, как в горизонтальном, так и в вертикальном исполнении.

Устройства со сменной мембраной отличаются более долгим сроком службы, поскольку наиболее уязвимый элемент системы можно заменить и вода не соприкасается с металлическим корпусом прибора.

Устройство со стационарной диафрагмой

В таких устройствах внутренняя часть бака разделена на две части жестко закрепленной мембраной. Она не подлежит замене, следовательно, при выходе ее из строя, оборудование придется менять. В одной части устройства содержится воздух, в другой – вода, которая напрямую контактирует с внутренней металлической поверхностью прибора, что может провоцировать ее быструю коррозию. Для предотвращения разрушения металла и загрязнения воды внутренняя поверхность водной части бака покрывается специальной краской. Однако такая защита не всегда долговечна. Выпускаются устройства горизонтального и вертикального типов.

Использование бака в закрытой системе

Расширительный бак

Для монтажа закрытого бака подходит практическое место. Единственный важный момент – бак нельзя устанавливать сразу же за циркулярным насосом, т.к. подобное размещение станет причиной чрезмерных перепадов давления в отопительной системе.

Рассматриваемые расширительные бачки функционируют по предельно простой схеме: теплоноситель нагревается, в результате чего происходит увеличение его объема, затем излишки теплоносителя заполняют пространство в установленном мембранном баке. Это позволяет предотвратить возрастание давления по системе выше допустимого уровня.

Чтобы функции и порядок использования бака были более понятны, следует рассмотреть эти моменты на примере наиболее популярного агрегата – двухконтурного котла, работающего на газу. Закрытые системы комплектуются дополнительными бачками в тех ситуациях, когда обычной емкости газового отопительного котла оказывается недостаточно для нормализации давления.

Расширительный бачок

Физические свойства воды таковы, что с увеличением ее температуры она увеличивается в размере. Для компенсирования излишков, образующихся в процессе нагрева, газовые агрегаты комплектуются стационарными бачками. В том случае, если расширение воды начинает приводить к повышению уровня давления в отопительных трубах, происходит открытие специального клапана и определенное количество теплоносителя заходит в установленный вами бак. При снижении же температуры жидкость уходит из бачка и идет в батареи. То есть в отопительных радиаторах все время поддерживается одинаковое количество воды, требуемое для равномерного и качественного обогрева.

Наглядная схема подключения отопления

Стандартный объем стационарного расширительного бака, входящего в состав двухконтурного газового котла, составляет порядка 8 л. Для нормальных условий эксплуатации данной емкости более чем достаточно. Но при необходимости обеспечения обогрева помещений с большой площадью нужно устанавливать соответствующее количество батарей, что приводит к увеличению объема теплоносителя, т.е. воды. И в подобных ситуациях объема стационарного расширительного бака может оказаться слишком мало.

Расчет объема бака

При недостаточном объеме бака с большой долей вероятности случится аварийный выброс жидкости из отопительного котла, что является абсолютно недопустимым. В результате аварийного выброса уровень давления в системе может уменьшиться настолько сильно, что агрегат попросту не сможет начать работать в автоматическом режиме. И если владелец своевременно не добавит недостающую жидкость, система может разморозиться либо даже полностью выйти из строя.

Дополнительный бачок может быть установлен в любой части контура

Чтобы избежать подобных неблагоприятных последствий систему надо оснастить дополнительным расширительным бачком. При полном заполнении основного бака теплоноситель начнет переходить в дополнительно установленную емкость, что позволит не допустить аварийного выброса воды из котла. Объем теплоносителя и давление в отопительной системе будут поддерживаться на постоянном уровне.

Перед установкой бак обязательно настраивается. Вся настройка сводится к тому, что он переворачивается кверху дном и с него удаляется пластиковая заглушка. Под заглушкой находится ниппель. К этому ниппелю подключается обыкновенный насос и из емкости стравливается воздух. Далее емкость нужно накачать воздухом, пока уровень давления в ней не поднимется до в 1,1 кПа. В системе же обогрева давление должно на 0,1-0,2 кПа превышать аналогичный показатель для устанавливаемого расширительного бачка. Только после такой настройки емкость можно будет располагать в отведенном для нее месте.

Виды

Системы отопления выполняют с естественной и принудительной циркуляцией теплоносителя.

В традиционных конструкциях обогрева применяют расширительные баки открытого типа.

В тех случаях, когда теплоноситель побуждается к движению с помощью специальных циркуляционных насосов, чаще применяют расширительные устройства закрытого типа.

Открытого типа

Расширительный бак открытого типа представляет обычный металлический короб, соединенный с трубой от отопительной магистрали. Его размещают в максимально высоком доступном месте здания (дома).

В течение отопительного сезона регулярно инспектируют наличие воды в емкости. При необходимости производят доливку жидкости в раcширительный бак.

Некоторые специалисты устанавливают поплавковую систему управления уровнем в расширительном баке. При понижении уровня поплавок опускается, что приводит к открытию крана-питателя.

Вода самостоятельно доливается до нужного уровня. Автоматические системы монтируют только там, где есть водопровод, в котором поддерживается давление, превышающее гидростатическое значение Нст.

  1. Крайне простое устройство, легко изготовить своими руками.
  2. Может годами функционировать, не вызывая никаких нареканий от пользователей.
  1. Коррозия повреждает расширительный бачок в первую очередь.
  2. Нужно регулярно контролировать наличие жидкости и при необходимости доливать. Зачастую в частных домах при монтаже отопительной системы о емкости для расширения теплоносителя вспоминают в последнюю очередь. Размещаю ее около потолка, что создает неудобства при доливке. Вынуждены использовать плоские бутылки, чтобы долить воду.
  3. Необходимо проложить дополнительную трубу, которая будет обогревать только пространство около потолка.

Важно! Теплоноситель имеет тенденцию испаряться. Его периодически нужно доливать, чтобы внутри системы обогрева не образовывались воздушные пробки

Закрытый бачок

В таких баках имеются два объема, разделенные между собой подвижной мембраной. В нижнем пространстве находится теплоноситель, а в верхнем — обычный воздух.

Для создания предварительного давления в системе на воздушной части бачка предусмотрены клапан и штуцер. Подсоединив насос можно повысить давление внутри воздушной камеры.

С помощью манометра контролируется и устанавливается заданное давление в системе отопления Нст.

Монтаж подобного устройства производят в разных частях отопления, чаще традиционно устанавливают вблизи котла на подающей магистрали.

Некоторые пользователи монтируют дополнительные краны и манометры, чтобы знать значение давления в процессе работы.

Не нужно постоянно следить за уровнем теплоносителя в системе, заправив ее один раз, в течение нескольких лет можно не беспокоиться о наполненности

В теплоноситель добавляют незамерзающие жидкости (высококипящие спирты), которые не боятся понижения температуры ниже 0 °С, что важно для загородных домов, которые посещают только периодическими наездами. Нет коррозии металла, так как воздух внутрь не поступает. Минус условный

Нужно оборудовать закрытую систему отопления приборами контроля, а также предохранительным клапаном, который откроется в случае резкого повышения давления

Минус условный. Нужно оборудовать закрытую систему отопления приборами контроля, а также предохранительным клапаном, который откроется в случае резкого повышения давления.

Внимание! Резкое повышение давления в теплоносителе возможно только в том случае, если прекратится его циркуляция. Такое может быть при повреждении или отключении циркуляционного насоса. Есть еще один недостаток, о котором изготовители закрытых бачков говорить не хотят

Мембрана со временем теряет эластичность. При изменении давления внутри произойдет повреждение. Поэтому в продаже встречаются разборные бачки. В них несложно произвести замену мембраны через определенное время. Обычно такое обслуживание делают летом, проводя подготовку к новому отопительному сезону

Есть еще один недостаток, о котором изготовители закрытых бачков говорить не хотят. Мембрана со временем теряет эластичность. При изменении давления внутри произойдет повреждение. Поэтому в продаже встречаются разборные бачки. В них несложно произвести замену мембраны через определенное время. Обычно такое обслуживание делают летом, проводя подготовку к новому отопительному сезону.

Открытый бак своими руками

Открытый бачок

Другое дело расширительный бачок для отопления дома открытого типа. Раньше, когда в частных домах собирали только открытие системы, о покупке бака даже речи быть не могло. Как правило, расширительный бак в системе отопления, схема которого состоит из пяти основных элементов, делали прямо по месту монтажа. Не известно, можно ли было, вообще, его купить в то время. Сегодня проще, так как можно это сделать в специализированном магазине. Сейчас в преимущественном большинстве жилье обогревается герметичными системами, хотя есть еще много домов, где стоят открытие контуры. А как известно, бачки имеют свойство прогнивать и может возникнуть необходимость его замены.

Устройство расширительного бака системы отопления, который продается в магазине, может и не соответствовать требованиям вашего контура. Есть вариант, что он не поместится. Возможно, придётся изготовить его самостоятельно. Для этого вам понадобятся:

  • рулетка, карандаш;
  • болгарка;
  • сварочный аппарат и навыки работы с ним.

Помните о безопасности, одевайте перчатки и работайте со сваркой только в специальной маске. Имея все необходимое, можно сделать все за пару часов. Начнем с того, какой металл выбрать. Раз уж первый резервуар сгнил, значит, нужно сделать так, чтобы со вторым такого не произошло. Поэтому лучше использовать нержавеющую сталь. Толстую брать не надо, но и слишком тонкую тоже. Такой металл дороже обычного. В принципе, можно сделать и из того что есть.

Теперь поэтапно рассмотрим, как сделать бак своими руками:

действие первое.

Разметка листа металла. Уже на этом этапе вы должны знать размеры, так как от них зависит и объём резервуара. Система отопления без расширительного бака необходимого размера будет работать некорректно. Измерьте старый или сами посчитайте, главное, чтобы в нем было достаточного места для расширения воды;

Вырезание заготовок. Конструкция расширительного бака отопления состоит из пяти прямоугольников. Это если он без крышки. Если хотите сделать крышу, то вырежьте еще одну деталь и разделите ее в удобной пропорции. Одна часть будет приварена к корпусу, а вторая сможет открываться. Для этого ее на завесы нужно приварить ко второй, недвижимой, части;

действие третье.

Сваривание заготовок в одну конструкцию. В дне сделайте отверстие и приварите туда патрубок, через который теплоноситель из системы будет попадать внутрь. Патрубок надо соединить со всем контуром;

действие четвёртое.

Утепление расширительного бака. Не всегда, но достаточно часто, резервуар стоит на чердаке, так как там находится пиковая точка. Чердак – это неотапливаемое помещение, соответственно, зимой там холодно. Вода в баке может замерзнуть. Чтобы этого не случилось, обложите его базальтовой ватой, или еще какими-нибудь утеплителями, устойчивыми к высокой температуре.

Как вы смогли убедиться нет ничего сложного в том, чтобы сделать бак своими руками. Выше описана самая простая конструкция. При этом помимо патрубка, через который резервуар соединяется с системой отопления, в схеме расширительного бака для отопления могут быть дополнительно предусмотрены следующие отверстия:

  • через которое осуществляется подпитка системы;
  • через которое лишний теплоноситель сливается в канализацию.

Схема бака с подпиткой и сливом

Если вы решили сделать бак своими руками с патрубком для слива, то разместите его так, чтобы он был выше линии максимального заполнения резервуара. Вывод воды через слив называется аварийным выбросом и главная задача этого патрубка – это недопущение переливания теплоносителя через верх. Подпитку можно врезать в любом месте:

  • так, чтобы вода была выше уровня патрубка;
  • так, чтобы вода была ниже уровня патрубка.

Каждый из способов правильный, разница лишь в том, что поступающая вода из патрубка, который находится над уровнем воды, будет журчать. Это скорее хорошо, чем плохо. Так как подпитка осуществляется в том случае, если в контуре недостаточно теплоносителя. А почему его там не хватает:

  • испарение;
  • аварийный выброс;
  • разгерметизация.

Если вы слышите, что в расширительный резервуар поступает вода из водопровода, то уже понимаете, о возможности возникновения каких-то неполадок  в контуре.

В итоге на вопрос: «нужен ли расширительный бак в системе отопления?» — можно наверняка ответить, что нужен и обязательно. Также нужно отметить, что для каждого контура подходят разные резервуары, поэтому правильный подбор и правильная настройка расширительного бака в системе отопления крайне важны.

видео-инструкция по монтажу своими руками, фото и цена

При монтаже некоторых систем автономного отопления требуется установка расширительного бака. В данной статье мы рассмотрим, что представляет собой данное устройство, какую оно выполняет функцию и как осуществляется его подключение к системе.

Расширительный бак отопления

Что такое расширительный бак и зачем он нужен

Из названия этого устройства можно догадаться, что оно требуется для расширения. Дело в том, что с изменением температуры, давление в системе меняется в результате теплового расширения. Так как при изменении своего объема вода или другой теплоноситель остается практически несжимаемым, тепловое расширение может привести к разрушению отопительных приборов.

По этой причине возникает и такое явление как гидроудар, которое так же может повредить трубы или радиаторы отопления. Единственным правильным решением в такой ситуации является включение в систему резервуара с воздухом (легкосжимаемой субстанцией). При наличии такого резервуара температурное расширение теплоносителя приведет лишь к незначительному повышению давления.

Обратите внимание! Чтобы кислород не растворялся в воде и не вызывал коррозию внутри трубопровода, вода в бачке отделена от воздуха эластичной мембраной.

Схема устройства бака

Следует отметить, что описанную функцию устройство выполняет в закрытых отопительных системах.

Однако, расширительные емкости применяются и в других видах отопительных конструкций:

  • В открытых системах, которые контактируют с воздухом.
  • В централизованных системах с верхним разливом. В этом случае бак устанавливается на чердаке и подсоединяется к подающей трубе домового отопления.

В обоих случаях установка расширительного бачка отопления нужна для устранения воздушных пробок из трубопровода. Связано это с тем, что напора теплоносителя в отопительных системах недостаточно, чтобы выдавить воздух из верхних их частей. В результате расширительный бак служит емкостью для сбора воздуха.

В закрытых теплопроводах воздух стравливают при пуске отопления, в открытых же он выходит в атмосферу сам по себе.

Особенности установки

Установка расширительного бака в системе отопления зависит от типа последней. Как уже было сказано выше, отопление может быть реализовано закрытым и открытым способами.

Ниже рассмотрим, как выполнить своими руками подключение бачка в обоих случаях.

Схема открытой отопительной системы

Открытая система

Открытое отопление, по сути, представляет собой один большой сосуд со специфичными конвекционными потоками внутри.

Монтаж расширительного бака отопления в этом случае, как собственно и всех остальных отопительных приборов, должен обеспечивать:

  • Быстрый подъем нагретого котлом теплоносителя в верхнюю точку отопительной конструкции, а также ее естественная циркуляция через отопительные приборы.
  • Свободное и беспрепятственное движение воздушных пузырьков вверх.

По этим причинам установка данного устройства осуществляется в верхней точке конструкции. Чаще всего в частных домах эти емкости располагаются на чердаке либо вверху разгонного коллектора (в однотрубной системе).

Надо сказать, что сам бачок для открытой системы так же отличается конструкцией:

  • Не требует запорной арматуры;
  • Не нуждается в резиновой мембране и даже крышке.

Открытый бак

В данном случае расширительный бачок – это простая емкость, в которую, при необходимости можно долить ведро воды взамен испарившейся. Как правило, цена такого устройства равняется паре электродов и стоимости квадратного метра листа стали толщиной в несколько миллиметров.

Схема закрытой отопительной системы

Закрытая система

Если конструкция реализована по закрытой схеме, то монтаж расширительного бака системы отопления имеет ряд особенностей, с которыми ознакомимся ниже:

  • Наиболее оптимальным местом для подключения устройства является участок, в том месте, где течение теплоносителя ближе всего к ламинарному и отсутствуют завихрения. Поэтому очевидным решением является его установка перед циркуляционным насосом для отопления. Что касается высоты расположения, то она не имеет значения, так как задача устройства, как уже было сказано выше, заключается в компенсации теплового расширения и гашении гидроударов.
  • Большое значение имеет расположение бачка в пространстве. В идеале жидкость должна поступать в емкость сверху, что позволит полностью удалить воздух из отсека с жидкостью.
  • Объем устройства должен составлять не менее десятой части от объема всей жидкости в системе. Рассчитать объем воды можно отталкиваясь от мощности котла – на один киловатт берется 15 литров жидкости.

Обратите внимание! Зачастую котлы отопления снабжены расширительными бачками и даже циркуляционными насосами. Поэтому прежде чем отправиться за покупкой устройств, следует убедиться, что они нужны.

Подключенный к пластиковым трубам расширительный бак

Монтаж

В качестве примера рассмотрим, как выполняется монтаж мембранной емкости.

Итак, инструкция выглядит следующим образом:

  • Если подключение осуществляется к действующему отоплению, то в первую очередь надо выключить все оборудование и слить воду с батарей. Чтобы жидкость лучше стекала, следует открыть краны Маевского.
  • Если используются пластиковые батареи отопления, то монтаж следует осуществлять через разъемный монтажный элемент, называемый «американкой». Первая его часть прикручивается к бачку, а вторая припаивается к трубе. Затем обе части соединяются.

«Американка» для подключения бака

  • Затем нужно разрезать трубу отопления и установить тройник, к которому подключается труба от бака.
  • Пока в батареях отсутствует вода, надо демонтировать фильтр грубой очистки и промыть его.
  • После установки всех элементов на свои места нужно открыть краны и заполнить радиаторы водой. При этом давление должно подняться до 1,2-1,3 кПа.
  • В завершение работы следует стравить воздух и закрыть краны Маевского.

Совет! Перед расширительным баком желательно установить кран. Это позволит выполнять ремонт устройства, не спуская воду с батарей.

После осуществления всех вышеописанных действий можно включить котел.

Полезные советы

Чтобы эксплуатация аппарата не вызвала проблем, рекомендуем ознакомиться со следующими советами:

  • Все мембранные бачки имеют ниппель, который позволяет накачивать воздух до необходимого давления. С завода устройства поступают в продажу с давлением 1,5 кгс/см². Этот же ниппель позволяет при необходимости понизить давление.

На фото – расширительный бачок для водоснабжения

  • В продаже можно встретить красные расширительные бачки, предназначенные для отопления, и синие – для водоснабжения. Отличие между ними заключается лишь в том, что в синих мембрана выполнена из пищевой резины.
  • Если часто срабатывает предохранительный клапан бачка, значит его объема недостаточно. В этом случае можно установить параллельно еще одно такое же устройство.
  • Если жидкость в бачке закипает, значит, теплоноситель циркулирует с низкой скоростью либо циркуляция вообще отсутствует. Соответственно, проблема кроется в циркуляционном насосе.

Вот, пожалуй, все основные моменты, которые надо знать для успешной установки и эксплуатации расширительного бака.

Вывод

Расширительный бачок зачастую является необходимым элементом отопительной системы. Причем, для того чтобы он эффективно справлялся с поставленными перед ним задачами, необходимо правильно выполнить его установку, в соответствии с приведенными выше правилами.

Из видео в данной статье можно подчерпнуть некоторую дополнительную информацию по этой теме.

Расширительный бак закрытого типа. Секреты устройства



Расширительный бак для отопления закрытого типа  на сегодня общепризнанно считается самым удачным вариантом отопительной системы для частного дома. Её преимущества очевидны при сравнении с аналогичной системой открытого типа, значительным недостатком которой является непосредственность контакта с атмосферой, в результате чего в теплоносителе присутствует воздух в виде пузырьков, с течением времени вызывающих коррозию металлических элементов отопительной системы и «шумность» самого теплоносителя. Правильный выбор – а именно, приобретение и установка закрытой конструкции — предотвратит возникновение этих проблем.

Особенность расширительного бака закрытого типа

Согласно напрашивающемуся на основе выше изложенной информации выводу, система закрытого типа с расширительным баком по своей структуре является полностью изолированной от окружающей среды и её негативного воздействия и может быть изготовлена своими руками.

Состав системы представлен баком и несколькими клапанами различного целевого назначения. В конструкции присутствуют также радиаторы, вентиль, насос и фильтр, манометр.

Эффективность циркуляции теплоносителя существенно повышается при применении насоса, что, однако, выглядит не так идеалистически, как может показаться на первый взгляд: прерывание подачи электроэнергии (или же изначальное её отсутствие) делают невозможным полноценное функционирование отопления с расширительным баком для отопления закрытого типа. Прибегнув к использованию «помпы», можно полностью компенсировать недостатки – жилое помещение может быть оснащено дополнительными обогревательными системами, например, тёплым полом.

Область размещения насоса, ответственного за циркуляционный процесс, — обратная труба, называемая также «обраткой», где осуществляется также монтаж расширительного бака. В итоге это даёт плюс в возможности некритичного отношения к диаметру применяемых в процессе монтажных работ труб и к уклону, являющемуся непременным для открытой системы.

Достоинства расширительного бака для отопления закрытого типа

К несомненным достоинствам стоит причислить небольшой расход времени, требующегося на установочные работы, и значительную экономию используемых материалов. Однако увлекаться и игнорировать определённые нюансы явно не стоит: так, например, соблюдение уклона при отключении электричества обеспечит в той или иной степени функционирование системы, без угрозы размораживания.

Несмотря на то, что самое определение закрытости для отопительной системы означает изолированность от проникновения воздуха, не стоит надеяться на абсолютную её герметичность: воздух может наличествовать в трубах, как следствие того, что совершают доливание теплоносителя, что влечёт за собой его скопление в верхних точках. Устранить излишнее содержимое можно, прибегнув к такому устройству, как кран Маевского. С этой же работой успешно справятся поплавковые отводчики, функционирующие «на автомате». Будучи растворённым в воде, воздух подвергается окончательному удалению посредством воздействия на него сепараторов, которые устанавливаются непосредственно в трубопроводе.

Для данной системы характерна также широта диапазона топлива, пригодного для её функционирования. В качестве такового можно выбрать как газ, так и электричество, а также дизельное или твёрдое топливо.

Большое значение имеет такой показатель котла, как его мощность. Так, для помещения высотой до трёх метров эта величина равна 1кВт на 10 квадратных метров. Данное значение очень является крайне относительным, так как здесь непременно нужно принять во внимание ряд многих других факторов, к которым относятся различные характеристики здания.

Почему нужно использовать расширительный бак?

Целесообразность использования расширительного бака для отопления  закрытого типа заключается в том, что его функционирование позволяет создать баланс, компенсирующий тепловое расширение, то есть увеличение применяемого теплоносителя в объёме, что само по себе чревато повреждениями, наносимыми как котлу, так и трубопроводу.

Основное отличие бака данного типа от обычного – в наличии в нём диафрагмы, произведённой из такого материала, как резина пищевая, в то время, как в баке для отопительной системы используется диафрагма из резины технического типа.

Что касается объёма расширительного бака для отопления закрытого типа, то он составляет от 15% до 20% от объёма всей системы. Давление в баке составляет 1,5 бара

Выбор расширительного бака закрытого типа

Читайте так же:

Расширительные баки

Расширительные баки Перейти к основному содержанию
  • Наша компания
  • Служба поддержки
  • Инвесторам
  • Карьера
  • Соединенные Штаты
  • Продукты Продукты
    • Сантехника и решения для управления потоками Сантехника и решения для управления потоками
      • Фитинги AquaLock Push-to-Connect Фитинги AquaLock Push-to-Connect
      • Автоматические регулирующие клапаны Автоматические регулирующие клапаны
      • Предохранители обратного потока Предохранители обратного потока
      • Системы газового подключения Системы газового подключения
      • Технологические трубопроводные системы высокой чистоты Технологические трубопроводные системы высокой чистоты
      • Гидравлическое и паровое отопление Гидравлическое и паровое отопление
      • Смесительные клапаны Смесительные клапаны
      • Сантехника PEX и системы лучистого отопления Сантехнические и отопительные системы PEX
      • Клапаны понижения давления Клапаны понижения давления
      • Предохранительные клапаны Предохранительные клапаны
      • Запорные клапаны Запорные клапаны
      • Вся сантехника и контроль потока Вся сантехника и контроль потока
    • Решения по качеству воды Решения по качеству воды
      • Решения для кондиционирования Решения для кондиционирования
      • Решения для дезинфекции Решения для дезинфекции
      • Решения для фильтрации Решения для фильтрации
      • Инструментальные решения Инструментальные решения
      • Решения OneFlow для предотвращения образования накипи Решения OneFlow для предотвращения образования накипи
      • Сбор дождевой воды Сбор дождевой воды
      • Детали и аксессуары для качества воды Детали и аксессуары для качества воды
      • Все качество воды Все качество воды
    • Дренажные решения Дренажные решения
      • Дренаж из нержавеющей стали (BLÜCHER) Дренаж из нержавеющей стали (BLÜCHER)
        • Дренаж химических отходов (Орион) Дренаж химических отходов (Орион)
          • Спецификация Дренаж Спецификация Дренаж
            • Очистки Очистки
            • Водостоки из траншеи мертвого уровня Водостоки из траншеи мертвого уровня
            • Держатели приспособлений Держатели приспособлений
            • Полы и трапы Полы и трапы
            • Зеленые водостоки Зеленые водостоки
            • Перехватчики Перехватчики
            • Сливы с парковочной площадки Сливы с парковочной площадки
            • Кровельные водостоки Кровельные водостоки
            • Весь дренаж Весь дренаж
          • Системы отопления, вентиляции и кондиционирования воздуха и горячего водоснабжения Системы отопления, вентиляции и кондиционирования воздуха и горячего водоснабжения
            • Котлы (AERCO) Котлы (AERCO)
            • Управление Управление
            • Подогрев пола - электрический (SunTouch) Подогрев пола - электрический (SunTouch)
            • Напольное отопление - Hydronic Напольное отопление - Hydronic
            • Нагревательные клапаны и аксессуары Нагревательные клапаны и аксессуары
            • Таяние снега - электрическое (SunTouch) Таяние снега - электрическое (SunTouch)
            • Таяние снега - Hydronic Таяние снега - Hydronic
            • Водонагреватели (AERCO) Водонагреватели (AERCO)
            • Водонагреватели (ПВИ) Водонагреватели (ПВИ)
            • Все HVAC и горячая вода Все HVAC и горячая вода
          • Решения Решения
            • Решения по потребности Решения по потребности
              • Умный и подключенный Умный и подключенный
              • Безопасность и регулирование Безопасность и регулирование
              • Энергоэффективность Энергоэффективность
              • Сохранение воды Сохранение воды
              • Комфорт Комфорт
            • Решения для каналов Решения для каналов
              • Оптовые продажи Оптовые продажи
              • OEM OEM
              • Розничная торговля Розничная торговля
            • Системы Системы
              • Дренаж Дренаж
              • Пожарная защита Пожарная защита
              • Газовая безопасность Газовая безопасность
              • Орошение Орошение
              • Системы лучистого отопления Системы лучистого отопления
              • Сбор дождевой воды Сбор дождевой воды
              • Таяние снега Таяние снега
            • Решения для здравоохранения Решения для здравоохранения
              • Решения для гостеприимства Решения для гостеприимства
                • Решения против легионеллы Решения против легионеллы
                  • Ресурсы Ресурсы
                    • Планирование Планирование
                      • Установка Установка
                        • Операция Операция
                          • Ремонт / замена Ремонт / замена
                            • Библиотека ресурсов Библиотека ресурсов
                              • Таблицы спецификаций Таблицы спецификаций
                              • Инструкции по установке Инструкции по установке
                              • Видео Видео
                              • Примеры из практики Примеры из практики
                              • Каталоги Каталоги
                              • Прайс-листы Прайс-листы
                              • FAQs
                            • Обратный концентратор Обратный концентратор
                              • Технические характеристики и дизайн Технические характеристики и дизайн
                                • SpecHUB SpecHUB
                                • Поиск по ASSE Поиск по ASSE
                                • Чертежи BIM и CAD Чертежи BIM и CAD
                                • Продукт MasterSpec Продукт MasterSpec
                                • Трафареты Tekmar Design Трафареты Tekmar Design
                              • инструменты инструменты
                                • Калькуляторы продуктов продукты-калькуляторы
                                • Конфигуратор Selexit Online Конфигуратор Selexit Online
                                • Перекрестная ссылка на продукт Перекрестная ссылка на продукт
                                • Калькулятор экономии цифрового микширования Калькулятор экономии цифрового микширования
                              • Образование и обучение Образование и обучение
                                • Очное обучение Очное обучение
                                • Онлайн-обучение Онлайн-обучение
                                • Непрерывное образование (CEU) Непрерывное образование (CEU)
                                • Вебинары по запросу Вебинары по запросу
                              • Наши бренды Наши бренды
                                • Наша компания Наша компания
                                  • История История
                                  • Разнообразие и инклюзивность Разнообразие и инклюзивность
                                  • Сообщество Сообщество
                                  • Устойчивость

                              Полное руководство по расширительным баллонам / мембранным резервуарам

                              Переключить меню
                              • Добро пожаловать в National Pump Supply!
                              • 1-800-781-7405
                              • войти в систему или зарегистрируйтесь
                              • Сравнить
                              • Корзина
                              Поиск Категории
                              • Насосы и циркуляторы
                                • Все насосы и циркуляторы
                                • Bell & Gossett Насосы
                                  • Все туфли Bell & Gossett
                                  • Циркуляционные насосы Bell & Gossett
                                    • Все циркуляционные насосы Bell & Gossett
                                    • Циркуляционные насосы B&G Ecocirc XL
                                      • Все циркуляционные насосы B&G Ecocirc XL
                                      • Насосы B&G Ecocirc XL с чугунным корпусом
                                      • Насосы B&G Ecocirc XL из нержавеющей стали
                                      • Трехфазные чугунные насосы B&G Ecocirc XL
                                      • Трехфазные насосы из нержавеющей стали B&G Ecocirc XL
                                      • Ecocirc XL Аксессуары
                                    • Насосы B&G серии 100
                                    • B&G Series 100 NFI - HV насос
                                    • Циркуляторы B&G Series NRF - NBF - SSF
                                    • Насосы B&G серии PL
                                    • Насосы B&G серии LR
                                    • Бустерные насосы B&G серии 2
                                    • Насосы PD серии B&G
                                    • Насос для питьевой воды Autocirc
                                    • Комплект беспроводной рециркуляции Ecocirc
                                    • e3 Питьевые многоскоростные циркуляторы
                                    • Солнечные циркуляторы Ecocirc Multi-Speed
                                    • Циркуляторы отопления и охлаждения B&G
                                  • Линейные насосы B&G
                                    • Все насосы B & G In-Line
                                    • Насосы B&G серии 60
                                    • Насосы B&G серии e-60
                                      • Все насосы B&G серии e-60
                                      • Насосы B&G Series e-60 с бронзовым корпусом
                                      • Насосы B&G Series e-60 All Bronze
                                      • Насосы ECM серии e-60 B&G
                                    • Насосы B&G серии 80
                                    • Насосы B&G e-80 и e-80SC
                                    • Насосы B&G серии 90
                                    • Насосы B&G серии e-90
                                    • Насосы ECM серии e-90 B&G
                                    • B&G серии 60, 80, 90
                                  • Торцевые всасывающие насосы B&G
                                    • Все насосы с торцевым всасыванием B&G
                                    • Насосы B&G серии 1510
                                    • Насосы B&G серии e-1510
                                    • Насосы B&G серии 1531
                                    • Насосы B&G серии e-1531
                                    • Насосы B&G серии e-1535
                                    • Насосы B&G серии e-1532
                                  • Насосы двойного всасывания B&G
                                    • Все насосы двойного всасывания B&G
                                    • B&G Series VSX - насосы VSC / VSCS
                                    • Центробежные насосы двойного всасывания серии e-HSC
                                    • Большие насосы двойного всасывания серии HSCS
                                    • Малые и средние насосы двойного всасывания серии HSC-S
                                    • Насосы серии B&G HSC
                                  • Многоступенчатые насосы B&G
                                    • Все многоступенчатые насосы B&G
                                    • Многоступенчатые насосы серии e-HM
                                    • Вертикальные многоступенчатые насосы серии e-SV
                                  • Установки для подпитки гликоля B&G
                                • Армстронг Насосы
                                  • Все насосы Armstrong
                                  • Циркуляторы компаса
                                  • Насосы Astro 2
                                  • Установка Astro Express 2 System 2 на трубе
                                  • Astro 2 HWR Systems 3 Монтаж трубы
                                    • Все системы Astro 2 HWR 3 Монтаж трубы
                                    • Astro 2 HWR с таймером Aquastat и шнуром питания
                                    • Astro 2 HWR с таймером и линейным шнуром
                                    • Astro 2 HWR с сетевым шнуром
                                  • Э.Насосы 2 серии
                                    • Все насосы серии E.2
                                    • Чугунные насосы серии E.2
                                    • Насосы серии Bronze E.2
                                  • Насосы S&H серии Gold без улитки
                                  • Циркуляционные насосы серии S
                                  • Циркуляционные насосы серии H
                                  • Циркуляционные насосы серии 1050/1060
                                    • Все циркуляционные насосы серии 1050/1060
                                    • Чугунные циркуляционные насосы серии 1050
                                    • Циркуляционные насосы из бронзы серии 1050
                                    • Чугунные циркуляционные насосы серии 1060
                                    • Циркуляционные насосы из бронзы серии 1060
                                  • Концевые всасывающие насосы 4030, монтируемые на основании
                                  • Стандартный насос серии 4270
                                  • 4280 Моторные насосы
                                  • 4300 вертикальные насосы в линию
                                  • Конвертные насосы 4300 Design
                                  • 4302 Вертикальный встроенный насосный агрегат
                                  • 4360-4380 Вертикальные насосы в линию
                                • Насосы Taco
                                  • Все насосы Taco
                                  • Циркуляторы серии Taco 00
                                    • Все циркуляторы серии Taco 00
                                    • Высокоэффективные циркуляторы ECM серии 00e
                                      • Все высокоэффективные циркуляторы ECM серии 00e
                                      • Система мгновенного нагрева воды SmartPlus-e ECM
                                      • Система мгновенного горячего водоснабжения Hot-LinkPlus-e ECM
                                      • Циркуляторы высокой эффективности Taco 006e ECM
                                      • Циркуляторы высокой эффективности Taco 007e ECM
                                      • Циркуляторы высокой эффективности Taco 0015e ECM
                                      • Циркуляторы высокой эффективности Taco 0018e ECM
                                      • Циркуляторы высокой эффективности Taco 0034e ECM
                                      • Высокоэффективные циркуляторы Taco 1915e ECM
                                      • Циркуляторы высокой эффективности Taco VR 15-30 ECM
                                      • Циркуляторы высокой эффективности Taco VR1816 ECM
                                      • Циркуляторы высокой эффективности Taco VT2218 ECM
                                      • Циркуляторы высокой эффективности Taco VR3452 ECM
                                    • Циркуляторы с мокрым ротором Taco Plumb N Plug
                                      • Все циркуляторы с мокрым ротором Taco Plumb N Plug
                                      • Только вилка с отвесом и сетевым шнуром
                                      • Сливовая вилка N с сетевым шнуром / IFC
                                      • Штекер Plumb N W / сетевой шнур / аналоговый таймер
                                      • Розетка N с сетевым шнуром / Аналоговый таймер / IFC
                                      • Штекер Plumb N W / сетевой шнур / цифровой таймер
                                      • Штекер Plumb N с линейным шнуром / Цифровой таймер / IFC
                                    • Системы рециркуляции горячей воды Taco Genie
                                    • Циркуляторы Taco 003
                                    • Циркуляторы Taco 005
                                    • Циркуляторы Taco 006
                                    • Циркуляторы Taco 007
                                    • Циркуляторы Taco 008
                                    • Циркуляторы Taco 009
                                    • Циркуляторы Taco 0010
                                    • Циркуляторы Taco 0011
                                    • Циркуляторы Taco 0012
                                    • Циркуляторы Taco 0013
                                    • Циркуляторы Taco 0014
                                    • Циркуляторы Taco 0015
                                    • 3-скоростные картриджные циркуляторы серии 00
                                    • Циркуляторы Priority Zoning - Чугун
                                    • Taco 00 из нержавеющей стали
                                    • Тако 00 бронза
                                    • Taco 00 Чугун
                                  • Насосы серии Taco 100
                                    • Все насосы серии Taco 100
                                    • Чугунные насосы серии Taco 100
                                    • Насосы из нержавеющей стали серии Taco 100
                                  • Линейные насосы серии Taco 1600
                                    • Все насосы серии Taco 1600 In-Line
                                    • Чугунные насосы Taco серии 1600
                                    • Насосы Taco из нержавеющей стали серии 1600
                                  • Проточные насосы серии Taco 1900
                                    • Все насосы серии Taco 1900 In-Line
                                    • Линейные насосы Taco Cast Iron серии 1900
                                    • Линейные насосы Taco из нержавеющей стали серии 1900
                                  • Насосы серии Taco 2400
                                    • Все насосы серии Taco 2400
                                    • Чугунные насосы серии Taco 2400
                                    • Насосы из нержавеющей стали серии Taco 2400
                                  • Насосы серии CI Концевые всасывающие насосы
                                  • Концевые всасывающие насосы серии FI
                                  • Вертикальные продольные насосы серии KV
                                  • Вертикальные раздельные насосы серии KS
                                  • Горизонтальные насосы с разъемным корпусом серии TA
                                  • Одноступенчатые насосы двойного всасывания серии TC
                                  • Чугунные насосы
                                  • Насосы из нержавеющей стали
                                • Насосы для конденсата и питания котлов
                                  • Все насосы для конденсата и питания котлов
                                  • Конденсатные насосы Hoffman Watchman
                                  • Бытовой насос
                                  • Бытовой насос возврата конденсата серии CC
                                • Коммерческие насосы Goulds
                                • Насосы Shipco
                                  • Все насосы Shipco
                                  • Конденсатный насос Shipco Type DS
                                  • Конденсатная установка Shipco Type LP
                                • Насосы для отстойников и сточных вод
                                • Насосы на заказ
                              • Детали насоса
                                • Все детали насоса
                                • Детали насоса Bell & Gossett
                                  • Все детали для насосов Bell & Gossett
                                  • Фланцы B&G
                                  • Комплекты уплотнений B&G
                                  • Подшипник B&G в сборе
                                  • Рабочие колеса B&G
                                  • B&G Motors
                                  • Компоненты B&G Series 60
                                    • Все детали B&G Series 60
                                    • Комплекты уплотнений серии 60
                                    • Подшипниковые узлы серии 60
                                    • Рабочие колеса серии 60
                                    • Моторы серии 60
                                    • Крепления для двигателей Series 60
                                    • Муфты серии 60
                                    • Валы и втулки серии 60
                                    • Фланцы серии 60
                                    • Подшипники серии 60
                                    • Прокладки серии 60
                                    • Масло Series 60
                                  • Детали B&G серии e-60
                                    • Все запчасти B&G Series e-60
                                    • Комплекты уплотнений серии e-60
                                    • Прокладки серии e-60
                                    • Подшипниковые узлы серии e-60
                                    • Втулки вала серии e-60
                                    • Рабочие колеса серии e-60
                                    • Моторы серии е-60
                                    • Крепления для двигателей серии e-60
                                    • Муфты серии e-60
                                    • Фланцы серии e-60
                                    • Подшипники серии e-60
                                    • Масло серии е-60
                                  • Компоненты B&G Series 80
                                    • Все детали B&G Series 80
                                    • Комплекты уплотнений серии 80
                                    • Рукава Серии 80
                                    • Рабочие колеса серии 80
                                    • Шпонки крыльчатки Серии 80
                                    • Прокладки корпуса Series 80
                                    • Стропы для воды Series 80
                                    • Кронштейны для двигателей Series 80
                                  • Детали B&G серии e-80
                                    • Все запчасти B&G Series e-80
                                    • Комплекты уплотнений серий e-80 и e-80SC
                                    • Втулки вала серий e-80 и e-80SC
                                    • Прокладки корпуса серии e-80 и e-80SC
                                    • Водные стропы серий e-80 и e-80SC
                                    • Рабочие колеса серий e-80 и e-80SC
                                    • Ключи крыльчатки серий e-80 и e-80SC
                                    • Кронштейны для двигателей серии e-80 и e-80SC
                                  • Компоненты B&G Series 90
                                    • Все детали B&G Series 90
                                    • Комплекты уплотнений серии 90
                                    • Рукава Series 90
                                    • Рабочие колеса серии 90
                                    • Шпонки крыльчатки Series 90
                                    • Прокладки корпуса Series 90
                                    • Стропальщики для воды Series 90
                                    • Фланцы серии 90
                                    • Фланцевые прокладки серии 90
                                    • Моторы серии 90
                                    • Кронштейны для двигателей Series 90
                                  • Детали B&G серии e-90
                                    • Все запчасти B&G Series e-90
                                    • Комплекты уплотнений серии e-90
                                    • Втулки вала серии e-90
                                    • Прокладки корпуса серии e-90
                                    • Стропальщики для воды серии e-90
                                    • Рабочие колеса серии e-90
                                    • Ключи рабочего колеса серии e-90
                                    • Моторы серии е-90
                                    • Кронштейны для двигателей серии e-90
                                    • Фланцы серии e-90
                                    • Фланцевые прокладки серии e-90
                                  • Компоненты B&G Series 100
                                    • Все детали B&G Series 100
                                    • Комплекты уплотнений серии 100
                                    • Подшипниковые узлы серии 100
                                    • Рабочие колеса серии 100
                                    • Валы серии 100
                                    • Втулки вала серии 100
                                    • Двигатели серии 100
                                    • Крепления для двигателей Series 100
                                    • Прокладки корпуса серии 100
                                    • Муфты серии 100
                                    • Фланцы серии 100
                                    • Фланцевые прокладки серии 100
                                    • Масло серии 100
                                  • Компоненты B&G Series 2
                                    • Все детали B&G Series 2
                                    • Комплекты уплотнений Серии 2
                                    • Подшипниковые узлы серии 2
                                    • Подшипники серии 2
                                    • Моторы серии 2
                                    • Крепления для двигателей Series 2
                                    • Валы серии 2
                                    • Втулки вала серии 2
                                    • Рабочие колеса серии 2
                                    • Ключи рабочего колеса серии 2
                                    • Прокладки корпуса Серии 2
                                    • Муфты серии 2
                                    • Фланцы серии 2
                                    • Фланцевые прокладки серии 2
                                    • Насосное масло серии 2
                                  • Детали B&G серии HV
                                    • Все детали B & G Series HV
                                    • Комплекты уплотнений высокого напряжения серии
                                    • Подшипниковые узлы серии HV
                                    • Подшипники серии HV
                                    • Двигатели серии HV
                                    • Крепления для двигателей высокого напряжения серии
                                    • Рабочие колеса серии HV
                                    • Ключи рабочего колеса HV серии
                                    • Валы высокого напряжения серии
                                    • Втулки вала HV серии
                                    • Прокладки корпуса HV серии
                                    • Муфты серии ВН
                                    • Фланцы серии HV
                                    • Фланцевые прокладки серии HV
                                    • Масло серии HV
                                  • Детали PD серии B&G
                                    • Все детали PD серии B&G
                                    • Комплекты уплотнений серии PD
                                    • Подшипники серии PD
                                    • Ремонтный комплект подшипникового узла серии PD
                                    • Валы серии PD
                                    • Втулки вала серии PD
                                    • Рабочие колеса серии PD
                                    • Ключи рабочего колеса серии PD
                                    • Двигатели серии PD
                                    • Крепления для двигателей серии PD
                                    • Подшипники серии PD
                                    • Прокладки корпуса серии PD
                                    • Муфты серии PD
                                    • Фланцы серии PD
                                    • Фланцевые прокладки серии PD
                                    • Масло серии PD
                                  • Детали B&G серии PL
                                    • Все детали PL серии B&G
                                    • Комплекты уплотнений серии PL
                                    • Рабочие колеса серии PL
                                    • Прокладки корпуса серии PL
                                    • Фланцы серии PL
                                    • Фланцевые прокладки серии PL
                                  • Компоненты B&G Series 1510
                                    • Все запчасти B&G Series 1510
                                    • Комплекты уплотнений серии 1510
                                    • Муфты серии 1510
                                    • Подшипниковые узлы серии 1510
                                    • Подшипники серии 1510
                                    • Прокладки подшипников скольжения серии 1510
                                    • Рабочие колеса серии 1510
                                    • Ключи рабочего колеса серии 1510
                                    • Валы серии 1510
                                    • Втулки вала серии 1510
                                    • Крышка улитки серии 1510
                                    • Прокладки улитки серии 1510
                                    • Прокладки корпуса серии 1510
                                  • Компоненты B&G Series e-1510
                                    • Все запчасти B&G Series e-1510
                                    • Комплекты уплотнений серии e-1510
                                    • Подшипниковые узлы серии e-1510
                                    • Крышки подшипников серии e-1510
                                    • Подшипники серии e-1510
                                    • Рабочие колеса серии e-1510
                                    • Ключи рабочего колеса серии e-1510
                                    • Валы серии e-1510
                                    • Втулки вала серии e-1510
                                    • Прокладки улитки серии e-1510
                                    • Прокладки корпуса серии e-1510
                                    • Муфты серии e-1510
                                  • Компоненты B&G Series 1522
                                    • Все детали B&G Series 1522
                                    • Комплекты уплотнений серии 1522
                                    • Валы серии 1522
                                    • Втулки вала серии 1522
                                    • Подшипниковые узлы серии 1522
                                    • Подшипники серии 1522
                                    • Рабочие колеса серии 1522
                                    • Шпонки крыльчатки серии 1522
                                    • Двигатели серии 1522
                                    • Крепления для двигателей серии 1522
                                    • Прокладки корпуса серии 1522
                                    • Муфты серии 1522
                                  • Компоненты B&G Series 1535
                                    • Все детали B&G Series 1535
                                    • Комплекты уплотнений серии 1535
                                    • Втулки вала серии 1535
                                    • Прокладки корпуса серии 1535
                                    • Стропальщики для воды серии 1535
                                    • Рабочие колеса серии 1535
                                    • Ключи рабочего колеса серии 1535
                                    • Двигатели серии 1535

                              Расширительные баки водонагревателя - InterNACHI®

                              Ник Громико, CMI® и Кентон Шепард

                              Что такое расширительный бак?

                              Расширительный бак - это металлический бак, подключенный к водонагревательному устройству здания, предназначенный для компенсации колебаний объема системы горячего водоснабжения здания.Эти колебания возникают из-за того, что вода расширяется в объеме при нагревании и теряет объем при охлаждении.

                              Увеличение объема воды в замкнутой системе может создать опасно высокое давление воды. Когда вода нагнетается в резервуар за счет расширения, он сжимает воздух, содержащийся внутри резинового баллона. Воздух используется в качестве подушки, потому что он оказывает меньшее усилие на контейнер, чем вода, которую нельзя сжать.

                              Назначение этого баллона - предотвращать попадание воздуха в воду, что может привести к тому, что расширительный бачок потеряет способность действовать как своего рода амортизатор.Если со временем из мочевого пузыря начинает течь немного воздуха, можно использовать клапан Шредера, аналогичный заправочному клапану на велосипедных и автомобильных шинах, чтобы добавить больше воздуха.

                              Как он выглядит внутри и снаружи?

                              Расширительные баки значительно меньше водонагревателей, обычно вмещают около двух галлонов в жилых системах, хотя размеры баков различаются в зависимости от объема воды в системе горячего водоснабжения, которую они обслуживают. Расчетное давление, на которое рассчитан резервуар, указано на этикетке на резервуаре, обычно 150 фунтов на квадратный дюйм (PSI) для резервуара для жилых помещений.

                              Инспекторы InterNACHI должны проверить, чтобы баки были расположены достаточно высоко над водонагревателем, чтобы вода могла легко стекать обратно в бак водонагревателя. Лучше всего размещать его рядом с водонагревателем, и его можно устанавливать вертикально, над или под горизонтальной подающей трубой, но также можно расположить горизонтально. Для горизонтально подвешенных резервуаров потребуется дополнительная поддержка, чтобы снизить нагрузку на медные трубопроводы.

                              Расширительный бак необходимо проверить на предмет правильного расположения и опоры, коррозии и утечек.Хотя во многих юрисдикциях сейчас требуется установка расширительного бака одновременно с установкой водонагревателя, расширительный бак не всегда требовался в прошлом и может все еще не требоваться в некоторых регионах.


                              Не заменяет клапан сброса температуры и давления (TPR)

                              Если управление водонагревателем выходит из строя и давление в системе превышает 150 фунтов на квадратный дюйм или температура превышает 210 ° F, следует использовать клапан сброса температуры и давления (клапан TPR) установленный сбоку резервуар водонагревателя открывается, безопасно отводя воду из системы.Клапаны TPR способны снижать давление воды со скоростью, большей, чем способность водонагревателя поднимать его, тем самым устраняя возможность перегрева воды (более 212 градусов) и создания серьезной угрозы. Важность этого клапана невозможно переоценить, и очень важно, чтобы он периодически проверялся на наличие ржавчины или коррозии, а рычаг разблокировки должен проверяться ежемесячно домовладельцем, а не инспектором.

                              Если клапан TPR не работает, когда это необходимо, результат может быть катастрофическим.Давление в баке водонагревателя будет продолжать расти, поскольку температура воды поднимается выше точки кипения и вода становится перегретой. В конце концов, давление в резервуаре превысит способность самой слабой части водонагревателя удержать его, и резервуар разорвется, подвергая перегретую воду воздействию воздуха и вызывая мгновенное взрывное расширение пара. В этой ситуации водонагреватель может взорваться, как ракета, или взорваться, как бомба, что приведет к значительному материальному ущербу, травмам или смерти.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
