Расширительный бак для отопления плоский


Расширительный бак для отопления. Особенности выбора | Строительный портал

Чтобы продлить срок службы отопительного оборудования и возместить термическое расширение теплоносителя в системе отопления устанавливают расширительный бак. Какой расширительный бак для отопления выбрать рассмотрим в данной статье.

Оглавление:
Особенности и функции расширительного бака для отопления

С увеличением температуры в системе отопления на 15 градусов, благодаря тепловому расширению, объем теплоносителя увеличивается на половину процента. Расширительный бак возмещает это расширение, избыток теплоносительной жидкости попадает в емкость бака. При остывании теплоносителя механизм расширительного бака выталкивает недостающую жидкость назад в систему.

Если случится небольшая утечка воды, чтобы не было понижения уровня давления в системе расширительный бак выталкивает теплоноситель, тем самым возмещая утраты.

Если в закрытой системе отопления, расширительный бак отсутствует - расширение теплоносителя приводит к повышению давления, быстрому износу комплектующих отопительной системы или к поломке и разрыву труб и кранов.

Сфера использования расширительного бака для отопления:

  • система обогрева, работающая на тепловых насосах и солнечных коллекторах;
  • система отопления автономного типа;
  • независимая система отопления, которая подключена к ЦО;
  • система замкнутого контура.

Преимущества установки расширительного бака для отопления:

  • отсутствие загрязнения воды;
  • невысокая стоимость;
  • обеспечение безопасности и надежности;
  • отсутствие теплопотерь;
  • минимальное количество воздуха в системе;

  • регулировка давления;
  • использование расширительного бака не зависит от типа и качества теплоносителя;
  • повышение срока эксплуатации радиаторов, труб, кранов и котла.
Разновидности расширительных баков для отопления

Фото расширительный бак для отопления:

В зависимости от принципа работы выделяют:

  • расширительные емкости для отопления открытого типа;
  • закрытые расширительные баки отопления.

Расширительные емкости открытого типа менее популярны. Такие устройства устанавливают в системах, где циркуляция воды происходит самовольно без применения насоса. Открытый расширительный бак для отопления содержит крышку, которая легко открывается, при необходимости подлива воды. Недостатком расширительной емкости для отопления открытого типа есть связь теплоносителя с кислородом, что приводит к образованию коррозии в системе отопления. При отсутствии герметичности в открытом баке отопления вода быстрее испаряется из системы, и следует ее постоянно подливать. Установку открытого расширительного бака следует проводить в самой высокой точке отопительной системы, а эта процедура не всегда доступная.

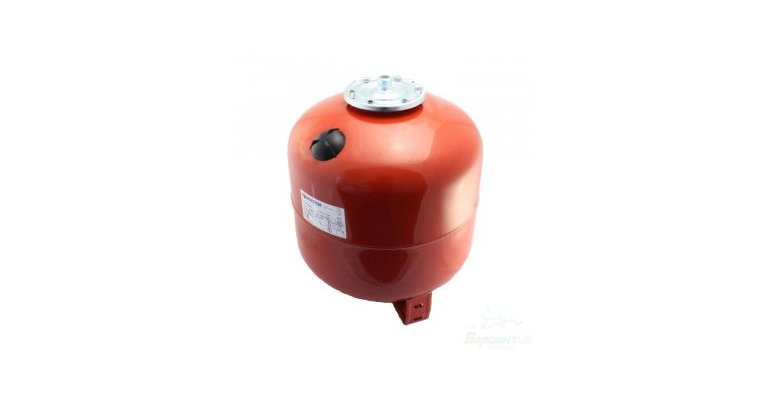

Закрытый или мембранный расширительный бак системы отопления устанавливают в системе, где перемещение теплоносителя обеспечивается насосом. Расширительная емкость закрытого типа изготавливается в виде стального резервуара без крышки, который имеет внутреннюю перегородку в виде резиновой мембраны. Одна половина служит для заполнения теплоносителем, а во второй находится воздух или азот. Расширительный бак покрывают краской порошкового типа, чтобы при высокой температуре теплоносителя избежать механических повреждений стенок сосуда. Одной стороной, мембранный расширительный бак крепится к системе отопления при помощи штуцера или фланца, а другая сторона, служит для закачки воздуха. Давление в расширительном баке отопления позволяет автоматически регулировать подачу теплоносителя в систему или обратно в сосуд.

Закрытые расширительные баки разделяют на:

Расширительные баки сменного типа стоят дороже, но имеют ряд преимуществ:

  • возможность замены мембраны при повреждении или разрыве;
  • экономия на трубах, так как нет необходимости устанавливать закрытый расширительный бак в верхней точке системы отопления;
  • обеспечение минимальных теплопотерь;
  • так как теплоноситель не контактирует с кислородом трубы и вся система защищена от образования ржавчины;
  • вертикальное или горизонтальное расположение мембраны;
  • исключение связи с металлической внутренней стенкой бака;
  • легкая замена мембраны осуществляется через фланец расширительного бака.

Несменные расширительные баки хотя имеют более низкую стоимость и не допускают замены мембраны. Мембрана в расширительном баке несменного типа располагается плотно и жестко прижимается к внутренней поверхности стенки бака. Повреждение мембраны происходит лишь в случае неправильного запуска системы отопления, когда давление поднимается быстро и превышает предельно допустимую норму.

В зависимости от типа мембраны выделяют расширительные баки с:

  • балонной мембраной,
  • диафрагменной мембраной.

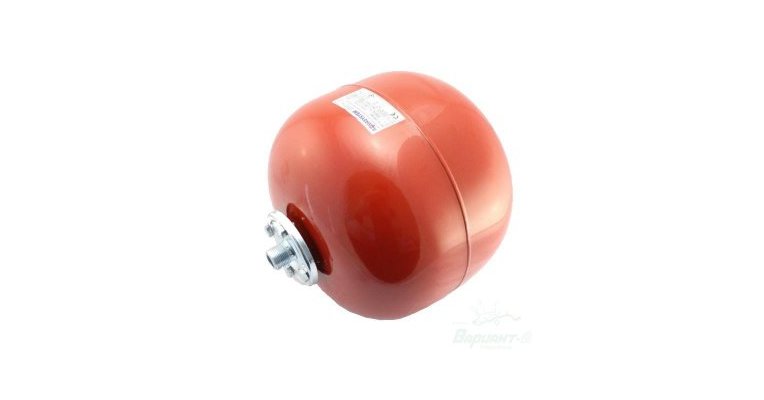

Расширительный бак с балонной мембраной более надежный и имеет больший объем. Теплоноситель не контактирует со стенками бака, что предотвращает образование коррозии.

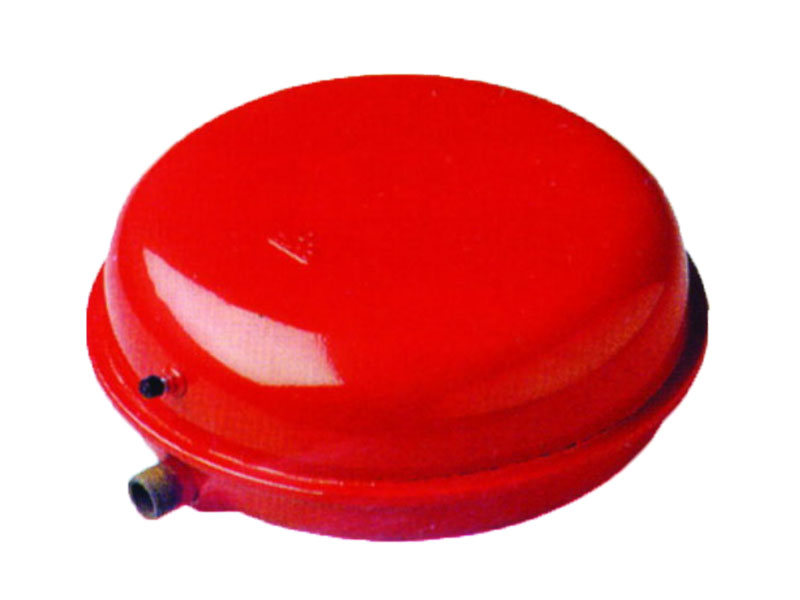

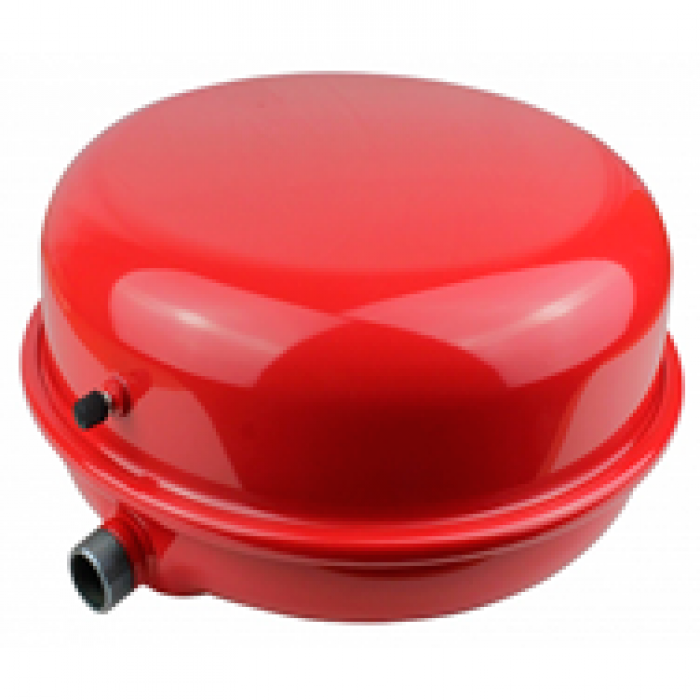

Плоский расширительный бак для отопления оснащен разделительной перегородкой в виде диафрагмы, которую в случае повреждения невозможно заменить.

Подбор расширительного бака для отопления

Размер емкости расширительного бака для отопления зависит от таких факторов:

  • тип и вместительность всей отопительной системы;
  • предельное значение рабочей температуры теплоносителя;
  • предельное давление;
  • высота, на которой устанавливают расширительный бак.

Для определения приблизительного объема расширительной емкости, нужно узнать общий объем всей отопительной системы: трубопровода, приборов отопления и отопительного котла. От этого объема следует высчитать 10 %. Например, если общий суммарный объем системы обогрева составляет 600 л, то следует выбрать расширительный бак вместительностью в 60 л.

3 % объема расширительного бака для отопления приходится на резервный запас теплоносителя, для возмещения возможных утечек.

Точный расчет расширительного бака для отопления производится с помощью специалистов или специальных онлайн калькуляторов.

Советы по правильному подбору расширительного бака:

1. После проведения расчетов, следует позаботиться о том, чтобы скачки напора в системе отопления не превышали максимальных единиц, которые указаны в техническом паспорте устройства.

2. Расчет, в результате которого будет выявлен объем расширительной емкости, лучше увеличить на пару единиц. Расширительный бак большего объема не принесет никаких негативных последствий, а меньшая расширительная емкость способна отрицательно повлиять на работу системы.

3. Перед монтажом расширительного бака, узнайте параметры прибора, чтобы избежать проблем с транспортировкой бака в помещение.

4. Если в качестве теплоносителя выступают гликолевые смеси, следует увеличить предварительный расчет расширительного бака в половину.

5. При частом срабатывании предохранительного клапана установка и подбор расширительной емкости произведены неверно.

Рекомендации по подбору расширительного бака

1. Лучше отдать предпочтение мембранной или закрытой расширительной емкости. Хотя такой бак стоит дороже, система отопления, в которой установлен расширительный бак закрытого типа прослужит дольше, благодаря отсутствию контакта между теплоносителем и кислородом.

2. Обратите внимание на материал резиновой перегородки закрытого расширительного бака. Производители используют для этих целей резину из натурального бутилкаучука или EPDM.

3. Если расширительная емкость будет использоваться совместно с системой центрального отопления, резина для мембраны должна обладать прочностью и стойкостью к высоким температурам. Так как центральное отопление не предполагает больших скачков давления, но температура теплоносителя бывает достаточно высокой.

4. Бак с высокой эластичностью мембраны подойдет для частной системы отопления, так как высокие перепады давления характерны для данного типа системы отопления.

5. Для применения расширительного бака не только в системе отопления, но и в системе водоснабжения резина для мембраны должна быть пищевой, чтобы не понижать качественные характеристики воды.

6. При выборе между заменяемой и незаменяемой мембраной лучше отдать предпочтение первому варианту. Так как при поражении незаменяемой мембраны нужно менять расширительный бак полностью.

7. Перед покупкой расширительного бака, изучите технические характеристики прибора, потребуйте сертификаты качества покупаемой продукции.

8. Обязательно следует оформить гарантийный талон.

9. Главными условиями правильного выбора расширительного бака является стойкость перед диффузией, перепадами температур и давления, долговечность, согласованность с санитарно-гигиеническими нормами, использование качественных материалов при изготовлении.

Производители расширительных баков для отопления

1. Расширительный бак для отопления Wester (Великобритания)

Особенности:

  • изготовлены из высококачественной стали;
  • отлично справляются с возмещением расширения теплоносителя;
  • мембрана изготовлена из EPDM;
  • наличие сертификата качества;
  • баки оснащены сменными мембранами;
  • отсутствие контакта воды с воздухом;
  • расширительные баки компании Wester представлены в объемах от 8 до 2000 л.

Расширительный бак системы отопления цена: от 18 $ за расширительный бак объемом 8 л, до 3600 $ за расширительный бак объем, которого составляет 2000 л.

2. Расширительный бак Zilmet (Италия)

Особенности:

  • предназначены для установки в индивидуальной системе отопления;
  • углеродная сталь - основа для металлического корпуса расширительного бака Zilmet;
  • наличие пневмоклапана внутри расширительного бака;
  • минимальный объем бака составляет 4 л, а максимальный 1000 л;
  • цветовая гамма: красная;
  • рабочая температура от 0 до +98 °C;
  • компания производит расширительные баки для отопительной системы и для системы водообеспечения;
  • расширительные емкости для отопления выпускаются в двух сериях: Cal PRO - расширительные емкости для отопительной системы, ОЕМ PRO - плоские расширительные емкости для котлов;
  • цена: от 30 до 2600 $.

3. Расширительный бак системы отопления Reflex (Германия)

Особенности:

  • высокий уровень гидравлической устойчивости;
  • отсутствие воздуха в системе отопления;
  • защита от перепадов давления;
  • разнообразие расширительных баков.

Разновидности расширительных баков Рефлекс:

  • серия N, NG - представляет расширительные емкости с незаменимыми мембранами и покрытием из полимеров. Предельная рабочая температура составляет 70 °C. Объем бака варьируется от 8 до 1000 л;
  • серия S представляет белые и красные расширительные баки для использования в системе отопления и водообеспечения. Предельная температура 70 °C. Минимальный объем 8 л, максимальный - 600 л;
  • серия G представляет расширительные баки только в красном цвете, которые имеют заменяемую мембрану и пневмоманометр.

Цена: от 20 до 4000 $.

4. Бак расширительный для отопления Cimm (Италия)

Особенности:

  • для системы отопления выпускают расширительные баки несменного типа;
  • для изготовления мембран расширительных баков, предназначенных для установки в системе водообеспечения;
  • минимальный объем расширительных баков 6 л, а максимальный - 1000 л.

Разновидности:

  • Серия СР представляет плоские расширительные баки объёмом от 6 до 18 л, предельная рабочая температура +90 °C;
  • Серия ERE представляет мембранные балонные расширительные баки, которые выдерживают температуру +100 °C.

5. Расширительные баки Gilex (Россия)

Особенности:

  • назначение: отвод дополнительного объема теплоносителя;
  • разновидности: расширительные баки открытого и закрытого типа;
  • объем от 6 до 300 л;
  • модели с объемом более 12 л выдерживают давление в 6 атмосфер.

6. Расширительный бак Flexcon (Нидерланды)

Особенности:

  • разнообразие расширительных баков, согласно типу давления в системе: расширительные баки для высокого, среднего и низкого давления;
  • надежная мембрана, которая покрывает стенки бака;
  • специальное зажимное кольцо способно удерживать давления, не допуская снижения уровня воды;
  • минимальное попадание воздуха в систему;
  • отсутствие испарения воды;
  • применение в системах отопления с этиленгликолевыми смесями;
  • применение: закрытые системы обогрева, кондиционные системы;
  • рабочая температура от -10 до 120 °C;
  • объем от 6 до 12000 л.

Разновидности:

  • модели серии С предназначены для систем обогрева с низким давлением до 3 бар, предельная температура для нормальной работы устройства +70 °C;
  • серия СЕ предназначена для системы обогрева со средним уровнем давления, предельное давление 6 бар;
  • серия СЕ для высокого давления представляет расширительные баки, которые выдерживают давление до 10 бар;
  • серия PRO, M представлена разборными расширительными баками для обогрева вертикального или горизонтального исполнения, с предельным объемом наполнения в 62 % и рабочей температурой 70 °C.

strport.ru

Мембранные и открытые расширительные баки для системы отопления

Конструкция

В этой статье мы будем разбираться с конструкцией мембранных и открытых расширительных баков для систем отопления, их видами, а также способами установки. Помимо этого рассмотрим принцип работы этого оборудования и возможные последствия неправильно подобранного объёма.

Разновидности контуров и баков

В системе отопления циркулирует нагретый теплоноситель. Это может быть вода или гликолевая незамерзающая жидкость. Вне зависимости от вида теплоносителя, они обладают схожими качествами при нагревании. А именно увеличиваться в объёме. Это, в свою очередь, напрямую отражается на давлении, скачки которого приводят к сбою в работе обогревательных приборов. Повышение или понижение давления может привести к полной остановке циркуляции теплоносителя.

Чтобы давление оставалось всегда стабильным, устанавливаются мембранные расширительные баки для систем отопления и резервуары открытого типа. Принцип их работы, как и все гениальное, прост. Теплоноситель, нагреваясь, расширяется и вытесняет некоторый объём в резервуар бака. После остывания теплоносителя, его объём уменьшается, и вытесненная жидкость из бака возвращается в систему. При этом получается, что в трубах и радиаторах всегда циркулирует одинаковое количество теплоносителя, а в бак вода то прибывает, то убывает.

Так же, как и системы отопления, баки отличаются по своей конструкции. Они бывают:

  • открытыми;
  • герметичными (мембранными).

Соответственно и применяются они в разных контурах. Открытий бак монтируется в системе с естественной циркуляцией. Она происходит вследствие наличия статического избыточного давления. Статическое давление возникает благодаря силе тяжести. Оно создаётся под собственным весом теплоносителя. Для того чтобы в таких системах осуществлялась циркуляция, все элементы конструкции монтируются под уклоном. А бак открытого типа, в свою очередь, устанавливается в самой высокой точке.

Его конструкция очень проста, это металлический резервуар с открытым верхом. Грубо говоря, как ведро. Так как такие баки в большинстве случаев изготавливаются мастерами самостоятельно, они могут быть произвольной формы. К баку подсоединяются патрубки, через которые жидкость попадает в емкость или удаляется из нее при необходимости.

Крепление к стене

Установка мембранного расширительного бака для отопления осуществляется только в тандеме с системами закрытого типа. Циркуляция в таких контурах осуществляется благодаря динамическому давлению. Оно возникает благодаря работе насосов, которые нагнетают скорость потока, пропуская его через себя. Насосы работают от электросети. Герметичные баки — это сосуд, разделенный на две камеры. В одной из них циркулирует жидкость, а во второй находится воздух.

Отсеки разделены между собой прокладкой из резины, которая также именуется как мембрана. В корпус бака со стороны воздушной камеры встроен ниппель для накачивания воздуха внутрь сосуда. Эта процедура выполняется для настройки работы бачка. Принцип его действия заключается в том, что жидкость из системы попадает в первую камеру бака. Эластичная мембрана при этом растягивается. После остывания воздух, находящийся под давление во второй камере, вытесняет теплоноситель обратно в систему.

В воздушной камере вакуумного расширительного бака для отопления должно быть необходимое количество атмосфер. Это значение указано в паспорте изделия. Если такая информация отсутствует, то можно воспользоваться среднестатистическими данными. Обычно это полторы атмосферы.

Герметичный бак – это изделие, изготавливаемое в производственных условиях. Есть определенные стандарты, которыми руководствуются производителя. Согласно общепринятым нормам выпускают только два конструктивных варианта:

  • плоский расширительный бак для отопления;
  • баллонный бак.

Оба одинаково справляются со своими функциональными обязанностями. Различие лишь в габаритах. Так, плоский расширительный бак для отопления занимает меньше места, да и выглядит более эстетично.

На практике случается, что эластичная мембрана каким-то образом повреждается. При этом герметичность между камерами бачка нарушается, что приводит к его общей неисправности. В этом случае варианта два:

  • можно заменить мембрану, если бак разборный. Для этого надо просто раскрутить его и изъять поврежденную прокладку, поставив на ее место новую;
  • поменять изделие в сборе, если конструкция неразборная.

Несмотря на то что неразборные мембранные расширительные баки для отопления лишены возможности частичной замены комплектующих, они все же очень востребованы. Так как самостоятельная замена мембраны, даже выполненная очень качественно, все равно будет уступать сборке в производственных условиях. В последнем случае резинка плотно прилегает к стенкам сосуда, все швы завальцованные, изделие выдерживает большую нагрузку.

Расчет объема

С конструкцией все более-менее ясно, теперь разберемся с объёмом бачка. Очень важно правильно подобрать необходимый размер изделия. Почему? Рассмотрим два варианта развития событий:

  • если бачок слишком маленький;

Теплоноситель нагрелся и расширился. Его избыток вытиснился из контура в емкость бака. По мере нагревания жидкости вакуумный расширительный бачок для отопления заполнился полностью, что повлекло за собой повышение давления в системе. Для избегания аварийных ситуаций в контуре предусмотрены специальные клапаны, которые работают в автоматическом режиме. Когда давление достигает критического значения, происходит выброс теплоносителя наружу. Что же происходит после того, как жидкость остывает? Она уменьшается в объёме, мембрана вытесняет теплоноситель из бачка обратно в контур, но этого оказывается недостаточно.

Выброшенная жидкость при аварийном срабатывании клапана покинула систему безвозвратно. Это привело к падению давления. У нагревателей есть требования к минимальному уровню давления в системе, при котором они могут функционировать. Если показатель манометра опускается ниже этого уровня, котел перестает включаться. То есть получается, если произошел аварийный выброс теплоносителя, то котел после этого может и не включиться. Зимой, когда на улице мороз, а вы в поте лица трудитесь во благо своего бюджета, размораживание системы может произойти в считаные часы. По возвращении домой вас может ждать неприятная неожиданность;

Во многих моделях современных нагревателей установлены плоские расширительные баки. Для системы отопления их обычно не хватает, поэтому устанавливают дополнительные. Объёмы основного и дополнительного баков суммируются.

  • если бачок больше необходимого;

Это приемлемый вариант с технической точки зрения. Все будет работать, у системы будет хороший запас для расширения теплоносителя. Остается вопрос о рациональности покупки более дорогого изделия, которое при этом занимает место в доме. Также остается нерешенным эстетический аспект. Поэтому чтобы не делать необдуманных покупок, следует разобраться в методах расчёта объёма расширительного бака.

Рассмотрим несколько вариантов расчета мембранного расширительного бака для отопления.

Для первого расчета понадобятся следующие значения:

  • процент расширения теплоносителя при нагреве (ПР) – в среднем для воды этот показатель достигает 5%. Многие учитывают запас и делают вычисления с учетом 10%. Так как у незамерзающих жидкостей, таких как антифриз, процент расширения больше, чем у воды;
  • количество теплоносителя в контуре в литрах (КТ) – в идеале эта величина должна быть уже известной, так как она рассчитывается на этапе проектирования системы отопления и выбора котла. Если нет, то можно вычислить исходя из мощности котла. Ее нужно умножить на 15 литров;
  • максимально допустимый уровень давления в контуре (Д макс) – значение, указанное в технической документации нагревателя;
  • давление в мембранном баке системы отопления (Д бак) – среднее значение составляет полторы атмосферы.

Объём вычисляется по формуле:

Для второго варианта расчета нам пригодятся все вышеуказанные показатели, а также дополнительно нужно рассчитать эффективность расширительного бака (Эф бак). Для этого можно воспользоваться формулой:

Зная значение эффективности бачка, можно вычислить его объём по формуле:

Третий способ самый простой и самый топорный. Для расчета нужно знать только количество теплоносителя в системе (КТ). Расчет следующий:

Для воды = КТ / 10%

Для незамерзающей жидкости = (КТ / 10%) + 50%

После того как объём бачка определен, остаётся только осуществить установку мембранного расширительного бака в систему отопления.

Принципы монтажа

Установка расширительного бака открытого типа осуществляется в самой высокой точке контура. Для этого к емкости подсоединяют несколько патрубков:

  • для того чтобы жидкость попадала в резервуар при расширении и уходила оттуда после остывания;
  • для аварийного выбрасывания жидкости. Может быть соединен с канализацией;
  • для подпитки системы. Соединяется с водопроводом и подпитывает систему в случае, если уровень воды ниже определенной метки. Процесс автоматизирован.

Но так как отопительная система со статической циркуляцией теплоносителя является достаточно простой, излишества в конструкции бачка неуместны. Поэтому на практике контроль уровня жидкости и подпитка системы осуществляется человеком. Соответственно, к баку подходит только один расширительный патрубок.

Установка мембранного расширительного бака для отопления может осуществляться в любом месте контура, за исключением непосредственной близости к электрическому насосу. Это связано с тем, что за насосом давление выше, чем на обратке. И если выполнить подключение мембранного расширительного бака к системе отопления после нагнетателя, то возможны перепады давления.

В итоге можно выделить главные моменты:

  • в котлах есть встроенные резервуары, которые надо учитывать при расчете объёма бачка;
  • дополнительное оборудование можно выбирать любой формы, на свой вкус;
  • бачок меньше необходимого объёма – недопустимо, а вот большего вполне сгодиться;
  • монтаж нужно выполнять по определенным правилам, выполнение которых обязательно.

От автора.

Не пренебрегайте советам, описанным в этой статье. Дело нешуточное, если неправильно рассчитать объём бака все может закончиться большими расходами. Также нужно правильно настроить бачок, закачав в него необходимое количество воздуха. Если этого не сделать, или сделать неправильно, будут постоянные проблемы с отоплением. Не забывайте про установку манометров, которые позволяют контролировать работу системы как в целом, так и на отдельных ее участках.

utepleniedoma.com

Как безошибочно выбрать расширительный бак для отопления?

Каждый элемент отопительной системы выполняет свою функцию, от работоспособности которого зависит бесперебойное функционирование всей системы. К примеру, выбор расширительного бака для системы отопления нужно производить в соответствии с определенными требованиями, учитывая площадь помещения, тип теплоносителя, системы.

Необходимость и принцип функционирования

Еще из школьного курса каждый человек получает сведения, что при нагревании любое тело расширяется, происходит увеличение объема жидкости, газа. Также значительно увеличивается давления, что при нерациональном объеме, может привести к нарушению целостности сосуда – разрыву резервуара. Чтобы этого не произошло, следует предусмотреть установку клапана безопасности. Необходимость расширительного резервуара заключается в размещении теплоносителя, объем которого возрастает при нагревании. Во время охлаждения жидкость обратно возвращается в систему.

Разделение по типам

Существует различие данного типа оборудования по формам, габаритам, а именно: расширительный бачок для отопления открытого типа и закрытого. Каждая емкость имеет свои особенности конструкции.

Расширительный бачок открытого типа

Открытый тип иначе называют гравитационным или самотечным, по своей конструкции он представляет собой резервуар, выполненный из металла, верх которого открыт, форма выбирается посредством предпочтений заказчика. В верхней части приварен подвод, обеспечивающий герметичное соединение со шлангом, по которому подается теплоноситель. Установка такого элемента в большинстве случаев производится на достаточной высоте, идеальный вариант — чердак или верхний этаж. Этот вид применяется преимущественно для централизованных сетей.

Современный бак расширительный для открытой системы отопления выполняет следующие функции: компенсирует расширение теплоносителя, обеспечивает отведение воздуха из топочной конструкции, поскольку верх открыт. Безусловно, это существенное преимущество, так как конструкция емкости проста и неприхотлива в эксплуатации. Такой бачок можно изготовить самостоятельно. Однако здесь присутствуют свои недостатки: необходимость дополнительного утепления, при расположении на чердаке, своевременное наблюдение за уровнем воды, при надобности пополнение. Насыщение кислородом из окружающей среды способствует появлению коррозионных образований в металлических деталях.

Расширительный бак для отопления открытого типа – это цилиндрическая либо прямоугольная емкость, выполненная из листовой стали, покрытая теплоизоляционным покрытием.

Монтаж конструкции не требует специальных навыков, однако стоит учесть все рекомендации, посоветоваться с профессиональными мастерами или вызвать квалифицированных специалистов.

Конечно, каждый хозяин пытается максимально сэкономить, при этом совершить выгодное капиталовложение. Поэтому устанавливать расширительный бак для отопления открытого типа пластиковый не рекомендуется, исходя из опыта народных умельцев, так как он может не выдержать воздействия высоких температур. Оптимальный вариант – использовать оцинкованные герметичные металлические конструкции.

Расширительный бачок закрытого типа

Закрытый вариант предполагает более высокие требования к емкости, в силу эксплуатации при повышенном уровне давления. Это металлическая, закрытая емкость овальной, шарообразной формы, внутри которой расположены камеры, разделенные с помощью герметичной мембраны. Первая будет наполняться жидким теплоносителем, вторая – воздушная, в которой находится клапан для поддержания необходимого давления.

Если рассматривать расширительный бак для отопления плоский, можно выделить практичные особенности этой конструкции: экономия места, более эстетичное выполнение. По расположению устройство может быть вертикальным, горизонтальным, а также иметь сменную или стационарную мембрану. Воздушная камера такого оборудования должна содержать нужное количество атмосфер, что можно прочесть в технических характеристиках паспорта изделия. Такая продукция, при поломке, лишена возможности замены определенных комплектующих. Монтаж плоских бачков выполняют на прямых участках труб, до циркуляционного насоса.

Рекомендации при выборе

Расширительный бачок — один из основных элементов, который влияет на качество, эффективность и безопасность работы отопительной системы. Отношение к нему должно быть самым требовательным. Рассмотрим перечень особенностей, которые помогут ответить на вопрос, как выбрать расширительный бак для системы отопления.

Определяясь с выбором конструкции, нужно учесть такие рекомендации:

  1. Уделить должное внимание месту установки. Это должен быть горизонтальный, прямолинейный участок, расположенный на определенной высоте, чтобы исключить возможность гидроудара.
  2. Большинство современных производителей выпускают продукцию, в паспорте которой указана схема расширительного бака для отопления, укомплектованность предохранительным клапаном. Если такового нет, рекомендовано приобрести его, как отдельную деталь. Когда клапан срабатывает часто, это говорит о недостаточном объеме, не правильно выполненном расчете. Здесь присутствуют два варианта выхода из положения: приобрести дополнительное оборудование, установив его параллельно малогабаритному, старому, или купить расширительный бак для водоснабжения, имеющий большие габариты.
  3. Большинство современных настенных котлов уже имеют бачки, циркуляционные насосы в своей комплектации, что упрощает установку и расчеты.
  4. Специалистами рекомендован минимальный объем расширительной емкости – это около десяти процентов от общего объема всей топочной конструкции. Причем не допустимы отклонения менее указанной цифры.
  5. Чтобы обеспечить надежное функционирование системы, своевременно следить за давлением, необходимо установить манометр.
Уделим внимание качеству

Далее рассмотрим срок службы, на который рассчитан расширительный бак для отопления как выбрать более дешевый вариант, при этом не потерять на качестве. Приобретая продукцию сомнительного производителя, выполненную из ненадежных материалов, не следует рассчитывать на длительный срок эксплуатации. Поэтому лучше отдать предпочтение проверенной продукции. С другой стороны, высокая цена также не дает стопроцентной гарантии качества, некоторые реализаторы специально завышают стоимость.

Конструкции должны быть аккуратными, целостными, любые случайные механические повреждения могут привести к потере герметичности.

Оборудование нужно проверить на наличие дефектов, расширительный бак для системы отопления цена которого явно занижена, говорит о наличии каких-либо изъянов. Не обязательно, что было допущено нарушение во время изготовления продукции, возможно перевозчики выполнили некачественную транспортировку. Качество товара должно подтверждаться документально, здесь можно проверить сертификаты европейского, международного образцов. Помимо этого, изделие должно полностью соответствовать гигиеническим нормам.

Особенности расчета

На то, как работает расширительный бак в системе отопления, оказывает прямое влияние грамотно выполненный расчет. Самый распространенный способ – выполнить замер по данным счетчика, установленного на трубе водопровода. Чтобы обеспечить выполнение данной процедуры, следует контролировать объем наполнение резервуара. Как только происходит избыток жидкости, через верх конструкции начнет поступать вода. Но этот способ актуален для бачков открытого типа.

Также можно применить метод теоретического расчета, учитывая, что на 1 киловатт приходится 15 литров воды. Для начала рассчитывается необходимая мощность прибора, на основании чего выполняются несложные математические вычисления. А именно перемножаются объем воды и максимальное давление, полученное произволение делится на разность максимального давления и давления воздушной камеры (последние три показателя можно узнать из технической документации – паспорта прибора).

Просчитать объем расширительного бака для отопления можно, учитывая размеры и характеристики используемых узлов – это наиболее точный способ, который предполагает учет таких показателей как: величина трубы, теплообменника, количество радиаторов (типа, материала изготовления).

Необходимость технического обслуживания

Чтобы обеспечить максимальный срок полезной эксплуатации, необходимо соблюдать определенные правила, выполнять своевременное техобслуживание. Проводить обязательную проверку на наличие внешних повреждений, к примеру, коррозию, образование вмятин, подтек воды. Эта процедура должна выполняться не реже, чем раз в шесть месяцев. Выявленные повреждения необходимо своевременно устранять. Периодически сверять начальные, расчетные показатели давления. Проверять целостность мембран. Если нет необходимости в применении конструкции – вода сливается, а бак хранится в сухом помещении.

Расширительный бак для отопления открытого типа купить можно в любом специализированном магазине, как и продукцию закрытого типа. Применяя вышеприведенные советы и рекомендации, удастся подобрать наиболее оптимальное решение, удовлетворяющие нужды отопления дома любой квадратуры и этажности, также выполнить самостоятельную установку, руководствуясь инструкцией, а при нехватке времени, монтажные работы можно заказать у профессионалов.

spetsotoplenie.ru

Расширительный бачок для отопления закрытого типа

Монтаж отопительной системы — это ответственное занятие, которое требует не только определенных навыков, но и понимания всех составляющих ее частей. Расширительный бачок для отопления закрытого типа — это компонент, который предупреждает появление избыточного давления в системе. Что он из себя представляет, какие его есть виды и как врезать его в систему, сейчас поведаем.

Расширительный бачок для отопления закрытого типа

Видео: расширительный бак для системы отопления для чего нужен?

Принцип работы

Чтобы понять, как работает это устройство, необходимо вернуться к школьным познаниям в области физики. Этот бак принимает в себя «лишнюю» воду, которая возникает при нагревании в отопительной системе. После того как теплоноситель остынет она направляет это резерв назад в оборот. Термин расширительный в полной мере передает предназначение его. Это можно объяснить так: когда жидкость в системе отопления нагревается, она имеет свойство расширяться и поэтому «лишнему» объему нужно куда-то деваться. И именно расширительный бак с готовностью принимает этот излишек.

Какие бывают типы этого устройства

Так как мы говорим только о системе закрытого типа, то именно о расширительных бачках, которые забирают излишки давления мы и расскажем. В первую очередь хотелось бы заметить, что на магазинных полках можно встретить самые разные размеры и типы. Для отопительной системы можно применять только красные, так как они рассчитаны на высокую температуру. Классифицируются расширительные бачки по типу включенной в их состав мембраны. Она может быть:

Первый тип характеризуется наличием встроенной мембраны, она разделяет бак на 2 части и прижимает к стене давлением закаченного воздуха. Когда вода в системе нагревается, его увеличенные объемы, то есть ее излишки уходят в бак, при этом отодвигается мембрана и сжимает тот воздух, который имеется в другой части мембраны. Когда вода в бачке охладится, она отправляется назад в систему. Этот тип очень надежен, но только при условии, что давление в расширительном бачке отопления закрытого типа будет под контролем, то есть присутствие воздуха в нем.

Фиксированная мембрана в составе бака

Второй тип являет собой резиновую емкость, которая находится в средине бачка. Когда лишняя вода попадает в него, то она скапливается именно в этой резиновой емкости и не контактирует непосредственно с бачком. Она сменная, а значит, при ее повреждении можно легко заменить. Хотя эксперты заметили, что фиксированную мембрану чаще всего изготавливают из более качественных материалов, она реже портится, в то время как качество сменной, вызывает серьезные сомнения. Сменная чаще портиться еще и потому, что присутствует над мерное давление на ее нижнюю часть, таким образом неравномерная нагрузка приводит с разрывам и протеканиям.

Расширительный со съемной мембраной

Имеются отличия по размерам и формам бачков, они соответственно имеют разные объемы, которые прежде чем приобрести, нужно просчитать в соответствии с потребностями вашей системы.

Плоские расширительные баки

Стандартный расширительный бак

Компактные расширительные баки

Расчет расширительного бачка

Прежде чем приобрести расширительный бачок, необходимо узнать, какой именно его объёмы нужен. Можно конечно обратиться в многочисленные специализированные фирмы, которые используя специальные алгоритмы, просчитают необходимый объем. Это не просто калькулятор, а целый алгоритм просчета, который позволит учесть все нюансы. Они могут оказывать влияние на стабильность работы системы. Это конечно очень хорошо. Но и очень дорого.

Можно воспользоваться специальными формулами. Но тут важно внимательно все просчитать, ведь совсем небольшая погрешность сделает неверным конечный результат. Тут учитываются многие факторы, объём системы отопления, вид используемого теплоносителя, показатели по расширению, давление.

Расширительный бачок для отопления закрытого типа, расчет его выглядит так:

V = E * C/(1-Pmin/Pmax)/Кзап

С – это общий объем теплоносителя.

Е – коэффициент, который показывает расширение теплоносителя. При этом важно учесть максимально допустимую температуру в момент работы котла.

Pmin – первичное давление в бачке, оно не должно быть меньше гидростатического показателя системы в общем, именно там, где расположен бачок.

Pmax – это максимальный показатель давления, которое может достигаться в бачке. Тут нужно учесть перепад высоты, который может оказать влияние на давление, а также месторасположение клапана предохранителя.

Кзап – это показатель заполнения бачка. Он выражен в процентах, это соотношение максимального объема жидкости к полному объему бачка.

Когда учитывается размер отопительной системы, то в нее включаются все ее компоненты, то есть трубы, радиаторы, теплый пол, если он есть, котел и другие элементы. Можно ориентироваться на следующие данные:

  • Котельная – 13 л/кВт.
  • Теплый пол или другая греющая поверхность – 17 л/кВт.
  • Отопительная система, среднее значение – 11 л/кВт.
  • Конвектор отопительной системы – 8 л/кВт.
  • Конвектор вентиляционной системы – 10,5 л/кВт.
  • Радиаторы – 15 л/кВт.

Тут не учитываются данные про объем аккумулирующих жидкостей. Еще один вариант, для расчета расширительного бачка отопительной системы закрытого типа– это онлайн калькулятор, в котором нужно указать все те же данные что и в формуле, и тут можно иметь полную уверенность в точности результата, при условии, что все данные указаны правильно.

Калькулятор расчета расширительного бака для системы отопления

Монтаж

Перед монтажом нужно:

  • Просчитать место расположения, так чтобы к нему можно было легко добраться в любой момент.
  • Предусмотреть возможность демонтажа труб подключения.
  • Проверить одинаков ли диаметр соединительного патрубка и трубопровода к которому он будет присоединяться.
  • Выбрать место под установку показателя текущей температуры.
  • Предусмотреть наличие запорной арматуры.

Прежде чем монтировать бак, нужно организовать для него специальное крепление, мощность которого будет соответствовать габаритным размерам и весу бака. Навешивать это устройство нужно в направлении нагревательного узла. Установка должна проводится со стороны где находится насос, и при этом между ним и бачком не должно располагаться других элементов, влияющих на перетекание теплоносителя. Линию питания следует подсоединять к контуру циркуляции.

Схема контура отопления с расширительным баком

Внешний вид системы с расширительным баком

Бачок необходимо после установки закрепить хомутами. Обратите внимание, монтаж его в минусовую температуру недопустим. Вот на что еще нужно обратить внимание:

  1. Воздушный клапан должен размещаться в доступном месте так, чтобы была возможность установки требуемого давления.
  2. Все регулировочные механизмы должны быть доступными.
  3. Трубы не должны оказывать давление на бачок.

Правильное подключение расширительного бака

Выводы

Чтобы грамотно выбрать и установить расширительный бачок, нужно вооружиться практическими знаниями и навыками. Давление в расширительном бачке отопления закрытого типа должно соответствовать объему системы, ведь в противном случае свои функции он исполнять не сможет. Прежде чем монтировать это компонент отопления, нужно освоить теоретический материал и осуществить все подготовительные работы.

Видео-урок по монтажу расширительного бачка

Загрузка...

homemyhome.ru

Расширительный бак Джилекс 12 F (12 литров, плоский)

Артикул: 7712ДЛ
  • Изготовитель: Джилекс

Цена: 2080 руб

Доставка по г. Москве в пределах МКАД: 450 руб

РосТест. Гарантия низкой цены.

Сопутствующие товары

Описание

Расширительный бак Джилекс 12 F (12 литров, плоский) (арт. НС-0086844) предназначен для компенсации расширения температурного расширения теплоносителя и поддержания давления в закрытых системах отопления.

Корпус бака изготовлен из углеродистой стали, покрытой порошковой эмалью красного цвета. Бак имеет плоское исполнение и предназначен для вертикального монтажа. Мембрана выполнена из EPDM и является несменной. Мембрана разделяет бак на две камеры: воздушную (полость между металлическим корпусом и мембраной) и водяную (внутренняя полость самой мембраны). Теплоноситель находится внутри мембраны и не контактирует с металлическими стенками бака. Сбоку мембраного бака расположен резьбовой штуцер размером 3/4" с наружной резьбой, обеспечивающий подключение бака к системе, и воздушный клапан.

В качестве рабочей среды допустимо использовать воду, а также растворы гликолей (до 50%) с температурой от -10°C до +110°C. Рабочее давление не должно превышать 3 бара.

Мембранный бак для систем отопления Джилекс 12 F имеет объём 12 литров. Расширительный бак обладает следующими габаритами: диаметром 32,5 см и высотой 17 см. Весит изделие 4 кг.

Преимущества расширительных баков Джилекс

  • Экономичность, безопасность и надёжность.
  • Российское производство.
  • Теплоноситель не контактирует с воздухом, в результате чего не происходит испарение жидкости, а трубы и радиаторы не окисляются воздухом, что способствует увеличению их срока службы.
  • В закрытых расширительных баках вероятность того, что жидкость выльется за пределы бака, равняется нулю.
  • Отсутствует вероятность появления воздушных пробок, которые в баках открытого типа возникают в результате повышенного давления в верхней точке отопительной системы.
  • Отсутствует необходимость в подпитке отопительной системы теплоносителем, так как эксплуатация мембранных расширительных баков для системы отопления существенно облегчена.

Указания по монтажу и эксплуатации

  • Расширительный бак должен быть установлен в отапливаемом помещении.
  • Расширительный бак должен быть установлен в легкодоступном для обслуживания месте с возможностью доступа к воздушному клапану и запорной арматуре и всестороннего осмотра бака.
  • Подключение расширительного бака должно производиться к системе отопления только после её промывания.
  • Монтаж расширительного бака должен сопровождаться установкой группой безопасности.
  • Не допускайте замерзания воды в расширительном баке.
  • Не допускайте попадания посторонних предметов в расширительный бак.
  • Перед началом отопительного сезона проверяйте давление воздуха, стравив давление в системе.

Пример схемы подключения

Документация

  1. Расширительные баки Джилекс - Технический паспорт изделия и инструкция по эксплуатации (открыть PDF-файл)

Технические характеристики

ПроизводительДжилекс
Модель12 F
АртикулНС-0086844
Типрасширительный бак
Назначениесистемы отопления
Ёмкость12 литров
Рабочая средавода и растворы гликолей до 50%
Рабочее давление3 бара
Исполнениеплоское
Тип мембранынесменная
Цветкрасный
Диапазон рабочих температурот -1°C до +110°C
Тип присоединениярезьбовое
Тип резьбынаружная
Диаметр подключения к системе3/4"
Материал бакауглеродистая сталь
Материал фланцевого соединенияоцинкованная сталь
Материал мембраныEPDM
Диаметр325 мм
Высота170 мм
Вес 4 кг
Температура храненияот -50°C до +50°C
Страна-родина брендаРоссия
Официальная гарантия производителя2 года

Мембранные расширительные баки (экспанзоматы) CIMM Италия для систем отопления

Наименование Артикул Объём, л Подключение, дюйм Макс. рабочее давление, бар Диапазон рабочей температуры, °С Габариты бака, мм Масса бака, кг
Экспанзомат круглый плоский CIMM CP 387/6 7606 6 3/4 наружная резьба 3 от -10°С до +90°С 85/387 4,5
Экспанзомат круглый плоский CIMM CP 387/10 7610 10 3/4 наружная резьба 3 от -10°С до +90°С 124/387 5,1
Экспанзомат круглый плоский CIMM CP 387/18 7618 18 3/4 наружная резьба 3 от -10°С до +90°С 194/387 6,2
Экспанзомат прямоугольный плоский CIMM RP 200/6 9106 6 3/4 наружная резьба 3 от -10°С до +90°С 515/200/100 4,8
Экспанзомат прямоугольный плоский CIMM RP 200/10 9110 10 3/4 наружная резьба 3 от -10°С до +90°С 515/200/128 5,5
Экспанзомат прямоугольный плоский CIMM RP 200/12 9112 12 3/4 наружная резьба 3 от -10°С до +90°С 515/200/146 5,9
Экспанзомат подвесной цилиндрический CIMM ERE 6 820006 6 3/4 наружная резьба 4 от -10°С до +100°С 245/245 2,4
Экспанзомат подвесной цилиндрический CIMM ERE 8 820008 8 3/4 наружная резьба 4 от -10°С до +100°С 245/275 2,7
Экспанзомат подвесной цилиндрический CIMM ERE 10 820010 10 3/4 наружная резьба 4 от -10°С до +100°С 245/325 2,9
Экспанзомат подвесной цилиндрический CIMM ERE 12 820012 12 3/4 наружная резьба 4 от -10°С до +100°С 285/320 3,7
Экспанзомат подвесной цилиндрический CIMM ERE CE 18 820018 18 3/4 наружная резьба 3,5 от -10°С до +100°С 285/385 4,2
Экспанзомат подвесной цилиндрический CIMM ERE CE 24 820024 24 3/4 наружная резьба 3,5 от -10°С до +100°С 325/420 5,8
Экспанзомат на ножках цилиндрический CIMM ERE CE 35 820035 35 3/4 наружная резьба 6 от -10°С до +100°С 380/450 8,9
Экспанзомат на ножках цилиндрический CIMM ERE CE 50 820050 50 3/4 наружная резьба 6 от -10°С до +100°С 380/590 9,5
Экспанзомат на ножках цилиндрический CIMM ERE CE 80 820080 80 3/4 наружная резьба 6 от -10°С до +100°С 460/620 14
Экспанзомат на ножках цилиндрический CIMM ERE CE 100 820100 100 3/4 наружная резьба 6 от -10°С до +100°С 460/810 18,4
Экспанзомат на ножках цилиндрический CIMM ERE CE 200 820200 200 1" наружная резьба 6 от -10°С до +100°С 590/1000 28
Экспанзомат на ножках цилиндрический CIMM ERE CE 300 820300 300 1" наружная резьба 6 от -10°С до +100°С 650/1220 36,6
Экспанзомат на ножках цилиндрический CIMM ERE CE 500 820500 500 1" наружная резьба 6 от -10°С до +100°С 750/1480 46
Экспанзомат на ножках цилиндрический CIMM ERE CE 1000 821000 1000 2 1/2" внутренняя резьба 8 от -10°С до +100°С 800/2130 195

Расширительный бак для системы отопления, давление, принцип работы

В системе отопления очень важным элементом является расширительный бак для отопления. Служит такое устройство для того чтобы принимать излишки теплоносителя в тот момент, когда он расширяется, таким образом предотвращая разрывание трубопровода и кранов.

Расширительный бак для отопления

Принцип функционирования расширительного бака для отопления состоит в следующем: когда температура теплоносителя поднимается на 10 градусов, то объем его увеличивается примерно на 0,3%. Так как жидкость – не сжигается, то появляется излишнее давление, которое нужно компенсировать. Именно для этого и устанавливается расширительный бак.

Виды расширительных баков

В различных системах отопления применяются разные виды расширительных баков. Раньше в системах, не имеющих циркуляционных насосов, использовался открытый расширительный бак для отопления. Но такие баки имели множество недостатков, поэтому в настоящее время их применяют очень редко. Из-за того, что в такой расширительный бачок для отопления попадает воздух, появляется коррозия, а также жидкость испаряется быстрее и ее необходимо постоянно пополнять. Такой бак должен быть поставлен в самой верхней точке системы отопления, а это не всегда можно легко и просто реализовать.

Открытый расширительный бак для отопления

В таких системах отопления, где носитель тепла циркулирует с помощью насоса, ставится закрытый расширительный бак для отопления, расчет здесь делается на то, что это герметичная емкость, которая обладает эластичной мембраной внутри. Мембрана (баллонная или диафрагменная) разделяет бачок на две части. В одну часть закачивается воздух или инертный газ под давлением, а другая часть предназначена для излишков теплоносителя. Мембрана внутри бака – эластичная, поэтому при попадании теплоносителя туда объем воздушной камеры становится меньше, давление в ней растет, таким образом компенсируя высокое давление в отопительной системе. При остывании же совершается обратный процесс.

Устройство закрытых расширительных баков

Закрытый расширительный бачок для отопления плоский бак может быть фланцевым (иметь сменную мембрану) и с несменной мембраной. Второй вид пользуется достаточно большим спросом из-за относительно низкой стоимости. Но фланцевые расширительные баки во многом лучше – давление здесь может быть больше, а если разорвется мембрана, то можно ее заменить.

Фланцевый расширительный бак системы отопления может быть как вертикальным, так и горизонтальным.

Здесь жидкость, когда поступает в бак, не имеет контакта с металлической поверхностью, так как находится внутри мембраны. Если мембрана повреждается, заменить ее можно через фланец.

Вертикальные и горизонтальные фланцевые бачки

Баки, в которых не предусмотрена сменная мембрана, она закрепляется жестко по всему периметру. Диафрагма с самого начала прижата к внутренней поверхности, так как объем расширительного бака для отопления полностью заполнен газом. После этого давление в расширительном баке отопления увеличивается, а жидкость идет вовнутрь. Когда система запускается, давление может резко повыситься, поэтому именно в этот момент мембрана может повредиться.

Рекомендуем к прочтению:

Выбор расширительного бака

Выбор расширительного бака для отопления – это ответственное дело. При этом следует обязательно уделить внимание не только на его типу и размеру, но и на мембране – важны такие показатели: устойчивость к процессу диффузии, диапазон рабочей температуры, долговечность, соответствие санитарным требованиям.

Сегодня на рынке представлен большой спектр, расширительных баков для системы отопления.

Кроме этого, необходимо определить соотношение границ диапазона давления, которое предельно допустимо. Обязательно нужно уточнить перед покупкой бака, соответствует ли он существующим нормам качества и безопасности.

Расчет объема бака

Прежде всего, определим зависимость необходимого объема и параметров, которые на него влияют. При расчетах нужно учитывать, что чем более будет емкость отопительной системы и чем выше максимальная температура носителя тепла в ней, тем бак должен быть больше. Чем выше допустимое давление в расширительном бачке отопления, тем он может быть меньше. Конечно же, методика расчета достаточно сложная, поэтому лучше проконсультироваться со специалистом. Ведь ошибка в выборе расширительного бака может вызвать частое срабатывание клапана предохранения или другие неприятности.

Расчет объема производится по специальной формуле. Здесь основная величина – это суммарный объем теплоносителя, который присутствует в отопительной системе. Вычисляется эта величина с учетом мощности котла, количества и типов отопительных устройств. Приблизительные значения: радиатор – 10.5 л/кВт, система теплый пол – 17 л/кВт, конвектор – 7 л/кВт.

Чтобы произвести более точный расчет такого устройства, как вакуумный расширитель для отопления, применяется формула: Объем бака = (Объем воды системы отопления * Коэффициент расширения теплоносителя) / Эффективность расширительного бака. Коэффициент расширения для воды равняется 4% при ее нагреве до 95 градусов. Для определения эффективности бака применяется еще одна формула: Эффективность бака = (Наибольшее давление в системе – Первоначальное давление в воздушной камере) / (Наибольшее давление в системе + 1).

Коэффициенты полезного объема расширительного бака

Таким образом, вакуумный расширительный бак отопления подбирается с учетом характеристик прочности и температуры, которые не должны быть выше допустимых показателей в месте подключения. Объем бака может либо равняться, либо быть больше того результата, который получился в итоге вычислений.

Установка расширительного бака

Монтаж расширительного бака системы отопления делается в соответствии с проектом и инструкцией. Лучшим вариантом для вас будет, чтобы это осуществил специалист. Если такой возможности нет, то хотя бы проконсультируйтесь с ним. Установка расширительный бак для отопления, если он открытого типа, производится в самой верхней точке системы отопления. Закрытый бак можно ставить практически в любом месте, но не непосредственно после насоса.

Рекомендуем к прочтению:

Один из вариантов установки расширительного бачка в систему отопления

Необходимо особое внимание уделить такому вопросу, как крепление расширительного бака отопления, так как масса бака, который заполнен водой, существенно увеличивается. Также важный момент – это возможность и удобство обслуживание бака, свободный доступ к нему.

Обслуживание расширительного бака

Нельзя преуменьшать роль такого устройства, как расширительный бачок системы отопления инструкция этого прибора предоставляет перечень правил его обслуживания. К ним относят:

  • Один раз в полгода необходимо проверять бак на внешние повреждения – коррозию, вмятины, подтеки. Если вдруг такие повреждения найдены, то обязательно нужно устранить их причину.
  • Один раз в полгода нужно проверять начальное давление газового пространства на соответствие расчетному показателю.
  • Один раз в полгода проверяется целостность мембраны. В случае обнаружения ее нарушения нужно заменить ее (если такая возможность предусмотрена).
  • Если бак не будет использоваться долгое время, то нужно держать его в сухом месте, слив из него воду.

Далее о том, как проверить расширительный бак отопления – его начальное давление газового пространства. Для этого следует отключить бак от отопительной системы, дренировать с него воду, к ниппелю газовой полости подключить манометр. Если давление ниже, чем то, которое было установлено тогда же, когда происходила настройка расширительного бака для отопления – через этот же ниппель бак нужно накачать компрессором.

Показания манометров при правильной работе расширительного бака

Проверка целостности мембраны – это тоже важный момент. Если вдруг во время проверки давления газового пространства после того, как вы дренировали воду, через дренажный кран идет воздух, а давление в газовой полости уменьшилось до атмосферного – то мембрана пробита.

Чтобы заменить мембрану, нужно пройти несколько этапов. Первым делом, бак отсоединяется от отопительной системы, затем его нужно дренировать. Далее давление газовой полости сбрасывается через ниппель. Фланец мембраны демонтируется. Находится он в области патрубка для соединения с трубами. Мембрана, входящая в устройство расширительного бака для отопления, извлекается из отверстия внизу корпуса.

Затем нужно проверить внутреннюю часть корпуса, чтобы там не было загрязнений и коррозии, если они есть – нужно их удалить и промыть водой, после чего высушить. Чтобы убрать коррозию, нельзя использовать средства, включающие масла! Держатель мембраны вставляется в отверстие вверху мембраны. Болт вворачивается в держатель мембраны, она ставится в корпус, а держатель отводится в отверстие в дно корпуса. Затем держатель фиксируется гайкой. После этого на корпус ставится фланец мембраны.

Расширительный бак: расчёт, выбор, установка

Расширительный бак защищает систему отопления от поломки при увеличении объема теплоносителя. Статья поможет рассчитать, выбрать и правильно установить бак.

Владимир Равилов   ⌚ 12-20-2020

Плоский расширительный бак для отопления, объемом 8 литровПлоский расширительный бак для отопления, объемом 8 литров

Расширительный бак — неотъемлемая часть любой системы отопления потому, что теплоноситель при нагревании увеличивается в объеме, вода и отопительный антифриз в том числе. Расширительный бак принимает на себя увеличивающийся объем жидкости, предохраняя систему отопления от разрушения.

Расширительные баки бывают открытые и мембранные (закрытые). Открытый расширительный бак принято включать в схему классической системы отопления там, где теплоноситель циркулирует по трубам за счет естественной циркуляции. В этом случае расширительный бак устанавливают в самой верхней точке дома, желательно на чердаке. В открытый расширительный бак наливают воду при заполнении системы отопления теплоносителем, в него же заводят воздушник.

Открытый расширительный бак для классической системы отопления

Закрытые, мембранные баки применяются в закрытых системах отопления, которые все время, за исключение ремонта, находятся под избыточным давлением около 1 кгс/см2. В этом случае мембранный расширительный бак не только принимает на себя расширяющийся теплоноситель, но и поддерживают давление на постоянном уровне, даже если котел не работает и циркуляции теплоносителя в системе нет. Через мембранный бак не наполняют систему отопления, как в случае с открытым расширительным баком, который служит своеобразной воронкой.

В закрытых системах циркуляция теплоносителя осуществляется за счет циркуляционного насоса, который все чаще встраивается прямо в котел. Не обошла эта участь и расширительные баки — мембранные баки давно стали неотъемлемой частью настенных котлов. Конечно, объем расширительных баков в котлах невелик, порядка 4-8 литров, но для простых систем отопления с малым объемом теплоносителя этого достаточно.

Вообще, перед покупкой мембранного расширительного бака или изготовлением емкости открытого расширительного бака надо сделать расчёт объема бака, чтобы он смог вместить весь объем расширяющейся жидкости.

Мембранный расширительный бак (экспанзомат)

По сути, мембранный бак представляет собой гидроаккумулятор с прочной мембраной, которая способна выдерживать горячую воду без повреждения.

Расширительный бак, экспанзомат, в разрезе. Фото: Day & Nite Plumbing & HeatingРасширительные баки Джилекс различных моделей в разрезе. Иллюстрация: ИЭ 1.1/2017ЛМ

Мембрана делит бак на два отсека: воздушный и водяной. В воздушный отсек компрессором или автомобильным насосом накачивается воздух под давлением 1-1,5 кгс/см2, точное давление указано на наклейке, наклеенной на бак или в паспорте экспанзомата. Воздух под давлением выполняет роль пружины, сжимаясь при увеличении объема жидкости в баке.

Срок службы расширительного бака зависит от правильности установки и качества оборудования, в среднем составляет 5-8 лет. Продлить срок службы экспанзомата можно установив бак на обратной линии, перед циркуляционным насосом.

Выбор расширительного бака зависит от ассортимента отопительного оборудования в магазинах вашего региона, поэтому ориентируйтесь на отзывы касательно имеющихся в продаже моделей.

Расчёт расширительного бака для отопления

Выбирая расширительный бак надо знать его объем. Объем можно определить по формулам, а можно воспользоваться таблицей и подобрать бак для вашей системы отопления, если известна ёмкость системы отопления, объем теплоносителя во всех без исключения трубопроводах, радиаторах, котле и др.

Объем расширительного бака должен соответствовать расчетам, либо быть немного больше расчетной величины

В любом случае, рекомендуется покупать бак с запасом 10-15% по объему. Как говорится лишний объем не помешает, особенно если в качестве теплоносителя используется отопительный антифриз, а не вода.

Таблица. Расчет емкости расширительного бака для системы отопления, в зависимости от объема теплоносителя.
Объем теплоносителя в системе отопления, литров Емкость расширительного бака, литров
15-20 1
25-30 2
35-45 3
50-55 4
60-65 5
70-80 6
85-90 7
95-100 8
105-110 9
120 10
Примечание: расчёт верен, если в качестве теплоносителя используется вода, начальное давление в системе отопления — 1 кгс/см2, максимальное давление — 3 кгс/см2. Точный расчет объема расширительного бака можно сделать на сайте ГК Климатик.

Где и как установить расширительный бак

Мембранные расширительные баки рекомендуется устанавливать на обратной линии системы отопления, недалеко от котла, перед циркуляционным насосом, водяным патрубком вверх (горизонтальные баки: влево или вправо).

Рекомендуемый производителем способ установки мембранного расширительного бака Джилекс: 1-воздухоотводчик; 2-предохранительный клапан; 3-манометр; 4-корпус группы безопасности; 5-расширительный бак; 6-отопительный котел; 7-радиаторы отопления; 8-циркуляционный насос. Иллюстрация: ИЭ 1.1/2017ЛММембранный расширительный бак установлен правильно. Фото: Википедия

Не рекомендуется устанавливать экспанзоматы водяным патрубком вниз — это будет способствовать скоплению воздуха в баке, который будет невозможно удалить из системы. Также не рекомендуется устанавливать бак на напорной линии системы отопления, чтобы продлить срок службы мембраны.

Открытые расширительные баки по традиции монтируются в самом высоком месте дома так, чтобы труба, идущая от бака, входила в обратную линию системы отопления недалеко от входа в котел. Также требуется обеспечить удобство наполнения системы водой и контроль уровня воды в баке без дополнительных ухищрений.

Источники:

  1. Расчет мембранных расширительных баков Reflex - www.climatik.su

вакуумный, открытый или плоский, как подобрать и установить

Всем, кто учил в школе физику, прекрасно известно, что вода имеет одно весьма необычное свойство – при определенных условиях она может расширяться. Расширительный бак для отопления – это специальная емкость, основная задача которой сводится к поглощению избыточного объема накапливающейся жидкости. Вот зачем нужен экспансомат.

Отопительные системы обладают собственным уровнем вместимости. Учитывая тот факт, что данная система является замкнутой, появление дополнительного объема воды становится причиной повышенного гидравлического давления. Бездействие в таком случае может привести к непоправимым последствиям, вплоть до выхода приборов из строя.

Для предотвращения такого развития событий и используются расширительные баки для систем отопления. Подбор бака необходимого типоразмера осуществляется специалистами проектно-монтажных организаций в зависимости от типа отопления и количества циркулирующего в нем теплоносителя.

Задачи, функции и принцип работы

Чтобы понять необходимость установки подобных агрегатов, необходимо рассмотреть те функции, которые выполняют указанные экспансоматы. Повышение температуры внутри котла на каждые 10 градусов Цельсия приводит к увеличению объема нагревающейся жидкости приблизительно на 0,3%.

Простейшие математические подсчеты дают понять, что доведение жидкости-теплоносителя до температуры кипения (100 градусов) приведет к увеличению общего объема воды приблизительно на 3%. Это достаточно существенный объем, который может серьезно повлиять на функционирование всей системы в целом. Поэтому и используют специальное устройство, призванное компенсировать температурное расширение жидкости.

Устройство и принцип работы экспансомата.

Таким образом, расширительный бак для отопления выполняет сразу несколько важных функций:

  • удаление лишних объемов воды в водосток при достижении определенного уровня наполняемости;
  • пополнение объемов воды при ее утечке либо при падении температуры;
  • сохранение необходимого уровня гидростатического давления посредством добавления или удаления соответствующих объемов теплоносителя;
  • сбор воздуха и паров воды, которые выделяются в котле при повышении температуры жидкости.

В любой отопительной системе, которая в качестве жидкости-теплоносителя использует обычную воду, постоянно присутствует определенный процент воздуха. Как заявляют специалисты, в 1л трубопроводной воды содержится 40 мг воздуха, который находится в растворенном состоянии.

Однако при увеличении температуры растворимость его несколько ухудшается, что приводит к выделению порядка 90% в виде воздушных пузырьков. Бачки открытого типа позволяют вывести излишки воздуха в атмосферу.

Недостатки

При всем многообразии выполняемых функций, расширительный бак для отопления обладает некоторыми отрицательными качествами:

  • большие размеры, что может затруднить их расположение в помещении;
  • уменьшение стойкости различных приборов, труб и радиаторов к коррозии;
  • стенки данного отопительного оборудования в определенных количествах расходуют тепло.

В зависимости от конструктивных особенностей расширительные баки подразделяются на две основные группы: открытые и закрытые. Как подобрать тот, который подходит вам, рассмотрим дальше.

Открытые

Относящиеся к первой группе, чаще всего монтируются на чердаках, то есть над верхней точкой системы отопления. Открытый расширительный бак представляет собой прямоугольную или цилиндрическую емкость, для производства которой применяется листовая сталь. После их установки необходимо произвести теплоизоляцию. Перед включением не требуется настройка.

Пример: для отвода жидкости служит циркуляционная труба. К раковине примыкает контрольная труба, на которой установлен запорный кран для регулирования уровня воды в емкости. Нельзя не отметить расширительную трубу, посредством которой жидкость поступает непосредственно в бак. Все эти и другие трубы присоединяются при помощи специальных патрубков.

Открытые экспансоматы имеют определенные отрицательные качества.

К примеру, владельцам данной вспомогательной системы постоянно придется восполнять объем жидкость, поскольку она обладает повышенной испаряемостью.

Перед тем как проверить уровень теплоносителя, необходимо поднять защитную крышку открытого бака. Кроме этого, потребуются дополнительные денежные затраты на его установку, так как монтировать бак придется в верхней части отопительной системы.

Также необходимо предварительно утеплить то место, где будет произведена установка. По причине того, что открытый расширитель функционирует при пониженном давлении, управлять такой системой несколько затруднительно.

И последнее – в экспансомат, имеющий вышеописанное устройство, поступает воздух, что приводит к повышенному уровню коррозии основных элементов.

Закрытые

Переходим к закрытым экспансоматам. Закрытый бак представляет собой специальную емкость, изготовленную из металла, овальной или шарообразной формы. Особенность данного оборудования заключается в том, что внутри он разделен на две камеры – воздушную и жидкостную – при помощи герметичной мембраны. Именно по этой причине такие экспансоматы называются мембранными.

Принцип работы у бака такой: воздушный отсек оборудован клапаном, задача которого заключается в спускании воздуха при существенном увеличении уровня давления. Благодаря этому теплоноситель способен заполнять внутренний объем камеры. При увеличении давления воды мембрана, произведенная из термостойкой резины, прогибается и освобождает воздух из отсека.

После того как давление полностью нормализуется, мембрана приходит в начальное положение, позволяя воздуху вновь поступать в бак для отопления.

Стоит отметить, что расширительные баки мембранного типа выпускаются в различных конфигурациях. В некоторых случаях бачок имеет одну из камер, заполненную азотом под большим давлением, другой же отсек предназначен для заполнения водой или другим теплоносителем. Особенность такой системы – жидкостная камера соединена с системой отопления.

После этого давление в каждом из отсеков стремится к установлению на первоначальном уровне. Настройка расширительного бака закрытого типа осуществляется в заводских условиях, поэтому приобретая данную продукцию, покупатель получает изделие полностью готовое к работе.

Монтаж и размещение также просты, но может возникнуть проблема с отсутствием свободного пространства, поэтому при недостатке свободного места можно использовать плоский бачок, габариты которого оптимизированы для установки в небольших помещениях.

В зависимости от вида мембраны выделяют два основных типа закрытых баков.

Экспансоматы с диафрагменной несменной мембраной

Для создания углеродистого корпуса данного агрегата применяется метод глубокой холодной штамповки. По периметру отсеков прочно закрепляется мембрана. Внутренняя поверхность корпуса покрыта эпоксидными влагостойкими красками, которые защищают поверхность от вредного воздействия воды.

Для покрытия внешней части корпуса применяется эмаль. В начальной стадии вакуумный бак на 100% заполняется воздухом, который под высоким давлением прижимает мембрану к внутренней поверхности.

По мере того как температура внутри бака возрастает, начинает увеличиваться давление и поступать теплоноситель, который отжимает мембрану в обратную сторону. В это же время воздух, находящийся во втором отсеке, начинает сжиматься.

Фланцевый со сменной мембраной

Такие устройства изготавливаются как в горизонтальном, так и вертикальном исполнении. К числу ключевых конструктивных особенностей модели можно отнести то, что теплоноситель не соприкасается с металлической частью расширительного бака, поскольку полностью расположен внутри мембраны.

Как следствие, использовать специальное покрытие для защиты его поверхности от воздействия жидкости не потребуется. Кроме этого, имеется возможность при необходимости проводить замену мембраны.

Зачастую закрытые устройства монтируются неподалеку от котлов. В систему отопления можно установить второй расширительный бак, поставив его рядом с бойлером, если схема также поддерживает аппарат горячего водоснабжения.

Основные преимущества закрытых экспансоматов

В зависимости от мощности котла, а также от объема используемой жидкости объем мембранного бака для отопления немного отличается.
Такое оборудование рекомендуется устанавливать в загородных домах, поскольку они обладают многочисленными положительными качествами, если сравнивать их с открытыми баками.

Теплоноситель не контактирует с воздухом, в результате чего не происходит испарение жидкости, по этой же причине трубы и радиаторы не окисляются воздухом, что способствует увеличению их срока службы.

В закрытых баках вероятность того, что жидкость выльется за пределы, равняется нулю, поэтому можно не переживать за отделку стен и полов. Установка может осуществляться в любом месте коттеджа, отсутствует вероятность появления воздушных пробок, которые в открытых устройствах возникают в результате повышенного давления в верхней точке отопительной системы.

Также отсутствует необходимость в подпитке отопительной системы теплоносителем. Вывод – эксплуатировать мембранный расширительный бак очень легко.

Закрытые баки – это экономичность, безопасность и надежность.

Установка

Монтаж расширительного бака осуществляется на любом участке отопительной системы, но предпочтительной является его установка перед насосом принудительной циркуляции. Монтаж может быть выполнен как с верхним, так и с нижним подключением.

Рекомендуется использовать именно верхний подвод, так как данная схема позволяет не допустить скапливания внутри бака пузырьков воздуха.

Если в процессе работы окажется, что проектировщик допустил ошибку и принятого объема бака недостаточно для компенсации теплового расширения жидкости, вместо замены экспансомата на более объемный осуществляется монтаж второго бака меньших размеров.

В случае установки в системе отопительного котла со встроенным расширителем монтаж отдельного бака может не потребоваться. Также при рассмотрении различных вариантов установки следует помнить, что для снижения теплопотерь лучше выбирать то крепление, при котором подводящая магистраль будет иметь наименьшую длину.

Расширительный бак для отопления. Особенности выбора

Чтобы продлить срок службы отопительного оборудования и возместить термическое расширение теплоносителя в системе отопления устанавливают расширительный бак. Какой расширительный бак для отопления выбрать рассмотрим в данной статье.

Оглавление:

  1. Особенности и функции расширительного бака для отопления
  2. Разновидности расширительных баков для отопления
  3. Подбор расширительного бака для отопления
  4. Рекомендации по подбору расширительного бака
  5. Производители расширительных баков для отопления

Особенности и функции расширительного бака для отопления

С увеличением температуры в системе отопления на 15 градусов, благодаря тепловому расширению, объем теплоносителя увеличивается на половину процента. Расширительный бак возмещает это расширение, избыток теплоносительной жидкости попадает в емкость бака. При остывании теплоносителя механизм расширительного бака выталкивает недостающую жидкость назад в систему.

Если случится небольшая утечка воды, чтобы не было понижения уровня давления в системе расширительный бак выталкивает теплоноситель, тем самым возмещая утраты.

Если в закрытой системе отопления, расширительный бак отсутствует - расширение теплоносителя приводит к повышению давления, быстрому износу комплектующих отопительной системы или к поломке и разрыву труб и кранов.

Сфера использования расширительного бака для отопления:

  • система обогрева, работающая на тепловых насосах и солнечных коллекторах;
  • система отопления автономного типа;
  • независимая система отопления, которая подключена к ЦО;
  • система замкнутого контура.

Преимущества установки расширительного бака для отопления:

  • отсутствие загрязнения воды;
  • невысокая стоимость;
  • обеспечение безопасности и надежности;
  • отсутствие теплопотерь;
  • минимальное количество воздуха в системе;

  • регулировка давления;
  • использование расширительного бака не зависит от типа и качества теплоносителя;
  • повышение срока эксплуатации радиаторов, труб, кранов и котла.

Разновидности расширительных баков для отопления

Фото расширительный бак для отопления:



В зависимости от принципа работы выделяют:

  • расширительные емкости для отопления открытого типа;
  • закрытые расширительные баки отопления.

Расширительные емкости открытого типа менее популярны. Такие устройства устанавливают в системах, где циркуляция воды происходит самовольно без применения насоса. Открытый расширительный бак для отопления содержит крышку, которая легко открывается, при необходимости подлива воды. Недостатком расширительной емкости для отопления открытого типа есть связь теплоносителя с кислородом, что приводит к образованию коррозии в системе отопления. При отсутствии герметичности в открытом баке отопления вода быстрее испаряется из системы, и следует ее постоянно подливать. Установку открытого расширительного бака следует проводить в самой высокой точке отопительной системы, а эта процедура не всегда доступная.

Закрытый или мембранный расширительный бак системы отопления устанавливают в системе, где перемещение теплоносителя обеспечивается насосом. Расширительная емкость закрытого типа изготавливается в виде стального резервуара без крышки, который имеет внутреннюю перегородку в виде резиновой мембраны. Одна половина служит для заполнения теплоносителем, а во второй находится воздух или азот. Расширительный бак покрывают краской порошкового типа, чтобы при высокой температуре теплоносителя избежать механических повреждений стенок сосуда. Одной стороной, мембранный расширительный бак крепится к системе отопления при помощи штуцера или фланца, а другая сторона, служит для закачки воздуха. Давление в расширительном баке отопления позволяет автоматически регулировать подачу теплоносителя в систему или обратно в сосуд.

Закрытые расширительные баки разделяют на:

  • сменные,
  • несменные.

Расширительные баки сменного типа стоят дороже, но имеют ряд преимуществ:

  • возможность замены мембраны при повреждении или разрыве;
  • экономия на трубах, так как нет необходимости устанавливать закрытый расширительный бак в верхней точке системы отопления;
  • обеспечение минимальных теплопотерь;
  • так как теплоноситель не контактирует с кислородом трубы и вся система защищена от образования ржавчины;
  • вертикальное или горизонтальное расположение мембраны;
  • исключение связи с металлической внутренней стенкой бака;
  • легкая замена мембраны осуществляется через фланец расширительного бака.

Несменные расширительные баки хотя имеют более низкую стоимость и не допускают замены мембраны. Мембрана в расширительном баке несменного типа располагается плотно и жестко прижимается к внутренней поверхности стенки бака. Повреждение мембраны происходит лишь в случае неправильного запуска системы отопления, когда давление поднимается быстро и превышает предельно допустимую норму.

В зависимости от типа мембраны выделяют расширительные баки с:

  • балонной мембраной,
  • диафрагменной мембраной.

Расширительный бак с балонной мембраной более надежный и имеет больший объем. Теплоноситель не контактирует со стенками бака, что предотвращает образование коррозии.

Плоский расширительный бак для отопления оснащен разделительной перегородкой в виде диафрагмы, которую в случае повреждения невозможно заменить.

Подбор расширительного бака для отопления

Размер емкости расширительного бака для отопления зависит от таких факторов:

  • тип и вместительность всей отопительной системы;
  • предельное значение рабочей температуры теплоносителя;
  • предельное давление;
  • высота, на которой устанавливают расширительный бак.

Для определения приблизительного объема расширительной емкости, нужно узнать общий объем всей отопительной системы: трубопровода, приборов отопления и отопительного котла. От этого объема следует высчитать 10 %. Например, если общий суммарный объем системы обогрева составляет 600 л, то следует выбрать расширительный бак вместительностью в 60 л.

3 % объема расширительного бака для отопления приходится на резервный запас теплоносителя, для возмещения возможных утечек.

Точный расчет расширительного бака для отопления производится с помощью специалистов или специальных онлайн калькуляторов.

Советы по правильному подбору расширительного бака:

1. После проведения расчетов, следует позаботиться о том, чтобы скачки напора в системе отопления не превышали максимальных единиц, которые указаны в техническом паспорте устройства.

2. Расчет, в результате которого будет выявлен объем расширительной емкости, лучше увеличить на пару единиц. Расширительный бак большего объема не принесет никаких негативных последствий, а меньшая расширительная емкость способна отрицательно повлиять на работу системы.

3. Перед монтажом расширительного бака, узнайте параметры прибора, чтобы избежать проблем с транспортировкой бака в помещение.

4. Если в качестве теплоносителя выступают гликолевые смеси, следует увеличить предварительный расчет расширительного бака в половину.

5. При частом срабатывании предохранительного клапана установка и подбор расширительной емкости произведены неверно.

Рекомендации по подбору расширительного бака

1. Лучше отдать предпочтение мембранной или закрытой расширительной емкости. Хотя такой бак стоит дороже, система отопления, в которой установлен расширительный бак закрытого типа прослужит дольше, благодаря отсутствию контакта между теплоносителем и кислородом.

2. Обратите внимание на материал резиновой перегородки закрытого расширительного бака. Производители используют для этих целей резину из натурального бутилкаучука или EPDM.

3. Если расширительная емкость будет использоваться совместно с системой центрального отопления, резина для мембраны должна обладать прочностью и стойкостью к высоким температурам. Так как центральное отопление не предполагает больших скачков давления, но температура теплоносителя бывает достаточно высокой.

4. Бак с высокой эластичностью мембраны подойдет для частной системы отопления, так как высокие перепады давления характерны для данного типа системы отопления.

5. Для применения расширительного бака не только в системе отопления, но и в системе водоснабжения резина для мембраны должна быть пищевой, чтобы не понижать качественные характеристики воды.

6. При выборе между заменяемой и незаменяемой мембраной лучше отдать предпочтение первому варианту. Так как при поражении незаменяемой мембраны нужно менять расширительный бак полностью.

7. Перед покупкой расширительного бака, изучите технические характеристики прибора, потребуйте сертификаты качества покупаемой продукции.

8. Обязательно следует оформить гарантийный талон.

9. Главными условиями правильного выбора расширительного бака является стойкость перед диффузией, перепадами температур и давления, долговечность, согласованность с санитарно-гигиеническими нормами, использование качественных материалов при изготовлении.

Производители расширительных баков для отопления

1. Расширительный бак для отопления Wester (Великобритания)

Особенности:

  • изготовлены из высококачественной стали;
  • отлично справляются с возмещением расширения теплоносителя;
  • мембрана изготовлена из EPDM;
  • наличие сертификата качества;
  • баки оснащены сменными мембранами;
  • отсутствие контакта воды с воздухом;
  • расширительные баки компании Wester представлены в объемах от 8 до 2000 л.

Расширительный бак системы отопления цена: от 18 $ за расширительный бак объемом 8 л, до 3600 $ за расширительный бак объем, которого составляет 2000 л.

2. Расширительный бак Zilmet (Италия)

Особенности:

  • предназначены для установки в индивидуальной системе отопления;
  • углеродная сталь - основа для металлического корпуса расширительного бака Zilmet;
  • наличие пневмоклапана внутри расширительного бака;
  • минимальный объем бака составляет 4 л, а максимальный 1000 л;
  • цветовая гамма: красная;
  • рабочая температура от 0 до +98 °C;
  • компания производит расширительные баки для отопительной системы и для системы водообеспечения;
  • расширительные емкости для отопления выпускаются в двух сериях: Cal PRO - расширительные емкости для отопительной системы, ОЕМ PRO - плоские расширительные емкости для котлов;
  • цена: от 30 до 2600 $.

3. Расширительный бак системы отопления Reflex (Германия)

Особенности:

  • высокий уровень гидравлической устойчивости;
  • отсутствие воздуха в системе отопления;
  • защита от перепадов давления;
  • разнообразие расширительных баков.

Разновидности расширительных баков Рефлекс:

  • серия N, NG - представляет расширительные емкости с незаменимыми мембранами и покрытием из полимеров. Предельная рабочая температура составляет 70 °C. Объем бака варьируется от 8 до 1000 л;
  • серия S представляет белые и красные расширительные баки для использования в системе отопления и водообеспечения. Предельная температура 70 °C. Минимальный объем 8 л, максимальный - 600 л;
  • серия G представляет расширительные баки только в красном цвете, которые имеют заменяемую мембрану и пневмоманометр.

Цена: от 20 до 4000 $.

4. Бак расширительный для отопления Cimm (Италия)

Особенности:

  • для системы отопления выпускают расширительные баки несменного типа;
  • для изготовления мембран расширительных баков, предназначенных для установки в системе водообеспечения;
  • минимальный объем расширительных баков 6 л, а максимальный - 1000 л.

Разновидности:

  • Серия СР представляет плоские расширительные баки объёмом от 6 до 18 л, предельная рабочая температура +90 °C;
  • Серия ERE представляет мембранные балонные расширительные баки, которые выдерживают температуру +100 °C.

5. Расширительные баки Gilex (Россия)

Особенности:

  • назначение: отвод дополнительного объема теплоносителя;
  • разновидности: расширительные баки открытого и закрытого типа;
  • объем от 6 до 300 л;
  • модели с объемом более 12 л выдерживают давление в 6 атмосфер.

6. Расширительный бак Flexcon (Нидерланды)

Особенности:

  • разнообразие расширительных баков, согласно типу давления в системе: расширительные баки для высокого, среднего и низкого давления;
  • надежная мембрана, которая покрывает стенки бака;
  • специальное зажимное кольцо способно удерживать давления, не допуская снижения уровня воды;
  • минимальное попадание воздуха в систему;
  • отсутствие испарения воды;
  • применение в системах отопления с этиленгликолевыми смесями;
  • применение: закрытые системы обогрева, кондиционные системы;
  • рабочая температура от -10 до 120 °C;
  • объем от 6 до 12000 л.

Разновидности:

  • модели серии С предназначены для систем обогрева с низким давлением до 3 бар, предельная температура для нормальной работы устройства +70 °C;
  • серия СЕ предназначена для системы обогрева со средним уровнем давления, предельное давление 6 бар;
  • серия СЕ для высокого давления представляет расширительные баки, которые выдерживают давление до 10 бар;
  • серия PRO, M представлена разборными расширительными баками для обогрева вертикального или горизонтального исполнения, с предельным объемом наполнения в 62 % и рабочей температурой 70 °C.



PEX, Сантехника, отопление, оборудование для отопления, вентиляции и кондиционирования воздуха

Как правильно определить размер и выбрать расширительный бак

При нагревании вода расширяется и увеличивается в объеме. Поскольку вода считается несжимаемой, в системе с замкнутым контуром это тепловое расширение оказывает невероятное давление на трубопроводы и компоненты всей системы. Если не устранить проблему, давление воды может вызвать утечки и даже полный разрыв трубопровода. Расширительные баки обеспечивают дополнительное пространство для расширенной воды и снижают давление в системе.Помимо этого, отсутствие расширительного бака позволит давлению открыть ваш предохранительный клапан, что приведет к потере энергии, сокращению срока службы системы и общей потенциальной угрозе безопасности.

Расширительный бак - это просто емкость с воздухом, отделенная от воды диафрагмой.

Когда система отопления заполнена холодной водой, давление предварительной зарядки расширительного бака равно давлению наполнения, что приводит к тому, что диафрагма расширительного бака полностью прилегает к резервуару.Когда температура воды в системе увеличивается, расширяющаяся вода поглощается расширительным баком. После того, как температура воды достигает максимума и начинает снижаться, диафрагма возвращает охлажденную воду обратно в систему.

Типы расширительных баков

Доступно несколько типов расширительных баков в зависимости от потребностей вашей системы. В системах бытового горячего водоснабжения используются расширительные баки Amtrol Therm-X-Trol. Для систем лучистого и водяного отопления следует использовать Extrol от Amtrol, Radiant Extrol или расширительный бак Fill-Trol.

Выбор размера расширительного бака

Перед покупкой расширительного бачка вы должны выяснить, какого размера расширительный бачок потребуется вашей системе. Решение будет основано на двух факторах. Первый - это вместимость вашего водонагревателя или бойлера в галлонах. Эта информация будет на заводской этикетке вашего водонагревателя или бойлера. Второй - давление воды в вашей трубопроводной системе. Для сантехники эту информацию можно получить, прикрепив небольшой датчик к любому крану или позвонив в местную компанию по водоснабжению.Для систем водяного и лучистого отопления давление в системе обычно не превышает 30 фунтов на квадратный дюйм.

Если приобретаемый вами расширительный бак меньше, чем требуется для вашей системы, избыточное давление расширяющейся горячей воды вызовет сброс предохранительного клапана. С другой стороны, нет проблем с расширительным бачком большего размера, чем требуется вашей системе. Фактически, если вы не уверены, что ваш расширительный бак сможет безопасно разместить вашу систему, обычно выбирают расширительный бак, который на один размер больше требуемого.Как правило, при работе с расширительными бачками лучше увеличить размер, чем уменьшить.

Сантехника

Therm-X-Trol

Расширительные баки Therm-X-Trol изготовлены из цветных металлов, что делает их пригодными для систем горячего водоснабжения.

Характеристики расширительных баков Therm-X-Trol
  • Обеспечивает водонагреватель и арматуру

  • Устраняет потери воды и энергии

  • Гарантирует, что предохранительные клапаны не открываются

  • Снижает опасное повышение давления


Таблицы размеров
Жилые приложения (до 150 * F)

Коммерческие приложения (до 180 * F)

Применение в системах водяного отопления

Extrol и Fill-Trol

Расширительные баки

Extrol используются гораздо чаще, чем расширительные баки Fill-Trol.Фактически, единственная разница между ними заключается в том, что расширительные баки Fill-Trol оснащены специально разработанным заправочным клапаном, снижающим давление. Для расширительных баков Extrol требуется отдельный заправочный клапан.

Размеры резервуаров Extrol и Fill-Trol

учитывают дополнительный фактор. Скорее всего, на вашем котле будет напечатана информация о производительности в БТЕ / час. Модели Extrol и Fill-Trol имеют одинаковые размеры и сопоставимые размеры.

Характеристики расширительного бака Extrol
  • Обеспечивает постоянное отделение воды в системе от воздуха
  • Регулирует и нормализует давление воды в системе
  • Использует диафрагму из бутила / EPDM для гораздо лучшего удержания воздуха, чем натуральный каучук.
  • Простая установка

Характеристики расширительного бака Fill-Trol

  • Не требует отдельного автоматического клапана наполнения
  • Те же характеристики и модель, что и обычный расширительный бак Extrol

Таблица размеров

Применение лучистого отопления

Радиант Extrol

Расширительные баки

Radiant Extrol предназначены для работы в системах лучистого отопления как с открытым, так и с закрытым контуром, а также подходят для таяния снега.

При выборе расширительных баков Radiant Extrol еще одним фактором, который следует учитывать при их выборе, являются размер и длина используемых вами трубок.

Характеристики расширительных баков Radiant Extrol
  • Специально разработан для высокоэффективных излучающих систем
  • Подходит для барьерных и небарьерных систем PEX
  • Подходит для использования с гликолем
  • Соединение из цветных металлов, устойчивое к коррозии.

Таблица размеров


Установка безбакового водонагревателя, требующая расширительных баков - Home Inspection Insider

Популярность безрезервуарных водонагревателей растет по целому ряду причин, включая горячую воду по требованию и их компактный дизайн.Однако, хотя многие водонагреватели в виде резервуаров имеют резервуары для теплового расширения, вы можете спросить себя: «Требуется ли расширительный резервуар для безбаквального водонагревателя?»

Требуется ли для безбаквального водонагревателя расширительный резервуар? № № В соответствии с разделом 608.3 Международного сантехнического кодекса (IPC) 2018, безбаквальные водонагреватели не требуют расширительного бака, если не используется устройство для хранения воды. Однако есть несколько исключений. Если водонагреватель без резервуара используется вместе с водонагревателем резервуара или системой рециркуляции, которая использует резервуар для хранения в замкнутой водопроводной системе, расширительный резервуар необходим для контроля теплового расширения.Это не относится непосредственно к большинству домовладельцев, у которых есть система безбаквального нагревателя воды.

Вам нужен лицензированный сантехник? Мы можем помочь!
Получите бесплатную оценку от лучших, проверенных и лицензированных сантехников в вашем районе!

Бак теплового расширения - это предохранительное устройство, используемое с водонагревателями для снижения риска повреждения водопроводной системы давлением.

Иногда требуется расширительный бак, а иногда нет! Для большинства систем водонагревателя теперь требуются расширительные баки, чтобы контролировать давление внутри водонагревателя, особенно в городских водопроводных системах.Если в доме закрыт водопровод, то есть имеется обратный клапан или предохранитель обратного потока, который запрещает выпуск воды под давлением обратно в водопровод.

Давление воды в водопроводной системе создается за счет нагрева воды. Когда вода нагревается в резервуаре для хранения, вода превращается в пар, что увеличивает давление в водопроводных трубах. Без места для сброса давления во время теплового расширения ваш водонагреватель в виде резервуара может взорваться.

Расширительные баки и безбаковые водонагреватели

Безбаквальные водонагреватели не хранят горячую воду, поскольку она создается по запросу.Это означает, что когда вы открываете кран с горячей водой, водонагреватель вырабатывает горячую воду, которая направляется в кран горячей воды. Когда кран закрыт, водонагреватель перестает вырабатывать горячую воду.

Большинству безрезервуарных водонагревателей (электрических или газовых) не требуется расширительный бак. Причина в том, что водонагреватель без резервуара производит горячую воду только по запросу. Когда открывается подача горячей воды, безбаковый агрегат начинает производить горячую воду. Это создает открытую водопроводную систему, для которой не требуется расширительный бак для контроля теплового расширения.

При закрытии крана горячей воды закрывается водопровод. Однако, поскольку безбаковый агрегат перестает производить горячую воду, для контроля теплового расширения не требуется расширительный бак.

С точки зрения строительных норм и правил, расширительные баки не требуются для безбаквальных водонагревателей, где не установлен накопительный бак для горячей воды. В большинстве случаев они используются в качестве профилактической меры, чтобы продлить срок службы вашего водонагревателя и снизить риск "перегрузки" вашей водопроводной системы.Давайте проясним это на двух примерах ниже:

В некоторых случаях безбаквальному водонагревателю потребуется расширительный бак. В больших домах, где может существовать более высокий спрос на горячую воду, вы можете найти водонагреватель без резервуара, используемый в сочетании с водонагревателем в стиле резервуара.

Водонагреватели без резервуаров с системой рециркуляции

Некоторые системы без резервуаров для воды оснащены системой рециркуляции, которая регулярно обеспечивает циркуляцию горячей воды по подающему трубопроводу, чтобы горячая вода в подающем трубопроводе не становилась холодной.Эти системы обычно оснащены накопительным баком или вторичным водонагревателем.

В этих сценариях обычно требуется расширительный бак в закрытой водопроводной системе.

Теперь, когда вы знаете, что расширительный бак для проточного водонагревателя требуется только для более сложных настроек замкнутой водопроводной системы, давайте рассмотрим это подробнее ниже. Обсудим, как работает расширительный бачок и где его нужно разместить. Мы также поговорим о преимуществах наличия расширительного бачка и о том, как правильно его проверить.

В этих случаях водонагреватель резервуарного типа обычно является основным источником горячей воды, а водонагреватель без резервуара служит резервной системой по запросу для обеспечения непрерывной подачи горячей воды, даже когда в резервуаре для воды заканчивается горячая вода и в режиме восстановления.

Итак, если вы готовы узнать больше о безбаквальных водонагревателях и расширительных баках, приступим к делу!

Зачем нужен расширительный бак на водонагревателе?

Бак теплового расширения требуется IPC в городах, где бытовые водопроводные системы закрыты.Если у вас есть обратный клапан или устройство для предотвращения обратного потока, установленное где-то на вашей основной водопроводной линии, вам может потребоваться установка расширительного бака.

Это устройство действует как резервное устройство для предотвращения чрезмерного повышения давления, которое со временем может вызвать потенциально серьезные (не говоря уже о дорогостоящих) проблемах с водопроводом. Дополнительная вода из водонагревателя стекает в расширительный бак, снижая давление до безопасного и приемлемого уровня.

Система распределения воды с использованием безбакерного нагревателя (электрического или газового) без накопителя

В безбаклевом водонагревателе горячая вода производится по мере необходимости, также называемой по требованию.«По запросу» не означает мгновенно, так как охлажденная вода в трубопроводе горячей воды должна быть выпущена, а произведенная горячая вода должна пройти через водопроводную систему к открытому крану.

Обычно это занимает около 2–3 минут в зависимости от того, как далеко прибор находится от безбаквального водонагревателя. Вода нагревается только при открытом кране горячей воды. Поскольку водонагреватель без резервуара не производит и не хранит горячую воду в резервуаре для хранения, не происходит теплового расширения, оказывающего тепловое давление на водопроводную систему.

Система распределения воды, использующая безбаковый нагреватель (электрический или газовый) с накопительным устройством

Как мы обсуждали выше, безбаковый водонагреватель, использующий рециркуляционный насос и накопительный бак или водонагреватель, потребует расширительного бака для контроля теплового расширения внутри водопровода.

В этой системе необожженному водонагревателю может потребоваться рециркуляция, чтобы сократить время ожидания или подготовиться к большим потребностям в горячей воде. В любом случае, когда блок хранения остывает, включается циркуляционный насос, чтобы позволить потоку из бака, через водонагреватель и обратно в блок хранения, пока вода не достигнет подходящего уровня температуры.

Так как это происходит при закрытом выпуске воды, водопроводная распределительная система становится «закрытой». Следовательно, требуется расширительный бак для регулирования давления воды, вызванного тепловым расширением.

Независимо от настройки, безбаковый водонагреватель требует регулярного обслуживания. См. Нашу статью Советы по простому обслуживанию безбаквальных водонагревателей с фотографиями. Это пошаговое руководство поможет вам поддерживать вашу систему в идеальном состоянии.

Требуются ли расширительные баки по кодексу?

Еще в 2012 году Международный сантехнический кодекс предписал обязательную установку расширительных баков во всех системах водонагревателя (включая модели без резервуаров), где тепловое расширение потенциально могло вызвать опасный скачок давления.Это требуется только для домов, в которых есть закрытые водопроводные системы, в которых установлено устройство предотвращения обратного потока или обратный клапан.

Несколько изменений были внесены и продолжают вноситься по мере развития сантехнических систем и компонентов.

Каковы преимущества расширительного бака?

Бак теплового расширения предназначен для регулирования и снижения давления воды в водопроводной системе. Когда давление воды становится слишком высоким, это может повредить водопроводную арматуру, ослабить соединения подводящих труб и сократить срок службы самого водонагревателя.Эти проблемы не только вызывают проблемы в вашем доме, но и требуют больших затрат на устранение.

Баки теплового расширения требуют дополнительных авансовых затрат, но часто экономят ваши деньги в долгосрочной перспективе. Они снижают риск серьезного и дорогостоящего ремонта сантехники в результате неконтролируемого давления воды и обеспечивают эффективную работу вашего водонагревателя в течение многих лет, даже десятилетий!

Заключение

В последние годы производители водонагревателей пытались решить постоянно сбивающую с толку проблему мгновенного и постоянного горячего водоснабжения.Многие новые безбаквальные водонагреватели имеют встроенную систему рециркуляции. Поскольку эти системы действительно производят ограниченное количество горячей воды, когда система закрыта, я ожидаю, что строительные нормы для безбаквальных водонагревателей и расширительных баков могут измениться в ближайшие годы.

Для получения дополнительной информации о сроке службы безбаквального водонагревателя см. Нашу статью Как долго прослужит безбаковый водонагреватель?

HomeInspectionInsider.com принадлежит и управляется Хьюбертом Майлзом, участником программы Amazon Services LLC Associates, партнерской рекламной программы, предназначенной для предоставления сайтам средств для получения рекламных сборов за счет рекламы и ссылок на Amazon.com. HomeInspectionInsider.com также участвует в партнерских программах с другими партнерскими сайтами. Хьюберту Майлзу платят за направление трафика и бизнеса в эти компании.

Расширительные баки 101: факты и мифы

На некоторых коммерческих работах и ​​в очень крупных жилых помещениях вы можете столкнуться с компьютеризированной системой под названием Expan-Flex. Это расширительный бак с микропроцессорным управлением, который изменяет давление заполнения системы и давление заряда диафрагмы для компенсации расширения и сжатия.Хотя он работает достаточно хорошо, на мой вкус, в нем слишком много движущихся частей. Воздушный компрессор, электромагнитные клапаны, компьютер и др.

Я также видел резервуары, которые не были захвачены в плен, которые были заполнены азотом. Это конкретное устройство было на высотной системе, которая обеспечивала отопление и охлаждение от одного контура. Расширительный бачок должен был компенсировать не только большие коэффициенты расширения, но и большие коэффициенты сжатия. Резервуар с азотом необходимо время от времени заменять.

Вот некоторые другие часто упускаемые из виду факты и мифы о расширительных баках мочевого типа.Вопреки распространенному мнению, мочевой пузырь застревает и не позволяет нормально функционировать. Редко, но все же бывает.

На заводе всегда устанавливается давление воздуха ровно 12 фунтов на квадратный дюйм. Неправильный. Завод иногда перестреливает или занижает цель. Всегда проверяйте давление воздуха перед установкой с помощью манометра и при необходимости отрегулируйте.

Вы знаете, что такое A.S.M.E. означает? Существенный денежный обмен.

Вы можете проверить давление воздуха в диафрагме при включенном баке и нормальном давлении наполнения.Неправильный. Давление со стороны воды должно составлять 0 фунтов на квадратный дюйм, чтобы получить точное значение давления воздуха на диафрагме.

Танки никогда не теряют заряд воздуха. Неправильный. Баки действительно теряют заряд либо через клапан Шредера, либо через внешнюю утечку в баке, либо через диафрагму.

Резервуары со сжатым воздухом никогда не забиваются водой. Неправильный. Если вы потеряете заряд воздуха или диафрагму, резервуар будет заболочен. Будь осторожен. Обращайтесь с каждым расширительным бачком как с загруженным расширительным бачком.Я сломал больше суставов пальцев, чем могу сказать вам по неожиданному увеличению веса предположительно пустых расширительных бачков. (Ой!)

Воздушный заряд расширительных баков не может быть выше определенного уровня. Правда. Если баллон рассчитан только на 30 фунтов на квадратный дюйм, давление в нем не должно превышать 30 фунтов на квадратный дюйм. Если вам нужно давление более 30 фунтов на квадратный дюйм, тогда вам понадобится резервуар с рейтингом A.S.M.E. Вы знаете, что такое A.S.M.E. означает? Существенный денежный обмен.

Расширительные баки всегда располагаются внизу системы.Неправильный. Присоединение к резервуару должно располагаться как можно ближе к насосной станции. Однако в случае некоторых коммерческих систем резервуар может быть расположен на верхнем этаже системы, чтобы избежать статического давления.

Как это влияет на напор насоса? Если соединение расширительного бака находится на полпути между всасывающим и напорным патрубками насоса, то половина давления будет в виде положительного давления на выходе из насоса, а половина - в виде отрицательного давления на всасывающем патрубке. насоса.

Если системное соединение расширительного бака расположено на стороне всасывания насоса, даже если бак расположен на 12 этажей выше, тогда 100% перепада давления насоса будет в виде положительного давления, измеренного на выходе насоса. .

Достаточно поговорить на эту тему, чтобы написать целую историю. Это будет в следующей статье.

Во всяком случае, вот что я знаю о расширительных баках.

Ах да, последняя деталь.Если вы столкнетесь со старым неповрежденным расширительным баком, который заболочен водой, и вы решите «обслужить» бак, сливая его, полностью слейте его и позвольте давлению воздуха внутри сравняться с давлением воздуха снаружи, иначе вы не сможете. не полностью выполнила свою работу.

Кроме того, возите на служебном грузовике несколько седельных саморезов. Когда вы подсоединяете сливной шланг к расширительному бачку и сливаете его в слив в полу, в конечном итоге вы дойдете до стадии «затекания», когда бак пытается всасывать воздух обратно в тот же шланг, из которого сливается вода.Просто подсоедините седловой клапан к стояку резервуара между запорным клапаном резервуара и расширительным резервуаром и откройте его, чтобы впустить воздух и сбросить вакуум. Резервуар опустеет в мгновение ока, и вы не будете стоять там за 100 + долларов в час, слушая глоток.

Поздравляю! Вы завершили «Танки расширения 101». Теперь возьмите полученные знания и воспользуйтесь ими.

Увидимся в следующем месяце. А пока, желаю удачи!

Что такое расширительный бак водонагревателя и зачем он мне?

Предотвратите необратимое повреждение вашего водонагревателя с помощью расширительного бачка

Все водонагреватели, независимо от того, используют ли они топочный мазут, природный газ или пропан или даже электричество, могут испытывать негативные эффекты теплового расширения, поскольку холодная вода, поступающая в резервуар, превращается в горячую нагретую воду, увеличивая общий объем воды за счет расширения и повышение давления внутри бака.Это увеличение объема и давления необходимо уменьшить для общей безопасности.

Что такое расширительный бак?

Вот здесь-то и вступает в игру расширительный бак: при правильном размере и правильной установке он поглощает эту «лишнюю» воду в баллон, расположенный внутри расширительного бачка, и сводит к минимуму избыточное давление в водонагревателе.

Расширительные баки

помогают снизить вероятность гидравлического удара и защитить водопроводную систему от напряжения и повреждений, что продлевает срок службы бака.Для выполнения своей работы эти резервуары должны быть правильно расположены, рассчитаны, подключены к общей системе и должны ежегодно проверяться.

Наши специалисты по отоплению и охлаждению будут следить за тем, чтобы каждый расширительный бак был правильно установлен и обслуживался, чтобы предотвратить гидравлический удар, высокие счета за воду и ненужный износ водонагревателя и сантехники.

Если вас беспокоит, что в вашем водонагревателе нет расширительного бачка, вам может помочь ServiceMark.

Связанная статья: Газовые и электрические печи: преимущества и недостатки

Что вызывает эти проблемы с сантехникой?

Водонагреватель в вашем доме интегрирован с обратным клапаном, который устанавливается в трубопровод подачи холодной воды для повышения эффективности и комфорта.Обратный клапан и трубы упоминаются лицензированными специалистами в сантехнической отрасли как «закрытая система». Эти односторонние обратные клапаны предназначены для предотвращения обратного вытекания воды из дома по подающим трубам, что предотвращает попадание возможных загрязнений в систему водоснабжения.

Неотъемлемая проблема обратных клапанов, размещенных в системе, заключается в том, что давление воды в закрытой системе возрастает до тех пор, пока кто-нибудь не откроет клапан. Расширительный бак предотвратит взрыв в вашем водонагревателе из-за высокого давления.Если в вашем водонагревателе есть обратный клапан или клапан регулировки давления, мы рекомендуем приобрести расширительный бак.

ServiceMark может установить ваш расширительный бак!

В ServiceMark наша полностью обученная команда высококлассных специалистов по отоплению, охлаждению и сантехнике и обслуживающий персонал готовы 24 часа в сутки, семь дней в неделю, чтобы сделать ваш дом не только комфортным, но и безопасным! Мы предлагаем обслуживание в тот же день и гарантированно прибывающих вовремя сертифицированных технических специалистов.Позвоните в команду ServiceMark, чтобы убедиться, что ваш дом будет безопасным и комфортным в течение всего года.

Связанная статья: Следует ли мне отремонтировать или заменить систему теплового насоса?

Действительно ли нужен расширительный бак для водонагревателя

Это частый вопрос многих наших клиентов: «Действительно ли мне нужен расширительный бак на моем водонагревателе?»

На новых баках водонагревателя требуется защита от теплового расширения.

Защита от теплового расширения может быть реализована тремя различными способами:

  1. Установка расширительного бака подходящего размера для резервуара
  2. с использованием предохранительного клапана от теплового расширения
  3. с использованием шарового крана регулятора 80

Тепловое расширение вызывается изменением температура воды.Когда вода нагревается, вода расширяется. Итак, 40 галлонов воды при 50 градусах, поступающих в дом, когда он нагревается до 120 градусов, составляет примерно 40,5 галлонов воды, что примерно на 0,5 галлона больше. Избыточная вода должна куда-то уходить, поэтому она либо вызывает утечки в доме, растягивает водопроводные трубы в линиях подачи, вытекает из предохранительного клапана, либо толкает обратно через счетчик (если нет двойного обратного клапана или предохранителя обратного потока), но в основном, когда воде некуда идти, давление в системе увеличивается.

Напряжение этого повышенного давления сокращает срок службы водонагревателя и часто приводит к разрыву труб, утечке арматуры и работе туалетов.

Бак теплового расширения - простой способ решить эту проблему в большинстве небольших систем водонагревателя. Резервуар наполнен воздухом. Когда нагреватель проходит цикл нагрева, избыточный объем воды вталкивается в резервуар и сжимает воздух, но давление воды остается неизменным. Воздух сжимаем, но вода несжимаема.

Два других варианта защиты от теплового расширения (терморегулирующий клапан и шаровой кран регулятора 80) фактически сбрасывают лишнюю воду в канализацию при каждом цикле нагрева.

Эти два альтернативных варианта являются законными и защищают от теплового расширения и обычно используются в ситуациях, когда нет места для расширительного бака или размер резервуара для хранения воды больше, чем у стандартного расширительного бака (например, в в многоквартирном комплексе может быть 10 водонагревателей, защищенных одним терморегулирующим вентилем, такая ситуация возможна только по инженерной конструкции и только в ситуации, когда на отдельных блоках нет обратных клапанов).

Почему мы рекомендуем расширительный бак?

Прежде всего - наша цель - помочь вам поддерживать бесперебойную и безопасную работу вашего водонагревателя как можно дольше. Расширительный бак поможет вам в достижении этой цели.

Видите ли, обычное тепловое расширение, которое происходит, когда водонагреватель фактически нагревает вашу воду, может оказать большое давление на ваши водопроводные трубы. Это напряжение может вызвать трещины, которые затем вызывают утечки и, что ж, мы не должны вам говорить что происходит, когда ваши трубы начинают протекать.Стоимость обнаружения и ремонта утечек в водопроводе может быть высокой.

По мере того, как вода в вашем водонагревателе становится все горячее и горячее, она расширяется. Допустим, в резервуаре объемом 40 галлонов температура воды составляет 90 градусов Фаренгейта. Когда эта вода нагревается до 140 градусов Фаренгейта, она расширяется на почти пол-галлона.

Вы можете помочь избежать этих дополнительных расходов, установив расширительный бачок.

Что такое расширительный бак?

Расширительные баки (также известные как термические расширительные баки) по сути являются предохранительными устройствами, которые помогают минимизировать риск повреждения резервуара для горячей воды.Они являются «дополнением» к существующему водонагревателю и часто устанавливаются на трубе подачи воды к водонагревателю. Обычно это на стене рядом или очень близко к вашему резервуару для горячей воды.

Они занимают очень мало места, но могут сэкономить вам много денег в будущем, особенно с возрастом вашего танка.

Расширительные бачки бывают размером 2 галлона и 4,5 галлона. Мы можем помочь вам выбрать подходящий для вашего дома.


Если вы планируете добавить расширительный бак к вашему водонагревателю.позвоните нам сегодня по телефону 770-505-8570. Мы будем рады ответить на любые ваши вопросы по проекту и стоимости. Мы доступны 24 часа в сутки, 7 дней в неделю.

Мы предлагаем услуги водонагревателя в метро Атланта и прилегающих районах.

Округ Фултон, Округ Бартоу, Округ Кобб, Округ Полдинг, Округ Чероки, Округ Гвиннетт и Округ Дуглас.

Acworth GA, Atlanta GA, Austell GA, Cartersville GA, Doraville GA, Douglasville GA, Hiram GA, Kennesaw GA, Lawrenceville GA, Lithia Springs GA, Loganville GA, Mableton GA, Marietta GA, Powder Springs GA, Rockmart GA, Roswell GA, Смирна, GA, Такер, GA, Вилла-Рика, GA, Винингс, GA, Вудсток, GA, и окружающие сообщества.

Книга - Выбор Imera

и размер

Необходимо правильно подобрать расширительный бак с учетом объема.

Например, нагрев воды с 0 ° C до 100 ° C увеличивает ее объем примерно на 4,5%. Это означает, что внутри системы должно быть пространство, способное удерживать избыточный объем воды. Это пространство - расширительный бачок.

Увеличение объема воды поглощается резервуаром. Это означает, что объем бака должен быть больше, чем общее возможное расширение системы отопления.

Объем можно рассчитать по следующей формуле:

Где:
e = коэффициент расширения воды; это разница между расширением воды при максимальной температуре
и расширением воды при ее минимальной температуре, когда система не работает
(обычно Tmax = 90 ° C и Tmin = 10 °, поэтому e = 0,0359 ; см. таблицу ниже).
C = общая мощность системы (обычно от 10 до 20 литров на каждые 1000 ккал / ч мощности бойлера).

Для расчета точного размера устанавливаемого резервуара используйте следующую формулу:

In, где:
η = внутренний объем резервуара
Pi = давление предварительной зарядки резервуара (бар)
Pf = максимальное заданное давление на предохранительном клапане с учетом разницы в высоте между клапаном и резервуаром (бар).

Пример

Системные данные: e = 0,0359 C = 400 литров Pi = 1,5 бар Pf = 3 бара

В любом случае мы примем меру, наиболее близкую к расчетному значению


9037 9037 8 0
Температура воды (° C) Коэффициент расширения
0 0,00013
10 0,00025
20 0,00377
40 0,00782
50 0,01207
55 0,01450
60 0,03
70 0,02269
75 0,02580
80 0,02899
85 0,03240
95 0,03960
100 0,04343

Подробное руководство по расширительным баллонам / мембранным резервуарам

Что такое баллон-дозатор?

An Расширительный бак, который содержит баллон, известен как резервуар-дозатор.Мочевой пузырь Расширительный бак - это система, которая используется для отопления и охлаждения поглощая силу расширения. Он использует сжатый воздух для регулировки изменения давления за счет исключения или принятия изменений объема воды по мере того, как расширяется или сжимается из-за нагрева или охлаждения. Предварительно заряженный бачок-дозатор расширительный бак, который уже заправлен воздухом. Расширительные баки мочевого пузыря обладают преимуществом: замена мочевого пузыря по мере необходимости.

В мочевой пузырь отделяет расширенную воду от воздуха.Таким образом, вода не контактирует с резервуаром и предотвращает коррозию под действием кислорода и ржавчину. Это также увеличивает срок службы насоса за счет уменьшения количества циклов насоса. Эта система предотвращает засорение водой за счет использования воздушной перегородки между внутренней частью резервуара и внешний вид мочевого пузыря.

Обзор диафрагмы Танки

Диафрагма цистерны - это сосуды для воды, которые подвергаются высокому давлению.Эти танки

В диафрагма разделяет воду и воздух внутри емкости. Мембранные баки работают аналогично баллонам-дозаторам. Ключевое отличие заключается в том, что что одна система использует баллоны, а другая - диафрагмы. Диафрагмы не могут заменить из бака.

Это предотвращает переувлажнение системы и предотвращает всасывание воздуха. Этот Кстати, он защищает системы водяного отопления и охлаждения.

Что чем отличается бачок-дозатор от бачка диафрагмы?

А Бак-дозатор содержит внутри виниловый бак.Бачок-дозатор можно заменить как и при необходимости.

На с другой стороны, мембранный бак содержит резиновую плоскую мембрану, бутиловый бак. или установленный на нем виниловый резервуар. Диафрагма остается прикрепленной к внутренняя площадь резервуара. Следовательно, его нельзя заменить.

Оба баки, баллон и диафрагма имеют одинаковые функции.

Предварительно заправленные расширительные баки

Предварительно заряженный Расширительные баки содержат баллон или диафрагму.Они служат цели отделение воздуха от воды внутри резервуара. Цистерны используются как резервуары для хранения воды, а также для уменьшения суточного цикла насосов для повышения ее жизнь. Когда насос наполняет резервуар водой, баллон или диафрагма становятся сжатый. Это приводит к повышению давления и продолжается до тех пор, пока реле давления насоса отключается.

В Особенностью предварительно заправленного расширительного бачка является то, что он заряжается воздухом.Он держит заряд, и он может быть увеличен в полевых условиях при использовании. Предварительно заряженные баки имеют подключение одинарная труба. Как размер танка увеличивается, количество используемой воды увеличится и будет меньше насосные циклы. Это может продлить срок службы насоса и повысить его долговечность.

Предлагаемые расширительные бачки Белл и Госсетт

Bell & Gossett предлагает предварительно заправленные расширительные баки с диафрагма или мочевой пузырь в трех разных сериях.Узнайте о Характеристики трех серий ниже. Все Расширительные баки Bell & Gossett , системы отопления и охлаждения соответствуют стандартам ASME Section VIII, Division 1.

1. Расширительные баки Bell & Gossett серии B

Этот серия доступна в размерах 53 - 3,63 галлона. Он имеет сверхмощный сменный бутиловый пузырь. Доступен в смотровом стекле, соответствующем нормам Калифорнии, и в корпусе высокого давления. также доступны модели до 250 фунтов на квадратный дюйм.Эта модель предварительно заряжена до 12 фунтов на квадратный дюйм. но его можно отрегулировать в полевых условиях в соответствии с требованиями. Вы также можете получить при необходимости - сейсмические ограничения.

2. Расширительные баки Bell & Gossett серии D

Этот модель имеет фиксированную бутиловую диафрагму, которую нельзя заменить. Это экономично в Применение. Вы можете выбрать вертикальную или горизонтальную форму. Он доступен в размеры 8-211 галлонов. Сейсмические ограничения и Доступны смотровые стекла с кодексом Калифорнии.Его заряд можно регулировать и его заводская предварительная зарядка составляет до 12 фунтов на квадратный дюйм.

В Корпус данной модели выполнен из углеродистой стали. Уменьшает заболачивание проблем, предотвращает кислородную коррозию и, таким образом, предохраняет резервуар от ржавчины.

Это поддерживает надлежащую систему наддува в нескольких рабочих условиях, которые помогает ему поглощать силы расширения систем охлаждения и отопления.

3. Расширительные баки Bell & Gossett Series B-LA

Этот модель является одной из лучших, так как содержит экономичную сверхмощную сменную бутиловый пузырь.Он поставляется в размерах 10–158 галлонов. Как и в других сериях, сейсмический Ограничители и смотровое стекло с кодом Калифорнии также доступны с этой моделью.

В модели этой серии разработаны специально для поглощения сил расширения системы охлаждения или нагрева воды.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
