Отопление закрытого типа в частном доме, 30 фото, схемы

Конструкция для прогревания частного дома работает на основе использования расширительного бака. Именно в этой части всей конструкции располагается теплоноситель. Основная функция расширительного бака – это компенсация расширения от тепла в зависимости от конкретного режима функционирования оборудования.

Отопление закрытого типа в частном доме

Закрытая система отопления чаще применяется в частных домах. Для ее корректной работы не требуется постоянный контроль со стороны человека – она работает в автоматическом режиме. Кроме того, здесь можно использовать любой тип теплоносителя (можно применять даже антифриз). В этой системе поддерживается стабильный уровень давления и теплоноситель не взаимодействует с воздухом.

Расширительный бак можно установить в любом месте – желательно монтировать его рядом с котлом. Если речь идет о настенной модели, то в них сразу же установлены расширительные бачки. Также в закрытых моделях устанавливают автоматические воздухоотводчики.

Закрытая система отопления состоит из следующих основных элементов:

  • Котел и группа безопасности. В котле может быть сразу встроена группа безопасности – это характерно для настенных газовых моделей, пеллетных вариаций, а также газогенераторных моделей.
  • Радиаторы и трубы (иногда сюда же входят конвекторы и водяной теплый пол).
  • Циркуляционный насос, который и помогает теплоносителю передвигаться по системе. Его размещают на обратном трубопроводе (здесь более низкая температура).
  • Расширительный бак, который стабилизирует давление, а также компенсирует объем теплоносителя.

Содержание статьи

  • 1 Как выбрать котел для закрытой системы
    • 1. 1 Газовые котлы
    • 1.2 Электрические котлы
    • 1.3 Котлы на твердом и жидком топливе
  • 2 Группа безопасности для закрытой системы
  • 3 Давление в закрытой системе
  • 4 Расширительный бак для закрытой системы отопления
    • 4.1 Расчет объема
    • 4.2 Место для установки расширительного бака мембранного типа
  • 5 Циркуляционный насос в закрытой системе
    • 5.1 Обвязка
  • 6 2 способа заполнения системы отопления закрытого типа
    • 6.1 Похожие статьи

Как выбрать котел для закрытой системы

Котел для закрытой системы

Закрытая система имеет ряд особенностей, которые нужно учитывать при выборе вида котла. Лучше всего, если  это котел с автоматической системой. Достаточно будет установить подходящие настройки, а затем лишь изредка проводить контроль системы. Корректная работа механизма не требует постоянного вмешательства со стороны владельца.

Какие же котлы следует выбрать для такой системы?

Газовые котлы

Газовые котлы в отоплении закрытого типа в частном доме

К ним можно дополнительно подключить комнатный термостат. Температура регулируется максимально точно. Если замечено хотя бы отклонение от нормы на 1 градус. То котел начинает самостоятельно нагреваться. Когда нужная температура достигается, то срабатывает термостат и весь процесс отключается. Это эффективное и экономичное решение. Подойдут и модели с погодозависимым механизмом (наружные датчики). С помощью этих устройств котел может контролировать мощность горелок. В целом же мастера предпочитают использовать именно газовый тип котлов, которые обеспечат комфортное использование всей системы.

Электрические котлы

Электронные и индукционные электрические котлы. Они имеют небольшие размеры, а также низкие показатели инерционности. Экономичнее используют ресурсы. Однако из-за перебоев с электроэнергией их не всегда уместно использовать в частных домах – особенно такие ситуации характерны для зимнего времени.

Электрические котлы в отоплении закрытого типа в частном доме

Котлы на твердом и жидком топливе

Вам понадобится отдельное помещение по требованиям пожарной безопасности. Во время работы котлов в доме образуется большое количество мусора.

Котлы на твердом топливе в отоплении закрытого типа в частном доме

Группа безопасности для закрытой системы

Группа безопасности для закрытой системы

Группа безопасности для закрытой системыГруппу безопасности устанавливают на подающий трубопровод у выходного отверстия. Основная функция этого элемента – контроль работы всей системы, а также регулировка ее параметров. В ее комплект входят манометр, воздухоотводчик и предохранительные клапана.

За счет манометра можно производить измерения и контроль давления. Давление должно варьироваться в пределах 1,5-3 бар в зависимости от размера дома (для двухэтажных построек – это максимум 2 бара).

Если же прибор показывает отклонение от нормы, то необходимо искать причины такого поведения оборудования:

  • Резкое снижение давления, нужно поискать течь в системе, а также долить теплоноситель.
  • Если же давление стало высоким, то, обратите внимание на режим работы котла – он может сильно нагреть теплоноситель.

Также неполадки могут быть в работе циркуляционного насоса, предохранительного клапана (его функция заключается в том, чтобы удалять лишний теплоноситель при повышенном давлении) – либо нужно проверить корректность показателей манометра. Наиболее часто проблему встречают именно в предохранительном клапане – он соединен с трубой, через которую и выводится лишняя жидкость в канализацию. Именно поэтому необходимо контролировать, чтобы клапан срабатывал, но если вода сбрасывается слишком часто, то где-то в системе есть неисправность.

Также в группу безопасности входит автоматический воздухоотводчик, которые спускает лишний воздух, которые попадает в оборудование. Его основная функция – не допустить образование воздушных пробок.

Давление в закрытой системе

Нормы отопления, зависят непосредственно от типа здания, для которого подведено отопление. Именно поэтому каждый конкретный случай нужно рассматривать отдельно:

  • Для частного дома нормальным будет давление в 1,5-2 бара. Если манометр показывает большую цифру, то это состояние считается критическим. Если счетчик доходит до 3 бар, то это может привести к аварии в системе: герметичность не выдержит этого давления, а вся конструкция сломается.
  • Для многоэтажек внешние факторы не оказывают влияние на подобную конструкцию, то нормы давления в ней колеблются от 8 до 9 бар. Однако это характерно для новых домов. Более старые здания могут обогреваться при давлении до 5 бар.

Давление в закрытой системе

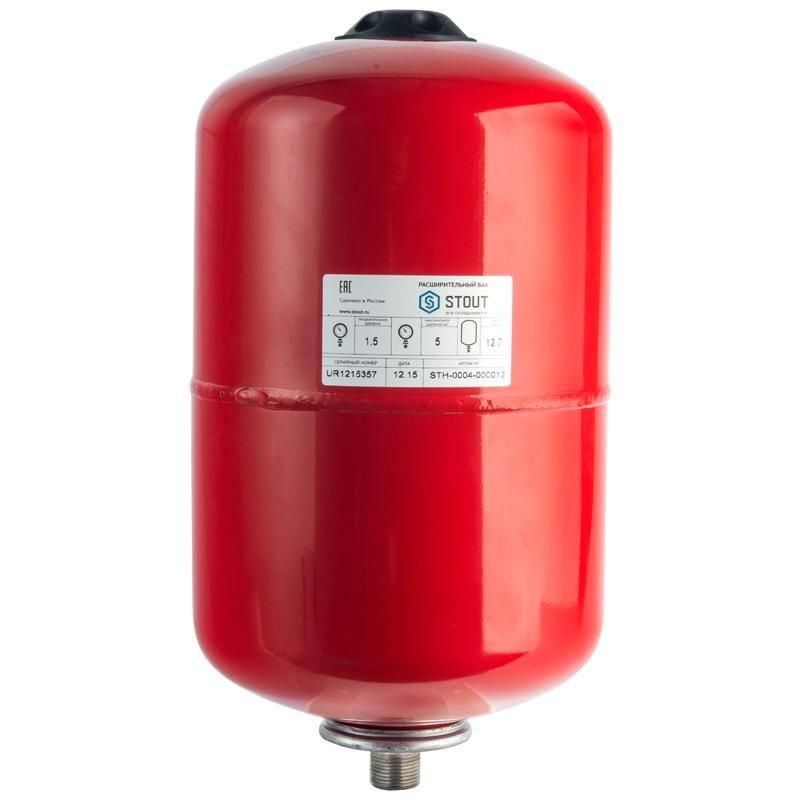

Расширительный бак для закрытой системы отопления

Расширительный бак для закрытой системы отопления

Задача расширительного бака – это компенсация объема теплоносителя под воздействием температур. Если рассматривать закрытые системы, то расширительный бак в них – это герметичный сосуд, который поделен на две составляющие. Сверху располагается слой воздуха (если модель более продвинутая, то здесь находится инертный газ). Если температура достаточно низкая, то бачок пуст.

При изменении температуры в большую сторону теплоноситель начинает увеличиваться, а его лишняя часть переходит в бачок. Он сдвигает мембрану и сжимает имеющийся воздух в верхнюю часть газа. Манометр в этом случае показывает увеличение давления в системе – в том случае рекомендуется снизить интенсивность процесса. Здесь и приходит на помощь предохранительный клапан, который позволяет избавиться от излишков газа.

Когда теплоноситель начинает остывать, то давление в верхушке бачка начинает выталкивать его в систему – на манометре показатели стабилизируются.

Расчет объема

По стандартам расширительный бак – это 10% от всего объема теплоносителя. Чтобы рассчитать его размер, нужно сделать следующее:

  • В техническом паспорте радиатора нужно посмотреть его объем и рассчитать объем труб;
  • Разделить получившийся показатель на 10 – это и будет объем расширительного бака.

Здесь нужно сделать небольшую оговорку – формула подходит, если речь идет о воде. При расчете незамерзайки необходимо взять 50% от объема теплоносителя.

Место для установки расширительного бака мембранного типа

Расширительный бак мембранного типа размещают перед циркуляционным насосом, на обратной стороне всей системы.

В трубопроводе нужно монтировать тройник, который подсоединяется к трубе и расширителю через фитинги. Специалисты говорят о том, что лучше его дистанцировать от насоса – это поможет избежать перепадов давления. Обязательно проверьте, чтобы участок обвязки был полностью прямолинейным.

Циркуляционный насос в закрытой системе

Циркуляционный насос в закрытой системе

За счет этого элементы конструкции и происходит функционирование всей системы. На рынке существуют модели разной мощности, которая определяется совокупностью нескольких факторов.  Учитывается размер труб и материал их изготовления, количество и наличие радиаторов, если ли терморегулирующая арматура, длина труб, а также как работает оборудование.

Существуют стандартизированные таблицы, по которым можно выбрать насос. В них нужно ориентироваться на площадь помещения, которое нуждается в отоплении или мощности системы в целом – от этих данных можно отталкиваться при поиске подходящего варианта.

Обвязка

Ранее в статье упоминалось, что насосы в закрытой системе монтируются на обратный трубопровод. Еще несколько лет назад это было обязательно требование по установке системы, но сейчас владелец может делать так, как ему будет удобно.

В производстве насоса используются прочные материалы, которые могут выдержать температуру до 90 градусов.

Если конструкция работает с естественной циркуляцией, то при монтаже лучше сделать так, чтобы насос в случае износа или поломки можно было бы заменить без удаления теплоносителя. В идеале станция должно работать даже без насоса. Чтобы реализовать данную идею, достаточно будет установить байпас – эта деталь позволяет протекать теплоносителю без участия других элементов.

Если вы имеете дело с закрытой системой, где используется принудительная циркуляция, то байпас здесь не поможет. Такой вариант конструкции не может функционировать без насоса. Однако здесь уже нужен фильтр и два крана, которые размещаются у входного отверстия. С помощью шаровых кранов можно в любой момент разобрать конструкцию, если ей понадобится ремонт или замена износившихся частей. Фильтр выполняет стандартную функцию – он препятствует засорению системы. Чтобы еще больше обезопасить систему, между этими двумя деталями ставят обратный клапан, который закрывает путь теплоносителю в обратном направлении.

2 способа заполнения системы отопления закрытого типа

  1. Для начала нужно монтировать дополнительный кран на обратном трубопроводе. Обычно это тройник, который соединяется с шаровым краном. Если понадобилось слить теплоноситель, то используют дополнительную емкость в качестве вспомогательного инструмента или шланг. Чтобы залить теплоноситель, нужно подключить шланг ручного насоса к установленному крану. Такие инструменты можно легко в специализированном магазине сантехники.
  2. Если в качестве теплоносителя, используется простая вода, то систему водопровода можно подключить к входу в котел или к шаровому крану. Однако тогда нужно использовать другое место для слива. Если система двухтрубная, то это, скорее всего, будет последний радиатор, а к нижнему входу монтируют шаровой кран слива.

Как установить расширительный бак в системе отопления закрытого типа, монтаж и подключение

При запуске внутридомовой тепловой сети из холодного состояния, вода, циркулирующая по бойлеру котла, начинает нагреваться, при этом подъем температуры сопровождается расширением объема.

Для того чтобы не создавалось чрезмерное давление внутри корпуса, которое может вызвать разрыв труб и котла, «лишнюю воду» сбрасывают.

Для этой цели нужно установить расширительный бак в системе отопления закрытого типа, который будет выполнять роль демпфера давления в магистрали.

СодержаниеПоказать

  • 1 Устройство и виды расширительного бака
  • 2 Принцип действия оборудования для закрытой системы
  • 3 Установка расширительного бака в закрытой отопительной сети
    • 3.1 Расчет объема бака
    • 3.2 Подбор модели
    • 3.3 Способы подключения
    • 3.4 Первый запуск
  • 4 Техника безопасности при установке
  • 5 Расширительный бак своими руками

Устройство и виды расширительного бака

Расширительные баки выпускаются открытого и закрытого типа. Первые имеют доступ к атмосфере, а вторые — нет. Открытые расширители устанавливаются в схемы, работающих по принципу естественной циркуляции. Лишняя вода просто вытекает на улицу либо в канализацию, а подпитку контура после охлаждения, проводят в ручном режиме через подпиточный кран.

Закрытые системы расширительных баков наиболее применимы в системах отопления. Конструктивно они состоят из 2-х камер: водяной и воздушной. Компенсация лишнего давления производится таким способом: избыток теплоносителя наполняет водяной сектор, создавая давление на эластичную мембрану, установленную между камерами. При этом воздух или специальный газовый наполнитель, имеющийся в воздушном секторе, сжимается. В противоположность воде, он может подвергаться сильному сжатию, при этом увеличение давления в сосуде не происходит.

В торговой сети реализуются два типа, которые хорошо интегрируются в группу безопасности для отопления с расширительным баком:

  • С мембраной тарельчатого типа;
  • с грушевидной мембраной.

Принцип действия оборудования для закрытой системы

При нагреве сетевой воды в отопительном замкнутом контуре она расширяется, при этом соответственно растет давление в каждой точке сети, в том числе и в расширительном баке. Из-за этого начинает растягиваться мембрана, при этом сжимая воздух. В том момент, когда температура теплоносителя достигает максимального значения, давление в сети стабилизируется и система начинает функционировать с рабочими параметрами.

После отключения отопительного котла, начинает снижаться температура в сети, и объем воды. Напор на мембрану падает и ранее принятый объем воды выталкивается воздухом в сеть, таким образом, происходит ее подпитка. Необходимо отметить, что результативная работа расширителя в схеме теплоснабжения возможна при профессиональном расчете и настройке.

Установка расширительного бака в закрытой отопительной сети

Монтаж расширительного бака отопления закрытого типа выполняют так, чтобы ниппель воздушной камеры устройства смотрел вниз. Крепление бака-расширителя в закрытых отопительных системах с настенным двухконтурным котлом выполняется с использованием специальных фитингов – «американки». Перед его установкой необходимо установить кран, для проведения ремонта и технического обслуживания.

Перед запуском котлоагрегата проверяют работоспособность бачка, для чего закрывают вход рабочего агента в него. Затем открывают систему, пока давление на манометре не достигнет единицы. После чего открывают вентиль на резервуар, и контролируют показание давления по манометру. Если бак-расширитель функционирует исправно, давление поднимется на 0.2 атм, поскольку из него в систему поступит дополнительная жидкость. Расширительный сосуд закрепляется к стенке. Для того чтобы подключать его, к корпусу прикреплены специальные монтажные планки, с отверстиями для крепежа, положение корпуса устанавливают по уровню.

Расчет объема бака

Наиболее доступный метод расчета бачка в системе теплоснабжения:

Умножают на 0.08 объем теплоносителя в системе. Его определяют путем умножения 15 литров на 1 кВт тепловой нагрузки. Для системы 15 кВт, для жилого домовладения 150 м2 потребуется расширительный бак емкостью:

15 кВт Х 15 л Х 0.08 = 18 литров.

Можно также установить минимальный объем по формулам:

Объем расчетного сосуда V = (Vсум x Eрас)/Dм, где:

  • Vсум — общий объём сети.
  • Ерас — коэффициент, учитывающий тепловое расширения среды
  • Dм — эффективность бака-расширителя.

Например, для объекта с 300 м2, высотой системы отопления 5 м и тепловой мощностью 44 кВт, объем гидроаккумулирующей емкости составит:

  • Vос = 30 x 15 = 450 л.
  • P м = 2.5 бар
  • P о = 0.5 бар

D = (2.5 — 0.5)/(2.5 + 1) = 0.57

Vрб = 450 x 0.04/0.57 = 31.57 литров

Также можно выполнить расчет с помощью применения онлайн калькуляторов:

например для жилого дома — 150 м2, начальным давлением в сети — 1.5 бар, максимальным давлением — 3.0 бар, программа определяет объем бака — 17 литров.

Подбор модели

После того как будет установлен необходимый минимальный объем расширительного бачка, по каталогам производителей в интернете или магазине сантехнике выбирают нужную модель.

Баки выпускаются стандартных размеров, очень редко, расчетный объем в точности совпадает со стандартным типоразмером. По этой причине, полученный результат округляют в большую сторону.

Например, если нужно выбирать расширитель из модельного ряда «ROZ-NAVI», для примера онлайн калькулятора :

  • 8 л;
  • 12 л;
  • 24 л;
  • 35 л;
  • 50 л.

Способы подключения

Монтажная схема гидроаккумулирующей емкости зависит от вида отопительной системы: открытая или закрытая и модификация бака. Очень важно правильно установить емкость, чтобы она могла надежно компенсировать удельное расширение теплоносителя. Во внутридомовой системе отопления могут быть установлены не один, а несколько баков.

При установке расширителя в открытой системе в чердачном помещении придерживаются таких правил:

  1. Бак размещают над котлом по прямому стояку подающей магистрали.
  2. Корпус бака требуется тщательно теплоизолировать.
  3. Должен быть выполнен монтажный перелив в канализацию.

Самым универсальным вариантом установки гидроаккумулирующего бака закрытой системе отопления — включение его на подачу, перед всасывающим патрубком центробежного насоса. Такая схема обеспечивает внутридомовую систему теплоснабжения устойчивым режимом работы.

В закрытых системах отопления, использующих незамерзающий антифриз, объем бака увеличивают на 15% от общего объема, поскольку он имеет высокий коэффициент теплового расширения.

Первый запуск

Для того чтобы правильно выполнить подключение расширительного бака нужно тщательно изучить заводскую инструкцию, в которой прописываются предельные параметры работы по давлению и температуре среды, схема и инструкция подключения.

После выполнения монтажных работ до заполнения емкости рабочей средой, в нее через воздушный ниппель насосом накачивают воздух, и контролирую показания по манометру. Иногда фирма-производители реализуют сосуды, уже заполненные воздухом либо аналогичной средой с рабочими параметрами.

Первоначальное давление должно быть на 0.2 бар больше статических показателей в сети, это выполняется, чтобы снизить риск создания вакуумной среды.

После этого открывают подпиточный вентиль и набирают систему вместе с сосудом до начального давления свыше 0.3 бар от первоначального давления в воздушном секторе. В техдокументации котла обозначено самое низкое давление контурной воды, ниже которого агрегат не сможет включиться.

Далее, запускают котел в работу и нагревают теплоноситель до допустимой рабочей температуры. В процессе нагрева удаляют воздух из сети, и контролируют давление. Останавливают электронасос и открывают подпиточный кран и доводят давление в горячей системе до рабочего показателя.

Техника безопасности при установке

Исходя от конструкции гидроаккумулирующего бака и используемых материалов, фирмы устанавливают некоторые ограничение в работе систем теплоснабжения.

Обычно, это касается коррозионной активности жидкой среды в системе. К примеру, ограничивается процент содержание этиленгликоля.

Условия использования таких устройств прописаны в заводских инструкциях, к общим требованиям безопасности относятся:

  1. Эксплуатация бачка при давлениях, выше допустимого размера.
  2. В точке монтажа емкости к системе теплоснабжения, необходимо размещение группы безопасности, срабатывающей при превышении давления в сети.
  3. В автономных системах отопления применяют сборники с предельным давлением не менее 3.0 бар.

Расширительный бак своими руками

Все виды работ, связанные с установкой, подсоединением и наладкой расширительного бачка, не относятся к особо сложным и могут выполняться домашними мастерами самостоятельно.

Тем более, для них этот опыт будет полезным, потому что в процессе эксплуатации расширителя потребуется знать, как в нем корректировать показатель давление. Кроме того расценки на такие работы довольно высокие.

Для того чтобы выполнить гидроаккумулирующую емкость небольшого объекта отопления, подойдет сосуд 10-12 литров, в зависимости от полученного расчетного результата по объему.

Источник фото: youtube.com/watch?v=LaQG2wtFzbk

Можно расширитель выполнить из  листовой стали. Выполняют разметку стального листа, предварительно выполнив карту раскроя из бумаги. Такой метод поможет вырезать детали с меньшими потерями металла. При стыковке листов, в обязательном порядке, учитывают толщину круга шлиф машинки, которая сможет «съесть» пару миллиметров. Все операции выполняют скрупулезно с дальнейшей зачисткой кромок.

Корпус сосуда складывается из 5 или 6 прямоугольников, исходя из необходимости изготовления крышки. При надобности можно верхнюю часть крышки поделить на 2 детали таким образом, приварить одну часть к основанию, а вторую — на завесы.

Вырезанные детали устанавливают под 90 градусов и приваривают. Метод сварки: газосварка хорошо подходит для 2-х мм стали, а 4 мм нужно соединять электросваркой.

В днище корпуса выполняют отверстие для патрубка подающего теплоносителя. В конструкцию емкости устанавливают врезки для подпитки системы и аварийного дренажа, выше максимального допустимого уровня заполнения сборника, с тем, чтобы избежать перелива воды.

После выполнения сварочных работ и обвязки с трубами отопления, емкость утепляют, чтобы вода не замерзла.

Сквозь просвет в крышке вода из сборника испаряется и в систему отопления поступает воздух. Это может привести к перегреву труб и низкой скорости циркуляции в системе отопления.

Для того, чтобы разрешить данную проблему, специалисты советуют залить в бак незначительное количество масла. Жировая пленка защитит теплоноситель от проникновения воздуха.

Таким образом, подводя итог можно подчеркнуть, что расширительный бак в системе отопления частных домов — обязательное защитное устройство, для стабилизации давления в сети во время запуска ее из холодного состояния.

Чтобы обеспечить надежную защиту, потребуется выполнить расчет необходимого объема емкости, и сделать выбор модели по каталогам в интернете или в торговой сети.



закрытый и открытый тип системы отопления, контроль параметров

Расширительный бак – очень важный элемент в системе отопления. Предотвращает повышение давления в системе отопления при ее нагреве. Резервуары могут быть открытыми и закрытыми. Открытые резервуары имеют ряд недостатков, которых нет у мембранных резервуаров. Они громоздки, имеют большие потери тепла и не работают под высоким давлением. Мембранные баки более совершенны, и у них нет тех же недостатков, что и у открытых.

  • 2 Преимущества мембранных расширительных баков
  • 3 Конструкция расширительного мембранного бака
  • 4 Выбор мембранного бака
  • 5 Расчет объема мембранного расширительного бака
  • 6 Монтаж мембранного расширительного бака
  • 7 Возможные поломки

Что такое мембранный расширительный бачок

Расширительный бачок является важным элементом в отоплении, поскольку предотвращает закипание теплоносителя, что может привести к плохим последствиям.

Такие баки могут использоваться в различных системах:

  • с тепловыми насосами и солнечными коллекторами;
  • с автономным источником тепла;
  • подключен к сети центрального отопления по независимой схеме;
  • с замкнутыми контурами.

Баки мембранные регулируют давление в системе отопления при его повышении и при перепадах давления, что предотвращает аварийно-опасные ситуации и моменты выхода из строя систем отопления.
Расширительный мембранный бак может быть с фиксированной и сменной перегородкой. Первые выполнены с внутренней полостью, разделенной на две части надежно закрепленной мембраной, расположенной по периметру секции.

Баки со сменной перегородкой отличаются от стационарных тем, что теплоноситель находится в мембранном баке и не соприкасается со стальной поверхностью. Мембрана достаточно проста в сборе и разборке за счет болтового соединения фланца.

Совет … При установке мембранного бака необходимо надежно закрепить его, т.к. в процессе эксплуатации масса бака увеличивается.

Что такое расширительный бак для закрытых систем отопления

В закрытых системах отопления, где предусмотрена работа насосов, должны быть установлены закрытые расширительные баки. Это сосуд определенного размера, внутри которого находится воздух.

При расширении воды в системе отопления избыточная часть, образовавшаяся в результате этого теплового расширения, попадает в этот резервуар, в котором сжимается находящийся там воздух. Как только жидкость начинает остывать и уменьшаться в объеме, часть воды из резервуара снова поступает в трубы для дальнейшей циркуляции.

Резервуары для расширения теплоносителя можно классифицировать следующим образом:

  1. Мембрана. В таких вариантах имеется механическая перегородка между газом и жидкостью в баке. В зависимости от формы мембраны все мембранные баки можно разделить на два подвида:
      С тарельчатой ​​диафрагмой. Такая мембрана крепится к внутренней стенке бака в средней части, и может принимать различную форму в зависимости от температуры теплоносителя. Так, если температура теплоносителя достаточно высока, то он будет давить на эту мембрану с большей силой, в результате чего она приобретает выпуклую форму.
  2. С грушевидной мембраной. Такая мембрана повторяет форму самого бака. Между стенкой мембраны и стенкой резервуара имеется небольшое пространство, заполненное воздухом. При этом жидкость не соприкасается со стенками конструкции, что определяет долгий срок службы.
  3. Безмембранный. В этом исполнении нет разделителей между жидкой и газообразной фазами, поэтому теплоноситель контактирует с газом или воздухом. Главный минус таких конструкций в том, что снаружи придется устанавливать дополнительные компрессоры, которые будут автоматически накачивать воздух в бак.

На сегодняшний день наиболее распространены мембранные баки.

Преимущества мембранных расширительных баков

Расширительные баки имеют огромное количество преимуществ:

  • не загрязняют воду;
  • низкие затраты во время эксплуатации;
  • простая установка;
  • безопасность, надежность;
  • установка в любой части дома ;
  • невозможность слива воды из бака;
  • без потерь тепла;
  • минимальная подача воздуха;
  • мембраны из натурального каучука и бутила могут использоваться в питьевом водоснабжении;
  • используется для любого типа воды;
  • удобный в использовании;
  • радиатор и бойлер из-за отсутствия контакта между водой и воздухом служат дольше , чем обычно.

Баки мембранные расширительные применяются в закрытых системах отопления и обеспечивают надежную работу котла.

Совет . .. При выборе мембранного бака следует отдать предпочтение бакам закрытого типа, которые намного лучше открытых.

Назначение расширительного бачка

Расширительный бачок нужен для компенсации давления теплоносителя в системе отопления. Разность давлений возникает из-за изменения его температуры в процессе нагрева, так как его объем меняется в зависимости от температуры.

В закрытые системы отопления используется расширительный бак закрытой герметичной конструкции. Внутри бака эластичная мембрана , которая делит его на две части. Одна из частей бака содержит воздух под давлением, вторая часть пронизана теплоносителем.

Циркуляция теплоносителя в закрытой системе отопления обеспечивается циркуляционным насосом. В открытой системе отопления насос не нужен, а потому в качестве емкости может выступать любая емкость, теплоноситель в которую будет сливаться непосредственно из труб отопления.

Расширительный бак в закрытой системе отопления

Мембранный расширительный бак

Мембранный расширительный бак — плоский или баллонный металлический корпус разделен внутри резиновой мембраной. Одна часть содержит воздух или газ, который сжимается до определенного необходимого уровня. Уровень сжатия воздуха можно посмотреть в паспорте. Другая часть бака в рабочем состоянии будет заполнена водой и благодаря этому уровень сжатия газа будет таким же, как и во всей системе отопления. Компрессор в баке поддерживает давление в воздушной камере.
Одним из важнейших элементов мембранного расширительного бака является диафрагма, которая может быть двух типов:

  • баллонная;
  • диафрагма.

Мембранные клапаны используются в емкостях небольшого объема и не подлежат замене. Баллонный баллон легко заменить при необходимости на , этот тип расширительного бака также более надежен за счет того, что вода находится в мембране и не касается корпуса бака.

Совет … При выборе мембранного расширительного бака необходимо обратить внимание на материал, из которого изготовлена ​​мембрана.

Почему важно начальное давление в расширительном баке?

Я не буду утомлять вас расчетами здесь, а сразу приведу основные цифры. Но сначала объясню, почему важно знать начальное давление в расширительном баке. Вот почему:

— после заполнения системы теплоносителем сам расширительный бачок должен быть заполнен на 25% (0,25 объема бака), при этом условии остается еще 75% объема бака, который может быть сжат, и , и наоборот, 25% воды может покинуть резервуар. Это условие должно обеспечиваться начальным давлением в баке.

Почему последнее также важно и что произойдет, если бак будет полностью пуст? При любом понижении температуры или небольшой течи теплоносителя давление в системе сразу падает до нуля. Это неприемлемо!

В другом крайнем случае бак полный. При дальнейшем повышении температуры в системе охлаждающей жидкости некуда деваться. Давление будет увеличиваться до тех пор, пока либо не сработает предохранительный клапан, либо не произойдет разрыв в системе.

Поэтому необходимо, чтобы при заполнении системы при комнатной температуре устанавливалось давление в ней (обычно 1,5 атм., так как большинство настенных котлов рассчитано именно на то, чтобы он начал работать). Если это давление не создать, настенный котел просто не запустится. Как правило, при этом начальном давлении в системе бак должен быть заполнен на 25 %.

Выбор мембранного бака

В системах отопления нагрузка на мембрану, как и расширение воды, меняется незначительно, но температура нагрева жидкости может быть около 90°С.

При выборе расширительного мембранного бака, особое внимание следует уделить материалу, из которого изготовлена ​​мембрана. Материал должен быть качественным, надежным и устойчивым к высоким температурам и перепадам.

Также следует обратить внимание на следующие характеристики мембраны:

  • диапазон рабочая температура;
  • долгий срок службы ;
  • санитарно-гигиенические требования;
  • ударопрочность высокая температура;
  • динамичность.

Совет … При выборе расширительного мембранного бака необходимо подбирать баки с прочным и надежным корпусом, чтобы он прослужил дольше.

Установка расширительного элемента

В отличие от системы открытого типа, в которой уровень жидкости в расширителе должен быть выше уровня всей системы, использование герметичного бака не требует выполнения этого условия . Однако существуют правила, регулирующие его расположение.

Например, следует учитывать, что при включении насоса на его выходе создается избыточное давление, а на входе некоторый вакуум. Установка расширителя после помпы компенсирует нехватку жидкости, а это облегчит ее работу. На некоторых газовых котлах бак обычно уже установлен. Другие интересные моменты с другим способом подключения расширителя можно увидеть из этого видео.

Насос устанавливается на входе в котел, что облегчает работу: меньше нагревается, уплотнения работают при более низкой температуре, чем если бы насос находился на выходе из котла. Если используется двухконтурный котел, то на оба контура устанавливаются расширители, причем на первый используется расширитель на отопление, а на второй – на водоснабжение.

Двухконтурная система

По способу установки баки бывают:

  • горизонтальные;
  • вертикальный.

В горизонтальных исполнениях на корпусе предусмотрены крепления, они позволят закрепить устройство на стене. Такое расположение дает возможность сэкономить место и имеет эстетичный вид. Баки большого объема изготавливаются только вертикального исполнения, устанавливаются на пол или на подставки.

Для проверки давления в системе устанавливаются индикаторы часового типа. В зависимости от сложности обогрева их может быть несколько. Сам бак отсекается от системы при помощи запорной арматуры, снабженной предохранительным клапаном, ниппелем, через который накачивается воздух обычным велосипедным или автомобильным насосом. В сложных системах отопления используется группа безопасности. Состоит из манометра и аварийного клапана; он отделен от системы запорным клапаном и устройством, предотвращающим случайное закрытие клапана.

Бак и группа безопасности

В процессе эксплуатации необходимо проводить периодический осмотр, он проходит раз в полгода. При плановой проверке выполняются следующие действия:

  1. бак осматривается в порядке определить видимые повреждения, нарушение герметизации, отслоение краски, подтеки;
  2. измеряется давление на баке при неработающем котле, оно должно соответствовать расчетному;
  3. осматривается мембрана.

При обнаружении неисправности ее следует немедленно устранить. При замене компонентов используйте оригинальные или совместимые. Если расширительный бачок длительное время не используется, его необходимо отключить от системы, слить, очистить и просушить.

Расчет объема расширительного мембранного бака

Для определения объема расширительного мембранного бака необходимо определить общий объем системы отопления, которая состоит из нескольких объемов:

  • трубопровод;
  • устройство нагревательное;
  • котел.

Самый простой способ определить необходимый объем бака — рассчитать 10% от общего объема системы отопления. Если он на 500 литров, то нужен бак объемом 50 литров.

Если объем расширительного мембранного бака меньше необходимого, это приведет к плохим последствиям. Начнут появляться трещины, по резьбе будет просачиваться горячая вода, а сам бак может очень быстро испортиться и его придется менять.

Мембранный бак подбирается индивидуально для каждой системы отопления.

Совет … Если предохранительные клапаны установлены в закрытой системе отопления, можно избежать повышения давления и защитить всю систему.

Установка мембранного расширительного бака

Для установки и подключения мембранного бака к системе отопления потребуются навыки и знания. Не стоит браться за установку бака самостоятельно, если вы не уверены, что все будет сделано правильно.

Для установки потребуются:

  • ступенчатый ключ;
  • газовый ключ;
  • пластиковые трубы;
  • разводной ключ.

При установке мембранного расширительного бака в систему отопления нужно быть очень внимательным и внимательным проверить герметичность соединений.

Расширительный бак должен быть герметичен, его нельзя разбирать, открывать, он просто соединяется с трубопроводом , который находится ближе всего к котлу . Также необходимо установить предохранительные устройства для предотвращения повышения давления.

При установке бака необходимо учитывать несколько правил:

  • установить мембранный бак перед разветвлением;
  • в помещении должна быть постоянно температура выше 0;
  • точка крепления бака может получить огромную нагрузку, поэтому она должна быть несущей ;
  • перепроверьте расчеты перед установкой;
  • Если объем бака более 30 литров , то он не крепится к стене, а ставится на ножки;
  • На выходе из бака установить манометр , а на входе — обратный клапан, если нет насоса.

Совет … Для продления срока службы систем отопления не нужно использовать кислородосодержащую воду и агрессивные газы.

Установка расширительного бака

Аккумулятор можно установить в любом месте системы отопления. Основным условием его установки является наличие при проведении ремонтных работ. Бак может устанавливаться в трубопроводы как прямой подачи, так и обратки теплоносителя. Дело в том, что давление в этих трубопроводах одинаковое, поэтому мембранный бак для отопления будет работать одинаково в обоих случаях.

Не рекомендуется устанавливать рядом с циркуляционным насосом. , чтобы водовороты жидкости не влияли на работу бака. В системе вокруг гидроаккумулятора должна быть запорная арматура. Обычно для этого используются шаровые краны. Это делается для того, чтобы при ремонтных работах бак можно было отрезать от общей конструкции. Обычно рядом с мембранными расширителями устанавливают дополнительные манометры, чтобы было проще контролировать давление и вовремя стравливать избыточное давление. При установке оборудования очень важно, чтобы давление в воздушном контуре бака было на 0,2 бара меньше, чем в системе отопления. В этом случае теплоноситель всегда будет прижиматься к мембране, и его работа будет более эффективной.

Расширители | Baker Hughes

Обзор

Ассортимент детандеров Baker Hughes включает в себя компрессоры и генераторы, проверенные временем для самых требовательных приложений и экстремальных условий по всему миру. Мы предоставляем размеры рам, грузоподъемность, занимаемую площадь и вес, чтобы соответствовать любому применению. Мы также проектируем воздухоохладители и теплообменники. Наша первая установка была поставлена ​​в начале 1970-х годов для бессернистого газа и давления чуть более 300 бар; и наши последние приложения рассчитаны на более чем 650 бар с содержанием H 9 до 18 %.0365 2 Содержимое S.

Благодаря более чем 60-летнему консолидированному опыту, наши продукты сочетают в себе передовые конструкции и прочные материалы, а также уроки, извлеченные из обширного установленного парка. Мы постоянно инвестируем в изучение и разработку новых технологий ступеней, которые обеспечивают более высокую эффективность и надежность, а также более низкие требования к техническому обслуживанию.



Высокоэффективная рекуперация энергии

Наши передовые ступенчатые технологии обеспечивают высочайшую эффективность поезда, максимальную рекуперацию и преобразование энергии в ценную мощность. Наши решения по теплоснабжению, рекуперации давления и хранению энергии могут быть оптимизированы с помощью уникального динамического моделирования для выполнения любых эксплуатационных требований.



Полный собственный опыт радиальных

Для радиальных турбодетандеров наш портфель включает интегрированные и герметичные решения для снижения давления до 300 кВт в сочетании с высокоскоростными генераторами и многоступенчатыми турбодетандерами мощностью до 17 МВт для рекуперации энергии. . У нас также есть прочные партнерские отношения с SKF, мировым лидером в области магнитных подшипников, что расширяет наши возможности по обеспечению полной поддержки клиентов от проектирования до ввода в эксплуатацию. В дополнение к нашим двум специализированным испытательным стендам с детандерами, полностью соответствующими стандарту API 617, с воздухом низкого давления, наши передовые испытательные установки включают в себя возможность проведения испытаний полной колонны.



Осевые детандеры с горячим газом

Осевые детандеры с горячим газом могут использоваться для рекуперации энергии, в противном случае теряемой впустую, в частности, из значительного количества тепла, выделяемого в установке каталитического крекинга на нефтеперерабатывающем заводе (FCC). Детандер действует очень похоже на силовую турбину в газовой турбине на основе авиационного двигателя. Энергия дымовых газов извлекается лопастями ротора и преобразуется в энергию вращения для выработки электроэнергии.



Всемирная сеть сервисного обслуживания

Мы являемся единым контактным лицом для заводского оборудования, установки, ввода в эксплуатацию и обслуживания. Независимо от того, ставите ли вы перед собой цель экономически изменить свой процесс или модернизировать его с помощью новейших технологий для повышения производительности, наша сеть объектов может обеспечить высочайший уровень поддержки для всего процесса.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
