Порядок подключения высоковольтных проводов ВАЗ — A116.RU — Казань

Схема, порядок подключения высоковольтных проводов ВАЗ.

Для начала определимся, какой из четырех цилиндров первый?

Первый цилиндр у переднеприводных ВАЗ находится ближе к ремню ГРМ. Если смотреть на двигатель спереди — первый цилиндр самый левый). А дальше  все просто — слева направо — 1, 2, 3, 4.

У заднеприводных ВАЗ Классика и Нива первый цилиндр находится ближе к переднему бамперу машины.

Проверка высоковольтных проводов. Чтобы проверить провода, вам понадобится мультиметр-тестер. Проверьте сопротивление проводов — оно должно быть не более 20 КОМ ( на практике самый длинный провод 1 цилиндра имеет сопротивление до 10 КОм). Если сопротивление провода больше 20 Ком — его необходимо заменить. Тщательно осмотрите провода на предмет перетирания о части мотора или об другие провода. В случае значительного истирания — провод заменить. В случае незначительного истирания — возможно проложить провод так, чтобы он не терся, и зафиксировать в этом положении.

Укладка проводов. Не старайтесь подключить провода в связке. Разберите жгуты проводов, освободите провода из пластиковых держателей. Соедините высоковольтные выводы с соответсвующими свечами цилиндров. Прокладывайте провода так, чтобы они не терлись друг о друга, части мотора, шланги. Не допускайте резких перегибов и натяжки проводов. После подключения всех проводов зафиксируйте их в жгут специальными гребенчатыми держателями, входящими в комплект поставки.



Порядок подключения в/в проводов на ВАЗ карбюратор (2108, 2109, 21099)

Центральный провод с крышки трамблера всегда идет на катушку зажигания (бобину).

Вывод крышки трамблера, который смотрит в сторону передка машины, соединяется с первым цилиндром.

Вывод крышки трамблера, смотрящий вниз, соединяется с третьим цилиндром.

Вывод крышки трамблера, смотрящий назад, соединяется с четвертым цилиндром.

Вывод крышки трамблера, смотрящий вверх, соединяется со вторым цилиндром.

Порядок подключения высоковольтных проводов на ВАЗ Классика, Нива с карбюратором и трамблером.

Центральный провод от катушки зажигания (бобины)

1 цилиндр — над вакуумным корректором. Далее по часовой стрелке порядок 1-3-4-2.



Инжекторные ВАЗ выпуска до 2004 года с модулем зажигания старого образца (4-контактный низковольтный разъем)

Собственно, на корпусе модуля уже обозначено, какому цилиндру соответствуют выводы — но мы продублировали красным цветом на случай, если модуль совсем испачкается, а на фото вы не вдруг не разглядите.





Инжекторные ВАЗ выпуска после 2004 года с катушкой зажигания нового образца (3-контактный низковольтный разъем)

Как и на модулях зажигания старого образца, на новых катушках тоже обозначено соответсвие выводов цилиндрам. Но порядок подключения отличается от порядка на модуле зажигания старого образца. Будьте внимательны!!!



Высоковольтные провода зажигания для автомобиля

Задачей высоковольтных проводов является передача электрических импульсов от катушки зажигания автомобиля на свечи.

Расскажем про устройство высоковольтных проводов авто, их основные неисправности и какие лучше выбрать.

Какие требования

Во-первых, должны быть устойчивыми к агрессивной среде под капотом машины, выдерживать температурный режим от -60°С до +240 °С, не терять своих токопроводящих качеств. Во-вторых — предотвращать утечку тока вплоть до контакта с наконечниками свечей. Некачественные или неисправные провода способны вывести из строя некоторые устройства автомобиля, например электронную систему и осложнить работу двигателя, вследствие чего начнет «троить». Утечка тока или повышенное сопротивление приводят к уменьшению силы импульса. Это повлечет к замедлению зажигания, к «троению» и «замиранию» двигателя на повышенных оборотах, или к отсутствию искры. Особенно если свечи имеют небольшое загрязнение. В результате падает динамика, растет расход топлива (на 4-7 процента), повышается токсичность выхлопа.

Устройство. Из чего состоят

Они состоят из токопроводящей жилы, изоляции (защитного слоя), металлических контактов, колпачков.

Изоляция

Однослойное или многослойное защитное диэлектрическое покрытие токопроводящей жилы. Предназначена для:
  • предотвращения утечек электрического тока;
  • предохранения жилы от воздействия влаги, горюче-смазочных материалов, вредных паров и высоких температур в моторном отсеке и механических повреждений.

Металлические контакты (наконечники)

Обеспечивают электрическое соединение токопроводящей жилы с соответствующими контактами (гнездами, высоковольтными выводами) свечи и катушки зажигания или крышкой распределителя. Основные требования:
  • надежный контакт с токопроводящей жилой;
  • прочность крепления на проводе;
  • надежное соединение с выводами свечи и катушки зажигания или крышки распределителя;
  • достаточная коррозионная устойчивость для сохранения надежного контакта в процессе эксплуатации.

Колпачки

Защищают места соединений контактов с соответствующими выводами катушки, распределителя, свечей зажигания от агрессивных воздействий внешней среды и предотвращают утечку электрического тока. Основные требования к ним:
  • максимально плотное соединение с деталями системы зажигания, чтобы пыль и влага не проникали к контактам. Иногда после длительной эксплуатации снять колпачки удается только при помощи специального инструмента;
  • устойчивость к воздействию высоких и низких температур, а также к их резкому перепаду.

Колпачки изготавливаются из резины или силикона. В некоторые из них встраивают дополнительный помехоподавительный резистор или металлический экран для уменьшения помех.

Какие бывают неисправности

Основные неисправности — разрыв электрической цепи и утечка тока. Разрыв электрической цепи происходит в месте соединения металлического контакта провода с токопроводящей жилой и другими деталями системы зажигания, например при:
  • снятии провода;
  • плохом соединении с выводами соответствующих элементов системы зажигания;
  • окислении или разрушении жилы.
В местах нарушения соединения происходит искрение и нагрев, что еще больше ухудшает ситуацию и может привести к выгоранию металлических контактов или жилы.

Утечка тока происходит через загрязненные провода, свечи, крышку распределителя, катушку зажигания, а также при повреждении изоляции и колпачков, поэтому их диэлектрические свойства в процессе эксплуатации ухудшаются.

Сопротивление провода можно измерить с помощью цифрового мультиметра. Значения бывают разными, но не должно превышать величины 20 кОм. Если один из «высоковольтников» показал значение сопротивления значительно меньше, чем остальные, значит он неисправен.


При низких температурах высоковольтные провода становятся жесткими, увеличивается вероятность повреждения их изоляции или колпачков. Кроме того, из-за постоянной вибрации, сопровождающей работу двигателя, расшатываются места соединений, что может привести к ухудшению контакта, например в крышке распределителя. От повышенной температуры больше других страдают свечные колпачки, т.к. они находятся близко к нагретым деталям двигателя и часто выходят из строя при снятии. Часто удается определить пробой изоляции при работе двигателя на слух (слышны щелчки) или визуально.
Если открыть моторный отсек в темное время суток, то место утечки тока будет видно по проскакивающей искре. В темноте иногда заметно свечение (сияние) вокруг приборов системы зажигания из-за влажности и ионизации воздуха, например перед грозой, или при больших утечках тока. Хороший контакт в наконечниках предотвращает потерю энергии импульса, передаваемой к свечам. Поэтому желательно периодически проверять, хорошо ли вставлены наконечники в гнезда соответствующих элементов системы зажигания. Для предотвращения повреждений провода его рекомендуется снимать, начиная с колпачка, а не выдергивая за изоляцию.

Рекомендации по выбору

При покупке полезно изучить упаковку. Желательно, чтобы на ней на русском языке были указаны модели автомобилей, для установки на которые предназначены эти провода. Отсутствие указания завода-изготовителя — достаточное условие для отказа от покупки. Также не стоит приобретать продукцию, на упаковке которой есть орфографические ошибки, чаще всего в слове «silicon».

Лучше выбирать «высоковольтники» для машины с изоляцией и колпачками, материал которых не становится жестким на морозе. Например, таким материалом может быть силикон, который выдерживает высокую температуру в моторном отсеке.

Сечение провода – как выбрать по току или мощности

Стандартная квартирная электропроводка рассчитывается на максимальный ток потребления при длительной нагрузке 25 ампер (на такую силу тока выбирается и автоматический выключатель, который устанавливается на вводе проводов в квартиру) выполняется медным проводом сечением 4,0 мм2, что соответствует диаметру провода 2,26 мм и мощности нагрузки до 6 кВт.

Согласно требований п 7.1.35 ПУЭ сечение медной жилы для квартирной электропроводки должно быть не менее 2,5 мм2, что соответствует диаметру проводника 1,8 мм и силе тока нагрузки 16 А. К такой электропроводке можно подключать электроприборы суммарной мощностью до 3,5 кВт.

Что такое сечение провода и как его определить

Чтобы увидеть сечение провода достаточно его перерезать поперек и посмотреть на срез с торца. Площадь среза и есть сечение провода. Чем оно больше, тем большую силу тока может передать провод.

Как видно из формулы, сечение провода легко вычислить по его диаметру. Достаточно величину диаметра жилы провода умножить саму на себя и на 0,785. Для вычисления сечения многожильного провода нужно вычислить сечение одной жилы и умножить на их количество.

Диаметр проводника можно определить с помощью штангенциркуля с точностью до 0,1 мм или микрометра с точностью до 0,01 мм. Если нет под рукой приборов, то в таком случае выручит обыкновенная линейка.

Выбор сечения


медного провода электропроводки по силе тока

Величина электрического тока обозначается буквой «А» и измеряется в Амперах. При выборе действует простое правило, чем сечение провода больше, тем лучше, по этому округляют результат в большую сторону.

Приведенные мною данные в таблице основаны на личном опыте и гарантируют надежную работу электропроводки при самых неблагоприятных условиях ее прокладки и эксплуатации. При выборе сечения провода по величине тока не имеет значение, переменный это ток или постоянный. Не имеют значения также величина и частота напряжения в электропроводке, это может быть бортовая сеть автомобиля постоянного тока на 12 В или 24 В, летательного аппарата на 115 В частотой 400 Гц, электропроводка 220 В или 380 В частотой 50 Гц, высоковольтная линия электропередачи на 10000 В.

Если неизвестен ток потребления электроприбором, но известны напряжение питания и мощность, то рассчитать ток можно с помощью приведенного ниже онлайн калькулятора.

Следует отметить, что на частотах более 100 Гц в проводах при протекании электрического тока начинает проявляться скин-эффект, заключающийся в том, что с увеличением частоты ток начинает «прижиматься» к внешней поверхности провода и фактическое сечение провода уменьшается. Поэтому выбор сечения провода для высокочастотных цепей выполняется по другим законам.

Определение нагрузочной способности электропроводки 220 В


выполненной из алюминиевого провода

В давно построенных домах электропроводка, как правило, выполнена из алюминиевых проводов. Если соединения в распределительных коробках выполнены правильно, срок службы алюминиевой проводки может составлять и сто лет. Ведь алюминий практически не окисляется, и срок службы электропроводки будет определяться только сроком службы пластмассовой изоляции и надежностью контактов в местах присоединения.

В случае подключения дополнительных энергоемких электроприборов в квартире с алюминиевой электропроводкой необходимо определить по сечению или диаметру жил проводов способность ее выдержать дополнительную мощность. По приведенной ниже таблице это легко сделать.

Если у Вас проводка в квартире выполнена из алюминиевых проводов и возникла необходимость подключить вновь установленную розетку в распределительной коробке медными проводами, то такое соединение выполняется в соответствии с рекомендациями статьи Соединение алюминиевых проводов.

Расчет сечения провода электропроводки


по мощности подключаемых электроприборов

Для выбора сечения жил провода кабеля при прокладке электропроводки в квартире или доме нужно проанализировать парк имеющихся электробытовых приборов с точки зрения одновременного их использования. В таблице представлен перечень популярных бытовых электроприборов с указанием потребляемого тока в зависимости от мощности. Вы можете узнать потребляемую мощность своих моделей самостоятельно из этикеток на самих изделиях или паспортам, часто параметры указывают на упаковке.

В случае если сила потребляемого тока электроприбором неизвестна, то ее можно измерять с помощью амперметра.

Таблица потребляемой мощности и силы тока бытовыми электроприборами


при напряжении питания 220 В

Обычно мощность потребления электроприборов указывается на корпусе в ваттах (Вт или VA) или киловаттах (кВт или кVA). 1 кВт=1000 Вт.

Ток потребляют еще холодильник, осветительные приборы, радиотелефон, зарядные устройства, телевизор в дежурном состоянии. Но в сумме эта мощность составляет не более 100 Вт и при расчетах ее можно не учитывать.

Если Вы включите все имеющиеся в доме электроприборы одновременно, то необходимо будет выбрать сечение провода, способное пропустить ток 160 А. Провод понадобится толщиной в палец! Но такой случай маловероятен. Трудно представить, что кто-то способен одновременно молоть мясо, гладить утюгом, пылесосить и сушить волосы.

Пример расчета. Вы встали утром, включили электрочайник, микроволновую печь, тостер и кофеварку. Потребляемый ток соответственно составит 7 А + 8 А + 3 А + 4 А = 22 А. С учетом включенного освещения, холодильника и в дополнение, например, телевизора, потребляемый ток может достигнуть 25 А.

Выбор сечения медного провода по мощности


для сети 220 В

Выбрать сечение провода можно не только по силе тока но и по величине потребляемой мощности. Для этого нужно составить перечень всех планируемых для подключения к данному участку электропроводки электроприборов, определить, какую мощность потребляет каждый из них по отдельности. Далее сложить полученные данные и воспользоваться нижеприведенной таблицей.

Если имеется несколько электроприборов и для некоторых известен ток потребления, а для других мощность, то нужно определить из таблиц сечение провода для каждого из них, а затем полученные результаты сложить.

Выбор сечения медного провода по мощности


для с бортовой сети автомобиля 12 В

Если при подключении к бортовой сети автомобиля дополнительного оборудования известна только его мощность потребления, то определить сечение дополнительной электропроводки можно с помощью ниже приведенной таблицы.

Выбор сечения провода для подключения электроприборов


к трехфазной сети 380 В

При работе электроприборов, например, электродвигателя, подключенных к трехфазной сети, потребляемый ток протекает уже не по двум проводам, а по трем и, следовательно, величина протекающего тока в каждом отдельном проводе несколько меньше. Это позволяет использовать для подключения электроприборов к трехфазной сети провод меньшего сечения.

Для подключения электроприборов к трехфазной сети напряжением 380 В, например электродвигателя, сечение провода для каждой фазы берется в 1,75 раза меньше, чем для подключения к однофазной сети 220 В.

Внимание, при выборе сечения провода для подключения электродвигателя по мощности следует учесть, что на шильдике электродвигателя указывается максимальная механическая мощность, которую двигатель может создать на валу, а не потребляемая электрическая мощность. Потребляемая электрическая мощность электродвигателем с, учетом КПД и сos φ приблизительно в два раза больше, чем создаваемая на валу, что необходимо учитывать при выборе сечения провода исходя из мощности двигателя, указанной в табличке.

Например, нужно подключить электродвигатель потребляющий мощность от сети 2,0 кВт. Суммарный ток потребления электродвигателем такой мощности по трем фазам составляет 5,2 А. По таблице получается, что нужен провод сечением 1,0 мм2, с учетом вышеизложенного 1,0 / 1,75 = 0,5 мм2. Следовательно, для подключения электродвигателя мощностью 2,0 кВт к трехфазной сети 380 В понадобится медный трехжильный кабель с сечением каждой жилы 0,5 мм2.

Гораздо проще выбрать сечение провода для подключения трехфазного двигателя, исходя из величины тока его потребления, который всегда указывается на шильдике. Например, в шильдике приведенном на фотографии, ток потребления двигателя мощностью 0,25 кВт по каждой фазе при напряжении питания 220 В (обмотки двигателя подключены по схеме «треугольник») составляет 1,2 А, а при напряжении 380 В (обмотки двигателя подключены по схеме «звезда») всего 0,7 А. Взяв силу тока, указанную на шильдике, по таблице для выбора сечения провода для квартирной электропроводки выбираем провод сечением 0,35 мм2 при подключении обмоток электродвигателя по схеме «треугольник» или 0,15 мм2 при подключении по схеме «звезда».

О выборе марки кабеля для домашней электропроводки

Делать квартирную электропроводку из алюминиевых проводов на первый взгляд кажется дешевле, но эксплуатационные расходы из-за низкой надежности контактов со временем многократно превысят затраты на электропроводку из меди. Рекомендую делать проводку исключительно из медных проводов! Алюминиевые провода незаменимы при прокладке воздушной электропроводки, так как они легкие и дешевые и при правильном соединении служат надежно продолжительное время.

А какой провод лучше использовать при монтаже электропроводки, одножильный или многожильный? С точки зрения способности проводить ток на единицу сечения и монтажа, одножильный лучше. Так что для домашней электропроводки нужно использовать только одножильный провод. Многожильный допускает многократные изгибы, и чем тоньше в нем проводники, тем он более гибкий и долговечнее. Поэтому многожильный провод применяют для подключения к электросети нестационарных электроприборов, таких как электрофен, электробритва, электроутюг и все остальных.

После принятия решения по сечению провода встает вопрос о марке кабеля для электропроводки. Тут выбор не велик и представлен всего несколькими марками кабелей: ПУНП, ВВГнг и NYM.

Кабель ПУНП с 1990 года, в соответствии с решением Главгосэнергонадзора «О запрете применения проводов типа АПВН, ППБН, ПЕН, ПУНП и др., выпускаемых по ТУ 16-505. 610-74 вместо проводов АПВ, АППВ, ПВ и ППВ по ГОСТ 6323-79*» к применению запрещен.

Кабель ВВГ и ВВГнг – медные провода в двойной поливинилхлоридной изоляции, плоской формы. Предназначен для работы при температуре окружающей среды от −50°С до +50°С, для выполнения проводки внутри зданий, на открытом воздухе, в земле при прокладке в тубах. Срок службы до 30 лет. Буквы «нг» в обозначении марки говорят о негорючести изоляции провода. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 35,0 мм2. Если в обозначении кабеля перед ВВГ стоит буква А (АВВГ), то жилы в проводе алюминиевые.

Кабель NYM (его российский аналог – кабель ВВГ), с медными жилами, круглой формы, с негорючей изоляцией, соответствует немецкому стандарту VDE 0250. Технические характеристики и область применения, практически одинаковые с кабелем ВВГ. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 4,0 мм2.

Как видите, выбор для прокладки электропроводки не велик и определяется в зависимости от того, какой формы кабель более подходит для монтажа, круглой или плоской. Кабель круглой формы удобнее прокладывается через стены, особенно если делается ввод с улицы в помещение. Понадобится просверлить отверстие чуть больше диаметра кабеля, а при большей толщине стены это становится актуальным. Для внутренней проводки удобнее применять плоский кабель ВВГ.

При прокладке квартирной электропроводки, как правило, возникает вопрос и о выборе автоматического выключателя, или, как его часто называют, автомата. Этот вопрос и о выборе счетчика, УЗО, дифференциального автомата подробно освещен в статье сайта «Об электрическом счетчике, УЗО и автоматах защиты».

Параллельное соединение проводов электропроводки

Бывают безвыходные ситуации, когда срочно нужно проложить проводку, а провода требуемого сечения в наличии нет. В таком случае, если есть провод меньшего, чем необходимо, сечения, то можно проводку сделать из двух и более проводов, соединив их параллельно. Главное, чтобы сумма сечений каждого из них была не меньше расчетной.

Например, есть три провода сечением 2, 3 и 5 мм2, а нужен по расчетам 10 мм2. Соединяете их все параллельно, и проводка будет выдерживать ток до 50 ампер. Да Вы и сами многократно видели параллельное соединение большего количества тонких проводников для передачи больших токов. Например, для сварки используется ток до 150 А и для того, чтобы сварщик мог управлять электродом, нужен гибкий провод. Его и делают из сотен параллельно соединенных тонких медных проволочек. В автомобиле аккумулятор к бортовой сети тоже подключают с помощью такого же гибкого многожильного провода, так как во время пуска двигателя стартер потребляет от аккумулятора ток до 100 А. А при установке и снятии аккумулятора необходимо провода отводить в сторону, то есть провод должен быть достаточно гибким.

Способ увеличения сечения электропровода путем параллельного соединения нескольких проводов разного диаметра можно использовать только в крайнем случае. При прокладке домашней электропроводки допустимо соединять параллельно только провода одинакового сечения, взятые из одной бухты.

Онлайн калькуляторы для вычисления сечения и диаметра провода

Калькулятор для вычисления сечения одножильного провода

С помощью онлайн калькулятора, представленного ниже можно решить обратную задачу – определить по сечению диаметр проводника.

Как вычислить сечение многожильного провода

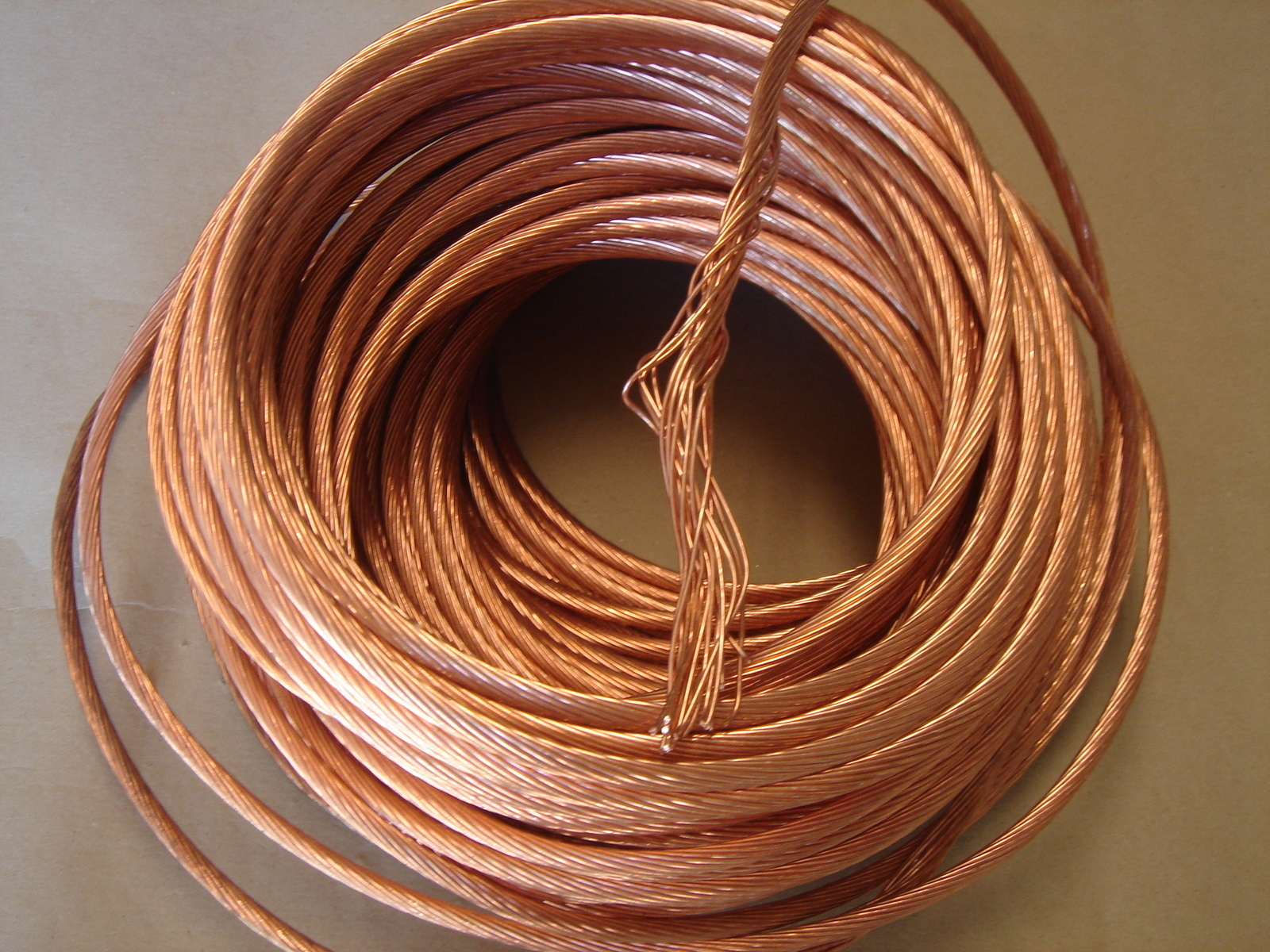

Многожильный провод, или как его называют еще многопроволочный или гибкий, представляет собой свитые вместе одножильные проволочки. Для вычисления сечения многожильного провода нужно сначала вычислить сечение одной проволочки, а затем полученный результат умножить на их число.

Рассмотрим пример. Есть многожильный гибкий провод, в котором 15 жил диаметром 0,5 мм. Сечение одной жилы равно 0,5 мм×0,5 мм×0,785 = 0,19625 мм2, после округления получим 0,2 мм2. Так как у нас в проводе 15 проволочек , то для определения сечения кабеля нужно перемножить эти числа. 0,2 мм2×15=3 мм2. Осталось по таблице определить, что такой многожильный провод выдержит ток 20 А.

Можно оценить нагрузочную способность многожильного провода без замера диаметра отдельного проводника, измеряв общий диаметр всех свитых проволочек. Но так как проволочки круглые, то между ними находятся воздушные зазоры. Для исключения площади зазоров нужно полученный по формуле результат сечения провода умножить на коэффициент 0,91. При замере диаметра надо проследить, чтобы многожильный провод не сплющился.

Рассмотрим на примере. В результате измерений многожильный провод имеет диаметр 2,0 мм. Рассчитаем его сечение: 2,0 мм×2,0 мм×0,785×0,91 = 2,9 мм2. По таблице (смотри ниже) определяем, что данный многожильный провод выдержит ток величиной до 20 А.

Рассчитать сечение многожильного провода удобно с помощью онлайн калькулятора, достаточно ввести диаметр одной проволочки и количество жил в многожильном проводе.


Александр Владимирович 01.09.2015

Добрый день! Александр Николаевич!
Во-первых, большое спасибо за сайт и большое количество полезной информации, я много проводки проложил на даче своими руками и прочитав Вашу статью понял, что не все делал правильно и скоро придется переделывать кое-что, спасибо.
Сейчас у меня очень больной вопрос, делаем ремонт в квартире. Рабочие проложили всю проводку трехжильным медным кабелем, утверждая, что это кабель 3×2,5, никакой маркировки на нем нет. Я померил диаметр жилы, оказалось 1,2 мм. Пошел в магазин и мне показали другой провод с медной жилой и маркировкой 3×2,5, померили диаметр жилы, тоже 1,2 мм.
По всем таблицам, что я нашел в интернете и из Ваших статей следует, что при диаметре жилы 1,2 мм — сечение 1,2 мм2 – ток автомата 6 А и этот провод никак не подходит для розеток в квартире и уж тем более на кухне, где будет стоять стиральная машина и другие кухонные электроприборы большой мощности.
Может я чего не понял и ребята молодцы и провод диаметром 1,2 мм то, что нужно и мне не надо заставлять их перекладывать все проводом диаметром 1,8 мм, что соответствует (согласно Вашей статьи и здравого смысла) сечению 2,5 мм2.
Очень прошу ответить, заранее спасибо.

Александр

Здравствуйте, Александр Владимирович!
В магазинах часто бывает, что маркировка сечения провода не соответствует действительности, сталкивался в жизни неоднократно. Для диаметра провода 1,2 мм, номинальный ток 6 А, максимально допустимый до 10 А ( это 2,2 кВт). Поэтому для освещения и слабонагруженных розеток в комнатах вполне пойдет. Даже для утюга, хоть он и потребляет мощность 2 кВт, но включен не больше половины времени работы, то есть средняя потребляемая мощность его составляет 1 кВт. Стиральная машина тоже потребляет мощность 2 кВт, пока нагревается вода, а далее всего 300 Вт и только в момент вращения барабана. Таким образом, если одновременно не включать сразу несколько мощных электроприборов, то Ваша электропроводка вполне выдержит нагрузку.
Но для себя я бы все же выполнил доработку, проложив к розеткам, к которым будут подключаться мощные приборы прямой провод диаметром 1,8 мм, а если не хочется демонтировать уже проложенный провод, проложить к розеткам параллельно проложенному еще один двужильный кабель с диаметром жил 1,2 мм. Затраты небольшие, зато будет исключена перегрузка электропроводки для любого случая подключения электроприборов.
При параллельном соединении приводов новое сечение будет равно сумме сечений каждого, то есть в вашем случае 2,26 мм2, что обеспечит номинальный ток нагрузки до 16 А, автомат тогда понадобиться тоже на 16 А.

Александр Владимирович

Большое спасибо все понял, усилим силовые розетки дополнительным проводом. Еще раз огромное спасибо за оперативный ответ, Вы мне очень помогли.
С уважением, Александр.

Виктор 24.03.2016

Здравствуйте, Александр Николаевич!
Прошу заранее прощения за некоторую бестолковость. Вопрос такого плана. Хочу проложить проводку на лоджию для освещения при помощи одной длинной круглой люминесцентной лампы типа L36W/765 и подключения розетки для зарядки (время от времени) автомобильного аккумулятора 12V (55-60 А/ч). Достаточно ли будет для этого провода ПВС (МБ) 2×1,5?
Буду очень признателен за ответ. Спасибо.

Александр

Здравствуйте, Виктор!
Предполагаемая максимальная нагрузка перечисленных электроприборов составляет не более 200 Вт, что создаст ток потребления 1 А. Провод ПВС (МБ) 2×1,5 рассчитан на ток до 10 А, что позволит подключать дополнительно электрочайник, или утюг и даже стиральную машину. Так что сечения более чем достаточно.

Виктор

Спасибо за ответ. Так может будет достаточно провода ШВВП 2×0,5? Или нужно все же сечение побольше?

Александр

Для светильника и зарядного устройства достаточно, но я всегда советую выбирать провод с запасом, так как неизвестно, что завтра потребуется подключать. Чем сечение больше, тем лучше.

Виталий 02.12.2020

Вы несуразицу написали в первых двух таблицах, где приведены данные по медным и алюминиевым проводам: по Вашему проводимость алюминия лучше или равна меди?
Чушь полная. Проверьте и исправьте.

Александр

Здравствуйте, Виталий. Спасибо за сообщение.
Очевидно данные в таблице вы изучили, а вот комментарии не читали.
Под таблицей по выбору медного провода для электропроводки есть уточнение: «Приведенные мною данные в таблице основаны на личном опыте и гарантируют надежную работу электропроводки при самых неблагоприятных условиях ее прокладки и эксплуатации». Таким образом если выбрать сечение провода по моей таблице, то можно не задумываться о параметрах окружающей среды и способе прокладки электропроводки.
Например, провод может проходить рядом с батареей отопления или печкой в доме, на внешней южной стороне дома, где солнце может разогревать стену до 60°С.
Таблица нагрузочной способности алюминиевой электропроводки предназначена для оценки нагрузочной способности уже давно проложенной в квартире электропроводки, для того, чтобы узнать, приборы какой мощности допустимо к ней подключать.
Сегодня прокладывать электропроводку из алюминиевых проводов считаю плохой идеей, и допускаю такой вариант только в безвыходном случае. Поэтому этот вопрос в статье в деталях и не рассматривается.

Данияр 24.12.2020

Здравствуйте, у меня вопрос по подбору вводного кабеля, не могу подобрать.
Подключаемые нагрузки разные, есть и 6 кВт, 2,2 кВт, 7 кВт. В общем суммарная мощность составляет 30 кВт. У меня трехфазный ввод со сборки, все подключаемые нагрузки однофазные, я их раскидаю по трем фазам равномерно. Помогите выбрать сечение провода на ввод.

Александр

Здравствуйте, Данияр!
Сечение провода зависит от металла, из которого он сделан, длины кабеля и способа его прокладки (по воздуху или в земле). В дополнение, маловероятно, что будут включены все приборы одновременно и нагрузка на проводку длительное время составит 30 кВт.
С учетом вышесказанного для жил медного провода сечение при мощности 30 кВт должно быть не менее 10 мм2. Если брать кабель из алюминиевых проводов, то сечение должно быть не менее 16 мм2.
При любых сомнениях нужно помнить, что чем сечение провода больше, тем он меньше будет греться и впустую тратится электроэнергия.

Валерий 26.12.2020

Здравствуйте, Александр Николаевич.
Много лет пользуюсь простой и надеждой формулой выбора сечения проводов независимо от условий и важности, безопасности. Для меди: 1 мм2 — 2 кВт нагрузки; для алюминиевого провода: 1 мм2 — 1 кВт нагрузки. Это касается всех видов проводов: одножильных и многожильных. Ни разу не подводила и легко запомнить.
Хотелось бы услышать Ваш отзыв. Спасибо.

Александр

Здравствуйте, Валерий.
Ваша формула подходит только для частного случая прокладки электропроводки в квартире для переменного напряжения 220 В. По требованиям правил ПЭУ сечение электропроводки определяется исходя из величины протекающего через провода тока. Вы же опираетесь на потребляемую мощность, что неправильно.
Возьмем автомобильную электропроводку с напряжением бортовой сети 12 В. При потребляемой мощности прибором 2 кВт по проводам потечет ток: 2000Вт/12В=167А. При таком токе медный провод сечением 1 мм2 расплавиться мгновенно.
В России принято считать допустимым током на провод сечением 1 мм2 при нормальных условиях эксплуатации 10 А. Это повелось с тех времен, когда киловатт электроэнергии стоил 4 копейки и потери на проводах никого не волновали. Ведь при больших токах провода существенно нагреваются и это счетчик учитывает.
В Японии и некоторых других странах считают допустимой нагрузкой для медного провода сечением 1 мм2 ток 6 А и это связано не только с надежностью, но и экономией электроэнергии.
Поэтому, с учетом выше сказанного, я бы скорректировал Вашу формулу для бытовой электропроводки 220 В. При нагрузке до 2 кВт для меди и до 1 кВт для алюминиевого выбирать для прокладки электропроводки провод сечением 1,5 мм2.

Выбор мощности, тока и сечения проводов и кабелей

Выбор мощности, тока и сечения проводов и кабелей

Значения токов легко определить, зная паспортную мощность потребителей по формуле: I = Р/220. Зная суммарный ток всех потребителей и учитывая соотношения допустимой для провода токовой нагрузки ( открытой проводки) на сечение провода:

  • для медного провода 10 ампер на миллиметр квадратный,
  • для алюминиевого 8 ампер на миллиметр квадратный, можно определить, подойдет ли имеющийся у вас провод или же необходимо использовать другой.

При выполнении скрытой силовой проводки (в трубке или же в стене) приведенные значения уменьшаются умножением на поправочный коэффициент 0,8. Следует отметить, что открытая силовая проводка обычно выполняется проводом с сечением не менее 4 кв. мм из расчета достаточной механической прочности.

Приведенные выше соотношения легко запоминаются и обеспечивают достаточную точность для использования проводов. Если требуется с большей точностью знать длительно допустимую токовую нагрузку для медных проводов и кабелей, то можно воспользоваться нижеприведенными таблицами.

В следующей таблице сведены данные мощности, тока и сечения кабельно-проводниковых материалов, для расчетов и выбора зашитных средств, кабельно-проводниковых материалов и электрооборудования.

Медные жилы, проводов и кабелей

Алюминиевые жилы, проводов и кабелей

Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами.

Допустимый длительный ток для проводов с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами.

Допустимый длительный ток для проводов с медными жилами

Допустимый длительный ток для проводов с медными жилами с резиновой изоляцией в металлических защитных оболочках и кабелей с медными жилами с резиновой изоляцией в свинцовой, поливинилхлоридной, найритовой или резиновой оболочке, бронированных и небронированных.

* Токи относятся к проводам и кабелям с нулевой жилой и без нее.

Допустимый длительный ток для кабелей с алюминиевыми жилами

Допустимый длительный ток для кабелей с алюминиевыми жилами с резиновой или пластмассовой изоляцией в свинцовой, поливинилхлоридной и резиновой оболочках, бронированных и небронированных.

Примечание. Допустимые длительные токи для четырехжильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ могут выбираться по данной таблице как для трехжильных кабелей, но с коэффициентом 0,92.

Сводная таблица сечений проводов, тока, мощности и характеристик нагрузки.

В таблице приведены данные на основе ПУЭ, для выбора сечений кабельно-проводниковой продукции, а также номинальных и максимально возможных токов автоматов защиты, для однофазной бытовой нагрузки чаще всего применяемой в быту.

Наименьшие допустимые сечения кабелей и проводов электрических сетей в жилых зданиях.

Рекомендуемое сечение силового кабеля в зависимости от потребляемой мощности:

  • Медь, U = 220 B, одна фаза, двухжильный кабель

Р, кВт

1

2

3

3,5

4

6

8

I, A

4,5

9,1

13,6

15,9

18,2

27,3

36,4

Сечение токопроводящей жилы, мм2

1

1

1,5

2,5

2,5

4

6

Макс. допустимая длина кабеля при указанном сечении, м*

34,6

17,3

17,3

24,7

21,6

23

27

  • Медь, U = 380 B, три фазы, трехжильный кабель

Р, кВт

6

12

15

18

21

24

27

35

I, A

9,1

18,2

22,8

27,3

31,9

36,5

41

53,2

Сечение токопроводящей жилы, мм2

1,5

2,5

4

4

6

6

10

10

Макс. допустимая длина кабеля при указанном сечении, м*

50,5

33,6

47,6

39,7

51

44,7

66,2

51

* величина сечения может корректироваться в зависимости от конкретных условий прокладки кабеля

Мощность нагрузки в зависимости от номинального тока автоматического выключателя и сечения кабеля.

Наименьшие сечения токопроводящих жил проводов и кабелей в электропроводках.

Сечение жил, мм2

Проводники

медных

алюминиевых

Шнуры для присоединения бытовых электроприемников

0,35

Кабели для присоединения переносных и передвижных электроприемников в промышленных установках

0,75

Скрученные двухжильные провода с многопроволочными жилами для стационарной прокладки на роликах

1

Незащищенные изолированные провода для стационарной электропроводки внутри помещений:

непосредственно по основаниям, на роликах, клицах и тросах

1

2,5

на лотках, в коробах (кроме глухих):

для жил, присоединяемых к винтовым зажимам

1

2

для жил, присоединяемых пайкой:

однопроволочных

0,5

многопроволочных (гибких)

0,35

на изоляторах

1,5

4

Незащищенные изолированные провода в наружных электропроводках:

по стенам, конструкциям или опорам на изоляторах;

2,5

4

вводы от воздушной линии

под навесами на роликах

1,5

2,5

Незащищенные и защищенные изолированные провода и кабели в трубах, металлических рукавах и глухих коробах

1

2

Кабели и защищенные изолированные провода для стационарной электропроводки (без труб, рукавов и глухих коробов):

для жил, присоединяемых к винтовым зажимам

1

2

для жил, присоединяемых пайкой:

однопроволочных

0,5

многопроволочных (гибких)

0,35

Защищенные и незащищенные провода и кабели, прокладываемые в замкнутых каналах или замоноличенно (в строительных конструкциях или под штукатуркой)

1

2

Продукция:

Услуги:

НОВИНКА
ECOLED-100-105W-
13600-D120 CITY Светильник используют для освещения территорий предприятий, автостоянок, дворов, складских и производственных помещений. ПОДРОБНЕЕ

«Россети Ленэнерго» смонтировали более 250 км самонесущего изолированного провода в Ленинградской области

07.10.2019

«Россети Ленэнерго» смонтировали более 250 км самонесущего изолированного провода в Ленинградской области

Компания «Россети Ленэнерго» (юридическое наименование – ПАО «Ленэнерго») продолжает работы по замене неизолированного провода на самонесущий изолированный провод (СИП) в Ленинградской области. К началу октября смонтировано свыше 250 км СИП.

Полностью завершены работы по прокладке СИП в 10-ти сельских поселениях области – Лесколовском и Заневском (Всеволожский район), Каменногорском (Выборгский район), Трубникоборском (Тосненский район), Бегуницком, Губаницком, Терпилицком, Рабитицком, Калитинском (Волосовский район), Пудостьском (Гатчинский район) и других. В настоящее время работы продолжаются на 38 воздушных линиях в Приозерском, Кингисеппском, Тихвинском, Гатчинском и Выборгском районах (Громовское, Кузёмкинское, Мелегежское, Селезневское, Сусанинское, Пудомягское и другие сельские поселения).

СИП покрыт специальной полимерной оболочкой, которая обеспечивает надежное электроснабжение потребителей даже в случае налипания снега на провода или падения на них веток и деревьев.

Масштабная работа по замене неизолированного провода на самонесущий изолированный в Ленинградской области проводится в рамках реализации программы по повышению надежности электроснабжения в электрических сетях 0,4-110 кВ. Программа охватывает все районы региона, но в первую очередь неизолированный провод на СИП специалисты заменяют в тех населенных пунктах, которые больше всего пострадали в периоды непогоды в январе-феврале 2019 года. Особое внимание также уделяется сложным участкам, находящимся в залесенной зоне.

Благодаря замене провода, а также успешной реализации адресной инвестиционной и ремонтной программ энергетики ожидают снижение количества технологических нарушений на сетях, а также обеспечение надежной работы электросетевых объектов в осенне-зимний период 2019-2020 гг. , в том числе в периоды повышенных нагрузок и в условиях чрезвычайных ситуаций.


Как скрыть провода на стене

Все нюансы по прокладке электропроводки в квартире лучше всего решать на стадии планировки или ремонта. Разумнее всего будет предусмотреть все проблемы, которые могут возникнуть в процессе прокладки электрики.

Прокладка электрики в квартире чаще всего проводится скрытым способом, но из-за некоторых обстоятельств этот способ использовать не представляется возможным. К примеру, когда весь ремонт уже исполнен, и дизайнерские планы осуществлены, а вы заметили, что провод на стене от кондиционера или от выключателя не очень выигрышно смотрится и портит декор пространства. В таком случае стоит воспользоваться советами опытных мастеров или дизайнеров, для которых проблема скрыть проводку в квартире не является проблемой вовсе.

Как сделать скрытую проводку во время ремонта?

Часто, в целях экономии люди делают в квартире скрытую электропроводку по диагонали. Однако такое размещение проводов категорически запрещено, ведь путь пролегания скрытой проводки должен быть горизонтально-вертикальным. Это поможет в дальнейшем избежать повреждений током, а также сделать минимальным появление других ситуаций, опасных для жизни и здоровья владельца квартиры.

Расстояние между проводами и потолком должно быть не менее 15 см. Прежде всего, необходимо составить нужную схему размещения проводки. Разметку проводки можно сделать двумя основными способами:

  • лазерным
  • строительным

После создания разметки важно выбрать подходящий инструмент для проделывания штроб. Такими инструментами могут быть штроборез, болгарка или перфоратор. Часто используемыми являются именно болгарка и перфоратор, поскольку они значительно уступают штроборезу в цене.

Прикрепить провода своими руками к бетонной или кирпичной стене можно с помощью специальных дюбель-хомутов. Они очень легко входят, однако их крайне сложно вынуть, поскольку хомуты надежно крепятся за счет своих «усиков».

После прокладки кабеля в стену, канавку стоит промазать грунтовкой и заделать штукатурной специальной смесью. Всё это можно сделать самому, потратив при этом минимальное количество времени, средств и сил.

Как правильно замаскировать проводку в квартире? Советы мастеров

Мастера в своей работе используют все виды маскировки. Это:

  • маскировка внутренним способом
  • маскировка наружным способом

Маскировка внутренним способом имеет свои особенности, которые всегда можно предусмотреть. Если вам мешают провода настенные, они портят и общий декор, и нахождение их снаружи так же не очень безопасно – нужно спрятать их внутрь, и прибегнуть придется к следующим действиям:

  • на месте где висят провода аккуратно проделать надрезы в обоях
  • эти надрезы максимально возможно приподнять и закрепить, чтобы не мешали
  • в стене сделать небольшие проходы, типа штроб
  • проложить все провода в эти каналы, по возможности закрепить их там внутри специальными пластиковыми вставками, если таковые имеются
  • после того как проложили провода, можно замазать их штукатуркой, или любым другим подручным средством, например пластилином
  • после того как все высохнет, снова аккуратно приклеить обои обратно

Конечно, в случае если не хочется сильно портить внешний вид обоев на стене, можно проложить провод в кабель-канал или использовать различные дизайнерские уловки.

Напольная проводка

Если вам мешают провода, которые находятся на стене ближе к полу, можно скрыть их и там. Можно воспользоваться следующими вариантами:

  • нужно использовать специальные плинтуса, в которых имеется отверстие для провода. Центральный блок такого плинтуса, как правило, съемный, внутрь прокладывается шнур, и после снова закрывается
  • можно спрятать проводку в пол, перфоратором пробив в нем отверстия, и после, одев проводку в гофру, проложить ее в проделанную яму и сверху залить цементом или закрыть паркетом
  • в случае если у вас перед ремонтом пол будет выравниваться, всю проводку следует заранее подготовить – продеть их в защитные гофротрубы, уложить на пол, и после уже заниматься стяжкой пола. Если какие-либо провода все-таки остались наверху, чтобы избежать лишних действий, можно прибегнуть к первому варианту

Потолочная проводка

Спрятать провода легче на потолке, нежели чем на полу, или на стене. Использовать можно следующие идеи:

  • если в дизайне интерьера предусмотрен декор из гипсокартона, всю проводку можно спрятать в этой нише. Это также поможет совершать дальнейшие действия по освещению, легко добавлять или убирать дополнительные осветительные приборы
  • подвесной потолок – вообще простор для действий, всю проводку можно в любом расположении спокойно скрыть под него
  • так же, если в интерьере имеются потолочные багеты, очень действенный способ – спрятать провода за ними

Создать умело скрытую электропроводку в квартире может любой житель. Провода могут стать полноценным элементом декора комнаты.

8 советов, как спрятать телевизионные провода и другие шнуры

Фото: istockphoto.com

Ваш энтузиазм в отношении электроники заставляет вас жить в джунглях проводов? Учитывая огромное количество проводов, которые обитают в современном доме, выяснение того, как спрятать телевизионные провода, шнуры и кабели для других обязательных гаджетов, может быть неприятным. Но прежде чем вы решите полностью отказаться от технологий, ознакомьтесь с решениями для управления шнуром, представленными ниже. Вы можете купить или сделать самодельный, чтобы замаскировать или спрятать каждую проводку в поле зрения и навсегда улучшить организацию вашего дома.

Фото: istockphoto.com

1. Прикрепите шнуры к задней части вашей мебели

Свисающие шнуры быстро исчезают, когда вы прикрепляете их к силуэту ближайшей мебели. Для этого приклейте прозрачные зажимы для командного шнура (доступны в средних и больших размерах на Amazon) вдоль задних краев вашей мебели. Как и в большинстве решений 3M, удобных для арендаторов, вам нужно будет прижать зажимы на месте в течение 30 секунд, а через час вы можете зацепить один или несколько шнуров, чтобы они аккуратно спускались по ногам вашего приставка.(Эти крючки очень хорошо помогают скрыть зарядные шнуры и кабели на вашем столе!)

2. Проведите провода через подставку под телевизор

Если вы чувствуете себя немного хитрее, вы можете спрятать путаницу кабелей позади телевизора, установленного на подставке, благодаря встроенному хранилищу для шнура в конструкцию подставки для телевизора своими руками. Этот, разработанный Хайди из Kruse’s Workshop (и представленный на Tatertots & Jello), удерживает кабели в выемке, которая проходит по средней ножке в задней части устройства.Вы можете воссоздать подставку с нуля из переработанной древесины: следуйте подробным инструкциям блоггера о том, как использовать настольную пилу, чтобы создать углубление на задней ножке, затем протяните шнуры для телевизора и других предметов первой необходимости по канавке на ножке. чтобы держать их вне поля зрения.

Фото: istockphoto.com

3. Скрыть телевизионные провода на виду

Если шнуры, свисающие с настенного телевизора, отвлекают вас от того, что на экране, закройте их крышками для кабелей (например,g., комплект консилера SimpleCord Cable Concealer Kit, доступный на Amazon). Такие пластиковые направляющие крепятся непосредственно к стене поверх проводов.

Чтобы проложить и эффективно скрыть телевизионные провода, измерьте расстояние в стене между основанием экрана и полом — именно так вам понадобится длина кабеля, покрывающего кабель, и его часто можно обрезать по размеру. В случае с комплектом консилера для кабеля вы отрежете основание и верх крышки кабеля с помощью ножовки. Затем прикрепите основание кабельного канала к стене с помощью шурупов в соответствии с инструкциями производителя, проложите кабели телевизора внутри канала и защелкните крышку сверху.Чехлы для шнуров обычно продаются в нейтральных цветах, таких как белый или серый металлик, которые могут выделяться, если ваша стена другого цвета. Но когда они окрашены в тот же цвет, что и ваша стена (с использованием латексной краски), они легко вписываются в пространство.

Фото: istockphoto.com

4. Проложить телевизионные провода за стеной

Лучшее решение, чтобы убрать шнуры настенного телевизора из поля зрения, — спрятать их за самой стеной с помощью утопленных кабельных пластин (е.g., Datacomm Cable Organizer Kit, доступный на Amazon). Снимите телевизор со стены (или отодвиньте его в сторону, если у вашего телевизора есть регулируемый кронштейн), а затем с помощью прибора для поиска стоек найдите две части стены без гвоздей: одну позади того места, где будет располагаться экран, а другую — ниже. стена возле розетки. Здесь вы будете делать надрезы с помощью канцелярского ножа, вставлять две кабельные пластины и вводить кабели телевизора в стену и выводить их из стены. Ваши гости могут ошибочно принять вашу новую мультимедийную систему за беспроводную развлекательную систему!

Фото: amazon.com

5. Заправьте хаос шнура в трубку

Не можете управлять множеством шнуров в домашнем офисе для ПК, мониторов, телефонов, принтеров и других устройств, используемых ежедневно? Обмотка кабеля (например, Cable Slinky, доступная на Amazon) обеспечивает простой способ закрепить все незакрепленные шнуры, свисающие с вашего стола. Просто свяжите их вместе в руках и оберните куски гибкой трубки длиной два фута вокруг проводов, чтобы загнать их в одну большую и свести к минимуму хаос.Благодаря обтягивающей форме вы можете разорвать и перенаправить провода от группы в любое место на участке, чтобы они могли добраться именно туда, куда им нужно.

6. Поместите их в ящик

Внесите несколько творческих изменений в ящик стола, чтобы избавиться от неприятного ощущения от неуклюжего удлинителя, припаркованного на полу и переполненного шнурами. С помощью сверла для кольцевой пилы, прикрепленного к вашей дрели, просверлите отверстие в задней панели ящика стола, расположенного рядом с розеткой.Затем пропустите кабель удлинителя через отверстие и с помощью двустороннего клея прикрепите заднюю часть удлинителя к той же панели ящика. Когда вы подключаете электронику к удлинителю, создайте место для каждого гаджета, чтобы он мог отдыхать, пока он заряжается, в ящике, как это делает домашний блоггер Дженни Стеффенс Хобик в своей кухонной мебели.

Фото: homedepot.com

7. Змейка через аксессуары для плинтусов

Устраните опасность споткнуться о сетевой кабель, проложенный по всей длине вашего домашнего офиса, гостиной или спальни, украсив существующие плинтусы в комнате с каналами для шнура плинтуса (напр.g., круглые шнуры для плинтусов CE Tech, доступные в магазине Home Depot). Самоклеящиеся, ударопрочные каналы для шнура представляют собой не что иное, как выдолбленные секции пластикового карниза. Чтобы прикрепить каналы к плинтусам, снимите клейкую основу канала, прижмите заднюю часть канала к плинтусу, а затем пропустите кабель Ethernet — или любой другой шнур, если на то пошло — через отверстие в канале, чтобы одновременно скрыть и защитить кабели от повреждений. Каналы для шнуров плинтуса можно окрашивать и окрашивать, их можно оформить так, чтобы они соответствовали эстетике любого интерьера.

8. Поместите провода и маршрутизаторы в «книгу»

Ваш маршрутизатор или модем (или комбинация маршрутизатор-модем) может казаться неуместным почти везде, где вы их поместите, но особенно на ваших полках. Подумайте о том, чтобы оформить свою домашнюю библиотеку крышкой для маршрутизатора, сделанной своими руками, используя это руководство от команды Nifty BuzzFeed. Возьмите скоросшиватель, достаточно широкий, чтобы поместиться в роутер, и с помощью горячего клея покройте заднюю, переднюю и корешок переплета разноцветными обрезками ткани или, что еще лучше, настоящей обложкой старой книги.Вставьте маршрутизатор вертикально внутрь скоросшивателя, затем поместите его вертикально между несколькими книгами на торцевом столе, столе или полке так, чтобы кабели маршрутизатора незаметно проходили вдоль стены за мебелью. Вуаля! Мгновенная классика, избавляющая от лишних проводов.

Как спрятать шнуры на настенном телевизоре

Ищете идеи, как спрятать шнуры на настенном телевизоре? У меня для вас есть две идеи. Для одного требуется дрель и набор шнура. Это лучший способ.Если вы снимаете дом или квартиру и не можете просверлить стену, другая идея, которую я использую для скрытия шнура, использует ткань, ее легко сделать и снять.

Я превратил спальню в тренажерный зал. Одной из особенностей комнаты, которую я хотел, был телевизор для просмотра во время тренировки и видеорегистратор, чтобы следить за онлайн-уроками фитнеса.

Как спрятать шнуры на настенном телевизоре

В моем последнем посте о трансформации комнаты я оставил вам изображение настенного телевизора с оголенными шнурами, свисающими с него.Не очень красиво. Я рад сообщить вам, что теперь они вошли в историю.

Ну, на самом деле не история, но шнуры сейчас тянутся за стеной.

Как спрятать шнуры на настенном телевизоре

Я использовал упакованный комплект , чтобы безопасно проложить провода телевизора за стеной.

Примечание: Когда я впервые проложил шнуры за стеной, я сделал это без комплекта и получил много комментариев, в которых говорилось, насколько это небезопасно. Я удалил исходный пост и переписал его, указав этот правильный и безопасный способ.Все примерно так же, но теперь провода проходят внутри трубы, которую вы вставляете в стену.

В магазинах товаров для дома продаются комплекты Flat Screen In Wall Cover и Power . Я использовал этот комплект «В стене» и «Кабель питания», чтобы проложить телевизионные провода «для кодирования» за стеной. В комплекте идут розетки. Наборы стоят около 50 долларов и представляют собой лучший и самый безопасный способ спрятать телевизионные шнуры за стенами.

Что входит в комплект для скрытия шнура телевизора?

  • гофрированная пластиковая трубка с подключенными розетками, крышка, длинный удлинитель, коронка для дрели, проволочная змейка, бумажный шаблон

Обзор установки скрытия телевизионного шнура

Розетка подсоединяется к пластиковой трубке, которую вы размещаете за стеной через два отверстия, которые вы просверливаете в стене за телевизором (одно отверстие в стене, другое выше в стене за телевизором). Шнуры телевизора проходят через пластиковую трубку.

В верхней розетке есть вилка. Сюда вы подключаете телевизор. В комплект входит шнур питания, который необходимо затем подключить к существующей розетке, расположенной ниже на стене. (Я поставил перед этой розеткой какую-нибудь мебель, чтобы она была скрыта от глаз, но при необходимости до нее было легко добраться.)

Шаги по установке комплекта для скрытия телевизионного шнура в стене

  1. После размещения монтажного кронштейна для телевизора (приобретается отдельно) на стене, вам нужно выяснить, где должны быть два отверстия, чтобы верхнее было скрыто за телевизором, а нижнее — ближе к полу и рядом с существующая розетка, к которой будут подключены шнуры и источник питания комплекта, выходящий из стены.

2. Просверлите отверстия круглым сверлом.

3. Следуя инструкциям набора, протолкните трубку и шнур через верхнее отверстие. Это выглядит сложно, но было довольно легко. Видите этот белый шнур вдоль черной трубки? Это часть шнура питания в комплекте и то, как вы подключите питание к телевизору.

4. В верхней части шнура питания комплекта имеется розетка. Вы подключаете телевизор к нему за телевизором. В нижнем отверстии вам нужно подключить питание к существующей розетке.

СОВЕТ ПО УСТАНОВКЕ: Попросите кого-нибудь из членов семьи помочь ему схватить и вытащить трубку / шнур, когда он достигнет просверленного отверстия в нижней части стены.

5. С помощью винтов из комплекта прикрепите розетку к стене за телевизором. Сюда вы подключаете телевизор, остальные шнуры проходят через трубку.

6. Пропустите кабели через трубку и выведите их из нижнего отверстия и подключите к задней панели телевизора на стене и кабельной коробке / DVR ниже.

Когда вы решите, где разместить отверстия в стене, вам следует расположить нижнее отверстие как можно ближе к существующей розетке. После того, как трубка и шнуры вынуты из нижнего отверстия, в зависимости от того, насколько близко находится настенная розетка, вы просто вставляете вилки в розетку. Розетка в моей комнате была низко на стене и скрыта за столом.

Если у вас более двух вилок (обычная розетка), вы можете подключить удлинитель с несколькими розетками. Это у меня на столе.

Готово! От старта до финиша ушло около 2 часов.

ВАЖНО : Самым сложным было выяснить, где разместить отверстия в стене. Убедитесь, что все шнуры, соединяющие вашу электронику, имеют достаточную длину, чтобы пройти через стену и войти в заднюю часть телевизора. Возможно, вам придется приобрести более длинные кабели HDMI и т. Д.

*** ВАРИАНТЫ ***

Если вы не хотите прятать шнуры за стену, чтобы скрыть их при подвешивании телевизора с плоским экраном на стене, ознакомьтесь с этим сообщением:

Как я спрятал шнуры на настенном телевизоре с плоским экраном в моей семейной комнате, не проложив их за стену.

Вы можете узнать больше о том, как я превратил эту неиспользуемую спальню в тренажерный зал, в этих сообщениях:

Hide TV Wire | Как спрятать шнуры

Потратив кучу денег на свой новый красивый телевизор, последнее, что вы хотите видеть, — это клубок незакрепленных шнуров и кабелей, свисающий со стены. К счастью, есть несколько быстрых и доступных решений этой сложной проблемы, и каждый может сделать это сам.

Вы любите создавать крутые штуки.И мы тоже. Давайте вместе запачкаем руки.

Есть два основных способа спрятать телевизионные провода: на стене или за стеной.

Самый простой способ — скрыть провода на поверхности стены, пропустив их внутри так называемого кабельного канала, который представляет собой не что иное, как неглубокий канал, который крепится непосредственно к стене.

Провода помещаются в канал дорожки качения, а затем защелкивается крышка, чтобы скрыть провода. Различные угловые и тройники позволяют прокладывать провода вертикально, а при необходимости — горизонтально.


Необходимое снаряжение

Набор для настенного монтажа Cable Concealer

Для прикрытия шнуров вне стен.

Echogear в настенном комплекте питания

ECHOGEAR amazon.com

59,99 долл. США

Для скрытия шнуров в стене (включая розетку для высоковольтного питания).

Цифровой мультисканер GMS120

Это гораздо больше, чем просто прибор для поиска выводов, он может обнаруживать проводку переменного тока, металлические предметы, пластиковые трубы и даже арматуру.

Комплект для организации кабельного телевидения с плоским экраном

Для скрытия шнуров в стене (требуется розетка для высоковольтного питания).


Существует несколько различных типов дорожек качения, в том числе из металла или пластика.Металлические дорожки качения более долговечны и поддаются покраске, но их сложнее установить, поскольку их обычно нужно привинчивать к стене. Пластиковые дорожки качения менее дороги и имеют клейкую основу, которая позволяет легко их отслаивать и приклеивать. Теперь, если вы выберете кабельный канал, провода и кабели будут полностью скрыты от просмотра, но вы все равно будете видеть канал, прикрепленный к стене.

Более удобный и аккуратный вариант — проложить телевизионные провода за стеной, используя что-то, что называется встроенным в стену комплектом питания.Эта предварительно смонтированная система поставляется с двумя модулями питания низкого напряжения, к которым можно подключить несколько проводов, включая HDMI, Ethernet и аудиокабели.


Лучшие крепления для телевизоров

ПРОСТОТА УСТАНОВКИ

Sanus Systems VMPL50A-B1

Оценка потребителей: 90% дали 4 звезды или больше

Без проблем повесьте телевизор любого размера.

ПРОЧНЫЙ

Peerless-AV ST650P

Оценка потребителей: 87% дали 4 звезды или больше

Не беспокойтесь о том, что ваш телевизор утяжелит вас.

НАИБОЛЕЕ НАСТРАИВАЕМЫЙ

Echogear Full Motion

Оценка потребителей: 95% дали 4 или более звезд

Где бы вы ни сидели, у вас будет прекрасный вид.

Лучшее соотношение цены и качества

VideoSecu ML531BE2

Оценка потребителей: 95% дали 4 звезды или больше

Это доступно, надежно и доступно в любых размерах, которые вам могут понадобиться.

ДЛЯ МАЛЕНЬКИХ ТЕЛЕВИЗОРОВ

AmazonBasics для тяжелых условий эксплуатации

Оценка потребителей: 92% дали 4 звезды или больше

С легкостью установите мини-экран.


Эта система обеспечивает лучший способ прокладки кабелей, а также самый безопасный способ прокладки телевизионных проводов внутри стены. Если вы хотите установить собственную розетку, чтобы использовать более дешевое настенное крепление, вот видео с инструкциями о том, как это сделать.

⚠️В большинстве штатов простое сверление отверстий и протягивание шнуров питания за стеной является нарушением национальных правил пожарной безопасности. В комплекте питания, встроенном в стену, используются провода низкого напряжения, поэтому он соответствует нормам.

В комплект входит даже кольцевая пила для сверления отверстий силового модуля в гипсокартоне. Установка выполняется быстро и легко: просверлите отверстия, пропустите телевизионные кабели через модуль питания и вниз в стену, вставьте оба модуля питания в отверстия и затяните стопорные винты.

Теперь подключите оборудование непосредственно к модулям, и все — никаких видимых проводов или кабелей.


🎥 Смотреть дальше:

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Как спрятать провода телевизора, не врезаясь в стены — вилка

Ничто не делает дорогой телевизор с плоским экраном хуже, чем беспорядок из неприглядных проводов, торчащих сзади.Если вы только что купили новый телевизор, возможно, вам не захочется тратить еще больше на то, чтобы скрыть провода в стенах. Кроме того, у вас может не получиться просверлить стены, если вы находитесь в квартире или кондоминиуме, которые вам не принадлежат. Вот несколько дешевых и простых способов спрятать телевизионные провода, не врезаясь в стены.

Используйте зажимы для шнура, чтобы спрятать провода за подставкой для телевизора

Если ваш телевизор установлен на подставке, вы можете легко спрятать провода с помощью зажимов для шнура. Эти небольшие пластиковые зажимы обычно имеют липкую основу, поэтому вы можете приклеить их к задней части мебели, не беспокоясь о том, чтобы что-либо повредить.

Все, что вам нужно сделать, это поместить эти зажимы для шнура вокруг задней части вашей мебели и протянуть провода к сетевому фильтру или другим устройствам. Это также поможет вам держать шнуры в порядке и предотвратить их спутывание.

Используйте стяжки, чтобы провода не касались пола

Если у подставки под телевизор есть свободное пространство внизу, вы можете использовать стяжки, чтобы провода не касались земли. Все, что вам нужно сделать, это намотать провода и стянуть их вместе с помощью стяжки посередине.Однако убедитесь, что есть достаточно слабины, чтобы вы могли вытащить телевизор и получить доступ к проводам.

Если вы не хотите обрезать стяжки каждый раз, когда вам нужно переместить проволоку, вы также можете использовать стяжки на липучках. А если вы хотите сэкономить еще больше места, вы можете использовать удлинитель плоской розетки, который позволяет подключать кабели сбоку. Это также может удвоить или утроить количество розеток, к которым вы можете подключить свои устройства.

Используйте коробку для укладки кабелей

Если вы не можете использовать зажимы для проводов или стяжки, чтобы скрыть провода, вы всегда можете использовать коробку для укладки кабелей.Эти маленькие пластиковые коробки достаточно велики, чтобы скрыть ваши провода и даже небольшой сетевой фильтр.

Обязательно найдите коробку для укладки кабелей с отверстиями или прорезями по бокам, чтобы можно было добавлять кабели в разных направлениях. Затем вы можете закрыть крышку сверху, чтобы скрыть кабели и хранить их в недоступном для детей или домашних животных месте. Обычно вы можете найти коробки для кабелей разных размеров и цветов.

Используйте комплект для крепления кабеля к стене.

Если ваш телевизор установлен, вы можете использовать комплект маскирующего средства для настенного кабеля, чтобы скрыть провода, не врезаясь в стены.Этот тип кабельного канала обычно имеет клейкую основу, поэтому вы можете приклеить его к стене, не повредив его. Затем вы можете спрятать в нем провода телевизора и другие кабели, прежде чем надевать крышку.

С кабельным каналом вы также можете добавлять или удалять кабели в любое время, когда захотите. Однако это будет означать, что ваши кабели должны пройти большее расстояние, поэтому вам, возможно, придется заменить существующие кабели на более длинные. Так как этот тип дорожки качения обычно делается из пластика, вы можете легко обрезать его до идеального размера.

Для получения дополнительных очков вы также можете покрасить дорожку качения в тот же цвет, что и стена, чтобы она гармонировала с фоном. Чтобы добиться наилучшего сочетания краски, вы можете отрезать небольшой кусочек краски со стены и отнести его в местный строительный магазин. Кроме того, вы должны использовать вертикальный уровень, чтобы убедиться, что дорожка качения не изогнута.

Спрячьте кабели телевизора внутри монтажной платы Raceway

Если ваши розетки не находятся за подставкой для телевизора, вы также можете использовать кабельную дорожку на основной плате, чтобы скрыть ваши провода, не врезаясь в стены.Этот тип дорожки качения располагается прямо над плинтусом и не выглядит слишком навязчивым. Обычно они имеют клейкую основу и сделаны из пластика, поэтому вы можете обрезать их до нужного размера.

Дорожка качения плинтуса будет красиво вписываться в вашу стену, и никто даже не заметит, что они там есть. Вы даже можете обрезать их под углом 45 градусов, чтобы проложить кабели по углам. Вы можете найти эти кабельные каналы разных цветов, которые подходят к большинству плинтусов, или вы можете покрасить их, чтобы они соответствовали вашим стенам.

В качестве дополнительных очков вы можете подумать об использовании предмета мебели, чтобы спрятать ваши провода там, где они выходят и должны быть подключены к стене. Таким образом, никто не сможет определить, что ваши провода вообще спрятаны в плинтусе.

Используйте маскирующее средство для тканевого шнура.

Если ваш телевизор находится в центре комнаты или вы не можете использовать кабельный канал, вы можете подумать о простом чехле для тканевого шнура. Это простое решение не только скроет ваши кабели, но и защитит их от детей и домашних животных.Кроме того, будет меньше шансов, что кто-то споткнется о ваши провода.

Чехлы для тканевых шнуров обычно бывают разных цветов и размеров. У некоторых также есть молнии, которые позволяют легко их снять, когда вы хотите добавить дополнительные кабели или удалить их. Использование тканевого чехла для кабеля означает, что вы не сможете обрезать его до нужного размера, вы всегда можете добавить столько, сколько вам нужно, и он по-прежнему будет отлично смотреться.

Используйте декор, чтобы скрыть провода телевизора

Один из самых простых и доступных способов скрыть провода телевизора, не врезаясь в стены, — это разместить их за украшениями.Например, если у вас есть телевизор, установленный над столом или несколькими ящиками, все, что вам нужно сделать, это разместить несколько книг, мраморный бюст или какой-либо другой предмет декора, чтобы скрыть ваши провода.

В качестве дополнительного бонуса вы также можете использовать декоративные коробки, чтобы скрыть вашу кабельную приставку или другие устройства, которые подключаются к вашему телевизору. Однако убедитесь, что вы не блокируете какие-либо датчики на телевизоре. Это может затруднить отправку сигнала пультом на телевизор.

Спрячьте провода телевизора за панелью

Если вы чувствуете себя хитрым, вы можете поставить панель, чтобы скрыть провода, свисающие с телевизора.Панельные доски бывают разных размеров и дизайнов. Вы можете выбрать один с ярким рисунком или что-то простое.

Не можете найти узор, который вам нравится? Без проблем! Накройте панель или доску тканью, и все готово. Вы также можете покрасить его в тон вашей стене или выбрать дизайн, который выделит ваш телевизор. Если вы не хотите тратить деньги на панели и ткань, вы можете использовать деревянные поддоны, чтобы скрыть провода. Вы можете покрасить поддон или оставить его естественным для загородного дома или в деревенском стиле.

Спрячьте провода телевизора на виду

Идея для творческих людей. Проявив немного изобретательности, вы можете превратить грязные телевизионные провода в произведение искусства. Все, что вам нужно сделать, это использовать прозрачные пластиковые кабельные зажимы, двусторонний скотч, клей или любой другой ненавязчивый метод, чтобы создать дизайн из ваших проводов.

Если вы любите приключения, вы также можете создать более сложные геометрические узоры или использовать провода телевизора для создания очертаний города. Один из вариантов, который, без сомнения, понравится техническим домовладельцам, — это формирование компьютерных микросхем с помощью телевизионных проводов.

Спрячьте телевизионные провода за стеной

Если возможно прорезать стены, это лучший способ скрыть телевизионные провода. Мало того, что ваши кабели будут вне поля зрения, но если вы используете удлинитель питания в стене с более чем одной розеткой, вы можете подключить больше устройств к задней панели телевизора.

Кроме того, этот метод также позволяет установить телевизор заподлицо со стеной. Это связано с тем, что большинство комплектов удлинителей мощности утоплены, поэтому ваши кабели не будут задевать заднюю часть телевизора, когда вы втягиваете его обратно.

Хотя вы можете установить телевизор самостоятельно, это может оказаться трудным процессом, особенно если у вас большой телевизор с плоским экраном. Если вам неудобно монтировать телевизор самостоятельно, вы всегда можете обратиться к профессионалу HelloTech, который сделает это за вас. У нас есть тысячи специалистов по всей стране, готовых приехать к вам домой и смонтировать для вас телевизор.

Как / Где правильно установить кабели / провода ПК для SSD, панельных переключателей и др.

Вы установили материнскую плату и блок питания, вставили в процессор и установили модули оперативной памяти.Теперь пора соединить все провода на плате. Точность на этом этапе жизненно важна, поскольку любые ошибки будут означать, что ваш компьютер может работать не так, как должен, или вообще не запускаться. Вот подробности.

Как подключить кабели к материнской плате

Так же, как и при подключении системы домашнего кинотеатра, в компьютерах есть множество кабелей и проводов, которые имеют тенденцию создавать беспорядок. Важно знать, куда идет каждый провод или разъем, а также обеспечивать правильный порядок. Следуйте приведенным ниже инструкциям, чтобы убедиться, что все компоненты работают правильно.

1. Куда подключить провода переключателя кнопки питания

Чтобы компьютер включался при нажатии кнопки питания, необходимо подключить переключатель питания к материнской плате. Среди незакрепленных кабелей в вашем чемодане вы найдете двухконтактный разъем, который обычно обозначается PWR SW, но если вы не уверены, обратитесь к руководству по кейсу.

Провода переключателя питания необходимо подключить к перемычкам питания на материнской плате. Обычно эти контакты расположены в правом нижнем углу и обычно не имеют маркировки.

2. Как правильно подключить провода переключателя сброса

Если на корпусе вашего ПК есть переключатель сброса, вилка похожа на кнопку питания, на ней отображается RESET SW, а не Power SW. Этот разъем позволяет перезагрузить компьютер после серьезного сбоя, поскольку он сбрасывает оборудование и заставляет компьютер перезагружаться.

Для подключения проводов кнопки Reset нужно найти перемычки на материнской плате. Разъем обычно находится рядом с выключателем питания. Наденьте заглушку на два штифта, чтобы зафиксировать ее на месте.Неважно, в какую сторону идет этот соединитель.

3. Подключение светодиодов питания и жесткого диска

Разъем жесткого диска соединяется со светодиодом на передней панели корпуса, который загорается, когда жесткий диск работает. Этот индикатор полезен, потому что он показывает, работает ли ваш компьютер или произошел сбой.

Поскольку провода подключаются к светодиоду, для их правильной работы требуется определенный порядок. Кабель обычно имеет положительную и отрицательную маркировку на пластиковой вилке. Перемычка жесткого диска материнской платы также будет иметь положительный и отрицательный порт.Внимательно ознакомьтесь с руководством, чтобы убедиться, что соединение установлено в правильном порядке.

Выполните те же процедуры, что и выше, для проводов индикатора питания, которые будут иметь аналогичный разъем. Этот штекер также необходимо вставлять в правильном направлении, поэтому убедитесь, что вы выровняли положительный и отрицательный разъемы.

4. Как подключить провода USB к материнской плате

Если в вашем корпусе есть USB-порты на передней панели или кардридер, вам необходимо подключить их к запасным разъемам на материнской плате.По всей видимости, кабель в корпусе имеет маркировку USB.

На материнской плате должны быть запасные разъемы с пометкой «USB», но в руководстве будет указано, где именно расположены контакты, если они есть. Для USB-разъемов требуется питание, поэтому необходимо правильно подключать кабель. К счастью, порты USB на большинстве корпусов ПК имеют один штекер, который подключается к материнской плате только в одном направлении. Если на вашем ПК нет формованной вилки, вам необходимо внимательно проверить инструкции по корпусу и материнской плате, чтобы убедиться, что вы правильно подключили провода.

Предполагая, что вы используете блочный разъем, подключите его к свободным USB-контактам на материнской плате. Лучше использовать штекер, ближайший к кабелю, чтобы кабели не свешивались повсюду.

5. Установка подключения FireWire к материнской плате

Кабели FireWire на передней панели подключаются к ПК почти так же, как USB-кабели. Опять же, поищите на плате запасной разъем FireWire (в руководстве будет указано, где они находятся), а затем подключите кабель FireWire. Пластиковый разъем на проводах может иметь маркировку 1394, поскольку FireWire также известен как i1394.

6. Подключение аудиокабелей к материнской плате

Аудиопорты на передней панели также требуют подключения к материнской плате, если вы хотите подключить наушники или даже микрофон. К счастью, в большинстве корпусов ПК есть одноблочные штекеры для всех передних аудиоразъемов, включая разъемы для наушников, аудиовходы или даже микрофоны.

В руководстве к материнской плате будет подробно указано, где подключаются аудиокабели, обычно это рядом с задней панелью. Опять же, есть только один способ подключить вилку, поэтому аккуратно вставьте ее на место.Если в вашем корпусе есть разъем динамика для предупреждающих звуковых сигналов, подключите его к соответствующему разъему материнской платы.

7. Куда подключать провода вентилятора на материнской плате

В современных корпусах принято заранее устанавливать дополнительные вентиляторы в определенных местах. Эти охлаждающие устройства помогают увеличить поток воздуха в корпус и из корпуса и охлаждают ваш компьютер. Хотя обычно вы можете прикрепить провода вентилятора к разъемам блока питания, лучше всего подключить их к запасным разъемам для вентиляторов на материнской плате. Большинство плат автоматически регулируют скорость вращения вентилятора и поддерживают работу вашего ПК как можно тише.

Если у ваших вентиляторов есть трех- или четырехконтактные разъемы, что почти всегда бывает, они подключаются непосредственно к материнской плате. Эти вентиляторы обычно имеют автоматический контроль скорости. Старые ПК имели двухконтактные вилки и работали с постоянной скоростью. Посмотрите в руководстве, чтобы найти запасной разъем для вентилятора, а затем подключите разъем питания вентилятора. Трехконтактные разъемы можно подключать к четырехконтактным портам и наоборот. Кабели обычно подключаются только в одном направлении, поэтому их легко сделать правильно.

8.Подключение проводов вентилятора ЦП

Вентилятор процессора — самое важное из всех подключений, которое постоянно поддерживает безопасную температуру для ЦП. Как и системные вентиляторы, скорость вращения вентилятора процессора регулируется материнской платой в зависимости от текущей внутренней температуры процессора, что позволяет максимально снизить уровень шума вашего компьютера. Старые материнские платы / ПК могут не предлагать вариант «тихого режима», но провода вентилятора по-прежнему требуют правильного порядка, поэтому они включают в себя штекеры с установленной формой.

Кроме того, на материнской плате есть специальный разъем для вентилятора процессора, часто обозначаемый как CPU FAN.Проверьте свое местоположение в руководстве. Штекер, скорее всего, будет четырехконтактным, но есть и трехконтактные вентиляторы процессора. Разъем идет только в одну сторону.

9. Подключение кабелей данных HDD / SSD

Подобно кабелям, которые вам приходилось вставлять ранее, место их вставки будет обозначено. Слоты будут обозначены как SATA1, SATA2 и т. Д., Обычно на материнской плате имеется несколько слотов SATA.

Теперь подключите кабель для передачи данных жесткого / твердотельного накопителя к разъему SATA.

После подключения кабеля жесткого диска / твердотельного накопителя вы готовы к установке жесткого диска или твердотельного накопителя.

После того, как все подключено правильно, убедитесь, что кабели закреплены и лежат в безопасном месте. Вы не хотите, чтобы ваши провода цеплялись за вентиляторы или касались горячих поверхностей. Используя пустые отсеки для дисков и стяжки, вы можете закрепить внутренние кабели в недавно модернизированном ПК.

Полезные советы по работе на компьютере

Как и в случае с любым другим техническим устройством, при работе внутри компьютера по любой причине необходимо учитывать несколько вещей, так что «давайте приступим к делу.«Вы уловили этот каламбур? Вот четыре основных шага, которые нужно выполнять каждый раз, когда вы работаете на своем ПК.

  • Убедитесь, что источник питания отключен. — Очевидно, это может не применяться, если вы еще не подключили кабель питания, но об этом стоит упомянуть на всякий случай.
  • Снижение риска статического электричества — Естественный статический заряд в ваших руках может нанести серьезный ущерб внутренним компонентам компьютера. Независимо от того, используете ли вы антистатический коврик или безопасную ленту, это важный шаг для защиты ваших инвестиций.
  • Следите за тем, чтобы на рабочем месте не было жидкости и мусора. Не проливайте воду на новый компьютер. Очистите рабочее место перед тем, как начать, и постарайтесь уменьшить количество пыли, пока вы на нем.
  • Мойте руки — при работе с кабелями и другими внутренними компонентами масла и грязь на ваших руках могут впоследствии вызвать проблемы. Лучше всего надеть нитриловые перчатки без пудры, но подойдут и чистые руки.

В заключение, принятие мер предосторожности при работе с компьютером и понимание того, как правильно подключать внутренние провода и кабели, означает, что ваше устройство будет готово к работе в кратчайшие сроки.Вы не только предотвратите повреждение, но и убедитесь, что светодиоды и кнопки работают правильно, а аудиосоединения работают должным образом.

Советы по подключению кабелей

Если вы впервые работаете с электроникой или даже открываете корпус компьютера, есть несколько основных советов, которые вы должны знать, прежде чем соединять компоненты с помощью проводов.

Держите ваши кабели организованными — Хорошо, это не обязательно жизненно важно для здоровья вашей машины, но чистый и организованный корпус просто восхищает.Если вы потратите несколько минут перед установкой компонентов и спланируете их расположение, будет намного проще все подключить (и позже заменить устаревшие компоненты). Вы можете использовать небольшие застежки-молнии или просто аккуратно заправить все на место.

Поддерживайте порядок на рабочем месте — Как и любой проект, даже этот может быть невероятно утомительным. Сделайте себе одолжение и сократите это разочарование, имея все необходимое там, где вы можете его найти, прежде чем приступить к работе.Кроме того, прежде чем открывать упаковку, удалите весь мусор, мусор, пыль и особенно жидкости. Это обеспечит безопасность ваших компонентов и их правильную работу после завершения проекта.

Подождите, пока подключите блок питания к розетке. — Это может быть очевидно, но у нас должны быть предупреждающие таблички по какой-то причине. Не шокируйте себя из-за того, что вы не отключили блок питания от сети перед работой.

Не носите украшения или свободную одежду — Если вы все же носите браслеты и мешковатые длинные рукава во время работы на своей машине, вы быстро поймете, почему это не лучшая идея (поздоровайтесь с тем, что вас зацепили на случайном компьютере частей и, следовательно, увеличивая ваш уровень разочарования).

Используйте защитное снаряжение. — По общему признанию, существует масса споров о необходимости использования антистатических браслетов и перчаток при работе с электроникой. Но лучше проявить осторожность, если вы не работаете регулярно с материнскими платами, конденсаторами и другой мелкой электроникой. Аргумент в пользу ношения перчаток заключается в том, что масла, грязь и другие загрязнения могут вызвать повреждение деталей вашего компьютера (а в дальнейшем и коррозию). Аргументом в пользу мер предосторожности от электростатического разряда является просто то, что вы можете сотрясать компонент и повредить его из-за статического электричества.

Подключение розетки в середине цепи

Когда розетка попадает в середину участка цепи, а не в конец, обычно в розетке есть два кабеля. Один кабель — это входящий источник питания, входящий в коробку с одной стороны, а второй кабель выходит из коробки, чтобы продолжить движение к «нижним» точкам цепи. (Также может быть третий кабель, если в этой точке цепь разветвляется в двух направлениях.)

Существует два основных варианта подключения розетки к двум кабелям, проходящим через коробку.

Во-первых, цепь может быть подключена напрямую, , , через розетку, то есть входной кабель может быть присоединен к одной паре винтовых клемм под напряжением и нейтралью на розетке, а выходной кабель может быть прикреплен к другому набору винтов. . В этой конфигурации контур протекает через розетку все время, используя соединительные выступы на розетке, чтобы установить непрерывный путь цепи.

Второй метод подключения промежуточной розетки заключается в подключении розетки к проводам схемы с помощью гибких выводов , которые входят в провода схемы, проходящие через коробку.В этом случае нагрузка схемы течет как к розетке, так и к любым «находящимся ниже по потоку» розеткам, не зависимо от прохождения через соединительный язычок розетки. Кодекс принимает оба метода, но использование пигтейлов предпочтительнее по нескольким причинам.

Смотреть сейчас: 2 способа подключения розетки в середине цепи

Прямое подключение через розетку

С двумя кабелями в электрической коробке, один — это входящий силовой кабель или «линейный» кабель, а другой — исходящий силовой или «нагрузочный» кабель.Нагрузочный кабель питает любые розетки или другие устройства, находящиеся ниже по цепи.

В стандартной розетке на 120 В имеется три типа винтовых клемм: винты латунного цвета для подключения черных проводов цепи под напряжением, винтовые клеммы серебристого цвета для подключения белых нейтральных проводов и зеленая винтовая клемма для подключения неизолированных медных заземляющих проводов. .

Предупреждение

Имейте в виду, что в старой проводке вы можете не увидеть знакомые черные и белые оболочки на проводах схемы — важно помнить, что латунные винты принимают провода под напряжением, а серебряные винты принимают белые провода, которые являются нейтральными. Также возможно, что в некоторых конфигурациях горячий провод может быть обозначен красной изоляцией на оболочке провода.

Чтобы пропустить провод через розетку, подключите один из черных проводов цепи под напряжением к одной из клемм цвета латуни, а другой черный провод — к другой клемме из латуни. Точно так же каждый белый нейтральный провод подключается к серебряному нейтральному выводу. Остались два заземляющих провода — обычно неизолированные медные провода или иногда зеленые изолированные провода.Их нужно скрутить вместе с помощью одного или двух жгутов, соединенных с помощью соединителя.

Один вывод заземления подключается к зеленой винтовой клемме заземления на розетке. Если электрическая коробка металлическая, вам также понадобится второй провод для подключения к клемме заземления на самой коробке. Обычно эта клемма заземления представляет собой зеленый винт, ввинченный в заднюю часть металлической коробки, но кодекс также допускает это соединение с помощью зеленого зажима, который крепится к боковой стороне коробки.

Ель

Предупреждение

Некоторые розетки также имеют отверстия в задней части корпуса розетки, используемые для «обратной проводки». Используйте их только в том случае, если они относятся к типу, который можно закрепить винтом. Вставной разъем ненадежен и может привести к ослаблению проводов и другим опасностям. Профессионалы почти никогда не используют вставные разъемы на устройствах.

Электропроводка с косичками

Чтобы соединить розетку с помощью косичек, каждый из черного, белого и заземляющего провода в двух кабелях в коробке соединяется вместе с помощью короткого провода, называемого гибким кабелем .Обычно пигтейл представляет собой провод с той же цветовой кодировкой, что и провода схемы: черный пигтейл горячий, белый пигтейл нейтральный, а зеленый или неизолированный медный пигтейл является заземлением.

Другой конец горячего пигтейла подключается к одной из горячих латунных клемм на розетке. Нейтральный провод подключается к нейтральному выводу, а заземляющий провод подключается к зеленой клемме заземления на розетке. Опять же, если коробка металлическая, вам понадобится дополнительный провод заземления, подключенный к клемме коробки.При использовании этого метода к розетке подключаются только три провода, в отличие от пяти проводов при прямом подключении.

Ель

Почему предпочтительнее использовать косички

Одним из недостатков прямой проводки через розетку является то, что розетка находится в середине цепи, и любая неисправность в розетке создает проблемы для любых устройств, находящихся ниже по потоку. Любая проблема с розеткой или даже ослабленный провод под одной из винтовых клемм может также привести к потере питания розеток нижерасположенной цепи.Даже диагностировать проблему может быть сложно, потому что, если все розетки теряют мощность, трудно определить, какая из них вызывает проблему.

Прямая проводка также усложняет ремонт или замену, потому что, если вам нужно вынуть одну розетку из цепи, вы прервете работу остальных последующих розеток. Розетка должна быть повторно подключена, прежде чем цепь, расположенная ниже по потоку, сможет снова заработать, тем временем оставив цепь из строя.

При разводке с помощью пигтейла эти недостатки устраняются.Проблема или неплотное соединение с одной розеткой не повлияет на расположенные ниже емкости. Вы также можете удалить розетку в середине цепи, не затрагивая остальные.

Одна ситуация, в которой можно не рекомендовать использование пигтейлов, — это если настенная коробка очень мелкая или по другим причинам недостаточно велика, чтобы выдержать объем дополнительных гаек и пигтейлов. Если коробка слишком мала, чтобы можно было удобно обрабатывать все косички и разъемы, то решением может быть установка настенной коробки большего размера или обойтись прямой проводкой через розетку.

Больше двух кабелей в коробке

Иногда вы можете открыть коробку розеток и обнаружить, что есть три кабеля, а не один или два. В этом случае один кабель — это линия (входящая мощность), а два других — кабели нагрузки (питающие устройства ниже по потоку). Единственный подходящий способ подключить розетку в коробке с тремя кабелями — это использовать косички для соединения розеток. Никогда. подключайте более одного провода под одной винтовой клеммой. Также не рекомендуется напрямую подключать все три кабеля к розетке, используя как винтовые клеммы, так и вставные клеммы на задней панели устройства.

Ориентированные хиральные водные проволоки в искусственных трансмембранных каналах

ВВЕДЕНИЕ

Вода имеет первостепенное значение для поддержания жизни ( 1 ). Взаимодействия на молекулярном уровне и гидродинамика имеют решающее значение в опосредовании структуры биомолекул и контроле важных биологических функций ( 2 , 3 ). Центральное место в свойствах воды занимают структура и динамика сети с водородными связями. Коллективные взаимодействия воды с границами раздела биомолекул делают ее структуру и динамику отличной от объемной воды, что проявляется в изменениях прочности водородной сети ( 4 , 5 ).Вода в биологических системах выполняет определенные функции в процессах, включающих гидрофобность, самосборку водородных связей и перенос воды ( 6 , 7 ).

Примером является избирательный перенос воды по отношению к ионам из градиентов мембранного потенциала через биологические поры, такие как аквапорины (AQP) ( 8 ). В этом контексте ранее было показано, что природные AQP можно имитировать, используя более простые по структуре искусственные соединения, демонстрируя при этом относительно высокие скорости потока воды и исключение ионов ( 9 11 ).Ранее мы сообщали, что искусственные квартеты имидазолов (I-квартеты), которые представляют собой стопки из четырех имидазолов и двух молекул воды, образуют водный канал в двухслойных липидных мембранах (рис. 1). Эти искусственные I-квартеты могут стабилизировать ориентированные водяные нити внутри поры диаметром 2,6 Å (рис. 1D) ( 12 ), что очень близко к самому узкому сужению, наблюдаемому в AQP (2,8 Å) ( 13 ). Каналы могут транспортировать ~ 10 6 молекул воды в секунду на канал, что на два порядка величины скорости переноса AQP, и отклонять все ионы, кроме протонов ( 14 ).Эти самоорганизованные каналы демонстрируют замечательные комбинации структурного поведения, такие как диполярная ориентация замкнутой воды, напоминающая те, которые наблюдаются в естественных AQP. Они представляют собой модельные системы, имеющие первостепенное значение для увеличения перемещения воды и протонов по ориентированным водным проводам ( 14 ). Эта диполярная ориентация молекул воды внутри искусственного канала может, кроме того, принимать супрамолекулярную хиральность отдельных каналов, тогда как общие ахиральные структуры с обратной симметрией содержат противоположные хирально ориентированные каналы.Внутренние хиральные каналы снимают это ограничение, позволяя формировать уникальные хиральные диполярно ориентированные водные каналы.

Рис. 1 I-квартет искусственных водных каналов и упаковка их хиральных изомеров.

Вид сверху в виде палочек (N, синий; C, серый; O, красный; H, белый) рентгеновских монокристаллических структур I-квартета в пределах воды I-квартета ( A ) октилуреидоэтилимидазола HC8 , ( B ) S-октилуреидоэтилимидазол S-HC8 и ( C ) R-октилуреидоэтилимидазол R-HC8 ( 14 ).( D ) Вид сбоку в виде стержня плоских массивов Н-связанных лент из мочевины HC8 , показывающий, что ориентированные водяные проволоки образуются вдоль поры диаметром 2,6 Å в канале. ( E ) Тетрамерная вода с водородными связями I-квартетная архитектура, ограничивающая диполярно ориентированную воду. ( F ) Ахиральные центросимметричные HC8 I-квартеты, ограничивающие водяные нити противоположной диполярной ориентации, заполняющие последовательные каналы, разделенные безводными I-квартетами и ( G ) хиральными нецентросимметричными S-HC8 I-квартетами, ограничивающими ориентированные водяные проволоки с уникальной диполярной ориентацией для полностью заполненных водой каналов I-квартета.

Настоящее исследование нацелено на диполярную ориентацию воды, впервые наблюдаемую с помощью рентгеновской кристаллографии хиральных монокристаллов искусственных водных каналов I-квартета, и показывает с помощью киральной нелинейной колебательной спектроскопии, что структурированные водяные нити сохраняются, когда каналы встроены в бислой. мембраны. Посредством всестороннего экспериментального и вычислительного исследования мы показываем, что водяные проволоки в ограниченном состоянии, внутри хиральных I-квартетных искусственных каналов в твердом состоянии или встроены в поддерживаемые липидные бислои (SLB), образуют хиральные диполярно ориентированные водные структуры с водородными связями.Идентификация хиральных водных структур внутри двухслойных искусственных водных каналов дает вдохновение для супрамолекулярного дизайна более эффективных самоорганизующихся водных каналов. Контроль переноса воды на молекулярном уровне чрезвычайно важен для основных технологических приложений, таких как эффективные системы опреснения.

РЕЗУЛЬТАТЫ

Настоящие результаты обеспечивают всестороннее описание диполярной ориентации воды в ограниченных условиях в искусственных твердотельных водных каналах I-квартета, которая сохраняется, когда каналы встроены в двухслойные мембраны.Более конкретно, рентгеновские монокристаллические структуры показывают образование самоорганизующихся I-квартетов, ограничивающих диполярные водяные проволоки; эксперименты с кварцевыми микровесами с рассеиванием (QCM-D) подтверждают образование SLB и позволяют оценить количество воды, присутствующей в каналах; ахиральная и хиральная спектроскопия генерации суммарной частоты (SFG) и дополняющие модели молекулярной динамики (MD) обеспечивают количественные измерения силы водородных связей и моделей взаимодействия, диполярной ориентации и упорядочения воды, а также электростатической поляризации, отпечатанной на диполярной вода своим окружением.

Рентгеновские монокристаллические структуры и удержание воды в самоорганизующихся I-квартетах

Синтез I-квартетов: Для этого исследования были приготовлены три соединения (рис. 1). Соответствующие изоцианаты обрабатывали гистамином (CH 3 CN / N , N -диметилацетамид, 120 ° C, 5 часов) для кристаллизации ахирального HC8 и хирального R-HC8 или S- Соединения HC8 в виде белых порошков. Спектры ЯМР и масс-спектрометрии с ионизацией электрораспылением согласуются с предложенными формулами ( 14 ).Бесцветные монокристаллы HC8 , R-HC8 и S-HC8 были получены после перекристаллизации из воды при комнатной температуре.

Рентгеновская структура HC8 показывает, что два конформера HC8 присутствуют в твердом состоянии: один удлиненный, вытянутый до максимальной теоретической длины 19,8 Å, и один сжатый на 19,1 Å, представляя две гош-конформации (рис. . 1, от A до C и рис. S1). Кристаллическая упаковка хиральной R-HC8 (рис.1B) или S-HC8 (рис. 1C) обнаруживает компактные изогнутые конформации с гептильными цепями, ортогонально расположенными по отношению к фрагментам мочевины. Гомомономерная H-связывающая ассоциация плоских лент мочевина-мочевина соседних мочевин лежат в одной плоскости по отношению друг к другу, как наблюдалось ранее ( 15 ). Расстояния NH — O = C-H-связи (d O H 1,90 Å) одинаковы вдоль ленты и соответствуют другим системам мочевины ( 15 18 ) .Соответственно, непрерывные асимметричные слои HC8 и R-HC8 или S-HC8 образуются в твердом состоянии, так что имидазольные фрагменты расположены на одном конце каждой ленты и сильные гидрофобные ван-дер-ваальсовы взаимодействия между Алкильные цепи стабилизируют ленточные надстройки на противоположной стороне.

Анализ кристаллических структур HC8 и R-HC8 или S-HC8 дополнительно обнаруживает неожиданные мотивы –C-H — N (d N HC из 2.От 7 до 2,8 Å) между двумя ортогонально расположенными фрагментами имидазола, что приводит к образованию димеров имидазола (рис. 1D), напоминающих структуры, наблюдаемые для His 37 -квартетных протонных ворот белка M2 гриппа A ( 19 , 20 ). Атом кислорода каждой молекулы воды одновременно прочно связан H-связью как с NH-группами имидазола (d O H 1,9 Å), так и с вицинальными молекулами воды (d O H из 1,8 Å) (рис.1E). Симметричное относительное расположение димеров имидазола ранее наблюдалось для других соединений ( 12 , 21 ) и регулирует статистические ограничения молекул воды двумя ориентациями противоположных хиральностей таким образом, что водяные проволоки в одном и том же канале представляют уникальную дипольную ориентацию. Здесь, с другой стороны, относительные асимметричные структуры димеров имидазола в самоорганизованных соединениях HC8 и R-HC8 или S-HC8 определяют уникальную диполярную ориентацию молекул воды, составляющих кристаллографическую 100% заселенность как атомов H воды, связанных с N-имидазолами, так и соседних молекул воды (рис.1E). Каждый отдельный канал I-квартета является супрамолекулярно хиральным и содержит диполярные водяные нити, ориентированные в одном направлении. Общая структура ахирального соединения HC8 является центросимметричной, так что водяные нити противоположной диполярной ориентации воды присутствуют в последовательных энантиомерных заполненных водой каналах, разделенных безводными I-квартетами (рис. 1F). Напротив, нецентросимметричные структуры хиральных соединений R-HC8 и S-HC8 демонстрируют уникальную диполярную ориентацию для всех заполненных водой каналов I-квартета (рис.1G).

Обратите внимание, что молекулы воды образуют более компактный мотив водяной проволоки в R-HC8 и S-HC8 по сравнению с HC8 . Водяные каналы I-квартета ромбовидной формы (20,1 × 22,9 Å 2 для HC8 и 22,4 × 14,9 Å 2 для R-HC8 и S-HC8 , с учетом проекции в плоскости, а не с учетом ван-дер-ваальсовых радиусов терминальных участков) определяют поровую щель в канале 2,6 Å, что очень близко к самому узкому сужению, наблюдаемому в водных каналах AQP (2.8 Å), идеально подходит для связывания и проводимости водяных проводов ( 22 , 23 ). Более того, эти структуры подтверждают, что точные взаимодействия ограничивают ориентацию молекул воды, которые движутся коллективно, сохраняя взаимодействия водородных связей внутри поры I-квартета. Подобное заполнение частично гидратированными катионами означало бы изменение разности энергий между конфигурациями водородных связей гидратированных катионов в поре I-квартета. Связывающее поведение I-квартетов оптимально для максимизации скоростей транслокации чистой воды ( 24 ).Из представленных здесь рентгеновских данных монокристаллов I-квартетов можно сделать вывод, что (i) структура воды в отдельных каналах как хиральных R-HC8 и S-HC8 или ахиральных HC8 имидазолы образуют ориентированные водные проволоки. Такое направленное хиральное упорядочение ограниченной воды обусловлено относительным расположением димеров имидазола внутри канала. (ii) Для HC8 из-за центров инверсии симметрии два вицинальных канала, заполненных водой, имеют противоположную ориентацию, поэтому присутствует рацемическая смесь водных проволок обеих хиральностей, тогда как для хиральных несимметричных R-HC8 и Каналы S-HC8 , водопроводы представляют собой уникальную дипольную ориентацию всех последовательных каналов (рис.1, Е и Ж).

Включение I-квартета в SLB

Мы знаем, что каналы I-квартета спонтанно вставляются в липидные бислои ( 12 , 14 ). Среди различных методов, которые можно использовать для анализа взаимодействий между I-квартетами и SLB, метод QCM-D ( 25 27 ) позволяет обнаруживать изменения массы на поверхности датчика на основе взаимного пьезоэлектрического эффекта. ( 28 ). Как наблюдалось ранее, образование SLB из небольших однослойных везикул (SUV) следует двухступенчатому механизму: (i) быстрая адсорбция SUV на кристалле кремнезема QCM-D с увеличенной массой (то есть уменьшенной Δ F , частота) и повышенная гибкость слоя (то есть увеличенная Δ D , коэффициент рассеяния), потому что гибкие SUV были отложены на датчике QCM-D, и (ii) разрыв и сплавление SUV в SLB (Δ F минимум и Δ D максимум) (рис.2) ( 25 ). Заключительная промывка буфера была включена, чтобы обеспечить полный отжиг SLB ( 29 , 30 ). В частности, для случая молярного состава 4: 1 = фосфатидилхолин (PC) / фосфатидилсерин (PS) и HC8 наблюдалась Δ F , равная −25,3 Гц (рис. 2B), что соответствует общему количеству масса 352 нг (то есть м L = 217 нг, м HC8 = 54 нг, м W, гидратный слой = 79 нг, и м W, канал = 1.8 нг), что продемонстрировало формирование стабильного SLB на поверхности QCM-D (расчеты основывались на полном внедрении HC8 в везикулы). Формирование SLB, с HC8 или без него, также было протестировано для 4: 1 = PC / PS + 20% мас. / Мас. Холестерина (Chl) и PC (рис. S2). В то время как добавление Chl не повлияло на формирование SLB, внедорожники с одним ПК не смогли сформировать SLB. Кроме того, исходя из значений Δ F , добавление HC8 вызывало уменьшение толщины бислоя с 4.От 61 нм (то есть 4: 1 = только ПК / ПС) до 4,48 нм (4: 1 = ПК / ПС с HC8 ) (см. Параграф 2.4.1 в примечании S1 Дополнительных материалов). Эта мера продемонстрировала формирование более компактной структуры и частичное сжатие SLB при включении HC8 . Более компактная структура по сравнению с чистым SLB, скорее всего, является результатом глобальной стабилизации SLB посредством дополнительных электростатических взаимодействий фосфолипидная головная группа / имидазол и гидрофобного контакта между липидными и алкильными хвостами в направлении двухслойной агрегации.Вместе эти результаты демонстрируют включение каналов I-квартета в поддерживаемый SLB 4: 1 = PC / PS, который был выбран для экспериментов SFG, представленных ниже. Около 0,7% от общей массы SLB составляют водопроводные провода в системе (см. Примечание S1 и рисунки S2 — S5 для подробных расчетов).

Рис. 2 Включение I-квартетов HC8 в 4: 1 = PC / PS SLB.

Экспериментальная частота QCM-D, Δ F (герц) и коэффициент рассеяния, Δ D (-) сдвиги, связанные с образованием SLB на кремнеземных датчиках QCM-D путем слияния SUV смесей липидов: ( A ) ПК / ПС, 4: 1 моль / моль и ( B ) ПК / ПС, 4: 1 моль / моль + HC8.Две стрелки на каждой панели указывают (i) инъекцию SUV через 4 минуты и (ii) стадию промывки 10 мМ фосфатным буфером (pH 6,4) через 12 минут. Данные пятого, седьмого и девятого обертонов показаны для Δ F (F5, F7 и F9) и Δ D (D5, D7 и D9). Концентрация SUV составляла 0,2 мг / мл. Скорость потока поддерживалась постоянной и составляла 100 мкл / мин.

Структура и поведение воды в замкнутых I-квартетах

Водородная структура воды внутри каналов точно характеризуется колебательными частотами валентных колебаний ОН, которые очень чувствительны к локальной сети с водородными связями.Здесь существует сильная корреляция между частотой растяжения ОН и прочностью водородной связи. Колебания ОН, не связанные водородными связями, имеют частоты около 3700 см -1 , которые после образования водородных связей могут сдвигаться вниз до 3000 см -1 в зависимости от силы водородной связи ( 31 ). Кроме того, определенные конфигурации с водородными связями демонстрируют четкие, но широкие и перекрывающиеся колебательные полосы ОН. Соответственно, спектр растягивающих колебаний ОН отражает общую структуру воды и распределение водородных связей в системе, в данном случае воду в каналах искусственной мембраны и на поверхности мембраны.

Колебательная спектроскопия SFG включает нелинейное смешивание инфракрасного и видимого электрического поля, что приводит к испусканию фотонов на сумме двух входных частот ( 32 , 33 ). В рамках дипольного приближения SFG требует нарушенной инверсионной симметрии. Соответственно, SFG поверхностно-специфичен для жидкостей, потому что граница раздела обязательно нарушает симметрию средней инверсии, обнаруженную в объемной жидкости. Это означает, что спектроскопия SFG по своей природе чувствительна к молекулярному дипольному упорядочению, причем сила сигнала увеличивается с увеличением порядка.SFG-спектроскопия также является чувствительным зондом хиральности, потому что хиральность нарушает инверсионную симметрию ( 34 , 35 ). Контролируя поляризацию трех задействованных полей, мы можем выборочно изучать ахиральные и хиральные молекулярные структуры. Комбинации поляризации даны в порядке убывания частоты, то есть поляризации SFG, видимого и инфракрасного полей соответственно. Здесь комбинации поляризации, которые включают нечетное количество p-поляризованных полей ( ssp , sps , pss и ppp ), исследуют ахиральные молекулярные ориентации и комбинации поляризации, которые включают два p-поляризованных поля ( pps , psp и spp ) вызывают сигнал только в том случае, если молекулярная структура является хиральной ( sss по сути является нулем для поверхностей с симметрией C ).

Чтобы понять структуру водяных проводов в ограничении, мы собрали SFG-спектры ахиральных HC8 и хиральных S-HC8 I-квартетов, вставленных вместе в SLB, а также эталонного SLB без каналов. Мы измерили четыре различные комбинации чистой поляризации: ахиральные комбинации ppp и ssp (рис. 3, A и B) и хиральные комбинации psp и spp (рис. 3, C и D). Измерение двух различных комбинаций поляризации для ахиральной и хиральной комбинаций дает информацию о выравнивании колебаний (перпендикулярно или с малым углом по отношению к поверхности) в зависимости от симметрии функциональной группы.Мы также измерили смешанные комбинации поляризации, мешающие ахиральному и хиральному откликам, чтобы дополнительно подтвердить наблюдаемые хиральные структуры, как обсуждается в дополнительных материалах.

Рис. 3 Колебательная спектроскопия СФГ.

SFG-спектры 4: 1 = PC / PS SLB (эталон), HC8 и I-квартетов S-HC8 в 4: 1 = PC / PS SLB, определенные для чистого ахирального ( A ) ppp и ( B ) ssp , а также чисто хиральные ( C ) psp и ( D ) spp комбинации поляризации.( E ) Выделенные области описывают (a) имидазольные группы канала, перпендикулярного липидному бислою, (b) воду, ориентированную зарядами головной группы, (c) водородные связи цепочечных молекул воды канала, (d) слабо водород- связанные молекулы воды, взаимодействующие с сложноэфирными карбонильными группами липидов или, что менее вероятно, имидазольными карбонилами, и (д) не связанные водородными связями ОН-группы воды в канальной среде.

Мы исследовали спектральную область (2550–4000 см –1 ), охватывающую сильные участки ОН и NH, с очень слабыми участками СН, наблюдаемыми в диапазоне от 2800 до 3000 см –1 .Для липидного бислоя без каналов мы наблюдаем на рис. 3 типичные полосы 3200 см −1 (желтый) и 3450 см −1 (зеленый), наблюдаемые для водных интерфейсов как в ахиральных ppp, и ssp. комбинаций поляризации. Некоторые разногласия существуют по поводу природы двух особенностей, обнаруженных на границе раздела воздух-вода, где они сливаются в одну для изотопно-разбавленной HOD в D 2 O. Это предполагает, что различные особенности вызваны меж- и внутримолекулярными связями между Колебания OH ( 36 ) или, альтернативно, из-за резонанса Ферми с изгибом OH ( 37 ).Для границы раздела вода-бислой две особенности могут быть связаны с одними и теми же связями или резонансом Ферми, но, вероятно, из-за определенных субпопуляций объемных молекул воды, ориентированных в области заряженных головных групп, и молекул воды, непосредственно взаимодействующих с липидом. головные группы соответственно. Независимо от природы этих двух отличительных черт, общее распределение частот колебаний отражает широту взаимодействий водородных связей на границе раздела вода-бислой.В дополнение к этим двум полосам на фиг. 3 мы наблюдаем полосу при 3650 см -1 (синий цвет), которую ранее приписывали слабосвязанным водородом молекулам воды, взаимодействующим с сложноэфирными карбонильными группами липида.

Для обоих образцов с искусственными каналами, вставленными в SLB, мы наблюдаем большое увеличение интенсивности SFG во всей спектральной области. В частности, полоса –1 на 3450 см увеличивается, что согласуется с цепочечными водяными проволоками внутри канала.В дополнение к трем полосам, наблюдаемым для бислоя, мы наблюдали дополнительную резкую деталь на 3750 см -1 (фиолетовый) как в ppp , так и в ssp . Эта резкая особенность возникает из-за не связанных водородными связями групп ОН, приписываемых субпопуляции молекул воды внутри канала, лишенных донорной водородной связи (рис. 1D, 3E и 4A). Кроме того, мы наблюдаем широкую особенность на 2800 см −1 в ssp , но не в ppp . Эта особенность обусловлена ​​имидазольными группами самого канала и также видна в инфракрасном спектре с преобразованием Фурье (FTIR) сухого порошка имидазола; см. Дополнительные материалы (рис.S8B). Наблюдение этой особенности у ssp , но не у ppp подтверждает ориентацию каналов I-квартета перпендикулярно липидному бислою. В целом, очень большое увеличение интенсивности SFG в спектральной области ОН подтверждает, что введение каналов не нарушает порядок бислоя, а скорее доказывает, что водородно-связанная структура молекул воды внутри каналов сильно ориентирована с сильное дипольное выравнивание. Кроме того, большой отклик SFG показывает, что диполярное упорядочение водяных проводов внутри каналов выровнено в одном направлении.Если альтернативные каналы имеют противоположную ориентацию, как можно было бы ожидать для отдельно стоящего бислоя, то ахиральный сигнал SFG исчезнет из-за компенсации в пределах длины когерентности (70 нм) экспериментов SFG. Этот анализ подтверждается схожей ахиральной прочностью SFG каналов HC8 и S-HC8 , которые показывают, что диполярное выравнивание водяных проводов в поддерживаемых бислоях аналогично, тогда как известно, что это не так для отдельно стоящие бислои.

Рис. 4 Молекулярная динамика.

МД моделирования I-квартетов показывают хорошо структурированные центральные водопроводы, проходящие через эти искусственные каналы, изображенные на ( A ). Область, рассматриваемая для анализа, выделена прозрачным голубым прямоугольником. ( B ) Поле электростатического потенциала в области мембраны и водного канала для систем HC8 , S-HC8 и R-HC8 . ( C ) Энергия водородной связи, изображающая стабилизацию двух центральных водных каналов по сравнению с объемной водой, усредненной за интервалы времени от 450 до 500 нс.Ось x — это направление, перпендикулярное плоскости мембраны. Рассчитаны водородные связи окрашенных молекул воды с их окружением (серые атомы). ( D ) Распределение углов ориентации O-H (как определено на фиг. S9A) для молекул воды в трансмембранной области систем HC8 , S-HC8 и R-HC8 . Сообщается только наименьший из обоих углов ориентации. ( E ) Параметры порядка для молекул воды в области мембраны, рассчитанные в направлении, перпендикулярном плоскости мембраны.

В комбинации хиральной поляризации SFG psp (рис. 3C) мы наблюдаем слабый, но ненулевой хиральный сигнал для липидного бислоя без каналов. Этот сигнал вызван хиральными головными группами липидов, вызывающими хирально-поляризованное расположение молекул воды вблизи полярной области бислоя. Наличие полосы валентных колебаний размером 2800 см −1 в хиральных поляризованных спектрах spp каналов HC8 и S-HC8 (рис.3D) показывает, что оба канала демонстрируют чистый хиральный порядок в SLB. Хотя эта функция ожидается для канала S-HC8 , такое упорядочение показывает, что, помимо индукции диполярного выравнивания водяных проводов, поддерживаемый бислой нарушает симметрию, а также вызывает чистую хиральность для канала HC8 (рис. . 3E).

Хиральные SFG-отклики элементов OH в бислоях с каналами HC8 и S-HC8 как в psp , так и в spp намного сильнее по сравнению с бислоем без каналов.Это наблюдение доказывает, что водные диполи не только выровнены внутри каналов, но также образуют хиральную водную надстройку, образующуюся по образцу канала I-квартета. Хотя хиральный ответ psp сильнее для S-HC8 , как и ожидалось, ответ psp для HC8 является значительным, а для spp хиральные ответы SFG для обоих каналов аналогичны. Это открытие, возможно, поначалу удивительно. Однако мы знаем, что каждый отдельный канал HC8 является хиральным в твердых кристаллических структурах, и последовательные энантиомерные каналы противоположной хиральности разделены безводными I-квартетами.Когда HC8 внедряется в двухслойную мембрану, хиральная полярная область липидов на поверхности вызывает усиление одной ориентации, которая предпочтительно формирует одну хиральность по сравнению с другой. Напротив, нецентросимметричные структуры хирального канала S-HC8 демонстрируют уникальную диполярную ориентацию для всех каналов, заполненных водой, и, соответственно, хиральный отклик каналов S-HC8 больше по сравнению с ахиральным каналом HC8 .

МД-моделирование

Мы измерили несколько характеристик молекул воды и имидазолов в МД-моделированиях (таблица S4).Количество молекул воды в области мембраны аналогично для конструкций R-HC8, и S-HC8 , 68 и 65 соответственно, и значительно выше, чем для системы HC8 , содержащей 39 молекул воды. Это приводит к образованию водяных проволок длиной примерно 3,5 нм, что намного больше, чем длина примерно 1,0 нм водяных проволок, наблюдаемых в фильтре селективности AQP ( 22 ). Ранее мы охарактеризовали структуру каналов I-квартета в области мембраны и пришли к выводу, что наиболее репрезентативными каналами в нашей установке моделирования являются два центральных, которые менее подвержены граничным эффектам, чем более открытые боковые ( 14 ).Следовательно, большая часть анализа моделирования сосредоточена на этих двух центральных каналах, изображенных на рис. 4A. Визуально очевидная упорядоченность и ориентация воды частично обусловлены сайтами закрепления, обеспечиваемыми имидазольной структурой через мембрану. Другой вклад в структурирование воды вносит электростатическое поле, создаваемое ансамблем зарядов в системе I-квартет, как показано на фиг. 4B. От положительного до отрицательного градиента потенциального поля нарастает снизу вверх, что обусловлено аддитивным эффектом ориентации и упорядочения имидазольных диполей, который, по-видимому, сильно коррелирует с сокращениями мембран, наблюдаемыми в экспериментах с QCM-D.Качественно этот эффект кажется пропорциональным сохраняющейся упорядоченности имидазолов и уменьшается с R-HC8 до S-HC8 и HC8 .

Образцы водородных связей были проанализированы с точки зрения водородных связей вода-вода, водородных связей вода (донор) с имидазолом (акцептор), водородных связей имидазол (донор) с водой (акцептор) и взаимодействия вода-липид. (таблица S5 и рис. S8B). Как можно видеть, конструкции R-HC8 и S-HC8 имеют сравнимые паттерны с 1.Водородные связи 4 и 1,6 в среднем соединяют поровые воды и 1,9 / 1,8 водородные связи, связывающие их с имидазолами. С 0,9 водородными связями вода-вода в среднем водная когезия для системы HC8 значительно ниже. Привязка к имидазолам также имеет меньшую величину. Водородные связи с липидами для этих каналов не наблюдаются. Глядя на общее количество водородных связей для молекул воды — по сравнению с эталонным значением 3,2 для объемного растворителя, мы замечаем, что вода в поре R-HC8 не нарушена, а для поры S-HC8 даже стабилизируется, достигая 3.2 и 3,4 водородных связей соответственно, тогда как в системе HC8 отсутствует почти вся водородная связь, что соответствует несвязанным молекулам воды, наблюдаемым с помощью спектроскопии SFG.

Таблица S4 также предоставляет данные о взаимодействиях, образованных имидазолами, либо между собой, либо с липидами, либо с молекулами воды. Общее количество водородных связей одинаково для всех трех систем, но когезия имидазол-имидазол выше для R-HC8 и S-HC8 по сравнению с HC8 .Как следствие, взаимодействие с водой в первых двух системах немного меньше. В таблице S5 представлена ​​статистика взаимодействия для центрального и боковых каналов. Разница между каналами HC8 и R- / S-HC8 выражена сильнее, чем в общем анализе таблицы S4. Когезия вода-вода выше в последних двух, а также во взаимодействиях с имидазолами. Центральные каналы характеризуются сильным общим участием молекул воды в водородных связях, столь же сильным или даже превосходящим паттерн, наблюдаемый в объемной воде.

Мы проанализировали силу водородных связей для каждой молекулы воды в цилиндрической выборке вокруг двух центральных каналов. На рис. 4С показана разница энергий водородной связи по сравнению с объемной энергией водородной связи воды, взятой в качестве эталона, в проекции вдоль нормали к мембране (положительные значения энергии представляют более сильные водородные связи на этом рисунке). Система S-HC8 демонстрирует сильную и постоянную стабилизацию молекул воды почти 20 кДж / моль для двух центральных каналов.Для R-HC8 стабилизация варьируется от максимального значения примерно 13 кДж / моль до 0 кДж / моль, как в объемной воде, что связано с повышенной подвижностью — и, следовательно, дестабилизацией — молекул воды в канале с одной стороны. мембраны. Для HC8 энергия водородной связи колеблется с глобальной тенденцией быть немного менее стабильной, чем в объемной воде. По сравнению с объемной водой, энергии стабилизации водородных связей, усредненные по воде, внедренной в центральные поры, составляют примерно z = -1.2–0,8 нм составляют +17,6, +4,6 и -1,3 кДж / моль для S-HC8 , R-HC8 и HC8 соответственно.

Затем мы охарактеризовали ориентацию молекул воды в мембранной области через угол, образованный их связями O – H, с вектором, перпендикулярным плоскости мембраны, как показано на рис. S9A. На основе наименьшего из обоих углов, измеренных по этой схеме, мы построили распределения для систем HC8 , R-HC8 и S-HC8 , рассчитанные для временного интервала от 450 до 500 нс ( Инжир.4D и рис. S9B). Кажущийся порядок, оцениваемый по ширине углового распределения, немного уменьшается с S-HC8 до R-HC8 , а затем значительно до HC8 . Кроме того, распределения для хиральных систем намного уже при центрировании около ~ 45 °, быстро уменьшаясь при больших углах. Распределение HC8 намного шире, вплоть до 135 °, что указывает на почти случайную ориентацию этой системы. Дальнейший анализ упорядочения молекул воды мы провели путем расчета параметра порядка молекул воды.Рисунок 4E и фиг. S9C показывает отмеченный заказ для систем R- / S-HC8 с немного более высоким заказом S-HC8 по сравнению с довольно плоским профилем для HC8 . Определенная закономерность упорядочения воды наблюдается для областей головной группы.

Вместе эти элементы указывают на очень сильную структуру в системе S-HC8 , достигающую почти идеально стабилизированной и строго ориентированной водяной проволоки. Хиральная совместимость системы S-HC8 с липидами L-типа, вероятно, лучше стабилизирует соответствующий канал I-квартета, который принимает конформацию, в которой молекулы воды связаны более прочно, чем в основной воде.Система R-HC8 поддерживает сильную дипольную ориентацию с точно настроенными взаимодействиями вдоль водопровода, сравнимой энергетикой по сравнению с объемной водой и, следовательно, повышенной подвижностью вдоль структурированного водного пути. Каналы HC8 немного дестабилизированы по сравнению с объемной водой и не образуют стабильных проводов в неподдерживаемых липидных бислоях.

ОБСУЖДЕНИЕ

Настоящее исследование представляет собой первое наблюдение хиральных дипольных ориентированных водяных проводов внутри искусственных водных каналов в условиях окружающей двухслойной мембраны.Диполярное выравнивание воды внутри мембраны обусловлено ориентацией и упорядочением диполей имидазол / вода. Эти результаты демонстрируют, что диполярная ориентация воды сохраняется от монокристаллических структур до по своей сути динамических водяных проводов, заключенных в искусственные водные каналы в двухслойных мембранах. В целом, эта система параллельна миру переноса воды через природные белки, где картина диполярных структур воды, заключенных в пору, является основой высокой проницаемости / селективности AQP ( 24 ).Наши результаты подчеркивают трансляцию хиральности от липидов к каналам I-квартета и от каналов к структурированным диполярным водным проводам. Во-первых, мы наблюдаем из рентгеновских монокристаллических структур, которые вызывают хиральность в каналах, и структурированная вода в порах каналов адаптируется соответствующим образом. Здесь хиральный каркас хиральных каналов S-HC8 индуцирует уникальную хиральную дипольную ориентацию водяных проводов вдоль оси пор по сравнению с ахиральными каналами HC8 , которые представляют собой чередующиеся хиральные дипольные ориентации водяных проводов.Эта архитектура также привела к разнице в производительности при оценке водопроницаемости: чистая проницаемость HC8 и его хиральных изомеров R-HC8 и S-HC8 при массовом соотношении каналов и липидов, равном 1, составила 1,0 ± 0,3. мкм / с, 2,8 ± 0,7 мкм / с и 4,1 ± 0,2 мкм / с, как определено ранее ( 14 ). Моделирование методом МД также показало, что эти тонкие различия в структуре могут вызывать энергетические различия при рассмотрении прочности сети водородных связей в ограничивающей области каналов.Хорошо структурированные водяные провода в каналах S-HC8 ведут себя практически без помех, вода течет свободно без значительных потерь энергии. Это наблюдение в основном связано с тем фактом, что вода, обнаруженная в порах, имеет от 3,2 до 3,4 водородных связей, которые очень похожи на водородные связи, встречающиеся в объемной воде. С другой стороны, HC8 предлагает менее благоприятное удержание и стабилизацию для водяных проводов. Сильное выравнивание диполей воды внутри каналов подтверждается результатами SFG, где интенсивность сигнала выше как для хиральных, так и для ахиральных диполярных водяных проводов, а также сильно связанных молекул воды в случае встроенных SLB S-HC8 по сравнению с со ссылкой SLB.SLB опираются на призму из CaF 2 , покрытую слоем SiO 2 толщиной 100 нм, создают асимметрию во всей системе и вызывают слабое хиральное выравнивание в межфазной структуре воды за счет хиральных составляющих липидов. Ограниченные водяные проволоки как в каналах HC8 , так и в каналах S-HC8 , кроме того, демонстрируют сильный шаблон хирального упорядочения за счет структуры хиральных каналов.

Значительное различие в хиральном порядке для диполярных водяных проводов в каналах HC8 и S-HC8 ожидалось из-за энантиомерного распределения водяных проводов в ахиральном канале HC8 , подавляющего хиральный сигнал в отличие от водяные провода в каналах S-HC8 , содержащие одну хиральность.Таким образом, хиральное упорядочение было сильнее в каналах S-HC8 , чем в каналах HC8 ; однако также наблюдалось значительное хиральное упорядочение в каналах HC8 . Мы предполагаем, что хиральность липидов и асимметрия твердого носителя наложили смещение на рацемическую смесь HC8 каналов, отдавая предпочтение одной хиральности по сравнению с другой, таким образом активируя их в SFG. Эти данные показывают, что диполярная ориентация воды является общим явлением, связанным с хиральными I квартетными каналами, в которых формируются непрерывные водные проволоки, аналогичные порам AQP ( 22 , 23 ).

ВЫВОДЫ

Барьер для разработки синтетических систем, основанных на биоинспирации, заключается в расшифровке сложности природных систем. Представленные здесь результаты расширяют наше понимание биомимитации структуры воды в рамках чрезвычайно эффективных AQP, что остается важной исследовательской задачей. Искусственный водный канал I-квартета обеспечивает замечательную комбинацию функций, очень близких к тем, которые встречаются в естественных AQP, и обеспечивает упрощенную систему, в которой структурное выравнивание замкнутой воды может быть объяснено и количественно оценено.Наше всестороннее исследование показывает, что самоорганизующиеся I-квартеты, встроенные в липидные бислои, образуют высокоупорядоченные структуры, содержащие хиральные диполярно ориентированные водные проволоки. Наши дополнительные рентгеновские монокристаллы, QCM-D, MD и нелинейные спектроскопические исследования SFG, представленные здесь, дают первое представление о структуре с водородными связями и диполярной ориентации молекул воды внутри каналов I-квартета в среде липидной мембраны. на молекулярном уровне.

В более общем плане, хиральность — фундаментальная особенность биомолекул.Чистое диполярное упорядочение ограниченной воды внутри хиральных водных каналов I-квартета может быть обобщено на воду, созданную по шаблону на биологических поверхностях / карманах, как недавно было продемонстрировано для ДНК ( 38 ). Общая диполярная ориентация индуцировала специфическую поляризацию канала, которая, вероятно, действует как движущая сила для проникновения воды через диэлектрически асимметричные двухслойные мембраны. Мы показываем, что хиральная структура I-квартетов передается воде, образуя общие хиральные диполярные водные проволоки.Кроме того, мы наблюдаем, что хиральность головных групп SLB придает хиральный отбор рацемической смеси энантиомерных водных каналов.

Благодаря корреляции энергетически выгодного ограничения с индуцированной дипольной ориентацией молекул воды, искусственные водные каналы I-квартет могут стать интересным каркасом для будущих высокоэффективных мембран для очистки воды. Чтобы конкурировать с обратным осмосом, текущим золотым стандартом опреснения морской воды ( 39 ), скорость потока проникающей воды для искусственных водяных проволочных каналов необходимо будет значительно увеличить до уровня AQP.Более короткие длины каналов, более плотные каналы на единицу площади поверхности и оптимальное количество водородных связей между водой и каналом [для использования преимуществ как селективности в гидрофильных каналах, таких как I-квартеты ( 14 ), так и высокой скорости переноса воды в гидрофобные каналы, такие как углеродные нанотрубки ( 40 )], являются возможными подходами.

МАТЕРИАЛЫ И МЕТОДЫ

Гистамин, октил, а также R- и S-октан-2-илизоцианаты были приобретены у Sigma-Aldrich Co.PC (куриное яйцо), PS (свиной мозг) и Chl были приобретены в Avanti Polar Lipids. Гидрохлорид Trizma, основание Trizma, одноосновный фосфат натрия, двухосновный фосфат натрия, NaCl, Hepes, кальцеин, EDTA, Triton X-100, SDS, D 2 O, этанол и хлороформ были приобретены у Sigma-Aldrich Co. Compressed N 2 , He и O 2 были поставлены компанией Airgas. Все буферы готовили свежими и фильтровали через полиэфирсульфоновую мембрану 0,22 мкм (Express PLUS, Millipore). Для экспериментов с SFG PBS (фосфатно-солевой буфер) и SDS были приобретены у Sigma-Aldrich Co.Хлорид натрия был приобретен у Mallinckrodt Chemicals. Для всех растворов использовалась сверхчистая вода (Millipore MilliQ, 18,2 МОм · см, ≤ 5 частей на миллиард общего органического углерода). Равносторонние призмы из CaF 2 были получены от Crystran Ltd.

Данные дифракции рентгеновских лучей

Данные для структур были собраны на дифрактометре Rigaku Oxford Diffraction Gemini-S S1 с детектором Sapphire3. Излучение Cu-Kα использовалось с графитовым монохроматором и волоконно-оптическим коллиматором Mo-Enhance для HC8.Данные для S-HC8 и R-HC8 были собраны с помощью синхротронного излучения (λ = 0,78965 Å) на канале CRYSTAL компании Soleil. Данные были скорректированы на поглощение с помощью CrysAlisPRO ( 41 ), а структуры были расшифрованы с помощью итерационных методов переворота заряда с помощью Superflip ( 42 ). Уточнение структуры было выполнено с помощью CRYSTALS ( 43 ), и все неводородные атомы были уточнены методом наименьших квадратов полной матрицы на F с использованием отражений с I > 2σ ( I ) (таблица S1).

Кристаллы HC8 были крошечными и слабо рассеивались в виде дифрагирующих кристаллов. Несмотря на ~ 60 часов продолжительных измерений, наблюдаемых данных за пределами 1,05 Å не наблюдалось. Для получения приемлемых данных до 0,83 Å потребовалось бы измерение в течение нескольких недель, и поэтому использовалась стратегия данных только до 1,0 Å. Кристаллическая структура отображала приемлемые эллипсоиды атомных смещений, поэтому относительно низкое разрешение данных, по-видимому, не влияет на качество структуры.Для структуры S-HC8 концевое имидазольное кольцо обеих независимых молекул оказалось неупорядоченным по двум независимым положениям, что также означает, что в каналах присутствовали два разных набора молекул воды. Относительная заселенность позиционно неупорядоченных фенильных колец в обоих случаях составляла примерно 0,8 / 0,2. Был использован ряд ограничений по расстоянию и вибрации, чтобы сохранить приемлемую геометрию колец и разумные параметры атомного смещения.Поскольку аномальное рассеяние было незначительным для используемой длины волны рентгеновского излучения, абсолютная конфигурация была установлена ​​таким образом, чтобы соответствовать моделированию МД, сообщенному Licsandru и др. . ( 14 ), в частности относительно ориентации молекул воды в канале. Кристаллы R-HC8 также были крошечными и слабо рассеивающими даже с синхротронными данными, давая только очень низкую среднюю интенсивность, < I / σ ( I )> = 5.4 для 23652 отражений.

Кварцевые микровесы с диссипацией

QCM-D использовались для отслеживания самопроизвольного включения перед стадией гидратации HC8 в SLB, образованный на поверхности кварцевого электрода QCM путем сплавления SUV смесей ПК (куриное яйцо), PS (свиной мозг) и Chl. Различные липидные композиции были опробованы в попытке найти SLB, который имел оптимальную композицию с молярным соотношением PC / PS 4: 1, но при этом содержал 20% мас. / Мас. Соединений и позволял упростить интерпретацию QCM и SFG эксперименты.

SFG-спектроскопия

Образцы для SFG-экспериментов формировали на 10-миллиметровых равносторонних призмах из CaF 2 , покрытых слоем SiO 2 (~ 100 нм) ( 44 ). Половина грани призмы также была покрыта 150 нм Au для использования в качестве эталона. Для образования бислоев 25 мкл раствора везикул добавляли к 1 мл водного 0,1 М раствора PBS, содержащего 0,2 М NaCl. Проточная ячейка была образована призмой из CaF 2 , тефлоновым уплотнительным кольцом и тефлоновой задней пластиной с тефлоновыми трубками в качестве входных и выходных портов, подключенных к двум шприцам.Смесь везикул PBS добавляли в один шприц и вручную пропускали между шприцами по поверхности CaF 2 . Затем раствор оставался неподвижным в течение примерно 10 минут до полного образования бислоя. После этого использовали избыток раствора PBS, чтобы смыть оставшиеся везикулы. Лазерная система, использованная для экспериментов SFG, представляла собой титановый сапфировый усилитель (Coherent Legend Elite Duo), который был затравлен титановым сапфировым генератором (Coherent Micra-5) и обеспечивал 5 мДж, длительность 25 фс и импульсы 800 нм. при частоте следования 1 кГц ( 45 ).Одна часть выходного сигнала спектрально сужается эталоном Фабри-Перо (TecOptics Inc.) для формирования «видимого» луча повышающего преобразования, тогда как другая часть используется для генерации настраиваемых широкополосных инфракрасных импульсов в коммерческом оптическом параметрическом усилителе (Coherent OPerA Solo) . Видимый луч [10 мкДж; 792,8 нм; FWHM (полная ширина на полувысоте), 10 см -1 ] и инфракрасный луч (18 мкДж; центральные частоты 3070, 3230 и 3670 см -1 ; FWHM ~ 300 см -1 ) были сфокусированы. на границу раздела призма-жидкость под углом 60 ° и 65 ° соответственно по отношению к нормали к поверхности.Диапазон частот от 2550 до 4000 см –1 был покрыт установкой OPerA в трех центральных положениях. Поле SFG генерировалось при отражении, рассеивалось на дифракционной решетке и отображалось на устройстве с зарядовой связью, охлаждаемом жидким азотом (Princeton Instruments). Поляризация отдельных лучей контролировалась комбинацией волновой пластины и поляризатора. Все данные были нормализованы к нерезонансному сигналу Au, полученному в комбинации ppp -поляризации, собранной непосредственно перед вертикальным перемещением проточной кюветы к образцу.В дополнение к комбинациям поляризации SFG, показанным в основном тексте, мы также измерили комбинации поляризации интерференции (+45) pp, (-45) pp, (+45) sp ​​и (-45) sp, где измеренная поляризация SFG был установлен на + 45 ° или -45 °. Комбинации интерференции смешивают ахиральные и киральные сигналы, измеряя квадрат нормы (χppp ± χspp) / 2 или (χssp ± χpsp) / 2, соответственно, где χ — нелинейная восприимчивость второго порядка. Таким образом, разница между комбинациями поляризации + 45 ° и -45 ° иллюстрирует хиральный отклик.Поляризации ± 45 ° были измерены одновременно, что обеспечило надежный метод хирального обнаружения, невосприимчивый к лазерным колебаниям, как описано McDermott et al . ( 38 ). Метод интерференции обычно дает лучшую точность при обнаружении хиральности, но его труднее интерпретировать из-за неизвестной сложной фазы интерференции. На рисунке S6 показаны различия в поляризациях + 45 ° и -45 °. Как и ожидалось, интерференционный хиральный отклик показал четкие хиральные сигналы с более высоким отношением сигнал / шум, чем чистое хиральное измерение.Спектры интерференции показывают те же особенности в диапазонах частот NH и OH, что и чисто ахиральный и хиральный отклики, но их сложнее анализировать из-за интерференции. Эти данные являются дополнительным доказательством хиральности как самих каналов, так и водной структуры русла. На рисунке S7 показан спектр ослабленного полного отражения (НПВО) с помощью FTIR сухого порошка HC8 . Наблюдалась полоса около 2800 см -1 , обусловленная имидазолом, что подтверждает это отнесение в спектрах SFG.

МД моделирования

Мы выполнили МД моделирование искусственных водных каналов, образованных I-квартетами HC8 , R-HC8 и S-HC8 I, следуя нашему предыдущему протоколу ( 14 ), который кратко описывается ниже.

Подготовка системы. На основе рентгеновских структур мы внедрили ок. Пятна канала I-квартета шириной 3 нм в смешанной среде липидного бислоя PC / PS / Chl. Мы использовали программное обеспечение Mercury 3.5.1, чтобы заполнить кристаллографическую элементарную ячейку недостающими молекулами, а затем воспроизвели его, сохранив два, шесть и восемь срезов в направлениях оси x -, y — и z — соответственно, в результате получается пластырь из 96 молекул.Три системы HC8 , R-HC8 и S-HC8 включают соответственно два, шесть и шесть водных каналов, которые мы вставили в предварительно уравновешенный пластырь триклинной мембраны, содержащий соотношение 5: 4: 1 Chl / PC / Молекулы PS. Мы удалили перекрывающиеся молекулы воды и липидов и добавили к растворителю концентрацию примерно 50 мМ Na + Cl , а также избыток ионов Na + , чтобы нейтрализовать заряд системы, индуцированный отрицательно заряженными липидами PS. .

Условия моделирования МД. Моделирование проводилось с использованием силового поля CHARMM-36 ( 46 ) для липидных молекул и модели TIP3P ( 47 ) для воды. Чтобы представить молекулы HC8 , R-HC8 и S-HC8 и сгенерировать их топологии, мы использовали CHARMM General Force Field ( 48 ) вместе с веб-сервисом ParamChem ( 49 ). Программное обеспечение GROMACS 4.6 ( 50 ) использовалось для запуска моделирования с виртуальными сайтами взаимодействия, допускающими временной шаг интеграции 5 фс.Все связи были ограничены с помощью алгоритма LINear Constraint Solver. Электростатика Эвальда с сеткой частиц использовалась с отсечкой 10 Å с буферной схемой Верле для несвязанных взаимодействий; список соседей обновлялся каждые 20 шагов. Три ванны (имидазолы, липиды, вода и ионы) доводили до температуры 310 K с помощью термостата изменения масштаба скорости Бюсси с постоянной времени τ = 0,1 пс. Как было определено ранее, мы выбрали латеральное давление 10 атм, чтобы сохранить структуру агрегата и добиться разумного отбора проб в масштабе времени 500 нс.Давление в размерах x / y было масштабировано изотропно с помощью слабого баростата Берендсена, а размер z был независимо связан с эталонным давлением 1 бар, τ = 5,0 пс и сжимаемостью 4,5 · 10 −5. бар -1 . Все системы были минимизированы на 10000 шагов с помощью алгоритма наискорейшего спуска и уравновешены в течение 20 нс с использованием позиционных ограничений 1000 кДж моль -1 нм -2 на тяжелых атомах с кристаллической структурой в качестве эталона.В конечном итоге производственные циклы были рассчитаны на 500 нс без каких-либо ограничений положения.

Благодарности: Финансирование: Эта работа проводилась в рамках DYNAFUN (ANR-15-CE29-0009) (MB) и LabEx CheMISyst (ANR-10-LABX-05-01) (I.K.). Исследование было дополнительно поддержано программой «Initiative d’Excellence» от французского государства (гранты «DYNAMO», ANR-11-LABX-0011-01 и ANR-11-EQPX-0008). Вычислительные работы выполнялись с использованием ресурсов High Performance Computing (HPC) от GENCI-CINES (номер гранта 2016-072292) M.Бааден. Финансирование G.B. был из его фонда Rensselaer Endowed Chair Fund (140124) и из Министерства энергетики США, фундаментальных энергетических наук (DE-FG02-09ER16005) для измерений и расчетов QCM-D. H.V., S.E.S. и P.B.P. были поддержаны Фондом Арнольда и Мейбл Бекман в рамках Премии молодых исследователей и NSF в рамках Премии NSF CAREER (CHE-1151079). Для подготовки образцов использовались общие объекты Корнельского центра исследований материалов, которые поддерживаются в рамках программы Центров исследований материалов и инженерии NSF (DMR-1120296), и Cornell NanoScale Facility, члена Национальной сети нанотехнологической инфраструктуры, которая является поддерживается NSF (ECCS-0335765).

Добавить комментарий

Ваш адрес email не будет опубликован.
