Простейший электромагнит: Простейший электромагнит из гвоздя, батарейки и провода

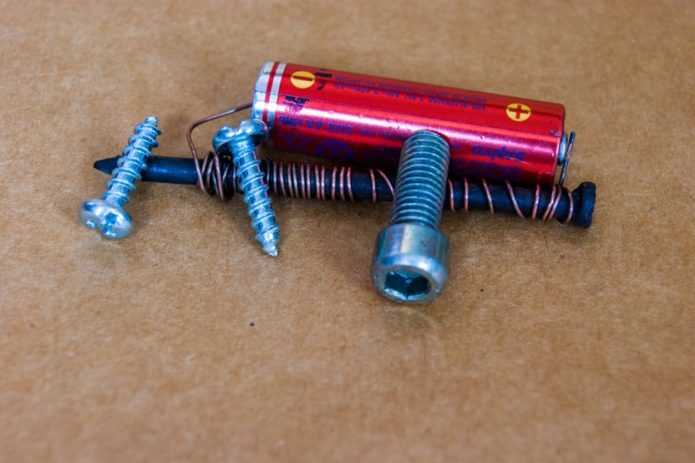

Простейший электромагнит из гвоздя, батарейки и провода

Хотелось бы иметь возможность создать самостоятельно мощный электромагнит для разных дел, которых сразу найдется немало. Но это совсем не просто, как показывает практика. А вот простой электромагнит на основе обычного гвоздя, батарейки и провода сделать по силам даже младшему школьнику причем все это можно сделать дома, заранее купив в магазине необходимые детали. Кстати, на уроках физики эта идея тоже может пригодится.

Расскажем, какие запачасти и действия необходимы для этого маленького магнитика.

Итак, нам необходимо приготовить перед работой медный провод, электрический ленту, батареи AA, гвоздь, ножницы, булавки.

Во-первых, мы должны обернуть медный провод вокруг гвоздя.

Товары для изобретателей Ссылка на магазин.

Очень важно, чтобы витки провода плотно легли на катушку. Отрежьте лишнее и чистим провод от изоляции. Затем подключите клеммы. Отрежьте кусок изоленты. Подключите один контакт к минусу и второй -к плюсу. Мы получили такой электрический магнит. В заключение его нужно проверить.

Электроника для самоделок вкитайском магазине.

А приобрести мощный магнит можно в китайском интернет-магазине.

Подробнее о то, как создать электромагнит

Довольно легко построить электромагнит. Все, что вам нужно сделать, это обернуть несколько витков изолированных медных проводов вокруг железного сердечника. Если вы присоедините батарею к проводу, электрический ток начнет течь, и железный сердечник станет намагниченным. Когда аккумулятор отсоединен, железный сердечник потеряет свой магнетизм. Выполните следующие шаги, если хотите построить электромагнит, описанный в нашем эксперименте « Магниты и электромагниты» :

Шаг 1 — Соберите материалы

Чтобы построить электромагнит, описанный в нашем эксперименте « Магниты и электромагниты» , вам понадобятся:

Один железный гвоздь длиной 15 сантиметров. Три метра изолированного многожильного медного провода. Одна или несколько батареек D-cell.

Шаг 2 — Удалите часть изоляции

Медная проволока должна быть выставлена ​​так, чтобы батарея могла хорошо подключиться к электросети. Используйте пару проводов для удаления нескольких сантиметров изоляции с каждого конца провода.

Шаг 3 — Оберните провод вокруг гвоздя

Аккуратно оберните провод вокруг гвоздя. Чем больше проволоки вы обернете вокруг гвоздя, тем сильнее будет ваш электромагнит. Убедитесь, что вы оставили достаточно разматываемого провода, чтобы вы могли прикрепить аккумулятор.

Провод обернут вокруг гвоздя, чтобы создать электромагнит.

Когда вы обматываете провод вокруг гвоздя, убедитесь, что вы делаете это в одном направлении. Вам нужно это сделать, потому что направление магнитного поля зависит от направления создаваемого им электрического тока. Движение электрических зарядов создает магнитное поле. Если бы вы могли видеть магнитное поле вокруг провода, на котором протекает электричество, это было бы похоже на серию кругов вокруг провода. Если электрический ток течет прямо к вам, созданное им магнитное поле крутится вокруг провода против часовой стрелки. Если направление электрического тока отменяется, магнитное поле также меняет направление и направляет провод по часовой стрелке. Если вы оберните часть провода вокруг гвоздя в одном направлении, а часть провода — в другом направлении,

Магнитное поле вокруг токопроводящей проволоки.

Шаг 4 — Подключите аккумулятор

Прикрепите один конец провода к положительной клемме аккумулятора, а другой конец провода — к отрицательной клемме аккумулятора. Если все пошло хорошо, ваш электромагнит теперь работает!

Не беспокойтесь о том, какой конец провода вы прикрепляете к положительной клемме аккумулятора, а какой — к отрицательной клемме. Ваш магнит будет работать так же хорошо, как и в любом случае. Что изменит полярность вашего магнита. Один конец вашего магнита будет его северным полюсом, а другой конец будет его южным полюсом. Реверсируя способ подсоединения аккумулятора, вы можете перевернуть полюсы вашего электромагнита.

Советы по усилению вашего электромагнита

Чем больше оборотов провода у вашего магнита, тем лучше. Имейте в виду, что чем дальше провод от ядра, тем менее эффективным он будет.

Чем больше тока проходит через провод, тем лучше. Внимание! Слишком много тока может быть опасным! Когда электричество проходит через провод, часть электрической энергии преобразуется в тепло. Чем больше ток течет через провод, тем больше тепла генерируется. Если вы удвоите ток, проходящий через провод, генерируемое тепло увеличится в 4 раза ! Если вы утроите ток, проходящий через провод, вырабатываемая теплота увеличится в 9 раз ! Вещи могут быстро стать слишком горячими для обработки.

Попробуйте экспериментировать с разными ядрами. Более толстая сердцевина может создать более мощный магнит. Просто убедитесь, что материал, который вы выберете, может быть намагничен. Вы можете проверить свое ядро ​​с помощью постоянного магнита. Если постоянный магнит не притягивается к вашему ядру, он не станет хорошим электромагнитом. Например, алюминиевый стержень не является хорошим выбором для сердечника вашего магнита.

Магнит из гвоздя

Сегодня я хотел бы рассказать вам, как сделать простой электрический магнит.



Может быть, кто-то уже знает это или учился на уроках физики или ремесел. Я собираюсь показать это тем, кто еще этого не знает. Нам нужен медный провод, изолента, батарейка АА, гвоздь, ножницы, в коробке есть штыри для тестирования.

Сначала нам нужно обмотать медный провод вокруг ногтя.

Это выглядит так. Необходимо, чтобы катушки были плотными. Отрежьте концы и снимите изоляцию.

Затем подключите клеммы. Отрежьте кусок изоленты. Подключите один контакт к минусу, а второй — к плюсу. У нас есть такой электрический магнит. Давайте проверим это.

Большое спасибо за просмотр.

http://crazyinvent.com

Как сделать простой электромагнит своими руками

А вы знаете, что магнит может быть не только постоянным, но и работающим от электрической энергии с возможностью включения и выключения магнитного поля? Так называемые электромагниты широко применяются в электротехнике. Подобный электромагнит вы можете сделать самостоятельно. Далее узнаете как сделать электромагнит в домашних условиях.

Как изготовить электромагнит подробно изложено в данной инструкции.

Предупреждение: чем больший ток будет проходить через провод самодельного электромагнита, тем сильнее провод будет нагреваться и это даже может вызвать возгорание. Для уменьшения нагрева, при создании электромагнита, используйте более толстый медный провод.

Материалы:

  • Телефонный провод (или медный эмалированный кабель от трансформатора).
  • Инструмент для зачистки кабеля.
  • Ножницы.
  • Плоскогубцы.
  • Элемент питания типа «D» (или другой источник питания).
  • Липкая лента или клей.
  • Сердечник из черного металла, используйте стальной гвоздь или отрезок трубы.
  • Маленькие железные предметы для тестирования (винты, гвозди и др.).
  • Ваши руки.

Файлы

  • electromagnetvid. avi

Шаг 1: Саймон говорит: Зачищай!

Удалите наружную оболочку телефонного кабеля, не трогая при этом оболочку самих проводов. Для изготовления мощного плоского электромагнита своими руками достаточно 0,6-1,0 метра такого кабеля.

Зачистите концы провода (если у вас несколько коротких обрезков проводов, то скрутите их концы или спаяйте, чтобы получился один длинный провод, а затем заизолируйте соединения изоляционной лентой). Теперь необходимо зафиксировать один конец шнура на сердечнике.

Приклейте конец провода к сердечнику с помощью клея или липкой ленты.

Начинайте наматывать кабель, как показано на видео ниже.

Файлы

  • electromagnetbindvid.avi

Шаг 2: Завершаем намотку

После того, как вы намотаете катушку на сердечник (витки мотайте только в одном направлении, иначе в магните будут создаваться противоположные магнитные поля, которые будут взаимно гасить друг друга), завяжите или приклейте второй конец к катушке; вы также можете обернуть катушку липкой лентой.

Примечание: не оборачивайте липкой лентой полностью весь сердечник, иначе он будет хуже магнитить.

Пришло время проверить работу вашего электромагнита.

Поставьте элемент питания минусовым контактом на один конец провода, а другой конец держите в руке. Теперь прикоснитесь проводом, который вы держите, к верхнему, плюсовому контакту батарейки. Пододвиньте какую-нибудь железяку к металлическому сердечнику. Вы можете почувствовать (а может и нет), притяжение детали к сердечнику электромагнита. Магнитная сила притяжения зависит от силы тока, проходящей через электромагнит и количества витков катушки. Прикоснитесь железной деталью, и она прилипнет к нему.

См. видео ниже.

Файлы

  • electromagnetvid.avi

Шаг 3: Увеличиваем силу электромагнитного поля и монтируем ручку

Посмотрите видео, ссылка на которое есть в конце этой статьи, и вам станет понятнее устройство электромагнита.

Чтобы увеличить силу магнитного поля, нужно увеличить количество витков электромагнита. После того, как вы намотаете первый ряд провода, оберните ряд липкой лентой и намотайте еще один поверх ленты. Убедитесь в том, что вы продолжаете намотку катушки все в том-же направлении. Вы можете намотать столько слоев, сколько захотите, но имейте ввиду, что чем дальше от сердечника находится слой, тем ниже его КПД.

Примечание: вышесказанное означает, что магнитное поле самого магнита будет увеличиваться (суммироваться) при увеличении числа слоев катушки, но магнитное поле каждого отдельно взятого слоя будет уменьшаться, при отдалении его от сердечника.

Чтобы сделать ручку:

  1. Зафиксируйте оба конца провода на задней части сердечника.
  2. Примотайте изолентой концы к сердечнику, чтобы они не разошлись.
  3. Наденьте на заднюю часть кусок трубки из немагнитного материала. Трубка должна плотно надеваться на сердечник.
  4. Примотайте изолентой трубку, чтобы она не соскочила.

Примечание: при высокой силе тока и сильном нагреве, включайте электромагнит на короткий период; при невысокой силе тока – электромагнит можно использовать в течение длительного времени.

Файлы

  • strongerelectromagnetvid.avi

Сделай электромагнит — экономное развлечение для мальчиков и девочек

Вот забавный научный эксперимент для детей! Сделайте электромагнит из нескольких простых материалов. Это отличный способ изучить не только электрические цепи, но и связь между электричеством и магнетизмом.

В этом эксперименте дети возьмут обычный гвоздь и сделают его магнитным. Однако это магнит, который можно включать и выключать! Когда цепь замкнута, гвоздь является магнитом. Когда цепь разомкнута, она теряет свою магнитную силу.

Этот пост был первоначально опубликован в марте 2012 г. и обновлен в марте 2022 г.

Материалы, необходимые для изготовления электромагнита:

  • Батарейка для фонаря или две батарейки типа АА. Мы обсудим варианты ниже.
  • Длинный кусок изолированного медного провода
  • Провода с зажимами типа «крокодил» (идеальный вариант) или медный провод и изолента.
  • Большой железный гвоздь
  • Скрепки

Этот пост содержит партнерские ссылки Amazon, что означает, что я зарабатываю на соответствующих покупках.

Чтобы сделать наш электромагнит, я снял небольшое количество пластиковой изоляции с обоих концов медного провода, а затем обернул провод вокруг гвоздя. Затем мне нужно было сделать цепь с концами провода, присоединенными к клеммам аккумулятора. Поскольку у нас есть провода со встроенными зажимами типа «крокодил» из нашего электрического комплекта, мы использовали их. Зажимы типа «крокодил» облегчают подключение и отсоединение проводов.

Вы можете легко заказать зажимы из кожи аллигатора на Amazon.

Прежде чем соединить все провода, попросите детей поднять скрепки только гвоздем, обмотанным проводом. Гвоздь не цепляет зажимы!

Затем подключите цепь. Вам нужен провод, идущий от одной клеммы аккумулятора к концу провода вокруг гвоздя. Затем вам понадобится еще один провод, идущий от противоположного конца провода гвоздя к другой клемме аккумулятора. Все соединения должны быть безопасными.

Как только ваша цепь будет завершена, у вас есть электромагнит! Так круто!

Ваш электромагнит будет захватывать скрепки и т. д. Проверьте его силу, собрав цепочку из скрепок! (Хотя, если вы используете большие канцелярские скрепки, он, вероятно, захватит только одну.)

Имейте в виду, что концы проводов сильно нагреваются! В научных терминах это сопротивление . Все электрические проводники в той или иной степени противодействуют потоку электричества, и часть электричества теряется в виде тепла.

Аккумулятор фонаря ДЕЙСТВИТЕЛЬНО хорошо подходит для этого, потому что он стоит сам по себе и потому что у него есть провода, к которым можно прикрепить зажимы типа «крокодил». Тем не менее, этот проект легко сделать более безопасным (особенно это важно для маленьких детей), используя две батарейки типа АА. Создайте батарейный блок, подобный этому, чтобы объединить напряжение двух батареек AA.

Сделайте батарейный блок, прикрепив скрепку к концам батареек. Убедитесь, что батареи направлены в противоположные стороны! Затем склейте батареи вместе.

Аккумулятор можно использовать, прикрепив провода к другим концам аккумуляторов. Один провод должен касаться каждой батареи.

Электромагнит будет хорошо работать с этой установкой! Немного сложнее, но безопаснее, и провода не будут греться.

Наука об электромагните

Как работает электромагнит? Электроны в движении создают магнитное поле. Материалы являются магнитными, когда все их электроны вращаются в одном направлении. У естественных или постоянных магнитов заряды выстроены в одном направлении, а у немагнитных материалов — нет. Однако мы можем сделать такой металл, как железо, магнитным, подвергнув его электрическому заряду. Электроны, проходящие через витки проволоки, создают магнитное поле, поэтому гвоздь ведет себя как магнит! Снимите заряд, разомкнув цепь, и гвоздь больше не сохраняет свои магнитные свойства.

Наука — это так здорово!

Простой электромагнит

  Простой Электромагнит

(базовый Эксперименты и проект по электромагнетизму)



Введение:
Электромагнит представляет собой устройство, которое становится магнитом при подключении к электричеству. В отличие от постоянного магниты, вы можете легко включить или выключить магнитную силу в электромагнит. Простейшая форма электромагнита представляет собой металл. стержень (например, железный гвоздь), на который вы наматываете изолированный провод что. Электромагниты используются для изготовления электрических звонков, громкоговорителей, микрофоны, электрические клапаны, электрические открыватели дверей, электрические двигатели, зуммеры, вибраторы, магнитные краны, телевизоры, магнитные запоминающие устройства, магнитофоны и многое другое.

Продолжайте читать и узнайте, как вы можете сделать электромагнит и какие факторы влияют на силу электромагнит. Ваш электромагнит будет иметь сердечник из железного гвоздя и катушка магнитной проволоки.

  Эксперимент 1. Изготовление простой электромагнит
В этом эксперименте вы сделает простой электромагнит, а затем использует компас, чтобы определите северный и южный полюса вашего электромагнита.

Материалы:

Материалы для этого эксперимента включает:

  • Большой железный гвоздь (например, 10d 3″)
  • 30-футовый магнитный провод 28 AWG
  • Двойной держатель батареи C
  • Металлическая полоса (используется в качестве ключа)
  • 3 винта
  • Деревянный брусок для установки ключ

Процедура:

  1. Оберните один или два слоя малярный скотч на гвоздь для защиты проводов от прямого контакт с ногтем. Этот ноготь станет сердцевиной вашего электромагнит.
  2. Оставить один фут магнита проволоку, а затем начните оборачивать проволоку поверх малярной ленты. гвоздь. Это будет катушка вашего электромагнита. Продолжайте наматывать проволоку, пока не останется примерно один фут проволоки. развернутый. Вы можете по желанию скрутить два оставшихся провода рядом с гвоздем, чтобы предотвратить раскручивание катушки. (Подсчитайте количество витков провода при намотке. Запишите количество витков провода.)
  3. Используйте кусок наждачной бумаги, чтобы сотрите изоляцию примерно с 1 дюйма концов проводов. Вы заметите изменение цвета там, где находится изоляция. удаленный.
  1. Отметьте 3 точки контакта на деревянном доске и обозначьте их A, B и C.
    Эти точки составляют 3,5 см (1,5 дюймов) друг от друга. Позже вы вставите один винт в каждую отмеченную точку.
  2. Подключите один провод катушки к красный провод держателя батареи. (Вы можете скрутить концы проволоки к каждому другой, а затем закрепите его, обмотав его лентой. Другой путь чтобы обезопасить это соединение, поместите его под колпачок винта, который вы вставить в деревянную доску. Это соединение помечено как C в диаграмме выше.)
  3. Подключить другой провод катушки к винту B вставляете на плату. Этот винт также является контактом для вашего ключа/переключателя.
  4. Вставьте винт в отверстие небольшую металлическую полоску, а затем вставьте ее в положение A таким образом, чтобы другой конец металлической полоски остается над винтом B, но не касаясь его.
  5. Подключить черный провод держателя батареи к винту А.
  6. Вставьте батарейки в аккумулятор держатель. Ваш электромагнит готов.

Примечание: На приведенной выше схеме показано гвоздь электромагнита находится очень близко к ключу и батарее. Поскольку вы оставьте один фут провода с каждого конца провода катушки, ваш фактический электромагнит будет на расстоянии около одного фута от ключа и батареи держатель. Это расстояние особенно важно для других ваших экспериментов. будет работать с вашим электромагнитом.

Проверьте свой электромагнит:

Поместите компас рядом с электромагнитом и нажмите кнопку на винт B. Двигается ли стрелка компаса? Если это не так, есть проблема. Проверьте все контакты и повторите попытку. Если он движется, вы можете продолжить другие эксперименты.

Эксперимент 2: Идентифицировать полюса электромагнита

Введение: Идентификация полюсов электромагнита важно, потому что полюса имеют противоположные сил.

Процедура:

Поместите электромагнит рядом с компаса таким образом, чтобы кончик гвоздя был направлен к компасу. Толкать кнопку, чтобы гвоздь намагничился. Стрелка компаса будет шаг. Если северный конец компаса обращен к гвоздю, то обозначьте кончик гвоздя буквой N как север. Если южный конец компаса обращен к гвоздю, затем отметьте кончик ногтя с буквой S как юг.

Другой конец гвоздя (шапочка) должен быть противоположный полюс; однако вы должны убедиться в этом. Превратите свой электромагнит на 180 градусов, чтобы шляпка гвоздя была обращена к компасу. Нажмите клавишу еще раз, чтобы намагнитить гвоздь. Если север ищет конец циркуль смотрит на гвоздь, затем отметьте шляпку гвоздя с буква N как север. Если юг ищет конец компаса обращена к гвоздю, затем отметьте шляпку гвоздя буквой С как юг.

Маркировка может быть нанесена небольшими наклейками, краской или цветной бумагой. Обычно красный цвет соответствует северу и цвету синий для юга; однако это не стандарт.



Эксперимент 3: Влияет ли направление намотки катушки? положение полюсов?

Введение: ………… (мы добавляем этот новый эксперимент в настоящее время. Пожалуйста, вернитесь на эту страницу позже для получения дополнительных обновлений.)

Процедура:

  1. ……………





Эксперимент 4: Имеет ли направление электричество влияет на положение полюсов?

Введение: …………(Мы добавляют этот новый эксперимент сейчас. Пожалуйста, вернитесь на эту страницу позже для получения дополнительных обновлений.
