Принцип работы водяной станции: принцип работы, виды, как сделать своими руками

Содержание

принцип работы, виды, как сделать своими руками

Насосные станции пользуются высоким спросом у населения при устройстве индивидуального водоснабжения благодаря своей универсальности и приемлемой стоимости, их единственным серьезным недостатком является небольшая глубина забора воды, не превышающая 9 метров. Для данной проблемы существует простое инженерное решение, основанное на физическом законе Бернулли — эжектор для насосной станции, с подобным приспособлением поверхностный электронасос способен всасывать воду из глубинных источников на расстоянии зеркала воды от поверхности земли в десятки метров.

Данное устройство при использовании с поверхностным насосом полезно в случаях, если уровень воды источника, с которым ранее работал поверхностный насос, по каким-либо причинам упал (заиливание колодца и скважины, интенсивный водозабор).

При этом следует понимать, что цена получения высокой глубины всасывания — низкий коэффициент полезного действия электронасоса, ведь часть поднятой воды отправляется обратно к всасывающему патрубку для увеличения кинетической энергии входного потока.

Данный фактор сдерживает применение поверхностных эжекторных электронасосов для поднятия воды с больших глубин — для этих целей бурят скважины и используют погружные насосы, напор которых в бытовом исполнении может доходить до 200 м.

Рис. 1 Устройство и внешний вид эжектора для водяной станции

Принцип работы

Эжектором называют устройство, в котором происходит соединение двух сред в смесительной камере, при этом одна из них движется с большой скоростью и подается через зауженное сопло, а вторая наполняет камеру естественным образом. Поток, выходящий из сопла с ускорением, передает свою кинетическую энергию перемещаемой среде, которая затем уносится от места всасывания. Также в зоне на выходе узкого участка сопла создается пониженное давление — это приводит к тому, что перемещаемая среда одновременно и подсасывается эжектором.

Перемещаемая и ускоряющая среда могут иметь разное физическое состояние, в струйных насосах через узкое сопло подается воздух или пар, которые нагревают водный поток и выталкивает его на большой скорости.

Рис. 2 Конструкция эжектора

Что такое эжектор и зачем он нужен

Конструкция эжектора не отличается высокой сложностью, его основными элементами являются:

  • Сопло. Представляет собой цилиндрический патрубок, имеющий на конце конусное сужение. Согласно закону Бернулли, при уменьшении сечения трубопровода давление в нем становится ниже, а скорость проходящего потока увеличивается. Таким образом, происходит движение транспортируемого потока с высоким давлением в область низкого (подсос) и одновременно выталкивание его струей воды, движущийся с большой скоростью (передача кинетической энергии).
  • Всасывающий патрубок. Через данный элемент эжектора в него поступает транспортируемая жидкость, обычно его диаметр превышает размеры входного патрубка сопла.
  • Камера смешения. В данном узле происходит столкновение двух потоков, при этом основному передается кинетическая энергия от вспомогательного.
  • Горловина. После смешивания двух потоков, жидкость поступает в суженую часть, где ее скорость увеличивается.
  • Диффузор. Элемент имеет конусообразное расширение на конце, в результате чего давление жидкости на выходе возрастает, а скорость потока снижается. Сечение диффузора рассчитано на подсоединение к нему напорного трубопровода стандартного диаметра.
Рис. 3 Центробежный насос – внутреннее устройство

Применение эжектора в бытовых насосных станциях оправдано лишь в исключительных случаях — при его использовании в зависимости от глубины погружения всасывающего патрубка КПД падает на 50 — 70%, что приводит к неоправданному перерасходу электроэнергии. Поэтому для забора воды с больших глубин все используют погружные электронасосы и бурят под них специальные скважины. Это эффективнее еще и потому, что КПД погружных насосов выше, чем поверхностных, которые тратят часть своей энергии на всасывание и подъем столба воды до рабочего колеса (соотношение 65% к 50%).

На рынке насосного оборудования все же встречаются поверхностные центробежные электронасосы со встроенными или выносными эжекторами, и чтобы ответить на вопрос, для чего нужен эжектор в насосной станции, следует рассмотреть варианты его использования:

  • Засушливое лето или долгое время погода без осадков.
    В этом случае статический уровень воды в колодце или скважине понижается, и при отметке более 9 м от поверхности обычный центробежный поверхностный насос не сможет ее поднять. В данной ситуации можно подсоединить выносной эжектор и пользоваться источником некоторое время с потерей производительности до подъема статического уровня.
  • Если происходит разовый интенсивный водозабор. Ситуация может возникнуть, если неглубокий источник имеет малый дебит (скорость пополнения), а необходимо поднять большой объем воды, к примеру, для бани, наполнения емкостей для полива и других хозяйственных нужд в частном доме, приводящий к падению уровня.
  • Эксплуатационное опускание зеркала воды в источнике. Любая скважина на песке имеет невысокий срок службы и со временем заиливается, такая же проблема возникает и у колодцев, поэтому статический уровень воды в них падает. Установка эжектора позволит поднимать воду из глубин более 9 метров до прочистки источника или решения проблем другими методами.

Читайте также: Сравнение плюсов и минусов колодцев и скважин.

Рис. 4 Эжекторные насосные станции

Какие бывают насосные станции

Насосная станция представляет собой собранную в моноблок конструкцию, основной частью которой является центробежный электронасос, размещенный над баком гидроаккумулятора, ее обязательные элементы — реле давления и манометр, закрепленные на пятивходовом фитинге.

Принцип работы центробежного электронасоса состоит в подаче всасываемой жидкости в центр рабочего колеса с лопастями, которые при вращении благодаря центробежной силе выталкивают ее наружу через боковой выходной патрубок.

Стандартный центробежный насос имеет в центре гидравлического отсека входное отверстие и расположенное перпендикулярно его оси выходное в боковой части, но встречаются насосы с другой конструкцией.

Рис. 5 Встроенный эжектор — схема
Станции со встроенным эжектором

Насосные станции со встроенным эжектором имеют в своем составе центробежный электронасос, в гидравлической части которого размещен эжекторный узел.

Принцип работы подобной системы довольно прост — всасываемая вода поступает на центробежное рабочее колесо, которое выбрасывает ее через боковой патрубок. Одновременно часть жидкости, которой вращение колеса придало кинетическую энергию, направляется по эжекторному каналу в форсунку и выталкивается из нее под давлением. Ускоренный за счет суженой части форсунки поток смешивается с транспортируемым, передавая ему свою энергию, и одновременно втягивая за счет пониженного давления на выходе. Таким образом, достигается существенное увеличение глубины погружения всасывающего патрубка, которая в некоторых моделях доходит до 50 метров.

Отличительной особенностью подобных насосов является входное отверстие, смещенное относительно центральной оси (в обычных центробежных электронасосах подобное расположение также не редкость), в составе насосных станций подобные агрегаты встречаются очень редко благодаря приведенным выше причинам (низкий КПД).

Рис. 6 Устройство электронасоса со встроенным эжектором
Станции с выносным эжектором

Насосная станция с выносным эжектором имеет существенное преимущество перед оборудованием со встроенным эжекторным узлом — она может работать в обычном режиме, поднимаем воду с глубины не более 9 метров, а при необходимости к ней всегда можно подключить приспособление для увеличения глубины всасывания.

Для этого в гидравлической части корпуса имеются два отверстия разных диаметров со стандартными размерами 1 1/2 и 1 дюйм, к большему подключают напорный трубопровод, а ко второму рециркуляционный, подающий воду на эжекторную форсунку. Сам эжекторный узел помещают в водозаборный источник вместе с трубопроводами. Так как без подачи жидкости в эжектор она не будет подниматься с большой глубины, перед началом работы всю систему заполняют водой.

По внешнему виду электронасосы с выносным эжектором отличаются от типовых моделей наличием двух расположенных рядом отверстий в гидравлическом отсеке корпуса. Насосная станция с внешним эжектором выпускается многими отечественными и зарубежными производителями, наибольшей известностью пользуется модель Marina от итальянской фирмы Speroni, также на рынке часто встречаются другие итальянцы: Aquatica, Quattro Elementi, отечественные Unipump.

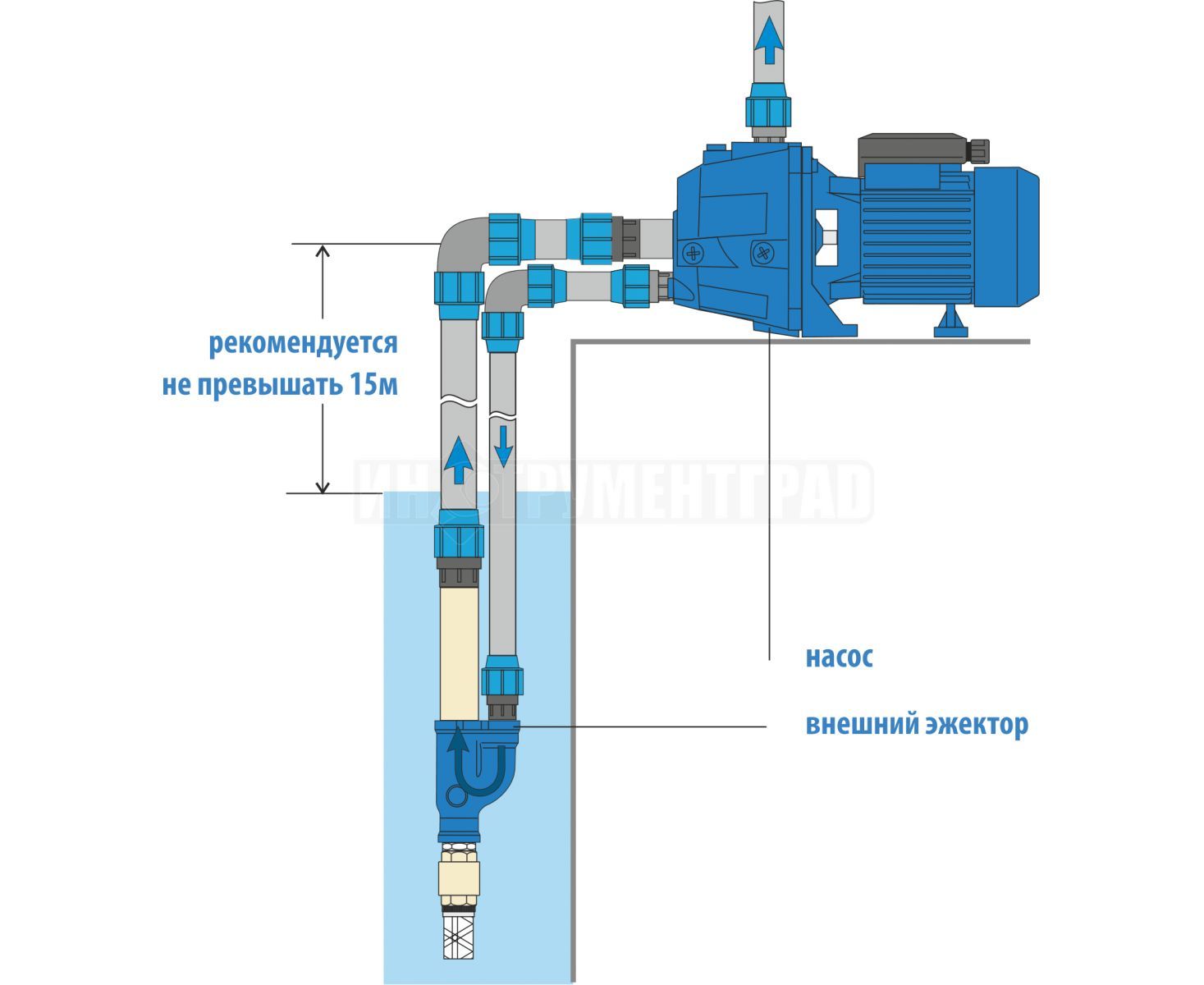

Рис. 7 Станция с выносным эжектором и его подключение

Как сделать эжектор самостоятельно

Когда стандартная насосная станция при работе перестала всасывать воду из-за понижения зеркала воды, ее можно опустить, вырыв в земле яму нужной глубины — других способов увеличить глубину всасывания не существует. Изготавливать самодельный эжектор по любым чертежам, приобретать и устанавливать его бессмысленно — деталь невозможно подсоединить к корпусу, в котором имеется одно входное отверстие для напорного трубопровода вместо двух, необходимых для работы эжекторного узла.

Если была приобретена эжекторная насосная станция, а узел был утерян или сломан, можно сделать эжектор своими руками из деталей сантехнической арматуры и фитингов.

Подобная схема конструкции изображена на рис. 8, ее основными составными частями являются:

  • Тройник (1). Деталь служит для подсоединения входных патрубков для двух водных потоков и одновременно является камерой, в которой происходит их смешивание с передачей кинетической энергии транспортируемому. На выходе тройника, вместо диффузора, устанавливают переходную муфту для подсоединения напорного трубопровода.
  • Штуцер (2). Деталь заменяет форсунку в стандартной модели и предназначена для ускорения рециркуляционного водного потока. При ее монтаже выбирают длину штуцера таким образом, чтобы выходящий из него поток находился на центральной оси транспортируемого.
  • Углы (6, 7). Необходимы для подключения рециркуляционного трубопровода и размещения эжектора в вертикальном положении, угол 7 имеет малый внутренний диаметр в связи с тем, что обратный поток всегда подается в эжектор через трубопровод меньшего сечения, чем напорный.
  • Угол (5).Через эту деталь в эжектор поступает вода из источника, гайка на конце предназначена для крепления водяного фильтра.
  • Переходник (4). Деталь необходима для подключения напорного трубопровода, поступающего в насосную станцию.

Перед сборкой стачивают шестигранную часть штуцера до конусообразного состояния, укорачивают его до нужной длины или удлиняют обрезком хлорвиниловой трубки. После собирают всю конструкцию, вкручивая вначале штуцер, а затем остальные детали с уплотнением резьбовых соединений льном, сантехнической нитью, ФУМ лентой.

Рис. 8 Самодельный эжектор

Водяные насосные станции для индивидуального водоснабжения со встроенным или выносным эжектором для увеличения глубины всасывания, довольно редко используют в быту из-за очень низкого КПД порядка 15%. Приобретение подобных устройств целесообразно в случаях, когда уровень водного зеркала с большой вероятностью может временно опускаться ниже предельно-допустимой отметки в 9 м ввиду разных обстоятельств — больших объемов водозабора, засухи, частых заиливаний источника с понижением уровня воды.

Видео

Принцип работы эжектора

Эжекторная насосная станция Аврора, описание

Установка насосной станции на загородном или частном участке своими руками: Инструкция+Фото и Видео

Чтобы комфортно проводить время на загородном участке, а также для его эффективной эксплуатации, необходим хороший источник водоснабжения. Ведь без воды человек не может существовать.

Без воды невозможно попить чай, умыться, помыть посуду, полить огород (сад), в конце концов постирать и принять душ.

Вот поэтому люди задумываются об оборудовании источника водоснабжения. Источником может быть скважина из такой скважины благодаря насосной станции будет в здание поступать вода. Для экономии финансов, чаще всего люди делают всё своими руками, и насосная станция не исключение.

Если сделать и установить насосную станцию своими руками правильно, то она может прослужить довольно долгое время.

Содержание статьи:

Предназначение насосной станции

Главным ресурсом воды на участке, считается колодец, его скважина как правило имеет различную глубину и это зависит от уровня грунтовых вод. В индивидуальных случаях ствол скважины углубляется на двадцать метров, чтобы в воду, которую применяют для питания или в хозяйственных нуждах, не попадали грязные грунтовые воды. Чтобы поднять воду из глубины применяют насосы.

Но один насос с задачей справиться не в состоянии и для эффективной его работы нужны дополнительные узлы и механизмы. К тому же постоянная работа насоса приводит к его скорой поломке.

Чтобы поступление воды из скважины в водопроводную систему здания была бесперебойной нужен монтаж насосной станции. Такая станция способна поставлять воду в любое время и в нужном количестве.

Комплектующие детали для насосной станции

Станция состоит из:

  1. Насоса;
  2. Гидроаккумулятора;
  3. Электродвигателя;
  4. Манометра;
  5. Реле давления.

Каждая деталь выполняет свои очень важные функции и если в насосной станции не будет какой-либо детали, то ее работа может быть нарушена.

Насос

Этот агрегат нужен чтобы доставлять воду из глубины скважины. Насос может быть как погружным (расположен в скважине) или поверхностным (он расположен на поверхности).

Принцип работы насоса может быть центробежным, мембранным, вибрационным или винтовым. Большинство насосов, любого вида работают от электричества.

Гидроаккумулятор

Гидроаккумулятор способствует нагнетанию давления в системе, это нужно для достаточного напора в трубах.  Гидроаккумулятор – это бак который произведён из стали и внутри разделён на два раздела резиновой перегородкой. Когда насос работает, часть бака гидроаккумулятора наполняется водой при этом натягивая перегородку из резины.

Когда насос заканчивает свою работу резиновая мембрана толкает воду в трубы и принимает своё первоначальное положение. Данный механизм дает постоянный напор и предотвращает возникновение гидравлического удара. При гидравлическом ударе происходит быстрый перепад давления в системе. Отличаются гидроаккумуляторы по объёму воды, которую они могут пропустить.

Электрический двигатель

Данный прибор обеспечивает все детали насосной станции электроэнергией. Все детали соединяются электрическим и механическим способом с насосом. Он питает электроэнергией все детали насосной станции и подключается механически с насосом и электрическим способом с реле давления.

Манометр

Контрольный прибор, определяющий показатели давления в системе станции.

Реле давления

Это блок управления, который обеспечивает работу насосной станции в режиме автомат, то есть насос будет отключаться и включаться при достижении оптимального уровня давления в гидроаккумуляторе.

Все детали насосной станции между собой соединены трубопроводом. Также при помощи трубопровода система подключена к зданию водоснабжения.

Чтобы насосная станция постоянно поставляла воду с нужными показателями напора в любое место здания, место ее размещения должно соответствовать следующим параметрам:

Она должна быть расположена близко к источнику воды, таким образом чтобы насосная станция служила стабильно в любое время;

Температура должна быть комфортной, такой чтобы функционирование при минусовой температуре не нанесла вред деталям устройства;

Чтобы к насосной станции был доступ для профилактических или ремонтных работ необходимо подобрать оптимальное место.

Самым подходящим местом для нахождения насосной станции в частном доме считается кессон, так же насосную станцию можно поставить в специальном помещении или в подполе дома и в зданиях, расположенных во дворе.

Плюсы и минусы монтажа в разных местах

Когда осуществляется монтаж насосной станции внутри помещения частного владения получаете отличный доступ к агрегату, но если в доме плохая шумоизоляция или ее вообще нет, то работа насосной станции моет причинить неудобство. Но если насосная станция находиться под домом, то это будет идеальным вариантом. Выбирая помещение для установки агрегата нужно учесть, что оно должно быть теплым или отапливаемым.

Насосная станция, находящаяся в отдельном надворном здании, не дает возможность лёгкого доступа к ней, но в этом есть один плюс, не будет слышен шум в доме. Прокладка трубопровода должна осуществляться ниже промерзания грунта, так же он должен дополнительно утеплён.

Насосную станцию ставят в кессоне. Кессон – это ёмкость, которая размещена на участке над местом, где размещён оголовок скважины. Ксенон может быть из кирпича или из бетона, а также из пластика и стали, он может быть закопан в землю ниже уровня промерзания земли. Но этот вариант будет ограничивать доступ к агрегату. Также трубопровод в этом случае нужно хорошо утеплить или углубить.

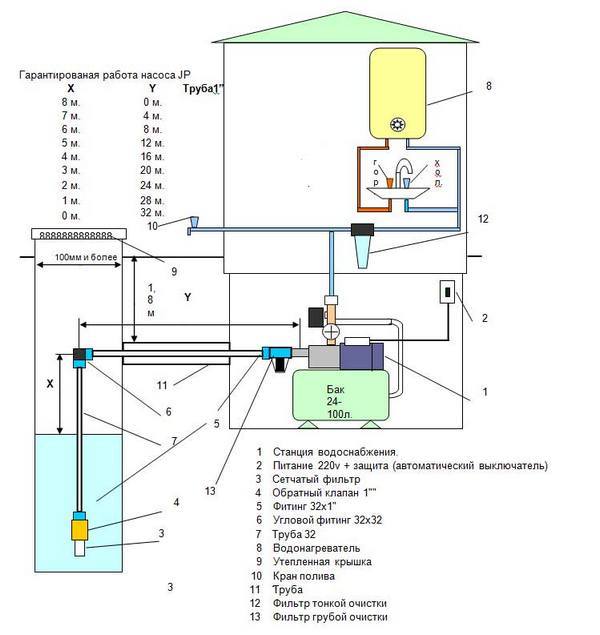

Монтаж насосных станций своими руками

  1. Чтобы насосная станция лишний раз не вибрировала, ее закрепляют на мощном основании. В качестве мощного основания подойдет бетонная плита. Бетонную плиту можно купить в готовом виде или залить ее самостоятельно. Основание под насосную станцию выкладывают из кирпича. А также насосную станцию можно разместить на сновании из деревянных брусьев, но предварительно необходимо разместить амортизирующие резиновые прокладки.
  1. На подготовленное основание устанавливают оснащение насосной станции. При монтаже станции из готовых узлов не должно возникать ни каких проблем. Нужно принять во внимание сечение трубопроводов, соединяющие детали насосной станции и их точное крепление. Необходимо разместить насосную станцию, аккумулятор давления и блок управления на основании и соединить трубопроводами. Если используете в качестве основания бетонную плиту и если агрегат расположен в доме, то обязательно положите и закрепите под опорами. Данные прокладки способствуют снижению шума и защищают от чрезмерного износа.
  2. Насосную станцию присоединяют к оголовку скважины и к входному контуру водопровода дома. Там, где будет происходить забор воды из скважины, нужно установить обратный и запорные клапана. Обратный капан устанавливается на выходе насосной станции (там где находиться входное отверстие на трубопроводе водоснабжения).
  3. И так после того, как все этапы монтажа произведены можно производить тестовый режим. Необходимо оборудование заполнить водой и для этого нужно использовать заливную горловину. За счет заливной горловины в насосную станцию поступает вода, а также в аккумулятор давления и остальные магистрали. Затем открываем запорные вентили и запускаем двигатель насосной станции.

Как проверить работу

Работа насосной станции происходит так:

Колесо насосной станции нагоняет воду в систему до значений давления, которые заданы автоматикой. Как правило давление в системе бывает от полутора до трёх атмосфер. С помощью узла автоматики можно наладить показатели, при которых насос прекратит свою работу.

Ну вот мы вам и написали, как осуществить монтаж насосной станции своими руками.  Конечно, если изготовить насосную станцию выйдет гораздо дешевле, чем покупать готовый экземпляр. Но если не уверены в своих силах, то лучше купить готовый экземпляр или же доверить монтаж насосной станции.

Как запустить насосную станцию: первый запуск и эксплуатация

Сегодня довольно часто владельцы загородных домов выбирают автономную систему водоснабжения, которая позволяет им удовлетворить потребности семьи в воде, а также обеспечить полив огорода. Для сооружения такой системы недостаточно выкопать колодец или обустроить скважину, необходимо купить насосную станцию, правильно выполнить её подключение и первый запуск. Кроме того для эффективной и долговечной работы системы эксплуатация насосных станций должна выполняться с соблюдением всех правил. В нашей статье мы расскажем, как правильно подключить и запустить станцию, а также использовать её на протяжении всего срока службы.

Сборка и подключение

Чтобы первый запуск и дальнейшая эксплуатация системы водоснабжения прошли нормально, необходимо правильно выполнить установку и подключение насосной станции. Прежде всего,  нужно выбрать подходящее место для станции. Это может быть подвал загородного дома, пристройка к дому или отдельно стоящее сооружение, а также кессон. Если вы монтируете станцию в подвале, то помещение нужно хорошо утеплить и звукоизолировать. Пристройку или отдельную постройку также стоит хорошо утеплить. Монтаж кессона проводят так, чтобы его дно располагалось на 2 м ниже поверхности земли.

Появилось лучшее мобильное приложение для опытных БИгроков и можно абсолютно бесплатно скачать 1xBet на Андроид телефон со всеми последними обновлениями и по новой открыть для себя ставки на спорт.

После этого можно выполнять подключение к скважине или колодцу. При этом в зависимости от глубины гидротехнического сооружения может реализовываться двухтрубная или однотрубная схема подключения. Мы рассмотрим более сложный двухтрубный вариант подключения:

  1. На эжекторе, которым должна быть укомплектована станция, качающая воду со скважины или колодца глубиной более 10 м, находим один из трёх патрубков. Он должен находиться на нижней части детали. На него крепим сетку грубой фильтрации.
  2. На раструб находящийся в верхней части эжектора, надеваем сгон диаметром 3,2 см.
  3. После этого необходимо подобрать сгон под диаметр трубопровода. Иногда для этого необходимо использовать несколько деталей с переходниками.
  4. На выходное отверстие сгона ставим бронзовую муфту. Она позволит выполнить переход к водопроводной трубе из полиэтилена. При этом все соединения герметизируем при помощи пакли или специальной пасты.
  5. Теперь от скважины до дома необходимо выкопать траншею, дно которой будет находиться ниже точки промерзания почвы. В траншею укладываем трубопровод.

Совет: длину трубопровода стоит брать с запасом, поскольку точно учесть все повороты и изгибы не получится, кроме того надо учитывать толщину фундамента дома.

  1. На выпуске обсадной колонны из скважины монтируем оголовок. Вместо него можно использовать колено с плавным изгибом.
  2. Для присоединения эжектора к трубам водоснабжения понадобится муфта.
  3. Второй конец трубы перед опусканием в скважину пропускаем через колено под углом в 90 градусов.
  4. После этого при помощи монтажной пены герметизируем пространство. Трубу стыкуем с угловым переходником и наружной частью водопровода.
  5. Оголовок закрепляем на выпуске колонны при помощи армированной липкой ленты.

Подготовка гидроаккумулятора

Гидробак можно установить в подвале доме, поскольку этот агрегат нагнетает давление в системе, подача воды может осуществляться даже из точек водозабора, находящихся выше отметки установки самого гидроаккумулятора.

Важно: чтобы вся система водоснабжения функционировала в оптимальном режиме, необходимо правильно подобрать давление в гидробаке.

Если показатель давления будет очень высоким, то это может вызвать очень частый запуск и остановку насоса, что в дальнейшем приведёт к его быстрому износу. Пониженное давление в воздушной камере вызовет перерастяжение груши с водой, из-за чего она быстро выйдет из строя.

Рекомендуем к прочтению:

Правила подготовки гидробака:

  1. Перед тем как производить закачивание воздуха в воздушную камеру гидроаккумулятора, необходимо убедиться, что резиновая груша пустая. Если в ней есть вода, её сливают, открыв нижний кран.
  2. После этого при помощи автомобильного насоса закачивают воздух в камеру. Давление измеряют тоже автомобильным манометром. Как правило, давление в гидробаке должно быть на 10% меньше нижнего показателя. Но поскольку мы ещё не настраивали систему и не делали первого запуска, регулировку давления делаем так:
  • для гидроаккумулятора вместительностью от 20 до 25 л давление должно находиться в пределах от 1,4 до 1,7 бар;
  • для накопительной ёмкости объёмом 50-100 л давление выставляется в пределах от 1,7 до 1,9 бар.

Первый запуск

Перед тем, как запустить насосную станцию, необходимо залить в насос воду. Для этого нужно сделать следующее:

  1. Выкручиваем пробку с отверстия для заливки воды на корпусе насоса. Иногда вместо неё может быть установлен вентиль, открываем его.
  2. После этого нужно заполнить насосный агрегат и всасывающий трубопровод водой. Заливать жидкость необходимо до тех пор, пока вода не начнёт выливаться через заливное отверстие.

Перед запуском автоматической станции водоснабжения загородного дома или дачи нужно проверить давление в гидроаккумуляторе. Как это делать, мы описали выше. Если давление не соответствует норме, то его можно повысить, накачав воздух автомобильным насосом, или понизить, выпустив воздух через специальный ниппель на гидробаке.

Правила первого запуска насосного оборудования:

Рекомендуем к прочтению:

  1. После заполнения всасывающей магистрали и насосного агрегата водой необходимо плотно закрутить пробку или закрыть вентиль.
  2. Подключить насос к сети электропитания.
  3. Немного приоткрыть вентиль на корпусе агрегата, чтобы обеспечить удаление остатков воздуха из насосного оборудования.
  4. Насос должен поработать 2-3 минуты. За этот промежуток времени из выходного отверстия трубопровода или открытого крана должна потечь вода.
  5. Если жидкость не будет вытекать из трубы, нужно выключить насосное оборудование и снова долить воды в заливное отверстие на корпусе.
  6. После этого попытку запуска повторяют.

Проверка автоматики

После запуска насосной станции нужно проверить, правильно ли работает автоматика. Если вы приобрели реле давления с заводскими настройками, то оно должно отключить насосное оборудование при достижении верхнего порога давления в системе, установленного на реле. После открывания крана и вытекания вод из гидробака реле давления должно снова запустить насос, когда показатель давления в системе понизится до установленного минимума. При необходимости заводские настройки можно изменить, настроив реле на нужное вам давление включения и выключения. Это делается так:

  1. Отключаем насосное оборудование и сливаем воду из гидробака, открутив нижний кран в системе. Открываем крышку на реле давления при помощи отвертки или гаечного ключа.
  2. Запускаем насосное оборудование, которое начнёт закачивать воду в гидробак.
  3. Засекаем и записываем показания манометра в момент отключения насоса. Это будет верхнее давление.
  4. Теперь открываем самый удалённый от насоса кран или тот кран, который находится на самой верхней отметке. По мере вытекания из него воды давление понизится, и насос снова запуститься. Нужно зафиксировать и записать показания манометра в момент запуска насоса. Это будет нижнее давление. Находим их разницу.
  5. Во время тестирования необходимо обратить внимание на напор воды, текущей из самого дальнего или высшего крана в системе. Если он вас не устраивает, то давление нужно повысить. Чтобы это сделать правильно, насос нужно отключить и туже закрутить гайку на большой пружине в реле. Для уменьшения напора, наоборот, ослабляем эту гайку.
  6. Теперь настроим разность давлений. Вы уже нашли её, отняв записанные показания манометра. Если это число равно 1,4 бар, то ничего настраивать не надо. Если найденное значение ниже, то это может привести к более частому запуску насоса и неравномерному напору, что вызовет преждевременный износ оборудования. Если значение выше, то режим работы станции будет более щадящим, но станет заметна разница между максимальным и минимальным напором. Для настройки этого параметра нужно подтянуть или ослабить гайку на малой пружине в реле. Для увеличения разности давлений гайку затягивают сильнее, а для уменьшения – ослабляют.
  7. Когда вы отрегулировали давление, нужно снова проверить работу системы, повторив предыдущие действия. При необходимости регулировку можно повторить.

Если ваше реле давления вообще без настроек, то есть все пружины полностью ослаблены, то регулировку делают так:

  1. Запускаем насос и нагнетаем давление в трубопроводе настолько, чтобы напор воды из самого дальнего или высшего в системе крана был удовлетворительным. Засекаем показания манометра и отключаем насос. Допустим, что прибор показал в этот момент давление равное 1,3 бар.
  2. Отключаем питание станции и открываем крышку на реле давления. Начинаем подтягивать гайку на большой пружине. Когда раздастся щелчок замыкания контактов, вращение прекращаем.
  3. Ставим на место крышку и включаем насос. Доводим давление в системе до 2,7 бар. Это значение мы получили, сложив наш показатель 1,3 бар с рекомендуемой разницей значений равной 1,4 бар.
  4. Отключаем насос от сети, снимаем крышку и подтягиваем гайку на меньшей пружине. Когда контакты разомкнуться, вы услышите щелчок. В этот момент вращение нужно прекратить.
  5. После наших настроек реле давления будет производить запуск насосного оборудования, когда давление в системе понизится до 1,3 бар, и отключать насос, когда давление повысится до 2,7 бар. Теперь все настройки выполнены. Крышку реле устанавливаем на место, а насосный агрегат подключаем к сети электропитания.

Внимание: настройка верхнего давления на реле не должна превышать предельные показатели для данного насосного оборудования в конкретных условиях использования.

Правила эксплуатации

Эксплуатация насосных станций должна выполняться с соблюдением следующих правил:

  • Раз в месяц, а также после длительного простоя или консервации на период зимы необходимо проверять давление воздуха в гидроаккумуляторе.
  • Периодически нужно очищать фильтр грубой очистки, установленный на горизонтальном отрезке всасывающего трубопровода. Если этого не делать, то вода из крана может идти рывками, снизится производительность насосной станции, а полностью забившийся фильтр может привести к тому, что агрегат не сможет качать воду и будет работать «на сухую», от чего быстро выйдет из строя. Частота прочистки грубого фильтра зависит от концентрации примесей в перекачиваемой из скважины или колодца воде.
  • Станция должна находиться в специальном сухом и тёплом месте.
  • Трубопровод водоснабжения необходимо защитить от замерзания зимой. Для этого дно траншеи, где проложены трубы, должно быть ниже точки промерзания почвы. В противном случае трубопровод утепляется и дополнительно обогревается электрическим греющим кабелем, который тоже прокладывается в траншее.
  • Если вы не будете пользоваться станцией зимой, то всю воду из системы необходимо сливать до наступления заморозков.

Видео инструкция по запуску и эксплуатации насосной станции:

Как работает насосная станция. Правила установки и запуска

Оглавление статьи

Насосная станция — принцип работы.

Насосная станция  — это, пожалуй, самый простой способ сделать водопровод в частном доме.  Разберем этот несложный аппарат по составным частям:



Насос, установленный на гидроаккумуляторе включается при помощи реле давления, которое работает по следующему принципу — при падении давления в системе до определенной величины (чаще всего 1.5 атмосферы) реле включает питание насоса и он начинает качать воду из скважины.

Как только прекращается разбор воды (закрывается смеситель, душ, кран полива итд), давление в водопроводе начинает расти и при достижении значения в 3 атмосферы реле размыкает цепь питания насоса. Таким образом насосная станция поддерживает давление в системе водоснабжения в определенных пределах (1,5 — 3 атмосферы).

Её можно применять и в целях повышения давления,  если ваш дом подключен к центральному водоснабжению, но не хватает напора.

Параметры насосных станций.

Ниже приведены  самые важные технические характеристики насосов-автоматов:

  • Высота подъема воды до 9 метров.
  • Расход от 40 до 120 л/мин (для частного дома обычно хватает 65-70 л/мин).
  • Мощность двигателя не более 1,8 кВт (самые популярные модели 600 — 900 Вт).
  • Диаметр резьбовых соединений  чаще всего 1 дюйм.
  • Напряжение питания 220 В частота тока 50 Гц.
  • Напор насосных станций лежит в пределах от 40 до 60 м.

Правила монтажа насосных станций.

Не забудьте внимательно прочитать руководство пользователя!!!

  1. Перед установкой необходимо проверить не заблокирован ли вал насоса. Для этого нужно снять кожух с вентилятора и осторожно попробовать повернуть его. Если вал заблокирован его необходимо провернуть при помощи отвертки.
  2. Насос должен устанавливаться в месте с хорошей вентиляцией и защищенном от атмосферных осадков. Диапазон рабочих температур для насосной станции лежит в пределах от 0 до 40 градусов  Цельсия. При падении температуры ниже нуля насос будет разморожен, что приведет к дорогостоящему ремонту.
  3. Основание, к которому будет закреплена станция, должно быть достаточно жестким и хорошо поглощать вибрацию от работы насоса.
  4. Станция должна быть расположена максимально близко к источнику воды.
  5. Насос для правильной работы должен быть расположен горизонтально.
  6. Внутренний диаметр всасывающей магистрали не должен быть меньше, чем диаметр резьбы. При глубине забора более 4 метров  или при наличии длинного горизонтального участка трубы, рекомендовано увеличить диаметр всасывающей магистрали и поставить на ее конец обратный клапан с сеткой. Поясню это так, диаметр резьбы на насосе равен 1 дюйм (DN25) — это значит, что необходима труба или напорный шланг с таким же внутренним диаметром DN25. Самым популярным материалом для такой всасывающей магистрали является труба ПНД диаметром 32 мм.


Соблюдая эти правила, вы сможете самостоятельно установить насосную станцию, но все равно не забудьте ознакомиться с руководством пользователя, которое идет в комплекте. Помимо вышеперечисленных правил могут быть и иные рекомендации производителя, которыми нельзя пренебрегать.

Подключение электрооборудования.

  • Необходимо проверить совпадение параметров насоса с параметрами электрической сети.
  • При стационарном монтаже по правилам техники безопасности желательно использовать предохранительные автоматы. Однофазные насосы оборудованы защитным тепловым реле и поэтому могут подключаться непосредственно в сеть 220 В

  Запуск насосной станции осуществляется так:

  1. Перед запуском необходимо заполнить насосную часть и всасывающую магистраль чистой водой через специальное отверстие на насосе закрытое резьбовой заглушкой. После заполнения пробку необходимо завинтить на прежнее место. Работа без воды вызовет повреждение  гидравлической части — повреждение рабочего колеса и уплотнений.
  2. После включения насоса необходимо проверить правильность вращения двигателя ( для трехфазных насосов). Если смотреть на вентилятор, он должен вращаться по часовой стрелке. Если он крутится против часовой, то необходимо изменить подключение — надо поменять местами два фазных провода.
  3. Станция не должна запускаться чаще, чем 20 раз в час. Иначе двигатель будет перегреваться. Частые включения могут быть вызваны малым объемом гидроаккумулятора при большом расходе воды или неисправностью его  мембраны (она может порваться). Кроме того может неправильно работать автоматика станции, в этом случае нужно обратиться в ближайший сервисный центр производителя.

Обслуживание насосной станции.

Обслуживание насосной станции состоит в основном в контроле давления воздуха в гидроаккумуляторе — давление должно быть равным 1,5 атмосферы. При падении производительности насоса  необходимо обратиться в сервис по месту жительства. Самостоятельно разбирать насос можно, но стоит заранее подумать сможете вы его собрать обратно или нет. На этом мы сегодня закончим, жду ваших вопросов в комментариях.

Вода на космической станции

Рационирование и переработка станут важной частью жизни на Международной космической станции. В этой статье Science @ NASA исследует, где команда будет брать воду и как они будут (повторно) использовать ее.

Послушайте эту историю (требуется RealPlayer)

2 ноября 2000 г. - Будущие астронавты, готовые к продолжительному пребыванию на Международной космической станции (МКС), могут сначала подумать о том, чтобы броситься в туалет, чтобы быстро окунуться в туалет или, еще лучше, принять роскошный горячий душ.Оказавшись на борту МКС, космонавты будут сидеть на постоянной диете в виде губчатых ванн с использованием воды, полученной из дистиллированной воды, в том числе из дыхательных путей их членов экипажа!

Если вы брезгливы, не читайте дальше, потому что в команду в конечном итоге войдут лабораторные грызуны - и они тоже будут дышать. Все обитатели космической станции теряют воду, когда выдыхают или потеют. Такие пары увеличивают влажность окружающей среды в салоне, которая в конечном итоге конденсируется и возвращается в общий водопровод.

Иногда лучше , а не подумать о том, откуда у вас следующий стакан воды!

Нормирование и переработка продуктов станут неотъемлемой частью повседневной жизни на МКС.На орбите, где отсутствует естественная система жизнеобеспечения Земли, сама космическая станция должна обеспечивать обильную электроэнергию, чистую воду и пригодный для дыхания воздух при нужной температуре и влажности - 24 часа в сутки, 7 дней в неделю, неограниченно долго. Ничего не пропадет зря.

В этой статье, первой из серии о практических проблемах жизни в космосе, Science @ NASA будет рассмотрено, как управлять окружающей средой C космической станции и L ife S поддерживать S Система (ECLSS), постоянно разрабатываемая в Центре космических полетов им. Маршалла, поможет астронавтам использовать и повторно использовать свои драгоценные запасы воды.В будущих выпусках будут изучены вопросы управления воздухом, теплового контроля и пожаротушения - короче говоря, все, что сделает космическую станцию ​​комфортной и безопасной.

Всплеск в космосе

Перед тем, как начать переработку, необходимо немного воды.

«У нас сейчас много воды на космической станции», - говорит Джим Рейтер, руководитель группы ECLSS в Центре космических полетов им. Маршалла. «Российский модуль« Заря »заполнен запасными контейнерами с водой (CWC), которые были перенесены с космического корабля« Шаттл »во время сборочных миссий в начале этого года.Они выглядят как спортивные сумки, и каждая вмещает около 90 фунтов ".

«Но переправлять воду с Земли дорого, - добавил он. «Мы должны утилизировать. На орбите уже есть построенный в России водоочиститель, который собирает влагу из воздуха. Здесь, в Marshall, мы создаем регенеративную систему, которая сможет перерабатывать почти каждую каплю воды на станции и поддерживать экипаж из семи человек с минимальным пополнением запасов ".

Справа : пилот шаттла Терри Уилкатт с 7 резервуарами для воды на случай непредвиденных обстоятельств, предназначенными для космической станции «Мир».

Система рециркуляции воды ECLSS (WRS), разработанная в MSFC, будет восстанавливать сточные воды топливных элементов космического шаттла, мочи, средств гигиены полости рта и мытья рук, а также конденсации влаги из воздуха. Без такой тщательной переработки 40000 фунтов воды с Земли в год потребовалось бы для пополнения запасов как минимум четырех членов экипажа в течение всего срока службы станции.

Из программы не исключаются даже подопытные животные.

«Подопытные животные на МКС дышат и мочатся, и мы планируем утилизировать их отходы вместе с отходами экипажа.Полный набор из 72 крыс равняется примерно одному человеку с точки зрения восстановления воды, - говорит Лейн Картер, специалист по обработке воды в MSFC.

Это может звучать отвратительно, но вода, выходящая из очистных машин космической станции, будет чище, чем то, что большинство из нас пьет на Земле.

«Вода, которую мы производим, намного чище, чем все, что вы когда-либо получали из любого крана в Соединенных Штатах», - говорит Картер. «Мы, безусловно, применяем гораздо более агрессивный процесс очистки (чем муниципальные очистные сооружения).Когда вода закончится, у нас будет практически ультрачистая вода ».

Подражает Матери Земле

На Земле вода, проходящая через тела животных, снова становится свежей благодаря естественным процессам. Микробы в почве расщепляют мочевину и преобразуют ее в форму, которую растения могут поглощать и использовать для создания новой растительной ткани. Гранулированный грунт также действует как физический фильтр. Кусочки глины электростатически цепляются за питательные вещества в моче, очищая воду и обеспечивая питательные вещества для растений.

Вода, выделяемая животными, также испаряется в атмосферу и возвращается на Землю в виде пресной воды - естественной формы дистилляции.

Вверху: Когда вода испаряется из океана и поверхностных вод, она оставляет после себя примеси. При отсутствии загрязнения воздуха почти чистая вода выпадает на землю в виде осадков.

Установки для очистки воды на МКС частично имитируют эти процессы, но они не полагаются на микробы или другие живые существа.

«Пока вы пытаетесь имитировать то, что происходит на Земле - что настолько сложно, если вы действительно думаете об этом - мы должны использовать системы, которые мы можем контролировать на 100 процентов», - сказал Монси Роман, главный микробиолог проекта ECLSS в MSFC. . ECLSS зависит от машин, а не от микробов, потому что «если машина сломается, вы можете ее починить».

Установки для очистки воды на МКС будут очищать сточные воды в трехступенчатом процессе.

Первый шаг - это фильтр, удаляющий частицы и мусор.Затем вода проходит через «мультифильтрационные слои», содержащие вещества, удаляющие органические и неорганические примеси. И, наконец, «реактор каталитического окисления» удаляет летучие органические соединения и убивает бактерии и вирусы.

Каждая капля на счету

Когда вода будет очищена, космонавты сделают все возможное, чтобы использовать ее эффективно. «На земле люди щелкают краном и, вероятно, тратят пару литров воды только потому, что он бесплатный и давление воды велико», - отмечает Картер.

«На МКС давление воды будет примерно вдвое меньше, чем в обычном доме», - сказал Картер. «Мы не пользуемся смесителями на МКС, мы используем тряпку для мытья посуды. Это намного эффективнее. Если вы космонавт, вы намочите тряпку из распылителя, а затем вымойте ею руки. "

На космической станции люди моют руки менее чем одной десятой водой, которую люди обычно используют на Земле. Вместо того, чтобы потреблять 50 литров, чтобы принять душ, что типично для Земли, обитатели МКС будут использовать менее 4 литров для ванны.

Даже при интенсивных усилиях по консервации и переработке космическая станция будет постепенно терять воду из-за неэффективности системы жизнеобеспечения.

«Мы всегда будем нуждаться в пополнении запасов, потому что ни одна из технологий очистки воды, которые сейчас доступны для космических полетов . .. не эффективны на 100 процентов. Так что всегда есть минимальные потери», - сказала Мэрибет Эдин, заместитель помощника менеджера по экологическому контролю и жизни поддержка в Космическом центре Джонсона НАСА.

Космическая станция теряет воду по-разному: из систем оборотного водоснабжения образуется небольшое количество рассола, который нельзя использовать; система генерации кислорода потребляет воду; воздух, который теряется в воздушных замках, уносит с собой влажность; и системы удаления CO2 выщелачивают часть воды из воздуха, и это лишь некоторые из них.

Вверху: Один из «узлов», который станет частью космической станции. Аппаратура жизнеобеспечения ECLSS будет размещена в узле 3, который планируется присоединить к станции в октябре 2005 года.

Утерянная вода будет заменена переноской с корабля «Шаттл» или с российской ракеты «Прогресс». Шаттл производит воду, поскольку его топливные элементы объединяют водород и кислород для производства электроэнергии, а ракету "Прогресс" можно оборудовать для перевозки больших контейнеров с водой.


Подпишитесь на нашу рассылку EXPRESS SCIENCE NEWS
Ученые НАСА продолжат поиск способов улучшения систем жизнеобеспечения космической станции, сокращения потерь воды и поиска способов повторного использования других отходов.По словам Эдина, если системы рециркуляции воды могут быть улучшены до эффективности более 95 процентов, то воды, содержащейся в запасах пищи станции, будет достаточно, чтобы восполнить потерю воды.

«Для этого требуются процессы, которые немного более эффективны, чем мы разработали для космической станции», - сказал Эдин. «Это системы обработки воды следующего поколения. Они разрабатываются сейчас, но еще не готовы к космическим полетам».

Система жизнеобеспечения ECLSS присоединится к космической станции как часть узла 3, запуск которого запланирован на октябрь 2005 года. До этого момента внутренняя среда МКС будет поддерживаться в основном системами жизнеобеспечения российского служебного модуля «Звезда».

Веб-ссылки

Международная космическая станция - Веб-страница НАСА для Международной космической станции

Колеса в небе - Статья в Science @ NASA о мечтах человечества о космической станции от фантастических фантазий девятнадцатого века до каталитического видения Вернера фон Брауна в 1950-х годах

Веб-страница расширенного жизнеобеспечения - из Центра космических полетов Джонсона

Системы экологического контроля и жизнеобеспечения - описывает системы жизнеобеспечения, разрабатываемые в Центре космических полетов им. Маршалла


Присоединяйтесь к нашему растущему списку подписчиков - подпишитесь на нашу экспресс-доставку новостей и вы будете получать сообщение по электронной почте каждый раз, когда мы публикуем новую историю !!!

Подробнее Заголовки

Чтобы узнать о планах уроков и образовательных мероприятиях, связанных с последними новостями науки, посетите классную комнату по четвергам Авторы: Патрик Л. Барри, доктор Тони Филлипс
Редактор производства: доктор Тони Филлипс
Куратор: Брайан Уоллс
Связи со СМИ: Стив Рой
Ответственный сотрудник НАСА: Рон Кочор

Пошаговое руководство по работе с ODME и принципу его работы

Некоторое время назад я написал небольшой пост об ODME, но он будет более подробным. Все больше и больше компаний уделяют внимание сохранению окружающей среды. Нефтяная компания не стремится сотрудничать с компаниями, которые не принимают во внимание экологические аспекты в своей повседневной работе.

Пока что в настоящее время недостаточно просто выполнять требования закона. Все хотят, чтобы мы выходили за рамки требований законодательства.

ODME - одно из устройств, обеспечивающих соблюдение экологических требований на борту судов.

Но задержания по-прежнему происходят из-за несоблюдения ODME. Иногда такое несоблюдение является преднамеренным, но во многих случаях непреднамеренным. Компания должна сосредоточиться на развитии культуры безопасности, которая поможет предотвратить умышленное несоблюдение требований.

Но доскональное знание оборудования, такого как ODME, - единственный способ избежать непреднамеренного несоблюдения требований. Это руководство может помочь нам лучше узнать ODME, узнав о нем больше.

Для чего нужен ODME?

Что ж, если вы это читаете, то, скорее всего, знаете, для чего нужен ODME. Но давайте все же спросим об этом. Зачем нам ODME? Разве мы не можем просто запретить выбрасывать масляную смесь за борт и высаживать ее баржей.

Мы заботимся об окружающей среде, но есть предприятия, которые нужно поддерживать.Судовладельцы будут утверждать, что им следует разрешить сбрасывать водную часть нефтесодержащей смеси в море?

ODME обеспечивает баланс между «не выбрасывать нефть в море» и «снижать эксплуатационные расходы» для судовладельцев.

Но иногда мы забываем, что цель ODME - удалить воду из помоев, а не столько нефти, сколько разрешено.

Как это делает ODME?

В общих чертах ODME управляет работой этих двух клапанов, показанных на диаграмме ниже.

Эти два клапана никогда не будут открываться или закрываться вместе. Если один открыт, другой будет в закрытом положении.

Нам известно, что правило 34 Приложения I к Marpol перечисляет условия, при которых нефтесодержащие смеси могут сбрасываться в море.

Когда условия номер 4 и 5 удовлетворены, ODME откроет забортный клапан, чтобы разрешить сброс нефтяной воды. Когда мы превышаем любое из этих двух условий, ODME закроет забортный клапан и откроет отстойный клапан.

Теперь для выполнения этой задачи ODME необходимо измерить

  • Мгновенная скорость разряда для обеспечения того, чтобы она не превышала 30 л / нм
  • Общее количество выгружено, чтобы гарантировать, что оно не превышает требуемого

Итак, давайте посмотрим, какие компоненты помогают ODME измерять эти вещи.

Какие все компоненты делают ODME

Если вы помните, формула для мгновенной скорости разряда равна

.

Теперь, если ODME необходимо измерить IRD, ему обязательно потребуются значения содержания масла в PPM и скорости потока.Скорость соединения обычно указывается либо из журнала, либо из GPS.

Все эти значения передаются в вычислительный блок ODME. Вычислительный блок выполняет все математические вычисления для получения требуемых значений. В большинстве случаев вы найдете вычислительный блок в диспетчерской. Теперь посмотрим, как и откуда вычислительный блок получает эти значения

Расход

Вычислительный блок

ODME получает значение расхода от расходомера. Небольшая пробоотборная линия проходит от основной линии, проходит через расходомер и возвращается к основной линии.Расходомер рассчитывает расход в м3 / ч и передает это значение в вычислительный блок через сигнальный кабель.

Измерение частей на миллион

Измерительная ячейка - это компонент, который измеряет количество масла (в ppm) в воде. Измерительная ячейка находится в шкафу под названием «Блок анализа». В большинстве случаев вы найдете «Блок анализа» в бювете.

Принцип измерения основан на том факте, что разные жидкости имеют разные характеристики светорассеяния.Основываясь на диаграмме светорассеяния масла, измерительная ячейка определяет содержание масла.

Проба воды пропускается через трубку из кварцевого стекла. А содержание масла определяется путем последовательного пропускания этой пробы воды в разные детекторы.

Но для измерения PPM в пробе воды проба сбросной воды должна пройти через измерительную ячейку. Эту работу выполняет пробоотборный насос.

Насос для отбора проб отбирает пробу из нагнетательной линии перед выпускными клапанами.Этот образец отправляется в измерительную ячейку (в блоке анализа) для измерения содержания масла, а затем отправляется обратно в ту же линию нагнетания.

Важно, чтобы насос для отбора проб не работал всухую или с избыточным давлением нагнетания. Чтобы избежать этой ситуации, внутри анализирующего блока установлен датчик давления. Этот датчик давления измеряет давление на входе и выходе насоса для отбора проб.

Измерительная ячейка всегда должна получать непрерывный поток пробы, чтобы анализировать самую свежую пробу.Датчик давления также исключает возможность работы ODME при закрытых пробоотборных клапанах.

Измерительную ячейку необходимо регулярно чистить во время работы. Это сделано во избежание отложения масляных следов вокруг измерительной ячейки, которые могут давать неверные показания. Для очистки измерительной ячейки ODME выполняет цикл очистки с заранее заданным интервалом во время работы. Цикл очистки включает промывание ячейки пресной водой.

Линия очистки и линии отбора проб в измерительные ячейки разделены пневматическими клапанами.Таким образом, при запуске цикла очистки происходит следующее:

  • Пневматический клапан линии пресной воды в измерительную ячейку открывается
  • Пневматический клапан линии отбора проб в измерительную ячейку закрывается
  • Если ODME имеет приспособление для впрыска моющего средства, необходимое количество моющего средства будет впрыснуто во время цикла очистки

Нам необходимо убедиться, что резервуары для моющего средства не пустые, и мы используем только моющее средство, рекомендованное производителем.

Итак, есть три дополнительные строки, которые вы найдете в блоке анализа для цикла очистки.

  • Линия пресной воды для очистки измерительной ячейки
  • Воздуховод для управления пневматическими клапанами
  • Линия чистящего раствора для лучшей очистки измерительной ячейки

Блок анализа отправляет значения данных, такие как давление и содержание масла, в вычислительный блок в CCR. В зависимости от марки блок анализа отправляет эти значения либо непосредственно в вычислительный блок, либо через блок преобразования.

Если установлен преобразователь, он может выполнять дополнительные задачи, например, контролировать цикл очистки.

Вычислительный блок вычисляет IRD на основе всех этих значений, переданных ему. Если IRD меньше 30 л / миля, он дает команду блоку электромагнитного клапана открыть забортный клапан и закрыть обратный клапан рециркуляции. Когда IRD становится более 30 л / миля, он закрывает забортный клапан.

Вычислительный блок также вычисляет количество фактической нефти, сброшенной в море. Требование состоит в том, что мы не можем выгружать более 1/30000 от общего количества перевозимого груза. Прежде чем мы запустим ODME, нам нужно вычислить и передать это максимально допустимое значение в ODME. Об этом мы поговорим позже в этом посте.

Но, как видите, постепенно мы создали базовую линейную диаграмму ODME. Теперь, если вы можете извлечь линейную диаграмму ODME на своем судне, проверьте, можете ли вы относиться к ней. Я наугад взял линейную диаграмму одного из производителей, чтобы увидеть, можем ли мы идентифицировать части и линию ODME? Я мог бы, вы также можете идентифицировать себя на изображении ниже?

Если бы вы могли, очень хорошо.Но если вам все еще нужны ответы, вот они на изображении ниже

Теперь, когда мы ясно понимаем, из чего состоит ODME и какие компоненты ODME, давайте посмотрим, как старший офицер должен управлять ODME.

Работа ODME

Как мы знаем, ODME требуется согласно Приложению I Marpol, которое касается аспектов загрязнения, связанных с нефтяными грузами. Теперь за 10 шагов давайте посмотрим, как нам следует использовать ODME.

Предположим, мы находимся на танкере-продукте дедвейтом 45000 тонн, который только что выгружал нефтеналивной груз объемом 29000 тонн (30000 м3 при 15 ° C).Этот танкер должен очистить эти танки, в которых находился общий нефтяной груз в 29000 тонн. Как продолжить очистку и слив помои с помощью ODME?

Шаг 1: Установите общее количество масла в ODME

Компания Marpol установила предел общего количества масла, которое мы можем слить в промывочную воду. Этот лимит составляет 1/30000 от общего количества перевозимого груза. Итак, в нашем примере с танкером-продуктовозом рассчитаем

Всего грузов, перевезенных в очищаемых танках: 30000 м3 при 15 ° C

Общее количество сливаемого масла из мойки = 1 м3 (1000 литров)

Установите общий предел масла в 1000 литров в ODME.Продемонстрируем это в ODME make Rivertrace engineering.

Чтобы установить общий предел масла, перейдите к разделу «Распределение масла» в разделе «Выбор режима», нажав кнопку ввода (центральная).

В разделе «Настройка сброса масла» перейдите к «пределу срабатывания сигнализации» и нажмите «Ввод».

Установите новое значение с помощью стрелок вверх и вниз и нажмите ввод.

Он попросит подтвердить, что мы и установили, и теперь мы установили максимальный предел слива масла.

2.Время оседания минимум 36 часов

Промоем резервуары и соберем отстой в отстойный резервуар. Но прежде чем мы сможем откачивать нефтесодержащую воду через ODME, нам нужно дать время отстоя как минимум 36 часов. Это время отстаивания обеспечивает полное отделение масла от воды.

Мы можем возразить, что если наш расход ограничен 30 л / мор. Мили, то какая разница во времени установления? Но факт в том, что даже когда мы можем использовать ODME для сброса нефтесодержащей воды, мы должны обеспечить минимальное содержание масла в воде.

3) Проверьте все другие условия в Приложении I Marpol, Reg 34

Мы должны гарантировать, что другие условия, связанные с движением судна, минимальной скоростью и удаленностью от ближайшего берега, соответствуют требованиям.

4) Подготовить ODME к работе

После того, как мы будем удовлетворены всеми условиями, мы можем подготовиться к началу сброса шламов за борт.

Мы уже обсуждали, какие компоненты присутствуют в ODME и каковы их функции. Итак, мы знаем, что нам нужно сделать, чтобы настроить ODME для работы.Конечно, на разных судах все может немного отличаться, но большинство вещей будет общим. Мы должны проверить и найти каждый элемент, упомянутый в руководстве. Вот краткое изложение некоторых общих элементов, которые необходимо проверить перед работой ODME

.
  • Проверить, открыты ли впускной и выпускной клапаны расходомера
  • Проверить, есть ли подача пресной воды и все ли клапаны открыты
  • Проверить, открыты ли впускной и выпускной клапаны пробоотборной линии
  • Проверьте, включена ли подача воздуха для пневматических клапанов.
  • Проверить наличие чистящего раствора в емкости
  • Проверить, включено ли питание преобразователя
  • Проверьте и поверните вал пробоотборного насоса рукой, чтобы убедиться, что он свободно перемещается

Также проверьте и убедитесь, что все значения указаны в автоматическом, а не в ручном режиме. Эти значения для проверки относятся к расходу, скорости и частям в минуту.

5) Запустить грузовой насос в режиме рециркуляции

После того, как мы настроили ODME, мы можем запустить насос отстойного резервуара, содержащего нефтесодержащую воду, в режиме рециркуляции.Теперь, даже когда он работает в режиме рециркуляции и забортный клапан закрыт, на некоторых устройствах вы можете проверить IRD на экране CCR ODME. Если вы видите какие-то странные клапаны, например высокое содержание PPM масла в пробе, остановите насос и

  • либо запустить цикл очистки вручную, если эта функция присутствует в ODME
  • или Очистите измерительную ячейку вручную с помощью инструмента производителя, как описано в руководстве ODME

6) Пуск за борт

После того, как все вышеперечисленные шаги выполнены и проверены, мы можем запустить ODME, чтобы начать сброс за борт.

7) Монитор во время всего сброса за борт

Теперь, если все в порядке, внимательно следите за

Сбрасываемая вода не оставляет видимого блеска на поверхности моря. Помните, что вам не нужен фонарик, чтобы увидеть это. Выполнять сброс за борт необходимо только в светлое время суток.

Проверяйте и отслеживайте значения масла в воде (PPM) и IRD. Если IRD близок к 30 л / миля, вы не хотите, чтобы он пересек 30 л / миля и остановил операцию.В этом случае вы можете уменьшить скорость насоса, чтобы уменьшить расход. При уменьшении скорости потока уменьшается и IRD.

Контролируйте уровень поверхности раздела масло-вода с помощью ленты MMC или UTI. Это важно, потому что мы серьезно относимся к окружающей среде. Мы хотим остановить выброс за борт за несколько сантиметров до того, как мы достигнем поверхности масла. Это показывает нашу серьезность к сохранению окружающей среды. Это также показывает, что нашей целью было не слить столько нефти, сколько мы можем, а было слить как можно больше чистой воды.

Более того, мы не хотим портить нашу систему ODME, позволяя маслу проникать в систему.

8) Остановить сброс за борт

ODME остановится автоматически, когда IRD превысит 30 л / м. миль или если мы превысим предел общего сброса масла. Но мы должны быть готовы остановить ODME и вручную. Мы должны остановить сброс за борт вручную, если произойдет одно из следующих событий

  • Мы достигли уровня интерфейса
  • Быстрое увеличение PPM.Мы можем продолжить, если уверены, что граница раздела нефть-вода еще очень далеко.
  • Мы видим масляный блеск на поверхности моря

9) Не запускайте ODME несколько раз

Если ODME останавливается автоматически из-за того, что IRD превышает 30L / NM, мы не должны запускать ODME снова. Некоторые люди снова запускают ODME, чтобы проверить, могут ли они по-прежнему уменьшить количество на борту. Даже когда вы можете утверждать, что делаете это через ODME, вы на самом деле ненамеренно осуждаете МАРПОЛ.Многие суда были задержаны Парижским меморандумом о взаимопонимании за неоднократные попытки запустить ODME. Задержание имеет логику и следующие причины

  • Путем многократных запусков оператор пытается выбросить за борт как можно больше масла
  • После автоматической остановки ODME оператору необходимо подождать еще 24 часа для стабилизации, чтобы снова запустить ODME. Это связано с тем, что, если уровень смеси масло / вода будет очень низким, при рециркуляции она будет взбалтываться. Теперь, чтобы вода отделилась от масла, нам нужно подождать 24 часа.

Но если ODME остановился из-за какой-либо ошибки, когда уровень воды все еще был высоким, нет необходимости ждать еще 24 часа для установления времени.

9) Выполните цикл очистки

Каждый раз, когда ODME останавливается, запускается цикл очистки. Но если он не запускается автоматически, мы можем запустить цикл очистки вручную.

10) Закройте все клапаны и систему

После завершения операции ODME мы можем закрыть все клапаны и подачу электроэнергии.Затем мы можем сделать запись в журнале нефтяных операций по этой операции.

Заключение

Было зафиксировано количество задержаний и сотни наблюдений за неправильным использованием ODME. Эти задержания также включают умышленное неправильное функционирование ODME.

Было немного случаев, когда моряки обходили ODME, даже когда ODME находился в идеальной форме и работал. Это произошло потому, что моряки иногда считают, что такое оборудование, как ODME, сложно в эксплуатации.

Но если мы хорошо знаем наше оборудование, оно не только будет казаться простым в эксплуатации, но и будет работать безупречно.

Управление электроснабжения и водоснабжения Дубая (DEWA)

Трендовые услуги Управление поставками Управление потреблением Биллинг EV Green Charger ™ Полезные ссылки и руководства Солнечное сообщество Устойчивость

Трендовые услуги Услуги NOC Услуги водоснабжения Услуги электросети Общие технические услуги Расчетная оплата и отслеживание Инструменты гидов Shams Dubai Техническая поддержка в обсуждениях Полезные ссылки и руководства

Список партнеров Управление партнерством

Основные услуги Службы поддержки Полезные ссылки и руководства

Академия DEWA Стажировка и обучение

Рабочее место и карьера Подать заявку на работу

Стратегия и совершенство Организация POD Inclusive Стратегические инициативы Цифровое путешествие DEWA Устойчивость Присоединяйтесь к DEWA Новости и СМИ Помощь и поддержка

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
