Принцип работы самогреющего кабеля: особенности устройства и принцип работы

особенности устройства и принцип работы

В последнее время саморегулирующийся греющий кабель часто применяется для создания систем обогрева желобов, кровель, открытых площадей, трубопроводов в нефтяной и газовой отраслях, водопроводов и других систем и объектов.

В последнее время саморегулирующийся греющий кабель часто применяется для создания систем обогрева желобов, кровель, открытых площадей, трубопроводов в нефтяной и газовой отраслях, водопроводов и других систем и объектов.

Идея саморегулирующегося кабеля принадлежит американской компании Raychem Corporation. Именно этот продукт прославил производителя на весь мир. С помощью саморегулирующегося кабеля удается не просто защитить от промерзания водопровод, используемое оборудование и другие элементы. Он позволяет поддерживать определенную температуру объекта при температурных колебаниях окружающей среды.

Сегодня саморегулируемый греющий кабель производится под разными брендами.

Среди них есть и российские марки, заслуживающие уважения и доверия.

Устройство саморегулируемого кабеля

В большинстве случаев саморегулирующийся кабель – это две медные токопроводящие жилы, пространство между которыми заполнено полупроводниковой тепловыделяющей матрицей. Матрица покрыта внешней изоляцией, армирующей оплеткой и наружной оболочкой.

Различаются саморегулирующиеся кабели в основном по мощности. Она может составлять от 10 до 80 Вт. Кроме того, отличие заключается в наличии либо отсутствии экранирующий оплетки.

Внешняя оболочка тоже может быть разной. В основном это термопластичный эластомер либо фторполимер для применения кабеля в агрессивной среде. Во втором случае оболочка кабеля устойчива к ультрафиолету, влажности и прочим влияниям.

К преимуществам саморегулирующегося кабеля относятся:

• отсутствие вероятности локального перегрева;
• возможность разрезать кабель на фрагменты нужной длины;
• существенная экономия энергии, а значит финансовых затрат;
• минимальное обслуживание;
• возможность уложить кабель на любой поверхности, независимо от ее геометрии и материала;
• долгий срок службы благодаря износостойкой оболочке.

Говоря о недостатках такого кабеля, стоит отметить следующие основные моменты:

• большой пусковой ток;
• долгий прогрев;
• средняя длина трассы кабеля составляет примерно 100 м.

Принцип работы саморегулируемого кабеля

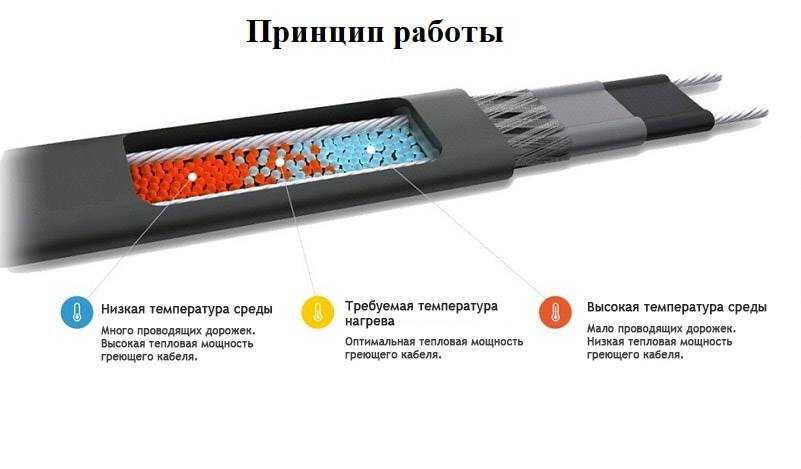

Саморегулирующийся греющий кабель автоматически подстраивает выходную мощность для компенсации изменения температуры. Наружная оболочка, оплетка и электроизоляция обеспечивают механическую, химическую и электрическую защиту. При прохождении электрического тока через сердцевину из проводящего полимера между двумя проводниками вырабатывается тепло. Когда температура окружающей среды понижается, количество путей прохождения электрического тока через сердцевину увеличивается и продуцируется больше тепла.

Когда, наоборот, температура повышается, количество проводящих в сердцевине путей снижается, что приводит к вырабатыванию меньшего количества тепла. Выходная мощность при этом снижается практически до нуля. Саморегулируемый греющий кабель регулирует выходную мощность в каждой точке по всей длине, что делает его безопасным и надежным решением для многих задач.

Преимущества использования саморегулируемого кабеля

Говоря о преимуществах саморегулируемого кабеля, первым делом нужно отметить аспект экономии. Экономии электроэнергии, а соответственно и денег. То есть вы платите только за тот объем тепла, который нужен для поддержания работы отапливаемого объекта.

Структура кабеля такова, что есть возможность разрезать его на отрезки нужной длины, не нарушив функционал. Благодаря этому появляется возможность использовать греющий кабель только на сложных участках, где больше вероятность промерзания в зимний период времени. Это опять же означает экономию.

При монтаже системы обогрева с резистивным кабелем используется терморегулятор, который будет регулировать количество тепла, выдаваемого кабелем. Но если выбрать саморегулирующийся кабель, такой элемент уже не понадобится, поскольку его функции берет на себя полупроводниковая матрица. Соответственно, упрощается сам процесс монтажа.

Виды саморегулируемого кабеля

Саморегулируемый провод, в зависимости от сферы использования, подразделяется на:

• Промышленный. Этот саморегулируемый кабель применяют для защиты от промерзания, для обогрева либо поддержания нужной температуры в промышленных трубопроводах, разных емкостях и резервуарах и др. Его используют на предприятиях разных направлений деятельности – металлургия, добыча и переработка сырья и проч. Поскольку на этих объектах всегда высока вероятность взрывов и пожаров, кабель имеет взрывозащищенное исполнение.
• Общестроительный. Такой кабель не взрывозащитный, поэтому, даже несмотря на свою универсальность, не может использоваться в местах с повышенной огне- и взрывоопасностью. Зато прекрасно подходит для обогрева бытовых трубопроводов, крыш, лестниц, площадок и т.п.

По характеристикам нагрева саморегулирующиеся кабели бывают следующих разновидностей:

• Низкотемпературные. Их мощность не превышает 15 Вт/м. После подключения системы обогрева к питанию кабели могут нагреваться до температуры 60 °С. Чаще всего их используют для обогрева водопроводных труб частных домов и дач.
• Среднетемпературные. Мощность данных кабелей достигает значений от 10 до 33 Вт/м. Максимальная температура в системе обогрева поднимается до 120 °С. Такие кабели применяются при монтаже теплого пола, для обогрева кровли, различных емкостей.
• Высокотемпературные. Их мощность может достигать 95 Вт/м, а рабочая температура при максимальной нагрузке составляет 190 °С. Такие кабели, как правило, используют на промышленных предприятиях, а также при обогреве труб большого диаметра или больших по площади помещений.

Впервые столкнувшись с вопросом выбора саморегулирующегося кабеля, лучше обратиться за помощью к опытным специалистам. Монтаж также есть смысл поручить профессионалам, поскольку он имеет множество нюансов, которые нужно соблюсти.

Работа греющего кабеля — принцип работы саморегулирующегося нагревательного кабеля

Саморегулирующийся нагревательный кабель – это простой и в тоже время удобный инструмент для создания разнообразных систем нагрева. Такой кабель можно использовать для обогрева:

• Систем трубопровода
• Емкостей и резервуаров
• Оборудования
• Водосточных труб
• Террариумов и аквариумов (в сочетании с терморегулятором)

Главная особенность саморегулирующегося нагревательного кабеля – возможность самостоятельно менять уровень тепловыделения в зависимости от температуры окружающей среды.

Принцип работы саморегулирующегося кабеля

Устройство такого кабеля отличается простотой. Теплорегуляция достигается за счет свойств полимерной нагревательной матрицы. При уменьшении температуры в любой части матрицы увеличивается её показатель проводимости тока, следовательно, элемент нагревается сильнее.

Это позволяет регулировать температуру без дополнительных терморегуляторов и существенно упрощает конструкцию. Такой принцип работы греющего кабеля позволяет обеспечить:

• Долговечность и надежность
• Возможность использовать его в любых условиях
• Простота подключения (можно просто включить в розетку и заземлить)

Очень часто самонагревающийся кабель можно использовать без термостатов и датчиков тепла, если вам не нужен строгий контроль и возможность быстро менять температуру (например, в террариумах).

Устройство саморегулирующегося нагревательного кабеля

Греющий саморегулирующийся кабель состоит из несколько частей:

• Два параллельных провода, обеспечивающих напряжение по всей длине
• Греющая полимерная матрица
• Несколько слоев изоляции
• Заземление
• Оплетка из металла для экранирования и механической защиты от повреждений

Такая простая конструкция делает кабель устойчивым к повреждениям различного рода и позволяет обеспечить высокий срок службы.

Преимущества саморегулирующегося нагревательного шнура

Помимо простоты и надежности такой кабель имеет целый ряд преимуществ по сравнению с греющими шнурами других принципов действия:

• Однородное нагревание по всей длине греющего элемента
• Устойчивость к скачкам напряжения
• Возможность выполнить перехлест кабеля
• Отсутствие ограничений по длине

Среди недостатков можно выделить сравнительно высокую стоимость погонного метра кабеля. Также такие кабели выпускаются большими мотками и часто без заводских соединительных муфт, сальников, трубок для изоляции и других элементов. Вам нужно будет докупить все эти детали отдельно.

Маркировка кабелей с саморегулирующимся нагревательным элементом

Главный показатель, отображающий мощность работы кабеля, – это количество тепловой энергии в ваттах, которая выделяется с одного погонного метра при температуре в +10 градусов Цельсия . Часто это число отображается в названии кабеля.

Буквы СТ , CF или СR означают, что кабель экранирован, и его можно использовать в бытовых помещениях. Кабель без медного экрана можно устанавливать только на промышленных объектах, где к нему ограничен доступ.

Сфера применения нагревателя с саморегулирующей греющей матрицей

Условно можно выделить три основных сферы применения таких шнуров:

• Для частных хозяйств (обогрев водопровода, канализации, водостока)
• Для коммерческого сектора (обогревание систем пожаротушения, труб, систем водоотводов)
• В промышленных помещениях (для работы в условиях агрессивной среды и повышенной опасности)

Их может отличать заявленный срок службы, материал матрицы и степень защиты изолирующего материала. Дороже всего обходятся кабели, предназначенные для работы на производстве.

Саморегулирующийся нагревательный кабель | Саморегулирующийся кабель обогрева Поставщик

Саморегулирующийся нагревательный кабель

Саморегулирующиеся нагревательные кабели, которые автоматически регулируют выходную мощность для компенсации изменений температуры. Саморегулирующиеся нагревательные кабели представляют собой передовую технологию электрических нагревательных кабелей. Они разработаны и изготовлены таким образом, чтобы регулировать свою производительность в зависимости от температуры процесса, т. е. по мере снижения температуры процесса производительность кабеля увеличивается; наоборот, с повышением температуры выход кабеля уменьшается. Саморегулирующийся нагревательный кабель содержит полимерный сердечник, напрессованный на две параллельные жилы. Сердечник состоит из полупроводящего материала с высоким содержанием углерода, обычно «графита», который позволяет электричеству течь от одного провода шины к другому и создавать бесконечно параллельные резисторы. Сопротивление жилы изменяется пропорционально изменениям температуры, а мощность меняется по длине кабеля в зависимости от температуры жилы нагревателя. Основополагающий принцип работы заключается в том, что «при повышении или понижении температуры сердечника происходит изменение химического состава, что приводит к увеличению сопротивления и большей или меньшей теплоотдаче». Эти саморегулирующиеся свойства позволяют кабелю регулировать выходную мощность в любой точке по всей длине цепи нагревателя, помогая устранять горячие или холодные участки.

Максимальное техническое обслуживание Температура под напряжением	250 °С
Максимальная температура воздействия в обесточенном состоянии	250°С
Максимальная длина цепи	154 М
Максимальная выходная мощность [email protected] град C	75 Вт/м
Т Класс	Т3
Номинальное напряжение:	230 В перем. тока

Характеристики

Параллельный контур отопления ; Эти кабели нарезаются по длине в соответствии со сложной конструкцией трубопровода на объекте. Регулировка выходной мощности, т. е. увеличение мощности при понижении температуры и уменьшение при повышении температуры Стандартный режим работы 220/240 В; Максимальная длина цепи обычно составляет от 150 до 600 футов в зависимости от конструкции. Доступен в широком диапазоне мощностей, как правило, в диапазоне от 10 Вт/метр до 90 Вт/метр; Выдерживать до 250°С, выдерживать до 250°С.

Преимущества

Непостоянная мощность, меньше вероятность перегрева. Поддерживает стабильный температурный профиль по всему трубопроводу, что приводит к большей экономии энергии. • Искробезопасен и может использоваться во взрывоопасных зонах. Нарезка по длине в полевых условиях, простая установка; Один раз установленный нагревательный кабель обычно не требует замены в течение всего срока службы установки. Гарантия на саморегулирующиеся трассеры обычно составляет более 10 лет; Гибкий, можно накладывать внахлест без выгорания;

После своего появления в 1971 году саморегулирующиеся кабели обогрева стали широко использоваться в будущем по всему миру. Наши специалисты в Pak Link Services выбрали для вас лучшие нагревательные кабели как с точки зрения функциональных возможностей, так и с точки зрения дизайна. Благодаря гибкости, которая легко растягивается до термостойкости в сложных зонах трубопроводов, у нас есть все!

Pak Link services — один из самых востребованных поставщиков саморегулирующихся кабелей для обогрева на Ближнем Востоке и в Центральной Африке. Нас считают одним из ведущих поставщиков технологий электрообогрева, которые превосходят другие продукты, доступные в настоящее время в этой области.

Эти кабели имеют множество применений. От обеспечения защиты от замерзания трубопроводов и емкостей до поддержания температуры технологического процесса — у них есть все! Кроме того, они также отлично подходят для обогрева дорог, пешеходных дорожек, пандусов и т. д. В то же время их способность обеспечивать обогрев крыш и водосточных желобов просто колоссальна.

Функциональные возможности

Саморегулирующиеся кабели от Pak Link Services имеют луженую медную оплетку в сочетании с внешней полиолефиновой оболочкой, обеспечивающей заземление (она не обеспечивает заземления) и дополнительную механическую защиту. У нас также есть фторполимерная оболочка, если вы хотите защитить окружающую среду в своем арсенале.

Кроме того, эти кабели обогрева состоят из нагревательной матрицы из проводящего полимера, расположенной между двумя параллельными медными шинными проводниками. Тепло передается в матрице, а проводники шины обеспечивают одинаковое напряжение на матрице по всей длине кабеля.

При повышении температуры электрические пути в нагревательной матрице становятся длиннее; следовательно, увеличивается сопротивление нагревательного элемента. При этом тепловая мощность снижается; таким образом, создавая эффект саморегуляции.

Кроме того, наши кабели для обогрева работают в соответствии с необходимым стандартом ISO для получения высококачественных результатов. Итак, если вам нужен надежный поставщик кабелей для обогрева, то услуги Pak Link для вас?

Простота конструкции

Наши специалисты в Pak Link Services работают не в соответствии с масштабами проекта. Все проекты для нас масштабны! Тем не менее, наши кабели для обогрева не только просты в проектировании, мы также предоставляем пошаговое руководство, которое поможет вам определить требования к обогреву.

Простая установка

Наши кабели электрообогрева устанавливаются непосредственно на металлические (или неметаллические) трубопроводы с использованием традиционной теплоизоляции. Мы предоставляем комплекты для подключения питания, оконечной заделки, а также для сращивания. Подводя итог для вас, простая установка с долгосрочными преимуществами.

Все, что вам нужно сделать, это просто вытянуть кабель из катушки подачи, установить его непосредственно на трубу и завершить установку схемы (изготовление). Вы можете дополнительно установить тройники, распределительные коробки в любом месте контура, чтобы соответствовать схеме трубопровода.
