Прибор для проверки роторов электро двигателей (якорей)

Ещё не обзавелись покупным? Тогда позвольте представить самодельное устройство для тестирования ротора электромоторов, которое было сделано из-за необходимости проверять различное оборудование, такое как сверлильные станки, шлифовальные и стиральные машинки, пылесосы и так далее. В продаже конечно встречаются специальные приборы для выполнения таких проверок, но покупка такого устройства бессмыслена, ибо сборка своими руками не стоит ни копейки.

Схема испытателя якорей моторов

Устройство для проверки якорей электродвигателей было сделано из трансформатора от старого телевизора. Там используется регулировка в цепи 220 вольт — схема на м/с U2008, через которую она регулирует угол открывания симистора. Это имеет практическое применение, потому что для обнаружения коротких замыканий между катушками не требуется полный уровень питания, иначе маленький ротор начинает сильно дребезжать из-за неточностей соединений.

Принцип использования очень прост: поместите ротор в разрыв и положите на него пластинку от трансформаторного железа, если есть короткое замыкание между катушкой — пластина начинает вибрировать. Действие должно выполняться вращением ротора и размещением пластинки на каждом сегменте.

Дизайн готового прибора конечно не впечатляет, но это не главное — лишь бы работал.

Ток, при котором производится измерение, составляет около 0,5 А, старайтесь не превышать этого значения. Максимальное значение тока, которое составляет 1 А. При измерении нужно быть осторожным, потому что ток зависит от воздушного зазора, который увеличивает ток намагничивания когда берем испытуемый ротор и оставляем цепь включенной, ток будет быстро возрастать и может сжечь катушку, особенно если она не намотана толстой проволокой.

В устройстве использовались готовые первичные обмотки идущие от сетевого трансформатора, поперечное сечение которого имело одинаковые размеры. Оригинальная первичная обмотка трансформатора имела 2 секции, то есть половина числа с каждой стороны.

Самостоятельная намотка трансформатора

Нет трансформатора? Мотайте сами. Катушка — провод ПЭДТ-200, диаметр 0,35. Витков приблизительно 1500 с плюсом — сопротивление 40 Ом получилось, потом пропитать лаком и все высушить в печке, будет качественная и монолитная катушка. Цена прибора для проверки якорей выходит сущие копейки, так что пробуйте — все работает отлично!

Если не хотите собирать плавный регулятор тока на микросхеме 2008 — сделайте проще. Возьмите две катушки, переключаемые переключателем, более мощный ток и меньший. Для тестирования различных роторов.

Вначале положите якорь в конус и приложите пластину, когда она трясется это означает что поврежден ротор, когда она не дрожит в любой точке ротора, тогда можно быть уверенным, что короткое замыкание между катушками отсутствует.

Сердечник трансформатора лучше всего разрезать с помощью шлифовального станка, а концы в местах резания сжимаются стопорным зажимом, небольшими тисками. Что касается максимума угла, покажем его на картинке. Желтый цвет уже является крайним случаем для небольших роторов, оптимальным будет зеленый. В идеале иметь 3 таких сердечника на все случаи проверок.

Другой метод проверки ротора

Ещё одним простым способом можно проверить ротор такого электродвигателя, подключив его последовательно с лампой накаливания к сети 220 В. Предполагая, что якорь и щетки хороши, устанавливаем ротор в разных положениях, если в заданном положении не запускается, тогда разрыв или короткое замыкание ротора — лампа загорится сильнее. Можете попробовать различные мощности лампочек в зависимости от мощности двигателя. С помощью этого простого метода можно понять что ротор рабочий даже без демонтажа двигателя.

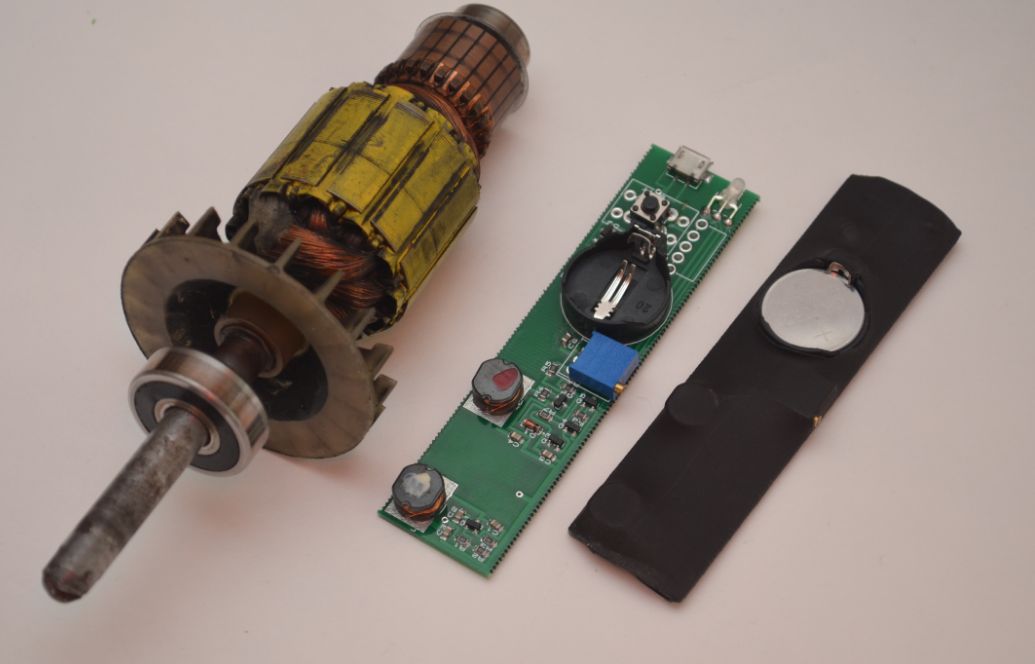

Прибор для проверки якорей электроинструмента и не только

Всем привет, в сети есть схемы много разных схем для проверки якорей электроинструмента. Каждая схема обладает своими преимуществами и возможно недостатками.

Я хочу рассказать и показать работу схемы, которую я собрал достаточно давно. В девяти случаях из десяти мне удаётся определить межвитковое замыкание в якоре, статоре или в маломощном импульсном трансформаторе.

Из недостатков, не возможность проверки обмотки якоря бесконтактным методом...


Схема этого прибора была опубликована в журнале РАДИО 1990 г. номер 7

Генератор на транзисторах VT1, VT2 не имеет постоянной частоты, она зависит от ёмкости конденсатора С1 и проверяемой обмотки(индуктивности), подключенной к выводам ХР1 и ХР2 этого генератора.

Переменным резистором создаётся необходимая ПОС(Положительная Обратная Связь), для устойчивой работы генерации.
VT4, VT5 генератор с усилителем сигнала, который обеспечивает три визуального состояния лампы накаливания HL1:
Горит, моргает, не горит.

Режим работы зависит от напряжения смещения на базе транзистора VT4.
Принцип работы сего устройства: Если выводы ХР1 и ХР2 замкнуть между собой, генератор на VT1 и VT2 не может возбудиться и не генерирует импульсы. Генератор на VT4, VT5 не работает, его транзисторы открыты и лампа HL1 светится в полный накал, сигнализируя о целостности цепи(типо тестовая проверка).

Если подключить к контактам ХР1 и ХР2 исправную обмотку якоря, то начинает возникать генерация генератора на VT1, VT2. Переменным резистором изменяем глубину ПОС до появления устойчивой генерации, при этом напряжение смещения на базе VT4 увеличивается и генератор на VT4, VT5 начинает работать, лампа HL1 моргает. Частота моргания зависит от индуктивности проверяемой катушки и положения движка переменного резистора R1 глубины ПОС.

Если окажется, что проверяемая обмотка имеет короткозамкнутые витки, то из-за практически отсутствия добротности контура, генератор на VT1, VT2 не запустится, транзистор VT2 будет открыт и лампа HL1 будет постоянно светиться в полный накал, как и при короткозамкнутых выводах ХР1 и ХР2.

В случае обрыва транзисторы VT4, VT5 закроются и лампа HL1 потухнет.
Люди на форумах пишут, что так же можно проверить р-n переходы, но я предпочитаю полупроводники проверять стрелочным тестором, если есть такая возможность.

В редких случаях в самом крайнем положении движка переменного резистора R1 лампа HL1 может засветиться, в таком случае необходимо немного увеличить сопротивление резистора R3, до погасания лампы HL1.

Мне не понравилось большая инерционность лампы накаливания при большой частоте моргания, начинает слабо светиться и может сложиться ложное мнение об исправности обмотки. И я просто заменил лампу на яркий белый светодиод, подключив его через гасящее сопротивление(Подбирается в зависимости от типа имеющегося светодиода)

Ну и конечно же мне пришлось подобрать некоторые номиналы в моём конкретном случае, что бы схем заработала адекватно. Возможно это связано с разбросом параметров используемых мной транзисторов.



Эта схема очень критична к величине питающего напряжения, крайне необходимо питать стабилизированным источником напряжения 3 В

Я использовал классический трансформаторный БП с линейным стабилизатором напряжения.

Возможно питание от 3 батареек 1,5 В или аккумуляторов, обязательно через 3 Вольтовый стабилизатор!

Полная проверка ротора электродвигателя

Любой электроинструмент рано или поздно выходит из строя. Основная причина ̶̶ неисправность электродвигателя. Отдавать инструмент на диагностику в мастерскую ̶̶ дорого и отнимает много времени. Поэтому найти причину поломки лучше самостоятельно. Тем боле, что, сделать это не сложно.
Электродвигатель состоит из двух частей: статор и ротор. Ротор (его еще называют якорем) самая сложная деталь. Состоит из вала с магнитопроводом, в который уложена обмотка. Концы обмотки подсоединены к пластинам (ламелям) коллектора.
Приступим к диагностике. Основное приспособление, которое нам понадобится – мультиметр.

Для начала разберем электродвигатель и извлечем якорь. Необходимо его осмотреть. Часто повреждение обмотки видно невооруженным глазом. Если обрыва проводов и места короткого замыкания не видно, проводим три теста.

1. Тест на 180 градусов


  • Мультиметр устанавливаем в режим измерения сопротивления, предел измерения 200 Ом.

  • Щупы подсоединяем к двум ровно противоположным контактом коллектора. Две эти точки находятся друг от друга на 180 градусов.

  • Измеряем сопротивление. Запоминаем или записываем.


  • Далее производим замеры по кругу, между остальными противоположными пластинами.

Подводим итоги. Сами значения сопротивления нам неинтересны. Главное, чтобы они были одинаковы. То есть, если мультиметр при первом измерении показал, например, значение 1,5 Ом, то и между остальными противоположными пластинами должно быть такое же сопротивление. Если сопротивление между некоторыми точками больше ̶̶ значит в этой обмотке обрыв. Если сопротивление, наоборот, меньше ̶̶ короткое замыкание.

На графике отчетливо отслеживается внутренне замыкание в одной из обмоток.

2. Тестирование соседних контактов


  • Прибор остается в том же положении - измерение сопротивления, предел 200 Ом.
  • Щупы мультиметра подключаем к двум соседним пластинам коллектора.

  • Производим измерение, запоминаем результат.

  • Далее производим замер между следующей парой контактов. И так далее, по кругу.
  • Сравниваем результаты.

В этом тесте, как и в предыдущем, главное – равенство значений. И, так же как и в прошлом тесте, увеличение сопротивления обозначает обрыв провода обмотки, а уменьшение сопротивления – короткое замыкание.

На графике видно внутренне, межвитковое замыкание в одной из обмоток.

3. Проверка замыкания на корпус


  • Мультиметр установлен в режим измерения сопротивления ̶̶ 200 Ом.
  • Один щуп прибора ставим на пластину коллектора, второй на корпус якоря (вал или магнитопровод).

  • Поочередно производим замеры между каждой ламелью и корпусом.

Если мультиметр показывает «1» ̶̶ замыкания на корпус нет. Если показывает какие-либо значения, или «0» и издает звуковой сигнал, то изоляция пробита.

Результаты проверки


Якорь электродвигателя исправен если:
1. Сопротивление между всеми противоположными контактами равно.
2. Сопротивление между всеми соседними контактами равно.
3. Сопротивление между пластинами коллектора и корпусом равно бесконечности «1».

Рекомендации


У электронных мультиметров, особенно бытового назначения, есть некоторая погрешность. Поэтому лучше использовать стрелочный прибор. Если же такового нет, желательно определить и учитывать погрешность в измерениях. Делается это следующим образом:
  • в режиме измерения сопротивления, с пределом 200 Ом, соединяем щупы вместе;
  • если показания прибора «ноль» ̶̶ погрешности нет;
  • если вместо нуля какая либо другая цифра, это и будет погрешность.

Допустим, мультиметр показал 0,1 Ом. Значит, в первом и втором тесте разница сопротивлений менее чем 0,1 Ом не считается повреждением.

Техника безопасности


Во время проверки ротора, необходимо соблюдать следующие меры безопасности:
  • перед разборкой отключить электродвигатель от сети;
  • в поврежденном якоре могут быть острые кромки, оторванные пластины коллектора или торчать поврежденные провода, поэтому необходимо использовать рабочие перчатки.

Смотрите видео


Разница между статором и ротором (со сравнительной таблицей)

Статор и ротор являются частями электродвигателя. Существенная разница между ротором и статором заключается в том, что ротор является вращающейся частью двигателя, а статор - неподвижной частью двигателя . Другие различия между статором и ротором показаны ниже в сравнительной таблице.

Рама статора , сердечник статора и обмотка статора являются частями статора .Рама поддерживает сердечник статора и защищает их трехфазную обмотку. Сердечник статора несет вращающееся магнитное поле, которое возникает из-за трехфазного питания.

Ротор расположен внутри сердечника статора . Беличья клетка и ротор с фазовой намоткой являются типами ротора. Обмотка ротора возбуждается источником постоянного тока. Обмотка возбуждения создает постоянное магнитное поле в сердечнике ротора.

Содержание: Статор против ротора

  1. Таблица сравнения
  2. Определение
  3. Ключевые отличия
  4. Заключение

Сравнительная таблица

Основа для сравнения Статор Ротор
Определение Это неподвижная часть станка. Это вращающаяся часть двигателя.
Детали Наружная рама, сердечник статора и обмотка статора. Обмотка ротора и сердечник ротора
Питание Трехфазное питание Источник постоянного тока
Обмотка Комплекс Легкий
Изоляция Тяжелая Меньше
Потери на трение Высокая Низкая
Охлаждение Легко Сложное

Определение статора

Статор - это статическая часть двигателя. Основная функция статора - создание вращающегося магнитного поля. Рама статора, сердечник статора и обмотка статора - это три части статора. Сердечник статора поддерживает и защищает трехфазную обмотку статора. Штамповка из высококачественной кремнистой стали составляет сердечник статора.

Определение ротора

Вращающаяся часть двигателя известна как ротор. Сердечник ротора и обмотка ротора являются частью ротора. Обмотка ротора возбуждается источником постоянного тока.Беличья клетка и фазовая намотка - это типы ротора.

Сердечник ротора с короткозамкнутым ротором выполнен из железного цилиндрического сердечника. На внешней поверхности сердечника имеется полукруглая прорезь, на которой размещаются медные или алюминиевые проводники. На концах жилы закорачиваются накоротко с помощью алюминиевых или медных колец.

Работа ротора и статора

Статор генерирует вращающееся магнитное поле из-за трехфазного питания.Если ротор находится в состоянии покоя, то в них возникает электромагнитная сила из-за явления электромагнитной индукции.

Электромагнитная индукция - это явление, при котором ЭДС индуцируется в проводнике с током из-за переменного магнитного поля. В роторе возникает ток, который заставляет ротор двигаться.

Ключевые различия между статором и ротором

  1. Статор - это неподвижная часть машины, а ротор - это подвижная часть машины.
  2. Сердечник статора, обмотка статора и внешняя рама являются тремя частями статора, тогда как сердечник ротора и обмотка возбуждения являются частями ротора.
  3. Трехфазное питание подается на обмотку статора. Ротор возбуждается источником постоянного тока.
  4. Обмотка статора более сложная по сравнению с ротором.
  5. Обмотка статора имеет высокую изоляцию, поскольку в ней индуцируется высокое напряжение. А у ротора низкая изоляция.
  6. Размер обмотки статора больше для пропускания сильного тока по сравнению с обмоткой возбуждения.
  7. Система охлаждения статора хороша по сравнению с ротором, потому что статор неподвижен.
  8. Потери на трение меньше в роторе по сравнению со статором из-за его небольшого веса.

Заключение

Статическая часть машины известна как статор. А вращающаяся часть машины известна как ротор. Ротор размещен внутри сердечника статора.Трехфазный ток подается на обмотку статора, которая создает вращающееся магнитное поле. Ротор вращается во вращающемся магнитном поле. Таким образом, ЭДС возникает из-за взаимодействия магнитного поля ротора и статора.

Что такое обмотка двигателя: типы и ее расчет

Электродвигатель - это один из видов машин, которые используются для изменения энергии с электрической на механическую. Большинство двигателей работают по принципу взаимодействия электрического тока, а также магнитного поля внутри проволочной обмотки.Это может создать силу в виде вращения вала. Эти двигатели могут питаться от источников постоянного или переменного тока. Источниками постоянного тока являются батареи, а источниками переменного тока - инверторы, электрические сети, генераторы. Генератор механически похож на двигатель, но работает в обратном направлении, преобразовывая энергию из механической в ​​электрическую. Электродвигатель может быть построен с ротором, статором, воздушным зазором, обмотками, подшипниками и коммутатором. Классификация двигателей может быть сделана с учетом таких факторов, как тип источника питания, конструкция, тип выхода движения и приложения.В данной статье рассказывается, что такое обмотка двигателя, типы и ее расчет.

Что такое обмотка двигателя?

Обмотка электродвигателя определяется следующим образом: обмотки электродвигателей - это провода, помещенные внутри катушек, обычно заключенные вокруг гибкого железного магнитного сердечника с покрытием для формирования магнитных полюсов при усилении током. Электрические машины доступны в двух основных конфигурациях полюсов магнитного поля, а именно: явный полюс и невыпадающий полюс. Схема обмотки двигателя представлена ​​ниже.


мотор-обмотка

В машине с явнополюсной конфигурацией полюс магнитного поля может быть создан с обмоткой, намотанной приблизительно под лицевой стороной полюса. В конфигурации с невыявленным полюсом обмотка может быть рассредоточена внутри пазов на лицевой стороне полюса. Электродвигатель с экранированными полюсами включает обмотку, которая размещена вокруг полюсной части, которая поддерживает фазу магнитного поля. Некоторые типы двигателей включают в себя проводники с более толстым металлом, например металлические листы, в противном случае стержни обычно медные, в противном случае - алюминий.Как правило, они приводятся в действие с помощью электромагнитной индукции.

Типы обмоток двигателя

Типы обмоток двигателя - это два типа, которые включают следующие.

  • Обмотка статора
  • Обмотка ротора

На основе соединения обмоток двигателя обмотки якоря подразделяются на два типа, которые включают следующие.

Обмотка статора

Паз на сердечнике статора обмотки трехфазного двигателя несет обмотку статора.Эта обмотка может питаться от трехфазного переменного тока. Трехфазная обмотка двигателя, соединенная по схеме звезды или треугольника, в зависимости от используемого метода пуска.


статор-обмотка

Двигатель, подобный короткозамкнутому ротору, может часто работать по схеме звезды на треугольник, и, таким образом, статор двигателя может быть соединен треугольником. Трехфазный асинхронный двигатель с контактным кольцом работает с включением сопротивлений, таким образом, обмотка статора асинхронного двигателя с контактным кольцом может быть соединена звездой или треугольником.

Всякий раз, когда обмотка статора запитана трехфазным переменным током, она генерирует вращающееся магнитное поле (RMF).

Обмотка ротора

В двигателе вращающаяся часть известна как ротор. Ротор включает в себя обмотку ротора, а также сердечник ротора. Обмотка ротора питается от источника постоянного тока. Ротор можно разделить на два типа, а именно с фазовой намоткой и с короткозамкнутым ротором.

Сердечник ротора с короткозамкнутым ротором состоит из цилиндрического железного сердечника, имеющего изогнутую прорезь на внешней поверхности, на которой расположены алюминиевые или медные проводники. Они закорачиваются на концах с помощью медных или алюминиевых колец.

Электромагнитная индукция - это явление, при котором электромагнитная сила индуцируется внутри проводника, несущего проводник, из-за переменного магнитного поля. Когда ток стимулирует ротор, он заставляет ротор двигаться.

Круговая обмотка

Накладная обмотка - это один из видов обмотки якоря. Соединение проводов может быть выполнено там, где полосы и полюса соединены аналогичным образом.Последняя часть каждой катушки якоря связана с коммутатором. Количество щеток в намотке такое же, как и количество параллельных полос. Они разделены поровну на две обмотки полярности, такие как положительная и отрицательная. Применения намотки внахлест в основном связаны с машинами высокого и низкого напряжения. Эти обмотки делятся на три типа: симплексные, дуплексные и триплексные.

Волновая обмотка

Волновая обмотка включает параллельные полосы из двух, очищенных щеткой, как положительный и отрицательный. Концевая часть первичной катушки якоря может быть связана с начальной частью следующей части коммутатора катушки якоря на некотором расстоянии. Проводники в обмотке этого типа могут быть соединены двумя параллельными дорожками на полюсе машины. Количество параллельных портов может быть одинаковым в направлении количества щеток, которое используется для высоковольтных и слаботочных машин. Пожалуйста, перейдите по ссылке, чтобы узнать больше о круговой намотке и волновой намотке.

Расчет обмотки двигателя

Расчет провода обмотки двигателя можно выполнить с помощью омметра.Подключите положительную клемму мультиметра красного цвета к положительной клемме обмоток двигателя. Точно так же подключите отрицательную клемму черного цвета к отрицательной клемме обмоток двигателя. Показания обмотки двигателя могут отображаться на экране мультиметра, т.е. сопротивление в омах.

С помощью омметра отсоедините блок питания от двигателя. Поместите измеритель в Ом, и, как правило, можно ожидать диапазона от 3 до 2 Ом. Если мы наблюдаем показание как ноль, происходит короткое замыкание между фазами. Как правило, если он открыт, он будет выше 2 кОм или бесконечно.

Итак, это обзор теории обмоток двигателя . Наконец, исходя из приведенной выше информации, мы можем сделать вывод, что обмотки сделаны из медных проводов, которые намотаны вокруг сердечника для выработки или получения электромагнитной энергии. Провод, используемый в обмотках, должен быть защищен. Но в некоторых случаях мы можем видеть обмотки как голую медь, но она просто покрыта эмалью.Чаще всего для обмотки используется медь. Также можно использовать алюминий, но он должен быть толще, чтобы надежно удерживать подобный груз. Медная обмотка позволяет установить двигатель небольшого размера.

Эти обмотки двигателя являются очень важными компонентами электрической машины. Он включает в себя набор катушек в пазах, а также последовательно размещенных в области края обмотки. Вот вам вопрос, а что круче обмотки двигателя?
