Подключение бойлера к водопроводу - самая полная инструкция

Автор Монтажник На чтение 13 мин. Просмотров 6.7k.

Во многих индивидуальных домах с автономным или магистральным водоснабжением и подачей только холодной воды, в коммунальном жилье, где по каким-либо причинам отсутствует горячее водоснабжение (ГВС), актуальна задача подогрева водных ресурсов водонагревателями. При монтаже оборудования своими руками следует знать, как правильно осуществить подключение бойлера к водопроводу.

Задача усложняется тем, что существует несколько разновидностей водонагревателей, отличающихся между собой принципом работы, технологией монтажа и подключения. Практически любой пользователь может произвести подключение бойлера к водопроводу своими руками, изучив соответствующие схемы и методы подсоединения водонагревателей с учетом того, что для проведения монтажных операций не требуется специальный или дорогостоящий сантехнический инструмент.

Бойлеры для нагрева холодной водыБойлеры для нагрева холодной воды

Рис. 1 Напольный и настенный бойлеры

Содержание

Виды водонагревателей

В индивидуальных домах при отсутствии магистрали центрального водоснабжения воду получают из колодезных или скважинных источников, закачивая ее в бытовой водопровод с помощью погружных или поверхностных электронасосов (насосных станций). При этом для комфортного проживания потребитель нуждается в горячей воде, которую можно получать различными способами. Популярный вариант агрегата для подогрева воды – газовая колонка, монтируется в случае, если дом подключен к централизованной газоподающей магистрали.

При отсутствии газа в индивидуальном доме или квартире остается единственный удобный вариант нагрева воды (отопительный котел не имеет смысла рассматривать из-за технологических сложностей получения в нем расходуемой горячей воды) – применение различного вида электрических водонагревателей (бойлеров).

Еще один метод нагрева холодной воды для домов, лишенных электроэнергии и газа – дровяные (твердотопливные) колонки с общепринятым народным названием Титан.

Титан для нагрева холодной водыТитан для нагрева холодной воды

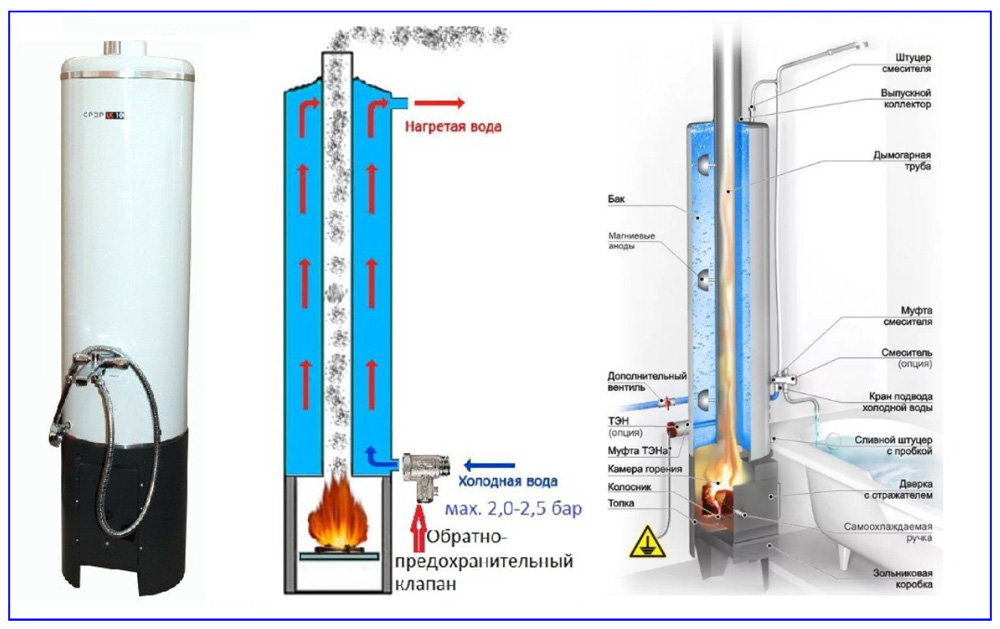

Рис. 2 Как подключить Титан – обвязка и конструктивное устройство колонки на твердом топливе

По принципу действия и конструктивному исполнению все водонагреватели условно разбивают на две большие группы:

Проточные. Представляют собой трубчатый электронагревательный элемент (ТЭН) в виде неизолированной спирали, помещенный в трубопровод, внутри которого протекает вода, включается только при водопотреблении.

Чтобы обеспечить сквозной нагрев большого водного объема до высокой температуры, понадобится значительная электрическая мощность прибора около 10 кВт (ее все равно не хватит для нагревания объемов воды, необходимых для одновременного заполнения ванны, принятия душа и мытья посуды). Данную мощность выдержит не каждая проводка в частном доме (для его комфортного снабжения горячей водой понадобится 20 кВт мощности нагревателя), а тем более в квартире.

Для подачи электроэнергии на водонагревательный прибор придется вести отдельную линию проводом большого сечения от электрического щитка, что не всегда приемлемо и ведет к значительным финансовым расходам. Поэтому проточный нагреватель – прибор для небольших объемов потребления горячей воды.

Устройство проточного бойлераУстройство проточного бойлера

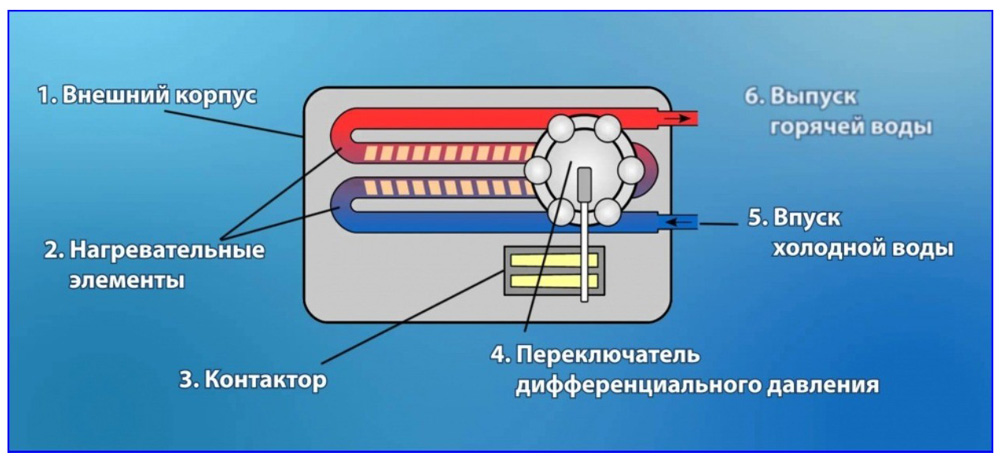

Рис. 3 Основные узлы проточного бойлерного водонагревателя

Накопительные. Конструктивное исполнение данного типа бойлера представляет собой емкость различного объема, внутри которой размещен нагревательный элемент. Вода в накопительных емкостях находится в постоянно нагретом состоянии, при водопотреблении емкость освобождается и одновременно заполняется – это позволяет сразу использовать большие объемы воды, что повышает комфортность проживания. Также накопительным водонагревателям для работы не требуется большая мощность, а резервуары любого объема для снижения теплопотерь и защиты от ожогов при касании имеют теплоизолирующую наружную оболочку.

Что такое бойлер и принцип его работы

Бойлер (от английского boiler — котел) – водонагревательный агрегат в системе горячего водоснабжения, представляющий собой емкость с встроенным нагревательным элементом. В качестве подогревающего воду устройства чаще других используют трубчатые электрические нагреватели (ТЭНы) или змеевики, по которым проходит горячий теплоноситель.

Для подачи воды от бройлера к сантехническим приборам и бытовой техники необходимо, чтобы она находилась в емкости под определенным давлением.

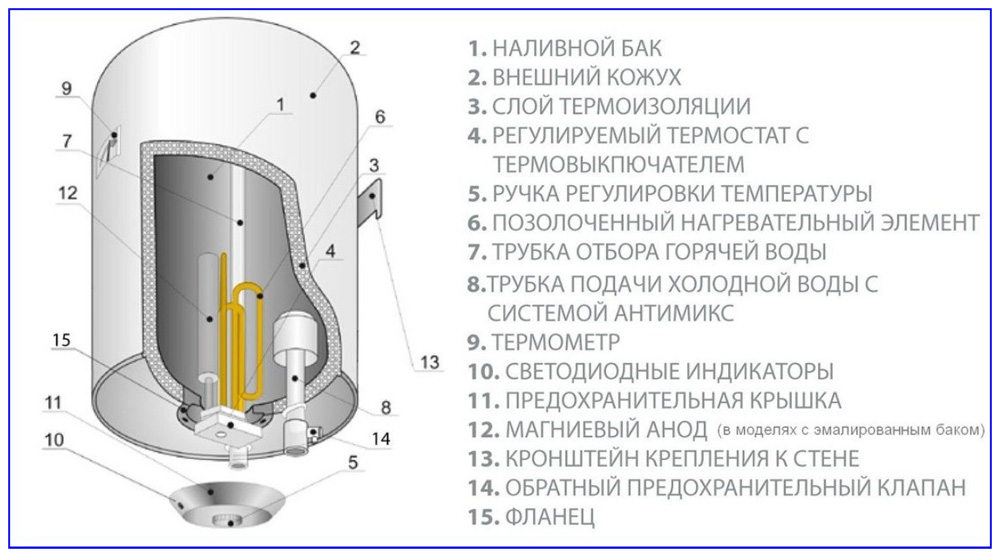

Устройство накопительного бойлера

Устройство накопительного бойлера

Рис. 4 Конструктивное устройство настенного типового накопительного бойлера

Существует две основные разновидности бойлеров по типу нагрева воды:

Электрические с ТЭНами. Внутри агрегата размещен электрический нагревательный элемент, который подогревает водные массы при непосредственном контакте.

Косвенного нагрева. Данный тип оборудования не требует для функционирования электроэнергии, внутри резервуара расположен змеевик, который подключают к магистрали отопления. Нагревание воды происходит при ее контакте со поверхностью подключенного к котлу змеевика посредством косвенного нагрева, отсюда и название бойлера.

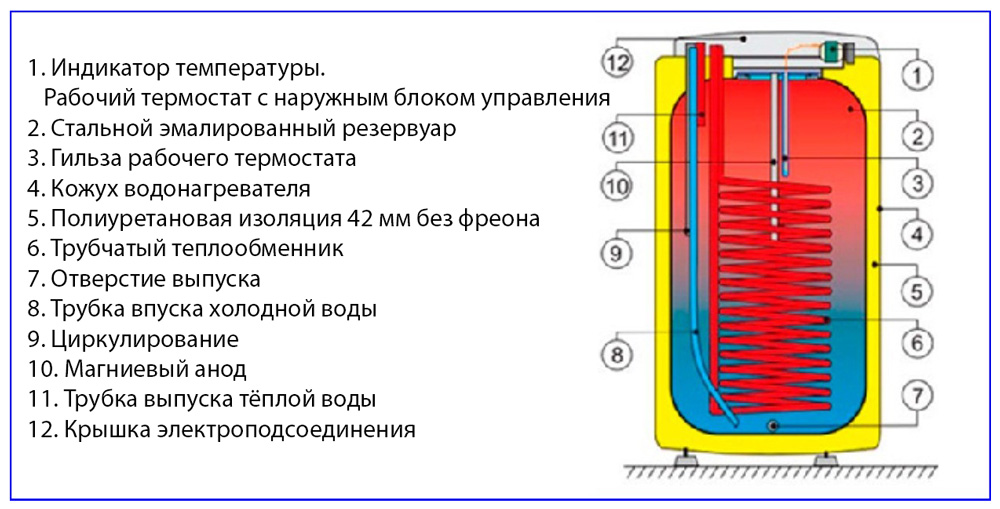

Бойлер косвенного нагреваБойлер косвенного нагрева

Рис. 5 Основные узлы бойлера косвенного нагрева


Разновидности бытовых бойлеровПри установке подключаемого к водопроводу в квартире или индивидуальном доме накопительного бойлера используют два вида его размещения, что отражено и конструкции водонагревателей:

Настенные. Обычно на стены подвешивают резервуары небольшого объема в квартирах, где недостаточно свободного места. Традиционные точки размещения нагревательных бойлеров – кухня или ванная комната. Также настенные агрегаты могут располагаться на стеновой поверхности в вертикальном или горизонтальном положении.

Напольные. На пол обычно ставят агрегаты большого объема, предназначенные для нагрева воды в индивидуальных домах коттеджного типа, имеющих намного больше свободного пространства, чем городские квартиры.

Накопительные бойлеры отличаются между собой объемами бака, который выбирают исходя из следующих соображений:

  • Для использования горячей воды в одном техническом приборе, рукомойнике или кухонной мойке достаточно емкости бака в 10 – 15 литров.
  • Резервуар в 50 литров позволяет принимать душ, обычно такой объем используют для семьи из одного-двух человек.
  • Бака в 100 литров должно хватить для принятия ванны или подачи воды одновременно на несколько точек – душ, кухонную мойку, раковину в ванной. 100-литровый объем рассчитан на комфортное проживание семьи из трех-четырех человек.

Схема подключения бойлера к водопроводуСхема подключения бойлера к водопроводу

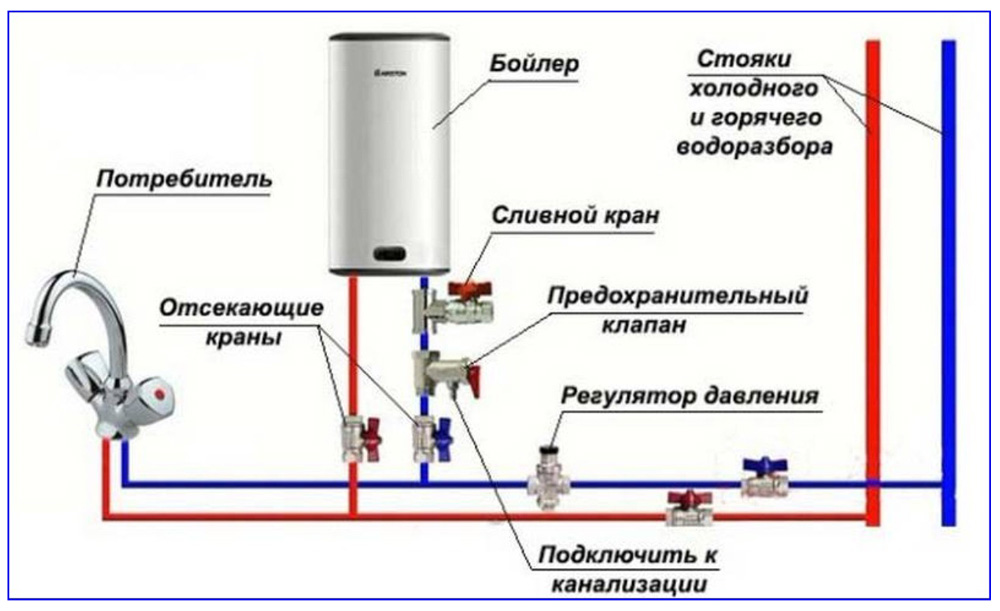

Рис. 6 Подключение бойлера к водопроводу – схема

Схемы подключения различных видов бойлеров

Любой бойлер оснащен системой автоматики с регулировкой температуры за счет встроенного термостата, при достижении заданного порога нагрева электронная схема отключает питание от нагревательных ТЕНов. Однако во избежание непредвиденных аварийных ситуаций при выходе из строя деталей, отвечающих за отключение электронагревателя при перегреве воды, схема подключения бойлера к водопроводу должна содержать элементы, обеспечивающие безопасность пользования оборудованием.

Главный прибор для выполнения этой функции – предохранительный клапан сброса давления. Решая, как подключить бойлер к водопроводу, рассматривают его конструктивное исполнение и в соответствии с этим выбирают следующие методы обвязки:

  • Для электрических агрегатов правильная схема подключения водонагревателя к водопроводу включает в себя специальный предохранительный клапан сброса давления обычно флажкового типа и шаровый спускной кран. Два указанных элемента сантехнической арматуры подключают к входному патрубку холодной воды бойлера – вначале через тройник ставится сливной кран, а после него предохранительный клапан.
    Запирающий шаровый кран предназначен для слива воды из водонагревателя при его ремонте или проведении профилактических работ. В аварийном клапане имеется выходной штуцер небольшого диаметра, предназначенный для слива воды при повышении давления внутри бойлера. К штуцеру подсоединяют гибкую подводку соответствующего диаметра и опускают ее в канализационный отвод, чтобы вода не сливалась или капала на пол.
  • В трубопроводы холодной и горячей воды, подходящие к бойлеру, устанавливают шаровые краны, перекрывающие водный поток при демонтаже прибора.
  • Если давление в системе превышает 6 бар, что недопустимо для многих разновидностей бойлеров, в трубопровод ставят понижающий напор редуктор.

Подключение бойлера к водопроводуПодключение бойлера к водопроводу

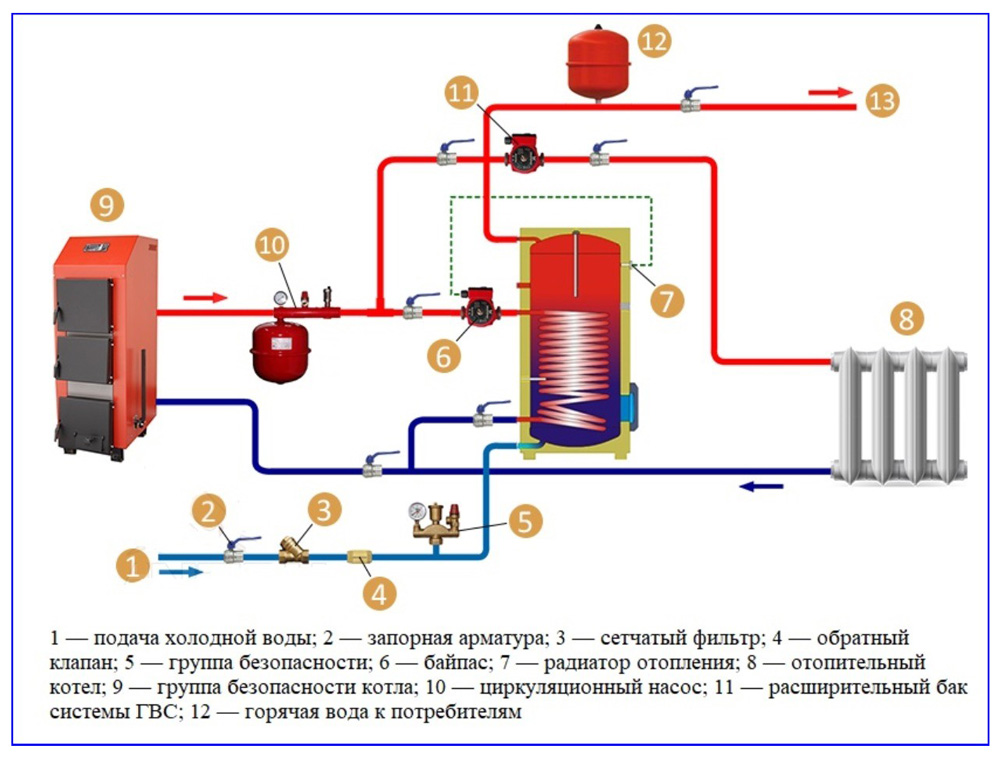

Рис. 7 Схема монтажа водонагревателя косвенного обмена

Определяя, как подключить водонагреватель косвенного нагрева к водопроводу, рассматривают два варианта:

  1. Первый аналогичен монтажу бойлера с электрическим нагревателем – ко входному патрубку холодной воды подключают выпускной шаровый кран и аварийный клапан сброса давления.
  2. Второй способ грамотного подключения бойлера к системе водоподачи – применение на входном трубопроводе группы безопасности. Прибор представляет собой латунную деталь со входным патрубком и тройником, к которому подключены спускной клапан давления, воздухоотводчик и контрольный манометр.
  3. Иногда для снабжения водой индивидуальных домов применяют объемные накопительные баки, установленные на чердаке здания, при привязке к ним бойлера руководствуется следующими правилами:
  • Если расстояние от бойлера до накопительной емкости меньше 2-х метров, к патрубку ХВС подключают последовательно шаровый кран и флажковый клапан сброса давления.
  • При размещении бойлера на расстоянии более 2-х метров от накопительного резервуара, флажковый сбросной клапан давления можно не устанавливать.

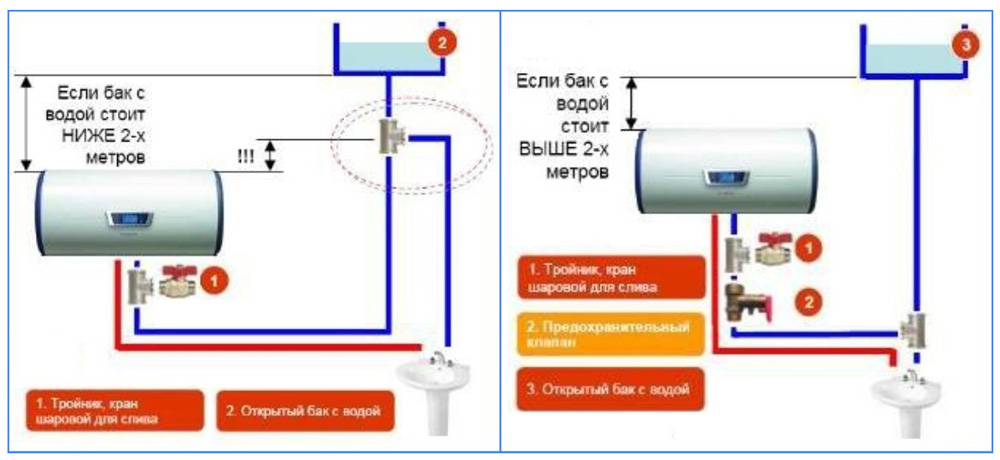

Подключение бойлера с накопительным резервуаромПодключение бойлера с накопительным резервуаром

Рис. 8 Подключение бойлера к водопроводу в доме с накопительным резервуаром

Подключение проточного водонагревателя

В бойлере проточного типа вода проходит сквозь его оболочку, а нагревательный элемент включается только при движении водного потока в корпусе прибора. Поэтому перегрев в данной системе практически невозможен и в нагреватель не ставят спускной клапан давления.

В трубопровод подачи холодной воды проточного водонагревателя помещают запорный шаровый кран и обязательно фильтры грубой очистки от песка – отсутствие фильтрующих элементов является грубым нарушением правил эксплуатации и может послужить причиной отказа обслуживающей организации от выполнения своих гарантийных обязательств.

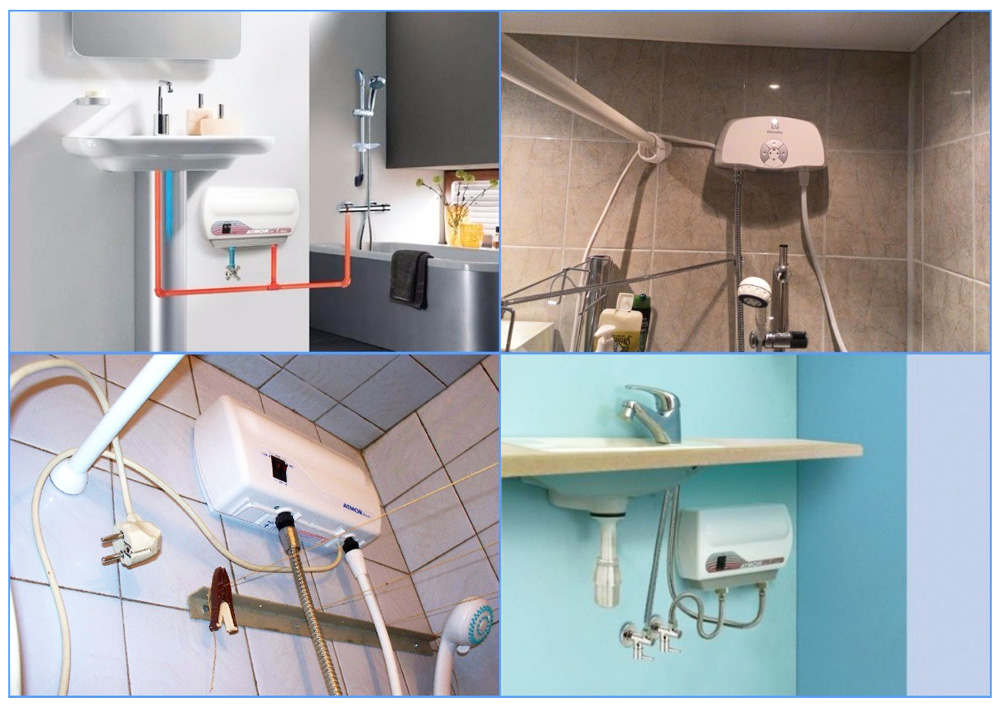

Монтаж проточных водонагревателейМонтаж проточных водонагревателей

Рис. 9 Примеры монтажа проточных водонагревателей

Подключение бойлера к водопроводу из разных материалов

Нередко перед потребителем встает задача, как правильно подключить бойлер к водопроводу, выполненному из различных материалов. Вызывать этих целей специалистов сантехников слишком накладно, во многих ситуациях с проблемой можно справиться своими силами.

Если трубопровод оснащен водорозетками (фитингами с внутренней резьбой), то подключиться к нему проще всего с помощью гибкой подводки, при несоответствии диаметров используют переходные муфты (футорки). Гибкие шланги могут быть резиновыми с металлической оплеткой, сильфонными из гофрированной нержавейки, полимерными из различного типа пластиков. Когда необходима врезка в трубопровод из различных материалов, используют следующие технологии.

Подключение бойлера к стальной трубеПодключение бойлера к стальной трубе

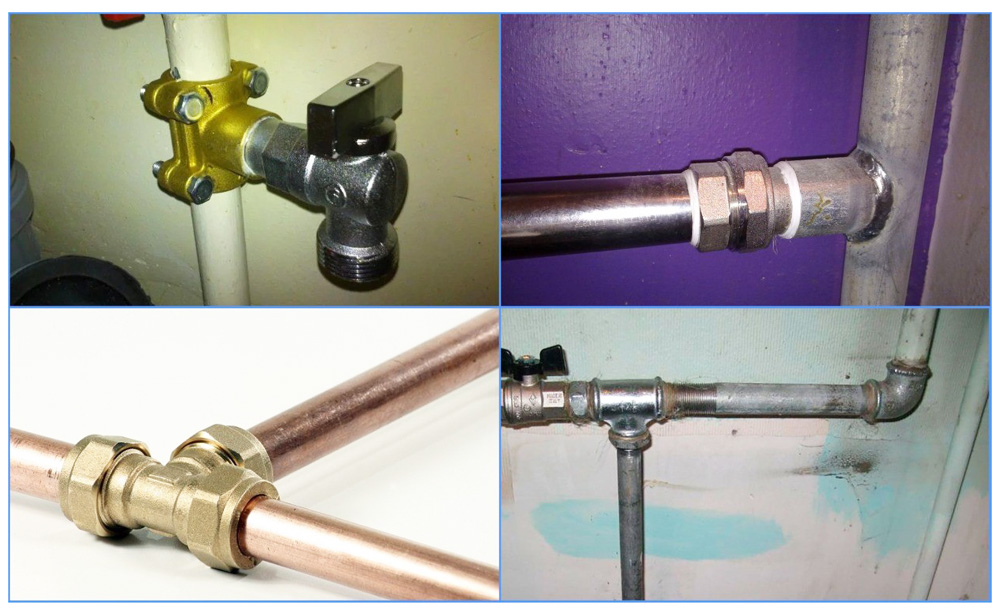

Рис. 10 Примеры врезки в трубопровод из металла

Врезка в трубопровод из металла

Для подачи горячей или холодной воды в некоторых местах до сих пор используют стальной трубопровод, иногда его монтируют из меди, для подсоединения к ним бойлера используют следующие технологии врезания:

Накладные хомуты. Типовой хомут представляет собой деталь, состоящую из двух половинок, одна на из которых оснащена боковым резьбовым отводом, предназначенным для подключения переходной муфты и любого типа труб с резьбой. При монтаже хомута просверливают в трубной оболочке отверстие сверлом по металлу, помещают на трубу эластичную прокладку и сжимают ее двумя половинками детали при помощи четырех болтов по краям.

Тройники. Нередко в стальной трубе вырезают небольшой участок, нарезают на концах разорванных труб резьбу и вкручивают в промежуток тройник с боковым резьбовым отводом (иногда его приваривают). Далее к резьбовому патрубку тройника подключают гибкую подводку или трубопровод любого типа.

Компрессионные муфты. В торговой сети реализуют компрессионные муфты для соединения металлических труб с резьбовым отводом, имеющие коммерческое название Gebo. Для монтажа муфты Gebo из трубопровода вырезают фрагмент трубы, отгибают один из отрезков и надевают на него муфту, после чего совмещают торцы труб и натягивают муфту на второй участок. Далее зажимают накидные гайки муфты, надежно фиксируя ее на двух трубных отрезках из стали или меди.

Приваренный отвод. В стальной (медной) трубе сверлят отверстие и с помощью сварочного аппарата приваривают наверх патрубок с наружной или внутренней резьбой, в медном трубопроводе отвод припаивают газовой горелкой.

Подключение бойлера к полипропиленовой трубеПодключение бойлера к полипропиленовой трубе

Рис. 11 Подключение бойлера к водопроводу из полипропилена

Полипропиленовые трубы ПП

В силу своих высоких физических характеристик и бюджетной стоимости трубы из полипропилена широко используют в магистралях подачи холодной и горячей воды. ПП-трубы соединяют между собой методом сварки, для этого используют специальный паяльный утюг с насадками разного диаметра. Врезаться в домашних условиях в полипропиленовую трубу без помощи специалистов со специальным паяльным оборудованием можно следующими способами:

  • Посредством хомута по аналогии с врезкой в металлы, метод подходит для жестких труб с армированием алюминием или стекловолокном. При использовании обычного полипропилена стенки могут деформироваться при сжатии хомутом с образованием протечек.
  • Муфта Gebo рассчитана на соединение любых типов трубопроводов, также может быть использована в жестком полипропилене с наружной алюминиевой или внутренними оболочками из фольги или стекловолокна.
  • Впаивание ПП-тройника теоретически можно провести самостоятельно без помощи специалистов, если паяльный утюг взять напрокат в одной из специализированных фирм или одолжить у знакомого сантехника.

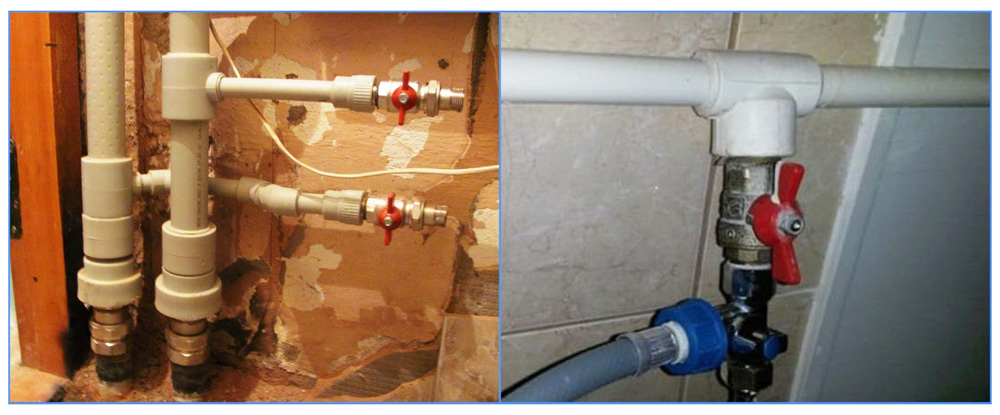

Подключение бойлера к металлопластиковой трубеПодключение бойлера к металлопластиковой трубе

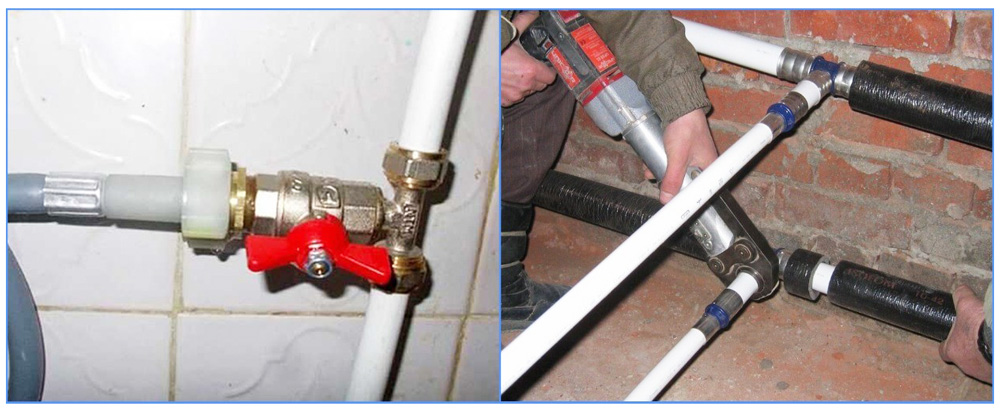

Рис. 12 Технологии врезания в металлопластиковый водопровод

Металлопласт РЕХ-AL

Для врезки в металлопластиковые трубы, армированные снаружи или внутри алюминием, хомуты и компрессионные муфты вряд ли подойдут из-за недостаточной жесткости материала. Надежность соединения обеспечит врезка тройника с использованием технологии зажимных гильз (прессовка).

Для этого вырезают участок трубы, одевают в трубные отрезки по фитингу с американками на концах и надвигают сверху на них гильзы, которые затем обжимают при помощи специальных клещей. После вставляют в разрез латунный тройник с наружной двухсторонней резьбой под американку и боковым резьбовым отводом. Его прикручивают к трубам при помощи накидных гаек американок, далее к резьбе ответвления можно подключать трубу любого типа.

Если планируется подсоединять металлопластиковую трубу к боковому отводу, между двумя отрезками трубы вставляют фитинг-тройник, помещая его внутрь трубных оболочек, и обжимают его клещами с двух сторон через гильзы, таким образом надежно фиксируя между двумя отрезками трубопровода. На центральный боковой отвод надевают подходящую металлопластиковую трубу и придавливают ее к фитингу также обжимной гильзой.

Подключение бойлера к водопроводуПодключение бойлера к водопроводу

Рис. 13 Примеры обвязки бойлера

Особенности монтажа

Решая, как установить и подсоединить к водопроводу водонагревательный бойлер, учитывают следующие рекомендации:

  • По правилам установки водонагревателей, трубы горячей воды должны поступать к сантехническим приборам в тепловой изоляции с толщиной оболочки не менее 20 мм, коэффициент ее теплопроводности не должен превышать показатель в 0,035 Вт/м2. Выполнение данного условия снижает теплопотери в магистрали, экономит электроэнергию и соответственно финансовые средства потребителя.
  • Так же желательно присутствие изоляции и на металлических трубах из стали, нержавейки или меди в линии холодного водоснабжения (ХВС). Основное назначение теплоизоляции на трубопроводе подачи холодной воды – препятствие образованию конденсата, вызывающего появление плесени и грибка, коррозии.

Бойлер косвенного нагреваБойлер косвенного нагрева

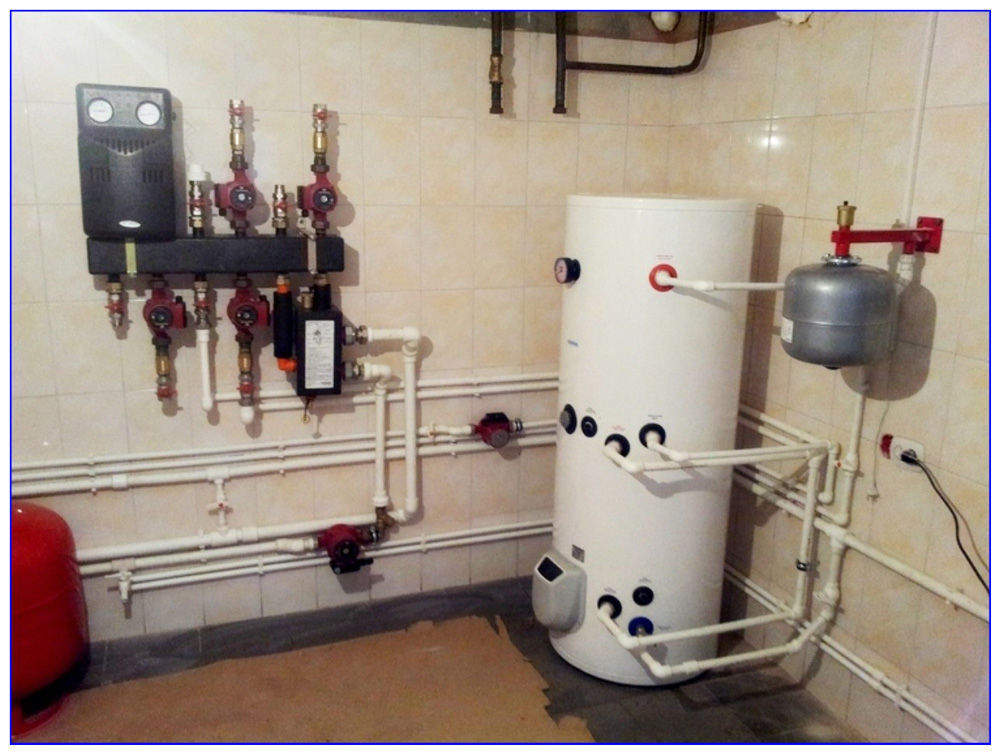

Рис. 14 Бойлер косвенного нагрева в индивидуальном доме

  • Распространенная неисправность многих бойлеров – утечка воды через боковой штуцер предохранительного спускного клапана, вызванная высоким давлением в водопроводной магистрали (встречается на первых этажах многоквартирных высотных домов). Обычно воду отводят в канализацию при помощи гибкой подводки, закрепленной на боковом штуцере, что не всегда удобно. Один из вариантов избежать монтажа мешающего шланга – установка на бройлер расширительного бака, компенсирующего перепады давления.
  • Как правило, расширительный бак ставят на бойлеры косвенного нагрева или резервуары значительной емкости с большим количеством воды, где небольшие температурные колебания вызывают существенное перепады давления.
  • При монтаже бойлеров следует подбирать кабель электропитания с термостойкой изоляцией, в электрической цепи обязательно наличие заземляющего контура. Система электропитания водонагревателя должна иметь устройство защитного отключения УЗО.
  • При эксплуатации мощных бойлеров энергопотреблением свыше 5 кВт, их запитывают трехжильным медным проводом большого сечения (2 – 2,5 мм2) от щитка, проводя отдельную электрическую линию, наиболее часто используемые марки электрокабеля – ВВГ 3х2,5-380, ППВ 3х2,5-380.
  • Для увеличения срока службы ТЭНов водонагревателей в системе водоснабжения устанавливают магнитный фильтр, препятствующий отложению солей металлов на поверхности нагревательного элемента.

Подключение бойлера к электросетиПодключение бойлера к электросети

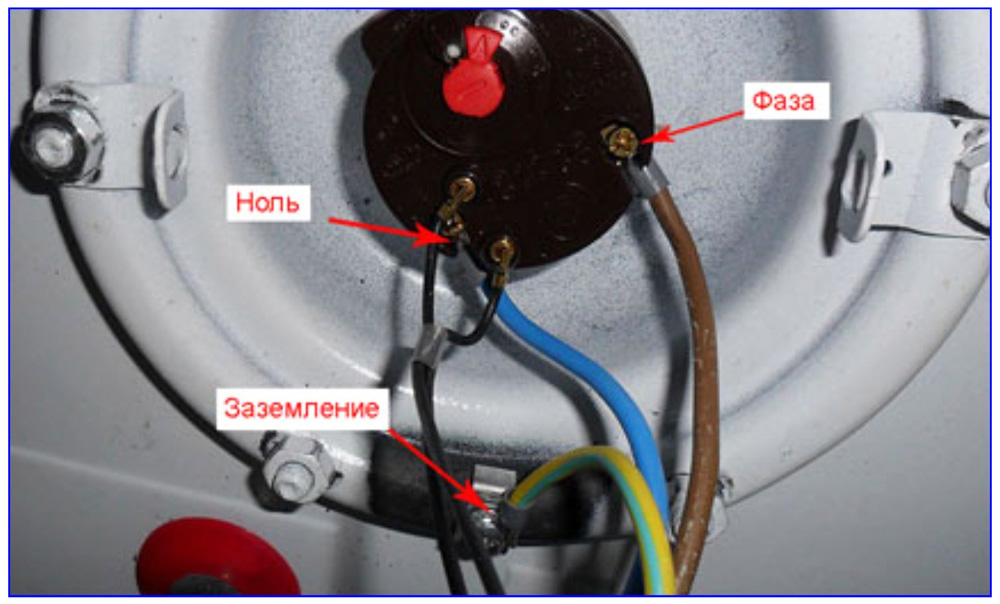

Рис. 15 Подключение типового бойлера к электрической сети

Главное условие правильного подключения накопительного водонагревателя к водопроводу – установка в линию подачи холодной воды как можно ближе ко входному патрубку предохранительного клапана сброса давления, обеспечивающего безопасность пользования системой при возникновении аварийных ситуаций. В системах с бойлерами косвенного нагрева для компенсации чрезмерного давления нередко устанавливают типовую группу безопасности из трех приборов, в обвязке агрегатов большого объема используют расширительный бак.
Правильное подключение водонагревателя к электросети и водопроводу

Чтобы бойлер работал исправно в течение многих лет, нужно правильно его подсоединить к электрической сети и водопроводу. Как сделать подключение бойлера и как подключить водонагреватель правильно далее.

Содержание статьи:

Как подключить бойлер

Электроводонагреватель обладает большой мощностью, поэтому многими специалистами рекомендуется его непосредственное подключение к распределительному щитку. Чтобы это правильно сделать, необходимо соблюдать некоторые правила:

  1. Чтобы не было перегрузок, следует установить автоматический двухполюсного вида выключатель;
  2. Необходимо соблюсти полуметровое расстояние от двухконтурного или одноконтурного российского или заграничного нагревателя до розетки;
  3. Чтобы бойлер максимально безопасно работал, необходимо установить УЗО;
  4. Следует внимательно отнести к бойлерному заземлению;
  5. Необходимо выбирать диаметр сечение проводника по мощности бойлерной установки и предполагаемым нагрузкам;
  6. Стоит следить за тем, чтобы проводка не прикасалась к водонагревателю «Аристон», «Термекс» и «Электролюкс», а также металлизированным приборам.

Обратите внимание! В момент подключения, как и отключения, к водопроводной системе, можно использовать стальные с металлопластиковыми и полипропиленовыми трубами. Для правильного монтажа газового бойлера на даче, в квартире или дома, необходимо взять рулетку с пассатижами, разводным и гаечным ключами, отверткой, запорными кранами, тройками, изоляционными материалами и двумя соединительными шлангами.

Особенности подключения

В зависимости от функциональности бойлера и типа, будет зависеть инструкция того, как сделать подключение водонагревателя, и другие моменты подсоединения к электрической сети и водопроводной системе.

Накопительный

Особенность накопительных агрегатов в том, что есть возможность использования приборов в нескольких точках.

Для подсоединения накопительного агрегата к системе, необходимо перекрыть вентиль с горячей водой, открыть краны на приборе и подать в бойлерную установку электрический ток. Желательно делать все по инструкции или пригласить для подключения накопителя мастера, чтобы потом не ликвидировать последствия от сделанных ошибок.

Проточный

Разработка проточных нагревателей проще в конструктивном плане. Вода протекает через нагревательный элемент и становится горячей благодаря нему.

Несмотря на более простую конструкцию, подключить аппарат не так легко. Сделать это можно по инструкции и по специальной схеме.

Схема подключения

По схеме подключения бойлера к водопроводу, необходимо внимательно подключить основные элементы, а именно ТЭН, бак, термостат и схемы подвода с отводом воды. Также нужно изучить информацию, как правильно подключить водонагреватель.

ТЭН

ТЭН является электрическим нагревательным элементом, который выполнен из металлической оболочки с тонкими стенками (медной, латунной, нержавеющей или углеродистой). Внутри него находится спираль с нихромовой проволокой, которая имеет большое удельное электрическое сопротивление. Спиральные концы имеют соединение с металлическим выводом, благодаря которому электроводонагреватель питает напряжение сети и работает. Он изолирован при помощи электроизоляционного наполнителя, который нужен, чтобы отводить тепловую энергию и надежно распространять ее по всей длине. Работает ТЭН так: когда электрический ток проходит по спирали, он нагревается и излучает тепло в окружающую среду.

Подключить его можно параллельно (схема подключения водонагревателя 1), последовательно (схема 2), комбинированно (схема 3).

Чтобы подключить его к трехфазной сети используется соединение звезда (схема 4) с треугольником (схема 5). Каждая из схем дана ниже.

Бак

Подключение бака возможно в трех вариантах. Вариант 1. Можно купить косвенный бойлер, имеющий внутренний теплообменник и сделать подключение его к отопительному контуру. Вариант 2. Поставить бойлер послойного нагревания в систему ГВС. Вариант 3. Установить бойлер в систему ГВС.

Термостат

Термостат, как и в случае с баком, можно подключить в нескольких вариантах, в ответ на вопрос, как подключить бойлер. Схема будет зависеть от того, является терморегулятор механическим или электронным. В первом случае термостат не нужно подключать к электрической цепи.

Принцип его деятельности основывается на том, что подключается и размыкается электрическая цепь. Чтобы выбрать температурное значение, необходимо воспользоваться коммутационным моментом.

Обратите внимание! Управляет процессом мембрана, реагирующая на тепло. В такой ситуации схема подключения будет выглядеть следующим образом:

Что касается подключения электронного терморегулятора, то, стоит отметить, что этот термостат является более точным. С помощью датчика отслеживаются температурные изменения. Точность его выше всех механических устройств. Кроме того, даже недорогие модели предоставляются с расширенным набором функций. К примеру, есть возможность привязывать определенный температурный режим ко времени. В силу подключения к общей электрической сети, применяется двухпроводного типа кабель. Примерная схема выглядит следующим образом:

Системы подвода и отвода воды

Чтобы правильно подвести и отвести воду бойлера, лучше всего воспользоваться помощью профессионалов. В случае самостоятельного подключения этих систем, необходимо комплексное изучение оборудования.

Подвод обычной воды к бойлеру делается при помощи трубопроводной линии, подключаемой непосредственно к стояку централизованной подачи. При этом на линию холодной воды делается монтаж ряда компонентов, которые нужны, чтобы нормально работало все оборудование. Так необходимо монтировать запорный кран с фильтром, предохранительным клапаном и сливным краном. Прописанные элементы схемы ставятся на границе трубы подвода воды и бойлера.

Линия для подвода горячей воды также оснащается с помощью запорного крана. Но это необязательное требование и если на выходе ГВС не сделать постановку крана, серьезной ошибки в этом нет.

Проточный электрокотел подключается проще, если сравнивать его с накопительным бойлером. Здесь достаточно постановка лишь одного запорного крана у входного штуцера с холодной водой.

Обратите внимание! Постановку запорного вентиля на ГВС многие производители расценивают как грубую монтажную ошибку. Также необходимо учитывать тот факт, что если источник холодного водоснабжения для проточного вида водонагревателя это скважина с колодцем или водонапорной башней, то необходимо обязательно ставить фильтр для грубого очищения. Нередко из-за того, что при подключении оборудования не ставится фильтр, это приводит к тому, что система ломается, а ремонт по гарантии от производителя теряется.

Как правильно запустить бойлер после монтажных работ

После того, как был правильно произведен монтаж труб и поставлена система безопасности, можно начинать запуск двухконтурного или одноконтурного отечественного или зарубежного водонагревателя. Для этого необходимо:

  • перекрыть момент поступления воды по конкретной водопроводной линии;
  • обеспечить подачу жидкости к бойлерной установке и после того, как заполнится бак, сделать подключение прибора к электрической сети.

Если горячая вода вновь начинает течь по водопроводу, значит, запуск бойлера после монтажных работ был неправильно организован.

Обратите внимание! Косвенный бойлер работает благодаря источнику нагрева, который располагается вне его корпуса, когда температура идет по тепловому носителю. Подобные модели требуют регулярного поступления газа.

Бойлер с прямым действием использует внутреннего вида тепловой источник. Для быта широко используются электрические системы, которые работают благодаря резистивному нагреванию и разогреву с помощью индукционных токов. В обоих случаях управлять работой и подключать бойлер необходимо по одинаковым схемам, которые основаны на протекании электрического тока по нагревательному элементу, чтобы он нагревался или отключался для охлаждения.

Рекомендации

Пользователи дают одну общую рекомендацию подключения бойлерной установки: не следует прикасаться к монтажу, подключению и запуску работы водонагревателя при отсутствии представления его конструктивных особенностей и при неимении необходимых для этого знаний и опыта.

Стоит отдать всю работу специальным монтажникам и специалистам сервисного центра, чтобы в случае их неправильной установки, можно было получить гарантию.

Что касается других советов, многие пользователи рекомендуют действовать при самостоятельной установке и подключении следующими пунктами:

  • Нельзя включать электрическое питание к бойлеру, если он еще не заполнен водой;
  • Не стоит снимать защитную крышку, если электропитание включено;
  • Не следует пользоваться аппаратом, если у него отсутствует заземление;
  • Запрещено подключать прибор к водопроводной сети, где давление больше 8атмосфер;
  • Противопоказано подключение ЭВН к водопроводной системе, не имея предохранительный клапан;
  • Запрещено слитие воды из ЭВН, если электрическое питание включено;
  • Нельзя организовывать использование сменных деталей и узлов, которые не рекомендованы производительной компанией;
  • Не следует использовать воду из водонагревателя для применения внутрь.

Обратите внимание! Что касается момента установки электрического водонагревательного прибора, необходимо максимально близко ставить электрический водонагреватель к водопроводу для сокращения тепловых потерь в трубах. Чтобы поставить электрический водонагреватель, необходимо использовать кронштейн и крюки, которые рекомендованы производителем. На модель от 30 до 100 литров следует использовать несколько крюков на расстоянии друг от друга не более 180 миллиметров. Для постановки горизонтальных моделей до 200 литров необходимо ставить четыре крюка, если есть кронштейны. Чтобы обслуживать котел, нужно предусмотреть расстояние от крышки до ближайшей стенки не более 30 сантиметров для 80-литровых моделей и 50 сантиметров для 200-литровых моделей.

Важно при постановке и подключению предусмотреть гидроизоляцию пола и водосборных каналов. Либо же необходима постановка под устройство защитного поддона, где есть канализационный дренаж, а также подключение дренажной трубки к сливу в предохранительном клапане. Стоит отметить, что, как правило, в комплектацию не входит дренажная трубка с защитным поддоном. Его необходимо подбирать потребителям в самостоятельном порядке.

Что касается важных моментов подключения к водопроводной системе, следует отметить, что если вода, которая подается к ЭВН, нестандартная, грязная и сероводородная, на входе необходимо постановка фильтра. Подобрать его по типу и параметрам может любой мастер в сервисном центре.

Осуществляя монтаж проводов электрического питания, необходимо, чтобы их можно было отключить от электрической сети, если нужно будет провести техническое обслуживание или уехать на неопределенное время. Для этого следует использовать многополюсные выключатели, которые рассчитаны на параметры мощности.

Важно заметить, что многие пользователи также дают другие практические советы:

  1. Накопительный водонагреватель не должен иметь шаткое крепление. Очень важно надежно закрепить систему. Самым прочным креплением считается использование крюков;
  2. Чтобы самостоятельно установить прибор, необходимо взять краны с подводкой, электропроводом, выключателем-автоматом. Естественно, нужна также инструкция;
  3. Чтобы сделать качественное соединение электрического водонагревателя с водопроводом, необходимо добиться его полной герметичности;
  4. Как подводку необходимо использовать пластиковые с медными, стальными или металлопластиковыми трубами. Резиновые модели в данной ситуации производителем не рекомендуются;
  5. Проточный вид нагревателя можно включать, только убедившись в наличии воды, накопительный— в наличии отсутствия пустот бака. Наполненной жидкости должно быть не меньше, чем 30%;
  6. Нельзя устанавливать горизонтальный вид электронагревателя вертикальным образом;
  7. В момент подключения бойлерной установки необходимо проверить, чтобы все контакты были максимально хорошо изолированы.

Обратите внимание! Самое главное в установке изучить электропроводку и конструкцию всей системы.

В целом, чтобы правильно подключить водонагреватель, необходимо учесть его конструктивные особенности, обязательно прочитать инструкцию, а лучше всего — обратиться за помощью к профессиональным монтажникам. В противном случае, при отсутствии необходимых знаний и опыта можно повредить новое оборудование.

как правильно подключить накопительный бойлер, как подсоединить, схема установки нагревателя воды, подсоединение

Содержание:

Бытовым водонагревателем можно оснащать квартиры, загородные дома и дачи. Установку прибора вполне можно провести и самостоятельно, предварительно ознакомившись с соответствующей инструкцией.

как подключить водонагреватель

Последовательность установки водонагревателя

Что нужно сделать перед тем, как подключить водонагреватель:

  1. Выбор подходящего места. Перед этим осуществляется замер всех параметров приборам, чтобы предусмотреть определенный запас по каждой из сторон.
  2. Определиться, сколько нужно водозаборных патрубков, которые идут в ванную, кухню, туалет, душевую и т.д. Количество отводов прямо влияет на мощность прибора и сложность его монтажа.
  3. Собрать информацию об электрической проводке. Нужно собрать данные по сечению и максимальной нагрузке кабеля, т.к. халатность в этом вопросе может обернуться самыми печальными последствиями. Если нет уверенности в своих силах, лучше обратиться за советом к опытному электрику: он сможет объяснить процедуру подключения и определиться с тем, прибор какой мощности необходимо приобрести. Если окажется, что существующая проводка слишком слабая, придется провести отдельный кабель для водонагревателя.
  4. Выяснить, какое качество воды должно быть в системе. На бойлер желательно подавать отфильтрованную воду. Если вода в доме содержит различные примеси, то рекомендуется установить систему фильтров: это даст возможность сохранить рабочие поверхности нагревательных элементов.
  5. Определиться с оптимальным типов водонагревателя. Они могут быть проточными или иметь накопительную систему. Большое значение имеют также размеры и изготовитель бытового прибора.
  6. Определившись с моделью, нужно выбрать также тип устройства. Водонагреватели бывают настенными, напольными, вертикальными и горизонтальными.
  7. Крепление прибора. Сделать это нужно максимально крепко. Важно, чтобы при касании бойлер не шатался: любое его перемещение во время нагревания категорически запрещается по технике безопасности.
  8. Следует добиться абсолютной герметичности системы нагревания воды.
  9. Подводные шланги должны быть максимального качества. Для этого рекомендуется применять стальные, медные, пластиковые или металлопластиковые изделия.
  10. Первое тестирование после подключения бойлера нужно проводить только при максимальном заполнении системы жидкостью.

Монтаж бытового водонагревателя

При подключении накопительного водонагревателя важно не ошибиться с ориентацией прибора в пространстве: бывает так, что вертикальную модель пытаются крепить горизонтально, и наоборот.

подключение бойлера

Пошаговая инструкция, как правильно подключить накопительный водонагреватель:

  • Провести предварительный осмотр участка, где будет проводиться установка.
  • В небольших помещениях обычно остается мало свободного пространства для дополнительных бытовых приборов. Коммутацию электрического бойлера к водопроводу в такой ситуации лучше всего провести в специальной нише или сантехническом коробе.
  • Приборы объемом до 200 л чаще всего предусматривают возможность настенного крепления. Более массивные водонагреватели обязательно устанавливают на пол, во избежание обрывов.
  • Бойлеры на 50-100 л удобнее всего монтировать на несущую стену, для чего подойдут анкерные болты. Креплением данного типа водонагреватели не комплектуются, поэтому их придется докупать отдельно. Никакая экономия в этом случае не является оправданной: фиксацию аппарата рекомендуется проводить максимально возможным количеством кронштейнов (навесные модели свыше 100 л должны оснащаться не меньше, чем двумя парами кронштейнов).
  • Монтируя бытовой водонагреватель в труднодоступном месте, важно заранее подумать над тем, как он будет обслуживаться. Низкокачественные модели довольно часто ломаются, а ремонт в стесненном месте вызывает известные сложности.
  • В обязательном порядке проводится установка предохранительного клапана: он обеспечит защиту контура от скачков давления и механических повреждений. Работает он очень просто, удаляя лишнюю воду при повышении давления.

Порядок подключения установленного электрического бойлера

После того, как подсоединение водонагревателя завершено (были подведены все необходимые коммуникации), необходимо выполнить следующие действия:

  1. Перекрыть с помощью вентиля горячую воду на стояке: это должно сопровождаться специфическим звуком. Если это не будет сделано, то обработанная в бойлере вода будет подаваться в общий водопровод.
  2. Открыть краны на приборе. Вначале открывается холодная вода, а после этого – подача воды из нагревателя.
  3. Подать на бойлер электричество. Приборы новейших моделей способны начать работать самостоятельно, если вода подведена правильно.

подключение водонагревателя накопительного

Желательно удерживаться от сомнительных экспериментов и отвинчивания вентилей не по инструкции: подобные действия могут спровоцировать преждевременный выход устройства из строя. Лучше перестраховаться, и пригласить для процедуры запуска электрического бытового бойлера опытного сантехника, чем потом заниматься ликвидацией последствий допущенных ошибок.

Как подключить накопительный водонагреватель на даче

Как правило, на дачах приходится иметь дело с очень низким давлением внутри водопроводной системы, что исключает вероятность использования классических схем установки водонагревателя. Выходом из подобной ситуации является специальная емкость, установленная отдельно от нагревателя: бойлерные баки заполняются уже от нее. Обратный клапан в такой схеме применить не получается. Важно максимально точно подобрать объем дополнительной емкости: он должен в несколько раз превышать объем бака (баков) прибора. Емкость для создания давления не может быть замкнутой (вакуумной), поэтому в ней нужно проделать отверстия.

как правильно подключить накопительный водонагреватель

Лучше, если в таком баке будет поплавочный клапан для регулировки уровня жидкости. На трубу от емкости к водонагревателю устанавливают кран или вентиль. Перед тем, как подключить нагреватель воды, бак для создания давления поднимают на чердачное помещение: он должен располагаться над бойлером на высоте более двух метров. Если дача или загородный дом в зимнее время не будет эксплуатироваться, содержимое бака перед наступлением морозов необходимо слить.

Схемы подключения бойлеров к сети

Водонагреватели очень зависимы от качества электрических проводов, поэтому желательно использовать медные электрические кабели сечением от 2,5 мм. Для обеспечения качественной работы устройства потребуется наличие предохранителя или специальной защиты. Любой тип бойлера должен быть оснащен УЗО (устройство защитного отключения). Для простоты коммутации поближе к водонагревателю монтируют трехфазную розетку с влагостойкого типа с обязательным заземлением. Таким способом разрешается подключать только маломощные модели. Водонагреватели большой мощности при работе будут нагревать розетку. Как результат, она очень быстро выйдет из строя: это может сопровождаться искрением и даже возгоранием пластиковых деталей.

как подсоединить водонагреватель

Во избежание подобных неприятностей рекомендуется подсоединять водонагреватель индивидуальным кабелем нужного сечения. Его коммутируют напрямую в электрический щиток, что позволяет отказаться от дополнительных розеток и ответвлений. Такой тип коммутации делает возможным отключение прибора только через специальный автомат, главной задачей которого является обеспечение защиты и безопасной эксплуатации водонагревателя.

Если прибор не оснащен предохранителем, в нем обязательно должна быть предусмотрена возможность регулировки порога чувствительности. При очень низких настройках бойлер будет постоянно отключаться. Мощные электрические водонагреватели рекомендуется оснащать предохранителями на 16 ампер.

Определившись с моделью водонагревателя, нужно заранее продумать все нюансы его монтажа. Проводя его своими силами, в первую очередь следует позаботиться о технике безопасности. Если возникают малейшие сомнения, лучше не поскупиться и вызвать специалиста для подключения водонагревателя.


Подключение водонагревателя к водопроводу: схемы, инструкции, разводка

Как обеспечить горячей водой жилище, в котором ГВС не предусмотрено или регулярно отключается? С помощью нагревателя. В продаже можно найти удобные устройства различной конструкции и производительности.

Они относительно просты в установке и управлении. Важнейший этап монтажа устройства – соединение его с водопроводной системой дома. Если схема подключения водонагревателя к водопроводу точно соблюдена, агрегат верой и правдой прослужит многие годы.

При самостоятельной установке такого сложного электроприбора следует учесть еще целый ряд важных нюансов.

Содержание статьи:

Виды электрических водонагревателей

Наибольшей популярностью у покупателей пользуются два типа устройств: приборы накопительного типа, их также называют бойлерами, и проточные водонагреватели.

Бойлеры для нагрева воды в ванну

Бойлеры для воды: необходимый современный атрибут в ванной комнате

Первые функционируют следующим образом: холодная вода поступает в специальный резервуар, снабженный нагревательным элементом.

Там она подогревается до необходимой температуры и затем подается в водопроводную систему. В проточном нагревателе резервуар-накопитель отсутствует, вода нагревается в процессе прохождения через специальную колбу, в которой размещен нагревательный элемент.

Поэтому процедура подключения к водопроводной системе устройств разных типов существенно различается.

Бойлеры проще установить, они обычно дешевле проточных нагревателей и менее требовательны к качеству электрической сети, чем проточные устройства.

Поэтому накопительные агрегаты намного популярнее. Проточные нагреватели устанавливают как можно ближе к точке разбора горячей воды, например, прямо на кран с водой.

Устройство позволяет получить горячую воду практически мгновенно, однако расходы на подогрев будут довольно большими.

Что необходимо учесть перед началом монтажа?

Хорошая подготовка – залог успешной установки нагревателя. Сначала рекомендуется тщательно изучить инструкции производителя, особое внимание уделив вопросам безопасности.

Следующий важный момент – выбор места для установки нагревателя. Вот несколько полезных моментов:

  • Прибор должен быть доступен для обслуживания в любое время.
  • Для установки навесной модели следует выбрать стену, которая способна выдержать двойной вес прибора с полной загрузкой.
  • Необходимо провести диагностику состояния проводки, исправить выявленные недочеты и сравнить характеристики с требованиями изготовителя.
  • Изучить состояние водопроводной системы: труб и стояков, поскольку работа нагревателя зависит не только от количества, но и от качества поступающей воды.

Если место для нагревателя выбрано правильно, его будет проще установить и обслуживать.

Инструменты и материалы

Набор инструментов и материалов, необходимых для подключения водонагревателя к системе водопровода, может варьироваться в зависимости от особенностей прибора.

Начинающий мастер может ориентироваться на следующий примерный список:

  • перфоратор с набором насадок;
  • гаечный и разводной ключи;
  • прямая и крестовая отвертка;
  • рулетка;
  • кусачки;
  • пассатижи и т.п.

Кроме того, понадобятся трубы и фитинги, чтобы соединить нагреватель с водопроводной системы. Необходимы средства герметизации соединений: льняная нить, ФУМ-лента, специальная паста.

Не помешает заранее запастись парой соединительных шлангов, двумя-тремя запорными кранами и таким же количеством тройников.

Шланг для подключения бойлера

Для подключения бойлера к водопроводу можно использовать специальные гибкие шланги подходящего размера, но при этом не слишком длинные

В комплекте с нагревателем обычно поставляются только крепежные элементы, да и они не всегда подходят для конкретной ситуации.

Например, если планируется установка прибора на стену с толстым отделочным слоем, следует запастись достаточно длинным крепежом.

Различные схемы подключения бойлера

Чтобы присоединить бойлер к водопроводу, обычно используют схему, которая представлена ниже:

Схема подключения бойлера к водопроводу

На схеме представлен порядок подключения накопительного водонагревателя к обычной водопроводной системе. Указано расположение кранов, запорного клапана, слива и т.п.

На рисунке показано условное расположение стояков, которые обозначены словами “холодная вода” и “горячая вода”. Цифрами “1” и “2” указаны обычные запорные краны.

Один из них открывают, чтобы в бак поступала холодная вода, через другой нагретая до нужной температуры жидкость подается в горячую часть водопровода.

В те периоды, когда накопительный водонагреватель не работает, эти краны рекомендуется перекрывать.

Под цифрами “3” и “4” значится еще одна пара кранов. Эти устройства отвечают за поступление воды в квартиру из общего стояка.

Обычно они имеются в каждой квартире независимо от того, есть в квартире бойлер или нет. И если кран “3”, по которому поступает холодная вода, перекрывают только если нужно прекратить подачу воды в квартиру, то кран “4” следует во время работы нагревателя полностью перекрывать.

Если этого не сделать, то горячая вода из бойлера будет уходить в домовой стояк.

Номер “5” – это место монтажа обратного клапана. Это очень важный элемент системы подключения водонагревателя, поскольку он предохраняет технику от поломки.

В случае отключения холодной воды (что случается не так редко, как хотелось бы) именно обратный клапан не позволит жидкости покинуть накопительный бак бойлера.

При отсутствии обратного клапана вода уйдет из устройства обратно в стояк. В результате нагревательные элементы будут работать вхолостую, что приведет к их быстрой поломке.

Следует помнить, что обратный клапан производители бойлеров обычно включают в комплект поставки, поэтому уточнить его наличие необходимо еще в процессе покупки устройства.

Запорный кран для подключения водонагревателя

При подключении к водопроводной системе накопительного нагревателя используются запорные краны, с помощью которых можно управлять поступлением воды в бак

Кран, который обозначен цифрой “6”, предназначен для слива воды из бака водонагревателя. Этот кран используют крайне редко, например, если устройство нуждается в ремонте или предусмотрен его демонтаж.

В этом случае согласно технологии воду из бака необходимо слить. Не стоит пренебрегать установкой этого элемента, поскольку опустошение бака большой емкости другими способами может оказаться довольно трудоемким.

Кран для слива должен всегда находиться несколько выше, чем обратный клапан, иначе удалить воду из бака не удастся.

Таким образом, если накопительный водонагреватель работает, то краны “1”, “2” и “3” должны быть открыты, а кран “4” следует перекрыть. Если же бойлер отключен, необходимо перекрыть краны “1” и “2”, а краны “3” и “4” следует открыть.

Подробная информация о подключении к водопроводу накопительного водонагревателя представлена в следующем видеоматериале:

Если нет водопровода

Во многих частных домах, и даже в крупных коттеджах частью водопроводной системы является накопительный бак.

Порой это единственная возможность обеспечить в доме нормальное давление воды в трубах. К такой системе можно также подключить накопительный водонагреватель, но при этом следует учесть ряд нюансов: расстояние от бака до бойлера, а также давление в водопроводе.

Если пространство между водонагревателем и баком составляет менее двух метров, можно использовать следующую схему подключения к водопроводу:

Схема подключения бойлера к накопительному баку

Но бывает и так, что расстояние между этими устройствами более двух метров. В этом случае между баком и краном следует поставить специальный предохранительный клапан, как показано на схеме:

Подключение бойлера к накопительному баку

Если расстояние между баком и накопительным водонагревателем превышает два метра, в схему подключения обязательно включают предохранительный клапан

Если давление в водопроводной системе дома превышает 6 бар, специалисты рекомендуют установить перед водонагревателем редуктор, который позволит понизить давление воды, поступающей в емкость для нагрева.

Технические особенности подключения бойлера

Если схема правильного подключения бойлера к водопроводу составлена, пора приступать к ее исполнению. В этом деле многое зависит от того, какие трубы были использованы при создании водопровода.

В домах старой постройки часто можно встретить стальные трубы, хотя их нередко заменяют более модным полипропиленом или металлопластиком. При монтаже бойлера следует учитывать особенности работы с трубами различного вида.

Специальных требований к материалу конструкций, соединяющих бойлер и водопровод, не предъявляется. Их можно соединить даже достаточно прочным шлангом подходящего диаметра и длины.

Независимо от типа труб, перед началом любых работ по подключению техники к водопроводу обязательно в стояках следует отключить подачу воды.

Как подключить нагреватель к стальным трубам

Для этого не обязательно использовать сварочный аппарат, поскольку соединение можно выполнить с помощью специальных тройников, так называемых “вампиров”.

Конструкция такого тройника напоминает обычный стягивающий хомут, на боковых сторонах которого стоят патрубки. На их концах уже выполнена резьба.

Чтобы установить тройник-”вампир”, сначала его устанавливают в подходящем месте и стягивают винтами.

Между металлической частью тройника и трубой следует положить прокладку, которая идет в комплекте с устройством. Важно, чтобы просветы в прокладке и тройнике, предназначенный для монтажа отверстия, точно совпадали.

Затем необходимо с помощью дрели по металлу проделать в трубе отверстие через специальный просвет в патрубке и резиновой прокладке. После этого на отверстие патрубка навинчивают трубу иди шланг, с помощью которого вода будет подаваться к нагревателю.

Муфта для металлического водопровода

Для присоединения накопительного водонагревателя к стальному водопроводу используют металлическую муфту со специальными патрубками, снабженными резьбой, на которую можно навинтить запорный кран, шланг или отрезок трубы

Важнейший момент при подключении водонагревателя – герметизация всех соединений. Чтобы уплотнить резьбу, используется ФУМ-лента, льняная нить или другой подобный уплотнитель. Такого материала должно быть достаточно, но не слишком много.

Считается, что если уплотнитель немного выступает из-под резьбы, это обеспечит достаточно герметичное соединение.

Работа с полипропиленовыми трубами

Если бойлер предполагается подключить к водопроводу из полипропилена, следует сразу же запастись предназначенными для них запорными кранами, тройниками и муфтами.

Кроме того, понадобится специальное оборудование: устройство для резки таких труб, а также прибор для их пайки.

Чтобы подключить бойлер к полипропиленовому водопроводу, обычно придерживаются следующего порядка действий:

  1. Перекрыть воду в стояке (иногда для этого нужно обратиться в ЖЭК).
  2. С помощью резака выполнить разрезы на полипропиленовых трубах.
  3. Впаять в местах отвода тройники.
  4. Присоединить трубы, предназначенные для соединения бойлера с водопроводом.
  5. Установить муфты и краны.
  6. Соединить бойлер с краном с помощью шланга.

Если трубы водопровода скрыты в стене, придется выполнить демонтаж отделки, чтобы получить к ним свободный доступ.

Бывает, что доступ к трубам, уложенным в штробы, все же существенно ограничен. В этом случае можно использовать специальную ремонтную муфту разъемного типа.

Полипропиленовую сторону такого устройства припаивают на тройник, а часть снабженную резьбой, присоединяют к водопроводу. После этого с конструкции удаляют съемную часть муфты.

Переходник для подключения бойлера

Для подключения водопровода из ПВХ-труб к накопительному водонагревателю можно использовать специальный переходник, часть которого припаивается к трубе, а на другую часть можно привинтить шланг

Подключение к конструкциям из металлопластика

С металлопластиковыми трубами работать не так сложно, как с изделиями из полипропилена. Такие трубы очень редко укладывают в штробы, а соединяют их очень удобными фитингами.

Для соединения бойлера с таким водопроводом можно использовать следующий порядок действий:

  1. Перекрыть подачу воды на трубы в доме.
  2. В месте монтажа патрубка выполнить разрез с помощью специального трубореза.
  3. Установить в разрезе тройник.
  4. Присоединить к отводам тройника отрезок новой металлопластиковой трубы или шланг, в зависимости от ситуации.

После этого следует проверить все соединения на герметичность. Для этого в систему подают воду и наблюдают, не появится ли течь.

Если герметичность соединения недостаточна, следует заделать щель или выполнить работу заново.

Особенности подключения проточного нагревателя

В отличие от накопительного бойлера проточный водонагреватель предназначен для обогрева потока воды, а не ее статичного объема.

Поэтому проточные обогреватели обычно меньше по размеру, а включить их в водопроводную систему значительно проще.

Размещают проточный нагреватель обычно поближе к месту использования горячей воды, чтобы она не успела остыть в процессе прохождения по трубам.

Проще всего такое устройство поставить на смеситель, в котором предусмотрен выход для душа. Для этого следует снять душевую лейку и к освободившейся части смесителя присоединить шланг нагревателя, по которому должна поступать холодная вода.

Теперь вместо душа в ванной появился дополнительный источник горячей воды, который подключают при необходимости. Устройство легко демонтировать и установить снова, если возникнет необходимость.

Но это не всегда удобно, ведь пользоваться душем при таком способе монтажа несколько затруднительно.

Схемы подключения проточного водонагревателя

На рисунке показаны варианты подключения проточного нагревателя к водопроводу. Можно использовать нагреватель на кухне или в ванной для душа

Еще одна возможность включить проточный нагреватель в систему – через отвод, предназначенный для стиральной машины.

Сначала на патрубок ставят тройник, который герметизируют с помощью ФУМ-ленты или льна.

Затем устанавливают кран, который позволит открывать/закрывать воду, поступающую к нагревателю, а также регулировать ее поток.

Поскольку при этом способе подключения краном придется пользоваться часто, важно поставить его в удобном месте. После этого от крана подводят конструкцию к проточному нагревателю.

Удобнее всего сделать это с помощью гибкого шланга, который рекомендуется зафиксировать специальными скобами. Но можно использовать также трубы: металлические, полипропиленовые, металлопластиковые и т.п.


Как правильно подключить бойлер к водопроводу в квартире

Как правильно подключить бойлер к водопроводу в квартире

Вряд ли можно будет назвать комфортной жизнь, если по определенным причинам отключается подача горячей жидкости. В многоэтажках могут случиться перебои в работе производств, а в загородных домах и вовсе вопрос об обеспечении их горячей водой кладется на самих хозяев.

Как решаются данные ситуации? Можно попробовать установить бойлер. Эта работа не из простых, поэтому нужно узнать, как правильно подключить бойлер к водопроводу в квартире.

Выбор места и прикрепление бойлера на стену

Процесс начинается с поиска подходящего места для его размещения.

Крепление бойлераКрепление бойлераКрепление бойлера

В момент подбора требуемой площадки для размещения техники, следует учитывать несколько особенных моментов:

  • Размещать установку нужно таким образом, чтобы она находилась недалеко от точек подачи электроэнергии и воды. Это обосновывается тем, что по разводке, вода будет поступать сразу в бак и греться там. Если есть необходимость установить бойлер на стене, нужно заблаговременно позаботиться об размещении электрического обеспечения в проекте.
  • Устанавливая бойлер, лучше использовать сантехнический бокс. Он позволит скрыть агрегат и сэкономить свободное пространство.
  • Если установка будет проводиться на кухне, то нужно рассчитать объем свободного пространства. Обратите внимание, что для кухонь выпускаются отдельные водонагревательные приборы, которые отличаются своей компактностью.
  • Не рекомендуется устанавливать прибор в ванной комнате непосредственно над емкостью. Это не только приведет к дискомфорту в использовании, но и при нахождении в постоянной сырости – техника быстро выйдет из строя.
  • Прежде чем будет проведено размещение бойлера, нужно проверить насколько прочная стена. Идеальным вариантом будет поверхность, сделанная из кирпича или бетонных блоков.

От правильного выбора стены будет зависеть полноценность эксплуатации техники. Обратите внимание что бойлер весит очень много, а при наполнении его жидкостью, вес увеличится в несколько раз, и все это должна выдержать стена. Крепить бойлер на стену из дерева нельзя, конечно, если на ней не установлена надежная изоляция от нагрева.

Список необходимых инструментов

Прежде чем узнать, как правильно подключить бойлер к водопроводу в квартире следует заняться подбором нужного инструментария для проведения работы. Сразу следует отметить, что для проведения монтажа не обязательно использовать высококачественные и дорогие инструменты, чаще всего, большая часть указанных материалов, есть у каждого хозяина под рукой. Если же таковых нет, их без труда можно приобрести в строительных точках продаж.

Крепление можно осуществить с помощью:

  • строительно-монтажного пистолета;
  • перфоратора или электрической дрели;
  • металлических крючков;
  • дюбелей;
  • шланг с высоким качеством;
  • винтов;
  • кабеля;
  • специальных патрубков;
  • самого агрегата.

В качестве крепежных элементов для бака используют специальные стальные крючки с диаметром от 10 мм, и дюбеля. Все это закрепляется при помощи строительно-монтажного пистолета, если таковой отсутствует, то отверстия под крепежи делают с помощью дрели или перфоратора.

Если на стене есть слой отделочного материала, можно применить десяти сантиметровые винты, их часть сделанная на основе пластмассы должна составлять не менее восьми сантиметров.

Не следует в процессе подводки воды к агрегату использовать гибкие шланги или дешевые изделия. Они очень быстро приходят в непригодность и нуждаются в частой замене. Лучше один раз потратить немного больше средств на качественные материалы и быть спокойным в процессе использования установки. Также не рекомендуется применять изделия из металла, для такой работы идеально подойдут составляющие из меди.

Пошаговая инструкция + схема подключения бойлера

Теперь рассмотрим, как правильно подключить бойлер к водопроводу в квартире.

Схема подключения бойлераСхема подключения бойлераТехнология заключается в:

  • определении основы, которое подходит для установки;
  • организации отверстий;
  • в отверстия вставляются пробки;
  • вкручиваются шурупы и оставляются до полного застывания;
  • шапки крепежей вставляются в специальные фигурные отверстия, которые расположены на задней крепежной пластине бойлера;
  • для более надежного фиксирования агрегата, нужно установить еще одну дополнительную крепежную единицу, которая будет размещаться между двумя уже вкрученными, это используется с целью предотвращения деформации крепежной пластины;
  • устанавливается бойлер;
  • изучается надежность электрической проводки в квартире, подбираются материалы для подключения и толщина провода. Если вы сомневаетесь в способности кабеля выдержать предстоящую нагрузку – лучше протянуть новый от щитка;
  • делается заземление.

Если монтаж был проведен правильно, то агрегат будет работать длительное время.

Обратите внимание, что в комплектацию прибора входит специальный клапан, который не допускает обратного оттока воды из оборудования. Он накручивается на небольшой отрезок трубы на входе. Этот процесс нуждается в особом внимании, так как есть вероятность повредить стыки, находящиеся на баке с патрубком.

Установка клапана обраткиУстановка клапана обраткиУстановка клапана обратки

Если монтаж будет выполняться в горизонтальном положении, нужно запомнить – патрубок для горячей подачи должен размещаться вверху, а для холодной внизу.

Какие крепежи могут помочь сделать установку надежной:

  • дюбеля нейлонового типа, они обладают спиралеобразной формой. С их помощью можно провести крепеж довольно тяжелых установок, которые в результате будут надежно удерживаться.
  • если будет устанавливаться агрегат с емкостью более 100 литров, лучше отдать предпочтение крепежам на металлической основе (дюбелям), специальным анкерам для пенобетона или химическим анкерам.

Применение анкеров химического типа, получило свою популярность благодаря усовершенствованному методу крепления. Такие материалы называют еще клеевыми, они способны выдержать очень большую нагрузку.

Этот способ фиксирования способен выдержать перепады температур, кроме того, его относят к экологически чистым.

Сейчас мы расскажем, как правильно подключить бойлер своими руками и предоставим пошаговую инструкцию если вы решитесь использовать химический анкер.

Вам необходимо будет:

  • сделать отверстие с помощью дрели, в процессе сверления вращайте техникой в разные стороны под небольшим наклоном, чтобы сделать канал шире;
  • очистить отверстие;
  • заполнить получившийся разъем смесью, которая быстро затвердевает.

Выполняя такие действия можно получить своеобразную конусную заглушку, которая способна обеспечить высокий показатель надежности крепления.

Подключение бойлера к воде и к электросети

Как правильно подключить бойлер к водопроводу в квартире на этапе подсоединения к электросети?

Потребуется:

  • Приготовить кабель, желательно, чтобы он был новый, и провести его к основному источнику подачи, это поможет избежать аварийных ситуаций в процессе нагрева жидкости;
  • Сделать соединение согласно цветам оплетки;
  • Для заземления запрещено применять трубы, которые рассчитаны для газа или проведения воды;
  • Если показатель свойств воды неудовлетворителен по отношению к потребительским нормам, нужно заблаговременно приобрести и установить фильтр с грубой очисткой, в ином случае агрегат быстро выйдет из строя.

В целом, соединение бойлера проходит по одной стандартной схеме. Обратите внимание, что все работы должны начинаться только после того, как подача воды будет перекрыта.

Теперь расскажем, как правильно подключить бойлер своими руками и предоставим пошаговую инструкцию, которая будет касаться подачи жидкости.

Схема подключения бойлераСхема подключения бойлераСхема подключения бойлера

Холодная подача осуществляется по системе сверху вниз:

  • самым элементарным и качественным видом подключения является установка «американки». Если будет необходимость в снятии агрегата, можно будет всего за несколько действий сделать отсоединение от подачи воды.
  • можно установить латунный тройник рядом с краном слива жидкости. Этот элемент не относят к обязательным условиям процесса установки, но это качественный и длительный по сроку эксплуатации вариант идеален в случае необходимости слива жидкости из установки.
  • очень важным считается размещение системы, которая обеспечивает надежную безопасность. В эту систему входит клапан обратки, который поможет избежать стекания горячей воды из агрегата если упадет напор, и защищающая трубопроводная арматура. Последняя применяется с целью защиты системы от повышенного давления внутри. С помощью этого клапана лишнее количество воды сбрасывается тем самым понижая давление.

Очень сложно преувеличить на сколько важна безопасность. Например, если не будет установлен обратный клапан, то при отключении подачи жидкости, бак начнет опустошаться, а тэн продолжит греться. Все это выведет систему из строя.

Не менее важен для правильного функционирования системы предохранитель. Предположим, что в агрегате сломался термостат, в таком случае, тэны перестанут выключаться, и температурный показатель жидкости внутри может достигнуть до 100 градусов. Давление в агрегате начнет быстро увеличиваться и все это приведет к взрыву конструкции.

Что еще нужно предусмотреть:

  • Фильтр для бойлераФильтр для бойлераКак уже было сказано, если вы знаете о том, что подаваемая вода некачественная, нужно установить фильтр после запорной детали. Благодаря ему можно уберечь технику от накипи и водного камня, что значительно увеличит срок эксплуатации.
  • Для остановки подачи воды потребуется запорный кран. Он позволит ограничить подачу воды только в конкретную точку в процессе ремонта, при этом в другие водозаборные точки вода будет продолжать поступать.
  • Стабилизатор давления для бойлераСтабилизатор давления для бойлераСтабилизатор давления для бойлера

    Специалисты настаивают на установке стабилизатора давления жидкости, в том случае, если оно скачет в водопроводе. Если же такая установка уже есть на входе в дом, то устанавливать дополнительный редуктор нет необходимости.

Теперь рассмотрим выпуск горячей жидкости, который проводится сверху вниз.

Монтаж заключается в:

  • Размещении соединителя на патрубке;
  • Установке регулирующего шарового элемента;
  • Врезке деталей для горячей воды.

Обратите внимание, что каждое подключение, должно осуществляться с используем герметизирующих средств.

Подключение бойлераПодключение бойлера

Врезка может быть проведена с использованием труб разного типа: металлопластиковой, термопластического полимера и металлической.

Самым простым способом врезки является тот, в котором используется металлопластиковая труба.  В требуемом месте трубу рассекают резаком и с помощью фитингов монтируют в нее разъединитель, работа которого будет рассчитана на подачу жидкости. Однако такой метод используется крайне редко, так как трубы теряют свою привлекательность, внешне они выглядят недостаточно изящно, да и длительность эксплуатации у них небольшой.

Соединением с более сложной работой считается та, в которой используется термопластичный полимер, но в то же время, по сравнению с предыдущим вариантом, этот более надежный. Соединительный элемент с тройником подключают к трубе за счет использования специального паяльника. После того, как фрагмент трубы будет вырезан нужно следить за правильным соотношением всех элементов, в ином случае подключить тройник не получится.

В особых навыках в работе нуждается врезка в железную трубу. Если есть шанс сделать нарезку резьбы, тройник можно установить за счет сантехнических сгонов или соединителей. Если трубы размещаются таким образом, что использовать плашку для нарезания не получится, то можно применить специальный соединитель с наличием дополнительной резьбы.

Работа с этим элементом заключается в следующих шагах:

  • трубу тщательно зачищают;
  • вместе врезки просверливают прорезь, габариты которого будет соответствовать разъему в муфте;
  • хомут монтируют с прокладкой из резины и фиксируют болтами. Отверстия должны быть идентичными.

Проверка корректности работы и подключения водонагревателя в квартире

Когда подсоединение агрегата к водопроводу и электричеству было окончено, нужно проверить насколько корректно установка работает. Для этого потребуется заполнить установку жидкостью, и в процессе его заполнения проверить, насколько герметично сделаны соединения.

Как это сделать:

  • Открыть кран подачи горячей жидкости, для того чтобы вывести воздух из емкости бойлера;
  • Открыть на подводке запорный кран;
  • Когда подача жидкости начнется, необходимо внимательно просмотреть все сделанные стыки на наличие утечек, если таковые будут найдены, их нужно устранить до того, как бак наполнится водой.
  • Возможно для кого то, крепление такого агрегата, и тем более его подсоединение к коммуникациям покажется трудоемкой и непонятной работой. Вам остается лишь включить его в сеть и наслаждаться приемом ванны.

То есть, провести монтаж бойлера, не так сложно, как может показаться на первый взгляд. Самое главное это соблюдать все инструкции и учесть правила ТБ в процессе подсоединения техники к коммуникациям, чтобы дальнейшая эксплуатация не привела к неприятным «сюрпризам».

Видео инструкция

Возможно для кого то, крепление такого агрегата, и тем более его подсоединение к коммуникациям покажется трудоемкой и непонятной работой. Однако, для того. Чтобы провести монтаж правильно, достаточно обладать минимальными знаниями и не обязательно иметь большой ассортимент дорогостоящего инструментария.

Если вы чувствуете, что вам не хватает опыта в проведении такой работы, можно ознакомиться с видео, где четко показывается пошаговый инструктаж установки от специалистов.

Подключение бойлера - 105 фото и практические советы по установке и подключению

Проблемы с горячей водой сейчас являются обыденной проблемой многих жителей многоэтажных домов. Решить данный вопрос чаще всего помогает установка бойлера. Поскольку есть разные виды бойлеров, то и монтаж отличается от случая к случаю. Несмотря на это, в нашей статье мы разберемся в том, как можно установить бойлер своими руками.

Содержимое обзора:

Виды бойлеров

Прежде всего начнем с того, какими же бывают бойлеры, это важно, а потом поговорим о схеме подключения бойлера. Глобально идет разделение на 2 категории, в зависимости от того, как водонагреватель работает с водой. Потому бойлеры бывают проточными и накопительными.

В первом случае нагревательный элемент работает практически постоянно, ведь нагревает воду по мере ее использования. Такие бойлеры намного компактнее накопительных аналогов, но платить за это приходиться рублем – подобные устройства потребляют очень много энергии, независимо от используемого источника.

Чаще всего проточные бойлеры электрические, а потому во время монтажа вам нужно позаботиться о надежной силовой линии под него.

С другой стороны, есть накопительные водонагреватели, которые сыскали больше популярности среди населения стран СНГ. Эти бойлеры занимают больше места, нежели проточные, а их размер зависит от объема, который может быть в пределах от десятка литров до нескольких сотен.

Потребление энергии у этих бойлеров значительно ниже, чем у первого варианта, ведь нагрев воды происходит более плавно.

Кроме того, выставив нужную температуру воды, бойлер будет начинать нагрев, только если она внутри остынет, и остановиться по достижении нужной отметки.

Для подключения такого бойлера в квартире нужно учесть несколько нюансов. Для начала подберите нужный объем в зависимости от количества жильцов, а после этого найдите место для его монтажа, ведь он должен помещаться физически по размеру.

Для семьи из 3-х человек рекомендуется накопительный бойлер объемом около 120ти литров, чтоб никому не приходилось ждать утром пока вода нагреется.

Выбор бойлера

В случае с проточным бойлером подбирайте мощность и размер самого устройства. Сюда же стоит добавить источник питания, ведь они редко бывают газовыми – в основном в магазинах продаются электрические водонагреватели проточного типа.

Если же речь идет о накопительных, то здесь все зависит от способа использования и размера семьи. Бойлеры до 15-ти литров обычно устанавливаются для обычного умывания.

Важно понимать, что даже для мытья посуды такого водонагревателя может не хватить, в зависимости от ее количества. Для душевой кабинки рекомендуется бойлер от 50-ти литров, но это с расчетом на одного человека.

Если же вам нужен более универсальный вариант, то посмотрите на модели объемом от 80-ти литров. В этом случае горячей воды хватит на душ, умывальник, посуду и что-то еще.

Далее вам нужно решить от чего же будет питаться бойлер. Чаще всего источником питания выступает электричество, но далеко не всегда. В некоторых случаях более разумно выглядит подключение бойлера к котлу. На это есть ряд важных причин, которые обычно становятся актуальными в отдельных случаях и регионах.

Чаще всего подключение газового бойлера встречается в регионах с высокой стоимостью электричества и низким ценником на газ. В этом случае финансово разумнее будет использовать в качестве источника энергии именно газ, а не электричество.

Проблемы с подачей электроэнергии также мотивируют людей делать свой выбор в пользу газовых аналогов – бывает электричество выключается на сутки, а то и больше, и в этом случае оставаться без горячей воды особенно не приятно.

Для тех, кто не может определиться с типом накопительного водонагревателя также есть вариант. В этом случае просто берем и подключаем двухконтурный бойлер, который соединяется с двумя источниками энергии – газовым и электрическим. Внутри него находиться два нагревательных элемента, которые могут работать как отдельно, так и вместе.


Общая схема подключения бойлера

Разбирать мы будем на примере электрического накопительного бойлера. На это есть несколько причин: прежде всего такие водонагреватели чаще всего покупают люди, а монтаж газовых будет отличаться только с источником энергии, подключение которого нельзя делать без разрешения и непосредственного участия газовой службы.

Для начала вам нужно подобрать место под бойлер – в квартирах это обычно туалет, ведь в нем есть и пространство под монтаж на стене, да и источник воды тоже рядом находиться. Далее монтируем крепления на стену, на которые будет цепляться бойлер.

Теперь нужно отключить подачу воды на квартиру, чтоб не было потопа. В инструкции к бойлеру должно быть описание труб для холодной и горячей воды – холодная вода должна подаваться на верх водонагревателя, а горячая забирается снизу.

Возможно вам понадобятся услуги сантехника, который впаяет новую трубу в водопровод для забора холодной воды.

Далее нужно подать горячую воду на все нужные краны и подключить питание. Не забывайте о заземлении, ведь без него статическое электричество может пробивать через воду.

Фото подключения бойлера

Также рекомендуем просмотреть:

Подключение и установка бойлера своими руками

Многие хозяева используют для нагрева воды в своей квартире или частном доме электрический бойлер, что выходит экономичнее и удобнее. Достаточно часто возникает вопрос, а возможно ли своими руками подключить электронагреватель к водопроводной системе. На практике это вполне реально, однако для правильного выполнения такой работы необходимо знать схему установки бойлера, особенности монтажа и некоторые важные правила для успешного и безопасного функционирования всей системы. В статье будет представлена практическая инструкция по тому, как своими руками установить электрический бойлер для нагрева воды.

С чего следует начинать?

Перед тем, как приступить к работе по монтажу бойлера следует определиться с необходимым слесарным инструментом. Для установки водонагревателя понадобится

Как правильно установить и подключить бойлер к водопроводу и электросети в квартире или доме

Необходимые инструменты и расходные материалы

рулетка, фигурная (крестовидная) отвертка, разводной ключ, пассатижи, маркер, монтажный уровень и дрель/перфоратор. Из расходных материалов нужны будут тройники, запорные вентили, пакля или лента ФУМ, уплотнительная смазка, резиновые прокладки, обратный клапан, а также анкера для крепления агрегата на стене

Следующий шаг – определиться с габаритными размерами необходимого водонагревателя и найти место его будущей установки. Модели выпускаются в вертикальном или горизонтальном исполнении, могут иметь овальное или круглое сечение в поперечнике. Здесь следует исходить из места установки, которое должно отвечать таким требованиям:

  • Давать хозяину возможность обслуживать бойлер в течение всего срока его эксплуатации.
  • Обеспечивать надежное крепление водонагревателя, что напрямую зависит от прочности стены.
  • Иметь в непосредственной близости розетку для подключения бытового прибора

Электропроводка должна выдерживать нагрузку от работы прибора, а также обязательно иметь заземление, что является одним из главных требований безопасной эксплуатации бойлера

Что касается размеров изделия, то они напрямую зависят от вместимости водонагревателя. Чтобы выбрать подходящий вариант исходят из следующей формулы: для 1 человека – 30 л., для 2 человек — 50 л., для 3 человек и более – 80-100 л. Место установки выбирается с учетом того, чтобы не мешать проходу и обеспечивать безопасность хозяевам.

Как безопасно повесить бойлер на стену

Определившись с местом, следует внимательно подойти к креплению агрегата на стене. Стандартная система монтажа предусматривает анкерное крепление, когда в стене высверливается два отверстия под пластиковые дюбеля, диаметром не менее 10 мм и длиной не менее 120 мм (глубина входа в стену). В них вкручиваются металлические анкера, на которые и подвешивается бойлер через специальные промоушины в металлической планке бойлера.

Как правильно установить и подключить бойлер к водопроводу и электросети в квартире или доме

Крепежная система водонагревателя

Намечая места сверления, следует использовать рулетку и уровень, чтобы крепежи были выполнены в единой плоскости. Это позволит повесить водонагреватель ровно и без перекосов, что имеет важное значение.

Как правильно установить и подключить бойлер к водопроводу и электросети в квартире или доме

Обычно расстояние между анкерами составляет 20 см

Высота крепления бойлера обычно выбирается из удобства его будущего обслуживания, а также габаритных размеров самого устройства. Важно помнить, что вешать бойлер следует только на прочную стену из кирпича, бетона или дерева (в деревянном доме). Чтобы просверлить отверстия в бетонной стене следует использовать ударную дрель или перфоратор. Сверла в таком случае должны иметь победитовый наконечник.

Как безопасно установить бойлер на гипсокартонную стену

Если хозяева планируют вешать электробойлер в помещении с гипсокартонными стенами, то о месте его будущей установки следует позаботиться заблаговременно. В этом месте следует выполнить закладное крепление в виде одного или нескольких деревянных брусков, которые крепятся к несущей бетонной или кирпичной стене.

Как правильно установить и подключить бойлер к водопроводу и электросети в квартире или доме

В алюминиевом профиле для крепления гипсокартона проделываются отверстия

Как правильно установить и подключить бойлер к водопроводу и электросети в квартире или доме

Вариант использования нескольких досок

Пиломатериалы крепятся к поверхности стены в тех точках, которые не будут совпадать с расположением крепежных промоушин на планке корпуса водонагревателя.

Несколько сложнее выполнять закладные тогда, когда при отделке помещения гипсокартоном хозяева не подумали о возможности будущей установки водонагревателя. В таком случае используют химические анкера, представляющие собой специальный густой состав, который после высыхания приобретает высокую прочность. После высверливания глубоких отверстий, в него с помощью монтажного пистолета вводится раствор, в который аккуратно закручивается металлическая шпилька с гильзой соответствующей длины. Спустя сутки на такое крепление можно вешать бойлер.

Как правильно установить и подключить бойлер к водопроводу и электросети в квартире или доме

Вкручивание металлической шпильки с сетчатой гильзой

Такая работа требует предельной аккуратности и точного расчета, так как раствор должен полностью заполнить отверстие, что обеспечит хорошую прочность и возможность выдержать большой вес бака с водой.

Монтаж на деревянную стену

Если деревянная стена является несущей и представляет собой оцилиндрованный или профилированный брус, сечением 150 мм и более, то на него свободно можно крепить бойлер с помощью специальных дюбелей. Чтобы повесить водонагреватель высверливается отверстие под дюбель, длиной не менее 100-120 мм, причем здесь также используются болты анкерного типа.

Обычно необходимость в монтаже бойлера на деревянную стену возникает на дачах, которые часто возводятся по каркасно-щитовому типу. Часто в качестве внутренней отделки санузла в деревянном доме используется вагонка. Важно помнить, что при монтаже водонагревателя крепеж выполняется на несущую стену, что позволяет безопасно выдерживать вес в 80 и более кг.

Как правильно установить и подключить бойлер к водопроводу и электросети в квартире или доме

Пример монтажа бойлера на даче

Как правильно подключить бойлер к водопроводу?

Повесив бойлер на стену, можно приступать к следующему этапу работы – подключению водонагревателя к системе водоснабжения, которая может быть центральной или частной (через насос-автомат). Можно найти несколько способов подключения водонагревателя, однако мы рассмотрим самый правильный, который позволит при необходимости свободно спустить воду. Это может понадобиться при обслуживании агрегата (удаление накипи, замена ТЭНа, ремонт термостата и так далее).

Как правильно установить и подключить бойлер к водопроводу и электросети в квартире или доме

Два шаровых крана: на входе и выходе

Важно знать, что жидкость в бойлер поступает под давлением, поэтому и выходить горячая вода будет из него только при условии поступления вовнутрь холодной. А вот чтобы спустить воду с водонагревателя для обслуживания потребуется запустить вовнутрь воздух. С этой целью при подключении агрегата к системе обязательно предусматривается два запорных вентиля, в качестве которых лучше всего использовать шаровые краны. Они подключаются к патрубкам бойлера через тройники.

На входе в водонагреватель обязательно устанавливается предохранительный обратный клапан, главная задача которого – снижение давления в системе при его избытке путем сброса жидкости через дренажное отверстие.

Как правильно установить и подключить бойлер к водопроводу и электросети в квартире или доме

Клапан для снижения давления

На бойлерах марки Ariston и некоторых других такой клапан идет в комплекте, что очень удобно, поскольку дает возможность сразу подсоединить его к патрубку. В других случаях клапан потребуется купить отдельно. К отверстию клапана обычно подключается тонкая силиконовая или резиновая трубка, которая выводится в канализационную систему.

На всех моделях электрических водонагревателей патрубок входа холодной воды помечается синим цветом, что позволяет избежать ошибки при подключении

Подводящими элементами к патрубкам могут быть гибкие резиновые шланги в металлической оплетке, полипропиленовые или металлопластиковые трубы, что зависит уже от желания самого хозяина. Первый вариант является удобным в плане монтажа, однако что касается надежности, то лучше всего отдавать предпочтение подключению напрямую к ПВХ трубам. Дело в том, что резиновые шланги имеют относительно небольшой срок службы, что повышает риск протечки воды.

Резьбовое соединение

Во всех моделях водонагревателей марки Аристон патрубки (вход, выход) имеют сечение в 15 мм (1/2 дюйма) с наружной резьбой, что следует иметь в виду, приобретая дополнительные сантехнические элементы (вентили). При монтаже резьбовых соединений можно использовать традиционную льняную паклю, которая используется в сочетании с уплотнительной смазкой. Однако данная работа требует опыта работы, поэтому многие новички предпочитают использовать ленту ФУМ.

Важно помнить, что уплотнительная лента ФУМ всегда наматывается на наружную резьбу по часовой стрелке, причем здесь делается не менее 10-12 витков. После этого можно набрасывать гайку и аккуратно производить закрутку с помощью гаечного ключа. Следует знать, что при использовании ФУМ ленты гайку ослаблять нельзя, иначе придется все перепаковывать заново.

При соединении вентилей с резиновым шлангом в металлической оплетке используется резиновая прокладка, поэтому здесь уже не требуется паковать резьбовые соединения.

Как правильно установить и подключить бойлер к водопроводу и электросети в квартире или доме

Гибкие шланги крепить удобнее

А вот если присоединение выполняется к металлопластиковым или полипропиленовым трубам, то потребуется использовать ленту ФУМ или льняную паклю. Все соединения затягиваются гаечным ключом.

Если напор воды в частном доме или квартире слабый, то перед входом в бойлер желательно установить насос повышения давления, что позволит воде принудительно поступать в бойлер для нагрева.

Схема подключения бойлера косвенного нагрева с рециркуляцией

Бойлер косвенного нагрева дает возможность получать горячую воду путем нагрева через змеевик или теплообменник, в котором циркулирует теплоноситель. Обычно такую систему получения горячей водой используют в случаях, когда у хозяев установлен газовый или твердотопливный котел отопления. Подключение бойлера косвенного нагрева может быть выполнен по одной из следующих схем:

С использованием трехходового клапана

Такую систему лучше всего монтировать при значительном потреблении горячей воды для хозяйственных и гигиенических нужд. Здесь создается два контура, один из которых предназначен для отопления помещения (основной), а второй – для нагрева воды в бойлер.

Как правильно установить и подключить бойлер к водопроводу и электросети в квартире или доме

Схема монтажа системы с трехходовым клапаном

Водонагреватель имеет, таким образом, всего 4 патрубка: два на вход и два на выход. Трехходовой клапан монтируется на линии горячей воды, которая идет с котла на систему отопления, что позволяет использовать теплоноситель для нагрева воды в бойлере. Удобство системы состоит в том, что при понижении температуры воды внутри водонагревателя до порогового значения, термодатчик передает сигнал на трехходовой клапан, который автоматически переключается в режим подачи горячей воды на агрегат.

С помощью двух циркуляционных насосов

При таком способе подключения вместо трехходового клапана используется 2 рециркуляционных насоса, каждый из которых применяется для своего контура. Управление насосами осуществляется с помощью термодатчика бойлера косвенного нагрева. Чтобы потоки теплоносителя не смешивались устанавливается обратный клапан.

Как правильно установить и подключить бойлер к водопроводу и электросети в квартире или доме

Схема подключения через циркуляционные насосы

Использование гидравлической стрелки

В сложной отопительной системе, когда у хозяев теплоноситель используется не только в радиаторах отопления, но также в системах водяного теплого пола, при подключении бойлера косвенного нагрева используют гидравлическую стрелку. Это специальное устройство, представляющее собой компенсационную камеру, в которой происходит компенсация разницы давления и происходит его выравнивание. Однако учитывая сложность монтажа такой системы, для ее установки приглашается опытный мастер.

Требования к электропроводке при подключении электрического бойлера

При подключении водонагревателя нельзя пренебрегать правилами электробезопасности. Учитывая высокую мощность ТЭНов, используемых для нагрева воды, провода квартиры или частного дома должны выдерживать соответствующую токовую нагрузку. Здесь можно дать несколько полезных советов:

  • Розетка должна иметь степень защиты не менее IP 44
  • Автомат и УЗО должны быть выполнены во влагозащитном корпусе (если их устанавливают внутри помещения)
  • В качестве кабелей лучше использовать ВВГнг или NYM

Сечение проводов в кабеле должно быть не менее 0,75 мм, что позволит свободно выдерживать нагрузку в 2,5-3 кВт.

Как правильно установить и подключить бойлер к водопроводу и электросети в квартире или доме

Электрическая схема подключения водонагревателя

Розетка должна иметь заземление, что является важным требованием завода-производителя и позволит избежать удара током при пробивке на корпус. В квартирах нового типа с этим проблем нет, поскольку все они имеют соответствующее техническое оснащение. В квартирах старой постройки («хрущевки», «сталинки», «брежневки») обязательно следует устанавливать УЗО или же дифавтомат, объединяющий в себе функции УЗО и обычного автомата-отсекателя. Это позволит избежать утечки тока, а также своевременно дать сигнал о неисправности электрического бойлера.

Подключать дополнительные мощные приборы (стиральная машинка, фен) к розетке, через которую запитан водонагреватель, не следует, чтобы избежать риска перегрузки.

Как правильно установить и подключить бойлер к водопроводу и электросети в квартире или доме

Удобное расположение розетки для подключения

На практике, монтируя бойлер, некоторые хозяева пренебрегают контуром заземления. Делать этого не нужно, поскольку любой, даже самый качественный прибор не может иметь 100% защиту от поломок и сбоев, поэтому безопасность всегда должна быть на первом месте. Обычные накопительные водонагреватели для бытового использования подключаются к сети переменного тока 220 В.

Обычному хозяину, который умеет держать в руках слесарный инструмент и обладает начальными навыками электробезопасности, установить бойлер своими руками не составит особого труда.

Как правильно установить и подключить бойлер к водопроводу и электросети в квартире или доме

Правильное подключение бойлера

Главное – это принять во внимание вышеизложенные советы, а также не игнорировать рекомендации завода-производителя. Чтобы установка была выполнена качественно, приобретать следует только сертифицированные компоненты, причем это касается запорных вентилей, тройников, гибких шлангов, труб и всего остального сантехнического оснащения.

AquaSmart Контроль температуры котла | Беккет Корп.

Как работает традиционный контроль температуры котла

Регулятор температуры котла действует как концевой выключатель. Это центральное звено для работы горелки и циркулятора. Регулятор температуры котла имеет регулируемое измерение температуры для контроля пределов, которое будет выполнено для различных применений. Концевой выключатель может быть разомкнут при повышении температуры и / или размыкаться или закрываться при понижении температуры. Существует три распространенных типа регуляторов температуры котла (см. Рисунок B), которые обеспечивают функции одинарного, двойного и тройного действия.

Контроль температуры котла одностороннего действия

ASBTC-1 (см. Рисунок A)
Контроль температуры котла одностороннего действия будет включать функцию верхнего предела, которая в основном действует как выключатель. Верхний предел - это максимальная температура, которую может достичь котел. При достижении заданного верхнего предела горелка выключается. Дифференциал верхнего предела примерно на 10 ° меньше, чем уставка верхнего предела. По достижении уставки дифференциала верхнего предела система управления закрывается, позволяя горелке снова включиться, если еще есть запрос на нагрев.

Настройка нижнего предела - это минимальная температура, которую может достичь котел. При достижении заданного нижнего предела горелка включается. Дифференциальная настройка нижнего предела приблизительно на 10 ° выше, чем настройка нижнего предела. При достижении нижнего предела уставки дифференциала. Горелка выключается до тех пор, пока не будет подан запрос на нагрев. Вы можете контролировать как верхний, так и нижний пределы, используя два регулятора температуры котла одностороннего действия: один установлен на верхний предел, а другой - на нижний предел.

Двухконтурный регулятор температуры котла

Контроль температуры котла двойного действия будет включать в себя функцию верхнего предела / дифференциала наряду с управлением циркуляционным насосом.Функции верхнего предела / дифференциала идентичны описанию, приведенному для контроля температуры котла одностороннего действия.

Кроме того, регулятор температуры котла двойного действия будет использовать клеммы циркулятора, которые запитывают циркулятор, чтобы распределять теплоноситель в зону нагрева. Термостат управляет циркулятором, включая и выключая его в зависимости от температуры в обогреваемом помещении. Регулятор температуры котла открывается, чтобы отключить циркуляционный насос, если температура воды в котле падает ниже нижнего предела для поддержания минимальной температуры котла.

Тройной регулятор температуры котла

Регулятор температуры котла тройного действия включает в себя верхний и нижний пределы с дифференциальными функциями, а также реле для включения циркулятора. Функции верхнего и нижнего пределов идентичны описанию, приведенному для контроля температуры котла одностороннего действия. Нижний предел поддерживает минимальную температуру, в то время как верхний предел контролирует максимальную температуру.

Регулятор температуры котла тройного действия также контролирует функции циркулятора.Циркулятор циркулирует теплоноситель в зону нагрева. Как и в случае регулятора температуры котла двойного действия, циркуляционный насос включается и выключается через вход термостата. Регулятор температуры котла открывается, чтобы отключить циркуляционный насос, если температура воды в котле падает ниже нижнего предела для поддержания минимальной температуры котла.

ASBTC-2

Типичная последовательность операций Примеры

Поддержание нижнего предела

ASBTC-3
(Допущение: нет ТТ Требуется тепло)

Поддержание верхнего предела

ASBTC-4

Звоните за тепло

ASBTC-5

AquaSmart ™: разница Беккета

Beckett AquaSmart - это усовершенствованный регулятор температуры котла тройного действия, разработанный для использования в бытовых и легких коммерческих системах котлов.Все модели включают опцию включения динамического сброса температуры Beckett HeatManager ™, которая при выборе обеспечивает экономию топлива до 20%.

Как AquaSmart оптимизирует расход топлива?

  • Расчет HeatManager
    Beckett AquaSmart ™ оснащен расчетом экономии энергии HeatManager. HeatManager экономит топливо, изменяя верхний рабочий предел температуры до минимальной температуры, необходимой для удовлетворения потребности в отоплении.
  • Время задержки выключения циркуляционного насоса
    Продолжительность задержки циркуляционного насоса продолжается после прекращения работы котла, что позволяет максимально использовать скрытое тепло в котле.
    Обе эти функции программируются подрядчиком.

Технология HeatManager ™

Beckett AquaSmart оснащен расчетом энергосбережения в соответствии с требованиями HeatManager, принятым Министерством энергетики (DOE) 2012. HeatManager экономит топливо, динамически изменяя верхний рабочий предел температуры до минимальной температуры, необходимой для удовлетворения потребности в отоплении. Подрядчик может скорректировать расчет HeatManager для максимального комфорта или экономии энергии.

Расчет HeatManager предназначен для работы котла при его самой низкой температуре при одновременном удовлетворении потребности в отоплении. Благодаря динамическому изменению температуры котла, он предназначен для уменьшения энергии, используемой системой, без ущерба для комфорта.

Настройка высокой эффективности по умолчанию должна работать лучше для большинства систем. Однако существует множество системных факторов, которые могут повлиять на его способность достаточно быстро реагировать на изменения и поставлять достаточное количество тепла, например количество подключенного излучения, размер котла, температура системы и т. Д.

Настройка эффективности регулирует, насколько агрессивно расчет HeatManager пытается снизить рабочую температуру котла. Если происходит потеря комфорта, снижение настройки эффективности поможет восстановить комфорт за счет экономии топлива.

Программирование настроек HeatManager

  1. В любом режиме или на экране, кроме подменю OPTION, нажмите клавишу «OPTION».
  2. Появится следующий экран.

    HEATMANAGER
    ВХОД В ИЗМЕНЕНИЕ

  3. Нажмите клавишу «ВВОД (СБРОС)».
  4. Появится следующий экран.

    ЭКОНОМИЗАТОР: ВКЛ
    ВВОД ИЗМЕНИТЬ

  1. включить или выключить экономайзер топлива; Нажмите клавишу «ВВОД (СБРОС)».
  2. Чтобы отрегулировать настройку эффективности HeatManager, нажимайте клавиши «▲» и «▼», пока не отобразится следующий экран.

    ЭФФЕКТИВНОСТЬ: MED
    ВХОД В ИЗМЕНЕНИЕ

  3. Нажмите «ENTER (RESET)», чтобы переключить настройку комфорта между HIGH, MEDIUM и LOW.
Как новый алгоритм HeatManager будет взаимодействовать с системой, использующей катушку без резервуара?

Алгоритм HeatManager положительно повлияет на горячую воду, имеющуюся в системе, использующей катушку без резервуара. Поскольку HeatManager не изменяет настройку нижнего предела, чтобы приспособить катушку без резервуара или «удерживать» горелку, когда она нуждается в пожаре, вы можете ожидать большей согласованности в подаче горячей воды.

Как я узнаю, что элемент управления AquaSmart установлен правильно?

Процедура проверки AquaSmart Control
Эти процедуры являются типичными для стандартной конфигурации контроллера

.

Масштабирование в котлах - Lenntech


Если этот флажок не установлен, масштабирование вызывает постепенное снижение эффективности котла из-за замедления нагрева, действуя как изолятор. В конечном итоге накопление накипи приведет к перегреву и разрыву трубки.
Отложения в котле также могут привести к засорению или частичному препятствованию коррозийной атаке под отложениями. В целом, отложения в котле могут снизить эксплуатационную эффективность, привести к повреждению котла, вызвать внеплановые отключения котла и увеличить расходы на очистку.

Первой профилактической мерой против образования накипи является подача деминерализованной воды хорошего качества в качестве подпиточной воды. Чем чище питательная вода, тем слабее движущий механизм для образования накипи. Маслообразующие минералы, попадающие в котел, могут быть обезврежены путем внутренней химической обработки. Давно известная технология состоит в том, чтобы отделить катионы жесткости, магний и кальций, от минералов, образующих накипь, и заменить их ионами натрия.

Изображения Источник: http: // www.aalborg-industries.com/ifs/files/AI/eng/Presentation/Website/Downloadablefiles/pdf/Aalborg_Solutions_download/aal_sol_6_mar04.pdf

Присутствие кремнезема

Кремнезем может испаряться в пар при низких рабочих давлениях до 28 бар. Его растворимость в паре увеличивается с повышением температуры; следовательно, кремний становится более растворимым при перегреве пара. Условия, при которых происходит перенос парообразного кремнезема, были тщательно исследованы и задокументированы. Исследователи обнаружили, что для любого заданного набора условий котла, использующего деминерализованную или испаренную качественную подпиточную воду, кремнезем распределяется между водой котла и паром в определенном соотношении.Это соотношение зависит от двух факторов: давления котла и рН котловой воды. Значение отношения увеличивается почти логарифмически с увеличением давления и уменьшается с увеличением рН.
Если кремнезем поступает в котловую воду, обычное корректирующее действие заключается в увеличении продувки котла, уменьшении его до приемлемых уровней, а затем в исправлении состояния, вызвавшего загрязнение кремнезема.

Для получения дополнительной информации посетите нашу веб-страницу о накипи кремнезема в котлах.

Найдите информацию о других основных проблемах, возникающих в котлах: пенообразование и грунтовка, коррозия.
Для описания характеристик идеальной котловой воды нажмите здесь.
Проверьте также нашу веб-страницу об обработке котловой воды, в частности, путем деаэрации (деаэрационные нагреватели или мембранные подрядчики).

Список литературы
Справочник по очистке воды’ Vol. 1-2, Degremont, 1991
«Промышленное водоснабжение», BeltsDearborn, 1991
http://www.thermidaire.on.ca/boiler-feed.html

.

Зачем мне перемещать дымоход котла?

Why do I need to move my boiler flue?

Как и в случае с рядом других строительных норм, законодательство в отношении дымоходов стало намного жестче за последние годы. Когда-то вы могли поставить свой котел практически в любом месте дома, без проблем, но в наши дни существуют некоторые очень строгие правила, которым должен следовать установщик, которые иногда означают, что положение котла должно измениться или сам дымоход изменился. В этом блоге мы кратко расскажем о некоторых важных моментах, которые, как правило, указывают эти правила при установке нового котла.


Положение дымохода

Why do I need to move my boiler flue?

В зависимости от размера котла дымоход должен быть расположен на определенном расстоянии от ближайшего окна, двери или воздушного кирпича. Обычно это около 30-60 см, если оно находится сбоку или над отверстием, и немного больше, если оно ниже. Это связано с тем, что отходы, образующиеся в результате сжигания, могут включать опасные газы, такие как угарный газ, поэтому вы не хотите, чтобы этот отходящий газ находился слишком близко к отверстию, через которое он мог бы снова попасть в дом.

Есть также некоторые менее очевидные правила, которые влияют на расположение дымохода.Оно должно находиться на одинаковом расстоянии от углов здания, не менее 60 см над плоскими крышами или балконами, вдали от грунта или водосточных труб и карнизов.


Чувствительные к температуре части здания

Газ, который поступает из дымохода, может быть горячим, поэтому помимо того, что дымоход не должен попадать на чью-либо кожу, он также должен находиться далеко от любых материалов, на которые это тепло может негативно повлиять. Например, дымоход должен быть расположен как минимум на 30 см ниже любого пластикового желоба.

Положение дымохода и граница свойств

Другим ограничением является расположение предлагаемого дымохода относительно линии границы объекта. Это будет особенно актуально, если ваш дымоход выходит прямо на улицу.

Если дымоход находится в пределах 60 см от границы объекта, он может иметь последствия для здоровья и безопасности для всех, кто проходит мимо, поэтому не допускается. Обычно, если дымоход должен выходить на стену рядом с общественным проходом, дымоход отводится вверх выше 2.1 м, чтобы дымовые газы всегда находились выше уровня головы. Если вы не ходите на ходулях (руководящие принципы не принимают это во внимание, хотя.)


Дымоходы и линии крыши

Существуют аналогичные правила в отношении дымоходов, выходящих на уровне крыши. Эти правила специально предназначены для помощи движению дымовых газов. По большей части это не актуально, так как почти все дымоходы в наши дни выходят горизонтально через стену. Только на самом деле, если у вас есть устройство для сжигания твердого топлива, дымоход иногда выходит через крышу.

Любой дымоход, который проходит через дом на любое расстояние, обычно в конечном итоге будет скрыт в шкафу или заколочен. Правила теперь требуют, чтобы панели доступа обеспечивали доступ к дымоходу через равные промежутки времени, поэтому вам может понадобиться добавить немного открываемых панелей.

Gas boilers: everything you need to know

Если вы сохраняете свой текущий котел ...

Помните, что только потому, что эти правила означают, что новый котел, возможно, придется устанавливать где-то, отличное от вашего старого котла, это не означает, что ваш старый котел необходимо отрегулировать.Большинство этих правил применимы только к новым установкам, поэтому будьте очень осторожны, если кто-то обслуживает ваш старый котел и говорит, что он «больше не соответствует правилам» или что его необходимо заменить, потому что вступил в силу новый закон. Скорее всего, они пытаются заставить вас установить один из своих новых дорогих котлов, когда ваш старый просто в порядке.

Здесь важно уяснить, что, если вы не приобретаете новый котел, вряд ли есть какая-либо причина для регулировки расположения вашего текущего котла.Если вы думаете о приобретении нового котла, просто запомните некоторые из этих моментов и помните их, когда вы заставляете кого-то цитировать - тогда может потребоваться заменить ваш котел. Помните, что для выполнения ваших работ необходимо, чтобы установщик Gas Safe выполнил все необходимые ноу-хау и знания, необходимые для обеспечения соблюдения строительных норм и безопасности вашего нового котла.


Если вы думаете о приобретении нового котла, заполните приведенную ниже форму, чтобы найти надежного местного установщика, или попробуйте наших партнеров в Heatable, которые предлагают варианты финансирования, начиная с 10 фунтов стерлингов.28 в месяц.


Думаешь, мы что-то упустили? У тебя другое мнение?

Комментарий ниже, чтобы ваш голос был услышан…

,
Крепления котла - предохранительные клапаны, запорный клапан Mam Steftm и вспомогательный запорный клапан пара
Крепления котла - предохранительные клапаны, запорный клапан Mam Steftm и вспомогательный запорный клапан пара Главная || Дизельные двигатели || Котлы || Системы подачи || Паровые турбины || Обработка топлива || Насосы || Охлаждение ||

Крепления котла - предохранительные клапаны, запорный клапан Mam Steftm и вспомогательный запорный клапан пара

Морской котел - это устройство, используемое для производства пара, как для основного движителя корабля, так и для вспомогательного. техник.Котел, как правило, представляет собой любой закрытый сосуд с жидкостью, в который подается тепло приложенное. Его также называют парогенератором, так как он превращает воду в пар. Котлы как правило, состоят из металлических оболочек (или корпусов), коллекторов и труб, которые образуют контейнер пар и вода под давлением, а в некоторых типах печи и проходы для горячие газы. Некоторые котлы имеют дополнительные барабаны, называемые перегревателями.

align = "left"> ALIGN = "левой"> ALIGN = "левой"> Котлы делятся на две категории: водотрубные и жаротрубные, согласно которым Вещество проходит через трубу и течет вокруг нее.Они привыкли обеспечить пар для тяги или для различных судовых услуг.

Бойлер используется для нагрева питательной воды с целью производства пара. энергия, выделяемая при сжигании топлива в топке котла, сохраняется (как температура и давление) в произведенном паре.

Использование креплений котла - предохранительные клапаны, запорный клапан Mam steftm, вспомогательный запорный клапан пара и т. Д.

Для обеспечения безопасной работы котла необходимы некоторые фитинги. Они обычно упоминаются как крепления котла.Крепления Обычно на котле встречаются: предохранительные клапаны, магистральные запорный клапан подачи пара, обратный клапан подачи, датчик уровня воды, подключение датчика давления, воздух выпускной кран, штуцер для отбора проб, продувочный клапан, клапан накипи и т. д.

Предохранительные клапаны: они установлены попарно для защиты котла от избыточное давление. Как только давление подъема клапана установлено в присутствии Сюрвейер заблокирован и не может быть изменен. Клапан устроен для автоматически открываться при заданном давлении продувки.

Запорный клапан Mam Steftm: Этот клапан установлен в главной линии подачи пара и обычно имеет тип невозврата.

Вспомогательный запорный клапан для пара: Это меньший клапан, установленный во вспомогательном паропровод и, как правило, невозвратного типа.

Обратный или регулирующий клапан подачи: установлена ​​пара клапанов: один является основным клапан, другой вспомогательный или резервный. Это обратные клапаны и должны дать указание на их открытое и закрытое положение.

Указатель уровня воды: вмонтированы указатели уровня воды или «указатели уровня» парами, на противоположных концах котла. Конструкция уровнемера зависит от давления котла.

Подключение манометра: при необходимости на барабане котла, перегреватель и т. д. установлены манометры для обеспечения давления чтения.

Кран выпуска воздуха: они установлены в коллекторах, барабане котла и т. Д. Для Выпускать воздух при заполнении котла или начальном подъеме пара

Рис. Вспомогательная паровая установка


Соединение для отбора проб: кран для выпуска воды и система охлаждения предусмотрены для отбора проб и анализа питательной воды. Положение может также можно использовать для инъекций химикатов для обработки воды.

Продувочный клапан: Этот клапан позволяет продувать или опорожнять воду от котла. Может использоваться при частичном или полном опустошении котел.

Клапан от накипи: неглубокая тарелка, расположенная на нормальном уровне воды, подключен к накипному клапану.Это позволяет продувать или удалять от накипи и примесей с поверхности воды.

Запорный клапан для свистка: это обратный клапан с небольшим отверстием, который поставляет свист с паром прямо из барабана котла.

Рециркуляционный клапан : Назначение рециркуляционного клапана, установленного в котловом топливе система должна позволять доводить жидкое топливо до желаемого температура быстро для сгорания.


Крепления котлов (водотрубные котлы)

Водотрубные котлы из-за их меньшего содержания воды по сравнению с их пароподъемность, требует определенных дополнительных креплений: Автоматический регулятор подачи воды.Устанавливается в линию подачи до основного обратный клапан, это устройство необходимо для обеспечения правильного уровня воды в котел во всех условиях нагрузки. Котлы с высокой скоростью испарения будет использовать многоэлементную систему контроля подачи воды.

Сигнализация низкого уровня. Устройство для звукового оповещения о низком уровне воды условия.

Циркуляционные клапаны пароперегревателя. Действуя также как вентиляционные отверстия, эти фитинги обеспечить поток пара при первоначальном нагревании и подъеме пара в котле.

Воздуходувки, приводимые в действие паром или сжатым воздухом, они действуют, чтобы дуть удаление сажи и продуктов сгорания с поверхностей труб. Некоторые установлены в стратегических местах. Копье вставлено, выдувается сажа, а копье извлекается.

Подводится подробное описание морского котла Страницы информации:

  1. Требования к различным типам котлов - водотрубным котлам и т. Д.
  2. Водотрубный котел используется для паров высокого давления, высокой температуры и высокой производительности, e.грамм. обеспечение паром для главных силовых турбин или турбин грузового насоса. Котлы Firetube используются для вспомогательных целей, чтобы обеспечить меньшее количество пара низкого давления на судах с дизельным двигателем .....
  3. Принцип работы и порядок работы котлов с пожарными трубами
  4. Дымовой котел обычно выбирается для производства пара низкого давления на сосудах, требующих пара для вспомогательных целей. Операция проста, и можно использовать питательную воду среднего качества. Название «резервуарный котел» иногда используется для жаротрубных котлов из-за их большой вместимости воды.Термины «дымовая труба» и «котел с ослом» также используются ....
  5. Рабочий процесс котлов и экономичных газов
  6. Применение выхлопных газов от дизельных главных движителей к выработка пара является средством восстановления тепловой энергии и улучшения работы установки КПД. Вспомогательная паровая установка, предусмотренная на современном дизеле танкеры обычно используют теплообменник выхлопных газов в основании воронка и один или, возможно, два водотрубных котла .....
  7. Использование креплений котла
  8. Водотрубные котлы, из-за меньшего содержания воды по сравнению с паропроизводительностью, требуют определенных дополнительных креплений: Автоматический регулятор подачи воды.Установленное в линии подачи до основного обратного клапана, это устройство необходимо для обеспечения правильного уровня воды в котле при любых условиях нагрузки. В котлах с высокой скоростью испарения будет использоваться многоэлементная система контроля подачи воды ....
  9. Чистота питательной воды котла
  10. Большинство «чистой» воды будет содержать растворенные соли, которые выходят из раствора при кипячении. Эти соли затем прилипают к поверхностям нагрева в виде накипи и уменьшают теплопередачу, что может привести к локальному перегреву и выходу из строя трубок.Другие соли остаются в растворе и могут образовывать кислоты, которые будут воздействовать на металл котла. Избыток щелочных солей в котле вместе с воздействием рабочих напряжений приведет к состоянию, известному как «щелочное растрескивание». Это фактическое растрескивание металла, которое может привести к серьезному отказу ...
  11. Принцип работы и порядок работы парогенератора
  12. Парогенераторы производят насыщенный пар низкого давления для бытовых и других услуг.Они используются вместе с водотрубными котлами для обеспечения вторичного парового контура, который предотвращает любое возможное загрязнение питательной воды первичного контура. Устройство может быть горизонтальным или вертикальным с катушками внутри корпуса, которые нагревают питательную воду ...
  13. Как контролировать горение в судовом котле
  14. Основным требованием к системе управления сгоранием является правильное соотношение количества сжигаемого воздуха и топлива. Это обеспечит полное сгорание, минимум избытка воздуха и приемлемых выхлопных газов.Поэтому система управления должна измерять расход мазута и воздуха, чтобы правильно регулировать их пропорции .....
  15. Безопасная работа котла - подготовка и подача пара
  16. Все котлы имеют печь или камера сгорания, где топливо сжигается для высвобождения энергии. Воздух подается в топку котла для обеспечения сгорания топлива в происходит. Большая площадь поверхности между камерой сгорания и вода позволяет энергии сгорания в виде тепла переведен на воду.....
  17. Процесс сжигания мазута - горелки различной конструкции.
  18. Морские котлы в настоящее время сжигают остаточное низкосортное топливо. Это топливо хранится в резервуарах с двойным дном, из которых оно извлекается при передаче накачать до отстойников. Здесь любая вода в топливе может поселиться и быть истощенным.
  19. Расположение котла - процесс сгорания - подача воздуха
  20. Сжигание - это сжигание топлива в воздухе с целью выделения тепловой энергии. Для полного и эффективного сгорания правильное количество топлива и воздух должен подаваться в печь и зажигаться.Примерно в 14 раз больше для полного сгорания необходим воздух в качестве топлива ....
  21. Обычный подпружиненный предохранительный клапан и улучшенный предохранительный клапан высокого подъема для морского котла
  22. Предохранительные клапаны устанавливаются парами, обычно на одном клапанном блоке. Каждый клапан должен выпускать весь пар, который котел может производить без повышение давления более чем на 10% в течение установленного периода .....
  23. Правильный рабочий уровень для морских котлов - использование уровнемеров
  24. Указатель уровня воды обеспечивает видимую индикацию уровня воды в котле в области правильного рабочего уровня.
  25. Как поддерживать уровень воды в морском котле?
  26. Современный высокотемпературный водотрубный котел высокого давления вмещает небольшое количество воды и производит большое количество пара. Поэтому необходим очень тщательный контроль уровня воды в барабане. Реакции пара и воды в барабане сложны и требуют системы управления, основанной на нескольких измеряемых элементах ......
  27. Меры предосторожности при работе с судовым котлом
  28. Все органы управления, регуляторы, аварийные сигналы и отключения котла должны быть проверены регулярно в соответствии с применимой системой планового технического обслуживания и рекомендациями производителей.Каждый тест должен быть записан с подписью инженера, который провел тест ....

Судовые механизмы - Полезные теги

Судовые дизельные двигатели || Парогенераторная установка || Система кондиционирования воздуха || Сжатый воздух || Морские батареи || Грузовое холодильное оборудование || Центробежный насос || Различные кулеры || Аварийный источник питания || Теплообменники выхлопных газов || Система подачи || Подающий вытяжной насос || Измерение расхода || Четырехтактные двигатели || Топливная форсунка || Топливная система || Обработка мазута || Коробки передач || Губернатор || Морской мусоросжигатель || Масляные фильтры Lub || MAN B & W двигатель || Морские конденсаторы || Маслоотделитель воды || Устройства защиты от превышения скорости || Поршень и поршневые кольца || Прогиб коленчатого вала || Судовые насосы || Различные хладагенты || Очистные сооружения || Пропеллеры || Электростанции || Пусковая воздушная система || Паровые турбины || Рулевой механизм || Sulzer двигатель || Турбинная передача || Турбокомпрессоры || Двухтактные двигатели || UMS операций || Дыхание и капитальный ремонт || Критические машины || Палубное оборудование и грузовые механизмы || Контрольно-измерительные приборы || Противопожарная защита || Безопасность машинного отделения ||


Машинное отделение.com о принципах работы, конструкции и эксплуатации всего оборудования Предметы на корабле предназначены в основном для инженеров, работающих на борту, и тех, кто работает на берегу. За любые замечания, пожалуйста Свяжитесь с нами

Copyright © 2010-2016 Machinery Spaces.com Все права защищены.
Условия использования
Ознакомьтесь с нашей политикой конфиденциальности || Главная страница ||

,

Отправить ответ

avatar
  Подписаться
Уведомление о
