Содержание

схемы подключения к водопроводу и электросети

После долгой процедуры выбора подходящей модели наступает ответственный момент установки водонагревателя и подключение к электросети. Если не знаете, как установить накопительный электрический бойлер, то лучше обратиться к специалисту. Услуга обойдется в пределах 100$. Если в доме установлен старый электроприбор, и его надо заменить, придется дополнительно заплатить за демонтаж. Желающие сэкономить домашний бюджет могут воспользоваться инструкцией, как установить и подключить водонагреватель без посторонней помощи за пару часов.

Правила установки

Если решено установить бойлер своими руками, то надо четко знать, как это сделать. Допущенные ошибки при монтаже приведут к перегоранию проводки, затоплению жилья, а также выходу прибора из строя. Рассмотрим основные правила установки водонагревателя:

  • Сначала требуется подобрать оптимальное месторасположение прибора. Устанавливается бойлер обычно в ванной комнате, туалете или на кухне. К электроприбору обеспечивают свободный доступ.
  • Стена или любая другая опора под бойлер должна выдержать двойной вес, например, при емкости 80 л показатель нагрузки составляет 160 кг.
  • Старая проводка подлежит обязательной замене, иначе она просто не выдержит нагрузки.
  • Разводку из металлических труб десятилетней давности аналогично придется менять.

Другие правила, и нюансы монтажа будут оговорены в инструкции по монтажу.

Необходимые для монтажа инструменты и материалы

Когда предполагается установка водонагревателя своими руками, без инструментов не обойтись. Неважно, какой фирмы бойлер. Пусть будет «Термекс», «Электролюкс» или «Аристон». Принцип монтажа накопительных водонагревателей одинаков.

Понадобится следующий инструмент:

  • разводной и набор гаечных ключей;
  • ударная дрель или перфоратор;
  • прямая, а также фигурная отвертка;
  • пассатижи;
  • рулетка;
  • уровень.

Понадобятся следующие материалы:

  • лен или фум лента для паковки резьбовых соединений;
  • шаровые краны;
  • соединительные тройники;
  • два гибких шланга или пластиковая труба для подсоединения к патрубкам водонагревателя.

Если монтаж бойлера нельзя выполнить без замены проводки, потребуется кабель, УЗО, розетка, автомат на 16 А.

Выбираем место, где лучше установить водонагреватель

Выбор места монтажа водонагревателя зависит от типа прибора. Накопительные бойлеры бывают напольные, настенные и встраиваемые модели. По названию уже ясно, где их устанавливать:

  • Напольные водонагреватели накопительного типа рассчитаны на большой объем воды и чаще всего используются в больших загородных домах. Бойлеры напольного типа устанавливают на подставку.
  • Объем прибора встраиваемого типа небольшой. Такие водонагреватели ставят под мойкой или в специально отведенную нишу.
  • Для квартиры оптимальна установка вертикального или горизонтального водонагревателя настенного типа. Прибор не занимает полезную площадь пола, а объема горячей воды хватит для кухонной мойки и принятия ванны.

Водонагреватель любого типа располагают по максимуму ближе к водоразборным точкам. Температура воздуха в помещении должна быть плюсовая, иначе вода будет быстро остывать, а при отключении электроэнергии жидкость превратится в лед.

Высота установки бойлера на стене особой роли не играет, если он подключается к центральному водопроводу. Выбирают удобное легкодоступное для обслуживания место. В случае автономного водоснабжения высота крепления водонагревателя на стене зависит от расположения накопительного бака для воды.

Особенности настенного крепления

Настенные водонагреватели самые распространенные и их монтаж стоит подробней рассмотреть. Крепят приборы к стене металлическими кронштейнами. Для вертикальных моделей используют два крепежа, а горизонтальный бойлер фиксируют четырьмя элементами. К прибору прилагается инструкция завода изготовителя, где оговорены все нюансы монтажа.

При установке горизонтального водонагревателя применяют крепежи с петлями. Накопительные нагреватели нельзя ставить в обратном порядке, то есть, горизонтальные модели в вертикальном положении и наоборот. Неправильное расположение приведет к поломке прибора, а также затоплению помещения.

Крепежные кронштейны вкручивают в просверленные отверстия, забив перед этим пластиковые дюбеля. Бойлер с водой имеет большой вес и его выдержит только прочная стена из бетона, кирпича, шлакоблока или дерева. На гипсокартонные перегородки монтаж запрещен. К исключению относится гипсокартонная стена, за которой расположена несущая конструкция. Для крепления используют удлиненные кронштейны, способные пройти гипс и погрузится в прочный материал.

Подключение бойлера к системе водоснабжения

Когда крепление бойлера к стене будет завершено, наступает важный процесс подключения к водопроводу. Здесь важно учесть тип водоснабжения. Существует схема подключения водонагревателя к центральному водопроводу и автономной системе. Для получения из крана горячей воды сразу после его открытия предусматривают рециркуляцию. В таком варианте обвязка бойлера выполняется по специальной схеме.

Подключение к водопроводу

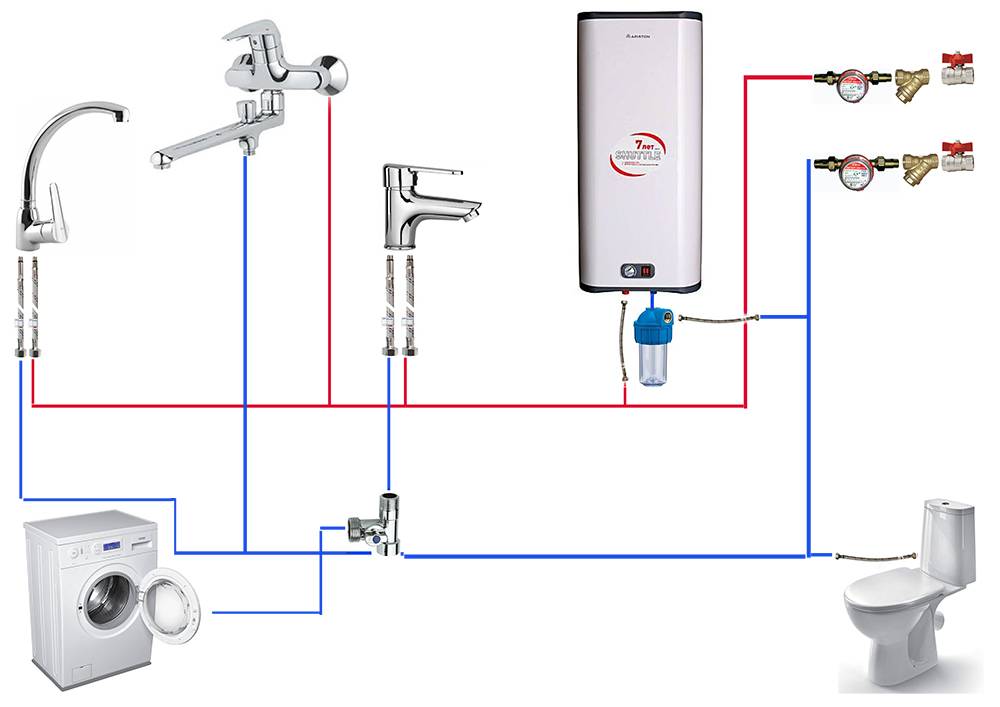

Сначала рассмотрим, как подключить накопительный водонагреватель к централизованному водопроводу, так как этот вариант наиболее распространен для квартир.

В системе постоянно присутствует давление воды не менее двух атмосфер, что позволяет хозяину закрепить прибор к стене на любой высоте и это не повлияет на работоспособность бойлера.

Осуществляется подключение бойлера к водопроводу гибкими шлангами или пластиковой трубой, но сначала собирают группу безопасности. Узел состоит из набора тройников, клапанов, кранов и фитингов. Патрубки ХВС и ГВС прибора выступают снизу из корпуса. Отсюда и начинают подключение водонагревателя к централизованному водопроводу:

  • На резьбу патрубка входа холодной воды накручивают разъемный переходник из двух гаек. Фитинг сантехники называют «американкой».
  • На резьбу переходника накручивают тройник. К нижнему выходу монтируют обратный клапан. На его корпусе есть стрелка, указывающая направление воды, и она должна быть расположена вверх. Клапан пропускает жидкость внутрь бака, но не дает воде обратно сливаться в трубопровод.
  • К боковому выходу тройника подсоединяют еще один тройник.
    Боковое отверстие этого элемента направляют вниз и накручивают компрессионный фитинг, а к нему крепят кусок пластиковой трубы, отведенный в канализацию. Через патрубок будет происходить слив лишней воды при избыточном давлении.
  • На свободный выход второго тройника ставят предохранительный клапан.
  • К входному отверстию обратного клапана присоединяют кран подачи холодной воды.

Для упрощения схемы можно узел безопасности заменить одним элементом, имеющим внутри корпуса обратный и предохранительный клапан, а также носик для слива воды. Деталь сразу накручивают на американку, а за ней ставят кран холодной воды.

На второй патрубок водонагревателя, предназначенного для выхода горячей воды, накручивают «американку» и ставят кран. Между двумя этими элементами разумно поставить тройник и к боковому выходу прикрутить еще один кран. Запорная арматура пригодится для подачи воздуха в бак при сливе воды с бойлера. Если производитель предусмотрел пробку подачи воздуха, дополнительный кран не нужен.

После монтажа группы безопасности, а также запорной арматуры начинают заниматься трубопроводами холодной и горячей воды. Для подключения к системе оптимально выбрать пластиковые трубы. Куски нужной длины подсоединяют к кранам на водонагревателе с помощью компрессионных фитингов. Второй конец труб подсоединяют к тройникам, врезанным в водопроводную систему.

Правильная схема обвязки бойлера предусматривает врезку еще двух кранов, отсоединяющих квартирный трубопровод ХВС и ГВС от общих стояков жилого дома. Во время работы водонагревателя кран холодной воды будет постоянно открыт. Запорную арматуру возле стояка ГВС переводят в закрытое положение. Если этот кран не закрыть, горячая вода из бойлера направится по стояку в соседние квартиры.

Подключение к системе автономного водоснабжения

В системе автономного водоснабжения схема подключения бойлера бывает двух типов, что зависит от месторасположения накопительной емкости. Бак в частном доме располагают на чердаке или внутри одной из комнат второго этажа.

Чтобы знать, какую схему выбрать, измеряют расстояние между дном накопительной емкости и навешенным на стену водонагревателем. Если показатель составляет менее 2 м, то тройник подключения разветвления трубопровода ХВС ставят выше уровня бойлера. Группу безопасности монтируют на патрубке прибора.

Когда расстояние между накопительной емкостью и прибором более 2 м, тройник разветвления трубопровода ХВС ставят ниже уровня водонагревателя. Группу безопасности накручивают на входной патрубок.

Любая из рассмотренных схем может дополняться понижающим редуктором. Узел предназначен для снижения давления воды в трубопроводе, если показатель превышает 6 Бар.

Схема подключения с рециркуляцией

Когда выполняется установка накопительного водонагревателя косвенного нагрева для частного дома, используют схему, где предусмотрена рециркуляция. Система позволяет получать горячую воду из смесителя сразу после открывания крана.

Система представляет собой замкнутый контур.

Обычно его делают через полотенцесушитель. При отсутствии этого элемента допускается выполнение тупой рециркуляции. Вместо полотенцесушителя используют ровную трубу. Главное в схеме – замкнуть кольцо. По кругу горячую воду гоняет циркуляционный насос. В системе предусмотрен расширительный бак, а также три клапана: обратный, предохранительный и для стравливания воздуха.

Рециркуляция постоянно поддерживает воду в горячем состоянии, даже если человек долгое время не пользуется прибором.

Подключение к электросети

Для подключения бойлера к электросети понадобится электросхема и точный расчет сечения проводов. Любой кабель не подойдет. При расчетах надо учесть мощность нагревательного элемента, и взять провод с небольшим запасом сечения. Обычно бытовые модели комплектуют ТЭНами мощностью 1–3 кВт. Подключение такого водонагревателя к электросети выполняют медным трехжильным проводом сечением 2,5 мм2. Для удобства выбора кабеля пользуются монтажной таблицей.

В электрической схеме установки водонагревателя присутствует три важных узла: УЗО, автомат, и розетка с вилкой.

Все элементы рассчитаны на номинальный ток 16 А. Независимо от наличия автомата защиты, подключение через розетку обязательно. По технике безопасности во время ремонта электрооборудования должен быть видимый разрыв электроцепи.

Давайте подробней рассмотрим, как подключить бойлер к электричеству, не обращаясь за помощью к специалисту:

  • На стенке ставят розетку с классом защиты не ниже IP44 и УЗО. Чтобы добраться до контактов водонагревателя снизу снимают декоративную крышку. От бойлера до розетки замеряют расстояние, чтобы вычислить длину кабеля.
  • Согласно замеру с небольшим запасом отрезают кусок трехжильного провода. Собирают цепочку из вилки, УЗО и последнее подключение делают на контактах водонагревателя. При подключении важно не попутать третий провод – заземление. Он обычно маркирован желтыми полосами на зеленом фоне.
  • От розетки прокладывают трехжильный кабель к защитному автомату, а от него ведут линию в электрощит.

Еще до того, как бойлер будет подсоединен к сети, измеряют сопротивление контура заземления.

Оптимальный показатель находится в пределах 4 Ом. Если возникнет вопрос, можно ли подключить бойлер без заземления, плохую мысль лучше отбросить. Это личная безопасность. Заземление защищает человека от поражения электричеством во время пробоя ТЭНа и металлические части прибора от разрушения блуждающими токами.

Некоторые умельцы приспосабливаются выключать нагреватель из розетки во время купания, если отсутствует заземление. Вариант неплохой, но это придется делать при каждом мытье рук или посуды, что крайне неудобно.

Включение и проверка бойлера после установки

По завершению установки и подключения водонагревателя остался последний вопрос – как проверить прибор на работоспособность:

  • после стояков закрывают кран ГВС и открывают кран ХВС;
  • на входе бойлера открывают запорную арматуру и кран горячей воды смесителя;
  • под давлением вода заполнит бак, вытесняя воздух из системы через открытый смеситель;
  • когда напор воды будет идти непрерывно без хлопков воздуха, кран смесителя закрывают.

Прибор находится под давлением. Осталось проверить все стыки на отсутствие течи.

После успешного заполнения водой на водогрейный прибор подают напряжение и выставляют желаемый режим работы. Время нагрева зависит от мощности ТЭНа и емкости бака. Если примерно через 1 час из смесителя появится горячая вода – монтаж осуществлен правильно.

Схема подключения водонагревателя к водопроводу: tvin270584 — LiveJournal

Как обеспечить горячей водой жилище, в котором ГВС не предусмотрено или регулярно отключается? С помощью нагревателя. В продаже можно найти удобные устройства различной конструкции и производительности. Они относительно просты в установке и управлении. Важнейший этап монтажа устройства — соединение его с водопроводной системой дома. Если схема подключения водонагревателя к водопроводу точно соблюдена, агрегат верой и правдой прослужит многие годы. В этой статье мастер сантехник расскажет специфику подключения водонагревателя к водопроводной системе.
Виды бытовых водонагревателей

Особенности подключения бытовых нагревателей напрямую связаны с видами устройств, их техническими параметрами, габаритными размерами.

Традиционно в бытовой практике применяются два вида нагревателей:

Оба вида бойлерных систем отличается один от другого технологией нагрева.

Первыми устройствами холодная вода собирается в ёмкость, нагревается и затем выводится на водоразбор. Вторыми нагрев осуществляется непосредственно в процессе протока холодной воды в контакте с нагревателем, без сбора жидкости в накопительной ёмкости. Потребителями бытовой сферы в основном применяются накопительные бойлерные системы.

Техническое устройство бойлера-накопителя

Водонагревающая система накопительного типа, бойлеры, в упрощённом схемном виде представляет собой ёмкость, оснащённую электрическими ТЭН или жидкостными теплообменниками. Накопительный сосуд имеет трубные линии для подвода ХВС и выхода ГВС.

Любая современная система, независимо от конструктивных особенностей, оснащается автоматикой, благодаря которой осуществляется регулировка температуры прогрева воды и работа системы в целом.

Конструкционное исполнение аппаратов нагрева

Существуют конструкции бойлеров-накопителей предназначенные под монтаж вертикально и горизонтально. Конечно же, в каждом отдельном случае применения тех или иных бойлеров имеются свои монтажные особенности.

Так, если предполагается настенный монтаж устройства нагрева воды, необходим предварительный расчёт нагрузки и сопоставление полученных результатов с конструктивными параметрами стены помещения, на которую должен монтироваться прибор.

Установка оборудования без нагрузочных расчётов грозит обернуться роковой ошибкой монтажа, когда заполненный бойлер попросту может рухнуть вместе с хлипкой перегородкой, на которой он был смонтирован.

Согласно инструкциям на оборудование, рассчитывать нагрузку необходимо с учётом четырехкратного веса бойлерной системы. Поэтому, если структура опорной стены откровенно слаба, схему водонагревателя необходимо дополнить не только линиями подключения к водопроводу и теплоносителю, но также усиленными стойками (сквозными креплениями).

На классических схемах подключения бойлеров настенного монтажа патрубки подвода/отвода воды нагревательных  аппаратов маркируются соответствующим цветом (синим/красным).

Монтажные схемы и решения

Подключать к централизованной подаче устройство нагрева можно одним из двух способов – через группу безопасности или напрямую.

Группа безопасности состоит из набора следующих элементов:

Первый вариант (наличие группы безопасности) традиционно применяется на бойлерных установках косвенного нагрева, а также когда давление централизованной системы выше граничного параметра рабочего давления бойлера.
Классическая схема оборудования косвенного нагрева. Используются две группы безопасности: 1 – группа безопасности котла; 2 – расширительный сосуд; 3 – группа безопасности бойлерной ёмкости; 6 – циркуляционный насос отопления; 7 – циркуляционный насос бойлера

Второй вариант обычно применим к оборудованию малой ёмкости, с проточным принципом действия. Прямое (без группы безопасности) соединение допускается также в условиях меньших и стабильных давлений централизованного водопровода. Монтажная схема в любом случае подразумевает установку запорных (отсекающих) кранов.

Для того чтобы можно было проводить консервацию и ремонт водонагревательного оборудования, оно оснащается запорной арматурой на входе и выходе из системы.

Критерии безошибочной установки оборудования

Среди главных моментов монтажа, на которых следует заострить внимание, дабы не наделать ошибок – это соответствие диаметров трубопроводов по отношению к входным штуцерам, а также сечение кабеля, питающего электронагреватель бойлера.

Диаметр подводящих труб должен обеспечивать свободный проток воды по линиям входа/выхода. Поэтому больший диаметр рукавов с переходом под размер штуцеров ещё допустим, а вот сечение трубопроводов меньшее, чем вводные патрубки бойлера, уже видится грубой ошибкой.

По сечению питающего кабеля картина аналогичная. Кабель большего сечения применять не запрещается, а кабель меньшего сечения использовать категорически запрещено. Правда, кабель увеличенного против нормы сечения создаёт трудности при укладке в каналах, занимает больше свободного пространства. Здесь логичным видится точный подбор сечения провода в зависимости от тока нагрузки.

Розетку питания обычно монтируют непосредственно у аппарата. Высота монтажа розетки от уровня пола не меньше 1,5 м Бытовые бойлеры рассчитаны под питание однофазным переменным током 220-250 вольт. Нагрузка токовая, как правило, не менее 10А.

Точное значение определяется производительностью нагревателя и указывается в технической документации. Именно на указанное значение тока необходимо подбирать автоматический выключатель.

К примеру, для проточных нагревателей актуальны следующие нормативы токовой отсечки для автоматов (таблица):

Как правило, все требуемые параметры подключений оговаривает инструкция на бойлер. Пользовательская инструкция в точности поясняет все моменты установки. Поэтому документы, входящие в комплектацию аппарата, перед инсталляцией рекомендуется внимательно изучить.

Некоторые особенности схемы подвода воды

Подвод холодной воды на систему бойлера выполняется через трубопроводную линию, которая подключается непосредственно к стояку централизованной подачи. При этом на линии холодной воды монтируется ряд компонентов, необходимых для нормального функционирования оборудования:

Указанные элементы схемы устанавливаются на участке между трубой подвода холодной воды и бойлером в отмеченной последовательности.

Линия для выхода нагретой жидкости по умолчанию тоже оснащается запорным краном. Однако это требование не является обязательным и если кран на выходе ГВС не поставить, серьёзной ошибки в этом не усматривается.

Упрощённой, по сравнению с бойлерами-накопителями, рассматривается схема подключения проточного нагревателя. Здесь достаточно установить только один запорный кран перед входным штуцером холодной воды.

А вот инсталляция запорного вентиля на выходе ГВС проточного нагревателя расценивается многими производителями грубой ошибкой монтажа.

Также следует учесть: если источником холодного водоснабжения для проточного водонагревателя выступает скважина, колодец, водонапорная башня и т.п., рекомендуется последовательно с краном (после крана) включать фильтр грубой очистки. Нередко монтажная ошибка с подключением фильтра (отказ от установки) приводит к потере гарантии производителя.

Частые ошибки монтажа водонагревателей


Правилами установки подобного оборудования предусматривается применение изоляции на трубопроводах ХВС/ГВС. При этом технические требования к монтажу определяют минимально возможный размер толщины изоляции – 20 мм. Уровень теплопроводности изоляционного материала должен составлять не менее – 0,035 Вт/м2.

При монтаже водонагревателей нередко нарушают схему подключения домашнего агрегата к водопроводу, применяя изоляционный материал малой толщины, либо не применяют изоляцию вовсе.

В результате, когда начинается полноценная эксплуатация прибора, отмечаются значительные потери тепловой энергии. Эти потери отражаются на времени нагрева, которое существенно возрастает.

Неправильно выполненная или отсутствующая изоляция является главной причиной образования конденсата на линии ХВС. Такое состояние системы снижает уровень комфорта пользователя, способствует формированию антисанитарной среды внутри помещений, где располагается оборудование.

Распространённой ошибкой следует считать монтаж бойлера без расширительного сосуда. Схема, где предусматривается внедрение расширительного сосуда, актуальна именно для водонагревателей накопительного типа. Благодаря расширительному сосуду, удаётся компенсировать рост давления, обусловленный увеличением объема воды в бойлерном накопителе.

Как правило, монтаж нагревателей накопительного типа ограничивается включением предохранительного клапана на участке магистрали холодной воды. Такая своеобразная замена расширительной ёмкости предохранительным клапаном допустима, но, с точки зрения правильного монтажа, это является технической ошибкой.

По сути, на бойлерах-накопителях всегда нужно ставить расширительный сосуд вместе с обратным клапаном.

Список других ошибок при монтаже:


  • Электрический кабель уложен на острых металлических краях или на поверхностях с высокой температурой;

  • Порядок подключения магистральных линий не соответствует порядку, указанному на схеме;

  • Нарушен уровень установки водяного нагревателя относительно горизонтали и вертикали;

  • Отсутствует контур заземления водонагревающего аппарата;

  • Параметры электрической сети, куда подключено оборудование, не соответствуют паспортным требованиям;

  • Монтаж выполняется в помещении, где отсутствует система водоснабжения и водоотведения.

Любая, пусть даже несущественная ошибка установки водонагревательного оборудования может сыграть роковую роль после начала эксплуатации устройства.

Видео

В сюжете - Как установить водонагреватель схема, подключение, ошибки монтажа

В сюжете - Электрическая схема подключения бойлера

Всегда рекомендуется тщательно контролировать ход монтажных работ, руководствуясь параллельно прилагаемой документацией на монтаж. Нередко пользователи монтируют систему, не удосуживаясь взглянуть на прилагаемую схему. Подключить две водяных трубки и вставить вилку в розетку – такие действия для них кажутся обычным делом. Но техника ошибок не прощает.


Источник
https://santekhnik-moskva.blogspot.com/2019/10/Skhema-podklyucheniya-vodonagrevatelya-k-vodoprovodu.html

Как самостоятельно выполнить подключение бойлера?

Подключение бойлера своими руками является достаточно распространенным вопросом, так как этот бытовой прибор обеспечивает комфортное проживание как в квартире, так и в частном доме и используется очень часто. Подключать водонагреватель надо не только к системе водопровода, но еще и к электрической сети, поэтому надо иметь навыки работы с электрическими приборами, тогда процесс подключения можно будет выполнить самостоятельно без привлечения к этому процессу профессионалов, за услуги которых надо платить большие деньги.

1 Описание конструкции

Перед тем как подключить бойлер к водопроводу и электричеству, сначала надо ознакомиться с его конструкцией, чтобы понять, как все правильно сделать.

Электрический водонагреватель состоит из таких элементов:

  • ТЭН, при помощи которого проводится нагрев воды;
  • бак, в котором находится вода и ее температура сохраняется на установленном уровне;
  • термостат, который позволяет контролировать и поддерживать заданную температуру;
  • система подачи и отвода воды из бойлера.

Схема крепления бойлера будет зависеть от того, купили вы вертикальный или горизонтальный водонагреватель, а также от объема его накопительного бака. Большинство людей делает выбор в сторону вертикальных моделей, так как они занимают меньше места, чем их горизонтальные аналоги, а их монтаж выполняется проще и быстрее.

Выбор водонагревателя

Рекомендуем ознакомиться

В комплекте с водонагревателем уже идут кронштейны, которые рассчитаны на его вес, и вам остается только надежно их закрепить в стене, для этого используется перфоратор.

Перед тем как подключить бойлер к водопроводу, обязательно надо установить предохранительный клапан, он обычно также входит в комплект бойлера, при его подключении надо смотреть на стрелку, которая есть на нем, она указывает направление движения воды.

Подсоединение предохранительного клапана помогает избежать поломок бойлера в тех случаях, когда давление в нем превысит определенный предел, обычно это 0,6 МПа. Надо помнить, что отверстие, через которое происходит сброс воды, является открытым, поэтому его при помощи шланга надо соединить с системой канализации, иначе вы и члены вашей семью подвергаетесь опасности в случае сброса горячей воды. Правильное подключение бойлера к электросети и водопроводу гарантирует безопасность пользователей во время его эксплуатации.

2 Предохранительный клапан

Обычно в комплекте с водонагревателем уже идет предохранительный клапан, но можно купить и более надежный клапан. Данный элемент состоит из тройника, самого клапана, муфты типа "американка", а также клапана обратного действия, который не дает возможности смешиваться горячей и холодной воде.

Для подключения к системе водоснабжения для горячей и холодной воды надо использовать разные шланги, если установить простые шланги, что не предназначены для горячей воды, то они быстро выйдут из строя, и вам придется покупать новые.

При решении вопроса, как правильно подключить бойлер, надо обязательно использовать специальный герметик, учитывайте, что для его полного застывания надо от 4 до 8 часов. Можно для герметизации соединений использовать ФУМ-ленту.

Подключение бойлера

Подключение бойлера к водопроводу лучше проводить при помощи полипропиленовых труб, они проще монтируются, чем металлические и имеют большой срок службы. Чтобы была возможность отключить водонагреватель от системы водопровода, на трубе, по которой подводят холодную воду, лучше всего установить шаровый кран.

После того как было проведено подключение бойлера к водопроводу, его необходимо подключить к электричеству. В данном случае необходимо четко придерживаться мер безопасности. Все розетки, если они находятся в ванной, должны иметь соответствующий уровень защиты от влажности, они должны быть заземлены.

При решении вопроса, как подключить бойлер к электричеству, можно это сделать сразу в розетку, но более безопасно будет это сделать через автомат, который в случае возникновения неполадок сразу отключит водонагреватель от электросети.

Для обеспечения максимальной защиты пользователей рекомендуется устанавливать УЗО - это прибор, который постоянно контролирует входящий и выходящий ток и при возникновении его перепадов на несколько миллиампер проводит отключение прибора от сети, так как такие перепады указывают на то, что произошла утечка тока черед разрыв сети или через человека.

3 Подключение горизонтального бойлера

Монтаж горизонтального или напольного водонагревателя несложный, но при мощности 50 кВт вес такой конструкции будет около 100 килограммов, поэтому для выполнения монтажа обязательно необходимо иметь помощника.

Монтаж горизонтального водонагревателя

Монтаж напольного или горизонтального бойлера не занимает много времени, но это очень объемная работа. Процесс его присоединения к системе холодного и горячего водоснабжения будет аналогичен предыдущему варианту, но в этом случае сливное отверстие будет расположено не снизу, а сверху.

Такие модели обычно имеют большие объемы накопительного бака, в них установлены мощные нагревательные элементы и чаще всего они используются на производстве, понятно, что и цена у них будет высокая.

4 Подключение к водопроводам из разных материалов

Для подключения к полипропиленовому водопроводу вам понадобится специальный паяльник, труборез, набор тройников и муфт. С их помощью трубопровод проводят прямо к месту подключения холодной воды на бойлере и подключают его с использованием предохранительного клапана.

Если водопровод металлопластиковый, то обычно он открытый, поэтому проблем с подключением не возникает. Вам надо просто разрезать металлопластиковую трубу, вставить в нее тройник и подключить к нему бойлер.

Металлопластиковый водопровод

Если у вас в доме железные трубы, то процесс подключения усложнятся, так как надо будет использовать сварочный аппарат. Может быть и более простое решение, в данном случае на патрубок, что идет к мойке, надевают тройник и с его помощью подключают бойлер.

Часто для этого используется устройство, которое в народе получило название "вампир", выглядит оно в виде мощного хомута с резьбовым патрубком. Сначала на трубу надевают хомут, при этом используют резиновую прокладку, потом при помощи специальной втулки и дрели делается отверстие, и подключается труба. В таком случае не надо проводить сварочные работы и нарезать резьбу.

При установке такого устройства надо сначала зачистить труб от краски, отверстие должно соответствовать втулке, делать его меньше не надо, так как оно быстро забьется мусором, который попадает в воду. Во время установки надо предусмотреть, чтобы патрубок был направлен в нужную сторону, при этом должно быть удобно делать отверстие и подключать трубу, чаще всего патрубок направляют под углом к стене.

5 Советы по выполнению монтажа

При подборе места для установки бойлера надо учитывать, чтобы было удобно подавать горячую воду как в ванную комнату, так и в кухню. Установка горизонтальных моделей предусматривает обязательное использование обратного клапана, при помощи которого удается отфильтровать горячую воду от холодной.

Место для установки бойлера

Если вы подключаете такой водонагреватель в частном доме, и он не подключен к системе централизованного водоснабжения, то надо будет дополнительно установить циркуляционный насос.

Подключать бойлер к электричеству или газовому котлу можно только после того, как он полностью заполнится водой. Если вы это делаете первый раз, то из бака надо выпустить воду. Для этого подают холодную воду, при этом открывают кран с горячей водой. Как только из него перестанет выходить воздух и пойдет вода, можно закрывать кран, так как бойлер полностью наполнился водой.

Одновременно для работы электрического бойлера и стиральной машинки лучше не использовать одно ответвление электросети, так как в таком случае на него будет очень большая нагрузка.

Кроме водонагревателей накопительного типа могут быть установлены приборы проточного типа, но они обычно применяются для обеспечения небольшого количества горячей воды и используются на кухне или для принятия душа.

Основным преимуществом бойлеров проточного или накопительного топа является то, что для их установки не предусмотрено получение специального разрешения, как при установке газового оборудования. Все монтажные работы как к системе водопровода, так и к системе электроснабжения могут быть выполнены самостоятельно.

Схема подключения водонагревателя к водопроводу: правильное подключение бойлера.

Эта статья, наверное, будет больше полезна жителям многоэтажек, чем жителям, живущим в частных домах. Хотя, если к дому не подведен газ, или это дачный домик, то накопительный водонагреватель будет самое то, что надо.

В городских квартирах два раза в год отключается горячее водоснабжение: осенью перед отопительным сезоном и весной после отопительного. Каждое отключение длится в среднем 2 – 4 недели. Вот и получается, что городской житель за год около месяца или двух моется в тазике. Это хорошо у кого ванна, а у кого душевая кабинка…

1. Выбор накопительного водонагревателя.

В первую очередь определяемся с литражом бака.
На нашу семью из трех человек хватает 30литров. Правда бывает и так, что если кто-то решил немного погреться, и использовал воды больше положенного, то остальным приходится ждать около 20 — 30 минут, пока не нагреются очередные 30 литров.

Теперь выбираем дизайн, и в каком исполнении будет водонагреватель: вертикальный или горизонтальный, плоский или круглый, вытянутый или квадратный, классический белый или любого другого подходящего цвета.

Но, опять же, чтобы выбрать дизайн и исполнение, нужно определиться с местом установки бака. Обычно водонагреватель устанавливают в туалете над унитазом. Однако, если у Вас санузел совмещенный, то размещаете бак так, чтобы он вписывался в дизайн санузла, не занимал нужное пространство и не мешал.

2. Установка.

Установка простая и не занимает много времени.
Здесь Вам понадобится перфоратор — если бетон, или ударная дрель — если кирпич.
Бур или победитовое сверло диаметром 10мм, и два анкерных болта.
Делаем разметку, сверлим, загоняем анкера и вешаем водонагреватель.

3. Подключение водонагревателя к водопроводу.

Мы рассмотрим две схемы подключения: первая – это когда Вы делаете ремонт, и водонагреватель изначально устанавливается стационарно. Вторая – это когда ремонт только будет или в ближайшее время не предвидится, а горячей воды хочется. Кстати, по второй схеме у меня бак работал почти 6 лет, пока наконец-то не был сделан ремонт.

Вообще, схема подключения водонагревателя очень и очень простая.
Он параллельно подключается к системе домашнего водоснабжения: входом к трубе с холодной водой, а выходом к трубе с горячей.

Давайте рассмотрим схему.
Когда в квартиру горячая вода поступает – водонагреватель не нужен. Он отсекается от квартирной системы водоснабжения вентилями №3 и №4 , то есть, в штатном режиме эти вентили закрыты. Холодная и горячая вода циркулирует по трубам как и положено.

Теперь рассмотрим схему, когда центральное водоснабжение отключено, и горячая вода не поступает в квартиру.

Включаем в работу водонагреватель.
Для этого закрываем входной вентиль №1 на горячей воде, и открываем вентиля №3 и №4 . Подаем питание 220 Вольт на водонагреватель, и ждем около 40 — 50 минут (в зависимости от емкости водонагревателя), пока вода в баке не нагреется до установленной температуры. Как вода нагрелась, пользуемся ей как обычно.

По мере использования горячей воды, столько же холодной поступает в бак, где холодная и горячая вода перемешиваются. Когда количество холодной превысит количество горячей, вода в баке станет теплой, и придется немного подождать, чтобы она нагрелась.

Теперь рассмотрим временную схему установки водонагревателя.
В этом случае нам понадобятся: 2 тройника, 2 гибких шланга для подключения воды, лента фум и вилка со шнуром. Шнура чтобы хватало до ближайшей розетки.

В первую очередь определяемся с местом установки водонагревателя. Его можно закрепить на стене, а можно просто положить на пол, или убрать куда-нибудь.
Когда определились с местом установки, измеряем длину от штуцеров водонагревателя до ближнего смесителя. Приобретаем два гибких шланга приблизительно такой же длины.

Снимаем смеситель и на его место вкручиваем тройники.

Все резьбовые соединения предварительно обматывайте лентой фум .
Делайте не более 3-х витков .

Теперь смеситель устанавливаем на место, но уже в тройник. Ну а в верхнюю часть тройника вкручиваем шланг от водонагревателя. Как видите, все просто.

Совет . Вначале соберите схему подключения к тройнику в магазине, чтобы потом не бегать и не менять не подошедшую деталь .

Когда дадут горячую воду, и если бак Вам мешает, его можно отключить и убрать до следующего раза. А в освободившееся место в тройнике вкручиваете заглушку.

Еще надо сказать про предохранительный клапан , который идет в комплекте с баком. На схемах он обозначен под №5 . Это такой нужный элемент, без которого нельзя, чтобы работал водонагреватель.

Как мы знаем, вода при нагревании расширяется. А так как вода – это несжимаемая среда, то при нагревании вода будет расширяться, тем самым, создавая давление на стенки бака, а также на входную и выходную трубы. Воде же надо куда-то деваться.

Так вот, если бы не было предохранительного клапана, то при достижении определенного избыточного давления вода просто разорвала бы бак. Когда же стоит клапан, то предельно допустимое давление, создаваемое водой, сбрасывается через этот клапан.
Сам же предохранительный клапан настроен на определенное максимальное давление, при достижении которого он срабатывает. Поэтому, если заметите, что с клапана капает вода – не пугайтесь, это значит, что он сбрасывает лишнее.

4. Подаем напряжение питания на водонагреватель.

Для водонагревателя желательно протянуть отдельную линию питания 220 Вольт.

На рисунке показана часть подъездного щитка многоэтажек старой постройки (срисовал со своего). В подъездный или в свой щиток добавляются: УЗО – QF2 , автоматический выключатель – SF1 и нулевая колодка N1 .

Запомните . Нулевая колодка N1 никак не связана с общим нулем .

На следующем рисунке показана схема с занулением . То есть, Вы зануляетесь на корпус подъездного щитка, тем самым, образуя третий проводник , нужный для корректной работы УЗО.

Эти две схемы подключения водонагревателя используются в многоэтажках старой постройки (система TN-C ). Но, какую использовать – решать Вам . У меня лично УЗО не установлено, хотя я и подумываю об этом, но пока еще не определюсь со схемой.

Обязательно прочитайте статьи: и . И только после прочтения этих статей выбирайте, по какой схеме будете подключать водонагреватель.

Ну и электрическая схема для домов современной постройки (система TN-S ). Идеальное подключение. Здесь думаю тоже все понятно.

Да, чуть не забыл. Питающий кабель ведется сразу от щитка к водонагревателю, и ни в какие соединительные коробки не заводится.

Теперь Вы без проблем сможете установить и подключить водонагреватель к системе домашнего водоснабжения, а также подать на него напряжение питания 220 Вольт.
Удачи!

Бытовой прибор для нагрева воды устанавливается в квартире, загородном доме или на частной даче. Подбор и установка водонагревателя связан с количеством проживающих в помещении людей.

Пусть сам процесс монтажа и несложен, но без опыта проблематично производить установку качественно. Поэтому лучше ознакомиться с инструкцией, прочитать советы и рекомендации.

Обобщенный план работы по подключению водонагревателя

Стандартные действия:

  1. Выбрать самое подходящее место по размерам и расположению. Необходимо замерить все плоскости с запасом для водонагревателя.
  2. Выяснить точное количество водозаборных отводов. Подразумевается ванная, раковины, душевые и прочее. От числа точек зависит мощность, сложность процесса подключения.
  3. Данные по электропроводке. Лучше знать сечение кабеля, его максимальные нагрузки. Дело в том, что халатное отношение к электричеству в доме может привести к несчастным случаям. Для большей уверенности пригласите на консультацию электрика и выясните точно, как подключить водонагреватель, возможно ли подключение нагревателя заявленной мощности. Если специалист скажет что напряжение слабое, то нужно «бросать» новый кабель индивидуально.
  4. Качество подаваемой жидкости. Вода, поступающая в баки бойлера, в идеале должна отфильтровываться. Если качество воды на низком уровне, в системе лучше установить примитивные элементы фильтров для сохранения рабочих поверхностей нагревателя.
  5. Точно выяснить для себя какой нагреватель лучше: с накопительной системой или проточной. Причем размер и производитель также сыграют свою роль.
  6. Выбирать придется не только между моделями, тип устройства тоже заставит поразмыслить над выбором. Определяться нужно между настенным, напольным, вертикальным или горизонтальным типом.
  7. Прибор следует закреплять как можно крепче к поверхности. Правильно если он не будет двигаться при касании, а его перемещение в разные стороны категорически запрещено техникой безопасности.
  8. Система водонагрева должна быть полностью герметичной.
  9. Для подводки не рекомендуется использовать шланги низкого качества. Оптимальный материал для таких элементов – сталь, медь, металлопластик или пластик.
  10. Первый запуск и дальнейшее использование строго при наличии в стояке или водопроводе жидкости.

Как установить нагреватель накопительный электрический

Для тех, кто решил выполнять такую работу самостоятельно совет! Ни при каких проблемных ситуациях не устанавливайте вертикальный прибор в горизонтальном положении и наоборот!

Подключение накопительного водонагревателя удобнее и правильнее всего выполнять так:

  1. Предварительная оценка места под монтаж.
  2. Помещение с малой площадью, как правило, не располагают большим пространством для бытовых приборов. Подключение водонагревателя к водопроводу в квартире, в таком случае, выполняют в скрытых нишах или сантехнических шкафах.
  3. Техника с объемом до 200 литров может быть навесного типа. Строго на пол устанавливают приборы с большим объемом, иначе неизбежен обрыв.
  4. Водонагреватель от 50 до 100 литров лучше закрепить к несущей стене. Для крепления использовать анкерный болт. Такой крепеж необходимо докупать дополнительно, потому что в комплекте их не бывает. Экономить на дорогостоящем приборе ни в коем случае нельзя. Чем больше будет зафиксировано кронштейнов для нагревателя, чем надежнее процесс эксплуатации из года в год. Для моделей навесного типа в 100 и более литров должно быть не менее 4 кронштейнов.
  5. Если решено поставить прибор в труднодоступном месте, то продумайте заранее обслуживание. Модель низкого качества придется часто ремонтировать, а это не комфортно выполнять в труднодоступных местах.

Предохранительный клапан устанавливается обязательно. Он сохранит систему от механических разрушений и избыточного давления. Принцип работы прост - избыток воды удаляется при повышенном давлении. Говоря иначе, вода сбрасывается до рабочего давления системы.

Как включить уже установленный нагреватель

Итак, есть необходимость в использовании . Нужно выполнить следующие действия:


  1. Перекрыть вентиль горячей воды, установленный на стояке. Если этого не сделать, то вода, обработанная устройством, поступит в общую систему водоснабжения. Закрывая вентиль, будет слышен конкретный звук, подтверждающий блокировку.
  2. Далее открыть вентили в водонагреватель. Первым идет с холодной водой, затем открыть кран, подающий воду из бойлера в водоотводы.
  3. После данных манипуляций включить прибор в сеть. Популярные модели бойлеров и водонагревателей автоматически начнут свою работу при правильной подаче воды.

Последовательность на схеме:

Сомнительные действия или открытие кранов не по инструкции лучше не выполнять, если не уверены или сталкиваетесь с бытовым прибором впервые. Иногда дешевле вызвать мастера даже на включение 3 кранов и запуск прибора, чем оплачивать ремонтные работы после протечек.

Как подключить водонагреватель накопительный на даче

Установка на даче нагревательных элементов подразумевает в системе водопровод с низким давлением. К сожалению, без давления в несколько атмосфер невозможно осуществить подключение и работу накопительного водонагревателя классическим методом. Есть действующий подход для такой ситуации.

Бойлерные баки заполняются водой благодаря емкости, которая устанавливается уже отдельно от водонагревателя. Использование обратного клапана в такой схеме невозможно.

Дополнительную емкость подбирают по объему. Он должен в несколько раз превышать объем бака или баков нагревателя. Емкость для создания давления не должна быть замкнутой (вакуумной). Проще говоря, в ней нужно высверливать отверстия.

Практичнее обеспечить такой бак или емкость поплавочным клапаном для урегулирования уровня воды.

Соединение от емкости до нужно оснащать краном или вентилем.

Бак, создающий давление, чаще всего устанавливают на чердаке. Главным условием для работы системы с дополнительным баком - расположение емкости для напора выше 2 метров от бойлера.

Устанавливая элемент нагрева воды на даче или в доме для периодического проживания, до наступления холодов нужно будет слить жидкости из баков!

Любой водонагреватель требователен к проводимости электрической сети. Речь идет о сечении кабеля, а именно о медной жиле провода. Ее толщина должна начинаться от 2,5 миллиметров.

Качественное подключение к сети невозможно без предохранителя или защитного устройства. Любая модель нагревателя должна укомплектовываться прибором УЗО (устройство защитного отключения).

Классический способ для подключения к сети - включение в ближайшую розетку. Важно установить заземление. Для этого используют трехполюсную розетку с влагостойкой функцией.

Классический способ подходит для водонагревателей с небольшой мощностью. Мощные модели не рассчитаны на этот способ. Они будут, как минимум, нагревать розетку.

Систематический нагрев розетки приведет к ослаблению контактов и возникновению искры. От искры будет возгорание пластика розетки, поломка нагревательного элемента, возгорание системы электропитания.

Лучше позаботиться о безопасности заранее. Для этого нужно подвести электрический кабель нужного сечения в индивидуальном порядке. В этом случае монтируются провод из электрощита до бойлера без дополнительных розеток или ответвлений.

Без вилок и розеток отключение возможно только через прибор автоматизации. Хотя главная функция автомата - сохранность и безопасное использование водонагревателя.

В случае если в комплекте нет предохранителя, то нужно приобретать прибор с рассчитанным уровнем чувствительности. Если установить предохранитель с заниженной чувствительностью, то постоянного беспричинного отключения бойлера не избежать.

Для мощных водонагревателей ставят предохранители на 16 ампер.

В процессе приобретения нужного водонагревателя лучше определиться заранее, как произойдет дальнейшая установка. При монтаже своими руками ни в коем случае нельзя игнорировать технику безопасности. При малейших сомнениях лучше не экономить, а вызывать опытных специалистов.

Инструкция по установке накопительного водонагревателя - видео

Разнообразие способов устройства современных водопроводных систем позволяет выполнить процедуру установки и подключения водонагревательного бойлера своими руками. Правда это касается не всех типов бойлеров, а только наиболее часто применяемых – электрических.

Наиболее часто применяемый водонагревательный бойлер – электрический, закрытый, напорного типа, о его выборе и подключении мы и поговорим.

Выбирая такой тип водопроводного бойлера, нужно понимать различия между их конструкциями. Прежде всего – размер. Для его определения вам нужно подсчитать суточный расход горячей воды. Если на трубе подачи холодной воды у вас стоит счетчик, то вы сможете определить среднесуточную норму потребления, замерив его показания на протяжении нескольких дней. Примерно половина из общего объема должна быть горячей.

Практика показывает, что для обеспечения семьи из 3-4 человек, если для купания используется душевая кабинка, емкость бойлера должна быть от 50 до 70 литров. Если же в доме установлена ванна, то минимальный его объем не должен быть меньше 100 литров

Причем эти расчеты относительно справедливы, если у вас приборы, потребляющие горячую воду, расположены довольно близко друг от друга. Если же ванная комната находится далеко от кухни, то стоит подумать об установке отдельного кухонного бойлера литров на 10 или установить проточный водонагреватель.

Второй наиважнейший аспект, учитываемый при выборе бойлера – характеристики водопроводной воды. Если у вас она слишком жесткая, то стоит подбирать более дорогостоящие модели с закрытыми тенами, в которых нагревательные элементы расположены в герметичных стеклянных или керамических колбах.

Это же касается и материала самих нагревательных баков, или их покрытия:

  • эмалированные и стеклофарфоровые покрытия – менее стойки к коррозии, требуют постоянного поддержания более высокой температуры, дешевле остальных, но срок их службы от 3 до 5 лет;
  • баки с титановым напылением или сварные из нержавеющей стали – имеют срок службы 7 – 10 лет, но более дорогие.

Для повышения коррозионной устойчивости бойлеров в них ставятся магниевые аноды, требующие периодической замены.

Конструкция электрического бойлера довольно проста и отчасти напоминает электрочайник. Собственно, наличие этого анода, да система забора подогретой воды из верхней части емкости, их и отличает. Время работы тенов регулируется терморегулятором в зависимости от установленной температуры нагрева воды.

Существуют комбинированные бойлеры косвенного нагрева, когда в водонагревательной емкости помещается еще и змеевик, через который проходит теплоноситель из системы отопления, подогревающий воду в бойлере помимо тенов.

Понятно, что подключение такого бойлера несколько сложнее, чем электрического, но вполне по силам хорошему домашнему мастеру.

Следующий параметр, который надо учитывать при выборе бойлера, его мощность. Понятно, чем она выше – тем быстрее нагреется вода, но и нагрузка на электросеть будет больше. Оптимальной считается мощность 50-литрового бойлера 1,5 – 2 кВт, соответственно: 100-литрового 3 – 4 кВт. Но не забудьте выяснить, какие нагрузки способна выдержать ваша внутриквартирная или внутридомовая сеть, чтобы в погоне за большими мощностными показателями не превысить суммарные допустимые нагрузки, иначе при включении бойлера автоматика просто будет отключать подачу электроэнергии.

Последний момент при выборе бойлера – его форма. Они бывают:

  • круглые;
  • плоские:

а) вертикальные;

б) горизонтальные.

Могут навешиваться на стену или устанавливаться на пол. Последнее, как правило, используется с бойлерами большой емкости.

Какие трубы применять для подключения бойлера?

Чаще всего разводка водяных систем в последнее время осуществляется полипропиленовыми трубами, свариваемыми при помощи специального паяльника. Работа с ним не очень сложна, но покупать его для установки одного бойлера – неоправданно. Тем более что фитинговые системы с металлопластиковыми трубами – не менее надежны, чем упомянутые. Все о фитингах можно прочесть , но для подключения бойлера мы рекомендуем использовать обжимные (цанговые) фитинги.

Для перехода от одного вида труб, уже имеющихся в вашем жилище, на предлагаемые, можно использовать т.н. тройник-вампир.

Чаще всего его используют для перехода от металлического водопровода на пластиковый, но он не хуже сработает и на полипропиленовой трубе. Для его установки перекрывается вода в магистрали и сливается через один из кранов. Затем в трубе сверлится отверстие O 10 – 12 мм и устанавливается тройник. Дальнейшая разводка осуществляется трубами выбранной системы.

А кроме металлопластика с фитингами можно применить еще более простые соединения – гибкими шлангами в металлической оплетке.

Только при их выборе следует отдать предпочтение производителям, выпускающим гарантированно качественный товар.

Схемы подключения бойлера, процесс установки

Их следует разбить на 2 подотдела и рассмотреть отдельно:

  • сантехнический;
  • электрический.

Прежде всего, при монтаже бойлера следует убедиться в наличии запорной арматуры на магистрали водоснабжения перед ним, чтобы иметь возможность отключаться от общей системы водоснабжения для технического обслуживания и возможной замены в дальнейшем.

Если бойлер, кроме системы холодного водоснабжения, подключается и в систему с горячей водой, то на ней также ставится запорный кран, чтобы не происходило слива подогретой в нем воды в общую сеть. При работе бойлера он держится закрытым.

Также после крана на холодной магистрали будет полезной установка редуктора, понижающего давление до 2 – 3 атм., чего будет вполне достаточно для нормальной работы системы. А вот сам прибор он предохранит от избыточного давления. Перед непосредственным вводом холодной воды в бойлер стоит установить еще один кран, чтобы не отключать всю систему для манипуляций с самим прибором.

Для напорных бойлеров закрытого типа обязательна установка предохранительного клапана, входящего в комплектацию нового прибора. Во-первых, он не дает подогретой воде поступать обратно в холодную магистраль, а во-вторых, сбрасывает лишнюю, расширившуюся после нагрева воду. Без него эксплуатация таких бойлеров может привести к взрывоопасным последствиям. Ставится такой клапан в стандартных схемах подключения непосредственно перед вводом холодной воды в бойлер, а трубка слива выводится в ближайшую точку входа в канализацию. Если бойлер устанавливается над унитазом, ее выводят в свободное отверстие в верхней части сливного бачка унитаза. Их всегда 2: для удобства подключения бачка, и одно из них свободно.

В помощь – видео об ошибках, допускаемых при подключении бойлера:

Более прогрессивная схема подключения бойлера включает в себя установку тройника с краном над предохранительным клапаном. Он позволяет экстренно слить воду из бойлера в случае необходимости или использовать бойлер в качестве накопительной емкости для воды в случае ее аварийного отключения.

Главное, при ее сливе следует обязательно отключить нагрев, иначе тены могут выйти из строя. Об наиболее рациональном усовершенствовании системы при установке такого тройника с краном – в следующем видео:

Такой тройник ставится исключительно на холодную магистраль, ведь ее ввод происходит в нижней части бойлера, а трубка забора горячей – в верхней.

Часто система обвязки прячется в стену в штробах или вообще выводится за нее – в подсобное помещение или кладовку, оставляя видимым только предохранительный клапан.

Схема подключения кухонного бойлера ничем не отличается от таковой для обычного, только чаще всего в перевернутом виде.

Электрическое подключение осуществляется проводами соответствующего мощности бойлера сечения. Для этого на бойлере имеются 2 контакта.

Третий выведен на массу корпуса тена или сам наружный кожух бойлера. Обычно в квартирах нет системы заземления, к которой его следует подключать. В этом случае следует выполнить такую схему подключения.

В ней УЗО выполнит роль заземления, только подобрать его следует без превышения номинала, иначе оно может не справиться с задачей в полной мере.

При навеске водопроводного бойлера на стену есть единственное правило: надежное крепление, соответствующее суммарному весу бойлера и находящейся в нем воды. Подбирайте его в соответствии с материалом стены, на которую крепится бойлер, и побеспокойтесь минимум о полуторном запасе максимально выдерживаемого им груза.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами;)

После долгой процедуры выбора подходящей модели наступает ответственный момент установки водонагревателя и подключение к электросети. Если не знаете, как установить накопительный электрический бойлер, то лучше обратиться к специалисту. Услуга обойдется в пределах 100$. Если в доме установлен старый электроприбор, и его надо заменить, придется дополнительно заплатить за демонтаж. Желающие сэкономить домашний бюджет могут воспользоваться инструкцией, как установить и подключить водонагреватель без посторонней помощи за пару часов.

Если решено установить бойлер своими руками, то надо четко знать, как это сделать. Допущенные ошибки при монтаже приведут к перегоранию проводки, затоплению жилья, а также выходу прибора из строя. Рассмотрим основные правила установки водонагревателя:

  • Сначала требуется подобрать оптимальное месторасположение прибора. Устанавливается бойлер обычно в ванной комнате, туалете или на кухне. К электроприбору обеспечивают свободный доступ.
  • Стена или любая другая опора под бойлер должна выдержать двойной вес, например, при емкости 80 л показатель нагрузки составляет 160 кг.
  • Старая проводка подлежит обязательной замене, иначе она просто не выдержит нагрузки.
  • Разводку из металлических труб десятилетней давности аналогично придется менять.

Другие правила, и нюансы монтажа будут оговорены в инструкции по монтажу.

Необходимые для монтажа инструменты и материалы

Когда предполагается установка водонагревателя своими руками, без инструментов не обойтись. Неважно, какой фирмы бойлер. Пусть будет «Термекс», «Электролюкс» или «Аристон». Принцип монтажа накопительных водонагревателей одинаков.

Понадобится следующий инструмент:

  • разводной и набор гаечных ключей;
  • ударная дрель или перфоратор;
  • прямая, а также фигурная отвертка;
  • пассатижи;
  • рулетка;
  • уровень.

Понадобятся следующие материалы:

  • лен или фум лента для паковки резьбовых соединений;
  • шаровые краны;
  • соединительные тройники;
  • два гибких шланга или пластиковая труба для подсоединения к патрубкам водонагревателя.

Если монтаж бойлера нельзя выполнить без замены проводки, потребуется кабель, УЗО, розетка, автомат на 16 А.

Выбираем место, где лучше установить водонагреватель

Выбор места монтажа водонагревателя зависит от типа прибора. Накопительные бойлеры бывают напольные, настенные и встраиваемые модели. По названию уже ясно, где их устанавливать:

  • Напольные водонагреватели накопительного типа рассчитаны на большой объем воды и чаще всего используются в больших загородных домах. Бойлеры напольного типа устанавливают на подставку.
  • Объем прибора встраиваемого типа небольшой. Такие водонагреватели ставят под мойкой или в специально отведенную нишу.
  • Для квартиры оптимальна установка вертикального или горизонтального водонагревателя настенного типа. Прибор не занимает полезную площадь пола, а объема горячей воды хватит для кухонной мойки и принятия ванны.

Водонагреватель любого типа располагают по максимуму ближе к водоразборным точкам. Температура воздуха в помещении должна быть плюсовая, иначе вода будет быстро остывать, а при отключении электроэнергии жидкость превратится в лед.

Высота установки бойлера на стене особой роли не играет, если он подключается к центральному водопроводу. Выбирают удобное легкодоступное для обслуживания место. В случае автономного водоснабжения высота крепления водонагревателя на стене зависит от расположения накопительного бака для воды.

Особенности настенного крепления

Настенные водонагреватели самые распространенные и их монтаж стоит подробней рассмотреть. Крепят приборы к стене металлическими кронштейнами. Для вертикальных моделей используют два крепежа, а горизонтальный бойлер фиксируют четырьмя элементами. К прибору прилагается инструкция завода изготовителя, где оговорены все нюансы монтажа.

При установке горизонтального водонагревателя применяют крепежи с петлями. Накопительные нагреватели нельзя ставить в обратном порядке, то есть, горизонтальные модели в вертикальном положении и наоборот. Неправильное расположение приведет к поломке прибора, а также затоплению помещения.

Крепежные кронштейны вкручивают в просверленные отверстия, забив перед этим пластиковые дюбеля. Бойлер с водой имеет большой вес и его выдержит только прочная стена из бетона, кирпича, шлакоблока или дерева. На гипсокартонные перегородки монтаж запрещен. К исключению относится гипсокартонная стена, за которой расположена несущая конструкция. Для крепления используют удлиненные кронштейны, способные пройти гипс и погрузится в прочный материал.

Подключение бойлера к системе водоснабжения

Когда крепление бойлера к стене будет завершено, наступает важный процесс подключения к водопроводу. Здесь важно учесть тип водоснабжения. Существует схема подключения водонагревателя к центральному водопроводу и автономной системе. Для получения из крана горячей воды сразу после его открытия предусматривают рециркуляцию. В таком варианте обвязка бойлера выполняется по специальной схеме.

Подключение к водопроводу

Сначала рассмотрим, как подключить накопительный водонагреватель к централизованному водопроводу, так как этот вариант наиболее распространен для квартир. В системе постоянно присутствует давление воды не менее двух атмосфер, что позволяет хозяину закрепить прибор к стене на любой высоте и это не повлияет на работоспособность бойлера.

Осуществляется подключение бойлера к водопроводу гибкими шлангами или пластиковой трубой, но сначала собирают группу безопасности. Узел состоит из набора тройников, клапанов, кранов и фитингов. Патрубки ХВС и ГВС прибора выступают снизу из корпуса. Отсюда и начинают подключение водонагревателя к централизованному водопроводу:

  • На резьбу патрубка входа холодной воды накручивают разъемный переходник из двух гаек. Фитинг сантехники называют «американкой».
  • На резьбу переходника накручивают тройник. К нижнему выходу монтируют обратный клапан. На его корпусе есть стрелка, указывающая направление воды, и она должна быть расположена вверх. Клапан пропускает жидкость внутрь бака, но не дает воде обратно сливаться в трубопровод.
  • К боковому выходу тройника подсоединяют еще один тройник. Боковое отверстие этого элемента направляют вниз и накручивают компрессионный фитинг, а к нему крепят кусок пластиковой трубы, отведенный в канализацию. Через патрубок будет происходить слив лишней воды при избыточном давлении.
  • На свободный выход второго тройника ставят .
  • К входному отверстию обратного клапана присоединяют кран подачи холодной воды.

Для упрощения схемы можно узел безопасности заменить одним элементом, имеющим внутри корпуса обратный и предохранительный клапан, а также носик для слива воды. Деталь сразу накручивают на американку, а за ней ставят кран холодной воды.

На второй патрубок водонагревателя, предназначенного для выхода горячей воды, накручивают «американку» и ставят кран. Между двумя этими элементами разумно поставить тройник и к боковому выходу прикрутить еще один кран. Запорная арматура пригодится для подачи воздуха в бак при сливе воды с бойлера. Если производитель предусмотрел пробку подачи воздуха, дополнительный кран не нужен.

После монтажа группы безопасности, а также запорной арматуры начинают заниматься трубопроводами холодной и горячей воды. Для подключения к системе оптимально выбрать пластиковые трубы. Куски нужной длины подсоединяют к кранам на водонагревателе с помощью компрессионных фитингов. Второй конец труб подсоединяют к тройникам, врезанным в водопроводную систему.

Правильная схема обвязки бойлера предусматривает врезку еще двух кранов, отсоединяющих квартирный трубопровод ХВС и ГВС от общих стояков жилого дома. Во время работы водонагревателя кран холодной воды будет постоянно открыт. Запорную арматуру возле стояка ГВС переводят в закрытое положение. Если этот кран не закрыть, горячая вода из бойлера направится по стояку в соседние квартиры.

Подключение к системе автономного водоснабжения

В системе автономного водоснабжения схема подключения бойлера бывает двух типов, что зависит от месторасположения накопительной емкости. Бак в частном доме располагают на чердаке или внутри одной из комнат второго этажа.

Чтобы знать, какую схему выбрать, измеряют расстояние между дном накопительной емкости и навешенным на стену водонагревателем. Если показатель составляет менее 2 м, то тройник подключения разветвления трубопровода ХВС ставят выше уровня бойлера. Группу безопасности монтируют на патрубке прибора.

Когда расстояние между накопительной емкостью и прибором более 2 м, тройник разветвления трубопровода ХВС ставят ниже уровня водонагревателя. Группу безопасности накручивают на входной патрубок.

Любая из рассмотренных схем может дополняться понижающим редуктором. Узел предназначен для снижения давления воды в трубопроводе, если показатель превышает 6 Бар.

Схема подключения с рециркуляцией

Когда выполняется установка накопительного водонагревателя косвенного нагрева для частного дома, используют схему, где предусмотрена рециркуляция. Система позволяет получать горячую воду из смесителя сразу после открывания крана.

Система представляет собой замкнутый контур. Обычно его делают через полотенцесушитель. При отсутствии этого элемента допускается выполнение тупой рециркуляции. Вместо полотенцесушителя используют ровную трубу. Главное в схеме – замкнуть кольцо. По кругу горячую воду гоняет циркуляционный насос. В системе предусмотрен расширительный бак, а также три клапана: обратный, предохранительный и для стравливания воздуха.

Рециркуляция постоянно поддерживает воду в горячем состоянии, даже если человек долгое время не пользуется прибором.

Подключение к электросети

Для подключения бойлера к электросети понадобится электросхема и точный расчет сечения проводов. Любой кабель не подойдет. При расчетах надо учесть мощность нагревательного элемента, и взять провод с небольшим запасом сечения. Обычно бытовые модели комплектуют ТЭНами мощностью 1–3 кВт. Подключение такого водонагревателя к электросети выполняют медным трехжильным проводом сечением 2,5 мм 2 . Для удобства выбора кабеля пользуются монтажной таблицей.

В электрической схеме установки водонагревателя присутствует три важных узла: УЗО, автомат, и розетка с вилкой. Все элементы рассчитаны на номинальный ток 16 А. Независимо от наличия автомата защиты, подключение через розетку обязательно. По технике безопасности во время ремонта электрооборудования должен быть видимый разрыв электроцепи.

Давайте подробней рассмотрим, как подключить бойлер к электричеству, не обращаясь за помощью к специалисту:

  • На стенке ставят розетку с классом защиты не ниже IP44 и УЗО. Чтобы добраться до контактов водонагревателя снизу снимают декоративную крышку. От бойлера до розетки замеряют расстояние, чтобы вычислить длину кабеля.
  • Согласно замеру с небольшим запасом отрезают кусок трехжильного провода. Собирают цепочку из вилки, УЗО и последнее подключение делают на контактах водонагревателя. При подключении важно не попутать третий провод – заземление. Он обычно маркирован желтыми полосами на зеленом фоне.
  • От розетки прокладывают трехжильный кабель к защитному автомату, а от него ведут линию в электрощит.

Еще до того, как бойлер будет подсоединен к сети, измеряют сопротивление контура заземления. Оптимальный показатель находится в пределах 4 Ом. Если возникнет вопрос, можно ли подключить бойлер без заземления, плохую мысль лучше отбросить. Это личная безопасность. Заземление защищает человека от поражения электричеством во время пробоя ТЭНа и металлические части прибора от разрушения блуждающими токами.

Некоторые умельцы приспосабливаются выключать нагреватель из розетки во время купания, если отсутствует заземление. Вариант неплохой, но это придется делать при каждом мытье рук или посуды, что крайне неудобно.

Включение и проверка бойлера после установки

По завершению установки и подключения водонагревателя остался последний вопрос – как проверить прибор на работоспособность:

  • после стояков закрывают кран ГВС и открывают кран ХВС;
  • на входе бойлера открывают запорную арматуру и кран горячей воды смесителя;
  • под давлением вода заполнит бак, вытесняя воздух из системы через открытый смеситель;
  • когда напор воды будет идти непрерывно без хлопков воздуха, кран смесителя закрывают.

Прибор находится под давлением. Осталось проверить все стыки на отсутствие течи.

После успешного заполнения водой на водогрейный прибор подают напряжение и выставляют желаемый режим работы. Время нагрева зависит от мощности ТЭНа и емкости бака. Если примерно через 1 час из смесителя появится горячая вода – монтаж осуществлен правильно.

Для комфортного проживания в доме, когда хочется постоянно пользоваться горячей водой, а не зависеть от ремонтного графика монополистов, способных отключить эту воду на неизвестное количество дней, многие задумываются о приобретении бойлера.

Чаще всего выбор падает в сторону накопительного водонагревателя. Они бывают разных фирм Аристон, Дражице, Бакси и т.д., форм и конструкций — плоскими, цилиндрическими или вытянутыми.

Монтаж труб холодной и горячей воды у них может и отличаться, однако подключаются в сеть 220В они все однотипно.

Многие ошибочно полагают, для того чтобы подключить бойлер, достаточно воткнуть вилку в розетку и о большем не беспокоиться. Однако забывают, что именно в бойлере, в случае нарушения изоляции, через воду может произойти непосредственный контакт электричества с человеком.

На что следует обратить особое внимание при подключении бойлера:

  • выбор сечения питающего кабеля (зависит от мощности бойлера)
  • выбор автоматического выключателя для питания эл.сети бойлера
  • выбор розетки

Выбор кабеля и автомата

При ремонте в новых квартирах, на бойлер обычно проводят отдельную проводку непосредственно от щитка. Если же вы хотите подключить бойлер к старой общей проводке, на которой уже подключено несколько розеток, обязательно убедитесь, что она выдержит мощность бойлера.

В большинстве случаев, при мощности до 3,5квт, проводка должна быть выполнена 3-х жильным медным кабелем ВВГнГ-Ls, сечением не менее 2,5мм2.

Трехжильный кабель необходим для того, чтобы обеспечить постоянную связь с заземлением.

Автомат подключения бойлера выбирайте двухполюсный. Номинальный ток автомата 16А (достаточно при мощности бойлера до 3,5 кВт).

При нагрузке до 2кВт подойдет автоматический выключатель с номинальным током 10А.

Подключение от розетки или напрямую

Если бойлер подключается от розетки, то розетка должна иметь степень защиты IP44. Это розетки для помещений с повышенным уровнем влажности.

Запомните, что розетку в ванной можно размещать только в определенных местах. И есть зоны где это делать категорически запрещено. Подробнее об это можно прочесть в статье " ".

Хотя многие и выступают противниками подключения электронагревателей через розетку, однако только таким образом можно обеспечить видимый разрыв проводников (фазы и ноля) при отключении, как того и требуют правила техники безопасности.

А еще у тех водонагревателей, что изначально идут с вилками в комплекте, если их отрезать, иногда можно лишиться гарантии. Поэтому читайте инструкцию.

Если в ней написано, что данный бойлер можно подключать двумя способами

  • и через штатный шнур питания

то здесь гарантии вы не лишитесь.

К тому же при необходимости демонтажа аппарата со стены, при наличии вилки, вам не потребуется вызывать электрика для его отключения от питания. Вытащил вилку, снимай, переставляй, делай что хочешь.

Мощные бойлеры свыше 3,5квт, следует подключать только напрямую через автоматический выключатель, розеточное подключение здесь не допустимо.

Кабель нужно заводить так, чтобы не было пересечений с водопроводными трубами и местами будущего крепежа нагревателя.

Установка УЗО

В питающей линии бойлера обязательна установка УЗО - . Его по току выбирайте на один порядок выше, чем ток автомата.

Ток утечки для УЗО – 10мА или 30мА.

Почему лучше 10мА, а не больше, можно понять из вот этой таблички воздействия тока на организм человека:

Существенный минус здесь, что на 10мА защита может ложно срабатывать. Особенно если у вас водонагреватель висит уже не первый год и в местах подключения клемм нередко образуется вот такой конденсат и влага.

Как проверить ложное это срабатывание или неисправен сам ТЭН? Для этого воспользуйтесь мультиметром.

Выключаете питающий автомат или вытаскиваете вилку с розетки и отсоединяете штатное заземление с корпуса титана.

Затем снимаете клеммные зажимы с самого тэна, и с помощью щупов измеряете сопротивление между корпусом бойлера и нагревательным элементом.

При исправности тэна, показания на экране мультиметра должны стремится к бесконечности, то есть быть примерно вот такими:

При пробое и повреждении нагревателя они будут либо нулевыми, но чаще всего могут составлять несколько сотен и даже килоОм. На фото ниже именно такой вариант ~ 500кОм.

Очень часто, во многих последних моделях бойлера, УЗО с током утечки на 15мА уже идет встроенным в кабель для подключения к розетке. В этом случае устанавливать дополнительный аппарат защиты от тока утечки в щитке может и не потребоваться.

Однако не забывайте, что такое встроенное УЗО будет защищать от утечки только при повреждении в самом нагревателе, но никак не защитит вас при неисправности непосредственно в розетке или питающей проводке до нее.

Как найти такие и другие подобные неисправности и к чему это может привести, можно ознакомиться в статье ” ”

А что делать, если вы не специалист в электричестве и сами не можете или не хотите лезть в электрощиток, дабы смонтировать там все требуемые аппараты защиты. Но при этом обезопасить себя все равно нужно.

Самый простой вариант - это покупка УЗО розетки.

Включаете ее в существующую розетку в ванной, а уже через нее втыкаете вилку от шнура бойлера.

Будет ли срабатывать устройство защитного отключения на бойлер, если у вас нет заземления? Будет. Эти две системы при работе вместе призваны дополнять друг друга.

В случае утечки тока на бойлере без заземления, аппарат защиты отработает лишь тогда, когда вы непосредственно прикоснетесь к баку или к воде из него (при включенных ТЭНах).

А если есть заземляющий проводник, то УЗО отработает сразу после подачи напряжения на титан, не дожидаясь вашего касания. Вот и вся разница.

Схемы подключения

Схема подключения бойлера через розетку:

Электрическая схема водонагревателя:

Условная схема без розетки напрямую с щитка:

Ошибки при подключении и эксплуатации

  • установка розетки непосредственно под самим бойлером

Делать этого категорически нельзя. Розетки должны быть вынесены в сторону от нагревательного прибора и размещены выше смесителей. Не забывайте о предохранительном клапане и возможных протечках.

Клапан сработает как последняя ступень защиты, если термостат отказал. Кстати термостат нужно проверять в первую очередь, когда лампочка на панели не светится, и тэны не греют. Смотрите в каком положении кнопочка на элементе, она может быть "выбита".

  • частой ошибкой при подключении аппарата напрямую в розетку, является желание отключить прибор путем выдергивания вилки в тот момент, когда вода еще не нагрелась и нагреватель все еще работает

Если его мощность достигает 3,5кВт, то при таком разрыве контактов может возникнуть искрение, с образование дуги. А так как ванная это помещение с повышенной влажностью, последствия могут быть не предсказуемыми.

Поэтому всегда, прежде чем вытащить вилку отключайте нагрузку штатными приборами управления на самом бойлере.

  • нельзя включать в сеть пустой бойлер без воды

ТЭН который установлен внутри, требует водяного охлаждения. Без него он попросту перегорит и выйдет из строя. Поэтому перед каждым включением проверяйте наличие воды в бойлере.

Плюс магниевый анод, который тоже защищает от образования ржавчины, работает только при заполненном баке.

  • подключение водонагревателя только через УЗО, либо только через автомат

Эти два аппарата защиты должны дублировать друг друга. УЗО защищает от тока утечки, а простой автомат от перегрузки и коротких замыканий.

Если позволяет бюджет, то вместо этих двух защитных элементов можно установить один дифф.автомат, он заменит оба прибора.

своими руками, схема, бойлер Аристон

СодержаниеСвернуть

Подключение бойлера

Как подключить бойлер к своей системе водоснабжения и начать использовать его для своих нужд? Этим вопросом наверняка задавался каждый, кто хоть раз сталкивался с проблемами стационарного горячего водопровода.

К сожалению, реальность в наших краях такова, что жильцы далеко не каждого дома имеют возможность использовать все блага цивилизации, включая горячую воду прямиком из системы водопровода. Очень часто подогрев воды для принятия водных процедур необходимо организовывать самостоятельно, за счет установки водонагревателей или бойлеров.

И вот здесь как раз вам очень понадобятся знания о том, как правильно подключить бойлер. Об этом и пойдет речь в данной статье.

Виды и нюансы




data-ad-client="ca-pub-9337857885889635"
data-ad-slot="9967522739"
data-ad-format="auto">

Бойлер или водонагреватель – это техника массовая, поэтому производители старались максимально упростить все работы, что связаны с его монтажом. И действительно, схема подключения бойлера довольно проста и интуитивно понятна, особенно если у вас есть хотя бы минимальные познания в сантехнике

Однако нельзя полноценно ответить на вопрос про то, как подключить бойлер к водопроводу и всем остальным коммуникациям, если не учесть его конструктивные особенности.

Существует несколько разновидностей бойлеров, и это только если упоминать про самые популярные варианты.

Проще всего их разделять по типу нагрева. Существуют бойлеры:

Каждая разновидность имеет свои нюансы, особенности и даже принцип работы у них отличается. У некоторых — довольно серьезно. Имеет определенное значение и тип производителя нагревательного оборудования.

Так, как подключить бойлер Аристон, например, довольно легко и просто, ведь производитель заранее продумал все нюансы и указал все детали в инструкции. А вот менее популярные компании далеко не всегда имеют схожие возможности, в том числе и по сервисному обслуживанию, что тоже надо учитывать.

Схема подключения бойлера

Дальше мы расскажем вам о том, как подключить бойлер к воде и запустить его в работу, опираясь на вышеописанные их разновидности, а также отмечая все важные детали.
к меню ↑

Подключение электрических агрегатов

Электрические бойлеры справедливо считаются самой массовой и распространенной техникой на гражданском рынке. Они довольно дешевы, крайне производительны и просты в эксплуатации.

Смонтировать подобное оборудование очень легко, так как подключить электрический бойлер нужно только к двум источникам: непосредственно электрической сети и водопроводу.

Причем процесс работы еще сильнее упрощается за счет возможности использования гибких трубок, шлангов и всевозможных переходников, которые часто продаются в комплекте, либо легко докупаются в любом магазине сантехники.

Этапы работы:

  1. Монтируем устройство на стену с помощью дюбелей.
  2. Корректируем его положение.
  3. Подключаем к устройству трубы для ввода холодной и вывода горячей жидкости.
  4. Подключаем бойлер к электричеству.
  5. Монтируем дополнительные детали, если в них есть необходимость (краны, клапаны и т.д.).

Устанавливать бойлер можно в любом месте, желательно это делать на стене и вдали от детей.

Если у вас накопительный образец, то есть бойлер с крупным баком для жидкости, то его необходимо будет крепить на мощные анкера, так как вес бойлера такого типа часто превышает отметку в 50 кг.

Проточные образцы намного легче, в работе с ними обходятся практически подручными средствами или дюбелями средних габаритов.

Подключение воды к бойлеру и в первом, и во втором случае выполняется одинаково. Здесь все строго унифицировано. Используйте переходники и гибкие шланги. В случае проблем с герметичностью можете дополнительно заделать места соединений герметиком или чем-то подобным.

Подключение бойлера

А вот с электричеством дела обстоят иначе. Накопительные образцы водонагревателей не нуждаются в серьезном напряжении. Их мощность редко превышает отметку в несколько киловатт. Это, естественно, если говорить о бытовых моделях. Промышленные образцы куда мощнее, но мы их сейчас не рассматриваем.

Соответственно обычный накопительный водонагреватель достаточно просто подключить к качественной розетке. Как правило, подобных действий полностью достаточно для обеспечения нормальной работы всей системы.

А вот подключение электрического бойлера проточного образца – это уже немного другая история. Тут необходимо организовывать отдельную линию подачи электричества либо иметь крайне надежную проводку. А все дело в том, что для проточного нагревателя мощность в 4-5 кВт считается средней. Также специалисты рекомендуют заземлить кабель, чтобы избежать вероятных неприятностей в случае серьезных сбоев.

Не помешает и наличие электронного преобразователя или бытовых инверторов. Вот почему до того как подключить бойлер в квартире вышеописанного образца, надо все четко продумать и подготовиться.
к меню ↑

Монтаж газовых колонок



data-ad-layout="in-article"
data-ad-format="fluid"
data-ad-client="ca-pub-9337857885889635"
data-ad-slot="9725334793">

Газовая колонка – это тот же водонагреватель, только он для своей работы использует энергию горящего газа. Раньше колонками пользовались почти повсеместно, до 50 годов прошлого века именно это оборудование пользовалось наибольшей популярностью.

Сейчас же газовые бойлеры существенно сдали свои позиции, хотя и продолжают составлять конкуренцию электрическим моделям.

Собственно, схема подключения газового бойлера тем и отличается, что здесь необходимо вместо электричества, в первую очередь думать о подводе газовой трубы и безопасном подключении ее к устройству.
к меню ↑

Подключение бойлера своими руками — видео



В остальном же процесс практически идентичен. Вам точно так же надо смонтировать прибор на стену с помощью мобильных креплений, отрегулировать его положение и подключить воду.

Вопрос подключения газа остается открытым. И мы настоятельно рекомендуем вам не лезть в эту область самостоятельно. Стоит пригласить квалифицированного специалиста, чтобы он завершил все опасные работы самостоятельно.

Второй важный момент – вентиляция. Газовым колонкам она просто необходима. Без нормальной вентиляции в камере обогрева не будет достаточной тяги, а соответственно и условий для горения газа или нагрева проходящей через колонку жидкости.

Вентиляцию чаще всего обеспечивают с помощью монтажа гофрированной трубы, которую устанавливаю на место выброса продуктов горения в колонке, а затем подсоединяют к стационарным вентканалам в комнате.

Как видите, подключить бойлер своими руками в такой ситуации тоже можно, но далеко не всегда это следует делать. Если при монтаже у вас возникают трудности с планированием подключения газа, или вентиляции, то лучше сразу же звоните мастеру, он свою работу сделает быстрее, качественнее и надежнее. Да и за результат вы будете спокойны.

Что же до электричества, то газовые колонки в нем практически не нуждаются. В некоторых случаях агрегаты оборудуют входом для сети. Иногда достаточно просто вставить батарейки для регуляторов и дисплея.
к меню ↑

Косвенные бойлеры — как подключить

Довольно экзотический вариант, но тоже вполне рабочий. Подключение косвенного бойлера отличается за счет того, что здесь нагревательный элемент – это та же горячая вода, что циркулирует по отопительному контуру в квартире. Соответственно вам нужна будет схема подключения бойлера к котлу.

Как подключить к котлу бойлер, вопрос довольно интересный. Необходимо заранее отключить систему отопления, заблокировать часть контура, которую планируется протягивать к нагревателю, затем слить с нее воду.

Бойлер в ванной комнате

После этого можно врезаться в отопительную систему и проложить трубы подачи и обратки к самому бойлеру. Входы будут отмечены на корпусе специальной маркировкой. Важно не перепутать их, поэтому старайтесь четко следовать инструкции.

Тип соединений определяет производитель, о чем также указывают в инструкции. Чаще всего это резьбовые соединения с различного рода прокладками.

Схема подключения бойлера к водопроводу идентична с предыдущими случаями, поэтому в нее вдаваться подробно не будем.

С электричеством ситуация схожая. Скорее всего, бойлер либо не будет требовать подключения к сети, либо обойдется какими-то минимальными мерами.
к меню ↑

Цена вопроса

За работу по установке бойлера мастер возьмет среднюю сумму. В нее войдет и тип бойлера, и наличие (или отсутствие) всех необходимых коммуникаций, сложности на самом рабочем участке.

В среднем за монтаж электрического бойлера специалисты запрашивают от 20-25 долларов. Установка газового нагревателя обойдется вам в 30-40 долларов. Ну а косвенные образцы водонагревателей монтируют и подключают за 40-45 долларов.

Подключение бойлера Санкт-Петербург. Схема установки, цена

Подключение бойлера

Своими силами установить бойлер не сложно. Но есть одна причина, из-за которой всё-таки лучше подключение бойлера доверить специалисту. Дело в том, согласно инструкции большинства заводов-изготовителей бойлеров, установка аппарата разрешена только квалифицированным мастерам. Иначе гарантия завода-изготовителя аннулируется.
И в случае, если произойдет какая-либо поломка во время срока гарантии, то устранять её придется за свой счет. Даже если это будет промышленный брак.
Установка аппарата специалистом дает дополнительную гарантию безопасности при использовании данного агрегата.
Компания «ТеплоСтрой» установит и подключит бойлер к водопроводу в Вашем доме. Наши специалисты установят бойлер любого типа и модификации. При монтаже наши специалисты строго соблюдают требования и рекомендации завода-изготовителя. Благодаря этому исключается преждевременный выход из строя оборудования. Также мы подробно консультируем наших клиентов относительного правильного применения бойлера. Цена нашей услуги по установке бойлера доступна для клиента со средним достатком. Мы не завышаем и не занижаем цены за свои услуги, её стоимость является оптимальной и для клиента и для нас.

Монтаж бойлера. Перечень работ

  1. В обязательном порядке заземлим аппарат и фильтр проточной воды.
  2. Определим оптимальное место для монтажа бойлера. Оно должно быть как можно ближе к месту подачи воды. Удачное определения места установки позволит максимально сохранить тепло.
  3. Произведем монтаж бойлера согласно инструкции завода-изготовителя, в том числе соблюдая глубину отверстий под анкерные крюки, на них затем будет повешен бойлер. От того как будет закреплен аппарат на кронштейнах зависит безопасность использования.
  4. Произведем подключение бойлера к водопроводу. На холодную воду в обязательном порядке установим предохранительный клапан.
  5. Проведем силовую линию от щитка до бойлера.
  6. Установим розетки и устройства, необходимые для защиты аппарата от повышенного напряжения и тока короткого замыкания.
    Также наши специалисты оказывают услуги по монтажу и подключению бойлера косвенного нагрева, если в Вашем доме установлен котел отопления.
    Услуга установка бойлера в квартире в Санкт-Петербурге становится популярной. Ведь установленный правильно аппарат позволяет существенно снизить финансовые затраты.

Расчет системы для Вас после теста на 1 минуту!


Скидка на комплекс работ 10000 ₽ и Сервисное обслуживание на год в подарок!

Пройти тест

Установка бойлера. Стоимость

Наименование Цена, руб
Установка бойлера от 2400 руб

Монтаж бойлера – фото работ

Схема подключения бойлера

Схема подключения бойлера

Установка бойлера своими руками - схема подключения, видео и фото

На чтение 8 мин. Просмотров 2.2k. Опубликовано Обновлено

Наличие горячей воды в современных квартирах и частных домах давно стало нормой. Но не все спальные районы и частные постройки подключены к центральному ГВС, поэтому стремление оборудовать автономную систему горячего водоснабжения понятно. Самое простое решение проблемы — установка бойлера своими руками. Электричество есть в каждом доме, в отличие от газа, и самостоятельно установить водонагреватель не представляет сложности.

В том, чтобы самостоятельно установить накопительный или проточный электро-бойлер, нет ничего сложного.

Бойлеры делятся на накопительные и проточные водонагреватели. Эти модели имеют разный принцип работы, по-разному расходуют электроэнергию, поэтому перед монтажом совсем нелишним будет знание нюансов установки и принципов работы основных узлов бойлеров. Проточный водонагреватель греет воду, пропуская ее постоянным потоком через ТЭН. Накопительный бойлер нагревает воду, которая заранее набрана в резервуар.

В целях экономии на покупке следует также знать, что 10-15 литровый бойлер способен обслужить небольшой дачный домик, в котором нет ванны или душа, не установлена стиральная или посудомоечная машина. В доме или квартире с душевой кабинкой нужен водонагреватель с объемом резервуара до 50 литров, а для обеспечения работы ванной комнаты – 80-100 литров. Также важно место установки, а для этого вам необходимо знать габариты прибора, видеть его дизайн и разбираться в подключении.

Важные нюансы установки

Где предпочтительнее устанавливать электрический бойлер, и какие условия должны выполняться для правильной и безопасной эксплуатации прибора:

  1. К бойлеру и узлам управления прибором нужен свободный доступ для ремонта или профилактики узлов.
  2. Крепить бойлер можно только на несущую стену или перегородку, которая может выдержать двойную нагрузку по весу. Приблизительно это выглядит так – если бойлер имеет 100-литровый резервуар, то стена должна выдерживать минимум 200 кг веса.
  3. Электропроводка помещения должна выдерживать полную нагрузку, поэтому если квартира старая, проще проложить новый мощный кабель до бойлера, обязательно с проводом заземления. Как пример – для водонагревателя мощностью 2 кВт нужен медный провод сечением 2,5 мм2, или алюминиевый сечением 3,5 мм2.
  4. Водопроводные трубы должны быть в хорошем состоянии – если это условие вызывает у вас сомнения, лучше поменять трубы сразу, смонтировав металлопластиковый трубопровод.
Схема разводки труб от бойлера к приборам-потребителям.

Перед тем, как начнется установка бойлера своими руками, запаситесь необходимым инструментом и материалом:

  1. Перфоратор с буром диаметром 10 мм, рулетка, ножницы для обрезания металлопластиковых труб или болгарка.
  2. Гаечный ключ 24 х 27, 19 х 22, газовый или разводной ключ.
  3. Отвертка плоская и крестовая, плоскогубцы и кусачки.
  4. Промасленная пакля, монтажная паста или FUM лента.
  5. Вентили запорные. Один — для накопительного бойлера и 2 штуки — для проточного.
  6. Несколько тройников ½ дюйма диаметром – зависит от типа бойлера. Возможно, понадобятся переходники с ½ на ¾ дюйма.
  7. Гибкие армированные шланги.
  8. Труба металлопластиковая – длина трубопровода рассчитывается на месте.

Если нужно заменить электропроводку или проложить новую силовую линию, то нужен будет:

  1. Трехжильный кабель, гофрированный шланг.
  2. Автоматический выключатель или электрическая розетка.

Теперь можно устанавливать бойлер и монтировать трубы и запорную арматуру.

Подключение холодной воды и вывод горячей

Итаку, бойлер выбран, расходные материалы куплены, инструмент приготовлен. Самостоятельная установка бойлера не требует разрешений от коммунальных служб, составления проектов и других документальных подтверждений. На практике схема подключения бойлера к водопроводу несложная. Водонагреватель должен подключаться к водопроводу после водомера, например, в месте установки вентиля на сливном бачке унитаза. Обычно при разводке труб по квартире используется диаметр ½ дюйма. Врезку тройника для подключения бойлера нужно начинать только после перекрытия холодной воды на всю квартиру.

Схема подключения бойлера к водопроводу.

Для создания линии ГВС необходимо после вентиля установить стандартный фитинг диаметром ½ дюйма. Все фитинги, гайки и вентили имеют правую резьбу, то есть – закручивать их нужно по часовой стрелке. Для прокладки ГВС можно использовать обычные фитинги диаметром ½ дюйма или ¾ дюйма – как вам удобно, учитывая уже проложенные трубы в квартире. Практика показывает, что средний срок эксплуатации дешевых фитингов составляет 2-3 года, поэтому лучше покупать качественную арматуру. Для паковки всех резьбовых соединений используется льняная пакля в паре с монтажной пастой или FUM лента.

И паклю, и ленту FUM нужно наматывать по часовой стрелке. Пакли будет достаточно 3-4 витка, FUM ленты – 15-20 витков, лишнее выдавится при закручивании. На входном штуцере подачи холодной воды не забудьте установить обратный клапан – он должен быть в комплекте с бойлером. Клапан накручивается на муфту, а на выходной штуцер накручивается фитинг для перехода на входной трубопровод. Таким же образом ставится переходник на выход с горячей водой.

После монтажа фитингов бойлер можно подвешивать на стену и подключать трубы для холодной и горячей воды. Трубы вставляются в фитинг до конца, перед этим обрезанный конец нужно немного развальцевать. При затягивании гаек на фитинге не прикладывайте максимальных усилий, иначе гайка из цветного металла может лопнуть. При опрессовке (проверке водопровода под давлением) лучше гайки поджать позже, если обнаружится подкапывание. Для входа и на выходе бойлера используются шаровые краны, как более надежные в работе.

Подключение бойлера к электросети

Самый распространенный и недорогой провод для подключения бойлера к сети 220 вольт – медный, марки ШВВП сечением 2 х 2,5 мм. Такое сечение выдерживает нагрузку до 20 ампер. При мощности бойлера 1,2 кВт токовая нагрузка составит всего 5,45 ампер. Провод в гофрированном самозатухающем шланге крепится к стене дюбелями «быстрый монтаж» с Г-образными шпильками. Диаметр дюбелей – 10 мм, диаметр шпилек – 8 мм.

Также можно проложить провод в подготовленной штробе. Для этого нужен перфоратор с остроконечной пикой или шлифмашина с алмазным кругом. Для облегчения штробления можно использовать стыки бетонных плит. Провод сечением 2 х 2,5 мм прокладывается от места установки бойлера до автомата, а от него – до счетчика.

Прежде, чем проводить подключение бойлера к электросети, обязательно отключите электричество в квартире или в доме. Провод, который подходит к бойлеру, подключается к специальным клеммам в бойлере при помощи крестовой отвертки. Накопительный бойлер часто комплектуется термостатом, поэтому водонагреватели в таком исполнении экономичнее и надежнее в эксплуатации.

Схема подключения бойлера к электросети.

Внимание!

После присоединения провода к автомату или пробкам включать питание не нужно, так как предстоит еще заделать штробу штукатуркой.


Теперь можно начинать пуско-наладочные работы. Сначала резервуар бойлера наполняется водой из холодного водопровода – откройте шаровый кран после тройника на сливном бачке. Затем сразу откройте кран на линии ГВС, чтобы воздух из бойлера уходил, освобождая место под воду. Также откройте смеситель или кран для горячей воды – на кухне или в ванной комнате.

После заполнения резервуара из смесителя пойдет вода – можно его закрывать. Бойлер наполнился, вода в нем создает небольшое давление, поэтому подождите 0,3-2 часа и проверьте все соединения на протечку воды. При появлении капель на стыках подожмите гайки на фитингах.

<h3>Стационарная или временная установка?</h3>

Бойлер проточного типа, в силу своей мобильности, можно подключать не только стационарно, но и временно. Временное подключение воды можно выполнить, используя обычный душевой шланг. В входную трубу с холодной водой врезается тройник, к которому через фитинг подключается гибкий шланг. Перед тройником, как для временного, так и для стационарного подключения, врезается вентиль.

Важно!

Чтобы ТЭН водонагревателя не перегорел, не подавайте на него напряжение без воды в трубах. Включать бойлер можно только после проверки и наличия воды в кране.


Стационарное подключение проточного водонагревателя с ТЭНом – это схема с одновременной подачей холодной и отбором горячей воды. Такая схема монтируется параллельно с системой квартирного водоснабжения. При стационарном подключении тройники (2 шт) врезаются в трубу и на каждом тройнике устанавливается вентиль.

Проточный электрический водонагреватель.

Такая схема позволит исключить в случае необходимости проточный нагреватель их водопровода полностью. Труба с холодной водой подводится к ТЭНу, а горячая вода через гибкий армированный шланг или металлопластиковую трубу подсоединяется к с запорному вентилю.

Внимание!

Если проточный бойлер устанавливается в многоквартирном доме, то, подключая его стационарно, перекройте сначала общий стояк, чтобы горячая вода не попала в водопровод соседних квартир.


Бойлер проточного типа не всегда нравится потребителям, так как горячая вода в нем вырабатывается не постоянно, а по мере надобности. К тому же для нагрева воды после открывания крана или смесителя должно пройти 2-3 минуты, пока не потечет горячая вода. Но такой бойлер легче в установке, и его всегда можно заменить на стационарную накопительную модель.

% PDF-1.5 % 126 0 объект > эндобдж xref 126 79 0000000016 00000 н. 0000002874 00000 н. 0000002976 00000 н. 0000003619 00000 н. 0000003875 00000 н. 0000004374 00000 п. 0000004624 00000 н. 0000005081 00000 н. 0000005193 00000 н. 0000005307 00000 н. 0000005666 00000 н. 0000005714 00000 н. 0000005751 00000 п. 0000006161 00000 п. 0000006636 00000 н. 0000007288 00000 н. 0000007794 00000 н. 0000008043 00000 н. 0000008375 00000 н. 0000009014 00000 н. 0000009815 00000 н. 0000010670 00000 п. 0000011489 00000 п. 0000012370 00000 п. 0000013126 00000 п. 0000013974 00000 п. 0000014609 00000 п. 0000014636 00000 п. 0000014663 00000 п. 0000015039 00000 п. 0000015177 00000 п. 0000015314 00000 п. 0000015446 00000 п. 0000015851 00000 п. 0000016271 00000 п. 0000016298 00000 п. 0000016887 00000 п. 0000017792 00000 п. 0000018584 00000 п. 0000018654 00000 п. 0000018902 00000 п. 0000019186 00000 п. 0000020708 00000 п. 0000020788 00000 п. 0000020856 00000 п. 0000020936 00000 п. 0000038167 00000 п. 0000074453 00000 п. 0000074567 00000 п. 0000075383 00000 п. 0000075647 00000 п. 0000078296 00000 п. 0000080420 00000 п. 0000080490 00000 н. 0000080570 00000 п. 0000095628 00000 п. 0000109067 00000 н. 0000109337 00000 н. 0000121899 00000 н. 0000122360 00000 н. 0000122854 00000 н. 0000122970 00000 н. 0000125239 00000 н. 0000125586 00000 п. 0000125995 00000 н. 0000136313 00000 н. 0000136573 00000 н. 0000137007 00000 н. 0000146141 00000 п. 0000146216 00000 н. 0000146606 00000 н. 0000146654 00000 п. 0000160697 00000 н. 0000376175 00000 н. 0000376626 00000 н. 0000380043 00000 н. 0000381325 00000 н. 0000432239 00000 н. 0000001876 00000 н. трейлер ] / Назад 1721579 >> startxref 0 %% EOF 204 0 объект > поток hb``b``d03 0 шт.

Гидравлическое разделение: горячее сверху, холодное снизу

На первый взгляд, установка трубопровода гидравлического сепаратора, который имеет 4 соединения, может немного сбить с толку.Вот легко запоминающееся руководство по обеспечению правильного режима потока и высокой производительности вашего Caleffi Hydro Separator, HydroCal ™ или Sep4 ™.

Держать сверху горячим, снизу холодным . Для систем отопления это означает подключение подачи горячей воды котла к одному из верхних патрубков и подключение вторичного горячего водоснабжения к противоположному верхнему патрубку. Патрубок возврата котла находится снизу, на той же стороне сепаратора, что и подводящий трубопровод котла. Напротив возврата котла находится вторичный возврат.Сепараторы Caleffi не являются направленными потоками; первичный контур может быть слева, а вторичный - справа или наоборот (см. Рисунок 6-19 из idronics ™ 15: Разделение в гидронных системах).

Для систем с охлажденной водой по-прежнему применяются рекомендации «горячее сверху, холодное снизу» . Подключите подачу воды чиллера к одному из нижних патрубков, а вторичную подачу охлажденной воды - прямо поперек. Более теплые возвращения будут наверху.

Другой способ взглянуть на это - это то же самое руководство: если у вас поток по часовой стрелке на первичной стороне сепаратора, убедитесь, что у вас есть поток по часовой стрелке на вторичной стороне. Против часовой стрелки на первичном, против часовой стрелки на вторичном. Если направление потока в трубопроводе противоположно, в цилиндре сепаратора произойдет нежелательное перемешивание, которое повлияет на температуру вторичного контура и температуру первичного возврата (см. Рисунок 6-20 из idronics ™ 15: Разделение в гидравлических системах).

Горячий сверху также способствует разделению воздуха; способность воды удерживать пузырьки воздуха уменьшается при повышении температуры. Выходящие пузырьки воздуха попадают непосредственно под вентиляционное отверстие, где они удаляются из системы.

Горячий сверху, холодный снизу Трубопровод для сепараторов также обеспечивает максимальный перепад температур (дельта Т) для первичного генератора (котла или чиллера), что очень желательно.

Ваши комментарии? Мысли? Дайте нам знать!

Кевин

Котлы

против водонагревателей: в чем разница?

Для большинства людей горячая вода - не предмет роскоши; это незаменимая вещь для повседневных дел, таких как приготовление пищи, купание и стирка.Таким образом, вашему дому совершенно необходима эффективная система водяного отопления, такая как бойлер или водонагреватель. Но ... в чем именно разница между бойлером и водонагревателем?

Котел - это то же самое, что водонагреватель? Нет, не совсем так. Оба они, как следует из названия, нагревают воду. Однако бойлеры и водонагреватели делают это по-разному.

В этой статье мы определим их, исследуем их функции и различные типы каждого из них и, надеюсь, поможем вам решить, что лучше для вас.

Что такое котел?

Название вводит в заблуждение, потому что бойлер на самом деле не кипятит воду. Вместо этого бойлер превращает воду в пар. Котлы можно использовать не только для нагрева воды, но и для обогрева дома и даже для выработки электроэнергии.

Котлы очень быстро нагревают воду и, как и водонагреватели, доступны в баке и без бака. Однако, в отличие от водонагревателей, в некоторых котельных установках есть накопитель горячей воды.

(Примечание: в бойлерах в резервуарах содержится холодная вода, а в цилиндрах - горячая.)

Различные типы котлов

  • Комбинированный - комбинированные котлы обеспечивают тепло для вашего дома и горячее водоснабжение. Здесь нет ни бака для холодной воды, ни баллона с горячей водой, поэтому требуется мало места. И он обеспечивает неограниченное количество горячей воды.
  • Система - системный котел не требует резервуара для холодной воды, но имеет резервуар для горячей воды. Вода поступает прямо из магистрали, затем нагревается и хранится в вашем баллоне. Емкость горячей воды ограничена ее размером, который можно выбрать, и если она закончится, вам придется подождать, пока эта холодная вода нагреется и снова будет храниться.
  • Обычный - обычный бойлер имеет как резервуар для холодной воды, так и резервуар для горячей воды, поэтому он занимает гораздо больше места. Он отлично подходит для больших домов, где может быть открыто несколько кранов одновременно. Одним из примеров может быть, когда один человек моет посуду, другой принимает душ или стирает стирку.
  • Конденсационные - конденсационные котлы - это не тип котла, а скорее атрибут, который может иметь котел. Конденсационные котлы иногда более энергоэффективны, чем другие типы, поскольку они удерживают тепло, которое уходит из дымоходов - для удаления токсичных газов, образующихся при нагревании воды газом - присутствующего в неконденсирующихся котлах.Другие типы котлов также могут одновременно быть конденсационными котлами.

Обслуживание котла

Правильное техническое обслуживание продлит ваш котел как можно дольше. Если вы обслуживаете котел самостоятельно, вам следует сосредоточить внимание на следующих областях:

  1. Содержите вентиляционные отверстия и дымоходы в чистоте, если они у вас есть
  2. Проверяйте уровень воды ежемесячно - отсутствие воды может нанести серьезный ущерб
  3. Проверка на утечки
  4. Удаление накипи - горячая вода приводит к образованию накипи, которую следует очищать
  5. Смазывайте движущиеся части каждые шесть месяцев
  6. Промывайте всю воду каждые шесть месяцев и тщательно очищайте

Финансирование Следующий проект благоустройства дома

Готовы ли вы к следующему ремонту дома?

Далее, давайте объясним, что такое водонагреватель.Не путать с бойлерами, водонагреватели служат иным целям, чем бойлеры.

Что такое водонагреватель?

Водонагреватели более просты, чем бойлеры, так как у них всего одна задача: нагревать питьевую воду. Эта вода затем используется для душа, стиральных машин, мытья посуды и многого другого.

Различные типы водонагревателей

Двумя основными типами водонагревателей являются обычные водонагреватели и водонагреватели без резервуара, но есть также несколько других типов водонагревателей, описанных ниже.

  • Обычные: обычные водонагреватели имеют резервуар, в котором вода хранится и нагревается с помощью газа или электричества. Свежая холодная вода поступает через дно резервуара и нагревается до определенной температуры, при которой она остается готовой к использованию.
  • Tankless : безбаковые водонагреватели, также известные как водонагреватели «по требованию», нагревают воду очень быстро, что компенсирует отсутствие накопления горячей воды. Более того, им требуется меньше места.К другим типам водонагревателей относятся:
  • Тепловой насос / гибрид - тепловой насос или гибридный водонагреватель часто более энергоэффективен, чем другие виды водонагревателей, поскольку они используют тепло земли или воздуха. Но имейте в виду: из-за этого водонагреватели такого типа не подходят для использования в холодных помещениях.
  • Solar - предназначены для использования с солнечными тепловыми панелями (которые не производят электричество), которые забирают тепло от солнца и передают его на ваш водонагреватель.Их лучше всего использовать в более теплых и солнечных регионах.

Обслуживание водонагревателя

Как и бойлеры, водонагреватели требуют технического обслуживания для более эффективной работы и продления срока их службы. Это означает регулярный слив, промывку, удаление осадка и т. Д. - самостоятельно или профессионально.

Для тщательного шестиэтапного технического обслуживания водонагревателя This Old House рекомендует следующие шаги. (В статье также есть фотографии для каждого шага, которые должны значительно помочь вам, если вы планируете выполнять работы по техническому обслуживанию самостоятельно).

  1. Проверьте клапан - убедитесь, что ваше питание отключено, а водяной клапан закрыт. На короткое время приподнимите язычок, слейте немного воды и отпустите. Подача воды должна прекратиться. Если этого не произошло, возможно, необходимо заменить клапан.
  2. Проверьте анодный стержень - главное, что вы ищете, это кальций. Если он покрыт, его нужно очистить.
  3. Слейте воду из резервуара и удалите осадок - слейте воду в ведро, затем слейте в резервуар немного свежей воды, чтобы она смешалась с осадком на дне.Повторяйте, пока вода в ведре не станет чистой.
  4. Отрегулируйте температуру (необязательно) - более низкие температуры сэкономят вам деньги. Найдите шкалу температуры сбоку резервуара и поверните отверткой с плоским жалом.
  5. Изолируйте трубы - изоляция горячей трубы поможет сохранить тепло, а изоляция от холода предотвратит образование конденсата в теплую погоду. Убедитесь, что изоляционная пена для труб соответствует диаметру ваших труб.
  6. Изолируйте обогреватель - с помощью изолирующего покрытия накройте все, кроме органов управления и верхней части масляных или газовых обогревателей.Закрепите края к резервуару лентой из фольги.

Вам нужен бойлер или водонагреватель?

У всех существующих вариантов бойлеров и водонагревателей столько же сходств, сколько и различий. Поэтому сложно выбрать подходящий вариант для вашего дома и ваших индивидуальных потребностей.

В конечном итоге все сводится к индивидуальным обстоятельствам и выбору. Вот некоторые важные факторы, которые следует учитывать при выборе бойлера или водонагревателя:

  • Какой климат в месте вашего проживания?
  • Сколько места у вас есть для его хранения?
  • Сколько человек будет пользоваться вашей системой водоснабжения?
  • Вам нужен доступ к горячей воде по запросу?

Одна константа заключается в том, что при надлежащем уходе и техническом обслуживании любая система водяного отопления, которую вы выберете, легко прослужит вам от 10 до 20 лет - или даже больше! Ознакомьтесь с этим ресурсом от Energy.gov для серьезной поломки всех типов систем водяного отопления, включая то, сколько вы можете рассчитывать на срок службы каждой из них. (К вашему сведению, котлы называются «косвенными».)

Конечно, вы могли бы сэкономить время, деньги и проблемы и полностью отказаться от горячей воды. В конце концов, кто не любит холодный душ в середине декабря?

Если вы не предпочитаете холодный душ, но подумываете о замене бойлера или водонагревателя, вас, вероятно, беспокоят расходы на покупку системы водяного отопления для вашего дома.Заполните нашу форму из 5 вопросов, чтобы в течение 30 минут (или меньше) получить одобрение вариантов финансирования ремонта дома Ygrene. В отличие от холодного душа, они не причиняют ни малейшей боли. А с более низкими процентными ставками, чем другие традиционные варианты финансирования, у вас могут остаться деньги на что-то немного более интересное, чем бойлер или водонагреватель!

Ремонт и устранение неисправностей электрического водонагревателя

Нет горячей воды

«Замена нагревательного элемента»

Установка новой электрической воды может занять несколько часов. нагреватель до нормальной рабочей температуры.Если у тебя нет горячего вода через два часа (вода даже не теплая), сначала проверьте, чтобы убедитесь, что водонагреватель получает электроэнергию. Не получается мощность - частая причина того, что новые водонагреватели не работают.

Проверка наличия электроэнергии

Вы можете проверить питание с помощью простого "тестера цепей", но для для более полной диагностики электрических проблем вам понадобится измеритель, измеряющий напряжение.

Чтобы проверить питание, включите автоматический выключатель с пометкой "вода". обогреватель "выключить (или снять предохранители).Снимите верхнюю часть водонагревателя. панель доступа. Осторожно снимите изоляцию и пластиковую крышку. Определите провода питания. Обычно они подключаются к верхнему два винта верхнего термостата. Включите автоматический выключатель обратно включите и проверьте напряжение на двух верхних винтах верхнего термостат.

Табличка на водонагревателе указывает на какое напряжение подается вода. обогреватель требует. В большинстве жилых домов 220/240 вольт (но в некоторых составляют 110/120 вольт).Убедитесь, что ваш водонагреватель Напряжение. Если он не получает требуемого напряжения, есть возможно, проблемы с электрической системой вашего дома. Квалифицированный электрик может понадобиться для устранения вашей проблемы с электричеством. Повернуть выключатель, замените пластиковую крышку, изоляцию и панель доступа.


Термостат для проверки мощности с вольтметром

Если устройство запитано правильным напряжением, но по-прежнему не производит горячую воду, верхний нагревательный элемент, вероятно, сгореть.Водонагреватель должен быть полностью заполнен водой перед подается электричество или перегорит верхний нагревательный элемент out (это называется Dry Fire). Инструкции по установке требовать, чтобы кран с горячей водой был открыт, а горячая вода разрешена. до включения питания не менее трех минут, чтобы он работал на полную мощность. Это необходимо для того, чтобы из бака был удален весь воздух. и бак полностью заполнен водой. Если верхний элемент имеет сгорел, можно заменить.Сменные нагревательные элементы недорогой и широко доступный. После того, как нагревательный элемент был заменен, убедитесь, что бак полностью заполнен водой перед повторным включением питания.

Немного горячей воды, но ее недостаточно (новая установка)

Если новый водонагреватель производит немного горячей воды, но не так много как вы привыкли или не настолько, насколько вам нужно, термостаты могут нужна корректировка. В руководстве по установке есть регулировка температуры. инструкции для вашего устройства, а также важная информация по безопасности по поводу ошпаривания.Производители водонагревателя рекомендуют температуру установка не выше 120ºF. Более высокие температуры увеличивают опасность получения ожогов. Прочтите и следите за температурой инструкции по настройке и указания по технике безопасности при установке Руководство, прилагаемое к вашему новому водонагревателю. Помните, выше температура (выше 120ºF) может вызвать серьезные травмы.

Другая возможность состоит в том, что водонагреватель не получает правильное напряжение (см. Проверка электропитания выше) .Также возможно, что водонагреватель слишком мал или ваш использование увеличилось.

Утечки воды

В новом водонагревателе большинство утечек вызвано утечкой. соединения на выходе горячей или холодной воды. Иногда утечки могут быть обнаружены через фитинг (например, вокруг клапана сброса температуры и давления) или около одного из нагревательные элементы. Протекающие фитинги часто можно подтянуть или отремонтирован. Утечка из нового бака происходит крайне редко.

«Бак расширительный электрический»

Капельки воды

Если заметны капли из выпускной трубы Клапан сброса температуры и давления, давление воды в доме может быть слишком высоким или может потребоваться расширительный бак.

Примечание - При большом количестве горячего вода течет из выпускной трубы, выключите электропитание и проконсультируйтесь с квалифицированным специалистом. Не закрывайте и не закрывайте сливная труба.

Давление воды

Проверьте давление воды в доме с помощью манометра. Рекомендуемый давление воды составляет от 50 до 60 фунтов на квадратный дюйм. Если давление выше, чем установить клапан регулирования давления (или отрегулировать существующий клапан регулировки давления, если он у вас есть). Для давления воды обратитесь в местное водоснабжение или к квалифицированному сантехнику. Большинство правил сантехники требуют наличия клапана регулировки давления, если давление воды выше 80 фунтов на квадратный дюйм.

Тепловой расширительный бак

Когда вода нагревается, она расширяется.В старых домах расширенная вода заталкивается обратно в водопровод. Сегодня в большинстве домов есть клапаны предотвращения обратного потока, которые предотвращают попадание воды в ваш дом повторный вход в водопровод. Эти клапаны могут находиться внутри воды умягчители, клапаны регулирования давления или сам счетчик воды. Клапаны предотвращения обратного потока (также известные как «обратные клапаны») предотвращают расширенная вода от повторного попадания в водопровод. Поскольку расширенной воде теперь некуда деваться, давление воды в трубы дома могут резко увеличиться, часто до такой степени, что из выпускной трубы клапана сброса температуры и давления течет вода.А Бак теплового расширения имеет внутреннюю воздушную камеру, которая может поглощать расширенная вода, защищающая сантехнику, приборы и воду обогреватель. По этим причинам в большинстве домов сейчас требуется тепловое расширение. бак (и правильно отрегулированный клапан регулировки давления). Нет наличие расширительного бака - наиболее частая причина капает сливная труба.

ВНИМАНИЕ! Не закрывайте и не заглушайте температуру и давление Выпускная труба предохранительного клапана.Опасность взрыва.

Пар и конденсат - общий обзор паровой системы

Котельная - общий обзор паровой системы -

Котел - это сердце паровой системы. Типичный современный блочный котел приводится в действие горелкой, которая направляет тепло в трубы котла.

Горячие газы от горелки проходят вперед и назад до 3 раз через ряд трубок, чтобы обеспечить максимальную передачу тепла через поверхности трубок окружающей котловой воде.Когда вода достигает температуры насыщения (температуры, при которой она закипает при таком давлении) образуются пузырьки пара, которые поднимаются к поверхности воды и лопаются. Пар выпускается в пространство наверху, готовый войти в паровую систему. Запорный или коронный клапан изолирует котел и его давление пара от технологического процесса или установки.

Если пар находится под давлением, он будет занимать меньше места. Паровые котлы обычно работают под давлением, так что меньший котел может производить больше пара и передавать его к месту использования с помощью трубопроводов с малым диаметром.При необходимости давление пара снижается в точке использования.

Пока количество пара, производимого в котле, равно количеству пара, выходящего из котла, котел будет оставаться под давлением. Горелка будет работать для поддержания правильного давления. Это также поддерживает правильную температуру пара, поскольку давление и температура насыщенного пара напрямую связаны.

Котел имеет ряд приспособлений и элементов управления, обеспечивающих безопасную, экономичную, эффективную работу и постоянное давление.


Типовой котел с дымовой трубой и кожухом

Питательная вода
Важно качество воды, подаваемой в котел. Он должен иметь правильную температуру, обычно около 80 ° C, чтобы избежать теплового удара котла и обеспечить его эффективную работу. Он также должен быть надлежащего качества, чтобы не повредить котел. На изображении ниже показана сложная система питающего резервуара, в которой вода нагревается за счет впрыска пара.

Обычная неочищенная питьевая вода не совсем подходит для бойлеров и может быстро привести к их пенообразованию и образованию накипи.Котел станет менее эффективным, а пар станет грязным и влажным. Срок службы котла также сократится.

Поэтому воду необходимо обрабатывать химическими веществами, чтобы уменьшить количество содержащихся в ней примесей. Обработка питательной воды и нагрев происходит в питательной емкости, которая обычно расположена высоко над котлом. Питательный насос будет добавлять воду в бойлер при необходимости. Нагревание воды в баке также снижает количество растворенного в ней кислорода. Это важно, так как насыщенная кислородом вода вызывает коррозию.

Продувка
Химическое дозирование питательной воды котла приведет к присутствию в котле взвешенных веществ. Они неизбежно собираются в нижней части котла в виде шлама и удаляются с помощью процесса, известного как нижняя продувка. Это можно сделать вручную - обслуживающий персонал котла с помощью ключа открывает продувочный клапан на определенный период времени, обычно два раза в день.

Другие примеси остаются в котловой воде после обработки в виде растворенных твердых частиц.Их концентрация будет увеличиваться, поскольку бойлер производит пар, и, следовательно, бойлер необходимо регулярно очищать от части его содержимого, чтобы снизить его концентрацию. Это называется контролем общего количества растворенных твердых веществ (контроль TDS). Этот процесс может выполняться автоматической системой, которая использует либо зонд внутри котла, либо небольшую камеру датчика, содержащую образец котловой воды, для измерения уровня TDS в котле. Как только уровень TDS достигает заданного значения, контроллер подает сигнал на открытие продувочного клапана на установленный период времени.Потерянная вода заменяется питательной водой с более низкой концентрацией TDS, следовательно, общая TDS котла снижается.

Контроль уровня
Если уровень воды внутри котла не контролировался тщательно, последствия могли быть катастрофическими. Если уровень воды упадет слишком низко и трубы котла обнажены, трубы котла могут перегреться и выйти из строя, что приведет к взрыву. Если уровень воды станет слишком высоким, вода может попасть в паровую систему и нарушить процесс.

По этой причине используются автоматические регуляторы уровня. В соответствии с законодательством, системы контроля уровня также включают функции аварийной сигнализации, которые срабатывают для отключения котла и оповещения о проблемах с уровнем воды. Распространенным методом контроля уровня является использование датчиков, измеряющих уровень воды в бойлере. На определенном уровне контроллер отправит сигнал питательному насосу, который восстановит уровень воды и отключится при достижении заданного уровня.Датчик будет включать уровни, при которых насос включается и выключается, и при которых активируются аварийные сигналы низкого или высокого уровня. В альтернативных системах используются поплавки.

В большинстве стран требуется наличие двух независимых систем сигнализации низкого уровня.

Поток пара на установку

Когда пар конденсируется, его объем резко уменьшается, что приводит к локальному снижению давления. Это падение давления в системе создает поток пара по трубам.

Пар, образующийся в котле, должен подаваться по трубопроводу к месту, где требуется его тепловая энергия. Первоначально будет одна или несколько магистральных труб или паропроводов, по которым пар от котла будет проходить в общем направлении паропроизводящей установки. Меньшие патрубки могут распределять пар по отдельным частям оборудования.

Пар при высоком давлении занимает меньший объем, чем при атмосферном давлении. Чем выше давление, тем меньший диаметр трубопровода требуется для распределения заданной массы пара.

Качество пара
Важно убедиться, что пар, выходящий из котла, доставляется в технологический процесс в надлежащем состоянии. Для этого трубопровод, по которому пар проходит по установке, обычно включает сетчатые фильтры, сепараторы и конденсатоотводчики.

Сетчатый фильтр - это форма сита в трубопроводе. Он содержит сетку, через которую должен проходить пар. Любой проходящий мусор будет задерживаться сеткой. Фильтр следует регулярно чистить, чтобы избежать засорения.Мусор следует удалять из потока пара, поскольку он может нанести большой вред растениям, а также может загрязнить конечный продукт.


Типовой фильтр Y-типа

Пар должен быть как можно более сухим, чтобы обеспечить эффективный отвод тепла. Сепаратор - это корпус в трубопроводе, который содержит ряд пластин или перегородок, которые прерывают путь пара. Пар ударяется по пластинам, и любые капли влаги в паре собираются на них, а затем стекают со дна сепаратора.

Пар выходит из котла в паропровод. Изначально трубопровод холодный, и тепло передается к нему от пара. Воздух, окружающий трубы, также холоднее пара, поэтому трубы начнут терять тепло в воздух. Изоляция, установленная вокруг трубы, значительно снижает эти тепловые потери.

Когда пар из распределительной системы попадает в пар, использующий оборудование, пар снова будет отдавать энергию путем: а) нагрева оборудования и б) продолжения передачи тепла технологическому процессу.Когда пар теряет тепло, он снова превращается в воду. Неизбежно пар начинает это делать, как только выходит из котла. Образующаяся вода известна как конденсат, который стремится стечь к дну трубы и уносится вместе с потоком пара. Его необходимо удалить в самых нижних точках распределительного трубопровода по нескольким причинам:

  • Конденсат не передает тепло эффективно. Пленка конденсата внутри установки снижает эффективность передачи тепла.
  • Когда воздух растворяется в конденсате, он становится коррозионным.
  • Скопившийся конденсат может вызвать шумный и разрушительный гидроудар.
  • Недостаточный дренаж приводит к негерметичным соединениям.

Устройство, известное как конденсатоотводчик, используется для выпуска конденсата из трубопроводов, предотвращая выход пара из системы. Это можно сделать несколькими способами:

  • Поплавковая ловушка использует разницу в плотности пара и конденсата для управления клапаном.Когда конденсат попадает в сифон, поплавок поднимается, и рычажный механизм поплавка открывает главный клапан, позволяя конденсату стекать. Когда поток конденсата уменьшается, поплавок опускается и закрывает главный клапан, предотвращая утечку пара.
  • Термодинамические ловушки содержат диск, который открывается для конденсата и закрывается для пара.
  • В биметаллических термостатических ловушках биметаллический элемент использует разницу температур между паром и конденсатом для управления главным клапаном.
  • В термостатических ловушках с уравновешенным давлением маленькая капсула, заполненная жидкостью, чувствительная к теплу, приводит в действие клапан.

После использования пара в технологическом процессе образовавшийся конденсат необходимо слить с завода и вернуть в котельную.

Снижение давления
Как упоминалось ранее, пар обычно вырабатывается при высоком давлении, и давление, возможно, придется снизить в точке использования либо из-за ограничений давления в установке, либо из-за температурных ограничений процесса.

Это достигается с помощью редукционного клапана.

Steam в точке использования

Существует большое количество различных установок, использующих пар. Несколько примеров описаны ниже:

  • Сковорода с рубашкой - Большие стальные или медные сковороды, используемые в пищевой и других отраслях промышленности для варки различных продуктов - от креветок до джема. Эти большие сковороды окружены рубашкой, наполненной паром, который нагревает содержимое.
  • Автоклав - Камера, заполненная паром, используемая для целей стерилизации, например, медицинского оборудования, или для проведения химических реакций при высоких температурах и давлениях, например, для отверждения резины.
  • Нагревательная батарея - Для обогрева помещения пар подается к змеевикам в батарее обогревателя. Нагреваемый воздух проходит по змеевикам.
  • Нагрев технологического резервуара - Заполненный паром змеевик в резервуаре с жидкостью, используемый для нагрева содержимого до желаемой температуры.
  • Vulcaniser - большая емкость, заполненная паром и используемая для вулканизации резины.
  • Corrugator - серия валков с паровым нагревом, используемых в процессе гофрирования при производстве картона.
  • Теплообменник - Для нагрева жидкостей бытового / промышленного назначения.

Управление процессом
Любая установка, использующая пар, потребует определенного метода управления потоком пара. Постоянный поток пара при одном и том же давлении и температуре часто не является тем, что требуется - постепенно увеличивающийся поток потребуется при запуске, чтобы мягко нагреть установку, и как только процесс достигнет желаемой температуры, поток необходимо уменьшить.

Регулирующие клапаны

используются для управления потоком пара.Привод, см. Рисунок 1.3.6, - это устройство, которое прикладывает силу для открытия или закрытия клапана. Датчик отслеживает условия в процессе и передает информацию контроллеру. Контроллер сравнивает условия процесса с заданным значением и отправляет корректирующий сигнал на привод, который регулирует настройку клапана.

Существуют различные типы управления:

  • Клапаны с пневматическим приводом - Сжатый воздух подается на диафрагму в приводе для открытия или закрытия клапана.
  • Клапаны с электрическим приводом - Электродвигатель приводит в действие клапан.
  • Самодействующий - Контроллера как такового нет - датчик заполнен жидкостью, которая расширяется и сжимается в ответ на изменение температуры технологического процесса. Это действие применяет силу для открытия или закрытия клапана.

Удаление конденсата с установки

Часто образующийся конденсат легко выводится из установки через конденсатоотводчик. Конденсат попадает в систему отвода конденсата.Если он загрязнен, его, вероятно, отправят в канализацию. В противном случае содержащуюся в нем ценную тепловую энергию можно сохранить, вернув ее в питательный бак котла. Это также снижает затраты на воду и очистку воды.

Иногда внутри паровой установки может образовываться вакуум. Это затрудняет отвод конденсата, но надлежащий отвод из парового пространства поддерживает эффективность установки. Затем, возможно, придется откачать конденсат.

Для этого используются механические (паровые) насосы.Эти насосы или насосы с электрическим приводом используются для подъема конденсата обратно в питательную емкость котла.

Механический насос, см. Изображение справа, показан сливающим воду из растения. Как видно, пароконденсатная система представляет собой непрерывный контур. Как только конденсат попадает в резервуар, он становится доступным для повторного использования в котле.

Источник (частично) для этой страницы: Spirax Sarco

TPR Клапаны и нагнетательный трубопровод

от Ника Громико, CMI® и Кентона Шепарда

Клапаны сброса температуры / давления или TPR - это предохранительные устройства, устанавливаемые на водонагревательных приборах, таких как бойлеры и водонагреватели для бытового водоснабжения.TPR предназначены для автоматического сброса воды в случае, если давление или температура в резервуаре для воды превышает безопасный уровень.

При выходе из строя датчиков температуры и предохранительных устройств, таких как TPR, вода в системе может перегреться (превысить точку кипения). Как только резервуар разорвется и вода попадет в атмосферу, он почти мгновенно расширится до пара и займет примерно 1600 раз больше своего первоначального объема. Этот процесс может продвинуть нагревательный бак, как ракета, через несколько этажей, что приведет к травмам и значительному материальному ущербу.

Взрывы водонагревательных приборов случаются редко, так как они требуют одновременного сочетания необычных условий и выхода из строя резервных компонентов безопасности. Эти условия возникают только в результате крайней небрежности и использования устаревшего или неисправного оборудования.

Клапан TPR срабатывает, если температура воды (измеряется в градусах Фаренгейта) или давление (измеряется в фунтах на квадратный дюйм [PSI]) превышает безопасный уровень. Клапан должен быть подключен к сливной трубе (также называемой сливной линией), которая проходит по длине бака водонагревателя.Эта труба отвечает за направление горячей воды, выпущенной из TPR, к надлежащему месту слива. Крайне важно, чтобы сливные трубы соответствовали следующим требованиям, которые можно найти в мини-курсе InterNACHI по выпускным трубам водонагревателя на сайте www.nachi.org/ образование. Выпускная труба должна:
  1. быть изготовлена ​​из утвержденного материала, такого как ХПВХ, медь, полиэтилен, оцинкованная сталь, полипропилен или нержавеющая сталь. Не следует использовать ПВХ и другие неутвержденные пластмассы, так как они легко плавятся.
  2. не должен быть меньше диаметра выпускного отверстия клапана, который он обслуживает (обычно не менее 3/4 дюйма).
  3. не уменьшаться в размере от клапана до воздушного зазора (точка выпуска).
  4. быть как как можно короче и прямее, чтобы избежать чрезмерной нагрузки на клапан.
  5. следует устанавливать таким образом, чтобы дренаж под действием силы тяжести.
  6. не попал в ловушку, поскольку стоячая вода может загрязняться и попадать обратно в питьевую воду. слив в канализацию в полу, в приемник непрямых отходов или на улицу.
  7. нельзя напрямую подключать к дренажной системе, чтобы предотвратить обратный поток, потенциально загрязняющий питьевую воду.
  8. Нагнетание через видимый воздушный зазор в том же помещении, что и водонагревательный прибор.
  9. следует сначала направить по трубопроводу к приемнику непрямых отходов, например ведру, через воздушный зазор, расположенный в обогреваемой зоне, при выпуске на улицу в зонах, подверженных замерзанию, поскольку замерзающая вода может заблокировать трубу.
  10. не должны заканчиваться на высоте более 6 дюймов (152 мм) над полом или приемником отходов.
  11. разряд, не вызывающий ожогов.
  12. разряд таким образом, чтобы не повредить конструкцию или имущество.
  13. разряд до точки завершения, которая легко заметна жильцам, потому что разряд указывает на то, что что-то не так, и для предотвращения ненаблюдаемого ограничения завершения.
  14. должны быть подключены независимо от дренажа другого оборудования, поддонов водонагревателя или выпускного трубопровода предохранительного клапана к месту разгрузки.
  15. нигде нет клапанов.
  16. без тройников.
  17. не имеют резьбового соединения на конце трубы, чтобы избежать закупоривания.

Утечка и активация

Правильно функционирующий клапан TPR выбрасывает мощную струю горячей воды из выпускной трубы при полной активации, а не небольшую утечку. Негерметичный клапан TPR свидетельствует о том, что его необходимо заменить. В том редком случае, когда клапан TPR действительно срабатывает, домовладелец должен немедленно отключить воду и обратиться к квалифицированному сантехнику за помощью и ремонтом.

Инспекторы должны рекомендовать домовладельцам проверять клапаны TPR ежемесячно, хотя инспекторам никогда не следует делать это самим. Инспектор должен продемонстрировать домовладельцу, как можно отключить основное водоснабжение, и объяснить, что он может быть расположен на главном кране водоснабжения дома или на перекрытии подачи воды для прибора, на котором установлен TPR.

Табличка технических данных TPR

  • Давление, при котором срабатывает клапан TPR, напечатано на табличке данных, расположенной под испытательным рычагом.Это количество не должно превышать предельное рабочее давление, указанное на паспортной табличке водонагревательного прибора, который он обслуживает.
  • Номинальное значение BTU / HR, указанное на паспортной табличке водонагревательного прибора, не должно превышать TPR, которое указано на паспортной табличке TPR.
  • Клапаны TPR с отсутствующими табличками с данными следует заменить.
Хотя клапан TPR может никогда не сработать, он является важным элементом безопасности для бойлеров и бытовых водонагревателей. Инструкции, касающиеся этих клапанов и их выпускных труб, отражают реальные опасности, к которым каждый домовладелец и домашний инспектор должны отнестись серьезно.Дополнительную информацию по этой теме можно найти в мини-курсе InterNACHI по выпускным трубам водонагревателя, в курсе InterNACHI по осмотру сантехники или обратившись к квалифицированному сантехнику.

Сантехнические котлы | 2017-12-07 | phcppros

Водопроводные котлы; теперь это тема большого спора! Кроме того, почти каждый человек, занимающийся обогреванием, считает свой способ наилучшим, и не смейте пытаться им сказать что-нибудь другое.Они могут воспринять это как прямое оскорбление. В их уме вы говорите им, что они всю жизнь поступали неправильно. Они знают, что это неправда, потому что их клиенты очень горячие. И поэтому они будут продолжать делать то, что делали раньше, и насмехаться над каждым, кто пытается сказать им иное.

Однажды вечером меня пригласили на вечеринку. Это было, когда я был моложе, чем сейчас, а это значит, что мне было едва исполнилось подросткового возраста. Как и у большинства других молодых людей того возраста, у меня были некоторые особенности, которые часто доставляли мне неприятности.Видите ли, я довольно давно изучал гидронику и самонадеянно считал, что все остальные в отопительном бизнесе умирают от желания узнать, что я узнал. Итак, я без смущения говорил о гидронике почти со всеми, хотели они это слышать или нет. Большинство, я полагаю, этого не сделали, но они отнеслись к этому вежливо. За исключением одного парня на вечеринке.

Эта вечеринка проходила в хижине на вершине Голубой горы, которая является частью Аппалачского горного хребта.Отсюда открывался захватывающий вид на долину Камберленд с высоты птичьего полета. Там было много замечательных людей, и, конечно же, я нашел там еще одного парня-отопителя и сразу же вовлек его в разговор о котлах.

Я спросил его: «А как вы прокладываете трубопроводы в своих котлах?»

Он сделал еще один глоток пива, вытер подбородок, принял вид знающего человека и продолжил рассказывать мне некоторые подробности о своем методе установки.

Я внимательно слушал, и когда он закончил говорить, я начал рассказывать ему о том, что я узнал, и о том, как правильно устанавливать котлы.Пока я говорил, я заметил, что его лицо потемнело и приобрело угрюмое телосложение. Неустрашимый, я продолжал, пока он внезапно не прервал меня.

«Вы хотите сказать мне, что знаете о котлах больше, чем старый сантехник, на которого я работаю?» он спросил. «Он занимается этим всю свою жизнь и знает почти все, что нужно знать о котлах! Он научил меня всему. Вы пытаетесь сказать мне, что он неправ? "

«Ну нет, - сказал я. «Просто ...»

Не давая мне закончить фразу, он наклонился так близко, что я почувствовал запах алкоголя в его дыхании, и угрожающим тоном сказал: «Да, это так.Это именно то, что вы говорите! "

Я сделал шаг назад и попытался подобрать слова. Он выглядел так, будто был готов наброситься на меня.

После короткого, но неловкого момента молчания он усмехнулся и сказал: «Масляное тепло - лучшее тепло». После этой мощной изюминки он сделал еще один глоток пива, вытер капли со своего подбородка и направился прочь.

Этот опыт был для меня большим разочарованием, но он преподал мне урок. Не все хотят слышать о гидронике, особенно на вечеринке.И когда мы пытаемся поделиться знаниями о трубных котлах, от большинства людей требуется большая ловкость. И самое главное, не пытайтесь учить того, кто не хочет, чтобы его учили.

На протяжении многих лет я также узнал, что не существует «единственного способа» прокладки трубопроводов котлов, который всегда был бы правильным. То, как следует прокачивать котел, во многом зависит от того, к какой эмиттерной системе он подключен. Итак, вот один метод, который дал мне чудесные результаты.

Котлы чугунные со старыми радиаторами

Многие из этих старых чугунных радиаторных систем все еще существуют.Некоторые из них существуют уже почти 100 лет и до сих пор согревают жильцов, но кажется, что радиаторы служат дольше, чем котлы, и поэтому мы часто проводим замену котла в такой системе. Некоторые люди выбирают новый высокоэффективный конденсационный котел, однако большинство замен по-прежнему представляют собой чугунные котлы.

Первое, что приходит на ум при установке чугунного котла в радиаторную систему, - это «защита котла.”

Что такое защита котла, спросите вы?

Что ж, это работает так: чугунная радиаторная система обычно содержит много воды, и вы только посмотрите на все большие старые стальные трубы. Вся эта вода, сталь и чугун приравнивается к большой массе! Вся эта масса должна быть нагрета до того, как радиаторы начнут выделять тепло.

Итак, когда термостат впервые включает котел и насос, холодная вода будет поступать в обратку котла на некоторое время, прежде чем система нагреется. Это делает блок котла холодным и вызывает конденсацию дымовых газов как внутри котла, так и в дымоходе.Это нехорошо, потому что эти котлы и их дымоходы не предназначены для обработки конденсата. Конденсат кислый, с PH 3-4, и вызывает ржавчину чугунного котельного блока. Это также приведет к повреждению вентиляционного отверстия котла и, в конечном итоге, дымохода.

Как нам этого не допустить?

Рад, что вы спросили.

Есть несколько различных способов решения этой проблемы, и не все они равны по уровню эффективности и результирующей эффективности котла.

Для этого обсуждения предположим, что вы оказали тепловую нагрузку на здание и рассчитали котел в соответствии с фактической нагрузкой, а не подбирали его с учетом излучения или просто заменяли его на тот же размер, что и раньше. В конце концов, это лучший способ.

Первый метод и наименее эффективный для этого типа системы заключается в следующем.

Аквастат котла обычно имеет клемму ZC-ZR вместе с клеммами C1 и C2. Эти терминалы могут использоваться для управления насосом системы или насосами.При правильном подключении клеммы не будут активировать насосы до тех пор, пока котел не нагреется и не достигнет нижнего предела, установленного на аквастате. Как только это произойдет, насос включится, направит всю нагретую воду в систему и заменит ее холодной водой, возвращающейся из системы. Температура бойлера быстро падает, и насос снова выключается. Между тем бойлер, заполненный нагретой водой, которая была направлена ​​в систему, начинает делать то же самое, что и горячая вода, когда она смешивается с более холодной водой; он пытается найти самое высокое место в системе.

Если у вас двухэтажный дом, вы обычно обнаружите, что эта нагретая вода сначала идет наверх. Это потому, что горячая вода легче, чем более плотная, холодная вода, и гравитация заставляет ее это делать. Этот процесс повторяется до тех пор, пока вся система не нагреется и не удовлетворит термостат. Это не очень эффективный способ запустить котел.

Второй метод - это шаг в правильном направлении. Он включает в себя все процедуры, описанные в первом методе, но добавляет еще одну функцию - байпасный контур с ручным балансирным клапаном.Что делает этот байпас, так это то, что часть возвратной воды проходит в обход котла и попадает непосредственно в подающую трубу котла. Это замедляет поток через котел и позволяет насосам оставаться включенными, а не включаться и выключаться, как описано в первом методе.

Перепускная труба должна быть такого же диаметра, как подающая и обратная трубы котла. Чтобы настроить расход в байпасе, нужно начать с полностью открытым клапаном. Затем следует включить все зоны. Как только котел достигнет нижнего предела и включит насосы, начните медленно закрывать байпас, следя за температурой котла.Клапан должен быть закрыт, насколько это возможно, в то же время позволяя котлу оставаться выше нижнего предела и, соответственно, насосам оставаться под напряжением. Это приведет к меньшей цикличности котла и позволит системе эмиттера нагреваться более равномерно.

Однако это не добавляет полной защиты котла. Температура возвратной воды по-прежнему будет такой же, как и температура возвратной воды из системы. Это будет просто пониженная скорость потока, что может поставить в затруднительное положение неосторожного подрядчика по отоплению.Снижение скорости потока через котел также снизит общую мощность котла в БТЕ / час после того, как система будет нагрета. Аналогичным образом, мощность излучения также будет уменьшена из-за более низкой температуры воды, вызванной подмешиванием возвратной воды в подачу котла. Обычно это не проблема для этих систем, так как многие из них имеют чрезмерное излучение по сравнению с фактическими потерями тепла в здании. В этом случае радиаторы могут адекватно обогревать пространство с более низкой температурой воды. Если размер излучения установлен правильно и требуется более высокая температура воды, система может не обеспечивать необходимое тепло в самые холодные дни года.

Третий метод использует те же принципы, что и второй метод, но байпас позиционируется иначе. Этот метод обеспечивает лучшую защиту котла, поскольку он смешивает горячую воду из котла с обратной водой, возвращающейся из системы, тем самым повышая фактическую температуру обратной воды, поступающей в котел.

Но давайте посмотрим, что происходит в системе. Прежде всего, мы снизили скорость потока в систему за счет байпаса. Это означает снижение тепловыделения системы, но, что более важно, мы создали большую дельту-Т между температурами подаваемой и обратной воды.Обычно это плохо работает с этими радиаторными системами. Медленно движущаяся горячая вода быстро достигает самых высоких радиаторов и превращает их в надежные излучатели тепла, в то время как самые низкие радиаторы терпеливо ждут своей очереди за теплом. И это произойдет, но не раньше, чем жильцы второго этажа начнут вынашивать план, как спуститься вниз и сорвать термостат со стены.

В двух словах, это приводит к неравномерному нагреву.

Идем дальше.

Давайте воспользуемся новым подходом и рассмотрим первичный вторичный трубопровод как наш четвертый метод.С помощью этого метода мы отделяем контур котла от контура системы и добавляем по насосу для каждого. Это обеспечивает полный поток как через котел, так и через систему, и позволяет создать точку смешивания на близко расположенных тройниках, которые соединяют контур котла с контуром системы.

Это отличный подход для зонированной системы в большинстве случаев. Он позволяет включать и выключать отдельные зоны, не влияя на скорость потока через котел. Например, предположим, что включается одна зона. В этот момент скорость потока в системе должна быть ниже, чем в котле.Когда это произойдет, питательная вода котла будет попадать в подающий тройник и разделять направления.

Некоторая часть нагретой воды уйдет в систему (равная расходу системы), а часть пойдет в противоположном направлении к обратному тройнику. В этот момент он смешается с возвратной водой из этой зоны и повысит температуру воды, возвращающейся в котел. Как видите, все идет отлично! Обеспечение защиты котла и поддержание полной мощности котла.

Но что происходит, когда все зоны требуют тепла одновременно?

Давайте посмотрим на это.Если все правильно подобрано и сбалансировано, общий расход системы должен равняться расходу в контуре котла. В этот момент вся вода, подаваемая в котел, входит в подающий тройник и направляется в систему. Аналогичным образом, вся возвратная вода из системы возвращается в возвратный трубопровод котла. В этом сценарии у нас нет никакой защиты котла. Как будто близко расположенных тройников даже не было, а котел был прямым трубопроводом.

Вы могли бы сказать: «Ну, этого никогда не случится.Все зоны никогда не посылают запрос на тепло одновременно ».

Я мог бы согласиться с вами, если бы сегодняшние тенденции совпадали с образом жизни прошлых лет. В последнее время кажется, что все настаивают на установке программируемых термостатов. И вы знаете, что они с ними делают, не так ли? Я тоже. Таким образом, два раза в день все зоны отправляют запрос на тепло в одно и то же время.

Так что же нам делать, спросите вы? Как мы можем улучшить ситуацию? Как мы можем обеспечить равномерное нагревание радиаторов, отделить расход системы от расхода котла, разрешить полную мощность котла и системы в БТЕ и одновременно обеспечить защиту возврата котла?

Ответ, как это обычно бывает, приходит из неожиданного места.И это вызвано тем, чего вы не ожидали - высокими затратами на электроэнергию. В последние годы мы несколько раз видели, как цены на нефть и сжиженный нефтяной газ резко зашкаливают. Это вызвало большой интерес к возобновляемым источникам энергии. Одной из таких систем, работающих на возобновляемых источниках энергии, является система биомассы. В этих системах обычно отсутствует точный контроль тепловой мощности котла, и поэтому требуется большой накопительный бак для хранения нагретой воды до тех пор, пока она не понадобится системе. Нагревание такого большого объема воды с помощью котла без конденсации породило изобретение смесительного устройства, предназначенного для подъема возвратной воды котла вместе с водой, подаваемой в котлы.

В этом пятом и моем предпочтительном методе у нас есть как байпас, так и первичный вторичный трубопровод через близко расположенные тройники. В этом приложении вы заметите, что на байпасе не установлен ручной балансировочный клапан. Байпас управляется предохранительным клапаном котла (термостатический смесительный клапан). Этот клапан управляется термостатическим элементом, предназначенным для поддержания температуры на выходе не ниже указанного значения. Это достигается за счет управления потоком в байпасе и потоком из возвратного тройника близко расположенных тройников.Он может полностью закрыть любой входной порт.

Итак, запустим холодную систему. Включаются насос котла и горелка; канал возврата системы к предохранительному клапану котла (BPV) полностью закрыт; и байпас полностью открыт. Весь поток из котла просто проходит через байпас и возвращается обратно в котел. Тем временем насос системы работает, и вся вода течет прямо через близко расположенные тройники без добавления тепла. Когда котел нагревается и температура возвратной воды достигает 130 F, BPV начинает медленно закрывать байпас и открывать возвратный порт системы, поддерживая возврат котла на 130 F.При этом некоторая часть горячей воды, подаваемой в котел, начинает поступать в подающий тройник, где смешивается с водой в системе. Это медленно увеличивает теплоту воды в системе и обеспечивает равномерное и постоянное повышение температуры всех радиаторов.

Этот процесс продолжается до тех пор, пока температура возврата системы не станет равной 130 F, после чего байпас будет полностью отключен, или пока не исчезнет запрос на нагрев.

Этот метод прокладки трубопровода дает немало преимуществ. Котел может быть настроен на работу в режиме холодного пуска, то есть нижний предел может быть отключен.По запросу на тепло котел достигает рабочей точки максимальной эффективности в течение нескольких минут. В этот момент блок должен быть максимально холодным, не вызывая конденсации дымовых газов.

В однозонной системе он будет работать в этом рабочем состоянии большую часть отопительного сезона. Только когда наружная температура станет достаточно низкой, чтобы потребовать более высокую температуру воды, котел начнет работать с повышенной температурой воды и немного более низкой эффективностью. В однозонной системе этот метод превосходит метод, при котором котел работает по кривой сброса наружного воздуха.Котел включается, когда есть потребность в тепле, и не выключается, пока потребность не будет удовлетворена.

Он также обеспечивает очень равномерный и постоянный нагрев всех радиаторов.

Это значит, что клиенты счастливы!

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
