Подушка под блоки фбс: устройство, размеры, как сделать правильно

Содержание

устройство, размеры, как сделать правильно

Подушка под фундамент – это специальный слой между основанием и поверхностью грунта, который может быть выполнен из песка, щебня, сборного или монолитного бетона. Сыпучие материалы кладутся слоем в вырытую предварительно траншею и тщательно утрамбовываются, бетон – заливается в соответствии со всеми правилами, блоки – аккуратно укладываются и скрепляются.

Именно от правильности выполнения конструкции основания во многом зависят надежность, прочность, долговечность здания. Подушка для фундамента – один из самых важных элементов, благодаря которому удается создать ровную и стабильную площадку с целью уменьшения осадки сооружения, компенсации особенностей грунта.

Фундаментная подушка выполняет такие функции:
  • Поверхность, на котором планируется возводить основание и все сооружение, выравнивается, благодаря чему нагрузка от строения равномерно распределяется на грунт.
  • Удается устранить возможность контакта фундамента с почвой, прокладывая между ним и землей слой песка, гравия или бетона.
  • Песчаные фундаментные подушки защищают железобетонные основания от воздействия влажной почвы.

схема обустройства фундамента

схема обустройства фундамента

Зачем нужна подложка под основу

Устройство подушки под фундамент является одним из обязательных этапов возведения дома, согласно установленным правилам и нормам. Если все сделано правильно, конструкция прослужит немало лет.

В противном случае (при отказе от подушки вообще или неверной реализации задачи) в скором времени здание может начать приходить в негодность: появляются перекосы в оконных/дверных проемах, стены покрываются трещинами, внутри гуляют сквозняки.

Правильно спроектированная и выполненная фундаментная подушка, размеры которой тщательно просчитаны и соответствуют будущему зданию, исключит проседание грунта, уменьшит нагрузку на почву от стен дома, поднимет нижнюю часть конструкции выше уровня грунтовых вод. Основание таким образом оказывается защищенным от воздействия почвенных вод, не размывается, давление на фундамент получается равномерным.

Задумываясь о том, для чего нужна подушка под фундамент, стоит брать во внимание и случаи, когда на участке находится слой/участок грунта, непригодного для строительства. Тогда почву удаляют, а в траншею засыпают песок, гравий, заливают или укладывают железобетон.

разные виды основы под ленточный фундаментразные виды основы под ленточный фундамент

Устройство подушки своими руками

До того, как сделать подушку для фундамента, необходимо тщательно продумать все этапы работ, определиться с материалом. Подушка может быть выполнена из песка, гравия, смеси этих двух материалов, а также монолитного/сборного бетона.

Для выравнивания дна котлована/траншеи засыпают песок или гравий слоем в 10 сантиметров. Бетонирование актуально там, где есть необходимость расширения основы либо армирования пояса под укладку ФСБ блоков. Самостоятельно выполнить все работы несложно, нужно лишь помнить о некоторых нюансах.

Как делать подушку под фундамент:
  • Насыпь песчаной подложки должна быть ниже фундамента, ширина – превосходить в 2 раза аналогичный параметр основания. Для выравнивания подсыпка щебеночная выполняется слоем 30 сантиметров таким образом: треть песка и 2/3 гравия.
  • После выравнивания дна ямы делают подушку – сначала укладывают слой песка, проливают водой, тщательно и долго трамбуют. Так же кладут гравий.
  • Если выполняется бетонная подушка под фундамент, работы проводятся так: на ровную площадку засыпают щебень слоем до 10 сантиметров, трамбуют. Потом сооружают опалубку по нужным параметрам конструкции, усиляют армированием (горизонтальным и вертикальным, которое связывает фундамент со стенами), заливают бетонный раствор.
  • Для щебневой подушки дно котлована или траншеи засыпают таким образом, чтобы готовое основание доходило до уровня в проекте.
Самым прочным, надежным и долговечным вариантом считается монолитная бетонная подушка под ленточный фундамент. Несмотря на некоторые сложности и длительность процесса, залить все самостоятельно вполне реально.

Толщина подушки в таком случае должна быть больше на 30 сантиметров, чем основание, и шире тоже на 30 сантиметров (с обеих сторон по 15 сантиметров).

бетонная подушка под фундаментбетонная подушка под фундамент

Толщина промежуточного слоя

Толщина подушки из сыпучих материалов должна составлять минимум 30 сантиметров: обычно 10 сантиметров занимает песок и остальной объем выполняют из щебня. Бетонная подушка также заливается толщиной минимум 30 сантиметров, чтобы была шире самого фундамента.

С учетом того, что ширина бетонного основания должна быть такой же или больше толщины стены (чего недостаточно для восприятия нагрузок), часто для экономии делают трапециевидную конструкцию.

Чтобы избежать необходимости заливки широкой подушки и такого же фундамента (что повлечет немалые затраты), обустраивают расширение в заглубленной части.

Как правило, углы наклона боковых стен равны 30-45 градусам, в зависимости от типа самого фундамента (бетонный или кирпичный). Трапециевидная форма конструкции дает возможность исключить опасные скалывающие или растягивающие напряжения на боковых гранях. Нижняя расширенная часть не позволяет фундаменту выдвигаться из почвы, нейтрализует воздействие касательных сил пучения при морозах.

Трапециевидное основание существенно уменьшает расходы за счет сокращения объемов арматуры и бетонной смеси. А фундамент получается надежным, прочным, с прекрасными несущими способностями.

бетонные блоки для песчаной подушкибетонные блоки для песчаной подушки

Виды подушек

В зависимости от того, выполняется ли подушка под плитный фундамент (ФБС), под бетон, выбирают оптимальный материал для слоя и его основные характеристики (толщина, высота, упрочнение и т.д.). До того, как обустраивать подушку, необходимо тщательно изучить грунт на объекте, выполнить все расчеты. Традиционно под фундамент подушка выполняется из песка, щебня, сборного/монолитного бетона.

Песчаная

Задумываясь о том, как сделать подушку под бетонную плиту или ленточный фундамент, чаще всего выбирают песок как наиболее простой в работе и доступный материал. Когда актуальна песчаная подушка:
  • Здание предполагается строить одноэтажным, из-за чего возможность уменьшить растраты становится вполне оправданной.
  • Дом строят из облегченного материала.
  • Уровень пролегания грунтовых вод находится глубоко (при условии, что почвенные воды залегают близко, обязателен дренаж).

Выполняя расчет подушки фундамента, нужно учитывать, что для данного типа работ годится исключительно песок крупной фракции. Мелкий песок использовать нельзя.

устройство песчано-гравийной подушкиустройство песчано-гравийной подушки

О чем нужно помнить, засыпая подушку:
  • Поверхность подушки нужно делать максимально ровной, проверяя соответствующими инструментами.
  • Слой песка в обязательном порядке тщательно и долго трамбуется.
  • Оптимальная толщина подушки из песка – 20-40 сантиметров.

Из щебня

Щебень используется обычно там, где предполагаются немалые нагрузки на фундамент. Щебень выбирают разных фракций, каменные породы тоже могут быть какими угодно. Но наиболее прочной опорой будет щебень из гранита средней фракции.

Как сделать подушку для фундамента из щебня:
  • Сначала поверхность траншеи, рва просыпают небольшим слоем (5-10 сантиметров) песка, чтобы обеспечит более плотное прилегание к грунту щебня.
  • Песок тщательно выравнивается, хорошо трамбуется.
  • Засыпается щебень нужной фракции слоем, толщина которого составляет до 20 сантиметров.
  • Засыпка щебнем тщательно трамбуется при помощи соответствующего инструмента.

Щебеночная подушка должна быть шире основания на 30 сантиметров минимум, что обеспечит устойчивость и способность выдерживать немалую массу здания.

Бетонная

Бетонная подушка под дом может быть сборной или монолитной. Сборную делают из специальных трапециевидных блоков, произведенных в заводских условиях. Это максимально надежная опора для каменных домов большой массы. Правда, стоимость такого варианта достаточно большая.

Как укладывают подушки бетонные сборные:
  • Сначала тщательно выравнивают почву.
  • Засыпают песок слоем до 50 сантиметров (точная цифра зависит от особенностей строительного участка и почвы).
  • Устанавливаются фундаментные блоки подушки.

Выполненная таким образом железобетонная подушка получается очень прочной, долговечной, способной выдерживать серьезные нагрузки. В Москве приобрести блоки не составит труда, как и в регионах. Производители предлагают изделия разной стоимости, параметров, с доставкой на объект или без.

бетонная подушка под фундамент схемабетонная подушка под фундамент схема

Как заливают монолитные бетонные подушки под фундамент:
  • Подготовка поверхности почвы – выравнивание, удаление всего, что мешает.
  • Засыпка щебня слоем высотой максимум 10 сантиметров.
  • Трамбовка щебня при помощи виброплиты.
  • Установка деревянной опалубки по всему периметру фундамента. Высота конструкции равна толщине слоя бетона, верхний уровень совпадает с нулевой отметкой основания.
  • Прокладка горизонтального и вертикального каркаса армирования для упрочнения конструкции.
  • Заливка бетоном, трамбовка слоя, выжидание времени высыхания и полного набора прочности.

Бетонные подушки под фундамент делают из бетона С12-С15. Заливать можно не только в опалубку, но и непосредственно в грунт. Высота армированного слоя составляет минимум 40 сантиметров, чтобы выдерживать нагрузки на сжатие и не деформироваться.

Армируют обычно с использованием стальных прутьев, которые соединяют вязальной проволокой и располагают горизонтально, вертикально. Связывая прутья, удается добиться их неподвижности внутри опалубки до и монолитной конструкции после заливки.

правила выполнения подушки для фундамента и самого основанияправила выполнения подушки для фундамента и самого основания

Как правильно обустроить подушку из песка и щебня

Песок, щебень на данный момент считаются более доступным и дешевым вариантом в сравнении со сборным/монолитным бетоном. При условии не слишком больших нагрузок песок и щебень вполне способны обеспечить прекрасные характеристики стойкости к различным нагрузкам, воспринимая их и распределяя на грунт. Такой выбор станет идеальным для ленточного фундамента:

Основные преимущества подушки из песка и щебня:
  • Простое и быстрое выполнение всех мероприятий, возможность реализовать все этапы своими руками.
  • Пониженная теплопроводность материалов, что позволяет сохранять тепло внутри строения.
  • Надежность и плотность основания, что положительно сказывается на всем здании.
  • Максимально равномерное распределение воспринимаемых нагрузок всех типов.
  • Препятствование подъему влаги из грунту на капиллярном уровне, защита от воды всей конструкции.

песчаная подушка под ленточный фундамент

песчаная подушка под ленточный фундамент

Как правильно сделать подушку из песка и щебня:
  • Подготовка траншеи или рва по предварительно сделанной разметке на объекте.
  • Выравнивание дна траншеи, уплотнение.
  • Прокладка слоя геологического текстиля с запасом по краям (потом подушка накроется этими частями сверху).
  • Засыпка слоя речного песка крупной фракции, тщательное разравнивание, увлажнение, трамбовка специальным инструментом.
  • Засыпка щебня средней фракции слоем до 20 сантиметров, равномерное распределение слоя, трамбовка виброплитой.
  • Прокладка слоя песка высотой 20 сантиметров, проливка его водой. Так удается добиться проникновения частиц песка в пустоты между щебнем, что обеспечит большую плотность.
  • Накрытие подушки свободными краями геотекстиля. Чтобы не повредить материал при выполнении дальнейших работ, можно насыпать сверху еще немного песка.

подушка для фундамента из щебенкиподушка для фундамента из щебенки

Бетонная подушка для плитного фундамента

Монолитная бетонная подушка для фундаментных блоков – наиболее прочное и надежное основание из всех доступных. Предполагает достаточно высокую стоимость, требует немало времени и сил, но оно того стоит, особенно когда идет речь о строительстве больших тяжелых домов.

Как залить подушку под фундамент:
  • Рытье котлована по разметке в соответствии с выполненными ранее расчетами.
  • Засыпка котлована щебнем слоем минимум 10 сантиметров, качественная трамбовка виброплитой.
  • Возведение опалубки высотой до 30 сантиметров по всему периметру основания.
  • Выполнение арматурного каркаса из стальных стержней, что обеспечит более длительный срок эксплуатации и повысит прочность. Арматуру вяжут сеткой, ячейки которой составляют 15 либо 20 сантиметров (квадрат). Сварку применять не стоит, так как конструкция получится менее прочной из-за швов. Арматурный каркас предполагает наличие продольных прутьев, расположенных вертикально и выходящих за пределы основания, чтобы их потом можно было связать с другими элементами здания.
  • Заливка бетонным раствором, уплотнение вибратором (как минимум использование метода штыкования), что позволит убрать пустоты в монолите.
  • Выведение уровня поверхности, аккуратное разравнивание.
  • Выжидание времени, необходимого на полный набор прочности бетоном – около 28 суток. За бетоном нужно обязательно правильно ухаживать, что зависит от погодных условий.

Красивое, долговечное и надежное здание требует правильного фундамента, который не будет прочным без обустроенной подушки. При условии правильного выбора материалов и соблюдения технологии все работы удается выполнить быстро, аккуратно и своими руками, сэкономив на оплате труда работников и привлечении спецтехники.

Подушка под фундаментные блоки: как сделать и залить

Фундаменту, как и всему зданию, тоже нужна надежная опора, которая будет гарантировать неподвижность отдельных железобетонных элементов. Только засыпки слоя щебня и уплотнения грунта под основанием ФБС - не достаточно. Ответ на вопрос, зачем нужна еще и подушка под фундаментные блоки, если они прочны и выдерживают вес многоэтажного здания, простой.

Для многоэтажных конструкций нужен мощный фундамент и чтобы не увеличивать габаритные размеры блоков, прочность бетонных конструкций повышают с помощью арматуры. В результате ширина блоков небольшая, всего 30-60 см и вес всего здания и фундамента передается на узкую полоску грунта под нижней частью блоков. Для предотвращения сильного или неравномерного оседания грунта под фундаментом можно уменьшить нагрузку на единицу площади, увеличив площадь опоры. Эту роль и выполняет специальная монолитная или сборная подушка.

Виды подушек под фундаментные блоки

Под блоки ФБС можно сделать подушку двух видов: монолитную и сборную, из элементов заводского изготовления с маркировкой ФЛ (фундамент ленточный) трапецеидального сечения. Ширина основания подушек от 600 до 3200 мм, высота 300 мм. Порядок монтажа всего фундамента будет следующим: первым рядок на грунт укладываются ФЛ, с постоянной проверкой совпадения осевых линий разбивки фундамента и осевой линии ФЛ, на низ монтируются блоки с обязательным стандартным смещением боковых швов.

Как правильно залить и сделать подушку по фундаментные блоки ФБС

Какой вариант устройства подушек выгоднее для частного строительства, можно сказать, только для каждого проекта в отдельности. На стандартные подушки ФЛ или фундаментные блоки размеры и цена за штуку указаны в каталоге, подсчитать общую сумму не трудно. Сложнее с монолитным вариантом, так как на глазок расход материалов подсчитать невозможно, только после точного расчета марки арматуры, бетона и проектной ширины подушки. Поэтому подробнее рассмотрим, как сделать подушку под блоки ФБС в монолитном варианте.

Заливка монолитной подушки под фундаментные блоки

Как и при устройстве монолитного фундамента, расчет размеров и процента армирования подушки обязателен. Без учета нагрузок нельзя определить какую марку бетона и арматуры нужно использовать. Поэтому лучший вариант, обратиться на данном этапе к специалистам. Использование бетона с большим запасом прочности и арматуры большего, чем требуется сечения, это перерасход материалов с лишними финансовыми затратами.

Далее ответ на вопрос как залить подушку под фундаментные блоки можно разделить на этапы. Первый, это подготовка песчано-гравийного или щебеночного основания. Он ничем не отличается от стандартных правил для любых фундаментов. Уплотнение засыпанного слоя обязательно! Для монолитных подушек, как и для заводских жб изделий, высота подушки принимается 300 мм, а ширина по расчету, кратная 10 см. Выбор класса арматуры делается только после расчета весовой нагрузки, но в любом случае диаметр ее не будет меньше 12 мм. Армирование выполняется по нижнему краю с отступом от основания на 70 мм., второй ряд арматурной сетки располагается на расстоянии в 30-40 мм от верхней грани подушки.

Подушка под ФБС: полезные советы

Второй этап, устройство опалубки, тоже в том же порядке, как и для сплошного ленточного фундамента.

Третий, закладка арматурной сетки. Здесь для фиксации арматуры можно использовать специальные хомуты.

Четвертый подготовка и заливка бетонного раствора с обязательным уплотнением вибраторами. Игнорировать процесс уплотнения нельзя, так как от плотности и процента содержания воздушных пузырьков в смеси напрямую зависит прочность железобетона.

Пятый этап просушивание до полного затвердевания и снятие опалубки. Гидроизоляцию боковых поверхностей можно сделать сразу или вместе с обработкой всего фундамента. Правильно рассчитанная монолитная подушка под фундаментные блоки после набора прочности имеет такие же характеристики, как и ЖБИ заводского изготовления. Но как видите, временные затраты на ее устройство намного больше.

Подушка под фундаментные блоки

Как правильно сделать подушку под фундамент

Любому фундаменту обязательно нужно основание, защищающее его от воздействия грунтовых вод или сил морозного пучения. Однако, для блоков обычного 5-сантиметрового слоя утрамбованного песка будет недостаточно, потому что в этом случае подушка выполняет еще одну функцию. Так как фундаментные блоки выпускаются небольшой ширины – всего 30-60 см, то вес всего здания передается через них на узкую полоску земли. В результате может произойти неравномерное и сильное проседание грунта. Чтобы этого не произошло, следует увеличить площадь опоры для снижения нагрузки на единицу площади. Именно для этого и устраивается подушка под фундамент, которая может быть монолитная или сборная.

chema-podushki

Рис.1 Расположение подушки в фундаменте

Какие типы подушек можно установить

Под блоки ФБС можно устроить 2 типа подушек: сборные и монолитные. Для установки любого типа подушки необходимо вырыть котлован и тщательно выровнять его дно. Ширина котлована должна быть такой, чтобы монтаж блоков не вызывал затруднений. Работы начинают с разбивки осей фундамента.

sbornie-podushki

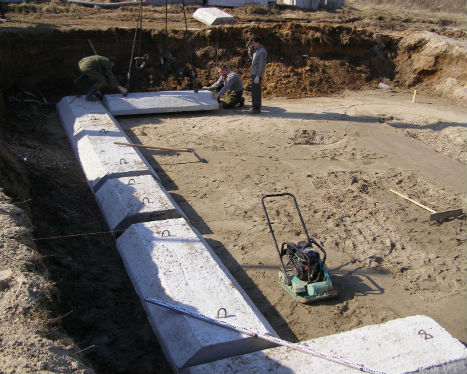

Рис. 2 Сборная подушка для фундамента

Сборные подушки делаются из заводских элементов трапецеидального сечения с маркировкой ФЛ (см. фундамент ленточный). Основание у таких элементов имеет ширину 60-320 см, высота 30 см. Основное назначение блоков для ленточного фундамента – расширение подошвы под фундаментное основание. На песчаных грунтах трапециевидные изделия укладывают прямо на подготовленный грунт, на других – на песчаную подушку. Ширину подушки делают на 20 см больше самого фундамента. Укладываются ФЛ таким образом:

  • засыпается песок до 10 см и тщательно выравнивается;
  • первый ряд кладется из трапеций;
  • второй ряд кладутся сами блоки со смещением боковых швов.

В малоэтажном строительстве или если планируется строительство объекта из газосиликатных блоков, плиты ФЛ можно укладывать с промежутками до 70 см, заполненными утрамбованным грунтом или раствором (т.н. прерывистая укладка). При такой технологии монтажа можно сэкономить до 20% блоков. Второй ряд в этом случае кладется таким образом, чтобы блоки располагались над пустотами. Прерывистая укладка недопустима при работах на слабых грунтах.

Если длина ФЛ не кратна длине стороны строящегося дома, получившиеся промежутки заполняют доборными блоками. Важно оставить расстояние между ФЛ для прокладки труб и других инженерных систем. Также, для того чтобы правильно сделать подушку для фундамента и сэкономить кучу времени рекомендуется использовать наиболее длинные блоки.

Монолитные подушки под фундаментные блоки немного более трудоемки в заливке:

  1. Устройство гравийного основания;
  2. Опалубка делается как и для ленточного фундамента;
  3. Армирование производится арматурой 12мм по нижнему краю, отступ от основания 70 мм, второй ряд арматуры крепится в 30-40 мм от верхнего уровня;
  4. Заливка бетона с обязательным штыкованием или вибрированием.
  5. Просушивание и снятие опалубки.
  6. Гидроизоляционные работы.

Правильно рассчитанная подушка для фундамента из монолита имеет такие же характеристики, как и заводского изготовления. Но делается намного дольше.

monoilitnie-podushki

Рис. 3 Монолитная фундаментная подушка

Подушка под однорядный фундамент

Под легкие постройки (каркасники, бани) делается однорядный фундамент из блоков. Если постройка легкая, но грунт пучинистый, то однорядный фундамент немного усиливается. Кладутся:

  • 30-см гравия и песка для создания подушки;
  • 10-сантиметровая монолитная армированная лента;
  • ряд блоков;
  • пояс до 20 см из монолитного армированного бетона.

Сделать правильно подушки для фундамента из ФЛ и блоков ФБС достаточно просто и с их устройством может справиться бригада неквалифицированных рабочих.


Рекомендовано к прочтению:

размеры, маркировка, характеристики, подушка под фундамент сборный железобетонный , укладка под фбс, фото

Для того чтобы снизить нагрузку на почву, передаваемую от стен строения посредством фундамента, были разработаны и с успехом применяются фундаментные блоки ФЛ, или их еще называют подушки. Они имеют характерное расширение основания, благодаря чему увеличивается несущая способность фундамента, смонтированного с применением этих бетонных изделий.

Область применения и основные характеристики фундаментных блоков (подушек) ФЛ

Согласно ГОСТ 13580-85, блоками ФЛ называются плиты железобетонные для ленточных фундаментов. Они рекомендованы к применению как в сухих, так и влажных грунтах, при температуре до минус сорока градусов. Также они могут применяться в районах с повышенной сейсмической активностью, в грунтах с неагрессивной степенью воздействия на конструкции из железобетона.

Размеры плит и их маркировка жестко регулируются государственным стандартом. Есть достаточно большой список типоразмеров, благодаря которым, можно обустроить фундамент практически любой постройки.

Основная сфера применения ФЛ подушек — это фундамент из бетонных блоков в многоэтажном строительстве. В процессе постройки индивидуального жилья ФЛ изделия применяются редко, т. к. имеют большой вес и для их установки требуется применять спецтехнику. Конечно, при возникновении необходимости можно изготовить ленточный сборный железобетонный фундамент на подушке из ФЛ блоков и в частном доме, но это далеко не самый выгодный вариант.

Преимуществами применения таких бетонных изделий — это скорость монтажа, т. к. ФЛ практически сразу после сборки готовы к эксплуатации, а также увеличение прочности и устойчивости фундамента за счет распределения нагрузки от стен на большую площадь.

Технология устройства фундамента с ФЛ блоками

Технология, с применением которой устанавливаются бетонный ФЛ блоки, практически не отличается от той, что используют при сборке фундамента из ФБС. Аналогичным образом подготавливается траншея, после чего изготавливается песчаная подушка и уже на нее устанавливаются ФЛ блоки под фундамент из ФБС.

Технология монтажа ФЛ блоков позволяет проводить установку и без организации песчаной подушки. Достаточно выровнять и утрамбовать естественный грунт.

После установки и армирования ФЛ подушки на блоки устанавливаются ФБС изделия. Таким образом, получается надежная комбинированная конструкция из железобетонных изделий.

Стыки блоков должны заполняться бетонным раствором. Прежде чем установить ФБС на подушку из ФЛ изделий, на верхнюю часть подушки укладывается слой бетона, после чего можно сразу устанавливать стеновой блок.

Важно: стыки ФЛ и ФБС блоков, должны делаться вразбежку, т. е. плита ФБС, установленная поверх подушки из ФЛ, должна быть расположена таким образом, чтобы стык ФЛ блоков приходился на середину ФБС.

После сборки конструкции её можно утеплять и гидроизолировать с применением любых доступных материалов. Например, гидроизоляцию удобно сделать с применением рулонных изоляционных материалов, а утеплить при помощи листов экструзионного пенополистирола.

Размеры фундаментного блока ФЛ, маркировка

Согласно государственному стандарту 13580 85, ФЛ плиты имеют специальную маркировку, в которой отражаются их основные параметры. Например, это размер, бетон из которого изготовлен блок, наименование .

Теперь рассмотрим по порядку, что означает каждая из цифр и букв в маркировке ФЛ изделия. Допустим, имеется бетонная подушка с маркировкой ФЛ10.24-2.

Буквы ФЛ означают, что это блок фундамента ленточный. Далее идет значение его ширины и длины в дециметрах, т. е. представленная маркировка означает, что изделие имеет ширину 10 дециметров (или 1 метр) и длину 24 дециметра (2 метра 40 сантиметров).

Далее идет цифра 2 — она означает к какой группе по максимальной несущей способности относится изделие. Всего групп четыре:

  • Первая группа — до 1,5 кгс/см2;
  • Вторая — до 2,5 кгс/см2;
  • Третья — до 3,5 кгс/см2;
  • Четвертая — до 4,5 кгс/см2.
Если необходимо отметить какие-то дополнительные технические характеристики, то допускается делать это при помощи арабских букв, которые указываются в самом конце маркировки. Например, это может быть указание по проницаемости ФЛ плиты. Тогда маркировка может иметь следующие буквенные обозначения:
  • «П» — пониженная проницаемость;
  • «Н» — нормальная;
  • «О» — обозначает изделие с особо низкой проницаемостью.

Рассмотрев подробнее маркировку изделия можно понять, что в ней зашифрована только полезная информация, которая позволяет определить характеристики материала даже при условии отсутствия на него документации.

ФЛ (фундаментная подушка) размеры гост

МаркаРазмеры, ммМасса, тРасход бетона, м3
LBH
ФЛ6-24...24006003000.930.37
ФЛ6-12...12006003000.450.18
ФЛ8-24...23808003001.150.46
ФЛ8-12...11808003000.550.22
ФЛ10-30-...298010003001.750.69
ФЛ10-24-...238010003001.380.55
ФЛ10-12-...118010003000.650.26
ФЛ10-8-...78010003000.420.17
ФЛ12-30-...298012003002.050.82
ФЛ12-24-...238012003001.630.65
ФЛ12-12-...118012003000.780.31
ФЛ12-8-...78012003000.50.2
ФЛ14-30-...298014003002.40.96
ФЛ14-24-...238014003001.90.76
ФЛ14-12-...118014003000,0,910.36
ФЛ14-8-...78014003000.580.23
ФЛ16-30-...298016003002.711.09
ФЛ16-24-...238016003002.150.86
ФЛ16-12-...118016003001.030.41
ФЛ16-8-...78016003000.650.26
ФЛ20-30-...298020005005.12.04
ФЛ20-24-...238020005004.051.62
ФЛ20-12-...118020005001.950.78
ФЛ20-8-...80020005001.250.5
ФЛ24-30-...238024005005.982.39
ФЛ24.24-...238024005004.751.9
ФЛ24.12-...118024005002.30.91
ФЛ24.8-...78024005001.450.58
ФЛ28.24-...238028005005.92.36
ФЛ28.12-...118028005002.821.13
ФЛ828-8...78028005001.80.72
ФЛ32.12-...118032005003.231.29
ФЛ32.8-...78032005002.050.82

Полезные советы при укладке фундаментных блоков

Главный совет, это соблюдение требований безопасности при работе с подобного рода изделиями. Стоит помнить, что в процессе погрузки и укладки бетонных подушек ни в коем случае нельзя находится под перемещаемым при помощи крана изделием.

Второе, это то, что при подготовке траншеи, нужно сделать её чуть больше, чем ширина изделия. Достаточно припуска в 20-30 см, с каждой из сторон. Это необходимо, для удобства проведения монтажа.

Вывод

ФЛ блоки — это прочные и надежные элементы, предназначенные для снижения нагрузки на почву. Их применение целесообразно при строительстве многоэтажных домов. Использовать такие материалы для изготовления фундамента частного дома можно, но это потребует привлечения для проведения работ тяжелой техники, что существенно увеличивает итоговую стоимость такого фундамента.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Делаем столбчатый фундамент из блоков

Вы решили своими руками построить дачный домик или хозблок. Будьте готовы: на возведение фундамента уйдёт до трети бюджета. Можно сэкономить, если сделать не ленточный или свайный, а столбчатый фундамент. На такое основание вы потратите не 30%, а 15-18% от стоимости здания.

Столбчатый фундамент выдержит дачный домик в один-два этажа, гараж, баню, сарай или котельную. В общем, любое лёгкое строение. Это самый бюджетный и быстрый вариант основы для здания.

Обратите внимание, в каких случаях профессиональные строители не рекомендуют использовать столбчатый фундамент:

  • при строительстве домов со стенами из кирпича или железобетонных блоков;
  • на слабых и горизонтально-подвижных грунтах;
  • если грунт состоит из торфа, просадочной породы, насыщенной водой глины;
  • на площадках с перепадом высоты больше двух метров (в этом случае придётся выравнивать грунт).

Важный момент. В здании со столбчатым фундаментом вы не сможете обустроить подвал или подпол.

Оптимальный материал

Самый долговечный и надёжный материал для фундамента — бетонные ФБС-блоки. Аббревиатура расшифровывается так: «фундаментные блоки стеновые». Их изготавливают на заводах методом вибропрессования.

В Леруа Мерлен есть два вида таких блоков, размеры — 39x19x18,8 см. ФБС-блоки весят от 30 до 32 кг. Укладывают их вручную, специальная техника не нужна.

Главный недостаток этого материала — низкая гидрофобность. Из-за пористой структуры ФБС впитывает воду как губка. Один блок может набрать в себя 4-5 кг влаги. Этот минус устраняется с помощью гидроизоляции.

Расчёт фундамента

Чтобы рассчитать, сколько опор понадобится, нужно определить несущую способность грунта и общий вес здания.

Средние расчётные сопротивления грунтов

Теперь считаем, сколько будет весить будущее здание. Складываем общий вес стен, перекрытий и кровли.

Удельный вес элементов конструкции

Считаем суммарную площадь оснований фундамента:

Общую массу здания делим на несущую способность одного квадратного сантиметра грунта. Умножаем на коэффициент запаса надёжности. Получаем площадь всех опор фундамента.

Каждый наш столб будет состоять из двух блоков. Площадь основания одного столба = 39x19x2 = 1482 кв.см. Чтобы узнать, сколько столбов понадобится, делим площадь оснований всех опор на площадь основания одной опоры.

В столбчатых фундаментах опоры располагают на расстоянии от полутора до двух метров друг от друга. На проблемных грунтах шаг уменьшают до одного метра. В точках пересечения стен и по углам нужны дополнительные опоры.

P.S. Если вы живёте в регионе с сильными ветрами и большим количеством снега, нужно будет сделать поправку на ветро- и снегонагрузку. Данные по ней прописаны в СНиП № 2.01.07-85 «Нагрузки и Воздействия».

Подготовительные работы

Готовим участок для будущего строения. Удаляем крупные растения. Берём лопату, откапываем дёрн и верхний слой почвы. Получается земляной прямоугольник глубиной 15-20 см. Выравниваем строительную площадку по одному уровню.

Размечаем территорию. Для этого понадобится лазерный уровень, колышки из обрезков арматуры или деревянных брусков, длинная бечёвка. Отмечаем углы дома, вбиваем колышки, натягиваем между ними верёвку. Проверяем перпендикулярность углов. Добавляем колышки там, где будут располагаться опорные столбы.

Рытьё ям

Глубина, на которую нужно будет вкопать опоры, зависит от типа почвы.

Если грунт скальный, крупнообломочный, не склонный к подвижности, непучинистый (то есть объём почвы не увеличивается при промерзании), фундамент можно заглублять всего на 40-50 см.

При песчаных и пучинистых почвах столбы устанавливают на половину средней глубины промерзания земли. К примеру, если в вашем регионе почва промерзает на 140 см, глубина фундамента составит 70 см.

Приступаем к рытью ям. Их глубина должна быть на 25 больше, чем глубина расположения столбов. Это пространство понадобится для уплотняющей подушки.

Совет: если глубина ямы не превышает метра, делайте стенки вертикальными, если копаете глубже — сформируйте откосы и укрепите их досками, чтобы почва не осыпалась.

Подготовка подушки

Устраиваем в ямах уплотняющую подушку. Она состоит из трёх слоёв. Сначала насыпаем песок, нужен слой толщиной 10 см. Поливаем водой и утрамбовываем. Насыпаем сверху такой же слой щебня.

Готовим раствор из пескобетона марки М300. Заливаем в яму поверх подсыпки. Толщина бетонного слоя должна быть 5 см.

P.S. Если вы строите на слабом грунте, увеличьте толщину слоёв песка и щебня.

Укладка блоков

Перед началом работ блоки ФБС нужно покрыть слоем битумной гидроизоляции. К установке опор можем приступать после того, как в ямах затвердеет бетон.

Соединяем блоки песчано-цементным раствором или специальным клеем. Для надёжности можно укрепить кладку арматурной сеткой.

После того, как будет готов первый столб, на нём нужно сделать нулевую отметку. Высоту остальных опор выравниваем по этой отметке с помощью гидроуровня.

После того, как все столбы будут установлены, засыпаем грунтом свободное пространство, которое образовалось в ямах.

Далее обвязываем опоры деревянным или железобетонным ростверком. Он будет плотно удерживать столбы и не давать им смещаться. Между ростверком и верхом столбов прокладываем гидроизоляцию. На верхнюю часть опор нужно нанести слой битума и уложить полосу рубероида, затем ещё один слой битума и сверху снова рубероид.

Чтобы утеплить пространство под полом, можно организовать забирку из камня или кирпича. Под неё нужно уложить песчаную подушку с заглублением на 15-20 см. Поверх песка — бетонную стяжку. Высота забирки должна быть не менее 40 см.

Теперь вы в курсе всех этапов монтажа столбчатого фундамента. Желаем, чтобы ваша постройка получилась надёжной и красивой!

Приходите в Леруа Мерлен. Наши консультанты помогут подобрать качественные материалы и инструменты по самым низким ценам.

опорных подшипников и вкладышей

Опорные подшипники и вкладыши | AST Подшипники

Ваш браузер устарел.

В настоящее время вы используете Internet Explorer 7/8/9, который не поддерживается нашим сайтом. Для лучшего опыта, пожалуйста, используйте один из последних браузеров.

  • Chrome
  • Firefox
  • Internet Explorer Edge
  • Safari
близко
В КАЧЕСТВЕ СУЩЕСТВЕННОГО, ЖИЗНЕННО-УСТОЙЧИВОГО БИЗНЕСА, AST ПОДШИПНИКИ ОСТАЮТСЯ ОТКРЫТЫМИ НА ПАНДЕМИКЕ КОРОНАВИРУСА.
Читать далее banner

Опорные подшипники, фланцевые подшипники, подшипниковые узлы и подшипниковые узлы состоят из корпуса с установленным в нем подшипником. Они доступны в различных материалах, конфигурациях монтажа и различных опорах подшипников. Каждый установленный блок, включая установленный подшипник, действует как система для надежного позиционирования подшипника.Подробнее о каждом типе подушки блока подшипника, используя ссылки ниже.

Pillow block bearings bearing

Каталог подшипников

Посетите наш онлайн-каталог продуктов с более чем 10 000 продуктов с полными спецификациями и 3D CAD-моделями, доступными для загрузки - и все это бесплатно!

Вставные подшипники для установленных подшипников

AST предлагает два типа вкладышей подшипников, предназначенных для использования в навесных подшипниковых узлах.Проще говоря, они разделены по размеру с помощью миниатюрных вкладышей меньшего размера, называемых «шарикоподшипниками с зажимным кольцом», и более крупных, называемых вкладышами подшипников серии ER:

Установленные фланцевые опорные подшипники

В то время как другие конфигурации доступны от AST Bearings по специальному заказу, наиболее распространенные фланцевые подшипниковые узлы имеют конструкцию с двумя или четырьмя болтами. Небольшие конструкции с двумя болтами обычно называют фланцами, но имеют совершенно другую конструкцию и конструкцию для более мощной серии фланцев с двумя болтами.Нажмите на ссылку ниже, чтобы узнать больше о каждом типе фланцевых подшипниковых узлов:

Установленные в осевом направлении подшипниковые узлы

В то время как установленные выше фланцевые подшипниковые узлы имеют ось / вал, перпендикулярный монтажной поверхности, нижние узлы имеют вал, идущий параллельно монтажной поверхности. Нажмите на каждую серию ниже, чтобы узнать больше о каждом типе:

Шарикоподшипники фланцевые (не монтируемые)

Помимо установленных выше подшипников с фланцевыми подшипниками, многие шарикоподшипники имеют фланцы в качестве опций для своих конфигураций для облегчения монтажа и позиционирования.Это особенно верно для миниатюрных и инструментальных подшипников, но относится к другим типам шариковых подшипников. Чтобы узнать, что AST предлагает в подшипниках с фланцем (не установлен), перейдите по ссылкам ниже:

Выучить больше

Задать вопрос

Задайте нам вопрос, и один из членов нашей команды ответит как можно скорее.
Поля, отмеченные *, обязательны для заполнения.

,2 провода ST и PT Клеммные колодки для DIN-рейки L20.6 / h32.8 / W3.1mm 5 посадочных мест Разъем | |

FBS PLUG IN для клеммных колодок на DIN-рейку

1. ОПИСАНИЕ

Тип Нет. Детали костюм для
FBS 5-5 L24,7 / h32,8 / W3,1 мм ST 2.5
ST 2.5-TW
ST 2.5-QUATTRO
STTB 2.5
ST 2.5-3L

2. ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Терминал Модель N o.

Фиксированный мост Модель №

ST 1.5

FBS 10-4

ST 2.5

FBS 2-5,

FBS 3-5,

FBS 4-5,

FBS 5-5,

FBS 10-5,

ST 2.5-TW

ST 2.5-QUATTRO

STTB 2,5

ST 2.5-3L

ST 4

FBS 2-6,

FBS 3-6,

FBS 4-6,

FBS 5-6,

FBS 10-6,

ST 4-TW

ST 4-QUATTRO

STTB 4

ST 6

FBS 2-8, FBS 3-8, FBS 4-8, FBS 5-8, FBS 10-8,

ST 10

FBS 2-10, FBS 3-10, FBS 4-10, FBS 5-10, FBS 10-10,

.
FBS10 4 10 5 10 6 10 8 ST Вставной мост для ST и PT Клеммные колодки для DIN-рейки Принадлежности | |
FBS PLUG IN мост для клеммных колодок на DIN-рейку Великобритании

ОПИСАНИЕ:

Штекерный мост для клеммных блоков серии ST доступен в различных положениях.

Изготовлен из никелированной латуни с огнестойким нейлоном PA66.

Технические параметры

Терминал Модель N o.

Терминал Модель N o.

Фиксированный мост Модель №

ST 1,5

FBS 10-4

ST 2,5

PT 2,5

FBS 2-5,

FBS 3-5,

FBS 4-5,

FBS 5-5,

FBS 10-5,

ST 2.5-TW

ST 2.5-QUATTRO

STTB 2,5

ST 2.5-3L

ST 4

PT 4

FBS 2-6,

FBS 3-6,

FBS 4-6,

FBS 5-6,

FBS 10-6,

ST 4-TW

ST 4-QUATTRO

STTB 4

ST 6

PT 6

FBS 2-8, FBS 3-8, FBS 4-8, FBS 5-8, FBS 10-8,

ST 10

FBS 2-10


Перемычка
20Pcs FBS 4 5 PLUG IN мост для клеммных колодок ST DIN-рейки L20.6 / h32.8 / W3.1 мм | |


ОПИСАНИЕ:

Штекерный мост для клеммных блоков серии ST доступен в различных положениях.

Изготовлен из никелированной латуни с огнестойким нейлоном PA66.

Технические параметры

Терминал Модель N o.

Фиксированный мост Модель №

ST 1.5

FBS 10-4

ST 2.5

FBS 2-5,

FBS 3-5,

FBS 4-5,

FBS 5-5,

FBS 10-5,

ST 2.5-TW

ST 2.5-QUATTRO

STTB 2,5

ST 2.5-3L

ST 4

FBS 2-6,

FBS 3-6,

FBS 4-6,

FBS 5-6,

FBS 10-6,

ST 4-TW

ST 4-QUATTRO

STTB 4

ST 6

FBS 2-8, FBS 3-8, FBS 4-8, FBS 5-8, FBS 10-8,

ST 10

FBS 2-10, FBS 3-10, FBS 4-10, FBS 5-10, FBS 10-10,

.

Отправить ответ

avatar
  Подписаться
Уведомление о
