Подключить двойной выключатель: Как подключить двухклавишный выключатель . Электропара

Как подключить двухклавишный выключатель . Электропара

Электрические выключатели предназначены для управления светом – регулируя положение клавиш, можно отключить или включить группу лампочек в люстре или светильнике. Наиболее востребованными являются двухклавишные выключатели, они подходят для люстр с количеством ламп от 3 до 6. В данной статье вы можете узнать, как подключить двухклавишный выключатель света.

Прежде всего, нужно разобраться в особенностях механизма. Все выключатели крепятся к проводам с помощью самозажимных клемм или винтовых зажимов. Безусловно, первый вариант предпочтительнее, поскольку самозажимные клеммы обеспечивают прочный контакт и не требуют регулярного обслуживания. Если же производитель использовал винтовые зажимы, концы проводов нужно будет поместить в клеммную колодку и стянуть винтами. Данный способ менее надежен, поскольку придется периодически осматривать соединения и в случае необходимости подтягивать их. Кстати, ослабление винтов часто приводит к выходу выключателя из строя – контакты отходят и напряжение перестает поступать на прибор.

Схема подключения двухклавишного (двойного) выключателя позволит выполнить установку без ошибок. На схеме четко определен принцип работы выключателя, который представляет собой два одноклавишных выключателя, заключенных в один общий корпус. Заземляющий провод (наиболее часто имеет желто-зеленую окраску) и нулевой провод (ноль) подключаются непосредственно к лампочкам люстры или светильника, а фазный провод (фаза) сначала проходит через двухклавишный выключатель. Во время выключения одной из клавиш происходит разрыв цепи (фазы), таким образом и регулируется яркость освещения.

Перед установкой следует подготовить необходимый набор инструментов. Это:

• Отвертки (крестовая, индикаторная)
• Острый нож для снятия изоляции с провода
• Пассатижи
• Уровень и карандаш

Самое время приступить к подключению двухклавишного выключателя. На первом этапе следует обесточить рабочее помещение, для этого нужно использовать автоматический выключатель.

В жилых домах и квартирах почти всегда в щитке присутствует несколько автоматов. Если в данный момент свет не очень нужен, лучше отключить все рычаги. Ну а если на кухне готовится еда, или есть другие существенные причины не выключать свет, нужно попробовать отжимать рычаги и попутно проверять наличие электричества в рабочей комнате. Вообще очень важно не перепутать автоматы – они не всегда устанавливаются на конкретную комнату. Может быть так, что один автомат отвечает за розетки, а второй за выключатели. Вот почему проверять наличие напряжения в сети следует только в месте установки выключателя.

Далее нужно привести в порядок монтажную коробку (если выключатель устанавливается на стену при скрытой проводке). Концы проводов обрезаются так, чтобы оставалось около 10-15 см (вдруг при контрольной зачистке провода он обломится, придется наращивать). Зачищаем провода (снимаем изоляцию на пару сантиметров). Профессиональные электрики быстро справятся с этой задачей, но человек неопытный может несколько раз случайно обрезать провод, вот почему нужно оставлять достаточный запас длины.

Провода вставляются в клеммы выключателя согласно схеме, которая обычно указывается на тыльной части прибора. Если схемы нет, фазный провод идет на клемму «L», а ноль и заземление идут в клемму со стрелочками.

Если используется блок с двумя выключателями (модуль), нужно учитывать, что каждый из одноклавишных выключателей в составе данного блока нужно подключать отдельно, ведь они не зависят друг от друга.

После того, как провода подключены к выключателю, нужно аккуратно «утопить» их в установочной коробке, избегая резких движений, чтобы не сломать жесткие жилы. После этого можно закрепить выключатель на стене, выровняв его по уровню. Если есть рамка, устанавливаем ее, и только на последнем этапе вставляем клавиши и проверяем работоспособность сборки.

устройство выключателя, чертеж и материалы

На чтение 7 мин Просмотров 206 Опубликовано 05.08.2019 Обновлено 15. 07.2019

Двухклавишные выключатели используют, когда требуется подключить осветительный прибор, оснащенный несколькими лампочками. Они позволяют управлять ими из одной точки, также они помогают регулировать яркость освещения.

Устройство выключателя с двумя клавишами

Накладной двухклавишный выключатель

Конструктивные особенности не имеют принципиальных отличий от одноклавишных электротехнических устройств. Единственное отличие – наличие двух выходных клемм вместо одной. Также в состав устройства входят следующие детали:

• две клавиши;
• декоративная панель и механизм;
• две выходные клеммы;
• одна входная клемма.

Механизм двухклавишного выключателя

Клеммы представляют собой специальные зажимные механизмы для обеспечения надежного контакта. Для коммутации провода требуется его предварительно зачистить и вставить в клеммник, зажать с помощью прищепки или винта (зависит от модификации выключателя). Общая или входная клемма находится, как правило, отдельно и имеет маркировочный знак L.

С противоположной стороны находится две выходные клеммы. Они имеют маркировки 1,2  или L1, L2. Некоторые модели могут быть оснащены не клеммниками, а винтовыми зажимами. Отдавать им предпочтение не рекомендуется, поскольку крепление регулярно ослабляется и появляется необходимость регулярно разбирать конструкции и поджимать контакты.

Монтировать электротехнический прибор нужно таким образом, чтобы при включении освещения требовалось нажимать на верхнюю половину клавиши.

Верхнюю и нижнюю часть элемента можно определить с помощью специальной индикаторной отвертки, которая работает на замыкание. Для этого берут кусочек провода или гвоздь и касаются им одного контакта, к другому присоединяют индикатор, придерживая большой палец вверху на контактной площадке. Если при этом огонек внутри не загорится, значит контакты разомкнуты. При включенном положении хотя бы одной из клавиш, он должен светиться.

Преимущества и недостатки двойного подключения

Двухклавишный выключатель оптимизирует используемое пространство

Приступать к электромонтажным мероприятиям нужно с оптимизации работы всех электрических приборов, которые объединены в одну цепочку.

Наглядный пример оптимизированного контура – традиционная организация освещения блока в туалетной и ванной комнате. В коридоре, как правило, монтируют выключатель, оснащенный двумя клавишами. Одна клавиша управляет освещением в ванной, а вторая в туалетной комнате.

Монтаж общего выключателя на несколько комнат целесообразен в том случае, если они смежные или расположены близко. Для удаленных друг от друга комнат рекомендуется устанавливать отдельные электротехнические установки.

Также двойной выключатель рекомендуется устанавливать, если в комнате есть бра или люстра, оснащенные несколькими лампочками. Раздельное управление из одной точки позволяет расширить функциональные возможности прибора и регулировать интенсивность горения.

Установка двухклавишного выключателя для осветительных приборов позволяет оптимизировать управление и регулировать яркость, а также экономить потребление электроэнергии, монтажные материалы.

Необходимые инструменты и материалы

Бокорез S&R Ergo 160×20 мм

Перед тем как подключить 2 выключателя на 2 лампочки, требуется подготовить все необходимые инструменты и рабочие материалы. Чтобы работу выполнить качественно, также нужно изучить схему подключения двойного выключателя. Если знать принцип работы устройства, схему можно составить самостоятельно.

При составлении схемы важно учесть, что через двухклавишный выключатель должен проходить только один фазный провод. Следовательно, нейтральный и заземляющий провод должны подсоединяться сразу к контактам лампочек осветительного устройства. Все подключения и соединения важно проводить в распределительных коробках, это гарантия безопасности в дальнейшем.

Для проведения работ потребуется иметь под рукой электропровода с необходимой площадью сечения, а также сам выключатель.

Из инструментов нужно подготовить плоскую и крестовую отвертку, бокорезы, монтажный нож с острым лезвием и плоскогубцы с уровнем.

Электромонтажники советуют отдавать предпочтение известным производителям, которые отвечают за качество сборки и используемого материала при производстве инструментов.

Как подключить двойной выключатель на две лампочки

Правила расположения проводки

Сначала требуется подобрать наиболее подходящее для выключателя место. Какие-либо требования к размещению законодательством не предусмотрены. Ранее оптимальная высота была около 2 метров, теперь чаще выбирается высота опущенной руки взрослого человека. Это позволяет использовать выключатель практически всем жильцам дома.

Места, где есть определенные требования к размещению розеток и переключателей – ванная комната и баня. Учитывается месторасположение открытого душа и умывальника. На электротехническое устройство не должны попадать капли воды, либо оно должно иметь соответствующую степень защиты.

Следующий этап – выполнить все подготовительные работы. Первым делом обесточить сеть, поскольку электричество опасно и несет потенциальную угрозу здоровью и жизни человека.

Отключение общего водного автомата перед установкой выключателя

Правила безопасности при работе с электричеством:

• отключить электричество, проверить наличие напряжения индикаторной отвертки на выходе;
• не прикасаться к подключенным электрическим приборам мокрыми и влажными руками;
• для закрепления электрических кабелей запрещается использовать металлические скобы;
• не перегружать электрическую сеть;
• поврежденные провода рекомендуется не ремонтировать, а заменять новым;
• устанавливать выключатель требуется с помощью инструментов с заизолированными ручками.

Приступая к установке, требуется определиться с электропроводами по цветовой маркировке. Она используется для сокращения потраченного времени при проведении монтажных работ и для создания безопасных условий.

Чтобы гарантировать правильное соединение применяют следующие обозначения:

• фаза – как правило, имеет красный или коричневый окрас;
• защита всегда имеет один цвет окраса – желто-зеленый;
• ноль – всегда синего цвета.

Также может быть использована буквенно-цифрровая маркировка.

Если в ходе выполнения работ выяснилось, что какие-либо маркировочные знаки отсутствуют, требуется обозначить кабель самостоятельно с помощью цветной изоляции или разноцветной термоусадочной трубки.

Электропроводка в гофре

Монтаж выключателей в новостройках ограничивается подключением электротехнического элемента к ранее подготовленной электрической сети. В старых постройках, где проводка нуждается в модернизации или полной замене, дополнительно требуется делать новые штробы и прокладывать кабель. Если использовался открытый способ монтажа, каждый провод подводится непосредственно к выключателю в специальных кабель-каналах или изолирующих гофротрубах.

От способа монтажа проводки зависит модификация выключателей и используемый способ монтажа. Устройства, предназначенные для открытой установки, включают в себя изолирующую декоративную крышку, внутренний механизм и плоский подрозетник. Конструкция располагается полностью над поверхностью стены, а не в ней.

Начинают с установки подрозетника. Процедура проводится с помощью специальных элементов крепежа. Для подсоединения проводов надежно фиксируют механизм выключателя и надевают на него декоративную изолирующую крышку. Большинство производителей уже продумали отверстие для проводника. Завершающий этап – надевается крышка, скрывая весь внутренний механизм, и надежно фиксируется с помощью защелок.

Для установки выключателя скрытой проводки используют специальные монтажные коробки. В стене проделывается небольшое отверстие. Во время установки нужно следить, чтобы электротехнический элемент был установлен ровно и без перекосов.

Распространенные ошибки

Распространенной ошибкой становится неправильный завод фазы

Наиболее распространенная ошибка, которую допускают неопытные электромонтажники – завести на выключатель ноль, а не фазу, как положено. Переключатель в ходе эксплуатации должен разрывать фазный проводник, но ни в коем случае не нулевой. Если пренебречь этим правилом, цоколь в осветительном приборе всегда будет оставаться под напряжением и элементарная замена лампочки может нанести серьезные увечья.

Еще одна распространенная ошибка – неопытные специалисты заводят фазный проводник не на общий клеммник выключателя, а на один из выходных. В этом случае схема будет неработоспособной. Лампочки будут загораться только в тот момент, когда обе клавиши будут одновременно включены.

Если люди заехали на съемную квартиру или приобрели новую жилплощадь, и осветительные приборы ведут себя непредсказуемо, скорее всего, был произведен неверный монтаж питающих кабелей. Нужно разобрать выключатель и проверить правильно ли реализована схема подключения двухклавишного выключателя на две лампочки.

Если возникают сложности при самостоятельном монтаже, можно обратиться к электромонтажнику в частном порядке или посетить ЖЭК/РЭС/управляющую компанию и оставить заявку.

Как подключить двойной выключатель

Распространенной проблемой в каждой квартире становится, как подключить двойной выключатель. Причиной замены может быть его поломка или желание установить новые выключатели с новым модным дизайном. При покупке выключателей следует учитывать многие факторы: технические параметры, дизайн, цвет, качество, цену. Не рекомендуется покупать выключатели с корпусом из фарфора ввиду их хрупкости и склонности к поломкам при установке.

На тыльной части устройства изготовитель помещает схему его подключения к электросети. В этой схеме показано место общего провода и 2х подводящих. С общим проводом соединена фаза, идущая из распределительной коробки. Остальные два провода ведут к лампочкам люстры. Если вдруг на выключателе нет схемы подключения, то порядок соединения выводов поможет определить тестер.

Как подключить двойной выключатель?

Если производится смена выключателя, нужно сначала обесточить место работ, где будет производиться замена выключателя. Вышедший из строя выключатель вынимается из монтажной коробки. Для этого снимается верхняя крышка, и ослабляются винты распорной системы. Переносим провода на новый выключатель по схеме и возвращаем на исходное место.

Схема, показывающая подключение двойного выключателя приведена на рисунке:

Установка двойного выключателя с параллельной прокладкой новой проводки
Рассмотрим, как работает схема двойного выключателя. Если прокладывается новая проводка, следует позаботиться о надежности и безопасности разводки. Провода из распределительной коробки должны быть правильно разведены. Чаще всего коробка размещается над выключателем. Следует позаботиться о легком доступе к ней при ремонтных работах.

Порядок монтажа электропроводки в распредкоробке:

• Провода, служащие для питания всей линии, а также провода, соединяющие коробки и идущие к розеткам идут сквозь отверстия сбоку.

• Отверстие сверху в распределительной коробке служит для того, чтобы подключиться к источникам света. Фазы выполняются двойным проводом, нуль представляет собой одинарный провод.

• Те провода, которые присоединяются к выключателю, идут сквозь отверстие внизу коробки, в этом случае фаза представляет собой одинарный провод, а для светильника – двойной.

Такой способ монтажа избавит от лишнего тестирования проводов в дальнейшем.

Для соединения проводов

 одинакового цвета удобно применить винтовые соединители, простые и надежные. Особенно важен такой вариант соединения, если одновременно используются провода из меди и алюминия. Прямое соединение этих двух металлов зачастую приводит к окислению, неплотный контакт вызывает нагрев, а нагревание провода в свою очередь может довести до выгорания и пожара.

Одинарный провод на устанавливаемом выключателе соединяется с общим проводом, в то время как двойной провод идет к люстрам.

Получается, что фаза при данном виде подключения становится разорванной на выключателе. Это позволяет менять лампы в светильниках при выключенном состоянии выключателя.

Выключатель двойной с розеткой

Схема включения такого механизма, как выключатель двойной с розеткой, показана на рисунке:

Рис. (1) Схема подключения двойного выключателя с розеткой.

Для проводки без земли

От РК до розетки и двух клавишного выключателя, надо проложить пятижильный кабель (или, может быть, два кабеля: один с двумя жилами, а другой с тремя). При этом по одному проводу этого кабеля мы подводим фазу на выключатель и розетку, другой провод — ноль к розетке, а по остальным жилам – фаза, пришедшая через выключатель на источники света. От распредкоробки до источников света идут двухжильные провода (фаза, ноль).

Для проводки с землёй

От РК до розетки и двухклавишного выключателя, прокладывается шестижильный кабель. При этом по одному проводу этого кабеля мы подводим фазу на выключатель и розетку, две других — ноль и земля идут на розетку, а по остальным жилам – фаза, пришедшая через выключатель на источники света. От распредкоробки на источники света идут трехжильные провода (земля, фаза, ноль).

Конечно, такие комбинации электрических устройств в выключателях чаще всего морально устарели и не отличаются надёжностью. Кроме того металлическая монтажная коробка лишает свободы выбора выключателя, если нужно его заменить. В случае ремонта от подобных выключателей нужно избавляться, поменяв их на выключатели стандартными установочными коробками.

Что такое проходной выключатель?

Проходной выключатель – выключатель, управляющий включением/выключением электроэнергии из двух разных мест. Такие выключатели используются с целью экономии электроэнергии. Допустим, мы заходим в длинный коридор, включаем свет, проходим по коридору, а в конце коридора выключаем свет уже другим выключателем. Электрические выключатели виды, свойства, типы.
Вид схемы для включения проходного выключателя зависит от количества управляющих точек. А их может быть несколько:

• на этажах многоэтажного дома,
• в коридоре при входе в комнаты.

Обычный выключатель имеет 2 контактные клеммы два подводимых провода.

Проходной выключатель, иначе именуемый переключателем цепей, снабжен тремя контактами с подводом трех проводов. Для включения или выключения электричества из большего количества точек, требуются перекрестные выключатели. Они имеют 4 контакта и 4 провода. Кроме источников света так подключаются любые, управляемые из разных точек.
Рассмотрим подробно, как подключить двойной проходной выключатель, дающий возможность отдельно управлять 2мя различными линиями.

Обычно, двухклавишные схемы используются в кабинетах, комнатах – в местах, где из разных мест можно раздельно включить две линии освещения. В коридорах же достаточно и простого проходного выключателя.

Надо помнить, что положение переключателя не имеет значения. Щелчок по выключателю при включенном свете, выключит его и наоборот. Этим проходные переключатели принципиально отличаются от обычных с их фиксированными положениями.

Двухклавишный проходной выключатель составлен из 2 одноклавишных проходных, смонтированных в едином корпусе. Для подключения двухклавишного проходного выключателя требуется шесть контактных клемм: две входных и четыре выходных.

Принципиальная схема подключения проходного двухклавишного выключателя.

Рассмотрим подробно подключение двойных проходных выключателей.Они имеют 2 взаимно независимых группы контактов.
Как показано в приведенной схеме на 2й контакт правого выключателя поступает фаза с распредкоробки сети дома. Затем контакты 1 и 2 соединяются с помощью перемычки. С левого же переключателя 1 и 2 ведут самостоятельно без пересечения на два автономных друг от друга светильника. 4 контакта, являющихся перекрестными попарно соединяются друг с другом. Нулевой провод, так же как и в стандартных источниках света, попадает к светильникам прямо с распредкоробки.

Если требуется создать схему управления более 3 мест, нужны будут пара 2х клавишных выключателей концевого вида и один двойной перекрестного вида. Этот перекрестный выключатель ставят двумя концевыми.

Видео подключения выключателя и розетки

Монтаж распределительной коробки (распаечной коробки). Подключение двухклавишного выключателя.

Как подключить две лампочки на двойной выключатель

На чтение 5 мин Просмотров 1.2к.

Что такое двойной выключатель и где применяется?

Двойной выключатель используется для управления двух электрических приборов одним устройством либо для включения и выключения двух групп на одном бытовом приборе.

Зачастую такие выключатели используются для включения разных секций многоламповых люстр – клавиши выключателя отвечают за разные группы лампочек в люстре, при нажатии обеих кнопок загораются все лампочки в люстре.

Перед тем как устанавливать выключатель необходимо провести этап подготовительных работ:

• приобрести выключатель, который подходит вашим требованиям;
• изучить особенности расположения контактов;
• подготовить место для проведения работ и необходимые инструменты;
• тщательно придерживаться правил безопасности.

Устройство двухклавишного выключателя

Все двухкнопочные выключатели трехконтактные – имеют один ввод, а выводов два. Провод с фазой необходимо подключить к общему вводу, а выводы включают и выключают разные секции в бытовых приборах.

При монтаже выключатель располагают так, что контакт ввода находится снизу, а выводы, предназначенные для подключения осветительного прибора – сверху. Так как такой выключатель трехконтактный, то и зажимов под провода предусмотрено также три.

Почему фаза должна разрываться выключателем?

Какой бы не была конструкция электроприбора, фаза должна разрываться выключателем. Это необходимо для обесточивания электроприборов.

Таким образом, при ремонтном обслуживании прибора (например, при замене перегоревшей лампочки) обеспечивается безопасность при включенном автомате.

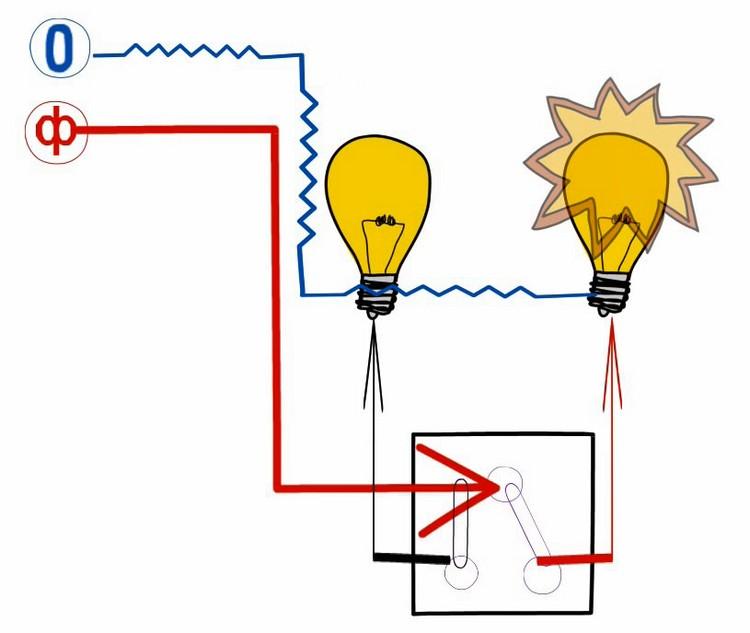

Схема подключения двойного выключателя

Перед установкой выключателя необходимо отключить поступление электротока на распределительном щитке и убедиться, что на проводах нет электронапряжения. От электрощита в распределительную коробку идут синий и красный провода, отвечающие за ноль и фазу соответственно.

Для подключения двойного выключателя необходимо соединить между собой нулевые провода светильников и электрического щита, а к фазному проводу электрощитка подключить провод, который подсоединяется к общему контакту выключателя.

Таким образом, с выключателя выходит синий провод (фаза первого светильника) и желтый (фаза второго светильника). Каждый из них подключается к соответствующим фазным проводам каждого светильника.

В коробке распределения они подключаются к нужным лампочкам или светильникам. То есть эти провода являются коммутируемыми фазами разных групп электрических приборов.

К синему проводу (нулевому) на распределительном щите подключается синий провод (нулевой), который идет на электроприбор. Выключателем соединяются фазы двух секций светильника.

Выполнив все соединения необходимо проверить правильность проведенной работы. Если сделано се правильно, то можно переходить к спайке и изоляции.

Особенности подключения или как не допустить ошибок

Соединяя провода одного и того же цвета можно использовать винтовые соединители, которые просты в использовании и очень надежны. Такое соединение важно применять при одновременном использовании медных и алюминиевых проводов.

Ведь соединив такие провода, напрямую зачастую возникает окисление, контакт становится неплотным и может вызывать нагрев провода, что в свою очередь может привести к выгоранию и пожару.

Что такое проходной выключатель и где его используют?

Выключатель, который выключает и включает электроприборы с двух разных мест, называется проходным. Применяют их для рационального использования электричества. Например, в длинном коридоре удобно включать свет в одном конце, а выключать в другом.

Выключатель проходного типа имеет три контакта для подводимых проводов. Чтобы иметь возможность управлять электроприборами из нескольких мест, необходимо использовать четырехконтактные или шестиконтактные выключатели перекрестного типа.

Схема подключения проходного выключателя

Двойной переходной выключатель имеет две независимых друг от друга группы контактов. Чтобы подключить такой выключатель необходимо соединить нулевой провод электрощита с нулевым проводом распределительной коробки, а затем соединить эту коробку с лампой.

Это действие необходимо выполнить для первого и второго переключателя. После этого нужно соединить между собой переключаемые контакты обоих переключателей. Затем из каждого переключателя выводится кабель, монтируются светильники и параллельно соединяются друг с другом.

Когда эта работа выполнена, можно переходить к установке распределительной коробки . В нее вводят кабель, идущий со светильника и провода от переключателей и электрощита. Для выбора расположения распределительной коробки нужно найти такое место, чтобы она никому не мешала и требовала короткие провода.

После выполнения работ необходимо сделать проверку – пощелкать переключателем и посмотреть искрит или нет.

Проверка устройства защитного отключения на срабатывание

УЗО выполняет важную функцию – при утечке электротока отключает напряжение. Поэтому нужно систематически проверять устройство на срабатывание.

Выполнить проверку можно несколькими способами:

1. нажать кнопку «Тест», УЗО сразу же должно сработать. Такую проверку рекомендуется проводить ежемесячно;
2. использовать контрольную лампу – одним концом провода соединиться с фазой, другим концом – с нулем в розетке. УЗО должно моментально среагировать;
3. имитировать утечку электротока с помощью реостата.

Если устройство защитного отключения не сработало, то это свидетельствует о его неисправности, или поломке одной из его внутренних деталей. Особым случаем является поломка механизма имитации утечки  тока. В этом случае устройство защитного отключения функционирует и справляется со своей задачей.

Но в любом случае специалисты рекомендуют поменять такое устройство, ведь нет никаких гарантий в его надежности. Тем более, что жизнь человека дороже, чем цена на устройство защитного отключения.

Как подключить двухклавишный выключатель света. Видео

Материалы и инструменты

1. Отвертка (крестовая и плоская)

2. Бокорез

3. Монтажный нож

4. Пассатижи

5. Уровень

6. Клеммники

7. Электропровода

8. Монтажная коробка

9. Двойной выключатель

10. Изолента

Схема подключения двойного выключателя

Заземляющий и нулевой провод напрямую проходят через распределительную коробку. В ней их концы разделяют на две части каждый, которые подключают к двум светильникам.

К двойному выключателю через распределительную коробку проходит только фазный провод. От выключателя к лампам будут идти два отдельных провода.

Установка электропроводов

Монтаж электропроводов при подключении двухлавишного віключателя света происходит по вышеуказанной схеме.

Сложность может быть только в одном. Если в комнате уже сделан ремонт провода нужно устанавливать в специальных гофротрубах или кабель-каналах. Но, когда здание только строится или делается ремонт, провода устанавливаются под штукатуркой.

При подключении проводов к сети обязательно нужно выключить электричество на щитке.

Как подключить двухлавишный выключатель

1. Снимем изоляцию на концах проводов на отрезке 10 см.

2. На двойном выключателе ищем клеммы или зажимы для фазного и выходного проводов. Зажим L предназначен для фазного провода, на противоположной стороне другой зажим или клемма — для выходного провода.

3. Провода присоединяются к клеммам или зажимам.

4. Устанавливаем устройство выключателя в монтажную коробку.

5. Если выключатель имеют рамку и клавиши, которые снимаются, их нужно снять.

6. Устанавливаем основу двухлавишного выключателя.

7. Прикрепляем рамку и клавиши выключателя.

На этом подсоединение двойного выключателя окончено.

Как подключить двойной выключатель: видео

Более подробно процесс, как подсоединить двойной выключатель к проводу, показан в видео:

Больше информации

Задать вопрос

Подключение двухклавишного выключателя своими руками, сехма, видео – tokzamer.ru

Двухклавишный выключатель необходим для подключения светильников и люстр, работающих в двух режимах. Каждая клавиша подключает отдельный источник (или группу источников) света. Схема подключения двухклавишного выключателя мало чем отличается от схемы одноклавишного: по сути, такой выключатель состоит из двух одинарных, помещенных в общий корпус. Однако, существуют некоторые нюансы.

Способы присоединения проводов к выключателю

Подсоединение проводов к выключателю осуществляется двумя способами: с помощью самозажимных клемм или винтовыми зажимами. В последнем случае оголенная жила провода вкладывается в колодку между неподвижной и подвижной пластиной, которые стягиваются винтом. Недостатком такого способа является необходимость периодического осмотра и подтягивания винта, который ослабляется из-за температурного расширения металла проводника. В связи с этим некоторые производители современных выключателей применяют самозажимные клеммы, благодаря особому устройству которых подобные проблемы исключены. Можно купить промышленные светильники в компании ODIS, которая  изготавливает энергоэффективное световое оборудование для промышленных и торговых предприятий.

Новшеством разработчиков являются модульные технологии: они позволяют собирать из отдельных компонентов необходимую схему. Остается лишь поместить ее в корпус и соединить клеммы определенным образом. В итоге составлением отдельных одиночных выключателей получаем двух- или трехклавишные устройства.

Пошаговая инструкция по подключению двухклавишного выключателя

Основное правило подключения двухклавишного выключателя заключается в том, что рабочий «ноль» подсоединяется к прибору освещения напрямую (также и «земля»), а фаза «разрывается», проходя через выключатель.

Для монтажа необходим следующий инструмент: плоская и крестовая отвертки, индикатор напряжения, бокорезы пассатижи, а также уровень. Если необходимо «гнездо» для подрозетника – перфоратор с коронкой диаметром 70 мм и зубило.

При подключении двухклавишного выключателя соблюдаем следующий порядок действий.

1. В щитовой отключаем электропитание (рычаг автоматического выключателя ориентирован вниз) и проверяем отсутствие напряжение с помощью индикатора.
2. В «гнездо» вставляется пластиковый стаканчик (подрозетник), через отверстия в котором заводятся три жилы одного или двух кабелей, проложенных от монтажной коробки.
3. С помощью бокорезов укорачиваем и до 100 мм жилы и оголяем их на 10 мм. Необходимо заранее определить фазный провод. Если это не было выполнено – следует временно включить в щитовой электропитание и пользуясь индикатором напряжения отыскать нужный провод. После этого электричество вновь отключается.
4. Фазный провод подсоединяем к клемме, обозначенной буквой «L» (линия), остальные две жилы – в клеммы, обозначенные стрелочками. Каждая клемма соответствует определенной клавише. Обычно фазный провод – с изоляцией белого цвета, а остальные – желто-зеленого и синего. Но встречаются и другие расцветки (тогда «фаза» будет с красной изоляцией, а остальные провода – с белой и черной).
5. Если важен порядок включения разных групп источников света – проверяем после пробного включения и меняем местами провода в клеммах со стрелками в случае несоответствия.
6. Вставляем корпус выключателя в подрозетник и фиксируем с помощью шурупов с фронтальной стороны, а также с помощью внутренних раздвижных «лапок». При этом проверяем с помощью уровня положение устройства.
7. Устанавливаем декоративную рамку и пластиковые клавиши.
8. Подсоединяем источник света и проверяем правильность работы выключателя.

Соединение проводов в монтажной коробке

К монтажной коробке от распределительного щитка для группы освещения всегда прокладывается двухжильный провод (заземлением светильников в квартире справедливо пренебрегают). Чаще всего фазный провод – в изоляции красного цвета, а нулевой – синего.

От монтажной коробки к каждой группе источников света подводится также двухжильные провода. При этом нулевой провод каждой группы соединяется с нулем, приходящим в коробку от щитовой. Допускается последовательное соединение на клемме ближнего к коробке потребителя.

Фазный провод от щитовой соединяется с проводом трехжильного кабеля, идущего от коробки к выключателю (к клемме «L»). Два других провода этого же кабеля (присоединенные к клеммам выключателя, обозначенным стрелками) скручивают по отдельности с вторыми проводами каждого кабеля, с помощью которого запитаны светильники.

Скрутки должны быть длиной не менее 40 мм. Повив жил должен быть тугим (для этого используют пассатижи). Обязательно выполняют пайку контактов, после чего изолируют их лентой ПВХ. Можно использовать скотч-локи.

Как видно, схема подключения двухклавишного выключателя довольно проста. Выполнить такую работу может каждый, кто будет точно соблюдать вышеуказанную инструкцию.

Как подключить двойной выключатель на две лампочки (двухклавишный): схема и видео подключения

Автор Дмитрий Гаврюк На чтение 8 мин. Просмотров 5.2k. Опубликовано 08.12.2018

При выполнении работ по монтажу электрических сетей освещения 220В бытовых и промышленных помещений, часто возникает необходимость управления несколькими приборами освещения из одной точки. Для этих целей используется выключатель с двумя клавишами. Устройства такого исполнения обеспечивают включение и выключение осветительных приборов, имеющих две и больше лампы. Иногда, схема размещения электропроводки сети освещения предусматривает управление несколькими группами светильников или отдельных ламп на одном светильнике. Двухклавишный для этих целей также подходит.

Для правильной работы двойного выключателя необходимо правильно осуществить его подключение. При этом следует придерживаться определённой последовательности действий для обеспечения личной безопасности и безопасности окружающих. Рекомендации по безопасному монтажу на две лампочки рассмотрены ниже.

Подготовительные работы

Подготовка к монтажу электрических коммутационных аппаратов (в этом случае выключателей) предусматривает понимание их устройства, назначения, исполнения, принципа работы и наличие инструмента для их установки в бытовых и промышленных условиях.

Регулирование количества включённых приборов освещения осуществляется за счёт выключателя, имеющего дополнительный отходящий контакт и отдельную кнопку управления. Размерами он обычно не отличается от одноклавишных. Это сделано для удобства замены их друг на друга. Главное отличие состоит в их коммутационной «начинке».

Устройство на две клавиши имеет рабочую часть, включающую три контакта. Один из контактов входящий, а два остальных — отходящие. Исходящие контакты имеют независимое друг от друга управление включением и выключением.

В процессе установки его располагают таким образом, чтобы отходящие контакты располагались вверху. Это обусловлено общепринятыми стандартом положения вкл./выкл.

Рабочая часть двухклавишного выключателя (слева)

На клемму приходящего контакта подключают фазный провод, приходящий от распределительной коробки. На клеммы отходящих контактов устанавливаются фазные провода потребителей: отдельных ламп одного светильника, отдельных светильников, отдельных групп светильников.

Нулевой провод (рабочий ноль) к потребителям выводится из распределительной коробки, и не проходит через выключатель.

По своему исполнению двухклавишные модели разделяются на модели для установки непосредственно на стену (для открытой проводки), и модели для внутренней установки в стене (для скрытой проводки).

Выключатель для открытой проводкиВыключатель для скрытой проводки

Схема подключения двухклавишного выключателя на две лампочки

Для правильного подключения в электрическую сеть следует понимать электрическую схему его монтажа.

Подключение двухклавишного выключателя при наличии в сети заземляющего проводника

Современная электрическая сеть предусматривает наличие заземляющего проводника в питающих сетях всех электрических потребителей. В сетях электропроводки домов советского времени такой проводник отсутствует. Да и во многих частных постройках не всегда он есть, особенно в сетях освещения. Это можно объяснить относительно низкой электрической мощностью бытовых осветительных приборов.

Поэтому объективно будет рассмотреть схему подключения двухклавишного выключателя для проводки без заземляющего проводника.

Подключение двухклавишного выключателя в бытовую сеть без заземляющего проводника

На данной схеме приведён пример подключения двух ламп одного светильника, либо двух независимых светильников. В этом случае фазный провод приходит на входную клемму выключателя и через независимые отходящие контакты направляется к потребителям двумя отдельными проводами.

Для большей наглядности приведена схема подключения двух независимых групп ламп, либо светильников, соединённых последовательно.

Управление двумя независимыми группами потребителей освещения

При использовании такой схемы, подключение рабочей части устройства не меняется и выполняется аналогично предыдущему примеру.

Какие инструменты и материалы понадобятся для монтажа двойного выключателя

Для выполнения монтажа понадобится следующий инструмент. Рассмотрено для моделей двух стандартных исполнений.

выключатель для открытой проводки:

• Электродрель.
• Сверло диаметром 6 мм (для дерева) или бур диаметром 6 мм (для бетонной, кирпичной стены).
• Отвёртка крестовая для зажатия провода в клеммных контактах и крепления корпуса выключателя.
• Отвёртка — индикатор для определения наличия напряжения в сети.
• Нож для зачистки изоляционного слоя провода. (при отсутствии специального инструмента для снятия изоляции с кабельно проводниковой продукции). А также нож необходим для подготовки вводного и отходящих отверстий в корпусе выключателя для проводов (кабеля).
• Пассатижи для обжатия гибкого провода. Если провод монолитный, пассатижи могут не понадобиться. Но также можно использовать обжимные наконечники, соответствующие сечению провода (для гибкого провода).
• Дюбель с пробкой 6х40 (указан стандартный размер, он может изменяться в зависимости от местных условий).
• Маркер или фломастер для нанесения маркировки «фаза/ноль» на провода (из соображений безопасности).

Для обеспечения безопасности от поражения электрическим током, весь инструмент должен быть с изолированными ручками, обеспечивающими изоляцию металлических частей инструмента от рук монтажника. На качественном инструменте указан класс изоляции либо предельная величина напряжения, в сети которого разрешено работать таким инструментом.

Набор отвёрток с изолированными ручками + индикатор напряжения

Выключатель для скрытой проводки.

Для установки выключателя в сеть со скрытой проводкой, понадобится тот же набор инструмента что и в предыдущем примере, но с существенным дополнением. Вам понадобится перфоратор со специальной оснасткой — коронкой для сверления отверстий стандартного образца в бетонных и кирпичных стенах. Так как рабочая часть утоплена в стену, без перфоратора не обойтись.

Коронка на перфоратор под розетку, выключатель

А также понадобится специальная строительная смесь для фиксации в просверлённом отверстии пластикового корпуса выключателя. Для этой цели подойдёт строительный гипс, штукатурка и др.

Инструкция подключения

Рассмотрим процесс монтажа на примере выключателя для скрытой проводки. Этот процесс предпочтительнее, так как эстетика домашнего интерьера предусматривает наличие скрытой проводки.

1. Сверлим отверстие в стене с помощью перфоратора и специальной коронки.

Сверление отверстия под выключатель

2. Удаляем стамеской или отвёрткой разрушенные элементы стены.

Удаление элементов стены

3. Проверка соответствия отверстия размерам пластикового корпуса выключателя.

Проверка диаметра и глубины отверстия

4. Пробивка штраба для электропроводки. (Спуск до плинтуса, как в этом примере, или до распределительной коробки).

Штраб для электропроводки

5.Вырезание шаблонного отверстия в пластиковом корпусе выключателя для электропроводки.

Вырезание отверстия под провод

6.Смачивание водой подготовленного отверстия для лучшего контакта со строительной смесью-фиксатором.

Смачивание поверхностей

7.Нанесение строительной смеси в отверстие и установка корпуса.

Нанесение смеси

8. Установка пластикового корпуса.

Фиксация необходимого положения

9. Удаление лишнего раствора смеси.

Удаление смеси

10. Выравнивание поверхности раствора.

Зачистка и выравнивание поверхности

11. Окончательное положение корпуса выключателя после затвердения раствора.

Выполнен монтаж пластикового корпуса

12. Следующий этап — подключение рабочей части выключателя и установка его в корпус.

Для безопасной работы отключаем напряжение сети, в которую подключаем устройство. Предварительно определяем фазный и нулевой провода с помощью индикатора напряжения. Маркируем провода, чтобы в дальнейшем не запутаться.

По окончании установки пластикового корпуса и затвердеванию смеси, заводим фазный провод в корпус выключателя. Подключаем фазный провод на клемму приходящего контакта устройства.

Подключение фазного провода

Два отходящих фазных провода подключаем, соответственно, на отходящие клеммы контактов. Получаем следующее.

Подключенная рабочая часть выключателя

Далее, фиксируем рабочую часть в пластиковом корпусе с помощью металлической рамки.

Фиксация рамки

13. Осталось лишь установить клавиши выключателя и он готов к работе.

Установка клавиш выключателя

При условии, что светильники уже подключены, подаём напряжение в сеть и проверяем работу.

Для большей наглядности процесса подключения ниже приведён видеоролик на эту тему.

Как установить и подключить выключатель на две клавиши своими руками: видео

Возможные ошибки и пути их решения

При подключении рабочей части можно перепутать фазный и нулевой провод, чтобы этого избежать, необходимо своевременно их промаркировать.

Положение клавиш выключателя стандартно устанавливается следующим образом:

Общепринятое положение клавиш при включённом и отключённом режиме

Установка выключателей — не особо трудоёмкий, хотя и многоэтапный процесс. При соблюдении вышеуказанных рекомендаций и их последовательности, проблем возникнуть не должно. Необходимо помнить главное правило электриков. Перед началом работы (монтаж, ремонт электрических приборов и оборудования) отключи питание в сети и проверь отсутствие напряжения на рабочем месте. Очень важно принять меры для ошибочного включения напряжения в сети. Для того чтобы никто не включил автоматический выключатель, который вы отключили перед началом работы, по ошибке, на нём следует вывесить плакат «Не включать, работают люди!» либо запереть этот автомат в боксе на замок (если такой есть). Безопасность прежде всего!

Дмитрий. 29 лет. Образование — инженер-механик. Работаю в горнодобывающей промышленности. Оцените статью: Поделитесь с друзьями!

Как установить двойной выключатель света

В доме есть определенные места, которые подключены к свету с двойным выключателем. Если это еще не сделано, возможно, вам стоит рассмотреть эту задачу. Например, может быть удобнее, если в большой гостиной с открытой планировкой будет установлен двойной выключатель света возле двери. Или если бы в гараже с двумя отсеками был установлен двойной выключатель света у входа в гараж. Вы можете заменить один выключатель на двойной или вообще установить новый выключатель. В любом случае, установить двойной выключатель света не так сложно, если вы выполните следующие несколько шагов.

Шаг 1. Отключите электричество

Перед тем, как вы начнете выполнять какие-либо работы, связанные с электричеством, вам необходимо отключить электричество в сети. Кроме того, если у вас нет опыта работы с электричеством, разумно обратиться за помощью к квалифицированному электрику.

Шаг 2 — Снимите одиночный выключатель света

Если вы заменяете выключатель, ослабьте винты с помощью отвертки на старом выключателе и снимите крышку.Осторожно удалите каждый провод по отдельности, пометив провод, по которому подается горячая подача, черной изолентой. Теперь вы можете выбросить старый выключатель света.

Шаг 3 — Закрепите двойной выключатель на стене

Если вы не заменяете старый выключатель, а просто устанавливаете новый двойной выключатель, решите, где вы хотите установить его на стене. Рекомендуется разместить двойной выключатель рядом с входом в комнату или гараж или внизу лестницы, чтобы он был легко доступен.Снимите переднюю крышку переключателя и удерживайте ее в том положении, в котором вы хотите ее установить. Используйте ручку с тонким наконечником и отметьте точку в каждом отверстии на стене позади нее, чтобы знать, где сверлить. Просверлите отверстия на стене в местах пятен. Поместите двойной выключатель света на стену и прикрутите выключатель, убедившись, что он надежно закреплен.

Шаг 4 — Подключение двойного переключателя света

Подключение двойного переключателя света по существу аналогично подключению одиночного переключателя света.Возьмите проволоку для горячей подачи с помощью плоскогубцев и с помощью отвертки присоедините ее к горячему разъему на двойном переключателе. После того, как вы подключили горячее питание, черный и красный провода, которые подключены к свету, необходимо подключить к другой стороне двойного переключателя.

Шаг 5 — Подключите коммутатор

Теперь вам нужно прикрепить зеленый винт внутри двойного переключателя к свободному оголенному проводу, который использовался в старом одиночном переключателе. Осмотрите разъемы, чтобы убедиться, что они надежно закреплены.Наконец, прикрепите переключатель к коробке.

Шаг 6 — Проверка выключателя

Включите электричество снова в сети и переведите двойной выключатель в положение «включено». Если свет не загорается, выключите электричество, снимите переключатель и осмотрите его, чтобы увидеть, есть ли у вас неплотное соединение или неправильно ли вы подключили его.Повторите шаги и продолжайте тестировать новый индикатор переключателя, пока не получите полностью работающий индикатор.

Как работает проводка двухпозиционного переключателя?

В этом руководстве мы узнаем о простой, но интересной концепции, называемой двухсторонним переключателем. Его также называют переключателем лестницы, поскольку вы можете управлять одной нагрузкой, например, лампочкой, из двух разных мест, например, с любого конца лестницы.

ПРЕДУПРЕЖДЕНИЕ: Это всего лишь теория, объясняющая, как работает типичная проводка двухпозиционного переключателя. Это не руководство пользователя по установке или подключению двухпозиционного переключателя.Если вы планируете реализовать аналогичную установку в своем доме, обязательно проконсультируйтесь со специалистом, поскольку процесс включает работу с источником переменного тока 230 В (или 110 В переменного тока, в зависимости от того, где вы живете).

Введение

Мы постоянно используем выключатели в наших домах, офисах, автомобилях, на производстве и во многих других местах. Гаджеты, которые мы используем ежедневно (мобильный телефон и ноутбук), состоят из нескольких переключателей. Выключатель — это электрическое устройство, которое используется для размыкания или замыкания электрической цепи.

Существуют различные типы переключателей: тумблер, переключатель мгновенного действия, кулисный переключатель, цифровой переключатель и т. Д.Все переключатели выполняют простую задачу: либо прерывать прохождение электрического тока, либо отклонять прохождение тока. По сути, они «замыкают» или «разрывают» цепь.

Все переключатели, которые мы регулярно используем для включения или выключения света, вентиляторов и т. Д., Являются двумя оконечными устройствами. Но есть специальный переключатель, называемый «двухсторонний переключатель», который является важным компонентом при реализации лестничного освещения.

Итак, прежде чем приступить к изучению проводки двухпозиционного переключателя, мы узнаем о двухстороннем переключателе света, который является основным элементом двухстороннего переключения, независимо от типа используемой проводки.Это стандартный однополюсный двухпозиционный переключатель с тремя выводами.

Три терминала обычно называются COM, L1 и L2, но иногда также используются термины COM, 1 Way и 2 Way. В одном положении подключены клеммы COM и L1, а во втором — клеммы COM и L2.

Этот тип соединения обычно называется схемой «Разрыв перед включением», поскольку первое соединение должно быть разорвано перед установкой второго соединения. Это отличается от обычного двухконтактного переключателя, который представляет собой просто замыкающее или размыкающее устройство.

На следующем изображении показан вид спереди и сзади типичного бытового двухпозиционного переключателя.

Как подключить двухпозиционный переключатель?

Как я уже упоминал во вводном параграфе, двухпозиционный переключатель очень полезен при освещении лестницы, поскольку вы можете включить свет непосредственно перед тем, как начать подниматься по лестнице, а когда вы подниметесь наверх, вы можете просто выключить свет переключая переключатель, расположенный в верхней части лестницы.

Есть несколько способов установить двустороннее соединение коммутатора.Один из них — это более старый метод, который сейчас нечасто используется, а другой — более современный и безопасный вариант, который внедряется как в промышленных, так и в жилых помещениях. Давайте посмотрим на обе эти проводки.

Стандартная схема подключения двухпозиционного переключателя

При первом способе подключения используется пара двухпозиционных переключателей освещения с трехпроводным управлением (трехпроводное управление). Ниже представлена ​​простая схема подключения трехпроводного двухпозиционного переключателя.

На схеме видно, что оба терминала COM соединены вместе.Клеммы L1 обоих переключателей подключены к линии (или фазе, или под напряжением) источника переменного тока.

Клеммы L2 обоих переключателей подключены к одной клемме лампочки, а другая клемма лампочки подключена к нейтрали источника питания переменного тока.

Из схемы вы можете легко визуализировать, как работает проводка. В состоянии по умолчанию, показанном на изображении выше, свет выключен. Если какой-либо из переключателей включен, загорится свет. Чтобы выключить свет, вы можете переключить любой переключатель.

Например, в указанном выше состоянии клеммы COM обоих переключателей подключены к соответствующим клеммам L1. Теперь, если мы переключим переключатель 1, то есть COM переключателя 1 теперь подключен к его клемме L2, тогда есть путь для завершения цепи, и загорится свет.

Чтобы выключить свет, мы можем переключить либо переключатель 1, либо переключатель 2, так как любое действие переключения прервет поток тока к свету. Итак, учитывая все возможности, свет горит в двух случаях:

• COM коммутатора 1 подключен к L1, а COM коммутатора подключен к L2.
• COM коммутатора 1 подключен к L2, а COM коммутатора подключен к L1.

Если мы сравним эту настройку с цифровой электроникой, то это похоже на Ex-OR Gate, где состояние света (включено или выключено) зависит от состояния клемм COM обоих переключателей, подключенных к соответствующему L1. и клеммы L2.

В следующей таблице показана таблица истинности для стандартной проводки, т. Е. 3-проводного управления двухсторонним переключателем, где выход (состояние индикатора) зависит от того, какая клемма (L1 или L2) подключена к клемме COM.

Коммутатор 1 COM (подключен к)	Переключатель 2 COM (подключен к)	Состояние света
L1	L1	ВЫКЛ
L1	L2	L2	L2	L2	L2
L2	L1	ВКЛ
L2	L2	ВЫКЛ

Этот метод рекомендуется, поскольку и линейный, и нейтральный провод идут от одной цепи освещения (или выключателя), даже если он использует больше провода.

Альтернативный метод подключения двухпозиционного переключателя

Следующая схема подключения представляет собой старую систему, которую вы можете найти в некоторых старых домах и на промышленных предприятиях. Его также называют двухпроводной схемой управления (2-проводное управление).

Эта система проводки не рекомендуется для современных реализаций, и если вы планируете установить новую установку или заменить старую, тогда необходимо использовать предыдущую схему проводки.

Я включил альтернативный метод подключения только для справки, а также объясню его недостатки.

Что касается самой разводки, следующая схема показывает реализацию двухпроводного управляющего двухпозиционного переключателя.

Клеммы L1 обоих переключателей соединены вместе, а клеммы L2 обоих переключателей также соединены вместе. Подойдя к клеммам COM, клемма COM первого переключателя подключена к фазе (или линии, или под напряжением).

Клемма COM второго переключателя подключена к одному концу лампочки, а другой конец лампы подключен к нейтрали источника переменного тока.

По умолчанию (как показано на схеме) свет выключен. Но когда один из переключателей включен, загорается свет. С точки зрения цифровой электроники эта конфигурация аналогична воротам Ex-NOR.

В следующей таблице показана таблица истинности для альтернативного метода подключения, т. Е. 2-проводного управления двухсторонним переключателем

COM переключателя 1 (подключен к)	COM переключателя 2 (подключен к)	Состояние индикатора
L1	L1	ВКЛ
L1	L2	ВЫКЛ
L2	L1	ВЫКЛ
L2 этот метод экономит кабель, он больше не является предпочтительным, поскольку фаза и нейтраль могут поступать от разных цепей освещения (или прерывателей). Другой серьезный недостаток связан с электромагнитными помехами. Мы знаем, что любой проводник с током излучает электромагнитное излучение. Если провода под напряжением и нейтраль расположены в непосредственной близости, они нейтрализуют электромагнитное излучение друг друга. Но в этой проводке существует вероятность того, что нейтральный и токоведущий провода прокладываются отдельно в разных частях дома, что превращает провода в гигантскую индукционную петлю. Это определенно вызовет проблемы с помехами для других электромагнитных и радиочастотных сигналов. Пример У меня нет двухсторонних переключателей света для демонстрации работы, но я подумал, что сделаю аналогичную настройку, используя пару однополюсных двухпозиционных переключателей (SPDT) и светодиод (по сути, двусторонний переключатель является переключателем SPDT). Тумблер SPDT можно рассматривать как двухсторонний переключатель света, поскольку он имеет три контакта и работает очень аналогично двустороннему переключателю света. На следующем изображении показан типичный тумблер SPDT с его выводами. Для подключения я выбрал стандартный способ подключения (первый метод, т. Е. Трехпроводное управление) с литий-ионной батареей 3,7 В в качестве источника питания. Работало безупречно. Заключение Полное руководство для начинающих по двухпозиционному переключателю, работе с проводкой двухстороннего переключателя, различным типам проводки для двухстороннего переключателя или лестничной проводке, а также схемам подключения. 3-ходовые переключатели и 4-ходовые переключатели Управление освещением с помощью двух или более переключателей На этой странице описывается, как использовать 3-х и 4-х позиционные переключатели для управления освещением от два или более мест.Это первая из нескольких связанных страниц, объясняющих как управлять светом с помощью нескольких переключателей. Нажмите здесь для обзора всех этих страниц. Светом или фарами можно управлять с помощью более чем одного переключателя. Обычная практика в жилищном строительстве стоит использовать 3-х позиционные переключатели. «3-х ходовой» — это электрик обозначение однополюсного двухпозиционного переключателя (SPDT). Трехпозиционный переключатель показан ниже. Наведите указатель мыши на него, чтобы увидеть, как он меняет состояние (требуется включенный Javascript): Вот типичная схема в четырех возможных состояниях.: Выключатели должны создавать замкнутую цепь для протекания тока и лампочки. зажечь. Когда оба переключателя подняты, цепь замкнута (вверху справа). Когда оба переключателя опущены, цепь замкнута (внизу справа). Если один переключатель вверх и один вниз, ток заходит в тупик, ток не течет и лампочка не горит (вверху слева и внизу слева). Обратите внимание, что приведенная выше цветовая схема НЕ отражает цвет провода. Это функционально окраска, предназначенная для иллюстрации состояния напряжения каждого сегмента провода. Красный указывает на наличие горячего провода (120 вольт переменного тока). Зеленый указывает на нейтральный провод с потенциалом земли. Синий указывает провод, который плывет. «Плавающий» здесь означает изолированный от горячего и нейтраль переключателями и / или лампочками. Чтобы выбрать цвет провода для вашей схемы, см. Далее на этой странице. Управление освещением с помощью трех или более переключателей Для более двух переключателей, один или несколько 4-х позиционных переключателей добавляются между 3-х позиционными переключатели.4-позиционный переключатель имеет два положения. В первой позиции контакты подключены напрямую, поэтому переключатель не действует. На позиции два, переключатель перекрестно соединяет контакты слева с контактами на справа, в соединении «X». Наведите указатель мыши на изображение, чтобы увидеть состояние изменения переключателя (если в вашем браузере включен Javascript). Чтобы просмотреть анимацию, показывающую, как это работает в полной схеме, см. Как 4-х позиционные переключатели работают — анимация. Эта одноминутная анимация является Самая наглядная иллюстрация функции трех- и четырехпозиционного переключателя. (Не беспокойтесь о размере файла — он должен загрузиться за секунды даже через модем.) Ниже приведен один пример световой цепи с четырьмя выключателями. Эта схема также показывает грубые коробки, проволочные гайки и соответствующий цветовой код. Обратите внимание, что светильник можно разместить в любом месте обратного провода, как показано выше. как белый. Он может быть таким, как показано в конце прогона, но может находиться между любыми пара коммутационных коробок (как показано на следующем рисунке) или даже между панелью и первая распределительная коробка.Вы можете использовать любое количество 4-позиционных переключателей. Цветовая маркировка Официальное слово см. В Национальных правилах электроснабжения. Вот попробую чтобы немного рассказать о том, что такое цветовое кодирование, и как должны быть провода раскрашены в схемах освещения (и почему). Обычной практикой при подключении мультикоммутационной схемы является использование двухпроводных (черный и белый) кабель от панели к первому выключателю, а затем трехжильный (черный, красный, белый) кабель между парами переключателей. Белый означает нейтраль, ток несущий провод, соединенный с землей в панели автоматического выключателя. Черный и красные используются для «горячих» проводов 120 вольт относительно земли. На предыдущем рисунке показана схема, соответствующая этому соглашению. NEC допускает определенные исключения из этого правила в цепях освещения, так что стандарт двухжильный (черный и белый) и трехжильный (черный, красный и белый) можно использовать и использовать эффективно. В частности, это часто удобно и эффективно разместить свет между двумя переключателями или между панелью и первый переключатель.В таких случаях удобно и допустимо подавать 120 вольт. к переключателю через белый провод . Если вы разместите фонарь в таком месте, помните о путанице, которая может произойти из-за этого цвета провода. На картинке выше белый всегда нейтральный, в то время как черный или красный могут быть горячими. Если свет находится между двумя средними выключатели, то белый провод, ведущий от света к выключателю, на самом деле, иногда жарко. Чтобы избежать путаницы и соответствовать коду, используйте черный маркер. чтобы отметить любой «горячий» белый провод, питающий переключатель.Такая цветовая кодировка есть показано в следующем примере: Другие варианты Вот еще пара вариантов схем 3- и 4-позиционного переключателя. Все 4-позиционные переключатели не являются обязательными. Если вам нужны только два переключателя, не учитывайте оба 4-позиционных переключателя. Вы также можете добавить столько 4-позиционных переключателей, сколько захотите. вместо любого, показанного в следующих схемах. Вот пример света в середине пробега. Обратите внимание на узор очень похож, но с цветовым кодом немного сложнее.Два белых провода Следует отметить черным цветом там, где подаются переключатели. Маркируя провод, как указано выше, вы позже информируете всех, кто будет работать с ящиком. что это провод, который будет подавать (иногда) 120 вольт на переключатель. Это позволит рабочему правильно подключить сменные выключатели. (Для схем только с двумя переключателями, просто игнорируйте 4-позиционные переключатели на рисунке выше.) Вот еще один вариант, когда кабель от панели идет прямо к световой короб, который, в свою очередь, находится между некоторыми переключателями.. <Страница основных переключателей | Следующий урок: 4-х позиционные переключатели - анимация> Связанные страницы: Схемы подключения выключателя света — Do-it-yourself-help.com По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, прежде чем добавлять новую проводку и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений.Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы Эта страница содержит схемы подключения бытовых выключателей света и включает в себя: петлю выключателя, однополюсные выключатели, регулятор света и несколько вариантов подключения комбинированного устройства с выключателем на розетке. Также включены схемы подключения нескольких осветительных приборов, управляемых одним переключателем, двумя переключателями на одной коробке и раздельной розеткой, управляемой двумя переключателями. Подключение контура переключателя Когда источник электрического тока исходит от осветительной арматуры и управляется из удаленного места, используется петля переключателя. Эта схема соединена двухжильным кабелем, идущим от источника света до места выключателя. Нейтраль от источника подключается непосредственно к нейтральному выводу на лампе, а горячий источник соединяется с белым контурным проводом. Белый провод имеет черную маркировку на обоих концах, чтобы идентифицировать его как горячий. На SW1 он подключен к одному из выводов.Черный контурный провод подсоединяется к другому выводу, а на индикаторе — к горячему выводу на приспособлении. Это обновленная версия первой аранжировки. Поскольку электрический код в обновлении NEC 2011 года требует наличия нейтрального провода в большинстве новых распределительных коробок, между светом и выключателем проходит трехжильный кабель. Красный и черный используются для горячего, а белый нейтральный провод на распределительной коробке позволяет запитать таймер, пульт дистанционного управления или другой программируемый переключатель. Подключение однополюсного переключателя света Здесь однополюсный переключатель управляет питанием осветительной арматуры.Источник находится на переключателе, и оттуда к свету идет двухжильный кабель. Горячий провод источника подключается к одному выводу переключателя, а другой вывод подключается к черному проводу кабеля, идущему к свету. Нейтральный провод от источника соединяется с белым проводом кабеля и продолжается до света. На светофоре белый провод подключается к нейтральному выводу, а черный провод подключается к горячему выводу. Подключение двух переключателей для двух ламп Здесь два переключателя подключены к одному блоку для управления двумя отдельными лампами.Источник находится в распределительной коробке, и к каждому светильнику подведен двухпроводной кабель. Один источник соединен с каждым переключателем с помощью кабеля для питания двух ламп. Схема подключения нескольких источников света На этой схеме показано подключение одного переключателя для управления 2 или более лампами. Источник находится на SW1, и оттуда к приборам идет двухжильный кабель. Горячие и нейтральные клеммы на каждом приспособлении соединяются с помощью гибкого кабеля с проводами цепи, которые затем переходят к следующему свету. Это простейшее размещение более одного светильника на одном выключателе. Схема подключения переключателя диммера Реостат или диммер позволяет изменять ток, протекающий к осветительной арматуре, тем самым изменяя интенсивность света. Переключатель диммера будет иметь многожильные провода, которые необходимо отрезать от сплошной проводки кабеля косичками. Подобное устройство следует использовать только с лампой накаливания, а не с потолочным вентилятором или другим двигателем. См. Раздел «Подключение регулятора скорости» для получения информации о подключении реостата для управления скоростью вентилятора. Для подключения этой цепи от диммера к свету идет двухжильный кабель.Источник находится в диммере, и горячий провод соединен с одним горячим проводом на устройстве. Другой провод от диммера соединен с черным проводом кабеля, идущим к горячему выводу на светильник. Нейтральный провод источника соединен с белым проводом кабеля, который продолжается до нейтрального вывода на светильник. Подключение переключателя к настенной розетке Здесь розетка управляется однополюсным выключателем. Обычно это используется для включения и выключения настольной лампы при входе в комнату.На этой схеме 2-проводной кабель проходит между переключателем SW1 и розеткой. Источник находится на SW1, и горячий провод подключен к одной из клемм там. Другая клемма переключателя подключена к черному проводу кабеля, идущему к горячей клемме на розетке. Нейтраль источника соединяется в распределительной коробке с белым проводом кабеля, идущим к нейтрали на розетке. Схема подключения для раздельной розетки На этой схеме показано подключение разъемной розетки, при которой верхняя половина контролируется переключателем SW1, а нижняя половина всегда горячая.Розетка разделяется путем разрыва перемычки между двумя клеммами цвета латуни. Перемычка между нейтральными серебряными клеммами должна оставаться нетронутой. Здесь источник находится на выходе, а оттуда к SW1 идет двухжильный кабель. Нейтральный провод схемы подключается к одной из нейтральных клемм на розетке, к выключателю он не идет. Горячий источник подключается к кабелю, который подключается к нижней, всегда горячей половине розетки, и к белому кабельному проводу, идущему к SW1.Белый провод имеет черную маркировку на обоих концах, чтобы идентифицировать его как горячий. Черный провод кабеля идет к SW1, соединяя его с горячей верхней половиной раздельной розетки. На этой обновленной схеме 3-проводной кабель проходит между розеткой и коммутатором, а красный провод кабеля используется для передачи горячего источника к коммутатору. Нейтраль от источника соединяется с распределительной коробкой с помощью белого провода, и на этой схеме белый провод закрывается гайкой. Это представляет собой изменение кода NEC, которое требует наличия нейтрального провода в большинстве новых распределительных коробок.Если вы запускаете новую цепь, проверьте электрический код, чтобы понять это и любые другие обновления требуемой процедуры. Подключение переключаемой розетки с двойным разделением каналов В этой схеме раздельная розетка управляется двумя отдельными переключателями. При таком расположении две лампы можно подключить к одной розетке, и каждой можно управлять отдельно из двух разных мест. Здесь снова соединительный язычок между клеммами розетки сломан, а нейтральный язычок остается целым.Источник находится на SW1, и 3-проводный кабель идет оттуда к розетке, 2-проводный кабель идет оттуда к SW2. Горячий провод источника подсоединяется к разъему SW1 и к черному проводу, идущему к коробке розеток. В коробке черный провод соединен с белым проводом, идущим к SW2. Белый провод имеет черные отметки на обоих концах, чтобы идентифицировать его как горячий. Красный провод кабеля идет от SW1 к клемме под напряжением в верхней половине разъемной розетки. Нейтраль источника соединяется с белым проводом, идущим к нейтрали розетки.Неважно, какой именно, требуется только одно соединение. От розетки черный провод кабеля, идущий к SW2, подсоединяется к горячей клемме на нижней половине и к переключателю на другом конце. На этой обновленной схеме 3-проводной кабель проходит между розеткой и переключателем SW2, чтобы обеспечить соединение источника нейтрали со второй распределительной коробкой. Здесь белый не используется для горячего, а вместо этого черный провод служит для второго переключателя.Красный провод к SW2 подключен к горячему выводу в нижней половине розетки и к переключателю на другом конце. Подключение к трехпозиционной розетке На этой схеме два трехпозиционных переключателя управляют розеткой настенной розетки, которая может использоваться для управления лампой от двух входов в комнату. Эта схема подключается так же, как и 3-сторонние фонари по этой ссылке. Между выключателями и розеткой проложен трехжильный кабель. Источник находится в SW1, где горячий соединяется с общей клеммой, а нейтраль соединяется с нейтралью на выходе.Красный и черный провода, идущие от SW1 к розетке, используются в качестве дорожных. На выходе путешественники соединяются, чтобы бежать к SW2, используя красный и белый провода в этом кабеле. Белый провод имеет черную маркировку на обоих концах, чтобы идентифицировать его как горячий. Черный провод к SW2 подключается к горячему разъему розетки и к общему проводу SW2 на другом конце. Электропроводка для розетки и комбинированного переключателя Комбинированное устройство с выключателем розетки удобно, когда вам нужны оба, но у вас есть только одна коробка.Подобно ранее упомянутым разъемным розеткам, эти устройства используют съемный соединитель между двумя горячими клеммами, чтобы при необходимости разделить его. В неповрежденном состоянии и подключенном к одному проводу горячего источника, комбо можно использовать для выключения и включения света, пока розетка будет постоянно горячей. Если вам нужно подобное устройство с защитой от замыкания на землю на кухне, в ванной или прачечной, загляните сюда, чтобы увидеть электрические схемы для комбинированного выключателя розетки gfci. На этой схеме показан первый вариант подключения для этого устройства.При таком расположении соединительный язычок между горячими выводами остается нетронутым. Источник находится на устройстве, а горячий подключается непосредственно к одному из горячих выводов, неважно, какой из них. Двухжильный кабель проходит от комбо к осветительной арматуре, а выход переключателя подключается к черному проводу, идущему к горячей клемме светильника. Нейтральный провод источника соединен с нейтралью на половине розетки комбинированного устройства и с белым проводом кабеля, идущим к свету. На свету он подключается к нейтральному выводу. Если у вас есть второе устройство в той же коробке с комбинированным переключателем, вы можете соединить их вместе, как показано на этой схеме. Здесь мы используем розетку, но любое устройство, такое как выключатель, таймер и т. Д., Будет подключено таким же образом. Вкладка на комбо остается нетронутой, и источник горячего подключения соединен с помощью гибкого провода к горячим клеммам на каждом устройстве в коробке. Нейтраль источника подсоединяется к обоим устройствам и к белому проводу, идущему к клемме нейтрали устройства. Выход комбинированного переключателя подключается к черному проводу, идущему к горячему выводу прибора. Это еще один вариант подключения комбинированного устройства, в котором используются два электрических источника. В этом случае соединительный язычок между горячими клеммами на устройстве сломан, чтобы разделить их. Переключатель управляет светом, и половина розетки комбинированного устройства всегда горячая. Источник 1 входит в осветительную арматуру, и оттуда проходит трехжильный кабель к половине переключателя на устройстве. Горячий от источника подключается к черному проводу, идущему к комбо и к входной стороне переключателя.Белая нейтраль от источника подключается непосредственно к светильнику. Красный провод от лампы подключается к выходу переключателя и к горячему выводу на другом конце. Источник 2 подключается к комбинированному устройству, где горячий и нейтральный провода подключаются к соответствующим клеммам на розеточной половине устройства. Наконец, комбинированный переключатель может использоваться для управления самой встроенной розеткой, что позволяет ей работать как переключаемая розетка.Это удобно, если вы хотите использовать переключатель для управления осветительной арматурой или другим устройством, подключенным к комбо. Здесь перемычка между двумя половинками удаляется, и горячая цепь подключается к входной стороне переключателя. Релейный выход направляется на горячую сторону розетки с помощью короткой перемычки того же калибра. Нейтраль контура подключается к нейтральной стороне розетки. Еще подобное на Do-It-Yourself-Help.com Электрический выключатель | 3-х полосный | Однополюсные, двухполюсные Выключатели используются для управления освещением, вентиляторами и даже большими электродвигателями, но они не все одинаковы.Важно выбрать правильный тип переключателя для приложения. Однополюсный и трехходовой Однополюсный выключатель используется для управления светом в маленькой кладовой или ванной. Это называется однополюсным переключателем, потому что два провода соединены или разделены механизмом переключения. Также есть заземляющий провод для защиты от электрических неисправностей. Однако в некоторых приложениях, таких как коридоры и большие комнаты, наличие одного выключателя может быть неудобным, поэтому может быть полезно управлять светом из двух мест, и это роль трехпозиционного переключателя. Используются парами, по одному в каждом месте переключения. Они имеют проводку, поэтому любой переключатель может включать свет, независимо от настройки другого. Трехпозиционный переключатель больше однополюсного переключателя и имеет три винтовых зажима для подключения проводов, а также заземление. Два из них используют бегущие провода, идущие от одного переключателя к другому. Для третьей клеммы один переключатель подключен к проводу горячего питания, а другой переключатель подключен к свету. Двухполюсные выключатели Однополюсные и трехпозиционные переключатели используются для приложений с низким током 120 В переменного тока (Вольт переменного тока).Иногда цепь может быть на двухполюсном выключателе, что делает цепь 240 В переменного тока. Эта схема обычно используется с большей нагрузкой, такой как двигатель или прибор, требующий 240 В переменного тока. Двухполюсный переключатель используется с источником питания 240 В переменного тока. В бытовых применениях эти цепи питают сушилки для одежды, электрические плиты, электрические водонагреватели или оконные блоки кондиционирования воздуха, которые подключены к специальному двухполюсному выключателю в центре нагрузки. Двухполюсные переключатели 240 В переменного тока требуют наличия горячего провода 120 В переменного тока, который обычно представляет собой черный и красный провод, подключенный к переключателю.Третий зеленый провод подключается к винту заземления. Двухполюсный переключатель одновременно разрывает оба провода 240 В переменного тока, чтобы размыкать цепь, и одновременно замыкается, чтобы установить контакт и замкнуть цепь. Подключение трехпозиционного переключателя | Как подключить трехпозиционные переключатели Трехпозиционный переключатель — это переключатель, который включает свет с обоих концов коридора. Эти схемы ясно показывают, как подключить пару трехпозиционных переключателей света в трех разных ситуациях. Трехсторонние переключатели света управляют светом из двух мест, например, с обоих концов лестницы или коридора. Трехпозиционный выключатель устроен и подключен немного иначе, чем обычный однополюсный выключатель света. Во-первых, на переключателе нет надписей «ВЫКЛ.» И «ВКЛ.», А также верха и низа. Также есть еще один терминал. Вместо двух клеммных винтов и заземляющего винта, как у обычного («однополюсного») переключателя света, трехпозиционный переключатель имеет три клеммных винта и винт заземления. Примечание. Многие современные переключатели имеют отверстия для вставки проводов вместо винтов, фиксирующих провода.Тем не менее принцип тот же. На большинстве трехпозиционных переключателей две клеммы одного цвета (обычно серебряные или латунные), а третья клемма, называемая «общей клеммой», имеет другой, часто более темный цвет. Не все трехпозиционные переключатели имеют эти клеммы, расположенные в одинаковой конфигурации, поэтому при подключении необходимо обращать внимание на их цвета (и инструкции, прилагаемые к упаковке). Переключатель, показанный здесь, имеет серебряный и золотой винты напротив друг друга и бронзовый винт в третьем положении.Зеленый винт на одном конце предназначен для заземляющего провода. При замене существующего трехпозиционного переключателя света обязательно вставьте провода в соответствующие винтовые клеммы. Положите кусок ленты на провод, идущий к винту общей клеммы. Два других провода можно подсоединить к любой из идентичных клемм. На рисунках ниже показано грубое подключение в каждой из этих ситуаций. Обратите внимание, что на этих схемах предполагается, что вы соблюдаете все рекомендуемые методы безопасной установки электрических цепей. Всегда отключайте питание цепи перед работой с оголенными проводами. Как работает трехпозиционный переключатель Важно понимать, что выключатель света предназначен для прерывания «горячего» провода, когда он выключен. Имея это в виду, белый провод от источника питания всегда идет непрерывно к осветительной арматуре, а неизолированные провода заземления всегда прикрепляются к винтам заземления. Но «горячий» или «заряженный» провод, идущий от источника питания, проходит через переключатели.Подключение трехпозиционного переключателя © Дон Вандерворт, HomeTips В трехпозиционном переключателе пару переключателей соединяют три провода — два черных «бегунка» и третий «общий» провод. При включении питания схемы любой из них может быть «горячим», в зависимости от того, как переключены переключатели. Поскольку неметаллический электрический кабель «3 провода с заземлением», такой как Romex, часто используется для подключения переключателей, во время установки часто вносятся небольшие изменения. Этот тип кабеля содержит белый провод, который должен служить черным проводом.По этой причине белый провод окрашен или заклеен черной лентой, чтобы идентифицировать его как черный (горячий) провод, когда кабель используется для соединения двух трехпозиционных переключателей и фонарей. Как подключить трехпозиционные переключатели Существует три основных способа настройки трехпозиционных переключателей для управления одним или несколькими источниками света. Правильный выбор для вас будет зависеть от того, где питание входит в цепь (на один из переключателей или на осветительной арматуре), а также от расположения переключателей и ламп. Обратите внимание: все переключатели с зеленым заземляющим винтом или проводом должны быть заземлены на металлическую распределительную коробку или на оголенный или зеленый провод заземления цепи. A) Провода от источника питания могут сначала войти в одну распределительную коробку, затем , затем пройти к свету, а затем заканчиваться на другом переключателе. Обратите внимание на эту иллюстрацию, что входящий белый провод проходит через первую распределительную коробку и заканчивается у осветительной арматуры. Проводка трехходового переключателя, где питание подключается к первому переключателю, а затем к свету . B) Провода от источника питания могут сначала войти в коробку осветительной арматуры, оттуда пройдет к одному переключателю, а затем подключит этот переключатель к другому переключателю.В этой конфигурации входящий белый провод подключается непосредственно к осветительной арматуре. Черный провод подключается к белому проводу с лентой, который проходит через первую распределительную коробку и подключается к общей клемме на втором переключателе. Затем красный и черный путешественники подключают парные клеммы на обоих переключателях. Проводка трехходового переключателя, где питание идет напрямую на свет . C) Провода от источника питания идут от переключателя к переключателю, и затем идут к свету.В этой конфигурации питание поступает на первый переключатель, а осветительный прибор размещается после второго переключателя. Белый провод, соединенный гайками в каждой распределительной коробке, идет непрерывно от источника к осветительной арматуре. Заряженный черный провод подключается к общей клемме первого переключателя, а затем парные путешественники переносят его к парным клеммам второго переключателя. Общий вывод второго переключателя направляет черный провод к осветительной арматуре. Подключение трехходового переключателя, при котором питание начинается с одного переключателя и идет ко второму переключателю перед переходом к свету. Получите предварительно экранированную локальную электрическую проводку Pro О Доне Вандерворте Дон Вандерворт накопил опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором домашнего журнала, автором более 30 статей книги по усовершенствованию и автор бесчисленных журнальных статей. Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Доне Вандерворте одинарный / двойной переключатель 2 | Руководства FIBARO Объединение (связывание устройств) — прямое управление другими устройствами в сети системы Z-Wave e.грамм. Диммер, релейный переключатель, розетка, рольставни или сцена (можно управлять только с помощью контроллера Z-Wave). Объединение обеспечивает прямую передачу команд управления между устройствами, выполняется без участия главного контроллера и требует, чтобы связанное устройство находилось в прямой зоне действия. Switch 2 обеспечивает объединение пяти групп: 1-я группа ассоциаций — «Линия жизни» сообщает о состоянии устройства и позволяет назначить только одно устройство (по умолчанию главный контроллер). 2-я группа ассоциации — «Вкл. / Выкл. (S1)» назначается коммутатору, подключенному к терминалу S1 (использует класс базовых команд). 3-я группа ассоциаций — «Диммер (S1)» назначается переключателю, подключенному к терминалу S1 (использует класс команд Switch Multilevel). 4-я группа ассоциаций — «Вкл. / Выкл. (S2)» назначается переключателю, подключенному к клемме S2 (используется класс базовых команд). 5-я группа ассоциаций — «Диммер (S2)» назначается переключателю, подключенному к клемме S2 (использует класс команд Switch Multilevel). Коммутатор 2 со 2-й по 5-ю группу позволяет управлять 5 обычными или многоканальными устройствами в каждой группе ассоциации. Группа «LifeLine» зарезервирована исключительно для контроллера, поэтому может быть назначен только 1 узел. Обычно не рекомендуется связывать более 10 устройств, так как время отклика на команды управления зависит от количества связанных устройств. В крайних случаях реакция системы может быть отложена. Чтобы добавить связь (с помощью контроллера Home Center): Перейдите к параметрам устройства, щелкнув значок: Выберите вкладку «Дополнительно». Щелкните кнопку «Настройка ассоциации». Укажите, к какой группе и какие устройства необходимо связать. Сохраните изменения. Дождитесь завершения процесса настройки. Любой новый порядок связывания, отданный в то время, когда какие-либо команды связывания уже отправляются устройствам, отменяет предыдущий. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
