Солнечный коллектор, описание, как выбрать, схемы подключения

Солнечный коллектор — массивный прибор, использующий даровую энергию солнца для разогрева теплоносителя (жидкости). Применяется для приготовления теплой воды и для отопления.

В Европе запрещено строить новые дома без солнечных коллекторов. А как лучше поступить у нас, какой солнечный коллектор выбрать и стоит ли применять вообще ? — рассмотрим далее….

Солнечный коллектор не дешев сам по себе. Энергия получается бесплатно, но стоимость оборудования может и не окупиться с течением времени. Отчего это зависит, и как правильно поступить, рассматривая возможность применения солнечных коллекторов?

Виды солнечных коллекторов

Предназначение солнечного коллектора – нагреть жидкость от энергии Солнца.

По конструкции различают три вида солнечных коллекторов.

Пластинчатые плоские – в основе пластина из металла, или пластика, покрытая поглотителями солнечного света – никелем, черной медью….

К пластине (адсорберу) прикреплены трубки из меди, по которым движется теплоноситель. Или другой вариант — две пластины с выдавленными контурами половинок труб, при скреплении образуют панель с ходами, по которой движется теплоноситель.

Теплоноситель может двигаться через пластинчатый коллектор по двум схемам:

  • параллельная, может применяться и для схем, где жидкость движется самотеком;
  • змейкой одна трубка — только для насосных схем подачи теплоносителя, но она эффективнее.

Чтобы тепло от разогрева солнцем тут же не терялось (разогрев может быть 150 – 180 град С) вся конструкция помещается в термоизолированный короб с остеклением чаще двукамерным стеклопакетом. Применяется самоочищающееся и ударопрочное стекло.

Для летнего нагрева воды в бассейнах, для душа, могут применяться совсем дешевые солнечные коллекторы с пластиной из пластика без остекления и термоизоляции вовсе. Начинают греть воду при энергии солнца от 200 Вт/м2. Но их эффективность все равно на порядок выше, чем у бочки летнего душа.

Такие решения популярны, так как оборудования быстро окупается, хоть оно имеет и весьма узкое предназначение.

Трубчатая конструкция

Здесь трубки с теплоносителем помещены в трубы из стекла, из которых удален воздух (вакуум). Отсутствие воздуха нужно для теплоизоляции — чтобы тепло не убегало наружу. Также на стекло труб нанесены:

  • с нижней стороны светоотражающее покрытие, оно фокусирует солнечный свет на трубке с теплоносителем;
  • с верхней стороны — особое металлизированное покрытие, пропускающее свет от солнца, но не выпускающее отраженную снизу энергию.


Ряды таких стеклянных трубок подсоединяются параллельно к сборным трубкам в теплоизоляции, от которых по теплоизолированному трубопроводу разогретый теплоноситель поступает в дом.

Тепловые трубки

Внешне похожи на трубчатые коллектора, но процесс преобразования энергии иной. В трубах с вакуумом находятся еще одни прозрачные трубки – тепловые трубки. В них содержится особая легко испаряющаяся жидкость. Разогретый пар поднимается в верхнюю часть трубы, где расположен теплообменник. На нем пар конденсируется, при этом выделяется энергия и теплоноситель внутри теплообменника разогревается.

Сконденсировавшаяся жидкость стекает вниз по трубке и испаряется вновь от разогрева солнцем. Процесс испарения и конденсации идет постоянно.

Сколько имеется солнечной энергии и как ее преобразовывать

Солнечный свет различают:
— прямой — солнце не закрыто тучами и не посредственно светит на солнечный коллектор;
— рассеянный – солнце за облаками, но его тепло все равно можно использовать.

В южной части Росси и стран СНГ (южнее 52 параллели) доля прямого солнечного света составляет:

— 54% летом;
— 30% зимой.

Для южных регионов России и стран СНГ максимальная мощность излучения солнца может достигать:
— в декабре — 80 Вт/м2;
— в сентябре и апреле – 350 Вт/м2;
— в июне – 600 20Вт/м2.

При этом нужно учитывать, что:
— трубчатый коллектор начинает работать при 20 Вт/м2,
— плоский – при 70 -90 Вт/м2.
Поэтому трубчатый вакуумный коллектор способен работать круглый год.

Солнечные коллектора для южных регионов целесообразно применять только для разогрева воды в системе горячего водоснабжения. Тогда они окупятся.

Если применить их для отопления, они в большинстве случаев не окупаются.
Почему?
Дело в том, что отопление необходимо в основном зимой и совсем не нужно летом. А зимой энергия солнца совсем не большая….

Горячая же вода нужна круглый год. Для ее приготовления можно использовать солнечную энергию и в межсезонье и летом. На приготовление воды для ГВС в теплый период года солнечный коллектор отдаст в разы больше энергии, чем для отопления в холодный, и поэтому может окупиться.

Но окупаемость – вещь относительная. Если в доме используется дорогие энергоносители, не магистральный газ и не твердое топливо, то солнечный коллектора на фоне таких затрат могут выглядеть и как окупаемое вложение.

В целом же на территории Росси и стран СНГ энергия солнца южнее 52 параллели составляет 1000 – 1400 кВт*ч/м2/год.
Читайте на сайте — обеспечение дома горячей водой (ГВС)

Какие системы выбрать

Пластинчатые коллектора дешевле трубчатых, особенно недороги бюджетные модели с пластиной из пластика.

Но нужно учитывать их КПД в зависимости от количества солнечного света и способность преобразовывать рассеянный солнечный свет.

Если не углубляться в сложные расчеты с температурами, то можно привести следующие выводы (на рисунке указаны КПД различных конструкций солнечных коллекторов, в зависимости от приведенной температуры (интенсивности освещения).

  • Чем ниже температура теплоносителя, тем выше КПД коллектора. Дайте в первую очередь поработать солнечному коллектору, а потом включайте подогрев.
  • Плоский коллектор летом при прямом солнечном свете имеет больший КПД, чем трубчатый. Поэтому для ГВС летом и в межсезонье лучше использовать более не дорогие, летние коллектора. Как указывалось, для только летнего подогрева, подходят аппараты дешевые без теплоизоляции.
  • Когда энергии солнца мало, то эффективнее трубчатые коллекторы. Они лучше подходят для использования круглый год в системе отопления. Но такое оборудование может и не окупиться за время его эксплуатации в наших условиях.


Для ГВС рекомендуется выбирать такой коллектор, чтобы получать от него не более 70% от энергии необходимой на нагрев. Если увеличивать площадь коллектора и таким образом добиваться более высокой температуры, то из-за падения КПД коллектор не окупится.

  • Для приготовления горячей воды лучше подойдет коллектор площадью 1,0 — 1,4 метра кв. на одного человека.Расчет солнечного коллектора весьма прост. Например, для ГВС на пять человек – не менее 5 — 7 м кв.
  • Для системы отопления от солнечного коллектора должно поступать максимум 20 – 30% энергии. Тогда в среднем площадь коллектора – 0,4 м кв. на 1 м кв. дома.
    Расчет солнечного коллектора для системы отопления, — для дома 200 м кв. – площадь около 70 м кв.

Как устанавливать

Оптимально устанавливать солнечный коллектор на крыше, тогда он не занимает место на участке.

Но доступ для обслуживания должен быть обеспечен – необходим лаз, лестницы. Конструкция крыши и дома, должны выдерживать тяжелый коллектор, в том числе и возможные ветровые нагрузки.

Поверхность прибора должна быть перпендикулярной солнечным лучам. Тогда будет максимум энергии. Чаще выбирают определенный угол, который позволяет получать наибольшее среднесуточное количество энергии. Это направление на юг с возможным разбросом в 15 градусов в каждую сторону.

Предусматривается возможность регулировки наклона по сезону – меняется угол наклона вслед за солнцем.

Угол наклона равняется примерно географической широте местности. Зимой угол увеличивают на 15 градусов. Летом наоборот уменьшают на 15 градусов.

Схемы подключения солнечных коллекторов

Приведены типичные схемы подключения солнечных коллекторов без указания всего оборудования. Основное правило: солнечный коллектор должен передавать энергию теплоаккумулятору — бойлеру ГВС или буферной емкости отопления, которые оборудуются теплообменником для подключения солнечного коллектора.

Аккумулятор обязательно оборудуется дополнительным подогревом от электричества или от котла. Ведь в пасмурную погоду энергии можно и не дождаться.

Предпочтительней схема с самотечным движением жидкости. Но чтобы теплоноситель двигался сам, охладитель должен находиться выше, чем нагреватель. Поэтому низ бака должен находиться не менее чем на 0,5 метра выше, чем верхняя точка коллектора.

В этой схеме коллектор можно расположить и на крыше, если бойлер разместить в верхней части чердака. Трубопроводы должны хорошо теплоизолироваться — не менее 100 мм толщины утеплителя. Гидравлическое сопротивление системы уменьшают – применяют трубы большего диаметра и коллектора для самотека. Можно ознакомится подробней — системы с самотечным движением жидкости

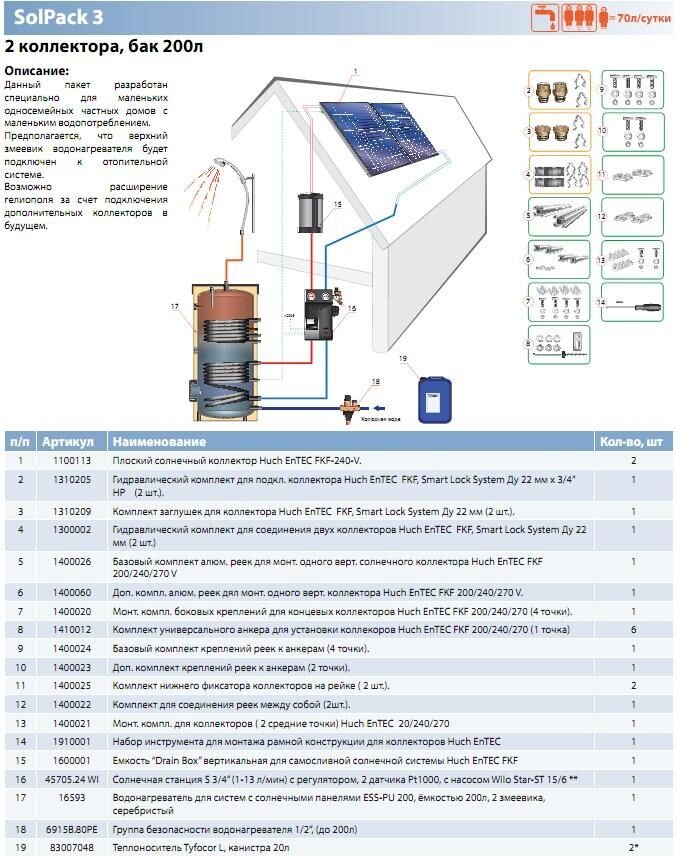

Следующая схема – солнечный коллектор нагревает бойлер косвенного нагрева (в нагреве которого участвует и котел). Используется насос, так как целесообразней устанавливать бойлер в котельной возле котла.
Сделать водоснабжение дома — подробное описание

Схема подключения солнечного коллектора на буферную теплоаакумулирующую емкость. Эта схема для круглогодичного использования и подогрева солнцем системы отопления в доме.

Солнечный коллектор подключен на отдельный бак-аккумулятор, для нагрева отопления или ГВС. Эта схема часто применяется, когда получение тепла от солнца встраивается в уже работающие системы в доме, чтобы не менять имеющееся оборудование.

Самая дешевая и простая схема с солнечным коллектором для применения только летом на дачах. Бак применяется без теплообменника, а коллектор может быть дешевым летним. В контуре коллектора движется та же вода, что используется для ГВС. Нагретая вода накапливается в верхней части бака, откуда и забирается для нужд.

Также в контур обогрева солнечным коллектором обязательно включаются;
— аварийный клапан повышенного давления — жидкость может сильно разогреваться и кипеть;
— расширительный бак закрытого типа объемом не менее 1/10 данного контура;
— автоматический воздухоотводчик;

Принимаются меры по контролю и недопущению ухода воды из бойлера, ведь контур солнечного коллектора может быстро перегреться. Ставится обратный клапан на холодный трубопровод.

Также оборудуются средства автоматики, которые управляют циркуляционными насосами по командам с датчиков температуры, например, чтобы отключить контур, когда нагрева от солнца нет. Обязательная автоматика приводит к удорожанию всей системы.

Для системы, которая должна работать круглый год в качестве теплоносителя нужно применить незамерзайку. Для летней работы лучше использовать воду, а затем сливать осенью.

Мы рассмотрели, как солнечный коллектор выбрать и как подключить. Энергоносители (углеводороды) сейчас недорогие, поэтому, популярней дешевые летние коллектора. А что будет дальше….

Воздушный солнечный коллектор для отопления дома своими руками: принцип работы, сборка устройства

Солнце — мощный источник энергии, который люди научились использовать для своих нужд. Простейший пример того, как солнечные лучи могут применяться с пользой, — ёмкость для душа, выкрашенная в чёрный цвет. Более сложная и функциональная конструкция, которую можно сделать своими руками, — воздушный солнечный коллектор. С помощью такого оборудования можно не только подогревать воду, но и отапливать дом.

Отопление дома с помощью солнечного коллектора не единственная его функция

Принцип действия

Все солнечные коллекторы работают по одному принципу: энергия ультрафиолетовых лучей преобразуется в тепло. Основной элемент конструкции — коллектор, внутри которого находятся тонкие трубки с теплоносителем. В качестве последнего обычно используют антифриз или воду.

Теплоноситель перемещается по трубкам и нагревается под воздействием солнечных лучей. По трубкам он циркулирует внутри бака, в котором находится вода. В то время как основной объём жидкости нагревается, теплоноситель остывает, и за счёт этого происходит его циркуляция по трубам. Принцип похож на то, как функционирует система охлаждения в автомобилях: избыточное тепло отводится от двигателя и расходуется, например, на поддержание температуры в салоне.

Отличие воздушно-солнечного коллектора от системы охлаждения в авто состоит в следующем: тепло не просто отводится из одного места в другое, а выполняет определённую функцию. С каждым годом солнечные коллекторы получают всё большее распространение, и учёные уверены, что именно за этими приборами будущее.

В скором времени, скорее всего, солнечные батареи будут в каждом частном доме

Интересные факты, свидетельствующие о том, что в скором времени солнечные лучи везде будут использоваться как источник энергии:

  • воздушный солнечный коллектор для отопления дома устроен сравнительно просто, и его можно сделать своими руками;
  • полученную энергию можно аккумулировать и направлять на различные нужды;
  • тепло не нуждается в транспортировке, а применяется там же, где и было получено;
  • процесс преобразования солнечной энергии в тепловую безвреден для окружающей среды;
  • коллекторы не нуждаются в дорогостоящем обслуживании, уход за ними минимален;
  • солнечная энергия бесконечна и практически бесплатна.

Но у этого источника тепла есть и минусы. Один из них — невозможность получать энергию солнца ночью. Другие недостатки:

  • эффективность работы оборудования прямо зависит от характеристик инсоляции, т.е. в пасмурную погоду, а также в период, когда световой день короткий, тепловой энергии удаётся получить меньше;
  • создание и установка коллектора потребуют финансовых и временных затрат;
  • в зимний период КПД заметно снижается.

В этом видео вы узнаете, все о воздушном солнечном коллекторе:

Классификация устройств

Солнечные коллекторы подразделяются на двухконтурные и одноконтурные. Первый тип более распространён. В устройстве с двумя контурами по одному из них циркулирует вода, по второму — теплоноситель. Такой коллектор используется круглогодично.

Что касается одноконтурного оборудования, оно пригодно к применению только в безморозный период, так как внутри теплоносителя находится вода, способная замёрзнуть и разрушить трубки.

По принципу работы коллекторы также делятся на несколько групп:

  • воздушные;
  • плоские;
  • вакуумные;
  • концентраторы.
Существуют несколько видов моделей, например, воздушные

Воздушные модели

Особенность этих коллекторов — невысокая эффективность. Воздух плохо проводит тепло, хотя он и способен нагреваться. Главное преимущество — возможность круглогодичного использования. Поскольку воздух не замерзает, нет риска, что трубки будут повреждены. Конструктивно этот тип коллектора отличается надёжностью и простотой. Такое оборудование подходит для отопления разных типов помещений, включая:

  • жилые дома;
  • подвалы;
  • овощехранилища;
  • цеха;
  • гаражи;
  • склады.

Основной элемент коллектора — ребристая панель, выполняющая функции теплоприёмника. Обычно она изготовлена из стали, алюминия или меди. Внутри панель разделена на ячейки. Воздух циркулирует между рёбрами и подогревается, отдавая тепло в помещение. Охлаждённый теплоноситель перемещается обратно в основную часть коллектора.

Воздушный солнечный коллектор из пивных банок : последствия работы после зимы:

В России воздушный коллектор в качестве основного источника отопления целесообразно использовать на юге, и только в маленьких помещениях, предназначенных для временного проживания. В остальных случаях, а также в регионах с суровым климатом, лучше применить модель другого типа.

Плоский источник тепла

Основное достоинство плоского солнечного коллектора — простота конструкции. Оборудование довольно надёжно, но имеет сравнительно низкий коэффициент полезного действия. Устройство собрано по принципу сэндвича и включает в себя следующие элементы:

  • защитное стекло;
  • медные трубки, заполненные теплоносителем;
  • теплоизоляционный слой;
  • алюминиевую раму;
  • крепёж;
  • абсорбент.

В качестве поглощающей поверхности (абсорбента) выступает пластина. Её окрашивают в чёрный цвет, чтобы поглощение солнечных лучей было максимальным. Стекло применяется для создания парникового эффекта. Благодаря ему тепло не уходит, а нагревает абсорбент. Такую конструкцию несложно собрать самостоятельно, а служить она может более 10 лет.

Существует модель на вакууме, которая имеет свои особенности

Оборудование на вакуумных элементах

Коллекторы вакуумного типа имеют в своей основе запаянные трубки, наполненные теплоносителем, и теплосборник. Трубки выполнены из стекла, покрытого специальным напылением, позволяющим лучше аккумулировать тепло. Благодаря вакууму предотвращаются потери тепла. В процессе циркуляции жидкость из вакуумных трубок поступает сначала в теплосборник, а затем в накопительный бак с водой. Охлаждённый теплоноситель возвращается обратно в систему.

У вакуумного (вакуумированного) устройства более высокий коэффициент полезного действия, чем у плоского и воздушного. С помощью этого коллектора удобно нагревать воду. Конструкция хороша тем, что трубки можно добавлять и убирать, когда увеличивается или уменьшается потребность в горячей воде.

Мой воздушный коллектор-сборка перед экспуатацией:

Существует много вариантов вакуумных устройств, в том числе такие, где стеклянные трубки находятся одна в другой, а в наружной находится вода. Недостаток моделей этого типа — сложность изготовления. Создать вакуум в домашних условиях нереально. На предприятиях есть такая возможность, тем не менее процесс изготовления вакуумированных коллекторов обходится недёшево.

Сборка своими руками

Коллектор, работающий на солнечной энергии, можно как собрать, так и купить в готовом виде. Второй вариант неудобен тем, что с увеличением площади поглощения возрастает цена. При этом от размеров поглощающей поверхности зависит мощность. Сборка воздушного коллектора своими руками — оптимальный вариант для тех, кто не желает переплачивать. Для изготовления не нужны дорогие инструменты и материалы: в простейшем варианте отопительное устройство собирается из алюминиевых банок.

Выбирая из разных типов конструкций, лучше остановиться на воздушном или плоском устройстве. Главное — суметь предотвратить потери тепла. Если получится это сделать, конструкция окупится за несколько недель.

Первый этап — выбор места, где будет стоять устройство. Оно должно освещаться солнцем как можно дольше. Панели ориентируют на юг, причем желательно, чтобы их можно было поворачивать, регулируя угол наклона. Так удастся добиваться максимального уровня инсоляции в разное время года. Например, зимой солнце находится ниже над горизонтом, чем летом.

Воздушный солнечный коллектор:

Для уменьшения потерь тепла коллектор располагают как можно ближе к помещению, которое планируют обогревать. В частности, можно установить его на фронтон или южную сторону кровли. Ещё один важный момент — тени от ограждений, деревьев и других высоких объектов. Зимой они бывают длиннее, и нужно это учитывать. Коллектор следует ставить так, чтобы тени не попадали на него в любое время года.

Когда выбрано место, приступают к изготовлению. Алюминиевые банки подходят лучше, чем что-либо другое, потому что металл хорошо нагревается и проводит тепло. Ёмкости без проблем стыкуются между собой, так как имеют одинаковые размеры, а при необходимости их можно резать и сгибать.

Данную систему отопления можно собрать и своими руками

Собрав достаточное количество алюминиевых банок, прорезают в них отверстия с обеих сторон. Стыкуют между собой и склеивают места соединений герметиком. Конструкцию из банок окрашивают чёрной краской и укладывают в панель. Затем присоединяют трубки для отведения и подведения воздуха. Подойдут элементы, предназначенные для монтажа вентиляционных систем. С задней стороны панели монтируют теплоизоляционный материал, с передней — укрепляют стекло или сотовый поликарбонат. Готовый коллектор может работать без дополнительного оборудования, но для повышения эффективности можно подключить к нему вентилятор.

Другой вариант — объединить устройство с вентиляционной системой жилого помещения. Проходя через систему, воздух будет нагреваться на 30-35 градусов.

Самодельный коллектор даёт возможность организовать водяное отопление дома. В этом случае функцию теплоприёмников выполняют полиэтиленовые шланги, металлические трубы, алюминиевые или чугунные батареи. Для круглогодичного использования сооружают двухконтурный коллектор. Теплоноситель — антифриз или тосол.

Собрав солнечный коллектор воздуха своими руками, можно полностью покрыть потребность в горячей воде и уменьшить расходы на обогрев помещения.

Воздушный солнечный коллектор из профнастила своими руками:

Устройство и принцип работы солнечного коллектора

Солнечный вакуумный водонагреватель обеспечивает сбор и преобразование солнечной энергии в любую погоду, вне зависимости от внешней температуры. Коэффициент поглощения энергии у подобных устройств составляет 97%.



Энергию Солнца в дело

Вакуумные водонагреватели прямого нагрева

В таких системах стеклянные вакуумные трубки и бак-накопитель составляют единое целое и монтируются на одну раму. Трубки входят непосредственно в накопительный бак через уплотнительное кольцо. Вода, нагреваясь в вакуумных трубках, поднимается в бак за счёт естественной циркуляции. После чего она может быть использована для бытовых нужд.

Такие системы работают без давления. Подключение к водопроводу производится через запорный клапан, который поддерживает постоянный уровень воды в баке. Так как в качестве теплоносителя используется вода, такие водонагреватели можно использовать в период с мая по сентябрь, то есть до поры наступления ночных заморозков. Преимуществами водонагревателей такого типа являются простота конструкции, определяющая высокую надёжность и низкую стоимость, а также полная энергонезависимость.

Вакуумные водонагреватели косвенного нагрева

Принцип действия таких водонагревателей напоминает работу установки центрального отопления. Это закрытая система, которая работает под давлением. Ещё такие системы называют всесезонными или раздельными. За счёт использования тепловых трубок в конструкции вакуумных коллекторов достигается большая эффективность при работе в условиях низких температур и слабой освещенности.

Применяются вакуумные тепловые трубки HP (Heate Pipe). Это более продвинутый тип трубки, который может работать при низких, до -50°С температурах. Коллектор и бак-накопитель расположены раздельно и соединены трубопроводом. Для соединения используют медную или удобную в монтаже гофрированную трубу из нержавеющей стали, которая не боится разморозки.

Водонагреватель обычно монтируется на крыше, а бак-накопитель внутри здания. Теплоноситель циркулирует принудительно, для этого система использует электрические насосы, клапаны и контроллеры. И хотя подобная установка является энергозависимой, многолетний опыт эксплуатации показывает, что при использовании её в комплексе с солнечными электрическими панелями, обеспечивающими питание циркуляционного насоса, такая система может длительное время работать и при отключении электричества.

Системы с открытым контуром

Если через коллектор, в котором происходит передача тепла от вакуумных трубок, используется вода, которая циркулирует между ним и баком-накопителем, она называется системой с открытым контуром.

Такая схема наиболее проста и эффективна и снижает эксплуатационные расходы, однако солевые отложения и коррозия со временем могут вывести её из строя. Коллекторы с открытым контуром популярны в регионах с круглогодичными положительными температурами или при сезонном использовании. Хотя они и способны противостоять умеренно отрицательным (до -20°С) температурам без повреждения.

Системы с закрытым контуром

В этих системах косвенного нагрева теплоносителем первого контура является антифриз, который и передаёт энергию бытовой воде через теплообменник внутри бака-теплоаккумулятора. Они дороже, но при этом и более эффективны. Системы с закрытым контуром имеют хорошую защиту от замораживания, поэтому они безальтернативны для тех районов, где влияние отрицательных внешних температур носит продолжительный характер.

Солнечный коллектор

Через верхнюю часть коллектора протекает незамерзающая жидкость, которая отбирает тепло от медных наконечников вакуумных трубок и циркулируя через теплообменник бака-аккумулятора (бойлера), таким образом нагревает в нём воду.

Циркуляция антифриза в системе осуществляется посредством циркуляционного насоса. Его включением и выключением на основании показаний датчиков температуры, которые расположены на выходе коллектора, в бойлере и обратке системы отопления, управляет контроллер.

Цикл передачи тепла от коллектора к баку длится весь световой день, пока температура на выходе из коллектора выше температуры воды в баке. Тепловой контур отделен от трубок, поэтому при повреждении одной или нескольких из них коллектор продолжает работать. Процедура замены трубок очень проста, ведь сливать антифриз из контура теплообменника нет необходимости. Расширительный бак предохраняет систему от избыточного давления, возникающего при сильном нагреве теплоносителя.

Бак-аккумулятор тепла

Резервуар накопитель по своему устройству напоминает обычный бойлер. Он предназначен для накопления и сохранения тепла и обычно включает в себя одну или две внутренние спирали теплообменников. Сам бак выполнен из нержавеющей стали в пенополиуретановой изоляции в стальном корпусе. Если нагретая вода не расходуется, бак выполняет функцию теплоаккумулятора и хранит её нагретой, позволяя пользоваться горячей водой даже в тёмное время суток, когда солнечный коллектор не работает.

Получаемая в некоторые дни вода может иметь недостаточную из-за продолжительной пасмурной погоды или малого в зимнее время количества солнечных часов температуру. Поэтому в бак-теплоаккумулятор может устанавливаться дублирующий электрический автоматический водонагреватель мощностью 1-2,5 кВт. В случае снижения температуры в баке ниже установленной он автоматически включается и догревает воду до заданной температуры.

При одновременной потребности в горячей воде и отоплении, солнечная энергия распределяется между нагревом помещения и горячим водоснабжением. При достижении заданной температуры, автоматика переключает подачу тепла на отопительный контур. Такая последовательность работы может быть изменена на прямо противоположную, в зависимости от климатической зоны или времени года. Система сконструирована таким образом, что с ней легко сочетаются другие нагревательные системы, например, контур ГВС отопительного котла.

Таким образом, активная система с закрытым контуром представляет собой комплексную автоматизированную систему преобразования и сохранения тепла, полученного как путём преобразования энергии солнца, так и других источников тепла.

Например, к ней легко можно подключить традиционный электрический или газовый водонагреватель, который страхует систему при неблагоприятных погодных условиях. Система обладает малой инерционностью и достаточно быстро выходит на рабочий режим, позволяя обеспечить горячее водоснабжение круглогодично, а сезонное отопление с экономией до 40% традиционного топлива в зависимости от географической широты местности и климатических условий.

Начало: Солнечный водонагреватель. Бесплатный источник тепла



Воздушный солнечный коллектор своими руками

Кому не хотелось бы уменьшить затраты на отопление, тем более в условиях постоянного роста стоимости энергоносителей?

Самый простой способ добиться этого состоит в усвоении солнечного тепла, которое можно потреблять без каких-либо преобразований.

Конечно, зимой оно поступает в наши широты в весьма скудных количествах, но и этим пренебрегать не стоит. Тем более что для его сбора потребуется крайне простое и дешевое устройство, которое легко можно изготовить самостоятельно.

В данной статье мы как раз и поговорим о том, как сделать воздушный солнечный коллектор своими руками для отопления дома – устройство, схемы, конструкции.

Устройство и принцип работы солнечного коллектора

По своему устройству солнечный коллектор противоположен радиатору системы отопления. Если стенки радиатора нагреваются от теплоносителя, то в коллекторе, наоборот, теплоноситель нагревается от стенок.

Сами же стенки, в свою очередь, нагреваются за счет поглощения солнечного тепла (их окрашивают в черный цвет), в силу чего эту часть коллектора обычно называют абсорбером.

Гелиосистема в автономной системе отопления

Материал абсорбера должен обладать высокой теплопроводностью, поэтому в домашних условиях его следует делать из меди или алюминия. В коллекторах заводского изготовления абсорбер выполняют из особых сплавов, для которых характерна не только высокая теплопроводность, но и малая интенсивность инфракрасного излучения.

Площадь контакта теплоносителя с абсорбером по понятным причинам целесообразно делать как можно большей, поэтому последний обычно оснащают ребрами или аналогичными конструктивными элементами.

Альтернативное отопление используется довольно редко, и у многих возникает вопрос – эффективен ли солнечный коллектор зимой. Виды и целесообразность его использования.

Советы по изготовлению солнечного коллектора своими руками представлены тут.

Солнечный водонагреватель своими руками имеет смысл изготовить хотя бы потому, что энергия, полученная от его работы, будет абсолютно бесплатной. В этой теме https://microklimat.pro/otopitelnoe-oborudovanie/vodonagrevateli/solnechnyj-svoimi-rukami.html вы найдете инструкцию по изготовлению такого агрегата.

Воздушный солнечный коллектор для отопления своими руками: схема

Чтобы избежать теплопотерь за счет контакта с уличным воздухом, абсорбер самодельного коллектора помещают в хорошо утепленный деревянный корпус, закрытый сверху прозрачным пластиком (поликарбонат или оргстекло) или прочным закаленным стеклом.

У коллекторов заводского изготовления трубки абсорбера помещают в вакуумированные колбы, так что тепло в них хранится, как в термосе.

Схема сборки солнечного коллектора

В качестве теплоносителя может использоваться как воздух, так и жидкая среда — вода или антифриз. Мы рассмотрим именно воздушный коллектор, поскольку он проще в изготовлении.

Определение места установки и доступной площади

Место установки коллектора должно удовлетворять следующим требованиям:
  1. Прибор следует располагать как можно ближе к потребителю, то есть помещению, в которое поступает нагретый воздух.
  2. Панель должна смотреть по возможности строго на юг или как можно ближе к данному направлению. При этом ее поверхность крайне желательно расположить под прямым углом к солнечным лучам, вследствие чего потери из-за отражения окажутся минимальными.
  3. На место установки коллектора не должна падать тень от деревьев, труб или зданий.

Каких-либо ограничений касательно выбора площади коллектора не существует: чем большим он будет, тем более высокой окажется его производительность и, соответственно, тем меньшей будет сумма в платежках за отопление.

Выбор конструкции абсорбера коллектора

Абсорбер предлагается сделать трубчатым, то есть состоящим из нескольких параллельных трубок, объединенных на входе и выходе распределительными гребенками.

В этом случае для изготовления данной части коллектора можно применить весьма доступный и удобный материал — алюминиевые банки для газированных напитков.

Для этой цели они подходят идеально, так как обладают целым рядом достоинств:

  1. Алюминий, как уже говорилось, обладает высокой теплопроводностью.
  2. Тонкую стенку банки легко можно разрезать обычным ножом.
  3. В подавляющем большинстве случаев банки для напитков имеют стандартизированный размер ( при объеме в 0,5 л — 168х66 мм).
  4. Ради удобства хранения и транспортировки банкам специально придают такую форму, чтобы они хорошо стыковались одна с другой (верхний край сужают до диаметра 59 мм, а днищу придают вогнутую форму).
  5. После употребления содержимого банку обычно выбрасывают в мусор, поэтому для будущего владельца коллектора этот материал является абсолютно бесплатным.

Иногда банки изготавливают из стали. Выявить такие емкости несложно, так как в отличие от алюминиевых, они притягиваются к магниту. Их следует отбраковывать.

Перед сборкой панели обязательно вымойте банки с применением моющего средства, иначе пропущенный через них воздух будет иметь неприятный запах.

Изготовление корпуса коллектора и его теплоизоляции

Предлагаемый к изготовлению коллектор будет состоять из 8-ми трубок по 8 банок в каждой. При этом его корпус будет иметь размеры 1400х670 мм. Для изготовления всех элементов ящика (корпуса) потребуется лист фанеры размером 1525х1525х21 мм. Из него необходимо вырезать следующие детали:

  1. Днище размером 1400х670 мм — 1 шт.
  2. Стенки размером 1400х116 мм — 2 шт.
  3. Детали размером 630х116 мм — 4 шт (2 используются в качестве стенок, другие 2 — в качестве направляющих для банок).

Края деталей скорее всего придется обрабатывать, на что при разметке следует оставлять припуск от 3-х до 5-ти мм.

Поскольку коллектор будет устанавливаться снаружи, все деревянные детали необходимо обработать антисептиком или окрасить.

Создание коллектора

При сборке ящика детали скрепляются посредством уголков и каких-нибудь шурупов, например, мебельных размером 6,3х50 мм (их называют конфирматами). Отверстия под установку таких шурупов выполняются сверлом диаметром 4 мм.

Каждую деталь при сборке необходимо сажать на силиконовый герметик, чтобы ящик оказался герметичным.

Изнутри днище и стенки оклеиваются пенопластом толщиной 20 мм, а затем — любой фольгированной теплоизоляцией (фольгой внутрь, то есть к абсорберу).

Изготовление направляющих для абсорбера

В каждой из направляющих при помощи коронки нужно высверлить по 8 отверстий, диаметр которых соответствует диаметру банки. При этом банка в отверстие должна сидеть достаточно плотно.

Направляющие устанавливаются с двух сторон в ящике, а трубки абсорбера — между ними.

Таким образом, банки в трубке оказываются прижатыми друг к другу без каких-либо фиксаторов.

Изготовление абсорберов

Трубки собираем следующим образом:

  1. Стенка, закрывающая банку сверху (в которой имеется отверстие) разрезается ножницами по металлу на «лепестки», которые загибаются внутрь. Отгибать «лепестки» удобно путем насаживания банки на пластиковую трубу максимально возможного диаметра (чтобы проходила внутрь банки).
  2. В донышке каждой банки коническим сверлом нужно выполнить 3 отверстия диаметром 20 мм, так чтобы их центры находились в вершинах равностороннего треугольника.
  3. Теперь из банок можно собирать трубки — по 8 шт. в каждой. Места соединений банок следует проклеивать высокотемпературным герметиком для дымоходов, например, марки High Heat Mortar. Данный состав следует наносить на предварительно обезжиренную и увлажненную поверхность. Состав разравнивают пальцами, надев резиновые перчатки, которые также следует смочить водой.

Чтобы трубки получались идеально ровными, банки при сборке следует укладывать в шаблон, сбитый из двух досок и имеющий форму равнополочного уголка. Он устанавливается под небольшим углом к вертикали (можно опереть о стену).

На только что собранную трубку, находящуюся в шаблоне, сверху до полного отвердения герметика нужно установить груз.

Сборка воздушного солнечного коллектора

Уложив трубки на горизонтальную поверхность в виде батареи, каждую из них с одной стороны смазывают герметиком и устанавливают в направляющую. С другой стороны на батарею устанавливают вторую направляющую — также с применением герметика. До отвердения герметика направляющие следует стянуть бельевой резинкой. На этом этапе батарею вместе с направляющими сверху нужно окрасить черной матовой краской.

Склеивание алюминиевых банок для солнечного коллектора

Далее собранный абсорбер устанавливается в ящик. Перед этим в пенопласте следует вырезать пазы под направляющие. Имеющееся с каждой стороны пространство между стенкой ящика и направляющей будет играть роль распределительной гребенки. В этом месте в днище панели следует вырезать отверстия для подключения коллектора к воздуховодам. Сверху это пространство нужно зашить пластиковой вагонкой.

Над абсорбером устанавливается лист прозрачного пластика (оргстекло из поликарбоната или акрила), который сажается на герметик и прикручивается к стенкам шурупами с пресс-шайбой.

Подключение

Коллектор закрепляется на крыше посредством кронштейна и подключается к двум воздуховодам, ведущим внутрь помещения. На входном воздуховоде следует установить вентилятор производительностью около 150 куб. м/ч.

Заводские солнечные батареи стоят очень дорого, и окупятся они не скоро. Солнечные батареи своими руками гораздо дешевле в изготовлении, к тому же собрать конструкцию не так уж и сложно.

Виды солнечных батарей для отопления дома представлены в этом обзоре. А также о плюсах и минусах каждого варианта.

Эксплуатация и уход

Придерживайтесь следующих правил:
  1. Периодически мойте прозрачную пластиковую крышку над абсорбером.
  2. Летом накрывайте панель светлой тканью, чтобы она не перегревалась.

Периодически проверяйте герметичность соединений, особенно по пути следований подогреваемого воздуха.

Признаком разгерметизации трубок абсорбера служит запотевание пластиковой крышки.

Видео на тему

Солнечное отопление частного дома: варианты и схемы устройства — Огород, сад, балкон

Большую часть года мы вынуждены тратить деньги на отопление своих домов. В такой ситуации любая помощь будет не лишней. Энергия солнца подходит для этих целей как нельзя лучше: абсолютно экологически чистая и бесплатная. Современные технологии позволяют осуществлять солнечное отопление частного дома не только в южных районах, но и в условиях средней полосы.

Что могут предложить современные технологии

В среднем 1 м2 поверхности земли получает 161 Вт солнечной энергии в час. Разумеется, на экваторе этот показатель будет во много раз выше чем в Заполярье. Кроме того, плотность солнечного излучения зависит от времени года. В Московской области интенсивность солнечного излучения в декабре-январе отличается от мая-июля более чем в пять раз. Однако современные системы настолько эффективны, что способны работать практически всюду на земле.

Современные гелиосистемы способны эффективно работать в пасмурную и холодную погоду до -30°С

Задача использования энергии солнечной радиации с максимальным КПД решается двумя путями: прямой нагрев в тепловых коллекторах и солнечные фотоэлектрические батареи.

Солнечные батареи вначале преобразуют энергию солнечных лучей в электричество, затем передают через специальную систему потребителям, например электрокотлу.

Тепловые коллекторы нагреваясь под действием солнечных лучей нагревают теплоноситель систем отопления и горячего водоснабжения.

Тепловые коллекторы бывают нескольких видов, в числе которых открытые и закрытые системы, плоские и сферические конструкции, полусферические коллекторы концентраторы и многие другие варианты.

Тепловая энергия, полученная с солнечных коллекторов используется для нагревания горячей воды или теплоносителя системы отопления.

Несмотря на явный прогресс в разработке решений по собиранию, аккумулированию и использованию солнечной энергии, существуют достоинства и недостатки.

Эффективность солнечного отопления в наших широтах довольно низка, что объясняется недостаточным количеством солнечных дней для регулярной работы системы

Плюсы и минусы от использования энергии солнца

Самым очевидным плюсом использования энергии солнца является ее общедоступность. На самом деле даже в самую хмурую и облачную погоду солнечная энергия может быть собрана и использована.

Второй плюс — это нулевые выбросы. По сути, это самый экологически чистый и естественный вид энергии. Солнечные батареи и коллекторы не производят шума. В большинстве случаев устанавливаются на крышах зданий, не занимая полезную площадь загородного участка.

Недостатки, связанные с использованием энергии солнца, заключаются в непостоянстве освещенности. В темное время суток становится нечего собирать, ситуация усугубляется тем, что пик отопительного сезона приходится на самые короткие световые дни в году.

Существенный недостаток отопления, основанного на применении солнечных коллекторов, заключается в отсутствии возможности накапливать тепловую энергию. В схему включен только расширительный бак

Необходимо следить за оптической чистотой панелей, незначительное загрязнение резко снижает КПД.

Кроме того, нельзя сказать, что эксплуатация системы на солнечной энергии обходится полностью бесплатно, существуют постоянные затраты на амортизацию оборудования, работу циркуляционного насоса и управляющей электроники.

Открытые солнечные коллекторы

Открытый солнечный коллектор представляет собой незащищенную от внешних воздействий систему трубок, по которым циркулирует нагреваемый непосредственно солнцем теплоноситель. В качестве теплоносителя применяется вода, газ, воздух, антифриз. Трубки либо закрепляются на несущей панели в виде змеевика, либо присоединяются параллельными рядами к выходному патрубку.

Солнечные коллекторы открытого типа не способны справиться с отоплением частного дома. Из-за отсутствия изоляции теплоноситель быстро остывает. Их используют в летнее время в основном для нагрева воды в душевых или бассейнах

У открытых коллекторов нет обычно никакой изоляции. Конструкция очень простая, поэтому имеет невысокую стоимость и часто изготавливается самостоятельно.

Ввиду отсутствия изоляции практически не сохраняют полученную от солнца энергию, отличаются низким КПД.  Применяются их преимущественно в летний период для подогрева воды в бассейнах или летних душевых. Устанавливаются в солнечных и теплых регионах, при небольших перепадах температуры окружающего воздуха и подогреваемой воды. Хорошо работают только в солнечную, безветренную погоду.



Самый простой солнечный коллектор с теплоприемником, сделанным из бухты полимерных труб, обеспечит поставку подогретой воды на даче для полива и бытовых нужд

Трубчатые солнечные коллекторы

Трубчатые солнечные коллекторы собираются из отдельных трубок, по которым курсирует вода, газ или пар. Это одна из разновидностей гелиосистем открытого типа. Однако теплоноситель уже намного лучше защищен от внешнего негатива. Особенно в вакуумных установках, устроенных по принципу термосов.

Каждая трубка подключается к системе отдельно, параллельно друг другу. При выходе из строя одной трубки ее легко поменять на новую. Вся конструкция может собираться непосредственно на кровле здания, что значительно облегчает монтаж.



Трубчатый коллектор имеет модульную структуру. Основным элементом является вакуумная трубка, количество трубок варьируется от 18 до 30, что позволяет точно подобрать мощность системы

Веский плюс трубчатых солнечных коллекторов заключается в цилиндрической форме основных элементов, благодаря которым солнечное излучение улавливается круглый световой день без применения дорогостоящих систем слежения за передвижением светила.

Специальное многослойное покрытие создает своего рода оптическую ловушку для солнечных лучей. На схеме частично показана внешняя стенка вакуумной колбы отражающая лучи на стенки внутренней колбы

По конструкции трубок различают перьевые и коаксиальные солнечные коллекторы.

Коаксиальная трубка представляет собой сосуд Дьаюра или всем знакомый термос. Изготовлены из двух колб между которыми откачан воздух. На внутреннюю поверхность внутренней колбы нанесено высокоселективное покрытие эффективно поглощающее солнечную энергию.

При цилиндрической форме трубки солнечные лучи всегда падают перпендикулярно поверхности

Тепловая энергия от внутреннего селективного слоя передается тепловой трубке или внутреннему теплообменнику из алюминиевых пластин. На этом этапе происходят нежелательные теплопотери.

Перьевая трубка представляет собой стеклянный цилиндр со вставленным внутрь перьевым абсорбером.

Свое название система получила от перьевого абсорбера, который плотно обхватывает тепловой канал из теплопроводящего металла

Для хорошей теплоизоляции из трубки откачан воздух. Передача тепла от абсорбера происходит без потерь, поэтому КПД перьевых трубок выше.

По способу передачи тепла есть две системы: прямоточные и с термотрубкой (heat pipe).

Термотрубка представляет собой запаянную емкость с легкоиспаряющейся жидкостью.

Поскольку легкоиспаряющаяся жидкость естественным образом стекает на дно термотрубки, минимальный угол наклона составляет 20°

Внутри термотрубки находится легкоиспаряющаяся жидкость, которая воспринимает тепло от внутренней стенки колбы или от перьевого абсорбера. Под действием температуры жидкость закипает и в виде пара поднимается вверх. После того как тепло отдано теплоносителю отопления или горячего водоснабжения, пар конденсируется в жидкость и стекает вниз.

В качестве легкоиспаряющейся жидкости часто применяется вода при низком давлении.

В прямоточной системе используется U-образная трубка, по которой циркулирует вода или теплоноситель системы отопления.

Одна половина U-образной трубки предназначена для холодного теплоносителя, вторая отводит нагретый. При нагреве теплоноситель расширяется и поступает в накопительный бак, обеспечивая естественную циркуляцию. Как и в случае систем с термотрубкой, минимальный угол наклона должен составлять не менее 20⁰.



При прямоточном подключении давление в системе не может быть высоким, так как внутри колбы технический вакуум

Прямоточные системы более эффективны так как сразу нагревают теплоноситель.

Если системы солнечных коллекторов запланированы к использованию круглый год, то в них закачивается специальные антифризы.

Плюсы и недостатки трубчатых коллекторов

Применение трубчатых солнечных коллекторов имеет ряд достоинств и недостатков. Конструкция трубчатого солнечного коллектора состоит из одинаковых элементов, которые относительно легко заменить.

Достоинства:

  • низкие теплопотери;
  • способность работать при температуре до -30⁰С;
  • эффективная производительность в течение всего светового дня;
  • хорошая работоспособность в областях с умеренным и холодным климатом;
  • низкая парусность, обоснованная способностью трубчатых систем пропускать сквозь себя воздушные массы;
  • возможность производства высокой температуры теплоносителя.

Конструктивно трубчатая конструкция имеет ограниченную апертурную поверхность. Обладает следующими недостатками:

  • не способна к самоочистке от снега, льда, инея;
  • высокая стоимость.

Несмотря на первоначально высокую стоимость, трубчатые коллекторы быстрее окупаются. Имеют большой срок эксплуатации.

Трубчатые коллекторы относятся к гелиоустановкам открытого типа, потому не подходят для круглогодичного использования в системах отопления

Плоские закрытые солнечные коллекторы

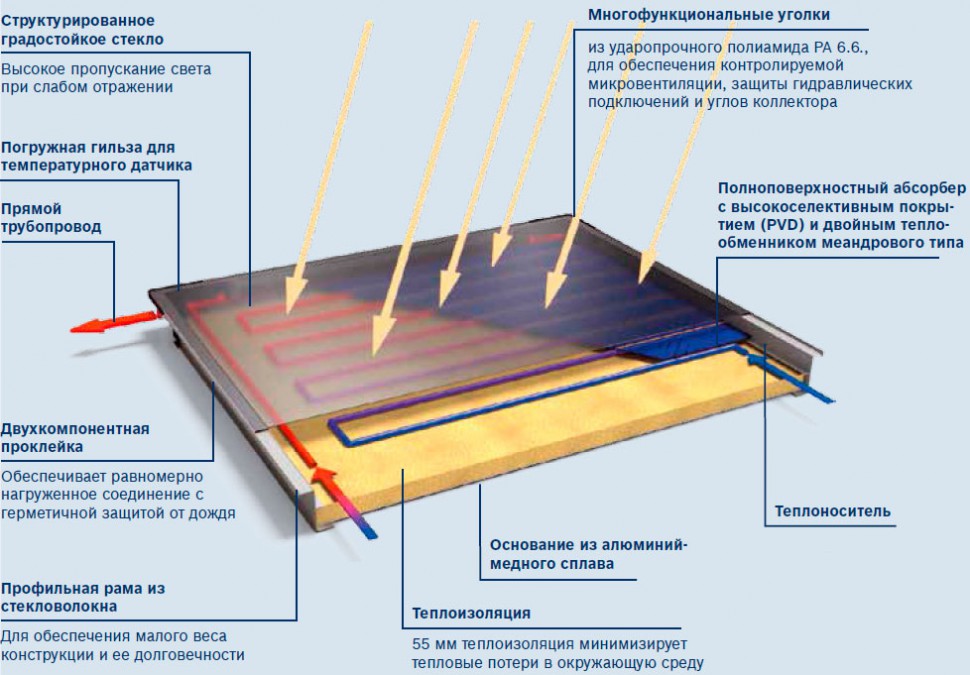

Плоский коллектор состоит из алюминиевого каркаса, специального поглощающего слоя – абсорбера, прозрачного покрытия, трубопровода и утеплителя.

В качестве абсорбера применяют зачерненную листовую медь, отличающуюся идеальной для создания гелиосистем теплопроводностью. При поглощении солнечной энергии абсорбером происходит передача полученной им солнечной энергии теплоносителю, циркулирующему по примыкающей к абсорберу системе трубок.

С наружной стороны закрытая панель защищена прозрачным покрытием. Оно изготовлено из противоударного закаленного стекла, имеющего полосу пропускания 0,4-1,8мкм. На такой диапазон приходится максимум солнечного излучения. Противоударное стекло служит хорошей защитой от града. С тыльной стороны вся панель надежно утеплена.

Плоские солнечные коллекторы отличаются максимальной производительностью и простой конструкцией. КПД их увеличен за счет применения абсорбера. Они способны улавливать рассеянное и прямое солнечное излучение

В перечне преимуществ закрытых плоских панелей числятся:

  • простота конструкции;
  • хорошая производительность в регионах с теплым климатом;
  • возможность установки под любым углом при наличии приспособлений для изменения угла наклона;
  • способность самоочищаться от снега и инея;
  • низкая цена.

Плоские солнечные коллекторы особенно выгодны, если их применение запланировано еще на стадии проектирования. Срок службы у качественных изделий составляет 50 лет.

К недостаткам можно отнести:

  • высокие теплопотери;
  • большой вес;
  • высокая парусность при расположении панелей под углом к горизонту;
  • ограничения в производительности при перепадах температуры более 40°С.

Сфера применения закрытых коллекторов значительно шире, чем гелиоустановок открытого типа. Летом они способны полностью удовлетворить потребность в горячей воде. В прохладные дни, не включенные коммунальщиками в отопительный период, они могут поработать вместо газовых и электрообогревателей.

Сравнение характеристик солнечных коллекторов

Самым главным показателем солнечного коллектора является КПД. Полезная производительность разных по конструкции солнечных коллекторов зависит от разности температур. При этом плоские коллекторы значительно дешевле трубчатых.

Значения КПД зависят от качества изготовления солнечного коллектора. Цель графика показать эффективность применения разных систем в зависимости от разницы температуры

При выборе солнечного коллектора стоит обратить внимание на ряд параметров показывающих эффективность и мощность прибора.

Для солнечных коллекторов есть несколько важных характеристики:

  • коэффициент адсорбции – показывает отношение поглощенной энергии к общей;
  • коэффициент эмиссии – показывает отношение переданной энергии к поглощенной;
  • общая и апертурная площадь;
  • КПД.

Апертурная площадь – это рабочая площадь солнечного коллектора. У плоского коллектора апертурная площадь максимальна. Апертурную площадь равна площади абсорбера.

Способы подключения к системе отопления

Поскольку устройства на солнечной энергии не могут обеспечить стабильное и круглосуточное снабжение энергией, необходима система устойчивая к этим недостаткам.

Для средней полосы России солнечные устройства не могут гарантировать стабильный приток энергии, поэтому используются как дополнительная система. Интегрирование в существующую систему отопления и горячего водоснабжения отличается для солнечного коллектора и солнечной батареи.

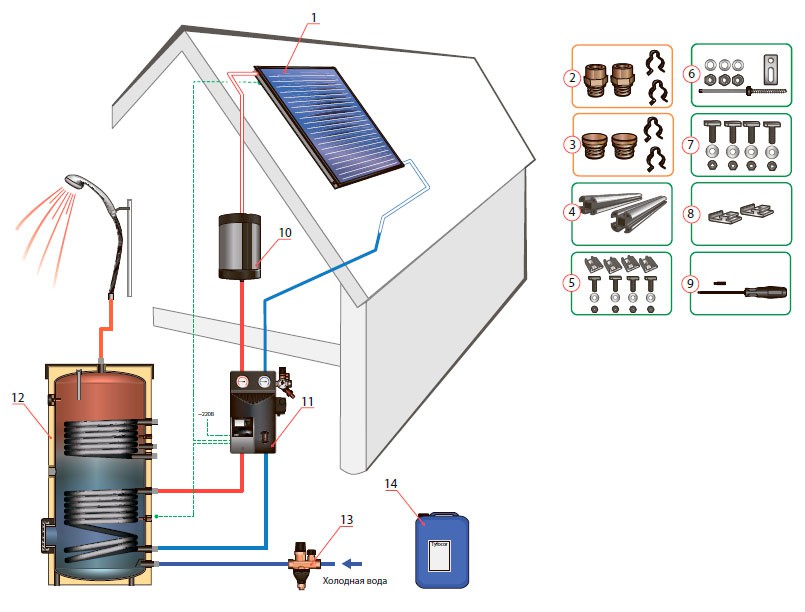

Схема подключении теплового коллектора

В зависимости от целей использования теплового коллектора применяются разные системы подключения. Вариантов может быть несколько:

  1. Летний вариант для горячего водоснабжения
  2. Зимний вариант для отопления и горячего водоснабжения

Летний вариант наиболее простой и может обходится даже без циркуляционного насоса, используя естественную циркуляцию воды.

Вода нагревается в солнечном коллекторе и за счет теплового расширения поступает в бак-аккумулятор или бойлер. При этом происходит естественная циркуляция: на место горячей воды из бака засасывается холодная.

Зимой при отрицательных температурах прямой нагрев воды не возможен. По закрытому контуру циркулирует специальный антифриз, обеспечивая перенос тепла от коллектора к теплообменнику в баке

Как любая система основанная на естественной циркуляции работает не очень эффективно, требуя соблюдения необходимых уклонов. Кроме того, аккумулирующий бак должен быть выше чем солнечный коллектор.

Чтобы вода оставалась как можно дольше горячей бак необходимо тщательно утеплить.

Если Вы хотите действительно добиться максимально эффективной работы солнечного коллектора, схема подключения усложниться.



Чтобы ночью коллектор не превратился в радиатор охлаждения необходимо прекращать циркуляцию воды принудительно

По системе солнечного коллектора циркулирует незамерзающий теплоноситель. Принудительную циркуляцию обеспечивает насос под управлением контроллера.

Контроллер управляет работой циркуляционного насоса основываясь на показаниях как минимум двух температурных датчиков. Первый датчик измеряет температуру в накопительном баке, второй — на трубе подачи горячего теплоносителя солнечного коллектора. Как только температура в баке превысит температуру теплоносителя, в коллекторе контроллер отключает циркуляционный насос, прекращая циркуляцию теплоносителя по системе.

В свою очередь при понижении температуры в накопительном баке ниже заданной включается отопительный котел.

Схема подключения солнечной батареи

Было бы заманчиво применить схожую схему подключения солнечной батареи к электросети, как это реализовано в случае солнечного коллектора, накапливая поступившую за день энергию. К сожалению для системы электроснабжения частного дома создать блок аккумуляторов достаточной емкости очень дорого. Поэтому схема подключения выглядит следующим образом.

При снижении мощности электрического тока от солнечной батареи блок АВР (автоматическое включение резерва) обеспечивает подключение потребителей к общей элетросети

С солнечных панелей заряд поступает на контроллер заряда, который выполняет несколько функций: обеспечивает постоянную подзарядку аккумуляторов и стабилизирует напряжение. Далее электрический ток поступает на инвертор, где происходит преобразование постоянного тока 12В или 24В в переменный однофазный ток 220В.

Увы, наши электросети не приспособлены для получения энергии, могут работать только в одном направлении от источника к потребителю. По этой причине вы не сможете продавать добытую электроэнергию или хотя бы заставить счетчик крутиться в обратную сторону.

Использование солнечных батарей выгодно тем, что они предоставляют более универсальный вид энергии, но при этом не могут сравнится по эффективности с солнечными коллекторами. Однако последние не обладают возможностью накапливать энергию в отличие от солнечных фотоэлектрических батарей.

Как посчитать необходимую мощность коллектора

При расчете необходимой мощности солнечного коллектора очень часто ошибочно производят вычисления, исходя из поступающей солнечной энергии в самые холодные месяцы года.

Дело в том, что в остальные месяцы года вся система будет постоянно перегреваться. Температура теплоносителя летом на выходе из солнечного коллектора может достигать 200°С при нагреве пара или газа, 120°С антифриза, 150°С воды. Если теплоноситель закипит, он частично испариться. В результате его придется заменить.

Компании производители рекомендуют исходить из таких цифр:

  • обеспечение горячего водоснабжения не более 70%;
  • обеспечение отопительной системы не более 30%.

Остальное необходимое тепло должно вырабатывать стандартное отопительное оборудование. Тем не менее при таких показателях в год экономится в среднем около 40% на отоплении и горячем водоснабжении.

Мощность вырабатываемая одной трубкой вакуумной системы зависит от географического местоположения. Показатель солнечной энергии падающей в год на 1 м2 земли называется инсоляцией. Зная длину и диаметр трубки, можно высчитать апертуру – эффективную площадь поглощения. Остается применить коэффициенты абсорбции и эмиссии для вычисления мощности одной трубки в год.

Пример расчета:

Стандартная длина трубки составляет 1800 мм, эффективная — 1600 мм. Диаметр 58 мм. Апертура – затененный участок создаваемый трубкой. Таким образом площадь прямоугольника тени составит:

S = 1,6 * 0,058 = 0,0928м2

КПД средней трубки составляет 80%, солнечная инсоляция для Москвы составляет около 1170 кВт*ч/м2 в год. Таким образом одна трубка выработает в год:

W = 0,0928 * 1170 * 0,8 = 86,86кВт*ч

Необходимо отметить, что это очень приблизительный расчет. Количество вырабатываемой энергии зависит от ориентирования установки, угла, среднегодовой температуры и т.д.





Источник

Solar Thermal. Невентилируемые цилиндры с двумя катушками. SolarComfort. CF2.0 Солнечный коллектор. Солнечный коллектор XP2,5 В. XP2.5 H Солнечный коллектор

1 Отопление Горячая вода Возобновляемые источники ВОЗОБНОВЛЯЕМЫЕ ВОЗМОЖНОСТИ NUOS ТЕПЛОВОЙ НАСОС ВОДОНАГРЕВАТЕЛИ CF 2.0 и XP 2.5 СОЛНЕЧНЫЕ КОЛЛЕКТОРЫ AQUABRAVO TWIN COIL UNVENTED ЦИЛИНДРЫ

2 СОДЕРЖАНИЕ Введение Стр. 3 Цилиндры теплового насоса с воздушным источником Принцип действия теплового насоса Стр. 4 Введение в NUOS Стр. 5 NUOS FS 200 Характеристики, преимущества и размеры Стр. 6 Технические характеристики Стр. 7 NUOS FS 250i Характеристики, преимущества и размеры Стр. 8 Технические характеристики Стр. 9 Солнечная тепловая энергия Солнечная тепловая энергия Введение Страницы SolarComfort 2/3 Панельные системы кровли / земли Стр. Системы комплектов плитки Страница 13 CF2.0 Солнечный коллектор Характеристики, преимущества, размеры и технические данные Страница 14 Солнечный коллектор XP2.5 V Характеристики, преимущества, размеры и технические данные Стр. 15 Солнечный коллектор XP2.5 H Характеристики, преимущества, размеры и технические данные Стр. 16 Невентилируемые цилиндры с двумя змеевиками Aquabravo ITSI — Невентилируемые цилиндры с двумя змеевиками из нержавеющей стали Характеристики, преимущества, размеры и технические данные Page 17 Продукция и аксессуары Коды продуктов и аксессуаров Страницы

3 Экологичный дом? Это может быть с Ariston Ariston, традицией, которая развивается. На протяжении многих лет мы вошли в дома миллионов семей, которые выбирают Ariston, чтобы улучшить и упростить свою повседневную жизнь, всегда имея в виду высочайшее качество. Благодаря такому взаимодействию Ariston стала крупнейшим в мире производителем водонагревателей и 3-м по величине производителем отопительной продукции в Европе. Свидетельство стремления Ariston помогать домовладельцам сокращать выбросы углекислого газа можно увидеть не только в том, что компания стала первым производителем цилиндров, получившим статус Energy Saving Trust Recommended для своих продуктов Classico и Aquabravo, но и в предложении возобновляемых источников энергии. Начиная с традиционных солнечных тепловых коллекторов и цилиндров с двумя змеевиками, Ariston предлагает 2-х метровые плоские коллекторы (серия CF), а также 2.5-метровые плоские коллекторы (серия XP), все из которых идеально подходят для использования с невентилируемыми цилиндрами с двумя змеевиками серии Aquabravo ITSI. Помимо солнечных тепловых систем, Ariston также предлагает инновационный цилиндр теплового насоса NUOS, который сочетает в себе тепловой насос с воздушным источником и невентилируемый цилиндр. С помощью NUOS от Ariston установщики, имеющие квалификацию G3, могут предложить своим клиентам простую в установке технологию использования возобновляемых источников энергии без необходимости дополнительного обучения, поскольку контур хладагента герметичен, квалификация F-Gas не требуется. Учитывая все это, становится ясно, что Ariston может предложить возобновляемые решения для производства и хранения горячей воды практически для любого применения. 3

4 NUOS, философия энергии и полного спокойствия Принцип работы 1 — Хладагент проходит через испаритель и поглощает тепло из воздуха, всасываемого вентилятором. Этот процесс обеспечивает смену фазы хладагента за счет испарения. 2 — Компрессор увеличивает давление газообразного хладагента, что вызывает повышение его температуры.3 — Внутри конденсатора газообразный хладагент передает свое тепло воде, содержащейся внутри цилиндра. Этот процесс обмена гарантирует, что хладагент начинает возвращаться в исходное жидкое состояние за счет конденсации. 4 — Хладагент теряет давление и температуру, проходя через расширительный клапан, полностью возвращаясь в исходное состояние. 4

5 КПД ЗЕЛЕНЫЙ Если выбран режим ЗЕЛЕНЫЙ, работает только тепловой насос, что обеспечивает наиболее эффективную работу.Максимально достижимая температура в ЗЕЛЕНОМ режиме составляет 55 C BOOST Если включен режим BOOST, тепловой насос и нагревательный элемент работают одновременно. Этот режим должен выбираться вручную конечным пользователем каждый раз, когда требуется горячая вода в кратчайшие сроки. Максимальная температура в режиме BOOST составляет 65 ° C АВТО В автоматическом режиме работает только тепловой насос. Однако, если установленная температура выше 55 C или температура окружающей среды низкая (0 C), нагревательный элемент активируется, чтобы достичь максимальной экономии энергии и максимального количества горячей воды.Максимальная температура в автоматическом режиме составляет 65 ° C. ГИБКОЕ ПРОГРАММИРОВАНИЕ. Для водонагревателя с тепловым насосом NUOS можно установить два времени подачи воды. Контролируя как хранящуюся воду, так и температуру окружающего воздуха, NUOS запускается автоматически, чтобы гарантировать, что хранимая вода достигнет желаемой температуры в установленное пользователем время. ФУНКЦИЯ АНТИЛЕГИОНЕЛЛЫ Чтобы гарантировать максимальную безопасность и гигиену, водонагреватели с тепловым насосом NUOS оснащены функцией защиты от легионелл. Эта функция регулярно нагревает содержимое резервуара до 65 C для пастеризации хранящейся воды.5

6 NUOS FS 200 НАПОЛЬНЫЙ НАПОЛЬНЫЙ НАПОЛЬНЫЙ ТЕПЛОВОЙ НАСОС С ПРЯМЫМ ИСТОЧНИКОМ ВОЗДУХА ВОДЯНОЙ ОБОГРЕВАТЕЛЬ СОЭФФЕКТИВНЫЙ ПО ХАРАКТЕРИСТИКАМ (COP) ºC) ЭКОЛОГИЧЕСКИЙ ЗВУК И ВЫСОКОЭФФЕКТИВНАЯ ТЕПЛОВАЯ ИЗОЛЯЦИЯ ВСЕХ ТРУБОПРОВОДОВ И ЭЛЕКТРИЧЕСКОГО СОЕДИНЕНИЯ 45 — НА ЗАВОДЕ НАГРЕВАТЕЛЬНОГО ЭЛЕМЕНТА УСТАНОВЛЕН ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН 1/2 T&P ЗАГЛУШКА И ЗАЖИГАНИЕ — ДЛЯ УСТАНОВКИ НЕ ТРЕБУЕТСЯ КВАЛИФИКАЦИЯ F-ГАЗА. 7 Технические данные NUOS FS 200 ОПИСАНИЕ Номинальная емкость бака, л 200 Площадь основания (минимум) мм 600 x 600 Вес пустого кг 90 Вес полный кг 290 Минимальная высота потолка, м 1.75 ЦИЛИНДР Нормальное рабочее давление бар 3,5 Максимальное давление подачи воды бар 12 Подключение горячей / холодной воды 3/4 BSP — потери тепла 22 мм 65ºC) кВт / ч за 24 часа 2,06 Потенциал глобального потепления (GWP) <5 Озоноразрушающий потенциал (ODP) 0 ТЕПЛО НАСОС Тепловая мощность * кВт Потребляемая мощность * кВт 0,75 CoP (КПД) * 3,7 Время нагрева (T 45ºC) * мин 236 Потребляемая энергия нагрева * кВт / ч 2. 2 Максимальная температура воды (только тепловой насос) ºC 55 Тип хладагента жидкости R134a Количество кг 1,28 Практический предел для объема помещения ** м ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ Электропитание В / Гц / 50 Мощность элемента кВт Степень защиты электрической системы IP X4 Расход воздуха м 3 / ч Доступная потеря статического давления Па 70 Уровень шума 1 м дБ (a) 56 мин.Температура помещения для установки ºC 1 Макс. Температура помещения для установки ºC 35 мин. Объем помещения (без воздуховодов) м 3 20 Мин. Требуемая температура воздуха 90% отн. Вл. ºC -5 Макс. Требуемая температура воздуха 90% отн. Вл. ºC 35 ВРЕМЯ ОБОГРЕВА Производительность 100% (только тепловой насос) мин.% Производительность (только тепловой насос) мин.% Производительность (тепловой насос и элемент) мин.% Производительность (тепловой насос и элемент) мин. 114 Код модели NUOS FS Невентилируемый комплект Комплект воздуховодов (вход / Выход) — Ø150 мм / Ø200 мм / º Колено — Ø150 мм / Ø200 мм / Кронштейны для настенного крепления (2) — Ø150 мм / Ø200 мм / Аксессуары Код Код ВОЗДУХОВОД (Ø150 мм) (Ø200 мм) 1 м Трубка м Трубка м Трубное соединение º Колено м Гибкая трубка * Испытано в соответствии с EN ** Практический имитатор — это минимальный объем помещения, в котором должен быть установлен прибор, объем зависит от количества хладагента в системе. В случае внезапного выброса хладагента мин. объем помещения сделает его безопаснее для инженера. 7

8 NUOS FS 250i НАПОЛЬНЫЙ НАПОЛЬНЫЙ НАПОЛЬНЫЙ ТЕПЛОВОЙ НАСОС НЕПРЯМОЙ ИСТОЧНИК ВОЗДУХА ВОДЯНОЙ НАГРЕВАТЕЛЬ СОЭФФЕКТИВНЫЙ ПО ХАРАКТЕРИСТИКАМ (COP) ºC) ЭКОЛОГИЧЕСКИЙ ЗВУК И ВЫСОКОЭФФЕКТИВНАЯ ТЕПЛОВАЯ ИЗОЛЯЦИЯ ВСЕХ КОРПУСОВ КОРПУСА 45 И ЭЛЕКТРИЧЕСКОГО СОЕДИНЕНИЯ — НА ЗАВОДЕ НАГРЕВАТЕЛЬНЫХ ЭЛЕМЕНТОВ УСТАНОВЛЕН ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН 1/2 T&P НЕПРЯМОЙ КАТУШКА ДЛЯ ИСПОЛЬЗОВАНИЯ С СОЛНЕЧНЫМИ СИСТЕМАМИ ИЛИ ГАЗО / МАСЛЯНЫМ КОТЛОМ. 5-ЛЕТНЯЯ ГАРАНТИЯ НА БАК (2 ГОДА ГАРАНТИИ НА ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ) ПОДКЛЮЧЕНИЕ И ИСПОЛЬЗОВАНИЕ — НЕОБХОДИМЫЕ КВАЛИФИКАЦИИ F-GAS. 2 Гарантия на 2 года 5 Гарантия на 5 лет Размеры СТАЛЬНЫЙ БАК ЭМАЛИРОВАННАЯ ЭКОЛОГИЧЕСКАЯ ИЗОЛЯЦИЯ Годовая гарантия 8

9 Технические данные NUOS FS 250i ОПИСАНИЕ Номинальная емкость бака, литров 250 Площадь основания (минимум) мм 600 x 600 Вес пустого кг 110 Вес Полный кг 360 Минимальная высота потолка в метрах 2 ЦИЛИНДРА Нормальная работа P полоса возврата 3. 5 Максимальное давление подачи воды бар 12 Подключение горячей / холодной воды 3/4 BSP — 22 мм Тепловые потери 65ºC) кВт / ч за 24 часа 2,05 Потенциал глобального потепления (GWP) <5 Потенциал разрушения озона (ODP) 0 Тепловая мощность ТЕПЛОВОГО НАСОСА * кВт Мощность Потребление * кВт 0,75 CoP (КПД) * 3,7 Время нагрева (T 45ºC) * мин 302 Потребляемая энергия нагрева * кВт / ч 2,7 Максимальная температура воды (только тепловой насос) ºC 55 ХЛАДАГЕНТ Тип жидкости R134a Количество кг 1,28 Практический предел объема помещения ** м ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ Электропитание В / Гц / 50 Мощность элемента кВт Степень защиты электрической системы IP X4 Расход воздуха ВОЗДУХ м 3 / ч Доступная потеря статического давления Па 70 Уровень шума 1 м дБ (a) 56 Мин.Температура помещения для установки ºC 1 Макс. Температура помещения для установки ºC 35 мин. Объем помещения (без воздуховодов) м 3 20 Мин. Требуемая температура воздуха 90% отн. Вл. ºC -5 Макс. Требуемая температура воздуха 90% отн. Вл. ºC 35 ВРЕМЯ ОБОГРЕВА 100% производительность (только тепловой насос - T 45 ° C) мин. % Производительность (только тепловой насос — T 45 ° C) мин.% Производительность ((тепловой насос и элемент — T 45 ° C) мин.% Производительности (тепловой насос и элемент — T 45 ° C) ) мин. 137 Модель КОД NUOS FS 250i Комплект без вентиляции Комплект воздуховодов (вход / выход) — Ø150 мм / Ø200 мм / º Угол — Ø150 мм / Ø200 мм / Кронштейны для настенного крепления (2) — Ø150 мм / Ø200 мм / Код аксессуаров Код ВОЗДУХОВОД (Ø150 мм) (Ø200 мм ) 1 м Трубка м Трубка м Трубное соединение º Колено м Гибкая трубка * Протестировано в соответствии с EN ** Практический имитатор — это минимальный объем помещения, в котором должен быть установлен прибор, объем зависит от количества хладагента в системе.В случае внезапного выброса хладагента мин. объем помещения сделает его безопаснее для инженера. 9

10 Solar Thermal. Осознанный выбор Солнечный водонагреватель Ariston предлагает все компоненты, необходимые для солнечной тепловой системы: солнечные панели, насосную станцию, солнечный контроллер и невентилируемые цилиндры с двумя змеевиками (Aquabravo ITSI), предоставляя полный пакет солнечных батарей из одних рук. Солнечные панели поглощают тепло от солнечных лучей и используют его для нагрева теплоносителя (смеси воды и гликоля).Циркуляция жидкости осуществляется с помощью насоса, работа которого контролируется контроллером солнечной батареи. Нагретая жидкость циркулирует вокруг теплообменника в накопителе горячей воды. Ariston Aquabravo ITSI имеет два теплообменника (змеевика). Нижний змеевик нагревается солнечным контуром, а верхний — вспомогательным источником тепла (обычно газовым, масляным или электрическим котлом). 10

11 Насосная станция Насосная станция обеспечивает циркуляцию воды / гликоля по контуру солнечной системы.Насос будет работать только тогда, когда в панелях будет достаточно тепла для повышения температуры воды в цилиндре. Насос не будет работать, когда температура цилиндра выше, чем температура панелей, это приведет к охлаждению цилиндра. Компактная конструкция насосной станции позволяет легко и быстро установить ее в небольших помещениях. Панели солнечных батарей Солнечные панели (коллекторы) могут быть установлены на наклонной или плоской крыше или на земле. Система крепления на крыше была специально разработана для крыш Великобритании.По своей сути гибкий крепежный комплект входит в стандартную комплектацию панелей. Это избавляет от необходимости выбирать и приобретать дополнительные крепления крыши. Рама плоской крыши / грунта легко монтируется и чрезвычайно прочна. Какой бы вариант ни был выбран, вы можете быть уверены, что система прослужит много-много лет. Солнечный контроллер. Солнечный контроллер дифференциальной температуры прост в установке и эксплуатации, он приятен на вид. Это мозг системы, обеспечивающий эффективную работу и контроль насоса.Цифровой дисплей с подсветкой показывает текущее состояние системы и текущую температуру как в солнечных батареях, так и в накопителе горячей воды. Домовладелец может легко увидеть, как работает система, и с помощью дополнительного дополнительного датчика увидеть, сколько энергии было сэкономлено. 11

12 СОЛНЕЧНЫЙ ТЕПЛОВОЙ СОЛНЕЧНЫЙ КОМФОРТ ПЛОСКАЯ КРЫША / НАЗЕМНЫЕ СОЛНЕЧНЫЕ СИСТЕМЫ, ГОТОВЫ К УСТАНОВКЕ ИЗ КОРОБКИ НАБОР ОДНОЙ КРЫШИ, ПОДХОДЯЩИЙ ДЛЯ ПОПУЛЯРНЫХ ТИПОВ ПЛИТКИ, ВКЛ. СИСТЕМА SLATE 2 PANEL, ПОДХОДЯЩАЯ ДЛЯ ИСПОЛЬЗОВАНИЯ С ЦИЛИНДРАМИ AQUABRAVO ITSI 215 и 255, ПОЛНЫЙ КОМПЛЕКТ: — СОЛНЕЧНЫЕ КОЛЛЕКТОРЫ — КРЕПЛЕНИЕ РАМЫ — СОЛНЕЧНЫЙ КОНТРОЛЛЕР — НАСОСНАЯ СТАНЦИЯ — РАСШИРИТЕЛЬНЫЙ СОСУД — ФИТИНГИ — СОЛНЕЧНАЯ ЖИДКОСТЬ 3-ПАНЕЛЬНАЯ СИСТЕМА AQUABRAVO ITSI 255 И ПОДХОДЯЩИЕ СИСТЕМЫ AQUABRAVO ITSI 255 ITS ИЗОЛИРОВАННАЯ ГИБКАЯ ДВОЙНАЯ ТРУБА, ДОСТУПНАЯ В КАЧЕСТВЕ ДОПОЛНИТЕЛЬНОГО ОБОРУДОВАНИЯ 5 5 лет гарантии ВЫСОКОПГЛОЩАЮЩАЯ ЗЕМЛЯ / УСТАНОВКА НА ПЛОСКОЙ КРЫШЕ ВЫСОКАЯ ДОЛГОВЕЧНОСТЬ КОРРОЗИОННО-УСТОЙЧИВЫЕ ИСПЫТАНЫ НА ГРАДНИК Компоненты системы 2 панели 3-панельная плоская крыша / плоская крыша на земле Кол-во 1 2 Комплект для подключения солнечной панели Кол-во 1 1 Комплект для подключения дополнительного коллектора Кол-во 1 2 Кол-во насосной станции Литры Кол-во гликоля 1 1 Контроллер солнечной энергии (вкл.3 датчика) Кол-во 1 1 Расширительный бак (25 л) Кол-во 1 1 Максимум 6 коллекторов 12

13 СОЛНЕЧНЫЙ ТЕПЛОВОЙ СОЛНЕЧНЫЙ КОМФОРТ НАЧАЛЬНЫЕ СОЛНЕЧНЫЕ СИСТЕМЫ, ГОТОВЫ К УСТАНОВКЕ ИЗ КОРОБКИ. СИСТЕМА ПАНЕЛЕЙ SLATE 2, ПОДХОДЯЩАЯ ДЛЯ ИСПОЛЬЗОВАНИЯ С ЦИЛИНДРАМИ AQUABRAVO ITSI 215 и 255 TWIN COIL В КОМПЛЕКТЕ КОМПЛЕКТА: — СОЛНЕЧНЫЕ КОЛЛЕКТОРЫ — КОМПЛЕКТ КРЕПЛЕНИЯ НА КРЫШЕ — КОНТРОЛЛЕР СОЛНЕЧНОЙ СИСТЕМЫ — НАСОСНАЯ СТАНЦИЯ — РАСШИРИТЕЛЬНЫЙ БАССЕЙН — ПОДГОТОВКА ДЛЯ СИСТЕМЫ AQUABAR FLUID I 255 & 305 TWIN COIL CYLINDERS 10M ИЗОЛИРОВАННАЯ ГИБКАЯ ДВОЙНАЯ ТРУБА ДОСТУПНА В КАЧЕСТВЕ ДОПОЛНИТЕЛЬНОГО КОМПЛЕКТА Кол-во 1 1 Комплект для подключения солнечной панели Кол-во 1 1 Комплект для подключения дополнительного коллектора Кол-во 1 2 Кол-во насосной станции Литры Кол-во гликоля 1 1 Контроллер солнечной энергии (вкл.3 датчика) Кол-во 1 1 Расширительный бак (25 л) Кол-во 1 1 Максимум 6 коллекторов 13

14 СОЛНЕЧНЫХ КОЛЛЕКТОРОВ CF 2.0 СОЛНЕЧНЫЕ КОЛЛЕКТОРЫ ОБЩАЯ ПЛОЩАДЬ 2M 2 EN12975 ОДОБРЕННАЯ ПЛОЩАДЬ ПОВЕРХНОСТИ 1,8 М 2 5 ЛЕТ ГАРАНТИЙНАЯ РАМКА: СЕРЫЙ АНОД : АБСОРБЕРНАЯ ПЛИТА ROCKWOOL 50 мм: ВЫСОКОКАЧЕСТВЕННАЯ МЕДЬ С ТИНОКСОМ ТИТАНОВОЕ ПОКРЫТИЕ СПЕЦИАЛЬНОЕ СОЛНЕЧНОЕ СТЕКЛО ВЫСОКАЯ ПРОЗРАЧНОСТЬ, ЗАКРЕПЛЕННЫЙ, НЕОБРАЗИВАЮЩИЙ И ПРИЗМАТИЧЕСКИЙ НИЗКИЙ МОНТАЖ ПРОФИЛЬ 5 5-летняя гарантия ВЫСОКОАБСОРБИРУЮЩАЯ КОРСТОВАЯ СМАЗКА, УСТОЙЧИВОСТЬ КАМНЯ СОЛНЕЧНЫЙ КОЛЛЕКТОР CF 2. η * k 1 Вт / м 2 K * k 2 Вт / м 2 K * T застой C * Данные относятся к площади апертуры 14

15 СОЛНЕЧНЫЕ КОЛЛЕКТОРЫ XP 2,5 В СОЛНЕЧНЫЕ КОЛЛЕКТОРЫ ОБЩАЯ ПЛОЩАДЬ 2,5 М 2 EN12975 ОДОБРЕННАЯ ПЛОЩАДЬ ОТВЕРСТИЯ 2,25 РАМА ДЛЯ БЫСТРОГО ПОДКЛЮЧЕНИЯ M 2: СЕРЫЙ АНОДИРОВАННЫЙ АЛЮМИНИЙ ВСТРОЕННАЯ ИЗОЛЯЦИЯ СОЛНЕЧНОГО ЗОНДА СОЛНЕЧНЫЙ ЗОНД КАРМАННАЯ ИЗОЛЯЦИЯ: 50 ММ ROCKWOOL ГАРАНТИЯ 5 ЛЕТ СПЕЦИАЛЬНОЕ СОЛНЕЧНОЕ СТЕКЛО ВЫСОКОПРОЗРАЧНОЕ, ЗАПЕЧАТАННОЕ, АНТИГРЕФЛЕКЦИОННОЕ ТИПОВЫЕ ПЛАСТИНКИ И ПЕРВОКЛАССНЫЙ ПРОФИЛЬНЫЙ ПРОФИЛЬ 5: АБСОЛЮТНЫЙ КОПИРОВОЧНЫЙ ТИП 5 ИЗОЛЯЦИЯ ROCKWOOL ВЫСОКАЯ ПРОЧНОСТЬ, УСТОЙЧИВОСТЬ К КОРРОЗИИ ИСПЫТАНА ОТ КАМНЕЙ ГРАДА СОЛНЕЧНОЕ ЗНАЧЕНИЕ Технические данные — Габаритные размеры СОЛНЕЧНЫЙ КОЛЛЕКТОР XP 2.5V Вес пустого кг 48 Макс. рабочее давление бар 6 Емкость коллектора л 2,1 Поглощение% 95 Отражение% 5 Площадь апертуры м Поглощающая площадь м η * k 1 Вт / м 2 K 2 3,1 * k 2 Вт / м 2 K * T застой C * Данные относятся к апертуре площадь 2241 мм 2124 мм 1128 мм 61 мм 98 мм 15

16 СОЛНЕЧНЫЕ КОЛЛЕКТОРЫ XP 2. 5H СОЛНЕЧНЫЕ КОЛЛЕКТОРЫ ОБЩАЯ ПЛОЩАДЬ 2,5 М 2 EN12975 ОДОБРЕННАЯ ПЛОЩАДЬ ОТВЕРСТИЯ 2,25 М 2 РАМА ДЛЯ БЫСТРОГО ПОДКЛЮЧЕНИЯ: СЕРЫЙ АНОДИРОВАННЫЙ АЛЮМИНИЙ ВСТРОЕННЫЙ СОЛНЕЧНЫЙ ПРОФИЛЬ 5-ЛЕТНЯЯ ГАРАНТИЯ СПЕЦИАЛЬНОЕ СОЛНЕЧНОЕ СТЕКЛО ВЫСОКАЯ ПРОЗРАЧНОСТЬ, ЗАКАЛЕННАЯ, АНТИОТРАЖАЮЩАЯ И ПРИЗМАТИЧЕСКАЯ АБСОРБЕРНАЯ ПЛИТА: ВЫСОКОКАЧЕСТВЕННАЯ МЕДЬ С ТИНОКС-ТИТАНОВЫМ ПОКРЫТИЕМ НИЗКОЕ МОНТАЖНЫЙ ПРОФИЛЬ 5 5-летняя гарантия СОВЕРШЕННО АБСОРБЕНТОВАЯ ГРАФИЧЕСКАЯ СТАЛЬНАЯ ВАТА В СОСТАВЕ СОЛНЕЧНЫЙ КОЛЛЕКТОР XP 2.5H Вес пустого кг 48 Рабочее давление бар 6 Емкость коллектора л 2,5 Поглощение% 95 Отражение% 5 Площадь апертуры м Поглощающая площадь м η * k 1 Вт / м 2 K 2,27 * k 2 Вт / м 2 K * T застой C * Данные относятся к площади апертуры 2241 мм 1128 мм 1010 мм 61 мм 98 мм 16

17 AQUABRAVO ITSI 215, 255, 305 ВЫСОКОЭФФЕКТИВНЫЙ НАПОЛЬНЫЙ НАПОЛЬНЫЙ СДВОЕННЫЙ ЦИЛИНДРЫ НЕИЗВЕСТНЫЙ ЦИЛИНДРЫ КАЧЕСТВЕННЫЙ БАК ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ И НАДЕЖНОЕ ДАВЛЕНИЕ НА 12 БАРАБАНОВ ИЗОЛЯЦИЯ ВСЕХ САНТЕХНИЧЕСКИХ И ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ В ДВУХ КОЛЛЕКЦИЯХ НА 60 УГЛОВ ДЛЯ ДВОЙНЫХ ИСТОЧНИКОВ ТЕПЛА ЦИЛИНДРОВЫЕ ТЕРМОСТАТЫ С ВНЕШНИМ РЕГУЛИРОВАНИЕМ. ГАРАНТИЯ НА 25 ЛЕТ (2 ГОДА НА ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ) РЕГУЛИРОВАНИЕ ТЕМПЕРАТУРЫ РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ БАКА ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ ЭКОЛОГИЧЕСКОЙ ИЗОЛЯЦИИ Te Технические данные — Габаритные размеры Модель ITSI 215 ITSI 255 ITSI 305 Код продукта Номинальная емкость л Вес пустой кг Вес полный кг Мощность теплообменника (вверху) кВт Мощность теплообменника (внизу) кВт Площадь поверхности змеевика (вверху) м Площадь поверхности змеевика (внизу) м Время непрямого подогрева * (T = 45 C) мин Время косвенного подогрева ** (T = 45 C) мин Напряжение В Мощность кВт Макс.температура. C * При 100% мощности одного нагревательного элемента ** При 100% мощности одного нагревательного элемента ITSI 215 ITSI 255 ITSI 305 a мм b мм c мм d мм e мм f мм g мм h мм i мм

18 NUOS Air Source Водонагреватели и аксессуары с тепловым насосом Описание Код продукта Цилиндры теплового насоса с воздушным источником воздуха NUOS NUOS FS литровый, прямой, напольный невентилируемый цилиндр теплового насоса (требуется) NUOS FS 250i литровый, непрямой, напольный невентилируемый цилиндр теплового насоса (требуется:) Аксессуары NUOS без вентиляции Комплект (NUOS FS 200) Комплект без вентиляции (NUOS FS 250i) Комплект воздуховодов (вход / выход) — ø150 мм Комплект состоит из гибкой решетки с пружинами, двух жестких труб (1 м и 1,5 м) и патрубка 90º Колено — ø150 мм м Труба — Трубка ø150мм м — Гибкое соединение ø150мм — Гибкая труба ø150мм м — Крепежный кронштейн ø150мм (x2) — Комплект воздуховодов ø150мм (вход / выход) — ø200мм Комплект состоит из гибкой решетки с пружинами, двух жестких труб (1м и 2м) и соединитель 45º Колено — ø200мм º Колено — ø200мм м Ту be — ø200мм м Трубка — ø200мм Соединение — ø200мм Крепежный кронштейн (x2) — ø200мм Гибкая решетка с пружинами — ø200мм Описание солнечных систем Код продукта Solar Comfort Systems 2-панельная система Solar Comfort на плитке Включает: CF2. 0 Солнечные коллекторы x2 Комплект для крепления крыши x1, Насосная станция x1, Солнечная жидкость 20 литров x1, Контроллер солнечной энергии (включая 3 датчика) x1, Расширительный сосуд (25 л) x1, Комплект для подключения одной панели x1, Комплект для подключения дополнительного коллектора x1 Solar Comfort 3 Панельная система включает в себя: солнечные коллекторы CF2.0 x3 Комплект для крепления крыши x1, насосную станцию ​​x1, 20 литров солнечной жидкости x1, солнечный контроллер (включая 3 датчика) x1, расширительный сосуд (25л) x1, комплект для подключения одной панели x1 , Комплект для подключения дополнительного коллектора x2 Solar Comfort, 2 панели, плоская крыша / земля Включает: CF2.0 Солнечные коллекторы x2 Плоская крыша / Наземная рама x1, Насосная станция x1, Солнечная жидкость 20 литров x1, Солнечный контроллер (включая 3 датчика) x1, Расширительный сосуд (25л) x1, Комплект для подключения одной панели x1, Комплект для подключения дополнительного коллектора x1 Солнечная энергия Комфортная 3-панельная монтируемая на плитке система включает: солнечные коллекторы CF2. 0 x3, плоская крыша / наземная рама x2, насосная станция x1, 20 литров солнечной жидкости x1, солнечный контроллер (включая 3 датчика) x1, расширительный сосуд (25л) x1, одиночный Комплект для подключения панели x1, комплект для подключения дополнительного коллектора x2 18

19 Тепловые компоненты и аксессуары солнечной энергии Описание Код продукта CF2.0 Панели солнечных батарей и крепежные комплекты Комплект для подключения солнечного коллектора CF2.0 — 1 комплект для подключения коллектора (включая вентиляционное отверстие) — Комплект направляющих для дополнительного коллектора — Комплект направляющих для крепления на плитке 2 коллектора — 3 коллектора Земля / Рама плоской крыши — 1 Коллектор XP 2.5 Панели солнечных батарей и крепежные комплекты XP 2.5 В Солнечный коллектор XP 2.5 H Комплект для подключения солнечного коллектора — одиночный коллектор (XP 2,5 В / ч) Воздухозаборник (XP 2,5 В / ч) Комплект для подключения — дополнительный коллектор (XP 2,5 В / ч) ) Рама земляной / плоской крыши — 1 коллектор (XP 2,5 В) Рама земляной / плоской крыши — 1 коллектор (XP 2. 5 H) Солнечные тепловые аксессуары Солнечная насосная станция Контроллер и датчики солнечной энергии Расширительный бак и кронштейн (25 л) Гликоль (20 л) Изолированная гибкая двойная труба — 10 м Цилиндры с двумя змеевиками Описание Код продукта Баллоны с двумя змеевиками из нержавеющей стали Aquabravo ITSI, литр, нержавеющая сталь, без вентиляции Цилиндр с двумя змеевиками с невентилируемым блоком управления Aquabravo ITSI, литр, нержавеющая сталь, невентилируемый цилиндр с двумя змеевиками, с невентилируемым блоком управления Aquabravo ITSI, литр, нержавеющая сталь, невентилируемый цилиндр с двумя змеевиками, с невентилируемым комплектом управления 19

20 Ariston Thermo UK Ltd Ariston Building Hughenden Avenue High Wycombe Bucks HP13 5FT В интересах наших клиентов компания Ariston Thermo UK Ltd постоянно совершенствует эти продукты, чтобы улучшить их характеристики и дизайн.Поэтому мы оставляем за собой право изменять технические характеристики без предварительного уведомления. Эта брошюра актуальна на дату печати. Законные права потребителей не затрагиваются. WA 120 LGB — 12 августа — Напечатано Vario Press Факс Техническая консультация и Факс службы поддержки клиентов Следуйте за нами в Facebook и Twitter

Что такое солнечный коллектор? (с изображением)

Солнечный коллектор — это устройство, используемое для улавливания тепловой энергии солнца и преобразования ее в форму, более удобную для использования людьми.В отличие от фотоэлементов, солнечный коллектор относительно низкотехнологичен, и их можно создать и установить с очень низкими затратами. Самый простой тип солнечного коллектора включает в себя некую жидкую среду, которая нагревается солнечными лучами и затем транспортируется для распределения тепла в другом месте.

Солнечная тепловая установка использует солнечные панели для поглощения солнца, а затем линзы и зеркала для концентрации тепла для активации парогенератора.

Простую форму солнечного коллектора можно увидеть, просто оставив большой черный контейнер, наполненный водой, на улице под палящим солнцем. Уже через несколько часов вода в контейнере поглотит большую часть энергии солнечного света и станет очень горячей. Эту горячую воду можно использовать для простых целей, например, для принятия душа, для наполнения грелки, чтобы нагреть спальный мешок, или для какой-либо другой формы распределения тепла. Более сложные коллекторы берут эту базовую концепцию и расширяют ее, делая сбор тепла более эффективным, а распределение тепла более динамичным.

Одним из основных способов повышения эффективности солнечного коллектора является использование транспортной среды, отличной от нагреваемой. Хотя вода сама по себе является идеальным носителем, многие люди предпочитают использовать что-то другое в зависимости от окружающей среды. Например, в регионах, где температура опускается ниже точки замерзания, вместо воды можно использовать раствор незамерзания для предотвращения растрескивания труб или плит. Гликоль часто также используется в качестве теплоносителя, поскольку с ним удобнее обращаться и он более вязкий, чем вода, но при этом остается отличным удерживателем тепла.

Часто в солнечном коллекторе используется трубопровод для проталкивания воды, чтобы ее быстрее нагреть.Эти трубы, как правило, будут сделаны из чего-то, что является прочным проводником тепла, например, из меди, и будут проходить взад и вперед по поверхности, чтобы максимально использовать пространство. Вода будет продавливаться по трубам, чтобы нагреться под солнцем, и, когда она станет достаточно горячей, будет направляться в резервуар или прямо в приложение, где можно использовать тепло.

Солнечные коллекторы часто используются при обогреве внутренних помещений зданий, как правило, путем прокладки трубопроводов через полы.Вода может быть нагрета солнцем и затем направлена ​​через трубы, встроенные в пол из каменной плиты, где тепло затем излучается наружу, чтобы нагреть воздушную массу комнаты. Это может быть дешевый и возобновляемый источник тепловой энергии в местах с достаточным солнечным освещением.

Обычно солнечный коллектор предназначен для сезонного использования, при этом тепло, которое он поглощает, используется в течение дня или двух, что делает его идеальным только в летние месяцы в большинстве мест. Однако в некоторых случаях достаточная тепловая масса может обеспечить сохранение тепла в течение многих месяцев. Некоторые крупные жилые комплексы, например, начали экспериментировать с использованием миллионов галлонов воды в качестве тепловой массы, которую можно нагреть в течение лета, а затем использовать в течение всей зимы в качестве источника тепла.

Солнечный коллектор — WOLF Heating

Связаться с нами

EN

WOLF Международный

Языки
  • Немецкий
  • Английский
Страны

    Во всем мире Партнер

    • Европа
    • Азия
    • Африка
    • Океания
    • Америка
    Выберите страну
    • Австрия
    • Бельгия
    • Болгария
    • Хорватия
    • Чехия
    • Дания
    • Эстония
    • Финляндия
    • Франция
    • Германия
    • Греция
    • Венгрия
    • Исландия
    • Ирландия
    • Италия
    • Латвия
    • Литва
    • Люксембург
    • Македония
    • Молдова
    • Нидерланды
    • Норвегия
    • Польша
    • Португалия
    • Румыния
    • Россия
    • Сербия
    • Словакия
    • Словения
    • Испания
    • Швеция
    • Швейцария
    • Украина
    • Соединенное Королевство
    • Австрия
    • Бельгия
    • Болгария
    • Хорватия
    • Чехия
    • Дания
    • Эстония
    • Финляндия
    • Франция
    • Германия
    • Греция
    • Венгрия
    • Исландия
    • Ирландия
    • Италия
    • Латвия
    • Литва
    • Люксембург
    • Македония
    • Молдова
    • Нидерланды
    • Норвегия
    • Польша
    • Португалия
    • Румыния
    • Россия
    • Сербия
    • Словакия
    • Словения
    • Испания
    • Швеция
    • Швейцария
    • Украина
    • Соединенное Королевство
    • Армения
    • Азербайджан
    • Китай
    • Грузия
    • Иран
    • Израиль
    • Иордания
    • Казахстан
    • Ливан
    • Оман
    • Катар
    • Сирия
    • индюк
    • Объединенные Арабские Эмираты
    • Узбекистан
    • Армения
    • Азербайджан
    • Китай
    • Грузия
    • Иран
    • Израиль
    • Иордания
    • Казахстан
    • Ливан
    • Оман
    • Катар
    • Сирия
    • индюк
    • Объединенные Арабские Эмираты
    • Узбекистан
    • Египет
    • Марокко
    • Тунис
    • Египет
    • Марокко
    • Тунис
    • Новая Зеландия
    • Новая Зеландия
    • Чили
    • Мексика
    • Чили
    • Мексика

    Заменено на Ajax Call

    • Дом

    • wolf.eu/en/glossarentry/solar-collector/?type=666&cHash=5ad173d438664516435d8f31491a904c&pageUid=12&time=1611279653″ data-menu-id=»12″>

      Частные клиенты

      • Обзор

      • Совет

      • Продукты

      • Сервис

      • Загрузки

    • wolf.eu/en/glossarentry/solar-collector/?type=666&cHash=dfe16890288152ea8f1d371f5de80fcc&pageUid=16&time=1611279653″ data-menu-id=»16″>

      О компании WOLF

      • Обзор

      • О нас

      • Пресс

      • Поставщики

      • Список литературы

    • )
    • wolf.eu/en/glossarentry/solar-collector/?type=666&cHash=9f8f17b855d206ce0c294965e155a59e&pageUid=2044&time=1611279653″ data-menu-id=»2044″>

      Эксперт по вентиляции

      • Обзор

      • Продукты и системы

      • Области применения

      • Технологии

      • Сервис и инструменты

      • Очиститель воздуха

    • wolf.eu/en/glossarentry/solar-collector/?type=666&cHash=5ca83c4f027d83e5cf2622079dc2a034&pageUid=350&time=1611279653″ data-menu-id=»350″>

      Специалисты

      • Обзор

    Концентрированная солнечная энергия

    Солнечные системы с параболическим желобом

    Системы концентрированной солнечной энергии (CSP) используют совершенно иную технологию, чем фотоэлектрические системы. Системы CSP используют солнце как источник «теплового тепла» в отличие от фотонной энергии солнца, как это делают фотоэлектрические системы. Большинство электростанций используют ископаемое топливо в той или иной форме в качестве источника тепла для превращения воды в пар. Затем пар вращает большую турбину, которая приводит в действие генератор для производства электроэнергии.

    Три основных типа систем CSP — это системы с параболическим желобом, силовой башней и двигателем с тарелкой Sterling. Все они используют тепловую энергию солнца для производства электроэнергии.Системы CSP продаются в основном коммунальным предприятиям, поскольку они занимают изрядное количество земли и требуют механического обслуживания. Технология параболического желоба очень развита и составляет около 90% установленной базы CSP.

    Системы желоба собирают солнечную энергию с помощью длинных прямоугольных параболических зеркал-коллекторов. Поле желоба состоит из большого количества модульных коллекторов. Многие параллельные ряды коллекторов пересекают солнечное поле, обычно выровненные по оси север-юг.

    Зеркала механически вращаются и следуют за солнцем с востока на запад, фокусируя солнечный свет на приемных трубках, которые проходят по всей длине зеркал. Приемные трубки расположены вдоль фокальной линии каждого параболического зеркала.

    Отраженный конденсированный солнечный свет очень интенсивен и нагревает жидкость, текущую по трубкам, до очень высокой температуры (около 550 градусов по Цельсию или 1020 градусов по Фаренгейту). Затем очень горячая жидкость используется для нагрева воды для создания пара для обычного паротурбинного генератора для производства электроэнергии.

    Приемная трубка нагревается отраженными солнечными лучами, которые, в свою очередь, нагревают перекачиваемую жидкость, циркулирующую по трубкам. Приемная трубка представляет собой трубку из нержавеющей стали со специальной поверхностью, поглощающей солнечный свет, и установлена ​​внутри внешней стеклянной трубки с антибликовым покрытием, в которой две трубки разделяются вакуумом.

    Первоначально в качестве перекачивающей жидкости использовалось масло особого типа, называемое терминолом. Сегодня в новых конструкциях в качестве перекачивающей жидкости используется расплав солей.Расплав соли представляет собой смесь 60 процентов нитрата натрия и 40 процентов нитрата калия, обычно называемую селитрой. Расплав соли может достигать более высокой температуры и удерживать тепло дольше, чем терминол. Однако расплав соли необходимо хранить при температуре около 290 градусов Цельсия, чтобы она оставалась жидкой, поскольку соль замерзает (становится комковатой с твердыми частицами) ниже 220 градусов Цельсия.

    Это означает, что необходимо соблюдать особую осторожность, чтобы соль не замерзла в полевых трубопроводах в течение ночи.Еще одно огромное преимущество расплавленной соли заключается в том, что она может сохранять тепло до шести часов при хранении в специально разработанных резервуарах для хранения. Это означает, что энергия остается доступной в течение шести часов после того, как солнце садится за горизонт — этого достаточно, чтобы покрыть период пикового потребления электроэнергии.

    Поскольку в подходе к солнечной энергетике используются обычные паровые турбины, система легко интегрируется в электрическую сеть. Имея возможность хранения, он может компенсировать подвижный облачный покров и другие погодные явления.Солнечные системы обычно используют около 20% солнечного света в электричестве.

    Поскольку желобные системы используют обычные паровые турбины, гибридные конфигурации желобных солнечных и газовых турбин (также возможны нефтяные и угольные) для непрерывной подачи электроэнергии в дождливые дни и короткие зимние дни. Несколько гибридных систем находятся в разработке в США и Европе.

    Как показано на схеме выше, CSP использует воду для генерации пара, а также для очистки большого количества зеркал.Хотя это не проблема в большинстве стран, это проблема в пустынных районах (где больше всего солнечного света). Все другие типы электростанций используют воду для привода паровых турбин, и CSP не исключение. Это проблема только в пустынных районах, где вода в цене.

    По сути, концентрированная солнечная энергия — это, в основном, тепловое приложение машиностроения и термодинамики, тогда как фотоэлектрическая энергия — это приложение электротехники и полупроводников.Топ

    Завод параболических желобов Solana — Аризона

    В 2010 году президент Обама объявил, что правительство США предоставит кредитную гарантию на сумму 1,45 миллиарда долларов в рамках Акта о стимулировании строительства завода Solana CSP в Хила-Бенд, штат Аризона. Общая стоимость составляет около 2 миллиардов долларов. Проект был завершен в 2013 году, и 280-мегаваттная установка является крупнейшей CSP-установкой в ​​мире. Его строит Abengoa Solar, ведущая испанская компания CSP, которая будет владеть заводом и управлять им.Солана в переводе с испанского означает «солнечное место».

    Завод на полную мощность обеспечивает электроэнергией около 70 000 домов и использует эквивалентное количество воды для около 4 000 домов. Хотя это немаловажно, земля раньше использовалась для сельского хозяйства, а водопотребление было примерно в три-четыре раза больше.

    APS, крупнейшая электроэнергетическая компания в Аризоне, будет покупать всю электроэнергию, вырабатываемую электростанцией в Солане. Solana также будет использовать хранилище расплавленной соли на срок до 6 часов дополнительной мощности, чтобы покрыть пиковые часы с 16:00 до 19:00 вечером, особенно в летнее время.Для получения дополнительной информации посетите веб-сайт Solana. Топ

    Солнечные башни

    Первая коммерческая солнечная башня была построена компанией Abengoa Solar в Испании и называется PS10 на платформе Solucar в испанской провинции Севилья. Он начал работу в марте 2007 года и продолжается по сей день. На рисунке слева показано, как солнечные лучи направляются на вершину башни. На втором фото слева изображена PS10 в Solucar. Башенные системы состоят из трех основных компонентов: наземных гелиостатов, башни и центрального приемника наверху башни.

    Функция гелиостатов (гелиос по-гречески означает солнце) — улавливать солнечное излучение от солнца и перенаправлять его на центральный приемник. Гелиостат вращается в двух измерениях, востоке и западе, севере и юге, отслеживая движение солнца в течение дня и в течение года. Для этого каждый отдельный гелиостат управляется компьютеризированной системой, которая следует за солнцем и максимизирует общий выход энергии.

    Двухосное отслеживание позволяет полю гелиостата производить оптимальную мощность в течение большего количества часов в день, чем это возможно с системами, которые полагаются либо на фиксированные крепления, либо на одноосное отслеживание.Гелиостаты состоят из отражающих стеклянных зеркал, несущей конструкции и механизмов для их ориентации. Они очень большие — 1300 квадратных футов каждый, а всего их 624.

    Централизованная ствольная коробка расположена в верхней части башни. Ресивер представляет собой «полость», состоящую из четырех вертикальных панелей шириной 18 футов и высотой 39 футов. Панели расположены в форме полукруга и помещены в квадратное отверстие размером 36 футов на 36 футов.

    Приемник поглощает солнечный свет от гелиостатов и передает энергию циркулирующей жидкости, обычно расплавленной соли. Соль либо хранится для будущего использования, либо передает свою энергию системе насыщенного пара при 250 градусах Цельсия. Затем пар приводит в действие обычную турбину в нижней части башни.

    Система PS10 сохраняет до одного часа пара для дополнительной электроэнергии по мере необходимости. В пасмурные дни система может вырабатывать 15% своей общей мощности за счет использования вспомогательной газовой турбины для выработки собственной электроэнергии и подпитки основной солнечной паровой турбины за счет отходов энергии, которые работают около 50%.Общий КПД от солнечного излучения до электричества составляет 17%. Это неплохо, если учесть, что КПД парового цикла составляет всего 27%. Башня поддерживает приемник, который должен находиться на определенной высоте над уровнем гелиостата, чтобы избежать или уменьшить тень и другие препятствия. Топ

    Растения Иванпа — Калифорния

    В США реализуются несколько проектов солнечной энергетики. Самый крупный из них — Иванпа на юго-востоке Калифорнии, расположенный на 3500 акрах федеральной земли в пустыне Мохаве.Ivanpah — это проект солнечной башни мощностью 377 МВт. разработан BrightSource Energy. Комплекс будет состоять из трех отдельных заводов, построенных в период с 2010 по 2013 год. Слева показана первая башня.

    BrightSource подписал контракты на поставку электроэнергии компаниям PG&E и Southern California Edison. 392 мегаватта — это достаточно энергии, чтобы обеспечить электроэнергией 140 000 домов в часы пик. Проект расположен рядом с существующими дорогами, линиями электропередачи и электростанцией, работающей на природном газе.Проект позволит сократить выбросы двуокиси углерода (CO2) более чем на 400 000 тонн в год, что эквивалентно снятию с дороги более 70 000 автомобилей.

    Гибкая схема гелиостата

    BrightSource с низким уровнем воздействия позволяет создавать солнечное поле вокруг естественных контуров земли и избегать участков с чувствительной растительностью. Чтобы сохранить скудные водные ресурсы, в технологии используется система воздушного охлаждения, которая рециркулирует пар обратно в воду в замкнутой системе, а затем повторно используется для очистки зеркал.Благодаря использованию воздушного охлаждения технология BrightSource использует на 90 процентов меньше воды, чем установки с водяным охлаждением более старой технологии. Проект Ivanpah был назван Энергетическим проектом 2012 года на симпозиуме CMAA Green Symposium. Для получения дополнительной информации посетите веб-сайт Ivanpah. Топ

    Системы Стирлинга для посуды

    Тарелка Система Стирлинга использует совершенно иную технологию, чем другие технологии концентрирования. В нем не используется вода или пар, за исключением очень небольшого количества промывки концентраторов.Система по-прежнему относится к классу термических продуктов CSP, поскольку она использует солнечное тепло для привода двигателя Стирлинга для выработки электроэнергии. Тарельчатая система Стирлинга состоит из параболического концентратора, приемника солнечного света, имеющего форму полости, и двигателя Стирлинга. (См. Краткое руководство по двигателям Стирлинга.) Концентратор представляет собой зеркальную антенну с высокой отражающей способностью, похожую на очень большую спутниковую антенну.

    Очень концентрированный солнечный свет (в 800 раз больше нормы) нагревает рабочую жидкость, контактирующую с приемником, до температуры приблизительно 650 ° C.Тепловая энергия заставляет цилиндрический поршневой двигатель колебаться вперед и назад со скоростью 50 или 60 циклов в секунду. Поршень перемещает магнит назад и вперед внутри проволочной катушки, которая генерирует переменный ток. Двигатель имеет воздушное охлаждение с помощью радиатора и замкнутой системы охлаждения на водной основе.

    Для увеличения выходной мощности гелиостат включает в себя компьютеризированную механическую систему для ежедневного отслеживания солнца с востока на запад и по сезонам с севера на юг с использованием двухосевой системы. Infinia PowerDish (показанный слева) генерирует 3.2 кВт электроэнергии на тарелку и эффективность 24% (отлично подходит для любого солнечного устройства).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
